BenQ R48 User Guide

Joybook R48 系列
用户手册
版权和商标
免责声明
明基电通有限公司 2010 年版权所有， 并保留所有权利。 未经本公司事前书面之许可，本文的任何部分皆不得以
任何形式或任何方法，包括电子、机械、磁性、光学、 化学、手写或任何方式予以重制、传输、转译、储存于 检索系统或翻译成任何文字或计算机语言。
http://www.BenQ.com。
本手册中提及的所有其它标志、产品或公司名称可能是 其各自相应公司的注册商标或版权，在此仅作信息参考 用途。
Windows、 Internet Explorer 和 Windows Mail 是 Microsoft Corporation 的商标。其它名称分别是相应公司或组织的
版权。
TruSurround HD、 CS Headphone、 SRS 及 符号是 SRS Labs, Inc. 的商标。
本产品符合 ENERGY STAR® （能源之星）的 标准
。
对于本文之任何明示或默示内容，明基电通有限公司不做 任何保证，亦拒绝对任何特殊目的之商用性或适用性目的 予以保证。此外，明基电通有限公司保留修改或变更本文 之权利，并且修改或变更内容将不另行通知。
因安装了非原厂软件、部件和 / 或非原装附件而导致的问 题 （例如数据丢失和系统故障），所有责任由用户自行承
担。
本手册适用的 Joybook 型号
本手册中包含下列 Joybook 型号的相关信息：
• Joybook R48 系统 （DH1401）
请注意，实际的硬件或软件能力会因您购买的型号不同而 有所差异。如需确定您的 Joybook 型号和具体配置，请参
考包装盒上的标签或者 Joybook 的印字。
版本： 4/23/2010
目录
简介................................................................................................. 1
关于本手册................................................................................. 1
印刷 .............................................................................................2
快速入门......................................................................................... 3
物品清单.....................................................................................3
准备使用 Joybook ......................................................................3
扩展 Joybook 的性能.................................................................6
熟悉 Joybook ................................................................................ 10
前视图.................................................................................... 10
左视图 ......................................................................................12
右视图 ......................................................................................14
底视图 ......................................................................................15
指示灯 ......................................................................................16
开始使用 Windows 7 ................................................................... 17
正确关闭 Joybook 或选择其它选项...................................... 17
使用 Windows 移动中心......................................................... 18
使用 Joybook ................................................................................ 19
使用触控板............................................................................... 19
使用键盘...................................................................................21
功能热键............................................................................. 21
Windows 快捷键和其它键 ............................................... 23
使用内置的无线连接功能......................................................25
连接到无线网络 ................................................................25

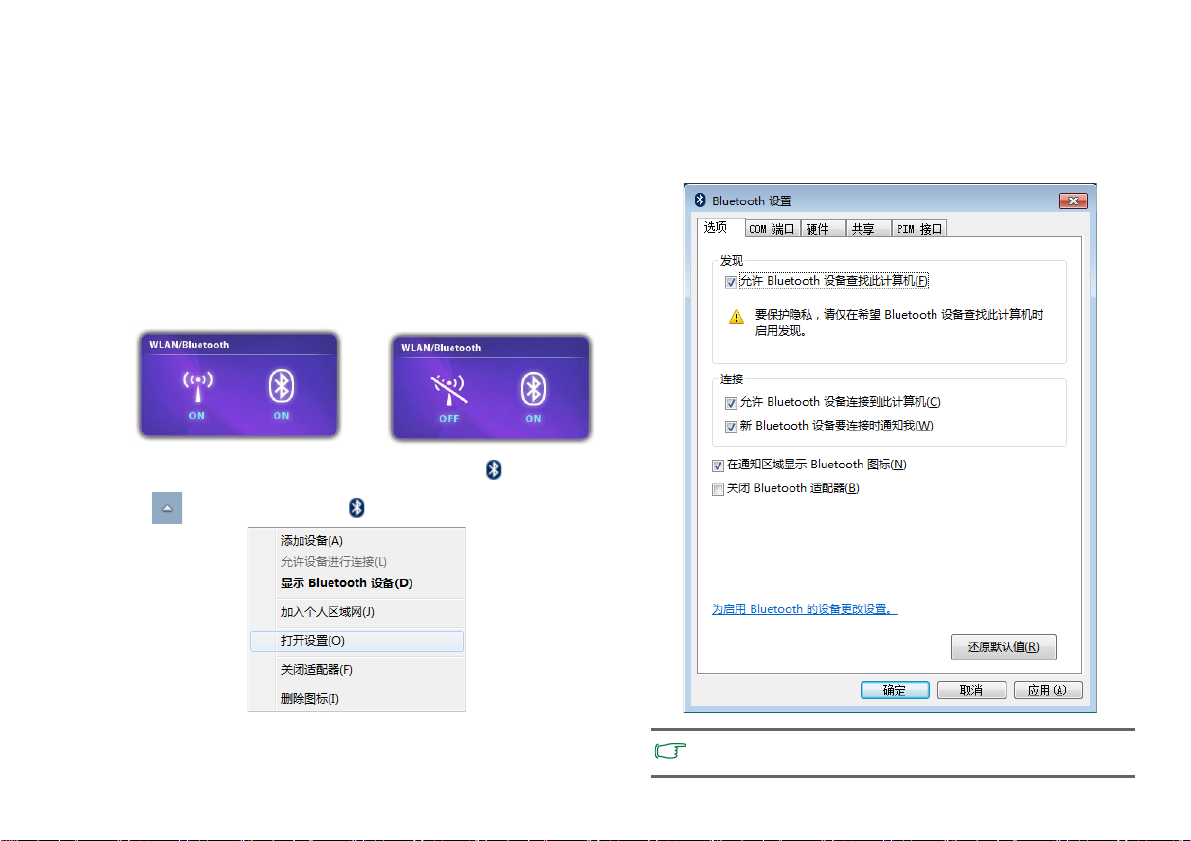

使用 Bluetooth （选购配件）.................................................27
连接到 Bluetooth 设备 ...................................................... 27
发送文件至 Bluetooth 设备.............................................. 31

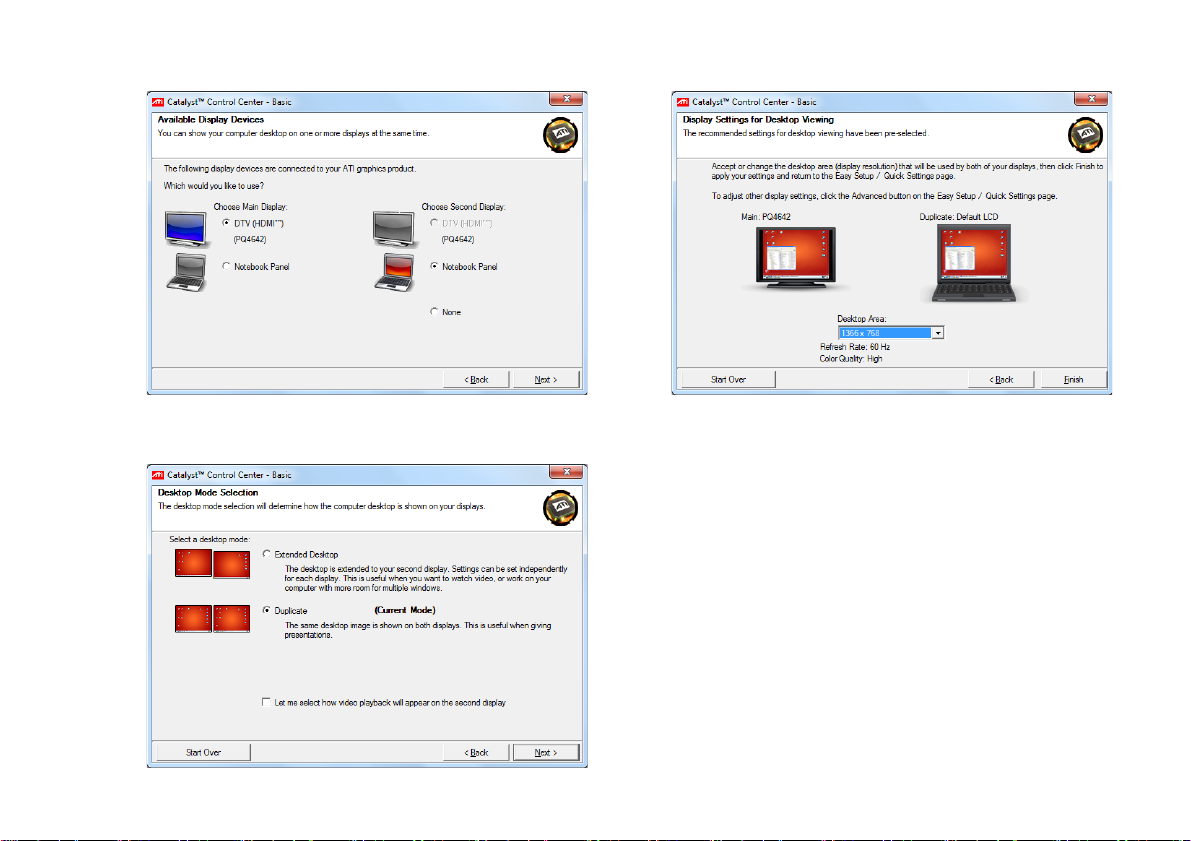

使用 HDMI 输出端口............................................................. 33
连接到具有 HDMI 接口的液晶电视或液晶显示器时 33
调整视频输出.............................................................. 34
确定液晶电视的显示设置......................................... 36
使用内置摄像头...................................................................... 38
启用 WebCam Companion 3............................................ 38
使用 WebCam Companion 3............................................ 39
切换至不同模块 ......................................................... 39
拍摄相片或录制视频 ................................................. 39
使用假面功能.............................................................. 40
大头贴 .......................................................................... 40
视频聊天 ............................................................................ 40
调节屏幕 ............................................................................ 40
使用 Magic-i Visual Effects ............................................... 41
调整分辨率.................................................................. 41
使用 SRS ................................................................................... 41
使用 BIOS 设置程序.................................................................... 43
使用 BIOS 设置程序的场合与方法 ...................................... 43
BIOS 设置屏幕导航 ................................................................ 44
Main （主）菜单 .............................................................. 44
Advanced （高级）菜单 .................................................. 44
Security （安全）菜单 ..................................................... 44
Boot （启动）菜单........................................................... 45
Exit （退出）菜单 ............................................................ 45
使用 QDataTrove 恢复系统........................................................ 46
QDataTrove 简介..................................................................... 46
目录
iii
如何启动 QDataTrove .............................................................47
在 Windows 7 下使用 QDataTrove ........................................47
备份系统.............................................................................47
将系统备份为一个文件..............................................47
将系统备份到光盘 ......................................................48
建立还基点...................................................................48
恢复系统.............................................................................48
将系统恢复为出厂默认设置 .....................................49
用备份系统映像文件恢复系统 .................................49
从还基点恢复系统 ......................................................49
重新安装随产品提供的应用程序和驱动程序 ........49
创建复原光盘或应用程序和驱动程序光盘...................50
制作预设的复原光盘..................................................50
制作使用者复原光盘..................................................50
制作应用程序及驱动程序光盘 .................................51
创建可开机 U 盘 .........................................................51
保护您的 Joybook 不受病毒和其它安全危险的侵害 .........52
升级或更换内存........................................................................... 53
常见问题和故障排除................................................................... 57
电池和电源...............................................................................57
连接 ...........................................................................................58
系统 ...........................................................................................59
显示屏 .......................................................................................62
有关清洁和电池维护................................................................... 64
电池维护 ...................................................................................64
清洁 Joybook.............................................................................64
服务与支持................................................................................... 65
BenQ Joybook 全球在线服务 .................................................65
Joybook 全球联保 （ORW）在线注册.................................65
附录 ............................................................................................... 66
一般安全信息 .......................................................................... 66
有关电池的安全信息.............................................................. 66
有关电源适配器的安全信息 ................................................. 66
Declaration of Conformity....................................................... 67
iv
目录
简介

关于本手册

本手册提供了有关 Joybook 不同组件的主要信息并示范了 使用方法。以下是本手册的主要章节。
章节标题 说明
简介 手册介绍
快速入门 有关开始使用 Joybook 的信息
熟悉 Joybook Joybook 硬件组件介绍
开始使用 Windows 7 有关 Windows 7 的基本信息
使用 Joybook 有关操作 Joybook 的基本和
高级信息
使用 BIOS 设置程序 有关如何使用 BIOS 设置程序的
信息
使用 QDataTrove 恢 复系统
升级或更换内存 有关如何添加或更换内存模块的
常见问题和故障排除 有关常见问题和故障排除的信息
有关使用系统备份和恢复工具的 信息
信息
有关清洁和电池维护 有关清洁和电池维护的信息
服务与支持 有关 Joybook 服务和支持的
信息
附录 重要安全信息
简介
1
印刷
本手册中使用的注释、提示和警告针对不同目的，其说明 如下：
图标 / 符号 项目 含意
警告 主要是为了防止因误用、
不当操作或行为而损坏组 件、数据或造成人身伤害 的信息。
提示 完成任务的有用信息。
注释 补充信息。
< > 或 [ ] 键盘上的键；
屏幕上的用户 界面 （UI）
首次设置 Joybook 时，您可能希望了解关于设置的更多信 息。请参见操作系统附带的用户手册，或在 Windows 7 中 从
[ 开始 ] 菜单的 [ 帮助和支持 ] 进行搜索。
本手册中，搜索菜单的步骤以简洁形式列出， 例如：
[ 开始 ] > [ 帮助和支持 ]。 [ 控制面板 ] 选项按默认类
别视图进行排列显示。
2
简介
表示键盘上的键，或屏幕 上的用户界面。在实际输 入文字时，请勿一起输入 这些符号。

快速入门

电池滑栓 A 电池滑栓 B
根据 Joybook 的型号，其外观可能与本手册显示的插图有所 不同。

物品清单

第一次使用 Joybook 之前，请检查是否收到所有物品。 关于产品包装中应包括哪些物品，请参见产品盒中的
“产品规格”标签。如有任何物品缺失或损坏，请立即与
经销商联系。妥善保管包装材料以备送修 Joybook 时使 用。

准备使用 Joybook

1. 安装电池组
关闭 Joybook 的上盖 （若已打开）。将 Joybook 翻过来放在 干净的软布上。使电池组的标签面朝下，将其轻轻推入电
池仓中，直至完全到位置 (1) 为止。按箭头指示方向将电 池滑栓 B 拨到另一端，将电池组锁定到位 (2)。
快速入门
3
2. 连接电源
3. 打开 Joybook
1. 将电源线连接到电源适配器。
2. 将电源适配器连接到 Joybook 上的电源插口。
轻轻提起无滑栓的上盖即可方便地打开机器。
3. 将电源线连接到电源插座。 Joybook 自动开始对电 池充电。
• 电池组在出厂时只有少许电量。电池充电时仍可使用 Joybook。
• 电源系统和插头类型可能会因所在国家 / 地区不同而异。
• 有关指示灯的颜色和含义的详细信息，请参见第 16 页的 " 指
示灯 "。
4
快速入门
4. 执行初始设置
按电源按钮启动 Joybook，电源指示灯将亮蓝色。然后按 照屏幕指示完成 Windows 7 初始设置。
• Joybook 最适合运行 Windows 7。不推荐安装未经测试的其 它操作系统，否则不仅会影响保修，而且还会影响 Joybook 的功能。
• Joybook 预装的实际操作系统可能不尽相同。详情请参见产 品盒上的 “产品规格”标签。
重要说明： 强烈建议您在 Joybook 准备使用前，立即建立预设的复原光
盘。详细信息请参见第 50 页的 " 制作预设的复原光盘 "。
快速入门
5

扩展 Joybook 的性能

进行以下连接时请注意插头方向。如果方向不正确，会损坏 设备。
将网线连接到 Joybook 的 LAN 端口以访问局域网
（LAN）。
6
快速入门
用 VGA 线缆将外部显示设备 （如显示器或投影机）连接 到 Joybook 的 15 针 D-sub 视频插孔。
要切换到外部显示设备或同时显示，按 <Fn> + <F3> 热键 组合。
连接具有 HDMI 接口的单独音频或视频设备，如具有 HDMI 接口的 显示设备、投影机、 AV 接收器或任何兼容设备。
详细信息请参见第 12 页的 "HDMI 输出端口 （版本 1.3a ； A 型接
口） " 及第 33 页的 " 使用 HDMI 输出端口 "。
将 USB 外设连接到 Joybook 的 USB 端口。
插入 ExpressCard/34 模块或 ExpressCard/54 模块以进一步扩 展 Joybook 的能力。
按照卡上所示的方向插入 SD、 MMC、 MS 或 MS Pro 存储 卡，进行文件交换。
快速入门
7
将耳机连接到音频输出插孔以输出声音。
将麦克风连接到麦克风输入插孔以录制声音。
8
快速入门
将 USB 外设连接到 Joybook 的 USB 端口。
将外置硬盘或具有 eSATA/USB 接口的设备连接到 Joybook 的 eSATA/USB 端口。
使用光驱访问各种光盘上的数据和欣赏电影或音乐。
快速入门
9

熟悉 Joybook

(1)
(2)
(8)
(9)
(6)
(3)
(4)
(5)
(7)
前视图
编号 正面部件
(1)
内置摄像头
内置摄像头让您可以拍摄相片、录制视频和进行 网上聊天。详细信息请参见
。
头 "
(2)
LCD （Liquid Crystal Display，液晶显示）面板
(3)
键盘
(4)
触控板
详细信息请参见
第 19 页的 " 使用触控板 "。
第 38 页的 " 使用内置摄像
10
熟悉 Joybook
(5)
(6)
(7)
内置麦克风
接收声音和语音进行录制。
无线 LAN （WLAN） / Bluetooth 开关
开启 / 关闭无线 LAN 或 Bluetooth。
每次启动 Joybook 时，都会自动将无线和 Bluetooth
的状态设置为上次使用时的状态。
指示灯
详细信息请参见
第 16 页的 " 指示灯 "。
(8)
保存亮度
在最低可见亮度和以前保存的亮度间进行切换。
(9)
电源键
打开和关闭 Joybook 电源。
• 当系统处于运行状态时，亮蓝色灯。
• 当系统处于睡眠模式时，闪蓝灯。
• 当系统处于关闭或休眠模式时，指示灯熄灭。
熟悉 Joybook
11
左视图
(1) (2)(3) (4) (5) (6) (7) (8) (9)
(4)
通风孔
用于散热，使 Joybook 始终保持最合适温度。
为防止设备过热，请勿堵塞通风口。例如，不要在床
上使用 Joybook，毯子可能会盖住通风口，阻隔空气 流通。
编号 左侧部件
(1)
电源插孔
连接交流电源为 Joybook 供电和对电池充电。
(2)
LAN （局域网）端口 （RJ-45 接口）
用于将 Joybook 连接到 10/100Mbps 快速 100BASE-T 以太网网络。
请注意不要将 RJ-11 电话线插头插入 RJ-45 端口。
这会损坏 LAN 端口。它们看起来相似，但 RJ-45 插头 比 RJ-11 插头宽且导线更多。
(3)
Kensington 防盗锁
此孔可以连接 Kensington 防盗锁和线缆以防止 被盗。
(5)
15 针 D-sub 视频接口
连接外部显示设备，例如显示器和投影机。
(6)
HDMI 输出端口 （版本 1.3a ； A 型接口）
HDMI （高清多媒体接口）是连接高清 （HD）电 子消费品部件的标准数码接口，可为您带来更佳
的 HD 体验。 HDMI 输出端口可连接具有 HDMI 接口的单独音 频或视频设备，如具有 HDMI 接口的显示设备、 投影机、 AV 接收器或任何兼容设备。
• 连接 Joybook 和 HDMI 设备需要一条 HDMI 线缆 （需另 购）。有关连接的详细信息，请参见第 33 页的 " 使用
HDMI 输出端口 "。
• HDMI 的版本与设备对应，与使用的线缆无关。两个设备
连接后，版本可向下兼容，但将只能使用最低的版本。
• 请注意 HDMI 输入必须能兼容 HDCP 才能显示。
(7)
USB 端口
用于连接使用 USB 2.0 接口的外设，如鼠标、 数码相机和 MP3 播放机等。
12
熟悉 Joybook
(8)
ExpressCard 插槽
此 ExpressCard 插槽可以插入两种格式的标准 ExpressCard 模块： ExpressCard/34 和 ExpressCard/54。ExpressCard/34 模块的宽度是 34 mm，而 ExpressCard/54 模块的宽度是 54 mm。您可以使用 ExpressCard 来进一步扩展 Joybook 的功能。
按照卡上的指示方向将 ExpressCard 插入插槽 中，并完成相关的驱动程序设置。
(9)
四合一存储卡插槽
可插 SD、 MMC、 MS 或 MS Pro 存储卡。
熟悉 Joybook
13
右视图
(1) (2) (3) (5)(4)
编号 右侧部件
(5)
DVD Super-Multi 驱动器 （视型号可能有所
差异）
光驱类型因型号不同而异，支持的光盘类型视 Joybook 配备的光驱而定。
支持多功能光学模块，可读取音乐 CD、 VCD 和 DVD 或者刻录 CD-R/CD-RW、 DVD+R/DVD-R/ DVD+RW/DVD-RW 或 DVD-RAM （可选）光 盘。按下驱动器上的退出按钮可插入 / 退出光盘。
(1)
(2)
(3)
(4)
14
熟悉 Joybook
音频输出插孔
连接耳机或外部扬声器，用以播放 Joybook 音频。
麦克风输入插孔
用于连接麦克风以录制声音。
此插孔用于 3.5mm 模拟音频插头。可插单声道和立体
声插头。
USB 端口
用于连接使用 USB 2.0 接口的外设，如鼠标、 数码相机和 MP3 播放机等。
eSATA 端口
将外置硬盘或具有 eSATA 接口的设备连接到 Joybook 的 eSATA 端口。
(1)
(2)
(3)
(4)
底视图
编号 底端部件
(1)
电池组
在未连接外接电源时，可为 Joybook 供电。
(2)
电池滑栓
可将电池组固定到位。
(3)
内存扩展槽盖
在盖内，可以看到 Joybook 的内存插槽。
• 卸下盖时，需要一把小的螺丝刀。
• 有关加装内存、内存最大限制或经 BenQ 认可适用于 Joybook 的内存模块等的详细信息，请参见第 53 页的 "
升级或更换内存 "。
(4)
扬声器
播放多媒体文件或操作系统的声音。
熟悉 Joybook
15
指示灯
(1)
(2)
(3)
(4)
(5)
(3)
无线 LAN （WLAN） / Bluetooth 指示灯
• 当 WLAN 和 Bluetooth 均开启时，亮紫色灯。
• 当 WLAN 开启时，亮蓝色。
• 当 Bluetooth 启用时，亮橘黄色灯。
• 当 WLAN 和 Bluetooth 均关闭时，指示灯熄灭。
编号 指示灯
(1)
(2)
16
电池指示灯
• 当电池充电时，亮橘黄色灯。
• 电池充满后，指示灯熄灭。
• 以电池供电时，亮蓝灯。
• 当电池电量不足时，闪蓝灯。
• 电池有问题时，闪烁橘黄色灯。
硬盘活动指示灯
当 Joybook 访问硬盘上的数据时，闪烁蓝色。
熟悉 Joybook
(4)
(5)
Caps Lock （大写锁定键）指示灯
当启用 <Caps Lock> （大写锁定键）时，亮蓝 灯。
Num Lock （数码锁定键）指示灯
当启用 <Num Lk> （数字锁定键）时，亮蓝灯。

开始使用 Windows 7

如果在 Joybook 上使用 Windows 7，您可能需要查看关于以 下主题的信息。请参见操作系统附带的用户手册，或从
[ 开始 ] 菜单的 [ 帮助和支持 ] 中进行搜索。
• 如何设置系统区域设置、日期和时间。
• 如何设置系统管理员和用户安全登录及设置。
• 如何安装、设置和运行防毒软件。
• 如何为电脑命名作为网络标识。
• 如何通过无线方式或线缆连接到本地网络。
• 如何通过网络连接到其它电脑并实现文件共享。
• 如何连接网络或共享打印机。
• 如何连接到 Internet。
• 如何注册 Windows 和其它附带软件。
• 如何使用最新的 Service Pack （服务包）和安全补丁程序 更新 Windows。
• 如何使系统时钟与 Internet 时间服务器同步。
• 如何查找、下载并安装最新的系统设备驱动程序。
• 如何设置系统维护计划事件。

正确关闭 Joybook 或选择其 它选项

要关闭 Joybook，单击 [ 开始 ] > 。您也可以单
击 右侧的 ，并选择下列的其它的选项：
或者，您可以使用下列步骤自定义电源设置：
1. 右键单击桌面右下角通知区域的电池电量图标 （
或 ），然后单击
2. 在
[ 选择电源计划 ] 页面，在所选计划下单击 [ 更改计划
设置 ]。
3. 单击
4. 在
[ 更改高级电源设置 ]。
[ 高级设置 ] 选项卡中，双击 [ 电源按钮和盖子 ] 展开
此类别。
[ 电源选项 ]。
开始使用 Windows 7
17
5. 双击 [ 合上盖子操作 ] 与 [ 电源按钮操作 ]，展开这些项 目。
6. 要指定关闭 Joybook 上盖或按下电源按钮时执行的操 作，请单击 中选择所需设置。
[ 用电池 ] 或 [ 接通电源 ]，然后从下拉列表

使用 Windows 移动中心

“Windows 移动中心”是一个方便的控制界面，您可以在
此快速访问 Joybook 的设置，如音量、电池状态以及无线 网络等。
要打开 Windows 移动中心，请按 + <X> 热键组合或
执行下列其中一项操作：
[ 开始 ] > [ 控制面板 ] > [ 调整常用移动设置 ]
• 单击 （在 [ 硬件和声音 ] 的下方）。
• 右键单击桌面右下角通知区域中的电池电量图标 （
或 ），然后单击
[Windows 移动中心 ]。
18
开始使用 Windows 7
Loading...
+ 49 hidden pages
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
