PointWrite használati útmutató
Ta r ta lo mj eg y zé k
A csomag tartalma............... 3
Előkészítés a telepítésre..... 4
Környezeti feltételek................................4
A felületre vonatkozó tudnivalók ..........5
Kamera telepítése a
projektorra............................ 7
A PointWrite toll
névjegye ................................. 8
Az elemek behelyezése............................8
A tollhegy cseréje .....................................8
Illesztőprogram
telepítése ............................... 9
Az illesztőprogram telepítése
kész.............................................................10
A PointWrite futtatása...........................11
Indítsa el az interaktív
funkciót ................................12
Konfigurációs beállítás............................12
Igazításhoz útmutató ..............................13
A PointWrite kalibrálása .......................14
A kalibrálás kész................. 15
Műszaki adatok...................16
Tartalomjegyzék2
A csomag tartalma
A PointWrite egy projektorra szerelt beépített interaktív tábla. Használatához szüksége
lesz az alábbi tartozékokra és a használati útmutatóra.
123
Digital Projector
Quick Start Guide
PointWrite Telepítő CD Rövid útmutató
456
Két darab PointWrite toll Két csomag elem Mini USB kábel
78
Plusz tollhegyek Csuklószíj
1. PointWrite: Interaktív fehér tábla érzékelő.
2. Telepítő CD: A CD tartalmazza a PointWrite meghajtóprogramot, a QWrite
szoftvert és a használati útmutatót.
3. Gyors üzembe helyezési útmutató: A PointWrite használatához.
4. Két PointWrite toll: A PointWrite toll valójában egy toll alakú vezeték nélküli egér.
A toll csak az elemek behelyezése után használható.
5. Elemek: AAA méretű elemek.
6. Mini USB kábel: A PointWrite tollat számítógéphez csatlakoztatja.
7. Plusz tollhegyek
8. Csuklószíj
A csomag tartalma 3
Előkészítés a telepítésre
Érintési
terület
Érintési
terület
Érintési
terület
Környezeti feltételek
Interaktív működéssel bővíthető BenQ projektorhoz egy lapos felületet interaktív
fehértáblává kell alakítani.
Az optimális minőségű interaktív íráshoz kövesse az alábbi irányelveket:
1. Húzza be az ablakokon a függönyöket.
2. A zavaró hatások elkerülése végett közvetlen napsugárzástól távoli vetítési területet
válasszon.
3. A zavaró hatások elkerülése végett infravörös készülékeit (pl. infravörös mikrofon) a
képernyő elejétől távol tartsa.
4. A zavaró hatások elkerülése végett a tükröző felületű tárgyakat (pl. óra vagy
nyaklánc) távolítsa el.
Előkészítés a telepítésre4
A felületre vonatkozó tudnivalók
Félfényes felület
Fényes felület
A fényes felület megnöveli a
külső fény intenzitását, ami
zavart okozhat.
Egyenetlen
vagy kiálló tárgyat tartalmazó
felület
Az optimális interaktív minőség függ a kiválasztott felület állapotától. Fontos, hogy a
biztonságos írás érdekében sima és tükrözésmentes felületet válasszon.
Falfelület kiválasztása
• Egyenes és sima falat válasszon, amelyen nincsenek kiálló tárgyak.
• Egyenes, félfényes festett felületre vetítsen, hogy csökkentse a projektorról jövő
csillogást, optimális érintési minőséget érjen el, és hogy kevésbé kopjon a toll hegye.
Előkészítés a telepítésre 5
Fatábla felület kiválasztása
Erősítsen egy szárazon törölhető fatáblát a falhoz, ha mintás a fal felülete. A szárazon
törölhető fatábla felülete sima, jól együttműködik az Ön interaktív projektorával, és
lehetővé teszi, hogy fennakadás nélkül írjon a digitális tintával.
Tudnivalók a fatábla felületéről
Ha optimális interaktív minőségben történő vetítéshez fatáblát választ, vegye figyelembe a
következő tényezőket.
• A tábla felületének félfényesnek vagy mattnak kell lennie.
• Fényes és tükröző felületű tábla nem ajánlatos, mert a fényes felület megnöveli a külső
fény intenzitását, ami váratlan zavart okozhat.
Vigyázat: Ha fényes a tábla, ajánlatos vetítőfóliával lefedni, hogy jobb interaktív
minőséghez jussunk.

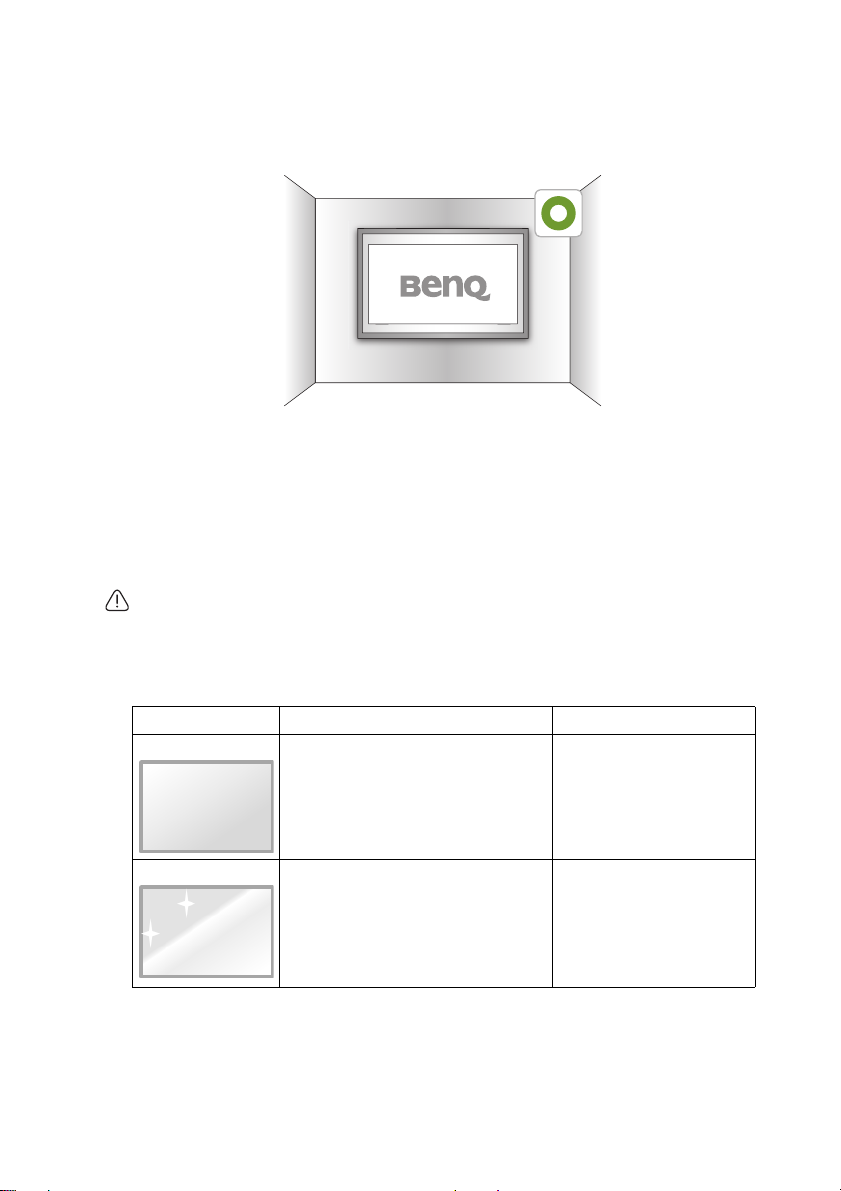

A táblafelületek összehasonlítása
Felület Tábla anyaga Teljesítmény
Félfényes/Matt
Legjobb!
Szárazon törölhető fatábla
Fényes
•Általános fehértábla
•Galvanizált acéllal
•Kerámia-acél panellel
Előkészítés a telepítésre6
A felület kiküszöböli a
tükrözés intenzitását.
Kockázatos!
Írás közben zavar léphet fel.
Kamera telepítése a projektorra
A BenQ kiválasztott projektorához PointWrite kamera is kapható.
Az interaktív funkció aktiválása előtt ellenőrizze, helyesen van-e telepítve a PointWrite
kamera.
1
Az USB kábellel
végét a projektorba, az USB A típusú végét pedig a számítógépbe dugaszolja.
csatlakoztassa a PointWrite-ot a számítógéphez. Illessze az USB mini B
1.
5 méteres USB kábel van a csomagban. Ha ennél hosszabb kábelre van szükség, ismétlőt
tartalmazó USB kábelt használjon.
Kamera telepítése a projektorra 7
A PointWrite toll névjegye
A PointWrite toll a következő 4 műveletet tudja:
Kattintás: Ikon vagy menü megérintése a képernyőn.
Dupla kattintás: A képernyőn az ikon vagy menü kétszeri megérintése.
Kattintás jobb gombbal: Az ikon vagy menü legalább 1,5 másodpercig tartó
megérintése.
Vons zolá s: Egy objektum megérintése és húzása a képernyőn.
Az elemek behelyezése
Vigyázat: Ügyeljen arra, hogy az elemeket a helyes polaritással helyezze a PointWrite
tollba.
A tollhegy cseréje
1. A tollhegy kivétele
Vegye ujjai közé a tollhegyet. Mozgassa meg és húzza ki a hegyet a tollból.
2. A tollhegy behelyezése
Finoman, ne hirtelen nyomja meg a tollhegyet.
A PointWrite toll névjegye8
Illesztőprogram telepítése
Telepítéskor válassza le az USB
kábelt a számítógépről.
A CD-n lévő PointWrite illesztőprogrammal tudja működtetni az interaktív funkciót a
PointWrite Pen tollon.
Illesztőprogram telepítése 9
Az illesztőprogram telepítése kész
• A PointWrite ikon látható lesz az asztalon.
• Létrejön a telepítési mappa a C: könyvtárban.
• A PointWrite
• A tálcán a PointWrite ikonra kattintva megjelenik egy helyi menü.
2
futtatásakor a PointWrite ikon megjelenik a tálcán.
2.
A PointWrite első használatakor az asztalon megjelenő konfigurációs ablak segítséget
nyújt a PointWrite konfigurálásához.
Illesztőprogram telepítése10
PointWrite legördülő menü
1
2
3
4
5
6
7
PointWrite verzió információ
A PointWrite futtatása
Amikor az asztalon a PointWrite ikonra kattint, a PointWrite elindul, és az ikonja
megjelenik a tálcán.
Kattintson jobb gombbal a tálcán a PointWrite ikonra, és megjelenik egy helyi menü.
1. Configuration (Konfigurálás): Ezt a projektor telepítési helyének
megváltoztatásakor használhatja. A nyelv módosításához kattintson a menüre, majd
kövesse a 12. oldalon lépéseit.
2. Alignment View (Igazítási nézet): Bővebben lásd itt: "Igazításhoz útmutató"
13. oldalon.
3. Auto Calibration (Automatikus kalibráció): Ha a PointWrite pontosságát
használata közben nem találja kielégítőnek, futtassa le újra az automatikus kalibrációt.
4. Manual Calibration (Kézi kalibrálás): Ha a PointWrite pontosságát használata
közben nem találja kielégítőnek, vagy az automatikus kalibráció nem sikerült, végezze
el a kézi kalibrációt.
5. Virtuális billentyűzet (Virtual keyboard): Ha szükség van a billentyűzetre,
kattintson a „Virtuális billentyűzet” menüpontra, és a képernyőn megjelenik a
billentyűzet.
6. QWrite futtatása (Run QWrite): Ezzel tudja elindítani a “QWrite”-ot.
7. PointWrite névjegye (About PointWrite): Ebben a menüben nézhető meg a
PointWrite verziója. Kattintson a menüre, és megjelenik a verzió.
Illesztőprogram telepítése 11
Indítsa el az interaktív funkciót
1
2
3
4
A PointWrite csak a PointWrite helyes konfigurációja esetén működik. A Konfigurációs
beállítások ablak segíti a PointWrite megfelelő beállítását.
Konfigurációs beállítás
1. A PointWrite konfigurációja: Válassza ki a használni kívánt PointWrite típust.
2. A PointWrite nyelve: Az alapértelmezett nyelv az operációs rendszerének nyelve
lesz. Ha más nyelvet szeretne beállítani, akkor kattintson erre: , és
megjelenik a nyelvek listája. A nyelv kiválasztása után lépjen ki a PointWrite-
ból és indítsa újra.
3. PointWrite opciók:
• Program auto run (Program automatikus futtatása): Bejelölése esetén
a Windows indulásakor a PointWrite is automatikusan indulni fog.
• Ceiling Mount Mode (Mennyezetre szerelés): Akkor kell rákattintani, ha
a projektort a mennyezetre szereli. Ne kattintson rá, ha a projektor asztalon
4. Információ: Az illesztőprogram és a kamera firmware-ének verzióját mutatja.
Indítsa el az interaktív funkciót12
van.
• Rear Screen Mode (Hátsó képernyő mód): Kattintson rá, ha a projektor
a hátsó képernyős rendszerre van szerelve.
Igazításhoz útmutató
• Jobb oldalhoz ér
• Felső oldalhoz ér • Bal oldalhoz ér
Igazítás nézet
A PointWrite igazítás (Alignment) funkciójával a PointWrite képernyőhöz viszonyított
elhelyezkedése állítható be.
Alignment View (Igazítási nézet): Ha az „Igazítási nézet (Alignment View)” gombra
kattint, a képernyő tartalma megjelenik az igazítási nézeten, ahogyan az ábra mutatja.
Ha a képernyő tartalma nincs középen, a kalibrálás nem fog sikerülni. Ellenőrizze, hogy a
PointWrite modul helyesen van-e csatlakoztatva a projektorhoz.
Indítsa el az interaktív funkciót 13
A PointWrite kalibrálása
A PointWrite két kalibrálási lehetőséget tesz lehetővé: az automatikus és a kézi kalibrálást.
Auto calibration (Automatikus kalibrálás): kattintson a(z) gombra és a
kalibrálás automatikusan fog futni.
Ha ezt a módszert választja, a képernyőn fehér kép látható, és egy minta képe jelenik meg.
Manual calibration (Kézi kalibrálás): Kattintson a(z) gombra, és a kalibrációs
ablak meg fog jelenni a képernyőn.
Miután megjelenik a kalibrációs kurzor , a PointWrite tollal kattintson a közepére.
Ekkor megjelenik a következő kurzor. Folytassa, amíg az utolsó kurzor is eltűnik.
Vigyázat: Ritka esetekben előfordulhat, hogy az automatikus kalibrálás nem sikerül vagy a
pontosság nem lesz megfelelő. Ilyenkor végezze el a kézi kalibrálást.
Indítsa el az interaktív funkciót14
A kalibrálás kész
A kalibrálás befejezése után használhatja a PointWrite tollat egérként, vagy elindíthatja vele
a QWrite íráshoz és kommentárokhoz.
A kalibrálás kész 15
Műszaki adatok
Elem Leírás
PointWrite
Típusnév PW20U
Technológia Képfeldolgozó technológia
Frissítési frekvencia 60 Hz
Válaszidő Max. 0,016 mp
Automatikus kalibráció Igen
Kalibráció pontossága
Működési távolság A Projektor műszaki adatainak megfelelően
Több felhasználós egyszerre 4 toll
Több működés 2 egység
Számítógép csatlakozás Mini USB
Áramforrás PC USB áramforrás
USB kábel max. hossza 15 m (5 m USB kábel + ismétlő)
Támogatott operációs rendszer
Tárolási hőmérséklet -20°C ~ 60°C
Üzemi hőmérséklet 5°C ~ 40°C
Méretek 93 mm x 38,7 mm x 44 mm
Súly 50 g
Kompatibilis típus
PointWrite toll
Áramellátás 2 db AAA elem*
Hossz 176 mm
Átmérő 15 mm
Súly 35 g
Szín Fehér
a.
Az automatikus kalibráció pontosságát befolyásolja a környezet.
a
Max +/-2 képpont
Windows: WinXP, Vista, 7, 8, 10
Mac: Snow Leopard vagy újabb
Kiválasztott BenQ ultra-rövid vetítőtávolságú típusok
(Vetítési arány 0,23 ~ 0,3)
Műszaki adatok16
