Manuel d’utilisation de PointWrite
Table des matières
Contenu de l’emballage...... 3
Préparer pour la
configuration......................... 4
Condition environnementale .................4
Instructions pour la surface....................5
Installation d’une
caméra sur le projecteur ... 7
À propos du stylet
PointWrite ............................ 8
Installer les piles ........................................8
Remplacer la pointe du stylet.................8
Installation du pilote............ 9
L’installation du pilote est terminée ...10
Exécuter le PointWrite .........................11
Démarrer la fonction
interactive............................ 12
Réglage de la configuration ...................12
Instructions d’alignement ......................13
Calibrer PointWrite ...............................14
Calibrage terminé..............15
Spécifications ...................... 16
Table des matières2
Contenu de l’emballage
Le PointWrite est un tableau blanc interactif intégré au projecteur. Pour utiliser le
PointWrite correctement, découvrez les accessoires standard ci-dessous et suivez les
instructions de ce manuel.
123
Digital Projector
Quick Start Guide
PointWrite CD d’installation Manuel rapide
456
Deux stylets PointWrite Deux jeux de piles Câble mini USB
78
Pointes de stylet
Dragonne
supplémentaires
1. PointWrite : Capteur de tableau blanc interactif.
2. CD d’installation : Le CD contient le pilote PointWrite, le logiciel QWrite et le
manuel d’utilisation.
3. Guide de démarrage rapide : Présentation rapide de l’utilisation du PointWrite.
4. Deux stylets PointWrite : Le stylet PointWrite est une souris sans fil de type stylet.
Avant de l’utiliser, insérez les piles dans le stylet.
5. Piles : Piles AAA/LR03.
6. Câble mini USB : Permet de connecter le PointWrite au PC.
7. Pointes de stylet supplémentaires
8. Dragonne
Contenu de l’emballage 3
Préparer pour la configuration
Zone tactile
Zone tactile
Zone tactile
Condition environnementale
Pour un projecteur BenQ avec la fonctionnalité interactive évolutive, transformez toute
surface plane en un tableau blanc interactif virtuel.
Pour une qualité optimale d’écriture interactive, suivre ces consignes :
1. Fermez les rideaux des fenêtres.
2. Sélectionnez une zone de projection à l’abri de la lumière directe du soleil pour
empêcher d’interférer avec l’écriture.
3. Éloignez les appareils infrarouges, comme les microphones infrarouges, de la face
avant de l’écran pour éviter les interférences.
4. Retirez les accessoires, comme les montres ou colliers, avec une surface
réfléchissante pour éviter les interférences.
Préparer pour la configuration4
Instructions pour la surface
Surface semi-brillante
Surface brillante
Une surface brillante
augmentera l’intensité de la
lumière et des interférences
externes peuvent se produire.
Surface non lisse
ou avec objet en saillie sur la
surface.
La qualité interactive optimale dépendra de l’état de la surface sélectionnée. Il est
important de choisir une surface plane et non réfléchissante pour garantir une bonne
écriture.
Sélectionner une surface murale
• Sélectionnez un mur qui est droit et plat, et évitez ces objets en saillie sur lui.
• Projet sur une surface lisse, peinte et semi-brillante, pour réduire l’éblouissement du
projecteur, pour atteindre une qualité optimale de contact et réduire l’usure sur la
pointe du stylet.
Préparer pour la configuration 5

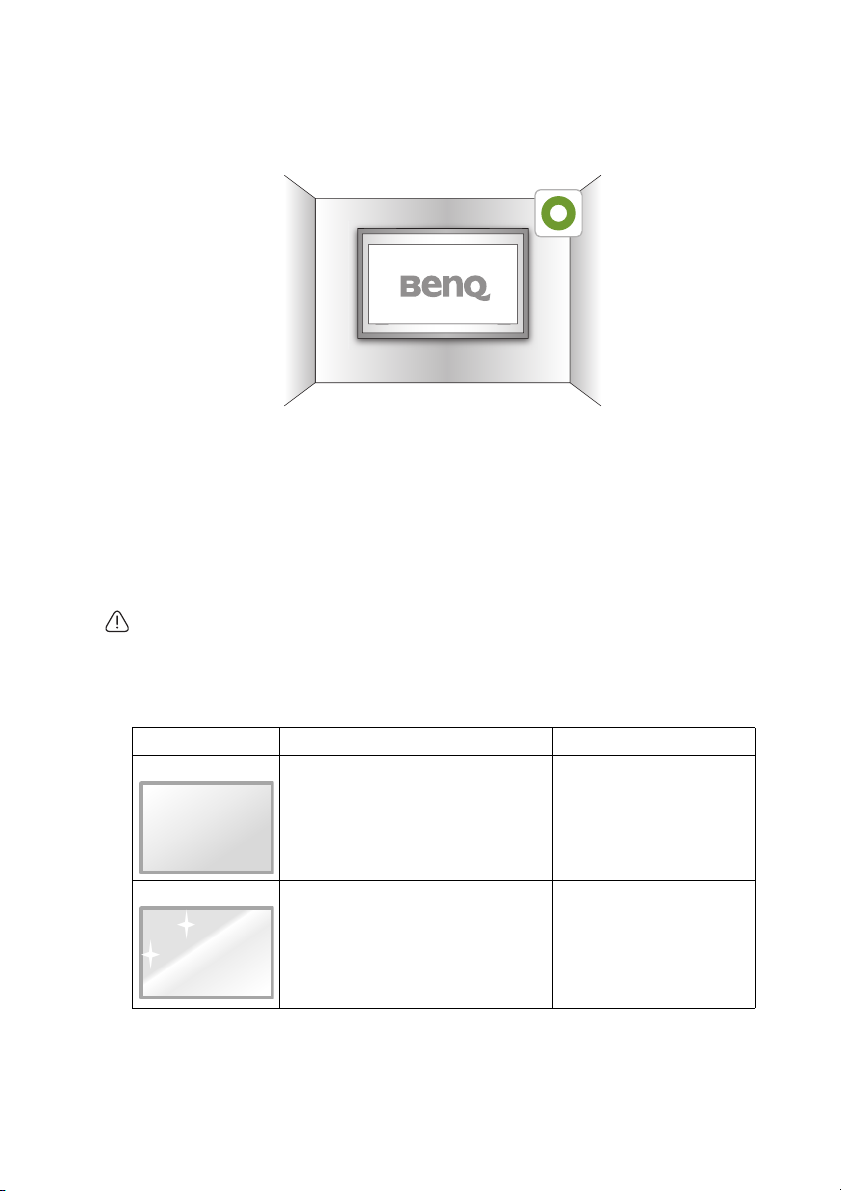

Sélectionner une surface de tableau
Fixez un tableau effaçable au mur si vous projetez sur une surface de mur texturé. Un
tableau effaçable est une surface plane qui fonctionne bien avec votre projecteur interactif
et vous permet d’écrire facilement à l’encre numérique.
Instructions pour une surface de tableau
Tenez compte des facteurs suivants lors de la sélection d’un tableau pour projeter avec une
qualité interactive optimale.
• La surface du tableau doit être semi-brillante ou mate.
• Un tableau avec une surface brillante et réflective n’est pas recommandé, la surface
augmentera l’intensité de la lumière et des interférences externes inattendues peuvent
se produire.
Attention : Pour un tableau brillant existant, il est recommandé d’utiliser un film de
projection pour couvrir la surface existante pour obtenir une meilleure qualité interactive.
Comparaison de la surface du tableau
Surface Matériau du tableau Performance
Semi-brillante/Mate
Meilleure !
Tableau effaçable
Brillante
•Tableau blanc général
•Avec acier galvanisé
•Avec panneau en acier et céramique
Préparer pour la configuration6
La surface éliminera
l’intensité de la réflexion.
Risque !
Des interférences externes
peuvent se produire pendant
l’écriture.
Installation d’une caméra sur le projecteur
La caméra PointWrite est disponible pour certains projecteurs BenQ.
Assurez-vous que la caméra PointWrite est installée correctement avant d’activer la
fonction interactive.
1
Utilisez le câble USB
USB mini-B au projecteur et branchez l’extrémité USB de type A au PC.
pour connecter le projecteur au PC. Branchez l’extrémité
1.
Un câble USB de 5 mètres est fourni. Utilisez un câble répétiteur USB si vous avez
besoin de le prolonger.
Installation d’une caméra sur le projecteur 7
À propos du stylet PointWrite
Le stylet PointWrite fournit les 4 actions suivantes :
Clic : Touchez une icône ou un menu sur l’écran.
Double clic : Touchez une icône ou un menu sur l’écran deux fois.
Clic du bouton droit : Touchez une icône ou un menu pendant au moins
1,5 secondes.
Faire glisser : Touchez et faites glisser un objet sur l’écran.
Installer les piles
Attention : Lorsque vous insérez les piles dans le stylet PointWrite, assurez-vous que les
polarités des piles sont correctes.
Remplacer la pointe du stylet
1. Retirer la pointe du stylet
Tenez la pointe du stylet avec les doigts. Agitez et tirez la pointe du stylet pour la
sortir du stylet.
2. Insérer la pointe du stylet
Poussez la pointe du stylet doucement et pas brusquement.
À propos du stylet PointWrite8

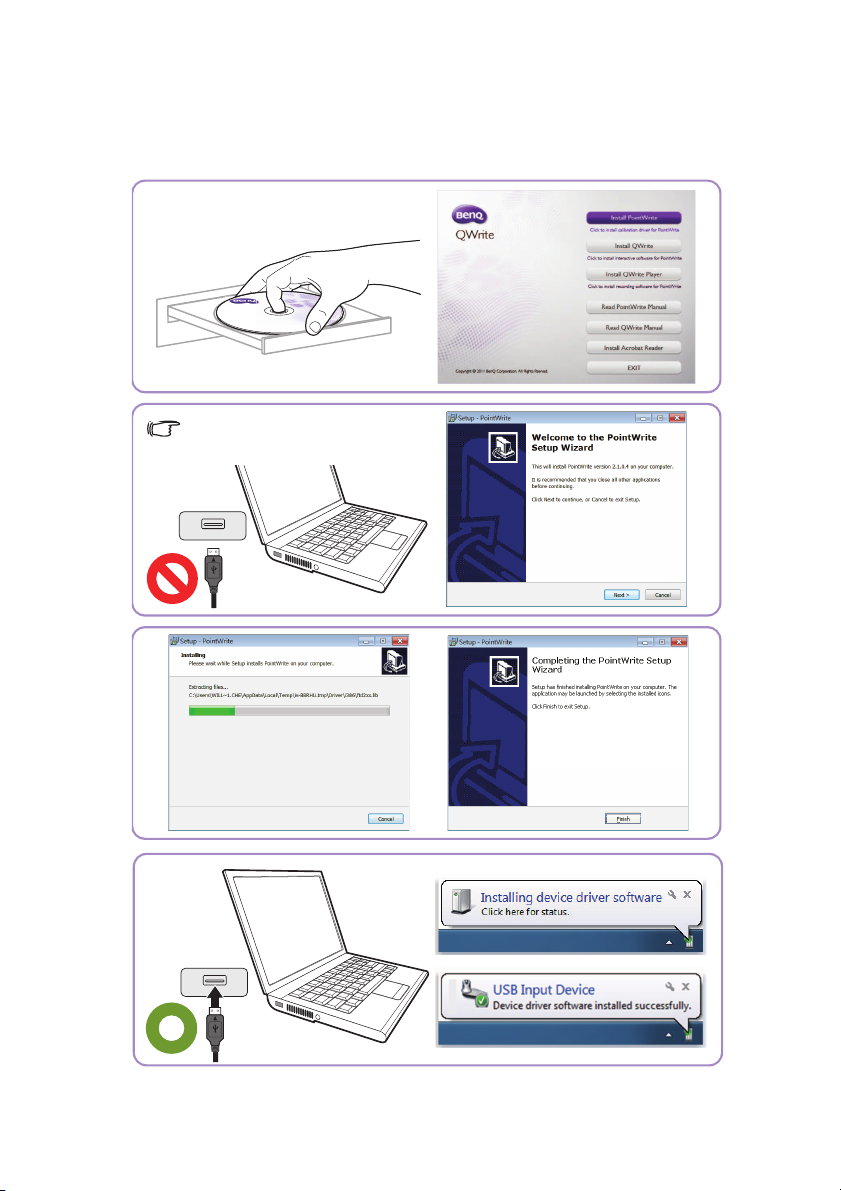

Installation du pilote
Déconnectez le câble USB de votre
ordinateur lors de l’installation.
Utilisez le pilote PointWrite dans le CD pour activer la fonction interactive avec le stylet
PointWrite.
Installation du pilote 9
L’installation du pilote est terminée
• L’icône PointWrite sera créée sur le bureau.
• Le dossier d’installation sera créé dans le répertoire C:.
• Lors de l’exécution de la PointWrite
système.
• Cliquez sur l’icône de PointWrite sur la barre d’état système et un menu auto
apparaîtra.
2
, l’icône PointWrite apparaît sur la barre d’état
2.
Lorsque vous utilisez le PointWrite pour la première fois, la fenêtre de configuration
apparaîtra sur le bureau pour vous aider à configurer le PointWrite.
Installation du pilote10
Menu contextuel de PointWrite
1
2
3
4
5
6
7
Informations de version de
PointWrite
Exécuter le PointWrite
Après avoir double-cliqué sur l’icône de PointWrite sur le bureau, le PointWrite
s’initialisera et l'icône PointWrite sera créée sur la barre d’état système.
Cliquez-droit sur l’icône de PointWrite sur la barre d’état système et un menu contextuel
apparaît.
1. Configuration : Choisissez ceci si vous voulez changer la position d’installation du
projecteur. Pour changer la langue, cliquez sur le menu et suivez les étapes à la
page 12.
2. Vue alignement : Voir « Instructions d’alignement » à la page 13 pour des détails.
3. Calibrage Automatique : Si la précision n’est pas suffisante lorsque vous utilisez le
PointWrite, exécutez à nouveau le calibrage auto.
4. Calibrage Manuel : Si la précision n’est pas suffisante lorsque vous utilisez le
PointWrite ou le calibrage auto échoue, exécutez le calibrage manuel.
5. Clavier virtuel : Si une saisie au clavier est nécessaire, cliquez sur
« Clavier virtuel », et le clavier s’affichera à l’écran.
6. Exécuter QWrite : Choisissez ceci si vous voulez exécuter « QWrite ».
7. À propos PointWrite : Ce menu fournit les informations de version de
PointWrite. Cliquez sur ce menu, et la fenêtre des informations de version
apparaîtra.
Installation du pilote 11
Démarrer la fonction interactive
1
2
3
4
Pour utiliser le PointWrite, le réglage approprié de la configuration de PointWrite est
nécessaire. La fenêtre de réglage de la configuration vous aidera à configurer PointWrite
correctement.
Réglage de la configuration
1. Configurer PointWrite : Sélectionnez le type PointWrite que vous allez utiliser.
2. Langue de PointWrite : La langue par défaut est le même que la langue de votre
système d’exploitation. Si vous voulez changer la langue, cliquez sur et
la liste des langues s’affichera. Après avoir sélectionné la langue souhaitée,
quittez le PointWrite et redémarrez le PointWrite.
3. Option de PointWrite :
• exécution automatique du programme : Cliquez sur cette option si vous
voulez que le PointWrite s’exécute automatiquement au démarrage de
Démarrer la fonction interactive12
Windows.
• Montage au plafond : Cliquez sur cette option si vous montez le projecteur
au plafond. Lorsque le projecteur est placé sur la table, ne cliquez pas sur cet
élément.
• Mode écran arrière : Si le projecteur est installé sur le système derrière
• Conflit de côté droit • Conflit de côté supérieur • Conflit de côté gauche
l’écran, cliquez sur cet élément.
4. Information : Affiche la version actuelle du pilote du micrologiciel de la caméra.
Instructions d’alignement
Vue alignement
La fonction Alignement de PointWrite permet de définir l’orientation du PointWrite par
rapport à l’écran.
Vue alignement: Lorsque vous cliquez sur « Vue alignement », l’image de l’écran est
affichée sur la boîte de vue d’alignement comme illustré.
Si l’image de l’écran n’est pas au centre, le calibrage échouera. Veuillez vous assurer que le
module PointWrite est fixé au projecteur correctement.
Démarrer la fonction interactive 13
Calibrer PointWrite
PointWrite fournit deux méthodes de calibrage : le calibrage auto et le calibrage manuel.
Calibrage Automatique : Cliquez sur et le processus de calibrage s’exécutera
automatiquement.
Lorsque vous choisissez cette méthode, l’image blanche apparaît sur l’écran et l’image du
motif s’affiche.
Calibrage Manuel : Cliquez sur et la fenêtre de calibrage sera projetée sur
l’écran.
Utilisez le stylet PointWrite pour cliquer sur le centre du curseur de calibrage
immédiatement après qu’il apparaît. Ensuite, le curseur suivant s’affichera. Répétez ce
processus jusqu'à la disparition du dernier curseur de calibrage.
Attention : Dans de rares cas, un calibrage auto peut échouer ou l’exactitude peut être
faible. Dans ce cas, veuillez exécuter le calibrage manuel.
Démarrer la fonction interactive14
Calibrage terminé
Après avoir terminé le calibrage, vous pouvez utiliser le stylet PointWrite comme souris
ou pour lancer le logiciel QWrite pour écrire et annoter.
Calibrage terminé 15
Spécifications
Élément Description
PointWrite
Nom de modèle PW20U
Technologie Technologie de traitement de l’image
Fréquence de rafraîchissement 60 Hz
Temps de réponse Max. 0,016 s
Calibrage Automatique Oui
Précision du calibrage
Distance de fonctionnement Suit les spécifications du projecteur
Utilisateurs multiples 4 stylets en même temps
Utilisation multiple 2 unités
Connexion au PC Mini USB
Source d’alimentation Alimentation USB du PC
Longueur max. du câble USB 15 m (câble USB 5 m + répétiteur)
Systèmes d’exploitation pris en charge
Température de stockage -20°C ~ 60°C
Température de fonctionnement 5°C ~ 40°C
Dimensions 93 mm x 38,7 mm x 44 mm
Poids 50 g
Modèle compatible
Stylet PointWrite
Alimentation 2 piles AAA/LR03
Longueur 176 mm
Diamètre 15 mm
Poids 35 g
Couleur Blanc
a.
La précision du calibrage auto sera fonction de votre environnement.
a
Max. +/-2 pixels
Windows : WinXP, Vista, 7, 8, 10
Mac : Snow Leopard ou ultérieur
Certains modèles BenQ à focale ultra-courte
(Rapport de projection 0,23 ~ 0,3)
