PointWrite - Användarhandbok
Innehåll
Förpackningens innehåll ..... 3
Förberedelser inför
installationen......................... 4
Miljöförhållanden.......................................4
Om ytor ......................................................5
Installera kamera på
projektorn............................. 7
Om PointWrite-pennan..... 8
Sätta i batterierna......................................8
Byta pennudd .............................................8
Installera drivrutinen........... 9
Installation av drivrutinen slutförd ......10
Köra PointWrite .....................................11
Start för den interaktiva
funktionen ........................... 12
Konfigurera inställningar........................12
Justeringsanvisningar...............................13
Kalibrera PointWrite .............................14
Kalibrering slutförd ...........15
Specifikationer.................... 16
Innehåll2
Förpackningens innehåll
PointWrite är en inbyggd interaktiv whiteboard i projektorn. Följ anvisningarna i den här
användarhandboken och läs listan över standardtillbehör nedan för att lära dig använda
PointWrite på rätt sätt.
123
Digital Projector
Quick Start Guide
PointWrite Installations-cd Snabbguide
456
Två PointWrite-pennor Två uppsättningar batterier Mini-usb-kabel
78
Extra pennuddar Armband
1. PointWrite: Interaktiv whiteboardsensor.
2. Installations-cd: Cd-skivan innehåller drivrutinen till PointWrite, programmet
QWrite och användarhandboken.
3. Snabbstartguide: Kortfattad bruksanvisning till PointWrite.
4. Två PointWrite-pennor: PointWrite-pennan är en trådlös mus utformad som en
penna. Sätt in batterierna i pennan innan du börjar använda den.
5. Batterier: Batterier av AAA-storlek.
6. Mini-usb-kabel: Ansluter PointWrite till en persondator.
7. Extra pennuddar
8. Armband
Förpackningens innehåll 3
Förberedelser inför installationen
Pekområde
Pekområde
Pekområde
Miljöförhållanden
Med hjälp av en BenQ-projektor som har skalbara interaktiva funktioner kan du förvandla
vilken platt yta som helst till en virtuell interaktiv whiteboard.
Följ dessa anvisningar för bästa möjliga interaktiva skrivkvalitet:
1. Dra för gardinerna.
2. Välj en projektionsyta fri från direkt solljus för att undvika störningar vid skrivandet.
3. Håll infraröda enheter, t.ex. infraröda mikrofoner borta från framsidan på skärmen
för att förebygga störningar.
4. Ta bort tillbehör, t.ex. klockor eller halsband som har en reflekterande yta för att
förebygga störningar.
Förberedelser inför installationen4
Om ytor
Halvmatt yta
Blank yta
Blanka ytor ökar intensiteten
från externa ljuskällor, vilket kan
orsaka störningar.
Ojämn yta
eller med utstickande föremål.
Skicket den valda ytan befinner sig i avgör hur bra den interaktiva kvaliteten blir. Det är
viktigt att ytan är plan och icke-reflekterande för att det ska gå att skriva så bra som
möjligt.
Välja en väggyta
• Välj en vägg som är lodrät, plan och fri från utstickande föremål.
• Projicera mot en jämn, halvmatt målad yta för att minska bländningseffekt från
projektorn, uppnå bästa möjliga pekfunktionalitet och minska utslitningen av pennans
udd.
Förberedelser inför installationen 5
Välja en tavelyta
Om projiceringsväggen är ojämn sätter du fast en whiteboardtavla som kan rengöras med
torr sudd på den. En whiteboardtavla som kan rengöras med torr sudd är en plan yta som
fungerar väl med din interaktiva projektor och gör att det går smidigt att skriva med digitalt
bläck.
Anvisningar om tavlans yta
Följande faktorer är viktiga att tänka över när du väljer en tavla att projicera mot, för att få
bästa möjliga interaktiva kvalitet.
• Tavlans yta måste vara halvmatt eller matt.
• En tavla med blank och reflekterande yta rekommenderas inte. En sådan yta ökar
intensiteten hos externa ljuskällor vilket kan medföra störningar.
Försiktighetsanvisning: Om du redan har en blank tavla rekommenderar vi att du
använder projektionsfilmen för att täcka över den befintliga ytan och få bättre interaktiv
kvalitet.
Jämförelse av tavelytor
Yta Tavlans material Egenskaper
Halvmatt/matt
Bäst!
Whiteboard som rengörs med torr sudd
Blank
•Standardwhiteboard
•Med galvaniserad plåt
•Med keramisk stålpanel
Förberedelser inför installationen6
Ytan eliminerar
ljusreflektioners intensitet.
Risk!
Det kan uppstå störningar
när du skriver.
Installera kamera på projektorn
PointWrite-kameran är tillgänglig för vissa BenQ-projektormodeller.
Kontrollera att PointWrite-kameran är korrekt installerad innan du aktiverar den
interaktiva funktionen.
1
Använd usb-kabeln
till projektorn och den andra änden av usb typ-A till datorn.
för att ansluta projektorn till datorn. Anslut änden av typ usb-mini-B
1.
En 5 meter lång usb-kabel ingår. Använd en usb-repeterkabel om den inte räcker ända
fram.
Installera kamera på projektorn 7
Om PointWrite-pennan
Med PointWrite-pennan kan du utföra 4 funktioner:
Klicka: Trycka på en ikon eller en meny på skärmen.
Dubbelklicka: Trycka på en ikon eller en meny på skärmen två gånger.
Högerklicka: Trycka på en ikon eller en meny i minst 1,5 sekunder.
Dra: Trycka och dra ett objekt på skärmen.
Sätta i batterierna
Försiktighetsanvisning: Kontrollera att batteripolerna är vända åt rätt håll när du sätter
i batterierna i PointWrite-pennan.
Byta pennudd
1. Ta bort pennudden
Fatta pennudden med fingrarna. Skaka och dra ut pennudden ur pennan.
2. Sätta i pennudden
Tryck varsamt in pennudden. Använd inte våld.
Om PointWrite-pennan8
Installera drivrutinen
Dra ut usb-kabeln ur datorn före
installationen.
Använd PointWrite-drivrutinen på cd-skivan för att aktivera den interaktiva funktionen
med PointWrite-pennan.
Installera drivrutinen 9

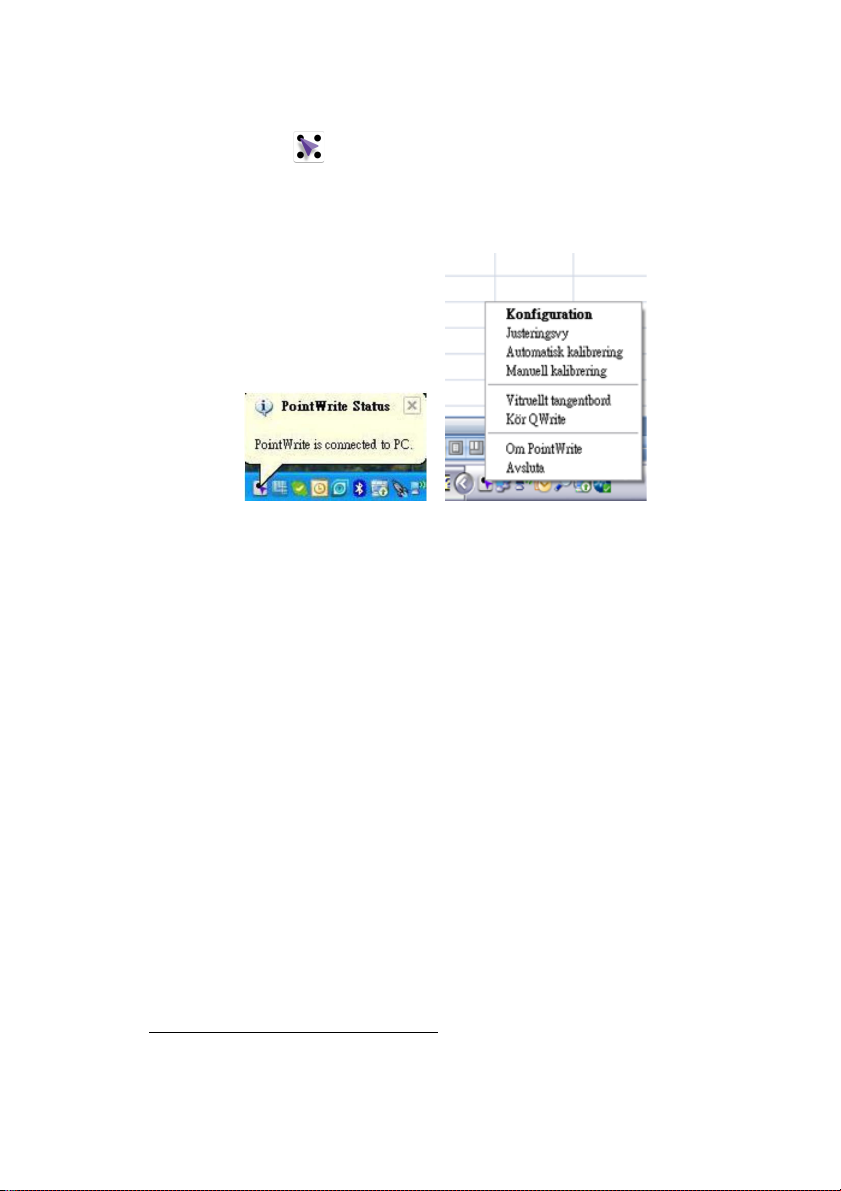

Installation av drivrutinen slutförd
• PointWrite-ikonen skapas på skrivbordet.
• Installationsmappen skapas i mappen C:.
• När du kör PointWrite
• Klicka på PointWrite-ikonen i systemfältet så visas en popup-meny.
2
visas PointWrite-ikonen i systemfältet.
2.
När du använder PointWrite för första gången visas aktivitetsfältet på skrivbordet och
hjälper dig konfigurera PointWrite.
Installera drivrutinen10
PointWrite kontextmeny
1
2
3
4
5
6
7
PointWrite versionsinformation
Köra PointWrite
När du har dubbelklickat på PointWrite-ikonen på skrivbordet initieras PointWrite
och PointWrite-ikonen skapas i systemfältet.
Högerklicka på PointWrite-ikonen i systemfältet så visas en kontextmeny.
1. Konfiguration: Välj detta när du vill ändra installationsposition för projektorn. Du
ändrar språk genom att klicka på denna meny och följa stegen i sidan 12.
2. Justeringsvy: Se "Justeringsanvisningar" på sidan 13 för mer information.
3. Automatisk kalibrering: Om precisionen vid användning av PointWrite är
otillräcklig kör du automatisk kalibrering igen.
4. Manuell kalibrering: Om precisionen vid användning av PointWrite är otillräcklig
eller om automatisk kalibrering misslyckas, kör du manuell kalibrering.
5. Vitruellt tangentbord: Om du behöver mata in något med tangentbord klickar du
på "Virtuellt tangentbord" så visas tangentbordet på skärmen.
6. Kör Qwrite: Välj detta när du vill köra "QWrite".
7. Om PointWrite: I denna meny anges information om versionen av PointWrite.
Klicka på menyn så visas fönstret med versionsinformation.
Installera drivrutinen 11
Start för den interaktiva funktionen
1
2
3
4
För att kunna använda PointWrite måste du ha gjort korrekta inställningar i Konfigurera
PointWrite. Fönstret Konfigurera inställningar hjälper dig ställa in PointWrite korrekt.
Konfigurera inställningar
1. Konfigurera PointWrite: Välj den typ av PointWrite som du tänker använda.
2. Språk för PointWrite: Standardspråk är det samma som språket i ditt
operativsystem. Om du vill ändra språk klickar du på så visas listan
över språk. När du har valt önskat språk avslutar du PointWrite och startar
sedan PointWrite igen.
3. PointWrite Alternativ:
• kör program automatiskt: Klicka på detta objekt om du vill att PointWrite
ska köras automatiskt när Windows startar.
• Ta k m o n t e r i n g s l ä g e : Klicka på detta alternativ om projektorn är monterad i
4. Information: Visar version av drivrutin och kamerans fasta program.
Start för den interaktiva funktionen12
taket. Klicka inte på detta alternativ om projektorn står på ett bord.
• Bakre skärmläge: Om projektorn är installerad i ett bakre skärmsystem
klickar du här.
Justeringsanvisningar
• Konflikt höger sida
• Konflikt ovansida • Konflikt vänster sida
Justeringsvy
Funktionen Justera PointWrite är att ställa in PointWrites inriktning mot skärmen.
Justeringsvy: När du klickar på "Justeringsvy" visas skärmbilden på justeringsvyn (den
svarta fyrkanten i mitten) som på bilden.
Om skärmbilden inte är centrerad misslyckas kalibreringen. Försäkra dig om att
PointWrite-modulen är korrekt ansluten till projektorn.
Start för den interaktiva funktionen 13
Kalibrera PointWrite
PointWrite erbjuder två sorters kalibreringsmetoder: automatisk kalibrering och manuell
kalibrering.
Automatisk kalibrering: Klicka på så körs kalibreringsprocessen automatiskt.
När du väljer denna metod visas den vita bilden på skärmen och mönsterbilden visas.
Manuell kalibrering: Klicka på så projiceras kalibreringsfönstret på skärmen.
Använd PointWrite-pennan för att klicka i mitten av kalibreringsmarkören direkt efter
att den visas. Då visas nästa markör. Upprepa processen tills den sista
kalibreringsmarkören försvinner.
Försiktighetsanvisning: I sällsynta fall kanske automatisk kalibrering misslyckas eller
precisionen blir låg. I sådana fall ska du köra manuell kalibrering.
Start för den interaktiva funktionen14
Kalibrering slutförd
När kalibreringen är slutförd kan du använda PointWrite-pennan som mus eller köra
QWrite-programvaran för att skriva och anteckna.
Kalibrering slutförd 15
Specifikationer
Objekt Beskrivning
PointWrite
Modellnamn PW20U
Teknik Bildbehandlingsteknik
Uppdateringsfrekvens 60 Hz
Responstid Max 0,016 s
Automatisk kalibrering Ja
Kalibreringsprecision
Användaravstånd Enligt projektorspecifikation
Flera användare 4 pennor samtidigt
Flera enheter 2 enheter
Anslutning till dator Mini-usb
Strömkälla Usb-ström från datorn
Usb-kabelns maxlängd 15 m (5 m usb-kabel + repeterkabel)
Operativsystem som stöds
Förvaringstemperatur -20°C ~ 60°C
Driftstemperatur 5°C ~ 40°C
Mått 93 mm x 38,7 mm x 44 mm
Vikt 50 g
Kompatibel modell
PointWrite-penna
Ström 2 st AAA-batterier
Längd 176 mm
Diameter 15 mm
Vikt 35 g
Färg Vit
a.
Precisionsgraden hos den automatiska kalibreringen påverkas av användningsmiljön.
a
Max +/-2 bildpunkter
Windows: WinXP, Vista, 7, 8, 10
Mac: Snow Leopard eller senare
Utvalda BenQ Ultrakorta kastmodeller
(Projiceringsförhållande 0,23 ~ 0,3)
Specifikationer16
