Manuale utente di PointWrite
Sommario
Contenuto della
confezione..................... 3
Collegare PointWrite al
proiettore ..................... 4
Collegare la PointWrite
al PC .............................. 5
Azioni della penna........ 5
Cambiare la punta della penna ...............5
Installazione del driver 6
Impostazioni di
configurazione .............. 8
Configurazione PointWrite ....................8
Vista allineamento ..................................... 9
Calibrazione PointWrite .......................10
Eseguire PointWrite.. 12
Specifiche tecniches... 13
Risoluzione dei problemi
..................................... 14
Sommario2
Contenuto della confezione
PointWrite è una lavagna interattiva integrata sul proiettore. Per usare correttamente
PointWrite, verificare la presenza dei seguenti accessori standard e seguire le istruzioni del
presente manuale.
123
Digital Projector
Quick Start Guide
PointWrite CD di installazione Guida rapida
456
Due penne PointWrite Cavo mini USB Due set di batterie
78
Punte penna aggiuntive Cinturino da polso
1. PointWrite: sensore lavagna interattiva.
2. CD di installazione: il CD contiene i driver per PointWrite, il software QWrite e il
manuale utente.
3. Guida rapida: suggerimenti su come usare PointWrite.
4. Due penne PointWrite: la penna PointWrite è simile a un mouse wireless. Prima di
usare la penna, inserire le batterie nella penna.
5. Cavo mini USB: collega la PointWrite al PC.
6. Batterie: batterie di tipo AAA.
7. Punta penna aggiuntiva: 5 punte aggiuntive per ogni penna.
8. Cinturino da polso
Attenzione: Quando si inseriscono le batterie nella penna PointWrite, assicurarsi che la
polarità sia corretta.
Contenuto della confezione 3
Collegare PointWrite al proiettore
Collegare PointWrite al proiettore come illustrato e stringere la vite per fissare
PointWrite.
1. Togliere il coperchio del proiettore come indicato nell'illustrazione.
2. Collegare il cavo a PointWrite e installare PointWriter come indicato
nell'illustrazione.
3. Stringere la vite per fissare PointWrite.
Collegare PointWrite al proiettore4
Collegare la PointWrite al PC
Usare il cavo USB1 per collegare PointWrite al PC. Collegare l’estremità mini USB di tipo B
alla PointWrite e l’estremità USB di tipo A al PC.
Azioni della penna
La penna PointWrite consente di eseguire le seguenti 4 azioni:
Clic: per toccare un’icona o un menu sullo schermo.
Doppio clic: per toccare due volte un’icona o un menu sullo schermo.
Clic tasto destro: per toccare un’icona o menu per almeno 1,5 secondi.
Tr a sc i n a re : per toccare e trascinare un oggetto sullo schermo.
Cambiare la punta della penna
1. Rimuovere la punta della penna
Tenere la punta della penna con le dita. Scuotere e rimuovere la punta dalla penna.
2. Inserire la punta della penna
Premere delicatamente e non in modo brusco la punta della penna.
1.
Viene fornito un cavo USB da 5 metri. Usare un cavo ripetitore USB in caso di maggiore
lunghezza.
Collegare la PointWrite al PC 5
Installazione del driver
Inserire il CD di PointWrite nell’unità CD/DVD-ROM. Il programma per l’installazione
viene eseguito automaticamente. Seguire le istruzioni su schermo. Se il programma non si
avvia automaticamente, fare doppio clic su “setup.exe” nella directory del CD/DVD-ROM
per visualizzare il programma di installazione.
1. Fare clic su Install PointWrite (Installa PointWrite) nel programma di installazione.
2. Selezionare la lingua e fare clic su “OK”.
3. Viene visualizzata la finestra di dialogo di installazione. Fare clic su Next (Avanti).
Durante il processo di installazione si consiglia di chiudere le altre applicazioni.
Installazione del driver6
4. Fare clic su Install (Installa) per avviare l’installazione.
5. Al termine dell’installazione viene visualizzata una finestra di dialogo. Fare clic su
“Finish (Fine)”.
Una volta completata l’installazione,
• Sul desktop viene creata l’icona di PointWrite.
• Nella directory C: viene create la cartella di installazione.
• Quando viene eseguito PointWrite
2
, l’icona di PointWrite viene visualizzata nell’area
della barra delle applicazioni.
• Fare clic sull’icona di PointWrite nell’area della barra delle applicazioni per visualizzare
il menu popup.
2.
Quando viene usato per la prima volta PointWrite, sul desktop viene visualizzata la
finestra di configurazione che consente di configurare PointWrite.
Installazione del driver 7
Impostazioni di configurazione
1
2
3
4
Configurazione PointWrite
Per usare PointWrite, è necessario inserire le impostazioni corrette per la Configurazione
PointWrite. La finestra Impostazioni di configurazione aiuta a configurare correttamente
PointWrite.
1. Configurazione PointWrite: Selezionare il tipo di PointWrite che si userà.
2. Lingua di PointWrite: la lingua predefinita è quella del sistema operativo. Per
cambiare la lingua, fare clic su per visualizzare l’elenco delle lingue.
Una volta selezionata la lingua preferita, uscire da PointWrite e avviarlo
nuovamente.
3. Opzione di PointWrite:
• esecuzione automatica programma: fare clic su questo elemento per
eseguire automaticamente PointWrite all’avvio di Windows.
• Modalità montaggio a soffitto: fare clic su questo elemento se il proiettore
viene montato sul soffitto. Se il proiettore è posizionato su un tavolo, non fare
clic su questo elemento.
• Modalità schermo posteriore: se il proiettore è installato in un sistema con
schermo posteriore, fare clic su questo elemento.
4. Selezionare Server Update: Visitare il sito web BenQ locale per ulteriore
supporto.
Impostazioni di configurazione8
Vista allineamento
La funzione Allineamento PointWrite aiuta a impostare l’orientamento di PointWrite sullo
schermo.

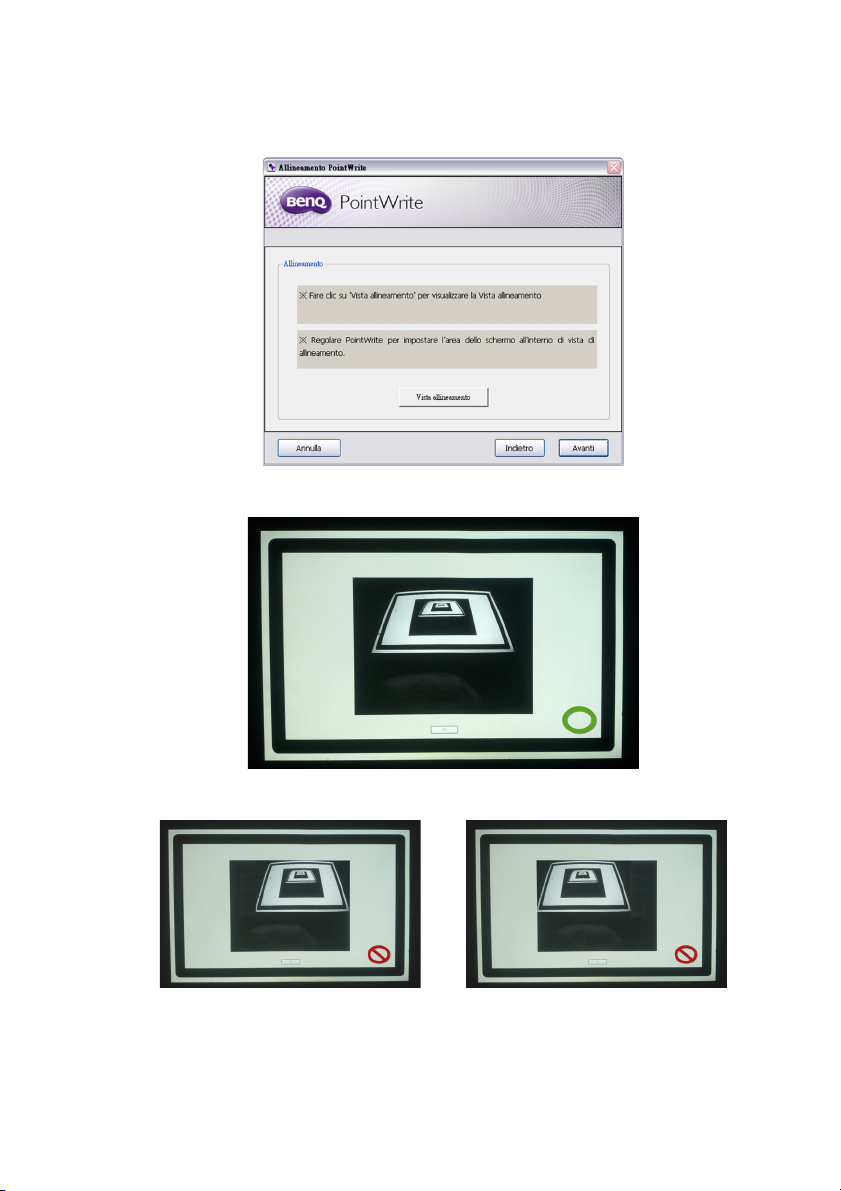

Vista allineamento: Quando si fa clic su "Vista allineamento" l'immagine a schermo viene
visualizzata sulla vista allineamento come illustrato.
Se l’immagine sullo schermo non è centrata, la calibrazione non riesce. Assicurarsi che il
modulo PointWrite sia collegato correttamente al proiettore.
Impostazioni di configurazione 9
Calibrazione PointWrite
PointWrite offre due modalità di calibrazione: calibrazione automatica e calibrazione
manuale.
Calibrazione automatica
processo di calibrazione.
Quando si sceglie questo metodo, sullo schermo viene mostrata un’immagine bianca e
un'immagine di modello.
3.
A causa di una luce ambiente eccessiva, la calibrazione automatica potrebbe non
riuscire, oppure il livello di precisione potrebbe scendere. In questi casi eseguire la
calibrazione manuale.
3
: fare clic su per avviare automaticamente il
Impostazioni di configurazione10
Calibrazione manuale:
fare clic su per proiettare sullo schermo la finestra di calibrazione.
Usare la penna di PointWrite per fare clic sul centro del cursore di calibrazione
appena viene visualizzato. Viene quindi visualizzato il cursore successivo. Ripetere
questa operazione fino a quando l’ultimo cursore scompare.
Impostazioni di configurazione 11
Menu a tendina di PointWrite
1
2
3
4
5
6
7
Informazioni sulla versione di
PointWrite
Eseguire PointWrite
Una volta fatto doppio clic sull’icona di PointWrite sul desktop, PointWrite viene
inizializzato e nell’area della barra degli strumenti viene creata l’icona di PointWrite.
Fare clic con il tasto destro sull’icona di PointWrite nell’area della barra degli strumenti per
visualizzare il menu tendina.
1. Configurazione: scegliere questo elemento quando si desidera modificare la
posizione di installazione del proiettore. Per cambiare la lingua, fare clic su questo
menu e seguire i passaggi a nella pagina 8.
2. Vista allineamento: Vedere "Vista allineamento" a pagina 9 per i dettagli.
3. Calibrazione automatica: se durante l’uso PointWrite non è abbastanza preciso,
eseguire nuovamente la calibrazione automatica.
4. Calibrazione manuale: se durante l’uso PointWrite non è abbastanza preciso o la
calibrazione automatica non riesce, eseguire la calibrazione manuale.
5. Tastiera virtuale: quando è necessario l’inserimento con la tastiera, fare clic su
“Tastiera virtuale” per visualizzare la tastiera sullo schermo.
6. Esegui QWrite: scegliere questo elemento per eseguire “QWrite”.
7. Informazioni su PointWrite: questo menu fornisce le informazioni sulla versione
di PointWrite. Fare clic su questo menu per visualizzare la finestra con le
informazioni sulla versione.
Impostazioni di configurazione12
Specifiche tecniches
Elemento Descrizione
PointWrite
Nome modello PW01U
Tecnologia Tecnologia di elaborazione delle immagini
Frequenza aggiornamento 60Hz
Tempo di risposta Max 0,016 sec.
Calibrazione automatica Sì
Precisione calibrazione
Distanza di funzionamento Seguire le specifiche del proiettore
Multi utente 4 penne contemporaneamente
Funzionamento multiplo 2 unità
Connessione PC Mini USB
Alimentazione Alimentazione USB PC
Lunghezza massima cavo USB 15 m (5 m cavo USB + ripetitore)
Sistemi operativi supportati
Temperatura di conservazione -20°C ~ 60°C
Temperatura di funzionamento 5°C ~ 40°C
Dimensioni 84,3 mm x 31,7 mm x 23,8 mm
Peso 30,4 g
Modelli compatibili Modelli BenQ selezionati a distanza ultra breve
Penna PointWrite
Alimentazione 2 batterie AAA
Lunghezza 176 mm
Diametro 15 mm
Peso 35 g
Colore Bianco
a.
La precisione della calibrazione automatica dipende dall’ambiente.
a
Max +/-2 Pixel
Windows: WinXP, Vista, 7, 8
Mac: Snow Leopard o successivi
Specifiche tecniches 13
Risoluzione dei problemi
1. La penna PointWrite non funziona come mouse sullo schermo dopo la
calibrazione.
• Controllare che il menu di configurazione sia impostato correttamente.
• Tipo di proiettore: Modello a distanza breve o ultra breve.
• Tipo di montaggio - Su tavolo o a soffitto.
• Controllare che la connessione sia corretta.
• Controllare che il modulo PointWrite sia collegato correttamente al
computer tramite cavo USB.
• Controllare che il dispositivo USB sia rilevato dal computer.
• Il segnale USB non è stabile.
• Se si sta usando un notebook, collegarlo all'alimentazione.
• Se la lunghezza del cavo USB supera i 10 m, è necessario un ripetitore di
segnale.
• Sullo schermo appare un'interferenza che disturba l'utilizzo della penna
PointWrite.
• Togliere i dispositivi USB in più (ad esempio il lettore USB) dal computer.
• Togliere i dispositivi a infrarossi come il telecomando e il microfono a
infrarossi di fronte allo schermo.
• Togliere gli accessori riflettenti come gli orologi o le collane metalliche.
• Ricollegare il cavo USB ed effettuare di nuovo la calibrazione.
2. La penna non funziona quando si disegna.
• Evitare qualsiasi ostruzione sul percorso della vista della telecamera.
• Controllare la carica della batteria della penna.
3. La calibrazione automatica non è riuscita.
• Controllare la vista dell'allineamento.
• Controllare che il motivo della proiezione sia ben incluso nella vista della
telecamera.
• Controllare l'ambiente.
• Se vi è una luce nell'ambiente rivolta direttamente verso lo schermo,
praticare la calibrazione manuale.
• Controllare che tra il PC e il proiettore ci sia la stessa risoluzione.
Risoluzione dei problemi14
