BenQ PV Series LCD-Monitor User manual [de]

PV Serie LCD-Monitor

Benutzerhandbuch

Copyright

Copyright © 2017 BenQ Corporation. Alle Rechte vorbehalten. Diese Veröffentlichung darf nicht ohne die vorherige schriftliche Genehmigung von BenQ Corporation in irgendeiner Form oder durch elektronische, mechanische, magnetische, optische, chemische, manuelle oder andere Mittel reproduziert, übertragen, umgeschrieben, in einem Datenabfragesystem gespeichert oder in irgendeine Sprache oder Computersprache übersetzt werden.

Ausschlusserklärung

BenQ Corporation übernimmt weder direkte noch indirekte Garantie für die Richtigkeit dieses Handbuchs und übernimmt insbesondere keine Gewährleistung hinsichtlich der Qualität oder der Eignung zu einem bestimmten Zweck. Ferner behält sich die BenQ Corporation das Recht vor, diese Veröffentlichung ohne Vorankündigung zu überarbeiten und Änderungen des Inhalts vorzunehmen.

Sicherheitshinweise zur Stromversorgung

Bitte befolgen Sie diese Sicherheitshinweise, um die optimale Leistungsfähigkeit und die maximale Lebensdauer Ihres Monitors zu erreichen.

• Das Gerät wird durch den Netzstecker von der Stromzufuhr getrennt.

• Das Netzstromkabel dient bei Geräten mit Netzsteckern zur Trennung von der Netzstromversorgung. Die Netzsteckdose muss sich in der Nähe des Geräts befinden und leicht zugänglich sein.

• Dieses Gerät darf nur an einem Stromnetz betrieben werden, das den Angaben auf dem Markierungsetikett entspricht. Wenn Sie nicht sicher sind, ob diese Anforderungen erfüllt sind, wenden Sie sich an Ihren Händler oder Ihr örtliches Stromversorgungsunternehmen.

• Sie müssen ein zugelassenes Netzkabel verwenden, das größer als oder identisch mit H03VV-F

oder H05VV-F, 2G oder 3G, 0,75mm

ist.

Reinigung und Pflege

• Reinigung. Ziehen Sie vor der Reinigung den Netzstecker des Monitors aus der Steckdose. Reinigen Sie die Oberfläche des LCD-Monitors mit einem weichen, fusselfreien Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungssprays oder Glasreiniger.

• Die Schlitze und Öffnungen hinten und oben am Gehäuse dienen zur Lüftung. Sie dürfen nicht blockiert oder abgedeckt werden. Der Monitor darf nur dann in der Nähe von oder über Heizkörpern bzw. Wärmequellen aufgestellt oder in Gehäuse eingebaut werden, wenn eine ausreichende Lüftung gewährleistet ist.

• In das Innere dieses Geräts dürfen keine Gegenstände oder Flüssigkeiten gelangen.

Sicherheitswarnung und Vorsichtsmaßnahmen

• Die Garantie könnte erlöschen, wenn die Anweisungen in diesem Handbuch nicht befolgt werden.

Eine unsachgemäße Benutzung wird die Garantie ungültig werden lassen. Diese

Sicherheitsanweisungen gelten auch für Originalzubehör.

• Der Benutzer ist allein verantwortlich, wenn es zu Problemen (z. B. Verlust von Daten oder Systemfehlern) kommt, welche auf nicht vom Hersteller bereitgestellte/s Software, Teile und/oder Zubehör zurückgeführt werden können.

• Verwenden Sie bitte nur Originalzubehör (z. B. Netzkabel) zusammen mit dem Gerät, um Gefahren wie z. B. Stromschlag und Feuer nach Möglichkeit auszuschließen.

• Es dauert ungefähr 30 Minuten (unter BenQ Standardtestbedingungen), bis das ein System einen stabilen Zustand erreicht. Für Arbeiten, bei denen eine genaue Farbbeurteilung oder Bildverbesserung verlangt wird, warten Sie bitte 30 Minuten nachdem der Monitor eingeschaltet wurde.

• Es wird empfohlen, den Monitor über längere Zeiträume auf eine niedrigere Helligkeit einzustellen, um die Belastung Ihrer Augen zu verringern, sowie eine stabile Anzeige beizubehalten, um die Lebensdauer der Anzeige zu verlängern. Sie sollten die Monitorhelligkeit immer nach den Lichtbedingungen um den Monitor einstellen. Unter

Hintergrundbeleuchtung anpassen auf Seite 38 finden Sie weitere Informationen.

Wartung

Warten Sie das Gerät nicht selbst, da Sie sich beim Öffnen oder Entfernen des Schutzgehäuses gefährlichen Stromspannungen und anderen Risiken aussetzen könnten. Im Falle eines Missbrauchs (siehe oben) oder eines Unfalls (z.B. Fallenlassen des Geräts, unsachgemäßer Gebrauch) wenden Sie sich zur Wartung an qualifiziertes Wartungspersonal.

BenQ ecoFACTS

BenQ has been dedicated to the design and development of greener product as part of its aspiration to realize the ideal of the "Bringing Enjoyment 'N Quality to Life" corporate vision with the ultimate goal to achieve a low-carbon society. Besides meeting international regulatory requirement and standards pertaining to environmental management, BenQ has spared no efforts in pushing our initiatives further to incorporate life cycle design in the aspects of material selection, manufacturing, packaging, transportation, using and disposal of the products. BenQ ecoFACTS label lists key eco-friendly design highlights of each product, hoping to ensure that consumers make informed green choices at purchase. Check out BenQ's CSR Website at

http://csr.BenQ.com/ for more details on BenQ's environmental commitments and

achievements.

Sicherheitshinweise zur Stromversorgung

0~3000 m10~90 %0~40 C 0~12000 m10~60 %-20~60 C

Bitte befolgen Sie diese Sicherheitshinweise, um die optimale Leistungsfähigkeit und die maximale Lebensdauer Ihres Monitors zu erreichen.

• Das Gerät wird durch den Netzstecker von der Stromzufuhr getrennt.

• Das Netzstromkabel dient bei Geräten mit Netzsteckern zur Trennung von der Netzstromversorgung. Die Netzsteckdose muss sich in der Nähe des Geräts befinden und leicht zugänglich sein.

• Dieses Klasse I Gerät mit Netzstecker Typ A muss mit Schutzerdung verbunden werden.

• Sie müssen ein zugelassenes Netzkabel verwenden, das größer als oder identisch mit H03VV-F oder H05VV-F, 2G oder 3G, 0,75mm2 ist.

• (Wenn das Gewicht des Produktes kleiner oder gleich 3 kg ist) muss ein zugelassenes Netzkabel größer oder gleich H03VV-F, 3G, 0,75mm2 verwendet werden.

• (Wenn das Gewicht des Produktes größer als 3 kg ist) muss ein zugelassenes Netzkabel größer oder gleich H05VV-F oder H05RR-F, 3G, 0,75mm2 verwendet werden.

• (Wenn eine Fernbedienung vorgesehen ist) RISIKO DER EXPLOSION, WENN BATTERIE DURCH EINEN FALSCHEN TYP ERSETZT WIRD. ENTSORGEN SIE BENUTZTE BATTERIEN ENTSPRECHEND DER ANWEISUNGEN.

Für Modelle mit Netzteile:

• Verwenden Sie nur das gelieferte Netzteil zusammen mit dem LCD-Monitor. Wenn Sie eine andere Art von Netzteil verwenden, kann es zu Fehlfunktionen und/oder Gefahren kommen.

• Sorgen Sie für ausreichende Belüftung um das Netzteil herum, wenn Sie es verwenden, um das Gerät zu bedienen oder den Akku aufzuladen. Legen Sie kein Papier oder andere Objekte auf das Netzteil, um Hitzestau zu vermeiden. Verwenden Sie das Netzteil nicht, wenn es sich in der Tragetasche befindet.

• Schließen Sie das Netzteil an eine geeignete Netzquelle an.

• Versuchen Sie nicht, das Netzteil selbst zu reparieren. Im Innern befinden sich keine Teile, die repariert werden können. Ersetzen Sie die Einheit, falls sie beschädigt ist oder viel Feuchtigkeit ausgesetzt wurde.

Reinigung und Pflege

• Stellen Sie den Monitor nicht mit der Vorderseite nach unten auf den Boden oder eine Tischfläche. Andernfalls können Kratzer auf der Bildschirmoberfläche auftreten.

• Das Gerät muss vor dem Betrieb an der Gebäudestruktur befestigt werden.

• (Für Modelle, die Wand- oder Deckenmontage unterstützen)

• Installieren Sie den Monitor und die Monitor-Montageeinheit nur an einer Wand mit flacher Oberfläche.

• Stellen Sie sicher, dass das Wandmaterial und die Standard Wandmontagehalterung (separat erhältlich) stabil genug sind, um das Gewicht des Monitors zu tragen.

• Schalten Sie den LCD-Monitor aus, bevor Sie die Kabel von ihm abtrennen.

• Trennen Sie das Produkt vor der Reinigung immer von der Steckdose. Reinigen Sie die Oberfläche des LCD-Monitors mit einem weichen, fusselfreien Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungssprays oder Glasreiniger.

• Stellen Sie keine schweren Lasten auf den Monitor, um mögliche Verletzungen oder Beschädigungen des Monitors zu vermeiden.

• Bewahren Sie den Karton und das Verpackungsmaterial für den Fall auf, dass Sie den Monitor in der Zukunft transportieren müssen.

• Beziehen Sie sich auf das Produktetikett für Informationen über Nennleistung, Herstellungsdatum und Kennzeichnungen.

Wartung

• Warten Sie das Gerät nicht selbst, da Sie sich beim Öffnen oder Entfernen des Schutzgehäuses gefährlichen Stromspannungen und anderen Risiken aussetzen könnten. Im Falle eines Missbrauchs (siehe oben) oder eines Unfalls (z.B. Fallenlassen des Geräts, unsachgemäßer Gebrauch) wenden Sie sich zur Wartung an qualifiziertes Wartungspersonal.

• Kontaktieren Sie Ihren Kaufort oder besuchen Sie die Webseite von www.BenQ.com für weitere Unterstützung.

Achtung

• Der Monitor sollte 50 ~ 70 cm (20 ~ 28 Zoll) Abstand zu Ihren Augen haben.

• Wenn Sie über einen längeren Zeitraum auf den Bildschirm blicken, könnte dies zu einer Ermüdung Ihrer Augen führen und Ihre Sehkraft beeinträchtigen. Ruhen Sie Ihre Augen für jede 1 Stunde der Produktnutzung 5 ~ 10 Minuten lang aus.

• Verringern Sie die Belastung Ihrer Augen, indem Sie weit entfernte Gegenstände anvisieren.

• Häufiges Blinzeln und Augenübungen helfen dabei, Ihre Augen nicht austrocknen zu lassen.

Inhaltsverzeichnis

Copyright ...................................................................................................................................... 2

Erste Schritte ............................................................................................................................... 8

Monitoransicht und Anschlüsse .............................................................................................10

Frontansicht............................................................................................................................................... 10

Rückansicht................................................................................................................................................ 10

Anschluss ....................................................................................................................................................12

Installation der Monitor-Hardware .......................................................................................13

So trennen Sie den Monitor und den Sockel ab ...............................................................................18

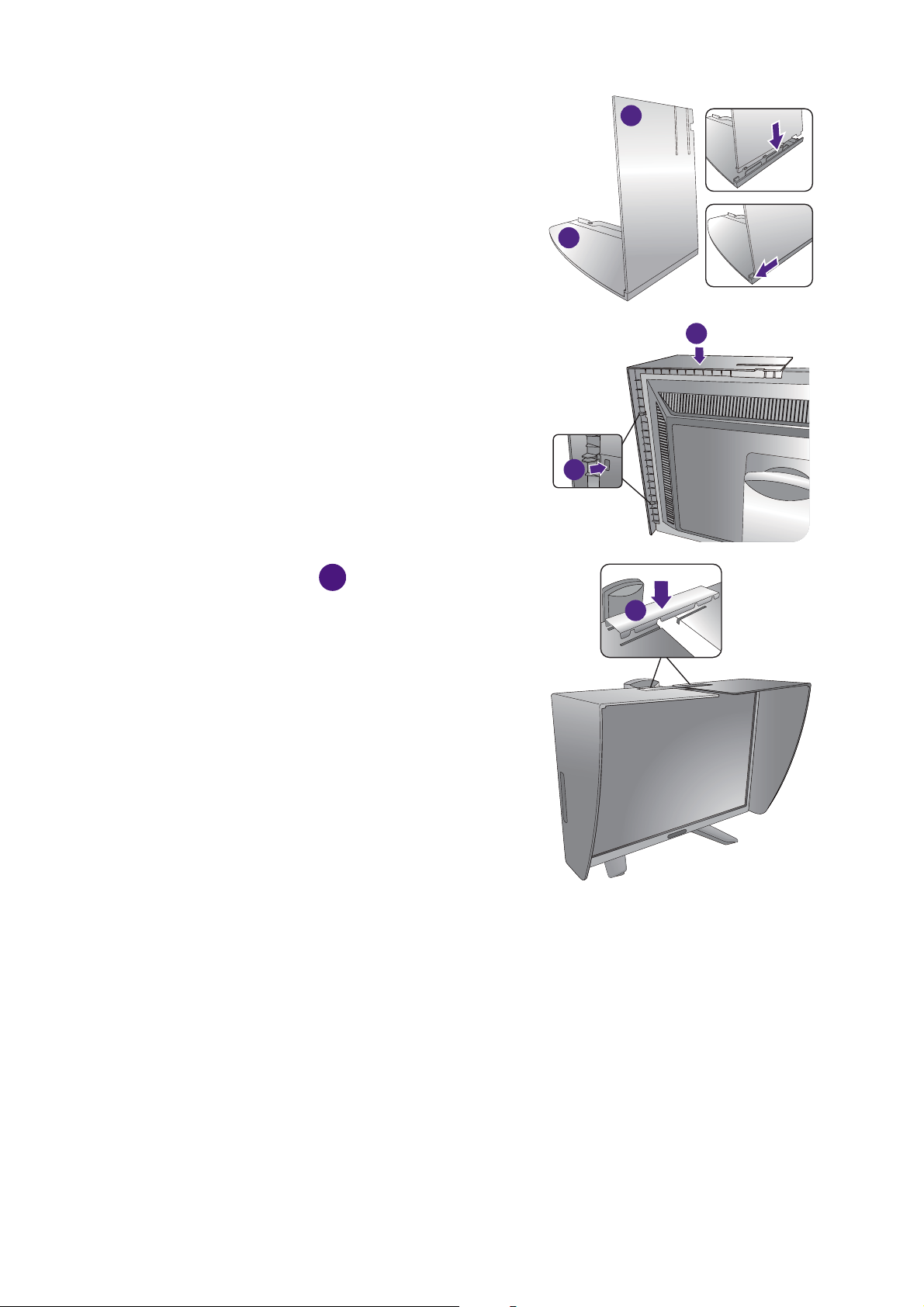

Anbringen der Monitorblende ...............................................................................................20

Einstellen der Höhe des Monitors .......................................................................................................23

Drehen des Monitors ..............................................................................................................................24

Einstellung des Ansichtwinkels .............................................................................................................. 25

Verwenden der Monitor-Montageeinheit ...........................................................................................26

Optimale Benutzung des BenQ-Monitors ...........................................................................28

Installation auf einem neuen Computer ..............................................................................................29

Aktualisierung des Treibers auf einem bereits installierten Computer ......................................30

Windows 10-System installieren .......................................................................................................... 31

Windows 8 (8.1)-System installieren ...................................................................................................32

Windows 7-System installieren .............................................................................................................33

So stellen Sie den Monitor ein ...............................................................................................34

Die Steuerpalette...................................................................................................................................... 34

Grundlegende Menübedienung ............................................................................................................. 35

Anpassen der Direkttasten .................................................................................................................... 36

Einstellung der Anzeigefarbe ..................................................................................................................37

Farbtemperatur automatisch anpassen................................................................................................ 37

Hintergrundbeleuchtung anpassen .......................................................................................................38

GamutDuo im PBP-Modus aktivieren.................................................................................................. 38

Verwendung des Hauptmenüs ...............................................................................................39

Anzeigemenü .............................................................................................................................................40

Menü Farbanpassung ................................................................................................................................42

ERGONOMIE-Menü ................................................................................................................................47

Spar-Menü ..................................................................................................................................................49

PIP/PBP-Menü ............................................................................................................................................51

System Menü ............................................................................................................................................. 54

Fehlerbehebung .........................................................................................................................58

Häufig gestellte Fragen (FAQ) ............................................................................................................... 58

Weitere Hilfe?........................................................................................................................................... 60

12/22/17

Erste Schritte

Überprüfen Sie beim Auspacken, ob folgende Teile im Lieferumfang enthalten sind. Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, wenden Sie sich umgehend an den Händler, bei dem Sie die Ware gekauft haben.

BenQ LCD-Monitor

Monitorständer

Monitorsockel

Schnellstartanleitung

DVD-ROM

Netzkabel (Das Bild kann sich von dem an Ihrem Ort ausgelieferten Produkt unterscheiden.)

8 Erste Schritte

Videokabel: DVI-DL

Videokabel: DP auf mini-DP

Videokabel: HDMI (Optionales Zubehör, separat erhältlich)

USB-Kabel

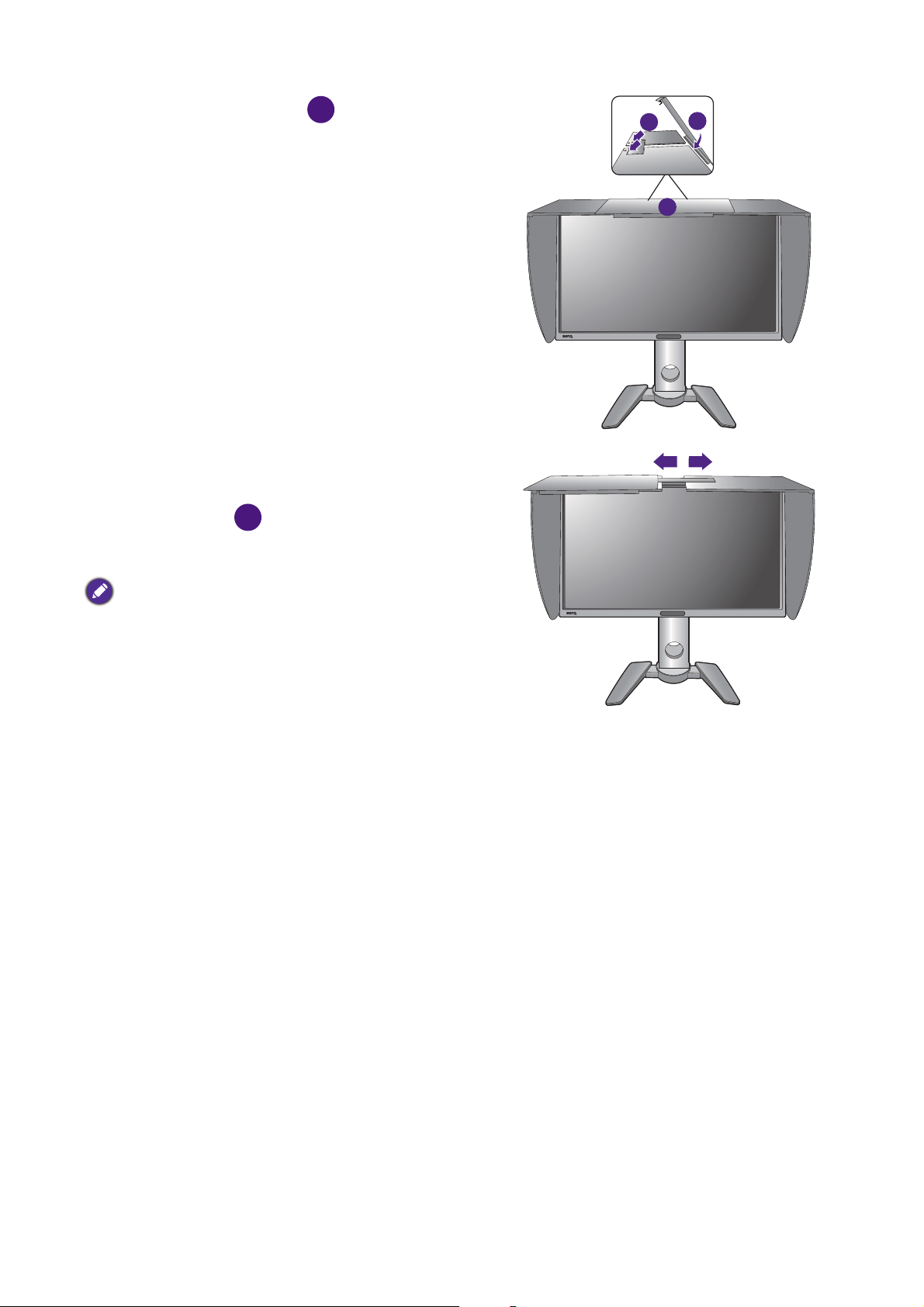

Monitorblende

• Das verfügbare Zubehör und die hier gezeigten Abbildungen können sich vom Lieferumfang und dem Produkt in Ihrer Region unterscheiden. Kabel, die nicht im Lieferumfang des Produktes enthalten sind, können Sie separat erwerben.

• Bewahren Sie den Karton und das Verpackungsmaterial für den Fall auf, dass Sie den Monitor in der Zukunft transportieren müssen. Das Schaumstoffmaterial eignet sich ideal für den Schutz des Monitors während des Tr a n sp o r t s.

Bewahren Sie das Produkt und das Zubehör immer außerhalb der Reichweite von Kleinkindern auf.

9 Erste Schritte

Monitoransicht und Anschlüsse

234

6751389

10 12

Frontansicht

1. Farbtemperatursensor (siehe

Farbtemperatur automatisch anpassen auf Seite 37)

2. Lichtsensor/SPAR-Sensoren

3. Kontrolltasten

4. Ein-/Aus-Taste

Rückansicht

5. Ein/Aus-Schalter

6. Netzbuchse

7. Kabeldurchlass

8. HDMI-Anschluss

9. DisplayPort-Anschluss

10. Mini DisplayPort Anschluss

11. Service-Anschluss (nur zur Wartung. Nicht das Siegel entfernen, sonst Garantieverlust.)

12. USB-Anschluss (Upstream; Verbindung mit PC)

13. Kensingtonschloss-Halterung

10 Monitoransicht und Anschlüsse

14. SD-Kartensteckplatz

15. USB-Anschluss x 2 (Downstream; Verbindung mit USB-Geräten)

16. Schnellauslösetaste

17. DVI-DL-Anschluss

• Das obige Diagramm kann sich von Modell zu Modell unterscheiden.

• Das Bild kann sich von dem an Ihrem Ort ausgelieferten Produkt unterscheiden.

11 Monitoransicht und Anschlüsse

Anschluss

PC/Notebook

SD-Karte (*)

USB-Peripheriegeräte

Farbmesser

Die folgenden Anschlussdiagramme dienen lediglich als Beispiel. Kabel, die nicht im Lieferumfang des Produktes enthalten sind, können Sie separat erwerben.

Weitere Informationen zu den Anschlussmethoden finden Sie auf den Seiten 14 - 16.

*: Benötigt Kartenlesertreiber für Windows 8 (8.1) und Windows 10 Betriebssystem. Installieren Sie den Treiber von der beiliegenden DVD.

12 Monitoransicht und Anschlüsse

Installation der Monitor-Hardware

• Stellen Sie sicher, dass Computer und Monitor ausgeschaltet sind. Schließen Sie die Anschlüsse erst dann an, wenn Sie dazu aufgefordert werden. Dasselbe gilt auch für das Anschalten des Monitors.

• Die folgenden Diagramme dienen lediglich als Beispiel. Eingangs- und Ausgangsbuchsen können sich je nach Modell unterscheiden.

1. Anbringen des Monitorsockels.

Seien Sie bitte vorsichtig, um den Monitor nicht zu beschädigen. Wenn Sie die Bildschirmoberfläche auf ein Objekt, z.B. einen Hefter oder eine Maus, legen, kann das Glas zerbrechen oder das LCD-Substrat beschädigt werden, was die Produktgarantie ungültig macht. Wenn Sie den Monitor über Ihren Schreibtisch ziehen, können der Monitorrahmen und die Steuerelemente beschädigt werden.

Schützen Sie den Monitor und seinen Bildschirm, indem Sie freien Platz auf Ihrem Schreibtisch schaffen und eine weiche Unterlage, z.B. das Verpackungsmaterial des Monitors, unter den Monitor legen.

Legen Sie den Monitor mit dem Bildschirm nach unten zeigend auf eine saubere, gepolsterte Oberfläche.

Bringen Sie den Monitorständer am Monitorsockel wie abgebildet an. Richten Sie den Pfeil am Ende des Ständers am Pfeil am Monitorständer aus.

Drehen Sie den Ständer im Uhrzeigersinn, bis es nicht mehr weiter geht.

13 Installation der Monitor-Hardware

Ziehen Sie die Schraube unten am Monitor wie in der

Entweder

Abbildung gezeigt fest.

Richten Sie den Arm am Ende des Monitors aus und

drücken Sie ihn hinein ( ), bis eine Klicken zu hören

ist und er festsitzt ( ).

Versuchen Sie vorsichtig, die beiden Teile wieder auseinander zu ziehen, um zu überprüfen, ob sie korrekt zusammengefügt wurden.

Heben Sie den Monitor vorsichtig an, drehen Sie ihn um und stellen Sie ihn aufrecht auf eine flache ebene Oberfläche.

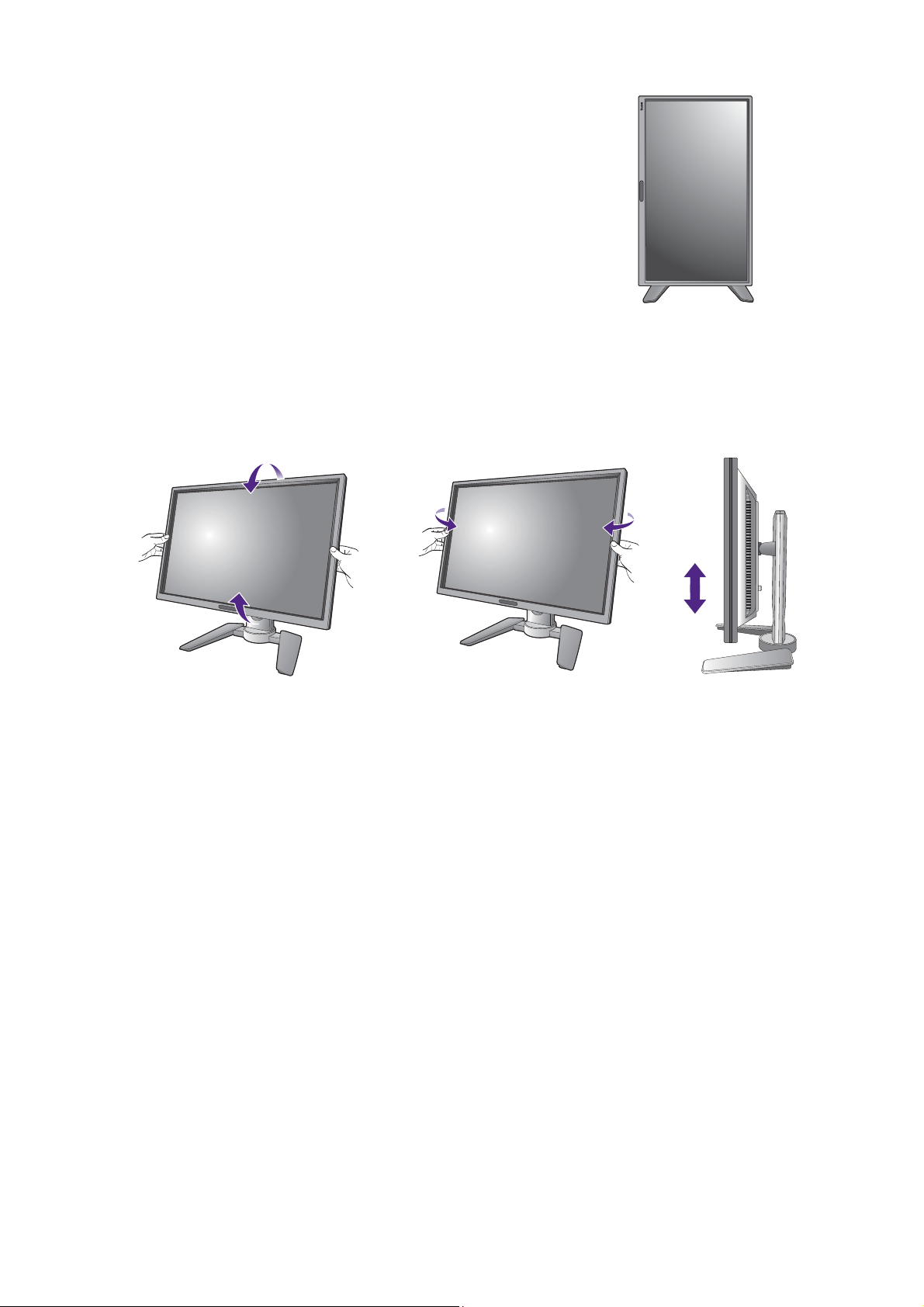

Sie sollten die Position des Monitors und den Winkel des Bildschirmes so auswählen, dass Reflektionen von anderen Lichtquellen minimiert werden.

2. Schließen Sie das PC-Videokabel an.

DVI-DL-Kabel anschließen Schließen Sie den Stecker des DVI-DL-Kabels (an dem

Ende ohne Ferritfilter) am Videoanschluss des Monitors an. Schließen Sie das andere Ende des Kabels (das Ende mit Ferritfilter) am Video-Anschluss des Computers an.

Ziehen Sie alle Schrauben fest, um zu verhindern, dass die Stecker während des Betriebs aus Versehen herausfallen.

14 Installation der Monitor-Hardware

HDMI-Kabel anschließen

Oder

TV OUT

PDIF-OU

SDIF-

O UT

Schließen Sie den Stecker des HDMI-Kabels an den HDMI-Anschluss am Monitor an. Schließen Sie das andere Ende des Kabels an den HDMI-Anschluss des digitalen Ausgangsgerätes an.

DP-Kabel anschließen Schließen Sie den Stecker des DP-Kabels am

Videoanschluss des Monitors an. Schließen Sie das andere Ende des Kabels am Video-Anschluss des Computers an.

Mini DP-Kabel anschließen Schließen Sie den Stecker des mini DP-Kabels am

Videoanschluss des Monitors an. Schließen Sie das andere Ende des Kabels am Video-Anschluss des Computers an.

Die im Lieferumfang enthaltenen Videokabel und die

Anschlussabbildungen auf der rechten Seite können sich von dem in Ihrer Region erhältlichem Produkt unterscheiden.

3. Schließen Sie USB-Geräte an.

Schließen Sie das USB-Kabel zwischen dem PC und dem Monitor (über den Upstream-USB-Anschluss auf der Rückseite an). Dieser Upstream-USB-Anschluss überträgt Daten zwischen dem PC und USB-Geräten, welche am Monitor angeschlossen sind.

15 Installation der Monitor-Hardware

Schließen Sie USB-Geräte über andere USB-Anschlüsse (Downstream) an den Monitor an. Diese Downstream-USB-Anschlüsse übertragen Daten zwischen angeschlossenen USB-Geräten und dem Upstream-Anschluss.

Siehe Bild auf der rechten Seite.

4. Einfügen der Speicherkarte.

Fügen Sie eine SD, MMC oder MS Speicherkarte in der auf der Karte angegebenen Richtung ein, um Daten auszutauschen.

Die unterstützten Speicherkartenformate sind wie folgt:

- SD/SDHC/SDXC

- MMC

- Memory Stick/Memory Stick Pro

- MS Duo/MS-Pro Duo

5. Anschließen des Netzkabels an den Monitor.

Stecken Sie das eine Ende des Netzkabels in die Buchse

auf der Rückseite des Monitors. Schließen Sie das

andere Ende noch nicht an eine Netzquelle an.

6. Verlegen Sie die Kabel.

16 Installation der Monitor-Hardware

7. Schließen Sie nun den Strom an, und schalten Sie das Gerät ein.

Stecken Sie das andere Ende des Netzkabels in eine Netzsteckdose ein und schalten Sie diese ggf. ein.

Das Bild kann sich von dem an Ihrem Ort ausgelieferten Produkt unterscheiden.

Stellen Sie die den Ein/Aus-Schalter neben der Netzbuchse auf EIN.

Schalten Sie den Monitor mit der Ein-/Aus-Taste am Monitor ein und aus.

Schalten Sie den Computer an, und befolgen Sie die Anweisungen in Optimale Benutzung des

BenQ-Monitors auf Seite 28, installieren Sie die Monitor

Software.

Sie können die Lebensdauer des Bildschirms verlängern, wenn Sie die Energieverwaltung Ihres Computers aktivieren.

17 Installation der Monitor-Hardware

So trennen Sie den Monitor und den Sockel ab

1. Vorbereiten des Monitors und der Arbeitsfläche.

Schalten Sie den Monitor aus, bevor Sie das Netzkabel abtrennen. Schalten Sie den Rechner aus, bevor Sie das Monitorsignalkabel abtrennen.

Schützen Sie den Monitor und seinen Bildschirm, indem Sie einen flachen freien Bereich auf Ihrem Schreibtisch schaffen und eine weiche Unterlage, z.B. ein Handtuch, auf dem Schreibtisch ausbreiten, bevor Sie den Monitor mit dem Bildschirm nach unten zeigend auf diese flache saubere und weiche Oberfläche legen.

2. Entfernen Sie den Ständer des Monitors.

Trennen Sie den Ständer vom Monitor ( und )

ab, während Sie auf die Schnellauslösetaste ( ) drücken.

3. Entfernen Sie den Sockel des Monitors.

Drehen Sie die Schraube unten am Sockel des Monitors heraus.

18 Installation der Monitor-Hardware

+ 42 hidden pages
