PL550 Digital Signage Benutzerhandbuch

Ausschlusserklärung

Die BenQ Corporation schließt sowohl alle Zusicherungen oder Gewährleistungen – sowohl ausdrücklich als auch implizit – bezüglich des Inhaltes dieses Dokuments aus. Die BenQ Corporation behält sich das Recht vor, diese Publikation zu modifizieren und von Zeit zu Zeit deren Inhalte zu ändern, ohne sich dazu zu verpflichten, andere Personen über derartige Änderungen oder Modifikationen zu informieren.

Copyright 2015 BenQ Corporation. Alle Rechte vorbehalten. Kein Teil dieser Publikation darf ohne vorherige, schriftliche Erlaubnis der BenQ Corporation in irgendeiner Art und Weise – elektronisch, mechanisch, magnetisch, optisch, chemisch, manuell oder anderweitig – vervielfältigt, übertragen, abgeschrieben, in einem Datenaufzeichnungsgerät gespeichert oder in eine beliebige Sprache oder Computersprache übersetzt werden.

Inhaltsverzeichnis i

Inhaltsverzeichnis

Sicherheitswarnungen und Schutzmaßnahmen .............. 1

Wichtige Sicherheitsanweisungen..................................... 3

Hinweise zum LCD Bildschirm .....................................................3

Hinweise über Kondensation ........................................................4

Sicherheitshinweise zu Batterien ..................................................4

Sicherheitshinweise zur Fernbedienung ......................................5

Hinweise zum Bewegen des Bildschirms ....................................5

BenQ ecoFACTS...............................................................................7

Lieferumfang........................................................................... 8

Optionales Zubehör ........................................................................8

Aufstellen des Bildschirms..................................................9

Befestigung des Bildschirms............................................................9

Teile des Bildschirms und ihre Funktionen ...................11

Rückseite .........................................................................................11

Eingangs-/Ausgangsanschlüsse......................................................13

Fernbedienung.................................................................................15

Verwenden der Fernbedienung ...................................................16

Verbindungen.......................................................................18

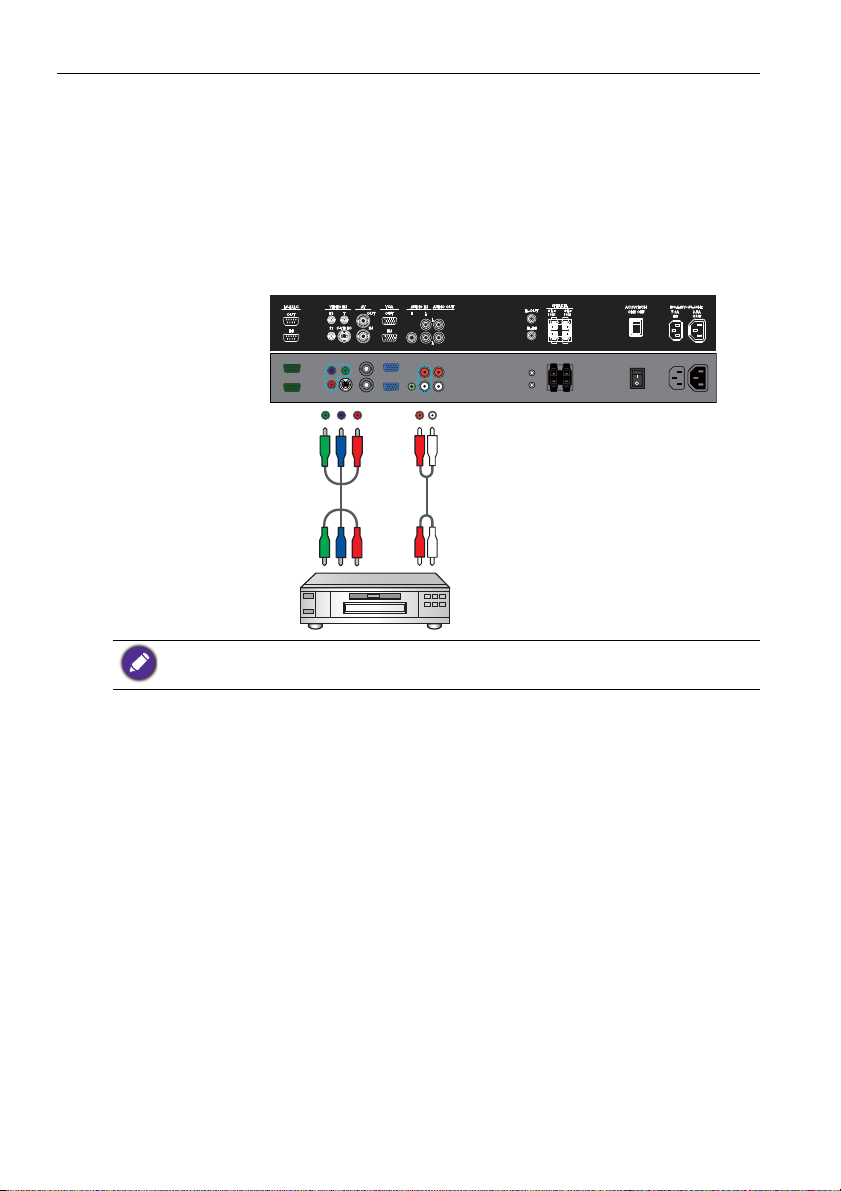

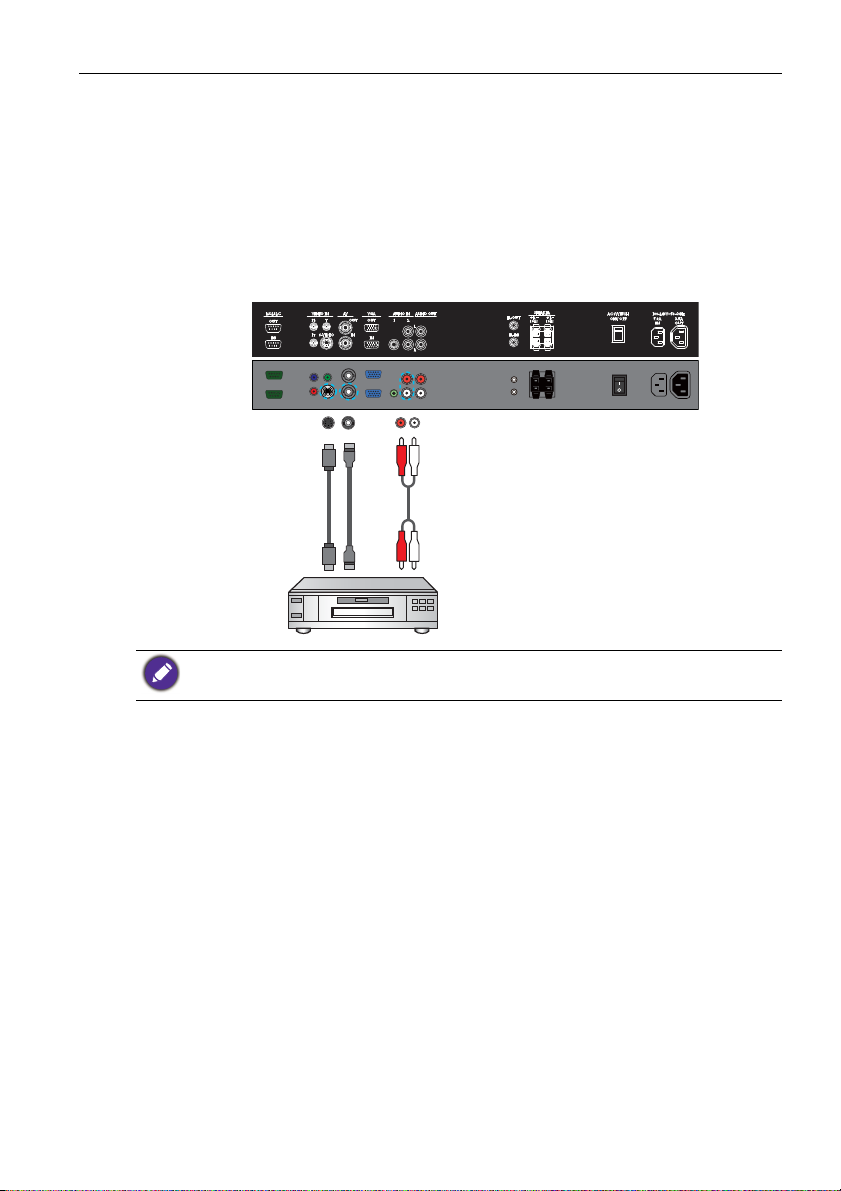

Anschluss von Audio-/Videokabeln............................................18

Stromanschluss................................................................................24

Allgemeine Bedienung........................................................25

Den Bildschirm ein- und ausschalten .........................................25

Sperren/Entsperren der Steuerungen........................................25

Eingangssignale wechseln ..............................................................25

Einstellen der Audiolautstärke ....................................................25

Netzwerkanschluss.............................................................26

Anschluss an ein LAN....................................................................26

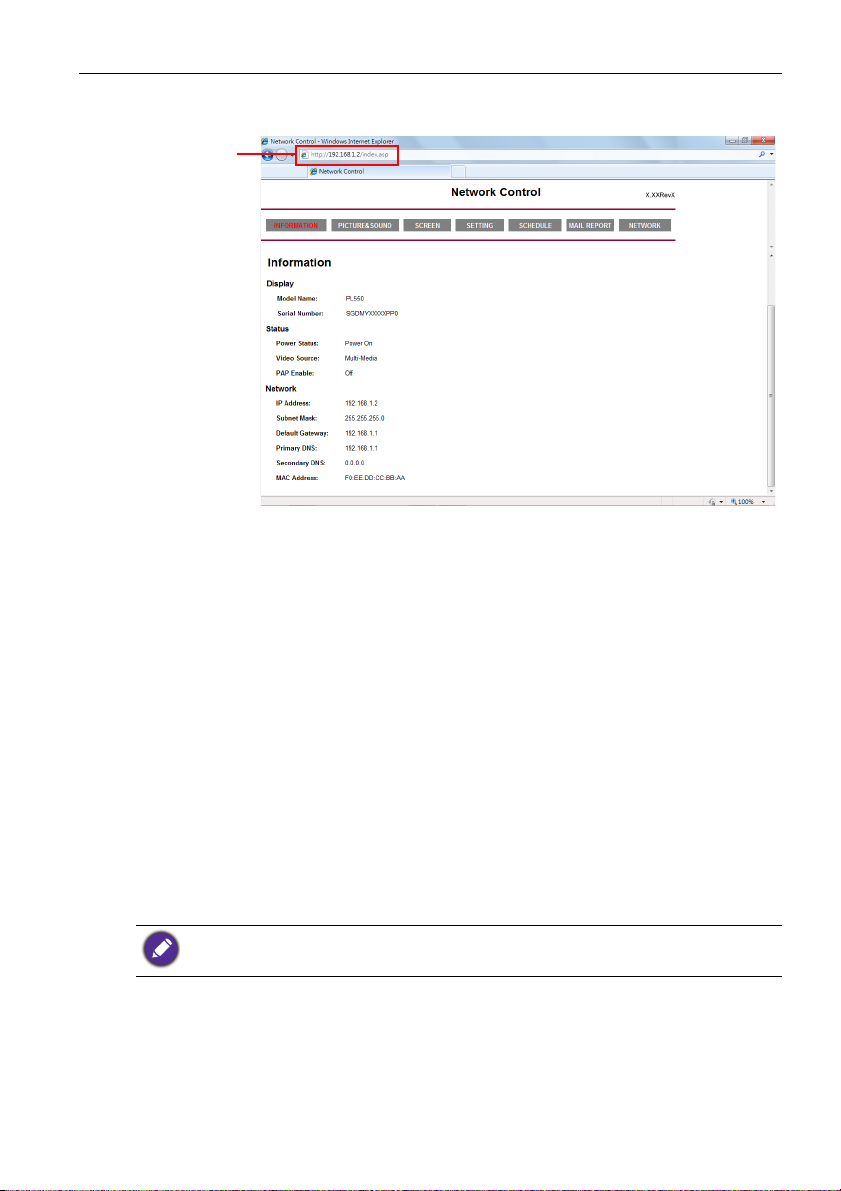

Steuerung des Bildschirms über LAN........................................26

Inhaltsverzeichnisii

Das OSD (On-Screen Display) Menü............................ 30

OSD Menü Übersicht ................................................................... 30

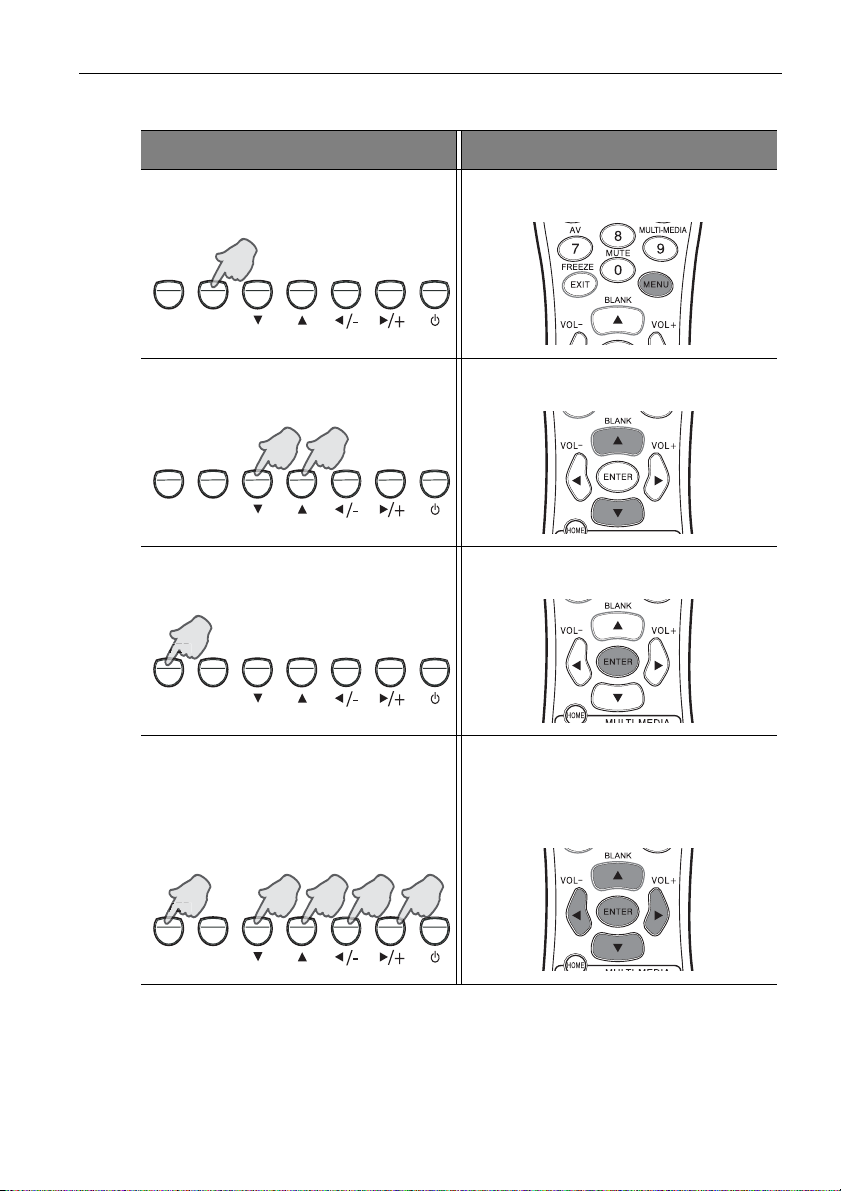

Bedienungen im OSD-Menü........................................................ 31

Bild-Menü ........................................................................................ 33

Audio-Menü..................................................................................... 34

Bildschrim-Menü ............................................................................ 35

Sonstige Einstell.-Menü .................................................................38

Multimedia OSD Bedienung............................................. 41

Multimediatasten auf der Fernbedienung ................................. 41

Anzeige von Dateien..................................................................... 42

Verbindungen herstellen............................................................... 50

Zusammenstellen einer Bildschirmwand.................................. 54

Menüsystem .................................................................................... 55

Produktinformationen....................................................... 59

Technische Daten .......................................................................... 59

Abmessungen.................................................................................. 61

Unterstützte Eingangssignalauflösung........................................ 62

Unterstützte PAP Eingangssignalkombination..........................64

Problemlösung..................................................................... 65

Sicherheitswarnungen und Schutzmaßnahmen 1

Sicherheitswarnungen und Schutzmaßnahmen

DIESES GERÄT MUSS GEERDET WERDEN

Um einen sicheren Betrieb zu gewährleisten, darf der dreipolige Stecker nur mit einer dreipoligen Steckdose verbunden werden, die

Das Symbol eines Blitzes mit Pfeilspitze innerhalb eines gleichseitigen Dreiecks soll den Benutzer auf das Vorhandensein von unisolierter "gefährlicher Spannung" innerhalb des Produktgehäuses hinweisen, welche groß genug sein kann, um die Gefahr eines Stromschlages für Personen darstellen zu können.

Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Benutzer auf das Vorhandensein wichtiger Anwendungs- und Wartungsanweisungen (Service) in den dem Gerät beiliegendem Schriftwerk hinweisen.

• Der Stecker des Stromkabels muss immer betriebsbereit sein. Die Netzsteckdose muss sich in der Nähe des Geräts befinden und leicht zugänglich sein. Um das Gerät vollständig von der Stromversorgung zu trennen, entfernen Sie das Stromkabel von der Steckdose.

• Platzieren Sie diesen Bildschirm nicht auf einer unebenen, abschüssigen oder instabilen Oberfläche (z.B. einem Wagen), von der er herunterfallen und so Verletzungen oder Sachschäden verursachen könnte.

• Stellen Sie diesen Bildschirm nicht in der Nähe von Wasser auf, wie z.B. einem Bad oder Pool, oder an einer Position, an der Wasser auf dem Bildschirm gespritzt oder gesprüht werden könnte, wie z.B. vor einem offenen Fenster, durch das Wasser eindringen kann.

• Installieren Sie den Bildschirm nicht in einem engen Raum ohne richtige Belüftung und Luftzirkulation, wie z.B. einem Schrank. Lassen Sie genügend Platz um den Bildschirm, damit die Wärme abgeführt werden kann. Blockieren Sie keine Öffnungen und Schlitze des Bildschirms. Ein Überhitzen kann zu Gefahren und einem Stromschlag führen.

• Die Installation dieses Bildschirms sollte nur von einem Fachtechniker vorgenommen werden. Eine unsachgemäße Installation des Bildschirms kann zu Verletzungen und Schäden an Personen und dem Bildschirm selbst führen. Prüfen Sie regelmäßig die Installation und warten Sie den Bildschirm von Zeit zu Zeit, um den bestmöglichen Betriebszustand zu gewährleisten.

• Verwenden Sie nur vom Hersteller zugelassenes oder empfohlenes Zubehör, um den Bildschirm zu befestigen. Die Verwendung von falschem oder unpassendem Zubehör kann dazu führen, dass der Bildschirm herunterfällt und schwere Verletzungen verursacht. Stellen Sie sicher, dass die Oberfläche und Befestigungspunkte stark genug sind, um das Gewicht des Bildschirms zu halten.

effektiv über die normale Verkabelung im Haushalt geerdet ist. Mit diesem Gerät verwendete Verlängerungskabel müssen drei Adern besitzen und korrekt angeschlossen werden, um die Erdung zu gewährleisten. Falsch angeschlossene Verlängerungskabel sind eine Hauptursache von Unfällen.

Die Tatsache, dass das Gerät zufriedenstellend funktioniert, bedeutet nicht, dass die Steckdose geerdet ist oder dass die Installation vollkommen sicher ist. Wenn Sie Zweifel über die effektive Erdung der Steckdose haben, kontaktieren Sie bitte einen Elektriker.

Sicherheitswarnungen und Schutzmaßnahmen2

• Um das Risiko eines Stromschlags zu verringern, entfernen Sie nicht die Abdeckungen. Im Inneren befinden Sie keine vom Benutzer zu wartenden Teile. Wartungsarbeiten nur von Fachpersonal ausführen lassen.

• Um Verletzungen zu vermeiden, ist ein Anbringen des Bildschirms oder der Ständer vor der Verwendung erforderlich.

Wichtige Sicherheitsanweisungen 3

Wichtige Sicherheitsanweisungen

1. Lesen Sie diese Anweisungen.

2. Bewahren Sie diese Anweisungen auf.

3. Beachten Sie alle Warnungen.

4. Folgen Sie allen Anweisungen.

5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.

6. Nur mit einem trockenen Tuch reinigen.

7. Keine Lüftungsöffnungen blockieren. Gemäß Herstelleranweisung installieren.

8. Nicht in der Nähe von Hitzequellen wie z.B. Heizungen, Heizrippen, Öfen oder anderen Geräten (einschließlich Verstärkern), die Hitze erzeugen, aufstellen.

9. Umgehen Sie nicht die Sicherheitsvorkehrung eines polarisierten oder geerdeten Steckers. Ein polarisierter Stecker besitzt zwei Kontakte, wobei einer breiter als der andere ist. Ein geerdeter Stecker besitzt zwei Kontakte und einen dritten Erdungsstecker. Der breite Kontakt oder der dritte Stecker dient zu Ihrer Sicherheit. Wenn der gelieferte Stecker nicht in Ihre Steckdose passt, setzen Sie sich mit einem Elektriker für den Austausch der veralteten Steckdose in Verbindung.

10. Schützen Sie das Stromkabel vor Darübertreten oder vor Knicken speziell an den Steckern, Mehrfachsteckdosen und dem Punkt, an dem sie aus dem Gerät heraustreten.

11. Benutzen Sie nur vom Hersteller spezifiziertes Zubehör.

12. Nur mit einem Wagen, Ständer, Stativ, Halterung oder Tisch, der vom Hersteller spezifiziert oder mit dem Gerät verkauft wurde, benutzen. Wenn ein Wagen benutzt wird, seien Sie vorsichtig, wenn Sie den Wagen/ das Gerät bewegen, um Verletzungen durch Umkippen zu vermeiden.

13. Trennen Sie das Gerät während Gewittern oder längerer Abwesenheit vom Stromnetz.

14. Sämtliche Wartungsarbeiten nur von Fachpersonal ausführen lassen. Wartungsarbeiten sind erforderlich, wenn das Gerät in irgendeiner Weise beschädigt wurde, z.B. das Stromversorgungskabel oder der Stecker beschädigt ist, Flüssigkeiten auf oder Objekte in das Gerät gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht richtig funktioniert oder fallen gelassen wurde.

Hinweise zum LCD Bildschirm

• Der Flüssigkristallbildschirm (LCD) dieses Gerätes verfügt über eine sehr dünne

Schutzschicht aus Glas, die bei Ausübung von Druck anfällig gegenüber Kratzern, Beschädigungen und Abdrücken ist. Auch das Flüssigkristallsubstrat kann bei übermäßigem Druck oder extremen Temperaturen beschädigt werden. Bitte gehen Sie sorgsam damit um.

• Die Reaktionszeit und die Helligkeit des LCD Bildschirms kann sich abhängig von der

Umgebungstemperatur ändern.

• Vermeiden Sie es, den Bildschirm in die direkte Sonne oder wo die direkte Sonne oder

Sonnenstrahlen auf den LCD Bildschirm scheinen können, zu legen, da die Hitze den Bildschirm und das externe Gehäuse beschädigen könnte und das helle Licht zudem das Ablesen des Bildschirms schwieriger als nötig machen wird.

Wichtige Sicherheitsanweisungen4

• Der LCD Bildschirm besteht aus individuellen Pixeln zur Anzeige von Bildern und wird nach Designspezifikationen gefertigt. Obwohl 99,9% dieser Pixel normal funktionieren, könnten 0,01% der Pixel ständig leuchten (in rot, blau oder grün) oder nicht leuchten. Dies ist eine technische Einschränkung der LCD Technologie und stellt keinen Defekt dar.

• LCD Bildschirme, wie Plasma- (PDP-) und herkömmliche Kathodenstrahlröhren(CRT-) Bildschirme sind zudem anfällig gegenüber "Geisterbildern" bzw. "eingebrannten Bildern", die auf dem Bildschirm als feste Linien und Muster erkennbar sind. Um solche Schäden am Bildschirm zu vermeiden, achten Sie darauf, dass Standbilder (z.B. OnScreen Display Menüs, Logos von Fernsehsendern, fester/inaktiver Text oder Symbole) nicht mehr als zwei Stunden angezeigt werden. Ändern Sie das Seitenverhältnis von Zeit zu Zeit. Füllen Sie den gesamten Bildschirm mit dem Bild aus; vermeiden Sie nach Möglichkeit schwarze Balken. Zeigen Sie Bilder nach Möglichkeit nicht über längere Zeit im 4:3-Seitenverhältnis an; andernfalls können sich die Balken als vertikale Streifen in den Bildschirm einbrennen. Wenn ein Foto angezeigt werden soll, empfehlen wir die Aktivierung von Anti Bild einbrennen unter dem Sonstige Einstell. und Erweiterte Einstell. Menü.

Hinweise über Kondensation

Kondensation kann sich zwischen dem LCD-Panel und dem Touchpanel Glas bilden, wenn es eine dramatische Änderung der Umgebungstemperatur des Displays gibt, wie beispielsweise beim Bewegen des Displays von einem kalten zu einem heißen Raum oder Aufheizen des Raumes von einer niedrigen Temperatur. Dies ist ein natürliches Phänomen, und wird sich nicht auf den normalen Betrieb des Displays auswirken.

• Wenn sich Kondensation bildet, schalten Sie das Display ein und lassen Sie es 2 Stunden eingeschaltet. Verhindern Sie, dass das Display den Standbymodus aufruft, indem Sie die Energiesparen und Auto-Suche Funktionen im Sonstige Einstell. Menü deaktivieren.

• Um Kondensation zu vermeiden, umwickeln Sie das Display mit einem verschließbaren Plastikbeutel, bevor sie es von einem kalten Ort an einen warmen Ort bringen, und warten Sie, bis sich das Display an die wärmere Temperatur angepasst hat, bevor Sie es auspacken. Bei der Verwendung oder Lagerung des Displays in einer feuchten Umgebung, können Sie die Nutzung eines Entfeuchters oder Feuchtigkeit absorbierenden Mittels (wie Silikagel Beutel) in der Nähe des Displays in Erwägung ziehen.

Sicherheitshinweise zu Batterien

Der Einsatz des falschen Batterietyps kann ein Auslaufen von Chemikalien oder eine Explosion verursachen. Bitte beachten Sie Folgendes:

• Stellen Sie immer sicher, dass die Plus- und Minuspole der Batterien entsprechend den Markierungen im Batteriefach ausgerichtet sind.

• Verschiedene Batterietypen weisen unterschiedliche Eigenschaften auf. Kombinieren Sie daher nicht unterschiedliche Batterietypen.

• Kombinieren Sie nicht alte mit neuen Batterien. Das Kombinieren alter und neuer Batterien reduziert die Laufzeit bzw. erhöht das Risiko eines Auslaufens der alten Batterien.

• Falls die Batterien nicht funktionieren, ersetzen Sie sie umgehend.

Wichtige Sicherheitsanweisungen 5

90° 90°

• Die aus Batterien auslaufenden Chemikalien können Hautirritationen verursachen. Sollte Flüssigkeit aus den Batterien austreten, wischen Sie diese umgehend mit einem trockenen Tuch auf; ersetzen Sie die Batterien so schnell wie möglich.

• Aufgrund unterschiedlicher Aufbewahrungsbedingungen kann die Batterielaufzeit der bei Ihrem Produkt mitgelieferten Batterien verkürzt sein. Ersetzen Sie die Batterien innerhalb von 3 Monaten bzw. so schnell wie möglich nach der ersten Nutzung.

• Hinsichtlich der Entsorgung oder Wiederverwertung von Batterien könnte es lokale Vorschriften geben. Wenden Sie sich an die örtliche Behörde oder Abfallentsorgungsanbieter.

Sicherheitshinweise zur Fernbedienung

• Setzen Sie die Fernbedienung keiner direkten Hitze, Feuchtigkeit oder Feuer aus.

• Achten Sie darauf, die Fernbedienung nicht fallen zu lassen.

• Setzen Sie die Fernbedienung keinem Wasser oder Feuchtigkeit aus. Andernfalls kann dies zu einer Fehlfunktion führen.

• Achten Sie darauf, dass sich keine Gegenstände zwischen Fernbedienung und Fernbedienungssensor des Produktes befinden.

• Bitte entfernen Sie die Batterien, wenn Sie die Fernbedienung über einen längeren Zeitraum nicht benutzen.

Hinweise zum Bewegen des Bildschirms

Der Bildschirm ist begrenzt mechanisch belastbar. Behandeln Sie mit den Bildschirm mit Vorsicht, um Fehlfunktionen durch Kabelbrüche, Verbiegen des Vorderrahmens, zerkratztem/gebrochenem Glas usw. zu vermeiden.

• Wenn Sie den Bildschirm bewegen möchten, halten Sie ihn an den vier (4) Griffen fest.

• Bewegen Sie den Bildschirm immer mit mindestens zwei (2) Erwachsenen und stellen Sie sicher, dass der Bildschirm aufrecht gehalten wird.

• Wenn Sie den Bildschirm mit der Vorderseite nach unten legen möchten:

- Bereiten Sie eine flache und horizontale Unterlage vor, die größer als der Bildschirm ist und breiten Sie eine dicke Schutzdecke darauf aus.

Wichtige Sicherheitsanweisungen6

- Legen Sie den Bildschirm vorsichtig und horizontal ab.

• Wenn Sie den Bildschirm aufrichten möchten:

- Heben Sie den Bildschirm horizontal an, indem Sie ihn an den vier (4) Griffen halten. Heben Sie den Bildschirm nicht an den Ecken an. Achten Sie darauf, beim Aufrichten keine Teile des Bildschirms zu zerkratzen.

- Stellen Sie den Bildschirm vertikal auf, um sicherzustellen, dass sein Gewicht gleichmäßig auf der Unterlage verteilt wird.

• Prüfen Sie das Stoßetikett an der Außenseite der Produktverpackung. Die Stoßanzeige auf dem Etikett wird rot sein, wenn unsachgemäß mit dem Bildschirm/der Verpackung umgegangen wurde.

Wichtige Sicherheitsanweisungen 7

BenQ ecoFACTS

BenQ has been dedicated to the design and development of greener product as part of its aspiration to realize the ideal of the "Bringing Enjoyment 'N Quality to Life" corporate vision with the ultimate goal to achieve a low-carbon society. Besides meeting international regulatory requirement and standards pertaining to environmental management, BenQ has spared no efforts in pushing our initiatives further to incorporate life cycle design in the aspects of material selection, manufacturing, packaging, transportation, using and disposal of the products. BenQ ecoFACTS label lists key eco-friendly design highlights of each product, hoping to ensure that consumers make informed green choices at purchase. Check out BenQ's CSR Website at

http://csr.BenQ.com/ for more details on BenQ's environmental commitments and

achievements.

Lieferumfang8

Lieferumfang

Öffnen Sie den Karton und prüfen Sie den Inhalt. Falls ein Artikel fehlt oder beschädigt ist, setzen Sie sich bitte umgehend mit Ihrem Händler in Verbindung.

LCD Display Stromkabel

Audiokabel IR Kabel RS-232 Kabel Schnellstartanleitung

Fernbedienung AAA Batterien Spaltprüfpolster

• Das gelieferte Stromkabel kann je nach Land von der Abbildung abweichen.

• Prüfen Sie vor der Entsorgung des Kartons, dass sich keine Zubehörteile mehr darin befinden.

• Entsorgen Sie Verpackungsmaterialien vernünftig. Sie können den Karton recyceln. Bewahren Sie die Verpackung (falls möglich) für einen späteren Transport des Bildschirms auf.

• Plastiktüten nicht in der Reichweite von Kleinkindern oder Babys aufbewahren.

D-Sub (15 Pin)

Kabel

HDMI-Kabel

Optionales Zubehör

Zusätzlich zu den Artikeln, die im Standardlieferumfang enthalten sind, ist das folgende optionale Zubehör separat erhältlich:

Schreibtischständer Kantenangleichs-Set

Aufstellen des Bildschirms 9

400mm

*Schraubentyp: M6

Dicke der Wandhalterung

10 mm (0,39")

LCD Display

Aufstellen des Bildschirms

Befestigung des Bildschirms

Sie können den Bildschirm mit einer passenden Wandhalterung an einer vertikalen oder mit den optionalen Ständern auf einer horizontalen Fläche installieren. Bitte beachten Sie die folgenden Hinweise während der Installation:

• Dieser Bildschirm sollte von mindestens zwei erwachsenen Personen installiert werden. Der Versuch, den Bildschirm von nur einer Person installieren zu lassen, könnte zu Gefahren und Verletzungen führen.

• Lassen Sie die Installation von Fachtechnikern ausführen. Eine unsachgemäße Installation könnte zu einem Herunterfallen oder Defekt des Bildschirms führen.

Installation des Bildschirms an einer Wand

1. Legen Sie ein sauberes, trockenes und fusselfreies Tuch auf eine flache, horizontale

Unterlage, auf der sich keine Gegenstände befinden. Stellen Sie sicher, dass das Tuch größer als der Bildschirm ist.

2. Legen Sie den Bildschirm vorsichtig mit dem LCD Bildschirm nach unten zeigend

auf das Tuch.

3. Entfernen Sie die Ständer vom Bildschirm, falls sie angebracht sind.

4. Suchen Sie nach den

Schraubgewinden für die Wandmontage, wie in der Abbildung gezeigt.

5. Bringen Sie die Wandhalterung

am Bildschirm an und befestigen Sie den Bildschirm gemäß der Anweisung für die Halterung an der Wand. Die Länge der Schraube sollte die Dicke der Wandhalterung um mindestens 10 mm überschreiten. Stellen Sie sicher, dass alle Schrauben richtig angezogen werden. (Empfohlenes Drehmoment: 470 - 635N•cm). Die Montagefläche muss stabil genug sein, das Gewicht des Bildschirms zu tragen.

Aufstellen des Bildschirms10

10mm (0.39")

Schraubentyp: M4 Schraubenlänge: 10 mm Drehmoment: 10

• Um eine ausreichende Lüftung zu gewährleisten, halten Sie mindestens 10 mm Abstand von der Rückseite des Bildschirms zur Wand.

• Bitte wenden Sie sich für die Wandmontage an einen Fachtechniker. Der Hersteller übernimmt keine Haftung für Installationen, die nicht von einem Fachtechniker durchgeführt wurden.

• Die AC IN/OUT Buchsen sollten sich oberhalb aller Anschlüsse befinden, wenn Sie den Bildschirm drehen.

Anbringen der optionalen Schreibtischständer

1. Legen Sie ein sauberes, trockenes und fusselfreies Tuch auf eine flache, horizontale Unterlage, auf der sich keine Gegenstände befinden. Stellen Sie sicher, dass das Tuch größer als der Bildschirm ist.

2. Legen Sie den Bildschirm vorsichtig mit dem LCD Bildschirm nach unten zeigend auf das Tuch.

3. Bringen Sie die Ständer wie abgebildet an den Bildschirm an.

4. Verwenden Sie die Schrauben und einen passenden Schraubendreher, um die Ständer am Bildschirm zu befestigen.

Teile des Bildschirms und ihre Funktionen 11

2 3 54 6

12345

Teile des Bildschirms und ihre Funktionen

Rückseite

Nr. Name Beschreibung

• Empfängt Befehlssignale von der Fernbedienung.

• Erkennt die Umgebungslichtbedingungen um den Bildschirm und stellt die Bildschirmhelligkeit automatisch ein, wenn die Umgebungslichtsensor-Funktion aktiviert ist.

• Zeigt den Betriebsstatus des Bildschirms an:

Fernbedienungssensor / Umgebungslichtsensor / Stromanzeige

ENTER/INPUT

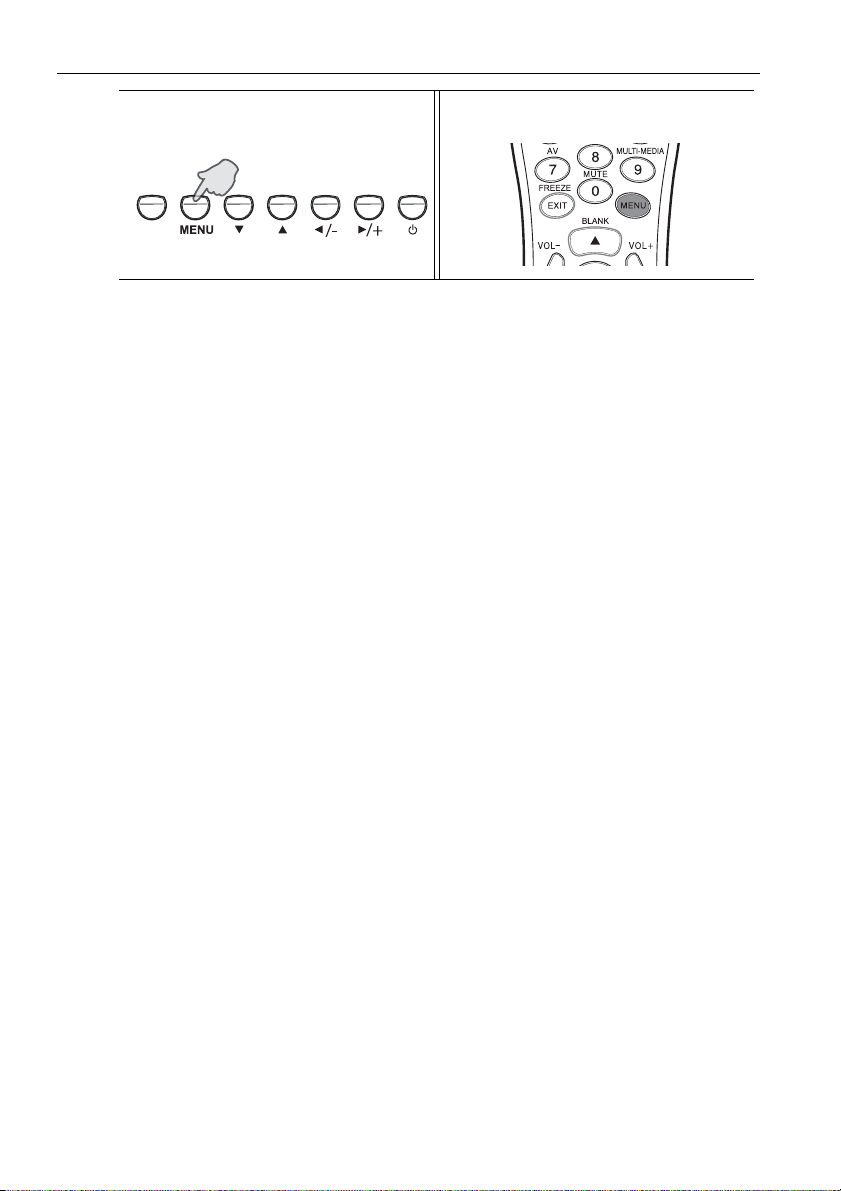

MENU Öffnet oder schließt das OSD-Menü.

, , /-,/+

Ein-/Aus-Taste Zum Ein- und Ausschalten des Bildschirms.

- Leuchtet grün auf, wenn das Gerät eingeschaltet wird.

- Leuchtet rot, wenn der Bildschirm ausgeschaltet ist.

- Leuchtet rot, wenn sich der Bildschirm im Energiesparen > Hoch-Modus befindet.

- Blinkt rot, wenn sich der Bildschirm im Energiesparen > Niedrig-Modus befindet.

- Aus wenn das Gerät ausgeschaltet ist.

• Auswahl einer Videoquelle.

• Bestätigung Ihrer Auswahl oder Eingabe eines Untermenüs im Bildschirm- (OSD) Menü.

• Blättert durch die Einstellungen und Optionen im OSD-Menü.

• /-,/+: Direkttasten für Einstellung der Audiolautstärke.

Teile des Bildschirms und ihre Funktionen12

Ein/Aus-Anzeige

Zeigt den Einschaltstatus des Bildschirms an:

- Leuchtet grün auf, wenn das Gerät eingeschaltet wird.

- Leuchtet rot, wenn der Bildschirm ausgeschaltet ist.

- Leuchtet rot, wenn sich der Bildschirm im Energiesparen > Hoch-Modus befindet.

- Blinkt rot, wenn sich der Bildschirm im Energiesparen > Niedrig-Modus befindet.

- Aus wenn das Gerät ausgeschaltet ist.

Eingangs-/Ausgangsanschlüsse

123456789

Teile des Bildschirms und ihre Funktionen 13

876

Nr. Name Beschreibung

AC OUT (3.5A)

AC IN (7.0A)

Leitet den Strom von der AC IN Buchse auf einen anderen Bildschirm um.

Anschluss an eine Steckdose über das beiliegende Stromkabel.

AC SWITCH ON/OFF Schaltet den Bildschirm ein oder aus.

SPEAKER Ausgabe von Audiosignalen an externe Lautsprecher.

• IR-IN: Zur Nutzung mit einem IR Extender - zur Gewährleistung einer besseren Reaktion der

IR-IN/IR-OUT

Fernbedienung.

• IR-OUT: Ausgabe von IR-Signalen vom IR-IN Eingang an einen anderen Bildschirm.

AUDIO OUT (R/L) Ausgabe von Audiosignalen an ein externes Gerät.

AUDIO IN 2

AUDIO IN 1

VGA IN

VGA OUT

Empfängt Audiosignale von einem externen Gerät (wie z.B. einem VCR oder DVD Player).

Empfängt Audiosignale von einem externen Gerät (wie z.B. einem Computer).

Empfängt RGB Signale von einem externen Gerät (wie z.B. einem Computer).

Ausgabe von analogen RGB Signalen vom VGA IN Eingang an einen anderen Bildschirm.

Teile des Bildschirms und ihre Funktionen14

1112131415161718192021

AV IN

AV OU T

VIDEO IN (S-VIDEO)

Empfängt Composite Video Signale von einem externen Gerät (wie z.B. einem VCR oder DVD Player).

Ausgabe von Composite Videosignalen vom AV IN Eingang an einen anderen Bildschirm.

Empfängt S-Video Signale von einem externen Gerät (wie z.B. einem VCR oder DVD Player).

Empfängt Component Video (YPbPr) Signale von einem

VIDEO IN (YPbPr)

externen Gerät (wie z.B. einem DVD Player, HDTV Gerät oder Laser Disc Player).

Für externe Steuerung und Betrieb mit mehreren Bildschirmen.

RS232C IN/OUT

• RS232C IN: empfängt Steuerungssignale von einem Computer oder einem anderen Bildschirm.

• RS232C OUT: Ausgabe von Steuerungssignalen vom

RS232C IN Eingang an einen anderen Bildschirm.

DVI-IN

HDMI IN

HDMI OUT

Empfängt DVI Signale von einem externen Gerät (wie z.B. einem Computer).

Empfängt HDMI-Signale von einem externen Gerät (wie z.B. einem Blu-ray Disc Player).

Ausgabe von HDMI-Signalen vom HDMI IN Eingang an einen anderen Bildschirm.

DP (DisplayPort) Anschluss an ein DisplayPort kompatibles Gerät.

USB Type A Anschluss an ein USB Flashlaufwerk oder LAN-Adapter.

USB Mini-B Anschluss an einen Computer für USB-Anzeige.

RJ-45 Anschluss an den RJ-45 Port in Ihrem Ethernet Router.

Teile des Bildschirms und ihre Funktionen 15

1234567

8910

Fernbedienung

ENTER

Bestätigung der Auswahl oder Speichern von Änderungen.

INFO

Zeigt die aktuelle Eingangsquelle und Auflösung an.

Numerische Tasten (1-9)/

Eingangsquellentasten

• Dient als numerische Tasten, wenn das OSDMenü aktiviert ist.

• Dient als Eingangsquellentasten, wenn das OSD-

Menü deaktiviert ist.

Die HDMI-2 und SDI Funktionen sind bei diesem Bildschirm nicht verfügbar.

Öffnet oder schließt das OSD-Menü.

Numerische Taste (0)/MUTE

• Dient als eine numerische Taste, wenn das OSDMenü aktiviert ist.

• Schaltet die Stumm-Funktion ein oder aus.

/

Blättert durch die Einstellungen und Optionen im OSD-Menü, wenn das OSD-Menü aktiviert ist.

MULTI-MEDIA Tasten

ON/OFF

Siehe "Multimedia OSD Bedienung" auf Seite 41 für weitere Einzelheiten.

Zum Ein- und Ausschalten des Bildschirms.

INPUT

Zur Auswahl einer Eingangsquelle.

EXIT

Rückkehr zum vorherigen Menü oder schließt das OSD-Menü, wenn das OSDMenü aktiviert ist.

/ VOL- // VOL+

• Blättert durch die Einstellungen und Optionen im OSD-Menü.

• Verringert/Erhöht die Lautstärke.

Teile des Bildschirms und ihre Funktionen16

Verwenden der Fernbedienung

Einlegen der Batterien in die Fernbedienung

1. Öffnen Sie die Batteriefachabdeckung der Fernbedienung.

2. Legen Sie die beiliegenden Batterien ein und stellen Sie sicher, dass die als positiv und negativ markierten Batteriepole den (+) und (-) Zeichen im Batteriefach entsprechen.

Die beiliegenden Batterien dienen dazu, dass Sie den Bildschirm sofort verwenden können. Sie sollten Sie dennoch so schnell wie möglich austauschen.

3. Bringen Sie die Batteriefachabdeckung wieder an.

Teile des Bildschirms und ihre Funktionen 17

Max. 10 m (32,8 Fuß)

Bedienungshinweise für die Fernbedienung

• Richten Sie die Vorderseite der Fernbedienung direkt auf den Fernbedienungssensor des Bildschirms, wenn Sie auf eine Taste drücken.

• Achten Sie darauf, dass die Fernbedienung nicht feucht bzw. nass wird; platzieren Sie sie nicht in feuchten Umgebungen (z.B. Badezimmern).

• Wenn der Fernbedienungssensor am Bildschirm dem direkten Sonnenlicht oder einer anderen starken Lichtquelle ausgesetzt ist, funktioniert die Fernbedienung möglicherweise nicht richtig. In diesem Fall ändern Sie die Lichtquelle, passen Sie den Winkel des Bildschirms neu an oder verwenden Sie die Fernbedienung in einem kürzeren Abstand zum Sensor am Bildschirm.

+ 49 hidden pages
