PL550 Digital signering Brukerhåndbok

Fraskrivelse

BenQ Corporation fremsetter ingen krav eller garantier, verken uttrykte eller underforståtte, med hensyn til innholdet i dette dokumentet. BenQ Corporation forbeholder seg retten til å revidere denne publikasjonen og gjøre tidvise endringer i innholdet uten forpliktelse til å melde fra til noen.

Copyright 2015 BenQ Corporation. Med enerett. Ingen deler av denne publikasjonen kan reproduseres, transkriberes, lagres i et gjenhentingssystem eller oversettes til noe naturlig språk eller datamaskinspråk, i noen form eller med noen metode, elektronisk, mekanisk, optisk, kjemisk, manuelt eller på annen måte, uten skriftlig tillatelse på forhånd fra BenQ Corporation.

Innhold i

Innhold

Sikkerhetsadvarsler og forholdsregler ............................. 1

Viktige sikkerhetsinstruksjoner.........................................2

Merknader på LCD-panelet til denne skjermen........................2

Merknader om kondens..................................................................3

Batterisikkerhetsmerknad...............................................................3

Sikkerhetsmerknad for fjernkontroll ...........................................3

Merknader om flytting av skjermen..............................................4

BenQ ecoFACTS ..............................................................................5

Pakkeinnhold.......................................................................... 6

Valgfritt tilbehør................................................................................6

Sette opp displayet ............................................................... 7

Montere displayet.............................................................................7

Skjermens deler og delenes funksjon............................... 9

Bakre panel .......................................................................................9

Inngangs-/utgangsterminaler.........................................................11

Fjernkontroll....................................................................................13

Bruke fjernkontrollen.....................................................................14

Tilkobling ..............................................................................16

Koble til lyd/video-signaler...........................................................16

Koble til strøm ................................................................................22

Grunnleggende operasjoner.............................................23

Slår skjermen av eller på...............................................................23

Låse/låse opp kontrollene.............................................................23

Bytte inndatasignaler......................................................................23

Justere lysvolumnivå.......................................................................23

Nettverkstilkobling.............................................................24

Koble til et LAN .............................................................................24

Kontrollere skjermen via LAN....................................................24

Innholdii

OSD- (On-Screen Display) menyen............................... 28

Oversikt over OSD-menyen....................................................... 28

Operasjoner på OSD-menyen.................................................... 29

Bilde-menyen ................................................................................. 30

Lyd-menyen ..................................................................................... 31

Skjerm-menyen...............................................................................32

Innstilling-menyen...........................................................................35

Multimedie-OSD-system .................................................. 38

Multimedieknapper på fjernkontrollen ..................................... 38

Vise filer ........................................................................................... 39

Etablere tilkoblinger.......................................................................47

Lage en skjermvegg........................................................................ 51

Menysystem..................................................................................... 52

Produktinformasjon ...........................................................56

Spesifikasjoner ................................................................................56

Dimensjoner.................................................................................... 58

Støttet inndatasignaloppløsning .................................................. 59

Støttet kombinasjon av PAP-inndatasignal................................ 61

Feilsøking.............................................................................. 62

Sikkerhetsadvarsler og forholdsregler 1

Sikkerhetsadvarsler og forholdsregler

DETTE UTSTYRET MÅ JORDES For sikker drift må den trepolete

pluggen bare settes inn i en standard trepolet stikkontakt som er effektivt jordet gjennom et normalt ledningsopplegg for boliger.

Lynet med pilspissen innenfor en likesidet trekant er ment å varsle brukeren om nærvær av uisolert "farlig spenning" i produktets innkapsling/ kabinett som kan være høy nok til å utgjøre en risiko for elektrisk støt for personer.

Utropstegnet innenfor en likesidet trekant er ment å varsle brukeren om nærværet av viktige drifts- og vedlikeholdsinstruksjoner i dokumentasjonen som følger med apparatet.

• Nettstøpselet på strømforsyningsledningen må alltid være lett å bruke. Stikkontakten må være installert nær utstyret og skal være lett tilgjengelig. Når du skal koble dette utstyret fullstendig fra nettstrøm, kobler du strømledningen fra stikkontakten.

• Ikke plasser denne skjermen på en ujevn, skrå eller ustabil overflate (for eksempel en trillevogn) hvor den kan falle og forårsake skade på utstyret selv eller på andre.

• Ikke plasser denne skjermen nær vann, for eksempel i et badekar eller basseng, eller i en posisjon som tillater sprut eller spraying av vann over på skjermen, for eksempel foran et åpent vindu der regnvann kan komme inn.

• Ikke installer denne skjermen i et avstengt område uten skikkelig ventilasjon og luftsirkulasjon, for eksempel i et lukket kabinett. Sørg for godt med plass rundt displayet for å fordele varmen på innsiden. Ikke blokker noen åpninger eller luftekanaler på skjermen. Overoppheting kan føre til farer og elektrisk støt.

• Denne skjermen må bare installeres av en kvalifisert tekniker. Hvis denne skjermen ikke installeres riktig, kan det forårsake personskade, materiell skade og skade på selve displayet. Kontroller installasjonen regelmessig, og vedlikehold skjermen med jevne mellomrom for å sikre optimale driftsforhold.

• Bruk bare tilbehør godkjent eller anbefalt av produsenten til å montere dette displayet. Bruk av feilaktig eller uegnet tilbehør kan føre til at skjermen faller ned, med fare for alvorlig personskade. Sørg for at overflaten og festepunktene er sterke nok til å bære vekten av skjermen.

• Hvis du vil redusere faren for elektrisk støt, må du unngå å fjerne deksler. På innsiden finnes det ingen deler som vedlikeholdes av brukeren. Vedlikehold og service skal utføres av kvalifisert servicepersonale.

• For å forhindre personskade er det nødvendig å feste skjermen eller installere skrivebordsstativer før bruk.

Skjøteledninger som brukes med utstyret, må ha tre kjerner og være riktig koblet for å gi forbindelse til jord. Feilkoblede skjøteledninger er en vesentlig årsak til ulykker med fatalt utfall.

Det faktum at utstyret opererer som det skal, betyr ikke at stikkontakten er jordet eller at installasjonen er helt trygg. For din egen sikkerhet må du forhøre deg med en kvalifisert elektriker hvis du er i tvil som stikkontaktens jording.

Viktige sikkerhetsinstruksjoner2

Viktige sikkerhetsinstruksjoner

1. Les disse instruksjonene.

2. Oppbevar disse instruksjonene på et trygt sted.

3. Respekter alle advarsler.

4. Følg alle instruksjoner.

5. Ikke bruk dette apparatet nær vann.

6. Rengjør bare med en tørr klut.

7. Ikke blokker noen ventilasjonsåpninger. Installer i samsvar med produsentens instruksjoner.

8. Ikke installer noen varmekilder, som radiatorer, varmevekslere, ovner eller andre apparater (blant annet forsterkere) som utvikler varme.

9. Ikke prøv å omgå sikkerheten og formålet med en polarisert plugg eller jordingsplugg. En polarisert plugg har to blader der det ene er bredere enn det andre. En jordingsplugg har to blader og en tredje jordingspol. Det brede bladet eller den tredje polen er der av hensyn til din sikkerhet. Hvis den medfølgende pluggen ikke går inn i stikkontakten din, må du kontakte en elektriker for å få skiftet ut den foreldede stikkontakten.

10. Beskytt strømledningen slik at den ikke blir tråkket på eller kommer i klem, spesielt ved pluggene, nær grenfordelere eller på punktet der den kommer ut av apparatet.

11. Bruk bare utstyr/tilbehør som er spesifisert av produsenten.

12. Bruk bare sammen med vogner, stativer, braketter eller bord som er angitt av produsenten, eller som selges sammen med apparatet. Når det brukes en vogn, vær forsiktig når du flytter vogn/apparat-kombinasjonen for å unngå skade etter velting.

13. Plugg ut dette apparatet under tordenvær eller når det ikke skal brukes på lengre tid.

14. Vedlikehold og service skal utføres av kvalifisert servicepersonale. Service er påkrevd når apparatet har blitt skadet på en måte, for eksempel når en strømforsyningsledning eller -plugg er skadet, væske er sølt eller gjenstander har falt inn i apparatet, apparatet blir utsatt for regn eller fuktighet, ikke fungerer normalt eller er mistet i gulvet.

Merknader på LCD-panelet til denne skjermen

• LCD-panelet til denne skjermen har et veldig tynt beskyttelseslag av glass som har lett

for å få riper, og som kan sprekke hvis det blir sittende fast eller settes under trykk. Sjiktet med flytende krystaller er også utsatt for skade ved overdreven kraft eller ekstreme temperaturer. Vær forsiktig.

• LCD-panelets responstid og lysstyrke kan variere med omgivelsestemperaturen.

• Unngå å plassere skjermen i direkte sollys eller der solen eller spotlamper kan skinne

direkte på LCD-panelet, ettersom varmen kan skade panelet og skjermens eksterne kabinett, og det skarpe lyset vil gjøre det vanskeligere enn nødvendig å se på skjermen.

• LCD-panelet består av individuelle piksler for visning av bilder og produseres i henhold

til designspesifikasjonene. Selv om 99,9% av disse pikslene virker normalt, kan 0,01% av pikslene være konstant tent (i rødt, blått eller grønt) eller utent. Dette er en teknisk begrensning ved LCD-teknologien og er ikke en defekt.

Viktige sikkerhetsinstruksjoner 3

• LCD-skjermer, i likhet med plasma (PDP) og konvensjonelle CRT-skjermer (Cathode Ray Tube), er også utsatt for innbrenning ("burn-in"), som innebærer at enkelte linjer og skygger blir sittende igjen på skjermen permanent. For å slippe slike skader på skjermen må du unngå å vise stillbilder (som skjermmenyer, TV-stasjonslogoer, fast/inaktiv tekst eller ikoner) i mer enn to timer. Endre sideforhold nå og da. Fyll hele skjermen med bildet og fjern svarte kanter når det er mulig. Unngå visning av bilder i 4:3-sideforhold over en lengre periode, ellers kan det være synlige brennmerker på skjermen som to vertikale linjer. Hvis du vil vise et stillbilde, anbefales det å aktivere Anti-bildeinnbrenning under Innstilling og menyen Avansert.

Merknader om kondens

Det kan dannes kondens mellom skjermens LCD-panel og berøringspanelglass når det oppstår en dramatisk endring i skjermens omgivelsestemperatur, for eksempel når du flytter skjermen fra et kaldt til et varmt rom, eller varmer opp rommet fra lave temperaturer. Dette er et naturlig fenomen og vil ikke påvirke skjermens normale drift.

• Hvis det oppstår kondens, slår på du skjermen og lar den stå på i to timer. Forhindre at skjermen går i standbymodus ved å slå av funksjonene Strømsparing og Autosøk på menyen Innstilling.

• For å unngå kondens kan du pakke inn skjermen i en forseglbar plastpose før du flytter den fra et kaldt til et varmt sted, og vente på at skjermen tilpasser seg for varmere temperatur før du pakker den ut. Når du bruker eller oppbevarer skjermen i et fuktig miljø, kan du vurdere å plassere en fuktighetsfjerner eller fuktfjernende midler (kiselgelposer) nær skjermen.

Batterisikkerhetsmerknad

Bruken av feil type batterier kan føre til kjemiske lekkasjer eller eksplosjon. Merk deg følgende:

• Kontroller alltid at batteriene er satt riktig inn med den positive og negative terminalen i riktig posisjon som vist i batterirommet.

• Forskjellige typer batterier har forskjellige kjennetegn. Ikke bland forskjellige typer.

• Ikke bland gamle og nye batterier. Blanding av gamle og nye batterier vil forkorte batteriets levetid eller forårsake kjemiske lekkasjer fra gamle batterier.

• Når batterier ikke fungerer mer, må du skifte dem ut umiddelbart.

• Kjemiske lekkasjer fra batterier kan forårsake hudirritasjoner. Hvis det lekker noe ut av batteriene, må du tørke det av umiddelbart med en tørr klut og skifte batteriene så snart som mulig.

• På grunn av varierende lagringsforhold kan levetiden til de medfølgende batteriene være forkortet. Skift dem innen 3 måneder eller så snart du kan etter første gangs bruk.

• Det kan være lokale restriksjoner på avfallsbehandling eller resirkulering av batterier. Undersøk lokale forskrifter eller kontakt renovasjonstjenestene.

Sikkerhetsmerknad for fjernkontroll

• Ikke plasser fjernkontrollen i direkte varme eller fuktighet, og unngå åpen flamme.

• Unngå å miste fjernkontrollen i gulvet.

• Ikke utsett fjernkontrollen for vann eller fuktighet. Hvis du gjør det, kan det føre til feil.

• Bekreft at det ikke finnes gjenstander mellom fjernkontrollen og produktets fjernsensor.

• Når fjernkontrollen ikke skal brukes i en lengre periode, fjerner du batteriene.

Viktige sikkerhetsinstruksjoner4

90° 90°

Merknader om flytting av skjermen

Skjermen har begrenset mekanisk styrke. Skjermen må behandles forsiktig for å forhindre at den får ytelsesfeil som følge av linjedefekter, bøyninger av frontrammen, glassriper/brudd, lyslekkasje, osv.

• Når du skal flytte skjermen, må du holde i de fire (4) håndtakene.

• Skjermen må alltid flyttes av minst to (2) voksne, og sørg for at skjermen holdes rett.

• Når du skal plassere skjermen med forsiden ned:

- Klargjør en plan, vannrett overflate som er større enn skjermen, og legg et tykt, beskyttende lag på overflaten.

- Legg ned skjermen forsiktig og vannrett.

• Når du skal stille opp skjermen:

- Løft opp skjermen vannrett ved å holde de fire (4) håndtakene. Ikke løft skjermen mot et hjørne. Vær forsiktig så du ikke riper opp noen deler av skjermen når du stiller den opp.

- Plasser skjermen loddrett for å sikre at vekten er jevnt fordelt på overflaten.

Viktige sikkerhetsinstruksjoner 5

• Kontroller støtetiketten på utsiden av produktesken. Støtindikatoren vil bli rød hvis skjermen/pakken håndteres uforsvarlig.

BenQ ecoFACTS

BenQ has been dedicated to the design and development of greener product as part of its aspiration to realize the ideal of the "Bringing Enjoyment 'N Quality to Life" corporate vision with the ultimate goal to achieve a low-carbon society. Besides meeting international regulatory requirement and standards pertaining to environmental management, BenQ has spared no efforts in pushing our initiatives further to incorporate life cycle design in the aspects of material selection, manufacturing, packaging, transportation, using and disposal of the products. BenQ ecoFACTS label lists key eco-friendly design highlights of each product, hoping to ensure that consumers make informed green choices at purchase. Check out BenQ's CSR Website at

http://csr.BenQ.com/ for more details on BenQ's environmental commitments and

achievements.

Pakkeinnhold6

Pakkeinnhold

Åpne salgspakken og kontroller innholdet. Hvis et element mangler eller er skadet, kan du kontakte forhandleren umiddelbart.

LCD-skjerm Strømledning

Lydkabel IR-kabel RS-232-kabel Hurtigstartguide

Fjernkontroll AAA-batterier

• Typen levert strømledning kan avvike fra den som vises, avhengig av regionen der du kan kjøper den.

• Før du kaster pakken, må du kontrollere at du ikke har etterlatt noe tilbehør i esken.

• Emballasjematerialene må avfallsbehandles på en fornuftig måte. Du kan resirkulere pappesker. Vurder å ta vare på emballasjen (hvis mulig) for senere transport av skjermen.

• Ikke etterlat plastposer innenfor rekkevidde av småbarn eller babyer.

D-Sub- (15-pinners)

kabel

Puter for

hullinspeksjon

HDMI-kabel

Valgfritt tilbehør

I tillegg til elementene som leveres med standardpakken, er også følgende valgfrie tilbehør tilgjengelig separat:

Skrivebordsstativ Kantjusteringssett

Sette opp displayet 7

400mm

*Skruetype: M6

Tykkelse på veggmonteringsbraketten

10 mm (0,39")

LCD-skjerm

Sette opp displayet

Montere displayet

Du kan installere displayet på en vertikal overflate med en egnet veggmonteringsbrakett eller på en vannrett overflate med de valgfrie skrivebordsstativene. Ta hensyn til følgende merknader under installering:

• Denne skjermen må installeres av minst to voksne personer. Hvis bare én person forsøker å installere denne skjermen, kan det føre til farer og personskade.

• La kvalifiserte teknikere foreta installeringen. Feilaktig installering kan føre til at skjermen faller ned eller får feil.

Installere skjermen på en vegg

1. Plasser en ren, tørr og lofri klut på en flat, vannrett overflate uten andre

gjenstander. Sørg for at tøystykket er større enn skjermen.

2. Legg skjermen forsiktig ned på tøystykket med LCD-skjermen vendt nedover.

3. Fjern skrivebordsstativene fra skjermen hvis de er installert.

4. Identifiser skruehullene for

veggmontering på baksiden av skjermen som vist på illustrasjonen.

5. Installer

veggmonteringsbraketten på skjermen, og fest skjermen til veggen i henhold til instruksjonene for monteringsbraketten. Skruelengden bør overskride tykkelsen på veggmonteringsbraketten med minst 10 mm. Kontroller at alle skruene er strammet til og godt festet. (Anbefalt tiltrekkingsmoment: 470 til 635N•cm). Monteringsmetoden må være sterk nok til å bære vekten av skjermen.

Sette opp displayet8

10mm (0.39")

Skruetype: M4 Skruelengde: 10 mm Tiltrekkingsmoment: 10

• Sørg for minst 10 mm klaring mellom skjermens bakdeksel og veggen. Dette er viktig for å opprettholde god ventilasjon.

• Kontakt en profesjonell tekniker ved veggmonteringer. Produsenten påtar seg ikke ansvar for installeringer som ikke er foretatt av en profesjonell tekniker.

• AC IN- og AC OUT-portene bør stå over kontaktene når du roterer skjermen.

Installere de valgfrie skrivebordsstativene

1. Plasser en ren, tørr og lofri klut på en flat, vannrett overflate uten andre gjenstander. Sørg for at tøystykket er større enn skjermen.

2. Legg skjermen forsiktig ned på tøystykket med LCD-skjermen vendt nedover.

3. Plasser skrivebordsstativene på skjermen som illustrert.

4. Bruk skruene og en egnet skrutrekker til å sikre stativene på skjermen.

Skjermens deler og delenes funksjon 9

2 3 54 6

12345

Skjermens deler og delenes funksjon

Bakre panel

Nr. Navn Beskrivelse

• Mottar kommandosignaler fra fjernkontrollen.

• Oppdager miljølysets tilstand rundt skjermen og justerer automatisk skjermens lysstyrke når funksjonen Miljølyssensor er aktivert.

• Angir skjermens driftsstatus:

Fjernkontrollsensor / Miljølyssensor / Strømindikator

ENTER/INPUT

MENU Åpner eller lukker OSD-menyen.

, , /-,/+

Av/på-knapp Slår skjermen av eller på.

- Lyser grønt når strømmen er slått på.

- Lyser rødt når skjermen er slått av.

- Lyser rødt når skjermen er i modusen Strømsparing > HØY.

- Blinker rødt når skjermen er i modusen Strømsparing > LAV.

- Av når hovedstrømmen er slått av.

• Velger en videokilde.

• Bekrefter valget ditt eller åpner en undermeny på skjermmenyen (OSD).

• Ruller gjennom innstillingene og alternativene på OSD-menyen.

• /-,/+: Hurtigtaster for justering av lydvolum.

Skjermens deler og delenes funksjon10

Strømindikator

Angir skjermens strømstatus:

- Lyser grønt når strømmen er slått på.

- Lyser rødt når skjermen er slått av.

- Lyser rødt når skjermen er i modusen Strømsparing > HØY.

- Blinker rødt når skjermen er i modusen Strømsparing > LAV.

- Av når hovedstrømmen er slått av.

Inngangs-/utgangsterminaler

123456789

Skjermens deler og delenes funksjon 11

876

Nr. Navn Beskrivelse

AC OUT (3.5A)

AC IN (7.0A)

Viderefører nettstrøm fra AC IN-kontakten til en annen skjerm.

Kobler til et strømuttak via den medfølgende strømledningen.

AC SWITCH ON/OFF Slår hovedstrømmen av eller på. SPEAKER Sender lydsignaler til eksterne høyttalere.

• IR-IN: For bruk med en IR-utvider - for å sikre bedre

IR-IN/IR-OUT

respons fra fjernkontrollen.

• IR-OUT: Sender ut IR-signalet fra IR-IN-inngangen til en annen skjerm.

AUDIO OUT (R/L) Sender lydsignaler til en ekstern enhet.

AUDIO IN 2

AUDIO IN 1

VGA IN

VGA OUT

Mottar lydsignaler fra en ekstern enhet (for eksempel en VCR- eller DVD-spiller).

Mottar lydsignaler fra en ekstern enhet (for eksempel en datamaskin).

Mottar analoge RGB-signaler fra en ekstern enhet (for eksempel en datamaskin).

Sender ut analoge RGB-signaler fra VGA IN -inngangen til en annen skjerm.

Skjermens deler og delenes funksjon12

1112131415

202122

AV IN

AV OU T

VIDEO IN (S-VIDEO)

Mottar komposittvideosignaler fra en ekstern enhet (for eksempel en VCR- eller DVD-spiller).

Sender ut komposittvideosignaler fra AV IN-inngangen til en annen skjerm.

Mottar S-videosignaler fra en ekstern enhet (for eksempel en VCR- eller DVD-spiller).

Mottar komponentvideo- (YPbPr) signaler fra en ekstern

VIDEO IN (YPbPr)

enhet (for eksempel en DVD-spiller, HDTV-enhet eller laserdiskspiller).

For ekstern kontroll og drift med flere skjermer.

• RS232C IN: mottar kontrollsignaler fra en datamaskin

RS232C IN/OUT

eller en annen skjerm.

• RS232C OUT: sender ut kontrollsignaler fra RS232C

IN-inngangen til en annen skjerm.

DVI-IN

HDMI IN

HDMI OUT

Mottar DVI-signaler fra en ekstern enhet (for eksempel en datamaskin).

Mottar HDMI-signaler fra en ekstern enhet (for eksempel en Blu-ray-diskspiller).

Sender ut kontrollsignaler fra HDMI IN-inngangen til en annen skjerm.

DP (DisplayPort) Kobles til en DisplayPort-kompatibel enhet. USB Type A Kobles til en USB-flashstasjon eller trådløs LAN-adapter. USB Mini-B Kobler til en datamaskin for USB-visning. RJ-45 Kobler til RJ-45-porten på Ethernet-ruteren.

Skjermens deler og delenes funksjon 13

123456789

Fjernkontroll

ON/OFF

Slår skjermen av eller på.

ENTER

Bekrefter valget eller lagrer endringene.

INFO

Viser gjeldende inndatakilde og oppløsning.

Numeriske knapper (1–9)/inndatakilde-

knapper

• Utføres som numeriske knapper når OSDmenyen er på.

• Utføres som inndatakildeknapper når OSDmenyen er av.

8 9

Funksjonene HDMI-2 og SDI er ikke tilgjengelige med denne skjermen.

Åpner eller lukker OSD-menyen.

Numerisk knapp (0)/MUTE

• Utføres som en numerisk knapp når OSDmenyen er på.

• Slår lyddempingsfunksjonen av eller på.

/

Ruller gjennom innstillingene og alternativene på OSD-menyen når OSD-menyen er på.

MULTI-MEDIA-knapper

Se "Multimedie-OSD-system" på side 38 for detaljer.

INPUT

Velger en inndatakilde.

EXIT

Returnerer til forrige meny eller lukker OSD-menyen når OSD-menyen er på.

/ VOL- // VOL+

• Ruller gjennom innstillingene og alternativene på OSD-menyen.

• Skrur volumet opp/ned.

Skjermens deler og delenes funksjon14

Bruke fjernkontrollen

Installere fjernkontrollbatterier

1. Åpne dekselet for fjernkontrollbatteriet.

2. Sett inn de medfølgende batteriene, og sørg for at de positivt og negativt markerte batteriterminalene stemmer overens med merkene (+) og (-) i batterirommet.

De medfølgende batteriene er der av praktiske hensyn slik at du kan bruke skjermen med det samme. Du bør skifte dem ut så snart som mulig.

3. Sett på batteriromdekselet igjen.

Skjermens deler og delenes funksjon 15

Maks. 10 m (32,8 fot)

Tips for bruk av fjernkontroll

• Pek direkte med øverste del av fjernkontrollen på skjermens fjernkontrollsensorvindu når du trykker på knappene.

• Ikke la fjernkontrollen bli våt, og unngå å plassere den i fuktige omgivelser (for eksempel baderom).

• Hvis skjermens fjernkontrollsensorvindu blir utsatt for direkte sollys eller skarpt lys, er det ikke sikkert at fjernkontrollen virker som den skal. I denne situasjonen endrer du lyskilden, justerer skjermens vinkel eller betjener fjernkontrollen fra et sted nærmere skjermens fjernkontrollsensorvindu.

Tilkobling16

D-Sub- (15-pinners) kabel Lydkabel

Datamaskin

Tilkobling

Koble til lyd/video-signaler

Vær oppmerksom på følgende merknader når du kobler til kabler:

• Slå av alle enheter.

• Gjør deg selv kjent med lyd/video-portene på skjermen og enhetene du vil bruke. Husk at feilaktige tilkoblinger kan påvirke bildekvaliteten negativt.

• Ikke fjern kabler fra portene ved å trekke i selve kabelen. Du må alltid gripe og trekke i kontaktene på enden av kabelen.

• Kontroller at alle kabler er satt helt inn og sitter godt på plass.

Koble til VGA-inngangen

1. Koble VGA IN-kontakten på skjermen til VGA-utgangskontakten på en datamaskin

som bruker en D-Sub- (15-pinners) kabel.

2. Koble datamaskinens lydutgang til AUDIO IN 1-kontakten på skjermen ved hjelp av

en lydkabel.

3. Hvis du vil vise bilder fra denne inngangen, trykker du på VGA-knappen på

fjernkontrollen. Hvis du vil velge en passende lydkilde, se "Lydkilde" på side 31 for detaljer.

Tilkobling 17

Lydkabel (bare nødvendig for DVI-D-tilkoblingen)

Datamaskin

HDMI-kabel

DisplayPort-kabel

DVI-D-kabel

Tilkobling av digitale innganger

1. Koble DVI-IN-kontakten på skjermen til DVI-D-utgangskontakten på en datamaskin som bruker en DVI-D-kabel.

Hvis datamaskinen har en DisplayPort-utgang, kobler du datamaskinens DisplayPortutgang til DP-inngangen på skjermen ved hjelp av en DisplayPort-kabel.

Hvis datamaskinen har en HDMI-utgang, kobler du datamaskinens HDMI-utgang til HDMI IN-inngangen på skjermen ved hjelp av en HDMI-kabel.

2. Ved behov, koble datamaskinens lydutgang til AUDIO IN 1-kontakten på skjermen ved hjelp av en egnet lydkabel.

3. Hvis du vil vise videobilder fra disse inngangene, trykker du på DVI- eller DP/ HDMI-1-knappen på fjernkontrollen. Hvis du vil velge en passende lydkilde, se

"Lydkilde" på side 31 for detaljer.

DVI-D- og DisplayPort-kablene følger ikke med og må kjøpes separat.

Tilkobling18

Lydkabel

DVD-spiller / VCR

Komponentvideokabel

Koble til YPbPr komponentvideoinngang

1. Koble VIDEO IN (YPbPr)-kontaktene på skjermen til komponentutgangskontaktene på en A/V-enhet (for eksempel en VCR- eller DVDspiller) ved hjelp av en komponentvideokabel.

2. Koble DVD-spillerens lydutganger til AUDIO IN 2-kontaktene på skjermen ved hjelp av en egnet lydkabel.

3. Hvis du vil vise videobilder fra denne inngangen, trykker du på YPbPr-knappen på fjernkontrollen. Hvis du vil velge en passende lydkilde, se "Lydkilde" på side 31 for detaljer.

Kablene følger ikke med og må kjøpes separat.

Tilkobling 19

Lydkabel

DVD-spiller / VCR

AVkabel

S-videokabel

Koble til AV- og S-video-innganger

1. Koble VIDEO IN (S-VIDEO)- eller AV IN-kontakten på skjermen til utgangen på en A/V-enhet (for eksempel en VCR) ved hjelp av en egnet videokabel.

2. Koble VCR-spillerens lydutgang til AUDIO IN 2-kontakten på skjermen ved hjelp av en egnet lydkabel.

3. Hvis du vise videobildet fra denne inngangen, trykker du på AV-knappen på fjernkontrollen for AV-signalet, eller trykker på INPUT-knappen gjentatte ganger for S-videosignalet. Hvis du vil velge en passende lydkilde, se "Lydkilde" på side 31 for detaljer.

Kablene følger ikke med og må kjøpes separat.

Tilkobling20

RJ-45-kabel USB-kabel

USB-flashstasjon USB trådløs

adapter

Tilkobling av multimedieinnganger

Når du skal koble til et nettverk, følger du ett av følgende trinn:

• Ta en RJ-45-kabel og koble en ende til RJ-45-porten på skjermen og den andre enden til RJ-45-kontakten på Ethernet eller ruteren.

• Plugg en USB-basert trådløs LAN-adapter inn i USB Type A-porten.

Slik kobler du til en datamaskin direkte:

Ta en USB-kabel, koble mini-B-pluggen til USB Mini-B-kontakten på skjermen og type A-pluggen til datamaskinen.

Hvis du vil vise videobilder fra inngangen, trykker du på MULTI-MEDIA på fjernkontrollen eller velger MULTI-MEDIA fra kildevalglinjen for å få tilgang til multimedie-OSD-systemet. Se "Multimedie-OSD-system" på side 38 for detaljer.

Kablene følger ikke med og må kjøpes separat.

Tilkobling 21

RS-232C-

kabel

AV-

kabel

Den første skjermen

Flere skjermer

D-Sub- (15-pinners) kabel

HDMI-kabel

Koble til flere skjermer

Du kan koble sammen flere skjermer serielt (i kjede) til en datamaskin og styre dem derfra. Antall skjermer du kan koble til serielt avhenger av oppløsningen til inndatasignalet du bruker.

• HDMI-kjedekoblingen godtar inndatasignaler fra HDMI IN, RJ-45, USB Type A, USB Mini-B og DVI-IN.

• Den kjedekoblede bruken av RS-232C krever en datamaskin utstyrt med RS-232C-port.

• Bruk RS-232C serielle nullmodemkabler til kjedekoblet bruk.

• Unngå å bruke HDCP-kilden i kjedekoblet bruk

Tilkobling22

Koble til strøm

1. Plugg én ende av strømledningen inn i AC IN-kontakten på skjermen og den andre enden inn i en passende stikkontakt (slå på en eventuell kontaktbryter hvis det trengs).

2. Vri strømbryteren til PÅ for å slå på hovedstrømmen.

• Den medfølgende strømledningen egner seg bare for bruk med 100–240 VAC.

• Strømledningen og stikkontakten som er illustrert, kan skille seg fra dem som brukes i din region.

• Bruk bare en riktig strømledning for din region. Bruk aldri en strømledning som virker skadet eller oppfrynset, og du må ikke endre en eventuell pluggtype på strømledningen.

• Husk på strømbelastningen når du bruker skjøteledninger eller forgreningskontakter.

• Skjermen har ingen deler som vedlikeholdes av brukeren. Aldri skru av eller fjern noen deksler. Det finnes farlige spenninger inne i skjermen. Slå av strømmen og plugg ut strømledningen hvis du har tenkt å flytte skjermen.

Grunnleggende operasjoner 23

Grunnleggende operasjoner

Slår skjermen av eller på

Når du skal slå skjermen av eller på, trykker du på strømknappen på skjermens kontrollpanel eller på fjernkontrollen.

• Skjermens standbymodus forbruker fortsatt strøm. Hvis du vil kutte strømforbruket fullstendig, slår du av strømbryteren eller kobler strømledningen fra stikkontakten.

• Skjermen følger den VESA-godkjente funksjonen DPM-strømstyring. Strømstyringsfunksjonen er en strømsparingsfunksjon som automatisk reduserer skjermens strømforbruk når tastaturet eller musen ikke har vært i bruk på en stund.

Låse/låse opp kontrollene

Du kan låse/låse opp kontrollpanelet for å forhindre uønsket eller tilfeldig operasjon.

• Kontrollpanelknapper

Når du skal låse eller låse opp kontrollpanelknapper, holder du inne /- og /+ på kontrollpanelet samtidig i 5 sekunder. Så snart de er låst, fungerer ikke kontrollpanelknappene før de låses opp.

• Fjernkontrollfunksjoner (IR)

Når du skal låse eller låse opp fjernkontrollfunksjoner (IR), holder du inne MENU og

/- på kontrollpanelet i 5 sekunder. Så snart skjermen er låst, reagerer den ikke på noen fjernkontrolloperasjoner med mindre den blir låst opp.

Når du skal låse eller låse opp kontrollpanelet og fjernkontrollknappene, trykker du på  i 5 sekunder og trykker på ENTER på fjernkontrollen. Når kontrollpanel- og fjernkontrollknapper er låst, må de låses opp igjen for å virke.

Bytte inndatasignaler

Trykk på ENTER/INPUT-knappen på fjernkontrollen, signalvalgknappene på fjernkontrollen eller ENTER/INPUT-knappen på kontrollpanelet for å velge et inndatasignal.

Justere lysvolumnivå

Trykk på /- eller /+ på kontrollpanelet eller VOL+/VOL- på fjernkontrollen for å justere volumet.

Nettverkstilkobling24

Svitsj eller ruter

RJ-45-kabel

Nettverkstilkobling

Koble til et LAN

Slik setter du opp skjermen for tilkobling til et lokalt nettverk:

1. Koble en RJ45-kabel til de aktuelle portene på skjermen og LAN-svitsjen eller ruteren.

2. Åpne OSD-menyen og gå til Innstilling > Kontrollinnstilling. Velg LAN.

3. Velg Innstilling > Nettverksinnstilling. Hvis du er i et DHCP-miljø, velger du DHCP > Utfør og trykker på ENTER. Så snart de er valgt, vil innstillingene IP-adresse, Nettverksmaske, Standard gateway, Primær DNS og Sekundær DNS vises. Hvis du ikke er i et DHCP-miljø, velger du Manuell > Utfør og trykker på ENTER. Kontakt nettverksadministratoren hvis du vil ha mer informasjon om innstillingene IP-adresse, Nettverksmaske, Standard gateway, Primær DNS og Sekundær DNS, og angi dem tilsvarende.

4. Hvis du vil lagre innstillingene og gå tilbake til forrige meny, fremhever du Utfør og trykker på ENTER på fjernkontrollen.

Kontrollere skjermen via LAN

Så snart du har riktig IP-adresse for skjermen og skjermen er på eller i standbymodus, kan du bruke en vilkårlig datamaskin i samme lokalnettverk til å kontrollere skjermen.

• Du kan ikke kontrollere skjermen via RS-232C-kontakten når LAN-kontroll er i bruk.

• Det anbefales at du bruker Internet Explorer versjon 7.0 eller høyere.

1. Koble skjermen til LAN-svitsjen eller –ruteren ved hjelp av en RJ-45-kabel.

Nettverkstilkobling 25

Språk Norsk Tidsplan Strømsparing HØY

Kontrollinnstilling RS-232C

Nettverksinnstilling LAN Sett skjerm-ID IR-gjennomgang HDMI-kontroll AV Avan sert Informasjon Tilbakestill alt

Innstilling

:Flytt

:Enter

:Avslutt

ENTER

EXIT

Språk Norsk Tidsplan Strømsparing HØY Kontrollinnstilling LAN

Nettverksinnstilling

Sett skjerm-ID 1 HDMI-kontroll AV Avan sert Informasjon Tilbakestill alt

Innstilling

:Flytt

:Enter

:Avslutt

ENTER

EXIT

2. Åpne OSD-menyen og gå til Innstilling > Kontrollinnstilling. Velg LAN.

3. Velg Nettverksinnstilling.

Nettverkstilkobling26

DHCP Avbryt

Manuell Utfør

Innstilling

:Flytt

:Enter

:Avslutt

ENTER

EXIT

Dato 2015 - 08 - 01 (Lør) Modellnavn PL550 Serienummer XXXXXXXXXXXXX Driftstid 0000001H Programvareversjon X.XX LAN-versjon X.XX IP-adresse 192.168.001.002

Innstilling

:Flytt

:Enter

:Avslutt

ENTER

EXIT

4. Velg DHCP > Utfør.

5. Skjermen vil begynne å motta IP-adressen fra det tilkoblede nettverket. Når prosessen er ferdig, vises meldingen "Ferdig" på skjermen.

6. Gå til Innstilling > Informasjon og merk deg skjermens IP-adresse.

Angi skjermens IP-adresse

Nettverkstilkobling 27

7. Angi skjermens IP-adresse på adresselinjen i nettleseren, og trykk på Enter. Innstillingssiden vises.

• INFORMATION (INFORMASJON): Viser generell informasjon om skjermen.

• PICTURE & SOUND (BILDE OG LYD): Tilbyr alternativer for bilde- og

lydjustering. Hvis du vil ha mer informasjon om hvordan du justerer disse innstillingene, se "Bilde-menyen" på side 30 og "Lyd-menyen" på side 31.

• SCREEN (SKJERM): Tilbyr alternativer knyttet til skjermjusteringer. Hvis du vil ha

mer informasjon om hvordan du justerer disse innstillingene, se "Skjerm-menyen" på

side 32.

• SETTING (INNSTILLING): Tilbyr alternativer for avanserte skjermjusteringer. Hvis

du vil ha mer informasjon om hvordan du justerer disse innstillingene, se "Innstilling-

menyen" på side 35.

• SCHEDULE (TIDSPLAN): Tilbyr alternativer for konfigurering av gjeldende

klokkeslett og dato, og opptil 7 tidsplaninnstillinger for å slå skjermen av og på automatisk.

• MAIL REPORT (E-POSTRAPPORT): Tilbyr alternativer for konfigurering av e-

postserverinnstillinger for sending av status- eller varselrapporter fra skjermen.

• NETWORK (NETTVERK): Tilbyr alternativer for manuell innstilling av skjermens

IP-adresse eller automatisk henting av IP-adresse fra en DHCP-server. Hvis du vil ha mer informasjon om hvordan du konfigurerer nettverksinnstillinger, se "Koble til et

LAN" på side 24.

Sørg for at Innstilling > Kontrollinnstilling-menyen er innstilt på LAN, og at Innstilling > Strømsparing-menyen er innstilt på LAV eller AV hvis du vil slå på skjermen fra en webside.

OSD- (On-Screen Display) menyen28

OSD- (On-Screen Display) menyen

Oversikt over OSD-menyen

Menynavn Alternativer/funksjoner Se side

• Bildemodus

• Baklys

• Kontrast

• Lysstyrke

• Kromatisering

Bilde

Lyd

Skjerm

Innstilling

• Fase

• Skarphet

• Fargetemp.

• Støyreduksjon

• Filmmodus

• Nullstill

• Lydmodus

• Diskant

• Bass

• Balanse

• Surround

• Høyttaler

• Lydkilde

• Nullstill

• PAP-innstilling

• Skjermvegg

• Sideforhold

• Juster skjerm

• Frys

• Språk

• Tidsplan

• Strømsparing

• Kontrollinnstilling

• Nettverksinnstilling

• Sett skjerm-ID

• HDMI-kontroll

• Avansert

• Informasjon

• Tilbakestill alt

Noen alternativer er bare tilgjengelige når en bestemt inndatasignalkilde er valgt.

OSD- (On-Screen Display) menyen 29

ENTER

INPUT

ENTER

INPUT

ENTER

INPUT

ENTER

INPUT

ENTER

VIDEO

SOURCE

Operasjoner på OSD-menyen

Bruk av kontrollpanelknappene Bruke fjernkontrollen

1. Trykk på MENU for å åpne OSDmenyen.

2. På OSD-menyen trykker du på  eller  for å velge et element.

3. Trykk på ENTER/INPUT for å bekrefte valgene.

4. Trykk på  eller  for å velge en funksjon, og trykk på  eller  for å justere innstillinger. Trykk på ENTER/ INPUT for å lagre endringene.

2. Trykk på  eller  for å velge et element.

3. Trykk på ENTER for å bekrefte valgene.

4. Trykk på  og  for å velge en funksjon, og trykk på  eller  for å justere innstillinger. Trykk på ENTER for å bekrefte endringer.

5. Trykk på MENU for å lukke OSDmenyen.

OSD- (On-Screen Display) menyen30

Bildemodus Standard Baklys 100 Kontrast 50 Lysstyrke 50 Kromatisering 25 Fase 25 Skarphet 10 Fargetemp. Kjølig Støyreduksjon Middels Filmmodus Automatisk Nullstill

Bilde

:Flytt

:Enter

:Avslutt

ENTER

EXIT

Bilde-menyen

Navn Beskrivelse

Bildemodus Angir skjermmodusen.

Juster bakgrunnslysets intensitet for skjermen.

Baklys

Kontrast Justerer bildekontrasten. Lysstyrke Justerer bildets lysstyrke. Kromatisering Justerer bildets fargeintensitet. Fase Justerer bildefasen. Skarphet Justerer bildets skarphet. Fargetemp. Justerer fargetemperaturen. Støyreduksjon Reduserer elektrisk bildestøy forårsaket av forskjellige mediespillere.

Filmmodus

Nullstill Tilbakestiller alle innstillingene på menyen Bilde.

Denne funksjonen er ikke tilgjengelig hvis funksjonen Miljølyssensor eller Adaptiv kontrast er satt til PÅ.

Optimaliserer skjermvisningen automatisk ved å oppdage bildeinnhold og bruke en omvendt 3-2- eller 2-2 nedtrekksprosess. Bildet vil bli klarere og mer naturlig.

• Denne funksjonen er ikke tilgjengelig når du viser bilde-og-bilde (PAP).

• Denne funksjonen kan ikke behandles korrekt utfra inngangssignalet.

Lyd-menyen

Lydmodus Standard Diskant 0 Bass 0 Balanse Midten Surround AV Høyttaler Intern Lydkilde Lyd 1 Nullstill

Lyd

:Flytt

:Enter

:Avslutt

ENTER

EXIT

Lyd 1DisplayPort Lyd 2HDMI

Multi-Media: Lydkilden er

fra multimedieinnholdet via RJ-45-nettverkstilkoblingen og USB-portene.

Navn Beskrivelse

Justerer lydutdata fra høyttalerne.

Lydmodus

Diskant Justerer diskanten. Bass Justerer bassen. Balanse Justerer lydbalansen. Surround Slå surroundmodus av eller på.

Høyttaler

• Dynamisk: Forsterker diskant og bass.

• Standard: Flate innstillinger.

• Tilpasset: Husker de tilpassede innstillingene.

Angir lydkilden.

• Line-out: Velger lydutgangskilden fra AUDIO OUT (R/L) på bakre kontaktpanel.

• Ekstern: Velger lydutgangskilden fra SPEAKER på bakre kontaktpanel.

• Intern: Velg lydutgangskilden fra de interne høyttalerne.

Angir lydinngangskilden.

OSD- (On-Screen Display) menyen 31

Lydkilde

Nullstill Tilbakestiller alle innstillingene på menyen Lyd.

OSD- (On-Screen Display) menyen32

PAP-innstilling Skjermvegg Sideforhold Fullt Juster skjerm Frys AV Berøringsfunk. AV

Skjerm

:Flytt

:Enter

:Avslutt

ENTER

EXIT

PIP-modus PBP-modus

Enhet: piksel

• I PIP-modus, når sideforholdet til underbildets kildesignal er 4:3 og dets Sideforholdinnstilling er satt på Fullt 1 eller Virkelig, vil underbildets sideforhold være 4:3.

• I PBP-modus er underbildets sideforhold fastsatt til 16:9 uavhengig av Sideforholdinnstillingen.

Sideforhold

4:3 16:9

Bredde Høyde Bredde Høyde

Liten 304 225 400 225

Stor 456 338 600 338

Enhet: piksel

Sideforhold = 16:9

(fast)

Bredde Høyde Størrelse = 0 747 267 Størrelse = 1 542 305 Størrelse = 2 612 344 Størrelse = 3 680 382 Størrelse = 4 748 421 Størrelse = 5 816 459 Størrelse = 6 886 498 Størrelse = 7 954 537 Størrelse = 8 1022 575 Størrelse = 9 1092 614

Størrelse = 10 1160 652 Størrelse = 11 1228 691 Størrelse = 12 1296 729 Størrelse = 13 1366 768 Størrelse = 14 1434 807

Skjerm-menyen

Navn Beskrivelse

• PA P: Slår av og på PIP- (Picture in Picture) og PBP- (Picture by Picture) funksjoner.

• Aktivt bilde: For PIP velger du hoved- eller underbildet som skal brukes. For PBP velges hoved- eller underbildet som skal brukes. Bytter hoved/ under eller venstre/høyre bilde.

• Bildestørrelse: Endrer størrelsen på underbildet.

PA Pinnstilling

(Bilde og bilde)

PA P-

Øvre venstre Øvre høyre

Nedre venstre Nedre høyre

innstilling

(fortsatt)

Skjermvegg

Sideforhold

OSD- (On-Screen Display) menyen 33

• Bildeposisjon: (Bare PIP) Endrer posisjonen til underbildet.

• PAP er ikke tilgjengelig for alle signalkildekombinasjoner. Se "Støttet kombinasjon av PAP-

inndatasignal" på side 61 hvis du vil ha mer informasjon om kombinasjonene som støttes.

• I PAP-modus vil bare lyd fra det aktive bildet være tilgjengelig.

• H-skjermer/V- s kj e r m er : Angir antall skjermer som brukes i horisontal/ vertikal posisjon.

• H-posisjon/V-posisjon: Angir horisontal/vertikal posisjon på skjermveggmatrisen.

• Rammekomp.: Justerer bilder nær skjermkantene for optimal demonstrasjon på tvers av skjermveggen.

• LED: Slår strømindikatoren på skjermen av eller på.

• Påslåingsforsinkelse: Velg for å aktivere eller deaktivere en sekvens for å slå på skjermmatrisen. Hvis alternativet er aktivert, vil skjermen slås på med opptil 10-sekunders forsinkelse.

Angir bildets sideforhold.

• Bred zoom: Utvides for å fylle skjermen med minimal forvrengning.

• Zoom: Forstørrer bildet, men beholder sideforholdet.

• Fullt: Forstørrer bildet horisontalt slik at det fyller skjermen når bildekilden er 4:3 (standarddefinisjonen). Når bildekilden er 16:9 (høy definisjon), viser den samme sideforhold på 16:9.

• 4:3: Viser hele bildekilden i sideforhold 4:3.

• Fullt 1: Forstørrer bildet slik at det fyller skjermen i vertikal retning og beholder samme sideforhold. En svart ramme kan vises rund skjermen.

• Fullt 2: Forstørrer bildet slik at det fyller skjermen.

• Virkelig: Viser bildet med opprinnelig antall prikker.

OSD- (On-Screen Display) menyen34

For videosignalinnganger 4:3 originalkilde 16:9 originalkilde

Bred zoom Bred zoom

Zoom Zoom

Fullt

4:3 4:3

For PC-signalinngang Virkelig

Fullt 1 Fullt 2

Sideforhold

(fortsatt)

• Autojustering: Angir om bildevisningen skal optimaliseres for hver

Juster skjerm

• Fase: Justerer fasen i VGA-inngangsbildet.

• Klokkefrekvens: Justerer klokkefrekvensen til VGA-inngangsbildet.

• H-posisjon: Justerer den horisontale posisjonen til VGA-inngangsbildet.

• V-posisjon: Justerer den vertikale posisjonen til VGA-inngangsbildet. Ve lg PÅ for å fryse det viste bildet. Når du skal fortsette med normal

Frys

bildevisning igjen, velger du AV.

VGA-inngang.

Du kan også trykke på FREEZE på fjernkontrollen eller låse opp bildet.

OSD- (On-Screen Display) menyen 35

Språk Norsk Tidsplan Strømsparing HØY Kontrollinnstilling RS-232C Nettverksinnstilling Sett skjerm-ID 1 HDMI-kontroll AV Avan sert Informasjon Tilbakestill alt

Innstilling

:Flytt

:Enter

:Avslutt

ENTER

EXIT

Innstilling-menyen

Navn Beskrivelse

Språk Angir ditt foretrukne språk for OSD-menyen.

• Dato/klokkeslett: Angir gjeldende dato og klokkeslett.

• Klokkevisning: Angir om gjeldende angitt klokkeslett skal vises.

• På/Av-tidtaker: Angir om skjermen skal slås av eller på.

Tidsplan

Strømsparing

• Angir gjeldende klokkeslett før du stiller inn På/Av-tidtaker.

• Når tidsplaninnstillinger overlapper hverandre, prioriteres innstillingen Hver dag fremfor andre ukentlige innstillinger.

Setter skjermen til å vise strømsparingsmodus når et signal ikke blir oppdaget.

• LAV: Hele kilden kan angi strømsparingsmodusen og vekke opp skjermen.

• HØY: Hele kilden kan angi strømsparingsmodusen, men bare et VGA-signal kan vekke opp skjermen, eller du må trykke på av/påknappen for å vekke opp skjermen når en annen kilde blir tilkoblet.

• AV: Hvis ingen kilde blir oppdaget, vil bakgrunnslyset fortsatt være på.

• RS-232C kan bringe en hvilken som helst modus ut av strømsparingsstatus.

• Med Strømsparing-innstillingen HØY er LAN-funksjonen ikke tilgjengelig hvis skjermen går inn i Strømsparing eller DC av-modus.

OSD- (On-Screen Display) menyen36

• RS-232C/LAN: Angir en terminal for kontroll av skjermen.

• IR-gjennomgang: Velg den når flere skjermer er tilkoblet via RS232C-kablene.

- Primær: Angi skjermen som primær enhet for bruk av fjernkontroll. Bare denne skjermen vil opereres av fjernkontrollen.

Kontrollinnstilling

- Sekundær: Angi skjermen som den sekundære enheten. Denne skjermen kan ikke betjenes av fjernkontrollen og vil bare motta kontrollsignalet fra den primære enheten via RS-232tilkoblingen.

Hvis du vil gå tilbake til standardinnstillingen (RS-232C) for Kontrollinnstilling, trykker du på INFO på fjernkontrollen i 5 sekunder.

Nettverksinnstilling Se "Nettverkstilkobling" på side 24 for detaljer.

Tilordner et ID-nummer for gjeldende skjerm når flere skjermer er

Sett skjerm-ID

tilkoblet.

For bruk i RS-232C-kontrollmodus.

Bruker industristandardprotokollen HDMI CEC (Consumer Electronics Control) for å dele funksjonalitet mellom tilkoblede enheter og skjermen. Hvis du vil overføre systemkommandoer, må du

HDMI-kontroll

bruke en HDMI-kabel for å koble skjermen til en enhet utstyrt med HDMI CEC. Velg PÅ på denne menyen, og du kan betjene hovedfunksjonene på skjermen og den tilkoblede enheten med én fjernkontroll.

• Autosøk: Hvis PÅer aktiv, oppdager skjermen tilgjengelige inndatakilder automatisk.

• Autojustering: Optimaliserer automatisk bildevisningen for VGA-inngangen.

• Overskanning: Endrer bildets visningsområde. Når denne funksjonen er aktivert, vil 96% av bildets opprinnelige størrelse vises, og resten av områdene rundt bildet vil avskjæres.

- Automatisk: Aktiverer Overskanning-funksjonen for

Avansert

videotiming, AV for PC-timing.

- PÅ: Aktiverer Overskanning-funksjonen for videotiming.

- AV: Deaktiverer Overskanning-funksjonen.

Overskanning-funksjonen vil bli utilgjengelig (nedtonet) når PA P -funksjonen på Skjerm-menyen er slått på.

• RGB-signal: Angir typen signal for en videoutstyrsenhet eller PC koblet til skjermens HDMI-port.

• Anti-bildeinnbrenning: Viser automatisk raske bevegelsesmønstre for å forhindre innbrenning på skjermen.

OSD- (On-Screen Display) menyen 37

• OSD-rotering: Justerer OSD-rotasjonen.

Se produktspesifikasjonene for modeller anbefalt for portrettretning. Modeller for kun landskapsmodus brukt i portrettmodus kan forårsake tidlige feil og vil ikke dekkes av garantien.

• OSD-infoboks: Når PÅ er slått på, vil bytting av signalinnganger eller endring av timing føre til at gjeldende inndatakilde og oppløsning vises på skjermen. Velg AV for å vise informasjonsboksen på skjermen bare når du trykker på INFO på fjernkontrollen.

• Adaptiv kontrast: Slår Adaptiv kontrast-funksjonen av eller på.

Avansert

Denne funksjonen forbedrer bildekontrasten for mørke scener.

(fortsatt)

Denne funksjonen er ikke tilgjengelig hvis funksjonen Miljølyssensor er satt til PÅ.

• Miljølyssensor: Når innstillingen er PÅ, vil bildets lysstyrke justeres automatisk etter hvert som omgivelseslysets tilstand endrer seg.

• IR ut: Hvis du vil betjene flere enheter med én IR-fjernkontroll, velger du PÅ. Pek med fjernkontrollen på den første skjermen som IR-OUT-porten kobler til den andre skjermens IR-IN-port, og som den andre skjermens IR-OUT-port kobler til den tredje skjermens IR-IN-port, og så videre. Se "Koble til flere skjermer" på side 21 for å se et koblingsskjema.

Viser følgende informasjon på skjermen.

• Dato

• Modellnavn

Informasjon

• Serienummer

• Driftstid

• Programvareversjon

• LAN-versjon

• IP-adresse

Tilbakestill alt Returnerer alle innstillinger til fabrikkens standardverdier.

Multimedie-OSD-system38

123

(PREV) (NEXT)

567

Multimedie-OSD-system

Multimedie-OSD-systemet tilbyr forskjellige innstillinger når skjermen kobler til USBenheter, trådløse nettverk, eller bruker den innebygde lagringsenheten, osv.

Slik får du tilgang til multimedie-OSD-systemet:

1. Kontroller at skjermen er riktig koblet til en multimedieenhet. Se "Tilkobling av

multimedieinnganger" på side 20 for detaljer.

2. Trykk på MULTI-MEDIA på fjernkontrollen eller velg MULTI-MEDIA fra kildevalglinjen for å få tilgang til multimedie-OSD-systemet. Hovedsiden vises.

3. Velg ønsket meny for bruk av systemet.

Multimedieknapper på fjernkontrollen

Multimedie-OSD-systemet styres av knappene på fjernkontrollen.

Nr. Navn Beskrivelse

HOME Går tilbake til hovedsiden. ESC Går tilbake til forrige side.

ENTER Aktiverer det valgte menyelementet.

Retningspiler for valg av ønsket element.

REV Tilbakespoler video-/lydklipp.

Spiller av/pauser video-/lydklipp.

Stopper video-/lydklipp.

FWD Hurtigspoler video-/lydklipp.

Multimedie-OSD-system 39

123

567

Vise filer

• Filer på den innebygde lagringsenheten Skjermen er en innebygd tilnærming av en 3 GB lagringsenhet. Hvis du vil overføre filer

til skjermen, må du ta en USB-kabel, koble type A-pluggen til datamaskinen og koble mini B-pluggen til skjermen. Så snart du er tilkoblet, finner du frem til den eksterne disken på datamaskinen. Velg og dra målfiler fra datamaskinen til den eksterne disken. Sørg for at filene overføres i sin helhet til skjermen.

Gå til menyen EZ Media (EZ-medier) > Internal Memory (Internt minne) for å vise filene.

• Filer på USB-flashstasjonen Hvis du vil vise filene på USB-flashstasjonen, plugger du ganske enkelt inn USB-

flashstasjonen i USB Type A-kontakten på skjermen. Gå til menyen EZ Media (EZ- medier) > USB for å vise filene.

Du kan vise forskjellige typer filer på menyen EZ Media (EZ-medier) > Internal Memory (Internt minne) eller EZ Media (EZ-medier) > USB.

• Photo (Foto): Viser en liste over alle støttede filer i miniatyrvisning. Velger ønsket bilde for visning og utfører funksjonene som tilbys på skjermen i henhold til dine behov.

Fjernkontrolltastens funksjon i miniatyrvisning

Nr. Navn Beskrivelse

HOME Går tilbake til hovedsiden. ESC Går tilbake til forrige side.

ENTER Åpner det valgte fotografiet.

(PREV) (NEXT)

Retningspiler for valg av ønsket fotografi.

REV I/T

I/T

FWD I/T

Multimedie-OSD-system40

(PREV) (NEXT)

678

Fjernkontrolltastens funksjon i blamodus

Nr. Ikon Beskrivelse

Rotasjon

• Trykk på / /ENTER for å rotere bildet med klokken (0 > 90 > 180 > 270).

• Trykk på / for å rotere bildet mot klokken (0 > 270 > 180 > 90 > 0).

Zoom

• Trykk på ENTER for å zoome inn/ut på bildet.

• Trykk på for å navigere bildet.

Forrige fotografi

Neste fotografi Lysbildemodus

Trykk på ESC/ENTER/ for å gå tilbake til

(PREV) (NEXT)

blamodus. Sletting

Trykk på ENTER og deretter på / for å slette bildet. Duplisering

Trykk på ENTER og deretter på / for å kopiere bildet. Informasjon Viser gjeldende informasjon om bildet.

Returnerer til forrige side.

Multimedie-OSD-system 41

123

(PREV) (NEXT)

567

• Video: Viser en liste over alle støttede filer. Velger ønsket video for visning og utfører funksjonene som tilbys på skjermen i henhold til dine behov.

Fjernkontrolltastens funksjon i listevisning

Nr. Navn Beskrivelse

HOME Går tilbake til hovedsiden. ESC Går tilbake til forrige side.

ENTER Åpner den valgte videoen.

• / : Flytter opp/ned for å velge et element.

• : Sorterer elementer etter filnavn (alfabetisk) eller opprettingsklokkeslett.

• : Viser undertekstfiler for det valgte elementet.

REV I/T

I/T

FWD I/T

Multimedie-OSD-system42

Kontrollbrukergrensesnitt

123

(PREV) (NEXT)

567

123

(PREV) (NEXT)

Fjernkontrolltastens funksjon: når kontrollbrukergrensesnittet vises

Nr. Navn Beskrivelse

HOME Går tilbake til hovedsiden. ESC Går tilbake til forrige side.

ENTER Spiller av/pauser videoen.

• / : I/T

• : Spiller av forrige video.

• : Spiller av neste video.

REV Tilbakespoler videoen. Hastighet: x1, 2, 4, 8

Spiller av/pauser videoen.

Stopper videoen.

FWD Hurtigspoler videoen. Hastighet: x1, 2, 4, 8

Fjernkontrolltastens funksjon: når kontrollbrukergrensesnitt ikke vises

Nr. Navn Beskrivelse

HOME

ESC

ENTER

Går tilbake til hovedsiden. Går tilbake til forrige side. Viser kontrollbrukergrensesnittet.

• / : I/T

• : Spiller av forrige video.

• : Spiller av neste video.

REV

Viser kontrollbrukergrensesnittet. Viser kontrollbrukergrensesnittet.

Viser kontrollbrukergrensesnittet.

FWD

Viser kontrollbrukergrensesnittet.

Multimedie-OSD-system 43

123

(PREV) (NEXT)

567

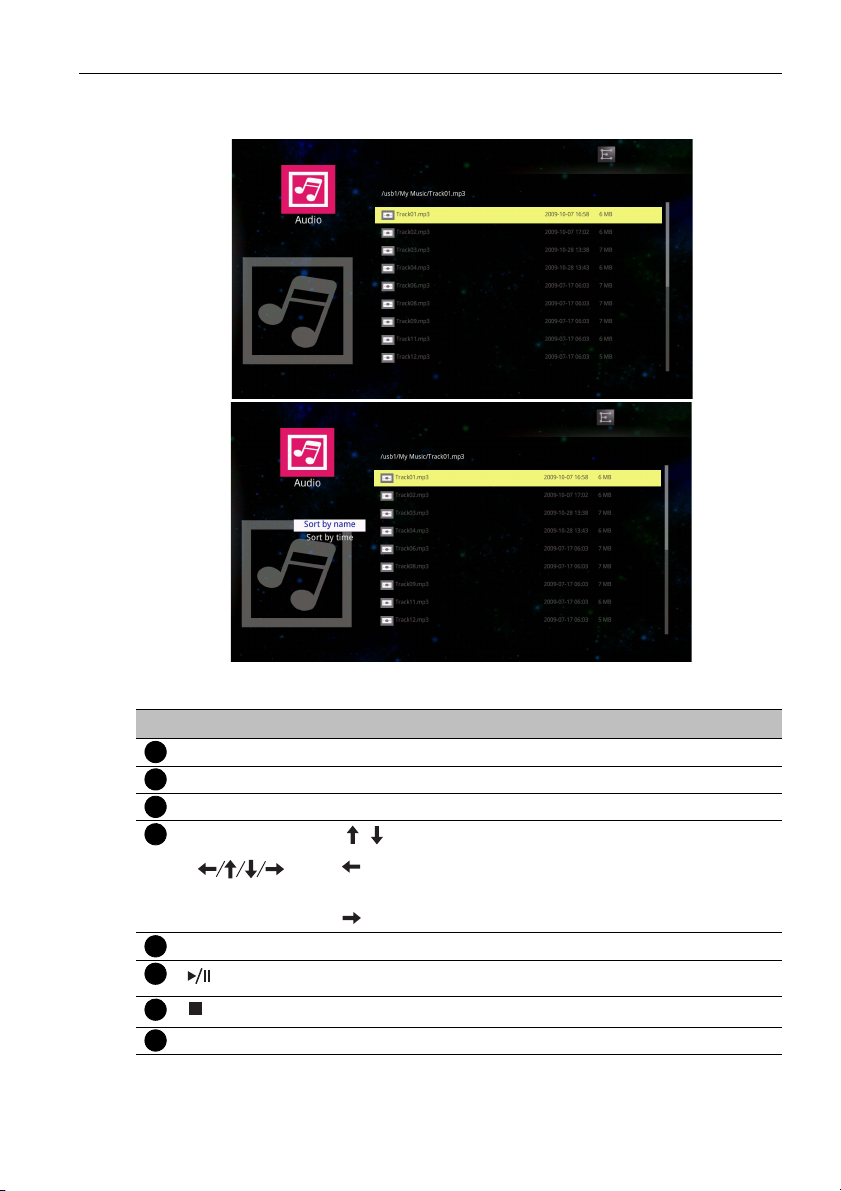

• Audio (Lyd): Viser en liste over alle støttede filer. Velger ønsket lydsekvens for avspilling og utfører funksjonene som tilbys på skjermen i henhold til dine behov.

Fjernkontrolltastens funksjon i listevisning

Nr. Navn Beskrivelse

HOME Går tilbake til hovedsiden. ESC Går tilbake til forrige side.

ENTER Åpner den valgte lydsekvensen.

• / : Flytter opp/ned for å velge et element.

• : Sorterer elementer etter filnavn (alfabetisk) eller opprettingsklokkeslett.

• : I/T

REV I/T

I/T

FWD I/T

Multimedie-OSD-system44

123

(PREV) (NEXT)

567

Fjernkontrolltastens funksjon ved avspilling

Nr. Navn Beskrivelse

HOME Går tilbake til hovedsiden. ESC Går tilbake til forrige side.

ENTER Spiller av/pauser lydsekvensen.

• / : I/T

• : Spiller av forrige lydsekvens.

• : Spiller av neste lydsekvens.

REV Tilbakespoler lydsekvensen.

Spiller av/pauser lydsekvensen.

Stopper lydsekvensen.

FWD Hurtigspoler lydsekvensen.

Multimedie-OSD-system 45

123

(PREV) (NEXT)

678

• Office Viewer (Kontorvisningsprogram): Støtter PowerPoint/Word/Excel/PDF- filer. Velger dokumentet du vil vise, og utfører funksjonene som tilbys på skjermen i henhold til dine behov.

Fjernkontrolltastens funksjon i listevisning

Nr. Navn Beskrivelse

HOME Går tilbake til hovedsiden. ESC Går tilbake til forrige side.

ENTER Åpner den valgte filen.

• / : Flytter opp/ned for å velge et element.

• : Sorterer elementer etter filnavn (alfabetisk) eller opprettingsklokkeslett.

• : I/T

REV I/T

I/T

FWD I/T

Multimedie-OSD-system46

123

(PREV) (NEXT)

567

Fjernkontrolltastens funksjon når et dokument åpnes

Nr. Navn Beskrivelse

HOME Går tilbake til hovedsiden. ESC Lukker dokumentet.

ENTER

Zoomer inn på maksimumsvisning eller zoomer ut til minimumsvisning.

• : Flytter til toppen av siden eller går tilbake til forrige side.

• : Flytter til nederst på siden eller går til neste side.

• / : Flytter til venstre/høyre del av siden.

REV Går tilbake til forrige side.

I/T

FWD Går til neste side.

Multimedie-OSD-system 47

Etablere tilkoblinger

Med unntak av vanlige kabler, f.eks. komponentvideokabler og VGA-kabler, kan du koble til skjermen på flere fleksible måter.

• Bruke en USB-kabel (EZ USB)

1. Ta en USB-kabel og koble mini-B-pluggen til skjermen, type A-plugg til en PC.

2. Ha datamaskinen klar med EZ USB-programvaren installert. For å få tilgang til EZ USB-programvaren, gå til det lokale webområdet fra www.BenQ.com.

Støttet OS for EZ USB:

• Windows XP 32/64-bits SP3 (Professional eller høyere)

• Windows Vista 32/64-bits SP2 (Home premium eller høyere)

• Windows 7 og 8 32/64-bits SP1 (Home premium eller høyere)

• Mac OS 10.7 eller høyere

3. Gå til menyen EZ Display (EZ-skjerm) > EZ USB og bekreft valget.

4. Bruk EZ USB-programvaren til å angi hvordan du vil bruke skjermen. Du kan sende datamaskinskjermbildet direkte til skjermen ved å velge Mirror mode (speilmodus), eller behandle skjermen som et utvidet skrivebord ved å velge Extension mode (utvidelsesmodus). Hvis du vil ha detaljer om installering og bruk av programvaren, se brukerhåndboken.

Multimedie-OSD-system48

• Bruke WiFi (EZ WiFi)

1. Plugg inn en USB-basert trådløs LAN-adapter til USB Type A-porten på skjermen.

2. Gjør klar datamaskinen med EZ WiFi/LAN-programvaren installert, eller ha iOS/ Android-klar med EZ Display-appen (EZ-skjermappen) installert. For å få tilgang til programvaren, gå til det lokale webområdet fra www.BenQ.com. EZ Display (EZ-skjermen) er også tilgjengelig på Google Play (Android) eller App Store (iOS).

3. Avhengig av behovene dine og utstyrets tilgjengelighet velger du en tilkoblingsmetode (AP Mode (AP-modus)/Client Mode (Klientmodus)) på menyen Settings (Innstillinger) > WiFi.

- AP Mode (AP-modus): Kontroller at enheten har et innebygd trådløst

nettverkskort og at det er aktivert. Hent eller vis skjermens SSID og beslektet informasjon i Settings (Innstillinger) > WiFi > AP Mode (AP-modus). Søk etter og velg skjermen ved å klikke på det trådløse ikonet for å vise vinduet Trådløse nettverk på enheten.

- Client Mode (Klientmodus): I denne modusen må du ha en trådløsaktivert

datamaskin. Velg et tilgjengelig trådløst nettverk fra listen under Settings (Innstillinger) > WiFi > Client Mode (Klientmodus). Koble til samme trådløse nettverk ved å klikke på det trådløse ikonet for å vise vinduet Trådløse nettverk på enheten.

4. Gå til menyen EZ Display (EZ-skjerm) > EZ WiFi og bekreft valget. Passordet for skjermen vises på skjermbildet.

5. Åpne EZ WiFi/LAN-programvaren eller EZ Display-appen (EZ-skjermappen), og angi passordet for skjermen. Bruk programvaren til å angi hvordan du vil bruke skjermen. Du kan la flere datamaskiner koble til skjermen, og administrere datamaskinene ved å velge en delt skjerm, sende datamaskinskjermbildet direkte til skjermen ved å velge Mirror mode (speilmodus), eller behandle skjermen som et utvidet skrivebord ved å velge Extension mode (utvidelsesmodus). Hvis du vil ha detaljer om installering og bruk av programvaren, se brukerhåndboken.

(EZ WiFi/LAN) Når du skal søke etter en skjerm, angir du passordet som vises på menyen

EZ Display (EZ-skjerm) > EZ WiFi.

(EZ WiFi/LAN) Når du skal søke etter flere skjermer, angir du passordet for skjemen du vil koble

til.

Multimedie-OSD-system 49

Multimedie-OSD-system50

(EZ Display (EZ-skjerm))

1. Koble til en skjerm. 2. Angi passordet for den valgte skjermen.

3. Velg funksjonsikonet i bunnen for å vise filen.

4. Du kan også klikke på "More" (Mer) for å oppdage flere medfølgende funksjoner.

5. I dette eksempelbildet velges "Quad Split" (firedelt visning), og bare én datamaskin kan vises. Klikk på "Select layout" (Velg layout).

6. Det finnes flere alternativer.

7. Velg én layout og klikk på "Finish" (Fullfør).

Multimedie-OSD-system 51

• Bruke en RJ-45-kabel og EZ LAN (VoE-funksjon)

1. Ta en RJ-45-kabel og koble den til datamaskinen, og Ethernet eller en ruter.

2. Ta en annen RJ-45-kabel og koble den til skjermen, og Ethernet eller en ruter. Sørg for at datamaskinen og skjermen er på samme lokale nettverk (LAN). Du kan også bruke Android/iOS-enheten til å koble til skjermen hvis nettverksutstyret er trådløst aktivert.

3. Ha datamaskinen klar med EZ WiFi/LAN-programvaren installert. For å få tilgang til EZ WiFi/LAN-programvaren, gå til det lokale webområdet fra www.BenQ.com.

4. Avhengig av behovene dine og utstyrets tilgjengelighet velger du en tilkoblingsmetode (Auto (Automatisk)/Manual (Manuell)) på menyen Settings (Innstillinger) > LAN.

- Auto (Automatisk): Velg den når du er i et DHCP-miljø.

- Manual (Manuell): Fyll ut ønsket informasjon når du ikke er i et DHCP-miljø.

5. Gå til menyen EZ Display (EZ-skjerm) > EZ LAN (VoE-funksjon) og bekreft valget. Passordet for skjermen vises på skjermbildet.

6. Åpne EZ WiFi/LAN-programvaren og angi passordet for skjermen. Bruk programvaren til å angi hvordan du vil bruke skjermen. Du kan la flere datamaskiner koble til skjermen, og administrere datamaskinene ved å velge en delt skjerm, sende datamaskinskjermbildet direkte til skjermen ved å velge Mirror mode (speilmodus), eller behandle skjermen som et utvidet skrivebord ved å velge Extension mode (utvidelsesmodus). Hvis du vil ha detaljer om installering og bruk av programvaren, se brukerhåndboken.

Lage en skjermvegg

Alle bildene som vises via menyene EZ Media (EZ-medier) og EZ Display (EZ-skjerm) kan vises på en skjermvegg via HDMI-kjedekoblingen.

Slik lager du en skjermvegg for disse multimediebildene:

1. Bestem deg hvordan du ordner skjermene på en vegg for å oppnå optimalt resultat.

2. Koble til alle skjermer sekvensielt via HDMI IN- og HDMI OUT-kontakten. Under

"Koble til flere skjermer" på side 21 ser du tilkoblingsdiagrammet for HDMI-

kjedekoblingen.

3. Bruk menyen EZ Media (EZ-medier) eller EZ Display (EZ-skjerm) for å vise ønsket bilde. Under "Vise filer" på side 39 for å se scenariet for bruk av EZ Media (EZmedier)-menyen, eller se "Etablere tilkoblinger" på side 47 for scenariet for bruk av EZ Display (EZ-skjerm)-menyen.

4. Hvis det trengs flere justeringer av skjermveggen, se "Skjermvegg" på side 33 for å få detaljer.

Multimedie-OSD-system52

Menysystem

EZ Media (EZ-medier)

Velg enheten som har lagret filene du vil presentere, og velg filtypen.

Navn Beskrivelse

Internal Memory (Internt minne)

USB

Støttede filformater

• Photo (Foto): JPEG, BMP

• Audio (Lyd): MP1/MP2/MP3, WMA, OGG, ADPCM-WAV, PCM-WAV, AAC, MPEG Layer-3 (.mp3), IMA-ADPCM (.wav)

• Video: avi, divx, mkv, ts, dat, vob, mpg, mpeg, mov, mp4, rm, mvb, wmv

• Subtitle (Undertekst): Standard SRT (UTF-8/UTF-16) (blandet kode i undertekstfiler støttes ikke)

• Office Viewer (Kontorvisningsprogram):

- Adobe PDF: godtar filstørrelse opptil 75MB PDF 1.0/1.1/1.2/1.3/1.4

- MS Word: godtar filstørrelse opptil 100MB British Word 95/Word 97/2000/2003/2007 (.docx)/2010 (.docx)

- MS Excel: godtar filstørrelse opptil 15MB British Excel 5, 95, Excel 97/2000/2002/2003/2007 (.xlsx)/2010 (.xlsx), Office XP Excel

- MS PowerPoint: godtar dokumentsidetall opptil 1000, og filstørrelse opptil 19MB British PowerPoint 97, PowerPoint 2000/2002/2003/2007 (.pptx)/2010 (.pptx), Office X PowerPoint, PowerPoint presentation-2003 og tidligere (.ppx), PowerPoint Presentation-2007 og 2010 (.ppsx)

• Storage (Lagring):

- Internt minne TLC/MLC/SLC 8/12/24/40/60-bits ECC NAND

- USB (FAT 32-filsystem) USB-flash, USB-harddisk

Se "Vise filer" på side 39 for detaljer.

Multimedie-OSD-system 53

EZ Display (EZ-skjerm)

Bruk en passende kabel for å etablere tilkobling mellom enheten og skjermen.

Navn Beskrivelse

EZ USB

EZ WiFi

EZ LAN

(VoE-funksjon)

Kobler til en datamaskin ved hjelp av en USB-kabel. Se "Etablere

tilkoblinger" på side 47 for detaljer.

Kobler til en datamaskin via trådløsaktivert utstyr. Se "Etablere

tilkoblinger" på side 47 for detaljer.

Kobler til en datamaskin via RJ-45-kabler. Se "Etablere tilkoblinger"

på side 47 for detaljer.

Multimedie-OSD-system54

Settings (Innstillinger)

Navn Beskrivelse

• Version ( Ve r s j o n ): Viser fastvarens versjonsnummer.

• Language (Språk): Angir ditt foretrukne språk for OSDmenyen.

• Update (Oppdater): Oppdaterer OSD-fastvaren via en USBflashstasjon.

System

Video

Photo (Foto)

Audio (Lyd)

• Hostname (Vertsnavn): Viser skjermens navn for nettverksidentifikasjon.

• USBConnect (USB-tilkobling): Når en USB-kabel er tilkoblet mellom skjermen og datamaskinen. Aktiver denne funksjonen, så vises ikonet for den eksterne disken ved filoverføringer.

• Auto Play Mode (Autoavspillingsmodus): Aktiverer automatisk avspilling av innholdet fra USB-flashstasjonen så snart den kobles til skjermen.

• Display Ratio (Visningsforhold): Angir videoklippets sideforhold.

• Repeat Mode (Gjentakelsesmodus): Angir videoklippets avspillingsmodus.

• Display Ratio (Visningsforhold): Angir bildets sideforhold.

• Slideshow Duration (Presentasjonens varighet): Angir intervalltiden for hvert lysbilde.

• Repeat Mode (Gjentakelsesmodus): Angir videoklippets avspillingsmodus.

WiFi

LAN

Multimedie-OSD-system 55

• AP Mode (AP-modus): Fyller ut nødvendig informasjon for WiFi-tilkobling.

- SSID: Angir et navn for skjermen.

- Security (Sikkerhet): Velger et sikkerhetsnivå.

- PSK: Angir et tilgangspassord.

- Channel (Kanal): Velger en kanal for kommunikasjon.

• Client Mode (Klientmodus): Viser alle trådløse nettverk oppdaget i ditt område, og velger et som er egnet.

• Auto (Automatisk): Henter en IP-adresse når du er i et DHCPmiljø.

• Manual (Manuell): Angir ønsket informasjon for LAN-tilkobling. Kontakt nettverksadministratoren for denne informasjonen.

• OFF (AV): Slår av LAN-tilkobling.

Produktinformasjon56

Produktinformasjon

Spesifikasjoner

Element Spesifikasjoner

Bakgrunnslys D-LED

Panelstørrelse 55"

Pikselstigning (mm) 0,63 x 0,63

Innebygd oppløsning

LCD-panel

Inngang

Utgang

Lyd

Strøm

(piksler)

Lysstyrke (cd/m

Kontrast (typisk) 1400:1

Adaptiv kontrast 500000:1

Responstid (ms) (typisk) 12

Panelbit 8-bits

Datamaskin VGA (D-Sub 15-pinners)

Video

Lyd

IR IR In (3,5 mm kontakt)

USB Type A; mini B

Kontroll

Datamaskin VGA (D-Sub 15-pinners)

Video Komposittvideo (BNC-kontakt), HDMI

Høyttaler

Lyd L/R (RCA-kontakter)

IR IR-out (3,5 mm kontakt)

Kontroll RS-232C (D-Sub 9-pinners)

Audio W (Amp) 12 W x 2

Intern høyttaler 12 W x 2

Forsyning 100–240 VAC, 50/60 Hz

Forbruk maks. 220 W

Forbruk standby < 0,5 W

) (typisk)

1920 x 1080

500

DVI (DVI-D), Komposittvideo

(BNC-kontakter), S-Video, YPbPr

(RCA-kontakter), HDMI, DisplayPort

L/R (RCA-kontakter),

Line-in (3,5 mm kontakt)

RS-232C (D-Sub 9-pinners), 10/100Mbps

RJ-45 (RJ-45-kontakt med lampe)

Ekstern høyttalerkontakt

(12 W+12 W, 8 Ohm)

Produktinformasjon 57

0 - 40

-20 - 60

C, 32 - 104oF

C, 4–140oF

(1)

)

(1)

)

Miljø

Driftstemperatur

Driftsfuktighet

Lagringstemperatur

Fuktighet under oppbevaring

10–90% (uten kondensering

10–95% (uten kondensering

Skjermretning Liggende/portrett

Mekanisk

Bruttovekt (med innpakning)

Nettovekt (uten innpakning)

Dimensjoner (B x H x D)

Frontrammedimensjon (T/B/V/H)

VGA-kjedekobling

HDMI-kjedekobling

(2)

(3)(4)

1213,4 x 684,2 x 119,4 mm

59 kg

32 kg

2,3/1,2/2,3/1,2 mm

RS232-styrt kjedekobling O

ID-innstilling O

Skarphetsforbedring O

Bevis på innbrenning O

Funksjon

Dimmingskontroll (adaptiv kontrast)

Picture in Picture (PIP) O

Picture by Picture (PBP) O

10-bits fargebehandling O

Innebygd videoveggstøtte

O (opptil 15 x 15

(5)

)

Planlegging O

Total aktiveringstid O

Diagnostisk DC-spenning (12 V/5 V)

Intern temperaturføler O

CEC-kontroll O

(1)

Kondens på interne elektriske komponenter, ikke mellom LCD-panelet og berøringspanelglasset.

(2)

En VGA-signalsplitter er nødvendig for konfigurasjon av en VGA-kjedekobling som består av 3 x 3

skjermer og mer.

(3)

En HDMI-signalsplitter er nødvendig for konfigurasjon av en HDMI-kjedekobling som består av

4 x 4 skjermer og mer.

(4)

Opptil 7 skjermer støttes når HDMI med HDCP-signalkilde brukes.

(5)

Antall skjermer som støttes, avhenger av typen og kvaliteten på signalkilden.

Spesifikasjoner og funksjoner kan endres uten forvarsel.

Produktinformasjon58

1213.40

684.20

119.40

400.00

65.40

75.00

100.00

125.00

150.00

75.00

100.00

125.00

150.00

407.25406.15

433.00 125.65125.55

569.80

322.35

321.25

142.65141.55

Dimensjoner

Enhet: mm

Støttet inndatasignaloppløsning

Oppløsning

AV S-Video YPbPr VGA HDMI

640 x 480 @ 60Hz

640 x 480 @ 67Hz

640 x 480 @ 72Hz

640 x 480 @ 75Hz

720 x 400 @ 70Hz

800 x 600 @ 60Hz

800 x 600 @ 75Hz

832 x 624 @ 75Hz

1024 x 768 @ 60Hz

1024 x 768 @ 75Hz

1152 x 870 @ 75Hz

1280 x 720 @ 60Hz

1280 x 768 @ 60Hz

1280 x 800 @ 60Hz RB

1280 x 800 @ 60Hz

1280 x 960 @ 60Hz

1280 x 1024 @ 60Hz

1360 x 768 @ 60Hz

1366 x 768 @ 60Hz

1400 x 1050 @ 60Hz

1600 x 1200 @ 60Hz

1680 x 1050 @ 60Hz RB

1600 x 1050 @ 60Hz

1920 x 1080 @ 60Hz

NTSC-M

NTSC-J

PAL -BDG HI

576i (50Hz)

Produktinformasjon 59

Inndatakilde

Display

Port

Produktinformasjon60

480i (60Hz)

480p (60Hz)

576p (50Hz)

720p (25Hz)

720p (30Hz)

720p (50Hz)

720p (60Hz)

1080i (50Hz)

1080i (60Hz)

1080p (24Hz)

1080p (25Hz)

1080p (30Hz)

1080p (24Psf)

1080p (25Psf)

1080p (50Hz)

1080p (60Hz)

• : støttes

• Blank: støttes ikke

Støttet kombinasjon av PAP-inndatasignal

Hoved-/venstrebildets signalkilde

Produktinformasjon 61

Under-/

høyrebildets

signalkilde

S-Video

YPbPr

VGA

HDMI

Display

Port

AV S-Video YPbPr VGA HDMI

Display

Port

Feilsøking62

Feilsøking

Problem Løsning

Ikke noe bilde Undersøk følgende:

• Er skjermen slått på? Kontroller strømindikatoren på

skjermen.

• Er signalkildeenheten slått på? Slå på enheten og prøv på

nytt.

• Finnes det løse kabeltilkoblinger? Kontroller at alle kabler

er godt tilkoblet.

• Har du valgt en ustøttet utgangsoppløsning på

datamaskinen? Se "Støttet inndatasignaloppløsning" på side

59 hvis du vil velge en støttet oppløsning og prøve på nytt.

• Har du valgt en ustøttet utgangsoppløsning på DVD- eller

Blu-ray-diskspilleren? Se "Støttet inndatasignaloppløsning"

på side 59 hvis du vil velge en støttet oppløsning og prøve

på nytt.

Ingen lyd Undersøk følgende:

• Har du slått på dempingsfunksjonen på skjermen eller

inndatakildeenheten? Slå av dempingsfunksjonen, eller øk lydvolumnivået og prøv på nytt.

• Finnes det løse kabeltilkoblinger? Kontroller at alle kabler

er godt tilkoblet.

Datamaskinens inndatabilde virker merkelig

Kontrollpanelknappene virker ikke

• Har du valgt en ustøttet utgangsoppløsning på

datamaskinen? Se "Støttet inndatasignaloppløsning" på side

59 hvis du vil velge en støttet oppløsning og prøve på nytt.

• Bruk funksjonen Autojustering (Se "Juster skjerm" på

side 34) for å la skjermen optimalisere datamaskinbildet.

• Hvis resultat av funksjonen Autojustering ikke er

tilfredsstillende, bruker du funksjonene Klokkefrekvens, Fase, H-posisjon og V-posisjon til å justere bildet manuelt.

Har du låst kontrollpanelknappene? Lås opp knappene og prøv på nytt.

Feilsøking 63

Fjernkontrollen virker ikke

• Har du låst fjernkontrollfunksjonen? Lås opp funksjonen og prøv på nytt.

• Sjekk om batteriene er satt inn riktig vei.

• Sjekk om batteriene er døde.

• Kontroller avstanden og vinkelen fra skjermen.

• Kontroller om fjernkontrollen peker riktig mot skjermens fjernkontrollsensorvindu.

• Sjekk for hindringer mellom fjernkontrollen og fjernkontrollsensorvinduet.

• Sjekk om fjernkontrollsensorvinduet ikke er under sterk belysning, eller i direkte sollys.

• Se etter enheter (datamaskiner eller PDA) i nærheten som overfører infrarøde signaler som kan forårsake interferens i signaloverføring mellom fjernkontrollen og skjermen. Slå av den infrarøde funksjonen til disse enhetene.

6/24/15

Benq PL550 User Manual [no]

Specifications and Main Features

Frequently Asked Questions

User Manual

Sikkerhetsadvarsler og forholdsregler

Viktige sikkerhetsinstruksjoner

Merknader på LCD-panelet til denne skjermen

Merknader om kondens

Batterisikkerhetsmerknad

Sikkerhetsmerknad for fjernkontroll

Merknader om flytting av skjermen

BenQ ecoFACTS

Pakkeinnhold

Valgfritt tilbehør

Sette opp displayet

Montere displayet

Skjermens deler og delenes funksjon

Bakre panel

Inngangs-/utgangsterminaler

Fjernkontroll

Bruke fjernkontrollen

Tilkobling

Koble til lyd/video-signaler

Koble til strøm

Grunnleggende operasjoner

Slår skjermen av eller på

Låse/låse opp kontrollene

Bytte inndatasignaler

Justere lysvolumnivå

Nettverkstilkobling

Koble til et LAN

Kontrollere skjermen via LAN

OSD- (On-Screen Display) menyen

Oversikt over OSD-menyen

Operasjoner på OSD-menyen

Bilde-menyen

Lyd-menyen

Skjerm-menyen

Innstilling-menyen

Multimedie-OSD-system

Multimedieknapper på fjernkontrollen

Vise filer

Etablere tilkoblinger

Lage en skjermvegg

Menysystem

Produktinformasjon

Spesifikasjoner

Dimensjoner

Støttet inndatasignaloppløsning

Støttet kombinasjon av PAP-inndatasignal

Feilsøking
