Benq PL4901, PL5501, PL5502 User Manual [it]

PL4901/PL5501/PL5502 Monitor LCD

Manuale utente

Limitazione di responsabilità

BenQ Corporation non rilascia alcuna dichiarazione o garanzia, esplicita o implicita, in relazione ai contenuti del presente documento. BenQ Corporation si riserva il diritto di rivedere la presente pubblicazione e di apportare di volta in volta delle modifiche nei contenuti senza alcun obbligo di notificare ad alcuno tali revisioni o modifiche.

Copyright 2020 BenQ Corporation. Tutti i diritti riservati. Nessuna parte della presente pubblicazione può essere riprodotta, trasmessa, trascritta, salvata in un sistema di recupero o tradotta in una lingua diversa o nella lingua del computer, in qualsiasi forma o con qualsiasi mezzo, elettronico, meccanico, magnetico, ottico, chimico, manuale o di altra natura, senza l’autorizzazione scritta di BenQ Corporation.

Supporto per il prodotto

Il presente documento ha il fine di offrire le informazioni più aggiornate e precise possibili al cliente, pertanto tutti i contenuti possono essere modificati di volta in volta senza preavviso. Visitare il sito web per la versione più recente del documento e altre informazioni sul prodotto. I file disponibili variano in relazione al modello.

1.Assicurarsi che il computer sia collegato a Internet.

2.Visitare il sito web locale da www.BenQ.com. Il layout e i contenuti del sito possono variare in base alla regione/paese.

-Manuale utente e documenti correlati: www.BenQ.com > BenQ DISPLAY >

Ricevi assistenza > Download > nome modello > Manuale utente

-(Solo UE) Informazioni sullo smontaggio: Disponibile nella pagina download del manuale utente. Il documento viene fornito in base alla Norma (UE) 2019/2021 per la riparazione o riciclo del prodotto. Contattare sempre il servizio clienti locale per la manutenzione durante il periodo di garanzia. Per la riparazione non coperta da garanzia del prodotto, si consiglia di contattare il personale di assistenza qualificato e ottenere le parti di riparazione da BenQ per garantire la compatibilità. Non smontare il prodotto se non si è a conoscenza delle conseguenze. Se le informazioni sullo smontaggio del prodotto non sono disponibili, contattare il servizio clienti locale per assistenza.

Numero di registrazione EPREL: PL4901: 370409

PL5501: 370822

PL5502: 370415

4	Indice
	Indice
	Supporto per il prodotto...................................................	3
	Avvisi e precauzioni sulla sicurezza..................................	6
	Istruzioni importanti sulla sicurezza ................................	8
	Note sul pannello LCD dello schermo.......................................	8
	Avvisi sulla sicurezza del telecomando.......................................	9
	Avvisi sulla sicurezza delle batterie .............................................	9
	BenQ ecoFACTS...........................................................................	10
	Contenuto della confezione ............................................	11
	Impostazione dello schermo ...........................................	12
	Note sull'installazione..................................................................	12
	Montaggio a parete.......................................................................	12
	Requisiti di ventilazione per il posizionamento della
	scocca..............................................................................................	13
	Montaggio in posizione verticale...............................................	14
	Componenti dello schermo e relative funzioni ..........	15
	Terminali di ingresso/uscita........................................................	15

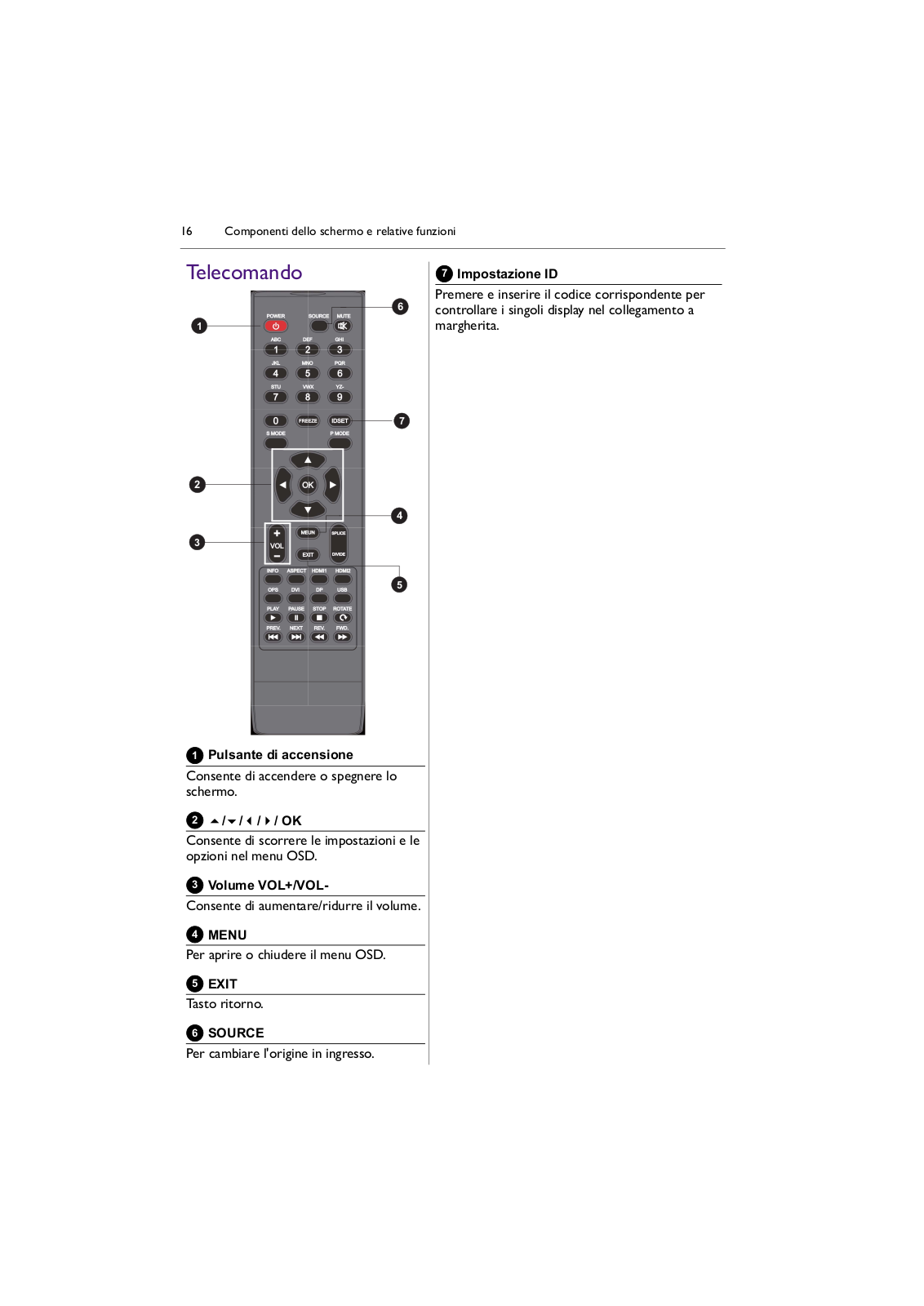

	Telecomando.................................................................................	16

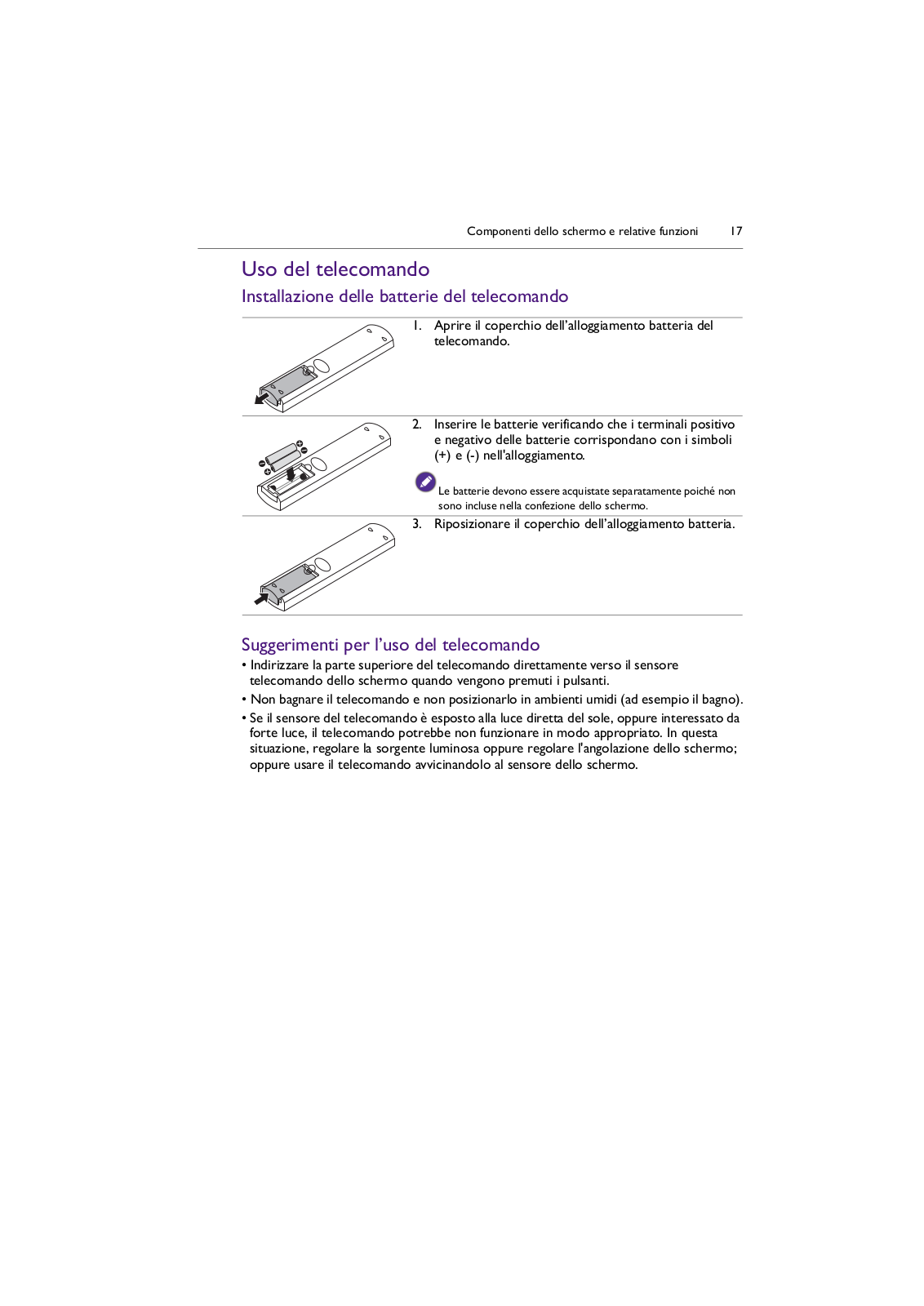

	Uso del telecomando...................................................................	17
	Collegamento .....................................................................	18
	Collegamento a margherita per IR e controllo del display. 18
	Ricevitore IR esterno...................................................................	18
	Controllo dello strumento di configurazione e
	calibrazione ....................................................................................	19
	Collegamento ingresso video ....................................................	20
	Collegamento dell’alimentazione ..............................................	22
	Operazioni di base.............................................................	23

Accensione o spegnimento dello schermo.............................	23
Operazioni nel menu OSD.........................................................	23
Procedura di aggiornamento software ....................................	24

Indice	5
Imp. OSD........................................................................................	24
Software di calibrazione del colore e configurazione
della parete video ..............................................................	27
Preparazione..................................................................................	27

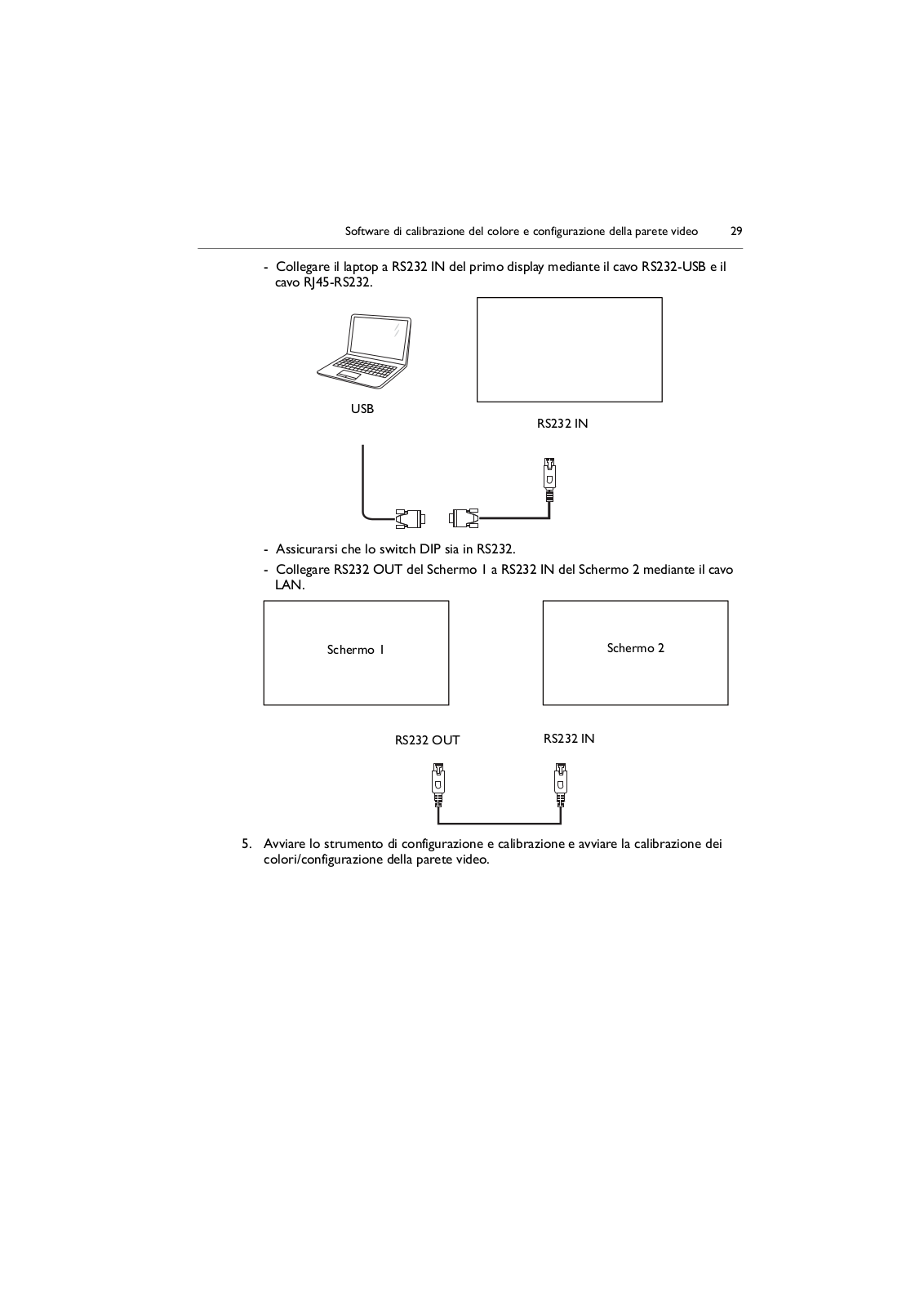

Operazioni - RS232......................................................................	30
Operazioni - LAN.........................................................................	35
Risoluzione dei problemi ............................................................	36
Informazioni sul prodotto................................................	37
Specifiche ........................................................................................	37
Compatibilità dispositivo USB ...................................................	39
Dimensioni .....................................................................................	40
Risoluzione supportata per il segnale in ingresso .................	43

1/11/21

6 Avvisi e precauzioni sulla sicurezza

Avvisi e precauzioni sulla sicurezza

Il simbolo del fulmine con la punta a freccia all'interno di un triangolo equilatero, avvisa l'utente della presenza di tensioni pericolose non isolate all'interno del prodotto che possono essere di intensità sufficiente da costituire un rischio di folgorazione per le persone.

Il punto esclamativo all'interno di un triangolo equilatero avverte l'utente della presenza di importanti istruzioni operative e di manutenzione (assistenza) nella documentazione che accompagna l'apparecchiatura.

L’APPARECCHIATURA DEVE ESSERE COLLEGATA A TERRA

Per garantire un funzionamento sicuro, la spina a tre poli deve essere inserita esclusivamente in una presa di corrente standard a tre poli con messa a terra tramite il normale cablaggio domestico. Le prolunghe usate con l'apparecchiatura devono avere tre conduttori e essere allacciati correttamente per fornire il collegamento a terra. Prolunghe cablate in modo errato sono la principale causa di malfunzionamenti.

Il fatto che l'apparecchiatura funzioni in maniera soddisfacente non implica che la presa di corrente sia collegata a terra o che l'installazione sia del tutto sicura. Per la propria sicurezza, in caso di dubbi sull'effettiva messa a terra della presa di corrente, consultare un elettricista qualificato.

•La spina del cavo di alimentazione deve essere sempre facilmente accessibile. La presa CA (presa di rete) deve essere installata vicino all'apparecchiatura e deve essere facilmente accessibile. Per scollegare completamente l’apparecchiatura dalla rete CA, scollegare la spina del cavo di alimentazione dalla presa CA.

•Non posizionare lo schermo su una superficie irregolare, in pendenza o instabile (ad esempio un trolley) da cui potrebbe cadere e causare danni allo stesso o ad altri.

•Non collocare lo schermo vicino a acqua, ad esempio in un centro benessere o in piscina, o in una posizione in cui lo schermo potrebbe essere soggetto a spruzzi o getti di acqua, ad esempio davanti a una finestra aperta da cui può entrare l'acqua piovana.

•Non installare lo schermo in uno spazio ristretto senza la corretta ventilazione e ricircolo dell’aria, ad esempio in un armadio chiuso. Lasciare spazio a sufficienza attorno allo schermo per consentire la corretta dissipazione del calore interno. Non ostruire le aperture e le ventole sullo schermo. Il surriscaldamento può causare pericoli e folgorazioni.

•L’installazione dello schermo deve essere eseguita solamente da un tecnico qualificato. L’installazione non corretta dello schermo può causare lesioni e danni alle persone o allo schermo stesso. Controllare regolarmente l’installazione e svolgere con regolarità la manutenzione per garantire condizioni di funzionamento ottimali.

•Utilizzare solamente accessori approvati e consigliati dal costruttore per l’installazione dello schermo. L’uso di accessori errati o non adeguati può causare la caduta dello schermo e causare lesioni personali serie. Assicurarsi che la superficie e i punti di fissaggio siano abbastanza resistenti da sostenere il peso dello schermo.

Avvisi e precauzioni sulla sicurezza

•Per ridurre il rischio di folgorazioni, non rimuovere i coperchi. All’interno non sono presenti componenti sostituibili dall’utente. Per l’assistenza consultare un tecnico qualificato.

•Per evitare lesioni personali, montare lo schermo o installare i supporti da scrivania prima dell’uso.

8 Istruzioni importanti sulla sicurezza

Istruzioni importanti sulla sicurezza

1.Leggere le presenti istruzioni.

2.Conservare le presenti istruzioni.

3.Prestare attenzione a tutti gli avvisi.

4.Seguire tutte le istruzioni.

5.Non utilizzare l'apparecchiatura accanto ad acqua.

6.Pulire solamente con un panno asciutto.

7.Non ostruire le aperture di ventilazione. Eseguire l’installazione seguendo le istruzioni del costruttore.

8.Non installare accanto a fonti di calore come termosifoni, griglie di uscita del calore, stufe o altre apparecchiature (inclusi amplificatori) che producono calore.

9.Non rimuovere la sicurezza dalla spina polarizzata o di tipo con messa a terra. Una spina polarizzata dispone di due lamette una più grande dell’altra. Una spina di tipo con messa a terra dispone di due lamette e un terzo polo per la messa a terra. La lametta più grande o il terzo polo garantiscono la sicurezza. Se la spina in dotazione non è adatta alla presa, consultare un elettricista per la sostituzione della presa.

10.Evitare che il cavo di alimentazione venga calpestato o schiacciato, in particolare in corrispondenza di spine, prese e nel punto in cui esce dall'apparecchiatura.

11.Utilizzare solamente gli accessori specificati dal costruttore.

12.Utilizzare solamente con carrelli, supporti, treppiedi, staffe o tavoli

specificati dal costruttore, o venduti con l’apparecchiatura. Quando viene utilizzato un carrello, prestare attenzione durante lo spostamento del carrello insieme all’apparecchiatura per evitarne la caduta.

13.Scollegare l’apparecchiatura durante i temporali o quando non utilizzata per lunghi periodi di tempo.

14.Per tutte le operazioni di assistenza consultare un tecnico qualificato. L'assistenza è necessaria in caso di danni all’apparecchiatura, ad esempio il cavo di alimentazione o la spina sono danneggiati, è stato versato del liquido o degli oggetti sono caduti all'interno, l'apparecchiatura è stata esposta a pioggia o umidità, non funziona normalmente o è caduta.

Note sul pannello LCD dello schermo

•Il pannello LCD (Liquid Crystal Display) dello schermo ha uno strato protettivo molto sottile di vetro che è soggetto a marcatura o graffi e screpolature se sottoposto a colpi o pressione eccessiva. Il sottostrato a cristalli liquidi potrebbe inoltre danneggiarsi se soggetto a forza eccessiva o esposto a temperature estreme. Maneggiare con cura.

•Il tempo di risposta e la luminosità del pannello LCD possono variare in relazione alla temperatura ambientale.

•Evitare di posizionare lo schermo sotto la luce diretta del sole o in una posizione dove la luce diretta del sole o l’illuminazione possono riflettersi sul pannello LCD poiché il calore può danneggiare il pannello e la scocca esterna dello schermo, inoltre, un’illuminazione troppo forte potrebbe rendere più difficoltosa la visione.

•Il pannello LCD è composto da singoli pixel che consentono di visualizzare le immagini ed è costruito seguendo le specifiche di progettazione. Sebbene il 99,9% di tali pixel funziona in modo normale, lo 0,01% dei pixel potrebbe rimanere sempre illuminato (rosso, blu o verde) o spento. Si tratta di una limitazione tecnica della tecnologia LCD, non è un difetto.

Istruzioni importanti sulla sicurezza

•Gli schermi LCD, ad esempio gli schermi al plasma (PDP) e CRT (Cathode Ray Tube) convenzionali, sono inoltre soggetti a 'burn-in schermo' o 'conservazione dell’immagine' presente sullo schermo sotto forma di linee fisse o ombre. Per evitare questi danni allo schermo, evitare di visualizzare immagini fisse (come menu OSD, testo o icone fisse/ inattive) per più di due ore. Cambiare regolarmente il formato. Adattare l’immagine a tutto lo schermo e eliminare le barre nere quando possibile. Evitare di visualizzare le immagini nel formato 4:3 per lunghi periodi di tempo, poiché sullo schermo si potrebbero presentare segni di bruciature visibili, ad esempio due linee verticali. Nota: in alcune situazioni, all’interno del vetro di protezione potrebbe crearsi della condensa, è un fenomeno naturale e non avrà effetto sul funzionamento dello schermo. In genere la condensa scompare dopo circa 30 minuti di funzionamento.

•Se è necessario visualizzare immagini fisse, si consiglia di attivare la variazione pixel in Impost. gen.

Avvisi sulla sicurezza del telecomando

•Non posizionare il telecomando sotto la luce diretta del sole, in luoghi umidi, evitare il fuoco.

•Non far cadere il telecomando.

•Non esporre il telecomando a acqua o umidità. La manca osservanza può causare malfunzionamenti.

•Verificare che non siano presenti oggetti tra il telecomando e il sensore telecomando del prodotto.

•Quando il telecomando non viene utilizzato per lunghi periodi di tempo, rimuovere le batterie.

Avvisi sulla sicurezza delle batterie

L’uso di batterie di tipo errato può causare perdite chimiche o esplosioni. Prestare attenzione a quanto segue:

•Assicurarsi di inserire le batterie con i terminali positivo e negativo nella direzione corretta come mostrato nell’alloggiamento della batteria.

•Tipi diversi di batterie hanno caratteristiche diverse. Non mischiare tipi diversi.

•Non mischiare batterie nuove e usate. L’uso di batterie nuove e usate riduce la durata della batteria o causare possibili perdite chimiche dalle batterie usate.

•Quando le batterie smettono di funzionare, sostituirle immediatamente.

•Le sostanze chimiche che fuoriescono dalle batterie possono causare irritazioni alla pelle. In caso di fuoriuscita di sostanze chimiche dalle batterie, pulire immediatamente con un panno asciutto e sostituire le batterie non appena possibile.

•A causa della variazione delle condizioni di stoccaggio, la durata delle batterie in dotazione con il prodotto si potrebbe ridurre. Sostituirle entro 3 mesi o non appena possibile dopo l’uso iniziale.

•Potrebbero essere presente delle limitazioni a livello locale per lo smaltimento o il riciclo delle batterie. Consultare le norme locali o l’impianto per lo smaltimento dei rifiuti.

10 Istruzioni importanti sulla sicurezza

BenQ ecoFACTS

BenQ has been dedicated to the design and development of greener product as part of its aspiration to realize the ideal of the “Bringing Enjoyment 'N Quality to Life” corporate vision with the ultimate goal to achieve a low-carbon society. Besides meeting international regulatory requirement and standards pertaining to environmental management, BenQ has spared no efforts in pushing our initiatives further to incorporate life cycle design in the aspects of material selection, manufacturing, packaging, transportation, using and disposal of the products. BenQ ecoFACTS label lists key eco-friendly design highlights of each product, hoping to ensure that consumers make informed green choices at purchase. Check out BenQ's CSR Website at http://csr.BenQ.com/ for more details on BenQ's environmental commitments and achievements.

~ Tensione CA

Contenuto della confezione

Aprire la confezione di vendita e verificare i contenuti. In caso di componenti mancanti o danneggiati, contattare immediatamente il fornitore.

Schermo LCD

2 batterie AAA

1 cavo DP

1 cavo da RS232 a USB

Telecomando

1 cavo di alimentazione

1 cavo audio

1 cavo da RJ45 a RS232

	4 Spessori per il	Guida rapida
	controllo dello spazio	Guida rapida
	controllo dello spazio

1 cavo HDMI

1 cavo DVI

	1 cavo prolunga IR	1 cavo loop
	1 cavo prolunga IR	RS232/IR
		RS232/IR

1 kit allineamento

•Il tipo di cavo di alimentazione in dotazione può differire da quello illustrato in relazione alla regione di acquisto.

•Prima di gettare la confezione, assicurarsi che non siano rimasti degli accessori al suo interno.

•Smaltire i materiali della confezione in modo adeguato. Il cartone della confezione può essere riciclato. Riporre la confezione (se possibile) per il trasporto futuro dello schermo.

•Non lasciare le buste in plastica a portata di bambini o infanti.

12 Impostazione dello schermo

Impostazione dello schermo

Note sull'installazione

•A causa dell'elevato consumo energetico, usare sempre un spina progettata appositamente per questo prodotto. Nel caso sia necessaria una prolunga, consultare il personale di assistenza.

•Il prodotto deve essere installato su una superficie piana per evitare che si rovesci. Mantenere un'adeguata distanza tra la parte posteriore del prodotto e la parete per garantire una corretta ventilazione. Evitare di installare il prodotto in cucina, in bagno o in qualsiasi altro luogo con umidità elevata per non ridurre la durata dei componenti elettronici.

•Il prodotto può essere utilizzato solo sotto i 5000 m di altitudine. In installazioni a altitudini superiori ai 3000 m, si possono verificare alcune anomalie.

Montaggio a parete

Standard VESA:

PL4901: 600 x 400 (4 - M6 x 40L) PL5501: 600 x 400 (4 - M6 x 40L) PL5502: 600 x 400 (4 - M6 x 40L)

Per installare lo schermo su una parete, sarà necessario un kit di montaggio a parete standard (disponibile in commercio). Si consiglia di utilizzare una interfaccia di montaggio conforme con lo standard TUV-GS e/o UL1678 in Nord America.

1.Posizionare sul tavolo l'elemento di protezione che avvolge lo schermo quando dentro la confezione, in modo da non graffiare la superficie dello schermo.

2.Assicurarsi che siano presenti tutti gli accessori per il montaggio dello schermo (montaggio a parete, montaggio a soffitto, supporto da tavolo, ecc).

3.Seguire le istruzioni fornite con il kit di montaggio della base. Procedure di montaggio diverse da quelle descritte possono causare danni all'apparecchiatura o lesioni all'utente o all'installatore. La garanzia del prodotto non copre i danni causati dall'installazione non corretta.

4.Per il kit di montaggio a parete, usare viti di montaggio M6 (la lunghezza non deve essere di 10 mm maggiore dello spessore della staffa di montaggio) e stringerle in modo sicuro.


		<![if ! IE]> <![endif]>
		<![if ! IE]> <![endif]>
		<![if ! IE]> <![endif]>
127( 81,7 PP
%(=(/ :,'7+ 7 % / 5
:$// 02817 6&5(: 7+5($' '(37+ 0 /		PL4901
		PL4901


<![if ! IE]> <![endif]>
<![if ! IE]> <![endif]>
<![if ! IE]> <![endif]>
	127( 81,7 PP
	%(=(/ :,'7+ 7 % / 5
	:$// 02817 6&5(: 7+5($' '(37+ 0 /	PL5501
		PL5501

Impostazione dello schermo	13


		<![if ! IE]> <![endif]>
		<![if ! IE]> <![endif]>
		<![if ! IE]> <![endif]>
127( 81,7 PP
%(=(/ :,'7+ 7 % / 5
:$// 02817 6&5(: 7+5($' '(37+ 0 /
		PL5502

5.Installare la staffa per il montaggio a parete sullo schermo e fissare lo schermo alla parete seguendo le istruzioni della staffa di montaggio. La lunghezza della vite deve essere superiore allo spessore della staffa per il montaggio a parete consultare la tabella di seguito per ciascun modello. Assicurarsi che tutte le viti siano avvitate e strette correttamente. (Coppia consigliata: 16 (+2/-2) kgf/cm). Il supporto di installazione deve essere abbastanza resistente da sostenere il peso dello schermo.

		Spessore
		della staffa
Schermo	L1	per il
Schermo	mm	montaggio
LCD		a parete
	L2 mm
	(L3")

Per vitare che lo schermo cada:

•Per l'installazione a parete o a soffitto, si consiglia di installare lo schermo utilizzando le staffe in metallo disponibili in commercio. Per le istruzioni dettagliate sull'installazione, consultare la guida fornita con la staffa.

•Per ridurre la possibilità di lesioni e danni dovuti alla caduta dello schermo a causa di terremoti o disastri naturali, consultare il costruttore della staffa per la posizione di installazione corretta.

Requisiti di ventilazione per il posizionamento della scocca

Per consentire la dispersione del calore, lasciare uno spazio tra gli oggetti circostanti.

100 mm
