PL490/PL552/PH5501 Manuel d’utilisation

Limitation de responsabilité

BenQ Corporation n’accorde aucune représentation ni garantie, qu’elle soit explicite ou implicite, quant au contenu du présent document. BenQ Corporation se réserve le droit

de réviser le contenu de la présente publication et d’y apporter des modications de

temps à autre, sans pour autant être tenue d’informer qui que ce soit de ces révisions ou

modications.

Droits d’auteur

Copyright 2019 BenQ Corporation. Tous droits réservés. Aucune partie de cette publication ne peut être reproduite, transmise, transcrite, stockée sur un système d’archivage ou traduite dans une langue ou un langage informatique, sous aucune forme ou par aucun moyen électronique, mécanique, magnétique, optique, chimique, manuel ou autre, sans l’autorisation écrite préalable de BenQ Corporation.

Sommaire i

Sommaire

Avertissements et précautions de sécurité .....................1

Instructions de sécurité importantes ................................ 3

Notes sur le panneau LCD de cet écran ......................................3

Avis de sécurité pour la télécommande .......................................4

Avis sur la sécurité des piles ............................................................4

BenQ ecoFACTS ...............................................................................5

Déballage et installation .......................................................6

Déballage ............................................................................................6

Contenu de l’emballage ....................................................................6

Notes d’installation ...........................................................................7

Montage sur un mur .........................................................................7

Monter en position portrait ............................................................8

Pièces et fonctions ................................................................ 9

Panneau de commande ....................................................................9

Prises d’entrée/sortie .................................................................... 10

Télécommande ............................................................................... 12

Connecter un équipement externe .................................16

Connecter un équipement externe (DVD/VCR/VCD) ..........16

Connecter un PC ........................................................................... 17

Connecter un équipement audio ................................................ 18

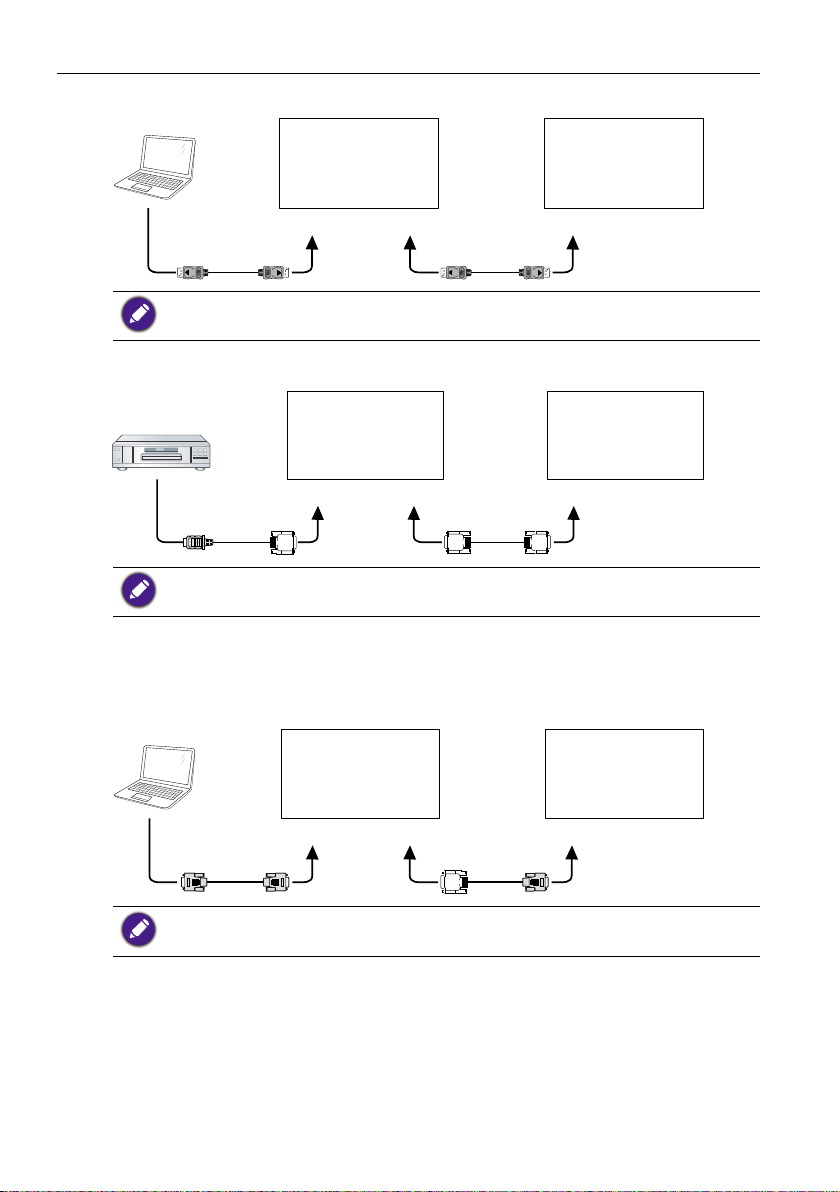

Connecter plusieurs écrans dans une conguration de

connexion en série ......................................................................... 19

Connexion IR .................................................................................. 21

Connexion relais IR ....................................................................... 21

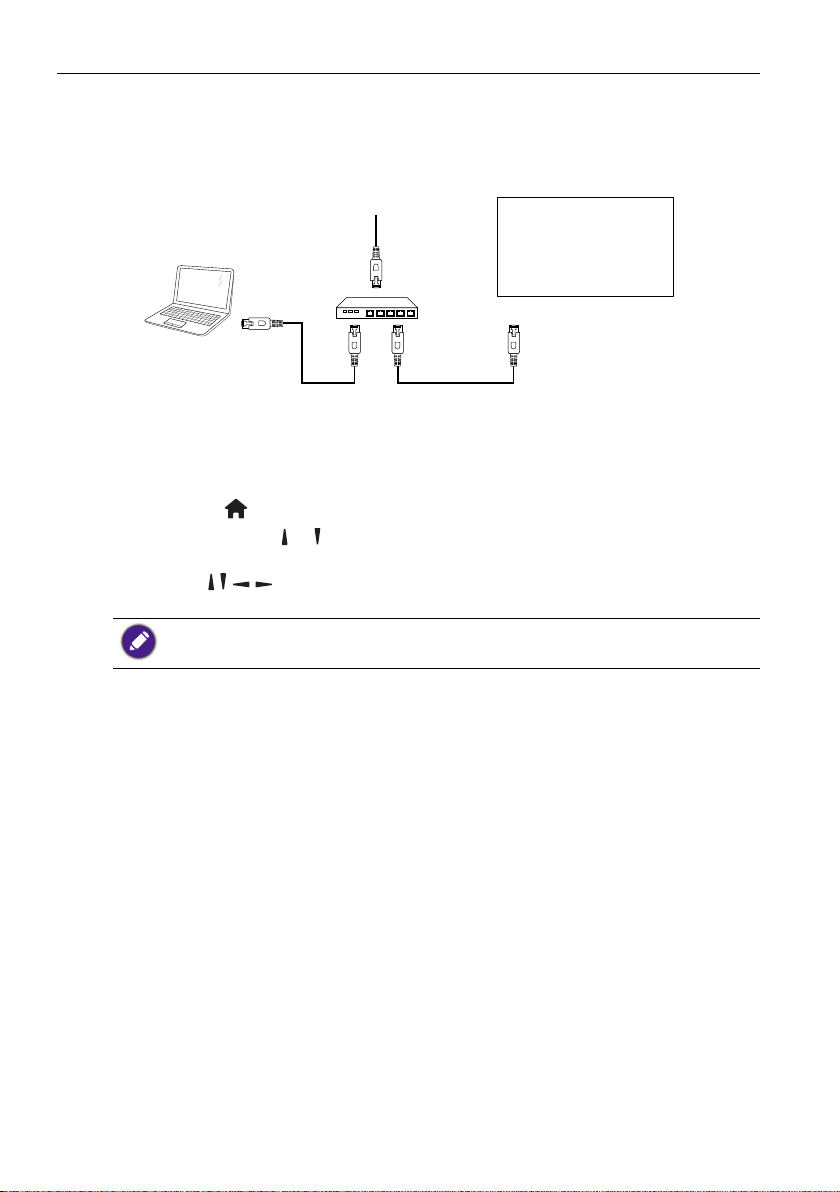

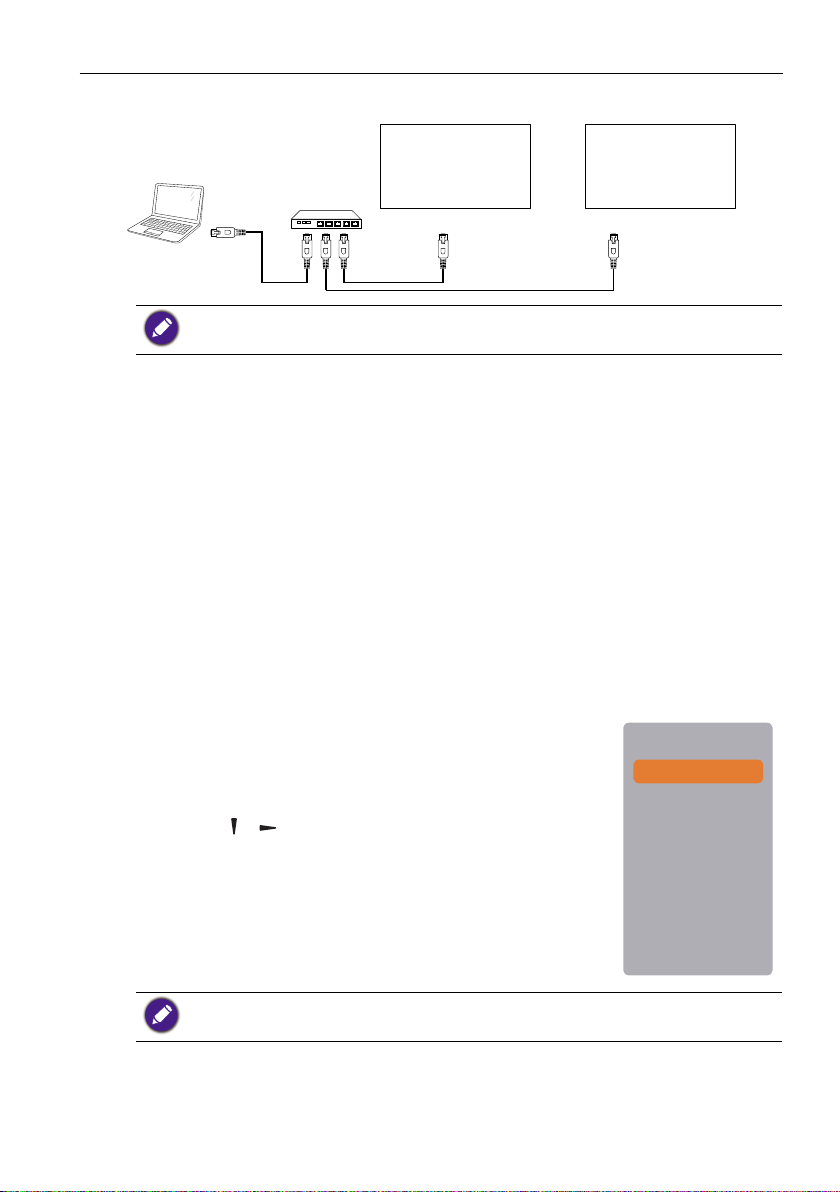

Connexion câblée au réseau ........................................................ 22

Fonctionnement ..................................................................23

Regarder la source vidéo connectée .......................................... 23

Changer le format de l’image ....................................................... 23

Choisir vos paramètres d’image préférés .................................23

Choisir vos paramètres de son préférés ................................... 24

Sommaireii

Lire les chiers multimédia via un réseau local......................... 24

Lire les chiers multimédia depuis un périphérique USB ....... 28

Options de lecture ......................................................................... 29

Changer vos paramètres ....................................................31

Paramètres ...................................................................................... 32

Compatibilité des périphériques USB .............................44

Mode d’entrée .....................................................................46

Nettoyage et dépannage .................................................... 48

Nettoyage ........................................................................................ 48

Dépannage ....................................................................................... 49

Spécications techniques ...................................................51

2/25/19

Avertissements et précautions de sécurité 1

Avertissements et précautions de sécurité

CET ÉQUIPEMENT DOIT ÊTRE MIS À

LA TERRE Pour assurer une utilisation en toute

sécurité, la prise à trois broches ne doit être insérée que dans une prise secteur standard correspondante qui est effectivement mise à la terre via le

L’éclair éché dans un triangle équilatéral,

est destiné à alerter l’utilisateur de la présence de « tension dangereuse » non isolée dans le boîtier du produit pouvant

être d’une ampleur sufsante pour

constituer un risque d’électrocution pour les personnes.

Le point d’exclamation dans un triangle équilatéral est destiné à alerter l’utilisateur de la présence d’instructions importantes d’utilisation et de maintenance (entretien) dans la documentation accompagnant l’appareil.

câblage domestique normal. Les rallonges utilisées avec l’équipement

doivent avoir trois ls et être

correctement câblées pour offrir une connexion à la terre. Des rallonges mal câblées sont une cause majeure de décès.

Le fait que l’équipement fonctionne

correctement ne signie pas que la

prise d’alimentation est mise à la terre ou que l’installation est complètement sûre. Pour votre sécurité, si vous avez le moindre doute au sujet de la mise à la terre effective de la prise secteur, veuillez consulter un électricien

qualié.

• La prise du cordon d’alimentation doit rester facilement accessible. La prise secteur

(prise murale) doit être installée à proximité de l’équipement et doit être accessible facilement. Pour déconnecter totalement cet appareil du secteur, déconnectez le cordon d’alimentation de la prise secteur.

• Ne placez pas cet écran sur une surface inclinée ou instable (comme un chariot) où il

pourrait tomber et être endommagé ou blesser quelqu’un.

• Ne placez pas cet écran à proximité d’eau comme un spa ou une piscine ou dans une

position qui permettrait des éclaboussures ou des pulvérisations d’eau sur l’écran, comme devant une fenêtre ouverte par laquelle la pluie pourrait rentrer.

• N’installez pas cet écran dans un espace conné sans une ventilation et une circulation

d’air adéquates, comme dans une armoire fermée. Laissez un espace adéquat autour de l’écran pour dissiper la chaleur à l’intérieur. Ne bloquez aucune des fentes de ventilation

et ouvertures sur l’écran. Une surchauffe peut entraîner des dangers et des chocs

électriques.

• L’installation de cet écran ne doit être effectuée que par un technicien qualié. Ne pas

installer cet écran correctement peut causer des blessures et des dommages au

personnel et l’écran lui-même. Vériez régulièrement l’installation et entretenez l’écran

régulièrement pour assurer les meilleures conditions de travail.

• Utilisez uniquement les accessoires agréés ou recommandés par le fabricant pour monter cet écran. Utiliser des accessoires erronés ou inadaptés peut provoquer la chute

de l’écran et entraîner des blessures graves. Assurez-vous que la surface et les points de

xation sont sufsamment solides pour supporter le poids de l’écran.

Avertissements et précautions de sécurité2

• Pour réduire le risque d’électrocution, ne retirez pas les panneaux. Aucun composant à l’intérieur susceptible d’être manipulé par l’utilisateur. Conez les opérations d’entretien et de réparation à un technicien qualié.

• Pour éviter les blessures, monter l’écran ou installer les pieds de bureau est nécessaire

avant l’utilisation.

Instructions de sécurité importantes 3

Instructions de sécurité importantes

1. Lisez ces instructions.

2. Conservez ces instructions.

3. Respectez tous les avertissements.

4. Suivez toutes les instructions.

5. N’utilisez pas cet appareil près de l’eau.

6. Nettoyez uniquement avec un chiffon sec.

7. N’obstruez aucune des fentes de ventilation. Installez conformément aux instructions du fabricant.

8. N’installez pas près de sources de chaleur telles que radiateurs, registres de chaleur,

poêles ou autres appareils (y compris les amplicateurs) qui produisent de la chaleur.

9. Ne supprimez pas la sécurité de la che polarisée ou de mise à la terre. Une che polarisée possède deux lames dont l’une est plus large que l’autre. Une prise de terre

possède deux lames et une broche de terre. La lame large ou la troisième broche sont fournies pour votre sécurité. Si la prise fournie ne rentre pas dans votre prise secteur, consultez un électricien pour remplacer la prise obsolète.

10. Protégez le cordon d’alimentation contre le piétinement ou le pincement, particulièrement au niveau des prises électriques, et du point d’où ils sortent de l’appareil.

11. Utilisez uniquement des xations/accessoires spéciés par le fabricant.

12. Utilisez uniquement avec le chariot, pied, trépied, support ou table spécié par le fabricant ou vendu avec l’appareil. Lorsque vous utilisez un chariot, soyez prudent lorsque vous déplacez l’ensemble chariot/appareil pour éviter les blessures en cas de chute.

13. Débranchez cet appareil pendant les orages ou si inutilisé pendant de longues périodes de temps.

14. Conez toutes les opérations d’entretien et de réparation à un technicien qualié.

Une réparation est nécessaire lorsque l’appareil a été endommagé de quelque

manière, par exemple la prise ou le cordon d’alimentation est endommagé, du liquide a été renversé ou des objets sont tombés dans l’appareil, l’appareil a été exposé à la pluie ou l’humidité, l’appareil ne fonctionne pas normalement, ou il est tombé.

Notes sur le panneau LCD de cet écran

• Le panneau LCD (afchage à cristaux liquides) de cet écran a une couche de verre de

protection très ne qui peut être marquée, rayée ou fêlée si elle est heurtée ou

comprimée. Le substrat à cristaux liquides peut également être endommagé si une force excessive est appliquée sur l’écran, ou en cas de températures extrêmes. Veuillez en prendre soin.

• Le temps de réponse et la luminosité du panneau LCD peut varier avec la température

ambiante.

• Évitez de placer l’écran sous la lumière directe du soleil ou là où le soleil ou un spot

éclairerait directement le panneau LCD, car la chaleur peut endommager le panneau et

le boîtier externe de l’écran et la forte lumière rendrait le visionnage de l’afchage plus difcile que nécessaire.

Instructions de sécurité importantes4

• Le panneau LCD se compose de pixels individuels pour afcher des images et est fabriqué selon les spécications de conception. Bien que 99,9% de ces pixels fonctionnent normalement, 0,01% des pixels peuvent rester constamment allumés (en

rouge, bleu ou vert) ou éteints. Ceci est une limitation technique de la technologie LCD et n’est pas un défaut.

• Les écrans LCD, comme les écrans plasma (PDP) et à tube cathodique conventionnel, sont également sensibles aux ‘images rémanentes dénitives’, ou ‘rétention des images’, qui créent sur l’écran des ombres et lignes xes visibles. Pour éviter de tels dommages à l’écran, évitez d’afcher des images xes (comme les menus à l’écran, logos de chaînes de télévision, icônes ou textes xes/inactifs) pendant plus de deux heures. Changez le

format de l’image de temps en temps. Remplissez tout l’écran avec l’image, et éliminez les

barres noires lorsque cela est possible. Évitez d’afcher des images au format 4:3

pendant une longue période de temps, sinon il peut y avoir des traces de rétention des images visibles sur l’écran comme deux lignes verticales.

Remarque : Dans certaines circonstances, de la condensation peut se produire sur la face

intérieure du verre de protection, c’est un phénomène naturel et n’affectera pas le fonctionnement de l’écran. Cette condensation disparaît habituellement après environ 30 minutes de fonctionnement normal.

• Si l’afchage d’une image xe est nécessaire, il est recommandé d’activer le Changement

de pixel dans les Paramètres généraux.

Avis de sécurité pour la télécommande

• Ne placez pas la télécommande dans la chaleur directe, l’humidité et évitez le feu.

• Ne laissez pas tomber la télécommande.

• N’exposez pas la télécommande à l’eau ou l’humidité, car cela pourrait entraîner un

dysfonctionnement.

• Conrmez qu’il n’y a pas d’obstacle entre la télécommande et le capteur du produit.

• Lorsque la télécommande ne sera pas utilisée pendant une longue période, retirez les

piles.

Avis sur la sécurité des piles

L’utilisation du mauvais type de piles peut causer des fuites chimiques ou des explosions.

Veuillez noter ce qui suit :

• Assurez-vous toujours que les piles sont insérées avec les bornes positives et négatives

dans la direction correcte comme indiqué dans le compartiment des piles.

• Des types différents de piles ont des caractéristiques différentes. Ne mélangez pas de types différents.

• Ne mélangez pas des piles anciennes et neuves. Le mélange de piles anciennes et neuves raccourcirait la durée de vie des piles ou causerait des fuites chimiques des anciennes piles.

• Lorsque les piles semblent mal fonctionner, remplacez-les immédiatement.

• Les produits chimiques qui fuient des piles peuvent causer une irritation de la peau. Si

une matière chimique suinte des piles, essuyez-la immédiatement en utilisant un chiffon propre, et remplacez les piles dès que possible.

• Du fait de conditions de stockage variables, la durée de vie des piles incluses avec votre produit peut être réduite. Remplacez-les dans les 3 mois ou dès que vous pouvez après leur utilisation.

• Il peut y avoir des restrictions locales concernant l’élimination ou le recyclage des piles. Consultez vos réglementations locales ou l’entreprise d’élimination des déchets.

Instructions de sécurité importantes 5

BenQ ecoFACTS

BenQ has been dedicated to the design and development of greener product as part of its aspiration to realize the ideal of the "Bringing Enjoyment 'N Quality to Life" corporate vision with the ultimate goal to achieve a low-carbon society. Besides meeting international regulatory requirement and standards pertaining to environmental management, BenQ has spared no efforts in pushing our initiatives further to incorporate life cycle design in the aspects of material selection, manufacturing, packaging, transportation, using and disposal of the products. BenQ ecoFACTS label lists key ecofriendly design highlights of each product, hoping to ensure that consumers make informed green choices at purchase. Check out BenQ's CSR Website at

http://csr.BenQ.com/ for more details on BenQ's environmental commitments and

achievements.

Déballage et installation6

Déballage et installation

Déballage

• Ce produit est emballé dans un carton avec les accessoires standard.

• Tous les autres accessoires optionnels seront emballés séparément.

• En raison de la taille et du poids de cet écran, il est recommandé de le déplacer à deux

personnes.

• Après l’ouverture du carton, assurez-vous que le contenu est complet et en bon état.

Contenu de l’emballage

Veuillez vérier que vous avez reçu les éléments suivants avec le contenu de votre emballage :

• Afchage LCD

• Télécommande et piles AAA/LR3

• Cordon d’alimentation (1,8 m)

• Câble DVI

• Câble HDMI (1,8 m)

• Câble DP (1,8 m)

Câble HDMICâble DVICordon d’alimentation

* Le cordon d’alimentation fourni varie selon la destination.

• Guide de démarrage rapide

• Câble RS232 (1,8 m)

• Câble boucle RS232 (1,8 m)

• Câble d’extension IR (1,8 m)

• Câble audio (1,8 m)

• Tampons d’inspection de l’écart (3 unités)

Télécommande et piles AAA/LR3

Guide de démarrage rapideCâble DP

Câble audio

Tampons d’inspection de l’écart (3 unités)Câble d’extension IRCâble boucle RS232Câble RS232

• Pour toutes les autres régions, appliquez un cordon d’alimentation conforme à la tension

alternative de la prise de courant et qui a été approuvé et est conforme aux règlements en matière de sécurité du pays concerné.

• Vous pourriez envisager de conserver la boîte d’emballage et les matériaux d’emballage pour l’expédition de l’afchage.

Déballage et installation 7

Notes d’installation

• Du fait de la forte consommation électrique, utilisez toujours la prise conçue

exclusivement pour ce produit. Si une ligne d’extension est nécessaire, veuillez consulter votre agent de service.

• Le produit doit être installé sur une surface plane pour éviter le basculement. La distance

entre l’arrière du produit et le mur doit être maintenue pour une bonne ventilation. Évitez d’installer le produit dans la cuisine, salle de bains ou tout autre endroit avec une

humidité élevée an de ne pas raccourcir la durée de vie des composants électroniques.

• Le produit peut normalement fonctionner uniquement sous 5000 m d’altitude. Dans les

installations à des altitudes supérieures à 3000 m, certaines anomalies peuvent être ressenties.

Montage sur un mur

Pour monter cet écran sur un mur, vous devrez obtenir un kit de montage mural standard (disponible dans le commerce). Nous vous recommandons d’utiliser une interface de

montage conforme à la norme TUV-GS et/ou UL1678 en Amérique du Nord.

PL490 PL552/PH5501

Grille VESA Grille VESA

Feuille de protection

Table

Support de table

Table

Support de table

1. Étendez sur une table une feuille de protection, qui était enroulée autour de l’écran

quand il était emballé, sous la surface de l’écran an de ne pas la rayer.

2. Assurez-vous que vous avez tous les accessoires pour le montage de cet écran (montage mural, montage au plafond, support de table, etc.).

3. Suivez les instructions fournies avec le kit de montage de la base. Le non-respect des procédures de montage correctes pourrait entraîner des dommages à l’équipement ou des blessures à l’utilisateur ou l’installateur. La garantie du produit ne couvre pas les dommages causés par une mauvaise installation.

4. Pour le kit de montage mural, utilisez des vis de montage M6 (ayant une longueur de 10 mm de plus que l’épaisseur du support de montage) et serrez-les solidement.

5. Unité sans le poids de la base = 21,6 kg. L’équipement et ses moyens de montage

associés restent en sécurité pendant le test. À utiliser uniquement avec un support de montage mural listé UL avec une charge minimale de 64,8 kg.

Grille VESA

PL490/PL552/PH5501 400(H) x 400(V) mm

Déballage et installation8

Pour empêcher à l’écran de tomber :

• Pour le montage mural ou au plafond, nous recommandons d’installer l’écran avec des supports

métalliques qui sont disponibles dans le commerce. Pour obtenir des instructions d’installation

détaillées, consultez le guide reçu avec le support respectif.

• Pour réduire la probabilité de blessures et de dommages résultant d’une chute de l’écran en cas

de tremblement de terre ou autre catastrophe naturelle, assurez-vous de consulter le fabricant du support pour l’emplacement d’installation.

Exigences de ventilation pour un placement en boîtier

Pour permettre la dispersion de la chaleur, laissez de l’espace entre les objets environnants comme le montre le schéma ci-dessous.

100 mm 100 mm

100 mm

Monter en position portrait

Cet écran peut être installé en position portrait.

1. Retirez le support de table, s’il est monté.

2. Faites pivoter de 90 degrés dans le sens antihoraire.

PL490

PL552/PH5501

Pièces et fonctions

Panneau de commande

PL490 PL552/PH5501

Pièces et fonctions 9

MUTE INPUT

1 2 3 4 5 6 7 8

No. Nom Description

Bouton

Bouton MUTE

Bouton INPUT

Utilisez ce bouton pour allumer l’écran ou mettre l’écran en veille.

Activez ou désactivez l’audio. Choisissez la source d’entrée.

• Utilisé comme bouton OK dans le menu à l’écran (OSD). Augmentez l’ajustement lorsque le menu OSD est activé, ou

Bouton

augmentez le niveau de sortie audio lorsque le menu OSD est désactivé.

Diminuez l’ajustement lorsque le menu OSD est activé, ou

Bouton

diminuez le niveau de sortie audio lorsque le menu OSD est désactivé.

Bouton

Bouton MENU

Déplacez la barre de sélection vers le haut pour ajuster l’élément sélectionné lorsque le menu OSD est activé.

Déplacez la barre de sélection vers le bas pour ajuster l’élément sélectionné lorsque le menu OSD est activé.

Retournez au menu précédent lorsque le menu OSD est activé, ou activez le menu OSD lorsque le menu OSD est désactivé.

• Reçoit les signaux des commandes de la télécommande.

• Indique l’état de fonctionnement de l’afchage sans OPS :

- S’allume en vert lorsque l’écran est allumé.

Capteur de la télécommande et

indicateur d’état de l’alimentation

- S’allume en rouge lorsque l’écran est en mode de veille.

- S’allume en orange lorsque l’écran entre en mode APM.

- Lorsque PROGRAMME est activée, le voyant clignote en vert

et rouge

- Si le voyant clignote en rouge, cela indique qu’une défaillance a été détectée

- S’éteint lorsque l’alimentation principale de l’écran est éteinte

MUTE INPUT

1 2 3 4 5 6 7 8

Pièces et fonctions10

Prises d’entrée/sortie

PL490 PL552/PH5501

20 19

3 4

2 18

3 4

10 111415

No. Nom Description

AC IN

Entrée d’alimentation C.A. de la prise murale.

INTERRUPTEUR

D’ALIMENTATION

Allumez ou éteignez l’alimentation principale.

PRINCIPAL

Entrée/Sortie du signal IR pour la fonction de boucle.

IR IN

• Le capteur de la télécommande de cet écran cessera de fonctionner si la

IR OUT

RS232C IN RS232C OUT

RJ-45

HDMI1 IN

HDMI2 IN DVI IN DVI OUT / VGA OUT

DisplayPort IN

DisplayPort OUT

VGA IN (D-Sub) COMPONENT IN

(BNC)

Y/CVBS

PC LINE IN INTERRUPTEUR

HAUT-PARLEUR

prise IR IN est connectée.

• Pour contrôler à distance votre appareil A/V via cet écran, consultez la

page 21 pour la connexion Relais IR.

Entrée/Sortie du réseau RS232C pour la fonction de boucle.

Fonction de contrôle du réseau local pour l’utilisation du signal de commande à distance depuis le centre de contrôle.

Entrée vidéo/audio HDMI.

Entrée vidéo DVI-D. Sortie vidéo DVI ou VGA.

Entrée/Sortie vidéo DisplayPort.

Entrée vidéo VGA.

Entrée de source vidéo composantes YPbPr

Entrée de source vidéo. Entrée audio pour source VGA (téléphone stéréo 3,5 mm).

Interrupteur marche/arrêt du haut-parleur interne.

10 111415

20 19

Pièces et fonctions 11

AUDIO IN

AUDIO OUT

USB PORT

SPEAKERS OUT OPS SLOT

VERROU DE SÉCURITÉ

Entrée audio d’appareil AV externe (RCA). Sortie audio d’appareil AV externe.

Connectez votre périphérique de stockage USB.

Sortie audio vers des haut-parleurs externes. Emplacement pour installer le module OPS en option.

Utilisé pour la sécurité et la protection contre le vol.

Pièces et fonctions12

Télécommande

Bouton ALIMENTATION

Allumez l’écran ou mettez l’écran en veille.

Bouton LECTURE

/ / / Boutons de NAVIGATION

Naviguez dans les menus et choisissez des éléments.

Bouton ADJUST

Pour ajuster automatiquement l’entrée VGA seulement.

Bouton MUET

Appuyez pour activer ou désactiver la fonction muet.

/ / / Boutons de

COULEUR

Choisissez des tâches ou des options.

Boutons NORMAL

Passez au mode normal.

Boutons ID

Passez au mode ID.

Bouton FORMAT

Changez de mode zoom.

Bouton RETOUR

Retournez à la page précédente du menu ou quittez la fonction précédente.

Bouton INFO

Contrôlez la lecture des chiers multimédia.

Bouton SOURCE

Choisissez la source d’entrée. Appuyez le bouton

ou pour choisir entre USB,

Network, HDMI 1, HDMI 2, Display Port, Card OPS, DVI-D, YPbPr, AV ou VGA.

Appuyez le bouton OK pour conrmer et quitter.

Bouton ACCUEIL

Accédez au menu OSD.

Bouton LIST

Sans fonction.

Afchez des informations sur l’activité actuelle.

Bouton OK

Conrmez une entrée ou une sélection.

Bouton OPTIONS

Accédez aux menus d’options, image et son actuellement disponibles.

/ Bouton VOLUME

Ajustez le volume.

Boutons NUMÉRIQUES

Entrez du texte pour le paramètre réseau, et

congurez l’ID pour le mode ID.

Pièces et fonctions 13

ID de la télécommande

Vous pouvez dénir l’ID de la télécommande lorsque vous souhaitez utiliser cette

télécommande sur d’autres écrans.

Appuyez le bouton ID. La diode rouge clignote deux fois.

1. Appuyez le bouton ID SET pendant plus de 1 seconde pour

accéder au mode ID. La diode rouge s’allume. Appuyez à nouveau le bouton ID SET pour quitter le mode ID. La diode rouge s’éteint.

Appuyez les chiffres 0 à 9 pour sélectionner l’afchage que vous souhaitez contrôler.

Par exemple : appuyez 0 et 1 pour l’écran n° 1, appuyez sur 1 et 1 pour l’écran n° 11.

Les chiffres disponibles vont de 01 à 255.

2. Ne pas appuyer un bouton dans les 10 secondes fera

quitter le mode ID.

3. En cas d’erreur d’appui sur des boutons autres que les

chiffres, attendez 1 seconde après que la diode rouge s’éteint et s’allume à nouveau, puis appuyez à nouveau les chiffres corrects.

4. Appuyez le bouton ENTER pour conrmer. La diode

rouge clignote deux fois, puis s’éteint.

• Appuyez le bouton NORMAL. La diode verte clignote deux fois, ce qui

indique que l’écran est en mode de fonctionnement normal.

• Il est nécessaire de dénir le numéro ID pour chaque écran avant de

sélectionner son numéro ID.

• Voir Empilage à la page 34 pour plus d’informations.

Pièces et fonctions14

Insérer les piles dans la télécommande

La télécommande est alimentée par deux piles AAA/LR3 1,5V.

Pour installer ou remplacer les piles :

1. Achetez deux piles AAA/LR3 1,5V.

2. Appuyez, puis faites glisser le couvercle pour l’ouvrir.

3. Alignez les piles selon les indications (+) et (-) à l’intérieur du compartiment des piles.

4. Réinstallez le couvercle.

L’utilisation incorrecte des piles peut provoquer des fuites ou éclatement. Assurez-vous de suivre

ces instruction :

• Placez les piles « AAA » en faisant correspondre les signes (+) et (-) sur chaque pile aux signes (+)

et (-) du compartiment des piles.

• Ne mélangez pas les types de piles.

• Ne combinez pas des piles neuves avec des piles déjà utilisées. Cela provoque une autonomie plus

courte ou la fuite de piles.

• Retirez les piles mortes immédiatement pour empêcher une fuite de liquide dans le

compartiment des piles. Ne touchez pas l’acide sorti de la pile, car cela peut endommager votre peau.

Si vous ne comptez pas utiliser la télécommande pendant une longue période, retirez les piles.

Manipuler la télécommande

• Évitez tout choc violent.

• Ne laissez pas l’eau ou tout autre liquide éclabousser la télécommande. Si la

télécommande est mouillée, essuyez-la immédiatement.

• Évitez l’exposition à la chaleur et la vapeur.

• Autre que pour installer les piles, n’ouvrez pas la télécommande.

Pièces et fonctions 15

Distance d’utilisation de la télécommande

Pointez le haut de la télécommande vers le capteur de la télécommande de l’écran (côté arrière) quand vous appuyez sur un bouton.

Utilisez la télécommande dans la plage qui est présentée dans le tableau suivant.

Angle d’utilisation Distance d’utilisation

θ= 0º (pour H et V) θ= 20º (pour H et V) θ= 45º (pour H seulement)

≥ 8 m ≥ 5 m ≥ 2 m

La télécommande peut ne pas fonctionner correctement si le capteur de la télécommande sur l’écran est sous lumière directe du soleil ou une forte illumination, ou quand il y a un obstacle dans le chemin de transmission du signal.

Connecter un équipement externe16

Connecter un équipement externe

Connecter un équipement externe (DVD/VCR/VCD)

Utiliser l’entrée vidéo COMPONENT

Sortie audio

Sortie COMPONENT (YPbPr)

Utiliser l’entrée Source vidéo

DVD / VCR / VCD

AUDIO IN

COMPONENT IN (YPbPr)

AUDIO IN

Sortie Y/CVBS

DVD / VCR / VCD

Y/CVBS IN

Utiliser l’entrée vidéo HDMI

Connecter un PC

Utiliser l’entrée VGA

Connecter un équipement externe 17

DVD / VCR / VCD

Sortie HDMI

HDMI IN

Sortie VGA, D-Sub

15 broches

Sortie audio

Utiliser l’entrée DVI

VGA IN

DVI IN

VGA AUDIO IN

Sortie DVI

Sortie audio

VGA AUDIO IN

Connecter un équipement externe18

Utiliser l’entrée HDMI

Utiliser l’entrée DisplayPort

Sortie HDMI

HDMI IN

Sortie DisplayPort

DisplayPort IN

Connecter un équipement audio

Connecter des haut-parleurs externes

Haut-parleurs externes

Connecter un équipement externe 19

Connecter un périphérique audio externe

Entrée audio

AUDIO OUT

Amplicateur stéréo

Connecter plusieurs écrans dans une conguration de

connexion en série

Vous pouvez interconnecter plusieurs écrans pour créer une conguration de connexion

en série pour des applications comme un mur vidéo.

Connexion du contrôle des écrans

Connectez le connecteur RS232C OUT de ÉCRAN 1 au connecteur RS232C IN de

ÉCRAN 2.

ÉCRAN 1

RS-232C

RS-232C IN

RS-232C OUT RS-232C IN

Connexion de la vidéo numérique

Connectez le connecteur DVI OUT / VGA OUT de ÉCRAN 1 au connecteur DVI IN de

ÉCRAN 2.

ÉCRAN 2

DVI

Connexion en série DVI à 5*5 sans séparateur, DVI avec HDCP jusqu’au 7e.

DVI IN

DVI/VGA OUT DVI IN

ÉCRAN 2ÉCRAN 1

Connecter un équipement externe20

Connectez le connecteur DP OUT de ÉCRAN 1 au connecteur DP IN de ÉCRAN 2.

ÉCRAN 1

Connexion en série DP à 15*15 sans séparateur, prend en charge 3840 x 2160 à 30 Hz. DP avec HDCP jusqu’au 7e.

DP IN

ÉCRAN 2

DP INDP OUT

Connectez le connecteur HDMI OUT de ÉCRAN 1 au connecteur DVI IN de ÉCRAN 2.

DVD / VCR / VCD

HDMI

• HDMI jusqu’à 3840 x 2160 à 30 Hz, HDMI avec HDCP jusqu’au 7e.

• Le câble HDMI à DVI-I n’est pas fourni.

DVI IN

ÉCRAN 1

ÉCRAN 2

DVI INDVI OUT

Connexion de la vidéo analogique

Connectez le connecteur DVI OUT / VGA OUT de ÉCRAN 1 au connecteur VGA IN de

ÉCRAN 2.

ÉCRAN 1

VGA

VGA IN

• Connexion en série analogique à 3*3 sans séparateur.

• Le câble DVI-I à VGA n’est pas fourni.

ÉCRAN 2

VGA INDVI/VGA OUT

Connecter un équipement externe 21

Connexion en série IR

Connectez le câble du capteur IR à ÉCRAN 1 et connecteur le connecteur RS232C OUT

de ÉCRAN 1 au connecteur RS232C IN de ÉCRAN 2.

IR IN

Câble du capteur IR

ÉCRAN 1 ÉCRAN 2

RS-232C OUT

RS-232C IN

Connexion IR

Récepteur IR

externe

IR IN

Le capteur de la télécommande de cet écran cessera de fonctionner si la prise IR IN est connectée.

Connexion relais IR

IR OUT

DVD / VCR / VCD

(DVD / VCR / VCD)

Télécommande

IR IN

Connecter un équipement externe22

Connexion câblée au réseau

Si vous connectez cet écran à un réseau domestique, vous pouvez lire les photos, la musique et les vidéos depuis votre ordinateur. Voir Lire les chiers multimédia via un

réseau local à la page 24 pour plus de détails.

INTERNET

RJ-45

ROUTEUR

RJ-45

Pour congurer le réseau :

1. Allumez le routeur et activez son paramètre DHCP.

2. Connectez le routeur à cet écran avec un câble Ethernet.

3. Appuyez le

4. Appuyez le bouton

bouton ACCUEIL pour afcher le menu OSD.

ou pour sélectionner l’élément du menu Paramètres réseau.

Appuyez le bouton OK pour accéder à son sous-menu.

5. Appuyez

, , , ou le bouton numérique pour ajuster sa valeur. Appuyez le bouton

OK pour conrmer.

Connectez avec un câble Ethernet CAT-5 blindé pour vous conformer à la directive CEM.

Fonctionnement 23

Fonctionnement

Le bouton de contrôle décrit dans cette section est principalement sur la télécommande, sauf indication contraire.

Regarder la source vidéo connectée

Voir page 16 pour la connexion des équipements externes.

1. Appuyez le

2. Appuyez le bouton

Changer le format de l’image

Vous pouvez changer le format de l’image en fonction de la source vidéo. Chaque source vidéo a ses formats d’image disponibles.

Les formats d’image disponibles dépendent de la source vidéo :

1. Appuyez le

2. Appuyez le bouton

• Zoom auto : Agrandissez l’image pour remplir l’écran. Recommandé pour une

distorsion minimale de l’écran mais pas pour HD ou PC.

• Ext. image 16:9 : Échelonne le format 4:3 en 16:9. Pas recommandé pour HD ou PC.

• Écran large : Afche le contenu du format écran large non étiré. Pas recommandé pour HD ou PC.

• Non proportionnel : Fournit un maximum de détails pour PC. Uniquement disponible quand le mode PC est sélectionné dans le menu Image.

• 4:3 : Afchez le classique format 4:3.

bouton SOURCE.

ou pour choisir un appareil, puis appuyez le bouton OK.

bouton FORMAT.

ou pour choisir un format d’image, puis appuyez le bouton OK.

Choisir vos paramètres d’image préférés

1. Alors que cet écran afche une source vidéo, appuyez le bouton ADJUST.

2. Appuyez le bouton

3. Appuyez le bouton

• Personnel : Appliquez vos paramètres d’image personnalisés.

• Intense : Paramètres riches et dynamiques, idéaux pour le visionnement en plein

jour.

• Naturel : Paramètres d’image naturels.

• Standard : Paramètres par défaut qui conviennent à la plupart des environnements

et des types de vidéo.

• Film : Paramètres idéaux pour les lms.

• Photo : Paramètres idéaux pour les photos.

• Écon. d’énergie : Paramètres qui conservent le plus d’énergie.

ou pour choisir le style d’image, puis appuyez le bouton OK.

ou pour choisir une option, puis appuyez le bouton OK.

Fonctionnement24

Choisir vos paramètres de son préférés

1. Alors que cet écran afche une source vidéo, appuyez le bouton ADJUST.

2. Appuyez le bouton

3. Appuyez le bouton

• Personnel : Appliquez vos paramètres de son personnalisés.

• Original : Paramètres qui conviennent à la plupart des environnements et des types

d’audio.

• Film : Paramètres idéaux pour les lms.

• Musique : Paramètres idéaux pour écouter la musique.

• Jeux : Paramètres idéaux pour les jeux.

• Infos : Paramètres idéaux pour l’audio parlé, comme les infos.

ou pour choisir Style de son, puis appuyez le bouton OK.

ou pour choisir une option, puis appuyez le bouton OK.

Lire les chiers multimédia via un réseau local

Pour lire des chiers via un réseau local, vous aurez besoin de :

1. Un réseau domestique câblé, connecté à un routeur UPnP (Universal Plug and Play).

2. En option : Un câble réseau qui connecte votre écran à votre réseau domestique.

3. Un serveur multimédia exécuté sur votre ordinateur.

4. Des paramètres appropriés sur le pare-feu de votre ordinateur pour vous permettre d’exécuter le serveur multimédia.

5. Formats pris en charge

• Image : JPEG, PNG ou BMP.

• Son : LPCM, MP3, AAC ou WMA.

• Vidéo : MPEG2, MPEG-4 ou WMV.

6. La qualité d’afchage dépend de la bande passante du réseau.

Congurer le réseau

1. Connectez votre écran et l’ordinateur au même réseau domestique. Voir l’illustration ci-dessous pour connecter votre écran à un réseau.

2. Allumez votre ordinateur moniteur et le routeur.

• Conguration à un écran :

RJ-45

ROUTEUR

RJ-45

• Conguration à plusieurs écrans :

Fonctionnement 25

ÉCRAN 1

RJ-45

Si l’appareil ne retourne pas en mode DLNA suite à des perturbations électriques externes (décharge électrostatique par exemple), l’intervention de l’utilisateur est requise.

ROUTEUR

RJ-45 RJ-45

ÉCRAN 2

Congurer le partage de chiers multimédia

1. Installez un serveur multimédia sur votre ordinateur pour partager des chiers multimédia. Voici quelques serveurs multimédia :

• Pour PC : Lecteur Windows Media 11 (ou version supérieure) ou TVersity

• Pour Mac : Twonky

2. Activez le partage de chiers multimédia sur votre ordinateur en utilisant le serveur multimédia. Pour plus d’informations sur comment congurer le serveur multimédia,

consultez le site Web du serveur multimédia.

Comment utiliser DLNA-DMP

1. Veuillez connecter l’écran et votre PC au même routeur via RJ-45.

2. Exécutez le Lecteur Windows Media. Dénissez la gestion du ux comme partage public.

Lire les chiers depuis l’écran

1. Appuyez le bouton SOURCE, choisissez Network et appuyez le bouton OK.

2. Maintenant, vous pouvez voir de tous les PC connectés au même routeur sur l’écran. Choisissez le bon.

3. Appuyez

et pour choisir le répertoire et les chiers à lire.

4. Vous pouvez connecter jusqu’à 4 écrans sur le même PC et

lire même ux multimédia.

Nous suggérons d’utiliser la fonction DLNA-DMP via le réseau câblé pour des raisons de sécurité plus élevée et de bande

passante réseau sufsante.

USB

Network HDMI 1 HDMI 2 Display Port Card OPS DVI-D YPbPr AV VGA

Le nom de dossier et le nom de chier doivent être en alphabet latin.

Fonctionnement26

Comment utiliser DLNA-DMR depuis le PC

1. Appuyez le bouton ACCUEIL, choisissez Paramètres réseau et appuyez OK.

Image Voir paramètres réseau Son Conguration réseau Empilage Conguration IP statique Paramètres généraux Digital Media Render... Paramètres réseau Nom du réseau

2. Dénissez DMR sur MARCHE.

Image Voir paramètres réseau Éteint Son Conguration réseau Marche Empilage Conguration IP statique Paramètres généraux Digital Media Render... Paramètres réseau Nom du réseau

3. Dénissez le nom de votre écran.

Image Voir paramètres réseau Son Conguration réseau Empilage Conguration IP statique Paramètres généraux Digital Media Render... Paramètres réseau Nom du réseau

Fonctionnement 27

testabc

Annuler

Fait

Effacer

4. Appuyez le bouton SOURCE, choisissez Network et appuyez le bouton OK.

5. Sur votre PC, allez à Centre Réseau et partage, et cliquez sur Choisir le groupe résidentiel et les paramètres de partage.

6. Vériez les formats multimédia. Puis, cliquez sur Choisir les options de diffusion

de contenu multimédia...

7. Allez à Paramètres de partage avancés, et cochez Activer la découverte de réseau.

8. Maintenant, allez dans le répertoire de vos chiers multimédia. Choisissez le chier multimédia par un clic droit. Dans le sous-menu Lire sur, vous pouvez trouver tous

les écrans connectés à votre réseau. Choisissez l’écran, et cliquez sur le chier

multimédia à lire.

Lire les chiers

1. Appuyez le

bouton SOURCE.

2. Choisissez Network et appuyez le bouton OK.

3. Choisissez un chier dans le navigateur de contenu, et appuyez le bouton OK pour commencer à lire.

4. Appuyez les boutons de LECTURE sur la télécommande pour contrôler la lecture.

• Choisissez la barre supérieure pour ltrer vos chiers par type.

• Choisissez Trier pour organiser les chiers par nom d’album, artiste ou autres champs.

• Pour effacer la liste des serveurs multimédia hors ligne, appuyez le

choisissez Effacer les serveurs hors ligne et appuyez le bouton OK.

bouton OPTIONS. Puis,

Fonctionnement28

USB

Lire les chiers multimédia depuis un périphérique USB

1. Connectez votre périphérique USB au port USB sur l’écran.

2. Appuyez le bouton SOURCE, choisissez USB et appuyez le bouton OK.

3. Le périphérique USB connecté est détecté automatiquement

pour tous ses chiers lisibles, qui seront automatiquement triés en 3 types :

4. Appuyez le supérieure de l’écran. Appuyez le bouton

Musique, Film et Photo.

bouton RETOUR pour aller à la couche

ou pour

choisir le type de chier. Appuyez le bouton OK pour accéder à sa liste de lecture.

5. Choisissez le chier souhaité. Appuyez le bouton OK pour commencer la lecture.

6. Suivez les instructions à l’écran pour contrôler l’option de lecture.

7. Appuyez les boutons de LECTURE (H F G I J) pour contrôler la lecture.

USB

Network HDMI 1 HDMI 2 Display Port Card OPS DVI-D YPbPr AV VGA

Fonctionnement 29

Music

Movie

Options de lecture

Lire les chiers musicaux

1. Choisissez Musique dans la barre supérieure.

2. Choisissez une piste musicale, et appuyez le bouton OK.

• Pour lire toutes les pistes dans un dossier, sélectionnez un chier musical. Appuyez

ensuite

• Pour passer à la piste suivante ou précédente, appuyez le bouton

• Pour mettre la piste en pause, appuyez le bouton OK. Appuyez le bouton OK à

nouveau pour reprendre la lecture.

• Pour sauter en arrière ou en avant de 10 secondes, appuyez le bouton

• Pour effectuer une recherche vers l’arrière ou vers l’avant, appuyez sur le bouton

G ou J, appuyez plusieurs fois pour basculer entre les différentes vitesses.

• Pour arrêter la musique, appuyez le bouton H.

Options de la musique

Lorsque vous lisez la musique, appuyez le

OK pour choisir une option :

• Lecture aléatoire : Activez ou désactivez la lecture aléatoire des pistes.

• Répéter : Choisissez Répéter pour lire une piste ou un album à plusieurs reprises, ou

choisissez Lire une fois pour lire une piste une fois.

Pour afcher des informations sur une chanson (par exemple titre, artiste ou durée), choisissez la

chanson, puis appuyez le bouton INFO. Pour masquer les informations, appuyez à nouveau le

bouton INFO.

pour Tout lire.

ou .

bouton OPTIONS, puis appuyez le bouton

Lire les chiers de lm

1. Choisissez Film dans la barre supérieure.

2. Choisissez une vidéo, et appuyez le bouton OK.

• Pour lire toutes les vidéos dans un dossier, sélectionnez un chier vidéo. Appuyez

ensuite

• Pour mettre la vidéo en pause, appuyez le bouton OK. Appuyez le bouton OK à

nouveau pour reprendre la lecture.

• Pour sauter en arrière ou en avant de 10 secondes, appuyez le bouton

• Pour effectuer une recherche vers l’arrière ou vers l’avant, appuyez sur le bouton

G ou J, appuyez plusieurs fois pour basculer entre les différentes vitesses.

• Pour arrêter la vidéo, appuyez le bouton H.

pour Tout lire.

ou .

Fonctionnement30


Options du lm

Lorsque vous lisez une vidéo, appuyez le

bouton OPTIONS, puis appuyez le bouton

OK pour choisir une option :

• Sous-titres : Choisissez les paramètres de sous-titres disponibles.

• Langue sous-titres : Choisissez la langue des sous-titres si disponible.

• Lecture aléatoire : Activez ou désactivez la lecture aléatoire des chiers vidéo.

• Répéter : Choisissez Répéter pour lire le chier vidéo à plusieurs reprises ou Lire

une fois pour lire le chier vidéo une fois.

• État : Pour afcher des informations sur une vidéo (par exemple, position de lecture,

durée, titre ou date).

Lire les chiers photo

1. Choisissez Photo dans la barre supérieure.

2. Choisissez une miniature de photo, et appuyez le bouton OK.

Démarrer un diaporama

S’il y a plusieurs photos dans un dossier, sélectionnez une photo. Appuyez ensuite pour Tout lire.

• Pour passer à la photo suivante ou précédente, appuyez le bouton

le bouton OK.

• Pour arrêter le diaporama, appuyez le bouton H.

Options du diaporama

Lorsque vous lisez un diaporama, appuyez le

bouton OPTIONS, puis appuyez le

bouton OK pour choisir une option :

• Lecture aléatoire : Activez ou désactivez l’afchage aléatoire des images dans le

diaporama.

• Répéter : Choisissez Répéter pour regarder un diaporama à plusieurs reprises, ou

choisissez Lire une fois pour regarder une fois.

• Durée du diaporama : Choisissez la durée d’afchage pour chaque photo dans le

diaporama.

• Transitions du diaporama : Choisissez la transition d’une photo à l’autre.

ou , puis appuyez

Changer vos paramètres

En utilisant la télécommande :

1. Appuyez le bouton ACCUEIL pour afcher le menu OSD.

2. Appuyez le bouton

valeur. Appuyez le bouton OK pour conrmer.

3. Appuyez le

4. Appuyez le

Utiliser les boutons de contrôle de l’écran

, , ou pour choisir son élément de menu ou pour ajuster sa

bouton RETOUR pour retourner à la couche précédente du menu.

bouton ACCUEIL pour quitter le menu OSD.

Changer vos paramètres 31

1. Appuyez le bouton MENU pour afcher le menu OSD.

2. Appuyez le bouton valeur.

3. Appuyez le bouton INPUT pour conrmer la sélection du menu et accéder à son sous-menu.

4. Appuyez le bouton MENU pour quitter le menu OSD.

, , ou pour choisir l’élément de menu ou pour ajuster sa

Changer vos paramètres32

Paramètres


Pour Jeu ou ordinateur, la valeur par défaut est le mode Ordinateur (fréquence PC). Vous pouvez passer en mode de Jeu pour récupérer plus de fonctions.

Style d’image

Restaurer style Restaurez le dernier paramètre d’image prédéni sélectionné.

Contraste du

rétroéclairage

Couleur Ajustez la saturation des couleurs de l’image.

Contour

Réduction bruit

Réd. artéf. MPEG

Digital Crystal Clear

Image Style d’image Son Restaurer style Empilage Contraste du rétroéclairage Paramètres généraux Couleur Paramètres réseau Contour

Réduction bruit Réd. artéf. MPEG Digital Crystal Clear Avancé Jeu ou ordinateur Format écran

Nom Description

Choisissez un paramètre d’image prédéni sous le mode Jeu

(fréquence vidéo).

Ajustez la luminosité du rétroéclairage de cet écran. Le paramètre de luminance par « rétroéclairage » pour la

vérication Energy Star.

Ajustez les contours de l’image sous le mode Jeu (fréquence vidéo). Choisissez la quantité de la réduction du bruit de l’image sous le mode Jeu (fréquence vidéo).

Lisser les transitions et le ou dans l’image numérique sous le

mode Jeu (fréquence vidéo).

Afnez chaque pixel pour correspondre aux pixels environnants et produire une image brillante, haute dénition sous le mode Jeu

(fréquence vidéo).

• Très grande netteté : Activez la netteté supérieure, en

particulier sur les lignes et les contours de l’image.

• Contraste dynam. : Améliorez de manière dynamique les

détails dans les zones sombres, moyennes et lumineuses de l’image.

• Accent. couleurs : Améliorez de manière dynamique la

vivacité et le détail des couleurs.

• DCR= 500.000:1

Avancé

Jeu ou ordinateur

Format écran

Changer vos paramètres 33

Accédez à des paramètres avancés comme gamma, teinte, contraste vidéo et ainsi de suite.

• Gamma : Ajustez le paramètre non linéaire pour la luminance

et le contraste de l’image.

• Teinte : Changez la balance des couleurs.

• Teinte perso. 1 : Personnaliser le paramètre de la balance des

couleurs. Disponible uniquement si Teinte  Personnalisé 1 est choisi.

• Teinte perso. 2 : Changez la température de couleur de 3.000

K à 10.000 K. Ajustez la température de couleur des images par incrément de 100 K. Disponible uniquement si Teinte  Personnalisé 2 est choisi.

• Contraste vidéo : Ajustez le contraste vidéo.

• Lumière : Ajustez la luminosité de l’écran.

• Nuance : Ajustez la nuance de l’écran. Lorsque vous afchez du contenu depuis une console de jeu

connectée, choisissez Jeux pour appliquer les paramètres de jeux. Lorsqu’un ordinateur est connecté via HDMI, choisissez Ordinateur.

Assurez-vous que Format écran  Format d’image  Non

proportionnel est sélectionné de manière à afcher un

maximum de détails.

• Format d’image : Changez le format de l’image.

Voir page 23 pour les descriptions sur Format d’image.

Son

Image Style de son Son Restaurer style Empilage Grave Paramètres généraux Aigu Paramètres réseau Balance

Mode Surround Sortie audio Avancé

Nom Description

Style de son Accédez aux paramètres de son prédénis. Restaurer style Restaurez le dernier paramètre de son prédéni sélectionné.

Grave Ajustez pour augmenter ou diminuer le niveau des sons graves.

Changer vos paramètres34

Aigu Ajustez pour augmenter ou diminuer le niveau des sons aigus.

Balance

Ajuster pour accentuer la balance de sortie audio gauche ou droite.

Mode Surround Améliorez votre expérience audio. Sortie audio Ajustez le volume de la sortie audio.

Accédez aux paramètres avancés pour améliorer votre expérience audio.

• Égalisation auto. du volume : Activez la réduction des

variations soudaines de volume.

• Réglages haut-parleur : Activez ou désactivez les haut-

parleurs internes.

Avancé

• Clear Sound : Améliorez la qualité du son.

• Format de sortie audio : Choisissez le type de sortie audio

via le connecteur de sortie audio numérique. (HDMI uniquement)

• Délai de sortie audio : Synchronisez automatiquement

l’image sur cet écran à l’audio depuis un home cinéma connecté.

• Décalage de sortie audio : Ajustez le paramètre du délai de

sortie audio. Disponible si Délai de sortie audio est activé.

Empilage

Image Activé Son Moniteurs H Empilage Moniteurs V Paramètres généraux Position Paramètres réseau Com. Cadre

ID auto

Avec cette fonction, vous pouvez créer une matrice de grand écran unique (mur vidéo) qui se compose d’un maximum de 225 unités de cet écran (jusqu’à 15 unités sur le côté vertical et 15 unités sur le côté horizontal).

Nom Description

Choisissez Marche ou Arrêt de la fonction Empilage. Si sur

Activé

Marche, l’écran appliquera les paramètres dans Moniteurs H, Moniteurs V, Position et Com. Cadre.

Moniteurs H Ajustez les écrans sur le côté horizontal.

Moniteurs V Ajustez les écrans sur le côté vertical.

Ajustez la position de cet écran dans la matrice des écrans.

Exemple : Matrice d’écrans 2 x 2 (4 écrans) Moniteurs H = 2 écrans Moniteurs V = 2 écrans

Moniteurs H

Changer vos paramètres 35

Position

Com. Cadre

1 2

Moniteurs V

Position

3 4

Exemple : Matrice d’écrans 5 x 5 (25 écrans) Moniteurs H = 5 écrans Moniteurs V = 5 écrans

1 2

6 7

11 12 13 14 15

Moniteurs V

16 17 18 19 20

21 22 23 24 25

Choisissez pour activer ou désactiver la fonction de compensation du cadre. Si Marche est sélectionné, l’écran ajustera l’image pour compenser la largeur des cadres des écrans

an d’afcher correctement l’image.

Moniteurs H

3 4

8 9510

Position

Changer vos paramètres36

3 4

5 6

7 8

9 10

11 12

13 14 15

3 4

8 7

6 5

9 10

11 12

16 15 14

ID auto

1. Dénissez Empilage > Moniteurs H et Moniteurs V sur le premier écran, qui est le premier à se connecter avec RS232.

Exemple : Matrice d’écrans 4 x 4 (16 écrans) Les câbles RS232 doivent être connectés en suivant les èches

violettes comme indiqué ci-dessous.

2. Activez Empilage > ID auto.

3. Chaque écran peut dénir automatiquement ID du moniteur,

Empilage H (identique au premier paramètre), Empilage V (identique au premier paramètre) et Position. L’ID du moniteur et Position sont automatiquement dénis comme indiqué ci-dessus.

4. Si Empilage > Moniteurs H et Moniteurs V ne sont pas

dénis, l’ID sera déni dans l’ordre suivant après le démarrage de

ID auto sur le premier écran, qui est le premier à se connecter avec RS232.

5. Pour éviter de mauvaises connexions, les autres écrans doivent suivre le premier écran connecté avec RS232 comme indiqué ci-dessus.

Changer vos paramètres 37

Paramètres généraux

Image Langue des menus Son ID moniteur Empilage Économie d’énergie Paramètres généraux Recherche auto Paramètres réseau Horloge

Planication

Arrêt programmé EasyLink Verr clavier local Verrouillage TC Changement de pixel

Nom Description

Langue des menus

ID moniteur

Économie

d’énergie

Recherche auto

Horloge Dénissez la date et l’heure de l’horloge interne de l’écran.

Programmation

Choisissez la langue utilisée pour les menus OSD.

Ajustez le numéro ID pour contrôler l’écran via la connexion RS232C. Chaque écran doit avoir un numéro ID unique lorsque plusieurs écrans sont connectés. La plage de numéros d’ID moniteur est comprise entre 1 et 255. Le réglage par défaut est 1.

Dénissez cet écran pour réduire la consommation d’énergie

automatiquement.

Choisissez de laisser cet écran détecter et afcher les sources de

signal disponibles automatiquement.

Cette fonction vous permet de programmer jusqu’à 7 différents

intervalles de temps planiés pour que cet écran s’active. Vous pouvez dénir :

• Quelle source d’entrée l’écran utilisera pour chaque période

d’activation programmée.

• L’heure pour que l’écran s’allume et s’éteigne.

• Les jours dans une semaine pour que l’écran s’active.

• Nous vous recommandons de dénir la date et l’heure dans le menu

Horloge avant d’utiliser cette fonction.

• Après avoir changé l’option Horloge dans le menu Paramètres généraux, vous devez dénir à nouveau cette Programmation.

• Il est nécessaire de dénir "Heure d’activation" et "Heure de désactivation" pour chaque planication.

• La planication s’activera à partir de "Heure d’activation" après que c’est déni. Elle ne s’activera pas sur "Heure de désactivation".

Changer vos paramètres38

Image Langue des menus Son ID moniteur Empilage Économie d’énergie Paramètres généraux Recherche auto Paramètres réseau Horloge

Planication

Arrêt programmé EasyLink Verr clavier local Verrouillage TC Changement de pixel

1. Vous pouvez dénir 7 programmes. Allez à État et choisissez Marche.

Programme 1 État Arrêt Programme 2 Source Marche Programme 3 Heure d’activation Programme 4 Heure de désactivation Programme 5 Modes de répét. Programme 6 Réglage playlist Programme 7

2. Allez à Source et choisissez une source d’entrée. Si Source  USB est choisi. Vous

devez dénir une playlist.

Programme 1 État USB Programme 2 Source HDMI 1 Programme 3 Heure d’activation HDMI 2 Programme 4 Heure de désactivation DisplayPort Programme 5 Modes de répét. Card OPS Programme 6 Réglage playlist DVI-D Programme 7 YPbPr

AV VGA

3. Dénissez Heure d’activation.

Programme 1 État Programme 2 Source Programme 3 Heure d’activation Programme 4 Heure de désactivation Programme 5 Modes de répét.

Heure d’activation

Programme 6 Réglage playlist Programme 7

Annuler Fait

4. Dénissez Heure de désactivation.

Programme 1 État Programme 2 Source Programme 3 Heure d’activation Programme 4 Heure de désactivation Programme 5 Modes de répét.

Heure de désactivation

Programme 6 Réglage playlist Programme 7

Changer vos paramètres 39

00 : 00

14 : 00

Annuler Fait

5. Allez à Modes de répét. et choisissez.

Programme 1 État Pas de répé. Programme 2 Source Le dimanche Programme 3 Heure d’activation Le lundi Programme 4 Heure de désactivation Le mardi Programme 5 Modes de répét. Le mercredi Programme 6 Réglage playlist Le jeudi Programme 7 Le vendredi

Le samedi

Changer vos paramètres40

6. Si Source  USB est choisi. Allez à Réglage playlist.


Vidéo

• Appuyez les boutons / pour choisir les chiers.

• Appuyez les boutons

/ pour permuter Playlist et Gestionnaire de chier.

• Appuyez le bouton OK pour dénir ou effacer la playlist.

7. Pour enregistrer la playlist, appuyez sur

Photo \media\photo

Trier

Type de média

Analyseur syntaxique récursif

Sauvegarder la liste

et choisissez Sauvegarder la liste.


Movie.avi




0001/0002

QuitterOptions

0004/0004

QuitterOptions

• Chaque playlist prend en charge jusqu’à 30 chiers.

• Playlist ne sera pas effacée après Préréglages usine. Vous devez supprimer manuellement les

chiers ou supprimer usb_schedulinglist.txt dans le périphérique USB.

Nom Description

Arrêt

programmé

Éteignez cet écran après une durée spéciée.

Connectez-vous et contrôlez vos périphériques compatibles

EasyLink

HDMI-CEC via le port HDMI à cet écran avec la même télécommande. Ne prend en charge que Marche/Arrêt.

Réglage auto

Verr clavier local

Verrouillage TC

Changement de

pixel

Alimentation

futée

Wake on lan

État Allumer

Changer vos paramètres 41

Utilisez cette fonction pour optimiser automatiquement l’afchage de l’image d’entrée VGA.

Cet élément est fonctionnel pour l’entrée VGA seulement.

Choisissez d’activer ou désactiver la fonction clavier (boutons de commande) de l’écran.

• Déverrouiller : Activez la fonction clavier.

• Verrouiller tout : Verrouillez toutes les fonctions du clavier.

• Verrouiller Tout sauf vol : Désactivez toutes les fonctions du

clavier, sauf les boutons

et .

• Verrouiller Tout sauf alim : Désactivez toutes les fonctions

du clavier, sauf le bouton

• Verrouiller sauf volume et marche : Désactivez toutes les

fonctions du clavier, sauf les boutons

, et .

Choisissez d’activer ou désactiver la fonction des boutons de la télécommande.

• Déverrouiller : Activez la fonction clavier.

• Verrouiller tout : Verrouillez toutes les fonctions du clavier.

• Verrouiller Tout sauf vol : Désactivez toutes les fonctions du

clavier, sauf les boutons

et .

• Verrouiller Tout sauf alim : Désactivez toutes les fonctions

du clavier, sauf le

bouton ALIMENTATION.

• Verrouiller sauf volume et marche : Désactivez toutes les

fonctions du clavier, sauf les boutons

ALIMENTATION :

Pour désactiver la fonction de verrouillage de l’élément Verr clavier local ou Verrouillage TC, appuyez les boutons et 1998 sur la

télécommande.

Pour les sources d’entrée vidéo, vous pouvez choisir Marche pour déplacer l’image de l’écran automatiquement pour protéger l’écran des symptômes « images rémanentes » ou « rétention des images » 30 secondes après l’arrêt d’envoi de données à l’écran. Choisissez un niveau de rétroéclairage pour optimiser la consommation d’énergie dynamique et le contraste de l’image.

Les options sont : Arrêt, Standard, Conso. optimale, Image optimale.

Choisissez Marche et vous pouvez allumer l’écran par le réseau. Choisissez l’état de l’écran utilisé la prochaine fois que vous

connectez le cordon d’alimentation.

• Marche - L’écran s’allumera lorsque le cordon d’alimentation

est connecté à une prise murale.

• En veille - L’écran restera en veille lorsque le cordon

d’alimentation est connecté à une prise murale.

• Dernier statut - L’afchage revient à l’état d’alimentation

précédent (marche/arrêt/veille) lors du retrait et de la remise en place du cordon d’alimentation.

Changer vos paramètres42

LED

Délai d’allumage

Informations

OSD

Ventilateur

Port contrôle

réseau

Préréglages usine

Choisissez Arrêt pour éteindre l’indicateur. Ajuster le temps du délai de mise sous tension (en secondes)

permet une mise sous tension séquentielle pour chaque écran par leur numéro ID lorsque plusieurs écrans sont connectés.

Lorsque vous appuyez le

bouton ALIMENTATION pour

allumer l’écran depuis le mode veille ou pour changer le signal

d’entrée, les informations OSD sont afchées dans le coin

supérieur gauche de l’écran. Choisissez Arrêt pour désactiver cette fonction.

Sélectionnez Marche pour allumer le ventilateur tout le temps. Sélectionnez Auto pour allumer/éteindre le ventilateur selon la température de l’écran.

• L’option par défaut Auto commencera à faire tourner le ventilateur si la

température de 60°C (140°F) est atteinte.

• Un message d’avertissement de température sera afché sur l’écran si la

température atteint 70°C (158°F).

• Après que la température atteint 70°C (158°F), pendant trois minutes successives et un message d’avertissement de température est afché sur

l’écran pendant 10 secondes, l’alimentation de l’écran sera arrêtée automatiquement tandis que la diode d’alimentation clignote en rouge et vert.

Choisissez le contrôle RS232 de la Card OPS ou RS232 intégré dans l’unité PD.

Réinitialisez tous vos paramètres personnalisés aux valeurs par défaut de l’usine.

Seul l’ID moniteur ne sera pas réinitialisé.

Paramètres réseau

1. Appuyez le bouton ACCUEIL, choisissez Paramètres réseau et appuyez le bouton OK.

Image Voir paramètres réseau Son Conguration réseau Empilage Conguration IP statique Paramètres généraux Digital Media Render... Paramètres réseau Nom du réseau

Nom Description

Voir paramètres réseau

Afchez l’état du réseau connecté.

Choisissez comment cet écran doit attribuer des adresses aux

Conguration réseau

ressources du réseau. L’utilisateur peut choisir DHCP et IP auto (suggéré) ou IP

statique.

Conguration IP

statique

Digital Media Renderer - DMR

Dénissez Adresse IP, Masq. rés., Passerelle, DNS 1 et DNS 2 pour cet écran, si Paramètres réseau  IP statique

est choisi.

Recevez des chiers multimédia depuis l’appareil connecté par

votre réseau. Dans la connexion de plusieurs écrans, vous pouvez renommer

Nom du réseau

chaque écran pour faciliter l’identication. Utilisez le clavier à l’écran ou le clavier de la télécommande pour

entrer le nom.

Changer vos paramètres 43

Compatibilité des périphériques USB44

Compatibilité des périphériques USB

Formats de sous-titres vidéo USB (pour les sous-titres de langue, etc.)

Extensions

de chier

Conteneur Codec vidéo Résolution maximale

.mpg

mpeg

.vob

.ts TS

.ts

.m2ts

.mt2

.m2ts

.m4v M4V H.264 1920x1080 25p,30p,50p,60p,60i 30 AAC

.ism/

Manifest

.mpd

.mts

.ts

.mts

.ts

.mts

MaTS

TTS

AVCHD

AVCHD MVC

MP4 frag

MPEG-1 1920x1080 25p,30p,50i,60i 30 MPEG-1(L1&L2), MPEG-2 1920x1080 25p,30p,50i,60i 30

MPEG-4 ASP 1920x1080 25p,30p,50i,60i 30

H.264 1920x1080 25p,30p,50p,60p,60i 30

MPEG-2 1920x1080 25p,30p,50i,60i 30

MPEG-4 ASP 1920x1080 25p,30p,50i,60i 30

H.264 1920x1080 25p,30p,50p,60p,60i 30

1920x1080i à fréq. de trame=50,

MVC

MPEG-2 1920x1080 25p,30p,50i,60i 30

MPEG-4 ASP 1920x1080 25p,30p,50i,60i 30

H.264 1920x1080 25p,30p,50p,60p,60i 30

MVC

MPEG-2 1920x1080 25p,30p,50i,60i 30 MPEG-1(L1&L2),

MPEG-4 ASP 1920x1080 25p,30p,50i,60i 30

H.264 1920x1080 25p,30p,50p,60p,60i 30

MVC

1920x1080p à fréq. d’image=24,

1280x720p à fréq. d’image=50,

1920x1080i à fréq. de trame=50,

1920x1080p à fréq. d’image=24,

1280x720p à fréq. d’image=50,

1920x1080i à fréq. de trame=50,

1920x1080p à fréq. d’image=24,

1280x720p à fréq. d’image=50,

1920x1080i à fréq. de trame=50,

1920x1080p à fréq. d’image=24,

1280x720p à fréq. d’image=50,

60Hz

25,30Hz

60Hz

25,30Hz

60Hz

25,30Hz

60Hz

25,30Hz

60Hz

Fréquence d’images

max. (i/s)

- 30

Débit max.

(Mb/s)

MPEG-1,2,2.5 L3,

DVD-PCM,AC3

MPEG-1(L1&L2), MPEG-1,2,2.5 L3,

MPEG-1,2,2.5 L3,

MPEG-1(L1&L2), MPEG-1,2,2.5 L3,

AC3,E-AC3,WMA,

Codec audio

AAC/HE-

AAC(v1&v2),

AAC/HE-AAC

(v1&v2), AC3,E-AC3, Dolby Pulse

AAC/HE-AAC

(v1&v2), AC3,E-AC3, Dolby Pulse

AAC/HE-AAC

(v1&v2), AC3,E-AC3, Dolby Pulse

AAC/HE-AAC

(v1&v2), AC3,E-AC3, Dolby Pulse

AAC/HE-

AAC(v1&v2),

WMA-PRO

Compatibilité des périphériques USB 45

MPEG-4 ASP 1920x1080 25p,30p,50i,60i 30

H.264 1920x1080 30

.mp4 MP4

.mkv

.mk3d

MKV

1920x1080i à fréq. de trame=50,

1920x1080p à fréq. d’image=24,

MVC

1280x720p à fréq. d’image=50,

WMV9/VC1 1920x1080 30p,60i 30 MPEG-4 ASP 1920x1080 25p,30p,50i,60i 30 MPEG-1(L1&L2),

H.264 1920x1080 30

60Hz

25,30Hz

60Hz

- 30

AAC(v1&v2),

AC3,E-AC3,WMA,

MPEG-1,2,2.5 L3,

AAC/HE-AAC

AC3,E-AC3, WMA,

Formats multimédia USB

Extensions de

chier

.mp3 MP3 - - 48 384 MPEG-1,2,2.5 L3 .wma

.asf

.wma WMA Pro - - 96 768 WMA,WMA Pro

.wav(PC) LPCM - - 192 768 LPCM

.aif(mac)

.aiff(mac)

.aac

.mp4

.m4a

.pls

.m3u

.m4a M4A - - 48 1024

Conteneur Codec vidéo

WMA

(V2 jusqu’à V9.2)

LPCM - - 192 768 LPCM

AAC - - 48 1024

Playlists - - - - -

• Le son ou la vidéo peut ne pas fonctionner si le contenu à un débit ou une fréquence d’image

standard au-dessus de ce qui est listé dans le tableau ci-dessus.

• Un contenu vidéo avec un débit ou une fréquence d’image supérieur à ce qui est spécié dans le

tableau ci-dessus peut causer une vidéo saccadée pendant la lecture.

- - 48 192 WMA

Résolution

maximale

Fréquence

(kHz)

Débit max.

(Mb/s)

AAC/HE-

WMA-PRO

(v1&v2),

WMA-PRO

Codec audio

AAC,HE-

AAC(v1&v2)

AAC,HE-

AAC(v1&v2)

Mode d’entrée46

Mode d’entrée

Résolution VGA :

Résolution

standard

VGA 640 480

WVGA 720 400 70 Hz 33,75 MHz 16:9

SVGA 800 600

XGA 1024 768

WXGA 1280 768 60 Hz 79,5 MHz 5:3 Wide XGA

WXGA 1280 800 60 Hz 79,5 MHz 16:10 Wide XGA

SXGA 1280 960 60 Hz 108 MHz 4:3 Super XGA

SXGA 1280 1024 60 Hz 108 MHz 5:4 Super XGA

WXGA 1360 768 60 Hz 85,5 MHz 16:9 Wide XGA

WXGA 1366 768 60 Hz 85,5 MHz 16:9 Wide XGA

UXGA 1600 1200 60 Hz 162 MHz 4:3 Ultra XGA

HD1080 1920 1080 60 Hz 148,5 MHz 16:9 HD1080

Résolution SDTV :

Résolution

standard

480i

480p 59,94 Hz 27 MHz

576i

576p 50 Hz 27 MHz

Résolution HDTV :

Résolution

standard

720p 1280 720

1080i 1920 1080

1080p 1920 1080

• La qualité du texte sur PC est optimale en mode HD 1080 (1920 x 1080, 60 Hz).

• L’afchage de l’écran de votre PC peut apparaître différent selon le fabricant (et votre

version de Windows).

Résolution active

Pixels H Lignes V

Résolution active

Pixels H Lignes V

720 480

Résolution active

Pixels H Lignes V

Fréq. rafraîch.

60 Hz 25,175 MHz

72 Hz 31,5 MHz

75 Hz 31,5 MHz

60 Hz 40 MHz

75 Hz 49,5 MHz

60 Hz 65 MHz

75 Hz 78,75 MHz

Fréquence de

rafraîchissement

29,97 Hz 13,5 MHz

25 Hz 13,5 MHz

Fréquence de

rafraîchissement

50 Hz

60 Hz

25 Hz

30 Hz

50 Hz

60 Hz

Taux de

pixels

Taux de

pixels

Taux de

pixels

74,25 MHz 16:9

148,5 MHz 16:9

Format

d’afchage

4:3

4:3 Super VGA

4:3

Format

d’afchage

4:3

Format

d’afchage

Est le mode

Video Graphic

Array

Wide Video

Graphic Array

Extended

Graphic Array

Est le mode

Standard NTSC

modié

Standard PAL

modié

Est le mode

Normalement

mode DVB

Normalement

mode ATSC

Normalement

mode ATSC

Mode d’entrée 47

• Vériez le manuel d’instructions de votre PC pour obtenir des informations sur la

connexion de votre PC à un écran.

• Si un mode de sélection de fréquence verticale et horizontale existe, sélectionnez 60 Hz

(vertical) et 31,5 KHz (horizontal). Dans certains cas, des signaux anormaux (comme des rayures) peuvent apparaître sur l’écran lorsque l’alimentation du PC est éteinte (ou si le PC est déconnecté). Si c’est le cas, appuyez le bouton INPUT pour accéder au mode vidéo. Assurez-vous également que le PC est connecté.

• Lorsque des signaux synchrones horizontaux semblent irréguliers en mode RVB, vériez

le mode d’économie d’énergie du PC ou les connexions de câble.

• Le tableau des paramètres d’afchage est conforme aux normes IBM/VESA, et basé sur

l’entrée analogique.

• Le mode de prise en charge DVI est considéré comme identique au mode de prise en

charge PC.

• Le meilleur cadencement pour la fréquence verticale de chaque mode est 60 Hz.

Nettoyage et dépannage48

Nettoyage et dépannage

Nettoyage

Avertissement lors de l’utilisation de l’écran

• Ne placez pas vos mains, votre visage ou des objets à proximité des orices de

ventilation de l’écran. Le haut de l’écran est généralement très chaud en raison de la

température élevée de l’air d’échappement qui est libérée au travers des orices de

ventilation. Des brûlures ou des blessures peuvent survenir si des parties du corps sont trop proches. Placer un objet à proximité du haut de l’écran pourrait également entraîner des dommages liée la chaleur à l’objet, ainsi qu’à l’écran lui-même.

• Veillez à débrancher tous les câbles avant de déplacer l’écran. Déplacer l’écran avec ses

câbles attachés peut endommager les câbles et ainsi provoquer un incendie ou un choc électrique.

• Déconnectez le cordon d’alimentation de la prise murale comme une mesure de

sécurité avant d’effectuer tout type de procédure de nettoyage ou d’entretien.

Instructions de nettoyage du panneau avant

• La face avant de l’écran a été spécialement traitée. Essuyez la surface doucement à l’aide

d’un chiffon de nettoyage ou un chiffon doux et non pelucheux.

• Si la surface est sale, trempez un chiffon doux et non pelucheux dans une solution de

détergent doux. Essorez le chiffon pour enlever l’excès de liquide. Essuyez la surface de l’écran pour enlever la saleté. Ensuite, utilisez un chiffon sec du même type pour sécher.

• Ne rayez pas et ne frappez pas la surface du panneau avec les doigts ou des objets durs

de toute nature.

• N’utilisez pas substances volatiles comme des vaporisateurs, des solvants et des diluants.

Instructions de nettoyage du boîtier

• Si le boîtier est sale, essuyez le boîtier avec un chiffon doux et sec.

• Si le boîtier est extrêmement sale, trempez un chiffon non pelucheux dans une solution

de détergent doux. Essorez le chiffon pour enlever le plus d’humidité que possible.

Essuyez le boîtier. Utilisez un autre chiffon sec pour essuyer jusqu’à ce que la surface soit

sèche.

• Ne laisser pas de l’eau ou du détergent entrer en contact avec la surface de l’écran. Si de

l’eau ou de l’humidité pénètre dans l’unité, des problèmes d’exploitation, des risques de chocs électriques peuvent en résulter.

• Ne rayez pas et ne frappez pas le boîtier avec les doigts ou des objets durs de toute

nature.

• N’utilisez pas substances volatiles comme des vaporisateurs, des solvants et des diluants

sur le boîtier.

• Ne placez rien en caoutchouc ou en PVC près du boîtier pour des périodes de temps

prolongées.

Nettoyage et dépannage 49

Dépannage

Symptôme Cause possible Solution

Aucune image ne s’afche. 1. Le cordon d’alimentation est

Une interférence est afchée

sur l’écran ou un bruit se fait entendre.

La couleur est anormale. Le câble de signal n’est pas connecté

L’image est déformée avec des motifs anormaux

L’image afchée ne remplit pas

la pleine taille de l’écran

Peut entendre le son, mais pas d’image

Peut voir l’image mais pas le son n’est entendu

débranché.

2. L’interrupteur principal d’alimentation à l’arrière de l’écran n’est pas allumé.

3. L’entrée sélectionnée n’est pas connectée.

4. L’écran est en mode veille.

Causé par les appareils électriques ou

lampes uorescentes environnants

correctement.

1. Le câble de signal n’est pas connecté correctement.

2. Le signal d’entrée est au-delà des capacités de l’écran.

1. Le mode de zoom n’est pas déni correctement.

2. Le mode de balayage peut être

déni de façon incorrecte sur

sous-balayage.

3. Si l’image est supérieure à la taille de l’écran, il peut être nécessaire

de dénir le mode de balayage sur

sous-balayage.

Mauvaise connexion du câble de signal source.

1. Mauvaise connexion du câble de signal source.

2. Le volume est complètement en bas.

3. Muet est activé.

4. Aucun haut-parleur externe connecté.

1. Branchez le cordon d’alimentation

2. Assurez-vous que l’interrupteur

3. Branchez une connexion de signal

Déplacez l’écran vers un autre emplacement pour voir si l’interférence est réduite.

Assurez-vous que le câble de signal est

correctement xé à la prise sur l’écran.

1. Assurez-vous que le câble de

2. Vériez la source du signal vidéo

Utilisez le mode zoom ou la fonction

de zoom personnalisée dans le menu

Écran pour afner la géométrie d’afchage et le paramètre de

fréquence de temps.

Assurez-vous que les deux entrées vidéo et audio sont correctement connectées.

1. Assurez-vous que les deux

2. Appuyez le bouton

3. Désactivez MUET en utilisant le

4. Connectez des haut-parleurs

d’alimentation est allumé.

à l’écran.

signal est correctement xé.

pour voir si elle est au-delà de la

plage de l’écran. Veuillez vérier ses spécications avec la section de spécication de cet écran.

entrées vidéo et audio sont correctement connectées.

entendre le son.

bouton

externes et réglez le volume à un niveau approprié.

ou pour

Nettoyage et dépannage50

Certains éléments de l’image ne s’allument pas

Des images fantômes peuvent encore être vues sur l’écran après que l’écran est éteint.

(Par exemple des images xes

comme logos, jeux vidéo, images de synthèse, et images

afchées en mode 4:3 normal)

Certains pixels de l’écran peuvent ne pas s’allumer.

Une image xe est afchée pendant une

période de temps trop prolongée.

Cet afchage est fabriqué en utilisant

un niveau extrêmement élevé de

technologie de précision : cependant,

parfois, certains pixels de l’écran

peuvent ne pas afcher. Ce n’est pas un

dysfonctionnement.

Ne laissez pas une image xe afchée

pendant une période de temps prolongée car cela peut causer une image fantôme restant sur l’écran.

Spécications techniques

Spécications techniques 51

Afchage

Prises d’entrée/ sortie

Élément

Taille de l’écran (zone active)

Format d’afchage

Nombre de pixels

Taille des pixels

Couleurs afchables

Luminosité (typique)

Rapport de contraste (typique)

Angle de vision

Haut parleur

Sortie haut-parleur

Sortie audio

Entrée audio

RS232C

RJ-45

Entrée HDMI

Entrée DVI-D Prise DVI-D

Entrée VGA

Sortie DVI-I (DVI-D & VGA)

Entrée composantes

Entrée vidéo

interne

Haut-parleurs externes

Prise téléphone 3,5 mm x 1

Prise RCA x 2

Prise téléphone 3,5 mm x 1

Prise téléphone 2,5 mm x 2

Prise RJ-45 x 1 (8 broches)

Prise HDMI x 2 (type A) (18 broches)

Prise D-Sub x 1 (15 broches)

Prise DVI-I x 1 (29 broches)

Prise BNC x 3

BNC x 1 (partagée avec composante_Y)

Spécications

PL490/PL552/PH5501

PL490 : 48,5", PL552 : 54,6", PH5501 : 55"

16:9

1920 (H) x 1080 (V)

PL490 : 0,559 (H) x 0,559 (V) mm

PL552/PH5501 : 0,630 (H) x 0,630 (V) mm

PL490 : 1,07 milliard de couleurs

PL552/PH5501 : 1,06 milliard de couleurs

PL490 : 450 nits, PL552 : 500 nits, PH5501 : 700 nits

PL490 : 1300:1, PL552/PH5501 : 1400:1

178 degrés

10 W (G) + 10 W (D) RMS/8Ω

Système 1 voie, 1 haut-parleur

82 dB/W/M/160 Hz ~ 13 KHz

0,5 V rms (Normal) / 2 canaux (G+D)

Entrée RS232C/Sortie RS232C

Port réseau 10/100

RVB numérique : TMDS (Vidéo + Audio)

MAX : Vidéo - 720p, 1080p, 1920 x 1080/60 Hz

(WUXGA)

Audio - 48 KHz/ 2 canaux (G+D)

Prend en charge LPCM uniquement

RVB numérique : TMDS (Vidéo)

RVB analogique : 0,7 V p-p (75Ω),

H/CS/V : TTL (2,2kΩ), SOG : 1 V p-p (75Ω)

MAX : 720p, 1080p, 1920 x 1080/60 Hz (WUXGA)

RVB numérique : TMDS (Vidéo)

RVB analogique : 0,7 V p-p (75Ω),

H/CS/V : TTL (2,2kΩ), SOG : 1 V p-p (75Ω)

MAX : 720p, 1080p, 1920 x 1080/60 Hz (WUXGA)

Y : 1 V p-p (75Ω), Pb : 0,7 V p-p (75Ω),

Pr : 0,7 V p-p (75Ω)

MAX : 480i, 576i, 480p, 576p, 720p, 1080i, 1080p

Composite 1 V p-p (75Ω)

Spécications techniques52

Prises d’entrée/ sortie

Généralités

Conditions environnementales

Haut parleur interne

Colorimètre

RVB numérique : TMDS (Vidéo + Audio)

Entrée/Sortie DisplayPort

Alimentation

Consommation électrique (max.)

Consommation électrique (typ.)

Consommation électrique (veille et éteint)

Dimensions (sans le support) L x H x P (cm)

Poids (sans le support)

Poids brut (sans le support)

Température

Humidité

Type 1 voie, 1 haut-parleur

Entrée 10 W (RMS)

Impédance 8Ω

Pression de sortie son 82 dB/W/M

Réponse de la fréquence 160 Hz à 13 KHz

Version logicielle v.P.1.0.1

Numéro de référence X-rite EODIS3-DCOE


Prise DisplayPort x 2 (20 broches)

Fonctionnement 0 à 40°C

Stockage -20 à 60°C

Fonctionnement 20 - 80% RH (sans condensation)

Stockage

MAX : Vidéo - 720p, 1080p, 1920 x 1080/60 Hz

(WUXGA)

Audio - 48 KHz/ 2 canaux (G+D)

Prend en charge LPCM uniquement

C.A. 100 - 240 V, 50 - 60 Hz, 3,5 A

PL490 : 235 W, PL552 : 350 W, PH5501 : 330 W

PL490 : 110 W, PL552/PH5501 : 185 W

<0,5 W (RS232 en actif)

PL490 : 1077,7 x 607,8 x 93,5 (montage mural) /

103,8 (poignée)

PL552/PH5501 : 1213,4 x 684,2 x 99,25 (montage

mural) / 107,65 (poignée)

PL490 : 21,6 kg, PL552 : 29,2 kg, PH5501 : 26,5 kg

PL490 : 33,3 kg, PL552 : 43,5 kg, PH5501 : 41,2 kg

PL490/PL552 : 5 - 95% RH (sans condensation)

PH5501 : 10 - 90% RH (sans condensation)

Benq PL490, PL552, PH5501 User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

Avertissements et précautions de sécurité

Instructions de sécurité importantes

Notes sur le panneau LCD de cet écran

Avis de sécurité pour la télécommande

Avis sur la sécurité des piles

BenQ ecoFACTS

Déballage et installation

Déballage

Contenu de l’emballage

Notes d’installation

Montage sur un mur

Monter en position portrait

Pièces et fonctions

Panneau de commande

Prises d’entrée/sortie

Télécommande

Connecter un équipement externe

Connecter un équipement externe (DVD/VCR/VCD)

Connecter un PC

Connecter un équipement audio

Connexion IR

Connexion relais IR

Connexion câblée au réseau

Fonctionnement

Regarder la source vidéo connectée

Changer le format de l’image

Choisir vos paramètres d’image préférés

Choisir vos paramètres de son préférés

Options de lecture

Changer vos paramètres

Paramètres

Compatibilité des périphériques USB

Mode d’entrée

Nettoyage et dépannage

Nettoyage

Dépannage
