PL490/PL552/PH5501 Brukerhåndbok

Fraskrivelse

BenQ Corporation fremsetter ingen krav eller garantier, verken uttrykte eller underforståtte, med hensyn til innholdet i dette dokumentet. BenQ Corporation forbeholder seg retten til å revidere denne publikasjonen og gjøre tidvise endringer i innholdet uten forpliktelse til å melde fra til noen.

Copyright 2019 BenQ Corporation. Med enerett. Ingen deler av denne publikasjonen kan reproduseres, transkriberes, lagres i et gjenhentingssystem eller oversettes til noe naturlig språk eller datamaskinspråk, i noen form eller med noen metode, elektronisk, mekanisk, optisk, kjemisk, manuelt eller på annen måte, uten skriftlig tillatelse på forhånd fra BenQ Corporation.

Innhold i

Innhold

Sikkerhetsadvarsler og forholdsregler .............................. 1

Viktige sikkerhetsinstruksjoner ..........................................2

Merknader på skjermens LCD-panel ............................................2

Sikkerhetsmerknad for fjernkontroll .............................................3

Batterisikkerhetsmerknad ...............................................................3

BenQ ecoFACTS ...............................................................................4

Utpakking og installering......................................................5

Utpakking ............................................................................................5

Pakkeinnhold ......................................................................................5

Installeringsmerknader.....................................................................5

Montering på en vegg ........................................................................6

Montering i portrettposisjon ..........................................................7

Deler og funksjoner ..............................................................8

Kontrollpanel .....................................................................................8

Inndata-/utdataterminaler ...............................................................9

Fjernkontroll ...................................................................................11

Tilkobling av eksternt utstyr .............................................15

Tilkobling av eksternt utstyr (DVD/VCR/VCD) ...................... 15

Koble til en PC ................................................................................ 16

Koble til lydutstyr ........................................................................... 17

Koble til ere skjermer i en kjedekongurasjon ...................... 18

IR-tilkobling ..................................................................................... 20

IR-gjennomføringstilkobling ......................................................... 20

Kablet tilkobling til nettverket ..................................................... 21

Operasjon ............................................................................. 22

Se på den tilkoblede videokilden ................................................. 22

Endre bildeformat .......................................................................... 22

Velg dine foretrukne bildeinnstillinger........................................ 22

Velg dine foretrukne lydinnstillinger ........................................... 22

Innholdii

Spill av multimedieler via det lokale nettverket ..................... 23

Spille av multimedieler fra en USB-enhet ................................ 26

Avspillingsalternativer ................................................................... 27

Endre innstillinger ...............................................................29

Innstillinger ...................................................................................... 30

Kompatibilitet med USB-enhet ........................................42

Inndatamodus ......................................................................44

Rengjøring og feilsøking .....................................................46

Rengjøring ........................................................................................ 46

Feilsøking ......................................................................................... 47

Tekniske spesikasjoner .....................................................49

2/25/19

Sikkerhetsadvarsler og forholdsregler 1

Sikkerhetsadvarsler og forholdsregler

DETTE UTSTYRET MÅ JORDES For sikker drift må den trepolete

pluggen bare settes inn i en standard trepolet stikkontakt som er effektivt jordet gjennom et normalt ledningsopplegg for boliger.

Lynet med pilspissen innenfor en likesidet trekant er ment å varsle brukeren om nærvær av uisolert "farlig spenning" i produktets innkapsling/kabinett som kan være høy nok til å utgjøre en risiko for elektrisk støt for personer.

Utropstegnet innenfor en likesidet trekant er ment å varsle brukeren om nærværet av viktige drifts- og vedlikeholdsinstruksjoner i dokumentasjonen som følger med apparatet.

• Nettstøpselet på strømforsyningsledningen må alltid være lett å bruke. Stikkontakten må være installert nær utstyret og skal være lett tilgjengelig. Når du skal koble dette utstyret fullstendig fra nettstrøm, kobler du strømledningen fra stikkontakten.

• Ikke plasser denne skjermen på en ujevn, skrå eller ustabil overate (for eksempel en

trillevogn) hvor den kan falle og forårsake skade på utstyret selv eller på andre.

• Ikke plasser denne skjermen nær vann, for eksempel i et badekar eller basseng, eller i en posisjon som tillater sprut eller spraying av vann over på skjermen, for eksempel foran et åpent vindu der regnvann kan komme inn.

• Ikke installer denne skjermen i et avstengt område uten skikkelig ventilasjon og luftsirkulasjon, for eksempel i et lukket kabinett. Sørg for godt med plass rundt displayet for å fordele varmen på innsiden. Ikke blokker noen åpninger eller luftekanaler på skjermen. Overoppheting kan føre til farer og elektrisk støt.

• Denne skjermen må bare installeres av en kvalisert tekniker. Hvis denne skjermen ikke

installeres riktig, kan det forårsake personskade, materiell skade og skade på selve displayet. Kontroller installasjonen regelmessig, og vedlikehold skjermen med jevne mellomrom for å sikre optimale driftsforhold.

• Bruk bare tilbehør godkjent eller anbefalt av produsenten til å montere dette displayet. Bruk av feilaktig eller uegnet tilbehør kan føre til at skjermen faller ned, med fare for

alvorlig personskade. Sørg for at overaten og festepunktene er sterke nok til å bære

vekten av skjermen.

• Hvis du vil redusere faren for elektrisk støt, må du unngå å fjerne deksler. På innsiden nnes det ingen deler som vedlikeholdes av brukeren. Vedlikehold og service skal utføres av kvalisert servicepersonale.

• For å forhindre personskade er det nødvendig å feste skjermen eller installere

skrivebordsstativer før bruk.

Skjøteledninger som brukes med utstyret, må ha tre kjerner og være riktig koblet for å gi forbindelse til jord. Feilkoblede skjøteledninger er en vesentlig årsak til dødsulykker.

Det faktum at utstyret opererer som det skal, betyr ikke at stikkontakten er jordet eller at installasjonen er fullstendig trygg. For din egen sikkerhet

må du forhøre deg med en kvalisert

elektriker hvis du er i tvil som stikkontaktens jording.

Viktige sikkerhetsinstruksjoner2

Viktige sikkerhetsinstruksjoner

1. Les disse instruksjonene.

2. Oppbevar disse instruksjonene på et trygt sted.

3. Respekter alle advarsler.

4. Følg alle instruksjoner.

5. Ikke bruk dette apparatet nær vann.

6. Rengjør bare med en tørr klut.

7. Ikke blokker noen ventilasjonsåpninger. Installer i samsvar med produsentens instruksjoner.

8. Ikke installer noen varmekilder, som radiatorer, varmevekslere, ovner eller andre

apparater (f.eks. forsterkere) som utvikler varme.

9. Ikke prøv å omgå sikkerheten og formålet med en polarisert plugg eller jordingsplugg. En polarisert plugg har to blader, det ene bredere enn det andre. En jordingsplugg har to blader og en tredje jordingspol. Det brede bladet eller den tredje polen er der av

hensyn til din sikkerhet. Hvis den medfølgende pluggen ikke går inn i stikkontakten din,

må du kontakte en elektriker for å få skiftet ut den foreldede stikkontakten.

10. Beskytt strømledningen slik at den ikke blir tråkket på eller kommer i klem, spesielt ved pluggene, nær grenfordelere eller på punktet der den kommer ut av apparatet.

11. Bruk bare utstyr/tilbehør som er spesisert av produsenten.

12. Bruk bare sammen med vogner, stativer, braketter eller bord som er angitt av produsenten, eller som selges sammen med apparatet. Når det brukes

en vogn, må du være forsiktig når du ytter vogn/apparat-kombinasjonen

for å unngå skade pga. velting.

13. Plugg ut dette apparatet under tordenvær eller når det ikke skal brukes på lengre tid.

14. Vedlikehold og service skal utføres av kvalisert servicepersonale. Service er påkrevd når apparatet har blitt skadet på en måte, for eksempel når en strømforsyningsledning eller -plugg er skadet, væske er sølt eller gjenstander har falt inn i apparatet, apparatet blir utsatt for regn eller fuktighet, ikke fungerer normalt eller er mistet i gulvet.

Merknader på skjermens LCD-panel

• Skjermens LCD-panel har et veldig tynt beskyttelseslag av glass som har lett for å få riper,

og som kan sprekke hvis det blir sittende fast eller settes under trykk. Sjiktet med

ytende krystaller er også utsatt for skade ved overdreven kraft eller ekstreme temperaturer. Vær forsiktig.

• LCD-panelets responstid og lysstyrke kan variere med omgivelsestemperaturen.

• Unngå å plassere skjermen i direkte sollys eller der solen eller spotlamper kan skinne

direkte på LCD-panelet, ettersom varmen kan skade panelet og skjermens eksterne kabinett, og det skarpe lyset vil gjøre det vanskeligere enn nødvendig å se på skjermen.

• LCD-panelet består av individuelle piksler for visning av bilder og produseres i henhold

til designspesikasjonene. Selv om 99,9% av disse pikslene virker normalt, kan 0,01% av pikslene være konstant tent (i rødt, blått eller grønt) eller utent. Dette er en teknisk

begrensning ved LCD-teknologien og er ikke en defekt.

• LCD-skjermer, i likhet med plasma (PDP) og konvensjonelle CRT-skjermer (Cathode Ray

Tube), er også utsatt for innbrenning ("burn-in"), som innebærer at enkelte linjer og

skygger blir sittende igjen på skjermen permanent. For å slippe slike skader på skjermen

Viktige sikkerhetsinstruksjoner 3

må du unngå å vise stillbilder (f.eks. skjermmenyer, TV-stasjonslogoer, fast/inaktiv tekst

eller ikoner) i mer enn to timer. Endre sideforhold nå og da. Fyll hele skjermen med bildet og fjern svarte kanter når det er mulig. Unngå visning av bilder i 4:3-sideforhold over en lengre periode, ellers kan det oppstå synlige innbrenningsmerker på skjermen i form av to vertikale linjer. Merk: Under visse omstendigheter kan det oppstå kondens på innsiden av dekselglasset. Dette er et naturlig fenomen og vil ikke påvirke skjermens drift. Denne kondensen blir vanligvis borte etter rundt 30 minutter med vanlig drift.

• Hvis visning av et stillbilde er nødvendig, anbefales det å aktivere Pikselforskyvning under

Generelle innstillinger.

Sikkerhetsmerknad for fjernkontroll

• Ikke plasser fjernkontrollen i direkte varme eller fuktighet, og unngå åpen amme.

• Unngå å miste fjernkontrollen i gulvet.

• Ikke utsett fjernkontrollen for vann eller fuktighet. Hvis du gjør det, kan det føre til feil.

• Bekreft at det ikke nnes gjenstander mellom fjernkontrollen og produktets fjernsensor.

• Når fjernkontrollen ikke skal brukes i en lengre periode, fjerner du batteriene.

Batterisikkerhetsmerknad

Bruken av feil type batterier kan føre til kjemiske lekkasjer eller eksplosjon. Merk deg følgende:

• Kontroller alltid at batteriene er satt riktig inn med den positive og negative terminalen i riktig posisjon som vist i batterirommet.

• Forskjellige typer batterier har forskjellige kjennetegn. Ikke bland forskjellige typer.

• Ikke bland gamle og nye batterier. Blanding av gamle og nye batterier vil forkorte

batteriets levetid eller forårsake kjemiske lekkasjer fra gamle batterier.

• Når batterier ikke fungerer mer, må du skifte dem ut umiddelbart.

• Kjemiske lekkasjer fra batterier kan forårsake hudirritasjoner. Hvis det lekker noe ut av

batteriene, må du tørke det av umiddelbart med en tørr klut og skifte batteriene så snart som mulig.

• På grunn av varierende lagringsforhold kan levetiden til de medfølgende batteriene være

forkortet. Skift dem innen 3 måneder eller så snart du kan etter første gangs bruk.

• Det kan være lokale restriksjoner på avfallsbehandling eller resirkulering av batterier. Undersøk lokale forskrifter eller kontakt renovasjonstjenestene.

Viktige sikkerhetsinstruksjoner4

BenQ ecoFACTS

BenQ has been dedicated to the design and development of greener product as part of its aspiration to realize the ideal of the "Bringing Enjoyment 'N Quality to Life" corporate vision with the ultimate goal to achieve a low-carbon society. Besides meeting

international regulatory requirement and standards pertaining to environmental

management, BenQ has spared no efforts in pushing our initiatives further to incorporate life cycle design in the aspects of material selection, manufacturing, packaging, transportation, using and disposal of the products. BenQ ecoFACTS label lists key ecofriendly design highlights of each product, hoping to ensure that consumers make informed green choices at purchase. Check out BenQ's CSR Website at http://csr.BenQ.

com/ for more details on BenQ's environmental commitments and achievements.

Utpakking og installering 5

Utpakking og installering

Utpakking

• Dette produktet leveres pakket i en eske sammen med standardtilbehøret.

• Alt annet tilbehør pakkes separat.

• Skjermens størrelse og vekt tilsier at to personer ytter den.

• Etter at du har åpnet esken, må du kontrollere at innholdet er komplett og i god stand.

Pakkeinnhold

Bekreft at du har har mottatt følgende gjenstander sammen med pakkeinnholdet:

• LCD-skjerm

• Fjernkontroll og AAA-batterier

• Strømledning (1,8 m)

• DVI-kabel

• HDMI-kabel (1,8 m)

• DP-kabel (1,8 m)

* Den medfølgende strømledningen varierer avhengig av bestemmelsessted.

• Hurtigstartguide

• RS232-kabel (1,8 m)

• RS232-løkkekabel (1,8 m)

• IR-utviderkabel (1,8 m)

• Lydkabel (1,8 m)

• Puter for hullinspeksjon (3 stykker)

Fjernkontroll og AAA-batterier

HDMI-kabelDVI-kabelStrømledning

Lydkabel

Puter for hullinspeksjon (x3)IR-utviderkabelRS232-løkkekabelRS232-kabel

HurtigstartguideDP-kabel

• I alle andre regioner bruker du en strømledning som overholder strømuttakets

vekselstrømspenning og er godkjent av og overholder sikkerhetsforskriftene i det bestemte landet.

• Det kan være lurt å ta vare på esken og emballasjen for å frakte skjermen senere.

Installeringsmerknader

• På grunn av det høye strømforbruket må du alltid bruke pluggen som er beregnet til dette produktet. Kontakt serviceagenten hvis du har behov for en skjøteledning.

Utpakking og installering6

• Produktet bør monteres på en at overate for å unngå velting. Oppretthold god avstand

mellom produktets bakside og veggen for å sikre god ventilasjon. Ikke installer produktet på kjøkkenet, badet eller andre steder med høy fuktighet, eller risikierer du å forkorte levetiden til de elektroniske komponentene.

• Produktet kan normalt bare være i drift under 5000 meters høyde. Ved installasjon i

høyder over 3000 meter kan du oppleve enkelte unormale forhold.

Montering på en vegg

Hvis du vil montere denne skjermen på en vegg, må du skaffe deg et standard veggmonteringssett (nnes i vanlig salg). Vi anbefaler å bruke et monteringsgrensesnitt som overholder TUV-GS- og/eller UL1678-standarden i Nord-Amerika.

PL490 PL552/PH5501

Beskyttelsesark

VESA-

rutenett

Bord

Bordstativ

VESA-

rutenett

Bord

1. På et bord legger du beskyttelsesarket som var pakket rundt skjermen ved levering.

Plasser det under skjermens forside slik at du ikke riper opp skjermoveraten.

2. Kontroller at du har alt nødvendig tilbehør for montering av skjermen (veggfeste, takfeste, bordstativ, osv).

3. Følg instruksjonene som fulgte med basemonteringssettet. Hvis du ikke følger riktig monteringsprosedyre, kan det føre til skade på utstyret eller personskade for bruker

eller montør. Produktgarantien dekker ikke skade som skyldes feil montering.

4. For veggmonteringssettet bruker du M6-festeskruer (med en lengde 10 mm over tykkelsen på monteringsbraketten) og trekker dem godt til.

5. Enhet uten vekten av basen = 21,6 kg. Utstyret og dets tilhørende montering er godt sikret under testen. Skal bare brukes med UL-oppført veggmonteringsbrakett med minimumsvekt/-belastning: 64,8 kg

VESA-rutenett

PL490/PL552/PH5501 400 (H) x 400 (B) mm

Slik forhindrer du at skjermen faller:

• For vegg- eller takmontering anbefaler vi at skjermen monteres med metallbraketter som nnes i vanlig salg. Du nner detaljert monteringsinstruksjoner i guiden som fulgte med den aktuelle

braketten.

• For å redusere faren for personskade eller materielle skader som følge av jordskjelv eller andre naturkatastrofer bør du forhøre deg med brakettprodusenten om riktig monteringsplassering.

Bordstativ

Ventilasjonsbehov ved kabinettplassering

For å la varmen spres må du sørge for god avstand mellom gjenstandene i nærheten som vist i diagrammet.

Montering i portrettposisjon

Denne skjermen kan monteres i portrettposisjon.

1. Fjern det eventuelle bordstativet.

2. Roter 90 grader mot klokken.

PL490

Utpakking og installering 7

100 mm

100 mm 100 mm

100 mm

PL552/PH5501

Deler og funksjoner8

Deler og funksjoner

Kontrollpanel

PL490 PL552/PH5501

MUTE INPUT

1 2 3 4 5 6 7 8

Nr. Navn Beskrivelse

-knapp

MUTE-knapp

Bruk denne knappen til å slå på skjermen eller sette skjermen i standby.

Slå lyddemping AV/PÅ. Velg inndatakilden.

INPUT-knapp

• Brukt som OK-knapp på OSD- (On-Screen Display) menyen.

-knapp

MENU-knapp

Øk justeringen mens OSD-menyen er på, eller øk lydutgangskilden mens OSD-menyen er av.

Reduser justeringen mens OSD-menyen er på, eller reduser lydutgangskilden mens OSD-menyen er av.

Flytt fremhevingslinjen opp for å justere det valgte elementet mens OSD-menyen er på.

Flytt fremhevingslinjen ned for å justere det valgte elementet mens OSD-menyen er på.

Gå tilbake til forrige meny mens OSD-menyen er på, eller for å aktivere OSD-menyen når OSD-menyen er av.

• Mottar kommandosignaler fra fjernkontrollen.

• Angir skjermens driftsstatus uten OPS:

- Lyser grønt når skjermen er slått på

Fjernkontrollsensor og

strømstatusindikator

- Lyser rødt når skjermen er i standbymodus

- Lyser gult når skjermen går inn i APM-modus

- Når TIDSPLAN er aktivert, blinker lyset grønt og rødt

- Hvis indikatoren blinker rødt, angir det at en feil er oppdaget

- Slukkes når skjermens hovedstrømkilde er slått av

MUTE INPUT

1 2 3 4 5 6 7 8

Inndata-/utdataterminaler

PL490 PL552/PH5501

Deler og funksjoner 9

20 19

3 4

2 18

3 4

10 111415

Nr. Navn Beskrivelse

AC IN

HOVEDSTRØMBRYTER

AC-strøminngang fra veggkontakten.

Slå hovedstrømbryteren av/på.

IR-signalets inndata/utdata for

IR-IN

IR-OUT

RS232C IN

RS232C OUT

RJ-45

HDMI1 IN HDMI2 IN

DVI-IN

DVI-OUT / VGA-OUT DisplayPort IN DisplayPort OUT

VGA-IN (D-Sub)

COMPONENT IN (BNC)

Y/CVBS PC LINE IN HØYTTALERBRYTER

AUDIO IN

løkkegjennomføringsfunksjonen.

• Denne skjermens fjernkontrollsensor vil slutte å virke hvis kontaktens IR-IN er tilkoblet.

• Hvis du vil fjernstyre A/V-enheten via denne skjermen, se side 20 for tilkobling av IR-gjennomføring.

RS232C-nettverkets inngang/utgang for løkkegjennomføringsfunksjonen.

LAN-kontrollfunksjon for bruk av fjernkontrollsignalet fra

kontrollsenteret.

HDMI-inngang for video/lyd.

DVI-D-videoinngang. DVI- eller VGA-videoinngang.

DisplayPortens videoinngang/-utgang.

VGA-videoinngang. Komponentens YPbPr-videokildeinngang. Videokildeinngang. Lydinngang for VGA-kilde (3,5 mm stereotelefon).

Intern høyttalers av/på-bryter.

Lydinndata fra ekstern AV-enhet (RCA).

10 111415

20 19

Deler og funksjoner10

AUDIO OUT

USB-PORT

SPEAKERS OUT

OPS SLOT SIKKERHETSLÅS

Lydutgang til ekstern AV-enhet.

Koble til USB-lagringsenheten. Lydutgang til eksterne høyttalere.

Spor for montering av den valgfrie OPS-modulen.

Brukes til sikkerhet og tyveriforebygging.

Deler og funksjoner 11

Fjernkontroll

AV/PÅ-knapp

Slå på skjermen eller sett den i standby.

SPILL AV-knapper

Kontroller avspilling av medieler.

SOURCE-knapp

Velg inndatakilden. Trykk på knappen eller

for å velge mellom USB, Network,

HDMI 1, HDMI 2, Display Port, Card OPS, DVI-D, YPbPr, AV eller VGA. Tr ykk på OK for å bekrefte og avslutte.

START-knapp

/ / / Navigeringsknappene

Naviger gjennom menyer og velg elementer.

ADJUST-knappen

Slik autojusterer du bare VGA-inngangen.

DEMP-knapp

Trykk for å slå dempefunksjonen av/på.

/ / / Fargeknappene

Velg oppgaver eller alternativer.

NORMAL-knapper

Bytt til normal modus.

ID-knapper

Bytt til ID-modus.

FORMAT-knapp

Endre zoommodus.

TILBAKE-knapp

Gå tilbake til forrige menyside eller avslutt den forrige funksjonen.

INFO-knapp

Vis informasjon om gjeldende aktivitet.

OK-knapp

Bekreft en oppføring eller et valg.

OPTIONS-knapp

Tilgang til gjeldende tilgjengelige alternativer, bildeog lydmenyer.

/ VOLUM-knapp

Juster volum.

NUMERISKE-knapper

Tilgang til OSD-menyen.

LIST-knapp

Skriv inn tekst for nettverksinnstillingen og sett opp ID for ID-modus.

Ingen funksjon.

Deler og funksjoner12

ID-fjernkontroll

Du kan angi fjernkontroll-ID-en når du vil bruke denne fjernkontrollen på en av ere

forskjellige skjermer.

Trykk på ID-knappen. Den røde indikatoren blinker to ganger.

1. Trykk på ID SET-knappen i mer enn 1 sekund for å gå inn i ID-modus. Den røde indikatoren tennes. Trykk på ID SET-knappen igjen for å avslutte ID-modus. Den røde indikatoren slukker.

Trykk på siffernumrene 0 ~ 9 for å vise skjermen du vil kontrollere.

Eksempel: Trykk på 0 og 1 for å vise nr. 1, trykk på 1 og 1 for å vise nr. 11.

De tilgjengelige numrene går fra 01 til 255.

2. Hvis du ikke trykker på en knapp i løpet av 10 sekunder, vil ID-modusen avsluttes.

3. Hvis en feil oppstår når du trykker på noe annet enn sifferknapper, venter du 1 sekund etter at de røde indikatorene er slukket og tent igjen, og trykker på de riktige sifrene.

4. Trykk på ENTER for å bekrefte. Den røde indikatoren blinker to ganger og slukker.

• Trykk på NORMAL-knappen. Den grønne indikatoren blinker to ganger

for å angi at skjermen er i normal drift igjen.

• Det er nødvendig å sette opp ID-nummeret for hver skjerm før du velger

ID-nummer.

• Se Fliser på side 32 hvis du vil ha mer informasjon.

Deler og funksjoner 13

Sette inn batterier i fjernkontrollen

Fjernkontrollen drives av to 1,5-volts AAA-batterier.

Slik installerer eller skifter du batterier:

1. Kjøp to 1,5-volts AAA-batterier.

2. Trykk og skyv på dekselet for å åpne det.

3. Plasser batteriene i henhold til indikasjonene (+) og

(-) i batterirommet.

4. Sett på dekselet igjen.

Feilaktig bruk av batteriene kan føre til en lekkasje eller eksplosjon. Sørg for å følge disse instruksjonene:

• Plasser AAA-batteriene ved å matche tegnene (+) og (–) på hvert batteri med tegnene (+) og (–) i

batterirommet.

• Ikke bland forskjellige batterityper.

• Ikke bland nye batterier med brukte. Det forårsaker kortere levetid for batteriene eller lekkasjer.

• Fjern de ate batteriene umiddelbart for å forhindre at det lekker væske i batterirommet. Ikke

berør utlekket batterisyre, som er veldig skadelig for huden.

Hvis du ikke har tenkt å bruke fjernkontrollen på en god stund, må du ta ut batteriene.

Håndtere fjernkontrollen

• Må ikke utsettes for sterkt støt.

• Unngå søl eller sprut av vann eller andre væsker på fjernkontrollen. Hvis fjernkontrollen

blir våt, må du tørke av den med en gang.

• Unngå at den utsettes for varme og damp.

• Bortsett fra for å sette inn batteriene må du ikke åpne fjernkontrollen.

Deler og funksjoner14

Fjernkontrollens betjeningsavstand

Pek med toppen av fjernkontrollen mot skjermens fjernkontrollsensor (på baksiden) når

du trykker på en knapp. Bruk fjernkontrollen innenfor rekkevidden som vises i følgende tabell.

Betjeningsvinkel Fjernkontrollens rekkevidde

θ= 0º (for H og V) θ= 20º (for H og V) θ= 45º (kun for H)

≥ 8 m ≥ 5 m ≥ 2 m

Fjernkontrollen vil kanskje ikke fungere riktig når fjernkontrollsensoren på skjermen vises i direkte

sollys eller sterk belysning, eller når det nnes en hindring i signalets bane eller overføring.

Tilkobling av eksternt utstyr

Tilkobling av eksternt utstyr (DVD/VCR/VCD)

Bruke COMPONENT-videoinngangen

Lydutgang

Tilkobling av eksternt utstyr 15

COMPONENT-utgang (YPbPr)

Bruke videokildeinngangen

DVD / VCR / VCD

AUDIO IN

COMPONENT IN (YPbPr)

AUDIO IN

Y/CVBS-utgang

DVD / VCR / VCD

Y/CVBS IN

Tilkobling av eksternt utstyr16

Bruke HDMI-videoinngangen

Koble til en PC

Bruke VGA-inngang

DVD / VCR / VCD

HDMI IN

VGA-utgang

D-Sub, 15-pinners

HDMI-utgang

Lydutgang

Bruke DVI-inngangen

VGA IN

DVI-IN

VGA AUDIO IN

DVI-utgang

Lydutgang

VGA AUDIO IN

Bruke HDMI-inngangen

Bruke DisplayPort-inngangen

Tilkobling av eksternt utstyr 17

HDMI-utgang

HDMI IN

DisplayPort-utgang

DisplayPort IN

Koble til lydutstyr

Koble til eksterne høyttalere

Eksterne høyttalere

Tilkobling av eksternt utstyr18

Koble til en ekstern lydenhet

Lydinngang

AUDIO OUT

Stereoforsterker

Koble til ere skjermer i en kjedekongurasjon

Du kan koble sammen ere skjermer for å skape en kjedekongurasjon for bruk i ting som

for eksempel en videovegg.

Tilkobling av skjermkontrollen

Koble RS232C OUT-kontakten på SKJERM 1 til RS232C IN-kontakten på SKJERM 2.

SKJERM 1

RS-232C

RS-232C IN

RS-232C OUT RS-232C IN

Digital videotilkobling

Koble DVI OUT / VGA OUT-kontakten på SKJERM 1 til DVI IN-kontakten på SKJERM 2.

SKJERM 2

DVI

DVI-kjede på 5*5 uten splitter, DVI med HDCP opp til 7.

DVI-IN

DVI/VGA OUT DVI-IN

SKJERM 2SKJERM 1

Tilkobling av eksternt utstyr 19

Koble DP OUT-kontakten på SKJERM 1 til DP IN-kontakten på SKJERM 2.

SKJERM 1

DP IN

SKJERM 2

DP INDP OUT

DP-kjede til 15*15 uten splitter støtter 3840 x 2160 ved 30 Hz. DP med HDCP opp til 7.

Koble HDMI OUT-kontakten på SKJERM 1 til DVI IN-kontakten på SKJERM 2.

DVD / VCR / VCD

HDMI

• HDMI opp til 3840 x 2160 ved 30 Hz, HDMI med HDCP opp til 7.

• HDMI-til-DVI-I-kabelen medfølger ikke.

DVI-IN

SKJERM 1

SKJERM 2

DVI-INDVI OUT

Analog videotilkobling

Koble DVI OUT / VGA OUT-kontakten på SKJERM 1 til VGA IN-kontakten på SKJERM 2.

VGA

• Analog kjede til 3*3 uten splitter.

• DVI-I-til-VGA-kabelen medfølger ikke.

VGA IN

SKJERM 1

SKJERM 2

VGA INDVI/VGA OUT

Tilkobling av eksternt utstyr20

IR kjedetilkobling

Koble IR-sensorkabelen til SKJERM 1, og koble RS232C OUT-kontakten til SKJERM 1 på RS232C IN-kontakten på SKJERM 2.

IR-IN

IR-sensorkabel

SKJERM 1 SKJERM 2

RS-232C OUT

IR-tilkobling

Ekstern

IR-mottaker

IR-IN

Denne skjermens fjernkontrollsensor vil slutte å virke hvis IR-IN er tilkoblet.

IR-gjennomføringstilkobling

IR-OUT

RS-232C IN

DVD / VCR / VCD

(DVD / VCR / VCD)

Fjernkontroll

IR-IN

Tilkobling av eksternt utstyr 21

Kablet tilkobling til nettverket

Hvis du kobler denne skjermen til et hjemmenettverk, kan du spille av musikk, videoer og

vise bilder fra datamaskinen. Se Spill av multimedieler via det lokale nettverket på side

23 hvis du vil ha ere detaljer.

INTERNETT

RJ-45

RUTER

RJ-45

Slik setter du opp nettverket:

1. Bytt til ruteren og slå på dens DHCP-innstilling.

2. Koble ruteren til denne skjermen med en Ethernet-kabel.

3. Trykk på

4. Trykk på

START-knappen for å vise OSD-menyen.

- eller -knappen for å velge menyelementet Nettverksinnstilling. Trykk

på OK for å åpne undermenyen.

5. Trykk på

, , , eller tallknappen for å justere verdien. Trykk på OK for å bekrefte.

Koble til en skjermet CAT-5 Ethernet-kabel for å overholde EMC-direktivet.

Operasjon22

Operasjon

Kontrollknappene som beskrives i dette avsnittet, er stort sett på fjernkontrollen hvis ikke noe annet er angitt.

Se på den tilkoblede videokilden

Se side 15 hvis du trenger en ekstern utstyrstilkobling.

1. Trykk på

2. Trykk på

Endre bildeformat

Du kan endre bildeformatet slik at det passer for videokilden. Hver videokilde har sine

egne tilgjengelige bildeformater. De tilgjengelige bildeformatene avhenger av videokilden:

1. Trykk på

2. Trykk på

• Automatisk zoom: Forstørr bildet slik at det fyller skjermen. Anbefalt for minimal

• Filmutvidelse 16:9: Skaler 4:3-format til 16:9. Ikke anbefalt for HD eller PC.

• Bred skjerm: Viser bredt skjermformatinnhold uten strekking. Ikke anbefalt for HD

• Uskalert: Tilby maksimalt med detaljer for PC. Bare tilgjengelig når PC-modus er

• 4:3: Vis det klassiske 4:3-formatet.

SOURCE-knappen.

- eller -knappen for å velge en enhet, og trykk på OK.

FORMAT-knappen.

- eller -knappen for å velge et bildeformat, og trykk på OK.

skjermforvrengning, men ikke for HD eller PC.

eller PC.

valgt på Bilde-menyen.

Velg dine foretrukne bildeinnstillinger

1. Mens denne skjermen spiller av videokilden, trykker du på ADJUST-knappen.

2. Trykk på

3. Trykk på

• Personlig: Bruk dine personlige bildeinnstillinger.

• Levende: Rike og dynamiske innstillinger, ideelle for dagtidsvisning.

• Naturlig: Naturlige bildeinnstilling.

• Standard: Standardinnstillinger som egner seg for de este miljøer og videotyper.

• Film: Ideelle innstillinger for lmer.

• Foto: Ideelle innstillinger for fotograer.

• Strømsparing: Innstillinger som bevarer mest energi.

- eller -knappen for å velge eb bildestil, og trykk på OK.

- eller -knappen for å velge et alternativ, og trykk på OK:

Velg dine foretrukne lydinnstillinger

1. Mens denne skjermen spiller av videokilden, trykker du på ADJUST-knappen.

2. Trykk på

3. Trykk på

• Personlig: Bruk dine personlige lydinnstillinger.

• Original: Innstillinger som egner seg for de este miljøer og lydtyper.

- eller -knappen for å velge Lydstil, og trykk på OK.

- eller -knappen for å velge et alternativ, og trykk på OK:

Operasjon 23

• Film: Ideelle innstillinger for lmer.

• Musikk: Ideelle innstillinger for lytting på musikk.

• Spill: Ideelle innstillinger for spill.

• Nyheter: Ideelle innstillinger for talt lyd, for eksempel nyhetene.

Spill av multimedieler via det lokale nettverket

Hvis du vil spille av ler via det lokale nettverket, trenger du:

1. Et kablet hjemmenettverk, tilkoblet via en uPnP- (Universal Plug and Play) ruter.

2. Valgfritt: En LAN-kabel som kobler skjermen til hjemmenettverket.

3. En medieserver som kjører på datamaskinen din.

4. Hensiktsmessige innstillinger for datamaskinens brannmur som lar deg kjøre medieserveren.

5. Støttet format

• Bilde: JPEG, PNG ellr BMP.

• Lyd: LPCM, MP3, AAC eller WMA.

• Video: MPEG2, MPEG-4 eller WMV.

6. Visningskvaliteten avhenger av nettverkets båndbredde.

Sett opp nettverket

1. Koble skjermen og datamaskinen til samme hjemmenettverk. Se illustrasjonen nedenfor for å koble skjermen til et nettverk.

2. Slå på datamaskinen og ruteren.

• Enkelt skjermoppsett:

RJ-45

RUTER

RJ-45

• Oppsett av ere skjermer:

SKJERM 1

RJ-45

Hvis apparatet ikke vender tilbake til DLNA-modus på grunn av eksterne elektriske forstyrrelser (f.eks. elektrostatisk utlading), må brukeren gjøre noe.

RUTER

RJ-45 RJ-45

SKJERM 2

Operasjon24

Sette opp mediedeling

1. Installer en medieserver på datamaskinen for å dele medielene. Dette er enkelte av medieserverne:

• For PC: Windows Media Player 11 (eller høyere) eller TVersity

• For Mac: Twonky

2. Slå på mediedeling på datamaskinen ved hjelp av medieserveren. Hvis du vil ha mer informasjon om hvordan du setter opp medieserveren, se medieserverens webområde.

Slik bruker du DLNA-DMP

1. Koble skjermen og PC-en til samme ruter via RJ-45.

2. Kjør Windows Media Player. Sett opp streaminghåndtering som offentlig deling.

Spill av ler fra skjermen

1. Trykk på SOURCE-knappen, velg Network og trykk på OK.

2. Nå kan du se at alle PC-er er koblet til samme ruter på

skjermen. Velg den riktige.

3. Trykk på

og for å velge katalogen eller len du vil spille av.

4. Du kan koble opptil 4 skjermer til samme PC, og spille av samme mediestrøm.

Vi anbefaler at du bruker DLNA-DMP-funksjonen via et kablet

nettverk for å oppnå høyere sikkerhet og tilstrekkelig båndbredde.

USB Network

HDMI 1 HDMI 2 Display Port Card OPS DVI-D YPbPr AV VGA

Mappe- og lnavnet må være engelsk.

Slik bruker du DLNA-DMR fra en PC

1. Trykk på START-knappen, velg Nettverksinnstillinger og trykk på OK.

Bilde Vis nettverksinnstillinger Lyd Nettverkskongurasjon Fliser Statisk IP-kongurasjon Generelle innstillinger Digital Media Renderer... Nettverksinnstillinger Nettverksnavn

2. Sett DMR til PÅ.

Bilde Vis nettverksinnstillinger Av Lyd Nettverkskongurasjon På Fliser Statisk IP-kongurasjon Generelle innstillinger Digital Media Renderer... Nettverksinnstillinger Nettverksnavn

3. Gi skjermen et navn.

Bilde Vis nettverksinnstillinger Lyd Nettverkskongurasjon Fliser Statisk IP-kongurasjon Generelle innstillinger Digital Media Renderer... Nettverksinnstillinger Nettverksnavn

Operasjon 25

testabc

Avbryt

Ferdig

Fjern

4. Trykk på SOURCE-knappen, velg Network og trykk på OK.

5. På PC-en går du til Nettverks- og delingssenter og klikk på Velg hjemmegruppe og delingsalternativer.

6. Sjekk medieformatene. Klikk deretter på Velg alternativer for mediestreaming...

7. Gå til Avanserte innstillinger for deling, og merk av for Aktiver nettverksgjenkjenning.

8. Deretter går du til katalogen for medielene dine. Velg medielen ved å høyreklikke. På undermenyen fra Spill av på nner du alle skjermene som er koblet til nettverket

ditt. Velg skjermen og klikk på medielen du vil spille av.

Operasjon26

USB

Spill av ler

1. Trykk på

SOURCE-knappen.

2. Velg Network og trykk på OK.

3. Velg en l fra innholdsleseren, og trykk på OK for å begynne avspilling.

4. Trykk på SPILL AV-knappene på fjernkontrollen for å kontrollere avspillingen.

• Velg øvre linje for å ltrere lene dine etter type.

• Velg Sorter for å organisere lene etter albumnavn, artist eller andre felt.

• Hvis du vil tømme listen over frakoblede medieler, trykker du på

Deretter velger du Fjern frakoblede servere og trykker på OK.

OPTIONS-knappen.

Spille av multimedieler fra en USB-enhet

1. Koble USB-enheten til skjermens USB-port.

2. Trykk på SOURCE-knappen, velg USB og trykk på OK.

3. Den tilkoblede USB-enheten oppdages automatisk for alle

avspillbare ler, som vil sorteres automatisk i 3 typer:

Musikk,

4. Trykk på skjermen. Trykk på

Film og Foto.

TILBAKE-knappen for å gå opp til øvre lag på

- eller -knappen for å velge ltypen.

Trykk på OK for å åpne spillelisten.

5. Velg ønsket l. Trykk på OK for å starte avspilling.

6. Følg instruksjonene på skjermen for å kontrollere avspillingsalternativet.

7. Trykk på SPILL AV-knappene (H F G I J) for å kontrollere avspillingen.

USB Network

HDMI 1 HDMI 2 Display Port Card OPS DVI-D YPbPr AV VGA

Operasjon 27

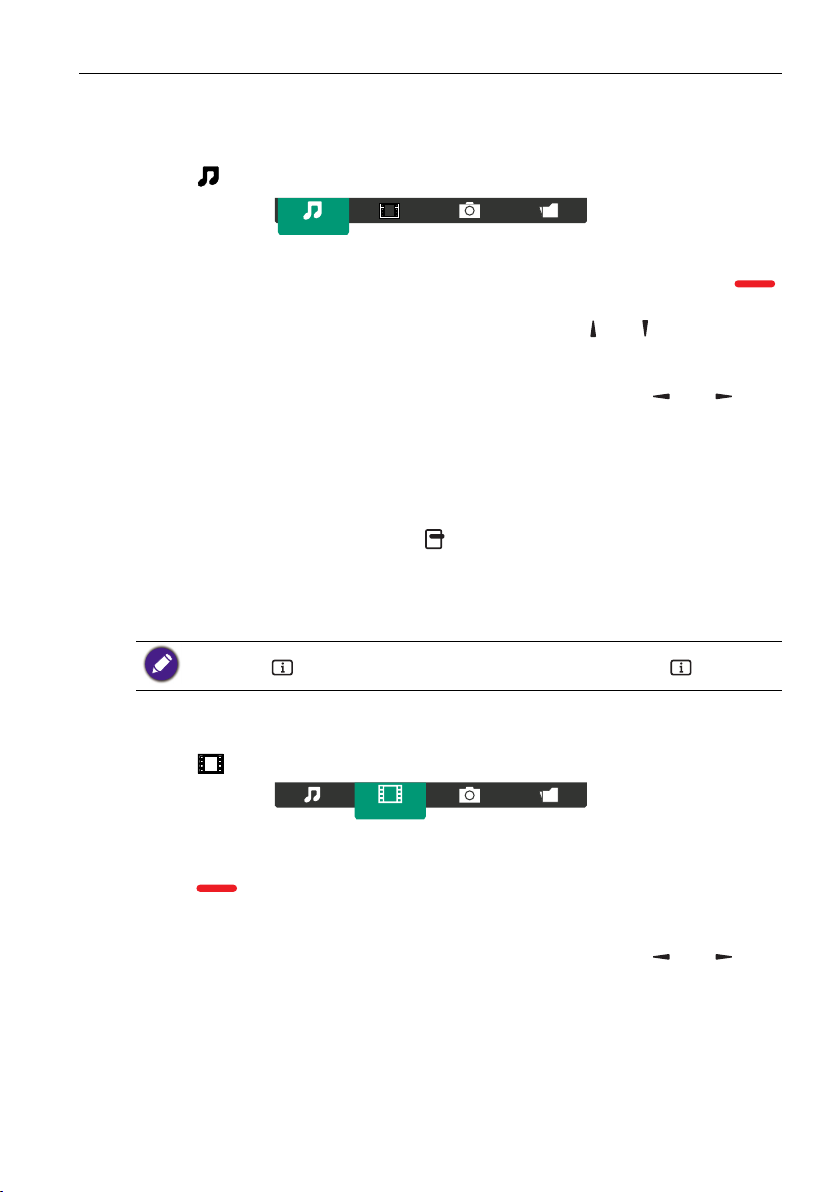

Music

Movie

Avspillingsalternativer

Spille av musikkler

1. Velg Musikk på øvre linje.

2. Velg ett musikkspor og trykk på OK.

• Hvis du vil spille av alle spor i en mappe, velger du en musikkl. Deretter du på

for å Spill av alle.

• Hvis du vil hoppe til neste eller forrige spor, trykker du på

• Hvis du vil stoppe sporet, trykker du på OK. Trykk på OK igjen for å fortsette

avspillingen.

• Hvis du vil hoppe 10 sekunder bakover eller forover, trykker du på

-knappen.

• Hvis du vil søke bakover eller forover, trykker du på G- eller J-knappen og trykker gjentatte ganger for å bytte mellom forskjellige hastigheter.

• Hvis du vil stoppe musikken, trykker du på H-knappen.

Musikkalternativer

Mens du spiller av musikk, trykker du på velge et alternativ:

• Bland: Aktiver eller deaktiver tilfeldig avspilling av spor.

• Gjenta: Velg Gjenta hvis du vil spille av et spor eller et album gjentatte ganger, eller velg

Spill av én gang hvis du vil spille av et spor én gang.

Hvis du vil vise informasjon om en sang (for eksempel tittel, artist eller varighet), velger du sangen

og trykker på INFO-knappen. Hvis du vil skjule informasjonen, trykker du på INFO- knappen igjen.

OPTIONS-knappen og trykkke på OK for å

- eller -knappen.

- eller

Spille av lmlter

1. Velg Film på øvre linje.

2. Velg video og trykk på OK.

• Hvis du vil spille av alle videoer i en mappe, velger du en videol. Deretter trykker du

på

• Hvis du vil stoppe videoen, trykker du på OK. Trykk på OK igjen for å fortsette avspillingen.

• Hvis du vil hoppe 10 sekunder bakover eller forover, trykker du på

-knappen.

• Hvis du vil søke bakover eller forover, trykker du på G- eller J-knappen og trykker gjentatte ganger for å bytte mellom forskjellige hastigheter.

• Hvis du vil stoppe videoen, trykker du på H-knappen.

for å Spille av alle.

- eller

Operasjon28


Filmalternativer

Mens du spiller av video, trykker du på

OPTIONS-knappen og trykker på OK for å

velge et alternativ:

• Undertitler: Velg de tilgjengelige undertittelinnstillingene.

• Undertittelspråk: Velg språk for undertitlene hvis tilgjengelig.

• Bland: Aktiver eller deaktiver tilfeldig avspilling av videoler.

• Gjenta: Velg Gjenta for å spille av videolen gjentatte ganger, eller Spill av én gang for å spille av videolen én gang.

• Status: Hvis du vil vise informasjon om en video (for eksempel avspilt posisjon, varighet,

tittel eller dato).

Spille av fotoler

1. Velg Foto på øvre linje.

2. Velg en fotominiatyr, og trykk på OK.

Start en lysbildepresentasjon

Hvis det nnes ere bilder i en mappe, velger du et bilde. Deretter du på

Spille av alle.

• Hvis du vil hoppe til forrige eller neste bilde, trykker du på

- eller -knappen og

trykker på OK.

• Hvis du vil stoppe lysbildepresentasjon, trykker du på H-knappen.

Alternativer for lysbildepresentasjon

Mens du spiller av en lysbildepresentasjon, trykker du på

OPTIONS-knappen og

trykker på OK for å velge et alternativ:

• Bland: Aktiver eller deaktiver tilfeldig visning av bilder i lysbildepresentasjonen.

• Gjenta: Velg Gjenta hvis du vil se en lysbildepresentasjon gjentatte ganger, eller Spill av

én gang hvis du vil se den bare en gang.

• Lysbildepresentasjonstid: Velg visningstiden for hvert bilde i lysbildepresentasjonen.

• Lysbildeoverganger: Velg overgangen fra ett bilde til neste.

for å

Endre innstillinger

Bruke fjernkontrollen:

1. Trykk på START-knappen for å vise OSD-menyen.

2. Trykk på Trykk på OK for å bekrefte.

3. Trykk på

4. Trykk på

Bruke skjermens kontrollknapper

-, -, - eller -knappen for å velge menyelementet eller justere verdien.

TILBAKE-knappen for å gå tilbake til forrige menylag.

START-knappen for å gå ut av OSD-menyen.

Endre innstillinger 29

1. Trykk på MENU-knappen for å vise OSD-menyen.

2. Trykk på verdien.

3. Trykk på INPUT-knappen for å bekrefte menyvalget og åpne undermenyen.

4. Trykk på MENU-knappen for å gå ut av OSD-menyen.

-, -, - eller -knappen for å velge menyelementet eller justere

Endre innstillinger30

Innstillinger

Bilde

For Spill eller datamaskin er standardverdien Datamaskinmodus (PC-timing). Du kan bytte til Spillmodus for å hente ere funksjoner.

Bildestil

Gjenopprett stil Gjenopprett den foretrukne bildeinnstillingen som ble valgt sist.

Bakgrunnslys

Farge Juster bildets fargemetning. Skarphet Juster bildets skarphet under Spillmodus (videotiming).

Støyreduksjon

Reduksjon av

MPEG-artefakter

Digital krystallklar

Bilde Bildestil Lyd Gjenopprett stil Fliser Bakgrunnslys Generelle innstillinger Farge Nettverksinnstillinger Skarphet

Støyreduksjon

Reduksjon av MPEG-

artefakter Digital krystallklar

Avansert

Spill eller datamaskin Format og kanter

Navn Beskrivelse

Velg en forhåndsdenert bildeinnstilling under Spillmodus (videotiming).

Juster styrken til skjermens bakgrunnslys. Luminansinnstilling ifølge "bakgrunnslys" for Energy Star-

verisering.

Velg mengden støyforvrengning i bildet under Spillmodus (videotiming).

Gjør overganger mykere og reduserer uklarhet i det digital bildet under Spillmodus (videotiming).

Finjuster hver piksel for å matche piksler i nærheten og generere et strålende, høydenert bilde under Spillmodus (videotiming).

• Avansert skarphet: Aktiver overlegen skarphet, spesielt på

linjer og konturer i bildet.

• Dynamisk kontrast: Forbedre detaljene dynamisk i de mørke, middels lyse og lyse områdene i bildet.

• Fargeforbedring: Forbedre fargenes livaktighet og detaljer dynamisk.

• DCR= 500.000:1

Avansert

Spill eller datamaskin

Format og kanter

Lyd

Endre innstillinger 31

Tilgang til avanserte innstillinger som gamma, fargetone, videokontrast og så videre.

• Gamma: Juster den ikke-lineære innstillingen for bildets og kontrast.

• Fargetone: Endre fargebalansen.

• Tilpasset fargetone 1: Tilpass fargebalanseinnstillingen. Bare

tilgjengelig hvis Fargetone  Tilpasset 1 er valgt.

• Tilpasset fargetone 2: Endre fargetemperaturen fra 3000 K helt opp til 10000 K. Juster fargetemperaturen i trinn på 100 K. Bare tilgjengelig hvis Fargetone  Tilpasset 2 er valgt.

• Videokontrast: Juster videokontrast.

• Lysstyrke: Juster skjermens lysstyrke.

• Nyanse: Juster skjermens nyanse.

Når du viser innhold fra en tilkoblet spillkonsoll, velger du Spill for å bruke spillinnstillingene. Når en datamaskin er koblet til via HDMI, velger du Datamaskin.

Sørg for at Format og kanter  Bildeformat  Uskalert er valgt slik at du kan vise maksimalt med detaljer.

• Bildeformat: Endre bildeformatet.

Se side 22 for å se beskrivelser av Bildeformat.

Bilde Lydstil Lyd Gjenopprett stil Fliser Bass Generelle innstillinger Diskant Nettverksinnstillinger Balanse

Surroundmodus Lydutgang

Avansert

Navn Beskrivelse

Lydstil Tilgang til forhåndsdenerte lydinnstillinger. Gjenopprett stil Gjenopprett den foretrukne lydinnstillingen som ble valgt sist. Bass Juster for å øke eller redusere lyder med lavere frekvens. Diskant Juster for å øke eller redusere lyder med høyere frekvens. Balanse Juster for å fremheve venstre eller høyre lydutgangsbalanse.

Endre innstillinger32

Surroundmodus Fremhev lydopplevelsen. Lydutgang Juster lydutgangsvolumet.

Tilgang til avanserte innstillinger for å fremheve lydopplevelsen.

• Automatisk volumnivellering: Aktiver reduksjon av

plutselige volumendringer.

• Høyttalerinnstillinger: Slå interne høyttalere av eller på.

• Fjern lyd: Forbedre lydkvaliteten.

• Lydutgangsformat: Velg typen lydutgang gjennom den digitale

Avansert

lydutgangskontakten. (kun HDMI)

• Lydutgangsforsinkelse: Synkroniser bildet på denne

skjermen automatisk med lyden fra et tilkoblet hjemmekinosystem.

• Lydutgangsforskyvning: Juster innstillingen for lydutgangsforsinkelse. Tilgjengelig hvis Lydutgangsforsinkelse er slått på.

Fliser

Bilde Aktiver Lyd H-skjermer Fliser V-skjermer Generelle innstillinger Posisjon Nettverksinnstillinger Rammekomp.

Auto-ID

Med denne funksjonen kan du opprette en enkelt storskjermmatrise (videovegg) som består av opptil 225 sett av denne skjermen (opptil 15 sett på den vertikale og 15

sett på den horisontale siden).

Navn Beskrivelse

Aktiver

Slå isfunksjonen Av eller På. Hvis skjermen er På, vil den bruke innstillingene i H-skjermer, V-skjermer, Posisjon og Rammekomp.

H-skjermer Juster skjermene på den horisontale siden. V-skjermer Juster skjermene på den vertikale siden.

Endre innstillinger 33

Justerer posisjonen til denne skjermen i skjermmatrisen.

Eksempel: 2 x 2 skjermmatrise (4 skjermer) H-skjermer = 2 skjermer V-skjermer = 2 skjermer

H-skjermer

Posisjon

Rammekomp.

1 2

V-skjermer

Posisjon

3 4

Eksempel: 5 x 5 skjermmatrise (25 skjermer) H-skjermer = 5 skjermer V-skjermer = 5 skjermer

1 2 6 7

11 12 13 14 15

V-skjermer

16 17 18 19 20 21 22 23 24 25

Velg for å slå rammekompenasjonsfunksjonen av eller på. Hvis På er valgt, vil skjermen justere bildet for å kompensere for bredden på skjermens frontramme slik at bildet vises nøyaktig.

H-skjermer

3 4 8 9510

Posisjon

Endre innstillinger34

3 4

5 6

7 8

9 10

11 12

13 14 15

3 4

8 7

6 5

9 10

11 12

16 15 14

Auto-ID

1. Angi Fliser > H-skjermer og V-skjermer på første skjerm,

som er den første som kobles til RS232.

Eksempel: 4 x 4 skjermmatrise (16 skjermer) RS232-kablene skal kobles til ifølge de olette pilene som vises

nedenfor.

2. Aktiver Fliser > Auto-ID.

3. Hver skjerm kan automatisk angi skjerm-ID, Flis H (samme

som første innstilling), Flis V (samme som første innstilling) og

Posisjon. Skjerm-ID og Posisjon blir angitt automatisk som vist ovenfor.

4. Hvis Fliser > H-skjermer og V-skjermer ikke er angitt, vil

ID-en angis i følgende rekkefølge etter start av Auto-ID på første

skjerm, som er den første som kobles til RS232.

5. For å unngå feilforbindelser må andre skjermer følge den første

skjermen som kobles til med RS232, ifølge innstillingene som vises ovenfor.

Endre innstillinger 35

Generelle innstillinger

Bilde Menyspråk Lyd Skjerm-ID Fliser Strømsparing Generelle innstillinger Autosøk Nettverksinnstillinger Klokke

Planlegging

Dvaletidtaker EasyLink Lokal KB-lås RC-lås

Pikselforskyvning

Navn Beskrivelse

Menyspråk Velg språket som brukes for OSD-menyer.

Juster ID-nummeret for å kontrollere visningen via RS232C-

Skjerm-ID

Strømsparing Angi at skjermen skal redusere strømforbruket automatisk.

Autosøk

Klokke Angi gjeldende dato og klokkeslett for skjermens interne klokke.

Planlegging

tilkoblingen. Hver skjerm må ha et unikt ID-nummer når ere sett

av denne skjermen er tilkoblet. Intervallet for skjerm-ID går fra 1 til 255. Standardinnstillingen er 1.

Velg å la denne skjermen oppdage og vise tilgjengelige signalkilder

automatisk.

Med denne funksjonen kan du programmere opptil 7 forskjellige planlagte tidsintervaller for at denne skjermen skal aktiveres.

Du kan angi:

• Hvilken inndatakilde skjermen skal bruke til hver planlagte

aktiveringsperiode.

• Tidspunktet når skjermen skal slås av eller på.

• Dagene i en uke når skjermen skal aktiveres.

• Vi anbefaler at du setter opp gjeldende dato og klokkeslett på Klokke-

menyen før du bruker denne funksjonen.

• Etter at du har endret Klokke-alternativet på menyen Generelle innstillinger, må du angi dette Planlegging-alternativet igjen.

• "I tide" og "Av-tid" må angis for hver tidsplan.

• Tidsplanen vil aktiveres fra "I tide" etter innstilling. Den vil ikke aktiveres for

"Av-tid".

Endre innstillinger36

Bilde Menyspråk Lyd Skjerm-ID Fliser Strømsparing Generelle innstillinger Autosøk Nettverksinnstillinger Klokke

Planlegging

Dvaletidtaker EasyLink Lokal KB-lås RC-lås

Pikselforskyvning

1. Du kan angi i alt 7 tidsplaner. Gå til Status og velg På.

Tidsplan 1 Status Av Tidsplan 2 Kilde På Tidsplan 3 I tide Tidsplan 4 Av-tid Tidsplan 5 Gjentakelsesmodus Tidsplan 6 Spillelisteinnstilling Tidsplan 7

2. Gå til Kilde og velg inndatakilde. Hvis Kilde  USB er valgt. Du må angi spillelisten.

Tidsplan 1 Status USB Tidsplan 2 Kilde HDMI 1 Tidsplan 3 I tide HDMI 2 Tidsplan 4 Av-tid DisplayPort Tidsplan 5 Gjentakelsesmodus Kort-OPS Tidsplan 6 Spillelisteinnstilling DVI-D Tidsplan 7 YPbPr

AV VGA

3. Angi I tide.

Tidsplan 1 Status Tidsplan 2 Kilde Tidsplan 3 I tide Tidsplan 4 Av-tid Tidsplan 5 Gjentakelsesmodus Tidsplan 6 Spillelisteinnstilling Tidsplan 7

4. Angi Av-tid.

Tidsplan 1 Status Tidsplan 2 Kilde Tidsplan 3 I tide Tidsplan 4 Av-tid Tidsplan 5 Gjentakelsesmodus Tidsplan 6 Spillelisteinnstilling Tidsplan 7

Endre innstillinger 37

I tide

00 : 00

Avbryt Ferdig

Av-tid

14 : 00

Avbryt Ferdig

5. Gå til Gjentakelsesmodus og velg.

Tidsplan 1 Status Ikke gjenta Tidsplan 2 Kilde Hver søndag Tidsplan 3 I tide Hver mandag Tidsplan 4 Av-tid Hver tirsdag Tidsplan 5 Gjentakelsesmodus Hver onsdag Tidsplan 6 Spillelisteinnstilling Hver torsdag Tidsplan 7 Hver fredag

Hver lørdag

Endre innstillinger38

6. Hvis Kilde  USB er valgt. Gå til Spillelisteinnstilling.

Foto

Video

• Trykk på knappene / for å velge ler.

• Trykk på knappene

/ for å bytte mellom spilleliste og lbehandling.

• Trykk på OK for å angi eller tømme spillelisten.

7. Hvis du vil lagre spillelisten, trykker du på

Foto \media\photo

Sorter

Medietype

Rekursiv analysator

Lagre liste

og velger Lagre liste.

Foto

Movie.avi




0001/0002

AvsluttAlternativer

0004/0004

AvsluttAlternativer

• Hver spilleliste støtter opptil 30 ler.

• Spillelisten vil ikke tømmes etter Fabrikkinnstillinger. Du må fjerne lene manuelt eller slette usb_schedulinglist.txt i USB.

Navn Beskrivelse

Dvaletidtaker Slå av denne skjermen etter en angitt tid.

Koble og kontroller HDMI-CEC-kompatible enheter

EasyLink

gjennom HDMI-porten til denne skjermen med den samme

fjernkontrollen. Støtter bare av/på.

Bruk denne funksjonen for å optimalisere visningen av

Autojustering

VGA-inndatabildet automatisk.

Dette elementet er bare virksomt for VGA-inndata.

Lokal KB-lås

RC-lås

Pikselforskyvning

Smart strøm

Wake on lan

Påslåingstilstand

LED

Påslåingsforsinkelse

Endre innstillinger 39

Velg å aktivere eller deaktivere tastaturets (kontrollknappens) funksjon på skjermen.

• Lås opp: Aktiver tastaturfunksjonen.

• Lås alle: Lås alle tastaturfunksjoner.

• Lås unntatt volum: Deaktiver hele tastaturfunksjonen

unntatt knappen

og .

• Lås unntatt strøm: Deaktiver hele tastaturfunksjonen unntatt knappen

• Lås alle unntatt volum og strøm: Deaktiver hele tastaturfunksjonen unntatt knappen

, og .

Velg å aktivere eller deaktivere knappefunksjonen på

fjernkontrollen.

• Lås opp: Aktiver tastaturfunksjonen.

• Lås alle: Lås alle tastaturfunksjoner.

• Lås unntatt volum: Deaktiver hele tastaturfunksjonen

unntatt knappen

og .

• Lås unntatt strøm: Deaktiver hele tastaturfunksjonen unntatt

AV/PÅ-knappen.

• Lås alle unntatt volum og strøm: Deaktiver hele tastaturfunksjonen unntatt

Hvis du vil deaktiere låsefunksjonen fra Lokal KB-lås eller elementt RC-lås, trykker du på knappene fjernkontrollen.

- og AV/PÅ-knappen.

og 1998 på

For videoinngangskilder kan du velge På for å ytte skjermbildet automatisk og beskytte skjermen mot "innbrenning" eller "etterbilde" 30 sekunder etter betjening av skjermen.

Velg et bakgrunnslysnivå for å optimalisere dynamisk

strømforbruk og bildekontrast.

Alternativene er: Av, Standard, Beste strøm, Beste bilde.

Velg På, så kan du slå på skjermen via nettverket. Velg den aktuelle skjermstatusen neste gang du kobler til

strømledningen.

• På - Skjermen slås på når strømledningen er koblet til en stikkontakt.

• Standby - Skjermen vil fortsatt være i standby når strømledningen kobles til en stikkontakt.

• Siste status - Skjermen vil returnere til forrige strømstatus (på/av/standby) når du fjerner og setter på

plass strømledningen igjen.

Velg Av for å slå av indikatoren. Juster påslåingsforsinkelsen (i sekunder) for ere tilkoblede

skjermer slik at hver skjerm kan slås på sekvensielt forsinket basert på ID-nummer.

Endre innstillinger40

Når du trykker på

AV/PÅ-knappen for å slå på skjermen

fra standbymodus eller endre inngangssignalet, vises

Informasjons-OSD

informasjonsskjermen (OSD) i øvre venstre hjørne av

skjermen.

Velg Av for å slå av denne funksjonen. Velg På for å slå på kjøleviften hele tiden. Velg Auto for å slå

kjøleviften av/på i henhold til skjermens temperatur.

Kjølevifte

Nettverkskontrollport

• Standard autoalternativ vil begynne å kjøre kjøleviften hvis en temperatur på 60°C (140°F) blir nådd.

• En temperaturadvarselsmelding vil vises på skjermen hvis temperaturen når 70°C (158°F).

• Etter at temperaturen har nådd 70°C (158°F), vil strøm til skjermen

slås av automatisk etter tre minutter. Strømindikatoren blinker rødt og grønt, og en temperaturadvarsel vises på skjermen i 10 sekunder.

Velg RS232-kontrollen fra Kort-OPS eller integrert RS232 i PD-sett.

Tilbakestill alle dine tilpassede innstillinger til

Fabrikkinnstillinger

fabrikkstandard.

Bare skjerm-ID vil ikke tilbakestilles.

Nettverksinnstillinger

1. Trykk på START-knappen, velg Nettverksinnstillinger og trykk på OK.

Bilde Vis nettverksinnstillinger Lyd Nettverkskongurasjon Fliser Statisk IP-kongurasjon Generelle innstillinger Digital Media Renderer... Nettverksinnstillinger Nettverksnavn

Navn Beskrivelse

Vis nettverksinnstillinger

Vis tilkoblet nettverksstatus.

Nettverkskongurasjon

Statisk IP-kongurasjon

DMR - Digital Media Renderer

Nettverksnavn

Endre innstillinger 41

Velg hvordan denne skjermen skal tildele adresser til

nettverksressurser. Brukeren kan velge DHCP og Auto-IP (anbefalt) eller

Statisk IP.

Dener IP-adresse, Nettmaske, Gateway, DNS 1 og DNS 2 for denne skjermen. Hvis Nettverksinnstillinger  Statisk IP er valgt.

Motta multimedieler fra den tilkoblede enheten via

nettverket.

Ved tilkobling av ere skjermer kan du gi hver skjerm et eget navn for enkel identikasjon.

Skriv inn navnet ved hjelp av skjermtastaturet eller fjernkontrolltastaturet.

Kompatibilitet med USB-enhet42

Kompatibilitet med USB-enhet

Undertittelformater for USB-video (for språkundertitler, osv.)

Filtyper Beholder Videokodek Maksimal oppløsning

.mpg

mpeg

.vob

.ts TS

.ts

.m2ts

.mts

.mt2

.m2ts

.mts

.m2ts

.mts

.m4v M4V H.264 1920 x 1080

MaTS

TTS

.ts

AVCHD

.ts

AVCHD MVC

MPEG-1 1920 x 1080 25p, 30p, 50i, 60i 30 MPEG-2 1920 x 1080 25p, 30p, 50i, 60i 30

MPEG-4 ASP 1920 x 1080 25p, 30p, 50i, 60i 30

H.264 1920 x 1080

MPEG-2 1920 x 1080 25p, 30p, 50i, 60i 30

MPEG-4 ASP 1920 x 1080 25p, 30p, 50i, 60i 30

H.264 1920 x 1080

1920 x 1080i ved feltfrekvens på

1920 x 1080p ved feltfrekvens på

MVC

1280 x 720p ved bildefrekvens på

MPEG-2 1920 x 1080 25p, 30p, 50i, 60i 30

MPEG-4 ASP 1920 x 1080 25p, 30p, 50i, 60i 30

H.264 1920 x 1080

1920 x 1080i ved feltfrekvens på

1920 x 1080p ved feltfrekvens på

MVC

1280 x 720p ved bildefrekvens på

MPEG-2 1920 x 1080 25p, 30p, 50i, 60i 30 MPEG-1 (L1&L2),

MPEG-4 ASP 1920 x 1080 25p, 30p, 50i, 60i 30

H.264 1920 x 1080

1920 x 1080i ved feltfrekvens på

1920 x 1080p ved feltfrekvens på

1280 x 720p ved bildefrekvens på

50, 60 Hz

24, 25, 30 Hz

50, 60 Hz

24, 25, 30 Hz

50, 60 Hz

24, 25, 30 Hz

50, 60 Hz

Maks. bildefrekvens

(fps)

25p, 30p, 50p, 60p,

60i

25p, 30p, 50p, 60p,

60i

- 30

25p, 30p, 50p, 60p,

60i

- 30

25p, 30p, 50p, 60p,

60i

- 30

25p, 30p, 50p, 60p,

60i

Maks.

bitfrekvens

(Mbps)

MPEG-1,2,2.5 L3,

30 AAC

Lydkodek

MPEG-1 (L1&L2),

AAC/HE-AAC

(v1&v2),

DVD-PCM, AC3

MPEG-1 (L1&L2), MPEG-1,2,2.5 L3,

AAC/HE-AAC

(v1&v2), AC3, E-AC3, Dolby Pulse

MPEG-1 (L1&L2), MPEG-1,2,2.5 L3,

AAC/HE-AAC

(v1&v2), AC3, E-AC3, Dolby Pulse

MPEG-1,2,2.5 L3,

AAC/HE-AAC

(v1&v2), AC3, E-AC3, Dolby Pulse

MPEG-1 (L1&L2), MPEG-1,2,2.5 L3,

AAC/HE-AAC

(v1&v2), AC3, E-AC3, Dolby Pulse

Kompatibilitet med USB-enhet 43

25p, 30p, 50p, 60p,

60i

- 30

AAC/HE-AAC

AC3, E-AC3, WMA,

WMA-PRO

AAC/HE-AAC

AC3, E-AC3, WMA,

WMA-PRO

MPEG-1,2,2.5 L3,

AAC/HE-AAC

AC3, E-AC3, WMA,

WMA-PRO

.ism/

Manifest

frag MP4

.mpd

.mp4 MP4

.mkv

.mk3d

H.264 1920 x 1080

1920 x 1080i ved feltfrekvens på

1920 x 1080p ved feltfrekvens på

MVC

1280 x 720p ved bildefrekvens på

MPEG-4 ASP 1920 x 1080 25p, 30p, 50i, 60i 30

H.264 1920 x 1080 30

1920 x 1080i ved feltfrekvens på

MVC

1280 x 720p ved bildefrekvens på

WMV9/VC1 1920 x 1080 30p, 60i 30

MPEG-4 ASP 1920 x 1080 25p, 30p, 50i, 60i 30 MPEG-1 (L1&L2),

MKV

H.264 1920 x 1080 30

50, 60 Hz

24, 25, 30 Hz

50, 60 Hz

1920 x 1080p ved feltfrekvens

på 24, 25, 30 Hz

50, 60 Hz

USB-multimedieformater

Filtyper Beholder Videokodek

.mp3 MP3 - - 48 384 MPEG-1,2,2.5 L3,

.wma

.asf

.wma WMA Pro - - 96 768 WMA,WMA Pro

.wav(PC) LPCM - - 192 768 LPCM .aif(mac) .aif(mac)

.aac

.mp4 .m4a

.pls

.m3u

.m4a M4A - - 48 1024

WMA

(V2 til V9.2)

LPCM - - 192 768 LPCM

AAC - - 48 1024

Spillelister - - - - -

• Lyden eller videoen virker ikke hvis innholdet har en standard bitfrekvens/bildefrekvens over den kompatible ramme/sekunde-verdien som er oppført i tabellen ovenfor.

• Videoinnhold med en bitfrekvens eller bildefrekvens over den angitte frekvensen i tabellen

ovenfor kan føre til ujevn videoavspilling.

- - 48 192 WMA

Maksimal

oppløsning

Frekvens

(kHz)

Maks. bitfrekvens

(Mbps)

AAC, HE-AAC

(v1&v2),

Lydkodek

(v1&v2)

Inndatamodus44

Inndatamodus

VGA-oppløsning:

Standardoppl.

VGA 640 480

WVGA 720 400 70 Hz 33,75 MHz 16:9

SVGA 800 600

XGA 1024 768

WXGA 1280 768 60 Hz 79,5 MHz 5:3 Bred XGA WXGA 1280 800 60 Hz 79,5 MHz 16:10 Bred XGA

SXGA 1280 960 60 Hz 108 MHz 4:3 Super-XGA

SXGA 1280 1024 60 Hz 108 MHz 5:4 Super-XGA WXGA 1360 768 60 Hz 85,5 MHz 16:9 Bred XGA WXGA 1366 768 60 Hz 85,5 MHz 16:9 Bred XGA

UXGA 1600 1200 60 Hz 162 MHz 4:3 Ultra XGA

HD1080 1920 1080 60 Hz 148,5 MHz 16:9 HD1080

Aktiv oppløsning

H-piksler V-linjer

SDTV-oppløsning:

Standardoppl.

480i

480p 59,94 Hz 27 MHz

576i

576p 50 Hz 27 MHz

Aktiv oppløsning

H-piksler V-linjer

720 480

HDTV-oppløsning:

Standardoppl.

720p 1280 720

1080i 1920 1080

1080p 1920 1080

Aktiv oppløsning

H-piksler V-linjer

• PC-tekstkvaliteten er optimal i HD 1080-modus (1920 x 1080, 60 Hz).

• PC-skjermbildet kan vises forskjellig avhengig av produsenten (og Windows-versjonen

du bruker).

Oppdat.

frekvens

60 Hz 25,175 MHz

75 Hz 31,5 MHz

60 Hz 40 MHz 75 Hz 49,5 MHz 60 Hz 65 MHz 75 Hz 78,75 MHz

Oppdat. frekvens

29,97 Hz 13,5 MHz

25 Hz 13,5 MHz

Oppdat.

frekvens

50 Hz 60 Hz 25 Hz 30 Hz

50 Hz

60 Hz

Pikselfrekvens Sideforhold Stativ for modus

74,25 MHz 16:9

148,5 MHz 16:9

4:3 Videograkkmatrise72 Hz 31,5 MHz

4:3 Super VGA

4:3

Bred

videograkkmatrise

Utvidet

grakkmatrise

Endret NTSC-

standard

Endret PAL-

standard

Normalt DVB-

modus

Normalt ATSC-

modus

Normalt ATSC-

modus

Inndatamodus 45

• Kontroller PCens instruksjonsbok for å se informasjon om tilkobling av PCen til en

skjerm.

• Hvis det nnes en modus for vertikalt eller horisontalt frekvensvalg, velger du 60 Hz (vertikalt) og 31,5 KHz (horisontalt). I enkelte tilfeller kan det vises unormale signaler (for eksempel striper) på skjermen når PC-strømmen slås av (eller hvis PCen kobles fra).

I så fall trykker du på INPUT-knappen for å gå inn i videomodus. Kontroller at også PCen er tilkoblet.

• Når horisontale synkrone signaler virker uregelmessige i RGB-modus, må du kontrollere PCens strømsparingsmodus eller kabeltilkoblingene.

• Skjerminnstillingstabellen følger IBM/VESA-standardene, basert på den analoge

inngangen.

• DVI-støttemodusen blir ansett som den samme i PC-støttemodusen.

• Den beste timingen for den vertikale frekvensen i hver modus er 60 Hz.

Rengjøring og feilsøking46

Rengjøring og feilsøking

Rengjøring

Forsiktig når du bruker skjermen

• Ikke før hender, ansikt eller gjenstander nær skjermens ventilasjonshull. Toppen av skjermen er vanligvis veldig varm på grunn av den høye temperaturen på eksosluften som slippes gjennom ventilasjonshullene. Forbrenninger eller personskade kan oppstå

hvis kroppsdeler bringes for nærme. Plassering av gjenstander nær toppen av skjermen

kan også føre til varmerelaterte skader både på gjenstanden og selve skjermen.

• Sørg for å koble fra alle kabler før du ytter skjermen. Flytting av skjermen med kabler

tilkoblet kan skade kablene og føre til brann eller elektrisk støt.

• Koble strømpluggen fra stikkontakten før du utfører noen form for rengjøring eller vedlikeholdsprosedyrer.

Instruksjoner for rengjøring av frontpanelet

• Skjermens forside er spesialbehandlet. Tørk av overaten forsiktig ved hjelp av en

rengjøringsklut eller en myk, lofri klut.

• Hvis overaten blir skitten, fukter du en myk, lofri klut med en mild såpeløsning. Vri opp kluten for å fjerne overødig væske. Tørk av overaten på skjermen for å fjerne smuss.

Deretter bruker du en tørr klut av samme type til å tørke av.

• Ikke rip opp eller bank på panelets overate med ngrene eller harde gjenstander av noe

slag.

• Ikke bruk yktige stoffer som insektsspray, løsemidler og tynnere.

Instruksjoner for rengjøring av kabinettet

• Hvis kabinettet blir skittent, tørker du av kabinettet med en myk, tørr klut.

• Hvis kabinettet er ekstremt skittent, fukter du en myk, lofri klut med en mild såpeløsning. Vri opp kluten for å fjerne så mye fuktighet som mulig. Tørk av kabinettet. Bruk en annen tørr klut til å tørke av inntil overaten er tørr.

• Ikke la vann eller rengjøringsmiddel komme i kontakt med skjermoveraten. Hvis vann

eller fuktighet trenger inn i enheten, kan det oppstå driftsproblemer og fare for elektrisk støt.

• Ikke rip opp eller bank på kabinettet med ngrene eller harde gjenstander av noe slag.

• Ikke bruk yktige stoffer som insektsspray, løsemidler og tynnere på kabinettet.

• Ikke plasser noe av gummi eller PVC nær kabinettet i en lengre periode.

Rengjøring og feilsøking 47

Feilsøking

Symptom Mulig årsak Løsning

Ingen bilder vises. 1. Strømledningen er frakoblet.

2. Hovedstrømbryteren på baksiden av skjermen er ikke slått på.

3. Den valgte inngangen har ingen tilkobling.

4. Skjermen er i standbymodus.

Interferens blir synlig på skjermen, eller det høres støy

Fargen er unormal Signalkabelen er ikke riktig tilkoblet. Kontroller at signalkabelen er godt

Bildet er forvrengt med unormale mønstre.

Skjermbildet fyller ikke opp hele skjermen

Kan høre lyd, men ikke bilde Feilaktig tilkoblet kildesignalkabel. Kontroller at både videoinnganger og

Kan se bilde, men ingen lyd kan høres

Enkelte bildeelementer tennes ikke

Forårsakes av elektriske apparater i

omgivelsene eller uorescerende lys.

1. Signalkabelen er ikke riktig tilkoblet.

2. Inngangssignalet ligger utenom skjermens kapasitet.

1. Zoommodus er ikke riktig angitt.

2. Skannemodus er kanskje feilaktig innstilt på underskanning.

3. Hvis bildet overskrider skjermstørrelsen, må skannemodusen kanskje settes til Underskanning.

1. Feilaktig tilkoblet kildesignalkabel.

2. Volumet er slått helt av.

3. Demping er slått på.

4. Ingen ekstern høyttaler tilkoblet.

Enkelte bildepiksler kan ikke slås på. Denne skjermen produseres ved hjelp

1. Plugg inn strømledningen.

2. Kontroller at strømbryteren er slått på.

3. Koble en signaltilkobling til skjermen.

Flytt skjermen til en annen plassering for å se om interferensen blir redusert.

koblet til skjermens bakside.

1. Kontroller at signalkabelen er godt tilkoblet.

2. Kontroller videosignalkilden for å se om den ligger utenom skjermens rekkevidde. Bekreft at

spesikasjonene stemmer med skjermens spesikasjonsavsnitt.

Bruk zoommodus eller egendenert

modus på skjermmenyen for å

njustere skjermgeometrien og

tidsfrekvensparameteren.

lydinnganger er riktig tilkoblet.

1. Kontroller at både videoinnganger og lydinnganger er riktig tilkoblet.

2. Trykk på å høre lyd.

3. Slå DEMPING av ved hjelp av

-knappen.

4. Koble til eksterne høyttalere og juster volumet til et egnet nivå.

av svært avansert presisjonsteknologi: Noen ganger vil enkelte piksler på skjermen kanskje ikke vises. Dette er ikke en feil.

- eller -knappen for

Rengjøring og feilsøking48

Etterbilder kan fortsatt være synlige på skjermen etter at skjermen er slått av.

(Eksempler på stillbilder er

logoer, videospill, datamaskinbilder og bilder som vises i normal 4:3-modus)

Et stillbilde vises over lengre tid. Ikke vis et stillbilde i lengre tid, ellers

kan det oppstå et permanent etterbilde på skjermen.

Tekniske spesikasjoner

Tekniske spesikasjoner 49

Display

Inn/utterminaler

Element

Skjermstørrelse (aktivt område)

Sideforhold

Antall piksler

Pikselstigning

Farger som kan vises

Lysstyrke (typisk)

Kontrastforhold (typisk)

Visningsvinkel

Interne høyttalere

Høyttalerutdata

Lydutgang

Lydinngang

RS232C

RJ-45

HDMI-inngang

DVI-D-inngang DVI-D-kontakt

VGA-inngang

DVI-I- (DVI-D & VGA) utgang

Komponentinngang BNC-kontakt x 3

Videoinngang

Eksterne høyttalere

3,5 mm telefonkontakt x 1

RCA-kontakt x 2

3,5 mm telefonkontakt x 1

2,5 mm telefonkontakt x 2

RJ-45-kontakt x 1 (8-pinners)

HDMI-kontakt x 2 (type A) (18-pinners)

D-Sub-kontakt x 1 (15-pinners)

DVI-I-kontakt x 1 (29-pinners)

BNC x 1 (del med komponent_Y)

Spesikasjoner

PL490/PL552/PH5501

PL490: 48,5", PL552: 54,6", PH5501: 55"

16:9

1920 (H) x 1080 (V)

PL490: 0,559 (H) x 0,559 (V) mm

PL552/PH5501: 0,630 (H) x 0,630 (V) mm

PL490: 1,07 milliarder farger

PL552/PH5501: 1,06 milliarder farger

PL490: 450 nits, PL552: 500 nits, PH5501: 700 nits

PL490: 1300:1, PL552/PH5501: 1400:1

178 grader

10 W (venstre) + 10 W (høyre) RMS/8Ω

1-veis 1-høyttalersystem

82 dB/W/M/160 Hz ~ 13 KHz

0,5 V rms (normal) / 2 kanaler (L+R)

RS232C inn / RS232C ut

10/100 LAN-port

Digital RGB: TMDS (video + lyd)

MAKS: Video - 720p, 1080p, 1920 x 1080/60 Hz

(WUXGA)

Lyd - 48 KHz/2 kanaler (L+R)

Støtter bare LPCM

Digital RGB: TMDS (video)

Analog RGB: 0,7 V p-p (75Ω), H/CS/V: TTL (2,2

kΩ), SOG: 1 V p-p (75 Ω)

MAKS: 720p, 1080p, 1920 x 1080/60 Hz (WUXGA)

Digital RGB: TMDS (video)

Analog RGB: 0,7 V p-p (75Ω), H/CS/V: TTL (2,2

kΩ), SOG: 1 V p-p (75 Ω)

MAKS: 720p, 1080p, 1920 x 1080/60 Hz (WUXGA)

Y: 1 V p-p (75Ω), Pb: 0,7 V p-p (75Ω), Pr: 0,7 V p-p

(75 Ω)

MAKS: 480i, 576i, 480p, 576p, 720p, 1080i, 1080p

Kompositt 1 V p-p (75 Ω)

Tekniske spesikasjoner50

Inn/utterminaler

Generelt

Miljøforhold

Interne høyttalere

Fargemåler

Digital RGB: TMDS (video + lyd)

Skjermport inn/ut

Strøminngang/strømforsyning

Strømforbruk (maks.)

Strømforbruk (typ.)

Strømforbruk (standby og av)

Dimensjoner (uten stativ) B x H x D (cm)

Vekt (uten stativ)

Bruttovekt (uten stativ)

Temperatur

Fuktighet

Type 1-veis 1-høyttaler

Inndata 10 W (RMS)

Impedans 8Ω

Utgangslydtrykk 82 dB/W/M

Frekvensrespons 160 Hz til 13 KHz

Programvareversjon v.P.1.0.1

Delenummer X-rite EODIS3-DCOE

Bilde

Skjermportkontakt x 2 (20-pinners)

Under drift 0 ~ 40°C

Lagring -20 ~ 60°C

Under drift 20 ~ 80% RH (ingen kondensering)

Lagring

MAKS: Video - 720p, 1080p, 1920 x 1080/60 Hz

(WUXGA)

Lyd - 48 KHz/2 kanaler (L+R)

Støtter bare LPCM

AC 100 til 240 V, 50 - 60 Hz, 3,5 A

PL490: 235 W, PL552: 350 W, PH5501: 330 W

PL490: 110 W, PL552/PH5501: 185 W

<0,5 W (RS232 inn aktiv)

PL490: 1077,7 x 607,8 x 93,5

(veggmontering)/103,8 (håndtak)

PL552/PH5501: 1213,4 x 684,2 x 99,25

(veggmontering)/107,65 (håndtak)

PL490: 21,6 kg, PL552: 29,2 kg, PH5501: 26,5 kg

PL490: 33,3 kg, PL552: 43,5 kg, PH5501: 41,2 kg

PL490/PL552: 5 ~ 95% RH (ingen kondensering)

PH5501: 10 ~ 90% RH (ingen kondensering)

Benq PL490, PL552, PH5501 User Manual [no]

Specifications and Main Features

Frequently Asked Questions

User Manual

Sikkerhetsadvarsler og forholdsregler

Viktige sikkerhetsinstruksjoner

Merknader på skjermens LCD-panel

Sikkerhetsmerknad for fjernkontroll

Batterisikkerhetsmerknad

BenQ ecoFACTS

Utpakking og installering

Utpakking

Pakkeinnhold

Installeringsmerknader

Montering på en vegg

Montering i portrettposisjon

Deler og funksjoner

Kontrollpanel

Inndata-/utdataterminaler

Fjernkontroll

Tilkobling av eksternt utstyr

Tilkobling av eksternt utstyr (DVD/VCR/VCD)

Koble til en PC

Koble til lydutstyr

IR-tilkobling

IR-gjennomføringstilkobling

Kablet tilkobling til nettverket

Operasjon

Se på den tilkoblede videokilden

Endre bildeformat

Velg dine foretrukne bildeinnstillinger

Velg dine foretrukne lydinnstillinger

Avspillingsalternativer

Endre innstillinger

Innstillinger

Kompatibilitet med USB-enhet

Inndatamodus

Rengjøring og feilsøking

Rengjøring

Feilsøking
