Monitor LCD
Uporabniški
priročnik
Monitor za profesionalno oblikovanje DesignVue | Serija PD
Avtorske pravice © 2021 so last BenQ družbe. Vse pravice so pridržane. Nobeden del te publikacije ne sme biti posnet, prenesen, prepisan, shranjen na spominsko napravo ali preveden v katerikoli jezik ali računalniski jezik v kakršnikoli obliki ali pomenu, elektronskem, mehanskem, magnetnem, optičnem, kemičnem, ročnem ali drugače brez predhodnega dovoljenja BenQ družbe.
Razen kot je izrecno določeno v tem omejenem jamstvu, BenQ družba ne daje nikakršnih drugih jamstev, bodisi izrecnih bodisi naznačenih, vključno z naznačenim jamstvom prodajalca za primernost za prodajo ali za določen namen. V nadaljevanju, BenQ družba pridržuje pravico za obnavljanje te publikacije in za občasne spremembe v vsebini. Družba BenQ ni dolžna obvestiti kogarkoli za morebitne popravke ali spremembe v vsebini.
Migetanje pri delovanju lahko povzročajo zunanji dejavniki, med drugim slaba kakovost kabla, nestabilno napajanje, motnje signala in slaba ozemljitev. (Velja le za modele brez utripanja.)
BenQ ecoFACTS
BenQ has been dedicated to the design and development of greener product as part of its aspiration to realize the ideal of the "Bringing Enjoyment 'N Quality to Life" corporate vision with the ultimate goal to achieve a low-carbon society. Besides meeting international regulatory requirement and standards pertaining to environmental management, BenQ has spared no efforts in pushing our initiatives further to incorporate life cycle design in the aspects of material selection, manufacturing, packaging, transportation, using and disposal of the products. BenQ ecoFACTS label lists key eco-friendly design highlights of each product, hoping to ensure that consumers make informed green choices at purchase. Check out BenQ's CSR Website at http://csr.BenQ.com/ for more details on BenQ's environmental commitments and achievements.
2
Ta dokument zagotavlja najnovejše in najnatančnejše informacije za stranke. Njegova celotna vsebina se lahko občasno spremeni brez predhodnega obvestila. Za najnovejšo različico tega dokumenta in druge informacije o izdelku obiščite spletno mesto.
Razpoložljive datoteke so odvisne od modela.
1.Vaš računalnik mora biti povezan z internetom.
2.Obiščite lokalno spletno mesto na Support.BenQ.com. Oblika in vsebina spletne strani se lahko razlikujeta glede na izbrano regijo/državo.
•Uporabniški priročnik in povezan dokument
•Gonilniki in aplikacije
•(Velja samo za EU) Informacije o razstavljanju: Na voljo na strani za prenos uporabniškega priročnika. Ta dokumenta je zagotovljen na podlagi uredbe (EU) 2019/2021 za popravilo ali recikliranje izdelka. V garancijskem obdobju se za servis vedno obrnite na lokalnega ponudnika servisa za stranke. Če želite popravilo za izdelek, ki ni več v garanciji, priporočamo, da se obrnete na kvalificirano servisno osebje in pridobite dele za popravilo pri podjetju BenQ, da bodo zagotovo združljivi. Razstavljanja izdelka se lotite samo, če se zavedate posledic. Če informacij o razstavljanju ne morete najti v svojem izdelku, se za pomoč obrnite na lokalni servis za stranke.
Registracijska številka EPREL:
PD3200Q: 342284
PD3200QE: 634889
PD3200U: 342292
PD3200UE: 634887
3
Za najboljše delovanje in dolgo življenjsko dobo monitorja upoštevajte ta varnostna navodila.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0-40°C 10-90% 0-3000m |
-20-60°C 10-60% 0-12000m |
||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
•Vtič za izmenično napetost ščiti to opremo pred neposredno napetostjo.
•Napajanje izdelka prekinete tako, da napajalni kabel iztaknete iz vtičnice. Vtičnica za napajanje mora biti blizu naprave in mora biti lahko dostopna.
•Izdelek uporabljajte samo z virom napajanja, ki je naveden na nalepki z električnimi zahtevami. Če niste prepričani, kakšen vir napajanja je na voljo, se posvetujte s pooblaščenim prodajalcem ali lokalnim podjetjem za dobavo električne energije.
•Priključljiva oprema tipa A in razreda I mora biti priključena v ozemljen priključek.
•Uporabiti je treba odobreni napajalni kabel enakovreden ali boljši od H03VV-F ali
H05VV-F, 2G ali 3G, 0,75mm2.
•Uporabljajte samo električni kabel, ki ga zagotovi BenQ. Nikoli ne uporabljajte napajalnega kabla, ki je videti poškodovan ali obrabljen.
•(Če je priložen daljinski upravljalnik) ČE VSTAVITE NAPAČNO BATERIJO, OBSTAJA NEVARNOST EKSPLOZIJE. RABLJENE BATERIJE ODVRZITE V SKLADU Z NAVODILI.
Za modele z napajalnikom:
•Uporabljajte samo napajalnik, ki je bil priložen vašemu monitorju LCD. Uporaba drugega napajalnika lahko povzroči napačno delovanje in/ali nevarnost.
•Med uporabo naprave ali med polnjenjem baterije omogočite ustrezno prezračevanje napajalnika. Napajalnika ne pokrivajte s papirjem ali drugimi predmeti, ki bi zmanjšali hlajenje. Napajalnika ne uporabljajte, medtem ko ga imate v torbi.
•Napajalnik priključite v ustrezen vir električne energije.
•Napajalnika ne poskušajte popravljati. V njem ni delov, ki bi jih lahko popravili. V primeru poškodb ali izpostavljenosti vlagi napajalnik zamenjajte.
Čiščenje in vzdrževanje
•Monitorja ne postavljajte tako, da bo sprednja stran neposredno na tleh ali na mizi. Površina zaslona se namreč lahko opraska.
•Preden opremo vklopite, jo morate pritrditi na stensko strukturo.
•(Za modele, ki zagotavljajo montažo na steno ali strop)
•Monitor in montažni komplet monitorja namestite na ravno stensko površino.
4
•Prepričajte se, da sta stenski material in standardni komplet za stensko namestitev (ki ga kupite posebej) dovolj stabilna, da lahko podpirata težo monitorja.
•Preden iz monitorja LCD izklopite kable, izključite monitor in napajanje.
•Preden začnete čistiti izdelek, ga vedno izključite iz stenske vtičnice. Površino monitorja LCD očistite z mehko krpo brez vlaken. Izogibajte se uporabi tekočin, aerosolnih razpršilcev ali sredstev za čiščenje stekla.
•Reže in odprtine na zadnji strani ali zgornji strani ohišja so namenjene prezračevanju. Pazite, da jih ne boste zaprli ali pokrili. Monitorja nikoli ne postavljajte v bližino radiatorja ali drugega vira toplote ali nad njega, prav tako pa tudi ne v vgrajeno zaprto instalacijo, razen če je na voljo ustrezno prezračevanje.
•Na monitor ne postavljajte težkih predmetov, da preprečite morebitne osebne poškodbe ali poškodbe monitorja.
•Morda boste želeli shraniti škatlo in embalažo, da ju boste lahko uporabili za transport monitorja v prihodnje.
•Za informacije o nazivni moči, datumu izdelave in identifikacijskih oznakah glejte nalepko izdelka.
Servisiranje
•Izdelka ne poskušajte servisirati sami. Z odpiranjem ali odstranjevanjem pokrovov se lahko izpostavite nevarni napetosti ali drugim tveganjem. V primeru zgoraj opisane nepravilne uporabe ali druge nesreče, kot je padec ali napačna uporaba, se za servis obrnite na usposobljeno servisno osebje.
•Za dodatno podporo se obrnite na mesto nakupa ali obiščite lokalno spletno mesto Support.BenQ.com.
Pozor
•Monitor mora biti od vaših oči oddaljen od 50 do 70 cm (20 do 28 palcev).
•Če dlje časa gledate v zaslon, pride do utrujenosti oči in poslabšanja vida. Na vsako uro uporabe izdelka odpočijte oči od 5 do 10 minut.
•Za zmanjšanje obremenitve oči usmerite pogled na oddaljene predmete.
•S pogostim mežikanjem in vajami za oči boste preprečili izsuševanje oči.
5
Tipografija
Ikona/simbol |
Možnost |
Pomen |
|
|
|
|
Opozorilo |
Informacije, ki so v glavnem namenjene preprečevanju |
|
|
poškodb komponent, podatkov ali osebnih poškodb, ki |
|
|
so posledica zlorabe in napačnega upravljanja ali |
|
|
vedenja. |
|
|
|
|
Namig |
Uporabne informacije za dokončanje naloge. |
|
|
|
|
Opomba |
Dodatne informacije. |
|
|
|
V tem dokumentu so lahko koraki, ki jih morate opraviti, da pridete do menija, prikazani v strnjeni obliki, na primer: Menu (Meni) > System (Sistem) > Information (Informacije).
6
Vsebina |
|
Avtorske pravice ............................................................................................. |
2 |
Podpora za izdelek ......................................................................................... |
3 |
Začetek ........................................................................................................... |
9 |
Spoznajte vaš monitor .................................................................................. |
11 |
Prednji prikaz zaslona............................................................................................... |
11 |
Zadnji prikaz zaslona ................................................................................................ |
11 |
Povezava .................................................................................................................. |
13 |
Kako namestiti strojno opremo monitorja ...................................................... |
15 |
Kako ločiti stojalo in podstavek ................................................................................. |
21 |
Prilagajanje višine monitorja ..................................................................................... |
23 |
Obračanje monitorja .................................................................................................. |
24 |
Nastavitev kota pogleda............................................................................................ |
25 |
Uporaba montažnega kompleta monitorja ................................................................ |
26 |
Dobiti kar največ od vašega BenQ prikazovalnika ........................................ |
27 |
Prenašanje gonilnika za monitor LCD z interneta..................................................... |
27 |
Kako namestiti prikazovalnik na nov računalnik ....................................................... |
28 |
Kako nadgraditi programsko opremo prikazovalnika na obstoječem računalniku ....29 |
|
Kako izvesti namestitev na sistemu Windows 10 ..................................................... |
30 |
Kako izvesti namestitev na sistemu Windows 8 (8.1) ............................................... |
31 |
Kako izvesti namestitev na sistemu Windows 7 ....................................................... |
32 |
Kako nastaviti monitor ................................................................................... |
33 |
Pogled na nadzorno ploščo ...................................................................................... |
33 |
Hotkey Puck (samo PD3200Q / PD3200U) .............................................................. |
34 |
Delovanje osnovnega menija .................................................................................... |
36 |
Prilagajanje bližnjičnih tipk ........................................................................................ |
38 |
Prilagajanje zaslonskega načina............................................................................... |
38 |
Izbira ustreznega načina slike................................................................................... |
38 |
Delo z dvema video viroma (KVM Switch (Stikalo KVM))......................................... |
38 |
Izbira vira video v načinu PIP/PBP (za modele s funkcijo PIP/PBP) ........................ |
40 |
Delo s pogledom DualView (Dvojni pogled).............................................................. |
41 |
Pomikanje po glavnem meniju ...................................................................... |
42 |
Zaslonski meni .......................................................................................................... |
43 |
Meni Slike ................................................................................................................. |
45 |
Slika napredno meni ................................................................................................. |
47 |
Avdio meni ................................................................................................................ |
51 |
Meni KVM Switch (Stikalo KVM) ............................................................................... |
52 |
Sistemski meni .......................................................................................................... |
54 |
Ergonomsko meni ..................................................................................................... |
59 |
Eko meni ................................................................................................................... |
61 |
7
Odpravljanje težav ........................................................................................ |
63 |
Pogosto zastavljena vprašanja (FAQ) ...................................................................... |
63 |
Še vedno potrebujete pomoč?.................................................................................. |
66 |
4/23/21 PD320-EM-V1
8
Ko razpakirate, prosimo preverite, če imate naslednje stvari. V primeru, da kateri del manjka ali je poškodovan, se obrnite na zadevnega prodajalca.
BenQ LCD monitor
Stojalo monitorja
Podstavek monitorja
Vodnik za hiter začetek
Pomembna varnostna navodila
Upravne izjave
Začetek 9
Napajalni kabel
(Slika se lahko razlikuje od izdelka, ki se prodaja v vaši regiji.)
Kabel video: DVI-D Dual Link
(Izbirni dodatek za modele z vhodi DVI)
Kabel video: DP
(izbirni dodatek)
Kabel video: DP na mini DP
Kabel video: HDMI
Kabel avdio (izbirni dodatek)
Kabel USB

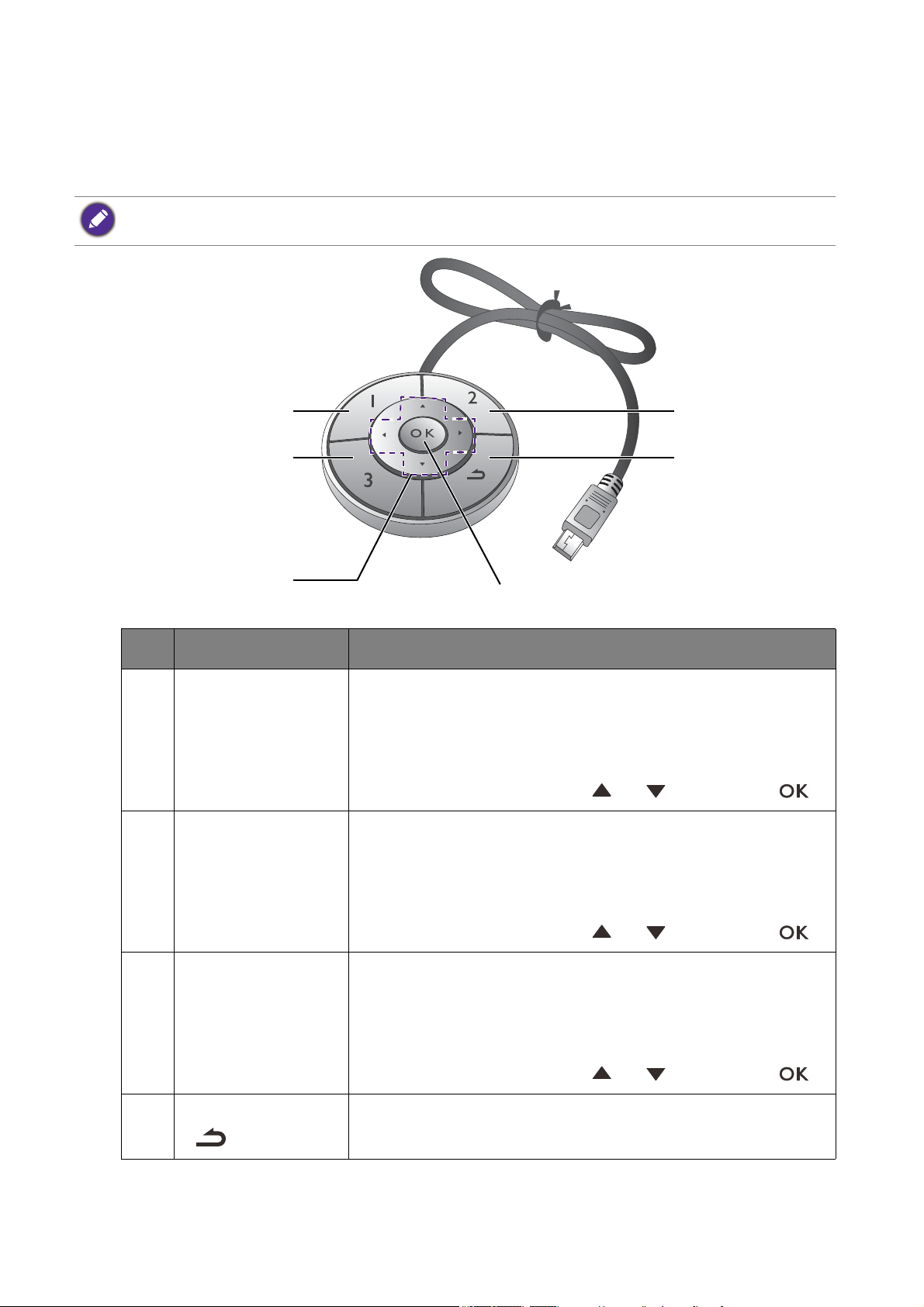

Hotkey Puck
(samo PD3200Q / PD3200U)
• Priloženi dodatki in slike, prikazane v priročniku, se lahko razlikujejo od dejanske vsebine in izdelkov, ki so na voljo v vaši regiji. Kable, ki jih niste prejeli z izdelkom, lahko dokupite.
•Morda boste želeli shraniti škatlo in embalažo za prevažanje v prihodnje. Zaščitna pena embalaže je idealna za zaščito zaslona med prevažanjem.
Izdelek in pripomočke zmeraj hranite izven dosega majhnih otrok.
10 Začetek
1 |
2 |
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
45 |
7 |
9 |
10 11 |
12 |
6 8
1.Svetlobni senzor/Senzor Eko
2.Gumbi za nadzor
3.Gumb za vklop/izklop
4.Vtičnica za Hotkey Puck
5.Vrata USB 3.0 (v smeri navzdol; priključitev na naprave USB)
6.Vrata USB 3.0 (2 za prenos v smeri navzgor; priključitev na računalnik)
7.Vrata USB 3.0 (1 za prenos v smeri navzgor; priključitev na računalnik)
8.Vhod za zvočne naprave
9.Odprtina za napeljavo kabla
10.Vhodni priključek z izmeničnim napajanjem
11.Stikalo za električno napajanje
12.Reža za ključavnico Kensington
Spoznajte vaš monitor |
11 |
PD3200Q / PD3200QE
13
14
15
16
17
18
19
20
PD3200U / PD3200UE
14
15
16
17
18
19
20
13.Vtičnica DVI-D
14.Vtičnica HDMI
15.Vtičnica DisplayPort
16.Vtičnica za mini DisplayPort
17.Reža za kartico SD
18.Vrata USB 3.0 (v smeri navzdol; priključitev na naprave USB)
19.Priključek za slušalke
20.Gumb za hitro sprostitev
•Odvisno specifikacij izdelka se podprta ločljivost in čas lahko razlikujeta.
•Zgornja shema se lahko razlikuje glede na model.
•Slika se lahko razlikuje od izdelka, ki se prodaja v vaši regiji.
12 Spoznajte vaš monitor
Naslednje ilustracije povezave so le splošni napotki. Kable, ki jih niste prejeli z izdelkom, lahko dokupite.
Za podrobnosti o načinu priklopa glejte stran 16 - 19.
PD3200Q / PD3200QE
Računalnik/ prenosnik
Kartica SD
Zunanje naprave USB (USB 3.0)
Zvočniki
Zunanje naprave USB
(USB 3.0)
Računalnik/prenosnik
Spoznajte vaš monitor |
13 |
PD3200U / PD3200UE
Računalnik/ prenosnik
Kartica SD
Zunanje naprave USB (USB 3.0)
Zvočniki
Zunanje naprave USB
(USB 3.0)
Računalnik/prenosnik
14 Spoznajte vaš monitor
• Če je računalnik vključen, ga pred nadaljevanjem izključite.
Monitorja ne vključite oz. ne prižgite dokler vam tega ne narekujejo navodila.
•Naslednje slike so le splošni napotki. Položaj vhodov in izhodov, ki bodo na voljo, je odvisno od modela, ki ste ga kupili.
•Podprti časi se lahko spreminjajo glede na vhodni signal. S spletnega mesta prenesite Resolution file (Datoteko ločljivosti) (glejte Podpora za izdelek na strani 3). Za dodatne informacije glejte razdelek „Prednastavljeni zaslonski načini“ v Resolution file (Datoteko ločljivosti).
1.Namestitev monitorja.
Prosimo, da z monitorjem ravnate kar se le da previdno. Kakršenkoli objekt, kot je na primer rac. miška, lahko poškoduje steklo oz. LCD substrat in s tem iznici vašo garancijo. Potiskanje ali vleka monitorja po namizju pa lahko povzroci okvare na nadzornih funkcijah.
Monitor in zaslon zašcitite tako, da na gladki površini pripravite prostor in nanjo namestite mehko podlogo s cimer boste zašcitili monitor.

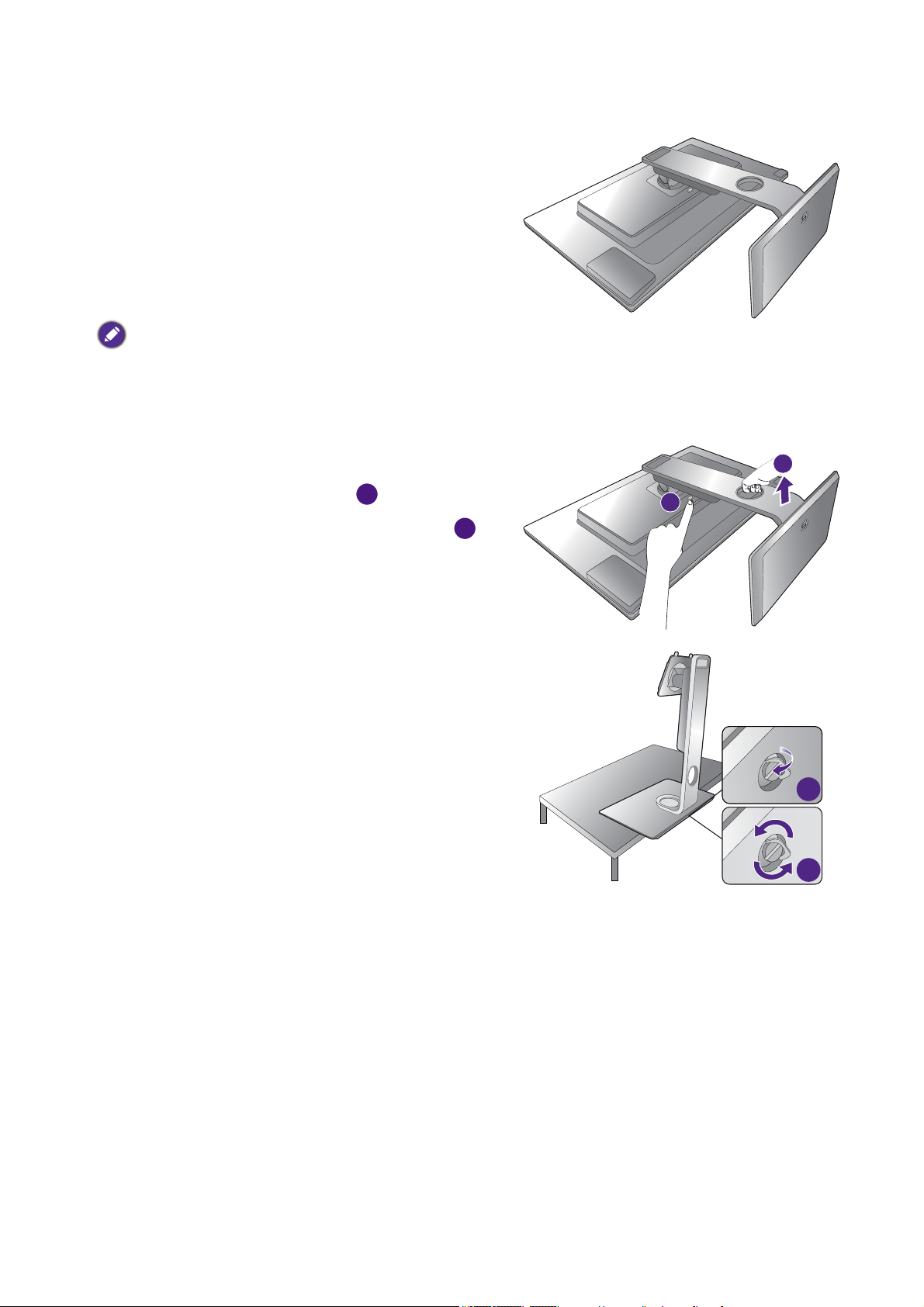

Monitor previdno položite na ravno čisto podloženo površino z zaslonom navzdol.

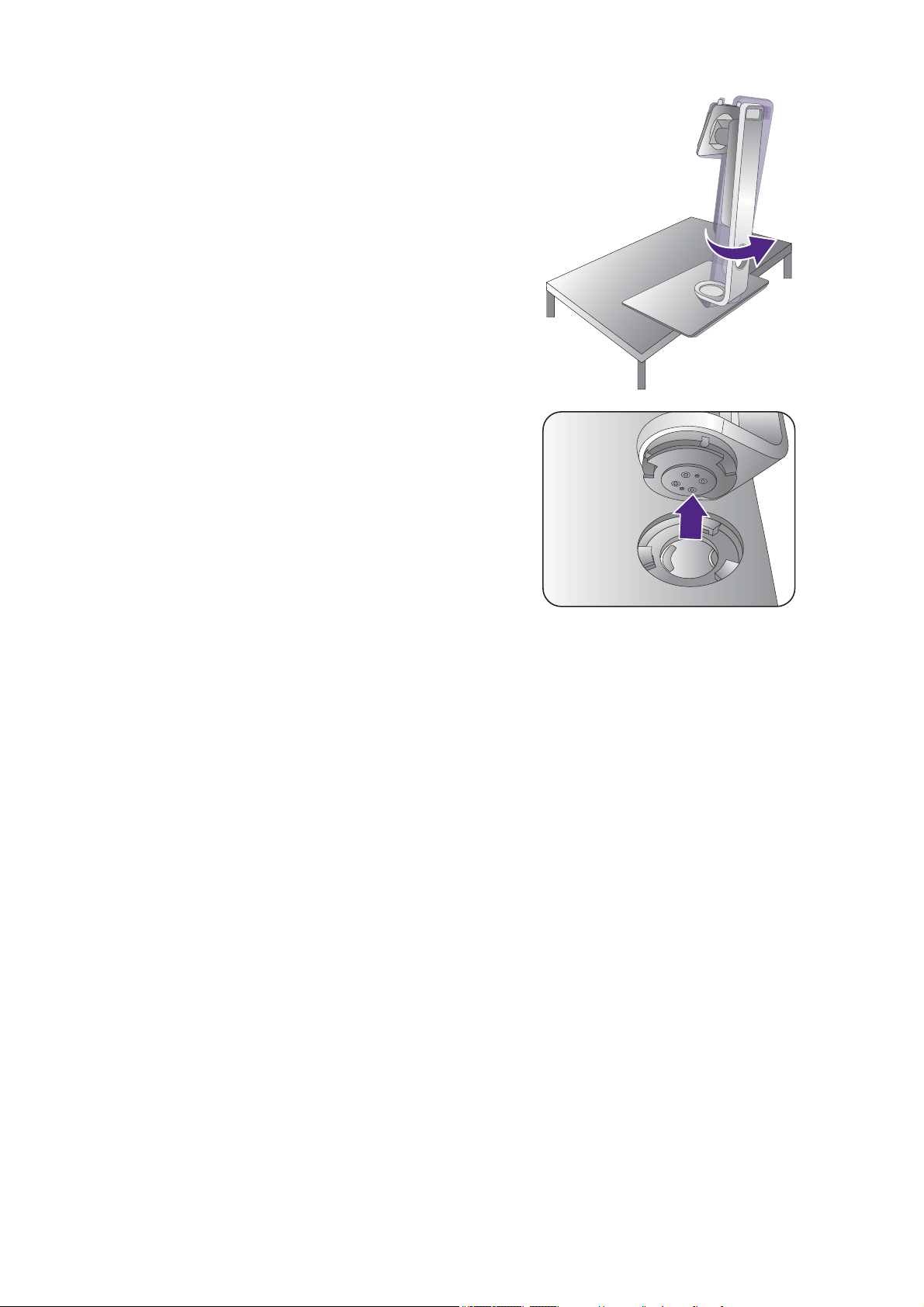

Stojalo monitorja namestite na podstavek, kot jeprikazano na sliki. Puščico konca stojala poravnajte s puščico na monitorju.
Stojalo obračajte v smeri urnih kazalcev, dokler je to mogoče.
Kako namestiti strojno opremo monitorja 15
Privijte krilati vijak na dnu podstavka monitorja, kot je prikazano na sliki. In nato stojalo obrnite v nasprotni smeri urnega kazalca, tako da bo obrnjeno naprej.
Usmerite in uskladite stojalo z zaslonom monitorja ( 1 ) in ju pritiskajte skupaj, dokler ne skočita na
ustrezno mesto ( 2 ).
Nežno ju povlecite narazen, da preverite ali sta pravilno povezani.
Pazljivo dvignite monitor in ga položite v pravilni položaj na ravno in gladko površino.
Priporocamo vam, da postavite monitor tako, da vas ne bodo motili nezaželjeni odsevi iz drugih virov svetlobe.
2.Priključite video kabel računalnika.
Da bi priključili kabel DVI-D
Priključite vtič kabla DVI-D (na koncu brez feritnega filtra) na monitorjevo vtičnico. Priključite še drug vtič kabla (na koncu s feritnim filtrom) na vtičnico video na računalniku.
Zatesnite vse ročne vijake, da bi preprečili, da bi vtiči med uporabo ponesreči izpadli.
3
1
2
2
1 |
16 Kako namestiti strojno opremo monitorja
Da bi priključili kabel HDMI |
Ali |
Priključite vtič kabla HDMI na vhod HDMI na monitorju. Drug konec kabla HDMI priključite na digitalno izhodno napravo.
Da bi priključili kabel DP |
Ali |
Priključite vtič kabla DP na monitorjevo vtičnico. Priključite še drug vtič kabla na vtičnico video na računalniku.
Če ob vklopu monitorja slika ni prikazana, izključite kabel. Na meniju OSD monitorja izberite System (Sistem) in DisplayPort, spremenite nastavitev iz 1.2 v 1.1, nato pa znova priključite kabel. Za pomik na meni OSD glejte Delovanje osnovnega menija na strani 36.
Priključitev kabla mini DP |
Ali |
Priključite vtič kabla mini DP na monitorjevo vtičnico. Priključite še drug vtič kabla na vtičnico video na računalniku.
Ilustracije kablov video, ki ste jih prejeli v paketu, in vtičnic se lahko razlikujejo glede na izdelek, ki ga dobavljamo v vaši regiji.
3.Priključite kabel avdio.
Priključite kabel avdio na vtičnico na zadnji strani monitorja in v izhod avdio na vašem računalniku.
Kako namestiti strojno opremo monitorja 17
Če želite, lahko na vtičnico za slušalke na levi strani monitorja priključite slušalke.
4.Priključite naprave USB.
Priključite kabel USB na računalnik in na monitor (s pomočjo vhoda USB na zadnji strani). Ta vhod USB, obrnjen navzgor, prenaša podatke med računalnikom in napravami USB, ki so priključene na monitor.
Naprave USB priključite preko drugih vhodov USB (obrnjenih navzdol) na monitorju. Ti vhodi USB, obrnjeni navzdol, prenašajo podatke med priključenimi napravami USB in vhodi, obrnjenimi navzgor.
Ali
5.Priključite pomnilniško kartico.
Vstavite pomnilniško kartico SD ali MMC v smeri, ki je označena na kartici, da bi omogočite izmenjavo datotek.
Podprte so naslednje oblike zapisa pomnilniške kartice:
• SD / SDHC / SDXC
• MMC
18 Kako namestiti strojno opremo monitorja
6.Priključite Hotkey Puck na monitor. (samo PD3200Q / PD3200U)
Priključite Hotkey Puck v vrata mini USB (izrecno za povezavo elementa Hotkey Puck) na zadnji strani monitorja.
Postavite Hotkey Puck na stojalo monitorja ali na drugo želeno mesto, kot je prikazano na sliki.
Za dodatne informacije elementu Hotkey Puck glejte Hotkey Puck (samo PD3200Q / PD3200U) na strani 34.
7.Povežite napajalni kabel na monitor.
Vkljucite en konec napajalnega kabla v vticnico z napisom , ki se nahaja na zadnji strani monitorja. Drugega konca kabla zaenkrat še ne povežite.
8.Organizirajte kable.
Kable speljite po kanalu za kable.
9.Vklop in izklop napajanja.
Vstavite del kabla v napajalni vir in ga vklopite.
Slika se lahko razlikuje od izdelka, ki se prodaja v vaši regiji.
Kako namestiti strojno opremo monitorja 19
Preverite, ali je stikalo za napajanje zraven vhodnega priključka za napajanje z izmeničnim tokom v položaju ON.

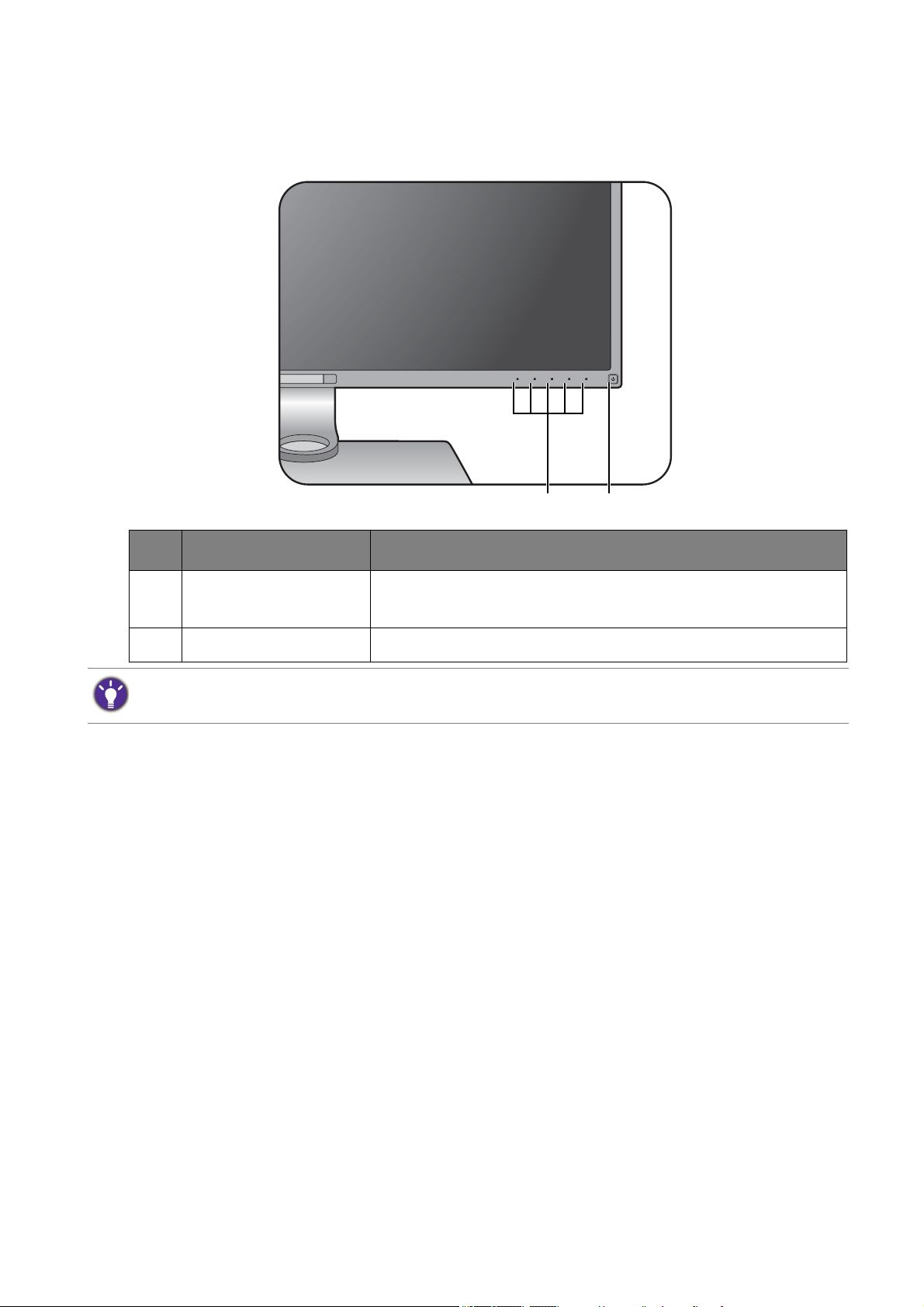

Monitor vključite s pritiskom na gumb za vklop/izklop.
Sedaj vkljucite še vaš računalnik in sledite navodilom za namestitev strojne opreme v Dobiti kar največ od vašega BenQ prikazovalnika na strani 27.
Da podaljšate življensko dobo izdelku, priporočamo, da uporabljate funkcijo, ki samodejno izklopi napravo, kadar določen čas ne obratuje (power management funkcija).
20 Kako namestiti strojno opremo monitorja
