Benq PD2705Q User Manual [uk]

РК-монітор

Посібник користувача

Монітор для дизайнерів DesignVue | Серія PD

Авторські права

Авторські права © 2021 BenQ Corporation. Всі права захищені. Жодна частина цієї публікації не може бути відтворена, передана, розшифрована, збережена в пошуковій системі або перекладена на будь-яку мову або комп'ютерну мову, в будь-якій формі або будь-якими способами, електронними, механічними, магнітними, оптичними, хімічними, ручними чи іншим способом, без попереднього письмового дозволу корпорації BenQ Corporation.

Відмова від відповідальності

BenQ Corporation не робить жодних заяв і не дає ніяких гарантій, явних або прихованих, щодо змісту цього документа, зокрема відмовляється від будь-яких гарантій, які маються на увазі, щодо придатності для продажу або придатності для будь-якої конкретної мети. Крім того, BenQ Corporation залишає за собою право переглядати цю публікацію та час від часу вносити зміни до її змісту, без обов'язків BenQ Corporation повідомляти будь-яку особу про такий перегляд або зміни.

На виконання функції без мерехтіння можуть впливати зовнішні фактори, такі як низька якість кабелю, нестабільне живлення, перешкоди сигналу або погане заземлення, і не тільки вищезазначені зовнішні фактори. (Застосовується лише для моделей з функцією без мерехтіння.)

BenQ ecoFACTS

BenQ has been dedicated to the design and development of greener product as part of its aspiration to realize the ideal of the "Bringing Enjoyment 'N Quality to Life" corporate vision with the ultimate goal to achieve a low-carbon society. Besides meeting international regulatory requirement and standards pertaining to environmental management, BenQ has spared no efforts in pushing our initiatives further to incorporate life cycle design in the aspects of material selection, manufacturing, packaging, transportation, using and disposal of the products. BenQ ecoFACTS label lists key eco-friendly design highlights of each product, hoping to ensure that consumers make informed green choices at purchase. Check out BenQ's CSR Website at http://csr.BenQ.com/ for more details on BenQ's environmental commitments and achievements.

Підтримка продукту

Цей документ має за мету надання клієнтам найсвіжішої та найточнішої інформації, і, отже, весь вміст може час від часу змінюватися без попереднього повідомлення. Будь ласка, відвідайте веб-сайт, щоб отримати останню версію цього документа та іншу інформацію про продукт. Наявність доступних файлів залежить від моделі.

1. Переконайтеся, що ваш комп'ютер підключений до Інтернету.

2. Відвідайте місцевий веб-сайт з Support.BenQ.com. Макет веб-сайту та його вміст можуть відрізнятися залежно від регіону/країни.

• Посібник користувача та відповідний документ

• Драйвери та програми

• (Лише для ЄС) Інформація по демонтажу: Доступно на сторінці завантаження посібника користувача. Цей документ надається на основі Положення (ЄС) 2019/2021 щодо ремонту або переробки вашого продукту. Завжди звертайтесь до місцевого центру обслуговування клієнтів для надання обслуговування в гарантійний термін. Якщо ви хочете відремонтувати продукт, який не є гарантійним, рекомендується звернутися до кваліфікованого сервісного персоналу та отримати запчастини від BenQ для забезпечення сумісності. Не розбирайте продукт, якщо ви не знаєте про наслідки. Якщо ви не можете знайти інформацію про демонтаж свого продукту, зверніться за допомогою до місцевого центру обслуговування клієнтів.

Реєстраційний номер EPREL: PD2705Q: 342328

Безпека електроживлення

10-90% 0-3000m0-40°C 10-60% 0-12000m-20-60°C

Будь ласка, дотримуйтесь цих інструкцій з техніки безпеки, щоб отримати найкращу продуктивність та тривалий термін служби монітора.

• Штекер змінного струму ізолює це обладнання від джерела змінного струму.

• Шнур живлення служить пристроєм відключення живлення для обладнання, яке можна підключити. Розетка повинна бути встановлена поблизу обладнання та у легкодоступному місці.

• Електроживлення даного виробу має відповідати параметрам, позначеним на етикетці з маркуванням. Якщо ви не впевнені щодо типу електромережі, проконсультуйтеся з продавцем або місцевою компанією – постачальником електроенергії.

• Обладнання класу I типу А, яке буде підключатись, повинно бути підключене до захисного заземлення.

• Потрібно використовувати схвалений шнур живлення, більший або еквівалентний H03VV-F або H05VV-F, 2G або 3G, 0,75 мм2.

• Використовуйте лише шнур живлення, наданий BenQ. Ніколи не використовуйте шнур живлення, який виглядає пошкодженим або потертим.

Тільки для Німеччини:

• (Якщо вага виробу менше або дорівнює 3 кг) Потрібно використовувати схвалений шнур живлення, вищий по класу або еквівалентний H03VV-F, 3G,

0,75 мм2.

• (Якщо вага виробу більше 3 кг) Потрібно використовувати схвалений шнур живлення, вищий по класу або еквівалентний H05VV-F або H05RR-F, 3G,

0,75 мм2.

• (Якщо передбачено пульт дистанційного керування) ЯКЩО АКУМУЛЯТОР ЗАМІНИТИ НА АКУМУЛЯТОР НЕПРАВИЛЬНОГО ТИПУ, ВИНИКАЄ РИЗИК ВИБУХУ. ВИКОРИСТАНІ АКУМУЛЯТОРИ СЛІД УТИЛІЗУВАТИ ВІДПОВІДНО ДО ІНСТРУКЦІЙ.

Для моделей з адаптером:

• Використовуйте лише адаптер живлення, який постачається з РК-монітором. Використання адаптера живлення іншого типу призведе до несправності та/або небезпеки.

• Забезпечте достатню вентиляцію навколо адаптера, коли використовуєте його для роботи пристрою або заряджання акумулятора. Не накривайте блок

живлення папером або іншими предметами, які зменшують охолодження. Не використовуйте адаптер живлення, коли він знаходиться всередині сумки для перенесення.

• Підключіть адаптер живлення до належного джерела живлення.

• Не намагайтеся самостійно ремонтувати цей адаптер живлення. Всередині немає запчастин для ремонту. Замініть пристрій, якщо він був пошкоджений або потрапив під вплив до надмірної вологи.

Догляд та очищення

• Не кладіть монітор лицьовою стороною вниз на підлогу або поверхню письмового столу. Інакше на поверхні панелі можуть з'явитись подряпини.

• Перед початком експлуатації обладнання, його слід закріпити на стіні будівлі.

• (Для моделей, що підтримують настінний або стельовий монтаж)

• Виконуйте установлення монітора та монтажного комплекта монітора на стіну з рівною поверхнею.

• Переконайтеся, що матеріал стіни та стандартний настінний кронштейн (купується окремо) достатньо стійкі, щоб витримати вагу монітора.

• Вимикайте монітор та живлення, перш ніж від'єднувати кабелІ від РК-монітора.

• Завжди від'єднуйте цей продукт від розетки живлення перед чищенням. Очищуйте поверхню РК-монітора безворсовою неабразивною тканиною. Уникайте використання рідких, аерозольних засобів для чищення або склоочисників.

• Вирізи і отвори на задній або верхній частині корпуса потрібні для вентиляції. Їх не можна загороджувати або закривати. Не можна класти монітор поблизу батареї опалення або нагрівача або над ними, а також у ніші шаф, якщо в них немає належної вентиляції.

• Не кладіть на монітор важкі предмети, щоб уникнути можливих травм або пошкодження монітора.

• Рекомендуємо зберігати коробку та упаковку для подальшого використання, коли вам буде потрібно транспортувати монітор.

• Див. інформацію про номінальну потужність, дату виготовлення та ідентифікаційне маркування.

Обслуговування

• Не намагайтеся самостійно ремонтувати пристрій, оскільки відкриття та зняття корпусу може спричинити небезпечну напругу або інші ризики. Якщо трапиться будь-який вищезазначений випадок неправильного використання або інша аварія, наприклад, падіння або недотримання правил експлуатації, зверніться до кваліфікованого технічного персоналу для обслуговування.

• Для отримання додаткової підтримки зверніться до місця придбання або відвідайте місцевий веб-сайт Support.BenQ.com.

Увага!

• Монітор повинен знаходитися на відстані 50 ~ 70 см (20 ~ 28 дюймів) від ваших очей.

• Перегляд вмісту на екрані протягом тривалого періоду часу спричиняє втому очей і може погіршити зір. Надавайте очам відпочинок протягом 5 ~ 10 хвилин кожну годину під чвс використання продукту.

• Зменшуйте напругу очей, фокусуючись на далеких предметах.

• Часте моргання та вправи для очей допомагають уберегти очі від пересихання.

Друкарня

Піктограма /

Символ

У цьому документі кроки, необхідні для доступу до меню, можуть бути показані у стислій формі, наприклад: Menu (Меню) > System (Система) > Information (Інформація).

Елемент Значення

Попередження Інформація наведена головним чином для

запобігання пошкодженню компонентів, даних або травмуванню людей, спричинених неправильним використанням та неправильною експлуатацією чи поведінкою.

Порада Корисна інформація для виконання завдання.

Нотатка Додаткова інформація.

Зміст

Авторські права .............................................................................................2

Відмова від відповідальності ........................................................................2

Підтримка продукту .......................................................................................3

Безпека електроживлення ............................................................................4

Початок роботи ..............................................................................................9

Знайомство з монітором .............................................................................11

Вигляд спереду ....................................................................................................... 11

Вид знизу ................................................................................................................. 11

Вигляд ззаду ........................................................................................................... 11

Підключення ............................................................................................................ 12

Живлення порта USB-C™ на моніторі ................................................................... 13

Як зібрати апаратні компоненти монітора ................................................. 14

Як від'єднати підставку та основу .......................................................................... 18

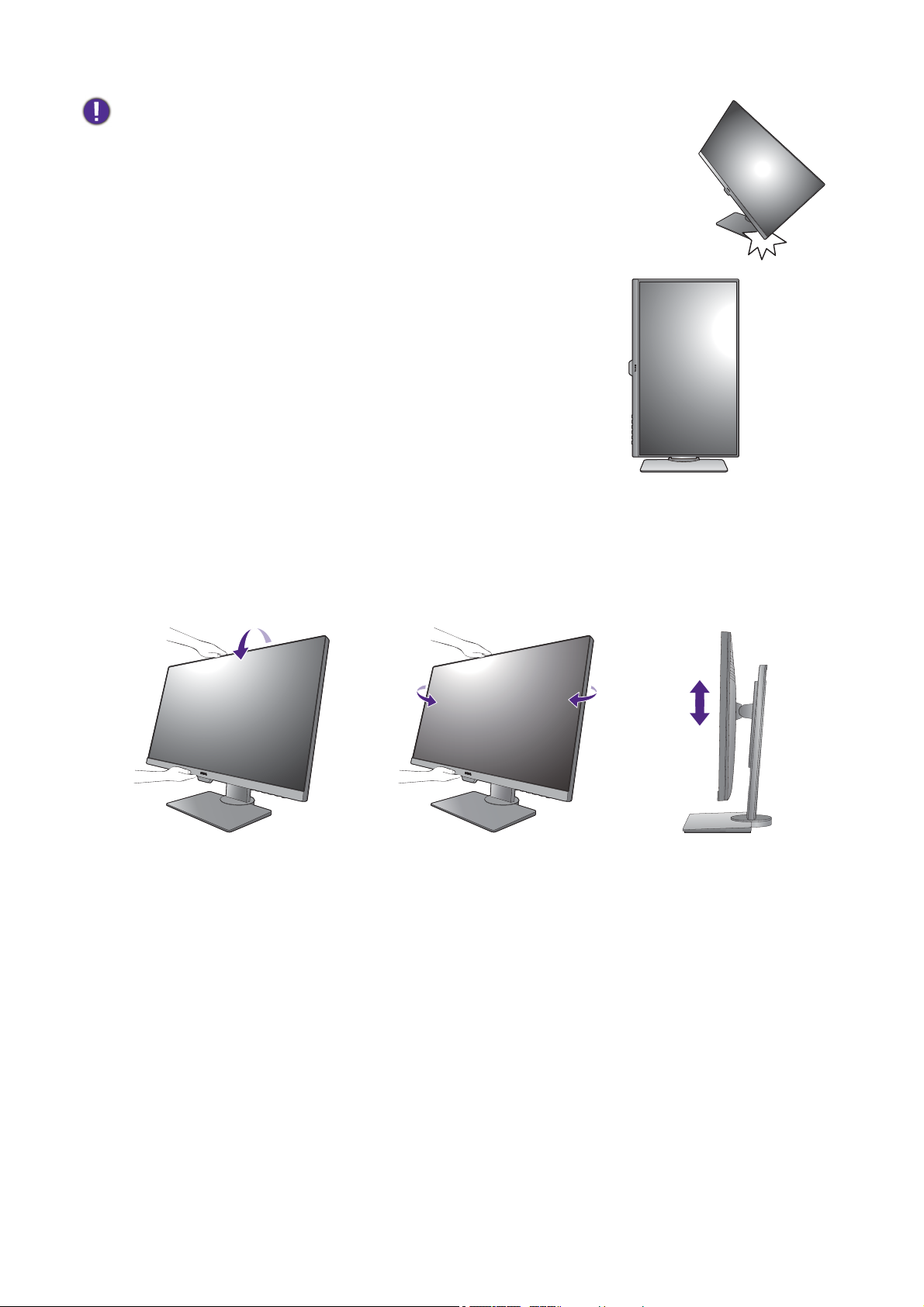

Регулювання висоти монітора ................................................................................ 20

Повертання монітора ..............................................................................................21

Регулювання кута огляду........................................................................................ 22

Використання комплекту для настінного кріплення монітора .............................. 23

Отримайте максимум від свого монітора BenQ ........................................ 25

Завантаження файлів драйверів РК-монітора з Інтернету .................................. 25

Як установити монітор на новий комп'ютер .......................................................... 26

Як оновити монітор на існуючому комп'ютері .......................................................27

Порядок установки в системі Windows 10 ............................................................. 28

Порядок установки в системі Windows 8 (8.1) ....................................................... 29

Порядок установки в системі Windows 7 ............................................................... 30

Як налаштувати монітор .............................................................................31

Панель управління.................................................................................................. 31

Операції головного меню ........................................................................................32

Налаштування гарячих клавіш............................................................................... 34

Регулювання режиму відображення...................................................................... 34

Вибір відповідного режиму зображення ................................................................ 34

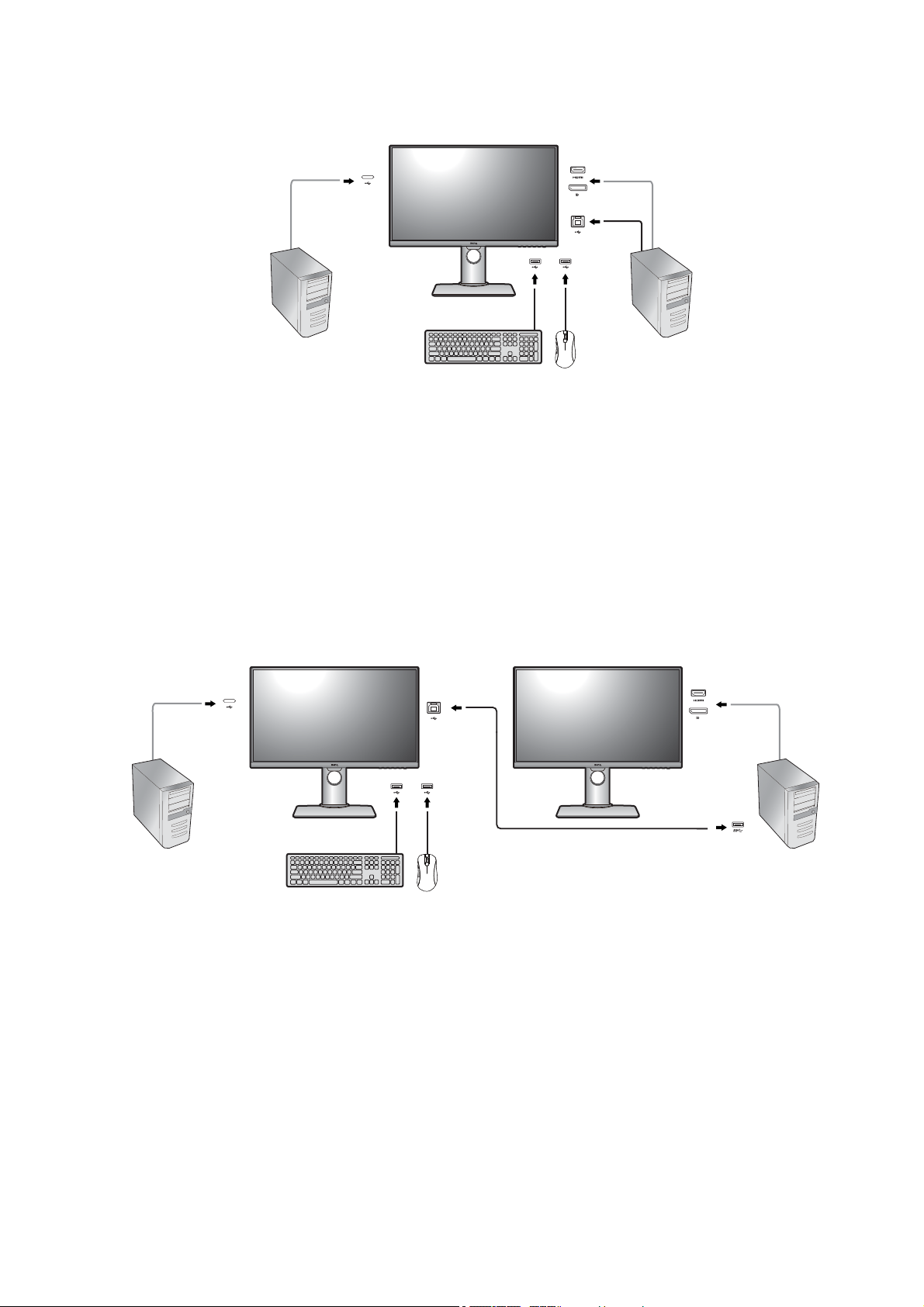

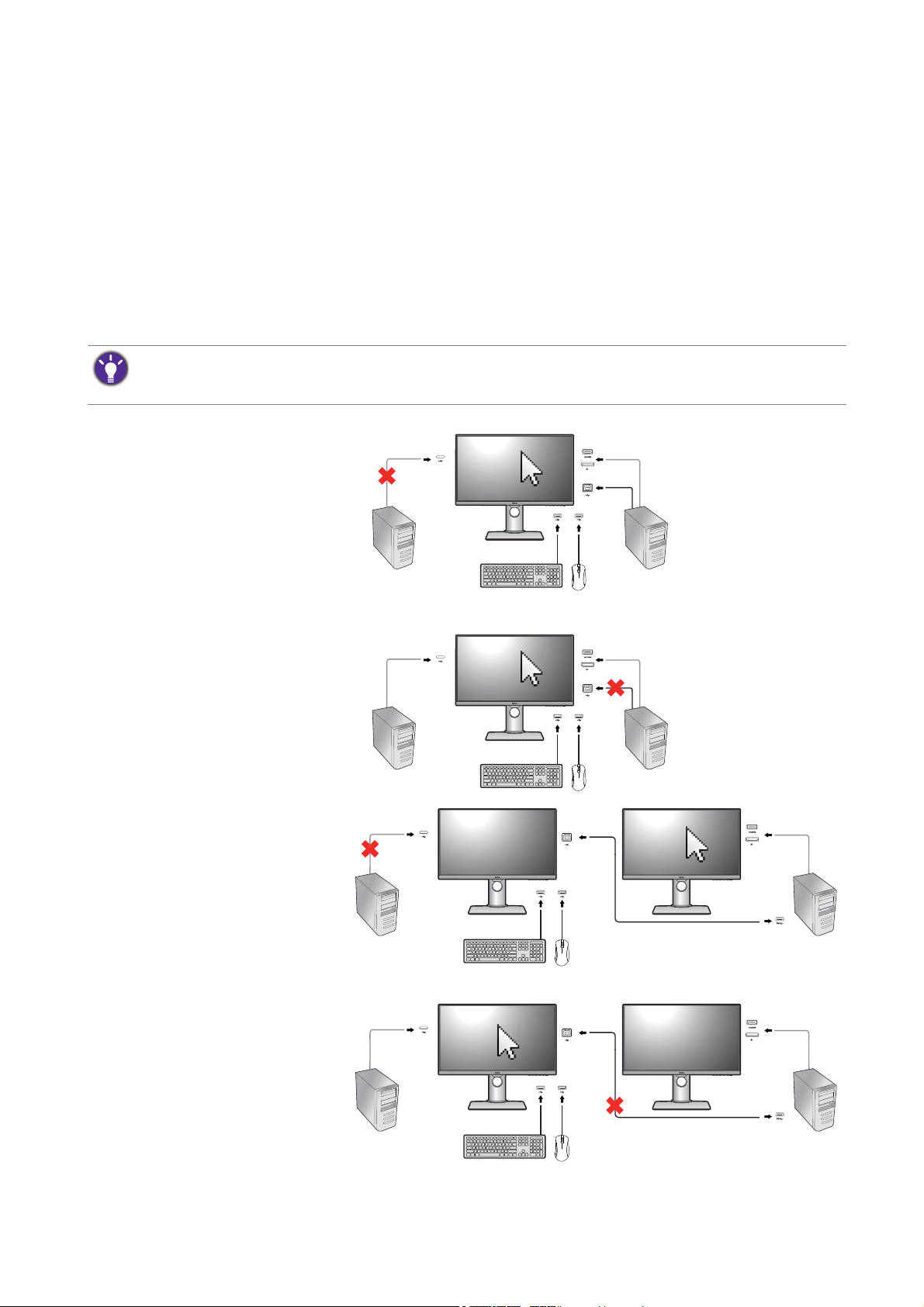

Робота з двома джерелами відео (KVM Switch (Перемикач KVM)) .................... 34

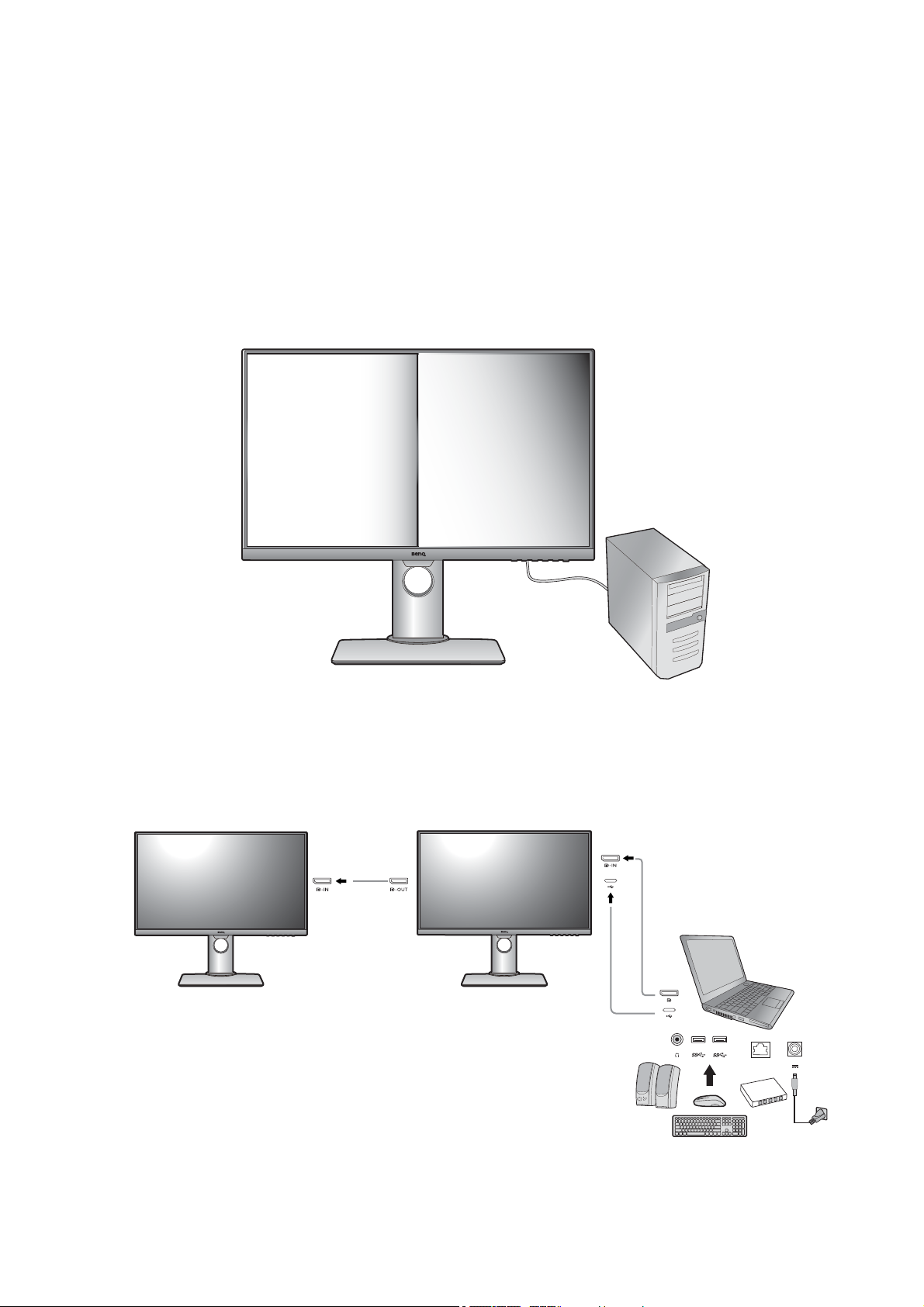

Робота із DualView (Подвійне вікно) ...................................................................... 38

Підключення декількох моніторів через MST (Багатоканальне передавання)... 38

Робота з технологією HDR .....................................................................................40

Автоматичне регулювання яскравості екрана (Bright Intelligence (Розумна

яскравість)) ..............................................................................................................41

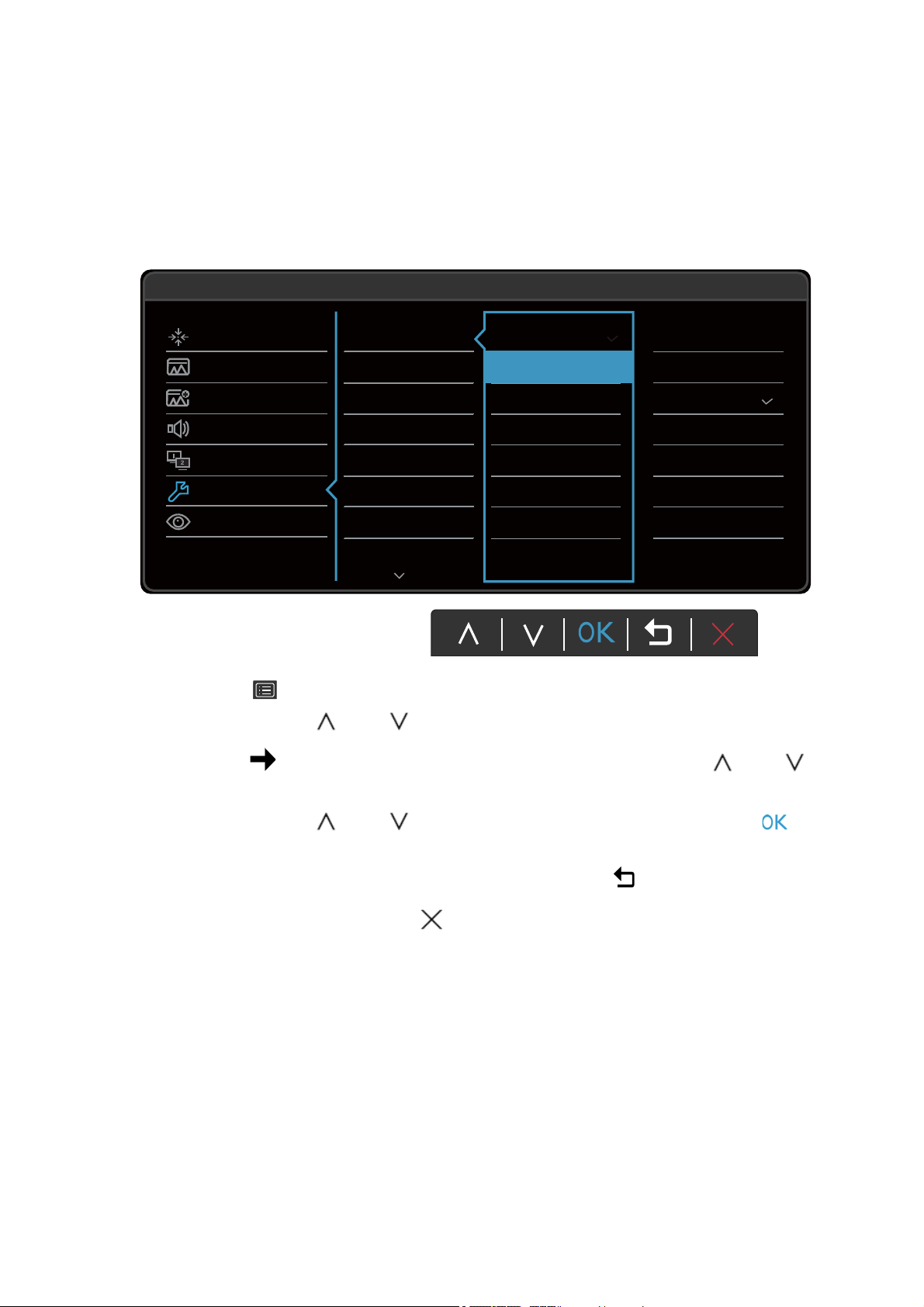

Навігація по головному меню ..................................................................... 42

Меню Display (Дисплей) .......................................................................................... 43

Меню Picture (Зображення) .................................................................................... 44

Меню Picture Advanced (Покращене зображення) ................................................47

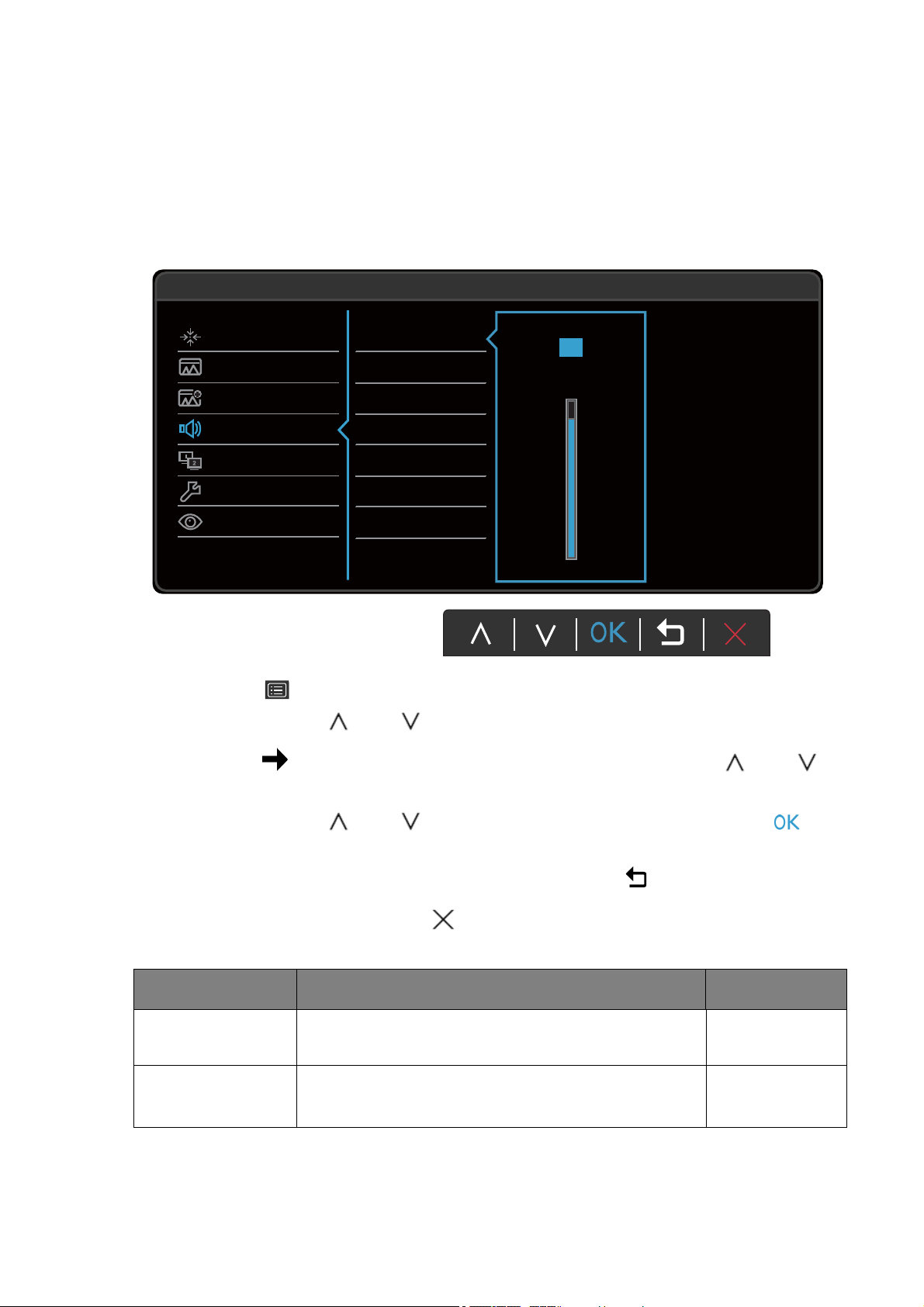

Меню Audio (Звук) ...................................................................................................51

Меню KVM Switch (Перемикач KVM) ..................................................................... 52

Меню System (Система) ..........................................................................................54

Меню Ergonomics (Ергономіка) ...............................................................................59

Виправлення неполадок ............................................................................. 61

Часті запитання (FAQ)............................................................................................. 61

Потрібна додаткова допомога?.............................................................................. 64

2/8/21 PD05Q-EM-V1

Початок роботи

Quick Start Gu

ide

Safety

Instructions

Розпаковуючи пристрій, переконайтеся в наявності всіх наведених нижче компонентів. Якщо будь-який компонент відсутній або пошкоджений, слід негайно звернутися до продавця для заміни.

РК-монітор BenQ

Стійка монітора

Основа монітора

Коротке керівництво по старту

Інструкції з техніки безпеки

Регуляторна заява

Regulatory

Statements

9 Початок роботи

Шнур живлення (Комплект постачання може відрізнятися залежно від моделі або регіону.)

Відеокабель: DP

Відеокабель: USB-C™

Відеокабель: HDMI (Необов'язковий аксесуар)

Кабель USB

• Наявні аксесуари та наведені тут зображення можуть відрізнятися від фактичного вмісту та продукції, що постачається у вашому регіоні. А вміст упаковки може бути змінено без попереднього повідомлення. Кабелі, які не постачаються разом із вашим продуктом, ви можете придбати окремо.

• Рекомендуємо зберігати коробку та упаковку для подальшого використання, коли вам буде потрібно транспортувати монітор. Надана пінопластова упаковка ідеально підходить для захисту монітора під час транспортування.

Завжди тримайте подукт та аксесуари у недоступному для дітей місці.

10 Початок роботи

Знайомство з монітором

123

4 4

11 1367 109851412

Вигляд спереду

1. Датчик освітлення

2. Кнопки управління

3. Кнопка живлення

Вид знизу

Вигляд ззаду

4. Динаміки

5. Роз'єм для навушників

6. Роз'єм HDMI

7. Роз'єм DisplayPort

8. Порт USB-C™ (для передачі даних та передачі живлення до 65 Вт)

9. Вихідний роз'єм DisplayPort (для багатоканального передавання, MST)

10. Порт USB 3.1 (висхідний; підключення до ПК)

11. Порти USB 3.1 (низхідний; підключення до USB-пристроїв)

12. Отвір для укладання кабеля

13. Вхідне гніздо кабелю живлення змінного струму

14. Роз'єм замка типу Kensington

11 Знайомство з монітором

• Залежно від технічних характеристик продукту, підтримувана роздільна здатність та частота

Динаміки

ПК / Ноутбук

Периферійні пристрої USB (USB 3.0)

синхронізіції можуть відрізнятися.

• Наведена схема може відрізнятися залежно від моделі.

• Зображення можуть відрізнятися залежно від продукту, що постачається у вашому регіоні.

Підключення

Наступні малюнки підключень наведені лише для ознайомлення. Кабелі, які не постачаються разом із вашим продуктом, ви можете придбати окремо.

Детальні способи підключення див. на сторінці 15 - 17.

12 Знайомство з монітором

Живлення порта USB-C™ на моніторі

Завдяки функції передавання живлення ваш монітор допомагає постачати живлення на підключені пристрої USB-C™. Доступна потужність залежить від порту. Переконайтеся, що пристрої підключені до відповідних портів, щоб їх правильно активували достатньою потужністю.

Завдяки функції передавання живлення ваш монітор допомагає постачати живлення на підключені пристрої USB-C™.

PD2705Q

Постачання живлення через

USB-C™

5V / 3A

9V / 3A 12V / 3A 15V / 3A

20V / 3,25A

• Підключений пристрій має бути оснащений роз'ємом USB-C™, який підтримує функцію заряджання через USB-джерело живлення.

• Підключений пристрій можна заряджати через порт USB-C™, навіть коли монітор перебуває в режимі енергозбереження.(*)

• Потужність USB до 65 Вт. Якщо підключеному пристрою для роботи або завантаження (коли акумулятор розряджений) потрібно більше 65 Вт, використовуйте оригінальний адаптер живлення, що входить у комплект пристрою.

• Інформація базується на стандартних критеріях тестування та надається для довідки. Сумісність не гарантується, оскільки оточення користувачів може різниться. Якщо використовується окремо придбаний кабель USB-C™, переконайтеся, що кабель сертифікований компанією USB-IF та повнофункціональний, з функціями передачі живлення та передачі відео / аудіо / даних.

*: Заряджання через USB-C™ у режимі енергозбереження доступне, коли увімкнено функцію

USB-C Awake (Пробудження через USB-C). Перейдіть у System (Система) > USB-C Awake (Пробудження через USB-C) та виберіть ON (УВІМК.).

13 Знайомство з монітором

Як зібрати апаратні компоненти монітора

• Якщо комп'ютер увімкнено, його потрібно вимкнути, перш ніж продовжувати. Не підключайте кабелі та не вмикайте живлення монітора, поки не отримаєте відповідних вказівок.

• Не натискайте пальцем на поверхню екрану.

• Підтримувані значення частоти синхронізації можуть відрізнятися залежно від вхідного сигналу. Завантажте Resolution file (Файл Роздільної здатності) з веб-сайта (див. Підтримка продукту

на сторінці 3). Для отримання додаткової інформації див. розділ "Попередньо встановлені

режими відображення" у розділі Resolution file (Файл Роздільної здатності).

1. Приєднайте основу монітора.

Будьте обережні, щоб не пошкодити монітор. Не кладіть монітор екраном вниз на поверхню, на якій знаходяться ще які-небудь предмети, такі як степлер або миша, які можуть подряпати скло або пошкодити поверхню РК-екрана, через що гарантія на ваш монітор стане недійсною. Ковзання або пересування монітора по столу призведе до подряпин або пошкодження поверхонь навколо монітора та елементів управління.

На робочому столі звільніть місце і постеліть м'яку підкладку, наприклад, пакувальний матеріал з коробки монітора, щоб захистити монітор і екран.

Обережно покладіть монітор екраном вниз на рівну, чисту та м'яку поверхню.

Прикріпіть підставку монітора до основи монітора, як показано на малюнку.

Затягніть гвинт у нижній частині основи монітора, як показано на малюнку.

14 Як зібрати апаратні компоненти монітора

Спрямуйте та вирівняйте кронштейн стійки з

або або

монітором ( ), зсуньте їх разом, доки вони не

клацнуть і не зафіксуються ( ).

Акуратно спробуйте їх роз'їєднати, щоб перевірити, чи добре вони зафіксовані.

Обережно підніміть монітор, переверніть його і поставте вертикально на підставку на плоскій рівній поверхні.

Ви маєте розташувати монітор і нахилити екран, щоб мінімізувати небажані відбиття від інших джерел світла.

Ваш монітор - це монітор від краю до краю і з ним слід поводитися обережно. Не натискайте пальцем на поверхню екрану. Відрегулюйте кут екрану, поклавши руки зверху та знизу монітора, як показано на малюнку.

2. Під'єднайте відеокабель від ПК.

Відеокабелі, що входять до комплекту, та зображення розетки праворуч можуть відрізнятися залежно від продукту, що постачається у вашому регіоні.

1. Встановіть підключення відеокабеля.

15 Як зібрати апаратні компоненти монітора

•Підключіть штекер HDMI-кабеля до HDMI-порту на моніторі. Підключіть інший кінець кабелю до HDMI-порту цифрового пристрою виводу.

•Підключіть штекер DP-кабеля до гнізда для монітора. Підключіть інший кінець кабеля до відеогнізда на моніторі.

•Підключіть штекер кабеля USB-C™ до гнізда відеосигналу на моніторі. Підключіть інший кінець кабеля до відеогнізда на моніторі.

Якщо зображення не відображається після увімкнення монітора та комп'ютера, від'єднайте DP-кабель. Спочатку підключіть монітор до будь-якого джерела відео, крім DP. Перейдіть у розділ

System (Система) та DisplayPort на екранному меню монітора та змініть налаштування з 1.4 до

1.1. Після завершення налаштування від'єднайте поточний відеокабель та знову підключіть

DP-кабель. Для переходу в екранне меню, див. Операції головного меню на сторінці 32.

2. Затягніть фіксуючі гвинти на штекерах, щоб уникнути випадкове роз'єднання під час роботи.

3. Підключіть інший кінець відеокабелю до відповідного порту цифрового вихідного джерела (наприклад, комп'ютера).

3. Підключіть навушники.

Ви можете підключити навушники до гнізда для навушників, розташованого на задній стороні монітора.

16 Як зібрати апаратні компоненти монітора

4. Підключення USB-пристроїв.

1. Підключіть USB-кабель від ПК до монітора (через висхідний порт USB на задній панелі). Цей висхідний порт USB передає дані між ПК та USB-пристроями, підключеними до монітора.

2. Підключайте USB-пристрої через інші порти USB (низхідні) на моніторі. Ці низхідні USB-порти передають дані між підключеними USB-пристроями та висхідним портом.

5. Підключення кабеля живлення до монітора.

Підключіть один кінець шнура живлення до розетки з позначкою на задній панелі монітора. Не підключайте інший кінець до розетки.

6. Укладання кабелів.

Прокладіть кабелі через отвір для фіксування кабелів.

7. Підключення та увімкнення живлення.

Підключіть інший кінець шнура живлення до розетки та увімкніть його.

Зображення можуть відрізнятися залежно від виробу, що постачається у вашому регіоні.

17 Як зібрати апаратні компоненти монітора

Увімкніть монітор, натиснувши кнопку живлення

Кнопка від'єднання

на моніторі.

Також увімкніть комп'ютер і дотримуйтесь інструкцій у розділі Отримайте максимум від

свого монітора BenQ на сторінці 25, щоб

встановити програмне забезпечення монітора.

Щоб продовжити термін служби продукту, ми рекомендуємо використовувати функцію управління живленням комп'ютера.

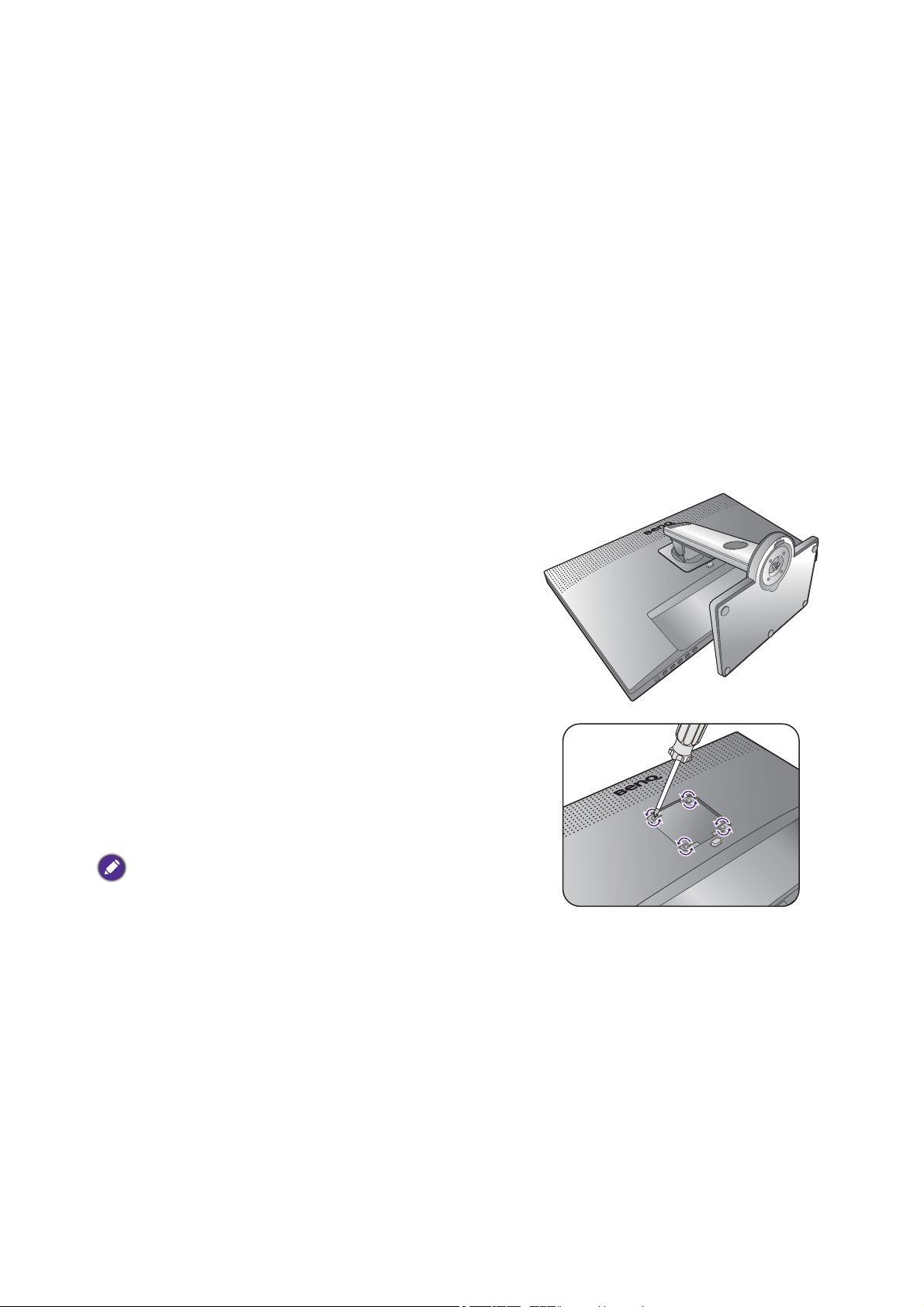

Як від'єднати підставку та основу

1. Підготуйте монітор та місце.

Вимкніть монітор і живлення, перш ніж від'єднувати кабель живлення. Вимкніть комп'ютер, перш ніж від'єднувати сигнальний кабель монітора.

Захистіть монітор і екран, очистивши рівне відкрите місце на столі і поклавши на стіл м'який предмет для підкладки, наприклад, рушник, перш ніж класти екран лицьовою стороною вниз на рівну чисту м'яку поверхню.

2. Зніміть підставку для монітора.

Натиснувши та утримуючи кнопку швидкого

від'єднання ( ), від'окремте підставку від

монітора ( ).

18 Як зібрати апаратні компоненти монітора

3. Від'єднайте основу монітора.

Відпустіть гвинт внизу основи монітора.

А потім від'єднайте основу від підставки.

19 Як зібрати апаратні компоненти монітора

Регулювання висоти монітора

Для регулювання висоти монітора тримайте його за верхню та нижню частину, щоб опустити монітор або підняти його на потрібну висоту.

Ваш монітор - це монітор від краю до краю і з ним слід поводитися обережно. Не натискайте пальцем на поверхню екрану.

• Не кладіть руки на верхню або нижню частину підставки для регулювання по висоті або на нижню частину монітора, оскільки піднімання або опускання монітора може спричинити тілесні ушкодження. Відведіть дітей подалі від монітора під час виконання цієї операції.

• Якщо монітор було повернуто в портретний режим і необхідно відрегулювати висоту, слід пам'ятати, що широкий екран не дозволить опустити монітор до мінімальної висоти.

20 Як зібрати апаратні компоненти монітора

+ 44 hidden pages
