LCD-näyttö

Käyttöohje

DesignVue näyttö ammattilaissuunnittelijalle | PD-sarja

Copyright

Copyright © 2021 BenQ Corporation. Kaikki oikeudet pidätetään. Mitään tämän julkaisun osaa ei saa kopioida, jäljentää, tallentaa hakujärjestelmään tai kääntää millekään kielelle tai tietokonekielelle missään muodossa tai millään tavalla, sähköisesti, mekaanisesti, magneettisesti, optisesti, kemiallisesti, manuaalisesti tai muutoin ilman BenQ Corporationin kirjallista, etukäteistä lupaa.

Vastuuvapauslauseke

BenQ Corporation ei tee mitään esitystä eikä anna takuuta, joko suoraan ilmaistua tai viitattua, tämän julkaisun sisällöstä, erityisesti yhtiö ei anna mitään takuita, eikä takaa virheettömyyttä tai sopivuutta mihinkään tiettyyn tarkoitukseen. Lisäksi BenQ Corporation varaa oikeuden tämän julkaisun korjaamiseen ja sisällön muutoksiin aika ajoin, ilman että BenQ Corporationille aiheutuu minkäänlaista velvoitetta ilmoittaa mkenellekään henkilölle tällaisista korjauksista tai muutoksista.

Ulkoiset tekijät, kuten huono kaapelin laatu, epävakaa virtalähde, signaalihäiriö tai huono maadoitus voivat vaikuttaa värinättömän näytön suorituskykyyn. Myös muita ulkoisia vaikutustekijöitä voi ilmetä. (Sovellettavissa vain värinättömille malleille.)

BenQ ecoFACTS

BenQ has been dedicated to the design and development of greener product as part of its aspiration to realize the ideal of the "Bringing Enjoyment 'N Quality to Life" corporate vision with the ultimate goal to achieve a low-carbon society. Besides meeting international regulatory requirement and standards pertaining to environmental management, BenQ has spared no efforts in pushing our initiatives further to incorporate life cycle design in the aspects of material selection, manufacturing, packaging, transportation, using and disposal of the products. BenQ ecoFACTS label lists key eco-friendly design highlights of each product, hoping to ensure that consumers make informed green choices at purchase. Check out BenQ's CSR Website at

http://csr.BenQ.com/ for more details on BenQ's environmental commitments and

achievements.

Tu o t e t u k i

Tämän asiakirjan tavoitteena on tarjota asiakkaille päivitetyimmät ja tarkimmat tiedot, joten kaikkia sisältöjä voidaan muuttaa ajoittain ilman erillistä ilmoitusta. Käy verkkosivustolla saadaksesi uusimman version tästä asiakirjasta ja muista tuotetiedoista. Saatavilla olevat tiedostot vaihtelevat mallin mukaan.

1. Varmista, että tietokoneesi on yhdistetty internetiin.

2. Käy verkkosivulla osoitteessa Support.BenQ.com. Websivun ulkoasu ja sisältö voivat vaihdella alueittain/maittain.

• Käyttöohje ja siihen liittyvä asiakirja

• Ajurit ja sovellukset

• (Vain EU) Purkutiedot: Saatavilla käyttöohjeen lataussivulla. Tämä asiakirja toimitetaan asetuksen (EU) 2019/2021 mukaisesti laitteesi korjaamista tai kierrättämistä varten. Ota aina yhteyttä lähimpään asiakaspalveluun saadaksesi korjauksen takuuajan sisällä. Jos haluat korjauttaa tuotteen takuun umpeutumisen jälkeen, suosittelemme kääntymään pätevän huoltohenkilöstön puoleen tai hankkimaan varaosia BenQ:lta yhteensopivuuden varmistamiseksi. Älä pura laitetta, ellet tiedä sen seurauksia. Jos et löydä purkamista koskevia tietoja laitteestasi, ota yhteyttä alueesi asiakaspalveluun.

EPREL-rekisteröintinumero: PD2705Q: 342328

Virtaturvallisuus

10-90% 0-3000m0-40°C 10-60% 0-12000m-20-60°C

Noudata turvaohjeita, jotta näyttö toimii parhaalla mahdollisella tavalla, ja näytön käyttöikä ei lyhene.

• AC-pistoke eristää tämän laitteen AC-syötöstä.

• Virransyöttökaapeli toimii pistokkeellisten laitteiden virran irtikytkentälaitteena. Seinärasia tulee asentaa lähelle laitetta, ja sen tulee olla helppopääsyinen.

• Tässä tuotteessa tulee käyttää merkinnän mukaista virtatyyppiä. Jos et ole varma käytettävissäsi olevasta virtatyypistä, ota yhteyttä myyjäliikkeeseen tai paikalliseen sähköyhtiöön.

• Luokan I kytkettävä laite tyyppiä A täytyy liittää suojamaahan.

• Käytä hyväksyttyä virtajohtoa, joka on suurempi tai yhtä suuri kuin H03VV-F tai H05VV-F, 2G tai 3G, 0,75mm2.

• Käytä vain BenQ:n toimittamaa virtajohtoa. Älä milloinkaan käytä virtajohtoa, joka näyttää olevan vaurioitunut tai hankautunut.

• (Jos mukana on kaukosäädin) RÄJÄHDYSVAARA, JOS PAARISTO VAIHDETAAN VÄÄRÄNTYYPPISEEN. HÄVITÄ KÄYTETYT PARISTOT OHJEIDEN MUKAISESTI.

Malleille, joissa on sovitin:

• Käytä ainoastaan LCD-näytön mukana toimitettua virta-adapteria. Muunlaisen virta-adapterin käyttö aiheuttaa toimintahäiriön ja/tai vaaratilanteen.

• Varaa adapterin ympärille riittävästi tilaa ilmanvaihtoa varten, kun sitä käytetään laitteen käyttöön tai akun lataamiseen. Älä peitä virta-adapteria paperilla tai muilla esineillä, jotka heikentävät jäähdytystä. Älä käytä virta-adapteria sen ollessa kantolaukussa.

• Kytke virta-adapteri asianmukaiseen virtalähteeseen.

• Älä yritä korjata virta-adapteria. Se ei sisällä huollettavia osia. Vaihda laite, jos se on vahingoittunut tai altistunut liialle kosteudelle.

Hoito ja puhdistus

• Älä aseta näyttöä ruutu alaspäin lattialle tai pöydälle suoraan. Muutoin paneelin pinta voi naarmuuntua.

• Laitteisto täytyy myös kiinnittää rakennuksen rakenteeseen ennen käyttöä.

• (Malleissa, jotka tukevat seinä- tai kattoasennusta)

• Asenna näyttösi ja näytön asennussarja seinälle, jossa on tasainen pinta.

• Varmista, että seinän materiaali ja normaali seinän kiinnityskiinnike (ostetaan erikseen) ovat riittävän vakaita tukemaan näytön painoa.

• Sammuta näyttö ja virta ennen kaapeleiden irrottamista LCD-näytöstä.

• Irrota näytön pistoke aina pistorasiasta ennen puhdistusta. Puhdista LCD-näytön pinta nukkaamattomalla, ei-hankaavalla kankaalla. Älä käytä mitään nestemäisiä, aerosoli- tai lasipuhdisteita.

• Näytön taka- ja yläosan aukot ovat ilmanvaihtoa varten. Niitä ei saa tukkia eikä peittää. Näyttöä ei tule milloinkaan sijoittaa lämpöpatterin tai lämmönlähteen läheisyyteen tai yläpuolelle, tai sisäänrakennettuun rakennelmaan, jossa näyttö on ympäröity takaa ja sivulta, jos kunnollista tuuletusta ei ole.

• Älä aseta raskaita kuormia näytölle välttääksesi henkilövahinkoja tai vaurioita näytölle.

• Harkitse pakkauksen ja pakkausmateriaalien säilyttämistä. Saatat tarvita niitä näyttöä kuljettaessasi.

• Katso laitteen tietoja virtaluokituksesta, valmistuspäivästä ja tunnistemerkinnöistä.

Huolto

• Älä yritä huoltaa tuotetta itse, koska kansien avaaminen tai irrotus saattaa altistaa vaaralliselle jännitteelle tai muille vaaroille. Jos mitään yllämainituista väärinkäytöksistä tai muita vahinkoja, esim. tuotteen pudottaminen tai väärinkäsittely, ilmenee, ota yhteyttä pätevään huoltohenkilöstöön laitteen huoltoa varten.

• Ota yhteyttä ostopaikkaan tai käy verkkosivulla Support.BenQ.com saadaksesi lisätietoja.

Varoitus

• Näytön tulisi olla 50 ~ 70 cm:n (20 ~ 28 tuumaa) päässä silmistäsi.

• Jos katsot näyttöä pitkiä aikoja, se saa silmät väsymään ja voi heikentää näköäsi. Lepuuta silmiäsi 5 ~ 10 minuuttia jokaista käyttötuntia kohden.

• Vähennä silmiesi rasitusta katsomalla kaukana oleviin kohteisiin.

• Kun räpyttelet ja liikuttelet silmiä säännöllisesti, silmäsi pysyvät kosteina eivätkä kuivu.

Typografia

Kuvake/symboli Kohta Merkitys

Varoitus Tiedot estävät pääaiassa vaurioita komponenteille, tietoilel

tai väärinäjytön tai väärn toiminnana tai käytöksen aiheuttamat vammat.

Vinkki Hyödyllisitä tietoja tehtävän suorittamisesta.

Huomaa Lisätiedot.

Tässä asiakirjassa vaiheet joita tarvitaan valikkoon siirtymiseksi voidaan näyttää tiivistetyssä muodossa, esim: Menu (Valikko) > System (Järjestelmä) > Information (Tiedot).

Sisällysluettelo

Copyright ...................................................................................................................................... 2

Vastuuvapauslauseke ..................................................................................................................2

Tuotetuki ...................................................................................................................................... 3

Virtaturvallisuus ........................................................................................................................... 4

Aloittaminen ................................................................................................................................. 9

Näyttöön tutustuminen ...........................................................................................................11

Näkymä edestä.......................................................................................................................................... 11

Pohjanäkymä.............................................................................................................................................. 11

Näkymä takaa ........................................................................................................................................... 11

Liitäntä ........................................................................................................................................................12

USB-C™ -portin virransyöttö näytössäsi ...........................................................................................13

Näyttösi laitteiston kokoaminen ...........................................................................................14

Jalustan ja alustan irrottaminen ............................................................................................................. 18

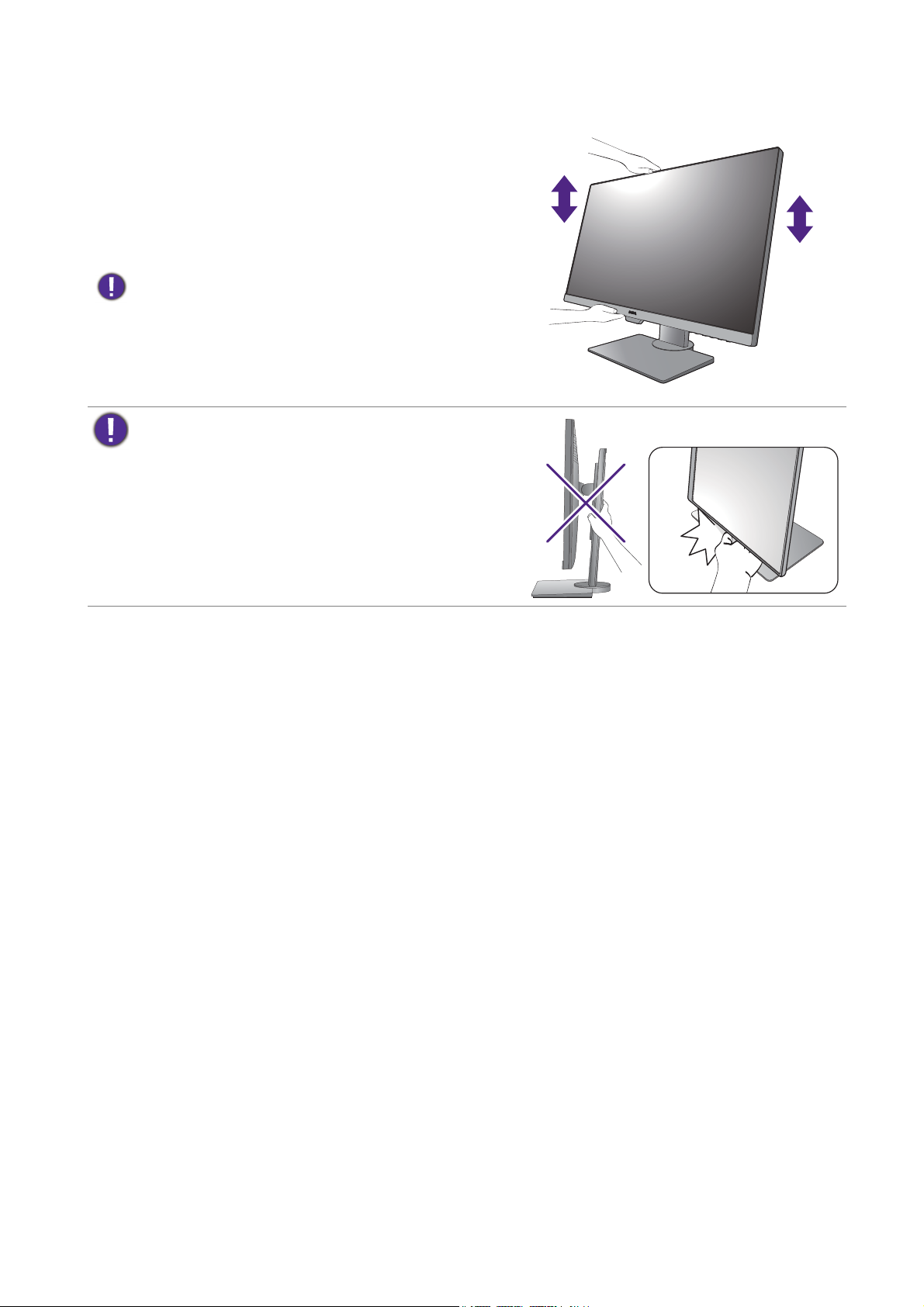

Näytön korkeuden säätäminen ............................................................................................................. 19

Näytön pyörittäminen .............................................................................................................................20

Kulman asetuksen näyttäminen............................................................................................................. 21

Näytön seinäasennussarjan käyttäminen .............................................................................................22

BenQ-näytön kaikki hyödyt käyttöön ..................................................................................23

LCD-näytön laiteohjaimen tiedostojen lataaminen internetistä .................................................... 23

Näytön asentaminen uuteen tietokoneeseen ....................................................................................24

Näytön asentaminen vanhaan tietokoneeseen ..................................................................................25

Asennus Windows 10 -järjestelmiin ....................................................................................................26

Asennus Windows 8 (8.1) -järjestelmään ...........................................................................................27

Asennus Windows 7 -järjestelmiin .......................................................................................................28

Näytön säätäminen ...................................................................................................................29

Ohjauspaneeli ............................................................................................................................................ 29

Valikon perustoiminnot ..........................................................................................................................30

Pikanäppäimien muokkaus...................................................................................................................... 31

Näyttötilan säätö ...................................................................................................................................... 32

Sopivan kuvatilan valinta.......................................................................................................................... 32

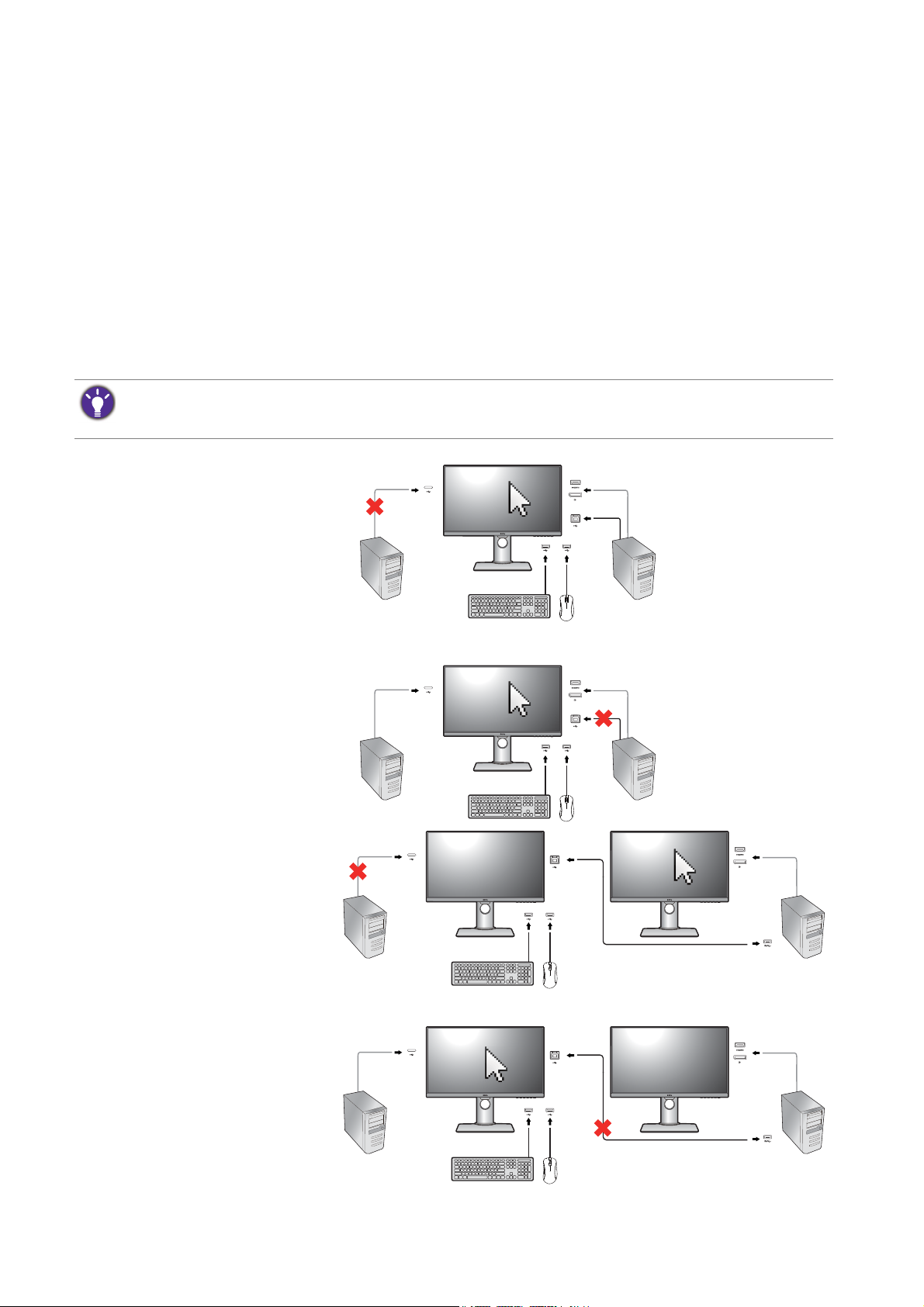

Kahden videolähteen käyttö (KVM Switch (KVM-kytkin)) ............................................................. 32

DualView'n (Kaksoisnäyttö) käyttö...................................................................................................... 35

Useampien näyttöjen liittäminen MST:n kautta (Multi-Stream Transport)................................. 35

Työskentely HDR-tekniikan kanssa...................................................................................................... 36

Näytön kirkkauden säätö automaattisesti (Bright Intelligence (Kirkkausäly))............................ 37

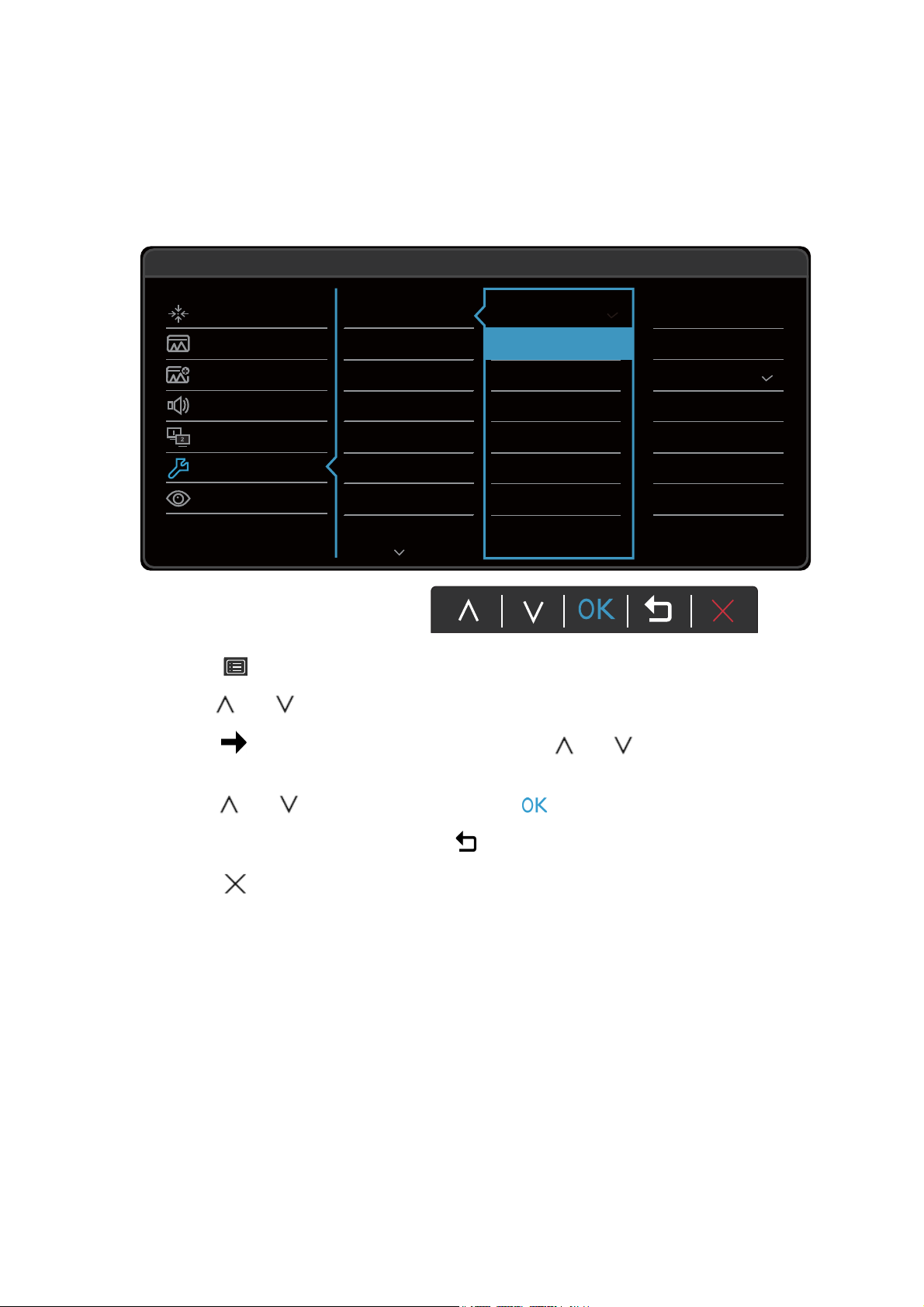

Päävalikossa navigointi ..............................................................................................................38

Näyttövalikko ............................................................................................................................................39

Kuvavalikko ................................................................................................................................................40

Kehittynyt kuva -valikko .........................................................................................................................42

Äänivalikko .................................................................................................................................................45

KVM-kytkin valikko .................................................................................................................................. 46

Järjestelmävalikko .....................................................................................................................................48

Ergonomia valikko ....................................................................................................................................53

Vianetsintä ...................................................................................................................................55

Usein kysytyt kysymykset (FAQ).......................................................................................................... 55

Tarvitsetko lisää apua?............................................................................................................................. 58

2/8/21 PD05Q-EM-V1

Aloittaminen

Quick Start Gu

ide

Safety

Instructions

Kun avaat laitteen pakkauksen, tarkasta, että se sisältää seuraavat tarvikkeet. Jos jokin osa puuttuu tai on vahingoittunut, ota yhteys liikkeeseen, josta hankit tuotteen. Saat korvaavan osan tilalle.

BenQ LCD-näyttö

Näytön jalusta

Näytön alusta

Pikakäynnistysopas

Tärkeitä turvaohjeita

Säännökset

Regulatory

Statements

9 Aloittaminen

Virtajohto (Toimitettava tuote voi vaihdella mallista tai alueesta riippuen.)

Videokaapeli: DP

Videokaapeli: USB-C™

Videokaapeli: HDMI (Valinnainen)

USB-kaapeli

• Saatavilla olevat lisätarvikkeet ja kuvat voivat poiketa todellisesta sisällöstä ja tuotteesta, joka on saatavilla alueellasi. Ja paketin sisältö voi muuttua ilman erillistä ilmoitusta. Kaapelit, joita ei toimiteta tuotteen mukana, voidaan ostaa erikseen.

• Laatikon säilyttämistä suositellaan näytön mahdollisesti tulevaa kuljetusta varten. Muovipakkaus sopii näytön suojaamiseen kuljetuksen aikana.

Pidä tuote ja varusteet aina pienten lasten ulottumattomissa.

10 Aloittaminen

Näyttöön tutustuminen

123

4 4

11 1367 109851412

Näkymä edestä

1. Valotunnistin

2. Ohjauspainikkeet

3. Virtapainike

Pohjanäkymä

Näkymä takaa

4. Kaiuttimet

5. Kuulokejakki

6. HDMI-liitin

7. DisplayPort-liitin

8. USB-C™ -portti (tiedonsiirrolle ja virransyöttöön 65W asti)

9. DisplayPort-lähtöliitäntä (MST:lle, Multi-Stream Transport)

10. USB 3.1-portti (ylävirtaan; liittäminen PC-tietokoneeseen)

11. USB 3.1 -portit (alavirtaan; liittäminen USB-laitteisiin)

• Tuettu resoluutio ja ajoitus voivat vaihdella tuotteen tiedoista riippuen.

• Yllä oleva kaavio saattaa vaihdella malleittain.

• Kuva voi erota alueellasi toimitetusta tuotteesta.

12. Kaapelinhallinta-aukko

13. AC-virransyöttöliitäntä

14. Kensington-lukon aukko

11 Näyttöön tutustuminen

Liitäntä

Kaiuttimet

PC / Notebook

USB-oheislaitteet (USB 3.0)

Seuraavat liitäntäkaaviot ovat vain viitteeksi. Kaapelit, joita ei toimiteta tuotteen mukana, voidaan ostaa erikseen.

Yksityiskohtaiset liitäntätavat näet sivulta 15 - 16.

12 Näyttöön tutustuminen

USB-C™ -portin virransyöttö näytössäsi

Virransyöttötoiminnolla näyttö auttaa syöttämään virtaa yhdistettyihin USB-C™ -laitteisiin. Saatavilla oleva teho vaihtelee portin mukaan. Varmista, että laitteet on kytketty sopiviin portteihin, jotta ne voidaan aktivoida kunnolla riittävän tehokkaalla virralla.

Virransyöttötoiminnolla näyttö auttaa syöttämään virtaa yhdistettyihin USB-C™ -laitteisiin.

PD2705Q

USB-C™ virransyöttö

5V / 3A 9V / 3A

12V / 3A 15V / 3A

20V / 3,25A

• Yhdistetty -laite täytyy varustaa USB-C™ -liittimellä, joka tukee lataustoimintoa USB-virransyötön kautta.

• Yhdistetty laite voidaan ladata USB-C™ -portin kautta, vaikka näyttö olisi virransäästötilassa.(*)

• USB-virransyötön teho on maksimissaan 65W. Jos yhdistetty laite tarvitsee enemmän kuin 65W toimiakseen tai käynnistyäkseen uudelleen (kun akku on lopussa), käytä alkuperäistä virta-adapteria, joka tuli laitteen mukana.

• Tiedot perustuvat vakiomuotoisiin testauskriteereihin ja ne ovat vain viitteellisiä. Yhteensopivuutta ei voida taata, koska käyttäjäympäristöt vaihtelevat. Jos käytetään erillistä USB-C™ -kaapelia, varmista, että kaapeli on USB-IF-sertifioitu ja siinä on kaikki ominaisuudet virransyöttö- ja videon/äänen/datansiirtotoiminnot.

*: USB-C™:n lataaminen näytön virransäästötilassa on saatavilla, kun USB-C Awake (USB-C hereillä) -toiminto on käytössä. Mene kohtaan

System (Järjestelmä) > USB-C Awake (USB-C hereillä), ja valitse ON (PÄÄLLÄ).

13 Näyttöön tutustuminen

Näyttösi laitteiston kokoaminen

• Tietokoneen on oltava sammutettuna, ennen kuin asennusta jatketaan. Älä liitä näytön pistokkeita seinärasiaan tai käynnistä näyttöä, ennen kuin ohjeessa neuvotaan näin.

• Vältä painamasta sormea ruudun pinnalle.

• Tuettu ajoitus voi vaihdella tulosignaalin mukaan. Lataa (katso Tuotetuki sivulla 3). Katso lisätietoja "

(Resoluutiotiedosto)

Esiasetetut näyttötilat" kohdasta Resolution file

1. Kiinnitä näytön alusta.

Varo vahingoittamasta näyttöä. Jos näyttö asetetaan jonkin esineen, kuten rei’ittäjän tai hiiren päälle, se rikkoo lasin tai vaurioittaa LCD-ainesta, mikä johtaa takuun mitätöitymiseen. Näytön liu’uttaminen tai naarmuttaminen pitkin pöytää naarmuttaa tai vaurioittaa näytön ympäristöä ja ohjaimia.

Raivaa näytölle tasainen, tyhjä tila pöydältä ja aseta pöydälle pehmuste, esim. näytön pakkausmateriaali suojaamaan näyttöä.

Aseta näyttö etupuoli pöytää vasten varoen tasaiselle, puhtaalle ja pehmustetulle pinnalle.

Resolution file (Resoluutiotiedosto) verkkosivulta

Liitä näytön jalusta näytön alustaan kuten kuvassa.

Kiristä näytön alustan pohjassa oleva peukaloruuvi kuvauksen mukaisesti.

14 Näyttösi laitteiston kokoaminen

Kohdista ja säädä jalustan varsi näytön suuntaisesti

tai tai

( ). Työnnä ne yhteen, kunnes ne naksahtavat ja

lukittuvat paikoilleen ( ).

Yritä vetää osia varovaisesti hiukan irti toisistaan. Näin tarkastat, että osat ovat kiinnittyneet oikein.

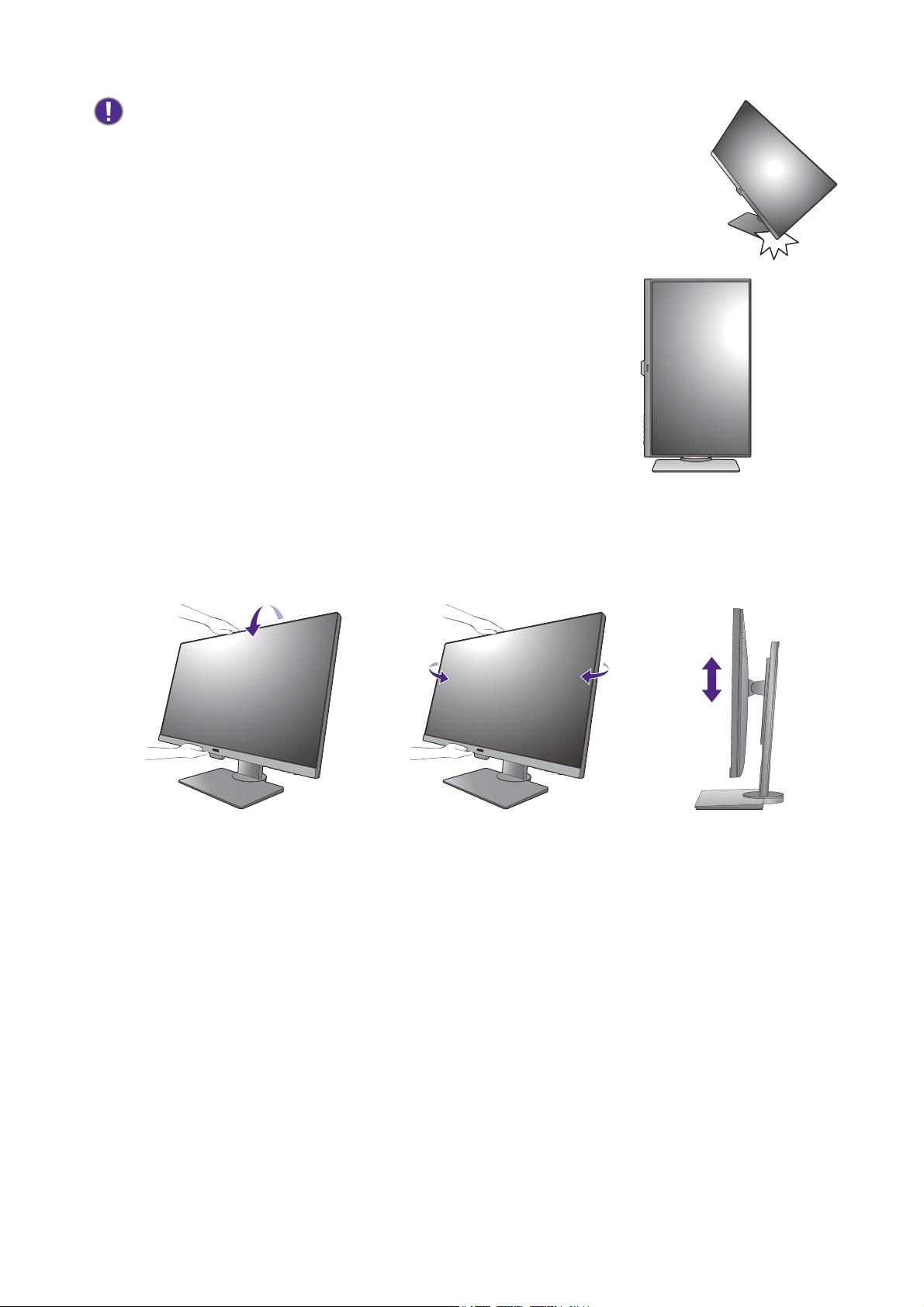

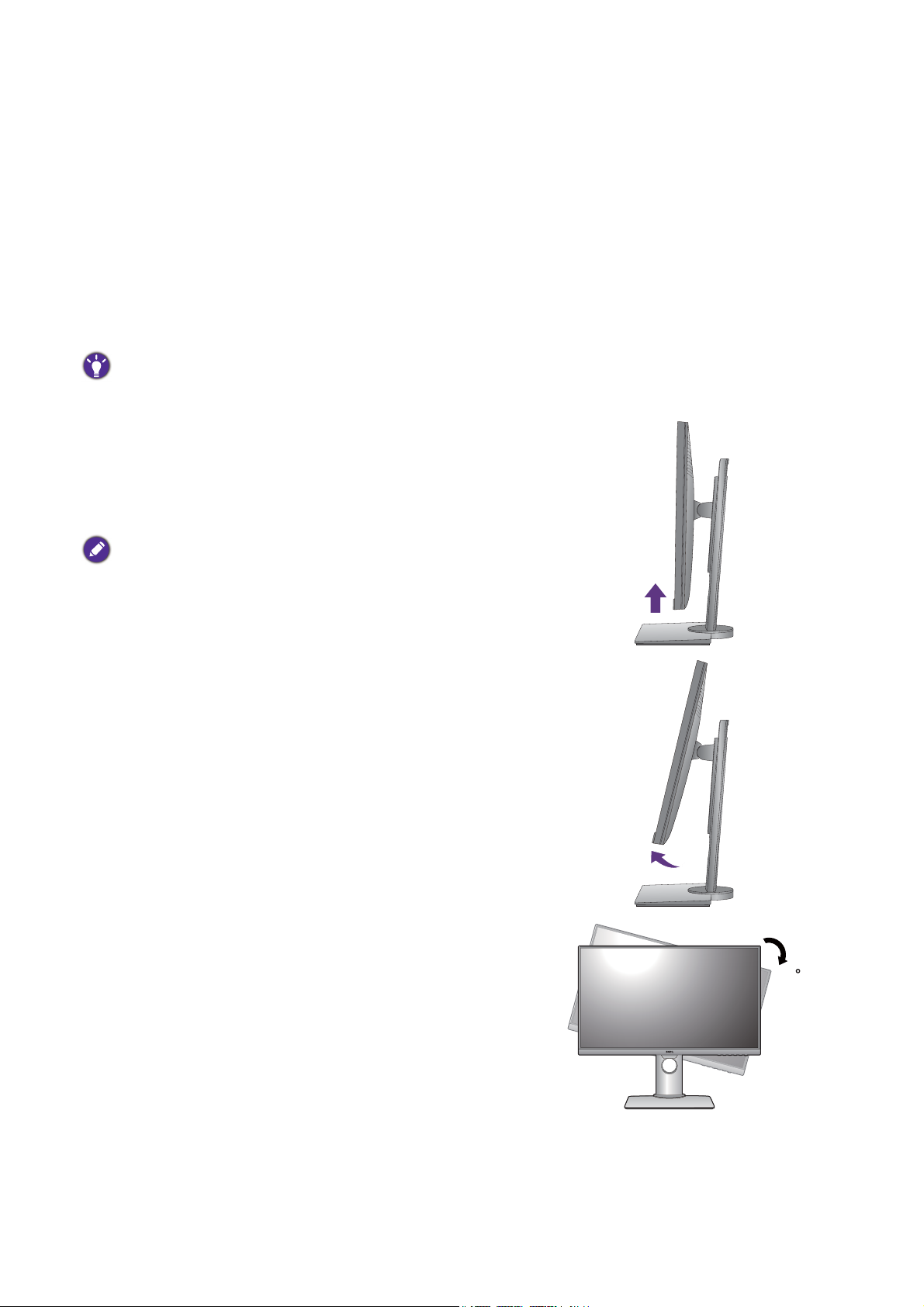

Nosta näyttöä varoen, käännä se ympäri, ja aseta pystysuoraan jalustalleen tasaiselle pinnalle.

Aseta näyttö ja aseta kallista näyttö niin, että minimoit heijastukset muista valonlähteistä.

Näyttö on reunaton, ja sitä tulee käsitellä varoen. Vältä painamasta sormea ruudun pinnalle. Säädä näyttökulmaa asettamalla kätesi näytön ylä- ja alapuolelle kuvan mukaisesti.

2. Liitä PC-videokaapeli.

Pakkaukseen sisältyvä videokaapeli sekä oikealla olevat liitinten kuvat saattavat vaihdella riippuen alueellasi myytävästä tuotteesta.

1. Muodosta videokaapeliyhteys.

15 Näyttösi laitteiston kokoaminen

•Yhdistä HDMI-kaapelin liitin näytön HDMI-porttiin. Liitä kaapelin toinen pää digitaalisen lähtölaitteen HDMI-porttiin.

•Liitä DP-kaapelin pistoke näytön videoliittimeen. Liitä kaapelin toinen pää tietokoneen videoliittimeen.

•Liitä USB-C™ -kaapelin pistoke näytön videoliittimeen. Liitä kaapelin toinen pää tietokoneen videoliittimeen.

Kun näytön ja tietokoneen virta on päällä ja jos kuva ei näy, irrota DP-kaapeli. Yhdistä näyttö mihin tahansa muuhun videolähteeseen kuin DP-lähteeseen ensin. Mene kohtaan OSD-valikossa ja vaihda asetusta kohdasta yhdistä DP-kaapeli uudestaan. Palaa OSD-valikkoon, katso Valikon perustoiminnot sivulla 30.

1.4 kohtaan 1.1. Kun asetus on tehty, irrota nykyinen videokaapeli ja

System (Järjestelmä) ja DisplayPort näytön

2. Kiristä kaikki sormiruuvit tiukkaan, jotta pistokkeet eivät irtoa käytön aikana tahattomasti.

3. Liitä videokaapelin toinen pää digitaalisen toistolähteen oikeaan porttiin (esim. tietokone).

3. Liitä pääkuuloke.

Voit liittää kuulokkeet kuulokeliitäntään, joka on näytön takapuolella.

4. Liitä USB-laitteet.

1. Liitä USB-kaapeli PC:n ja näytön väliin (takana olevan upstream USB-portin kautta). Tämä ylävirran USB -portti lähettää dataa PC:n ja näyttöön liitettyjen USB-laitteiden välillä.

2. Liitä USB-laitteet muiden näytössä olevien USB-porttien (alavirtaan) kautta. Nämä alavirran USB -portit lähettävät dataa liitettyjen USB-laitteiden ja ylävirran portin välillä.

16 Näyttösi laitteiston kokoaminen

5. Liitä virtajohto näyttöön.

Liitä virtajohdon toinen pää näytön takaosan merkittyyn aukkoon. Älä kytke toista päätä virtalähteeseen ihan vielä.

6. Järjestä kaapelit.

Vie kaapelit kaapelinhallinta-aukon kautta.

7. Yhdistä virtalähteeseen ja kytke virta päälle.

Kytke virtajohdon toinen pää virtalähteeseen ja kytke se päälle.

Kuva voi erota alueellasi toimitetusta tuotteesta.

Kytke näyttö päälle painamalla näytön virtapainiketta.

Käynnistä myös tietokone, ja noudata ohjeita kohdassa

BenQ-näytön kaikki hyödyt käyttöön sivulla 23 näytön

ohjelmiston asentamiseksi.

Tuotteen käyttöiän pidentämiseksi suosittelemme käyttämään tietokoneen virranhallintatoimintoa.

17 Näyttösi laitteiston kokoaminen

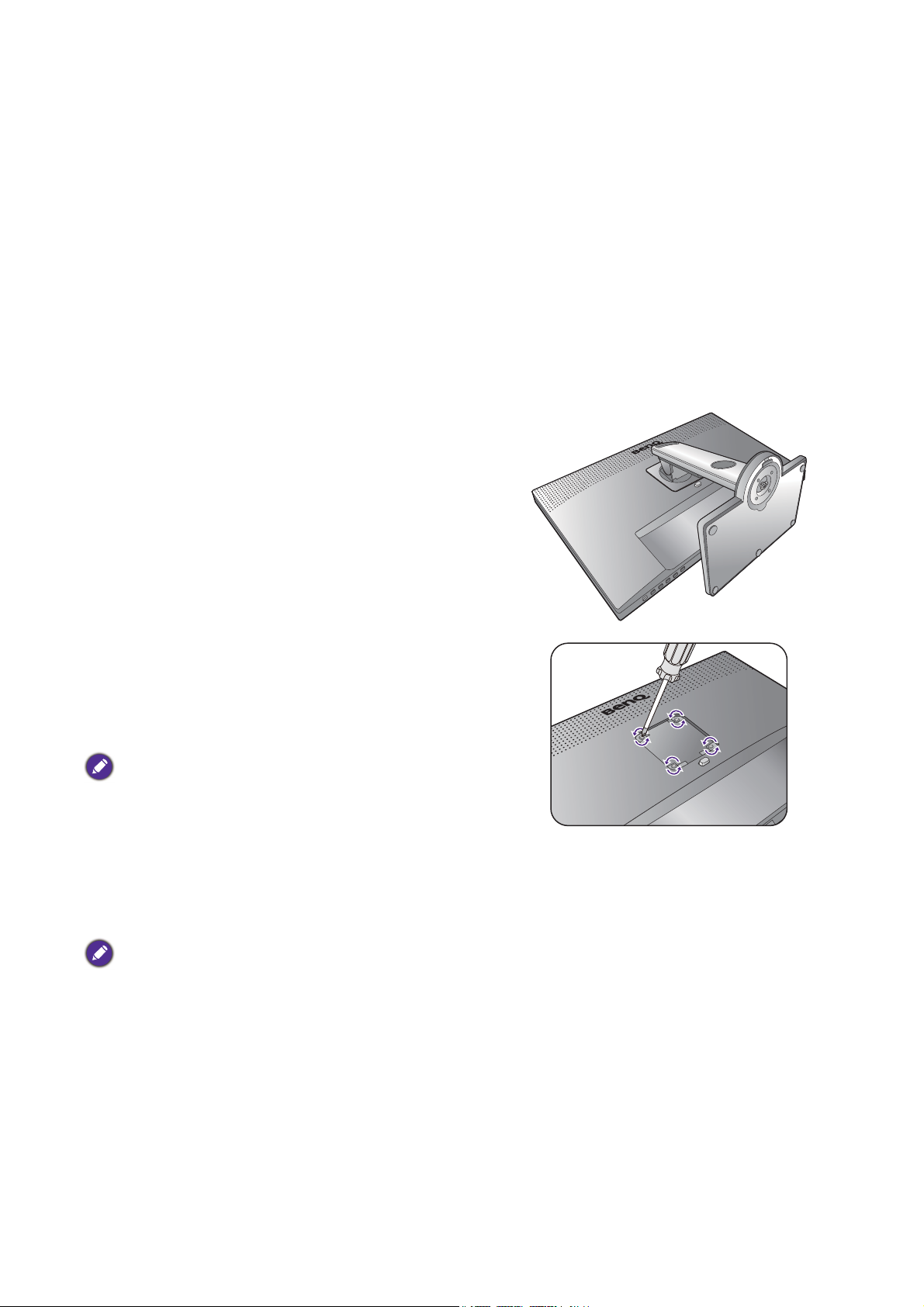

Jalustan ja alustan irrottaminen

Vapautus-painike

1. Valmistele näyttö ja sen alue.

Sammuta näyttö ja virta, ennen kuin irrotat virtakaapelia. Sammuta tietokone, ennen kuin irrotat näytön signaalikaapelia.

Raivaa näytölle tasainen, tyhjä tila pöydältä ja aseta pöydälle pehmuste, esim. pyyhe, suojaamaan näyttöä. Aseta sitten näyttö tasaiselle, puhtaalle ja pehmustetulle pinnalle.

2. Irrota näytön jalusta.

Kun painat ja pidät pikavapautusnäppäintä ( ), irrota

jalusta näytöstä ( ).

3. Irrota näytön alusta.

Avaa näytön alustan pohjassa oleva ruuvi.

Ja irrota alusta jalustasta.

18 Näyttösi laitteiston kokoaminen

+ 40 hidden pages
