PB8260 數位投影機

專業應用系列使用手冊

歡迎使用

著作權

著作權所有許可，本文的任何部分皆不得以任何形式或任何方法，包括電子、機械、磁性、光學、化學、手寫或任何方式予以重製、傳輸、轉譯、儲存於檢索系統或翻譯成任何文字或電腦語言。

2005

年，明基電通股份有限公司。所有權利均予保留。未經本公司事前書面之

免責聲明

對於本文之任何明示或默示內容，明基電通股份有限公司不做任何保證，亦拒絕對任何特殊目的之商用性或適用性目的予以保證。此外，本公司保留修改或變更本文之權利，並且修改或變更內容將不另行通知。

*DLP、Digital Micromirror Device 與 DMD

名稱的著作權各歸其公司或組織所有。

是德州儀器公司

(Texas Instruments)

的商標。其他

重要安全說明介紹

安裝投影機

連結

操作

........................................................................ 5

投影機功能包裝盒內容投影機外視圖控制項與功能

........................................................................5

........................................................................6

.......................................................... 13

選擇一個合適的位置取得喜好的投射影像尺寸

...................................................................... 16

無線連線有線連線

..........................................................................16

...................................................................... 19

...................................................................................19

啟動準備無線簡報切換輸入訊號調整影像將影像最佳化雷射光筆操作方式使用無線滑鼠功能

PIP (

鎖定影像調整音量隱藏畫面關機操作功能表

..........................................................................21

子母畫面) 的操作方式

..........................................................................26

...................................................................................27

......................................................................28

........................................................ 1

....................................................................7

....................................................................9

.....................................................13

.............................................14

..................................................................20

..................................................................23

..........................................................24

........................................25

iii

....................................................................... 35

維護

燈泡資訊服務資訊

.......................................................................... 37

.......................................................................... 42

疑難排解

規格

保固

法規聲明

.............................................................. 43

常見問題及解答

..............................................................43

....................................................................... 44

投影機規格

..................................................................................45

尺寸時序表

...................................................................... 44

..............................................................................46

....................................................................... 47

有限保固

.......................................................................... 47

.............................................................. 48

FCC EEC MIC

.......................................................................... 48

聲明

.......................................................................... 48

聲明

..........................................................................48

聲明

重要安全說明

本投影機經設計完成及測試通過，符合資訊科技設備的最新安全標準。然而，為確保您安全地使用本產品，請務必遵循本手冊的指示與產品本身所標示的指示。

警告

為避免觸電，請勿打開機殼。機體

•

內部並無使用者可維修保養之零件。

操作投影機之前，請先閱讀本使用

•

手冊。請妥善保存本使用手冊，以便將來參考使用。

操作時請勿直視投影機鏡頭。強烈

•

的光束可能會損害您的視力。

有關維修問題，請洽詢合格的維修

•

人員。

投影機的燈泡亮起時，請務必打開

•

鏡頭蓋。

有些國家的電壓不穩定。本投影機

•

所設計安全操作的電壓區間是為

100 至 240

發生斷電或功率驟然起伏達特則無法正常運作。如果在主電壓

可能會波動或中斷的區域使用本投影機，建議您將投影機經由穩壓器、雷擊突波保護器或不斷電系統

(UPS)

伏特的交流電，但如果

連接電源。

±10

伏

重要安全說明

安全注意事項

操作期間燈泡會變得很燙。所以

在更換燈泡之前，請先讓投影機冷卻約

請勿使用燈泡超過其使用壽命。

過度使用超過使用壽命的燈泡可能會導致爆炸。

分鐘。

請勿將投影機放置在不平穩的手

推車、架子或桌子上。否則投影機可能會掉落，造成嚴重損害。

為避免觸電，請勿打開機殼。如

需服務或有關維修問題，請洽詢合格的維修人員。不正確地拆裝本投影機可能導致之後在使用本投影機時發生故障或觸電。

投影機插頭如果尚未拔下，請勿

更換燈泡或任何電子零件。

重要安全說明

投影機可安裝於天花板上，顯示

反轉影像。請使用安裝工具，並確定投影機已安裝

牢固。

BenQ

天花板

安全注意事項

( 續 )

7. 請勿將本投影機放置在下列任何環境中。

- 不通風或密閉場所。離牆面至少要有 50 公分的距離，且投影機周圍要空氣流通。

- 過熱場所，例如：車窗緊閉的車內。

- 潮濕、多塵或煙霧瀰漫的場所可能會

污染光學元件，縮短投影機的使用壽命，並使投影的影像變暗。

- 靠近火災警報器的場所。

- 周圍溫度超過 40 ℃ / 104 ℃ 的地點

- 海拔超過 10000 呎的位置。

8. 請勿阻塞通風口。

- 請勿將投影機放置於毯子、寢具或其他柔軟物品的表面上。

- 請勿用布或其他物品覆蓋投影機。

- 請勿將易燃物放在投影機附近。

如果通風口嚴重阻塞而使投影機內部過熱，可能會引起火災。

9. 操作時請將設備置於平坦、水平的

表面。

- 如果左右傾斜超過 10 度、前後超過 15 度，請勿使用投影機。使用投影機

時，如果將投影機擺放在不平的位置上，可能會導致燈泡故障或損壞。

10000

ft.

10. 請勿將投影機直立。

因投影機可能會不穩摔落，導致人身傷害或投影機損壞。

重要安全說明

安全注意事項 (續

11. 請勿踩在投影機上，或在上面放置任何物品。

因為這樣可能會導致投影機損壞，還可能造成意外及人身傷害。

12. 當投影機在運作中，請勿讓任何物品擋住投影的鏡頭﹔因為這樣可能會使得該物品變形甚至引起火災。如果要暫時關閉燈泡，按投影機或遙控器上的 Blank 按鈕。

)

13. 請勿將液體放在投影機附近或放在

投影機上。液體如果濺到投影機內，可能導致投影機故障。投影機如果不慎弄濕，請拔除牆上電源插座的插頭，並致電 BenQ，安排投影機維

修服務。

重要安全說明4

介紹

投影機功能

本投影機結合高效能的光學引擎投影技術和人性化的設計，提供可靠且容易使用的功能。

本投影機提供下列功能：

• 無線連線您的筆記型電腦

• 含雷射光筆 / 無線滑鼠的全功能遙控器

• 高品質手動變焦鏡頭

• 單鍵自動調整，可顯示最佳影像品質

• 數位梯型失真修正功能，可修正失真影像

• 可調整的資料 / 視訊顯示色彩平衡控制功能

• 超高亮度

• 可顯示 1,670 萬色

• 視控調整功能表可顯示 10 種語言：英文、法文、德文、義大利文、西班牙文、

俄文、繁體中文、簡體中文、日文與韓文。

• 可切換到正常或節約模式，以降低電力消耗

• 強大的影音功能，可提供高品質的影音影像

bpr

• HDTV 相容性 (YP

• 兩個 PC 輸入端子及一個 PC 輸出端子

• 可更換的濾網

投影影像的亮度將視週圍環境光線條件與對比 / 亮度設定值之不同而有差異。

投影機燈泡的亮度會因為經過一段使用時間後，或原廠燈泡規格不同而有影響。此乃正常現象，請放心使用。

)

介紹 5

包裝盒內容

本投影機隨機附贈連接個人電腦及視訊設備所需之連接線。請小心打開產品包裝盒，並且詳細檢查下列所有產品配件是否齊全。若有任何產品配件遺失，請盡速與購買本產品的經銷商聯絡。

所提供的配件將適用於購買所在地區，可能會與手冊上的圖片有所不同。

投影機軟質手提包無線網路卡保證書

本光碟附

Wireless!Navigator User's!Manual

在 Wireless Navigator 使用

手冊的封面內頁。



PB8250 Digital!Projector installation!Series User's!Maunal

Wireless Navigator 使用手冊及

使用手冊使用手冊光碟快速開始指南

Wireless Navigator 安裝光碟

電池

遙控器 VGA- 色差連接線 RCA 音源 /

視訊線

USB 線 D-Sub - DVI 線電源線

介紹6

VGA 訊號線 PC 音源線

選購配件

1. Macintosh 轉接頭

2. 250W / 300W 燈泡模組

3. 天花板安裝工具組

4. Wireless Pro

投影機外視圖

正視

後視圖

俯視圖

Kensington 防盜鎖孔

AC 電源插座

主電源開關

濾網架 ( 如需詳細資訊，請參閱第 35 頁。)

後方紅外線遙控感應器

5. Presentation Pro

6. DVI-I 線

7. S-Video 訊號線

8. 濾網

外部控制面板

( 如需詳細資訊，請參閱第 9 頁。)

投影鏡頭調整器

無線網路卡插糟

投影鏡頭

前調整按鈕

前紅外線遙控感應器

前調整按鈕

通風口

接頭面板

( 如需詳細資訊，請參閱第 8 頁。)

後調整腳座

介紹 7

底視圖

燈泡門

後調整腳座

接頭面板

RGB 訊號輸入

訊號輸出

RGB

前調整腳座

(PC/ YPbPr/ YCbCr)

Audio/ Vide o

接頭

S-Video 插孔

USB 接頭

前調整腳座

後調整腳座

DVI-I 接頭 RS 232 控制埠

供外部控制系統使用，僅能由服務人員操作。

PC 音源插孔

介紹8

控制項與功能

外部控制面板

5 3

1 2

1. Power (電源 ) (如需詳細資訊，請

參閱第 19 頁。) 可開啟或關閉投影機電源。

2. Source ( 訊號來源 ) ( 如需詳細資訊，請參閱第 20 頁。)

依序選擇輸入訊號：RGB、DVI、

bPr

S-Video、或 Video。

、

3. 3 Left ( 向左 )

4. Right ( 向右 ) 4

當視控調整功能表未啟動時，編號 3 與 4 的功能可當作梯形修正 -/+ 快速鍵使用。

如需詳細資訊，請參閱第 26 頁。

5. 5Exit ( 退出 )

離開並儲存功能表的設定。

6. 6Menu ( 功能表 )

開啟視控調整控制功能表。當啟動視控調整功能表時，編號 3

至 6 的按鈕可當作方向鍵，來選擇所需的功能表項目，並進行調整。

如需詳細資訊，請參閱第 29 頁。

7. Auto (自動 ) (如需詳細資訊，請參閱第 21 頁。) 自動決定所顯示影像的最佳畫面頻

率。

13 12

4 8

8. Blank ( 空白畫面 ) ( 如需詳細資訊，

請參閱第 26 頁。) 可用於隱藏螢幕影像。再次按下

Blank 或 Return 即可顯示影像。

9. Power ( 電源 ) 指示燈投影機操作時指示燈會亮起或閃爍。

10. Temp ( 溫度 ) 警示燈 ( 如需詳細資

訊，請參閱第 39 頁。) 如果投影機溫度過高，會亮紅燈。

11. Lamp ( 燈泡 ) 指示燈 ( 如需詳細資訊，請參閱第 37 頁。) 顯示燈泡狀態。燈亮起或閃爍，表

示燈泡有問題。

12. 縮放圈

調整影像的大小。

13. 對焦圈調整所投射影像的焦距。

介紹 9

遙控器說明

正視圖

6 向下 /

3 向左 / 4 向右 /

電源

功能表

梯形修正梯形修正

自動

(19, 21)

(29)

(21)

LED (24)

來源

空白畫面

(20)

雷射光筆

退出

(24)

(29)

左鍵

右鍵

(24)

滑鼠控制板

(24)

拖曳 (24)

音量

靜音

+/- (26) (26)

放大

+ / 縮小 - (26)

(26, 26)

PIP 位置 (25)

PIP 來源 (25)

鎖定

遙控器操作的注意事項：

• 請確認遙控器與投影機上的紅外線感應器之間，沒有東西會阻擋紅外線的傳輸。

• 若搖控器停止運作或有效使用範圍降低，請更換新電池。

• 若紅外線遙控感應器直接曝曬於強烈陽光或日光燈下，搖控器可能無法正常運作。

• 在極少的情況下，如濕度或煙霧濃度過高等環境因素，可能會影響搖控器的運作。如果發生這種

情況，請將搖控器再次對準主機，並重複操作。

(26)

PIP 尺寸 (25)

預設

(33)

介紹10

遙控器有效使用範圍

紅外線

投影機紅外線遙控感應器的的距離不得超過

遙控器感應器位於投影機的前方與後方。握持遙控器時，遙控器必須在

(IR)

6 公尺 (19.5 英呎)

背視圖

雷射光束為可目視的。必需要按著 Laser ( 雷射 ) 按鈕才能進行連續輸出。

雷射光筆不是玩具。父母應

該要注意到雷射光的危險，避免兒童接觸本遙控器。

度角以內，這樣才能正常感應。感應器與遙控器之間

。

ATTENTION

LASER DIODE

ACHTUNG

介紹

安裝或更換電池

依照電池座旁邊

依照所示的方向推

一下並打開電池座的蓋子。

• 避免過熱與過度潮濕。如果電池更換的方式不正確，可能會造成搖控器及其周圍損壞的風險。

• 請務必使用製造廠商建議的相同或相等電池進行更換。

• 請依照製造廠商說明指示棄置用過的電池。

• 切勿將電池丟入火裡。

• 當電池已耗盡或長時間不會使用到遙控器時，請將電池取出，以免發生電池內部的酸劑滲漏。

的圖形指示裝入電池。

將蓋子放回開口

上並將它推回原來的位置。

介紹

安裝投影機

選擇一個合適的位置

本投影機設計可以下列四種方式安裝：

螢幕前方的地板上 (桌上前投)；

螢幕前方的天花板 (倒吊前投)；

螢幕後方的地板上 (桌上後投)；或

螢幕後方的天花板 (倒吊後投)。

使用本無線投影機時，不用擔心接線的問題。您可以將投影機彈性地放置在離您的筆記型電腦

不同的筆記型電腦。

前方地板 (桌上前投)：

如果選擇此位置，投影機將放在螢幕前方的地板上。這是放置投影機最普遍的方式，可提供快速

的安裝和可攜性。

前方天花板 (倒吊前投)：

II.

若選取此設定，投影機將懸吊在螢幕前方的天花板上。

請向您的經銷商購買組，以便將投影機安裝在天花板上。

開啟投影機之後，請在鏡像)功能表中設定。

後方地板 (桌上後投)：

III.

如果選擇此位置，投影機將放在螢幕後方的地板上。請注意此時需要一個專用的後方投影螢幕。

開啟投影機之後，請在鏡像)功能表中設定

後方天花板 (倒吊後投)：

IV.

若選取此位置，投影機將懸吊在螢幕後方的天花板上。

請注意此時需要一個專用的後方投影螢幕及投影機天花板安裝工具組。

開啟投影機之後，請在鏡像)功能表中設定

公尺內的任何地方，而且在做不同簡報時，不用更換接線即可切換到

投影機天花板安裝工具

BenQ

Source (

。

Source (

。

來源

) > Mirror (

BenQ

) > Mirror (

若投影機放置的位置較投影幕高或低，請將投影機向上或向下傾斜，將畫面置於投影幕中央，但畫面會變形。請使用梯形修正功能修正畫面的變形。如需梯形修正的相關資訊，請參閱第22頁。

安裝投影機

取得喜好的投射影像尺寸

投影機鏡頭和螢幕的距離、縮放設定和視訊格式都會影響投射的影像尺寸。

別為

16:9 和 4:3

確定要使用的螢幕顯示比例，

決定該場所允許的投影距離。請將投影機安裝於距離螢幕前適當的距離範圍

內。根據您的螢幕類型，請參考底下的

請在「投影距離」的那一列找出最適合的距離值。並在該列可以查出此距離可投影的最大與最小畫面尺寸。決定投影機的高度。

的螢幕提供了尺寸表，可協助您找出適合您投影機的最佳位置。

標準螢幕) 或

4:9(

4:3

標準螢幕或

寬螢幕)？

16:9(

寬螢幕的尺寸對照表。

16:9

BenQ

分

例如，若您使用角線約

1.91

若投影機放置的位置較投影螢幕高或低，請在開機之後將投影機向上或向下傾斜，讓畫面置於投影螢幕中央。但如此擺放投影機，將會造成畫面變形。請使用梯形修正功能修正畫面的變形。如需梯形修正的相關資訊，請參閱第26頁。

的標準螢幕，投影距離為

4:3

公尺。

離

距

影

投

公尺，則最大的投影畫面尺寸其對

2.5

最

大

影

像

最

小

影

像

對焦圈

縮放圈

安裝投影機

螢幕尺寸與投影距離對照表

(4:3

標準螢幕

)

投影距離影像對角線投影距離影像對角線

最小影像最大影像最小影像最大影像

英呎英吋英呎英吋英呎英吋公尺公分公尺公分公尺公分

4 48 2.49 29.9 3.05 36.6 1 100 0.62 62.2 0.76 76.2 6 72 3.73 44.8 4.57 54.9 1.5 150 0.93 93.3 1.14 114.3

8 96 4.98 59.7 6.10 73.2 2 200 1.24 124.5 1.52 152.4 10 120 6.22 74.7 7.62 91.4 2.5 250 1.56 155.6 1.91 190.5 12 144 7.47 89.6 9.14 109.7 3 300 1.87 186.7 2.29 228.6 14 168 8.71 104.5 10.67 128.0 3.5 350 2.18 217.8 2.67 266.7 16 192 9.96 119.5 12.19 146.3 4 400 2.49 248.9 3.05 304.8 18 216 11.20 134.4 13.72 164.6 4.5 450 2.80 280.0 3.43 342.9 20 240 12.45 149.4 15.24 182.9 5 500 3.11 311.2 3.81 381.0 22 264 13.69 164.3 16.76 201.2 5.5 550 3.42 342.3 4.19 419.1 24 288 14.94 179.2 18.29 219.5 6 600 3.73 373.4 4.57 457.2 26 312 16.18 194.2 19.81 237.7 6.5 650 4.04 404.5 4.95 495.3 28 336 17.42 209.1 21.34 256.0 7 700 4.36 435.6 5.33 533.4 30 360 18.67 224.0 22.86 274.3 7.5 750 4.67 466.7 5.72 571.5 32 384 19.91 239.0 24.38 292.6 8 800 4.98 497.8 6.10 609.6

34 408 21.16 253.9 25.91 310.9 8.5 850 5.40 539.8 6.48 647.7

螢幕尺寸與投影距離對照表

(16:9

寬螢幕

)

投影距離影像對角線投影距離影像對角線

最小影像最大影像最小影像最大影像

英呎英吋英呎英吋英呎英吋公尺公分公尺公分公尺公分

4 48 2.29 27.5 2.80 33.6 1 100 0.57 57.4 0.70 70.0

6 72 3.44 41.3 4.20 50.4 1.5 150 0.86 86.0 1.05 105.0

8 96 4.59 55.1 5.60 67.2 2 200 1.15 114.7 1.40 140.0 10 120 5.74 68.8 7.00 84.0 2.5 250 1.43 143.4 1.75 179.4 12 144 6.88 82.6 8.40 100.8 3 300 1.72 172.1 2.10 209.9 14 168 8.03 96.4 9.80 117.6 3.5 350 2.01 200.8 2.45 244.9 16 192 9.18 110.1 11.20 134.4 4 400 2.29 229.4 2.80 279.9 18 216 10.32 123.9 12.60 151.2 4.5 450 2.58 258.1 3.15 314.9 20 240 11.47 137.7 14.00 167.9 5 500 2.87 286.8 3.50 349.9 22 264 12.62 151.4 15.39 184.7 5.5 550 3.15 315.5 3.85 384.9 24 288 13.77 165.2 16.79 201.5 6 600 3.44 344.1 4.20 419.9 26 312 14.91 179.0 18.19 218.3 6.5 650 3.37 372.8 4.55 454.9 28 336 16.06 192.7 19.59 235.1 7 700 4.02 401.5 4.90 489.8 30 360 17.21 206.5 20.99 251.9 7.5 750 4.30 430.2 5.25 524.8 32 384 18.35 220.3 22.39 268.7 8 800 4.59 458.9 5.60 559.8

建議的焦距範圍是 1.5 ~ 8 公尺 (6 ~ 32 英呎 )。由於光學元件的限制，這些數值會有 3% ~ 5% 的誤差。

* 1 公尺 = 3.28 英呎，1 英呎 =0.305 公尺，1 公尺 = 100 公分，1 英呎 =12 英吋

安裝投影機

連結

無線連線

這是建議使用本投影機的最佳方式。您需要在投影機安裝無線網路卡，並且在筆記型電腦安裝能播放簡報的適當軟體。

使用無線連結的投影機：

將無線網路卡對準投影機前方的插糟。

將無線網路卡置入您的投影機。當卡片置入

完成時，退出按鈕會彈跳出來。請確認無線網路卡已裝妥。

使用隨附的

記型電腦中安裝

Wireless Navigator

閱

Wireless Navigator

若要退出投影機內的無線網路卡，按下無線網路

卡插糟下方的按鈕。

有關無線網路卡的注意事項：

• 無線網路卡 IEEE802.11/802.11b 相容的 CF 無線 LAN 接收器。它在 Windows 98SE/ME/2000/XP 裡完整支援無線網路。

• 此無線網路卡僅相容於 BenQ PB8260 投影機。我們不保證它能與其它裝置相容。

• 其有效的網路範圍是室內 20 公尺內。

• 請勿自己修理本網卡，例如變更內部的軟體等。

Wireless Navigator

Wirelss Navigator

的軟體安裝及操作方式，請參

使用手冊。

光碟在您的筆

軟體。有關

退出

有線連線

將訊號來源連接到投影機時，請務必：

連結

關閉所有裝置的電源，再進行連接。針對各來源使用正確的訊號連接線。

確認連接線是否接穩。

連接筆記型或桌上型電腦

注意：

• 若連接至較舊型的 Macintosh 電腦，您需使用 Mac 轉接頭 ( 選購配件 )。

• 若您需要在遙控器上使用滑鼠功能，您需要 USB 線。

• 許多筆記型電腦在連接投影機時，並不會開啟其外接視訊連接埠。通常按 FN + F3 或 CRT/LCD

鍵等組合鍵可以開啟 /關閉外部顯示。在筆記型電腦上找標示 CRT/LCD 的功能鍵，或有螢幕符號的按鍵。同時按住 FN 及標示的功能鍵。請參考您筆記型電腦的使用手冊，以了解組合鍵的使用方式。

VGA

訊號線

VGA

訊號線

USB

音源線

線

連接設備至色差視訊輸入孔

色差視訊線

RGB

YPbPr

投影機可以顯示各種高畫質電視顯示模式。部分來源如下：

• 數位 VHS (D-VHS)

碟型衛星

•

HDTV

播放機

接收器

大多數來源會提供類比色差視訊輸出、標準

投影機可以透過色差視訊接頭接收

HDTV

• DVD

•

VGA

資料。使用投影機所附的色差訊號線來顯

播放機

數位電視選台器

輸出或

示這類影像。

功能支援下列標準：

HDTV

• 480i • 480p

• 576i • 576p

• 720p (50/ 60 Hz) • 1080i (50/ 60 Hz)

設備

預設值) 格式。

bPr

(

連結

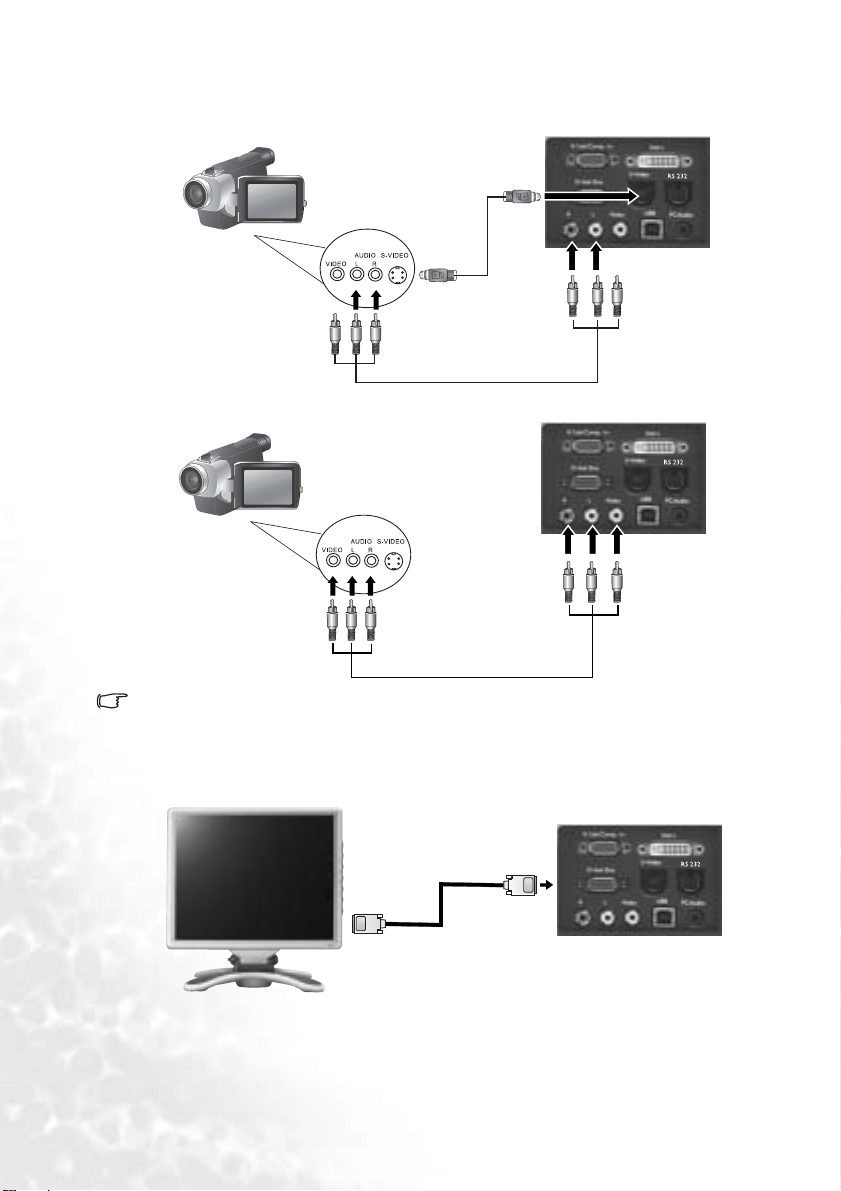

連接視訊或

裝置

S-Video

S-video

裝置

S-Video

線

RCA 音源/

視訊裝置或

如果選定的視訊影像在投影機電源開啟後並未顯示，但已選取正確的視訊來源，請檢查視訊來源是否已開啟並運作正常。此外，也請檢查訊號線是否已正確接妥。

VCR

RCA 音源/

視訊線

連接顯示裝置

如果您想要在顯示器及投影螢幕上同時放映簡報，可以使用

線將投影機的

DVI

訊號輸出連接埠連至外接顯示器。

RGB

訊號線或

VGA D-Sub - DVI

線

VGA

訊號線或

D-Sub -

連結

操作

啟動

開啟所有連接設備的電源。將電源線插入投影機與牆上插座。開啟牆上插座

若有開關的話)。

(

開啟主電源。

取下鏡頭蓋。鏡頭蓋若未取下，則可能因為過熱

而變形。

按住投影機或遙控器上的

秒鐘啟動投影機。當電源開啟時指示燈會閃綠燈。

按下

Power (

秒。開機程序的後段，會投射出預設的標誌。

接著，投影機的開機畫面會出現下列文字。若投影機安裝了所提供的

指示燈亮綠色，稍後您可以使用出現的訊息如

Network ID (SSID)、Network Type 及 IP Address

等來設定您的筆記型電腦或桌上型電腦。

2 3

電源) 後，開機程序約需要

電源) 指示燈會亮橘燈。

Power (

無線網路卡且其

BenQ

電源) 按鈕

Power (

2 3 4

電源

BenQ

)

電腦上的投影機選擇畫面

投影機開機畫面

操作

若您要從其它訊號輸入來源顯示影像，在投影機或遙控器上按

投影機螢幕的右下角會顯示正在掃瞄目前輸入來源。如果偵測不到輸入來源訊號，搜尋會持續直到偵測到輸入來源訊號為止。如需有關選擇來源的詳細資訊，請參閱底下的「切換輸入訊號」章節。

如果輸入訊號的頻率 / 解析度超出投影機的操作範圍，您會在空白畫面上看見「Out of Range ( 超出範圍 )」訊息顯示。

Source (

準備無線簡報

您的筆記型電腦有安裝

有，請執行下一個步驟。

沒有，請利用所附的

記型電腦中。請參閱

開啟裝好無線網路卡的投影機

確定您的筆記型電腦有啟用無線功能。

設定筆記型電腦的網路組態。請參閱

簡報中的第一部份：無線網路設定。若簡報是由多位使用者共同發表，請參閱

章：協同簡報。您也可以在所附的

資訊。

Wireless Navigator

(LED 燈亮)

嗎？

安裝光碟，將程式安裝在您的筆

使用手冊的第二章：軟體安裝和設定。

，您可以看到投影機會開機畫面。

Wireless Navigator

使用手冊中找到其它有關軟體操作的相關

使用手冊第三章：製作

使用手冊的第四

切換輸入訊號

按下投影機控制面板或遙控器上的

即可依序選取輸入來源。投影機可能需要花上幾秒來搜尋輸入訊號。已選取的輸入來源將會出現

在螢幕右下角約

秒鐘。

Source (

來源

)

來源)。

操作

調整影像

調整投影機高度

將您的投影機置於平面上，確定投影機與螢幕垂直。本投影機配備有 2 個快速調整腳座。這些調整器可以調整影像高度及投影角度。若

要調整投影機：

1. 提起投影機，然後按下調整器

按鈕以放下調整器。調整器落到適當位置後會鎖住。

當燈泡亮起時，切勿直視鏡頭。燈泡的強烈光束會對您的眼睛與視力造成傷害。

2. 旋轉後調整腳座，微調投影角

度。

要收回腳座時只要再按一下調整器按鈕即可。

如果螢幕與投影機彼此並未垂直，投影的影像會發生垂直方向的梯形失真。要修正此情形，使用

投影機控制面板或遙控器來調整「顯示設定」功能表內的「梯形修正」值。

自動調整影像

在部分情況下，您可能需要將影像品質最佳化。要進行調整，請按下投影機控制面板或遙控器上的 Auto ( 自動 ) 按鈕。在 3 秒內，內建的智慧型

自動調整功能會重新調整頻率和時脈，提供最佳畫質。

在進行自動調整時，螢幕將會變成空白。

操作 21

修正梯形失真

所謂梯形失真，就是指投影時影像上方或下方明顯較寬。投影機與螢幕不垂直時會發生此現象。

要修正此問題，除了調整投影機的高度之外，您還必需依照下列步驟之一，進行手動修正。

A. 按下投影機控制面板上的 3 Left/ Right 4 ( 快速鍵 )，顯示標示梯形修正的狀態列。

按下 Right 4 來修正影像上方的梯形失真。按下 3 Left 來修正影像下方的梯形失真。

B. 按下遙控器上的 3 Keystone/ Keystone 4 ，顯示標示梯形修正的狀態列。按下

Keystone 4 來修正影像上方的梯形失真。按下 3 Keystone 來修正影像下方的梯形失

真。

C. 按下投影機或遙控器上的 Menu ( 功能表 ) 按鍵。進入

顯示設定 --> 梯形修

正功能表，接著按下投影機上的 3 Left/ Right 4 或遙控器上的 3 Keystone/ Keystone 4 來調整梯形修正的值。

Keystone

按下投影機上的

按下遙控器上的

在顯示設定

機上的鍵。

按下投影機上的

按下遙控器上的

在顯示設定

3 Left

機上的

Right

，或

Keystone

-->

梯形修正功能表中，按下投影

Right

或遙控器上的

-->

梯形修正功能表中，按下投影

或遙控器上的

Left

Keystone

，或

3 Keystone 。

，或

Keystone4

，或

按

Keystone

微調影像尺寸和清晰度

1. 使用縮放圈，將投射的影像調整成您需要的尺寸。

2. 接著旋轉對焦圈，讓影像更清晰。

+16

-16

請參閱第 15 頁的螢幕尺寸表。

操作22

Zoom in + (

按 Zoom +，圖片的中央會被放大。再按一下 + 按鈕，圖片會更放大一點。使用滑鼠控制板來瀏覽影像。按 Zoom -，圖片的中央會被縮小。再按一下 - 按鈕，圖片會再次縮小，直到它回到原來大小為止。您也可以按 Return ( 返回 ) 回到原來的影像大小。

) / Zoom out (

放大

縮小

) -

將影像最佳化

使用遙控器或視控調整功能表將影像最佳化。如需視控調整功能表的操作方式，請參閱第 28 頁。

1. 在投影機、遙控器或控制 > 預設模式上選取一個預設模式。每種輸入裝置有 4 個模式。

PC/ DVI 訊號輸入

• 簡報模式：針對簡報所設計。在此模式中亮度將

會加強。

• 鮮明模式：適用於玩視訊遊戲。色彩飽和度與亮

度的平衡更完美。

• 視訊模式：適合觀賞電影，可以自然的色彩顯示影像。

• 節約模式：使用此模式可以降低系統噪音與 20% 的耗電量。燈泡也因較低的

光線輸出，得以延長使用壽命。

YpbPr / S-Video / 視訊訊號輸入

• 遊戲模式：適合在明亮的起居室內玩視訊遊戲。

• 視訊模式：具有較高的色溫，適合觀賞電視影集。

• 劇院模式：具有較低的色溫，適合觀賞電影。

• 節約模式：使用此模式可以降低系統噪音與 20% 的耗電量。燈泡也因較低的

光線輸出，得以延長壽命。

您可使用

度與對比設定。此外，您可在檢視色差視訊、複合視訊或調整亮度、對比、色彩和色調設定。

有些圖像調整功能僅適用於某些輸入連接埠正在使用時。無法使用的調整功能並不會出

現在螢幕上。如需每個訊號類型可用的功能，請參閱第 28 頁。

顯示設定功能表或遙控器來調整

DVI-A 或 DVI-D

S-Video

影像的亮

輸入時

操作 23

雷射光筆操作方式

雷射光筆是專業人士做簡報時的幫手。當您按雷射光筆時，它會發出紅色的光線，同時 LED 燈亮綠色。請勿直

視雷射光或將雷射光對著自已或其它人。使用前，請參考遙控器背面的警告訊息，以及所附的「使用者資訊」。

使用無線滑鼠功能

在使用此功能之前，請將隨附的 USB 線連接到桌上型或筆記型電腦以及投影機的 USB 埠。

遙控器上的滑鼠控制板可以執行桌上型或筆記

型電腦上的滑鼠功能。您可以往各方向移動滑鼠控制板，並控制游標的移動。

■ 當顯示的影像被放大時 (+Zoom-)，可使用滑鼠控制板 to 來移動顯示的範圍。

■ L-Click 及 R-Click 鍵的作用如同電腦滑鼠的左右鍵。

■ 若要拖放螢幕上的物件，

1. 將游標指向您要移動的物件。

2. 按下 Drag ( 拖曳 )。

3. 移動滑鼠控制板並拖曳物件到指定的地方。按 L-Click 放下物件。

4. 若您要移動一個群組的物件， i. 將游標放到適當的位置。按下 Drag ( 拖曳 )。

ii. 移動滑鼠控制板到選擇的物件。按 L-Click 解除拖曳功能。 iii. 將游標放到選擇的群組。再按一次 Drag ( 拖曳 )。 iv. 移動滑鼠控制板並拖曳物件到指定的地方。按 L-Click 放下物件。

滑鼠控制版

操作24

PIP ( 子母畫面 ) 的操作方式

您的投影機可以同時顯示兩個輸入來源的影像，讓您的簡報更有趣。

這些功能只能在輸入來源是 PC 且 PIP 來源是

Video 或 S-Video 時才可使用。

在遙控器上操作

1. 確定 PC 及 Video 或 S-Video 訊號正確連接在投影機上。

2. 將 PC 影像顯示在螢幕上。

3. 按遙控器上的 PIP-Source (PIP- 來源 ) 按鈕以顯示 PIP 畫面。再按一下 PIP- Source (PIP- 來源 ) 並等一下讓 PIP 影像出現。

4. 若要改變 PIP 影像的位置，重複按下 PIP-Pos 直到選到適合的位置為止。

5. 若要改變 PIP 影像的大小，重複按下 PIP-Size。有大、中、小三種尺寸可供選擇。

視控調整功能表內有更多可用的功能。

在視控調整功能表上操作

1. 按下投影機或遙控器的 Menu ( 功能表 ) 按鈕。

2. 按下投影機上的 3 Left/ Right 4 或按遙控器上的 3 Keystone/ Keystone 4 來選取 PIP 功能表。

3. 如需詳細資訊，請參閱第 34 頁。

操作 25

鎖定影像

當您按下 Freeze ( 鎖定 ) 時，畫面將靜止。有一個圖示

會出現在螢幕的右下角。要解除鎖定，再按一下

Freeze ( 鎖定 )、Return ( 返回 ) 或是 Source ( 來源 ) ( 此操作將變更輸入來源並取消鎖定功能 )。

即使畫面在螢幕靜止，視訊或其它裝置的影像還是持續播放。因此，如果連接的裝置有聲音輸出，即使畫面靜止的狀態下，您還是會聽到聲音。

如需詳細資訊，請參閱第 33 頁。

調整音量

按 Volume + / - 來調整音量。或按 Mute 靜音。

您可以在訊號來源功能表中調整高低音的層級，達到喜好的聲音品質。

請確定投影機使用正確的連接線連到音訊輸出裝置。

隱藏畫面

為了讓觀眾完全專注於簡報者，您可以利用

Blank ( 空白畫面 ) 隱藏螢幕影像。再次按下 Blank ( 空白畫面 ) 即恢復影像。當影像隱藏時，

在螢幕的右下角會出現 BLANK ( 空白畫面 ) 的字樣。

若要設定空白時間的長短，請進入 ( 控制 ) > Setup ( 設定 )> Blank Time （空白時

間）的功能表進行設定。

當投影機在運作中，請勿讓任何物品擋住投影的鏡頭﹔因為這樣可能會使得該物品變形甚至引起火災。

BLANK

操作26

Control

關機

1. 按下 Power ( 電源 )，螢幕上將出現一

則確認訊息。再按一次 Power ( 電源 ) 按鈕關閉投影機。

2. 電源指示燈會閃爍橘燈且投影燈泡會

熄滅。風扇會持續運作約 90 秒以冷卻

投影機。

為保護燈泡，投影機並不會在冷卻過程中回應任何指令。

3. 關閉主電源開關。

附註：

• 在關機程序未完成或 90 秒的冷卻程序未結束前，請勿拔下電源線。

• 若投影機不正常關機，為了保護投影燈泡，當您在幾分鐘內重新啟動投影機時，風扇會動作幾分

鐘以冷卻投影機。風扇停止後，再按一次 Power ( 電源 ) 啟動投影機。

操作 27

操作功能表

功能表系統

請注意視控調整功能表會根據選取的訊號種類而有所不同。

接收到不同的訊號類型，可以使用的功能有 ...

類比

子功能表

顯示設定

影像

來源

控制

PIP

RGB /

DVI-A

梯形修正亮度

對比相位水平頻率

燈泡時間

自動大小水平位置垂直位置

色溫

資訊

鏡像訊號來源音量

高音低音靜音

語言視控調整

設定

節約模式預設模式

(PC/ DVI/ 無線訊號輸入 ) 簡報模式、鮮明模式、視訊模式、節約模式 (YPbPr/ YCbCr/ S-Video/ Video signal input) 遊戲模式、視訊模式、劇院模

式、節約模式

回復預設值高海拔

訊號搜尋、梯形修正維持、鏡像維持、空白時間、自動關閉、

開機畫面

DVI-D /

梯形修正亮度

對比燈泡時間

自動大小色溫

資訊

視控調整位置、視控調整時間

主畫面：

訊號來源

PIP

大小

PIP

位置

PIP

水平位置

垂直位置其他設定

無線

(480p/

YPbPr

576p/ 720p/ 1080i)

梯形修正亮度

對比相位水平頻率

燈泡時間畫面比例水平位置垂直位置

色彩色調色溫

次畫面：

亮度

對比色彩色調

銳利度系統

YCbCr

576i)

/ S-Video

/ Video

梯形修正亮度

對比色彩色調

燈泡時間

畫面比例系統銳利度

色溫

資訊

(480i/

操作28

使用功能表

本投影機配備視控調整功能表，可以進行各種調整與設定。功能表有 10 種語言。( 如需詳細資訊，請參閱第 33 頁 )。

以下範例說明梯形修正的調整方法。

1. 按下投影機或遙控器上的 Menu ( 功能表 ) 按鈕，開啟視控調整功能表。

2. 按下投影機上的 3 Left/ Right 4 或按遙控器上的 3 Keystone/ Keystone 4 來選取顯示設定功能表。

3. 按下投影機上的 5Exit 或 6Menu，或遙控器上的 6Down/ Menu 來選取梯形修正。

4. 按下投影機上的 3 Left/ Right 4，或按下遙控器上的 3 Keystone/ Keystone 4 來調整

梯形修正值。

5. 按下投影機上的 5Exit，或按

兩下遙控器上的 Exit 離開，並儲存設定。

按第一次將帶您回到子功能表，按第二

次則關閉視控調整功能表。

操作 29

1. 顯示設定功能表

有些圖像調整功能僅適用於某些輸入連接埠正在使用時。無法使用的調整功能並不會出現在螢幕上。

功能說明

梯形修正

亮度

可修正影像的任何梯形失真。如需詳細資訊，請參閱第26頁。

調整影像亮度。數值愈大，影像愈明亮。數值愈小，影像愈暗

沈。調整此控制項，影像顯示的黑色區域依然為黑色，但細節更為清晰可見。

對比

相位

水平頻率

燈泡時間

色彩

色調

-25

調整影像的明暗差異程度。數值愈大，對比愈大。

-25

此功能可讓您調整頻率時脈相位，以減少影像失真的狀況。

調整影像的水平寬度。

顯示燈泡已經使用的小時數。

減少或增加影像的色彩濃度。

調整影像的色調。數值愈大，影像愈偏紅色調。數值愈小，影像愈偏綠色調。

+25

操作

2. 影像功能表

有些圖像調整功能僅適用於某些輸入連接埠正在使用時。無法使用的調整功能並不會出現在螢幕上。

功能說明

自動大小

水平位置

垂直位置

可調整影像大小，使影像以最適大小顯示在螢幕上。

1. 開啟 2. 關閉 3. 16:9 調整投射影像的水平位置。

-30 +30

可調整投影影像的垂直位置。

-30

色溫

資訊

畫面比例

色彩

色調

系統

銳利度

關於色溫：

許多不同的色度在不同的情況下被視為是「白色」。表現白色的常用方式之一就是

「色溫」。低色溫的白色顯得偏紅。高色溫的白色顯得偏藍。

調整白色。數值愈大，影像的白色愈偏紅色調。數值愈小，影像的白色愈偏藍色調。

顯示目前的影像解析度。

使用者可選擇兩種畫面比例。

1. 4 : 3 2. 16 : 9

減少或增加影像的色彩濃度。

調整影像的色調。數值愈大，影像愈偏紅色調。數值愈小，影像愈偏綠色調。

顯示視訊輸入系統格式。

1.NTSC 2. PAL 3.SECAM 4. YUV.

調整影像，使其看起來較清晰或較柔和。

+30

操作

3. 來源功能表

功能說明

投影機可以安裝在天花板上或螢幕後面，也可以使用鏡像功能。如

鏡像

訊號來源

音量

果您必須將投影機安裝在天花板上，請洽詢經銷商，以取得天花板安裝支架 (選購配件)。如需詳細資訊，請參閱第13頁。

顯示目前訊號來源。

可調整音量。

高音

低音

靜音

可調整高音的層級。

可調整低音的層級。

關閉

(-5 ~ 5)

開啟

操作

4. 控制功能表

功能說明

語言可設定視控調整控制功能表的語言。

語言

視控調整

設定

使用利文、西班牙文、俄文、繁體中文、簡體中文、日文及韓文。

視控調整位置選擇想要放置視控調整的位置。

視控調整時間設定在最後一次按下操作鈕後，視控調整顯示的時間長度。範圍是

從

訊號搜尋

決定投影機是否要自動搜尋輸入訊號。如果訊號搜尋的功能開啟，投影機將會搜尋輸入訊號，直到取得訊號為止。如未啟動此功能，投影機會選取最後輸入的訊號。

梯形修正維持選擇此功能時，即使投影機重開機，也會保留最後一次梯形修正的

數值。

鏡像維持選擇此功能時，即使投影機重開機，也會保留最後一次鏡像的數值。

空白時間設定出現空白畫面後多久，投影機會自動關機。

3 / 4

5 秒到 60

選取您要使用的語言，包括：英文、法文、德文、義大

秒。

預設模式

回復預設值

自動關閉

設定偵測不到輸入訊號後多久，投影機在會自動關機。

開機畫面

提供使用者選擇在開機過程中要顯示的標誌畫面。共有三種模式：原設定

(BenQ 標誌)

預設模式可以讓您將投影機的影像設定最佳化，以符合程式類型。

如需詳細資訊，請參閱第23頁。

將所有設定還原成出廠預設值。

、黑螢幕或藍螢幕。

操作

這個模式是提供使用者在惡劣的環境中使用，像是高海拔與高溫的環境。我們建議您，當您所處的環境海拔高於

於

℃ 時，請將投影機設定為高海拔模式。

當「高海拔模式」運作時，為了達到降低設備的溫度並提高效能而

高海拔

必須提高風扇的轉速，也因此會產生較高分貝的運作噪音。

若您在除了上述以外的其它惡劣環境下使用投影機，可能會出現自

動關機的現象。此現象乃為了防止護設計。若發生這類情形，請切換到高海拔模式以解決自動關機的

問題。然而，這並不表示本投影機可以在任何惡劣或不良的環境下使用。

投影機內部過熱所做的保

BenQ

5. PIP ( 子母畫面 ) 功能表

您的投影機可以同時顯示兩個輸入來源的影像，讓您的簡報更有趣。

這些功能只能在輸入來源是

功能說明

PIP

訊號來源

PIP

大小

PIP

位置

水平位置

垂直位置

其他設定

亮度

對比

色彩

色調

銳利度

系統

選擇動搜尋適合的訊號。

按

3 / 4

選擇關閉以關閉

選擇想要放置

調整

按

3 / 4

銳利度及系統。調整

調整

減少或增加

調整像愈偏綠色調。

調整影像，使其看起來較清晰或較柔和。

顯示視訊輸入系統格式：

PC 且 PIP

影像的來源。建議

PIP

鍵來選擇以下四個選項：關閉、小、中、大。

當 PC 訊號的解析度 1280 x 1024 (SXGA) 時，選擇大尺寸 PIP 畫面會被縮

小成中尺寸的畫面。

PIP

影像的水平位置。

PIP

影像的垂直位置。

PIP

鍵來選擇其它

影像的亮度。

PIP

影像的明暗差異程度。數值愈大，對比愈大。

PIP

影像的色調。數值愈大，影像愈偏紅色調。數值愈小，影

PIP

來源是

Video 或 S-Video

PIP

影像。

PIP

畫面的位置。

功能，包括亮度、對比、色彩、色調、

PIP

影像的色彩濃度。

NTSC、PAL、SECAM 或 YUV

訊號來源設定為自動，投影機會自

英呎或者溫度高

3000

時才可使用。

。

操作

維護

投影機需要一些維護。您唯一需要做的事是保持鏡頭乾淨，以及定期清潔濾網避免投影機過熱。

除了投影燈泡及濾網，請勿拆卸投影機的任何零件。如需更換其他零件，請聯絡經銷商。

清潔鏡頭

發現表面有灰塵或髒污時，立刻清潔鏡頭。

■ 使用罐裝的壓縮空氣清除灰塵。

■ 如有塵土或髒污，使用鏡片專用清潔紙或沾有清潔劑的布，輕拭鏡片。

絕對不要以粗糙的物質擦拭鏡頭。

清潔投影機外殼

關閉電源，拔除電源線。

■ 要清潔髒污，請使用非棉質的乾軟布，輕拭外殼。

■ 要清除嚴重髒污及斑點，請將軟布沾水或中性清潔劑，再擦拭外殼。

絕對不要使用蠟、酒精、苯、溶劑或其他化學清潔劑。上述物質會損傷外殼。

清潔及更換濾網

您需要定期清潔濾網。如果沒有清潔濾網，它可能會被灰塵阻塞而影響正常通風。這樣會造成投影機過熱及故障。

如右圖所示的警告訊息會在每使用之後顯示

從前面：

秒鐘以提醒您清潔濾網。

將投影機關閉並等到風扇停止運行。移除投影機的所有接線。從投影機的右邊打開一個濾網蓋，在投

影機的前面打開另一個。

300

個小時

從右邊：

維護

使用專為電腦或其它辦公設備所設計的小吸塵

器來清潔濾網。或使用軟刷 (例如乾淨的繪畫用刷) 輕輕掃去灰塵。

如果灰塵很難去除或是濾網破掉，請更換

新的濾網。如需更多的服務訊息，請聯絡您的經銷商或造訪

http://www.BenQ.com

更換濾網然後將蓋子壓回，直到蓋子卡回原位

為止。

若蓋子沒有蓋回正確的位置，螢幕每三

分鐘會出現一個訊息提醒您。如果沒有執行任何動作，投影機在

新裝妥濾網然後再開啟電源。

網站，網址為：

BenQ

。

分鐘後會自動關閉。重

收存投影機

若要長時間收藏投影機，請遵照下列程序。

■ 確定收存場所的溫度與溼度是在投影機建議的範圍之內。請參考使用手冊內的規

格頁

■ 收回調整腳座。

■ 取出遙控器的電池。

■ 將投影機放在原本的包裝或同材質的包裝材料裡。

或詢問經銷商關於溫度與溼度的範圍。

(44)

運送投影機

建議將投影機放在原本的包裝或同材質的包裝材料裡。若自行攜帶投影機，請使用附贈的軟質手提包。

維護

燈泡資訊

使用及更換燈泡

當泡。老舊燈泡可能會導致投影機故障，在部分情況下甚至發生燈泡爆炸的情形。

如需詳細的警告指示燈資訊，請參閱第

如果燈泡過熱，燈泡指示燈和溫度警示燈會亮起。關掉電源，讓投影機冷卻一下，然後檢查濾網沒有被

灰塵阻塞 ( 第 35 頁 )。如果重開電源時，Lamp ( 燈泡 ) 指示燈或 Temp ( 溫度 ) 警示燈仍然亮起，請與經銷商連絡。

下列燈泡警告訊息會提醒您更換燈泡。

燈泡) 指示燈亮紅燈，或出現建議更換燈泡的訊息時，此時請更換新的燈

Lamp (

頁。

訊息

狀態

燈泡操作時間已達到

獲得最佳效能。如果投影機通常使用預設的「節約模式」執行工作

影機，直到燈泡使用達

燈泡操作時間已達後關機。應該換上新燈泡，以免投影機耗盡燈泡

使用時間。

燈泡操作時間已超過

中央閃爍，且同時紅燈

40 秒。40

更換燈泡，投影機才能正常運作。

秒後，投影機會自動關機。請務必

小時。安裝新的燈泡以

1980

(第33頁)

2980

3000

Lamp (

，則您可繼續使用投

小時警告出現為止。

2980

小時，投影機將在

小時。此訊息會在螢幕

燈泡) 指示燈會持續亮

更換燈泡

• 為避免觸電的危險，請務必先關閉投影機電源，並拔下電源線，再更換燈泡。

• 為降低嚴重燙傷的危險，請讓投影機冷卻至少 45 分鐘，再更換燈泡。

• 為降低手指受傷與損壞內部組件的風險，請小心取下尖銳的燈泡玻璃碎片。

• 為減少手指受傷的危險與 / 或觸摸鏡頭對影像品質造成的影響，在拆下燈泡時，請勿觸摸空的燈

座。

• 燈泡內含水銀。請依照當地的危險廢棄物丟棄法規，以正確方式棄置燈泡。

關閉電源，將插頭自牆上插座拔除。

Step 1.

小時

維護

為了保護投影機的外殼表面，請在您的桌面空出一個乾淨且平坦的空間，並

Step 2.

在桌上放置柔軟的墊子。

將投影機翻轉過來置放。鬆開螺絲，

Step 3.

並取下燈泡護蓋。如果燈泡很熱，請讓燈泡冷卻

鬆開將燈泡固定在投影機上的螺絲。

Step 4.

分鐘，以免燙傷。

如果螺絲未完全鬆開，燈泡將無法被取

出。請保管好螺絲，以便鎖住更新的燈泡。我們建議您使用磁性鎖頭的螺絲起子。

拉起把手，成為直立。利用把手，將

Step 5.

燈泡緩緩地從投影機中拉出來。

• 太快拉出燈泡，可能會造成燈泡破裂，而使碎片

掉進投影機內。

• 請勿將燈泡放在可能會有水濺上去、兒童接觸得

到的地方，或易燃物附近。

• 拆下燈泡後，請勿將手伸入投影機內。如果碰觸

內部的光學組件，可能導致投射的影像色彩不均勻並扭曲。

插入新的燈泡。確定把手已經放平，而

Step 6.

且鎖在適當的位置。重新置入螺絲並鎖好。

• 如果沒有鎖緊螺絲，燈泡可能會接觸不良，進而導致機器故障。

• 請勿將螺絲鎖得過緊。

重新安裝燈泡護蓋，並旋緊螺絲。

Step 7.

連接輸入的訊號來源。啟動投影機。

Step 8.

有關連結的方法，請參閱第關開啟電源，請參閱第

• 請勿在尚未蓋好燈泡護蓋的情況下開啟電源。每次更換燈泡後，請重設燈泡的總使用時間。

• 如果未更換燈泡，請勿重設時間，否則可能會導致機器損壞。

重設燈泡計時器

Step 9.

按住投影機上的

鈕

秒鐘，會顯示燈泡的總使

Exit (

19 頁。)

退出) 按

(

頁，有

用時間。

維護

按下投影機或遙控器上的

功能表) 就可以操作燈泡使用

(

時間的計時器。接著會出現一則調整的訊息。按下

! 或 "

按下

重設燈泡使用時間，

退出

Exit (

退出設定。

)

溫度警示燈

溫度

Temp (

1. 內部溫度過高。

2. 濾網被阻塞。

3. 風扇無法運作。

關閉投影機，檢查濾網是否乾淨。若問題仍在，請聯絡合格的維修人員處理。

如需詳細的資訊，請參閱底下指示燈的說明。

警示燈亮起時，即提醒您注意可能發生以下問題：

)

指示燈

圖例 ─ 說明

1. 空白畫面 -：燈泡關閉

2. ：燈泡閃爍

3. ：燈泡亮起 : 橘燈

: 紅燈

: 綠燈

維護

LED

電源溫度燈泡

電源事件

O O O

狀態與說明

投影機剛連接到電源插座。

燈泡事件

---

溫度事件

待機模式。

(1) 如果投影機是不正常關機而無正常的冷卻過程時，需

要 90 秒的冷卻時間。或

(2) 投影機在關閉電源後需要冷卻 90 秒。電源開啟時電源指示燈會持續閃爍。

投影機處於正常操作。

燈泡計時器有問題。警告您燈泡使用時間已超過 3000 個小時。請立即更換新

燈泡

燈泡接觸不良或者燈泡已毀損。請連絡經銷商尋求協助。

投影機已自動關機。如果您試圖重新啟動投影機，也會再次關機。請連絡經銷商尋求協助。

維護40

投影機已自動關機。如果您試圖重新啟動投影機，也會再次關機。請連絡經銷商尋求協助。

投影機已自動關機。如果您試圖重新啟動投影機，也會

再次關機。請連絡經銷商尋求協助。

投影機已自動關機。如果您試圖重新啟動投影機，也會再次關機。請連絡經銷商尋求協助。

維護 41

服務資訊

配件 ( 隨附於標準包裝中 )

說明 . . . . . . . . . . . . . . . . . . . . . . . . . . . 零件編號

電源線 (美國

電源線 (歐盟

電源線 (英國

訊號線

音源線

軟質手提包

色差線

VGA-

USB 線 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50.73213.501

遙控器

VGA - DVI RCA 音源/

選購配件 ( 未包括在標準包裝中 )

零件說明 . . . . . . . . . . . . . . . . . . . . . . . . 零件編號

轉接頭 (可切換

Mac 300W 250W

天花板安裝工具組

Wireless Pro (EU) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59.J8201.001

Wireless Pro (US). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59.J8201.002

Presentation Pro. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60.J2278.001

DVI-I

S-Video 線 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50.72920.011

濾網

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60.J8178.001

電源轉接頭

3-2

). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27.01818.000

). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27.82718.281

). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27.01018.000

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50.J0508.503

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50.L4302.501

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47.J8104.001

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50.J2401.001

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56.26J95.001

連接線

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50.J2103.501

視訊線

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50.72918.001

) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20.20118.A15

燈泡模組

訊號線

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60.J8106.001

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59.J9421.CG1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60.J7683.001

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50.J2508.501

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22.91007.001

訂購零件或取得資訊

如需產品資訊、產品協助、服務資訊或訂購配件，請造訪明基電通網站：

http://www.BenQ.com

維護42

。

疑難排解

常見問題及解答

無法開啟投影機電源。

原因解決方式

將電源線一端插入投影機的交流電源插孔，再

電源線沒有接上電源。

冷卻期間，重新嘗試開啟投影機電源。等候冷卻程序完成。

將另一端插入電源插座。如果電源插座設有開關，請確認此開關已開啟。

沒有影像

原因解決方式

視訊來源並未開啟或連接不正確。開啟視訊來源，並檢查訊號線是否正確連接。投影機並未正確連接到輸入訊號的裝

置。

並未正確選擇輸入訊號。

鏡頭蓋尚未取下。取下鏡頭蓋。

檢查接頭。

使用投影機或遙控器上的選擇正確的輸入訊號。

Source (

來源) 鍵，

影像模糊

原因解決方式

投影鏡頭沒有正確對焦。使用對焦圈調整鏡頭的對焦。

投影機與螢幕沒有正確對齊。

鏡頭蓋尚未取下取下鏡頭蓋。

遙控器無法操作

原因解決方式

電池沒電。將兩枚電池都換新。

遙控器和投影機之間有障礙物。移除障礙物。

您與投影機距離太遠了。

調整投影角度與方向，以及在必要時調整投影機高度。

遙控器與投影機之間的距離在呎) 內。

6 公尺 (19.5

英

疑難排解 43

規格

投影機規格

技術規格

所有規格如有變更，恕不另行通知。

一般

產品名稱數位投影機模組名稱

光學

顯示系統鏡頭焦距 / 編號

燈泡

電子

電源供應耗電量

機械

尺寸重量

輸入端子

電腦輸入

RGB 輸入 D-sub 15 針 ( 母端 ) DVI-I 輸入

視訊訊號輸入

S-Video VIDEO RCA x 1 HDTV 訊號輸入 D-sub <--> YP

音訊訊號輸入

Audio 1

輸出

USB 滑鼠接頭 A/B 系列 x 1

喇叭

RGB Audio L/R

控制

RS-232C

PB8260 1024 x 768 XGA

1-CHIP DMD F/2.4 PB8260 300W lamp

AC 100 ~ 240V、4.5A、50 / 60 Hz ( 自動 ) PB8260 410W (Max)

320 公厘 ( 寬 )x 106 公厘 ( 高 ) x 236 公厘 ( 深 )

8.4 磅 (3.8 公斤 )

Mini DIN 4 針連接埠 x 1

Mini stereo 插孔

2 瓦 x 2

9 針 x 1

bPr

RCA 插孔 x 3，透過 RGB 輸入

規格44

環境需求

操作溫度 0 ℃ ~ 40 ℃ ( 海平面 ) 操作相對溼度 10% ~ 90% (未凝結 ) 操作海拔 1830 公尺 (6000 英呎 ) 30 ℃

1830 ~ 3050 公尺 (6000 ~ 10000 英呎 ) 23 ℃

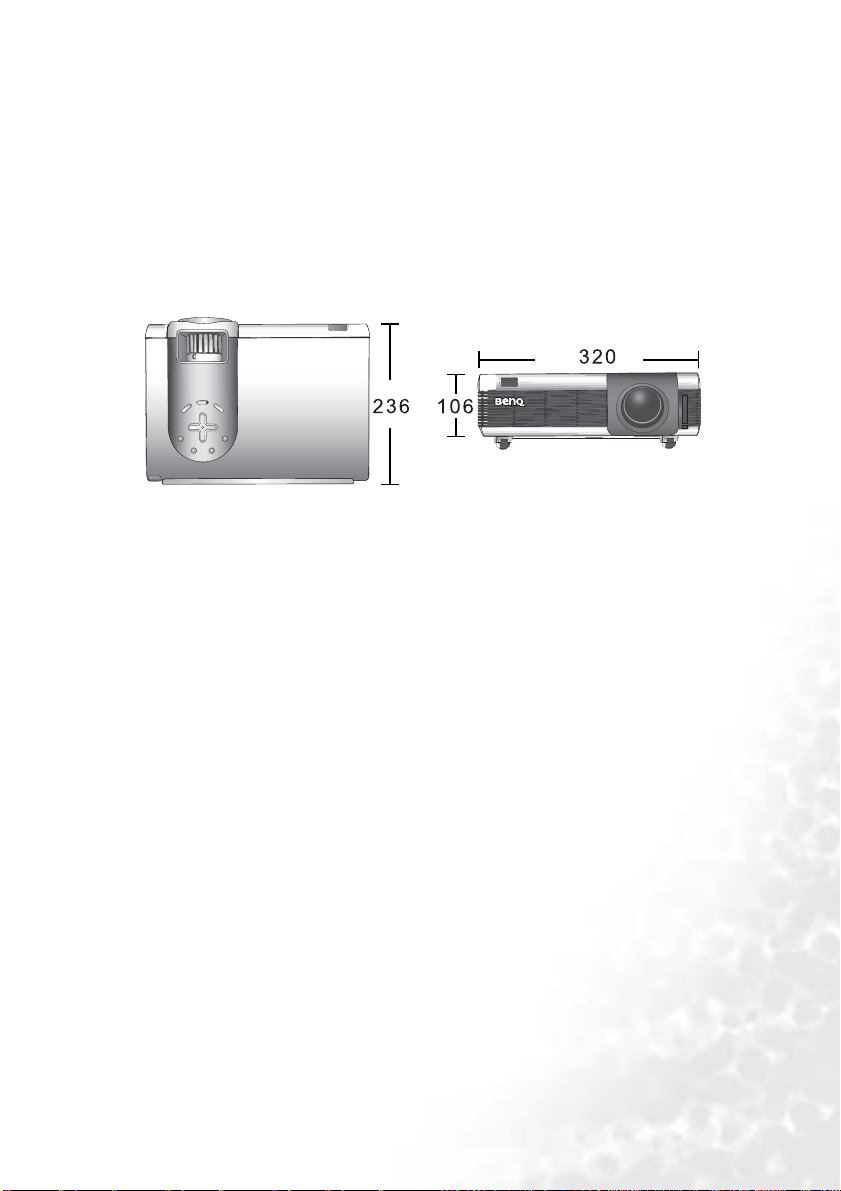

尺寸

單位：公厘

規格 45

時序表

支援 PC 輸入時序 ( 包括 DVI-I 及無線 )

解析度

720 x 400 37.927 85.039 35.500 720 x 400_85

640 x 480

800 x 600

*1024 x 768 48.363 60.004 65.000 XGA_60

1024 x 768

1280 x 1024 63.981 60.020 108.000 SXGA3_60

僅適用支援無線輸入的機型。

•

要達到投射影像的最佳品質，請使用投影機的原始解析度

支援色差 -YP

水平頻率 (kHz)

31.469 59.940 25.175 VGA_60

37.861 72.809 31.500 VGA_72

37.500 75.000 31.500 VGA_75

43.269 85.008 36.000 VGA_85

37.879 60.317 40.000 SVGA_60

48.077 72.188 50.000 SVGA_72

46.875 75.000 49.500 SVGA_75

53.674 85.061 56.250 SVGA_85

56.476 70.069 75.000 XGA_70

60.023 75.029 78.750 XGA_75

68.667 84.997 94.500 XGA_85

輸入時序

bPr

訊號格式

480i(525i)@60Hz 15.73 59.94

480p(525p)@60Hz 31.47 59.94

576i(625i)@50Hz 15.63 50.00 576p(625p)@50Hz 31.25 50.00 720p(750p)@60Hz 45.00 60.00 720p(750p)@50Hz 37.50 50.00

1080i(1125i)@60Hz 33.75 60.00 1080i(1125i)@50Hz 28.13 50.00

垂直頻率 (Hz)

像素頻率 (MHz)

1024 x 768

模式

。

水平頻率 (kHz) 垂直頻率 (Hz)

支援 Video 與 S-Video 輸入時序

視訊模式

NTSC 15.73 60 3.58

PAL 15.63 50 4.43

SECAM 15.63 50

PAL-M 15.73 60 3.58

PAL-N 15.63 50 3.58

PAL-60 15.73 60 4.43

NTSC4.43 15.73 60 4.43

規格46

水平頻率 (kHz) 垂直頻率 (Hz)

顏色副載頻率

(MHz)

4.25 或 4.41

保固

有限保固

保證本產品在正常使用與存放狀態下不會有材料與成品上的瑕疵。

BenQ

如要提出保固請求，您必須提供購買日期的證明。如果本產品在保證期內發現有瑕疵，

件 (包含人工)。要取得保固服務，請在發現任何瑕疵時，立即與您原購買本產品的經銷商聯繫。

重要聲明：當顧客未依照特別重申環境溼度必須在

必須低於 10000 英呎，此外避免在充滿灰塵的環境中使用本投影機。

特定的法律權利，您也可以擁有其他權利，這些權利會因國家如需其他相關資訊，請參閱

唯一的義務，也是您唯一可獲得的補償是，更換有瑕疵的任何零

BenQ

載明的指示操作產品時，上述保固隨即失效。

BenQ

10% ~ 90%

保固手冊。

BenQ

之間、溫度必須在

℃ ~ 40 ℃、海拔高度

本保固賦予您

地區而異。

保固 47

法規聲明

FCC

EEC

MIC

聲明

本設備會產生、使用並發射無線電波，如果未遵照說明安裝與使用，可能

B 級:

會對無線電通訊造成有害干擾。但是，這並不保證在特定的安裝中不會產生任何干擾。如果本設備確實會對無線電或電視接收造成有害干擾 (可透過關閉與

開啟本設備電源來判斷)，建議使用者嘗試下列一種或多種方法來排除干擾：

- 重新調整接收天線的方向或位置。

- 增加設備與接收器之間的距離。

- 將設備連接至與接收器電路不同的電源插座上。

- 向經銷商或經驗豐富的無線電 / 電視技術人員查詢以獲得協助。

聲明

本機器經測試，符合要求。

89/336/EEC (

歐洲共同市場) 對於

EMC (

電磁相容性) 的

聲明

B 級設備 ( 家用資訊 / 電訊設備 ) 由於本設備已經 EMC 註冊為家庭使用，此產品可以在任何地區 ( 包括住宅區 ) 使

用。

法規聲明48

Benq PB8260 User Manual [zh]

Specifications and Main Features

Frequently Asked Questions

User Manual

重要安全說明

投影機功能

包裝盒內容

選購配件

投影機外視圖

接頭面板

控制項與功能

外部控制面板

遙控器說明

遙控器有效使用範圍

安裝或更換電池

安裝投影機

選擇一個合適的位置

取得喜好的投射影像尺寸

無線連線

有線連線

準備無線簡報

切換輸入訊號

調整影像

調整投影機高度

自動調整影像

修正梯形失真

微調影像尺寸和清晰度

將影像最佳化

雷射光筆操作方式

使用無線滑鼠功能

PIP ( 子母畫面 ) 的操作方式

鎖定影像

調整音量

隱藏畫面

操作功能表

功能表系統

使用功能表

1. 顯示設定功能表

2. 影像功能表

3. 來源功能表

4. 控制功能表

5. PIP ( 子母畫面 ) 功能表

清潔鏡頭

清潔投影機外殼

清潔及更換濾網

收存投影機

運送投影機

燈泡資訊

使用及更換燈泡

更換燈泡

溫度警示燈

服務資訊

配件 ( 隨 附於標準包裝中 )

選購配件 ( 未包括在標 準包裝中 )

訂購零件或取得資訊

疑難排解

常見問題及解答

投影機規格

技術規格

支援 PC 輸入時序 ( 包括 DVI-I 及無線 )

支援 Video 與 S-Video 輸入時序

有限保固

法規聲明

配件 ( 隨附於標準包裝中 )

選購配件 ( 未包括在標準包裝中 )
