PB8230
BenQ
PB8220
PB8120
Manuel de l'utilisateur
Copyright
Copyright © 2003 par BENQ Corporation. Tous droits réservés. Aucune partie du
présent document ne peut être reproduite, transmise, transcrite, conservée ou traduite
dans une langue ou un langage informatique, sous aucune forme ou par quelque moyen
que ce soit, électronique, mécanique, magnétique, optique, chimique, manuel ou autre,
sans l'autorisation écrite préalable de BENQ Corporation.
Exclusion de responsabilité
BENQ Corporation ne donne aucune garantie, expresse ou implicite, en ce qui concerne
le contenu dudit document et exclut tout particulièrement toute garantie de qualité et
d'adaptation à un usage particulier. De plus, BENQ Corporation. se réserve le droit de
réviser cette publication et de réaliser des modifications du contenu dudit document de
temps en temps sans obligation de la part de BENQ Corporation d'informer quelque
personne que ce soit de telles révisions ou modifications.
À compléter !!
Entrez les informations ci-dessous, au cas où un entretien serait nécessaire. Le numéro
de série figure sur le dos du produit.
Informations relatives au projecteur
Nom du produit : PB8230/ PB8220/ PB8120
Numéro de série :
Date d'achat :
Informations relatives au revendeur
Revendeur :
Numéro de
téléphone :
Adresse :
Manuel d'utilisation des modèles BenQ PB8230/ PB8220/ PB8120
Table des matières
Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Consignes de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Garantie limitée. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Déclaration FCC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Déclaration CEE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Contenu de livraison du produit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Accessoires en option. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Description du projecteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Projecteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Tableau de commande externe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Pied de réglage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Caractéristiques du projecteur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Description de la télécommande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Portée efficace de la télécommande. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Installation ou remplacement des piles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Taille de l'écran . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Branchement à divers appareils . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Mise en route . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Correction trapézoïdale numérique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
Réglage automatique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
Sélection de la source . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

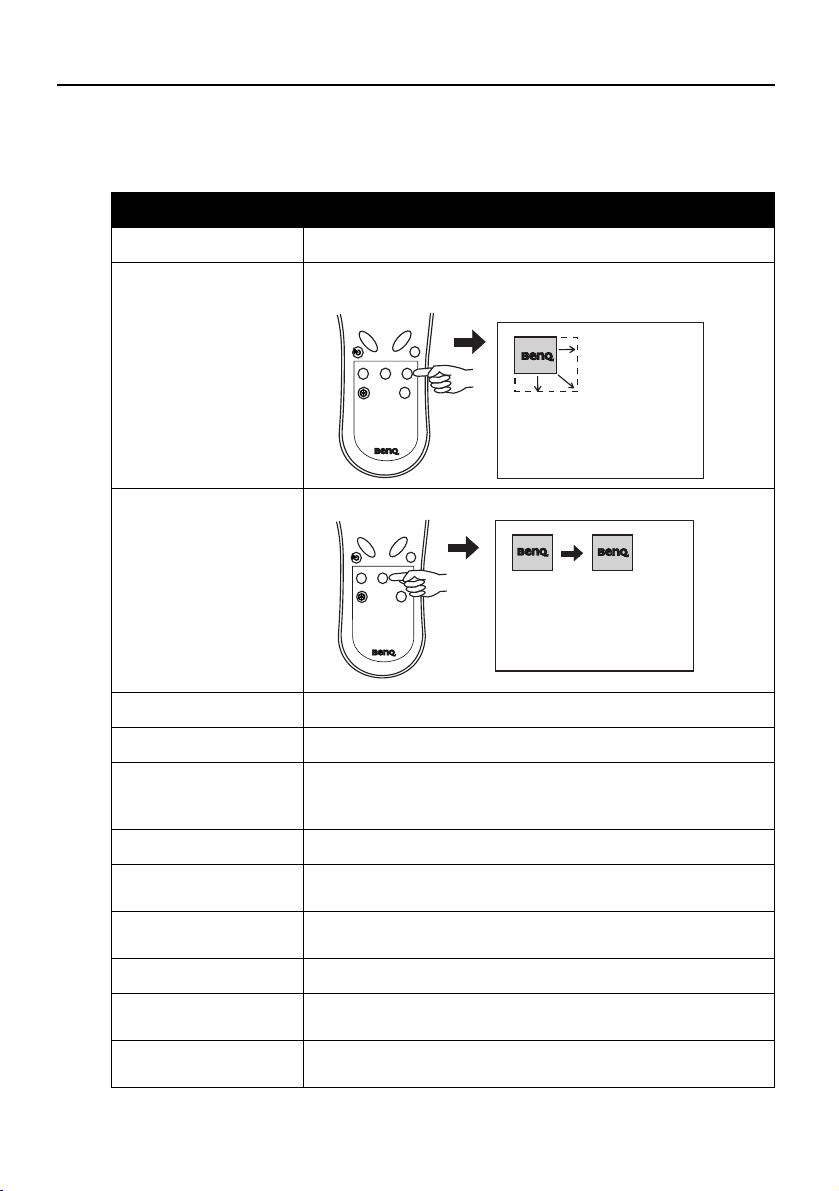

Système de menus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
1. Menu Affichage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
2. Menu Image . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
4. Menu Contrôle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
5. Menu PIP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

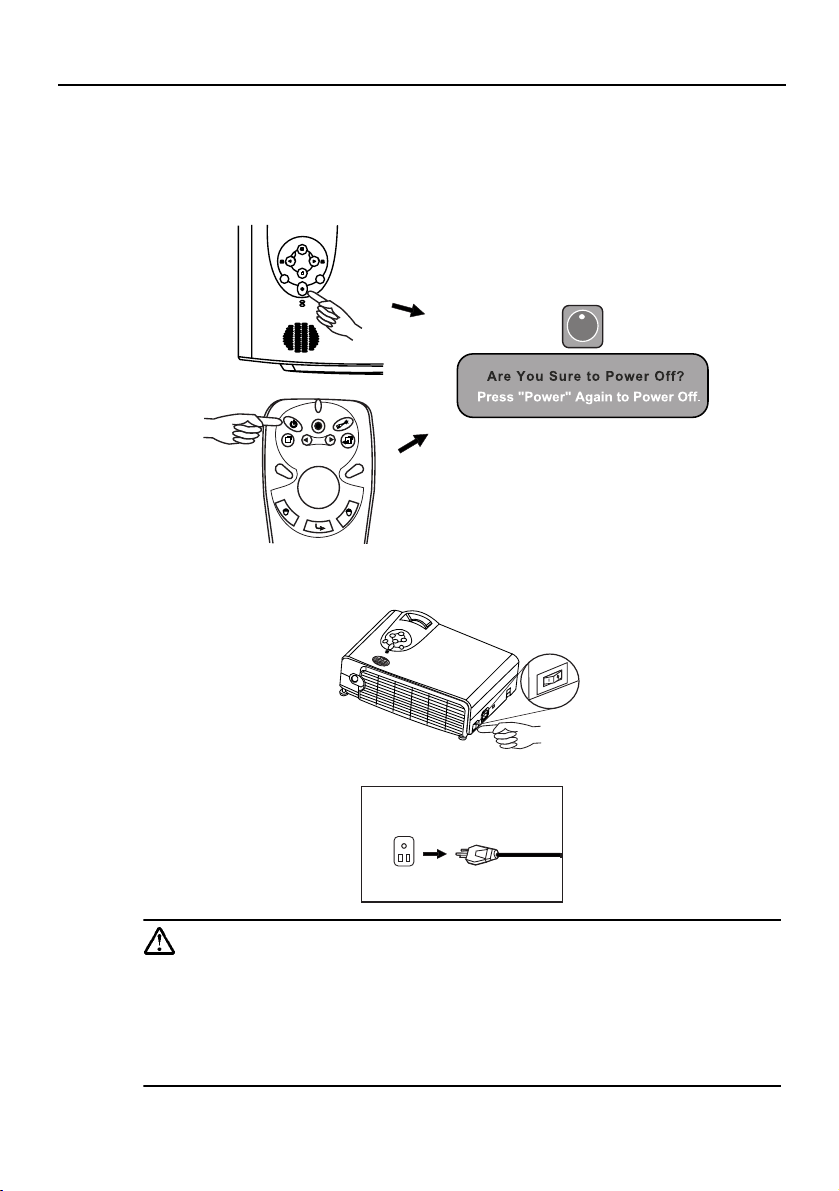

Mise hors tension . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Informations relatives à la lampe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
Utilisation et remplacement de la lampe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Voyants DEL de la lampe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Remplacement de la lampe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Réinitialisation de l'horomètre d’utilisation de la lampe . . . . . . . . . . . . . . . . . . . . . . 24
Table des matières
iii
Manuel d'utilisation des modèles BenQ PB8230/ PB8220/ PB8120
Informations temp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Informations nécessaires pour tout service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Accessoires (livrés avec le produit standard) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Accessoires en option (non livrés avec le produit standard) . . . . . . . . . . . . . . . . . 25
Commande de pièces ou demande d’informations. . . . . . . . . . . . . . . . . . . . . . . . . . 25
Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Problèmes habituels & solutions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Messages d’état . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Spécifications du projecteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Chronogramme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Encombrement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
iv
Table des matières
INTRODUCTION
Attention
POUR ÉVITER TOUT CHOC ÉLECTRIQUE, N'OUVREZ EN AUCUN CAS
LE BOÎTIER. IL NE CONTIENT AUCUNE PIÈCE SUSCEPTIBLE D’ÊTRE
RÉPARÉE PAR L’UTILISATEUR. CONFIEZ LA RÉPARATION DU
PRODUIT AU PERSONNEL D'ENTRETIEN QUALIFIÉ. VEUILLEZ LIRE
CE MANUEL DE L’UTILISATEUR AVANT D'UTILISER VOTRE
PROJECTEUR ET CONSERVEZ-LE POUR CONSULTATION
ULTÉRIEURE.
Consignes de sécurité
1. Lisez ce manuel de l’utilisateur avant d'utiliser le projecteur et conservez-le pour
consultation ultérieure.
2. La lampe devient extrêmement chaude lorsque l'appareil est en marche. Attendez
que le projecteur se refroidisse pendant approximativement 45 minutes avant de
retirer l'ensemble d'éclairage pour le remplacer. N'utilisez pas les lampes au-delà de
leur durée de vie prévue. Une utilisation excessive des lampes au-delà de leur
durée de vie nominale peut provoquer leur éclatement dans certains cas rares.
3. Ne jamais remettre en place l'ensemble d'éclairage ou aucun composant
électronique tant que le projecteur n'est pas débranché.
4. Pour réduire le risque de décharge électrique, ne démontez pas cet appareil. Pour
tout entretien ou toute réparation, confiez l’appareil à un technicien qualifié. Un
remontage incorrect peut en effet être à l’origine d’une décharge électrique lors
d’une utilisation ultérieure de l’appareil.
5. Ne placez pas ce produit sur un chariot, un stand ou une table instable. Il pourrait
tomber et être gravement endommagé.
6. Ce produit peut afficher des images renversées pour des montages au plafond.
Nous vous prions d'utiliser le matériel approprié pour monter l'appareil et de vous
assurer qu'il est solidement installé.
Manuel d'utilisation des modèles BenQ PB8230/ PB8220/ PB8120
Introduction
1
Manuel d'utilisation des modèles BenQ PB8230/ PB8220/ PB8120
Attention
● N'oubliez pas d’ouvrir l'obturateur ou de retirer le bouchon de l'objectif,
lorsque la lampe du projecteur est allumée.
● Ne regardez pas directement l'objectif de projection lors du
fonctionnement de l'appareil. Le faisceau lumineux intense peut en effet
provoquer des lésions oculaires.
● Dans certains pays, la tension d'alimentation n'est PAS stable. Ce
projecteur a été conçu pour fonctionner sans risque sur une bande
passante de 110 à 230 volts, mais risque de tomber en panne en cas de
chute ou de surtension de plus de 10 volts. Dans ces régions à haut
risque, nous recommandons l'utilisation d'un onduleur avec ce
projecteur.
Conservez ce guide de l'utilisateur : les informations contenues dans ce manuel
ont pour objet de faciliter l’utilisation et l’entretien de votre Personal Projector.
Garantie
Garantie limitée
BENQ garantit ce produit contre tout vice de matière et de fabrication, dans des
conditions normales d'utilisation et de stockage.
Exclu de la garantie : les lampes sont considérées comme des articles consommables et
sont garanties 90 jours ou 500 heures, le premier des deux prévalant. Toute réclamation
au titre de la garantie nécessite la présentation d’une preuve de la date d'achat. Au cas
où ce produit s’avère défectueux pendant la période de garantie, la seule obligation de
BENQ et votre unique recours seront le remplacement de toute pièce défectueuse,
assorti de la main-d’œuvre nécessaire. Pour bénéficier des services de la garantie, il
convient d’informer immédiatement le revendeur auprès duquel vous avez acheté le
produit défectueux.
Important : la garantie ci-dessus s’annulera dès que l’usager manquera d’employer le
produit conformément aux consignes écrites fournies par BENQ. Cette garantie vous
confère des droits spécifiques, auxquels peuvent s’ajouter d’autres droits qui varient
d’un pays à l’autre.
Pour obtenir de plus amples informations, reportez-vous au document consacré à la
garantie de BenQ.
2
Introduction
Manuel d'utilisation des modèles BenQ PB8230/ PB8220/ PB8120
Déclaration FCC
Classe A : du fait qu’il génère, utilise et peut émettre des fréquences radio, cet
équipement peut causer des interférences nuisibles aux communications radio, s'il n'est
pas installé et employé conformément aux instructions contenues dans ce manuel. Il a
été testé et déclaré conforme aux limites des dispositifs de calcul de classe A, définies
dans la sous-partie B de la partie 15 des règles FCC, dont l’objet est de fournir une
protection suffisante contre de telles interférences lors de l’utilisation de l’appareil dans
un environnement commercial. L'utilisation de ce matériel dans une zone résidentielle
étant susceptible de provoquer des interférences, l'usager devra, le cas échéant, prendre
toutes les mesures nécessaires pour les éliminer, et ce à ses frais.
Classe B : du fait qu’il génère, utilise et peut émettre des fréquences radio, cet
équipement peut causer des interférences nuisibles aux communications radio, s'il n'est
pas installé et employé conformément aux instructions. L'absence d'interférences n'est
toutefois pas garantie dans certaines installations. Si ce matériel provoque un brouillage
nuisible à la réception radio ou télévision, ce qui peut se déterminer en éteignant
l'équipement et en le rallumant, nous conseillons à l'utilisateur d'essayer de corriger le
brouillage de l'une des façons suivantes :
– Réorientez ou changez l'emplacement de l'antenne de réception.
– Éloignez le matériel du récepteur.
– Raccordez le matériel à une prise se trouvant sur un circuit différent de
celui auquel le récepteur est relié.
– Consultez votre revendeur ou un technicien radio-télévision expérimenté.
Déclaration CEE
ce dispositif a été testé et déclaré conforme aux exigences de compatibilité
électromagnétique (EMC) du 89/336/EEC (Communauté Economique Européenne).
Introduction
3
Manuel d'utilisation des modèles BenQ PB8230/ PB8220/ PB8120
Contenu de livraison du produit
Le projecteur est livré avec les câbles nécessaires au raccordement aux PC ou
portables standards. Déballez le colis avec précaution et vérifiez qu’il contient tous les
éléments mentionnés ci-dessous. Si l’un de ces éléments s’avère manquant, consultez
votre revendeur.
Projecteur
Manuel de
l'utilisateur
Convertisseur 3-2
Guide de
démarrage rapide
Document
consacré à la
garantie
Télécommande
Câble audio
Câble VGA
Accessoires en option
1. Adaptateur Macintosh
2. Module de lampe 250W
4
Introduction
Manuel de
l'utilisateur sur CD
Câble USB
Pile
Cordon
d'alimentation
Câble AV
Mallette de transport souple
de luxe
Câble TVHD
(télévision à
haute définition)
Câble S-Vidéo
Manuel d'utilisation des modèles BenQ PB8230/ PB8220/ PB8120
Description du projecteur
Projecteur
7
6
8
1
5
2
3
Tableau de commande externe
1
4
11
10 11 14 15
Connecteur audio/vidéo
(voir page suivante)
Objectif de projection Prise audio
2
Réglage avant Prise USB pour souris
3
Télécapteur IR Prise S-Vidéo
4
Grille de ventilation Port de commande RS 232
5
Haut-parleur Pieds de réglage arrières
6
Réglage de l'objectif de projection Verrou Kensington
7
Entrée de signal RVB
8
Sortie de signal RVB Interrupteur principal
9
Connecteur YP
10
BPR Volet du compartiment à lampe
12
13
14
15
16
17
Prise du cordon d'alimentation
18
19
20
9
12
13
20
4
3
17
18
16
19
Introduction
5
Manuel d'utilisation des modèles BenQ PB8230/ PB8220/ PB8120
Tableau de commande externe
4
2
1
LAMP
TEMP
53
6
7
8
9
Alimentation
1
Pour allumer ou éteindre le
projecteur, appuyez sur la touche
Power et maintenez-la enfoncée.
Auto
2
Détermine automatiquement les
réglages optimaux de l'image pour
les signaux reçus.
Trapèze - / gauche
3
Tra pè z e + / dr oit e
5
4
6
Sortie
Menu
Le bouton Menu permet d’afficher
les menus à l’écran. En appuyant à
nouveau sur Menu, vous accédez
aux sous-menus. Les boutons
Gauche et Droite vous permettent
de naviguer entre les différents choix
et configurations des menus et sousmenus. Toutefois, lorsqu’aucun menu
à l'écran n’est actif, les boutons
Gauche et Droite font office de
touches de commande Trap èz e +/ -.
Le bouton Sortie vous permet de
revenir au menu principal. En
appuyant de nouveau sur Sortie,
vous quittez le système de menus.
Source
7
Sélectionne les sources de signaux
parmi les possibilités suivantes : PC,
Vidéo, S-Vidéo etYP
Voyant lampe
8
BPR.
Le voyant lampe s'allume lorsque la
lampe a besoin d'être entretenue, de
se refroidir ou d'être remplacée.
Reportez-vous à la section
Informations relatives à la lampe,
page 22 pour plus de détails.
Voyant temp
9
Le voyant temp clignote lorsque la
température de l'appareil est trop
élevée, ce qui peut se produire en
cas d'utilisation incorrecte du
projecteur. Voir "Informations
temp" sur la page 24 pour plus de
détails.
6
Introduction
Manuel d'utilisation des modèles BenQ PB8230/ PB8220/ PB8120
Pied de réglage
Le projecteur est muni de deux pieds de réglage à blocage rapide. Appuyez sur les
boutons pour ajuster l'angle d'inclinaison.
1. Soulevez le projecteur, puis appuyez sur la touche de réglage pour dégager le pied
de réglage.
2. Le pied de réglage se met alors en position et se bloque.
Caractéristiques du projecteur
Le projecteur allie convivialité et rendement élevé de la projection à moteur optique, ce
qui a pour effet d'améliorer la qualité et de faciliter la projection des images.
Le projecteur présente les caractéristiques suivantes :
• Petite taille et faible poids pour une portabilité accrue
• Télécommande toutes fonctions avec pointeur laser / fonction souris à distance
• Zoom manuel de haute qualité
• Réglage automatique actionné par une simple touche, permettant d’optimiser la
qualité de l'image
• Touches de commande de correction trapézoïdale numérique d’emploi aisé pour
redonner aux images déformées un aspect normal
• Commande de réglage de l'équilibrage des couleurs pour affichage de données/
vidéo
• Lampe de projection à ultra-haute luminosité
• Capacité d’affichage de 16,7 millions de couleurs
• Menus à l'écran en 8 langues : anglais, français, allemand, italien, espagnol, coréen,
chinois simplifié et traditionnel
• Choix de mode normal/vidéo pour l'affichage de données/vidéo
• Fonction AV performante offrant une image AV de haute qualité
• Compatibilité HDTV (YP
Remarque : la luminosité de l'image projetée varie selon l'éclairage
environnant et les réglages de contraste/luminosité.
BPR)
Introduction
7
Manuel d'utilisation des modèles BenQ PB8230/ PB8220/ PB8120
Description de la télécommande
Alimentation
DEL
Pointeur laser
Menu
3 Trapèze - /gauche
4 Tra pè z e + / dr oit e
Auto
Clic gauche / clic droite
Zoom In/Out
(Zoom avant/arrière)
Le bouton Zoom In + (Zoom avant
+) permet d’agrandir le centre de
l'image. En appuyant de nouveau sur
le bouton + , vous agrandissez
davantage l’image (jusqu'à quatre fois
sa taille d’origine). Le bouton Zoom
Out - (Zoom arrière -) permet de
réduire la taille de l'image. En
appuyant de nouveau sur le bouton - ,
vous réduisez davantage la taille de
l’image jusqu'à ce qu’elle retrouve sa
taille d’origine. Pour revenir au mode
d’affichage normal, appuyez sur le
bouton Return (Retour) - cette
fonction peut être utilisée
conjointement avec la fonction Freeze
(Arrêt sur image).
Retour
Arrêt sur image
L'image se fige lorsque vous appuyez sur « Arrêt sur image ».
L’icône « Pause » s’affiche alors en bas à droite de l’écran
pendant trois secondes. Pour désactiver la fonction Arrêt sur
image, appuyez sur le bouton ARRET SUR IMAGE, le bouton
RETOUR ou le bouton SOURCE (quand la source d'entrée est
modifiée pendant l’affichage). L’icône « Lecture » s’affiche en
bas à droite de l’écran pendant trois secondes, lorsque la
fonction « Arrêt sur image » est désactivée.
Source
Sortie
Vide
Tablette tactile
Glisser-déplacer
Volume +/-
Muet
Source PIP
Positi on PIP
Taille PIP
Vous pouvez activer la
fonction PIP (Picture In
Picture = image incrustée) et
choisir la position et la taille
de l'image PIP, en appuyant sur
les touches Source PIP, Pos
PIP, et taille PIP,
respectivement.
Rapport
En appuyant sur la touche
Rapport, vous pouvez
sélectionner le rapport H/L
de l'écran que vous préférez :
4:3 ou 16:9
8
Introduction
Manuel d'utilisation des modèles BenQ PB8230/ PB8220/ PB8120
Portée efficace de la télécommande
Les capteurs infrarouges se situent à l'avant et au dos du projecteur. La télécommande
fonctionne dans un angle de 30 degrés à l'horizontale et à la verticale par rapport à une
ligne formant un angle droit avec les capteurs infrarouges. La distance entre la
télécommande et les capteurs infrarouges doit être inférieure à 6 mètres.
Installation ou remplacement des piles
Appuyez sur le
1
couvercle du
compartiment de la
pile et faites-le
glisser dans le sens
indiqué.
Installez les piles
2
selon les
indications du
diagramme se
trouvant dans le
compartiment des
piles.
Replacez le
3
couvercle jusqu'à
ce que se produise
un déclic.
Attention
Évitez toute chaleur et humidité excessives. Le remplacement incorrect des
piles peut créer un risque d'explosion. Ne les remplacez que par le même
type de pile ou un type équivalent recommandé par le fabricant. Mettez au
rebus les piles usagées selon les instructions du fabricant.
Introduction
9
Manuel d'utilisation des modèles BenQ PB8230/ PB8220/ PB8120
INSTALLATION
Taille de l'écran
Placez le projecteur à la distance requise par rapport à l’écran selon la dimension de
l’image que vous souhaitez obtenir (voir le tableau ci-dessous).
Projection Distance
• Taille d'affichage du modèle PB8230/ PB8220 (XGA)
Distance de
l'écran
pieds pouces pieds pouces pieds pouces mètres cm mètres cm mètres cm
4 48 2,49 29. 9 3,05 36. 6 1 7 0,62 62.2 0,76 76.2
6 72 3,73 44.8 4,57 54. 9 1.5 150 0,93 93.3 1,14 114.3
8 96 4,98 59.7 6,10 73.2 2 2 1,24 124.5 1,52 152.4
10 120 6,22 74.7 7,62 91.4 2.5 250 1,56 155. 6 1,91 190.5
12 144 7,47 89. 6 9,14 109.7 3 300 1,87 186.7 2,29 228. 6
14 168 8,71 104.5 10,67 128.0 3.5 350 2,18 217.8 2,67 266.7
16 192 9,96 119.5 12,19 146.3 4 400 2,49 248. 9 3,05 304.8
18 216 11,20 134.4 13,72 164. 6 4.5 450 2,80 280.0 3,43 342. 9
20 240 12,45 149.4 15,24 182. 9 5 500 3,11 311.2 3,81 381.0
22 264 13,69 164.3 16,76 201.2 5.5 550 3,42 342.3 4,19 419.1
24 288 14,94 179.2 18,29 219.5 6 600 3,73 373.4 4,57 457.2
26 312 16,18 194.2 19,81 237.7 6.5 650 4,04 404.5 4,95 495.3
28 336 17,42 209.1 21,34 256.0 7 700 4,36 435. 6 5,33 533.4
30 360 18,67 224.0 22,86 274.3 7.5 750 4,67 466.7 5,72 571.5
32 384 19,91 239.0 24,38 292. 6 8 800 4,98 497.8 6,10 609. 6
Zoom
minimum
Diagonale
Zoom
maximum
Distance de
l'écran
Zoom
minimum
Diagonale
Zoom
maximum
10
Installation
Manuel d'utilisation des modèles BenQ PB8230/ PB8220/ PB8120
• Taille d'affichage du modèle PB8120 (SVGA)
Distance de
l'écran
pieds pouces pieds pouces pieds pouces mètres cm mètres cm mètres cm
4 48 1,96 23.5 2,40 28.7 1 7 0,49 48. 9 0,60 59. 9
6 72 2,93 35.2 3,59 43.1 1.5 150 0,73 73.4 0,90 89.8
8 96 3,91 47.0 4,79 57.5 2 2 0,98 97.8 1,20 119.8
10 120 4,89 58.7 5,99 71. 9 2.5 250 1,22 122.3 1,50 149.7
12 144 5,87 70.4 7,19 86.2 3 300 1,47 146.7 1,80 179.7
14 168 6,85 82.2 8,39 100. 6 3.5 350 1,71 171.2 2,10 209. 6
16 192 7,83 93. 9 9,58 115.0 4 400 1,96 195.7 2,40 239. 6
18 216 8,80 105.7 10,78 129.4 4.5 450 2,20 220.1 2,70 269.5
20 240 9,78 117.4 11,98 143.7 5 500 2,45 244. 6 2,99 299.5
22 264 10,76 129.1 13,18 158.1 5.5 550 2,69 269.0 3,29 329.4
24 288 11,74 140. 9 14,37 172.5 6 600 2,93 293.5 3,59 359.4
26 312 12,72 152. 6 15,57 186. 9 6.5 650 3,18 317. 9 3,89 389.3
28 336 13,70 164.3 16,77 201.2 7 700 3,42 342.4 4,19 419.3
30 360 14,67 176.1 17,97 215. 6 7.5 750 3,67 366.8 4,49 449.2
32 384 15,65 187.8 19,17 230.0 8 800 3,91 391.3 4,79 479.1
Zoom
minimum
Diagonale
Zoom
maximum
Distance de
l'écran
Zoom minimum Zoom maximum
Diagonale
Branchement à divers appareils
Description HDTV
Le projecteur supporte plusieurs modes d'affichage de télévision haute définition. Parmi
ces sources figurent :
• Lecteur VHS numérique (D-VHS) • Lecteur DVD
• Récepteur HDTV pour antenne
parabolique
La plupart de ces sources fournissent une sortie vidéo analogique, une sortie VGA
standard, ou un format YPBPR (par défaut).
Le projecteur supporte la transmission de données HDTV via un connecteur YPBPR.
Utilisez le câble HDTV livré avec votre projecteur pour afficher des images HDTV.
Les standards suivants sont supportés par la fonction HDTV :
• 480i • 480p
• 720p • 1080i
Consultez le "Système de menus" sur la page 15 pour des informations sur les
sélections OSD HDTV.
• Tuner de télévision numérique
Installation
11
Manuel d'utilisation des modèles BenQ PB8230/ PB8220/ PB8120
Branchement à divers appareils
Le raccordement de votre projecteur à votre ordinateur de bureau ou portable,
magnétoscope ou à d'autres systèmes s’effectue en quelques secondes seulement. Un
adaptateur Mac (disponible en option) est toutefois nécessaire pour les utilisateurs
d'ordinateurs Macintosh.
Moniteur
RVB
PC Audio
PC/portable
Lecteur DVD
VIDEO
AUDIO
L
S-VIDEO
R
USB
Y Pb Pr
Vidéo/Audio
Vers entrée RVB
S-Vidéo
RGBIN RGBOUT
Pr Pb Y
VIDEO L R
S-VIDEO CONTRO
Contrôle
Vers sortie RVB
AUDIOIN
USB
PC Audio
USB
12
Installation
UTILISATION
Mise en route
1. Branchez le cordon d'alimentation dans une prise murale.
2. Mettez l'appareil sous tension à l'aide de l'interrupteur principal..
3. Pour allumer le projecteur, appuyez sur la touche POWER et maintenez-la
enfoncée. La touche lumineuse d’alimentation devient verte et clignote ; elle reste
allumée tant que l’appareil est allumé.
Manuel d'utilisation des modèles BenQ PB8230/ PB8220/ PB8120
Projecteur
Télécommande
(Une fois l’appareil mis hors tension, une période de refroidissement de 120 secondes
est nécessaire avant qu’il soit possible de rallumer le projecteur.)
4. Allumez tous les appareils branchés.
Utilisation
13
Manuel d'utilisation des modèles BenQ PB8230/ PB8220/ PB8120
Correction trapézoïdale numérique
Une distorsion trapézoïdale a lieu lorsque le bas ou le haut d'une image projetée
est sensiblement élargi. Pour corriger cet effet, appuyez sur la touche de commande
Trapèze +/- sur le tableau de commande du projecteur ou sur la télécommande
(Keystone +/-) , puis réglez la barre coulissante intitulée Trapèze à la position
souhaitée. Le bouton + sert à corriger la distorsion trapézoïdale en haut de
l'image et le bouton - à corriger la distorsion trapézoïdale au bas de l'image.
Projecteur
Télécommande
Réglage automatique
Vous devrez parfois optimiser la qualité de l'image. La touche Auto du tableau de
commande du projecteur ou de la télécommande vous permettra de le faire. En moins
de 3 secondes, la fonction de réglage automatique intelligente intégrée fait apparaître la
meilleure qualité d'image en ajustant les réglages.
14
Utilisation
Projecteur
Auto Source
Télécommande
Auto
Manuel d'utilisation des modèles BenQ PB8230/ PB8220/ PB8120
Sélection de la source
Chaque fois que plusieurs sources d'entrée sont disponibles, vous pouvez en
sélectionner une en appuyant sur la touche Source du tableau de commande ou de la
télécommande.
Projecteur
Auto Source
Télécommande
Source
Système de menus
Appuyez sur la touche Menu pour afficher le menu principal, puis sur 3ou 4 pour
sélectionner un sous-menu de votre choix. En appuyant à nouveau sur Menu, vous
pouvez sélectionner un élément du sous-menu.
Barre de
menus
Sous-menu Affichage Image Source Commande PIP
Page principale :
Source PIP
Taille PIP
Position PIP
Position horizontale
Position verticale
Autres options
Sous-page :
Luminosité
Contraste
Couleur
Te i n t e
Netteté
Système
PC
Y- P b - P r
Vidéo
S-Vidéo
Tr a p èz e
Luminosité
Contraste
Phase
Taille H.
Tr a p èz e
Luminosité
Contraste
Couleur
Te i n t e
Rapport
Position H
Position V
Te m pé r at ur e de
couleur
Informations
Rapport
Couleurs
Te i n t e
Te m pé r at ur e de
couleur
Rapport
Système
Netteté
Te m pé r at ur e de
couleur
Informations
Miroir
Source
Vo lu me
Aigus
Graves
Muet
Langue
OSD
Paramétrage
Mode vidéo
Redémarrer
Heures
d'utilisation de
la lampe
Utilisation
15
Manuel d'utilisation des modèles BenQ PB8230/ PB8220/ PB8120
1. Menu Affichage
FONCTION DESCRIPTION
Permet de corriger la distorsion trapézoïdale.
Tr a pè z e
Permet de régler la luminosité de l’image.
Luminosité
Ajuste la gradation entre les zones sombres et claires de l'image.
Contraste
-
16
horizontale
Couleur
Utilisation
Phase
Taille
Te i n t e
Permet d’éviter le papillotement de l’image.
*Cette fonction n’est pas disponible lorsque le mode d’entrée est de
type vidéo ou S-Vidéo.
Permet d’obtenir la taille de l’image désirée.
*Cette fonction n’est pas disponible lorsque le mode d’entrée est de
type vidéo ou S-Vidéo.
Augmente ou diminue la gamme de couleurs (R, V, B) de l'image.
*Cette fonction n’est pas disponible lorsque le mode d’entrée est de
type PC.
Ajuste l'image pour qu'elle apparaisse plus rouge ou bleue.
*Cette fonction n’est pas disponible lorsque le mode d’entrée est de
type PC.
Manuel d'utilisation des modèles BenQ PB8230/ PB8220/ PB8120
2. Menu Image
FONCTION DESCRIPTION
Les utilisateurs disposent de 3 options quant au rapport de
Rapport
Posit ion
horizontale
Position ver ticale
reproduction de l'image.
1. 4:3 2. 16:9 3. 1:1
*1:1 est uniquement disponible en mode d'entrée PC.
Permet de régler la position horizontale de l'image projetée.
*Cette fonction est uniquement disponible avec le mode d'entrée PC.
Permet de régler la position verticale de l’image.
*Cette fonction est uniquement disponible avec le mode d'entrée PC.
Temp. de couleur Permet de choisir la température de couleur de votre choix.
Informations Affiche la résolution en cours de l’écran.
Système
Affiche les informations du système :
1.NTSC 2. PAL 3.SECAM 4. YUV
Ajuste l'image pour qu'elle s'affiche de façon plus nette ou plus
Netteté
floue.
*Cette fonction n’est pas disponible lorsque le mode d’entrée est de
type PC or YP
BPR.
Augmente ou diminue la gamme de couleurs (R, V, B) de l'image.
Couleur
Te i n t e
*Cette fonction n’est pas disponible lorsque le mode d’entrée est de
type PC.
Ajuste l'image pour qu'elle apparaisse plus rouge ou bleue.
*Cette fonction est uniquement disponible avec le système NTSC.
Utilisation
17
Manuel d'utilisation des modèles BenQ PB8230/ PB8220/ PB8120
3. Menu Source
FONCTION DESCRIPTION
Miroir
Source
Vo lu me
1. Projection par défaut
3. Rétroprojection
Lorsque plusieurs sources sont disponibles, sélectionne la source
d'entrée parmi les possibilités suivantes : PC, Vidéo, S-Vidéo et YPBPR.
Permet de régler le volume.
Permet de régler les aigus.
2. Projection avec l'appareil monté
au plafond
4. Rétroprojection avec l'appareil
monté au plafond
18
Aigus
Graves
Muet
Utilisation
Permet de régler les graves.
Arrêt
Marche
Manuel d'utilisation des modèles BenQ PB8230/ PB8220/ PB8120
4. Menu Contrôle
FONCTION DESCRIPTION
Règle la langue des menus de commande OSD.
Langue
OSD
Paramétrage
Mode vidéo
Réinitialiser
Sélectionnez à l'aide de la touche 3 / 4 la langue souhaitée
parmi les suivantes : anglais, français, allemand, italien,
espagnol, coréen, chinois simplifié et traditionnel.
Pos. O S D
Permet de sélectionner une position OSD de votre choix.
Durée d’activité OSD
Définit la durée pendant laquelle un menu OSD reste actif
après que vous avez appuyé sur un bouton. Cette durée
varie de 5 à 60 secondes et se règle par incréments de 5
secondes.
Balayage des sources
Active la fonction Balayage des sources.
Maintien trapèze
Mémorise la dernière valeur de correction trapézoïdale, y
compris à la suite de la remise en route du projecteur.
Maintien miroir
Mémorise la dernière valeur de correction du miroir, y
compris à la suite de la remise en route du projecteur.
Durée d'inactivité
Permet de régler la temporisation avant extinction du
projecteur lorsque cette fonction est activée.
Arrêt automatique
Règle la temporisation avant l'extinction du système lorsque
aucune entrée n'est détectée.
Logo de l'utilisateur
Permet à l'utilisateur de définir sa page de logo affichée
pendant le démarrage. Trois modes sont disponibles : défaut
(logo BENQ), écran noir et écran bleu.
Permet de sélectionner le mode vidéo.
Rétablit les valeurs définies en usine.
Heures d'utilisation
de la lampe
Affiche le nombre d’heures d'utilisation de la lampe.
Utilisation
19
Manuel d'utilisation des modèles BenQ PB8230/ PB8220/ PB8120
5. Menu PIP
Ces fonctions ne sont valables que si le mode d’entrée est PC et la source PIP est
Vidéo ou S-Vidéo.
FONCTION DESCRIPTION
Source PIP Sélectionne la source du PIP.
Permet l'utilisation de la touche 3 / 4 pour parcourir les
quatre choix suivants : Aucun, Petit, Moyen et Grand.
Taille PIP
PIP-Source PIP-Pos PIP-Size
Permet de sélectionner la position du PIP.
PIP-Source PIP-Pos PIP-Size
Positi on PIP
Position horizontale Permet de régler la position horizontale de l’image PIP.
Position ver ticale Permet de régler la position verticale de l’image PIP.
Les touches 3 / 4 permettent de sélectionner des fonctions
Autres options
PIP supplémentaires, y compris Luminosité, Contraste,
Couleur, Teinte, Netteté et Système.
Luminosité Permet de régler la luminosité de l’image PIP.
Contraste
Couleur
Permet d'ajuster la gradation entre les zones sombres et
claires de l'image PIP.
Augmente ou diminue la gamme de couleurs (R, V, B) de
l'image.
Te i n t e Ajuste l'image pour qu'elle apparaisse plus rouge ou bleue.
Netteté
Système
Ajuste l'image pour qu'elle s'affiche de façon plus nette ou plus
floue.
Permet de sélectionner des systèmes d'image PIP : Auto,
NTSC, PAL, SECAM
20
Utilisation
Manuel d'utilisation des modèles BenQ PB8230/ PB8220/ PB8120
Mise hors tension
1. Appuyez sur la touche POWER et maintenez-la enfoncée : un message
d'avertissement s'affiche ensuite. Pour éteindre le projecteur, appuyez de nouveau
sur la touche POWER.
Projecteur
Télécommande
2. Le ventilateur continuera à tourner pendant environ 2 minutes.
3. Mettez l'appareil hors tension à l'aide de l'interrupteur principal.
I
4. Débranchez le cordon d'alimentation de la prise murale.
Attention
Ne débranchez le cordon d'alimentation de l’appareil qu’après avoir mis
l’appareil hors tension et l’avoir laissé refroidir pendant 2 minutes.
Si le projecteur n'est pas arrêté correctement, par mesure de protection
de la lampe, le système le détectera et laissera refroidir la lampe
pendant deux minutes avant de se rallumer.
Utilisation
21
Manuel d'utilisation des modèles BenQ PB8230/ PB8220/ PB8120
ENTRETIEN
Informations relatives à la lampe
Utilisation et remplacement de la lampe
Lorsque le voyant de la lampe est rouge ou qu'un message s'affiche conseillant le
remplacement de la lampe, veuillez installer une lampe neuve ou consultez votre
revendeur. L'utilisation d'une vieille lampe est susceptible de provoquer des défauts de
fonctionnement du projecteur, voire dans de rares cas, l'explosion de la lampe.
Voyants DEL de la lampe
Voyant de la durée
de vie de la lampe
La lampe n'est pas
installée
correctement.
La température est
trop élevée
L'apparition du voyant rouge indique que la durée
d'utilisation de la lampe dépasse 2000 heures. Il est donc
nécessaire de remplacer la lampe de projection
immédiatement.
Le voyant devient rouge.
Si la température interne du projecteur est trop élevée
pour un fonctionnement en toute sécurité, le voyant DEL
se met à clignoter en orange, puis la lampe s'éteint
automatiquement. Le voyant clignote alors que l'appareil
est éteint.
Si le voyant est éteint, le fonctionnement et la température
de la lampe du projecteur sont normaux.
Attention
Le voyant de la lampe s'allume aussitôt que la lampe est trop chaude.
Coupez le courant et laissez refroidir le projecteur pendant 45 minutes. Si
le voyant de la lampe est encore rouge, lorsque vous mettez l’appareil sous
tension, veuillez prendre contact avec votre revendeur.
22
Entretien
Manuel d'utilisation des modèles BenQ PB8230/ PB8220/ PB8120
Remplacement de la lampe
Attention
Pour réduire le risque de décharge électrique, veillez à toujours éteindre le
projecteur et à débrancher le cordon d'alimentation avant de remplacer la
lampe.
1. Éteignez le projecteur. Débranchez le
cordon d'alimentation de la prise
murale et du projecteur.
2. Desserrez la vis du couvercle, puis
retirez-le. Si la lampe est chaude,
attendez qu'elle refroidisse pendant
45 minutes pour éviter toute brûlure.
3. Desserrez les 3 vis. (Nous conseillons
fortement l'utilisation d'un tourne-vis
magnétique.) Tirez sur la poignée afin
de retirer le boîtier de la lampe. Si les
vis ne sont pas complètement
desserrées, vous risquez de vous
blesser. N'introduisez en aucune
circonstance la main dans le boîtier
après avoir retiré la lampe. Le contact
des doigts avec les composants
optiques se trouvant à l’intérieur du
boîtier peut dégrader l'équilibre des
couleurs de l'image projetée.
4. Remplacez la lampe. Montez-la dans le
projecteur et resserrez fermement les
vis. Les vis lâches peuvent entraîner
une mauvaise connexion, qui risque à
son tour de provoquer un défaut de
fonctionnement de l'appareil.
5. Remontez le couvercle de la lampe,
puis resserrez la vis. N'allumez pas
le courant lorsque le couvercle
de la lampe a été ôté. Chaque fois
que vous remplacez la lampe,
remettez à zéro la durée totale de
fonctionnement de la lampe. Ne la
réinitialisez pas si la lampe n'a
pas été remplacée, cela risquerait de provoquer son endommagement.
Étape 1
Étape 2
Étape 3
Étape 4
Entretien
23
Manuel d'utilisation des modèles BenQ PB8230/ PB8220/ PB8120
Attention
Pour réduire le risque de brûlures graves, ne remplacez la lampe qu’après
avoir attendu pendant au moins 45 minutes que le projecteur se soit
refroidi.
Pour limiter le risque de blessures aux doigts et de dommages des
composants internes, procédez avec prudence pour retirer les débris de
verre provenant de l’éclatement du panneau vitré de la lampe.
Pour réduire le risque de blessures aux doigts et/ou de diminution de la
qualité d’image suite à un contact avec l'objectif, évitez de toucher le
compartiment vide une fois que la lampe a été démontée.
Cette lampe contient du mercure. Consultez les règlements sur les déchets
dangereux en vigueur pour éliminer cette lampe comme il convient.
Réinitialisation de l'horomètre d’utilisation de la lampe
Si vous remplacez la lampe après 2000 heures de fonctionnement, veuillez effectuer les
opérations suivantes dans les 10 minutes qui suivent la mise sous tension.
FONCTION OSD
Appuyez sur le bouton Sortie du
projecteur pendant 3 secondes pour
afficher la durée d'utilisation totale de la
lampe.
Informations temp
L'apparition du voyant DEL signale un des problèmes suivants :
1. La température interne est trop élevée.
2. Les ventilateurs ne fonctionnent pas.
Eteignez le projecteur et consultez un agent d'entretien qualifié.
24
Entretien
• Appuyez sur le bouton Menu du
projecteur lorsque l’indicateur
d’heures de la lampe est affiché. Un
message vous invite alors à procéder
au réglage.
• Appuyez sur W ou X afin de remettre
à zéro l'horomètre de la lampe ou
appuyez sur EXIT pour sortir.
Manuel d'utilisation des modèles BenQ PB8230/ PB8220/ PB8120
Informations nécessaires pour tout service
Accessoires (livrés avec le produit standard)
Description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Numéro de pièce
Cordon d'alimentation (UE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27.82718.281
Cordon d'alimentation (USA) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27.01818.000
Cordon d'alimentation (R.-U.) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27.01018.000
Câble d'interface . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50.J0508.502
Câble vidéo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50.72918.001
Câble S-Vidéo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50.72920.011
Câble audio PC - PC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50.74405.501
Mallette de transport souple. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98.J3402.B11
Câble HDTV . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50.J7111.501
Câble USB pour souris . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50.73213.501
Télécommande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98.J3401.011
Convertisseur 3-2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22.91007.001
Accessoires en option (non livrés avec le produit standard)
Description des pièces . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Numéro de pièce
Adaptateur Mac (commutable) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20.20118.A15
Module de lampe 250W . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65.J4002.001
Commande de pièces ou demande d’informations
Pour toute information concernant nos produits, l'assistance technique, des
informations relatives à l'entretien ou pour commander des accessoires, visitez le site
web BENQ à l'adresse suivante : http://www.BenQ.com.
Entretien
25
Manuel d'utilisation des modèles BenQ PB8230/ PB8220/ PB8120
DéPANNAGE
Problèmes habituels & solutions
PROBLÈMES SOLUTIONS
• Assurez-vous que le cordon d'alimentation est
correctement inséré dans la prise de l'adaptateur CA.
AUCUNE
ALIMENTATION
ÉLECTRIQUE
AUCUNE IMAGE
AFFICHAGE D’UNE
TRAPÉZOÏDALE
COULEUR PÂLE
IMAGE BROUILLÉE
LA
TÉLÉCOMMANDE
NE FONCTIONNE
PA S
• Assurez-vous que le cordon d'alimentation est
correctement inséré dans la prise de courant.
• Réglez l'interrupteur en position “1”.
• Attendez deux minutes avant de rallumer le projecteur si
vous venez de l’éteindre.
• Vérifiez si vous avez choisi la bonne source d'entrée.
• Assurez-vous que tous les câbles sont correctement
raccordés.
• Réglez la luminosité et le contraste.
• Retirez le couvercle de l'objectif.
• Repositionnez l'appareil pour améliorer son angle par
rapport à l’écran.
• Utilisez la touche de fonction de correction Tra p è ze sur le
tableau de commande du projecteur ou sur la
télécommande (Keystone).
• Sélectionnez le système vidéo approprié.
• Réglez la luminosité, le contraste ou la saturation.
• Appuyez sur la touche Auto du tableau de commande du
projecteur ou de la télécommande pour obtenir une
meilleure qualité d'image.
• Réglez la mise au point.
• Repositionnez l'appareil pour améliorer son angle de
projection.
• Vérifiez que la distance entre l'appareil et l’écran figure bien
dans la plage de réglage de l'objectif.
• Remplacez les piles.
• Assurez-vous qu’il n’y a aucun obstacle entre la
télécommande et l'appareil.
• Tenez-vous à moins de 6 mètres du projecteur.
• Vérifiez que rien ne recouvre les capteurs à l’avant et à
l’arrière de l'appareil.
26
Dépannage
Manuel d'utilisation des modèles BenQ PB8230/ PB8220/ PB8120
Messages d’état
Messages affichés à l'écran Description
RECHERCHE
ACQUISITION DE
SIGNAL
HORS GAMME
AVERTISSEMENT LAMPE
- REMPLACEZ LA LAMPE
ET REMETTEZ À ZERO
L'HOROMETRE DE LA
LAMPE !
FIN DE DUREE
D'UTILISATION DE LA
LAMPE. VOUS DEVEZ
REMPLACER LA LAMPE !
FIN DE DUREE
D'UTILISATION DE LA
LAMPE. REMPLACEZ LA
LAMPE !
Le projecteur recherche l’entrée.
Le projecteur a identifié le signal d'entrée et est en train
d’effectuer le réglage automatique d'image.
La fréquence du signal d'entrée dépasse la gamme du
projecteur.
La lampe a fonctionné pendant 1 900 heures. Remplacez
la lampe pour assurer un rendement optimal.
La lampe a fonctionné pendant 1 980 heures, et
l'alimentation sera coupée après 20 heures d’utilisation
supplémentaires.
La lampe a fonctionné pendant 2000 heures. Le message
d'avertissement s'affichera pendant 30 secondes toutes
les 5 minutes suite à l'allumage du projecteur et
l'alimentation sera coupée automatiquement au bout de
10 minutes.
Dépannage
27
Manuel d'utilisation des modèles BenQ PB8230/ PB8220/ PB8120
SPéCIFICATIONS
Spécifications du projecteur
Spécifications techniques
Remarque : toutes les spécifications peuvent faire l’objet de modifications
sans préavis.
Données générales
Nom du produit : Personal Projector
Nom du modèle PB8230 1024X768 XGA
PB8220 1024X768 XGA
PB8120 800 X 600 SVGA
Spécifications optiques
Système d'affichage 1-CHIP DMD
Objectif F/Numéro F/2,6
Lampe Lampe UHP 250W
Spécifications électriques
Alimentation électrique CA 100 ~ 240V, 4,0A, 50/60 Hz (Automatique)
Consommation électrique 330W (Max)
Spécifications mécaniques
Dimensions 308 mm (L) x 95 mm (H) x 238 mm (P)
Plage de température de
fonctionnement
Poids 3,1 Kg (6,9 lbs)
Terminal d’entrée
Entrée ordinateur
Entrée RVB Sub-D à 15 broches (femelle)
Entrée de signal vidéo
S-VIDEO Port mini DIN à 4 broches x1
VIDEO Prise RCA x1
Entrée de signal HDTV Prise RCA YP
Entrée de signal audio
Audio 1 Port stéréo mini-prise
Audio 2 Prise RCA G, D x2
Sortie
Prise USB pour souris Série A/B x1
Haut-parleur 2 watt x 1
Contrôle
RS-232C à 9 broches x1
10°C ~ 40°C
BPR x3
28
Spécifications
Manuel d'utilisation des modèles BenQ PB8230/ PB8220/ PB8120
Chronogramme
Résolution Synchro H (kHz) Synchro V (Hz) Remarque
640 x 350 31,5 70,1
640 x 400 37,9 85,1 VESA
720 x 400 31,5 70,0
720 x 400 37,9 85,1 VESA
640 x 480 31,5 60,0 VESA
640 x 480 37,9 72,8 VESA
640 x 480 35 66,7 Macintosh
640 x 480 43,3 85,0 VESA
800 x 600 35,2 56,3 VESA
800 x 600 37,9 60,3 VESA
800 x 600 46,9 75,0 VESA
800 x 600 48,1 72,2 VESA
800 x 600 53,7 85,1 VESA
832 x 624 49,7 74,5 Macintosh
1024 x 768 48,4 60,0 VESA
1024 x 768 56,5 70,1 VESA
1024 x 768 60,0 75,0 VESA
1024 x 768 68,7 85,0 VESA
1280 x 1024 64,0 60,0 VESA
Spécifications
29
Manuel d'utilisation des modèles BenQ PB8230/ PB8220/ PB8120
ENCOMBREMENT
308
238
95
30
Encombrement
Unité : mm
Loading...
