PB7205
BenQ
PB7225
PB7105
使用手册
版权所有
版权所有 © 2003 BENQ Corporation。保留所有权利。未经 BENQ Corporation 事先
书面许可，不得以任何形式和电子、机械、磁光、光学、化学、手工以及其他任何
方式复制、传播和转录本出版物的任何部分，也不得将任何部分存储到检索系统中
或翻译成任何语言或计算机语言。
免责声明
BENQ Corporation 对于本文档的内容不提供任何明示或隐含的陈述或担保，特别
是针对特殊目的的适销性和适用性不提供任何担保。另外， BENQ Corporation 保
留修订本出版物和随时修改本文档内容而不需通知任何人的权利。
请填写表单！！
如果将来需要服务，请记录下述信息。序列号请见产品背面。
投影机信息
产品名称：
序列号：
购买日期：
经销商信息
经销商：
电话号码：
地址：
PB7205/ PB7225/ PB7105
BenQ PB7205/ PB7225/ PB7105
目录
简介
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
安全说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
物品清单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
可选附件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
投影机说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
投影机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
外部控制面板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
调节器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
投影机特点 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
遥控器说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
遥控器有效范围. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
安装或更换电池. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
安装
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
屏幕尺寸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
连接到各种设备 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
操作
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
启动 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
数字梯形失真校正 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
自动调节 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
选择信号源 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
空白 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
菜单系统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
1. 显示菜单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
2. 图像菜单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
3. 信号源菜单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
4. 控制菜单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
5. PIP 菜单. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
关机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
使用手册
维护
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
灯管信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
使用和更换灯管. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
更换灯管 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
重置灯管使用小时数. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
温度信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
LED 指示灯状态和说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
目录
iii
BenQ PB7205/ PB7225/ PB7105
说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
服务信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
附件 （包含在标准产品包装中） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
可选附件 （不包含在标准产品包装中） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
订购部件或获取信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
使用手册
故障排除
常见问题和解决办法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
状态信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
规格
投影机规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
时序图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
尺寸
保修
安全守则
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
有限保修 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
FCC 声明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
EEC 声明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
iv
目录
简介
BenQ PB7205/ PB7225/ PB7105
使用手册
警告
为防止撞击，请不要打开机壳。用户不能自行维修任何内部部件。维修设备时要
找合格的维修人员。请在使用投影机之前阅读本使用手册。妥善保存本使用手册
以备以后参考。
安全说明
1. 请在使用投影机之前阅读本使用手册，妥善保存本使用手册以备以后参考。
2. 工作期间灯泡的温度极高。更换灯管前应等待大约 45 分钟以便让投影机冷
却下来。不要使用超过额定使用寿命的灯泡。在少数情况下，使用超过额定
寿命的灯管可能导致灯管炸裂。
3. 在没有拔掉投影机电源之前切勿更换灯管或其它任何电子元件。
4. 为了减少电击的危险，切勿拆卸本设备。当需要维护或修理时，应由专业技
术人员来执行。如果未正确重新组装设备，则在以后使用设备时可能会引起
电击。
5. 切勿将本产品置于不稳的车子、架子或桌子上。产品可能跌落，遭受严重
损坏。
6. 本产品可以安装在屋顶上以便显示倒像。请使用合适的设备安装此产品并确
保安装牢固。
警告
••当投影机灯发光时始终应打开镜头快门或取下镜头盖。
• 在使用过程中不要直视投影机镜头。强光束可能会损害眼睛。
• 在某些国家，线电压不稳定。本投影机在
可以正常运行，但是电压波动超过 ±
险地区，建议您安装一个电源稳压器与本投影机一起使用。
1 10 到 2 30
伏时可能无法正常工作。在这些高风
10
（伏特）的电压范围内
注意
投影机属贵重精密器材，使用及运输过程中请避免剧烈震动或碰撞，如需交付
货运，请务必以原包装箱及避震海绵，按照新品时的包装方式运输，以避免因
不当包装造成机器损坏。
简介
1
BenQ PB7205/ PB7225/ PB7105
物品清单
此投影机配有与标准 PC 或膝上型计算机相连所需的电缆。小心打开包装，检查
是否包含下列所有物品。如果缺失任何物品，请与购买地点的人员联系。
使用手册
投影机 使用手册 明基投影机
遥控器
HDTV 电缆
VGA 电缆 USB 电缆 视频电缆
电池
音频电缆 S-视频电缆
三包卡
软便携箱
电源电缆
2
可选附件
1. Macintosh 适配器
2. 250W 灯泡
3. 悬挂式套件
简介
投影机说明
BenQ PB7205/ PB7225/ PB7105
使用手册
投影机
外部控制面板 （参见下一页） 音频插孔
1
投影透镜 USB 鼠标连接器
2
前调节器 S-视频插孔
3
IR 遥控传感器 RS 232 控制端口
4
通风栅 交流电源线插口
5
扬声器 电源主开关
6
投影镜头调节器 后部调节支脚
7
RGB (PC/ Mac)
8
RGB (PC/ YPbPr/ YCbCr) 信号输入
9
信号输入 - 1
- 2
视频连接器
10
11
12
13
14
15
16
17
Kensington 锁槽
18
灯管门
19
简介
3
BenQ PB7205/ PB7225/ PB7105
外部控制面板
1
Power （电源）
按
机。
2
从 RGB-1、 RGB-2、 YP
视频中选择信号源。
3
5
Menu
统。再次按
单。
以帮助您浏览菜单和子菜单中的各个
选项和设置。但是，当屏幕上的菜单没
有被激活时，
按钮将用作调节梯形失真校正
键。
按
Exit
再次按
系统。
（电源）键打开或关闭投影
Power
Source （信号源）
Left （左） Exit （退出）
4
Right （右） Menu （菜单）
（菜单）将在屏幕上显示菜单系
Menu
（左）和
Left
Left
（退出）按钮返回到主菜单。
（退出）按钮以退出菜单
Exit
使用手册
bPr、 S-视频和
6
（菜单）以访问子菜
（右）按钮可
Right
（左）和
Right
（右）
-/+
8
Blank （空白）
使用
（空白）隐藏屏幕图像。
Blank
您可以使用遥控器的鼠标功能逐渐打
开图像，或者只需按
Blank
便可立即打开图像。
9
Power （电源指示灯）
在操作投影机时，电源指示灯将亮起
或闪烁。
10
Te m p （温度指示灯）
如果投影机操作不正确，则可能导致
系统温度过高，此时温度指示灯将闪
烁。请参阅第 24 页的 “温度信息”
了解详细信息。
11
的热
Lamp （灯管指示灯）
当灯管需要维修或更换时，灯管指示
灯将变亮。请参阅第 22 页的 “灯管信
息”了解详细信息。
（空白）
Auto
（自动）
7
自动为当前接收到的信号确定最佳图
像设置。
简介
4
BenQ PB7205/ PB7225/ PB7105
调节器
投影机配有 1 个快速装拆调节支脚。按下按钮来调整投影机的倾斜角度。
1. 抬起投影机并按调节器按钮以释放调节器。
2. 调节器将落入到位并锁定。
投影机特点
此投影机集成了高性能的光学引擎投影和方便用户的设计以提供高可靠性和易
用性。
此投影机具有下列特点：
• 小巧轻便、便于携带
• 具有激光指示器/遥控鼠标功能的全功能遥控器
• 高质量的手动变焦透镜
• 单键自动调整即可显示最佳图像质量
• 数字梯形失真校正可校正失真的图像
• 为数据/视频显示提供可调节的颜色平衡控制
• 超强亮度投影灯
• 能够显示 1670 万种颜色
• 具有以下 8 种语言的屏幕菜单：英语、法语、德语、意大利语、西班牙语、
韩语、简体中文和繁体中文。
• 提供可切换的正常/电子模式以调整功耗
• 强大的 AV 功能可以提供高质量的 AV 图像效果
• HDTV 兼容性 (YP
注：投影图像的亮度取决于周围的光照条件和对比度/亮度设置。
bPr)
使用手册
简介
5
BenQ PB7205/ PB7225/ PB7105
遥控器说明
电源
使用手册
LED
激光指示器
菜单
3 左/梯形失真校正 4 右/梯形失真校正 +
自动
左击/右击
放大/缩小
按“放大 +”可以放大图片的中
心部分。当再次按 + 按钮时，图
片将被进一步放大，最大可放大
至原始尺寸的 4 倍。按 “缩小 -”
可以缩小图像尺寸。当再次按 按钮，图片将继续缩小直到恢复
至原尺寸。要返回正常显示模
式，请按 “返回”按钮。（此功
能可以与 “冻结”功能结合使
用。）
信号源
退出
空白
鼠标板
拖动
音量
+/-
静音
信号源
PIP
位置
PIP
尺寸

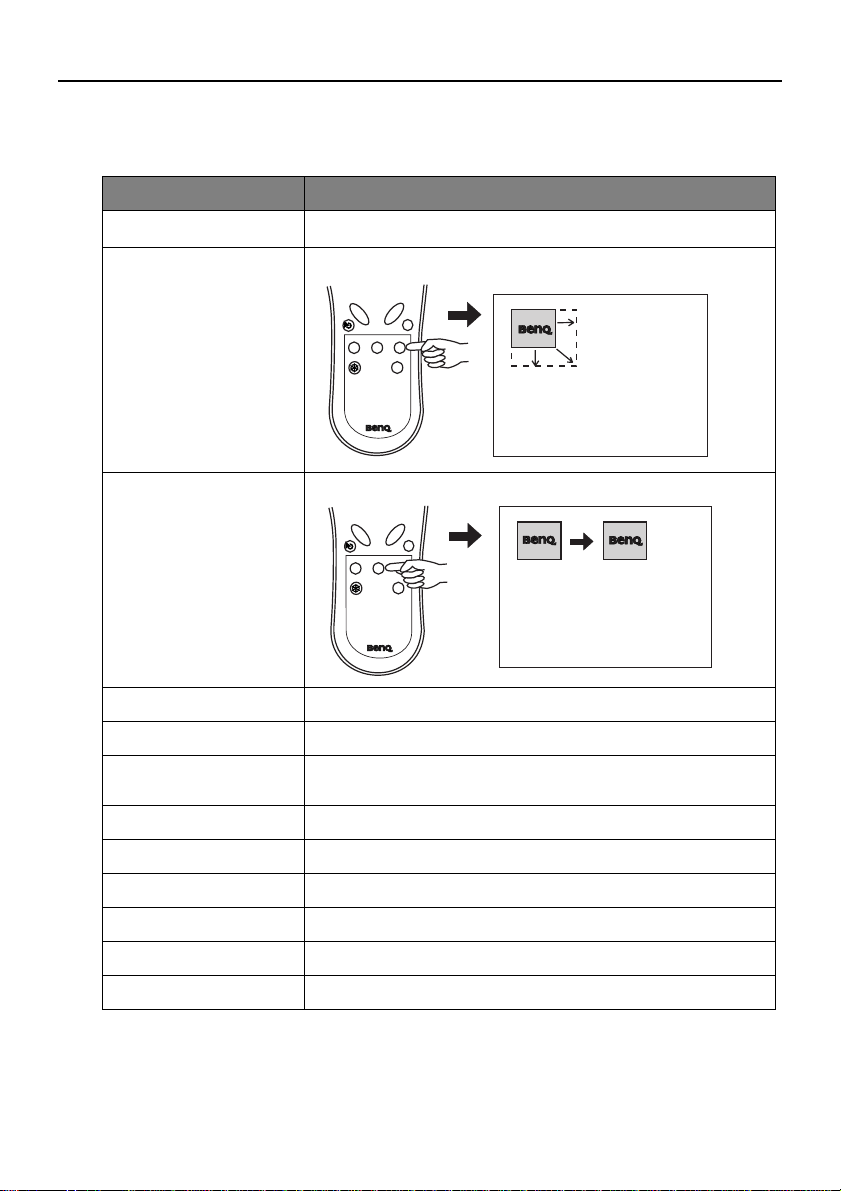

通过按下 “PIP-信号源”、
“PIP-位置”和 “PIP-尺寸”
热键，您可以启用 PIP （画
中画）功能，并可以选择
PIP 图像的位置和大小。
PIP
返回
冻结
按 “冻结”时可冻结图像。此时 “暂停”图标将显示在
屏幕右下角。若要停止使用冻结功能，请再次按 “冻结”
按钮、“返回”按钮或 “信号源”按钮 （如果在显示过
程中切换了输入信号源）。
简介
6
比例
通过按 “比例”热键，您
可以选择您喜欢的宽高比：
4:3、 16:9 或 1:1。
BenQ PB7205/ PB7225/ PB7105
遥控器有效范围
遥控传感器位于投影机的前面和后面。它可以在水平方向 30 度和垂直方向相对
于遥控传感器垂直方向 30 度范围内起作用。遥控器和遥控传感器之间的距离必
须小于 6 米（19.5 英尺）。
安装或更换电池
使用手册
按照以下所示方向
1
推开电池舱盖。
按照舱内的图示
2
说明安装电池。
将电池盖放在电
3
池舱上，并将其
按扣到位。
警告
避免高温和高湿度。如果未能正确更换电池，可能会导致爆炸危险。只能使用厂
商推荐的同类型或同等类型的电池。根据厂商说明处理废旧的电池。
简介
7
BenQ PB7205/ PB7225/ PB7105
安装
屏幕尺寸
根据所需图像尺寸放置投影机，使其与屏幕保持要求的距离 （参见下表）。
• PB7200/ PB7220 (XGA) 屏幕尺寸图表
与屏幕之间
的距离
英尺 英寸 英尺 英寸 英尺 英寸 米 厘米 米 厘米 米 厘米
4 48 2.49 29.9 3.05 36.6 1 100 0.62 62.2 0.76 76.2
6 72 3.73 44.8 4.57 54.9 1.5 150 0.93 93.3 1.14 114.3
8 96 4.98 59.7 6.10 73.2 2 200 1.24 124.5 1.52 152.4
10 120 6.22 74.7 7.62 91.4 2.5 250 1.56 155.6 1.91 190.5
12 144 7.47 89.6 9.14 109.7 3 300 1.87 186.7 2.29 228.6
14 168 8.71 104.5 10.67 128.0 3.5 350 2.18 217.8 2.67 266.7
16 192 9.96 119.5 12.19 146.3 4 400 2.49 248.9 3.05 304.8
18 216 11.20 134.4 13.72 164.6 4.5 450 2.80 280.0 3.43 342.9
20 240 12.45 149.4 15.24 182.9 5 500 3.11 311.2 3.81 381.0
22 264 13.69 164.3 16.76 201.2 5.5 550 3.42 342.3 4.19 419.1
24 288 14.94 179.2 18.29 219.5 6 600 3.73 373.4 4.57 457.2
26 312 16.18 194.2 19.81 237.7 6.5 650 4.04 404.5 4.95 495.3
28 336 17.42 209.1 21.34 256.0 7 700 4.36 435.6 5.33 533.4
30 360 18.67 224.0 22.86 274.3 7.5 750 4.67 466.7 5.72 571.5
32 384 19.91 239.0 24.38 292.6 8 800 4.98 497.8 6.10 609.6
最小缩放 最大缩放 最小缩放 最大缩放
使用手册
对角线测量
离
距
影
投
与屏幕之间
的距离
对角线测量
安装
8
BenQ PB7205/ PB7225/ PB7105
使用手册
• PB7100 (SVGA) 屏幕尺寸图表
与屏幕之间
的距离
英尺 英寸 英尺 英寸 英尺 英寸 米 厘米 米 厘米 米 厘米
4 48 1.96 23.5 2.40 28.7 1 100 0.49 48.9 0.60 59.9
6 72 2.93 35.2 3.59 43.1 1.5 150 0.73 73.4 0.90 89.8
8 96 3.91 47.0 4.79 57.5 2 200 0.98 97.8 1.20 119.8
10 120 4.89 58.7 5.99 71.9 2.5 250 1.22 122.3 1.50 149.7
12 144 5.87 70.4 7.19 86.2 3 300 1.47 146.7 1.80 179.7
14 168 6.85 82.2 8.39 100.6 3.5 350 1.71 171.2 2.10 209.6
16 192 7.83 93.9 9.58 115.0 4 400 1.96 195.7 2.40 239.6
18 216 8.80 105.7 10.78 129.4 4.5 450 2.20 220.1 2.70 269.5
20 240 9.78 117.4 11.98 143.7 5 500 2.45 244.6 2.99 299.5
22 264 10.76 129.1 13.18 158.1 5.5 550 2.69 269.0 3.29 329.4
24 288 11.74 140.9 14.37 172.5 6 600 2.93 293.5 3.59 359.4
26 312 12.72 152.6 15.57 186.9 6.5 650 3.18 317.9 3.89 389.3
28 336 13.70 164.3 16.77 201.2 7 700 3.42 342.4 4.19 419.3
30 360 14.67 176.1 17.97 215.6 7.5 750 3.67 366.8 4.49 449.2
32 384 15.65 187.8 19.17 230.0 8 800 3.91 391.3 4.79 479.1
对角线测量 与屏幕之间
最小缩放 最大缩放 最小缩放 最大缩放
的距离
对角线测量
连接到各种设备
HDTV
设备
该投影机能够显示各种高清晰度 TV 显示模式。以下是其中的一些信号源：
• 数码 VHS (D-VHS) 播放机 • DVD 播放机
• 碟形卫星天线 HDTV 接收器 • DTV 调谐器
这些信号源大部分能够提供模拟分频视频输出、标准 VGA 输出或 YP
格式。
该投影机可通过 YP
bPr 连接器接受 HDTV 数据。请使用投影机自带的 HDTV 电缆
来显示 HDTV 图像。
在 HDTV 功能中支持以下标准：
• 480i • 480p
• 720p • 1080i
有关 HDTV OSD 选择的信息，请参阅第 15 页的 “菜单系统”。
bPr （默认）
安装
9
BenQ PB7205/ PB7225/ PB7105
使用手册
连接到各种设备
只需几秒钟即可将投影机连接到您的台式计算机或笔记本电脑、 VCR 或其它系
统。然而，您需要使用 Mac 适配器 （可选附件）将此投影机连接至 Macintosh 计
算机。
1. 笔记本/计算机 （只有 RGB IN-1 才支持 Macintosh 计算机或 SOG 信号。）
PC 音频
PC/笔记本
USB
RGB
至 RGB 输入
至 RGB 输入
PC 音频
USB
控件
除非您的遥控器具有鼠标功能，否则不需要 USB 电缆。
2. DVD 播放机或 HDTV 只能支持 RGB IN-2。
10
3. S-视频设备
安装
DVD 播放机
Y Pb Pr
S-视频
4. 视频设备或 VCR
视频/音频
BenQ PB7205/ PB7225/ PB7105
使用手册
安装
11
BenQ PB7205/ PB7225/ PB7105
操作
启动
1. 将电源线插入投影机，然后再插入到墙壁插座中。
2. 打开主电源开关。
使用手册
12
3. 按住电源键启动该设备。“电源”键背光灯闪烁绿光，在打开电源后完全
变绿。
投影机
（在关闭电源和再次启动投影机之间，有 90 秒的冷却时间。）
4. 打开连接的所有设备。
操作
遥控器
BenQ PB7205/ PB7225/ PB7105
数字梯形失真校正
梯形失真是指投射图像的上部或下部明显偏宽。若要校正此现象，请按投影机控
制面板上的 3 左/右 4 （热键）或遥控器上的 “梯形失真校正 3/4”键，并根
据需要调整带有 “梯形失真校正”标记的滑块。按 “+”校正图像上部的梯形失
真。按 “-”校正图像下部的梯形失真。
投影机
遥控器
使用手册
自动调节
在一些情况下，您可能需要优化图像质量。为此，请按投影机控制面板或遥控器
上的 “自动”键。在 3 秒钟内，内置的 “智能自动调整”功能将重新调整设置，
以提供最佳的图像质量。
投影机
遥控器
操作
13
BenQ PB7205/ PB7225/ PB7105
选择信号源
当存在多个输入源时，请按投影机控制面板或遥控器上的 Source （信号源）键
来进行选择。
使用手册
空白
使用
像，或者只需按
（空白）隐藏屏幕图像。您可以使用遥控器的鼠标功能逐渐打开图
Blank
投影机
投影机
Blank
遥控器
（空白）便可立即打开图像。
遥控器
14
操作
BenQ PB7205/ PB7225/ PB7105
菜单系统
按菜单进入主菜单；然后按3或4，来选择子菜单。再次按菜单以选择子菜单
中的项目。
菜单标签
使用手册
子菜单 显示 图像 信号源 控件
P C
Y /P b/Pr
视频
视频
S -
梯形失真
校正
亮度
对比度
相位
水平尺寸
梯形失真
校正
亮度
对比度
颜色
色调
自动调整
大小
水平位置
垂直位置
色温
信息
比例
颜色
色调
色温
比例
系统
锐度
色温
信息
镜像
信号源扫
音量
静音
描
语言
O SD
设置
节能模式
重置
灯管使用
小时数
P IP
主页面：
PIP 信号源
PIP 尺寸
PIP 位置
水平位置
垂直位置
更多选项
子页面：
亮度
对比度
颜色
色调
锐度
系统
操作
15
BenQ PB7205/ PB7225/ PB7105
显示菜单
1.
功能 说明
梯形失真校正
亮度
对比度
使用手册
校正任何图像梯形失真。
+-
调节图像亮度。
调节图像亮色和暗色之间的差异程度。
调整此项以避免出现闪烁。
16
操作
相位
水平尺寸
颜色
色调
当输入模式为视频或
*
视频时，该功能不可用。
S-
调整此项以适合理想图像尺寸。
当输入模式为视频或
*
视频时，该功能不可用。
S-
增大或减小图像的颜色范围 （R、 G、 B）。
当输入模式为
*
时，该功能不可用。
PC
调节图像，使其偏红或偏蓝。
当输入模式为
*
时，该功能不可用。
PC
图像菜单
2.
功能 说明
使图像最适合屏幕，
自动调整大小
1. 打开 2. 关闭 3. 16:9
仅当输入模式为
*
时，该功能可用。
PC
有 2 个图像比例选项供用户选择。
比例
1. 4 : 3 2. 16 : 9
当输入模式为
*
YPbPr
调整投影图像的水平位置。
水平位置
*
仅当输入模式为
时，该功能可用。
PC
调整投影图像的垂直位置。
、视频或
BenQ PB7205/ PB7225/ PB7105
视频时，该功能可用。
S-
使用手册
垂直位置
色温
信息
系统
锐度
颜色
色调
仅当输入模式为
*
时，该功能可用。
PC
调整色度以符合您的偏好。
显示当前分辨率。
系统信息将显示为：
1.NTSC 2. PAL 3.SECAM 4. YUV
调节图像，使其看上去更加清晰或柔和。
当输入模式为
*
PC 或 YPbPr
时，该功能不可用。
增大或减小图像的颜色范围 （R、 G 和 B）。
当输入模式为
*
时，该功能不可用。
PC
调节图像，使其偏红或偏蓝。
仅当选定的系统为
*
时，该功能可用。
NTSC
操作
17
BenQ PB7205/ PB7225/ PB7105
信号源菜单
3.
功能 说明
使用手册
镜像
信号源扫描
音量
静音
1. 默认
3. 背投
如果可以使用多种信号源，请从 RGB-1、RGB-2、 YP
和视频中进行选择。
调节音量等级。
关闭
打开
2. 挂投
4. 挂投和背投
bPr、 S-视频
18
操作
控制菜单
4.
功能 说明
“语言”可以设置 OSD 控制菜单的语言。
语言
OSD
设置
节能模式 选择节能模式以降低亮度并延长灯管寿命。
重置 将所有设置改为其厂家预设值。
灯管使用小时数 显示灯管使用时间。
使用 3 / 4 键从英语、法语、德语、意大利语、西班牙
语、韩语、简体中文和繁体中文中选择语言。
位置
OSD
选择希望的 OSD 位置。
时间
OSD
设置当最后一次按下按钮后 OSD 将保持有效的时间长度。
范围是从 5 至 60 秒，以 5 秒为增量。
信号源扫描
如果选择此选项，则会激活信号源扫描功能。
保留梯形失真校正
如果选择此选项，则会保留上次的梯形失真校正值，即使
是重新启动了投影机也不例外。
保留镜像
如果选择此选项，则会保留上次的镜像校正值，即使是重
新启动了投影机也不例外。
空白时间
确定当激活 “空白”时投影机在关闭之前等待的时间长
度。
自动关机
设置当没有检测输入信号时系统在关闭之前等待的时间
长度。
用户徽标
使用户能够定义在启动过程中将要显示的其自己的徽标屏
幕。有三种模式可供使用：默认 （BENQ 徽标）、黑屏和
蓝屏。
BenQ PB7205/ PB7225/ PB7105
使用手册
操作
19
BenQ PB7205/ PB7225/ PB7105
使用手册
5. PIP
菜单
只有当输入模式为 PC 且 PIP 信号源为视频或 S-视频时，才可以使用这些功能。
功能 说明
PIP
信号源
为 PIP 选择信号源。
可以使用 3 / 4 键滚动选择四种选项：关、小、中、大。
PIP-Source PIP-Pos PIP-Size
尺寸
PIP
选择 PIP 的所需位置。
PIP-Source PIP-Pos PIP-Size
位置
PIP
20
操作
水平位置
垂直位置
更多选项
亮度
对比度
颜色
调整 PIP 图像的水平位置。
调整 PIP 图像的垂直位置。
可以使用 3 / 4 健以选择更多 PIP 功能，包括亮度、对比
度、颜色、色调、清晰度和系统。
调节 PIP 图像亮度。
调节 PIP 图像亮色和暗色之间的差异程度。
增大或减小图像的颜色范围 （R、 G 和 B）。
色调 调节图像，使其偏红或偏蓝。
锐度 调节图像，使其看上去更加清晰或柔和。
系统
选择 PIP 图像系统：NTSC、 PAL 和 SECAM
BenQ PB7205/ PB7225/ PB7105
关机
1. 按住 POWER （电源）键不放，将出现警告消息提示。要关闭投影机，请
再次按住 POWER （电源）键。
投影机
遥控器
2. 风扇将继续运行大约 90 秒。
3. 关闭主电源开关。
使用手册
4. 将电源线从墙壁插座中拔下。
警告
请不要在电源关闭之前或在
如果未正确关闭投影机，系统将检测到这种情况，并会在再次打开之前自动
将灯管冷却
秒种，以保护灯管。
90
秒种的冷却期间内拔掉电源。
90
操作
21
BenQ PB7205/ PB7225/ PB7105
维护
使用手册
灯管信息
使用和更换灯管
当灯管指示灯变成红色或显示一条信息提示更换灯管时，请安装新灯管或咨询
经销商。旧灯管可能导致投影机工作不正常，在极少数情况下甚至会爆炸。
有关详细信息，请参阅第 24 页的 “LED 指示灯状态和说明”。
警告
如果灯管太热，则灯管和温度指示灯将会亮起。请关闭电源并让投影机冷却
分钟。再次打开电源后，如果灯管或温度指示灯仍亮起，请与供应商联系。
更换灯管
警告
为减少电击危险，更换灯管前，请关闭投影机并拔下电源线。
为防止严重灼伤，在更换灯管前让投影机至少冷却
为防止划伤手指和内部组件，当取出已经碎裂成锋利碎片的灯管玻璃时务必小心。
为防止因触摸透镜而划伤手指和/或降低图像质量，取出灯管后切勿触摸空的灯
管仓。
此灯管含有水银。请咨询当地的危险废弃物管理部门，以便按正确方式处理此
灯管。
45
分钟。
45
22
维护
BenQ PB7205/ PB7225/ PB7105
第 1 步：关闭投影机。从插座中拔下投影机电源线。
第 2 步：拧开螺丝并取下灯管盖。如果灯管
温度太高，请等待 45 分钟直至灯管
冷却，以避免灼伤。
使用手册
第 2 步
第 3 步：拧开 3 颗螺丝。（强烈建议使用带
有磁铁头的螺丝刀。）拉开把手取
下灯管架子。如果螺丝没有完全拧
开，可能会划伤手 指。取 下 灯 管
后，请勿将手插入箱中。如果碰到
内部的光学元件，可能导致投影图
像的颜色不均匀。
第 4 步：换一个新灯泡。将新灯管插入投影
机，并拧紧螺丝。松动的螺丝可能
导致接触不良，使投影机工作不正
常。
第 5 步：重新装上灯管盖，并拧紧螺丝。请
勿在未装上灯管盖的情况下打开
电源。每次更换了灯管后，必须重
置灯管总计使用时间。如未更换灯
管，请勿重置，因为该操作可能损
坏投影机。
第 3 步
第 4 步
第 5 步
维护
23
BenQ PB7205/ PB7225/ PB7105
重置灯管使用小时数
如果在使用 2000 小时后更换灯管，请遵照以下说明，并在开机后十分钟内按照
下面的说明进行操作。
温度信息
如果 LED 亮起，则是在警告您可能出现以下问题：
1. 内部温度太高。
2. 风扇不转。
关闭投影机，与有资格的维修人员联系以获取进一步的帮助。
有关详细信息，请参阅第 24 页的 “LED 指示灯状态和说明”。
使用手册
OSD
功能
按住投影机上的 “退出”键持续 3 秒
钟，以显示灯管的总计使用时间。
• 在显示灯管使用小时数信息期间，
按下投影机上的 “菜单”键。将显
示调整消息。
• 按 W 或 X 重置灯管使用小时数，
或按 “退出”键退出。
24
指示灯状态和说明
LED
说明
1. - ：LED 关闭
2. ：LED 闪烁
3. ：LED 常亮
维护
BenQ PB7205/ PB7225/ PB7105
使用手册
LED
电源 温度 灯管
O O O
O
O
G
O
G
--
--
--
--
--
--
R
状态和说明
电源情况
电源打开
通电冷却。如果在未冷却投影机的情况下电源异常关闭，
则投影机将自动冷却 90 秒种，并会在数小时内重新自动
通电。
待机
在通电的过程中灯管 LED 会闪烁。
打开电源后，断电冷却 90 秒种。
正常操作
灯管情况
灯管损坏，这是在警告您灯管使用时间超过了 2000 小
时。请立即更换成新的投影灯管。
--
R
R
R
G
R
R
R
R
灯管故障，灯管接触不良或灯管损坏。请与经销商联系。
R
温度情况
风扇 1 故障，投影机将自动关闭。如果您重新打开电源，
-
则投影机将再次关闭。请与经销商联系。
风扇 2 故障，投影机将自动关闭。如果您重新打开电源，
G
则投影机将再次关闭。请与经销商联系。
风扇 3 故障，投影机将自动关闭。如果您重新打开电源，
G
则投影机将再次关闭。请与经销商联系。
热敏电阻 1 温度过高，投影机将自动关闭。如果您重新
-
打开电源，则投影机将再次关闭。请与经销商联系。
维护
25
BenQ PB7205/ PB7225/ PB7105
使用手册
G
R
G
R
--
R
-
R
-
R
热敏电阻 2 温度过高，投影机将自动关闭。如果您重新
G
打开电源，则投影机将再次关闭。请与经销商联系。
热敏电阻 3 温度过高，投影机将自动关闭。如果您重新
G
打开电源，则投影机将再次关闭。请与经销商联系。
热敏电阻 1 不起作用，投影机将自动关闭。如果您重新
打开电源，则投影机将再次关闭。请与经销商联系。
热敏电阻 2 不起作用，投影机将自动关闭。如果您重新
G
打开电源，则投影机将再次关闭。请与经销商联系。
热敏电阻 3 不起作用，投影机将自动关闭。如果您重新
G
打开电源，则投影机将再次关闭。请与经销商联系。
26
维护
服务信息
BenQ PB7205/ PB7225/ PB7105
使用手册
附件 （包含在标准产品包装中）
说明 .......................................................... 部件号
电源线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27.04275.071
信号电缆 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50.J0508.502
视频电缆 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50.J1303.501
S-视频电缆 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50.72920.011
RCA R/W 音频电缆 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50.J1311.001
PC - PC 音频电缆 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50.74405.501
软便携箱 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98.J7201.001
HDTV 电缆 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50.J2401.001
USB 鼠标电缆 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50.73213.501
遥控器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98.J3401.011
可选附件 （不包含在标准产品包装中）
部件说明 ...................................................... 部件号
Mac 适配器 （可切换） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20.20118.A15
250W 灯泡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65.J4002.001
悬挂式套件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60.J7615.001
订购部件或获取信息
若要获得产品信息、产品帮助、服务信息或要订购附件，请访问明基的网站
http://www.BenQ.com
。
维护
27
BenQ PB7205/ PB7225/ PB7105
故障排除
常见问题和解决办法
不能通电
解决办法：
• 确保电源线已紧密插入 AC 适配器插座中。
• 确保电源线已紧密插入电源插座中。
• 将电源开关切换至 “1” 位置
• 在投影机关闭后等待 2 分钟，然后再打开投影机。
没有图像
解决办法：
• 检查是否有正确的输入信号源。
• 确保所有电缆连接正确。
• 调节亮度和对比度。
• 取下透镜盖。
屏幕上图像呈梯形
解决办法：
• 重新放置投影机以改善屏幕角度。
• 使用投影机控制面板或遥控器上的梯形失真校正键。
使用手册
28
颜色不正
解决办法：
• 选择正确的视频系统。
• 调节亮度、对比度或饱和度。
图像模糊
解决办法：
• 按投影机控制面板或遥控器上的自动键，以获得更好的图像质量。
• 调整焦距。
• 重新放置投影机以改善投影角度。
• 确保投影机和屏幕间的距离位于透镜的调节范围内。
遥控器失效
解决办法：
• 更换成新电池。
• 确保遥控器和投影机之间无障碍物。
• 距离投影机不超过 6 米（19.5 英尺）。
• 确保投影机前后无障碍阻挡。
故障排除
状态信息
屏幕消息 说明
BenQ PB7205/ PB7225/ PB7105
使用手册
正在搜索
捕获信号
超出范围
灯管警告
灯管计时器！
超过灯管使用时间。您必须
更换灯管！
超过灯管使用时间。请更换
灯管！
更换灯管并重置
-
投影机正在搜索输入信号。
投影机已识别输入信号并正在运行自动图像调
整功能。
输入信号的频率超出投影机范围。
灯管已工作 1900 小时。为达到最佳性能，请
安装新灯管。
灯管已工作 1980 小时，电源将在 20 小时后
关闭。
灯管已工作 2000 多小时。打开投影机后，每
5 分钟该警告消息将显示 30 秒，且电源将在
10 分钟后自动关闭。
故障排除
29
BenQ PB7205/ PB7225/ PB7105
规格
投影机规格
技术规格
注：所有规格均可能更改，恕不另行通知。
概要
产品名称 个人投影机
型号名称：
光学
显示系统 单芯片 D MD
透镜焦距值
灯管 250W UH P 灯管
电气
电源 交流 100 ~ 240V， 4.0A， 50/60 H z （自动）
功耗 330W （最大）
机械
尺寸
工作温度范围
重量 5.6 磅（2.5 千克）
输入终端
计算机输入
R G B 输入 - 1 D -sub 15 针 （阴性）
R G B 输入 - 2 D -sub 15 针 （阴性）
视频信号输入
S-视频 Mini D IN 4 针端口 x1
视频 RC A 插孔 x1
HDT V 信号输入 D-sub <--> YP
音频信号输入
音频 1Mini 插孔立体声端口
输出
USB 鼠标连接器 A/B 系列 x1
扬声器 2 瓦 x 1
控件
RS-232C
使用手册
PB7205 1024X 768 X GA ２２００流明
PB7225 1024X 768 X GA
PB7105 800X 600 SVGA
F/2.6
258 mm ( W ) x 80 mm (H ) x 211.5 mm (D)
10°C ~ 40°C
bPr R C A 插孔 x3
9 针 x1
２５００流明
２０００流明
30
规格
时序图
BenQ PB7205/ PB7225/ PB7105
使用手册
分辨率 水平同步
640x350 31.5 70.1
640x400 37.9 85.1 VESA
720x400 31.5 70.0
720x400 37.9 85.1 VESA
640x480 31.5 60.0 VESA
640x480 37.9 72.8 VESA
640x480 35 66.7 Macintosh
640x480 43.3 85.0 VESA
800x600 35.2 56.3 VESA
800x600 37.9 60.3 VESA
800x600 46.9 75.0 VESA
800x600 48.1 72.2 VESA
800x600 53.7 85.1 VESA
832x624 49.7 74.5 Macintosh
1024x768 48.4 60.0 VESA
1024x768 56.5 70.1 VESA
1024x768 60.0 75.0 VESA
1024x768 68.7 85.0 VESA
1280x1024 64.0 60.0 VESA
(kHz)
垂直同步
(Hz)
备注
规格
31
BenQ PB7205/ PB7225/ PB7105
尺寸
使用手册
32
单位：mm
尺寸
保修
有限保修
BenQ PB7205/ PB7225/ PB7105
在正常使用和存放情况下， BENQ 对本产品的任何材料和工艺缺陷提供保修。
保修范围：灯管属于消耗品，在 180 天或使用时间在 1000 小时内提供保修，以
先达到的条件为准。要求保修时提供购买日期凭证。如果在保修期内发现本产品
有缺陷， BENQ 的唯一义务和针对您的独家补救办法是更换任何有缺陷的部件
（包括劳务费）。为获得保修服务，当您购买的产品有任何缺陷时应立即通知经
销商。
重要事项：如果客户没有按照 BENQ 的书面用法说明使用本产品，将不适用上述
保修。本保修授予您特定的法律权利，而且您还可能享有其它权利，这取决于您
所在的国家。
有关其它信息，请参阅 《明基投影机三包卡》。
使用手册
保修
33
BenQ PB7205/ PB7225/ PB7105
安全守则
声明
FCC
CLASS A：本设备会产生、使用和辐射无线电波，如果不按照说明手册进行安
装和使用，可能会对无线电通讯产生干扰。本产品已经过测试，它符合 FCC 规
则第 15 项 B 部分中有关 Class “A” 计算设备的各项限制，这些限制专门用来防止
在商业环境中使用本设备时产生这样的干扰。在居住区使用本设备时可能产生干
扰，在这种情况下需要用户自费采取任何必要的措施来避免干扰。
CLASS B：本设备会产生、使用和辐射无线电波，如果不按照说明进行安装和
使用，可能会对无线电通讯产生有害干扰。但是，本公司不担保在特定安装情况
下不产生干扰。如果本设备的确对无线电视或电视接收造成有害干扰并且可以通
过打开和关闭设备电源来确定是否产生了干扰，我们希望用户尝试采取以下措施
来消除干扰：
— 调整接收天线的方向或位置。
— 增大设备和接收器之间的距离。
— 将设备和接收器分别连接到不同的电路插座上。
— 咨询经销商或经验丰富的专业无线电/电视技术人员以寻求帮助。
声明
EEC
本设备已根据 EMC （电磁兼容）的 89/336/EEC （欧洲经济共同体）标准进行测
试，且符合这些要求。
使用手册
34
安全守则
Loading...
