BENQ PB6205, PB6105 User Manual

PB6205/ PB6105　

数码投影机
使用手册

欢迎使用

版权所有

版权所有 2003 BENQ Corporation。保留所有权利。未经 BENQ Corporation 事先书面许可，不得
以任何形式和电子、机械、磁光、光学、化学、手工以及其他任何方式复制、传播和转录本出
版物的任何部分，也不得将任何部分存储到检索系统中或翻译成任何语言或计算机语言。

免责声明

BENQ Corporation 对于本文档的内容不提供任何明示或隐含的陈述或担保，特别是针对特殊
目的的适销性和适用性不提供任何担保。另外， BENQ Corporation 保留修订本出版物和随时
修改本文档内容而不需通知任何人的权利。

*Windows、 Internet Explorer 和 Outlook Express 是 Microsoft Corporation 的商标。其它商标属
于各自公司或组织版权所有。

目录

重要安全说明 ..........................................................1

简介 ..........................................................................4

投影机特点 ........................................................................... 4

物品清单 ............................................................................... 5

可选附件 ............................................................................................. 5

投影机说明 ........................................................................... 6

您的投影机一览 ................................................................................. 6

外部控制面板 ..................................................................................... 7

调节器 .................................................................................................. 8

遥控器说明 ........................................................................... 9

您的遥控器一览 ................................................................................. 9

遥控器有效范围 ................................................................................. 9

遥控器功能 ......................................................................................... 9

安装或更换电池 ...................................... 10

安装 ..........................................................................11

屏幕尺寸 ............................................................................... 11

连接到各种设备 ................................................................... 13

HDTV 设备 ......................................................................................... 13

连接到各种设备 ................................................................................. 14

操作 ..........................................................................15

启动 ........................................................................................ 15

数字梯形失真校正 ............................................................... 16

自动调节 ............................................................................... 16

选择信号源 ........................................................................... 16

空白 ........................................................................................ 17

菜单系统 ............................................................................... 18

1. 显示菜单 ......................................................................................... 19

2. 图像菜单 ......................................................................................... 20

3. 信号源菜单 ..................................................................................... 21

4. 控制菜单 ......................................................................................... 22

5. PIP 菜单 ........................................................................................... 23

关机 ........................................................................................ 24

维护 ..........................................................................25

目录 　iii

灯管信息 ................................................................................25

使用和更换灯管 ................................................................................. 25

更换灯管 ............................................................................................. 25

重置灯管使用小时数 ......................................................................... 27

温度信息 ............................................................................................. 27

LED 指示灯状态和说明 .................................................................... 28

服务信息 ................................................................................30

附件 （包含在标准产品包装中） .................................................... 30

可选附件 （不包含在标准产品包装中） ....................................... 30

订购部件或获取信息 ......................................................................... 30

故障排除 ..................................................................31

常见问题和解决办法 ...........................................................31

状态信息 ................................................................................32

规格 ...........................................................................33

投影机规格 ............................................................................33

技术规格 ............................................................................................. 33

时序图 ....................................................................................34

尺寸 ...........................................................................35

保修 ...........................................................................36

有限保修 ................................................................................36

iv　

安全守则 ..................................................................37

FCC 声明 ................................................................................37

EEC 声明 ................................................................................37

目录

重要安全说明

警告

• 为防止撞击，请不要打开机壳。
用户不能自行维修任何内部部件。

• 请在使用投影机之前阅读本使用
手册。妥善保存本使用手册以备
以后参考。

• 在使用过程中不要直视投影机镜
头。强光束可能会损害眼睛。

• 维修设备时要找合格的维修人员。

• 当投影机灯发光时始终应打开镜
头快门或取下镜头盖。

• 在某些国家，线电压不稳定。本

投影机在 100 到 240 （伏特）的
电压范围内可以正常运行，但是
电压波动超过 ±10 伏时可能无法
正常工作。在这些高风险地区，
建议您安装一个电源稳压器。

重要安全说明 　1

安全说明

1. 工作期间灯泡的温度极高。更换
灯管前应等待大约 45 分钟以便让
投影机冷却下来。

4. 切勿将本产品置于不稳的车子、
架子或桌子上。产品可能跌落，
遭受严重损坏。

2. 不要使用超过额定使用寿命的灯
管。在少数情况下，使用超过额
定寿命的灯管可能导致灯管炸裂。

3. 在没有拔掉投影机电源之前切勿
更换灯管或其它任何电子元件。

5. 为了减少电击的危险，切勿拆卸
本设备。

* 当需要维护或修理时，应由专业技
术人员来执行。如果未正确重新组装
设备，则在以后使用设备时可能会引
起电击。

6. 本产品可以安装在屋顶上以便显
示倒像。请使用 BenQ 的屋顶安装
套件来安装设备并确保安全牢固。

重要安全说明2　

安全说明 （续）

7. 请勿堵塞通风孔。

- 请勿将本设备放置在毯子或其它衬

垫上。

- 请勿用布覆盖本设备。

- 请勿在通风孔附近放置任何易燃品。

如果通风孔严重阻塞，设备内部的过
高热度可能会导致起火。

8. 请勿将本设备置于以下任何环境中：

- 通风不佳或狭窄的空间。请至少离墙
50 厘米。

- 温度可能升得过高的位置，如窗户紧

闭的汽车内。

- 过度潮湿、有灰尘或烟雾的位置，这
样会污染光学元件，缩短投影机使用
寿命并使屏幕变暗。

- 火警附近的位置

9. 使用过程中应始终将设备置于水平

面上。

- 左右倾斜角度大于 10 度或前后倾斜
角度大于 15 度时请勿使用。使用本
设备时，如果未完全水平放置，可能
会导致灯管出现故障或损坏。

10. 请勿垂直坚着放置本设备。

这样会导致设备倾倒，引起受损或导
致设备受到损坏。

11. 请勿踩踏本设备或在其上面放置任
何物体。

这样做除了可能对设备造成物理损坏
外，还可能导致事故和人身伤害。

重要安全说明 　3

简介

投影机特点

此投影机集成了高性能的光学引擎投影和方便用户的设计以提供高可靠性和易用性。

此投影机具有下列特点：

• 小巧轻便、便于携带

• 高质量的手动变焦透镜

• 单键自动调整即可显示最佳图像质量

• 数字梯形失真校正可校正失真的图像

• 为数据/视频显示提供可调节的颜色平衡控制

• 超强亮度投影灯

• 能够显示 1670 万种颜色

• 具有以下 8 种语言的屏幕菜单：英语、法语、德语、意大利语、西班牙语、

韩语、繁体中文和简体中文。

• 每个信号输入具有 4 种预设模式，允许对投影图像进行优化。

• 可切换的节能模式能够调节功耗

• 强大的 AV 功能可以提供高质量的 AV 图像效果

•HDTV 兼容性 (YP

注：投影图像的亮度取决于周围的光照条件和对比度/亮度设置。

bPr)

简介4　

物品清单

此投影机配有与标准 PC 或膝上型计算机相连所需的电缆。小心打开包装，检查是否
包含下列所有物品。如果缺失任何物品，请与购买地点的人员联系。

PB2220/PB2120
DigitalProjector
User'sMaunal

投影机

S-视频电缆

可选附件

1. Macintosh 适配器

2. 200W 灯管

3. 悬挂式套件

4. HDTV 电缆

5. 软便携箱

使用手册

明基投影机三包卡

遥控器 使用手册 CD 电池

视频电缆 VGA 电缆 电源线

简介 　5

投影机说明

S-VIDEOVIDEOPC/HDTV

您的投影机一览

通风栅

S-视频
Mini DIM

视频 RCA 插孔

RGB 信号输入
(PC/ YPbPr/

YCb Cr )

IR 遥控传感器

ACINLET

后调节器

前调节器

主电源开关

IR 遥控
传感器
投影透镜

交流电源线插口

Kensing ton

锁槽

灯管门

简介6　

外部控制面板

11. 灯管指示灯

10. 温度指示灯

9. 电源指示灯

3. 左

4. 退出

5. 右

6. 菜单

1. 电源

2. 来源

8. 空白

7. 自动

1

电源

按住电源键打开或关闭投影机。

2

来源
从 PC、 YP
号源。

3

bPr、 S-视频和视频中选择信

左 退出 右 菜单

4

5

6

菜单将在屏幕上显示菜单系统。再次按
菜单以访问子菜单。左和右按钮可以帮
助您浏览菜单和子菜单中的各个选项和
设置。但是，当屏幕上的菜单没有被激
活时，左和右按钮将用作调节梯形失真
校正的 -/+ 热键。

按退出按钮返回到主菜单。再次按退出
按钮以退出菜单系统。

7

自动
自动为当前接收到的信号确定最佳图像
设置。

8

空白
使用空白隐藏屏幕图像。要打开图像，
请再次按空白以立即打开此图像。

电源指示灯

9

在操作投影机时，电源指示灯将亮起或
闪烁。

10

温度指示灯

如果投影机操作不正确，则可能导致系
统温度过高，此时温度指示灯将闪烁。
请参阅第 27 页的 “温度信息”了解详细
信息。

11

灯管指示灯
当灯管需要维修或更换时，灯管指示灯
将变亮。 请参阅第 25 页的 “灯管信息”
了解详细信息。

简介 　7

调节器

投影机配有 1 个快速装拆调节支脚。按下按钮来调整投影机的倾斜角度。

1. 抬起投影机并按调节器按钮以释放前调节器。

2. 调节器将落入到位并锁定

3. 如果投影图像高于屏幕，则可以拧动 2 个后调节器以减小偏差。

1

2

3

3

简介8　

遥控器说明

您的遥控器一览

电源

信号源

自动

空白

结束

左/右

菜单/向下

梯形失真校正

冻结

预设

PIP 信号源

PIP 位置

遥控器有效范围

遥控传感器位于投影机的前面和后面。它可以在水平方向 30 度和垂直方向相对于遥控
传感器垂直方向 30 度范围内起作用。遥控器和遥控传感器之间的距离必须小于 6 米

（19.5 英尺）。

遥控器功能

1. 电源、信号源、自动、空白、 3、 4、退出和菜单

这些按钮的功能与外部控制面板上的按钮功能相同。有关详情，请参阅第 7 页的

“外部控制面板”。

2. 梯形失真校正

如果在调节投影偏差后图像呈梯形，请按 “梯形失真校正 +”或 “ 梯形失真校正 -”
以校正失真的图像。

3. 冻结

当按 “冻结”时，图像将被冻结。此时图标 将在屏幕右下角显示。要解除冻结
功能，请再次按 “冻结”按钮。

简介 　9

4. 预设

用户可以切换 4 种预设模式。按 “预设”按钮时，预设模式将作出相应的更改

•PC 信号：
演示模式 （默认值） --> 色彩亮丽模式 --> 视频模式 --> 节能模式

•YPbPr/S-视频/视频信号：
游戏效能模式 --> 视频模式 --> 影院模式 --> 节能模式

5. PIP 信号源

输入信号源为 PC 时，用户可以激活 PIP 并在 S-视频和视频之间选择该信号源。 PIP
信号源将按 S-视频、视频和关闭顺序作出更改。

6. PIP 位置

PIP 被激活时，您可以选择九个位置之一。

安装或更换电池

1. 使用一端非常尖锐
的棒状物松开电池
托盘。拉出托盘。

2. 安装或更换电池。

3. 将电池托盘扣回原位置。

避免高温和高湿度。如果未能正确更换电池，可能会导致爆炸危险。只能使用厂商推荐的同类型或同等
类型的电池。根据厂商说明处理旧废的电池。

简介10　

安装

屏幕尺寸

根据所需图像尺寸放置投影机，使其与屏幕保持要求的距离 （参见下表）。

PB6205 (XGA) 屏幕尺寸图表 （4:3 宽高比）

与屏幕之间

的距离

英尺 英寸 英尺 英寸 英尺 英寸 米 厘米 米 厘米 米 厘米

4 48 2.49 29.9 3.05 36.6 1 100 0.62 62.2 0.76 76.2
6 72 3.73 44.8 4.57 54.9 1.5 150 0.93 93.3 1.14 114.3

8 96 4.98 59.7 6.10 73.2 2 200 1.24 124.5 1.52 152.4
10 120 6.22 74.7 7.62 91.4 2.5 250 1.56 155.6 1.91 190.5
12 144 7.47 89.6 9.14 109.7 3 300 1.87 186.7 2.29 228.6
14 168 8.71 104.5 10.67 128.0 3.5 350 2.18 217.8 2.67 266.7
16 192 9.96 119.5 12.19 146.3 4 400 2.49 248.9 3.05 304.8
18 216 11.20 134.4 13.72 164.6 4.5 450 2.80 280.0 3.43 342.9
20 240 12.45 149.4 15.24 182.9 5 500 3.11 311.2 3.81 381.0
22 264 13.69 164.3 16.76 201.2 5.5 550 3.42 342.3 4.19 419.1
24 288 14.94 179.2 18.29 219.5 6 600 3.73 373.4 4.57 457.2
26 312 16.18 194.2 19.81 237.7 6.5 650 4.04 404.5 4.95 495.3
28 336 17.42 209.1 21.34 256.0 7 700 4.36 435.6 5.33 533.4
30 360 18.67 224.0 22.86 274.3 7.5 750 4.67 466.7 5.72 571.5
32 384 19.91 239.0 24.38 292.6 8 800 4.98 497.8 6.10 609.6

对角线测量 与屏幕之间

最小缩放 最大缩放 最小缩放 最大缩放

的距离

对角线测量

安装 　11

PB6205 (XGA) 屏幕尺寸图表 （16:9 宽高比）

与屏幕之间

的距离

英尺 英寸 英尺 英寸 英尺 英寸 米 厘米 米 厘米 米 厘米

4 48 2.29 27.5 2.80 33.6 1 100 0.57 57.4 0.70 70.0
6 72 3.44 41.3 4.20 50.4 1.5 150 0.86 86.0 1.05 105.0

8 96 4.59 55.1 5.60 67.2 2 200 1.15 114.7 1.40 140.0
10 120 5.74 68.8 7.00 84.0 2.5 250 1.43 143.4 1.75 179.4
12 144 6.88 82.6 8.40 100.8 3 300 1.72 172.1 2.10 209.9
14 168 8.03 96.4 9.80 117.6 3.5 350 2.01 200.8 2.45 244.9
16 192 9.18 110.1 11.20 134.4 4 400 2.29 229.4 2.80 279.9
18 216 10.32 123.9 12.60 151.2 4.5 450 2.58 258.1 3.15 314.9
20 240 11.47 137.7 14.00 167.9 5 500 2.87 286.8 3.50 349.9
22 264 12.62 151.4 15.39 184.7 5.5 550 3.15 315.5 3.85 384.9
24 288 13.77 165.2 16.79 201.5 6 600 3.44 344.1 4.20 419.9
26 312 14.91 179.0 18.19 218.3 6.5 650 3.37 372.8 4.55 454.9
28 336 16.06 192.7 19.59 235.1 7 700 4.02 401.5 4.90 489.8
30 360 17.21 206.5 20.99 251.9 7.5 750 4.30 430.2 5.25 524.8
32 384 18.35 220.3 22.39 268.7 8 800 4.59 458.9 5.60 559.8

对角线测量

最小缩放 最大缩放 最小缩放 最大缩放

与屏幕之间

的距离

对角线测量

PB6105 (SVGA) 屏幕尺寸图表 （4:3 宽高比）

与屏幕之间

的距离

英尺 英寸 英尺 英寸 英尺 英寸 米 厘米 米 厘米 米 厘米

4 48 1.96 23.5 2.40 28.7 1 100 0.49 48.9 0.60 59.9

6 72 2.93 35.2 3.59 43.1 1.5 150 0.73 73.4 0.90 89.8

8 96 3.91 47.0 4.79 57.5 2 200 0.98 97.8 1.20 119.8

10 120 4.89 58.7 5.99 71.9 2.5 250 1.22 122.3 1.50 149.7
12 144 5.87 70.4 7.19 86.2 3 300 1.47 146.7 1.80 179.7
14 168 6.85 82.2 8.39 100.6 3.5 350 1.71 171.2 2.10 209.6
16 192 7.83 93.9 9.58 115.0 4 400 1.96 195.7 2.40 239.6
18 216 8.80 105.7 10.78 129.4 4.5 450 2.20 220.1 2.70 269.5
20 240 9.78 117.4 11.98 143.7 5 500 2.45 244.6 2.99 299.5
22 264 10.76 129.1 13.18 158.1 5.5 550 2.69 269.0 3.29 329.4
24 288 11.74 140.9 14.37 172.5 6 600 2.93 293.5 3.59 359.4
26 312 12.72 152.6 15.57 186.9 6.5 650 3.18 317.9 3.89 389.3
28 336 13.70 164.3 16.77 201.2 7 700 3.42 342.4 4.19 419.3
30 360 14.67 176.1 17.97 215.6 7.5 750 3.67 366.8 4.49 449.2
32 384 15.65 187.8 19.17 230.0 8 800 3.91 391.3 4.79 479.1

对角线测量

最小缩放 最大缩放 最小缩放 最大缩放

与屏幕之间

的距离

对角线测量

安装12　

PB6105 (SVGA) 屏幕尺寸图表 （16:9 宽高比）

与屏幕之间

的距离

英尺 英寸 英尺 英寸 英尺 英寸 米 厘米 米 厘米 米 厘米

4 48 1.80 21.6 2.20 26.4 1 100 0.45 45.1 0.55 55.0
6 72 2.70 32.4 4.20 50.4 1.5 150 0.68 67.6 0.82 82.5

8 96 3.61 433 5.60 67.2 2 200 0.90 90.1 1.10 110.0
10 120 4.51 54.1 7.00 84.0 2.5 250 1.13 112.7 1.37 137.5
12 144 5.41 64.9 8.40 100.8 3 300 1.35 135.2 1.65 164.9
14 168 6.31 75.7 9.80 117.6 3.5 350 1.58 157.7 1.92 192.4
16 192 7.21 86.5 11.20 134.4 4 400 1.80 180.3 2.20 219.9
18 216 8.11 97.3 12.60 151.2 4.5 450 2.03 202.8 2.47 247.4
20 240 9.01 108.2 14.00 167.9 5 500 2.25 225.3 2.75 274.9
22 264 9.91 119.0 15.39 184.7 5.5 550 2.48 247.9 3.02 302.4
24 288 10.82 129.8 16.79 201.5 6 600 2.70 270.4 3.30 329.9
26 312 11.72 140.6 18.19 218.3 6.5 650 2.93 292.9 3.57 357.4
28 336 12.62 151.4 19.59 235.1 7 700 3.15 315.5 3.85 384.9
30 360 13.52 162.2 20.99 251.9 7.5 750 3.38 338.0 4.12 412.4
32 384 14.42 173.1 22.39 268.7 8 800 3.61 360.5 4.40 439.8

对角线测量

最小缩放 最大缩放 最小缩放 最大缩放

与屏幕之间

的距离

对角线测量

由于光学元件限制的缘故，这些数值的允许误差为

* 1 米 = 3.28

英尺，1 英尺

= 0.305 米，1 米 = 100

3% ~ 5%

。

厘米，1 英尺

= 12

英寸

连接到各种设备

HDTV 设备

该投影机能够显示各种高清晰度 TV 显示模式。以下是其中的一些信号源：

• 数码 VHS (D-VHS) 播放机 •DVD 播放机

• 碟形卫星天线 HDTV 接收器 •DTV 调谐器

这些信号源大部分能够提供模拟分频视频输出、标准 VGA 输出或 YP
格式。

该投影机可通过 D-Sub 连接器接受 HDTV 数据。使用 HDTV 电缆 （可选附件）来
显示 HDTV 图像。

在 HDTV 功能中支持以下标准：

• 480i • 480p

• 576i • 576p

• 720p • 1080i

有关 HDTV OSD 选择的信息，请参阅第 18 页的 “菜单系统”。

bPr （默认）

安装 　13

连接到各种设备

AC



IN

L

E

T

S-VIDEOVIDEOPC/HDT

V

只需几秒钟即可将投影机连接到您的台式计算机或笔记本电脑、 VCR 或其它系统。
然而，您需要使用 Mac 适配器 （可选附件）将此投影机连接至 Macintosh 计算机。

S-视频/视频

PC/ HDTV

S-视频

视频

安装14　

操作

ACINLET

S-VIDEOVIDEOPC/HDTV

启动

1. 将电源线插入投影机，然后再插入到墙壁插座中。

2. 打开主电源开关。

3. 按住 “电源”一秒钟以启动投影机。“电源”键背光灯闪烁绿光，在打开电源

后完全变绿。

（在关闭电源和再次启动投影机之间，有 90 秒的冷却时间。）

4. 打开连接的所有设备。

操作 　15

数字梯形失真校正

梯形失真是指投射图像的上部或
下部明显偏宽。若要校正此现
象，请按投影机控制面板上的 3
左/右 4 （热键）或遥控器上的

“梯形失真校正 3/4”键，并根

据需要调整带有 “梯形失真校
正”标记的滑块。按 “+”校正
图像上部的梯形失真。按 “-”
校正图像下部的梯形失真。

自动调节

在一些情况下，您可能需要优化图像质量。
为此，请按投影机控制面板或遥控器上的

“自动”键。在 3 秒钟内，内置的 “智能

自动调整”功能将重新调整设置，以提供
最佳的图像质量。

选择信号源

当存在多个输入源时，请按投影机控制
面板或遥控器上的 “信号源”键来进行
选择。

操作16　

空白

使用空白隐藏屏幕图像。您可以使用遥控
器的鼠标功能逐渐打开图像，或者只需按
空白便可立即打开图像。

操作 　17

菜单系统

按菜单进入主菜单；然后按 3或4，来选择子菜单。再次按菜单以选择子菜单中
的项目。

当连接至不同设备时，这些功能均可用...

子菜单

显示

图像

来源

控件

PIP

PC Y/Pb/Pr

梯形失真校正
亮度
对比度
相位
水平尺寸

宽高比
水平位置
垂直位置
色温
信息

镜像
来源
信号源扫描
空白时间
自动关机

语言

OSD 位置
OSD 时间

预设模式
重新设置
灯管使用小时数

主页面：

PIP 信号源
PIP 尺寸
PIP 位置

水平位置
垂直位置
更多选项

宽高比
颜色
色调
色温

子页面：

亮度
对比度
颜色
色调
锐度

S-视频/视频

梯形失真校正
亮度
对比度
颜色
色调

宽高比
系统
锐度
色温
信息

操作18　

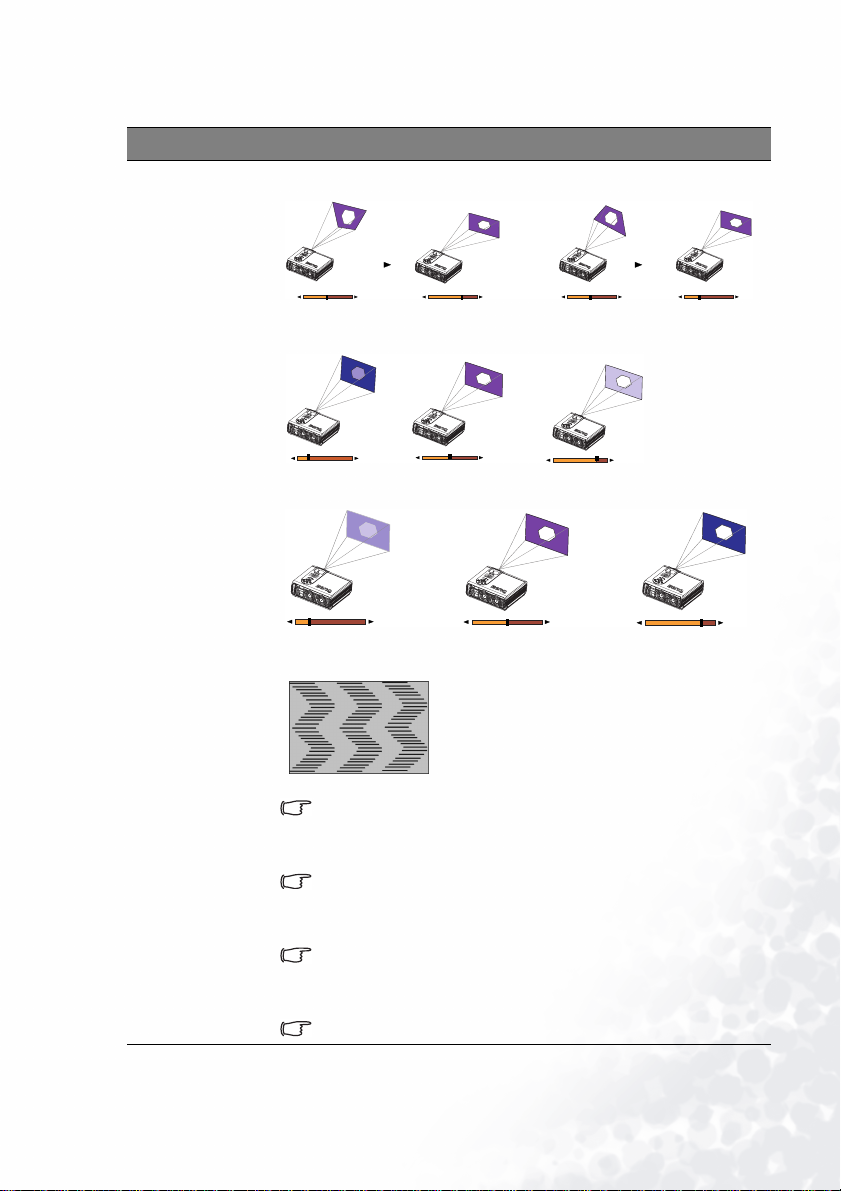

1. 显示菜单

功能 说明

梯形失真校正

校正任何图像梯形失真。

+-

亮度

对比度

相位

水平尺寸

调节图像亮度。

调节图像亮色和暗色之间的差异程度。

调整此项以避免出现闪烁。

当输入模式为视频或

视频时，该功能不可用。

S-

调整此项以适合理想图像尺寸。

当输入模式为视频或

视频时，该功能不可用。

S-

颜色

色调

增大或减小图像的颜色范围 （R、 G、 B）。

当输入模式为

时，该功能不可用。

PC

调节图像，使其偏红或偏蓝。

当输入模式为

时，该功能不可用。

PC

操作 　19

2. 图像菜单

功能 说明

宽高比

使图像最适合屏幕，

1. 4 : 3 2. 16 : 9 3. 自然

水平位置

垂直位置

色温

信息

仅当输入模式为

时，“自然”功能可用。

PC

调整投影图像的水平位置。

仅当输入模式为

时，该功能可用。

PC

调整投影图像的垂直位置。

仅当输入模式为

时，该功能可用。

PC

调整色度以符合您的偏好。

显示当前分辩率和预设模式。

系统

锐度

颜色

色调

操作20　

系统信息将显示为：

1.NTSC 2. PAL 3.SECAM 4. YUV

调节图像，使其看上去更加清晰或柔和。

当输入模式为

PC 或 YPbPr

时，该功能不可用。

增大或减小图像的颜色范围 （R、 G、 B）。

当输入模式为

时，该功能不可用。

PC

调节图像，使其偏红或偏蓝。

仅当选定的系统为

时，该功能可用。

NTSC

3. 信号源菜单

功能 说明

镜像

来源

信号源扫描

空白时间

1. 默认

3. 背投

在可用的输入信号源 PC、 YPbPr、 S-视频和视频中显示所选的输入
信号源。

如果选择 “打开”，则此功能将被激活，在未检测到信号时，该投
影机将按 PC、 YPbPr、 S-视频和视频顺序开始扫描。如果选择 “关
闭”，则此投影机只检测最后一种输入信号源。

确定当激活 “空白”时投影机在关闭之前等待的时间长度。

2. 挂投

4. 挂投和背投

自动关机

设置当没有检测输入信号时系统在关闭之前等待的时间长度。

操作 　21

4. 控制菜单

功能 说明

语言

OSD 位置

“语言”可以设置 OSD 控制菜单的语言。

使用 3 / 4 键从英语、法语、德语、意大利语、西班牙语、韩语、
繁体中文和简体中文中选择所需语言。

选择希望的 OSD 位置。

OSD 时间

预设模式

重新设置

灯管使用
小时数

设置当最后一次按下按钮后 OSD 将保持有效的时间长度。范围是从
5 至 60 秒，以 5 秒为增量。

要优化投影图像，您可以根据投影目的随便选择其中一种预设
模式。

PC 信号

1. 演示模式：专门为演示而设计。此模式强调亮度。

2. 彩色亮丽模式：非常适用于电玩游戏。色彩饱和度和亮度很

均衡。

3. 视频模式：适合享受电影般的自然色彩。

4. 节能模式：系统噪音较低，灯管可以节省 20% 的功耗，因此

大大延长了其使用时间。

YPbPr/S-视频/视频信号

1. 游戏效能模式：适合在明亮的居室内玩电子游戏。

2. 视频模式：色温较高，适合观看电影。

3. 影院模式：色温较低，适合观看电影。

4. 节能模式：系统噪音较低，灯管可以节省 20% 的功耗，因此

大大延长了其使用时间。

将所有设置改为其厂家预设值。

显示灯管使用时间。

操作22　

5. PIP 菜单

只有当输入模式为 PC 且 PIP 信号源为视频或 S-视频时，才可以使用这些功能。

功能 说明

PIP 信号源

为 PIP 选择信号源。

PIP 尺寸

PIP 位置

水平位置

垂直位置

更多选项

亮度

对比度

颜色

色调

锐度

可以使用 3 / 4 键滚动选择四种选项：关、小、中、大。

选择 PIP 的所需位置。

调整 PIP 图像的水平位置。

调整 PIP 图像的垂直位置。

可以使用 3 / 4 健以选择更多 PIP 功能，包括亮度、对比度、颜色、
色调、清晰度和系统。

调节 PIP 图像亮度。

调节 PIP 图像亮色和暗色之间的差异程度。

增大或减小图像的颜色范围 （R、 G、 B）。

调节图像，使其偏红或偏蓝。

调节图像，使其看上去更加清晰或柔和。

操作 　23

关机

ACINLET

S-VIDEOVIDEOPC/HDTV

1. 按住电源键不放，将出现警告消息提示。要关闭投影机，请再次按下电源键。

2. 风扇将继续运行大约 90 秒。

3. 关闭主电源开关。

4. 将电源线从墙壁插座中拔下。

请不要在电源关闭之前或在
如果未正确关闭投影机，系统将检测到这种情况，并会在再次打开之前自动将灯管冷却
灯管。

操作24　

秒种的冷却期间内拔掉电源线。

90

秒，以保护

90

维护

灯管信息

使用和更换灯管

当灯管指示灯变成红色或显示一条信息提示更换灯管时，请安装新灯管或咨询经销
商。旧灯管可能导致投影机工作不正常，在极少数情况下甚至会爆炸。

有关详细信息，请参阅第 28 页的 “LED 指示灯状态和说明”。

如果灯管太热，则灯管和温度指示灯将会亮起。请关闭电源并让投影机冷却
后，如果灯管或温度指示灯仍亮起，请与供应商联系。

更换灯管

为减少电击危险，更换灯管前，请关闭投影机并拔下电源线。

为防止严重灼伤，在更换灯管前让投影机至少冷却

为防止划伤手指和内部组件，当取出已经碎裂成锋利碎片的灯管玻璃时务必小心。

为防止因触摸透镜而划伤手指和/或降低图像质量，取出灯管后切勿触摸空的灯管仓。

此灯管含有水银。请咨询当地的危险废弃物管理部门，以便按正确方式处理此灯管。

45

分钟。

分钟。再次打开电源

45

维护 　25

步骤 1. 关闭投影机。从插座中拔下投

影机电源线。

步骤 2. 拧开螺丝并取下灯管盖。（强

烈建议使用带有磁铁头的螺丝
刀。）如果灯管温度太高，请
等待 45 分钟直至灯管冷却，
以避免灼伤。

步骤 3. 拧开 3 颗螺丝。拉开把手取下

灯管架子。如果螺丝没有完全
拧开，可能会划伤手指。取下灯
管后，请勿将手插入箱中。如果
碰到内部的光学元件，可能导
致投影图像的颜色不均匀。

步骤 4. 换一个新灯管。将新灯管插入

投影机，并拧紧螺丝。松动的
螺丝可能导致接触不良，使投
影机工作不正常。

步骤 5. 重新装上灯管盖，并拧紧螺

丝。请勿在未装上灯管盖的情
况下打开电源。每次更换了灯
管后，必须重置灯管总计使用
时间。如未更换灯管，请勿重
置，因为该操作可能损坏投
影仪。

维护26　

重置灯管使用小时数

如果要更换新灯管，请遵照以下说明重新设置灯管使用小时数。

OSD　 说明

按住投影机上的 “退出”键持续 3 秒钟，以显示灯管
的总计使用时间。在打开 OSD 的状态下，按“菜单”
以激活 “重新设置”功能或按 “退出”键退出。

按 W 或 X 将灯管使用小时数重新设置为零或按

“退出”键退出。

灯管使用小时数重新设置为 “0”时，将显示此信
息。您可以按 “退出”键退出。

温度信息

如果 LED 亮起，则是在警告您可能出现以下问题：

1. 内部温度太高。

2. 风扇不转。

关闭投影机，与有资格的维修人员联系以获取进一步的帮助。

有关详细信息，请参阅第 28 页的 “LED 指示灯状态和说明”。

维护 　27

LED 指示灯状态和说明

说明

1. - ：LED 关闭

2. : LED 闪烁

3. : LED 常亮

O：LED 变成橙色。

4.

R：LED 变成红色。

5.

G：LED 变成绿色。

6.

LED

电源 温度 灯管

O O O

O

O

G

O

G

--

--

--

--

--

--

R

状态和说明

电源情况

电源打开

通电冷却。如果在未冷却投影机的情况下电源异常关闭，
则投影机将自动冷却 90 秒种，并会在数小时内重新自动
通电。

待机

在通电的过程中灯管 LED 会闪烁。

关闭电源后，断电冷却 90 秒钟。

正常工作时

灯管情况

灯管损坏，这是在警告您灯管使用时间超过了 3000 小
时。请立即更换成新的投影灯管。

--

维护28　

灯管故障，灯管接触不良或灯管损坏。请与经销商联系。

R

R

R

R R

G

G

温度情况

风扇 1 故障，投影机将自动关闭。如果您重新打开电源，

R

R

R

R

-

则投影机将再次关闭。请与经销商联系。

风扇 2 故障，投影机将自动关闭。如果您重新打开电源，
则投影机将再次关闭。请与经销商联系。

G

风扇 3 故障，投影机将自动关闭。如果您重新打开电源，

G

则投影机将再次关闭。请与经销商联系。

热敏电阻 1 温度过高，投影机将自动关闭。如果您重新

-

打开电源，则投影机将再次关闭。请与经销商联系。

热敏电阻 2 温度过高，投影机将自动关闭。如果您重新
打开电源，则投影机将再次关闭。请与经销商联系。

G

G

--

-

-

R

R

R

R

热敏电阻 3 温度过高，投影机将自动关闭。如果您重新
打开电源，则投影机将再次关闭。请与经销商联系。

G

热敏电阻 1 不起作用，投影机将自动关闭。如果您重新
打开电源，则投影机将再次关闭。请与经销商联系。

热敏电阻 2 不起作用，投影机将自动关闭。如果您重新
打开电源，则投影机将再次关闭。请与经销商联系。

G

热敏电阻 3 不起作用，投影机将自动关闭。如果您重新
打开电源，则投影机将再次关闭。请与经销商联系。

G

维护 　29

服务信息

附件 （包含在标准产品包装中）

部件说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 部件号

电源线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27.04275.001

VGA 电缆. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50.J0508.503

视频电缆 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50.J1303.501

S-视频电缆 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50.72920.011

遥控器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56.26J86.001

可选附件 （不包含在标准产品包装中）

部件说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 部件号

Mac 适配器 （可切换） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20.20118.A15

200W 灯管 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60.J8618.CG1

悬挂式套件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60.J7615.001

软便携箱 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .98.J7601.001

HDTV 电缆 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50.J2401.001

订购部件或获取信息

若要获得产品信息、产品帮助、服务信息或要订购附件，请访问 BENQ 公司的网站

http://www.BenQ.com

。

维护30　

故障排除

常见问题和解决办法

不能通电

解决办法：

• 确保电源线已紧密插入 AC 适配器插座中。

• 确保电源线已紧密插入电源插座中。

• 将电源开关切换至位置 1。

• 在投影机关闭后等待 90 秒钟，然后再打开投影机。

没有图像

解决办法：

• 检查是否有正确的输入信号源。

• 确保所有电缆连接正确。

• 调节亮度和对比度。

• 取下透镜盖。

屏幕上图像呈梯形

解决办法：

• 重新放置投影机以改善屏幕角度。

• 使用投影机控制面板或遥控器上的梯形失真校正键。

颜色不正

解决办法：

• 选择正确的视频系统。

• 调节亮度、对比度或饱和度。

图像模糊

解决办法：

• 按投影机控制面板或遥控器上的自动键，以获得更好的图像质量。

• 调整焦距。

• 重新放置投影机以改善投影角度。

• 确保投影机和屏幕间的距离位于透镜的调节范围内。

遥控器失效

解决办法：

• 更换成新电池。

• 确保遥控器和投影机之间无障碍物。

• 距离投影机不超过 6 米（19.5 英尺）。

• 确保投影机前后无障碍阻挡。

故障排除 　31

状态信息

屏幕消息 说明

正在搜索

捕获信号

超出范围

灯管警告 - 亮度偏低时请
更换灯管。

超出灯管使用时间 - 请更
换灯管！电源将在 3000
小时后关闭。

超出灯管使用时间 - 请更
换灯管！按 <菜单> 以启
用 <重新设置>

投影机正在搜索输入信号。

投影机已识别输入信号并正在运行自动图像调整
功能。

输入信号的频率超出投影机范围。

灯管已工作 1980 多个小时。为达到最佳性能，请
安装新灯管。打开投影机后，此消息将显示 10 秒。

灯管已工作 2980 多个小时，电源将在 3000 小时
后关闭。打开投影机后，此消息将显示 30 秒。

灯管已工作 3000 多个小时。此警告消息将显示 40
秒，然后自动关闭。如果已安装新灯管，请在
OSD 打开期间按 <菜单> 并进入系统将灯管使用
小时数重新设置为零。

故障排除32　

规格

投影机规格

技术规格

所有规格如有更改，恕不另行通知。

一般规格

产品名称 数字投影机
型号名称

光学

显示系统 单芯片 DMD
透镜焦距值 F = 2.6 至 3.1， f = 23 ~ 27.6 毫米
灯管 200W 灯管

用电规格

电源 交流电 100 ~ 240V、 3.2A、 50/60 Hz （自动）
功耗 285W （最大）

机械

尺寸 262 毫米 (W) x 98.4 毫米 (H) x 215.5 毫米 (D)
工作温度范围
重量 5.8 磅（2.6 千克）

输入终端

计算机输入
RGB 输入 D-sub 15 针 （阴性）
视频信号输入

S-视频 Mini DIN 4 针端口 x1
视频 RCA 插孔 x1

PB6205 1024X768 XGA
PB6105 800X600 SVGA

0°C ~ 40°C

规格 　33

时序图

分辨率

640x350 31.5 70.1

640x400 37.9 85.1 VESA

720x400 31.5 70.0

720x400 37.9 85.1 VESA

640x480 31.5 60.0 VESA

640x480 37.9 72.8 VESA

640x480 35 66.7 Macintosh

640x480 43.3 85.0 VESA

800x600 35.2 56.3 VESA

800x600 37.9 60.3 VESA

800x600 46.9 75.0 VESA

800x600 48.1 72.2 VESA

800x600 53.7 85.1 VESA

832x624 49.7 74.5 Macintosh

1024x768 48.4 60.0 VESA

1024x768 56.5 70.1 VESA

1024x768 60.0 75.0 VESA

1024x768 68.7 85.0 VESA

1280x1024 64.0 60.0 VESA

水平同步 (kHz) 垂直同步 (Hz)

备注

规格34　

尺寸

262

215.5

98.4

单位：mm

尺寸 　35

保修

有限保修

在正常使用和存放情况下， BENQ 对本产品的任何材料和工艺缺陷提供保修。
非保修范围：灯管属于消耗品，在 180 天或使用时间在 1000 小时内提供保修，以先达
到的条件为准。要求保修时提供购买日期凭证。如果在保修期内发现本产品有缺陷，
BENQ 的唯一义务和针对您的独家补救办法是更换任何有缺陷的部件 （包括劳务费）。
为获得保修服务，当您购买的产品有任何缺陷时应立即通知经销商。
重要事项：如果客户没有按照 BENQ 的书面用法说明使用本产品，将不适用上述保修。
本保修授予您特定的法律权利，而且您还可能享有其它权利，这取决于您所在的国家。
有关其它信息，请参阅 《明基投影机三包卡》。

保修36　

安全守则

FCC 声明

CLASS A：本设备会产生、使用和辐射无线电波，如果不按照说明手册进行安装和使

用，可能会对无线电通讯产生干扰。本产品已经过测试，它符合 FCC 规则第 15 项 B
部分中有关 Class “A” 计算设备的各项限制，这些限制专门用来防止在商业环境中
使用本设备时产生这样的干扰。在居住区使用本设备时可能产生干扰，在这种情况
下需要用户自费采取任何必要的措施来避免干扰。
CLASS B：本设备会产生、使用和辐射无线电波，如果不按照说明进行安装和使用，
可能会对无线电通讯产生有害干扰。但是，本公司不担保在特定安装情况下不产生
干扰。如果本设备的确对无线电视或电视接收造成有害干扰并且可以通过打开和关
闭设备电源来确定是否产生了干扰，我们希望用户尝试采取以下措施来消除干扰：

— 调整接收天线的方向或位置。
— 增大设备和接收器之间的距离。
— 将设备和接收器分别连接到不同的电路插座上。
— 咨询经销商或经验丰富的专业无线电/电视技术人员以寻求帮助。

EEC 声明

本设备已根据 EMC （电磁兼容）的 89/336/EEC （欧洲经济共同体）标准进行测试，
且符合这些要求。

安全守则 　37
