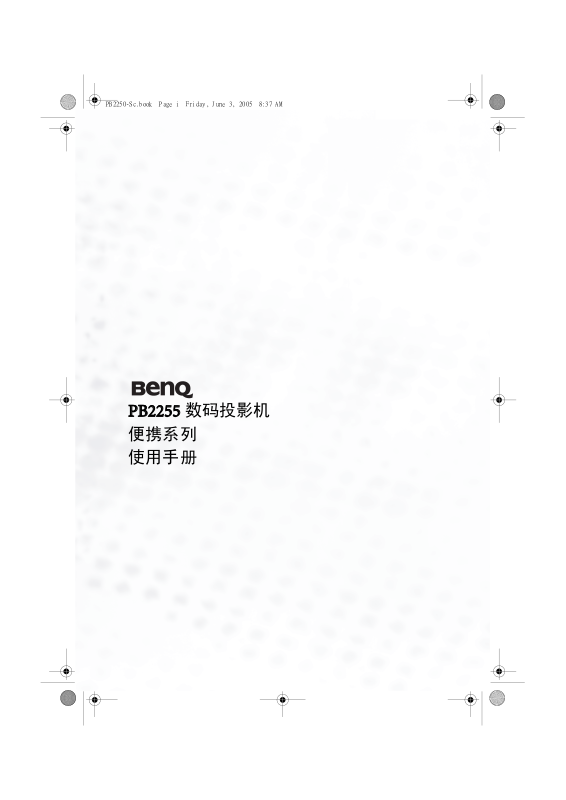

BENQ PB2255 User Manual
PB2255 数码投影机
便携系列
使用手册
版权所有
版权所有 2005 BenQ Corporation。保留所有权利。未经本公司事先书面许可，不得以任何形
式和电子、机械、磁光、光学、化学、手工以及其他任何方式复制、传播和转录本出版物的
任何部分，也不得将任何部分存储到检索系统中或翻译成任何语言或计算机语言。
免责声明
BenQ Corporation 对于本文档的内容不提供任何明示或隐含的陈述或担保，特别是针对特殊
目的的适销性和适用性不提供任何担保。另外， BenQ Corporation 保留修订本出版物和随时
修改本文档内容而不需通知任何人的权利。
*DLP、 Digital Micromirror Device 和 DMD 是 Texas Instruments 的商标。其它商标属于各自公
司或组织版权所有。
目录
重要安全说明........................................................ 1
介绍 ........................................................................ 5
投影机特色 ......................................................................... 5
物品清单 ............................................................................. 6
可选附件 ........................................................................................................6
投影机外观视图 ................................................................. 7
前面 / 上面 .....................................................................................................7
后面 .................................................................................................................7
底面 .................................................................................................................7
控制装置和功能 ................................................................. 8
外部控制面板 ................................................................................................8
遥控器说明 ....................................................................................................9
遥控有效范围 ..............................................................................................10
安装或更换电池 ..........................................................................................10
安装投影机.......................................................... 11
选择位置 ........................................................................... 11
获取首选的投影图像大小 .............................................. 12
连接 ...................................................................... 14
连接到笔记本电脑或台式电脑 ...................................... 14
将设备连接到 “电脑视频”输入端 ............................. 15
连接视频和 S- 视频设备 ................................................. 15
操作 ...................................................................... 17
开始安装 ........................................................................... 17
使用密码功能 ................................................................... 17
切换输入信号 ................................................................... 18
调节图像 ........................................................................... 19
调节高度 ......................................................................................................19
自动调整图像 ..............................................................................................19
微调图像大小和清晰度 .............................................................................19
校正梯形失真 ..............................................................................................20
隐藏图像 ........................................................................... 21
关闭 .................................................................................... 21
菜单操作 ........................................................................... 22
菜单系统 ......................................................................................................22
使用菜单 ......................................................................................................23
目录 iii
1. 图像菜单 .................................................................................................. 24
2. 专业影像设置菜单 ................................................................................. 25
3. 设置菜单 .................................................................................................. 26
4. 高级菜单 .................................................................................................. 27
5. 信息菜单 .................................................................................................. 28
维护....................................................................... 29
维护 ....................................................................................29
清洁镜头 ...................................................................................................... 29
清洁投影机外壳 ......................................................................................... 29
存储投影机 .................................................................................................. 29
运输投影机 .................................................................................................. 29
灯泡信息 ............................................................................30
警告讯息 ...................................................................................................... 30
更换灯泡 ...................................................................................................... 30
温度信息 ............................................................................32
指示灯 ................................................................................32
故障排除 .............................................................. 34
规格....................................................................... 35
投影机规格 ........................................................................35
外形尺寸 ............................................................................36
计时表 ................................................................................37
支持的 PC 输入计时 .................................................................................. 37
支持的分量 -YPbPr 输入信号计时 .......................................................... 37
支持的视频和 S- 视频输入信号计时 ...................................................... 37
质保....................................................................... 38
有限质保 ............................................................................38
规则声明 .............................................................. 39
FCC 声明 ............................................................................39
EEC 声明 ............................................................................39
MIC 声明 ...........................................................................39
目录 iv
重要安全说明
您的
BenQ
投影机经过设计和测试，符合最新的信息技术设备安全标准。然而，为确
保安全使用本产品，按本手册中提及和产品上标记的说明进行操作是至关重要的。
注意
• 切勿打开机箱以防电击。内部没有任
何用户可自行维修的部件。
•
•
请在使用投影机之前阅读本用户手册。
妥善保存本用户手册以备今后参考。
• 在使用过程中不要直视投影机镜头。
•
强光束可能会损害眼睛。
•
• 请找明基授权的专业人员维修。
• 投影机灯泡亮起时，请切记要打开镜
•
头快门或取下镜头盖。
•
在某些国家，电源电压不稳定。本投影
•
机在
100 到 240
压范围内可以正常运行，但是电压波动
超过 ±
10
电源电压可能波动或断电的区域，建议
您通过电源稳压器、电涌保护器或不间
断电源
（伏特）的交流电源电
伏特时可能无法正常工作。
(UPS)
来连接投影机。
在
重要安全说明 1
安全说明
1. 工作期间灯泡的温度极高。更换
灯泡前应等待大约 45 分钟以便让
投影机冷却下来。
4. 切勿将投影机置于不稳的车子、
架子或桌子上。投影机可能跌
落，遭受严重损坏。
2. 不要使用超过额定使用寿命的灯
泡。在少数情况下，使用超过额
定寿命的灯泡可能导致灯泡破
裂。
3. 在没有拔掉投影机电源之前切勿
更换灯泡或其他任何电子元件。
5. 为了减少电击的危险，切勿拆卸
本设备。当需要维护或修理时，
应由专业技术人员来执行。如果
未正确重新组装设备，则会导致
投影机工作不正常或者在以后使
用设备时引起电击。
6. 本产品可以安装在屋顶上以便吊
装投影。请向 BenQ 投影机的经
销商购买合格的屋顶安装套件来
安装设备并确保安全牢固。
重要安全说明2
安全说明 ( 续 )
7. 请勿将投影机置于以下任何环境中：
- 通风不佳或狭窄的空间。请至少离墙
50 厘米，并确保投影机周围空气流
通。
- 温度过高的地方，如窗户紧闭的汽车
内。
- 过度潮湿、有灰尘或烟雾的位置，这
样会污染光学元件，缩短投影机使用
寿命并使图像变暗。
- 火警附近的位置
- 环境温度超过 40
/ 32°F 的位置
- 海拔高于３０００米（ 10000 英尺）的位 置。
°C / 104°F 或低于0°C
8. 切勿堵塞通风孔。
- 请勿将本设备放置在毯子、衬垫和任
何其它柔软的表面上。
- 请勿用布或任何其它物体覆盖本设备。
- 请勿在投影机附近放置任何易燃品。
如果通风口严重受阻，设备内部热可能会引
起火灾。
9. 使用过程中应始终将本设备机置于水
平面上。
- 左右倾斜角度大于 10 度或前后倾斜角
度大于 15 度时请勿使用。使用本设备
时，如果未完全水平放置，可能会导
致灯泡出现故障或损坏。
10000
ft.
10. 请勿垂直竖立投影机。
这样会导致投影机倾倒，引起受损或导致投
影机受到损坏。
重要安全说明 3
安全说明 ( 续 )
11. 请勿踩踏投影机或在其上面放置任何
物体。
这样做除了可能对投影机造成损坏外，还可
能导致事故和人身伤害。
12.
在投影机工作时切勿用任何物体阻挡
投影镜头，因为这样会造成物体变形
甚至起火。要暂时关闭画面，按下投
影机或遥控器上的
13.
为延长投影机使用寿命，建议连续使
Blank (空白)。
用时间不超过４个小时。如有需要，
请关闭投影机冷却４５分钟左右后再继
续使用。
14.
为了保证灯泡的使用寿命，关闭投影
机之后，需要对灯泡进行冷却，请在
指示灯停止闪烁后再切断电源。
15. 请勿在投影机附近或投影机上面放
置液体。溅到投影机上的液体可能
导致投影机无法正常工作。如果投
影机已被淋湿，请从墙壁插座拔掉
投影机的电源线，然后致电 BenQ
请求维修该投影机。
16.
使用过程中请勿搬动投影机，发生
震动可能会导致灯管炸裂。
重要安全说明4
介绍
投影机特色
此投影机集成了高性能的光学引擎投影技术和用户友好的设计以提供高可靠性和易
用性。
此投影机具有下列特点：
• 可选的密码保护功能
• 体积小巧轻便
• 高质量手动变焦镜头
• 单键自动调整，可显示最佳图像质量
• 数字式梯形校正以校正变形的图像
• 调整数据 / 视频显示的色彩平衡
• 超强亮度投影灯
• 能够显示 1670 万色彩
• 具有以下 10 种语言的屏显菜单：英语、法语、德语、意大利语、西班牙语、俄语、
繁体中文、简体中文、日语和韩语。
• 可切换的正常和节能模式以降低功耗
• 强大的 AV 功能提供高品质 AV 画面
• HDTV 兼容性 (YP
注：投影图像的亮度与使用环境的光照条件和投影机对比度 / 亮度设置有关。
灯泡亮度将随时间的推移而下降，在灯泡制造商的技术规范内可能有变化。这是正常现象和可预见的
状态。
bPr)
介绍 5
物品清单
随投影机提供了用于连接到 PC 和视频设备的缆线。请小心打开包装，并检查是否包
含下列所有物品。如果缺失任何物品，请与购买本产品的经销商联系。
随本投影机提供的附件适用于您所在的地区，可能与图解中的所有不同。
投影机软质便携包
使用遥控器之前拉出突出部。
遥控器和电池
使用手册产品三包卡
USB 延长线 VGA 电缆电源线
可选附件
1. Macintosh 适配器
2. 200W 灯泡
3.
分频视频电缆
介绍6
投影机外观视图
前面 / 上面
外部控制面板
( 有关详细信息，请参
阅第 8 页。 )
调焦圈和缩放圈
Kensington 锁孔
AC 电源线插口
通风栅
后面
底面
前调节器按钮
前调节支脚
S- 视频插孔
USB 连接器
视频连接器
S-Video
USB
音频插孔
前调节器按钮
后红外线遥控传感器
Video
Audio
D-Sub
RGB
信号输入 (PC/
YP
bPr/ YCbCr)
投影镜头
前红外线遥控传感器
通风栅
灯泡门
后调节支脚
介绍 7
控制装置和功能
Left
Right
UpDown
PB2250
外部控制面板
12
10
9
4
5
1
2
3
1. 电源 ( 有关详情，请参阅第 17 和
21 页。 )
打开和关闭投影机。
2. 菜单
打开、保存和退出屏显菜单。
3. 下 6
4. 5 上
5. 3 左
6. 右 4
#2 至 #6 按钮用于选择所需的菜单
项和在屏显菜单激活时用于调节。
有关详情，请参阅第 23 页。
当屏显菜单未激活时， 3 左和右
4 按钮功能为 Keystone -/+ 热键。
有关详情，请参阅第 19 页。
7. 信号源 ( 有关详情，请参阅第 18
页。 )
按顺序选择输入信号 RGB/YpbPr、
视频或 S- 视频。
8. AUTO 自动 ( 有关详情，请参阅第
19 页。 )
自动为所显示的图像确定最佳图像
设置。
9. Power ( 电源 ) 指示灯 （有关详情，
请参阅第 32 页。）
投影机操作时指示灯会亮起或闪
烁。
13
11
6
7
8
10. TEMP ( 温度 )
详情，请参阅第 32 页。）
如果投影机温度太高，则指示灯会
闪烁红灯。
11. 灯泡指示灯（有关详情，请参阅第
32 页。）
表示灯泡的状态。指示灯亮起或闪
烁表明灯泡出了问题。
12. 缩放圈 ( 有关详情，请参阅第 19
页。 )
调节图像大小。
13. 调焦圈 ( 有关详情，请参阅第 19
页。 )
调节投影图像的焦距。
警告指示灯 （有关
介绍8
遥控器说明
I
I
电源
上页 / 下页
冻结
/
II
5 上
3 左 / 右 4
菜单
6 下
AUTO
自动
梯形失真
功能 说明
I
I
电源
冻结
/
II
打开和关闭投影机。有关详情，请参阅第 17 和 21 页。
按下冻结时，图像被冻结。在屏幕的右下角将显示 “暂停”图
标。要解除该功能，再次按下冻结，或按下来源 ( 此按钮将更改
输入信号源并解除暂停功能 )。
5 上，菜单
3 左 / 右 4，
用于选择所需的菜单项并进行调节。有关详情，请参阅第 23 页。
6 下
AUTO
自动梯形校正
梯形失真
上页和下页
自动
信号源
空白屏幕
预设
从投影角度对梯形扭曲进行自动校正。有关详情，请参阅第
手动校正因投影角度而产生的扭曲图像。有关详情，请参阅第
在使用此功能之前，用
脑。您可按下
自动为所显示的图像确定最佳图像设置。有关详情，请参阅第
按顺序选择输入信号 RGB、分量视频、 S- 视频或 视频。有关详
情，请参阅第 18 页。
隐藏图像。有关详情，请参阅第 21 页。
根据所选输入信号，有数个画面设置选项可供选择：亮丽模式、
演示模式、游戏模式、视频模式、电影模式和节能模式。有关详
情，请参阅第 24 页。
USB
上页和下页
缆线将投影机连接到
来向前或向后移动
自动
信号源
空白屏幕
预设
PC
或笔记本电
Power Point
19
页。
19
页。
演示文件。
19
页。
介绍 9
遥控有效范围
红外线 (IR) 遥控传感器位于投影机的前面和后面。握住遥控器时，必须与投影机的
红外线遥控传感器保持 30 度以内的角度，以便正常发挥功能。遥控器和传感器之间
的距离应不超过 6 米 (19.5 英尺 )
6M
遥控器使用注意事项：
遥控器和投影机上的红外线传感器之间不能有任何会阻挡红外线光束的障碍物。
如果遥控器停止工作，或其有效范围减小，请更换新电池。
安装或更换电池
1. 拉出电池盒。
2. 在盒中插入新电池。
3. 将电池盒推入遥控器。
避免过热和过湿。如果电池放置不正确，可能有损
坏遥控器和损坏附近装置的危险。
只能使用制造商推荐的相同或同类电池。
根据制造商的说明处理旧电池。
切勿将电池丢入火中。
如果电池用尽或您将长时间不用遥控器，将电池取
出以防蓄电池酸漏入电池盒。
介绍10
