DLP
投影机
PB2225/ PB2125
使用手册
感谢您购买 BenQ DLP 投影机。
请阅读此使用手册以确保正确使用该设备。妥善保存本使用手册以备以后参考。
概述
该 DLP 投影机可以显示各种计算机信号和 NTSC/PAL/SECAM 视频信号。
特点
高亮度
1.
高分辨率
2.
精致轻巧、便于携带
3.
镁合金机身、经久耐用
4.
5. RGB
6.
7.
输入终端
单键自动调节功能
简单梯形失真调节
版权所有
版权所有 © 2003 BENQ Corporation。保留所有权利。未经 BENQ Corporation 事先
书面许可，不得以任何形式和电子、机械、磁光、光学、化学、手工以及其他任何
方式复制、传播和转录本出版物的任何部分，也不得将任何部分存储到检索系统中
或翻译成任何语言或计算机语言。
免责声明
BENQ Corporation 对于本文档的内容不提供任何明示或隐含的陈述或担保，特别
是针对特殊目的的适销性和适用性不提供任何担保。另外，BENQ Corporation 保
留修订本出版物和随时修改本文档内容而不需通知任何人的权利。
请填写表单！！
为便于将来服务，请记录您在下面空白处所填写的信息。序列号请见产品背面。
投影机信息
产品名称：
序列号：
购买日期：
经销商信息
经销商：
电话号码：
地址：
PB2225/ PB2125
目录
BenQ PB2225/ PB2125
使用手册
重要安全说明
简介
安装
操作
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
物品清单
投影机说明
遥控器说明
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
您的投影机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
调节器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
投影机特点 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
您的遥控器一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
遥控器有效范围 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
遥控器特点 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
安装或更换电池 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
屏幕尺寸
连接到各种设备
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
启动
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
数字梯形失真校正
自动调节
选择信号源
菜单系统
关机
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
1. 显示菜单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
2. 图像菜单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
3. 信号源菜单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
4. 控制菜单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
5. PIP 菜单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
目录
iii
BenQ PB2225/ PB2120
维护
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
灯管信息
更换灯管
重置灯管使用小时数
服务信息
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
使用和更换灯管 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
LED 状态指示灯 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
附件（包含在标准产品包装中） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
可选附件（不包含在标准产品包装中） . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
订购部件或获取信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
使用手册
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
故障排除
常见问题和解决办法
状态信息
规格
投影机规格
时序图
尺寸
保修
有限保修 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
安全守则
FCC 声明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
EEC 声明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
iv
目录
BenQ PB2225/ PB2125
使用手册
重要安全说明
• 为防止撞击，请不要打开机壳。
用户不能自行维修任何内部部件。
• 请在使用投影机之前阅读本使用
手册。妥善保存本使用手册以备
以后参考。
• 在使用过程中不要直视投影机镜
头。强光束可能会损害眼睛。
警告
• 维修设备时要找合格的维修人员。
• 当投影机灯发光时始终应打开镜
头快门或取下镜头盖。
• 在某些国家，线电压不稳定。本
投影机在 100 到 240（伏特）的
电压范围内可以正常运行，但是
电压波动超过 ±10 伏时可能无法
正常工作。在这些高风险地区，
建议您安装一个电源稳压器。
重要安全说明
1
BenQ PB2225/ PB2125
1. 使用过程中灯管会变得非常热。
更换灯管前应等待大约 45 分钟以
便让投影机冷却下来。
2. 不要使用超过额定寿命的灯管。
在少数情况下，使用超过额定寿
命的灯管可能导致灯管炸裂。
使用手册
安全说明
4. 切勿将本产品置于不稳的车子、
架子或桌子上。产品可能跌落，
遭受严重损坏。
5. 为了减少电击的危险，切勿拆卸
本设备。
2
重要安全说明
3. 在没有拔掉投影机电源之前切勿
更换灯管或其它任何电子元件。
* 当需要维护或修理时，应由专业技术
人员来执行。如果未正确重新组装设
备，则在以后使用设备时可能会引起
电击。
6. 本产品可以安装在屋顶上以便显示
倒像。请使用 BenQ 的天花板吊装
套件来安装设备并确保安全牢固。
安全说明（续）
BenQ PB2225/ PB2125
使用手册
7. 请勿堵塞通风孔。
- 请勿将本设备放置在毯子或其它衬垫
上。
- 请勿用布覆盖本设备。
- 请勿在通风孔附近放置任何易燃品。
如果通风孔严重阻塞，设备内部的过高
热度可能会导致起火。
8. 请勿将本设备置于以下任何环境
中：
- 通风不佳或狭窄的空间。请至少离墙
50 厘米。
- 温度可能升得过高的位置，如窗户紧闭
的汽车内。
- 过度潮湿、有灰尘或烟雾的位置，这样
会污染光学元件，缩短投影仪使用寿命
并使屏幕变暗。
- 火警附近的位置
9. 使用过程中应始终将设备置于水平
面上。
- 左右倾斜角度大于 10 度或前后倾斜角
度大于 15 度时请勿使用。使用本设备
时，如果未完全水平放置，可能会导致
灯管出现故障或损坏。
10. 请勿垂直坚着放置本设备。
这样会导致设备倾倒，引起受损或导致
设备受到损坏。
11. 请勿踩踏本设备或在其上面放置任
何物体。
这样做除了可能对设备造成物理损坏
外，还可能导致事故和人身伤害
。
重要安全说明
3
BenQ PB2225/ PB2125
简介
物品清单
此投影机配有用于连接标准 PC 或膝上型计算机的电缆。小心打开包装，检查是
否包含下列所有物品。如果缺失任何物品，请与购买地点联系。
使用手册
User's
Manual
投影机
遥控器
电池
使用手册
Deluxe Soft 包装盒
音频电缆
VGA 电缆
可选附件
S-
视频电缆
电源线
视频电缆
1. 备用灯管套件 2. Macintosh 适配器
3. HDTV 电缆 4. 天花板吊装套件
5. 演示向导套件
明基投影机
三包卡
4
简介
投影机说明
您的投影机
通风栅
S- 视频连接器
视频连接器
BenQ PB2225/ PB2125
外部控制面板
（参见下一页）
Kensin gton 锁
投影透镜
使用手册
D-Sub 连接器
（用于计算机
HDTV 输入）
音频输入
灯管门
（在设备下面）
通风栅
IR 遥控传感器
IR 遥控传感器
/
交流电源线插口
通风栅
前部调节支脚
后部调节支脚
通风栅
简介
5
BenQ PB2225/ PB2125
外部控制面板
使用手册
梯形失真
校正
/ 左
单
自动
信号源
灯管状态指示灯
退出
梯形失真
校正
/ 右
电源
• 按住电源键 1 秒以打开或关闭投影机。
• 当投影机打开时，“电源”键背景灯在预热过程中不断闪烁，后来变成纯绿
色，这表明投影机已准备就绪，可以使用。
• 红外线遥控接收器（前面和后面）使投影机能够接受遥控器的信号。为达到
最佳效果，请务必将控制器对准感应器，并且两者之间无障碍物，距离不超
过 6 米。
• 菜单将在屏幕上显示菜单系统。再次按菜单以访问子菜单。左和右按钮可以
帮助您浏览菜单和子菜单中的各个选项和设置。但是，当屏幕上的菜单没有
被激活时，左和右按钮将用作调节梯形失真校正的快捷键。
• 按退出按钮返回到主菜单。再次按退出按钮以退出菜单系统。
• 当灯管需要维修、冷却或更换时，灯管状态指示灯将闪烁或变亮。请参阅第
21 页的“灯管信息”，了解详细信息。
• 自动键：根据当前接收到的信号自动判断最佳图片质量。
• 信号源键：当存在多个输入信号源时，请从 PC、视频、S-
视频和 YPbPr 中选
择信号源。
6
简介
BenQ PB2225/ PB2125
调节器
投影机配有一个快速装拆调节支脚和按钮，用于调整投影机的倾斜角度。
1. 抬起投影机并按调节器按钮以
释放调节器。
2. 调节器将落入到位并锁定。
1
2
3. 要装载调节器，请按下释放按钮
并将调节器推回所在位置。
3
投影机特点
此投影机集成了高性能的光学引擎投影和方便用户的设计以提供高可靠性和易用
性。
此投影机具有下列特点：
• 精致便携设备
• 全功能遥控器
• 手动变焦透镜
• 单键自动调整即可显示最佳图片质量
• 通过快捷键为失真图像提供方便的数字梯形失真校正
• 为数据
• 超强亮度投影灯
• 能够显示高质量的 1670 万种颜色
• 具有以下 8 种语言的屏幕菜单：英语、法语、德语、意大利语、西班牙语、
• 强大的 AV 功能可以提供高质量的 AV 图片效果
•HDTV 兼容性 (YPbPr)
注：投影图像的亮度取决于周围的房屋条件和对比度
/ 视频提供可调节的颜色平衡控制
韩语、繁体中文和简体中文
亮度设置。
/
使用手册
简介
7
BenQ PB2225/ PB2125
遥控器说明
使用手册
您的遥控器一览
梯形失真校正
PIP 视频
PIP S- 视频
电源
退出
菜单
空白
静音
信号源
自动
放大
缩小
冻结
返回
音量
遥控器有效范围
遥控传感器位于投影机的前面和后面。它可以在水平方向 30 度和垂直方向相对于
遥控传感器垂直方向 30 度范围内起作用。遥控器和遥控传感器之间的距离必须小
于 6 米（19.5 英尺）。
8
简介
遥控器特点
冻结
当按“冻结”时，图像将被冻结。此时
一个 图标将在屏幕右下角显示 3 秒
钟。若要解除冻结功能，请再次按“冻
结”按钮、“返回”按钮或“信号源”
按钮（如果在显示过程中切换了输入信
号源）。当冻结功能被解除时，“播
放”图标将在屏幕右下角显示 3 秒钟。
/ 缩小
放大
按“放大
心部分。当再次按 + 按钮时，图
片将被进一步放大，最大可放大
至原始尺寸的 4 倍。按“缩小
¯
按 - 按钮，图片将继续缩小直到
恢复至原尺寸。要返回正常显示
模式，请按“返回”按钮。（此
功能可以与“冻结”功能结合使
用。）
+”可以放大图片的中
”可以缩小图像尺寸。当再次
BenQ PB2225/ PB2125
使用手册
简介
9
BenQ PB2225/ PB2125
安装或更换电池
使用手册
1. 使用一端非常尖锐
的棒状物松开电池托
盘。拉出托盘。
2. 安装或更换电池。
3. 将电池托盘扣回原位置。
10
警告
避免高温和高湿度。如果未能正确更换电池，可能会导致爆炸危险。只能使用厂
商推荐的同类型或同等类型的电池。根据厂商说明处理旧废的电池。
简介
BenQ PB2225/ PB2125
安装
屏幕尺寸
根据所需图片尺寸放置投影机，使其与屏幕保持要求的距离（参见下表）。
Projection Distance
• PB2225 (XGA) 屏幕尺寸图表
与屏幕之间的
距离
英尺 英寸 英尺 英寸 英尺 英寸 米 厘米 米 厘米 米 厘米
4 48 2.49 29.9 3.05 36.6 1 100 0.62 62.2 0.76 76.2
6 72 3.73 44.8 4.57 54.9 1.5 150 0.93 93.3 1.14 114.3
8 96 4.98 59.7 6.10 73.2 2 200 1.24 124.5 1.52 152.4
10 120 6.22 74.7 7.62 91.4 2.5 250 1.56 155.6 1.91 190.5
12 144 7.47 89.6 9.14 109.7 3 300 1.87 186.7 2.29 228.6
14 168 8.71 104.5 10.67 128.0 3.5 350 2.18 217.8 2.67 266.7
16 192 9.96 119.5 12.19 146.3 4 400 2.49 248.9 3.05 304.8
18 216 11.20 134.4 13.72 164.6 4.5 450 2.80 280.0 3.43 342.9
20 240 12.45 149.4 15.24 182.9 5 500 3.11 311.2 3.81 381.0
22 264 13.69 164.3 16.76 201.2 5.5 550 3.42 342.3 4.19 419.1
24 288 14.94 179.2 18.29 219.5 6 600 3.73 373.4 4.57 457.2
26 312 16.18 194.2 19.81 237.7 6.5 650 4.04 404.5 4.95 495.3
28 336 17.42 209.1 21.34 256.0 7 700 4.36 435.6 5.33 533.4
30 360 18.67 224.0 22.86 274.3 7.5 750 4.67 466.7 5.72 571.5
32 384 19.91 239.0 24.38 292.6 8 800 4.98 497.8 6.10 609.6
对角线测量
最小缩放 最大缩放 最小缩放 最大缩放
与屏幕之间的
距离
对角线测量
使用手册
安装
11
BenQ PB2225/ PB2125
• PB2125 (SVGA) 屏幕尺寸图表
与屏幕之间的
距离
英尺 英寸 英尺 英寸 英尺 英寸 米 厘米 米 厘米 米 厘米
4 48 1.96 23.5 2.40 28.7 1 100 0.49 48.9 0.60 59.9
6 72 2.93 35.2 3.59 43.1 1.5 150 0.73 73.4 0.90 89.8
8 96 3.91 47.0 4.79 57.5 2 200 0.98 97.8 1.20 119.8
10 120 4.89 58.7 5.99 71.9 2.5 250 1.22 122.3 1.50 149.7
12 144 5.87 70.4 7.19 86.2 3 300 1.47 146.7 1.80 179.7
14 168 6.85 82.2 8.39 100.6 3.5 350 1.71 171.2 2.10 209.6
16 192 7.83 93.9 9.58 115.0 4 400 1.96 195.7 2.40 239.6
18 216 8.80 105.7 10.78 129.4 4.5 450 2.20 220.1 2.70 269.5
20 240 9.78 117.4 11.98 143.7 5 500 2.45 244.6 2.99 299.5
22 264 10.76 129.1 13.18 158.1 5.5 550 2.69 269.0 3.29 329.4
24 288 11.74 140.9 14.37 172.5 6 600 2.93 293.5 3.59 359.4
26 312 12.72 152.6 15.57 186.9 6.5 650 3.18 317.9 3.89 389.3
28 336 13.70 164.3 16.77 201.2 7 700 3.42 342.4 4.19 419.3
30 360 14.67 176.1 17.97 215.6 7.5 750 3.67 366.8 4.49 449.2
32 384 15.65 187.8 19.17 230.0 8 800 3.91 391.3 4.79 479.1
使用手册
对角线测量
最小缩放 最大缩放 最小缩放 最大缩放
与屏幕之间的
距离
对角线测量
连接到各种设备
只需几秒钟即可将投影机连接到计算机 / 笔记本、VCR 或其它系统。然而，
Macintosh 用户需要 Mac 适配器（可选附件）来实现连接。
12
安装
计算机 /
HDTV
视频 /
S-
视频
音频
视频
S-
视频
操作
启动
1. 将电源线插入插座。
2. 按住“电源”键持续一秒钟。
BenQ PB2225/ PB2125
使用手册
• “电源”键背光灯闪烁绿光，在打开电源后完全变绿。
（在关闭电源和再次启动投影机之间，有 90 秒的冷却时间。）
3. 打开连接的所有设备。
操作
13
BenQ PB2225/ PB2125
数字梯形失真校正
梯形失真是指投射图像的上部或下部明显
偏宽。若要校正此现象，请按投影机控制
面板或遥控器上的“梯形失真校正 +/-”键
（快捷键），并根据需要调整带有“梯形
失真校正”标记的滑块。按“+”校正图
像上部的梯形失真。按“-”校正图像下部
的梯形失真。
自动调节
在一些情况下，您可能必须手动优化图像质量。为此，请按投影机控制面板或遥
控器上的“自动”键。在 3 秒钟内，内置的“智能自动调整”功能将重新调整设
置，以提供最佳的图片质量。
使用手册
14
操作
BenQ PB2225/ PB2125
选择信号源
当存在多个输入源时，请按投影机控制面板或遥控器上的“信号源”键来进行
选择。
菜单系统
按菜单进入主菜单；然后按 3 或 4 ，来选择子菜单。再次按菜单以选择子菜
单中的项目。
使用手册
菜单标签
子菜单 显示 图像 信号源 控件
PC
Y/Pb/Pr
梯形失真校正
亮度
对比度
相位
水平尺寸
自动调整大小
水平位置
垂直位置
色温
信息
比例
颜色
色调
镜像
信号源扫描
音量
高音
低音
静音
语言
OSD
OSD 时间
自动关机
重置
灯管使用小
时数
色温
S-
视频
视频
梯形失真校正
亮度
对比度
颜色
色调
比例
系统
锐度
色温
信息
PIP
主页面：
PIP 信号源
PIP 尺寸
PIP 位置
水平位置
垂直位置
更多选项
子页面：
亮度
对比度
颜色
色调
锐度
操作
15
BenQ PB2225/ PB2125

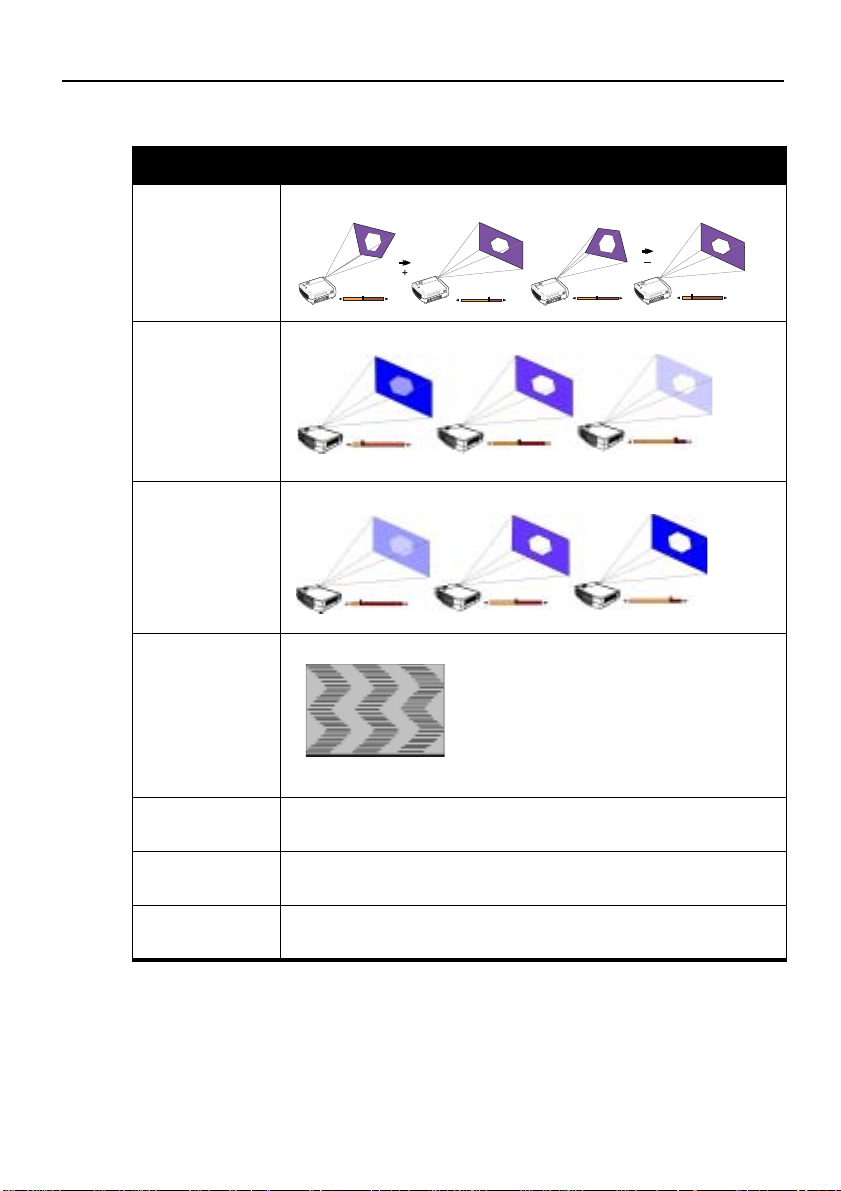

显示菜单
1.
功能 说明
梯形失真校正
亮度
对比度
使用手册
校正图像梯形失真。
调节图像亮度。
调节图像亮色和暗色之间的差异程度。
16
操作
相位
水平尺寸
颜色
色调
调整此项以适合理想图像尺寸。
仅当输入模式为
*
PC 或 YPbPr
时，该功能可用。
调整此项以避免出现闪烁。
仅当输入模式为
*
PC 或 YPbPr
时，该功能可用。
调整此项以增大或减小图像的颜色范围 (R, G, B)。
当输入模式为
*
时，该功能不可用。
PC
调整此项使图像偏红或偏蓝。
当输入模式为
*
时，该功能不可用。
PC
图像菜单
2.
功能 说明
使图像最适合屏幕，
自动调整大小
1. 打开 2. 关闭 3. 16:9
仅当输入模式为
*
时，该功能可用。
PC
有 2 个图像比例选项供用户选择。
比例
1. 4 : 3 2. 16 : 9
当输入模式为
*
YPbPr
、视频或
调整图像水平位置。
水平位置
*
仅当输入模式为
PC
时，该功能可用。
调整图像垂直位置。
BenQ PB2225/ PB2125
视频时，该功能可用。
S-
使用手册
垂直位置
色温
信息
系统
锐度
颜色
色调
*
仅当输入模式为
PC
时，该功能可用。
调整色度以符合您的偏好。
显示当前分辨率。
系统信息将显示为：
1. NTSC 2. PAL 3. SECAM 4. YUV
系统的默认设置是
*
仅当输入模式为视频或
*
。
NTSC
视频时 ，该功能可用。
S-
调整以使图像更清晰或更柔和。
仅当输入模式为视频或
*
视频时 ，该功能可用。
S-
调整此项以增大或减小图像的颜色范围 (R, G, B)。
当输入模式为
*
时 ，该功能不可用。
PC
调整此项使图像偏红或偏蓝。
当输入模式为
*
时 ，该功能不可用。
PC
操作
17
BenQ PB2225/ PB2125
信号源菜单
3.
功能 说明
使用手册
镜像
信号源扫描
音量
1. 默认
3. 背面屏幕投影
如果启动了信号源扫描，在投影机启动过程中，它可以检测到所
有输入信号源。否则，投影机只能检测到最后一种输入信号源。
调节音量等级。
2. 悬挂式投影
4. 悬挂式和背面
屏幕投影
18
调节高音等级。
高音
调节低音等级。
低音
关闭 打开
静音
操作
控制菜单
4.
功能 说明
语言选项用来设置 OSD 的显示语言（8 种语言可供
语言
OSD
时间
OSD
自动关机
重置
灯管使用小时数 显示灯管使用时间。
选择）。
使用 3/4 键选择语言：英语、法语、德语、意大利语、
西班牙语、韩语、繁体中文和简体中文。
选择希望的 OSD 位置。
设置当最后一次按下按钮后 OSD 将保持有效的时间长
度。范围是从 5 至 60 秒，以 5 秒为增量。
设置当没有检测输入信号时投影机在关闭之前等待的时
间长度。
将所有设置恢复为厂商预设值。
BenQ PB2225/ PB2125
使用手册
5. PIP
菜单
只有当输入模式为 PC 且 PIP 信号源为视频或 S- 视频时，才可以使用这些功能。
功能 说明
信号源
PIP
尺寸
PIP
位置
PIP
水平位置 调整 PIP 图像的水平位置。
垂直位置
更多选项
亮度
对比度 调整 PIP 图像亮色和暗色之间的差异程度。
颜色 调整此项以增大或减小图像的颜色范围 (R, G, B)。
色调 调整此项使图像偏红或偏蓝。
锐度 调整图像以使其看起来更清晰或柔和。
选择 PIP 图片的信号源。
使用 3/4 键滚动选择 4 种选项：关、小、中、大。
选择希望的 PIP 位置。
调整 PIP 图像的垂直位置。
使用 3/4 健以选择更多 PIP 功能，包括亮度、对比度、
颜色、色调、清晰度和系统。
调节 PIP 图像的亮度。
操作
19
BenQ PB2225/ PB2125
关机
1. 按住电源键不放，将出现警告消息提示。要关闭投影机，请再次按下电源键。
2. 风扇将继续运行大约 90 秒。
使用手册
20
3. 将电源线从墙壁插座中拨下。
警告
请不要在电源关闭之前或在
操作
秒钟的冷却期间内拨掉电源。
90
维护
灯管信息
使用和更换灯管
LED
BenQ PB2225/ PB2125
当灯管指示灯变成红色或显示一条信息提示更换灯管时，请安装新灯管或咨询经
销商。旧灯管可能导致投影机工作不正常，甚至爆炸。
使用手册
状态指示灯
灯管寿命指示灯
更换灯管并重置灯管计时器 灯管已工作 1900 小时。为达到最佳性能，请更换新
更换灯管。电源将在 20 小时
后关闭。
请更换灯管！
灯管连接不正确
温度太高 当投影机的内部温度太高以致无法安全工作时，
如果该 LED 状态指示灯一直显示红色，这是在警告
您灯管的寿命已超出
的投影灯管。
灯管。
灯管已工作 1980 小时，电源将在 20 小时后关闭。
灯管已工作 2000 多小时。打开投影机后，每 5 分钟
该警告消息将显示 30 秒，且电源将在十分钟后自动
关闭。
LED 快速闪烁。
LED 将慢速闪烁一分钟，并且灯管将自动关闭。
如果 LED 灯不亮，则表明投影机灯管和温度正常。
小时。请立即更换成新
2000
警告
如果灯管太热，则灯管指示灯将会亮起。请关闭电源并让投影机冷却
再次打开电源后，如果灯管指示灯仍为红色，请与供应商联系。
45
分钟。
维护
21
BenQ PB2225/ PB2125
更换灯管
警告
为减少电击危险，更换灯管前，请关闭投影机并拨下电源线。
使用手册
1. 按下电源按钮关闭投影机。从插座中拨下
投影机电源线。
2. 拧开螺丝并取下灯管盖。如果灯管温度太
高，请等待 45 分钟直至灯管冷却，以避免
灼伤。
3. 拧开 3 颗螺丝。（强烈建议使用带有磁铁
头的螺丝刀。）拉开把手取下灯管架子。如果螺
丝没有完全拧开，可能会划伤手指。取下灯管
后，请勿将手插入箱中。如果碰到内部的光学部
件，可能导致颜色不均匀。
4. 更换成新灯管。将新灯管插入投影机，并拧紧
螺丝。松动的螺丝可能导致接触不良，使投影
机工作不正常。
5. 重新装上灯管盖，并拧紧螺丝。请勿在未装上
灯管盖的情况下打开电源。每次更换了灯管
后，必须重置灯管总计使用时间。如未更换灯
管，请勿重置，因为该操作可能损坏投影机。
2.
3.
4.
22
维护
BenQ PB2225/ PB2125
使用手册
警告
为防止严重灼伤，在更换灯管前让投影机至少冷却
为防止划伤手指和内部组件，当取出已经碎裂成锋利碎片的灯管玻璃时务必小
心。
45
分钟。
为防止因触摸透镜而划伤手指和
管仓。
此灯管含有水银。请咨询当地的危险废弃物管理部门，以便按正确方式处理此
灯管。
或降低图像质量，取出灯管后切勿触摸空的灯
/
重置灯管使用小时数
如果在使用 2000 小时后更换灯管，请遵照以下说明，并在开机后十分钟内按照
下面的说明进行操作。
OSD
按住投影机上的“退出”键持续 3 秒
钟，以显示灯管的总计使用时间。
• 在显示灯管使用小时数信息期间，
按下投影机上的“菜单”键。将显
示调整消息。
• 按 W 或 X 重置灯管使用小时数，
或按“退出”键退出。
功能
维护
23
BenQ PB2225/ PB2125
使用手册
服务信息
附件（包含在标准产品包装中）
说明
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
电源线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27.04275.001
VGA 电缆 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50.J0508.503
视频电缆 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50.J1303.501
S-
视频电缆. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50.72920.011
PC - PC 音频电缆 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50.74405.501
RCA R/W - 音频电缆 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50.J1311.001
Deluxe Soft 包装盒 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .98.J2202.001
遥控器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .98.J2406.001
可选附件（不包含在标准产品包装中）
部件说明
Mac 适配器（可切换） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20.20118.A15
备用灯管套件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60.J1322.CB1
HDTV 电缆 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50.J2401.001
天花板吊装套件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60.J2439.011
演示向导套件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60.J2278.001
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
部件号
订购部件或获取信息
部件号
24
若要获得产品信息、产品帮助、服务信息或要订购附件，请通过
http://www.BenQ.com
维护
与 BENQ Corporation 联系。
故障排除
常见问题和解决办法
问题 解决办法
不能通电
没有图片
屏幕上图像
呈梯形
颜色不正
图像模糊
遥控器失效
BenQ PB2225/ PB2125
• 将电源线插入交流电源线插口。
• 将电源线插入电源插口。
• 在投影机关闭后等待 2 分钟，然后再打开投影机。
• 检查是否有正确的输入信号源。
• 确保所有电缆连接正确。
• 调节亮度和对比度。
• 取下透镜盖。
• 重新放置投影机以改善屏幕角度。
• 使用投影机控制面板或遥控器上的梯形失真校正键。
• 选择正确的视频系统。
• 调节亮度、对比度或饱和度。
• 按投影机控制面板或遥控器上的自动键，以获得更好的图像
质量。
• 调整焦距。
• 重新放置投影机以改善投影角度。
• 确保投影机和屏幕间的距离位于透镜的调节范围内。
• 更换成新电池。
• 确保遥控器和投影机之间无障碍物。
• 距离投影机不超过 6 米（19.5 英尺）。
• 确保投影机前后无障碍阻挡。
使用手册
故障排除
25
BenQ PB2225/ PB2125
使用手册
状态信息
检测到输入信号，正在激
屏幕信息 说明
正在搜索
活自动图像调整功能
同步超出范围
更换灯管并重置灯管
计时器
更换灯管，电源将在
小时后关闭。
请更换灯管！
投影机正在搜索输入信号。
投影机已识别输入信号并正在运行自动图像调整功能。
输入信号的频率超出投影机范围。
灯管已工作 1900 小时。建议更换灯管。
灯管已工作 1980 小时，电源将在 20 多个小时后关闭。
20
请尽快更换灯管。
灯管已工作 2000 多小时，电源将在 10 分钟后自动关
闭。请立即更换灯管。
26
故障排除
规格
投影机规格
BenQ PB2225/ PB2125
技术规格
注：所有规格均可能更改，恕不另行通知。
概要
型号名称：
PB2225 1024X 768 X GA 1700 流明
PB2125 800X600 SVGA 1200 流明
光学
显示系统 单芯片 D MD
透镜焦距值
灯管 150W VIP 灯管
F/2.4 ~ 2.6
电气
电源 交流 100 ~ 240V, 2.3A, 50/60 Hz（自动）
功耗 220 W （最大）
机械
尺寸
工作温度范围
重量 3.92 磅（1.78 千克）
220 mm (W ) x 52 mm (H ) x 175 mm (D )
0°C ~ 35°C
输入终端
计算机输入
R G B/ HDT V 输入 D -sub 15 针（阴性）
视频信号输入
S- 视频 Mini D IN 4- 针端口
视频 RC A 插孔端口
音频信号输入
音频 Mini 插孔立体声端口
输出
扬声器
0.5 W att x 1
使用手册
规格
27
BenQ PB2225/ PB2125
时序图
使用手册
分辨率 水平同步
640x350 31.5 70.1
640x400 37.9 85.1 VESA
720x400 31.5 70.0
720x400 37.9 85.1 VESA
640x480 31.5 60.0 VESA
640x480 37.9 72.8 VESA
640x480 35.0 66.7 Macintosh
640x480 43.3 85.0 VESA
800x600 35.2 56.3 VESA
800x600 37.9 60.3 VESA
800x600 46.9 75.0 VESA
800x600 48.1 72.2 VESA
800x600 53.7 85.1 VESA
832x624 49.7 74.5 Macintosh
1024x768 48.4 60.0 VESA
1024x768 56.5 70.1 VESA
1024x768 60.0 75.0 VESA
1024x768 68.7 85.0 VESA
1280x1024 64.0 60.0 VESA
(KHZ)
垂直同步
(HZ)
备注
28
规格
BenQ PB2225/ PB2125
使用手册
尺寸
220mm
175mm 52mm
尺寸
29
BenQ PB2225/ PB2125
保修
有限保修
在正常使用和存放情况下，BenQ 对本产品的任何材料和工艺缺陷提供保修。
非保修范围：灯管属于耗消耗品，在 180 天或使用时间在 1000 小时内提供保修，
以先达到的条件为准。要求保修时提供购买日期凭证。如果在保修期内发现本产
品有缺陷，
（包括劳务费）。为获得保修服务，当您购买的产品有任何缺陷时应立即通知经
销商。
重要事项：如果客户没有按照 BenQ 的书面用法说明使用本产品，将不适用上述
保修。本保修授予您特定的法律权利，而且您还可能享有其它权利，这取决于您
所在的国家。
有关详细信息，请参阅《明基投影机三包卡》。
警告
使用手册
BenQ 的唯一义务和针对您的独家补救办法是更换任何有缺陷的部件
投影机属贵重精密器材，使用及运输过程中请避免剧烈震动或碰撞，如需
交付货运，请务必以原包装箱及避震海绵，按照新品时的包装方式运输，
以避免因不当包装造成机器损坏。
安全守则
声明
FCC
BenQ PB2225/ PB2125
使用手册
CLASS A
装和使用，可能会对无线电通讯产生干扰。本产品已经过测试，它符合 FCC 规
则第 15 项 B 部分中有关 Class“A” 计算设备的各项限制，这些限制专门用来防
止在商业环境中使用本设备时产生这样的干扰。在居住区使用本设备时可能产生
干扰，在这种情况下需要用户自费采取任何必要的措施来避免干扰。
CLASS B
使用，可能会对无线电通讯产生有害干扰。但是，本公司不担保在特定安装情况
下不产生干扰。如果本设备的确对无线电视或电视接收造成有害干扰并且可以通
过打开和关闭设备电源来确定是否产生了干扰，我们希望用户尝试采取以下措施
来消除干扰：
声明
EEC
本设备已根据 EMC（电磁兼容）的 89/336/EEC（欧洲经济共同体）标准进行测
试，且符合这些要求。
：本设备会产生、使用和辐射无线电波，如果不按照说明手册进行安
：本设备会产生、使用和辐射无线电波，如果不按照说明进行安装和
— 调整接收天线的方向或位置
— 增大设备和接收器之间的距离
— 将设备和接收器分别连接到不同的电路插座上
— 咨询经销商或经验丰富的专业无线电
/ 电视技术人员以寻求帮助。
安全守则
31
Loading...
