Benq PB2220, PB2120 User Manual [ru]

ПРОЕКТОР DLP

PB2220/ PB2120

РУКОВОДСТВО ПОЛЬЗОВАТЕЛџ

Благодарим вас за приобретение проектора BenQ DLP.

Прочитайте данное руководство и ознакомьтесь с правилами пользования этим устройством. Сохраните руководство, и Вы сможете

влюбой момент обратиться к нему за справкой.

НАЗНАчЕНИЕ

Данный проектор DLP предназначен для отображения сигналов компьютера разного типа, а также видеосигналов стандартов NTSC/PAL/SECAM.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

1. Высокая яркость

2. Высокое разрешение

3. Портативность, компактность и незначительный вес.

4. Прочный корпус из магниевого сплава

5. Входной разъем RGB

6. Функциональная кнопка автоматической настройки

7. Быстрая корректировка трапецеидальности изображения

Сведения об авторских правах

© Корпорация BENQ, 2003 г. С сохранением всех прав. Воспроизведение, передача, перезапись, хранение в информационно-поисковых системах, а также перевод на любой язык (в том числе компьютерный) в любой форме и любым способом (электронным, механическим, магнитным, оптическим, химическим, ручным и пр.) любой части данного документа без предварительного письменного разрешения корпорации BENQ запрещены.

Ограничение ответственности

Корпорация BENQ не дает никаких обещаний или гарантий, как явных, так и подразумеваемых, относительно содержания данного документа, включая любые гарантии коммерческой пригодности или соответствия любой определенной цели. Кроме того, корпорация BENQ оставляет за собой право на периодическое обновление и изменение данного документа без обязательного уведомления.

Не забудьте заполнить!!

При необходимости обращаться в бюро обслуживания Вам потребуется следующая информация. Серийный номер указан на задней панели изделия.

Сведения о проекторе

Наименование изделия:

Серийный номер:

Дата приобретения:

Информация о поставщике

Поставщик:

Номер телефона:

Адрес:

PB2220/ PB2120

Руководство пользователя BenQ PB2220/ PB2120

Содержание

Важные правила безопасности. . . . . . . . . . . . . . .1

Введение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Комплект поставки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Описание проектора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Внешний вид проектора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Регулятор наклона . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Характеристики проектора. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Пульт дистанционного управления . . . . . . . . . . . . . . . . . . . . . . . . . .7

Внешний вид пульта ди станционного управления . . . . . . . . . . . . . 7

Диапазон эффективного действия пульта ДУ . . . . . . . . . . . . . . . . . 7

Функции пульта дистанционного управления . . . . . . . . . . . . . . . . . 8

Установка и замена элементов питания. . . . . . . . . . . . . . . . . . . . . . 9

Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Размер экрана . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Подключение к внешним устройствам . . . . . . . . . . . . . . . . . . . . . .11

Эксплуатация . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Начало работы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Цифровая корректировка трапецеидальности . . . . . . . . . . . . . . . .13

Автоматическая настройка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Выбор источника . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Система меню . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

1. Меню Display (Отображение) . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

2. Меню Image (Изображение) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

3. Меню Source (Источник) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

4. Меню Control (Управление) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

5. Меню PIP (Кадр в кадре) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Завершение работы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Техническое обслуживание . . . . . . . . . . . . . . . . .23

Сведения о лампе . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

Эксплуатация и замена лампы . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Светодиодные индикаторы состояния . . . . . . . . . . . . . . . . . . . . . . 23

Замена лампы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

Содержание

iii

Руководство пользователя BenQ PB2220/ PB2120

Переустановка времени работы лампы . . . . . . . . . . . . . . . . . . . . . 26

Комплектация и заказ принадлежностей . . . . . . . . . . . . . . . . . . . . 27

Принадлежности (в составе стандартного комплекта поставки). . 27 Дополнительные принадлежности

(не входят в стандартный комплект поставки) . . . . . . . . . . . . . . . 27

Заказ деталей и информация об обслуживании . . . . . . . . . . . . . . 27

Устранение неполадок . . . . . . . . . . . . . . . . . . . . 28

Общие неполадки и их устранение . . . . . . . . . . . . . . . . . . . . . . . . . 28

Сообщения о состоянии . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Характеристики. . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Характеристики проектора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Таблица синхронизации . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Габариты . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Гарантия. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Ограниченная гарантия . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Правила безопасности . . . . . . . . . . . . . . . . . . . . 34

Соответствие требованиям FCC

(Федеральная комиссия по связи США) . . . . . . . . . . . . . . . . . . . . . 34

ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ ТРЕБОВАНИЯМ ЕЕС . . . . . . 34

Содержание

Руководство пользователя BenQ PB2220/ PB2120

Важные правила безопасности

ВНИМАНИЕ

• ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ВСКРЫВАЙТЕ КОРПУС ПРОЕКТОРА. Внутри устройства нет

деталей, для которых предусмотрено обслуживание пользователем.

• Перед началом эксплуатации проектора прочитайте данное руководство пользователя.

Сохраните руководство, и Вы сможете в любой момент обратиться к нему за справкой.

• Тезническое обслуживание должно выполняться квалифицированным персоналом.

• При включении лампы проектора обязательно открывайте затвор или снимайте крышку объектива.

• Запрещается смотреть в объектив во время работы проектора.

Мощный луч света опасен для зрения.

• В некоторых странах электросеть НЕ обеспечивает стабильного напряжения. Данный проектор рассчитан на безотказную работу при напряжении в пределах от 11 0 до 240 В, отключения питания и скачки напряжения –10 В могут привести к выходу проектора из строя. При опасности сбоев в

подаче электропитания рекомендуется использовать стабилизатор напряжения.

Важные правила безопасности

Руководство пользователя BenQ PB2220/ PB2120

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

1. В процессе работы лампа проектора очень сильно нагревается. Перед извлечением блок а для замены лампы необходимо дать проектору остыть в течение примерно 45 минут.

2. Не используйте лампу дольше указанного для нее срока службы. Превышение срока службы (хотя и в достаточно редких случаях) может привести к взрыву лампы.

4. Не устанавливайте данное

5. Во избежание поражения

изделие на неустойчивую тележку, подставку или стол. Падение устройства может вызвать серьезные повреждения.

электрическим током запрещается самостоятельно разбирать данное изделие.

3. Перед заменой лампы и других электронных компонентов следует отключить проектор от сети питания.

Важные правила безопасности

*По всем вопросам технического

обслуживания и ремонта обращайтесь к квалифицированным специалистам. Ошибка при сборке может вызвать поражение электрическим током при последующем включении изделия.

6. Данное изделие предусматривает возможность зеркального отображения при креплении к потолку. Для крепления устройства используйте комплект

BenQ’s Ceiling Mounting Kit.

Убедитесь в том, что прибор закреплен надежно.

Введение

Комплект поставки

Данный проектор поставляется с набором кабелей, необходимых для подключения к стандартному персональному компьютеру PC или портативному компьютеру. Аккуратно распакуйте проектор и проверьте наличие всех перечисленных ниже компонентов. В случае отсутствия какого-либо компонента обратитесь по месту приобретения проектора.

Руководство пользователя BenQ PB2220/ PB2120

Проектор

Пульт дистанционно го управления

Аудио кабель

Кабель VGA

Руководство пользователя

Элемент питания

Переходник 3-2

Кабель S-Video Кабель S-Video

Компакт-диск с Руководством пользователя

220 В

Кабель питания

Краткое руководство

Матерчатая сумка с ремнем

240 В

Гарантийные документы

110 В

Дополнительные принадлежности

1. Комплект запасных ламп 2. Адаптер для Macintosh

3. Кабель HDTV 4. Комплект для крепления к потолку

5. Комплект для проведения

презентаций

Введение

Руководство пользователя BenQ PB2220/ PB2120

Описание проектора

Внешний вид проектора

Вентиляционная решетка

Разъем S-video

Видео разъем

Внешняя панель управления (см. следующую страницу)

Замок

Kensington

Проекционный объектив

Разъем D-Sub (для сигнала от компьютера/

HDTV)

Аудио вход

Заслонка отсека с лампой (на нижней стенке устройства)

Вентиляционная решетка

Инфракрасный датчик дистанционного управления

Разъем для сетевого кабеля питания

Инфракрасный датчик дистанционного управления

Вентиляционная решетка

Передние ножки регулировки положения

Введение

Задние ножки регулировки положения

Вентиляционная решетка

Руководство пользователя BenQ PB2220/ PB2120

Внешняя панель управления

Keystone/ Left (Трапецеидаль ность/ влево)

Menu (Меню)

Авто

Source (Источник)

Индикатор состояния лампы

Exit (Выход)

Keystone/ Right (Трапецеидал

ьность/ вправо)

Power (Питание)

• Включение и выключение проектора осуществляется нажатием кнопки Power в течение 1 секунды.

• При включении проектора в течение времени прогрева мигает

подсветка кнопки Power (Питание), а когда проектор готов к работе, индикатор загорается зеленым цветом.

• Инфракрасный приемник (на передней и задней панели)позволяет проектору принимать сигналы от пульта дистанционного управления. Для оптимальной работы следует держать пульт ДУ в направлении датчика на расстоянии не более 6 метров таким образом, чтобы между ними не было препятствий.

• Кнопка Menu служит для отображения системы меню на экране. При повторном нажатии кнопки Menu осуществляется переход в подменю. Кнопки со стрелками влево и вправо служат для выбора пунктов и параметров меню и подменю. Если экранное меню не активизировано, кнопки влево и вправо служат для быстрой корректировки трапецеидальности Keystone +/-.

• Нажатие кнопки Exit обеспечивает возврат в главное меню. При повторном нажатии кнопки Exit осуществляется выход из системы экранного меню.

• Если возникает необходимость в обслуживании лампы, ее охлаждении или замене, загорается индикатор Lamp Status Indicator. Более подробно См. “Сведения о лампе” на странице 23.

• Клавиша Auto: выполняет автоматическую настройку, обеспечивая наилучшее качество изображения для текущего входного сигнала.

• Клавиша Source: Если доступно несколько источников сигнала, осуществляет выбор между PC, Video, S-Video и YPbPr.

Введение

Руководство пользователя BenQ PB2220/ PB2120

Регулятор наклона

На проекторе предусмотрен быстросъемный регулятор с кнопкой для настройки угла наклона.

1. Поднимите проектор,

3. Чтобы убрать регу лятор нажмите кнопку регулятора и разблокируйте регулятор.

2. Регулятор опустится в предусмотренное для него гнездо и защелкнется в фиксаторах.

Характеристики проектора

наклона, нажмите спусковую кнопку и верните его в исходное положение.

Введение

Мощная оптическая система проектора и удобная для пользователя конструкция обеспечивают высокую надежность и простоту в работе.

Проектор имеет следующие характеристики:

• Компактность и портативность

• Полнофункциональный пульт дистанционного управления

• Об ъектив с ручным режимом увеличения

• Кнопка автоматической оптимизации качества изображения

• Цифровая коррекция трапецеидальности изображения с помощью кнопок быстрой настройки

• Настройка цветового баланса данных/видео

• Проекционная лампа повышенной яркости

• Возможность высококачественного отображения 16,7 млн. цветов

• Экранное меню на 8 языках: английском, французском, немецком,

итальянском, испанском, корейском, упрощенном китайском и традиционном китайском.

• Мощный набор функций обеспечивает высокое качество воспроизведения аудиовизуальных материалов.

• HDTV-совместимость (YPbPr)

Яркость проецируемого изображения зависит от условий внешней освещенности в помещении и настройки параметров контрастности/ яркости.

Руководство пользователя BenQ PB2220/ PB2120

Пульт дистанционного управления

Внешний вид пульта дистанционного управления

Source (Источник)

Авто

Power (Питание)

Exit (Выход)

(Трапецеидальность)

Mute (Без звука)

PIP Video (Видео:

(S-video: кадр в

Keystone

Menu (Меню)

Blank (Пустой

экран)

кадр в кадре)

PIP S-video

кадре)

Zoom in (Увели чени е)

Zoom out (Уменьшение)

Freeze (Стоп-кадр)

Return (Возврат)

Volume (Громкость)

Диапазон эффективного действия пульта ДУ

Датчики дистанционного управления расположены на передней и задней панели проектора. Зона действия составляет 30 градусов по горизонтали и 30 градусов по вертикали от перпендикуляра к датчику дистанционного управления. Расстояние от датчика до пульта ДУ не должно превышать 6 метров.

Введение

Руководство пользователя BenQ PB2220/ PB2120

Функции пульта дистанционного управления

FREEZE (Стоп-кадр)

Изображение можно остановить нажатием кнопки FREEZE. При этом в правом нижнем углу экрана в течение трех секунд отображается значок

паузы. Продолжение воспроизведения осуществляется повторным нажатием кнопки FREEZE или нажатием кнопок RETURN или SOURCE (если источник входного сигнала был изменен в процессе отображения). При этом в правом нижнем углу экрана на три секунды появляется значок воспроизведения.

ZOOM IN/OUT (Увеличение/Уменьшение)

Кнопка ZOOM увеличения центральной части

изображения. Повторное нажатие кнопки + приводит к дальнейшему увеличению изображения, обеспечивая возможность четырехкратного увеличения оригинала. Кнопка

- служит для

ZOOM

уменьшения размера изображения. Повторное нажатие кнопки - уменьшает изображение до исходных размеров. Возврат к обычному режиму отображения осуществляется кнопкой RETURN. (Эту функцию можно использовать совместно с функцией FREEZE. )

+ служит для

Введение

Руководство пользователя BenQ PB2220/ PB2120

Установка и замена элементов питания

1. Для извлечения

лотка с элементом питания воспользуйтесь заостренным предметом. Выньте лоток.

2. Вставь те или замените батарею.

3. Вставь те лоток с батареей

на место.

Oсторожно

Не допускайте перегрева и повышенной влажности. Неправильная установка элементов питания может стать причиной взрыва. Для замены элемента питания используйте только рекомендованные изготовителем или аналогичные элементы. Выбрасывая использованные элементы питания, соблюдайте указанные изготовителем меры предосторожности.

Введение

Руководство пользователя BenQ PB2220/ PB2120

Установка

Размер экрана

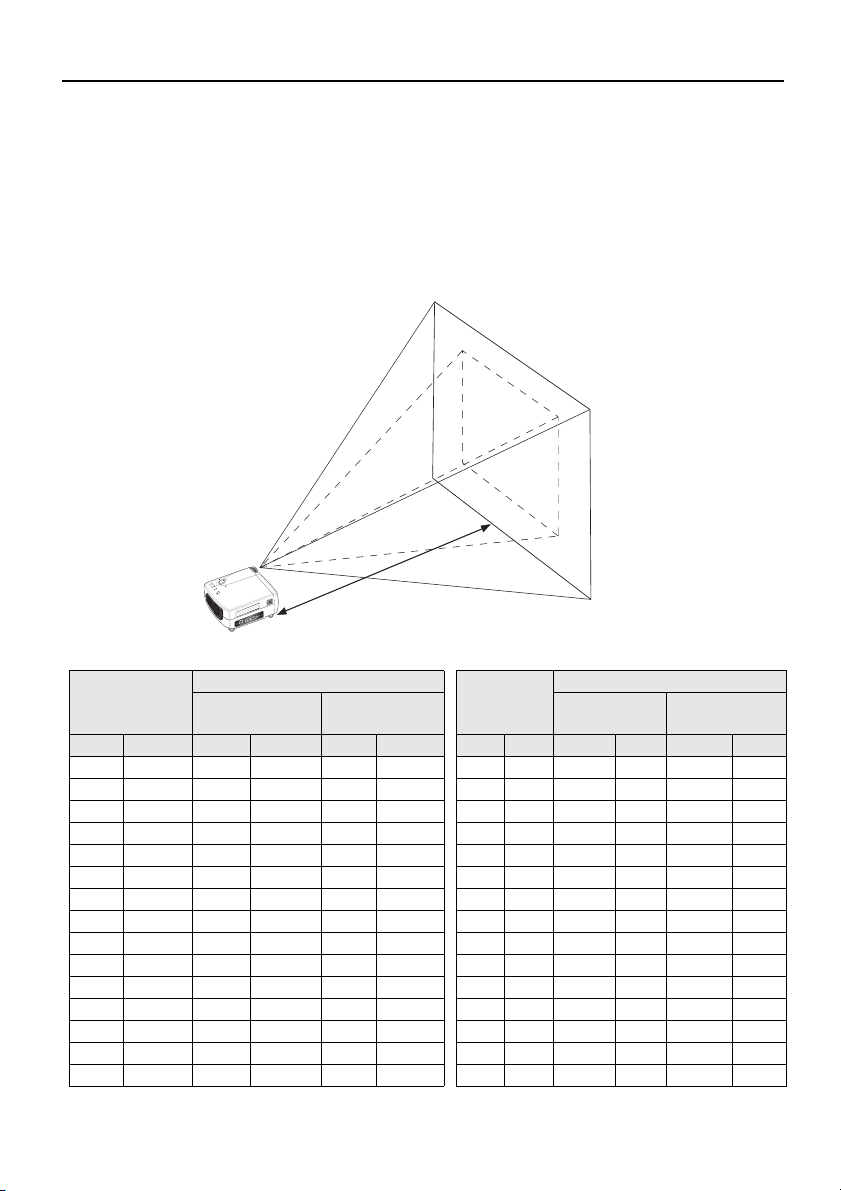

Поместите проектор на необходимом расстоянии от экрана в соответствии с требуемым размером изображения (см. табл. ниже).

Projection Distance

• Размеры экрана PB2220 (XGA)

Расстояние от

экрана

футов дюймов футов дюймов футов дюймов м см м см м см

4 48 2,49 29,9 3,05 36,6 1100 0,62 62,2 0,76 76,2 6 72 3,73 44,8 4,57 54,9 1,5 150 0,93 93,3 1,14 114,3 8 96 4,98 59,7 6,10 73,2 2 200 1,24 124,5 1,52 152,4

10 120 6,22 74,7 7,62 91,4 2,5 250 1,56 155,6 1,91190,5

12 144 7,47 89,6 9,14 109,7 3 300 1,87 186,7 2,29 228,6

14 168 8,71104,5 10,67 128,0 3,5 350 2,18217,8 2,67 266,7 16 192 9,96 119,5 12,19 146,3 4 400 2,49 248,9 3,05 304,8 18216 11,20 134,4 13,72 164,6 4,5 450 2,80 280,0 3,43 342,9

20 240 12,45 149,4 15,24 182,9 5 500 3,11 311 ,2 3,81 381,0 22 264 13,69 164,3 16,76 201,2 5,5 550 3,42 342,3 4,19419,1 24 288 14,94 179,2 18,29 219,5 6 600 3,73 373,4 4,57 457,2 26 312 16,18 194,2 19,81 237,7 6,5 650 4,04 404,5 4,95 495,3 28 336 17,42 209,1 21,34 256,0 7 700 4,36 435,6 5,33 533,4 30 360 18,67 224,0 22,86 274,3 7,5 750 4,67 466,7 5,72 571,5 32 384 19,91 239,0 24,38 292,6 8 800 4,98 497,8 6,10 609,6

Установк а

Размер по диагонали

Минимальное

увеличение

Максимальное

увеличение

Расстояние

от экрана

Размер по диагонали

Минимальное

увеличение

Максимальное

увеличение

Руководство пользователя BenQ PB2220/ PB2120

• Размеры экрана PB2120 (SVGA)

Расстояние от

экрана

футов дюймов футов дюймов футов дюймов м см м см м см

4481,96 23,5 2,40 28,7 1100 0,49 48,9 0,60 59,9 6 72 2,93 35,2 3,59 43,11,5 150 0,73 73,4 0,90 89,8 8963,91 47,0 4,79 57,5 2 200 0,98 97,8 1,20 119,8

10 120 4,89 58,7 5,99 71,9 2,5 250 1,22 122,3 1,50 149,7 12 144 5,87 70,4 7,19 86,2 3 300 1,47 146,7 1,80 179,7 14 168 6,85 82,2 8,39 100,6 3,5 350 1,71171,2 2,10 209,6 16 192 7,83 93,9 9,58 11 5,0 4 400 1,96 195,7 2,40 239,6 182168,80105,7 10,78 129,4 4,5 450 2,20 220,1 2,70 269,5

20 240 9,78 11 7,4 11,98 143,7 5 500 2,45 244,6 2,99 299,5 22 264 10,76 129,113,18 158,1 5,5 550 2,69 269,0 3,29 329,4 24 288 11 ,74 140,9 14,37 172,5 6 600 2,93 293,5 3,59 359,4 26 312 12,72 152,6 15,57 186,9 6,5 650 3,18317,9 3,89 389,3 28 336 13,70 164,3 16,77 201,2 7 700 3,42 342,4 4,19419,3 30 360 14,67 176,117,97 215,6 7,5 750 3,67 366,8 4,49 449,2 32 384 15,65 187,8 19,17 230,0 8 800 3,91 391,3 4,79 479,1

Размер по диагонали

Минимальное

увеличение

Максимальное

увеличение

Расстояние

от экрана

Размер по диагонали

Минимальное

увеличение

Максимальное

увеличение

Подключение к внешним устройствам

Для подключения проектора к персональному/портативному компьютеру, видеомагнитофону или к другим системам достаточно нескольких секунд. Для подключения к компьютеру Macintosh необходимо наличие адаптера Mac (дополнительная принадлежность).

Компьютер/HDTV

Аудио

Video

S-Video

S-Video/

Video

Установк а

Руководство пользователя BenQ PB2220/ PB2120

Эксплуатация

Начало работы

1. Подсоедините кабель питания к сетевой розетке.

2. Нажмите кнопку POWER и держите ее нажатой в течение 1 секунды.

Эксплуатация

• При включении питания подсветка кнопки POWER сначала мигает зеленым светом, а потом горит постоянно.

(После выключения проектора необходимо дать ему остыть в течение 60 секунд перед тем, как включать снова.)

3. Включите все подсоединенные устройства.

Руководство пользователя BenQ PB2220/ PB2120

Цифровая корректировка трапецеидальности

Трапецеидальность выражается в заметном увеличении ширины верхней или нижней части проецируемого изображения. Для корректировки трапецеидальности нажмите кнопку быстрой настройки KEYSTONE +/- на панели управления проектора или на пульте ДУ, а затем настройте движок регулировки трапецеидальности Keystone. Кнопка + служит для корректировки трапецеидальности верхней части изображения. Кнопка - служит для корректировки трапецеидальности нижней части изображения.

Автоматическая настройка

В некоторых случаях может возникнуть необходимость оптимизации качества изображения вручную. Для этого нажмите кнопку AUTO (Автоматическая настройка) на панели управления проектора или на пульте ДУ. В течение 3 секунд встроенная функция интеллектуальной автоматической настройки выполнит перенастройку, обеспечивающую наилучшее качество изображения.

Эксплуатация

Руководство пользователя BenQ PB2220/ PB2120

Выбор источника

При наличии нескольких источников входного сигнала кнопка SOURCE

(Источник) позволяет выбрать источник входного сигнала с панели управления проектора или с пульта ДУ.

Эксплуатация

Система меню

Кнопка Menu служит для вызова главного меню, а кнопки 3и 4 для выбора подменю. Повторное нажатие кнопки Menu позволяет выбрать

элементы подменю.

Полоса

меню

Руководство пользователя BenQ PB2220/ PB2120

Подменю Дисплей Image

Y/Pb/Pr

Video

S-Video

Keystone (Трапецеидальность) Brightness (Яркость) Contrast (Контрастность) Phase (Фаза) H. Size (Размер по вертикали)

Keystone (Трапецеидальность) Brightness (Яркость) Contrast (Контрастность)

Цвет Оттенок

Соотношение

H-position (Положение

по горизонтали)

V-position (Положение

по вертикали) Цветовая температура

Information [Информация]

Соотношение Цвет Оттенок Цветовая температура

Соотношение Система

Sharpness (Резкость)

Цветовая температура

Information (Информация)

Source

(Источник)

Зеркало

Source Scan (Поиск

источника) Громкость

Treble (Высокие частоты) Bass (Низкие частоты) Mute (Без звука)

Управление PIP

Langauge OSD (Экранное меню) OSD Time (Время

отображения экранного меню)

Auto Off (Автоматич.

выключение) Сброс

Lamp Hour (Время

работы лампы)

Главн ая страница:

PIP Source (Источник PIP) PIP Size (Разм ер PIPизображения) PIP Pos. (Положение PIP) H. Position (Положение по вертикали) V. Position (Положение по вертикали) More Options (Дополнительные функции)

Подстраница:

Brightness (Яркость) Contrast (Контрастность) Color (Цвет)

Оттенок

Sharpness (Резк ость)

Эксплуатация

Руководство пользователя BenQ PB2220/ PB2120

1. Меню Display (Отображение)

ФУНКЦИЯ НАЗНАЧЕНИЕ

Служит для корректировки трапецеидальности изображения.

Keystone

(Трапецеидальность)

Служит для настройки яркости изображения.

Brightness (Яркость)

Служит для регулировки степени различия между темными и светлыми частями изображения.

Contrast

(Контрастность)

H. Size (Размер по

Эксплуатация

Phase (Фаза)

вертикали)

Цвет

Оттенок

Служит для установки требуемого размера изображения.

*Данная функция доступна только для входного сигнала с персонального компьютера или сигнала YP

bPr.

Служит для устранения мерцания изображения.

*Данная функция доступна только для входного сигнала с персонального компьютера или сигнала YP

bPr.

Служит для повышения и понижения цветности (R, G, B) изображения.

*Данная функция не предусмотрена в режиме входного сигнала с ПК.

Служит для настройки, позволяющей придать изображению более красный или синий оттенок.

*Данная функция не предусмотрена в режиме входного сигнала с ПК.

Руководство пользователя BenQ PB2220/ PB2120

2. Меню Image (Изображение)

ФУНКЦИЯ НАЗНАЧЕНИЕ

Предусмотрено 3 формата изображения.

Соотношение

H-position

(Положение

по

горизонтали)

V-position

(Положение

по вертикали)

1. 4:3 2. 16:9 3. 1:1

*Формат 1:1 можно использовать только в режиме подачи входного сигнала с ПК.

Служит для настройки положения изображения по горизонтали.

*Данная функция доступна только при подаче входного сигнала с ПК.

Служит для настройки положения изображения по вертикали.

Color Temp.

(Цветовая

температура)

Information

(Информация)

Система

Sharpness (Резкость)

*Данная функция доступна только в режиме подачи входного сигнала с ПК.

Служит для настройки цветовой температуры в соответствии с предпочтениями пользователя.

Отображает текущее значение разрешения.

Сведения о системе будут отображены в следующем виде:

1. NTSC 2. PAL 3. SECAM 4. YUV

*По умолчанию параметр System имеет значение NTSC.

*Данная функция доступна только при входном сигнале Video или S-Video.

Служит для настройки резкости изображения.

*Данная функция доступна только при входном сигнале Video или S-Video.

Эксплуатация

Руководство пользователя BenQ PB2220/ PB2120

Служит для повышения и понижения цветности (R, G, B)

Цвет

изображения.

*Данная функция не предусмотрена в режиме входного сигнала с ПК.

Служит для настройки, позволяющей придать изображению

Оттенок

более красный или синий оттенок.

*Данная функция не предусмотрена в режиме входного сигнала с ПК.

Эксплуатация

Руководство пользователя BenQ PB2220/ PB2120

3. Меню Source (Источник)

ФУНКЦИЯ НАЗНАЧЕНИЕ

Проецирование при установке

4. Проецирование при установке

Зеркало

1. Стандартный

вариант

3. Уст анов к а проектора

позади экрана

проектора на потолке

на потолке из позади экрана

положения

Source Scan

(Поиск

источника)

Volume

(Громкость)

Treble

(Высокие

частоты)

Bass (Низкие

частоты)

Mute (Без

звука)

Если режим Source Scan включен, то во время процедуры запуска будут зарегистрированы все источники входных сигналов. В противном случае проектор обращается только к источнику, использовавшемуся последним.

Служит для регулировки уровня громкости.

Служит для настройки уровня высоких частот.

Служит для настройки уровня низких частот.

Не горит

Вкл.

Эксплуатация

Руководство пользователя BenQ PB2220/ PB2120

4. Меню Control (Управление)

ФУНКЦИЯ НАЗНАЧЕНИЕ

Служит для задания одного из 8 языков, на котором будет выводиться экранное меню.

Language (Язык)

OSD (Экранное

меню)

OSD Time (Время

отображения

экранного меню)

Auto Off

(Автоматич.

выключение)

Сброс

Lamp Hour (Время

работы лампы)

Кнопки 3 / 4 позволяют выбрать требуемый язык: английский, французский, немецкий, итальянский, испанский, корейский, упрощенный китайский или традиционный китайский.

Служит для выбора положения экранного меню.

Позволяет задать промежуток времени, в течение которого экранное меню остается активным после последнего нажатия кнопки. Предусмотрен диапазон значений от 5 до 60 секунд с шагом 5 секунд.

Задает промежуток времени, по истечении которого система выключается, если входной сигнал не обнаружен.

Восстанавливает заданные изготовителем значения всех параметров.

Служит для отображения времени работы лампы.

Эксплуатация

Руководство пользователя BenQ PB2220/ PB2120

5. Меню PIP (Кадр в кадре)

Перечисленные функции доступны только в режиме входного сигнала с ПК при условии, что источником PIP является видеосигнал или S-Video.

ФУНКЦИЯ НАЗНАЧЕНИЕ

PIP Source

(Источник PIP)

PIP Size (Размер

PIP-изображения)

PIP Position

(Положение PIP)

H. Position

(Положение)

V. Pos i t io n

(Положение)

More Options

(Дополнительные

функции)

Brightness

(Яркость)

Contrast

(Контрастность)

Цвет

Оттенок

Sharpness (Резкость)

Служит для выбора источника PIP-изображения.

Кнопки 3 / 4 обеспечивают выбор одного из 4 вариантов: Off (отключено), Small (маленький), Medium (средний), Large (большой).

Служит для выбора положения PIP.

Служит для настройки положения PIP по горизонтали.

Служит для настройки положения PIP по вертикали.

Кнопки 3 / 4 позволяют выбрать дополнительные функции настройки PIP-изображения, включая

Brightness (яркость), Contrast (контрастность), Color (цвет), Tint (оттенок), Sharpness (резкость) и System (системные).

Служит для настройки яркости PIP.

Служит для регулировки степени различия между темными и светлыми частями PIP.

Служит для повышения и понижения цветности (R, G, B) изображения.

Служит для настройки, позволяющей придать изображению более красный или синий оттенок.

Служит для настройки резкости изображения.

Эксплуатация

Руководство пользователя BenQ PB2220/ PB2120

Завершение работы

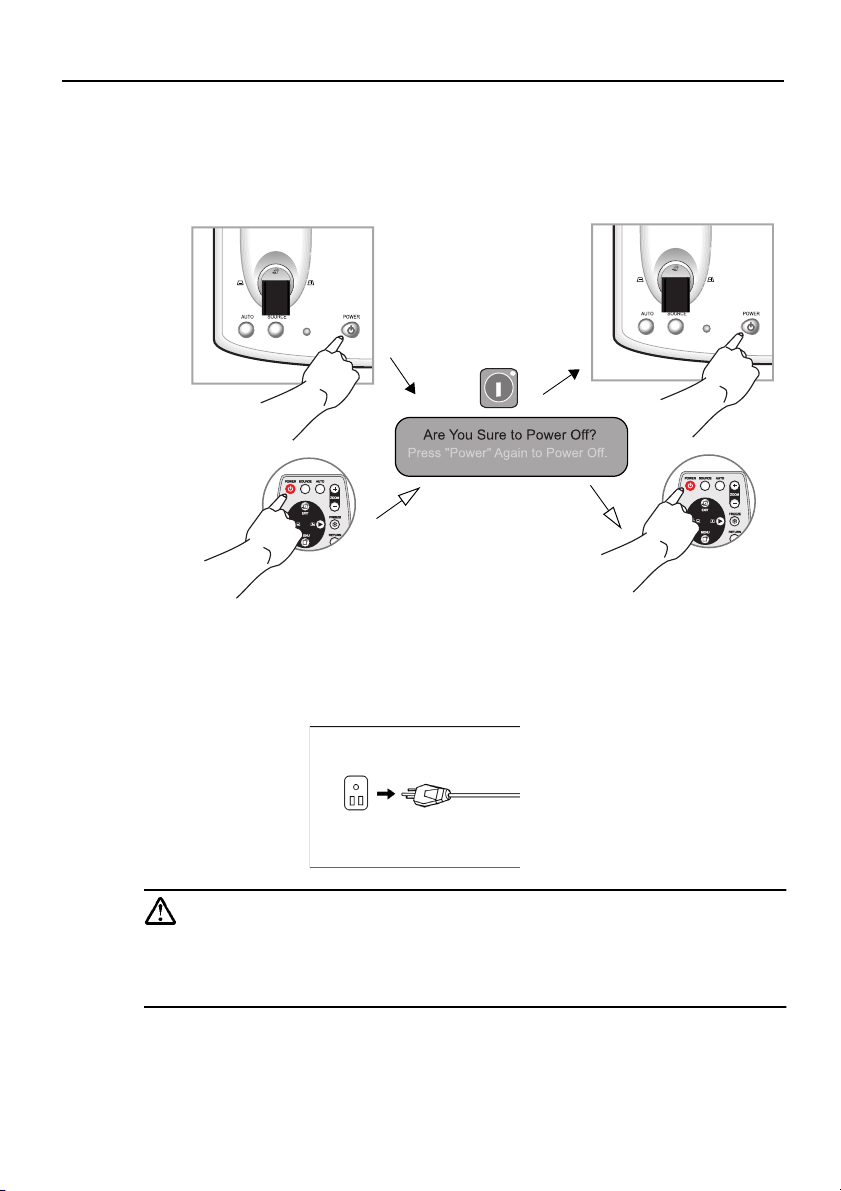

1. Нажмите и удерживайте кнопку POWER до появления сообщения. Для выключения проектора нажмите кнопку POWER еще раз.

2. Вентилятор будет продолжать работать в течение еще примерно 60 секунд.

Эксплуатация

3. Отсоедините кабель питания от сетевой розетки.

Oсторожно

Не отсоединяйте кабель питания до тех пор, пока не прекратится индикация кнопки POWER и не закончится 60-секундный процесс охлаждения.

Руководство пользователя BenQ PB2220/ PB2120

Техническое обслуживание

Сведения о лампе

Эксплуатация и замена лампы

Если индикатор лампы Lamp Indicator загорелся красным цветом или появилось сообщение о рекомендуемом времени замены лампы, необходимо заменить лампу или обратиться за помощью к поставщику. Использование старой лампы может вызвать нарушение нормальной работы проектора, кроме того, старая лампа может взорваться.

Светодиодные индикаторы состояния

Индикаторы времени работы лампы

CHANGE THE LAMP, AND RESET THE LAMP TIMER (ЗАМЕНИТЕ ЛАМПУ И

СБРОСЬТЕ ТАЙМЕР ЛАМПЫ)

CHANGE THE LAMP (Замените лампу). THE POWER WILL TURN OFF AFTER 20 HOURS (Питание будет

отключено через 20 часов)

CHANGE THE LAMP! (Замените лампу!)

Лампа установлена неверно

Температура слишком высокая

Постоянный красный цвет этого индикатора означает, что время работы лампы превысило 2000 часов. Необходимо немедленно заменить проекционную лампу новой.

Лампа проработала 2000 часов. Для оптимальной работы проектора необходимо установить новую лампу.

Время работы лампы составляет 1980 часов, питание проектора будет отключено через 20 часов работы лампы.

Лампа проработала более 2000 часов. После включения проектора предупреждающее сообщение будет отображаться на экране в течение 30 секунд каждые 5 минут, питание будет отключено автоматически через 10 минут.

Быстрое мигание светодиодного индикатора.

Если температура внутри проектора превышает уровень, допустимый для безопасной работы, светодиодный индикатор медленно мигает в течение одной минуты, после чего лампа автоматически выключается. Если лампа проектора находится в нормальном рабочем состоянии, а температура соответствует условиям эксплуатации, то светодиодный индикатор не горит.

Техническое обслуживание

Руководство пользователя BenQ PB2220/ PB2120

Oсторожно

Индикатор LAMP (Лампа) загорается при перегреве лампы. Выключите питание и дайте проектору остыть в течение 45 минут. Если индикатор LAMP загорается красным цветом при последующем включении питания, обратитесь к поставщику.

Техн ическо е обслуживание

Руководство пользователя BenQ PB2220/ PB2120

Замена лампы

Oсторожно

Во избежание поражения электрическим током перед заменой лампы обязательно выключите проектор и отсоедините кабель питания.

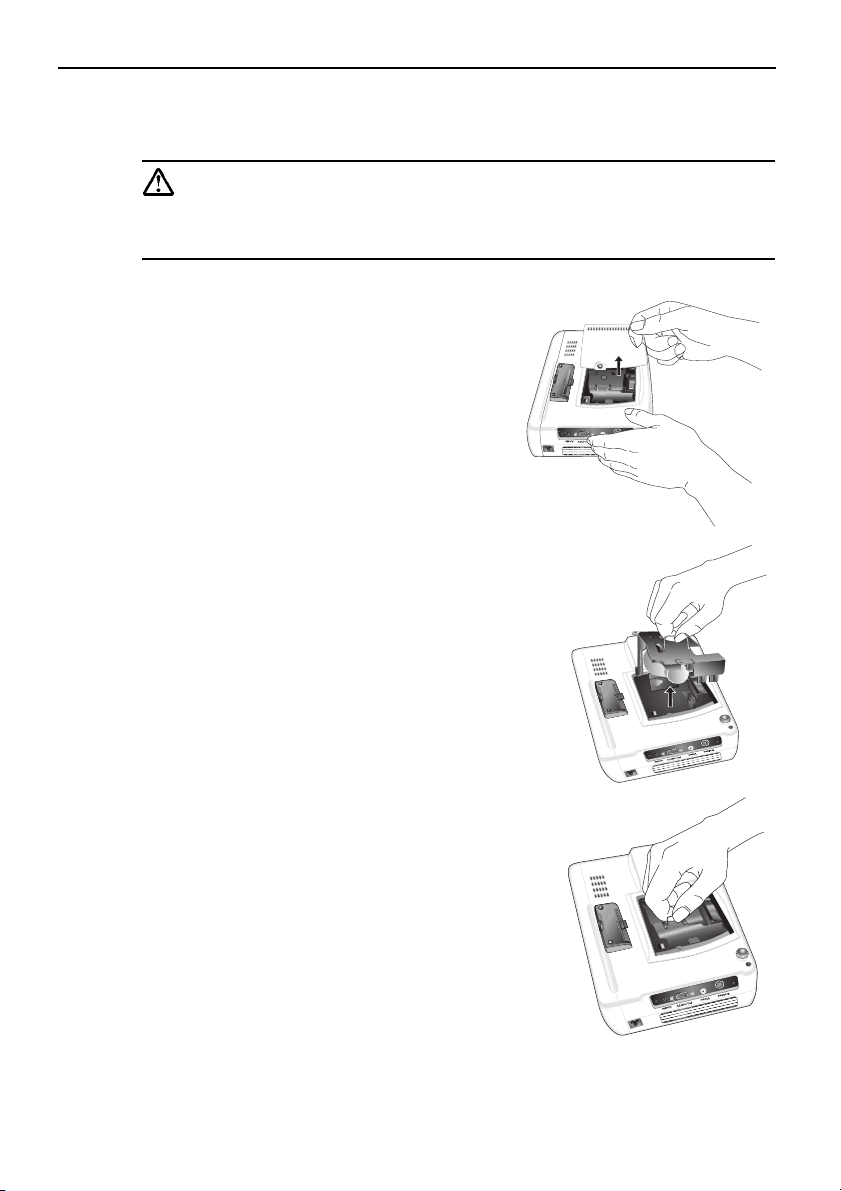

1. Нажмите кнопку POWER для выключения проектора. Отсоедините кабель питания от сетевой розетки и от проектора.

2. Выкрутите винт и снимите крышку лампы. Если лампа сильно нагрелась, во избежание ожогов подождите 45 минут, пок а лампа остынет.

3. Выкрутите 3 винта. (Настоятельно рекомендуется использовать отвертку с магнитной головкой). Потяните за рукоятку, чтобы снять кожух лампы. Если винты выкручены не полностью, можно поранить пальцы. После удаления лампы не дотрагивайтесь до внутренних деталей проектора. Прикосновение к оптическим деталям может привести к появлению цветных пятен.

4. Замените лампу. Установите ее в проектор и плотно затяните винты. Незатянутые винты являются причиной ненадежного соединения, что может привести к нарушению нормальной работы проектора.

5. Установите на место крышку лампы и затяните винт. Запрещается включать

питание при снятой крышке лампы.

Каждый раз при замене лампы необходимо выполнить сброс счетчика общего времени работы лампы. Не

следует выполнять сброс показаний счетчика, если лампа не была заменена, - это может привести к неисправности.

Техническое обслуживание

Руководство пользователя BenQ PB2220/ PB2120

Oсторожно

Для уменьшения опасности получения серьезных ожогов дайте проектору остыть по меньшей мере в течение 45 минут перед тем, как производить замену лампы.

Чтобы уменьшить опасность травмирования пальцев и повреждения внутренних частей проектора, примите меры предосторожности, удаляя осколки разбившейся лампы.

Чтобы уменьшить опасность травмирования пальцев и/или ухудшения ка чества изображения в результате прикосновений к объективу, не трогайте отсек для ламп, когда она оттуда вынута.

В этой лампе содержится ртуть. Ознакомьтесь с местными правилами утилизации опасных отходов и соблюдайте их при утилизации ламп.

Переустановка времени работы лампы

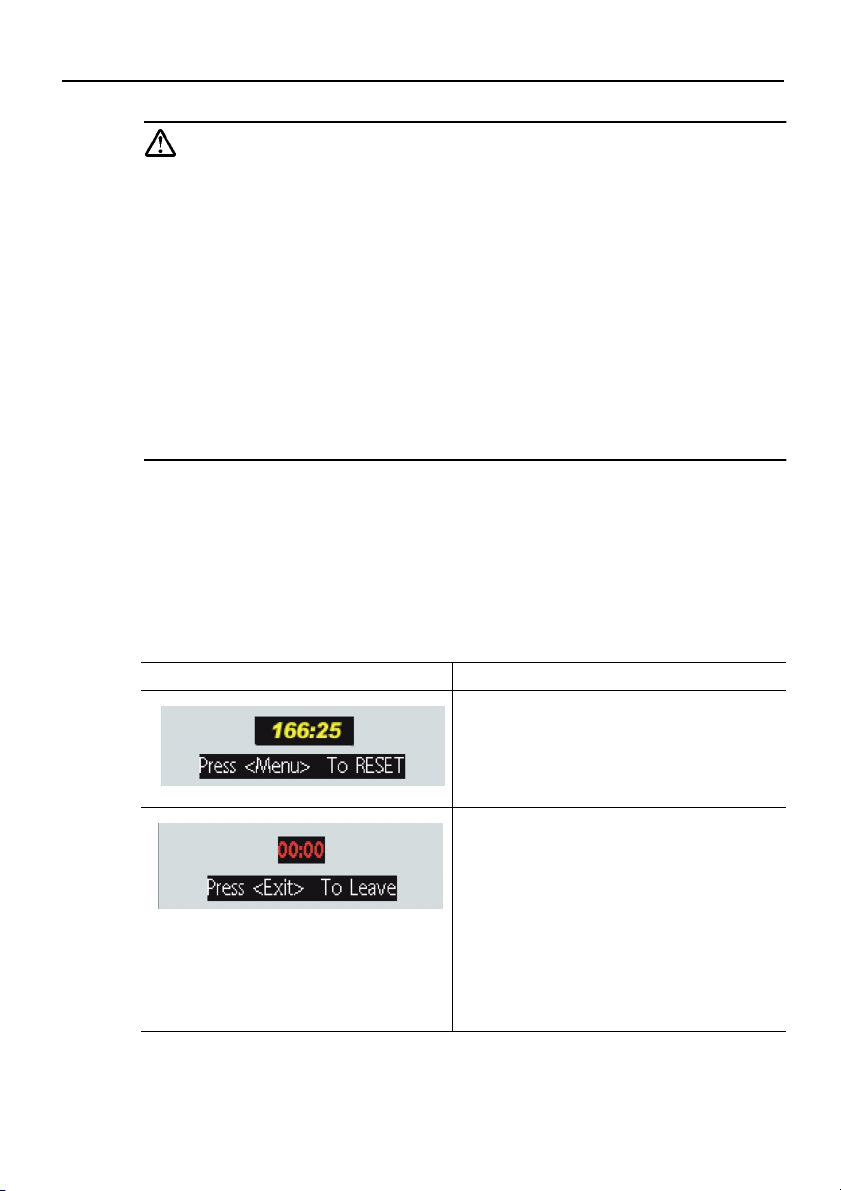

После замены отработавшей 2000 часов лампы необходимо выполнить следующие действия в течение 10 минут с момента включения питания проектора.

OSD (ЭКРАННОЕ МЕНЮ) ФУНКЦИЯ

Техн ическо е обслуживание

Нажмите кнопку Exit на проекторе и удерживайте ее нажатой в течение 3 секунд для отображения общего времени работы лампы.

• При появлении сообщения о продолжительности работы лампы нажмите кнопку MENU на проекторе. Отображается сообщение настройки.

• С помощью кнопок ! и " переустановите счетчик времени работы лампы или нажмите кнопку EXIT для выхода.

Руководство пользователя BenQ PB2220/ PB2120

Комплектация и заказ принадлежностей

Принадлежности (в составе стандартного комплекта поставки)

Описание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Номер по каталогу

Кабель питания (Европа) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27.01218.191

Кабель питания (США) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27.01118.131

Кабель питания (Великобритания) . . . . . . . . . . . . . . . . . . . . . 27.02718.201

Кабель VGA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50.J0508.502

Видео кабель. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50.J1303.501

Кабель S-Video . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50.72920.011

Переходной аудио кабель ПК - ПК. . . . . . . . . . . . . . . . . . . . . . . 50.74405.501

RCA R/W - аудио кабель. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50.J1311.001

Матерчатая сумка на ремне. . . . . . . . . . . . . . . . . . . . . . . . . . . . 98.J2202.001

Пульт дистанционного управления . . . . . . . . . . . . . . . . . . . . . . 98.J2406.001

Переходник 3-2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22.91007.001

Дополнительные принадлежности (не входят в стандартный комплект поставки)

Описание деталей . . . . . . . . . . . . . . . . . . . . . . . . . . . . Номер по каталогу

Адаптер Mac (переключаемый) . . . . . . . . . . . . . . . . . . . . . . . . 20.20118.A15

Запасной комплект ламп . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60.J2203.CB1

Кабель HDTV. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50.J2401.001

Комплект для крепления к потолку . . . . . . . . . . . . . . . . . . . . . . 60.J2439.011

Комплект для проведения презентаций . . . . . . . . . . . . . . . . . 60.J2478.001

Заказ деталей и информация об обслуживании

Для получения сведений об изделиях, о технической поддержке и об обслуживании, а также для заказа принадлежностей обращайтесь в корпорацию BENQ по адресу http://www.BenQ.com

Техническое обслуживание

Руководство пользователя BenQ PB2220/ PB2120

Устранение неполадок

Общие неполадки и их устранение

НЕПОЛАДКИ СПОСОБЫ УСТРАНЕНИЯ

• Подключите кабель питания к сетевой розетке.

НЕТ ПИТАНИЯ

НЕТ ИЗОБРАЖЕНИЯ

ТРАПЕЦЕИДАЛЬНОЕ

ИСКАЖЕНИЕ

ИЗОБРАЖЕНИЯ

ПЛОХАЯ

ЦВЕТОПЕРЕДАЧА

РАЗМЫТОЕ


ПУЛЬТ ДУ НЕ

РАБОТАЕТ

• Подключите кабель питания к разъему питания.

• Подождите две минуты после выключения проектора, прежде чем включить проектор снова.

• Проверьте правильность выбора источника входного сигнала.

• Убедитесь в надежности подсоединения всех кабелей.

• Настройте яркость и контрастность.

• Снимите крышку объектива.

• Измените положение проектора для изменения угла проецирования на экран.

• Воспользуйтесь кнопкой корректировки Keystone на панели управления или на пульте ДУ.

• Выберите правильную видеосистему.

• Настройте яркость, контрастность или насыщенность.

• Нажмите кнопку Auto (Авто) на панели

управления проектора или на пульте ДУ для получения оптимального качества изображения.

• Настройте фокусировку.

• Измените положение проектора для корректировки угла проецирования.

• Проверьте, что расстояние между проектором и

экраном не превышает диапазона настройки объектива.

• Замените элементы питания.

• Убедитесь в том, что между пультом ДУ и проектором нет препятствий.

• Встаньте на расстоянии не более 6 метров (19.5 футов) от проектора.

• Проверьте, не блокированы ли передний и задний приемники.

Устранение неполадок

Руководство пользователя BenQ PB2220/ PB2120

Сообщения о состоянии

Экранные сообщения Описание

SEARCHING (Поиск)

INPUT SIGNAL DETECTED,

ACTIVATING AUTO IMAGE

(Обнаружен входной

сигнал, выполняется

активизация

автонастройки

изображения)

SYNC IS OUT OF RANGE

(Синхронизация

невозможна)

CHANGE THE LAMP, AND

RESET THE LAMP TIMER

CHANGE THE LAMP, THE

POWER WILL TURN OFF

AFTER 20 HOURS

CHANGE THE LAMP!

(Замените лампу!)

Проектор выполняет поиск входного сигнала.

Проектор идентифицировал входной сигнал и выполняет функцию автоматической настройки изображения.

Частота входного сигнала находится за пределами диапазон частот проектора.

Лампа проработала 1900 часов. Рекомендуется заменить лампу.

Время работы лампы составляет 1980 часов, питание проектора будет отключено через 20 часов работы лампы. Замените лампу при первой возможности.

Лампа проработала 2000 часов, питание проектора бу дет отключено автоматически через 10 минут. Немедленно замените лампу.

Устранение неполадок

Руководство пользователя BenQ PB2220/ PB2120

Характеристики

Характеристики проектора

ТЕХНИчЕСКИЕ ХАРАКТЕРИСТИКИ

Примечание. Приведенные характеристики могут быть изменены без уведомления.

Общие

Название изделия Персональный проектор Название модели PB2220 1024X768 XGA

PB2120 800X600 SVGA

Оптические

Система отображения 1-CHIP DMD Объектив F/Номер F/2.4 ~ 2.6 Лампа Лампа 150W VIP

Электрические

Питание 100 - 240 В~; 2,3A; 50/60 Гц (автоматич.) Энергопотребление 220 W (Макс.)

Механические

Габариты 220 мм (Ш) x 52 мм (В) x 175 мм (Г) Диапазон рабочих

температур Вес 3.92 фунтов (1.78 кг)

Входные разъемы

Вход компьютера Вход RGB/ HDTV 15-контактный D-sub (гнездо) Вход видеосигнала S VIDEO 4-контактный разъем mini DIN VIDEO (Видео) Разъем RCA (гнездо) Вход аудио сигнала Аудио Министереоразъем

Выход

Динамик 0.5 Вт x 1

10°C ~ 40°C

Характеристики

Руководство пользователя BenQ PB2220/ PB2120

Таблица синхронизации

Разрешение Гор. синхр.

(Кгц)

640x350 31,5 70,1

640x400 37,9 85,1 VESA

720x400 31,5 70,0

720x400 37,9 85,1 VESA

640x480 31,5 60,0 VESA

640x480 37,9 72,8 VESA

640x480 35,0 66,7 Macintosh

640x480 43,3 85,0 VESA

800x600 35,2 56,3 VESA

800x600 37,9 60,3 VESA

800x600 46,9 75,0 VESA

800x600 48,1 72,2 VESA

800x600 53,7 85,1 VESA

832x624 49,7 74,5 Macintosh

1024x768 48,4 60,0 VESA

1024x768 56,5 70,1 VESA

1024x768 60,0 75,0 VESA

1024x768 68,7 85,0 VESA

1280x1024 64,0 60,0 VESA

Верт. синхр.

(Гц)

Примечания

Характеристики

Руководство пользователя BenQ PB2220/ PB2120

Габариты

220 мм

17 5мм 52 мм

Габариты

Гарантия

Ограниченная гарантия

Корпорация BENQ гарантирует отсутствие в данном изделии дефектов материалов и изготовления при условии соблюдения правил эксплуатации и хранения.

Исключение: Лампы входят в число расходных материалов, и для них устанавливается гарантия на 90 дней или 500 часов в зависимости от того, какой срок истекает первым. Любая гарантийная рекламация должна сопровождаться подтверждением даты покупки. В случае обнаружения дефектов данного изделия в течение гарантийного срока единственным обязательством корпорации BENQ и единственным способом возмещения ущерба является замена любой неисправной детали (включая дефекты изготовления). Для получения гарантийного обслуживания немедленно сообщите обо всех дефектах поставщику, у которого было приобретено данное изделие.

Вышеизложенное гарантийное обязательство утрачивает силу в случае нарушения покупателем установленных корпорацией BENQ правил эксплуатации данного изделия. Данное гарантийное обязательство предоставляет Вам определенные юридические права, наряду с которыми возможно существование других прав, различных для каждой конкретной страны.

Руководство пользователя BenQ PB2220/ PB2120

Для получения дополнительной информации см. BenQ Warranty Information Book (Сведения о гарантийных обязательствах BenQ).

Гаранти я

Руководство пользователя BenQ PB2220/ PB2120

Правила безопасности

Соответствие требованиям FCC (Федеральная комиссия по связи США)

КЛАСС A: Настоящее оборудование генерирует, использует и может

излучать радиоволны, и в случае нарушения правил установки и инструкций по эксплуатации может создавать помехи радиосвязи. Оборудование прошло испытания, показавшие его соответствие ограничениям, относящимся к разделу В части 15 требований FCC для компьютерных устройств класса А, которые разработаны с целью обеспечения защиты от подобных помех при работе оборудования в промышленных зонах. При работе данного оборудования в жилой зоне также возможно возникновение помех, в этом случае пользователь на собственные средства должен предпринять необходимые меры по устранению помех.

Класс B: Настоящее оборудование генерирует, использует и может излучать радиоволны, и в случае нарушения правил установки и инструкций по эксплуатации может создавать помехи радиосвязи. Даже при установке с точным соблюдением инструкций данное устройство может являться источником помех. Если данное оборудование создает помехи для приема радио- и телевизионных программ, что можно определить путем включения/ выключения данного устройства, пользователю предлагается попытаться устранить помехи, предприняв следующие меры:

— Изменить ориентацию или местоположение приемной антенны. — Увеличить расстояние между устройством и приемником. — Подсоединить устройство в сетевую розетку или цепь, не

используемую для питания приемника.

— Обратиться за помощью к поставщику или к мастеру по

обслуживанию радио- и телеаппаратуры.

ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ ТРЕБОВАНИЯМ ЕЕС

Настоящее устройство прошло испытания, доказавшие его соответствие требованиям 89/336/EEC (ЕЭС) по электромагнитной совместимости (EMC).

Правила безопасности

Benq PB2220, PB2120 User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
