BenQ PB2220, PB2120 User Manual [de]
DLP-PROJEKTOR
PB2220/ PB2120
BENUTZERHANDBUCH
Vielen Dank, dass Sie sich für den BenQ DLP-Projektor entschieden haben.
Nehmen Sie die in diesem Benutzerhandbuch enthaltenen Hinweise
unbedingt zur Kenntnis. Heben Sie dieses Benutzerhandbuch auf, um bei Bedarf
darauf zurückgreifen zu können.
FUNKTIONALITÄT
Dieser DLP-Projektor ist mit verschiedenen Computersignalen sowie mit den
Videosignalen NTSC, PAL und SECAM kompatibel.
LEISTUNGSMERKMALE
LEISTUNGSMERKMALE
LEISTUNGSMERKMALELEISTUNGSMERKMALE
1. Hohe Helligkeit
2. Hohe Auflösung
3. Tragbarkeit durch kompakte Abmessungen und geringes Gewicht
4. Strapazierfähiges Gehäuse in Magnesiumlegierung
5. RGB-Eingang
6. Automatische Einstellung mit einem Tastendruck
7. Einfache Schrägprojektionseinstellung
Copyright
Copyright
CopyrightCopyright
Copyright © 2003, BENQ Corporation. Alle Rechte vorbehalten. Dieses Handbuch darf
auch in Auszügen in keiner Form vervielfältigt werden, wenn nicht zuvor die schriftliche
Genehmigung der BENQ Corporation vorliegt. Dieses Verbot erstreckt sich auch auf die
Speicherung (auch in EDV-Systemen) und bezieht übersetzte Versionen mit ein.
Haftungseinschränkung
Haftungseinschränkung
HaftungseinschränkungHaftungseinschränkung
Die BENQ Corporation lehnt jegliche Haftungs- bzw. Garantieansprüche ab, die sich auf
den Inhalt dieses Handbuchs beziehen, auch wenn es um Lieferbarkeit oder Tauglichkeit
für einen bestimmten Zweck geht. Insbesondere nutzungsbezogene Ansprüche werden
abgelehnt. Des Weiteren behält sich die BENQ Corporation inhaltliche Änderungen ohne
weitere Benachrichtigung durch die BENQ Corporation vor.
Bitte ausfüllen!!
Um Ihnen den bestmöglichen Service bieten zu können, bitten wir Sie, folgende
Eintragungen vorzunehmen. Die Seriennummer befindet sich auf der Rückseite des
Produkts.
Projektor-Informationen
Produktbezeichnung: PB2220/ PB2120
Seriennummer:
Kaufdatum:
Händler-Informationen
Händler:
Telefonnummer:
Adresse:
BenQ PB2220/ PB2120 Benutzerhandbuch
Inhaltsverzeichnis
Wichtige Sicherheitshinweise. . . . . . . . . . . . . . . . . . 1
Einführung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Beschreibung des Projektors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Der Projektor auf einen Blick . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Fuß für die Neigungseinstellung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Leistungsmerkmale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Beschreibung der Fernbedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Die Fernbedienung auf einen Blick . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Reichweite der Fernbedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Funktionen der Fernbedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

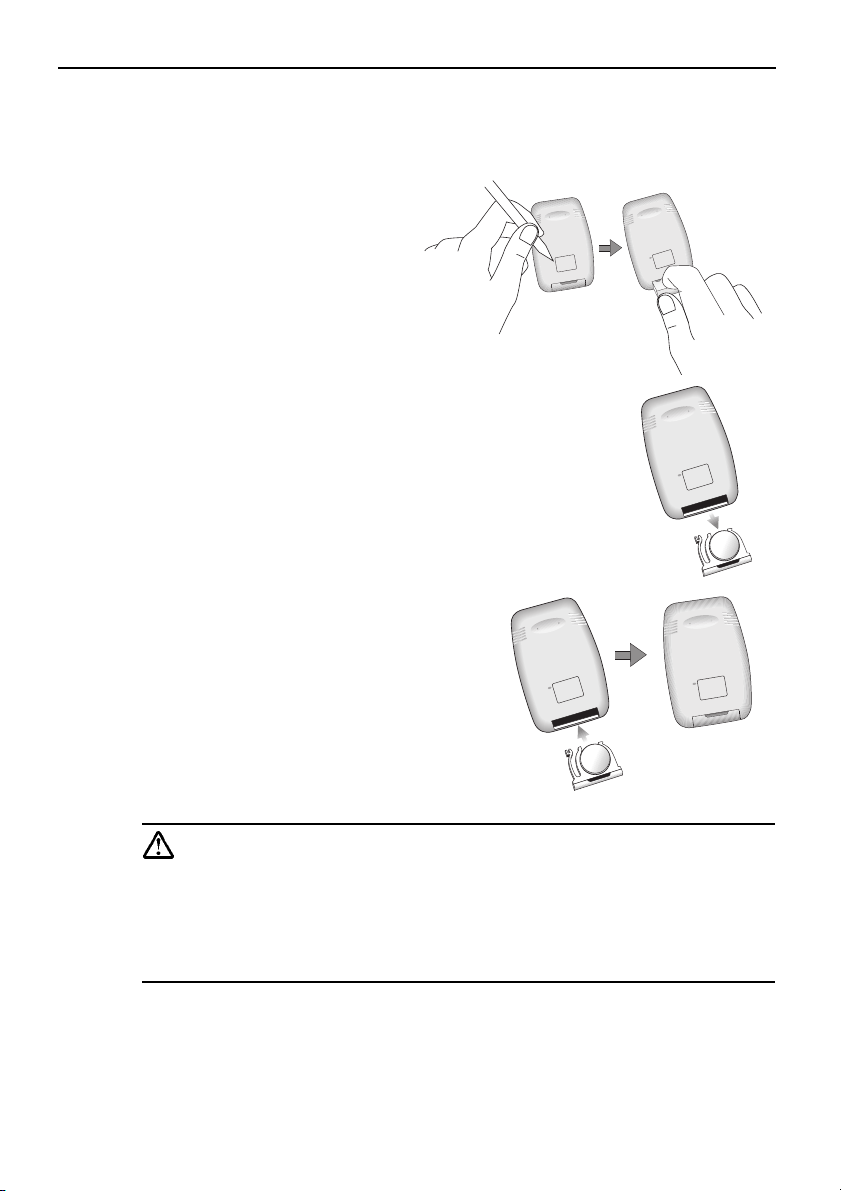

Batterien einlegen oder austauschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Bildgröße . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
An verschiedene Geräte anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Betrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Einschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Digitale Schrägprojektions-Korrektur . . . . . . . . . . . . . . . . . . . . . . . . . 13
Automatische Einstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Quellenauswahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Menüsystem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
1. Menü "Anzeige" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
2. Menü "Bild" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
3. Menü "Quelle" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
4. Menü “Steuerung” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
5. Menü "PIP" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Lampeninformationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Lampe verwenden und auswechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
LED-Statusanzeigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Lampenaustausch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Inhaltsverzeichnis
iii
BenQ PB2220/ PB2120 Benutzerhandbuch
Lampenbetriebsstunden zurücksetzen . . . . . . . . . . . . . . . . . . . . . . . . . 22
Serviceinformationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Zubehör (im Standardpaket enthalten) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Optionales Zubehör (nicht im Standardpaket enthalten) . . . . . . . . . . . . . . . 23
Teile bestellen oder Informationen einholen . . . . . . . . . . . . . . . . . . . . . . . . . 23
Fehleranalyse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Häufige Probleme und Lösungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Statusmeldungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Daten des Projektors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Timingtabelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

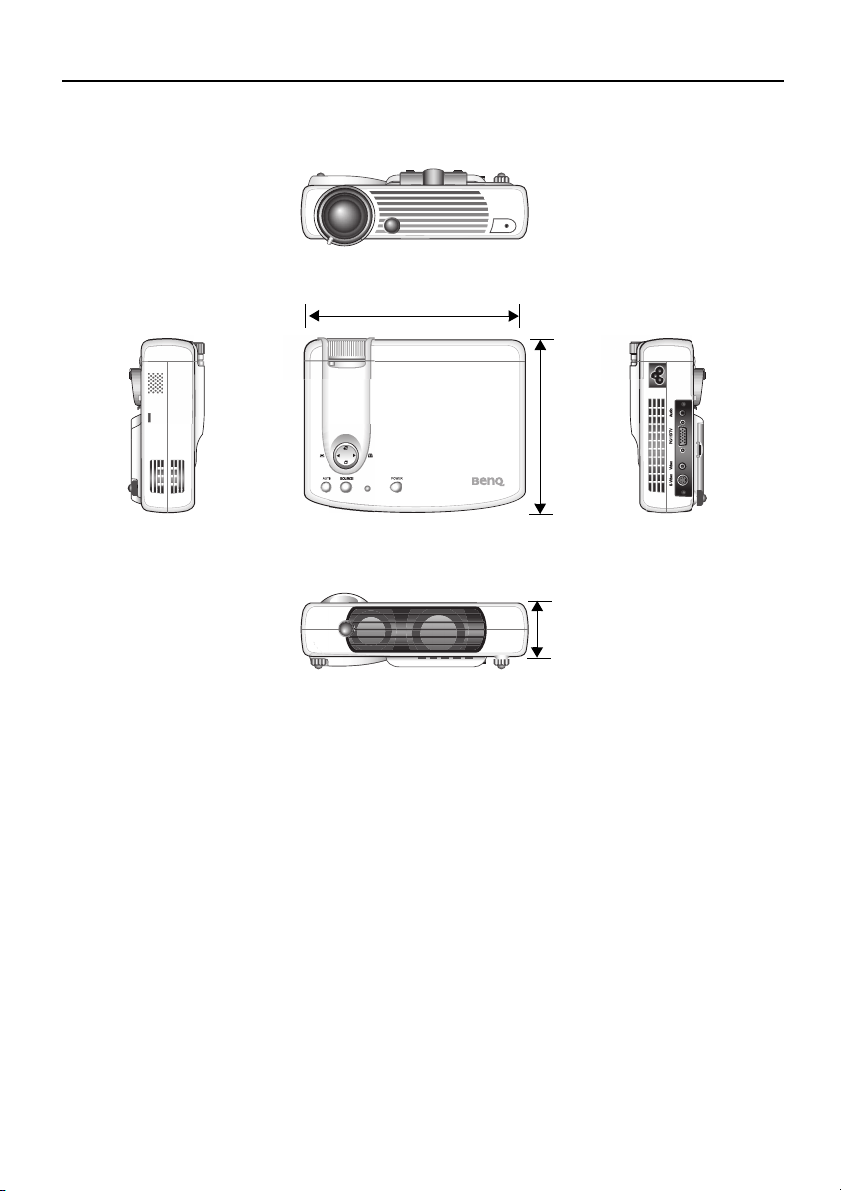

Abmessungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Beschränkte Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Sicherheitsbestimmungen. . . . . . . . . . . . . . . . . . . . 30
FCC-Erklärung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
EEC-Erklärung: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
iv
Inhaltsverzeichnis
BenQ PB2220/ PB2120 Benutzerhandbuch
WICHTIGE SICHERHEITSHINWEISE
VO RS IC HT
• Wegen S tro m s ch l agge fah r dar f
das Gehäuse nicht geöffnet
werden. Im Geräteinnern befinden
sich keine vom Benutzer zu
wartenden Teile.
• Lesen Sie vor Inbetriebnahme
des Geräts dieses Benutzerhandbuch vollständig durch.
Heben Sie dieses Benutzerhandbuch
auf, um bei Bedarf darauf
zurückgreifen zu können.
• Wenden Sie sich im Servicefall
an eine Fachwerkstatt.
• Öffnen Sie immer die Blende
der Linse, oder entfernen Sie
die Schutzkappe von der Linse,
wenn die Projektorlampe an
ist.
• Blicken Sie während des
Betriebs nicht direkt in die
Projektorlinse. Durch das helle
Licht könnten Ihre Augen
geschädigt werden.
• In manchen Ländern ist die
Netzspannung NICHT stabil. Dieser
Projektor kann innerhalb des
Bereichs von 110 bis 240 Volt
betrieben werden, er kann jedoch
bei Stromausfällen oder bei
Spannungsspitzen von –10 Volt
ausfallen. In Gegenden mit
instabiler Netzspannung
sollten Sie einen Spannungsstabilisator installieren.
Wichtige Sicherheitshinweise
1
BenQ PB2220/ PB2120 Benutzerhandbuch
1. Die Lampe wird während des
Betriebs extrem heiß. Lassen Sie bei
einem Lampenwechsel den
Projektor ca. 45 Minuten lang
abkühlen, bevor Sie das
Lampenelement entfernen.
2. Benutzen Sie die Lampen nicht über
die angegebene Lebensdauer hinaus.
Der übermäßige Betrieb von
Lampen über ihre Lebensdauer
hinaus kann in seltenen Fällen zu
Explosionen führen.
SICHERHEITSHINWEISE
4. Sorgen Sie für einen sicheren und
stabilen Stand des Geräts.
Andernfalls könnte es herunterfallen und beschädigt werden.
5. Vermeiden Sie elektrische Schläge,
indem Sie dieses Gerät nicht
auseinander nehmen.
3. Der Netzstecker muss vom Netz
getrennt werden, bevor das
Lampenelement oder andere
elektronische Bauteile entfernt
werden dürfen.
2
Wichtige Sicherheitshinweise
*Lassen Sie Wartungsarbeiten oder
Reparaturen ausschließlich von
qualifizierten Technikern durchführen.
Wenn das Gerät falsch wieder
zusammengebaut wird, kann es bei
anschließender Verwendung zu
elektrischen Schlägen kommen.
6. Die Darstellung lässt sich
invertieren, so dass der Projektor
auch an der Decke installiert
werden kann. Die Deckenmontage
muss sehr sorgfältig und mit
geeignetem Montagematerial von
BenQ durchgeführt werden.
EINFÜHRUNG
Lieferumfang
Der Projektor wird mit den für den Anschluss an Standard-PCs oder Laptopcomputer
benötigten Kabeln ausgeliefert. Packen Sie den Inhalt vorsichtig aus und vergewissern
Sie sich, dass alle unten abgebildeten Elemente vorhanden sind. Wenn von diesen
Elementen etwas fehlt, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft
haben.
BenQ PB2220/ PB2120 Benutzerhandbuch
Projektor
Fernbedienung
VGA-Kabel
Batterie
3-2-Umformer
Audiokabel
Benutzerhandbuch
Benutzerhandbuch
auf CD
S-Videokabel S-Videokabel
Schnellstarthandbuch
220 V
240 V
Netzkabel
Tragetasche
110 V
Garantie
Optionales Zubehör
1. Ersatzlampe 2. Macintosh-Adapter
3. HDTV-Kabel 4. Material für die Deckenmontage
5. Präsentationsassistent
Einführung
3
BenQ PB2220/ PB2120 Benutzerhandbuch
Beschreibung des Projektors
Der Projektor auf einen Blick
Belüftungsgitter
S-Videokonnektor
Videoanschluss
Externes Bedienfeld
(siehe nächste Seite)
KensingtonVerschl uss
Projektionslinse
D-Sub-Anschluss
(für Computer/
HDTV-Eingang)
Audioeingang
Lampenabdeckung
(Unterseite der Einheit)
Belüftungsgitter
IR-Fernbedienungssensor
Netzkabeleingang
IRFernbedienungssensor
Belüftungsgitter
Vordere Stellfüße
4
Einführung
Hintere Stellfüße
Belüftungsgitter
Externes Bedienfeld
Tra p ez / L i nk s
Menü
BenQ PB2220/ PB2120 Benutzerhandbuch
Beenden
Tra p e z/ R e ch t s
Automatisch
Source
Anzeige des Lampenstatus
Ein/Aus
• Halten Sie 1 Sekunde lang die Taste Powe r (Ein/Aus) gedrückt, um den Projektor
ein- bzw. auszuschalten.
• Wenn der Projektor eingeschaltet ist, blinkt die von innen beleuchtete Taste
Power (Ein/Aus) während der Aufwärmphase und leuchtet durchgehend, um die
Betriebsbereitschaft des Projektors anzuzeigen.
• Über den Infrarotempfänger (Vorderseite und Rückseite) empfängt der
Projektor Signale von der Fernbedienung. Die besten Ergebnisse erzielen Sie,
wenn Sie die Steuerung so auf den Sensor richten, dass sich keine Hindernisse
dazwischen befinden, und die Entfernung nicht mehr als 6 Meter beträgt.
•Mit Menu (Menü) können Sie das Menüsystem auf dem Bildschirm aufrufen.
Drücken Sie Menu (Menü) noch einmal, um die Untermenüs aufzurufen. Mit
Links und Rechts können Sie durch Optionen und Einstellungen in den Menüs
und Untermenüs navigieren. Wenn das Bildschirmmenü nicht aktiviert ist,
fungieren die Tasten Links und Rechts als Direkttasten Keystone +/-
(Trapez +/-).
• Drücken Sie die Taste Exit (Beenden), um zum Hauptmenü zurückzukehren.
Drücken Sie Exit (Beenden) noch einmal, um das Menüsystem zu verlassen.
•Die Anzeige des Lampenstatus blinkt oder leuchtet auf, wenn die Lampe
gewartet oder ausgetauscht werden muss oder abkühlen muss. Weitere
Informationen finden Sie unter Siehe “Lampeninformationen” auf Seite 20.
•Taste Auto (Automatisch): Erkennt automatisch die beste Bildqualität für die
zurzeit empfangenen Signale.
•Taste Source (Quelle): Wählt die Singalquellen – Video, S-Video oder YPbPr,
sofern mehrere Quellen vorhanden sind.
Einführung
5
BenQ PB2220/ PB2120 Benutzerhandbuch
Fuß für die Neigungseinstellung
Der Projektor besitzt auch einen Fuß mit Schnellverschluss für die Neigungseinstellung
und eine Taste zur Anpassung des Neigungswinkels.
1. Heben Sie den Projektor hoch,
und drücken Sie auf die
Einstellungstaste, um den Fuß für
die Neigungseinstellung zu
entriegeln.
2. Der Fuß für die
Neigungseinstellung rastet ein
und wird verriegelt.
1
2
Leistungsmerkmale
3. Sie können den Fuß für die
Neigungseinstellung verstauen,
indem Sie die Freigabetaste drücken
und den Fuß zurück schieben.
3
6
Einführung
Der Projektor vereint optische Hochleistungsprojektion und benutzerfreundliches
Design und bietet daher hohe Zuverlässigkeit und optimale Bedienbarkeit.
Der Projektor bietet folgende Merkmale:
• Kompaktes, tragbares Gerät
• Fernbedienung mit vollem Funktionsumfang
• Linse mit manuellem Zoom
• Beste Bildqualität durch automatische Einstellung mit einem Tastendruck
• Einfache digitale Schrägprojektions-Korrektur für das Korrigieren der Bildneigung
über Direkttasten
• Einstellbare Farbbalanceregelung für Daten/Video
• Ultrahelle Projektionslampe
• Fähigkeit zur Anzeige von 16,7 Millionen Farben in hoher Qualität
• OSD-Menüs in 8 Sprachen: Englisch, Französisch, Deutsch, Italienisch, Spanisch,
Koreanisch, Chinesisch (vereinfacht) und Chinesisch (traditionell).
• Leistungsfähige AV-Funktion für hervorragende AV-Bilder
• HDTV-Kompatibilität (YPbPr)
Hinweis: Die Helligkeit des Geräts hängt von den Umgebungsbedingungen
und den Kontrast-/Helligkeitseinstellungen ab.
Beschreibung der Fernbedienung
Die Fernbedienung auf einen Blick
Source
BenQ PB2220/ PB2120 Benutzerhandbuch
Automatisch
Ein/Aus
Beenden
Schrägprojektion
Menü
Leer
Ton aus
PIP-Video
PIP S-Video
Zoom In
(Vergrößern)
Zoom Out
(Verkleinern)
Standbild
Eingabe
Lautstärke
Reichweite der Fernbedienung
Die Sensoren für die Fernbedienung befinden sich an der Vorder- und Rückseite des
Projektors. Der Empfang funktioniert in einem Bereich zwischen 30 Grad horizontal
und 30 Grad vertikal relativ zu einer Linie, die senkrecht vom Sensor ausgeht. Der
Abstand zwischen der Fernbedienung und den Sensoren darf nicht mehr als 6 Meter
betragen.
Einführung
7
Loading...
