PB2140 / PB2240 Digitalni projektor Mobilna serija Upute za uporabu

Dobrodošli

Autorska prava

Autorska prava 2005 BenQ Corporation. Sva prava pridržana. Zabranjeno je svako reproduciranje, prenošenje, prijepis, pohrana u sustav za pretraživanje ili prevođenje ove publikacije na bilo koji govorni ili računalni jezik u bilo kojem obliku ili na bilo koji način, bilo elektronički, mehanički, magnetski, optički, kemijski, ručni ili na druge načine, bez prethodne pismene suglasnosti tvrtke BenQ Corporation.

Isključenje odgovornosti

BenQ Corporation ne daje nikakve izjave niti jamstva, bilo izričite ili prešutne, u pogledu ovdje navedenih sadržaja te isključuje sva jamstva utrživosti ili podobnosti za određenu svrhu. Nadalje, BenQ Corporation pridržava pravo pregleda i povremenih izmjena sadržaja ove publikacije bez prethodne obavijesti bilo kojoj osobi o takvom pregledu ili izmjenama.

*DLP, Digital Micromirror Device i DMD su robni žigovi tvrtke Texas Instruments. Ostali proizvodi zaštićeni su autorskim pravima pripadajućih tvrtki ili organizacija.

Sadržaj

Važne upute o sigurnosti..................................... 1

Uvod.................................................................... 5

Značajke projektora .......................................................... 5

Sadržaj pakiranja .............................................................. 6

Dodatni pribor ............................................................................................ 6

Vanjski izgled projektora ................................................. 7

Pogled sprijeda/odozgo .............................................................................. 7

Stražnja strana ............................................................................................ 7

Donja strana ............................................................................................... 7

Kontrole i funkcije ............................................................ 8

Eksterna upravljačka ploča ........................................................................ 8

Opis daljinskog upravljača ......................................................................... 9

Efektivni domet daljinskog upravljača .................................................... 10

Umetanje ili zamjena baterije .................................................................. 10

Priključivanje .................................................... 11

Priključivanje na prijenosno ili stolno računalo ............. 11

Priključivanje opreme na komponentni video ulaz ........ 12

Priključivanje na video i S-Video uređaje ...................... 12

Instalacija .......................................................... 14

Odabir lokacije ............................................................... 14

Podešavanje visine .......................................................... 15

Veličina zaslona .............................................................. 15

Rad .................................................................... 17

Pokretanje ....................................................................... 17

Isključivanje ................................................................... 18

Digitalna keystone korekcija .......................................... 19

Odabir izvora signala ...................................................... 20

Automatsko podešavanje ................................................ 20

Prazan zaslon .................................................................. 21

Zoomiranje/Fokusiranje ................................................. 21

Rad u izbornicima ........................................................... 22

Sustav izbornika ....................................................................................... 22

Navigacija u izbornicima ......................................................................... 23

1. Izbornik Picture .................................................................................... 24

Sadržaj iii

2. Izbornik Pro-Picture ............................................................................. 26

3. Izbornik Setting .................................................................................... 27

4. Izbornik Advance .................................................................................28

5. Izbornik Information ............................................................................30

Održavanje ........................................................ 31

Čišćenje leće ............................................................................................. 31

Čišćenje kućišta projektora ......................................................................31

Pohrana projektora ................................................................................... 31

Transport projektora ................................................................................. 31

Podatci o lampi ...............................................................32

Poruka upozorenja .................................................................................... 32

Zamjena lampe ......................................................................................... 32

Temperatura ............................................................................................. 34

Indikatori .................................................................................................. 34

Rješavanje problema......................................... 36

Specifikacije...................................................... 37

Specifikacije projektora ..................................................37

Dimenzije ........................................................................38

Pregled vremena ..............................................................39

Vrijeme podrške za PC ulaz ..................................................................... 39

Vrijeme podrške za komponentni -YPbPr ulaz ........................................ 39

Vrijeme podrške za Video i S-Video ulaz ................................................ 39

Jamstvo.............................................................. 40

Ograničeno jamstvo ........................................................ 40

Pravne odredbe.................................................. 41

Izjava o radio-frekvencijskim ograničenjima (FCC) ...... 41

EEC izjava ......................................................................41

MIC izjava ......................................................................41

Sadržajiv

Važne upute o sigurnosti

Vaš BenQ projektor oblikovan je i testiran u skladu s najnovijim standardima sigurnosti opreme za informacijske tehnologije. Međutim, za sigurnu uporabu ovog proizvoda, važno je pridržavati se uputa naznačenih u ovom priručniku i na proizvodu.

Pozor

• Ne otvarajte kućište kako biste spriječili električni udar. Uređaj ne

sadrži dijelove koje možete sami popraviti.

• Molimo pročitajte ovaj priručnik prije uporabe projektora. Sačuvajte priručnik za buduće potrebe.

• Popravke prepustite ovlaštenom servisu.

• Uvijek otvorite zatvarač leće ili

uklonite poklopac leće kada je uključena lampa projektora.

• Prilikom uporabe, ne gledajte

izravno u leću projektora. Intenzivna

svjetlost može naškoditi vašim očima.

• U nekim zemljama, mrežni napon NIJE stabilan. Za siguran rad ovog projektora napon mora iznositi od 100 do 240 volti. Međutim, može doći do prekida rada u slučaju nestanka struje ili pada napona od ±10 volti.

Upodručjima s fluktuacijama ili isključenjem mrežnog napona, preporučeno je priključiti projektor putem stabilizatora napona, zaštite od prenapona ili besprekidnog napajanja (UPS).

Važne upute o sigurnosti 1

Upute o sigurnosti

1. Lampa se jako ugrije prilikom rada. Pustite neka se projektor ohladi oko 45 minuta prije zamjene lampe.

4. Ne postavljajte proizvod na nestabilna kolica, stalak ili stol. Proizvod bi mogao pasti te se ozbiljno oštetiti.

2. Lampu koristite samo unutar propisanog vijeka trajanja. Prekomjerna uporaba lampe izvan vijeka trajanja može u rijetkim slučajevima prouzročiti pucanje lampe.

3. Uvijek izvucite kabel iz utičnice prije zamjene lampe ili bilo koje druge elektroničke komponente.

5. Ne rasklapajte uređaj, kako biste smanjili rizik od električnog udara. Servisiranje ili popravak prepustite ovlaštenom servisu. Nepravilno rasklapanje može rezultirati neispravnim radom projektora ili električnim udarom prilikom ponovne uporabe uređaja.

6. Za potrebe stropne ugradnje, proizvod može prikazivati izokrenute slike. Molimo koristite komplet za stropnu ugradnju tvrtke BenQ i osigurajte sigurnu ugradnju.

Važne upute o sigurnosti2

Upute o sigurnosti (nastavak)

7. Ne postavljajte projektor u bilo kojem od dolje navedenih prostora.

- Loše provjetren ili uski prostor. Ostavite barem 50 cm slobodnog prostora oko projektora i osigurajte nesmetan protok zraka.

- Prostori u kojima može doći do visokih temperatura, poput automobila sa zatvorenim prozorima.

- Prostori u kojima velika vlaga, prašina ili duhanski dim mogu zaprljati optičke dijelove, te umanjiti vijek trajanja projektora i potamniti sliku.

- U blizini protupožarnih alarma

- Na mjestima s temperaturom okoliša iznad 40°C/104°F

- Na mjestima s nadmorskom visinom iznad 3000 metara.

8. Ne blokirajte otvore za ventilaciju.

- Ne postavljajte uređaj na prekrivač, posteljinu ni druge mekane površine.

- Ne prekrivajte uređaj tkaninom ni drugim predmetima.

- Ne postavljajte zapaljive tvari u blizinu projektora.

Kada su otvori za ventilaciju jako blokirani, pregrijavanje unutar uređaja može izazvati požar.

9. Uređaj prilikom rada uvijek postavite na ravnu, vodoravnu površinu.

- Ne koristite uređaj koji je nagnut s lijeva nadesno više od 10 stupnjeva, niti sprijeda unatrag više od 15 stupnjeva. Uporaba uređaja izvan ravnoteže može prouzročiti neispravan rad ili oštećenje lampe.

10000

ft.

10. Ne postavljajte uređaj okomito.

Uređaj može pasti te izazvati ozljede ili oštećenja uređaja.

Važne upute o sigurnosti 3

Upute o sigurnosti (nastavak)

11. Nemojte stati na projektor ni postavljati na njega bilo kakve predmete.

Pored fizičkih oštećenja projektora, to može izazvati i nezgode i moguće ozljede.

12. Ne blokirajte leću projektora bilo kakvim predmetima prilikom rada projektora, kako biste spriječili deformacije predmeta ili požar. Lampu privremeno isključite pritiskom na gumb Blank (prazno) na projektoru ili daljinskom upravljaču.

13. Ne postavljajte tekućine u blizinu projektora. Izlijevanje tekućine može izazvati kvar projektora. Ukoliko se projektor ipak smoči, isključite ga iz napajanja i obratite se zastupniku tvrtke BenQ kako bi servisirao projektor.

Važne upute o sigurnosti4

Uvod

Značajke projektora

Visokoučinkovita zaštita optičkog procesora i korisniku prilagođen dizajn projektora nude visoku pouzdanost i lakoću uporabe.

Projektor nudi sljedeće značajke:

• Kompaktna i prenosiva jedinica

• Visokokvalitetna leća s ručnim zoomom

• Automatsko podešavanje putem jedne tipke za optimalnu kakvoću prikaza

• Digitalna keystone korekcija za ispravljanje iskrivljenih slika

• Podesivi balans boje za prikaz podataka/video zapisa

• Lampa za savršenu svjetlinu

• Mogućnost prikaza 16,7 milijuna boja

• OSD izbornici na 10 jezika: Engleski, francuski, njemački, talijanski, španjolski, ruski, tradicionalni kineski, pojednostavljeni kineski, japanski i korejski

• Snažna AV funkcija za visoku kakvoću AV slike

• HDTV kompatibilnost (YP

Napomena: Svjetlina projicirane slike varira ovisno o uvjetima osvjetljenja okoline i postavkama kontrasta/svjetline.

Svjetlina žarulje se s vremenom smanjuje i može varirati ovisno o specifikacijama proizvođača. To je uobičajeno i očekivano.

bPr)

Uvod 5

Sadržaj pakiranja

Uz projektor su priloženi kabeli za priključivanje na računalo i video opremu. Pažljivo otvorite kutiju i provjerite jesu li priloženi svi dolje prikazani dijelovi. Ukoliko bilo koji

od dijelova nedostaje, molimo obratite se trgovcu od kojeg ste kupili proizvod.

Projektor Mekana torbica

Povucite karticu prije uporabe

daljinskog upravljača.

Upute za uporabu CD s uputama

za uporabu

Brzi vodič Jamstvo Daljinski upravljač Baterije

USB kabel VGA kabel Kabel za napajanje

Dodatni pribor

1. Adapter za Macintosh

2. 200 W lampa

3. Komplet za stropnu ugradnju

Uvod6

*Oblik i oznake kabela za napajanje variraju ovisno o državi.

4. Wireless Pro softver

5. Presentation Pro softver

6. Komponentni video kabel

Vanjski izgled projektora

Pogled sprijeda/odozgo

Utor za Kensington lokot

AC ulaz

Eksterna upravljačka ploča (Za više obavijesti, pogledajte stranicu 8.)

Prsten za fokusiranje i prsten za zoomiranje

Projekcijska leća

Ventilacijska rešetka

Stražnja strana

S-Video priključak

USB konektor

Donja strana

Gumb prednjeg regulatora

Regulator prednje strane

Kućište lampe

Gumb prednjeg regulatora

Video konektor

Audio priključak

Prednji IR senzor za daljinski upravljač

Stražnji IR senzor za daljinski upravljač

Ulaz za RGB signale (PC/ YP

bPr/ YCbCr)

Ventilacijska rešetka

Regulator stražnje strane

Uvod 7

Kontrole i funkcije

Eksterna upravljačka ploča

9 4 5 1 2

1. Power (uklj./isklj.) (Za više obavijesti, pogledajte stranice 17 i 18.)

Uključivanje i isključivanje projektora.

2. Menu (izbornik)

Otvaranje, spremanje i izlaz iz izbornika na zaslonu.

3. Down 6 (dolje)

4. 5 Up (gore)

5. 3 Left (lijevo)

6. Right 4 (desno)

Gumbi #2 do #6 služe za odabir i podešavanje željenih stavki izbornika. Za više obavijesti,

pogledajte stranicu 23.

Kada OSD izbornik nije aktivan, gumbi 3 Left (lijevo) i Right 4 (desno) funkcioniraju kao

Keystone -/+ prečaci. Za više obavijesti, pogledajte stranicu 19.

7. Source (izvor signala) (Za više obavijesti, pogledajte stranicu 20.)

Odabir između analognog RGB, video ili S-Video ulaznog signala.

8. Auto (automatski) (Za više obavijesti, pogledajte stranicu 20.)

Automatsko određivanje optimalnih postavki prikazane slike.

6 7

9. Indikator uključenosti (Za više

obavijesti, pogledajte stranicu 34.)

Svijetli ili titra za vrijeme rada projektora.

10. Indikator temperature (Za više

obavijesti, pogledajte stranicu 34.)

Titra crveno kada temperatura projektora postane previsoka.

11. Indikator lampe (Za više obavijesti,

pogledajte stranicu 34.)

Pokazuje status lampe. Svijetli ili titra u slučaju problema s lampom.

12. Prsten za zoomiranje

Podešavanje veličine slike. Okretanje udesno povećava sliku dok okretanje ulijevo smanjuje sliku.

13. Prsten za fokusiranje

Podešavanje fokusa projicirane slike.

Uvod8

Opis daljinskog upravljača

Napajanje

Zamrzavanje

Stranica gore/ dolje

zaslona

5Gore

Automatski

3 lijevo/desno 4

Izvor signala

Izbornik

6 Dolje

AUTO

Automatski

Keystone

Prazan zaslon

Predefinirani način rada

Funkcije Opis

Napajanje

Freeze

5Gore, Menu 3Lijevo/desno4, 6 Dolje

AUTO

Auto keystone

Keystone

Page Up i Page Down

Uključivanje i isključivanje projektora. Za više obavijesti, pogledajte stranice 17 i 18.

Slika je zamrznuta pritiskom na gumb Freeze. U desnom donjem kutu zaslona prikazat će se simbol “Pause”. Za poništenje ove funkcije, ponovno pritisnite gumb Freeze.

Odabir i podešavanje željenih stavki izbornika. Za više obavijesti, pogledajte stranicu 23.

Automatsko ispravljanje trapezoidnog iskrivljenja nastalog zbog kuta projiciranja. Za više obavijesti, pogledajte stranicu 19.

Prije korištenja ovih funkcija, priključite projektor na stolno ili prijenosno računalo pomoću USB kabela. Pritisak na tipke

Page Up i Page Down omogućuje kretanje po Power Point

prezentacijama.

Auto Automatsko određivanje optimalnih postavki prikazane slike.

Za više obavijesti, pogledajte stranicu 20.

Source

Odabir između RGB, komponentnog video, S-Video ili video ulaznog signala. Za više obavijesti, pogledajte stranicu 20.

Uvod 9

Blank

Preset

Kako biste privukli punu pažnju gledateljstva na predavača, pomoću funkcije Blank (prazan zaslon) možete sakriti sliku na zaslonu. Za više obavijesti, pogledajte stranicu 21.

Ovisno o odabranoj vrsti signala, raspoloživo je nekoliko načina podešavanja slike: Vivid, Presentation, Gaming, Video, Cinemai Economic. Za više obavijesti, pogledajte stranicu 24.

Efektivni domet daljinskog upravljača

Infracrveni senzori (IR) daljinskog upravljača smješteni su na prednjoj i stražnjoj strani projektora. Za pravilan rad, daljinski upravljač je potrebno držati pod kutom od 30 stupnjeva u odnosu na IR senzore na projektoru. Udaljenost između daljinskog upravljača i senzora ne smije prijeći 6 metara (19,5 stopa).

Napomene o radu daljinskog upravljača:

Uklonite sve zapreke između daljinskog upravljača i IR senzora na projektoru koje bi mogle ometati infracrvenu zraku.

Umetanje ili zamjena baterije

1. Izvucite držač baterije.

2. Umetnite novu bateriju udržač.

3. Umetnite držač u daljinski upravljač.

Izbjegavati preveliku toplinu i vlagu. Pogrešna zamjena baterije može izazvati opasnost od eksplozije. Zamijeniti samo baterijama iste vrste koje je preporučio proizvođač. Istrošenu bateriju odložiti u skladu s uputama proizvođača.

Uvod10

Priključivanje

Prilikom priključivanja izvora signala na projektor obratite pažnju na sljedeće:

1. Sva oprema treba biti isključena prije priključivanja.

2. Koristite pravilne signalne kabele za svaki pojedini izvor.

3. Kabele je potrebno čvrsto priključiti.

Neki od dolje prikazanih kabela nisu priloženi uz projektor (pogledajte stranicu 6). Možete ih nabaviti u trgovinama elektroničkih proizvoda.

Priključivanje na prijenosno ili stolno računalo

RGB

USB

PC audio

RGB

Adapter za Macintosh (opcijski pribor) potreban je prilikom priključivanja na Macintosh računala.

Mnoga prijenosna računala ne uključuju svoje vanjske video priključke kada su priključena na projektor. Eksterni zaslon je potrebno uključiti/isključiti kombinacijom tipaka FN + F3 ili CRT/LCD. Potražite funkcijsku tipku CRT/LCD ili funkcijsku tipku sa simbolom monitora na prijenosnom računalu. Pritisnite istovremeno FN i označenu funkcijsku tipku. Kombinacije tipaka prijenosnog računala potražite u dokumentaciji priloženoj uz računalo.

VGA kabel

USB kabel

Audio kabel

VGA kabel

Na RGB ulaz

USB

PC audio

Na RGB ulaz

Priključivanje 11

Priključivanje opreme na komponentni video ulaz

Komponentni video kabel (dodatni pirbor)

RGB

Projektor može prikazivati različite televizijske prikaze velike razlučljivosti. Neki od tih izvora su:

• Digitalni VHS (D-VHS) player • DVD player

• HDTV satelitski prijamnik • Digitalni TV tuneri

Ve ćina ovih izvora ponudit će analogni komponentni video izlaz, standardni VGA izlaz ili YP

bPr (standardni) format.

Projektor može primati HDTV podatke putem priključka za komponentni video. Za prikaz navedenih slika, koristite komponentni video kabel (dodatna oprema).

HDTV funkcija podržava sljedeće standarde:

• 480i • 480p

• 576i • 576p

• 720p (50/ 60 Hz • 1080i (50/ 60 Hz)

YPbPr

AV o pr em a

Priključivanje na video i S-Video uređaje

S-Video uređaji

S-Video

Priključivanje12

S-Video kabel

Audio kabel

Video uređaji

Audio kabel

Ukoliko odabrana video slika nije prikazana nakon uključivanja projektora i odabira pravilnog izvora video signala, provjerite je li izvor signala uključen i ispravan. Također provjerite jesu li kabeli pravilno priključeni.

Priključivanje 13

Instalacija

Odabir lokacije

Vaš projektor je moguće ugraditi na četiri načina, prikazana na slici: Stolno frontalno, stropno frontalno, stolno pozadinski, stropno pozadinski. Način ugradnje ovisit će o rasporedu prostorije i vašim željama.

I. Stolno frontalno II. Stropno frontalno

III. Stolno pozadinski

Za dodatne obavijesti o četiri načina ugradnje, molimo pogledajte stranicu 27.

Kada je projektor postavljen iznad ili ispod zaslona, potrebno ga je zakrenuti prema gore ili dolje radi centriranja slike na zaslonu. To će rezultirati iskrivljenjem slike. Iskrivljenje ispravite pomoću funkcije Keystone. Za keystone korekciju, pogledajte stranicu 19.

IV. Stropno pozadinski

Instalacija14

Podešavanje visine

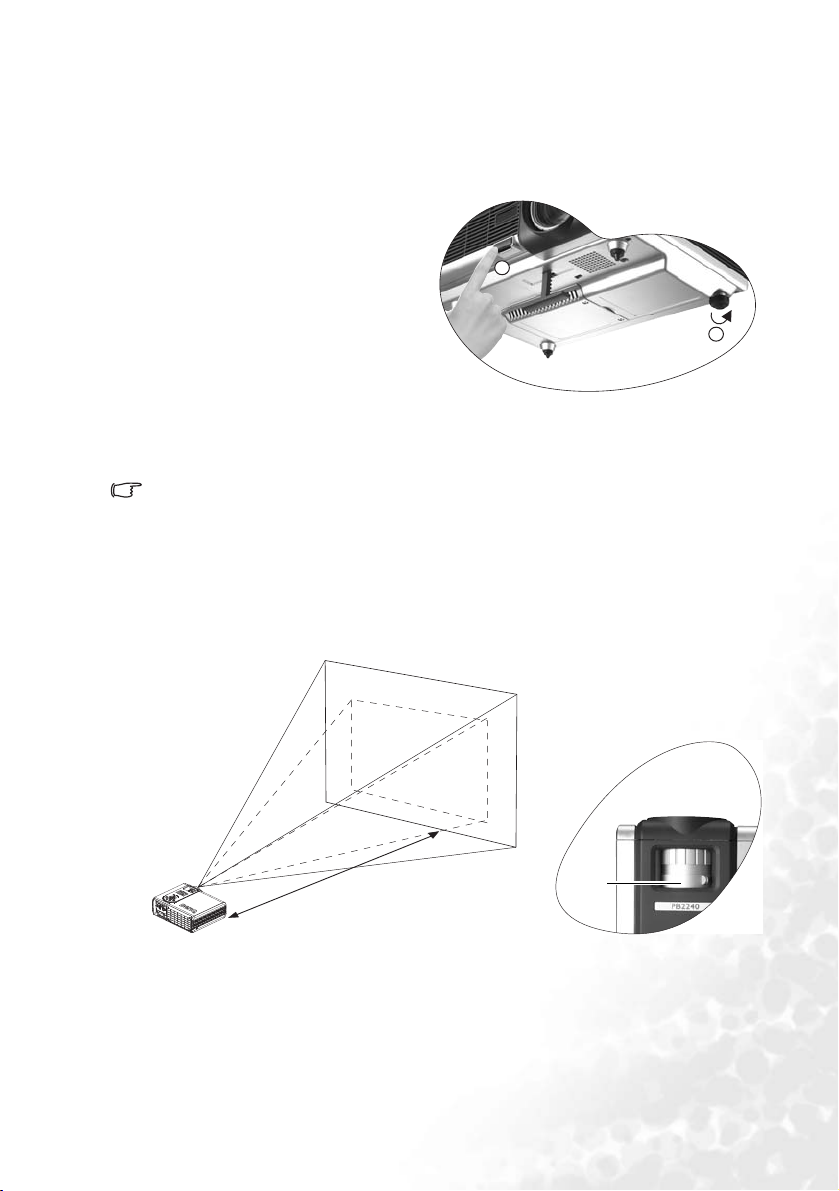

Projektor je opremljen s 1 "quick release" nožicom za podešavanje visine i 1 stražnjom nožicom. Ove nožice je moguće koristiti za podešavanje visine slike i kuta projiciranja. Za podešavanje projektora:

1. Podignite projektor i pritisnite gumb za podešavanje kako biste otpustili nožicu. Nožica će se namjestiti u željeni položaj i blokirati. Projektor će se

podignuti za maks. 15 stupnjeva.

2. Zategnite stražnju nožicu kako biste ugodili horizontalni kut projiciranja.

Ponovno pritisnite gumb za podešavanje i nožica će se uvući.

Kada zasloni i projektor nisu u ravnini, projicirana slika će biti vertikalno trapezoidna. To je mo guće ispraviti podešavanjem Keystone vrijednosti u izborniku Picture (slika), na upravljačkoj ploči projektora ili na daljinskom upravljaču.

Ve li čina zaslona

Projektor postavite na propisanu udaljenost od zaslona, ovisno o željenoj veličini prikaza (pogledajte tablicu na sljedećoj stranici)

Prsten za zoomiranje

Instalacija 15

Tablica veličine zaslona (omjer 4:3)

Udaljenost od zaslona

stopa inča stopa inča stopa inča metara cm metara cm metara cm

4 48 2.49 29.9 3.05 36.6 1 100 0.62 62.2 0.76 76.2 6 72 3.73 44.8 4.57 54.9 1.5 150 0.93 93.3 1.14 114.3

8 96 4.98 59.7 6.10 73.2 2 200 1.24 124.5 1.52 152.4 10 120 6.22 74.7 7.62 91.4 2.5 250 1.56 155.6 1.91 190.5 12 144 7.47 89.6 9.14 109.7 3 300 1.87 186.7 2.29 228.6 14 168 8.71 104.5 10.67 128.0 3.5 350 2.18 217.8 2.67 266.7 16 192 9.96 119.5 12.19 146.3 4 400 2.49 248.9 3.05 304.8 18 216 11.20 134.4 13.72 164.6 4.5 450 2.80 280.0 3.43 342.9 20 240 12.45 149.4 15.24 182.9 5 500 3.11 311.2 3.81 381.0 22 264 13.69 164.3 16.76 201.2 5.5 550 3.42 342.3 4.19 419.1 24 288 14.94 179.2 18.29 219.5 6 600 3.73 373.4 4.57 457.2 26 312 16.18 194.2 19.81 237.7 6.5 650 4.04 404.5 4.95 495.3 28 336 17.42 209.1 21.34 256.0 7 700 4.36 435.6 5.33 533.4 30 360 18.67 224.0 22.86 274.3 7.5 750 4.67 466.7 5.72 571.5 32 384 19.91 239.0 24.38 292.6 8 800 4.98 497.8 6.10 609.6 34 408 21.16 253.9 25.91 310.9 8.5 850 5.40 539.8 6.48 647.7

Dijagonala slike Udaljenost Minimalni zoom

Maksimalni zoom

od zaslona

Dijagonala slike Minimalni zoom

Maksimalni zoom

Tablica veličine zaslona (omjer 16:9)

Udaljenost od zaslona

stopa inča stopa inča stopa inča metara cm metara cm metara cm

4 48 2.29 27.5 2.80 33.6 1 100 0.57 57.4 0.70 70.0

6 72 3.44 41.3 4.20 50.4 1.5 150 0.86 86.0 1.05 105.0

8 96 4.59 55.1 5.60 67.2 2 200 1.15 114.7 1.40 140.0 10 120 5.74 68.8 7.00 84.0 2.5 250 1.43 143.4 1.75 179.4 12 144 6.88 82.6 8.40 100.8 3 300 1.72 172.1 2.10 209.9 14 168 8.03 96.4 9.80 117.6 3.5 350 2.01 200.8 2.45 244.9 16 192 9.18 110.1 11.20 134.4 4 400 2.29 229.4 2.80 279.9 18 216 10.32 123.9 12.60 151.2 4.5 450 2.58 258.1 3.15 314.9 20 240 11.47 137.7 14.00 167.9 5 500 2.87 286.8 3.50 349.9 22 264 12.62 151.4 15.39 184.7 5.5 550 3.15 315.5 3.85 384.9 24 288 13.77 165.2 16.79 201.5 6 600 3.44 344.1 4.20 419.9 26 312 14.91 179.0 18.19 218.3 6.5 650 3.37 372.8 4.55 454.9 28 336 16.06 192.7 19.59 235.1 7 700 4.02 401.5 4.90 489.8 30 360 17.21 206.5 20.99 251.9 7.5 750 4.30 430.2 5.25 524.8 32 384 18.35 220.3 22.39 268.7 8 800 4.59 458.9 5.60 559.8

Uzeti u obzir 3% ~ 5% tolerancije kod ovih brojki zbog varijacija optičkih komponenti.

* 1 m = 3,28 stopa, 1 stopa = 0,305 m, 1 m = 100 cm, 1 stopa = 12 inča

Dijagonala slike Udaljenost Minimalni zoom

Maksimalni zoom

od zaslona

Dijagonala slike Minimalni zoom

Maksimalni zoom

Instalacija16

Rad

Pokretanje

1. Uključite svu priključenu opremu.

2. Priključite kabel za napajanje u projektor i zidnu utičnicu.

3. Uključite prekidač na zidnoj utičnici (ukoliko postoji).

4. Pritisnite i držite tipku Power (uklj./isklj.) na daljinskom upravljaču ili projektoru kako biste uključili uređaj. Prilikom uključivanja indikator Power (uklj./isklj.) će titrati zeleno, te će stalno svijetliti.

5. Postupak pokretanja traje oko 30 sekundi nakon pritiska na tipku Power (uklj./isklj.). U kasnijoj fazi pokretanja, prikazat će se logotip tvrtke BenQ.

6. Projektor potom započinje tražiti ulazne signale. Neovisno o odabranom izvoru ulaznog signala, u desnom donjem kutu zaslona bit će prikazano “Acquiring Signal” (traženje signala). Kada nije pronađen izvor ulaznog signala, na zaslonu će se uzastopce prikazivati jedna od sljedeće tri poruke: “Analog RGB Searching”, “Video Searching”, “S-Video Searching”.

7. Kada su na projektor priključena 2 ili više uređaja, za odabir željenog ulaznog signala možete također pritisnuti gumb Source (izvor signala). Za više obavijesti, pogledajte stranicu 20.

Kada frekvencija/razlučljivost ulaznog signala prelaze radni raspon projektora, na praznom zaslonu će se prikazati poruka “Out of Range” (izvan dosega).

Rad 17

Isključivanje

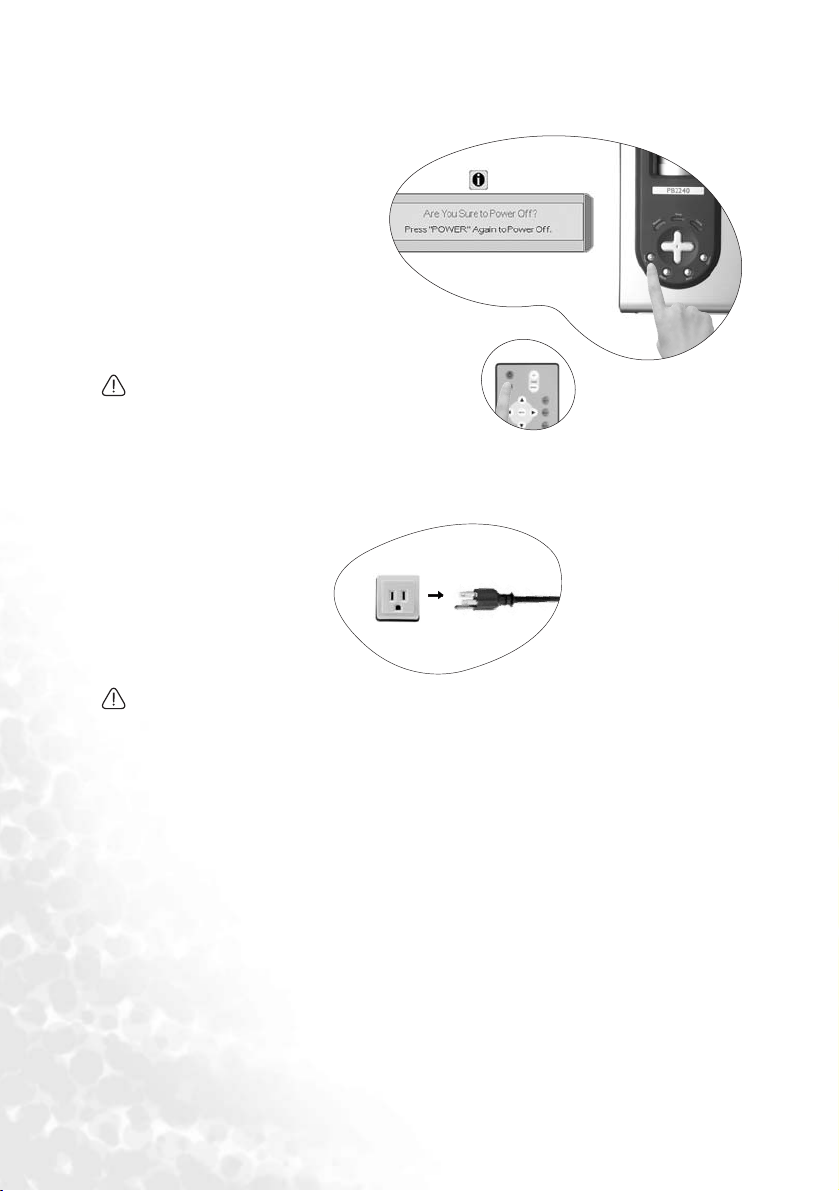

1. Pritiskom na tipku Power (uklj./isklj.) prikazat će se poruka upozorenja. Projektor isključite ponovnim pritiskom na tipku Power (uklj./isklj.).

2. Titra narančasti indikator Power (uklj./isklj.) i lampa se isključuje, dok ventilatori nastavljaju s radom oko 90 sekundi kako bi ohladili projektor.

Radi zaštite lampe, tijekom postupka hlađenja projektor neće odgovarati na bilo koju naredbu.

3. Izvucite kabel iz utičnice.

Ne izvlačite kabel prije završetka postupka gašenja projektora niti za vrijeme postupka hlađenja u trajanju od 90 sekundi. Kada projektor nije pravilno isključen, a pokušate ga ponovno pokrenuti unutar nekoliko minuta, ventilatori će se uključiti na nekoliko minuta kako bi ohladili projektor i zaštitili lampu. Ponovno pritisnite gumb Power (uklj./isklj.) kako biste pokrenuli projektor nakon prestanka rada ventilatora.

Rad18

Digitalna keystone korekcija

"Keystoning" označava situacije u kojima je projicirana slika znatno šira ili u vrhu ili u dnu prikaza. Do toga dolazi kada projektor i zaslon nisu u okomitom položaju jedan na drugi.

Kako biste to ispravili, postupite na sljedeći način.

1. Podesite visinu projektora.

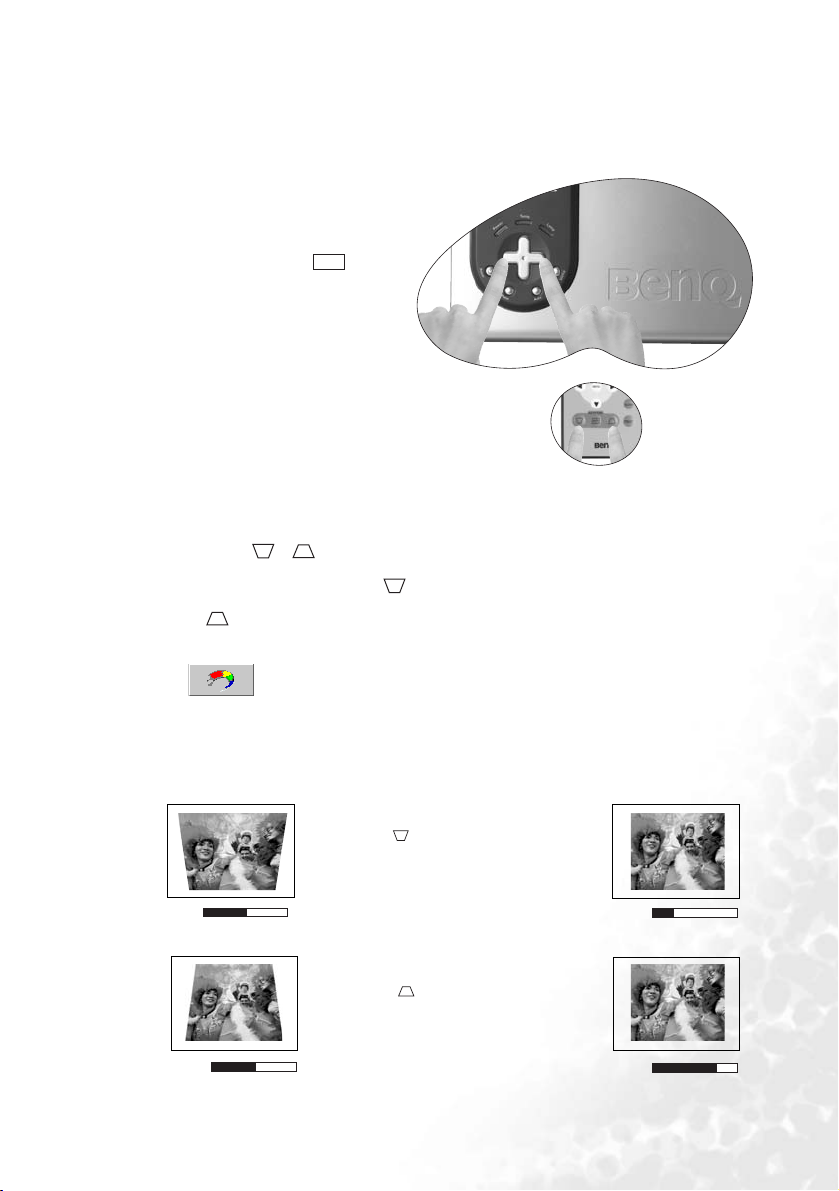

2. Pritisnite Keystone na

AUTO

daljinskom upravljaču ili Auto na projektoru.

Ukoliko je slika i dalje iskrivljena, trebat ćete ju ispraviti ručno putem JEDNOG od sljedećih koraka.

• Pritisnite gumbe 3 Left/ Right 4 (prečac lijevo/ desno) na upravljačkoj ploči projektora za prikaz statusne trake s oznakom Keystone. Pritisnite 3 Left (lijevo) za ispravak iskrivljenja ("keystoning") u vrhu slike. Pritisnite Right 4 (desno) za ispravak iskrivljenja ("keystoning") u dnu slike.

•Pritisnite / na daljinskom upravljaču za prikaz statusne trake s oznakom

Keystone, a potom pritisnite za ispravak iskrivljenja ("keystoning") u vrhu slike

ili za ispravak iskrivljenja ("keystoning") u dnu slike.

• Pritisnite gumb Menu (izbornik) na projektoru ili daljinskom upravljaču. Idite na

Picture --> Keystone (slika/keystone) i namjestite vrijednosti pritiskom na

gumbe 3 Left/ Right 4 (lijevo/desno) na projektoru ili 3 / 4 na daljinskom upravljaču.

Primjer

1. Pritisnite 3 Left (lijevo) na projektoru ili

2. Pritisnite na daljinskom upravljaču ili

3. Pritisnite 3 Left (lijevo) na projektoru ili 3 na daljinskom upravljaču kada se nalazite u izborniku Picture --> Keystone

Keystone

(slika-keystone).

Keystone

-6

Keystone

1. Pritisnite Right 4 (desno) na projektoru ili

2. Pritisnite na daljinskom upravljaču ili

3. Pritisnite Right ili 4 na daljinskom upravljaču kada se nalazite u izborniku Picture --> Keystone

(slika-keystone).

4 (desno) na projektoru

Keystone

Rad 19

Odabir izvora signala

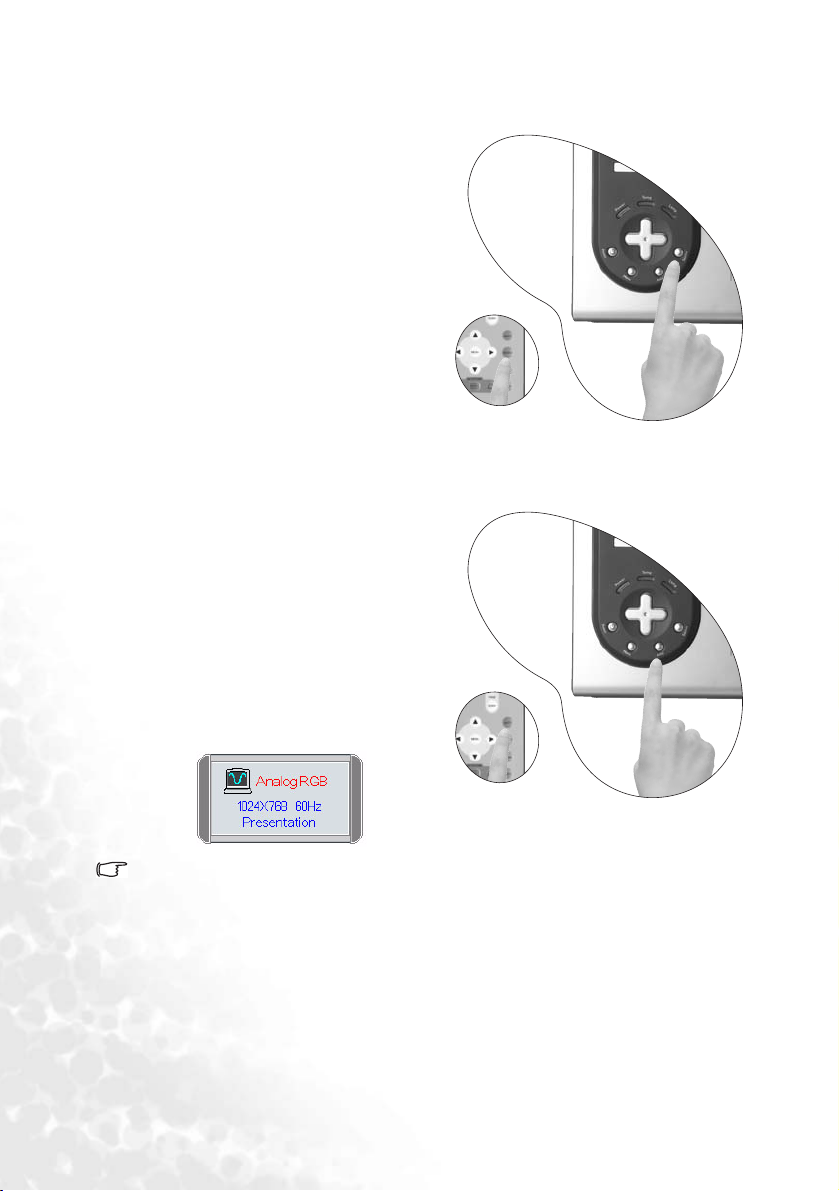

Za slijedni odabir izvora ulaznog signala, pritisnite gumb Source (izvor signala) na upravljačkoj ploči projektora ili na daljinskom upravljaču. Odabrani izvor bit će prikazan u donjem desnom kutu zaslona oko 3 sekunde.

Automatsko podešavanje

U nekim slučajevima, potrebno je optimizirati kakvoću slike. To činite pritiskom na gumb Auto (automatski) na upravljačkoj ploči projektora ili na daljinskom upravljaču. Unutar 3 sekunde, ugrađena funkcija inteligentnog automatskog podešavanja ("Intelligent Auto Adjustment") će ponovno ugoditi vrijednosti frekvencije, takta i iskrivljenja ("keystoning") za optimalnu kakvoću slike.

Podatci o trenutačnom izvoru bit će prikazani u donjem desnom kutu zaslona oko 3 sekunde, kao što je prikazano dolje.

Zaslon će biti prazan kada je uključena funkcija Auto.

Rad20

Prazan zaslon

Kako biste privukli punu pažnju gledateljstva na predavača, pomoću funkcije Blank (prazan zaslon) možete sakriti sliku na zaslonu. Sliku vratite ponovnim pritiskom na gumb Blank. Dok je slika skrivena, u desnom donjem kutu zaslona bit će prikazana riječ “BLANK”.

BLANK

Zoomiranje/Fokusiranje

Pomoću prstena za zoomiranje na leći namjestite željenu veličinu projicirane slike. Potom fokusirajte sliku okretanjem prstena za fokusiranje. Pogledajte tablice veličina zaslona na stranici 16.

Prsten za fokusiranje

Prsten za zoomiranje

Rad 21

Rad u izbornicima

Sustav izbornika

Molimo imajte u vidu da izbornici na zaslonu variraju ovisno o odabranoj vrsti signala.

Funkcije raspoložive za različite vrste signala...

Video/S-Video/

Podizbornik PC

Slika

Pro-Picture

Podešavanje

Napredno

Podatci

Preset Mode (predefinirano) Keystone Brightness (svjetlina) Contrast (kontrast)

Auto Resize (autom. veličina) Aspect Ratio (omjer) H Position (horiz. položaj) V Position (vert. položaj) Phase (takt) H. Size (horiz. veličina)

Mute (bez zvuka) Volume (glasnoća) OSD Time (vrijeme prikaza) Reset (tvorničke postavke) Color Temp (temp. boje)

Mirror (zrcalo) Blank Time (trajanje praznog zaslona) Source Scan (traženje izvora) Language (jezik) User Logo (korisnički logotip) High Altitude Mode (velika nadm. visina)

Source (izvor signala) Resolution (razlučljivost) Preset Mode (predefinirano) Lamp Hour (trajanje lampe)

komponentni video signal

Preset Mode (predefinirano) Keystone Brightness (svjetlina) Contrast (kontrast) Color (boja) Tint (tinta)

Auto Resize (autom. veličina) Aspect Ratio (omjer) Sharpness (oštrina)

Source (izvor signala) System (sustav) Preset Mode (predefinirano) Lamp Hour (trajanje lampe)

Rad22

Navigacija u izbornicima

Projektor je opremljen OSD izbornicima za namještanje različitih podešavanja i postavki.

Izbornici su pisani na 10 različitih jezika. (Za detaljnije obavijesti, pogledajte stranicu 28.)

U sljedećem primjeru opisano je podešavanje funkcije Keystone.

1. Uključite OSD izbornik pritiskom na gumb Menu (izbornik).

2. Pritiskom na gumbe 3 Left / Right 4 (lijevo/desno) na projektoru ili 3 / 4 na daljinskom upravljaču odaberite

izbornik Picture (slika),

a potom pritisnite 5 ili 6 za odabir opcije Keystone.

3. Namjestite keystone vrijednosti pritiskom na gumbe 3 Left / Right 4 (lijevo/desno) na projektoru ili gumbe 3 / 4 na daljinskom upravljaču.

4. Pritiskom na gumb Menu (izbornik) iziđite iz izbornika i pohranite postavke.

Rad 23

1. Izbornik Picture

FUNKCIJA OPIS

Predefinirani način rada omogućuje optimizaciju postavki slike projektora ovisno o vrsti odabranog programa.

Ulaz PC signala

1. Presentation (prikaz): Namijenjen je za prezentacije. U ovom

2. Vivid (veliko zasićenje): Savršen je za igre. Zasićenje boja

3. Video: Pogodan je za uživanje u kino projekciji, prikazujući

Preset (predefinirano)

Keystone

Brightness (svjetlina)

4. Economic (ekonomično): Smanjivanje šuma sustava

Ulaz YPbPr/ S-Video/ Video signala

1. Gaming (igre): Pogodan za igranje video igara u svijetloj

2. Video: Veća temperatura boje povećava užitak gledanja

3. Cinema (lino): Niža temperatura boje povećava užitak gledanja

4. Economic (ekonomično): Smanjivanje šuma sustava

Ispravljanje iskrivljenih rubova slike. Za više obavijesti, pogledajte stranicu 19.

Podešavanje svjetline slike. Što je viša vrijednost, slika je svjetlija. Što je niža vrijednost, slika je tamnija. Namjestite ovu postavku tako da crna područja slike budu prikazana kao crna te da detalji na tamnim područjima budu vidljivi.

načinu rada naglasak je stavljen na svjetlinu prikaza.

i svjetlina su u dobroj ravnoteži.

slike u prirodnim bojama.

i potrošnje energije za 20%. Manja osvijetljenost produljuje i vijek trajanja lampe.

prostoriji.

TV filmova.

kino filmova.

i potrošnje energije za 20%. Manja osvijetljenost produljuje i vijek trajanja lampe.

Contrast (kontrast)

Rad24

-30

Podešavanje stupnja razlike između tamnih i svijetlih dijelova slike. Što je viša vrijednost, veći je i kontrast.

-30

+70

Color (boja)

Tint (tinta)

Povećanje ili smanjenje intenziteta boja na slici.

Nije raspoloživo kada je odabran ulaz PC signala.

Podešavanje tonova boja na slici. Što je vrijednost viša, slika će biti zelenija. Što je vrijednost niža, slika će biti crvenija.

Nije raspoloživo kada je odabran ulaz PC signala.

Rad 25

2. Izbornik Pro-Picture

FUNKCIJA OPIS

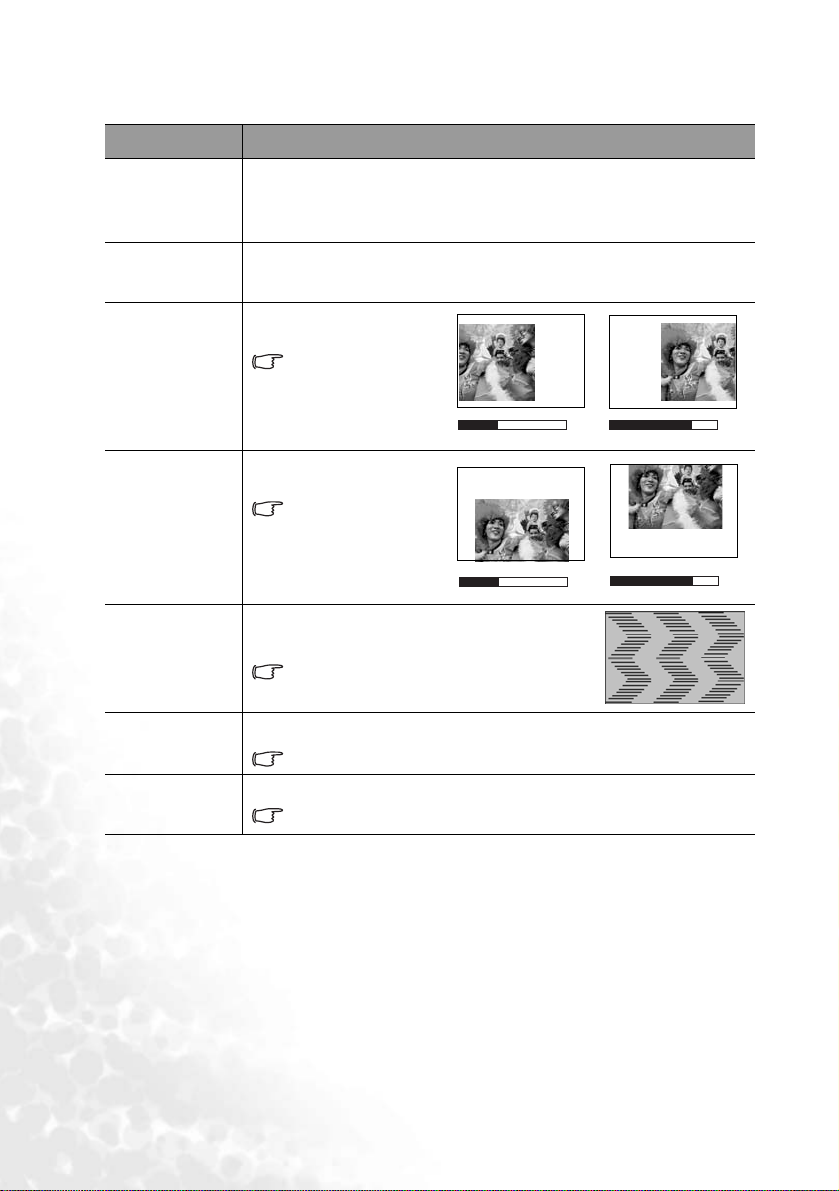

Auto Resize (autom. veličina)

Aspect Ratio (omjer)

H Position (horiz. položaj)

V Position (vert. položaj)

Phase (takt)

Optimalno podešenje slike u odnosu na zaslon.

1. On (uklj.) 2. Off (isklj.)

Na raspolaganju su 2 opcije omjera slike.

1. 4 : 3 (standard) 2. 16 : 9 (široki zaslon)

Podešavanje horizontalnog položaja projicirane slike.

Raspoloživo samo kada je odabran ulaz

PC signala.

Podešavanje vertikalnog položaja projicirane slike.

Raspoloživo samo kada je odabran ulaz

PC signala.

Ova funkcija omogućuje podešavanje faze takta radi smanjenja distorzije slike.

Raspoloživo samo kada je odabran ulaz PC

signala.

-30 +30

-30

+30

H Size (horiz. veličina)

Sharpness (oštrina)

Rad26

Podešavanje horizontalne širine slike.

Raspoloživo samo kada je odabran ulaz PC signala.

Podešavanje oštrine ili mekoće slike.

Nije raspoloživo kada je odabran ulaz PC signala.

3. Izbornik Setting

FUNKCIJA OPIS

Off (isključeno)

On (uključeno)

Mute (bez zvuka)

Volume

Podešavanje razine zvuka.

(glasnoća)

OSD Time (vrijeme

Odabir vremena trajanja prikaza na zaslonu nakon zadnjeg pritiska na gumb. Možete izabrati između 5 do 60 sekundi.

prikaza)

Reset

Vra ćanje svih postavki na tvorničke vrijednosti.

(tvorničke postavke)

Raspoložive su tri postavke temperature*.

Color Temp (temp. boje)

*O temperaturama boja:

Postoje različite nijanse koje se smatraju “bijelom” iz različitih razloga. Jedan od čestih načina prikaza bijele boje je tzv. “temperatura boje”. Bijela boja s niskom temperaturom boje prikazuje se kao crvenkasto bijela. Bijela boja s visokom temperaturom boje sadržavat će više plave.

1. Nisko: Slika je crvenkasto bijela.

2. Standard: Normalna nijansa bijele.

3. Visoko: Slika je plavkasto bijela.

Rad 27

4. Izbornik Advance

FUNKCIJA OPIS

Projektor je moguće ugraditi na strop ili iza zaslona, ili s jednim ili više zrcala. Kada projektor želite ugraditi na strop, kod ovlaštenog zastupnika potražite nosač za ugradnju na strop (dodatni pribor).

 Stolno frontalno: Projektor je

 Stropno frontalno: Projektor visi sa

Mirror (zrcalo)

 Stolno pozadinski: Ovaj način

 Stropno pozadinski Ovaj način

postavljen na stol, a gledateljstvo gleda projicirane slike s prednje strane zaslona. Ovo je najčešći način ugradnje.

stropa, a gledateljstvo gleda projicirane slike s prednje strane zaslona.

odaberite kada je projektor postavljen u blizinu tla i iza zaslona. Potreban vam je posebni zaslon za obrnuto projiciranje.

odaberite kada projektor visi sa stropa iza zaslona. Potreban vam je posebni zaslon za obrnuto projiciranje.

Blank Time (vrijeme zadrške)

Source Scan (traženje izvora)

Language (jezik)

Rad28

Pritiskom na gumb Blank prikazuje se prazan zaslon. Ponovni pritisak vraća sliku na zaslon..

Odabir automatskog načina traženja signala. Kada je ova funkcija uključena, projektor traži ulazne signale sljedećim redoslijedom: Analog RGB --> Video --> S-Video dok ne pronađe signal. Kada je funkcija isključena, projektor odabire posljednji ulazni signal.

Podešavanje jezika OSD izbornika.

Željeni jezik namjestite pritiskom na gumb 3 Left/ Right 4 (lijevo/ desno) na projektoru ili 3/ 4 na daljinskom upravljaču. Možete izabrati između engleskog, francuskog, njemačkog, talijanskog, španjolskog, ruskog, tradicionalnog kineskog, pojednostavljenog kineskog, japanskog i korejskog.

User Logo (korisnički logotip)

High Altitude Mode (velika nadm. visina)

Odabir korisničkog logotipa prikazanog na zaslonu prilikom pokretanja projektora. Raspoloživa su tri načina: Standardni (BenQ logotip), prazan zaslon ili plavi zaslon.

Za ekstremne uvjete rada, poput velikih nadmorskih visina i visokih temperatura. Uporaba High Altitude načina rada preporučena je na visinama višim od 1000 m (3000 stopa), ili temperaturama iznad 40°C.

Rad u "High Altitude" načinu može rezultirati višom razinom šuma zbog povećane brzine ventilatora, nužne za poboljšanje hlađenja i izvedbe cijelog sustava.

Ukoliko projektor koristite u drugim ekstremnim uvjetima, koji ovdje nisu navedeni, mogu se pojaviti simptomi automatskog isključivanja, koje služi za zaštitu projektora od pregrijavanja. U tom slučaju, prebacite se u High Altitude način rada. Međutim, to ne znači da će ovaj projektor raditi u svim poznatim teškim i ekstremnim uvjetima.

Rad 29

5. Izbornik Information

Prikaz trenutačnog statusa projektora.

FUNKCIJA OPIS

Source (izvor)

Resolution (razlučljivost)

Prikaz trenutačnog izvora signala.

Prikaz razlučljivosti ulaznog signala.

Preset (predefinirano)

Lamp Hour (trajanje lampe)

System (sustav)

Prikaz odabranog načina rada u izborniku Picture (slika).

Prikaz broja radnih sati lampe.

Prikaz NTSC, PAL ili SECAM formata video ulaza.

Rad30

Održavanje

Projektor ne zahtijeva veliko održavanje. Međutim, leću je potrebno redovito čistiti.

Nikada ne uklanjajte bilo koje dijelove projektora, osim lampe. Za zamjenu drugih dijelova, obratite se ovlaštenom zastupniku.

Čišćenje leće

Leću očistite uvijek kada primijetite prljavštinu ili prašinu na površini leće.

 Prašinu uklonite komprimiranim zrakom.

 Nečistoću ili mrlje s površine leće lagano uklonite pomoću papira za čišćenje leće ili vlažne

krpe i sredstva za čišćenje leća.

Nikada ne trljajte leću abrazivnim sredstvima.

Čišćenje kućišta projektora

Prije čišćenja kućišta, isključite projektor i izvucite kabel iz napajanja.

 Prašinu ili prljavštinu uklonite mekom, suhom krpom koja ne ostavlja tragove.

 Ve će nečistoće ili mrlje očistite mekom krpom umočenom u vodu i neutralni deterdžent.

Obrišite kućište.

Nikada ne koristite vosak, alkohol, benzen, razrjeđivač ni druga kemijska otapala. Postoji opasnost od oštećenja kućišta.

Pohrana projektora

Prije dugotrajne pohrane projektora, molimo postupite na sljedeći način.

 Temperatura i vlaga prostorije za pohranu projektora moraju biti unutar propisanog raspona.

Obavijesti o rasponu potražite u odjeljku Specifikacije ovog priručnika ili se obratite ovlaštenom zastupniku.

 Uvucite nožicu za podešavanje.

 Izvadite baterije iz daljinskog upravljača.

 Projektor spremite u originalnu ili sličnu kutiju.

Transport projektora

Projektor je preporučeno prevoziti u originalnom ili sličnom pakiranju. Kada sami nosite projektor, molimo koristite priloženu mekanu torbicu.

Održavanje 31

Podatci o lampi

Poruka upozorenja

Kada je uključen crveni indikator Lamp (lampa) ili je prikazana poruka upozorenja o zamjeni lampe, molimo ugradite novu lampu ili se obratite ovlaštenom zastupniku. Dotrajala lampa može prouzročiti kvar projektora, te u nekim slučajevima može eksplodirati.

Za više obavijesti o upozorenjima o lampi, molimo pogledajte stranicu 34.

Kada je lampa pregrijana, svijetli indikator Lamp (lampa) i uključena je lampica upozorenja temperature. Isključite napajanje i pustite neka se projektor ohladi oko 45 minuta. Ukoliko nakon ponovnog uključenja indikatori Lamp (lampa) ili Temp (temperatura) još uvijek svijetle, molimo obratite se ovlaštenom zastupniku.

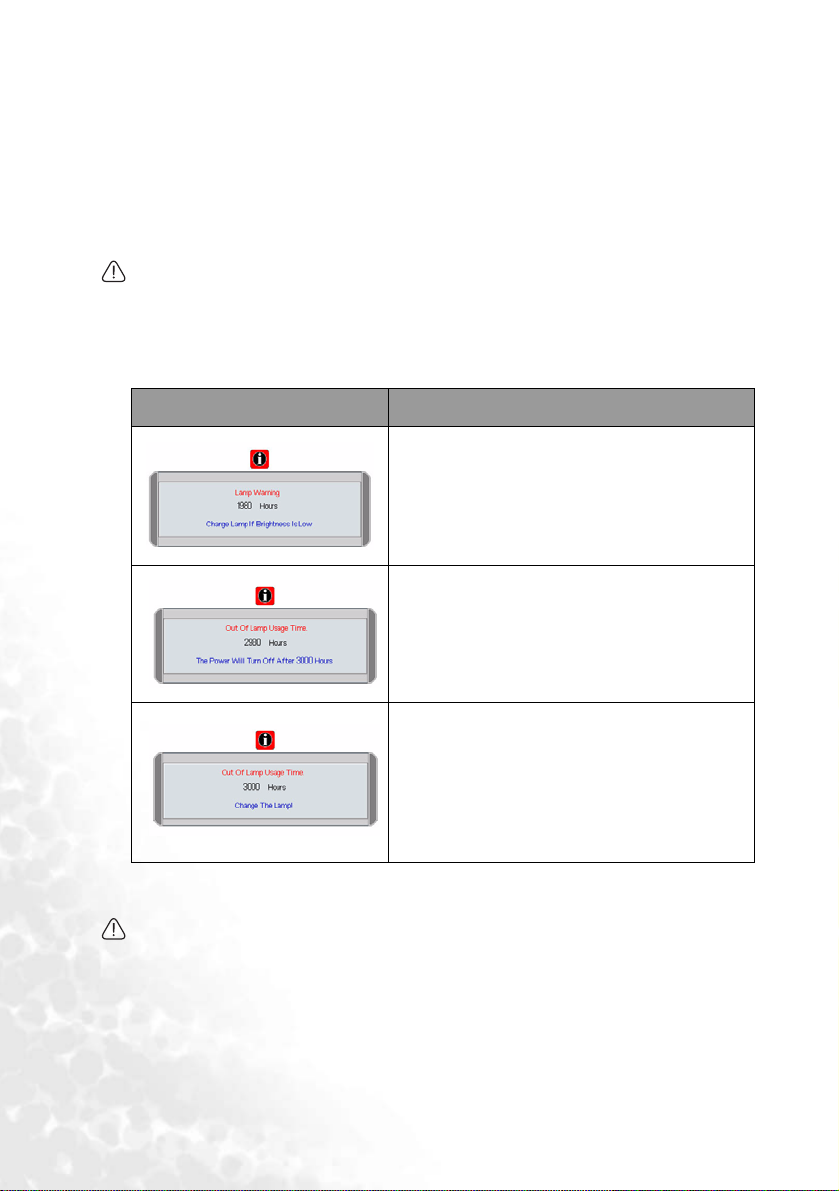

Sljedeći prikazi upozorenja lampe podsjetit će vas na vrijeme zamjene lampe.

Poruka Status

Lampa radi 1980 sati. Za optimalne rezultate, ugradite novu lampu. Kada projektor radi u predefiniranom "ekonomičnom načinu rada" (stranica 24), možete nastaviti koristiti projektor dok se ne prikaže upozorenje o 2980 sati rada.

Lampa radi 2980 sati i napajanje će se isključiti za 20 sati. Potrebno je ugraditi novu lampu kako biste izbjegli neugodnost u slučaju prestanka rada lampe.

Lampa radi preko 3000 sati. Ova poruka titra u sredini zaslona, dok će istovremeno biti uključen crveni indikator Lamp (lampa) 40 sekundi. Projektor će se isključiti nakon 40 sekundi. Za normalan rad projektora, lampa MORA biti zamijenjena na vrijeme.

Zamjena lampe

Kako biste smanjili rizik od električnog udara, uvijek isključite projektor i izvucite kabel iz napajanja prije zamjene lampe.

Kako biste smanjili rizik od teških opeklina, pustite neka se projektor ohladi barem 45 minuta prije zamjene lampe.

Kako biste smanjili rizik od ozljeda prstiju i oštećenja unutarnjih dijelova projektora, pažljivo uklonite oštre dijelove polomljenog stakla lampe.

Kako biste smanjili rizik od ozljeda prstiju i/ili narušavanja kakvoće prikaza dodirivanjem leće, ne dodirujte kućište lampe kada je lampa uklonjena.

Ova lampa sadrži živu. Upoznajte se s lokalnim propisima o odlaganju opasnog otpada i u skladu s istima odložite lampu.

Održavanje32

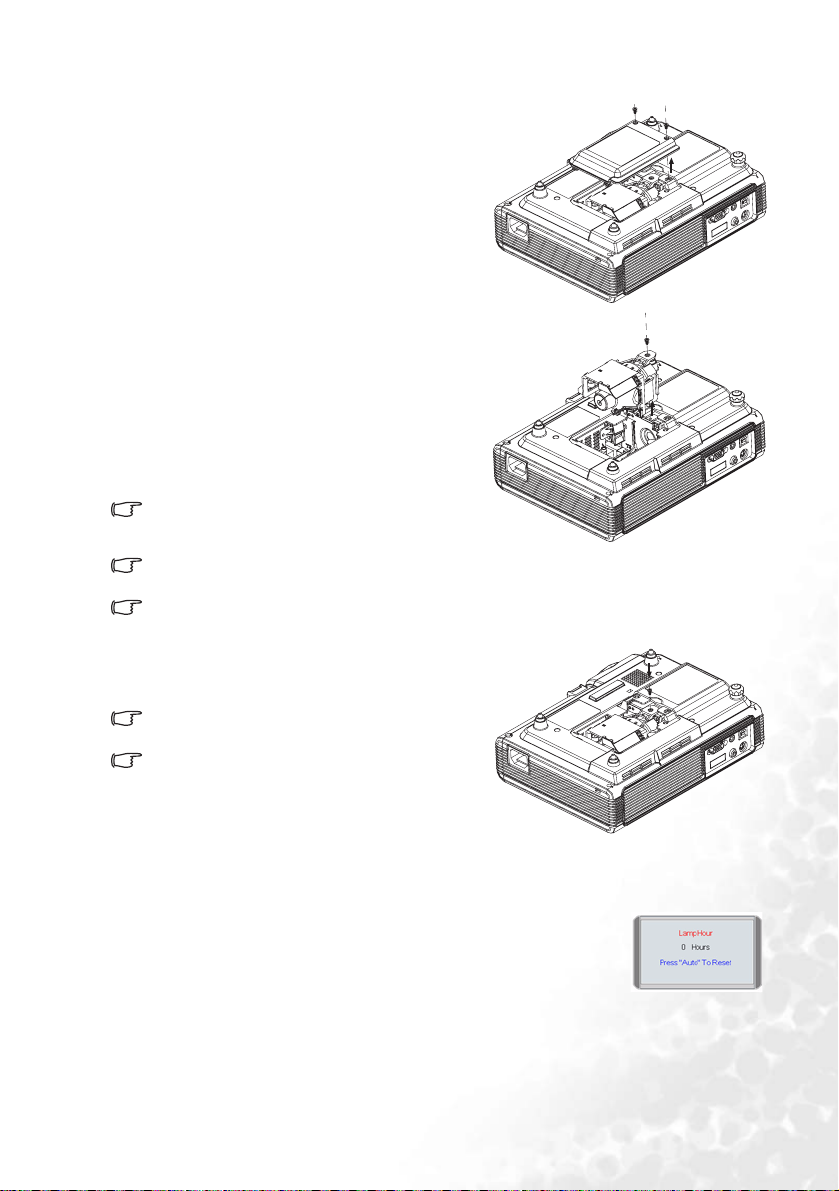

Korak 1. Isključite projektor i izvucite kabel iz utičnice. Korak 2. Preokrenite projektor. Otpustite vijke

i uklonite poklopac lampe. Ukoliko je lampa vruća, pričekajte oko 45 minuta da se lampa ohladi kako biste spriječili opekline.

Korak 3. Otpustite vijak kojim je lampa

pričvršćena na projektor. Ako vijak nije u potpunosti otpušten, možete ozlijediti prste. Najstrože je preporučena je uporaba odvijača s magnetskom glavom.

Korak 4. Podignite dršku nagore. Lagano

izvucite lampu iz projektora pomoću drške.

Prebrzo povlačenje može rezultirati pucanjem lampe i raspršivanjem polomljenog stakla po projektoru.

Ne postavljajte lampu na mjesta na kojima može doći do prskanja vode po lampi, na kojima je mogu dohvatiti djeca ni u blizinu zapaljivih tvari.

Ne umećite ruke u projektor nakon što je lampa uklonjena. Dodirivanje optičkih komponenti unutar projektora može rezultirati nejednolikim bojama i iskrivljenjem projiciranih slika.

Korak 5. Umetnite novu lampu. Drška mora biti

u potpunosti blokirana, a vijak čvrsto zategnut.

Labavi vijak može rezultirati slabim spojem, te neispravnim radom projektora.

Nemojte prejako zategnuti vijak.

Korak 6. Ugradite poklopac lampe i zategnite

vijak. Ne uključujte napajanje kada je poklopac uklonjen. Prilikom svake zamjene lampe, ukupne sate rada lampe vratite na početne postavke. To n e činite ako lampa nije zamijenjena,

kako biste izbjegli oštećenja.

Korak 7. Resetiranje brojača sati rada lampe

i. Pritisnite i držite gumb 5 na projektoru 5 sekundi za prikaz proteklog vremena rada lampe. ii. Pritisnite gumb Auto na projektoru ili daljinskom upravljaču za pristup brojaču sati rada lampe. Prikazat će se poruka o podešavanju.

iii. Pritisnite W ili X za resetiranje sati rada lampe te pritisnite Auto za izlaz.

Održavanje 33

Temperatura

Uključeni indikator temperature označava neki od sljedećih problema:

1. Previsoka temperatura unutrašnjosti.

2. Ne rade ventilatori. Isključite projektor i obratite se ovlaštenom servisu za pomoć.

Za više obavijesti, molimo pogledajte "Indikatori" on page 34.

Indikatori

Ilustracija

1. Blank - : svjetlo isključeno

2. : titranje

3. : svjetlo uključeno

O : narančasta lampica R : crvena lampica G : zelena lampica

Svjetlo Status & opis

Napajanje

Status napajanja

Tempe ratura

O O O

Održavanje34

Lampa

Projektor je priključen na utičnicu.

(1) Projektoru je potrebno 90 sekundi za hlađenje budući da

je pogrešno isključen bez uobičajenog postupka hlađenja ili

(2) Projektoru je potrebno 90 sekundi za hlađenje nakon

isključenja napajanja.

Stand-by način rada.

Indikator Power (napajanje) titra tijekom pokretanja.

Normalan rad projektora.

Status lampe

Status temperature

Upozorenje da je lampa prešla 2000/3000 radnih sati (ekonomični način rada). Odmah zamijeniti lampu.

Lampa nije pravilno spojena ili je oštećena. Molimo, obratite se ovlaštenom servisu za pomoć.

Projektor se automatski isključio. Prilikom pokušaja ponovnog pokretanja, opet će se isključiti. Molimo, obratite se ovlaštenom servisu za pomoć.
