PB2140 / PB2240 Digitális Projektor
Vezetéknélküli sorozat
Felhasználói kézikönyv
Üdvözöljük
Szerzői jogok
A szerzői jogok 2005 a BenQ Corporation-t illetik. Minden jog fenntartva. A cég előzetes írásos
engedélyezése nélkül jelen kiadvány semmilyen része nem sokszorosítható, nem továbbítható, nem
írható át, adattárolásra alkalmas visszakereső rendszerben nem tárolható és semmilyen nyelvre vagy
programnyelvre nem lefordítható, semmilyen formában és módon, sem elektronikus, sem mechanikus,
sem magnetikus, sem kémiai, sem manuális vagy egyéb úton.
Felelősséget kizáró nyilatkozat
A kiadványban foglaltakért a BenQ Corporation nem vállal felelősséget vagy garanciát, legyen az
kifejezett vagy törvényi garancia és kifejezetten tagad bármely jótállást, kereskedelmi vagy egyéb
speciális célnak való megfelelőséget. Továbbá, a BenQ Corporation fenntartja magának a jogot arra,
hogy a kiadványt átnézze és időnként tartalmi változtatásokat végezzen azon, anélkül, hogy köteles
lenne arról bármely személyt előzetesen értesíteni.
A *DLP, Digital Micromirror Device és DMD a Texas Instruments védjegyzett termékei.
A kiadványban szereplő egyéb készülékek gyártócégeik védjegyzett termékei.
Tartalomjegyzék
Fontos biztonsági utasítások ............................... 1
Bevezetés ............................................................ 5
A projektor sajátosságai ................................................... 5
A csomag tartalma ............................................................ 6
Választható tartozékok ............................................................................... 6
Projektor, külső nézet ....................................................... 7
Elülső/Felső oldal ....................................................................................... 7
Hátulsó oldal .............................................................................................. 7
Alulsó oldal ................................................................................................ 7
Vezérlők és funkciók ........................................................ 8
Külső vezérlőpanel ..................................................................................... 8
A távirányító leírása ................................................................................... 9
A távirányító hatótávolsága ..................................................................... 10
Elem telepítése vagy cseréje .................................................................... 10
Csatlakoztatás ................................................... 11
Csatlakozás laptophoz vagy asztali számítógéphez ....... 11
A készülékek számítógéphez való csatlakoztatása. ........ 12
Video és S-Video készülékek csatlakoztatása ................ 12
Beszerelés ......................................................... 14
A hely kiválasztása ......................................................... 14
Magasság beállítása ........................................................ 15
Kép méretei .................................................................... 15
Működtetés........................................................ 17
Elindítás .......................................................................... 17
A készülék kikapcsolása ................................................. 18
Trapéztorzítás digitális korrekciója ................................ 19
A forrás kiválasztása ....................................................... 20
Automatikus beállítások ................................................. 20
Blank (kép elrejtése) ....................................................... 21
Zoom / Fókuszolás ......................................................... 21
A menü használata .......................................................... 22
Menürendszer ........................................................................................... 22
A menük használata ................................................................................. 23
1. Kép menü ............................................................................................ 24
Tartalomjegyzék iii
2. Pro-Picture (előzetes-kép) Menü .......................................................... 26
3. Setting Menu (beállítások menü) .........................................................27
4. Advance Menu (speciális beállítások menü) ....................................... 28
5. Information Menu (információ menü) ................................................. 30
Karbantartás ...................................................... 31
A lencsék tisztítása ................................................................................... 31
A projektorház tisztítása ........................................................................... 31
A projektor tárolása .................................................................................. 31
A projektor szállítása ................................................................................31
Lámpa, információk ........................................................ 32
Figyelmezetető üzenet .............................................................................. 32
A lámpa cseréje ........................................................................................ 32
Hőmérséklet adatok .................................................................................. 34
Jelzések .....................................................................................................34
Hibaelhárítás ..................................................... 36
Műszaki leírás ................................................... 37
A projektor műszaki leírása ............................................ 37
Méretek ...........................................................................38
Beállítások táblázat .........................................................39
Támogatott képfrissítés PC bemenethez .................................................. 39
Támogatott képfrissítés komponens YPbPr bemenethez. ........................39
Támogatott képfrissítés Video és S-Video bemenetekhez ....................... 39
Jótállás............................................................... 40
Korlátozott jótállás ..........................................................40
Szabályozó nyilatkozatok ................................. 41
FCC nyilatkozat .............................................................. 41
EEC nyilatkozat .............................................................. 41
MIC nyilatkozat .............................................................. 41
Tartalomjegyzékiv
Fontos biztonsági utasítások
Az Ön projektora az információs technológiai berendezések legújabb biztonsági
standardjainak megfelelően volt tervezve és tesztelve. Mindemellett, a termék biztonságos
használata érdekében fontos, hogy kövesse a felhasználói kézikönyvben leírt és a terméken
megjelölt utasításokat.
Figyelmeztetés
• Az áramütés elkerülése érdekében, ne
nyissa ki a készülékházat. Nincsenek
felhasználó által javítható alkatrészek
a készülékházban.
• A projektor használata előtt olvassa el
ezt a felhasználói kézikönyvet. Őrizze
meg a kézikönyvet későbbi használatra.
• A készülék szervizelését bízza képzett
személyzetre.
• Nyissa ki a lencsezárt vagy távolítsa el
a lencse védőkupakját, ha a projektor
lámpája be van kapcsolva.
• A készülék használata közben ne
nézzen közvetelenül a vetítőgép
lencséjébe. Az erős fénysugárzás
károsíthatja látását.
• Egyes országokban a vezeték
feszültségértéke NEM állandó.
A projektor 100 és 240 volt közötti
hálózati feszültségen biztonságosan
működik, de ± 10 voltnál nagyobb
áramingadozások esetén leállhat. Olyan
helyeken, ahol a hálózati feszültség
ingadozásokat mutat vagy
áramszünet következhet be, ajánlott
a készüléket feszültségstabilizátorra,
áramvédőre vagy folyamatos üzemű
tápegységre (UPS) kötni.
Fontos biztonsági utasítások 1
Biztonsági utasítások
1. Használat közben a lámpa nagyon
felforrósodik. Lámpacsere esetén,
mielőtt a lámpa foglalatát kibontaná,
hagyja, hogy a projektor körülbelül
45 percig hűljön.
2. A becsült élettartam lejárta után ne
használja a lámpákat. A becsült
élettartam lejárta után a túlzott
használat néhány esetben a lámpa
kiégéséhez vezethet.
4. Ne helyezze a terméket instabil
kocsira, állványra vagy asztalra.
A termék leeshet és komoly károkat
okozhat.
5. Az áramütés veszélyének
csökkentése érdekében ne szerelje
szét a készüléket. Javítási vagy
karbantartási szükségessége esetén
forduljon műszaki szakemberhez.
A készülék nem-megfelelő
összeszerelése a későbbi használat
során annak meghibásodását vagy
áramütést okozhat.
3. Soha ne cserélje ki a lámpa
foglalatát vagy a készülék
elektromos összetevőit anélkül,
hogy a készüléket előzőleg ne
áramtalanította volna.
Fontos biztonsági utasítások2
6. A készüléket mennyezetre is
lehet szerelni, fordított képek
megjelenítésére. Mennyezetre
szereléshez használja a BenQ
beszerelési készletet. Minden
esetben ellenőrizze, hogy a készülék
biztonságosan rögzítve van-e.
Biztonsági utasítások (Folytatás)
7. Ne helyezze a készüléket az alábbi
helyekre.
- Rosszul szellőzött vagy zárt helyiségbe.
A projektort legalább 50 cm távolságra
helyezze a környező falaktól, úgy, hogy
körülötte biztosított legyen a
levegőmozgás.
- Olyan helyiségbe ahol a hőmérséklet
nagyon magasra emelkedhet, például
olyan gépjárműbe amelynek összes
ablaka zárva van.
- Olyan helyiségbe ahol a rendkívül magas
páratartalom, por, vagy cigarettafüst
beszennyezheti a berendezés optikai
komponenseit, lerövidítve ezzel annak
életidejét és rontva a kép minőségét.
- Tűzjelző készülék mellé.
- olyan helyiségekben, ahol a környező
hőmérséklet 40°C / 104°F-nál magasabb.
- 10 000 láb (kb. 3000 m.) tengerszint
feletti magasság fölött.
8. Ne zárja el a szellőzőnyílásokat.
- Ne helyezze a készüléket takaróra,
ágyneműre vagy más puha felületre.
- Ne takarja le a készüléket ruhával, vagy
egyéb tárggyal.
- Ne helyezzen el gyúlékony tárgyakat
a projektor közelében
Ha a szellőzőnyílások túlságosan el
vannak záródva, a készülékben keletkező
túlmelegedés tűz kiütéséhez vezethet.
9. Használat során a készülék mindig
egyenletes és vízszintes felületen
legyen elhelyezve.
- Ne használja a készüléket, ha annak
dőlésszöge jobb oldalirányban 10 foknálvagy hátrafele 15 foknál nagyobb. Ha
a készülék használat közben nem áll
teljesen vízszintesen, a lámpa nem fog
megfelelően működni, vagy
meghibásodik.
10000
ft.
10. Ne állítsa a berendezést függőlegesen
a hátlapra.
A készülék ugyanis felbillenhet és
személyi sérülést vagy a berendezés
károsodását okozhatja.
Fontos biztonsági utasítások 3
Biztonsági utasítások (Folytatás)
11. Ne álljon rá és ne helyezzen tárgyakat
a projektorra.
A projektor fizikai károsítása mellett ez
balesetveszélyes lehet és sérülésekhez
vezethet.
12. A projektor működése közben ne
tegyen tárgyakat annak lencséi elé,
mert ez a tárgyak deformálódását vagy
meggyúlását okozhatja. A lámpa
időleges kikapcsolásához nyomja meg
a Blank (sötét) gombot a projektor
távirányítóján.
13. Ne helyezzen folyadékot a készülékre
vagy annak közelébe. Ha folyadék
kerül a berendezésbe a készülék
elromolhat. Ha a projektor vizes vagy
nedves lesz azonnal húzza ki annak
tápkábelét a csatlakozóból és vegye fel
a kapcsolatot a BenQ szakembereivel,
mert a készüléket szervizelni kell.
Fontos biztonsági utasítások4
Bevezetés
A projektor sajátosságai
A projektor a magas színvonalú, optikai motoros kivetítést és felhasználó-barát kivitelezést
integrálja egy egységbe, a magas fokú megbízhatóság és könnyű kezelhetőség érdekében.
A projektor az alábbi sajátossűgokat kínálja:
• Kompakt hordozható egység
•Kitűnő minőségű lencse, kézi zoommal
• Egygombos automata beállítás a legjobb képminőség megjelenítése érdekében.
• Trapéztorzítás digitális korrekciója a torzított képek kijavítására.
• Állítható színkiegyenlítés-szabályzó az adat/videó kijelzőhöz.
• Ultra-magas fényerősségű lámpa
• 16,7 millió szín megjelenítése
• 10 nyelvű (on-screen) képernyőmenü: Angol, francia, német, olasz, spanyol, orosz,
hagyományos kínai, egyszerűsített kínai, japán és koreai.
•Erőteljes AV funkció, kitűnő minőségű AV képek készítéséhez.
• HDTV kompatibilitás (YP
Megjegyzés: A kivetített kép fényereje a környező megvilágítástól és a képélesség/fényerő
beállításoktól függően változhat.
A lámpa fényereje idővel csökken és a lámpa gyártója által jelzett értékhatárok között változó
értékeket mutathat. Ez a lámpa szabályszerű működése.
bPr)
Bevezetés 5
A csomag tartalma
A projektort a PC számítógéphez és a videólejátszóhoz való csatlakozásra használandó
kábelekkel együtt szállítják. Óvatosan csomagolja ki és ellenőrizze, hogy az alábbi elemek
hiánytalanul megvannak-e. Ha az alábbi elemek bármelyike hiányozna kérjük vegye fel
a kapcsolatot viszonteladójával.
Projektor Könnyű hordtáska
Húzza ki a fület mielőtt használná a
távirányítót.
Felhasználói
kézikönyv
Gyors-kezdés útmu-
tató
USB kábel VGA kábel Tápkábel
Választható tartozékok
1. Macintosh adapter
2. 200 W lámpamodul
3. Mennyezeti beszerelés készlete
Felhasználói
kézikönyv CD
Garanciafüzet Távirányító Elemek
*Az áramkábelek
formája és
számozása
országonként
különbözhet.
4. Wireless Pro
5. Presentatiom Plus
6. Komponens video kábel
Bevezetés6
Projektor, külső nézet
Elülső/Felső oldal
Külső vezérlőpanel
(Részletes leírásért
lásd a 8 oldalt)
Kensington Zár
nyílása
AC tápkábel
bemenete
Hűtőrács
Hátulsó oldal
S-Video jack
USB csatlakozó
Alulsó oldal
Elülső szabályozó gomb
Elülső állítóláb
Elülső szabályozó gomb
Videó csatlakoztatója
Audio jack
Fókuszgyűrű és
zommgyűrű
Projekciós lencsék
Elülső IR távirányítóérzékelő
Hátulsó IR távirányító-érzékelő
RGB
jelbemenet
(PC/ YP
bPr/ YCbCr)
Hűtőrács
Lámpa ajtaja
Hátulsó állítóláb
Bevezetés 7
Ve zé r lők és funkciók
Külső vezérlőpanel
12
10
9
4
5
1
2
3
1. Power (be- és kikapcsolás)
(Részletekért lásd a 17 és
18 oldalakat.)
Bekapcsolja vagy kikapcsolja
a projektort.
2. Menu (Menü)
Az "on-screen" képernyőmenü
megnyitása, beállítások mentése és
kilépés a menüből.
3. Le 6
4. 5 Fel
5. 3 Bal
6. Jobb4
A #2-#6 gombok a kívánt menüpontok
kiválasztására és beállítások
elvégzésére alkalmas nyilakként
működnek. További információkért
nézze meg a 23 oldalt.
Amikor a képernyőmenü nem aktív,
a 3 Bal és Jobb4 gombok
a Trapéztorzítás -/+ gyorsgombjaiként
működnek. További információkért
nézze meg a 19 oldalt.
7. Forrás (Részletekért lásd
a 20 oldalt.)
Sorrendben kiválasztja az analóg RGB,
Video vagy S-video bemenő jeleit.
13
11
6
7
8
8. Auto (automatikus) (További
információkért nézze meg
a 20 oldalt.)
Automatikusan meghatározza
a kivetített kép legjobb beállításait.
9. Lámpa figyelmeztető jelzőfény
(További információkért lásd
a 34 oldalt.)
Kigyullad, vagy folyamatosan villog,
ha a projektor be van kapcsolva.
10. Hőmérséklet figyelmeztető jelzőfény
(További információkért lásd
a 34 oldalt.)
Piros fénnyel villog ha a projektor
hőmérséklete túl magas.
11. Lámpa figyelmeztető jelzőfény
(További információkért lásd
a 34 oldalt.)
A lámpa állapotáról ad információt.
Kigyullad vagy folyamatosan villog, ha
a bármilyen rendellenesség történt
a lámpával.
12. Zoomgyűrű
A kép méretét szabályozza.
Jobbra elfprgatva a kép nagyítja, bal
irányban elforgatva kicsinyíti a képet.
13. Fókuszgyűrű
A kivetített kép fókuszát szabályozza.
Bevezetés8
A távirányító leírása
I
I
II
/
I
I
II
/
Power
Kimerevítés)
5Fel
3 Bal / Jobb 4
Menu (menü)
6 Le
AUTO
Automatikus
Trapéztorzítás
Funkciók Leírás
Power
Kimerevítés
5Fel, Menu
(menü)
3Bal / Jobb4,
6 Le
AUTO
Auto
Keystone
(automatikus
trapéztorzítás)
Page Up/Down
(lapozás felfele/
lefele)
Auto
(automatikus)
Source (forrás)
Blank (elrejtés)
Pereset (gyári
beállítás)
Bekapcsolja vagy kikapcsolja a projektort. További részletekért
lásd 17 és18 oldalakat.
A kimerevítés gomb megnyomásakor a kép kimerevítődik.
A kivetítő jobb alsó sarkában a “Szünet” szimbóluma jelenik
meg. A kimerevítés gombot mégegyszer megnyomva
megszüntetheti a kimerevítést.
A kívánt menüpontok kiválasztása és beállítások. További
információkért nézze meg a 23 oldalt.
A projektor beszerelési szögéből származó trapéztorzítás
automatikus korrekciója. További információkért nézze meg
a 19 oldalt.
Keystone
(trapéztorzítás)
Page Up and
Down (lapozás fel,
le)
A projektor beszerelési szögéből származó trapéztorzítás
manuális korrekciója. További információkért nézze meg
a 19 oldalt.
Ahhoz, hogy ezeket a funkciókat használni tudja, projektorát
előzőleg egy USB kábel segítségével a számítógéphez vagy
notebookhoz kell csatlakoztatnia. Power Point bemutatóját
léptetheti a a
Page Up ésPage Down gombok segítségével.
Bevezetés 9
Auto
(automatikus)
Source (forrás)
Automatikusan meghatározza a kivetített kép legjobb
beállításait. További információkért nézze meg a 20 oldalt.
Sorrendben kiválaszthatja a komponens video, S-video vagy video
bemeneti jeleket. További részletekért lásd 20 oldalt.
Blank (elrejtés)
Annak érdekében, hogy a hallgatóság teljes mértékben az
előadóra figyeljen és ne a kivetítőre, lehetőség van elrejteni
a képet a Blank funkció segítségével. További információkért
nézze meg a 21 oldalt.
Preset (gyári
beállítás)
A kiválasztott bemeneti jel típusának megfelelően számos
képbeállításra van lehetősége: Élénk mód, Bemutató mód, Játék
mód, Video mód, Mozi mód és Gazdaságos mód. További
információkért nézze meg a 24 oldalt.
A távirányító hatótávolsága
A projektor elülső és hátulsó oldalán helyezkednek el a távirányító infravörös (IR)
szenzorai. Ahhoz, hogy hatékonyan működjön, a távirányítót az infravörös szenzorokhoz
viszonyítva maximum 30 fokos szögben kell tartani. A távirányító és az infravörös
szenzorok közti távolság ne legyen több 6 méternél (19,5 láb).
Megjegyzések a távirányító használatához:
Bizonyosodjon meg arról, hogy nincsenek akadályok a távirányító és az infravörös szenzorok
között, amelyek gátolnák az infravörös sugár továbbterjedését.
Elem telepítése vagy cseréje
1. Húzza aki ez elemtartó
egységet.
2. Helyezze be az új elemet
a tartóba.
3. Nyomja vissza az elemtartót
a távirányítóba.
Kerülje a túlzott meleget vagy
nedvességet. A nem megfelelően
kicserélt elem a távirányító
károsodásához vezhethet és
a távirányító közelében lévő
személyekre nézve sérülés-veszélyt
jelenthet. Kizárólag ugyanolyan,
vagy a gyártó által ajánlott, hasonló
akkumulátort használjon. Az
elhasznált elemet a gyártó
előírásainak megfelelően
hulladékkezelje.
Bevezetés10
Csatlakoztatás
Amikor jelforrást csatlakoztat a projektorhoz, bizonyosodjaon meg, hogy:
1. Csatlakoztatás előtt minden berendezés ki van kapcsolva.
2. A jelforrás megfelelő csatlakozókábelét használja.
3. A csatlakozókábelek megfelelően be vannak helyezve.
Az alábbi ábrán bemutatott csatlakozásoknál, olyan kábelek is szerepelnek,
melyeket nem szállítanak a projektorral (lásd a 6. oldalon). Ezeket elektronikai
szaküzletben szerezheti be.
Csatlakozás laptophoz vagy asztali számítógéphez
RGB
VGA kábel
Az RGB bemeneti csatlakozóhoz
USB kábel
USB
USB
Audio kábel
Számítógép audio
bemeneti csatlakozója
RGB
Ha Macintosh számítógépre kíván csatlakozni szüksége lesz egy Mac adapterre (választható
kiegészítő).
Számos laptop nem kapcsolja be a külső videó portokat, miután azt egy projektorra
csatlakoztatták. Általában az FN + F3 vagy CRT/LCD gombokkal be lehet kapcsolni a szóban
forgó alkalmazást. Keresse meg a CRT/LCD vagy egy monitort ábrázoló funkcióbillentyűt
a laptopon. Nyomja meg az FN gombot és az illető gombokat egyszerre. A laptop
billentyűkombinációiról annak dokumentációjában olvashat.
Számítógép audio bemeneti
csatlakozója
VGA kábel
Az RGB bemeneti
csatlakozóhoz
Csatlakoztatás 11
A készülékek számítógéphez való csatlakoztatása.
Komponens Video kábel
(választható kiegészítő)
RGB
A projektor számos HDTV kijelzés típust képes megjeleníteni. Néhány ezek közül:
• Digitális-VHS (D-VHS) lejátszó • DVD lejátszó
• Parabola-antenna HDTV jelfogója • Digitális TV hangolóegység
A leírt jeladók nagy része analóg komponens videó kimenetet, standard VGA kimenetet
bPr (alapértelmezett) formátumot biztosítanak.
vagy YP
A projektor a HDTV adatokat egy komponens videó csatlakozóaljzat segítségével képes
fogadni. A képek megjelenítéséhez használjon egy komponens video kábelt (választható
kiegészítő).
A HDTV funkció az alábbi standardokat támogatja:
•480i •480p
•576i •576p
• 720p (50/ 60 Hz) • 1080i (50/ 60 Hz)
YPbPr
AV berendezés
Video és S-Video készülékek csatlakoztatása
S-Videó készülékek
S-video
S-video
Csatlakoztatás12
S-video kábel
Audio kábel
Videolejátszó készülékek
Video kábel
Audio kábel
Ha a projektor bekapcsolása és a megfeleő video-jelforrás kiválasztása után a kiválasztott
video nem jelenik meg, ellenőrizze, hogy a video-forrás be van-e kapcsolva és jól működik-e.
Ellenőrizze azt is, hogy a jelkábelek megfelelően vannak-e csatlakoztatva.
Csatlakoztatás 13
Beszerelés
A hely kiválasztása
Projektorát az ábrázolt négy különböző installációs modell (konfiguráció) alapján
helyezheti üzembe: Padló, kivetítés elülről; mennyezet, kivetítés elülről; padló, kivetítés
hátulról; mennyezet, kivetítés hátulról. A szoba elhelyezkedése és berendezése valamint
személyes preferenciák alapján Ön az alábbi beszerelési modulok közül választhat.
I. Padló, kivetítés elölről II. Mennyezet, kivetítés elölről
III. Padló, kivetítés hátulról
A négy konfigurációról további tájékoztatót a 27 oldalon talál.
Ha a projektort a képernyőnél magasabbra vagy alacsonyabbra szereli fel, a kép
középre igazítása érdekében a megfelelő irányba kell billentenie azt, ami a kép torzítását
eredményezheti. A trapéztorzítás gombja segítségével kijavíthatja ezt a torzítást.
Trapéztorzítás korrigálása, lásd a 19 oldalt.
IV. Mennyezet, kivetítés hátulról
Beszerelés14
Magasság beállítása
A projektor 1 db. gyors beállításra alkalmas emelo lábbal, illetve 1 db. hátulsó szabályozó
lábbal rendelkezik. Ezek a szabályzó elemek a kép magasságát és a kivetítési (projekciós)
szöget szabályozzák. A projektor beállításához,
1. Emelje meg a projektort és nyomja
be a szabályzó gombot, hogy a lábat
kiszabadítsa. A szabályzógomb
visszaesik s helyére és záródik.
A beállító-lábbal a projektort
1
dőlésszögét legtöbb 15 fokkal
tudja megváltoztatni.
2. A vízszintes dolésszög finombeállításához forgassa el a hátulsó
szabályozó lábat.
A láb visszahúzásához nyomja meg a gombot mégegyszer.
Ha a kivetítő és a projektor egymáshoz viszonyítva nem áll egyenes helyzetben függőleges
trapezoid kép keletkezik. A trapezoid kép kijavítására a trapéztorzítás értékén kell állítania. Ezt
a projektor vezérlőpanelén vagy a távirányítón, a Picture (kép) menüpontban találja.
Kép méretei
A kívánt kép nagyságának függvényében a projektort a kivetítőhöz viszonyított megfelelő
távolságra helyezze el (nézze meg a táblázatot a következő oldalon).
M
a
x
i
m
á
l
i
s
z
o
o
M
m
i
n
i
m
á
l
i
s
z
o
o
m
2
g
á
s
l
o
v
á
t
)
i
s
é
t
í
t
e
v
(
s
ó
i
c
k
e
j
o
r
P
Zoomgyűrű
Beszerelés 15
Kép méretei - táblázat (képméretarány: 4:3))
Távolság
a kivetítőtől
láb inch láb inch láb inch méter cm méter cm méter cm
4 48 2.49 29.9 3.05 36.6 1 100 0.62 62.2 0.76 76.2
6 72 3.73 44.8 4.57 54.9 1.5 150 0.93 93.3 1.14 114.3
8 96 4.98 59.7 6.10 73.2 2 200 1.24 124.5 1.52 152.4
10 120 6.22 74.7 7.62 91.4 2.5 250 1.56 155.6 1.91 190.5
12 144 7.47 89.6 9.14 109.7 3 300 1.87 186.7 2.29 228.6
14 168 8.71 104.5 10.67 128.0 3.5 350 2.18 217.8 2.67 266.7
16 192 9.96 119.5 12.19 146.3 4 400 2.49 248.9 3.05 304.8
18 216 11.20 134.4 13.72 164.6 4.5 450 2.80 280.0 3.43 342.9
20 240 12.45 149.4 15.24 182.9 5 500 3.11 311.2 3.81 381.0
22 264 13.69 164.3 16.76 201.2 5.5 550 3.42 342.3 4.19 419.1
24 288 14.94 179.2 18.29 219.5 6 600 3.73 373.4 4.57 457.2
26 312 16.18 194.2 19.81 237.7 6.5 650 4.04 404.5 4.95 495.3
28 336 17.42 209.1 21.34 256.0 7 700 4.36 435.6 5.33 533.4
30 360 18.67 224.0 22.86 274.3 7.5 750 4.67 466.7 5.72 571.5
32 384 19.91 239.0 24.38 292.6 8 800 4.98 497.8 6.10 609.6
34 408 21.16 253.9 25.91 310.9 8.5 850 5.40 539.8 6.48 647.7
Diagonális mérés Távolság
Minimális
zoom
Maximális
zoom
akivetítőtől
Diagonális mérés
Minimális
zoom
Maximális
zoom
Kép méretei - táblázat (képméretarány: 16:9)
Távolság
a kivetítőtől
láb inch láb inch láb inch méter cm méter cm méter cm
4 48 2.29 27.5 2.80 33.6 1 100 0.57 57.4 0.70 70.0
6 72 3.44 41.3 4.20 50.4 1.5 150 0.86 86.0 1.05 105.0
8 96 4.59 55.1 5.60 67.2 2 200 1.15 114.7 1.40 140.0
10 120 5.74 68.8 7.00 84.0 2.5 250 1.43 143.4 1.75 179.4
12 144 6.88 82.6 8.40 100.8 3 300 1.72 172.1 2.10 209.9
14 168 8.03 96.4 9.80 117.6 3.5 350 2.01 200.8 2.45 244.9
16 192 9.18 110.1 11.20 134.4 4 400 2.29 229.4 2.80 279.9
18 216 10.32 123.9 12.60 151.2 4.5 450 2.58 258.1 3.15 314.9
20 240 11.47 137.7 14.00 167.9 5 500 2.87 286.8 3.50 349.9
22 264 12.62 151.4 15.39 184.7 5.5 550 3.15 315.5 3.85 384.9
24 288 13.77 165.2 16.79 201.5 6 600 3.44 344.1 4.20 419.9
26 312 14.91 179.0 18.19 218.3 6.5 650 3.37 372.8 4.55 454.9
28 336 16.06 192.7 19.59 235.1 7 700 4.02 401.5 4.90 489.8
30 360 17.21 206.5 20.99 251.9 7.5 750 4.30 430.2 5.25 524.8
32 384 18.35 220.3 22.39 268.7 8 800 4.59 458.9 5.60 559.8
Az optikai komponensek variációjának megfelelően a fenti adatok toleranciaértéke 3% ~ 5%.
* 1 m = 3.28 láb, 1 láb = 0.305 m, 1m = 100 cm, 1 láb = 12 inch
Diagonális mérés Távolság
Minimális
zoom
Maximális
zoom
a kivetítőtől
Diagonális mérés
Minimális
zoom
Maximális
zoom
Beszerelés16
Működtetés
Elindítás
1. Kapcsoljon be minden csatlakoztatott berendezést.
2. Dugja a hálózati vezeték egyik végét a kivetítő csatlakozójába, a másik végét pedig
egy fali csatlakozóaljzatba.
3. Kapcsolja be a fali csatlakozót (amennyiben azon van kapcsoló).
4. A készülék elindításához nyomja meg és tartsa benyomva a távirányítón vagy
a projektoron a Power (be-/kikapcsolás) gombot. A készülék bekapcsolása után az
Állapotjelző fény zöld színben villog majd világít.
5. Az elindítás folyamata a Power (be-/kikapcsolás) gomb megnyomása után körülbelül
30 másodpercig tart. Az elindítás során egy alapértelmezett BenQ logó jelenik meg
6. Ezután a projektor a beérkező jeleket kezdi keresni. A kiválasztott bemeneti forrástól
függetlenül a kivetítő alsó jobb sarkában az“Acquiring Signal” (Jel keresése) felirat
jelenik meg. Ha a készülék nem talál bemeneti jeleket, az alábbi három üzenet egyike
fog megjelenni a kivetítőn: “Analog RGB Searching” (analóg RGB keresése),
“Video Searching” (Video keresése), “S-Video Searching” (S-video keresése).
7. A kívánt bemenő jelet manuálisan is kiválaszthatja, ha a távirányítón vagy
a projektoron megnyomja a Source (forrás) gombot. További részletekért lásd
20 oldal.
Ha a bemenő jel frekvenciája vagy felbontóképessége meghaladja a projektor hasonló
tartományát, az üres kijelzőn az "Out of Range" (Tartományon kívüli) felirat fog megjelenni.
Működtetés 17
A készülék kikapcsolása
1. Nyomja meg a Power
gombot és egy figyelmeztető
üzenet fog megjelenni.
A készülék kikapcsolásához
ismét nyomja meg a Power
gombot.
2. Az állapotjelző fény
narancssárgán villog, a lámpa
kikapcsol, a ventilátor
pedig még további kb. 90
másodpercig működésben
marad, hogy lehütse
a készüléket.
A lámpa védelme érdekében,
ahűtési folyamat alatt a projektor
nem reagál a vezérlőkre.
3. Húzza ki a tápkábelt a fali csatlakozóból.
A tápkábelt kizárólag a projektor kikapcsolási folyamatának lejárta után, vagy
a90másodperces hűtési folyamat után szabad kihúzni.
Ha a projektor kikapcsolása nem volt megfelelő, a lámpa védelme érdekében újraindításnál
a ventilátor néhány percig menni fog, hogy elősegítse a teljes lehűlést. A ventilátor leállása
után nyomja meg ismét a Power gombot és a projektor elindul.
Működtetés18
Trapéztorzítás digitális korrekciója
A trapéztorzítás elnevezés olyan esetekre utal, amikor a kivetített kép alsó vagy felső része
észrevehetően szélesebb. Akkor jelentkezik, amikor a projektor és a kivetítő nincsenek
egyenes vonalban.
Ennek kijavítására az alábbi lépések
valamelyikét kell elvégeznie.
1. Állítsa be a projektor magasságát.
2. Nyomja meg a Keystone
AUTO
(trapéztorzítás) gombot
a távirányítón, vagy az Auto
(automatikus) gombot a projektoron.
Ha a kép továbbra sem megfelelő,
az alábbi lépések EGYIKÉNEK
elvégzésével manuálisan beállíthatja
azt.
• A projektor vezérlőpultján nyomja
meg a 3 Bal/ Jobb 4
gyorsgombot. A Keystone
(trapéztorzítás) állapotsor fog megjelenni. A 3 Left (bal) gomb megnyomásával a kép
felső részének trapéztorzítását korrigálhatja. A Right 4 (jobb) gomb megnyomásával
a kép alsó részének trapéztorzítását korrigálhatja.
• Nyomja meg a távirányító / , hogy a Keystone (trapéztorzítás) állapotsor
jelenjen meg, majd nyomja meg a gombot a kép felső részének- illetve
a gombot a kép alsó részének tarapéztorzítása korrigálására.
• Nyomja meg a Menu (menü) gombot a projektoron vagy a távirányítón. Lépjen be
a
Picture (kép) --> Keystone (trapéztorzítás) és projektor 3 Bal/ Jobb 4
illetve a távirányító 3 / 4 gombjainak nyomogatásával korrigálja a trapéztorzítást.
Például,
1. Nyomja meg a 3 Bal gombot a projektoron
vagy
2. Nyomja meg a gombot a távirányítón
vagy
3. Nyomja meg a 3 Bal gombot a projektoron
Keystone
Keystone
vagy a 3 gombot a távirányítón, miközben
0
a Picture (kép) menüpont --> Keystone
(trapéztorzítás al-menüpontjában tartózkodik
1. Nyomja meg a Right (jobb) gombot 4
a projektoron vagy
2. Nyomja meg a gombot a távirányítón
vagy
3. Nyomja meg a jobb 4 a projektoron vagy
a 4 a távirányítón, miközben a Picture (kép)
--> Keystone (trapéztorzítás) menüben
0
tartózkodik.
Keystone
Keystone
-6
+6
Működtetés 19
A forrás kiválasztása
A bemeneti források egymás utáni
kiválasztásához nyomja meg a Source
(forrás) gombot a projektor vezérlőpaneljén
vagy a távirányítón. A kiválasztott jelforrás
3 másodpercig meg fog jelenni a kivetítő
jobb alsó részében.
Automatikus beállítások
Egyes esetekben előfordulhat, hogy szükség
lesz a kép minőségének beállítására. Ezt
a beállítást a projektor vezérlőpaneljén vagy
a távirányítón található Auto (automatikus)
gomb benyomásával tudja megtenni.
A beépített Intelligens automata szabályozás
(Intelligent Auto Adjustment) funkció 3 mp.
alatt újraállítja a frissítés, frekvencia és
trapéztorzítás értékeit, a lehető legjobb
képminőség elérése érdekében.
Az aktuális jelforrás adatai 3 másodpercig
megjelennek a kivetítő jobb alsó részén.
Az Auto mód működése közben a kivetítő üres lesz.
Működtetés20
Blank (kép elrejtése)
Annak érdekében, hogy a hallgatóság teljes
mértékben az előadóra figyeljen és ne
akivetítőre, lehetőség van elrejteni a képet
a Blank funkció segítségével. A Blank (kép
elrejtése) gomb ismételt megnyomásával a kép
előhozható. Elrejtés közben a "BLANK" (üres)
szó fog megjelenni a kivetítő jobb alsó
sarkában.
BLANK
(kép elrejtése)
Zoom / Fókuszolás
A lencse zoomgyűrűje segítségével beállíthatja
a kivetített kép méretét. A fókuszgyűrűt elforgatva
pedig a kép fókuszán állíthat. Nézze meg a kivetítő
méreteire vonatkozó táblázatot a 16 oldalon.
Fókuszgyűrű
Zoomgyűrű
Működtetés 21
A menü használata
Menürendszer
Az OSD menük a kiválasztott jel típusától függően változik.
A különböző típusú fogadott jeleknél elérhető funkciók
Almenü PC számítógép
Kép
Pro-Picture
(előzetes-kép)
Beállítás
Speciális
Információ
Preset Mode (gyári beállítás
mód)
Keystone(trapéztorzítás)
Brightness (fényerő)
Contrast(kontraszt)
Auto Resize (automatikus
újraméretezés)
Aspect Ratio
(képméretarány)
H Position (vízszintes
pozíció)
V Position (függőleges
pozíció)
Phase (élesség)
H. Size (vízszintes méret)
Mute (néma)
Volume (hangerő)
OSD time (OSD idő)
Reset (visszaállítás)
Color Temp (színhőmérséklet)
Mirror (tükör)
Blank time (elrejtés ideje)
Source Scan (forrás keresése)
Language (nyelv)
User Logo (felhasználói logó)
High Altitude Mode (nagy tengerszint feletti magasság
üzemmód)
Source (forrás)
Resolution(rezolúció)
Preset Mode (gyári beállítás
mód)
Lamp Hour (lámpa órája)
Video / S-video /
komponens video
Preset Mode (gyári beállítás
mód)
Keystone(trapéztorzítás)
Brightness (fényerő)
Contrast(kontraszt)
Color (szín)
Tint (tónus)
Auto Resize (automatikus
újraméretezés)
Aspect Ratio
(képméretarány)
Sharpness (élesség)
Source (forrás)
System (rendszer)
Preset Mode (gyári beállítás
mód)
Lamp Hour (lámpa órája)
Működtetés22
A menük használata
A legkülönfélébb beállítások és szabályozások elvégzését a projektor a megjeleníthető
(OSD) menüpontokkal segíti elő.
10 különböző nyelven lehet a menüt előhívni. (További részletekért lásd a 28 oldalt.)
Az alábbi példa a trapéztorzítás beállításait mutatja be.
1. Az "on-screen" képernyőmenű
előhívására nyomja meg a Menu
(menü) gombot.
2. A projektoron lévő 3 Bal / Jobb 4
gombok vagy a távirányító 3 / 4
gombjai segítségével válassza
a Picture (kép) menüt, majd
a Keystone (trapéztorzítás) menüpontba
való belépéshez nyomja meg a 5 vagy
a 6 gombokat.
3. A projektoron lévő 3 Bal/Jobb 4
gombok vagy a távirányító 3 / 4
gombjai segítségével be tudja
állítani a trapéztorzítás értékeit.
4. Beállítások mentéséhez és
kilépéshez nyomja meg a Menu
(menü)gombot.
Működtetés 23

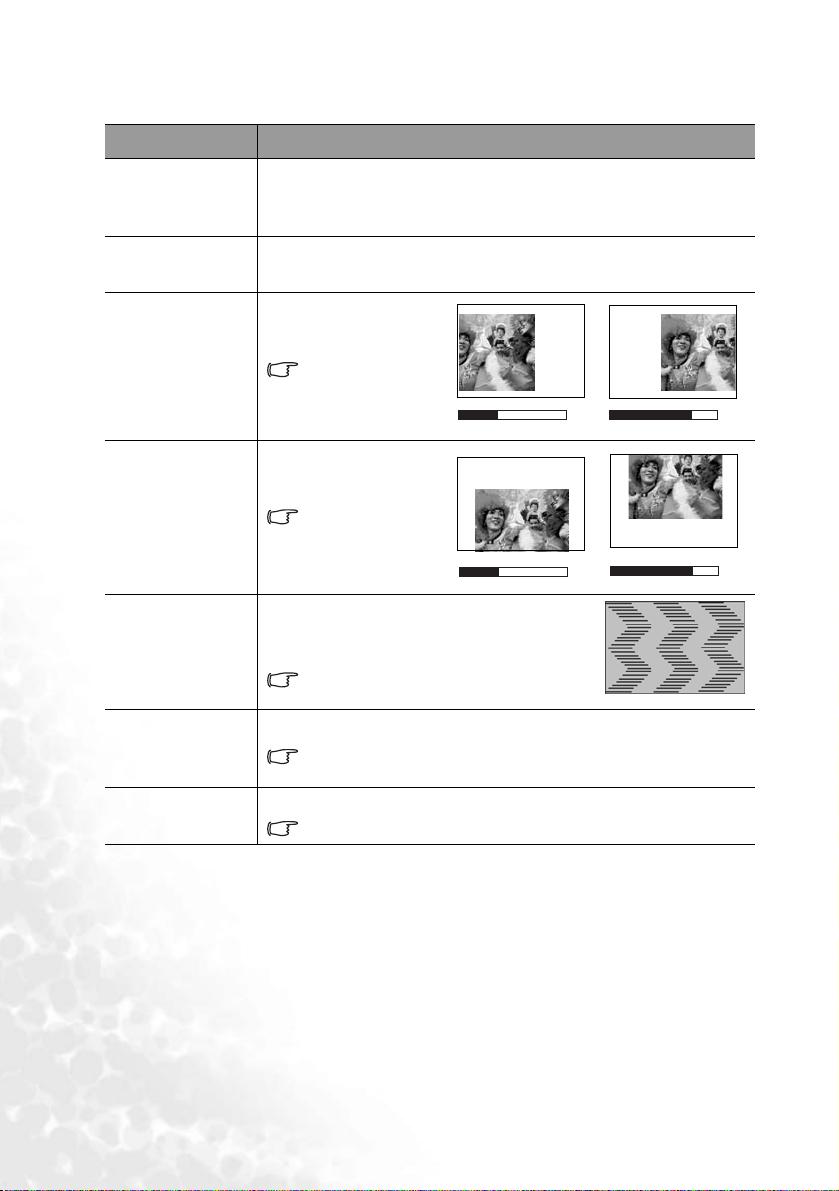

1. Kép menü
FUNKCIÓ LEÍRÁS
A gyári beállítás módok azért vannak, hogy a program típusának
megfelelően optimizálni tudja a kép beállításait.
PC számítógép jelbemenet
1. Bemutató mód: Bemutatókra alkalmas. Ebben a módban
2. Élénk mód: Ez a mód játékokra tökéletes. A szintelítettség és
3. Video mód: A képek természetes színekben jelennek meg, ez
4. Gazdaságos mód: Ebben a módban a projektort csökkentett
Preset (gyári
beállítások)
YPbPr/ S-video/ video jelbemenetek
1. Játék mód: Videojátékokra alkalmas, főleg világos nappaliban
2. Video mód: Erősebb színeivel ez a mód tévéfilmek nézésére
3. Mozi mód: Lágyabb színösszetételeinek köszönhetően
4. Gazdaságos mód Ebben a módban a projektort csökkentett
Keystone
(trapéztorzítás)
Brightness
(fényerő)
Bármilyen trapéztorzítást kijavít. További információkért nézze meg
a 19 oldalt.
A kép fényerejének beállítása. Minél magasabb az érték annál
nagyobb a kép fényereje. És ha alacsonyabb az érték alacsonyabb
afényerő. Ezt a funkciót úgy állítsa be, hogy a képen a fekete
részek feketék maradjanak és a sötét háttér előtti részletek tisztán
látszódjanak.
a fényerő hangsúlyozottabb.
a fényerő nagyon jól kiegyenlített.
a mód mozifilmek nézésére alkalmas
zajszinten és 20%-os energiamegtakarítással üzemeltetheti.
Mindemelett a lámpa élethossza is növekedik, a kisebb
fényerőhasználat miatt.
alkalmas
kíválóan alkalmas mozifilmek vetítésére.
zajszinten és 20%-os energiamegtakarítással üzemeltetheti.
Mindemelett a lámpa élethossza is növekedik, a kisebb
fényerőhasználat miatt.
-30
Működtetés24
50
+70

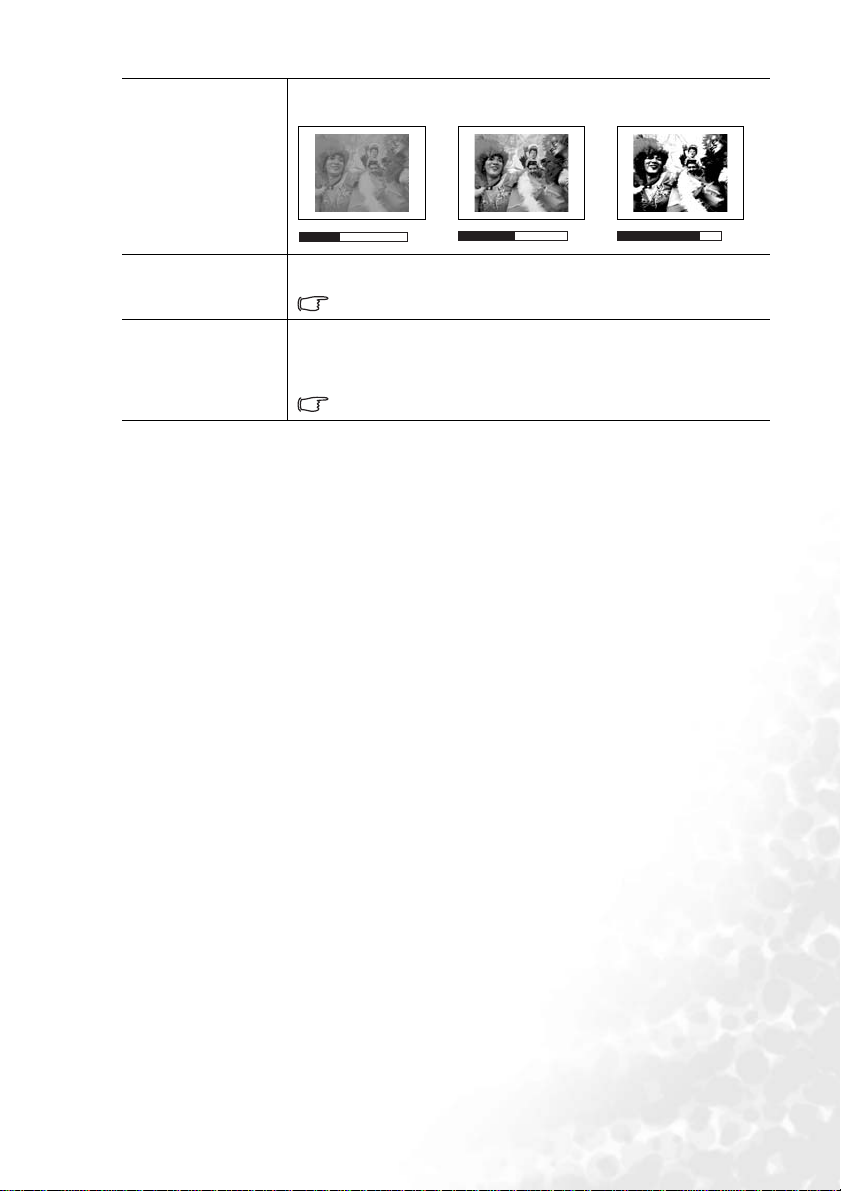

Contrast
(kontraszt)
A sötét és világos részek közötti különbség mértékét állítja be. Minél
magasabb az érték, annál nagyobb a kontraszt.
Color (szín)
Tint (tónus)
-30
50
+70
Növeli vagy csökkenti a kép színeinek intenzitását.
Ez a funkció nem érhető el, ha a számítógép jele van kiválasztva.
A kép szintónusát szabályozza. Minél nagyobb az érték, annál
zöldebbé válik a kép. Minél kisebb az érték, annál vörösebbé válik
akép.
Ez a funkció nem érhető el, ha a számítógép jele van kiválasztva.
Működtetés 25
2. Pro-Picture (előzetes-kép) Menü
FUNKCIÓ LEÍRÁS
Auto Resize
(automatikus
újraméretezés)
Aspect Ratio
(képméretarány)
H Position
(V pozíció)
V Position
(F pozíció)
Phase (élesítés)
H Size
(vízszintes
méret)
Sharpness
(élesség)
A legjobb képillesztést állítja be
1. On (bekapcsolás) 2. Off (kikapcsolás)
Kétféle képméretarány beállítás van:
1. 4 : 3 (Standard) 2. 16 : 9 (Szélesképernyős)
A kivetített kép
vízszintes pozicióját
szabályozza.
Ez a funkció csak
akkor érhető el, ha
a számítógép jel
van kiválasztva.
A kivetített kép
függőleges pozicióját
szabályozza.
Ez a funkció csak
akkor érhető el, ha
a számítógép jel
van kiválasztva.
Ez a funkció lehetővé teszi, hogy az óra
élességét a képhez igazíthassa, ezzel javítva
akép minőséget.
Ez a funkció csak akkor érhető el, ha
a számítógép jel van kiválasztva.
A kép vízszintes mélységét állítja be.
Ez a funkció csak akkor érhető el, ha a számítógép jel van
kiválasztva.
A kép élességét szabályozza
Ez a funkció nem érhető el, ha a számítógép jele van kiválasztva.
-30 +30
-30
+30
Működtetés26
3. Setting Menu (beállítások menü)
FUNKCIÓ LEÍRÁS
Kikapcsolva
Bekapcsolva
Mute (néma
üzemmód)
A hangerőt szabályozza.
Vol ume
(hangerő)
OSD Time
Reset
Beállítja, hogy az utolsó gombbenyomás után az OSD mennyi ideig
maradjon aktív. A választható idő 5 és 60 mp. között van.
Minden értéket a gyári értékekre állít vissza.
(visszaállítás)
3 színhőmérséklet beállítás létezik.
Color Temp
(színhőmérséklet)
1. Alacsony: A kép vöröses fehérnek tűnik.
2. Standard: Megtartja a fehér normális színárnyalatát.
3. Magas: A kép kékes fehérnek tűnik.
*A színek hőmérsékletéről:
Számos árnyalat van, amelyeket különböző okokból "fehér"-nek minősítenek
Aszínhőmérséklet (meleg-hideg színek) a fehér meghatározásának legelterjedtebb módja.
A hideg fehér vöröses fehérnek tűnik. A meleg fehérben pedig a kék szín jelenik meg.
Működtetés 27
4. Advance Menu (speciális beállítások menü)
FUNKCIÓ LEÍRÁS
A projektort mennyezetre vagy kivetítő mögé, illetve egy vagy több
tükörrel lehet felszerelni. Ha a projektort a mennyezetre kívánja
felszerelni, vegye a fel a kapcsolatot viszonteladójával a falikar
beszerzése érdekében (választható tartozék).
Padló, kivetítés elölről: Ezt
a beállítást akkor válassza amikor
a berendezést a padlón szereli fel és
a hallgatóság a kivetítőn megjelenő
képeket elölről nézi Ez
a legelterjettebb beállítási mód.
Mennyezet, kivetítés elölről: Ezt
a beállítást akkor válassza amikor
a berendezést a mennyezetre szereli
fel és a hallgatóság a kivetítőn
Mirror (tükör)
megjelenő képeket elülről nézi.
Padló, kivetítés hátulról: Ezt
a beállítást akkor válassza amikor
a berendezést a padlóhoz közel,
a kivetítő mögött szereli fel. Egy
speciális hátsó kivetítőre is
szüksége lesz.
Mennyezetre kivetítés hátulról: Ezt
a beállítást akkor válassza amikor
a berendezést a mennyezetre,
a kivetítő mögött szereli fel. Egy
speciális hátsó kivetítőre is
szüksége lesz.
Blank time
(képelrejtés
időtartama)
Source scan
(forrás
keresése)
Language
(nyelv)
Működtetés28
A Blank (kép elrejtése) funkció aktiválása közben a képelrejtés
időtartamát állítja be. Az adott időtartam elteltével a kép újra megjelenik
a kivetítőn.
Beállítja, hogy a projektor automatikusan keresse-e a bemenő
adatforrásokat. Ha a funkció be van kapcsolva a projektor a bemenő
jeleket kezdi keresni, a következő sorrendben: Analóg RGB --> Video -->
S-video amíg jelt nem talál. Ha a funkció nincs aktiválva a projektor
a legutóbbi bemeneti jelet válassza ki.
Ez az opció az OSD menü nyelv-beállításait szabályozza.
A projektoron lévő 3 Bal/ Jobb 4vagy a távirányítón lévő 3/ 4
gombok segítségével kiválaszthatja a kívánt felhasználói nyelvet, az
alábbiak közül: Angol, Francia, Német, Olasz, Spanyol, Orosz,
Hagyományos kínai, Egyszerűsített kínai, Japán és Koreai.
User Logo
(felhasználói
logó)
High Altitude
Mode (nagy
tengerszint
feletti
magasság
üzemmód)
Lehetővé teszi, hogy a felhasználó kiválassza a projektor indításánál
megjelenő preferált logót. Az alábbi logók közül választhat:
Alapértelmezett (BenQ logó), fekete képernyő vagy kék képernyő.
Ezt az üzemmódot szélsőséges környezeti kötülmények között kell
használni (pl. nagy tengerszint feletti magasságon, vagy magas
hőmérsékleten). Javasoljuk, hogy a High Altitude módot 3000 lábnál
magsabb vagy 40 foknál melegebb helyeken használja.
A projektor "High Altitude Mode"-ban való üzemeltetése a ventilátor
nagyobb igénybevétele miatt magasabb zajszinttel jár együtt.
Ha a fentiektől eltérő jellegű szélsőséges körülmények között használja
a projektort, megtörténhet, hogy az automatikusan kikapcsol. Ennek az
a célja, hogy BenQ projektora védve legyen a túlmelegedéstől. Ilyen
esetekben a High Altitude módra kell kapcsolni. Mindemellett ezzel nem
kívánjuk azt állítani, hogy a BenQ projektor bármilyen durva vagy
szélsőséges körülmények között működni fog
Működtetés 29
5. Information Menu (információ menü)
Ez a menü a projektor működésének aktuális állapotát mutatja.
FUNKCIÓ LEÍRÁS
Source
(forrás)
Resolution
(rezolúció)
Az aktuális jel forrását mutatja.
A bemeneti jel eredeti rezolúcióját mutatja.
Preset mode
(gyári
beállítások
mód)
Lamp Hour
(Lámpa órája)
System
(rendszer)
A Picture (kép) menüben kiválasztott funkciót/módot
mutatja.
A lámpa használati idejét mutatja.
A Videó bemeneti rendszerének formátumát mutatja meg: NTSC, PAL,
SECA.
Működtetés30
Karbantartás
Az ön projektorja kevés karbantartást igényel. Az egyetlen dolog amit rendszeresen el kell
végeznie, az a lencsék tisztitása.
A lámpa kivételével a projektor más alkatrészeit ne vegye ki. Amennyiben más részeket
kell lecserélnie vegye fel a kapcsolatot viszonteladójával.
A lencsék tisztítása
Tisztítsa meg a lencsét valahányszor piszkot vagy port észlel annak felületén.
A por eltávolítására használjon sürített-levegő fújót.
Piszok vagy folt esetén használjon lencse-tisztító papírt vagy ittasson át egy puha rongyot
lencse-tisztító folyadékkal és óvatosan törölgesse le a lencse felületét.
Soha ne dörzsölje a lencséket durva anyagokkal amelyek megkarcolhatják a lencsefelületet.
A projektorház tisztítása
A projektorház tisztítása előtt kapcsolja ki a készüléket és húzza ki annak tápkábelét.
Piszok vagy por eltávolításához törölje meg a készülékházat egy puha száraz és szöszmentes
ronggyal.
Nehezen eltávolítható piszok vagy folt eltávolítására itasson át egy puha rongyot vízzel és
semleges mosószerrel. Majd törölje le a házat.
Ne használjon viaszt, alkoholt, benzint, oldószert vagy más vegyszereket. Ezek használata
károsíthatja a készülékházat.
A projektor tárolása
Ha hosszabb időre kívánja tárolni a projektort, kérjük kövesse az alábbi utasításokat.
Győződjön meg arról, hogy a tároló-helyiség hőmérséklete az ajánlott értékek között van. Az
értékek pontos tartományának meghatározása érdekében nézze meg a Részletes leírás (Spec)
fejezetet vagy vegye fel a kapcsolatot viszonteladójával
Húzza be a szabályzólábat.
Távolítsa el az akkumulátorokat a távirányítóból.
A projektort eredeti csomagolásába, vagy ahhoz hasonló csomagolásban tárolja.
A projektor szállítása
Ajánlott, hogy a projektort eredeti vagy az eredetihez hasonló csomagolásban szálítsa.
Amikor önmaga szállítja projektorját, használja a projektorral szállított könnyű hordtáskát.
Karbantartás 31
Lámpa, információk
Figyelmezetető üzenet
Amikor a lámpa fényjelzője vörösen világít vagy egy üzenet jelenik meg a lámpacsere
szükségességét jelezve, cserélje la a lámpát vagy vegye fel a kapcsolatot viszonteladójával.
Egy régi lámpa használata a projektor hibás működéséhez vezethet és a lámpa akár el is
törhet.
A lámpa fényjelzőjének részletesebb leírását a 34 oldalon találja.
A lámpa túlzott felmelegedése esetén annak fényjelzője és a hőmérséklet figyelmeztető-fénye
világítani kezd. Kapcsolja ki és hagyja 45 percig hűlni a projektort. Ha ezután bekapcsolja
a készüléket és a hőmérséklet figyelmeztető fénye továbbra is kigyullad, a hibáról értesítse
viszonteladóját.
Az alábbi figyelmeztető üzenetek a lámpa lecserélésére hívják fel a figyelmét.
Üzenet Állapot
A lámpa több mint 1980 órát működött. Optimális
teljesítményhez szereljen be egy új lámpát. Ha
a projektort általában az alapértelmezett "Economic
Mode" (gazdaságos üzzemódban) használta
(24 oldal), még működtetheti a projektort a lámpa
cseréje nélkül, egészen a 2980 üzemeltetési óra
lejártát jelző figyelmeztető üzenet megjelenéséig.
A lámpa 2980 órát volt használva a projektor
további 20 óra használat után automatikusan
kikapcsol. A projektor hirtelen kikapcsolásából
eredő eesetleges kellemetlen helyzet elkerülése
végett egy új lámpát kell beszerelnie.
A lámpa több mint 3000 órát volt használva. Ez
az üzenet 40 másodpercig fog a képernyő közepén
villogni, miközben a Lámpa fényjelzője vörös
fénnyel villog. A projektor 40 másodperc után
kikapcsol. A projektor normális működéséhez
a lámpát KÖTELEZŐ kicserélni.
A lámpa cseréje
Az áramütés kockázatának csökkentése érdekében, lámpacsere előtt mindig kapcsolja ki
a projektort és húzza ki annak tápkábelét.
A súlyos megégés kockázatának csökkentése érdekében hagyja hűlni a projektort legalább
45 percig mielőtt kicserélné a lámpát.
Az ujjak sérülésének vagy a belső összetevők megrongálódásának elkerülése érdekében
járjon el különös óvatossággal amikor darabokra tört lámpát próbál eltávolítani.
Az ujjak sérülésének és a lencsék megrongálásának elkerülése érdekében ne érintse meg
a lámpa üres kamráját.
A lámpa higanyt tartalmaz. A lámpát a helyi veszélyes hulladékokra vonatkozó szabályoknak
megfelelően kell hulladékkezelni.
Karbantartás32
Step 1. Kapcsolja ki a projektort és húzza ki azt a fali csatlakozóból.
Step 2. Fordítsa fel a projektort. Csavarozza ki
és vegye le a lámpa védőfedelét. Ha
a lámpa forró, a megégés elkerülése
érdekében várjon 45 percet amíg az
lehül.
Step 3. Lazítsa meg a csavart, amely a lámpát
a projektorhoz erősíti. Ha a csavar nincs
megfelelően meglazítva ujjai megsérülhetnek. Nyomatékosan ajánlott, hogy
használjon mágneses fejű csavarhúzót.
Step 4. Emelje meg a fogót, hogy az felfele
álljon. A fogó segítségével óvatosan
tolja ki a lámpát a projektorból.
Ha túl gyorsan nyomja ki a lámpát az eltörhet
és a lámpa törött üvegdarabjai szétszóródhatnak
a projektor belsejében.
Ne tegye a lámpát gyúlékony anyagok mellé vagy
olyan helyekre ahol víz fröccsenhet rá illetve ahol
gyerekek hozzáférhetnek ahhoz.
A lámpa eltávolítása után ne dugja kezét a projektorba. Ha véletlenül megérinti a belső optikai
alkatrészek valamelyikét az oda vezethet, hogy a kivetített képek színében egyenetlenségek
keletkeznek vagy azok eltorzulnak.
Step 5. Helyezzen be egy új lámpát. Ellenőrizze,
hogy a fogó teljes mértékben záródott-e,
majd húzza meg erősen a csavart.
Egy nem megfelelően meghúzott, laza csavar
rossz csatlakozást eredményezhet, ami hibás
működéshez vezethet.
Ne húzza túl a csavart
Step 6. Helyezze vissza a lámpa védőfedelét
majd húzza meg a csavart. Ne kapcsolja
be a készüléket ha a lámpa védőfedele
nincs helyre rakva. Valahányszor a lámpát kicseréli, nulláza le annak óráját. Ha
a lámpa nincs lecserélve, ne nullázza a lámpa számlálóját mert ez károkhoz
vezethet.
Step 7. A lámpa időmérőjének lenullázása
i. A lámpa teljes használati idejének megjelenítésére nyomja
be és 5 másodpercig tartsa benyomva a 5 gombot.
ii. Az időmérő eléréséhez nyomja be a projektor vagy
távirányító Auto gombját. Egy beállításra vonatkozó üzenet
fog megjelenni.
iii. Lenullázáshoz nyomja meg a W vagy X gombokat, majd lépjen ki az Auto gomb
segítségével.
Karbantartás 33
Hőmérséklet adatok
Ha a hőmérséklet figyelmeztető lámpája világít, ez a következő problémák valamelyikét
valószínüsíti:
1. A belső hőmérséklet túlzottan magas.
2. A ventilátor nem működik.
Kapcsolja ki a projektort és kérje képzett szervizelő személyzet segítségét.
További részletes információért olvassa el az "Jelzések" a 34-ik oldalon.
Jelzések
Ábrázolások
1. Sötét - : Fény kikapcsolva
2. : Villogó fény
3. : Fény bekapcsolva
O : Narancssárga fény
4.
R : Vörös fény
5.
G : Zöld fény
6.
Világos Állapot leírása
Power Te mp Lamp
Power (be és kikapcsolás) események
A projektort éppen egy elektromos csatlakozóegységre
O O O
kötötték.
((1) A projektort nem normális körülmények között
--
O
--
O
Karbantartás34
G
G
--
--
kapcsolták ki és 90 mp. lehűlési időre van szüksége. Vagy
(2)Kikapcsolás után a projektor 90 mp lehűlési időt igényel.
Stand-by mód.
A bekacsolásjelző fény bekapcsolás közben kigyullad.
A projektor normálisan működik.
Lámpa történései
--
--
Hőmérsékleti történések
R
R
R
G
G
G
R
R
-
R
R
R
R
R
R
G
G
-
G
G
Azonnal cserélje ki azt egy újjal.
A lámpa nincs megfelelően becsavarozva, vagy sérült. Vegye
fel a kapcsolatot viszonteladójával.
A projektor automatikusan kikapcsolt. Ha újra próbálja
indítani azt, az ismételten ki fog kapcsolni. Vegye fel
a kapcsolatot viszonteladójával.
A projektor automatikusan kikapcsolt. Ha újra próbálja
indítani azt, az ismételten ki fog kapcsolni. Vegye fel
a kapcsolatot viszonteladójával.
A projektor automatikusan kikapcsolt. Ha újra próbálja
indítani azt, az ismételten ki fog kapcsolni. Vegye fel
a kapcsolatot viszonteladójával.
A projektor automatikusan kikapcsolt. Ha újra próbálja
indítani azt, az ismételten ki fog kapcsolni. Vegye fel
a kapcsolatot viszonteladójával.
A projektor automatikusan kikapcsolt. Ha újra próbálja
indítani azt, az ismételten ki fog kapcsolni. Vegye fel
a kapcsolatot viszonteladójával.
A projektor automatikusan kikapcsolt. Ha újra próbálja
indítani azt, az ismételten ki fog kapcsolni. Vegye fel
a kapcsolatot viszonteladójával.
A projektor automatikusan kikapcsolt. Ha újra próbálja
--
-
-
R
R
R
indítani azt, az ismételten ki fog kapcsolni. Vegye fel
a kapcsolatot viszonteladójával.
A projektor automatikusan kikapcsolt. Ha újra próbálja
indítani azt, az ismételten ki fog kapcsolni. Vegye fel
G
a kapcsolatot viszonteladójával.
A projektor automatikusan kikapcsolt. Ha újra próbálja
indítani azt, az ismételten ki fog kapcsolni. Vegye fel
G
a kapcsolatot viszonteladójával.
Karbantartás 35
Hibaelhárítás
A PROJEKTOR NEM KAPCSOL BE.
Hibaforrás Hibaelhárítás
Dugja be az tápkábelt a projektor AC
A készülék nem kap áramot
a tápkábelen keresztül.
A projektort a hűtési folyamat közben
próbálta meg bekapcsolni.
NINCS KÉP
Hibaforrás Hibaelhárítás
A videó forrás készüléke nincs
megfelelően bekötve.
A projektor nem-megfelelően van
csatlakoztatva a bemenő adatforrás
egységre.
A bemenő adatjel rosszul volt
kiválasztva.
A lencse védősapkája nem volt
eltávolítva.
A KÉP ÉLETLEN
Hibaforrás Hibaelhárítás
A projekciós lencse nincs megfelelően
fókuszálva.
A projektor és a kivetítő nicsenek
megfelelően egymáshoz igazítva.
A lencse védősapkája nem volt
eltávolítva
csatlakozójába és a hálózati csatlakozóba. Ha
a hálózati csatlakozónak van kapcsolója,
győződjön meg, hogy az be van kapcsolva.
Várjon amíg a hűtési folyamat befejeződött.
Kapcsolja be a készőléket és ellenőrízze,
hogy a jelkábel megfelelően van-e bekötve.
Ellenőrízze a csatlakozást.
A projektor vagy távirányító Source
gombjának segítségével válassza ki
a megfelelő bemenő jelet.
Távolítsa el a védősapkát.
A fókuszgyűrű segítségével állítsa be a lencse
fókuszát.
Állítsa be a vetítési szöget és irányt illetve, ha
szükséges, a berendezés magasságát.
Távolítsa el a védősapkát.
A TÁVIRÁNYÍTÓ NEM MŰKÖDIK
Hibaforrás Hibaelhárítás
Az elem kimerült. Cserélje ki azt egy új elemmel.
A távirányító és a projektor között
akadály van.
Túl távol áll a projektortól.
Hibaelhárítás36
Távolítsa el az akadályt.
Álljon a projektortól számított maximum
6 méteres távolságon belül.
Műszaki leírás
A projektor műszaki leírása
A műszaki leírás bármely része előzetes bejelentés nélkül változhat.
Általános adatok
Termék megnevezése Digital Projector (Digitális projektor)
Modell megnevezése PB2240 1024 x 768 XGA
PB2140 800 x 600 SVGA
Optikai adatok
Kivetítő rendszer 1-CHIP DMD
Lencse F/szám PB2240 F=2,4 to 2,6, f= 24,0 to 29,1 mm
PB2140 F=2,4 to 2,6, f= 18,6 to 22,7 mm
Lámpa 200W teljesítményű lámpa
Elektronikai adatok
Energiaforrás AC100 ~ 240V, 3.5A, 50/60 Hz (Automatikus)
Energiafogyasztás 265W (Max)
Mechanikai adatok
Méretek 238 mm (W) x 86.8 mm (H) x 180 mm (D)
Használati hőmérsékleti
értékek
Tömeg 4.1 lbs (1.8 Kg)
Bemenő terminál
Számítógép bemenet
RGB input D-sub 15-csatlakozótűs (anya)
Videojel bemenet
S-VIDEO Mini DIN 4-csatlakózőtűs port x 1
Videó RCA jack x1
HDTV-jel bemenet D-sub <--> YP
Audió-jel bement
Audio bemenet Mini jack sztereó csatlakozó
Kimenő jelek
USB egér-csatlakozó A/B széria x 1
Speaker 1 watt x 1
0°C ~ 40°C
bPr RCA jack x 3, RGB bemeneten
keresztül
Műszaki leírás 37
Haszsználati környezet- követelmények
Működési hőmérséklet 0°C ~ 40°C tengerszinten
Használati viszonylagos
páratartalom
Használati magasság 6000 lábnál 30°C
10% ~ 90% (sűrűsödés nélkül)
6000 ~ 10000 lábnal 23°C
Méretek
81.8
180
86.8
Műszaki leírás38
238
Egység: mm
Beállítások táblázat
Támogatott képfrissítés PC bemenethez
Vízszintes
Rezolúció
Frekvencia
(kHz)
640 x 400 31.470 59.469 31.500 640 x 400_60
31.469 59.940 25.175 VGA_60
640 x 480
800 x 600
1024 x 768
1280 x 1024 63.981 60.020 108.000 SXGA3_60
37.861 72.809 31.500 VGA_72
37.500 75.000 31.500 VGA_75
43.269 85.008 36.000 VGA_85
37.879 60.317 40.000 SVGA_60
48.077 72.188 50.000 SVGA_72
46.875 75.000 49.500 SVGA_75
53.674 85.061 56.250 SVGA_85
48.363 60.004 65.000 XGA_60
56.476 70.069 75.000 XGA_70
60.023 75.029 78.750 XGA_75
68.667 84.997 94.500 XGA_85
Függőleges
Frekvencia
(Hz)
Képelem
Frekvenciája
(MHz)
Mód
Támogatott képfrissítés komponens YP
Jelformátum
480i(525i)@60Hz 15.73 59.94
480p(525p)@60Hz 31.47 59.94
576i(625i)@50Hz 15.63 50.00
576p(625p)@50Hz 31.25 50.00
720p(750p)@60Hz 45.00 60.00
720p(750p)@50Hz 37.50 50.00
1080i(1125i)@60Hz 33.75 60.00
1080i(1125i)@50Hz 28.13 50.00
Vízszintes
Frekvencia (kHz)
bPr bemenethez.
Függőleges
Frekvencia (Hz)
Támogatott képfrissítés Video és S-Video bemenetekhez
Vízszintes
Videó mód
Frekvencia
(kHz)
NTSC 15.73 60 3.58
PAL 15.63 50 4.43
SECAM 15.63 50 4,25 vagy 4,41
PAL-M 15.73 60 3.58
PAL-N 15.63 50 3.58
PAL-60 15.73 60 4.43
NTSC4.43 15.73 60 4.43
Függőleges
Frekvencia
(Hz)
Szín segédvivőfrekvencia
(MHz)
Műszaki leírás 39
Jótállás
Korlátozott jótállás
A BenQ garantálja, hogy jele termék mindenféle anyagi- és gyártási hibától mentes,
normális körülmények közötti használat és megfelelő tárolás melett.
Bármilyen garanciális ügyben szükség lesz a vásárlás dátumát igazoló iratra. Abban az
esetben, ha a termék a garanciális idő alatt meghibásodik a BenQ egyetlen
kötelezettsége, és az ön kizárólagos jogorvoslata, a hibás részek kicserélése (munka
beleértve). Garanciális jogorvoslatért azonnal vegye fel a kapcsolatot a hibás termék
beszállítójával.
Fontos megjegyzés: A fenti garancia semmisé válik abban az esetben, ha a felhasználó
a készüléket nem a BenQ által előírt körülmények között tárolja vagy használja, ez
különösképpen vonatkozik a levegő nedvességtartalmára, ami 10% és 90% között
kell legyen, a hőmérsékletre,ami 0
magasságra, ami 10000 láb alatt kell legyen, valamint a poros környezetben való használat
elkerülésére. Ez a garancia specuifikus törvényes jogokkal ruházza fel önt, valamint
további jogokkal is, amelyek országonként változhatnak.
További információkért nézze meg a BenQ Garanciális Információ könyvet.
°C és 40°C között kell legyen, tengerszint feletti
Jótállás40
Szabályozó nyilatkozatok
FCC nyilatkozat
B OSZTÁLY: Ez a berendezés rádió-frekvenciás energiát generál, használ és bocsát
ki és ha nem az előírásoknak megfelelően használják, káros interferenciát okozhat
rádió-kommmunikációs eszközöknek. Még helyes telepítés esetén sincs garancia arra,
hogy bizonyos esetekben nem lép fel interferencia. Ha a készülék káros interferenciát
okoz a rádió vagy televízió vételét zavarva, (amit a projektor ki és bekapcsolásával
könnyen meg lehet állapítani) a felhasználó megpróbálhatja az interferenciát az alábbi
módok valamelyikén kiküszöbölni:
— Mozgassa el, vagy helyezze át az antennát.
— Növelje meg a berendezés és a vevő-készülék közti távolságot.
— A berendezést csatlakoztassa a vevő-készülék által igénybe vett fali
csatlakozótól eltérő, másik áramkörre.
— Vegye fel a kapcsiolatot a szállítójával, vagy egy képzett rádió/TV
technikussal.
EEC nyilatkozat
A berendezést a 89/336/EEC (European Economic Community/Európai gazdasági
közösség) előírás szerint az EMC (Electric Magnetic Compatibility/elektronikus
mágneses kompatibilitás) ellen volt tesztelve és az előírásoknak megfelelt.
MIC nyilatkozat
B osztályú berendezés (Háztartási célokra használandó információs/
telekommunikációs berendezés)
Mivel a berendezés háztartási célokra alkalmas EMC regisztráció szerint regisztráltatott,
bárhol használható, beleértve a háztartást és lakókörnyezetet is.
Szabályozó nyilatkozatok 41
Loading...
