Projektor cyfrowy PB2140 / PB2240 Seria przenośna Podręcznik użytkownika

Zapraszamy

Copyright

Copyright 2004 by BenQ Corporation. All rights reserved. Reprodukowanie niniejszej publikacji, jej przekazywanie, przepisywanie, zapisywanie w jakikolwiek sposób lub tłumaczenie na jakikolwiek język lub język programowania, w każdej formie i jakimikolwiek środkami elektronicznymi, mechanicznymi, magnetycznymi, optycznymi, chemicznymi lub innymi jest zabronione bez wcześniejszej pisemnej zgody firmy BenQ Corporation.

Zastrzeżenia

Firma BenQ Corporation nie podejmuje zobowiązań prawnych ani nie daje gwarancji, wyrażonych lub domniemanych, w odniesieniu do zawartości niniejszego dokumentu, a szczególnie unieważnia wszelkie gwarancje, tytuły sprzedaży, czy fakt s pełniana wymagań dla szczególnych zastosowań. Ponadto firma BenQ Corporation zastrzega sobie prawo do przeprowadzania aktualizacji niniejszej publikacji i wprowadzania od czasu do czasu zmian do zawartości tej publikacji, bez wymogu infor- mowania kogokolwiek przez BenQ Corporation o takich aktualizacjach czy zmianach.

*DLP, Digital Micromirror Device i DMD to znaki handlowe (trademarks) Texas Instruments. Pozostałe prawa autorskie należą do poszczególnych firm i organizacji.

Spis treści

Ważne instrukcje bezpieczeństwa....................... 1

Wprowadzenie .................................................... 4

Funkcje projektora ............................................................ 4

Zestaw ............................................................................... 5

Akcesoria dodatkowe ................................................................................. 6

Zewnętrzny widok projektora ........................................... 6

Widok z przodu / z góry ............................................................................. 6

Widok z tyłu ............................................................................................... 6

Widok z dołu .............................................................................................. 6

Sterowanie i funkcje ......................................................... 7

Zewnętrzny panel kontrolny ...................................................................... 7

Opis pilota .................................................................................................. 8

Skuteczny zasięg pilota .............................................................................. 9

Instalowanie i wymiana baterii .................................................................. 9

Połączenia ......................................................... 10

Podłączanie do komputera lub laptopa ........................... 10

Podłączanie urządzenia do komponentowego wejścia wideo 11

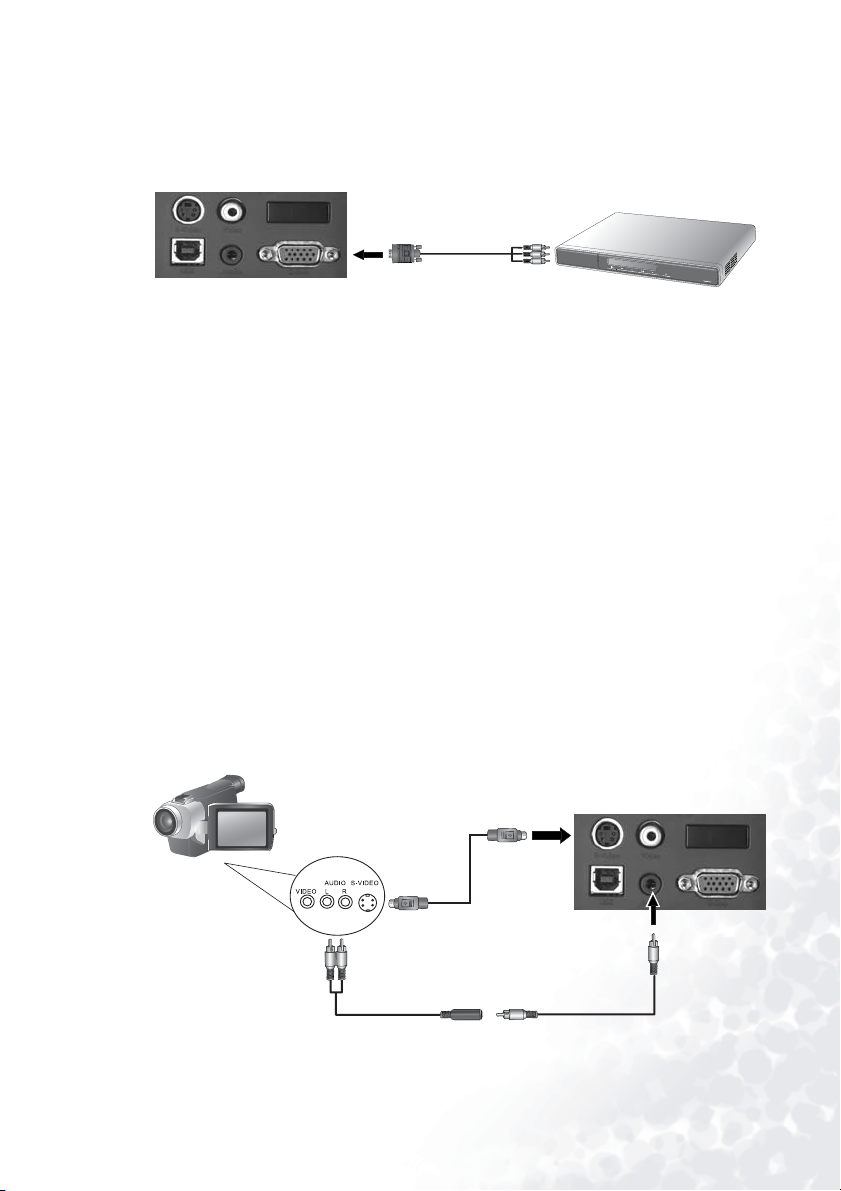

Podłączanie urządzeń wideo i S-Video .......................... 11

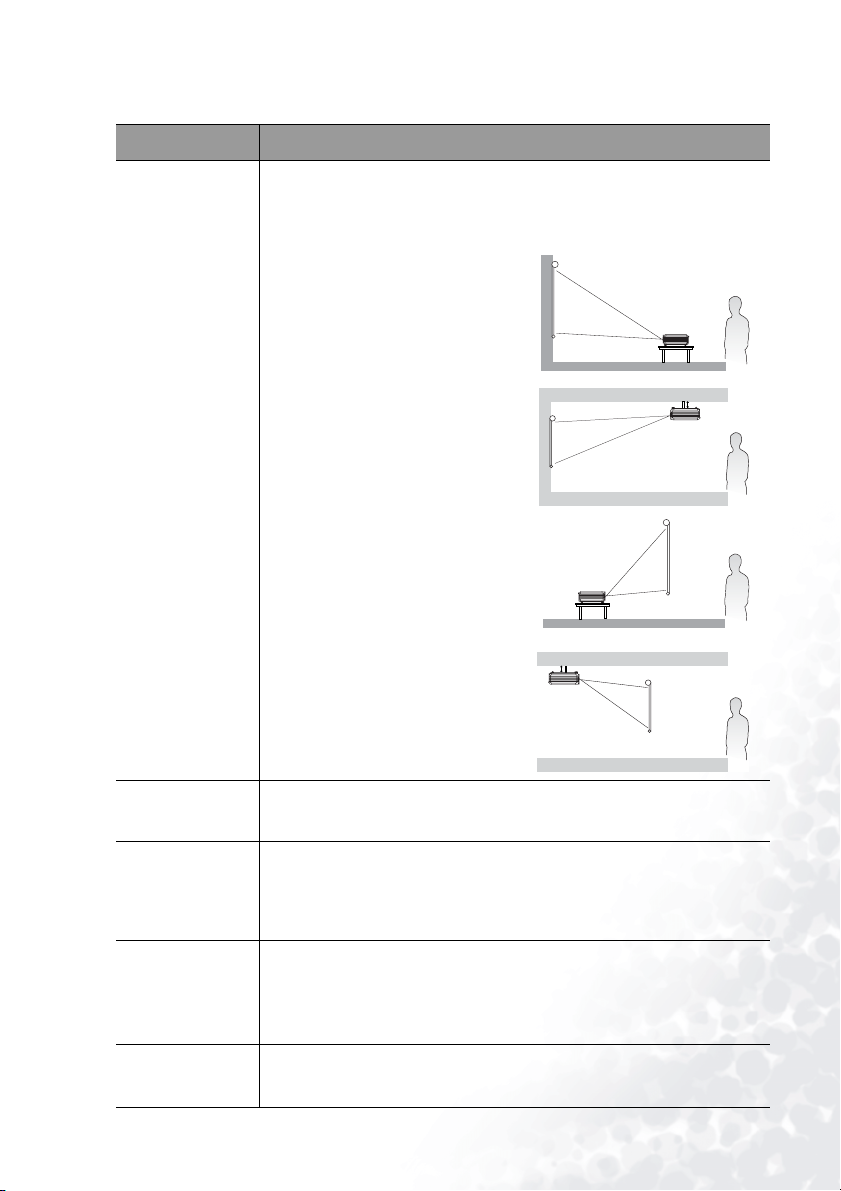

Instalacja ........................................................... 13

Wybór miejsca ................................................................ 13

Regulacja wysokości ...................................................... 14

Wielkość ekranu ............................................................. 14

Opis działania.................................................... 16

Inicjalizacja ..................................................................... 16

Wyłączanie ..................................................................... 17

Cyfrowa korekcja trapezu (Keystone) ............................ 18

Wybór źródła .................................................................. 19

Automatyczne dostrajanie .............................................. 19

Pusty ekran ..................................................................... 20

Powiększenie / Ostrość ................................................... 20

Menu działania (Operation) ............................................ 21

Menu System ........................................................................................... 21

Korzystanie z menu .................................................................................. 22

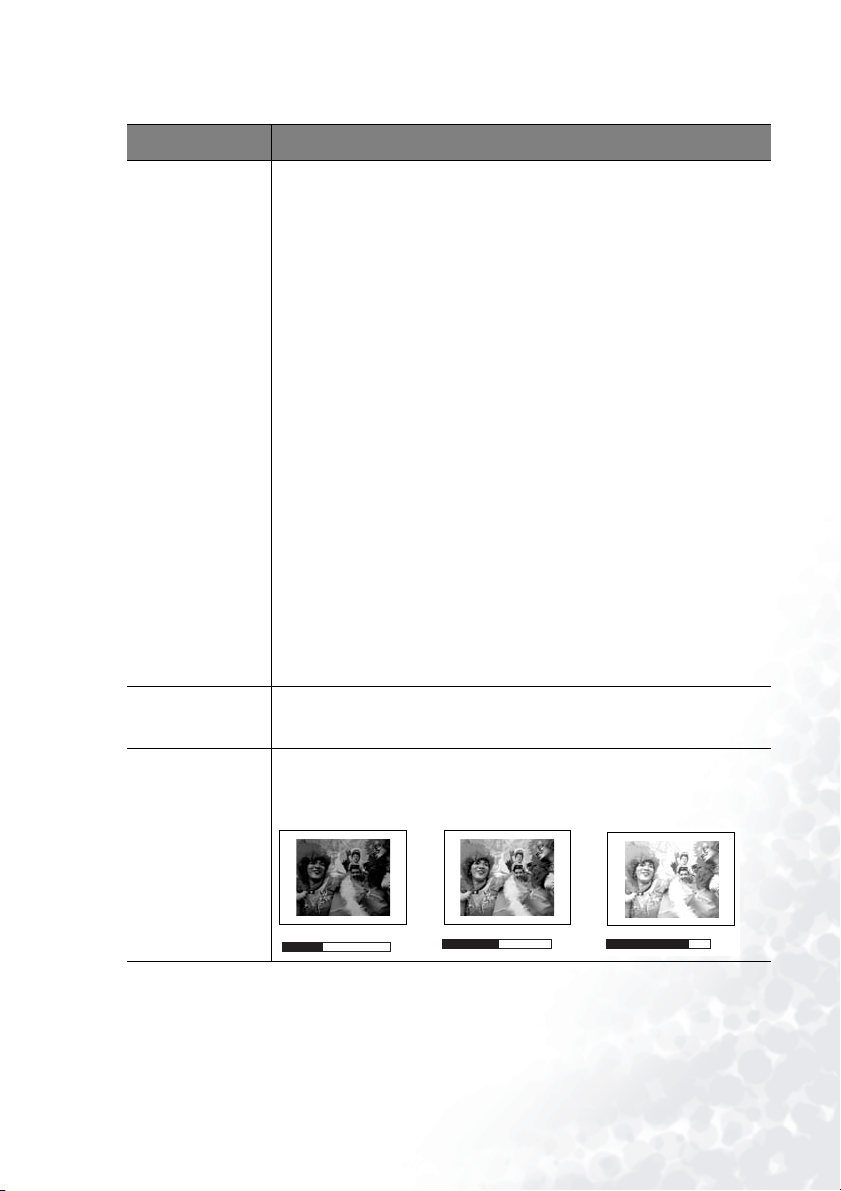

1. Menu obrazu (Picture) ......................................................................... 23

Spis treści iii

2. Menu Obrazu Pro-Picture ..................................................................... 25

3. Menu Ustawienia ................................................................................. 26

4. Menu zaawansowane (Advance) .......................................................... 27

5. Menu Informacje (Information) ........................................................... 28

Konserwacja...................................................... 29

Czyszczenie obiektywu ............................................................................ 29

Czyszczenie obudowy projektora ............................................................. 29

Przechowywanie projektora ..................................................................... 29

Transport projektora .................................................................................29

Informacje o lampie ........................................................ 30

Komunikat ostrzegawczy ......................................................................... 30

Wymiana lampy ....................................................................................... 30

Informacje o temperaturze ....................................................................... 32

Kontrolki .................................................................................................. 32

Informacje serwisowe ..................................................... 34

Akcesoria (zawarte w zestawie standardowym) ...................................... 34

Dodatkowe akcesoria (poza zestawem standardowym) ........................... 34

Zamawianie części i informacje ...............................................................34

Rozwiązywanie problemów.............................. 35

Dane techniczne ................................................ 36

Specyfikacje projektora ..................................................36

Tabela czasów ................................................................. 37

Obsługiwane czasy dla wejścia komputerowego ..................................... 37

Obsługiwane czasy dla wejścia komponentowego YPbPr ...................... 37

Obsługiwane czasy dla wejść wideo i S-Video ........................................ 37

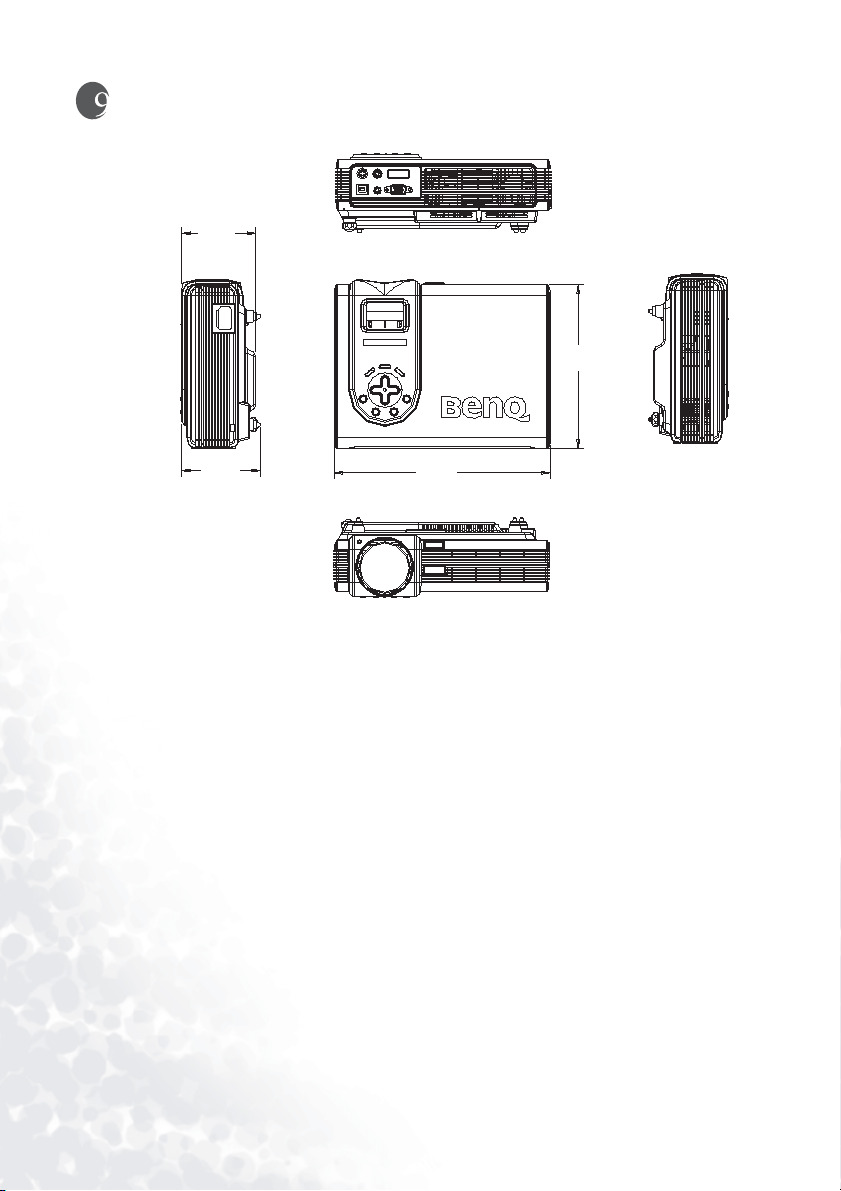

Wymiary............................................................ 38

Gwarancja ......................................................... 39

Ograniczona gwarancja ................................................... 39

Oświadczenie dotyczące przepisów.................. 40

Oświadczenie FCC .......................................................... 40

Oświadczenie EEC .......................................................... 40

Oświadczenie MIC .......................................................... 40

Spis treściiv

Ważne instrukcje bezpieczeństwa

Ten projektor BenQ został odpowiednio zaprojektowany i poddany surowym testom, dzięki czemu spełnia najnowsze standardy bezpieczeństwa sprzętu elektronicznego. W celu zapewnienia bezpiecznego użytkowania produktu należy jednak przestrzegać instrukcji zawartych w niniejszym podręczniku i oznaczeniach samego produktu.

Uwaga

• Otwieranie obudowy grozi

porażeniem prądem. Części

wewnątrz nie mogą być naprawiane przez użytkownika.

• Przed przystąpieniem do

użytkowania projektora zapoznaj się z niniejszym podręcznikiem.

Zachowaj go przez okres użytkowania urządzenia.

• Serwisowanie powierzaj tylko wykwalifikowanemu personelowi.

• Zawsze otwieraj przesłonę

obiektywu lub zdejmuj nakładkę obiektywu jeśli lampa projektora jest włączona.

• W czasie działania projektora nie patrz prosto w obiektyw. Intensywny

promień światła może uszkodzić wzrok.

• W niektórych krajach napięcie w sieci

jest NIESTABILNE. Projektor przystosowany jest do prawidłowego działania w przedziale od 100 do 240 V, ale może zawodzić, jeśli następują przerwy w dopł lub wahania napięcia +/- 10 V. Na

obszarach, gdzie istnieje takie ryzyko zaleca się użycie stabilizatora napięcia, listwy przeciwprzepięciowej lub zasilania awaryjnego UPS.

Ważne instrukcje bezpieczeństwa 1

ywie prądu

Instrukcje bezpieczeństwa

1. Podczas działania lampa bardzo się

rozgrzewa. Przed wymontowaniem zespołu lampy w celu wymiany pozwól projektorowi ostygnąć przez ok. 45 minut.

2. Nie użytkuj lampy po zakończeniu okresu jej żywotności. Eksploatacja lampy ponad przewidziany dla niej okres może w niektórych sytuacjach spowodować jej eksplozję.

4. Nie umieszczaj urządzenia na

niestabilnym wózku, stojaku lub stole. W razie upadku urządzenie może zostać poważnie uszkodzone.

5. Aby ograniczyć ryzyko porażenia prądem nie rozmontowuj urządzenia. Jeśli konieczne jest serwisowanie lub naprawa, zanieś urządzenie do specjalisty. Użytkowanie niewłaściwie złożonego urządzenia może być przyczyną jego poważnych uszkodzeń

lub porażenia prądem.

3. Nigdy nie wymieniaj zespołu lampy

lub jakichkolwiek elektronicznych części, jeśli projektor podłączony jest do gniazdka zasilającego.

Ważne instrukcje bezpieczeństwa2

6. Urządzenie potrafi wyświetlać odwrócone obrazy po zainstalowaniu go na suficie W celu bezpiecznej instalacji projektora pod sufitem, użyj zestawu do montażu sufitowego BenQ.

Instrukcje bezpieczeństwa (kontynuacja)

7. Nie zakrywaj otworów wentylacyjnych.

- Nie stawiaj urządzenia na kocu, materacu lub innych miękkich powierzchniach.

- Nie przykrywaj urządzenia materiałem.

- Nie umieszczaj w pobliżu urządzenia żadnych materiałów palnych.

Jeżeli otwory wentylacyjne są mocno

pozatykane, przegrzanie urządzenia może spowodować wybuch ognia w jego wnętrzu.

9. W czasie użytkowania zawsze

10. Nie ustawiaj urządzenia w pionie na

8. Nie umieszczaj urządzenia w żadnym zponiższych środowisk:

- Słabo wentylowana lub ograniczona przestrzeń; zapewnij przynajmniej 50 cm odstępu od ścian i swobodny przepływ powietrza wokół projektora

- Miejsca o tendencji do mocnego nagrzewania się, takie jak wnętrze samochodu z zamkniętymi szybami

- Miejsca, w których elementy optyczne narażone będą na działanie wysokiej wilgotności, kurzu lub dymu papierosowego, powodujących skrócenie czasu użytkowania projektora i pociemnienie obrazu

- Miejsca w pobliżu czujników pożarowych

- Miejsca o temperaturze otoczenia powyżej 35°C / 95°F

11. Nie stawaj na urządzeniu ani nie kładź na

umieszczaj urządzenie na równej, poziomej powierzchni.

- Nie używaj urządzenia jeśli jest przekrzywione bardziej niż o 10 stopni w lewo lub w prawo albo o ponad 15 stopni w tył lub w przód. Używanie urządzenia w pozycji odbiegającej od poziomu może spowodować wadliwe działanie lub uszkodzenie lampy.

jednym z boków.

Może to spowodować jego przewrócenie się i doprowadzić do urazów użytkownika lub uszkodzenia urządzenia.

nim żadnych przedmiotów.

Poza prawdopodobnym uszkodzeniem urządzenia, takie postępowanie może prowadzić do wypadków i urazów.

12. Nie umieszczaj w pobliżu urządzenia żadnych cieczy. Wylanie cieczy na projektor może spowodować jego awarię. Jeśli projektor zamoczy się, odłącz go od sieci i skontaktuj się z BenQ w celu naprawy urządzenia.

Ważne instrukcje bezpieczeństwa 3

Wprowadzenie

Funkcje projektora

Projektor łączy w sobie system optyczny o wysokiej wydajności z konstrukcją przyjazną dla użytkownika, co gwarantuje niezawodność i łatwość użycia.

Projektor posiada następujące funkcje:

• Niewielkie rozmiary umożliwiające przenoszenie

• Wysokiej jakości obiektyw z manualnym powiększeniem

• Jednoprzyciskowe strojenie automatyczne, pozwalające na ustawienie najlepszej jakości obrazu

• Cyfrowa korekcja trapezu (keystone) do korekcji zniekształconych obrazów

• Regulowany balans kolorów dla wyświetlacza danych/wideo

• Lampa projekcyjna o ultra-wysokiej jasności

•Zdolność wyświetlania 16.7 miliona kolorów

• Menu ekranowe w 10 językach: angielskim, francuskim, niemieckim, włoskim, hiszpańskim, rosyjskim, chińskim tradycyjnym, chińskim uproszczonym, japońskim i koreańskim

•Możliwość włączenia trybu normalnego lub ekonomicznego, pozwalającego na mniejsze zużycie energii

• Znakomita funkcja AV, pozwalająca na uzyskanie obrazu AV wysokiej jakości

• Kompatybilność z HDTV (YP

Uwaga: Jasność wyświetlanego obrazu będzie się wahać w zależności od warunków oświetleniowych otoczenia i ustawień kontrastu / jasności.

bPr)

Wprowadzenie4

Zestaw

Do projektora dołączone są kable umożliwiające połączenie ze standardowym komputerem PC lub laptopem. Ostrożnie rozpakuj zestaw i sprawdź, czy masz wszystkie pokazane poniżej składniki. Jeżeli któregokolwiek z nich brakuje, skontaktuj się ze swoim

sprzedawcą.

Projektor Miękki pokrowiec Pilot Podręcznik

użytkownika

Baterie Przetwornik 3-2 CD z instrukcjami

użytkownika

Kabel USB Kabel S-Video Kabel wideo Kabel VGA Kabel audio

USA

Przewód

zasilania 110V

Przewód

zasilania 220V

Przewód

zasilania 240V

Instrukcja

szybkiego startu

Pociągnij klapkę przed użyciem pilota.

Książeczka

gwarancyjna

Wprowadzenie 5

Akcesoria dodatkowe

1. Łącznik do Macintosh'a

2. Moduł lampy 200W

3. Zestaw do montażu sufitowego

4. Zestaw bezprzewodowy Wireless Pro

5. Presentation Plus

6. Kabel komponentowy wideo

Zewnętrzny widok projektora

Widok z przodu / z góry

Zewnętrzny panel kontrolny (szczegółowe informacje na stronie 7)

Otwór zamka Kensington

Wejście przewodu zasilającego AC

Kratka wentylacyjna

Widok z tyłu

Łącznik S-Video

Łącznik USB

Widok z dołu

Przedni przycisk regulatora

Przednia stopka regulatora

Przedni przycisk regulatora

Łącznik wideo

Łącznik audio

Pierścień ostrości ipierścień powiększenia

Obiektyw

Przedni czujnik pilota na podczerwień

Tylni czujnik pilota na podczerwień

Wejście sygnału (PC/ YP

bPr/ YCbCr)

RGB

Kratka wentylacyjna

Klapka lampy

Tylna stopka regulatora

Wprowadzenie6

Tylna stopka regulatora

Sterowanie i funkcje

Zewnętrzny panel kontrolny

9 4 5 1 2

6 7

1. Zasilanie (więcej informacji na stronach 16 i 17)

Włączenie i wyłączenie projektora.

2. Menu

Otwiera, zapisuje i opuszcza menu ekranowe.

3. Dół 6

4. 5 Góra

5. 3 W lewo

6. W prawo 4

Klawisze #2 i #6 używane są do wyboru pozycji menu i dokonywania zmian.

Więcej informacji na stronie 22.

Kiedy menu ekranowe nie jest aktywowane, przyciski 3 Left (w lewo) i Right (w prawo) 4 służą jako skróty korekcji trapezu -/+. Więcej informacji

na stronie 18.

ródło (więcej informacji na



stronie 19)

Kolejne wybieranie sygnału wejściowego: analogowy RGB, wideo lub S-Video.

8. Auto (więcej informacji na stronie 19)

Automatyczny wybór najlepszych ustawień dla wyświetlanego obrazu.

9. Kontrolka zasilania (więcej informacji na stronie 31)

Zapala się lub miga, gdy projektor jest włączony.

10. Ostrzegawcza kontrolka temperatury (więcej informacji na stronie 31)

Miga na czerwono, jeśli temperatura projektora staje się zbyt wysoka.

11. Kontrolka lampy (więcej informacji na stronie 31)

Wskazuje status lampy. Zapala się ibłyska, gdy pojawia się jakiś problem z lampą.

12. Pierścień powiększenia

Regulacja wielkości obrazu. Obróć zgodnie z ruchem wskazówek zegara, aby powiększyć obraz lub obróć przeciwnie do ruchu wskazówek zegara, aby pomniejszyć obraz.

13. Pierścień ostrości

Regulacja ostrości wyświetlanego obrazu.

Wprowadzenie 7

Opis pilota

Zasilanie

Zamrożenie

Następna / poprzednia strona

5 Góra

3 W lewo /

Wprawo 4

6Dół

AUTO

Auto

Trapez

(Keystone)

Funkcja Opis

Zasilanie

Zamrożenie

5Góra, Menu 3W lewo / Wprawo4, 6 Dół

AUTO

Auto trapez

Trapez

(Keystone)

Następne i poprzednia strona

Włączenie i wyłączenie projektora. Więcej informacji na stronach 16 i 17.

Po naciśnięciu Freeze obraz jest zamrażany. Ikona pauzy (“Pause”) pojawi się w prawym dolnym rogu ekranu. Ponownie naciśnij Freeze, aby wyłączyć funkcję.

Używane do wyboru odpowiedniej pozycji menu i dokonywania zmian. Więcej informacji na stronie 22.

Automatycznie koryguje trapezoidalne zniekształcenie powstałe w przypadku nieodpowiedniego kąta projekcji. Więcej informacji na stronie 18.

Manualnie koryguje trapezoidalne zniekształcenie powstałe w przypadku nieodpowiedniego kąta projekcji. Więcej informacji na stronie 18.

Przed uruchomieniem tej funkcji podłącz projektor do komputera lub laptopa za pomocą kabla USB. Możesz obsługiwać prezentację Power Point

i poprzednią stronę

Auto

 ródło (Source)

Automatyczny wybór najlepszych ustawień dla wyświetlanego obrazu. Więcej informacji na stronie 19.

Kolejne wybieranie sygnału wejściowego: RGB, komponentowy

wideo,

Auto

 ródło (Source)

Blank (pusty ekran)

Ustawienie gotowe

naciskając następną

S-Video lub wideo. Więcej informacji na stronie 19.

Wprowadzenie8

Blank (pusty ekran)

Aby przyciągnąć na siebie całą uwagę publiczności, prezenter może użyć funkcji pustego ekranu, która ukrywa wyświetlany obraz. Aby przywrócić obraz, ponownie naciśnij Blank (pusty ekran). Więcej informacji na stronie 20.

Ustawienie gotowe

W zależności od wybranego sygnału wejściowego dostępnych jest kilka opcji konfiguracji obrazu: tryb Vivid (żywy), tryb prezentacji, tryb gier, tryb wideo, tryb kinowy i tryb ekonomiczny. Więcej informacji na stronie 23.

Skuteczny zasięg pilota

Czujniki pilota (IR) umieszczone są z przodu i z tyłu projektora. W celu poprawnego działania, pilot musi być trzymany pod kątem nie większym niż 30 stopni w stosunku do czujników projektora. Dystans pomiędzy pilotem, a czujnikami nie powinien przekraczać 6 metrów (19,5 stopy).

Uwagi dotyczące posługiwania się pilotem:

Upewnij się, czy między pilotem, a czujnikami na podczerwień projektora nie ma żadnych przeszkód, które mogłyby zatrzymywać wiązkę podczerwieni.

Instalowanie i wymiana baterii

1. Wyciągnij szufladkę baterii.

2. Włóż nową baterię do

szufladki.

3. Wepchnij szufladkę do

pilota.

Unikaj nadmiernej temperatury iwilgotności. Istnieje ryzyko eksplozji, jeśli bateria zostanie nieprawidłowo wymieniona. Wymieniaj tylko na baterie tego samego typu lub ekwiwalent rekomendowany przez producenta. Zużytą baterię zutylizuj w sposób zalecany przez producenta.

Wprowadzenie 9

Połączenia

Podłączając źródło sygnału do projektora upewnij się, że:

1. Wszystkie łączone urządzenia są wyłączone.

2. Użyte są prawidłowe kable sygnałowe dla danego źródła.

3. Kable są dokładnie podłączone.

Podłączanie do komputera lub laptopa

RGB

USB

PC audio

RGB

Do podłączenia urządzenia do komputera Macintosh wymagany jest specjalny łącznik (akcesorium dodatkowe).

Kabel USB

Kabel audio

Kabel VGA

Do wejścia RGB

USB

PC audio

Do wejścia RGB

Połączenia10

+ 30 hidden pages
