BenQ P53 User Guide

Joybook P53 系列用户手册

欢迎

版权

械、磁性、光学、化学、手写或任何方式予以重制、传输、转译、储存于检索系统或翻译成任何文字或计算机语言。

本手册中提及的所有其它标志、产品或公司名称可能是其各自相应公司的注册商标或版权，在此仅作信息参考用途。

免责声明

对于本文之任何明示或默示内容，明基仓储（上海外高桥保税区）有限公司不做任何保证，亦拒绝对任何特殊目的之商用性或适用性目的予以保证。此外，明基仓储（上海

外高桥保税区）有限公司保留修改或变更本文之权利，并且修改或变更内容将不另行通知。

Windows、 Internet Explorer 和 Windows Mail 是 Microsoft Corporation 的商标。其它名称分别是相应公司或组织的版

权。

是 SRS Labs, Inc. 的商标。经 SRS Labs, Inc. 许可

本手册适用的 Joybook 型号

本手册中包含下列 Joybook 型号的相关信息：

• Joybook P53 系列请注意，实际的硬件或软件能力会因您购买的型号不同而

有所差异。如需确定您的 Joybook 型号，请参考包装盒上的标签或者 Joybook 的印字。

嵌入 TruSurround HD 及 Headphone 360 技术。

HDMI、 HDMI 标志和 “High-Definition Multimedia Interface”是 “HDMI Licensing LLC”的商标或注册商标。

简介 ................................................................................................. 1

关于本手册................................................................................. 1

印刷 .............................................................................................2

快速入门......................................................................................... 3

物品清单.....................................................................................3

准备使用 Joybook ...................................................................... 3

扩展 Joybook 的性能.................................................................6

熟悉 Joybook .................................................................................. 9

前视图 ......................................................................................... 9

左视图 ....................................................................................... 11

右视图 ....................................................................................... 13

底视图 ....................................................................................... 15

指示灯 ....................................................................................... 16

开始使用 Windows Vista ............................................................ 17

正确关闭 Joybook .................................................................... 17

使用 Windows 移动中心......................................................... 18

使用 Joybook ................................................................................ 19

使用触控板............................................................................... 19

使用键盘...................................................................................21

功能热键............................................................................. 21

Windows 键和锁定键........................................................ 23

使用内置的无线连接功能（特定型号提供）....................25

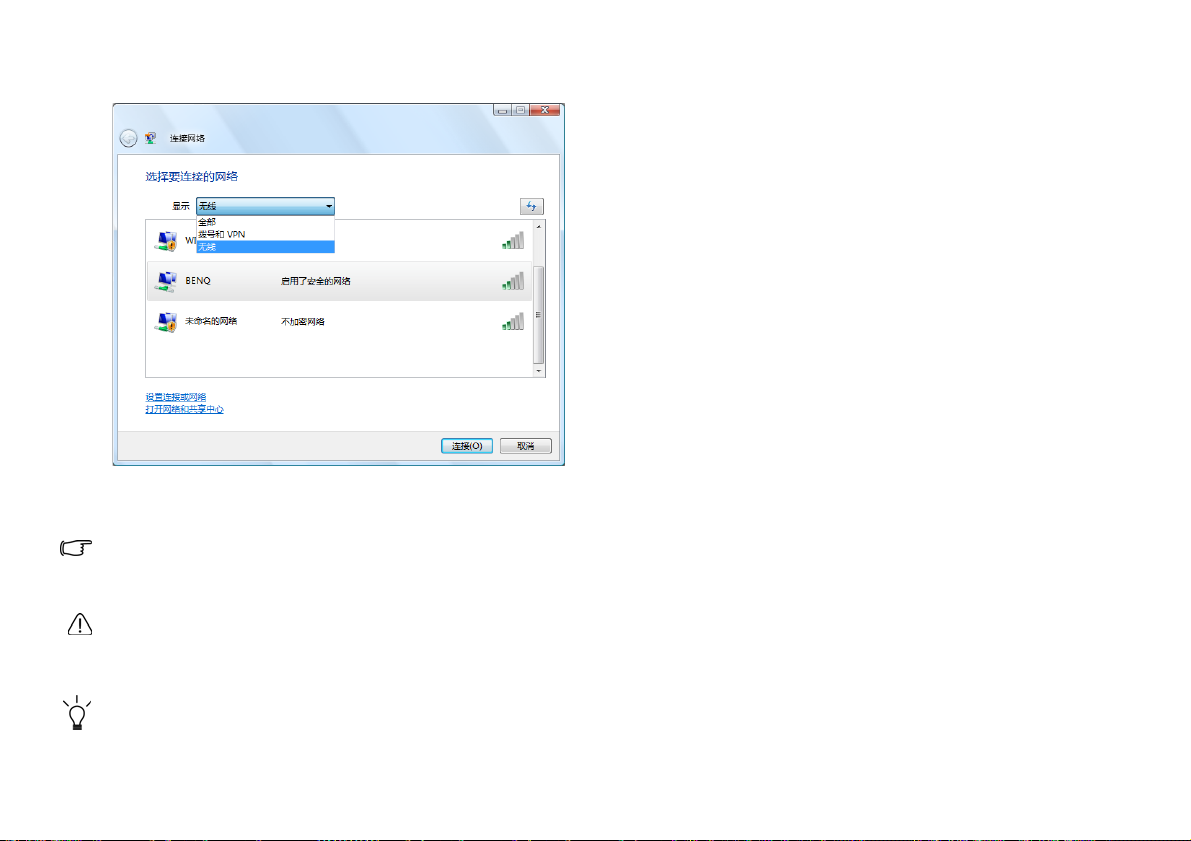

连接到无线网络 ................................................................25

使用 Bluetooth （特定型号提供）........................................27

连接到 Bluetooth 设备 ...................................................... 27

发送文件至 Bluetooth 设备.............................................. 31

使用 HDMI 输出插口............................................................. 33

连接至具有 HDMI 接口的 LCD TV ............................... 34

调整音频输出：........................................................... 34

调整视频输出：........................................................... 34

使用内置摄像头（特定型号提供）..................................... 36

使用 WebCam Companion 2............................................ 36

主屏幕 .......................................................................... 36

捕获相片或录制视频 ................................................. 37

监视 .............................................................................. 38

视频聊天 ...................................................................... 38

使用 Magic-i Visual Effects ............................................... 38

主要功能 ...................................................................... 38

调整分辨率.................................................................. 39

使用 SRS ................................................................................... 39

使用 BIOS 设置程序.................................................................... 40

使用 BIOS

BIOS 设置屏幕导航 ................................................................ 41

Boot from LAN （从 LAN 启动）.......................................... 43

使用 QDataTrove 恢复系统........................................................ 44

QDataTrove 简介..................................................................... 44

如何启动 QDataTrove............................................................. 44

设置程序的场合与方法 ...................................... 40

Main （主）菜单 .............................................................. 41

Advanced （高级）............................................................ 42

Security （安全）菜单 ..................................................... 42

Boot （启动）菜单........................................................... 42

Exit （退出）菜单 ............................................................ 42

目录 iii

在 Windows Vista 下使用 QDataTrove..................................45

备份系统.............................................................................45

将系统备份为一个文件..............................................45

将系统备份到光盘 ......................................................45

建立还基点...................................................................45

恢复系统.............................................................................46

将系统复原至原厂预设值..........................................46

用备份系统映像文件恢复系统 .................................46

从还基点复原系统 ......................................................46

重新安装随产品提供的应用程序和驱动程序 ........47

建立复原光盘或应用程序及驱动程序光盘...................47

制作预设的复原光盘..................................................47

制作使用者复原光盘..................................................47

制作应用程序及驱动程序光盘 .................................48

保护您的 Joybook 不受病毒和其它安全危险的侵害 .........48

连接外部显示设备.......................................................................49

连接到 VGA 显示设备 ............................................................49

加装内存 ....................................................................................... 50

加装硬盘 ....................................................................................... 53

准备使用新硬盘.......................................................................56

常见问题和故障排除................................................................... 57

一般问题 ...................................................................................57

电池和电源 ...............................................................................57

连接 ...........................................................................................58

系统 ...........................................................................................59

显示屏 .......................................................................................63

有关清洁和电池维护................................................................... 64

电池维护 ...................................................................................64

清洁 Joybook.............................................................................64

服务与支持................................................................................... 65

BenQ Joybook 全球在线服务 ................................................. 65

Joybook 全球联保（ORW）在线注册 ................................ 65

附录 ............................................................................................... 66

一般安全信息 .......................................................................... 66

有关电池的安全信息.............................................................. 66

有关交流适配器的安全信息 ................................................. 66

Declaration of Conformity....................................................... 67

目录iv

简介

关于本手册

本手册提供了有关 Joybook 不同组件的主要信息并示范了使用方法。以下是本手册的主要章节。

章节标题说明

简介本手册介绍。快速入门有关开始使用 Joybook 的信息。

熟悉 Joybook Joybook 硬件组件介绍。开始使用 Windows

Vista

使用 Joybook 有关操作 Joybook 的基本和高

使用 BIOS 设置程序有关使用 BIOS 设置程序的信

使用 QDataTrove 恢复系统

连接外部显示设备有关如何将 Joybook 连接到外

有关 Windows Vista 的基本信息。

级信息。

息。

有关使用系统恢复工具的信息。

部显示设备的信息。

加装内存有关如何加装 RAM 内存的信

息。

加装硬盘有关如何加装硬盘的信息。

常见问题和故障排除有关常见问题和故障排除的信

息。

有关清洁和电池维护有关清洁和电池维护的信息。服务与支持 Joybook 服务和支持信息。

附录重要安全信息。

简介

印刷

本手册中使用的注释、提示和警告针对不同目的，其说明如下：

图标 / 符号项目含意

警告主要是为了防止因误用、

不当操作或行为而损坏组件、数据或造成人身伤害的信息。

提示完成任务的有用信息。

注释补充信息。

< > 或 [ ] 键盘上的键；

屏幕上的用户界面（UI）

简介

表示键盘上的键，或屏幕上的用户界面。在实际输入文字时，请勿一起输入这些符号。

快速入门

根据 Joybook 的型号，其外观可能与本手册显示的插图有所不同。

物品清单

第一次使用 Joybook 之前，请检查是否收到所有物品。关于产品包装中应包括哪些物品，请参见产品盒中的 “产品

规格”标签。如有任何物品缺失或损坏，请立即与经销商联系。妥善保管包装材料以备送修 Joybook 时使用。

准备使用 Joybook

1. 安装电池组

电池滑栓 B

将 Joybook 翻过来放在洁净的软布上。使电池组的标签面朝下，将其轻轻推入电池仓中，直至完全到位置 (1) 为止。向右移动电池滑栓 B （如图所示），将电池组锁定到位置 (2)。

快速入门

2. 连接电源

电池组在出厂时只有少许电量。连接到电源并对电池充电。电池充电时仍可使用 Joybook。

将电源线连接到电源适配器。

将电源适配器连接到 Joybook 上的电源插口。

• 电源系统和插头类型可能会因所在国家 / 地区不同而异。

• 电池充电时，电池指示灯显示白色。电池充电完毕后，指示灯熄灭。

• 有关指示灯的颜色和含义的详细信息，请参见第 16 页的 “指示

灯” 。

3. 打开 Joybook

将电源线连接到墙壁电源插座。 Joybook 自动开始对电池充电。

快速入门

轻轻提起无滑栓的上盖即可方便地打开机器。

4. 执行初始设置

按电源按钮启动 Joybook，然后按照屏幕上的说明完成 Windows Vista 初始设置。

• Joybook P53 系列最适合运行 Windows Vista® Home Basic, Windows Vista® Home Premium, Windows Vist a® Business或 Windows Vista® Ultimate。不推荐安装未经测试的其它操作系统，否则不仅会影响您的保修而且会影响 Joybook 的功能。

• Joybook 预装的实际操作系统可能不尽相同。更多详情，请参见产品盒中的 “产品规格”标签。

快速入门

扩展 Joybook 的性能

将外部显示设备（如显示器或投影机）连接到 Joybook 的 15 针 D-sub 视频插孔。

将网线连接到 Joybook 的 LAN 端口以访问局域网

（LAN）。

快速入门

插入 ExpressCard/34 模块或 ExpressCard/54 模块以进一步扩展 Joybook 的功能

使用光驱访问各种光盘上的数据和欣赏电影或音乐。

将耳机连接到耳机插孔以输出声音。

将麦克风连接到麦克风插孔以录制声音。

按照卡上所示的方向插入 Memory Stick、 Memory Stick Pro、 MMC 和 SD 存储卡进行文件交换。

将数字摄像机和高速存储设备连接到此 IEEE 1394 （火线）端口。

快速入门

将 USB 外设连接到 Joybook 的 USB 端口。

有关详细信息，请参见第 12 页的 “HDMI 输出插口（版本 1.3）” 及

第 33 页的 “使用 HDMI 输出插口”。

连接具有 HDMI 接口的单独音频或视频设备，如具有 HDMI 接口的显示设备、投影机、 A/V 接收器或任何兼容设备。

快速入门

熟悉 Joybook

前视图

(1)

(6)

(4)

(7)

(11)

(10)

(9)

(8)

编号正面部件

(2)

(1)

(2)

(3)

(4)

(5)

(5) (6)

内置麦克风接收声音和语音以供录制。

内置摄像头利用 130 万像素内置摄像头，您可以召开视频会

议、拍摄图像、或录制视频。有关详细信息，请参见第 36 页的 “使用内置摄像头（特定型号提

供）”。

LCD （Liquid Crystal Display，液晶显示）面板

扬声器

键盘带 LED 指示灯的电源和快捷按钮

电源

打开和关闭 Joybook 电源。电源开启时灯亮。系统处于睡眠模式时电源灯闪烁。

WLAN

打开和关闭无线连接。 WLAN 开启时灯亮。

电子邮件

打开 Microsoft® Office Outlook®。 Outlook® 启用时灯亮。

熟悉 Joybook

(7)

触控板有关详细信息，请参见第 19 页的 “使用触控

板”。

(8)

麦克风输入插孔

用于连接麦克风以录制声音。

此插孔用于 3.5mm 模拟音频插头。可插单声道和立体

声插头。

(9)

音频输出插孔

用于连接耳机或外部扬声器以播放 Joybook 音效。

(10)

四合一存储卡插槽可读取 Memory Stick、Memory Stick Pro、MMC

或 SD 存储卡。

(11)

指示灯有关详细信息，请参见第 16 页的 “指示灯”。

熟悉 Joybook

左视图

(1)

编号左侧部件

(1)

15 针 D-sub 视频接口

用于连接外部显示设备，例如显示器和投影机。

(2)

通风孔用于散热，以使电脑处于良好的温度条件。

为防止设备过热，请勿堵塞通风口。例如，不要在床上使用 Joybook，毯子可能会盖住通风口，阻隔空气流通。

(2)

(3) (4)

(5)

(6)

(7)

熟悉 Joybook

(3)

HDMI 输出插口（版本 1.3）

HDMI （高清多媒体接口）是连接高清（HD）电子消费品部件的标准数码接口，可为您带来更佳

的 HD 体验。 HDMI 输出插口可让您连接具有 HDMI 接口的单

独音频或视频设备，如具有 HDMI 接口的 LCD TV、投影机、 A/V 接收器或任何兼容设备。

• 连接 Joybook 和 HDMI 设备需要一条 HDMI 线缆（需另外购买）。有关连接的详细信息，请参见第 33 页的 “使

用 HDMI 输出插口”。

• HDMI 的版本与设备对应，与使用的线缆无关。两个设备连接后，版本可向下兼容，但将只使用最低的版本。

请注意 HDMI 输入必须能兼容 HDCP 才能显示。

(6)

USB 端口

用于连接使用 USB 2.0 接口的外设，如鼠标、数码相机和 MP3 播放器等。

(7)

IEEE 1394 （火线）端口

用于连接使用 IEEE 1394 （火线）接口的高速外设，如数码摄像机和其它消费类电子设备。

(4)

LAN （局域网）端口（RJ-45 接口）

• 用于将 Joybook 连接到 10/100Mbps 快速 100BASE-T 以太网。

(5)

ExpressCard 插槽

此 ExpressCard 插槽可以插入两种格式的标准 ExpressCard 模块： ExpressCard/34 和 ExpressCard/54。ExpressCard/34 模块的宽度是 34 mm，而 ExpressCard/54 模块的宽度是 54 mm。您可以使用 ExpressCard 来进一步扩展 Joybook 的功能。

按照卡上的指示方向将 ExpressCard 插入插槽中，并完成相关的驱动程序设置。

熟悉 Joybook

右视图

(6)

编号右侧部件

(1)

Kensington 防盗锁孔

此孔可以连接 Kensington 防盗锁和线缆以防止被盗。

(2)

电源插孔

用于连接交流电源为 Joybook 供电和对电池充电。

(5)

(4)

(3)

DVD/CD-RW Combo/DVD Super-Multi 驱动器

(2)

(1)

（特定型号提供）

光驱类型因型号不同而异，支持的光盘类型视 Joybook 配备的光驱而定。

支持多功能光学模块，可读取音乐 CD、 VCD 和

DVD 或者刻录 CD-R/CD-RW 或 DVD+R/DVD-R/ DVD+RW/DVD-RW/DVD-RAM （可选）光盘。

按下驱动器上的退出按钮可插入 / 退出光盘。

熟悉 Joybook

(4)

光驱托盘弹出孔如果在 Joybook 关机时需要打开光盘托盘，或使

用退出按钮无法打开光盘托盘，请将一个尖利的物品（如展开的曲别针）插入退出按钮旁边的托盘弹出孔，以弹出光盘托盘。

(5)

光驱退出按钮按此退出按钮可插入 / 退出光盘。

(6)

USB 端口

用于连接使用 USB 2.0 接口的外设，如鼠标、数码相机和 MP3 播放器等。

熟悉 Joybook

底视图

(1)(2)(3)

(5)

编号底端部件

(1)

电池滑栓 A 可将电池组固定到位。

(2)

电池组在未连接外接电源时，可为 Joybook 供电。

(3)

电池滑栓 B 可将电池组固定到位。

(4)

MiniCard 和内存扩展槽盖

在盖内，可以看到 Joybook 的内存插槽。此外还有一个 MiniCard 插槽，用于插入可选的 MiniCard。

• 特定型号上可能已经预装了按 MiniCard 形状设计的无线网卡。

• 卸下盖时，需要一把小的螺丝刀。

(4)

(6)

• 有关加装内存、内存最大限制或经 BenQ 认可适用于 Joybook 的内存模块等的详细信息，请参见第 50 页的

“加装内存”。

(5)

主硬盘盖保护 Joybook 的主硬盘。

• 请勿打开此盖。拆卸此盖将使保修失效。

(6)

第二硬盘盖在盖内，可以看到 Joybook 的硬盘插槽。

• 卸下盖时，需要一把小的螺丝刀。

• 有关加装硬盘的详细信息，请参见第 53 页的 “加装硬

盘”。

熟悉 Joybook

指示灯

(1)

编号指示灯

(1)

(2)

(3)

(4)

熟悉 Joybook

电池指示灯

• 电池充电时，指示灯亮白色。

• 当电池充电完毕后，指示灯熄灭。

• 白灯闪烁表示电池电量不足或工作不正常，在此

情况下应与维修人员联系。

Caps Lock （大写锁定键）指示灯

当启用 <Caps Lock> （大写锁定键）时，亮白色。

Num Lock （数码锁定键）指示灯

当启用 <Num Lk> （数码锁定键）时，亮白色。

Bluetooth 指示灯

当启用了 Bluetooth 时，亮白灯。

(2)

(3) (4)

开始使用 Windows Vista

根据您购买的型号， Joybook 中可能预装最新的 Microsoft 操作系统： Windows Vista® Home Basic、 Windows Vista®

Home Premium、 Windows Vista® Business 或 Windows Vista® Ultimate。

第一次设置 Joybook 时，您可能希望查看关于下列主题的信息。请参见操作系统附带的用户手册，或从 [ 开始 ] 菜单的 [ 帮助和支持 ] 中进行搜索。

• 如何设置系统区域设置、日期和时间。

• 如何设置系统管理员和用户安全登录及设置。

• 如何安装、设置和运行防毒软件。

• 如何为电脑命名作为网络标识。

• 如何通过无线方式或线缆连接到本地网络。

• 如何通过网络连接到其它电脑并实现文件共享。

• 如何连接网络或共享打印机。

• 如何连接到 Internet。

• 如何注册 Windows 和其它附带软件。

• 如何使用最新的 Service Pack （服务包）和安全补丁程序

更新 Windows。

• 如何使系统时钟与 Internet 时间服务器同步。

• 如何查找、下载并安装最新的系统设备驱动程序。

• 如何设置系统维护计划事件。

正确关闭 Joybook

Windows 默认情况下， [ 开始菜单电源按钮 ] 使 Joybook 进入睡眠模式。因此，如果希望彻底关闭 Joybook

电源，应单击 [ 开始 ] 菜单，单击 “锁头图标”按钮旁边的箭头，然后单击 [ 关机 ]。

或者，您也可按下列步骤自定义 [ 开始菜单电源按钮 ] 功能。　

1. 右键单击桌面右下角通知区域的电池电量图标（或

），然后单击 [ 电源选项 ]。

2. 在 [ 选择电源计划 ] 页面，在所选计划下单击 [ 更改计划设置 ]。

3. 单击 [ 更改高级电源设置 ]。　

4. 在 [ 高级设置 ] 选项卡中，双击 [ 电源按钮和盖子 ] 展开

此类别。

5. 双击 [ 开始菜单电源按钮 ] 展开此项。

开始使用 Windows Vista

6. 要指定按下 [ 开始菜单电源按钮 ] 时执行的操作，请单击 [ 用电池 ] 或 [ 接通电源 ]，然后从下拉列表中选择所需设置。

[ 开始菜单电源按钮 ] 的外观可能会因您的设置不同而异。

外观功能

使 Joybook 进入睡眠或休眠模式。

关闭 Joybook。

安装 Windows 更新（如果有），在安装完毕后关闭 Joybook。

此形式的电源按钮仅当您将 Joybook 设成自动接收更新时显示。

使用 Windows 移动中心

“Windows 移动中心”是一个方便的控制界面，您可以在

此快速访问 Joybook 的设置，如亮度、音量、电池状态以及无线网络等。

要打开 “Windows 移动中心”，请执行下列一项操作：

• 单击 [ 开始 ]、 [ 控制面板 ]、 [ 移动 PC]，然后单击

[Windows 移动中心 ]。

• 单击桌面右下角通知区域中的电池电量图标（或

），然后单击 [Windows 移动中心 ]。

开始使用 Windows Vista

使用 Joybook

使用触控板

触控板及其按钮是一个定位设备，其功能如同一个可选的外接鼠标，可执行导航、滚动和选择功能。触控板的组件

说明如下。

编号组件功能

(1)

触控板移动指针，选择或激活屏幕上

的项目。

(2)

左触控板按钮相当于可选外接鼠标的左按

钮。

(3)

右触控板按钮相当于可选外接鼠标的右按

钮。

• 要像可选外接鼠标一样使用触控板，按左右触控板按钮，

它将提供与外接鼠标相同的单击功能。

• 要移动指针，将手指轻压在触控板上并按所需方向移动。

• 不要在触控板上使用钢笔、铅笔或记号笔等。仅使用手指。

• 如要在 Microsoft Windows Vista 中设置触控板首选项，请选择

[ 开始 ]、 [ 控制面板 ]、 [ 硬件和声音 ] 和 [ 鼠标 ]。

使用 Joybook

+ 51 hidden pages
