Digital projektor

Brukerhåndbok

Innholdsfortegnelse

Viktige sikkerhetsinstruksjoner

....................................... 3

Innledning ..................... 7

Projektorfunksjoner .................................7

Forsendelsesinnhold.................................8

Projektoren vist utvendig........................ 9

Betjening og funksjoner .........................11

Plassering av

projektoren................. 15

Bruke Raskinstall.....................................15

Å skaffe en foretrukket projisert

bildestørrelse ...........................................16

Montere projektoren.............................20

Dimensjoner.............................................22

Tilkobling .................... 23

Koble til videokildeenheter ..................24

Koble til smartenheter...........................24

Spille lyd gjennom projektoren............25

Betjening..................... 26

Starte opp projektoren..........................26

Justerer det projiserte bildet................27

Bruke menyene........................................30

Sikre projektoren....................................31

Utnytte passordfunksjonen...................31

Bytte inngangssignal ................................33

Forstørre og søke etter detaljer.........34

Velge sideforholdet.................................35

Optimalisering av bildet.........................37

Innstilling av presentasjonstimer..........41

Eksterne sideoperasjoner......................42

Frysing av bildet ......................................42

Skjule bildet..............................................42

Låse kontrolltaster ................................. 43

Operere i høytliggende miljøer........... 43

Justere lyden ............................................ 44

Bruke testmønsteret.............................. 45

Bruke læremalene................................... 45

Kontrollere projektoren via et kablet

nettverk ....................................................46

Installere PointWrite-modulen på projektoren for å bruke interaktiv

funksjon.....................................................51

Slå av projektoren ..................................52

Menyoperasjon........................................53

Vedlikehold................. 66

Vedlikehold av projektoren..................66

Lysinformasjon ........................................67

Feilsøking og

problemløsing............. 74

Spesifikasjoner............ 75

Projektorspesifikasjoner ....................... 75

Timingdiagram.........................................76

Garanti- og copyrightinformasjon

..................................... 82

Innholdsfortegnelse 2

Viktige sikkerhetsinstruksjoner

Projektoren er designet og testet ifølge de siste sikkerhetsstandardene innen IT-teknologi. For å sikker bruk av dette produktet er det imidlertid viktig at du følger instruksjonene i denne håndboken og anvisningene på produktet.

Sikkerhetsinstruksjoner

1. Les håndboken før du bruker projektoren. Lagre den for

fremtidige referanseformål.

2. Ikke se rett inn i projektorlinsen under bruk. Den intense lysstrålen kan skade øynene dine.

4. I enkelte land er linjespenningen IKKE stabil. Denne projektoren er designet for å betjenes trygt med en hovedspenning fra 100 til 240-volts vekselstrøm, men kan svikte hvis strømmen kuttes eller svingninger på

±10 volt oppstår. I områder med variabel eller ustabil hovedspenning anbefales det at du kobler projektoren via en strømstabilisator, overspenningsbeskytter, en UPS eller et lignende produkt.

3. Overlat service og vedlikehold til kvalifisert servicepersonell.

Viktige sikkerhetsinstruksjoner3

5. Ikke blokker projektorlinsen med noen gjenstander når projektoren er i drift, ellers kan de bli varme og deformert eller til og med forårsake en brann. Hvis du vil slå av lampen midlertidig, trykker du ECO

BLANK på fjernkontrollen.

Sikkerhetsinstruksjoner (fortsatt)

6. Lampen blir ekstremt varm under drift. La projektoren kjøles ned i ca. 45 minutter før du fjerner lampen for utskifting.

7. Ikke bruk lamper etter at nominell levetid er utløpt. Overdreven bruk av lamper utover nominell levetid kan føre til de ryker i sjeldne tilfeller.

8. Skift aldri ut lampen eller andre elektroniske komponenter med mindre projektoren er frakoblet.

9. Ikke plasser produktet på et ustabilt stativ, bord, en vogn eller tilsvarende. Produktet kan falle og forårsake alvorlig skade.

10. Ikke forsøk å demontere projektoren. Det finnes farlige spenninger på innsiden, og det oppstår fare for liv og helse hvis du skulle komme i kontakt med strømførende deler. Den eneste delen som brukeren kan yte service på er lampen, som har et eget avtakbart deksel.

Under ingen omstendigheter må du løsne eller fjerne andre deksler. Service må bare utføres av kvalifisert, profesjonelt servicepersonell.

11. Når projektoren er i drift, kan du merke litt oppvarmet luft og lukt fra ventilasjonsgitteret. Dette er normalt og ikke en produktdefekt.

Viktige sikkerhetsinstruksjoner 4

Sikkerhetsinstruksjoner (fortsatt)

3000 m (10000 fot)

0 m (0 fot)

12. Ikke plasser denne projektoren i noen av følgende miljøer:

- Dårlig ventilert eller trangt område. Sørg for minst 50 cm klaring fra vegger og fri strøm av luft rundt projektoren.

- Steder der temperaturer kan bli ekstremt høye, for eksempel innsiden av en bil med alle vinduer rullet opp.

- Plasseringer med overdreven fuktighet, støv eller sigarettrøyk kan forurense optiske komponenter, noe som forkorter projektorens levetid og gjør bildet mørkere.

- Plasseringer nær brannalarmer

- Plasseringer med en omgivelsestemperatur over 40 °C / 104°F

- I en høyde over havet på mer enn 3000 meter (10000 fot).

13. Ikke blokker ventilasjonshullene.

- Ikke plasser denne projektoren på et teppe, sengetøy eller en annen myk overflate.

- Ikke dekk til denne projektoren med en klut eller et annet element.

- Ikke plasser brennbare stoffer nær projektoren.

Hvis ventilasjonshullene blir alvorlig blokkert, kan overoppheting inni projektoren føre til brann.

14. Under drift må projektoren alltid stå på en plan, horisontal overflate.

- Ikke bruk projektoren hvis den står skjevt mer enn 10 grader fra venstre til høyre, eller mer enn 15 grader fra for- til bakside. Bruk av projektoren når den ikke står helt horisontal, kan føre til feil eller skade på lampen.

Viktige sikkerhetsinstruksjoner5

Sikkerhetsinstruksjoner (fortsatt)

15. Ikke plasser projektoren på høykant. Hvis du gjør det, kan det forårsake at den velter, med fare for personskade eller skade på projektoren.

16. Ikke trå på projektoren eller plasser gjenstander på den. I tillegg til mulig fysisk skade på projektoren kan det føre til ulykker og mulig personskade.

17. Ikke plasser væske på eller nær projektoren. Væske sølt inn i projektoren kan føre til at den faller ned. Hvis projektoren blir fuktig, kobler du den fra stikkontakten og ringer BenQ for å bestille service.

Viktige sikkerhetsinstruksjoner 6

18. Dette produktet kan vise omvendte bilder for veggmontert installering.

Bruk bare BenQs veggmonteringssett for montering av projektoren, og kontroller at den er trygt installert.

Veggmontering av projektoren

Vi ønsker at du har en positiv opplevelse med BenQ-projektoren, så vi ønsker å gjøre deg oppmerksom på dette sikkerhetsforholdet for å forebygge personskader og materielle skader. Hvis du har tenkt å montere projektoren på en vegg, anbefaler vi sterkt at du bruker et originalt veggmonteringssett for BenQprojektoren, og at du sørger for at den er trygt montert. Hvis du bruker et veggmonteringssett fra en annen produsent enn BenQ, er det fare for at projektoren kan falle ned fra veggen som følge av feilaktig festing med skruer av feil tykkelse eller lengde. Du kan kjøpe et veggmonteringssett fra BenQ på samme sted som du kjøpte BenQ-projektoren. BenQ anbefaler at du også kjøper en separat sikkerhetskabel (Kensingtonkompatibel) og fester den sikkert til både Kensington-låssporet på projektoren og veggmonteringsbrakettens fundament. Dette utfører den sekundære rollen å kunne holde igjen projektoren om festet til monteringsbraketten skulle løsne.

Hg – lampen inneholder kvikksølv. Må

håndteres i samsvar med lokale

bestemmelser for avfallshåndtering. Se

www.lamprecycle.org.

Innledning

Projektorfunksjoner

Projektoren tilbyr følgende funksjoner

• SmartEco™ starter din dynamiske strømsparing SmartEco™-teknologien tilbyr en ny måte å betjene projektorlampesystemet på som sparer opptil 30% lampestrøm avhengig av innholdets lysstyrkenivå.

• Interaktiv funksjonalitet Utvid den interaktive funksjonen med valgfri PointWrite-modul.

• Vertikal 2 % linseforskyvning (ikke tilgjengelig i MH856UST+) Utvider fleksibilitet for installasjon.

• Hjørnetilpasning Rett forvrengte hjørner for å få et perfekt rektangulært bilde.

• Filterfri Filterfri design for å redusere vedlikeholds- og driftskostnader.

• Nettverkskontroll Integrert RJ45-kontakt for kablet nettverkskontroll, som gjør at projektoren kan kontrolleres fra en datamaskin ved hjelp av en nettleser. Aktiver nettverkets standbymodus <2W.

• Crestron RoomView Projektoren støtter Crestron eControl, RoomView og AMX, slik at du kan styre og administrere utstyr fra en ekstern datamaskin via LAN-tilkobling.

• Entasts automatisk justering Tr y k ke s AUTO på tastaturet eller fjernkontrollen, vises den beste bildekvaliteten umiddelbart.

• Innebygde 10W x 2 høyttalere Innebygde 10W x 2 høyttalere gir stereolyd når en lydinngang er tilkoblet.

• Hurtigavkjøling, Automatisk slokking, Signalstrøm på, Direkte strøm på

Hurtigavkjøling-funksjonen gjør kjøleprosessen raskere når du slår av projektoren. Automatisk slokking slår projektoren av automatisk hvis ingen inngangssignaler

oppdages etter en angitt tidsperiode. Signalstrøm på-funksjonen slår på projektoren din automatisk når et inngangssignal oppdages, og Direkte strøm på slår på projektoren automatisk når strømmen er tilkoblet.

• Den tilsynelatende lysstyrken til det projiserte bildet vil variere avhengig av lysforholdene i omgivelsene og kontrast-/lysstyrkeinnstillingene for det valgte inngangssignalet. Lysstyrken er direkte proporsjonal med projiseringsavstanden.

• Lampens lysstyrke vil reduseres over tid og kan variere med lampeprodusentens spesifikasjoner. Dette er normal og forventet virkemåte.

og AMX støttes

Innledning7

Forsendelsesinnhold

Quic

k S

rt G

ide

ital P

roject

o r

8 5

5 U

S T +

/ MH

8 5 6

U ST +

Pakk forsiktig ut og bekreft at du har alle elementer som vises nedenfor. Hvis en av disse elementene mangler, kan du kontakte utsalgsstedet.

Standard tilbehør

Det medfølgende tilbehøret vil være egnet for regionen, og kan avvike fra illustrasjonene.

Projektor med veggmonteringsplate Fjernkontroll med batteri**

Strømledning VGA-kabel Veggmonteringssett (WM04G4) og

brukerhåndbok

Unbrakonøkkel (2,5

mm) ***

Hurtigstartveiledning Garantikort* Installasjonsskjema for

veggmontering

Valgfritt tilbehør

1. Reservelampesett

2. 3D-briller

3. Trådløsdongle: QCastMirror (QP20)

*Garantikortet leveres bare i noen bestemte regioner. Kontakt forhandleren for å motta detaljert informasjon.

** Det er ingen laserfunksjon på fjernkontrollen i Japan-regionen.

*** Unbrakonøkkel følger ikke med MH856UST+-modellen.

Innledning 8

4. PointWrite-sett (PW30U)

5. PointWrite-berøringsmodul (PT20)

Projektoren vist utvendig

Front/øvre side

Bak/nedre side

16 18

13 1711 12 14

23 20252627 24

21 19

1. PointWrite-liksomdeksel (Valgfritt PointWrite-sett)

2. Speil

3. Lamperomdeksel

4. Fokusring

5. Eksternt kontrollpanel (Se «Projektor» på side 11 hvis du vil ha detaljer.)

6. Luftekanal (kjøleluftinntak)

7. Linseforskyvning (ikke tilgjengelig i MH856UST+)

8. Projektorlinse

9. Fremre justeringsfot

10. Fremre IR-fjernsensor

11. HDMI-1-inngangskontakt

12. HDMI-2-inngangskontakt

13. RGB-signalkontaktutgang

14. PC-inngangskontakt

15. VIDEO-inngangskontakt

16. USB Type A-port

17. RJ45 LAN-inngangskontakt

18. PointWrite-port (PointWrite-sett er nødvendig)

19. Fremre justeringsfot

20. Spor for Kensington-antityverilås

21. USB Type B-port (for servicenedlasting)

22. Lydinngangskontakter (V/H)

23. RS-232-kontrollport

24. Bakre justeringsfot

25. Lydkontaktinngang

26. Lydkontaktutgang

27. Vekselstrømkontaktinngang

Hvis du vil sette PointWrite-settet på projektoren, ser du i PointWrite-håndboken som følger med pakken til det settet.

Innledning9

28. Veggmonteringsplate

Undersiden

1919

Innledning 10

Betjening og funksjoner

13 14

10 11

Projektor

8. MODUS/ENTER

Velger en tilgjengelig bildeoppsettmodus. Se «Velge en bildemodus» på side 37 hvis du trenger detaljer.

Utfører det valgte elementet på OSDmenyen (On-Screen Display). Se «Bruke

menyene» på side 30 for mer

informasjon.

9. ► Høyre/ Øk volumnivået

Øker volum. Se «Justere lydnivået» på

side 44 hvis du trenger detaljer.

Når skjermmenyen (OSD) aktiveres, brukes tastene #4, #6, #9, and #11 som

retningspiler for å velge de ønskede

1. FOKUS-ring

Brukes til å justere utseendet til det projiserte bildet. Se «Finjustering av

bildestørrelse og klarhet» på side 27 hvis

du trenger detaljer.

2. Linseforskyvning

Bruk unbrakonøkkelen til å justere linseforskyvning.

3. MENY/AVSLUTT

Slå på OSD-menyen (On-Screen Display). Går tilbake til forrige OSD-meny, avslutter og lagrer menyinnstillinger.

Se «Bruke

menyene» på side 30 for mer informasjon.

4. Keystone/piltaster ( /▲ Opp)

Korrigerer manuelt forvrengte bilder som skyldes en vinklet projisering.

5. KILDE

Viser kildevalglinjen. Se «Bytte

inngangssignal» på side 33 hvis du trenger

detaljer.

6. ◄ Venstre/ Reduser volumnivået

Reduserer volum. Se «Justere lydnivået» på

side 44 hvis du trenger detaljer.

7. STRØM-varsellampe

Lyser eller blinker når projektoren er i bruk. Se «Indikatorer» på side 73 hvis du trenger detaljer.

Innledning11

menyelementene og for å foreta justeringer. Se «Bruke menyene» på side

30 hvis du trenger detaljer.

10. AUTO

Fastslår automatisk de beste bildetidene for det viste bildet. Se «Autojustere

bildet» på side 27 hvis du trenger

detaljer.

11. Keystone-/piltaster ( /▼ Ned)

Korrigerer manuelt forvrengte bilder som skyldes en vinklet projisering.

12. STRØM

Bytter projektoren mellom standbymodus og aktiv tilstand.

Se «Starte opp projektoren» på side 26 og «Slå av projektoren» på side 52 for mer informasjon.

13. LAMP-varsellampe

Angir lampens status. Lyser eller blinker når lampen har utviklet et problem. Se

«Indikatorer» på side 73 hvis du trenger

detaljer.

14. TEMPeraturindikatorlampe

Lyser rødt hvis projektorens temperatur blir for høy. Se «Indikatorer» på side 73 hvis du trenger detaljer.

Fjernkontroll

17 18

7. LASER (ikke tilgjengelig i Japan)

Sender ut et synlig laserpekerlys for presentasjonsformål.

8. MHL-kontrollknapper (Ikke tilgjengelig på denne enheten)

9. ZOOM+/ZOOM-

Forstørrer eller reduserer det projiserte bildets størrelse.

10. BILDEFORHOLD

Velger sideforholdet for visning.

11. FRYS

Fryser det projiserte bildet.

12. NETTVERKSINNSTILLING

Viser Nettverksinnstillinger-OSDmenyen.

13. Tallknapper

Angir tall i nettverksinnstillinger.

Tallknappene 1, 2, 3, 4 kan ikke trykkes når passord skal skrives inn.

14. NETTVERK

Velger Nettverksvisning som inngangssignalkilde.

15. AUTO

Fastslår automatisk de beste bildetidene

1. PÅ / AV

Bytter projektoren mellom standbymodus og aktiv tilstand.

2. Kildevalgsknapper (Datamaskin 2, S-Video og Nettverk er ikke tilgjengelige på denne modellen)

Velger en inngangskilde for visning.

3. Keystone/piltaster ( /▲ Opp, / ▼ Ned)

Korrigerer manuelt forvrengte bilder som skyldes en vinklet projisering.

4. MENY/AVSLUTT

Slå på OSD-menyen (On-Screen Display). Går tilbake til forrige OSD-meny, avslutter og lagrer menyinnstillinger.

5. ◄ Vens t re /

Reduserer projektorvolumet.

6. ØKO-BLANK

Brukes til å skjule skjermbildet.

for det viste bildet.

16. ► Høyre /

Øker projektorvolumet. Når OSD-menyen (On-Screen Display)

aktiveres, brukes tastene #3, #5 og #16 som retningspiler for å velge de ønskede menyelementene og for å foreta justeringer.

17. MODUS/ENTER

Velger en tilgjengelig bildeoppsettmodus. Aktiverer det valgte elementet på OSDmenyen (On-Screen Display).

Innledning 12

18. KILDE

Viser kildevalglinjen.

19. SIDE + / SIDE -

Bruk visningsprogramvare (på en tilkoblet PC) som reagerer på side opp/nedkommandoer (f.eks. Microsoft PowerPoint).

20. MIK/VOL +/MIK/VOL -

Denne funksjonen er ikke tilgjengelig på denne projektoren.

21. LYDLØS

Bytter projektorlyd mellom av og på.

22. SMART ECO

Bytt lysmodus mellom Øko/Normal og SmartEco.

23. HURTIGINSTALLERING Viser Raskinstall.-OSD-menyen.

Bruke LASER-pekeren

Laserpekeren er et presentasjonsverktøy. Den sender ut en stråle med rødt lys når den trykkes.

Laserstrålen er synlig. LASER må holdes inne for å sende kontinuerlig.

Ikke stirr inn i laserlysvinduet, og ikke pek laserlysstrålen mot deg selv eller andre. Se advarselsmeldingene på baksiden av fjernkontrollen før bruk.

Laserpekeren er ikke et leketøy. Foreldre må være oppmerksomme på farene ved laserenergi og holde fjernkontrollen utilgjengelig for barn.

Innledning13

Skifte fjernkontrollbatteriet

1. Når du skal åpne batteridekselet, snur du fjernkontrollen for å vise baksiden, trykker på fingergrepet på dekselet og skyv det opp i pilens retning som illustrert. Dekselet vil skyves av.

2. Fjern eventuelle eksisterende batterier (hvis nødvendig), og installer de to AAAbatteriene. Pass på at batteripolene stemmer i bunnen av batterirommet. Positiv (+) går til positive og negativ (-) til negativ.

3. Sett på dekselet igjen ved å plassere det overfor basen og skyve det tilbake i posisjon. Stopp når det klikker på plass.

• Unngå høy varme og fuktighet.

• Batteriet kan bli skader hvis det settes inn på feil måte.

• Skift bare med samme eller tilsvarende type som anbefales av batteriprodusenten.

• Kast brukte batterier i henhold til batteriprodusentens instruksjoner.

• Du må aldri kaste batterier i åpen ild. Det kan oppstå eksplosjonsfare.

• Hvis batteriet er flatt, eller hvis du ikke skal bruke fjernkontrollen på lengre tid, fjerner du

batteriene for å forhindre skade på fjernkontrollen pga. mulig batterilekkasje.

Fjernkontrollens effektive område

Det er en infrarød fjernkontrollsensor (IR) på forsiden av projektoren. Fjernkontrollen må holdes i en vinkel innen 30 grader fra vinkelrett på projektorens IR-fjernkontrollsensor for å fungere korrekt. Avstanden mellom fjernkontrollen og sensorene bør ikke overskride 8 meter (~ 26 fot).

Sørg for at det ikke finnes hindringer mellom fjernkontrollen og IR-sensoren på projektoren som kan blokkere den infrarøde strålen.

Innledning 14

Plassering av projektoren

Bruke Raskinstall.

Projektoren har en hurtigtast for å stille inn Projektorinstallering, Te s t m ø n s t e r, og Perspektivkontroll raskt.

Trykk Raskinstall. på fjernkontrollen, og trykk ▲/▼ for å velge:

• Projektorinstallering: Se

• Testmønster: Se

• Perspektivkontroll: Se

«Plassering av projektoren» på side 15

«Bruke testmønsteret» på side 45

«Korrigere 2D-keystone» på side 28

1. Velge en plassering

Projektoren er utformet for å installeres i en av fire mulige installeringsplasseringer:

Front, vegg Bakside Bord Front Bord Bak, vegg

2. Bruke testmønsteret

3. Rette bildet

2D-keystone-korrigering

Hjørnetilpasningskorrigering

Plassering av projektoren15

Digital forminsking og forskyvning

Sett opp skjermen via Raskinstall.-hurtigtasten på fjernkontrollen. Du kan også gå til SYSTEMOPPSETT: Grunnleggende > Prosjektørplassering-menyen når du har slått på projektoren.

Rommets oppsett eller din personlige preferanse angir hvilken installeringsløsning du velger. Ta hensyn til skjermens størrelse og posisjon, plasseringen til et egnet strømuttak, samt plasseringen og avstanden mellom projektoren og resten av utstyret.

Å skaffe en foretrukket projisert bildestørrelse

1. Veggmontering

2. Mål (med projektoren og veggmontering)

Plassering av projektoren 16

Projiseringsdimensjoner

Se «Dimensjoner» på side 22 for å finne midten av denne projektorens linsedimensjon før du beregner den aktuelle posisjonen.

For å installere PointWrite-berøringsmodulen laster du ned filen «Installasjonsveiledning for PointWrite Touch-modulen» fra BenQ-nettstedet.

MW855UST+

Skjermens sideforhold er 16:10, og det projiserte bildet er 16:10.

WXGA

Skjermstørrelse

(diagonal)

tommer mm tommer mm tommer mm tommer mm tommer mm mm

80 2032 67 1723 42 1077 11,40 289,0 11,80 300,0 505 274,7

85 2159 71 1831 45 1144 12,90 326,9 12,40 314,3 540 289,0

87 2210 73 1874 46 1171 13,50 341,9 12,60 320,2 555 294,9

90 2286 76 1939 47 1212 14,40 364,7 13,00 328,9 580 303,6

92 2337 77 1982 48 1239 15,00 379,7 13,20 334,4 595 309,1

95 2413 80 2046 50 1279 15,80 402,1 13,50 343,0 615 317,7

97 2464 81 2089 51 1306 16,40 417,2 13,70 348,9 630 323,6

100 2540 85 2154 53 1346 17,30 439,9 14,00 356,9 655 331,6

Skjermbredde

(B)

Skjermhøyde

(h)

Projiseringsavs

tand (D)

Forskyvning

(H)

Skaleringspar

ameter

veggplate og

projiseringsskj

Plassering av projektoren17

Avstand

mellom

erm (V)

MH856UST+

Skjermens sideforhold er 16:9, og det projiserte bildet er 16:9.

1080p

Skjermstørrelse

(diagonal)

tommer mm tommer mm tommer mm tommer mm tommer mm mm

89 2258 77,5 1968 43,6 1107 13,20 335,4 13,00 331,2 550 305,9

90 2286 78,4 1991 44,1 1120 13,50 343,0 13,20 334,5 560 309,2

95 2413 82,8 2103 46,6 1183 14,96 380,0 13,80 350,5 595 325,2

97 2464 84,5 2148 47,6 1208 15,55 395,0 14,00 356,7 610 331,4

100 2540 87,1 2213 49,0 1245 16,39 416,3 14,40 366,2 630 340,9

102 2594 89,1 2262 50,1 1272 17,03 432,5 14,70 373,3 645 348

Skjermbredde

(B)

Det er 5 % toleranse blant disse tallene på grunn av variasjoner i optiske komponenter. BenQ anbefaler at hvis du har tenkt å installere projektoren permanent, bør du fysisk teste projiseringsstørrelsen og -avstanden ved hjelp av den faktiske projektoren før du monterer den, for å ta høyde for denne projektorens optiske kjennetegn. Dette vil hjelpe deg med å fastslå den eksakte monteringsposisjonen slik at den passer for installeringsplasseringen.

Det anbefales at du justerer fokuset 15 minutter etter påslåing på grunn av den lille forskyvningen på objektivet fra temperaturendring.

Skjermhøyde

(h)

Projiseringsavs

tand (D)

Forskyvning

(H)

Skaleringsp

arameter

veggplate og

projiseringsskj

Avstand mellom

erm (V)

Plassering av projektoren 18

Begrenset linseforskyvningsspesifikasjon (Ikke tilgjengelig i MH856UST+)

For å forskyve det projiserte bildet oppover

dreier du justeringsbryteren med klokken.

Plassering av projektoren19

For å forskyve det projiserte bildet nedover

dreier du justeringsbryteren mot klokken.

Montere projektoren

Hvis du har tenkt å montere projektoren, anbefaler vi sterkt at du bruker et originalt monteringssett for BenQ-projektoren og at du sørger for at den er trygt montert.

Hvis du bruker et monteringssett fra en annen produsent enn BenQ, er det fare for at projektoren kan falle ned som følge av feilaktig festing med skruer av feil tykkelse eller lengde.

Før montering av projektoren

• Bruk Veggmonteringssett for BenQ-projektor som følger med i pakken. Se

brukerhåndboken i esken til veggmonteringssettet for detaljerte installasjonsinstruksjoner.

• BenQ anbefaler at du også kjøper en separat sikkerhetskabel (Kensington-kompatibel)

og fester den sikkert til både Kensington-låssporet på projektoren og monteringsbrakettens fundament. Dette utfører den sekundære rollen å kunne holde igjen projektoren om festet til monteringsbraketten skulle løsne.

• Spør forhandleren om å installere projektoren for deg. Hvis du installerer projektoren

alene, kan det gjøre at den faller og forårsaker skade.

• Ta nødvendige tiltak for å forhindre at projektoren faller av ved for eksempel under

jordskjelv.

• Garantien dekker ikke skade på produktet som følge av montering av projektoren med

et projektormonteringssett fra annen leverandør enn BenQ.

• Ta hensyn til omgivelsestemperaturen der projektoren er montert i tak/vegg. Hvis det

brukes varmeapparat, kan temperaturen rundt taket være høyere enn forventet.

• Les bruksanvisningen til monteringssettet for rekkevidden til dreiemoment. Hvis du

strammer med et dreiemoment over den anbefalte rekkevidden, kan det føre til skade på projektoren og at den faller av.

• Sørg for at stikkontakten er i en tilgjengelig høyde slik at du enkelt kan slå av

projektoren.

Installer projektoren på projektorens veggmontering

1. Skyv projektoren inn i veggmonteringen.

Plassering av projektoren 20

2. Juster vertikal vipping / horisontal rulling / horisontal rotasjon for å justere

Justeringsre tninger

Justeringsretninger

Justeringsknapper

skjermretting og bildeposisjon.

3. Juster ved å skyve fremover/bakover for å redusere/forstørre bildet.

Plassering av projektoren21

Dimensjoner

233,8

130,2

373,3

Installering med veggmontering

Enhet: mm

287,5

206,9

287,5 mm (B) x 206,9 mm (H) x 373,3 mm (D)

Plassering av projektoren 22

Tilkobling

Bærbar eller stasjonær datamaskin

A/V-enhet

Høyttalere

Skjerm

(VGA) (DVI)eller

PointWrite-

sett

Berørin gsmodu

Smartenheter

Når du kobler en signalkilde til projektoren, må du huske på å:

1. Slå av alt utstyr før du oppretter noen tilkoblinger.

2. Bruke de riktige signalkablene for hver kilde.

3. Kontrollere at kablene er riktig satt inn.

I tilkoblingene nedenfor er ikke alle kabler nødvendigvis inkludert i projektoren (se

«Forsendelsesinnhold» på side 8). De er i salg i vanlige elektronikkbutikker.

1. VGA-kabel

2. VGA-til-DVI-A-kabel

3. HDMI-kabel

4. Adapterkabel for komponentvideo til VGA (D-Sub)

5. Lydkabel

6. Videokabel

7. Lydkabel V/H

8. USB-kabel

9. USB-kabel (B-til-A-type)

10. USB-kabel (A-til-mikro-B-type): Koble til PointWrite-berøringen eller koble til en HDMI-dongle for strømforsyning

11. HDMI-dongle (QCast-speiling osv.)

Mange notisbokmaskiner slår ikke på de eksterne videoportene når du er koblet til en projektor. Vanligvis vil en tastekombinasjon som FN + F3 eller CRT/LCD-tasten slå den eksterne skjermen av/på. Finn en funksjonstast merket CRT/LCD eller en funksjonstast med et skjermsymbol på notisbokmaskinen. Trykk på FN og den merkede funksjonstasten samtidig. Se notisbokmaskinens dokumentasjon for å finne notisbokmaskinens tastekombinasjon.

Tilkobling23

Koble til videokildeenheter

Du trenger bare å koble projektoren til en videokildeenhet ved hjelp av én av tilkoblingsmetodene, men hver av dem tilbyr et ulikt videokvalitetsnivå. Den valgte metoden vil sannsynligvis avhenge av tilgjengeligheten av matchende tilkoblingspunkter på både projektoren og videokildeenheten som beskrevet nedenfor:

Te r m i n a l n a v n Terminalutseende Bildekvalitet

HDMI Best

Component Video Bedre

Video Normal

Tilkobling av lyd

Projektoren har to innebygde høyttalere som er utformet for å tilby grunnleggende lydfunksjonalitet til datapresentasjoner for forretningsformål. De er ikke beregnet på stereo lydgjengivelse av en type som kan forventes for hjemmekinoformål.

Den innebygde høyttaleren vil dempes når LYD UT-kontakten er tilkoblet.

Hvis det valgte videobildet ikke vises etter at projektoren er slått på, og den korrekte videokilden er valgt, må du sørge for at videokildeenheten er slått på og virker korrekt. Sjekk også at signalkablene er riktig tilkoblet.

Koble til smartenheter

Projektoren kan projisere innholdet direkte fra en smartenhet ved hjelp av en trådløs dongle.

HDMI trådløs dongle (f.eks. BenQ QCastMirror)

• Koble donglen til HDMI 1 eller HDMI 2 og USB TYPE-A-porter på projektoren, og bytt inngangssignal til HDMI 1 eller HDMI 2.

Tilkobling 24

Spille lyd gjennom projektoren

Du kan bruke projektorens høyttaler til presentasjonene dine. Du kan også koble til egne forsterkede høyttalere til LYD UT-kontakten på projektoren.

Hvis du har et eget lydsystem, vil du gjerne ønske å koble lydutgangen til videokildeenheten til lydsystemet i stedet for å bruke lyden i projektoren.

Etter tilkoblet kan lyden styres av skjermmenyene (OSD). Tabellen nedenfor beskriver tilkoblingsmetodene for forskjellige enheter og hvor lyden

kommer fra.

Enhet Datamaskin/PC Komponentvideo HDMI

Lydinngangsport LYD INN (minijack) LYD (V/H) HDMI

Projektoren kan spille lyd

fra…

Ly d utgan gspor t LYD UT LYD UT LYD U T

Det valgte inngangssignalet bestemmer hvilken lyd som spilles av via projektorhøyttaleren og

hvilken lyd som sendes fra projektoren når LYD UT er tilkoblet. Hvis du velger DATAMASKIN/PC-

signal, kan projektoren spille av lyden som mottas fra LYD INN-minijack. Hvis du velger

KOMPONENT/VIDEO-signal, kan projektoren spille av lyden som mottas fra LYD (V/H).

LYD INN (minijack) LYD (V/H) HDMI

Tilkobling25

Betjening

Starte opp projektoren

1. Sett strømledningen inn i projektoren og en

stikkontakt. Slå på bryteren i stikkontakten (hvis montert). Kontroller at STRØM-varsellampe på projektoren lyser oransje etter at strømmen er slått på.

Enheten må bare brukes med det opprinnelige tilbehøret (f.eks. strømkabelen) for å unngå mulig fare som elektrisk støt og brann.

2. Trykk STRØM på projektoren eller fjernkontrollen for å starte

projektoren, så høres en oppstartslyd. STRØM-varsellampe blinker grønt og holder seg grønt mens projektoren er på. Oppstartsprosedyrene tar omtrent 30 sekunder. I senere faser av oppstarten projiseres en oppstartslogo.

(Ved behov) Roter fokusringen for å justere bildets skarphet.

Hvis du vil slå av ringetonen, se «Slå ringetonen på/av» på side 44 hvis du vil ha detaljer.

Hvis projektoren fortsatt er varm fra tidligere aktiviteter, vil kjøleviften kjøre i omtrent 90 sekunder før lampen aktiveres.

3. Sett OSD-menyen til et språk du forstår.

4. Hvis du blir bedt om et passord, trykker du

på piltastene for å angi et passord på fem sifre. Se «Utnytte passordfunksjonen» på

side 31 hvis du trenger detaljer.

5. Slå på alt tilkoblet utstyr.

6. Projektoren vil begynne å søke etter

inngangssignaler. Gjeldende inngangssignal under skanning vises i øvre venstre hjørne av skjermen. Hvis projektoren ikke oppdager et gyldig signal, vil meldingen "Intet signal" vises inntil et inngangssignal blir oppdaget.

Du kan også trykke SOURCE på projektoren eller fjernkontrollen for å velge ønsket inngangssignal. Se «Bytte inngangssignal» på side 33 hvis du trenger detaljer.

Hvis frekvensen/oppløsningen til inngangssignalet overskrider projektorens driftsområde, vil du se meldingen «Utenfor rekkevidde» på en blank skjerm. Bytt til et inngangssignal som er kompatibelt med projektorens oppløsning, eller angi en lavere innstilling for inngangssignalet. Se «Timingdiagram» på side 76 hvis du trenger detaljer.

For å opprettholde lampens levetid må du vente minst 5 minutter etter at projektoren har blitt slått på før du slår den av igjen.

Betjening 26

Justerer det projiserte bildet

Justere projiseringsvinkelen

Projektoren er utstyrt med 3 justeringsføtter. Disse brukes til å endre bildehøyde og projiseringsvinkel. Når du skal justere projektoren:

Skru justeringsfoten for å fintilpasse den horisontale vinkelen.

For å trekke foten opp holder du projektoren på plass og senker den sakte nedover. Skru justeringsfoten i motsatt retning.

Hvis projektoren ikke står på en flat overflate, hvis eller skjermen og projektoren ikke står vinkelrett på hverandre, kan det projiserte bildet bli trapesformet. Hvis du må korrigere denne situasjonen, se «Korrigere 2D-keystone» på side 28 for detaljer.

• Ikke se inn i linsen mens lampen er på. Det sterke lysen fra lampen kan forårsake skade på øynene.

• Vær forsiktig når du trykker justeringsknappen ettersom den er nær eksoskanalen som varm luft kommer fra.

Autojustere bildet

I enkelte tilfeller må du kanskje optimalisere bildekvaliteten. For å gjøre dette trykker du på AUTO på projektoren eller fjernkontrollen. Innen 3 sekunder vil den innebygde intelligente autojusteringsfunksjonen justere verdiene for frekvens og klokke igjen for å tilby den beste bildekvaliteten.

Den gjeldende kildeinformasjonen vil vises i øvre venstre hjørne av skjermen i 3 sekunder.

• Skjermen vil være blank mens AUTO pågår.

• Denne funksjonen er bare tilgjengelig når PC-signalet (analog RGB) er valgt.

Finjustering av bildestørrelse og klarhet

Gjør bildet skapere ved å rotere FOKUS-ringen.

Betjening27

Korrigere 2D-keystone

2D-keystone-funksjonen utvider det mulige området for montering av projektoren sammenlignet med konvensjonelle projektorer med begrenset posisjonering foran skjermen.

Hvis du vil korrigere dette, må du korrigere det manuelt ved å følge ett av disse trinnene.

• Bruke projektoren eller fjernkontrollen

Trykk / på projektoren eller fjernkontrollen for å vise 2D-keystone-siden. Trykk ▲/▼ for å justere vertikale verdier fra -15 til 15. Trykk ◄/► for å justere horisontale verdier fra -15 til 15.

•Bruk av OSD-menyen

1. Trykk MENY/AVSLUTT og deretter

◄/► til

2. Trykk ▼ for å markere

2DPerspektivkontroll, og trykk MODUS/ENTER. 2DPerspektivkontroll-siden vises.

3. Trykk ▲, ▼, ◄, ► for å justere

keystone-verdiene.

Vis-menyen er markert.

•Bruke HURTIGINSTALLERING- knappen

1. Trykk HURTIGINSTALLERING på fjernkontrollen.

2. Trykk ▼ for å markere

2DPerspektivkontroll, og trykk MODUS/ENTER. 2DPerspektivkontroll-siden vises.

3. Trykk ▲, ▼, ◄, ► for å justere

keystone-verdiene.

Betjening 28

Korrigere hjørnetilpasning

Juster manuelt de fire hjørnene i bildet ved å angi horisontale og vertikale verdier.

•Bruk av OSD-menyen

1. Trykk MENY/AVSLUTT og deretter

◄/► til

2. Trykk ▼ for å markere

Hjørnetilpasning, og trykk MODUS/ ENTER. Hjørnetilpasning-siden vises.

3. Trykk ▲, ▼, ◄, ► for å velge et av de

fire hjørnene, og trykk MODUS/ENTER.

4. Trykk ◄/► for å justere vertikale verdier fra 0 til

60.

5. Trykk ▲/▼ for å justere horisontale verdier fra 0 til

60.

Vis-menyen er markert.

Merknad for hjørnetilpasning og 2D-keystonejustering

Hjørnetilpasning er nært knyttet til 2D-keystone-funksjonen, da begge gjør justeringer for å korrigere bildeforvrengning. Når du korrigerer bildeforvrengning, må derfor både hjørnetilpasning og 2D-keystone-funksjonen brukes for å oppnå best mulig bildeform.

Slik oppnår du best mulig bildeform:

• Når du installerer projektoren, setter du projektoren på linje med skjermen slik at de er så vinkelrette som mulig for å minimere bildeforvrengning.

• Når hjørnetilpasning ikke er nok for å oppnå ønsket effekt, kan du justere 2Dkeystone-verdien og prøve igjen.

• Når 2D-keystone-justering ikke er nok for å oppnå ønsket effekt, kan du justere hjørnetilpasningsverdien og prøve igjen.

Betjening29

Bruke menyene

Gjeldende inngangssignal

Hovedmenyikon

Hovedmeny

Undermeny

Fremhev

Tr y kk på

MENY/ AVSLUTT på

forrige side eller for å avslutte.

Status

Projektoren er utstyrt med OSD-menyer (On-Screen Display) for å foreta diverse justeringer og innstillinger.

Nedenfor finner du en oversikt over OSD-menyen.

Sett OSD-menyen til et språk du forstår.

Betjening 30

1. Trykk på MODUS/ENTER på projektoren eller fjernkontrollen for å slå på OSDmenyen.

2. Bruk ◄/► for å markere Systemoppsett: Grunnleggende-menyen.

3. Trykk ▼ for å markere Språk, og trykk ◄/► for å velge foretrukket språk.

4. Trykk MODUS/ENTER på projektoren eller fjernkontrollen to ganger* for å avslutte og lagre innstillingene.

*Det første trykket fører deg tilbake til hovedmenyen, og det andre trykket lukker OSD-menyen.

Sikre projektoren

Bruke en sikkerhetskabellås

Projektoren må installeres på et trygt sted for å forhindre tyveri. For øvrig kan du kjøpe en lås, for eksempel en Kensington-lås, for å sikre projektoren. Du finner et Kensingtonlåsespor på venstre side av projektoren. Se «Spor for Kensington-antityverilås» på side 9 hvis du trenger detaljer.

En Kensington-sikkerhetskabel med lås er vanligvis en kombinasjon av en eller flere nøkler og en lås. Se låsens dokumentasjon for å finne ut hvordan du bruker den.

Utnytte passordfunksjonen

Av sikkerhetshensyn og for å bidra til å forhindre uautorisert bruk omfatter projektoren et alternativ for å sette opp passordsikkerhet. Passordet kan angis ved hjelp av OSD-menyen (On-Screen Display).

ADVARSEL: Du vil få problemer hvis du aktiverer Lås til oppstart-funksjonen og senere glemmer passordet. Skriv ut denne håndboken (ved behov), og skriv ned passordet du brukte i denne håndboken. Oppbevar håndboken på et trygt og tilgjengelig sted .

Angi et passord

Når et passord er angitt, kan ikke projektoren brukes med mindre det riktige passordet legges inn hver gang den startes.

1. Åpne OSD-menyen og gå til Systemoppsett: Avansert > Sikkerhetsinnstillinger-menyen. Trykk på MODUS/ENTER. Sikkerhetsinnstillinger-siden vises.

2. Marker Endre sikkerhetsinnstillinger, og trykk MODUS/ENTER.

3. Som anvist til høyre representerer de fire piltastene (▲/▼/◄/►) henholdsvis de 4 sifrene (1, 2, 3, 4). I henhold til passordet du ønsker å angi, trykker du på piltastene for å angi seks sifre for passordet.

4. Bekreft det nye passordet ved å legge det inn på nytt. Så snart passordet er angitt, returneres OSDmenyen til Sikkerhetsinnstillinger-siden.

5. Hvis du vil aktivere Lås til oppstart-funksjonen, trykker du på ▲/▼ for å markere Lås til oppstart, så trykker du ◄/► for å velge På.

6. Hvis du vil aktivere Webkontrollås-funksjonen, trykker du på ▲/▼ for å markere Webkontrollås, så trykker du ◄/► for å velge På. Når Webkontrollås er aktivert, må du angi riktig passord for å endre projektorinnstillinger via Projektor-nettverksvisningssystemet.

Inntastede sifre vil vises som stjerner på skjermen. Skriv ned det valgte passordet her i denne håndboken på forhånd eller rett etter at passordet er angitt, slik at det er tilgjengelig om du skulle glemme det.

Passord: __ __ __ __ __ Oppbevar denne håndboken på et trygt sted.

7. Hvis du vil forlate OSD-menyen, trykker du på MENY/AVSLUTT.

Betjening31

Hvis du glemmer passordet

Hvis passordfunksjonen aktiveres, blir du bedt om å angi det femsifrede passordet hver gang du slår på projektoren. Hvis du angir feil passord, vises passordfeilmeldingen som avbildet til høyre, i tre sekunder, og meldingen «ANGI PASSORD» følger. Du kan prøve ved å legge inn et annet femsifret passord, eller hvis du ikke registrerer passordet i denne håndboken, og du overhodet ikke husker det, kan du følge prosedyren for passordgjenvinning. Se «Gå inn i prosedyren for

passordgjenvinning» på side 32 hvis du trenger detaljer.

Hvis du angir feil passord 5 ganger på rad, vil projektoren automatisk stenges av etter kort tid.

Gå inn i prosedyren for passordgjenvinning

1. Trykk på og hold AUTO på projektoren eller fjernkontrollen i 3 sekunder. Projektoren vil vise et kodet nummer på skjermen.

2. Skriv ned nummeret og slå av projektoren.

3. Be det lokale BenQ-servicesenteret om hjelp for å dekode nummeret. Du kan bli nødt til å fremvise kjøpsdokumentasjon for å bekrefte at du er en autorisert bruker av projektoren.

Endre passordet

1. Åpne OSD-menyen og gå til Systemoppsett: Avansert > Sikkerhetsinnstillinger > Endre passord-menyen.

2. Trykk på MODUS/ENTER. Meldingen «ANGI GJELDENDE PASSORD» vises.

3. Skriv inn det gamle passordet.

• Hvis passordet er riktig, vises meldingen «ANGI NYTT PASSORD».

• Hvis passordet er feil, vises passordfeilmeldingen i tre sekunder, så vises

meldingen «ANGI GJELDENDE PASSORD» slik at du kan prøve på nytt. Du kan trykke på MENY/AVSLUTT for å annullere endringen, eller prøve et annet passord.

4. Skriv inn et nytt passord.

Passord: __ __ __ __ __ Oppbevar denne håndboken på et trygt sted.

5. Bekreft det nye passordet ved å legge det inn på nytt.

6. Du har gitt projektoren et nytt passord. Husk å angi det nye passordet neste gang projektoren startes.

7. Hvis du vil forlate OSD-menyen, trykker du på

MENY/AVSLUTT.

Betjening 32

Deaktivere passordfunksjonen

Hvis du vil deaktivere passordbeskyttelse, går du tilbake til Systemoppsett: Avansert > Sikkerhetsinnstillinger > Endre sikkerhetsinnstillinger-menyen etter at du har

åpnet OSD-menysystemet. Trykk på MODUS/ENTER. Meldingen «ANGI PASSORD» vises. Skriv inn gjeldende passord.

1. Hvis passordet er riktig, vender OSD-menyen tilbake til Sikkerhetsinnstillinger. Trykk ▼ for å markere Lås til oppstart, og trykk ◄/► for å velge Av. Du vil ikke bli nødt til å legge inn passordet neste gang du slår på projektoren. Trykk ▼ for å markere Webkontrollås, og trykk ◄/► for å velge Av. Webkontrollås-funksjonen frigjøres, og projektorinnstillingene kan endres via projektornettverkssystemet.

2. Hvis passordet er feil, vises passordfeilmeldingen i tre sekunder, så vises meldingen «ANGI GJELDENDE SETT INN PASSORD» slik at du kan prøve på nytt. Du kan trykke på MENY/AVSLUTT for å annullere endringen, eller prøve et annet passord.

Selv om passordfunksjonen er deaktivert, må du ta vare på det gamle passordet i tilfelle du får behov for å gjenaktivere passordfunksjonen ved å legge inn det gamle passordet.

Bytte inngangssignal

Projektoren kan kobles til flere enheter samtidig. Den kan imidlertid bare vise ett fullt skjermbilde om gangen.

Sørg for at Automatisk hurtigsøk-funksjonen på Kilde-menyen er På (noe som er standard for projektoren) hvis du vil at projektoren automatisk skal søke etter signalene.

Du kan også søke gjennom tilgjengelige inngangssignaler manuelt.

1. Trykk SOURCE på projektoren, eller trykk inngangskilden direkte fra fjernkontrollen. En kildevalglinje vises.

2. Trykk ▲/▼ inntil det ønskede signalet er valgt, og trykk på MODUS/ENTER. Så snart den er oppdaget, vises den valgte kildeinformasjonen på skjermen i noen

sekunder. Hvis det finnes mer utstyr koblet til projektoren, gjentar du trinn 1-2 for å søke etter et annet signal.

• Lysstyrkenivået på det projiserte bildet vil endres tilsvarende når du bytter mellom

forskjellige inngangssignaler. Databaserte (grafikk) "PC"-presentasjoner som for det meste bruker statiske bilder, er vanligvis lysere enn "Video", som først og fremst bruker bevegelige bilder (filmer).

• De beste visningsresultatene får du ved å velge og bruke et inngangssignal som bruker denne

oppløsningen. Eventuelle andre oppløsninger vil skaleres av projektoren avhengig av innstillingen for "sideforhold", som kan forårsake en viss bildeforvrengning eller tap av bildekvalitet. Se «Velge sideforholdet» på side 35 hvis du trenger detaljer.

Betjening33

Endre fargeområdet

Hvis du skulle koble projektoren til en DVD-spiller via projektorens HDMI-inngang, og det projiserte bildet viser feil farger, må du endre fargeområdet.

Slik gjør du det:

1. Trykk MENY/AVSLUTT og deretter ◄/► til SOURCE-menyen er markert.

2. Trykk ▼ for å markere Fargerom-konvertering, og trykk ◄/► for å velge innstillingen.

Denne funksjonen er bare tilgjengelig når HDMI-inngangen er i bruk.

Forstørre og søke etter detaljer

Hvis du vil se detaljene i det projiserte bildet, forstørrer du bildet. Bruk piltastene til å navigere i bildet.

• Bruke fjernkontrollen

1. Trykk Digital zoom +/- for å vise zoomlinjen. Trykk Digital zoom + for å forstørre midten av bildet. Trykk gjentatte ganger inntil bildestørrelsen er egnet for dine behov.

2. Bruk piltastene (▲/▼/◄/►) på projektoren eller fjernkontrollen for å navigere i bildet.

3. Hvis du vil gjenopprette bildet til opprinnelig størrelse, trykker du på AUTO. Du kan også trykke Digital zoom -. Når tasten trykkes igjen, reduseres bildet ytterligere inntil den gjenopprettes til den opprinnelige størrelsen.

•Bruk av OSD-menyen

1. Trykk MENY/AVSLUTT og deretter ◄/► til Vis-menyen er markert.

2. Trykk

3. Trykk ▼ på projektoren gjentatte ganger for å forstørre bildet til ønsket størrelse.

4. Hvis du vil navigere i bildet, trykker du MODUS/ENTER for å bytte til

5. For å redusere størrelsen på bildet trykker du MODUS/ENTER for å bytte tilbake

Bildet kan bare navigeres etter at det er forstørret. Du kan forstørre bildet ytterligere ved å søke etter detaljer.

▼ for å markere Digital zoom, og trykk MODUS/ENTER. Zoomlinjen

vises.

panoreringsmodusen og trykker retningstastene (▲/▼/◄/►) for å navigere i bildet.

til zoom inn/ut-funksjonen, så trykker du AUTO for å gjenopprette bildet til sin opprinnelige størrelse. Du kan også trykke ▼ gjentatte ganger inntil det er gjenopprettet til opprinnelig størrelse.

Betjening 34

Velge sideforholdet

«Sideforholdet» er forholdet mellom bildets bredde og høyde. De fleste analoge TV-er og datamaskiner er i 4:3-forhold, og digital-TV og DVD-er er vanligvis i 16:9-sideforhold.

Etter innføringen av digital signalbehandling kan digitale visningsenheter som denne projektoren strekke og skalere bildeutdataene dynamisk med et annet sideforhold enn bildets inngangssignal.

Hvis du vil endre det projiserte bildeforholdet (uansett hvilket sideforhold kilden har):

• Bruke fjernkontrollen

1. Trykk Sideforhold for å vise den gjeldende innstillingen.

2. Trykk Sideforhold gjentatte ganger for å velge et sideforhold som egner for formatet til videosignalet og dine visningsbehov.

•Bruk av OSD-menyen

1. Trykk MENY/AVSLUTT og deretter ◄/► til Vis-menyen er markert.

2. Trykk

3. Trykk ◄/► for å velge et sideforhold som egner seg for formatet til videosignalet og

▼ for å markere Sideforhold.

dine visningsbehov.

Betjening35

Om sideforholdet

15:9-bilde

4:3-bilde

16:9-bilde

4:3-bilde 16:9-bilde

16:9-bilde

16:10-bilde

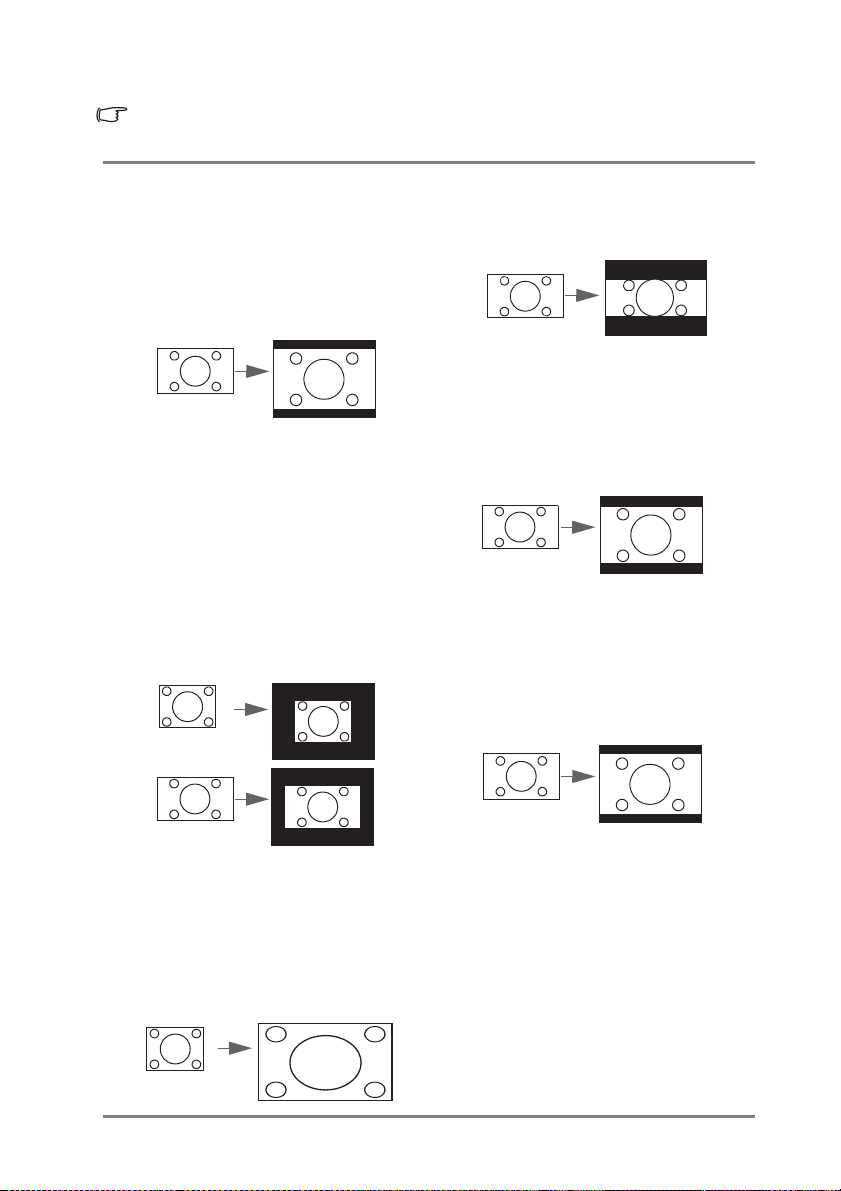

I bildene nedenfor er de svarte delene inaktive områder, mens de hvite er aktive områder. OSDmenyer kan vises på disse ubrukte svarte områdene.

1. Automatisk: Skalerer et bilde proporsjonalt for tilpasning til projektorens naturlige oppløsning i dens horisontale bredde. Dette er mest egnet for et innkommende bilde som er verken i 4:3 eller 16:9, og du vil utnytte skjermen optimalt uten å endre bildets sideforhold.

2. Reell: Bildet projiseres med original oppløsning, og tilpasses i størrelse for visningsområdet. For inngangssignaler med lavere oppløsninger vil det projiserte bildet vises mindre enn hvis det får endret størrelsen til full skjerm. Du kan flytte projektoren vekk fra skjermen for å øke bildestørrelsen ved behov. Du må kanskje også fokusere projektoren på nytt etter at du har foretatt disse justeringene.

4. 16:6: Skalerer et bilde slik at det vises i midten av skjermen med et sideforhold på 16:6. (Tilgjengelig på MH856UST+)

5. 16:9: Skalerer et bilde slik at det vises i midten av skjermen med et sideforhold på 16:9. Dette er mest egnet for bilder som allerede foreligger i 16:9-sideforhold, f.eks. TV med høy oppløsning, ettersom de vises uten endring av sideforhold.

6. 16:10: Skalerer et bilde slik at det vises i midten av skjermen med et sideforhold på 16:10. Dette er mest egnet for bilder som allerede foreligger i et 16:10-sideforhold, ettersom de vises uten endring av sideforhold.

3. 4:3: Skalerer et bilde slik at det vises i midten av skjermen med et sideforhold på 4:3. Det er mest egnet for 4:3-bilder, f.eks. dataskjermer, TVer med standardoppløsning og DVDfilmer med 4:3-sideforhold, ettersom disse blir vist uten endring av sideforhold.

Betjening 36

Optimalisering av bildet

Bruke bakgrunnsfargen

I situasjonen der du projiserer over på en fargelagt overflate som en malt vegg som kanskje ikke er hvit, kan Bakgrunnsfarge-funksjonen hjelpe deg med å korrigere det projiserte bildets farge for å forhindre fargeavvik mellom kilden og projiserte bilder.

Hvis du vil bruke denne funksjonen, går du til Vis > Bakgrunnsfarge-menyen og trykker ◄/► for å velge en farge som er nærmest fargen på projiseringsoverflaten. Det finnes flere forhåndskalibrerte farger å velge mellom: Lysegul, Rosa, Lysegrønn, Blå og Tavle.

Velge en bildemodus

Projektoren er forhåndsinnstilt med flere forhåndsdefinerte bildemoduser slik at du kan velge en som egner seg for driftsmiljøet og bildetypens inngangssignal.

Hvis du vil velge en driftsmodus som egner seg for behovene dine, kan du følge ett av følgende trinn.

• Trykk MODUS/ENTER på projektoren gjentatte ganger inntil ønsket modus er valgt.

• Gå til Bilde > Bildemodus-menyen, og trykk ◄/► for å velge ønsket modus.

1. Lys modus: Maksimerer det projiserte bildets lysstyrke. Denne modusen egner seg for miljøer der ekstra sterk lysstyrke er påkrevd, for eksempel når projektoren brukes i godt opplyste miljøer.

2. Presentasjonsmodus: Dette er laget for presentasjoner. Lysstyrken vektlegges i denne modusen for å matche farger på PC.

3. sRGB-modus: Maksimerer RGB-fargers renhet for å tilby naturtro bilder uavhengig av lysstyrkeinnstilling. Modusen er mest egnet for å vise fotografier tatt med et sRGB-kompatibelt og riktig kalibrert kamera, og for å vise PC-grafikk og tegningsapplikasjoner som AutoCAD.

4. Levende modus: Dette er egnet for å vise fargerik video og bilder med velbalansert fargemetning og høy fargestyrke.

5. Infografisk modus: Dette er perfekt for presentasjoner med en blanding av tekst og grafikk takket være en høy fargelysstyrke og bedre fargegradiasjon slik at detaljene kan ses tydelig.

6. 3D-modus: Egner seg for visning av 3D-bilder og 3D-videoklipp.

7. Bruker 1/Bruker 2-modus: Gjenkaller de tilpassede innstillinger basert på gjeldende tilgjengelige bildemoduser. Se «Angi Bruker 1/Bruker 2-modusen» på side

38 hvis du trenger detaljer.

Betjening37

Angi Bruker 1/Bruker 2-modusen

Det finnes to brukerdefinerbare moduser hvis gjeldende tilgjengelige bildemoduser ikke egner seg for dine behov. Du kan bruke en av bildemodusene (unntatt Bruker 1/Bruker

2) som utgangspunkt og tilpasse innstillingene.

1. Trykk på MENY/AVSLUTT for å åpne OSD-menyen (On-Screen Display).

2. Gå til menyen Bilde > Bildemodus.

3. Trykk ◄/► for å sette Bruker 1 til Bruker 2.

4. Trykk ▼ for å markere Referansemodus.

Denne funksjonen er bare tilgjengelig når Bruker 1- eller Bruker 2-modusen er valgt for undermenyelementet Bildemodus.

5. Trykk ◄/► for å velge en bildemodus som er nærmest dine behov.

6. Trykk ▼ for å velge undermenyelementet som skal endres, og juster verdien med ◄/►. Se «Fintilpasning av bildekvaliteten i brukermoduser» nedenfor hvis du vil ha detaljer.

Fintilpasning av bildekvaliteten i brukermoduser

I henhold til den registrerte signaltypen og valgt bildemodus er enkelte av funksjonene som står nedenfor kanskje ikke tilgjengelige. Basert på behovene dine kan du foreta justeringer av disse funksjonene for å markere dem, og trykke ◄/► på projektoren eller fjernkontrollen.

Justering Lysstyrke

Jo høyere verdi, desto lysere bilde. Og jo lavere innstilling, jo mørkere bilde. Juster denne kontrollen slik at de svarte områdene i bildet vises som svart og at detaljene i de mørke områdene er synlige.

Justering Kontrast

Jo høyere verdi, desto større kontrast. Bruk denne til å angi topp hvitt nivå etter at du tidligere har justert Lysstyrke-innstillingen for de valgte inndataene og for visningsmiljøet.

Justering Farge

Lavere innstilling betyr mindre mettede farger. Hvis innstillingen er for høy, vil bildenes farger bli overveldende, og det gjør bildet urealistisk.

Justering Tone

Jo høyere verdi, desto mer rødaktig blir bildet. Jo lavere verdi, desto mer grønnaktig blir bildet.

Justering Skarphet

Jo høyere verdi, desto skarpere blir bildet. Jo lavere verdi, desto mykere blir bildet.

Justering Brilliant Color

Denne funksjonen utnytter en ny fargebehandlingsalgoritme, og systemnivåets forbedringer muliggjør høyere lysstyrke mens det samtidig gir bilde får mer ekte, mer levende farger. Det aktiverer en lysstyrke på mer enn 50% i midttonebilder, som er vanlig i video og naturscener, slik at projektoren reproduserer bilder i realistiske og ekte farger. Hvis du foretrekker bilder med den kvaliteten, velger du På. Hvis du ikke gjør det, velger du Av.

Når Av er valgt, er funksjonen Fargetemperatur ikke tilgjengelig.

Betjening 38

Velge en Fargetemperatur

De tilgjengelige alternativene for fargetemperatur* varierer i henhold til den valgte signaltypen.

1. Kjøligere: gjør at bildet vises hvitt med en blåtone.

2. Normal: opprettholder normale hvitfarger.

3. Varm:Dette gjør at bilder viser hvitt med en rødtone.

*Om fargetemperaturer:

Det finnes mange forskjellige nyanser som anses å være "hvite" for ulike formål. En av de vanligste metodene for å representere hvit er kjent som “fargetemperatur”. En hvit farge med lav fargetemperatur vises med en rødtone. En hvit farge med høy fargetemperatur har mer blått i seg.

Angi en foretrukket fargetemperatur

Slik angir du en foretrukket fargetemperatur:

1. Marker Fargetemperatur, og velg Varm, Normal eller Kjølig ved å trykke ◄/► på projektoren eller fjernkontrollen.

2. Trykk ▼ for å markere Finjustering av fargetemperatur, og trykk MODUS/ ENTER. Finjustering av fargetemperatur-siden vises.

3. Trykk ▲/▼ for å markere elementet du vil endre, og juster verdiene ved å trykke ◄/ ►.

• R-økning/G-økning/B-økning: Juster kontrastnivåene til Rødt, Grønt og Blått.

• R-forskyvning/G-forskyvning/B-forskyvning: Juster lysstyrkenivåene til Rødt,

Grønt og Blått.

4. Trykk på MENY/AVSLUTT for å avslutte og lagre innstillingene

Betjening39

RØD

BLÅ

GRØNN

Gul

Cyan

Magenta

3D Fargestyring

I de fleste installeringssituasjoner vil fargebehandling ikke være nødvendig, for eksempel i klasserom, møterom eller salongsituasjoner der lys kan være på, eller der bygningens eksterne vinduer slipper dagslys inn i rommet.

Bare i permanente installasjoner med kontrollerte belysningsnivåer, f.eks. styrerom, forelesningssaler eller hjemmekinoer, bør fargebehandling vurderes. Fargebehandling tilbyr fintilpasset fargekontrolljustering for å tilby mer nøyaktig fargereproduksjon, om du skulle ha behov for det.

Riktig fargebehandling kan bare oppnås under kontrollerte og reproduserbare visningsforhold. Du må bruke et kolorimeter (fargelysmåler), og tilby et sett av egnede kildebilder for å måle fargereproduksjonen. Disse verktøyene tilbys ikke sammen med projektoren, men projektorleverandøren bør være i stand til å tilby deg god veiledning, eller til og med en erfaren profesjonell installatør.

Fargestyring tilbyr seks sett (RGBCMY) farger som skal justeres. Når du velger hver farge, kan du uavhengig justere dets område og metning i henhold til egne preferanser.

Hvis du har kjøpt en testskive som inneholder forskjellige testmønstre og kan brukes til å teste fargepresentasjonen på skjermer, TVer, projektorer, osv, kan du projisere et bilde fra skiven over på skjermen og åpne 3D Fargestyring-menyen for å foreta justeringer.

Slik justerer du innstillingene:

1. Gå til Bilde-menyen og fremhev 3D Fargestyring.

2. Trykk MODUS/ENTER, så vises 3D Fargestyring-siden.

3. Marker Primærfarge og trykk ◄/► for å velge en farge blant Rød, Grønn, Cyan, Blå eller Magenta eller Gul.

4. Trykk ▼ for å markere Nyanse, og trykk ◄/► for å velge dets område. Økning i dette området vil inkludere farger som består av flere proporsjoner av dets to tilstøtende farger.

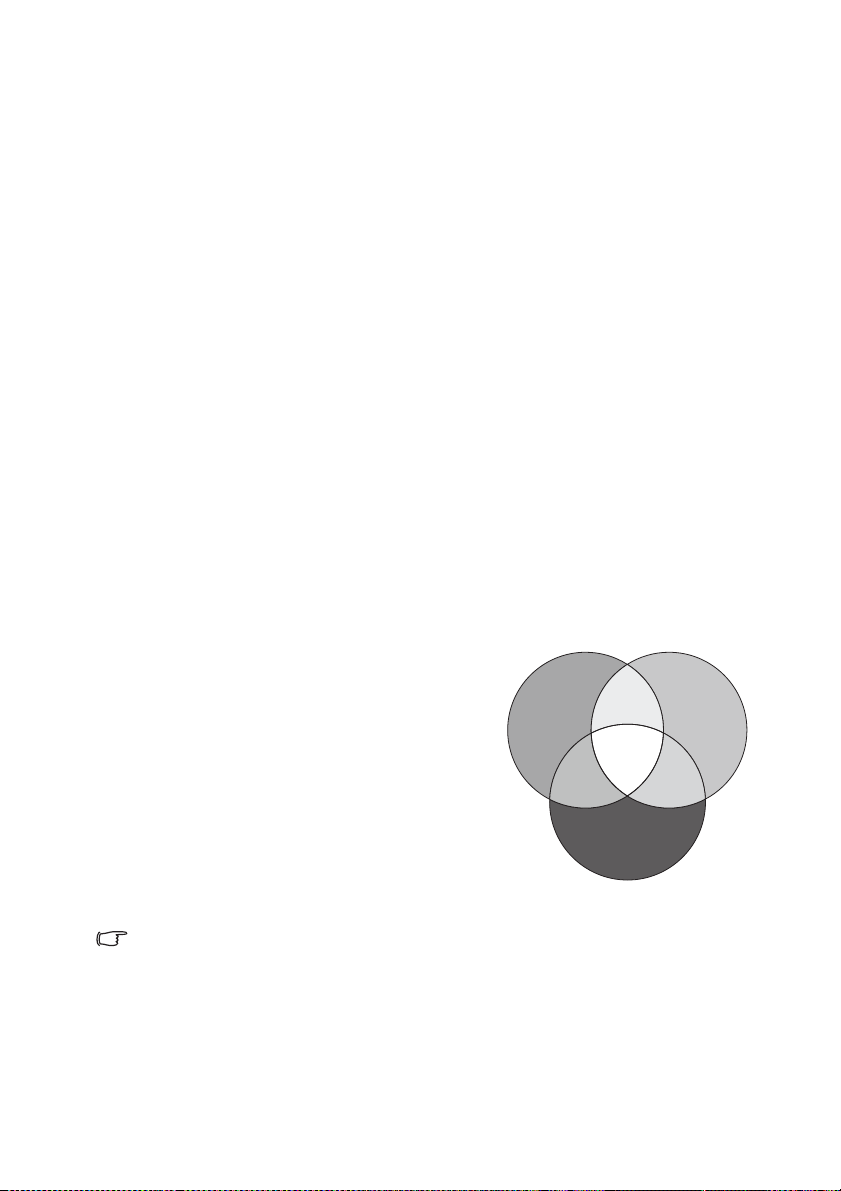

Se illustrasjonen til høyre for å se hvordan fargene er knyttet til hverandre.

Hvis du for eksempel velger Rød og setter dets område til 0, vil bare ren rødfarge velges i det projiserte bildet. Økning av fargens område vil inkludere rødt nær gult og rødt nær magenta.

5. Trykk ▼ for å markere Metning, og juster verdiene ifølge dine preferanser ved å trykke ◄/►. Justeringene gjenspeiles umiddelbart i bildet. Hvis du for eksempel velger rødt og setter fargens verdi til 0, vil bare metningen til ren rødfarge påvirkes.

Metning er mengden av den fargen i et videobilde. Lavere innstillinger genererer mindre mettede farger. Innstillingen “0” fjerner den fargen fra bildet fullstendig. Hvis metningen er for høy, vil den fargen være overveldende og urealistisk.

6. Trykk ▼ for å markere Gain, og juster dets verdier ifølge egen preferanse ved å trykke ◄/►. Kontrastnivået til den valgte primærfargen vil påvirkes. Hver justering vil gjenspeiles umiddelbart i bildet.

7. Gjenta trinn 3 til 6 for andre fargejusteringer.

8. Sørg for at du har foretatt alle ønskede justeringer.

Betjening 40

9. Trykk på MENY/AVSLUTT for å avslutte og lagre innstillingene.

Tilbakestiller gjeldende eller alle bildemoduser

1. Gå til Bilde-menyen og marker Nullstill bildeinnstilling.

2. Trykk MODUS/ENTER og deretter ◄/► for å velge Gjeldende eller Alle.

• Gjeldende: returnerer gjeldende bildemodus til fabrikkinnstillingene.

• Alle: tilbakestiller alle innstillinger, bortsett fra Bruker 1 / Bruker 2 på Bilde-

menyen til fabrikkinnstillingene.

Innstilling av presentasjonstimer

Presentasjonstimeren kan angi presentasjonstiden på skjermen for å hjelpe deg med å oppnå bedre tidskontroll når du gir presentasjoner. Følg disse trinnene for å utnytte denne funksjonen:

1. Gå til Systemoppsett: Grunnleggende > Presentasjonstimer-menyen, og trykk MODUS/ENTER for å vise Presentasjonstimer-siden.

2. Marker Timerperiode og bestem tidsperioden ved å trykke ◄/►. Tidsperioden kan angis fra 1 til 5 minutter i trinn på 1 minutt og 5 til 240 minutter i trinn på 5 minutter.

Hvis timeren allerede er på, vil den starte på nytt hver gang Timerperioden blir tilbakestilt.

3. Trykk ▼ for å markere Timervisning, og velg om timeren skal vises på skjermen, ved å trykke ◄/►.

Valg Beskrivelse

Alltid Viser tidtakeren på skjermen gjennom hele presentasjonsperioden. 3 min/2 min/1 min Viser tidtakeren på skjermen i de siste 3/2/1 minuttene. Aldri Skjuler timeren gjennom hele presentasjonstiden.

4. Trykk ▼ for å markere Timerplassering, og angi posisjonen ved å trykke ◄/►.

5. Trykk ▼ for å markere Telleretning for timer, og retningen for tellingen ved å trykke ◄/►.

Valg Beskrivelse

Tell opp Øker fra 0 til forvalgt tid. Tell ned Reduseres fra forvalgt tid til 0.

6. Trykk ▼ for å markere Lydpåminnelse, og bestem om du vil aktivere lydpåminnelsen ved å trykke ◄/►. Hvis du velger På, vil et dobbelt pip høres i de siste 30 sekundene med telling opp/ned, og et tredobbelt pip vil utløses når timeren er ferdig.

7. Når du skal presentasjonstimeren, trykker du ▼ og deretter ◄/► for å markere På, så trykker du MODUS/ENTER.

8. En bekreftelsesmelding vises. Fremhev Ja og trykk på MODUS/ENTER på projektoren eller fjernkontrollen for å bekrefte. Meldingen «Timer er på» vises på skjermen. Timeren begynner å telle når timeren er på.

Hvis Presentasjonstimer er aktivert, endres «På» til «Tilbakestill».

Betjening41

Hvis du vil annullere timeren, utfører du følgende trinn:

1. Gå til Systemoppsett: Grunnleggende > Presentasjonstimer-menyen og marker Av. Trykk på MODUS/ENTER. En bekreftelsesmelding vises.

2. Fremhev Ja og trykk på MODUS/ENTER for å bekrefte. Meldingen «Timer er av» vil vises på skjermen.

Eksterne sideoperasjoner

Koble projektoren til PCen eller notisbokmaskinen med en USB-kabel før du bruker sidebevegelsesfunksjonen. Se

Du kan bruke visningsprogramvare (på en tilkoblet PC) som reagerer på side opp/nedkommandoer (som Microsoft PowerPoint) ved å trykke SIDE +/ SIDE - på fjernkontrollen.

Hvis den eksterne sidebevegelsesfunksjonen ikke virker, må du undersøke om USBtilkoblingen er riktig og musedriveren på datamaskinen er oppdatert til siste versjon.

Den eksterne sidebevegelsesfunksjonen virker ikke med Microsoft Windows

XP eller et senere operativsystem er anbefalt.

«Tilkobling» på side 23

hvis du trenger detaljer.

Windows®98.

Frysing av bildet

Trykk FRYS på fjernkontrollen for å fryse bildet. Ordet «FRYS» vises på skjermen. Du frigjør funksjonen ved å trykke en knapp på projektoren eller fjernkontrollen.

Hvis fjernkontrollen har følgende taster, må du merke deg at de ikke kan trykkes for å frigjøre funksjonen: LASER, #2, #5, SIDE + / SIDE -.

Selv om et bilde er frosset på skjermen, kan bildene kjøre på videoenheten eller en annen enhet. Hvis de tilkoblede enhetene har aktive lydutdata, vil du fortsatt høre lyd selv om bildet er frosset på skjermen.

Skjule bildet

For å trekke publikums fulle oppmerksomhet mot foredragsholderen kan du bruke ØKO- BLANK på projektoren eller fjernkontrollen til å skjule skjermbildet. Når funksjonen er aktivert med en lydinngang tilkoblet, kan lyden fortsatt høres.

Du kan angi den blanke tiden på menyen

Driftsinnstillinger > Timer for hvit skjerm

automatisk etter en periode når ingen handling er foretatt på den blanke skjermen. Tidsperioden kan settes fra 5 til 30 minutter i 5-minutterstrinn.

Hvis de forhåndsinnstilte tidsperiodene ikke egner seg for presentasjonen, velger du Deaktiver.

Uansett om mesteparten av tastene på projektoren eller fjernkontrollen for å gjenopprette bildet.

Ikke forhindre at projiseringslinsen projiserer, ettersom dette kan føre til at et blokkerende objektet blir oppvarmet eller deformert eller kan til og med forårsake brann.

Betjening 42

Timer for hvit skjerm er aktivert eller ikke kan du trykke på de fleste

Systemoppsett: Grunnleggende >

for å la projektoren returnere

Låse kontrolltaster

Med kontrolltastene på projektoren låst kan du forhindre at projektorinnstillingene endres ved et uhell (for eksempel av barn). Når Paneltastelås er på, vil ingen betjeningstaster på

projektoren opereres, med unntak av STRØM.

1. Gå til Systemoppsett: Grunnleggende > Paneltastelås-menyen, og velg På ved å trykke på ◄/► på projektoren eller fjernkontrollen. En bekreftelsesmelding vises.

2. Fremhev Ja og trykk på MODUS/ENTER for å bekrefte.

Når du skal frigjøre paneltastelåsen, bruker du fjernkontrollen for å åpne Systemoppsett:

Grunnleggende > Paneltastelås-menyen og trykker ◄/► for å velge Av.

• Taster på fjernkontrollen er fortsatt aktive når paneltastlåsen aktiveres.

• Hvis du trykker STRØM for å slå av projektoren uten å deaktivere paneltastelåsen, vil

projektoren fortsatt ha låst status neste gang den slås på.

Operere i høytliggende miljøer

Vi anbefaler at du bruker Høydemodus når miljøet er mellom 1500–3000 m over havet med en temperatur mellom 0–30 °C.

Ikke bruk Høydemodus hvis høyden er mellom 0 til 1500 meter og omgivelsestemperaturen mellom 0 og 35°C. Projektoren vil overkjøles hvis du slår på modusen under slike forhold.

Slik aktiverer du Høydemodus:

1. Trykk MENY/AVSLUTT og deretter ◄/► til Systemoppsett: Avansert- menyen er markert.

2. Trykk ▼ for å markere Høydemodus, og trykk ◄/► for å velge På. En bekreftelsesmelding vises.

3. Fremhev Ja og trykk på MODUS/ENTER.

Drift under "Høydemodus" kan føre til et støynivå med høyere desibel på grunn av den økte viftehastigheten som kreves for å forbedre samlet systemkjøling og -ytelse.

Hvis du bruker denne projektoren under andre ekstreme forhold enn dem som er nevnt ovenfor, kan den fremvise symptomer på automatisk avstengning, som er utformet for å beskytte projektoren mot overoppheting. I slike tilfeller bør du bytte til Stor høyde-modus for å løse disse problemene. Dette innebærer imidlertid ikke at denne projektoren kan operere under alle slags krevende og ekstreme forhold.

Betjening43

Justere lyden

Lydjusteringene nedenfor vil ha en innvirkning på projektorens høyttalere. Sørg for at du har foretatt en riktig tilkobling til projektorens lydinngang. Under du hvordan lydinngangen er tilkoblet.

INNGANGSKILDE AUDIO IN LYD UT

Datamaskin minijack minijack

HDMI HDMI minijack

VIDEO RCA minijack

Slå av lyden

Slik slår du av lyden midlertidig:

• Bruke fjernkontrollen

Trykk LYDLØS for å slå av lyden midlertidig. Når lyden er slått av, vises i øvre høyre hjørne av skjermen.

For å slå på lyden igjen trykker du LYDLØS en gang til.

•Bruk av OSD-menyen

1. Trykk MENY/AVSLUTT og deretter ◄/► til Systemoppsett: Avansert- menyen er markert.

2. Trykk ▼ for å markere Lydinnstillinger, og trykk MODUS/ENTER. Lydinnstillinger-siden vises.

3. Marker Lydløs, og trykk ◄/► for å velge På.

4. For å slå på lyden igjen gjentar du trinn 1–3 og trykker ◄/► for å velge Av.

Justere lydnivået

Slik justerer du lydnivået:

• Bruke fjernkontrollen

Trykk eller for å velge ønsket lydnivå.

•Bruk av OSD-menyen

1. Gjenta trinn 1–2 ovenfor.

2. Trykk ▼ for å markere Volu m, og trykk ◄/► for å velge ønsket lydnivå.

«Tilkobling» på side 23

ser

Slå ringetonen på/av

1. Gjenta trinn 1–2 ovenfor.

2. Trykk ▼ for å markere Slå på/av ringetone, og trykk ◄/► for å velge Av.

Den eneste måten å endre ringetonen er å angi Av eller På her. Å angi lyden av eller endre lydnivået vil ikke påvirke Slå på/av ringetone.

Betjening 44

Bruke testmønsteret

Projektoren kan vise et rutenett-testmønster. Det kan brukes til å hjelpe deg med justering av bildestørrelse og fokus slik at det projiserte bildet ikke blir forvrengt.

Hvis du vil vise testmønsteret, åpner du OSDmenyen, går til Systemoppsett: Avansert > Te s t m ø n s t e r og trykker ▼ for å velge På.

Bruke læremalene

Projektoren tilbyr flere forhåndsdefinerte mønstre for ulike opplæringsformål. Slik aktiverer du mønsteret:

1. Åpne OSD-menyen, gå til Vis > Læremal, og trykk ▲/▼ for å velge Tav l e eller Hvit tavle.

2. Trykk ◄/► for å velge ønsket mønster.

3. Trykk på MODUS/ENTER for å aktivere mønsteret.

Læremal Hvit tavle Ta v l e

Bokstavforming

Regneark

Koordinatdiagram

Betjening45

Kontrollere projektoren via et kablet nettverk

Med et kablet nettverk kan du styre projektoren fra en datamaskin ved hjelp av en nettleser når både datamaskinen og projektoren er riktig koblet til det samme lokalnettverket.

Konfigurer kablet nettverk

Hvis du er i et DHCP-miljø:

1. Ta en RJ45-kabel og koble den ene enden til RJ45 LAN-inngangskontakten på projektoren og den andre enden til RJ45-porten.

Når du kobler til RJ45-kabelen, må du unngå å spole sammen og tvinne kabelen, da det kan føre til signalstøy eller avbrudd.

2. Trykk MODUS/ENTER og deretter ◄/► til menyen Systemoppsett: Avansert er uthevet.

3. Trykk ▼ for å markere Nettverksinnstillinger, og trykk MODUS/ENTER. Nettverksinnstillinger-skjermen vises.

4. Trykk ▼ for å markere Kablet LAN, og trykk MODUS/ENTER. Kablet LAN- siden vises.

5. Trykk ▼ for å markere DHCP, og trykk ◄/► for å velge På.

6. Vent i ca. 15–20 sekunder, og gå deretter inn på Kablet LAN-siden.

7. Innstillingene for IP-adresse, Subnettmaske, Standardgateway, og DNS-

server vises. Noter IP-adressen som vises for IP-adresse.

Hvis IP-adressen fortsatt ikke vises, kontakter du din ITS-administrator.

8. Gå tilbake til Systemoppsett: Avansert > Nettverksinnstillinger-siden.

9. Trykk ▼ for å markere AMX-enhetsoppdagelse, og trykk ◄/► for å velge På eller Av.

Når AMX-enhetsoppdagelse er På, kan projektoren oppdages av AMX- kontrolleren.

Betjening 46

Hvis du er utenfor et DHCP-miljø:

1. Gjenta trinn 1-4 ovenfor.

2. Trykk ▼ for å markere DHCP, og trykk ◄/► for å velge Av.

3. Kontakt din ITS-administrator for informasjon om innstillinger for IP-adresse, Subnettmaske, Standardgateway og DNS-server.

4. Trykk ▼ for å velge elementet du vil endre, og trykk MODUS/ENTER.

5. Trykk ◄/► for å flytte markøren, og trykk deretter ▲/▼ for å angi verdien.

6. Trykk MODUS/ENTER for å lagre innstillingen. Hvis du ikke vil lagre innstillingen, trykker du MENY/AVSLUTT.

7. Trykk ▼ for å markere Bruk, og trykk MODUS/ENTER.

8. Trykk MENY/AVSLUTT for å gå tilbake til Nettverksinnstillinger-siden, trykk ▼ for å markere AMX-enhetsoppdagelse og trykk ◄/► å velge På eller Av.

9. Trykk MENY/AVSLUTT for å gå ut av menyen.

Betjening47

Kontrollere projektoren eksternt via en nettleser

Når du har riktig IP-adresse for projektoren og projektoren er på eller i ventemodus, kan du bruke hvilken som helst datamaskin som er i samme lokale nettverk til å kontrollere projektoren.

1. Angi adressen til projektoren i adresselinjen på datamaskinens nettleser, og trykk Gå.

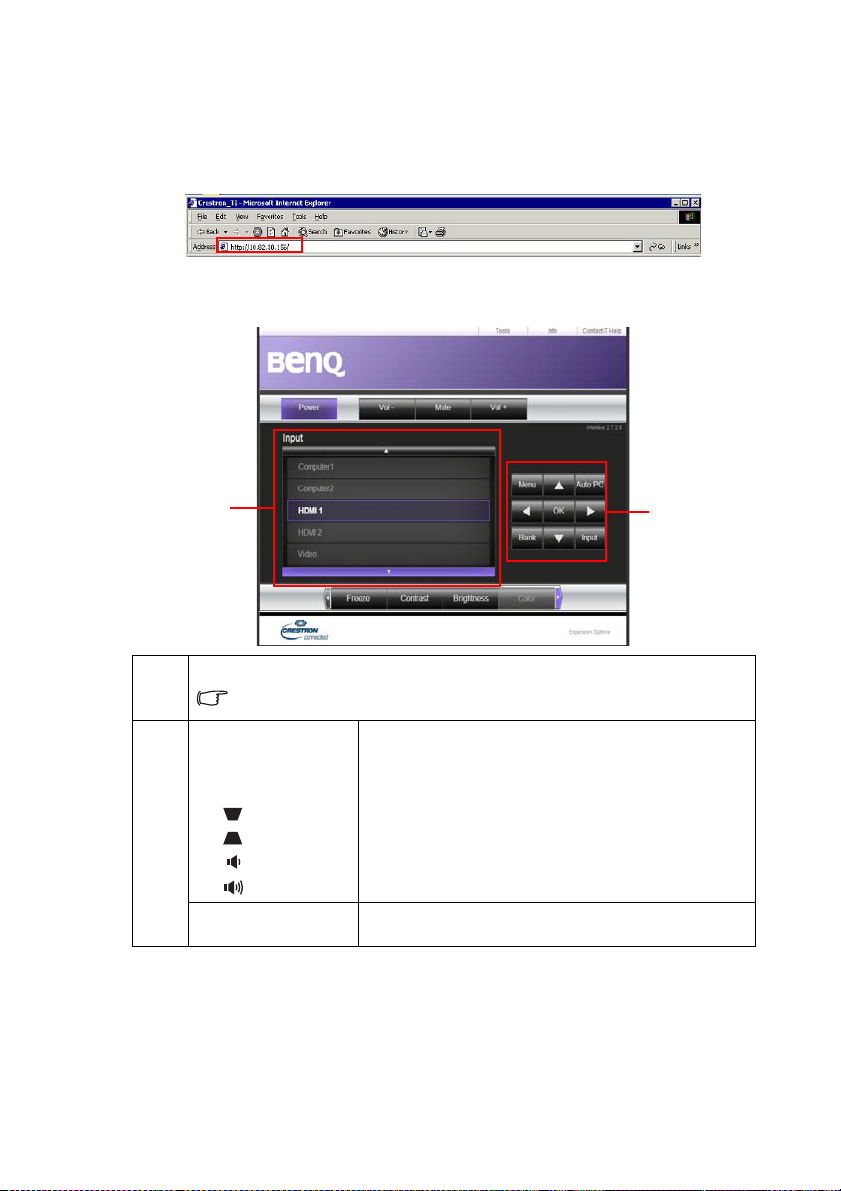

2. Siden for ekstern nettverksoperasjon åpnes. Denne siden (Crestron eControl) lar deg betjene projektoren som med fjernkontrollen eller kontrollpanelet på projektoren.

Klikk ønsket signal for å bytte inngangskilde.

Kildelisten varierer i henhold til kontaktene som er tilgjengelige på projektoren. «Video» står for videosignalet.

Meny

Auto PC Blank Inngang

▲ ( ) ▼ ( )

◄ ()

► ()

Se «Fjernkontroll» på side 12 hvis du trenger detaljer.

Aktiverer det valgte elementet på OSD-menyen (On-Screen Display).

Betjening 48

På verktøysiden kan du administrere projektoren, konfigurere LAN-kontrollinnstillingene

og sikre tilgang til ekstern nettverksoperasjon på projektoren.

1. Du kan navngi projektoren, holde oversikt over plasseringen og den ansvarlige personen.

2. Du kan justere LAN-kontrollinnstillinger.

3. Når det er satt, blir tilgang til ekstern nettverksoperasjon på denne projektoren passordbeskyttet.

4. Når det er satt, blir tilgang til verktøysiden på denne projektoren passordbeskyttet.

5. Trykk Avslutt for å gå tilbake til siden for ekstern nettverksoperasjon.

Når justeringene er gjort, trykker du Send-knappen så blir dataene lagret i projektoren.

Vær oppmerksom på begrensninger i inngangslengde (inkludert mellomrom og andre tegnsettingstaster) i listen under:

Kategorielement Inngangslengde Maksimalt antall tegn

Crestron Control IP-adresse 15

IP-ID 4

Port 5

Projektor Projektornavn 22

Plassering 22 Tilordnet I/A

Nettverkskonfigurasjon DHCP (aktivert) 15

IP-adresse 15

Subnettmaske 15

Standardgateway 15

DNS-server I/A

Brukerpassord Aktivert I/A

Nytt passord 15

Bekreft 15

Adminpassord Aktivert I/A

Nytt passord 15

Bekreft 15

Betjening49

Informasjonssiden viser informasjon og status til denne projektoren.

Tr y kk Avslutt for å gå tilbake til siden for ekstern nettverksoperasjo n.

Du finner mer informasjon på http://www.crestron.com og

www.crestron.com/getroomview.

Betjening 50

Installere PointWrite-modulen på projektoren for å bruke interaktiv funksjon

Du kan installere en PointWrite-modul (PW30U, valgfritt tilbehør selges for seg) på projektoren for å starte den interaktive funksjonen.

Installere kamera på projektoren

Kontroller at PointWrite-kameraet er riktig installert før du aktiverer den interaktive funksjonen.

Bruk USB-kabelen til å koble projektoren til PC-en. Koble USB mini-B-enden til projektoren, og koble USB-type-A-enden til PC-en.

Betjening51

Sjekk Enhetsbehandling på datamaskinen for å sikre at PointWrite-enheten blir gjenkjent av datamaskinen.

Når du er ferdig med å installere PointWrite-modulen, kan du se i brukerhåndboken for PW30U for ytterligere instruksjoner.

Slå av projektoren

1. Trykk STRØM eller AV, så vises en bekreftelsesmelding. Hvis du ikke reagerer på noen sekunder, forsvinner meldingen.

2. Trykk STRØM eller AV en gang til. STRØM-indikatorkampen blinker oransje, projiseringslampen slukkes, og viftene vil fortsette å kjøre i omtrent 90 sekunder for å kjøle ned projektoren.

For å beskytte lampen vil ikke projektoren reagere på kommandoer under kjølingsprosessen. For å forkorte kjølingstiden kan du også aktivere Hurtigavkjøling-funksjonen. Se

«Hurtigavkjøling» på side 62 hvis du trenger detaljer.

3. Så snart kjølingsprosessen er ferdig, høres en "Ringetone ved avslutning". STRØM- indikatorkampen lyser oransje kontinuerlig, og viftene stopper. Koble strømledningen fra stikkontakten.

• Hvis du vil slå av ringetonen, se «Slå ringetonen på/

av» på side 44 hvis du vil ha detaljer.

• Hvis projektoren ikke slås riktig av, vil viften kjøre

noen få minutter for å kjøles ned når du prøver å

starte projektoren på nytt, av beskyttelseshensyn. Trykk for å starte projektoren når viftene har stoppet og POWER-indikatorlampe blir oransje.

• Lampelevetiden vil variere avhengig av miljøforholdene og bruksmåten.

STRØM eller PÅ igjen

Betjening 52

Menyoperasjon

Menysystem

Merk at skjermmenyene (OSD) varierer avhengig av den valgte signaltypen.

Hovedmeny Undermeny Alternativer

Bakgrunnsfarge

Sideforhold Auto/Sann/4:3/*16:6/16:9/16:10 2D-keystone

Hjørnetilpasning

Plassering Fase H. størrelse Digital zoom PC: 1,0–2,0 x; Video: 1,0–1,8 X

Digital formi./forskv. Digital formi. / Digital bildeforsk.

Vis

Læremal

*16:6: Tilgjengelig i MH856UST+.

3D-modus

3D-synk omvendt Deaktiver / Inverter

Lagre 3Dinnstillinger

Bruk 3D-innstilling

Ta vl e

Hvit tavle

Av / Lys gul / Rosa / Lysegrønn / Blå / Svart tavle

Øverst-venstre / Øverst-venstre / Nederst-venstre / Nedersthøyre

Auto / Av / Rammesekvensiell / Rammepakking / Topp-bunn / Side ved side

3D-innstillinger 1 / 3Dinnstillinger 2 / 3D-innstillinger 3

3D-innstillinger 1 / 3Dinnstillinger 2 / 3D-innstillinger 3 / Av

Av / Bokstavforming / Regneark / Koordinatdiagram

Betjening53

Hovedmeny Undermeny Alternativer

Lys / Presentasjon / sRGB /

2. Bilde

3. Kilde

Bildemodus

Referansemodus

Lysstyrke Kontrast Farge To n e Skarphet Brilliant Color Av/på Fargetemperatur Kjølig/Normal/Varm

Finjustering av fargetemp.

Primærfarge R/G/B/C/M/Y

3D Fargestyring

Nullstill bildeinnstillinger

Automatisk hurtigsøk Av/på

HDMI-format

HDMI EDID HDMI -1/HDMI -2 Forbedret/Standard

HDMI-equalizer HDMI -1/HDMI -2

Nyanse Metning Gain

Levende / Infografisk / (3D) / Bruker 1 / Bruker 2

Lys / Presentasjon / sRGB / Levende / Infografisk / (3D)

R-økning/G-økning/B-økning/Rforskyvning/ G-forskyvning/B-forskyvning

Gjeldende/Alle/Avbryt

Automatisk / RGB begrenset / RGB full / YUV begrenset / YUV full

Automatisk/Lavt/Lav/Midtre/ Høy/Høyt

Betjening 54

Hovedmeny Undermeny Alternativer

Timerperiode 1–240 min

Alltid /1 min / 2min /3 min / Aldri

Øverst-venstre/Nederstvenstre/Øverst-høyre/Nedersthøyre

Presentasjonstimer

Språk

Timervisning

Timerplassering

Telleretning for timer Tell ned / Tell opp Lydpåminnelse Av/på På (Nullstill) Ja/Nei Av Ja/Nei

4. Systemoppsett: Grunnleggende

Prosjektørplassering

Meny vis tid 5 sek/10 sek/20 sek/30 sek/Alltid

Menyinnstilling

Driftsinnstillinger

Paneltastelås Av/på Bakgrunnfarge BenQ/Svart/Blå/Lilla Oppstartskjerm BenQ/Svart/Blå USB-strømbryter Av/på

Meny plassering

Påminnelsesmelding Av/på Direkte påslåing Av/på Signalstrøm på Datamaskin/HDMI

Automatisk slokking

Hurtigavkjøling Av/på Øyeblikkelig omstart Av/på

Timer for hvit skjerm

Dvaletimer

Fronttabell / Bakre tabell / Bakre tak / Tak

Sentrer/Øverst-venstre/Øversthøyre/Nederst-høyre/Nederstvenstre

Deaktiver / 3 min / 10 min / 15 min /20 min / 25 min / 30 min

Deaktiver / 5 min / 10 min / 15 min / 20 min / 25 min / 30 min

Deaktiver / 30 min / 1 time / 2 timer / 3 timer / 4 timer / 8 timer / 12 timer

Betjening55

Hovedmeny Undermeny Alternativer

Høydemodus Av/på

Lydløs Av/på

Lydinnstillinger

Lysinnstillinger

Sikkerhetsinnstilling

Vo lu m Lyd ved på-/avslåing Av/på

Lysmodus

Nullstill lystimer Nullstill/Avbryt

Lysbrukstid

Endre passord Endre

sikkerhetsinnstillingerLås til oppstart

Normal/Økonomisk/SmartEco/ LampSave

Lysbrukstid (Normal modus, Økonomisk modus, SmartEcomodus, LampSave-modus) / Tilsvarende lyskildetime

5. Systemoppsett: Avansert

Baudhastighet

Te s t m ø n s t e r A v / p å

Skjult tekst

Standbyinnstillinger

Nettverksinnstillinger

Nullstill alle innstillinger

Aktiver skjult tekst Av/på Bildetakingsversjon CC1 / CC2 / CC3 / CC4

Nettverk

Skjermutgang Av/på

Lyd-gjennomgang

Kablet LAN

AMXenhetsoppdagelse

MAC-adresse

2400/4800/9600/14400/19200/ 38400/57600/115200

Aktiver nettverkets standbymodus / Bytt til normal standbymodus

Av / LYD INN / LYD VH / HDMI 1 / HDMI 2

Status DHCP IP-adresse Subnettmaske Standardgateway DNS-server Bruk

Av/på

Tilbakestill/Avbryt

Betjening 56

Hovedmeny Undermeny Alternativer

• Native oppløsning

• Kilde

• Bildemodus

6. Informasjon

Gjeldende systemstatus

Merk at menyelementene er tilgjengelige når projektoren oppdager minst ett gyldig signal. Hvis det ikke finnes utstyr som er koblet til projektoren eller ingen signaler oppdages, er et begrenset antall menyelementer tilgjengelig.

•Lysmodus

• Oppløsning

•3D-format

• Fargesystem

• Lysbrukstid

• Fastvareversjon

Betjening57

Beskrivelse av hver meny

FUNKSJON BESKRIVELSE

Bakgrunnsfarg e

Sideforhold

2D-keystone

Hjørnetilpasni ng

Plassering

1. Vis-meny Fase

H. størrelse

Digital zoom

Digital formi./ forskv.

Korrigerer det projiserte bildets farge når projeksjonsoverflaten ikke er hvit. Se «Bruke bakgrunnsfargen» på side 37 hvis du trenger detaljer.

Det finnes flere alternativer for å angi bildets sideforhold, avhengig av inngangssignalkilden. Se «Velge sideforholdet» på side 35 hvis du trenger detaljer.

Justerer formen på det projiserte bildet for å sikre rette linjer i alle fire hjørner. Se «Korrigere 2D-keystone» på side 28 hvis du trenger detaljer.

Justerer formen på det projiserte bildet for å sikre at et bestemt hjørne er rett. Se «Korrigere hjørnetilpasning» på side 29 hvis du trenger detaljer.

Viser posisjonsjusteringssiden. Hvis du vil flytte det projiserte bildet, bruker du retningspiltaster. Verdiene som vises i nederste posisjon på siden, endres for hvert tastetrykk inntil de når maksimums- eller minimumsverdien.

Denne funksjonen er bare tilgjengelig når PC-signalet (analog RGB) er valgt.

Justerer klokkefasen for å redusere bildeforvrengning.

Denne funksjonen er bare tilgjengelig når PCsignalet (analog RGB) er valgt.

Justerer bildets horisontale bredde. Denne funksjonen er bare tilgjengelig når PC-signalet (analog RGB) er valgt.

Forstørrer eller reduserer det projiserte bildet. Se «Forstørre og

søke etter detaljer» på side 34 hvis du trenger detaljer.

Digital formi.

Krymper bildet med midtpunktet på bildet fastsatt.

1. Trykk MENY/AVSLUTT og deretter ◄/► til VIS-menyen er valgt. Trykk ▼ for å velge Digital formi./forskv., og trykk MODUS/ENTER.

2. Velg Digital formi., og trykk MODUS/ENTER.

3. Trykk ◄/► for å redusere bildet til ønsket størrelse.

4. Trykk AUTO for å gjenopprette bildet til opprinnelig størrelse.

Digital bildeforsk.

Når digital forskyvning er valgt:

1. Trykk ▼ for å velge Digital bildeforsk., og trykk MODUS/ ENTER.

2. Trykk retningspilene for å forskyve bildet.

3. Trykk AUTO for å gjenopprette bildet til opprinnelig posisjon.

Betjening 58

FUNKSJON BESKRIVELSE

Denne projektoren har en 3D-funksjon som gjør at du kan oppleve 3D-filmer, -videoer og sportssendinger på en mer realistisk måte ved å presentere bildenes dybde. Du må ha på deg et par 3D-briller for å vise 3D-bildene.

3D-modus

Standardinnstillingen er Auto, og projektoren velger automatisk et hensiktsmessig 3D-format når den oppdager 3D-innhold. Hvis projektoren ikke kan gjenkjenne 3D-format, trykker du ◄/► for å velge en 3D-modus.

Når 3D-funksjonen er på:

• Lysstyrkenivået til det projiserte bildet vil reduseres.

• Følgende innstillinger kan ikke justeres: Bildemodus,

1. Vis-meny

Læremal

• Perspektivkontroll kan bare justeres innen begrensede

3D-synk omvendt

Når du oppdager invertering av bildedybden, må du aktivere denne funksjonen for å korrigere problemet.

Lagre 3D-innstillinger

Når du har vist 3D-innholdet etter at du har foretatt de riktige justeringene, kan du aktivere denne funksjonen og velge et sett av 3D-innstillinger for å memorere de gjeldende 3D-innstillingene.

Bruk 3D-innstillinger

Etter at 3D-innstillingene er lagret, kan du bestemme om du vil bruke dem ved å velge et sett av 3D-innstillinger du har lagret. Så snart de er brukt, vil projektoren automatisk spille av det innkommende 3D-innholdet hvis det stemmer overens med de lagrede 3D-innstillingene.

Bare settene av 3D-innstillinger med memorerte data er tilgjengelige.

Se «Bruke læremalene» på side 45 hvis du trenger detaljer.

Referansemodus.

områder.

Betjening59

FUNKSJON BESKRIVELSE

Forhåndsdefinerte bildemoduser tilbys slik at du kan optimalisere

Bildemodus

Referansemod us

Lysstyrke

Kontrast

Farge

2. Bilde-meny To n e

Skarphet

Brilliant Color

Fargetemperat

projektorbildeoppsettet etter programtype. Se «Velge en bildemodus» på side 37 for mer informasjon.

Dette velger en bildemodus som egner seg for dine bildekvalitetsbehov, og ytterligere fintilpasse bildet basert på valgene som er oppført for samme side nedenfor. Se «Angi Bruker 1/Bruker 2-modusen» på side 38 for mer informasjon.

Justerer bildets lysstyrke. Se «Justering Lysstyrke» på side 38 for mer informasjon.

Juster graden av forskjell mellom mørke og lyse områder i bildet. Se

«Justering Kontrast» på side 38 hvis du trenger detaljer.

Juster fargemetningsnivået – mengden farge i et videobilde. Se

«Justering Farge» på side 38 hvis du trenger detaljer.

Funksjonen er bare tilgjengelig når Komponent, Video eller SVideo med NTSC-system er valgt.

Justerer de røde og grønne fargetonene i bildet. Se «Justering Tone» på side 38 for mer informasjon.

Funksjonen er bare tilgjengelig når Video med NTSC-system er valgt.

Justerer bildet for å gjøre det skarpere eller mykere. Se «Justering Skarphet» på side 38 for mer informasjon.

Funksjonen er bare tilgjengelig når Komponent, Video eller SVideo med NTSC-system er valgt.

Justerer hvit topp og opprettholder samtidig riktig fargepresentasjon. Se «Justering Brilliant Color» på side 38 hvis du trenger detaljer.

Se «Velge en Fargetemperatur» på side 39 hvis du trenger detaljer.

Finjustering av fargetemp.

Se «Angi en foretrukket fargetemperatur» på side 39 hvis du trenger detaljer.

Se «3D Fargestyring» på side 40 hvis du trenger detaljer.

Fargestyring

Nullstill bildeinnstilling

Se «Tilbakestiller gjeldende eller alle bildemoduser» på side 41 hvis du trenger detaljer.

Betjening 60

FUNKSJON BESKRIVELSE

Automatisk

Se «Bytte inngangssignal» på side 33 hvis du trenger detaljer.

hurtigsøk

Velger et egnet fargeformat for å optimalisere visningskvaliteten.

Automatisk

Velger automatisk et passende fargeområde og grånivå for det innkommende HDMI-signalet.

RGB Full

3. Kilde-meny

HDMI-format

HDMI EDID

HDMIequalizer

4. Systemoppsett: Grunnleggende-meny Presentasjonsti

mer

Språk

Prosjektørplass ering

Menyinnstilling

Bruker hele RGB-området 0–255.

RGB begrenset

Bruker begrenset RGB-område 16–235.

YUV Full

Bruker hele YUV-området 0–255.

YUV begrenset

Bruker begrenset YUV-område 16–235. Bytt HDMI EDID mellom HDMI 1.4 eller HDMI 2.0 for å løse

kompatibilitetsproblemer med visse gamle spillere. Forbedre: Forbedret modus kan bytte til HDMI 2.0 EDID Standard: Standardmodus kan bytte til HDMI 1.4 EDID.

Justerer innstillingene for equalizer-forsterkning for et HDMI-signal. Jo høyere innstilling jo større er forsterkningsverdien. Hvis det er mer enn én HDMI-port på projektoren, velger du HDMI-porten først før du justerer verdien.

Minner presentatøren om å fullføre presentasjonen innen en viss tidsramme. Se trenger detaljer.

Angir språket for OSD-menyer (On-Screen Display). Se «Bruke menyene» på side 30 for mer informasjon.

Projektoren kan installeres i et tak eller bak en skjerm, eller med en eller flere speil.

Meny vis tid

Angir hvor lenge OSD-menyen vil være aktiv etter siste tastetrykk. Området er på 5 til 30 sekunder i trinn på 5 sekunder.

Meny plassering

Aktiverer posisjonen for OSD-menyen (On-Screen Display).

Påminnelsesmelding

Aktiver eller deaktiver visning av påminnelsesmeldinger.

«Innstilling av presentasjonstimer» på side 41

hvis du

Betjening61

FUNKSJON BESKRIVELSE

Direkte påslåing

Slår på projektoren automatisk når strømkabelen er tilkoblet.

Signalstrøm på

Angir om projektoren skal slås på direkte uten å trykke på STRØM eller PÅ når projektoren er i standbymodus, og signalet mates gjennom VGA-kabelen.

Automatisk slokking

Lar projektoren slås av automatisk hvis ingen inngangssignaler oppdages etter en angitt tidsperiode.

4. Systemoppsett: Grunnleggende-meny

Driftsinnstilling er

Paneltastelås

Bakgrunnfarge

Oppstartskjer m

USBstrømbryter

Se «Angi Automatisk slokking» på side 68 for mer informasjon.

Hurtigavkjøling

Aktiverer eller deaktiverer Hurtigkjøling-funksjonen. Når På er valgt, aktiverer funksjonen og projektorens kjølingstid vil forkortes fra normal 90-sekunders varighet til omtrent 2 sekunder.

Hvis du forsøker å starte projektoren på nytt rett etter hurtigavkjølingsprosessen, kan den ikke slås på igjen, og kjøleviftene slås på igjen.

Øyeblikkelig omstart

Valgbar På gjør at du kan starte projektoren på nytt umiddelbart innen 90 sekunder etter at du har slått den av.

Timer for hvit skjerm

Angir bildets blanke tid når blankefunksjonen er aktivert. Når tiden er forbi, vil bildet returneres til skjermen. Se «Skjule bildet» på side

42 hvis du trenger detaljer.

Dvaletimer

Angir timer for automatisk avstengning. Tidtakeren kan settes til en verdi mellom 30 minutter og 12 timer.

Deaktiverer eller aktiverer alle paneltastfunksjoner unntatt STRØM på projektoren og tastene på fjernkontrollen. Se

kontrolltaster» på side 43

Velger hvordan bakgrunnen vises når det ikke er noe signal.

Lar deg velge hvilken logoskjerm som skal vises under projektoroppstart.

Deaktiver eller aktiver 5 V-utgang for «Type A-kontakt». Velg Av når PointWrite-berøringsmodulen ikke er i bruk for å hindre skade.

hvis du trenger detaljer.

«Låse

Betjening 62

FUNKSJON BESKRIVELSE

Høydemodus

Lydinnstillinger

Lysinnstillinger

5. Systemoppsett: Avansert-meny

Sikkerhetsinnst illing

Baudhastighet

Te s t m ø n s t e r

Skjult tekst

En modus for operasjon i høytliggende områder. Se «Operere i høytliggende miljøer» på side 43 for mer informasjon.

Se «Justere lyden» på side 44 hvis du trenger detaljer.

Lysmodus

Se «Stille Lysmodus til Økonomisk eller SmartEco» på side 68 hvis du trenger detaljer.

Nullstill lystimer

Se «Nullstille lystimer» på side 72 hvis du trenger detaljer.

Lysbrukstid

Se «Lysinformasjon» på side 67 for detaljer om hvordan total

lampetid beregnes.

Endre passord

Du blir bedt om å angi det nåværende passordet før du bytter til et nytt et. Se «Utnytte passordfunksjonen» på side 31 for mer informasjon.

Endre sikkerhetsinnstillinger

Angi gjeldende passord for å aktivere Lås til oppstart-funksjonen.

Lås til oppstart

Når Lås til oppstart er aktivert, vil du bli bedt om å skrive inn gjeldende passord før projektoren slås på.

Hvis du angir feil passord 5 ganger på rad, vil projektoren automatisk stenges av etter kort tid.

Velger en overføringshastighet som er identisk med datamaskinens. På den måten kan du koble til projektoren ved hjelp av en egnet RS232-kabel og oppdatere eller laste ned projektorens fastvare. Denne funksjonen er beregnet på kvalifisert servicepersonell.

Hvis På velges, aktiveres funksjonen slik at projektoren viser rutenett-testmønsteret. Det hjelper deg med å justere bildestørrelse og -fokus og kontrollere at det projiserte bildet er fritt for forvrengning.

Aktiver skjult tekst

Aktiverer funksjonen ved å velge På når det valgte inngangssignalet overfører lukkede bildetekster.

• Bildetekster: En skjermvisning av dialog, fortelling og lydeffekter på TV-programmer og videoer som er lukkede bildetekster (er vanligvis markert som "CC" i TV-oppføringer).

Bildetakingsversjon

Velger en foretrukket lukket bildetekstmodus. Hvis du vil vise bildetekster, velger du CC1, CC2, CC3 eller CC4 (CC1 viser bildetekster på det primære språket i ditt område).

Betjening63

FUNKSJON BESKRIVELSE

Nettverk

Aktiver nettverkets standbymodus

Aktiver eller deaktiver nettverksventemodus etter at projektoren er slått av automatisk eller manuelt.

• På: Projektoren holdes i nettverksventemodus med mindre enn 2 W strømforbruk.

• Av: Projektoren holdes i normal ventemodus med mindre enn 0,5W strømforbruk.

Bytt til normal standbymodus

Aktiver eller deaktiver automatisk bytte fra nettverksventemodus til ikke-nettverks-ventemodus etter en tidsperiode. (Denne innstillingen skal være gråtonet når Aktiver nettverkets

5. Systemoppsett: Avansert-meny

Standbyinnstilli nger

Nettverksinnst illinger

Nullstill alle innstillinger

standbymodus er av.)

• Av: deaktiverer funksjonen for automatisk bytte. Projektoren holdes i nettverksventemodus med mindre enn 2 W strømforbruk.

•20min / 2 time / 3 timer / 6 timer: Projektoren bytter til ikke- nettverk-ventemodus etter 20 minutter / 1 time / 3 timer / 6 timer

Skjermutgang

Velg På for å aktivere funksjonen. Projektoren kan generere et VGAsignal når det er i standbymodus, og DATAMASKIN 1-porten er riktig koblet til en enhet. Under hvordan tilkoblingen kan etableres.

Lyd-gjennomgang

Projektoren kan spille av en lyd når den er i ventemodus og portene er riktig koblet til enheter. Trykk ◄/► for å velge kilden du vil bruke. Under etableres.

Når denne funksjonen er aktivert, øker strømforbruket i hvilemodus noe.

Kablet LAN AMX-enhetsoppdagelse

Når AMX-enhetsoppdagelse er På, kan projektoren oppdages av AMX-kontrolleren.

MAC-adresse

Viser MAC-adressen til projektoren. Returnerer alle innstillinger til fabrikkinnstillingene.

Følgende innstillinger vil fortsatt gjelde: Plassering, Fase, H. Størrelse, Prosjektørplassering, Språk, Høydemodus, Sikkerhetsinnstillinger, Baudhastighet.

«Tilkobling» på side 23

ser du

ser du hvordan tilkoblingen kan

Betjening 64

FUNKSJON BESKRIVELSE

Native oppløsning

Viser innebygd oppløsning.

Kilde

Viser gjeldende signalkilde.

Bildemodus

6. Informasjon-meny

Gjeldende systemstatus

Informasjon-menyen viser gjeldende driftsstatus for projektoren.

Viser den valgte modusen på Bilde-menyen.

Lysmodus

Viser gjeldende lysmodus.

Oppløsning

Viser inngangssignalets naturlige oppløsning.

3D-format

Viser gjeldende 3D-modus.

Fargesystem

Viser inngangssystemformat: NTSC, PAL, SECAM, YUV eller RGB.

Lysbrukstid

Viser antall timer lyskilden har vært i brukt.

Fastvareversjon

Viser projektorens fastvareversjon.

Betjening65

Vedlikeho ld

Vedlikehold av projektoren

Projektoren trenger litt vedlikehold. Det eneste du behøver å gjøre på regelmessig basis er å holde linsen godt rengjort.

Fjern aldri noen deler av projektoren bortsett fra lampen. Kontakt forhandleren hvis andre deler trenger utskifting.

Rengjøring av projektorspeilet

Fjern støvet med en blåsebørste, som du får kjøpt fra en kameraforhandler, for å hindre riper på speilet, og tørk deretter av.

Rengjøring av linsen

Rengjør linsen hver gang du oppdager smuss eller støv på overflaten.

• Bruk en beholder med trykkluft for å fjerne støv.

• Hvis det finnes smuss eller fingeravtrykk, bruker du linserengjøringspapir eller fukter en myk klut med linserensemiddel, og tørker av linseoverflaten forsiktig.

Bruk aldri noen form for skrubb, alkalisk/syreholdig rensemiddel, skuremiddel eller flyktig løsemiddel, for eksempel alkohol, benzen, tynner eller insektsmiddel. Bruk av slike materialer eller forlenget kontakt med gummi- eller vinylmaterialer kan føre til skade på projektoroverflaten og kabinettmaterialer.

Rengjøring av projektorkabinettet

Før du kan rengjøre kabinettet, må du slå av projektoren ved hjelp av riktig avstengningsprosedyre som beskrevet i «Slå av projektoren» på side 52, og plugge ut strømledningen.

• Når du skal fjerne smuss eller støv, tørker du av kabinettet med en myk klut som ikke loer.

• Hvis du vil fjerne gjenstridig smuss eller flekker, fukter du en myk klut med vann og et pH-nøytralt vaskemiddel. Deretter tørker du av kabinettet.

Bruk aldri voks, alkohol, benzen, tynner eller andre kjemiske vaskemidler. Disse kan skade kabinettet.

Oppbevaring av projektoren

Hvis du må oppbevare projektoren over lengre tid, må du følge instruksjonene nedenfor:

• Sørg for at temperaturen og fuktigheten i lagringsområdet er innenfor projektorens anbefalte område. Se «Spesifikasjoner» på side 75 eller forhør deg med forhandleren om disse verdiene.

• Trekk tilbake justeringsfoten.

• Demonter batteriet fra fjernkontrollen.

• Pakk inn beskytteren i dens opprinnelige innpakning eller tilsvarende.

Transport av projektoren

Det anbefales at du sender projektoren i dens opprinnelige innpakning eller tilsvarende. Når du skal frakte projektoren, bruker du originalemballasjen eller en egnet, myk bæreveske.

Vedlikehold 66

Lysinformasjon

Regne ut lyskildetimer

Når projektoren er i drift, beregnes lyskildens varighet (i timer) automatisk av den innebygde timeren. Følgende er metoden for beregning av tilsvarende lyskildetimer:

1. Lysbrukstid = (x+y+z+a) timer, der

tid brukt i Normal modus = x timer tid brukt i Øko-modus = y timer tid brukt i SmartEco-modus = z timer tid brukt i LampSave-modus = a timer

2. Tilsvarende lyskilde-timer = α timer

α = x(A’ / X) + y(A’ / Y) + z(A’ / Z) + a(A’ / A), der X = lyslivspesifikasjon i Normal modus Y = lyslivspesifikasjon i Øko-modus Z = lyslivspesifikasjon i SmartEco-modus A = lyslivspesifikasjon i LampSave-modus A’ er den lengste lyslivspesifikasjon blant X, Y, Z

For tiden brukt i hver lysmodus som vises i OSD-menyen:

• Tid brukt er sammenregnet og rundet ned til et helt antall timer.

• Når tiden som brukes er mindre enn 1 time, vises 0 timer.

Når du beregner Tilsvarende lyskildetime manuelt vil det sannsynligvis avvike fra verdien som vises på OSD-menyen, da siden projektorsystemet beregner tiden som brukes for hver Lysmodus i minutter og runder deretter ned til et helt antall timer.

Se «Stille Lysmodus til Økonomisk eller SmartEco» nedenfor for mer informasjon om Økonomisk-modus.

Slik henter du informasjon om lyskildetimer:

1. Trykk MENY/AVSLUTT og deretter ◄/► til SYSTEMOPPSETT: Avansert-

menyen er markert.

2. Trykk på ▼ for å markere Lysinnstillinger, og trykk MODUS/ENTER.

Lysinnstillinger-siden vises.

3. Lystimer-informasjonen vises på menyen.

4. Hvis du vil forlate menyen, trykker du på MENY/AVSLUTT.

Du kan også hente informasjon om lyskildetimer på INFORMASJON-menyen.

Vedlikehold67

Forlenge lyskildens levetid

Projiseringslyskilden er en forbruksartikkel. Hvis du vil ha så lang levetid for lyskilden som mulig, kan du foreta følgende innstillinger via OSD-menyen.

Stille Lysmodus til Økonomisk eller SmartEco

I Økonomisk-modus reduseres systemstøy og strømforbruket med opptil 15%. I SmartEco-modus reduseres systemstøy og strømforbruket til lyskilden med opptil 30 %.

Hvis Økonomisk- eller SmartEco-modus er valgt, kommer det mindre lys, og bildene blir mørkere.

Å sette projektoren i Økonomisk- eller SmartEco-modus forlenger også lyskildens levetid. Du angir Økonomisk- eller SmartEco-modus ved å gå inn i SYSTEMOPPSETT: Avansert > Lysinnstillinger > Lysmodus-menyen og trykke ◄/► til ønsket modus er valgt.

Lysmodus Beskrivelse

Normal 100 % lampelysstyrke Økonomisk Sparer 15 % lampestrømforbruk

SmartEco

LampSave

Det er en tidsforsinkelse mellom lysmodusinstanser.

Angi Automatisk slokking

Denne funksjonen gjør at projektoren slås av automatisk hvis ingen inngangskilde oppdages etter en innstilt tidsperiode for å unngå å kaste bort lyskildens levetid.

Hvis du vil angi Automatisk slokking går du inn i SYSTEMOPPSETT: Grunnleggende > Automatisk slokking-menyen og trykker ◄/►. Tidsperioden kan settes fra 5 til 30 minutter i 5-minutterstrinn. Hvis de forvalgte tidslengdene ikke egner seg for presentasjonen, velger du Deaktiver. Projektoren vil ikke stenges av automatisk i løpet av en viss tidsperiode.

Spar opptil 30% lampestrømforbruk avhengig av innholdets lysstyrkenivå.

Justerer lampestrøm automatisk fra 80 % til 30 % avhengig av innstilt lysstyrke.

Vedlikehold 68

Tidspunkt for utskifting av lampen

Når Lampeindikatoren lyser rødt eller det vises en melding som antyder at det er på tide å skifte lampen, må du installere en ny lampe eller kontakte forhandleren. En gammel lampe kan forårsake en feil i projektoren, og i enkelte tilfeller kan lampen eksplodere.

Gå til http://www.benq.com for en erstatningslampe.

Lampeindikatorlampen og temperaturadvarsellampen lyser hvis lampen blir for varm. Slå av projektoren, og la den kjøles ned i 45 minutter. Hvis Lampe- eller Temp-indikatoren fortsatt lyser etter at du har slått på strømmen igjen, må du kontakte forhandleren. Se «Indikatorer» på

side 73 hvis du trenger detaljer.

Følgende lampeadvarsler vil minne deg om å bytte lampen.

Advarselsmeldingene nedenfor under er kun for referanse. Følg de faktiske instruksjonene på skjermen for å forberede og bytte lampen.

Status Melding

Installer en ny lampe for å oppnå optimal ytelse. Hvis projektoren vanligvis brukes med Økonomisk valgt (se «Stille Lysmodus til

Økonomisk eller SmartEco» på side 68), kan du

fortsette å bruke projektoren inntil den neste lampeadvarselen vises.

Det anbefales på det sterkeste at du erstatter lampen ved denne alderen. Lampen er en forbruksartikkel. Lampens lysstyrke reduseres med bruk. Dette er normal lampefunksjon. Du kan erstatte lampen hvis du merker at lysstyrkenivået er betydelig redusert.

Tr y kk på MODUS/ENTER for å lukke meldingen.

Lampen MÅ skiftes før projektoren vil fungere normalt.

Tr y kk på MODUS/ENTER for å lukke meldingen.

Vedlikehold69

Bytte lampen

• Hvis lampen byttes mens projektoren henger opp-ned fra taket, må du sørge for at ingen befinner seg under lampekontakten, for å unngå mulig personskade eller skade på øynene pga. deler fra en ødelagt lampe.

• Hvis du vil redusere faren for elektrisk støt, må du alltid slå av projektoren og koble til strømledningen før du bytter lampen.

• For å redusere faren for alvorlige brannskader må du la projektoren kjøles ned minst 45 minutter før du skifter lampen.

• For å redusere risikoen for skade på fingre og skade på interne komponenter må du være forsiktig når du fjerner lampeglass som er knust i skarpe deler.

• For å redusere risikoen for skade på fingre og/eller redusert bildekvaliteten ved å berøre linsen må du ikke berøre det tomme lamperommet når lampen fjernes.

• Denne lampen inneholder kvikksølv. Undersøk dine lokale bestemmelser for behandling av risikoavfall for å kaste lampe på en forsvarlig måte.

• For å sikre optimal ytelse fra projektoren anbefales det at du kjøper en BenQprojektorlampe ved lampeutskifting.

• Sørg for god ventilasjon når du håndterer skadde lamper. Vi anbefaler at du bruker åndedrettsutstyr, vernebriller eller ansiktsmaske, og har på deg beskyttelsesutstyr som for eksempel hansker.

1. Slå av strømmen og koble projektoren fra stikkontakten. Hvis lampen er varm,

unngår du brannskader ved å vente i omtrent 45 minutter inntil lampen har kjølt seg ned.

2. Løsne skruen fra høyre side.

3. Ta av dekselet til lamperommet som

vist.

4. Løsne de to skruene som fester

lampen.

• Ikke slå på strømmen med lampedekselet fjernet.

• Ikke sett inn fingre mellom lampen og projektoren. De skarpe kantene inni projektoren kan forårsake personskade.

Vedlikehold 70

5. Løft håndtaket slik at det står opp. Bruk

håndtaket til å trekke lampen sakte ut av beskytteren.

• Hvis du trekker for raskt, kan det føre til at lampen ødelegges og sprer knust glass i projektoren.

• Ikke plasser lampen på steder der vann kan sprute på den, barn kan få tak i den, eller nær brennbare materialer.

• Ikke sett inn hendene dine i projektoren etter at lampen er fjernet. Hvis du berører de optiske komponentene på innsiden, kan det føre til ujevn farge og forvrengning av de projiserte bildene.

6. Sett den nye lampen inn i

lamperommet, og pass på at den passer inn i projektoren.

• Kontroller at kontaktene er på linje.

• Hvis du opplever motstand, løfter du opp lampen og starter på nytt.

7. Trekk til skruene som fester lampen.

8. Kontroller at håndtaket ligger helt flatt

og låst på plass.

• En løs skrue kan føre til dårlig tilkobling, som igjen kan føre til feilfunksjon.

• Ikke trekk til skruen for mye.

9. Sett lamperomdekselet på projektoren,

og stram skruen.

10. Start projektoren på nytt.

Ikke slå på strømmen med lampedekselet fjernet.

Vedlikehold71

Nullstille lystimer

11. Etter oppstartslogoen åpner du OSD-menyen (On-Screen Display). Gå til menyen

SYSTEMOPPSETT: Avansert > Lysinnstillinger. Trykk på MODUS/ENTER. Lysinnstillinger-siden vises. Fremhev Nullstill lystimer. Det vises en advarsel som spør om du vil nullstille lystimer. Fremhev Nullstill og trykk på MODUS/ ENTER. Lystiden tilbakestilles til «0».

Ikke tilbakestill hvis lampen ikke er ny eller skiftet ut, ellers kan det oppstå skade.

Rengjøring av projektorspeilet

Fjern støvet med en blåsebørste, som du får kjøpt fra en kameraforhandler, for å hindre riper på speilet, og tørk deretter av.

• Slå alltid av projektoren og la den avkjøles i minst 30 minutter før rengjøring.

• Ikke rør projektorspeilet eller linsen direkte for hånd.

Vedlikehold 72

Indikatorer

Lys

Status og beskrivelse

Strøm Te m p Lampe

Systemmeldinger

Oransje Av Av Standbymodus

Grønn Blinker

Grønn Av Av Normal drift

Oransje

Blinker

Rød Blinker

Grønn Av Rød CW-start mislykket

Rød Blinker Av Av Skaleravslutningsfeil (databrudd)

Av Rød Av LAN-nedlasting mislyktes Av Grønn Av LAN-nedlasting behandles

Grønn Av Oransje Lyskilden er oppbrukt

Av Grønn Rød Lysdøren er åpen

Av Av Oppstart

Av Av Normal kjøling av avstengning

Rød

Blinker

Rød

Blinker

Last ned

Innbrenningsmeldinger

Grønn Av Av Innbrenning På Grønn Grønn Grønn Innbrenning AV

Lampefeilmeldinger

Av Av Rød Lampe1-feil i normal drift

Av Av

Oransje

Blinker

Lampe er ikke tent

Systemhendelser

Rød Rød Av

Rød

Rød Grønn Av

Rød

Grønn Rød Av Temperatur 1-feil (over begrenset temperatur)

Grønn

Grønn Grønn Av Termisk sensor 1 kortslutning-feil

Grønn

Grønn Rød Rød Termisk bruddfeil

Rød

Blinker

Grønn Blinker

Rød

Blinker

Grønn Blinker

Vifte 1-feil (den faktiske viftehastigheten ligger utenfor ønsket hastighet)

Vifte 2-feil (den faktiske viftehastigheten ligger utenfor ønsket

hastighet) Vifte 3-feil (den faktiske viftehastigheten ligger utenfor ønsket

hastighet) Vifte 4-feil (den faktiske viftehastigheten ligger utenfor ønsket

hastighet)

Av Termisk sensor 1 åpen-feil

Av Termisk IC # 1 I2C-tilkoblingsfeil

Vedlikehold73

Feilsøking og problemløsing

Projektoren slås ikke på.

Årsak Tiltak

Plugg inn strømledningen i vekselstrøminngangen

Det er ingen strøm fra strømkabelen.

Forsøke å slå på projektoren igjen under kjølingsprosessen.

Ikke noe bilde

Årsak Tiltak

Videokilden er ikke slått på eller riktig tilkoblet.

Projektoren er ikke riktig koblet til inngangssignalenheten.

Inngangssignalet er ikke riktig valgt.

Uskarpt bilde

Årsak Tiltak

Projiseringslinsen er ikke riktig fokusert. Juster linsens fokus ved hjelp av fokusringen. Projektoren og skjermen står ikke riktig

plassert i forhold til hverandre.

på projektoren, og sett strømledningen inn i en stikkontakt. Hvis stikkontakten ar en bryter, må du sørge for at den er slått på.

Vent inntil nedkjølingsprosessen er fullført.

Slå på videokilden, og kontroller at signalkabelen er riktig tilkoblet.

Kontroller tilkoblingen.

Velg riktig inngangssignal med SOURCE-tasten på projektoren eller fjernkontrollen.

Juster projiseringsvinkelen og retningen samt høyden på enheten etter behov.

Fjernkontroll virker ikke

Årsak Tiltak

Batteriet er tomt for strøm. Bytt batteriet ut med et nytt et. Det er en hindring mellom

fjernkontrollen og projektoren. Du er for langt unna projektoren. Stå innen 7 meter (23 fot) fra projektoren.

Fjern hindringen.

Passordet er feil

Årsak Tiltak

Du husker ikke passordet.

Feilsøking og problemløsing 74

Se «Gå inn i prosedyren for passordgjenvinning»

på side 32 hvis du trenger detaljer.

Spesifikasjoner

Projektorspesifikasjoner

Alle spesifikasjoner kan endres uten forvarsel.

Optisk

Oppløsning

MW855UST+

1280 x 800 WXGA

MH856UST+

1920 x 1080 1080p

Visningssystem

Enkelt-chips DLP™-system

Objektiv F/nummer

F = 2,5, f = 5,1 mm

Lampe

240 W lampe

Elektrisk

Strømforsyning

100–240 V, 3,8 A vekselstrøm 50–60 Hz (automatisk)

Strømforbruk

350 W (maks.); < 0,5 W (ventemodus)

Mekanisk

Vekt

5 kg (11 lb)

Utdataterminaler

Høyttaler

10 Watt x 2

Lydsignalutgang

PC-lydport x 1

Skjermutgang

D-Sub 15-pinners (hunn) x 1

Kontroll

USB

Type-B mini USB (Valgfritt for PointWrite-sett) Type A-strømforsyning 1,5 A

RS-232-seriekontroll

9-pinners x 1 IR-mottaker x 1 LAN-kontroll

RJ45 x 1

Inndataterminaler

Datamaskininndata

RGB-inngang

D-Sub 15-pinners (hunn) x 1

Videosignalinndata

VIDEO

RCA-kontakt x 1

SD/HDTV-signalinngang

Analog-komponent (via RGB-inngang) Digital-HDMI x 2

Lydsignalinndata

Lyd i nn

PC-lydport x 1 PC-lydport (V/H) x 1

Miljøkrav

Temperatur

Drift: 0–40 °C ved havets overflate

Lagring: -20–60 °C ved havets overflate Relativ fuktighet

Drift: 10–90 % (uten kondens)

Lagring: 10-90% (uten kondens) Transport

Originalpakning eller tilsvarende anbefales. Reparasjon

Besøk nettsiden nedenfor og velg ditt land

for å finne ditt servicekontaktvindu.

http://www.benq.com/welcome

Spesifikasjoner75

Timingdiagram

Støttet timing for PC-inndata

Oppløsning Modus Oppdate

ringsfrekv ens (Hz)

VGA_60 59,940 31,469 25,175

640 x 480

720 x 400 720 x 400_70 70,087 31,469 28,3221

800 x 600

1024 x 768

1152 x 864 1152 x 864_75 75,00 67,500 108,000 1280 x 720 1280 x 720_60 60 45,000 74,250 1280 x 768 1280 x 768_60 59,870 47,776 79,5

1280 x 800

1280 x 1024

1280 x 960

VGA_72 72,809 37,861 31,500 VGA_75 75,000 37,500 31,500 VGA_85 85,008 43,269 36,000

SVGA_60 60,317 37,879 40,000 SVGA_72 72,188 48,077 50,000 SVGA_75 75,000 46,875 49,500 SVGA_85 85,061 53,674 56,250

SVGA_120

(reduser blanking)

XGA_60 60,004 48,363 65,000 XGA_70 70,069 56,476 75,000 XGA_75 75,029 60,023 78,750 XGA_85 84,997 68,667 94,500

XGA_120

(reduser blanking)

WXGA_60 59,810 49,702 83,500 WXGA_75 74,934 62,795 106,500 WXGA_85 84,880 71,554 122,500

WXGA_120

(reduser

blanking) SXGA_60 60,020 63,981 108,000 SXGA_75 75,025 79,976 135,000 SXGA_85 85,024 91,146 157,500

1280 x 960_60 60,000 60,000 108 1280 x 960_85 85,002 85,938 148,500

119,854 77,425 83,000

119,989 97,551 115,500

119,909 101,563 146,25

H. frekvens (kHz)

Klokke (MHz)

3D feltsekven

3D overunder

3D side ved side

siell

◎◎◎

◎

◎◎◎

◎

◎◎◎

◎

◎◎

Spesifikasjoner 76

Oppløsning Modus Oppdate

ringsfrekv ens (Hz)

1360 x 768 1360 x 768_60 60,015 47,712 85,500

1440 x 900 WXGA+_60 59,887 55,935 106,500 1400 x 1050 SXGA+_60 59,978 65,317 121,750 1600 x 1200 UXGA 60,000 75,000 162,000 1680 x 1050 1680 x 1050_60 59,954 65,290 146,250

640 x 480

@ 67 Hz

832 x 624

@ 75Hz

1024 x 768

@ 75Hz

1152 x 870

@ 75Hz

1920 x 1080

ved 60 Hz

1920 x 1200

3D-timing avhenger av EDID-fil og skjermkort. Det er mulig at brukeren ikke kan velge de ovennevnte 3D-timingene på skjermkortet.

MAC13 66,667 35,000 30,240

MAC16 74,546 49,722 57,280

MAC19 74,93 60,241 80,000

MAC21 75,06 68,68 100,00

1920 x 1080_60 60 67,5 148,5

1920x1200_60

(reduser blanking)

59,950 74,038 154,000

H. frekvens (kHz)

Klokke (MHz)

3D feltsekven siell

3D overunder

3D side ved side

◎◎

Spesifikasjoner77

Støttet timing for komponent-YPbPr-inngang

Timing Oppløsning Horisontal

frekvens (kHz)

480i 720 x 480 15,73 59,94 13,50

480p 720 x 480 31,47 59,94 27,00

576i 720 x 576 15,63 50 13,50

576p 720 x 576 31,25 50 27,00 720/50p 1280 x 720 37,50 50 74,25 720/60p 1280 x 720 45,00 60 74,25

1080/50i* 1920 x 1080 28,13 50 74,25

1080/60i 1920 x 1080 33,75 60 74,25

1080/24p 1920 x 1080 27,00 24 74,25 1080/25p 1920 x 1080 28,13 25 74,25 1080/30p 1920 x 1080 33,75 30 74,25 1080/50p 1920 x 1080 56,25 50 148,50 1080/60p 1920 x 1080 67,50 60 148,50

Vertikal frekvens (Hz)

Punktklokkefrekv ens (MHz)

Støttet timing for videoinngang

Videomodus Horisontal frekvens

(kHz)

NTSC 15,73 60 3,58

PAL 15,63 50 4,43

SECAM 15,63 50 4,25 eller 4,41

PAL-M 15,73 60 3,58 PAL-N 15,63 50 3,58

PAL -6 0 15 ,73 6 0 4 ,43 NTSC4,43 15,73 60 4,43

Vertikal frekvens (Hz) Underbærerfrekvens

(MHz)

3D feltsekvensi ell

◎

3D feltsekven siell

◎

Spesifikasjoner 78

Støttet timing for HDMI- (HDCP) inndata

Oppløsning Modus Oppdate

ringsfrekv ens (Hz)

VGA_60 59,940 31,469 25,175

640 x 480

720 x 400 720 x 400_70 70,087 31,469 28,3221

800 x 600

1024 x 768

1152 x 864 1152 x 864_75 75,00 67,500 108,000 1280 x 720 1280 x 720_60 60 45,000 74,250 1280 x 768 1280 x 768_60 59,870 47,776 79,5

1280 x 800

1280 x 1024

1280 x 960

1360 x 768 1360 x 768_60 60,015 47,712 85,500 1440 x 900 WXGA+_60 59,887 55,935 106,500

VGA_72 72,809 37,861 31,500 VGA_75 75,000 37,500 31,500 VGA_85 85,008 43,269 36,000

SVGA_60 60,317 37,879 40,000 SVGA_72 72,188 48,077 50,000 SVGA_75 75,000 46,875 49,500 SVGA_85 85,061 53,674 56,250

SVGA_120

(reduser blanking)

XGA_60 60,004 48,363 65,000 XGA_70 70,069 56,476 75,000 XGA_75 75,029 60,023 78,750 XGA_85 84,997 68,667 94,500

XGA_120

(reduser blanking)

WXGA_60 59,810 49,702 83,500 WXGA_75 74,934 62,795 106,500 WXGA_85 84,880 71,554 122,500

WXGA_120

(reduser

blanking) SXGA_60 60,020 63,981 108,000 SXGA_75 75,025 79,976 135,000 SXGA_85 85,024 91,146 157,500

1280 x 960_60 60,000 60,000 108 1280 x 960_85 85,002 85,938 148,500

119,854 77,425 83,000

119,989 97,551 115,500

119,909 101,563 146,25

H. frekvens (kHz)

Klokke (MHz)

3D feltsekven

3D overunder

3D side ved side

siell

◎◎◎

◎

◎◎◎

◎

◎◎◎

◎

◎◎

Spesifikasjoner79

Oppløsning Modus Oppdate

ringsfrekv ens (Hz)

1400 x 1050 SXGA+_60 59,978 65,317 121,750 1600 x 1200 UXGA 60,000 75,000 162,000 1680 x 1050 1680 x 1050_60 59,954 65,290 146,250 1920 x 1080

@ 60Hz

1920 x 1200

640 x 480

@ 67 Hz

832 x 624

@ 75Hz

1024 x 768

@ 75Hz

1152 x 870

@ 75Hz

3840 x 2160

3840 x 2160 3840 x 2160_60 60 135 594

1920 x 1080_60 60 67,5 148,5

1920 x 1200_60

(reduser

blanking)

MAC13 66,667 35,000 30,240

MAC16 74,546 49,722 57,280

MAC19 75,020 60,241 80,000

MAC21 75,06 68,68 100,00

3840 x 2160_30

for 4K2K-

modell

59,950 74,038 154,000

H. frekvens (kHz)

30 67,5 297

Klokke (MHz)

3D feltsekven siell

3D overunder

Støttet lyd:

1. HDMI-modus:

• Støtter LPCM, to lydkanaler

• Støttet samplingsfrekvens for lyd: 32 kHz, 44,1 kHz, 48 kHz

• Støttet bitfrekvens for lyd: 16-biters, 20-biters, 24-biters

2. DVI-modus: Analog lyd støttes via PC-lydinngangsterminal.

Timing avhenger av EDID-fil og begrensninger ved skjermkort. Det er mulig at brukeren ikke kan velge de ovennevnte timingene på skjermkortet.

3D side ved side

◎◎

Spesifikasjoner 80

Støttet timing for HDMI-videoinngang

Timing Oppløsning Horisontal

frekvens (kHz)

480i

480p 720 x 480 31,47 59,94 27

576i

576p 720 x 576 31,25 50 27 720/50p 1280 x 720 37,50 50 74,25 720/60p 1280 x 720 45,00 60 74,25

1080/24p 1920 x 1080 27,00 24 74,25 1080/25p 1920 x 1080 28,13 25 74,25 1080/30p 1920 x 1080 33,75 30 74,25 1080/50i* 1920 x 1080 28,13 50 74,25

1080/60i 1920 x 1080 33,75 60 74,25 1080/50p 1920 x 1080 56,25 50 148,5 1080/60p 1920 x 1080 67,50 60 148,5 2160/24p 3840 x 2160 54,00 24 297 2160/25p 3840 x 2160 56,25 25 297 2160/30p 3840 x 2160 67,50 30 297 2160/50p 3840 x 2160 112,50 50 594 2160/60p 3840 x 2160 135,00 60 594

720 (1440) x

480

720 (1440) x

576

15,73 59,94 27

15,63 50 27

Ve rt ik a l frekvens (Hz)

Punktklok kefrekvens (MHz)

3D side

3D feltsekven siell

3D ramme pakking

◎

◎◎◎◎

ved side

overunder

◎◎◎

◎

◎◎

Spesifikasjoner81

Garanti- og copyrightinformasjon

Begrenset garanti

BenQ garanterer at dette produktet er fritt for defekter i materiale og utførelse under vanlig bruk og oppbevaring.

Dokumentasjon på kjøp og kjøpsdato må vedlegges alle garantikrav. Hvis dette produktet viser seg å være defekt i garantiperioden, er BenQs eneste forpliktelse og din eneste kompensasjon at defekte deler skiftes ut (med arbeidstid inkludert). For å oppnå garantiservice må du umiddelbart varsle forhandleren om eventuelle defekter.

Viktig: Ovenstående garanti bortfaller hvis kunden ikke bruker produktet i samsvar med BenQs skriftlige instruksjoner, nærmere bestemt med hensyn til luftfuktigheten, som må være mellom 10% og 90%, temperatur mellom 0 og 35 °C, høyde over havet under 4920 fot; projektoren skal ikke brukes i et støvete miljø. Denne garantien gir deg juridiske rettigheter, og du kan ha andre rettigheter som varierer fra land til land.

Hvis du vil ha annen informasjon, kan du besøke www.BenQ.com.

Opphavsrett

Copyright 2011 by BenQ Corporation. Med enerett. Ingen deler av dette dokumentet kan reproduseres, overføres, transkriberes, oppbevares i et lagringssystem på noe naturlig språk eller i datamaskinkode, i noen form eller med noen metode, det være seg elektronisk eller mekanisk, herunder fotokopiering, innspilling eller lagring i et gjenhentingssystem, eller oversettes til noe språk i noen form uten skriftlig tillatelse fra BenQ Corporation innhentet på forhånd.

Fraskrivelse

BenQ Corporation fremsetter ingen krav eller garantier, verken uttrykte eller underforståtte, med hensyn til innholdet i dette dokumentet, og fraskriver seg konkret alle garantier, salgbarhet eller egnethet for et bestemt formål. BenQ Corporation forbeholder seg retten til å revidere denne publikasjonen og gjøre tidvise endringer i innholdet uten forpliktelse til å melde fra til noen.

*DLP, Digital Micromirror Device og DMD er varemerker som tilhører Texas Instruments. Andre kan være copyrightbeskyttet for respektive selskaper eller organisasjoner.

Patenter

Gå til http://patmarking.benq.com/ for informasjon om patenter for BenQ-projektoren

Garanti- og copyrightinformasjon 82

Benq MW855UST, MH856UST User Manual [no]

Specifications and Main Features

Frequently Asked Questions

User Manual

Innholdsfortegnelse

Viktige sikkerhetsinstruksjoner

Innledning

Projektorfunksjoner

Forsendelsesinnhold

Standard tilbehør

Valgfritt tilbehør

Projektoren vist utvendig

Betjening og funksjoner

Projektor

Fjernkontroll

Plassering av projektoren

Bruke Raskinstall.

Å skaffe en foretrukket projisert bildestørrelse

Projiseringsdimensjoner

Begrenset linseforskyvningsspesifikasjon (Ikke tilgjengelig i MH856UST+)

Montere projektoren

Før montering av projektoren

Installer projektoren på projektorens veggmontering

Dimensjoner

Tilkobling

Koble til videokildeenheter

Tilkobling av lyd

Koble til smartenheter

Spille lyd gjennom projektoren

Betjening

Starte opp projektoren

Justerer det projiserte bildet

Justere projiseringsvinkelen

Autojustere bildet

Finjustering av bildestørrelse og klarhet

Korrigere 2D-keystone

Korrigere hjørnetilpasning

Bruke menyene

Sikre projektoren

Bruke en sikkerhetskabellås

Utnytte passordfunksjonen

Angi et passord

Hvis du glemmer passordet

Gå inn i prosedyren for passordgjenvinning

Endre passordet

Deaktivere passordfunksjonen

Bytte inngangssignal

Endre fargeområdet

Forstørre og søke etter detaljer

Velge sideforholdet

Optimalisering av bildet

Bruke bakgrunnsfargen

Velge en bildemodus

Fintilpasning av bildekvaliteten i brukermoduser

Innstilling av presentasjonstimer

Eksterne sideoperasjoner

Frysing av bildet

Skjule bildet

Låse kontrolltaster

Operere i høytliggende miljøer

Justere lyden

Slå ringetonen på/av

Bruke testmønsteret

Bruke læremalene

Kontrollere projektoren via et kablet nettverk

Installere PointWrite-modulen på projektoren for å bruke interaktiv funksjon

Slå av projektoren

Menyoperasjon

Menysystem

Beskrivelse av hver meny

Vedlikeho ld

Vedlikehold av projektoren

Rengjøring av projektorspeilet

Rengjøring av linsen

Rengjøring av projektorkabinettet

Oppbevaring av projektoren

Transport av projektoren

Lysinformasjon

Regne ut lyskildetimer

Forlenge lyskildens levetid
