Digitális projektor

Felhasználói kézikönyv

LX890UST / LW890UST / LH890UST

V1.01

Tartalom

Fontos biztonsági

tudnivalók..................... 3

Bevezetés .....................5

A projektor jellemzői....................... 5

Csomag tartalma............................ 6

A kivetítő külső nézete ................... 8

Kezelőszervek és működésük ....... 9

A kivetítő elhelyezése14

A hely kiválasztása ...................... 14

A vetített kép beállítása kívánság

szerinti méretre ............................ 15

A kivetítő felszerelése .................. 18

Csatlakoztatás ...........20

Videó forráseszközök

csatlakoztatása ............................ 21

Intelligens eszköz

csatlakoztatása ............................ 22

Működés .....................23

A kivetítő indítása......................... 23

A vetített kép beállítása................ 24

A menük használata .................... 27

A kivetítő biztonsága.................... 28

Bemeneti jel váltása..................... 30

Részlet keresése nagyítással ...... 31

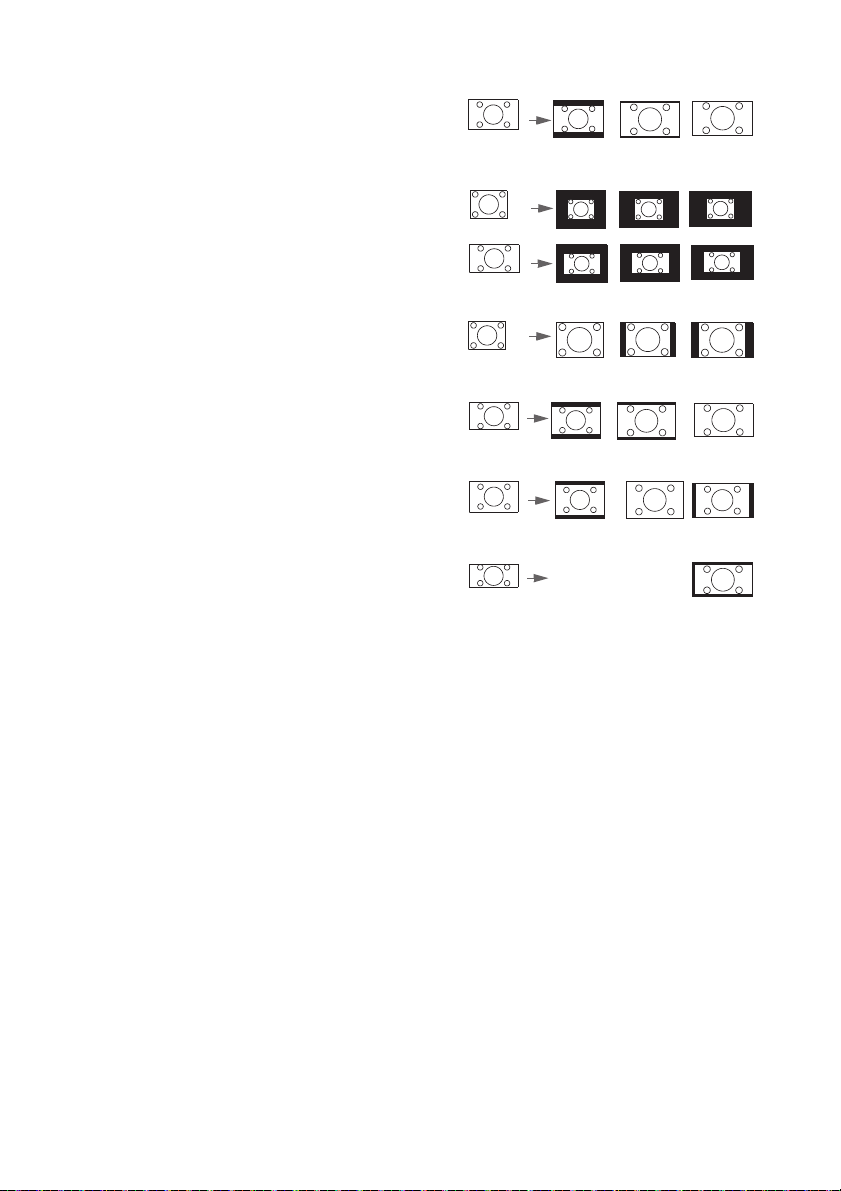

A képoldalarány kiválasztása....... 31

Az optimális kép elérése .............. 33

Időzítő beállítása a

prezentációhoz............................. 37

A kép elrejtése ............................. 38

A kép kimerevítése ...................... 38

Működés magas tengerszint feletti

környezetben ............................... 38

A hang beállítása ......................... 39

Auto. Kikapcsolás beállítása ...... 39

Az A kivetítő menüjének

testreszabása .............................. 40

Válassza ki a fényforrás

üzemmódot .................................. 40

Tanítási templát használata......... 41

A kivetítő vezérlése LAN

környezetben ............................... 42

A firmware frissítése a helyi

hálózaton (LAN) keresztül ........... 46

PointWrite Modul telepítése a kivetítőre az interaktív funkció

használatához.............................. 47

A kivetítő kikapcsolása ................ 48

Menü műveletek .......................... 49

Karbantartás...............64

A kivetítő ápolása ........................ 64

Hibaelhárítás ..............66

Műszaki adatok ..........67

Méretek........................................ 68

Időzítés táblázat........................... 69

Garancia és szerzői jogi

információk ................73

Tartalom2

Fontos biztonsági tudnivalók

A kivetítő tervezése és tesztelése a számítástechnikai eszközökre vonatkozó legújabb biztonsági szabványok alapján történt. A termék biztonságos használata azonban csak úgy biztosítható, ha betartja a felhasználói kézikönyvben / telepítési útmutatóban szereplő és a terméken feltüntetett utasításokat.

1. A kivetítő használata előtt kérjük, olvassa el a felhasználói kézikönyvet / telepítési útmutatót. Őrizze meg későbbi használatra.

2. A kivetítő működése közben ne nézzen közvetlenül a lencsébe. Az erős fénysugár károsíthatja a szemét.

3. Bízza a javítást képzett szakemberre.

4. Mindig nyissa ki a lencsezárat (ha van ilyen), illetve távolítsa el a lencse védőkupakját (ha van ilyen), ha a kivetítő fényforrását bekapcsolta.

5. A fényforrás rendkívül forróvá válik működés közben.

6. Egyes országokban a hálózati feszültség NEM stabil. A kivetítőt úgy terveztük, hogy az működjön a 100 V-tól a 240 V-ig terjedő, váltakozó áramú hálózatokban, de az nem tolerálja a ±10 V-nál nagyobb feszültségingadozást. Ahol ingadozó az áramellátás vagy valószínű az

áramkimaradás, javasolt a kivetítőt stabilizátor, túláramvédelem vagy szünetmentes tápegység (UPS) közbeiktatásával csatlakoztatni a hálózatra.

7. A kivetítő működése közben semmivel sem szabad a vetítőobjektívet eltakarni, mert a tárgyak ott felmelegedve deformálódhatnak, vagy akár tüzet is foghatnak. A fényforrás ideiglenes kikapcsolásához használja az üres kép funkciót.

8. Ne üzemeltesse a fényforrásokat a fényforrás névleges élettartamán túl.

9. Ne helyezze ezt a terméket labilis kocsira, állványra vagy asztalra. A termék leeshet és súlyosan megrongálódhat.

10. Ne kísérelje meg szétszerelni a kivetítőt. A belül található veszélyes nagyfeszültség halálos sérülést okozhat, ha áram alatt levő részhez ér. Más burkolatot semmi esetben sem szabad eltávolítani. A szervizelést csak megfelelő képesítéssel rendelkező szakemberrel végeztesse.

11. Ne zárja el a szellőzőnyílásokat.

- A kivetítőt ne helyezze takaróra, ágyneműre vagy más puha felületre.

- A kivetítőt nem szabad ruhával vagy más tárggyal letakarni.

- Ne helyezzen gyúlékony anyagot a kivetítő közelébe.

Ha a szellőzőnyílásokat akadályozza, akkor a kivetítő túlmelegedhet, amit tüzet okozhat.

12. Ne állítsa függőleges helyzetbe a kivetítőt. Ilyenkor a kivetítő felborulhat, ami sérüléssel járhat, vagy kárt okozhat a kivetítőben.

13. Ne lépjen a kivetítőre, és ne tegyen rá súlyos tárgyakat. A kivetítőre ráállni vagy tárgyat ráhelyezni nem szabad. A kivetítő valószínű fizikai károsodásán felül ez baleset és esetleges sérülés forrása is lehet.

14. A kivetítő működése közben a hűtőrács irányából meleg levegő és erre jellemző szag áramolhat. Ez normális jelenség, nem hiba.

15. Ne helyezzen folyadékot a kivetítőre vagy annak közelébe. A kivetítőbe fröccsenő folyadékok miatt az meghibásodhat. Ha a kivetítőbe mégis folyadék kerül, húzza ki a csatlakozódugót a hálózati aljzatból és hívja a BenQ-t a kivetítő javítása érdekében.

Fontos biztonsági tudnivalók 3

16. Ezt a készüléket földelni kell.

2.kockázati csoport

1. A fényforrások és fényforrásrendszerek fotobiológiai biztonság szerinti besorolása alapján ez a termék a 2. kockázati csoportba tartozik, IEC 62471-5:2015.

2. A termék által kiadott esetlegesen veszélyes optikai sugárzás.

3. Ne nézzen közvetlenül a működő fényforrásba. Szemre ártalmas lehet.

4. Mint minden erős fényforrás esetében, ne nézzen közvetlenül a sugárba.

A kivetítő fényforrás egysége lézerrel működik.

Lézerre vonatkozó óvintézkedés

(Kína és egyéb régiók) A termék 1. OSZTÁLYÚ lézertermék és megfelel az IEC 60825-1 :2014 szabvány előírásainak.

(Észak-Amerika) A termék 2. OSZTÁLYÚ lézertermék és megfelel az IEC 60825-1 :2007 szabvány előírásainak.

LÉZERSUGÁRZÁS! NE NÉZZEN A FÉNYSUGÁRBA! 2. OSZTÁLYÚ LÉZERTERMÉK.

(Észak-Amerika)

(Más régiók)

CAUTION

LASER RADIATION DO NOT STARE INTO BEAM

WAVELENGTH: 450~460 mm PULSE DURATION: 1.09 ms MAX OUTPUT: 0.119 mJ

CLASS II LASER PRODUCT

This product complies with 21 CFR 1040.10 and

1040.11 except for deviations pursuant to Laser Notice No. 50, dated June 24, 2007.

LASER RADIATION DO NOT STARE INTO BEAM WAVELENGTH: 450~460 mm PULSE DURATION: 1.09 ms MAX OUTPUT: 0.119 mJ CLASS 2 LASER PRODUCT

IEC/EN 60825-1:2007

for USA only

17. Ne helyezze a kivetítőt az alábbi környezetbe.

- Rosszan szellőző vagy szűk helyen. A kivetítőt legalább 50 cm távolságra helyezze el a faltól és legyen biztosított körülötte a levegő szabad áramlása.

- Ahol a hőmérséklet túlzottan meleggé válhat, például zárt ablakú autó belsejében.

- Olyan hely, ahol a szélsőségesen magas páratartalom, por vagy cigarettafüst beszennyezheti az optikai részegységeket, megrövidítve ezzel élettartamukat és besötétítve a képet.

- Tűzriasztók közelébe.

- Olyan hely, ahol a környezeti hőmérséklet meghaladja a 40°C/104°F értéket.

- A 3000 m (10000 láb) tengerszint feletti magasságot meghaladó helyekre.

Fontos biztonsági tudnivalók4

IEC/EN 60825-1:2014 IEC 6247I-5:2015 RG2

Bevezetés

A projektor jellemzői

Ez a világon kapható egyik legjobb kivetítő. A legjobb videoteljesítménnyel rendelkezik a többfajta eszközről – pl. PC, laptop, DVD és videomagnó – lehetséges vetítésnek köszönhetően, sőt dokumentum-kameraként is működik, ami rendkívül sokrétűvé teszi.

A projektor jellemzői a következők:

• Az egyszerű víszintes és függőleges trapézkorrekcióhoz mvaló 2D trapéztorzítás funkció lehetővé teszi, hogy négyzetes képet vetítsen bármilyen szögből

• A Sarok illesztése funkció lehetővé teszi a vetített kép négy sarkának korrigálását

• DHCP-t támogató HDMI- és MHL-csatlakozóval van ellátva

• Az Elsötétítési mód elindítja a dinamikus energiatakarékosságot

• Több előre megadott színű felületre történő vetítést lehetővé tevő falszín korrekció

• Gyors automatikus keresés gyorsítja a jel detektálási folyamatot

• Tetszés szerinti színkorrekciót lehetővé tevő 3D színkezelés

• A bemutató stopperórája segíti a bemutató alatti időgazdálkodást

• A legjobb képminőség egy gombos automatikus állítással

• Komponens HD TV kompatibilis (YP

• A kiválasztott bemeneti jel kontraszt/fényesség beállításaitól és a környezet fényviszonyaitól függően fog változni a vetített kép látszó fényessége, a vetítési távolsággal pedig arányosan.

bPr)

Bevezetés 5

Csomag tartalma

Óvatosan bontsa ki a csomagot és ellenőrizze, hogy tartalmaz-e mindent az alább megadottak közül. Ha valami hiányzik, azt a vásárlás helyén kell jeleznie.

Mellékelt tartozékok

A csomag az adott országnak megfelelő tartozékokat tartalmazza, amely eltérő lehet az ábrán szereplőktől.

*A garanciajegy csak egyes területeken képezi a csomag részét. Bővebb felvilágosítást a forgalmazótól kaphat.

Kivetítő szerelőlappal Falra szerelő készlet és felhasználói

kézikönyv

Távvezérlő vagy Távvezérlő lézermutató

nélkül (térségtől függően) és elemek

VGA-kábel Gyors üzembe helyezési útmutató

Használati utasítás CD Garanciajegy*

Bevezetés6

Hálózati tápkábel

Kiegészítő tartozékok

1. Vezeték nélküli kulcs: QCast (QP01), QCastMirror(QP20), InstaShow™ (WDC10)

2. Porszűrő: FTFS02 (3 mm)

3. 3D szemüveg

4. PointWrite készlet (PW40U)

Bevezetés 7

A kivetítő külső nézete

5 6 7

1. Fókuszgyűrű

2. Vetítőlencse és tükör

3. Külső kezelőpult (Bővebben lásd: „Kivetítő” a(z)

9. oldalon.)

4. Első távvezérlő infravörös (IR) érzékelő

5. Szellőzőnyílások (légkifúvó nyílás)

6. MŰKÖDÉSJELZŐ lámpa/ HŐMÉRSÉKLET figyelmeztető lámpa/LÁMPA jelzőfény

7. Hangszóró-védőrács

8. PointWrite álfedél (Opcionális PointWrite készlet)

9. Szellőzőnyílások (légbeszívó nyílás)

10. USB A típusú/1,5 A jack

11. Audió bemeneti csatlakozó

12. Audió kimeneti csatlakozó

13. Audio (L/R) bemeneti csatlakozó

14. S-Video bemeneti csatlakozó

15. Videó bemeneti csatlakozó

16. RGB (PC)/Komponens videó (YPbPr/ YCbCr) jelbemeneti csatlakozó

17. RGB jelkimeneti csatlakozó

18. RS232 vezérlőport

19. HDMI 1 bemeneti csatlakozó

20. HDMI 2/MHL bemeneti csatlakozó

21. PointWrite aljzat (PointWrite készlet szükséges hozzá)

22. RJ-45 LAN bemeneti csatlakozó

23. USB mini-B csatlakozó

24. Kensington lopás elleni zár nyílása

25. Hálózati (AC) tápkábel aljzata

26. Állítható lábak

27. Kivetítő szerelőlap

Bevezetés8

Kezelőszervek és működésük

7 9

Kivetítő

8. Növeli a kivetítő hangerejét.

9. SOURCE Megjeleníti a jelforrás kiválasztó sávot.

10. Nyílgombok ( , , , ) Amikor látható a képernyőmenü (OSD), ezeket a gombokat iránygombként lehet használni a kívánt menüelemek kiválasztásához, illetve módosítások végzéséhez.

1. MENU

Bekapcsolja a képernyőmenüt (OSD).

EXIT

Visszaugrik az előző OSD menüre, kilép és menti a menübeállításokat.

2. Csökkenti a kivetítő hangerejét.

3. Tápfeszültség Vált a kivetítő készenléti és bekapcsolt

állapota között.

4. MODE Kiválaszt egy elérhető kép beállítási

módot.

ENTER

Aktiválja a képernyőmenü (OSD) kijelölt elemét.

5. Eco Blank A képernyő képének elrejtésére

használatos.

6. Auto Automatikusan megállapítja a

megjelenített képhez a legjobb képidőzítést.

7. Trapézkorrekció gombok ( , ) Megjeleníti a 2D Trapézkorrekció oldalt.

Bevezetés 9

Távirányító

12 13

5. Nyílgombok ( , , , )

Amikor látható a képernyőmenü (OSD), ezeket a gombokat iránygombként lehet használni a kívánt menüelemek kiválasztásához, illetve módosítások végzéséhez.

6. MODE

Elérhető képbeállítási lehetőség választásához való. mód kiválasztására való.

ENTER

Aktiválja a képernyőmenü (OSD) kijelölt elemét.

7. Eco Blank

A képernyő képének elrejtésére használatos.

8. VOLUME + / -

Szabályozza a kivetítő hangerejét.

9. QUICK INSTALL

Menü gyorsgomb a

1. ON

Bekapcsolja a kivetítőt.

2. COMPUTER 1/COMPUTER 2

RGB (PC)/Komponens videó (YPbPr/ YCbCr) jelet jelenít meg. COMPUTER 2: Ezen a kivetítőn nem működik.

3. MENU

Bekapcsolja a képernyőmenüt (OSD).

EXIT

Visszaugrik az előző OSD menüre, kilép és menti a menübeállításokat.

4. Trapézkorrekció gombok ( , , ,)

Megjeleníti a 2D Trapézkorrekció oldalt és a függőleges, illetve vízszintes trapéztorzítás értékeinek állítását teszi lehetővé.

Ellenőrző minta, Kivetítő telepítése, 2D Trapézkorrekció és Sarok illesztése gyors beállításához.

10. Freeze

A vetített kép kimerevítése.

11. PIP

Ezen a kivetítőn nem működik.

12. NETWORK SETTING

Megjeleníti a Hálózati beállítások menüt.

13. Számgombok

14. OFF

Kikapcsolja a kivetítőt.

15. COMPO 1/COMPO 2

Ezen a kivetítőn nem működik.

Bevezetés10

16. HDMI 1/HDMI 2

A Teszt gomb QUICK INSTALL gombként működik.

HDMI jelet jelenít meg.

17. Auto

Automatikusan megállapítja a megjelenített képhez a legjobb képidőzítést.

18. SOURCE

Megjeleníti a jelforrás kiválasztó sávot.

19. LASER

Bemutató céljából látható lézermutatót bocsát ki.

20. BRIGHT

A kép fényerejének állításához.

21. CONTRAST

A képen a sötét és a világos közötti eltérés fokát állítja.

22. Mute

A kivetítő audió kimenetét kapcsolja be és ki.

23. Aspect

A megjelenítési képméretarány kiválasztására való.

24. LAMP MODE

Megjeleníti a lámpamód kiválasztó sávot (Normál/Takarékos/Sötétítés).

A lézermutató kezelése

A lézermutató prezentációs segédeszköz szakemberek számára. Vörös színű fényt bocsát ki, ha megnyomja és kijelző vörös színnel világít.

A lézer fénye látható. A folyamatos lézerfénykibocsátáshoz meg kell nyomnia és lenyomva tartania a LASER gombot.

Ne nézen a lézerfény kibocsátására szolgáló ablakba és ne irányítsa a lézersugarat saját magára vagy másokra. A távvezérlő használata előtt tekintse meg a hátulján lévő figyelmeztető üzeneteket.

A lézermutató nem játékszer. A szülőknek tanácsoljuk, hogy vegyék figyelembe a lézerenergia hordozta veszélyeket és ezért tartsák a távvezérlőt távol a gyermekeiktől.

*Japán területén forgalmazott távvezérlő.

Bevezetés 11

Az infravörös távérzékelő a projektor elején található. A távvezérlőt a helyes

működéséhez a kivetítő infravörös távérzékelőjéhez képest a merőlegestől 30 fokon belüli szögben kell tartani. A távirányítónak az érzékelőtől mért távolsága nem lehet több mint 8 méter.

Ügyelni kell, hogy a távirányító és az infravörös érzékelő között ne legyen olyan akadály, amely elzárná az infravörös sugár útját.

• A kivetítő kezelése elölről

Bevezetés12

A távirányító elemének cseréje

1. Az elemtartó rekesz kinyitásához fordítsa a hátára a távvezérlőt, nyomja le a recés részt a fedélen, majd csúsztassa fel a nyíl irányába, az ábrán látható módon. A fedél lecsúsztatható.

2. Távolítsa el az esetleg benne lévő elemeket (ha szükséges), majd ügyelve az elemtartó belsejében feltüntetett polaritásra, helyezzen be két AAA elemet az elemkamrába. Pozitív (+) a pozitív, illetve negatív (-) a negatív irányba.

3. Helyezze vissza a fedelet annak az alapzahoz történő illesztésével, majd csúsztassa vissza a helyére. Ne csúsztassa tovább, ha a helyére kattant.

• Kerülje a túl meleg vagy párás környezetet.

• Az elem tönkremehet, ha azt nem megfelelően cseréli ki.

• Cseréhez csak ugyanazt a típust vagy a gyártó által javasolt egyenértékű típust

használja.

• Az elhasznált elemektől a gyártó utasításait betartva szabaduljon meg.

• Az elemeket tilos tűzbe dobni. Ez robbanásveszélyes.

• Ha az elemek lemerültek, vagy a távirányítót hosszabb ideig nem használja,

akkor vegye ki az elemeket, hogy megvédje a távirányítót az elemek szivárgása által okozott esetleges kártól.

Bevezetés 13

A kivetítő elhelyezése

A hely kiválasztása

A felállítási hely kiválasztása függ a helyiség alaprajzától és a személyes ízléstől. Vegye figyelembe a vetítővászon méretét és helyzetét, a megfelelő hálózati aljzat helyét, valamint a kivetítő és a többi berendezés elhelyezkedését és a közöttük lévő távolságot.

A kivetítő számára két lehetséges felállítási hely jöhet szóba:

1. Előoldal, mennyezet Ezt az elhelyezést akkor válassza, ha a kivetítőt a

mennyezetről fejjel lefelé fordítva függeszti fel a vetítővászonnal szemben.

A kivetítő falra szereléséhez használja a dobozban lévő BenQ kivetítő falra szerelő készletet.

Állítsa be a Előoldal, mennyezet opciót a

RENDSZERBEÁLLÍTÁS: Alapszintű > Kivetítő pozíciója menüben a kivetítő bekapcsolása után.

2. Hátoldal, mennyezet Ezt az elhelyezést akkor válassza, ha a kivetítőt a

mennyezetről fejjel lefelé fordítva függeszti fel a vetítővászon mögött.

Ehhez a felállításhoz speciális hátulról vetíthető ernyőre és a BenQ fali szerelőkészletre is szükség van.

Állítsa be a Hátoldal, mennyezet opciót a RENDSZERBEÁLLÍTÁS: Alapszintű > Kivetítő pozíciója menüben a kivetítő bekapcsolása után.

A távvezérlő QUICK INSTALL gombját is használhatja a kivetítő helyének kiválasztásához.

A kivetítő elhelyezése14

A vetített kép beállítása kívánság szerinti

30 mm

Méretarány = D

Középen

Lemez magassága 260 mm Fedéllel 269 mm

Mennyezet magassága (H) =30 mm+ Lemez magassága +V+h+F

A vászon vastagsága

A kép középpontja

méretre

Vetítési méretek

• A "D" telepítési távolságot a kivetítő hátoldala és a fal közötti távolságban

mérik, ami a fali konzolon lévő skálán is látható.

• A vetítési távolságot a kivetítő hátoldala és a vetítési felület közötti

távolságban mérik.

• A "V" függőleges eltérést a fali lemez alsó széle és a vetítővászon felső széle

közötti távolságban mérik.

A kivetítő elhelyezése 15

Képbeállítási terület

Közép: 0

Beállítási terület

-1.5 cm

+1.5 cm

+3.5 cm

-3.5 cm

LX890UST

A vászon méretaránya 4:3, a vetített kép méretaránya 4:3.

Minimális

Vetítővászon mérete

Átló (M)

Hüvelyk mm (mm) (mm) (mm) (mm) (mm) (mm)

73 1854 1113 1483 2359 185,4 118 148 78 1981 1189 1585 2449 198,9 150 180 83 2108 1265 1687 2538 212,3 182 212 88 2235 1341 1788 2628 225,8 214 244 93 2362 1417 1890 2718 239,3 246 276

98 2489 1494 1991 2807 252,7 278 308 100 2540 1524 2032 2843 258,1 291 321 101 2565 1539 2052 2861 260,8 298 328

a. A kép alapja 762 mm-re a padlótól, ha a kép lejjebb van, a minimális mennyezet magasságából

le kell vonni a mért értéket. b. Feltételezve, hogy a vetítővászon vastagsága (X) 0 mm. c. Feltételezve, hogy a vetítővászon vastagsága (X) 30 mm.

Magasság

(h)

Szélesség

(W)

mennyezet

magasság

Függőleg es eltolás

Telepítési távolság (D)

Xb=0 mm

(D=a)

Xc=30 mm

(D=a+30 mm)

A kivetítő elhelyezése16

LW890UST

A vászon méretaránya 16:10, a vetített kép méretaránya 16:10.

Vetítővászon mérete

Átló (M)

Hüvelyk mm (mm) (mm) (mm) (mm) (mm) (mm)

80 2032 1077 1723 2288 150 85 115 85 2159 1144 1831 2365 160 112 142 90 2286 1212 1939 2443 170 139 169

95 2413 1279 2046 2520 180 166 196 100 2540 1346 2154 2598 190 194 224 105 2667 1414 2262 2675 200 221 251 110 2794 1481 2369 2752 211 248 278 115 2921 1548 2477 2830 221 275 305 119 3023 1602 2563 2892 229 297 327

a. A kép alapja 762 mm-re a padlótól, ha a kép lejjebb van, a minimális mennyezet magasságából

le kell vonni a mért értéket.

b. Feltételezve, hogy a vetítővászon vastagsága (X) 0 mm. c. Feltételezve, hogy a vetítővászon vastagsága (X) 30 mm.

Magasság

(h)

Szélesség

(W)

Minimális

mennyezet

magasság

Függőleg es eltolás

Telepítési távolság (D)

Xb=0 mm

(D=a)

Xc=30 mm

(D=a+30 mm)

LH890UST

A vászon méretaránya 16:9, a vetített kép méretaránya 16:9.

Vetítővászon mérete

Átló (M)

Hüvelyk mm (mm) (mm) (mm) (mm) (mm) (mm)

81 2057 1009 1793 2247 178 81 111

86 2184 1071 1904 2321 189 107 137

91 2311 1133 2015 2395 201 134 164

96 2438 1195 2125 2469 213 160 190 101 2565 1258 2236 2543 224 187 217 106 2692 1320 2347 2617 236 214 244 111 2819 1382 2457 2691 248 240 270 116 2946 1445 2568 2765 259 267 297 121 3073 1507 2679 2839 271 293 323

Magasság

(h)

Szélesség

(W)

Minimális

mennyezet

magasság

Függőleg es eltolás

Telepítési távolság (D)

Xb=0 mm

(D=a)

Xc=30 mm

(D=a+30 mm)

a. A kép alapja 762 mm-re a padlótól, ha a kép lejjebb van, a minimális mennyezet magasságából

le kell vonni a mért értéket.

b. Feltételezve, hogy a vetítővászon vastagsága (X) 0 mm. c. Feltételezve, hogy a vetítővászon vastagsága (X) 30 mm.

A méretek hozzávetőlegesek és eltérhetnek a valós értékektől. A BenQ javasolja, hogy ha a kivetítőt végleges helyre kívánja felszerelni, akkor a végleges

beszerelés előtt ellenőrizze le a kivetítő vetítési távolságát a leendő helyén, a kivetítő optikai jellemzőinek figyelembe vételével. Így állapíthatja meg a

felszerelés pontos helyét.

A kivetítő elhelyezése 17

A kivetítő felszerelése

Ha a kivetítőt falra kívánja felszerelni, mindenképp a megfelelő BenQ fali szerelőkészlet használatát javasoljuk és nagyon fontos a megbízható, biztonságos rögzítésre is ügyelni.

Ha nem a BenQ fali szerelőkészletet használja a kivetítő felszereléséhez, fennáll a veszélye annak, hogy a helytelen méretű vagy hosszúságú csavarok miatt a nem kielégítő rögzítés következtében a kivetítő leesik a falról.

A kivetítő felszerelése előtti teendők

• Használja a csomagban mellékelt BenQ kivetítő falra szerelő készletet. A részletekről a falra szerelő készlet felhasználói útmutatójában olvashat.

• A BenQ különálló Kensington zár kompatibilis biztonsági kábel vásárlását is javasolja, amelyet a kivetítőn a Kensington zár nyílásába és a tartókonzol alapjához kell erősíteni. Ez fogja a kivetítőt megtartani, abban az esetben, ha annak rögzítése a szerelőkonzolon kilazulna.

• Kérje meg a forgalmazót, hogy szerelje fel a kivetítőt Önnek. Ha saját maga szereli fel a kivetítőt, az leeshet és személyi sérülést okozhat.

• Tegye meg a szükséges óvintézkedéseket, nehogy leessen a kivetítő, például földrengés esetén.

• A jótállás nem fedezi a termék rongálódását, ha a kivetítőt nem BenQ márkájú kivetítő szerelőkészlettel szerelték fel.

• Vegye figyelembe a környezeti hőmérsékletet, ha a kivetítőt mennyezetre/falra szerelték. Ha fűtőtestet használnak, a mennyezet környezetében a vártnál magasabb lehet a hőmérséklet.

• A falra szerelő készlet felhasználói útmutatójában olvashat a meghúzási nyomaték tartományáról. Ha az ajánlott tartományt meghaladó nyomatékkal húzza meg a csavarokat, a kivetítő megrongálódhat és végül leeshet.

• Győződjön meg arról, hogy az aljzat elérhető magasságban van, és így egyszerűen leállíthatja a kivetítőt.

A kivetítő felszerelése a fali konzolra

1. Csúsztassa a kivetítőt a fali konzolra.

A kivetítő elhelyezése18

2. Állítson a Függőleges döntés/Vízszintes hossztengely körüli forgás/Vízszintes

Beállító gombok

Beállítás iránya

forgatás elemeken a kép illesztéséhez és helyzetének állításához.

3. Állítson az Előre/Hátra csúsztatáson a kép méretének csökkentéséhez/

növeléséhez.

A kivetítő elhelyezése 19

Csatlakoztatás

Intelligens eszköz

PointWrite készlet

Hangszórók

A/V eszköz

Monitor

Asztali vagy hordozható számítógép

1. VGA-kábel

2. VGA-DVI-A kábel

3. Audió kábel

4. S-Video kábel

5. Videó jelkábel

6. Audió B/J kábel

7. Komponens videó–VGA (D-Sub) átalakító kábel

8. HDMI-kábel

9. USB-kábel

10. HDMI-kulcs (QCast, QCast Mirror stb.)

11. USB-kábel (A–mini B típusú átalakító) a HDMI-kulcshoz

Jelforrás csatlakoztatásakor ügyeljen a következőkre:

1. A csatlakoztatás előtt kapcsoljon ki minden készüléket.

2. Ügyeljen, hogy az adott forráshoz tartozó kábelt használja.

3. Ügyeljen a kábelek biztos csatlakoztatására.

Csatlakoztatás20

4 5 8

3 3

• A fenti ábrákon szereplő kábelek közül nem mindegyik tartozéka a kivetítőnek (lásd: „Csomag tartalma” a(z) 6. oldalon). Ezek kereskedelmi forgalomban kaphatók, elektronikai üzletben beszerezhetők.

• A csatlakozást mutató alábbi ábrák kizárólag a hivatkozás célját szolgálják. A kivetítő hátlapján lévő csatlakozók kivetítő-típusonként eltérhetnek.

• Sok laptop esetében a külső videó port nem kapcsolódik be, amikor a kivetítőhöz csatlakoztatja. Általában az FN + F3 vagy a CRT/LCD billentyűkombináció kapcsolja fel/le a külső megjelenítőt. CRT/LCD feliratú vagy monitor szimbólummal ellátott funkcióbillentyűt keressen a notebookon. Nyomja meg az FN és a felirattal ellátott funkcióbillentyűt egyidejűleg. Segítségül hívhatja a notebook dokumentációját a kérdéses billentyűkombináció megtalálásában.

• A MONITOR OUT kimeneti csatlakozó kimeneti jele csak akkor működőképes, ha a bemeneti jel a PC IN csatlakozóról érkezik.

• Ha ezt a csatlakozási módszert szeretné használni, amikor a projektor készenléti állapotban van, akkor győződjön meg arról, hogy bekapcsolta a(z) MONITOR OUT funkciót a(z) RENDSZERBEÁLLÍTÁS: Speciális > Készenléti beállítások menüben. Bővebben lásd: „Készenléti beállítások” a(z) 62. oldalon.

Videó forráseszközök csatlakoztatása

A kivetítő és a videoforrás összekötésére a fenti csatlakozási módok közül csak egyet kell használni, azonban az egyes módszerek különböző szintű videominőséget szolgáltatnak. A választott módszer leginkább attól függ, hogy mely végződések állnak rendelkezésre mind a kivetítőn, mind a videoforráson, a következők szerint:

Csatlakozó Képminőség

HDMI 1/HDMI 2/MHL

Legjobb

PC BEMENET

Komponens videó

S-VIDEO

S-Video

VIDEO

Videó

Jobb

Jó

Normál

Audió eszközök csatlakoztatása

A kivetítő egy vagy több beépített monó hangszóróval rendelkezik, amelyeket arra terveztek, hogy alapvető hangfunkciókat lássanak el kizárólag üzleti célú adatprezentációk esetén. Nem a házi-mozi célú alkalmazásoknál elvárt sztereó hangvisszadásra tervezték, illetve szánják. Bármilyen sztereó hangbemenet (ha van ilyen), monó audió kimenetre lesz lekeverve a kivetítő egy vagy több hangszóróján keresztül.

Az egy vagy több beépített hangszóró kikapcsolódik, amikor eszközt csatlakoztatnak az AUDIO OUT csatlakozóhoz.

Csatlakoztatás 21

Ha a kiválasztott videó képjel nem látható a vásznon, miután bekapcsolják a kivetítőt annak ellenére, hogy a helyes videó jelforrást választották ki, győződjön meg arról, hogy a videó forráseszköz be van kapcsolva és megfelelően működik. Ellenőrizze a jelkábelek helyes csatlakoztatását is.

Intelligens eszköz csatlakoztatása

A kivetítő képes közvetlenül tartalmat vetíteni az intelligens eszközökről egy vezeték nélküli kulcs használatával.

HDMI vezeték nélküli kulcs (pl. BenQ QCastMirror, QCast)

• Csatlakoztassa a kulcsot a HDMI és A típusú USB aljzatokhoz a kivetítőn, majd váltsa a bemeneti jelet HDMI-1-re.

• Csatlakoztassa a kulcsot a HDMI2/MHL aljzathoz a kivetítőn, majd váltsa a bemeneti jelet HDMI-2/MHL-re.

Csatlakoztatás22

Működés

A kivetítő indítása

1. Dugja be a kivetítő tápkábelének dugóját

egy hálózati csatlakozóaljzatba. Ellenőrizze, hogy a TÁPFESZÜLTSÉG jelzőfény a kivetítőn narancssárgán világít-e a bekapcsolás után.

• Az olyan potenciális veszélyek, mint az elektromos áramütés és a tűz elkerülése érdekében, kizárólag eredeti kiegészítőket (pl. tápkábelt) használjon az eszközzel.

• Ha a Közvetlen bekapcsolás funkciót aktiválták a RENDSZERBEÁLLÍTÁS: Alapszintű > Üzemi beállítások menüben, a kivetítő automatikusan bekapcsolódik, ha a tápkábelt csatlakoztatják és áram alá helyezik a berendezést. Bővebben lásd: „Közvetlen bekapcsolás” a(z) 60. oldalon.

• Ha a Jel általi bekapcsolás funkciót aktiválták a RENDSZERBEÁLLÍTÁS: Alapszintű > Üzemi beállítások menüben, a kivetítő automatikusan bekapcsolódik VGA-jel észlelése esetén. Bővebben lásd: „Jel általi

bekapcsolás” a(z) 60. oldalon.

2. Nyomja meg a Tápfeszültség

gombot a kivetítőn vagy az ON gombot a távvezérlőn a kivetítő indításához. A POWER jelzőfény villog és zöld marad addig, amíg a kivetítő be van kapcsolva. Az indulási folyamat mintegy 10-20 másodpercig tart. A folyamat későbbi fázisában kivetíti az indulási logót. (Ha szükséges) Állítsa a kép élességét a fókuszáló gyűrűvel.

Ha a kivetítő a korábbi működés miatt még forró, akkor a fényforrás bekapcsolása előtt még körülbelül 90 másodpercig működteti a hűtőventilátort.

3. Ha a kivetítőt első alkalommal aktiválják,

válassza ki az OSD menü nyelvét a képen megjelenő utasítások követésével.

4. Ha jelszót kell megadni, a nyíl billentyűk

megnyomásával adjon meg egy hatjegyű jelszót. Bővebben lásd: „A jelszavas védelem

használata” a(z) 28. oldalon.

5. Kapcsolja be az összes csatlakoztatott

készüléket.

6. A kivetítő ekkor bemeneti jelet keres. Keresés

közben az aktuális bemeneti jel megjelenik a képen. Ha a kivetítő nem érzékel értékelhető jelet, akkor a „Nincs jel” üzenet látszik egészen addig, amíg nem talál bemeneti jelet. A kívánt bejövő jelet ki is választhatja a SOURCE megnyomásával a kivetítőn vagy a távvezérlőn. Bővebben lásd: „Bemeneti jel váltása” a(z) 30. oldalon.

• Ha a kivetítő 3 percig nem észlel jelet, automatikusan ECO BLANK módba lép.

Működés 23

A vetített kép beállítása

A kép automatikus korrekciója

Egyes esetekben szükség lehet a kép minőségének optimalizálására. Ehhez nyomja meg a kivetítőn vagy a távvezérlőn az AUTO gombot. A beépített intelligens automatikus korrigálás funkció 5 másodpercen belül a frekvencia és az órajel értékét úgy módosítja, hogy a legjobb képminőséget érje el.

• A készülék az „Auto. beállítás” szöveget jeleníti meg az AUTO működése alatt.

• Ez a funkció csak a PC jel (analóg RGB) kiválasztásakor érhető el.

A képtisztaság finomhangolása

Az élességállító gyűrű forgatásával tegye élessé a képet.

Ha a kivetítő nem egyenes alapra van állítva, vagy a vetítővászon és a kivetítő nem merőleges egymásra, akkor a vetített képnek trapéz alakja lesz. Ennek korrekcióját lásd:

„2D trapéztorzítás korrekciója” a(z) 24. oldalon.

• Ne nézzen az objektívbe, ha a fényforrás be van kapcsolva. A fényforrás erős fénye károsíthatja a szemét.

2D trapéztorzítás korrekciója

A 2D trapéztorzítás funkció szélesebb telepítési tartományt tesz lehetővé a kivetítő számára a hagyományos kivetítőkkel ellentétben, amelyek korlátozottan helyezhetők el a vászon előtt.

Ennek korrekciója a manuális javítást igényli a következő lépések valamelyikének segítségével.

• A kivetítő vagy távvezérlő használata

Működés

Nyomja meg a / gombot a kivetítőn, vagy a / /

/ gombot a távvezérlőn a 2D Trapézkorrekció oldal

megjelenítéséhez. Nyomja meg a / gombot a függőleges értékek beállításához -20 és 20 között. Nyomja meg a / gombot a vízszintes értékek beállításához -20 és 20 között.

• Az OSD menü használata

1. Nyomja meg a MENU/EXIT gombot és

válassza a MEGJELENÍTÉS menüt.

2. Nyomja meg a gombot a 2D

Trapézkorrekció kiválasztásához, majd nyomja meg a MODE/ENTER gombot.

3. Nyomja meg a / / / gombot a

trapéztorzítás értékeinek módosításához.

• A QUICK INSTALL gomb használata

1. Nyomja meg a QUICK INSTALL gombot a

távvezérlőn.

2. Nyomja meg a gombot a 2D Trapézkorrekció

kiválasztásához, majd nyomja meg a MODE/ENTER gombot.

3. Nyomja meg a / / / gombot a trapéztorzítás

értékeinek módosításához.

A Sarok illesztése

Kézzel állítsa be a kép sarkait a vízszintes és függőleges értékek módosításával.

• Az OSD menü használata

1. Jelölje ki a Sarok illesztése elemet a

MEGJELENÍTÉS menüben, majd nyomja meg a MODE/ENTER gombot.

2. Nyomja meg a / / / gombot valamelyik

sarok kiválasztásához, majd nyomja meg a MODE/ ENTER gombot.

Működés 25

3. Nyomja meg a / gombot a függőleges

értékek beállításához 0 és 60 között.

4. Nyomja meg a / gombot a vízszintes

értékek beállításához 0 és 60 között.

• A QUICK INSTALL gomb használata

1. Nyomja meg a QUICK INSTALL gombot a

távvezérlőn.

2. Nyomja meg a gombot a Sarok illesztése

kiválasztásához, majd nyomja meg a MODE/ENTER gombot.

3. Kövesse a fenti 2-4. lépést.

Működés

A menük használata

Aktuális bemeneti jel

Főmenü ikon

Főmenü

Almenü

Kiemelés (kiválasztva)

Nyomja meg a MENU/EXIT gombot, hogy az előző lapra lépjen, vagy a kilépéshez.

Állapot

A kivetítő a különböző beállítások elvégzéséhez rendelkezik képernyőmenüvel (OSD).

Az OSD menü szerkezete az alábbi.

Az alábbi példa az OSD menü beállítását magyarázza el.

1. Nyomja meg a MENU/EXIT gombot

a kivetítőn vagy a távvezérlőn az OSD menü bekapcsolásához.

3. Nyomja meg a gombot a

Háttérszín kiválasztásához, majd nyomja meg a /

gombot a háttérszín kiválasztásához.

2. Használja a / gombot a

RENDSZERBEÁLLÍTÁS: Alapszintű menü kiválasztásához.

4. Nyomja meg a MENU/EXIT

gombot kétszer* a kivetítőn vagy a távvezérlőn a menü elhagyásához és a beállítások mentéséhez.

*Az első nyomásra a főmenübe jut, majd a második megnyomásra bezárja az OSD menüt.

Működés 27

A kivetítő biztonsága

A biztonsági kébelrögzítő használata

A kivetítőt biztonságos helyre kell telepíteni a lopás megakadályozása érdekében. Más megoldásként vásároljon egy zárat, pl. Kensington zárat a kivetítő rögzítéséhez. A Kensington zár nyílása a kivetítő hátlapján található. A részleteket lásd a 24. ábrán a 8. oldalon.

A Kensington biztonsági kábelzár általában kulcs(ok) és a zár kombinációjából áll. Lásd a zár dokumentációját a használat módját illetően.

A jelszavas védelem használata

Biztonsági okból és az illetéktelen használat megakadályozására a kivetítő jelszavas védelmi lehetőséggel rendelkezik. A jelszót a képernyőmenün (OSD) keresztül lehet beállítani.

FIGYELEM: Kellemetlensége adódik, ha aktiválja a bekapcsolás elleni zárfunkciót és elfelejti a jelszót. Nyomtassa ki ezt a kézikönyvet (ha szükséges), a használt jelszót pedig írja bele a kézikönyvbe, majd tartsa a kézikönyvet biztonságos helyen a későbbi használathoz.

Jelszó beállítása

Miután a jelszót beállította, a kivetítőt nem lehet használni, kivéve ha a kivetítő minden egyes indításakor megadja a helyes jelszót.

1. Hívja elő az OSD menüt, és lépjen a RENDSZERBEÁLLÍTÁS: Speciális >

Biztonsági beállítások menübe. Nyomja meg a MODE/ENTER gombot.

2. Nyomja meg a gombot a Biztonsági beállítások megváltoztatása

kiválasztásához, majd nyomja meg a MODE/ENTER gombot.

3. Írja be az új vagy jelenlegi jelszót. Ahogy

jobbra látható, a négy nyílgomb ( , , ,

) rendre négy számjegyet képvisel (1, 2, 3, 4). Beállítani kívánt jelszónak megfelelően a nyíl billentyűk megnyomásával adjon meg hat számjegyet a jelszónak. Ha a funkciót először használja, írja be a kivetítő alapértelmezett jelszavát (1, 1, 1, 1, 1, 1) a nyílgomb hatszori megnyomásával.

4. A jelszó ismételt beírásával erősítse meg az új jelszót. A jelszó beállítása után

az OSD menü a Biztonsági beállítások oldalra tér vissza.

FONTOS: A bevitt számjegyek csillagként jelennek meg a képen. A választott jelszót jegyezze fel ide a kézikönyvbe vagy előre, vagy közvetlenül a megadása után arra az esetre, ha később elfelejtené.

Jelszó: __ __ __ __ __ __

A kézikönyvet tartsa biztonságos helyen.

5. Nyomja meg az gombot a Bekapcsolási lezárás kiválasztásához, majd válassza ki az Be elemet a / gomb megnyomásával.

6. Az OSD menüből történő kilépéshez nyomja meg a MENU/EXIT gombot.

Működés

Ha elfelejti a jelszót

Ha a jelszavas védelmet aktiválta, akkor a kivetítő minden bekapcsoláskor kérni fogja a hatjegyű jelszót. Ha rossz jelszót ad meg, akkor a jobb oldalon látható jelszó hibaüzenet jelenik meg három másodpercig, majd ezt a „ADJA MEG A JELSZÓT” üzenet követi. Lehetősége van újból próbálkozni egy másik hatjegyű számmal, vagy ha a jelszót nem jegyezte fel ebbe kézikönyvbe, és egyáltalán nem is emlékszik rá, akkor használhatja az elfelejtett jelszavak esetére szóló eljárást. Bővebben lásd:

„Az elfelejtett jelszó esetére szóló eljárás megjelenítése” a(z) 29. oldalon.

Ha egymást követően 5-ször nem sikerül a helyes jelszót megadnia, a kivetítő rövid időn belül automatikusan kikapcsolódik.

Az elfelejtett jelszó esetére szóló eljárás megjelenítése

1. Nyomja meg és tartsa lenyomva az AUTO gombot a kivetítőn vagy távvezérlőn 3 másodpercig. A kivetítő kódolt számot jelenít meg a képen.

2. Írja le ezt a számot, és kapcsolja ki a kivetítőt.

3. A BenQ ügyfélszolgálattól kérjen segítséget a szám visszafejtéséhez. Szükség lehet arra, hogy a vásárlást igazoló dokumentumokkal bizonyítsa, hogy Ön a kivetítő jogos használója.

A jelszó megváltoztatása

1. Hívja elő az OSD menüt, és lépjen a RENDSZERBEÁLLÍTÁS: Speciális > Biztonsági beállítások menüponthoz.

2. Jelölje ki a Jelszóváltoztatás elemet, majd nyomja meg a MODE/ENTER gombot. Megjelenik az „ADJA MEG A JELENLEGI JELSZÓT” üzenet.

3. Írja be a régi jelszót.

• Ha a jelszó helyes, akkor megjelenik egy másik üzenet: „ADJA MEG AZ

ÚJ JELSZÓT”.

• Ha rossz jelszót adott meg, akkor a hibás jelszó üzenet jelenik meg három

másodpercre, majd az „ADJA MEG A JELENLEGI JELSZÓT” üzenet megjelenésekor újra próbálkozhat. A MENU/EXIT gomb megnyomásával visszavonhatja a műveletet, vagy másik jelszóval próbálkozhat.

4. Írja be az új jelszót.

Jelszó: __ __ __ __ __ __

A kézikönyvet tartsa biztonságos helyen.

5. A jelszó ismételt beírásával erősítse meg az új jelszót.

6. A kivetítő új jelszavának megadása sikeresen megtörtént. A projektor következő indításakor már az új jelszót kell megadnia.

7. Az OSD menüből történő kilépéshez nyomja meg a MENU/EXIT gombot.

Működés 29

A jelszavas védelem kikapcsolása

A jelszavas védelem kikapcsolásához térjen vissza a RENDSZERBEÁLLÍTÁS: Speciális > Biztonsági beállítások > Biztonsági beállítások megváltoztatása

menübe az OSD menü előhívása után, majd nyomja meg a MODE/ENTER gombot. Megjelenik az „ADJA MEG A JELSZÓT” üzenet. Írja be a jelenlegi jelszót.

• Ha a jelszó megfelel, az OSD menü a Biztonsági beállítások oldalra tér

vissza. Válassza a Bekapcsolási lezárás elemet, majd az Ki lehetőséget a / gombokkal. A kivetítő a következő indításkor nem fogja kérni a

jelszót.

• Ha rossz jelszót adott meg, akkor a hibás jelszó üzenet jelenik meg három

másodpercre, majd az „ADJA MEG A JELSZÓT” üzenet megjelenésekor újra próbálkozhat. A MENU/EXIT gomb megnyomásával visszavonhatja a műveletet, vagy másik jelszóval próbálkozhat.

Habár a jelszavas védelmet kikapcsolta, a régi jelszót meg kell őrizni arra az esetre, ha később szükség lenne a megadására, amikor ismét aktiválni szeretné a jelszavas védelmet.

Bemeneti jel váltása

A kivetítő egyidejűleg több készülékhez kapcsolódhat. Egyszerre azonban csak egy képet tud megjeleníteni. A kivetítő induláskor automatikusan jelet keres. A Gyors, auto. keresés funkciónak a FORRÁS menüben Be állapotban kell lennie (a kivetítőnél ez az alapbeállítás), hogy a kivetítő automatikusan keresse meg a jeleket. A bemeneti jelek között manuálisan is körbelépegethet.

1. Nyomja meg a kivetítőn vagy a távirányítón a SOURCE gombot. Megjelenik a jelforrás kiválasztó sáv.

2. A / gombokkal válassza ki a kívánt jelet, majd nyomja meg a MODE/ENTER gombot. A jel érzékelése után a kiválasztott jelforrás adatai néhány másodpercre megjelennek a képen. Ha a kivetítőhöz több készülék csatlakozik, akkor az 1-2. lépések megismétlésével keresse meg a többi jelet is.

• Ahogy a különböző bemeneti jelek között vált,

a vetített kép fényerőszintje ennek megfelelően változik. A többnyire állóképekkel dolgozó számítógépes (grafikus) adatbemutatók általában erősebb fényűek, mint az inkább mozgóképet használó videó (filmek).

• A képbeállításhoz rendelkezésre álló opciók függnek a bemeneti jel

típusától. Bővebben lásd: „A képmód kiválasztása” a(z) 33. oldalon

• A legjobb képet akkor kapja, ha ilyen felbontásban érkező jelet választ ki.

Más felbontású jelek esetén a kivetítő átméretezést hajt végre az „képoldalarány” beállítástól függően, aminek eredményeképpen előállhat

Működés

némi képtorzulás vagy romolhat a kép élessége. Bővebben lásd: „A

képoldalarány kiválasztása” a(z) 31. oldalon.

Részlet keresése nagyítással

Ha a vetített képen valamely részletet kell megtalálnia, akkor nagyítsa ki a képet. A nyílgombokkal navigálhat a képen.

Digitális zoom funkció használata

• A

1. Nyomja meg a MENU/EXIT gombot, majd nyomja meg többször a / gombot, amíg kiválasztja a MEGJELENÍTÉS menüt.

2. Nyomja meg a meg a MODE/ENTER gombot. Megjelenik a Zoom sáv.

3. A többszöri megnyomásával nagyítsa a képet a kívánt méretűre.

4. A képen történő navigáláshoz nyomja meg a MODE/ENTER gombot a pásztázási módra történő váltáshoz, majd nyomja meg a nyílgombokat ( ,

, , ).

5. A képen méretének csökkentéséhez nyomja meg a MODE/ENTER gombot, hogy visszaváltson nagyítás/kicsinyítés módra, majd nyomja meg a AUTO gombot, hogy a képet eredeti méretére állítsa vissza. A képet a ismételt megnyomásával is visszaállíthatja eredeti méretére.

A képen navigálni csak a nagyítás után lehet. A részletek keresése közben a képet tovább lehet nagyítani.

gombot a Digitális zoom kiválasztásához, majd nyomja

A képoldalarány kiválasztása

A „képméretarány” a képszélesség és a képmagasság hányadosa. A digitális jelfeldolgozás beköszöntével a digitális megjelenítő eszközök, mint ez a kivetítő is, képesek dinamikusan megnyújtani és átméretezni a kimenő képet egy másik képoldalarányra, mint amilyen a bemenő képjel volt. A vetített kép oldalarányának módosítása (a bemeneti oldalaránytól függetlenül):

• A távvezérlő használata

1. Nyomja meg a Aspect gombot az aktuális beállítás megjelenítéséhez.

2. A Aspect többszöri megnyomásával válasszon a videojelnek és a megjelenítési igényeknek megfelelő képoldalarányt.

• Az OSD menü használata

1. Nyomja meg a MENU/EXIT gombot, majd nyomja meg többször a / gombot, amíg kiválasztja a MEGJELENÍTÉS menüt.

2. Nyomja meg a

3. A / gomb megnyomásával válasszon a videojelnek és a megjelenítési igényeknek megfelelő képoldalarányt.

/ gombot a Képarány elem kiválasztásához.

A képoldalarány

Több lehetőség áll rendelkezésre a kép oldalarányának megadására a bemenő jeltől függően.

Működés 31

1. Auto. : Arányosan méretezi a képet,

16:9 kép

(LX890UST) (LW890UST) (LH890UST)

4:3 kép

16:9 kép

4:3 kép

16:9 kép

16:10 kép

16:6 kép

hogy illeszkedjen a kivetítő natív felbontásához eredeti szélességmagasság arányában.

2. Valós: A kép az eredeti felbontásában lesz kivetítve és újra lesz méretezve, hogy a megjelenítési terület méretéhez alkalmazkodjon. Kisebb felbontású bemeneti jelek esetén a kép eredeti méretben jelenik meg.

3. 4:3: A képet úgy méretezi, hogy a vetítőernyő közepén 4:3 oldalaránnyal jelenjen meg.

4. 16:9: A képet úgy méretezi, hogy a vetítőernyő közepén 16:9 oldalaránnyal jelenjen meg.

5. 16:10: A képet úgy méretezi, hogy a vetítővászon közepén 16:10 oldalaránnyal jelenjen meg.

6. 16:6: A képet úgy méretezi, hogy a vetítőernyő közepén 16:6 oldalaránnyal jelenjen meg. (csak az oktatási 1080p típuson érhető el)

Működés

Az optimális kép elérése

A képmód kiválasztása

A kivetítő számos előre megadott képmóddal rendelkezik, amelyek közül a vetítés környezetének és a bemenő jel képtípusának megfelelően választhat.

Az igényeinek megfelelő működési mód kiválasztása a következő lépések szerint történik.

• Nyomja meg a MODE/ENTER gombot

többször a kivetítőn vagy a távvezérlőn, amíg kiválasztja a kívánt üzemmódot.

• Lépjen a KÉP > Kép mód menübe és a / gombokkal válassza ki a

használni kívánt módot.

A képmódok felsorolását az alábbiakban találja.

1. Világos mód: Maximális fényerejű vetített kép. A mód használata olyan környezetben célszerű, ahol nagyon erős fényerőre van szükség, például amikor a kivetítőt jól megvilágított szobában használja.

2. Bemutató mód (alapértelmezés): Prezentációkhoz ajánlott. A fényerő erőteljesebb ebben az üzemmódban.

3. Élénk mód: Ez sokszínű videók és kiegyensúlyozott színtelítettséggel és fényességgel rendelkező képek megjelenítésére alkalmas.

4. sRGB mód: Maximális tisztaságú RGB színekkel a fényerő beállítástól függetlenül élethű képet ad. Ez a leginkább alkalmas sRGB kompatibilis, megfelelően kalibrált kamerával felvett fényképek megtekintésére, valamint PC grafika és rajzoló alkalmazások, például AutoCAD megtekintésére.

5. Mozi mód: Színes filmek, digitális fényképezőgépekről vagy DV-ről videóklippek játszására a PC bemeneten keresztül sötétített (kevés fényű) környezetben.

6. 1. felhasználói/2. felhasználói mód: Előhívja a jelenleg elérhető képmódok alapján kialakított beállításokat. Bővebben lásd: „A 1. felhasználói/2.

felhasználói mód beállítása” a(z) 33. oldalon.

A 1. felhasználói/2. felhasználói mód beállítása

Van két felhasználó által megadható mód, ha a rendelkezésre álló képmódok nem felelnek meg valamely célra. A beállítások testreszabásához felhasználhatja kiindulópontnak a képmódokat (a 1. felhasználói/2. felhasználói kivételével).

1. Nyomja meg a MENU/EXIT gombot a képernyőmenü (OSD) megnyitásához.

2. Lépjen a KÉP > Kép mód menübe.

3. Nyomja meg a / gombokat, hogy kiválassza a 1. felhasználói – 2. felhasználói opciókat.

4. Nyomja meg a / gombot a Referencia mód elem kiválasztásához.

Ez a funkció csak akkor érhető el, ha a Felhasználói 1 vagy Felhasználói 2 mód van kiválasztva a Kép mód almenüben.

5. A / megnyomásával válassza ki az igényeihez legközelebb álló képmódot.

6. A változtatni kívánt almenü-elemet válassza ki a megnyomásával, majd a

/ segítségével állítsa be az értéket. Bővebben lásd "A képminőség

finombeállítása felhasználó által megadott módban" .

Működés 33

7. A beállítások mentése kiválasztáskor történik meg.

+50

+30

+70

+50

+30

+70

Fal színe használata

Abban az esetben, ha színes felületre, például nem fehérre festett falra vetít, a Fal színe funkcióval korrigálni lehet a vetített kép színeit, hogy az eredeti és a vetített

kép színei között lehetőség szerint ne legyen eltérés. A funkció használatához lépjen a MEGJELENÍTÉS > Fal színe menübe és a /

gombok megnyomásával válassza ki a vetítési felület színéhez legközelebbi álló színt. Számos előre beállított szín közül lehet választani: Világos sárga, Rózsaszín, Világos zöld, Kék, és Falitábla.

A képminőség finombeállítása felhasználó által megadott módban

Az érzékelt jeltípustól függően rendelkezésre áll néhány felhasználó által definiált funkció, ha az 1. felhasználó vagy a 2. felhasználó mód van kiválasztva. Igényei

szerint állíthatja e funkciókat, ha kiválasztja őket, majd megnyomja a / gombot a kivetítőn vagy a távvezérlőn.

Fényerő beállítása

Minél magasabb az érték, annál nagyobb a kép fényereje. Továbbá minél kisebb az érték, annál sötétebb a kép. Ezt úgy állítsa be, hogy a fekete területek éppen feketék legyenek, és a sötét területeken a részletek még láthatók legyenek.

Kontraszt beállítása

Minél magasabb az érték, annál nagyobb a kép kontrasztja. Ezt a kiválasztott bemenethez és a környezethez megfelelő Fényerő beállítása után használja, a fehér csúcsértékének beállításához.

-30

A Fényerő vagy Kontraszt funkciót is beállíthatja a távvezérlő BRIGHT, illetve CONTRAST gombjával.

Szín beállítása

Alacsonyabb értékek kevésbé telített színeket eredményeznek. Ezt a kiválasztott bemenethez és a környezethez megfelelő beállítása után használja, a fehér csúcsértékének beállításához.

Árnyalat beállítása

Minél magasabb az érték, annál vörösebb árnyalatúvá válik a kép. Minél kisebb az érték, annál zöldebb árnyalatúvá válik a kép.

Élesség beállítása

Minél nagyobb az érték, annál élesebbé válik a kép. Minél kisebb az érték, annál kevésbé éles a kép.

A Brilliant Color beállítása

Ez a funkció egy új szín-feldolgozó algoritmusra és rendszerszintű fejlesztésekre épül, és nagyobb fényerő mellett teszi lehetővé a kép hűebb, élénkebb színeit. Több mint 50% fényerő-növekedést lehet vele elérni a középtónusú képeknél, amelyek gyakoriak a videó és természetes tájképek esetén, így a kivetítő realisztikus, valósághű színeket produkál. Ha ilyen minőségű képet szeretne, válassza a Be elemet. Ha nincs rá szüksége, válassza a Ki elemet.

A kivetítő ajánlott és alapértelmezett beállítása a Be. A Ki választása esetén a Színhőmérséklet funkció nem áll rendelkezésre.

+30

Működés

Színhőmérséklet választása

Az elérhető színhőmérséklet* opciók a kiválasztott jeltípustól függenek.

1. Hideg: A képek kékes fehérnek látszanak.

2. Normál: Megőrzi a fehér normál színét.

3. Meleg: A képek vöröses fehérnek látszanak.

*A színhőmérsékletről:

Sok különböző árnyalat létezik, amelyek bizonyos célokra „fehérnek” számítanak. A "színhőmérséklet" az egyik leggyakoribb módja a fehér szín ábrázolásának. Az alacsony szín hőmérsékletű fehér szín vöröses fehérnek tűnik. A magas hőmérsékletű fehér szín több kéket tartalmazónak tűnik.

Válassza ki a kívánt színhőmérsékletet

A kívánt színhőmérséklet beállításához:

1. Válassza ki a Színhőmérséklet elemet és válassza a Meleg, Normál vagy

Hideg elemet a kivetítőn vagy a távvezérlőn lévő / gombok megnyomásával.

2. Nyomja meg a gombot a Színhőmérséklet finomhangolása

kiválasztásához, majd nyomja meg a MODE/ENTER gombot. Megjelenik a Színhőm. Finombeállítása menü.

3. Nyomja meg a / gombot a módosítani kívánt lehetőség kiválasztásához,

majd állítsa be az értékeit a / gomb megnyomásával.

• R erősítés/G erősítés/B erősítés: A vörös, zöld és kék kontrasztértékét

állítja be.

• R eltolás/G eltolás/B eltolás: A vörös, zöld és kék fényerejét állítja be.

4. Nyomja meg a MENU/EXIT gombot a kilépéshez és a beállítások

mentéséhez.

3D színkezelés

A legtöbb esetben a színkezelésre nem lesz szükség, ilyen a tanterem, tárgyaló vagy társalgó, amikor a világítás fennmarad, vagy ahol az épület ablakai a napfényt beengedik a szobába.

A színkezelést megfontolni csak olyan állandó helyre felállítás esetén kell, ahol a világítás szintje szabályozható, például tanácsterem, előadóterem, színházterem. A színkezelés finom színbeállítási lehetőséggel pontosabb színvisszaadást tesz lehetővé, ha szükség van rá.

A helyes színkezelés csak szabályozható és reprodukálható látási viszonyok között érhető el. Szüksége lesz színmérő (színes fénymérő) használatára, és alkalmas forráskép készletre a színvisszaadás mérésére. Ezeket az eszközöket a kivetítő csomagja nem tartalmazza, azonban a kivetítő értékesítője útbaigazítást adhat, sőt tapasztalt telepítő szakembert is javasolhat.

A színkezelés hat beállítandó színt (RGBCMY) ad. Az egyes színek kiválasztásakor tetszés szerint beállíthatja azokra az értéktartományt, a telítettséget. Ha vásárolt teszt lemezt, az tartalmaz többféle színteszt mintát, ami felhasználható színek tesztelésére monitorokon, televíziókon, kivetítőkön stb. A lemezről bármelyik képet kivetítheti a vetítőernyőre, majd beléphet a 3D színkezelés menübe, és elvégezheti a beállításokat.

A beállításhoz:

1. Lépjen be a KÉP menübe és válassza ki a 3D színkezelés elemet.

2. Nyomja meg a MODE/ENTER gombot, amire megjelenik a 3D színkezelés

oldal.

Működés 35

3. Válassza ki a Elsődleges szín elemet és a / gomb megnyomásával

VÖRÖS

KÉK

ZÖLD

Sárga

Ciánkék

Magenta

válasszon színt a vörös, sárga, zöld, ciánkék, kék és bíborvörös színek közül.

4. A megnyomásával válassza ki a

Színárnyalat elemet, és a / gomb megnyomásával válassza ki hozzá a tartományt. A tartomány növelése a két szomszédos színből nagyobb arányt tartalmazó színeket fog adni. A jobb oldali ábrán látható, hogy a színek hogyan viszonyulnak egymáshoz. Például, ha a vöröset választja és a tartományt 0-ra állítja, akkor csak a tiszta piros lesz kiválasztva a képben. A tartomány növelésével benne lesz a sárgához közeli piros és a bíborvöröshöz közeli piros is.

5. A megnyomásával válassza ki a Telítettség elemet, és a / gomb

megnyomásával állítsa be a kívánt értékeket. A képben minden elvégzett beállítás azonnal tükröződni fog. Például, ha a vöröset választja, és az értékét 0-ra állítja, akkor ez csak a tiszta piros telítettségét érinti.

• Telítettség az adott szín mennyiségét jelzi a videoképben. Alacsonyabb

értékek kevésbé telített színeket eredményeznek; a "0" érték az adott színt teljes mértékben eltávolítja a képből. Ha a telítettség túl nagy, az adott szín túl erős és valótlan hatású lesz.

6. A megnyomásával válassza kim a Erősítés elemet, és a / gomb

megnyomásával állítsa be a kívánt értékeket. Ez a kiválasztott elsődleges szín kontrasztszintjét fogja befolyásolni. A képben minden elvégzett beállítás azonnal tükröződni fog.

7. A 3-6. lépés megismétlésével végezze el a többi színbeállítást.

8. Győződjön meg arról, hogy elvégzett-e minden szükséges beállítást.

9. Nyomja meg a MENU/EXIT gombot a kilépéshez és a beállítások

mentéséhez.

Az aktuális vagy az összes kép üzemmód alaphelyzetbe állítása

1. Lépjen be a KÉP menübe és válassza ki a Képbeállítás visszaállítása

elemet.

2. Nyomja meg a MODE/ENTER gombot, majd nyomja meg a / gombot a

Jelenlegi vagy Összes kiválasztásához.

• Jelenlegi: a gyári alapértékekre állítja vissza az aktuális kép üzemmódot.

• Összes: a gyári alapértékekre állít vissza minden értéket a KÉP menü 1. felhasználói/2. felhasználói elemének kivételével.

Működés

Időzítő beállítása a prezentációhoz

Az óra a prezentáció során a bemutató idejét jelezve a képernyőn segíti a jobb időgazdálkodást. A funkció használatához a következő lépések szükségesek:

1. Lépjen a RENDSZERBEÁLLÍTÁS: Alapszintű > Bemutatóidőzítő menüre, majd nyomja meg a MODE/ENTER gombot a Bemutatóidőzítő oldal megjelenítéséhez.

2. Válassza ki a Időköz elemet és döntse el, mennyi időt kíván beállítani a /

gomb megnyomásával. Az időtartam 1 és 5 perc között 1 perces lépésekben állítható, 5 és 240 perc közötti időtartamok esetén pedig 5 perces lépésközben.

3. Nyomja meg a gombot a Időzítő megjelenítése kiválasztásához, majd a

gomb megnyomásával adja meg, hogy meg kívánja-e jeleníteni az időzítőt

a képen.

Kijelölt elemek Leírás

Mindig 1 perc/2 perc/

3 perc Soha Az óra a bemutató alatt egyáltalán nem lesz látható.

4. Nyomja meg a gombot a Időzítő helye kiválasztásához, majd a /

megnyomásával adja meg az időzítő helyzetét.

Balra felül Balra lent Jobbra felül Jobbra lent

5. Nyomja meg a gombot a Időzítő léptetési iránya kiválasztásához, majd a

Kijelölt elemek Leírás

Számlálás felfelé 0-ról indulva nő a beállított időig. Számlálás lefelé A beállított értékről indulva csökken 0-ra.

Az óra a bemutató teljes ideje alatt látható lesz a képernyőn.

Az óra a bemutató utolsó 1/2/3 percében lesz a képernyőn.

megnyomásával válassza ki a kívánt számlálási irányt.

6. Nyomja meg a gombot a Hangjelzés elem kiválasztásához és döntse el,

kívánja-e aktiválni a hangos emlékeztetőt a / gomb megnyomásával. Ha kiemeli a Be elemet, egy dupla hangjelzés lesz hallható a vissza-/előre számlálás utolsó 30 másodpercében, illetve tripla hangjelzés lesz hallható a számlálás végén.

7. A prezentációs időzítő aktiválásához nyomja meg a gombot, nyomja meg

a / gombot Be kiválasztásához, majd nyomja meg a MODE/ENTER gombot.

8. Jóváhagyást kérő üzenet jelenik meg. Jelölje ki a Igen elemet, majd megerősítésképpen nyomja meg a MODE/ENTER gombot. Megjelenik a következő üzenet a képen: "A bemutatóidőzítő bekapcsolva". Az idő számlálása az időzítő bekapcsoláskor indul el.

A stopper törlése a következő lépésekkel lehetséges:

1. Lépjen a RENDSZERBEÁLLÍTÁS: Alapszintű > Bemutatóidőzítő menübe és nyomja meg az gombot az Ki lehetőség kiválasztásához. Nyomja meg a MODE/ENTER gombot. Jóváhagyást kérő üzenet jelenik meg.

Működés 37

2. Jelölje ki a Igen elemet, majd megerősítésképpen nyomja meg a MODE/

ENTER gombot. Megjelenik a következő üzenet a képen: "A bemutatóidőzítő kikapcsolva".

A kép elrejtése

Ha az előadó a hallgatóság teljes figyelmét magára akarja vonni a bemutató alatt, akkor használhatja az ECO BLANK funkciót a vetített kép elrejtésére és a fényforrás kikapcsolására. Nyomjon meg egy gombot a kivetítőn vagy a távirányítón a kép visszaállításához. Ha ezt a funkciót csatlakoztatott hangbemenet mellett aktiválja, a hang hallható marad.

Lehetséges az üres idő beállítása a

RENDSZERBEÁLLÍTÁS: Alapszintű > Üzemi beállítások > Képkikapcsolási időzítő menüben, amikor az üres képen nincs tevékenység a kivetítő

automatikusan visszatér a képhez az időtartam letelte után. Az idő hossza 5 és 30 perc között állítható 5 perces időközönként.

• Ne helyezzen akadályokat a vetítőlencse elé, mert a tárgy ettől felhevülhet.

• Attól függetlenül, hogy a Képkikapcsolási időzítő működésben van-e vagy

sem, bármilyen gomb megnyomása a kivetítőn vagy a távvezérlőn visszaállítja a képet.

A kép kimerevítése

Nyomja meg a távirányítón a FREEZE gombot a kép kimerevítéséhez. A "FREEZE" szó jelenik meg a képen. A funkciót a távvezérlő vagy a kivetítő bármely gombjával hatástalaníthatja.

Ha a képet kimerevíti a vásznon, ettől a videó vagy egyéb eszközön a képek nem állnak meg. Ha a csatlakoztatott eszközök hangkimenettel is rendelkeznek, akkor a hangot hallani fogja akkor is, amikor a képet kimerevítette.

Működés magas tengerszint feletti környezetben

Javasoljuk a tengerszint felett található, és a környezeti hőmérséklet 0°C–35°C közötti.

A Hegyvidéki mód használata 0 m és 1500 m közötti tengerszint feletti magasságokon és 0°C és 35°C közötti hőmérsékletek esetén nem ajánlott. A projektor túlhűtése következhet be, ha ilyen körülmények között kapcsolja be ezt a módot.

A Hegyvidéki mód aktiválása:

1. Nyomja meg a MENU/EXIT gombot, majd nyomja meg többször a /

2. Nyomja meg a gombot a Hegyvidéki mód elem kiválasztásához, majd

3. Jelölje ki a Igen elemet, majd nyomja meg a MODE/ENTER gombot.

Működés

Hegyvidéki mód

gombot, amíg kiválasztja a RENDSZERBEÁLLÍTÁS: Speciális menüt.

nyomja meg a / gombot a Be elem kiválasztásához. Jóváhagyást kérő üzenet jelenik meg.

használatát, ha a környezete 1500–3000 méterrel a

A „Hegyvidéki mód” nagyobb decibelű működési zajszinttel jár a rendszer átfogó hűtésének és teljesítményének javításához szükséges ventilátorsebesség miatt.

Ha a kivetítőt a fentiek kivételével más szélsőséges körülmények között használja, akkor az eszköz automatikusan lekapcsolhat, amelynek célja a kivetítő túlhevülésének megakadályozása. Ilyen esetben a tünetek orvoslásának módja az, hogy magas hely üzemmódba kapcsol át. Mindazonáltal ez nem jelenti azt, hogy a kivetítő mindenféle barátságtalan vagy szélsőséges viszonyok között képes működni.

A hang beállítása

Az alábbi hangbeállítások befolyásolják a kivetítő (egy vagy több) hangszóróját. Ügyeljen a kivetítő audió bemenetének megfelelő csatlakoztatására. Lásd:

„Csatlakoztatás” a(z) 20. oldalon az audió bemenet csatlakozásának módját

illetően.

Hang elnémítása

A hangerő beállításához nyomja meg a MUTE gombot a távvezérlőn, vagy:

1. Nyomja meg a MENU/EXIT gombot, majd nyomja meg többször a / gombot, amíg kiválasztja a

RENDSZERBEÁLLÍTÁS: Speciális menüt.

2. Nyomja meg a gombot a Hangbeállítások kiválasztásához, majd nyomja meg a MODE/ENTER gombot. Megjelenik az Hangbeállítások oldal.

3. Válassza ki a Némítás elemet, majd válassza a Be lehetőséget.

A hangerő beállítása

A hangerő beállításához nyomja meg a VOLUME gombot a távvezérlőn vagy kivetítőn, vagy:

1. Ismételje meg a fenti 1-2. lépést.

2. Válassza ki a Hangerő elemet és állítsa be kívánt hangerőszintet.

A Be-/kikapcsolási csengőhang kikapcsolása

A csengőhang kikapcsolása:

1. Ismételje meg a Hangerő némítása című szakasz 1–2. lépését.

2. Válassza ki a Be/kikapcsolási hangjelzés elemet, majd válassza a Ki lehetőséget.

A Be-/kikapcsolási csengőhang módosításának egyetlen módja az, ha itt az Be vagy Ki lehetőséget választja. A Be-/kikapcsolási csengőhangot nem befolyásolja a hang némítása vagy a hangerő módosítása.

Az Auto. Kikapcsolás beállítása

Ez a funkció engedélyezi a kivetítő automatikus lekapcsolódását, ha egy adott időtartamon belül nem érzékel forrást, a fényforrás szükségtelen használatának megelőzésére.

A Auto. kikapcsolás beállításához lépjen a RENDSZERBEÁLLÍTÁS: Alapszintű > Üzemi beállítások > Auto. kikapcsolás menüre, majd nyomja meg a / gombot. Az időtartam 5 és 30 perc között 5 perces lépésekben állítható. Ha az előre beállított tartamok nem felelnek meg az előadásához, akkor válassza a Letiltás elemet. Az adott időtartamon belül a kivetítő nem fog automatikusan kikapcsolódni.

Működés 39

A kivetítő menüjének testreszabása

Az (OSD) képernyőmenü beállítható saját ízlésének megfelelően. A következő beállítások a vetítési beállításokat, a működést és a teljesítményt nem befolyásolják.

• A RENDSZERBEÁLLÍTÁS: Alapszintű menüben lévő Nyelv elemmel az OSD

menü megjelenítésének nyelvét lehet beállítani. Nyomja meg a MODE/ENTER gombot a nyelvi beállítások oldal megjelenítéséhez. A / / / és MODE/

ENTER gombok használatával válassza ki a használni kívánt nyelvet.

• A Menü megjelenítési ideje a RENDSZERBEÁLLÍTÁS: Alapszintű >

Menübeállítások menüben beállítja, hogy a menü az utolsó gombnyomás után mennyi ideig marad még aktív. Az időtartam 30 és 5 másodperc között 5

másodperces lépésekben állítható. A / használatával válassza ki a megfelelő időtartamot.

• A Menü pozíciója a RENDSZERBEÁLLÍTÁS: Alapszintű > Menübeállítások

menüben az OSD menü helyét öt pozíció közül adhatja meg. A / használatával válassza ki a megfelelő pozíciót.

• A Emlékeztető üzenet a RENDSZERBEÁLLÍTÁS: Alapszintű >

Menübeállítások menüben lehetővé teszi annak beállítását, hogy jelenjenek-e meg emlékeztető üzenetek a képen vagy sem. Használja a / gombokat a

kívánt beállítás kiválasztásához.

• Az Indítóképernyő a RENDSZERBEÁLLÍTÁS: Alapszintű menüben a kivetítő

indulásakor kijelzett logó képernyő beállítását végzi. A / használatával válasszon képernyőt.

Válassza ki a fényforrás üzemmódot

• A távvezérlő használata.

Nyomja meg a LAMP MODE gombot, amire megjelenik a fényforrás üzemmód választósáv. A / gombok

segítségével válassza ki a Normál/Takarékos/Halv. lehetőséget.

• Az OSD menü használata.

1. Nyomja meg a MENU/EXIT gombot, majd nyomja meg többször a / gombot, amíg kiválasztja a

RENDSZERBEÁLLÍTÁS: Speciális menüt.

2. Nyomja meg a gombot a Fényf.-beáll. kiválasztásához, majd nyomja meg a MODE/ENTER gombot. Megjelenik a Fényf.-beáll. oldal.

3. Válassza ki a Fényf.-mód lehetőséget, majd nyomja meg a / gombot a Normál/Takarékos/Halv. kiválasztásához. A fényforrás fényereje a fényforrás

üzemmódjától függően változhat. Lásd az alábbi táblázatba foglalt leírást.

Fényf.-mód Leírás

Normál Teljes fényforrás fényerőt biztosít

Takarékos

Halv.

Ha az Takarékos vagy Halv. üzemmódot választja, akkor a kibocsátott fényerő is csökken, ami sötétebb képeket eredményez.

Csökkenti a fényerőt a fényforrás élettartamának növeléséhez, és csökkenti a ventilátorzajt

Csökkenti a fényerőt a fényforrás élettartamának meghosszabbításához.

Működés

Tanítási templát használata

A táblára történő írás tanárok számára történő megkönnyítése érdekében használhatja a beépített sablont az OSD segítségével.

Hívja elő az OSD menüt, és lépjen a MEGJELENÍTÉS > Tanítási templát menüponthoz. Válassza a Falitábla/Fehér tábla > Ki/Betűk létrehozása/

Munkalap/Koordinációs ábra lehetőséget. Megjelenik az Tanítási templát.

Tanítási templát

Betűk létrehozása

Munkalap

Koordináci ós ábra

Fehér tábla Falitábla

Működés 41

A kivetítő vezérlése LAN környezetben

A vezetékes LAN menü lehetővé teszi a kivetítő számítógépről történő vezérlését böngészőprogram segítségével, amennyiben a számítógép és a kivetítő megfelelően csatlakozik ugyanahhoz a helyi hálózathoz.

A vezetékes LAN beállítások konfigurálása

Ha DHCP környezetben tartózkodik:

1. Csatlakoztassa az RJ45 kábel egyik végét a kivetítő LAN bemeneti aljzatához, a másik végét pedig az RJ45 csatlakozóhoz.

Az RJ45 csatlakoztatásakor kerülje a kábel hurkolását és összecsavarását, mert ez zajt vagy jelszakadást okozhat.

2. Nyomja meg a MENU/EXIT gombot, majd nyomja meg többször a / gombot, amíg kiválasztja a RENDSZERBEÁLLÍTÁS: Speciális menüt.

3. Nyomja meg a gombot a Hálózati beállítások kiválasztásához, majd nyomja meg a MODE/ENTER gombot. Megjelenik a Hálózati beállítások oldal.

4. Nyomja meg a gombot a Vezetékes LAN kiválasztásához, majd nyomja meg a MODE/ENTER gombot. Megjelenik a Vezetékes LAN oldal.

5. Nyomja meg a gombot a DHCP elem kiválasztásához, majd nyomja meg a

/ gombot a Be elem kiválasztásához.

6. Várjon kb. 15 - 20 másodpercig, majd lépjen be újra a Vezetékes LAN oldalra.

7. Láthatók a IP címe, Alhálózati maszk, Alapértelmezett átjáró és DNS-

kiszolgáló beállítások. Jegyezze fel a IP címe sorban megjelenített IP-címet.

Vegye fel a kapcsolatot a hálózati rendszergazdával, ha az IP cím nem látható.

8. Lépjen vissza a RENDSZERBEÁLLÍTÁS: Speciális > Hálózati beállítások oldalra.

9. Nyomja meg a gombot a AMX eszköz felfedezés kiemeléséhez, majd nyomja meg a / gombot az Be vagy Ki elem kiválasztásához. Az AMX

eszköz felfedezés Beállapotában a kivetítőt AMX vezérlő észlelheti.

Ha nem DHCP környezetben tartózkodik:

1. Ismételje meg a fenti 1-4. lépést.

2. Nyomja meg a gombot a DHCP elem kiválasztásához, majd nyomja meg a

/ gombot a Ki elem kiválasztásához.

Működés

3. Lépjen kapcsolatba a hálózati rendszergazdával tájékoztatásért a IP címe,

Alhálózati maszk, Alapértelmezett átjáró és DNS-kiszolgáló beállításait

illetően.

4. Nyomja meg a gombot a módosítani kívánt elem kiválasztásához, majd nyomja meg a MODE/ENTER gombot.

5. Nyomja meg a / gombot a kurzor mozgatásához, majd nyomja meg a

/ gombot a számjegyek beviteléhez.

6. A beállítás mentéséhez nyomja meg a MODE/ENTER gombot. Ha nem kívánja menteni a beállítást, nyomja meg a MENU/EXIT gombot.

7. Nyomja meg a gombot az Alkalmaz elem kiemeléséhez, majd nyomja meg a MODE/ENTER gombot.

8. Nyomja meg a MENU/EXIT gombot, hogy visszatérjen a Hálózati beállítások oldalra, nyomja meg a gombot a AMX eszköz felfedezés elem kiemeléséhez, majd nyomja meg a / gombot a Be vagy Ki kiválasztásához.

9. Nyomja meg a MENU/EXIT gombot a menüből történő kilépéshez.

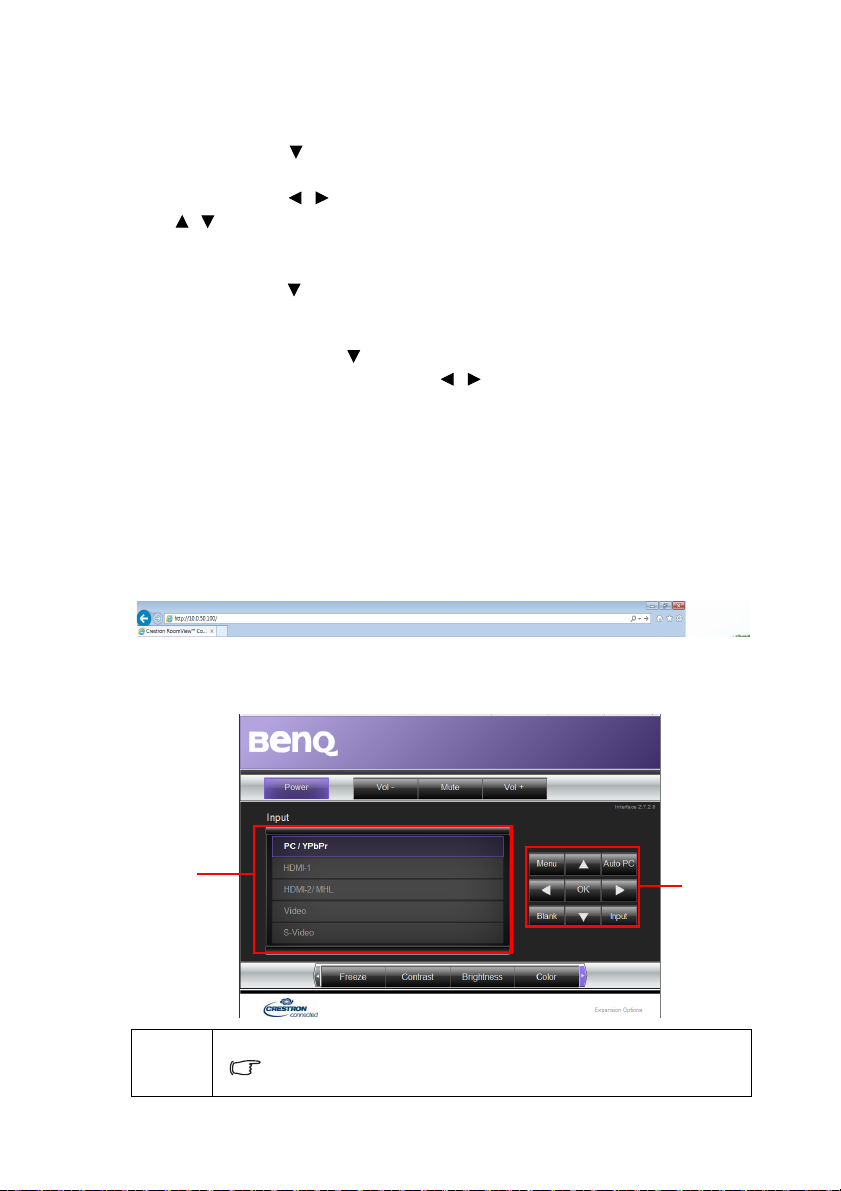

A kivetítő távoli vezérlése böngészőprogramon keresztül

Ha rendelkezik a kivetítő helyes IP-cmével és a kivetítő bekapcsolt vagy készenléti módban van, bármilyen számítógépet használhat a kivetítő vezérléséhez, amely ugyanahhoz a helyi hálózathoz csatlakozik.

1. Gépelje be a kivetítő címét a böngészőprogram címsorába, majd kattintson az Ugrás gombra.

2. Megnyílik a hálózati távvezérlés oldal. Ez az oldal (Crestron eControl) úgy teszi lehetővé a kivetítő kezelését, mintha távvezérlőt használna vagy a kivetítő vezérlőpultját.

1 A bemeneti jelforrás váltásához kattintson a kívánt jelforrásra.

A forráslista a kivetítőn rendelkezésre álló csatlakozók számának függvényében eltér. A "Video" videojelet jelképez.

Működés 43

2 Menü

Auto. PC Blank (Üres) Bemenet

()

Bővebben lásd: „Távirányító” a(z) 10. oldalon.

( ) () ()

OK Aktiválja a képernyőmenü (OSD) kijelölt elemét.

A Tools (Eszközök) oldal úgy teszi lehetővé a kivetítő kezelését, a LAN vezérlési beállítások konfigurálását és a kivetítő hálózati távvezérlésének biztonságossá tételét.

1. A kivetítőt el lehet nevezni, valamint nyilván lehet tartani a helyét és a karbantartást végző személyt.

2. A LAN vezérlés beállításait is módosíthatja.

3. Miután beállította, a kivetítő hálózati távvezérlése jelszóvédetté válik.

4. Miután beállította, a Tools (Eszközök) oldal elérése jelszóvédetté válik.

5. Nyomja meg az Kilépés gombot, hogy visszatérjen a hálózati távvezérlés oldalra.

A beállítások elvégzése után nyomjam meg a Send (Küldés) gombot, amire megtörténik az adatok mentése a kivetítőben

Ügyeljen a karakterszám korlátozásra (szóköz és egyéb írásjeleket is beleértve) az alábbi listán:

Karakterek maximális

száma

Kategória-

Crestron

Működés

elem

Control

Beviteli hosszúság

IP címe 15

IP ID 4

Port 5

Kivetítő neve 22

Nyomja meg az Kilépés gombot, hogy visszatérjen a hálózati távvezérlés oldalra.

Kivetítő

Helyszín 22

Hozzárendelve ehhez: (N/A)

DHCP (Engedélyezve) 15

Hálózati

konfiguráció

IP címe 15

Alhálózati maszk 15

Alapértelmezett átjáró 15

DNS-kiszolgáló (N/A)

Felhasználói

Jelszó

Rendszergaz

da-jelszó

Engedélyezve (N/A)

Új Jelszó 15

Megerősítés 15

Engedélyezve (N/A)

Új Jelszó 15

Megerősítés 15

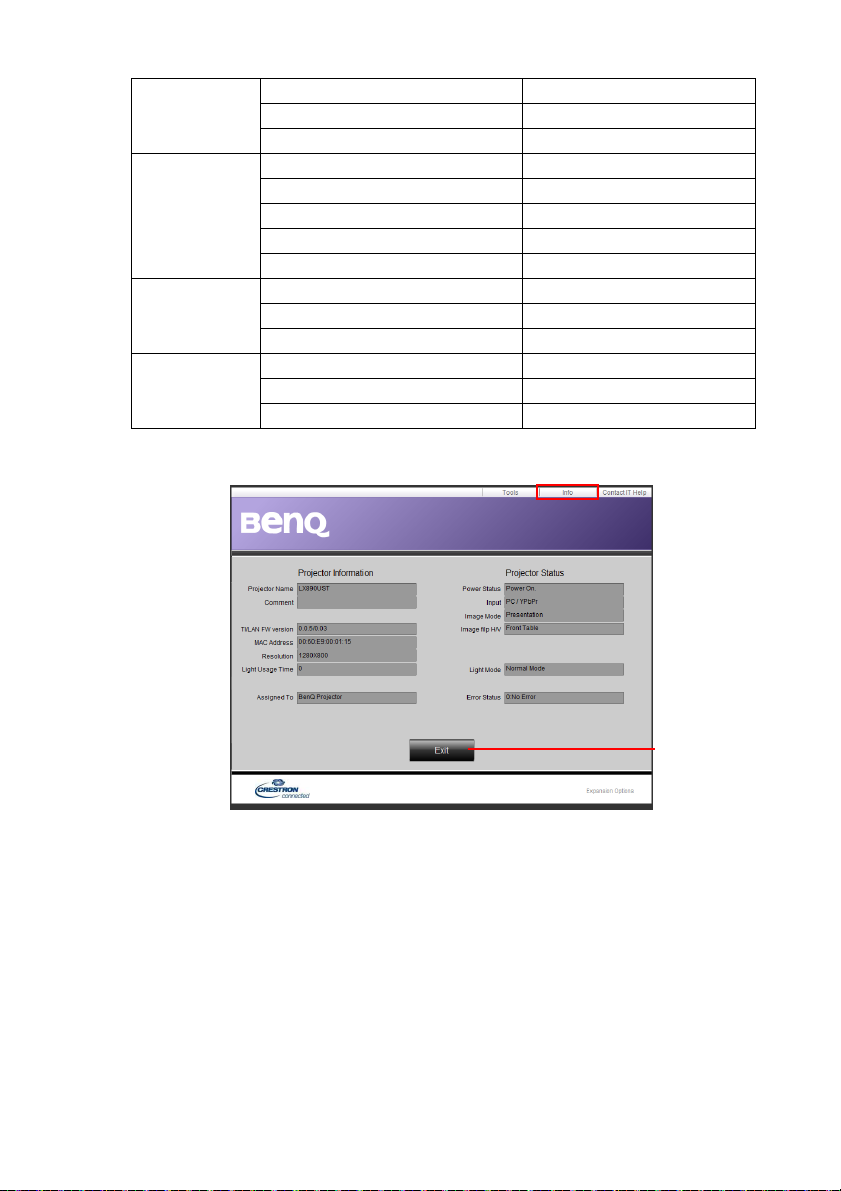

Az Info (Információ) oldal a kivetítő adatait és állapotát mutatja.

További információk a weblapjainkon: http://www.crestron.com &

www.crestron.com/getroomview.

Működés 45

A firmware frissítése a helyi hálózaton (LAN) keresztül

A BenQ Easy Firmware Updater szoftver segítségével távoli és központosított módon frissítheti a BenQ hálózati kivetítőt egy gazdaszámítógépen.

A BenQ Easy Firmware Updater a következő legfontosabb funkciókat biztosítja:

• Megkeresi a másik alhálózaton lévő kivetítőket.

• Egyszerre több kivetítő firmware-ének frissítését is lehetővé teszi (max. 255).

Az eszközre vonatkozó bővebb tudnivalókért vegye fel a kapcsolatot a BenQ ügyfélszolgálatával.

Működés

PointWrite Modul telepítése a kivetítőre az interaktív funkció használatához

PointWrite Modult telepíthet (PW40U, opcionális kiegészítő, amely külön kapható) a kivetítőre az interaktív funkció használatához.

Kamera telepítése a kivetítőre

Győződjön meg arról, hogy a PointWrite kamera megfelelően van telepítve, mielőtt aktiválja az interaktív funkciót.

Az USB-kábel segítségével csatlakoztassa a kivetítőt a PC-hez. Csatlakoztassa az USB-kábel mini-B végét a kivetítőhöz, az USB A típusú végét pedig a számítógéphez.

Ellenőrizze a számítógép “Eszközkezelőjét”, hogy meggyőződjön, a PointWrite eszközt felismerte a számítógépe.

A PointWrite Modul telepítésének végén tekintse meg a PW40U felhasználói kézikönyvét további utasításokért.

Működés 47

A kivetítő kikapcsolása

1. Nyomja meg a Főkapcsoló gombot a kivetítőn. Megerősítést kérő üzenet jelenik meg.

Ha nem válaszol néhány másodpercen belül, az üzenet eltűnik. Ha távvezérlőt használ, nyomja meg az OFF gombot a távvezérlőn a kivetítő kikapcsolásához.

2. Nyomja meg ismét a Power (Főkapcsoló) gombot a kivetítőn. A POWER jelzőfény narancssárgán villog, a vetítőlámpa kikapcsolódik, és a ventilátorok tovább működve hűtik a kivetítőt.

• A fényforrás védelme érdekében a kivetítő semmilyen parancsra sem

reagál a hűtési folyamat alatt.

3. Ha a második hűtési folyamat befejeződik, a POWER jelzőfény narancsárgára vált és a ventilátorok leállnak.

4. Húzza ki a tápkábel dugóját a konnektorból, ha a kivetítőt hosszabb ideig nem tervezi használni.

• Ha a kivetítőt nem előírásszerűen

kapcsolja le, akkor a fényforrás védelme érdekében a kivetítő újraindításának megkísérlésekor a ventilátorok néhány percig járva hűteni fognak. Nyomja meg újra a Főkapcsoló gombot a kivetítő újraindításához, miután leálltak a ventilátorok és a POWER jelzőfény narancssárgára váltott.

• A fényforrás tényleges élettartama a környezeti feltételektől és a

használattól függően eltérhet.

Működés

Menü műveletek

Menürendszer

Ne feledje, hogy az (OSD) képernyőmenü a kiválasztott jeltípustól függően változik.

1. MEGJELENÍTÉS menü

Almenü Almenü eleme/Opciók Fal színe Ki/Világos sárga/Rózsaszín/Világos zöld/Kék/Falitábla

Képarány Auto./Valós/4:3/16:9/16:10/16:6 2D Trapézkorrekció Sarok illesztése Pozíció Fázis V. méret Digitális zoom Digitális zsugorítás

Auto.

Felső-alsó Frame Sequential Frame Packing Side By Side Ki

3D beállítások 1 Igen/Nem 3D beállítások 2 Igen/Nem 3D beállítások 3 Igen/Nem 3D beállítások 1 Igen/Nem 3D beállítások 2 Igen/Nem 3D beállítások 3 Igen/Nem Ki Ki/Betűk létrehozása/Munkalap/

Koordinációs ábra Ki/Betűk létrehozása/Munkalap/

Koordinációs ábra

Tanítási templát

3D üzemmód

3D fordított szink. Letiltás/Fordított

3D beállítások mentése

3D beállítások alkalmazása

Falitábla

Fehér tábla

Működés 49

2. KÉP menü

Almenü Almenü eleme/Opciók

Kép mód

Referencia mód Világos/Bemutató/Élénk/sRGB/Mozi/(3D) Fényerő Kontraszt Szín Árnyalat Élesség Brilliant Color Be/Ki Színhőmérséklet Hideg/Normál/Meleg

Színhőmérséklet finomhangolása

3D színkezelés

Képbeállítás visszaállítása

Világos/Bemutató/Élénk/sRGB/Mozi/(3D)/1. felhasználói/2. felhasználói

R erősítés G erősítés B erősítés R eltolás G eltolás B eltolás Elsődleges szín R/G/B/C/M/Y Színárnyalat Telítettség Erősítés

Jelenlegi Összes

Mégse

3. FORRÁS menü

Almenü Almenü eleme/Opciók Gyors, auto.

keresés

HDMI form.

HDMI kiegyenlítő

Működés

Be/Ki

Auto./RGB Teljes/RGB Korlátozott/YUV Teljes/YUV

Korlátozott HDMI -1 HDMI -2

4. RENDSZERBEÁLLÍTÁS: Alapszintű menü

Almenü Almenü eleme/Opciók

Időköz 1~15~240 perc

Bemutatóidőzítő

Nyelv

Időzítő megjelenítése

Időzítő helye

Időzítő léptetési iránya

Hangjelzés Be/Ki Be Igen/Nem Ki Igen/Nem

Mindig/3 perc/2 perc/1 perc/Soha

Balra felül/Balra lent/Jobbra felül/

Jobbra lent

Számlálás lefelé/Számlálás felfelé

Kivetítő pozíciója

Menübeállítások

Üzemi beállítások

Panel gombjainak lezárása

Háttérszín BenQ/Fekete/Kék/Lila Indítóképernyő BenQ/Fekete/Kék USB

bekapcsológomb

Előoldal, asztal/Hátoldal, asztal/Hátoldal, mennyezet/

Előoldal, mennyezet Menü megjelenítési

ideje

Menü pozíciója

Emlékeztető üzenet Be/Ki Közvetlen

bekapcsolás Jel általi

bekapcsolás

Auto. kikapcsolás

Képkikapcsolási időzítő

Alvás időzítő

Szűrő időzító visszaállítása

Be/Ki Igen/Nem

Be/Ki

5 másodperc/10 másodperc/20 másodperc/30 másodperc/Mindig

Középen/Balra felül/Jobbra felül/

Jobbra lent/Balra lent

Be/Ki

Számítógép Be/Ki HDMI Be/Ki Letiltás/3 perc/10 perc/15 perc/20

perc/25 perc/30 perc Letiltás/5 perc/10 perc/15 perc/20

perc/25 perc/30 perc Letiltás/30 perc/1 óra/2 óra/3 óra/

4 óra/8 óra/12 óra

Alapérték/Mégse

Működés 51

5. RENDSZERBEÁLLÍTÁS: Speciális menü

Almenü Almenü eleme/Opciók Hegyvidéki mód Be/Ki Igen/Nem Ventilátorsebesség

mód

Hangbeállítások

Fényf.-beáll.

Biztonsági beállítások

Baud arányszám 9600/14400 /19200/38400/57600/115200 Ellenőrző minta Be/Ki

Feliratozás

Készenléti beállítások

Szűrő Be/Ki Igen/Nem Függő. Vetítés Be/Ki Igen/Nem Némítás Be/Ki Hangerő Be/kikapcsolási

hangjelzés

Fényf.-mód

Fényf. haszn. idő

Jelszóváltoztatás Biztonsági

beállítások megváltoztatása

Feliratozás bekapcsolása

Felirat típusa CC1/CC2/CC3/CC4

Hálózat

Monitorkimenet Be/Ki

Audió átbocsátás

Be/Ki

Normál Takarékos

Halv.

Fényf. haszn. idő Normál Takarékos

Halv.

Be/Ki

A hálózati készenléti mód engedélyezése

Normál készenléti módba kapcsolás

Audiobemenet Audio L/R HDMI -1 HDMI-2/MHL

Bekapcsolási lezárás

Be/Ki

Ki/20 perc/1 óra/3

óra/6 óra

Működés

Állapot

DHCP Be/Ki IP címe

Vezetékes LAN

Hálózati beállítások

AMX eszköz felfedezés

MAC Cím

Összes beállítás alapértékre

6. INFORMÁCIÓK menü

Almenü Almenü eleme/Opciók

Jelenlegi rendszerállapot

Alapérték/Mégse

Natív felbontás Forrás Kép mód Fényf.-mód Felbontás 3D formátum Színrendszer Fényf. haszn. idő Szűrő használati ideje Firmware verzió

Alhálózati maszk Alapértelmezett

átjáró DNS-kiszolgáló Alkalmaz

Be/Ki

Csatlakozás/

Kapcsolatbontás

Vegye figyelembe, hogy a menüelemek csak akkor érhetők el, ha a kivetítő érzékelt legalább egy jelet. Ha a kivetítőhöz nem csatlakozik készülék, vagy nincs érzékelt jel, akkor az elérhető menüelemek is korlátozottak.

Működés 53

Az egyes menük leírása

• A kézikönyvben felsorolt alapértelmezett értékek, különösen a 55-64.

oldalon szereplők kizárólag hivatkozás célját szolgálják. Kivetítőtől függően eltérők lehetnek a folyamatos termékfejlesztés miatt.

1. MEGJELENÍTÉS menü

FUNKCIÓ LEÍRÁS

Fal színe

Képarány

2D Trapézkorrekció

Sarok illesztése

Pozíció

Fázis

A vetített kép színeit korrigálja, ha a vetítési felület színe nem fehér. Bővebben lásd: „Fal színe használata” a(z) 34. oldalon.

Négy lehetőség áll rendelkezésre a kép oldalarányának megadására a bemeneti jeltől függően. Bővebben lásd: „A képoldalarány

kiválasztása” a(z) 31. oldalon.

Korrigálja a kép függőleges és vízszintes trapéztorzítását. Bővebben lásd: „2D trapéztorzítás korrekciója” a(z) 24. oldalon.

Kézzel állítsa be a kép sarkait a vízszintes és függőleges értékek módosításával. Bővebben lásd: „A Sarok illesztése” a(z) 25. oldalon.

Megjeleníti a pozíció beállítás oldalát. A vetített kép mozgatására a nyílgombok használatosak. Az oldal alsó felén mutatott értékek minden gombnyomásra változnak, amíg elérik legnagyobb vagy legkisebb értéküket.

Ez a funkció csak PC jel (analóg RGB) jel kiválasztása esetén elérhető.

Az órafrekvencia fázisát állítja a képtorzítás csökkentéséhez.

V. m ér et

Digitális zoom

Digitális zsugorítás

Működés

Ez a funkció csak PC jel (analóg RGB) jel kiválasztása esetén elérhető.

A kép horizontális irányú szélességét állítja.

Ez a funkció csak PC jel (analóg RGB) jel kiválasztása esetén elérhető.

Nagyítja a vetített képet. Bővebben lásd: „Részlet keresése

nagyítással” a(z) 31. oldalon.

Kicsinyíti a képet a rögzített középpont körül.

1. Nyomja meg az MENU/EXIT gombot, majd a / megnyomásával lépkedjen úgy, hogy a MEGJELENÍTÉS menü legyen kiválasztva. Nyomja meg a zsugorítás kiválasztásához, majd nyomja meg a MODE/ENTER gombot.

2. Nyomja meg a / gombot a kép méretének csökkentéséhez.

gombot a Digitális

FUNKCIÓ LEÍRÁS

A kivetítő 3D funkcióval rendelkezik, ami lehetővé teszi a 3D filmek, videók és sportesemények adásainak élvezetét sokkal élethűbb, mélységtartalommal rendelkező képekkel. A 3D kép megtekintéséhez azonban 3D szemüveget kell viselnie.

3D üzemmód

Az alapbeállítás Auto. és a kivetítő automatikusan kiválasztja a megfelelő 3D-s formátumot 3D-s tartalom észlelésekor. Ha a kivetítő

nem ismeri fel a 3D formátumot, nyomja meg a / gombot a 3D-s

Tanítási templát

mód kiválasztásához.

3D fordított szink.

Ha a képmélység megfordítva látható, engedélyezze ezt a funkciót a probléma helyreállításához.

3D beállítások mentése

Az aktuális 3D-s beállítások mentése.

3D beállítások alkalmazása

A mentett 3D-s beállítások alkalmazása. Sablonokat biztosít oktatási segédanyagként. Tanárok használhatják

őket a munkájukban. Bővebben lásd „Tanítási templát használata”

a(z) 42. oldalon.

Működés 55

2. KÉP menü

FUNKCIÓ LEÍRÁS

Kép mód

Referencia mód

Fényerő

Kontraszt

Szín

Árnyalat

Élesség

Előre definiált képmódok állnak rendelkezésre, hogy a kivetítő képbeállítását programjának típusához igazíthassa. Bővebben lásd: „A

képmód kiválasztása” a(z) 33. oldalon.

Olyan képmódot választ, ami a leginkább megfelel az igényeinek, és finomhangolja a képet az oldalon alább található elemek alapján. Bővebben lásd: „A 1. felhasználói/2. felhasználói mód beállítása” a(z)

33. oldalon.

A kép fényerejének állításához. Bővebben lásd: „Fényerő beállítása”

a(z) 34. oldalon.

A képen a sötét és a világos közötti eltérés fokát állítja. Bővebben lásd:

„Kontraszt beállítása” a(z) 34. oldalon.

A szín telítettségi szintjét állítja - az egyes színek mennyiségét a videó képben. Bővebben lásd: „Szín beállítása” a(z) 34. oldalon.

Ez a funkció csak akkor érhető el, ha Videó, S-Video vagy YPbPr jelet választanak.

A kép vörös és zöld színtónusát állítja. Bővebben lásd: „Árnyalat

beállítása” a(z) 34. oldalon.

Ez a funkció csak akkor érhető el, ha Videó vagy S-Video bemeneti jelet választanak és a rendszer formátum NTSC, NTSC443 vagy SECAM.

A kép élességét állítja be. Bővebben lásd: „Élesség beállítása” a(z) 34.

oldalon.

Ez a funkció csak akkor érhető el, ha Videó, S-Video vagy YPbPr jelet választanak.

Brilliant Color

Működés

A képet állítja élesebbre vagy lágyabbnak látszóra. Bővebben lásd: „A

Brilliant Color beállítása” a(z) 34. oldalon.

FUNKCIÓ LEÍRÁS

Színhőmérséklet

Színhőmérséklet finomhangolása

3D színkezelés

Képbeállítás visszaállítása

Bővebben lásd: „Színhőmérséklet választása” a(z) 35. oldalon.

Bővebben lásd: „Válassza ki a kívánt színhőmérsékletet” a(z) 35.

oldalon.

Bővebben lásd: „3D színkezelés” a(z) 35. oldalon.

Bővebben lásd: „Az aktuális vagy az összes kép üzemmód

alaphelyzetbe állítása” a(z) 36. oldalon.

Ha a Kép mód Dinamikus, a „Jelenlegi” választása csak a Dinamikus értékét állítja alapértékre, azonban az „Összes” visszaállítja az összes Kép mód beállítást alaphelyzetre.

3. FORRÁS menü

FUNKCIÓ LEÍRÁS

Gyors, auto. keresés

HDMI form.

HDMI kiegyenlítő

Bővebben lásd: „Bemeneti jel váltása” a(z) 30. oldalon.

Megfelelő színformátumot választ az optimális minőségű kép érdekében.

Auto.

Automatikusan megfelelő színteret és szürkeszintet választ a beérkező HDMI-jelhez.

RGB Teljes

A teljes tartományú RGB 0-255 alkalmazása.

RGB Korlátozott

A korlátozott tartományú RGB 16-235 alkalmazása.

YUV Teljes

A teljes tartományú YUV 0-255 alkalmazása.

YUV Korlátozott

A korlátozott tartományú YUV 16-235 alkalmazása. Az ekvalizátor nyereség-beállításait módosítja HDMI-jelhez. Minél

magasabb a beállítás, annál nagyobb a nyereség. Ha a kivetítőn több mint egy HDMI-csatlakozó van, az érték állítása előtt válassza ki a HDMI-csatlakozót.

Működés 57

4. RENDSZERBEÁLLÍTÁS: Alapszintű menü

FUNKCIÓ LEÍRÁS

Bizonyos időkereten belül emlékezteti az előadót a prezentáció befejezésére. Bővebben lásd: „Időzítő beállítása a prezentációhoz”

a(z) 37. oldalon.

Időköz

Beállítja a prezentációhoz a megfelelő időt.

Időzítő megjelenítése

Beállítja, hogy a stopper megjelenjen-e a képernyőn.

Időzítő helye

Bemutatóidőzítő

Nyelv

Kivetítő pozíciója

Menübeállítások

Beállítja, hogy a stopper hol jelenjen meg a képernyőn.

Időzítő léptetési iránya

Beállítja a stopper számolási irányát.

Hangjelzés

A beállított idő lejáratakor hangos emlékeztetőt állít be.

Bekapcsolja a prezentációs időzítőt.

Kikapcsolja a prezentációs időzítőt. A képernyőmenü (OSD) megjelenítésének nyelvét állítja be.

A kivetítő szerelhető mennyezetre vagy vetítőernyő mögé, egy vagy több tükörrel. Bővebben lásd: „A hely kiválasztása” a(z) 14. oldalon.

Menü megjelenítési ideje

Beállítja, hogy az OSD menü az utolsó gombnyomás után mennyi ideig maradjon még aktív. Az időtartam 5 és 30 másodperc között 5 másodperces lépésekben állítható.

Menü pozíciója

A képernyőmenü (OSD) pozícióját adja meg.

Emlékeztető üzenet

Beállítja, hogy megjelenjen-e emlékeztető üzenet a képen.

Működés

FUNKCIÓ LEÍRÁS

Közvetlen bekapcsolás

A Be opció engedélyezi a funkciót. Bővebben lásd: „A kivetítő

indítása” a(z) 23. oldalon.

Jel általi bekapcsolás

A Be választása esetén a kivetítő automatikusan bekapcsolódik

A Ki választása esetén a kivetítőt

Üzemi beállítások

Panel gombjainak lezárása

Háttérszín

Indítóképernyő

USB bekapcsológomb

VGA-jel észlelése esetén. manuálisan kell bekapcsolni (a vezérlőpult vagy a távvezérlő segítségével). Bővebben lásd: „A kivetítő indítása” a(z) 23. oldalon.

Auto. kikapcsolás

Engedélyezi a kivetítő automatikus lekapcsolódását, ha egy adott időtartamon belül nem érzékel bemeneti jelet. Bővebben lásd:

"Setting Auto Power Off" on page 69.

Képkikapcsolási időzítő

A kép üres idejét állítja be, ha a Üres funkció aktiválva van, amelynek elteltével a kép visszatér a vetítővászonra. Bővebben lásd: „A kép elrejtése” a(z) 38. oldalon.

Alvás időzítő

Az automatikus kikapcsolás időzítőjét állítja be. Az időzítő 30 perc és 12 óra közötti értékre állítható be.

Szűrő időzító visszaállítása

Alaphelyzetbe állítja a szűrő számlálóját, ha új szűrőt helyeznek be. A kezelőpult összes gombját letiltja vagy engedélyezi a távirányító

gombjainak és a kivetítő Főkapcsoló gombja kivételével.

Lehetővé teszi annak kiválasztását, hogy mely háttérszín legyen látható, ha a kivetítő nem kap bemeneti jelet. Négy lehetőség áll rendelkezésre: BenQ logó, Fekete, Kék vagy Lila.

A kivetítő indulásakor a képernyőn látható kezdőkép beállítását teszi lehetővé. Négy lehetőség áll rendelkezésre: BenQ logó, Fekete, vagy Kék.

Válassza ki a Be/Ki elemet az USB-tápfeszültség kimenet engedélyezéséhez vagy letiltásához.

Működés 59

5. RENDSZERBEÁLLÍTÁS: Speciális menü

FUNKCIÓ LEÍRÁS

Hegyvidéki mód

Ventilátorsebess ég mód

Hangbeállítások

Fényf.-beáll.

Biztonsági beállítások

Baud arányszám

Ellenőrző minta

A tengerszint feletti nagy magasságú helyek üzemmódja. Bővebben lásd: „Működés magas tengerszint feletti környezetben” a(z) 38.

oldalon.

Ventilátorsebesség mód esetén a ventilátor gyorsabban forog, hogy több levegő beszívásával hűtse a kivetítőt.

Szűrő

Be értékre áll, ha porszűrőt szerelnek be.

Függő. Vetítés

Be értékre áll, ha függőlegesen végez vetítést.

Lehetővé teszi az Hangbeállítások menü megnyitását. Bővebben lásd: „A hang beállítása” a(z) 39. oldalon

Némítás

Beállítja a némítás funkciót.

Hangerő

Beállítja az audió hangerőt.

Be/kikapcsolási hangjelzés

Beállítja a be-/kikapcsolási csengőhangot.

Fényf.-mód

Bővebben lásd „Válassza ki a fényforrás üzemmódot” a(z) 41.

oldalon.

Fényf. haszn. idő

Az fényforrás egyenértékű óraszámát mutatja.

Jelszóváltoztatás

Az új jelszóra váltás előtt meg kell adnia a régit.

Biztonsági beállítások megváltoztatása

Adja meg a jelenlegi jelszót a Bekapcsolási lezárás funkció aktiválásához.

Bekapcsolási lezárás

Bővebben lásd: „A kivetítő biztonsága” a(z) 28. oldalon. Egy olyan baud sebességet választ, amely megegyezik a

számítógépével, így a kivetítőt egy megfelelő RS-232 kábellel is csatlakoztathatja. A funkciót a megfelelő képzettségekkel rendelkező szakemberek számára biztosítjuk.

A Be opció engedélyezi a funkciót és a kivetítő megjeleníti a rácsos tesztmintát. Segíti a képméret és a fókusz beállítását, hogy a vetített kép torzulásmentes legyen.

Működés

FUNKCIÓ LEÍRÁS

Feliratozás bekapcsolása

Aktiválja a funkciót a Be opcióval, ha a kiválasztott bemeneti jel közeli feliratot tartalmaz.

• Feliratok: A képen megjelenő párbeszédek, narrátor szövegek vagy TV programok és videók feliratai (rendszerint a „CC” jelzéssel jelzik a tv újságok).

Feliratozás

Állítsa a kép méretarányát 4:3 értékre. A funkció nem használható, ha a kép méretaránya „16:9”, „16:10” vagy „Valós”.

Felirat típusa

Kiválasztja a kívánt feliratozási módot A felirat megtekintéséhez válassza a CC1, CC2, CC3 vagy CC4 felirat nyelveket (ahol CC1 az Ön országában használt alapértelmezett nyelvet jelenti).

Hálózat

• A hálózati készenléti mód engedélyezése

A Be opció engedélyezi a funkciót. A kivetítő készenléti módban is ellátja a hálózati funkciókat. A Ki választása letiltja a funkciót. A kivetítő készenléti módban nem biztosít hálózati funkciókat.

• Normál készenléti módba kapcsolás

Lehetővé teszi, hogy a kivetítő készenléti módba lépés után letiltsa a hálózati funkciót a beállított időtartam után. Például 20 perc választása esetén a kivetítő készenléti módba lépés után ellátja a hálózati funkciókat 20 percig. A 20 perces időtartam elteltével a kivetítő normál készenléti módba lép.

Ez a funkció csak a A hálózati készenléti mód engedélyezése Be beállítása esetén elérhető.

Készenléti beállítások

Monitorkimenet

A Be opció engedélyezi a funkciót. A kivetítő VGA-jelet tud kibocsátani, ha készenléti módban van és a PC IN és MONITOR-OUT csatlakozók helyesen csatlakoznak az eszközökhöz. Lásd:

„Csatlakoztatás” a(z) 20. oldalon a csatlakozással kapcsolatban.

A funkció engedélyezése kissé megnöveli a készenléti üzemmód fogyasztását.

A Monitor Out (Monitorkimenet) csak akkor működőképes, ha a PC IN csatlakozóhoz megfelelő D-Sub bemenet csatlakozik.

Audió átbocsátás

A kivetítő hangot tud kibocsátani, ha készenléti módban van és a megfelelő csatlakozók helyesen csatlakoznak az eszközökhöz.

Nyomja meg a / gombot a használni kívánt jel kiválasztásához. Lásd: „Csatlakoztatás” a(z) 20. oldalon a csatlakozással kapcsolatban.

A funkció engedélyezése kissé megnöveli a készenléti üzemmód fogyasztását.

Működés 61

Hálózati beállítások

Összes beállítás alapértékre

Vezetékes LAN

Bővebben lásd: „A kivetítő vezérlése LAN környezetben” a(z) 43.

oldalon.

AMX eszköz felfedezés

Az AMX eszköz felfedezés Beállapotában a kivetítőt AMX vezérlő észlelheti.

MAC Cím

Megjeleníti a kivetítő MAC Cím elemét. Visszaállítja a gyári alapértékeket.

A következő beállítások továbbra is megmaradnak: 2D Trapézkorrekció, Sarok illesztése, Digitális zsugorítás, Kivetítő pozíciója, Szűrő használati ideje, Hegyvidéki mód, Ventilátorsebesség mód, Fényf. haszn. idő, Biztonsági beállítások, Baud arányszám, Hálózati beállítások.

Működés

6. INFORMÁCIÓK menü

FUNKCIÓ LEÍRÁS

Natív felbontás

A saját felbontást mutatja.

Forrás

Az aktuális jelforrást mutatja.

Kép mód

A KÉP menüben kiválasztott módot mutatja.

Fényf.-mód

Az aktuális fényforrás üzemmódot mutatja.

Felbontás

Jelenlegi rendszerállapot

A bemenő jel saját felbontását mutatja.

3D formátum

Az aktuális 3D-s üzemmódot mutatja.

Színrendszer

A bemeneti rendszerformátumokat mutatja: RGB vagy YUV.

Fényf. haszn. idő

A fényforrás felhasznált üzemidejét jelzi ki.

Szűrő használati ideje

A szűrő felhasznált üzemidejét jelzi ki.

Firmware verzió

A firmware verziót mutatja.

Működés 63

Karbantartás

A kivetítő ápolása

A vásárolt kivetítő nem sok karbantartást igényel. A rendszeres karbantartás csupán a lencse és a burkolat tisztán tartására terjed ki.

A kivetítő egyetlen részét se távolítsa el. Ha más alkatrészek cseréje szükséges, forduljon a forgalmazóhoz.

A lencse tisztítása

Tisztítsa meg a lencsét, amikor port vagy piszkot vesz észre a felületén.

• Sűrített levegős palackkal távolítsa el a port.

• Ha maszat vagy piszok van a lencsén, akkor lencsetisztító papírral vagy egy puha ruhát lencsetisztítóba mártva finoman törölje át a lencse felületét.

• Ne használjon súrolófelülettel ellátott szivacsot, lúgos/savas tisztítószert, súrolóport, illetve oldószert, mint például alkoholt, benzint, hígítót vagy rovarirtó szert. Az ilyen anyagok használata, illetve hosszan tartó érintkezése a gumi vagy PVC alkatrészekkel a kivetítő felületének és burkolatának megrongálódását okozhatja.

A lencse felületéhez ne érjen súroló hatású anyaggal.

A kivetítő házának tisztítása

A ház tisztítása előtt kapcsolja le a kivetítőt a „A kivetítő kikapcsolása” a(z) 49.

oldalon szakaszban ismertetett eljárásnak megfelelően, és a hálózati kábelt húzza

ki.

• A piszok és por eltávolításához egy puha szöszmentes ruhával törölje át a házat.

• A makacs szennyeződések és foltok eltávolításához mártson semleges tisztítószeres vízbe egy puha ruhát. Azután törölje át vele a házat.

Viaszt, alkoholt, benzint, hígítót vagy más vegyszert semmiképp se használjon. Ezek a házat károsítják.

A kivetítő tárolása

Ha a kivetítőt hosszabb időre tárolnia kell, akkor a következőképpen járjon el:

• Ügyeljen, hogy a tárolóhelyen a hőmérséklet és a páratartalom értéke a kivetítőhöz ajánlott tartományon belül legyen. Lásd: „Műszaki adatok” a(z) 67.

oldalon, vagy kérdezze a forgalmazót az ajánlott tartományról.

• Húzza vissza az állítólábakat.

• A távirányítóból vegye ki az elemet.

• A kivetítőt az eredeti vagy hasonló csomagolásba helyezze.

A kivetítő szállítása

A kivetítőt az eredeti vagy hasonló csomagolásba helyezve ajánlott szállítani.

Karbantartás

Kijelzések

Jelzőfény

TÁPFESZ ÜLTSÉG

Narancss

árga

Villogó

zöld Zöld Ki Ki

Villogó

narancss

árga

Villogó

vörös

Zöld Ki Vörös

Zöld Ki

Vörös Vörös Ki

Vörös

Vörös Zöld Ki

Vörös

Villogó

vörös

Villogó

vörös

Zöld Vörös Ki

Zöld

HŐMÉR SÉKLET

Ki Ki

Villogó

vörös

Ki Zöld Ki

Ki Ki Vörös

Ki Ki

Villogó

vörös

Villogó

zöld

Vörös Ki

Villogó

vörös

Villogó

zöld

LIGHT

Villogó

vörös

Narancs

sárga

Villogó

narancs

sárga

Állapot & Leírás

Rendszerüzenetek

Készenlét

Bekapcsolási folyamat

Normál működés

Normál kikapcsolás melletti hűtés

Letöltés

Sikertelen CW indítás

Lámpa elhasználódott

LAN letöltés feldolgozása

Lámpa hibaüzenetek

Lámpahiba rendes működés mellett

A lámpa nem világít

Hőmérséklet hibaüzenetek

Ventilátor 1 hiba (a ventilátor tényleges sebessége a kívánt sebességen kívül)

Ventilátor 2 hiba (a ventilátor tényleges sebessége a kívánt sebességen kívül)

Ventilátor 3 hiba (a ventilátor tényleges sebessége a kívánt sebességen kívül)

Ventilátor 4 hiba (a ventilátor tényleges sebessége a kívánt sebességen kívül)

Ventilátor 5 hiba (a ventilátor tényleges sebessége a kívánt sebességen kívül)

Ventilátor 6 hiba (a ventilátor tényleges sebessége a kívánt sebességen kívül)

Hőmérséklet 1 hiba (hőmérséklet-korlát túllépve)

Hőmérséklet IC 1 I2C csatlakozási hiba

Karbantartás 65

Hibaelhárítás

A kivetítő nem kapcsolódik be.

Hibaforrás Elhárítás

Nem kap áramot a hálózati kábelen keresztül.

A kivetítőt a hűlési folyamat közben próbálta bekapcsolni.

Nincs kép

Hibaforrás Elhárítás

A videó jelforrás nincs bekapcsolva vagy rosszul van csatlakoztatva.

A kivetítő nincs jól csatlakoztatva a jelet adó eszközhöz.

A bemeneti jel kiválasztása helytelenül történt.

Elmosódott kép

Hibaforrás Elhárítás

A vetítőobjektív nincs megfelelően fókuszálva.

A kivetítő és a vetítővászon nincs jól egymáshoz igazítva.

A hálózati kábelt csatlakoztassa a kivetítő váltakozó áramú bemenetéhez és a hálózati aljzathoz. Ha a hálózati aljzat kapcsolóval rendelkezik, ne feledje azt felkapcsolni.

Várja meg a lehűlési folyamat végét.

Kapcsolja be a videó jelforrást és ellenőrizze a jelkábelek csatlakoztatását.

Ellenőrizze a csatlakozást.

Válassza ki a helyes bemeneti jelet a kivetítő vagy a távirányító SOURCE gombja segítségével.

Állítsa be az objektív fókusztávolságát a fókuszgyűrűvel.

Állítsa be a vetítési szöget és irányt, ha szükséges a kivetítő magasságát is.

A távirányító nem működik

Hibaforrás Elhárítás

Az elem lemerült. Cserélje le egy új elemre. Akadály van a kivetítő és a távirányító

között. Túl messze van a kivetítőtől. Álljon 8 m-nél közelebb a kivetítőhöz.

Helytelen jelszó

Hibaforrás Elhárítás

Elfelejtette a jelszót.

Hibaelhárítás

Szüntesse meg az akadályt.

Bővebben lásd: „Az elfelejtett jelszó esetére

szóló eljárás megjelenítése” a(z) 29. oldalon.

Műszaki adatok

A műszaki adatok előzetes értesítés nélkül megváltozhatnak.

Optikai

Felbontás

LX890UST: 1024 x 768 XGA LW890UST: 1280 x 800 WXGA LH890UST: 1920 x 1080 1080p

Megjelenítő rendszer

Chip

DLP

Objektív F/szám

F = 2,4, f = 3,35 mm

Eltérés

LX890UST: 120+/-3 % LW890UST: 117,3+/-3 % LH890UST: 118,8+/-3 %

Zoomarány

1,0X

Fényforrás

Lézerdióda

Elektromos adatok

Áramforrás

AC100-240V, 4,50A, 50-60 Hz (Automatikus)

Energiafogyasztás

380 W (Max.); < 0,5 W normál készenléti módban; < 2 W (ha a Készenléti beállítások Hálózat funkciója aktív)

Fizikai

Tömeg

9,06 kg (19,97 lbs.)

Kimeneti csatlakozók

RGB kimenet

D-Sub 15 érintkezős (hüvely) x 1

Hangszóró

10 Watt x 1

Audió jelkimenet

PC audió csatlakozó x 1

Vez érlés

USB

PointWrite (USB mini B) x 1 (Opcionális a PointWrite készlethez)

RS-232 soros vezérlés

9 érintkezős x 1

LAN vezérlés

RJ45 x 1

IR vevő x 1

Bemeneti csatlakozók

Számítógépes bemenet

RGB bemenet

D-Sub 15 érintkezős (hüvely) x 1

Videó jelbemenet

S-VIDEO

Mini DIN 4 érintkezős csatlakozó x 1

VIDEO

RCA aljzat x 1

SD/HDTV jelbemenet

Analóg - Komponens RCA aljzat x 3 (RGB bemeneten keresztül) Digitális-HDMI x 2 (1 az MHL-bemenethez)

Audió jelbemenet

PC audió csatlakozó x 1 RCA audió (L/R) csatlakozóaljzat x 2

USB A típus x 1

1,5 A-es töltő támogatása

USB mini B x 1

Firmware-frissítés támogatásához

Környezetre vonatkozó előírások

Hőmérséklet

Működési: 0°C-40°C tengerszinten Tárolási: -20°C-60°C tengerszinten

Relatív páratartalom

Működési: 10%-90% (nem lecsapódó) Tárolási: 10%-90% (nem lecsapódó)

Tengerszint feletti magasság

Működési: 0-1.499 m 0°C-35°C hőmérséklet mellett; 1.500-3.000 m 0°C30°C hőmérséklet mellett (ha a Nagy magasság üzemmód be van kapcsolva) Tárolási: 0-12.200 m 30°C hőmérséklet mellett

Szállítás

Azt javasoljuk, hogy az eredeti csomagolást vagy azzal egyenértékű csomagolóanyagot használjon.

Javítás

Kérjük, látogasson el az alábbi webhelyre, és válassza ki az adott országot a szerviz kapcsolattartási adatainak megjelenítéséhez. http://www.benq.com/welcome

Műszaki adatok 67

Méretek

399,3

502,1

164,5

164

399,3

145

217

251,0

399

502,1

174

164

125

72,5357

55,3

184,3

384

58,9

122,0

22,76

144,0

445,0

406,4 313,0 218,0 155,5

85,0

232,0

38,0

264,0

75,0

75.0

532,0

140,0

30,0

Fali konzol lemez

502,1 mm (Sz) x 164,5 mm (Ma) x 399,3 mm (Mé)

Fali konzol szerelési diagramja

Fali konzol csavarja: M4 (Max. H = 25 mm; Min. H = 20 mm)

Műszaki adatok

Mértékegység: mm

Időzítés táblázat

1. VGA analóg

Támogatott időzítés a PC bemenethez

Felbontás Időzítés

VGA_60 59,94 31,469 25,175

640 x 480

720 x 400 720 x 400_70 70,087 31,469 28,3221

800 x 600

1024 x 768

1152 x 864

1024 x 576

1024 x 600

1280 x 720

1280 x 768

1280 x 800

1280 x

1024

1280 x 960

1360 x 768

1440 x 900 WXGA+_60 59,887 55,935 106,500

1400 x

1050

VGA_72 72,809 37,861 31,500 VGA_75 75 37,5 31,500 VGA_85 85,008 43,269 36,000

SVGA_60 60,317 37,879 40,000 SVGA_72 72,188 48,077 50,000 SVGA_75 75 46,875 49,500

SVGA_85 85,061 53,674 56,250 SVGA_120 (Képváltási

szünet

csökkentése)

XGA_60 60,004 48,363 65,000 XGA_70 70,069 56,476 75,000 XGA_75 75,029 60,023 78,750 XGA_85 84,997 68,667 94,500

XGA_120

(Képváltási

szünet

csökkentése)

1152 x

864_75

BenQ

notebook

időzítés

BenQ

notebook

időzítés

1280 x

720_60

1280 x

768_60 WXGA_60 59,81 49,702 83,500 WXGA_75 74,934 62,795 106,500 WXGA_85 84,88 71,554 122,500

WXGA_120

(Képváltási

szünet

csökkentése)

SXGA_60 60,02 63,981 108,000 SXGA_75 75,025 79,976 135,000 SXGA_85 85,024 91,146 157,500

1280 x

960_60

1280 x

960_85

1360 x

768_60

SXGA+_60 59,978 65,317 121,750

Vízszintes frekvencia

(KHz)

119,854 77,425 83,000

119,989 97,551 115,5

75 67,5 108

60 35,82 46,966

64,995 41,467 51,419

60 45 74,250

59,87 47,776 79,5

119,909 101,563 146,25

60 60 108,000

85,002 85,938 148,500

60,015 47,712 85,5

Függőleges

frekvencia

(Hz)

Képpont

frekvenci

a (MHz)

3D szekvenciáli s képkockák

◎◎◎

◎

◎◎◎

◎

◎◎◎

◎

3D fent és lent

◎◎

egymás

melletti

Műszaki adatok 69

1600 x

1200

1680 x

1050

640 x 480

@67Hz

832 x 624

@75Hz

1024 x 768

@75Hz

1152 x 870

@75Hz

UXGA 60 75 162,000

1680 x

1050_60

MAC13 66,667 35 30,240

MAC16 74,546 49,722 57,280

MAC19 75,02 60,241 80,000

MAC21 75,06 68,68 100,000

• Előfordulhat, hogy a fenti időzítések nem támogatottak az EDID-fájl vagy a VGA grafikuskártya korlátai miatt. Előfordulhat, hogy egyes időzítések nem választhatók.

2. Digitális HDMI

Támogatott időzítés a PC bemenethez

Felbontás Időzítés

VGA_60 59,94 31,469 25,175

640 x 480

720 x 400

800 x 600

1024 x 768

1152 x 864

1024 x 576

1024 x 600

1280 x 720

1280 x 768

VGA_72 72,809 37,861 31,500 VGA_75 75 37,5 31,500 VGA_85 85,008 43,269 36,000

720 x

400_70 SVGA_60 60,317 37,879 40,000 SVGA_72 72,188 48,077 50,000 SVGA_75 75 46,875 49,500 SVGA_85 85,061 53,674 56,250

SVGA_120 (Képváltási

szünet

csökkentése)

XGA_60 60,004 48,363 65,000 XGA_70 70,069 56,476 75,000 XGA_75 75,029 60,023 78,750 XGA_85 84,997 68,667 94,500

XGA_120

(Képváltási

szünet

csökkentése)

1152 x

864_75

BenQ

notebook

időzítés

BenQ

notebook

időzítés

1280 x

720_60

1280 x

768_60

59,954 65,29 146,25

Vízszintes frekvencia

(KHz)

70,087 31,469 28,3221

119,854 77,425 83,000

119,989 97,551 115,5

75 67,5 108

60 35,82 46,966

64,995 41,467 51,419

60 45 74,250

59,87 47,776 79,5

Függőleges

frekvencia

(Hz)

Képpont

frekvencia

(MHz)

◎◎

szekvenciáli

s képkockák

◎◎◎

◎

◎◎◎

◎

◎◎◎

3D fent

és lent

3D egymás melletti

Műszaki adatok

WXGA_60 59,81 49,702 83,500 WXGA_75 74,934 62,795 106,500

1280 x 800

1280 x 1024

1280 x 960

1360 x 768

1440 x 900 WXGA+_60 59,887 55,935 106,500 1400 x 1050 SXGA+_60 59,978 65,317 121,750 1600 x 1200 UXGA 60 75 162,000

1680 x 1050

640 x 480

@67Hz

832 x 624

@75Hz

1024 x 768

@75Hz

1152 x 870

@75Hz

1920 x 1080

1920 x 1200

WXGA_85 84,88 71,554 122,500

WXGA_120(

Képváltási

szünet

csökkentése)

SXGA_60 60,02 63,981 108,000 SXGA_75 75,025 79,976 135,000 SXGA_85 85,024 91,146 157,500

1280 x

960_60

1280 x

960_85

1360 x

768_60

1680 x

1050_60

MAC13 66,667 35 30,240

MAC16 74,546 49,722 57,280

MAC19 75,02 60,241 80,000

MAC21 75,06 68,68 100,000

1920 x

1080_60

(Képváltási

szünet

csökkentése)

1920 x

1200_60

(Képváltási

szünet

csökkentése)

119,909 101,563 146,25

60 60 108,000

85,002 85,938 148,500

60,015 47,712 85,5

59,954 65,29 146,25

67,5 60 148,5

59,95 74,038 154,000

Előfordulhat, hogy a fenti időzítések nem támogatottak az EDID-fájl vagy a VGA grafikuskártya korlátai miatt. Előfordulhat, hogy egyes időzítések nem választhatók.

◎◎◎

◎

◎◎

◎◎ ◎◎ ◎◎

◎◎

Támogatott időzítés a videobemenethez

Időzítés Felbontás

480i

480p 720 x 480 31,47 59,94 27

720 (1440)

x 480

Vízszintes

frekvencia

(KHz)

15,73 59,94 27

Függőlege

frekvencia

(Hz)

Képpont

frekvencia

(MHz)

3D szekvenciális képkockák

3D kerettömörítés

◎

Műszaki adatok 71

3D egymás melletti

3D Fentről lefelé

576i

576p 720 x 576 31,25 50 27 720/50p 1280 x 720 37,5 50 74,25 720/60p 1280 x 720 45,00 60 74,25

1080/50i

1080/60i

1080/24P

1080/25P

1080/30P

1080/50P

1080/60P

720 (1440)

x 576

1920 x

1080

1920 x

1080

1920 x

1080

1920 x

1080

1920 x

1080

1920 x

1080

1920 x

1080

15,63 50 27

◎◎◎◎

28,13 50 74,25

33,75 60 74,25

27 24 74,25

28,13 25 74,25

33,75 30 74,25

56,25 50 148,5

67,5 60 148,5

3. Videó

Támogatott időzítés a videobemenethez

Videó mód

NTSC 15,73 60 3,58

PAL 15,63 50 4,43

SECAM 15,63 50 4,25 vagy 4,41

PAL-M 15,73 60 3,58 PAL-N 15,63 50 3,58

PAL-60 15,73 60 4,43

NTSC4.43 15,73 60 4,43

Vízszintes

frekvencia (kHz)

Függőleges

frekvencia (Hz)

Támogatott időzítés Component-YPbPr bemenethez

Időzítés Felbontás

480i 720 x 480 15,73 59,94 13,5

480p 720 x 480 31,47 59,94 27

576i 720 x 576 15,63 50 13,5

576p 720 x 576 31,25 50 27 720/50p 1280 x 720 37,5 50 74,25 720/60p 1280 x 720 45,00 60 74,25

1080/50i 1920 x 1080 28,13 50 74,25

1080/60i 1920 x 1080 33,75 60 74,25 1080/24P 1920 x 1080 27 24 74,25 1080/25P 1920 x 1080 28,13 25 74,25 1080/30P 1920 x 1080 33,75 30 74,25 1080/50P 1920 x 1080 56,25 50 148,5 1080/60P 1920 x 1080 67,5 60 148,5

Vízszintes frekvencia

(KHz)

Függőleges

frekvencia

(Hz)

Színvivő

frekvencia

(MHz)

Képpont

frekvencia

(MHz)

◎◎◎

◎

◎◎◎

◎◎

szekvenciális

képkockák

◎

szekvenciális

képkockák

◎ ◎

◎

Műszaki adatok

Garancia és szerzői jogi információk

Szabadalmak

A BenQ kivetítő szabadalmi lefedettségével kapcsolatos részletekért lépjen a http:/

/patmarking.benq.com/ oldalra.

Korlátozott garancia

A BenQ normál használat és tárolás esetén a termékre anyag- és kivitelezési hibákra kiterjedő garanciát nyújt.

A vásárlási bizonylatra minden garancia igény esetén szükség van. Abban az esetben, ha ez a termék a garanciális időtartamon belül hibásnak bizonyulna, a BenQ kizárólagos kötelezettségét a hibás alkatrészek cseréje (munkavégzéssel együtt) jelenti, ezen kívül más igény nem támasztható. A garanciális javítás érdekében a hibát azonnal jelezze a termék vásárlásának helyén.

Fontos: A fenti garancia érvényét veszíti, ha a vevő a terméket nem a BenQ írásos utasításainak megfelelően üzemelteti, különösen tekintettel a következőkre: a környezet páratartalma 10% és 90% közötti kell, hogy legyen, a hőmérséklet pedig 0°C és 35°C között, a tengerszint feletti magasság ne haladja meg a 1515 métert, és el kell kerülni a poros környezetben történő használatot. Ez a jótállás meghatározott jogokkal ruházza fel Önt, de országonként eltérően egyéb jogok is megillethetik.

Bővebb információ: www.BenQ.com.

Szerzői jog

Szerzői jog 2018. BenQ Corporation. Minden jog fenntartva. A publikációt és annak részeit tilos a BenQ Corporation előzetes írásbeli engedélye nélkül lemásolni, továbbítani, adathordozóra írni, visszakereső rendszerekben tárolni, idegen vagy számítógépes nyelvekre lefordítani - ideértve az elektronikus, az optikai, a vegyi, a manuális és az egyéb módokat is.

Felelősséget kizáró nyilatkozat

A BenQ Corporation nem nyilatkozik sem nyíltan, sem burkoltan a kiadvány tartalmáról, és nem is ad rá garanciát, továbbá kifejezetten visszautasítja, hogy meghatározott célra való alkalmasságra vagy eladhatóságra vonatkozó garanciát nyújtana. A BenQ fenntartja a kiadvány változtatásának jogát anélkül, hogy a módosításokról vagy változtatásokról bárkit értesítenie kellene.

*DLP, Digital Micromirror Device és a DMD a Texas Instruments védjegye. Az egyéb copyright az illető vállalatok és szervezetek tulajdona.

Garancia és szerzői jogi információk

Benq LX890UST, LW890UST, LH890UST User Manual [hu]

Specifications and Main Features

Frequently Asked Questions

User Manual

Tartalom

Fontos biztonsági tudnivalók

Bevezetés

Csomag tartalma

Mellékelt tartozékok

Távirányító

A hely kiválasztása

Képbeállítási terület

Csatlakoztatás

Videó forráseszközök csatlakoztatása

Audió eszközök csatlakoztatása

Intelligens eszköz csatlakoztatása

A vetített kép beállítása

A kép automatikus korrekciója

A képtisztaság finomhangolása

2D trapéztorzítás korrekciója

A Sarok illesztése

A menük használata

A jelszavas védelem használata

Jelszó beállítása

Ha elfelejti a jelszót

Az elfelejtett jelszó esetére szóló eljárás megjelenítése

A jelszó megváltoztatása

A jelszavas védelem kikapcsolása

Bemeneti jel váltása

Részlet keresése nagyítással

A képoldalarány kiválasztása

Az optimális kép elérése

A képmód kiválasztása

Fal színe használata

A kép elrejtése

A kép kimerevítése

A hang beállítása

Az Auto. Kikapcsolás beállítása

Válassza ki a fényforrás üzemmódot

Tanítási templát használata

A firmware frissítése a helyi hálózaton (LAN) keresztül

Menürendszer

Az egyes menük leírása

Karbantartás

A lencse tisztítása

Kijelzések

Hibaelhárítás

Méretek

Fali konzol szerelési diagramja

1. VGA analóg

2. Digitális HDMI

3. Videó
