LX770 / LH770 Projektor cyfrowy

Podręcznik użytkownika

V1.1

Prawa autorskie i wyłączenie odpowiedzialności

Prawa autorskie

Polski

Copyright 2017 by BenQ Corporation (Shanghai). Wszelkie prawa zastrzeżone. Żadna część niniejszej publikacji nie może być kopiowana, przekazywana, przepisywana, zapisywana w systemach wyszukiwania danych lub tłumaczona na inny język lub język programowania, pod żadną postacią lub przy użyciu jakichkolwiek środków, w sposób elektroniczny, mechaniczny, magnetyczny, optyczny, chemiczny, ręczny bądź w jakikolwiek innym sposób, bez wcześniejszego uzyskania pisemnej zgody rmy BenQ Corporation (Shanghai).

Wszystkie pozostałe logo oraz nazwy produktów i rm występujące w tym podręczniku mogą być zastrzeżonymi znakami towarowymi lub mogą być chronione prawami autorskimi prawowitych rm i są używane wyłącznie w celach informacyjnych.

Wyłączenie odpowiedzialności

Firma BenQ Corporation (Shanghai) nie składa żadnych oświadczeń i nie udziela żadnych gwarancji, wyrażonych lub domniemanych, w odniesieniu do treści niniejszego dokumentu, a w szczególności wyłącza wszelkie gwarancje, gwarancję pokupności i przydatności do określonego celu. Ponadto rma BenQ Corporation (Shanghai) zastrzega sobie prawo do dokonywania korekt niniejszej publikacji i wprowadzania od czasu do czasu zmian treści w niej zawartych, bez obowiązku wcześniejszego powiadamiania użytkownika o dokonanych korektach i zmianach.

Zamiarem rmy jest zapewnienie klientom podręcznika użytkownika, który zawiera najnowsze i dokładne informacje. W związku z tym cała jego zawartość może zostać zmieniona bez wcześniejszego powiadomienia. Najnowszą wersję podręcznika można znaleźć w witrynie http://www.benq.com.

Oświadczenie dotyczące hiperłączy i witryn innych rm

Firma BenQ Corporation nie ponosi odpowiedzialności za zawartość witryn lub podobnych zasobów, które są prowadzone i zarządzane przez inne rmy i z którymi niniejszy produkt może mieć powiązanie. Podawanie łączy do tego rodzaju witryn lub podobnych zasobów nie oznacza, że rma BenQ Corporation składa jakiekolwiek oświadczenia lub udziela jakichkolwiek gwarancji, wyrażonych lub domniemanych, co do ich zawartości.

Wszelka zawartość lub usługi zainstalowane wstępnie w produkcie są zapewniane w formie „jakie są”. Firma BenQ Corporation nie udziela żadnych gwarancji, wyrażonych ani domniemanych, co do zawartości lub usług innych rm. Firma BenQ Corporation nie udziela żadnych gwarancji co do dokładności, efektywności, aktualności, legalności ani kompletności zawartości lub usług innych rm. W żadnym wypadku rma BenQ Corporation nie będzie ponosić odpowiedzialności za zawartość lub usługi innych rm ani za ich zaniedbania. Usługi zapewniane przez inne rmy mogą zostać tymczasowo lub stale wyłączone. Firma BenQ Corporation nie gwarantuje, że stan zawartości lub usług innych rm będzie zawsze odpowiedni, a także nie ponosi odpowiedzialności za ich wyłączenie. Ponadto rma BenQ Corporation nie bierze udziału w żadnych transakcjach realizowanych przez użytkownika w witrynach lub podobnych zasobach innych rm. W razie jakichkolwiek pytań, problemów lub sporów należy kontaktować się z dostawcami zawartości lub usług.

2017/ 9/ 5

Spis treści

Prawa autorskie i wyłączenie odpowiedzialności ...............................2

Prawa autorskie ................................................................................................................................... 2

Wyłączenie odpowiedzialności ........................................................................................................2

Oświadczenie dotyczące hiperłączy i witryn innych rm .......................................................... 2

Ważne zasady bezpieczeństwa ............................................................6

Zasady bezpieczeństwa ............................................................................................... 6

Oświadczenie dotyczące lasera .................................................................................. 7

Typ lasera .............................................................................................................................................. 7

Oznaczenie etykiet ............................................................................................................................. 8

Oznaczenie lasera ............................................................................................................................... 9

Informacje na temat promieniowania cieplnego ...................................................... 9

Zawartość opakowania .......................................................................11

Standardowe wyposażenie ........................................................................................ 11

Akcesoria opcjonalne ................................................................................................ 11

Wprowadzenie ....................................................................................12

Widok projektora z zewnątrz .................................................................................. 12

Przód/góra ..........................................................................................................................................12

Widok z tyłu/od góry .......................................................................................................................12

Elementy sterowania i ich funkcje ............................................................................ 13

Panel sterowania ...............................................................................................................................13

Złącza sterowania .............................................................................................................................14

Pilot zdalnego sterowania ...............................................................................................................15

Instalacja ..............................................................................................18

Ustawianie projektora ............................................................................................... 18

Wybór odpowiedniego miejsca .....................................................................................................18

Określanie odległości na podstawie rozmiaru obrazu ........................................... 19

Uzyskanie odpowiedniej wielkości wyświetlanego obrazu ......................................................19

Wymiary projekcji ............................................................................................................................19

Regulacja obiektywu za pomocą pokrętła przesunięcia ........................................ 21

Dostosowywanie położenia obrazu w pionie .............................................................................21

Dostosowywanie położenia obrazu w poziomie .......................................................................21

Regulacja funkcji zoom/ostrości .....................................................................................................22

Podłączanie projektora .............................................................................................. 23

Przed podłączeniem ..........................................................................................................................23

Podłączanie urządzenia AV .............................................................................................................. 25

Podłączanie komputera ............ ........................................................................................................ 25

Łączenie z siecią LAN ......................................................................................................................26

Obsługa ................................................................................................27

Uruchamianie projektora ................................................................................................................27

Regulacja wyświetlanego obrazu .............................................................................. 28

Regulacja kąta projekcji ...................................................................................................................28

Automatyczna regulacja obrazu .....................................................................................................28

Precyzyjna regulacja wielkości i wyrazistości obrazu ................................................................ 28

Wykonywanie korekcji trapezowej 2D ................................................. .......................................29

Regulacja dopasowania narożnika .................................................................................................30

Używanie menu ...................................................................................31

Zabezpieczanie projektora ....................................................................................... 32

Używanie linki zabezpieczającej ..................................................................................................... 32

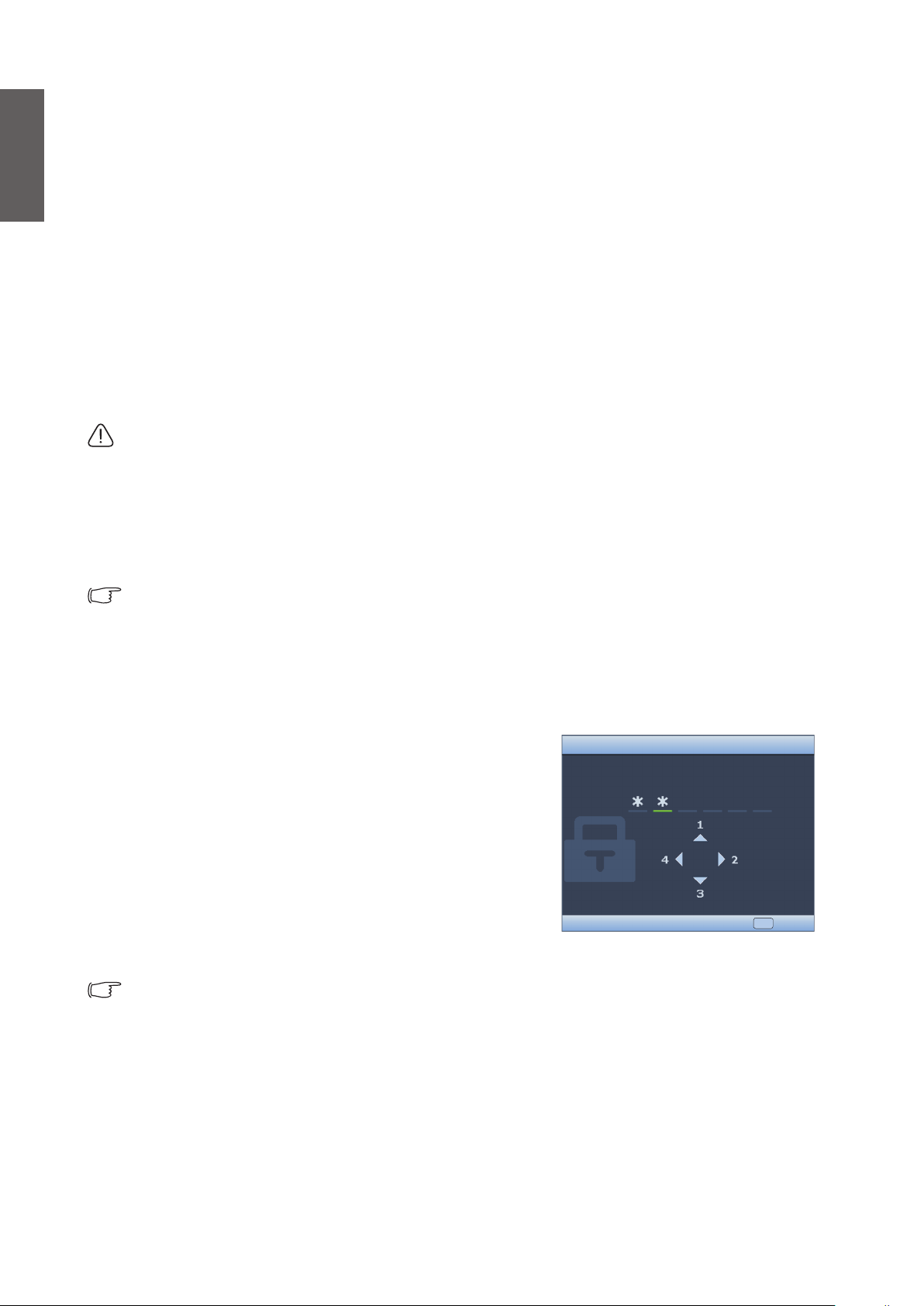

Korzystanie z funkcji hasła ........................................................................................ 32

Ustawianie hasła ................................................................................................................................32

Postępowanie w przypadku zapomnienia hasła ..........................................................................33

Wprowadzane procedury przywracania hasła ...........................................................................33

Zmiana hasła ....................................................................................................................................... 33

Przełączanie sygnałów wejściowych ......................................................................... 34

Zmiana przestrzeni kolorów ..................................................................................... 34

Wybór formatu obrazu ............................................................................................. 35

Informacje dotyczące współczynnika kształtu ........................................................ 36

Optymalizacja obrazu ............................................................................................... 37

Używanie funkcji Kolor ściany ........................................................................................................37

Wybór trybu obrazu ........................................................................................................................ 37

Szczegółowa regulacja jakości obrazu w trybach użytkownika...............................................38

Zdalne przełączanie stron ...............................................................................................................41

Zamrażanie obrazu ........................................................................................................................... 41

Ukrywanie obrazu ............................................................................................................................41

Blokada przycisków sterowania .....................................................................................................42

Obsługa projektora na dużych wysokościach ................................................. ............................ 42

Regulacja dźwięku ............................................................................................................................. 42

Używanie przycisku Quick Install .................................................................................................. 44

Sterowanie projektorem przez przewodową sieć LAN ...........................................................44

Konguracja ustawień przewodowej sieci LAN .........................................................................44

Zdalne sterowanie projektorem za pomocą przeglądarki internetowej ..............................46

Wyłączanie projektora .............................................................................................. 48

Obsługa menu ............................................................................................................ 49

Opis pozycji menu ..................................................................................................... 54

Konserwacja projektora ......................................................................62

Przed przystąpieniem do czynności konserwacyjnych projektora ....................... 62

Właściwa pielęgnacja projektora ...................................................................................................62

Czyszczenie obiektywu ............................................................................................. 62

Czyszczenie obudowy projektora ............................................................................ 62

Konserwacja ltra antykurzowego ........................................................................... 63

Wymiana ltra antykurzowego ...................................................................................................... 63

Wskaźnik LED ............................................................................................................ 65

Komunikat systemowy ..................................................................................................................... 65

Komunikaty o błędach źródła światła ........................................................................................... 65

Komunikaty o błędach cieplnych ...................................................................................................66

Rozwiązywanie problemów ................................................................67

Rozwiązywanie problemów ...................................................................................... 67

Nie można włączyć projektora ......................................................................................................67

Brak obrazu ........................................................................................................................................ 67

Rozmyty obraz ...................................................................................................................................67

Pilot zdalnego sterowania nie działa .............................................................................................67

Hasło jest błędne ............................................................................................................................... 67

Parametry techniczne ........................................................................68

Parametry techniczne ............................................................................................... 68

Wymiary ..................................................................................................................... 69

Mocowanie na sucie ....................................................................................................................... 69

Dodatek ................................................................................................70

Tabela częstotliwości synchronizacji ........................................................................ 70

Obsługiwane taktowanie dla wejścia PC/PC2 ............................................................................70

Obsługiwane częstotliwości synchronizacji dla wejścia Component Video-YPbPr ............71

Obsługiwane taktowanie dla wejścia VIDEO/S-VIDEO ............................................................72

Obsługiwane taktowanie dla wejścia HDMI/DVI-D (HDCP) .................................................. 72

Obsługiwane taktowanie dla wejścia wideo HDMI ...................................................................74

PJLink .......................................................................................................................... 75

Polski

Ważne zasady bezpieczeństwa

Projektor został zaprojektowany i przetestowany w sposób zapewniający spełnianie najnowszych standardów bezpieczeństwa dla sprzętu informatycznego. Jednakże, w celu zapewnienia bezpiecznego użytkowania tego produktu należy przestrzegać zasad opisanych w niniejszej Instrukcji i postępować zgodnie z oznaczeniami na tym produkcie.

Zasady bezpieczeństwa

1. Podczas obsługi projektora nie wolno patrzeć bezpośrednio na obiektyw. Intensywny promień światła może uszkodzić wzrok.

2. W przypadku włączania lampy projektora należy otwierać przysłonę lub zdejmować zaślepkę obiektywu.

3. W niektórych krajach napięcie w sieci energetycznej NIE jest stabilne. Bezpieczne działanie projektora zapewnione jest przy wahaniach napięcia sieciowego w zakresie od 100 do 240 V, natomiast w przypadku występowania przerw w dostawie prądu lub przepięć w granicach +/- 10 V projektor może działać wadliwie. W miejscach, gdzie wartość napięcia sieciowego waha się lub występują przerwy w dostawie prądu, zalecane jest używanie stabilizatora napięcia, listwy przeciwprzepięciowej lub zasilacza awaryjnego (UPS).

4. Nie wolno zasłaniać obiektywu żadnymi przedmiotami podczas działania projektora, gdyż może to doprowadzić do nagrzania i odkształcenia tych przedmiotów, a także przyczynić się do powstania pożaru. Naciśnij przycisk ECO BLANK na pilocie zdalnego sterowania, aby wyłączyć tymczasowo lampę.

5. Nie wolno ustawiać tego urządzenia na niestabilnym wózku, stojaku lub stole. Urządzenie mogłoby spać, doprowadzając do jego poważnego uszkodzenia.

6. Nie wolno samodzielnie rozkręcać tego projektora. Wewnątrz urządzenia występuje niebezpiecznie wysokie napięcie, które może doprowadzić do zgonu, jeśli nastąpi dotknięcie części znajdujących się pod napięciem.

W żadnym wypadku nie wolno odłączać lub zdejmować żadnych innych osłon. Naprawę urządzenia należy powierzać tylko odpowiednio wykwalikowanym pracownikom serwisu.

7. Nie wolno ustawiać projektora w miejscach, w których panują następujące warunki:

y Słaba wentylacja lub ograniczona przestrzeń, Brak możliwości zapewnienia co najmniej 50 cm

odstępu od ścian i swobodnego przepływu powietrza wokół projektora,

y Nadmiernie wysoka temperatura, np. wewnątrz samochodu z zamkniętymi szybami, y Nadmierna wilgotność, występowanie kurzu lub dymu papierosowego. W takich warunkach

może dochodzić do zanieczyszczenia części optycznych, które skraca żywotność projektora oraz powoduje zaciemnienie obrazu,

y Miejsca w pobliżu czujników przeciwpożarowych, y Temperatura otoczenia jest większa niż 40°C (104°F), y Miejsca znajdujące się na wysokości powyżej 5 000 metrów (16 400 stóp).

8. Nie wolno zasłaniać otworów wentylacyjnych.

y Nie wolno ustawiać projektora na kocu, pościeli lub innych miękkich powierzchniach. y Nie wolno przykrywać projektora płótnem lub innymi materiałami. y Nie wolno umieszczać żadnych materiałów łatwopalnych w pobliżu projektora.

Jeżeli otwory wentylacyjne są silnie zatkane, przegrzanie występujące wewnątrz urządzenia może

doprowadzić do powstania pożaru.

9. Nie wolno stawać na projektorze i umieszczać na nim żadnych przedmiotów. Poza możliwym

uszkodzeniem projektora, może to doprowadzić do wypadku i spowodować obrażenia ciała.

10. W pobliżu projektora nie wolno ustawiać żadnych płynów. Płyny, które zostaną rozlane na

projektorze, mogą spowodować jego uszkodzenie. Jeśli projektor nie uległ zamoczeniu, należy go odłączyć od gniazda elektrycznego i skontaktować się z rmą BenQ w celu wykonania naprawy.

Urządzenie to jest wyposażone we wtyczkę zasilającą z trzema bolcami, z których jeden jest uziemiający. Bolca uziemienia nie wolno wymontowywać. W celu zapewnienia bezpieczeństwa wtyczkę zasilającą można włożyć

Nie usuwać.

tylko do gniazda elektrycznego z przewodem uziemienia. W razie braku możliwości włożenia wtyczki do gniazda elektrycznego należy skontaktować się z elektrykiem.

Oświadczenie dotyczące lasera

Symbol ten oznacza, że promieniowanie laserowe może spowodować obrażenia oczu, jeśli użytkownik nie stosuje się ściśle do instrukcji.

Polski

Typ lasera

Ten produkt laserowy został zaklasykowany do klasy 1 w zakresie wszystkich procedur operacyjnych.

Ostrzeżenie: Wykonywanie czynności obsługowych, regulacyjnych lub procedur nieopisanych w tym dokumencie może narazić użytkownika na niebezpieczne promieniowanie.

Polski

Oznaczenie etykiet

Na poniższym rysunku wskazana została lokalizacja etykiet.

1. Etykieta ostrzegawcza lasera

2. Etykieta z danymi technicznymi

Uwaga:

Etykieta z danymi technicznymi może być inna w zależności od regionu dostawy. Szczegółowe informacje można uzyskać u sprzedawcy.

Oznaczenie lasera

Na poniższym rysunku wskazana została lokalizacja otworu lasera. Należy pamiętać, że nie wolno patrzeć bezpośrednio na laser.

Otwór lasera

Informacje na temat promieniowania cieplnego

Wokół wylotu powietrza należy pozostawić co najmniej 500 mm (19,7 cala) wolnej przestrzeni. Należy upewnić się, że żaden przedmiot nie blokuje wentylacji w odległości 300 mm (11,8 cala).

Polski

Otwór wentylacyjny powinien znajdować się w odległości co najmniej 1 m od wlotu powietrza innych projektorów.

Wlot powietrzaWylot powietrza

Polski

y Wokół wylotu powietrza należy pozostawić co najmniej 50 cm wolnej przestrzeni.

Min. 500 mm (19,69 cala)

Min. 100 mm

(3,94 cala)

Min. 500 mm

(19,69 cala)

Min. 300 mm (11,81 cala)

Min. 500 mm (19,69 cala)

y Należy upewnić się, że wlot powietrza nie zasysa gorącego powietrza z wylotu powietrza. y W przypadku używania tego produktu w ograniczonej przestrzeni należy upewnić się, że temperatura

powietrza w pobliżu tego miejsca nie przekracza temperatury roboczej włączonego projektora. Należy się także upewnić, że wlot i wylot powietrza nie są zablokowane.

y Wszystkie obudowy przeszły poświadczoną ocenę termiczną. Gwarantuje to, że projektor nie będzie

wykorzystywał ponownie powietrza wylotowego, co powodowałoby jego wyłączanie nawet wtedy, gdy temperatura otoczenia nie wykraczałaby poza akceptowany zakres temperatury roboczej.

Zawartość opakowania

Standardowe wyposażenie

Polski

Pilot zdalnego sterowania

Przewód VGA Przewód zasilający

Bateria

Skrócona instrukcja obsługi Karta gwarancyjna

Akcesoria opcjonalne

1. Sutowy zestaw montażowy

2. Okulary 3D

3. Klucz połączenia bezprzewodowego: QCast (QP01), InstaShow™(WDC10)

*Karta gwarancyjna dostarczana jest tylko w przypadku niektórych krajów. W celu uzyskania szczegółowych informacji należy skontaktować się ze sprzedawcą.

Wprowadzenie

Widok projektora z zewnątrz

Polski

Przód/góra

1. Kontrolka POWER

2. Kontrolka ostrzegawcza TEMP (temperature)

3. Kontrolka LAMP

4. Przedni czujnik podczerwieni pilota zdalnego sterowania

5. Przednia nóżka do regulacji

6. Boczny otwór wentylacyjny

7. Przednia nóżka do regulacji

Widok z tyłu/od góry

8. Pokrętło przesuwania obiektywu w pionie

9. Pokrętło blokady obiektywu

10. Pokrętło przesuwania obiektywu w poziomie

11. Gniazdo przewodu zasilającego prądu zmiennego

12. Gniazdo blokady zabezpieczenia przed kradzieżą Kensington

13. Złącza sterowania

14. Panel sterowania

15. Osłona przeciwkurzowa (obszar wlotu powietrza)

16. Otwór wentylacyjny (zasysanie chłodnego powietrza)

17. HDMI2/MHL

18. Tylny czujnik podczerwieni

Elementy sterowania i ich funkcje

Panel sterowania

y MENU/EXIT

Służy do włączania menu ekranowego OSD. Umożliwia przejście do poprzedniego menu ekranowego OSD, wyjście i zapisanie ustawień menu. Patrz rozdział „Używanie menu” na stronie 31 w celu uzyskania szczegółowych informacji.

y Przycisk głośności/strzałki ( /◄ w lewo)

Służy do zmniejszania głośności.

y SOURCE

Służy do wyświetlania paska wyboru źródła.

y MODE/ENTER

Umożliwia wybór dostępnego trybu ustawień obrazu. Służy do uaktywniania wybranej pozycji menu ekranowego OSD. Patrz rozdział „Używanie menu” na

stronie 31 w celu uzyskania szczegółowych informacji.

y Przycisk korekcji trapezowej/strzałki ( /▼ w dół)

Służą do ręcznego korygowania zniekształconego obrazu ze względu na projekcję pod kątem. Patrz rozdział „Wykonywanie korekcji trapezowej 2D” na stronie 29 w celu uzyskania szczegółowych informacji.

y AUTO

Służy do automatycznego ustalania najlepszej synchronizacji obrazu w przypadku wyświetlanego obrazu. Patrz rozdział „Automatyczna regulacja obrazu” na stronie 28 w celu uzyskania szczegółowych informacji.

y Przycisk głośności/strzałki ( /► w prawo)

Służy do zwiększania głośności.

y ZASILANIA

Służy do przełączania projektora pomiędzy trybem gotowości a stanem włączenia. Patrz rozdziały

„Uruchamianie projektora” na stronie 27 i „Wyłączanie projektora” na stronie 48 w celu uzyskania

szczegółowych informacji.

y Przycisk korekcji trapezowej/strzałki ( /▲ w górę)

Po uaktywnieniu menu ekranowego (OSD) przyciski ▲, ▼, ◄ i ► pełnią funkcję strzałek kierunkowych umożliwiających wybieranie wymaganych elementów menu i wykonywanie regulacji. Patrz rozdział „Używanie menu” na stronie 31 w celu uzyskania szczegółowych informacji.

y ECO BLANK

Przycisk używany do ukrywania wyświetlanego obrazu na ekranie. Patrz rozdział „Ukrywanie obrazu”

na stronie 41 w celu uzyskania szczegółowych informacji.

Polski

Złącza sterowania

y MONITOR OUT

Podłączanie do innych urządzeń wyświetlających w celu jednoczesnego odtwarzania i wyświetlania.

y PC 1/PC 2

Oznacza to wyjściowy sygnał RGB lub YPbPr/YCbCr.

y S-VIDEO

Podłączanie urządzenia źródłowego S-Video.

y HDMI 1

Podłączanie urządzenia źródłowego HDMI.

y HDMI 2/MHL

Podłączanie urządzenia źródłowego HDMI lub MHL.

y LAN

Podłączanie kabla Ethernet RJ45 Cat5/Cat6 w celu obsługi projektora przez Internet.

y USB 1.5A

Obsługa wyjścia 5 V/1,5 A.

y VIDEO

Podłączanie urządzenia źródłowego wideo.

y MiNi-B

Ten port służy wyłącznie do konserwacji. Mogą z niego korzystać tylko autoryzowani pracownicy zajmujący się konserwacją.

y RS-232

Jest to standardowe 9-pinowe złącze D-sub. Umożliwia podłączenia do komputera PC w celu sterowania systemem i konserwacji projektora.

y AUDIO IN (L/R)

Podłączanie do źródła wejściowego sygnału audio za pomocą kabla audio lub audio L/R.

y AUDIO OUT

Podłączanie głośnika lub słuchawek.

y AUDIO IN

Podłączanie do źródła wejściowego sygnału audio za pomocą kabla audio.

y 12V TRIGGER

Jest to wyjście wyzwalacza 12 V. Służy on do uaktywniania urządzeń zewnętrznych, takich jak ekran elektryczny. Informacje na temat podłączania tego typu urządzeń można uzyskać u sprzedawcy.

Pilot zdalnego sterowania

Polski

wyświetlanego obrazu na ekranie.

7. LASER

Wyświetlanie wskaźnika świetlnego lasera dla potrzeb prezentacji.

8. Przyciski sterowania MHL

Przyciski te są używane podczas odtwarzania multimediów. Mają następujące funkcje: przejście do poprzedniego dokumentu/ odtwarzanie/pauza/przejście do następnego dokumentu/szybkie przewijanie do tyłu/stop/ szybkie przewijanie do przodu.

Z przycisków tych można korzystać wyłącznie do sterowania urządzeniem inteligentnym w trybie MHL.

Obsługiwane funkcje przycisków zależą od urządzenia inteligentnego.

9. ZOOM+/ZOOM-

Służą do powiększanie lub zmniejszania rozmiaru wyświetlanego obrazu.

1. ON/ OFF

Służy do przełączania projektora pomiędzy trybem gotowości a stanem włączenia.

2. Przycisk wyboru źródła

Umożliwia wybór źródła sygnału wejściowego. Przycisk HDMI umożliwia przełączanie między

sygnałem wejściowym HDMI1 i HDMI2. Naciśnij ten przycisk kilka razy w celu przełączenia między sygnałem wejściowym HDMI1 i HDMI2.

3. Przyciski korekcji trapezowej/strzałek ( /▲ w górę, /▼ w dół)

Służą do ręcznego korygowania zniekształconego obrazu ze względu na projekcję pod kątem.

10. ASPECT

Umożliwia wybór formatu obrazu.

11. FREEZE

Służy do chwilowego zatrzymywania wyświetlanego obrazu.

12. NETWORK SETTING Wyświetla menu Ustawienia sieciowe.

13. Przyciski cyfr

Nie jest dostępny w tym projektorze.

14. NETWORK

Nie jest dostępny w tym projektorze.

15. AUTO

Służy do automatycznego ustalania najlepszej synchronizacji obrazu w przypadku wyświetlanego obrazu.

4. MENU/EXIT

Służy do włączania menu ekranowego OSD. Umożliwia przejście do poprzedniego menu ekranowego OSD, wyjście i zapisanie ustawień menu.

5. ◄ w lewo/

Służy do zmniejszania głośności projektora.

6. ECO BLANK

Przycisk używany do ukrywania

Polski

16. ► w prawo/

Służy do zwiększania głośności projektora. Po uaktywnieniu menu ekranowego (OSD)

przyciski #3, #5 i #16 pełnią funkcję strzałek kierunkowych umożliwiających wybieranie wymaganych elementów menu i wykonywanie regulacji.

W trybie MHL przyciski #3, #5 i #16 pełnią funkcję przycisków strzałek. Przycisk #4 to przycisk MENU/EXIT, a #17 to przycisk MODE/ENTER.

17. MODE/ENTER

Umożliwia wybór dostępnego trybu ustawień obrazu. Służy do uaktywniania wybranej pozycji menu ekranowego OSD.

18. SOURCE

Służy do wyświetlania paska wyboru źródła.

19. PAGE +/PAGE-

Można obsługiwać oprogramowanie wyświetlające (zainstalowane na podłączonym komputerze), które reaguje na polecenia przełączenia strony w górę/w dół (np. Microsoft PowerPoint) poprzez naciśnięcie przycisku PAGE +/- na pilocie zdalnego sterowania.

20. MIC/VOL +/MIC/VOL -

Regulacja poziomu dźwięku mikrofonu.

Działanie wskaźnika laserowego

Unikać ekspozycji

Z tego otworu emitowane

jest promieniowanie laserowe

Wskaźnik laserowy to pomoc podczas prezentacji przeznaczona dla zawodowców. Po naciśnięciu emitowane jest czerwone światło i wskaźnik zaczyna świecić na czerwono.

Wiązkę lasera można zobaczyć. Aby zapewnić ciągłość działania, należy nacisnąć i przytrzymać przycisk LASER.

Nie wolno patrzeć na wiązkę

lasera ani kierować jej na siebie lub inne osoby. Przed rozpoczęciem użytkowania należy zapoznać się z komunikatami ostrzegawczymi znajdującymi się z tyłu pilota.

Wskaźnik lasera nie jest zabawką. Rodzice powinni być świadomi zagrożeń powodowanych energią lasera oraz pamiętać o tym, że pilot powinien znajdować się poza zasięgiem dzieci.

21. MUTE

Służy do włączania i wyłączania dźwięku w projektorze.

22. SMART ECO

Służy do przełączania trybu źródła światła.

23. QUICK INSTALL Wyświetla menu Szybka instalacja.

Gdy projektor działa w trybie MHL, funkcje panelu sterowania projektora

powinny być takie same jak przycisków na pilocie.

Używanie pilota zdalnego sterowania do obsługi urządzenia inteligentnego

W przypadku projekcji obrazu z urządzenia inteligentnego zgodnego z MHL urządzeniem tym można sterować za pomocą pilota projektora.

Aby przejść do trybu MHL, naciśnij na 3 sekundy przycisk AUTO. Użyj następujących przycisków do obsługi urządzenia inteligentnego: przyciski strzałek ( /▲w górę, /▼w dół, ◄w lewo, ►w prawo), MENU/EXIT i MHL.

Aby wyjść z trybu MHL, naciśnij na 3 sekundy przycisk AUTO.

Skuteczny zasięg pilota zdalnego sterowania

Czujniki podczerwieni (IR) pilota zdalnego sterowania znajdują się z przodu i z tyłu projektora. W celu zapewnienia prawidłowego działania pilot zdalnego sterowania należy trzymać prostopadle, pod kątem nie większym niż 30 stopni, do czujnika podczerwieni pilota w projektorze. Odległość między pilotem zdalnego sterowania a czujnikiem nie powinna być większa niż 8 metrów (ok. 26 stóp).

30Ƀ

Około ±30°

Polski

Wymiana baterii w pilocie zdalnego sterowania

1. Aby otworzyć pokrywę komory baterii w pilocie zdalnego sterowania, należy odwrócić go spodem do góry, nacisnąć palcem zacisk pokrywy i przesunąć go do góry zgodnie z kierunkiem wskazanym przez strzałkę. Pokrywa wysunie się.

2. Należy wyjąć aktualnie używane baterie (w razie potrzeby) i włożyć dwie baterie AAA, zwracając uwagę na biegunowość baterii oznaczoną wewnątrz komory baterii. Biegun dodatni (+) odpowiada biegunowi dodatniemu baterii, a ujemny (-) biegunowi ujemnemu baterii.

3. Należy ponownie przymocować pokrywę, dopasowując ją do podstawy obudowy i wsuwając z powrotem na miejsce. Czynność tę należy zakończyć, gdy słyszalne będzie zatrzaśnięcie się pokrywy.

Ostrzeżenie:

y Należy unikać nadmiernego ciepła i wilgotności. y W przypadku nieprawidłowego włożenia baterii mogą one ulec uszkodzeniu. y Aby wymienić baterie, należy używać baterii tego samego typu lub ich odpowiednik zalecany przez producenta. y Zużyte baterie należy usuwać zgodnie z zaleceniami producenta baterii. y Nie należy wrzucać baterii do ognia. Może to stanowić zagrożenie wybuchu. y Jeśli baterie są wyczerpane lub pilot zdalnego sterowania nie będzie użytkowany przez dłuższy czas, należy wyjąć baterie, aby

zapobiec uszkodzeniu pilota ze względu na możliwy wyciek elektrolitu.

Instalacja

Ustawianie projektora

Polski

Wybór odpowiedniego miejsca

Możliwe jest zamocowanie projektora na cztery różne sposoby:

1. Przednia tablica

Takie ustawienie należy wybrać, gdy projektor znajduje się blisko podłogi z przodu ekranu. Jest to najbardziej popularny sposób ustawiania projektora, zapewniający szybkość jego konguracji i przenośność.

2. Tylna tablica

Takie ustawienie należy wybrać, gdy projektor znajduje się blisko podłogi za ekranem.

Należy zawrócić uwagę, że konieczne jest zastosowanie specjalnego ekranu do tylnej projekcji.

* Po włączeniu projektora należy wybrać opcję

Tylna tablica w menu KONFIG. SYSTEMU: Podstawowa > Instalacja projektora.

3. Przedni sut

Takie ustawienie należy wybrać, gdy projektor mocowany jest do sutu górną stroną skierowaną do dołu z przodu ekranu.

W celu przymocowania projektora do sutu, należy zakupić u sprzedawcy sutowy zestaw montażowy rmy BenQ.

* Po włączeniu projektora należy wybrać opcję

Przedni sut w menu KONFIG. SYSTEMU: Podstawowa > Instalacja projektora.

Układ pomieszczenia lub własne preferencje użytkownika są czynnikami decydującymi o wyborze miejsca montażu projektora. Należy uwzględniać rozmiar i umiejscowienie ekranu, położenie właściwego gniazda elektrycznego,a także ustawienie i odległość pomiędzy projektorem i pozostałym sprzętem.

4. Tylny sut

Takie ustawienie należy wybrać, gdy projektor mocowany jest do sutu górną stroną skierowaną do dołu za ekranem.

Należy zwrócić uwagę, że w przypadku takiego sposobu montażu wymagane jest zastosowanie specjalnego ekranu do tylnej projekcji oraz sutowy zestaw montażowy rmy BenQ.

* Po włączeniu projektora należy wybrać opcję

Tylny sut w menu KONFIG. SYSTEMU: Podstawowa > Instalacja projektora.

Określanie odległości na podstawie rozmiaru obrazu

Uzyskanie odpowiedniej wielkości wyświetlanego obrazu

Odległość od obiektywu projektora do ekranu, ustawianie zmiany wielkości obrazu (jeśli jest dostępne), a także format wideo są czynnikami wpływającymi na wielkość wyświetlanego obrazu.

Wymiary projekcji

Przed obliczeniem odpowiedniego położenia należy przejść do rozdziału „Wymiary” na stronie 69 w celu uzyskania informacji na temat wyśrodkowania wymiarów obiektywu.

Maks. powiększenie Min. powiększenie

Ekran

Środek obiektywu

Polski

Przesunięcie pionowe A

Odległość projekcji

LX770

Format obrazu to 4:3 i wyświetlany obraz to 4:3

Rozmiar ekranu Odległość od ekranu (w mm)

Przekątna

(w mm)S(w mm)

cale mm

30 762 475 610 1084 1384 1683 112

40 1016 610 813 1463 1862 2261 149

50 1270 762 1016 1841 2340 2838 187

60 1524 914 1219 2220 2818 3416 224

80 2032 1219 1626 2977 3774 4571 299

Minimalna

odległość

Średnia

(maks.

powiększenie)

Maksymalna

odległość

(min.

powiększenie)

Przesunięcie

(w mm)

100 2540 1524 2032 3734 4730 5725 373

120 3048 1829 2438 4491 5686 6880 448

140 3556 2134 2845 5248 6641 8035 523

160 4064 2438 3251 6005 7597 9190 597

180 4572 2743 3658 6762 8553 10345 672

200 5080 3048 4064 7519 9509 11500 747

220 5588 3353 4470 8276 10465 12655 821

250 6350 3810 5080 9411 11899 14387 933

300 7620 4572 6096 11304 14289 17274 1120

Polski

LH770

Format obrazu to 16:9 i wyświetlany obraz to 16:9

Rozmiar ekranu Odległość od ekranu (w mm)

Przekątna

(w mm)S(w mm)

cale mm

30 762 374 664 891 1140 1389 96

40 1016 498 886 1205 1537 1869 128

50 1270 623 1107 1520 1934 2348 160

60 1524 747 1328 1834 2331 2828 192

80 2032 996 1771 2463 3125 3787 256

100 2540 1245 2241 3092 3919 4746 320

120 3048 1494 2657 3721 4713 5704 384

140 3556 1743 3099 4350 5507 6663 448

160 4064 1992 3542 4979 6301 7622 512

Minimalna

odległość

Średnia

(maks.

powiększenie)

Maksymalna

odległość

(min.

powiększenie)

Przesunięcie

(w mm)

180 4572 2241 3985 5608 7095 8581 576

200 5080 2491 4428 6237 7889 9540 640

220 5588 2740 4870 6866 8682 10499 704

250 6350 3113 5535 7809 9873 11937 800

300 7620 3736 6641 9382 11858 14335 960

Uwaga:

Ze względu na różnice między częściami optycznymi należy uwzględnić 5-procentowe odchylenie od podanych wyżej wartości. Firma BenQ zaleca, aby w przypadku montażu projektora na stałe, sprawdzić zycznie wielkość i odległość projekcji, używając w tym celu rzeczywistego projektora in situ przed jego zamocowaniem na stałe, aby wziąć pod uwagę właściwości optyczne tego projektora. Umożliwi to wyznaczenie właściwego położenia mocowań projektora, aby najlepiej odpowiadały one miejscu montażu. W celu zoptymalizowania jakości projekcji zalecane jest wyświetlanie obrazów w miejscach pozbawionych odcieni szarości.

Regulacja obiektywu za pomocą pokrętła przesunięcia

Przycisk przesunięcia obiektywu w poziomie

Przycisk przesunięcia obiektywu w pionie

Funkcja przesunięcia obiektywu umożliwia dostosowanie położenia wyświetlanego obrazu w poziomie lub w pionie we wskazanym poniżej zakresie.

Dostosowywanie położenia obrazu w pionie

Polski

Można dostosować wysokość obrazu w pionie w następujących zakresach przesunięcia: 124,5% +/-7,8% (XGA), 125,7% +/-7,9% (1080P).

Dostosowywanie położenia obrazu w poziomie

Można dostosować wysokość obrazu w poziomie w następujących zakresach przesunięcia: 0% +/-6,3% (XGA), 0% +/-4,8% (1080P).

Uwaga: W przypadku przesunięcia obiektywu należy uwzględnić 3-procentowe odchylenie.

OSTRZEŻENIE:

1. „Dźwięk kliknięcia” podczas regulacji oznacza ustawienie pokrętła za limitem regulacji. W takim przypadku należy przerwać regulację, aby uniknąć nieoczekiwanego uszkodzenia, a następnie obrócić pokrętło w przeciwnym kierunku i ustawić je przynajmniej o jeden stopień przed dźwiękiem kliknięcia.

2. Jeśli pokrętła nie można cofnąć, należy je jednocześnie nacisnąć i przekręcić do tyłu.

3. Przesunięcie obiektywu w poziomie będzie w pełni funkcjonalne, gdy przesunięcie obiektywu w pionie będzie ustawione w skutecznym zasięgu tej funkcji. Przed dostosowaniem położenia obrazu w poziomie należy się zawsze upewnić, że pokrętło regulacji położenia w pionie nie jest ustawione poza jego limitami regulacji.

Polski

Regulacja funkcji zoom/ostrości

Można obrócić pokrętło zoom w celu powiększenia lub zmniejszenia obrazu. Można obrócić pokrętło ostrości w celu uzyskania ostrego obrazu. Ostrość obrazu można ustawić dla określonych odległości od projektora. Należy zapoznać się z częścią „Precyzyjna regulacja wielkości i wyrazistości obrazu” na

stronie 28.

Pierścień zmiany wielkości obrazu

Pierścień regulacji

ostrości

Podłączanie projektora

Przed podłączeniem

y Przed podłączeniem należy przeczytać uważnie informacje o podłączaniu urządzeń zewnętrznych

zawarte w tym podręczniku.

y Przed podłączeniem kabli należy wyłączyć wszystkie urządzenia. y Przed podłączeniem kabli należy uwzględnić poniższe informacje. W razie niestosowania się do tych

zasad może dojść do awarii.

y Przed podłączeniem kabla do projektora lub urządzenia do niego podłączanego należy

dotknąć znajdującego się w pobliżu metalowego przedmiotu w celu rozładowania ładunków elektrostatycznych.

y Do projektora ani urządzenia do niego podłączanego nie należy podłączać za długich kabli.

Długi kabel będzie działał jak antena. Zakłócenia szumem są w przypadku takiego kabla bardziej prawdopodobne.

y Podczas podłączania kabla należy najpierw podłączyć element uziemienia (GND), a następnie

włożyć złącze do urządzenia.

y W celu podłączenia urządzenia zewnętrznego do systemu należy nabyć odpowiedni kabel

połączeniowy.

y W przypadku znacznych zakłóceń jitter sygnału wideo obraz na ekranie nie będzie stabilny. W takim

przypadku należy podłączyć korektor TBC (time base corrector).

Polski

y Jeśli wyjście sygnału synchronicznego komputera lub urządzenia wideo zostanie odcięte z powodu

zmiany ustawienia wyjścia wideo lub z innego powodu, kolor wyświetlanego obrazu będzie przez krótki czas zniekształcony.

y Projektor odbiera sygnał wideo, Y/C, YCBCR/YPBPR, symulowany sygnał RGB (poziom TTL dla sygnału

synchronicznego) oraz sygnał numeryczny.

y Niektóre modele komputerów nie są zgodne z tym projektorem. y W przypadku podłączania urządzenia do projektora za pomocą długiego kabla należy użyć

kompensatora kabla. Przy braku kompensatora kabla obraz może nie być wyświetlany prawidłowo.

Nr Pin

1 P/PR

2 G/Y

3 B/PB

4 -

5 GND

6 GND

Nr Pin

9 -

10 GND

11 GND

12 Dane DDC

13 SYNC/HD

14 VD

7 GND

8 GND

15 Zegar DDC

HDMI 1

Polski

Nr Pin

1 Dane TMDS 2+

2 Dane TMDS 2 ekran

3 Dane TMDS 2-

4 Dane TMDS 1+

5 Dane TMDS 1 ekran

6 Dane TMDS 1-

7 Dane TMDS 0+

8 Dane TMDS 0 ekran

9 Dane TMDS 0-

10 Zegar TMDS +

Nr Pin

11 Ekran zegara TMDS

12 Zegar TMDS -

13 CEC

14 Rezerwa (brak pinu)

15 SCL

16 SDA

17 Uziemienie DDC/CEC

Zasilanie +5 V (maks. 50

mA)

19 Test hot-swap

Od 2 do 18 (parzyste numery pinów)

Od 1 do 19 (nieparzyste numery pinów)

Podłączanie urządzenia AV

Urządzenie A/V

Polski

Podłączanie komputera

Wyświetlacz

Komputer do sterowania

Smartfon lub tablet

Komputer

Polski

Łączenie z siecią LAN

(Ethernet)

Obsługa

Uruchamianie projektora

1. Podłącz przewód zasilający do projektora i do gniazda elektrycznego. Włącz przełącznik gniazda elektrycznego (zależnie od wyposażenia). Sprawdź, czy po włączeniu zasilania kontrolka POWER na projektorze świeci się na pomarańczowo.

W przypadku tego urządzenia należy używać

tylko oryginalnego wyposażenia (np. przewodu zasilającego), aby uniknąć ewentualnych zagrożeń, np. porażenia prądem elektrycznym lub pożaru.

2. Naciśnij przycisk ZASILANIA na projektorze lub na pilocie zdalnego sterowania, aby włączyć projektor. Kontrolka POWER zacznie migać i zaświeci się na zielono po włączeniu projektora. Procedura uruchamiania trwa około 30 sekund. Na dalszym etapie uruchamiania wyświetlane jest logo startowe.

Obróć pierścień ostrości, aby dopasować wyrazistość obrazu (w razie potrzeby).

Polski

3. Aby korzystać z menu OSD, w pierwszej kolejności ustaw

Język

odpowiedni język.

4. W przypadku wyświetlenia prośby o wprowadzenie hasła, naciśnij przyciski strzałek, aby wprowadzić sześciocyfrowe hasło. Patrz rozdział „Korzystanie z funkcji hasła” na stronie 32 w celu

Enter

Potwierdź

Zakończ

uzyskania szczegółowych informacji.

5. Włącz wszystkie podłączone urządzenia.

6. Projektor rozpocznie wyszukiwanie sygnałów wejściowych. Aktualnie skanowane źródło sygnału zostanie wyświetlone w lewym górnym rogu ekranu. Jeśli projektor nie wykryje prawidłowego sygnału, wyświetlany będzie nadal komunikat „Brak sygnału”, aż sygnał wejściowy zostanie znaleziony. Możesz również nacisnąć przycisk SOURCE na projektorze lub pilocie zdalnego sterowania, aby wybrać żądany sygnał wejściowy. Patrz rozdział „Przełączanie sygnałów wejściowych”

na stronie 34 w celu uzyskania szczegółowych informacji.

Jeśli częstotliwość/rozdzielczość sygnału wejściowego przekracza zakres pracy

projektora, na pustym ekranie wyświetlony zostanie komunikat „Poza zakresem”. Zmień sygnał wejściowy na sygnał kompatybilny z rozdzielczością projektora lub ustaw sygnał wejściowy na niższe ustawienie. Patrz rozdział „Tabela częstotliwości

synchronizacji” na stronie 70 w celu uzyskania szczegółowych informacji.

Polski

Regulacja wyświetlanego obrazu

Regulacja kąta projekcji

Projektor jest wyposażony w 2 przednie nóżki do regulacji. Nóżki te służą do zmiany wysokości obrazu i kąta projekcji.

Aby dokonać regulacji projektora:

1. Wyreguluj nóżki tak, aby ustawić obraz w żądanej pozycji.

2. Aby wsunąć nóżkę, obróć ją w przeciwnym kierunku.

Jeśli projektor nie jest ustawiony na płaskiej powierzchni lub ekran i projektor nie są do siebie ustawione prostopadle, wyświetlany obraz ulega zniekształceniu trapezoidalnemu. Aby skorygować to zniekształcenie, należy przejść do rozdziału „Wykonywanie

korekcji trapezowej 2D” na stronie 29 w celu uzyskania

szczegółowych informacji.

y Nie wolno patrzeć bezpośrednio na obiektyw, jeśli lampa jest włączona. Silny

strumień światła z lampy może spowodować uszkodzenie narządów wzroku.

y Podczas naciskania przycisku zwalniania nóżki do regulacji należy zachować

ostrożność, ponieważ znajduje się on blisko wylotowego otworu wentylacyjnego, przez który odprowadzane jest gorące powietrze.

Automatyczna regulacja obrazu

W niektórych przypadkach konieczna może być optymalizacja jakości obrazu. W tym celu należy nacisnąć przycisk AUTO na projektorze lub pilocie zdalnego sterowania.

Aby zapewnić najlepszą jakość obrazu, wbudowana funkcja „Inteligentne automatyczne dostrajanie” w ciągu 3 sekund ponownie dopasuje wartości dla częstotliwości i zegara.

Informacja o aktualnym źródle zostanie wyświetlona w górnym, lewym rogu ekranu przez 3 sekundy.

y W trakcie działania funkcji Automatyczny ekran będzie miał kolor tła. y Funkcja ta jest dostępna wyłącznie po wybraniu analogowego sygnału PC

(analogowego sygnału RGB).

Precyzyjna regulacja wielkości i wyrazistości obrazu

1. Użyj pierścienia powiększenia, aby wyregulować wielkość wyświetlanego obrazu.

2. Następnie wyostrz obraz poprzez obracanie pierścienia ostrości.

Wykonywanie korekcji trapezowej 2D

Funkcja Korekcja trapezowa 2D umożliwia skorzystanie z szerszego obszaru instalacji projektora w porównaniu do projektorów konwencjonalnych o ograniczonym pozycjonowaniu z przodu ekranu.

Aby to poprawić, należy ręcznie dokonać korekty przez wykonanie jednej z poniższych czynności.

y Korzystanie z pilota zdalnego sterowania

Polski

Naciśnij przycisk / , aby wyświetlić stronę Korekcja trapezu 2D. Naciśnij przycisk ▲/▼, aby wyregulować wartości w pionie w zakresie

od -30 do 30. Naciśnij przycisk ◄/►, aby wyregulować wartości w poziomie w zakresie od -30 do 30.

y Używanie menu

1. Naciśnij przycisk MENU/EXIT, a następnie

Wyświetlacz

naciśnij przycisk ◄/►, aż do podświetlenia menu

WYŚWIETLACZ.

2. Naciśnij przycisk ▼, aby podświetlić pozycję Korekcja trapezu 2D, a następnie naciśnij przycisk MODE/ ENTER. Wyświetlona zostanie strona Korekcja trapezu 2D.

3. Naciśnij przycisk ▲, ▼, ◄, ►, aby wyregulować wartości korekcji trapezowej.

Korekcja trapezu 2D

Kolor ściany Wył. Format obrazu

Korekcja trapezu 2D

Dopasowanie narożnika Położenie Faza Wielkość horyz. Zoom cyfrowy 3D

S-VIDEO

Automatyczny

ENTER

ZAKOŃCZ

y Przy użyciu przycisku QUICK INSTALL

1. Naciśnij przycisk QUICK INSTALL na pilocie.

2. Naciśnij przycisk ▼, aby podświetlić pozycję Korekcja trapezu 2D, a następnie naciśnij przycisk MODE/ENTER. Wyświetlona zostanie strona Korekcja trapezu 2D.

3. Naciśnij przycisk ▲, ▼, ◄, ►, aby wyregulować wartości korekcji trapezowej.

Instalacja projektora Ekran testowy

Korekcja trapezu 2D

Dopasowanie narożnika

Szybka instalacja

ENTER

ZAKOŃCZ

Regulacja dopasowania narożnika

Ręcznie dopasować cztery narożniki obrazu przez ustawienie wartości w poziomie i w pionie.

Polski

y Przy użyciu menu ekranowego OSD

1. Naciśnij przycisk MENU/EXIT, a następnie

naciśnij przycisk ◄/►, aż do podświetlenia menu

WYŚWIETLACZ.

2. Naciśnij przycisk ▼, aby podświetlić pozycję

Dopasowanie narożnika, a następnie naciśnij przycisk MODE/ENTER. Wyświetlona zostanie strona

Dopasowanie narożnika.

3. Naciśnij przycisk ▲, ▼, ◄, ►, aby wybrać jeden z czterech narożników, a następnie naciśnij przycisk

MODE/ENTER.

4. Naciśnij przycisk ▲/▼, aby wyregulować wartości w pionie w zakresie od 0 do 60.

Wyświetlacz

Kolor ściany Format obrazu Korekcja trapezu 2D

Dopasowanie narożnika

Położenie Faza Wielkość horyz. Zoom cyfrowy 3D

S-VIDEO

Automatyczny

Dopasowanie narożnika

ENTER

Enter

Wył.

ENTER

ZAKOŃCZ

5. Naciśnij przycisk ◄/►, aby wyregulować wartości w poziomie w zakresie od 0 do 60.

Dopasowanie narożnika

Enter

RESETUJ

ZAKOŃCZ

Używanie menu

Projektor wyposażony jest w menu ekranowe OSD, które umożliwia wykonywanie różnych regulacji i ustawień.

Poniżej omówione jest menu ekranowe OSD.

Ikona menu

głównego

Menu główne

Podświetlenie

Podmenu

Aktualne wejście

Wyświetlacz

Kolor ściany Format obrazu

Korekcja trapezu 2D

Dopasowanie narożnika Położenie Faza Wielkość horyz. Zoom cyfrowy

S-VIDEO

Wył.

Automatyczny

ENTER

ZAKOŃCZ

Stan

Naciśnij przycisk MENU/EXIT, aby powrócić do poprzedniej strony lub wyjść z menu.

Polski

Aby korzystać z menu OSD, w pierwszej kolejności ustaw odpowiedni język.

1. Naciśnij przycisk MENU/EXIT na projektorze

lub pilocie, aby włączyć menu ekranowe.

3. Naciśnij przycisk ▼, aby podświetlić pozycję

Język, a następnie naciśnij przycisk ◄/►, aby wybrać preferowany język.

WYŚWIETLACZ

Kolor ściany Wył. Format obrazu Korekcja trapezu 2D Dopasowanie narożnika Położenie Faza Wielkość horyz. Zoom cyfrowy 3D

S-VIDEO

Automatyczny

ZAKOŃCZ

KONFIG. SYSTEMU: Podstawow

Język

Instalacja projektora Menu ustawień Ustawienia operacyjne Zdalny odbiornik Blokada klawiszy panelu Kolor tła Ekran powitalny

S-VIDEO

2. Użyj przycisków ◄/►, aby podświetlić menu

KONFIG. SYSTEMU: Podstawowa.

KONFIG. SYSTEMU: Podstawow

Język

Instalacja projektora Menu ustawień Ustawienia operacyjne Zdalny odbiornik Blokada klawiszy panelu Kolor tła Ekran powitalny

ENTER

Przednia tablica

Przód+Tył

Wył.

ENTER

Przednia tablica

Przód+Tył

Wył.

ZAKOŃCZ

S-VIDEO

ZAKOŃCZ

Polski

Zabezpieczanie projektora

Używanie linki zabezpieczającej

Projektor należy zamocować w bezpiecznym miejscu, aby zapobiec jego kradzieży. W innym wypadku należy zakupić blokadę, np. linkę zabezpieczającą Kensington, w celu zabezpieczenia projektora. Gniazdo blokady Kensington znajduje się z lewej strony projektora.

Linka zabezpieczająca Kensington jest zazwyczaj układem, który składa się z klucza i zamknięcia. Należy zapoznać się z dokumentacją dołączoną do zabezpieczenia, aby uzyskać informacje na temat sposobu jego użytkowania.

Korzystanie z funkcji hasła

Ze względów bezpieczeństwa i w celu ochrony przed nieautoryzowanym użytkowaniem, projektor wyposażony jest w opcję, która umożliwia ustawienia zabezpieczenia hasłem. Hasło można ustawić poprzez menu ekranowe OSD.

OSTRZEŻENIE: Kłopotliwą sytuacją będzie, jeśli aktywowana zostanie funkcjonalność

blokady włączania zasilania, a następnie użytkownik zapomni hasła. Dlatego należy wydrukować niniejszą Instrukcję (jeżeli jest to konieczne) i zapisać w niej używane hasło, a następnie przechowywać ją w bezpiecznym miejscu, aby można się było do tej instrukcji odwołać w przyszłości.

Ustawianie hasła

Po ustawieniu hasła nie można używać projektora, chyba że po każdorazowym

uruchomieniu urządzenia zostanie wprowadzone prawidłowe hasło.

1. Otwórz menu ekranowe i przejdź do menu KONFIG. SYSTEMU: Zaawansowana > Ustawienia zabezpieczeń.

Naciśnij przycisk MODE/ENTER. Wyświetlona zostanie strona Ustawienia zabezpieczeń.

2. Zaznacz pozycję Zmiana ustawień zabezpieczeń i naciśnij przycisk MODE/ENTER.

3. Zgodnie z rysunkiem przedstawionym z prawej strony, cztery przyciski strzałek (▲, ▼, ◄, ►) odpowiadają odpowiednio czterem cyfrom (1, 2, 3, 4). Za pomocą przycisków strzałek wprowadź 6 cyfr wybranego hasła.

4. Wprowadź ponownie nowe hasło w celu potwierdzenia. Po ustawieniu hasła menu OSD przełączy się z powrotem na

stronę Ustawienia zabezpieczeń.

5. Aby uaktywnić funkcję Blokada włączania, naciśnij przycisk ▲/▼ w celu zaznaczenia pozycji Blokada włączania, a następnie przycisk ◄/►, aby wybrać opcję Wł.

Podczas wprowadzania hasła zamiast cyfr na ekranie są wyświetlane gwiazdki.

Wybrane hasło należy zapisać w tej Instrukcji przed bądź niezwłocznie po ustawieniu hasła, aby możliwy był dostęp do hasła w przypadku, gdy użytkownik zapomni ustawione hasło.

WPROWADŹ HASŁO

ZAKOŃCZ

Hasło: _ _ _ _ _ _ Niniejszą Instrukcję należy przechowywać w bezpiecznym miejscu.

6. Aby wyjść z menu ekranowego, naciśnij przycisk MENU/EXIT.

Postępowanie w przypadku zapomnienia hasła

Jeśli funkcja hasła jest włączona, po każdorazowym włączeniu projektora użytkownik proszony jest o wprowadzenie sześciocyfrowego hasła. W przypadku wprowadzenia nieprawidłowego hasła przez trzy sekundy będzie

Błąd hasła

Spróbuj ponownie.

wyświetlany komunikat o błędzie hasła, a następnie komunikat „WPROWADŹ HASŁO”. Można ponownie wprowadzić sześciocyfrowe hasło, bądź w przypadku, gdy hasło nie zostało zapisane w Instrukcji lub użytkownik całkowicie zapomniał hasło, możliwe jest wykonanie procedury przywracania hasła. Patrz rozdział „Wprowadzane procedury przywracania hasła” na

stronie 33 w celu uzyskania szczegółowych informacji.

W przypadku wprowadzenia 5 razy z rzędu nieprawidłowego hasła nastąpi automatyczne wyłączenie projektora w krótkim czasie.

Wprowadzane procedury przywracania hasła

Polski

1. Naciśnij i przytrzymaj przez 3 sekundy przycisk AUTO

WPROWADŹ HASŁO

na projektorze lub pilocie zdalnego sterowania. Projektor wyświetli na ekranie zakodowany numer.

2. Zapisz ten numer i wyłącz projektor.

Wpisz kod odtworzenia i skontaktuj się z centrum obsługi klienta rmy BenQ.

3. Aby odszyfrować ten numer, skorzystaj z pomocy

lokalnego centrum serwisowego rmy BenQ. Konieczne może być przedłożenie dowodu zakupu w celu

Kod odtworzenia:

potwierdzenia, że jesteś uprawnionym użytkownikiem danego projektora.

ZAKOŃCZ

Zmiana hasła

1. Otwórz menu ekranowe i przejdź do menu KONFIG. SYSTEMU: Zaawansowana > Ustawienia

zabezpieczeń > Zmień hasło.

2. Naciśnij przycisk MODE/ENTER. Pojawi się komunikat „WPROWADŹ STARE HASŁO”.

3. Wprowadź stare hasło.

y Jeśli hasło jest prawidłowe, pojawi się komunikat „WPROWADŹ NOWE HASŁO”. y W przypadku wprowadzenia nieprawidłowego hasła na 3 sekundy pojawi się komunikat o

błędzie hasła, a następnie komunikat „WPROWADŹ STARE HASŁO” w celu ponownego wprowadzenia. Możesz nacisnąć przycisk MENU/EXIT, aby anulować zmianę lub wypróbować inne hasło.

4. Wprowadź nowe hasło.

Podczas wprowadzania hasła zamiast cyfr na ekranie są wyświetlane gwiazdki.

Wybrane hasło należy zapisać w tej Instrukcji przed bądź niezwłocznie po ustawieniu hasła, aby możliwy był dostęp do hasła w przypadku, gdy użytkownik zapomni ustawione hasło.

Hasło: _ _ _ _ _ _ Niniejszą Instrukcję należy przechowywać w bezpiecznym miejscu.

5. Wprowadź ponownie nowe hasło, aby je potwierdzić.

6. Nowe hasło dla projektora zostało prawidłowo ustawione.

Przy ponownym uruchomieniu projektora pamiętaj o wprowadzeniu nowego hasła.

7. Aby wyjść z menu ekranowego, naciśnij przycisk MENU/

EXIT.

Hasło zostało zmienione

Przełączanie sygnałów wejściowych

Projektor może być podłączony jednocześnie do wielu urządzeń. Jednak w danym momencie może on wyświetlać tylko jeden obraz pełnoekranowy.

Polski

Należy upewnić się, że funkcja Szybkie autowyszukiwanie w menu ŹRÓDŁO ustawiona jest na Wł. (domyślnie ustawiona funkcja w projektorze), jeżeli projektor ma automatycznie wyszukiwać źródła

sygnału. Istnieje także możliwość ręcznego przełączania pomiędzy dostępnymi sygnałami źródłowymi.

1. Naciśnij przycisk SOURCE na projektorze lub pilocie. Służy do wyświetlania paska wyboru źródła.

2. Naciśnij przycisk ▲/▼, aż do wybrania wymaganego sygnału, a następnie naciśnij przycisk MODE/

ENTER.

Po wykryciu sygnału przez chwilę wyświetlane będą na ekranie informacje na temat wybranego źródła. W przypadku podłączenia wielu urządzeń do projektora należy powtórzyć czynności 1-2, aby wyszukać kolejne źródło sygnału.

y Poziom jasności wyświetlanego obrazu będzie odpowiednio ulegał zmianie

podczas przełączania się pomiędzy różnymi sygnałami wejściowymi. Prezentacje danych „PC” (w postaci gracznej), w których używane są nieruchome obrazy, są zazwyczaj jaśniejsze od materiałów „wideo”, w których stosowane są głównie obrazy ruchome (lmy).

y W celu uzyskania najlepszych rezultatów dla wyświetlanego obrazu należy

wybrać i używać sygnału wejściowego, który dostarczany jest przy takiej rozdzielczości. Pozostałe rozdzielczości będą skalowane przez projektor w zależności od ustawienia formatu obrazu, które może doprowadzać do pewnego zniekształcenia lub utraty wyrazistości obrazu. Patrz rozdział „Wybór formatu

obrazu” na stronie 35 w celu uzyskania szczegółowych informacji.

Zmiana przestrzeni kolorów

W rzadkich przypadkach, gdy projektor podłączony jest do odtwarzacza DVD poprzez wejście HDMI w projektorze, a wyświetlany obraz ma niewłaściwe kolory, należy zmienić przestrzeń kolorów.

Należy wykonać poniższe czynności:

1. Naciśnij przycisk MENU/EXIT, a następnie naciśnij przycisk ◄/►, aż do podświetlenia menu

ŹRÓDŁO.

2. Naciśnij przycisk ▼, aby podświetlić pozycję Odwz. przestrzeni kolorów, a następnie naciśnij

przycisk ◄/►, aby wybrać ustawienie.

Funkcja ta jest dostępna tylko wtedy, gdy używane jest złącze wejścia HDMI.

Wybór formatu obrazu

„Format obrazu” to stosunek szerokości obrazu do jego wysokości. Większość tradycyjnych telewizorów i komputerów posiada format obrazu 4:3, natomiast cyfrowe odbiorniki telewizyjne i odtwarzacze DVD oferują zwykle format obrazu 16:9.

Po pojawieniu się cyfrowego przetwarzania sygnału cyfrowe urządzenia wyświetlające, np. taki projektor, mogą dynamicznie rozciągać i skalować wyjście obrazu do różnych formatów, innych niż ten, jaki posiada sygnał wejściowy obrazu.

Aby zmienić format wyświetlanego obrazu (niezależnie od tego, jaki jest format źródła):

y Używanie pilota zdalnego sterowania

1. Naciśnij przycisk ASPECT RATIO, aby wyświetlić bieżące ustawienie.

2. Naciśnij kilkakrotnie przycisk ASPECT RATIO, aby wybrać format obrazu odpowiedni dla formatu

sygnału wideo i spełniający Twoje oczekiwania dotyczące wyświetlania.

y Używanie menu

1. Naciśnij przycisk MENU/EXIT, a następnie naciśnij przycisk ◄/►, aż do podświetlenia menu

WYŚWIETLACZ.

2. Naciśnij przycisk ▼, aby podświetlić pozycję Format obrazu.

3. Naciśnij przycisk ◄/►, aby wybrać format obrazu odpowiedni dla formatu sygnału wideo i spełniający

Twoje oczekiwania dotyczące wyświetlania.

Polski

Informacje dotyczące współczynnika kształtu

Na poniższych rysunkach ciemne fragmenty stanowią nieaktywne obszary,

natomiast białe fragmenty są obszarami aktywnymi. Menu ekranowe OSD mogą być wyświetlane na tych nieużywanych czarnych obszarach.

1. Automatyczny: Skaluje obraz proporcjonalnie, aby dopasować wyjściową rozdzielczość projektora w poziomie. Jest to tryb odpowiedni dla sygnału źródłowego w formacie innym niż 4:3, kiedy ma być uzyskana największa powierzchnia ekranu bez konieczności zmiany formatu obrazu.

Obraz 4:3

2. Rzeczywiste: Projekcja obrazu następuje w oryginalnej rozdzielczości i wykonywana jest zmiana rozmiaru w celu dopasowania do obszaru wyświetlania. W przypadku sygnałów wejściowych o niższej rozdzielczości wyświetlany obraz będzie mniejszy od obrazu dopasowanego do pełnego ekranu. W razie potrzeby można dopasować ustawienia zmiany wielkości obrazu lub przesunąć projektor dalej od ekranu, aby zwiększyć rozmiar obrazu. Konieczne może być także ponowne ustawienie ostrości projektora po dokonaniu tych ustawień.

3. 4:3: Skaluje obraz, aby można go

było wyświetlać na środku ekranu ze współczynnikiem kształtu 4:3. Jest to najbardziej odpowiednie ustawienie dla obrazów 4:3, np. w monitorach komputerowych, odbiornikach telewizyjnych o standardowej rozdzielczości i w przypadku lmów DVD w formacie 4:3, ponieważ powoduje ono wyświetlenie obrazu bez zmiany formatu.

Obraz 4:3

4. 16:10: Skaluje obraz, aby można go

było wyświetlać na środku ekranu ze współczynnikiem kształtu 16:10. Jest to najbardziej odpowiednie ustawienie dla obrazów w formacie 16:10, ponieważ powoduje ono wyświetlanie obrazów bez zmiany formatu.

Obraz 16:10

Obraz 4:3

5. 16:9: Skaluje obraz, aby można go

było wyświetlać na środku ekranu ze współczynnikiem kształtu 16:9. Jest to najbardziej odpowiednie ustawienie dla obrazów w formacie 16:9, ponieważ powoduje ono wyświetlanie obrazów bez zmiany formatu.

Obraz 16:9

Optymalizacja obrazu

Używanie funkcji Kolor ściany

W przypadku projekcji na kolorowej powierzchni, np. na ścianie pomalowanej na inny kolor niż biały, funkcja Kolor ściany umożliwia korekcję kolorów wyświetlanego obrazu, aby zapobiec ewentualnym rozbieżnościom kolorów między obrazem źródłowym a wyświetlanym.

Aby użyć tej funkcji, należy przejść do menu WYŚWIETLACZ > Kolor ściany i nacisnąć przycisk ◄/►, aby wybrać kolor, który najlepiej odpowiada kolorowi powierzchni projekcji. Dostępnych jest do wyboru wiele wstępnie skalibrowanych kolorów: Jasnożółty, Różowy, Jasnozielony, Niebieski i

Tablica.

Wybór trybu obrazu

Projektor wyposażony jest w wiele wstępnie ustawionych trybów obrazu, dlatego też można wybrać jeden z nich w celu dopasowania do warunków roboczych i typu sygnału wejściowego.

Aby wybrać odpowiedni tryb pracy, który spełnia oczekiwania, można wykonać jedną z poniższych czynności.

y Naciśnij kilkakrotnie przycisk MODE/ENTER na projektorze, aż wybrany zostanie żądany tryb.

Polski

y Przejdź do menu OBRAZ > Tryb obrazu i naciśnij przycisk ◄/►, aby wybrać żądany tryb.

1. Tryb Dynamiczny: Maksymalna jasność wyświetlanego obrazu. Tryb ten jest odpowiedni dla

warunków, w których wymagana jest wyjątkowo wysoka jasność, np. w przypadku używania projektora w dobrze oświetlonych pomieszczeniach.

2. Tryb Prezentacja: przeznaczony jest dla prezentacji. W tym trybie jasność jest podbita i

dostosowana do kolorów komputera lub notebooka.

3. Tryb sRGB: Maksymalna czystość kolorów RGB, umożliwiające najbliższe rzeczywistości

odtworzenie obrazów, niezależnie od ustawienia jasności. Tryb ten jest najbardziej odpowiedni w przypadku oglądania zdjęć wykonanych aparatem cyfrowym zgodnym z przestrzenią sRGB i odpowiednio skalibrowanym, a także w przypadku uzyskiwania podglądu programów gracznych i do rysowania, np. AutoCAD.

4. Tryb Żywe: Odpowiedni do odtwarzania obrazów. Zapewnia wyświetlanie żywych kolorów.

5. Tryb Infograka: przeznaczony jest dla prezentacji. Tryb ten uwydatnia kolory podczas wyświetlania

prezentacji z wieloma wykresami.

6. Tryb Użytkownik 1: Przywołuje ustawienia spersonalizowane w oparciu o aktualnie dostępne tryby

obrazu.

Ustawianie trybu Użytkownik 1

Można użyć jednego z trybów obrazu (oprócz Użytkownik 1) jako punktu początkowego i dopasować ustawienia, jeśli żaden z dostępnych trybów obrazu nie spełnia wymagań użytkownika.

Polski

1. Naciśnij przycisk MENU/EXIT, aby otworzyć menu ekranowe (OSD).

2. Przejdź do menu OBRAZ > Tryb obrazu.

3. Naciśnij przycisk ◄/►, aby wybrać tryb Użytkownik 1.

4. Naciśnij przycisk ▼, aby podświetlić pozycję Tryb odniesienia.

Funkcja ta jest dostępna tylko wtedy, gdy w podmenu Tryb obrazu wybrany zostanie

tryb Użytkownik 1.

5. Naciśnij przycisk ▼, aby wybrać pozycję podmenu, która ma być zmieniona, a następnie ustaw wartość za pomocą przycisku ◄/►. Patrz rozdział „Prawa autorskie” w celu uzyskania szczegółowych informacji.

Szczegółowa regulacja jakości obrazu w trybach użytkownika

W zależności od wykrytego rodzaju sygnału i wybranego trybu obrazu niektóre z poniższych funkcji mogą być niedostępne. Zależnie od potrzeb należy odpowiednio dopasować te funkcje poprzez ich wybranie i naciśnięcie przycisku ◄/► na projektorze lub na pilocie zdalnego sterowania.

Regulacja parametru Jasność

Im wyższa wartość, tym jaśniejszy obraz. Natomiast, im niższa wartość ustawienia, tym ciemniejszy obraz. Należy dopasować to ustawienie w taki sposób, aby czarne obszary obrazu były rzeczywiście ciemne, a detale w tych obszarach były widoczne.

Regulacja parametru Kontrast

Im wyższa wartość, tym większy kontrast. Należy użyć tego parametru, aby ustawić szczytowy poziom bieli po tym, jak wcześniej dopasowane zostało ustawienie Jasność do wybranego wyjścia i warunków projekcji.

Regulacja parametru Kolor

Niższa wartość ustawienia generuje mniej nasycone kolory. Jeżeli ustawienie to jest za wysokie, kolory na obrazie będą przesycone, sprawiając, że obraz będzie nierealistyczny.

Regulacja parametru Odcień

Im wyższa wartość, tym obraz robi się bardziej czerwony. Im mniejsza wartość, tym obraz robi się bardziej zielony.

Regulacja parametru Ostrość

Im wyższa wartość, tym obraz jest ostrzejszy. Im niższa wartość, tym obraz staje się bardziej miękki.

Regulacja parametru Brilliant Color

W przypadku tej funkcji zastosowany jest nowy algorytm przetwarzania kolorów oraz ulepszenia poziomów systemowych, które umożliwiają osiągnięcie większej jasności przy jednoczesnym zapewnieniu bardziej realnych i bardziej wyrazistych kolorów na obrazie. Umożliwia to uzyskanie o ponad 50 % większej jasności w obrazach średnio stonowanych, które są charakterystyczne dla materiałów wideo i scen naturalnych w taki sposób, aby projektor generował obrazy w realistycznych i naturalnych kolorach. Jeśli preferowane są obrazy z taką jakością, należy wybrać opcję Wł. W przeciwnym razie należy wybrać opcję Wył.

Po wybraniu opcji Wył. funkcja Temper. kolorów będzie niedostępna.

Wybór parametru Temper. kolorów

Opcje, które dostępne są dla ustawień temperatury barwowej*, uzależnione są od wybranego typu sygnału.

1. Zimno: Biel obrazu jest przesunięta w stronę niebieskiego.

2. Normalny: Zachowanie normalnego odcienia bieli.

3. Ciepło: Biel obrazu jest przesunięta w stronę czerwonego.

*Informacje dotyczące temperatury barwowej:

Istnieje wiele różnych odcieni, które z wielu powodów uznawane są za kolor „biały”. Jedna z popularnych metod przedstawiania bieli to „temperatura kolorów”. Kolor biały przy niskiej temperaturze barwowej przesycony jest kolorem czerwonym. Z kolei kolor biały przy wysokiej temperaturze barwowej wydaje się być zbytnio przesycony kolorem niebieskim.

Ustawienie preferowanej temperatury barwowej

Aby ustawić preferowaną temperaturę barwową:

1. Zaznacz pozycję Temper. kolorów, a następnie wybierz opcję Ciepło, Normalny lub Zimno,

naciskając przycisk ◄/► na projektorze lub pilocie zdalnego sterowania.

2. Naciśnij przycisk ▼, aby podświetlić pozycję Regulowanie Temper. koloru, a następnie naciśnij

przycisk MODE/ENTER. Wyświetlana jest strona Regulowanie Temper. koloru.

3. Naciśnij przycisk ▲/▼, aby wybrać element do zmiany, a następnie wyreguluj wartości, naciskając

przycisk ◄/►.

y Wzmocnienie R/Wzmocnienie G/Wzmocnienie B: Regulacja poziomów kontrastu

kolorów czerwony, zielony i niebieski.

y Przesunięcie R/Przesunięcie G/Przesunięcie B: Regulacja poziomów jasności kolorów

czerwony, zielony i niebieski.

4. Naciśnij przycisk MENU/EXIT, aby wyjść z menu i zapisać ustawienia.

Polski

Zarządzanie kolorami 3D

W większości przypadków instalacyjnych, zarządzanie kolorami nie będzie konieczne, np. w sali lekcyjnej, sali konferencyjnej, czy poczekalni, gdzie światła są zapalone przez cały czas, bądź w pomieszczeniach,w których wpada światło dzienne przez okna budynku.

Użycie zarządzania kolorami należy brać pod uwagę tylko w przypadku trwałego montażu projektora w miejscach, gdzie kontrolowany jest poziom oświetlenia, np. w salach konferencyjnych, salach wykładowych lub w pomieszczeniach wyposażonych w kino domowe. Zarządzanie kolorami zapewnia precyzyjne dopasowanie kolorów w celu uzyskania dokładniejszego odwzorowania kolorów, jeżeli istnieje taka potrzeba.

Właściwe zarządzanie kolorami można tylko uzyskać w kontrolowanych i powtarzalnych warunkach projekcji. Do pomiaru odwzorowania kolorów należy użyć kolorymetru (miernika koloru światła) i zapewnić odpowiedni zestaw obrazów źródłowych. Narzędzia te nie są dostarczane wraz z projektorem, jednakże sprzedawca projektora powinien być w stanie udzielić odpowiednich porad lub nawet skierować do doświadczonego instalatora.

Zarządzenie kolorami pozwala na regulację sześciu zestawów kolorów (RGBCMY). W przypadku wybrania każdego koloru, możliwe jest niezależne dopasowanie jego zakresu i nasycenia zgodnie z własnymi preferencjami.

W przypadku zakupu płyty testowej zawierającej różne wzorce testowe kolorów można jej użyć do testowania sposobu wyświetlania kolorów na monitorach, telewizorach, projektorach itd. W tym celu należy wyświetlić za pomocą projektora obraz z płyty, a następnie przejść do menu Zarządzanie kolorami 3D w celu dokonania regulacji.

W celu regulacji ustawień:

1. Przejdź do menu OBRAZ i podświetl pozycję Zarządzanie kolorami 3D.

Polski

Naciśnij przycisk MODE/ENTER, po czym nastąpi wyświetlenie strony Zarządzanie kolorami 3D.

3. Wybierz pozycję Kolor podstawowy, a następnie naciśnij przycisk ◄/►, aby wybrać kolor: czerwony, zielony, niebieski, cyjan, magenta lub żółty.

4. Naciśnij przycisk ▼, aby podświetlić pozycję Barwa, a następnie naciśnij przycisk ◄/►, aby wybrać zakres danego koloru. Zwiększenie zakresu powoduje uwzględnienie kolorów składających się w większych proporcjach z dwóch sąsiadujących kolorów. Aby uzyskać informacje na temat wzajemnej zależności kolorów, należy zapoznać się z rysunkiem przedstawionym z prawej strony.

Na przykład, jeśli wybrany zostanie kolor czerwony, a jego zakres ustawiony będzie na wartość 0, nastąpi wybranie tylko czystego koloru czerwonego dla wyświetlanego obrazu. Zwiększenie tego zakresu spowoduje uwzględnienie koloru czerwonego zbliżonego do koloru żółtego i magenta.

5. Naciśnij przycisk ▼, aby podświetlić pozycję Nasycenie i dopasować wartości do własnych preferencji poprzez naciśnięcie przycisku ◄/►. Wszelkie dokonane regulacje będzie można niezwłocznie zaobserwować na ekranie.

Na przykład, jeśli wybrany zostanie kolor czerwony, a jego wartość zostanie ustawiona na poziomie 0, wpłynie to tylko na nasycenie czystego koloru czerwonego.

CZERWONY

Magenta Cyjan

Żółty

NIEBIESKI

ZIELONY

Nasycenie określa ilość koloru dla danego obrazu. Niższe ustawienia generują mniej

nasycone kolory; ustawienie „0” całkowicie usuwa dany kolor z obrazu. Jeśli nasycenie jest zbyt wysokie, kolor będzie zbyt mocny i nierealistyczny.

6. Naciśnij przycisk ▼, aby podświetlić pozycję Wzmocnienie i dopasować wartości do własnych preferencji poprzez naciśnięcie przycisku ◄/►. Wpłynie to na poziom kontrastu wybranego koloru podstawowego. Wszelkie dokonane regulacje będzie można niezwłocznie zaobserwować na ekranie.

7. Powtórz czynności od 3 do 6 w celu regulacji pozostałych kolorów.

8. Upewnij się, że zostały wykonane wszystkie wymagane regulacje.

9. Naciśnij przycisk MENU/EXIT, aby wyjść z menu i zapisać ustawienia.

Resetowanie bieżącego lub wszystkich trybów obrazu

1. Przejdź do menu OBRAZ i podświetl pozycję Resetuj ustawienia obrazu.

2. Naciśnij przycisk MODE/ENTER, a następnie naciśnij przycisk ▲/▼, aby wybrać pozycję Bieżące lub Wszystkie.

y Bieżące: powrót z bieżącego trybu obrazu do początkowych ustawień fabrycznych. y Wszystkie: powrót do wszystkich początkowych ustawień fabrycznych, poza trybem

Użytkownik 1 w menu OBRAZ.

Zdalne przełączanie stron

Przed użyciem funkcji stronicowania podłącz projektor do komputera PC lub komputera notebook kablem USB. Patrz rozdział „Podłączanie projektora” na stronie 23 w celu uzyskania szczegółowych informacji.

Jeśli funkcja zdalnego przełączania stron nie działa, należy sprawdzić, czy połączenie USB jest prawidłowo wykonane, a także, czy w przypadku sterownika myszy w komputerze zainstalowana jest najnowsza wersja.

Funkcja zdalnego przełączania stron nie jest obsługiwana w systemie Microsoft

Windows® 98. Zalecane jest korzystanie z systemu Windows® XP lub nowszego.

Zamrażanie obrazu

Aby zamrozić obraz, należy nacisnąć przycisk FREEZE na pilocie. Na ekranie pojawi się słowo

„ZATRZYMANIE”. Aby wyłączyć funkcję, naciśnij dowolny przycisk na projektorze lub na pilocie.

Jeśli następujące przyciski są dostępne na pilocie, nie należy ich naciskać do

zwalniania funkcji: LASER, #2, #5, PAGE +/PAGE -.

Polski

Nawet, jeśli obraz na ekranie jest zamrożony, urządzenia wideo lub inne nadal go odtwarzają. Jeśli podłączone urządzenia zostały wyposażone w aktywne wyjście dźwięku, dźwięk będzie nadal słyszalny nawet, przy zatrzymanym obrazie.

Ukrywanie obrazu

Aby przyciągnąć uwagę publiczności do wykonującego prezentację, można użyć przycisku ECO BLANK na projektorze lub na pilocie w celu ukrycia obrazu ekranowego. Po uaktywnieniu tej funkcji przy podłączonym wejściu audio dźwięk będzie nadal słyszany.

Można ustawić czas wyświetlania pustego ekranu w menu KONFIG. SYSTEMU: Podstawowa > Ustawienia operacyjne > Timer wygaszenia, aby zapewnić automatyczne przywrócenie wyświetlania obrazu po ustawionym czasie, jeżeli w odniesieniu do pustego ekranu nie zostanie podjęte żadne działanie. Długość czasu można ustawić w zakresie od 5 do 30 minut w odstępach 5-minutowych.

Jeśli domyślny czas jest odpowiedni dla prezentacji, należy wybrać opcję Wył. Bez względu na to, czy uaktywniona jest funkcja Timer wygaszenia, można nacisnąć dowolny przycisk

na projektorze lub na pilocie zdalnego sterowania w celu przywrócenia obrazu.

y Nie należy blokować obiektywu projekcyjnego, ponieważ może to spowodować,

że blokujący przedmiot nagrzeje się.

Polski

Blokada przycisków sterowania

Poprzez zablokowanie przycisków sterowania można zapobiec przypadkowym zmianom ustawień projektora, np. przez dzieci. Po włączeniu funkcji Blokada klawiszy panelu nie będą działać żadne przyciski na projektorze z wyjątkiem przycisku ZASILANIA.

1. Przejdź do menu KONFIG. SYSTEMU: Podstawowa > Blokada klawiszy panelu i wybierz opcję Wł., naciskając przycisk ◄/► na projektorze lub na pilocie. Pojawi się komunikat potwierdzenia.

2. Podświetl opcję Tak i naciśnij przycisk MODE/ENTER.

Aby wyłączyć funkcję Blokada klawiszy panelu, przejdź za pomocą pilota do menu KONFIG. SYSTEMU: Podstawowa > Blokada klawiszy panelu i naciśnij przycisk ◄/►, aby wybrać opcję Wył.

y Po uaktywnieniu funkcji Blokada klawiszy panelu przyciski na pilocie będą nadal

działać.

y Naciśnięcie przycisku w celu wyłączenia projektora bez dezaktywacji funkcji

Blokada klawiszy panelu powoduje, że po następnym uruchomieniu projektora blokada pozostanie włączona.

Obsługa projektora na dużych wysokościach

Zalecamy używanie opcji Tryb dużej wysokości, gdy miejsce użytkowania projektora znajduje się na wysokości 1500-5000 m nad poziomem morza przy temperaturze otoczenia w zakresie 0°C-30°C.

Nie należy używać opcji Tryb dużej wysokości, jeżeli wysokość nad poziomem morza

mieści się w przedziale od 0 m do 1500 m, a temperatura otoczenia wynosi od 0°C do 35°C. Projektor będzie nadmiernie schłodzony, jeśli w takich warunkach tryb ten zostanie włączony.

Aby uaktywnić Tryb dużej wysokości:

1. Naciśnij przycisk MENU/EXIT, a następnie naciśnij przycisk ◄/►, aby wybrać menu KONFIG.

SYSTEMU: Zaawansowana.

2. Naciśnij przycisk ▼, aby wybrać pozycję Tryb dużej wysokości, a następnie naciśnij przycisk ◄/►, aby wybrać opcję Wł. Następuje wyświetlenie komunikatu potwierdzenia.

3. Podświetl opcję Tak i naciśnij przycisk MODE/ENTER.

Praca w trybie „Tryb dużej wysokości” może spowodować większy poziom hałasu, ponieważ konieczne jest uzyskanie większej prędkości działania wentylatora w celu poprawy chłodzenia i wydajności całego systemu.

W przypadku użytkowania projektora w innych ekstremalnych warunkach, poza opisanymi powyżej, może on wykazywać objawy automatycznego wyłączania w celu ochrony projektora przed przegrzaniem. W takich przypadkach należy przełączyć urządzenie w tryb dużej wysokości, aby rozwiązać te problemy. Jednakże, nie oznacza to, że projektor może działać we wszystkich nieprzyjaznych lub ekstremalnych warunkach.

Regulacja dźwięku

Regulacja dźwięku wykonywana w sposób przedstawiony poniżej, będzie wpływać na działanie głośnika (-ów) projektora. Należy upewnić się, że wykonane zostało prawidłowe połączenie z wyjściem audio projektora. Patrz, „Podłączanie projektora” na stronie 23 w celu uzyskania informacji o podłączeniu wejścia audio.

Sygnał wejściowy Wejście audio AUDIO OUT

PC Mini jack Mini jack

HDMI-1, HDMI-2/MHL HDMI Mini jack

VIDEO RCA Mini jack

S-VIDEO RCA Mini jack

Wyciszanie dźwięku

W celu tymczasowego wyłączenia dźwięku:

y Używanie pilota zdalnego sterowania

Naciśnij przycisk MUTE, aby tymczasowo wyłączyć dźwięk. Po wyłączeniu dźwięku w prawym górnym rogu ekranu pojawi się ikona . Aby przywrócić dźwięk, naciśnij ponownie przycisk MUTE.

y Używanie menu

1. Naciśnij przycisk MENU/EXIT, a następnie naciśnij przycisk ◄/►, aby wybrać menu KONFIG.

SYSTEMU: Zaawansowana.

2. Naciśnij przycisk ▼, aby podświetlić pozycję Ustawienia dźwięku, a następnie naciśnij przycisk

MODE/ENTER. Wyświetlona zostanie strona Ustawienia dźwięku.

3. Podświetl pozycję Wycisz, a następnie naciśnij przycisk ◄/►, aby wybrać opcję Wł.

Aby przywrócić dźwięk, powtórz kroki 1-3, a następnie naciśnij przycisk ◄/►, aby wybrać opcję Wył.

Regulacja poziomu głośności

Regulacja poziomu głośności:

y Używanie pilota zdalnego sterowania

Naciśnij przycisk lub , aby wybrać żądany poziom głośności.

y Używanie menu

Polski

1. Powtórzyć czynności 1-2 opisane powyżej.

2. Nacisnąć przycisk ▼, aby podświetlić pozycję Głośność, a następnie nacisnąć przycisk ◄/►, aby

wybrać żądany poziom głośności.

Regulacja poziomu dźwięku mikrofonu

W celu regulacji poziomu głośności mikrofonu naciśnij przycisk MIC/VOL (+/-) na pilocie albo:

1. Powtórzyć czynności 1-2 opisane powyżej.

2. Nacisnąć przycisk ▼, aby podświetlić pozycję Głośność mikrofonu, a następnie nacisnąć przycisk

◄/►, aby wybrać żądany poziom głośności.

Używanie wzorca testowego

Projektor ten ma funkcję siatkowego wzorca testowego. Funkcja ta umożliwia dostosowanie rozmiaru obrazu i długości ogniskowej w celu wyświetlania obrazu bez zniekształceń.

Aby wyświetlić wzorzec testowy, otwórz menu OSD i przejdź do pozycji KONFIG. SYSTEMU: Zaawansowana > Wzorzec testowy, a następnie naciśnij przycisk ◄/►, aby wybrać opcję Wł.

Używanie przycisku Quick Install

Projektor ten jest wyposażony w przyciski skrótu dla funkcji Instalacja projektora, Wzorzec testowy i Korekcja trapezowa.

Polski

Naciśnij przycisk QUICK INSTALL na pilocie, a następnie naciśnij przycisk ▲/▼, aby wybrać opcję:

y Instalacja projektora: Patrz rozdział „Instalacja” na stronie 18. y Wzorzec testowy: Patrz rozdział „Używanie wzorca testowego” na stronie 43. y Korekcja trapezu 2D: Patrz rozdział „Wykonywanie korekcji trapezowej 2D” na stronie 29.

Sterowanie projektorem przez przewodową sieć LAN

Gdy komputer i projektor są połączone prawidłowo z tą samą siecią LAN, projektorem można zarządzać przez „przewodową sieć LAN” za pomocą przeglądarki internetowej na komputerze.

Konguracja ustawień przewodowej sieci LAN

W środowisku DHCP:

1. Podłącz jeden koniec kabla RJ45 do gniazda RJ45 sieci LAN projektora, a drugi koniec do portu RJ45.

Podłączając kabel RJ45, należy uważać, aby go nie zagiąć, aby uniknąć szumów lub

innych zakłóceń sygnału.

2. Naciśnij przycisk MENU/EXIT, a następnie naciśnij przycisk ◄/►, aby wybrać menu KONFIG. SYSTEMU: Zaawansowana.

3. Naciśnij przycisk ▼, aby podświetlić pozycję Ustawienia sieciowe, a następnie naciśnij przycisk MODE/ENTER. Wyświetlona zostanie strona Ustawienia sieciowe.

4. Naciśnij przycisk ▼, aby podświetlić pozycję Przewodowa sieć LAN, a następnie naciśnij przycisk MODE/ENTER. Wyświetlona zostanie strona Przewodowa sieć LAN.

5. Podświetl pozycję DHCP, a następnie naciśnij przycisk ◄/►, aby wybrać opcję Wł.

6. Odczekaj około 15-20 sekund i wejdź ponownie na stronę Przewodowa sieć LAN.

7. Wyświetlone zostaną ustawienia Adres IP, Maska podsieci, Domyślna bramka i Serwer DNS.

Zapisz adres IP widoczny w wierszu Adres IP.

Przewodowa sieć LAN

Stan

DHCP

Adres IP Maska podsieci Domyślna bramka Serwer DNS Zastosuj

Podłączanie projektora

Wł.

ZAKOŃCZ

Jeśli adres IP nadal nie będzie widoczny, skontaktuj się z administratorem usług

internetowych.

W środowisku innym niż DHCP:

1. Powtórzyć czynności 1-4 opisane powyżej.

2. Podświetl pozycję DHCP, a następnie naciśnij przycisk ◄/►, aby wybrać opcję Wył.

3. Skontaktuj się z administratorem usług internetowych w celu uzyskania informacji o ustawieniach

Adres IP, Maska podsieci, Domyślna bramka i Serwer DNS.

4. Naciśnij przycisk ▼, aby wybrać pozycję do modykacji, a następnie naciśnij przycisk MODE/

ENTER.

Przewodowa sieć LAN

Stan DHCP

Adres IP

Maska podsieci Domyślna bramka Serwer DNS Zastosuj

Podłączanie projektora

Wł.

ZAKOŃCZ

Polski

5. Naciśnij przycisk ◄/►, aby przesunąć kursor, a następnie naciśnij przycisk ▲/▼, aby wprowadzić

wartości.

Adres IP

6. Naciśnij przycisk MODE/ENTER, aby zapisać ustawienia. Naciśnij przycisk MENU/EXIT, jeśli nie

chcesz zapisywać ustawień.

7. Naciśnij przycisk ▼, aby podświetlić pozycję Zastosuj, a następnie naciśnij przycisk MODE/

ENTER.

Zdalne sterowanie projektorem za pomocą przeglądarki internetowej

Jeśli projektor z prawidłowo ustawionym adresem IP jest włączony lub znajduje się w trybie gotowości, można sterować nim przy użyciu dowolnego komputera połączonego z tą samą siecią LAN.

Polski

1. Wpisz adres projektora w pasku adresu przeglądarki i kliknij przycisk Idź.

2. Wyświetlona zostanie strona zdalnej obsługi sieciowej. Za pomocą tej strony (Crestron eControl) można obsługiwać projektor, tak jak przy użyciu pilota lub panelu sterowania projektora.

W celu przełączenia źródła sygnału wejściowego należy kliknąć żądany sygnał.

Lista źródeł może być inna w zależności od dostępnych złączy projektora.

„Video” oznacza sygnał wideo.

Menu Automatyczny PC Pusty Wejście ▲( ) ▼( ) ◄( ) ►( )

OK Służy do uaktywniania wybranej pozycji menu ekranowego OSD.

Patrz rozdział „Pilot zdalnego sterowania” na stronie 15 w celu uzyskania szczegółowych informacji.

Za pomocą strony narzędzi można zarządzać projektorem, kongurować ustawienia sieci LAN i zabezpieczyć dostęp do zdalnej obsługi sieciowej tego projektora.

1. Możliwość nazwania projektora, śledzenia jego lokalizacji i osoby z niego korzystającej.

2. Można dostosować ustawienia sterowania przez przewodową sieć LAN.

3. Po wprowadzeniu ustawienia dostęp do zdalnej obsługi sieciowej projektora będzie zabezpieczony

hasłem.

4. Po wprowadzeniu ustawienia dostęp do strony narzędzi będzie zabezpieczony hasłem.

5. Naciśnij przycisk Zakończ, aby wrócić na stronę zdalnej obsługi sieciowej.

Polski

Po wprowadzeniu ustawień należy nacisnąć przycisk Wyślij, aby zapisać dane w

pamięci projektora.

Należy pamiętać, że w przypadku pozycji z poniższej listy obowiązuje limit znaków (łącznie ze spacjami i innymi znakami interpunkcyjnymi):

Kategoria Pozycja Maksymalna liczba znaków

Crestron Control Adres IP 15

IP ID 4

Port 5

Projektor Nazwa projekt. 22

Położenie 22

Przypisany do (nie dotyczy)

Konguracja sieci DHCP (Włączony) 15

Adres IP 15

Maska podsieci 15

Domyślna bramka 15

Serwer DNS (nie dotyczy)

Hasło użytkownika Włączone (nie dotyczy)

Nowe hasło 15

Potwierdź 15

Kategoria Pozycja Maksymalna liczba znaków

Hasło administratora Włączone (nie dotyczy)

Polski

Nowe hasło 15

Potwierdź 15

Na stronie Informacje wyświetlane są informacje o projektorze i jego stanie.

Naciśnij przycisk Zakończ, aby wrócić na stronę zdalnej obsługi sieciowej.

Szczegółowe informacje można znaleźć w witrynie http://www.crestron.com i www.crestron.com/

getroomview.

Wyłączanie projektora

1. Naciśnij przycisk ZASILANIA lub OFF. Pojawi się komunikat potwierdzenia. W przypadku braku reakcji w ciągu kilku sekund, komunikat ten znika.

2. Ponownie naciśnij przycisk ZASILANIA lub OFF. Kontrolka POWER zacznie migać na pomarańczowo, a lampa projektora zostanie wyłączona.

3. Po ukończeniu chłodzenia rozlegnie się „dźwięk wyłączania”. Kontrolka POWER będzie świecić na pomarańczowo, a wentylatory przestaną działać. Wyciągnij kabel zasilający z gniazda.

Obsługa menu

System menu

Należy zwrócić uwagę, że menu ekranowe OSD może różnić się w zależności od wybranego typu sygnału.

Menu główne Podmenu Opcje

Polski

WYŚWIETLACZ

Kolor ściany

Format obrazu

Korekcja trapezu 2D

Dopasowanie narożnika

Położenie

Faza

Wielkość horyz.

Zoom cyfrowy

Tryb 3D

Synchron. 3D, odwrócony

Zapisz ustawienia 3D

Wył./Jasnożółty/Różowy/Jasnozielony/ Niebieski/Tablica

Automatyczny/ Rzeczywiste/4:3/16:9/16:10

Lewy górny/Prawy górny/Lewy dolny/ Prawy dolny

PC: 1,0x~2,0x Wideo: 1,0x~1,8x

Automatyczny/Wył./Ramka sekwen./ Pakowanie ramek/Góra-dół/Obok siebie

Wył./Odwrócony

Ustawienia 3D 1/Ustawienia 3D 2/ Ustawienia 3D 3

Zastosuj ustawienia 3D

Ustawienia 3D 1/Ustawienia 3D 2/ Ustawienia 3D 3/Wył.

Menu główne Podmenu Opcje

Polski

2. OBRAZ

Tryb obrazu

Tryb odniesienia

Jasność

Kontrast

Kolor

Odcień

Ostrość

Brilliant Color Wł./Wył.

Temper. kolorów Zimno/Normalny/Ciepło

Regulowanie Temper. koloru

Kolor podstawowy R/G/B/C/M/Y

Zarządzanie kolorami 3D

Odcień

Nasycenie

Dynamiczny/Prezentacja/sRGB/ Infograka/(3D)/Żywe/Użytkownik 1

Dynamiczny/Prezentacja/sRGB/ Infograka/(3D)/Żywe

Wzmocnienie R/Wzmocnienie G/ Wzmocnienie B/Przesunięcie R/ Przesunięcie G/Przesunięcie B

ŹRÓDŁO

Wzmocnienie

Resetuj ustawienia obrazu

Szybkie autowyszukiwanie

Zakres HDMI Automatyczny/Pełny/Ograniczony

Odwz. przestrzeni kolorów

Bieżące/Wszystkie/Anuluj

Wł./Wył.

Automatyczny/RGB/YUV

Menu główne Podmenu Opcje

Język

Polski

KONFIG. SYSTEMU: Podstawowa

Instalacja projektora

Menu ustawień

Ustawienia operacyjne

Przednia tablica/Tylna tablica/Tylny sut/ Przedni sut

Menu czasu wyświetlania

Położenie menu

Komunikat przypomnienia

Bezpośrednie zasilanie wł.

Zasilanie sygnału wł. Wł./wył. komputera, wł./wył. HDMI

Automatyczne wyłączanie

Automatyczne ukrywanie obrazu na ekranie

Timer wygaszenia

5 s/10 s/20 s/30 s/Zawsze

Środek/Lewy górny/Prawy górny/ Prawy dolny/Lewy dolny

Wł./Wył.

Wył./3 min/10 min/15 min/20 min/ 25 min/30 min

Wł./Wył.

Wył./5 min/10 min/15 min/20 min/ 25 min/30 min

Licznik uśpienia

Reset Filter Timer Resetuj/Anuluj

Zdalny odbiornik Przód+Tył/Przód/Tył

Blokada klawiszy panelu

Kolor tła BenQ/Czarny/Niebieski/Purpurowy

Ekran powitalny BenQ/Czarny/Niebieski

Wł./Wył. Tak/Nie

Wył./30 min/1 godz./2 godz./3 godz./ 4 godz./8 godz./12 godz.

Menu główne Podmenu Opcje

Polski

KONFIG. SYSTEMU: Zaawansowana

Tryb dużej wysokości

Wycisz Wł./Wył.

Ustawienia dźwięku

Ustawienia źródła światła

Ustawienia zabezpieczeń

Prędkość transmisji

Ekran testowy Wł./Wył.

Napis zamknięty

Głośność

Głośność mikrofonu

Tryb źródła światła Normalny/Ekonomiczny/Przyciemnianie

Dynamiczna czerń Wł./Wył.

Informacje o źródle światła

Zmień hasło

Zmiana ustawień zabezpieczeń

Blokada włączania Wł./Wył.

Wł. napisy zamkn. Wł./Wył.

Wersja napisów CC1/CC2/CC3/CC4

Wł./Wył.

Normalny/Ekonomiczny/Przyciemnianie/ Godziny pracy odpowiednika źródła światła

2400/4800/9600/14400/19200/38400/ 57600/1152000

Wyzwalacz 12V Wł./Wył.

Włącz tryb gotowości sieci/Przełącz do normalnego trybu gotowości

Stan/DHCP/Adres IP/Maska podsieci/ Domyślna bramka/Serwer DNS/Zastosuj

Resetuj/Anuluj

Ust. gotow.

Ustawienia sieciowe

Resetuj wszystkie ustawienia

Sieć

Mikrofon Wł./Wył.

Wyjście monitora Wł./Wył.

Audio przejście Wył./We audio/Audio L/P/HDMI

Przewodowa sieć LAN

Adres MAC

Menu główne Podmenu Opcje

y Źródło y Tryb obrazu y Tryb źródła światła

INFORMACJE

Należy pamiętać, że pozycje menu są dostępne, gdy projektor wykryje co najmniej jedno poprawne źródło sygnału. Jeśli do projektora nie jest podłączony żaden sprzęt, bądź projektor nie wykrył żadnego sygnału, dostęp do pozycji menu jest ograniczony.

Aktualny status systemu

y Rozdzielczość y Format 3D y System kolorów y Czas pracy źródła światła y Wersja oprogramowania

Polski

Opis pozycji menu

FUNKCJA OPIS

Kolor ściany

Format obrazu

Korekcja trapezu 2D

Do poprawiania kolorów wyświetlanego obrazu, gdy powierzchnia projekcji nie jest biała. Patrz rozdział „Używanie funkcji Kolor ściany” na

stronie 37 w celu uzyskania szczegółowych informacji.

Dostępnych jest kilka opcji ustawienia współczynnika kształtu obrazu, w zależności od źródła sygnału wejścia. Patrz rozdział „Wybór formatu

obrazu” na stronie 35 w celu uzyskania szczegółowych informacji.

Dostosowywanie kształtu wyświetlanego obrazu, aby wszystkie linie tworzące cztery kąty były proste. Patrz rozdział „Wykonywanie

korekcji trapezowej 2D” na stronie 29 w celu uzyskania szczegółowych

informacji.

1. Menu WYŚWIETLACZ Dopasowanie

narożnika

Położenie

Faza

Wielkość horyz.

Zoom cyfrowy

Dostosowywanie kształtu wyświetlanego obrazu w celu ustawienia kąta prostego. Patrz rozdział „Regulacja dopasowania narożnika” na stronie 30 w celu uzyskania szczegółowych informacji.

Służy do wyświetlania strony regulacji położenia. Naciśnij przycisk strzałki, aby przesunąć wyświetlany obraz. Naciśnij ten przycisk, aby przewinąć wartości widoczne na dole strony od najmniejszej do największej lub odwrotnie.

Funkcja ta jest dostępna wyłącznie po wybraniu sygnału PC (analogowy RGB).

Służy do dopasowania fazy zegara, aby zmniejszyć zniekształcenia obrazu. Funkcja ta jest dostępna wyłącznie po wybraniu sygnału PC (analogowy RGB).

Służy do regulacji szerokości obrazu. Funkcja ta jest dostępna wyłącznie po wybraniu sygnału PC (analogowy RGB).

Wyświetlanie funkcji zoomu cyfrowego z paskiem zoomu.

y PC: 1,0x~2,0x y Wideo: 1,0x~1,8x

FUNKCJA OPIS

Projektor wyposażony jest w funkcję 3D, która umożliwia oglądanie lmów, klipów wideo i wydarzeń sportowych 3D w bardziej realistyczny sposób poprzez uzyskanie odpowiedniej głębi obrazu. Do oglądania obrazów 3D należy zakładać okulary 3D.

Tryb 3D

Domyślne ustawienie to Automatyczny, w przypadku którego projektor automatycznie wybiera odpowiedni format 3D po wykryciu treści 3D. Jeśli projektor nie rozpoznaje formatu 3D, naciśnij przycisk ◄/►, aby wybrać tryb 3D.

Polski

1. Menu WYŚWIETLACZ

Przy włączonej funkcji 3D:

y Zmniejszy się poziom jasności wyświetlanego obrazu. y Nie można regulować następujących ustawień: Tryb

obrazu i Tryb odniesienia.

y Funkcja korekcji trapezowej umożliwia regulację tylko w

ograniczonym zakresie kąta.

Synchron. 3D, odwrócony

W przypadku stwierdzenia odwrócenia głębi obrazu, należy włączyć tę funkcję, aby rozwiązać problem.

Zapisz ustawienia 3D

Po odpowiednim wyregulowaniu wyświetlania zawartości 3D można włączyć tę funkcję i wybrać ustawienie 3D w celu zapisania bieżących parametrów 3D.

Zastosuj ustawienia 3D

Po zapisaniu ustawienia 3D można je zastosować, wybierając zapisane parametry 3D. Gdy ustawienie 3D zostanie zastosowane, projektor automatycznie odtworzy zapewnianą zawartość 3D, jeśli będzie zgodna z zapisanym ustawieniem 3D.

Dostępne są tylko ustawienia 3D z danymi w pamięci.

Polski

FUNKCJA OPIS

Dostępne są wstępnie zdeniowane tryby obrazu, dlatego możliwa jest

Tryb obrazu

Tryb odniesienia

Jasność

Kontrast

Kolor

2. Menu OBRAZ

optymalizacja ustawień wyświetlanego obrazu, aby dopasować go do typu oglądanego programu. Patrz rozdział „Wybór trybu obrazu” na stronie 37 w celu uzyskania szczegółowych informacji.

Służy do dokonania wyboru trybu obrazu, który najlepiej odpowiada oczekiwanej jakości obrazu oraz do dalszego dostrajania obrazu opierając się na ustawieniach wyszczególnionych na tej samej stronie poniżej. Patrz rozdział „Ustawianie trybu Użytkownik 1” na stronie 38 w celu uzyskania szczegółowych informacji.

Służy do regulacji poziomu jasności obrazu. Patrz rozdział „Regulacja

parametru Jasność” na stronie 38 w celu uzyskania szczegółowych

informacji.

Służy do regulacji stopnia zróżnicowania ciemnych i jasnych obszarów na obrazie. Patrz rozdział „Regulacja parametru Kontrast” na stronie 38 w celu uzyskania szczegółowych informacji.

Służy do regulacji poziomu nasycenia kolorów - ilości każdego z kolorów na obrazie. Patrz rozdział „Regulacja parametru Kolor” na stronie 38 w celu uzyskania szczegółowych informacji.

Funkcja ta jest dostępna wyłącznie po wybraniu sygnału

Wideo lub S-Video w systemie NTSC.

Odcień

Ostrość

Brilliant Color

Temper. kolorów

Regulowanie Temper. koloru

Dostosowywanie czerwonego i zielonego odcienia obrazu. Patrz rozdział „Regulacja parametru Odcień” na stronie 38 w celu uzyskania szczegółowych informacji.

Funkcja ta jest dostępna wyłącznie po wybraniu sygnału

Wideo lub S-Video w systemie NTSC.

Służy do regulacji obrazu w taki sposób, aby był on bardziej ostry lub bardziej miękki. Szczegóły opisano w sekcji „Regulacja parametru

Ostrość” na stronie 38.

Funkcja ta jest dostępna wyłącznie po wybraniu sygnału

Wideo lub S-Video w systemie NTSC.

Dostosowywanie szczytowej wartości bieli przy jednoczesnym zapewnieniu prawidłowego wyświetlania kolorów. Patrz rozdział

„Regulacja parametru Brilliant Color” na stronie 38 w celu uzyskania

szczegółowych informacji.

Patrz rozdział „Wybór parametru Temper. kolorów” na stronie 39 w celu uzyskania szczegółowych informacji.

Patrz rozdział „Ustawienie preferowanej temperatury barwowej” na

stronie 39 w celu uzyskania szczegółowych informacji.

Zarządzanie kolorami 3D

Resetuj ustawienia obrazu

Patrz rozdział „Zarządzanie kolorami 3D” na stronie 39 w celu uzyskania szczegółowych informacji.

Patrz rozdział „Resetowanie bieżącego lub wszystkich trybów obrazu”

na stronie 40 w celu uzyskania szczegółowych informacji.

FUNKCJA OPIS

Polski

Szybkie autowyszukiwanie

3. Menu ŹRÓDŁO

Zakres HDMI

Odwz. przestrzeni kolorów

4. Menu KONFIG. SYSTEMU: Podstawowa Język

Instalacja projektora

Patrz rozdział „Przełączanie sygnałów wejściowych” na stronie 34 w celu uzyskania szczegółowych informacji.

Służy do wyboru typu źródła wejścia dla sygnału HDMI. „Automatyczny” oznacza potwierdzone i zalecane ustawienie. Można także wybrać typ źródła. W przypadku różnych typów źródła obowiązują odmienne standardy jasności.

Ta funkcja jest dostępna wyłącznie po wybraniu sygnału

HDMI.

Patrz rozdział „Zmiana przestrzeni kolorów” na stronie 34 w celu uzyskania szczegółowych informacji.

Służy do ustawienia języka dla menu ekranowego OSD. Patrz rozdział

„Używanie menu” na stronie 31 w celu uzyskania szczegółowych

informacji.

Projektor może być mocowany na sucie lub za ekranem, bądź z co najmniej jedynym lustrem. Patrz rozdział „Instalacja” na stronie 18 w celu uzyskania szczegółowych informacji.

Menu czasu wyświetlania

Służy do ustawiania przedziału czasu, w którym menu OSD pozostaje aktywne po ostatnim naciśnięciu przycisku. Zakres ten waha się od 5 do 30 sekund, przy 5-sekundowych odstępach.

Menu ustawień

Położenie menu

Służy do ustawiania położenia menu ekranowego OSD.

Komunikat przypomnienia

Po wybraniu opcji Wł. projektor będzie przypominał o konieczności wyczyszczenia ltra.

Polski

FUNKCJA OPIS

Bezpośrednie zasilanie wł.

Projektor będzie włączał się automatycznie po podłączeniu kabla zasilającego.

Zasilanie sygnału wł.

Ustawienie domyślne oznacza, że projektor będzie włączał się automatycznie bez naciskania przycisku ZASILANIA lub z trybu gotowości przy aktywnym sygnale z wejścia VGA lub HDMI 1.

Automatyczne wyłączanie

4. Menu KONFIG. SYSTEMU: Podstawowa

Ustawienia operacyjne

Umożliwia automatyczne wyłączenie projektora, jeśli w określonym przedziale czasu nie zostanie wykryte żadne źródło sygnału wejściowego.

Automatyczne ukrywanie obrazu na ekranie

Po wybraniu opcji Wł. obraz będzie wyłączany automatycznie, jeśli przez 3 minuty nie zostanie odebrany żaden sygnał. Aby anulować tę funkcję, należy nacisnąć dowolny przycisk.

Timer wygaszenia

Służy do ustawiania czasu wyświetlania pustego ekranu po uaktywnieniu funkcji „Pusty ekran”, po którym obraz ponownie wyświetlany jest na ekranie. Patrz rozdział „Ukrywanie obrazu” na stronie 41 w celu uzyskania szczegółowych informacji.

Licznik uśpienia

Służy do ustawiania licznika automatycznego wyłączania. Licznik może być ustawiony na wartość w zakresie od 30 minut do 12 godzin.

Zdalny odbiornik

Blokada klawiszy panelu

Kolor tła Wybór efektu tła przy braku sygnału.

Ekran powitalny

Ustawienie, który czujnik podczerwieni (przedni czy tylny) projektora będzie odbierał sygnał z pilota.

Służy do wyłączania lub włączania funkcji wszystkich przycisków panelu, oprócz przycisku Zasilania na projektorze oraz przycisków na pilocie zdalnego sterowania. Patrz rozdział „Blokada przycisków

sterowania” na stronie 42 w celu uzyskania szczegółowych informacji.

Umożliwia dokonanie wyboru ekranu startowego, jaki będzie wyświetlany w trakcie uruchamiania projektora.

FUNKCJA OPIS

Polski

Tryb dużej wysokości

Ustawienia dźwięku

5. Menu KONFIG. SYSTEMU: Zaawansowana

Ustawienia źródła światła

Jest to tryb działania odpowiedni do użytku na dużych wysokościach. Patrz rozdział „Obsługa projektora na dużych wysokościach” na stronie

42 w celu uzyskania szczegółowych informacji.

Patrz rozdział „Regulacja dźwięku” na stronie 42 w celu uzyskania szczegółowych informacji.

Wycisz

Służy do ustawiania funkcji wyciszenia.

Głośność

Służy do regulacji poziomu głośności dźwięku.

Głośność mikrofonu

Regulacja poziomu głośności dźwięku mikrofonu.

Tryb źródła światła

Można ustawić tryb źródła światła Normalny/Ekonomiczny/ Przyciemnianie.

Dynamiczna czerń

Automatyczne wyłączanie jasności obrazu, gdy obraz wyjściowy jest czarny.

Informacje o źródle światła

Wyświetlanie liczby godzin pracy źródła światła w danym trybie źródła światła.

Ustawienia zabezpieczeń

Prędkość transmisji

Wzorzec testowy

Zmień hasło

Przed dokonaniem zmiany hasła, użytkownik zostanie poproszony o podanie starego hasła. Patrz rozdział „Korzystanie z funkcji hasła” na

stronie 32 w celu uzyskania szczegółowych informacji.

Zmiana ustawień zabezpieczeń Blokada włączania

Gdy funkcja Blokada włączania zostanie uaktywniona, przed włączeniem projektora konieczne będzie wprowadzenie aktualnego hasła.

Jeśli 5 razy z rzędu wprowadzone zostanie błędne hasło, projektor od razu automatycznie się wyłączy.

Blokada kontroli Internetu

Gdy funkcja Blokada kontroli Internetu zostanie uaktywniona, przed włączeniem projektora konieczne będzie wprowadzenie hasła.

Należy wybrać taką samą prędkość transmisji, jaka jest obsługiwana przez komputer w celu podłączenia projektora przy użyciu odpowiedniego kabla RS-232 albo zaktualizowania lub pobrania jego oprogramowania układowego. Funkcja ta przeznaczona jest tylko dla wykwalikowanych pracowników serwisu.

Wybór opcji Wł. włącza tę funkcję, a projektor wyświetla siatkowy wzorzec testowy.

Pomaga on dokonanie regulacji rozmiaru i ostrości obrazu oraz umożliwia sprawdzenie, czy na wyświetlanym obrazie występują zniekształcenia.

Polski

FUNKCJA OPIS

Wł. napisy zamkn.

Służy do uaktywniania tej funkcji poprzez wybranie opcji „Wł.”, gdy wybrany sygnał wejściowy zawiera zamknięte napisy.

y Napisy: Wyświetlanie na ekranie list dialogowych, narracji i

efekty dźwiękowych w programach telewizyjnych i lmach, które opracowane są w technice zamkniętych napisów (dla osób

Napis zamknięty

5. Menu KONFIG. SYSTEMU: Zaawansowana

Wyzwalacz 12V

niesłyszących) (zwykle oznaczone w programach telewizyjnych symbolem „CC”).

Wersja napisów

Służy do dokonywania wyboru preferowanego trybu zamkniętych napisów. W celu uzyskania podglądu napisów, należy wybrać CC1, CC2, CC3 lub CC4 (CC1 wyświetla napisy w podstawowym języku dla danego obszaru).

Włączanie lub wyłączanie wyjścia wyzwalacza 12 V. Używane do zasilania urządzeń zewnętrznych, takich jak ekran elektrostatyczny lub regulator światła itp. W celu uzyskania informacji o podłączaniu tego rodzaju urządzeń należy skontaktować się ze sprzedawcą.

Sieć

y Włącz tryb gotowości sieci

Wybór opcji Wł. powoduje włączenie tej funkcję. Projektor zapewnia obsługę funkcji sieciowych w trybie gotowości. Wybór opcji Wył. wyłącza tę funkcję. Projektor nie zapewnia obsługi funkcji sieciowych w trybie gotowości.

Mikrofon

Wybór opcji Wł. włącza funkcję, która umożliwia korzystanie z mikrofonu nawet w trybie wstrzymania.

Ust. gotow.

Wyjście monitora

Wybór opcji „Wł.” włącza tę funkcję. Projektor może przesyłać sygnał VGA, gdy znajduje się on w trybie gotowości, a gniazdo PC jest prawidłowo podłączone do urządzeń. Patrz rozdział „Podłączanie

projektora” na stronie 23 w celu uzyskania informacji na temat

sposobów wykonywania połączeń.

Audio przejście

Naciśnij przycisk ◄/►, aby wybrać źródło do wykorzystania. Patrz rozdział „Podłączanie projektora” na stronie 23 w celu uzyskania informacji na temat sposobów wykonywania połączeń.

Jeśli projektor jest w trybie gotowości, a wszystkie odpowiednie porty są prawidłowo połączone z urządzeniem, projektor może przesyłać sygnał audio do głośnika zewnętrznego. W trybie gotowości wbudowany głośnik zostanie wyciszony.

Włączenie tej funkcji lekko zwiększa zużycie energii w

trybie wstrzymania.

FUNKCJA OPIS

5. Menu KONFIG. SYSTEMU: Zaawansowana

Ustawienia sieciowe

Resetuj wszystkie ustawienia

Polski

Przewodowa sieć LAN

Patrz rozdział „Sterowanie projektorem przez przewodową sieć LAN”

na stronie 44 w celu uzyskania szczegółowych informacji.

Adres MAC

Wyświetlanie adresu mac tego projektora.

Służy do przywracania wszystkich ustawień do wartości fabrycznych.

Poniższe ustawienia nie zostaną zmienione: Położenie,

Instalacja projektora, Język, Tryb dużej wysokości, Ustawienia zabezpieczeń i Prędkość transmisji.

Źródło

Służy do wyświetlania aktualnego źródła sygnału.

Tryb obrazu

Służy do wyświetlania wybranego trybu w menu OBRAZ.

6. Menu INFORMACJE

Aktualny status systemu

W menu INFORMACJE dostępne są informacje o aktualnym stanie projektora.

Tryb źródła światła

Służy do wyświetlania aktualnego trybu źródła światła.

Rozdzielczość

Służy do wyświetlania obsługiwanej rozdzielczości sygnału wejściowego.

Format 3D

Pokazuje bieżący tryb 3D.

System kolorów

Informacje o formacie wprowadzania danych do systemu: NTSC, PAL, SECAM lub RGB.

Czas pracy źródła światła

Wyświetlanie czasu pracy źródła światła.

Wersja oprogramowania

Wyświetlanie wersji oprogramowania projektora.

Konserwacja projektora

Przed przystąpieniem do czynności konserwacyjnych projektora

Polski

y Przed przystąpieniem do czynności konserwacyjnych projektor należy wyłączyć. y W celu wyłączenia projektora należy wykonać czynności opisane w części „Wyłączanie projektora”

na stronie 48.

Właściwa pielęgnacja projektora

W przypadku projektora wymagane jest wykonywanie nieznacznych prac konserwacyjnych. Jedyną czynnością, którą należy wykonywać regularnie, jest czyszczenie obiektywu.

Żadna część projektora nie może być wymontowywana. Jeśli konieczne jest dokonanie wymiany części, należy skontaktować się ze sprzedawcą.

Czyszczenie obiektywu

Obiektyw należy czyścić za każdym razem, gdy na jego powierzchni widoczny będzie kurz lub zabrudzenia.

y Do usuwania kurzu należy używać pojemnika ze sprężonym powietrzem. y W przypadku wystąpienia kurzu lub plam, należy użyć papieru do czyszczenia obiektywów lub

miękkiej szmatki nasączonej środkiem do czyszczenia obiektywów, aby delikatnie przetrzeć powierzchnię obiektywu.

Ostrzeżenie:

Nie wolno używać żadnych włóknin ściernych, środków do czyszczenia o właściwościach zasadowych/kwasowych, proszków ściernych lub rozpuszczalników lotnych, np. alkoholu, benzyny, rozcieńczalnika lub środka owadobójczego. Używanie takich materiałów lub utrzymywanie styczności z gumą lub materiałami winylowymi przez dłuższy czas, może spowodować uszkodzenie powierzchni projektora i materiału, z którego wykonana jest obudowa.

Czyszczenie obudowy projektora

Przed czyszczeniem obudowy należy wyłączyć projektor postępując zgodnie z właściwą procedurą wyłączania, która opisana jest w rozdziale „Wyłączanie projektora” na stronie 48, a następnie odłączyć przewód zasilający.

y Aby usunąć zabrudzenia i kurz, należy przecierać obudowę miękką szmatką pozbawioną włókien. y W celu usunięcia opornych zabrudzeń lub plam, należy nawilżyć miękką szmatkę wodą i detergentem

o neutralnym odczynie pH. Następnie należy przetrzeć obudowę.

Ostrzeżenie:

Nie należy używać wosku, alkoholu, benzenu, rozcieńczalnika ani innych chemicznych środków do czyszczenia. W przeciwnym wypadku obudowa może ulec uszkodzeniu.

Konserwacja ltra antykurzowego

Wymiana ltra antykurzowego

Filtr antykurzowy zapobiega gromadzeniu się kurzu na powierzchni elementu optycznego projektora. Jeśli ltr antykurzowy zabrudzi się lub zablokuje, projektor będzie się mocno nagrzewał, a jakość wyświetlanego obrazu ulegnie pogorszeniu.

1. Po upływie 500 godzin pracy ltra antykurzowego wyświetlony zostanie komunikat z informacją o wymianie. Wybierz przycisk Resetuj, aby wyzerować licznik i wymienić ltr antykurzowy.

2. W przypadku wybrania przycisku Anuluj przypomnienie zostanie wyświetlone po ponownym uruchomieniu projektora i będzie pojawiać się do momentu wybrania przycisku Resetuj.

Uwaga

Wymień teraz ltr

Polski

Po wymianie ltra naciśnij przycisk Resetuj

Filtr > 500 godz.

Resetuj

Anuluj

Ostrzeżenie:

Zaleca się nie używać projektora w zakurzonych ani zadymionych miejscach, aby uniknąć pogorszenia jakości obrazu. Jeśli ltr antykurzowy zostanie zablokowany w stopniu uniemożliwiającym jego wyczyszczenie, należy wymienić go na nowy.

Uwaga:

Podczas wymiany ltra antykurzowego zalecane jest korzystanie z drabiny. Nie należy zdejmować projektora z uchwytu ściennego.

Wymiana bocznego ltra antykurzowego

Polski

1. Wyłącz projektor i odłącz wtyczkę zasilającą od gniazda elektrycznego. Usuń kurz z projektora i okolic otworu wentylacyjnego. Poluzuj 5 śrub mocujących osłonę ltra antykurzowego.

2. Zdejmij osłonę ltra antykurzowego.

4. Wyrównaj otwór modułu nowego ltra antykurzowego ze śrubą mocującą osłony ltra antykurzowego.

5. Dociśnij delikatnie osłonę i przykręć śruby zgodnie ze wskazanym kierunkiem w celu przymocowania osłony ltra antykurzowego do projektora.

3. Wyjmij moduł ltra antykurzowego z projektora.

Wskaźnik LED

LIGHT TEMP POWER

Komunikat systemowy

Zasilania Temperatura Lampka Status i opis

Pomarańczowy - - Tryb gotowości

Polski

Migająca na

zielono

Zielony - - Normalna praca

Migająca na

pomarańczowo

Migająca na

czerwono

Zielony - Czerwona Nieudane uruchomienie CW

Zielony - Pomarańczowy Lampa wygasa.

- - Uruchamianie

- - Normalne chłodzenie przy wyłączaniu zasilania

Migająca na

czerwono

Migająca na

czerwono

Pobieranie

Komunikaty o błędach źródła światła

Zasilania Temperatura Lampka Status i opis

- - CZERWONY Błąd źródła światła podczas normalnego działania

- -

Migająca na

pomarańczowo

Źródło światła nie świeci

Polski

Komunikaty o błędach cieplnych

Zasilania Temperatura Lampka Status i opis

Czerwona Czerwona - Błąd wentylatora 1

Czerwona

Czerwona Zielony - Błąd wentylatora 3

Migająca na

czerwono

- Błąd wentylatora 2

Czerwona

Migająca na

czerwono

Migająca na

czerwono

Migająca na

czerwono

Zielony Czerwona - Błąd temperatury 1

Migająca na

zielono

Czerwona - Błąd wentylatora 5

Migająca na

czerwono

Zielony - Błąd wentylatora 7

- Błąd wentylatora 4

- Błąd wentylatora 6

Rozwiązywanie problemów

Nie można włączyć projektora

Przyczyna Rozwiązanie

Podłącz jeden koniec przewodu zasilającego do gniazda zasilania w Brak prądu w przewodzie zasilającym.

Brak obrazu

Przyczyna Rozwiązanie

projektorze, a drugi koniec do gniazda elektrycznego. Jeśli gniazdo

elektryczne wyposażone jest w przełącznik, upewnij się, że jest on

włączony.

Polski

Źródło obrazu nie jest włączone lub jest podłączone nieprawidłowo.

Projektor nie jest prawidłowo podłączony do urządzenia sygnału wejściowego.

Sygnał wejściowy został nieprawidłowo wybrany.

Włącz źródło obrazu i sprawdź, czy przewód doprowadzania sygnału jest podłączony prawidłowo.

Sprawdź połączenia.

Wybierz prawidłowy sygnał wejściowy za pomocą przycisku SOURCE na projektorze lub pilocie zdalnego sterowania.

Rozmyty obraz

Przyczyna Rozwiązanie

Ostrość obiektywu projekcyjnego jest ustawiona nieprawidłowo.

Projektor i ekran nie są ustawione prawidłowo względem siebie.

Wyreguluj ostrość obiektywu za pomocą pierścienia ostrości.

Dopasuj kąt oraz kierunek projekcji i w razie potrzeby wysokość ustawienia urządzenia.

Pilot zdalnego sterowania nie działa

Przyczyna Rozwiązanie

Baterie są zużyte. Wymień baterie na nowe.

Między pilotem i projektorem znajduje się jakaś przeszkoda.

Użytkownik jest za bardzo oddalony od projektora.

Usuń przeszkodę.

Stań w odległości do 7 metrów (23 stóp) od projektora.

Hasło jest błędne

Przyczyna Rozwiązanie

Użytkownik zapomniał hasła.

Naciśnij i przytrzymaj przez 3 sekundy przycisk AUTO na projektorze lub pilocie zdalnego sterowania. Projektor wyświetli na ekranie zakodowany numer.

2. Zapisz ten numer i wyłącz projektor.

3. Aby odszyfrować ten numer, skorzystaj z pomocy lokalnego centrum serwisowego rmy BenQ. Konieczne może być przedłożenie dowodu zakupu w celu potwierdzenia, że jesteś uprawnionym użytkownikiem danego projektora.

Parametry techniczne

Polski

Parametry optyczne

Rozdzielczość

LX770

1024 x 768

LH770

1920 x 1080

Układ wyświetlania

Jednochipowy DLP™

Źródło światła

Dioda laserowa

Parametry elektryczne

Zasilanie

AC 100-240 V 50-60 Hz (automatyczna) 6,00 A

Pobór mocy

540 W (maks.); < 0,5 W (tryb gotowości)

Parametry mechaniczne

Ciężar

30,4 funta (13,8 kg)

Złącza wyjścia

Głośnik

10 W x1 (wartość międzyszczytowa)

Wyjście sygnału audio

Gniazdo audio PC x 1

Wyjście monitora

15-pinowe D-Sub (żeńskie) x1

USB

Typ A (5 V/1,5 A)

Sterowanie

USB

MINI-B x1

Port szeregowy RS-232

9 pinowe x 1

Odbiornik podczerwieni x 2 Wyzwalacz 12 V

12 V DC (maks. 0,2 A) x1

Sterowanie przez sieć LAN

RJ45 x1

Złącza wejścia

Wejście komputerowe

Wejście RGB

15-pinowe D-Sub (żeńskie) x 2

Wejście sygnału wideo

COMPONENT

15-pinowe D-Sub (żeńskie) x 2

S-VIDEO

4-pinowe złącze Mini DIN x 1

VIDEO

Gniazdo RCA x 1

Wejście sygnału SD/HDTV

Cyfrowe - HDMI x 1

HDMI 2/MHL x1

Wejście sygnału audio

Wejście audio

Gniazdo audio PC x 1 Gniazdo audio RCA (L/R) x 1

Wymagania środowiskowe

Temperatura robocza

0°C-40°C na poziomie morza

Robocza wilgotność względna

10%-90% (bez kondensacji)

Wysokość pracy n.p.m.

0-1499 m przy temperaturze 0°C-35°C 1500-5 000 m przy temperaturze 0°C-30°C

(przy włączonym trybie dużej wysokości)

Temperatura przechowywania

Od -20°C do 60°C

Wilgotność przechowywania

10%-90% RH (bez kondensacji)

Uwaga:

Wszystkie dane techniczne mogą zostać zmienione bez wcześniejszego powiadomienia

Wymiary

108,0

184,0

440,0

180(7,08)

Polski

538,0

269,0

400,0

423,0

Mocowanie na sucie

M4×10L

65(2,55)

M4×10L

280(11,02) 129(5,07)

M4×10L

* Śruby do montażu na sucie:

M4 (maks. L=10, min. L=8)

Dodatek

Tabela częstotliwości synchronizacji

Polski

Obsługiwane taktowanie dla wejścia PC/PC2

Częstotliwość

Rozdzielczość Tr yb

720 x 400 720 x 400_70 70,087 31,469 28,3221

VGA_60 59,940 31,469 25,175

VGA_72 72,809 37,861 31,500

640 x 480

VGA_75 75,000 37,500 31,500

VGA_85 85,008 43,269 36,000

SVGA_60 60,317 37,879 40,000

SVGA_72 72,188 48,077 50,000

SVGA_75 75,000 46,875 49,500

800 x 600

SVGA_85 85,061 53,674 56,250

SVGA_120

(Zmniejszenie

migania)

XGA_60 60,004 48,363 65,000

odświeżania

(Hz)

119,854 77,425 83,000

Częstotliwość

pozioma

(kHz)

Zegar

(MHz)

Sekwencyjne

pola 3D

Góra-

dół

3D Obok siebie

XGA_70 70,069 56,476 75,000

XGA_75 75,029 60,023 78,750

1024 x 768

1152 x 864 1152 x 864_75 75,000 67,500 108,000

1024 x 576

1024 x 600

1280 x 720 1280 x 720_60 60,000 45,000 74,250

1280 x 768 1280 x 768_60 59,870 47,776 79,500

1280 x 800

XGA_85 84,997 68,667 94,500

XGA_120

(Zmniejszenie

migania)

Taktowanie

notebooka BenQ

Taktowanie

notebooka BenQ

WXGA_60 59,810 49,702 83,500

WXGA_75 74,934 62,795 106,500

WXGA_85 84,880 71,554 122,500

WXGA_120

(Zmniejszenie

migania)

119,989 97,551 115,500

60,000 35,820 46,966

64,995 41,467 51,419

119,909 101,563 146,250

1280 x 1024

SXGA_60 60,020 63,981 108,000

SXGA_75 75,025 79,976 135,000

SXGA_85 85,024 91,146 157,500

Rozdzielczość Tr yb

Częstotliwość

odświeżania

(Hz)

Częstotliwość

pozioma

(kHz)

Zegar

(MHz)

Sekwencyjne

pola 3D

Góra-

dół

Obok

siebie

Polski

1280 x 960

1360 x 768 1360 x 768_60 60,015 47,712 85,500

1440 x 900 WXGA+_60 59,887 55,935 106,500

1400 x 1050 SXGA+_60 59,978 65,317 121,750

1600 x 1200 UXGA 60,000 75,000 162,000

1680 x 1050 1680 x 1050_60 59,954 65,290 146,250

640 x

480@67Hz

832 x

624@75Hz

1024 x

768@75Hz

1152 x

870@75Hz

1280 x 960_60 60,000 60,000 108,000

1280 x 960_85 85,002 85,938 148,500

MAC13 66,667 35,000 30,240

MAC16 74,546 49,722 57,280

MAC19 74,930 60,241 80,000

MAC21 75,060 68,680 100,000

Uwaga:

Synchronizacja pokazana wyżej może nie być obsługiwana zależnie od ograniczeń pliku EDID i karty gracznej VGA. Możliwe jest, że użytkownik nie będzie mógł wybrać powyższych częstotliwości synchronizacji 3D dla karty VGA.

Obsługiwane częstotliwości synchronizacji dla wejścia Component Video-YPbPr

Częstotliwość

zegara punktów

(MHz)

Sekwencyjne

Taktowanie Rozdzielczość

Częstotliwość

pozioma (kHz)

Częstotliwość

pionowa (Hz)

480i 720 x 480 15,73 59,94 13,50

480p 720 x 480 31,47 59,94 27,00

576i 720 x 576 15,63 50,00 13,50

576p 720 x 576 31,25 50,00 27,00

720/50p 1280 x 720 37,50 50,00 74,25

720/60p 1280 x 720 45,00 60,00 74,25

1080/50i 1920 x 1080 28,13 50,00 74,25

1080/60i 1920 x 1080 33,75 60,00 74,25

1080/24p 1920 x 1080 27,00 24,00 74,25

1080/25p 1920 x 1080 28,13 25,00 74,25

1080/30p 1920 x 1080 33,75 30,00 74,25

pola 3D

1080/50p 1920 x 1080 56,25 50,00 148,50

1080/60p 1920 x 1080 67.50 60.00 148.50

Obsługiwane taktowanie dla wejścia VIDEO/S-VIDEO

Polski

Tryb wideo

Częstotliwość

pozioma

(kHz)

Częstotliwość

pionowa

(Hz)

NTSC 15,73 60 3,58

PAL 15,63 50 4,43

SECAM 15,63 50 4,25 lub 4,41

PAL-M 15,73 60 3,58

PAL-N 15,63 50 3,58

PAL-60 15,73 60 4,43

NTSC4.43 15,73 60 4,43

Obsługiwane taktowanie dla wejścia HDMI/DVI-D (HDCP)

Rozdzielczość Tr yb

VGA_60 59,940 31,469 25,175

Częstotliwość

odświeżania

(Hz)

Częstotliwość

pozioma

(kHz)

Zegar

(MHz)

Częstotliwość

podnośnej

(MHz)

Sekwencyjne

pola 3D

Sekwencyjne

pola 3D

Góra-dół

3D Obok

siebie

640 x 480

720 x 400 720 x 400_70 70,087 31,469 28,3221

800 x 600

1024 x 768

VGA_72 72,809 37,861 31,500

VGA_75 75,000 37,500 31,500

VGA_85 85,008 43,269 36,000

SVGA_60 60,317 37,879 40,000

SVGA_72 72,188 48,077 50,000

SVGA_75 75,000 46,875 49,500

SVGA_85 85,061 53,674 56,250

SVGA_120

(Zmniejszenie

migania)

XGA_60 60,004 48,363 65,000

XGA_70 70,069 56,476 75,000

XGA_75 75,029 60,023 78,750

XGA_85 84,997 68,667 94,500

119,854 77,425 83,000

XGA_120

(Zmniejszenie

migania)

1152 x 864 1152 x 864_75 75,000 67,500 108,000

Taktowanie

1024 x 576

notebooka

BenQ

119,989 97,551 115,500

60,000 35,820 46,996

Częstotliwość

Rozdzielczość Tr yb

Taktowanie

1024 x 600

1280 x 720 1280 x 720_60 60,000 45,000 74,250

1280 x 768 1280 x 768_60 59,870 47,776 79,500

notebooka

BenQ

WXGA_60 59,810 49,702 83,500

WXGA_75 74,934 62,795 106,500

odświeżania

(Hz)

64,995 41,467 51,419

Częstotliwość

pozioma

(kHz)

Zegar

(MHz)

Sekwencyjne

pola 3D

Góra-dół

3D Obok

siebie

Polski

1280 x 800

1280 x 1024

1280 x 960

1360 x 768 1360 x 768_60 60,015 47,712 85,500

1440 x 900 WXGA+_60 59,887 55,935 106,500

1400 x 1050 SXGA+_60 59,978 65,317 121,750

1600 x 1200 UXGA 60,000 75,000 162,000

1680 x 1050 1680 x 1050_60 59,954 65,290 146,250

640 x

480@67Hz

WXGA_85 84,880 71,554 122,500

WXGA_120

(Zmniejszenie

migania)

SXGA_60 60,020 63,981 108,000

SXGA_75 75,025 79,976 135,000

SXGA_85 85,024 91,146 157,500

1280 x 960_60 60,000 60,000 108,000

1280 x 960_85 85,002 85,938 148,500

MAC13 66,667 35,000 30,240

119,909 101,563 146,250

832 x

624@75Hz

1024 x

768@75Hz

1152 x

870@75Hz

1920 x

1080@60Hz

1920 x

1200@60Hz

MAC16 74,546 49,722 57,280

MAC19 75,020 60,241 80,000

MAC21 75,060 68,680 100,000

1920 x 1080_60 60,000 67,500 148,500

1920 x 1200_60

(Zmniejszenie

migania)

59,950 74,038 154,000

Uwaga:

Obsługiwane taktowanie dla wejścia wideo HDMI

Polski

Częstotliwość

Taktowanie Rozdzielczość

480i

480p 720 x 480 31,47 59,94 27,00

576i

576p 720 x 576 31,25 50,00 27,00

720/50p 1280 x 720 37,50 50,00 74,25

720/60p 1280x720 45,00 60,00 74,25

1080/24p 1920 x 1080 27,00 24,00 74,25

1080/25p 1920 x 1080 28,13 25,00 74,25

1080/30p 1920 x 1080 33,75 30,00 74,25

1080/50i 1920 x 1080 28,13 50,00 74,25

1080/60i 1920 x 1080 33,75 60,00 74,25

720 (1440) x

480

720 (1440) x

576

pozioma

(kHz)

15,73 59,94 27,00

15,63 50,00 27,00

Częstotliwość

pionowa

(Hz)

Częstotliwość

zegara

punktów

(MHz)

Sekwencyjne

pola 3D

Pakowanie

ramek

Góra-

dół

3D Obok siebie

1080/50p 1920 x 1080 56,25 50,00 148,50

1080/60p 1920 x 1080 67,50 60,00 148,50

PJLink

Protokół PJLink

Funkcja sieciowa tego projektora obsługuje protokół PJLink klasy 1. Protokół PJLink umożliwia dostosowywanie ustawień projektora za pomocą komputera, a także sprawdzanie jego stanu i zarządzanie nim.

Polecenie sterujące

Poniżej wymieniono polecenia protokołu PJLink do sterowania projektorem.

Polski

Polecenie

POWR

POWR?

INPT Wybór wejścia 11

INPT?

AVMT Wycisz 11

AVMT?

Szczegóły sterowania

Sterowanie zasilaniem

Zapytanie o stan zasilania

Zapytanie o stan wejścia

Zapytanie o wyciszenie

Parametr/ zwracany ciąg

0 1

21 22

21 20

31 30

Uwaga

Tryb gotowości Włączenie zasilania

PC1/YPbPr VIDEO S-VIDEO HDMI1 HDMI2/MHL

Włączenie wyciszenia wideo Wyłączenie wyciszenia wideo Włączenie wyciszenia dźwięku Wyłączenie wyciszenia dźwięku Włączenie wyciszenia wideo i dźwięku Wyłączenie wyciszenia wideo i dźwięku

Wskazuje błędy

1. bajt

wentylatora, zwraca 0-2

ERST?

LAMP?

INST?

NAME?

INF1?

Zapytanie o stan błędu

Zapytanie o stan źródła światła

Zapytanie o listę wybieranych wejść

Zapytanie o nazwę projektora

Zapytanie o nazwę producenta

Wskazuje błędy

2. bajt

xxxxxx

xxxxxxxxxxxx 1. liczba (1-5 cyfr): czas pracy źródła światła 1

11 21 22 31 32 SX751/SW752/SH753/SU754

xxxxx

BenQ Zwraca nazwę producenta

3. bajt

4. bajt Zwraca 0

5. bajt Zwraca 0

6. bajt

Zwraca nazwę z pozycji [NAZWA PROJEKT.] w menu [USTAWIENIA SIECIOWE]

źródła światła, zwraca 0-2

Wskazuje błędy temperatury, zwraca 0-2

Wskazuje inne błędy, zwraca 0-2

y 0=nie wykryto

żadnego błędu

y 1=ostrzeżenie y 2=błąd

Polecenie

Szczegóły sterowania

Parametr/ zwracany ciąg

Uwaga

Polski

INF2?

INF0?

CLASS? Zapytanie o klasę 1 Zwraca informacje o klasie protokołu PJLink

Zapytanie o nazwę modelu

Zapytania o inne informacje

SX751/SW752/ SH753/SU754

xxxxx Zwraca informacje, takie jak numer wersji

Zwraca nazwę modelu

Benq LX770, LH770 User Manual [pl]

Specifications and Main Features

Frequently Asked Questions

User Manual

Prawa autorskie i wyłączenie odpowiedzialności

Prawa autorskie

Wyłączenie odpowiedzialności

Ważne zasady bezpieczeństwa

Zasady bezpieczeństwa

Oświadczenie dotyczące lasera

Typ lasera

Oznaczenie etykiet

Oznaczenie lasera

Informacje na temat promieniowania cieplnego

Zawartość opakowania

Standardowe wyposażenie

Akcesoria opcjonalne

Wprowadzenie

Widok projektora z zewnątrz

Przód/góra

Widok z tyłu/od góry

Elementy sterowania i ich funkcje

Panel sterowania

Złącza sterowania

Pilot zdalnego sterowania

Instalacja

Ustawianie projektora

Wybór odpowiedniego miejsca

Określanie odległości na podstawie rozmiaru obrazu

Uzyskanie odpowiedniej wielkości wyświetlanego obrazu

Wymiary projekcji

Regulacja obiektywu za pomocą pokrętła przesunięcia

Dostosowywanie położenia obrazu w pionie

Dostosowywanie położenia obrazu w poziomie

Regulacja funkcji zoom/ostrości

Podłączanie projektora

Przed podłączeniem

Podłączanie urządzenia AV

Podłączanie komputera

Łączenie z siecią LAN

Obsługa

Uruchamianie projektora

Regulacja wyświetlanego obrazu

Regulacja kąta projekcji

Automatyczna regulacja obrazu

Precyzyjna regulacja wielkości i wyrazistości obrazu

Wykonywanie korekcji trapezowej 2D

Regulacja dopasowania narożnika

Używanie menu

Zabezpieczanie projektora

Używanie linki zabezpieczającej

Korzystanie z funkcji hasła

Ustawianie hasła

Postępowanie w przypadku zapomnienia hasła

Wprowadzane procedury przywracania hasła

Zmiana hasła

Przełączanie sygnałów wejściowych

Zmiana przestrzeni kolorów

Wybór formatu obrazu

Informacje dotyczące współczynnika kształtu

Optymalizacja obrazu

Używanie funkcji Kolor ściany

Wybór trybu obrazu

Szczegółowa regulacja jakości obrazu w trybach użytkownika

Zdalne przełączanie stron

Zamrażanie obrazu

Ukrywanie obrazu

Blokada przycisków sterowania

Obsługa projektora na dużych wysokościach

Regulacja dźwięku

Używanie przycisku Quick Install

Sterowanie projektorem przez przewodową sieć LAN

Zdalne sterowanie projektorem za pomocą przeglądarki internetowej

Wyłączanie projektora

Obsługa menu

Opis pozycji menu

Konserwacja projektora

Przed przystąpieniem do czynności konserwacyjnych projektora

Właściwa pielęgnacja projektora

Czyszczenie obiektywu
