Digitální projektor

Uživatelská příručka

LX720/LW720/LH720

V1.00

Záruka a autorská práva

Omezená záruka

Společnost BenQ poskytuje záruku na jakoukoli závadu v materiálu a dílenském zpracování při normálních podmínkách používání a skladování.

Při jakémkoliv požadavku v rámci záruky bude vyžadován doklad, který prokazuje datum zakoupení výrobku. V případě, že se na výrobku v průběhu záruční doby vyskytne závada, je jediným závazkem společnosti BenQ a vaší náhradou výměna jakýchkoli vadných součástek (včetně práce). Pokud požadujete servisní zásah v rámci záruky, obraťte se ihned na prodejce, od kterého jste přístroj vykazující vady zakoupili.

Důležité: Výše uvedená záruka pozbývá platnosti, jestliže zákazník při obsluze přístroje nepostupuje v souladu s psanými pokyny společnosti BenQ, zvláště pokud se to týká okolní vlhkosti, která musí být mezi 10 % a 90 %, teploty, která musí být mezi 0 °C a 35 °C, nadmořské výšky, která nesmí v běžném režimu přesáhnout 1500 m a provozování projektoru v prašném prostředí. Kromě konkrétních zákonných práv, které vám poskytuje tato záruka, můžete mít v závislosti na zákonech země, ve které žijete, ještě další práva.

Další informace najdete na webové stránce www.BenQ.com.

Autorská práva

Copyright © 2018 BenQ Corporation. Všechna práva vyhrazena. Žádná část této publikace nesmí být reprodukována, přenášena, přepisována, ukládána do systému pro opětovné zpřístupnění nebo překládána do jakéhokoli jazyka nebo počítačového jazyka, v jakékoli formě nebo jakýmkoli způsobem, elektronickým, mechanickým, magnetickým, optickým, chemickým, manuálním nebo jakkoliv jinak, bez předchozího písemného souhlasu společnosti BenQ Corporation.

Prohlášení

Společnost BenQ Corporation neposkytuje žádné záruky, ať už vyjádřené, nebo předpokládané, s ohledem na obsah zde uvedených informací a zejména se zříká jakýchkoli záruk, obchodovatelnosti nebo vhodnosti pro určitý konkrétní účel. Kromě toho si společnost BenQ Corporation vyhrazuje právo provádět úpravy této publikace a čas od času provádět změny v jejím obsahu, a to bez povinnosti ze strany této společnosti upozorňovat jakoukoli osobu na takovéto úpravy nebo změny.

*DLP, Digital Micromirror Device a DMD jsou obchodní značky Texas Instruments. Ostatní značky jsou chráněny autorskými právy příslušných společností nebo organizací.

Patenty

Podrobné informace o patentech k projektoru BenQ viz http://patmarking.benq.com/.

2 Záruka a autorská práva

Obsah

Záruka a autorská práva ...................................................................................................2

Důležité bezpečnostní pokyny .........................................................................................4

Úvod .................................................................................................................................... 7

Obsah balení při dodávce ........................................................................................... 7

Vnější vzhled projektoru .............................................................................................. 8

Ovládací prvky a funkce...............................................................................................9

Umístění projektoru .........................................................................................................12

Volba umístění ..........................................................................................................12

Dosažení požadované velikosti promítaného obrazu ................................................ 13

Posun objektivu projektoru ........................................................................................ 16

Montáž projektoru ..................................................................................................... 16

Přizpůsobení promítaného obrazu ............................................................................ 17

Připojení .......................................................................................................................

Připojování chytrých zařízení..................................................................................... 21

Připojování InstaShow (WDC10) ..............................................................................21

Ovládání ........................................................................................................................... 22

Zapnutí projektoru .....................................................................................................22

Kalibrování LumiExpert..............................................................................................23

Používání nabídek ....................................................................................................23

Zabezpečení projektoru .............................................................................................25

Přepínání vstupního signálu ..................................................................................... 26

Ovládání projektoru prostřednictvím místní sítě LAN ................................................27

Upgradování firmwaru prostřednictvím místní sítě LAN ............................................28

Vzdálené ovládání projektoru prostřednictvím webového prohlížeče ....................... 28

Vypnutí projektoru .....................................................................................................31

Přímé vypnutí napájení ............................................................................................. 31

Ovládání nabídek .............................................................................................................32

Nabídka Základní ......................................................................................................32

Nabídka Upřesnit .......................................................................................................34

Údržba .............................................................................................................................. 42

Péče o projektor ........................................................................................................42

Informace o světle .....................................................................................................43

.... 19

Odstraňování problémů ..................................................................................................45

Technické údaje ...............................................................................................................46

Specifikace projektoru ...............................................................................................46

Rozměry ....................................................................................................................47

Tabulka časování.......................................................................................................48

3 Obsah

Důležité bezpečnostní pokyny

Tento projektor je zkonstruován a otestován podle nejnovějších norem pro bezpečnost zařízení v oblasti informačních technologií. Pro bezpečné používání výrobku je však důležité, abyste dodržovali pokyny, uvedené v této příručce a vyznačené na výrobku.

1. Přečtěte si prosím tuto příručku

předtím, než začnete váš projektor používat. Uschovejte ji pro pozdější

použití.

2. Během provozu projektoru se nedívejte přímo do jeho objektivu. Intenzivní světelný paprsek by mohl poškodit váš zrak.

3. Přenechejte opravy kvalifikovaným servisním technikům.

6. V některých zemích NENÍ napětí v elektrické síti stabilní. Váš projektor je zkonstruován tak, aby fungoval bezpečně při síťovém napětí v rozmezí 100 až 240 V AC (střídavých); pokud však dojde k výpadkům nebo rázům napětí ±10 V, nemusí projektor fungovat správně.

V oblastech, kde může docházet ke kolísání nebo výpadkům síťového napětí, doporučujeme připojit projektor prostřednictvím stabilizátoru napájecího napětí, zařízení pro ochranu před napěťovými špičkami nebo zdroje stálého napájení (UPS).

7. Během provozu neblokujte objektiv projektoru žádnými předměty, protože by mohlo dojít k zahřátí a deformaci těchto předmětů, nebo dokonce ke vzniku požáru. Chcete-li světelný zdroj dočasně vypnout, použijte funkci prázdné obrazovky.

4. Během doby, kdy je světelný zdroj

projektoru zapnutý, musí být vždy otevřena (případná) závěrka objektivu nebo odstraněna (případná) krytka objektivu.

5. Během provozu je světelný zdroj velmi horký. Před demontáží celku světelného zdroje za účelem výměny lampy počkejte přibližně 45 minut, než projektor vychladne.

4 Důležité bezpečnostní pokyny

8. Světelný zdroj nepoužívejte po skončení stanovené životnosti. Při nadměrném používání světelného zdroje po uplynutí jeho jmenovité životnosti může ve výjimečných případech dojít k prasknutí.

9. V žádném případě nevyměňujte celek světelného zdroje ani žádné jiné elektronické součásti, aniž byste předtím odpojili projektor od sítě.

10. Nestavte tento výrobek na nestabilní

vozík, podstavec nebo stolek. Mohlo by dojít k pádu projektoru, což by mohlo způsobit jeho vážné poškození.

11. Nepokoušejte se tento projektor rozebírat. Uvnitř přístroje se používá nebezpečně vysoké napětí, které může v případě, že se dotknete součásti pod napětím, způsobit smrtelné zranění. Jedinou součástí, kterou mohou uživatelé vyměňovat, je světelný zdroj, který je opatřen vlastním snímatelným krytem.

Za žádných okolností neodstraňujte žádné jiné kryty. Přenechejte opravy výhradně profesionálním servisním technikům s příslušnou kvalifikací.

13. Během provozu musí projektor stát na vodorovné ploše bez nerovností.

- Nepoužívejte přístroj v případě, že je nakloněný

zleva doprava pod úhlem přesahujícím 10 stupňů, nebo zepředu dozadu pod úhlem přesahujícím 15 stupňů. Používání projektoru, který není ve zcela vodorovné poloze, může způsobit selhání funkce nebo poškození světelného zdroje.

14. Nestavte projektor nastojato ve svislém směru. Jinak by mohlo dojít k převrhnutí projektoru, což by mohlo mít za následek zranění osob nebo poškození přístroje.

15. Nestoupejte na projektor ani na něj nestavte žádné předměty. Kromě pravděpodobného poškození projektoru by mohlo dojít i k jiným nehodám a možnému zranění.

12. Neblokujte ventilační otvory.

- Nepokládejte projektor na přikrývky, lůžkoviny nebo jiné měkké povrchy.

- Nezakrývejte tento projektor tkaninou ani žádnými jinými předměty.

- Do blízkosti projektoru neumísťujte žádné hořlavé předměty.

Jestliže dojde k vážnému poškození ventilačních otvorů, může vlivem nárůstu teploty uvnitř přístroje dojít k požáru.

16. Během provozu projektoru si můžete všimnout, že z ventilační mřížky projektoru vystupuje proud teplého vzduchu a mírný zápach. Tento jev je naprosto normální a neznamená poruchu přístroje.

5 Důležité bezpečnostní pokyny

17. Do blízkosti projektoru ani na projektor

3000 m

(10000 stop)

0 m

(0 stop)

neumísťujte žádné tekutiny. Tekutiny vylité do projektoru mohou způsobit jeho poruchu. Pokud se do projektoru dostane vlhkost, odpojte jej z elektrické zásuvky a požádejte společnost BenQ o opravu projektoru.

18. Projektor umí zobrazovat obrácený obraz, který se využívá při instalaci projektoru na strop/stěnu.

20. Neinstalujte tento projektor do žádného z následujících prostředí:

- Prostory s nedostatečnou ventilací nebo

prostorově omezená místa. Zajistěte, aby byl projektor ve vzdálenosti alespoň 50 cm od stěn a aby vzduch volně proudil kolem projektoru.

- Místa, kde může teplota dosahovat příliš

vysokých hodnot (např. v automobilu se všemi zataženými okny).

- Místa, kde může nadměrná vlhkost, prach nebo

cigaretový kouř znečistit optické komponenty, a zkrátit tak životnost projektoru a způsobit ztmavnutí obrazu.

- Místa v blízkosti požárních hlásičů.

- Místa, kde okolní teplota přesahuje 40 °C.

- Místa s nadmořskou výškou přesahující 3000 m.

19. Tento spotřebič musí být uzemněný.

6 Důležité bezpečnostní pokyny

Úvod

Obsah balení při dodávce

Jednotlivé součásti vybalte a zkontrolujte, zda máte všechny vyobrazené položky. Pokud nějaká položka chybí, obraťte se na prodejce, u něhož jste projektor zakoupili.

Standardní příslušenství

Projektor

Průvodce rychlým spuštěním Záruční list* Síťový kabel

VGA kabel

• Dodávané příslušenství je přizpůsobeno vašemu regionu a může se lišit od zobrazeného příslušenství.

• *Záruční list se dodává jen v některých regionech. Požádejte prosím o podrobné informace svého prodejce.

Dálkový ovladač s

bateriemi

CD s návodem k obsluze

Volitelné příslušenství

1. 3D brýle

2. Prachový filtr

3. Modul dongle QCastpro zrcadlení/modul dongle QCast pro streamování videa/InstaShow (WDC10)

Výměna baterií v dálkovém ovladači

1. Stiskněte a otevřete kryt prostoru baterií, jak je uvedeno na obrázku.

2. Vyjměte staré baterie (pokud jsou vložené) a vložte dvě baterie AAA. Zajistěte, aby byly kladné a záporné póly správně umístěny, jak je uvedeno na obrázku.

3. Nasaďte kryt prostoru baterií tak, aby zacvakl na místo.

7 Úvod

• Nenechávejte dálkový ovladač a baterie v nadměrně teplém nebo vlhkém prostředí, například v kuchyni,

202122

koupelně, sauně, opalovací místnosti nebo v uzavřeném voze.

• Baterii nahraďte pouze stejným nebo ekvivalentním typem, který doporučuje výrobce baterie.

• Vybité baterie zlikvidujte dle pokynů výrobce a místních ekologických předpisů pro vaši oblast.

• Nikdy neházejte baterie do ohně. V opačném případě hrozí nebezpečí výbuchu.

• Jestliže jsou baterie vybité nebo pokud nebudete dálkový ovladač delší dobu používat, vyjměte z něj baterie, aby nedošlo k poškození dálkového ovladače únikem elektrolytu z baterií.

Vnější vzhled projektoru

1. Krytka objektivu

2. Ventilační otvory (odvod vzduchu)

3. Senzor infračerveného dálkového ovládání

4. Stavěcí noha

5. Projekční objektiv

6. Zaostřovací kroužek

7. Zoomovací kroužek

8. Světelný senzor

9. Knoflík pro nastavení posunu objektivu

10. Externí ovládací panel (Viz Ovládací prvky a funkce na stránce

9.)

11. QCast (vstupní port HDMI 2/MHL pro modul HDMI)

12. Kabel USB (typ A na micro B), který se připojí k portu bezdrátového modulu dongle HDMI

13. Ventilační otvory (vstup vzduchu)

14. Reproduktor

15. Otvory pro nástěnnou montáž

16. Bezpečnostní panel

17. Napájecí konektor AC

18. Otvor pro Kensingtonův zámek

19. Port USB Typ A

20. Vstupní zvukový konektor Konektor výstupu zvuku

21. Mikrofon

22. Vstupní audiokonektor (L/P)

23. Vstupní port HDMI 1

24. Vstupní konektor video

25. Vstupní konektor S-Video

26. Vstupní konektor signálu RGB (PC)

27. Konektor ovládání RS-232

28. Výstupní konektor signálu RGB (PC)

29. Vstupní konektor LAN RJ-45

30. Port USB Mini-B

31. 12V spoušť

32. Otvory pro montáž PW02

33. Otvory pro montáž InstaShow

8 Úvod

Ovládací prvky a funkce

Všechna stisknutí tlačítek popsaná v tomto dokumentu jsou k dispozici na dálkovém ovladači nebo na projektoru.

13 14

212 22

Projektor a dálkový ovládač

1. NAPÁJENÍ

Zapnutí projektoru nebo vypnutí do pohotovostního režimu.

ZAPNUTO/ Vypnuto

Zapnutí projektoru nebo vypnutí do pohotovostního režimu.

2. Světelný indikátor POWER/výstražný

indikátor TEMPerature/světelný indikátor LIGHT

(Viz Indikátory na stránce 44.)

3. Senzor infračerveného dálkového ovládání

4. SOURCE

Zobrazení lišty pro výběr zdroje vstupního signálu.

5. BACK

Návrat do předchozí OSD nabídky, ukončení a uložení nastavení nabídky.

6. Tlačítka se šipkami ( , , , ) Pokud je na promítací ploše zobrazena

nabídkaOSD (On-Screen Display), slouží tato tlačítka jako směrové šipky pro výběr požadované položky nabídky apro úpravu nastavení.

Tlačítka lichoběžníkového zkreslení ( , ) Zobrazí stránku pro korekci

lichoběžníkového zkreslení.

Tlačítka hlasitosti / Slouží ke snížení nebo zvýšení hlasitosti

projektoru.

7. ECO BLANK Skrytí obrazu zobrazeného na projekční

ploše.

Nezakrývejte projekční objektiv, aby nepromítal obraz - zakrývající předmět by se mohl zahřát a zdeformovat nebo dokonce způsobit požár.

9 Úvod

8. OK

16. ZOOM+/ZOOM-

Potvrdí vybranou položku OSD nabídky.

9. AUTO

Automatické určení nejlepšího časování obrazu pro zobrazený obraz.

10. MENU

Zobrazení nabídky na projekční ploše (OSD).

11. Tlačítko pro výběr zdroje: PC 1/HDMI 1/ VIDEO/HDMI 2/MHL/NETWORK

Vybere výchozí zdroj pro promítání PC 1/ HDMI 1/VIDEO/HDMI 2/MHL/NETWORK.

12. LASER Vysílá viditelné laserové světlo pro účely

prezentace.

13. Zapíná a vypíná zvuk projektoru.

14. INFO Zobrazuje informace o projektoru.

15. MHL Funguje pro funkci MHL.

Zvětšení nebo zmenšení velikosti promítaného obrazu.

17. PAGE+/PAGE-

Umožňuje ovládat váš zobrazovací software (na připojeném PC), který reaguje na příkazy předchozí/následující strana (např. Microsoft PowerPoint).

18. FREEZE

Zastavení promítaného obrazu.

19. LIGHT MODE Zobrazí nabídku Režim světla pro výběr

vhodného provozního režimu světla.

20. QUICK INSTALL Rychle vybere několik funkcí pro úpravu

promítaného obrazu a zobrazí testovací obrazec.

21. ASPECT Slouží k výběru poměru stran obrazu.

22. PICTURE Slouží kvýběru režimu zobrazení.

10 Úvod

Ovládání chytrého zařízení pomocí dálkového ovladače

Když projektor promítá obsah z chytrého zařízení, které je kompatibilní s MHL, lze toto chytré zařízení ovládat pomocí dálkového ovladače.

Chcete-li vstoupit do režimu MHL, stiskněte a podržte tlačítko AUTO 3 sekundy. Chytré zařízení lze ovládat následujícími tlačítky: Tlačítka se

šipkami ( , , , ), MENU, BACK, OK.

Chcete-li odejít z režimu MHL, stiskněte a podržte tlačítko AUTO 3 sekundy.

Když se projektor nachází v režimu MHL, tlačítka na klávesnici by měla být definována stejně, jako tlačítka na dálkovém ovladači.

Dosah dálkového ovladače

Aby dálkový ovladač pracoval správně, je třeba jej držet pod úhlem max. 30 stupňů vůči senzoru(ů) infračerveného dálkového ovládání na projektoru. Vzdálenost mezi dálkovým ovladačem a senzorem(y) by neměla překročit 8 metrů.

Mezi dálkovým ovladačem a snímačem(i) infračerveného signálu na projektoru nesmí být žádné překážky, které by mohly překážet infračervenému paprsku.

• Ovládání projektoru zepředu • Ovládání projektoru shora

11 Úvod

Umístění projektoru

Volba umístění

Před výběrem místa pro instalaci vašeho projektoru zvažte následující předpoklady:

• Velikost a poloha promítací plochy

• Umístění elektrické zásuvky

• Umístění a vzdálenost mezi projektorem a ostatním vybavením Tento projektor lze nainstalovat následujícími způsoby.

1. Stolek vpředu Toto umístění vyberte, chcete-li mít projektor

umístěn na stole před projekčním plátnem. Je to nejběžnější způsob umístění projektoru kvůli rychlému nastavení a přenosnosti.

3. Strop vpředu Zvolte toto nastavení, chcete-li mít projektor

zavěšen dnem vzhůru před projekčním plátnem. Pro montáž projektoru pod strop si u prodejce pořiďte sadu BenQ pro montáž projektoru pod strop/na stěnu.

2. Stolek vzadu

Vyberte toto umístění, chcete-li mít projektor umístěn na stole za projekčním plátnem. Uvědomte si prosím, že budete potřebovat speciální projekční plátno pro zadní projekci.

4. Strop vzadu

Zvolte toto umístění, chcete-li mít projektor zavěšen dnem vzhůru za projekčním plátnem. Uvědomte si prosím, že budete potřebovat speciální projekční plátno pro zadní projekci a sadu BenQ pro montáž projektoru pod strop/na stěnu.

Po zapnutí projektoru přejděte na Nabídka Pokročilé - Nastavení > Umístění projektoru > Umístění projektoru a stisknutím / vyberte nastavení.

Do této nabídky můžete rovněž vstoupit stisknutím tlačítka QUICK INSTALL na dálkovém ovladači.

12 Umístění projektoru

Dosažení požadované velikosti promítaného obrazu

Projekční vzdálenost

Střed objektivu

Projekční plátno

Úhlopříčka projekčního plátna s poměrem stran 4:3

Posun

Vzdálenost od objektivu projektoru k projekčnímu plátnu, nastavení zoomu (je-li jím projektor vybaven) a formát videosignálu jsou faktory, které ovlivňují velikost promítaného obrazu.

Rozměry projekce

LX720

• Poměr stran promítací plochy je 4:3 a poměr stran promítaného obrazu je 4:3

Velikost plátna Projekční vzdálenost (mm)

Diagonální

palců mm (max. zoom) (min. zoom)

30 762 457 610 1093 1395 1696 40 1016 610 813 1468 1871 2273 50 1270 762 1016 1844 2347 2850 60 1524 914 1219 2220 2823 3426

80 2032 1219 1626 2972 3776 4580 100 2540 1524 2032 3724 4729 5733 120 3048 1829 2438 4476 5681 6886 140 3556 2134 2845 5228 6634 8040 160 4064 2438 3251 5980 7587 9193 180 4572 2743 3658 6731 8539 10346 200 5080 3048 4064 7483 9492 11500 220 5588 3353 4470 8235 10444 12653 250 6350 3810 5080 9363 11873 14383 270 6858 4115 5486 10115 12826 15536 300 7620 4572 6096 11243 14255 17266

V (mm) Š (mm)

Min. vzdálenost

Průměr

Max. vzdálenost

Pokud například používáte plátno o velikosti 120 palců, bude doporučená projekční vzdálenost 5681 mm.

• Pokud je změřená promítací vzdálenost 7500 mm, je nejbližší shoda ve sloupci "Projekční

vzdálenost (mm)" 7587 mm. Podle tohoto řádku je zapotřebí promítací plocha 160'' (přibližně

4,0 m).

Všechny rozměry jsou přibližné a mohou se od skutečných rozměrů lišit. Společnost BenQ doporučuje, abyste si v případě, že chcete instalovat projektor na stálé místo, nejprve zkouškou ověřili velikost obrazu a projekční vzdálenost při použití projektoru na tomto místě (z důvodu tolerance optických vlastností projektoru). To vám umožní správně určit přesné místo pro instalaci projektoru.

13 Umístění projektoru

LW720

Projekční vzdálenost

Střed objektivu

Projekční plátno

Obraz 16:10 úhlopříčně

Posun

• Poměr stran projekční plochy je 16:10 a poměr stran promítaného obrazu je 16:10

Velikost plátna Projekční vzdálenost (mm)

Diagonální

palců mm (max. zoom) (min. zoom)

30 762 404 646 911 1166 1421 40 1016 538 862 1232 1571 1910 50 1270 673 1077 1554 1977 2400 60 1524 808 1292 1875 2383 2890

80 2032 1077 1723 2518 3194 3870 100 2540 1346 2154 3160 4005 4849 120 3048 1615 2585 3803 4816 5829 140 3556 1885 3015 4445 5627 6809 160 4064 2154 3446 5088 6439 7789 180 4572 2423 3877 5731 7250 8768 200 5080 2692 4308 6373 8061 9748 220 5588 2962 4739 7016 8872 10728 250 6350 3365 5385 7980 10089 12197 300 7620 4039 6462 9586 12116 14646

V (mm) Š (mm)

Min. vzdálenost

Průměr

Max. vzdálenost

Pokud například používáte plátno o velikosti 120 palců, bude doporučená projekční vzdálenost 4816 mm.

• Pokud je změřená promítací vzdálenost 5500 mm, je nejbližší shoda ve sloupci "Projekční

vzdálenost (mm)" 5627 mm. Podle tohoto řádku je zapotřebí promítací plocha 140'' (přibližně

3,5 m).

14 Umístění projektoru

LH720

Projekční vzdálenost

Střed objektivu

Projekční plátno

Úhlopříčka projekčního plátna s poměrem stran 16:9

Posun

• Poměr stran promítací plochy je 16:9 a poměr stran promítaného obrazu je 16:9

Velikost plátna Projekční vzdálenost (mm)

Diagonální

palců mm (max. zoom) (min. zoom)

30 762 374 664 891 1140 1389 40 1016 498 886 1205 1537 1869 50 1270 623 1107 1520 1934 2348 60 1524 747 1328 1834 2331 2828

80 2032 996 1771 2463 3125 3787 100 2540 1245 2214 3092 3919 4746 120 3048 1494 2657 3721 4713 5704 140 3556 1743 3099 4350 5507 6663 160 4064 1992 3542 4979 6301 7622 180 4572 2241 3985 5608 7095 8581 200 5080 2491 4428 6237 7889 9540 220 5588 2740 4870 6866 8683 10499 250 6350 3113 5535 7809 9873 11937 300 7620 3736 6641 9382 11859 14335

V (mm) Š (mm)

Min. vzdálenost

Průměr

Max. vzdálenost

Pokud například používáte plátno o velikosti 120 palců, bude doporučená projekční vzdálenost 4713 mm.

Pokud je změřená promítací vzdálenost 5500 mm, je nejbližší shoda ve sloupci "Projekční

vzdálenost (mm)" 5507 mm. Podle tohoto řádku je zapotřebí promítací plocha 140'' (přibližně

3,5 m).

15 Umístění projektoru

Posun objektivu projektoru

Promítání ze stolku vpředu

• Když uslyšíte cvakání, které signalizuje, že knoflík dosáhl svého limitu, přestaňte knoflíkem otáčet. Přetočením knoflíku může dojít k poškození.

Montáž projektoru

LX720 LW720 LH720 min. 0,15V 0,125V 0,16V max. 0,39V 0,25V 0,3V

Pokud se rozhodnete namontovat projektor, důrazně vám doporučujeme použít vhodnou sadu BenQ pro montáž projektoru a také vás prosíme o zajištění řádné a bezpečné instalace.

Jestliže použijete sadu pro montáž projektoru od jiného výrobce než BenQ, vystavujete se nebezpečí pádu projektoru na zem v důsledku nevhodného připevnění vlivem použití nesprávného průměru nebo délky šroubů.

Před montáží projektoru

• Zakupte sadu BenQ pro montáž projektoru u prodejce vašeho projektoru BenQ.

• BenQ rovněž doporučuje, abyste si zakoupili samostatný bezpečnostní kabel kompatibilní s Kensingtonovým zámkem a pevně jej připevnili k otvoru pro Kensingtonův zámek na projektoru a k základně montážní konzoly. Toto opatření slouží jako sekundární zabezpečení projektoru pro případ, že by se jeho připevnění k montážní konzole uvolnilo.

• Požádejte svého dodavatele, aby vám projektor nainstaloval. V případě instalace projektoru vlastními silami může dojít k pádu a ke zranění.

• Přijměte nezbytná opatření pro zabránění pádu projektoru, například při zemětřesení.

• Záruka se nevztahuje na žádné poškození produktu způsobené montáží projektoru se sadou pro montáž na stěnu od jiného výrobce, než je BenQ.

• Když je projektor nainstalován na strop/stěnu, vezměte v potaz okolní teplotu. Pokud se používá topidlo, může se teplota u stropu/stěny nadměrně zvýšit.

• V uživatelské příručce k sadě pro montáž vyhledejte informace o rozsahu momentové síly. V případě utažení momentovou silou, která přesahuje doporučený rozsah, může dojít k poškození projektoru a k jeho následnému pádu.

• Zajistěte, aby byla elektrická zásuvka v dosažitelné výšce, aby bylo možné projektor snadno vypnout.

16 Umístění projektoru

Schéma instalace na strop/stěnu

Šroub pro montáž na strop/stěnu: M4 (max. D = 25 mm; min. D = 20 mm)

339,5

242,0

216,8

235,7

215,5

149,5

228,0

131,5

235,7

Jednotka: mm

Přizpůsobení promítaného obrazu

Přizpůsobení úhlu projekce

Pokud není projektor umístěn na rovný povrch nebo pokud není projekční plocha kolmo vůči projektoru, bude mít promítaný obraz lichoběžníkový tvar. Šroubováním nastavitelných nožek můžete jemně doladit vodorovný úhel.

Chcete-li nožky zasunout, šroubujte nastavitelné nožky v opačném směru.

Když je světelný zdroj zapnutý, nedívejte se do objektivu. Silné světlo ze světelného zdroje vám může poškodit zrak.

17 Umístění projektoru

Automatické přizpůsobení obrazu

V některých případech je třeba optimalizovat kvalitu obrazu. Chcete-li tak učinit, stiskněte tlačítko AUTO. Během 3 sekund provede vestavěná inteligentní funkce pro automatické přizpůsobení optimalizaci hodnot frekvence a časování tak, aby byla zajištěna nejvyšší kvalita obrazu.

Informace o zvoleném zdroji se zobrazí na 3 sekundy v rohu projekční plochy.

Funkce je k dispozici pouze v případě, že je vybrán signál z PC (analogový RGB).

Jemné doladění velikosti a světlosti obrazu

Pomocí kroužku zoomu přizpůsobte promítaný obraz na požadovanou velikost.

Zostřete obraz otáčením zaostřovacího kroužku.

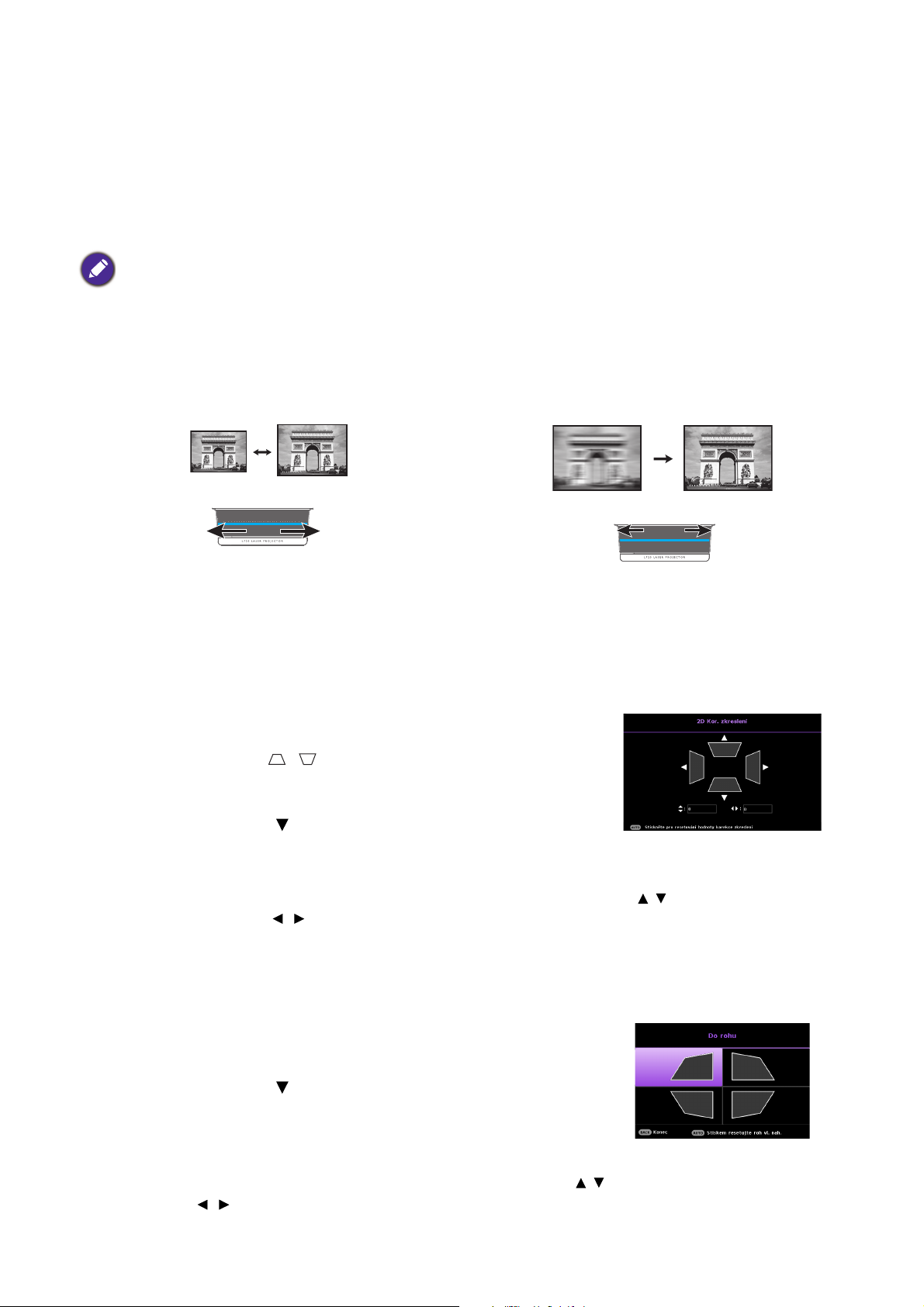

Korekce 2D lichoběžníkového zkreslení

Funkce 2D Kor. zkreslení přináší širší možnosti instalace projektoru v porovnání s běžnými projektory, jejichž umístění je omezeno na prostor před promítací plochou.

Opravu je třeba provést ručně některým z následujících kroků.

1. Jedním z následujících kroků zobrazte stránku pro úpravu

lichoběžníkového zkreslení 2D.

• Stiskněte tlačítko / na projektoru nebo na dálkovém ovladači.

• Stiskněte QUICK INSTALL na dálkovém ovladači. Stisknutím tlačítka označte položku 2D Kor. zkreslení a stiskněte tlačítko OK.

• Přejděte na Nabídka Upřesnit - Zobrazení > 2D Kor. zkreslení a stiskněte tlačítko OK.

2. Po 2D Kor. zkreslení se zobrazí stránka pro korekci. Stisknutím / upravte svislé

hodnoty. Stisknutím / upravte vodorovné hodnoty.

Nastavení do rohu

Ručně upravte čtyři rohy obrazu nastavení vodorovných a svislých hodnot.

1. Jedním z následujících kroků zobrazte stránku pro úpravu nastavení do rohu.

• Stiskněte QUICK INSTALL na dálkovém ovladači. Stisknutím tlačítka označte položku Corner Fit a stiskněte tlačítko OK.

• Přejděte na Nabídka Upřesnit - Zobrazení > Corner Fit a stiskněte tlačítko OK.

2. Po Corner Fit se zobrazí stránka pro korekci. Stisknutím / upravte svislé hodnoty.

Stisknutím / upravte vodorovné hodnoty.

18 Umístění projektoru

Připojení

Notebook nebo stolní počítač

VGA kabel

Kabel spojující VGA a DVI-A

Kabel USB Adaptérový kabel komponentní

video na VGA (D-Sub) Kabel S-Video

Video kabel

Audiokabel

Audio kabel L/R Kabel USB (typ A na micro B),

který se připojí k portu bezdrátového modulu dongle HDMI

Kabel HDMI

Bezdrátový modul dongle HDMI

34567891011

Reproduktory

Monitor

Chytré zařízení

A/V zařízení

Při připojování zdroje signálu k projektoru se ujistěte, že:

1. Jsou všechna zařízení vypnuta.

2. Používáte pro jednotlivé zdroje správné signálové kabely.

3. Kabely jsou pevně zasunuty.

• Některé kabely ve výše uvedených připojeních nemusí být dodány s projektorem (viz Obsah balení při

dodávce na stránce 7). Kabely jsou k dostání v běžných prodejnách s elektrotechnickým zbožím.

• Uvedené obrázky připojení jsou pouze orientační. Připojovací zásuvky na zadní straně projektoru se liší podle modelu.

• Mnoho notebooků nezapne po připojení k projektoru své externí video porty. Pro zapnutí/vypnutí externího zobrazovacího zařízení se obvykle používá kombinace kláves, jako např. FN + tlačítko funkce se symbolem monitoru. Stiskněte současně Fn a označenou funkční klávesu. Informace o kombinacích kláves notebooku najdete v jeho dokumentaci.

• Pokud se po zapnutí projektoru a výběru správného zdroje video signálu nezobrazí požadované video, zkontrolujte prosím, zda je zdroj video signálu zapnutý a zda správně funguje. Zkontrolujte také, zda byly správně zapojeny signálové kabely.

19 Připojení

Projektor stačí připojit k zařízení s video signálem pouze jedním ze způsobů připojení; každé připojení však poskytuje rozdílnou kvalitu obrazu.

Název Kvalita obrazu

HDMI/MHL

Komponentní video

(prostřednictvím vstupu RGB)

S-Video

Video

Nejlepší

Lepší

Dobrá

Normální

Připojení zvuku

Projektor má vestavěný monofonní reproduktor(y), který poskytne základní zvukový doprovod, vhodný jen pro prezentaci dat pro podnikové účely. Není vyroben ani určen ke stereofonní reprodukci v kvalitě, kterou očekáváte od domácího kina. Jakýkoliv stereofonní vstup (pokud jej připojíte) je smíchán do společného monofonního zvukového výstupu přes reproduktor(y) projektoru.

Vestavěný reproduktor(y) se po zapojení konektoru AUDIO-OUT ztiší.

• Projektor umí přehrávat jen smíchaný monofonní zvuk, i když je připojen stereofonní zvukový vstup.

20 Připojení

Připojování chytrých zařízení

Tento projektor umožňuje promítat obsah přímo z chytrého zařízení pomocí bezdrátového modulu wireless.

Bezdrátový modul HDMI dongle (například BenQ QCastMirror, QCast)

• Připojte modul dongle k portům HDMI I a TYPE-A na projektoru a přepněte vstupní signál na

HDMI-1.

Připojování InstaShow (WDC10)

• Připojte kabel HDMI k výstupnímu konektoru HDMI hostitele InstaShow a ke vstupnímu konektoru HDMI projektoru.

• Připojte jeden konec dodaného kabelu USB ke konektoru mini USB na hostiteli InstaShow a druhý konec ke konektoru USB typ A (1,5 A) projektoru.

21 Připojení

Ovládání

Zapnutí projektoru

1. Připojte napájecí kabel. Zapněte vypínač napájení (pokud jej přístroj má). Po zapnutí napájení se na projektoru rozsvítí oranžový indikátor napájení.

2. Stiskem tlačítka na projektoru nebo na dálkovém ovladači zapněte projektor. Indikátor

napájení bliká zeleně a po zapnutí projektoru trvale svítí zeleně.

Procedura spouštění trvá přibližně 30 sekund. V pozdější fázi spouštění se zobrazí úvodní logo.

(Podle potřeby) Upravte otáčením prstence ostření ostrost obrazu.

3. Pokud je projektor zapnut poprvé, zvolte jazyk OSD nabídky podle pokynů na obrazovce.

4. Pokud jste vyzváni k vložení hesla, zadejte 6místné heslo pomocí tlačítek se šipkami. Viz Využití funkce

hesla na stránce 25.

5. Zapněte všechna připojená zařízení.

6. Projektor vyhledá vstupní signály. Zobrazí se aktuální vyhledávaný vstupní signál. Pokud projektor nenajde žádný platný signál, bude se zobrazovat zpráva „Žádný signál“, dokud nebude nalezen vstupní signál.

Požadovaný vstupní signál můžete rovněž vybrat stisknutím tlačítka SOURCE. Viz Přepínání vstupního signálu na stránce 26.

• Používejte výhradně originální příslušenství (např. napájecí kabel), abyste vyloučili možná nebezpečí, např. úraz elektrickým proudem nebo požár.

• Je-li projektor po předchozím použití stále horký, poběží před zapnutím napájení světelného zdroje přibližně 90 sekund chladicí ventilátor.

• Kopie obrazovek průvodce nastavením jsou pouze orientační a mohou se od aktuální podoby lišit.

• Pokud frekvence nebo rozlišení vstupního signálu přesahuje provozní rozsah projektoru, zobrazí se na pozadí projekční plochy zpráva „Mimo rozsah“. Přepněte prosím na vstupní signál, který vyhovuje rozlišení projektoru, nebo nastavte u vstupního signálu nižší hodnoty. Viz Tab ul ka časování na stránce 48.

• Pokud během 3 minut není rozpoznán žádný signál, projektor automaticky přejde do úsporného režimu.

22 Ovládání

Kalibrování LumiExpert

14253

Při první aktivaci LumiExpert proveďte kalibraci LumiExpert podle následujících kroků.

1. Přejděte na Nabídka Upřesnit > Obrázek > LumiExpert a stiskněte tlačítko OK.

2. Vyberte položku Ruční kalibrace a stiskněte tlačítko OK.

3. 1. zpráva připomene uživateli, aby zkontroloval, zda je

osvětlení místnosti nejjasnější. Stisknutím tlačítka OK přejděte na další krok.

4. 2. zpráva připomene uživateli, aby zkontroloval, zda je osvětlení místnosti nejtmavší.

5. Stisknutím tlačítka OK zobrazíte dokončenou podmínku.

Používání nabídek

Tento projektor je vybaven 2 typy nabídky na projekční ploše (OSD) pro provádění různých přizpůsobení a nastavení.

• Základní Nabídka OSD: obsahuje primární funkce nabídky.

(Viz Nabídka Základní na stránce 32)

• Pokročilé Nabídka OSD: obsahuje kompletní funkce nabídky. (Viz Nabídka Upřesnit na

stránce 34)

Chcete-li vstoupit do nabídky OSD, stiskněte tlačítko MENU na projektoru nebo na dálkovém ovladači.

• Pomocí tlačítek se šipkami ( / / / ) na projektoru nebo dálkovém ovladači procházejte

položky nabídky.

• Pomocí OK na projektoru nebo na dálkovém ovladači potvrďte vybranou položku nabídky.

Při prvním použití projektoru (po dokončení výchozího nastavení), se zobrazí základní nabídka OSD.

Následující kopie obrazovek nabídky OSD jsou pouze orientační a mohou se od aktuální podoby lišit.

Na následujícím obrázku je uveden přehled nabídky OSD Základní.

Stisknutím tlačítka

Typ nabídky

OK vstupte do nabídky.

Hlavní nabídka

Stav

Aktuální vstupní signál

Pro návrat na předchozí stránku nebo pro ukončení stiskněte tlačítko MENU.

23 Ovládání

Chcete-li přepnout z nabídky OSD Základní na nabídku OSD Pokročilé, postupujte podle

26374

následujících pokynů:

1. Přejděte na Nabídka Základní > Typ nabídky.

2. Stiskněte OK a stisknutím / vyberte Pokročilé. Při příštím zapnutí projektoru můžete vstoupit do nabídky OSD Pokročilé stisknutím tlačítka MENU.

Na následujícím obrázku je uveden přehled nabídky OSD Pokročilé.

Hlavní nabídka a ikona hlavní nabídky

Pro návrat na předchozí stránku stiskněte tlačítko BACK.

Pro návrat na

předchozí Vedlejší nabídka

stránku nebo

pro ukončení

stiskněte tlačítko

MENU. Aktuální

vstupní

Stav signál

Stisknutím tlačítka OK vstupte do nabídky.

Chcete-li naopak přepnout z nabídky OSD Pokročilé na nabídku OSD Základní, postupujte podle následujících pokynů:

1. Přejděte na Nabídka Upřesnit - System > Nastavení nabídky a stiskněte tlačítko OK.

2. Vyberte Typ nabídky a OK.

3. Stisknutím tlačítek / vyberte položku Základní. Při příštím zapnutí projektoru můžete vstoupit do nabídky OSD Základní stisknutím tlačítka MENU.

24 Ovládání

Zabezpečení projektoru

Pomocí bezpečnostního kabelového zámku

Aby se zabránilo krádeži, je nutné projektor instalovat na bezpečném místě. Jinak si kupte zámek, např. zámek Kensington, jímž můžete projektor zabezpečit. Zásuvku pro zámek Kensington najdete na zadní straně projektoru. Viz položka 18 na stránka 8.

Bezpečnostní kabel se zámkem Kensington je většinou kombinace klíče a zámku. V dokumentaci k zámku se dozvíte, jak zámek používat.

Využití funkce hesla

Nastavení hesla

1. Přejděte na Nabídka Upřesnit - Nastavení > Bezpečnostní nastav.. Stiskněte tlačítko OK. Zobrazí se stránka Bezpečnostní nastav..

2. Označte položku Změnit heslo a stiskněte tlačítko OK.

3. Čtyři tlačítka se šipkami ( , , , ) představují čtyři číslice (1, 2, 3, 4). Pomocí kláves se šipkami zadejte požadované šestimístné číselné heslo.

4. Pro potvrzení nového hesla je zadejte znovu. Po nastavení hesla se opět zobrazí okno Bezpečnostní nastav..

5. Chcete-li aktivovat funkci Zámek napájení, stisknutím / označte Zámek napájení a stisknutím / vyberte Zapnuto. Znovu zadejte heslo.

• Zadávaná čísla se na obrazovce zobrazí jako hvězdičky. Napište si zvolené heslo a uchovejte jej na bezpečném místě před zadáním hesla nebo bezprostředně poté, abyste je měli v případě, e je zapomenete, vždy k dispozici.

• Jakmile jednou nastavíte heslo a je aktivován zámek napájení, nebudete moci projektor po zapnutí použít bez zadání správného hesla.

Jestliže heslo zapomenete

Pokud zadáte chybné heslo, zobrazí se zpráva o chybném zadání hesla a pak se zobrazí zpráva ZADEJTE AKTUÁLNÍ HESLO. Pokud si nemůžete na heslo vůbec vzpomenout, můžete použít postup pro obnovu hesla. Viz Použití postupu pro obnovu hesla na

stránce 25.

Pokud zadáte 5 krát za sebou nesprávné heslo, projektor se automaticky vypne.

Použití postupu pro obnovu hesla

1. Podržte stisknuté tlačítko AUTO 3 sekundy. Projektor

zobrazí na obrazovce kódované číslo.

2. Zapište si toto číslo a vypněte projektor.

3. Místní servisní středisko společnosti BenQ vám pomůže toto číslo dekódovat. V této souvislosti můžete být požádáni o předložení dokladu o zakoupení projektoru, abyste prokázali, že jste jeho oprávněným uživatelem.

25 Ovládání

Změna hesla

1. Přejděte na Nabídka Upřesnit - Nastavení > Bezpečnostní nastav. > Změnit heslo.

2. Stiskněte tlačítko OK. Zobrazí se zpráva „Zadejte Aktuální Heslo“.

3. Zadejte staré heslo.

• Pokud je heslo správné, zobrazí se další zpráva „Zadejte Nové Heslo“.

• Pokud je heslo chybné, zobrazí se zpráva o chybném zadání hesla a pak se zobrazí

zpráva „Zadejte Aktuální Heslo“ pro nový pokus. Můžete buď stisknout tlačítko BACK a zrušit nastavování, nebo zkusit zadat jiné heslo.

4. Zadejte nové heslo.

5. Pro potvrzení nového hesla je zadejte znovu.

Zrušení funkce ochrany heslem

Chcete-li zrušit ochranu heslem, přejděte na Nabídka Pokročilé - Nastavení > Bezpečnostní

nastav. > Zámek napájení a stisknutím / vyberte možnost Vypnout. Zobrazí se zpráva „Zadejte Aktuální Heslo“. Zadejte aktuální heslo.

• Pokud je heslo správné, nabídka OSD se vrátí na stránku Bezpečnostní nastav.. Při

dalším zapnutí projektoru nebudete muset zadávat heslo.

• Pokud je heslo chybné, zobrazí se zpráva o chybném zadání hesla a pak se zobrazí

zpráva „Zadejte Aktuální Heslo“ pro nový pokus. Můžete buď stisknout tlačítko BACK a zrušit nastavování, nebo zkusit zadat jiné heslo.

Přesto e je funkce ochrany heslem vypnutá, měli byste si staré heslo zapamatovat, proto e je budete potřebovat v případě opětovné aktivace ochrany heslem, kdy musíte zadat staré heslo.

Přepínání vstupního signálu

Projektor lze připojit k několika zařízením současně. V jednom okamžiku lze však na celé projekční ploše zobrazit pouze signál z jednoho zařízení. Během zapínání projektor automaticky hledá dostupné signály.

Chcete-li, aby projektor automaticky vyhledával signály, musí být nabídka Nabídka Upřesnit - Nastavení > Automatické vyhledání zdroje nastavena na Zapnuto.

Pokyny pro výběr zdroje:

1. Stiskněte SOURCE. Zobrazí se lišta pro výběr zdroje vstupního signálu.

2. Opakovaným stisknutím tlačítek / vyberte požadovaný vstupní signál a stiskněte tlačítko OK.

Po nalezení signálu se na několik sekund zobrazí v rohu projekčního plátna informace o zdroji vstupního signálu. Pokud je k projektoru připojeno více zařízení, opakujte kroky 1-2 pro vyhledání dalšího signálu.

• Úroveň jasu promítaného obrazu se bude při přepínání mezi různými vstupními signály odpovídajícím způsobem měnit.

• Aby byl zobrazený obraz co nejlepší, měli byste vybrat a používat zdroj vstupního signálu, který má nativní rozlišení projektoru. Jakákoliv jiná rozlišení budou projektorem upravena v závislosti na nastavení „poměru stran“, co může způsobit určité zkreslení obrazu nebo ztrátu jeho světlosti. Viz Poměr stran na stránce 32.

26 Ovládání

Ovládání projektoru prostřednictvím místní sítě LAN

Nabídka Drátoví síť vám umožňuje ovládat projektor pomocí počítače s webovým prohlížečem, pokud je počítač správně připojen k projektoru prostřednictvím stejné místní počítačové sítě.

Úpravy nastavení kabelové sítě LAN

Jste-li v prostředí DHCP:

1. Připojte jeden konec kabelu RJ45 ke vstupnímu konektoru LAN na projektoru a druhý konec do portu RJ45.

• Při připojování kabelu RJ45 zabraňte jeho navíjení nebo proplétání, protože by to mohlo způsobit šum nebo rušení signálu.

2. Přejděte na Nabídka Upřesnit - Síť > Drátová síť. Stiskněte tlačítko OK. Zobrazí se stránka Drátová síť.

3. Stisknutím tlačítka vyberte položku DHCP a stisknutím tlačítek / vyberte volbu Zapnuto.

4. Počkejte 15 - 20 sekund a potom znovu vstupte na stránku Drátová síť.

5. Zobrazí se nastavení IP adresa, Maska podsítě, Výchozí brána a Server DNS. Poznamenejte si adresu IP zobrazenou v řádku IP adresa.

• Pokud se adresa IP nezobrazí, obraťte se na správce ITS.

6. Vraťte se na stránku Nabídka Upřesnit - Síť > Drátová síť.

7. Stiskem tlačítka označte nabídku Zjištění zařízení AMX a stiskem tlačítek / vyberte možnost Zapnuto nebo Vypnuto. Když je funkce Zjištění zařízení AMX nastavena na Zapnuto, lze projektor rozpoznat pomocí řadiče AMX.

Pokud nepracujete v prostředí DHCP:

1. Přejděte na stránku Nabídka Upřesnit - Síť > Drátová síť.

2. Stisknutím tlačítka vyberte položku DHCP a stisknutím tlačítek / vyberte volbu Vypnuto.

3. Informace o nastaveních IP adresa, Maska podsítě, Výchozí brána a Server DNS získáte u správce ITS.

4. Stisknutím tlačítka vyberte položku, kterou chcete upravit, a stiskněte tlačítko OK.

5. Stisknutím tlačítka / posunujte kurzor a potom stiskněte tlačítko / a zadejte hodnotu.

6. Chcete-li nastavení uložit, stiskněte tlačítko OK. Pokud nastavení nechcete uložit, stiskněte tlačítko BACK.

7. Stisknutím tlačítka označte možnost Uplatnit a stiskněte tlačítko OK.

8. Vraťte se na stránku Nabídka Upřesnit - Síť > Drátová síť, stisknutím označte Zjištění zařízení AMX a stisknutím / vyberte Zapnuto nebo Vypnuto.

9. Stisknutím tlačítka MENU ukončíte nabídky.

27 Ovládání

Upgradování firmwaru prostřednictvím místní sítě LAN

BenQ Easy Firmware Updater je softwarový program, který umožňuje centralizovaný upgrade síťového projektoru BenQ z hostitelského počítače.

Mezi hlavní funkce BenQ Easy Firmware Updater patří:

• Vyhledávání projektorů na jiné podsíti.

• Podpora upgradu firmwaru více projektorů současně (až 255). Další informace o tomto nástroji vám poskytne servis BenQ.

Vzdálené ovládání projektoru prostřednictvím webového prohlížeče

Získáte-li správnou adresu IP projektoru a projektor je zapnutý nebo v pohotovostním režimu, můžete k ovládání projektoru použít libovolný počítač, který se nachází ve stejné místní počítačové síti.

1. Zadejte do adresního řádku prohlížeče adresu projektoru a klikněte na tlačítko Go.

2. Otevře se strana pro vzdálené síťové ovládání. Tato strana (Crestron eControl) vám umožňuje ovládat projektor, jako byste používali dálkový ovladač nebo ovládací panel na projektoru.

1. Chcete-li aktivovat vstupní zdroj, klikněte na požadovaný signál.

Seznam zdrojů se liší v závislosti na konektorech, které jsou k dispozici na projektoru. „Video“ označuje videosignál.

28 Ovládání

2. Nabídka

Auto PC Blank Vstup

()

( )

()

Podrobné informace viz Projektor a dálkový ovládač na stránce 9.

OK Aktivuje vybranou položku nabídky OSD (On-Screen Display).

Strana Nástroje vám umožňuje spravovat projektor, konfigurovat nastavení sítě LAN a zabezpečovat přístup k ovládání projektoru prostřednictvím bezdrátové sítě.

1. Můžete pojmenovat projektor, uchovávat informace o jeho umístění a osobě, která je za projektor odpovědná.

2. Můžete upravit Nastavení ovládání sítě LAN.

3. Po nastavení je přístup ke vzdálenému ovládání projektoru prostřednictvím sítě chráněn heslem.

4. Po nastavení je přístup na stranu Nástroje chráněn heslem.

5. Stiskem tlačítka Exit (Konec) se vrátíte na stránku vzdáleného síťového ovládání.

29 Ovládání

Po provedení úprav stiskněte tlačítko Odeslat. Data se uloží do projektoru

Stiskem tlačítka Exit (Konec) se vrátíte na stránku vzdáleného síťového ovládání.

Věnujte pozornost omezení délky zadání (včetně mezer a jiných interpunkčních znamének) v následujícím seznamu:

Položka

kategorie

Crestron Control (Ovládání Crestron)

Projektor

Network Configuration (Síťová konfigurace)

User Password (Uživatelské heslo)

Admin Password (Heslo správce)

Délka zadání Maximální počet znaků

IP adresa 15

IP ID 4

Port 5

Náz. projektoru 22

Umístění 22

Přiřazeno k (Není k dispozici)

DHCP (povoleno) 15

IP adresa 15 Maska podsítě 15 Výchozí brána 15

Server DNS (Není k dispozici)

Aktivováno (Není k dispozici)

Nové heslo 15

Potvrdit 15

Aktivováno (Není k dispozici)

Nové heslo 15

Potvrdit 15

Na straně Informace se zobrazují informace a stav projektoru.

Další informace viz http://www.crestron.com a www.crestron.com/getroomview.

30 Ovládání

Vypnutí projektoru

1. Stiskněte ona projektoru nebo na dálkovém ovladači. Zobrazí se zpráva s potvrzením. Pokud nestisknete žádné tlačítko během několika

sekund, zpráva zmizí.

2. Stiskněte znovu nebo . Indikátor napájení začne blikat oranžově, projekční světelný zdroj se vypne, ale ventilátory poběží ještě přibližně 90

sekund, aby se projektor ochladil.

3. Jakmile bude proces chlazení dokončen, bude indikátor napájení svítit oranžově ačinnost ventilátoru bude zastavena. Odpojte napájecí kabel od elektrické zásuvky.

• Z důvodu ochrany světelného zdroje nebude projektor během procesu ochlazování reagovat na žádné příkazy.

• Nezapínejte projektor bezprostředně po vypnutí, protože nadměrné teplo může zkrátit životnost světelného zdroje.

• Životnost světelného zdroje je různá podle podmínek okolního prostředí a podle využití.

Přímé vypnutí napájení

Kabel střídavého napájení lze odpojit ihned po vypnutí projektoru. Aby byl světelný zdroj chráněn, před dalším zapnutím projektoru počkejte asi 10 minut. Pokud se pokusíte projektor znovu zapnout, mohou se na několik minut spustit ventilátory, aby se projektor ochladil. V takových případech počkejte, až se ventilátory zastaví a až indikátor napájení začne svítit

oranžově, a potom projektor zapněte stisknutím nebo .

31 Ovládání

Ovládání nabídek

Obraz 15:9

(LX720)

(LW720)

(LH720)

Obraz 4:3

Obraz 16:9

Obraz 4:3

Obraz 16:9

Obraz 16:10

Všimněte si prosím, že OSD nabídky se mění podle vybraného druhu signálu a podle používaného modelu projektoru.

Položky nabídky jsou dostupné, pokud projektor vyhledá aspoň jeden vstupní signál. Pokud není k projektoru připojeno žádné zařízení nebo není nalezen žádný signál, jsou dostupné pouze některé položky nabídky.

Nabídka Základní

Čím je tato hodnota vyšší, tím je obraz jasnější. Tento parametr nastavte tak,

Jas

aby se černé oblasti obrazu jevily jako černé a aby v tmavých místech zůstaly viditelné detaily.

Podle zdroje vstupního signálu lze nastavit jeden z několika režimů poměru stran obrazu.

• Automaticky: Škáluje obraz

proporcionálně, aby vyhovoval nativnímu rozlišení projektoru svou vodorovnou nebo svislou šířkou.

Poměr stran

• Skutečné: Promítá obraz v

původním rozlišení a jeho velikost je změněna tak, aby byl zobrazen na celou projekční plochu. U vstupních signálů s nižším rozlišením se bude promítaný obraz zobrazovat ve své původní velikosti.

• 4:3: Nastavuje obraz tak, aby

se zobrazil vestředu projekčního plátna spoměrem stran 4:3.

• 16:9: Nastavuje obraz tak, aby

se zobrazil vestředu projekčního plátna spoměrem stran 16:9.

• 16:10: Nastavuje obraz tak,

aby se zobrazil vestředu projekčního plátna spoměrem stran 16:10.

32 Ovládání nabídek

V projektoru je přednastaveno několik režimů zobrazení, ze kterých si můžete vybrat ten, který nejlépe vyhovuje provozním podmínkám a typu obrazu ze vstupního signálu.

• Světlý: Maximalizuje jas promítaného obrazu. Tento režim je vhodný v

prostředí, kde je vyžadován velmi vysoký jas - např. při použití projektoru v dobře osvětlených místnostech.

• Infografika: Ideální pro prezentace s kombinací textu a obrázků díky

vysokému jasu barev a lepšímu odstupňování barev pro jasné zobrazení detailů.

Režim

aby se dosáhlo sladění s barvami na PC a notebooku.

zobrazení

• sRGB: Maximalizuje čistotu RGB barev pro zajištění zobrazení snímků

jako ve skutečnosti bez ohledu na nastavení jasu. Nejvhodnější režim pro prohlížení fotografií pořízených správně zkalibrovaným fotoaparátem kompatibilním s sRGB a pro prohlížení počítačové grafiky a výkresových aplikací, např. AutoCAD.

• Živé: To je vhodné pro zobrazení plnobarevného videa a snímků s dobře

vyváženou sytostí barev a vysokým jasem barev

• 3D: Tento režim je vhodný pro přehrávání 3D obrazu a 3D videoklipů.

• Uživatel 1/Uživatel 2: Vyvolá uživatelské nastavení podle aktuálně

dostupných režimů zobrazení. Viz Referenční režim na stránce 34.

Hlasitost Nastavuje hlasitost. Režim světla Viz Nastavení Režim světla na stránce 43.

• Prezentace: Je určený pro prezentace. V tomto režimu je zvýrazněn jas,

Úroveň

Upravuje posun gamma v každém režimu obrazu vyjma režimu Jas a 3D.

LumiExpert

• Nativní rozlišení: Zobrazení přirozeného rozlišení projektoru.

• Detekované rozlišení: Zobrazení přirozeného rozlišení vstupního signálu.

Informace

Typ nabídky

• Zdroj: Zobrazení aktuálního zdroje signálu.

• Režim zobrazení: Zobrazení režimu vybraného v nabídce OBRÁZEK.

• Režim světla: Zobrazení režimu vybraného v nabídce Nastavení světla.

• Formát 3D: Zobrazí aktuální režim 3D.

• Systém barev: Zobrazuje formát vstupního systému.

• Doba použitelnosti světla: Zobrazuje počet hodin používání světelného

zdroje.

• Verze firmware: Zobrazí verzi firmwaru projektoru. Slouží k přepnutí na nabídku Pokročilé OSD. Viz Používání nabídek na

stránce 23.

33 Ovládání nabídek

Nabídka Upřesnit

OBRÁZEK

V projektoru je přednastaveno několik režimů zobrazení, ze kterých si můžete vybrat ten, který nejlépe vyhovuje provozním podmínkám a typu obrazu ze vstupního signálu.

• Světlý: Maximalizuje jas promítaného obrazu. Tento režim je vhodný v

prostředí, kde je vyžadován velmi vysoký jas - např. při použití projektoru v dobře osvětlených místnostech.

• Infografika: Ideální pro prezentace s kombinací textu a obrázků díky

vysokému jasu barev a lepšímu odstupňování barev pro jasné zobrazení detailů.

Režim zobrazení

Referenční režim

• Prezentace: Je určený pro prezentace. V tomto režimu je zvýrazněn jas,

aby se dosáhlo sladění s barvami na PC a notebooku.

• sRGB: Maximalizuje čistotu RGB barev pro zajištění zobrazení snímků

• Živé: To je vhodné pro zobrazení plnobarevného videa a snímků s dobře

vyváženou sytostí barev a vysokým jasem barev

• 3D: Tento režim je vhodný pro přehrávání 3D obrazu a 3D videoklipů.

• Uživatel 1/Uživatel 2: Vyvolá uživatelské nastavení podle aktuálně

dostupných režimů zobrazení. Viz Referenční režim na stránce 34.

Pokud vám dostupné režimy zobrazení nevyhovují, máte k dispozici 2 uživatelsky nastavitelné režimy. Jako výchozí režim pro přizpůsobení nastavení můžete použít jakýkoliv z režimů zobrazení (kromě režimu Uživatel 1/Uživatel 2).

1. Přejděte na Obrázek > Režim zobrazení.

2. Stisknutím / vyberte Uživatel 1 nebo Uživatel 2.

3. Stisknutím označte Referenční režim a stisknutím / vyberte režim

zobrazení, který vám nejvíce vyhovuje.

4. Stiskem tlačítka vyberte položku nabídky, jejíž hodnotu chcete upravit. Tyto úpravy určují vybraný režim uživatele.

Čím je tato hodnota vyšší, tím je obraz jasnější. Tento parametr nastavte tak,

Jas

Kontrast

Barva

Odstán

Ostrost Čím vyšší je tato hodnota, tím je obraz ostřejší.

34 Ovládání nabídek

aby se černé oblasti obrazu jevily jako černé a aby v tmavých místech zůstaly viditelné detaily.

Čím vyšší je tato hodnota, tím vyšší je kontrast. Použijte tuto položku pro nastavení maximální úrovně bílé po předchozím nastavení položky Jas tak, aby se obraz přizpůsobil vybranému vstupu a prostředí pro sledování.

Nižší nastavená hodnota znamená méně syté barvy. Pokud je nastavena příliš vysoká hodnota, budou barvy obrazu přesycené a obraz nebude realistický.

Čím je tato hodnota vyšší, tím více je obraz zbarven do zelena. Čím je tato hodnota nižší, tím více je obraz zbarven do červena.

Brilliant Color

ZELENÁ

MODRÁ

ČERVENÁ

Žlutá

Purpurová

Azurová

Tato funkce využívá nový algoritmus na zpracování barev a systémová vylepšení pro dosažení vyššího jasu, přičemž má obraz věrnější a živější barvy. Umožňuje více než 50 % zvýšení jasu v obrazu se středními odstíny, které jsou běžné u videa a přírodních scén, takže projektor reprodukuje obraz s reálnými a přirozenými barvami. Dáváte-li přednost obrazům v této kvalitě, vyberte hodnotu Zapnuto. Při volbě hodnoty Vypnuto není dostupná funkce Teplota barev.

Teplota barev

K dispozici je několik předvoleb nastavení teploty barev. Dostupná nastavení se mohou lišit podle vybraného typu signálu.

• Normální: Zachovává normální zobrazení bílé barvy.

• Studená: Bílá barva se zobrazuje do modra.

• Teplá: Bílá barva se zobrazuje do červena.

Ladění teploty barvy

Můžete rovněž nastavit upřednostňovanou teplotu barev úpravami následujících možností.

• R - zisk/G - zisk/B - zisk: Upravuje úrovně kontrastu červené, zelené a

modré.

• R - posun/G - posun/B - posun: Upravuje úrovně jasu červené,

zelené a modré.

Pokročilé nastavení barev

Správa barev

Tato funkce umožňuje upravit nastavení 6 sad barev (RGBCMY). Po výběru jednotlivých barev můžete podle svých preferencí nezávisle nastavit jejich rozsah a sytost.

• Primární barva: Slouží k výběru barvy z možností R (červená), G (zelená), B (modrá), C (azurová), M (purpurová) nebo Y (žlutá).

• Odstín: Zvýšením rozsahu zahrnete barvy složené z více částí svých dvou sousedních barev. Vzájemné vztahy barev - viz obrázek. Pokud například vyberete barvu Červená a nastavíte její rozsah na 0, bude v promítaném obrazu vybrána pouze čistě červená. Zvýšením rozsahu této barvy zahrnete červenou blízkou žluté a červenou blízkou purpurové.

• Sytost: Upravuje hodnoty podle vašich představ. Každé provedené nastavení se okamžitě projeví v obrazu. Pokud například vyberete barvu Červená a nastavíte její hodnotu na 0, bude ovlivněna pouze sytost čistě červené.

Hodnota Sytost udává intenzitu příslušné barvy ve video obrazu. Nižší hodnota vytváří méně syté barvy; hodnota „0“ znamená, že příslušná barva není v obraze vůbec zobrazena. Pokud je sytost příliš vysoká, bude barva příliš výrazná a nereálná.

• Zesílení: Upravuje hodnoty podle vašich představ. Bude upravena kontrastní úroveň vámi vybrané primární barvy. Každé provedené nastavení se okamžitě projeví v obrazu.

35 Ovládání nabídek

Pokročilé

Obraz 15:9

(LX720)

(LW720)

(LH720)

Obraz 4:3

Obraz 16:9

Obraz 4:3

Obraz 16:9

Obraz 16:10

nastavení barev

Barva stěny (zdi)

V situaci, kdy promítáte na barevný povrch (např. namalovanou stěnu), který nemusí být bílý, vám funkce Barva stěny (zdi) pomůže upravit barvy promítaného obrazu tak, aby se zabránilo případným barevným odlišnostem mezi zdrojem signálu a promítaným obrazem. Pro výběr je k dispozici několik předem zkalibrovaných barev: Světle žlutá, Růžová, Světle zelená, Modrá a Tabule.

Aktivně detekuje podmínky okolního osvětlení v prostředí sledování a automaticky upravuje vyvážený vizuální jas pro maximální pohodlí. K dispozici ve všech režimech obrazu vyjma režimu Jas a 3D.

LumiExpert

Resetovat obrázek

Zobrazení

Poměr stran

• LumiExpert: Slouží k aktivaci nebo deaktivaci LumiExpert.

• Úroveň LumiExpert: Upravuje posun gamma v každém režimu obrazu

vyjma režimu Jas a 3D.

• Ruční kalibrace: Na základě okolního osvětlení místnosti provádí

kalibraci ručně.

Veškeré úpravy provedené v nabídce OBRÁZEK se vrátí tovární přednastavené hodnoty.

Podle zdroje vstupního signálu lze nastavit jeden z několika režimů poměru stran obrazu.

• Automaticky: Škáluje obraz

proporcionálně, aby vyhovoval nativnímu rozlišení projektoru svou vodorovnou nebo svislou šířkou.

• Skutečné: Promítá obraz v

36 Ovládání nabídek

• 4:3: Nastavuje obraz tak, aby

se zobrazil vestředu projekčního plátna spoměrem stran 4:3.

• 16:9: Nastavuje obraz tak,

aby se zobrazil vestředu projekčního plátna spoměrem stran 16:9.

• 16:10: Nastavuje obraz tak,

aby se zobrazil vestředu projekčního plátna spoměrem stran 16:10.

2D Kor. zkreslení

Opraví svislé a vodorovné zkreslení obrazu. Viz Korekce 2D

lichoběžníkového zkreslení na stránce 18.

Corner Fit

Testovací vzorek

Počítač a komponenta – ladění YPbPr

Pozice

Ručně upravte čtyři rohy obrazu nastavení vodorovných a svislých hodnot. Viz Nastavení do rohu na stránce 18.

Upravuje velikost a zaostření obrazu a pro kontrolu, zda není promítaný obraz zkreslený.

• Fáze: Nastavení fáze časování pro omezení

zkreslení obrazu. Tato funkce je dostupná jen když je zvolen PC signál (analogový RGB) nebo signál YPbPr.

• Horizont. velikost: Nastavení vodorovné šířky obrazu. Tato funkce je

dostupná jen když je zvolen PC signál (analogový RGB).

Zobrazení obrazovky pro nastavení pozice. Pomocí tlačítek se šipkami můžete obrazem posouvat. Tato funkce je dostupná jen když je zvolen PC signál (analogový RGB).

Tento projektor obsahuje 3D funkci, která umožňuje promítání 3D filmů, videoklipů a sportovních pořadů realističtějším způsobem prostřednictvím zobrazení hloubky obrazu. 3D obraz vyžaduje použití speciálních brýlí.

• Režim 3D: Výchozí nastavení je Vypnuto. Chcete-li, aby projektor

automaticky vybral vhodný 3D formát při rozpoznání 3D obsahu, vyberte možnost Automaticky. Pokud projektor nemůže rozpoznat 3D formát, stisknutím tlačítka / vyberte některý 3D režim z možností Top Bottom, Frame Sequential, Balení snímku a Vedle sebe.

Když je funkce 3D aktivována:

• Úroveň jasu promítaného obrazu se sníží.

• Nelze upravovat následující nastavení: Režim zobrazení, Referenční režim.

• Lichoběžníkové zkreslení lze upravit pouze v omezených stupních.

• 3D synch. Obráceně: Pokud zjistíte obrácenou hloubku obrazu, můžete

tento problém odstranit aktivací této funkce.

• Použít 3D nastavení: Po uložení 3D nastavení se můžete rozhodnout,

zda má být uložená sada 3D nastavení znovu použita. Aktivací této volby projektor automaticky přehraje vstupní 3D obsah, pokud odpovídá uloženým 3D nastavením.

K dispozici je pouze sada(y) 3D nastavení s uloženými daty.

• Uložit 3D nastavení: Když se po provedení příslušných nastavení 3D

obsah zobrazí správně, můžete aktivovat tuto funkci a vybrat sadu 3D nastavení pro uložení aktuálních 3D nastavení do paměti.

37 Ovládání nabídek

Formát HDMI

Digitální zoom

Slouží k výběru vhodného barevného formátu pro optimalizaci kvality zobrazení.

• Automaticky: Automaticky vybere vhodný barevný prostor a úroveň

šedé pro příchozí signál HDMI.

• RGB omezeno: Využívá omezený rozsah RGB 16 - 235.

• RGB plné: Využívá plný rozsah RGB 0 - 255.

• YUV omezeno: Využívá omezený rozsah YUV 16 - 235.

• YUV plné: Využívá plný rozsah YUV 0 - 255. Zvětšení nebo zmenšení velikosti promítaného obrazu. Když se zobrazí

stránka Digitální zoom, stisknutím ZOOM+/ZOOM- zmenšíte nebo zvětšíte obraz na požadovanou velikost. Stisknutím směrových šipek ( ,

, , ) na projektoru nebo dálkovém ovladači se můžete v obrazu

posouvat.

Obraz lze posouvat pouze tehdy, když je zvětšený. Během vyhledávání detailů můžete obraz dále zvětšovat.

Restovat zobrazení

Veškeré úpravy provedené v nabídce Zobrazení se vrátí tovární přednastavené hodnoty.

Síť

Drátová síť Viz Ovládání projektoru prostřednictvím místní sítě LAN na stránce 27. Zjištění

zařízení AMX Adresa MAC

(drátová síť)

Když je funkce Zjištění zařízení AMX zapnutá, lze projektor zjistit řadičem AMX.

Zobrazí adresu Mac tohoto projektoru.

Nastavení

Umístění projektoru

Vzdálený přijímač

Automatické vyhledání zdroje

Viz Volba umístění na stránce 12.

Umožňuje aktivovat všechny vzdálené přijímače nebo jeden konkrétní přijímač na projektoru.

Umožňuje projektoru automaticky vyhledat signál.

Automatická synchronizace

Nastavení světla

38 Ovládání nabídek

• Zapnuto: Umožňuje projektoru automaticky určit optimální frekvence obrazu, když je vybrán signál PC (analogový RGB) a stiskněte AUTO.

• Vypnuto: Stisknutím AUTO projektor nereaguje.

• Režim světla: Viz Nastavení Režim světla na stránce 43.

• Uživatelský jas: Upravuje výkon světla ručně.

•

Konstantní jas

jasu.

• Doba použitelnosti světla: Zobrazuje počet hodin používání světla.

: Automaticky upraví výkon světla pro zachování 80%

Časovač prázdné obr.

Nastavení doby vypnutí obrazu, když na prázdné obrazovce neprovedete žádnou akci. Po jejím uplynutí se obnoví normální zobrazení. Pokud vám rozsah nastavení nevyhovuje, vyberte možnost Vypnout. Bez ohledu na to, zda je funkce Časovač prázdné obr. aktivována či nikoli, lze obraz obnovit stisknutím většiny tlačítek na projektoru nebo dálkovém ovladači.

Zpráva připomenutí

Slouží kzapnutí/vypnutí zpráv připomenutí.

Autom. prázdná obrazovka

Aktivuje nebo deaktivuje funkci automatické prázdné obrazovky.

Režim otáček ventilátoru

V Režim otáček ventilátoru se bude ventilátor otáčet rychleji, aby se nasávalo více vzduchu pro chlazení projektoru. Nastaví na Vysoká, když je nainstalován prachový filtr.

Režim velké nadm. výš.

Doporučujeme, abyste používali Režim velké nadm. výš., když je vaše prostředí v nadmořské výšce 1500 m - 3000 m, a okolní teplota je 0°C-30°C.

Provozní nastavení

Provoz v režimu „Režim velké nadm. výš.“ může způsobovat větší hluk z důvodu zvýšené rychlostí ventilátorů, nutné pro zlepšení celkového chlazení a výkonu systému.

Jestliže používáte tento projektor v jiném extrémním prostředí (s výjimkou výše uvedených podmínek), může jevit známky automatického vypínání, které slouží k ochraně projektoru před přehřátím. V podobných případech byste měli tyto problémy vyřešit zapnutím režimu velké nadmořské výšky. Neznamená to však, že projektor může pracovat za jakýchkoliv drsných nebo extrémních podmínek.

Nepoužívejte Režim velké nadm. výš., když je vaše nadmořská výška 0 m až 1500 m a okolní teplota je od 0 °C do 35 °C. Zapnete-li projektor za takového stavu, bude příliš chlazený.

Nastavení zapnutí/vypnutí napájení

• Přímé napájení: Umožňuje automaticky zapnout projektor, když je

napájecí kabel pod napětím.

• Zap. podle signálu: Umožňuje nastavit přímé zapnutí projektoru bez stisknutí tlačítka POWER nebo ON, když se projektor nachází v

pohotovostním režimu a detekuje signál VGA nebo signál HDMI s napětím 5 V.

• Automatické vypnutí: Umožňuje v případě, že po předem nastavenou dobu není detekován žádný zdroj vstupního signálu, automaticky vypnout projektor. Tím se zamezí zbytečnému zkracování životnosti světelného zdroje.

• Časovač vypnutí: Nastavení časovače automatického vypnutí.

39 Ovládání nabídek

Bezpečnostní nastav.

Přenosová rychlost

Ekvalizér HDMI

Viz Využití funkce hesla na stránce 25.

Slouží kvýběru stejné přenosové rychlosti, jakou používá počítač, abyste mohli připojit projektor vhodným kabelem RS-232 a aktualizovat nebo stáhnout firmware projektoru. Tato funkce je určena pro odborné servisní techniky.

Upraví nastavení zesílení ekvalizéru pro signál HDMI. Čím je toto nastavení vyšší, tím je zesílení silnější. Pokud je na projektoru více portů HDMI, před nastavením hodnoty nejdříve vyberte port HDMI.

Vypínač napájení USB

Resetovat nastavení

Deaktivuje nebo aktivuje výstup napájení „Konektor typu A“ 5 V pro bezdrátový modul dongle QCast Mirror HDMI.

Veškeré úpravy provedené v nabídce Nastavení se vrátí tovární přednastavené hodnoty.

System

Jazyk Nastavení jazyka pro OSD nabídky.

• Síť:

• Povolit pohotovostní režim sítě: Volbou Zapnuto se funkce aktivuje.

Tento projektor nabízí síťovou funkci v pohotovostním režimu. Výběrem možnosti Vypnuto je tato funkce deaktivována. Tento projektor nenabízí síťovou funkci v pohotovostním režimu.

• Přepnutí do norm. poh. režimu: Umožňuje projektoru deaktivovat

síťovou funkci po uplynutí nastaveného časového intervalu po přechodu do pohotovostního režimu. Například při výběru volby 20 min poskytuje projektor síťovou funkci po dobu 20 minut po přechodu do pohotovostního režimu. Po uplynutí 20 minut projektor přejde do

Pohotovostní nastavení

normálního pohotovostního režimu.

Tato funkce je k dispozici pouze, když je položka Povolit pohotovostní režim sítě nastavena na Zapnuto.

• Výstup pro monitor: Umožňuje, aby na výstupu projektoru byl signál

• Zvuková propust: Projektor může přehrávat zvuk, když je v

• Pozadí: Slouží k nastavení barvy pozadí projektoru.

Nastavení pozadí

• Úvodní obrazovka: Umožňuje vybrat, které logo se bude zobrazovat

• Typ nabídky: Slouží k přepnutí na nabídku Základní OSD.

Nastavení nabídky

40 Ovládání nabídek

• Čas zobrazení nabíd.: Nastavení doby, po kterou zůstane OSD nabídka

VGA, když je v pohotovostním režimu a konektory PC a MONITOR OUT jsou správně připojeny k přístrojům.

pohotovostním režimu a příslušné konektory jsou správně připojeny k zařízením. Stisknutím tlačítka / vyberte zdroj, který chcete používat. Další informace o způsobu zapojení - viz Připojení na stránce 19.

během spouštění projektoru.

aktivní po posledním stisknutí tlačítka.

• Němý: Dočasně vypne zvuk.

• Hlasitost: Nastavuje hlasitost.

• Hlasitost mikrofonu: Upravuje hlasitost mikrofonu projektoru.

Nastavení zvuku

Skryté titulky

Výchozí tovární nastavení

• Zapnout/vypnout tón: Zapne nebo vypne tón vyzvánění, když se

projektor spouští nebo vypíná.

Jediným způsobem, jak změnit Zapnout/vypnout tón napájení je výběr možnosti Zapnuto nebo Vypnuto v této nabídce. Výběr ztlumení zvuku nebo úprava hlasitosti nemá vliv na nastavení Zapnout/vypnout tón napájení.

• Povolit skryté titulky: Volba Zapnuto aktivuje tuto funkci v případě, že

zvolený vstupní signál obsahuje skryté titulky.

Titulky: Zobrazení skrytých titulků s dialogy, komentářem nebo zvukovými efekty u televizních pořadů nebo videa (v přehledech televizních programů bývají označeny např. „CC“).

• Verze titulků: Volba preferovaného způsobu zobrazení skrytých titulků. Titulky zobrazíte volbou CC1, CC2, CC3 nebo CC4 (volbou CC1 se zobrazí titulky v primárním jazyce vaší zeměpisné oblasti).

Návrat všech nastavení na přednastavené tovární hodnoty.

Následující nastavení však zůstanou zachována: 2D Kor. zkreslení, Corner Fit, Umístění

projektoru, Doba použitelnosti světla, Bezpečnostní nastav., Přenosová rychlost, QUICK INSTALL, Režim velké nadm. výš., Režim otáček ventilátoru, Ekvalizér HDMI.

Resetovat systém

Informace

Veškeré úpravy provedené v nabídce System se vrátí tovární přednastavené hodnoty.

• Nativní rozlišení: Zobrazení přirozeného rozlišení projektoru.

• Detekované rozlišení: Zobrazení přirozeného rozlišení vstupního signálu.

• Zdroj: Zobrazení aktuálního zdroje signálu.

• Režim zobrazení: Zobrazení režimu vybraného v nabídce OBRÁZEK.

• Režim světla: Zobrazení režimu vybraného v nabídce Nastavení světla.

• Formát 3D: Zobrazí aktuální režim 3D.

• Systém barev: Zobrazuje formát vstupního systému.

• Doba použitelnosti světla: Zobrazuje počet hodin používání světelného zdroje.

• Verze firmware: Zobrazí verzi firmwaru projektoru.

41 Ovládání nabídek

Údržba

Péče o projektor

Čištění objektivu

Jestliže si všimnete, že je povrch objektivu znečištěný nebo zaprášený, očistěte jej. Před čištěním objektivu vypněte napájení projektoru a nechte projektor zcela vychladnout.

• Pro odstranění prachu používejte nádobku se stlačeným vzduchem.

• Jestliže se na objektivu objeví nečistoty nebo šmouhy, použijte papír na čištění objektivů nebo jemný hadřík navlhčený v prostředku na čištění objektivů a jemně otřete povrch objektivu.

• Nikdy nepoužívejte žádný typ abrazivní podložky, zásaditý/kyselý čistič, mycí prášek, ani prchavé rozpouštědlo, např. alkohol, benzen, ředidlo nebo insekticid. Použití takových materiálů nebo prodloužený kontakt s gumovými nebo vinylovými materiály může způsobit poškození povrchu projektoru a materiálu skříně.

Čištění skřínky projektoru

Před čištěním skříňky projektoru vypněte projektor správným postupem pro vypnutí popsaným v části Ovládání projektoru prostřednictvím místní sítě LAN na stránce 27 a odpojte síťový kabel od sítě.

• Pro odstranění nečistot nebo prachu otřete skříňku jemným hadříkem bez chuchvalců.

• Pro odstranění odolných nečistot nebo skvrn navlhčete jemný hadřík vodou a čisticím prostředkem s neutrálním pH. Pak skříňku otřete.

Při čištění nikdy nepoužívejte vosk, líh, benzen, ředidlo nebo jiná chemická rozpouštědla. Mohlo by dojít k poškození skříňky přístroje.

Skladování projektoru

Jestliže potřebujete projektor na delší dobu uložit, postupujte prosím podle následujících pokynů:

• Ujistěte se, že teplota a vlhkost místa, kam hodláte projektor uložit, jsou v doporučeném rozsahu pro projektor. Přečtěte si prosím část Technické údaje na stránce 46 nebo se s dotazem na přípustný rozsah obraťte na prodejce.

• Zasuňte nastavitelnou nožku.

• Vyjměte z dálkového ovladače baterii.

• Zabalte projektor do původního obalového materiálu nebo do odpovídajícího obalu.

Přeprava projektoru

Doporučujeme projektor převážet v původním obalovém materiálu nebo v ekvivalentním obalu.

42 Údržba

Informace o světle

Prodlužování životnosti světelného zdroje

• Nastavení Režim světla Přejděte na Nabídka Upřesnit - Nastavení > Nastavení světla > Režim světla a vyberte

vhodný výkon světelného zdroje z nabídky režimů. Nastavením projektoru do režimu Úsporný, Ztmavení nebo Vlastní se prodlužuje životnost

světelného zdroje.

Režim světelného zdroje

Normální Světelný zdroj svítí maximálním jasem Úsporný Sníží jas pro prodloužení životnosti světla a snížení hluku ventilátoru Ztmavení Sníží jas pro prodloužení životnosti světelného zdroje Vlastní Upravuje výkon světelného zdroje podle výběru uživatele

• Nastavení funkce Automatické vypnutí Tato funkce umožňuje v případě, že po předem nastavenou dobu není detekován žádný zdroj

vstupního signálu, automaticky vypnout projektor. Tím se zamezí zbytečnému zkracování životnosti světelného zdroje.

Chcete-li nastavit Automatické vypnutí, přejděte na Nabídka Upřesnit - Nastavení >

Nastavení zapnutí/vypnutí napájení > Automatické vypnutí a stiskněte / .

Popis

43 Údržba

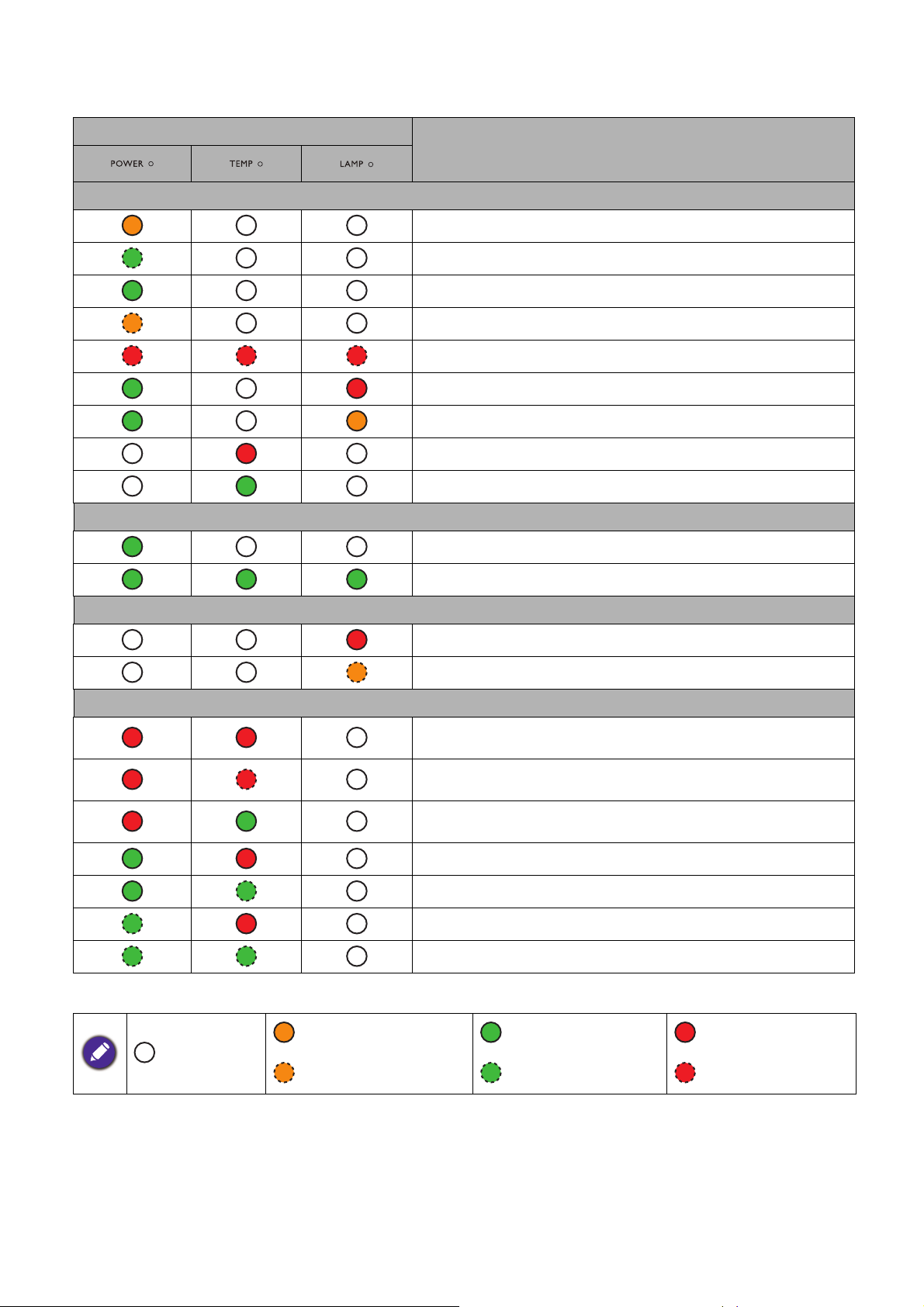

Indikátory

Indikátor

Stav a popis

Systémové zprávy

Pohotovostní režim

Napájení je zapnuto

Normální provoz.

Normální chlazení po vypnutí napájení

Stáhnout

Chyba spuštění CW

Životnost světla vypršela

Chyba stahování LAN

Zpracovávání stahování LAN

Zprávy vypálení

Vypalování ZAPNUTO

Vypalování VYPNUTO

Zprávy o chybách světla

Chyba světla při normálním provozu

Světlo nesvítí

Chybové zprávy teploty

Chyba ventilátoru 1 (skutečné otáčky ventilátoru jsou mimo požadovaný rozsah) Chyba ventilátoru 2 (skutečné otáčky ventilátoru jsou mimo požadovaný rozsah) Chyba ventilátoru 3 (skutečné otáčky ventilátoru jsou mimo požadovaný rozsah)

Chyba teploty 1 (nadměrná teplota)

Chyba připojení tepelného IC #1 I2C

Chyba teploty 2 (nadměrná teplota)

Chyba připojení tepelného IC #2 I2C

: Vypnuto

44 Údržba

: Svítí oranžově : Svítí zeleně : Svítí červeně

: Bliká oranžově : Bliká zeleně : Bliká červeně

Odstraňování problémů

Projektor se nezapne.

Příčina Náprava

Zasuňte síťový kabel do konektoru napájení AC na

Síťový kabel nepřivádí žádné napětí.

Pokoušíte se o opětovné zapnutí projektoru ve chvíli, kdy probíhá jeho ochlazování.

Chybí obraz

Příčina Náprava

projektoru a pak připojte síťový kabel do síťové zásuvky. Jestliže je zásuvka vybavena vypínačem, zkontrolujte, zda je zapnutý.

Počkejte, než proces ochlazování projektoru skončí.

Zdroj video signálu není zapnutý nebo správně připojený.

Projektor není správně připojen ke zdroji vstupního signálu.

Vstupní signál nebyl správně zvolen. Zvolte správný vstupní signál tlačítkem SOURCE. Krytka objektivu je stále uzavřená. Otevřete krytku z objektivu.

Rozmazaný obraz

Příčina Náprava

Objektiv projektoru není správně zaostřen.

Projektor a projekční plátno nejsou ve správné rovině.

Krytka objektivu je stále uzavřená. Otevřete krytku z objektivu.

Dálkový ovladač nefunguje.

Příčina Náprava

Baterie jsou vybité. Vyměňte obě baterie za nové. Mezi dálkovým ovladačem a projektorem

existují překážky.

Jste příliš vzdáleni od projektoru.

Zapněte zdroj video signálu a zkontrolujte, zda je správně připojen signálový kabel.

Zkontrolujte připojení.

Pomocí zaostřovacího kroužku objektiv správně zaostřete.

Proveďte přizpůsobení úhlu a směru projekce a v případě potřeby také výšky projektoru.

Odstraňte překážku.

Postavte se do vzdálenosti max. 8 metrů od projektoru.

Nesprávné heslo.

Příčina Náprava

Nezapamatovali jste si své heslo. Viz Použití postupu pro obnovu hesla na stránce 25.

45 Odstraňování problémů

Technické údaje

Specifikace projektoru

Veškeré technické údaje se mohou změnit bez předchozího upozornění.

Optické parametry

Rozlišení

1024 x 768 XGA (LX720) 1280 x 800 WXGA (LW720) 1920 (H) x 1080 (V) (LH720)

Systém zobrazování

Jednočipový DMD

Objektiv

F = 2,42 ~ 2,97, f = 20,7 ~ 31,05 mm

Poměr zvětšení

1,5X

Světelný zdroj

Laserová dioda

Elektrické parametry

Napájení

100 – 240 V stř., 3,00 A, 50–60 Hz (automaticky)

Příkon

320 W (max.); < 0,5 W v normálním pohotovostním režimu; <2W (když je zapnutá funkce Sí v Pohotovostním nastavení)

Mechanické parametry

Hmotnost

5,6 kg (12,3 lbs)

Výstupní terminály

RGB výstup

D-Sub 15 kolíků (zásuvka) x 1

Reproduktor

10 W x 1

Výstup zvukového signálu

Konektor zvuku PC x 1

Ovládání

USB

Zdroj napájení typ A 5 V /1,5 A x 1 (volitelně pro bezdrátový modul dongle QCast Mirror HDMI);

Mini-B x 1; Micro USB x 1 12 V spouš pro ovládání promítací plochy Konektor RS-232 (sériové dálkové ovládání)

9 hrotů x 1 Infračervený přijímač x 2 Ovládání LAN

Drátové (RJ45)

Vstupní terminály

Vstup signálu z počítače

Vstup RGB

D-Sub 15 kolíků (zásuvka) x 2

Vstup video signálu

S-VIDEO

Mini DIN 4 kolíky x 1

VIDEO

Konektor RCA x 1

Vstup signálu SD/HDTV

Analogový - komponentní

(přes vstup RGB)

Digitální - HDMI x 1;

HDMI/MHL x 1

Vstup zvukového signálu

Vstup zvuku

Konektor zvuku PC x 1 Konektor zvuku mikrofonu x 1 Konektor zvuku RCA (L/P) x 1

Požadavky z hlediska životního prostředí

Teplota

Provozní: 0°C-40°C na mořské hladině Skladovací: -20°C-60°C na mořské hladině

Relativní vlhkost

Provozní: 10%-90% (bez kondenzace) Skladování: 10%-90% (bez kondenzace)

Nadm. výška

Provozní: 0 - 1499 m při 0°C-35°C; 1500 - 3000 m při 0°C-30°C (s aktivním Režim velké nadm. výš.) Skladovací: 0 - 12200 m při 30°C

Přeprava

Doporučujeme původní nebo ekvivalentní obal

Opravy

Přejděte na následující web, zvolte vaši zemi a v okně se zobrazí kontakt na nejbližší servis. http://www.benq.com/welcome

46 Technické údaje

Rozměry

272,0

410

100

158

131

Jednotka: mm

410 mm (Š) x 158 mm (V) x 272 mm (H)

47 Technické údaje

Tabulka časování

Podporované časování pro vstup signálu z PC

Vertikální

Rozlišení Režim

frekvence

(Hz)

VGA_60 59,940 31,469 25,175 V V V

640 x 480

720 x 400 720 x 400_70 70,087 31,469 28,3221

800 x 600

1024 x 768

1152 x 864 1152 x 864_75 75 67,5 108

1024 x 576

1024 x 600

1280 x 720 1280 x 720_60 60 45,000 74,250 V V V 1280 x 768 1280 x 768_60 59,87 47,776 79,5 V V V

1280 x 800

1280 x 1024

1280 x 960

1360 x 768 1360 x 768_60 60,015 47,712 85,5 V V

1440 x 900 WXGA+_60 59,887 55,935 106,500 V V 1400 x 1050 SXGA+_60 59,978 65,317 121,750 V V 1600 x 1200 UXGA 60,000 75,000 162,000 V V 1680 x 1050 1680 x 1050_60 59,954 65,290 146,250 V V

640 x 480 při 67Hz MAC13 66,667 35,000 30,240

832 x 624 při 75Hz MAC16 74,546 49,722 57,280 1024 x 768 při 75Hz MAC19 74,93 60,241 80,000 1152 x 870 při 75Hz MAC21 75,060 68,680 100,000

VGA_72 72,809 37,861 31,500 VGA_75 75,000 37,500 31,500 VGA_85 85,008 43,269 36,000

SVGA_60 60,317 37,879 40,000 V V V SVGA_72 72,188 48,077 50,000 SVGA_75 75,000 46,875 49,500 SVGA_85 85,061 53,674 56,250

SVGA_120

(Omezené

zatemnění)

XGA_60 60,004 48,363 65,000 V V V XGA_70 70,069 56,476 75,000 XGA_75 75,029 60,023 78,750 XGA_85 84,997 68,667 94,500

XGA_120

(Omezené

zatemnění)

Notebook

BenQ_frekvence

Notebook

BenQ_frekvence

WXGA_60 59,810 49,702 83,500 V V V WXGA_75 74,934 62,795 106,500 WXGA_85 84,880 71,554 122,500

WXGA_120

(Omezené

zatemnění)

SXGA_60 60,020 63,981 108,000 V V SXGA_75 75,025 79,976 135,000

SXGA_85 85,024 91,146 157,500 1280 x 960_60 60,000 60,000 108,000 V V 1280 x 960_85 85,002 85,938 148,500

119,854 77,425 83,000 V

119,989 97,551 115,5 V

60,0 35,820 46,966

64,995 41,467 51,419

119,909 101,563 146,25 V

Horizontální

frekvence

(kHz)

Frekvence

obrazových

bodů

(MHz)

Podporovaný 3D formát

Frame

Sequential

Nahoře-

dole

Vedle

sebe

Výše uvedené frekvence nemusí být podporovány z důvodu omezení souboru EDID a grafické karty VGA. Některé frekvence pravděpodobně nebude možné vybrat.

48 Technické údaje

Podporovaná časování pro vstup HDMI (HDCP)

• Frekvence PC

Vertikální

Rozlišení Režim

frekvence

(Hz)

VGA_60 59,940 31,469 25,175 V V V

640 x 480

720 x 400 720 x 400_70 70,087 31,469 28,3221

800 x 600

1024 x 768

1152 x 864 1152 x 864_75 75 67,5 108

1024 x 576 při 60Hz

1024 x 600 při 65Hz

1280 x 720 1280 x 720_60 60 45,000 74,250 V V V 1280 x 768 1280 x 768_60 59,870 47,776 79,5 V V V

1280 x 800

1280 x 1024

1280 x 960

1360 x 768 1360 x 768_60 60,015 47,712 85,500 V V

1440 x 900 WXGA+_60 59,887 55,935 106,500 V V 1400 x 1050 SXGA+_60 59,978 65,317 121,750 V V 1600 x 1200 UXGA 60,000 75,000 162,000 V 1680 x 1050 1680 x 1050_60 59,954 65,290 146,250 V V

640 x 480 při 67Hz MAC13 66,667 35,000 30,240

832 x 624 při 75Hz MAC16 74,546 49,722 57,280 1024 x 768 při 75Hz MAC19 75,020 60,241 80,000 1152 x 870 při 75Hz MAC21 75,06 68,68 100,00

1920 x 1080 při 60Hz 1920 x 1080_60 60 67,5 148,5 V V V

1920 x 1200

VGA_72 72,809 37,861 31,500 VGA_75 75,000 37,500 31,500 VGA_85 85,008 43,269 36,000

SVGA_60 60,317 37,879 40,000 V V V SVGA_72 72,188 48,077 50,000 SVGA_75 75,000 46,875 49,500 SVGA_85 85,061 53,674 56,250

SVGA_120

(Omezené

zatemnění)

XGA_60 60,004 48,363 65,000 V V V XGA_70 70,069 56,476 75,000 XGA_75 75,029 60,023 78,750 XGA_85 84,997 68,667 94,500

XGA_120

(Omezené

zatemnění)

Časování

notebooku BenQ

Časování

notebooku BenQ

WXGA_60 59,810 49,702 83,500 V V V WXGA_75 74,934 62,795 106,500 WXGA_85 84,880 71,554 122,500

WXGA_120

(Omezené

zatemnění)

SXGA_60 60,020 63,981 108,000 V V SXGA_75 75,025 79,976 135,000

SXGA_85 85,024 91,146 157,500 1280 x 960_60 60,000 60,000 108 V V 1280 x 960_85 85,002 85,938 148,500

1920 x 1200_60

(Omezené

zatemnění)

119,854 77,425 83,000 V

119,989 97,551 115,5 V

60,00 35,820 46,996

64,995 41,467 51,419

119,909 101,563 146,25 V

59,95 74,038 154 V V V

Horizontální

frekvence

(kHz)

Frekvence

obrazových

bodů

(MHz)

Podporovaný 3D formát

Frame

Sequential

Nahoře-

dole

Vedle

sebe

Výše uvedené frekvence nemusí být podporovány z důvodu omezení souboru EDID a grafické karty VGA. Některé frekvence pravděpodobně nebude možné vybrat.

49 Technické údaje

• Časování videa:

Frekvence Rozlišení

Vertikální

frekvence

(Hz)

Horizontální

frekvence

(kHz)

Frekvence

obrazových

bodů

(pixelů)

Sequential

Podporovaný 3D formát

Frame

Balení

snímku

Nahoře-

dole

(MHz)

480i 720 x 480 59,94 15,73 27 V

480p 720 x 480 59,94 31,47 27 V

576i 720 x 576 50 15,63 27

576p 720 x 576 50 31,25 27 720/50p 1280 x 720 50 37,5 74,25 V V V 720/60p 1280 x 720 60 45,00 74,25 V V V V

1080/50i 1920 x 1080 50 28,13 74,25 V

1080/60i 1920 x 1080 60 33,75 74,25 V 1080/24P 1920 x 1080 24 27 74,25 V V V 1080/25P 1920 x 1080 25 28,13 74,25 1080/30P 1920 x 1080 30 33,75 74,25 1080/50P 1920 x 1080 50 56,25 148,5 V V 1080/60P 1920 x 1080 60 67,5 148,5 V V

Podporované frekvence pro vstup MHL

Frekvence Rozlišení

480i 720 (1440) x 480 59,94 15,73 27

480p 720 x 480 59,94 31,47 27

576i 720 (1440) x 576 50 15,63 27

576p 720 x 576 50 31,25 27 720/50p 1280 x 720 50 37,5 74,25 720/60p 1280 x 720 60 45,00 74,25

1080/24P 1920 x 1080 24 27 74,25 1080/25P 1920 x 1080 25 28,13 74,25 1080/30P 1920 x 1080 30 33,75 74,25

1080/50i 1920 x 1080 50 28,13 74,25

1080/60i 1920 x 1080 60 33,75 74,25 1080/50p 1920 x 1080 50 56,25 148,5 1080/60p 1920 x 1080 60 67,5 148,5

Vertikální

frekvence (Hz)

Horizontální

frekvence (kHz)

Frekvence obrazových

bodů (MHz)

Vedle

sebe

Podporované frekvence pro komponentní-YPbPr vstup

Frekvence Rozlišení

480i 720 x 480 59,94 15,73 13,5 V

480p 720 x 480 59,94 31,47 27 V

576i 720 x 576 50 15,63 13,5

576p 720 x 576 50 31,25 27 720/50p 1280 x 720 50 37,5 74,25 720/60p 1280 x 720 60 45,00 74,25 V

1080/50i 1920 x 1080 50 28,13 74,25

1080/60i 1920 x 1080 60 33,75 74,25 1080/24P 1920 x 1080 24 27 74,25 1080/25P 1920 x 1080 25 28,13 74,25 1080/30P 1920 x 1080 30 33,75 74,25 1080/50P 1920 x 1080 50 56,25 148,5 1080/60P 1920 x 1080 60 67,5 148,5

Vertikální frekvence

(Hz)

Horizontální

frekvence (kHz)

Při zobrazování signálu 1080i(1125i) při 60Hz nebo 1080i(1125i) při 50Hz se může obraz mírně chvět.

50 Technické údaje

Frekvence

obrazových bodů

(pixelů) (MHz)

Podporovaný

3D formát

Frame

Sequential

Podporované časování pro vstupy Video a S-Video

Režim Video

NTSC 15,73 60 3,58 V

PAL 15,63 50 4,43

SECAM 15,63 50 4,25 nebo 4,41

PAL-M 15,73 60 3,58 PAL-N 15,63 50 3,58

PAL-60 15,73 60 4,43

NTSC4.43 15,73 60 4,43

Horizontální frekvence

(kHz)

Vertikální frekvence

(Hz)

Frekvence pomocné

barvonosné vlny

(MHz)

Frame Sequential

Podporovaný 3D

formát

51 Technické údaje

Benq LX720, LW720, LH720 User Manual [cs]

Specifications and Main Features

Frequently Asked Questions

User Manual

Záruka a autorská práva

Důležité bezpečnostní pokyny

Úvod

Obsah balení při dodávce

Vnější vzhled projektoru

Ovládací prvky a funkce

Umístění projektoru

Volba umístění

Dosažení požadované velikosti promítaného obrazu

Posun objektivu projektoru

Montáž projektoru

Přizpůsobení promítaného obrazu

Připojení

Připojování chytrých zařízení

Připojování InstaShow (WDC10)

Ovládání

Zapnutí projektoru

Kalibrování LumiExpert

Používání nabídek

Zabezpečení projektoru

Přepínání vstupního signálu

Ovládání projektoru prostřednictvím místní sítě LAN

Upgradování firmwaru prostřednictvím místní sítě LAN

Vzdálené ovládání projektoru prostřednictvím webového prohlížeče

Vypnutí projektoru

Přímé vypnutí napájení

Ovládání nabídek

Nabídka Základní

Nabídka Upřesnit

Údržba

Péče o projektor

Informace o světle

Odstraňování problémů

Technické údaje

Specifikace projektoru

Rozměry

Tabulka časování
