Digitalni projektor

Korisnički priručnik

LX720/LW720/LH720

V1.00

Podaci o jamstvu i autorskim pravima

Ograničeno jamstvo

Tvrtka BenQ jamči za ovaj proizvod po pitanju bilo kakvih nedostataka u materijalu ili izradi, pod normalnim uvjetima korištenja i skladištenja.

Uz bilo kakvo jamstveno potraživanje bit će potrebno predočiti dokaz o datumu kupnje. Ako se utvrdi neispravnost ovog proizvoda unutar jamstvenog razdoblja, jedina obveza tvrtke BenQ i vaše izričito pravo bit će zamjena bilo kojega neispravnog dijela (uključujući potreban rad). Kako biste ostvarili servisiranje unutar jamstva, o bilo kakvim neispravnostima smjesta obavijestite trgovca kod kojeg ste kupili ovaj proizvod.

Važno: Gornje jamstvo neće biti valjano ako korisnik ne koristi ovaj proizvod u skladu s pisanim uputama tvrtke BenQ, a posebno je potrebno pridržavati se ograničenja vlažnosti okoline u rasponu od 10 % do 90 %, temperature u rasponu od 0 °C do 35 °C, nadmorske visine do 4920 metara, kao i izbjegavati korištenje projektora u prašnjavim okruženjima. Ovo jamstvo daje vam specifična zakonska prava, a mogli biste imati i druga prava koja ovise od zemlje do zemlje.

Druge podatke potražite na www.BenQ.com.

Autorska prava

Autorska prava © 2018., tvrtka BenQ Corporation. Sva prava su zadržana. Nijedan dio ove publikacije ne smije se reproducirati, prenositi, prepisivati, spremati na medijima s kojih je moguće preuzimanje ili prevoditi na bilo koji jezik ili u bilo kojem računalnom jeziku, u bilo kojem obliku ili bilo kojim načinom, elektroničkim, mehaničkim, magnetski, optičkim, kemijskim, ručnim ili drugim bez prethodnog pismenog dopuštenja tvrtke BenQ Corporation.

Odricanje od odgovornosti

Korporacija BenQ ne daje nikakva zastupanja ili jamstva, ni izričita ni posljedična, koja bi se mogla odnositi na ovdje predstavljeni sadržaj i posebno se obriče svih jamstava koja se tiču mogućnosti prodaje ili prikladnosti za neku određenu namjenu. Dodatno, tvrtka BenQ Corporation zadržava pravo na unošenje revizija u ovoj publikaciji i uvođenje povremenih izmjena u ovdje iznesenom bez obveze da bilo koju osobu obavijesti o takvim revizijama ili izmjenama.

* DLP, Digital Micromirror Device i DMD zaštićeni su znaci tvrtke Texas Instruments. Ostali nazivi zaštićeni su autorskim pravima pripadajućih tvrtki ili organizacija.

Patenti

Idite na http://patmarking.benq.com/ gdje ćete naći više pojedinosti o patentu za BenQ projektor.

2 Podaci o jamstvu i autorskim pravima

Sadržaj

Podaci o jamstvu i autorskim pravima ............................................................................2

Važne sigurnosne upute ...................................................................................................4

Uvod .................................................................................................................................... 7

Isporučene komponente ............................................................................................. 7

Vanjski izgled projektora .............................................................................................8

Upravljanje i funkcije....................................................................................................9

Postavljanje projektora ...................................................................................................12

Odabir lokacije ..........................................................................................................12

Postizanje željene veličine projicirane slike ............................................................... 13

Pomicanje objektiva za projiciranje ........................................................................... 16

Montaža projektora ...................................................................................................16

Prilagođavanje projicirane slike ................................................................................ 17

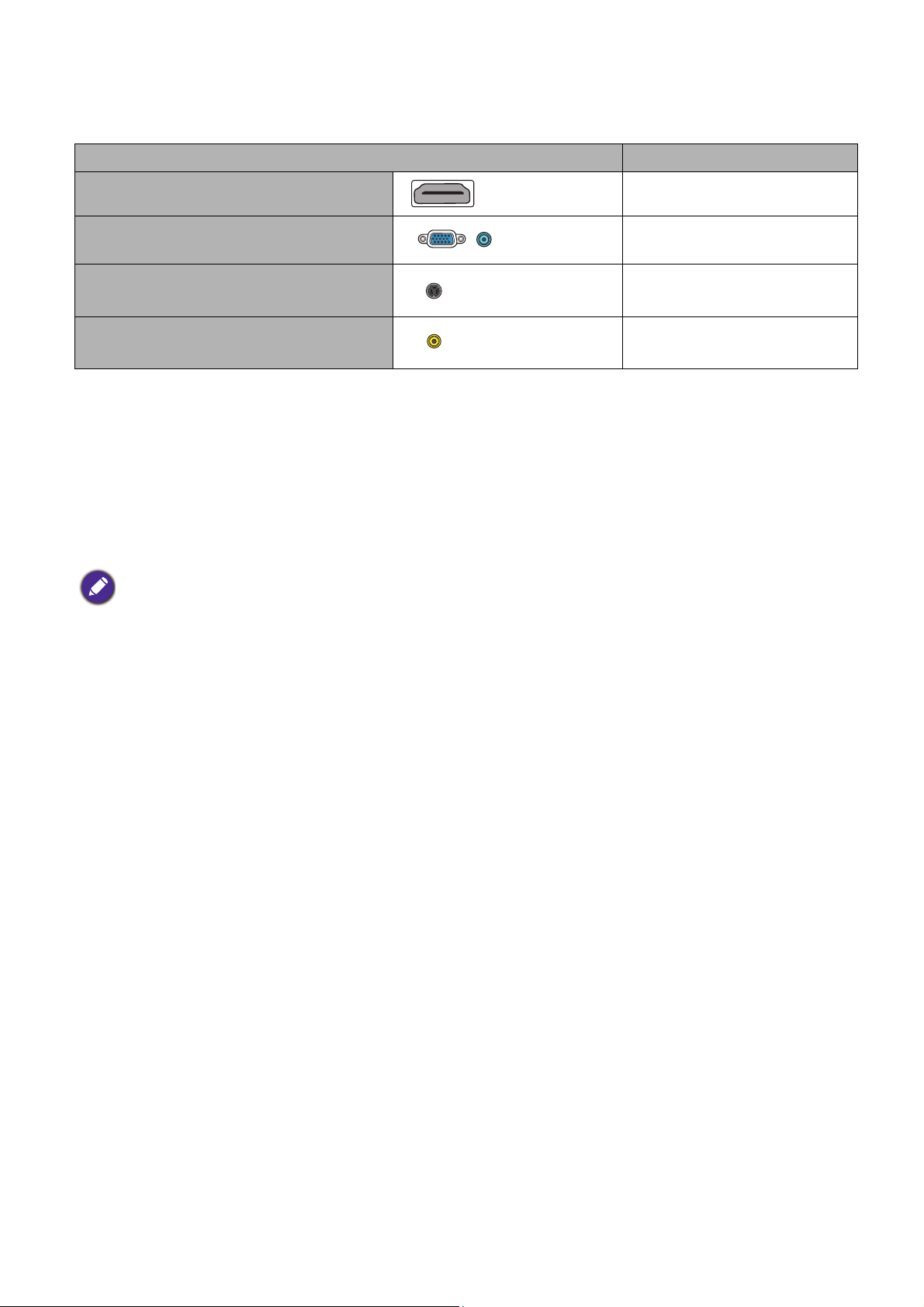

Povezivanje ......................................................................................................................19

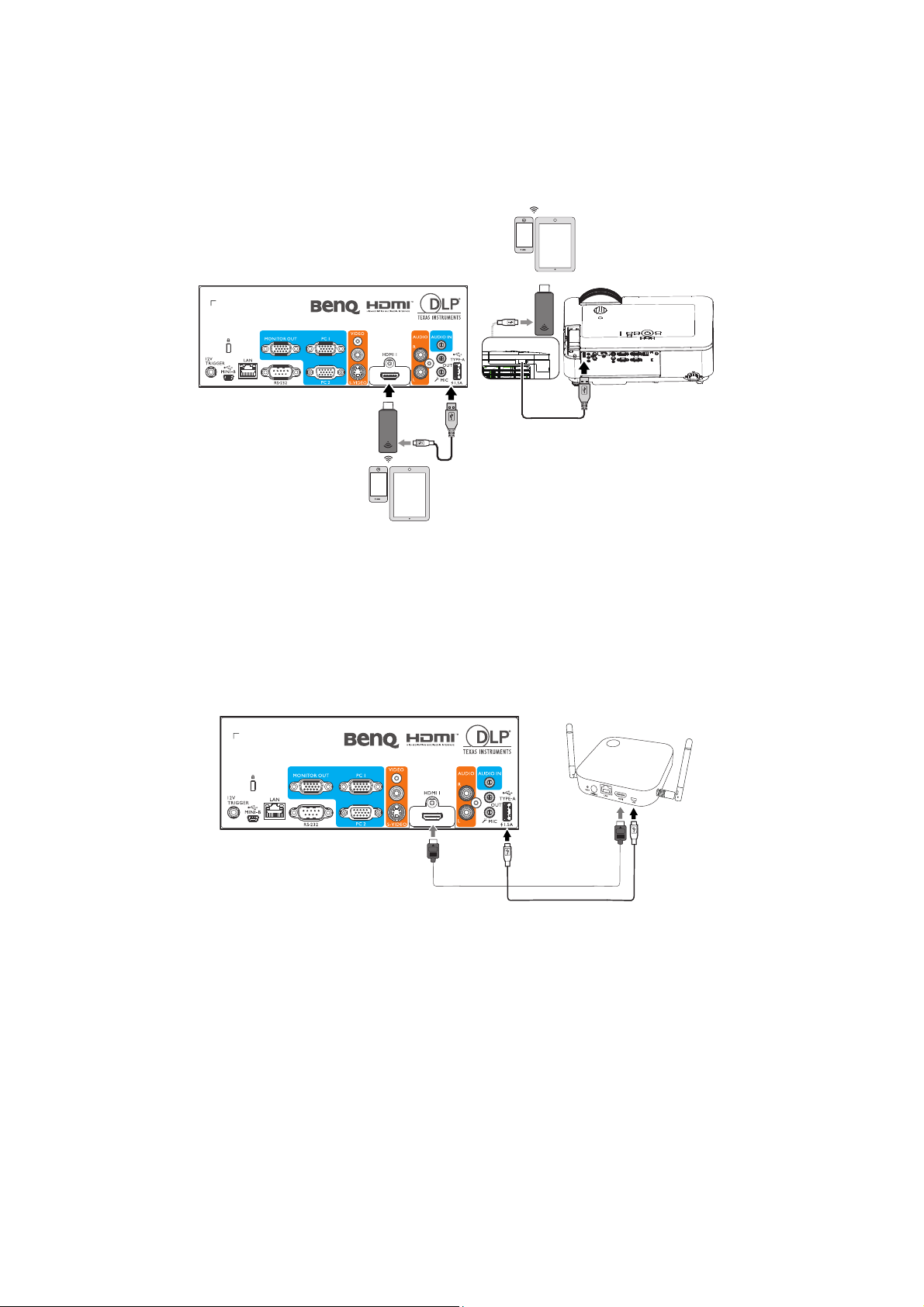

Spajanje pametnih uređaja ........................................................................................21

Spajanje značajke InstaShow (WDC10) ...................................................................21

Korištenje .........................................................................................................................22

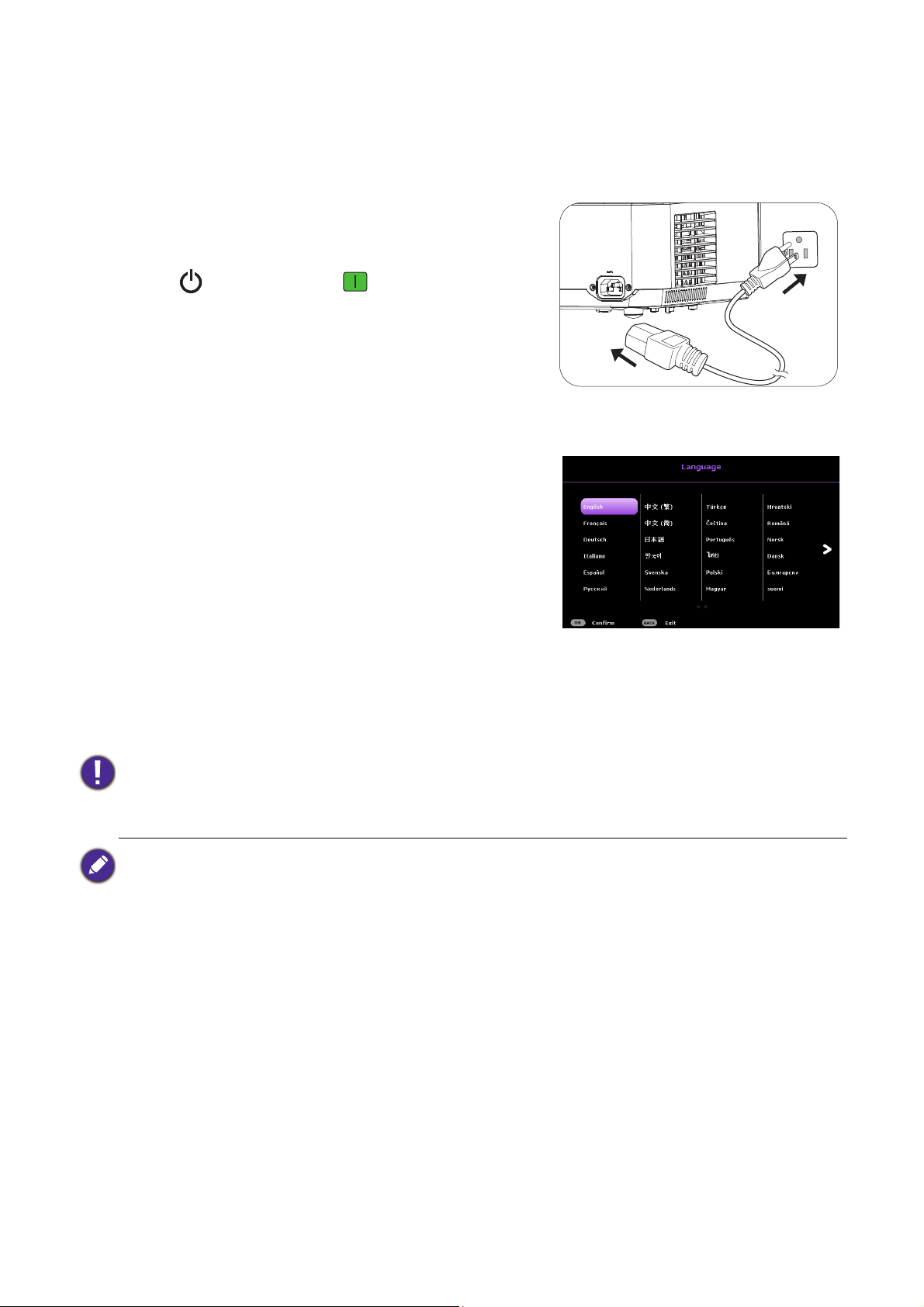

Uključivanje projektora .............................................................................................. 22

Kalibracija značajke LumiExpert ................................................................................ 23

Korištenje izbornika ...................................................................................................23

Učvršćivanje projektora............................................................................................. 25

Prebacivanje ulaznog signala ...................................................................................26

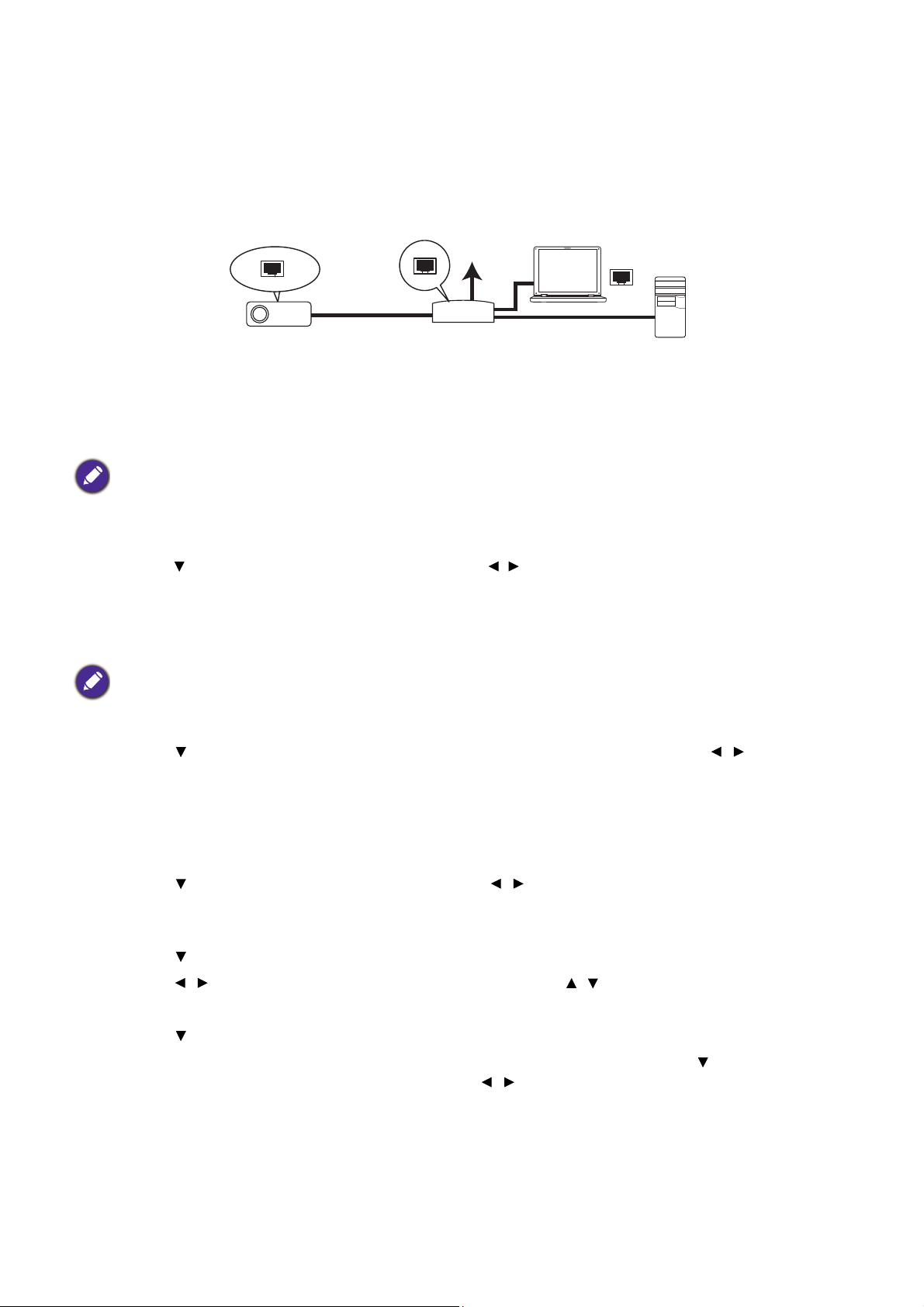

Upravljanje projektorom putem LAN-a....................................................................... 27

Ažuriranje firmvera putem LAN-a............................................................................... 28

Bežično upravljanje projektorom putem internetskog preglednika ............................ 28

Isključivanje projektora .............................................................................................. 31

Izravno isključivanje ..................................................................................................31

Korištenje izbornika ........................................................................................................ 32

Osnovni izbornik ....................................................................................................... 32

Napredni izbornik.......................................................................................................34

Održavanje .......................................................................................................................42

Održavanje projektora ...............................................................................................42

Podaci o svjetlu ......................................................................................................... 43

Otklanjanje poteškoća ....................................................................................................45

Specifications .................................................................................................................. 46

Specifikacije projektora .............................................................................................46

Dimenzije ..................................................................................................................47

Tablica vremena ........................................................................................................ 48

3 Sadržaj

Važne sigurnosne upute

Vaš je projektor izveden je i ispitan kako bi zadovoljio najnovije standarde za sigurnost informatičke opreme. Pa ipak, kako bi se zajamčila sigurna upotreba ovog proizvoda, važno je da slijedite upute navedene u ovom priručniku i upute koje se nalaze na samom proizvodu.

1. Pročitajte ovaj priručnik prije prve upotrebe vašeg projektora. Čuvajte ga za kasnije potrebe.

2. Ne gledajte izravno u objektiv projektora tijekom njegovog rada. Snažno svjetlo može oštetiti vaš vid.

3. Servisne popravke povjerite kvalificiranom osoblju servisa.

6. Napon gradske mreže u nekim zemljama NIJE stabilan. Ovaj projektor je dizajniran za siguran rad pri izmjeničnom naponu od 100 do 240 volti, ali mogao bi prestati s radom u slučaju pada ili udara napona od

±10 volti. U područjima gdje može doći do oscilacija ili prekida električnog napajanja, preporučuje se da napajanje projektora izvedete putem stabilizatora napajanja, zaštite od prenapona ili besprekidnog izvora napajanja (UPS).

7. Tijekom korištenja projektora objektiv ne zaklanjajte nikakvim predmetima jer time možete dovesti do zagrijavanja predmeta i njegovog izobličenja, a vjerojatno i požara. Za privremeno isključivanje svjetlosnog izvora koristite funkciju zatamnjenja.

4. Zatvarač (ako postoji) ili poklopac objektiva (ako postoji) uvijek uklonite kada je izvor svjetla projektora uključen.

5. Za vrijeme rada izvor svjetla će postati krajnje vruć. Pričekajte otprilike 45 minuta da se projektor ohladi prije nego izvadite sklop izvora svjetla radi njegove zamjene.

8. Ne koristite izvor svjetla nakon isteka radnog vijeka. Korištenje izvora svjetla dulje od deklariranog radnog vijeka u rijetkim slučajevima može prouzrokovati njegovo pucanje.

4 Važne sigurnosne upute

9. Nikad nemojte vršiti zamjenu sklopa izvora svjetla ili bilo kojega dijela elektronike ako projektor nije odvojen od mrežnog napajanja.

10. Ovaj proizvod ne postavljajte na nestabilna kolica, nosač ili stol. Proizvod bi mogao pasti i pretrpjeti ozbiljna oštećenja.

11. Nemojte pokušavati sami rasklopiti ovaj projektor. Na određenim komponentama u unutrašnjosti projektora prisutni su opasni visoki naponi koji u slučaju dodirivanja mogu izazvati smrt. Jedini dio koji korisnik može servisirati je izvor svjetla koja ima svoj vlastiti uklonjivi poklopac.

Ni pod kojim okolnostima i nikad ne smijete otvarati ili uklanjati bilo koje druge poklopce. Servisiranje prepustite isključivo prikladno kvalificiranom servisnom osoblju.

13. Projektor tijekom rada uvijek postavite na ravnu i horizontalnu površinu.

- Projektor ne koristite ako je nagnut ulijevo ili udesno za kut veći od 10° ili ako je nagnut prema naprijed ili prema natrag za kut veći od 15°. Korištenje projektora dok nije postavljen u potpuno horizontalni položaj može prouzrokovati kvar ili oštećenje izvora svjetla.

14. Ne uspravljajte projektor na stražnju stranu. Projektor bi mogao pasti u stranu i prouzrokovati osobne ozljede ili oštećenje projektora.

15. Na projektor nemojte stati nogom i na njega ne postavljajte nikakve predmete. Pored vjerojatnog fizičkog oštećivanja projektora, ovime možete izazvati nezgode ili ozljede.

12. Nemojte zaklanjati otvore za ventilaciju.

- Ovaj projektor ne postavljajte na deke, posteljinu ili bilo kakvu mekanu površinu.

- Ovaj projektor ne prekrivajte tkaninom ili bilo kakvim drugim predmetom.

- U blizini projektora ne postavljajte zapaljive predmete.

Ako su otvori za prozračivanje krajnje zapriječeni, pregrijavanje unutar projektora može dovesti do požara.

16. Dok je projektor u radu, mogli biste uočiti da iz otvora za ventilaciju projektora izlazi ugrijani zrak i dopire miris. Ovo je normalna pojava i nije u pitanju neispravnost proizvoda.

5 Važne sigurnosne upute

17. U blizini projektora ili na njega ne

3.000 m

(10.000 stopa)

0 m

(0 stopa)

postavljajte posude s tekućinama. Tekućine izlivene u projektor mogu izazvati njegov kvar. Ako se projektor smoči, odvojite ga od električnog napajanja i kontaktirajte zastupnika tvrtke BenQ radi servisiranja projektora.

18. Ovaj uređaj može prikazivati obrnute slike kada je postavljen na strop/zid.

20. Ovaj projektor ne postavljajte unutar bilo kojeg od sljedećih vrsta prostora.

- Prostor koji se slabo provjetrava. Ostavite najmanje 50 cm slobodnog prostora od zidova i slobodan protok zraka oko projektora.

- Lokacije na kojima bi temperature mogle postati pretjerano visoke, kao što je unutrašnjost automobila sa zatvorenim prozorima.

- Lokacije na kojima pretjerana vlažnost, prašina ili dim cigareta mogu onečistiti optičke komponente, skraćujući tako životni vijek projektora i zatamniti sliku.

- Lokacije u blizini protupožarnih alarma.

- Lokacije u kojima je temperatura okoline viša od 40°C/104°F.

- Lokacije na nadmorskim visinama višim od 3.000 m (10.000 stopa).

19. Aparatura mora biti uzemljena.

6 Važne sigurnosne upute

Uvod

Isporučene komponente

Pažljivo raspakirajte i provjerite imate li sve dijelove prikazane na donjem crtežu. Ako bilo koja stavka nedostaje, kontaktirajte trgovinu u kojoj ste kupili projektor.

Standardni dodaci

Projektor

Vodič za brzi početak rada Jamstveni list* Napojni kabel

VGA kabel

• Isporučeni dodaci bit će prilagođeni za vašu regiju i mogu se razlikovati od ovdje prikazanih.

• *Jamstveni list isporučuje se samo unutar nekih određenih regija. Za detaljne informacije kontaktirajte svog prodavača.

Daljinski upravljač s

baterijama

CD medij s korisničkim

priručnikom

Opcioni dodaci

1. 3D naočale

2. Filtar za prašinu

3. Upravljački modul za QCast mirror/ upravljački modul za QCast video strujanje/ InstaShow (WDC10)

Zamjena baterija daljinskog upravljača

1. Pritisnite i otvorite poklopac baterije, kako je prikazano.

2. Izvadite stare baterije (ako je moguće) i umetnite dvije AAA baterije. Pravilno okrenite pozitivne i negativne krajeve, kako je prikazano.

3. Vratite poklopac baterije tako da sjedne na svoje mjesto.

7 Uvod

• Daljinski upravljač i baterije nemojte ostavljati na prevelikoj toplini i vlažnoj okolini kao što je kuhinja,

202122

kupaonica, sauna, soba za sunčanje ili u zatvorenom automobilu.

• Zamijenite isključivo baterijama iste ili ekvivalentne vrste, po preporuci proizvođača.

• Bacite iskorištene baterije sukladno uputama proizvođača i lokalnim propisima za zaštitu okoliša u vašoj regiji.

• Baterije nikad ne bacajte u vatru. Postoji opasnost od eksplozije.

• Ako su baterije prazne ili daljinski upravljač nećete koristiti tijekom duljeg razdoblja, izvadite baterije kako biste izbjegli oštećenje daljinskog upravljača uslijed mogućeg curenja baterija.

Vanjski izgled projektora

1. Poklopac objektiva

2. Otvor za zrak (izlaz zraka)

3. IC senzor daljinskog upravljača

4. Nožica za podešavanje

5. Objektiv projektora

6. Prsten za fokusiranje

7. Prsten zumiranja

8. Senzor svjetla

9. Regulator za pomicanje objektiva

10. Vanjska kontrolna ploča (Pogledajte Upravljanje i funkcije na

stranici 9.)

11. QCast (HDMI 2/ MHL-ulazni priključak za HDMI upravljački modul)

12. USB kabel (tip A na mikro B) spojite u priključak napajanja HDMI bežičnog upravljačkog modula

13. Otvor za zrak (ulaz zraka)

14. Zvučnik

15. Rupe za zidnu montažu

16. Sigurnosna šipka

17. Utičnica AC napajanje

18. Utor za Kensington bravu protiv krađe

19. USB priključak tipa A

20. Utičnica za ulaz zvuka Utičnica za izlaz zvuka

21. Mikrofon

22. Priključnica za ulaz zvuka (L/R)

23. HDMI 1 ulazni priključak

24. Priključnica videoulaza

25. Priključnica S-Video ulaza

26. Ulazna utičnica za RGB (računalo) signal

27. RS-232 upravljački priključak

28. Izlazni priključak RGB (PC) signala

29. RJ-45 ulazna priključnica za LAN

30. USB Mini-B priključak

31. 12 V okidač

32. Otvori za ugradnju PW02

33. Otvori za ugradnju InstaShow

8 Uvod

Upravljanje i funkcije

Svi pritisci tipki opisani u ovom dokumentu izvedivi su na daljinskom upravljaču i projektoru.

13 14

212 22

Projektor i daljinski upravljač

1. NAPAJANJE

Prebacivanje projektora između pasivnog i uključenog stanja.

UKLJ./ Isklj.

Prebacivanje projektora između pasivnog i uključenog stanja.

2. Svjetlo indikatora NAPAJANJA/Svjetlo

upozorenja TEMPerature/Svjetlo indikatora SVJETLA

(Pogledajte Pokazivači na stranici 44.)

3. IC senzor daljinskog upravljača

4. SOURCE

Prikaz trake s odabirom izvora.

5. BACK

Povratak na prethodni OSD izbornik, napuštanje i spremanje postavki izbornika.

6. Tipke sa strelicama ( , , , ) Kad je aktiviran zaslonski izbornik (OSD),

te se tipke koriste kao strelice smjera za odabir željenih stavki izbornika i za podešavanje.

Tipke za osnovni položaj ( , ) Prikazuje se stranica za ispravljanje

osnovnog položaja.

Tipke za glasnoću / Smanjuju i povećavaju glasnoću

projektora.

7. ECO BLANK

Skrivanje slike zaslona.

Projiciranje ne prekidajte blokiranjem leće projektora jer time možete prouzrokovati zagrijavanje predmeta i njegovo deformiranje, a možda i prouzrokovati požar.

9 Uvod

8. OK

16. ZOOM+/ZOOM-

Potvrđuje odabranu stavku zaslonskog izbornika (OSD).

9. AUTO

Automatski određuje najbolja vremena slike za prikazanu sliku kada je odabran signal računala (analogni RGB).

10. MENU

Uključivanje izbornika s prikazom na zaslonu (OSD).

11. Gumb za odabir izvora: PC 1/HDMI1/ VIDEO/HDMI2/MHL/NETWORK

Služi za odabir PC 1/HDMI1/VIDEO/ HDMI2/MHL/NETWORK izvora ulaza za prikaz.

12. LASER

Emitira vidljivo svjetlo laserskog pokazivača, za svrhe prezentacije.

13. Uključuje i isključuje zvuk projektora.

14. INFO

Prikazuje podatke o projektoru.

Povećavanje ili smanjivanje veličine projicirane slike.

17. PAGE+/PAGE-

Koristite softverski program zaslona (na povezanom računalu) koji reagira na naredbe prethodna/sljedeća stranica (npr. Microsoft PowerPoint).

18. FREEZE

Zamrzavanje projicirane slike.

19. LIGHT MODE

Prikazuje izbornik Način rada svjetla za odabir prikladnog načina rada svjetla.

20. QUICK INSTALL

Vrši brzi odabir više funkcija za podešavanje projicirane slike prikazuje mrežu za ispitivanje.

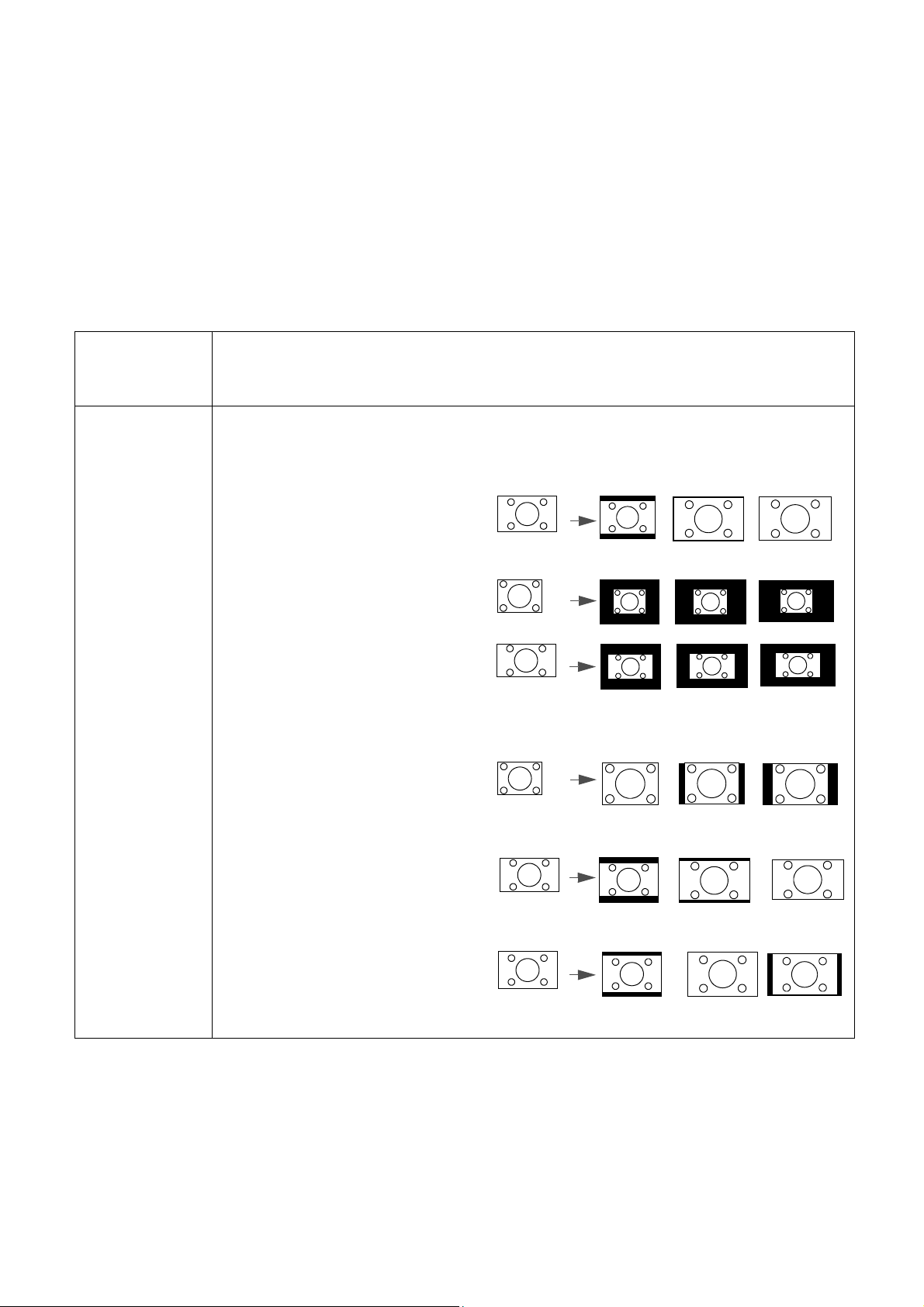

21. ASPECT

Odabire format prikazane slike.

22. PICTURE

Služi za odabir načina rada slike.

15. MHL

Koristi se za funkciju MHL.

10 Uvod

Upravljanje pametnim uređajem putem daljinskog upravljača

Kada projektor projicira sadržaj s MHL-kompatibilnog pametnog uređaja možete koristiti daljinski upravljač kako biste upravljali pametnim uređajem.

Za ulaz u način rada MHL, pritisnite i 3 sekunde zadržite AUTO. Za upravljanje pametnim uređajem dostupni su sljedeći gumbi: Tipke sa

strelicama ( , , , ), MENU, BACK, OK.

Za izlaz iz načina rada MHL, pritisnite i 3 sekunde zadržite AUTO.

Kada je projektor u načinu rada MHL, tipkovnica mora imati iste postavke za tipke kao na daljinskom upravljaču.

Učinkoviti domet daljinskog upravljača

Kako bi pravilno funkcionirao, daljinski upravljač potrebno je držati unutar kuta od 30 stupnjeva u odnosu na IC senzor projektora. Udaljenost između daljinskog upravljača i senzora ne smije biti veća od 8 metara (~ 26 stopa).

Pobrinite se da između daljinskog upravljača i IC senzora na projektoru ne postoje predmeti koji bi mogli prepriječiti put infracrvenoj zraci.

• Rukovanje projektorom s prednje strane • Rukovanje projektorom s gornje strane

11 Uvod

Postavljanje projektora

Odabir lokacije

Prije odabira mjesta za ugradnju projektora, uzmite u obzir sljedeće čimbenike:

• Veličinu i položaj zaslona

• Lokaciju električne utičnice

• Lokaciju i udaljenost između projektora i ostatka opreme Projektor možete ugraditi na sljedeće načine.

1. Ploča naprijed

Odaberite ovu lokaciju kada je projektor postavljen na stol ispred zaslona. Ovo je najuobičajeniji način postavljanja projektora za potrebe brzog postavljanja i prenosivosti.

3. Strop naprijed

Odaberite ovu lokaciju kada je projektor naopako ovješen i postavljen ispred zaslona. U trgovini kupite komplet za stropnu ugradnju/ zidnu ugradnju BenQ projektora i montirajte ga.

2. Ploča nazad

Odaberite ovu lokaciju kada je projektor postavljen na stol iza zaslona. Za ovaj način projiciranja potreban je poseban zaslon za stražnje projekcije.

4. Strop nazad

Odaberite ovu lokaciju kada je projektor naopako ovješen i postavljen iza zaslona. Ne zaboravite da je za ovu lokaciju za ugradnju potreban poseban zaslon za stražnje projekcije i komplet za stropnu/zidnu ugradnju projektora tvrtke BenQ.

Nakon uključivanja projektora, uđite u Napredni izbornik - Postavke > Položaj projektora > Položaj projektora i pritisnite / pa odaberite postavku.

Za pristup ovom izborniku možete koristiti i QUICK INSTALL na daljinskom upravljaču.

12 Postavljanje projektora

Postizanje željene veličine projicirane slike

Udaljenost projiciranja

Sredina objektiva

Ekran

Dijagonala zaslona 4:3

Ofset

Na veličinu projicirane slike utječu udaljenost od leće projektora do zaslona, postavka uvećanja (ako je dostupna) i oblik video zapisa.

Projekcijske dimenzije

LX720

• Očekivani omjer zaslona je 4:3, a projicirana slika je u očekivanom omjeru 4:3.

Veličina ekrana Udaljenost projiciranja (mm)

Dijagonala

Inča mm (najveći zum) (najmanji zum)

30 762 457 610 1093 1395 1696 40 1016 610 813 1468 1871 2273 50 1270 762 1016 1844 2347 2850 60 1524 914 1219 2220 2823 3426 80 2032 1219 1626 2972 3776 4580

100 2540 1524 2032 3724 4729 5733 120 3048 1829 2438 4476 5681 6886 140 3556 2134 2845 5228 6634 8040 160 4064 2438 3251 5980 7587 9193 180 4572 2743 3658 6731 8539 10346 200 5080 3048 4064 7483 9492 11500 220 5588 3353 4470 8235 10444 12653 250 6350 3810 5080 9363 11873 14383 270 6858 4115 5486 10115 12826 15536 300 7620 4572 6096 11243 14255 17266

V (mm) Š (mm)

Minimalna udaljenost

Prosječno

Maksimalna

udaljenost

Primjerice, ako koristite 120-inčni zaslon, preporučena projekcijska udaljenost iznosi 5681 mm.

• Ako izmjerena projekcijska udaljenost iznosi 7500. najbliža vrijednost u stupcu "Udaljenost

projiciranja (mm)" iznosi 7587 mm. U istom retku naći ćete podatak da je potreban zaslon od

160 inča (oko 4,0 m).

Sve mjere su približne i mogu se razlikovati od stvarnih veličina. Tvrtka BenQ preporučuje da u slučaju trajne ugradnje projektora izvedete provjeru veličinu i udaljenost projiciranja korištenjem projektora na odabranoj lokaciji prije same ugradnje, kako biste utvrdili toleranciju za ovu optičku karakteristiku projektora. Ovo vam može pomoći pri određivanju točnog položaja postavljanja, kako bi najbolje odgovarao vašoj lokaciji ugradnje.

13 Postavljanje projektora

LW720

Udaljenost projiciranja

Sredina objektiva

Ekran

Dijagonala zaslona 16:10

Ofset

• Očekivani omjer je 16:10, a očekivani omjer projicirane slike je 16:10.

Veličina ekrana Udaljenost projiciranja (mm)

Dijagonala

V (mm) Š (mm)

Minimalna udaljenost

Prosječno

Inča mm (najveći zum) (najmanji zum)

30 762 404 646 911 1166 1421 40 1016 538 862 1232 1571 1910 50 1270 673 1077 1554 1977 2400 60 1524 808 1292 1875 2383 2890

80 2032 1077 1723 2518 3194 3870 100 2540 1346 2154 3160 4005 4849 120 3048 1615 2585 3803 4816 5829 140 3556 1885 3015 4445 5627 6809 160 4064 2154 3446 5088 6439 7789 180 4572 2423 3877 5731 7250 8768 200 5080 2692 4308 6373 8061 9748 220 5588 2962 4739 7016 8872 10728 250 6350 3365 5385 7980 10089 12197 300 7620 4039 6462 9586 12116 14646

Maksimalna

udaljenost

Primjerice, ako koristite 120-inčni zaslon, preporučena projekcijska udaljenost iznosi 4816 mm.

• Ako izmjerena projekcijska udaljenost iznosi 5500. najbliža vrijednost u stupcu "Udaljenost

projiciranja (mm)" iznosi 5627 mm. U istom retku naći ćete podatak da je potreban zaslon od

140 inča (oko 3,5 m).

14 Postavljanje projektora

LH720

Udaljenost projiciranja

Sredina objektiva

Ekran

Dijagonala zaslona 16:9

Ofset

• Očekivani omjer zaslona je 16:9, a projicirana slika je u očekivanom omjeru 16:9.

Veličina ekrana Udaljenost projiciranja (mm)

Dijagonala

V (mm) Š (mm)

Minimalna

udaljenost

Prosječno

Inča mm (najveći zum) (najmanji zum)

30 762 374 664 891 1140 1389 40 1016 498 886 1205 1537 1869 50 1270 623 1107 1520 1934 2348 60 1524 747 1328 1834 2331 2828

80 2032 996 1771 2463 3125 3787 100 2540 1245 2214 3092 3919 4746 120 3048 1494 2657 3721 4713 5704 140 3556 1743 3099 4350 5507 6663 160 4064 1992 3542 4979 6301 7622 180 4572 2241 3985 5608 7095 8581 200 5080 2491 4428 6237 7889 9540 220 5588 2740 4870 6866 8683 10499 250 6350 3113 5535 7809 9873 11937 300 7620 3736 6641 9382 11859 14335

Maksimalna

udaljenost

Primjerice, ako koristite 120-inčni zaslon, preporučena projekcijska udaljenost iznosi 4713 mm. Ako izmjerena projekcijska udaljenost iznosi 5500. najbliža vrijednost u stupcu "Udaljenost

projiciranja (mm)" iznosi 5507 mm. U istom retku naći ćete podatak da je potreban zaslon od

140 inča (oko 3,5 m).

15 Postavljanje projektora

Pomicanje objektiva za projiciranje

Stolna-prednj a projekcija

1 V

LX720 LW720 LH720 najm. 0,15 V 0,125 V 0,16 V najv. 0,39 V 0,25 V 0,3 V

• Prestanite okretati regulator za podešavanje kada začujete klik koji označava da je regulator došao do ograničenja. Ako ga nastavite okretati, regulator možete oštetiti.

Montaža projektora

Ako projektor namjeravate ugraditi, snažno preporučujemo upotrebu propisanog kompleta za montažu tvrtke BenQ i provjeru je li komplet čvrsto i sigurno postavljen.

Ako koristite komplet za ugradnju projektora koji nije proizvod tvrtke BenQ, postoji sigurnosni rizik da će projektor pasti sa stropa uslijed nepravilnog postavljanja zbog vijaka pogrešnih promjera ili duljina.

Prije ugradnje projektora

• Kupite komplet za montažu BenQ projektora na mjestu gdje ste kupili i sam projektor.

• Tvrtke BenQ također preporučuje kupnju posebnog sigurnosnog kabela kompatibilnog s Kensington bravom i njegovo priključivanje u utor za Kensington bravu na projektoru i na podlogu nosača za montažu. Ovo uže imat će pomoćnu ulogu zadržavanja projektora ako njegov spoj s ugradbenim nosačem postane labav.

• Pitajte trgovca da Vam ugradi projektor. Samostalno ugrađivanje projektora može dovesti do pada projektora i ozljede.

• Poduzmite potrebne mjere za sprečavanje pada projektora primjerice kao tijekom potresa.

• Jamstvo ne pokriva oštećenje proizvoda uzrokovano postavljanjem projektora alatom koji nije BenQ pribor za postavljanje projektora.

• Obratite pažnju na temperaturu okruženja na mjestu postavljanja projektora. Ako se koristi grijač, temperatura oko stropa/zida može biti veća od očekivane.

• Pročitajte korisnički priručnik pribora za postavljanje o momentnom rasponu. Zatezanje momentom većim od preporučenog može uzrokovati oštećenje i pad projektora.

• Pobrinite se da je utičnica na dostupnoj visini kako bi mogli lako isključiti projektor.

16 Postavljanje projektora

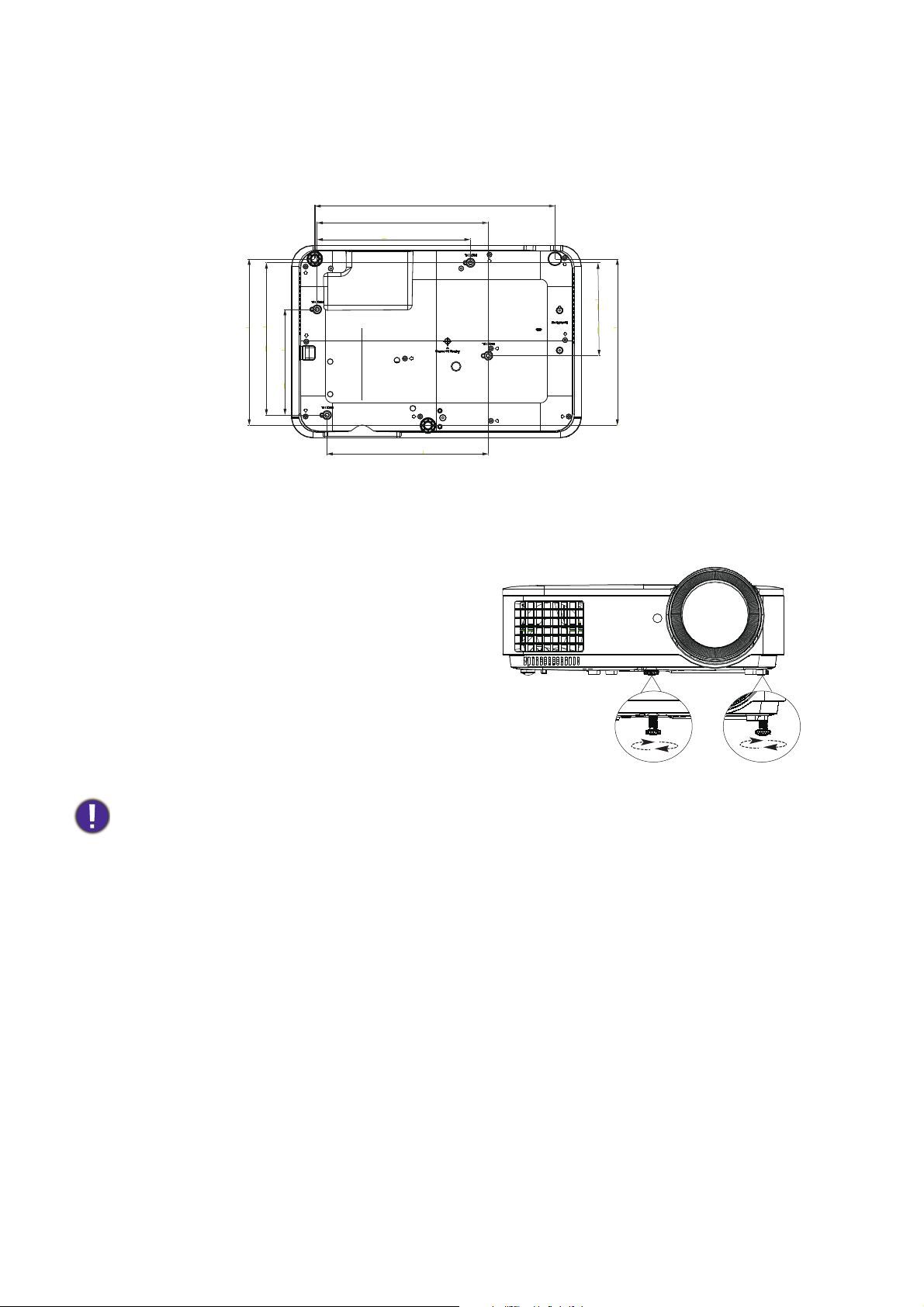

Nacrt za stropnu/zidnu montažu

Vijak za zidnu/stropnu montažu: M4 (Maks. L = 25 mm; Min. L = 20 mm)

339,5

242,0

216,8

235,7

215,5

149,5

228,0

131,5

235,7

Jedinica: mm

Prilagođavanje projicirane slike

Prilagođavanje kuta projiciranja

Ako se projektor ne postavi na ravnu površinu ili ako ravnine projektora i zaslona nisu međusobno okomite, projicirana slika bit će trapezoidna. Odvrćite nožicu za podešavanje kako biste podesili vodoravni kut.

Za uvlačenje nožice, okrećite je u suprotnom smjeru.

Ne gledajte u objektiv dok je uključen izvor svjetlosti. Snažno svijetlo izvora svjetlosti može izazvati oštećenje vida.

17 Postavljanje projektora

Automatsko prilagođavanje slike

U nekim slučajevima potrebno je optimizirati kvalitetu slike. To učinite pritiskom na AUTO. U roku 3 sekunde ugrađena će funkcija inteligentnog automatskog prilagođavanja prilagoditi vrijednosti Frekvencija i Sat kako bi se pružila najbolja kvaliteta slike.

Podaci o trenutnom izvoru prikazat će se u kutu zaslona na 3 sekunde.

Ova će funkcija biti dostupna samo kad se odabere signal iz računala (analog RGB).

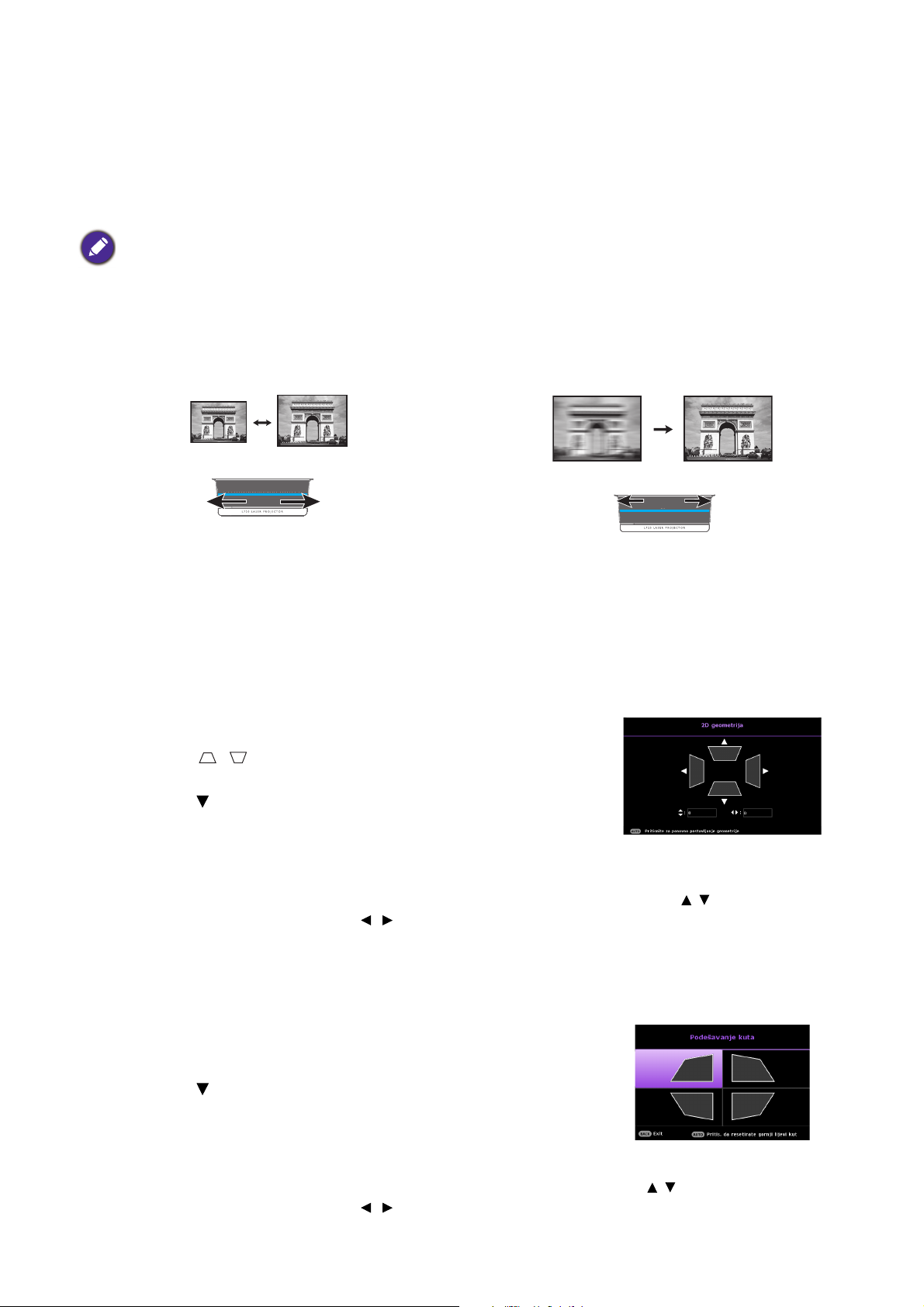

Fino prilagođavanje veličine i oštrine slike

Projiciranu sliku možete prilagoditi željenoj veličini pomoću prstena za zumiranje.

Nakon toga pomoću prstena za fokusiranje izoštrite sliku.

Ispravljanje 2D geometrije slike

Funkcija 2D geometrije slike omogućuje širu područje za montažu projektora u usporedbi s klasičnim projektorima s ograničenim položajem ispred zaslona.

Za ispravljanje ove situacije bit će potrebno ručno prilagođavanje na temelju sljedećeg postupaka.

1. Za pristup stranici za ispravljanje 2D geometrije, učinite

nešto od sljedećeg.

• Pritisnite / na projektoru ili daljinskom upravljaču.

• Pritisnite QUICK INSTALL na daljinskom upravljaču. Pritisnite kako biste označili 2D geometrija i zatim pritisnite OK.

• Uđite u Napredni izbornik - Prikaz > 2D geometrija i pritisnite OK.

2. Nakon 2D geometrija prikazat će se stranica za ispravljanje. Koristite / za podešavanje

vertikalnih vrijednosti. Koristite / za podešavanje horizontalnih vrijednosti.

Podešavanje kuta

Ručno podesite četiri kuta slike podešavanjem vertikalnih i horizontalnih vrijednosti.

1. Za prikaz stranice za podešavanje kuta, učinite nešto od sljedećeg.

• Pritisnite QUICK INSTALL na daljinskom upravljaču. Pritisnite kako biste označili Corner Fit i zatim pritisnite OK.

• Uđite u Napredni izbornik - Prikaz > Corner Fit i pritisnite OK.

2. Nakon Corner Fit prikazat će se stranica za ispravljanje. Koristite / za podešavanje

vertikalnih vrijednosti. Koristite / za podešavanje horizontalnih vrijednosti.

18 Postavljanje projektora

Povezivanje

Prijenosno ili stolno računalo

VGA kabel

VGA u DVI-A kabel

USB kabel Kabel adaptera za

komponentni video na VGA (D-Sub) signal

S-Video kabel

Video kabel

Audio kabel

Audio L/D kabel USB kabel (tip A na mikro B)

spojite u priključak napajanja HDMI bežičnog upravljačkog modula

HDMI kabel HDMI bežični upravljački

modul

34567891011

Zvučnici

Monitor

Pametni uređaj

A/V uređaj

Tijekom povezivanja izvora signala na projektor:

1. Isključite napajanje sve opreme prije bilo kakvog povezivanja.

2. Za svaki izvor upotrijebite propisani signalni kabel.

3. Provjerite jesu li kabeli čvrsto priključeni.

• U gornjim spojevima, neki kabeli možda nisu isporučeni s projektorom (pogledajte Isporučene

komponente na stranici 7). Te kabele možete kupiti u trgovinama s elektroničkom robom.

• Ilustracije spoja služe samo kao referenca. Stražnji utori za spajanje na projektoru ovise o modelu projektora.

• Velik broj prijenosnih računala tijekom priključivanja projektora ne uključuje svoj vanjski video priključak. Obično se vanjski zaslon uključuje kombinacijom tipki FN + funkcijska tipka sa simbolom monitora. Istodobno pritisnite tipku FN i označenu funkcijsku tipku. Točnu kombinaciju tipki potražite u dokumentaciji vašeg prijenosnog računala.

• Ako se odabrana slika ne prikazuje nakon uključivanja projektora, a odabrali ste ispravan izvor video signala, provjerite je li video uređaj uključen i ispravan. Također provjerite jesu li signalni kabeli propisno priključeni.

19 Povezivanje

Projektor i video uređaj dovoljno je povezati putem samo jedne od gornjih metoda povezivanja. Međutim, svaka od njih pruža različite razine kvalitete video signala.

Naziv Kvaliteta slike

HDMI/MHL

Komponentni video

(putem RGB ulaza)

S-Video

Video

Najbolja

Bolja

Dobro

Normalan

Povezivanje audiopriključaka

Projektor ima jedan ugrađeni monofoni zvučnik koji omogućuje osnovnu reprodukciju zvuka namijenjenu prvenstveno prezentacijama poslovnih podataka. Zvučnik nije namijenjen, ni oblikovan, za reprodukciju stereo zvuka koji se koristi u kućni sustavima zabave i kućnom kinu. Bilo koji stereo audioulaz (ako postoji) miješa se u uobičajeni mono audioizlaz putem zvučnika projektora.

Ugrađeni zvučnik bit će isključen kad je priključena utičnica AUDIO OUT.

• Projektor može reproducirati samo mješoviti monofoni audio, čak i kad je priključen stereo audioulaz.

20 Povezivanje

Spajanje pametnih uređaja

Projektor može projicirati sadržaj izravno s pametnog uređaja korištenjem bežičnog donglea.

HDMI bežični upravljački modul (npr. BenQ QCastMirror, QCast)

• Spojite upravljački modul u HDMI I i TYPE-A priključke na projektoru i prebacite ulazni signal na HDMI-1.

Spajanje značajke InstaShow (WDC10)

• Spojite HDMI kabel u HDMI izlaznu utičnicu InstaShow glavnog računala i HDMI ulaznu utičnicu projektora.

• Spojite jedan kraj isporučenog USB kabela u mini USB utičnicu InstaShow glavnog računala, a drugi kraj u USB utičnicu tipa A (1,5 A) na projektoru.

21 Povezivanje

Korištenje

Uključivanje projektora

1. Priključite kabel napajanja. Uključite prekidač napajanja utičnice (ako je ugrađen). Signalno svjetlo na projektoru svijetli narančasto nakon uključivanja.

2. Pritisnite na projektoru ili na daljinskom upravljaču za pokretanje projektora. Signalno svjetlo trepće zeleno i svijetli zeleno kada je projektor

uključen. Postupak pokretanja traje približno 30 sekundi.

U kasnijoj fazi pokretanja projicira se logotip. Po potrebi okrećite prsten za fokusiranje kako biste prilagodili oštrinu slike.

3. Pri prvom pokretanju projektora odaberite jezik zaslonskog prikaza na temelju sljedećih uputa na zaslonu.

4. Ako se od vas zatraži upis lozinke, pritišćite tipke sa strelicama kako biste upisali 6-znamenkastu lozinku. Pogledajte Korištenje lozinke na stranici 25.

5. Uključite svu priključenu opremu.

6. Projektor će tražiti ulazne signale. Prikazat će se trenutno pretraživani ulazni signal. Ako projektor ne otkrije valjani signal, prikazivat će se poruka „Nema signala“ sve do pronalaska ulaznog signala.

Možete pritisnuti i SOURCE kako biste odabrali željeni ulazni signal. Pogledajte

Prebacivanje ulaznog signala na stranici 26.

• Koristite izvornu dodatnu opremu (npr. kabel napajanja) kako biste izbjegli moguće opasnosti poput električnog udara i požara.

• Ako je projektor još vruć od prethodne aktivnosti, prije uključivanja izvora svjetla pokrenut će se ventilator za hlađenje koji će raditi približno 90 sekundi.

• Snimci zaslona čarobnjaka za postavljanje služe samo za primjer, mogu se razlikovati od stvarnog izgleda.

• Ako frekvencija/razlučivost ulaznog signala nadmašuje radni raspon projektora, na pozadinskom zaslonu prikazat će se poruka „Izvan opsega“. Promijenite u ulazni signal koji je kompatibilan s razlučivošću

projektora ili smanjite postavke ulaznog signala. Pogledajte

• Ako se tijekom 3 minute na otkrije signal, projektor će automatski ući u način rada spremanja.

Tablica vremena na stranici 48

22 Korištenje

Kalibracija značajke LumiExpert

Prilikom prvog aktiviranja značajke LumiExpert, slijedite upute u nastavku za kalibraciju LumiExpert.

1. Uđite u Napredni izbornik > Slika > LumiExpert i pritisnite OK.

2. Odaberite Ručna kalibracija i pritisnite OK.

3. 1. poruka korisnika podsjeća da provjeri je li svjetlo u

prostoriji na najsvjetlijoj postavci. Pritisnite OK za pristup sljedećem koraku.

4. 2. poruka će korisnika podsjetiti je li svjetlo u prostoriji na najtamnijoj postavci.

5. Pritisnite OK za prikaz dovršenog stanja.

Korištenje izbornika

Projektor je opremljen sa 2 vrste zaslonskih izbornika (OSD) za različita podešavanja i namještanje postavki.

• Osnovna OSD izbornik: sadrži primarne funkcije izbornika. (Pogledajte Osnovni izbornik na

stranici 32)

• Napredno OSD izbornik: sadrži sve funkcije izbornika. (Pogledajte Napredni izbornik na

stranici 34)

Za pristup OSD izborniku, pritisnite MENU na projektoru ili daljinskom upravljaču.

• Kroz stavke izbornika pomičite se pomoću tipki sa strelicama ( / / / ) na projektoru ili

daljinskom upravljaču.

• Za potvrdu odabrane stavke izbornika koristite OK na projektoru ili daljinskom upravljaču.

Pri prvom korištenju projektora (nakon završetka početnog postavljanja) prikazat će se osnovni OSD izbornik.

Snimci zaslona OSD izbornika služe samo za primjer, mogu se razlikovati od stvarnog izgleda.

23 Korištenje

U nastavku slijedi pregled Osnovna OSD izbornika.

142

152

Vrst izb.

Glavni izbornik

Pritisnite OK za pristup izborniku.

Stanje

Pritisnite MENU

Trenutni ulazni signal

za povratak na prethodnu stranicu ili za izlaz.

Ako se želite prebaciti iz Osnovna OSD izbornika u Napredno OSD izbornik, pratite upute u nastavku:

1. Uđite u Osnovni izbornik > Vrst izb..

2. Pritisnite OK i pritisnite / za odabir Napredno. Sljedeći put kad uključite projektor, moći ćete pristupiti Napredno OSD izborniku pritiskom na MENU.

U nastavku slijedi pregled Napredno OSD izbornika.

Glavni izbornik i ikona glavnog izbornika

Pritisnite BACK za povratak na prethodnu stranicu.

Pritisnite MENU za

Podizbornik

povratak na prethodnu stranicu ili za izlaz.

Trenutni ulazni signal

Stanje

Pritisnite OK za pristup izborniku.

Isto tako, kada se želite prebaciti iz Napredno OSD izbornika na Osnovna OSD izbornik, slijedite upute u nastavku:

1. Uđite u Napredni izbornik - Sustav > Postavke izbornika i pritisnite OK.

2. Odaberite Vrst izb. i OK.

3. Pritisnite / kako biste odabrali Osnovna. Sljedeći put kad uključite projektor, moći ćete pristupiti Osnovna OSD izborniku pritiskom na MENU.

24 Korištenje

Učvršćivanje projektora

Upotreba lokota za sigurnosno uže

Radi sprečavanja krađe, projektor treba monitrati na sigurno mjesto. U protivnom projektor osigurajte lokotom, poput Kensington lokota. Utor za Kensington lokot nalazi se na stražnjoj strani projektora. Pogledajte stavku 18 na stranica 8.

Sigurnosni Kensington lokot za kabel obično dolazi kao kombinacija tipki i lokota. Način uporabe lokota potražite u pripadajućoj dokumentaciji.

Korištenje lozinke

Postavljanje lozinke

1. Idite u Napredni izbornik - Postavke > Sigurnosne postavke. Pritisnite OK. Prikazat će se stranica Sigurnosne postavke.

2. Označite Promjena lozinke i pritisnite OK.

3. Četiri tipke sa strelicama ( , , , ) predstavljaju 4 znamenke (1, 2, 3, 4). Ovisno o zaporci koju želite postaviti, pritišćite tipke sa strelicama da biste unijeli šesteroznamenkastu zaporku.

4. Ponovo unesite lozinku kako biste je potvrdili. Nakon postavljanja lozinke, OSD izbornik vratit će se na stranicu Sigurnosne postavke.

5. Za aktiviranje funkcije Blokada uključivanja, pritisnite / kako biste označili Blokada uključivanja pa pritisnite / kako biste odabrali Uklj.. Ponovno unesite lozinku.

• Upisane brojke na zaslonu će se prikazati u obliku zvjezdica. Zapišite odabranu lozinku i čuvajte je na sigurnom mjestu prije ili odmah nakon njezinog unosa kako bi vam uvijek bila dostupna ako je zaboravite.

• Nakon postavljanja lozinke i aktiviranja blokade uključivanja, projektor se može koristiti samo ako se tijekom svakog uključivanja unese pravilna lozinka.

Ako zaboravite lozinku

Ako unesete pogrešnu lozinku, prikazat će se poruka o pogrešnoj lozinci, a nakon toga poruka Unesite Postojeću Lozinku. Ako se uopće ne možete sjetiti lozinke, iskoristite postupak opoziva lozinke. Pogledajte

Pokretanje postupka opoziva lozinke na stranici 25.

Ako 5 puta zaredom unesete netočnu lozinku, projektor će se automatski isključiti.

Pokretanje postupka opoziva lozinke

1. Pritisnite i 3 sekunde zadržite AUTO. Projektor će na

zaslonu prikazati šifrirani broj .

2. Zapišite broj i isključite projektor.

3. Kontaktirajte lokalni servis tvrtke BenQ kako bi vam dekodirali broj. Od će se možda zatražiti da predočite dokumentaciju o kupnji kako bi se provjerilo jeste li vi ovlašteni korisnik projektora.

25 Korištenje

Promjena lozinke

1. Idite u Napredni izbornik - Postavke > Sigurnosne postavke > Promjena lozinke.

2. Pritisnite OK. Prikazat će se poruka „Unesite Postojeću Lozinku“.

3. Unesite staru lozinku.

• Ako je lozinka točna, prikazat će se druga poruka „Unesite Novu Lozinku“.

• Ako lozinka nije točna, prikazat će se poruka o pogrešnoj lozinci, a zatim i poruka

„Unesite Postojeću Lozinku“ za ponovni pokušaj. Možete pritisnuti BACK kako biste odustali i pokušali s unosom druge lozinke.

4. Unesite novu lozinku.

5. Ponovo unesite lozinku kako biste je potvrdili.

Deaktiviranje funkcije lozinke

Ako želite onemogućiti zaštitu lozinke, idite u Napredni izbornik - Postavke > Sigurnosne

postavke > Blokada uključivanja i pritisnite / pa odaberite Isklj. Prikazuje će se poruka „Unesite Postojeću Lozinku“. Unesite trenutnu lozinku.

• Ako je lozinka ispravna, OSD izbornik se vraća na stranicu Sigurnosne postavke.

Tijekom sljedećeg uključivanja projektora nećete morati unijeti lozinku.

• Ako lozinka nije točna, prikazat će se poruka o pogrešnoj lozinci, a zatim i poruka

„Unesite Postojeću Lozinku“ za ponovni pokušaj. Možete pritisnuti BACK kako biste odustali i pokušali s unosom druge lozinke.

Iako je funkcija zaštite lozinkom onemogućena, staru lozinku držite pri ruci ako se ikad ukaže potreba za ponovnim aktiviranjem zaštite lozinkom putem unosa stare lozinke.

Prebacivanje ulaznog signala

Projektor se istovremeno može povezati s nekoliko uređaja. Međutim, u određenom trenutku može prikazati samo jednu sliku. Projektor pri pokretanju automatski traži dostupne signale.

Provjerite je li izbornik Napredni izbornik - Postavke > Automatsko traženje izvora Uklj. ako želite da projektor automatski traži signale.

Odabir izvora:

1. Pritisnite SOURCE. Prikazat će se traka za odabir izvora.

2. Pritisnite / dok ne odaberete željeni signal, a zatim pritisnite OK.

Nakon otkrivanja, u kutu zaslona na nekoliko sekundi prikazat će se podaci o odabranom izvoru. Ako je na projektor priključen veći broj opreme, ponovite korake 1-2 kako biste pretražili za drugim signalom.

• Razine svjetline projicirane slike mijenjat će se u skladu s prebacivanjem između različitih ulaznih signala.

• Za najbolje rezultate prikazivanja slike potrebno je odabrati i koristiti ulazni signal koji se reproducira u nativnoj razlučivosti projektora. Projektor će umanjiti sve ostale razlučivosti ovisno o postavci „Očekivani omjer“, što može prouzročiti određena izobličavanja slike ili gubitak oštrine slike.

Pogledajte

Očekivani omjer na stranici 32.

26 Korištenje

Upravljanje projektorom putem LAN-a

Postavke za žični LAN omogućavaju upravljanje projektorom s računala korištenjem web-preglednika ako su računalo i projektor pravilno spojeni na istu lokalnu mrežu.

Konfiguriranje postavki za žični LAN

Ako se nalazite u DHCP okolini:

1. Uzmite RJ45 kabel i spojite jedan kraj sa LAN ulaznom utičnicom projektora, a drugi sa RJ45 priključkom.

• Pri spajanju kabela RJ45, izbjegavajte namatanje i preplitanje kabela jer to može uzrokovati šumove ili prekid signala.

2. Idite u Napredni izbornik - Mreža > Žični LAN. Pritisnite OK. Prikazat će se stranica Žični LAN.

3. Pritisnite radi odabira DHCP i zatim pritisnite / radi odabira Uklj..

4. Pričekajte 15 - 20 sekundi i zatim ponovno uđite u stranicu Žični LAN.

5. Postavke IP adresa, Maska podmreže, Početni gateway i DNS poslužitelj će biti prikazane. Zapišite IP adresu prikazanu u redu IP adresa.

• Ako se IP adresa još uvijek ne prikazuje, obratite se administratoru internetskog sustava.

6. Vratite se na stranicu Napredni izbornik - Mreža > Žični LAN.

7. Pritisnite kako biste označili Otkrivanje AMX uređaja, a zatim pritisnite / kako biste odabrali Uklj. ili Isklj.. Kada Otkrivanje AMX uređaja je Uklj., projektor može biti prepoznat od strane AMX kontrolera.

Nalazite li se u ne-DHCP okolini:

1. Idite na stranicu Napredni izbornik - Mreža > Žični LAN.

2. Pritisnite radi odabira DHCP i zatim pritisnite / radi odabira Isklj..

3. Kontaktirajte vašeg administratora internetskog sustava za informacije o postavkama za IP adresa, Maska podmreže, Početni gateway i DNS poslužitelj.

4. Pritisnite kako biste odabrali stavku koju želite izmijeniti pa pritisnite OK.

5. Pritisnite / za pomicanje pokazivača i zatim pritisnite / za unos vrijednosti.

6. Za spremanje postavke pritisnite OK. Ako ne želite spremiti postavku, pritisnite BACK.

7. Pritisnite za označavanje Apply (Primijeni) i pritisnite OK.

8. Vratite se na stranicu Napredni izbornik - Mreža > Žični LAN, pritisnite kako biste označili Otkrivanje AMX uređaja pa pritisnite / da odaberete Uklj. ili Isklj..

9. Pritisnite MENU za izlaz iz izbornika.

27 Korištenje

Ažuriranje firmvera putem LAN-a

BenQ Easy Firmware Updater je softver koji omogućuje daljinsku i centraliziranu nadogradnju BenQ mrežnog projektora na glavnom računalu.

Ključne značajke programa BenQ Easy Firmware Updater:

• Traženje projektora na različitim podmrežama.

• Podrška za istovremenu nadogradnju firmvera više projektora (do 255). Za više informacija o alatu, kontaktirajte BenQ servis.

Bežično upravljanje projektorom putem internetskog preglednika

Kad saznate točnu IP adresu a projektor bude uključen ili u stanju mirovanja, možete koristiti bilo koje računalo povezano na istu lokalnu mrežu za upravljanje projektorom.

1. Adresu projektora unesite u traku za adrese vašeg preglednika i kliknite Go (Idi).

2. Otvorit će se stranica za daljinsko mrežno upravljanje. Stranica (Crestron eControl) omogućuje upravljanje projektorom kao putem daljinskog upravljača ili upravljačke ploče na projektoru.

1. Za promjenu izvora ulaza, kliknite na željeni signal.

Popis izvora ovisi o dostupnim priključcima projektora. „Video“ označava video signal.

28 Korištenje

2. Izbornik

Automatski PC Blank (Prazno) Ulaz

()

( )

()

Pojedinosti potražite u odjeljku Projektor i daljinski upravljač na

stranici 9.

OK Aktivira odabranu stavku zaslonskog izbornika (OSD).

Stranica s Tools (Alatima) omogućuje upravljanje projektorom, konfiguraciju LAN postavki i siguran pristup daljinskog mrežnog upravljanja ovim projektorom.

1. Projektor možete imenovati, pratiti njegov položaj i osobe koja njime upravlja.

2. Možete prilagoditi LAN upravljačke postavke.

3. Nakon postavljanja, pristup daljinskom mrežnom upravljanju ovim projektorom bit će zaštićen lozinkom.

4. Nakon postavljanja, pristup stranici s Tools (Alatima) biti će zaštićen lozinkom.

5. Pritisnite Exit (Izlaz) za povratak na stranicu Crestron daljinskog mrežnog upravljanja.

29 Korištenje

Nakon izvršavanja prilagodbi, pritisnite gumb Pošalji i podaci će se spremiti u projektor.

Pritisnite Exit (Izlaz) za povratak na stranicu Crestron daljinskog mrežnog upravljanja.

Obratite pažnju na ograničenje duljine ulaza (uključujući razmake i druge interpunkcijske znakove) na sljedećem popisu:

Kategorija stavke Duljina ulaza Maksimalni broj znakova Crestron

upravljanje

IP adresa 15

IP ID 4

Priključak 5

Projektor Ime projektora 22

Lokacija 22

Pripisano na Nije dostupno

Mrežna konfiguracija

DHCP (Omogućeno) 15

IP adresa 15

Maska podmreže 15

Početni gateway 15

DNS poslužitelj Nije dostupno

Korisnička lozinka

Omogućeno Nije dostupno

Nova lozinka 15

Potvrdi 15

Administratorska lozinka

Omogućeno Nije dostupno

Nova lozinka 15

Potvrdi 15

Info (Informativna) stranica sadrži podatke o statusu projektora.

Za više podataka posjetite http://www.crestron.com i www.crestron.com/getroomview.

30 Korištenje

Isključivanje projektora

1. Pritisnite na projektoru ili na daljinskom upravljaču, prikazat će se poruka koja traži vašu poruku. Poruka će nestati ako ne odgovorite u roku

nekoliko sekundi.

2. Pritisnite ili i drugi put. Signalno svjetlo napajanja treptat će narančasto, izvor svjetla projektora će se isključiti, a ventilatori će nastaviti

raditi približno 90 sekundi kako bi se projektor ohladio.

3. Kada završi hlađenje, signalno svjetlo napajanja svijetlit će narančasto, a ventilator će se zaustaviti. Odspojite kabel napajanja iz električne utičnice.

• Kako bi se zaštitio izvor svjetlosti, projektor tijekom postupka hlađenja neće reagirati ni na kakve naredbe.

• Nemojte uključiti projektor odmah nakon njegova isključivanja, jer prevelika toplina može skratiti radni vijek izvora svjetla.

• Životni vijek izvora svjetlosti ovisi o uvjetima okoline i korištenju.

Izravno isključivanje

Kabel za AC napajanje može se izvući odmah nakon isključivanja projektora. Ako želite zaštititi izvor svjetla, pričekajte oko 10 minuta prije ponovnog uključivanja projektora. Ako pokušate ponovno pokrenuti projektor, ventilatori će možda raditi još nekoliko minuta radi hlađenja.

U tom slučaju, pritisnite ili kako biste pokrenuli projektor nakon zaustavljanja ventilatora i kada signalno svjetlo počne svijetliti narančasto.

31 Korištenje

Korištenje izbornika

Slika 15:9

(LX720)

(LW720)

(LH720)

Slika 4:3

Slika 16:9

Slika 4:3

Slika 16:9

Slika 16:10

Zapamtite da sadržaj zaslonskih izbornika (OSD) može varirati ovisno o odabranoj vrsti signala i korištenom modelu projektora.

Stavke izbornika biti dostupne kada projektor otkrije najmanje jedan valjani signal. Ako je na projektor nije priključena nikakva oprema ili signal nije otkriven, bit će dostupan samo ograničeni broj stavki izbornika.

Osnovni izbornik

Viša vrijednost podrazumijeva svjetliju sliku. Prilagodite ovu kontrolu na

Svjetlina

način da crna područja slike potpuno crno, ali da su detalji u tamnim područjima vidljivi.

Dostupno je nekolikomogućnosti postavljanja formata slike, ovisno o izvoru ulaznog signala.

• Automatski: Prilagođava

veličinu slike prema visini i širini prirodne razlučivosti projektora.

Očekivani omjer

• Stvarno: Slika se projicira u

izabranoj razlučivosti i njezina veličina se mijenja kako bi ispunila područje prikazivanja. Za ulazne signale niže razlučivosti, projicirana slika će biti prikazana u originalnoj veličini.

• 4:3: Prilagođava veličinu slike

kako bi bila prikazana u središtu zaslona s očekivanim omjerom 4:3.

• 16:9: Prilagođava veličinu slike

kako bi bila prikazana u središtu zaslona s očekivanim omjerom 16:9.

• 16:10: Prilagođavanje veličine

slike kako bi bila prikazana u središtu zaslona s razmjerom proporcija 16:10.

32 Korištenje izbornika

Slika

Projektor raspolaže s nekoliko unaprijed definiranih načina prikazivanja slike, kako biste mogli odabrati način koji najbolje odgovara radnom okruženju i vrsti ulaznog signala slike.

• Svijetlo: Najveće pojačavanje svjetline projicirane slike. Ovaj način

pogodan je za okruženja u kojima je potrebna dodatna svjetlina, kao što su prostorije s jakim osvjetljenjem.

• Infografika: savršeno za prezentacije s mješavinom teksta i slika zbog

visoke svjetline boja i bolje gradacije boja, što omogućava jasniji prikaz pojedinosti.

• Prezentacija: Predviđen za prezentacije. U ovom načinu svjetlina je

naglašena kako bi odgovarala bojama prijenosnog i stolnog računala.

• sRGB: Najveće pojačavanje čistoće RGB boja kako bi se osigurale

živopisne slike bez obzira na postavku svjetline. Ovaj način je najpogodniji za prikazivanje fotografija snimljenih sRGB-kompatibilnom i pravilno kalibriranom kamerom, kao i za pregledavanje grafike i crteža iz računalnih aplikacija, kao što je AutoCAD.

• Živopisno: Prikladno za prikazivanje raznobojnih videozapisa i slika s

pravilno usklađenim zasićenošću boje i visokom svjetlinom.

• 3D: Prikladno za reprodukciju 3D slika i 3D video isječaka.

• Korisnik 1/Korisnik 2: Poziva prilagođene postavke koje se temelje na

trenutno dostupnim načinima prikazivanja slike. Pogledajte Referenca na stranici 34.

Glasnoća Prilagođavanje razine zvuka. Način rada

Pogledajte Podešavanje Način rada svjetla na stranici 43.

svjetla LumiExpert

razina

Prilagođava gama pomak u svakom načinu prikazivanja slike, osim u načinima Svjetlina i 3D načinu rada.

• Nativna razlučivost: Prikazuje nativnu razlučivost projektora.

• Otkrivena razlučivost: Prikazuje nativnu razlučivost ulaznog signala.

• Izvor: Prikazuje trenutni izvor signala.

• Slika: Prikazuje odabrani način u izborniku Slika.

Informacije

• Način rada svjetla: Prikazuje odabrani način u izborniku Postavke svjetla.

• 3D format: Prikazuje trenutni 3D način rada.

• Sustav boja: Prikazuje format ulaznog sustava.

• Vrijeme korištenja svjetla: Prikazuje broj sati rada izvora svjetlosti.

Vrst izb.

• Firmware inačica: Prikazuje verziju firmvera projektora.

Koristi se za prebacivanje na Napredno OSD izbornik. Pogledajte Korištenje izbornika na stranici 23.

33 Korištenje izbornika

Napredni izbornik

Slika

Projektor raspolaže s nekoliko unaprijed definiranih načina prikazivanja slike, kako biste mogli odabrati način koji najbolje odgovara radnom okruženju i vrsti ulaznog signala slike.

• Svijetlo: Najveće pojačavanje svjetline projicirane slike. Ovaj način

pogodan je za okruženja u kojima je potrebna dodatna svjetlina, kao što su prostorije s jakim osvjetljenjem.

• Infografika: savršeno za prezentacije s mješavinom teksta i slika zbog

visoke svjetline boja i bolje gradacije boja, što omogućava jasniji prikaz pojedinosti.

• Prezentacija: Predviđen za prezentacije. U ovom načinu svjetlina je

naglašena kako bi odgovarala bojama prijenosnog i stolnog računala.

Slika

• sRGB: Najveće pojačavanje čistoće RGB boja kako bi se osigurale

• Živopisno: Prikladno za prikazivanje raznobojnih videozapisa i slika s

pravilno usklađenim zasićenošću boje i visokom svjetlinom.

• 3D: Prikladno za reprodukciju 3D slika i 3D video isječaka.

• Korisnik 1/Korisnik 2: Poziva prilagođene postavke koje se temelje na

trenutno dostupnim načinima prikazivanja slike. Pogledajte Referenca na stranici 34 .

Referenca

Svjetlina

Kontrast

Boja zida

Nijansa

Ako trenutno dostupni načini prikazivanja slike nisu pogodni za vaše potrebe, dostupna su 2 korisnički definirana načina. Za početnu točku možete uzeti jedan od načina prikazivanja slike (izuzev postavke.

1. Uđite u Slika > Slika.

2. Pritisnite / i odaberite Korisnik 1 ili Korisnik 2.

3. Pritisnite da označite Referenca, i pritisnite / pa odaberite način

prikazivanja slike koji najbliže odgovara vašim potrebama.

4. Pritisnite za odabir stavke izbornika koju želite promijeniti i podešavanje vrijednosti. Podešavanjima se određuje odabrani korisnički način rada.

Viša vrijednost podrazumijeva svjetliju sliku. Prilagodite ovu kontrolu na način da crna područja slike potpuno crno, ali da su detalji u tamnim područjima vidljivi.

Viša vrijednost podrazumijeva veći kontrast. Koristite za postavljanje vršne razinu bijele boje nakon što ste prethodno prilagodili postavku Svjetlina tako da odgovara odabranom ulazu i okruženju gledanja.

Niže vrijednosti proizvest će niže zasićenje bojama. Ako je postavka previsoka, boje na slici mogle bi postati presnažne i sliku učiniti nerealnom.

Što je viša vrijednost, to je slika zelenija. Što je niža vrijednost, to je slika crvenija.

Korisnik 1/Korisnik 2

) i prilagoditi

Oštrina Viša vrijednost podrazumijeva veću oštrinu slike.

34 Korištenje izbornika

Brilliant Color

CRVENO

PLAVO

ZELENO

Žuta

Cijan

Magenta

Ova funkcija koristi novi algoritam obrade boja i poboljšanja na razini sustava, kako bi se omogućila veća svjetlina uz pružanje stvarnijih i življih boja u slici. Omogućuje povećanje svjetline veće od 50 % u slikama srednjih tonova, koje su uobičajene u video snimkama i kadrovima prirode, pa projektor reproducira slike u realističnim i stvarnim bojama. Ako želite slike s ovakvom kvalitetom, odaberite Uklj.. Kada odaberete Isklj., funkcija Toplina boje neće biti dostupna.

Toplina boje

Dostupno je nekoliko unaprijed zadanih postavki topline boje. Dostupnost postavki ovisi o odabranoj vrsti signala.

• Normalan: Održava normalno bojanje bijele boje.

• Hladno: Slika je u plavičasto bijelim tonovima.

• Toplo: Slika je u crvenkasto bijelim tonovima.

Ugađanje topline boje

Osim toga, možete postaviti željenu toplinu boje podešavanjem sljedećih opcija.

• R pojačanje/G pojačanje/B pojačanje: Podešava razine kontrasta za

crvenu, zelenu i plavu boju.

• R otklon/G otklon/B otklon: Podešava razine svjetline za crvenu,

zelenu i plavu boju.

Napredne postavke boje

Upravljanje bojom

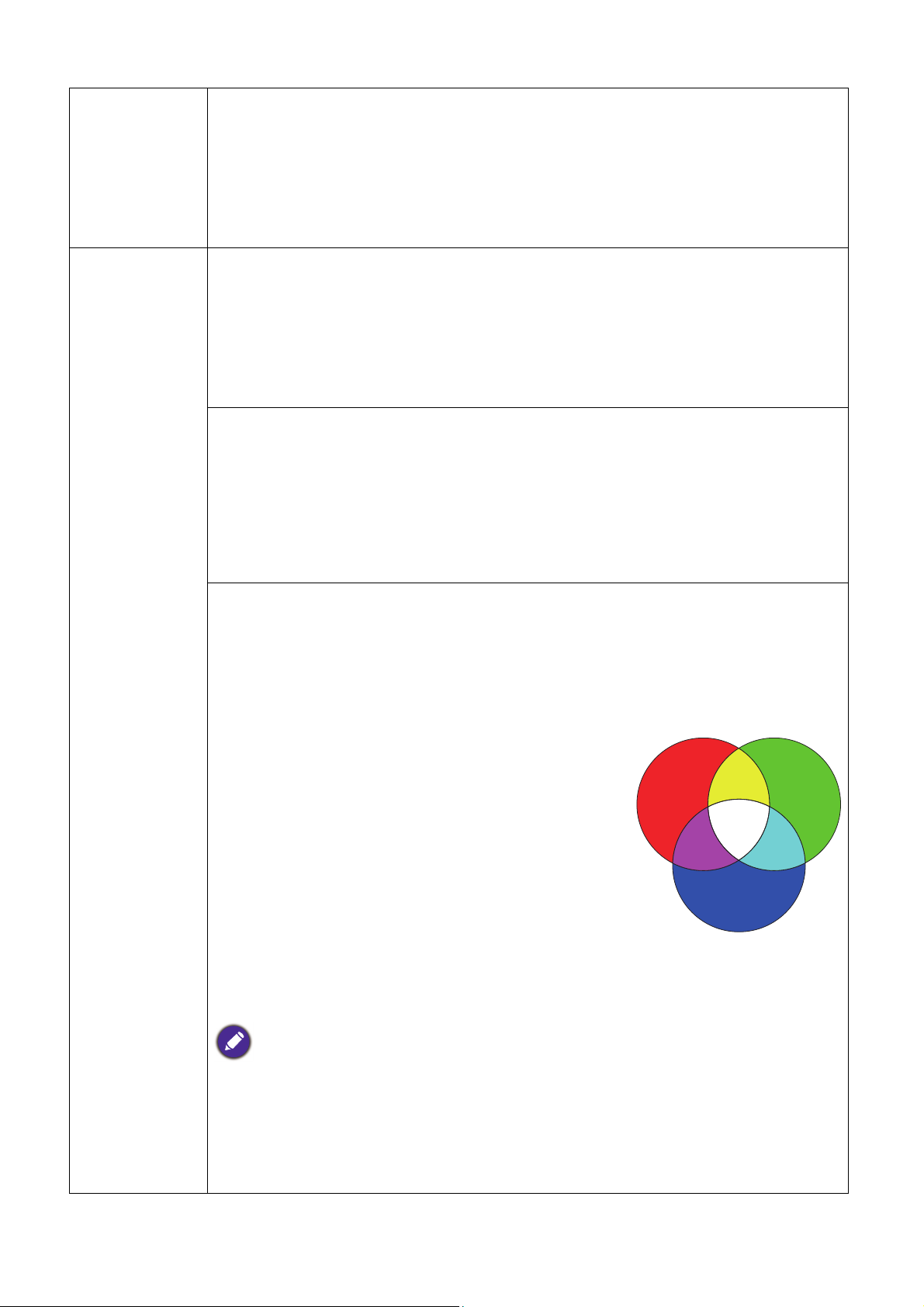

Ova funkcija nudi šest kompleta (RGBCMY) boja koje možete podešavati. Kad odaberete pojedinu boju, možete neovisno prilagoditi njezin raspon i zasićenje u skladu s vašim željama.

• Primarna boja: Koristi se za odabir boje R (Crvena), G (Zelena), B (Plava), C (Cijan), M (Magenta) ili Y (Žuta).

• Nijanse: Povećavanje raspona obuhvatit će boje koje sadrže veći udio susjednih dviju boja. Na ilustraciji ćete vidjeti u kakvom su međusobnom odnosu boje. Na primjer, ako odaberete Crvena i njezin raspon postavite na 0, na projiciranoj slici bit će odabrana samo čisto crvena boja. Povećavanje njezinog raspona obuhvatit će crvenu boju u blizini žute i u blizini magente.

• Zasićenost boje: Podešava vrijednosti prema vašim željama. Svaka izmjena trenutačno će se odraziti na slici. Na primjer, ako odaberete Crvena i njezinu vrijednost postavite na 0, utjecaj će biti prisutan samo na čisto crvenoj boji.

Zasićenost boje je količina odabrane boje u video slici. Niže postavke proizvode manje zasićene boje, a postavka „0“ u cijelosti uklanja odabranu boju iz slike. Ako je zasićenje previsoko, odabrana boja bit će presnažna i nerealna.

• Pojačanje: Podešava vrijednosti prema vašim željama. Bit će promijenjena razina kontrasta primarne odabrane boje. Svaka izmjena trenutačno će se odraziti na slici.

35 Korištenje izbornika

Boja zida

Slika 15:9

(LX720)

(LW720)

(LH720)

Slika 4:3

Slika 16:9

Slika 4:3

Slika 16:9

Slika 16:10

Napredne postavke boje

nije bijeli; značajka Boja zida može pomoći u ispravljanju boja projicirane slike kako bi se spriječile moguće razlike u boji između izvora i projiciranih slika. Moguć je odabir između nekoliko unaprijed kalibriranih boja: Svijetlo žuto, Ružičasto, Svijetlo zeleno, Plavo i Crna ploča.

Aktivno otkriva uvjete osvjetljenja u okruženju gledanja i automatskim podešavanjem ostvaruje uravnoteženu vizualnu svjetlinu, koja daje osjećaj maksimalne ugode. Dostupno u svim načinima prikazivanja slike, osim u načinima Svjetlina i 3D.

• LumiExpert: Koristi se za omogućavanje i onemogućavanje značajke

Ispravlja boju projicirane slike kada površina za projekciju ima zid u boji koji

LumiExpert

LumiExpert.

• LumiExpert razina: Prilagođava gama pomak u svakom načinu

prikazivanja slike, osim u načinima Svjetlina i 3D načinu rada.

• Ručna kalibracija: Na temelju svjetline u prostorije, koristi se za ručnu

kalibraciju.

Poništi sliku Sva izvedena podešavanja za izbornik Slika vraća na tvorničke vrijednosti.

Prikaz

Dostupno je nekolikomogućnosti postavljanja formata slike, ovisno o izvoru ulaznog signala.

Očekivani omjer

• Automatski: Prilagođava

veličinu slike prema visini i širini prirodne razlučivosti projektora.

• Stvarno: Slika se projicira u

izabranoj razlučivosti i njezina veličina se mijenja kako bi ispunila područje prikazivanja. Za ulazne signale niže razlučivosti, projicirana slika će biti prikazana u originalnoj veličini.

• 4:3: Prilagođava veličinu slike

kako bi bila prikazana u središtu zaslona s očekivanim omjerom 4:3.

• 16:9: Prilagođava veličinu

slike kako bi bila prikazana u središtu zaslona s očekivanim omjerom 16:9.

• 16:10: Prilagođavanje veličine

slike kako bi bila prikazana u središtu zaslona s razmjerom proporcija 16:10.

2D geometrija

36 Korištenje izbornika

Ispravljanje vertikalne i horizontalne geometrije slike. Pogledajte Ispravljanje

2D geometrije slike na stranici 18.

Corner Fit

Ispitni uzorak

Ugađanje PC i kompon. YPbPr

Položaj

Ručno podesite četiri kuta slike podešavanjem vertikalnih i horizontalnih vrijednosti. Pogledajte Podešavanje kuta na stranici 18.

Podešava veličinu i fokus slike te provjerava ima li izobličenja na projiciranoj slici.

• Faza: Podešava fazu sata kako bi se smanjilo

izobličenje slike. Ova funkcija je dostupna samo kada je odabran signal računala (analogni RGB) ili YPbPr.

• Vodoravno: Prilagođavanje horizontalne širine slike. Ta je funkcija

dostupna samo kad je odabran PC signal (analog RGB).

Prikaz stranice za prilagođavanje položaja. Za pomicanje projicirane slike koristite tipke strelica. Ta je funkcija dostupna samo kad je odabran PC signal (analog RGB).

Ovaj projektor karakterizira 3D funkcija koja vam omogućuje uživanje u 3D filmovima, videu i sportskim događajima na realniji način, predstavljajući dubinu slike. Za pregled 3D slika morate nositi 3D naočale.

• 3D način rada: Zadana postavka je Isklj.. Ako želite da projektor

automatski odabere odgovarajući 3D format pri otkrivanju 3D sadržaja, odaberite Automatski. Ako projektor ne može prepoznati 3D format, pritisnite / kako biste odabrali 3D način rada: Top Bottom, Frame Sequential, Pakirani okviri ili Side By Side.

Kada je aktivirana 3D funkcija:

• Razina svjetline projicirane slike će se smanjiti.

• Sljedeće postavke ne mogu se podešavati: Slika, Referenca.

• Osnovni položaj možete namještati samo unutar graničnih vrijednosti stupnjeva.

• 3D sink obrni: Kad otkrijete inverziju dubine slike, aktivirajte ovu funkciju

kako biste riješili problem.

• Primijenit 3D postavke: Nakon spremanja 3D postavki, možete odlučiti

hoćete li ih primijeniti tako da odaberete skup 3D postavki koje ste spremljeni. Nakon primjene, projektor će automatski reproducirati dolazne 3D sadržaje, ako odgovaraju spremljenim 3D postavkama.

Dostupni su samo skupovi 3D postavki sa zapamćenim podacima.

• Spremi 3D postavke: Nakon uspješnog prikazivanja 3D sadržaja nakon

namještanja odgovarajućih postavki, moći ćete omogućiti ovu funkciju i odabrati skup 3D postavki kako bi trenutne 3D postavke ostale zapamćene.

37 Korištenje izbornika

Odabire odgovarajući format boja za optimizaciju kvalitete prikaza.

• Automatski: Automatski odabire odgovarajući prostor boja i razinu sive za

dolazni HDMI signal.

HDMI format

Digitalni zoom

Poništi prikaz Sva izvedena podešavanja za izbornik Prikaz vraća na tvorničke vrijednosti.

• RGB ograničen: Koristi RGB ograničenog raspona 16-235.

• RGB puni: Koristi RGB punog raspona 0-255.

• YUV ograničen: Koristi YUV ograničenog raspona 16-235.

• YUV puni: Koristi YUV punog raspona 0-255. Povećava i smanjuje veličinu projicirane slike. Nakon prikaza slike Digitalni

zoom, pritisnite ZOOM+/ZOOM- kako biste smanjili ili povećali sliku na željenu veličinu. Koristite strelice smjera ( , , , ) na projektoru ili daljinskom upravljaču ako se želite pomicati po slici.

Po slici se možete kretati samo ako je povećan njen prikaz. Sliku možete dodatno uvećavati tijekom pretraživanja za detaljima.

Mreža

Žični LAN Pogledajte Upravljanje projektorom putem LAN-a na stranici 27. Otkrivanje

AMX uređaja

Kad je uključeno otkrivanje AMX uređaja, projektor se može detektirati putem AMX kontrolera.

MAC adresa (žično)

Postavke

Položaj projektora

Udaljeni prijamnik

Automatsko traženje izvora

Automatska sinkronizacija

Postavke svjetla

Prikazuje Mac adresu ovog projektora.

Pogledajte Odabir lokacije na stranici 12.

Dozvoljava da na projektoru omogućite daljinske prijemnike ili jedan udaljeni prijamnik.

Projektoru omogućuje automatsko pretraživanje signala.

• Uklj.: Projektoru omogućava automatsko određivanje najboljih vremena

slike za prikazanu sliku kada je odabran signal računala (analogni RGB), a pritisnut je AUTO.

• Isklj.: Projektor neće reagirati u slučaju pritiska AUTO.

• Način rada svjetla: Pogledajte Podešavanje Način rada svjetla na

stranici 43.

• Prilagođena svjetlina: Koristi se za ručno podešavanje jakosti svjetla.

• Konstantna svjetlina: Automatski podešava jakost svjetla tako da bude

na 80% svjetline.

• Vrijeme korištenja svjetla: Prikazuje broj sati rada svjetla.

38 Korištenje izbornika

Mjerač vremena praznine

Koristi se za postavljanje vremena praznine slike kada nema radnje na praznom zaslonu, a nakon isteka, slika će se vratiti na zaslon. Ako unaprijed zadani rasponi vremena nisu prikladni za vaše potrebe, odaberite Onemogući. Neovisno je li Mjerač vremena praznine aktiviran, za vraćanje slike moći ćete pritisnuti većinu tipki na projektoru ili daljinskom upravljaču.

Poruka podsjetnika

Koristi se za uključivanje i isključivanje poruka podsjetnika.

Automatski prazno

Omogućava i onemogućava funkciju automatske praznine.

Način rada brzine ventilatora

U Način rada brzine ventilatora, ventilator će se okretati brže kako bi usisao više zraka za bolje hlađenje projektora. Postavlja Visoka kad je instaliran filter prašine.

Rad na velikoj visini

Preporučujemo da koristite Rad na velikoj visini kada je vaše okruženje 1500 m – 3000 m iznad razine mora, a temperatura je u rasponu 0 °C – 30 °C.

Postavke rada

Korištenje uz uključenu značajku „Rad na velikoj visini“ može izazvati višu razinu buke uslijed ubrzanog rada ventilatora koja je potrebna za poboljšanje ukupnog hlađenja sustava i karakteristika.

Ako ovaj projektor koristite u drugim ekstremnim uvjetima, isključujući prethodno navedene, projektor bi mogao pokazati simptome automatskog isključivanja koji su predviđeni radi zaštite od pregrijavanja. U ovakvim slučajevima potrebno je uključiti značajku Rad za velikoj visini kako biste riješili ove simptome. Međutim, ovo nije stanje u kojemu ovaj projektor može raditi u bilo kakvim neprimjerenim ili ekstremnim uvjetima.

Ne koristite Rad na velikoj visini ako je vaša nadmorska visina između 0 m i 1500 m, a temperatura okruženja unutar raspona 0 °C i 35 °C. Projektor će se previše ohladiti, ako uključite taj način rada navedenim tim uvjetima.

Postavke uklj./isklj.

• Izravno uključivanje: Omogućuje automatsko uključivanje projektora

kada se napon dovodi putem kabela napajanja.

• Uključivanje signalom: Koristi se za postavljanje hoće li se projektor uključiti izravno bez pritiska na POWER ili ON kada je projektor u

načinu mirovanja i otkrio je VGA signal ili HDMI signal napona 5 V.

• Automatsko isključivanje: Omogućuje automatsko isključivanje projektora ako se nakon zadanog razdoblja ne otkrije nijedan ulazni signal, kako bi se spriječilo nepotrebno trošenje izvora svjetla.

• Tajmer isključivanja: Postavljanje vremenskog mjerača za automatsko isključivanje.

39 Korištenje izbornika

Sigurnosne postavke

Brzina prijenosa

Pogledajte Korištenje lozinke na stranici 25.

Odaberite brzinu prijenosa koja je identična postavki na računalu, kako biste projektor mogli povezati korištenjem odgovarajućeg RS-232 kabela i ažurirali firmver projektora. Ova funkcija namijenjena je kvalificiranom servisnom osoblju.

HDMI ekvalizat.

USB gumb napajanja

Poništi postavke

Prilagođava postavke pojačanja ekvalizatora za HDMI signal. Što je postavka viša, to je jače pojačanje. Ako je na projektoru više od jednog HDMI priključka, odaberite HDMI priključak prije podešavanja vrijednosti.

Omogućuje i onemogućuje 5 V napajanje putem „priključka tipa A“ za QCast Mirror HDMI bežični upravljački modul.

Sva izvedena podešavanja za izbornik Postavke vraća na tvorničke vrijednosti.

Sustav

Jezik Određuje jezik za zaslonske (OSD) izbornike.

• Mreža:

• Omogući mrežni način mirovanja: Ako odaberete Uklj., funkcija će

biti omogućena. Projektor može koristiti mrežnu funkciju u stanju mirovanja. Odabir Isklj. omogućuje funkciju. Projektor ne može koristiti mrežnu funkciju u stanju mirovanja.

• Prebaci na normalni način mirovanja: Omogućava projektoru

deaktiviranje mrežne funkcije nakon određenog vremenskog perioda nakon ulaska u stanje mirovanja. Primjerice, ako je odabrano 20 minuta, projektor može koristiti vremensku funkciju 20 minuta nakon

Postavke mirovanja

ulaska u stanje mirovanja. Kad istekne 20 minuta, projektor ulazi u uobičajeno stanje mirovanja.

Ova funkcija je dostupna samo kad je uključena opcija Omogući mrežni način mirovanja.

• Izlaz na ekran: Projektoru omogućuje slanje VGA signala kada je u načinu mirovanja, a PC utičnica i utičnica MONITOR OUT su pravilno povezane s uređajima.

• Zvučni propusni filtar: Projektor može reproducirati zvuk u načinu čekanja, ako su priključnice i ispravno priključene na uređaje. Pritisnite / za izbor izvora koji želite koristiti. Za izvođenje priključivanja pogledajte Povezivanje na stranici 19.

• Pozadina: Koristi se za postavljanje boje pozadine projektora.

Postavke pozadine

• Početni zaslon pri pokretanju: Omogućuje odabir zaslona s logotipom koji će biti prikazan tijekom pokretanja projektora.

• Vrst izb.: Koristi se za prebacivanje na Osnovna OSD izbornik.

Postavke izbornika

• Vrijeme prikaza izbornika: Postavljanje vremena tijekom kojeg će OSD ostati aktivan nakon pritiska posljednje tipke.

40 Korištenje izbornika

• Mute: Privremeno isključuje zvuk.

• Glasnoća: Prilagođavanje razine zvuka.

• Glasnoća mikrofona: Podešava glasnoću mikrofona projektora.

Audio postavke

Zatvorena snimka

Tvorničke vrijednosti

• Zvuk uključivanja/isključivanja: Uključuje i isključuje zvuk kada se

projektor pokreće ili isključuje.

Jedini način za promjenu Zvuk uključivanja/isključivanja je postavljanje na Uklj. ili Isklj. na ovom mjestu. Isključivanje zvuka ili promjena glasnoće neće utjecati na Zvuk uključivanja/isključivanja.

• Zatvorena snimka omogućena: Aktivira funkciju odabirom Uklj. dok

odabrani ulazni signal prenosi zatvorene snimke.

Prikaz teksta: Prikaz dijaloga, naracije i zvučnih efekata TV programa i video zapisa koji sadrže posebne tekstove ili podnaslove (na TV popisu uobičajeno označeni s „CC“).

• Inačica snimke: Vrši izbor željenog načina prikaza zvuka. Za prikaz snimki, odaberite CC1, CC2, CC3 ili CC4 (CC1 prikazuje snimke na primarnom jeziku u vašem području).

Vraća sve postavke na tvorničke vrijednosti.

Zadržat će se sljedeće postavke: 2D geometrija, Podešavanje kuta, Položaj projektora,

Vrijeme korištenja svjetla, Sigurnosne postavke, Brzina prijenosa, QUICK INSTALL, Rad na velikoj visini, Način rada brzine ventilatora, HDMI ekvalizat..

Poništi sustav Sva izvedena podešavanja za izbornik Sustav vraća na tvorničke vrijednosti.

Informacije

• Nativna razlučivost: Prikazuje nativnu razlučivost projektora.

• Otkrivena razlučivost: Prikazuje nativnu razlučivost ulaznog signala.

• Izvor: Prikazuje trenutni izvor signala.

• Slika: Prikazuje odabrani način u izborniku Slika.

Informacije

• Način rada svjetla: Prikazuje odabrani način u izborniku Postavke svjetla.

• 3D format: Prikazuje trenutni 3D način rada.

• Sustav boja: Prikazuje format ulaznog sustava.

• Vrijeme korištenja svjetla: Prikazuje broj sati rada izvora svjetlosti.

• Firmware inačica: Prikazuje verziju firmvera projektora.

41 Korištenje izbornika

Održavanje

Održavanje projektora

Čišćenje objektiva

Objektiv očistite svaki put kad na njegovoj površini uočite nečistoće ili prašinu. Prije nego počnete čistiti objektiv, svakako isključite projektor i pričekajte da se potpuno ohladi projektor.

• Za uklanjanje prašine koristite spremnik sa stlačenim zrakom.

• Ako su prisutne nečistoće ili tragovi, površinu leće pažljivo očistite papirom za čišćenje objektiva ili mekanom krpom i sredstvom za čišćenje objektiva.

• Nikad nemojte upotrebljavati abrazivna, alkalna i kiselinska sredstva za čišćenje, čeličnu vunu i hlapljiva otapala, kao što su alkohol, benzol, razrjeđivač ili insekticid. Uporaba takvih sredstava ili duži dodir s gumenim i vinilnim materijalima može rezultirati oštećenjem površine projektora i kućišta.

Čišćenje kućišta projektora

Prije čišćenja kućišta, projektor isključite u skladu s postupkom opisanim u stavci Upravljanje

projektorom putem LAN-a na stranici 27 i odvojite kabel napajanja.

• Kako biste uklonili prašinu i nečistoće, kućište obrišite mekanom krpom koja ne ostavlja vlakna.

• Za uklanjanje tvrdokornih nečistoća ili mrlja, mekanu krpu navlažite vodom i sredstvom za čišćenje koje ima neutralan pH. Zatim obrišite kućište.

Nikad ne upotrebljavajte vosak, alkohol, benzin, razrjeđivač ili druga kemijska sredstva. Ona mogu oštetiti kućište.

Skladištenje projektora

Ako projektor morate spremiti na duže vrijeme, slijedite donje upute:

• Provjerite je li temperatura i vlažnost prostora za skladištenje unutar raspon preporučenih vrijednosti za projektor. Opseg vrijednosti potražite u Specifications na stranici 46 ili se javite u trgovinu.

• Uvucite stopice za podešavanje.

• Uklonite baterije iz daljinskog upravljača.

• Projektor zapakirajte u originalnom ili sličnom pakiranju.

Prijenos projektora

Preporučuje se da projektor tijekom slanja zapakirate u originalnom ili sličnom pakiranju.

42 Održavanje

Podaci o svjetlu

Produživanje životnog vijeka izvora svjetlosti

• Podešavanje Način rada svjetla Idite u Napredni izbornik - Postavke > Postavke svjetla > Način rada svjetla i odaberite

odgovarajuću jakost izvora svjetla među ponuđenim načinima rada. Postavljanje projektora u načinu rada Štedljiv, Regulirano ili Prilagođeno produljuje životni

vijek izvora svjetla.

Način rada izvora svjetlosti

Normalan Osigurava punu jačinu svjetla

Štedljiv

Regulirano Smanjuje svjetlinu i produljuje životni vijek izvora svjetla Prilagođeno Koristi se za podešavanje jakosti izvora svjetla prema korisničkom odabiru

• Podešavanje Automatsko isključivanje Ova funkcija omogućuje automatsko isključivanje projektora ako se nakon određenog razdoblja

ne otkrije nijedan ulazni signal, kako bi se spriječilo nepotrebno trošenje izvora svjetla. Postavite Automatsko isključivanje ulaskom u Napredni izbornik - Postavke > Postavke

uklj./isklj. > Automatsko isključivanje i pritiskom na / .

Opis

Smanjuje svjetlinu radi produženja radnog vijeka izvora svjetla i smanjuje buku ventilatora

43 Održavanje

Pokazivači

Svjetlo

Stanje i opis

Poruke sustava

Stanje mirovanja

Uključivanje

Normalan rad

Normalno hlađenje kod isključivanja

Preuzimanje

CW pokretanje nije uspjelo

Istekao je životni vijek svjetla

LAN preuzimanje nije uspjelo

LAN preuzimanje u tijeku

Poruka o utiskivanju

Trajna slika UKLJUČENA

Trajna slika ISKLJUČENA

Poruke o greškama svjetla

Greška svjetla u normalnom radu

Svjetlo nije uključeno

Poruke o pregrijavanju

Greška ventilatora 1 (stvarna brzina ventilatora je izvan raspona željene brzine) Greška ventilatora 2 (stvarna brzina ventilatora je izvan raspona željene brzine) Greška ventilatora 3 (stvarna brzina ventilatora je izvan raspona željene brzine)

Greška temperature 1 (iznad ograničene temperature)

Greška I2C veze toplinskog senzora IC #1

Greška temperature 2 (iznad ograničene temperature)

Greška I2C veze toplinskog senzora IC #2

: Isklj.

44 Održavanje

: Narančasto svijetli : Zeleno svijetli : Crveno svijetli

: Narančasto trepće : Zeleno trepće : Crveno trepće

Otklanjanje poteškoća

Projektor se ne uključuje.

Uzrok Rješenje

Jedan kraj kabela napajanja priključite u utičnicu AC

Kabel napajanja ne dovodi napajanje.

Pokušaj ponovnog uključivanja projektora tijekom izvođenja postupka hlađenja.

Nema slike

Uzrok Rješenje

napajanja na projektoru, a drugi u električnu utičnicu. Ako je električna utičnica opremljena sklopkom, provjerite je li sklopka uključena.

Pričekajte do završetka postupka hlađenja.

Izvor video signala nije uključen ili nije pravilno priključen.

Projektor nije pravilno priključen na uređaj ulaznog signala.

Ulazni signal nije pravilno odabran.

Poklopac objektiva i dalje je zatvoren. Otvorite poklopac objektiva.

Zamućena slika

Uzrok Rješenje

Projekcijski objektiv nije pravilno fokusiran.

Projektor i zaslon nisu pravilno poravnati.

Poklopac objektiva i dalje je zatvoren. Otvorite poklopac objektiva.

Daljinski upravljač ne radi

Uzrok Rješenje

Baterije su prazne. Zamijenite obje baterije novima. Između daljinskog upravljača i projektora

postoji prepreka.

Previše ste daleko od projektora.

Uključite izvor video signala i provjerite je li signalni kabel pravilno priključen.

Provjerite priključak.

Odaberite odgovarajući ulazni signal koristeći tipku SOURCE.

Pomoću prstena za fokusiranje prilagodite fokus objektiva.

Prilagodite kut i smjer projiciranja, a po potrebi i visinu projektora.

Uklonite prepreku.

Stojte na udaljenosti manjoj od 8 metara (26 stopa) od projektora.

Lozinka je netočna.

Uzrok Rješenje

Zaboravili ste lozinku.

Pogledajte

stranici 25

Pokretanje postupka opoziva lozinke na

45 Otklanjanje poteškoća

Specifications

Specifikacije projektora

Svi tehnički podaci se mogu promijeniti bez prethodne obavijesti.

Optički podaci

Razluèivost

1024 x 768 XGA (LX720) 1280 x 800 WXGA (LW720) 1920 (H) x 1080 (V) (LH720)

Sustav prikazivanja

1-CHIP DMD

Objektiv

F = 2,42 ~ 2.97, f = 20,7 ~ 31,05 mm

Omjer zuma

1,5X

Izvor svjetlosti

Laserska dioda

Električno

Elektrièno napajanje

AC 100-240 V, 3,00 A, 50 - 60 Hz (automatski)

Utrošak snage

320 W (maks.); < 0,5 W za normalni naèin mirovanja; <2 W (kada je ukljuèena funkcija mreže u postavka mirovanja)

Mehaničke specifikacije

Tež in a

5,6 kg (12,3 lbs)

Izlazne stezaljke

RGB izlaz

15-polni D-Sub (ženski) x 1

Zvuènik

10 W x 1

Izlaz audiosignala

Audio utiènica raèunala x 1

Upravljanje

USB

Izvor napajanja tipa A 5 V/ 1,5 A x 1 (opcija za QCast Mirror HDMI bežièni upravljaèki modul);

Mini-B x 1; mikro USB x 1 12 V okidaè za upravljanje zaslonom RS-232 serijsko upravljanje

9-polni x 1 IC prijemnik x 2 Lokalna mreža

čno (RJ45)

Ži

Ulazne stezaljke

Ulaz za raèunalo

RGB ulaz

15-polni D-Sub (ženski) x 2

Ulaz video signala

S-VIDEO

Mini DIN 4-polni prikljuèak x 1

VIDEO

RCA prikljuèak x 1

SD/HDTV ulaz signala

Analogni - komponentni

(putem RGB ulaza)

Digitalni - HDMI x 1;

HDMI/MHL x 1

Ulaz audio signala

Audio ulaz

Audio utiènica raèunala x 1 Utiènica za mikrofon x 1 RCA zvuèna utiènica (L/D) x 1

Zahtjevi radnog okruženja

Temperatura

Radna: 0°C-40°C na razini mora Skladištenje: -20°C- 60°C na razini mora

Relativna vlažnost

Radna: 10% - 90% (bez kondenzacije) Skladištenje: 10% - 90% (bez kondenzacije)

Nadmorska visina

Radna: 0-1499 m pri 0°C-35°C; 1500-3000 m pri 0°C-30°C (s ukljuèenim naèinom rada za veliku visinu) Skladištenje: 0-12200 m pri 30°C

Prijenos

Preporuèuje se originalno ili nadomjesno pakiranje.

Popravak

Posjetite sljedeæu internetsku stranicu i odaberite zemlju za pronalaženje prozora za kontakt s uslugom. http://www.benq.com/welcome

46 Specifications

Dimenzije

272,0

410

100

158

131

Jedinica: mm

410 mm (Š) x 158 mm (V) x 272 mm (D)

47 Specifications

Tablica vremena

Podržana vremena za PC ulaz

Vertikalna

Razlučivost Način rada

frekvencija

(Hz)

VGA_60 59,940 31,469 25,175 V V V

640 x 480

720 x 400 720 x 400_70 70,087 31,469 28,3221

800 x 600

1024 x 768

1152 x 864 1152 x 864_75 75 67,5 108

1024 x 576

1024 x 600

1280 x 720 1280 x 720_60 60 45,000 74,250 V V V 1280 x 768 1280 x 768_60 59,87 47,776 79,5 V V V

1280 x 800

1280 x 1024

1280 x 960

1360 x 768 1360 x 768_60 60,015 47,712 85,5 V V

1440 x 900 WXGA+_60 59,887 55,935 106,500 V V 1400 x 1050 SXGA+_60 59,978 65,317 121,750 V V 1600 x 1200 UXGA 60,000 75,000 162,000 V V 1680 x 1050 1680 x 1050_60 59,954 65,290 146,250 V V

640 x 480 @ 67Hz MAC13 66,667 35,000 30,240

832 x 624 @ 75Hz MAC16 74,546 49,722 57,280 1024 x 768 @ 75Hz MAC19 74,93 60,241 80,000 1152 x 870 @ 75Hz MAC21 75,060 68,680 100,000

VGA_72 72,809 37,861 31,500 VGA_75 75,000 37,500 31,500 VGA_85 85,008 43,269 36,000

SVGA_60 60,317 37,879 40,000 V V V SVGA_72 72,188 48,077 50,000 SVGA_75 75,000 46,875 49,500 SVGA_85 85,061 53,674 56,250

SVGA_120 (Smanjenje

gašenja slike)

XGA_60 60,004 48,363 65,000 V V V XGA_70 70,069 56,476 75,000 XGA_75 75,029 60,023 78,750 XGA_85 84,997 68,667 94,500

XGA_120

(Smanjenje

gašenja slike)

Vremenske

postavke BenQ

prijenosnog

računala

Vremenske

postavke BenQ

prijenosnog

računala

WXGA_60 59,810 49,702 83,500 V V V WXGA_75 74,934 62,795 106,500 WXGA_85 84,880 71,554 122,500

WXGA_120

(Smanjenje

gašenja slike)

SXGA_60 60,020 63,981 108,000 V V SXGA_75 75,025 79,976 135,000

SXGA_85 85,024 91,146 157,500 1280 x 960_60 60,000 60,000 108,000 V V 1280 x 960_85 85,002 85,938 148,500

119,854 77,425 83,000 V

119,989 97,551 115,5 V

60,0 35,820 46,966

64,995 41,467 51,419

119,909 101,563 146,25 V

Horizontalna

frekvencija

(kHz)

Frekvencija

piksela

(MHz)

Podržani 3D format

Frame

Sequential

Gore-

dolje

Side By

Side

Gore prikazane vremenske postavke možda nisu podržane zbog EDID datoteke i ograničenja VGA grafičke kartice. Moguće je da određene vremenske postavke nećete moći odabrati.

48 Specifications

Podržane vremenske postavke za HDMI (HDCP) ulaz

• PC vremenske postavke

Vertikalna

Razlučivost Način rada

frekvencija

(Hz)

VGA_60 59,940 31,469 25,175 V V V

640 x 480

720 x 400 720 x 400_70 70,087 31,469 28,3221

800 x 600

1024 x 768

1152 x 864 1152 x 864_75 75 67,5 108

1024 x 576 @ 60Hz

1024 x 600 @ 65Hz

1280 x 720 1280 x 720_60 60 45,000 74,250 V V V 1280 x 768 1280 x 768_60 59,870 47,776 79,5 V V V

1280 x 800

1280 x 1024

1280 x 960

1360 x 768 1360 x 768_60 60,015 47,712 85,500 V V

1440 x 900 WXGA+_60 59,887 55,935 106,500 V V 1400 x 1050 SXGA+_60 59,978 65,317 121,750 V V 1600 x 1200 UXGA 60,000 75,000 162,000 V 1680 x 1050 1680 x 1050_60 59,954 65,290 146,250 V V

640 x 480 @ 67Hz MAC13 66,667 35,000 30,240

832 x 624 @ 75Hz MAC16 74,546 49,722 57,280 1024 x 768 @ 75Hz MAC19 75,020 60,241 80,000 1152 x 870 @ 75Hz MAC21 75,06 68,68 100,00

1920 x 1080 @ 60Hz 1920 x 1080_60 60 67,5 148,5 V V V

1920 x 1200

VGA_72 72,809 37,861 31,500 VGA_75 75,000 37,500 31,500 VGA_85 85,008 43,269 36,000

SVGA_60 60,317 37,879 40,000 V V V SVGA_72 72,188 48,077 50,000 SVGA_75 75,000 46,875 49,500

SVGA_85 85,061 53,674 56,250 SVGA_120 (smanjenje

gašenja slike)

XGA_60 60,004 48,363 65,000 V V V XGA_70 70,069 56,476 75,000 XGA_75 75,029 60,023 78,750 XGA_85 84,997 68,667 94,500

XGA_120

(smanjenje

gašenja slike)

Vremenske

postavke BenQ

prijenosnog

računala

Vremenske

postavke BenQ

prijenosnog

računala

WXGA_60 59,810 49,702 83,500 V V V WXGA_75 74,934 62,795 106,500 WXGA_85 84,880 71,554 122,500

WXGA_120

(Smanjenje

gašenja slike)

SXGA_60 60,020 63,981 108,000 V V

SXGA_75 75,025 79,976 135,000

SXGA_85 85,024 91,146 157,500

1280 x 960_60 60,000 60,000 108 V V 1280 x 960_85 85,002 85,938 148,500

1920 x 1200_60

(Smanjenje

gašenja slike)

119,854 77,425 83,000 V

119,989 97,551 115,5 V

60,00 35,820 46,996

64,995 41,467 51,419

119,909 101,563 146,25 V

59,95 74,038 154 V V V

Horizontalna

frekvencija

(kHz)

Frekvencija

piksela

(MHz)

Podržani 3D format

Frame

Sequential

Gore-

dolje

Side By

Side

Gore prikazane vremenske postavke možda nisu podržane zbog EDID datoteke i ograničenja VGA grafičke kartice. Moguće je da određene vremenske postavke nećete moći odabrati.

49 Specifications

• Video vremenske postavke

Vremenske

postavke

480i 720 x 480 59,94 15,73 27 V

480p 720 x 480 59,94 31,47 27 V

576i 720 x 576 50 15,63 27

576p 720 x 576 50 31,25 27 720/50p 1280 x 720 50 37,5 74,25 V V V 720/60p 1280 x 720 60 45,00 74,25 V V V V

1080/50i 1920 x 1080 50 28,13 74,25 V

1080/60i 1920 x 1080 60 33,75 74,25 V 1080/24P 1920 x 1080 24 27 74,25 V V V 1080/25P 1920 x 1080 25 28,13 74,25 1080/30P 1920 x 1080 30 33,75 74,25 1080/50P 1920 x 1080 50 56,25 148,5 V V 1080/60P 1920 x 1080 60 67,5 148,5 V V

Razlučivost

Vertikalna

frekvencija

(Hz)

Horizontalna

frekvencija

(kHz)

Frekvencija

piksela

(MHz)

Frame

Sequential

Podržani 3D format

Pakirani

okviri

Gore-

dolje

Podržane vremenske postavke za MHL ulaz

Vremenske

postavke

480i 720 (1440) x 480 59,94 15,73 27

480p 720 x 480 59,94 31,47 27

576i 720 (1440) x 576 50 15,63 27

576p 720 x 576 50 31,25 27 720/50p 1280 x 720 50 37,5 74,25 720/60p 1280 x 720 60 45,00 74,25

1080/24P 1920 x 1080 24 27 74,25 1080/25P 1920 x 1080 25 28,13 74,25 1080/30P 1920 x 1080 30 33,75 74,25

1080/50i 1920 x 1080 50 28,13 74,25

1080/60i 1920 x 1080 60 33,75 74,25 1080/50p 1920 x 1080 50 56,25 148,5 1080/60p 1920 x 1080 60 67,5 148,5

Razlučivost

Vertikalna

frekvencija (Hz)

Horizontalna

frekvencija (kHz)

Frekvencija

piksela (MHz)

Side By

Side

Podržane vremenske postavke za komponentni YPbPr ulaz

Vremenske

postavke

480i 720 x 480 59,94 15,73 13,5 V

480p 720 x 480 59,94 31,47 27 V

576i 720 x 576 50 15,63 13,5

576p 720 x 576 50 31,25 27 720/50p 1280 x 720 50 37,5 74,25 720/60p 1280 x 720 60 45,00 74,25 V

1080/50i 1920 x 1080 50 28,13 74,25

1080/60i 1920 x 1080 60 33,75 74,25 1080/24P 1920 x 1080 24 27 74,25 1080/25P 1920 x 1080 25 28,13 74,25 1080/30P 1920 x 1080 30 33,75 74,25 1080/50P 1920 x 1080 50 56,25 148,5 1080/60P 1920 x 1080 60 67,5 148,5

Razlučivost

Prikazivanje 1080i (1125i) pri 60 Hz ili 1080i (1125i) pri 50 Hz signala može rezultirati manjim podrhtavanjem slike.

Vertikalna

frekvencija (Hz)

Horizontalna

frekvencija (kHz)

Frekvencija

piksela (MHz)

Podržani 3D

format Frame

Sequential

50 Specifications

Podržana vremena za ulaze Video i S-Video

Video način

rada

NTSC 15,73 60 3,58 V

PAL 15,63 50 4,43

SECAM 15,63 50 4,25 ili 4,41

PAL-M 15,73 60 3,58

PAL-N 15,63 50 3,58

PAL-60 15,73 60 4,43

NTSC4.43 15,73 60 4,43

Horizontalna

frekvencija (kHz)

Vertikalna

frekvencija (Hz)

Frekvencija nosioca

boje (MHz)

Podržani 3D format

Frame Sequential

51 Specifications

Benq LX720, LW720, LH720 User Manual [hr]

Specifications and Main Features

Frequently Asked Questions

User Manual

Podaci o jamstvu i autorskim pravima

Važne sigurnosne upute

Uvod

Isporučene komponente

Vanjski izgled projektora

Upravljanje i funkcije

Postavljanje projektora

Odabir lokacije

Postizanje željene veličine projicirane slike

Pomicanje objektiva za projiciranje

Montaža projektora

Prilagođavanje projicirane slike

Povezivanje

Spajanje pametnih uređaja

Spajanje značajke InstaShow (WDC10)

Korištenje

Uključivanje projektora

Kalibracija značajke LumiExpert

Korištenje izbornika

Upravljanje projektorom putem LAN-a

Ažuriranje firmvera putem LAN-a

Bežično upravljanje projektorom putem internetskog preglednika

Isključivanje projektora

Izravno isključivanje

Korištenje izbornika

Osnovni izbornik

Napredni izbornik

Održavanje

Održavanje projektora

Podaci o svjetlu

Otklanjanje poteškoća

Specifications

Specifikacije projektora

Dimenzije

Tablica vremena
