Guide de l'utilisateur BenQ HT 480W

Projecteur vidéo BenQ HT480W
Manuel de l'utilisateur

Merci d'avoir acheté un projecteur vidéo de qualité BenQ. Cet appareil a été conçu pour vous offrir l'expérience du
cinéma à domicile. Pour obtenir des performances optimales de votre appareil, veuillez lire attentivement le présent
manuel ; vous y trouverez un mode d'emploi, ainsi qu'une description des différents menus et commandes.

AVERTISSEMENT

Ce symbole signale à l'utilisateur que l'appareil renferme

CAUTION

RISK OFELECTRIC SHOCK

DO NOTOPEN

une « tension dangereuse » et non isolée, susceptible de
constituer un risque d'électrocution.

CAUTION: TOREDUCE THE RISKOF ELECTRIC SHOCK.

DO NOTREMOVE COVER (ORBACK)

NO USERSERVICEABLE PARTSINSIDE.

REFER SERVICINGTO QUALIFIED SERVICEPERSONNEL.

Ce symbole informe l'utilisateur de la présence de
consignes d'utilisation et de maintenance (entretien) dans la
documentation fournie avec l'appareil.

Cet équipement a été testé et jugé conforme aux limites définies pour un dispositif numérique de classe B,
conformément à la Partie 15 de la réglementation FCC. Ces limites sont destinées à fournir une protection raisonnable
contre le brouillage nuisible dans une installation résidentielle.

1. Lisez attentivement ces consignes.

2. Conservez-les en lieu sûr.

3. Tenez compte de tous les avertissements.

4. N'utilisez pas ce projecteur à l'extérieur ; gardez-le à l'écart de l'eau et à l'abri des intempéries.

5. Utilisez exclusivement un chiffon sec pour nettoyer cet appareil.

6. N'obstruez aucun orifice de ventilation.

7. N'installez pas le projecteur près d'une source de chaleur (radiateurs, registres de chaleur, poêles ou autres
appareils générant de la chaleur, y compris les amplificateurs).

8. Ne modifiez pas la sécurité de la fiche polarisée ou de la prise de terre. Les fiches polarisées possèdent deux
broches de taille différente. Les prises de terre possèdent trois broches dont une pour la mise à la terre. Cette
dernière est destinée à garantir votre sécurité. Si la prise fournie n'est pas adaptée à votre prise femelle, adressez­vous à un électricien qui remplacera votre prise femelle obsolète.

9. Le déclencheur 12 V utilise 12 V CC pour activer le signal de déclenchement. Ne le connectez pas à une source ou
une sortie d'alimentation inadaptées. Ceci risque d'endommager le matériel.

10. N'utilisez que les accessoires spécifiés par BENQ Corporation.

11. Conservez l'emballage du produit ; il pourra vous servir si vous devez réexpédier le projecteur.

12. Débranchez le projecteur en cas d'orage ou de non-utilisation prolongée.

13. La lampe devient extrêmement chaude lorsque l'appareil est en marche. Attendez que le projecteur refroidisse
pendant approximativement 45 minutes avant de retirer l'ensemble d'éclairage pour le remplacer. N'utilisez pas les
lampes au-delà de leur durée de vie prévue. Une utilisation excessive des lampes au-delà de leur durée de vie
nominale peut provoquer leur éclatement dans certains cas rares.

14. Confiez la réparation de l'appareil à un technicien qualifié. Une révision s'impose en cas d'endommagement du
projecteur, quelque soit la cause, y compris (mais pas exclusivement) en cas de chute d'objets ou de liquides sur le
projecteur, d'exposition du projecteur à la pluie ou à la condensation, de tout dysfonctionnement inexpliqué ou en
cas de chute de l'appareil.

Projecteur vidéo BenQ HT480W

1

Content-f.fm Page 2 Monday, July 8, 2002 4:30 PM

Guide de l'utilisateur BenQ HT 480W

Table des matières

Projecteur vidéo BenQ HT480W . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Manuel de l'utilisateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

AVERTISSEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Table des matières . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

1. Vue d'ensemble . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Description de l'appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Face avant / supérieure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Face arrière / inférieure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Commandes et fonctions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Tableau de commande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Panneau de connexions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Télécommande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

2. Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Télécommande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Projecteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Branchement du cordon d'alimentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Réglage du zoom/de la mise au point . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Réglage de la hauteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Installation au plafond . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Installation au sol . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

3. Raccordement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Raccordement des entrées vidéo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Vidéo / S-Vidéo / Composant (vidéo entrelacée) . . . . . . . . . . . . . . . . . . . . . . . . 12

Composant progressif (DTV Y/PB/PR) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

RVBHV (DTV RVB) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Raccordement à un ordinateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

4. Fonctionnement de base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Mise en marche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Zoom / Mise au point . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Sélection de la source d'entrée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Sélection du rapport H/L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Sélection de la mémoire vidéo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Touche Menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Fonctions PIP (Picture-In-Picture, incrustation d'images)/POP (Picture-On-Picture, surimpres-

sion d'images) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Arrêt du projecteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

5. Menus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Utilisation des menus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Menu IMAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Menu AFFICHAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Menu ENVIRONNEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Menu INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

6. Informations complémentaires. . . . . . . . . . . . . . . . . . . . . . . . . 24

Message d'avertissement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Remplacement de la lampe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

2

Table des matières

Content-f.fm Page 3 Monday, July 8, 2002 4:30 PM

Guide de l'utilisateur BenQ HT 480W

1. Vue d'ensemble

Caractéristiques

Qualité d'image supérieure

■

Ce projecteur DMD DLP™ monopuce fournit une qualité de l'image fiable, avec un bon rapport de contraste et une
excellente uniformité des couleurs.

Performance dynamique et échelle de gris nuancée

■

Grâce à sa roue de couleurs à 6 secteurs, ce projecteur offre un taux de rafraîchissement maximum de 240 Hz,
fournissant des performances dynamiques et une échelle de gris nuancée, sans le scintillement ou l'effet irisé
généralement associés aux projecteurs DMD DLP™ monopuce.

Moteur optique hermétique à lentille haute qualité

■

Le moteur optique du projecteur intègre une lentille de haute qualité procurant des performances optimales. Son
étanchéité empêche toute fuite de lumière ou pénétration de poussières, sources de « taches » non désirées sur
l'image projetée.

Fonctionnement peu bruyant

■

Cet appareil dispose d'un système de refroidissement unique en son genre, qui supprime les bruits de ventilation
gênants (intensité sonore inférieure à 30 dB).

Types d'entrées multiples

■

Ce projecteur prend en charge plusieurs formats vidéo, dont les signaux Composite, S-Vidéo, Composant,
DTV Y/P

B/PR, DTV RVB et Ordinateur. L'entrée HDTV (DTV Y/PB/PR et DTV RVB) est accessible via un port BNC,

réduisant ainsi au minimum la dégradation du signal par rapport aux installations comportant des câbles plus longs.

Compatibilité HDTV

■

Le projecteur est compatible avec les formats 480i, 480P, 1080i et 720P (via un décodeur DTV externe non fourni).

Désentrelacement avec ajustement 24 images

■

Grâce à la technologie propriétaire de désentrelacement de BenQ, ce projecteur offre une mise à l'échelle et un
transfert vidéo (ajustement 24 images) exceptionnels pour une image aussi exempte d'artéfacts que possible.

Fonctions PIP/POP

■

Des fonctions d'incrustation (PIP) et de surimpression d'images (POP) permettent d'afficher deux images à l'écran
simultanément.

Mémoire vidéo

■

Les mémoires vidéo du projecteur permettent de stocker jusqu'à trois paramétrages utilisateur différents.

1. Vue d'ensemble

3

Content-f.fm Page 4 Monday, July 8, 2002 4:30 PM

Guide de l'utilisateur BenQ HT 480W

Description de l'appareil

❚

Face avant / supérieure

6

7

5

8

4

1. Couvercle de la lampe avant

Retirez ce couvercle lorsque vous
remplacez la lampe.

2. Lentille de projection

3. Capteur IR avant

4. Orifices de ventilation (sortie)

5. Boutons de mise au point et de
zoom

Permettent de régler la mise au point et le
zoom de la lentille de projection.

❚

Face arrière / inférieure

55

1

2

3

4

6. Tableau de commande

Affiche l'état de la lampe et indique si le projecteur est sous
tension.
Pour plus d'informations, voir "Tableau de commande" à la
page 5.

7. Voyant d'alimentation

Vous pouvez éteindre ce rétroéclairage à l'aide des menus de
commande de l'OSD (affichage à l'écran).

Pour plus d'informations, voir "Menu ENVIRONNEMENT" à
la page 22.

8. Verrou Kensington

Ce verrou peut résister à une force de 150 N.

2

4

3

1

6

1. Panneau de connexions

Pour plus d'informations, voir
"Panneau de connexions" à la page 6.

2. Capteur IR arrière

3. Prise d'alimentation CA

4. Commutateur CA

Commutateur principal CA.

4

1. Vue d'ensemble

6

77

8

5. Orifices de ventilation (admission)

6. Vis de réglage arrière

Permettent de régler la hauteur ou l'angle de projection.

7. Vis de réglage avant

Permettent de régler la hauteur ou l'angle de projection.

8. Trous de fixation au plafond

Permettent de fixer le projecteur à un support de montage au
plafond.

Content-f.fm Page 5 Monday, July 8, 2002 4:30 PM

Commandes et fonctions

❚

Tableau de commande

11

10

Menu Memory lnput

4

3

Guide de l'utilisateur BenQ HT 480W

2

6

7

1

1. VEILLE/MARCHE

Appuyez sur cette touche pendant UNE
seconde pour allumer l'appareil lorsqu'il est
en mode veille. Vous pouvez également
appuyer sur ce bouton pour éteindre
l'appareil lorsqu'il est allumé.

2. INPUT

Bascule successivement entre les différentes
sources d'entrée.

3. MEMORY

Rappelle successivement les paramétrages
mémorisés 1 à 3. (Veuillez voir "Sélection
de la mémoire vidéo" à la page 17.)

4. MENU

Active ou désactive le menu des
commandes affiché à l'écran.

5. ENTER

Permet le paramétrage des différents
éléments du menu.

Exit Enter

Power

Lamp

8. DEL d'alimentation (POWER)

Indique si l'appareil est allumé ou non.

■

Le voyant est orange lorsque le cordon d'alimentation
CA est branché sur la prise murale (mode veille).
Lorsque le projecteur est en mode veille, vous pouvez
l'allumer en appuyant sur le bouton STANDBY/ON
(veille/marche) du projecteur ou sur le bouton ON de
la télécommande pendant UNE seconde.

■

Le voyant est vert lorsque l'appareil est en marche
(mode de fonctionnement).

■

Le voyant est orange et clignote pendant les
30 secondes suivant la mise en marche de l'appareil
(préchauffage de la lampe).

■

Le voyant est vert et clignote pendant une minute après
l'arrêt du projecteur pour indiquer que la lampe est en
cours de refroidissement.

9.

DEL de lampe (LAMP)

Indique l'état de la lampe.

■

Le voyant est rouge en cas de problème au niveau de la
lampe. Dans ce cas, contactez votre revendeur BenQ.

5

8

9

6. EXIT

Permet de quitter le menu en mémorisant
les paramètres définis.

7. FLÈCHES (

c/e/d/f

)

Ces touches permettent de sélectionner un
menu et d'effectuer différents réglages.

10. Bouton de zoom

Permet de régler la taille de l'image.

■

Pour agrandir l'image, tournez le bouton vers la droite ;
pour la réduire, tournez-le vers la gauche.

11. Bouton de mise au point

Permet de régler la mise au point des images projetées.

■

Pour agrandir l'image, tournez le bouton dans le sens
des aiguilles d'une montre ; pour la réduire, tournez-le
dans le sens inverse.

1. Vue d'ensemble

5

Content-f.fm Page 6 Monday, July 8, 2002 4:30 PM

Guide de l'utilisateur BenQ HT 480W

❚

Panneau de connexions

213 67

S-Video

Computer

54

1. Vidéo (prise RCA)

Entrée de signal vidéo Composite.

2. S-Vidéo (Mini-DIN à 4 broches)

Entrée de signal Y/C (S-Vidéo).

3. Composant (prises RCA)

Entrée de signal vidéo Composant 480i (Y/C

4. RVB/ HDTV (BNC)

Entrée de signal vidéo DTV Y/P

B/PR

ou DTV RVB.

5. Ordinateur (sub-D à 15 broches)

Video Y C C

G/Y B/P R/P H V

B/CR

BR

BR

).

RS-232C 12V

Trigger

Entrée de signal vidéo ordinateur RVB.

6. RS-232C (mini DIN à 8 broches)

Entrée de signal de contrôle RS-232C.

7. Déclencheur 12 V (mini-prise)

Sortie +12 V active lorsque le projecteur est sous tension.

6

1. Vue d'ensemble

Content-f.fm Page 7 Monday, July 8, 2002 4:30 PM

❚

Télécommande

V (VIDÉO) : entrée de signal vidéo

Composite.
S-V (S-VIDÉO) : entrée de signal

S-Vidéo.
CP (Composant) : entrée

Composant Y/C

B/CR

.

CP HD (Composant HD) :
entrée de signal DTV Y/P

B/PR

.

RVB HD : entrée de signal DTV
RVBHV.

PC : entrée de signal Ordinateur.

DÉFAUT

Rétablit les paramètres par défaut de
la source d'entrée actuelle.

Mémoire 1 : rétablit les paramètres
sauvegardés en Mémoire 1

Mémoire 2 : rétablit les paramètres
sauvegardés en Mémoire 2

Mémoire 3 : rétablit les paramètres
sauvegardés en Mémoire 3

FLÈCHES (

c/e/d/f

)

Ces touches permettent de
sélectionner un menu et d'effectuer
différents réglages.

ENTER

Permet le paramétrage des éléments
du menu.

EXIT

Permet de quitter le menu en
mémorisant les paramètres définis.

MENU

Active ou désactive le menu des
commandes affiché à l'écran.

ÉCRAN

c

: Permet de remonter
directement l'écran. Cette fonction
n'est disponible que pour l'écran
accessoire de BENQ.

ECRAN

d

: Commande
directement la descente de l'écran.
Cette fonction n'est disponible que
pour l'écran accessoire de BENQ.

Guide de l'utilisateur BenQ HT 480W

ON
Appuyez sur ce bouton pendant

UNE seconde pour allumer le
projecteur.

OFF

Appuyez sur ce bouton pour
mettre le projecteur hors
tension.

ANA (

ANAMORPHOS

é) : agrandit

une image avec un rapport H/L de
4:3, de façon linéaire et dans le
sens horizontal, pour obtenir une
projection plein écran d'un
rapport H/L de 16:9.

4:3: projette l'image avec un
rapport H/L de 4:3 au centre de
l'écran.

LB (Letterbox) : agrandit l'image
en format "boîte aux lettres" et la
projette en format plein écran
avec un rapport H/L de 16:9, le
haut et le bas de l'image étant
tronqués.

WIDE (Agrandissement) :
agrandit une image dans le sens
horizontal de façon NON linéaire,
avec un rapport H/L de 4:3, pour
obtenir une projection plein écran
d'un rapport H/L de 16:9.

THRO (Through, pixel par
pixel): un mappage individuel est

effectué, sans mise à l'échelle de
l'image. L'image est projetée au
centre de l'écran.

+ : Agrandit la taille de la fenêtre
PIP.

- : Réduit la taille de la fenêtre PIP.
PIP (incrustation d'images)
Active la fonction PIP. Pour régler

la position de la fenêtre PIP, utilisez
les flèches (veuillez voir "Fonctions
PIP (Picture-In-Picture, incrustation
d'images)/POP (Picture-On­Picture, surimpression d'images)" à
la page 18).

ACTIVE : Affiche la fenêtre active
en mode PIP.

POP (Surimpression d'images)
Active la fonction POP. (Veuillez

voir "Fonctions PIP (Picture-In­Picture, incrustation d'images)/POP
(Picture-On-Picture, surimpression
d'images)" à la page 18.)

LIGHT : Active le rétroéclairage
de la télécommande.

1. Vue d'ensemble

7

Content-f.fm Page 8 Monday, July 8, 2002 4:30 PM

Guide de l'utilisateur BenQ HT 480W

2. Installation

Télécommande

Ouvrez le couvercle en appuyant dessus, puis en
le faisant glisser. Insérez deux piles AAA en
respectant la polarité, puis refermez le couvercle.

Remarques concernant les piles

■

Veillez à respecter la polarité des piles lors de leur insertion.

■

Ne mélangez pas différents types de piles et n'utilisez pas une pile usagée avec une pile neuve.

■

En cas de non-utilisation prolongée de la télécommande, retirez les piles pour éviter tout risque
d'endommagement dû à une fuite.

Remarques concernant le fonctionnement de la télécommande

■

Assurez-vous qu'aucun élément susceptible de bloquer le rayon infrarouge n'est soit interposé entre la
télécommande et le récepteur IR du projecteur.

■

La portée efficace de la télécommande est de 3 m à partir de la face avant du projecteur et 4 m à partir de sa
face arrière, avec un angle horizontal maximum de ±30° et un angle vertical maximum de ±15°.

Projecteur

❚

Branchement du cordon d'alimentation

Branchez le cordon d'alimentation fourni sur la prise
d'alimentation CA située à l'arrière de l'appareil.

Allumez le commutateur principal situé à l'arrière de
l'appareil, à côté de la prise d'alimentation CA. Le
voyant DEL d'alimentation devient orange. Appuyez
sur le bouton ON de la télécommande ou sur le
bouton STANDBY/ON (veille/marche) du projecteur
pendant UNE seconde pour l'allumer.

8

2. Installation

Content-f.fm Page 9 Monday, July 8, 2002 4:30 PM

❚

Réglage du zoom/de la mise au point

Réglez à la taille désirée l'image projetée en faisant
tourner le bouton du zoom situé sur l'ensemble
lentille. De même, faites tourner le bouton de mise au
point situé sur l'ensemble lentille pour effectuer la
mise au point.

❚

Réglage de la hauteur

Quatre vis de réglage se trouvent sous l'appareil. Elles
permettent de régler la hauteur ou l'angle de
projection.

Zoom

arrière

Guide de l'utilisateur BenQ HT 480W

Mise au
point

Zoom
avant

Menu Memory lnput

2. Installation

9

Content-f.fm Page 10 Monday, July 8, 2002 4:30 PM

Guide de l'utilisateur BenQ HT 480W

Installation au plafond

Décalage

Hauteur

Distance

Centre de la lentille

Centre de l'écran

Plafond - Hauteur - Décalage

Plafond

Distance : distance de projection (la distance entre la lentille de projection et l'écran).

Hauteur : hauteur du centre de l'écran.

Plafond : hauteur sous plafond.

Décalage : écart vertical entre le centre de la lentille de projection et le centre de l'image projetée. (Le projecteur

doit être placé à l'horizontale. )

1. Sélectionnez la largeur d'écran désirée à partir du tableau ci-dessous, puis installez le projecteur à une distance de
l'écran comprise entre les distances minimale et maximale correspondantes. (Distance minimale = 1,61 x largeur de
l'écran, Distance maximale = 2,04 x largeur de l'écran)

2. Ajustez la taille de l'image projetée à l'aide des boutons de zoom et de mise au point de la lentille de projection.

3. Décidez de la hauteur exacte souhaitée pour le centre de l'écran.

4. Fixez l'appareil sur le support de montage au plafond, à une distance (plafond - hauteur - décalage) permettant de
répondre à vos exigences tout en évitant une distorsion trapézoïdale.

5. Vous pouvez également ajuster l'angle de projection à l'aide des vis de réglage, puis corriger l'éventuelle distorsion à
l'aide de la fonction de correction trapézoïdale.

16 : 9 (mode 480P) (pouce)

Largeur d'écran 40 60 80 90 7 110 120 140 160 180 2

Distance Minimum 66 98 131 148 164 180 197 230 262 295 328

Maximum 85 128 170 192 213 234 256 298 341 383 426

Décalage 20 30 39 44 49 54 59 69 79 89 98

4 : 3 (mode plein écran) (pouce)

Largeur d'écran 40 60 80 90 7 110 120 140 160 180 2

Distance Minimum 66 98 131 148 164 180 197 230 262 295 328

Maximum 85 128 170 192 213 234 256 298 341 383 426

Décalage 18 28 37 42 46 51 55 65 74 83 92

10

2. Installation

Content-f.fm Page 11 Monday, July 8, 2002 4:30 PM

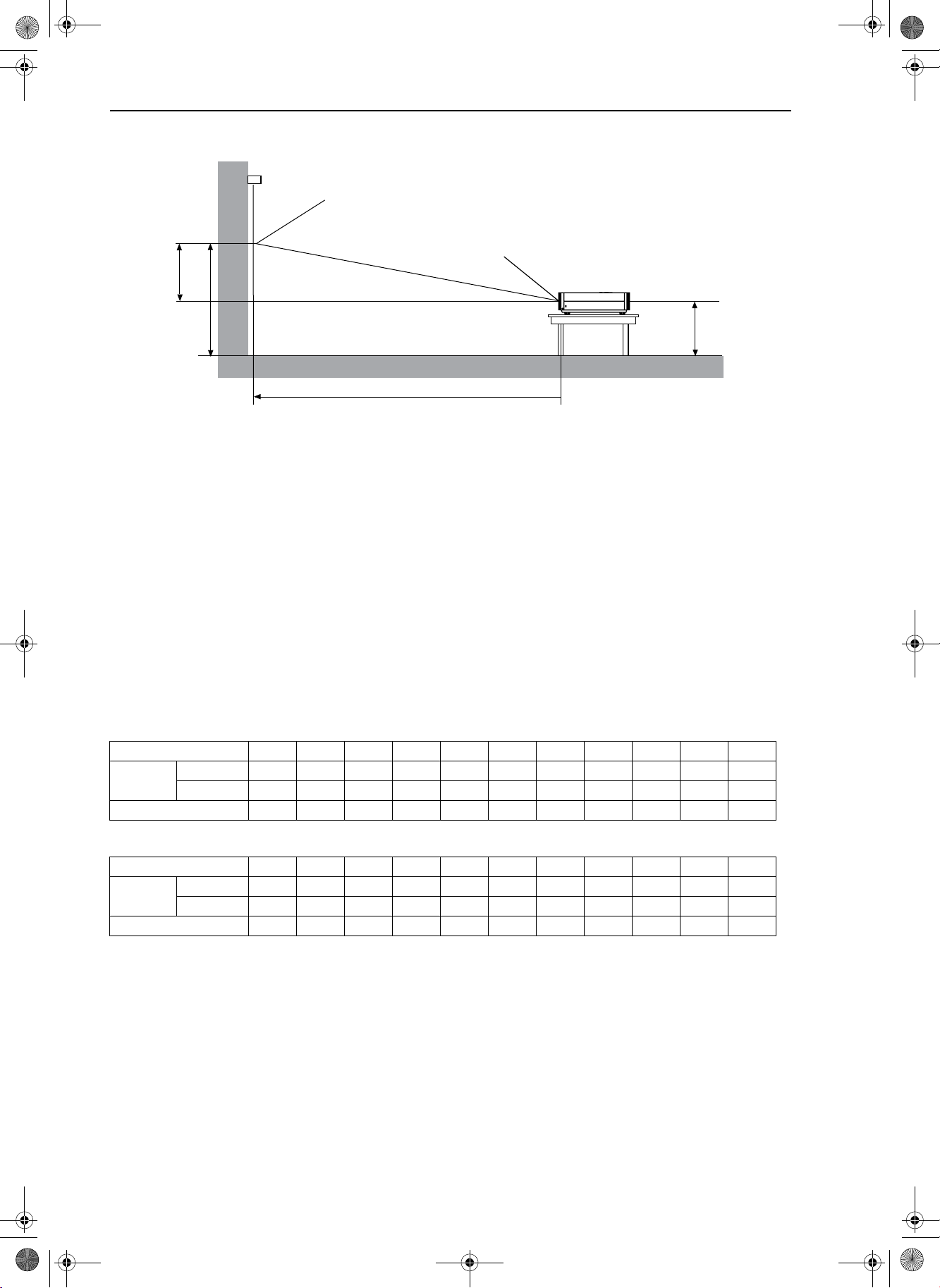

Installation au sol

Centre de l'écran

Décalage

Guide de l'utilisateur BenQ HT 480W

Centre de la lentille

Hauteur

Distance

Hauteur - Décalage

Sol

Distance : distance de projection (la distance entre la lentille de projection et l'écran).

Hauteur : hauteur du centre de l'écran.

Décalage : écart vertical entre le centre de la lentille de projection et le centre de l'image projetée. (Le projecteur

doit être placé à l'horizontale.)

1. Sélectionnez la largeur d'écran désirée à partir du tableau ci-dessous, puis installez le projecteur à une distance de
l'écran comprise entre les distances minimale et maximale. (Distance minimale = 1,61 x largeur de l'écran, Distance
maximale = 2,04 x largeur de l'écran.)

2. Ajustez la taille de l'image projetée à l'aide des boutons de zoom et de mise au point de la lentille de projection.

3. Décidez de la hauteur exacte souhaitée pour le centre de l'écran.

4. Placez le projecteur sur une table d'une hauteur (hauteur - décalage) adaptée pour répondre à vos exigences et
éviter toute distorsion trapézoïdale.

5. Vous pouvez également ajuster l'angle de projection à l'aide des vis de réglage, puis corriger l'éventuelle distorsion à
l'aide de la fonction de correction trapézoïdale.

16:9 (mode 480P) (pouce)

Largeur d'écran 40 60 80 90 7 110 120 140 160 180 2

Distance Minimum 66 98 131 148 164 180 197 230 262 295 328

Maximum 85 128 170 192 213 234 256 298 341 383 426

Décalage 20 30 39 44 49 54 59 69 79 89 98

4:3 (mode plein écran) (pouce)

Largeur d'écran 40 60 80 90 7 110 120 140 160 180 2

Distance Minimum 66 98 131 148 164 180 197 230 262 295 328

Maximum 85 128 170 192 213 234 256 298 341 383 426

Décalage 18 28 37 42 46 51 55 65 74 83 92

2. Installation

11

Content-f.fm Page 12 Monday, July 8, 2002 4:30 PM

Guide de l'utilisateur BenQ HT 480W

3. Raccordement

Lors du raccordement, veuillez respecter les consignes suivantes :

1. Mettez préalablement hors tension tous les appareils.

2. Utilisez les câbles d'interface appropriés pour chaque source.

3. Branchez les câbles correctement.

4. Raccordez tous les signaux audio à des haut-parleurs externes. Ce projecteur n'est pas équipé de haut-parleurs.

Raccordement des entrées vidéo

❚

Vidéo / S-Vidéo / Composant (vidéo entrelacée)

S-Video

Video Y C C

BR

RS-232C 12V

Trigger

Computer

BR

G/Y B/P R/P H V

Lecteur DVD

Haut-parleurs (x 2)

12

3. Raccordement

Content-f.fm Page 13 Monday, July 8, 2002 4:30 PM

❚

Composant progressif (DTV Y/PB/PR)

S-Video

Video Y C C

BR

RS-232C 12V

Trigger

Guide de l'utilisateur BenQ HT 480W

❚

RVBHV (DTV RVB)

Computer

S-Video

G/Y B/P R/P H V

BR

Source DTV

Video Y C C

RS-232C 12V

BR

Trigger

Computer

G/Y B/P R/P H V

BR

Source DTV

L'entrée BNC prend en charge deux formats HDTV : composant progressif (DTV Y/PB/PR) et DTV RVB. Le projecteur
détecte automatiquement la résolution.

3. Raccordement

13

Content-f.fm Page 14 Monday, July 8, 2002 4:30 PM

Guide de l'utilisateur BenQ HT 480W

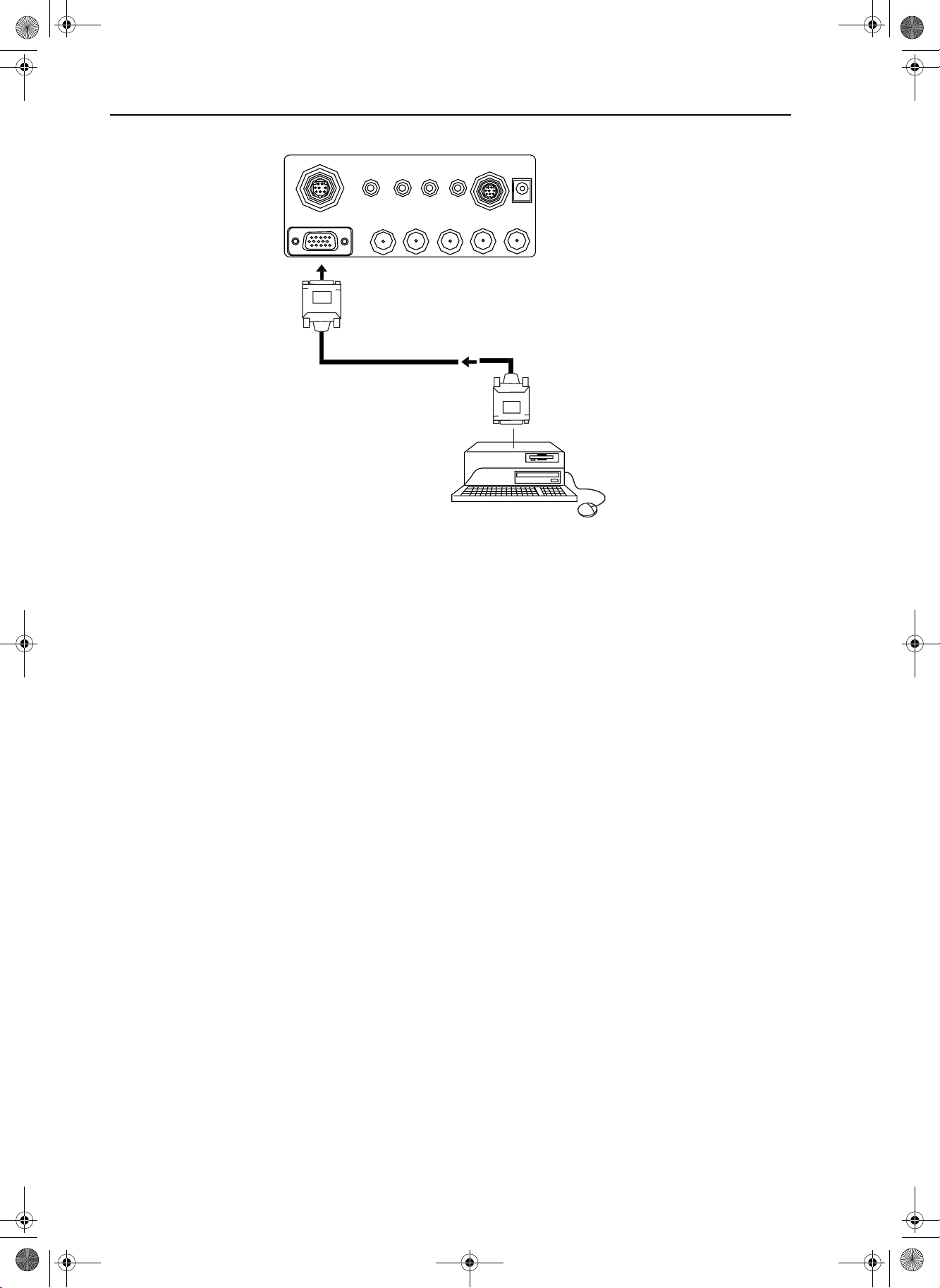

Raccordement à un ordinateur

S-Video

Video Y C C

RS-232C 12V

BR

Trigger

Computer

G/Y B/P R/P H V

BR

PC ou portable

Le projecteur ne prend pas en charge les résolutions supérieures au XGA. Si le signal d'entrée détecté correspond à
une résolution supérieure, un message d'avertissement s'affiche.

14

3. Raccordement

Content-f.fm Page 15 Monday, July 8, 2002 4:30 PM

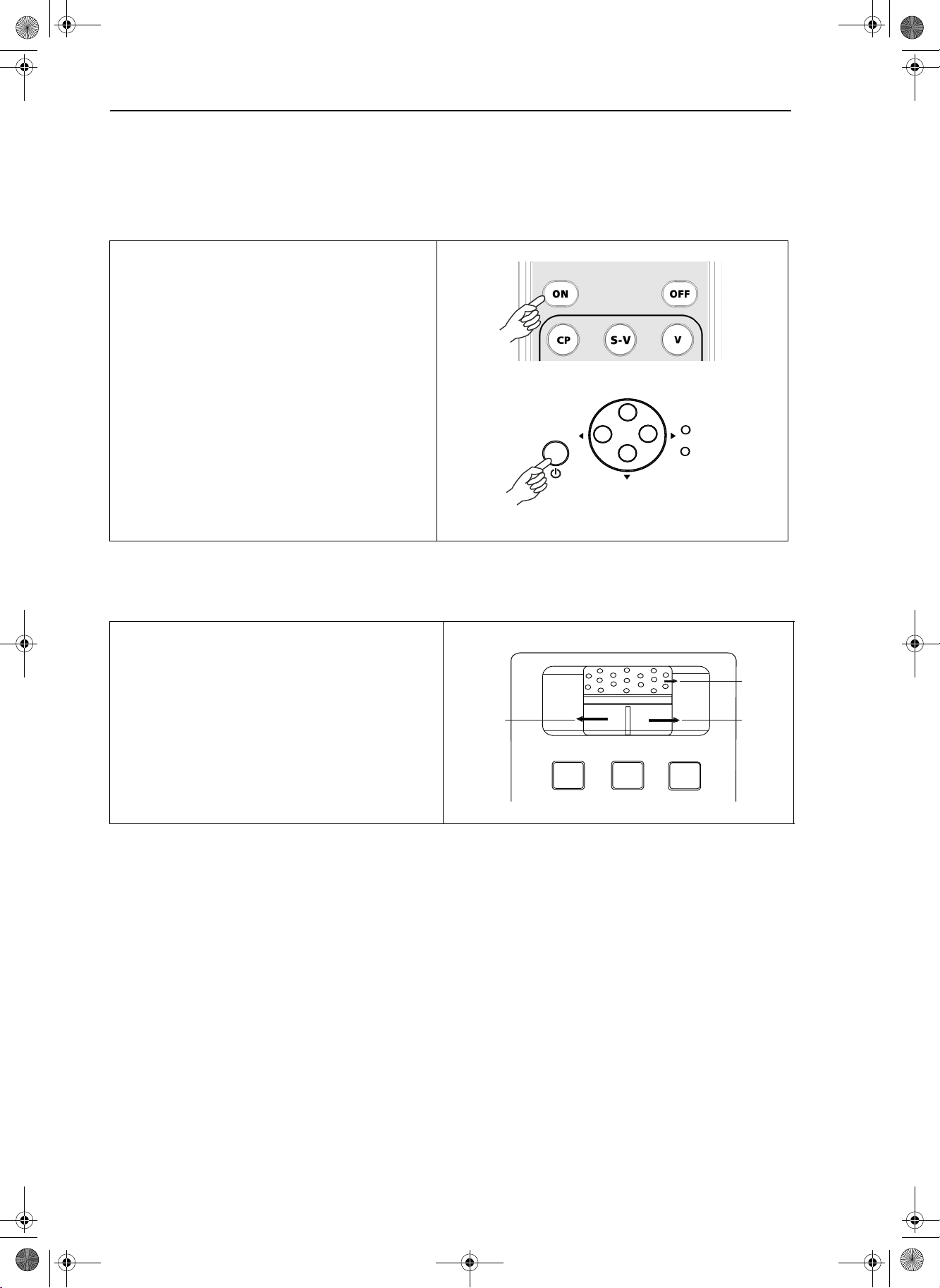

4. Fonctionnement de base

Mise en marche

■

Le voyant DEL d'alimentation devient orange
lorsque le commutateur est activé et que le
commutateur est sur la position ON.

■

Appuyez sur le bouton ON de la télécommande ou
sur le bouton STANDBY/ON (veille/marche) du
projecteur pendant UNE seconde pour l'allumer.
Le voyant DEL clignotera en orange pendant le
préchauffage, puis deviendra vert en continu.

■

Le message « Recherche en cours… » s'affiche à
l'écran pendant l'identification du signal d'entrée.
Ce message disparaît après détection d'un signal
valide.

■

Si la fréquence horizontale du signal d'entrée
dépasse les limites admises par le projecteur
(XGA), le message « Signal hors limites » s'affiche à
l'écran. Il disparaît lorsque vous changez de signal
d'entrée.

Guide de l'utilisateur BenQ HT 480W

Power

Lamp

Zoom / Mise au point

■

Réglez la taille de l'image projetée en tournant le
bouton du zoom situé sur la lentille. De même, faites
tourner le bouton de mise au point situé sur
l'ensemble lentille pour effectuer la mise au point.

Zoom

arrière

Mise au
point

Zoom
avant

Menu Memory lnput

4. Fonctionnement de base

15

Content-f.fm Page 16 Monday, July 8, 2002 4:30 PM

Guide de l'utilisateur BenQ HT 480W

Sélection de la source d'entrée

■

A sa mise sous tension, le projecteur recherche la
dernière source d'entrée sélectionnée.

■

Vous pouvez sélectionner la source d'entrée
directement à l'aide de la télécommande.

Menu Memory lnput

Exit Enter

Sélection du rapport H/L

■

Sélectionnez le rapport H/L approprié en fonction
du format du signal d'entrée. Cinq différents
rapports H/L sont disponibles :

■

ANA (ANAMORPHOSÉ) : agrandit une image avec
un rapport H/L de 4:3, de façon linéaire et dans le
sens horizontal, pour obtenir une projection plein
écran d'un rapport H/L de 16:9.

■

4:3 : le signal d'entrée est mis à l'échelle pour
obtenir un affichage d'un rapport de 4:3 au centre
de l'écran.

■

LB (LETTERBOX, Boîte aux lettres) : une image en
format "boîte aux lettres" est agrandie pour la
projeter en format plein écran avec un rapport H/L
de 16:9, le haut et le bas de l'image étant tronqués.

■

THRO (THROUGH, Pixel par pixel): un mappage
individuel est effectué sur le signal d'entrée, sans
mise à l'échelle de l'image projetée au centre de
l'écran.

■

WIDE (Agrandissement) : agrandit une image d'un
rapport H/L de 4:3, de façon non linéaire et dans le
sens horizontal, pour obtenir une projection plein
écran d'un rapport H/L de 16:9

16

4. Fonctionnement de base

Content-f.fm Page 17 Monday, July 8, 2002 4:30 PM

Sélection de la mémoire vidéo

■

Appuyez sur le bouton de mémoire vidéo de la
télécommande pour rappeler directement les
paramètres, ou utilisez le bouton MEMORY
(mémoire) du projecteur pour rappeler
successivement les paramétrages mémorisés.

■

Il existe quatre paramètres vidéo : MEMOIRE 1,
MEMOIRE 2, MEMOIRE 3, et DEFAULT. La touche
DEFAULT permet de rétablir le paramétrage par
défaut de la source d'entrée actuelle.

Guide de l'utilisateur BenQ HT 480W

Menu Memory lnput

Exit Enter

Touche Menu

■

Appuyez sur la touche MENU pour activer/
désactiver l'affichage à l'écran.

■

Les touches fléchées (
sélectionner les différents éléments du menu ou
d'effectuer divers réglages.

■

Appuyez sur le bouton ENTER pour saisir les
paramètres des éléments du menu, ou appuyez sur
le bouton EXIT pour quitter et sauvegarder les
paramètres des éléments du menu.

■

Pour un paramétrage plus détaillé, voir "5. Menus"
à la page 19.

c/e/d/f

) permettent de

Exit Enter

Power

Lamp

4. Fonctionnement de base

17

Content-f.fm Page 18 Monday, July 8, 2002 4:30 PM

Guide de l'utilisateur BenQ HT 480W

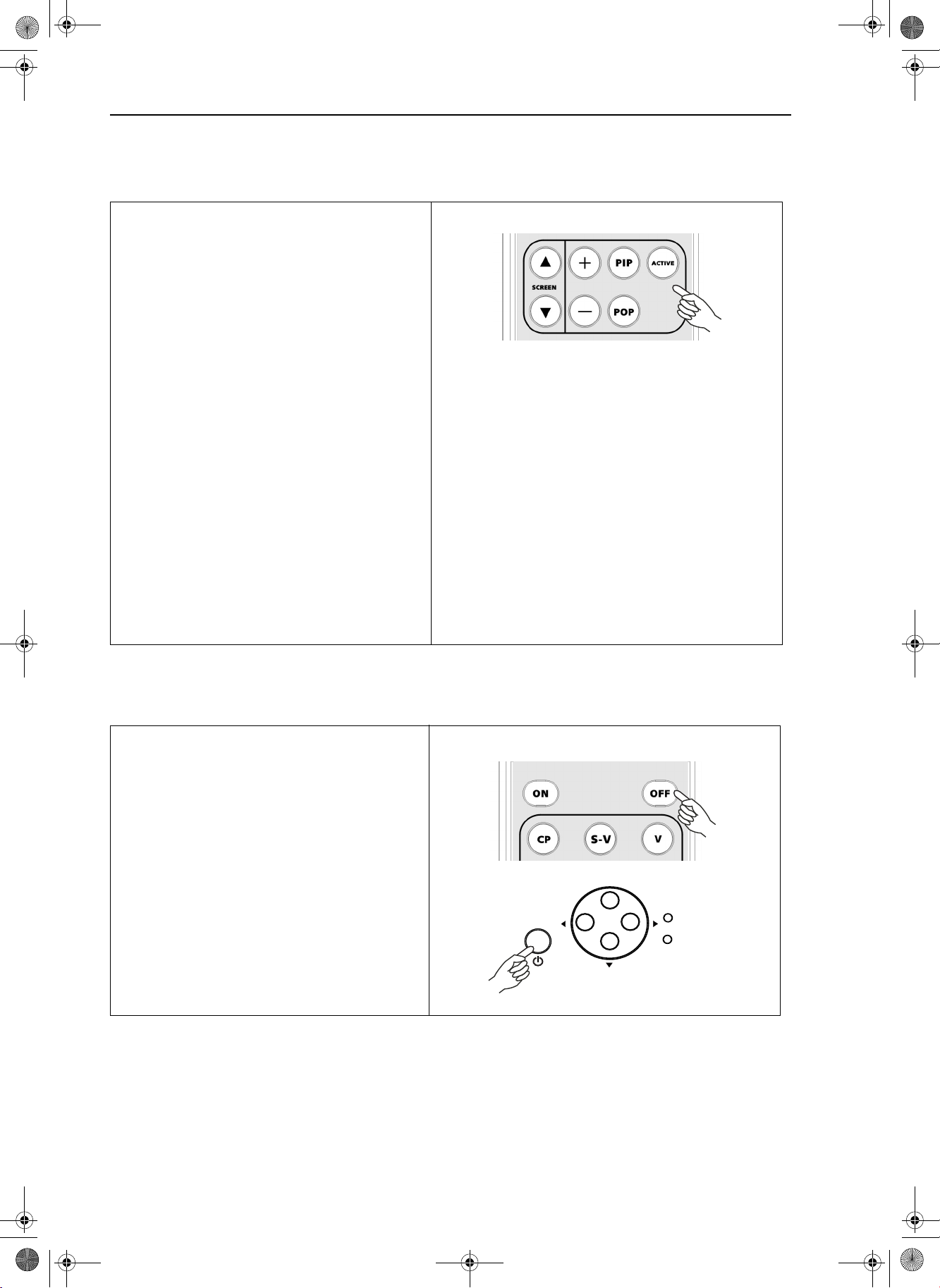

Fonctions PIP (Picture-In-Picture, incrustation d'images)/POP
(Picture-On-Picture, surimpression d'images)

■

Appuyez sur la touche PIP pour activer la fonction
PIP.

■

Il existe deux groupes d'entrées, classées selon
leur mode d'affichage :
Groupe vidéo : entrée Vidéo, S-Vidéo et
Composant Y/C
Groupe graphique : entrées HDTV et Ordinateur.

■

La fonction PIP permet au projecteur d'afficher
une entrée du groupe graphique à l'intérieur d'une
entrée du groupe vidéo ou d'afficher une entrée
du groupe vidéo à l'intérieur d'une entrée du
groupe graphique.

■

Appuyez sur la touche PIP pour passer à la fenêtre
principale ou désactiver la fonction PIP.

■

Sélectionnez la source d'entrée de la fenêtre
principale en appuyant sur la touche INPUT.

■

Appuyez sur la touche POP pour activer la
fonction POP.

■

Appuyez sur la touche ACTIVE pour passer à la
fenêtre active. Vous pouvez modifier le réglage du
signal d'entrée dans la fenêtre active.

■

Appuyez sur + ou - pour régler la taille de la
fenêtre PIP.

■

Réglez la position de la fenêtre PIP à l'aide des
touches fléchées (

B/CR

c/e/d/f

).

Arrêt du projecteur

■

Appuyez sur la touche OFF de la télécommande
ou sur la touche STANDBY/ON du projecteur
pour éteindre le projecteur.

■

Une fois le projecteur éteint, le voyant DEL
clignote en vert et les ventilateurs fonctionnent
pendant une minute pour refroidir la lampe. Le
projecteur ne peut pas être utilisé tant que le
cycle de refroidissement n'est pas terminé. Le
voyant DEL d'alimentation devient orange lorsque
le cycle de refroidissement est terminé.

Power

Lamp

18

4. Fonctionnement de base

Content-f.fm Page 19 Monday, July 8, 2002 4:30 PM

Guide de l'utilisateur BenQ HT 480W

5. Menus

Utilisation des menus

Le projecteur est équipé de menus affichés à l'écran (OSD) permettant d'effectuer différents réglages et paramétrages.

Les menus sont disponibles en huit langues différentes. Consultez la section "Choix de la langue" sur page 23 pour plus
de détails.

Exit Enter

Power

Lamp

■

Appuyez sur la touche MENU pour activer/désactiver la fonction d'affichage à l'écran.

■

Les touches fléchées (

c/e/d/f

) permettent de sélectionner les éléments du menu en cours ou d'effectuer divers

réglages.

■

Appuyez sur le bouton ENTER pour entrer le paramètre de la rubrique en cours du menu, ou appuyez sur le bouton
EXIT pour quitter et sauvegarder le paramétrage des éléments affichés dans les menus. Il existe quatre menus
principaux.

Menu IMAGE

Ce menu permet d'effectuer tous les réglages frontaux. Vous pouvez enregistrer des paramétrages différents pour des
sources d'entrée différentes, dans trois mémoires vidéo distinctes.

Ce menu contient douze éléments : LUMINOSITÉ - CONTRASTE - COULEUR - NETTETÉ - TEINTE - TEMP
COULEUR - FILTRES - ROUGE - VERT - BLEU - JAUNE - BLANC.

1. LUMINOSITÉ : permet de régler la luminosité à des valeurs comprises entre 0 et 60. Plus la valeur est élevée, plus
l'image est lumineuse. Inversement, plus elle est faible, plus l'image est sombre.

5. Menus

19

Content-f.fm Page 20 Monday, July 8, 2002 4:30 PM

Guide de l'utilisateur BenQ HT 480W

2. CONTRASTE : permet de régler le contraste de l'image à des valeurs comprises entre 0 et 60. Plus la valeur est
élevée, plus l'image est contrastée.

3. COULEUR : permet de régler l'intensité des couleurs à des valeurs comprises entre 0 et 60. Plus la valeur est
élevée, plus la couleur est intense.

4. NETTETÉ : permet de régler la netteté de l'image à des valeurs comprises entre 0 et 60. Plus la valeur est élevée,
plus l'image est nette.

5. TEINTE : permet de régler le coloris à des valeurs comprises entre 0 et 60. Plus la valeur est élevée, plus l'image
tire vers le vert. Plus la valeur est faible, plus l'image tire vers le violet.

6. TEMP. COULEUR : permet de régler la température de la couleur.

■

0 : température de couleur par défaut de la lampe.

■

1 : température couleur faible (6500°K). Donne aux blancs une légère teinte rouge.

■

2 : température couleur moyenne (9000°K). Préserve la couleur des blancs.

■

3 : température couleur élevée (11500°K). Donne aux blancs une légère teinte bleue.

7. FILTRES : permet d'activer/désactiver les filtres vidéo. Les filtres permettent de réduire le bruit dans l'image et de
produire une image plus nette. Il existe quatre filtres d'entrée vidéo (0 à 3) et deux filtres d'entrée graphique
(0 et 1). Plus la valeur est élevée, plus le bruit est faible.

8. ROUGE : permet de régler indépendamment le rouge à des valeurs comprises entre 0 et 30. Plus la valeur est
élevée, plus les teintes rouges sont intenses.

9. VERT : permet de régler indépendamment le vert à des valeurs comprises entre 0 et 30. Plus la valeur est élevée,
plus les teintes vertes sont intenses.

10. BLEU : permet de régler indépendamment le bleu à des valeurs comprises entre 0 et 30. Plus la valeur est élevée,
plus les teintes bleues sont intenses.

11. JAUNE : permet de régler indépendamment le jaune à des valeurs comprises entre 0 et 30. Plus la valeur est élevée,
plus les teintes jaunes sont intenses.

12. BLANC : permet de régler indépendamment les blancs à des valeurs comprises entre 0 et 10. Plus la valeur est
élevée, plus les teintes blanches sont intenses.

Menu AFFICHAGE

Ce menu vous permet de régler la manière dont le projecteur affiche l'image.

Ce menu contient cinq éléments : SOURCE - RAPPORT H/L - PC&HDTV - ENREGISTRER - CHARGER.

1. SOURCE : permet de sélectionner la source d'entrée.

■

VIDÉO : entrée de signal vidéo Composite.

■

S-VIDÉO : entrée de signal S-Vidéo.

20

5. Menus

Content-f.fm Page 21 Monday, July 8, 2002 4:30 PM

Guide de l'utilisateur BenQ HT 480W

■

COMPOSANT : entrée Composant Y/CB/C

■

COMPOSANT - HD : entrée DTV Y/PB/PR.

■

RVB - HD : entrée de signal DTV RVBHV.

■

PC : entrée de signal ordinateur.

R.

2. RAPPORT H/L : cinq rapports H/L sont disponibles pour les entrées de signal vidéo :

■

ANAMORPHOSÉ : agrandit une image avec un rapport H/L de 4:3, de façon linéaire et dans le sens horizontal,
pour obtenir une projection plein écran d'un rapport H/L de 16:9.

Zone inactive

Zone d'image active

■

STANDARD (4:3) : met à l'échelle une image d'entrée pour l'afficher en mode d'affichage de rapport H/L 4:3 au
centre de l'écran paramétré dans le menu INSTALLATION.

Zone inactive

Zone d'image active

■

BOITE AUX LETTRES : agrandit l'image en format boîte aux lettres pour la projeter en format grand écran, avec

Ecran 4:3

Ecran 16:9

un rapport H/L de 16:9, le haut et le bas de l'image étant tronqués.

Zone d'image active

■

AGRANDISSEMENT : agrandit une image avec un rapport H/L de 4:3, de façon non linéaire et dans le sens
horizontal, pour obtenir une projection plein écran d'un rapport H/L de 16:9.

5. Menus

21

Content-f.fm Page 22 Monday, July 8, 2002 4:30 PM

Guide de l'utilisateur BenQ HT 480W

■

PIXEL PAR PIXEL : un mappage individuel est effectué, sans mise à l'échelle de l'image. L'image est affichée au
centre de l'écran.

Zone inactive

3. PC & HDTV : les paramètres suivants sont uniquement disponibles avec un signal RVB PC ou DTV :

■

AUTO : permet de régler automatiquement la phase, la fréquence et la position.

■

FREQ : permet de régler la fréquence du signal d'entrée.

■

PHASE : permet de régler la phase du signal d'entrée.

■

POS. H : permet de régler la position horizontale de l'image.

■

POS. V : permet de régler la position verticale de l'image.

4. ENREGISTRER : vous pouvez enregistrer vos paramétrages dans trois mémoires vidéo, y compris tous les
paramètres du menu Image.

5. CHARGER : permet de charger les paramètres enregistrés dans l'une des trois mémoires vidéo.

Menu ENVIRONNEMENT

Ce menu permet la configuration des paramètres généraux du projecteur.

Ce menu contient cinq éléments : DÉFAUT - MIN. LAMPE - RÉTROÉCLAIRAGE - ARR. AUTO - HEURES DE LAMPE.

1. DÉFAUT : permet de charger la valeur par défaut de la source d'entrée actuelle.

2. MIN. LAMPE : permet de réinitialiser l'indicateur de durée de la lampe. Cet indicateur doit être réinitialisé
uniquement après remplacement de la lampe.

3. RÉTROÉCLAIRAGE : permet d'activer/désactiver le voyant d'alimentation.

4. ARR. AUTO : permet de programmer l'arrêt automatique de l'appareil. Le minuteur peut être réglé à une valeur
comprise entre 10 minutes et 3 heures.

5. HEURES DE LAMPE : permet d'afficher le nombre d'heures d'utilisation de la lampe. (Sa durée de vie est de
1 500 heures.) Si la lampe a été utilisée pendant plus de 1 500 heures, un message d'avertissement s'affiche à
l'écran. Vous devez alors vous procurer une autre lampe auprès de votre revendeur BenQ.

22

5. Menus

Content-f.fm Page 23 Monday, July 8, 2002 4:30 PM

Guide de l'utilisateur BenQ HT 480W

Menu INSTALLATION

Ce menu permet de définir des paramètres nécessaires à l'installation de l'appareil.

Ce menu contient cinq éléments : LANGUE, MIROIR, TRAPÈZE, ÉCRAN et MODÈLE.

1. LANGUE : les menus peuvent être affichés en huit langues différentes : anglais, allemand, français, italien, espagnol,
coréen, chinois simplifié et chinois traditionnel.

2. MIROIR : vous pouvez installer le projecteur au plafond, derrière un écran ou associé à un ou plusieurs miroirs.
Quatre paramètres peuvent être définis :

■

SOL (AVANT)

■

PLAFOND (AVANT)

■

SOL (ARRIÈRE)

■

PLAFOND (ARRIÈRE)

3. TRAPÈZE : permet de corriger la distorsion trapézoïdale résultant de l'angle de projection Il est possible de
corriger jusqu'à ± 12 degrés de décalage.

4. ÉCRAN : permet de sélectionner un rapport H/L adapté à votre écran.

■

4:3 ■ 16:9

5. MODÈLE : une mire de test (grille de 8 x 8) est projetée sur sélection de ce menu. Selon le paramètre d'écran
choisi dans le menu INSTALLATION, la mire s'affichera avec un rapport H/L de 4:3 ou de 16:9. Vous pouvez
utiliser cette mire lors de l'installation du projecteur, même lorsqu'aucun signal d'entrée n'est présent.

5. Menus

23

Content-f.fm Page 24 Monday, July 8, 2002 4:30 PM

Guide de l'utilisateur BenQ HT 480W

6. Informations complémentaires

Message d'avertissement

■

Il est normal que la lampe éclaire légèrement
moins lorsque le projecteur a été utilisé pendant
un certain temps.

■

Le message « La durée de vie de la lampe a
expiré ! Remplacez-la et remettez à zéro
l'indicateur de durée de la lampe » s'affiche à
l'écran pendant 30 secondes lorsque la durée de
fonctionnement de la lampe atteint 1 450 heures.

■

Si la lampe a été utilisée pendant 1 480 heures, le
message « Remplacez la lampe ; la durée de vie de
la lampe expirera dans (heures) : » s'affiche
pendant 30 secondes à chaque mise sous tension.
Le nombre d'heures d'utilisation de la lampe sera
mis à jour.

La durée de vie de la lampe a
expiré !

Remplacez-la et remettez à zéro
l'indicateur de durée de la lampe

Remplacez la lampe !

La durée de vie de la lampe
expirera dans (heures) :

■

Le message « Remplacez la lampe ! » s'affiche et le
voyant DEL d'alimentation clignote en alternant
l'orange et le vert lorsque la lampe a été utilisée
pendant plus de 1 500 heures.

■

Le projecteur sera automatiquement mis hors
tension après 10 minutes.

Remplacement de la lampe

1. Desserrez les vis du
couvercle avant de
la lampe.

3. Desserrez les trois
vis du couvercle de
l'écran protecteur
de la lampe.

4. Retirez l'écran
protecteur.

7. Insérez le nouveau
module de lampe
horizontalement
dans le projecteur
jusqu'à ce qu'il soit
bien mis en place.

Remplacez la lampe !

2. Retirez le couvercle.

5. Desserrez les deux vis
du module de lampe.

6. Retirez horizontalement
le module de lampe.

9. Remontez l'écran
protecteur de la lampe.

10. Resserrez les trois vis
de l'écran protecteur.

8. Resserrez les deux
vis du module de
lampe.

24

6. Informations complémentaires

Content-f.fm Page 25 Monday, July 8, 2002 4:30 PM

Guide de l'utilisateur BenQ HT 480W

11. Remontez le
couvercle avant de
la lampe.

12. Resserrez les vis du
couvercle de la
lampe avant.

13. Mettez l'appareil en marche et réinitialisez l'indicateur
de durée de la lampe dans le menu Environnement.

Dépannage

Problème Origine Solution

L'appareil ne se met pas en
marche.

Aucune image n'est
présente.

Le cordon d'alimentation n'alimente
pas l'appareil en électricité.

Le commutateur n'est pas allumé. Allumez le commutateur.
Le projecteur se met en marche lors

du cycle de refroidissement.
Le couvercle avant de la lampe n'est

pas bien encliqué.
Le couvercle de la lampe avant n'est

pas bien encliqué.

Insérez le cordon d'alimentation dans la prise
CA située à l'arrière du projecteur et
branchez-le dans la prise électrique.

Attendez que le cycle de refroidissement soit
terminé avant de mettre l'appareil sous tension.

Réencliquez le couvercle avant de la lampe.

Réencliquez le couvercle avant de la lampe.

Le projecteur n'est pas raccordé
correctement à la source d'entrée.

Le signal d'entrée n'a pas été
sélectionné correctement.

Le signal d'entrée sélectionné dans
le sous-menu SOURCE du menu
AFFICHAGE est incorrect.

Le voyant DEL d'alimentation/de la
lampe clignote.

L'image saute. Les câbles de connexion ne sont pas

raccordés à l'appareil.

L'image est floue. La lentille de projection n'est pas

correctement réglée.
Le projecteur et l'écran ne sont pas

alignés correctement.

La télécommande ne
fonctionne pas
correctement.

Le DEL de la lampe clignote
en rouge.

Les piles sont usées. Remplacez les deux piles.

Le couvercle avant de la lampe n'est
pas bien encliqué.

Le ventilateur ne fonctionne pas
correctement.

La température intérieure du
projecteur est extrêmement élevée.

Vérifiez son branchement.

Sélectionnez le signal d'entrée correct en
appuyant sur la touche INPUT de la
télécommande.

Sélectionnez le signal d'entrée correct.

Dans ce cas, contactez votre revendeur BenQ.

Raccordez correctement les câbles aux
terminaux appropriés.

Effectuez la mise au point à l'aide du bouton
réservé à cet effet.

Ajustez l'angle de projection, l'orientation, et si
nécessaire, la hauteur de l'appareil.

Réencliquez le couvercle avant de la lampe.

Dans ce cas, contactez votre revendeur BenQ.

Assurez-vous que les orifices de ventilation ne
sont pas obstrués.

Le voyant DEL
d'alimentation clignote en
alternant l'orange et le vert.

La durée de vie de la lampe a expiré. Remplacez la lampe.
La lampe est grillée. Remplacez la lampe.

6. Informations complémentaires

25

Content-f.fm Page 26 Monday, July 8, 2002 4:30 PM

Guide de l'utilisateur BenQ HT 480W

Spécifications

Caractéristiques optiques

Système de projection

Système DLP

Puce DMD DMD 0,7 pouce, 848 x 600 pixels.
Lentille Zoom 1,3X, f de 31 à 44 mm ± 5 mm, F de 2,81 à 3,1
Plage de mise au point 1,5m à 5m
Taille de l'image projetée 40 à 300 pouces
Lampe VIP 150 W

Caractéristiques électriques

Système de couleurs NTSC3.58 - NTSC 4.43 - SECAM et PAL-M / PAL-N
Résolution 480 lignes TV horizontales (16:9)

800 x 600 (entrée RVB)

TM

monopuce.

Entrée/Sortie

Vidéo (prise RCA) Vidéo Composite, 1 Vp-p ± 2 dB sync négative (terminaison 75 ohms)
S-Vidéo (Mini-DIN à 4 broches) Y (luminance), 1 Vp-p ± 2 dB sync négative (terminaison 75 ohms)

C (chrominance), signal de salve 0,286 Vp-p ± 2 dB (NTSC) (terminaison

75 ohms), signal de salve 0,3 Vp-p ± 2 dB (PAL) (terminaison 75 ohms)

Composant (prises RCA) Y (luminance), 1 Vp-p ± 2 dB sync négative (terminaison 75 ohms)

B

C

: 0,7 Vp-p ± 2 dB

R

C

: 0,7 Vp-p ± 2 dB

RVB/ HDTV (BNC)

G avec sync /Y: 1 Vp-p ± 2 dB sync négative (terminaison 75 ohms)

B

: 0,7 Vp-p ± 2 dB

B/P

R

R/P

: 0,7 Vp-p ± 2 dB
H (synchronisation horizontale) : 1-5 Vp-p impédance élevée, positive/négative
V (synchronisation verticale) : 1-5 Vp-p impédance élevée, positive/négative
Ordinateur (sub-D à 15 broches)
RS-232C (mini-DIN à 8 broches)
Déclencheur 12 V (mini-prise) Alimentation CC 12 V

Caractéristiques générales

Dimensions 400mm x 280mm x 130mm (L x l x H)
Poids 6,702 kg
Alimentation Commutateur pleine gamme VCA 100 - 240 (50/60 Hz), 3 fils avec mise à la

terre

Consommation électrique 200 W maximum
Température de

5°C à 35°C

fonctionnement
Humidité relative en

20 % - 85 %

fonctionnement
Température de stockage -20 °C - 60 °C
Humidité relative au stockage 20 % - 90 %

26

6. Informations complémentaires

Content-f.fm Page 27 Monday, July 8, 2002 4:30 PM

Dimensions

Guide de l'utilisateur BenQ HT 480W

Unité : mm

6. Informations complémentaires

27
