W1210ST/HT2150ST Цифровой проектор Серия Home Cinema

Руководство пользователя

V 1.01

Содержание

Важные правила техники

безопасности ......................... 3

Обзор...................................... 6

Функциональные возможности

проектора ........................................ 6

Комплект поставки.......................... 7

Стандартные принадлежности ...........7

Дополнительные принадлежности ..... 7

Внешний вид проектора .................8

Элементы управления

и функции ........................................ 9

Панель управления .............................9

Пульт ДУ............................................. 10

Установка............................. 12

Выбор местоположения ............... 12

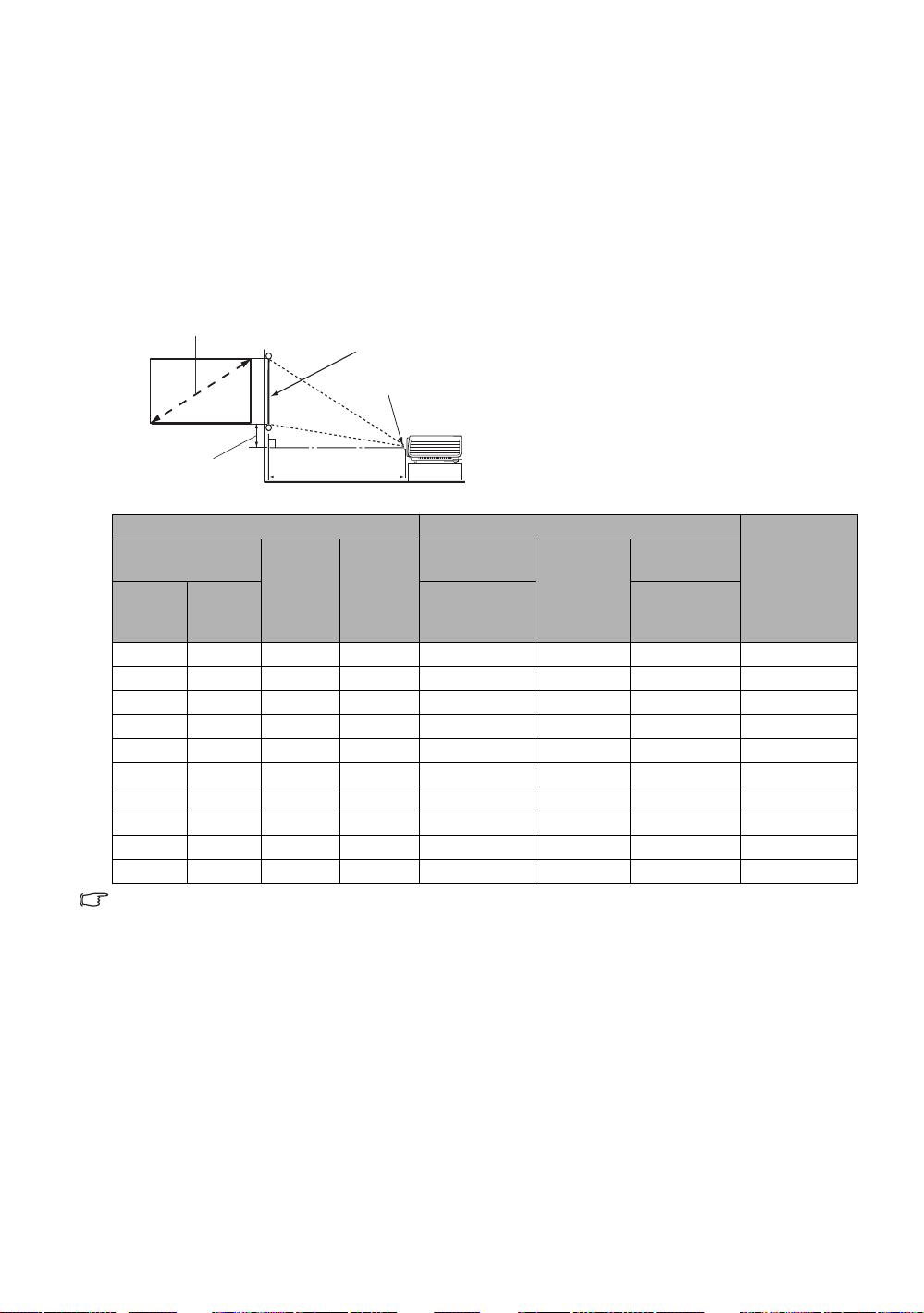

Выбор размера проецируемого

изображения .................................13

Размеры проецируемого

изображения....................................... 13

Подключение ....................... 14

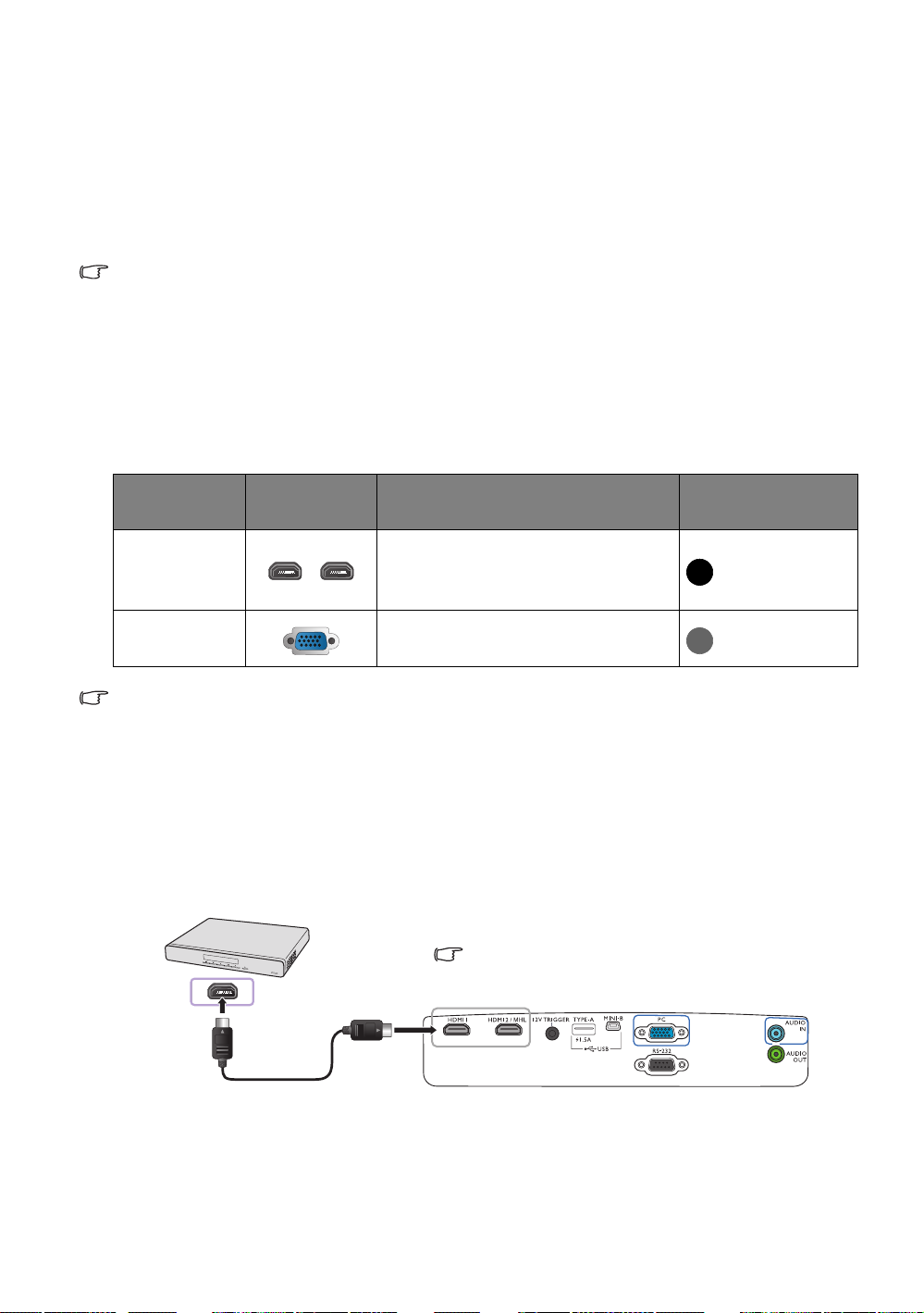

Подключение

видеоизображения .......................14

Подключение устройств HDMI.......... 14

Подключение интеллектуальных

устройств ............................................ 14

Подключение компьютера ................15

Эксплуатация....................... 16

Включение проектора................... 16

Выключение проектора ................ 18

Защита проектора ........................ 18

Использование троса безопасности

с замком.............................................. 18

Защита паролем ................................18

Выбор источника сигнала ............ 21

Переименование источника

сигнала ...............................................21

Настройка проецируемого

изображения .................................22

Настройка угла проецирования........ 22

Автоматическая настройка

изображения....................................... 22

Точная настройка размера и резкости

изображения....................................... 22

Коррекция трапецеидального

искажения........................................... 23

Функции меню.......................24

Экранное меню............................. 24

Использование экранного меню

Базовый....................................... 26

Базовое экранное меню – при наличии

подключенных входных сигналов..... 26

Базовое экранное меню – при отсутствии подключенных входных

сигналов .............................................29

Использование экранного меню

Дополн. ........................................ 31

Меню Изображение.......................... 32

Меню Настр.звука ............................37

Меню Дисплей .................................. 38

Меню НАСТРОЙКИ СИСТЕМЫ:

Основные.......................................... 41

Меню НАСТРОЙКИ СИСТЕМЫ:

Дополнит. ..........................................42

Меню Информация .......................... 44

Дополн. Структура экранного

меню ...................................................45

Обслуживание ......................47

Уход за проектором ..................... 47

Сведения о лампе........................ 48

Данные о времени работы

лампы .................................................48

Продление срока службы лампы ..... 48

Срок замены лампы .......................... 49

Замена лампы.................................... 50

Индикаторы .................................. 52

Поиск и устранение

неисправностей............................ 54

Технические характеристики....... 55

Технические характеристики

проектора ...........................................55

Габаритные размеры......................... 56

Потолочный монтаж .......................... 56

Таблица синхронизации.................... 57

Гарантия и авторские

права .....................................62

Гарантия ....................................... 62

Авторские права........................... 62

Ограничение ответственности .... 62

2 Содержание

Важные правила техники

3000 м (10000 футов)

0м

(0 футов)

безопасности

Данный проектор разработан и протестирован в соответствии с последними стандартами по безопасности оборудования для информационных технологий. Тем не менее, для безопасного использования этого аппарата необходимо выполнять все инструкции, указанные в данном руководстве и на самом проекторе.

1. Перед работой с проектором обязательно

прочтите данное руководство пользователя. Храните данное руководство в надежном месте для использования в дальнейшем.

2. Во время работы проектор должен быть установлен на ровной горизонтальной поверхности.

- Не ставьте проектор на неустойчивую

поверхность, стойку или стол, поскольку он может упасть и быть поврежден.

- Не размещайте рядом с проектором легко

воспламеняющиеся предметы.

- Наклон влево или вправо не должен

превышать 10 градусов, а наклон вперед или назад – 15 градусов.

4. Не устанавливайте проектор вследующих местах:

- В местах с недостаточной

вентиляцией или ограниченном пространстве. Расстояние от стен должно быть не менее 50 с м, а во круг проектора должна обеспечиваться свободная циркуляция воздуха.

- В местах с повышенной

температурой, например в автомобиле с закрытыми окнами.

- В местах с повышенной влажностью,

запыленностью или задымленностью, где возможно загрязнение оптических компонентов, которое приведет к сокращению срока службы проектора и затемнению изображения;

3. Запрещается устанавливать проектор вертикально на торец. Это может привести к падению проектора и его повреждению или выходу из строя.

- Рядом с пожарной сигнализацией.

- В местах с температурой окружающего воздуха выше 35°C/ 95°F.

- В местах, где высота над уровнем моря превышает 3000 м (10000 футов).

Важные правила техники безопасности

5. Не закрывайте вентиляционные отверстия проектора во время работы (и даже в режиме ожидания).

- Не прикрывайте проектор.

- Не устанавливайте проектор на одеяло

и другую мягкую поверхность.

9. Запрещается смотреть в объектив во время работы проектора. Это может нанести вред вашему зрению.

6. Там, где могут происходить изменения напряжения в ±10 вольт, рекомендуется подключать проектор через стабилизатор напряжения, фильтр для защиты от перенапряжении или источник бесперебойного питания (UPS), в зависимости от того, что больше подходит для конкретного случая.

7. Запрещается вставать на проектор и размещать на нем какие-либо предметы.

8. Не ставьте емкости с жидкостью на проектор или рядом с ним. При попадании пролитой жидкости в проектор гарантия аннулируется. В случае попадания жидкости выньте вилку шнура питания из розетки и обратитесь в сервисный центр BenQ для обслуживания проектора.

10. Не используйте лампы сверх установленного срока службы. При работе сверх установленного срока службы лампа может разбиться, хотя это может произойти в достаточно редких случаях.

11. В процессе работы лампа проектора сильно нагревается. Перед заменой лампы необходимо дать проектору остыть в течение приблизительно 45 минут.

12. Никогда не пытайтесь заменить сборку лампы в проекторе до того, как она остынет и не отключив проектор от сети.

Важные правила техники безопасности

13. Данный проектор предусматривает возможность зеркального отображения при креплении под потолком. Для монтажа используйте только монтажный набор BenQ для крепления на потолке.

Монтаж проектора под потолком

При необходимости монтажа проектора под потолком настоятельно рекомендуется использовать правильно подобранный комплект для потолочного монтажа проектора BenQ, а также проверять безопасность и надежность установки.

Применение комплектов для потолочного монтажа других производителей повышает риск падения проектора вследствие неправильного крепления или использования болтов неподходящего диаметра или длины.

Комплект BenQ для потолочного монтажа проектора можно приобрести там же, где был приобретен проектор BenQ. Компания BenQ рекомендует также отдельно приобрести защитный кабель, совместимый с замком типа Kensington, и надежно прикрепить его к предусмотренному на проекторе разъему для замка Kensington и к основанию монтажного кронштейна. Это позволит предотвратить падение проектора в случае его отсоединения от монтажного кронштейна.

14. Не пытайтесь самостоятельно разбирать проектор. Внутри проектора присутствует опасное высокое напряжение, которое может стать причиной смерти при случайном контакте с деталями, находящимися под напряжением. Единственным элементом, обслуживание которого может осуществляться пользователем, является лампа. См. стр 50.

Ни при каких обстоятельствах не следует открывать или снимать какие-либо другие крышки. Для выполнения обслуживания обращайтесь исключительно к квалифицированным специалистам.

Сохраните оригинальную упаковку для возможных транспортировок в будущем.

Если нужно упаковать проектор после использования установите линзу проектора в соответствующее положение, проложите вокруг линзы прокладку и подложите подкладку под линзы и проектор во избежание повреждения проектора во время транспортировки.

15. Если вы думаете, что есть необходимость в обслуживании или ремонте проектора, обращайтесь только к квалифицированным специалистам.

Образование конденсата

Никогда не включайте проектор сразу после того, как вы принесли его из холодного места в теплое. Если проектор подвержен воздействию таких изменений температуры, возможно образование конденсата на важных внутренних деталях. Во избежание получения возможных повреждений проектора не используйте проектор в течение как минимум 2 часов при резкой смене температур.

Избегайте контакта слетучими жидкостями

Не используйте летучие жидкости, такие как инсектициды или некоторые виды чистящих средств в непосредственной близости от проектора. Избегайте продолжительного контакта проектора с резиновыми или пластиковыми продуктами. Они могут оставить следы на поверхности отделки. Протирая проектор чистящей салфеткой с химикатами, соблюдайте правила техники безопасности при работе с чистящим средством.

Утилизация

Этот продукт содержит некоторые материалы, которые могут наносить вред здоровью человека и окружающей среде.

• Свинец, который содержится в припое.

• Ртуть, которая используется в лампе.

По вопросам утилизации продукта или использованных ламп обратитесь в местные органы власти и узнайте правила утилизации.

Важные правила техники безопасности

Обзор

Функциональные возможности проектора

• Полная совместимость с HD

Проектор совместим с ТВ стандартного разрешения (SDTV) 480i, 480p, 576i, 576p, и высокого разрешения (HDTV) 720p, 1080i и форматами 1080p, с форматом 1080p воспроизводить изображение в масштабе 1:1.

• Высококачественное изображение

Проектор предлагает прекрасное качество изображения благодаря высокому разрешению, прекрасной яркости домашнего кинотеатра, супер высокой степени контрастности, естественных цветов и богатому воспроизведению шкалы яркости.

• Высокая яркость

Для проектора характерна супер высокая яркость для достижения прекрасного качества изображения при естественном освещении, что превосходит рабочие характеристики обычных проекторов.

• Воспроизведение естественных цветов

В проекторе есть 6 сегментная круговая палитра цветов для воспроизведения реальной глубины цветов и диапазона, недостижимого с круговой палитрой цветов, имеющей меньшее количество сегментов.

• Глубокая шкала яркости

При просмотре в условиях плохого освещения, автоматическое управление гаммой обеспечивает прекрасную яркость отображения, которая выделяет детали, находящиеся в тени в ночных и темных сценах.

• Двойное экранное меню

Для удобства использования предусмотрено два типа экранных меню: экранное меню Базовый интуитивно понятное и простое в использовании, а меню Дополн. предоставляет дополнительные функции.

• Большое разнообразие входов и видеоформатов

Проектор поддерживает самые разные входы для подключения видеооборудования и ПК, включая персональный компьютер (Mac и ПК), источник HDMI, и переключатель выходов для подключения автоматизированного экрана и внешних систем освещения.

• Сертифицированная ISF калибровка

Для достижения более высокого стандарта воспроизведения в экранных меню проектора есть настройки режимов «ISF Ночь» и «ISF День», которые требуют выполнения профессиональной калибровки уполномоченными специалистами ISF.

• Функция 3D

Данный проектор оснащен функцией 3D, которая позволяет наслаждаться фильмами и видео 3D в более реалистичном формате за счет повышенной глубины изображения.

• Встроенные камерные динамики с функцией улучшения звука

Встроенные динамики обеспечивают смешанное монозвучание при подключении источника звука.

• SmartEco

Технология SmartEco™ позволяет сэкономить до 70% энергии, потребляемой лампой, в зависимости от яркости содержимого, воспроизводимого в режиме SmartEco.

Обзор

Комплект поставки

Проектор

Пульт ДУ

Батарейки

Сетевой кабель

Гарантийный талон*

Руководство пользователя

на компакт-диске

Краткое руководство

Сумка для переноски

Беспроводной комплект FHD (WDP02)

Осторожно распакуйте комплект и убедитесь в наличии всех указанных ниже деталей. Некоторые из этих деталей могут отсутствовать, в зависимости от региона покупки. Проверьте, пожалуйста, место покупки.

Стандартные принадлежности

В разных регионах некоторые аксессуары могут отличаться друг от друга.

*Гарантийный талон прилагается только для некоторых регионов. Для получения более подробной информации обратитесь к поставщику.

Дополнительные принадлежности

Обзор

Внешний вид проектора

Подробнее см. Подключение

видеоизображения.

Вид спереди и сверху

Вид сзади и снизу

2524 25

6 7

13 1917

14 15 16

1. Панель управления (Подробнее см.

Панель управления.)

2. Крышка лампы

3. Вентиляционное отверстие (выпуск теплого воздуха)

4. Кнопка регулятора наклона

5. Крышка объектива

6. Крышка отдела линзы

7. Регулятор фокуса и масштаба

8. Вентиляционное отверстие (вход

охлаждающего воздуха)

9. Передний ИК датчик

10.Проекционный объектив

11. Входной порт HDMI

12.Двухрежимный порт MHL/HDMI

Обеспечивает подключение к устройствам MHL или HDMI и зарядку устройств MHL, когда на проектор

подается питание.

13.Терминал выхода 12 В пост.тока

Подает сигнал на внешние устройства, такие как электрический экран, регулятор освещенности и т. п.

14.Гнездо USB, тип A

Используется для зарядки приемника беспроводного комплекта FHD (дополнительная принадлежность).

15.Порт USB Mini-B

Используется для обслуживания.

16.Разъем входного сигнала RGB (ПК)/ компонентного видеосигнала (YPbPr/ YCbCr)

17.Порт управления RS-232

Используется для связи с ПК или системой управления/автоматической системой домашнего кинотеатра.

18.Разъем аудиовхода

19.Разъем аудиовыхода

20.Решетки динамиков

21.Задние ножки регулятора наклона

22.Гнездо шнура питания

23.Разъем для замка Kensington

24.Монтажное отверстие для беспроводного комплекта FHD (WDP02)

25.Отверстия для потолочного монтажа

Обзор

Элементы управления и функции

1 2

10 13

Панель управления

1. Кольцо фокусировки

Регулировка фокусного расстояния объектива для проецируемого изображения.

2. Регулятор масштаба

Регулировка размера изображения.

3. Индикатор температуры (TEMP)

Загорается красным при перегреве проектора.

4. OK

Подтверждение выбранного пункта экранного меню.

5. Индикатор питания (POWER)

Горит или мигает во время работы проектора.

6. POWER (Питание)

Переключение проектора между режимами ожидания и эксплуатации.

7. Влево /

• Уменьшение уровня громкости проектора.

• Когда отображается окно Трапецеидальность, можно выполнять ручную коррекцию искаженного изображения в результате проекции под углом.

• При активном экранном меню (OSD) кнопки № 7, № 10 и № 12 используются для выбора пунктов меню и настроек.

8. BACK (НАЗАД)

Переход к предыдущему экранному меню и выход с сохранением настроек меню.

9. Индикатор лампы (LAMP)

Отображение состояния лампы. Горит или мигает в случае нарушения нормальной работы лампы.

10.Кнопки коррекции трапецеидальности/перемещения ( / , / )

Ручная коррекция искажений изображения в результате проекции под углом.

При активном экранном меню (OSD) кнопки № 7, № 10 и № 12 используются для выбора пунктов меню и настроек.

11.Инфракрасный датчик ДУ на верхней панели

12. Вправо/

• Увеличение уровня громкости проектора

• При активном экранном меню (OSD) кнопки № 7, № 10 и № 12 используются для выбора пунктов меню и настроек.

13.SOURCE (ИСТОЧНИК)

Вывод панели выбора источника сигнала.

14.MENU (МЕНЮ)

• Доступ к экранному меню.

• Выход с сохранением настроек меню.

Обзор

Пульт ДУ

3 4

6 7

8 9

1. ON (ВКЛ.), OFF (ВЫКЛ.)

Используется для включения и выключения проектора.

2. 3D, INVERT (ИНВЕРТИРОВАТЬ)

Открытие меню 3D и включение/ выключение функции инвертирования.

3. Кнопки со стрелками ( влево, вправо, вверх, вниз)

При активном экранном меню кнопки используются для выбора пунктов меню и настроек.

4. OK

Подтверждение выбранного пункта экранного меню.

5. BACK (НАЗАД)

Переход к предыдущему экранному меню и выход с сохранением настроек меню.

6. MENU (МЕНЮ)

• Доступ к экранному меню.

• Выход с сохранением настроек меню.

7. Кнопки громкости

• : Включение и выключение звука проектора.

• : Уменьшение уровня громкости проектора.

12 16

• : Увеличение уровня громкости проектора

8. KEYSTONE (ТРАПЕЦЕИДАЛЬНОСТЬ)

Открытие окна Трапецеидальность. Используйте кнопки или для ручной коррекции искаженного изображения в результате проекции под углом.

9. MODE (РЕЖИМ)

Выбор доступного режима изображения.

10.LIGHT (ПОДСВЕТКА)

Светодиодная подсветка загорается и продолжает гореть в течение приблизительно 10 с при нажатии кнопок на пульте ДУ. При повторном нажатии других кнопок в течение 10 с светодиодная подсветка отключается.

11.AUTO (АВТО)

Автоматический выбор оптимальных параметров изображения.

12.ECO BLANK (Экон. - пустой экран)

Используется, чтобы скрыть изображение на экране.

13.SOURCE (ИСТОЧНИК)

Вывод панели выбора источника сигнала.

14.Кнопки настройки качества изображения

Эти кнопки имеют те же функции, что и для экранного меню.

15.FINE TUNE (ТОЧНАЯ НАСТРОЙКА) Вывод окна Настройка температуры

цвета. Подробнее см. Настройка

температуры цвета.

16.Недоступные кнопки Данные кнопки недоступны: PIP и SWAP

(ОБМЕН).

17.Кнопки управления устройствами HDMI, совместимыми с CEC ( назад, воспроизведение,

вперед, перемотка назад,

остановка, перемотка вперед)

Возврат к предыдущему файлу/ воспроизведение/переход к следующему файлу/перемотка назад/остановка/ перемотка вперед во время воспроизведения медиафайлов. Доступно только для управления устройством HDMI, совместимым с CEC.

Кнопка не ставит видео на паузу.

Обзор

Установка/замена элементов питания пульта ДУ.

• Управление проектором спереди

• Управление проектором сверху

1. Нажмите на крышку и сдвиньте ее, как показано на рисунке.

2. Извлеките использованные элементы питания (если присутствуют) и установите две батареи типа AAA. Соблюдайте правильную полярность, как показано на рисунке.

3. Установите крышку и сдвиньте ее до щелчка.

• Старайтесь не оставлять пульт ДУ и элементы питания в условиях повышенной температуры или влажности, например, на кухне, в ванной, сауне, солярии или в автомобиле с закрытыми стеклами.

• Для замены обязательно используйте элементы питания рекомендованного изготовителем типа или аналогичные.

• Утилизируйте использованные элементы питания в соответствии с инструкцией изготовителя и местными экологическими нормами.

• Запрещается сжигать элементы питания. Это может привести к взрыву.

• Для предотвращения утечки содержимого следует вынимать использованные элементы питания, а также извлекать элементы питания при длительном перерыве в использовании пульта ДУ.

Рабочий диапазон пульта ДУ

Для обеспечения правильной работы устройства пульт ДУ необходимо держать перпендикулярно в пределах угла 30 градусов по отношению к ИК датчику проектора. Расстояние между пультом и датчиком не должно превышать 8 метров (~ 26 футов).

Следите за тем, чтобы между пультом ДУ и ИК датчиком проектора не было препятствий.

Обзор

Установка

Выбор местоположения

Для выбора места установки проектора примите во внимание следующие факторы:

• Размер и расположение экрана

• Расположение электрической розетки

• Расположение и расстояние между проектором и остальным оборудованием

Проектор можно устанавливать следующими способами.

1. Спереди:

Проектор располагается на полу или на столе перед экраном.

Это наиболее распространенный способ расположения, обеспечивающий быстроту установки и мобильность.

Включите проектор и выполните следующие настройки:

MENU (МЕНЮ) > Настр. или НАСТРОЙКИ

СИСТЕМЫ: Основные > Полож. проектора > Спереди

2. Сзади:

Проектор располагается на столе позади экрана.

Включите проектор и выполните следующие настройки:

MENU (МЕНЮ) > Настр. или НАСТРОЙКИ

СИСТЕМЫ: Основные > Полож. проектора > Сзади

3. Спер. потолок:

При данном способе расположения проектор подвешивается в перевернутом положении под потолком перед экраном.

Включите проектор и выполните следующие настройки:

MENU (МЕНЮ) > Настр. или НАСТРОЙКИ СИСТЕМЫ: Основные > Полож. проектора >

Спер. потолок

Для монтажа проектора под потолком

необходимо приобрести у поставщика комплект BenQ для потолочного монтажа.

4. Сзади потолок:

При данном способе расположения проектор подвешивается в перевернутом положении под потолком за экраном.

Включите проектор и выполните следующие настройки:

MENU (МЕНЮ) > Настр. или НАСТРОЙКИ СИСТЕМЫ: Основные > Полож. проектора > Сзади потолок

Требуется специальный экран для проецирования сзади.

Установка

Требуется специальный экран для

проецирования сзади и комплект для потолочного монтажа проектора BenQ.

Выбор размера проецируемого

Расстояние проецирования

Центр объектива

Экран

Смещение положения линзы

Диагональ экрана 16:9

• Формат экрана составляет 16:9, формат проецируемого изображения – 16:9

изображения

Размер проецируемого изображения определяется расстоянием от объектива проектора до экрана, настройками масштабирования и видеоформатом.

Размеры проецируемого изображения

Рисунки и таблица ниже помогут определить расстояние проекции.

Размер экрана Расстояние от проектора до экрана (мм)

Диагональ

В (мм) Ш (мм)

Дюймы мм

60 1524 747 1328 917 1009 1102 19

70 1778 872 1550 1069 1178 1286 22

80 2032 996 1771 1222 1346 1470 25

90 2286 1121 1992 1375 1514 1654 28

100 2540 1245 2214 1528 1682 1837 31

110 2794 1370 2435 1680 1851 2021 34

120 3048 1494 2657 1833 2019 2205 37

140 3556 1743 3099 2139 2355 2572 44

160 4064 1992 3542 2444 2692 2940 50

180 4572 2241 3985 2750 3028 3307 56

Все измерения являются приблизительными и могут отличаться от фактических размеров. Если проектор будет установлен на постоянной основе, рекомендуется непосредственно перед установкой выполнить физическую проверку размера проекции, расстояния и оптических характеристик проектора. Это позволит определить точное расположение проектора, наиболее оптимальное для выбранного места установки.

Мин.

расстояние

(макс.

масштабиро-

вание)

Среднее

значение

Макс.

расстояние

(мин.

масштабиро-

вание)

Смещение положения линзы (мм)

Установка

Подключение

Кабель HDMI

Устройство HDMI: DVD-плеер, цифровой

тюнер, и т.п.

Подробная информация по выбору нужного источника входа для HDMI сигнала приводится вразделе Настройка HDMI.

При подключении источника сигнала к проектору обеспечьте выполнение следующих условий.

1. Перед выполнением любых подключений обязательно выключите все оборудование.

2. Для каждого источника сигнала используйте соответствующий кабель.

3. Убедитесь, что кабели плотно вставлены в разъемы.

• Из представленных на рисунках кабелей некоторые могут не входить в комплект поставки проектора (см. Комплект поставки). Они доступны для приобретения в магазинах электронных товаров.

Подключение видеоизображения

Проектор нужно подключать к источнику видеосигнала только одним из описанных способов. Каждый из них обеспечивает различное качество изображения. Наиболее вероятно, что выбранный способ подключения будет зависеть от наличия соответствующих разъемов на стороне проектора и источника видеосигнала (см. ниже):

Название

разъема

HDMI1

HDMI2/MHL

ПК (D-SUB)

Из представленных на рисунках кабелей некоторые могут не входить в комплект поставки проектора (см. Комплект поставки). Они доступны для приобретения в магазинах электронных товаров.

Внешний вид

разъема

Обозначение

• Подключение устройств HDMI

• Подключение интеллектуальных

устройств

Подключение компьютера

Качество

изображения

Лучшее

Очень хорошее

Подключение устройств HDMI

Формат HDMI (мультимедиа-интерфейс высокой четкости) поддерживает передачу несжатых видеоданных между совместимыми устройствами, такими как DTV-тюнеры, DVD-плееры, плееры Blu-ray, и воспроизведение с помощью одного единственного кабеля. Для подключения проектора к устройствам HDMI необходимо использовать кабель HDMI.

Подключение интеллектуальных устройств

Проектор может отображать содержимое напрямую с интеллектуального устройства MHL. С помощью кабеля или переходника HDMI-Micro USB можно подключить интеллектуальные устройства к проектору и выводить содержимое на большой экран.

Подключение

Некоторые интеллектуальные устройства могут быть несовместимы с используемым кабелем.

Кабель HDMI

Кабель HDMI-Micro USB

Питание

Переходник HDMI-Micro USB

Кабель VGA

Портативный или настольный компьютер

Динамики

Аудиокабель

Обратитесь к производителю интеллектуального устройства за подробной информацией.

• Использование кабеля HDMI-Micro USB

1. Подключите один конец кабеля HDMI-Micro USB ко входному разъему HDMI на проекторе.

2. Подключите другой конец кабеля HDMI-Micro USB к выходному разъему Micro USB на интеллектуальном устройстве.

• Использование переходника HDMI-Micro USB и кабеля HDMI

1. Подключите один конец кабеля HDMI ко входному разъему HDMI на проекторе.

2. Подключите другой конец кабеля ко входному разъему HDMI на переходнике.

3. Подсоедините другой конец переходника к выходному разъему Micro USB на интеллектуальном устройстве.

После выполнения подключения переключите входной источник на HDMI2/MHL. Информация по переключению источников входного сигнала представлена в Выбор

источника сигнала.

Подключение компьютера

Подключите проектор к компьютеру с помощью VGA кабеля.

В большинстве портативных компьютеров не предусмотрено автоматическое включение внешних видеопортов при подключении проектора. Обычно включение/выключение внешнего дисплея осуществляется с помощью комбинации кнопок FN + F3 или CRT/LCD. Найдите на портативном компьютере функциональную клавишу CRT/LCD или функциональную клавишу с символом монитора. Нажмите одновременно клавишу Fn и соответствующую функциональную клавишу. Сведения о комбинациях клавиш см. в инструкции к портативному компьютеру.

Подключение

Эксплуатация

Включение проектора

1. Подсоедините кабель питания к проектору и вставьте вилку в розетку. Включите розетку (если она оснащена выключателем). При включении питания индикатор Индикатор питания (POWER) на проекторе загорится оранжевым светом.

Во избежание несчастных случаев, таких как поражение электрическим током или пожар, используйте поставляемый в комплекте кабель питания.

2. Для включения проектора нажмите кнопку на проекторе или на пульте ДУ. После того, как загорится световой индикатор, будет подан звуковой сигнал включения

питания. При включенном проекторе индикатор питания Индикатор питания (POWER) мигает, а затем горит зеленым светом.

Пока проектор разогревается, будут работать вентиляторы и на экран будет введено начальное изображение. Во время разогрева проектор не будет реагировать ни на какие команды.

Для отключения звукового сигнала см. Звук вкл./выкл. пит..

3. Если проектор включается впервые, откроется мастер настройки, который поможет задать нужные настройки для проектора. Если это уже сделано, перейдите к шагу 5.

• Используйте кнопки со стрелками ( ///) на проекторе или пульте ДУ, чтобы

переключаться между пунктами меню.

• Используйте OK для подтверждения выбора пункта меню.

Представленные ниже снимки мастера настройки служат только для справки и могут отличаться от фактического изображения.

Шаг 1: Укажите Полож. проектора.

Подробная информация

о положении проектора представлена в разделе Выбор

местоположения.

Шаг 2: Укажите Язык экранного меню.

Эксплуатация

Шаг 3: Укажите Трапецеидальность.

Дополнительная информация

о трапецеидальности приводится здесь: Коррекция трапецеидального

искажения.

Шаг 4: Укажите Авт. ист-к.

Выберите Вкл., чтобы проектор

автоматически искал доступные сигналы после включения.

Шаг 5: Укажите Тип меню.

Для дополнительной информации

о типах меню см. Экранное меню.

Исходная настройка завершена.

4. Если требуется ввести пароль, используйте кнопки со стрелками на проекторе или пульте ДУ для ввода шестизначного пароля. Подробнее см. Защита паролем.

5. Включите подключенное оборудование.

6. Проектор начнет поиск доступных входных сигналов. Текущий сканируемый входной сигнал будет выведен на экран. Если проектор не обнаружит действительный сигнал, будет выведено сообщение «Нет сигнала». Выбор источника входного сигнала осуществляется также нажатием SOURCE (ИСТОЧНИК) на проекторе или пульте ДУ.

7. Если горизонтальная частота входного источника превышает диапазон проектора, на экран будет выведено сообщение «Нет сигнала». Оно будет оставаться на экране, пока горизонтальная частота источника сигнала не будет изменена на соответствующую.

Эксплуатация

Выключение проектора

1. Нажмите на проекторе или на пульте ДУ. Проектор выведет сообщение с подтверждением отключения.

2. Нажмите или еще раз. (POWER) будет мигать оранжевым цветом, а вентиляторы будут работать около двух минут для охлаждения лампы. В процессе охлаждения проектор не будет реагировать ни на какие команды.

3. По завершении процесса охлаждения будет подан «звуковой сигнал выключения питания», а Индикатор питания (POWER) будет гореть оранжевым.

Для отключения звукового сигнала см. Звук вкл./выкл. пит..

Если проектор не будет использоваться в течение продолжительного периода времени, отключите сетевой кабель от розетки.

Избегайте включения проектора непосредственно после выключения, так как перегрев может сократить срок службы лампы. Фактический срок службы лампы может быть разным и зависит от различных условий окружающих среды и использования.

Индикатор питания

Защита проектора

Использование троса безопасности с замком

Во избежание хищения необходимо устанавливать проектор в безопасном месте. Кроме того, для защиты проектора можно приобрести замок Kensington. Проектор содержит прорезь для замка Kensington. Подробнее см. пункт 23 на стр. 8.

Трос безопасности с замком Kensington обычно представляет собой замок с ключом. Инструкции по эксплуатации можно найти в сопроводительной документации к замку.

Защита паролем

В целях защиты и для предотвращения несанкционированного использования можно настроить защиту паролем с помощью экранного меню. После выбора пароля и активации данной функции проектор будет защищен паролем. Включение проектора производится только после ввода правильного пароля.

Если вы намерены использовать функцию защиты паролем, то следует предпринять меры по сохранению пароля. Запишите пароль и храните его в надежном месте для использования вбудущем.

Установк а пароля

После установки пароля и включения функции блокировки при включении проектор невозможно использовать, если не введен правильный пароль при его запуске.

Для этого сначала нужно перейти в экранное меню Дополн. (подробная информация приведена здесь: 25).

1. Перейдите в НАСТРОЙКИ СИСТЕМЫ: Дополнит. > Пароль для отображения окна Пароль.

2. Выберите Изменить пароль и нажмите OK для отображения окна ВВЕДИТЕ НОВЫЙ ПАРОЛЬ.

Эксплуатация

3. Как видно в окне, четыре кнопки со стрелками ( / / / ) соответствуют 4 цифрам (1, 2,

ВВЕДИТЕ НОВЫЙ ПАРОЛЬ

Наза

Неверный пароль Повторите попытку.

Неверный пароль

Повторите попытку.

Запишите код отзыва и свяжитесь с центром обслуживания BenQ.

Код восстановления:

XXX XXX XXX XXX

Восст. пароль

Выход

Восст. пароль

XXX XXX XXX XXX

Запишите код восстановления и обратитесь в Центр поддержки клиентов BenQ.

Код восстановления:

3, 4). Используйте кнопки со стрелками на проекторе или пульте ДУ, чтобы ввести шестизначный пароль. Во время ввода символы будут выводиться как ******.

4. Повторно введите пароль для подтверждения и возврата к окну Пароль.

5. Выберите Блокировка при включении и используйте / , чтобы задать Вкл..

6. Введите текущий пароль, чтобы включить функцию.

7. Нажмите BACK (НАЗАД) для сохранения изменений и выхода.

Если вы забыли пароль

Если включена защита паролем, пароль нужно вводить при каждом включении проектора. При вводе неправильного пароля будет выведено сообщение об ошибке, а затем откроется окно Введите пароль.

• В экранном меню Дополн. • В экранном меню Базовый

Можно повторить ввод шестизначного пароля или, если вы его забыли, использовать функцию восстановления пароля. Подробнее см. Процедура восстановления пароля.

При вводе неверного пароля 5 раз подряд проектор автоматически выключается.

Процедура восстановления пароля

1. Убедитесь, что на экран выведено окно Пароль, затем нажмите и удерживайте AUTO (АВТО) на пульте ДУ в течение 3 с. На экране проектора появится закодированное число.

2. Запишите это число и выключите проектор.

• В экранном меню Дополн. • В экранном меню Базовый

Эксплуатация

3. Для раскодирования этого числа обратитесь в местный сервисный центр BenQ. Для

ВВЕДИТЕ ТЕКУЩИЙ ПАРОЛЬ

подтверждения права владения проектором может потребоваться предоставление документа о его покупке.

«XXX» в указанных выше сообщениях – это цифры, которые отличаются в зависимости от модели.

Изменение пароля

Для этого сначала нужно перейти в экранное меню Дополн. (подробная информация приведена здесь: 25).

1. Перейдите в НАСТРОЙКИ СИСТЕМЫ: Дополнит. > Пароль для отображения окна Пароль.

2. Выберите Изменить пароль и нажмите OK для отображения окна ВВЕДИТЕ ТЕКУЩИЙ ПАРОЛЬ.

3. Используйте кнопки со стрелками на проекторе или пульте ДУ, чтобы ввести старый пароль.

• Если пароль правильный, откроется окно ВВЕДИТЕ НОВЫЙ ПАРОЛЬ.

• Если пароль неправильный, будет выведено сообщение о неправильном вводе

пароля, а затем откроется окно ВВЕДИТЕ ТЕКУЩИЙ ПАРОЛЬ, после чего можно повторить попытку. Можно повторить попытку ввода пароля или нажать BACK (НАЗАД) для отмены изменения.

4. Введите новый пароль.

5. Повторно введите пароль для подтверждения.

Запишите пароль и храните его в надежном месте для использования в будущем.

6. Новый пароль успешно установлен. Не забудьте ввести новый пароль при следующем запуске проектора.

7. Нажмите BACK (НАЗАД) для сохранения изменений и выхода.

Отключение функции защиты паролем

Для этого сначала нужно перейти в экранное меню Дополн. (подробная информация приведена здесь: 25).

1. Перейдите в НАСТРОЙКИ СИСТЕМЫ: Дополнит. > Пароль для отображения окна Пароль.

2. Выберите Блокировка при включении и используйте / , чтобы задать Выкл..

3. Введите текущий пароль.

• Если пароль правильный, откроется окно Пароль с указанием, что значение

• Если пароль неправильный, будет выведено сообщение о неправильном вводе

4. Нажмите BACK (НАЗАД) для сохранения изменений и выхода.

Несмотря на то, что функция защиты паролем отключена, необходимо сохранить старый пароль на случай, если понадобится снова включить ее – при этом потребуется указать старый пароль.

Эксплуатация

Блокировка при включении равно Выкл.. При следующем включении проектора пароль вводить не нужно.

пароля, а затем откроется окно Введите пароль, после чего можно повторить попытку. Можно повторить попытку ввода пароля или нажать BACK (НАЗАД) для отмены изменения.

Выбор источника сигнала

HDMI1

HDMI2/MHL

Источник

Проектор можно одновременно подключать к нескольким устройствам. Тем не менее, одновременно возможно воспроизведение полноэкранного изображения только от одного источника. При включении проектор автоматически начинает поиск доступных входных сигналов.

Если нужно, чтобы проектор всегда автоматически выполнял поиск сигналов:

• В экранном меню Дополн. перейдите в НАСТРОЙКИ СИСТЕМЫ: Основные ивключите Авт. ист-к. (См. "Авт. ист-к" на стр. 41)

• При отсутствии подключенного к проектору сигнала в экранном меню Базовый перейдите в Авт. ист-ки включите эту функцию. При наличии подключенных сигналов перейдите в меню Настр. и включите Авт. ист-к. (См. "Авт. ист-к" на стр. 28 и 29)

Для выбора источника видео:

1. Нажмите SOURCE (ИСТОЧНИК) на проекторе или на пульте ДУ для отображения строки выбора источника.

2. Последовательно нажимайте / до тех пор, пока не будет выбран нужный сигнал,

Собственное разрешение дисплея проектора соответствует формату 16:9. Для получения лучшего качества изображения необходимо выбрать и использовать входной сигнал, соответствующий данному разрешению. Масштаб для других разрешений будет изменяться проектором в зависимости от настройки Формат, что может привести к искажению или снижению четкости изображения. Подробную информацию см. в разделе Формат.

Переименование источника сигнала

В строке выбора источника можно переименовать текущий входной источник. Для этого сначала нужно перейти в экранное меню Дополн. (подробная информация

приведена здесь: 25).

1. Нажмите MENU (МЕНЮ), затем используйте / для перехода в НАСТРОЙКИ

2. Нажмите для выбора Переим.источ., затем нажмите OK для отображения окна

3. Нажимайте кнопки / / / , до тех пор пока не будет выбран нужный символ.

4. По завершении нажмите BACK (НАЗАД) для сохранения изменений и выхода.

а затем нажмите OK. После обнаружения на экран в течение нескольких секунд будет выводиться

информация о выбранном источнике. Если к проектору подключено несколько устройств, повторите шаги 1-2 для поиска другого сигнала.

СИСТЕМЫ: Основные.

Переим.источ..

Эксплуатация

Настройка проецируемого изображения

Не смотрите на линзу при включенной лампе. Интенсивный луч света от лампы может повредить глаза.

Будьте осторожны при нажатии кнопки регулятора, так как она расположена близко к отверстию для отвода горячего воздуха.

Настройка угла проецирования

Проектор оснащен регулятором наклона и двумя регулируемыми задними ножками. С помощью этих ножек осуществляется регулировка линии проецирования по высоте и углу.

Отрегулируйте угол проецирования:

1. Нажимая кнопку регулятора наклона, поднимайте переднюю часть проектора. После того как изображение будет расположено должным образом, отпустите кнопку регулятора наклона, чтобы заблокировать ножку в этом положении.

2. Для точной регулировки горизонтального угла проецирования используйте задние ножки регулятора.

Чтобы убрать ножку, удерживая поднятый проектор, нажмите кнопку регулятора наклона, затем медленно опустите проектор. Вращайте ножку заднего регулятора наклона в обратном направлении.

Если экран и проектор не расположены перпендикулярно по отношению друг к другу, проецируемое изображение будет вертикально трапецеидально. Для устранения этой проблемы см. раздел

Коррекция трапецеидального искажения.

Автоматическая настройка изображения

В некоторых случаях может потребоваться оптимизация качества изображения сигнала ПК. Для этого нажмите кнопку AUTO (АВТО) на пульте ДУ. В течение 3 с встроенная функция интеллектуальной автоматической настройки выполнит перенастройку частоты и фазы синхронизации для обеспечения наилучшего качества изображения.

В углу экрана в течение 3 секунд будут отображаться сведения о текущем источнике сигнала.

Данная функция доступна только при выбранном сигнале ПК.

Точная настройка размера и резкости изображения

• Настройка проецируемого изображения:

i. Снимите крышку отдела линзы

(см. элемент 6на стр. 8).

ii. Поверните регулятор масштаба

в положение увеличения иуменьшения.

iii. Установите крышку отдела линзы на

место после завершения

регулировки.

Эксплуатация

• Увеличение четкости изображения:

Нажмите и удерживайте 2 секунды, чтобы выполнить сброс

нажмите или

i. Снимите крышку отдела линзы

(см. элемент 6на стр. 8).

ii. Поворачивайте кольцо

фокусировки.

iii. Установите крышку отдела линзы на

место после завершения регулировки.

Коррекция трапецеидального искажения

Трапецеидальность выражается в заметном увеличении ширины верхней или нижней части проецируемого изображения. Это происходит, когда проектор не перпендикулярен экрану.

Для устранения этого искажения, помимо регулировки высоты проектора, необходимо также выполнить ручную коррекцию одним из следующих способов.

• Пульт дистанционного управления Нажмите KEYSTONE (ТРАПЕЦЕИДАЛЬНОСТЬ) для отображения окна Трапецеидальность.

• Использование проектора Нажмите / или / для отображения окна Трапецеидальность.

На изображениях снизу отображена процедура коррекции трапецеидальности.

• Для коррекции трапецеидальности в верхней части изображения используйте или / .

• Для коррекции трапецеидальности в нижней части изображения используйте или / .

• Для сброса значения трапецеидальности нажмите и удерживайте кнопку BACK (НАЗАД) в течение 2 секунд.

По завершении нажмите BACK (НАЗАД) для сохранения изменений и выхода.

Эксплуатация

Функции меню

Режим изображения

Vivid

Реж. звука

Стандарт

Громко сть

Отключение звука

Выкл.

Режим 3D

Откл. 3D

Синхр. 3D инв.

Нажм. OK

Настр.

Нажм. OK

Быстрый режим

Выкл.

Цвет стены

Выкл.

Авт. ист-к

Выкл.

Сброс таймера лампы

Полож. проектора

Спереди

Тип м еню

Базовый

Сброс всех настроек

Тестовый образец

Выкл.

Диапазон HDMI

Авто

Информация

Экранное меню

Для выполнения регулировки и настройки проектора и проецируемого изображения предусмотрено 2 типа многоязычных экранных меню:

• Базовый: содержит основные функции меню.s. (См. Использование экранного меню

Базовый)

• Дополн.: содержит все функции меню. (См. Использование экранного меню Дополн.)

Для доступа к экранному меню нажмите MENU (МЕНЮ) на проекторе или пульте ДУ.

При первом использовании проектора (по завершении исходной настройки) отображается одно из следующих экранных меню Базовый, в зависимости от наличия подключенного

видеосигнала.

• Входной сигнал подключен

Функции меню

• Входной сигнал не подключен

Для переключения с экранного меню Базовый на Дополн. выполните следующее:

Режим изображения

Упр. п ольз. ре ж.

Яркость

Контрастность

Тон

Резкость

Мощность лампы


Vivid

Выход

Цвет

Температура цвета

Дополнит…

Норм.

Сброс тек. режима изобр.

Используйте кнопки со стрелками ( / / / ) на проекторе или пульте ДУ для выбора пунктов меню, затем используйте OK для подтверждения выбора.

• При наличии подключенного к проектору видеосигнала

i. Перейдите в меню Настр. > Тип меню и выделите OK.

ii. Используйте

/ для выбора Дополн. и нажмите OK.

iii. Нажмите BACK (НАЗАД) еще раз для доступа к экранному меню Дополн..

• При отсутствии подключенного к проектору видеосигнала

i. Перейдите в меню Тип меню и выделите OK.

ii. Используйте

/ для выбора Дополн. и нажмите OK.

iii. Нажмите BACK (НАЗАД) еще раз для доступа к экранному меню Дополн..

При следующем включении проектора можно перейти к экранному меню Дополн. нажатием MENU (МЕНЮ).

Ниже приводится краткий обзор экранного меню Дополн..

Аналогично, для переключения с экранного меню Дополн. на Базовый выполните следующее:

i. Перейдите в меню НАСТРОЙКИ СИСТЕМЫ: Основные >

Настройки меню > Тип

меню и выделите OK.

ii. Нажмите / , чтобы выбрать Базовый и напрямую перейти к меню Базовый.

При следующем включении проектора можно перейти к экранному меню Базовый нажатием MENU (МЕНЮ).

Функции меню

Использование экранного меню Базовый

В зависимости от наличия подключенного к проектору видеосигнала экранное меню Базовый будет содержать различные функции.

Подробную информацию можно найти ниже.

• Базовое экранное меню – при наличии подключенных входных сигналов

• Базовое экранное меню – при отсутствии подключенных входных сигналов (доступны

ограниченные меню)

Базовое экранное меню – при наличии подключенных входных сигналов

Экранное меню Базовый содержит основные функции меню. Доступные пункты меню могут отличаться в зависимости от подключенных источников видеосигнала и заданных настроек. Недоступные пункты меню будут отображаться серым цветом.

Для доступа к экранному меню нажмите MENU (МЕНЮ) на проекторе или пульте ДУ.

• Используйте кнопки со стрелками ( ///) на проекторе или пульте ДУ, чтобы

переключаться между пунктами меню.

• Нажмите OK на проекторе или пульте дистанционного управления, чтобы подтвердить

выбранный элемент меню.

Для переключения с экранного меню Базовый на Дополн. см. стр. 25.

Меню Подпункты меню и их описание

Выбор предварительно заданного режима изображения, соответствующего среде эксплуатации и типу входного сигнала.

Ниже приведено писание режимов изображения.

• Bright (Ярко): Устанавливает максимальную яркость

проецируемого изображения. Данный режим удобен, если требуется повышенная яркость изображения, например, при работе с проектором в хорошо освещенном помещении.

• Vivid (Яркий): Благодаря насыщенным цветам, точной настройке

резкости и высокому уровню контрастности это режим идеально подходит для просмотра фильмов в гостиной с небольшой естественной освещенностью.

• Cinema (Кино): Благодаря хорошо сбалансированной

Режим изображения

насыщенности и контрастности цветов и низкому уровню яркости этот режим лучше всего подойдет для просмотра фильмов в полностью темном помещении (как в кинотеатре).

• Game (Игра): Подходит для компьютерных игр в помещениях со

слабым освещением.

• Game (Bright) (Игра (Ярко)): Подходит для компьютерных игр

в хорошо освещенные помещениях.

• 3D: Режим оптимизирован для трехмерных эффектов при

просмотре трехмерного содержимого.

Этот режим доступен только при включенной функции 3D.

• User (Пользователь): Использование пользовательских настроек. Перейдите в экранное меню Дополн. и см. подробную информацию в разделе Упр. польз. реж..

Функция доступна с помощью пульта ДУ.

Функции меню

Реж. звука

Громкость

Отключение звука

Быстрый режим

Режим 3D

Функция Реж. звука использует технологию улучшения качества звука MaxxAudio, построенную с использованием алгоритмов Waves’s для создания высоких и низких частота наивысшего качества, а также обеспечивает полный эффект присутствия при просмотре кинофильмов. Предусмотрены следующие предварительно заданные звуковые режимы:

Стандарт, Кино, Музыка, Спорт, Игра, и Пользователь.

Режим Пользователь позволяет осуществлять утонченную настройку звука под индивидуального пользователя. Перейдите в экранное меню

Дополн. и см. подробную информацию в разделе Пользов. эквал-р.

Если функция Отключение звука включена, то изменение Реж. звука

отключит функцию Отключение звука.

Регулировка уровня громкости встроенного динамика проектора или уровня громкости с выходного аудиоразъема.

Если функция Отключение звука включена, то изменение Громкость

отключит функцию Отключение звука.

Функция доступна с помощью пульта ДУ.

При выборе Вкл. временно отключается звук встроенного динамика проектора или звук с выходного аудиоразъема.

Для восстановления звука выберите Выкл..

Функция доступна с помощью пульта ДУ.

Снижает задержку кадров. Задержка между выходным и входным сигналом будет сведена к минимуму.

Для использования данной функции выберите сигнал HDMI 1080p/60 Гц.

Во время работы Формат будет установлен в режим Авто, а для Настройка нераб.обл будет установлено значение 0.

Этот проектор поддерживает трехмерное (3D) содержимое, передаваемое от соответствующих видеоустройств, таких как игровые консоли PlayStation (с трехмерными играми), плееры 3D Blu-ray (с дисками 3D Blu-ray), 3D телевизоры (с 3D каналами) и т. п. После подключения к проектору 3D видеоустройств убедитесь, что питание включено и используйте трехмерные очки BenQ для просмотра трехмерного содержимого.

Во время просмотра трехмерного содержимого:

• Изображение может казаться смещенным, но это не является неисправностью изделия.

• Делайте соответствующие перерывы.

• Прекратите просмотр, если чувствуете усталость или дискомфорт.

• Соблюдайте расстояние до экрана, равное приблизительно трем его высотам.

• Дети и люди с повышенной чувствительностью к свету, заболеваниями сердца в анамнезе и прочими отклонениями состояния здоровья должны воздерживаться от просмотра трехмерного содержимого.

По умолчанию выбирается настройка Авто и проектор автоматически выбирает подходящий формат 3D при обнаружении материалов 3D. Если проектор не может распознать формат 3D, выберите режим 3D вручную согласно своим предпочтениям.

Если функция включена:

• Уровень яркости проецируемого изображения уменьшается.

• Настроить Режим изображения нельзя.

• Коррекция вертикальных трапецеидальных искажений можно изменить только в ограниченных пределах.

Функция доступна с помощью пульта ДУ.

Функции меню

Синхр. 3D инв.

Настр.

• Цвет стены

• Полож.

проектора

• Тестовый образец

• Авт. ист-к

• Тип меню

• Диапазон

HDMI

• Сброс таймера лампы

• Сброс всех настроек

• Информация

Если трехмерное изображение искажено, включите эту функцию для переключения между изображениями для левого глаза и правого глаза, чтобы сделать просмотр более комфортным.

Функция доступна с помощью пульта ДУ.

Нажмите OK для перехода к этому подпункту меню.

Нажмите BACK (НАЗАД) для сохранения изменений и выхода.

Подробная информация представлена ниже. Включите данную функцию для корректировки цвета проецируемого

изображения в тех случаях, когда поверхность отображения не является белой. Выберите цвет, который наиболее похож на поверхность проецирования. Светло-желтый, Розовый, Светло-зеленый, или Синий.

Проектор можно установить под потолком или позади экрана, а также с одним или несколькими зеркалами. Подробнее см. Выбор

местоположения.

Включите эту функцию для отображения тестового образца в виде сетки, который позволит настроить размер изображения и фокус, чтобы устранить искажение.

Проектор будет автоматически искать источники входного сигнала. Выберите Вкл., чтобы проектор начал сканирование входных источников для поиска сигнала. Если для данной функции выбрано значение Выкл., то проектор выбирает последний использовавшийся входной источник.

Переключение на экранное меню Дополн..

Выберите подходящий цветовой диапазон RGB для обеспечения более точной цветопередачи.

• Авто: Автоматически подбирает подходящий диапазон цветов для

входящего сигнала HDMI.

• Весь : Использует весь диапазон RGB 0-255.

• Ограничено: Использует ограниченный диапазон RGB 16-235.

Диапазон HDMI присутствует, только если выбран сигнал HDMI.

Данная функция включается только после установки новой лампы. При выборе Сброс выводится сообщение «Сброс выполнен успешно» с уведомлением о том, что таймер лампы сброшен на «0».

Возврат к исходным заводским настройкам.

Сброс следующих настроек не производится: Трапецеидальность,

Переим.поль.реж., Настр.звука, Язык, Полож. проектора, Тип меню, Переим.источ., Сброс таймера лампы, Тестовый образец, Режим большой высоты, Пароль, Блокировка кнопок, и ISF.

Отображение следующей информации о проекторе.

• Источник: Отображение текущего источника сигнала.

• Режим изображения: Отображение Режим изображения.

• Разрешение: Отображение исходного разрешения входного

сигнала.

• Система цвета: Отображение входного формата системы.

• Срок службы лампы: Показывает наработку лампы в часах.

• Формат 3D: Отображение текущего режима 3D.

Формат 3D присутствует только при включенной Режим 3D функции.

• Версия встроенного ПО: Отображение версии встроенного ПО.

Некоторая информация предоставляется только при использовании

определенных источников входных сигналов.

Функции меню

Базовое экранное меню – при отсутствии подключенных входных сигналов

При отсутствии подключенных к проектору входных сигналов доступны только подпункты менюНастр. из экранного меню Базовый – при подключенных входных сигналах. Недоступные пункты меню будут отображаться серым цветом.

Для доступа к экранному меню нажмите MENU (МЕНЮ) на проекторе или пульте ДУ.

• Используйте кнопки со стрелками ( ///) на проекторе или пульте ДУ, чтобы

переключаться между пунктами меню.

• Нажмите OK на проекторе или пульте дистанционного управления, чтобы подтвердить

выбранный элемент меню.

• Нажмите BACK (НАЗАД) на проекторе или пульте дистанционного,

изменения и выйти.

Для переключения с экранного меню Базовый наДополн. см. стр. 25.

Меню Подпункты меню и их описание

Включите данную функцию для корректировки цвета проецируемого изображения в тех случаях, когда поверхность отображения не является

Цвет стены

Полож. проектора

Тестовый образец

Авт. ист-к

Тип меню

Диапазон HDMI

белой. Выберите цвет, который наиболее похож на поверхность проецирования. Светло-желтый, Розовый, Светло-зеленый, или Синий.

местоположения.

Переключение на экранное меню Дополн..

Выберите подходящий цветовой диапазон RGB для обеспечения более точной цветопередачи.

• Авто: Автоматически подбирает подходящий диапазон цветов для

входящего сигнала HDMI.

• Весь : Использует весь диапазон RGB 0-255.

• Ограничено: Использует ограниченный диапазон RGB 16-235.

чтобы сохранить

Сброс таймера лампы

Сброс всех настроек

Диапазон HDMI присутствует, только если выбран сигнал HDMI.

Возврат к исходным заводским настройкам.

Сброс следующих настроек не производится: Трапецеидальность, Переим.поль.реж., Настр.звука, Язык, Полож. проектора, Тип меню, Переим.источ., Сброс таймера лампы, Тестовый образец, Режим большой высоты, Пароль, Блокировка кнопок, и ISF.

Функции меню

Информация

Отображение следующей информации о проекторе.

• Источник: Отображение текущего источника сигнала.

• Режим изображения: Отображение Режим изображения.

• Разрешение: Отображение исходного разрешения входного

сигнала.

• Система цвета: Отображение входного формата системы.

• Срок службы лампы: Показывает наработку лампы в часах.

• Формат 3D: Отображение текущего режима 3D.

Формат 3D присутствует только при включенной Режим 3D функции.

• Версия встроенного ПО: Отображение версии встроенного ПО.

Некоторая информация предоставляется только при использовании

определенных источников входных сигналов.

Функции меню

Использование экранного меню Дополн.

Режим изображения

Упр. п ольз. ре ж.

Яркость

Контрастность

Тон

Резкость

Мощность лампы


Vivid

Выхо

Текущий источник

входного сигнала

Значок главного

меню

Наименование

главного меню

Подпункт меню

Нажмите BACK (НАЗАД) для возврата к предыдущему окну или выхода.

Состояние

Цвет

Температура цвета

Дополнит…

Норм.

Сброс тек. режима изобр.

Строка

выбора

Экранное меню Дополн. содержит все функции меню.

Обзор экранного менюДополн. выше представлен только для справки. Фактическое меню может отличаться от показанного в зависимости от используемой модели проектора.

Для доступа к экранному меню нажмите MENU (МЕНЮ) на проекторе или пульте ДУ. Состоит из следующих главных пунктов меню. Подробная информация доступна по ссылкам после пунктов меню ниже.

1. Изображение меню (см. стр. 32)

2. Настр.звука меню (см. стр. 37)

3. Дисплей меню (см. стр. 38)

4. НАСТРОЙКИ СИСТЕМЫ: Основные меню (см. стр. 41)

5. НАСТРОЙКИ СИСТЕМЫ: Дополнит. меню (см. стр. 42)

6. Информация меню (см. стр. 44)

Доступные пункты меню могут отличаться в зависимости от подключенных источников видеосигнала и заданных настроек. Недоступные пункты меню будут отображаться серым цветом.

• Используйте кнопки со стрелками ( ///) на проекторе или пульте ДУ, чтобы

переключаться между пунктами меню.

• Нажмите OK на проекторе или пульте дистанционного управления, чтобы подтвердить

выбранный элемент меню.

Для переключения с экранного меню Дополн. на Базовый см. стр. 25.

Функции меню

Меню Изображение

Подпункт меню Функции и их описание

Ниже приведено писание режимов изображения.

• Bright (Ярко): Устанавливает максимальную яркость проецируемого

изображения. Данный режим удобен, если требуется повышенная яркость изображения, например, при работе с проектором в хорошо освещенном помещении.

• Vivid (Яркий): Благодаря насыщенным цветам, точной настройке

• Cinema (Кино): Благодаря хорошо сбалансированной

Режим изображения

• Game (Игра): Подходит для компьютерных игр в помещениях со

слабым освещением.

• Game (Bright) (Игра (Ярко)): Подходит для компьютерных игр

в хорошо освещенные помещениях.

• 3D: Режим оптимизирован для трехмерных эффектов при просмотре

трехмерного содержимого.

Этот режим доступен только при включенной функции 3D.

• User (Пользователь): Использование пользовательских настроек.

Подробнее см. Упр. польз. реж..

Функция доступна с помощью пульта ДУ.

Функции меню

Упр. польз. реж.

Яркость

Функции доступны, только если для User. установлено значение Режим

изображения.

• Загр. настройки из

Позволяет вручную настроить предварительно заданный режим изображения и сделать его пунктом в списке режимов изображения.

1. Перейдите в меню Изображение > Режим изображения и выберите User (Пользователь).

2. Нажмите для выбора Упр. польз. реж..

3. В окне Упр. польз. реж. выберите Загр. настройки из и нажмите OK.

4. Нажмите для выбора режима изображения, максимально близкого к необходимому.

5. По завершении нажмите OK и BACK (НАЗАД) для возврата в меню Изображение.

6. Нажмите для выбора других подпунктов меню и используйте / для изменения значений. Изменения определяют выбранный пользовательский режим.

• Переим.поль.реж.

Переименование измененного режима изображения.

1. Перейдите в меню Изображение > Режим изображения и выберите User (Пользователь).

2. Нажмите для выбора Упр. польз. реж..

3. В окне Упр. польз. реж. выберите Переим.поль.реж. и нажмите OK.

4. В окне Переим.поль.реж. используйте / / / для выбора нужных символов для соответствующего режима.

5. По завершении нажмите OK и BACK (НАЗАД) для выхода.

Регулировка яркости изображения. При использовании данной настройки черная область изображения выглядит черной и видны детали в темной области.

Чем выше значение, тем ярче изображение. Чем значение ниже, тем изображение темнее.

30 50 70

Контрастность

Цвет

Функция доступна с помощью пульта ДУ.

Настройка степени различия между темными и светлыми цветами изображения. После изменения значения Яркость настройте Контрастность, чтобы задать уровень пикового белого.

Чем больше значение, тем выше контрастность.

30 50

Функция доступна с помощью пульта ДУ.

Регулировка уровня насыщенности цвета – количества каждого цвета на видеоизображении. Меньшие значения соответствуют менее насыщенным цветам; при установке минимального значения изображение становится черно-белым.

При установке слишком высокого значения цвета изображения будут слишком яркими, а изображение – нереалистичным.

Функции меню

Тон

Резкость

Температура цвета*

Мощность лампы

Настройка красного и зеленого цветового оттенка изображения.

Чем выше значение, тем больше зеленого цвета в изображении. Чем ниже значение, тем больше красного цвета в изображении.

Настройка резкости изображения.

Чем больше значение, тем выше резкость изображения. Че м мень ше значени е, те м ниже

4712

Функция доступна с помощью пульта ДУ.

резкость изображения.

Настройки температуры цвета* могут различаться в зависимости от подключенного входного сигнала.

• Без коррекции: Исходная цветовая температуру лампы и более

высокий уровень яркости. Данная настройка удобна, если требуется повышенная яркость изображения, например, для проецирования изображений в хорошо освещенном помещении.

• Тепл.: Увеличивает количество красного цвета в белом.

• Норм.: Стандартная настройка оттенков белого.

• Холодн.: Увеличивает количество синего цвета в белом.

*Информация о цветовой температуре. Для различных целей «белыми» могут считаться разные оттенки. Один из распространенных методов представления белого цвета известен как «цветовая температура». Белый цвет с низкой цветовой температурой выглядит красновато-белым. Белый цвет с высокой цветовой температурой выглядит синевато-белым.

Функция доступна с помощью пульта ДУ.

Выбор следующих режимов мощности лампы проектора.

• Норм.: Полная мощность лампы.

• Экономичный: Подавляет системный шум и снижает

энергопотребление лампы до 30 %.

• SmartEco: Подавляет системный шум и снижает энергопотребление

лампы на 70%.

Если выбран режим Экономичный или SmartEco, уменьшается мощность светового потока, что приводит к снижению яркости проецируемого изображения.

Подробнее см. Настройка Мощность лампы.

Функции меню

Дополнит…

Высокая яркость

Низкая контрастность

Низкая яркость

Высокая контрастность

1,6

1,8 2,0 2,1 2,2 2,3 2,4 2,6 2,8

• Выбор гаммы

Гамма означает соотношение между входным сигналом и яркостью изображения.

• 1,6/1,8/2,0/2,1/BenQ: Выберите эти значения по вашим

предпочтениям.

• 2,2/2,3: Увеличивает средний уровень яркости изображения.

Идеально подходит для освещенных помещений, зала совещаний или гостиной.

• 2,4: Подходит для просмотра фильмов в темном помещении.

• 2,6/2,8: Больше всего подходит для просмотра фильмов, в которых

много темных сцен.

• Brilliant Color

Данная функция использует новый алгоритм обработки цвета и улучшения на уровне системы для повышения яркости, одновременно обеспечивая более яркие и реалистичные цвета. Она позволяет увеличить яркость для полутонов более чем на 50 %, обеспечивая, таким образом, более реалистичное воспроизведение цвета. Для получения изображения такого качества, выберите Вкл.. При выборе Выкл. отключается Brilliant Color, при этом становится доступной функция Температура цвета.

• Настройка температуры цвета

Позволяет вручную настроить предварительно заданные режимы цветовой температуры:

1. Нажмите OK для отображения окна Настройка температуры цвета.

2. Нажмите / для выбора соответствующих пунктов, где требуются изменения, и используйте / для изменения значений.

• Усил. кр./Усил. зел./Усил. син.: Регулирует уровень контрастности

красного, зеленого и синего.

• Смещ. кр./Смещ. зел./Смещ. син.: Регулирует уровень яркости

красного, зеленого и синего.

3. По завершении нажмите BACK (НАЗАД) для сохранения изменений ивыхода.

Функция доступна с помощью пульта ДУ.

Функции меню

• Управление цветом

Кр.

Желт. Зел.

Голубой

Пурпурный

Синий

В большинстве случаев управление цветом не требуется, например, в классе, в переговорной комнате или в гостиной, где свет не выключается, или там, где через окно проникает дневной свет.

Функция управления цветом может понадобиться только в случае установки на постоянной основе с регулируемым уровнем освещения, например, в помещении для заседаний, лекционных залах или домашних кинотеатрах. Функция управления цветом обеспечивает возможность точной регулировки для более достоверного воспроизведения цвета.

Правильная настройка цвета может быть обеспечена только в условиях регулируемого освещения. Используйте колориметр (измеритель цветового излучения) и комплект подходящих изображений для оценки воспроизводимости цвета. Эти инструменты не входят в комплект поставки проектора, но поставщика проектора может предоставить необходимые рекомендации или услуги специалиста по настройке.

Функция Управление цветом обеспечивает возможность настройки шести диапазонов цвета (RGBCMY). Можно выбрать любой из них для настройки диапазона и насыщенности цвета.

1. Нажмите OK для отображения окна Управление цветом.

2. Выберите Основной цвет и используйте / для выбора цвета из Кр., Зел., Синий, Голубой, Пурпурный, и Желт..

3. Нажмите для выбора Оттенок и используйте / , чтобы задать диапазон. При увеличении диапазона в него добавляются цвета, включающие большую пропорцию двух соседних цветов.

Дополнит… (Продолжение)

На рисунке показано соотношение цветов между собой.

Например, при выборе Кр. и установке его диапазона на 0, выбирается только чистый красный цвет. При увеличении его диапазона, добавится красный цвет с добавлением желтого и пурпурного.

4. Нажмите для выбора Насыщенность* и используйте / для изменения значений. Любое изменение становится видимым на изображении сразу же. Например, при выборе Кр. и установке его значения на 0, это изменение затронет только чистый красный цвет.

5. Нажмите для выбора Усиление и используйте / для изменения значений. Это изменение затронет уровень контрастности выбранного основного цвета. Любое изменение становится видимым на изображении сразу же.

6. Повторяйте шаги 2 – 5, пока все необходимые настройки не будут заданы.

7. По завершении нажмите BACK (НАЗАД) для сохранения изменений ивыхода.

*Для насыщенности

Это количество данного цвета на изображении. Меньшие значения соответствуют менее насыщенным цветам; при установке значения 0 этот цвет полностью удаляется из изображения. При очень высоком уровне насыщенности этот цвет будет преобладать и выглядеть неестественно.

Функция доступна с помощью пульта ДУ.

Функции меню

• Подавление шума

Снижает электрические помехи, вызванные другими мультимедийными устройствами. Чем выше значение, тем меньше уровень шума.

• Быстрый режим

Снижает задержку кадров. Задержка между выходным и входным

Дополнит… (Продолжение)

сигналом будет сведена к минимуму.

Для использования данной функции выберите сигнал HDMI 1080p/60 Гц. Во время работы Формат будет установлен в режим Авто, а для

Настройка нераб.обл будет установлено значение 0.

• Режим Кино

Повышает качество изображения при проецировании композитного изображения с диска DVD или Blu-ray с фильмом. При выборе Выкл. функция отключается.

Все настройки для Режим изображения (включая предварительно заданные режимы и User (Пользователь)) будут восстановлены до заводских значений.

Сброс тек. режима изобр.

1. Нажмите OK. Появится сообщение о подтверждении.

2. Используйте / для выбора Сброс и нажмите OK. Для режима изображения будут восстановлены заводские настройки.

3. Повторите шаги 1 и 2, чтобы восстановить заводские настройки для других режимов изображения.

Меню Настр.звука

Подпункт меню Функции и их описание

• Режим эфф.

Функция Реж. звука использует технологию улучшения качества звука, основанную на алгоритмах Waves для достижения наивысшего качества высоких и низких частота, а также обеспечивает полный эффект присутствия при просмотре кинофильмов. Предусмотрены следующие

Стандарт, Кино, Музыка,

Реж. звука

Отключение звука

Громкость

предварительно заданные звуковые режимы: Спорт, Игра, и Пользователь.

Режим Пользователь позволяет осуществлять утонченную настройку звука под индивидуального пользователя. При выборе режима

Пользователь можно выполнить настройки вручную с помощью функции Пользов. эквал-р.

Если функция Отключение звука включена, то изменение Реж. звука

отключит функцию Отключение звука.

• Пользов. эквал-р

Выбор частотного диапазона (100 Гц, 300 Гц,1 кГц, 3 кГц и 10 кГц) для настройки уровня согласно своим предпочтениям. Сделанные здесь настройки определяют режим Пользователь.

При выборе Вкл. временно отключается звук встроенного динамика проектора или звук с выходного аудиоразъема.

Для восстановления звука выберите Выкл..

Функция доступна с помощью пульта ДУ.

Если функция Отключение звука включена, то изменение Отключение

звука отключит функцию Отключение звука.

Функция доступна с помощью пульта ДУ.

Функции меню

Звук вкл./выкл.

Изображение 15:9

Изображение 4:3

Изображение 16:9

Изображение 4:3

Изображени

Изображение в формате Letter Box

пит.

Сброс настроек звука

Задает Вкл. или Выкл. для звука вкл./выкл. питания.

Звук вкл./выкл. пит. можно настроить только здесь. Отключение звука

или изменение уровня громкости не влияет на Звук вкл./выкл. пит..

Все настройки, выполненные в меню Настр.звука, восстанавливаются до заводских значений.

Меню Дисплей

Подпункт меню Функции и их описание

Собственное разрешение дисплея проектора соответствует формату 16:9. Эту функцию можно использовать для вывода проецируемого единорога в разных форматах.

На рисунках ниже черные участки обозначают неактивную область, а белые – активную область.

• Авто

Пропорционально изменяет масштаб изображения в соответствии с исходным разрешением проектора (ширина по горизонтали или по вертикали). Это позволяет максимально эффективно использовать экран и сохранить формат изображения.

• 4:3

Масштабирование изображения производится так, что оно воспроизводится в центре экрана в формате 4:3.

Формат

• 16:9

Масштабирование изображения производится так, что оно воспроизводится в центре экрана в формате 16:9.

• Шир.

Растягивание изображения по горизонтали для соответствия ширине экрана. Высота изображения при этом не меняется..

• Формат Letter box

Устанавливает размер изображения в соответствии с исходным разрешением в ширину по горизонтали и изменяет высоту изображения на 3/4 ширины проекции. Высота изображения становится больше высоты экрана. Верхний и нижний край изображения обрезаются. Это подходит для содержимого в формате Letter Box (с черными полосами сверху и снизу).

Функции меню

Цвет стены

Полож. изобр.

Настройка нераб.обл

Наст. ПК и компоненты YPbPr

Включите данную функцию для корректировки цвета проецируемого изображения в тех случаях, когда поверхность отображения не является белой. Выберите цвет, который наиболее похож на поверхность проецирования. Светло-желтый, Розовый, Светло-зеленый, или Синий.

Вывод окна Полож. изобр.. Для изменения положения проецируемого изображения можно использовать кнопки со стрелками на проекторе или пульте ДУ.

Значения, отображаемые в нижней части окна, изменяются при каждом нажатии кнопки.

Данная функция доступна только при выбранном сигнале PC.

Скрывает плохое качество изображения в углах.

Чем больше значение, тем большая часть изображения скрывается; при этом изображение по-прежнему занимает весь экран без нарушения геометрической формы. При настройке 0 отображается 100% изображения.

• Размер по горизонт.

Регулировка ширины изображения по горизонтали.

Данная функция доступна только если выбран сигнал Компонент или PC.

• Фаза

Регулировка фазы синхронизации для уменьшения искажения изображения.

Данная функция доступна только если выбран сигнал Компонент или PC.

• Авто

Автоматическая настройка фазы и частоты.

Данная функция доступна только при выбранном сигнале PC.

Функции меню

Во время просмотра трехмерного содержимого:

• Изображение может казаться смещенным, но это не является неисправностью изделия.

• Делайте соответствующие перерывы.

• Прекратите просмотр, если чувствуете усталость или дискомфорт.

• Соблюдайте расстояние до экрана, равное приблизительно трем его высотам.

Следующие функции улучшают просмотр трехмерного содержимого.

• Режим 3D

Если функция включена:

• Уровень яркости проецируемого изображения уменьшается.

• Режим изображения нельзя настроить.

• Трапецеидальность можно настроить только в ограниченных пределах.

• Синхр. 3D инв.

Эти функции доступны с помощью пульта ДУ.

Функции меню

Меню НАСТРОЙКИ СИСТЕМЫ: Основные

Подпункт меню Функции и их описание

Язык

Выбор языка экранных меню.

Цвет фона

Начальный экран

Полож. проектора

Автооткл.

Прямое включение питания

Настройки меню

Переим.источ.

Авт. ист-к

Установка цвета фона при отсутствии сигнала на проекторе.

Выбор экранной заставки при включении проектора. Можно выбрать экран с логотипом BenQ экран, Синий или Черный.

местоположения.

Отключение проецирования при отсутствии сигнала в течение продолжительного времени.

Подробнее см. Настройка Автооткл.. Если для функции выбрано значение Вкл., проектор будет

включаться автоматически при подаче питания через кабель. Если для функции выбрано значение Выкл., проектор нужно включать

нажатием на проекторе или на пульте ДУ.

• Тип меню

Переключение на экранное меню Базовый.

• Положение меню

Определяет положение экранного меню.

• Время вывода меню

Выбор времени отображения экранного меню после последнего нажатия кнопки.

• Напом. о пустом экране

Задает, будет ли проектор выводить напоминающее сообщение, когда изображение скрыто.

Переименование текущего входного источника. В окне Переим.источ. используйте / / / , чтобы выбрать

символы для названия По завершении нажмите OK для сохранения изменений. Проектор будет автоматически искать источники входного сигнала. Выберите Вкл., чтобы проектор начал сканирование входных

источников для поиска сигнала. Если для данной функции выбрано значение Выкл., то проектор выбирает последний использовавшийся входной источник.

Функции меню

Меню НАСТРОЙКИ СИСТЕМЫ: Дополнит.

В обе стороны

Включение и выключение как подключенного устройства так и проектора приведет к обоюдному включению/выключению.

От проектора

При включении/выключении проектора подключенное устройство также будет включено/отключено.

От устройства

При включении/выключении подключенного устройства проектор также будет включен/ отключен.

Подпункт меню Функции и их описание

• Сброс таймера лампы

Настройки лампы

Настройка HDMI

• Таймер лампы

Выберите для запоминания продолжительности наработки лампы (в часах), которая автоматически рассчитывается с помощью встроенного таймера.

Общее (суммарное) количество часов работы лампы = 2,0 x (колво часов в режиме Норм.) + 1,4 x (кол-во часов в режиме Экономичный) + 1,0 x (кол-во часов в режиме SmartEco)

• Диапазон HDMI

Выберите подходящий цветовой диапазон RGB для обеспечения более точной цветопередачи.

• Авто: Автоматически подбирает подходящий диапазон цветов

для входящего сигнала HDMI.

• Весь : Использует весь диапазон RGB 0-255.

• Ограничено: Использует ограниченный диапазон RGB 16-235.

Диапазон HDMI присутствует, только если выбран сигнал HDMI.

• CEC

Если с помощью HDMI кабеля подключить к проектору HDMI устройство, совместимое с CEC, то при включении этого устройства проектор будет автоматически включаться, а при отключении проектора HDMI устройство, совместимое с CEC, будет автоматически отключаться. Для управления устройствами HDMI CEC можно использовать пульт ДУ проектора. Подробнее см. пункт 17 на стр. 10.

• Вкл. пит. - подсоединенное устр-во/Выкл. пит. -

подсоединенное устр-во

При подключении устройства HDMI, совместимого с CEC, к проектору с мощью кабеля HDMI, Вы можете выбрать схему включения/выключения устройства и проектора.

Функции меню

Скорость передачи

Тестовый образец

Быстрое охлаждение

Режим большой высоты

Пароль

Блокировка кнопок

Задает скорость передачи данных, соответствующую параметрам компьютера, для подключения проектора с помощью кабеля RS-232 или загрузки встроенного ПО. Эта функция может использоваться только квалифицированными специалистами по обслуживанию.

При выборе Вкл. время охлаждения проектора сокращается со стандартных 90 с до приблизительно 15 с.

Режим предназначен для работы на большой высоте над уровнем моря или при высокой температуре. Используйте функцию при эксплуатации устройства на высоте 1500 – 3000 м над уровнем моря и при температуре 0 – 35 °C.

Не используйте эту функцию, если высота над уровнем моря составляет 0 – 1500 м, а температура окружающей среды составляет 0 – 35°C. Если использовать режим в таких условиях, произойдет переохлаждение проектора.

При эксплуатации в режиме Режим большой высоты возможно повышение уровня рабочего шума, связанное с увеличением оборотов вентилятора для обеспечения надлежащего охлаждения и функционирования системы.

При эксплуатации проектора в других тяжелых условиях (отличных от вышеуказанных) возможно автоматическое отключение проектора, обеспечивающее его защиту от перегрева. В подобных случаях для устранения таких выключений рекомендуется также устанавливать Режим большой высоты. Однако это не означает, что данный проектор можно эксплуатировать абсолютно в любых жестких условиях окружающей среды.

В целях защиты и для предотвращения несанкционированного использования можно настроить защиту проектора паролем. Подробнее см. Защита паролем.

• Изменить пароль

Перед изменением производится запрос действующего пароля.

• Блокировка при включении

Ограничивает использование проектора, обеспечивая доступ только при вводе пароля.

С помощью блокировки кнопок управления на проекторе можно предотвратить случайное изменение настроек проектора (например, детьми).

При выборе Вкл. для включения данной функции кнопки на проекторе не будут работать, за исключением POWER (Питание).

Для разблокирования кнопок нажмите и удерживайте в течение 3 секунд кнопку на проекторе.

Функции меню

Индикатор

При выборе Вкл., все индикаторы на проекторе будут работать нормально. Подробную информацию см. в разделе Индикаторы.

При выборе Выкл., индикаторы ( , , ) выключаются

после включения проектора и вывода начального экрана. Но если проектор не работает надлежащим образом, индикаторы будут гореть или мигать, что указывает на наличие проблемы. Также см. подробную информацию в разделе Индикаторы.

Возврат к исходным заводским настройкам.

Сброс всех настроек

ISF

Калибровочное меню ISF защищено паролем, и доступ к нему могут получить только авторизованные калибровщики. Видеокалибровка по стандартам ISF (Imaging Science Foundation) была тщательно разработана с учетом принятых в промышленности стандартов для оптимального воспроизведения видео и включает программу обучения для технических специалистов и монтажников, которые используют эти стандарты для получения оптимального качества изображения с устройств воспроизведения видео BenQ. Поэтому рекомендуется, чтобы калибровка и настройка были выполнены сертифицированными по ISF специалистами по установке.

Для получения подробной информации зайдите на сайт www.imagingscience.com или обратитесь по месту приобретения проектора.

Меню Информация

Подпункт меню Функции и их описание

Источник

Режим изображения

Разрешение

Отображение текущего источника сигнала.

Отображение текущего режима изображения в меню Изображение.

Отображение исходного разрешения входного сигнала.

Система цвета

Срок службы лампы

Формат 3D

Версия встроенного ПО

Некоторая информация предоставляется только при использовании определенных источников входных сигналов.

Функции меню

Отображение входного формата системы.

Показывает наработку лампы в часах.

Отображение текущего режима 3D. Присутствует только при включенной функции Режим 3D.

Отображение версии встроенного ПО.

Дополн. Структура экранного меню

Экранные меню отличаются в зависимости от типа выбранного входного сигнала.

Главное меню Подпункт меню Параметры

Режим изображения Bright/Vivid/Cinema/Game/Game (Bright)/User/3D/ISF Night/ISF Day

Загр. настройки из Переим.поль.реж.

Выбор гаммы 1.6/1.8/2.0/2.1/2.2/2.3/2.4/2.6/2.8/BenQ Brilliant Color Вкл./Выкл. Настройка

температуры цвета

Управление цветом

Подавление шума 0-31 Быстрый режим Вкл./Выкл. Режим Кино Вкл./Выкл.

Режим эфф.

Пользов. эквал-р 100 Гц/300 Гц/1 кГц/3 кГц/10 кГц

Размер по горизонт. Фаза Авто

Режим 3D

Синхр. 3D инв. Инвертировать

Усил. кр./Усил. зел./Усил. син./Смещ. кр./ Смещ. зел./Смещ. син.

Основной цвет/Оттенок/Насыщенность/ Усиление

Стандарт/Кино/Музыка/Игра/Спорт/ Пользователь

Выкл./Светло-желтый/Розовый/Светлозеленый/Синий

Авто/Откл. 3D/Черед. кадров/Упаковка кадров/Верхнее/нижнее/Совмещ. по гор.


Настр.звука

Дисплей

Упр. польз. реж.

Яркость 0–100 Контрастность 0–100 Цвет 0–100 Тон 0–100 Резкость 0-15 Температура цвета Норм./Холодн./Без коррекции/Тепл. Мощность лампы Норм./Экономичный/SmartEco

Дополнит…

Сброс тек. режима изобр. Сброс/Отмена

Реж. звука

Отключение звука Вкл./Выкл.

Громкость 0-20 Звук вкл./выкл. пит. Вкл./Выкл. Сброс настроек звука Сброс/Отмена Формат Авто/4:3/16:9/Шир./Формат Letter box

Цвет стены

Полож. изобр.

Настройка нераб.обл 0/1/2/3

Наст. ПК и компоненты YPbPr

Функции меню

НАСТРОЙКИ СИСТЕМЫ: Основные

НАСТРОЙКИ СИСТЕМЫ: Дополнит.

Информация

Язык

Цвет фона Черный/Синий/Фиолетовый

Начальный экран BenQ/Черный/Синий

Полож. проектора

Автооткл.

Прямое включение питания Вкл./Выкл.

Тип меню Базовый/Дополн.

Настройки меню

Переим.источ. Авт. ист-к Вкл./Выкл.

Настройки лампы

Настройка HDMI

Скорость передачи 9600/14400/19200/38400/57600/115200 Тестовый образец Вкл./Выкл. Быстрое охлаждение Вкл./Выкл. Режим большой высоты Вкл./Выкл.

Пароль

Блокировка кнопок Вкл./Выкл. Индикатор Вкл./Выкл. Сброс всех настроек Сброс/Отмена ISF (ввод пароля) Источник Режим изображения Разрешение Система цвета Срок службы лампы Формат 3D Версия встроенного ПО

Положение меню

Время вывода меню 5 с/10 с/15 с/20 с/25 с/30 с/Пост. вкл Напом. о пустом экране Вкл./выкл.

Сброс таймера лампы Сброс/Отмена Таймер лампы Диапазон HDMI Авто/Весь /Ограничено CEC Вкл./Выкл. Вкл. пит. -

подсоединенное устрво

Выкл. пит. подсоединенное устрво

Изменить пароль Блокировка при

включении

Спереди/Спер. потолок/Сзади/Сзади потолок

Отключено/5 мин/10 мин/15 мин/20 мин/ 25 мин/30 мин

В центре/Вверху слева/Вверху справа/ Внизу справа/Внизу слева

Выкл./В обе стороны/От проектора/ От устройства

Вкл./Выкл. (ввод текущего пароля)

Функции меню

Обслуживание

Уход за проектором

Данный проектор не требует значительного обслуживания. Единственное, что необходимо регулярно выполнять - это чистка объектива.

Запрещается снимать какие-либо детали проектора, кроме лампы. Если проектор не работает надлежащим образом, обратитесь к своему продавцу или в местный центр по обслуживанию клиентов.

Чистка объектива

В случае появления на поверхности объектива пыли или грязи выполните чистку. Перед очисткой проектора отключите его соответствующим образом (см. Выключение

проектора), отсоедините кабель питания и дайте ему полностью остыть.

• Для очистки от пыли используйте сжатый воздух.

• В случае появления грязи или пятен очистите поверхность с помощью бумаги для чистки объектива и аккуратно протрите мягкой тканью, пропитанной чистящим средством для объектива.

• Никогда не используйте абразивные материалы, щелочные или кислотные очистители, абразивную пасту или такие летучие растворители как спирт, бензин или инсектициды. Использование таких материалов или продолжительный контакт с резиной или винилом может привести к повреждению поверхности проектора и материала корпуса.

Никогда не касайтесь объектива пальцами и не трите его абразивными материалами. Даже бумажные полотенца могут повредить покрытие объектива. Всегда используйте только специальные щетки для очистки фотообъективов, тканевые салфетки и чистящие средства. Не пытайтесь чистить объектив если проектор включен или горячий после предыдущего использования.

Чистка корпуса проектора

Перед очисткой проектора отключите его соответствующим образом (см. Выключение

проектора), отсоедините кабель питания и дайте ему полностью остыть.

• Для удаления загрязнений или пыли необходимо протирать корпус мягкой сухой безворсовой тканью.

• Для очистки от присохшей грязи или пятен смочите мягкую ткань водой или нейтральным моющим средством. и протрите корпус.

Запрещается использовать воск, спирт, бензин, растворитель и другие химические моющие средства. Это может привести к повреждению корпуса.

Хранение проектора

При необходимости длительного хранения проектора соблюдайте следующее:

• Убедитесь, что температура и влажность в месте хранения соответствуют рекомендациям для данного проектора. Информацию о диапазоне температур можно найти в разделе Технические характеристики или получить у поставщика.

• Уберите ножки регулятора наклона.

• Извлеките элементы питания из пульта ДУ.

• Упакуйте проектор в оригинальную или аналогичную упаковку.

Транспортировка проектора

Рекомендуется осуществлять транспортировку проектора в оригинальной заводской или аналогичной упаковке.

Обслуживание

Сведения о лампе

Данные о времени работы лампы

Во время работы проектора продолжительность наработки лампы (в часах) автоматически рассчитывается с помощью встроенного таймера.

Общее (суммарное) количество часов работы лампы = 2,0 x (кол-во часов в режиме

Норм.) + 1,4 x (кол-во часов в режиме Экономичный) + 1,0 x (кол-во часов в режиме SmartEco)

Для получения данных о времени работы лампы (в часах):

1. Нажмите MENU (МЕНЮ), затем воспользуйтесь кнопками ( ///), чтобы выбрать Информация (в меню Базовый) или Настр.

2. На экране появится информация Срок службы лампы.

3. Нажмите BACK (НАЗАД) для выхода.

или

1. В меню Дополн. нажмите MENU (МЕНЮ), затем с помощью стрелок ( ///) выберите НАСТРОЙКИ СИСТЕМЫ: Дополнит.

2. Нажмите OK для отображения окна Настройки лампы.

3. Нажмите , чтобы выбрать Таймер лампы, затем нажмите OK, на экране появится Таймер лампы информация.

4. Нажмите BACK (НАЗАД) для выхода.

Продление срока службы лампы

> Информация (в меню Дополн.).

> Настройки лампы.

Лампа является расходным материалом. Чтобы максимально продлить срок службы лампы, можно выполнить следующие настройки в экранном меню Дополн..

Подробная информация по переходу в экранное меню Дополн. представлена здесь: 25.

Настройка Мощность лампы

Работа проектора в режиме Экономичный или SmartEco позволяет продлить срок службы лампы.

Режим лампы Описание

Норм. Экономичный

SmartEco

Экономичный позволяет снизить уровень шумов в системе и сократить

энергопотребление на 20 %. Работа в режиме SmartEco позволяет с низить уровень шумов в системе и сократить энергопотребление лампы на 70 %. Если выбран режим Экономичный или SmartEco, уменьшается мощность светового потока, что приводит к снижению яркости проецируемого изображения.

1. В экранном меню Дополн., перейдите в Изображение > Мощность лампы.

2. Нажмите OK для отображения окна Мощность лампы.

3. Нажмите / , чтобы выбрать режим, затем OK, чтобы сохранить изменения и выйти.

100% яркости лампы Экономит до 30% потребляемой лампой энергии Экономит до 70% потребляемой лампой энергии, в зависимости от яркости

воспроизводимого материала

Обслуживание

Настройка Автооткл.

Закажите лампу на замену

Лампа>XXXX ч

Закажите лампу на www.benq.com

Скоро потребуется замена лампы

Лампа>XXXX ч

Закажите лампу на www.benq.com

Замените лампу сейчас

Лампа>XXXX ч

Закажите лампу на www.benq.com

Превышен срок службы лампы

Срок эксплуатации лампы

Замените лампу (см. рук-во польз.)

Сброс таймера лампы

Закажите лампу на www.benq.com

При использовании данной функции происходит автоматическое выключение проектора при отсутствии входного сигнала в течение заданного периода времени.

1. В экранном меню Дополн., перейдите в НАСТРОЙКИ СИСТЕМЫ: Основные > Автооткл..

2. Нажмите / для выбора временного интервала. Если предварительно заданные интервалы времени не подходят для презентации, выберите Отключено. В этом случае проектор не отключится автоматически через определенное время.

3. По завершении нажмите BACK (НАЗАД) для сохранения изменений и выхода.

Срок замены лампы

Если индикатор лампы загорелся красным или появилось сообщение о рекомендуемом времени замены лампы, необходимо установить новую лампу или обратиться к поставщику. Использование старой лампы может вызвать нарушение нормальной работы проектора, кроме того (хоть и в достаточно редких случаях) это может привести к взрыву лампы. При необходимости замены лампы посетите веб-сайт http://www.BenQ.com.

Индикаторы лампы и температуры загораются при перегреве лампы. Выключите проектор и оставьте для охлаждения на 45 минут. Если после включения питания индикатор лампы или температуры по-прежнему горит, обратитесь к поставщику. Подробнее см.

Индикаторы.

Замените лампу после вывода данных предупреждающих сообщений о смене лампы.

На рисунках ниже приведены примеры сообщений, которые можно найти в меню Базовый. Они представлены только для справки и могут отличаться от фактических сообщений и выбранного типа меню.

Состояние Сообщение

Для обеспечения оптимальной работы установите новую лампу. Если проектор обычно работает в режиме Экономичный (см. раздел Данные о времени работы

лампы), то можно продолжать работу до

появления следующего предупреждения о наработке лампы.

Нажмите OK, чтобы скрыть сообщение. Настоятельно рекомендуется заменить

лампу на этом этапе. Лампа является расходным материалом. Яркость лампы со временем уменьшается. Это нормальное явление. В случае значительного снижения яркости лампу можно заменить.

Нажмите OK, чтобы скрыть сообщение.

Для продолжения нормальной работы проектора данную лампу НЕОБХОДИМО заменить.

Нажмите OK, чтобы скрыть сообщение.

«XXXX» в указанных выше сообщениях – это цифры, которые отличаются в зависимости от модели.

Обслуживание

Замена лампы

• Во избежание поражения электрическим током перед заменой лампы обязательно выключите проектор и отсоедините кабель питания.

• Во избежание сильных ожогов дайте проектору остыть в течение как минимум 45 мин перед заменой лампы.

• Во избежание порезов, а также во избежание повреждения внутренних деталей проектора соблюдайте предельную осторожность, удаляя острые осколки стекла разбившейся лампы.

• Во избежание травм и для предотвращения ухудшения качества изображения не прикасайтесь к пустому отсеку лампы, когда лампа извлечена, чтобы не задеть объектив.

• Лампа содержит ртуть. Ознакомьтесь с местными правилами утилизации опасных отходов и соблюдайте их при утилизации использованных ламп.

• Для бесперебойной работы проектора рекомендуется приобрести соответствующую запасную лампу на замену.

• При замене лампы на проекторе, установленном под потолком, во избежание травмы в результате попадания осколков лампы в глаза, убедитесь, что никто не находится внизу.

• Убедитесь в хорошей вентиляции вблизи разбитой лампы. Рекомендуется использовать респираторы, защитные очки или лицевой щиток, а также использовать такую спецодежду, как перчатки.

1. Выключите проектор и извлеките вилку питания из розетки. Если лампа горячая, то во избежание ожогов подождите приблизительно 45 минут, пока лампа остынет.

2. Ослабьте винты крепления крышки лампы в верхней части проектора, до тех пор, пока крышка лампы не ослабнет.

3. Снимите крышку лампы с проектора.

4. Снимите прозрачную защитную пленку.

• Не включайте питание при снятой крышке лампы.

• Избегайте попадания конечностей между лампой и проектором, так как острые углы внутри проектора могут стать причиной травм.

5. Отключите разъем лампы от проектора, как показано на рисунке.

6. Ослабьте винт крепления лампы.

7. Поднимите ручку в вертикальное положение.

Обслуживание

8. С помощью ручки медленно извлеките лампу из

проектора.

• При слишком быстром извлечении лампа может разбиться, и осколки попадут внутрь проектора.

• Не оставляйте лампу в местах возможного попадания воды или в местах, доступных детям, а также рядом с легко воспламеняющимися материалами.

• После извлечения лампы не касайтесь внутренних деталей проектора. Прикосновение к оптическим компонентам внутри проектора может привести к появлению цветных пятен и искажению проецируемого изображения.

9. Как показано на рисунке, опустите новую лампу.

10.Установите на место подключения к лампе.

11. Затяните винт крепления лампы.

12.Убедитесь, что ручка находится полностью в горизонтальном положении и зафиксирована.

• Незатянутый винт - это ненадежное соединение, которое может привести к нарушению нормальной работы проектора.

• Не затягивайте винт слишком сильно.

13.Нанесите прозрачную защитную пленку обратно.

14.Установите крышку лампы на проектор.

15.Затяните винты крепления крышки лампы.

• Не затягивайте винт слишком сильно.

Обслуживание

16.Подключите питание и запустите проектор.

17.После появления начального логотипа выполните сброс таймера лампы с помощью экранного меню.

• В экранном меню Дополн. перейдите в НАСТРОЙКИ СИСТЕМЫ: Дополнит. > Настройки лампы > Сброс таймера лампы, и выберите Сброс.

• При отсутствии подключенного к проектору сигнала в экранном меню перейдите в Базовый перейдите в Сброс таймера лампы и выберите Сброс. При наличии подключенных сигналов перейдите в меню Настр. > Сброс таймера лампы, и выберите Сброс.

Не следует выполнять сброс, если лампа не новая или не была заменена – это может привести кповреждению.

Будет выведено сообщение «Сброс выполнен успешно» с уведомлением о том, что таймер лампы сброшен на «0».

Индикаторы

На состояние проектора указывают три индикатора. Ознакомьтесь со следующей информацией об индикаторах. При наличии проблем выключите проектор и обратитесь

кпоставщику.

Световой индикатор

Оранжевый Выкл. Выкл.

Зел.

Мигание

Зел. Выкл. Выкл.

Оранжевый

Мигание

Кр.

Мигание

Зел. Выкл. Кр.

Кр. Выкл. Кр. Зел. Выкл. Выкл. Зел. Зел. Зел.

Выкл. Выкл. Кр.

Выкл. Выкл.

Кр. Кр. Выкл.

Выкл. Выкл.

Кр.

Мигание

Кр.

Мигание

Кр.

Мигание

Состояние и описание

Индикация питания

Режим ожидания

Включение питания

Нормальная работа

Обычное охлаждение при выключении питания

Загрузка

Ошибка запуска CW Ошибка сброса блока масштабного преобразователя. Режим приработки включен Режим приработки выключен

Индикация лампы

Ошибка лампы 1 при обычном режиме работы

Лампа не загорается

Индикация температуры

Ошибка вентилятора 1 (скорость вращения вентилятора ±25 % от требуемой скорости).

Обслуживание

Кр.

Кр. Зел. Выкл.

Кр.

Мигание

Кр.

Мигание

Кр.

Мигание

Кр.

Мигание

Зел. Кр. Выкл.

Зел.

Зел. Зел. Выкл.

Зел.

Мигание

Зел.

Мигание

Зел.

Мигание

Зел.

Мигание

Кр.

Мигание

Зел.

Мигание

Кр. Выкл.

Кр.

Мигание

Зел. Выкл.

Зел.

Мигание

Кр.

Мигание

Зел.

Мигание

Кр. Выкл.

Кр.

Мигание

Зел. Выкл.

Зел.

Мигание

Выкл.

Ошибка вентилятора 2 (скорость вращения вентилятора ±25 % от требуемой скорости). Ошибка вентилятора 3 (скорость вращения вентилятора ±25 % от требуемой скорости). Ошибка вентилятора 4 (скорость вращения вентилятора ±25 % от требуемой скорости). Ошибка вентилятора 5 (скорость вращения вентилятора ±25 % от требуемой скорости). Ошибка вентилятора 6 (скорость вращения вентилятора ±25 % от требуемой скорости). Ошибка вентилятора 7 (скорость вращения вентилятора ±25 % от требуемой скорости). Ошибка вентилятора 8 (скорость вращения вентилятора ±25 % от требуемой скорости). Ошибка температуры 1 (превышение предельной температуры)

Ошибка термодатчика 1, откр.

Ошибка термодатчика 1, коротк.

Ошибка соединения IC #1 I2C, температура

Ошибка температуры 2 (превышение предельной температуры)

Ошибка термодатчика 2, обрыв

Ошибка термодатчика 2, короткое замыкание

Ошибка соединения тепловой ИС #2 I2C

Обслуживание

Поиск и устранение неисправностей

Проблема Причина Способ устранения

Подключите шнур питания к разъему питания на задней панели проекторе и вставьте вилку шнура питания в розетку. Если розетка оснащена выключателем, убедитесь, что он замкнут.

Дождитесь окончания процесса охлаждения.

Правильно установите крышку лампы.

Включите источник видеосигнала и проверьте подключение сигнального кабеля.

Проверьте подключение.

Выберите соответствующий источник с помощью кнопки SOURCE (ИСТОЧНИК) на проекторе или пульте ДУ.

Правильно подключите кабели к соответствующим терминалам.

Настройте фокус объектива регулятором фокуса.

Отрегулируйте угол и направление проецирования, а также высоту, при необходимости.

Уберите препятствие.

Займите положение в пределах 8 м (26,2 фута) от проектора.

Зарядите трехмерные очки.

Задайте соответствующие настройки вменю 3D.

Используйте диск Blu-ray Disc и повторите попытку.

Выберите соответствующий источник с помощью кнопки SOURCE (ИСТОЧНИК) на проекторе или пульте ДУ.

Проектор не включается.

Отсутствует изображение.

Изображение неустойчиво.

Изображение нечеткое.

Не работает пульт ДУ.

Трехмерное содержимое не выводится должным образом

Питание от сети не поступает.

Попытка включения проектора во время охлаждения.

Крышка лампы неправильно подсоединена.

Источник видеосигнала не включен или подключен неверно.

Неправильное подключение проектора к источнику входного сигнала.

Неверно выбран входной сигнал.

Соединительные к абели недостаточно хорошо подсоединены к проектору или источнику сигнала.

Неправильно сфокусирован объектив проектора.

Неправильное взаимное расположение проектора иэкрана.

Крышка объектива закрыта. Снимите крышку объектива.

Разряжены элементы питания. Замените элементы питания.

Между пультом ДУ и проектором имеется препятствие.

Вы находитесь далеко от проектора.

В трехмерных очках разрядилась батарея.

на проекторе или пульте ДУ 3D не заданы должным образом.

Диск Blu-ray имеет формат, отличный от 3D.

Неверно выбран входной сигнал.

Обслуживание

Технические характеристики

Технические характеристики проектора

Все характеристики могут быть изменены без уведомления.

Оптические характеристики

Разрешение

1920 (Г) x 1080 (В)

Проекционная система

Система Single-chip DLP

Объектив, фокусное расстояние

F = 2,6 – 2,78 мм, f = 10,2 – 12,24 мм

Лампа

Лампа 240 Вт

™

Электрические характеристики

Питание

100–240 В, 4,0 A, 50–60 Гц перем. тока (автомат)

Энергопотребление

375 Вт (макс.); 0,5 Вт (в режиме ожидания)

Механические характеристики

Масса

3,6 кг (7,94 фунта)

Входы

Вход компьютера

Вход RGB

15-контактный D-sub (гнездо) x 1

Вход видеосигнала

Вход сигнала SD/HDTV

Цифровой – HDMI x 1; HDMI/MHL x 1

Вход аудиосигнала

Аудиовход

Аудиоразъем ПК x 1

Порты USB (тип-A x 1; мини B x 1)

Требования к окружающей среде

Рабочая температура

0°C–40°C на уровне моря

Относительная влажность при эксплуатации

10–90 % (при отсутствии конденсации)

Высота над уровнем моря при эксплуатации

0–1499 м при температуре 0–35 °C 1500–3000 м при температуре 0–30 °C (при включенном режиме высокогорья)

Выходы

Динамик

(Стерео) 10 Вт x 2

Аудиовыход

Аудиоразъем ПК x 1

Управление

Управление через последовательный порт RS-232

9 контактов x 1 ИК-приемник x 2 12 В пост. тока (макс. 0,5 А) x 1

Обслуживание

Габаритные размеры

Единицы измерения: мм

277

380,5

121,7

Винты для потолочного монтажа: M4

(макс. L = 25 мм; мин. L = 20 мм)

Единицы измерения: мм

380,5 мм x 277 мм x 121,7 мм (W x D x H)

Потолочный монтаж

122.14 160

132.9

46/11

285.96

53.9

113.37

142.1

172.23

380.49

537.9

577.7

630.44

Обслуживание

Таблица синхронизации

Поддерживаемые режимы синхронизации для входа ПК

Скорость

Форматирование Разрешение

обновления

(Гц)

720 x 400 720 x 400_70 70,087 31,469 28,3221

VGA_60* 59,940 31,469 25,175

640 x 480

800 x 600

1024 x 768

VGA_72 72,809 37,861 31,500

VGA_75 75,000 37,500 31,500

VGA_85 85,008 43,269 36,000

SVGA_60* 60,317 37,879 40,000

SVGA_72 72,188 48,077 50,000

SVGA_75 75,000 46,875 49,500

SVGA_85 85,061 53,674 56,250

SVGA_120**

(снижение помех)

XGA_60* 60,004 48,363 65,000

XGA_70 70,069 56,476 75,000

XGA_75 75,029 60,023 78,750

XGA_85 84,997 68,667 94,500

119,854 77,425 83,000

Частота по

горизонтали

(кГц)

Частота

пикселей

(МГц)

XGA_120**

(снижение помех)

1152 x 864 1152 x 864_75 75,00 67,500 108,000

1024 x 576

1024 x 600

1280 x 720 1280 x 720_60* 60 45,000 74,250

1280 x 768 1280 x 768_60* 59,870 47,776 79,5

1280 x 800

Синхронизация BenQ

и портативного

компьютера

Синхронизация BenQ

и портативного

компьютера

WXGA_60* 59,810 49,702 83,500

WXGA_75 74,934 62,795 106,500

WXGA_85 84,880 71,554 122,500

WXGA_120**

(снижение помех)

119,989 97,551 115,500

60,0 35,820 46,966

64,995 41,467 51,419

119,909 101,563 146,25

Обслуживание

SXGA_60*** 60,020 63,981 108,000

1280 x 1024

1280 x 960

1360 x 768 1360 x 768_60*** 60,015 47,712 85,500

1440 x 900 WXGA+_60*** 59,887 55,935 106,500

1400 x 1050 SXGA+_60*** 59,978 65,317 121,750

1600 x 1200 UXGA*** 60,000 75,000 162,000

1680 x 1050 1680 x 1050_60*** 59,954 65,290 146,250

640 x 480 при 67 Гц MAC13 66,667 35,000 30,240

832 x 624 при 75 Гц MAC16 74,546 49,722 57,280

1024 x 768 при 75 Гц MAC19 74,93 60,241 80,000

1152 x 870 при 75 Гц MAC21 75,06 68,68 100,00

*Поддерживается синхронизация для 3D сигнала в форматах Черед. кадров, Верхнее/нижнее и Совмещ. по гор..

**Поддерживается синхронизация для 3D сигнала в форматеЧеред. кадров.

***Поддерживается синхронизация для 3D сигнала в форматах Верхнее/нижнее и Совмещ. по гор..

Режимы, приведенные выше, могут не поддерживаться вследствие ограничений файла EDID или графической карты VGA. Возможно, некоторые режимы будет невозможно выбрать.

SXGA_75 75,025 79,976 135,000

SXGA_85 85,024 91,146 157,500

1280 x 960_60*** 60,000 60,000 108

1280 x 960_85 85,002 85,938 148,500

Обслуживание

Поддерживается синхронизация для входа HDMI (HDCP)

Скорость

Форматирование Разрешение

обновления

(Гц)

VGA_60* 59,940 31,469 25,175

640 x 480

720 x 400 720 x 400_70 70,087 31,469 28,3221

800 x 600

1024 x 768

VGA_72 72,809 37,861 31,500

VGA_75 75,000 37,500 31,500

VGA_85 85,008 43,269 36,000

SVGA_60* 60,317 37,879 40,000

SVGA_72 72,188 48,077 50,000

SVGA_75 75,000 46,875 49,500

SVGA_85 85,061 53,674 56,250

SVGA_120**

(снижение помех)

XGA_60* 60,004 48,363 65,000

XGA_70 70,069 56,476 75,000

XGA_75 75,029 60,023 78,750

XGA_85 84,997 68,667 94,500

119,854 77,425 83,000

Частота по

горизонтали

(кГц)

Частота

пикселей

(МГц)

XGA_120**

(снижение помех)

1152 x 864 1152 x 864_75 75,00 67,500 108,000

1024 x 576

1024 x 600

1280 x 720 1280 x 720_60* 60 45,000 74,250

1280 x 768 1280 x 768_60* 59,870 47,776 79,5

1280 x 800

Синхронизация BenQ

и портативного

компьютера

Синхронизация BenQ

и портативного

компьютера

WXGA_60* 59,810 49,702 83,500

WXGA_75 74,934 62,795 106,500

WXGA_85 84,880 71,554 122,500

WXGA_120**

(снижение помех)

119,989 97,551 115,500

60,00 35,820 46,996

64,995 41,467 51,419

119,909 101,563 146,25

Обслуживание

SXGA_60*** 60,020 63,981 108,000

1280 x 1024

1280 x 960

1360 x 768 1360 x 768_60*** 60,015 47,712 85,500

1440 x 900 WXGA+_60*** 59,887 55,935 106,500

1400 x 1050 SXGA+_60*** 59,978 65,317 121,750

1600 x 1200 UXGA*** 60,000 75,000 162,000

1680 x 1050 1680 x 1050_60*** 59,954 65,290 146,250

640 x 480 при 67 Гц MAC13 66,667 35,000 30,240

832 x 624 при 75 Гц MAC16 74,546 49,722 57,280

1024 x 768 при 75 Гц MAC19 75,020 60,241 80,000

1152 x 870 при 75 Гц MAC21 75,06 68,68 100,00

1920 x 1080 при 60 Гц

1920 x 1200 при 60 Гц

*Поддерживается синхронизация для 3D сигнала в форматах Черед. кадров, Верхнее/нижнее и Совмещ. по гор..

**Поддерживается синхронизация для 3D сигнала в форматеЧеред. кадров.

***Поддерживается синхронизация для 3D сигнала в форматах Верхнее/нижнее и Совмещ. по гор..

SXGA_75 75,025 79,976 135,000

SXGA_85 85,024 91,146 157,500

1280 x 960_60*** 60,000 60,000 108

1280 x 960_85 85,002 85,938 148,500

1920 x 1080_60

(снижение помех)

1920 x 1200_60

(снижение помех)

60 67,5 148,5

59,95 74,038 154

Обслуживание

Частота по

Синхронизация Разрешение

вертикали

(Гц)

480i**** 720 (1440) x 480 59,94 15,73 27 Только HDMI

480p**** 720 x 480 59,94 31,47 27 Только HDMI

576i 720 (1440) x 576 50 15,63 27 HDMI/DVI

576p 720 x 576 50 31,25 27 HDMI/DVI

720/50p** 1280 x 720 50 37,5 74,25 HDMI/DVI

720/60p* 1280 x 720 60 45,00 74,25 HDMI/DVI

1080/24P** 1920 x 1080 24 27 74,25 HDMI/DVI

1080/25P 1920 x 1080 25 28,13 74,25 HDMI/DVI

1080/30P 1920 x 1080 30 33,75 74,25 HDMI/DVI

1080/50i***** 1920 x 1080 50 28,13 74,25 HDMI/DVI

1080/60i***** 1920 x 1080 60 33,75 74,25 HDMI/DVI

1080/50P*** 1920 x 1080 50 56,25 148,5 HDMI/DVI

1080/60P*** 1920 x 1080 60 67,5 148,5 HDMI/DVI

*Поддерживается синхронизация для 3D сигнала в форматах Упаковка кадров, Верхнее/нижнее, Совмещ. по гор., и Черед. кадров.

**Поддерживается синхронизация для 3D сигнала в форматах Упаковка кадров, Верхнее/нижнее и Совмещ. по гор..

***Поддерживается синхронизация для 3D сигнала в форматах Верхнее/нижнее и Совмещ. по гор..

****Поддерживается синхронизация для 3D сигнала в форматеЧеред. кадров.

*****Поддерживается синхронизация для 3D сигнала в форматеСовмещ. по гор..

Частота по

горизонтали

(кГц)

Частота

пикселей

(МГц)

Примечание

Обслуживание

Гарантия и авторские права

Гарантия

Корпорация BenQ гарантирует отсутствие в данном изделии дефектов материалов и изготовления при условии соблюдения правил эксплуатации и хранения.

Любая гарантийная рекламация должна сопровождаться подтверждением даты покупки. В случае обнаружения дефектов данного изделия в течение гарантийного срока единственным обязательством корпорации BenQ и единственным способом возмещения ущерба является замена любой неисправной детали (включая дефекты изготовления). Для получения гарантийного обслуживания немедленно сообщите обо всех дефектах поставщику, у которого было приобретено данное изделие.

Внимание! Вышеизложенное гарантийное обязательство аннулируется в случае нарушения покупателем установленных корпорацией BenQ письменных инструкций; в частности, влажность окружающей среды должна быть в пределах от 10% до 90%, температура от 0°C до 35°C, высота над уровнем моря менее 3000 футов; кроме того, следует избегать эксплуатации проектора в запыленной среде. Данное гарантийное обязательство предоставляет определенные юридические права, наряду с которыми возможно существование других прав, различающихся для каждой конкретной страны.

Для получения дополнительной информации см. сайт www.BenQ.com.

Авторские права

Авторские права © 2020 корпорации BenQ. Все права защищены. Воспроизведение, передача, перезапись, хранение в информационно-поисковых системах, а также перевод на любой язык (в том числе компьютерный) в любой форме и любым способом (электронным, механическим, магнитным, оптическим, химическим, ручным и пр.) любой части данного документа без предварительного письменного разрешения корпорации BenQ запрещены.

Все товарные знаки и зарегистрированные товарные знаки являются собственностью их владельцев.

Ограничение ответственности

Корпорация BenQ не дает никаких обещаний или гарантий, как явных, так и подразумеваемых, относительно содержания данного документа, включая любые гарантии коммерческой пригодности или пригодности для определенной цели. Кроме того, корпорация BenQ оставляет за собой право на периодическое обновление и изменение данного документа без обязательного уведомления.

Гарантия и авторские права

Benq HT2150ST User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual

Содержание

Важные правила техники безопасности

Обзор

Функциональные возможности проектора

Комплект поставки

Стандартные принадлежности

Дополнительные принадлежности

Внешний вид проектора

Элементы управления и функции

Панель управления

Пульт ДУ

Установка

Выбор местоположения

Размеры проецируемого изображения

Подключение

Подключение видеоизображения

Подключение устройств HDMI

Подключение интеллектуальных устройств

Подключение компьютера

Эксплуатация

Включение проектора

Выключение проектора

Защита проектора

Использование троса безопасности с замком

Защита паролем

Выбор источника сигнала

Переименование источника сигнала

Настройка проецируемого изображения

Настройка угла проецирования

Автоматическая настройка изображения

Точная настройка размера и резкости изображения

Коррекция трапецеидального искажения

Функции меню

Экранное меню

Использование экранного меню Базовый

Базовое экранное меню – при наличии подключенных входных сигналов

Базовое экранное меню – при отсутствии подключенных входных сигналов

Использование экранного меню Дополн.

Меню Изображение

Меню Настр.звука

Меню Дисплей

Меню НАСТРОЙКИ СИСТЕМЫ: Основные

Меню НАСТРОЙКИ СИСТЕМЫ: Дополнит.

Меню Информация

Дополн. Структура экранного меню

Обслуживание

Уход за проектором

Сведения о лампе

Данные о времени работы лампы

Продление срока службы лампы

Срок замены лампы

Замена лампы

Индикаторы

Поиск и устранение неисправностей

Технические характеристики

Технические характеристики проектора

Габаритные размеры

Потолочный монтаж

Таблица синхронизации

Гарантия и авторские права

Гарантия

Авторские права

Ограничение ответственности
