Digitalprojektor

Benutzerhandbuch

Portable Entertainment Serie | GS2

V 2.01

Copyright und Haftungsausschluss

Copyright

Copyright © 2020 BenQ Corporation. Alle Rechte vorbehalten. Dieses Handbuch darf ohne vorherige schriftliche Genehmigung durch die BenQ Corporation weder ganz noch auszugsweise und in keiner Form und mit keinem Hilfsmittel, weder elektronisch noch mechanisch, magnetisch, optisch, chemisch, von Hand oder auf sonstige Weise, aufgezeichnet, kopiert, übertragen, abgeschrieben, in Datenabrufsystemen gespeichert oder in andere Sprachen oder Maschinensprachen übersetzt werden.

Alle anderen Logos, Produkte oder Firmennamen, die in diesem Handbuch erwähnt werden, können eingetragene Warenzeichen oder Urheberrechte der entsprechenden Firmen sein und werden nur zu Informationszwecken verwendet.

Android™ ist eine Handelsmarke von Google LLC.

Die Bluetooth® Wortmarke und Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und die Verwendung dieser Marken durch die BenQ Corporation ist lizensiert.

iOS ist eine Handelsmarke oder eingetragene Handelsmarke von Cisco in den USA und anderen Ländern und wird unter Lizenz verwendet.

macOS® ist eine Handelsmarke von Apple Inc. und in den USA und anderen Ländern registriert.

USB-C™ ist eine Handelsmarke des USB Implementers Forum.

Haftungsausschluss

Die BenQ Corporation lehnt jegliche impliziten und expliziten Haftungs- und Garantieansprüche hinsichtlich der Inhalte dieses Dokuments und insbesondere der Marktfähigkeit und der Eignung für einen bestimmten Zweck ab. Des weiteren behält sich die BenQ Corporation das Recht vor, den Inhalt dieser Publikation jederzeit zu ändern, ohne dass BenQ Corporation dazu verpflichtet ist, dies bekanntgeben zu müssen. Dieses Benutzerhandbuch soll den Kunden stets die aktuellsten und genauesten Informationen bieten. Alle Inhalte können daher von Zeit zu Zeit ohne vorherige Ankündigung geändert werden. Bitte besuchen Sie http://www.benq.com für die aktuelle Version dieses Handbuchs.

Garantie

BenQ garantiert, dass dieses Produkt bei normaler Verwendung und Aufbewahrung frei von Material- und Verarbeitungsfehlern ist.

Für die Geltendmachung von Garantieansprüchen ist ein Kaufnachweis erforderlich. Falls bei diesem Produkt während des Garantiezeitraums Fehler auftreten, besteht die einzige Verpflichtung von BenQ und Ihr ausschließliches Recht im Austausch der defekten Teile (einschließlich der Arbeitszeit). Um Garantieleistungen zu erhalten, informieren Sie im Falle von Defekten sofort Ihren Händler, von dem Sie das Produkt erworben haben.

Wichtig: Die oben beschriebene Garantie verfällt, wenn der Kunde das Produkt nicht entsprechend der schriftlichen Anweisungen verwendet. Insbesondere die Luftfeuchtigkeit muss zwischen 10% und 90% liegen, die Temperatur muss zwischen 0°C und 40°C liegen, und die Höhenlage darf 2000 Meter nicht überschreiten. Zudem darf der Projektor nicht in einer staubigen Umgebung verwendet werden. Diese Garantie gewährt Ihnen bestimmte rechtliche Ansprüche. Darüber hinaus können Ihnen weitere Ansprüche zustehen, die sich von Land zu Land unterscheiden.

Weitere Informationen finden Sie auf der Website www.BenQ.com.

Erklärung in Bezug auf Hyperlinks und Webseiten Dritter

BenQ ist nicht verantwortlich für die Inhalte der Webseiten oder von ähnlichen Ressourcen, die mit diesem Produkt verbunden sind, die durch Dritte gepflegt und geleitet werden. Die Bereitstellung von Links zu diesen Webseiten oder ähnlichen Ressourcen bedeutet nicht, dass BenQ direkte oder indirekte Garantien oder Zusicherungen über ihre Inhalte macht.

Inhalte von Drittanbietern oder vorinstallierte Dienste in diesem Produkt sind „wie gesehen”. BenQ gibt weder direkt noch indirekt eine Garantie für den Inhalt oder die Dienste, die von Dritten zur Verfügung gestellt werden. BenQ übernimmt keine Gewähr oder Garantie, dass die Inhalte oder Dienste von Dritten präzise, effektiv, aktuell, legal oder vollständig sind. Unter keinen Umständen haftet BenQ für den Inhalt oder die Dienste, die von Dritten zur Verfügung gestellt werden, einschließlich ihrer Fahrlässigkeit.

Dienste von Dritten könnten vorübergehend oder dauerhaft gekündigt werden. BenQ übernimmt keine Gewähr oder Garantie, dass Inhalte oder Dienste von Dritten zu jeder Zeit in gutem Zustand sind, und haftet nicht für die Beendigung der genannten Inhalte und Dienste.

Darüber hinaus ist BenQ nicht an allen Transaktionen beteiligt, die Sie auf den Webseiten oder ähnlichen Ressourcen von Dritten durchführen.

Sie müssen sich an den Inhalt- oder Dienstanbieter bei Fragen, Anliegen oder Streitigkeiten wenden.

Inhaltsverzeichnis

Copyright und Haftungsausschluss ..........................................................................................................................................................2

Copyright................................................................................................................................................................................................................... 2

Haftungsausschluss................................................................................................................................................................................................... 2

Garantie ....................................................................................................................................................................................................................3

Erklärung in Bezug auf Hyperlinks und Webseiten Dritter............................................................................................................................ 3

Lieferumfang ................................................................................................................................................................................................12

Standardzubehör....................................................................................................................................................................................................12

Einleitung ......................................................................................................................................................................................................14

Leistungsmerkmale ................................................................................................................................................................................................ 14

Außenansicht des Projektors ............................................................................................................................................................................. 16

Ansicht der Vorderseite, Oberseite und linken Seite ....................................................................................................................................................................16

Ansicht der Rückseite und unteren Seite......................................................................................................................................................................................... 17

Bedienelemente und Funktionen........................................................................................................................................................................18

Bedienfeld.................................................................................................................................................................................................................................................. 18

Anschlüsse.................................................................................................................................................................................................................................................19

LED Anzeigen ........................................................................................................................................................................................................ 20

Fernbedienung......................................................................................................................................................................................................... 22

Batterie der Fernbedienung aktivieren.............................................................................................................................................................................................. 23

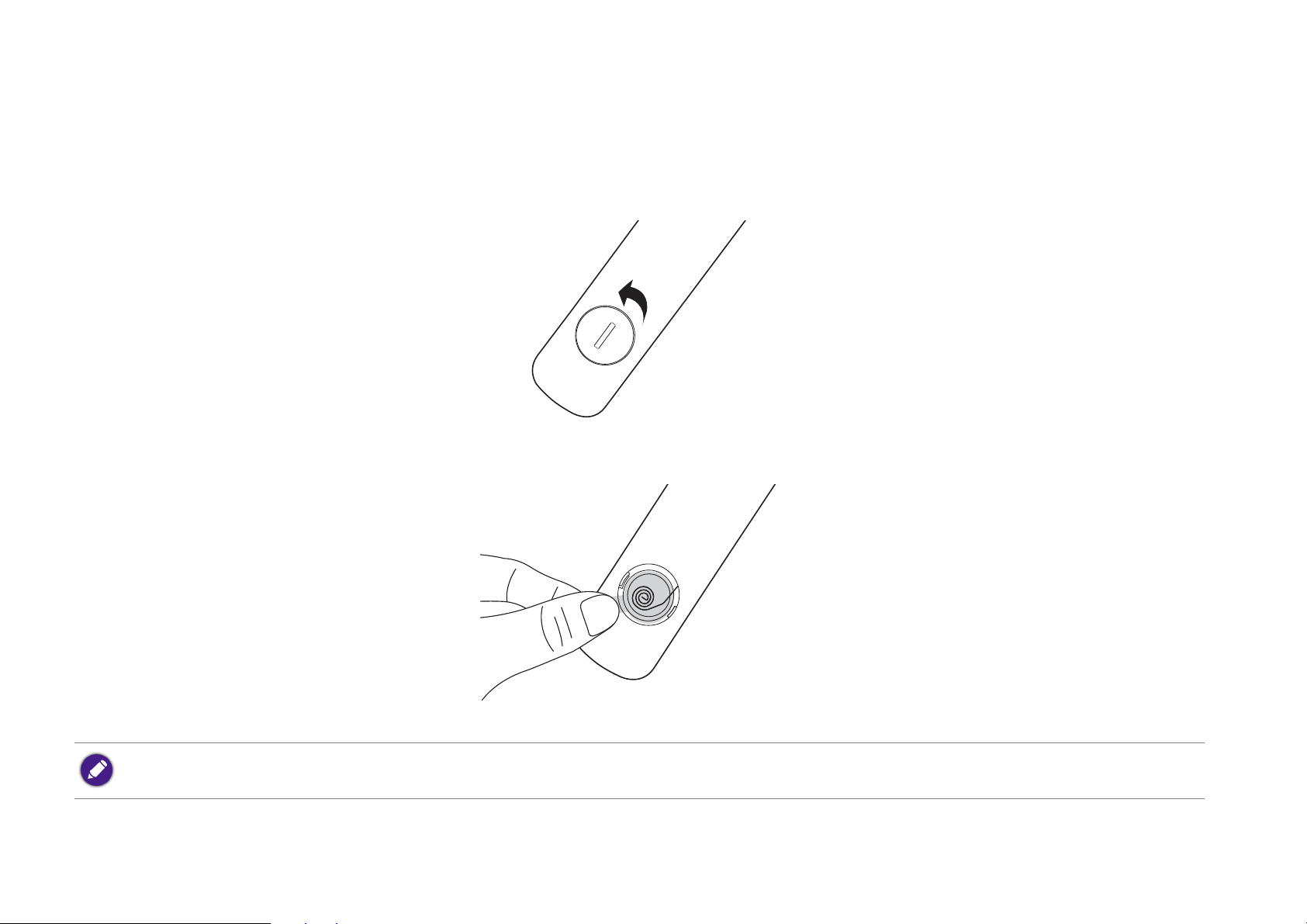

Batterie der Fernbedienung auswechseln......................................................................................................................................................................................... 24

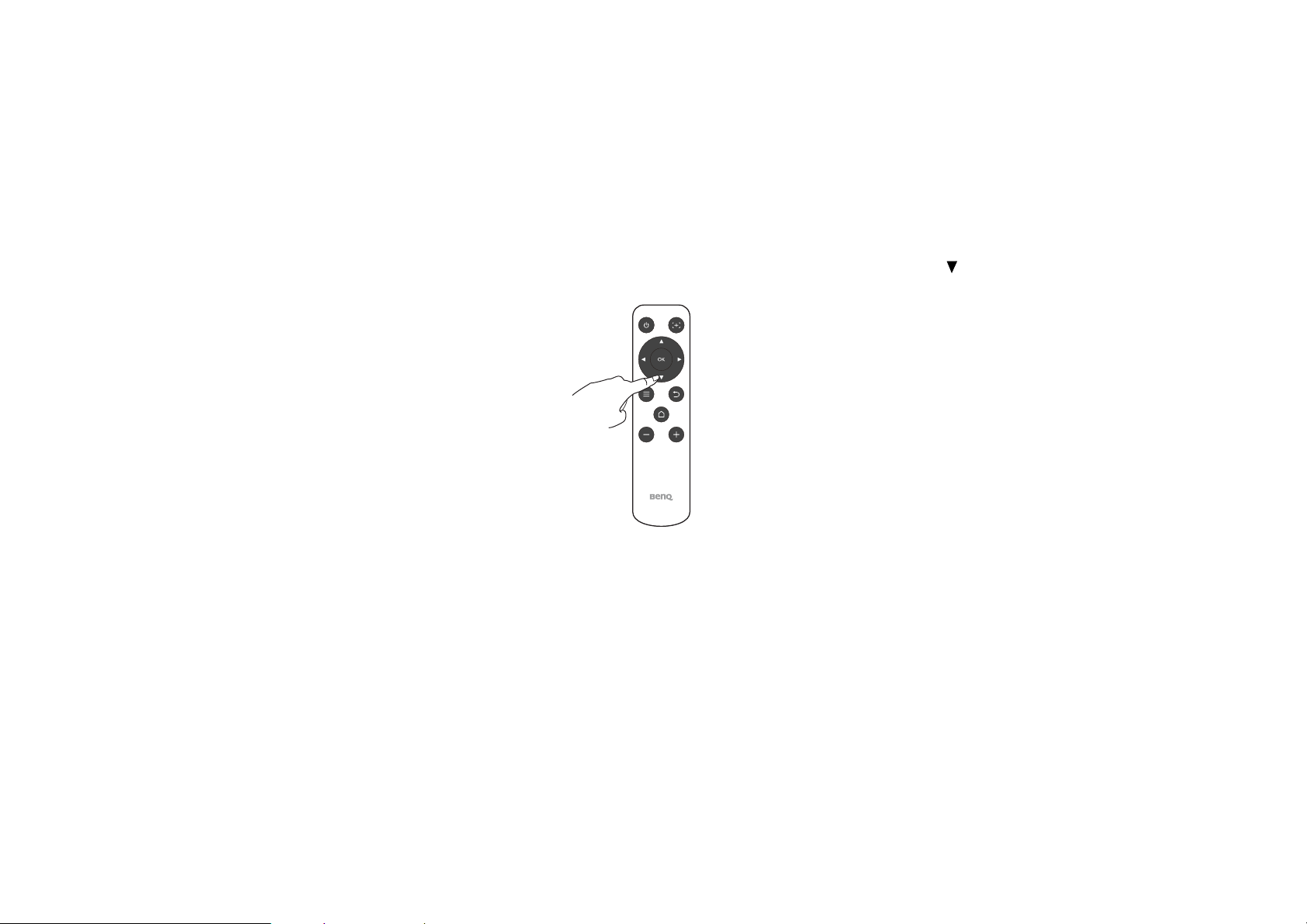

Effektive Reichweite der Fernbedienung .......................................................................................................................................................................................... 25

BenQ Smart Control (Fernbedienung App) ..............................................................................................................................................25

Installation der BenQ Smart Control App auf Ihrem Smartphone........................................................................................................................................25

Verwendung der BenQ Smart Control App ...............................................................................................................................................................................27

Installation ................................................................................................................................................................................................... 29

Auswählen des Standortes .................................................................................................................................................................................. 29

Einstellen der bevorzugten Bildgröße für die Projektion ............................................................................................................................ 31

Projektionsgröße .....................................................................................................................................................................................................................................31

Installation des Projektors auf einem Stativ (separat erhältlich) ............................................................................................................... 33

Bedienungen ............................................................................................................................................................................................... 34

Installation des Drahtlos-Dongle ....................................................................................................................................................................... 34

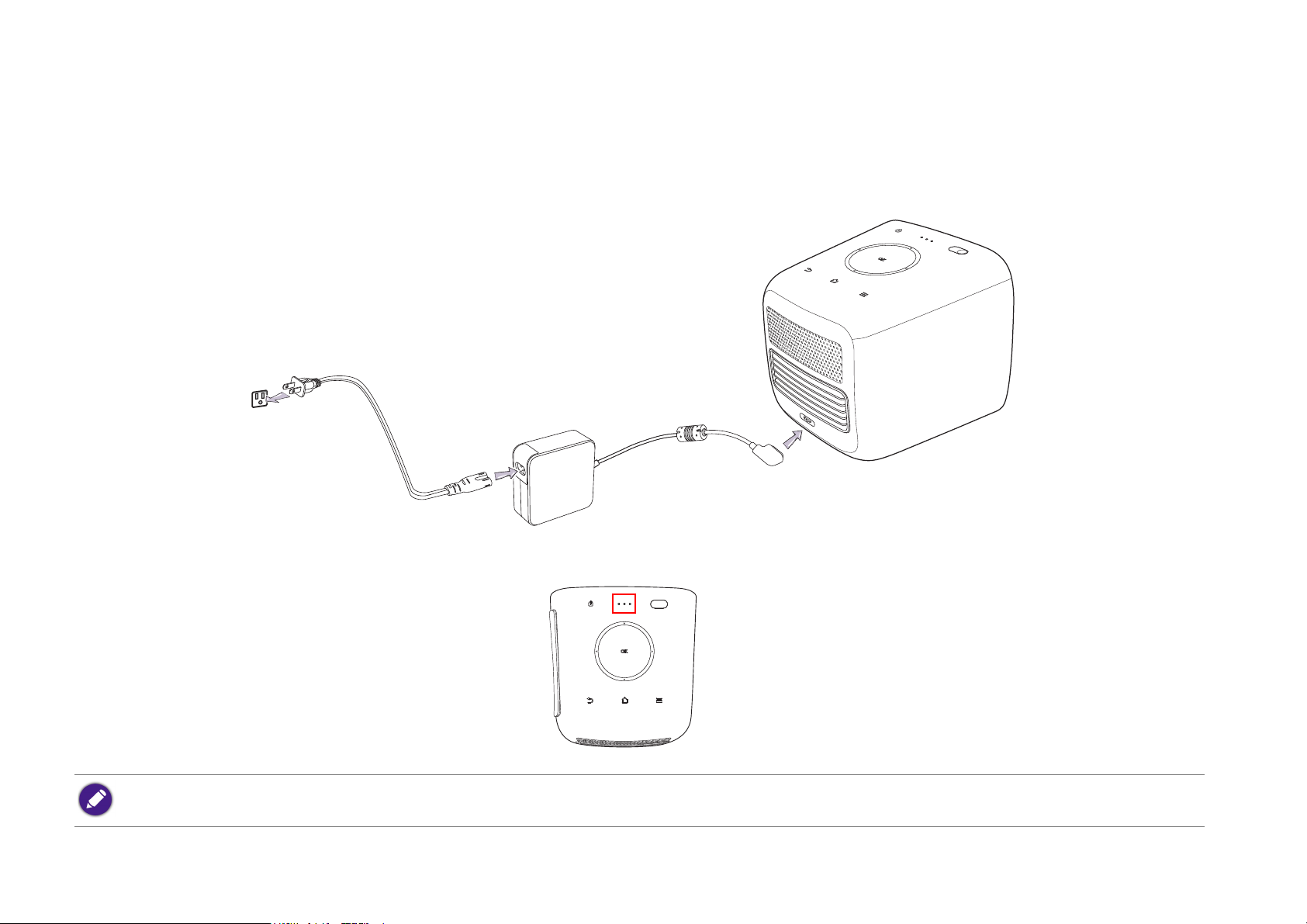

Laden des Akkus.................................................................................................................................................................................................... 36

Einschalten des Projektors ................................................................................................................................................................................. 37

Ausschalten des Projektors ............................................................................................................................................................................... 42

Einstellen des projizierten Bildes ...................................................................................................................................................................... 43

Einstellen des Projektionswinkels ........................................................................................................................................................................................................43

Feinabstimmung der Bildschärfe......................................................................................................................................................................................................... 44

Korrektur der Schrägprojektion..........................................................................................................................................................................................................45

BenQ Launcher ..................................................................................................................................................................................... 46

Die BenQ Launcher Startbildschirm...............................................................................................................................................................................................46

Steuerung auf der BenQ Launcher Startbildschirm ....................................................................................................................................................................47

Verwendung des Quellmenüs............................................................................................................................................................................................................. 48

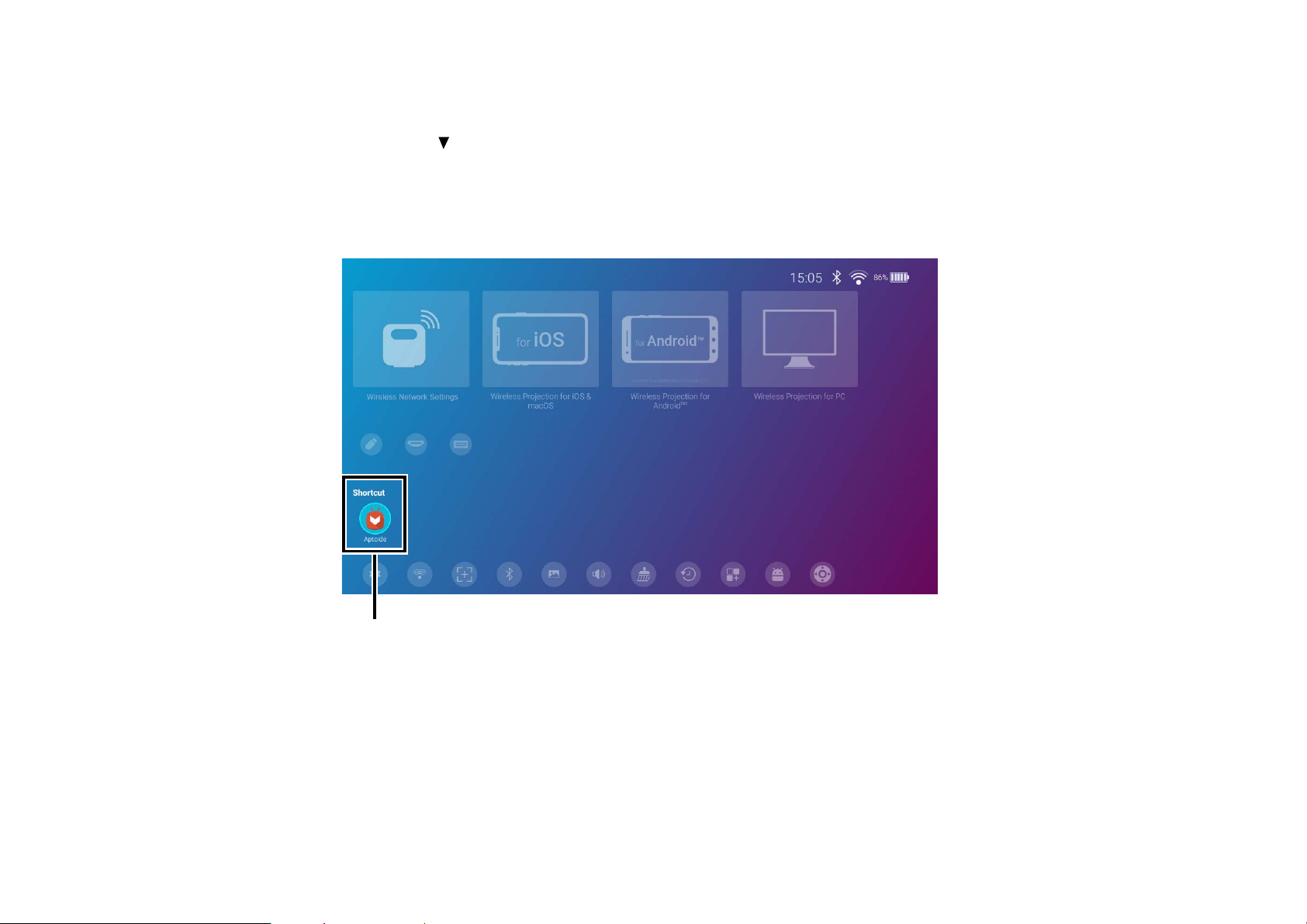

Verwendung der App-Verknüpfungen.............................................................................................................................................................................................. 49

Verwendung der BenQ Launcher Einstellungen Menüs ...................................................................................................................................................... 50

Eingabe von Text ................................................................................................................................................................................................................................... 51

Verbindungen ............................................................................................................................................................................................. 52

Drahtlose Verbindungen ...................................................................................................................................................................................... 54

Anschluss des Projektors an ein Drahtlosnetzwerk........................................................................................................................................................................54

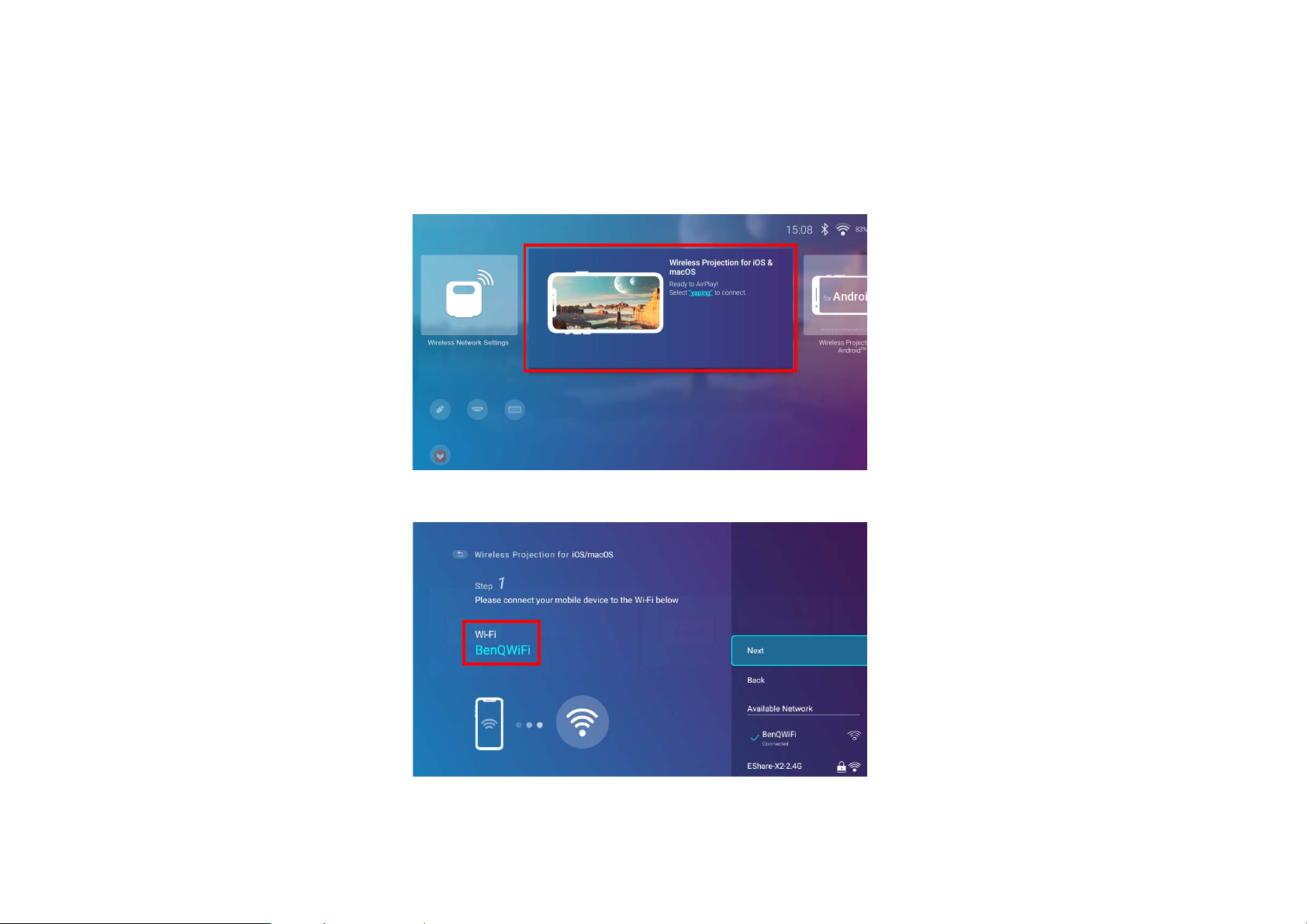

Drahtlose Projektion für iOS & macOS®........................................................................................................................................................................................ 57

Drahtlose Projektion für Android™ ................................................................................................................................................................................................. 59

Drahtlose Projektion für PC ............................................................................................................................................................................................................... 61

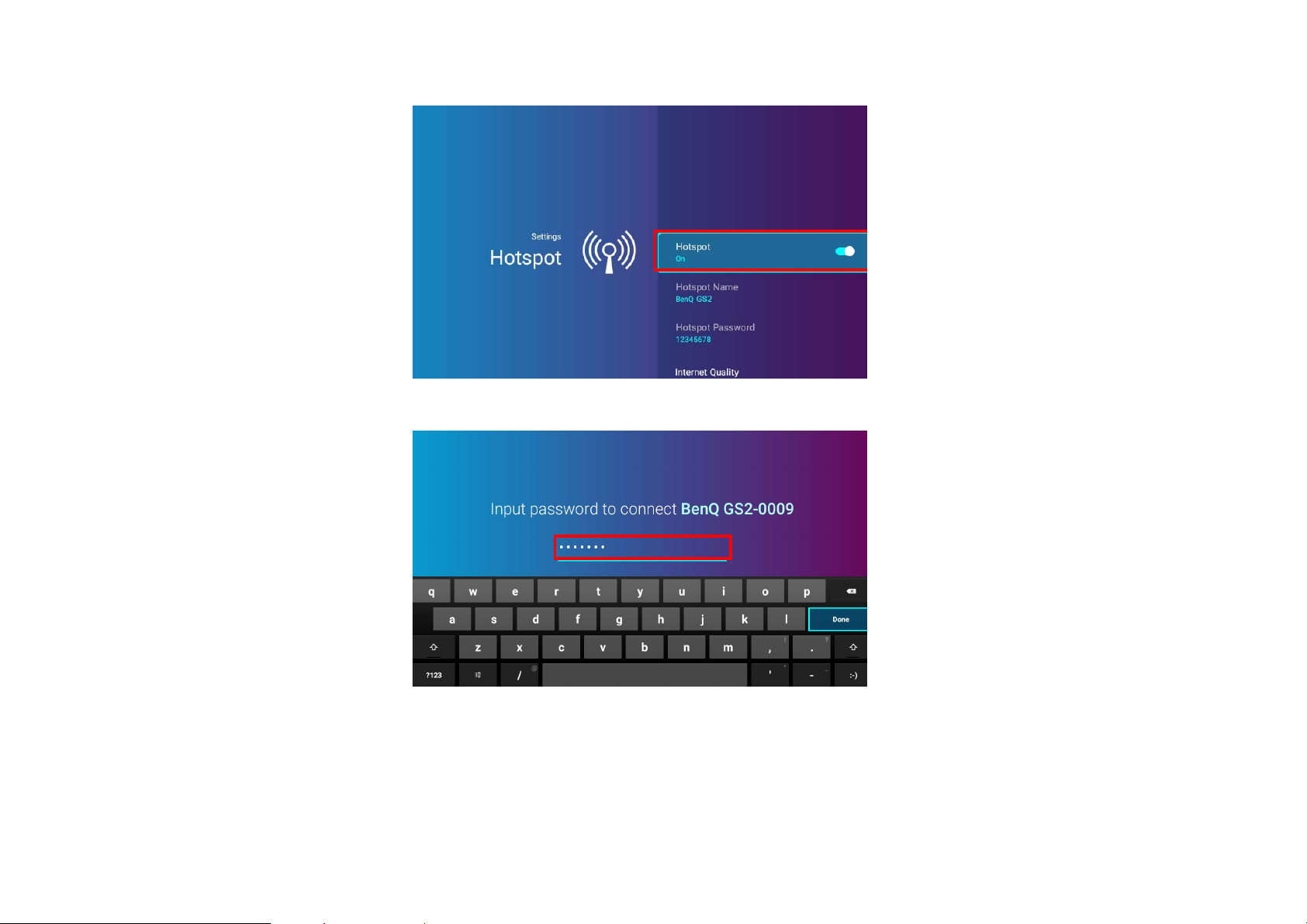

Drahtlos-Hotspot .................................................................................................................................................................................................63

Kabelverbindungen ................................................................................................................................................................................................ 67

Anschluss eines Geräts mit HDMI oder USB-C™ mit DisplayPort ...........................................................................................................................................67

Anschluss eines Flashlaufwerks........................................................................................................................................................................................................... 70

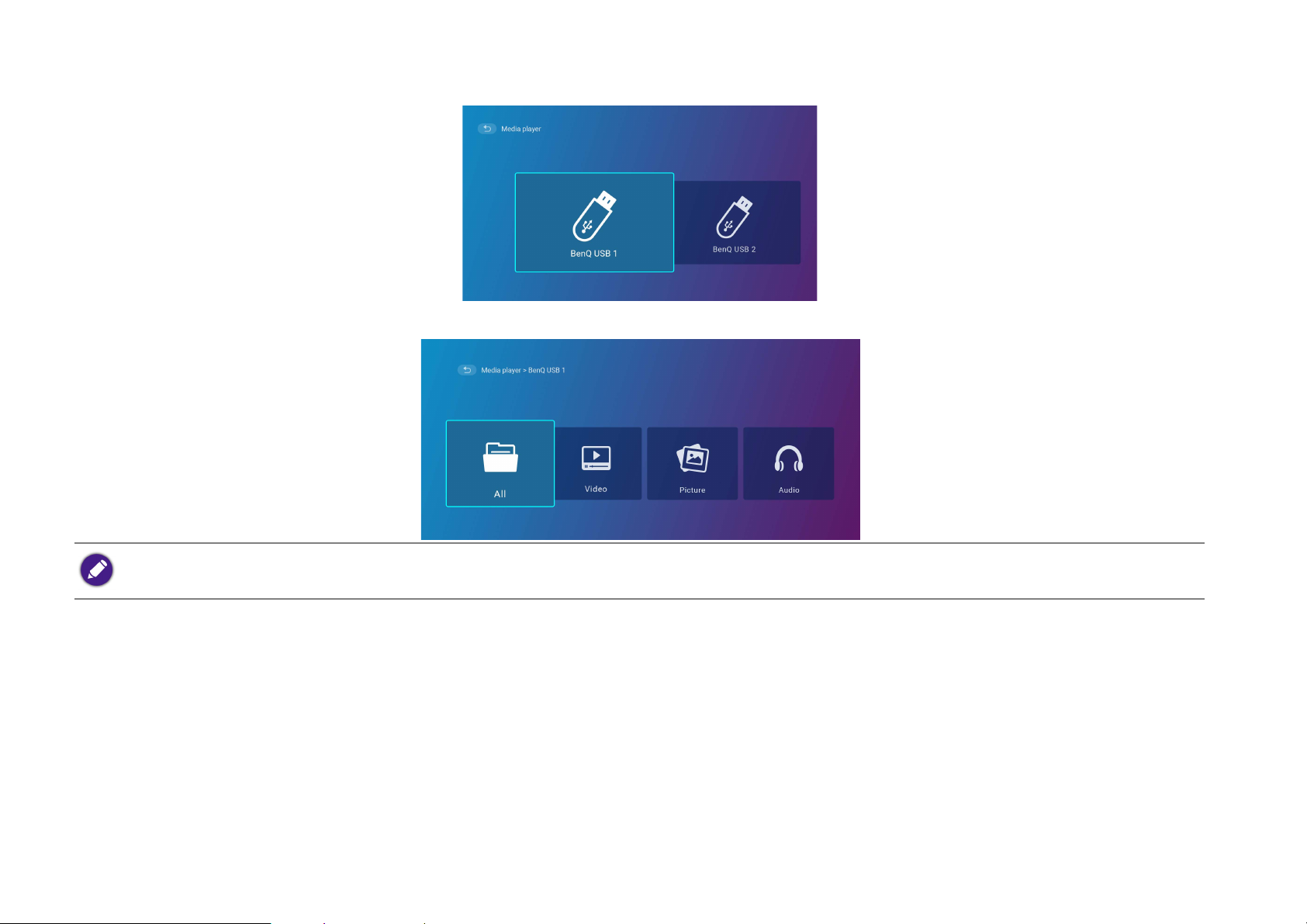

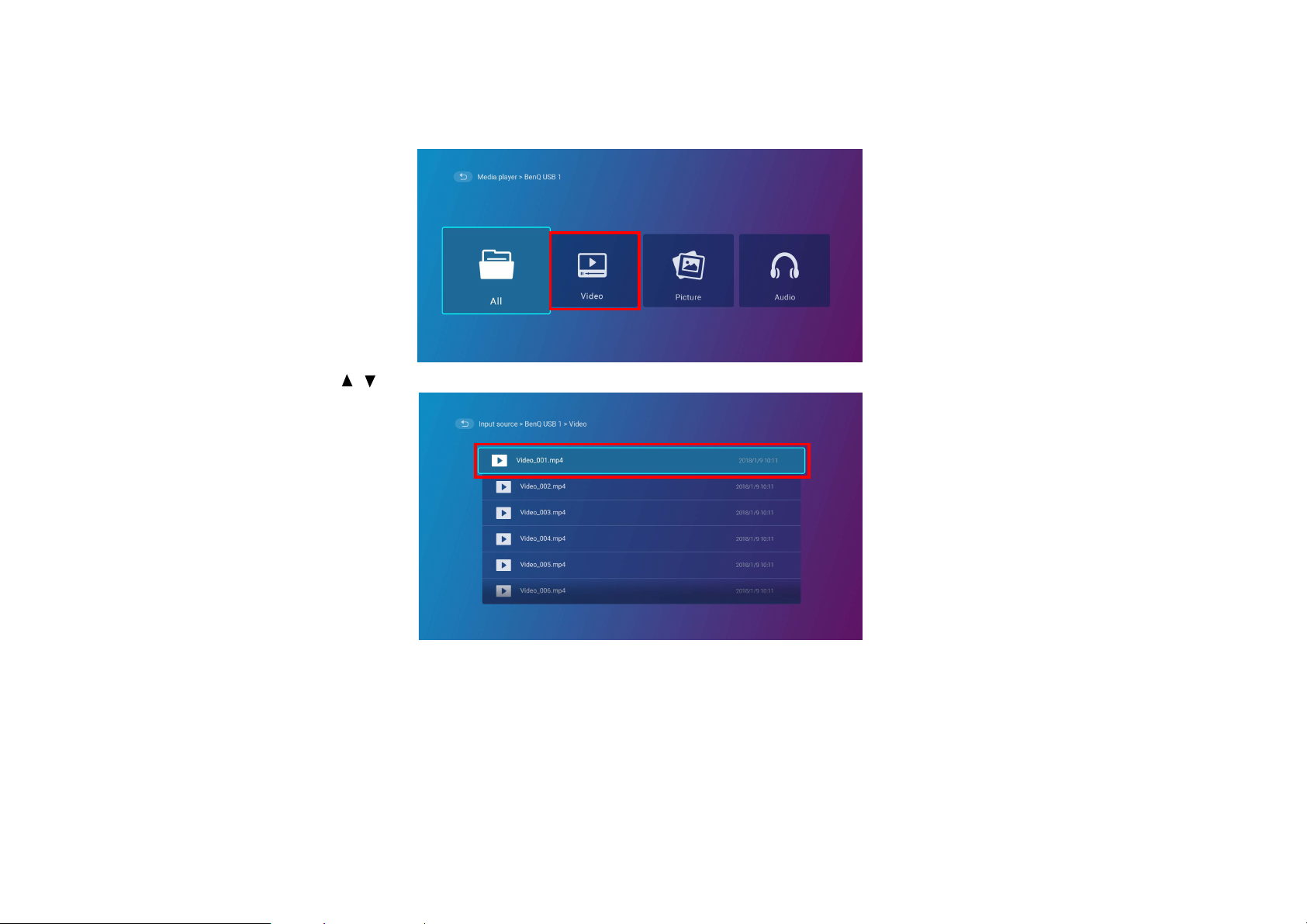

Media Player ............................................................................................................................................................................................................................................ 71

Bluetooth Verbindungen ..................................................................................................................................................................................... 79

Kopplung/Verbindung mit einem Bluetooth Lautsprecher oder Kopfhörer.............................................................................................................................79

Verwendung des Projektors als einen Bluetooth Lautsprecher.................................................................................................................................................. 82

Navigation im Einstellungen Menü .....................................................................................................................................................84

Über das Einstellungen Menü .........................................................................................................................................................................84

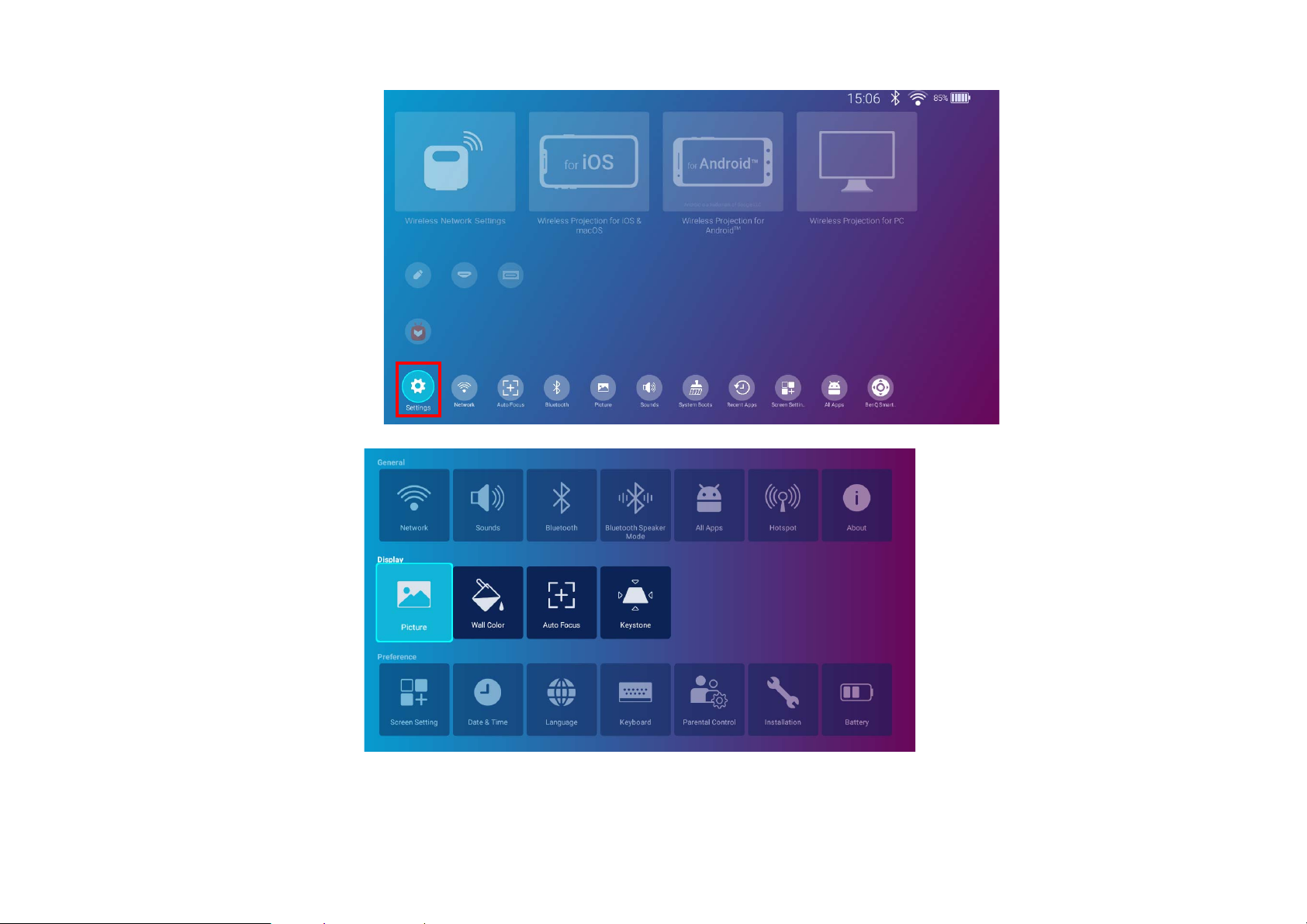

Verwendung des Einstellungen Menüs ........................................................................................................................................................86

Netzwerk............................................................................................................................................................................................................................................... 87

Töne......................................................................................................................................................................................................................................................... 88

Bluetooth ...............................................................................................................................................................................................................................................89

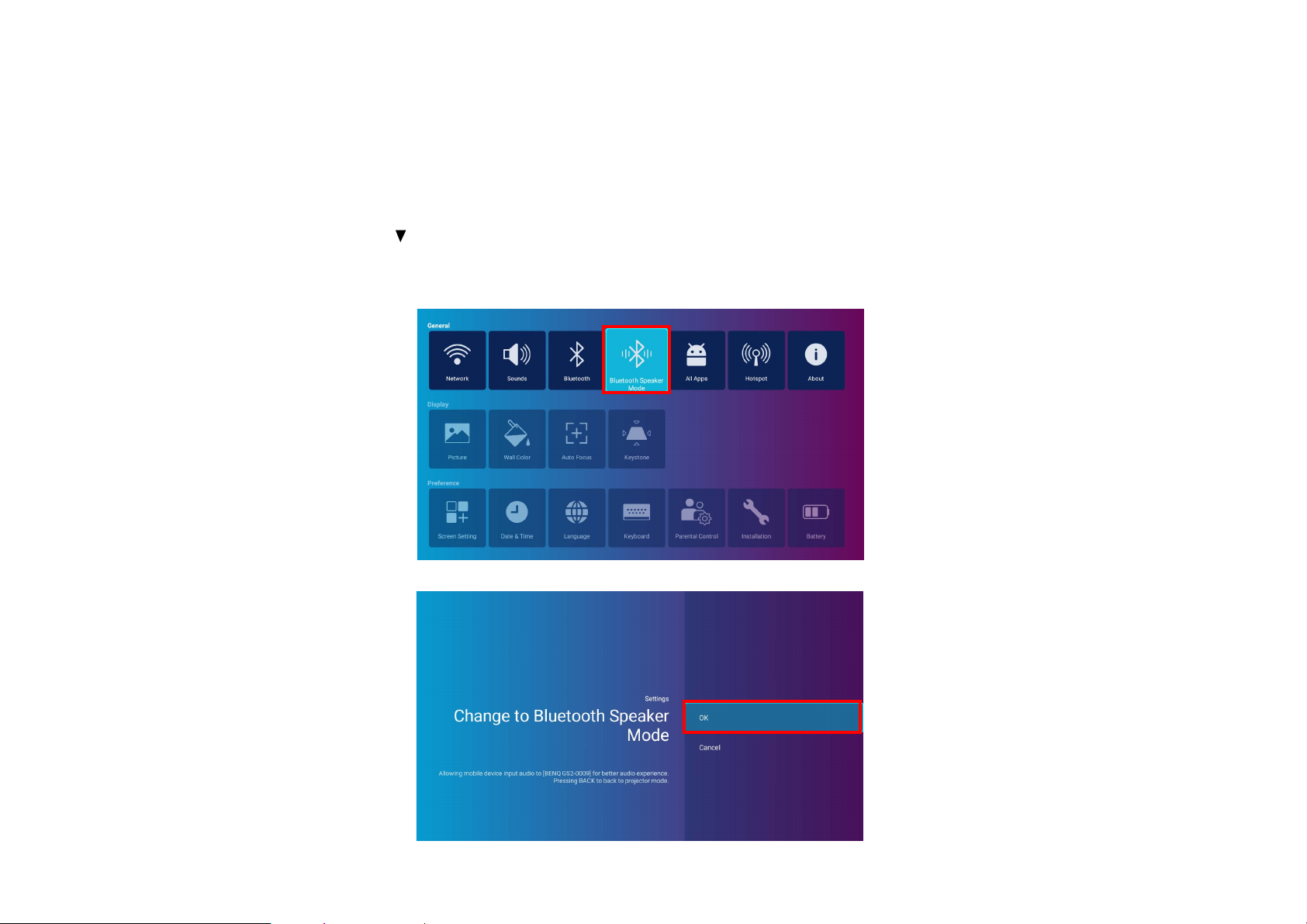

Bluetooth Lautsprechermodus....................................................................................................................................................................................................90

Alle Apps ............................................................................................................................................................................................................................................... 91

Hotspot .................................................................................................................................................................................................................................................. 92

Info .......................................................................................................................................................................................................................................................... 93

Bild............................................................................................................................................................................................................................................................. 94

Wandfarbe ............................................................................................................................................................................................................................................ 97

Autofokus.............................................................................................................................................................................................................................................. 98

Trapezkorrektur................................................................................................................................................................................................................................. 99

Bildschirmeinstellungen .............................................................................................................................................................................................................. 100

Datum & Uhrzeit............................................................................................................................................................................................................................. 101

Sprache................................................................................................................................................................................................................................................. 102

Tastatur................................................................................................................................................................................................................................................ 103

Kindersicherung............................................................................................................................................................................................................................... 104

Installation.......................................................................................................................................................................................................................................... 106

Akku...................................................................................................................................................................................................................................................... 108

Andere Einstellungen Menü ............................................................................................................................................................................. 109

Systemstarts ..................................................................................................................................................................................................................................... 109

Letzte Apps ...................................................................................................................................................................................................................................... 110

BenQ Smart Control ................................................................................................................................................................................................................... 111

System-Update ............................................................................................................................................................................................... 112

Wartung .................................................................................................................................................................................................... 114

Pflege des Projektors.......................................................................................................................................................................................... 114

Objektivlinse reinigen .......................................................................................................................................................................................................................... 114

Lagerung des Projektors ..................................................................................................................................................................................................................... 114

Transportieren des Projektors.......................................................................................................................................................................................................... 115

Verlängerung der LED Betriebsdauer.............................................................................................................................................................................................. 115

Fehlerbehebung .......................................................................................................................................................................................117

Technische Daten .................................................................................................................................................................................... 121

Daten des Projektors ......................................................................................................................................................................................................................... 121

Abmessungen........................................................................................................................................................................................................................................ 125

Timingtabelle......................................................................................................................................................................................................................................... 126

Unterstützte Dateiformate................................................................................................................................................................................................................ 128

3/23/2020

Wichtige Sicherheitshinweise

Der Projektor wurde so entwickelt und getestet, dass er die neuesten Normen für Sicherheit bei Geräten der Informationstechnologie erfüllt. Um die Sicherheit dieses Produktes zu gewährleisten, müssen Sie jedoch die in diesem Handbuch und auf dem Produkt vermerkten Anweisungen befolgen.

1. Lesen Sie vor Inbetriebnahme des Projektors dieses Benutzerhandbuch sorgfältig durch. Bewahren Sie das Handbuch an einem sicheren Ort auf, um später darin nachschlagen zu können.

2. Stellen Sie den Projektor für den Betrieb immer auf einer ebenen,

waagerechten Fläche auf.

- Stellen Sie den Projektor nicht auf einen wackligen Wagen,

Ständer oder Tisch, da er sonst herunterfallen und beschädigt werden kann.

- In der Nähe des Projektors dürfen sich keine leicht entflammbaren

Stoffe befinden.

- Verwenden Sie das Gerät nicht auf unebenen Flächen mit einer

Neigung von mehr als 10 Grad (nach links/rechts) bzw. 15 Grad (nach vorne/hinten).

3. Stellen Sie den Projektor nicht senkrecht auf eine Seite. Der Projektor kann umfallen und beschädigt werden oder es kann zu Verletzungen kommen.

4. Stellen Sie den Projektor nicht an folgenden Orten auf:

- Orte mit unzureichender Belüftung oder unzureichendem Platz. Der Abstand zur Wand muss mindestens 50 cm betragen, und die Belüftung des Projektors darf nicht behindert sein.

- Orte mit sehr hohen Temperaturen, z.B. in Kraftfahrzeugen mit verschlossenen Fenstern und Türen.

- Orte mit sehr hoher Luftfeuchtigkeit oder hoher Konzentration von Staub und Zigarettenrauch. Hierdurch können optische Bauteile verunreinigt, die Lebensdauer des Projektors verringert und das Bild verdunkelt werden.

- Orte in der Nähe von Feuermeldern.

- Orte mit Temperaturen über 40°C/104°F.

- Orte in einer Höhe von über 2000 m (6562 Fuß).

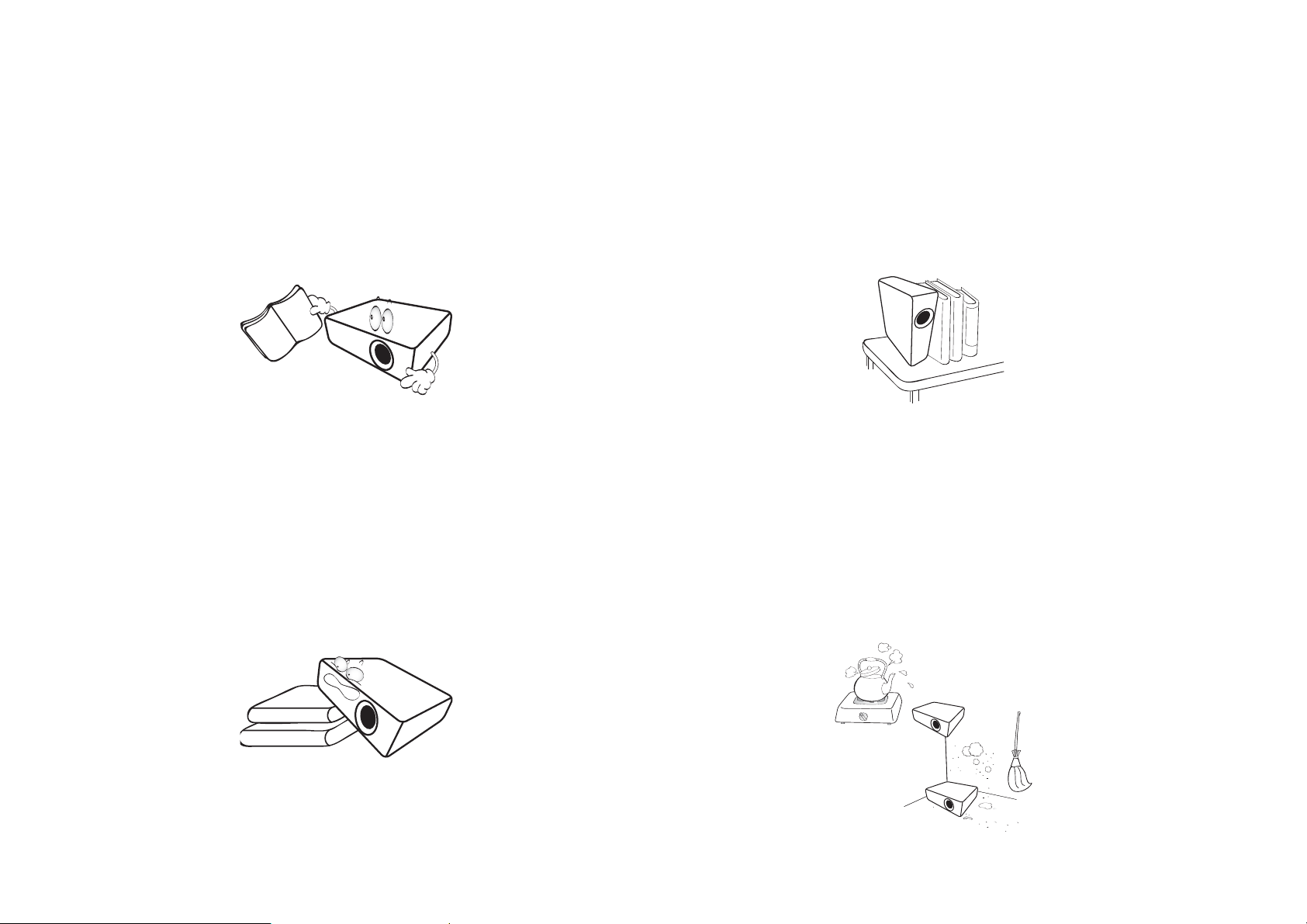

5. Blockieren Sie nicht die Belüftungsöffnungen, während der Projektor eingeschaltet ist (dies gilt auch für den Energiesparmodus).

- Legen Sie keine Gegenstände auf den Projektor.

- Stellen Sie diesen Projektor nicht auf eine Decke, auf Bettzeug oder auf eine andere weiche Oberfläche.

7. Treten Sie nicht auf den Projektor, und stellen Sie nichts auf das Gerät.

8. Stellen Sie keine Flüssigkeiten auf den Projektor oder in seine Nähe. Wenn Flüssigkeiten über dem Projektor verschüttet werden, wird seine Garantie ungültig. Wenn Flüssigkeit in den Projektor eindringt, trennen Sie das Netzkabel von der Netzsteckdose, und setzen Sie sich mit BenQ in Verbindung, um den Projektor reparieren zu lassen.

6. An Orten, an denen die Spannung der Hauptstromversorgung um ±10 Volt schwanken kann, sollten Sie den Projektor über einen Stromstabilisator, einen Überspannungsschutz oder eine unterbrechungsfreie Stromversorgung (UPS) je nach Bedingungen vor Ort anschließen.

9. Blicken Sie während des Betriebs nicht direkt in die Projektorlinse. Ihre Augen können dabei verletzt werden.

10. Benutzen Sie die Projektorlampe nicht über die angegebene Betriebsdauer der Lampe hinaus. Die Nutzung von Lampen über die angegebene Betriebsdauer hinaus kann in seltenen Fällen zum Zerbrechen führen.

Andere Abdeckungen dürfen unter keinen Umständen geöffnet oder entfernt werden. Wenden Sie sich für Reparaturen an einen entsprechend qualifizierten professionellen Kundendienst.

11. Die Lampe wird während des Betriebs extrem heiß. Lassen Sie bei einem Lampenwechsel zunächst den Projektor ca. 45 Minuten lang abkühlen, bevor Sie das Lampenelement entfernen.

12. Der Projektor kann Bilder auf dem Kopf anzeigen, so dass er auch an der Decke montiert werden kann.

13. Versuchen Sie niemals, den Projektor auseinanderzubauen. Im Inneren des Gerätes stehen Teile unter Spannung. Der Kontakt mit diesen Teilen kann zu lebensgefährlichen Verletzungen führen.

Bewahren Sie die Originalverpackung für den Fall auf, dass Sie das Produkt später einmal versenden müssen. Wenn Sie den Projektor nach der Verwendung einpacken möchten, stellen Sie die Projektionslinse auf eine geeignete Position ein, stülpen Sie den Linsenschutz über die Linse, und verstauen Sie Linsenschutz und Projektor so, dass es während des Transports zu keinen Schäden kommen kann.

14. Wenn eine Reparatur erforderlich ist, lassen Sie den Projektor von einem qualifizierten Fachmann reparieren.

Kondensation

Bedienen Sie den Projektor auf keinen Fall sofort, nachdem er von einem kalten an einen warmen Ort gebracht wurde. Wenn der Projektor einem abrupten Temperaturwechsel ausgesetzt wird, kann es zu Kondensation an wichtigen Teilen im Innern kommen. Um zu vermeiden, den Projektor hierdurch zu beschädigen, sollten Sie ihn für mindestens 2 Stunden nach einem Temperaturwechsel nicht benutzen.

Flüchtige Flüssigkeiten vermeiden

Verwenden Sie keine flüchtigen Flüssigkeiten wie z.B. Insektizide oder bestimmte Arten von Reinigungsmitteln in der Nähe des Projektors. Vermeiden Sie, dass Gegenstände aus Gummi oder Plastik den Projektor über einen längeren Zeitraum berühren. Diese Gegenstände können sonst Spuren auf der Oberfläche zurücklassen. Wenn Sie den Projektor mit einem chemisch behandelten Tuch reinigen, achten Sie auf die Sicherheitshinweise zur Reinigung.

Entsorgung

Dieses Produkt enthält folgende Materialien, die für Mensch und Umwelt schädlich sind.

• Blei, das in Lötzinn enthalten ist.

• Quecksilber, das in der Lampe gebraucht wird.

Bevor Sie das Produkt und aufgebrauchte Lampen entsorgen, erkundigen Sie sich bei örtlichen Behörden nach den geltenden Vorschriften.

Die Abbildungen und Bilder in diesem Dokument dienen als Hilfestellung. Der Lieferumfang könnte je nach Region für das Produkt variieren.

Lieferumfang

GS2 Projektor

Drahtlos-Dongle (WDR02U)

Fernbedienung

(mit einer CR2032 Batterie)

Netzteil

Netzkabel

Tr ag e ta s c h e

Packen Sie den Inhalt vorsichtig aus und prüfen Sie, ob die folgenden Teile vorhanden sind. Einige dieser Teile stehen u.U. je nach Lieferort nicht zur Verfügung. Erkundigen Sie sich am Kaufort.

Standardzubehör

Kurzanleitung

Quick Start Guide

Behördliche Bestimmungen

Garantiekarte

• Die Lampennutzungsdauer unterscheidet sich je nach Umgebung und Verwendungsweise. Die tatsächlichen Produkteigenschaften und Technischen Daten können sich ohne Benachrichtigung ändern.

• Das Zubehör kann sich je nach Kaufort unterscheiden.

• Die Garantiekarte wird nur in bestimmten Regionen mitgeliefert. Erkundigen Sie sich darüber bei Ihrem Händler.

• Für das Netzteil muss sich die Netzsteckdose in der Nähe des Geräts befinden und leicht zugänglich sein.

• Verwenden Sie Originalzubehör. um die Kompatibilität zu gewährleisten.

• Der Steckertyp des Netzkabels kann je nach regionaler Anforderungen anders sein.

Einleitung

Leistungsmerkmale

• Sofortige Drahtlose Projektion

Entspannen Sie Ihre Hände und Augen, um einen Fernsehmarathon auf einem großen Bildschirm zu genießen. Wenn Sie einen Zugang zum Internet haben, können Sie den Bildschirm eines mobilen Geräts über den GS2 sofort wiedergeben. Mit dem GS2 können Sie sich einfach zurücklehnen, entspannen und einige wohlverdiente Auszeiten genießen.

• Bluetooth® Lautsprechermodus

Die stilvolle Unterhaltung Ihrer Freunde und Ihrer Familie mit dem GS2 ist ganz einfach. Mit der intelligenten Bluetooth 4.0 Verbindung können Sie den GS2 als Lautsprecher einstellen und Musik vom mobilen Gerät über ihn abspielen. Mit Bluetooth 4.0 werden Sie weniger Strom verbrauchen, da die Verbindung außer für die Übertragung wichtiger Daten zuverlässig und sicher ist. Sie können sich mit Ihren Geräten verbinden, ohne den GS2 Akku zu belasten.

• Entwickelt mit Schutz vor äußeren Einflüssen

Der GS2 ist nach IPX2-Standard gegen Nässe, Wasseraustritt und Staub aus der Luft zertifiziert. Außerdem verfügt er über eine weiche Gummioberfläche, die einem Sturz von 1 Meter auf den Boden standhält.

• Schutz für Kinderaugen

Während die LED-Reflexionsleuchte des GS2 Kindern ein farbenfrohes, großes Bild mit wenig blauem Licht bietet, passt die LumiExpert™ Technologie spontan die Leistungsstufen des Projektionslichts an, um ein optimales Seherlebnis in verschiedenen Umgebungen zu schaffen. Darüber hinaus schaltet der automatische Lichtabschaltsensor das LED-Licht automatisch aus, wenn er Objekte innerhalb von 30 Zentimetern vor dem Projektor erkennt, um zu verhindern, dass das LED-Licht bei unbeabsichtigten Annäherungen und Blicken in die Augen gelangt.

• Magnetische DC-Eingangskabel Verbindung

Der GS2 sichert das DC-Eingangskabel mit Magneten am Projektor. Im Innen- oder Außenbereich verhindert das magnetische DC-Eingangskabel Verbindungsdesign, dass die Benutzer und Projektoren über das Kabel stolpern und fallen.

• Kindersicherung

Der GS2 verfügt über Einstellungen, die Eltern helfen, ihre Kinder zu schützen, u.B. ein Elterntimer, der Kinder vor übermäßiger Nutzung schützt, und Sicherheitsfunktionen für die drahtlose Projektion, die sie daran hindern, auf ungeeignete Online Inhalte zuzugreifen.

• Medienwiedergabe über USB Typ C™ DisplayPort

Der GS2 verfügt über einen USB-C™ DisplayPort, der sowohl die Strom- als auch die Datenübertragung unterstützt. Er ermöglicht Ihnen auch, die Bildschirme von Smartphones, Tablets und Laptops zu projizieren, welche die USB Typ-C™ DisplayPort Schnittstelle unterstützen. Sobald ein USB Typ-C™ Gerät über ein USB-C™ Gen 3.1 Kabel mit dem GS2 verbunden ist, können Sie Videos auf einem großen Bildschirm genießen und gleichzeitig Ihre Geräte aufladen.

• Tragbarer Media Player

Der GS2 unterstützt eine maximale 3-Stunden Projektion im Akkubetrieb und zwei leistungsstarke 2-W Kammerlautsprecher. Sie können ihn überall hin mitnehmen, um den Spaß ohne die Mühe von Netzteilen und verschiedenen Kabeln zu teilen. Er kann auch als Bluetooth Lautsprecher genutzt werden, damit Sie Ihre Lieblingsmusik jederzeit genießen können.

Außenansicht des Projektors

1 2 3

Ansicht der Vorderseite, Oberseite und linken Seite

1. Sensoren zur automatischen Lichtabschaltung

Schaltet die LED-Lichtquelle automatisch aus, wenn ein Objekt in einem Abstand von 30 Zentimetern (11,8 Zoll) vor dem Projektor für mehr als 1 Sekunde erfasst wird.

2. Autofokus Kamera

3. Projektionslinse

4. Bedienfeld (siehe Bedienfeld auf Seite 18 für weitere Einzelheiten.)

5. E/A-Abdeckung (Siehe Anschlüsse auf Seite 19 für Einzelheiten.)

Klappen Sie die Aussparung auf der rechten Seite auf, um auf die Ein-/Ausgangsanschlüsse zuzugreifen.

6. IR-Sensor auf Vorderseite

Ansicht der Rückseite und unteren Seite

10 11

Siehe Verbindungen auf Seite 52 für Einzelheiten zu den Anschlüssen.

7. Lautsprecher

8. Hintere Lüftungsöffnung

9. Netzteilanschluss

Verwenden Sie bitte nur das gelieferte Netzteil, um mögliche Gefahren, z.B. Stromschlag und Feuer, zu vermeiden.

10. Untere Lüftungsöffnung

11. Verstellbarer Ständer

12. Stativgewinde

Zur Befestigung einer Stativplatte zur Befestigung des Projektors auf einem Stativ. Siehe Installation des Projektors auf einem Stativ (separat erhältlich) auf Seite 33 für weitere Einzelheiten.

Bedienelemente und Funktionen

Bedienfeld

1. LED-Anzeigen (Siehe LED Anzeigen auf Seite 20 für weitere Einzelheiten.)

2. Netztaste

Schaltet den Projektor ein und aus. Siehe Einschalten des Projektors auf Seite 37 für weitere Einzelheiten.

3. Richtungstasten (links, rechts, oben, unten)

Wird verwendet, um die gewünschten Menüpunkte auszuwählen und Einstellungen vorzunehmen.

4. Zurück-Taste

Zur Rückkehr zur vorherigen Ebene.

5. Umgebungslichtsensor und hinterer IR-Sensor

6. OK Taste Zur Bestätigung der Auswahl im BenQ Launcher Menü.

7. Menütaste Ruft das BenQ Launcher Einstellungsmenü auf.

8. Starttaste

Mit dieser Taste rufen Sie das BenQ Launcher Startmenü auf.

Anschlüsse

5 6

1. Drahtlos-Dongle Anschluss

Stecken Sie den BenQ WDR02U USB Drahtlos-Dongle ein, um drahtlose und Bluetooth Verbindungen zu ermöglichen. Siehe Installation des Drahtlos-Dongle

auf Seite 34 für weitere Einzelheiten.

Der Projektor unterstützt nur dann drahtlose und/oder Bluetooth Verbindungen, wenn der Drahtlos-Dongle in diesem Steckplatz installiert ist.

2. 3,5" Audioausgangsbuchse

Wird zum Anschluss von Kopfhörern, Lautsprechern und anderen Geräten zur Übertragung von Audio verwendet.

3. USB-C™ Anschluss

Wird verwendet, um Geräte mit DisplayPort-Funktionalität anzuschließen, um Videos vom Gerät oder von Flashlaufwerken zu projizieren oder um auf dem Gerät gespeicherte Medien zu projizieren/übertragen.

4. HDMI 1.4a Anschluss

Wird zum Anschluss von Videoquellen verwendet, welche die HDMI-Schnittstelle unterstützen.

5. Werkseinstellungstaste

Setzen Sie ein Instrument mit feiner Spitze ein, um das Ausschalten des Projektors zu erzwingen.

6. USB 2.0 Anschluss

Für den Anschluss eines USB-ASpeichergeräts zur Projektion/zum Senden von auf dem Gerät gespeicherten Medien. Sie können auch eine drahtlose Tastatur/Maus über diesen USB-Anschluss anschließen.

LED Anzeigen

Auf der Oberseite des Projektors befinden sich eine rot/grüne LED (LED 1) und zwei grüne LEDs (LED 2 und LED 3).

In der folgenden Tabelle finden Sie Definitionen für verschiedene LED Verhalten.

Situation Status

Aufladung mit Netzteil

Batterie wird aufgeladen Grün - blinkend Grün - blinkend Grün - blinkend

Batterie Aufladung abgeschlossen

LED 1 LED 2 LED 3

LED Verhalten Schema LED Verhalten Schema LED Verhalten Schema

Grün - leuchtend Grün - leuchtend Grün - leuchtend

Situation Status

Akkukapazität < 5% N/A N/A N/A

Akkukapazität < 16% Rot - leuchtend N/A N/A

LED 1 LED 2 LED 3

LED Verhalten Schema LED Verhalten Schema LED Verhalten Schema

Akkumodus

Bluetooth Lautsprechermodus

SystemUpdate

Fehler*

Akkukapazität = 16 - 33% Grün - leuchtend N/A N/A

Akkukapazität = 33 - 66% Grün - leuchtend Grün - leuchtend N/A

Akkukapazität = 66 - 100% Grün - leuchtend Grün - leuchtend Grün - leuchtend

Bereit für Kopplung / Kopplung wird durchgeführt

Grün - blinkend N/A Grün - blinkend

Kopplung erfolgreich Abhängig von Betriebsstatus

System-Update wird durchgeführt

System-Update ist fehlgeschlagen

Grün - blinkend Grün - blinkend Grün - blinkend

Rot - blinkend N/A N/A

LED Fehler Rot - blinkend Grün - blinkend N/A

Lüfterfehler Rot - blinkend Grün - blinkend Grün - blinkend

Optischer Motor Temperaturfehler

Rot - leuchtend Grün - blinkend N/A

Akkutemperatur Fehler Rot - leuchtend Grün - blinkend Grün - blinkend

Treiberplatine Fehler Rot - leuchtend N/A Grün - blinkend

*Starten Sie den Projektor neu, falls Fehler auftreten.

Fernbedienung

7 8

1 2

3 4 5

1. Strom

Schaltet den Projektor nach der ersten Inbetriebnahme aus und ein.

Nach der ersten Inbetriebnahme des Projektors über die Bedienfeldtaste kann der Projektor mit der Ein/Aus-Taste der Fernbedienung für spätere Einschaltungen aus- und eingeschaltet werden.

Siehe Einschalten des Projektors auf Seite 37 für weitere Einzelheiten.

2. Pfeiltasten ( Links, Rechts, Auf, Ab)

Wird als Richtungspfeil verwendet, um die gewünschten Menüpunkte auszuwählen und Einstellungen vorzunehmen.

3. Menü Ruft das BenQ Launcher Einstellungsmenü auf.

4. Start Mit dieser Taste rufen Sie das BenQ Launcher Startmenü auf.

Diese Taste ist nur aktiv, wenn sich der Projektor im BenQ Launcher Modus befindet.

5. Leiser

Hiermit können Sie die Projektorlautstärke verringern.

6. Fokus/Maus Cursor

Kurz auf diese Taste drücken, um den Autofokus zu starten; lange Drücken, um den Mauscursor zu aktivieren.

7. OK Zur Bestätigung der Auswahl im BenQ Launcher Menü.

8. Zurück

Zur Rückkehr zur vorherigen Menü.

9. Lauter Hiermit können Sie die Projektorlautstärke erhöhen.

Batterie der Fernbedienung aktivieren

Bevor Sie die Fernbedienung verwenden können, müssen Sie zuerst den durchsichtigen Kunststoffaufkleber zwischen der Batterie und dem Kontakt auf der Fernbedienung entfernen.

1. Verwenden Sie ein Instrument mit flacher Spitze, um den Batteriedeckel gegen den Uhrzeigersinn in die entriegelte Position zu drehen.

2. Entfernen Sie die Batterieabdeckung von der Fernbedienung.

3. Ziehen und entfernen Sie den Kunststoffaufkleber der Batterie.

4. Setzen Sie den Batteriefachdeckel wieder auf die Fernbedienung und drehen Sie ihn im Uhrzeigersinn in die verriegelte Position.

Setzen Sie die Fernbedienung und die Batterien nicht extremer Hitze oder hoher Luftfeuchtigkeit aus, wie z.B. in einer Küche, einem Bad, einer Sauna, einem Solarium oder einem geschlossenen Auto.

Batterie der Fernbedienung auswechseln

1. Verwenden Sie ein Instrument mit flacher Spitze, um den Batteriedeckel gegen den Uhrzeigersinn in die entriegelte Position zu drehen.

2. Entfernen Sie die Batterieabdeckung von der Fernbedienung.

3. Entfernen Sie die leere Batterie vorsichtig von der Unterseite der Rückhaltevorrichtung und schieben Sie sie aus der Fernbedienung heraus.

4. Schieben Sie die neue Batterie in ihre Position unter der Rückhaltevorrichtung.

5. Setzen Sie den Batteriefachdeckel wieder auf die Fernbedienung und drehen Sie ihn im Uhrzeigersinn in die verriegelte Position.

• Setzen Sie die Fernbedienung und die Batterien nicht extremer Hitze oder hoher Luftfeuchtigkeit aus, wie z.B. in einer Küche, einem Bad, einer Sauna, einem Solarium oder einem geschlossenen Auto.

• Verwenden Sie ausschließlich Batterien vom selben Typ oder gleichwertige, vom Batteriehersteller empfohlene Modelle.

• Entsorgen Sie Altbatterien gemäß den Hinweisen des Herstellers und den örtlich geltenden Vorschriften.

• Werfen Sie Batterien niemals ins Feuer. Es besteht sonst Explosionsgefahr.

Effektive Reichweite der Fernbedienung

Der Projektor verfügt über zwei IR-Fernbedienungssensoren. Einer befindet sich an der Vorderseite und der andere an der Oberseite des Projektors, beide mit einer Reichweite von 8 Metern (~26 Fuß) in einem Winkel von 30 Grad (links und rechts) und 20 Grad (oben und unten). Die Fernbedienung kann entweder direkt auf die IR-Sensoren an der Vorder- oder Oberseite des Projektors gerichtet oder durch Reflexion des IR-Signals von einer Wand verwendet werden.

Achten Sie darauf, dass es keine Gegenstände zwischen der Fernbedienung und dem IR-Sensor am Projektor gibt.

BenQ Smart Control (Fernbedienung App)

Das Einstellungsmenü enthält auch einen Link zur Installation der BenQ Smart Control App, mit dem Sie Ihr Smartphone in eine Fernbedienung verwandeln können, um den Projektor über Tasten und/oder Touch-Gesten zu steuern.

Installation der BenQ Smart Control App auf Ihrem Smartphone

So installieren Sie die BenQ Smart Control App auf Ihrem Smartphone:

1. Stellen Sie sicher, dass Ihr Smartphone mit dem Internet verbunden ist.

2. Wählen Sie BenQ Smart Control im Einstellung Menü des BenQ Launcher Startbildschirms und drücken Sie dann auf OK.

3. Scannen Sie den QR-Code, der auf dem Projektor mit Ihrem Smartphone angezeigt wird. Dies öffnet einen Download-Link auf Ihrem Smartphone.

4. Laden Sie BenQ Smart Control herunter und installieren Sie es auf Ihrem Smartphone.

Bei einigen Smartphones müssen Sie möglicherweise zuerst im Einstellungsmenü Ihres Smartphones erlauben, Apps mit heruntergeladenen Installationsdateien zu installieren.

Verwendung der BenQ Smart Control App

Um mit der Nutzung der BenQ Smart Control App zu beginnen:

1. Wählen Sie eine der folgenden Optionen:

• Verbinden Sie Ihr Smartphone mit dem gleichen drahtlosen Netzwerk wie das Ihres Projektors.

• Aktivieren Sie den drahtlosen Hotspot für Ihren Projektor und verbinden Sie Ihr Smartphone dann mit dem drahtlosen Hotspot des

Projektors.Anweisungen zur Aktivierung des drahtlosen Hotspots für Ihren Projektor finden Sie unter Hotspot auf Seite 92.

Sie müssen entweder mit dem gleichen drahtlosen Netzwerk wie der Projektor oder dem drahtlosen Hotspot des Projektors v verbunden sein, damit BenQ Smart Control richtig funktionieren kann.

2. Öffnen Sie die BenQ Smart Control App auf Ihrem Smartphone.

3. Wählen Sie den Projektor aus der BenQ Smart Control Geräteliste.

Der Standardname für den Projektor lautet "BenQ GS2-xxxx", wobei die letzten vier Ziffern die letzten vier Ziffern seiner MAC-Adresse sind.

4. Wählen Sie eine der folgenden Methoden zur Verwendung von BenQ Smart Control:

• Tippen Sie auf DPad, um die vorkonfigurierten Schaltflächen in der App zum Steuern Ihres Projektors zu verwenden.

• Tippen Sie auf Maus, um Touch-Gesten auf Ihrem Smartphone zu verwenden, um den Cursor auf dem Projektor ähnlich wie bei einer Maus zu

steuern.

Installation

Auswählen des Standortes

Bedenken Sie bitte Folgendes, bevor Sie sich für einen Installationsort für den Projektor entscheiden:

• Größe und Position der Leinwand

• Ort der Netzsteckdose

• Ort und Abstand zwischen Projektor und anderen Geräten

• Ort und Abstand zwischen Projektor und dem WLAN Access Point, oder bei Nutzung eines LAN-Kabels, dem Internet-Hub

Sie können den Projektor auf eine der folgenden Weisen installieren.

1. Tisch vorne:

Bei dieser Variante wird der Projektor in Bodennähe vor der Leinwand positioniert.

Diese Variante wird am häufigsten verwendet und ist für einen schnellen Auf- und Abbau am besten geeignet. Schalten Sie den Projektor ein und wählen Sie die folgenden Einstellungen:

Installation > Projektor Installation > Tisch vorne

2. Decke vorne:

Bei diesem Standort ist der Projektor vor der Leinwand an einem erhöhten Ort aufgestellt. Schalten Sie den Projektor ein und wählen Sie die folgenden Einstellungen: Installation > Projektor Installation > Decke vorne

Der Projektor verfügt über keine Bauteile/Zubehör für die Deckenmontage. Wenn Sie von der Decke projizieren möchten, müssen Sie ihn an einem erhöhten Ort aufstellen.

3. Tisch hinten:

Bei dieser Variante wird der Projektor in Bodennähe hinter der Leinwand positioniert. Schalten Sie den Projektor ein und wählen Sie die folgenden Einstellungen: Installation > Projektor Installation > Tisch hinten

Für diese Variante ist eine spezielle Leinwand für rückwärtige Projektion erforderlich.

4. Decke hinten:

Bei diesem Standort ist der Projektor hinter der Leinwand an einem erhöhten Ort aufgestellt.

Schalten Sie den Projektor ein und wählen Sie die folgenden Einstellungen: Installation > Projektor Installation > Decke hinten

Für diese Variante ist eine spezielle Leinwand für rückwärtige Projektion erforderlich.

Der Projektor verfügt über keine Bauteile/Zubehör für die Deckenmontage. Wenn Sie von der hinteren Decke projizieren möchten, müssen Sie ihn an einem erhöhten Ort aufstellen.

Einstellen der bevorzugten Bildgröße für die Projektion

Leinwandgröße Leinwand

Mitte der Objektivlinse

Projektionsabstand

Ver t i kal e r Vers atz

Die Größe des projizierten Bildes hängt vom Abstand zwischen Projektorlinse und Leinwand und dem Videoformat ab. Die Daten in der folgenden Tabelle basieren auf einem normalen Projektionsverfahren und nicht auf dem Ergebnis der Einstellung des Projektionswinkels (1-15 Grad).

Projektionsgröße

Mithilfe der folgenden Abbildung und Tabellen können Sie den Projektionsabstand ermitteln.

Leinwandgröße Projektorabstand (mm)

Diagonale

H (mm) B (mm) Durchschnitt

Zoll mm

30 762 373 664 864

35 889 436 775 1007

40 1016 498 886 1151

45 1143 560 996 1295

50 1270 622 1107 1439

55 1397 684 1218 1583

Leinwandgröße Projektorabstand (mm)

Diagonale

H (mm) B (mm) Durchschnitt

Zoll mm

60 1524 747 1329 1727

65 1651 809 1439 1871

70 1778 871 1550 2015

75 1905 933 1661 2159

80 2032 996 1771 2303

85 2159 1058 1882 2447

90 2286 1120 1993 2591

95 2413 1182 2104 2735

100 2540 1245 2214 2879

Alle Werte sind lediglich Schätzungen und können von den tatsächlichen Abmessungen abweichen. Wenn Sie den Projektor bleibend installieren möchten, sollten Sie ihn selbst verwenden, um die Projektionsgröße, den Abstand und seine optischen Eigenschaften zu testen, bevor Sie die Installation durchführen. So können Sie die exakte Montageposition ermitteln, die sich am besten für Ihre Installation eignet.

Installation des Projektors auf einem Stativ (separat erhältlich)

Verwenden Sie eine Stativplatte zur Befestigung des Projektors auf einem Stativ:

1. Montieren Sie die Schnellwechselplatte des Stativs in das Stativgewinde des Projektors und ziehen Sie die Schraube der Platte an.

2. Setzen Sie den Projektor auf das Stativ.

Bedienungen

Installation des Drahtlos-Dongle

1. Nehmen Sie die E/A-Anschlussabdeckung ab.

2. Entfernen Sie die Kappe vom mitgelieferten Drahtlos-Dongle (WDR02U).

3. Richten Sie den Dongle so aus, dass die LED des Dongle nach oben zeigt, und stecken Sie den Dongle dann in den Drahtlos-Dongle Anschluss.

LED

4. Bringen Sie die E/A-Anschlussabdeckung wieder an.

Laden des Akkus

1. Schließen Sie das Stromkabel an das Netzteil an.

2. Richten Sie den Netzteilstecker auf den Netzteilanschluss des Projektors aus.

3. Laden Sie den Akku des Projektors auf, indem Sie das Netzkabel an eine Steckdose anschließen.

Die Strom LED-Anzeige leuchtet entsprechend ihrem Ladezustand auf. Für eine vollständige Ladung warten Sie, bis die Anzeige dauerhaft grün leuchtet (siehe LED Anzeigen auf Seite 20 für weitere Informationen zum Verhalten der LEDs).

Halten Sie den Akku auf mindestens 60% aufgeladen (3 Balken auf dem Akkustatussymbol), um eine erfolgreiche OTA-Aktualisierung zu gewährleisten.

Einschalten des Projektors

3”

1. Verbinden Sie den mitgelieferten Drahtlos-Dongle mit dem Drahtlos-Dongle Anschluss an der rechten Seite des Projektors. Siehe Installation des

Drahtlos-Dongle auf Seite 34 für weitere Einzelheiten.

2. Laden Sie den Akku auf oder versorgen Sie den Projektor wie unter Laden des Akkus auf Seite 36 beschrieben mit Strom.

3. Halten Sie die Ein/Aus-Taste 3 Sekunden lang gedrückt. Die LED-Anzeige am Projektor leuchtet nach Anschließen des Netzkabels grün auf und blinkt. Sie leuchtet dann entsprechend ihrer Ladeeinstellung auf (siehe LED Anzeigen auf Seite 20).

• Mit der Ein-/Aus-Taste auf der Fernbedienung kann der Projektor nicht eingeschaltet werden. Das Einschalten des Projektors kann nur über die Einschalttaste auf der Oberseite des Projektors erfolgen.

• Wenn Sie den Projektor direkt mit Strom versorgen, verwenden Sie bitte das beiliegende Netzkabel, um mögliche Gefahren wie einen Stromschlag oder Feuer zu vermeiden.

Drücken Sie die Ein-/Aus-Taste, um in den Energiesparmodus zu gelangen, wenn der Projektor eingeschaltet ist.

4. Schließen Sie alle Videogeräte, die HDMI oder DisplayPort (Version 1.1 oder höher) oder ein Speichergerät unterstützen, an den USB-C™ oder

USB-A Anschluss an der rechten Seite des Projektors an. Wenn Sie Videos über eine drahtlose Verbindung projizieren oder auf BenQ Launcher zugreifen möchten, müssen Sie keine Videogeräte anschließen.

Weitere Einzelheiten über die Verbindungsoptionen finden Sie unter Verbindungen auf Seite 52.

5. Die Lüfter werden in Betrieb genommen, und während der Aufwärmphase des Projektors wird ein Startbild angezeigt. Dieser Vorgang kann einige Minuten dauern. Während des Aufwärmens reagiert der Projektor auf keine weiteren Eingaben.

6. Wenn Sie den Projektor zum ersten Mal einschalten, erscheint der Setup-Assistent, um Ihnen bei der Einrichtung des Projektors zu helfen. Wenn dies bereits getan haben, überspringen Sie diesen Schritt.

• Wechseln Sie mit den Pfeiltasten (///) auf der Fernbedienung durch die Menüelemente.

• Bestätigen Sie die Auswahl eines Menüelements mit OK.

• Verwenden Sie Zurück, um zum vorherigen Menü zurückzukehren.

• Verwenden Sie MENÜ, um ein Menü zu überspringen.

Die folgenden Bildschirmabbildungen des Setup-Assistenten dienen lediglich zur Veranschaulichung und können sich vom tatsächlichen Bildschirm unterscheiden.

Schritt 1: Ein Installationseinstellungen auswählen.

Schritt 2: Ein Spracheinstellungen auswählen.

Verfügbare Sprachen können je nach Produkt für Ihre Region abweichen und könnten ohne vorherige Benachrichtigung aktualisiert werden.

Schritt 3: Einstellung von Tr ap e zk or re k t ur .

Schritt 4: Konfigurieren Sie die drahtlosen Einstellungen, indem Sie das drahtlose Netzwerk auswählen und das Kennwort eingeben.

Um eine Verbindung zu einem versteckten Drahtlosnetzwerk herzustellen, wählen Sie Neues Netzwerk hinzufügen und geben Sie die SSID, die Sicherheitseinstellung und das Kennwort für das Netzwerk ein.

Schritt 5: Legen Sie die Zeitzoneneinstellung fest.

Schritt 6: Lesen Sie die Erklärung über personenbezogene Daten und drücken Sie auf Zustimmen.

Sie haben den Einrichtungsassistenten abgeschlossen. Sie können nun ein Gerät an den Projektor anschließen, um Videos zu projizieren. Unter

Verbindungen auf Seite 52 finden Sie weitere Informationen.

Ausschalten des Projektors

1. Drücken Sie 3 Sekunden lang auf die Ein/Aus-Taste auf dem Projektor oder auf der Fernbedienung. Der Projektor zeigt dann eine Meldung zur Bestätigung des Ausschaltens an.

2. Die Ein/Aus LED-Anzeige erlischt und leuchtet entsprechend ihrem Ladezustand wieder auf, wenn das Netzteil an den Projektor angeschlossen ist (siehe LED Anzeigen auf Seite 20). Die Lüfter können weiterlaufen, um die Lampe zu kühlen.

Wenn Sie beabsichtigen, den Projektor für einen längeren Zeitraum nicht zu verwenden, ziehen Sie das Netzkabel aus der Netzsteckdose heraus.

Vermeiden Sie nach Möglichkeit das Wiedereinschalten des Projektors direkt nach dem Ausschalten, da eine übermäßige Hitze die Lampennutzungsdauer verringern kann.

Einstellen des projizierten Bildes

Einstellen des Projektionswinkels

Der Projektor ist mit einem Schwenkkopf ausgestattet, der die Bildhöhe und den Projektionswinkel ändert.

So passen Sie den Projektionswinkel an:

• Schwenken Sie den Kopf nach oben oder unten, bis das Bild wie gewünscht positioniert ist.

15°

max

• Der maximale Einstellwinkel beträgt 15 Grad.

• Wenn die Leinwand und der Projektor nicht senkrecht aufeinander ausgerichtet sind, erscheint das Bild schräg projiziert. Um dies zu korrigieren, siehe Korrektur der

Schrägprojektion auf Seite 45 für weitere Einzelheiten.

Feinabstimmung der Bildschärfe

Um das Bild zu schärfen, drücken Sie kurz die Fokus Taste auf der Fernbedienung.

• Blicken Sie nicht in die Linse, wenn die Lampe an ist. Durch das intensive Licht können Ihre Augen möglicherweise geschädigt werden.

• Sie können das Bild auch unter BenQ Launcher feiner abstimmen. Unter Autofokus auf Seite 98 finden Sie weitere Informationen.

Korrektur der Schrägprojektion

Bei einer Schrägprojektion ist das projizierte Bild entweder oben oder unten deutlich breiter. Dies tritt auf, wenn der Projektor nicht senkrecht zur Leinwand ausgerichtet ist.

So passen Sie die Tr a pe z ko r re k t u r an:

1. Drücken Sie drei Mal die Pfeiltaste nach unten auf der Fernbedienung, um zu den Einstellungsmenüs zu gelangen.

2. Wählen Sie Einstellungen und drücken Sie auf OK.

3. Wählen Sie Tr ap e zk or r ek t ur und drücken Sie auf OK.

4. Deaktivieren Sie die Autom. Trapezkorrektur Einstellung.

5. Wählen Sie Trapezkorrektur-Anpassung und drücken Sie auf OK.

• Verwenden Sie auf der Fernbedienung zur Korrektur der Schrägprojektion oben im Bild.

• Verwenden Sie auf der Fernbedienung zur Korrektur der Schrägprojektion unten im Bild.

• Drücken Sie auf Ihrer Fernbedienung auf , um zu den Standard Schrägprojektionseinstellungen zurückzukehren.

Sie können diese Einstellungen nur vornehmen, wenn Autom. Trapezkorrektur im Installationsmenü deaktiviert ist. Siehe Trapezkorrektur auf Seite 99 für weitere Einzelheiten.

6. Wenn Sie mit der Einstellung der Schrägprojektion fertig sind, drücken Sie auf , um Ihre Änderungen zu speichern und zum vorherigen Menü zurückzukehren, oder drücken Sie auf , um Ihre Änderungen zu speichern und direkt zum Hauptbildschirm zurückzukehren.

BenQ Launcher

BenQ Launcher ist das Betriebssystem des Projektors, mit dem Sie Videos drahtlos projizieren, Mediendateien oder Streaming-Anwendungen

abspielen und die Projektoreinstellungen anpassen können.

Verwenden Sie Ihre Fernbedienung, um BenQ Launcher Funktionen zu bedienen. Die Bedienfeldtasten am Projektor sind auf die Steuerung der Projektorfunktionen beschränkt.

Die BenQ Launcher Startbildschirm

Wenn der Projektor kein Bild von einer angeschlossenen Quelle projiziert, wird er standardmäßig BenQ Launcher anzeigen. Wenn der Projektor von einer Quelle projiziert wird, können Sie zum BenQ Launcher zurückkehren, indem Sie auf Ihrer Fernbedienung auf drücken.

• Der Ihnen angezeigte Bildschirm kann sich je nach BenQ Launcher Firmware Version von den Abbildungen unterscheiden.

• Halten Sie den Akku auf mindestens 60% aufgeladen (3 Balken auf dem Akkustatussymbol), um eine erfolgreiche OTA-Aktualisierung zu gewährleisten.

Die BenQ Launcher Startbildschirm verfügt über fünf Hauptabschnitte:

• Statusleistensymbole - Symbole, die Uhrzeit, Drahtlos- und Akkustatus anzeigen.

Sie können das Akkustatussymbol auf dem Startbildschirm ausblenden. Siehe Akku auf Seite 108 für weitere Einzelheiten.

• Drahtlose Projektion Schaltflächen - Enthält Anweisungen zum drahtlosen Projizieren über iOS/Android-Geräte oder einen Laptop/PC.

• Quelle Menü - Ermöglicht es Ihnen, die Videoeingangsquelle auszuwählen, die an den HDMI-, USB-A- oder USB-C™ Anschlüsse für die Projektion angeschlossen ist.

Nur Videogeräte mit DisplayPort (Version 1.1 oder höher) Funktionalität oder USB-C™ Flashlaufwerke können über die USB-C™ Verbindung projiziert werden.

• App-Verknüpfungen - Schneller Zugriff auf den Aptoide App Market und andere Apps.

• Einstellungen Menüs - Verknüpfungen zu den Einstellungsmenüs zum Anpassen von Drahtlos-, Bluetooth- und anderen Einstellungen.

Drücken Sie die Nach unten Taste auf der Fernbedienung, um auf die Einstellungen Menüs zuzugreifen.

Steuerung auf der BenQ Launcher Startbildschirm

1. Drücken Sie auf der BenQ Launcher Startbildschirm auf der Fernbedienung auf ///, um die gewünschte Funktion auszuwählen und drücken Sie auf OK.

2. Folgen Sie den Anweisungen auf dem Bildschirm, um weiter vorzugehen.

Verwendung des Quellmenüs

Quellmenü

Drücken Sie die Nach unten Taste auf der Fernbedienung von der BenQ Launcher Startbildschirm aus, um auf das Quelle Menü zuzugreifen, das die Optionen für die Eingangsquelle anzeigt: Dateimanager, HDMI und USB Typ-C. Drücken Sie auf OK, um die gewünschte Eingangsquelle auszuwählen. Unter Kabelverbindungen auf Seite 67 finden Sie weitere Informationen.

Verwendung der App-Verknüpfungen

App Verknüpfungen

Drücken Sie zwei Mal auf die Nach unten Taste auf der Fernbedienung von der BenQ Launcher Startbildschirm aus, um auf den Bereich der App-Verknüpfungen zuzugreifen, der den vorinstallierten Aptoide App-Markt für Streaming-Apps sowie andere Apps, die auf dem Projektor installiert sind, anzeigt. Basierend auf den Spracheinstellungen werden möglicherweise andere Standard-Apps angezeigt.

In diesem Block sind bis zu zehn Verknüpfungen erlaubt. Um auf alle auf dem Projektor installierten Apps zuzugreifen, siehe Alle Apps auf Seite 91. Details zur Neuanordnung der Verknüpfungen finden Sie unter Bildschirmeinstellungen auf Seite 100.

Verwendung der BenQ Launcher Einstellungen Menüs

Vollständiges Einstellungen Menü

Untermenü Verknüpfungen

Drücken Sie drei Mal auf die Nach unten Taste auf der Fernbedienung von der BenQ Launcher Startbildschirm aus, um auf den Abschnitt der Einstellungsmenüs zuzugreifen, der eine Schaltfläche für das vollständige Einstellungsmenü des Projektors sowie Tastenkombinationen für verschiedene Untermenüs innerhalb der Einstellungsmenüs enthält.

Der Ihnen angezeigte Bildschirm kann sich je nach BenQ Launcher Firmware Version von den Abbildungen unterscheiden.

Weitere Informationen zu den Einstellungsmenüs finden Sie unter Über das Einstellungen Menü auf Seite 84.

Eingabe von Text

Verschiedene Menüs im BenQ Launcher könnten nach der Eingabe von Text verlangen. So geben Sie Text in ein Textfeld ein:

1. Wählen Sie das Textfeld, in das Sie Text eingeben möchten.

2. Drücken Sie auf der Fernbedienung auf OK und eine alphanumerische Tastatur wird auf dem Bildschirm angezeigt.

3. Drücken Sie auf der Fernbedienung ///, um die Tastatur zu steuern und drücken Sie auf OK zur Auswahl des Buchstabens/der Taste/des Symbols, das Sie in das Textfeld eingeben möchten.

4. Sie können jederzeit auf drücken, um die Tastatur zu beenden.

Die Tastaturtypen können je nach Einstellung Ihrer Sprache variieren. Unter Tastatur auf Seite 103 finden Sie weitere Informationen.

Verbindungen

Sie können Ihr Gerät auf verschiedene Weise mit dem Projektor verbinden, um Videoinhalte zu projizieren.

Drahtlose Verbindung

• Smartphone, Tablet, Laptop/PC

Kabelverbindung (HDMI Anschluss)

•A/V-Gerät.

• Smartphone, Tablet, Laptop/PC

Kabelverbindung (USB-A Anschluss)

• USB-A Flashlaufwerk

Kabelverbindung (USB-C™ Anschluss)

• USB-C™ Flashlaufwerk

• Smartphone, Tablet, Laptop/PC

• Geräte, die über den USB-C™ Anschluss angeschlossen werden, benötigen ein USB-C™ Kabel und müssen die DisplayPort Funktionalität (Version 1.1 oder höher) unterstützen, um Videos zu projizieren.

• Wenn der Projektor mit Akkustrom betrieben wird (nicht an eine Stromquelle angeschlossen), wird er keine Geräte laden oder mit Strom versorgen, die an den USB-C™ Anschluss angeschlossen sind. Nur wenn der Projektor an eine Stromquelle angeschlossen ist, kann er Geräte, die an den USB-C™ Anschluss angeschlossen sind, aufladen oder mit Strom versorgen.

Darüber hinaus können Sie den Projektor auch an Bluetooth-Lautsprecher/Kopfhörer anschließen, um Audio über die Lautsprecher/Kopfhörer zu übertragen, oder eine mobile Vorrichtung über Bluetooth an den Projektor anschließen, um Audio über die Lautsprecher des Projektors zu übertragen.

Gehen Sie vor dem Anschließen einer Signalquelle an den Projektor folgendermaßen vor:

• Nehmen Sie die E/A-Abdeckung ab.

• Installieren Sie den mitgelieferten Drahtlos-Dongle (WDR02U) für die drahtlose Verbindung.

• Stellen Sie den Projektor innerhalb der Reichweite des WLAN AP auf, mit dem Sie sich verbinden möchten.

• Verwenden Sie für jede Quelle das passende Kabel.

Smartphone oder

Ta bl e t

WLAN AP

Bluetooth

Lautsprecher

Geräte mit USB-C™ DisplayPort

Laptop/PC

A/V-Geräte

Lautsprecher

Drahtlos-Dongle

DWR02U

SmartphoneTa b le tLaptop/PC

Drahtlose Verbindung:

• Stellen Sie sicher, dass Sie die Kabel fest angeschlossen haben.

Die obige Illustration dient lediglich der Veranschaulichung.

Drahtlose Verbindungen

Anschluss des Projektors an ein Drahtlosnetzwerk

Bevor Sie drahtlos über den Projektor projizieren können, müssen Sie den Projektor zunächst mit einem Drahtlosnetzwerk verbinden. So verbinden Sie Ihren Projektor mit einem Drahtlosnetzwerk oder wechseln Drahtlosnetzwerke:

Wenn Sie den Projektor während des Installationsassistenten bereits mit einem Drahtlosnetzwerk verbunden haben, können Sie die Schritte in diesem Abschnitt überspringen.

1. Verbinden Sie den mitgelieferten Drahtlos-Dongle mit dem Drahtlos-Dongle Anschluss (siehe Installation des Drahtlos-Dongle auf Seite 34).

2. Schalten Sie den Projektor ein (siehe Einschalten des Projektors auf Seite 37).

3. Wählen Sie auf der Startbildschirm der BenQ Launcher Benutzeroberfläche Drahtlosnetzwerk-Einstellungen aus und drücken Sie auf OK,

um auf die Drahtloseinstellungen zuzugreifen.

4. Wählen Sie Drahtlosnetzwerk und drücken Sie auf OK, um Drahtloskonnektivität zu aktivieren.

5. Wählen Sie die SSID für den Drahtlos AP, mit dem Sie sich verbinden möchten und drücken Sie auf OK.

• Um eine Verbindung zu einem versteckten Drahtlosnetzwerk herzustellen, wählen Sie Neues Netzwerk hinzufügen und geben Sie die SSID, die Sicherheitseinstellung

und das Kennwort für das Netzwerk ein.

• Die Liste der verfügbaren Drahtlosnetzwerke wird alle 10 Sekunden aktualisiert. Wenn die gewünschte SSID nicht aufgeführt ist, warten Sie bitte, bis die Aktualisierung abgeschlossen ist.

6. Wenn Sie das erste Mal eine gesicherte SSID auswählen, wird ein Fenster angezeigt, dass Sie zur Eingabe des entsprechenden Kennworts

auffordert. Verwenden Sie die virtuelle Tastatur, um das Kennwort einzugeben. Wählen Sie nach der Eingabe des Kennwortes Weiter und der Projektor wird sich anschließend verbinden.

• Das Kennwort wird auf dem Projektor gespeichert. Wenn Sie dieselbe SSID in der Zukunft erneut auswählen, werden Sie nicht zur Eingabe eines Kennworts aufgefordert, bis Sie die SSID aus dem Speicher des Projektors löschen.

• Wenn das Kennwort falsch eingegeben wurde, können Sie entweder auswählen, um zum virtuellen Tastenfeld zurückzukehren oder Verfügbare Netzwerke, um zur Liste der SSIDs zurückzukehren.

7. Nach der erfolgreichen Verbindung zum Drahtlos AP wird ein Drahtlosverbindungssymbol oben rechts in der BenQ Launcher Schnittstelle

angezeigt. Sie können Ihre Geräte nun drahtlos mit dem Projektor verbinden, um Videos zu projizieren.

Drahtlose Projektion für iOS & macOS

So verbinden Sie ein iOS-Gerät mit dem Projektor und projizieren Videos über AirPlay:

1. Wählen Sie auf der Startbildschirm der BenQ Launcher Benutzeroberfläche Drahtlose Projektion für iOS & macOS aus und drücken Sie auf OK.

2. Verbinden Sie sich auf Ihrem iOS-Mobilgerät über das Netzwerkmenü mit dem auf dem Drahtlose Projektion für iOS & macOS Bildschirm angezeigten Drahtlosnetzwerk und wählen Sie dann Weiter.

3. Folgen Sie den Anweisungen auf dem Drahtlose Projektion für iOS & macOS Bildschirm, um den Bildschirm Ihres iOS-Geräts über AirPlay zu projizieren.

4. Wählen Sie Fertig im Menü Drahtlose Projektion für iOS & macOS, um das Tutorial abzuschließen und zum Startbildschirm zurückzukehren.

Wenn Sie mit der Projektion fertig sind, deaktivieren Sie AirPlay auf Ihrem iOS-Gerät, um die Verbindung zu beenden.

Drahtlose Projektion für Android™

So verbinden Sie ein Android™ Gerät mit dem Projektor und projizieren Videos:

1. Wählen Sie auf der Startbildschirm der BenQ Launcher Benutzeroberfläche Drahtlose Projektion für Android™ aus und drücken Sie auf OK.

2. Verbinden Sie sich auf Ihrem Android Mobilgerät über das Netzwerkmenü mit dem auf dem Drahtlose Projektion für Android™ Bildschirm angezeigten Drahtlosnetzwerk und wählen Sie dann Weiter.

3. Folgen Sie den Anweisungen auf dem Drahtlose Projektion für Android™ Bildschirm, um den Bildschirm Ihres Android Geräts zu projizieren.

4. Wählen Sie Fertig im Bildschirm Drahtlose Projektion für Android™, um das Tutorial abzuschließen und zum Startbildschirm zurückzukehren.

Wenn Sie mit der Projektion fertig sind, deaktivieren Sie Bildschirmübertragung auf Ihrem Android Gerät, um die Verbindung zu beenden.

Drahtlose Projektion für PC

So verbinden Sie einen PC mit dem Projektor und projizieren Videos:

1. Wählen Sie auf der Startbildschirm der BenQ Launcher Benutzeroberfläche Drahtlose Projektion für PC aus und drücken Sie auf OK.

2. Verbinden Sie sich auf Ihrem PC über das Netzwerkmenü mit dem auf dem Drahtlose Projektion für PC Bildschirm angezeigten Drahtlosnetzwerk und wählen Sie dann Weit er .

3. Folgen Sie den Anweisungen auf dem Drahtlose Projektion für PC Bildschirm, um den Bildschirm Ihres PCs zu projizieren.

4. Wählen Sie Fertig im Bildschirm Drahtlose Projektion für PC, um das Tutorial abzuschließen und zum Startbildschirm zurückzukehren.

Wenn Sie mit der Projektion fertig sind, deaktivieren Sie Bildschirmübertragung auf Ihrem PC, um die Verbindung zu beenden.

Drahtlos-Hotspot

In Situationen, in denen der Projektor außerhalb der Reichweite eines Drahtlosnetzwerks liegt (z.B. während einer Campingreise), können Sie den Projektor so konfigurieren, dass er als Drahtlos-Hotspot fungiert, um ein geschlossenes Netzwerk für Geräte zu schaffen, die sich über eine drahtlose Verbindung direkt mit dem Projektor verbinden und Dateien von ihrem lokalen Speicher projizieren können.

Der Projektor hat im Drahtlos-Hotspot-Modus keinen Internetzugang.

So erstellen Sie einen Drahtlos-Hotspot:

1. Verbinden Sie den Drahtlos-Dongle mit dem Drahtlos-Dongle Anschluss (siehe Installation des Drahtlos-Dongle auf Seite 34).

2. Schalten Sie den Projektor ein (siehe Einschalten des Projektors auf Seite 37).

3. Drücken Sie drei Mal auf der Startbildschirm der BenQ Launcher Benutzeroberfläche die Pfeiltaste nach unten auf der Fernbedienung, um zu den Einstellungsmenüs zu gelangen.

4. Wählen Sie Einstellungen und drücken Sie auf OK.

5. Wählen Sie Hotspot und drücken Sie auf OK.

6. (Optional) Wählen Sie Hotspot Kennwort und drücken Sie auf OK, um das Kennwort des Drahtlos-Hotspot zu ändern.

Hotspot Name und Hotspot Kennwort können nur geändert werden, wenn Hotspot deaktiviert ist.

7. Wählen Sie Hotspot und drücken Sie auf OK, um den Drahtlos-Hotspot zu aktivieren.

8. Wenn der Drahtlos-Hotspot aktiviert ist, verwenden Sie den im Hotspot Name Feld angezeigten Namen als SSID für die Verbindung aus dem Netzwerkenü Ihres Mobilgeräts und verwenden Sie das im Hotspot Kennwort Feld angezeigte Kennwort als Verbindungskennwort.

9. Wenn der Drahtlos-Hotspot von Ihrem Gerät nicht gefunden werden kann, wählen Sie Normal (2,4G) unter der Überschrift Internet Qualität aus.

Nachdem der Drahtlos-Hotspot eingerichtet ist, folgen Sie den entsprechenden Verbindungsanweisungen, die im/den vorherigen Abschnitt(en) beschrieben sind, um eine direkte Verbindung zum Projektor herzustellen und Videos zu projizieren.

Kabelverbindungen

Anschluss eines Geräts mit HDMI oder USB-C™ mit DisplayPort

Mit einem HDMI oder USB-C™ Gen3.1 Kabel können Sie ein Gerät anschließen, das mit HDMI oder DisplayPort Funktionen ausgestattet ist, um Videos und Bilder auf dem Projektor zu übertragen.

Nicht alle Geräte mit einem USB-C™ Kabel verfügen über die DisplayPort Funktionalität. Lesen Sie die Dokumentation Ihres Geräts zur Klärung.

So schließen Sie ein Gerät mit HDMI oder USB-C™ mit DisplayPort an:

1. Schließen Sie das Gerät an den HDMI oder USB-C™ Anschluss an der Rückseite des Projektors an.

2. Es erscheint eine Popup-Benachrichtigung, die anzeigt, dass ein Gerät an den Projektor angeschlossen ist. Wählen Sie OK, um eine Verbindung mit dem Gerät herzustellen.

3. Der Projektor wird versuchen, eine Verbindung zum Signal des Geräts herzustellen.

4. Das Video vom Gerät wird automatisch im Vollbildmodus angezeigt, sobald das Signal vom Gerät erkannt wird.

5. Wenn kein Signal erkannt wird oder das Signal unterbrochen wird, erscheint eine Meldung.

6. Drücken Sie auf , um die Übertragung zu stoppen und zum zuvor angezeigten Menü zurückzukehren, oder drücken Sie auf , um zu beenden und direkt zum BenQ Launcher Hauptbildschirm zurückzukehren.

7. Wenn das Gerät weiterhin angeschlossen ist und Sie sein Signal erneut anzeigen möchten, navigieren Sie zur Eingangsquelle Taste auf dem BenQ Launcher Hauptbildschirm und drücken Sie auf OK. Wählen Sie das Gerät und drücken Sie auf OK.

• Einige Computer verfügen über HDMI-Anschlüsse, die keine Audiosignale übertragen. In solchen Fällen muss ein separates Audiokabel an den Projektor angeschlossen werden.

• Wenn Sie Ihr USB-C™ Gerät als Speichergerät zum Anzeigen von Videos, Bildern und Audio verwenden möchten, lesen Sie bitte Media Player auf Seite 71.

• Bei vielen Laptop-Computern werden externe Video-Anschlüsse nicht aktiviert, wenn sie an einen Projektor angeschlossen werden. Mit einer Tastenkombination wie z.B. Fn + F3 oder Strg/LCD-Taste wird die externe Anzeige ein- bzw. ausgeschaltet. Suchen Sie nach einer Funktionstaste mit der Aufschrift Strg/LCD oder einem Monitor-Symbol auf der Tastatur des Laptops. Drücken Sie gleichzeitig die Funktionstaste Fn und die Taste mit dem Symbol. Lesen Sie das Handbuch des Laptops, um die Tastenkombination zu erfahren.

Anschluss eines Flashlaufwerks

Schließen Sie ein USB-A oder USB-C™ Flashlaufwerk an den USB 2.0 oder USB-C™ Anschluss an der rechten Seite des Projektors an, um auf dem Flashlaufwerk gespeicherte Mediendateien anzuzeigen.

So schließen Sie ein Flashlaufwerk an:

1. Schließen Sie das Flashlaufwerk an den USB 2.0 oder USB-C™ Anschluss an der rechten Seite des Projektors an.

2. Es erscheint eine Popup-Benachrichtigung, die anzeigt, dass ein Speichergerät an den Projektor angeschlossen ist. Wählen Sie ÖFFNEN, um das

Gerät zu öffnen.

3. Der Media Player wird automatisch gestartet. Weitere Informationen über die Anzeige von Dateien mit dem Media Player finden Sie unter

Media Player auf Seite 71.

Media Player

Das Quelle Menü der BenQ Launcher Benutzeroberfläche ermöglicht es Ihnen, auf Bilder, Videos und Audiodateien für die Projektion zuzugreifen, sobald ein USB-C™ oder USB-A Flashlaufwerk oder ein mobiles Gerät ohne DisplayPort Funktion angeschlossen ist. Unter Anschluss eines

Flashlaufwerks auf Seite 70 finden Sie weitere Informationen über den Anschluss solcher Geräte an den Projektor.

• Wenn ein Speichergerät an den Projektor angeschlossen ist, wird eine Benachrichtigung angezeigt, in der Sie gefragt werden, ob Sie das Gerät öffnen möchten. Wählen Sie ÖFFNEN, um automatisch zum Media Player weitergeleitet zu werden, oder wählen Sie ABBRECHEN, um auf dem aktuellen Bildschirm zu bleiben.

• Unter Unterstützte Dateiformate auf Seite 128 finden Sie eine Liste der Dateiformate, die auf dem Projektor wiedergegeben werden können.

Navigation

• Verwenden Sie die Pfeiltasten (///) auf Ihrer Fernbedienung, um zu der Datei oder dem Symbol zu gelangen, die Sie auswählen möchten.

• Drücken Sie auf OK, um ein Menü oder eine Datei auszuwählen.

• Drücken Sie auf , um zum zuvor angezeigten Menü zurückzukehren oder um die Wiedergabe einer Mediendatei zu beenden.

Der Media Player zeigt eine Auswahl für Ihre angeschlossenen Geräte an.

Jede Auswahl hat ein Unterverzeichnis, das Dateien für jede der folgenden Kategorien auflistet: Alle, Video, Bild und Audio.

Wenn sich keine unterstützten Mediendateien auf dem angeschlossenen Gerät befinden, erscheint eine Meldung “Nicht verfügbar”.

Verwendung des Media Player, um Videodateien wiederzugeben:

1. Wählen Sie Video in der Unterverzeichnisliste für das angeschlossene Gerät aus und drücken Sie auf OK.

2. Verwenden Sie die Pfeiltasten ( / ) nach oben und unten, um die anzuzeigende Videodatei auszuwählen und drücken Sie auf OK.

3. Die Videodatei wird abgespielt.

4. Im Ansichtsfenster können Sie eine der folgenden Optionen auswählen:

• Drücken Sie die OK Taste auf der Schaltfläche, um das Video anzuhalten. Drücken Sie erneut, um die Wiedergabe fortzusetzen.

• Drücken Sie die OK Taste auf der Schaltfläche, um das Video zurückzuspulen.

• Drücken Sie die OK Taste auf der Schaltfläche, um das Video vorzuspulen.

5. Wenn die Videodatei zuvor wiedergegeben wurde, erscheint eine Popup-Benachrichtigung, in der Sie aufgefordert werden, die Wiedergabe fortzusetzen oder neu zu beginnen.

Verwendung des Media Player, um Bilddateien wiederzugeben:

1. Wählen Sie Bild in der Unterverzeichnisliste für das angeschlossene Gerät aus und drücken Sie auf OK.

2. Verwenden Sie die Pfeiltasten ( / ) nach oben und unten, um die anzuzeigende Bilddatei auszuwählen und drücken Sie auf OK.

3. Die Bilddatei wird angezeigt.

4. Im Ansichtsfenster können Sie eine der folgenden Optionen auswählen:

• Drücken Sie die OK Taste auf der Schaltfläche, um die Wiedergabe der Wiedergabeliste zu stoppen.

• Drücken Sie die OK Taste auf der Schaltfläche, um das vorherige Bild in der Wiedergabeliste zu wiederzugeben.

• Drücken Sie die OK Taste auf der Schaltfläche, um das nächste Bild in der Wiedergabeliste zu wiederzugeben.

Verwendung des Media Player, um Audiodateien wiederzugeben:

1. Wählen Sie Audio in der Unterverzeichnisliste für das angeschlossene Gerät aus und drücken Sie auf OK.

2. Verwenden Sie die Pfeiltasten ( / ) nach oben und unten, um die wiederzugebende Audiodatei auszuwählen und drücken Sie auf OK.

3. Die Audiodatei wird abgespielt.

4. Im Ansichtsfenster können Sie eine der folgenden Optionen auswählen:

• Drücken Sie die OK Taste auf der Schaltfläche, um die Wiedergabe der Audiodatei zu starten oder zu stoppen.

• Drücken Sie die OK Taste auf der Schaltfläche, um die vorherige Audiodatei in der Wiedergabeliste zu wiederzugeben.

• Drücken Sie die OK Taste auf der Schaltfläche, um die nächste Audiodatei in der Wiedergabeliste zu wiederzugeben.

• Halten Sie die linke Pfeiltaste ( ) auf der Schaltfläche gedrückt, um durch eine Audiospur zurückzuspulen.

• Halten Sie die rechte Pfeiltaste ( ) auf der Schaltfläche gedrückt, um durch eine Audiospur vorzuspulen.

• Drücken Sie die OK Taste auf der Schaltfläche, um all Audiodateien in der Wiedergabeliste zufällig wiederzugeben. Drücken Sie erneut auf

OK, um den Zufallsmodus auszuschalten.

• Drücken Sie die OK Taste auf der Schaltfläche, um die Wiedergabeliste dauerhaft zu wiederholen. Drücken Sie erneut auf OK, um die

aktuelle Audiodatei wiederholt wiederzugeben . Drücken Sie erneut auf OK, um den Wiederholmodus auszuschalten.

• Drücken Sie auf die OK Taste auf der Schaltfläche, um zum Album zurückzukehren, in dem der Titel gelistet ist.

• Sie können Audiodateien im Hintergrund wiedergeben, während Sie eine Bild-Diashow abspielen. Wählen Sie , während eine Audiodatei im Audioplayer abgespielt

wird, um zum Media Player Hauptmenü zurückzukehren und eine Bilddatei zur Wiedergabe auszuwählen.

• Die Schaltfläche funktioniert nur, wenn die Titel in Alben organisiert sind. Wenn sich alle Titel in einem Verzeichnis befinden, hat sie keine Funktion.

Bluetooth Verbindungen

Der Projektor ermöglicht die folgenden Arten von Bluetooth Verbindungen:

• Verbinden Sie sich mit einem Bluetooth-fähigen Lautsprecher oder Kopfhörer, um Audio direkt auszugeben, insbesondere im Außenbereich.

• Verbinden Sie ein mobiles Gerät mit dem Projektor, um Audio über die Lautsprecher des Projektors zu übertragen

Kopplung/Verbindung mit einem Bluetooth Lautsprecher oder Kopfhörer

Kopplung ist der Vorgang, bei dem der Projektor zum ersten mal eine Verbindung mit einem Bluetooth Lautsprecher oder Kopfhörer herstellt. Nach der erfolgreichen Kopplung werden die Geräte die entsprechenden Kopplungsinformationen intern speichern und sich beim nächsten Mal automatisch miteinander verbinden können, wenn sie sich in einem Abstand von ~8 Metern zueinander befinden und Bluetooth am Projektor aktiviert ist.

So koppeln Sie Ihren Projektor mit einem Bluetooth Lautsprecher oder Kopfhörer:

1. Verbinden Sie den mitgelieferten Drahtlos-Dongle mit dem Drahtlos-Dongle Anschluss (siehe Installation des Drahtlos-Dongle auf Seite 34).

2. Schalten Sie den Projektor ein (siehe Einschalten des Projektors auf Seite 37).

3. Drücken Sie die Pfeiltaste nach unten und die Pfeiltaste nach rechts auf der Fernbedienung, um zu den Untermenü Verknüpfungen zu gelangen.

4. Wählen Sie Bluetooth und drücken Sie auf OK.

5. Wählen Sie Bluetooth und drücken Sie auf OK, um Bluetooth zu aktivieren.

6. Aktivieren Sie den Bluetooth Kopplungsmodus am Lautsprecher oder Kopfhörer.

7. Wählen Sie den Lautsprecher oder die Kopfhörer aus der Verfügbare Geräte Liste im Bluetooth Einstellungsmenü aus und drücken Sie auf OK.

8. Wenn sich der Projektor und Lautsprecher oder Kopfhörer erfolgreich miteinander verbunden haben, wird die Geräteliste im Bluetooth Einstellungsmenü Verbunden anzeigen. Sie können das Audiosignal vom Projektor jetzt über den Lautsprecher oder Kopfhörer ausgeben.

Nach der erfolgreichen Kopplung Ihres Projektors mit dem Bluetooth Lautsprecher werden die Kopplungsinformationen auf den Geräten gespeichert und eine Verbindung automatisch hergestellt, wenn Bluetooth auf beiden Geräten aktiviert ist und sich beide Geräte in Reichweite zueinander befinden.

Die Bluetooth Verbindung beenden

Wenn Sie einen Lautsprecher oder Kopfhörer vom Projektor trennen und einen anderen Lautsprecher oder Kopfhörer verbinden möchten, gehen Sie wie folgt vor:

1. Drücken Sie die Pfeiltaste nach unten und die Pfeiltaste nach rechts auf der Fernbedienung, um zu den Untermenü Verknüpfungen zu gelangen.

2. Wählen Sie Bluetooth und drücken Sie auf OK.

3. Wählen Sie den bereits verbundenen Lautsprecher oder Kopfhörer aus der Verfügbare Geräte Liste im Bluetooth Einstellungsmenü und drücken Sie auf OK.

4. Bestätigen Sie, dass Sie den Lautsprecher oder Kopfhörer vom Projektor trennen möchten.

5. Aktivieren Sie den Bluetooth Kopplungsmodus am neuen Lautsprecher oder Kopfhörer.

6. Wählen Sie den neuen Lautsprecher oder Kopfhörer aus der Verfügbare Geräte Liste im Bluetooth Einstellungsmenü aus und drücken Sie auf OK.

Den Bluetooth Lautsprecher oder Kopfhörer deaktivieren

So deaktivieren Bluetooth am Projektor, so dass Audio nicht mehr länger an einen separaten Lautsprecher oder Kopfhörer übertragen wird:

1. Drücken Sie die Pfeiltaste nach unten und die Pfeiltaste nach rechts auf der Fernbedienung, um zu den Untermenü Verknüpfungen zu gelangen.

2. Wählen Sie Bluetooth und drücken Sie auf OK. Wählen Sie Bluetooth und drücken Sie auf OK, um Bluetooth zu deaktivieren.

Verwendung des Projektors als einen Bluetooth Lautsprecher

1. Verbinden Sie den mitgelieferten Drahtlos-Dongle mit dem Drahtlos-Dongle Anschluss (siehe Installation des Drahtlos-Dongle auf Seite 34).

2. Aktivieren Sie den Bluetooth Kopplungsmodus am externen Gerät.

3. Schalten Sie den Projektor ein (siehe Einschalten des Projektors auf Seite 37).

4. Drücken Sie die Pfeiltaste nach unten auf der Fernbedienung, um zu den Einstellungsmenüs zu gelangen.

5. Wählen Sie Einstellungen und drücken Sie auf OK.

6. Wählen Sie Bluetooth Lautsprechermodus und drücken Sie auf OK.

7. Wählen Sie OK, um den Lautsprechermodus zu ändern.

8. Wählen Sie OK, um die Einstellung zu bestätigen.

Nach der erfolgreichen Kopplung Ihres Mobilgeräts mit dem Projektor werden die Kopplungsinformationen auf den Geräten gespeichert und eine Verbindung automatisch hergestellt, wenn Bluetooth auf beiden Geräten aktiviert ist und sich beide Geräte in Reichweite zueinander befinden.

Die Bluetooth Verbindung beenden

In Fällen, in denen Sie das mobile Gerät vom Projektor trennen möchten, können Sie:

• Den Projektor im Bluetooth Menü Ihres Mobilgeräts trennen.

• Auf die Zurück-Taste auf der Fernbedienung drücken, um den Projektor wieder in den Projektormodus zu schalten.

Navigation im Einstellungen Menü

Über das Einstellungen Menü

Damit Sie verschiedene Einstellungen oder Einstellungen am Projektor, seinen drahtlosen Verbindungen und dem projizierten Bild vornehmen können, bietet Ihnen BenQ Launcher ein Einstellungen Menü. Im Einstellungen Menü befinden sich Menüs für verschiedene Einstellungen.

Um auf das Einstellungen zuzugreifen, drücken Sie auf der BenQ Launcher Startbildschirm auf die Unten Taste auf Ihrer Fernbedienung und wählen Sie anschließend Einstellungen.

Unter dem Einstellungsmenü gibt es drei Unterkategorien: Anzeige, Allgemein und Voreinstellung.

Verwendung des Einstellungen Menüs

Für den Zugriff auf die verschiedenen Einstellungsmenüs:

• Verwenden Sie die Pfeiltasten nach links und rechts (/), um sich durch die Haupteinstellungsmenüs zu bewegen.

• Verwenden Sie OK, zur Auswahl eines gewünschten Menüs.

Bei der Konfiguration von Elementen in einem Menü:

• Verwenden Sie die Pfeiltasten nach oben und unten ( / ), um zum Element zu gelangen, das Sie konfigurieren möchten.

• Verwenden Sie die Pfeiltasten nach links und rechts (/), um durch die verfügbaren Optionen zu blättern.

• Verwenden Sie OK, um Optionen zu aktivieren/deaktivieren oder um Optionen für Untermenüs auszuwählen.

• Verwenden Sie die Zurück-Taste , um zum Haupteinstellungsmenü zurückzukehren.

• Verwenden Sie die Startseitentaste , um zur BenQ Launcher Startbildschirm zurückzukehren.

Wenn der Projektor nicht der neuesten Firmware Version entspricht, erscheint ein roter Punkt auf dem Info Symbol. In einem solchen Fall können Benutzer das Info Menü aufrufen und dann System-Update > Aktualisieren auswählen, um das Firmware-Update zu starten. Der rote Punkt verschwindet, wenn der Projektor mit der neuesten Firmware-Version aktualisiert wird. Unter System-Update auf Seite 112 finden Sie weitere Informationen.

Netzwerk

Die folgende Tabelle beschreibt die Elemente, die im Netzwerk Menü verfügbar sind:

Element Optionen und Beschreibungen

Aktiviert die drahtlose Verbindung für den Projektor. Siehe Anschluss des Projektors an ein Drahtlosnetzwerk auf Seite 54

Drahtlosnetzwerk

für weitere Einzelheiten.

Diese Funktion steht nur zur Verfügung, wenn Hotspot deaktiviert ist.

Geschwindigkeitstest Prüft die Geschwindigkeit der Internetverbindung des Projektors.

Überprüfen Diagnostiziert den Status der Internetverbindung des Projektors.

Neues Netzwerk hinzufügen

Ermöglicht es Ihnen, ein bestimmtes Netzwerk hinzuzufügen, das in der Verfügbare Netzwerke versteckt oder unentdeckt sein kann. Nach der Auswahl werden Sie aufgefordert, die SSID und die Sicherheitseinstellungen für das Netzwerk einzugeben.

Listet die verfügbaren drahtlosen Zugangspunkte auf, mit denen sich der Projektor verbinden kann. Siehe Anschluss des

Ver füg bare

Projektors an ein Drahtlosnetzwerk auf Seite 54 für weitere Einzelheiten.

Netzwerke

Verf ügb are Netzwerke steht nur zur Verfügung, wenn Drahtlosnetzwerk aktiviert ist.

Töne

Die folgende Tabelle beschreibt die Elemente, die im Töne Menü verfügbar sind:

Element Optionen und Beschreibungen

Feedback Aktiviert/Deaktiviert die Rückmeldung auf den vom Projektor gelieferten Ton.

Nutzt Klangverbesserungstechnologie, die Wellenalgorithmen beinhaltet, um große Wirkungen der Bässe und Höhen zu

Tonmodus

erreichen und Ihnen ein filmisches Klangerlebnis zu bieten. Die folgenden voreingestellten Tonmodi stehen bereit:

Standard, Kino und Musik.

Lautstärke Stellt die Tonstufe für den Projektor ein.

Stumm Schaltet den Ton des Projektors ein und aus.

Bluetooth

Die folgende Tabelle beschreibt die Elemente, die im Bluetooth Menü verfügbar sind:

Element Optionen und Beschreibungen

Bluetooth

Meine Geräte

Scannen nach Geräten

Verfügbare Geräte

Aktiviert Bluetooth für den Projektor, so dass der Projektor sein Audio über einen Bluetooth Lautsprecher oder Kopfhörer ausgeben kann.

Listet die verfügbaren Bluetooth Geräte auf, mit denen der Projektor gekoppelt und verbunden werden kann.

Diese Funktion steht nur zur Verfügung, wenn Bluetooth aktiviert ist.

Aktualisiert die Liste der Geräte.

Diese Funktion steht nur zur Verfügung, wenn Bluetooth aktiviert ist.

Listet die verfügbaren Bluetooth Geräte auf, mit denen der Projektor verbunden werden kann. Siehe Kopplung/Verbindung

mit einem Bluetooth Lautsprecher oder Kopfhörer auf Seite 79 für weitere Einzelheiten.

Verfügbare Geräte steht nur zur Verfügung, wenn Bluetooth aktiviert ist.

Bluetooth Lautsprechermodus

Wählen Sie OK, um den Bluetooth Lautsprechermodus zu aktivieren. Siehe Verwendung des Projektors als einen Bluetooth Lautsprecher auf Seite 82 für weitere Einzelheiten.

Alle Apps

Wählen Sie das Alle Apps Menü, um auf alle Apps zuzugreifen, die auf dem Projektor installiert sind.

• Wählen Sie eine App aus und drücken Sie auf der Fernbedienung auf OK, um die App zu starten.

• Wählen Sie eine App aus und drücken Sie die Menütaste ( ) auf der Fernbedienung, um die App zu deinstallieren.

Hotspot

Die folgende Tabelle beschreibt die Elemente, die im Hotspot Menü verfügbar sind:

Element Optionen und Beschreibungen

Hotspot

Hotspot Name

Hotspot Kennwort

Internet Qualität

Aktiviert den drahtlosen Hotspot für den Projektor, so dass andere Geräte direkt mit dem Projektor verbunden werden können. Siehe Drahtlos-Hotspot auf Seite 63 für weitere Einzelheiten.

Legt den Namen für den drahtlosen Hotspot des Projektors fest, der in der Drahtlos-Liste für Geräte angezeigt wird, die eine direkte Verbindung mit dem Projektor herstellen möchten.

Der Standardname für den drahtlosen Hotspot des Projektors ist “BenQ GS2-xxxx”. Die letzten vier Ziffern sind die letzten vier Ziffern

der Mac Adresse.

Legt das Kennwort für den drahtlosen Hotspot des Projektors fest.

Das Kennwort muss aus 8~16 Zeichen bestehen.

Legt die Frequenz für den drahtlosen Hotspot des Projektors fest. Die verfügbaren Optionen sind Besser (5G) und Normal (2,4G).

Einige Mobilgeräte können sich möglicherweise nicht über ein Besser (5G) mit dem Netzwerk verbinden. Stellen Sie Internet Qualität in

diesen Fällen auf Normal (2,4G).

Info

Die folgende Tabelle beschreibt die Elemente, die im Info Menü verfügbar sind:

Element Optionen und Beschreibungen

Zeigt die Firmware-Version und Möglichkeiten zum Aktualisieren der Software an. Wählen Sie Aktualisieren, um die

System-Update

Software über das drahtlose Netzwerk zu aktualisieren.

Wählen Sie USB Update nicht aus, da es nur für Wartungszwecke bestimmt ist.

Auf Werkseinstellung zurücksetzen

Systeminformationen

Projektor Informationen

Hiermit setzen Sie alle Einstellungen auf die werkseitig eingestellten Werte zurück.

Zeigt Hardware-/Software-Informationen für den Projektor an, einschließlich Gerätename, Betriebssystemversion, Speicher, Speicherkapazität, Seriennummer und MAC-Adresse.

Zeigt Informationen über den aktuellen Status des Projektors an, einschließlich des aktuellen Quelle, Bildmodus,

Wandfarbe, Auflösung, Farbsystem, Lichtnutzungsdauer und Firmware Version.

Über Privatsphäre Zeigt die BenQ Datenschutzerklärung an.

Ein roter Punkt oben rechts neben dem Info Symbol zeigt an, dass eine neuere Version der Firmware des Projektors verfügbar ist. In diesem Fall können Benutzer System-Update > Aktualisieren auswählen, ob sie das Firmware-Update starten möchten. Der rote Punkt verschwindet, wenn der Projektor mit der neuesten

Firmware-Version aktualisiert wird. Unter System-Update auf Seite 112 finden Sie weitere Informationen.


Die folgende Tabelle beschreibt die Elemente, die im Bild Menü verfügbar sind:

Element Optionen und Beschreibungen

Hiermit wählen Sie einen voreingestellten Bildmodus aus, der zu Ihrem Betriebsumfeld und dem Bildtyp des Eingangssignals passt. Die voreingestellten Bildmodi werden im Folgenden beschrieben:

Bildmodus

Hell

Lebendig TV

Kino

Sport

Lagerfeuer

Maximiert die Helligkeit des projizierten Bildes. Dieser Modus eignet sich für Umgebungen, in denen eine besonders hohe Helligkeit erforderlich ist, beispielsweise in hell beleuchteten Räumen.

Ist etwas heller als der Modus Kino und eignet sich für die Wiedergabe von Filmen in Räumen, in denen es eine geringe Menge an Umgebungslicht gibt, z.B. im Wohnzimmer.

Ausgeglichene Farbsättigung und Kontrast mit niedriger Helligkeitsstufe; dieser Modus eignet sich besonders für das Anschauen von Filmen in einer besonders dunklen Umgebung (z.B. in einem Kino).

Dieser Modus eignet sich am Besten für das Ansehen von Sportereignissen in Räumen, in denen es eine geringe Menge an Umgebungslicht gibt, z.B. im Wohnzimmer.

Ist etwas heller als der Modus Kino und eignet sich für die Wiedergabe von Filmen im Freien, wo es eine geringe Menge an Umgebungslicht in der Nacht gibt.

Element Optionen und Beschreibungen

Lichtmodus

Helligkeit

Bettzeit

Ausgewogene Farbsättigung und Kontrast, etwas dunkler als der Kino Modus. Dieser Modus wurde entwickelt, um eine angenehme Stimmung ähnlich einer warmtonigen Nachtlampe zu erzeugen.

Benutzer Ruft die benutzerdefinierten Einstellungen wieder auf.

Hiermit wählen Sie den Energieverbrauch der Projektorlampe unter den folgenden Modi aus:

Normal Bietet volle Helligkeit der Lampe.

Ökomodus

Reduziert Geräuschemission und die Leistungsaufnahme ist um 30% geringer. Bei Auswahl von Ökomodus wird die Lichtstärke reduziert, und die projizierten Bilder erscheinen dunkler.

Reduziert Geräuschemission und die Leistungsaufnahme, um 3 Stunden lang projizieren zu können*. Bei Auswahl von Akkumodus wird die Lichtstärke reduziert, und die projizierten Bilder erscheinen dunkler. *Die 3 Stunden Projektion gelten für die folgenden Testbedingungen:

• Lichtmodus: Akkumodus

Akkumodus

• Bildmodus: Lebendig TV Modus

• Audiolautstärke: 50% und Wiedergabe vom GS2

• Bluetooth: Ein, aber nicht mit anderen Geräten verbunden

• Drahtlosnetzwerk: Ein und verbunden

Je höher der Wert ist, desto größer wird die Helligkeit. Verwenden Sie diese Option, um den Spitzenwert entsprechend der gewählten Eingangs- und Betrachtungsumgebung einzustellen.

Farbe

Schärfe

Dient der Einstellung der Farbsättigung — der Farbmenge in einem Videobild. Bei niedrigeren Einstellungen werden weniger gesättigte Farben angezeigt; Einstellung auf den Minimalwert bewirkt, dass das Bild schwarz-weiß wird.

Bei einer zu hohen Bildeinstellung erscheinen die Farben auf dem Bild übertrieben, so dass das Bild unrealistisch wirkt.

Farbe Einstellungen können nur angepasst werden, wenn HDMI, USB Flashlaufwerk oder DisplayPort als Quelle ausgewählt ist.

Passt die Schärfe des Bildes an — die Ausgeprägtheit der Grenzen zwischen unterschiedlichen Tönen und Farben. Je höher der Wert, desto schärfer das Bild und je niedriger der Wert, desto unschärfer ist das Bild.

Element Optionen und Beschreibungen

Die Optionen, die für die Farbtemperatur Einstellungen zur Verfügung stehen, können sich je nach empfangenem Signaltyp unterscheiden.

Der als „Weiß” gewertete Farbton kann je nach Anwendungsfall verschieden sein. Eine gängige Methode zur Bewertung der Farbe Weiß ist die

Farbtemperatur

"Farbtemperatur". Weiß mit einer niedrigen Farbtemperatur erscheint rötlich. Weiß mit einer hohen Farbtemperatur erscheint eher bläulich.

Normal Behält das normale Weiß bei.

Warm Lässt Bilder bläulich-weiß erscheinen.

Kühl Lässt Bilder rötlich-weiß erscheinen.

Stellt den Gammawert automatisch basierend auf dem Umgebungslicht ein, das durch den Umgebungslichtsensor (ALS) erfasst wird.

LumiExpert

Bildeinstellung zurücksetzen

LumiExpert Auswahl von Ein oder Aus von LumiExpert.

Passt die Level von -1 (Dunkel) bis 1 (Hell) an.

Level

Diese Funktion steht nur zur Verfügung, wenn LumiExpert aktiviert ist.

Zum Rücksetzen aller Bild Einstellungen auf die werkseitig voreingestellten Werte.

Wandfarbe

Die folgende Tabelle beschreibt die Elemente, die im Wandfarbe Menü verfügbar sind:

Element Optionen und Beschreibungen

Wandfarbe Passt die Farbeinstellungen des Bildes an, um der Farbe der Wand zu entsprechen, auf der das Bild projiziert wird.

Wählt eine Wandfarbe aus Hellgelb, Rosa und Blau.

Wandfarbenmodus

Diese Funktion steht nur zur Verfügung, wenn Wandfarbe aktiviert ist.

Autofokus

Die folgende Tabelle beschreibt die Elemente, die im Autofokus Menü verfügbar sind:

Element Optionen und Beschreibungen

Autofokus

Fokusanpassung Stellt die Fokuseinstellungen für das projizierte Bild manuell über die linke und rechte Taste Ihrer Fernbedienung ein.

Aktivieren Sie diese Funktion, um dem Projektor die automatische Anpassung der Schärfeeinstellungen zu ermöglichen, wenn er eingeschaltet ist.

Trapezkorrektur

Die folgende Tabelle beschreibt die Elemente, die im Tr a pe z ko r re k t u r Menü verfügbar sind:

Element Optionen und Beschreibungen

Autom. Tr a pe z ko r re k t u r

Tr a pe z ko r re k t u rAnpassung

Aktivieren Sie diese Funktion, um dem Projektor die automatische Anpassung der Schrägpositionseinstellungen zu ermöglichen, wenn er eingeschaltet ist. Siehe Korrektur der Schrägprojektion auf Seite 45 für weitere Einzelheiten.

Passt die Schrägpositionseinstellungen für das projizierte Bild manuell an. Siehe Korrektur der Schrägprojektion auf Seite 45 für weitere Einzelheiten.

Diese Funktion steht nur zur Verfügung, wenn Autom. Trapezkorrektur deaktiviert ist.

Bildschirmeinstellungen

Die folgende Tabelle beschreibt die Elemente, die im Bildschirmeinstellungen Menü verfügbar sind:

Element Optionen und Beschreibungen

Legt fest, welche App-Verknüpfungen auf der BenQ Launcher Startbildschirm angezeigt werden sollen und deren Reihenfolge. Die Startbildschirm benötigt mindestens eine Verknüpfung und erlaubt bis zu zehn Verknüpfungen.

Ermöglicht es dem Projektor, die Reihenfolge der App-Verknüpfungen auf der Startbildschirm automatisch so anzuordnen, dass die zuletzt verwendete App zuerst in der Reihe erscheint.

Verknüpfung

Auto

Aptoide ist standardmäßig die erste Verknüpfung im Auto Modus. Andere Verknüpfungen werden entsprechend der Reihenfolge, in der sie verwendet wurden, nach Aptoide angeordnet.

Einstellungen

Ermöglicht es dem Benutzer, manuell festzulegen, welche App-Verknüpfungen auf der Startbildschirm angezeigt

Manuell

werden sollen und welche Reihenfolge sie haben. Drücken Sie auf OK, um die Verknüpfungen zu aktivieren (anzeigen) oder zu deaktivieren (ausblenden). Die App, die zuerst ausgewählt wird, erscheint als erste in der Zeile.

Legt fest, welche Einstellungsmenü-Verknüpfungen auf der BenQ Launcher Startbildschirm angezeigt werden sollen und deren Reihenfolge. Die Startbildschirm benötigt mindestens eine Verknüpfung und erlaubt bis zu acht Verknüpfungen.

Ermöglicht es dem Benutzer, manuell festzulegen, welche Einstellungsmenü-Verknüpfungen auf der Startbildschirm

Manuell

angezeigt werden sollen und welche Reihenfolge sie haben. Drücken Sie auf OK, um die Verknüpfungen zu aktivieren (anzeigen) oder zu deaktivieren (ausblenden). Das Einstellungsmenü, das zuerst ausgewählt wird, erscheint als erstes in der Zeile.

100

Benq GS2 User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

Copyright und Haftungsausschluss

Copyright

Haftungsausschluss

Garantie

Erklärung in Bezug auf Hyperlinks und Webseiten Dritter

Lieferumfang

Standardzubehör

Einleitung

Leistungsmerkmale

Außenansicht des Projektors

Ansicht der Vorderseite, Oberseite und linken Seite

Ansicht der Rückseite und unteren Seite

Bedienelemente und Funktionen

Bedienfeld

Anschlüsse

LED Anzeigen

Fernbedienung

Batterie der Fernbedienung aktivieren

Batterie der Fernbedienung auswechseln

Effektive Reichweite der Fernbedienung

BenQ Smart Control (Fernbedienung App)

Installation der BenQ Smart Control App auf Ihrem Smartphone

Verwendung der BenQ Smart Control App

Installation

Auswählen des Standortes

Einstellen der bevorzugten Bildgröße für die Projektion

Projektionsgröße

Installation des Projektors auf einem Stativ (separat erhältlich)

Bedienungen

Installation des Drahtlos-Dongle

Laden des Akkus

Einschalten des Projektors

Ausschalten des Projektors

Einstellen des projizierten Bildes

Einstellen des Projektionswinkels

Feinabstimmung der Bildschärfe

Korrektur der Schrägprojektion

BenQ Launcher

Die BenQ Launcher Startbildschirm

Steuerung auf der BenQ Launcher Startbildschirm

Verwendung des Quellmenüs

Verwendung der App-Verknüpfungen

Verwendung der BenQ Launcher Einstellungen Menüs

Eingabe von Text

Verbindungen

Drahtlose Verbindungen

Anschluss des Projektors an ein Drahtlosnetzwerk

Drahtlose Projektion für Android™

Drahtlose Projektion für PC

Drahtlos-Hotspot

Kabelverbindungen

Anschluss eines Geräts mit HDMI oder USB-C™ mit DisplayPort

Anschluss eines Flashlaufwerks

Media Player

Bluetooth Verbindungen

Kopplung/Verbindung mit einem Bluetooth Lautsprecher oder Kopfhörer

Verwendung des Projektors als einen Bluetooth Lautsprecher

Navigation im Einstellungen Menü

Über das Einstellungen Menü

Verwendung des Einstellungen Menüs

Netzwerk

Töne

Bluetooth

Bluetooth Lautsprechermodus

Alle Apps

Hotspot

Info


Wandfarbe

Autofokus

Trapezkorrektur

Bildschirmeinstellungen
