Joybee GP3 Miniprojektor

Uživatelská příručk

Obsah

Důležité bezpečnostní

pokyny..........................3

Úvod.............................. 7

Přednosti projektoru....................... 7

Obsah balení při dodávce .............. 8

Vnější vzhled projektoru............... 10

Ovládací prvky a funkce............... 11

Umístění

projektoru................... 18

Dosažení požadované velikosti

promítaného obrazu..................... 18

Připojení .....................20

Připojení napájení ........................ 20

Připojení počítače ........................ 25

Připojení zařízení s video

signálem....................................... 27

Připojení zdrojového zařízení

HDMI............................................ 28

Připojení zařízení s

komponentním video signálem .... 29

Připojení zařízení s kompozitním

video signálem ............................. 30

Připojení zařízení iPhone/iPod..... 31

Připojení externího

reproduktoru................................. 32

Připojení bezdrátového

adaptéru....................................... 32

Připojení k externímu

pamě″ovému zařízení .................. 33

Přehrávání zvuku

prostřednictvím projektoru ........... 35

Ovládání .....................36

Zapnutí projektoru........................ 36

Přepínání vstupního signálu ........ 36

Přizpůsobení promítaného

obrazu .......................................... 37

Skrytí obrazu................................ 39

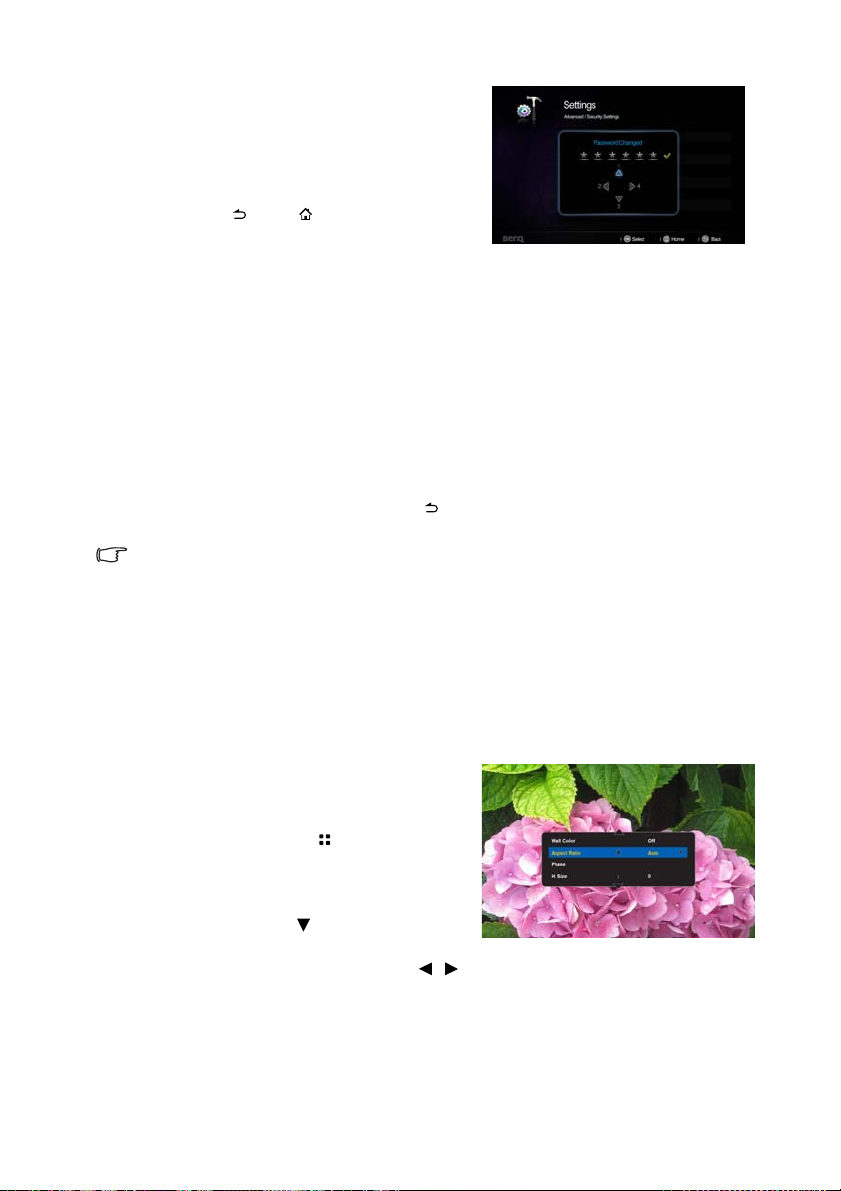

Zabezpečení projektoru ............... 39

Výběr poměru stran ..................... 41

Optimalizace obrazu .................... 42

Provoz ve velkých nadmořských

výškách........................................ 44

Nastavení zvuku .......................... 45

Aktualizace firmwaru.................... 46

Přizpůsobení zobrazení

nabídek projektoru ....................... 47

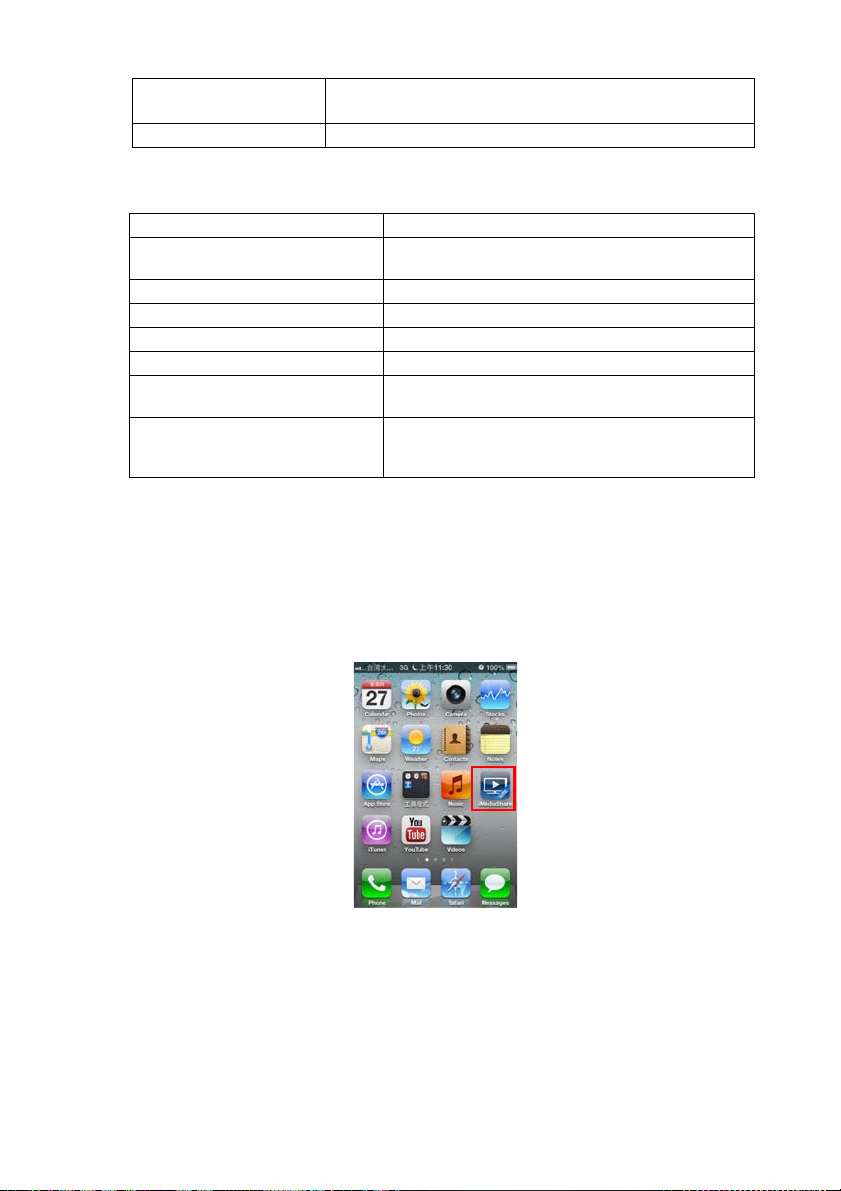

Přehrávání souborů s

přístrojem iPhone/iPod ................ 48

Používání místních nabídek

přístroje iPhone/iPod ................... 56

Zobrazování obrazu z počítače

a zdrojových videozařízení .......... 59

Používání místních nabídek

PC/Videa...................................... 60

Zobrazování souborů ve vnitřní paměti, na jednotce

USB a na kartě SD ...................... 63

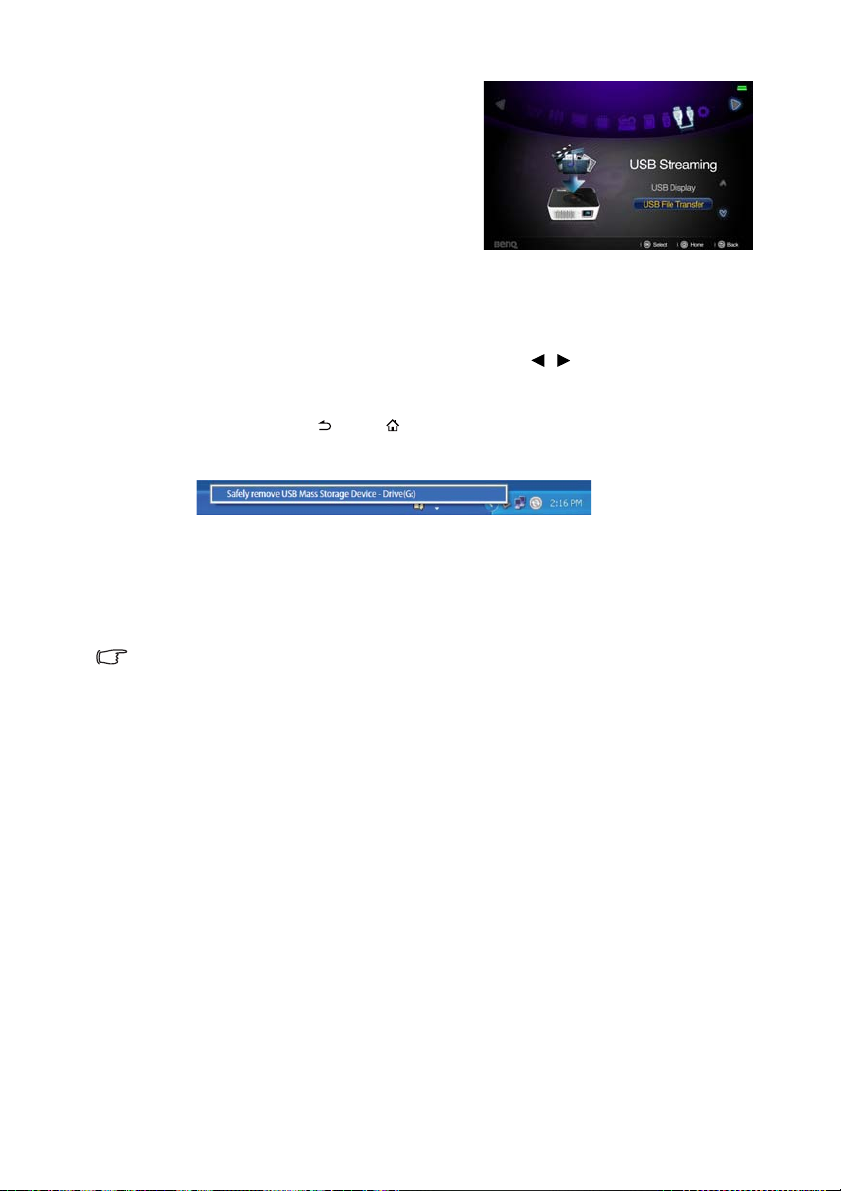

Používání Datový proud USB ...... 73

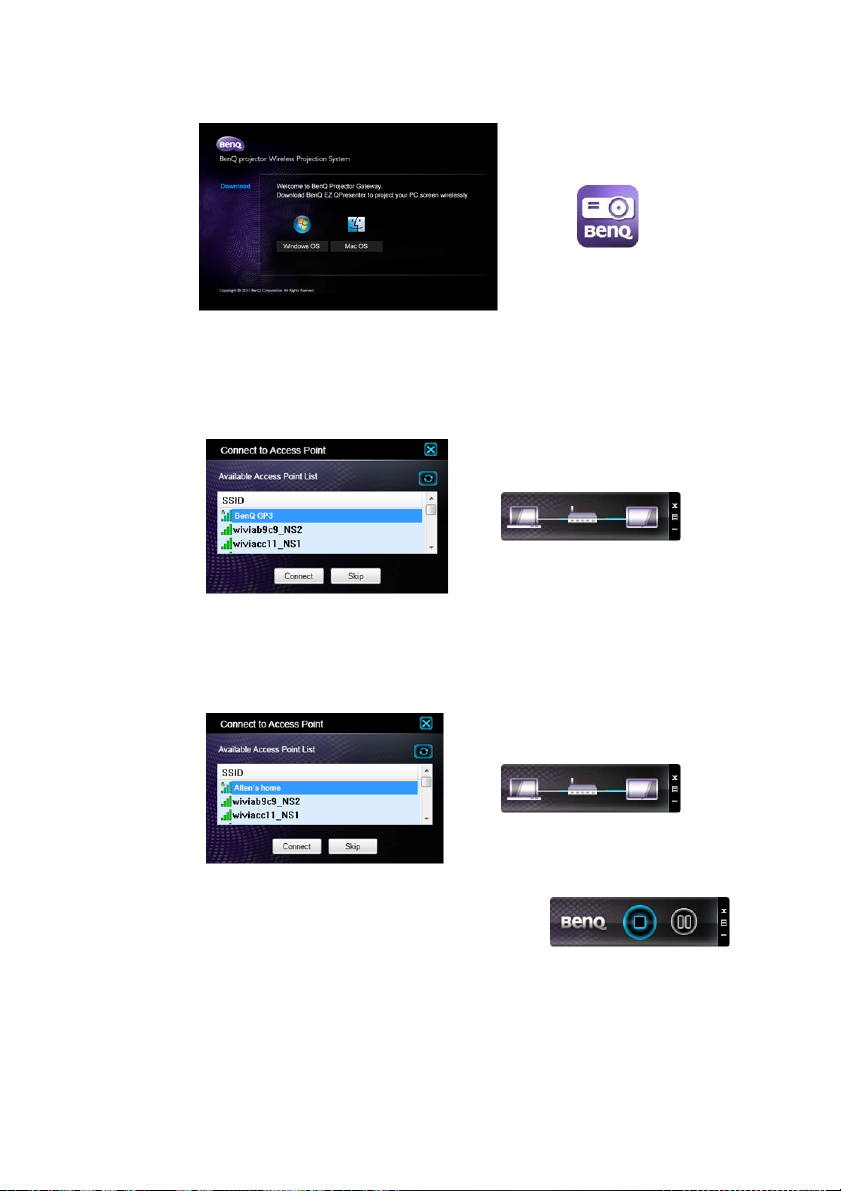

Používání Bezdrátové vysílání .... 75

Nabídka Nastavení ...................... 84

Vypnutí projektoru........................ 92

Údržba.........................93

Péče o projektor........................... 93

Odstraňování

problémů ....................95

Technické údaje.........96

Specifikace projektoru ................. 96

Rozměry ...................................... 98

Tabulka časování......................... 98

Podporovaná časování pro

vstup HDMI .................................. 99

Záruka a autorská

práva .........................101

Obsah2

Důležité bezpečnostní pokyny

Tento projektor je zkonstruován a otestován podle nejnovějších norem pro bezpečnost zařízení v oblasti informačních technologií. Pro bezpečné používání výrobku je však důležité, abyste dodržovali pokyny, uvedené v této příručce a vyznačené na výrobku.

Bezpečnostní pokyny

1. Přečtěte si prosím tuto příručku předtím, než začnete váš projektor používat. Uschovejte ji

pro pozdější použití.

2. Během provozu projektoru se

nedívejte přímo do jeho objektivu. Intenzivní světelný

paprsek by mohl poškodit váš zrak.

4. V některých zemích NENÍ napětí v elektrické síti stabilní. Váš projektor je zkonstruován tak, aby fungoval bezpečně při sí″ovém napětí 19 voltů DC (stejnosměrné); pokud však dojde k výpadkům nebo rázům napětí ±10 V, nemusí projektor fungovat správně. V oblastech, kde může

docházet ke kolísání nebo výpadkům sí″ového napětí, doporučujeme připojit projektor prostřednictvím stabilizátoru napájecího napětí, zařízení pro ochranu p špičkami nebo zdroje stálého napájení (UPS).

řed napě″ovými

3. Přenechejte opravy

kvalifikovaným servisním technikům.

5. Během provozu neblokujte objektiv projektoru žádnými předměty, protože by mohlo dojít k zahřátí a deformaci těchto předmětů, nebo dokonce ke vzniku požáru.

Důležité bezpečnostní pokyny 3

Bezpečnostní pokyny (pokračování)

6. Nikdy nevyměňujte žádné elektronické součásti, aniž byste předtím odpojili projektor od sítě.

7. Nestavte tento výrobek na nestabilní vozík, podstavec nebo stolek. Mohlo by dojít k pádu projektoru, což by mohlo způsobit jeho vážné poškození.

8. Nepokoušejte se tento projektor rozebírat. Uvnitř přístroje se používá nebezpečně vysoké napětí, které může v případě, že se dotknete součásti pod napětím, způsobit smrtelné zranění. Přenechejte opravy výhradně profesionálním servisním technikům s příslušnou kvalifikací.

9. Během provozu projektoru si můžete všimnout, že z ventilační mřížky projektoru vystupuje proud teplého vzduchu a mírný zápach. Tento jev je naprosto normální a neznamená poruchu přístroje.

10. Neinstalujte tento projektor do žádného z následujících prostředí:

- Prostory s nedostatečnou ventilací nebo prostorově omezená místa. Zajistěte, aby byl projektor ve vzdálenosti alespoň 50 cm od stěn a aby vzduch volně proudil kolem projektoru.

- Místa, kde může teplota dosahovat příliš vysokých hodnot (např. v automobilu se všemi zataženými okny).

- Místa, kde může nadměrná vlhkost, prach nebo cigaretový kouř znečistit optické komponenty, a zkrátit tak životnost projektoru a způsobit ztmavnutí obrazu.

Důležité bezpečnostní pokyny4

Bezpečnostní pokyny (pokračování)

- Místa v blízkosti požárních hlásičů

- Místa, kde okolní teplota přesahuje 40 °C

- Místa s nadmořskou výškou přesahující 3000 m.

3000 m

(10000

0 m

(0 stop)

11. Neblokujte ventilační otvory.

- Nepokládejte projektor na přikrývky, lůžkoviny nebo jiné měkké povrchy.

- Nezakrývejte tento projektor tkaninou ani žádnými jinými předměty.

- Do blízkosti projektoru neumís″ujte žádné hořlavé předměty.

13. Nestavte projektor nastojato ve svislém směru. Jinak by mohlo dojít k převrhnutí projektoru, což by mohlo mít za následek zranění osob nebo poškození přístroje.

14. Nestoupejte na projektor ani na něj nestavte žádné předměty. Kromě pravděpodobného poškození projektoru by mohlo dojít i k jiným nehodám a možnému zranění.

Jestliže dojde k vážnému poškození ventilačních otvorů, může vlivem nárůstu teploty uvnitř přístroje dojít k požáru.

12. Během provozu musí projektor stát na vodorovné ploše bez nerovností.

15. Do blízkosti projektoru ani na projektor neumís″ujte žádné tekutiny. Tekutiny vylité do projektoru mohou způsobit jeho poruchu. Pokud se do projektoru dostane vlhkost, odpojte jej ze sí″ové zásuvky a požádejte společnost BenQ o opravu projektoru.

Důležité bezpečnostní pokyny 5

Bezpečnostní pokyny (pokračování)

16. Zásady manipulace s baterií.

- Nepoužívejte neschválenou baterii. Hrozí nebezpečí výbuchu. S tímto produktem lze používat pouze baterii schválenou společností BenQ.

- Nevyvíjejte na baterii velkou sílu ani se nepokoušejte udělat do baterie otvor.

- Baterii nezahřívejte ani neuchovávejte na místě s vysokou teplotou, například v létě uvnitř automobilu.

- Nenechávejte baterii přímo na slunečním světle.

- Zabraňte namočení baterie.

- Zabraňte dítěti nebo domácímu zvířeti lízat baterii nebo ji držet v puse.

- Zabraňte kontaktu nabíjecího konektoru baterie s jakýmkoli kovovým předmětem.

Důležité bezpečnostní pokyny6

Úvod

Přednosti projektoru

Váš projektor je vysoce výkonné optické projekční zařízení s uživatelsky přívětivým designem, které se vyznačuje vysokou spolehlivostí a snadnou obsluhou.

Projektor má následující funkce:

•Pokročilý zdroj světla LED

Diody LED s dlouhou životností poskytují delší životnost, než běžné lampy.

• Optické mikrojádro s technologiemi DLP

Rozlišení WXGA a jasný obraz.

•Různé užitečné funkce

Podporuje přehrávač iPhone/iPod, přehrávač multimédií, prohlížeč dokumentů, vnitřní pamě″, kartu SD, jednotku USB flash, displej USB a volitelnou vyjímatelnou a nabíjecí baterii, Displej počítače a Stream to Me.

•Snadné přenášení

Tento projektor je malý a lehký, takže je vhodný na pracovní cesty a na dovolenou. Můžete si prohlížet dokumenty, videa a fotografie kdekoli.

• Více vstupních portů

Více vstupních portů, včetně PC, AV, HDMI, USB a karty SD poskytuje flexibilní konektivitu s periferními zařízeními.

• Vstup a výstup zvuku

Vybaveno 2 reproduktory 2 W se vstupními porty RCA a mini-jack a výstupní port konektoru telefonu.

• Pohodlné položky nabídky

Přívětivá nabídka je k dispozici pro všechny typy vstupů, což usnadňuje používání projektoru.

• Zdánlivý jas promítaného obrazu se bude měnit v závislosti na okolních světelných podmínkách a nastavení kontrastu/jasu vybraného vstupního signálu. Je úměrný projekční vzdálenosti.

• Jas lampy se bude časem snižovat a může se měnit v rozsahu technických parametrů výrobce lampy. To je normální a očekávané chování.

Úvod

Obsah balení při dodávce

Jednotlivé součásti vybalte a zkontrolujte, zda máte všechny vyobrazené položky. Pokud nějaká položka chybí, obra″te se na prodejce, u něhož jste projektor zakoupili.

Standardní příslušenství

Dodávané příslušenství je přizpůsobeno vašemu regionu a může se lišit od zobrazeného příslušenství.

*Záruční list se dodává jen v některých regionech. Požádejte prosím o podrobné informace svého prodejce.

Kryt projektoru a

základny

Bezpečnostní

příručka

Brašna pro

přenášení projektoru

Adaptér mini

HDMI

Sí″ový kabel Kabel s více vstupy AC adaptér

Joybee GP3 Mini Projector

ser M

Průvodce

rychlým

CD s návodem k

obsluze

Záruční list*

používáním

Před použitím dálkového ovladače nejdříve vytáhněte štítek.

Dálkový ovladač

s baterií

Bezdrátový

adaptér

Úvod

Volitelné příslušenství

Baterie

Úvod

Vnější vzhled projektoru

Přední/Horní strana

1 2

4 3

Zadní/Dolní strana

9 118 10

1. Dokovací stanice iPhone/iPod

2. Vnější ovládací panel (Podrobné informace - viz

„Projektor“ na straně 11.)

3. Ventilační otvory (odvod teplého vzduchu)

4. Přední senzor infračerveného dálkového ovládání

5. Vnitřní reproduktory

6. Zaostřovací kroužek

7. Projekční objektiv

8. Slot na kartu SD

9. Zásuvka USB typ A (pro jednotku USB/adaptér Wi-Fi)

10. Konektor USB typ mini-B

11. Zásuvka s více vstupy RGB (PC)/komponentní video (YPbPr/ YCbCr) /kompozitní video/ vstup zvuku (L/R)

12. Vstupní konektor mini HDMI

13. Konektor pro připojení stativu

14. Nastavitelná nožka

15. Vstupní zvukový konektor

16. Výstupní zvukový konektor (pro dok iPod /vnitřní pamě″ / kartu SD / jednotku USB / vstup zvuku kabelu s více vstupy RCA)

17. Vstup pro AC adaptér

18. Západka baterie

131314

Neblokujte ventilační otvory. Blokování ventilačních otvorů může způsobit přehřívání a selhání projektoru.

Úvod

151516

Ovládací prvky a funkce

Projektor

3. OK/Blank

6 7

2 3 4 5

1. Napájení

Zapnutí projektoru nebo vypnutí do pohotovostního režimu. Podrobnosti viz „Zapnutí projektoru“ na

straně 36 a „Vypnutí projektoru“ na straně 92.

2. Levé tlačítko

Když je zapnuta nabídka na projekční ploše (OSD):

- Slouží k procházení vlevo pro výběr požadovaných položek nabídky.

- Slouží k provádění nastavení. (například jas, kontrast...)

Když je vypnuta nabídka na projekční ploše (OSD): (Platí pouze pro kartu SD, vnitřní pamě″ a jednotku USB)

- Přehraje předchozí soubor videa a zvuku.

- Stisknutím a podržením posunete soubor videa a zvuku zpět.

4. Nabídka

5. Tlačítko Dolů/Snížit hlasitost

6. Tlačítko Nahoru/Zvýšit hlasitost

Krátké stisknutí:

- Potvrzuje vybranou funkci, když je zobrazena nabídka.

- Přehraje nebo pozastaví video, hudbu, prezentaci fotografií. (Platí pouze pro kartu SD, vnitřní pamě″ a jednotku USB)

Dlouhé stisknutí (3 sekundy): Přepne prázdnou obrazovku.

Zapne místní nabídku nastavení.

Když je zapnuta nabídka na projekční ploše (OSD):

- Slouží k procházení dolů pro výběr požadovaných položek nabídky.

- Slouží k provádění nastavení. (například ruční úprava lichoběžníkového zkreslení...)

Když je vypnuta nabídka na projekční ploše (OSD): (Platí pouze pro kartu SD, vnitřní pamě″ a jednotku USB)

- Slouží ke snížení hlasitosti.

Když je nabídka na projekční ploše (OSD) zapnutá:

- Slouží k procházení nahoru pro výběr požadovaných položek nabídky.

- Slouží k provádění nastavení. (například ruční úprava lichoběžníkového zkreslení...) Když je vypnuta nabídka na projekční ploše (OSD): (Platí pouze pro kartu SD, vnitřní pamě″ a jednotku USB)

- Slouží ke zvýšení hlasitosti.

Úvod

7. Hlavní

Vrátí se přímo na hlavní obrazovku z nižší úrovně nabídky OSD.

Ukončí aplikaci/místní zprávu a vrátí se přímo na hlavní stránku.

8. Pravé tlačítko

Když je zapnuta nabídka na projekční ploše (OSD):

- Slouží k procházení vpravo pro výběr požadovaných položek nabídky.

- Slouží k provádění nastavení. (například jas, kontrast...)

Když je vypnuta nabídka na projekční ploše (OSD): (Platí pouze pro kartu SD, vnitřní pamě″ a jednotku USB)

- Přehraje další soubor videa a zvuku.

- Stisknutím a podržením posunete soubor videa a zvuku rychle dopředu.

9. Zpět

Návrat do předchozí OSD nabídky, ukončení a uložení nastavení nabídky.

Úvod

Dálkový ovladač

1. NAPÁJENÍ

Zapnutí projektoru nebo vypnutí do pohotovostního režimu. Podrobné informace viz „Zapnutí projektoru“ na

straně 36 a „Vypnutí projektoru“ na straně 92.

2. Blank

Slouží k zapnutí a vypnutí prázdné obrazovky. Podrobné informace viz

„Skrytí obrazu“ na straně 39.

3. Tlačítko Nahoru/Zvýšit hlasitost

Když je zapnuta nabídka na projekční ploše (OSD):

- Slouží k procházení nahoru pro výběr požadovaných položek nabídky.

- Slouží k provádění nastavení. (například ruční úprava lichoběžníkového zkreslení...) Podrobné informace viz „Korekce

lichoběžníkového zkreslení“ na straně

38.

Když je vypnuta nabídka na projekční ploše (OSD): (Platí pouze pro kartu SD, vnitřní pamě″ a jednotku USB)

- Slouží ke zvýšení hlasitosti.

4. Levé tlačítko

Když je zapnuta nabídka na projekční ploše (OSD):

- Slouží k procházení vlevo pro výběr požadovaných položek nabídky.

- Slouží k provádění nastavení. (například jas, kontrast...)

Když je vypnuta nabídka na projekční ploše (OSD): (Platí pouze pro kartu SD, vnitřní pamě″ a jednotku USB)

- Přehraje předchozí soubor videa a zvuku.

- Stisknutím a podržením posunete soubor videa a zvuku zpět.

5. Tlačítko Dolů/Snížit hlasitost

Když je zapnuta nabídka na projekční ploše (OSD):

- Slouží k procházení dolů pro výběr požadovaných položek nabídky.

- Slouží k provádění nastavení. (například ruční úprava lichoběžníkového zkreslení...)

Když je vypnuta nabídka na projekční ploše (OSD): (Platí pouze pro kartu SD, vnitřní pamě″ a jednotku USB)

- Slouží ke snížení hlasitosti.

6. Menu

Zapne místní nabídku nastavení.

7. Ztlumit/obnovit zvuk

Slouží k zapnutí/vypnutí hlasitosti během přehrávání videa nebo hudby. (Platí pouze pro kartu SD, jednotku USB, vnitřní pamě″, iPhone a iPod)

8. Auto

Automaticky určuje nejlepší časování obrazu pro zobrazený počítačový obraz. Podrobné informace viz

„Automatické přizpůsobení obrazu“ na straně 37.

Úvod

9. OK

Potvrzuje vybranou funkci, když je zobrazena nabídka.

Přehraje nebo pozastaví video, hudbu, prezentaci fotografií. (Platí pouze pro kartu SD, vnitřní pamě″ a jednotku USB)

10. Pravé tlačítko

Když je zapnuta nabídka na projekční ploše (OSD):

- Slouží k procházení vpravo pro výběr požadovaných položek nabídky.

- Slouží k provádění nastavení. (například jas, kontrast...)

Když je vypnuta nabídka na projekční ploše (OSD): (Platí pouze pro kartu SD, vnitřní pamě″ a jednotku USB)

- Přehraje další soubor videa a zvuku.

- Stisknutím a podržením posunete soubor videa a zvuku rychle dopředu.

11. Hlavní

Vrátí se přímo na hlavní obrazovku z nižší úrovně nabídky OSD. Ukončí aplikaci/místní zprávu a vrátí se přímo na hlavní stránku.

12. Zpět

Vrátí se na horní úroveň nabídky OSD. Zavře místní nabídku nastavení OSD. Ukončí aktuální aplikaci OSD.

Úvod

iPhone/ iPod

Dálkové ovládání přístroje iPhone nebo iPod nefunguje pouze v režimu zapnutého napájení, ale také v pohotovostním režimu, kdy GP3 funguje jako dokovací reproduktor.

1. Tlačítko Menu/Zpět

<Projektor v zapnutém režimu> Slouží k návratu na horní úroveň

prohlížeče souborů videa nebo hudby. <Projektor v pohotovostním režimu> PRJ se chová jako dokovací reproduktor:

i. Slouží k přepínání podnabídek v

nabídce „Hudba“ nebo „Videa“ na hlavní obrazovce iPhone/iPod.

ii. Slouží knávratu na horní úroveň

některé podnabídky v nabídce „Hudba“ nebo „Videa“ na hlavní obrazovce iPhone/iPod.

2. Tlačítko OK

<Projektor v zapnutém režimu> Stisknutím potvrdíte a spustíte

přehrávání požadovaného videa nebo hudby.

<Projektor v pohotovostním režimu> Stisknutím potvrdíte a spustíte

přehrávání požadovaného videa nebo hudby vseznamu souborů nabídky „Hudba“ nebo „Videa“ na hlavní obrazovce iPhone/iPod.

3. Tlačítko Dolů

<Projektor v zapnutém režimu> Stisknutím posouvejte dolů a vyberte

video nebo hudbu v prohlížeči souborů. <Projektor v pohotovostním režimu>

PRJ se chová jako dokovací reproduktor:

Stisknutím posouvejte dolů a vyberte video nebo hudbu v seznamu souborů nabídky „Hudba“ nebo „Videa“ na hlavní obrazovce iPhone/ iPad.

4. Tlačítka Předchozí/Další

i. Během promítání videa

- Stisknutím přeskočíte na začátek aktuálního/dalšího videa.

- Stisknutím a podržením rychle posunete aktuální video dozadu/ dopředu.

ii. Během přehrávání hudby v

nabídce „iPod“:

- Stisknutím přesko

číte na

začátek aktuální/další hudby.

- Stisknutím a podržením rychle posunete aktuální hudbu dozadu/

dopředu. <Projektor v pohotovostním režimu> Projektor je chová jako dokovací

reproduktor./Během přehrávání hudby:

i. Stisknutím přeskočíte na začátek

aktuální/další hudby.

ii. Stisknutím a podržením rychle

posunete aktuální hudbu dozadu/

dopředu.

Úvod

Během promítání videa nebo přehrávání hudby v nabídce „iPod“:

i. Stisknutím přeskočíte na začátek

aktuální/další hudby.

ii. Stisknutím a podržením rychle

posunete aktuálně přehrávanou hudbu.

5. Tlačítko Nahoru

<Projektor v zapnutém režimu> Stisknutím posouvejte nahoru a vyberte video nebo hudbu v prohlížeči souborů. <Projektor v pohotovostním režimu> PRJ se chová jako dokovací reproduktor: Stisknutím posouvejte dolů a vyberte video nebo hudbu v seznamu souborů nabídky „Hudba“ nebo „Videa“ na hlavní obrazovce iPhone/iPad.

6. Tlačítka pří zvýšení/snížení

hlasitosti

Stisknutím upravte hlasitost přístroje iPhone/iPod.

7. Tlačítko Přehrát/Pozastavit

i. Chcete-li přehrát/pozastavit hudbu

přímo, stiskněte na hlavní obrazovce iPhone/iPod nebo během přehrávání hudby v nabídce „Hudba“.

ii. Během promítání videa stisknutím

přehrajete/pozastavíte „Video“. <Projektor v pohotovostním režimu> Projektor se chová jako dokovací

reproduktor: Chcete-li přehrát/pozastavit hudbu

přímo, stiskněte na hlavní obrazovce iPhone/iPod nebo během přehrávání hudby v nabídce „Hudba“.

Úvod

Dosah dálkového ovladače

Senzory infračerveného dálkového ovládání (IR) jsou umístěny v přední části projektoru. Aby dálkový ovladač pracoval správně, je třeba jej držet pod úhlem max. 15 stupňů vůči senzoru infračerveného dálkového ovládání na projektoru. Vzdálenost mezi dálkovým ovladačem a senzorem by neměla

překročit 7 metrů. Mezi dálkovým ovladačem a snímačem

infračerveného signálu na projektoru nesmí být žádné překážky, které by mohly překážet infračervenému paprsku.

Výměna baterie v dálkovém ovladači

1. Vytáhněte držák baterie.

Postupujte podle pokynů na obrázku. Zatlačte a podržte západku a současně vytáhněte držák baterie.

2. Vložte do držáku baterie novou baterii. Kladný pól musí být obrácen směrem ven.

3. Zatlačte držák do dálkového ovladače.

• Neponechávejte dálkový ovladač a baterii na

místech s vysokou teplotou nebo vlhkostí.

•V případě nesprávné výměny baterie může dojít k jejímu poškození.

• Baterii nahraďte pouze stejným nebo ekvivalentním typem, který doporučuje výrobce

baterie.

• Použitou baterii zlikvidujte v souladu s pokyny výrobce.

• Nikdy neházejte baterii do ohně. V opačném případě hrozí nebezpečí výbuchu.

• Jestliže je baterie vybitá nebo pokud nebudete dálkový ovladač delší dobu používat,

vyjměte z něj baterii, aby nedošlo k poškození dálkového ovladače únikem elektrolytu z baterie.

Úvod

Umístění projektoru

Dosažení požadované velikosti promítaného obrazu

Vzdálenost od objektivu projektoru k projekčnímu plátnu, nastavení zoomu (je-li jím projektor vybaven) a formát videosignálu jsou faktory, které ovlivňují velikost promítaného obrazu.

Nativní poměr stran obrazu tohoto projektoru je 16:10.

Obraz s poměrem stran 4:3 při

zobrazení na projekční ploše 16:10

Projektor by měl být vždy umístěn tak, aby ležel ve vodorovném směru rovně (např. na stole) a aby byl kolmo (90°) k vodorovnému středu projekčního plátna. To zabraňuje zkreslení obrazu způsobenému projekcí pod úhlem (nebo projekcí na nakloněné povrchy).

Moderní digitální projektory nepromítají přímo vpřed (jako tomu bylo např. u starších kotoučových filmových projektorů). Namísto toho jsou digitální projektory zkonstruovány tak, aby promítaly pod nepatrným úhlem nad vodorovnou rovinou projektoru. Je tomu tak proto, aby mohl být projektor pohotově postaven na stůl a promítat přímo nahoru na projekční plátno umístěné tak, že dolní okraj projekčního plátna je nad úrovní stolu (a díky tomu každý v místnosti na projekční plátno uvidí).

Z obrázku na straně 19 je zřejmé, že tento typ projekce způsobuje svislé posunutí dolního okraje promítaného obrazu vzhledem k horizontální rovině projektoru.

Při přesouvání projektoru do větší vzdálenosti od projekčního plátna se zvyšuje velikost promítaného obrazu a úměrně se zvyšuje také svislé posunutí.

Při určování polohy projekčního plátna a projektoru je potřeba počítat souč velikostí promítaného obrazu a svislým posunutím, které jsou úměrné projekční vzdálenosti.

Společnost BenQ sestavila tabulku pro různé velikosti projekčních pláten, která vám pomůže určit ideální umístění projektoru. Bližší informace najdete podle typu projektoru v části „Rozměry projekce“ na straně 19. Je nutno uvážit dva rozměry kolmou vodorovnou vzdálenost od středu projekčního plátna (projekční vzdálenost) a výšku svislého posunutí projektoru od vodorovného okraje projekčního plátna (offset).

Obraz s poměrem stran 16:10 se

změněným měřítkem pro zobrazení s

poměrem stran 4:3

asně s

Umístění projektoru

Rozměry projekce

Před výpočtem vhodné polohy si přečtěte část „Rozměry“ na straně 98, kde najdete informace o vzdálenostech od středu objektivu projektoru.

Úhlopříčka projekčního plátna s poměrem stran 1280:800

Projekční plátno

Střed objektivu

Projekční vzdálenost

Úhlopříčka projekčního

plátna s poměrem stran

1280:800

Doporučená projekční vzdálenost od plátna v

Stop Palců mm Průměr

2,00 24 610 621 3,33 40 1016 1034 4,67 56 1422 1448 6,00 72 1829 1862 6,66 80 2032 2069

Veškeré rozměry jsou přibližné a mohou se lišit od aktuálních rozměrů. Společnost BenQ doporučuje, abyste si v případě, že chcete instalovat projektor na stálé místo, nejprve zkouškou ověřili velikost obrazu a projekční vzdálenost při použití aktuálního projektoru na tomto místě (z důvodu tolerance optických vlastností projektoru). To vám umožní správně určit přesné místo pro instalaci projektoru.

Umístění projektoru

Připojení

V níže uvedených příkladech připojení nemusí být některé propojovací kabely součástí příslušenství projektoru (viz „Obsah balení při dodávce“ na straně 8). Kabely jsou k dostání v běžných prodejnách s elektrotechnickým zbožím.

Připojení napájení

Použijte dodaný AC adaptér nebo volitelnou lithium-ionovou nabíjecí baterii.

Tento projektor musí být používán s dodaným AC adaptérem. Na škody způsobené používáním nesprávného adaptéru se nevztahuje záruka.

Používání AC adaptéru

1. Připojte zástrčku AC adaptéru ke konektoru DC IN.

2. Připojte správný konec napájecího kabelu k AC adaptéru.

3. Připojte zástrčku na napájecím kabelu k elektrické zásuvce. V případě používání sí″ového adaptéru zkontrolujte, zda indikátor LED napájení na projektoru svítí oranžově.

Používání volitelné baterie

Tento projektor musí být používán se specifikovanou lithium-ionovou nabíjecí baterií. Před prvním používáním projektoru nabijte baterii. Nabíjení baterie projektorem. Při nabíjení baterie můžete rovněž používat projektor. Před

připojením baterie vypněte projektor.

Nabíjení baterie

Při používání baterie dodržujte bezpečnostní zásady.

1. Posuňte západku baterie na otevřenou stranu.

POZOR: PŘI VLOŽENÍ NESPRÁVNÉHO TYPU

BATERIE HROZÍ NEBEZPEČÍ VÝBUCHU. POUŽITÍ BATERIE ZLIKVIDUJTE PODLE POKYNŮ.

Připojení

2. Umístěte projektor na baterii. Když se kapacita baterie pohybuje mezi 10 % a 100 %, indikátor LED baterie zhasne. Když je kapacita baterie nižší, než 10 %, indikátor LED baterie bliká červeně a systém se vypne.

3. Pečlivě zorientujte baterii tak, aby dosedla na místo.

4. Připojte zástrčku AC adaptéru ke konektoru DC IN.

5. Připojte správný konec napájecího kabelu k AC adaptéru.

6. Připojte zástrčku na napájecím kabelu k elektrické zásuvce. Po zahájení nabíjení indikátor LED baterie bliká oranžově a po dokončení nabíjení svítí oranžově.

Vyjmutí baterie

Posuňte spínače zámku baterie na obou stranách a vyjměte baterii z projektoru.

Připojení

Chování indikátoru LED baterie

• Baterie + adaptér

Stav Stav

Barva

indikátoru LED

Nabíjení Zapnuto / Pohotovostní režim Bliká modře Nabíjení dokončeno Zapnuto / Pohotovostní režim Svítí modře

• Doporučujeme ponechat baterii připojenou k projektoru, i když je projektor připojen k

elektrické zásuvce.

• Zcela vybitou baterii je třeba nabíjet přibližně 3,5 hodiny.

•Při připojování k baterii bude položka Režim LED in Nastavení nastavena na Úsporný, je

možné přehrávat video z libovolného zdroje po dobu přibližně 2,5 hodiny při 150AL, když je baterie zcela nabitá. (Nastavíte-li Režim LED v Nastavení na Normální, životnost baterie se zkrátí přibližně na 1 hodinu při 300AL.)

• Režim EKO je určen pro delší dobu promítání, když je přístroj napájen pouze baterií.

• Doba nabíjení a kapacita baterie se liší v závislosti na stavu baterie, podmínkám používání

a délkou používání. Baterie spotřebovává energii, i když zařízení není používáno. Časem se maximální provozní doba postupně zkracuje.

• Baterii lze nabít přibližně 300krát. Životnost baterie se liší v závislosti na individuálním

způsobu používání.

Pokyny a požadavky pro manipulaci s baterií

• Doporučené používání

Před používáním baterie si přečtěte pokyny k baterii a štítek na baterii. Používejte baterii ve vnitřních prostorech za normálních podmínek a teploty: (25 ± 3)°C,

absolutní vlhkost: 65±20% Během používání musí být baterie umístěna v bezpečné vzdálenosti od zdrojů tepla, vysokého

napětí a tak, aby se jí nemohly dotýkat děti. Zabraňte pádu baterie. Používejte kompatibilní nabíječku. Nenechávejte baterii v nabíječce déle než 24 hodin. Nezkratujte baterii. Baterii vlastními silami nelikvidujte ani nerozebírejte. Neumís″ujte baterii na

vlhké místo, aby se zabránilo nebezpečí. Baterii neomotávejte vodivým materiálem, aby se zabránilo nebezpečí způsobenému přímým

kontaktem mezi kovem a baterií. Baterii uchovávejte na suchém místě. Použitou baterii řádně zlikvidujte. Nevhazujte do ohně nebo do vody.

• Nebezpečí - varování

• Zákaz demontáže baterií

Baterie je vybavena ochrannou součástí a vnitřním okruhem, aby se zabránilo nebezpečí. V případě nesprávné manipulace, například nesprávné demontáže, dojde ke zničení její ochranné funkce a baterie se začne zahřívat, kouřit, deformovat nebo hořet.

• Zákaz zkratování baterií

Nedotýkejte se kladného a záporného pólu kovovými předměty. Při skladování nebo převážení

″ujte baterii společně s kovovými předměty. V případě zkratu baterie přenáší zesílený

neumís proud, který může způsobit poškození a baterie se začne zahřívat, kouřit, deformovat nebo hořet.

• Zákaz zahřívání a pálení baterie

V případě zahřívání nebo pálení baterie dojde k roztavení izolovaného prvku v baterii, přerušení ochranné funkce nebo pálení elektrod, přehřívání, které způsobí zahřívání, kouření, deformaci nebo hoření baterie.

Připojení

• Nepoužívejte baterii v blízkosti tepla

Nepoužívejte baterii v blízkosti ohně a sporáku nebo při teplotě nad 60°C, protože přehříváním dojde k vnitřnímu zkratu baterie a baterie se začne zahřívat, kouřit, deformovat nebo hořet.

• Zákaz ponořování baterie

Baterii nevlhčete ani neponořujte do vody; v opačném případě dojde k selhání vnitřního ochranného okruhu a jeho funkce nebo k abnormálním chemickým reakcím, což povede k zahřívání, kouření, deformaci nebo hoření.

• Nenabíjejte v blízkosti ohně nebo na přímém slunci

V opačném případě dojde k selhání vnitřního ochranného okruhu a jeho funkce nebo k abnormálním chemickým reakcím, což povede k zahřívání, kouření, deformaci nebo hoření.

• Nebezpečí při používání neoznačených nabíječek

Při nabíjení vabnormálních podmínkách dojde k selhání vnitřního ochranného okruhu baterie a jeho funkce nebo k abnormálním chemickým reakcím, což povede k zahřívání, kouření, deformaci nebo hoření.

• Zákaz poškozování baterie

Zabraňte poškození baterie škrábáním, tavením nebo údery kovovými předměty atd.; v opačném případě dojde k jejímu přehřívání, deformaci, kouření nebo hoření nebo k dalšímu nebezpečí.

• Zákaz přímého svařování na baterii

Přehřívání způsobí roztavení izolovaného prvku v baterii, ke ztrátě ochranné funkce, ke zkrácení životnosti a může dokonce způsobit přehřívání, deformaci, kouření nebo hoření.

•Přímé nabíjení z elektrické zásuvky nebo ze zapalovače cigaret v autě je zakázáno.

Vysoké napětí a zesílený proud poškodí baterii, zkrátí její životnost, případně způsobí přehřívání, deformaci, kouření nebo hoření.

• Tuto baterii nepoužívejte s jiným vybavením

Nevhodné používání poškodí baterii, zkrátí její životnost, případně způsobí přehřívání, deformaci, kouření nebo hoření.

• Nedotýkejte se vytékající baterie

Unikající elektrolyt způsobí podráždění kůže. Pokud se dostane do očí, neprotírejte si oči, ale ihned propláchněte a vyhledejte lékař

• Varování

• Nekombinujte s jinou baterií

Tuto baterii nelze kombinovat se staršími nebo dvojnásobně recyklovanými bateriemi. V opačném případě dojde z důvodu jejího abnormálního nabíjení a vybíjení k přehřívání, deformaci, kouření nebo hoření.

Udržujte baterii mimo dětské prostory a zabraňte jim v kousání nebo spolknutí baterie. Nevkládejte baterii do nabíječky na dlouhou dobu. Pokud nabíjíte delší dobu, než normálně a

baterie se stale nachází v nabíječce, ukončete nabíjení. Abnormálně dlouhé nabíjení způsobí přehřívání, deformaci, kouření nebo hoření baterie.

Nevkládejte baterii do mikrovlnné trouby nebo jakéhokoli jiného tlakového přístroje. Pokud se baterie rychle zahřívá, uniká nebo zapáchá, umístěte baterii mimo mobilní telefon nebo nabíječku a zlikvidujte. Špatná baterie způsobí přehřívání, kouření nebo hoření.

• Pozor

• Upozornění

Baterie nesmí být vystavena záření, které by mohlo způsobit její přehřívání, deformaci, kouření a které by mohlo snížit její výkon a zkrátit její životnost.

skou pomoc.

Připojení

• Elektrostatická elektřina

Uvnitř baterie je ochranný okruh, který zabraňuje kontingenci. Nepoužívejte baterii v elektrostatických podmínkách (nad 1000 V), protože má snadno poškoditelnou desku s obvody; v případě poškození baterie nefunguje a způsobuje přehřívání, deformace, kouření nebo hoření.

• Teplotní rozsah vybíjení

Doporučený teplotní rozsah vybíjení je 0 – 60 °C; mimo tento rozsah dochází ke snížení výkonnosti baterie a ke zkrácení její životnosti.

•Před používáním nebo v případě potřeby si pečlivě přečtěte příručku.

• Metoda nabíjení

K nabíjení baterie používejte speciální nabíječky v doporučené metodě nabíjení.

• První použití

Pokud se při prvním použití baterie setkáte s neobvyklými podmínkami, například nečistota nebo zápach, nevkládejte baterii do zařízení. Baterii je nezbytné vrátit dodavateli.

• Používání dětmi

Děti mohou používat baterii podle pokynů a pod dohledem svých rodičů.

•Zabraňte kontaktu dětí s baterií

Baterie je nezbytné uchovávat mimo dosah dětí. Zabraňte dětem, aby nemohly vyjmout baterii z nabíječky nebo aby si nemohly hrát se zařízením.

Zabraňte potřísnění pokožky nebo oděvu tekutinou unikající z baterie. V případě kontaktu omyjte postižené místo čistou vodou, aby se zabránilo podráždění pokožky

• Konzultace

Při nákupu baterie se seznamte se způsobem kontaktování dodavatele, abyste se v případě potřeby mohli obrátit na výrobce o radu.

• Záruka bezpečného používání

Pokud je baterie používána v dalších nástrojích, kontaktujte vašeho výrobce a požádejte jej o radu jak dosáhnout nejlepšího výkonu; přinejmenším požádejte o informaci o maximálním proudu, rychlém nabíjení a speciálním použití.

Připojení

Připojení počítače

Tento projektor je vybaven konektorem VGA, který umožňuje připojení projektoru k počítačům kompatibilním s IBM

počítač Macintosh, budete potřebovat adaptér pro počítače Mac.

Připojení projektoru k notebooku nebo stolnímu počítači:

• Používání kabelu VGA

1. Použijte dodaný kabel svíce vstupy a připojte jeden jeho konec k výstupní zásuvce D-Sub na počítači.

2. Připojte druhý konec kabelu svíce vstupy k zásuvce PC/AV na projektoru.

3. Pokud chcete využít reproduktor projektoru, použijte vhodný zvukový kabel a připojte jeden konec kabelu ke zvukovému výstupnímu konektoru počítače, a druhý konec ke konektoru vstupu zvuku kabelu svíce vstupy.

Notebook nebo stolní počítač

a počítačům Macintosh®. V případě, že připojujete

Kabel s více vstupy

Audiokabel

nebo

Mnoho notebooků nezapne po připojení k projektoru své externí video porty. Pro zapnutí/ vypnutí externího zobrazovacího zařízení se obvykle používá kombinace kláves, jako např. Fn + F3 nebo CRT/LCD. Najděte na přenosném počítači funkční klávesu s označením CRT/LCD nebo funkční klávesu se symbolem monitoru. Stiskněte současně Fn a označenou funkční klávesu. Informace o kombinacích kláves notebooku najdete v jeho dokumentaci.

Připojení

• Používání kabelu HDMI

1. Připojte jeden konec kabelu HDMI kvýstupnímu konektoru HDMI na počítači.

2. Druhý konec kabelu HDMI připojte ke konektoru mini HDMI na projektoru.

HDMI

• Používání kabelu USB

1. Připojte konec typu A kabelu USB k výstupnímu konektoru USB počítače.

2. Připojte konec typu mini-B kabelu USB ke konektoru USB-DISPLAY projektoru. Když připojíte projektor k počítači, můžete zobrazit obraz z počítače nebo přenášet soubory z počítače do vnitřní paměti projektoru.

USB

3. Pokud vyberete možnost Zobrazení USB, nejdříve nainstalujte do počítače ovladač USB podle pokynů na obrazovce.

4. Pokud vyberete možnost Přenos souborů USB, můžete přistupovat k souborům projektoru v části Tento počítač nebo Průzkumník Windows. Projektor se zobrazí jako Vyměnitelný disk. Soubory můžete přenášet z počítače do projektoru přetahováním nebo kopírováním a vkládáním.

Připojení

Pokyny pro odpojení projektoru od počítače:

i. Klepněte na na panelu úloh systému Windows.

ii. Klepněte na zprávu v místním okně.

iii. Jakmile se zobrazí zpráva, že je možné bezpečně odebrat hardware,

odpojte kabel USB.

• Neodpojujte kabel USB během kopírování souborů, protože by to mohlo způsobit ztrátu

dat nebo poškození projektoru.

•Připojení nebude ukončeno, pokud máte soubory projektoru otevřené v počítači. Zavřete

všechny soubory projektoru a opakujte akci.

• Ostatní verze operačního systému Windows fungují podobně. Postupujte podle správných

pokynů pro bezpečné odebrání zařízení USB z počítače pro vaši verzi operačního systému Windows.

Připojení zařízení s video signálem

Projektor stačí připojit k zařízení s video signálem pouze jedním z výše uvedených způsobů připojení; každé připojení však poskytuje rozdílnou kvalitu obrazu. Způsob, který zvolíte, bude pravděpodobně záviset na dostupnosti vhodných konektorů jak na projektoru, tak i na zařízení, které je zdrojem video signálu - viz následující popis:

Název zdířky Vzhled terminálu Kvalita obrazu

Mini HDMI MiniHDMI Nejlepší

Komponentní video VGA Lepší

Video Video Dobrá

Pokud se po zapnutí projektoru a výběru správného zdroje video signálu nezobrazí požadované video, zkontrolujte prosím, zda je zdroj video signálu zapnutý a zda správně funguje. Zkontrolujte také, zda byly správně zapojeny signálové kabely.

Připojení

Připojení zdrojového zařízení HDMI

Projektor poskytuje vstupní konektor HDMI, který vám dovoluje připojit jej k zařízením se zdrojem signálu HDMI, např. kpřehrávači Blue-Ray, tuneru digitálního televizního vysílání nebo k displeji.

Norma HDMI (High-Definition Multimedia Interface, multimediální rozhraní pro vysoká rozlišení) podporuje přenos nestlačených videodat mezi kompatibilními zařízeními, např. tunery digitálního televizního vysílání, přehrávačem Blue-Ray a displeji přes jediný kabel. Poskytuje čistě digitální obrazový a zvukový zážitek.

Zjistěte, zda je na zařízení, které je zdrojem video signálu, k dispozici volná sada konektorů výstupu HDMI:

• Pokud ano, pokračujte v tomto postupu.

•V opačném případě budete muset znovu vyhodnotit, který způsob lze pro

připojení zařízení použít.

Postup připojení projektoru k zařízení, které je zdrojem signálu HDMI:

1. Použijte kabel HDMI a připojte jeden konec k výstupnímu konektoru HDMI na zařízení, které je zdrojem signálu HDMI.

2. Připojte druhý konec kabelu HDMI k zásuvce mini HDMI na projektoru.

• Kabel HDMI (zobrazený v tomto příkladu) pro připojení výstupního videozařízení není

standardně dodáván.

• Digitální AV adaptér Apple lze zakoupit na webu www.apple.com

Připojení

Připojení zařízení s komponentním video signálem

Zjistěte, zda na zařízení, které je zdrojem video signálu, je k dispozici sada volných výstupních konektorů komponentního video signálu:

• Pokud ano, pokračujte v tomto postupu.

•V opačném případě budete muset znovu vyhodnotit, který způsob lze pro

připojení zařízení použít.

Postup připojení projektoru k zařízení, které je zdrojem signálu komponentní video:

1. Použijte adaptérový kabel Komponentní video - VGA (D-Sub) a zapojte konec se 3 konektory typu RCA do výstupních konektorů komponentního videa na zařízení, které je zdrojem video signálu. Barva zástrček musí odpovídat barvě konektorů: zelená-zelený, modrá-modrý, červená-červený.

2. Druhý konec adaptérového kabelu Komponentní video - VGA (D-Sub) (s konektorem typu D-Sub) zapojte ke konektoru D-Sub kabelu svíce vstupy.

3. Připojte druhý konec kabelu svíce vstupy k zásuvce PC/AV na projektoru.

4. Pokud chcete využít reproduktor projektoru, použijte vhodný zvukový kabel a připojte jeden konec kabelu ke zvukovým výstupním konektorům zdrojového videozařízení, a druhý konec ke konektorům vstupu zvuku kabelu svíce vstupy.

AV z ařízení

Audiokabel

nebo

Adaptérový kabel Komponentní video - VGA (D-sub)

• Když je konektor výstupu zvuku připojen ke sluchátkům nebo k externímu reproduktoru,

nevychází zvuk z reproduktoru projektoru.

• Z reproduktoru nebo z konektoru výstupu zvuku nevychází žádný zvuk, pokud nejsou na

vstupu žádné videosignály. Kromě toho nelze upravit zvuk.

Připojení

Připojení zařízení s kompozitním video signálem

Zjistěte, zda je na zařízení, které je zdrojem video signálu, k dispozici volná sada konektorů kompozitního video výstupu:

• Pokud ano, pokračujte v tomto postupu.

•V opačném případě budete muset znovu vyhodnotit, který způsob lze pro

připojení zařízení použít.

Připojení projektoru k zařízení, které je zdrojem komponentního video signálu:

1. Použijte video kabel a zapojte jeden jeho konec do výstupního konektoru kompozitního videa na zařízení, které je zdrojem video signálu.

2. Připojte druhý konec videokabelu k zásuvce Video kabelu s více vstupy.

3. Připojte druhý konec kabelu svíce vstupy k zásuvce PC/AV na projektoru.

4. Připojte kabel svíce vstupy k zásuvce PC/AV na projektoru.

5. Pokud chcete využít reproduktor projektoru, použijte vhodný zvukový kabel a připojte jeden konec kabelu ke zvukovým výstupním konektorům zdrojového videozařízení, a druhý konec ke konektorům vstupu zvuku kabelu svíce vstupy.

AV z ařízení

Kabel s více vstupy

Audiokabel

Video kabel

Připojení prostřednictvím kompozitních video konektorů je nutné pouze v případě, že nelze použít vstup komponentního videa. Podrobné informace viz „Připojení zařízení s video

signálem“ na straně 27.

Připojení

Připojení zařízení iPhone/iPod

Postup připojení projektoru kzařízení iPhone/iPod:

1. Umístěte zařízení iPhone/iPod do doku tak, aby bylo připojeno k dokovacímu konektoru.

**Univerzální dokovací adaptér lze zakoupit na webu www.apple.com

• Podrobné informace - viz „Přehrávání souborů s přístrojem iPhone/iPod“ na straně 48.

• Upozorňujeme vás, že pokud se váš iPhone

nachází v ochranném pouzdru, pravděpodobně to může způsobit špatné spojení mezi iPhonem a projektorem. Když se po připojení iPhonu k projektoru zobrazí na displeji iPhonu chybová zpráva, sejměte ochranné pouzdro a znovu připojte. (Vzhledem ke špatnému spojení a selhání rozpoznání kódu PIN nelze příkaz úspěšně komunikovat.)

Připojení

Připojení externího reproduktoru

Můžete poslouchat zvuk prostřednictvím externího reproduktoru místo vnitřních reproduktorů zabudovaných v projektoru.

Postup připojení projektoru kexternímu reproduktoru:

1. Připojte příslušný stereofonní kabel k externímu reproduktoru a ke zvukovému výstupnímu konektoru na projektoru.

Když je zvukový kabel připojen ke zvukovému výstupnímu konektoru, výstup reproduktoru je ztlumený.

Připojení bezdrátového adaptéru

Bezdrátový adaptér umožňuje promítat obraz bezdrátově. Připojte pamě″ové zařízení USB k zásuvce USB typu A a proveďte nastavení.

Podrobné informace viz „Používání Bezdrátové vysílání“ na straně 75.

Bezdrátový adaptér

Připojení

Připojení k externímu pamě″ovému zařízení

Připojení karty SD

Pokyny pro připojení projektoru ke kartě SD:

1. Připojte kartu SD do slotu pro kartu SD na projektoru.

SD CARD

• Maximální podporovaná kapacita paměti pro kartu SD(HC) je 16 GB. (Maximální

podporovaná kapacita pro externí pamě″ vychází z našeho továrního testu. Můžete mít jiné zkušenosti v závislosti na výrobci pamě″ového zařízení.)

• Projektor nemusí být kompatibilní s některými kartami SD.

Připojení pamě″ového zařízení USB

Pokyny pro připojení projektoru k pamě″ovému zařízení USB:

1. Připojte pamě″ové zařízení USB ke konektoru USB typu A.

Jednotka USB flash

• Tento produkt podporuje pamě″ové zařízení USB a HDD (pevný disk) . Bude připojen

pouze jeden a pouze poslední oddíl. (Maximální podporovaná kapacita pro externí pamě″ vychází z našeho továrního testu. Můžete mít jiné zkušenosti v závislosti na výrobci pamě″ového zařízení.)

• Tento produkt nepodporuje čtečky více karet.

• Tento produkt nefunguje, pokud je pamě″ové zařízení USB připojeno prostřednictvím

rozbočovače USB.

•Některé produkty, které nesplňují specifikace standardu USB, nemusí fungovat normálně.

•Pamě″ové zařízení USB s aplikací automatického rozpoznávání nebo s vlastním

ovladačem nemusí fungovat normálně.

•Pamě″ové zařízení USB, které používá pouze určený ovladač, nemusí být rozpoznáno.

Připojení

• Rychlost rozpoznávání pamě″ového zařízení USB se může lišit podle zařízení.

• Když je pamě″ ové zařízení USB používáno, nevypínejte produkt ani neodpojujte připojené

pamě″ové zařízení USB. V opačném případě by mohlo dojít k poškození pamě″ového zařízení USB nebo uloženého souboru.

• Používejte pamě″ové zařízení USB, které obsahuje normální soubory. Nenormální soubory

mohou způsobit chybu nebo tyto soubory nebude možné přehrávat.

•Úložiště USB musí být naformátována ve formátu FAT16/FAT32/NTFS. Formáty FAT32 a

NTFS jsou doporučeny pro HDD (pevný disk).

• Vzhledem k tomu, že může dojít k poškození dat na pamě″ovém zařízení USB, zálohujte

důležitá data, aby se zabránilo ztrátě. Za správu dat nese odpovědnost uživatel. Společnost BenQ nenese odpovědnost za jakoukoli ztrátu dat.

• Strom souborů v úložišti USB musí být co nejjednodušší. Příliš mnoho adresářů nebo

vrstev adresářů bude mít za následek zpoždění doby přístupu.

•Pokud některé externí pamě″ové zařízení po připojení k projektoru nefunguje, zkuste jej

připojit k po výrobce pamě″ového zařízení nebo příslušné zákaznické středisko.

čítači. Pokud přesto nefunguje normálně, kontaktujte servisní středisko

Připojení

Přehrávání zvuku prostřednictvím projektoru

Můžete využít reproduktor projektoru při vašich prezentacích a také můžete připojit samostatné zesilované reproduktory ke zvukovému výstupnímu konektoru projektoru.

V následující tabulce jsou popsány způsoby připojení různých zařízení a původ zvuku.

Zařízení Počítač/komponentní video Video

Vstupní zvukový konektor

Projektor může přehrávat zvuk z...

Výstupní zvukový konektor

• Vybraný výstupní signál určuje který zvuk bude přehráván reproduktorem projektoru a

který zvuk bude na výstupu z projektoru, když je připojen konektor výstupu zvuku.

•Není třeba připojovat konektor vstupu zvuku, protože projektor může přehrávat zvuk z

HDMI, externí paměti a zdrojového zařízení iPhone/iPod. Nicméně můžete jej připojit k externímu zařízení pro přehrávání zvuku.

• USB displej nepodporuje funkci zvuku.

Vstup zvuku (L/P) AUDIO-IN

Vstup zvuku (L/P)

Připojení

Ovládání

Zapnutí projektoru

1. Připojte napájení pomocí AC adaptéru nebo volitelné baterie. Indikátor LED Napájení začne svítit oranžově a pomalu bliká.

2. Stisknutím tlačítka Napájení na projektoru nebo na dálkovém ovladači zapněte projektor. Když je projektor zapnutý, indikátory LED Napájení, OK a Tón svítí oranžově.

Procedura spouštění trvá několik sekund. V pozdější fázi spouštění se zobrazí úvodní logo.

(Podle potřeby) Upravte otáčením prstence ostření ostrost obrazu.

3. Pokud je projektor zapnut poprvé, zvolte jazyk OSD nabídky podle pokynů na obrazovce.

4. Pokud jste vyzváni k vložení hesla, zadejte šestimístné heslo pomocí tlačítek se šipkami. Podrobné informace viz „Využití funkce hesla“ na

straně 39.

5. Zapněte všechna připojená zařízení.

6. Projektor zobrazí hlavní obrazovku.

Pokud frekvence nebo rozlišení vstupního signálu přesahuje provozní rozsah projektoru, zobrazí se na černé projekční ploše hlášení „Mimo rozsah“. Přepněte prosím na vstupní signál, který vyhovuje rozlišení projektoru, nebo nastavte u vstupního signálu nižší hodnoty. Podrobné informace viz „Tabulka časování“ na straně 98.

Přepínání vstupního signálu

Projektor lze připojit k několika zařízením současně. V jednom okamžiku lze však na celé projekční ploše zobrazit pouze signál z jednoho zařízení.

Dostupné vstupní signály můžete prohledávat ručně. Požadovaný vstupní

signál můžete vybrat stiskem tlačítka / na projektoru nebo na dálkovém ovladači.

• Typ vstupního signálu ovlivňuje možnosti

dostupné pro Režim obrazu. Podrobné informace viz „Výběr poměru stran“ na straně

41.

•Přirozené rozlišení zobrazení tohoto projektoru

má poměr stran 16:10. Aby byl zobrazený obraz co nejlepší, měli byste vybrat a používat zdroj vstupního signálu, který má signál s tímto rozlišením. Jakákoliv jiná rozlišení budou projektorem upravena v závislosti na nastavení „poměru stran“, co může způsobit určité zkreslení obrazu nebo ztrátu jeho světlosti. Podrobné informace viz „Výběr poměru stran“ na straně 41.

Ovládání

Přizpůsobení promítaného obrazu

Nastavení výšky obrazu

Tento projektor je vybaven 1 nastavitelnou nožkou. Tato nastavitelná nožka mění výšku obrazu. Nastavení projektoru:

1. Šroubováním nastavitelné nožky upravte výšku obrazu.

Chcete-li nožku zasunout, šroubujte nastavitelnou nožku v opačném směru.

Pokud není projektor umístěn na rovný povrch nebo pokud není projekční plocha kolmo vůči projektoru, bude mít promítaný obraz lichoběžníkový tvar. Podrobné informace o korekci lichoběžníkového zkreslení obrazu - viz „Korekce

lichoběžníkového zkreslení“ na straně 38.

• Pokud je lampa zapnutá, nedívejte se do objektivu. Silné světlo lampy vám může poškodit

zrak.

•Při šroubování nastavitelné nožky buďte opatrní, protože se tato nožka nachází v blízkosti

otvorů, ze kterých vystupuje horký vzduch.

Jemné doladění světlosti obrazu

1. Otáčením ostřícího kroužku zostřete obraz.

Automatické přizpůsobení obrazu

V některých případech je třeba optimalizovat kvalitu obrazu.

• Jak používat dálkové ovládání

Stiskněte tlačítko Automaticky. Během 3 sekund provede vestavěná

inteligentní funkce pro automatické přizpůsobení optimalizaci hodnot frekvence a časování tak, aby byla zajištěna nejvyšší kvalita obrazu.

Informace o zvoleném zdroji se zobrazí na 3 sekundy v levém horním rohu projekční plochy.

Funkce je k dispozici pouze v případě, že je vybrán signál z PC (analogový RGB).

Ovládání

Použití integrovaného testovacího vzorku

Můžete upravit tvar obrazu a stav zaostření sledováním obsahu vstupního signálu nebo použít integrovaný testovací vzorek prostřednictvím nabídky OSD nebo dálkového ovladače pro lepší sledování změny tvaru.

1. Opakovaným stisknutím tlačítka / označte nabídku Nastavení a potom vstupte do nabídky stisknutím tlačítka OK.

2. Přejděte do nabídky Základní > Testovací vzorek a stisknutím tlačítka OK otevřete.

3. Vyberte položku Zapnuto a stiskněte tlačítko OK. Zobrazí se Testovací

vzorek.

Korekce lichoběžníkového zkreslení

Lichoběžníkové zkreslení se vyznačuje tím, že promítaný obraz je v horní nebo dolní části znatelně širší. Tato situace nastane, pokud není projektor kolmo vůči projekční ploše. Upravování lichoběžníkového zkreslení, když je na obrazovce zobrazen obraz.

Pro korekci tohoto jevu lze kromě nastavení výšky projektoru provést jeden z následujících kroků:

• Použití Aut.kor.lich.zkresl.:

1. Zkontrolujte, zda se projektor nachází v režimu počítače, iPhone/iPod, kompozitního videa, komponentního videa nebo HDMI.

2. Stiskněte tlačítko a potom stisknutím tlačítka označte položku Aut.kor.lich. zkresl..

3. Stisknutím / vyberte Zapnuto pro automatickou korekci lichoběžníkového zkreslení obrazu.

• Použití Lichoběž. zkreslen:

1. Stiskněte a zkontrolujte, zda Aut.kor.lich. zkresl. je Vypnuto.

2. Stiskem tlačítka označte nabídku Lichoběž. zkreslen. Zobrazí se místní okno s nabídkou Lichoběž. zkreslen.

3. Stisknutím tlačítka opravte lichoběžníkové zkreslení v horní části obrazu nebo stisknutím tlačítka opravte lichoběžníkové zkreslení v dolní části obrazu.

Lichoběž. zkreslen lze nastavit pouze, když je Aut.kor.lich.zkresl. vypnuto.

Stiskněte tlačítko / .

Ovládání

Skrytí obrazu

Aby bylo možné obrátit pozornost diváků sledujících prezentaci na přednášejícího, můžete:

• Jak používat dálkové ovládání

Pomocí tlačítka Blank na dálkovém ovladači skryjte obraz na ploše. Dalším stisknutím tlačítka Blank nebo libovolného tlačítka na dálkovém ovladači obnovíte obraz.

• Použití projektoru

Stisknutím a podržením tlačítka Blank po dobu 3 sekund na projektoru skrýt obraz na ploše. Dalším stisknutím tlačítka Blank nebo libovolného tlačítka na projektoru obnovíte obraz.

Nezakrývejte projekční objektiv, aby nepromítal obraz - zakrývající předmět by se mohl zahřát a zdeformovat nebo dokonce způsobit požár.

Zabezpečení projektoru

Využití funkce hesla

Z bezpečnostních důvodů a pro zamezení neoprávněnému použití projektoru obsahuje projektor možnost nastavit zabezpečení heslem. Heslo lze nastavit prostřednictvím nabídky Nastavení.

Jestliže aktivujete funkci „Zámek napájení“ a následně zapomenete heslo, budete v nepříjemné situaci. Vytiskněte si tuto příručku (v případě potřeby), zapište si do ní nastavené heslo a uschovejte ji na bezpečném místě pro pozdější použití.

Nastavení zámku napájení

• Jakmile jednou nastavíte heslo, nebudete moci projektor po zapnutí použít bez zadání

správného hesla.

•Při nastavování hesla projektoru, u něhož se funkce hesla používá poprvé, zadejte výchozí

heslo (1, 1, 1, 1, 1, 1) projektoru stisknutím tlačítka se šipkou pětkrát po výzvě k zadání hesla.

1. Opakovaným stisknutím tlačítka / označte nabídku Nastavení a potom vstupte do nabídky stisknutím tlačítka OK.

2. Přejděte do nabídky Pokročilý > Bezpečnostní nastav. > Změnit nastavení zabezpečení.

3. Stiskněte tlačítko OK. Zobrazí se zpráva „Zadejte aktuální heslo“.

4. Jak je vidět na obrázku vpravo, představují čtyři tlačítka se šipkami ( ,

, , ) čtyři číslice (1, 2, 3, 4). Stisknutím tlačítek se šipkami zadejte šest číslic hesla.

5. Po nastavení správného hesla se

nabídka OSD vrátí do nabídky Změnit nastavení zabezpečení.

Ovládání

6. Označte položku Zámek napájení a stiskněte tlačítko OK. Zobrazí se místní okno s nabídkou. Vyberte položku Zapnuto a stisknutím tlačítka OK dokončete nastavení zámku napájení.

7. Chcete-li nabídku OSD zavřít, stiskněte tlačítko nebo .

Jestliže heslo zapomenete

Pokud je aktivována bezpečnostní funkce, budete po každém zapnutí projektoru vyzváni k zadání šestimístného hesla. Pokud zadáte chybné heslo, zobrazí se na tři sekundy zpráva o chybném zadání hesla a pak se zobrazí zpráva „Zadejte heslo“. Pokud zadáte 5krát za sebou nesprávné heslo, projektor se automaticky vypne.

Použití postupu pro obnovu hesla

1. Při každém zapnutí projektoru přejděte do nabídky Nastavení > Pokročilý >

Bezpečnostní nastav. > Vyvolat heslo a stiskněte a podržte tlačítko OK

po dobu 3 sekund na obrazovce pro zadání hesla. Projektor zobrazí na obrazovce kódované číslo.

2. Zapište si toto číslo a vypněte projektor.

3. Místní servisní středisko společnosti BenQ vám pomůže toto číslo dekódovat. V této souvislosti můžete být požádáni o předložení dokladu o zakoupení projektoru, abyste prokázali, že jste jeho oprávněným uživatelem.

Změna hesla

1. Přejděte do nabídky Nastavení > Pokročilý > Bezpečnostní nastav. > Změnit heslo.

2. Stiskněte tlačítko OK. Zobrazí se zpráva „Zadejte aktuální heslo“.

3. Zadejte staré heslo.

• Pokud je heslo správné, zobrazí se další zpráva „Zadejte nové heslo“.

• Pokud je heslo chybné, zobrazí se na 3 sekundy zpráva o chybném

4. Zadejte nové heslo.

Vkládané číslice se budou zobrazovat na projekční ploše jako hvězdičky. Napište si zvolené heslo na vyhrazené místo v této příručce před zadáním hesla nebo bezprostředně poté, abyste je měli v případě, e je zapomenete, vždy k dispozici.

Heslo: __ __ __ __ __ __ Uschovejte tuto příručku na bezpečném místě.

Ovládání

zadání hesla a pak se zobrazí zpráva „Zadejte aktuální heslo“ pro nový pokus. Můžete buď stisknout tlačítko a zrušit nastavování, nebo zkusit

zadat jiné heslo.

5. Pro potvrzení nového hesla je zadejte znovu.

6. Úspěšně jste nastavili nové heslo. Nezapomeňte při dalším spuštění projektoru zadat nové heslo.

7. Chcete-li nabídku OSD zavřít, stiskněte tlačítko nebo .

Zrušení funkce ochrany heslem

Chcete-li deaktivovat ochranu heslem, otevřete nabídku OSD a přejděte do nabídky Nastavení > Pokročilý > Bezpečnostní nastav. > Zámek napájení. Vyberte položku Vypnuto a stiskněte tlačítko OK. Zobrazí se zpráva „Zadejte heslo“. Zadejte aktuální heslo.

• Pokud je heslo správné, zobrazí se opět obrazovka OSD nabídky

Bezpečnostní nastav. s hodnotou „Vypnuto“ na řádku Zámek napájení. Při dalším zapnutí projektoru nebudete muset zadávat heslo.

• Pokud je heslo chybné, zobrazí se na 3 sekundy zpráva o chybném

zadání hesla a pak se zobrazí zpráva „Zadejte heslo“ pro nový pokus. Můžete buď stisknout tlačítko a zrušit nastavování, nebo zkusit zadat

jiné heslo.

Přesto e je funkce ochrany heslem vypnutá, měli byste si staré heslo zapamatovat, proto e je budete potřebovat v případě opětovné aktivace ochrany heslem, kdy musíte zadat staré heslo.

Výběr poměru stran

„Poměr stran“ je poměr šířky obrazu k jeho výšce. Většina analogových televizorů a počítačů má poměr stran 4:3, což je výchozí nastavení tohoto projektoru, digitální televizory a DVD zařízení mají obvykle poměr stran 16:9.

Díky možnostem digitálního zpracování signálu umožňují digitální zobrazovací zařízení, jako je např. tento projektor, dynamicky roztáhnout a zobrazit obrazový výstup v jiném poměru stran, než má původní signál.

Změna poměru stran promítaného obrazu (bez ohledu na to, jaký poměr používá zdroj signálu):

1. Stisknutím tlačítka otevřete místní nabídku v jednom z režimů počítače, přístroje iPhone/iPod, kompozitního videa, komponentního signálu a HDMI.

2. Stiskem tlačítka označte nabídku Poměr stran.

3. Opakovaným stisknutím tlačítek / vyberte poměr stran, který odpovídá formátu video signálu a vašim požadavkům na zobrazení.

Ovládání

Optimalizace obrazu

Výběr režimu zobrazení

V projektoru je přednastaveno několik režimů zobrazení, ze kterých si můžete vybrat ten, který nejlépe vyhovuje provozním podmínkám a typu obrazu ze vstupního signálu.

Pro volbu provozního režimu, který vyhovuje vašim potřebám, můžete provést některý z níže uvedených kroků.

• Zkontrolujte, zda je vstupní zdroj v režimu

počítače, přístroje iPhone/iPod, videa, kompozitního signálu, komponentního signálu a HDMI a že je zobrazena projekční obrazovka.

• Stisknutím tlačítka otevřete místní

nabídku. Stisknutím tlačítka vyberte položku Nastavení režimu obrázku a stisknutím tlačítka OK vstupte. Vyberte

položku Režim obrazu a stisknutím tlačítka / vyberte požadovaný režim.

Obrazové režimy jsou uvedeny níže.

1. Režim Jasný: Maximalizuje jas promítaného obrazu. Tento režim je vhodný v prostředí, kde je vyžadován velmi vysoký jas - např. při použití projektoru v dobře osvětlených místnostech.

2. Standardní režim (výchozí): Je určený pro prezentace. V tomto režimu je zvýrazněn jas.

3. Režim Kino: Tento režim je vhodný pro sledování barevných filmů, videoklipů z digitálních fotoaparátů nebo DV zařízení prostřednictvím vstupu PC pro zajištění nejlepšího obrazu v temnějším (méně osvětleném) prost

4. Režim Hra: Tento režim je vhodný pro hraní her.

5. Režim Uživatel: Vyvolá uživatelské nastavení podle aktuálně dostupných režimů zobrazení. Podrobné informace viz „Nastavení režimu Uživatel“ na

straně 42.

ředí.

Nastavení režimu Uživatel

Pokud vám dostupné režimy zobrazení nevyhovují, máte k dispozici jeden uživatelsky nastavitelný režim. Jako výchozí režim pro přizpůsobení nastavení můžete použít jakýkoliv z režimů zobrazení (kromě režimu Uživatel).

1. Stisknutím tlačítka otevřete místní nabídku.

2. Stisknutím tlačítka vyberte položku Nastavení režimu obrázku a stisknutím tlačítka OK vstupte.

3. Vyberte položku Režim obrazu a stisknutím tlačítka / vyberte položku Uživatel.

4. Stiskem tlačítka označte nabídku Referenční režim.

Ovládání

Tato funkce je dostupná pouze, když je vybrán režim Uživatel v podnabídce Režim obrazu.

5. Stiskem tlačítka / vyberte režim zobrazení, který vám nejvíce vyhovuje.

6. Stiskem tlačítka vyberte položku vedlejší nabídky, kterou chcete změnit, a pomocí tlačítek / nastavte hodnotu. Podrobné informace najdete v části

"Jemné doladění světlosti obrazu" níže.

7. Po provedení všech nastavení označte položku Uložit nastavení a stiskněte tlačítko OK pro uložení a ukončení nastavení.

8. Zobrazí se potvrzovací zpráva „Nastavení uloženo“.

Používání funkce Barva stěny (zdi)

V situaci, kdy promítáte na barevný povrch (např. namalovanou stěnu), který nemusí být bílý, vám funkce Barva stěny (zdi) pomůže upravit barvy promítaného obrazu tak, aby se zabránilo případným barevným odlišnostem mezi zdrojem signálu a promítaným obrazem.

Chcete-li tuto funkci použít, stisknutím tlačítka otevřete místní nabídku v jednom z režimů počítače, přístroje iPhone/iPod, kompozitního videa, komponentního

signálu a HDMI. Vyberte položku Barva stěny (zdi) a stisknutím tlačítka / vyberte barvu, která nejvíce odpovídá barvě promítací plochy. Pro výběr je k dispozici několik předem zkalibrovaných barev: Světle žlutá, Růžová, Světle zelená, Modrá a Tabule.

Jemné doladění kvality obrazu v uživatelském režimu

Podle zjištěného typu signálu jsou v režimu Uživatel dostupné některé uživatelské funkce. Podle vašich potřeb můžete provést úpravy těchto funkcí tak, že je

zvýrazníte a stisknete tlačítka / na projektoru nebo na dálkovém ovládání.

Úpravy nastavení Jas

Čím je tato hodnota vyšší, tím je obraz jasnější. A čím nižší je nastavení, tím je obraz tmavší. Tento parametr nastavte tak, aby se černé oblasti obrazu jevily jako černé

+30

a aby v tmavých místech zůstaly viditelné detaily.

Úpravy nastavení Kontrast

Čím vyšší je tato hodnota, tím vyšší je kontrast. Použijte tuto položku pro nastavení maximální úrovně bílé po předchozím nastavení položky Jas tak, aby se obraz

-30

přizpůsobil vybranému vstupu a prostředí pro sledování.

Úpravy nastavení Barva

Nižší nastavená hodnota znamená méně syté barvy. Pokud je nastavena příliš vysoká hodnota, budou barvy obrazu přesycené a obraz nebude realistický.

Úpravy nastavení Odstín

Čím je tato hodnota vyšší, tím více je obraz zbarven do červena. Čím je tato hodnota nižší, tím více je obraz zbarven do zelena.

+50

+70

+30

Ovládání

Úpravy nastavení Ostrost

Čím vyšší je tato hodnota, tím je obraz ostřejší. Čím nižší je tato hodnota, tím je obraz méně ostrý.

Výběr nastavení Teplota barev

Kdispozici jsou čtyři možnosti nastavení teploty barev*, které se liší podle vybraného typu signálu.

*O teplotách barev:

Existuje mnoho různých odstínů, které jsou pro různé účely považovány za „bílou”. Jeden z běžných způsobů reprezentace bílé barvy je znám jako „teplota barev”. Bílá barva s nízkou teplotou barev vypadá jako načervenalá bílá. Bílá barva s vysokou teplotou barev vypadá, jako by obsahovala více modré.

Změna barevného prostoru

V nepravděpodobném případě, že připojíte projektor k DVD přehrávači přes vstup HDMI na projektoru a promítaný obraz má chybné barvy, změňte prosím barevný prostor na YUV.

1. Stisknutím tlačítka otevřete místní nabídku v jednom z režimů počítače, přístroje iPhone/iPod, kompozitního videa, komponentního signálu a HDMI.

2. Vyberte Přenos barevného prostoru a stisknutím tlačítek / vyberte vhodný barevný prostor.

Tato funkce je dostupná jen když se používá vstupní port mini HDMI.

Provoz ve velkých nadmořských výškách

Doporučujeme, abyste používali Režim velké nadm. výš., když je vaše prostředí v nadmořské výšce 1500 m - 3000 m, a okolní teplota je 0°C-30°C. Oblast Číny platí pouze pro nadmořskou výšku do 2000 m.

Nepoužívejte Režim velké nadm. výš., když je vaše nadmořská výška 0 m až 1 499 m a okolní teplota je od 0°C do 35°C. Zapnete-li projektor za takového stavu, bude příliš chlazený.

Aktivace funkce Režim velké nadm. výš.:

1. Označte možnost Nastavení a stisknutím tlačítka OK vstupte.

2. Přejděte na Pokročilý > Režim velké nadm. výš. a stiskněte tlačítko OK.

3. Označte možnost Zapnuto a potvrďte stisknutím tlačítka OK.

4. Chcete-li ukončit nabídku OSD, opakovaně stiskněte tlačítko , dokud se projektor nevrátí na hlavní obrazovku, nebo se stisknutím tlačítka vra″te na

hlavní obrazovku přímo.

Provoz v režimu „Režim velké nadm. výš.“ může způsobovat větší hluk z důvodu zvýšené rychlostí ventilátorů, nutné pro zlepšení celkového chlazení a výkonu systému.

Jestliže používáte tento projektor v jiném extrémním prostředí (s výjimkou výše uvedených podmínek), může jevit známky automatického vypínání, které slouží k ochraně projektoru před přehřátím. V podobných případech byste měli tyto problémy vyřešit zapnutím režimu velké nadmořské výšky. Neznamená to však, že projektor může pracovat za jakýchkoliv drsných nebo extrémních podmínek.

Ovládání

Nastavení zvuku

Níže popsané nastavení zvuku ovlivní reproduktory projektoru. Určitě zajistěte správné připojení ke zvukovému vstupu projektoru. Popis připojení zvukového vstupu viz „Připojení“ na straně 20.

Ztlumení zvuku

Chcete-li dočasně vypnout zvuk, stiskněte tlačítko na dálkovém ovladači nebo:

1. Označte možnost Nastavení a stisknutím tlačítka OK vstupte.

2. Přejděte na Pokročilý > Nastavení zvuku a stisknutím tlačítka OK vstupte.

3. Označte možnost Ztlumit a stisknutím tlačítka OK otevřete místní nabídku.

4. Označte možnost Zapnuto a potvrďte stisknutím tlačítka OK.

5. Chcete-li ukončit nabídku OSD, opakovaně stiskněte tlačítko , dokud se projektor nevrátí na hlavní obrazovku, nebo se stisknutím tlačítka vra″te na hlavní obrazovku přímo.

Nastavení hlasitosti

Hlasitost nastavíte stiskem tlačítka +/- projektoru nebo /

na dálkovém ovladači.

Nastavení tónu klávesnice

Pokyny pro nastavení tónu klávesnice:

1. Proveďte kroky 1-2 v odstavci Ztlumení zvuku.

2. Označte možnost Tón klávesnice a stisknutím tlačítka OK otevřete místní nabídku.

3. Označte možnost Zapnuto a potvrďte stisknutím tlačítka OK.

4. Chcete-li ukončit nabídku OSD, postupujte podle kroku 5 v části Ztlumení zvuku.

Ovládání

Nastavení zvuku v pohotovostním režimu

Pokyny pro nastavení zvuku v pohotovostním režimu:

1. Proveďte kroky 1 - 2 v odstavci Ztlumení zvuku.

2. Označte možnost Zvuk v pohotovostním režimu a stisknutím tlačítka OK otevřete místní nabídku.

3. Označte možnost iPhone& iPod a potvrďte stisknutím tlačítka OK. Po nastavení Zvuk v pohotovostním režimu může projektor fungovat jako dokovací reproduktor při přehrávání hudby v pohotovostním režimu.

4. Chcete-li ukončit nabídku OSD, postupujte podle kroku 5 v části Ztlumení zvuku.

Pokud je položka Nastavení > Pokročilý > Nastavení zvuku > Zvuk v pohotovostním režimu může projektor fungovat jako dokovací reproduktor při přehrávání hudby v pohotovostním režimu.

Zapnutí/vypnutí SRS HD

Pokyny pro zapnutí/vypnutí efektů prostorového zvuku SRS HD:

1. Proveďte kroky 1 - 2 v odstavci Ztlumení zvuku.

2. Označte možnost SRS HD a stisknutím tlačítka OK otevřete místní nabídku.

3. Označte možnost Zapnuto/Vypnuto a potvrďte stisknutím tlačítka OK.

4. Chcete-li ukončit nabídku OSD, postupujte podle kroku 5 v části Ztlumení zvuku.

Aktualizace firmwaru

V následující části jsou uvedeny pokyny pro aktualizaci verze firmwaru.

• Pro aktualizaci firmwaru je podporována pouze karta SD.

•Během aktualizace nevyjímejte kartu SD.

•Během aktualizace nepoužívejte žádná tlačítka.

•Během aktualizace nevypínejte projektor.

• Chcete-li ověřit, zda byl firmware úspěšně zaktualizován, přejděte na Nastavení >

Informace > Verze firmware.

Ovládání

Aktualizace firmwaru

1. Připojte obsahující nejnovější firmware k projektoru.

2. Vyberte položku Nastavení > Pokročilý > Aktualizace firmwaru na hlavní stránce nabídky.

3. Výběrem OK zahajte aktualizaci.

4. Po zaktualizování firmwaru vypněte projektor.

5. Zapněte napájení projektoru a zkontrolujte verzi firmwaru.

Přizpůsobení zobrazení nabídek projektoru

OSD nabídky (On-Screen Display - nabídky na projekční ploše) můžete nastavit podle vašich preferencí. Následující nastavení nemají žádný vliv na nastavení, provoz nebo výkon projektoru.

• V položce Čas zobrazení nabíd. v nabídce Nastavení > Pokročilý lze nastavit

dobu zobrazení OSD nabídky po posledním stisknutí jakéhokoliv tlačítka. Čas lze nastavit v rozmezí 5 až 30 sekund v krocích 5 sekund.

• V položce Jazyk nabídky Nastavení > Základní lze vybrat požadovaný jazyk

pro nabídky na projekční ploše (OSD).

• V položce Úvodní obrazovka nabídky Nastavení > Základní lze vybrat

požadované logo, které se bude zobrazovat při spouštění projektoru.

Ovládání

Přehrávání souborů s přístrojem iPhone/ iPod

Tento projektor je vybaven univerzálním dokem iPhone/iPod, který podporuje promítání videa a přehrávání hudby nikoli pouze v zapnutém režimu, ale rovněž v pohotovostním režimu.

Promítání videa nebo hudby

1. Pomocí dálkového ovladače zapněte napájení projektoru.

2. Na hlavní obrazovce vyberte zdroj iPhone/ iPod.

3. Vložte přístroj iPhone nebo iPod do doku tak, aby odpovídal konektoru na projektoru.

4. Vyberte „Videa“ nebo „Hudba“ a stisknutím tlačítka OK vstupte.

5. V režimu prohlížeče vyberte typ videa nebo hudby, vyberte video nebo hudbu, které chcete přehrát, a potom stisknutím tlačítka OK přehrajte.

Prohlížeč souborů

Videa Hudba

Ovládání

Seznam souborů

Videa Hudba

Používání dálkového ovladače

Stav prohlížeče souborů videa a hudby

OK Vyberte soubor. Vyberte soubor

/ Nahoru/dolů

Hlavní

Zpět

Přehrávání souborů

Tlačítka horní poloviny (projektor)

Slouží k posouvání kurzoru. Ukončí prohlížeč souborů a vrátí se na hlavní obrazovku. Slouží k návratu na horní úroveň prohlížeče souborů.

Není k dispozici

Tlačítka dolní poloviny (iPhone/iPod)

Slouží k posouvání kurzoru

Není k dispozici

Slouží k návratu na horní úroveň prohlížeče souborů.

Videa Hudba

Ovládání

Používání dálkového ovladače

Stav přehrávání videa

OK Přehrát/pozastavit Není k dispozici

/ Nahoru/dolů

/ Další/předchozí (Rychlý posun dopředu/dozadu)

Hlavní

Zpět

Ztlumit

/ Zvýšení/snížení hlasitosti

Tlačítka horní poloviny (projektor)

Zvýšení/snížení hlasitosti

Není k dispozici

Ukončí stav přehrávání a vrátí se na hlavní obrazovku Ukončí stav přehrávání a vrátí se na horní úroveň prohlížeče souborů. Ztlumit/obnovit zvuk

Není k dispozici

Otevře místní okno nastavení

Tlačítka dolní poloviny (iPhone/iPod)

Není k dispozici

Další/předchozí video (Rychlý posun dopředu/dozadu)

Není k dispozici

Zvýšení/snížení hlasitosti

Ukončí stav přehrávání a vrátí se do prohlížeče souborů videa.

Ovládání

Stav přehrávání hudby

OK Přehrát/pozastavit Není k dispozici

/ Nahoru/dolů

/ Vlevo/vpravo

/ Další/předchozí (Rychlý posun dopředu/dozadu)

Hlavní

Zpět

Ztlumit

/ Zvýšení/snížení hlasitosti

Tlačítka horní poloviny (projektor)

Zvýšení/snížení hlasitosti Další/předchozí hudba (Rychlý posun dopředu/dozadu)

Není k dispozici

Ukončí stav přehrávání a vrátí se na hlavní obrazovku. Ukončí stav přehrávání a vrátí se na horní úroveň prohlížeče souborů. Ztlumit/obnovit zvuk

Není k dispozici

Otevře místní okno nastavení.

Tlačítka dolní poloviny (iPhone/iPod)

Není k dispozici

Další/předchozí video (Rychlý posun dopředu/dozadu)

Není k dispozici

Zvýšení/snížení hlasitosti

Ukončí stav přehrávání a vrátí se do prohlížeče souborů hudby.

Promítání fotografií

Fotografická funkce umožňuje promítat fotografie formou prezentace z přístroje iPhone/iPod.

Ovládání

Promítání fotografií

1. Vyberte položku „Fotografie“ a stiskněte tlačítko OK.

2. Přejděte do části „Fotografie“ > „Alba“ v hlavní nabídce přístroje iPhone

nebo iPod. Fotografie lze promítat pouze jako prezentaci. (Toto je příklad přístroje iPhone 4)

3. Vyberte fotografii, kterou chcete promítnout, a spus″te režim prezentace. Po spuštění prezentace si můžete prohlížet fotografie na promítací ploše.

Podrobnější pokyny pro fotografickou funkci viz „iPhone/ iPod“ na straně 15.

Ovládání

Používání dálkového ovladače

Stav přehrávání fotografické prezentace

/ Další/předchozí (Rychlý posun dopředu/ dozadu)

Tlačítka dolní poloviny (iPhone/ iPod)

Další/předchozí fotografie

Zvýšení/snížení hlasitosti

Promítání aplikace jiných výrobců

Funkce Aplikace umožňuje promítat aplikace jiných výrobců z přístroje iPhone/ iPod.

1. Stáhněte a nainstalujte aplikaci, která podporuje funkci výstupu Apps TV. (Například Youtube, Netflix, TVOut genie)

2. Vyberte položku „Aplikace“ a stiskněte tlačítko OK.

3. Po spuštění aplikace a výběru typu média v přístroji bude tato aplikace automaticky promítána na promítací plochu. (Toto je příklad aplikace Youtube)

V případě některých aplikací, například her, je třeba provést dodatečné kroky. Postupujte podle zobrazených pokynů těchto aplikací.

Ovládání

Promítání prezentace

1. Aby bylo možné tuto funkci používat, musíte mít ve vašem zařízení nainstalovanou prezentační aplikaci, která podporuje výstup TV. (například Prohlížeč prezentací)

2. Po spuštění prezentační aplikace bude tato aplikace automaticky promítána na promítací plochu.

3. V případě některých prezentačních aplikací lze dokumenty prohlížet pouze v režimu prezentace.

4. Po spuštění bude prezentace ihned promítnuta na promítací plochu.

Když se tento projektor nachází v pohotovostním režimu, můžete jej proměnit v dokovací reproduktor pro váš přístroj iPhone nebo iPod. Postupujte podle následujících kroků.

1. Vstupte do nabídky „Nastavení“ na hlavní obrazovce projektoru.

2. Nastavte Pokročilý > Nastavení zvuku > Zvuk v pohotovostním režimu na iPhone/ iPod.

3. Po vypnutí se projektor změní na dokovací reproduktor.

4. Vložte přístroj iPhone nebo iPod do projektoru. Počkejte, až zhasne indikátor LED OK/prázdná a indikátor LEN Napájení pomalu bliká.

5. Vyberte ikonu Hudba v hlavní nabídce přístroje iPhone nebo iPod. (Toto je příklad přístroje iPhone 4)

Ovládání

6. Stisknutím tlačítka Menu na dálkovém ovladači přepněte na nabídku související s hudbou, pomocí tlačítek / vyberte hudbu v seznamu souborů a potom stisknutím tlačítka OK spus″te přehrávání hudby.

Pokud je iPhone nebo iPod v hlavní nabídce, stisknutím tlačítka Přehrát/Pozastavit začne přístroj iPhone nebo iPod přehrávat všechnu svojí hudbu.

7. Přehrávání písně můžete pozastavit/obnovit stisknutím tlačítka . Stisknutím tlačítek / přehrajete znovu nebo přeskočíte na další píseň. Stisknutím a podržením tlačítek / se přehrávaní souboru rychle posune zpět nebo dopředu. Stisknutím tlačítek / ovládejte hlasitost.

Používání přístroje iPhone nebo iPod během přehrávání videa nebo hudby

Můžete používat dálkový ovladač k ovládání přístroje iPhone nebo iPod, když se projektor nachází v režimu zapnutí a v pohotovostním režimu.

Další podrobnosti o tlačítkách iPhone/iPod viz „iPhone/

iPod“ na straně 15.

Ovládání

Používání místních nabídek přístroje iPhone/iPod

Místní nabídka zobrazuje položky nastavení OSD pro přehrávání videa, fotografií a aplikací.

Používání nabídky

1. Nabídku OSD otevřete stisknutím tlačítka na projektoru nebo na dálkovém ovladači, když je zobrazena promítací obrazovka.

2. Po zobrazení nabídky OSD stisknutím tlačítek / vyberte požadovanou položku a upravte nastavení pomocí tlačítek / .

3. Nabídku OSD ukončíte dalším stisknutím tlačítka .

Systém nabídek

Položka nabídky

Vedlejší nabídka Možnosti

Barva stěny (zdi)

Poměr stran Fáze

Horizont. velikost

Přenos barevného prostoru

Aut.kor.lich. zkresl.

Lichoběž. zkreslen

Ovládání

Vypnuto/Světle žlutá/Růžová/ Světle zelená/Modrá/Tabule

Automaticky/Skutečné/4:3/16:9/ 16:10

Automaticky/RGB/YUV

Zapnuto/Vypnuto

Režim obrazu

Referenční režim Jasný/Standartní/Kino/Hra Jas

Nastavení režimu obrázku

Nastavení přehrávání

Informace

Kontrast Barva Odstín Ostrost Teplota barev Teplá/Normální/Studená Uložit nastavení Náhodně Zapnuto/Vypnuto

Opakovat Zapnuto/Vypnuto

Zdroj Rozlišení Systém barev

Popis jednotlivých nabídek

FUNKCE POPIS

Barva stěny (zdi)

Poměr stran

Lze upravit barvu promítaného obrazu, jestliže není projekční povrch bílý. Podrobné informace viz „Používání funkce Barva

stěny (zdi)“ na straně 43.

Podle zdroje vstupního signálu lze nastavit jeden ze čtyř režimů poměru stran obrazu. Podrobné informace viz „Výběr poměru

stran“ na straně 41.

Nastavení fáze časování pro omezení zkreslení obrazu.

Fáze

Tato funkce je dostupná jen když je zvolen PC signál (analogový RGB).

Horizont. velikost

Přenos barevného prostoru

Aut.kor.lich.

Nastavení vodorovné šířky obrazu.

Tato funkce je dostupná jen když je zvolen PC signál (analogový RGB).

Podrobné informace viz „Změna barevného prostoru“ na

straně 44.

Tato funkce je dostupná jen když se používá vstupní port mini HDMI.

Automatická korekce lichoběžníkového zkreslení obrazu.

zkresl.

Korekce lichoběžníkového zkreslení obrazu. Podrobné

Lichoběž. zkreslen

informace viz „Korekce lichoběžníkového zkreslení“ na

straně 38.

Tato funkce je dostupná pouze, když je Aut.kor.lich.zkresl. vypnuto.

Jasný/Standartní/Kino/Hra/ Uživatel

Ovládání

Nastavení režimu obrázku

Nastavení přehrávání

Informace

Režim obrazu

Podrobné informace viz „Výběr režimu zobrazení“ na straně

42.

Referenční režim

Podrobné informace viz „Nastavení režimu Uživatel“ na

straně 42.

Tato funkce je dostupná pouze, když je vybrán režim Uživatel.

Jas

Podrobné informace viz „Úpravy nastavení Jas“ na straně

43.

Kontrast

Podrobné informace viz „Úpravy nastavení Kontrast“ na

straně 43.

Barva

Podrobné informace viz „Úpravy nastavení Barva“ na straně

43.

Odstín

Podrobné informace viz „Úpravy nastavení Odstín“ na

straně 43.

Tato funkce je k dispozici pouze, když je formát systému NTSC.

Ostrost

Podrobné informace viz „Úpravy nastavení Ostrost“ na

straně 44.

Teplota barev

Podrobné informace viz „Výběr nastavení Teplota barev“ na

straně 44.

Uložit nastavení

Uloží nastavení provedená pro režim Uživatel.

Náhodně

Umožňuje vybrat náhodné opakování prezentace.

Opakovat

Umožňuje vybrat opakované přehrávání prezentace.

Tato funkce není k dispozici, když je vybrán režim Aplikace.

Zdroj

Zobrazení aktuálního zdroje signálu.

Rozlišení

Zobrazení přirozeného (nativního) rozlišení vstupního signálu.

Systém barev

Zobrazení formátu vstupního signálu (NTSC, PAL, SECAM nebo RGB).

Ovládání

Zobrazování obrazu z počítače a zdrojových videozařízení

Tento projektor můžete připojit k počítači a různým zdrojovým videozařízením. (například HDMI, kompozitní video, komponentní video). Nicméně je třeba připojit projektor ke vstupnímu zdrojovému zařízení.

Pokyny pro zobrazování obrazu:

1. Připojte projektor k jednomu z výše uvedených zdrojů signálu.

2. Zapněte napájení projektoru a zdrojového zařízení. Projektor zobrazí hlavní obrazovku.

3. Stisknutím tlačítek / na projektoru nebo na dálkovém ovladači vyberte vstupní signál a potom stisknutím tlačítka OK potvrďte.

4. Stisknutím tlačítka nebo se vra″te na hlavní obrazovku.

Ovládání

Používání místních nabídek PC/Videa

Tento projektor je vybaven vícejazyčnou nabídkou OSD, která umožňuje provádět úpravy obrazu a celou řadu nastavení. Tyto nabídka je pro nastavení, která mají být použita v režimu počítače, přístroje iPhone/iPod, kompozitního videa, komponentního signálu a HDMI.

Používání nabídky

1. Nabídku OSD otevřete stisknutím tlačítka na projektoru nebo na dálkovém ovladači, když je zobrazena promítací obrazovka.

2. Po zobrazení nabídky OSD stisknutím tlačítek / vyberte požadovanou položku a upravte nastavení pomocí tlačítek / .

3. Nabídku OSD ukončíte dalším stisknutím tlačítka .

Systém nabídek

Položka nabídky

Barva stěny (zdi)

Poměr stran Fáze

Horizont. velikost

Přenos barevného prostoru

Aut.kor.lich. zkresl.

Lichoběž. zkreslen

Ovládání

Vedlejší nabídka Možnosti

Vypnuto/Světle žlutá/Růžová/ Světle zelená/Modrá/Tabule

Automaticky/Skutečné/4:3/16:9/ 16:10

Automaticky/RGB/YUV

Zapnuto/Vypnuto

Režim obrazu

Referenční režim Jasný/Standartní/Kino/Hra Jas

Nastavení režimu obrázku

Kontrast Barva Odstín Ostrost Teplota barev Teplá/Normální/Studená Uložit nastavení

Informace

Popis jednotlivých nabídek

FUNKCE POPIS

Barva stěny (zdi)

Poměr stran

Lze upravit barvu promítaného obrazu, jestliže není projekční povrch bílý. Podrobné informace viz „Používání funkce Barva

stěny (zdi)“ na straně 43.

Podle zdroje vstupního signálu lze nastavit jeden ze čtyř režimů poměru stran obrazu. Podrobné informace viz

„Výběr poměru stran“ na straně 41.

Nastavení fáze časování pro omezení zkreslení obrazu.

Fáze

Tato funkce je dostupná jen když je zvolen PC signál (analogový RGB).

Horizont. velikost

Přenos barevného prostoru

Aut.kor.lich.

Nastavení vodorovné šířky obrazu.

Tato funkce je dostupná jen když je zvolen PC signál (analogový RGB).

Podrobné informace viz „Změna barevného prostoru“ na

straně 44.

Tato funkce je dostupná jen když se používá vstupní port mini HDMI.

Automatická korekce lichoběžníkového zkreslení obrazu.

zkresl.

Korekce lichoběžníkového zkreslení obrazu. Podrobné

Lichoběž. zkreslen

informace viz „Korekce lichoběžníkového zkreslení“ na

straně 38.

Tato funkce je dostupná pouze, když je Aut.kor.lich.zkresl. vypnuto.

Jasný/Standartní/Kino/Hra/ Uživatel

Zdroj Rozlišení Systém barev

Ovládání

Nastavení režimu obrázku

Informace

Režim obrazu

Podrobné informace viz „Výběr režimu zobrazení“ na straně

42.

Referenční režim

Podrobné informace viz „Nastavení režimu Uživatel“ na

straně 42.

Tato funkce je dostupná pouze, když je vybrán režim Uživatel.

Jas

Podrobné informace viz „Úpravy nastavení Jas“ na straně

43.

Kontrast

Podrobné informace viz „Úpravy nastavení Kontrast“ na

straně 43.

Barva

Podrobné informace viz „Úpravy nastavení Barva“ na straně

43.

Odstín

Podrobné informace viz „Úpravy nastavení Odstín“ na

straně 43.

Tato funkce je k dispozici pouze, když je formát systému NTSC.

Ostrost

Podrobné informace viz „Úpravy nastavení Ostrost“ na

straně 44.

Teplota barev

Podrobné informace viz „Výběr nastavení Teplota barev“ na

straně 44.

Uložit nastavení

Uloží nastavení provedená pro režim Uživatel.

Zdroj

Zobrazení aktuálního zdroje signálu.

Rozlišení

Zobrazení přirozeného (nativního) rozlišení vstupního signálu.

Systém barev

Zobrazení formátu vstupního signálu (NTSC, PAL, SECAM nebo RGB).

Ovládání

Zobrazování souborů ve vnitřní paměti, na jednotce USB a na kartě SD

Tento projektor umožňuje zobrazovat soubory uložené ve vnitřní paměti nebo na externím úložišti, například na kartě SD nebo na jednotce USB po připojení k projektoru.

Pokyny pro zobrazování souborů:

1. Zapněte napájení projektoru; projektor zobrazí hlavní obrazovku.

2. Připojte projektor k jednomu z výše uvedených externích pamě″ových zařízení.

3. Stisknutím tlačítek / vyberte kartu SD, jednotku USB nebo vnitřní pamě″.

4. Úložiště jsou rozdělena do nabídky Videa, Fotografie, Hudba, Dokumenty na hlavní obrazovce. Stisknutím tlačítek / vyberte požadovanou položku a potom stisknutím tlačítka OK vstupte do jiného prohlížeče souborů.

Prohlížeč souborů

Videa Hudba

Fotografie Dokumenty

• V každém prohlížeči souborů se obrazí pouze odpovídající a podporované soubory.

• Chcete-li odpojit externí úložiště, vyberte ikonu Bezpečné odebrání. Podrobné informace

viz „Podporované formáty souborů“ na straně 71.

• Pokud je soubor větší, bude zpracovávání delší a na obrazovce se zobrazí ikona načítání.

Ovládání

Prohlížeč všech souborů

Stisknutím zobrazíte místní nabídku v jednom ze čtyř oken prohlížeče souborů.

Odstranit

Procházet další úložiště

Přehrávání souborů

Videa Hudba

Ovládání

NÁZEV POPIS

Přehrát/ pozastavit Hlasitost Předchozí

Další

Nabídka

Zpět

Hlavní

Přehraje nebo pozastaví přehrávání videa nebo hudby.

Zvýšení/snížení hlasitosti. Vlevo:

•Přehraje předchozí video nebo hudbu.

• Stisknutím a podržením rychle posunete video nebo hudbu dozadu.

Vpravo:

•Přehraje další video nebo hudbu.

• Stisknutím a podržením rychle posunete video nebo hudbu dopředu.

* Stisknutím a podržením 2 sekundy rychle posunete dopředu/dozadu rychlostí x2. Stisknutím / můžete

přepínat rychlost na x4, x8, x16 při přehrávání rychlostí x2. Chcete-li obnovit normální rychlost, stiskněte tlačítko OK. Otevře/zavře místní nabídku nastavení videa.

• Vrátí se na horní úroveň nabídky OSD.

•Zavře místní nabídku nastavení videa.

•Ukončí aktuální přehrávač videa a vrátí se do prohlížeče videosouborů.

Ukončí přehrávač videa a vrátí se na hlavní obrazovku.

Místní nabídka

Místní nabídka obsahuje volby OSD pro nastavení přehrávání videa nebo hudby.

Videa Hudba

Používání nabídky

1. Nabídku OSD otevřete stisknutím tlačítka na projektoru nebo na dálkovém ovladači, když je zobrazena promítací obrazovka.

2. Po zobrazení nabídky OSD stisknutím tlačítek / vyberte požadovanou položku a upravte nastavení pomocí tlačítek / .

3. Chcete-li ukončit nabídku OSD, znovu stiskněte tlačítko na projektoru nebo na dálkovém ovladači.

• Podporované typy souborů s titulky viz tabulka. Viz „Podporované formáty souborů“ na

straně 71.

Ovládání

Systém nabídky Video

Položka nabídky

Vedlejší nabídka Možnosti

Barva stěny (zdi)

Poměr stran

Aut.kor.lich. zkresl.

Lichoběž. zkreslen

Režim obrazu

Referenční režim Jasný/Standartní/Kino/Hra Jas

Nastavení režimu obrázku

Nastavení přehrávání

Kontrast Barva Odstín Ostrost Teplota barev Teplá/Normální/Studená Uložit nastavení Režim přehrávání Vše ve složce/Jedno video Pořadí přehrávání Normální/Náhodně Opakovat Zapnuto/Vypnuto

Popis jednotlivých nabídek

FUNKCE POPIS

Barva stěny (zdi)

Poměr stran

Aut.kor.lich.

Lze upravit barvu promítaného obrazu, jestliže není projekční povrch bílý. Podrobné informace viz „Používání funkce Barva

stěny (zdi)“ na straně 43.

Podle zdroje vstupního signálu lze nastavit jeden ze čtyř režimů poměru stran obrazu. Podrobné informace viz „Výběr poměru

stran“ na straně 41.

Automatická korekce lichoběžníkového zkreslení obrazu.

zkresl.

Korekce lichoběžníkového zkreslení obrazu. Podrobné

Lichoběž. zkreslen

informace viz „Korekce lichoběžníkového zkreslení“ na straně

38.

Tato funkce je dostupná pouze, když je Aut.kor.lich.zkresl. vypnuto.

Vypnuto/Světle žlutá/Růžová/ Světle zelená/Modrá/Tabule

Automaticky/Celá obrazovka/4:3/ 16:9/16:10/Skutečné

Zapnuto/Vypnuto

Jasný/Standartní/Kino/Hra/ Uživatel

Ovládání

Nastavení režimu obrázku

Nastavení přehrávání

Režim obrazu

Přednastavené režimy zobrazení jsou určeny k optimalizaci nastavení obrazu projektoru, aby odpovídal vašemu typu programu.

Referenční režim

Zvolí režim obrazu, který nejlépe vyhovuje vašim nárokům na kvalitu obrazu a dále ladí obraz dle voleb, uvedených na stejné stránce níže.

Tato funkce je dostupná pouze, když je vybrán režim Uživatel.

Jas

Nastavení jasu obrazu.

Kontrast

Nastavení stupně rozdílu mezi tmavými a světlými částmi obrazu.

Barva

Nastavení úrovně sytosti barev - množství jednotlivých barev v obrazu.

Odstín

Nastavení červených a zelených odstínů obrazu.

Tato funkce je k dispozici pouze, když je formát systému NTSC.

Ostrost

Přizpůsobení obrazu, aby vypadal ostřejší nebo měkčí.

Teplota barev

Upravuje teplotu barev. Při vyšších teplotách barev vypadá obraz chladněji, při nižších teplotách barev vypadá teplejší.

Uložit nastavení

Uloží nastavení provedená pro režim Uživatel.

Režim přehrávání

Umožňuje vybrat přehrání jednoho videa nebo všech videí ve složce.

Pořadí přehrávání

Umožňuje vybrat pořadí přehrávání videosouborů.

Opakovat

Umožňuje vybrat opakování přehrávání videa.

Ovládání

Systém nabídky Hudba

Položka nabídky Možnosti Režim přehrávání Pořadí přehrávání

Opakovat

Popis jednotlivých nabídek

FUNKCE POPIS Režim

přehrávání Pořadí

Umožňuje vybrat přehrání jednoho hudebního souboru nebo všech hudebních souborů ve složce.

Umožňuje vybrat pořadí přehrávání hudebních souborů.

přehrávání Opakovat

Umožňuje vybrat opakování přehrávání hudby.

Prohlížení fotografií

Vše ve složce/Jedno video

Normální/Náhodně

Zapnuto/Vypnuto

NÁZEV POPIS

Ovládání

Přehrát/ pozastavit Předchozí Další Nabídka

Zpět

Hlavní

Přehraje nebo pozastaví přehrávání prezentace.

Předchozí fotografie. Další fotografie. Otevře/zavře místní nabídku nastavení fotografie.

• Vrátí se na horní úroveň nabídky OSD.

•Zavře místní nabídku nastavení fotografie.

•Ukončí aktuální přehrávač fotografií a vrátí se do prohlížeče souborů s fotografiemi.

Ukončí přehrávač fotografií a vrátí se na hlavní obrazovku.

Prohlížení dokumentů

NÁZEV POPIS

Zoom Slouží k přibližování zobrazení v intervalech 100%,

Nahoru Když stránka není zvětšená. Dolů Vlevo Vpravo

Nabídka ZpětUkončí aktuální prohlížeč dokumentů a vrátí se do

Hlavní Ukončí prohlížeč dokumentů a vrátí se na hlavní

200%, 300%, 400%, 500%, 600%, 700%, 800%.

• Nahoru/vlevo: Slouží k přechodu na předchozí

•Dolů/vpravo: Slouží k přechodu na další stránku. Když je stránka zvětšená.

• Nahoru: Slouží k přechodu na horní stranu stránky.

• Vlevo: Slouží k přechodu na levou stranu stránky.

•Dolů: Slouží k přechodu na dolní stranu stránky.

• Vpravo: Slouží k přechodu na pravou stranu stránky. Otevře/zavře místní nabídku nastavení fotografie.

prohlížeče souborů s dokumenty.

obrazovku.

stránku.

Místní nabídka

Místní nabídka obsahuje volby OSD pro nastavení prohlížení fotografií nebo dokumentů.

Fotografie Dokumenty

Ovládání

Používání nabídky

1. Nabídku OSD otevřete stisknutím tlačítka na projektoru nebo na dálkovém ovladači, když je zobrazena promítací obrazovka.

2. Po zobrazení nabídky OSD stisknutím tlačítek / vyberte požadovanou položku a upravte nastavení pomocí tlačítek / .

3. Chcete-li ukončit nabídku OSD, znovu stiskněte tlačítko na projektoru nebo na dálkovém ovladači.

Systém nabídky Fotografie

Položka nabídky Možnosti Rychlost prezentace Režim prezentace Pořadí prezentace Opakovat

Popis jednotlivých nabídek

Rychle/ Normální/ Pomalu

Vše ve složce/Jedno video

Normální/Náhodně

Zapnuto/Vypnuto

FUNKCE POPIS Rychlost

Umožňuje vybrat rychlost prezentace.

prezentace Režim

prezentace Pořadí

prezentace Opakovat

Umožňuje vybrat přehrání prezentace jedné fotografie nebo všech fotografií ve složce.

Umožňuje vybrat pořadí přehrávání souborů sfotografiemi při prezentaci.

Umožňuje vybrat opakování prezentace.

Systém nabídky Dokument

Položka nabídky Možnosti Navigace na stránce Poměr stran

Přizpůsobit šířce/Přizpůsobit výšce

Popis jednotlivých nabídek

FUNKCE POPIS

Umožňuje přejít přímo na konkrétní stránku.

Navigace na

• Pomocí tlačítek / / / zadejte číslo stránky,

stránce

Ovládání

zkontrolujte číslo stránky v okně náhledu obrazovky a stisknutím tlačítka OK přejděte na stránku.

Umožňuje vybrat poměr stran dokumentu.

•Přizpůsobit šířce: Zobrazí dokument tak, aby odpovídal

Poměr stran

šířce obrazovky.

•Přizpůsobit výšce: Zobrazí dokument tak, aby odpovídal výšce obrazovky.

• Velké soubory se mohou načítat déle.

• Prohlížeč dokumentů nemusí fungovat správně, když soubor nevyhovuje standardům

nebo je poškozen.

• Prohlížeč dokumentů nemusí fungovat, když soubor obsahuje příliš mnoho dat pro zobrazení na obrazovce. (Například příliš mnoho dat na jednom listu v souboru aplikace Excel.)

• Prohlížeč dokumentů podporuje pouze jedno písmo. Pokud obrazovka používá jiná písma, zobrazení v Media Play se může lišit od původního zobrazení.

•Například:

• 1. Umístění konců řádků ve větě nemusí být shodné.

• 2. Umístění konců stránek v dokumentu aplikace MS Word může být změněno. V tomto případě může být dokument zobrazen neúplný podle vlastností Rozvržení pro nastavení Obrázek nebo Tvary nebo Objekt v aplikaci MS Word. (Další informace o vlastnostech Rozvržení viz příručka k aplikaci MS Word.)

•Některé funkce, které jsou podporovány ve vašem počítači, nejsou podporovány tímto projektorem, například následující funkce aplikace PowerPoint: Animace, 3D, Smart Art, Hypertextový odkaz a Průhlednost a Přechod.

• Tento produkt nepodporuje šifrované soubory (DRM).

Podporované formáty souborů

• Dokument, fotografie, hudba

POLOŽKA PŘÍPONA SOUBORU

Adobe PDF 1.0 ~ 1.4 (PDF)

Dokument

MS Power Point 97 ~ 2010 (ppt, pptx) MS Excel 95 ~ 2010 (xls, xlsx)

MS Word 95 ~ 2010 (doc, docx) Fotografie JPG, BMP, PNG Hudba MP3, MP2, APE, FLAC, OGG, WAV, M4A

• Video, titulky

POLOŽKA PŘÍPONA SOUBORU POPIS

AVI (H.263, Xvid, MJPEG),

Video

MOV (H.263, Xvid, MJPEG), MP4 (H.263, Xvid), 3gp/3g2 (H.263, Xvid), FLV (Sorenson Spark)

Max. 1920 x 1080 30 snímků/s.

Ovládání

• Soubory s titulky se musí nacházet ve stejném adresáři, jako

Titulky Integrované MKV, SRT (.srt).

videosoubory.

• Název souborů s titulky musí být stejný, jako název videosouborů.

Rozsah bitové rychlosti: Pokud je maximální bitová rychlost videosouboru větší, než 10 MB, může docházet ke zpožďování přehrávání videa.

Další podrobnosti o nejnovějších podporovaných formátech najdete na BenQ.com.

Ovládání

Používání Datový proud USB

Tento projektor podporuje USB vysílání pro Zobrazení USB a Přenos souborů USB.

Zobrazení USB

Tento projektor může promítat obrazovku počítače prostřednictvím kabelu USB místo kabelu VGA.

Pokyny pro používání USB displeje:

1. Připojte projektor k počítači kabelem USB.

2. Zapněte napájení projektoru a zdrojového zařízení. Projektor zobrazí hlavní obrazovku.

3. Stisknutím tlačítek / vyberte nabídku Datový proud USB.

4. Stisknutím tlačítek / vyberte položku Zobrazení USB a potom vstupte stisknutím tlačítka OK.

5. Pokud váš počítač může automaticky nainstalovat ovladač USB, uvidíte obrazovku počítače.

6. Pokud obrazovku počítače nelze promítat, přejděte do části „Tento počítač“, vyhledejte položku „BenQUSB EZ Display“ (stejné jako při používání jednotky flash) a potom spus″te soubor „Autorun.exe“.

7. Stisknutím tlačítka nebo ukončíte promítání obrazovky počítače a vrátíte se zpět na hlavní obrazovku projektoru.

• Pokud je ve vašem počítači nainstalován operační systém Microsoft Windows 7 nebo

novější, je třeba nainstalovat ovladač ručně. Postupujte podle zobrazených pokynů.

• Tato funkce nepodporuje zařízení s operačním systémem Mac.

Win

2000

xvxvvvvx

SP2

32 bitů

Win

XP 64

bitů

Win

Vista

32 bitů

Win

Vista

64 bitů

Win7

32 bitů

Win7

64 bitů

MAC

Přenos souborů USB

Můžete připojit projektor pro přenášení souborů z počítače do projektoru. Soubory budou uloženy ve vnitřní paměti a můžete promítat obrázky z projektoru.

Pokyny pro používání USB přenášení souborů:

1. Připojte projektor k počítači kabelem USB.

Ovládání

2. Zapněte napájení projektoru a zdrojového zařízení. Projektor zobrazí hlavní obrazovku.

3. Vyberte možnost Datový proud USB.

4. Vyberte možnost Přenos souborů USB a vstupte stisknutím tlačítka OK.

5. Pokud je připojení úspěšné, na obrazovce se zobrazí zpráva „Toto je režim USB přenášení souborů.“.

6. Vyhledejte ikonu nového „vyměnitelného disku“. Tento „vyměnitelný disk“ je ve skutečnosti vnitřní pamě″ projektoru.

7. Přeneste soubory z počítače na vyměnitelný disk pomocí kopírování a vkládání nebo přetažením.

8. Chcete-li tyto soubory zobrazit, pomocí tlačítek / vyberte položku Vnitřní pamě″. Podrobné informace viz „Zobrazování souborů ve vnitřní paměti, na

jednotce USB a na kartě SD“ na straně 63.

9. Stisknutím tlačítka nebo ukončíte režim Přenos souborů USB a vrátíte se zpět na hlavní obrazovku projektoru.

Pokyny pro odpojení projektoru od počítače:

Řádn

ě ukončete spojení, aby se zabránilo poškození projektoru nebo dat.

1. Klepněte na panel úloh systému Windows.

2. Klepněte na zprávu v místním okně.

3. Jakmile se zobrazí zpráva, že je možné bezpečně odebrat hardware, odpojte kabel USB.

• Neodpojujte kabel USB během kopírování souborů, protože by to mohlo způsobit ztrátu

dat nebo poškození projektoru.

•Připojení nebude ukončeno, pokud máte soubory projektoru otevřené v počítači. Zavřete

všechny soubory projektoru a opakujte akci.

• Ostatní verze operačního systému Windows fungují podobně. Postupujte podle

správných pokynů pro bezpečné odebrání zařízení USB z počítače pro vaši verzi operačního systému Windows.

• Tato funkce nepodporuje zařízení s operačním systémem Mac.

Ovládání

Používání Bezdrátové vysílání

Bezdrátový adaptér dodaný s přístrojem nabízí dvě funkce bezdrátového promítání obrazu. Jednou z těchto funkcí je Displej počítače a druhou Stream to Me.

Displej počítače

Před prvním použitím funkce Displej počítače je třeba stáhnout aplikaci „BenQ GP3 EZ QPresenter“ z GP3 a nainstalovat ji do počítače. Podle následujících

pokynů bude vše nainstalováno během několika minut.

1. Připojte bezdrátový adaptér k portu USB projektoru.

2. Zapněte napájení projektoru.

3. Přejděte na Nastavení > Sí″ > Režim Wi-Fi a zkontrolujte sí″ová nastavení.

i. Ve výchozí konfiguraci je režim Wi-

Fi nastaven na Režim AP, otevřete bezdrátová připojení počítače, v nabídce bezdrátového přístupového bodu vyhledejte „BenQ GP3“ (Název zařízení SSID) a připojte se.

ii. Pokud se režim Wi-Fi změní na Režim Client, musíte připojit počítač a

projektor ke stejnému směrovači AP.

4. Na hlavní obrazovce nastavte Bezdrátové vysílání.

5. Vyberte Displej počítače a potom stisknutím tlačítka OK přejdě počítače – uvítací stránka“ (viz níže).

te na „Displej

Režim AP Režim Client

6. Postupujte podle kroků „Pro instalaci aplikace BenQ EZ QPresenter“ na uvítací stránce Displej počítače.

i. V režimu Režim AP spus″te

webový prohlížeč, do adresního řádku zadejte adresu IP

192.168.100.10 a stiskněte tlačítko Enter. V režimu Režim Client spus″te webový prohlížeč a zadejte přiřazenou adresu IP uvedenou na úvodní stránce Displej počítače. Budete odkázáni na stránku, na které lze stáhnout „BenQ GP3 EZ QPresenter“.

ii. Vyberte verzi operačního systému a stáhněte a nainstalujte aplikaci BenQ

GP3 EZ QPresenter podle pokynů zobrazených v počítači. Po dokončení

Ovládání

instalace se na pracovní ploše zobrazí ikona aplikace BenQ GP3 EZ QPresenter.

7. Způsob používání aplikace BenQ GP3 EZ QPresenter se mírně odlišuje, když se GP3 nachází v Režim AP a v Režim Client.

i. V Režim AP se po spuštění aplikace BenQ GP3 EZ QPresenter nejdříve

zobrazí seznam AP. Chcete-li zahájit promítání, vyberte „BenQ GP3“ a stiskněte tlačítko „Připojit“.

ii. V Režim Client nejdříve zkontrolujte, zda je GP3 připojen k síti Wi-Fi.

Potom spus″te aplikaci BenQ GP3 EZ QPresenter a zobrazí se seznam AP. Vyberte sí″ Wi-Fi, ke které je GP3 připojen, a stisknutím tlačítka „Připojit“ zahajte přehrávání.

iii. Je-li třeba obraz na promítací ploše

pozastavit, můžete stisknout tlačítko Pozastavit na zobrazeném ovládacím panelu.

Ovládání

iv. Další užitečná nastavení, například nastavení kvality promítání nebo

zachycení obrazu, jsou k dispozici v nabídce nastavení.

Ovládání

Časté dotazy

•D: Proč se po spuštění aplikace BenQ EZ QPrensenter zvýší zatížení

procesoru?

• O: Aplikace BenQ GP3 EZ QPresenter využívá procesor počítače ke kódování

zobrazeného obrazu, aby se snížilo množství dat přenášených do přijímače. Z tohoto důvodu se zvyšuje zatížení počítače. Obecně bude třeba až 30 % výkonu procesoru počítačů 4+ pro bezdrátové promítání.

•D: Proč nelze obraz promítat?

• O: Aplikace BenQ GP3 EZ QPresenter vyžaduje v určitém bodu přístup k

sí″ovému připojení. Když vás váš antivirový program nebo software pro zabezpečení sítě vyzve, abyste povolili odesilateli softwaru přístup k síti, učiňte tak nebo přidejte pravidlo v nastavení brány firewall.

•D: Proč se snižuje rychlost zobrazovaných snímků?

• O: Aplikace BenQ GP3 EZ QPresenter musí zakódovat obrazový obsah před

odesláním velkého množství dat v reálném čase do projektoru.

i. PC: Pro kódování snímků obrazu rychlostí 30 FPS (snímků/s) je

vyžadován dvoujádrový počítač (vyjma procesorů Atom) nebo Mac.

Možnosti zvýšení rychlosti FPS: a. Použijte lepší přehrávače médií, například přehrávač GOM b. Ukončete nepoužívané aplikace c. Použijte rychlejší počítač s výsledkem spokojenosti Windows nad 4

(doporučeno 4+)

ii. Sí″:

Používání 802.11n WiFi a. Přesuňte notebook blíže k projektoru b. Deaktivujte volbu „Minimální spotřeba energie“ na kartě „Upřesnit“ v

nastavení vlastností adaptéru sítě WiFi c. Snižte rozlišení obrazovky PC

Požadavky na systém pro bezdrátové promítání

Požadavky na počítač PC

Úroveň procesoru Intel dvoujádrový 1,4 GHz nebo výkonnější (PowerPC

nepodporováno)

Grafika Grafická karta nVIDIA nebo ATI s 64 MB paměti

VRAM nebo výkonnější Operační systém Mac OS X 10.5+ Doporučené modely MacBook po 2009-01-21

Všechny modely MacBook Pro

MacBook Air po 2010-06-08

Požadavky na počítač s operačním systémem Windows

Úroveň procesoru

Zobrazovací adaptér

Ovládání

Dvoujádrový 1,8 GHz nebo výkonnější (vyjma

procesoru atom)

Grafická karta nVIDIA nebo ATI s 64 MB paměti

VRAM nebo výkonnější

Operační systém Windows XP SP2/SP3 (32 a 64bitový) / Vista (32 a

64bitový) / Windows 7 (32 and 64bitový) Wi-Fi 802.11n

Specifikace adaptéru Wi-Fi

Název modelu WDRT8192 Standard bezdrátového

připojení Rozhraní USB 2.0 Rychlost přenášení dat až 300 Mb/s Frekvenční pásmo Pásmo ISM 2,4GHz Zabezpečení 64 bitů/128 bitů WEP, TKIP, AES, WPA, WPA2 Podporované operační

systémy Minimální požadavek na

systém počítače

IEEE 802.11 b/g/n

Windows 2000/XP/Vista/7

Procesor: 200 MHz nebo více RAM: 64 MB paměti RAM nebo více, doporučeno 128 MB

Stream to Me

Režim „Stream to Me“ umožňuje snadno bezdrátově přehrávat videa, snímky a hudbu se zařízení s certifikátem DLNA nebo kompatibilních (například PC, NAS, chytrý telefon, tablet) na velké promítací ploše HD pro přátele a rodinu. Například můžete stáhnout a nainstalovat aplikace DLNA (například iMediaShare) z obchodu App, aby byl váš telefon iPhone nebo Android kompatibilní s DLNA a aby bylo možné z něho vysílat datový proud oblíbených médií do GP3 pro sdílení.

Vysílání místních datových mediálních proudů z telefonu iPhone nebo Android do GP3

1. Nastavte režim Wi-Fi přístroje GP3 na Režim AP.

2. Na hlavní obrazovce vyberte „Bezdrátové vysílání“.

3. Vyberte „Stream to Me“ a potom stisknutím tlačítka OK přejděte na „Stream to Me – uvítací stránka“ (Režim AP) (viz níže). Postupujte podle pokynů uvedených na uvítací stránce.

Ovládání

i. Aktivujte bezdrátové sí″ové připojení telefonu iPhone nebo Android a

výběrem „BenQ GP3“ v nabídce bezdrátového přístupového bodu vytvořte připojení mezi GP3 a telefonem iPhone/ Android.

ii. Otevřete iMediaShare a vyberte typ média, které chcete sdílet.

Ovládání

iii. Vyberte soubor s médiem, například video, hudbu nebo fotografii uložené

v telefonu iPhone nebo Android a odešlete do GP3.

Vysílání místních datových mediálních proudů, ale také videa, z telefonu iPhone nebo Android do GP3

1. Nastavte režim Wi-Fi přístroje GP3 na Režim Client.

2. Připojte telefon iPhone/Android a přístroj GP3 ke stejné síti Wi-Fi. (připojte ke stejnému AP směrovači)

3. Na hlavní obrazovce vyberte „Bezdrátové vysílání“.

4. Vyberte „Stream to Me“ a potom stisknutím tlačítka OK přejděte na „Stream to Me – uvítací stránka“ (Režim Client) (viz níže). Postupujte podle pokynů uvedených na uvítací stránce.

Ovládání

5. Otevřete iMediaShare a vyberte online videokanál, které chcete sdílet.

6. Vyberte online videoklip a odešlete do GP3.

Ovládání

Používání telefonu iPhone nebo Android k výběru místního média v PC/NAS a vysílání do GP3

1. Nastavte režim Wi-Fi přístroje GP3 na Režim Client.

2. Přístroje GP3, PC/NAS a telefon iPhone nebo Android se musí všechny nacházet ve stejné síti. (připojte ke stejnému AP směrovači)

3. Na hlavní obrazovce vyberte „Bezdrátové vysílání“.

4. Vyberte „Stream to Me“ a stisknutím tlačítka OK přejděte na „Stream to Me uvítací stránka“ (Režim Client). Stisknutím vpravo nebo vlevo přejděte na další uvítací stránku (viz níže). Postupujte podle pokynů uvedených na uvítací stránce.

5. Otevřete iMediaShare, vyberte „Místní sí″“, vyberte místní médium v PC/ NAS pomocí telefonu iPhone nebo Android a spus″te vysílání do GP3.

Ovládání

Nabídka Nastavení

Tato nabídka slouží k nastavení provozního prostředí projektoru. Používání nabídky

1. Chcete-li otevřít nabídku OSD, stisknutím tlačítek / vyberte Nastavení a stisknutím OK vstupte.

2. Po zobrazení nabídky OSD stisknutím tlačítka / vyberte některou položku v hlavní nabídce.

3. Po výběru požadované položky v hlavní nabídce stisknutím tlačítka OK nebo

vstupte do podnabídky pro nastavení funkce.

4. Stisknutím tlačítka / vyberte požadovanou položku a stisknutí tlačítka OK otevřete místní nabídku.

5. Vyberte nastavení pomocí tlačítek / / / a stisknutím tlačítka OK potvrďte. Po výběru nastavení se nabídka OSD vrátí na vybranou položku.

6. Stisknutím tlačítka nebo se vrátíte na hlavní nabídku. Stisknutím tlačítka se můžete vrátit na hlavní obrazovku přímo.

7. Dalším stisknutím tlačítka se vrátíte na hlavní obrazovku.

Ovládání

Systém nabídek

Hlavní nabídka Vedlejší nabídka Možnosti

Jazyk

1. Základní

2. Pokročilý

Režim LED Normální/Úsporný

Barva stěny (zdi)

Aut.kor.lich. zkresl. Vypnuto/Zapnuto

Automatické vypnutí

Úvodní obrazovka BenQ / Černá/Modrá Testovací vzorek Vypnuto/Zapnuto Režim velké nadm.

výš.

SRS HD Vypnuto/Zapnuto Ztlumit Vypnuto/Zapnuto

Nastavení zvuku

Čas zobrazení nabíd.

Bezpečnostní nastav.

Umístění projektoru

Titulky

Aktualizace firmwaru Ano/Ne Obnov. všechna

nast.

Tón klávesnice Vypnuto/Zapnuto Zvuk v

pohotovostním režimu

Změnit heslo Vyvolat heslo Změnit nastavení

zabezpečení Zámek napájení Vypnuto/Zapnuto

Povolit skryté titulky Vypnuto/Zapnuto Verze titulků CC1/CC2/CC3/CC4

Vypnuto/Světle žlutá/Růžová/ Světle zelená/Modrá/Tabule

Deaktivovat/5 min/10 min/15 min/20 min/25 min/30 min

Vypnuto/Zapnuto

Vypnuto/iPhone/ iPod

5 s/10 s/15 s/20 s/25 s/30 s

Stolek vpředu/Strop vpředu/

Stolek vzadu/Strop vzadu

Resetovat/Zrušit

Ovládání

3. Sí″

4. Informace

Režim Wi-Fi Režim AP Název zařízení BenQ GP3 Zabezpečení Žádné/WPA2/WPA/WEP Šifrovací klíč xxxxxxxxx Zobrazit šifrovací

klíč Režim Wi-Fi Režim Client Připojení Wi-Fi Konfigurovat Ručně přiřadit IP

Adresa IP Maska sítě Brána DNS

žít

Pou Zdroj Režim obrazu Systém barev Rozlišení Životnost LED lampy Vnitřní pamě″ Karta SD Jednotka USB Verze firmware

Ne/Ano

Ovládání

Popis jednotlivých nabídek

FUNKCE POPIS

Jazyk

Režim LED

1. Nabídka Základní

Barva stěny (zdi)

Aut.kor.lich.

Nastavení jazyka pro OSD nabídky.

Výběrem možnosti Úsporný ztlumíte svítivost LED projektoru, čímž se sníží celková spotřeba energie, prodlouží se životnost LED a sníží se šum. Výběrem možnosti Normální se vrátíte do normálního režimu.

Lze upravit barvu promítaného obrazu, jestliže není projekční povrch bílý.

Automatická korekce lichoběžníkového zkreslení obrazu.

zkresl.

Automatické vypnutí

Úvodní obrazovka

Tes tovací vzorek

Umožňuje automaticky vypnout projektor v případě, že během nastavené doby není detekován žádný vstupní signál.

Umožňuje vybrat, které logo se bude zobrazovat během spouštění projektoru. K dispozici jsou 3 možnosti: Logo BenQ, Černá nebo Modrá obrazovka.

Volbou OK se funkce aktivuje a projektor zobrazí zkušební mřížku. Tento vzorek slouží jako pomůcka pro nastavení velikosti a zaostření obrazu a pro kontrolu, zda není promítaný obraz zkreslený.

Ovládání

FUNKCE POPIS

Režim velké nadm. výš.

2. Nabídka Pokročilý

Nastavení zvuku

Čas zobrazení

Režim pro provoz ve velkých nadmořských výškách. Podrobné informace viz „Provoz ve velkých nadmořských výškách“ na

straně 44.

Umožňuje vám otevřít nabídku pro nastavení zvuku. Podrobné informace viz „Nastavení zvuku“ na straně 45.

SRS HD

Slouží k zapnutí/vypnutí efektů prostorového zvuku SRS HD.

Ztlumit

Nastavuje funkci ztlumení.

Tón klávesnice

Slouží k nastavení funkce tónu klávesnice.

Zvuk v pohotovostním režimu

Projektor může přehrávat zvuk, když je v pohotovostním režimu a příslušné konektory jsou správně připojeny k zařízením.

Stisknutím tlačítka / vyberte zdroj, který chcete používat. Další informace o způsobu zapojení - viz „Připojení“ na straně

20.

Nastavení doby, po kterou zůstane OSD nabídka aktivní po posledním stisknutí tlačítka. Čas lze nastavit v rozmezí 5 až 30 sekund v krocích 5 sekund.

nabíd. Bezpečnostní

nastav. Umístění

projektoru

Podrobné informace viz „Zabezpečení projektoru“ na straně

39.

Projektor je možné nainstalovat pod strop nebo za projekční plátno nebo s jedním či několika zrcadly.

Při aktivaci této funkce se mírně zvýší spotřeba v pohotovostním režimu.

Ovládání

FUNKCE POPIS

Povolit skryté titulky

Volba Zapnuto aktivuje tuto funkci v případě, že zvolený

2. Nabídka Pokročilý

vstupní signál obsahuje skryté titulky.

• Titulky: Zobrazení skrytých titulků s dialogy, komentářem nebo zvukovými efekty u televizních pořadů nebo videa (v přehledech televizních programů bývají označeny např. „CC“).

Titulky

Verze titulků

Volba preferovaného způsobu zobrazení skrytých titulků. Titulky zobrazíte volbou CC1, CC2, CC3 nebo CC4 (volbou CC1 se zobrazí titulky v primárním jazyce vaší zeměpisné oblasti).

Aktualizace firmwaru

Obnov.

Aktualizaci na nejnovější verzi firmwaru lze provést pouze prostřednictvím karty SD.

Návrat všech nastavení na přednastavené tovární hodnoty.

všechna nast.

Nastavte poměr stran obrazu na 4:3. Tato funkce není k dispozici, je-li použit poměr stran „16:9“, „16:10“ nebo „Skutečné“.

Ovládání

FUNKCE POPIS

Zobrazí sí″ová nastavení Režim AP.

Režim Wi-Fi

Název zařízení

Zabezpečení

3. Nabídka Sí″

Šifrovací klíč

Zobrazit šifrovací klíč

Režim Wi-Fi

Připojení WiFi

Konfigurovat

Podrobné informace viz „Používání Bezdrátové vysílání“ na

straně 75.

Umožňuje vstup celkem 30 znaků (jsou povoleny pouze znaky a-z , A-Z , _ , -) pro název zařízení / SSID. Vyberte Název zařízení a stisknutím tlačítka OK otevřete virtuální klávesnici na celou obrazovku. Po nastavení Název zařízení vyberte klávesu Enter na virtuální klávesnici a stisknutím tlačítka OK se vrátíte na Sí″ová nastavení.

Umožňuje nastavit režimy zabezpečení WPA nebo WPA2. Vyberte jeden ze dvou režimu šifrování a nastavte příslušný šifrovací klíč.

Umožňuje zadat 8 - 20 znaků ASCII pro režim šifrování WPAPSK nebo WPA2-PSK. Vyberte Šifrovací klíč a stisknutím tlačítka OK otevřete virtuální klávesnici na celou obrazovku. Šifrovací klíč můžete zadat pomocí virtuální klávesnice. Po nastavení Šifrovací klíč vyberte klávesu Enter na virtuální klávesnici a stisknutím tlačítka OK se vrátíte na Sí″ová nastavení.

Chcete-li zobrazit zadaný šifrovací klíč, můžete vybrat „Ano“ v nastavení Zobrazit šifrovací klíč. Ve výchozí konfigurace sí″ový klíč není zobrazen.

Zobrazí sí″ová nastavení Režim Client.

Podrobné informace viz „Používání Bezdrátové vysílání“ na

straně 75.

Zobrazí stav připojení Wi-Fi. Stisknutím tlačítka OK zobrazíte nabídku seznamu AP.

Zobrazí místní nabídku konfigurace IP. Ve výchozí konfiguraci automaticky vyžaduje adresu IP prostřednictvím DHCP. Vyberete-li možnost „Ano“ v části Ručně přiřadit IP, můžete nastavit položky Adresa IP, Maska sítě, Brána a DNS ručně pomocí virtuální klávesnice na obrazovce.

Formát položek „Adresa IP”, “Maska sítě”, “Brána“ a „DNS“ musí být 0-255.0-2550-255.0-255.

Ovládání

FUNKCE POPIS

Zdroj Režim obrazu

Systém barev

4. Nabídka Informace Rozlišení

Životnost

Zobrazení aktuálního zdroje signálu.

Zobrazuje vybraný režim.

Zobrazuje formát vstupního systému: RGB nebo YUV.

Zobrazení přirozeného (nativního) rozlišení vstupního signálu.

Zobrazení počtu hodin používání lampy.

LED lampy

Vnitřní pamě″

Karta SD

Jednotka USB

Verze

Zobrazuje stav kapacity vnitřní paměti: velikost vyžité paměti/ celková velikost paměti.

Zobrazuje stav kapacity karty SD: velikost vyžité paměti/ celková velikost paměti.

Zobrazuje stav kapacity jednotky USB: velikost vyžité paměti/ celková velikost paměti.

Zobrazuje verzi firmwaru: xx.xxx (Solomon)/xx.xxx (TI).

firmware

Ovládání

Vypnutí projektoru

1. Stisknutím tlačítka Napájení se zobrazí

zpráva s potvrzením a dotazem. Pokud nestisknete žádné tlačítko během několika sekund, zpráva zmizí.

2. Stiskněte znovu tlačítko Napájení.

3. Indikátor LED napájení pomalu bliká oranžově a ventilátor se vypíná.

4. Jestliže nebudete projektor delší dobu používat, vypojte napájecí kabel ze zásuvky.

Ovládání

Údržba

Péče o projektor

Váš projektor potřebuje pouze minimální údržbu. Jediná věc, kterou je nutno provádět pravidelně, je čištění objektivu.

Nikdy nedemontujte žádné části projektoru. Pokud je třeba vyměnit jiné součásti projektoru, obra″te se na svého prodejce.

Čištění objektivu

Jestliže si všimnete, že je povrch objektivu znečištěný nebo zaprášený, očistěte jej.

•Pro odstranění prachu používejte nádobku se stlačeným vzduchem.

• Jestliže se na objektivu objeví nečistoty nebo šmouhy, použijte papír na čištění

objektivů nebo jemný hadřík navlhčený v prostředku na čištění objektivů a jemně otřete povrch objektivu.

Nikdy povrch objektivu nečistěte materiály s brusným účinkem.

Čištění skřínky projektoru

Před čištěním skříňky projektoru vypněte projektor správným postupem pro vypnutí popsaným v části „Vypnutí projektoru“ na straně 92 a odpojte sí″ový kabel od sítě.

•Pro odstranění nečistot nebo prachu otřete skříňku jemným hadříkem bez

chuchvalců.

•Pro odstranění odolných nečistot nebo skvrn navlhčete jemný hadřík vodou a

čisticím prostředkem s neutrálním pH. Pak skříňku otřete.

Při čištění nikdy nepoužívejte vosk, líh, benzen, ředidlo nebo jiná chemická rozpouštědla. Mohlo by dojít k poškození skříňky přístroje.

Skladování projektoru

Jestliže potřebujete projektor na delší dobu uložit, postupujte prosím podle následujících pokynů:

•Ujistěte se, že teplota a vlhkost místa, kam hodláte projektor uložit, jsou v

doporučeném rozsahu pro projektor. Viz „Technické údaje“ na straně 96 nebo se s dotazem na přípustný rozsah obra″te na prodejce.

•Zasuňte nastavitelnou nožku.

•Vyjměte z dálkového ovladače baterii.

• Zabalte projektor do původního obalového materiálu nebo do odpovídajícího

obalu.

Přeprava projektoru

Doporučujeme projektor převážet v původním obalovém materiálu nebo v ekvivalentním obalu.

Údržba

Indikátory LED

Stav / problémy

Napájení

Pohotovostní režim Orange Vypnuto Vypnuto

Zapnutí Orange Orange Bílá

Chlazení Orange Vypnuto Vypnuto

Chyba ventilátoru1 Vypnuto Orange Bílá

Chyba teploty Vypnuto Orange Vypnuto Indikátor LED Tón a OK bliká

OK a

Tón

Tlačítko

Chování indikátorů LED

Indikátor LED napájení

pomalu bliká

Svítí v pořadí:

Napájení->Tlačítko->Tón a

Indikátor LED napájení

pomalu bliká

Indikátor LED Tón a OK bliká

a indikátor LED Tlačítko svítí

Údržba

Odstraňování problémů

Projektor se nezapne.

Příčina Náprava

Připojte AC adaptér ke konektoru DC IN na projektoru, připojte napájecí kabel ke vstupu

Sí″ový kabel nepřivádí žádné napětí.

Pokoušíte se o opětovné zapnutí projektoru ve chvíli, kdy probíhá jeho ochlazování.

Nezobrazuje se žádný obraz

Příčina Náprava

Zdroj signálu není zapnutý nebo správně připojený.

Projektor není správně připojen ke zdroji vstupního signálu.

Vstupní signál nebyl správně zvolen.

Rozmazaný obraz

Příčina Náprava

Objektiv projektoru není správně zaostřen.

Projektor a projekční plátno nejsou ve správné rovině.

AC na AC adaptéru a připojte napájecí kabel k elektrické zásuvce. Jestliže je zásuvka vybavena vypínačem, zkontrolujte, zda je zapnutý.

Počkejte, než proces ochlazování projektoru skončí.

Zapněte zdroj signálu a zkontrolujte, zda je správně připojen signálový kabel.

Zkontrolujte připojení.

Zvolte správný vstupní signál tlačítkem / na projektoru nebo na dálkovém ovladači.

Pomocí zaostřovacího kroužku objektiv správně zaostřete.

Proveďte přizpůsobení úhlu a směru projekce a v případě potřeby také výšky přístroje.

Dálkový ovladač nefunguje

Příčina Náprava

Baterie je vybitá. Vyměňte baterii za novou. Mezi dálkovým ovladačem a

projektorem existují překážky.

Jste příliš vzdáleni od projektoru.

Odstraňte překážku.

Postavte se do vzdálenosti max. 7 metrů od projektoru.

Nesprávné heslo.

Příčina Náprava

Nezapamatovali jste si své heslo.

Podrobné informace - viz „Použití postupu pro

obnovu hesla“ na straně 40.

Odstraňování problémů

Technické údaje

Specifikace projektoru

Veškeré technické údaje se mohou změnit bez předchozího upozornění.

Všeobecné údaje

Název výrobku Miniprojektor Název modelu GP3

Optické parametry

Rozlišení 1280 x 800 WXGA Systém zobrazování Jednočipový DMD Clonové číslo objektivu F = 1,928

f = 26,95 mm Lampa LED Poměr promítací

vzdálenosti

Elektrické parametry

Napájení 100–240 V~, 3,42 A,

Příkon 40/27W (Normální/Úsporný), < 0,5 W

Úprava lichoběžníkového zkreslení

Mechanické parametry

Rozměry 140,3 mm (š) x 52,5 mm (v) x 129,8 mm (h) Hmotnost 590g (baterie: 482 g)

Vstupní konektory

Více vstupů Vstup signálu z počítače D-Sub 15 hrotů (samice) x 1 Komponentní vstup Analogový - D-Sub <-> komponentní RCA konektor

Vstup videa RCA konektor x 1 HDMI HDMI (v1.3) : x1 (typ mini) Zvukový vstup RCA konektor x 2

Typ USB-A Pro jednotku USB flash/adaptér Wi-Fi.

USB typ mini-B Podporuje USB displej/USB přenášení souborů Slot na kartu SD Podporuje videa/fotografie/hudbu/dokumenty Vstup iPhone/iPod s integrovaným dokem iPhone/iPod Vnitřní pamě″ 2 GB (900 MB k dispozici pro uživatele)

Výstupní konektor

Zvukový výstup 3,5 mm stereofonní mini zásuvka x 1

1,16 (40" při 1 m)

50-60 Hz (automaticky)

(pohotovostní stav)

1D, vertikální +/- 40 stupňů

x 3 (prostřednictvím vstupu RGB)

HDMI digitální video x1 (typ mini)

3,5 mm stereofonní mini zásuvka x 1

Podporuje videa/fotografie/hudbu/dokumenty/PC

zobrazení/Stream to Me.

Technické údaje

Požadavky z hlediska životního prostředí

Provozní teplota 0 °C až 35 °C na úrovni hladiny moře Provozní relativní vlhkost 10%-90% (bez kondenzace) Provozní nadmořská výška • 0 – 1 499 m při 0°C – 35°C

• 1 500 – 3 000 m při 0°C – 30°C (s aktivním Režim velké nadm. výš.)

*Oblast Číny platí pouze pro nadmořskou výšku do 2000 m.

Technické údaje

Rozměry

140,3 mm (š) x 52,5 mm (v) x 129,8 mm (h)

140,3

129,8

52,5

Tabulka časování

Podporované časování pro vstup signálu z PC

Rozlišení Režim

720 x 400 720 x 400_70 70,087 31,469

VGA_60 59,940 31,469

640 x 480

800 x 600

1024 x 768

1152 x 864 1152 x 864_75 75,00 67,500

1024 x 576

1024 x 600

1280 x 720 1280 x 720_60 60 45,000 1280 x 768 1280 x 768_60 59,870 47,776

1280 x 800

1280 x 1024

1280 x 960

1360 x 768 1360 x 768_60 60,015 47,712 1440 x 900 WXGA+_60 59,887 55,935

1680 x 1050 1680 x 1050_60 59,954 65,290

VGA_75 75,000 37,500 VGA_85 85,008 43,269

VGA_72 72,809 37,861 SVGA_60 60,317 37,879 SVGA_75 75,000 46,875 SVGA_85 85,061 53,674 SVGA_56 56,250 35,156 SVGA_72 72,188 48,077

XGA_60 60,004 48,363

XGA_70 70,069 56,476

XGA_75 75,029 60,023

XGA_85 84,997 68,667

Časování pro

notebook BenQ

Časování pro

notebook BenQ

WXGA_60 59,810 49,702 WXGA_75 74,934 62,795 WXGA_85 84,880 71,554 SXGA_60 60,020 63,981 SXGA_75 75,025 79,976

1280 x 960_60 60,000 60,000 1280 x 960_85 85,002 85,938

Vertikální frekvence (Hz)

60,0 35,820

64,995 41,467

Horizontální frekvence (kHz)

22,8

Technické údaje

640 x 480 při

67Hz

832 x 624 při

75Hz

1024 x 768 při

75Hz

1152 x 870 při

75Hz

MAC13 66,667 35,000

MAC16 74,546 49,722

MAC19 74,93 60,241

MAC21 75,06 68,68

Podporovaná časování pro vstup HDMI

Časování PC:

Rozlišení Režim

VGA_60 59,940 31,469

640 x 480

720 x 400 720 x 400_70 70,087 31,469

800 x 600

1024 x 768

1152 x 864 1152 x 864_75 75,00 67,500

1024 x 576

1024 x 600

1280 x 720 1280 x 720_60 60 45,000 1280 x 768 1280 x 768_60 59,870 47,776

1280 x 800

1280 x 1024

1280 x 960

1360 x 768 1360 x 768_60 60,015 47,712

1440 x 900 WXGA+_60 59,887 55,935 1400 x 1050 SXGA+_60 59,978 65,317 1680 x 1050 1680 x 1050_60 59,954 65,290

640 x 480 při

67Hz

832 x 624 při

75Hz

VGA_72 72,809 37,861 VGA_75 75,000 37,500 VGA_85 85,008 43,269

SVGA_60 60,317 37,879 SVGA_72 72,188 48,077 SVGA_75 75,000 46,875 SVGA_85 85,061 53,674

XGA_60 60,004 48,363 XGA_70 70,069 56,476 XGA_75 75,029 60,023 XGA_85 84,997 68,667

Časování pro

notebook BenQ

Časování pro

notebook BenQ

WXGA_60 59,810 49,702 WXGA_75 74,934 62,795 WXGA_85 84,880 71,554 SXGA_60 60,020 63,981

SXGA_75 75,025 79,976 1280 x 960_60 60,000 60,000 1280 x 960_85 85,002 85,938

MAC13 66,667 35,000

MAC16 74,546 49,772

Vertikální frekvence (Hz)

60,000 35,820

64,995 41,467

Horizontální frekvence (kHz)

Technické údaje

1024 x 768 při

75Hz

1152 x 870 při

75Hz

MAC19 75,020 60,241

MAC21 75,06 68,68

Časování videa:

Časování Rozlišení

480i* 720 (1440) x 480 59,94 15,73 480p 720 x 480 59,94 31,47

576i 720 (1440) x 576 50 15,63

576p 720 x 576 50 31,25 720/50p 1280 x 720 50 37,5 720/60p 1280 x 720 60 45,00

1080/24P 1920 x 1080 24 27 1080/25P 1920 x 1080 25 28,13 1080/30P 1920 x 1080 30 33,75

1080/50i 1920 x 1080 50 28,13

1080/60i 1920 x 1080 60 33,75 1080/50P 1920 x 1080 50 56,25 1080/60p 1920 x 1080 60 67,5

Vertikální frekvence (Hz)

Horizontální frekvence (kHz)

Podporované časování pro komponentní-YPbPr vstup

Časování Rozlišení

480i* 720 x 480 59,94 15,73 480p 720 x 480 59,94 31,47

576i 720 x 576 50 15,63

576p 720 x 576 50 31,25 720/50p 1280 x 720 50 37,5 720/60p 1280 x 720 60 45,00

1080/50i 1920 x 1080 50 28,13

1080/60i 1920 x 1080 60 33,75 1080/24P 1920 x 1080 24 27 1080/25P 1920 x 1080 25 28,13 1080/30P 1920 x 1080 30 33,75 1080/50P 1920 x 1080 50 56,25 1080/60p 1920 x 1080 60 67,5

Vertikální frekvence (Hz)

Horizontální frekvence (kHz)

Podporované časování pro vstup videa

Režim Video Vertikální frekvence (Hz) Horizontální frekvence (kHz)

NTSC* 60 15,73

PAL 50 15,63

SECAM 50 15,63

PAL-M 60 15,73 PAL-N 50 15,63

PAL-60 60 15,73

NTSC4.43 60 15,73

100

Technické údaje

Benq GP3 User Manual [cs]

Specifications and Main Features

Frequently Asked Questions

User Manual

Obsah

Důležité bezpečnostní pokyny

Úvod

Ovládací prvky a funkce

Projektor

Připojení

Ovládání

Zapnutí projektoru

Skrytí obrazu

Nastavení zámku napájení

Optimalizace obrazu

Nastavení zvuku

Aktualizace firmwaru

Promítání videa nebo hudby

Promítání fotografií

Stream to Me

Nabídka Nastavení

Vypnutí projektoru

Údržba

Skladování projektoru

Indikátory LED

Technické údaje

Specifikace projektoru
