A kivetítő tervezése és tesztelése a számítástechnikai eszközökre vonatkozó
legújabb biztonsági szabványok alapján történt. A termék biztonságos használata
azonban csak úgy biztosítható, ha betartja a kézikönyvben szereplő és a terméken
feltüntetett utasításokat.
Biztonsági előírások
1.A kivetítő használata előtt
kérjük, olvassa el a kézikönyvet.
Őrizze meg későbbi használatra.
2.A kivetítő működése közben ne nézzen közvetlenül a lencsébe.
Az erős fénysugár károsíthatja a
szemét.
4.Egyes országokban a hálózati
feszültség NEM stabil. A kivetítőt
úgy terveztük, hogy az
biztonságosan működjön 19 V-os
tápfeszültség mellett, de az nem
tolerálja az áramkimaradást vagy
a ±10 V-nál nagyobb feszültségingadozást. Ahol ingadozó az
áramellátás vagy valószínű az
áramkimaradás, javasolt a
kivetítőt stabilizátor,
túláramvédelem vagy
szünetmentes tápegység (UPS)
közbeiktatásával csatlakoztatni
a hálózatra.
3.Bízza a javítást képzett
szakemberre.
5.A kivetítő működése közben
semmivel sem szabad a
vetítőobjektívet eltakarni, mert a
tárgyak ott felmelegedve
deformálódhatnak, vagy akár tüzet
is foghatnak.
Fontos biztonsági tudnivalók3
Biztonsági utasítások (folytatás)
6.Soha ne cseréljen elektronikus
alkatrészt, ha a kivetítő
csatlakozik az elektromos
hálózathoz.
7.Ne helyezze ezt a terméket
labilis kocsira, állványra vagy
asztalra. A termék leeshet és
súlyosan megsérülhet.
8.Ne kísérelje meg szétszerelni a
kivetítőt. A belül található
veszélyes nagyfeszültség
halálos sérülést okozhat, ha
áram alatt levő részhez ér. A
szervizelést csak megfelelő
képesítéssel rendelkező
szakemberrel végeztesse.
9.A kivetítő működése közben a
hűtőrács irányából meleg levegő
és erre jellemző szag áramolhat.
Ez normális jelenség, nem hiba.
10. Ne helyezze a kivetítőt az alábbi
környezetbe.
- Rosszan szellőző vagy szűk
helyen. A kivetítőt legalább 50 cm
távolságra helyezze el a faltól és
legyen biztosított körülötte a
levegő szabad áramlása.
- Ahol a hőmérséklet túlzottan
meleggé válhat, például zárt
ablakú autó belsejében.
- Ahol a nedvesség, por vagy
cigarettafüst az optikai alkatrészek
szennyeződését okozhatja,
rövidítve ezzel a kivetítő
élettartamát és homályosabbá téve
a képet.
Fontos biztonsági tudnivalók4
Biztonsági utasítások (folytatás)
- Tűzriasztók közelébe
- Olyan helyek, ahol a környezet
hőmérséklete 40°C fölötti
- A 3 000 m tengerszint feletti
magasságot meghaladó helyekre.
3 000 m
(10 000 láb)
0 m
(0 láb)
11. Ne zárja el a szellőzőnyílásokat.
- A kivetítőt ne helyezze takaróra,
ágyneműre vagy más puha felületre.
- A kivetítőt nem szabad ruhával vagy
más tárggyal letakarni.
- Ne helyezzen gyúlékony anyagot a
kivetítő közelébe.
13. Ne állítsa függőleges helyzetbe a
kivetítőt. Ilyenkor a kivetítő
felborulhat, ami sérüléssel járhat,
vagy kárt okozhat a kivetítőben.
14. Ne lépjen a kivetítőre, és ne tegyen
rá súlyos tárgyakat. A kivetítő
valószínű fizikai károsodásán felül
ez baleset és esetleges sérülés
forrása is lehet.
Ha a szellőzőnyílásokat
akadályozza, akkor a kivetítő
túlmelegedhet, amit tüzet okozhat.
12. A kivetítőt mindig egyenletes,
vízszintes felületre helyezve
használja.
15. Ne helyezzen folyadékot a
kivetítőre vagy annak közelébe. A
kivetítőbe fröccsenő folyadékok
miatt az meghibásodhat. Ha a
kivetítőbe mégis folyadék kerül,
húzza ki a csatlakozódugót a
hálózati aljzatból és hívja a BenQ-t
a kivetítő javítása érdekében.
Fontos biztonsági tudnivalók5
Biztonsági utasítások (folytatás)
16. Figyelmeztetések az akkumulátor
kezelésével kapcsolatban.
- Ne használjon jóvá nem hagyott
akkumulátort. Felrobbanhat. A
temékkel kizárólag a BenQ által
jóváhagyott akkumulátor
használható.
- Soha ne gyakoroljon erős nyomást az
akkumulátorra vagy fúrjon lyukat
rajta.
- Ne hevítse az akkumulátort vagy
tárolja rendkívül magas hőmérsékletű
helyen, például nyáron a szabadban
parkoló gépkocsiban.
- Ne hagyja az akkumulátort a
közvetlen napsütésben.
- Ügyeljen arra, hogy az akkumulátor
ne legyen nedves.
- Ne engedje, hogy gyermekek vagy
háziállatok nyalogassák vagy a
szájukba vegyék az akkumulátort.
- Ne hagyja, hogy az akkumulátor
töltőérintkezője fémtárggyal
érintkezzen.
Fontos biztonsági tudnivalók6
Bevezetés
A projektor jellemzői
A projektor megbízhatósága és könnyű használhatósága a nagy teljesítményű
kivetítő optika és a felhasználóközpontú kialakítás ötvözésének eredménye.
A projektor jellemzői a következők:
• Fejlett LED fényforrás
A hosszú élettartamú LED-ek a hagyományos lámpáknál tartósabbak.
• DLP-technológiájú optikai motor
WXGA felbontás és nagy fényerejű kép.
• Számos hasznos szolgáltatás
Támogatja a következőket: iPhone/iPod lejátszó, médialejátszó,
dokumentumnézegető, belső memória, SD-kártya, USB-flash meghajtó, USBmegjelenítés, opcionális eltávolítható és újratölthető akkumulátor, PC
megjelenítés és Stream to me.
• Könnyen hordozható
A kivetítő kisméretű és könnyű, ami hasznossá teszi üzleti utazásokhoz és
szabadidős tevékenységekhez.
Bárhol megtekintheti dokumentumait, videóit és fotóit.
• Többféle bemeneti csatlakozó
Többféle bemeneti csatlakozó, pl. PC, AV, HDMI, USB és SD-kártyanyílás,
rugalmas csatlakoztatási lehetőséget kínál perifériás eszközök
csatlakoztatásához.
• Audió bemenet és kimenet
Két darab 2 W-os hangszóróval, RCA és mini-jack bemeneti aljzatokkal and
fejhallgató kimenettel rendelkezik.
• Praktikus menüelemek
Felhasználóbarát menü használható mindenféle bemenet esetében, ami
egyszerűvé teszi a kivetítő használatát.
• A kiválasztott bemeneti jel kontraszt/fényesség beállításaitól és a környezet
fényviszonyaitól függően fog változni a vetített kép látszó fényessége, a vetítési
távolsággal pedig arányosan.
• A lámpa fényereje idővel a lámpa gyártója által megadott határok között csökkenhet. Ez
teljesen normális.
Bevezetés
7
Csomag tartalma
U
l
Óvatosan bontsa ki a csomagot és ellenőrizze, hogy tartalmaz-e mindent az alább
megadottak közül. Ha valami hiányzik, azt a vásárlás helyén kell jeleznie.
Mellékelt tartozékok
A csomag az adott országnak megfelelő tartozékokat tartalmazza, amely eltérő lehet az ábrán
szereplőktől.
*A garanciajegy csak egyes területeken képezi a csomag részét. Bővebb felvilágosítást a
forgalmazótól kaphat.
Ne zárja el a szellőzőnyílásokat. A szellőzőnyílások eltakarása a kivetítő túlhevülését és ezáltal
a meghibásodását okozhatja.
10
Bevezetés
151516
17
18
Kezelőszervek és működésük
I
I
Kivetítő
3.OK/Blank
Rövid megnyomás:
- Megerősíti a kiválasztást, ha menü
látható.
- Lejátssza vagy szünetelteti a videót,
zenét vagy diabemutatót. (csak SDkártyára, belső memóriára és USBmeghajtóra vonatkozik)
Hosszú megnyomás (3 másodperc):
Az üres képet váltja.
4.Menü
Bekapcsolja az előugró beállító
menüt.
5.Le/Hangerő le gomb
Amikor az OSD (képernyőn
megjelenő) menü látható:
- Lefelé navigál a kívánt menüelemek
kiválasztásához.
- Beállítások végzéséhez. (pl.
manuális trapézkorrekció...)
Amikor a képernyőmenü (OSD) nem
látható: (csak SD-kártyára, belső
memóriára és USB-meghajtóra
vonatkozik)
- Csökkenti a hangerőt.
6.Fel/Hangerő fel gomb
Amikor a képernyőmenü (OSD)
be van kapcsolva:
- Felfelé navigál a kívánt menüelemek
kiválasztásához.
- Beállítások végzéséhez. (pl.
manuális trapézkorrekció...)
Amikor a képernyőmenü (OSD) nem
látható: (csak SD-kártyára, belső
memóriára és USB-meghajtóra
vonatkozik)
- Növeli a hangerőt.
1
2
3
4
5
1.Tápfeszültség
Vált a kivetítő készenléti és bekapcsolt
állapota között.
Bővebben lásd: „A kivetítő indítása”
a(z) 36. oldalon és „A kivetítő
kikapcsolása” a(z) 92. oldalon.
2.Bal billentyű
Amikor az OSD (képernyőn megjelenő)
menü látható:
- Balra navigál a kívánt menüelemek
kiválasztásához.
- Beállítások végzéséhez. (pl. fényerő,
kontraszt...)
Amikor a képernyőmenü (OSD) nem
látható: (csak SD-kártyára, belső
memóriára és USB-meghajtóra
vonatkozik)
- Az elő
ző videó és audió fájl
lejátszásához.
- Nyomja meg és tartsa lenyomva a
videó és audió fájl visszatekeréséhez.
6
7
8
9
Bevezetés
11
7.Kezdőlap
Közvetlenül visszatér a kezdőlapra az
OSD alacsonyabb szintjéről.
Kilép az alkalmazásból/előugró
üzenetből és közvetlenül visszalép a
kezdőlapra.
8.Jobb billentyű
Amikor az OSD (képernyőn megjelenő)
menü látható:
- Jobbra navigál a kívánt menüelemek
kiválasztásához.
- Beállítások végzéséhez. (pl. fényerő,
kontraszt...)
Amikor a képernyőmenü (OSD) nem
látható: (csak SD-kártyára, belső
memóriára és USB-meghajtóra
vonatkozik)
- A következő videó és audió fájl
lejátszásához.
- Nyomja meg és tartsa lenyomva a
videó és audió fájl előretekeréséhez.
9.Vissza
Visszaugrik az előző OSD menüre,
kilép és menti a menübeállításokat.
12
Bevezetés
Távirányító
I
I
1
2
3
4
5
6
1.POWER
Vált a kivetítő készenléti és
bekapcsolt állapota között. Bővebben
lásd: „A kivetítő indítása” a(z) 36.
oldalon és „A kivetítő kikapcsolása”
a(z) 92. oldalon.
2.Blank
Az üres és megjelenített kép között
vált. Bővebben lásd: „A kép elrejtése”
a(z) 39. oldalon.
3.Fel/Hangerő fel gomb
Amikor az OSD (képernyőn
megjelenő) menü látható:
- Felfelé navigál a kívánt menüelemek
kiválasztásához.
- Beállítások végzéséhez. (pl.
manuális trapézkorrekció...)
Bővebben lásd: „Trapéztorzítás
korrekciója” a(z) 38. oldalon.
Amikor a képernyőmenü (OSD) nem
látható: (csak SD-kártyára, belső
memóriára és USB-meghajtóra
vonatkozik)
- Növeli a hangerőt.
4.Bal billentyű
7
8
9
10
11
12
Amikor az OSD (képernyőn
megjelenő) menü látható:
- Balra navigál a kívánt menüelemek
kiválasztásához.
- Beállítások végzéséhez. (pl.
fényerő, kontraszt...)
Amikor a képernyőmenü (OSD) nem
látható: (csak SD-kártyára, belső
memóriára és USB-meghajtóra
vonatkozik)
- Az előző videó és audió fájl
lejátszásához.
- Nyomja meg és tartsa lenyomva a
videó és audió fájl
visszatekeréséhez.
5.Le/Hangerő le gomb
Amikor az OSD (képernyőn
megjelenő) menü látható:
- Lefelé navigál a kívánt menüelemek
kiválasztásához.
- Beállítások végzéséhez. (pl.
manuális trapézkorrekció...)
Amikor a képernyőmenü (OSD) nem
látható: (csak SD-kártyára, belső
memóriára és USB-meghajtóra
vonatkozik)
- Csökkenti a hangerőt.
6.Menu
Bekapcsolja az előugró beállító
menüt.
7.Némítás/Némítás visszavonása
Be-/kikapcsolja a hangot videó vagy
zene lejátszásakor. (csak SDkártyára, USB-meghajtóra, belső
memóriára, valamint iPhone és iPod
készülékre vonatkozik)
8.Auto
Automatikusan megállapítja a
számítógép megjelenített képéhez a
legjobb képidőzítést. Bővebben lásd:
„A kép automatikus korrekciója” a(z)
37. oldalon.
Bevezetés
13
9.OK
Megerősíti a kiválasztást, ha menü
látható.
Lejátssza vagy szünetelteti a videót,
zenét vagy diabemutatót. (csak SDkártyára, belső memóriára és USBmeghajtóra vonatkozik)
10. Jobb billentyű
Amikor az OSD (képernyőn megjelenő)
menü látható:
- Jobbra navigál a kívánt menüelemek
kiválasztásához.
- Beállítások végzéséhez. (pl. fényerő,
kontraszt...)
Amikor a képernyőmenü (OSD) nem
látható: (csak SD-kártyára, belső
memóriára és USB-meghajtóra
vonatkozik)
- A következő videó és audió fájl
lejátszásához.
- Nyomja meg és tartsa lenyomva a
videó és audió fájl előretekeréséhez.
11. Kezdőlap
Közvetlenül visszatér a kezdőlapra az
OSD alacsonyabb szintjéről.
Kilép az alkalmazásból/előugró
üzenetből és közvetlenül visszalép a
kezdőlapra.
12. Vissza
Visszatér az OSD feljebb található
szintjére.
Bezárja az OSD előugró beállító
menüjét.
Kilép az OSD aktuális alkalmazásából.
14
Bevezetés
5
1
2
3
4
6
4
7
iPhone/iPod
Az iPhone vagy iPod segítségével végzett
távvezérlés nemcsak bekapcsolt módban
működik, hanem készneléti módban is,
amikor a GP3 dokkoló hangszóróként
viselkedik.

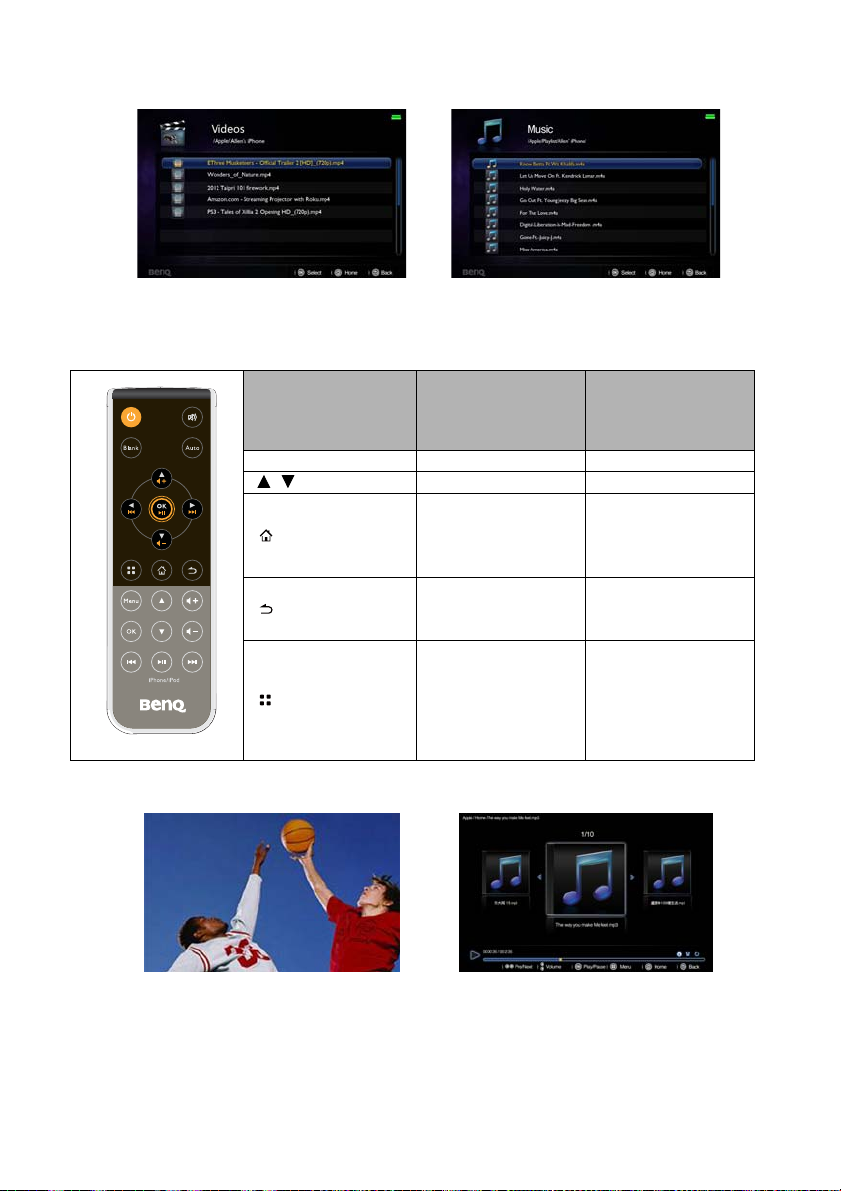

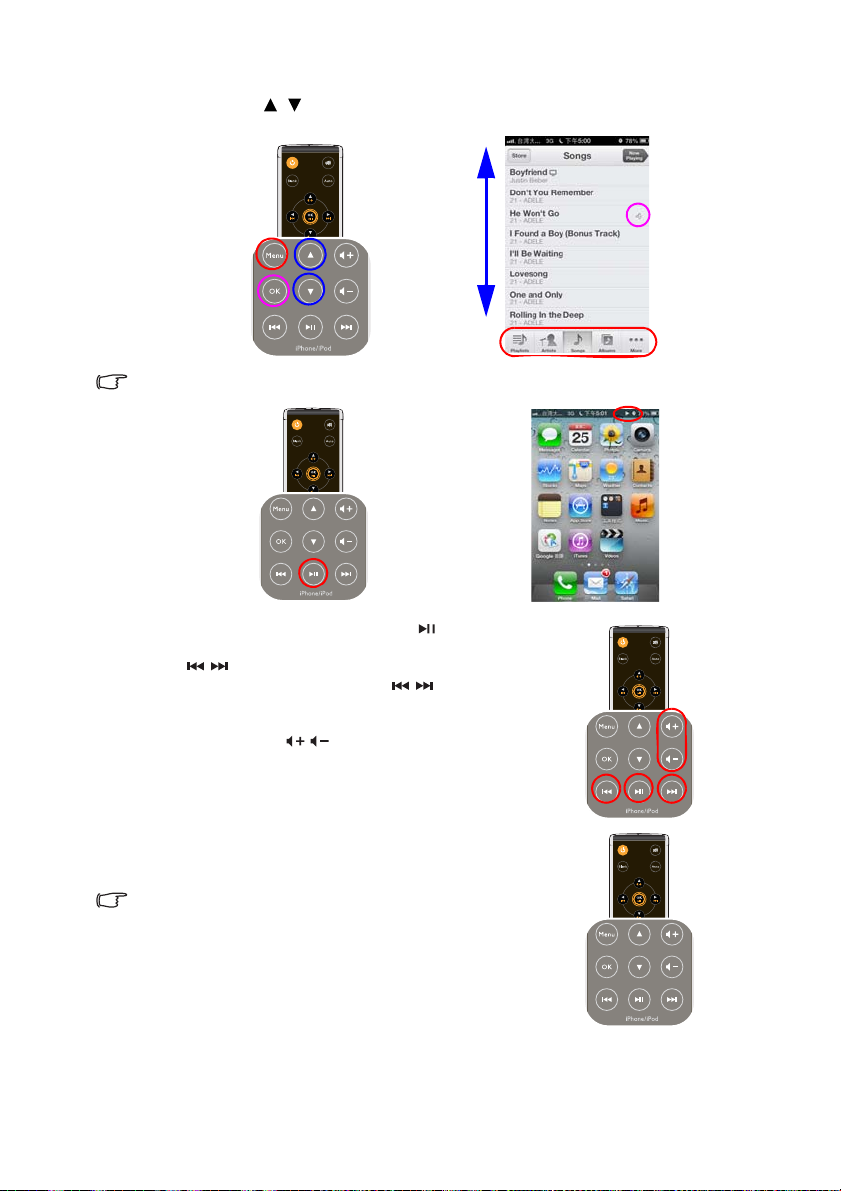

1.Menu/Vissza billentyű
<A kivetítő bekapcsolt állapotban
van>
Visszalép a videó vagy zenei
fájlböngésző legfelső szintjére.
<A kivetítő készenléti módban van>
A PRJ dokkoló hangszóróként
működik:
i. Az iPhone/iPod kezdőlapján a
„Zene” vagy „Videók” menü
almenüi között vált.
ii. Az iPhone/iPod kezdőlapján a
„Zene” vagy „Videók” menü
almenüinek legfelső szintjére lép.
2.OK gomb
<A kivetítő bekapcsolt állapotban
van>
Nyomja meg a megerősítéshez és a
kívánt videó vagy zene lejátszásának
indításához.
<A kivetítő készenléti módban van>
Nyomja meg a megerősítéshez és az
iPhone/iPod kezdőlapján a „Zene”
vagy „Videók” menü fájllistáján
szereplő videó vagy zene
lejátszásának indításához.
3.Le billentyű
<A kivetítő bekapcsolt állapotban
van>
Nyomja meg, hogy a fájlböngészőben
lefelé görgessen egy videó vagy
zenei fájl kiválasztásához.
<A kivetítő készenléti módban van>
A PRJ dokkoló hangszóróként
működik:
Nyomja meg, hogy lefelé görgessen
az iPhone/iPod kezdőlapján a „Zene”
vagy „Videók” menü fájllistáján
szereplő videó vagy zene
kiválasztásához.
4.Előző/következő billentyűk
<A kivetítő bekapcsolt állapotban
van>
i. Videó vetítése közben
- Nyomja meg, hogy az aktuális/
következő videó elejére ugorjon.
- Nyomja meg és tartsa lenyomva
a jelenleg lejátszott videó vissza-/
előretekeréséhez.
ii. Az „iPod” menüben lévő zene
lejátszása közben:
- Nyomja meg, hogy az aktuális/
következő zenefájl elejére
ugorjon.
- Nyomja meg és tartsa lenyomva
a jelenleg lejátszott zenefájl
vissza-/előretekeréséhez.
<A kivetítő készenléti módban van>
A kivetítő dokkoló hangszóróként
működik./Zene lejátszása közben:
i. Nyomja meg, hogy „az aktuális/
következő zenefájl elejére
ugorjon”.
ii. Nyomja meg és tartsa lenyomva a
„jelenleg lejátszott zenefájl
vissza-/előretekeréséhez”.
Bevezetés
15
Videó vetítése vagy az „iPod” menüben
lévő zene lejátszása közben:
<A kivetítő bekapcsolt állapotban van>
Nyomja meg, hogy a fájlböngészőben
felfelé görgessen egy videó vagy zenei
fájl kiválasztásához.
<A kivetítő készenléti módban van>
A PRJ dokkoló hangszóróként
működik:
Nyomja meg, hogy lefelé görgessen az
iPhone/iPod kezdőlapján a „Zene” vagy
„Videók” menü fájllistáján szereplő
videó vagy zene kiválasztásához.
6.Hangerő fel/le billentyűk
Nyomja meg az iPhone/iPod hangerő
beállításához.
7.Lejátszás/szünet billentyű
<A kivetítő bekapcsolt állapotban van>
i. Az iPhone/iPod kezdőlapján vagy
zene lejátszása közben a „Zene”
menüben tartózkodva nyomja meg
a zene közvetlen lejátszásához/
szüneteltetéséhez.
ii. Videó vetítése közben nyomja meg
egy „Videó” lejátszásához/
szüneteltetéséhez.
<A kivetítő készenléti módban van>
A kivetítő dokkoló hangszóróként
működik:
Az iPhone/iPod kezdőlapján vagy zene
lejátszása közben a „Zene” menüben
tartózkodva nyomja meg a zene
közvetlen lejátszásához/
szüneteltetéséhez.
16
Bevezetés
Távirányító hatósugara
Az infravörös távérzékelő a projektor elején
található. A távvezérlőt a helyes
működéséhez a kivetítő infravörös
távérzékelőjéhez képest a merőlegestől 15
fokon belüli szögben kell tartani. A
távvezérlőnek az érzékelőtől mért távolsága
nem lehet több mint 7 méter.
K
ö
r
ül
bel
ül
1
5°
Ügyelni kell, hogy a távirányító és az
infravörös érzékelő között ne legyen olyan
akadály, amely elzárná az infravörös sugár
útját.
A távirányító elemének cseréje
1.Húzza ki az elemtartót.
Kövesse a képes utasításokat. Nyomja és tartsa a
zárókart, miközben kihúzza az elemtartót.
2.Helyezze az új elemet a tartóba.
Figyeljen arra, hogy a pozitív oldal
felfele nézzen.
3.Nyomja az elemtartót vissza a
távirányítóba.
• Kerülje a túl meleg vagy párás környezetet.
• Az elem tönkremehet, ha azt nem megfelelően cseréli ki.
• Cseréhez csak ugyanazt a típust vagy a gyártó által javasolt egyenértékű típust használja.
• A lemerült elemet az elem gyártójának utasításai alapján selejtezze le.
• Az elemeket tilos tűzbe dobni. Ez robbanásveszélyes.
• Ha az elemek lemerültek, vagy a távirányítót hosszabb ideig nem használja, akkor vegye ki
az elemeket, hogy megvédje a távirányítót az elemek szivárgása által okozott esetleges
kártól.
Bevezetés
17
A kivetítő elhelyezése
A vetített kép beállítása kívánság szerinti
méretre
A vetített kép méretét befolyásolja a kivetítő objektívének távolsága a
vetítővászontól, a zoom beállítás (amennyiben elérhető) és a videó formátum.
A kivetítő saját képoldalaránya 16:10.
4:3 arányú kép 16:10 arányú vetítési
területre
A kivetítőt vízsintesen (például egy asztalra fektetve) kell elhelyezni és az legyen
merőleges (90°-os) a vetítővászon horizontális középpontjára. Ezzel
megakadályozható a ferde szögű vetítés (vagy a ferde szögű felületre történő
vetítés) által okozott torzulás.
A modern digitális projektorok nem közvetlenül előre irányban vetítenek (mint a régi
orsóról orsóra tekerő filmvetítők). Ehelyett a digitális projektorokat úgy tervezik,
hogy a projektor horizontális síkjától kissé felfelé irányuló szögben vetítsenek.
Ennek célja, hogy probléma nélkül asztalra lehessen helyezni őket, és tudjanak
előre és felfelé vetíteni a vetítővászonra, amelynek alsó széle az asztal szintje felett
van (és így a szobában mindenki láthatja a képet).
A 19 oldalon szereplő ábráról látható, hogy az ilyen vetítésnél a vetített kép alsó
széle függőlegesen eltolt a kivetítő horizontális síkjához képest.
A kivetítőnek a vetítővászontól történő távolításakor a vetített kép mérete
növekszik, miközben a függőleges eltolás maga is arányosan növekszik.
A vetítővászon és a kivetítő helyének meghatározásakor számításba kell venni a
vetített képméretet és a függőleges eltolás méretét is, amelyek arányosak a vetítési
távolsággal.
A BenQ által készített vetítővászon-méret táblázatot segítségül lehet hívni a
kivetítő ideális helyének meghatározásakor. Lásd: „Vetítési méretek” a(z) 19.
oldalon az adott kivetítő függvényében. Két méretet kell figyelembe venni: a
vetítővászon középpontjától merőlegesen mért vízszintes távolságot (vetítési
távolság), és a kivetítő függőleges irányú eltolásának mértékét a vetítővászon
vízszintes széléhez képest (eltolás).
16:10 oldalarányú kép átméretezve 4:3
oldalarányú vetítési területre
18
A kivetítő elhelyezése
Vetítési méretek
A megfelelő pozíció kiszámítása előtt a kivetítő objektívközéptől mért méreteit lásd:
A méretek hozzávetőlegesek és eltérhetnek a valós értékektől.A BenQ javasolja, hogy ha a
kivetítőt végleges helyre kívánja felszerelni, akkor a végleges beszerelés előtt ellenőrizze le a
kivetítő vetítési távolságát a leendő helyén, a kivetítő optikai jellemzőinek figyelembe
vételével. Így állapíthatja meg a felszerelés pontos helyét.
A kivetítő elhelyezése
19
Csatlakoztatás
Az alábbi ábrákon szereplő kábelek közül nem feltétlenül szerepel mindegyik a kivetítő
csomagjában (lásd: „Csomag tartalma” a(z) 8. oldalon). Ezek kereskedelmi forgalomban
kaphatók, elektronikai üzletben beszerezhetők.
A tápfeszültség csatlakoztatása
A mellékelt hálózati tápegység vagy opcionális lítium-ion akkumulátor
használatával.
A kivetítőt csak a mellékelt hálózati tápegységről szabad működtetni. A nem megfelelő
adapter használatából származó kárra nem vonatkozik a garancia.
A hálózati adapter használata
1.Csatlakoztassa a hálózati adapter dugóját a DC IN aljzathoz.
2.Dugja a tápkábel megfelelő végét a hálózati adapterbe.
3.Dugja be a tápkábel csatlakozódugóját a hálózati csatlakozóaljzatba.
Győződjön meg arról, hogy a bekapcsolt állapotot jelző LED narancssárga
színben világít a hálózati adapter használata során.
3
2
1
Az opcionális akkumulátor használata
A kivetítőt csak a meghatározott típusú lítium-ion akkumulátorral szabad használni.
A kivetítő használatba vétele előtt töltse fel az akkumulátort. A kivetítő használata
az akkumulátor töltéséhez. A kivetítőt használhatja az akkumulátor töltése közben.
Az akkumulátor csatlakoztatása előtt kapcsolja ki a kivetítőt.
Az akkumulátor töltése
Az akkumulátor használata során tartsa be a biztonsági óvintézkedéseket.
1.Az akkumulátorreteszt mozgassa a nyitott
jelzés felé.
FIGYELEM:
A NEM MEGFELELŐ AKKUMULÁTOR
HASZNÁLATA ROBBANÁSVESZÉLYES. AZ
ÚTMUTATÁSOKNAK MEGFELELŐEN
SZABADULJON MEG A HASZNÁLT
AKKUMULÁTORTÓL.
20
Csatlakoztatás
2.Helyezze a kivetítőt az akkumulátorra.
Amikor az akkumulátor töltésszintje 10% és
100% közötti, az akkumulátor LED kialszik.
Amikor az akkumulátor töltésszintje 10%-nál
alacsonyabb, az akkumulátor LED vörös
színnel villog és a rendszer kikapcsolódik.
3.Illessze óvatosan az akkumulátort a
helyére.
3
2
4.Csatlakoztassa a hálózati adapter dugóját a DC IN aljzathoz.
5.Dugja a tápkábel megfelelő végét a hálózati adapterbe.
6.Dugja be a tápkábel csatlakozódugóját a hálózati csatlakozóaljzatba. Az
akkumulátor LED narancssárga színnel villog a töltés kezdetén, majd
folyamatos narancssárga színre vált a töltés végén.
Az akkumulátor eltávolítása
Csúsztassa el az akkumulátort rögzítő reteszeket kétoldalt az akkumulátor
eltávolításához a kivetítőről.
1
Csatlakoztatás
21
Akkumulátor LED viselkedése
• Akkumulátor + Adapter
ÁllapotÁllapotLED színe
Töltés folyamatbanBekapcsolt állapot /
Készenléti mód
Töltés készBekapcsolt állapot /
Készenléti mód
• Ajánljuk az akkumulátor kivetítőhöz csatlakoztatását akkor is, ha a kivetítő fali
konnektorhoz csatlakozik.
• Az akkumulátort kb. 3,5 órán át tölteni kell, ha teljesen lemerült.
• Ha az akkumulátorhoz csatlakozik, a LED mód a Beállítások menüben Takarékos helyzetbe
lesz állítva, így bármilyen forrásról játszhat le videót kb. 2,5 óráig 150AL mellett, teljesen
feltöltött akkumulátor esetén. (Ha a LED mód elemet a Beállítások menüben Normál
helyzetbe állítják, az akkumulátor működési ideje körülbelül egy órára rövidül 300AL
mellett.)
• Az Takarékos módot javasoljuk a hosszabb idejű vetítéshez, ha a készülék csak
akkumulátorról működik.
• Az akkumulátor töltésideje és kapacitása az akkumulátor állapotának, üzemi állapotának
és használati idejének függvényében eltérhet. Az akkumulátor akkor is energiát fogyaszt,
ha az eszköz nincs használatban. Idővel a maximális üzemidő fokozatosan lerövidül.
• Az akkumulátort kb. 300-szor lehet feltölteni. Az akkumulátor élettartama eltérhet a
személyes használat módjától függően.
Villogó kék
Folyamatos kék
Az akkumulátor kezelésére vonatkozó utasítások
• Javasolt használat
Az akkumulátor használatba vétele előtt olvassa el a használati utasításokat és a rajta lévő
címkét.
Az akkumulátort normál körülmények között, beltérben használja; hőmérséklet: (25±3)°C,
abszolút páratartalom: 65±20%
Használat közben az akkumulátort óvni kell a magas hőmérséklettől, magas feszültségtől és
gyermekektől távol kell tartani. Ne ejtse el az akkumulátort.
Kompatibilis töltőt használjon. Ne tegye az akkumulátort a töltőre több mint 24 óráig.
Ne zárja rövidre az érintkezőket. Ne bontsa fel vagy szerelje szét az akkumulátort. Ne tegye az
akkumulátort nedves helyre, mert az veszélyt okozhat.
Ne burkolja be vezetőképes anyaggal, mert a fémmel való közvetlen érintkezés megrongálhatja.
Az akkumulátort száraz helyen tartsa.
Az akkumulátort megfelelően selejtezze le. Ne tegye az akkumulátort tűzbe vagy vízbe.
• Veszélyre vonatkozó figyelmeztetés
• Soha ne szerelje szét az akkumulátorokat
Az akkumulátor beépített védelemmel és védőáramkörrel rendelkezik a veszély elkerülése
érdekében. A helytelen használat, mint például a szétszerelés, megszünteti a védelmi funkciót,
amitől felhevülhet, füstölhet, deformálódhat vagy kigyulladhat.
• Kerülje az akkumulátorok rövidre zárását
Ne érintse fémtárggyal a plusz és mínusz pólusokat. Tároláskor vagy szállításkor ne helyezzen
fémtárgyakat az akkumulátor mellé. Ha az akkumulátor rövidre záródik, nagymértékű áram folyik
át rajta, amitől felhevülhet, füstölhet, deformálódhat vagy kigyulladhat.
22
Csatlakoztatás
• Ne égesse el és ne tegye ki hőhatásnak az akkumulátort
Ha az akkumulátort felhevítik vagy elégetik, a benne lévő szigetelés tönkremegy, a védelmi
funkció megszűnik, és az elektrolit kigyulladhat és túlhevülhet, amitől az akkumulátor felhevülhet,
füstölhet, deformálódhat vagy kigyulladhat.
• Kerülje az akkumulátor használatát hőforrások közelében
Ne használja az akkumulátort tűz vagy tűzhely közelében, illetve 60°C feleti hőmérsékleten,
mivel a túlhevülés belső rövidzárlatot okozhat, amitől felhevülhet, füstölhet, deformálódhat vagy
kigyulladhat.
• Kerülje az akkumulátorok folyadékba merítését
Ne hagyja, hogy nedves legyen az akkumulátor és ne merítse vízbe, mivel a belső védelmi
áramkör működése megszűnhet, rendellenes vegyi reakciók indulhatnak be, amitől felhevülhet,
füstölhet, deformálódhat vagy kigyulladhat.
• Kerülje a feltöltést tűz közelében vagy a közvetlen napsütésben
Ellenkező esetben a belső védelmi áramkör működése megszűnhet vagy rendellenes vegyi
reakciók indulhatnak be, amitől az az akkumulátor felhevülhet, füstölhet, deformálódhat vagy
kigyulladhat.
• Ne használja nem kompatibilis töltőben
Ha rendellenes módon tölti fel, a belső védelmi áramkör működése megszűnhet vagy
rendellenes vegyi reakciók indulhatnak be, amitől az az akkumulátor felhevülhet, füstölhet,
deformálódhat vagy kigyulladhat.
• Az akkumulátor sérülésének megakadályozása
Ne használja az akkumulátort, ha az megsérült, pl. ha a fémalkatrészek nem épek vagy
elejtették az akkumulátort. Ellenkező esetben a túlhevülés belső rövidzárlatot okozhat, amitől az
akkumulátor felhevülhet, füstölhet, deformálódhat vagy kigyulladhat.
• Ne forrasszon közvetlenül az akkumulátoron
A túlhevüléstől az akkumulátorban lévő szigetelés tönkremegy és a védelmi funkció megszűnik,
amitől az akkumulátor felhevülhet, füstölhet, deformálódhat vagy kigyulladhat.
• Tilos közvetlenül konnektorról vagy szivargyújtó aljzatról tölteni.
A nagyfeszültség és a nagy áramerősség megrongálja az akkumulátort és lerövidíti az
élettartamát, illetve az akkumulátor felhevülhet, füstölhet, deformálódhat vagy kigyulladhat.
• Ne használja ezt az akkumulátort másfajta készülékben
A nem megfelelő használat megrongálja az akkumulátort és lerövidíti az élettartamát, illetve az
akkumulátor felhevülhet, füstölhet, deformálódhat vagy kigyulladhat.
• Ne érintse meg az akkumulátorból esetleg szivárgó elektrolitot
A szivárgó elektrolit bőrirritációt okoz. Ha szembe kerül, ne dörzsölje, hanem azonnal mossa ki
és forduljon orvoshoz.
• Figyelem
• Ne keverje más akkumulátorokkal
Ezt az akkumulátort nem szabad más akkumulátorokkal együtt selejtezni. Ellenkező esetben a
rendellenes töltés és kisülés miatt felhevülhet, füstölhet, deformálódhat vagy kigyulladhat.
Az akkumulátort tartsa távol gyerekektől és ne hagyja, hogy megharapják vagy a szájukba
vegyék azt.
He hagyja az akkumulátort a töltőn hosszú ideig, túl annak normáléis töltésidején. Ha az
akkumulátor a töltőn van, fejezze be a töltését. A rendellenes töltés miatt felhevülhet, füstölhet,
deformálódhat vagy kigyulladhat.
Ne tegye az akkumulátort mikrohullámú sütőbe vagy kuktába. Tartsa távol az akkumulátort
mobiltelefonoktól, ha gyorsan felhevült vagy szivárog (vagy sagot áraszt) és selejtezze le. A
sérült akkumulátor felhevülhet, füstölhet vagy kigyulladhat.
Csatlakoztatás
23
• Figyelem!
• Megjegyzés
Tilos az akkumulátort sugárzásnak kitenni, mert ettől felhevülhet, deformálódhat, füstölhet vagy
kigyulladhat, illetve teljesítménye és élettartama csökkenhet.
• Elektrosztatikus kisüléstől védendő
Az ilyen probléma megelőzésére az akkumulátor védőáramkört tartalmaz. Ne használja az
akkumulátort elektrosztatikus kisülésnek kitett helyen (1000 V fölött), mivel az könnyen
tönkreteheti az áramköri lapot, amitől az akkumulátor meghibásodik és felhevülhet, füstölhet,
deformálódhat vagy kigyulladhat.
• Kisütési hőmérséklet-tartomány
A javasolt kisütési hőmérséklet-tartomány 0-60°C, amelyen kívül az akkumulátor teljesítménye
leromlik és élettartama lerövidül.
• Használat előtt és szükség esetén olvassa el fogyelmesen a kézikönyvet.
• Töltési módszer
Az akkumulátor feltöltéséhez speciális töltőt és a javasolt töltési módot alkalmazza.
•Első használat
Az akkumulátor használatba vétele során ne tegye azt a készülékbe, ha rendellenes állapotot,
pl. szennyeződést vagy szagot tapasztal. Az akkumulátort ilyenkor vissza kell vinni a
forgalmazóhoz.
• Gyermekek általi használat
Ha az akkumulátort gyermekek használják, ezt mindig felnőtt felügyelete alatt és utasításainak
megfelelően tegyék.
• Ne kerüljön gyermekek keze ügyébe
Az akkumulátort tartsa gyermekektől távol. Ne hagyja, hogy gyermekek kivegyék az
akkumulátort a töltőből vagy készülékből és játsszanak vele.
Ne hagyja, hogy a szivárgó folyadék bőrre vagy ruházatra kerüljön. Ha bőrrel érintkezik, bő
vízzel öblítse le, nehogy bőrirritáció lépjen fel.
• Konzultáció
Ha akkumulátort vásárol, jegyezze fel a forgalmazók elérhetőségét, így konzultáció céljából
bármikor felveheti velük a kapcsolatot.
• Garancia a biztonságos használatra
Ha az akkumulátort más készüléken használják, vegye fel a kapcsolatot a gyártóval a legjobb
teljesítmény elérése érdekében, vagy legalább érdeklődjön a maximális áramot, gyorstöltést és
különleges alkalmazást illetően.
24
Csatlakoztatás
Számítógép csatlakoztatása
A kivetítő VGA-bemenettel rendelkezik, amely lehetővé teszi a csatlakoztatását
mind az IBM
van szükség, ha legacy verziójú Macintosh számítógéphez csatlakozik.
A kivetítő csatlakoztatása asztali vagy hordozható
számítógéphez:
• VGA-kábel használata
1.Fogja a csomag részét képező több bemenetes kábelt és az egyik végét
2.Csatlakoztassa a több bemenetes kábel másik végét a kivetítőn a PC/AV
3.Ha a kivetítő hangszóróját kívánja használni, egy megfelelő audió kábel egyik
Asztali vagy hordozható
számítógép
®
kompatibilis, mind a Macintosh® számítógépekhez. Mac adapterre
dugja a számítógép D-Sub kimeneti aljzatába.
aljzatba.
végét csatlakoztassa a számítógép audió kimeneti csatlakozójához, a másik
végét pedig a több bemenetes kábel audió bemeneti aljzataihoz.
Több bemenetes
kábel
Audió kábel
vagy
Sok notebook esetében a külső videó csatlakozó nem kapcsolódik be, amikor a kivetítőhöz
csatlakoztatja. Általában az FN + F3 vagy a CRT/LCD billentyűkombináció kapcsolja fel/le a
külső megjelenítőt. CRT/LCD feliratú vagy monitor szimbólummal ellátott funkcióbillentyűt
keressen a notebookon. Nyomja meg az FN és a felirattal ellátott funkcióbillentyűt egyidejűleg.
Segítségül hívhatja a notebook dokumentációját a kérdéses billentyűkombináció
megtalálásában.
Csatlakoztatás
25
• HDMI-kábel használata
1.Csatlakoztassa egy HDMI-kábel egyik végét a számítógép HDMI kimeneti
csatlakozójához.
2.A HDMI-kábel másik végét a kivetítőn lévő mini HDMI csatlakozóhoz
csatlakoztassa.
HDMI
HDMI
• USB-kábel használata
1.Csatlakoztassa az USB-kábel „A” típusú végét a számítógép USB-kimeneti
csatlakozójához.
2.Az USB-kábel mini-B végét a kivetítőn lévő USB-DISPLAY csatlakozóhoz
csatlakoztassa. Amikor a kivetítőt számítógéphez csatlakoztatja,
megjelenítheti a számítógép képét, vagy fájlokat tölthet át a számítógépről a
kivetítő belső memóriájába.
26
Csatlakoztatás
USB
USB
3.Ha az USB-megjelenítést választja, előbb kövesse a képen megjelenő
utasításokat az USB-illesztőprogram számítógépre történő telepítéséhez.
4.Ha USB fájlátvitelt választott, lépjen a Sajátgépre vagy a Windows Intéző
segítségével érje el a kivetítőn lévő fájlokat. A kivetítő cserélhető lemezként
jelenik meg. Másolja és illessze be, vagy húzza át a fájlokat a számítógépről a
kivetítőre.
A kivetítő leválasztása a számítógépről:
i. Kattintson a Windows feladatsoron lévő ikonra.
ii. Kattintson a felbukkanó üzenetre.
iii. Csak akkor válassza le az USB-kábelt, ha az üzenet szerint biztonságos a
hardver eltávolítása.
• Ne válassza le az USB-kábelt fájlok másolása közben, mivel ez adatvesztést vagy a kivetítő
meghibásodását okozhatja.
• A kapcsolat nem szűnik meg, ha a számítógépen nyitva van a kivetítőn lévő valamelyik
fájl. Zárja be az összes fájlt a kivetítőn és próbálja újra.
• A Windows más verziói hasonlóképpen működnek. Kövesse az eszköz biztonságos
leválasztására vonatkozó eljárást az Ön Windows verziójának megfelelően.
Videó forráseszközök csatlakoztatása
A kivetítő és a videoforrás összekötésére a fenti csatlakozási módok közül csak
egyet kell használni, azonban az egyes módszerek különböző szintű
videominőséget szolgáltatnak. A választott módszer leginkább attól függ, hogy
mely végződések állnak rendelkezésre mind a kivetítőn, mind a videoforráson, a
következők szerint:
Terminál névCsatlakozó
megjelenése
Mini HDMIMini HDMILegjobb
Komponens videóVGAJobb
Képminőség
VideóVideóJó
Ha a választott videokép a kivetítő bekapcsolása és a megfelelő videó jelforrás kiválasztása
után nem jelenik meg, akkor ellenőrizze, hogy a jelforrás fel van-e kapcsolva, és helyesen
működik-e. Ellenőrizze a jelkábelek helyes csatlakoztatását is.
Csatlakoztatás
27
HDMI-jelforrás csatlakoztatása
A kivetítő HDMI bemeneti csatlakozóval rendelkezik, ami lehetővé teszi annak
csatlakoztatását egy HDMI-jelforráshoz, mint például Blu-Ray lejátszó, DTV tuner
vagy megjelenítő.
A HDMI (High Definition Multimedia Interface – Nagyfelbontású multimédia csatoló)
a videoadatok tömörítésmentes átvitelét támogatja kompatibilis eszközök, pl. DTV
tunerek, Blu-Ray lejátszók vagy megjelenítők között, egyetlen kábel használatával.
Teljesen digitális elvű kép és hangélményt kínál.
Vizsgálja meg videó jelforrását, rendelkezik-e használaton kívüli HDMI kimeneti
csatlakozókkal:
• Ha igen, használhatja a következő módszert.
• Ha nem, akkor más módszert kell találnia az eszköz csatlakoztatására.
A kivetítő csatlakoztatása HDMI jelforráshoz:
1.Csatlakoztassa egy HDMI-kábel egyik végét a HDMI forráseszköz HDMI
kimeneti csatlakozójához.
2.A HDMI-kábel másik végét a kivetítőn lévő mini HDMI csatlakozóhoz
csatlakoztassa.
2
28
Csatlakoztatás
1
1
2
• A videó kimeneti eszköz csatlakoztatására szolgáló HDMI-kábel (ebben a példában) nem
szbványos tartozék.
• Az Apple Digital AV Adapter megvásárolható a www.apple.com
oldalon.
Komponens videojelet adó eszköz
csatlakoztatása
A jelet szolgáltató készüléken ellenőrizze, hogy vannak-e nem használt
komponens videó kimenetei:
• Ha igen, használhatja a következő módszert.
• Ha nem, akkor más módszert kell találnia az eszköz csatlakoztatására.
A kivetítő csatlakoztatása komponens videojelet adó eszközhöz:
1.Vegyen egy komponens videó VGA (D-Sub) átalakítókábelt, és a 3 RCA
típusú csatlakozóval végződő végét csatlakoztassa a videójelet adó
készüléken a komponens kimenetekre. A színek szerint párosítsa a
csatlakozódugókat az aljzatokkal, zöldet a zöldbe, kéket a kékbe és pirosat a
pirosba.
2.Csatlakoztassa a Komponens Videó-VGA (D-Sub) adapterkábel másik (DSub dugóval rendelkező) végét a több bemenetes kábel D-Sub
csatlakozójához.
3.Csatlakoztassa a több bemenetes kábel másik végét a kivetítőn a PC/AV
aljzatba.
4.Ha a kivetítő hangszóróját kívánja használni, egy megfelelő audió kábel egyik
végét csatlakoztassa a videó forráseszköz audió kimeneti csatlakozójához, a
másik végét pedig a több bemenetes kábel audió bemeneti aljzataihoz.
AV készülék
Audió kábel
vagy
Komponens videó - VGA
(D-Sub) átalakító kábel
• Ha az audió kimeneti aljzatba fülhallgatót vagy külső hangszórót csatlakoztatnak, a
kivetítő hangszórója nem ad ki hangot.
• Amennyiben nincs jelbemenet, nem bocsát ki hangot a hangszóró vagy az audió kimeneti
aljzat. A hangerő sem állítható.
Csatlakoztatás
29
Kompozit videójelet adó eszköz
csatlakoztatása
A jelet szolgáltató készüléken ellenőrizze, hogy vannak-e nem használt kompozit
videó kimenetei:
• Ha igen, használhatja a következő módszert.
• Ha nem, akkor más módszert kell találnia az eszköz csatlakoztatására.
A projektor csatlakoztatása kompozit videójelet adó eszközhöz:
1.Fogjon egy videókábelt és az egyik végét dugja a videójelet adó készüléken a
videó kimeneti aljzatba.
2.Csatlakoztassa a videó kábel másik végét a több bemenetes kábel videó
csatlakozójához.
3.Csatlakoztassa a több bemenetes kábel másik végét a kivetítőn a PC/AV
aljzatba.
4.Csatlakoztassa a több bemenetes kábelt a kivetítőn a PC/AV aljzatba.
5.Ha a kivetítő hangszóróját kívánja használni, egy megfelelő audió kábel egyik
végét csatlakoztassa a videó forráseszköz audió kimeneti csatlakozójához, a
másik végét pedig a több bemenetes kábel audió bemeneti aljzataihoz.
AV készülék
Több bemenetes
30
Csatlakoztatás
Audió kábel
Videó jelkábel
Az eszközt csak akkor csatlakoztassa a kompozit videó kapcsolattal, ha a komponens videó
bemenet nem elérhető. Bővebben lásd: „Videó forráseszközök csatlakoztatása” a(z) 27.
oldalon.
iPhone/iPod eszköz csatlakoztatása
A kivetítő csatlakoztatása iPhone/iPod eszközhöz:
1.Dokkolja iPhone/iPod eszközét a dokkoló csatlakozóba.
**Az Univerzális
Dokkoló Adapter
megvásárolható a
www.apple.com
•Bővebben lásd „Fájlok lejátszása iPhone/iPod készülékről” a(z) 48. oldalon.
• Kérjük, vegye figyelembe, hogy amennyiben
iPhone készüléke védőtokban van, az hibás
csatlakozást eredményezhet az iPhone és a
kivetítő között. Ha az iPhone készüléket a
kivetítőhöz csatlakoztatja és hibaüzenetet lát az
iPhone kijelzőjén, vegye le a védőtokot és
csatlakoztassa újra. (A hibás illeszkedés és az
érintkezőtű észlelési funkció hibás működése
miatt a parancsok nem jutnak át sikeresen.)
Csatlakoztatás
31
Külső hangszóró csatlakoztatása

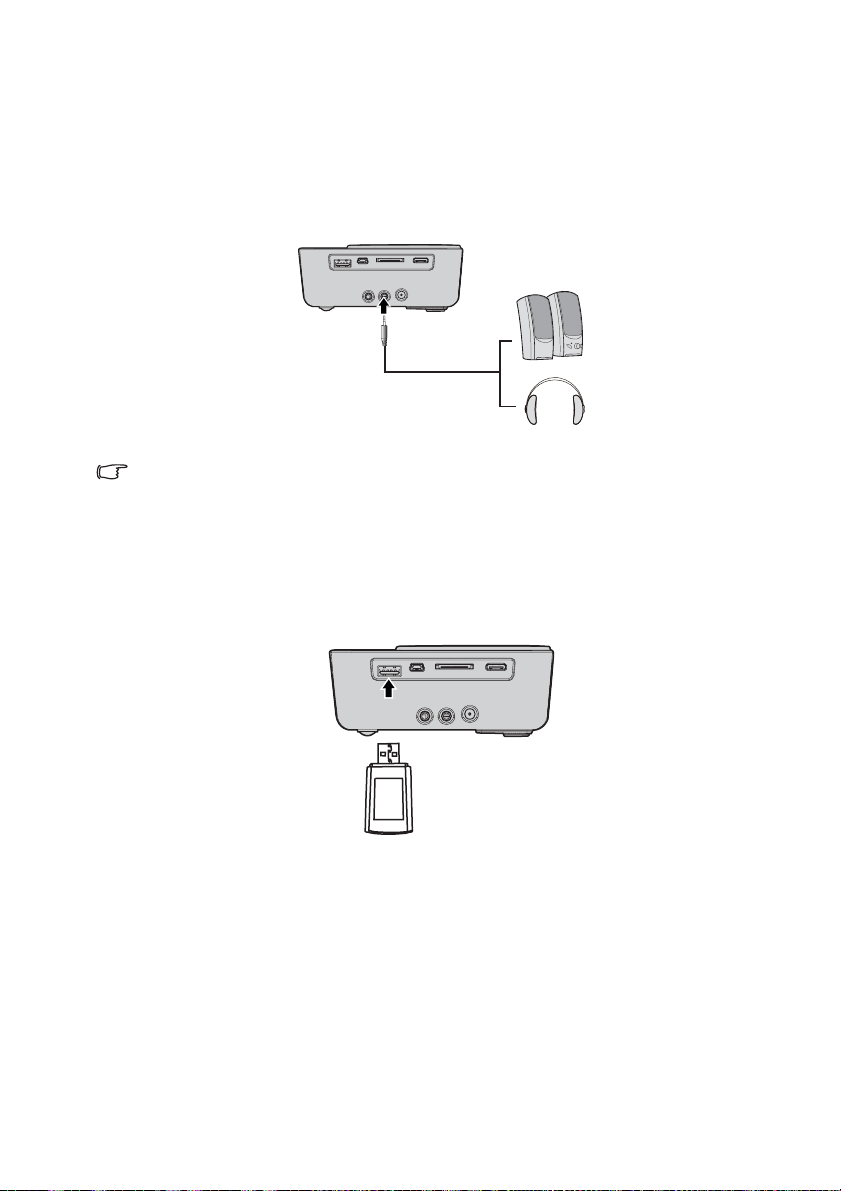

A hangot a külső hangszórón keresztül fogja hallani a kivetítő beépített hangszórói
helyett.
A kivetítő csatlakoztatása külső hangszóróhoz:
1.Egy megfelelő sztereó kábel segítségével kösse össze a külső hangszórót és
a kivetítő audió kimeneti aljzatát.
Ha audió kábelt csatlakoztatnak az audió kimeneti aljzathoz, a hangszórókimenet némításra
kerül.
Vezeték nélküli kulcs csatlakoztatása
A vezeték nélküli kulcs segítségével vezeték nélkül vetíthet.
Csatlakoztasson egy USB-háttértár eszközt az „A” típusú USB-csatlakozóhoz,
majd végezze el a beállítás lépéseit. Bővebben lásd: „VVezeték nélküli
médiafolyam használata” a(z) 75. oldalon.
32
Csatlakoztatás
Vezeték nélküli kulcs
Külső memóriaeszköz csatlakoztatása
SD-kártya csatlakoztatása
A kivetítő csatlakoztatása SD-kártyához:

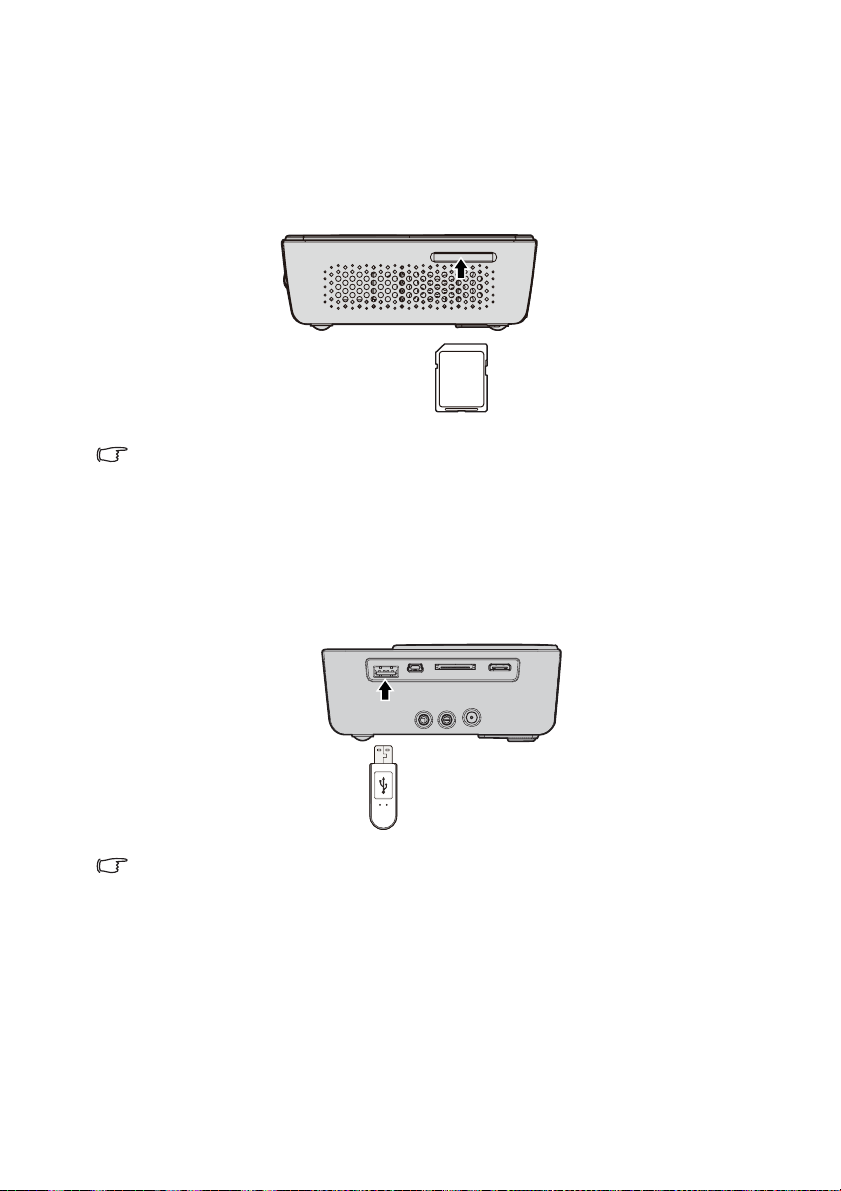

1.Illesszen egy SD-kártyát a kivetítő SD-kártyanyílásába.
SD CARD
• Az SD(HC) kártya maximális memóriakapacitása 16 GB. (A külső memóriakártya által
támogatott maximális memóriakapacitást gyári tesztjeink alapján állapítottuk meg. A
memóriaeszköz gyártójától függően Ön mást tapasztalhat.)
•Előfordulhat, hogy a kivetítő nem kompatibilis egyes SD-kártyákkal.
USB-háttértár eszköz csatlakoztatása
A kivetítő csatlakoztatása USB-háttértár eszközhöz:
1.Csatlakoztasson egy USB-háttértár eszközt az „A” típusú USB-csatlakozóhoz.
USB-flash meghajtó
• Ez a termék támogatja az USB-háttértár eszközöket és HDD-ket (merevlemez-
meghajtókat). Csak egy és csak az utolsó partíció csatlakoztatása történik meg. (A külső
memóriakártya által támogatott maximális memóriakapacitást gyári tesztjeink alapján
állapítottuk meg. A memóriaeszköz gyártójától függően Ön mást tapasztalhat.)
• A termék nem támogatja a multi kártyaolvasók használatát.
• A termék nem működik, ha az USB-háttértár eszközt USB-elosztón keresztül
csatlakoztatják.
•Előfordulhat, hogy egyes, az USB-specifikációnak nem megfelelő termékek nem
működnek megfelelően.
•Előfordulhat, hogy az automatikus felismerő alkalmazással vagy saját illesztőprogrammal
működő USB-háttértár eszközök nem működnek megfelelően.
Csatlakoztatás
33
•Előfordulhat, hogy a csak a megfelelő illesztőprogrammal működő USB-háttértár
felismerése nem történik meg.
• Az USB-háttértár eszköz felismerési sebessége eszköztől függően eltérhet.
• Ne kapcsolja ki a terméket vagy húzza ki az USB-háttértár eszközt, ha az USB-háttértár
eszköz használatban van. Ellenkező esetben az USB-háttértár megrongálódhat vagy
megsérülhetnek a rajta lévő fájlok.
• Normál fájlokat tartalmazó USB-háttértár eszközt használjon. A rendellenes fájlok hibás
működést okozhatnak, vagy a fájlok lejátszása nem lehetséges.
• Az USB-háttértár eszköz FAT16/FAT32/NTFS formátum szerint legyen formázva. HDD-hez
(merevlemez-meghajtóhoz) FAT32 és NTFS formátum javasolt.
• Mivel az USB-háttértár eszközön lévő adatok megsérülhetnek, készítsen biztonsági
mentést a fontos adatokról. A felhasználó felelős az adatok megfelelő kezeléséért. A BenQ
nem vonható felelősségre az adatvesztésért.
• Az USB-háttértár eszközön lévő könyvtárrendszer a lehető legegyszerűbb legyen. A túl
nagy számú mappa vagy mappaszint az elérési időt hosszabbítja meg.
• Ha a külső memóriaeszköz nem működik megfelelően a kivetítőhöz való csatlakoztatását
követően, próbálja egy PC-hez csatlakoztatni. Ha ennek ellenére sem működik normálisan,
vegye fel a kapcsolatot a memóriaeszköz gyártójának szervizével vagy
ügyfélszolgálatával.
34
Csatlakoztatás
Hanglejátszás a kivetítőn keresztül
A kivetítő hangszóróját felhasználhatja prezentáció során, illetve külön aktív
hangszórókat is csatlakoztathat a kivetítő audió kimeneti aljzatához.
Az alábbi táblázat a különféle eszközök csatlakoztatási módját és a hang forrását
szemlélteti.
EszközPC/Komponens videóVideó
Audió bemeneti
csatlakozó
A kivetítőn a hanglejátszás
innen történik...
Audió kimeneti csatlakozó
• A kiválasztott bemeneti jeltől függ, hogy mely hang lejátszása történik a kivetítő
hangszóróján, illetve mely hang hallatszik a kivetítőn, ha az audió kimeneti aljzatot
csatlakoztatják.
• Nincs szükség az audió bemeneti aljzat csatlakoztatására, mert a kivetítő képes hangot
lejátszani HDMI-ről, külső memóriáról és iPhone/iPod eszközről is. Külső eszközt azonban
csatlakoztathat hang lejátszásához.
• Az USB-megjelentés nem támogatja az audió funkciót.
Audió bemenet (B/J)
AUDIO-IN
Audió bemenet (B/J)
AUDIO-IN
Audió bemenet (B/J)
Audió bemenet (B/J)
Csatlakoztatás
35
Működés
I
I
A kivetítő indítása
1.Helyezze áram alá a készüléket a hálózati adapter vagy opcionális
akkumulátor csatlakoztatásával. A bekapcsolt állapotot jelző LED
narancssárga színre vált és lassan villog.

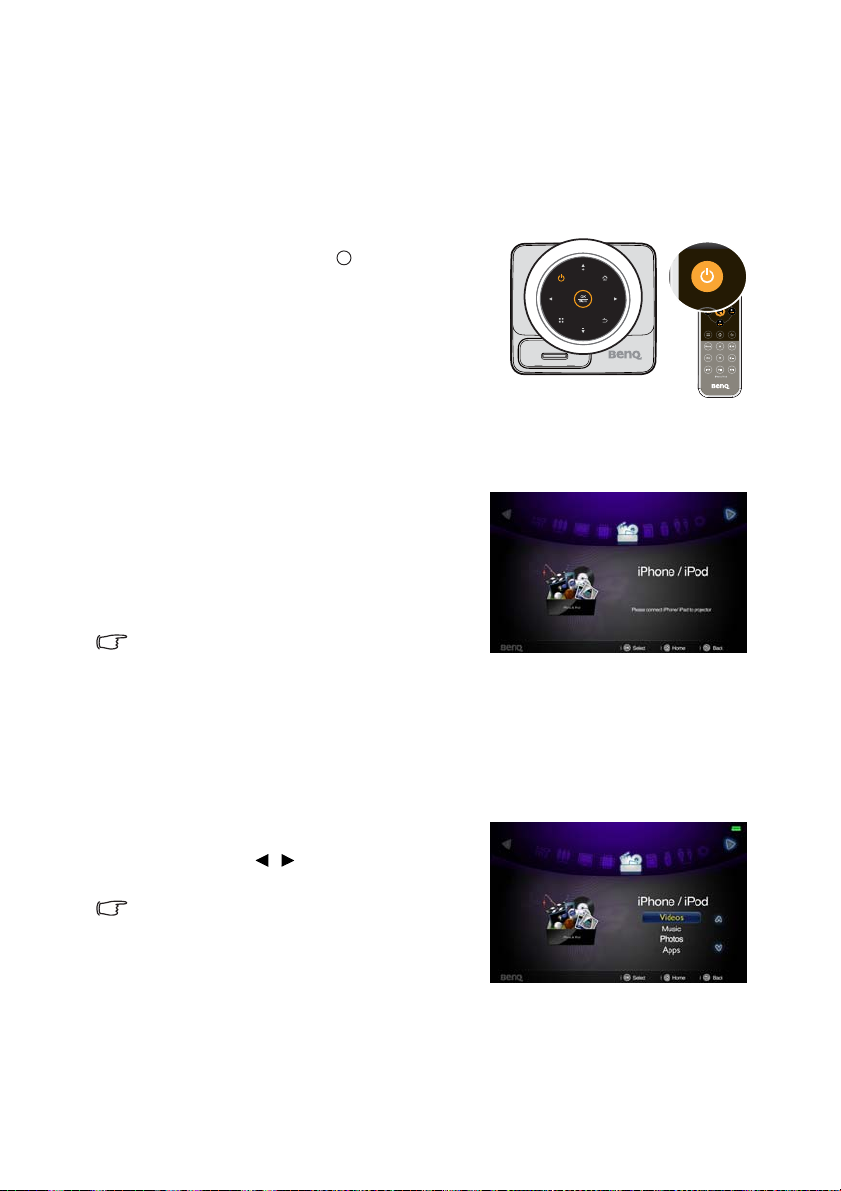

2.A kivetítőt bekapcsolni a kivetítőn vagy a
távirányítón található Power gomb
megnyomásával lehet. A bekapcsolt
állapotot jelző, OK és Csengetés LED-ek
narancssárga színben világítanak a
kivetítő bekapcsolt állapotában.
Az indulási folyamat több másodpercig
tart. A folyamat későbbi fázisában kivetíti
az indulási logót.
(Ha szükséges) Állítsa a kép élességét a
fókuszáló gyűrűvel.
3.Ha a kivetítőt első alkalommal aktiválják, válassza ki az OSD menü nyelvét a
képen megjelenő utasítások követésével.
4.Ha jelszót kell megadni, a nyíl billentyűk
megnyomásával adjon meg egy
hatjegyű jelszót. Bővebben lásd: „A
jelszavas védelem használata” a(z) 39.
oldalon.
5.Kapcsolja be az összes csatlakoztatott
készüléket.
6.A kivetítő megjeleníti a kezdőlapot.
Ha a bejövő jel frekvenciája/felbontása túllépi a
kivetítő működési tartományát, akkor az
„Tartományon kívül” üzenet látszik az üres képen.
Válasszon a projektor felbontásával kompatibilis bejövő jelet, vagy állítsa a bejövő jelet
alacsonyabb értékre. Bővebben lásd: „Időzítés táblázat” a(z) 98. oldalon.
Bemeneti jel váltása
A kivetítő egyidejűleg több készülékhez kapcsolódhat. Egyszerre azonban csak
egy képet tud megjeleníteni.

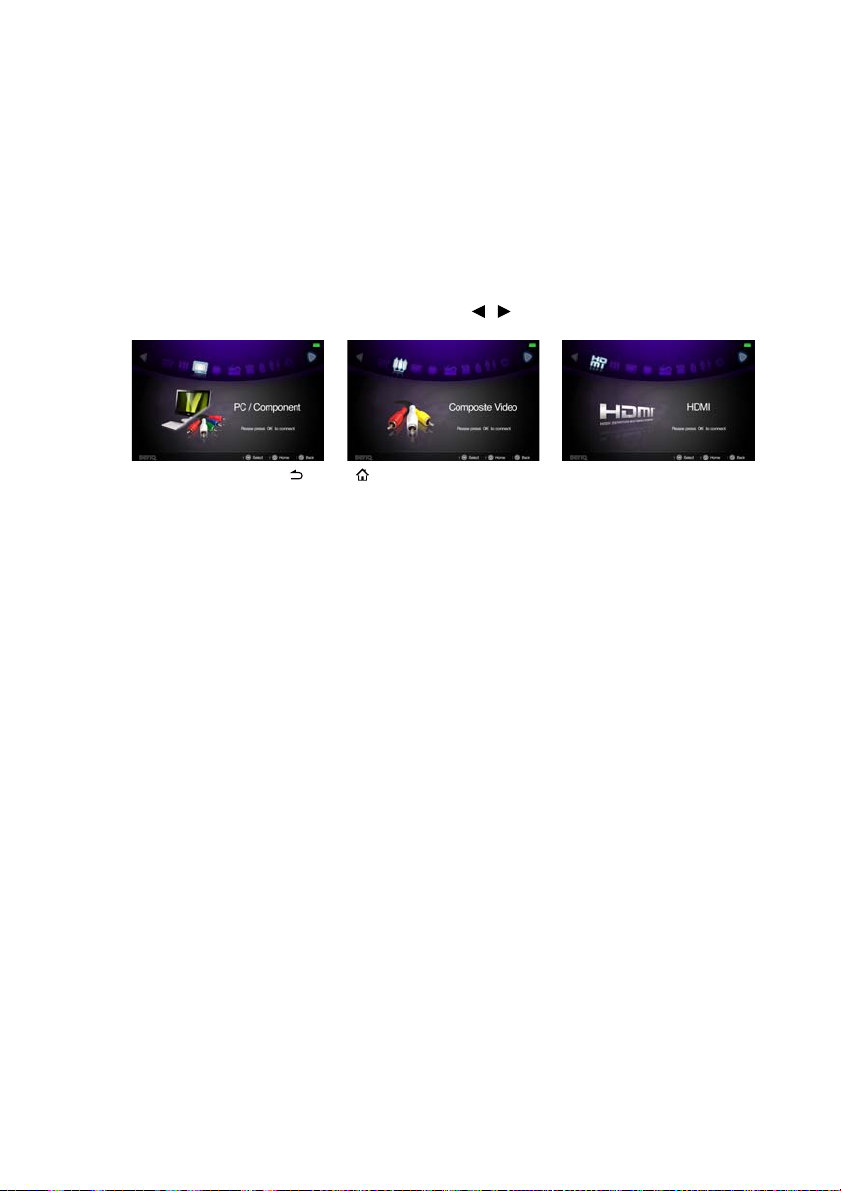

A bemeneti jelek között manuálisan
körbelépegethet. A kívánt bemeneti jelet
kiválaszthatja a / megnyomásával a
kivetítőn vagy a távvezérlőn.
• A képbeállításhoz rendelkezésre álló opciók
függnek a bemeneti jel típusától. Bővebben
lásd: „A képoldalarány kiválasztása” a(z) 41.
oldalon.
• A kivetítő saját felbontása 16:10 oldalarány
esetén érvényes. A legjobb képet akkor kapja,
ha ilyen felbontásban érkező jelet választ ki. Más felbontású jelek esetén a kivetítő
átméretezést hajt végre az „képoldalarány” beállítástól függően, aminek
eredményeképpen előállhat némi képtorzulás vagy romolhat a kép élessége. Bővebben
lásd: „A képoldalarány kiválasztása” a(z) 41. oldalon.
36
Működés
A vetített kép beállítása
A vetített kép magasságának beállítása
A kivetítő 1 db állítható lábbal rendelkezik. A lábbal állítható a vetített kép
magassága. A kivetítő beállításához:

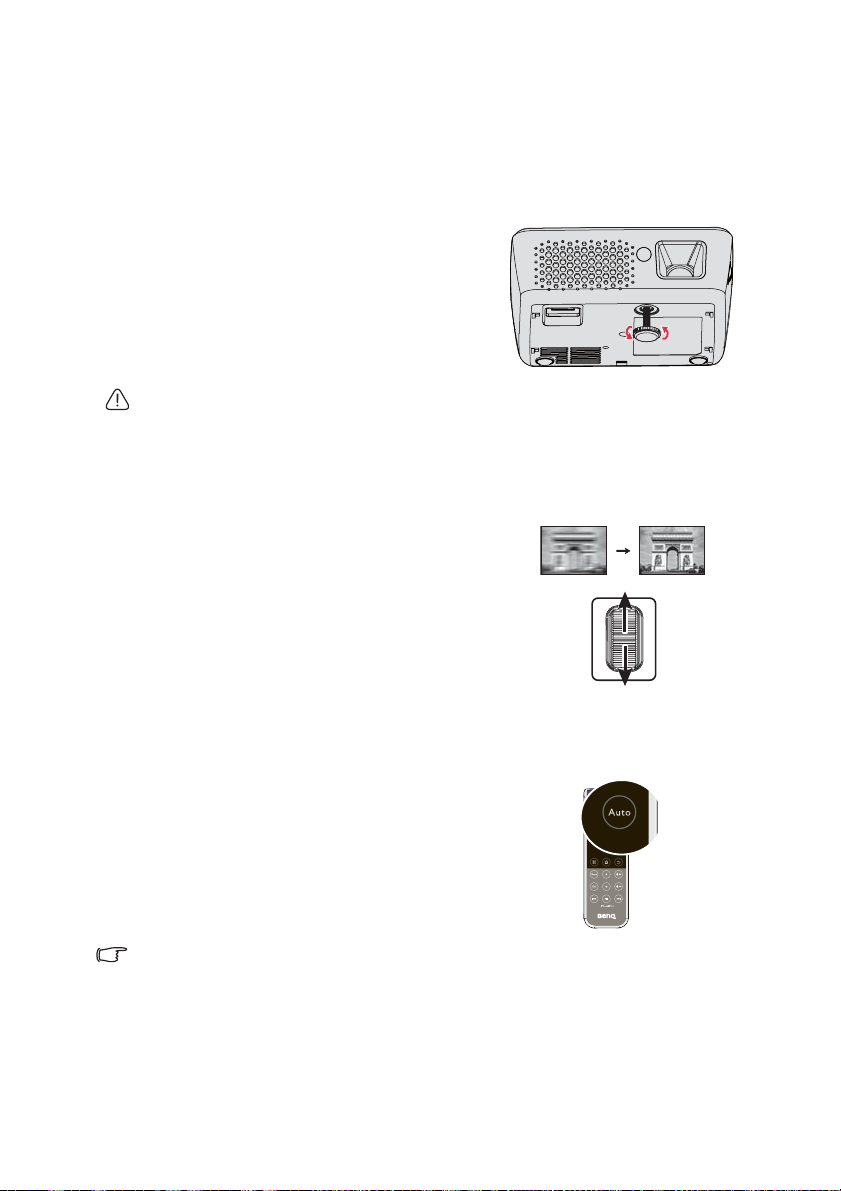

1.Forgassa az állítható lábat a vetített kép
magasságának beállításához.
A láb visszahúzásához csavarja az állító lábat
a kicsavarással ellentétes irányba.
Ha a kivetítő nem egyenes alapra van állítva,
vagy a vetítővászon és a kivetítő nem
merőleges egymásra, akkor a vetített képnek
trapéz alakja lesz. Ennek korrekcióját lásd:
„Trapéztorzítás korrekciója” a(z) 38. oldalon.
• Ne nézzen az objektívbe, ha a lámpa világít. A
lámpa erős fénye károsíthatja a szemét.
• Legyen óvatos a láb csavarása során, mert az közel van a szellőző nyíláshoz, ahonnan
forró levegő áramlik ki.
A képtisztaság finomhangolása
1.Forgassa a fókuszállító gyűrűt a kép
élesítéséhez.
A kép automatikus korrekciója
Egyes esetekben szükség lehet a kép minőségének optimalizálására.
• A távvezérlő használata
Nyomja meg az Auto gombot.
A beépített intelligens automatikus korrigálás
funkció 3 másodpercen belül a frekvencia és
az órajel értékét úgy módosítja, hogy a
legjobb képminőséget érje el.
A jelenlegi jelforrás adatai három
másodpercre megjelennek a képernyő bal
felső sarkában.
Ez a funkció csak a PC jel (analóg RGB)
kiválasztásakor érhető el.
Működés
37
A beépített tesztminta használata
A kép alakját és fókuszát beállíthatja a bemeneti jel tartalmának megfigyelésével,
vagy az OSD beépített tesztmintájának használatával, ami manuálisan az OSDben vagy a távirányítóval érhető el, így jobban megfigyelheti az alakváltozást.
1.Nyomja meg a / gombot a Beállítások menü kiemeléséhez, majd
nyomja meg az OK gombot a belépéshez.
2.Lépjen a Alap > Ellenőrző minta menübe és nyomja meg az OK gombot a
belépéshez.
3.Válassza ki az Be elemet, majd nyomja
meg az OK gombot. Megjelenik a
Ellenőrző minta oldal.

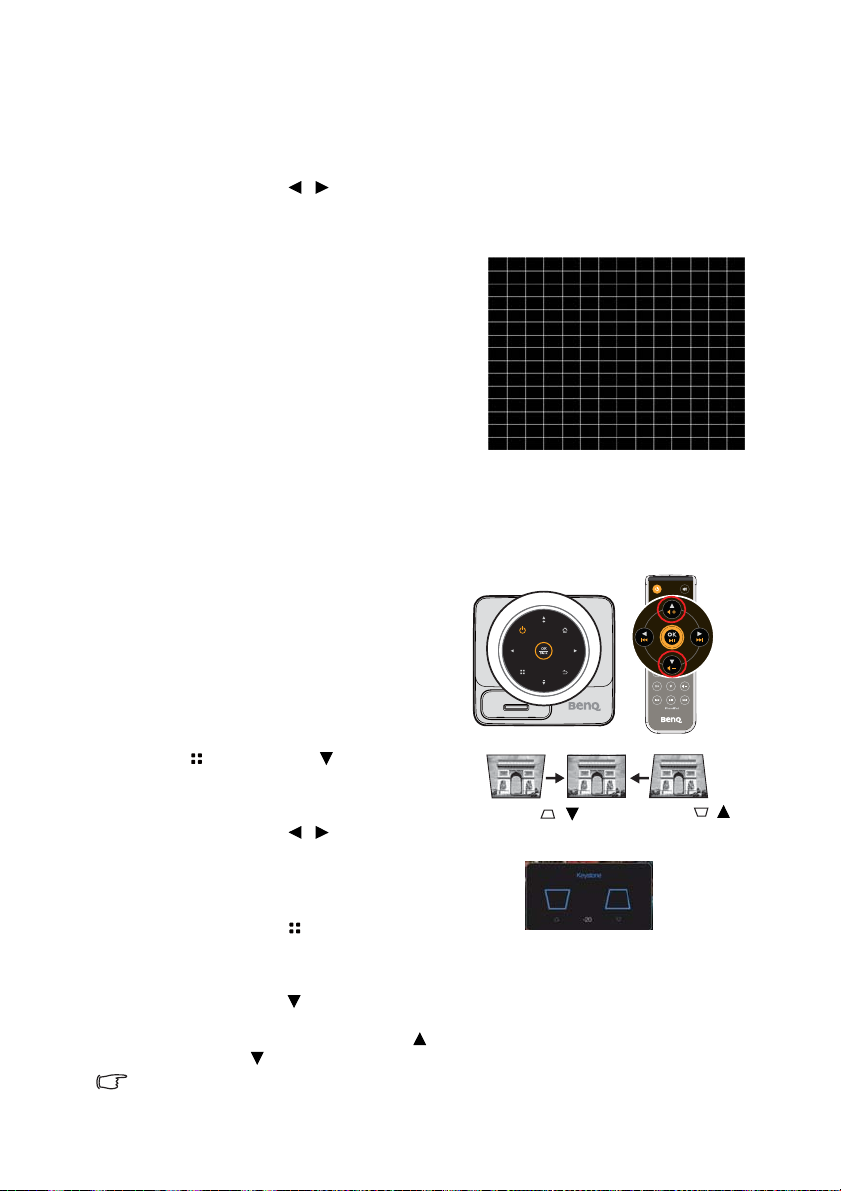

Trapéztorzítás korrekciója
A trapéztorzítás arra a jelenségre utal, amikor a vetített kép alul vagy felül
észrevehetően szélesebb. Akkor jelentkezik, ha a kivetítő nem merőleges a
vetítővászonra. Trapéztorzítás korrigálása, amikor kép látható a vásznon.
Ennek korrekciója a kivetítő
magasságának állításán kívül kövesse
a következő lépések valamelyikét:
• Az Automatikus trapézkorrekció
használata:
1.Győződjön meg arról, hogy a
kivetítő számítógép, iPhone/iPod,
kompozit videó, komponens vagy
HDMI módban van.
2.A gomb, majd a gomb
megnyomásával emelje ki a
Automatikus trapézkorrekció
elemet.
3.Nyomja meg a / gombot az
Be elem kiválasztásához, hogy
automatikusan megtörténjen a
kép trapézkorrekciója.
• A Trapézkorrekció használata:
1.Nyomja meg a gombot és
ügyeljen arra, hogy az
Automatikus trapézkorrekció
lehetőég Ki helyzetben legyen.
2.Nyomja meg a gombot az Trapézkorrekció elem kiemeléséhez.
Megjelenik a Trapézkorrekció előugró menü.
3.A kép felső részének javítása a gomb megnyomásával, az alsó felének
javítása a gomb megnyomásával történhet.
A Trapézkorrekció funkció csak akkor állítható be, ha az Automatikus trapézkorrekció funkciót
kikapcsolják.
Nyomja meg a /
gombot.
Nyomja meg a /
gombot.
38
Működés
A kép elrejtése

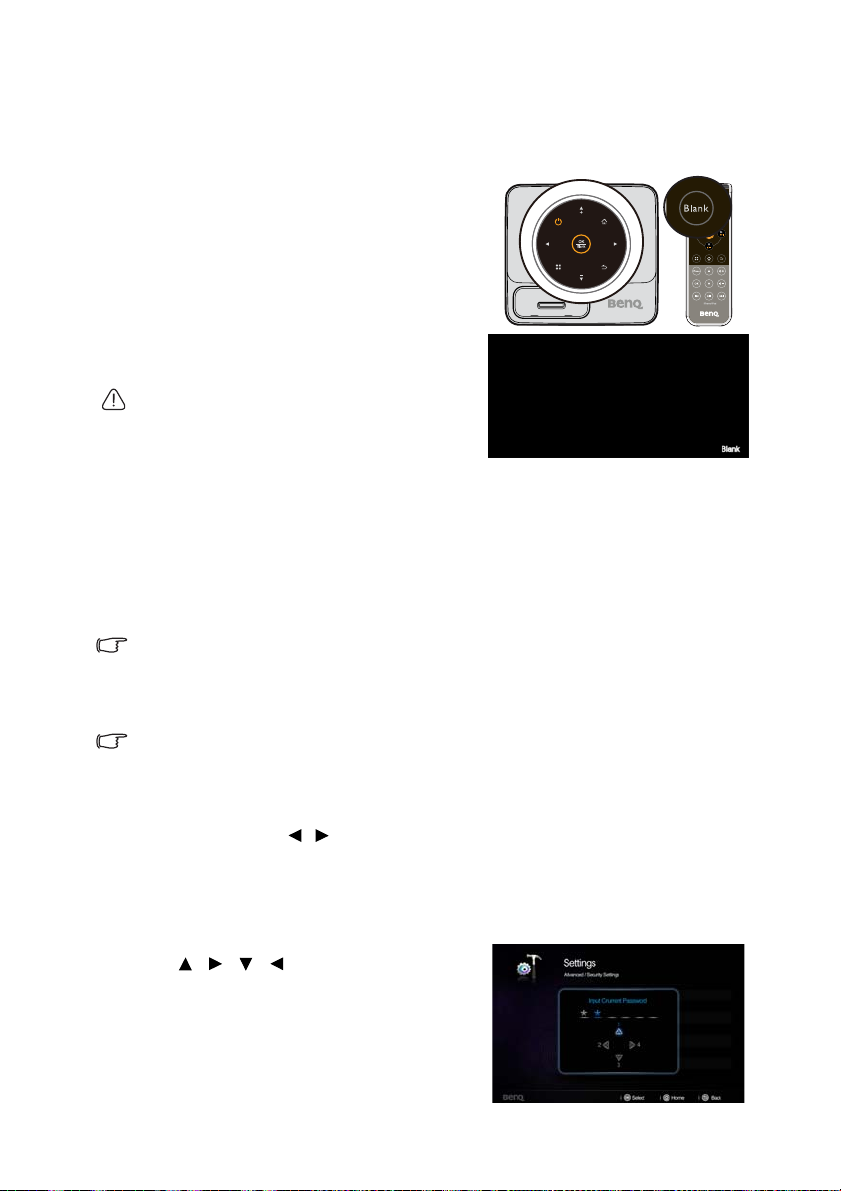

Ha az előadó a hallgatóság teljes figyelmét magára akarja vonni a bemutató alatt,
akkor a következőket teheti:
• A távvezérlő használata
Nyomja meg a távvezérlőn a Blank gombot a
kép elrejtéséhez. Nyomja meg újra a Blank
gombot vagy bármely gombot a távvezérlőn a
kép visszaállításához.
• A kivetítő használata
Nyomja meg és tartsa lenyomva a Blank
gombot 3 másodpercig a kivetítőn a kép
elrejtéséhez. Nyomja meg újra a Blank
gombot vagy bármely gombot a kivetítőn a kép
visszaállításához.
A projektor működése közben ne takarja el az
objektívet, mert az objektív elé helyezett tárgy
felmelegedve deformálódhat, vagy akár tüzet is
okozhatnak.
A kivetítő rögzítése
A jelszavas védelem használata
Biztonsági okból és az illetéktelen használat megakadályozására a kivetítő
jelszavas védelmi lehetőséggel rendelkezik. A jelszót a Beállítások menüben lehet
módosítani.
Kellemetlen helyzetbe kerül, ha a jelszavas védelem bekapcsolását követően elfelejti a jelszót.
Nyomtassa ki ezt a kézikönyvet (ha szükséges), a használt jelszót pedig írja bele a
kézikönyvbe, majd tartsa a kézikönyvet biztonságos helyen a későbbi használathoz.
A bekapcsolási zár beállítása
• Miután a jelszót beállította, a kivetítőt nem lehet használni, kivéve ha a kivetítő minden
egyes indításakor megadja a helyes jelszót.
• Ha először állít be jelszót a kivetítőn, adja meg az alapértelmezett jelszót (1, 1, 1, 1, 1, 1) a
kivetítőn a nyílgomb ötszöri megnyomásával, ha jelszó megadását kéri.
1.Nyomja meg a / gombot a Beállítások menü kiemeléséhez, majd
nyomja meg az OK gombot a belépéshez.
2.Lépjen a Speciális > Biztonsági beállítások > Biztonsági beállítások megváltoztatása menübe.
3.Nyomja meg az OK gombot. Megjelenik az „Adja meg a jelenlegi jelszót”
üzenet.
4.Ahogy jobbra látható, a négy nyílgomb
( , , , ) rendre négy
számjegyet képvisel (1, 2, 3, 4). A
nyílgombok megnyomásával adja meg
a hat karakterből álló jelszót.
5.A helyes jelszó beállítása után az OSD
menü a Biztonsági beállítások megváltoztatása oldalra tér vissza.
Működés
39
6.A Bekapcsolási zár kiemelése után nyomja meg az OK gombot. Megjelenik
az előugró menü. Emelje ki az Be elemet, majd nyomja meg az OK gobmot a
bekapcsolási zár beállításának befejezéséhez.
7.A vagy megnyomásával léphet ki az OSD menüből.

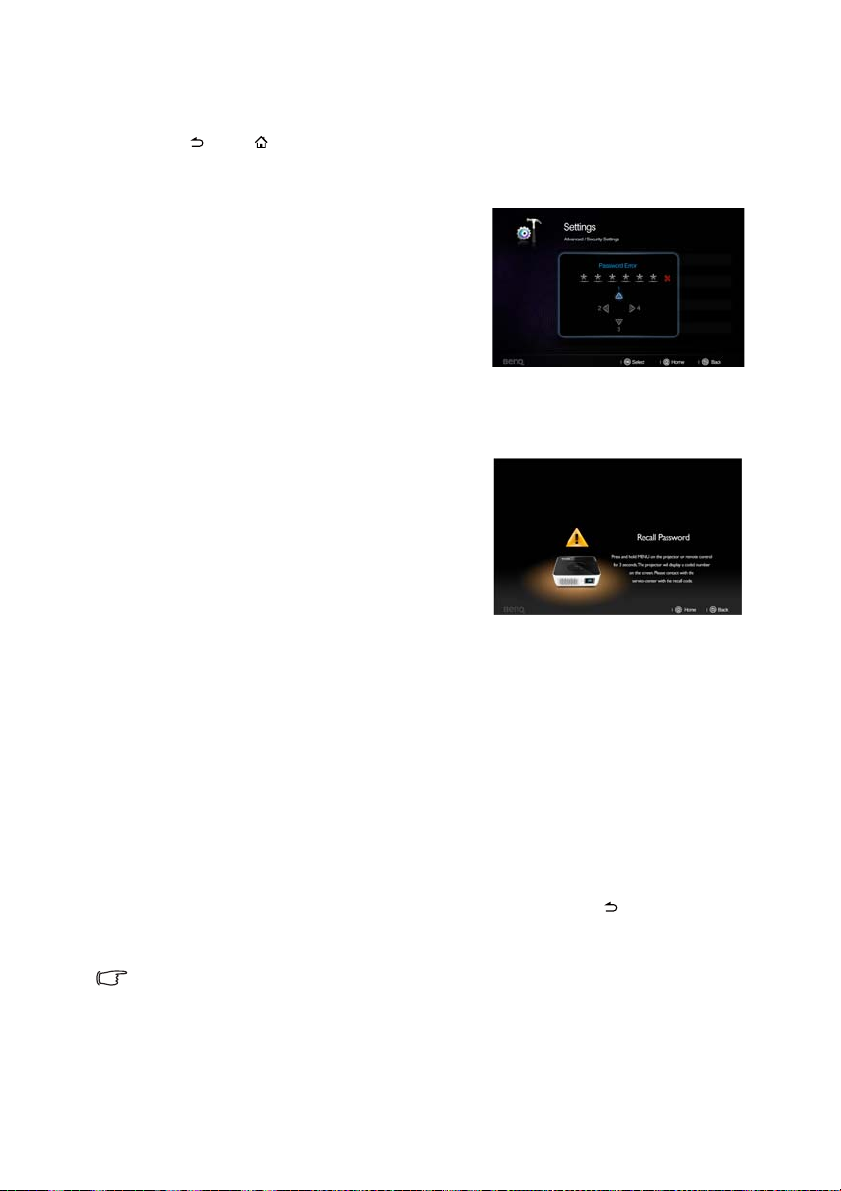

Ha elfelejti a jelszót
Ha a jelszavas védelmet aktiválta, akkor a
kivetítő minden bekapcsoláskor kérni fogja a
hatjegyű jelszót. Ha rossz jelszót ad meg,
akkor jelszó hibaüzenet jelenik meg három
másodpercre, majd ezt az „Jelszó megadása” üzenet követi. Ha egymást
követően ötször nem sikerül a helyes jelszót
megadnia, a kivetítő rövid időn belül
automatikusan kikapcsolódik.
Az elfelejtett jelszó esetére szóló eljárás
megjelenítése
1.Lépjen a Beállítások > Speciális >
Biztonsági beállítások > Jelszó
előhívása menüre vagy nyomja meg az
OK gombot 3 másodpercig a jelszó
megadására való képernyőn a kivetítő
minden egyes bekapcsolása
alkalmával. A kivetítő kódolt számot
jelenít meg a képen.
2.Írja le ezt a számot, és kapcsolja ki a
kivetítőt.
3.A BenQ ügyfélszolgálattól kérjen
segítséget a szám visszafejtéséhez. Szükség lehet arra, hogy a vásárlást
igazoló dokumentumokkal bizonyítsa, hogy Ön a kivetítő jogos használója.
A jelszó megváltoztatása
1.Lépjen a Beállítások > Speciális > Biztonsági beállítások >
Jelszóváltoztatás menübe.
2.Nyomja meg az OK gombot. Megjelenik az „Adja meg a jelenlegi jelszót”
üzenet.
3.Írja be a régi jelszót.
• Ha a jelszó helyes, akkor megjelenik az „Új jelszó megadása” üzenet.
• Ha rossz jelszót adott meg, akkor a hibás jelszó üzenet jelenik meg három
másodpercre, majd az „Adja meg a jelenlegi jelszót” üzenet
megjelenésekor újra próbálkozhat. Lehetősége van a megnyomásával
kilépni a változtatásból, vagy próbálkozhat másik jelszó megadásával.
4.Írja be az új jelszót.
A beírt számjegyek a képernyőn csillagokként jelennek meg. A választott jelszót jegyezze fel
ide a kézikönyvbe vagy előre, vagy közvetlenül a megadása után arra az esetre, ha később
elfelejtené.

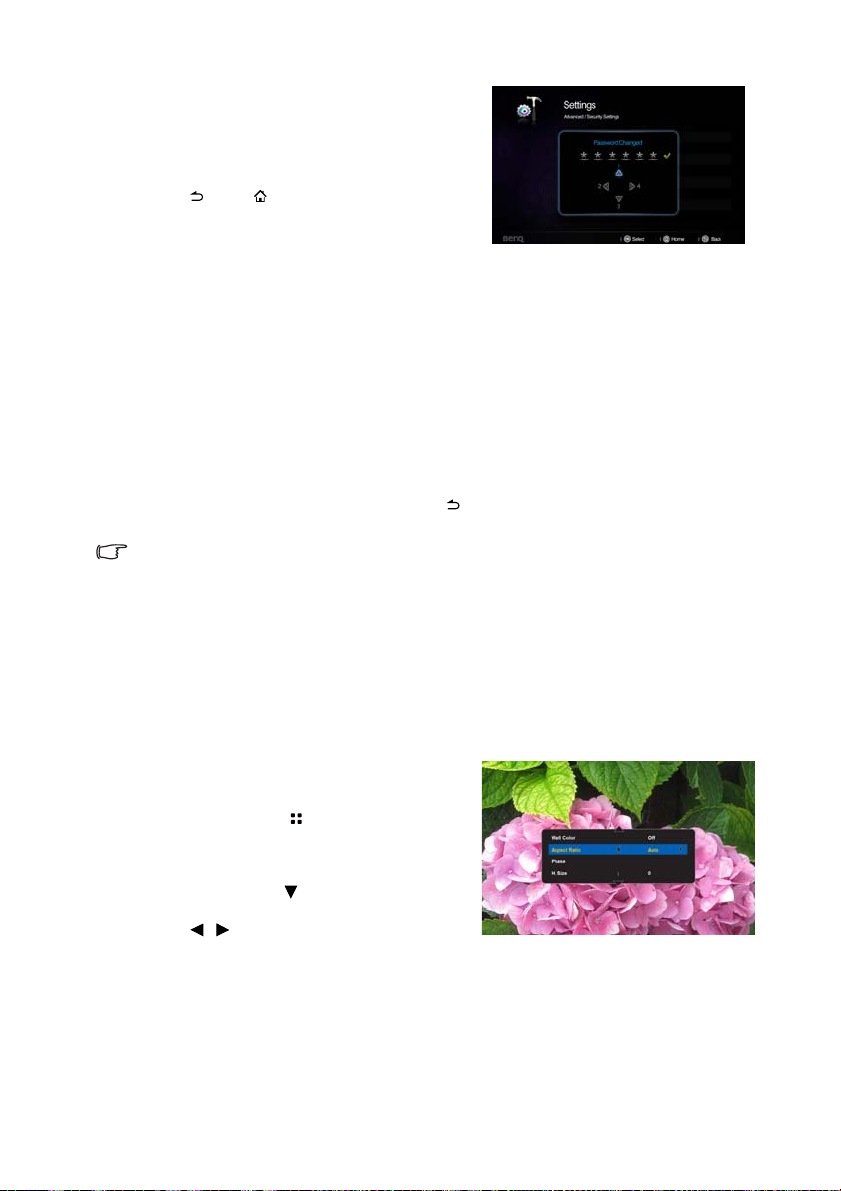

5.A jelszó ismételt beírásával erősítse
meg az új jelszót.
6.A kivetítő új jelszavának megadása
sikeresen megtörtént. A projektor
következő indításakor már az új jelszót
kell megadnia.
7.A vagy megnyomásával léphet ki
az OSD menüből.
A jelszavas védelem kikapcsolása
A jelszavas védelem letiltásához lépjen vissza a Beállítások > Speciális >
Biztonsági beállítások > Bekapcsolási zár menübe. Válassza ki az Ki elemet,
majd nyomja meg az OK gombot. Megjelenik az „Jelszó megadása” üzenet. Írja
be a jelenlegi jelszót.
• Ha a jelszó helyes, akkor az OSD menü visszatér a Biztonsági
beállításokoldalra az „Ki” opcióval a(z) Bekapcsolási zár sorban. A
kivetítő a következő indításkor nem fogja kérni a jelszót.
• Ha rossz jelszót adott meg, akkor a hibás jelszó üzenet jelenik meg három
másodpercre, majd az „Jelszó megadása” üzenet megjelenésekor újra
próbálkozhat. Lehetősége van a megnyomásával kilépni a
változtatásból, vagy próbálkozhat másik jelszó megadásával.
Habár a jelszavas védelmet kikapcsolta, a régi jelszót meg kell őrizni arra az esetre, ha később
szükség lenne a megadására, amikor ismét aktiválni szeretné a jelszavas védelmet.
A képoldalarány kiválasztása
A képméretarány a képszélesség és a képmagasság hányadosa. Az analóg TV-nél
és számítógépeknél ez leggyakrabban 4:3 - ami a projektor alapértelmezése is -, a
digitális televíziók és DVD-k pedig leginkább a 16:9 arányt használják.
A digitális jelfeldolgozás beköszöntével a digitális megjelenítő eszközök, mint ez a
kivetítő is, képesek dinamikusan megnyújtani és átméretezni a kimenő képet egy
másik képoldalarányra, mint amilyen a bemenő képjel volt.
A vetített kép oldalarányának módosítása (a
bemeneti oldalaránytól függetlenül):
1.Nyomja meg a gombot az előugró
menü megnyitásához a számítógép,
iPhone/iPod, kompozit videó,
komponens vagy HDMI módban.
2.Nyomja meg a gombot az Képarány
elem kiemeléséhez.
3. A / gomb megnyomásával
válasszon a videojelnek és a
megjelenítési igényeknek megfelelő képoldalarányt.
Működés
41
Az optimális kép elérése
A képmód kiválasztása
A kivetítő számos előre megadott képmóddal rendelkezik, amelyek közül a vetítés
környezetének és a bemenő jel képtípusának megfelelően választhat.
Az igényeinek megfelelő működési mód kiválasztása a következő lépések szerint
történik.
•Győződjön meg arról, hogy a bemeneti
jelforrás számítógép, iPhone/iPod,
kompozit videó, komponens vagy HDMI
mód, és vetítés képernyő képe kátható.
• Nyomja meg a gombot az előugró
menü megnyitásához. Nyomja meg a
gombot a Képmód-beállítások elem
kiválasztásához, és nyomja meg az OK
gombot a belépéshez. Jelölje ki a Kép
mód elemet, majd nyomja meg a / gombot a kívánt üzemmód
kiválasztásához.
A képmódok felsorolását az alábbiakban
találja.
1.Fényes mód: Maximális fényerejű
vetített kép. A mód használata olyan
környezetben célszerű, ahol nagyon
erős fényerőre van szükség, például
amikor a kivetítőt jól megvilágított
szobában használja.
2.Normál mód (alapértelmezés):
Prezentációkhoz ajánlott. A fényerő
erőteljesebb ebben az üzemmódban.
3.Mozi mód: Színes filmek, digitális fényképezőgépekről vagy DV-ről
videóklippek játszására a PC bemeneten keresztül sötétített (kevés fényű)
környezetben.
4.Játék mód: Játékhoz megfelelő üzemmód.
5.Felhasználó mód: Előhívja a jelenleg elérhető képmódok alapján kialakított
beállításokat. Bővebben lásd: „A felhasználói mód beállítása” a(z) 42. oldalon.
A felhasználói mód beállítása
Egy darab felhasználó által megadható mód létezik, ha a rendelkezésre álló
képmódok nem felelnek meg valamely célra. A beállítások testreszabásához
felhasználhatja kiindulópontnak a képmódokat (a Felhasználó kivételével).
1.Nyomja meg a gombot az előugró menü megnyitásához.
2.Nyomja meg a gombot a Képmód-beállítások elem kiválasztásához, és
nyomja meg az OK gombot a belépéshez.
3.Jelölje ki a Kép mód elemet, majd nyomja meg a / gombot a
Felhasználó elem kiválasztásához.
4.Nyomja meg a gombot az Referencia mód elem kiemeléséhez.
Ez a funkció csak akkor érhető el, ha a Felhasználói mód van kiválasztva a Kép mód
almenüben.
42
Működés
5.A / megnyomásával válassza ki az igényeihez legközelebb álló
képmódot.
6.Nyomja meg a gombot a módosítani kívánt almenü-elem kiemeléséhez,
majd a / gomb segítségével állítsa be az értéket. Bővebben lásd: "A
képtisztaság finomhangolása".
7.Ha az összes beállítással elkészült, akkor emelje ki a Beállítások mentése
elemet és nyomja meg az OK gombot a beállítások elmentéséhez.
8.Megjelenik a „Beállítás mentve” jóváhagyást kérő üzenet.
Fal színe használata
Abban az esetben, ha színes felületre, például nem fehérre festett falra vetít, a
Falszín funkcióval korrigálni lehet a vetített kép színeit, hogy az eredeti és a vetített
kép színei között lehetőség szerint ne legyen eltérés.
A funkció használatához nyomja meg a gombot az előugró menü
megnyitásához a számítógép, iPhone/iPod, kompozit videó, komponens vagy
HDMI módban. Jelölje ki a Fal színe elemet, majd nyomja meg a / gombot
azon szín kiválasztásához, amely a vetítési felület színéhez legközelebbi áll.
Számos előre beállított szín közül lehet választani: Világossárga, Rózsaszínű,
Világoszöld, Kék és Falitábla.
A képminőség finombeállítása felhasználó által
megadott módban
Az érzékelt jeltípustól függően rendelkezésre áll néhány felhasználó által definiált
funkció a Felhasználói mód kiválasztásakor. Igényei szerint állíthatja e funkciókat,
ha kiemeli őket, majd megnyomja a / gombot a kivetítőn vagy a távirányítón.
Fényerő beállítása
Minél magasabb az érték, annál nagyobb a
kép fényereje. Továbbá minél kisebb az
érték, annál sötétebb a kép. Ezt úgy állítsa
be, hogy a fekete területek éppen feketék
+30
legyenek, és a sötét területeken a részletek
még láthatók legyenek.
Kontraszt beállítása
Minél magasabb az érték, annál nagyobb a
kép kontrasztja. Ezt a kiválasztott
bemenethez és a környezethez megfelelő Fényerő beállítása után használja, a fehér
-30
csúcsértékének beállításához.
Szín beállítása
Minél alacsonyabb az érték, annál kevésbé telítettek a színek. Ezt a kiválasztott
bemenethez és a környezethez megfelelő beállítása után használja, a fehér
csúcsértékének beállításához.
Árnyalat beállítása
Minél magasabb az érték, annál vörösebb árnyalatúvá válik a kép. Minél kisebb az
érték, annál zöldebb árnyalatúvá válik a kép.
Élesség beállítása
Minél nagyobb az érték, annál élesebbé válik a kép. Minél kisebb az érték, annál
kevésbé éles a kép.
+50
0
+70
+30
Működés
43
Színhőmérséklet választása
Négyféle színhőmérséklet* opció érhető el a kiválasztott jeltípustól függően.
*A színhőmérsékletről:
Sok különböző árnyalat létezik, amelyek bizonyos célokra „fehérnek” számítanak.
A „színhőmérséklet” az egyik leggyakoribb módja a fehér szín ábrázolásának. Az
alacsony szín hőmérsékletű fehér szín vöröses fehérnek tűnik. A magas
hőmérsékletű fehér szín több kéket tartalmazónak tűnik.
Színtér módosítása
Ritkán előfordulhat, hogy amikor a kivetítőt egy DVD-lejátszóhoz csatlakoztatja a
kivetítő HDMI bemeneti csatlakozóján keresztül, a vetített kép színei helytelenül
jelennek meg. Ilyen esetben módosítsa a színteret YUV-re.
1.Nyomja meg a gombot az előugró menü megnyitásához a számítógép,
iPhone/iPod, kompozit videó, komponens vagy HDMI módban.
2.Válassza Színtér konverziója elemet, majd nyomja meg a / gombot a
megfelelő színtér kiválasztásához.
Ez a funkció csak akkor érhető el, ha a mini HDMI bemeneti csatlakozó használatban van.
Működés magas tengerszint feletti
környezetben
Javasoljuk a Hegyvidéki mód használatát, ha a környezete 1500–3000 méterrel a
tengerszint felett található, és a környezeti hőmérséklet 0°C-30°C közötti. Kína
esetén maximum 2000 m magasságig érvényes.
Ne használja a Hegyvidéki mód funkciót, ha a környezete 0–1499 méterrel a tengerszint felett
található, és a környezeti hőmérséklet 0°C–35°C közötti. A kivetítő túl lesz hűtve, ha ilyen
körülmények között bekapcsolja az üzemmódot.
A Hegyvidéki mód aktiválása:
1.Emelje ki a Beállítások elemet, majd nyomja meg az OK gombot a
belépéshez.
2.Lépjen az Speciális > Hegyvidéki mód menübe, majd nyomja meg az OK
gombot.
3.Az Be kiemelése után megerősítésképpen nyomja meg az OK gombot.
4.Az OSD bezárásához nyomja meg a gombot, amíg a kivetítő vissza nem
tér a kezdőlapra, vagy nyomja meg a gombot, hogy közvetlenül
visszatérhessen a kezdőlapra.
A „Hegyvidéki mód” nagyobb decibelű működési zajszinttel jár a rendszer átfogó
hűtésének és teljesítményének javításához szükséges ventilátorsebesség miatt.
Ha a kivetítőt a fentiek kivételével más szélsőséges körülmények között használja,
akkor az eszköz automatikusan lekapcsolhat, amelynek célja a kivetítő
túlhevülésének megakadályozása. Ilyen esetben a tünetek orvoslásának módja az,
hogy magas hely üzemmódba kapcsol át. Mindazonáltal ez nem jelenti azt, hogy a
kivetítő mindenféle barátságtalan vagy szélsőséges viszonyok között képes
működni.
44
Működés
A hang beállítása
Az alábbi hangbeállítások befolyásolják a kivetítő (egy vagy több) hangszóróját.
Ügyeljen a kivetítő audió bemenetének megfelelő csatlakoztatására. Lásd:
„Csatlakoztatás” a(z) 20. oldalon az audió bemenet csatlakozásának módját
illetően.
Hang elnémítása
A hangot ideiglenesen ki lehet kapcsolni a távvezérlőn a
megnyomásával, vagy:
1.Emelje ki a Beállítások elemet, majd
nyomja meg az OK gombot a
belépéshez.
2.Lépjen az Speciális > Hangbeállítások
menübe, majd nyomja meg az OK
gombot a belépéshez.
3.Emelje ki a Némítás elemet, majd
nyomja meg az OK gombot az előugró
menü megnyitásához.
4.Az Be kiemelése után
megerősítésképpen nyomja meg az OK gombot.
5.Az OSD bezárásához nyomja meg a gombot, amíg a kivetítő vissza nem
tér a kezdőlapra, vagy nyomja meg a gombot, hogy közvetlenül
visszatérhessen a kezdőlapra.
A hangerő beállítása
A hangerő beállításához nyomja meg a +/- gombot a
kivetítőn, illetve a / gombot a távvezérlőn.
A billentyűhang beállítása
A billentyűzethang beállításához:
1.Ismételje meg a Hangerő némítása című
szakasz 1–2. lépését.
2.Emelje ki a Billentyűzethang elemet,
majd nyomja meg az OK gombot az
előugró menü megnyitásához.
3.Az Be kiemelése után
megerősítésképpen nyomja meg az OK
gombot.
4.Az OSD bezárásához kövesse a Hang némítása című rész 5. lépését.
Működés
45
Hang beállítása készenléti módban
Hang beállításához készenléti módban:
1.Ismételje meg a Hangerő némítása című
szakasz 1–2. lépését.
2.Emelje ki a Audió készenléti módban
elemet, majd nyomja meg az OK gombot
az előugró menü megnyitásához.
3.Az iPhone és iPod kiemelése után
megerősítésképpen nyomja meg az OK
gombot. Ha beállították az Audió készenléti módban menüben, a kivetítő
dokkoló hangszóróként működhet
készenlét melletti zenelejátszás esetén.
4.Az OSD bezárásához kövesse a Hang némítása című rész 5. lépését.
Ha a Beállítások > Speciális > Hangbeállítások > Audió készenléti módban beállítása iPhone/
iPod, a kivetítő dokkoló hangszóróként működhet készenlét melletti zenelejátszás esetén.
Az SRS HD funkció be-/kikapcsolása
Az SRS HD térhangzás effektus be-/
kikapcsolásához:
1.Ismételje meg a Hangerő némítása című
szakasz 1–2. lépését.
2.Emelje ki a SRS HD elemet, majd nyomja
meg az OK gombot az előugró menü
megnyitásához.
3.Az Be/Ki kiemelése után
megerősítésképpen nyomja meg az OK
gombot.
4.Az OSD bezárásához kövesse a Hang némítása című rész 5. lépését.
Firmware-frissítés
A firmware frissítéséhez kövesse az alábbi eljárást.
46
• A firmware-frissítéshez csak SD-kártya használata támogatott.
• Frissítés közben ne távolítsa el az SD-kártyát.
• Frissítés közben ne nyomjon meg egy gombot sem.
• Ne kapcsolja ki a kivetítőt frissítés közben.
• A firmware-frissítés sikeres végrehajtásáról a Beállítások > Információ > Firmware verziója
menüelemek követésével győződhet meg.
Működés
A firmware frissítése
1.Csatlakoztassa a legújabb firmware-t tartalmazó SD-kártyát a kivetítőhöz.
2.Válassza ki a Beállítások > Speciális > Firmware-frissítés elemet a
főmenüben.
3.Válassz az OK elemet a kezdéshez.
4.A firmware-frissítés végén kapcsolja ki a kivetítőt.
5.Kapcsolja be a kivetítőt és ellenőrizze a firmware verzióját.
A kivetítő menüjének testre szabása
Az (OSD) képernyőmenü beállítható saját ízlésének megfelelően. A következő
beállítások a vetítési beállításokat, a működést és a teljesítményt nem
befolyásolják.
•A Menü megjelenítési ideje a Beállítások > Speciális menüben beállítja,
hogy a menü az utolsó gombnyomás után mennyi ideig marad még aktív. Az
időtartam 30 és 5 másodperc között 5 másodperces lépésekben állítható.
•A Beállítások > Alap menüben lévő Nyelv elemmel az OSD menü
megjelenítésének nyelvét lehet beállítani.
•A Indítóképernyő a Beállítások > Alap menüben a kivetítő indulásakor
kijelzett logó képernyő beállítását végzi.
Működés
47

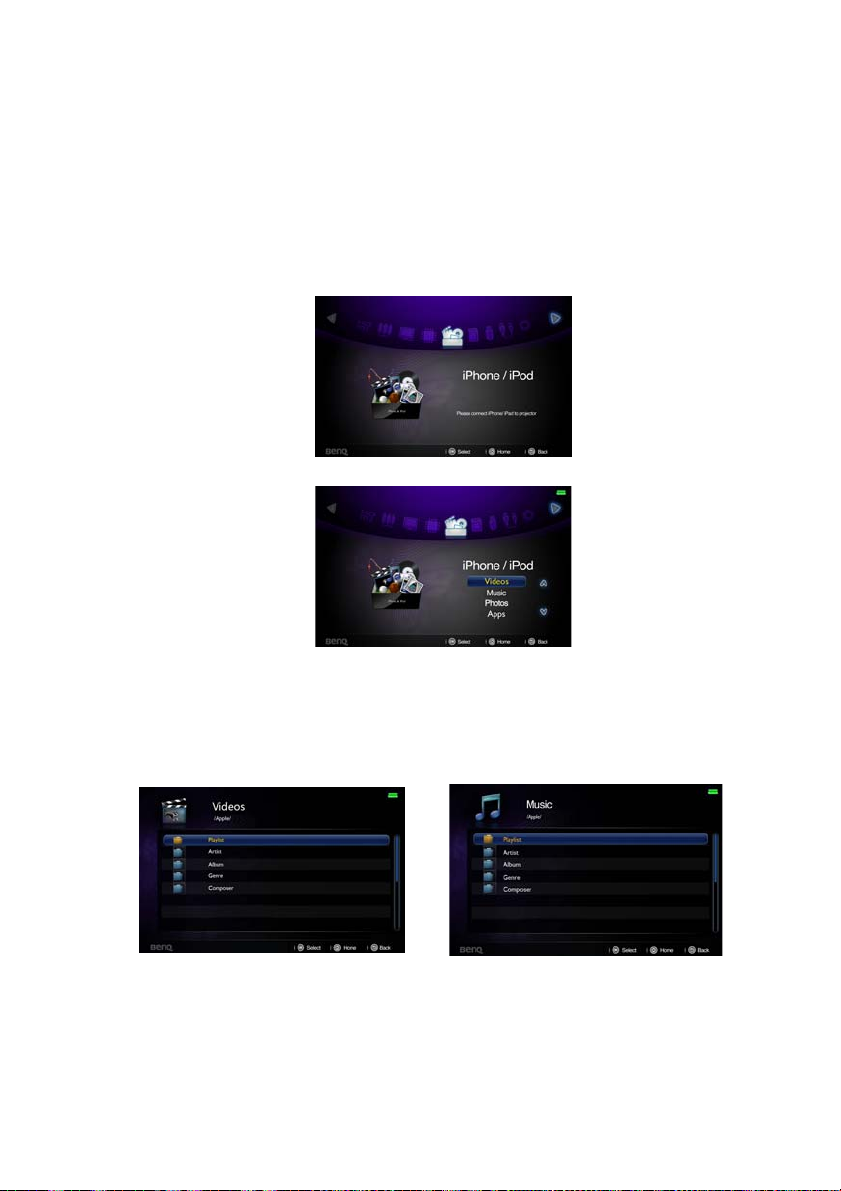

Fájlok lejátszása iPhone/iPod készülékről
A kivetítőhöz minden az 1-ben iPhone/iPod dokkoló jár, amely támogatja a videó
kivetítést és a zenelejátszást nemcsak bekapcsolt állapotban, hanem készenléti
módban is.
<Bekapcsolt állapotban>
Videó vagy zene vetítése
1.A távvezérlővel kapcsolja be a kivetítőt.
2.Válassza az iPhone/ iPod forrást a kezdőlapon.
3.Dokkolja iPhone vagy iPod eszközét a kivetítő dokkoló csatlakozójába.
4.Válassza a „Videók” vagy „Zene” elemet, majd nyomja meg az OK gombot
a belépéshez.
5.Válasszon egy videó vagy zenetípust böngésző módban, válasszon ki egy
lejátszani kívánt videót vagy zenefájlt, majd nyomja meg az OK gombot a
lejátszásához.
Fájlböngésző
48
VideókZene
Működés
Fájllista
VideókZene
A távvezérlő használata
Fájl lejátszása
Video- és zenei
fájlböngésző
állapota
OKFájl kiválasztása.Fájl kiválasztása
/ Fel/Le
Kezdőlap
Vissza
Menu
Felső rész
gombjai
(Kivetítő)
Kurzor mozgatása.Kurzor mozgatása.
Kilép a
fájlböngészőből és
visszatér a
kezdőlapra.
Visszalép a
fájlböngésző
legfelső szintjére.
N/A
Alsó rész
gombjai
(iPhone/iPod)
N/A
N/A
Visszalép a
fájlböngésző
legfelső szintjére.
VideókZene
Működés
49

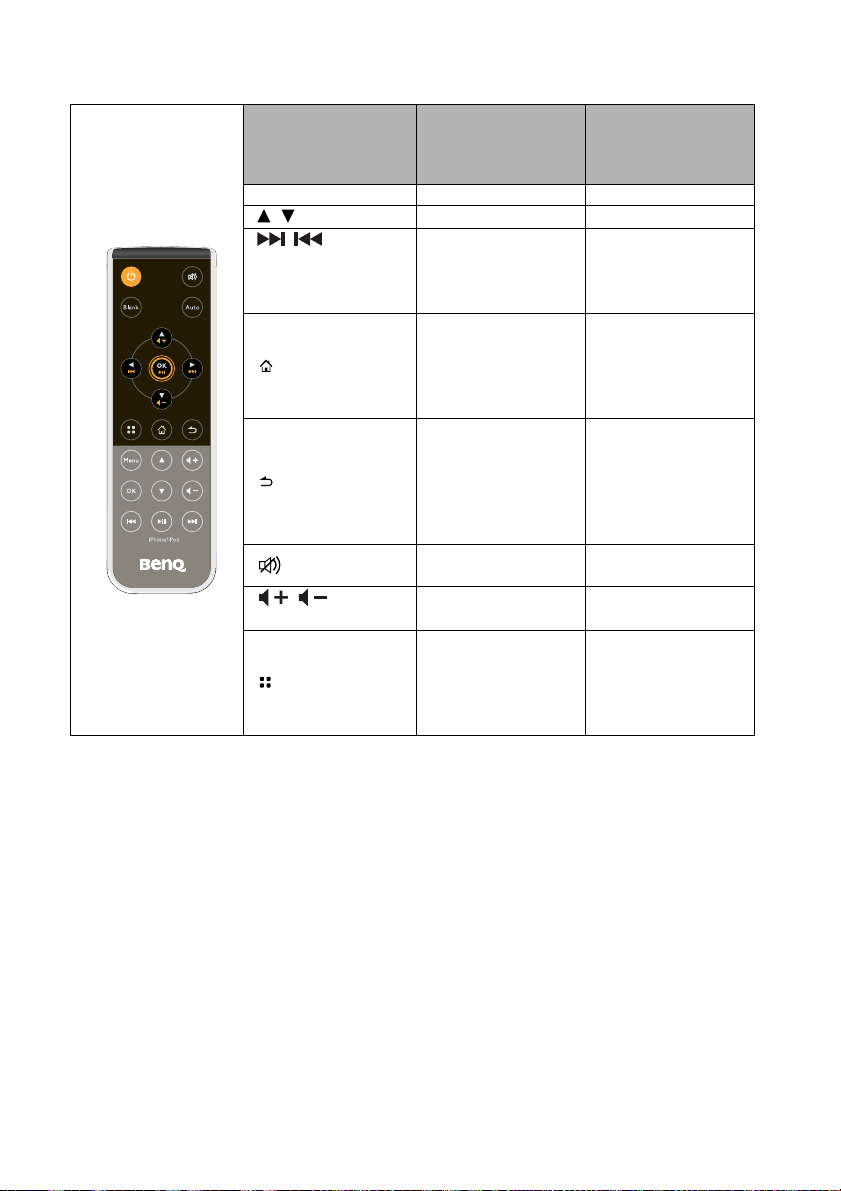

A távvezérlő használata
Videó lejátszás
állapota
OKLejátszás/szünetN/A
/ Fel/Le
/
Következő/Előző
(Gyors előre-/
visszatekerés)
Kezdőlap
Vissza
Némítás
/
Hangerő fel/le
Menu
Felső rész
gombjai
(Kivetítő)
Hangerő fel/leN/A
N/A
Kilép a lejátszás
állapota
képernyőből és
visszatér a
kezdőlapra.
Kilép a lejátszás
állapota
képernyőből és
visszalép a
fájlböngésző
legfelső szintjére.
Némítás/Némítás
visszavonása
Kilép a lejátszás
állapota
képernyőből és
visszatér a
kezdőlapra.
Kilép a lejátszás
állapota
képernyőből és
visszalép a
fájlböngésző
legfelső szintjére.
Némítás/Némítás
visszavonása
Kilép a lejátszás
állapota
képernyőből és
visszalép a zenei
fájlböngészőbe.

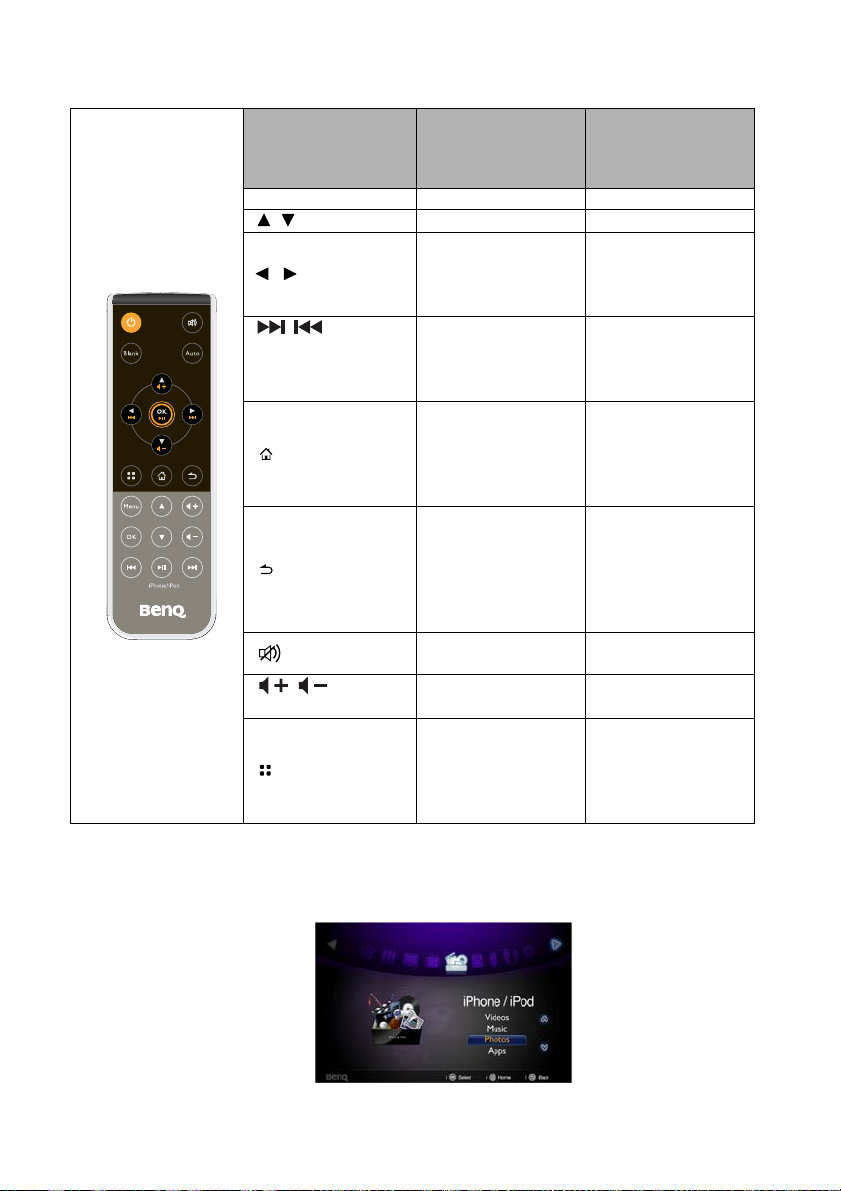

Fotók vetítése
A fotó funkció segítségével diabemutatón lehet vetíteni a fotókat iPhone/iPod
készülékről.
Működés
51

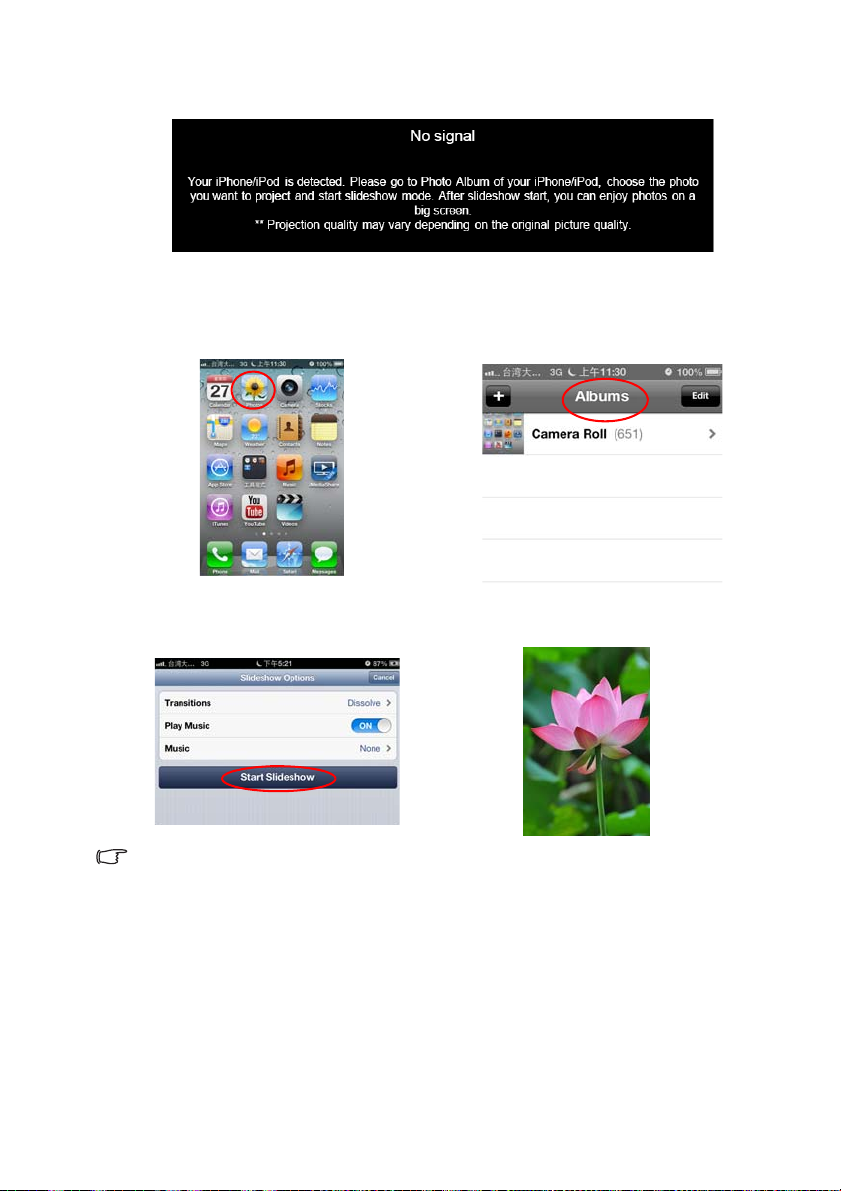

Fotók vetítése
1.Válassza ki a „Fotók” elemet, majd nyomja meg az OK gombot.
2.Lépjen a „Fotók” > „Albumok” elemre az iPhone vagy iPod főmenüjében. A
fotók kizárólag diabemutatóként vetíthetők. (Íme, egy példa az iPhone 4
esetében)
3.Válassza ki a vetítendő fotót, majd indítsa el a diabemutató módot. A
diavetítés indulása után a nagyméretű vásznon megtekintheti a fotókat.
52
További utasításokért a Fotókkal kapcsolatban lásd: „iPhone/iPod” a(z) 15. oldalon a
részletekért.
Működés
A távvezérlő használata
Fotó diabemutató
lejátszásának
állapota
Következő/Előző
(Gyors előre-/
visszatekerés)
Alsó rész gombjai
(iPhone/iPod)
/
Következő/Előző fotó
/
Hangerő fel/le
Hangerő fel/le
Harmadik fél alkalmazásának vetítése
Az Alkalmazás funkció segítségével harmadik fél alkalmazások vetítését lehet
végezni iPhone/iPod készülékről.
1.Töltsön le és telepítsen egy alkalmazást, amely támogatja az Apps TV-out
funkciót. (pl. Youtube, Netflix, TVOut genie)
2.Válassza ki a „Alkalmazás” elemet, majd nyomja meg az OK gombot.
3.Indítsa el az alkalmazást, majd válassza ki a médiatípust az eszközön, amire
az alkalmazás automatikusan megjelenik a vásznon. (Íme, egy példa a
YouTube esetében)
Bizonyos alkalmazások, például a játékok esetéen további lépésekre lehet
szükség. Kövesse az alkalmazások képernyőn megjelenő utasításait.
Működés
53
Prezentáció vetítése
1.A funkció használatához olyan prezentációs alkalmazásnak kell telepítve
lennie, amely támogatja a TV-out funkciót. (pl., Presentation Viewer)
2.Indítsa el a prezentációs alkalmazást, amire az alkalmazás automatikusan
megjelenik a vásznon.
3.Egyes prezentációs alkalmazások esetében a dokumentumok kizárólag
diabemutató módban tekinthetők meg.
4.Indítsa el a diabemutatót, amire a prezentáció automatikusan megjelenik a
vásznon.

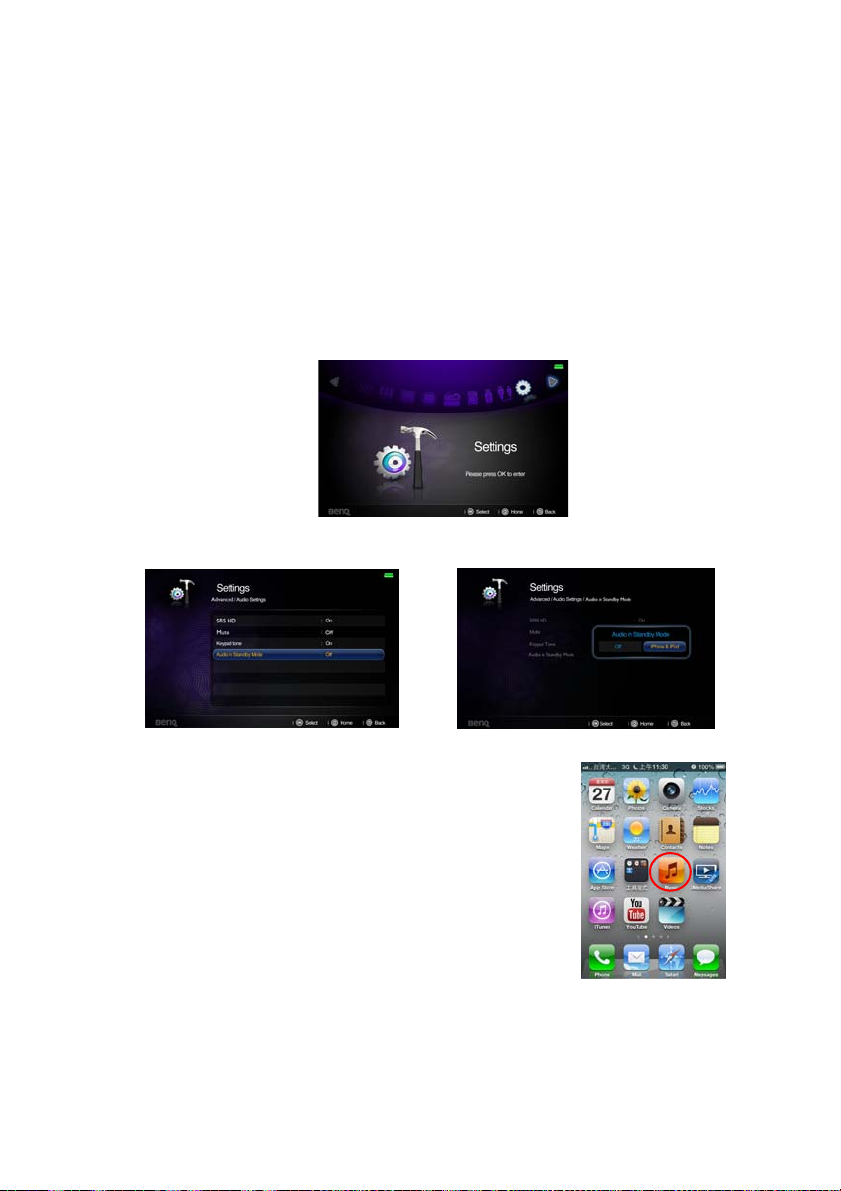

<Készenléti módban>
A kivetítőt dokkoló hangszóróként használhatja iPhone vagy iPod készülékéhez,
ha készenléti állapotban van. Kövesse az alábbi lépéseket.
1.Lépjen a „Beállítások” menübe a kivetítő kezdőlapján.
2.Állítsa az Speciális > Hangbeállítások > Audió készenléti módban elemet
iPhone/ iPod helyzetbe.
54
3.Kapcsolja ki a kivetítőt, amire az dokkoló hangszóróvá válik.
4.Dokkolja iPhone vagy iPod eszközét a kivetítőbe.
Várjon, amíg az OK/Blank Csengetés LED
kikapcsolódik és a Bekapcsolt állapotot jelző
LED lassan elkezd villogni.
5.Jelölje ki a Zene ikont az iPhone vagy iPod
főmenüjében. (Íme, egy példa az iPhone 4
esetében)
Működés
6.Nyomja meg a Menu gombot a távvezérlőn, hogy a zenei menüre váltson,
használja a / gombot a kívánt zene kiválasztásához a fájllistáról, majd
nyomja meg az OK gombot a zenelejátszás indításához.
Ha az iPhone vagy iPod a Főmenün áll, a Lejátszás/Szünet megnyomására az iPhone vagy
iPod elkezdi lejátszani az összes rajta lévő zenét.
7.Dal lejátszásakor nyomja meg a gombot a
szüneteltetéséhez/lejátszásához. Nyomja meg
a / gombot a dal újrajátszásához vagy a
következő dalra ugráshoz. A / gomb
hosszú megnyomására a lejátszott fájl
visszatekerése vagy előretekerése lehetséges.
Nyomja meg a / gombot a hangerő
szabályozásához.
iPhone vagy iPod készülék vezérlése
videó vagy zene lejátszásakor
A távvezérlőt iPhone vagy iPod készülékének
vezérlésére használhatja, ha a kivetítő bekapcsolt
vagy készenléti állapotban van.
Menti a Felhasználói módban végzett beállításokat.
Véletlen sorrend
Megadhatja, hogy véletlen sorrendben történjen-e a
lejátszás.
Ismétlés
Megadhatja, hogy ismételve történjen-e a lejátszás.
Ez a funkció nem áll rendelkezésre az Alkalmazások
választása esetén.
Forrás
Az aktuális jelforrást mutatja.
Felbontás
A bemenő jel saját felbontását mutatja.
Színrendszer
A bemeneti rendszerformátumokat mutatja, NTSC, PAL,
SECAM vagy RGB.
58
Működés
Képek megjelenítés PC-ről és videó
forráseszközökről
A kivetítőt PC-hez és különféle videó forráseszközökhöz csatlakoztathatja. (pl.
HDMI, kompozit videó, komponens videó). A kivetítőt azonban csak bemeneti
forráseszközhöz kell csatlakoztatnia.
Képek megjelenítéséhez:
1.Csatlakoztassa a kivetítőt a fenti jelforrások egyikéhez.
2.Kapcsolja be a kivetítőt és a forráseszközt. A kivetítő megjeleníti a
kezdőlapot.
3.A kívánt bemeneti jelet kiválaszthatja a / megnyomásával a kivetítőn
vagy a távvezérlőn, majd nyomja meg az OK gombot a belépéshez.
4.Nyomja meg a vagy gombot, hogy visszatérjen a kezdőlapra.
Működés
59
A PC/Videó előugró menük használata
A kivetítő többnyelvű OSD-vel rendelkezik, amely képbeállítások végzését, illetve
több beállítás módosítását teszi lehetővé. A menü a számítógép, iPhone/iPod,
kompozit videó, komponens vagy HDMI módban használatos beállítások
végzésére való.
A menü használata
1.Az OSD menü megnyitásához, nyomja meg a gombot a kivetítőn vagy
távvezérlőn, miközben látható a vetített kép.
2.Megnyitott OSD mellett nyomja meg a / gombot a kívánt elem
kiválasztásához, és a / gombok segítségével módosítsa a beállításokat.
3.A újbóli megnyomásával léphet ki az OSD menüből.
Menti a Felhasználói módban végzett beállításokat.
Forrás
Az aktuális jelforrást mutatja.
Felbontás
A bemenő jel saját felbontását mutatja.
Színrendszer
A bemeneti rendszerformátumokat mutatja, NTSC, PAL,
SECAM vagy RGB.
62
Működés
Fájlok megjelenítése a belső memóriából,
USB-meghajtóról vagy SD-kártyáról
A kivetítő képes megjeleníteni a belső memóriában vagy a kivetítőhöz
csatlakoztatott külső adathordozón, pl. SD-kártyán vagy USB-meghajtón lévő
fájlokat.
Fájlok megjelenítéséhez:
1.Kapcsolja be a kivetítő tápellátását, amire megjelenik a kivetítő kezdőlapja.
2.Csatlakoztassa a kivetítőt a fenti külső memóriaeszközök egyikéhez.
3.Nyomja meg a / gombot az SD-kártya, USB-meghajtó vagy belső
memória kiválasztásához.
4.Az adattároló eszközök osztályozása a következő: Videók, Fotók, Zene, Dokumentumok menü a kezdőlapon. Nyomja meg a / gombot a kívánt
elem kiválasztásához, majd nyomja meg az OK gombot a megfelelő
fájlböngésző megnyitásához.
Fájlböngésző
VideókZene
FotókDokumentumok
• Az egyes fájlböngészőkben csak az adott támogatott fájlokat fogja látni.
• Ha le akar választani egy külső adattároló eszközt, jelölje ki a Biztonságos eltávolítás
• Ha a fájl nagyobb méretű, a feldolgozása tovább tart és a betöltés ikon látható a képen.
Működés
63

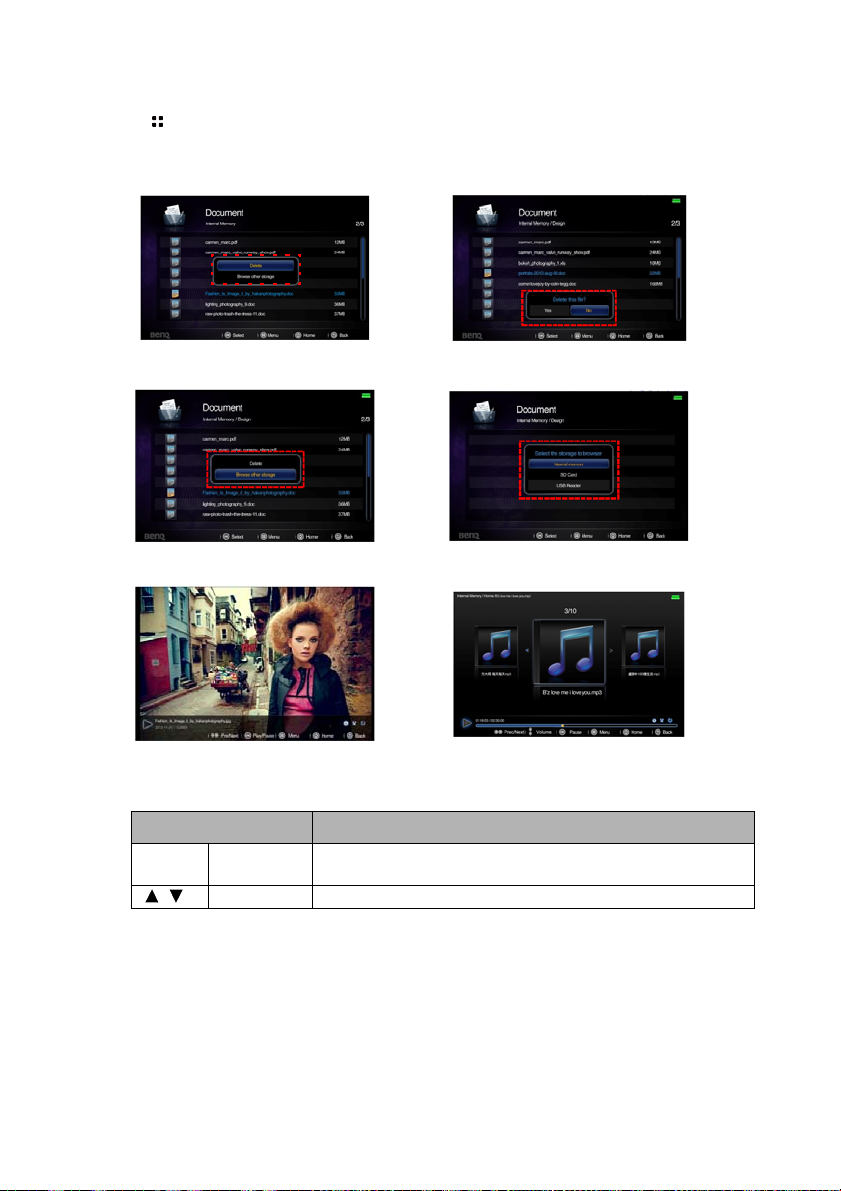

Összes fájlböngésző
A gomb megnyomásával megnyithatja az előugró menüt a négy fájlböngésző
ablak egyikében.
Törlés
Másik adattároló böngészése
Fájl lejátszása
64
VideókZene
NÉVLEÍRÁS
/
Lejátszás/
Szünet
Hangerő
OK
Működés
Lejátssza vagy szünetelteti a videót vagy zenét.
Hangerő fel/le.
Előző
Következő
Menü
Vissza
Kezdőlap

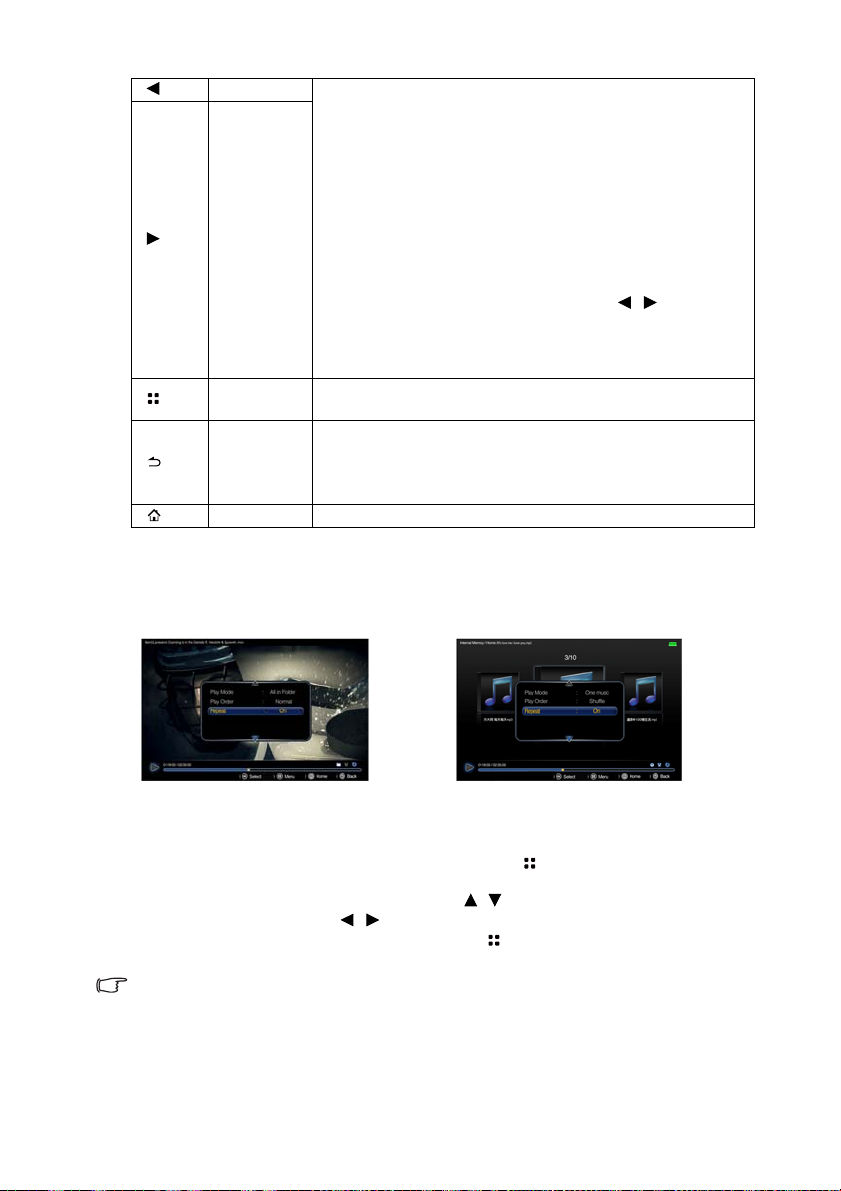

Bal:
• Lejátssza az előző videót vagy zenét.
• Nyomja meg és tartsa lenyomva a videó vagy zene
visszatekeréséhez.
Jobb:
• Lejátssza a következő videót vagy zenét.
• Nyomja meg és tartsa lenyomva a videó vagy zene
előretekeréséhez.
* Nyomja meg és tartsa lenyomva 2 másodpercig x2
sebességű előre-/visszatekeréshez. A /
megnyomásával x4, x8, x16 sebességre válthat vagy x2
sebességen történő lejátszás mellett. A normál
lejátszás folytatásához nyomja meg az OK gombot.
A videók előugró beállító menüjének megnyitásához/
bezárásához.
• Visszatér az OSD feljebb található szintjére.
• Bezárja a videók előugró beállító menüjét.
• Elhagyja az aktuális videolejátszót és visszatér a
videó fájlböngészőre.
Kilép a videolejátszóból és visszatér a kezdőlapra.
Előugró menü
Az előugró menü képernyőmenü (OSD), amelyben beállítások végezhetők videók
vagy zene lejátszása közben.
VideókZene
A menü használata
1.Az OSD menü megnyitásához, nyomja meg a gombot a kivetítőn vagy
távvezérlőn, miközben látható a vetített kép.
2.Megnyitott OSD mellett nyomja meg a / gombot a kívánt elem
kiválasztásához, és a / gombok segítségével módosítsa a beállításokat.
3.Az OSD bezárásához nyomja meg újra a gombot kivetítőn vagy a
távvezérlőn.

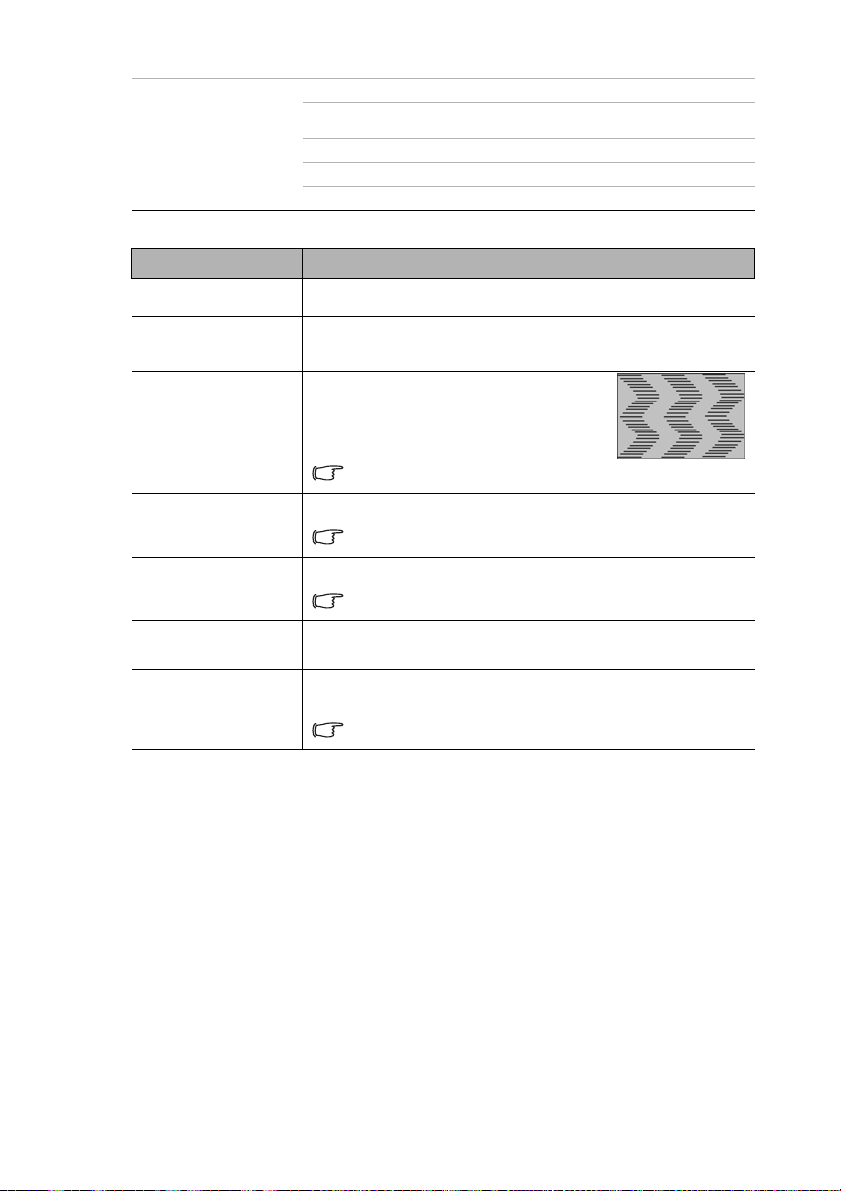

• Lásd a táblázátot a támogatott feliratfájl-típusokat illetően. Lásd: „Támogatott
A vetített kép színeit korrigálja, ha a vetítési felület színe nem
fehér. Bővebben lásd: „Fal színe használata” a(z) 43. oldalon.
Négy lehetőség áll rendelkezésre a kép oldalarányának
megadására a bemeneti jeltől függően. Bővebben lásd: „A
képoldalarány kiválasztása” a(z) 41. oldalon.
Automatikusan korrigálja a trapéztorzítást a képen.
trapézkorrekció
A képen a trapéztorzítást korrigálja. Bővebben lásd:
„Trapéztorzítás korrekciója” a(z) 38. oldalon.
Trapézkorrekció
Ez a funkció csak az Automatikus trapézkorrekció
kikapcsolt állapotában áll rendelkezésre.
66
Működés
Képmódbeállítások
Lejátszási
beállítások
Kép mód
Előre definiált képmódok állnak rendelkezésre, hogy a
kivetítő képbeállítását programjának típusához
igazíthassa.
Referencia mód
Olyan képmódot választ, ami a leginkább megfelel az
igényeinek, és finomhangolja a képet az oldalon alább
található elemek alapján.
Ez a funkció csak a Felhasználói elem választása esetében
áll rendelkezésre.
Fényerő
A kép fényerejének állításához.
Kontraszt
A képen a sötét és a világos közötti eltérés fokát állítja.
Szín
A szín telítettségi szintjét állítja - az egyes színek
mennyiségét a videó képben.
Árnyalat
A kép vörös és zöld színtónusát állítja.
Ez a funkció csak NTSC rendszer esetében áll
rendelkezésre.
Élesség
A képet állítja élesebbre vagy lágyabbnak látszóra.
Színhőmérséklet
Beállítja a színhőmérsékletet. Nagyobb színhőmérsékleten
a kép hidegebbnek, míg kisebb színhőmérséklet mellett
melegebbnek tűnik.
Beállítások mentése
Menti a Felhasználói módban végzett beállításokat.
Lejátszási mód
Lehetővé teszi annak megadását, hogy csak egy videót
játsszon egy mappából, vagy az összeset.
Lejátszás sorrendje
Lehetővé teszi a videofájlok lejátszási sorrendjének
beállítását.
Ismétlés
Megadhatja, hogy ismétlődjön-e a videolejátszás vagy
sem.
Működés
67
Zene menürendszer
MenütételLehetőségek
Lejátszási mód
Lejátszás sorrendje
Ismétlés
Az egyes menük leírása
FUNKCIÓLEÍRÁS
Lejátszási mód
Lejátszás
sorrendje
Ismétlés
Lehetővé teszi annak megadását, hogy csak egy
zeneszámot játsszon egy mappából, vagy az összeset.
Lehetővé teszi a zenei fájlok lejátszási sorrendjének
beállítását.
Megadhatja, hogy ismétlődjön-e a zenelejátszás vagy sem.

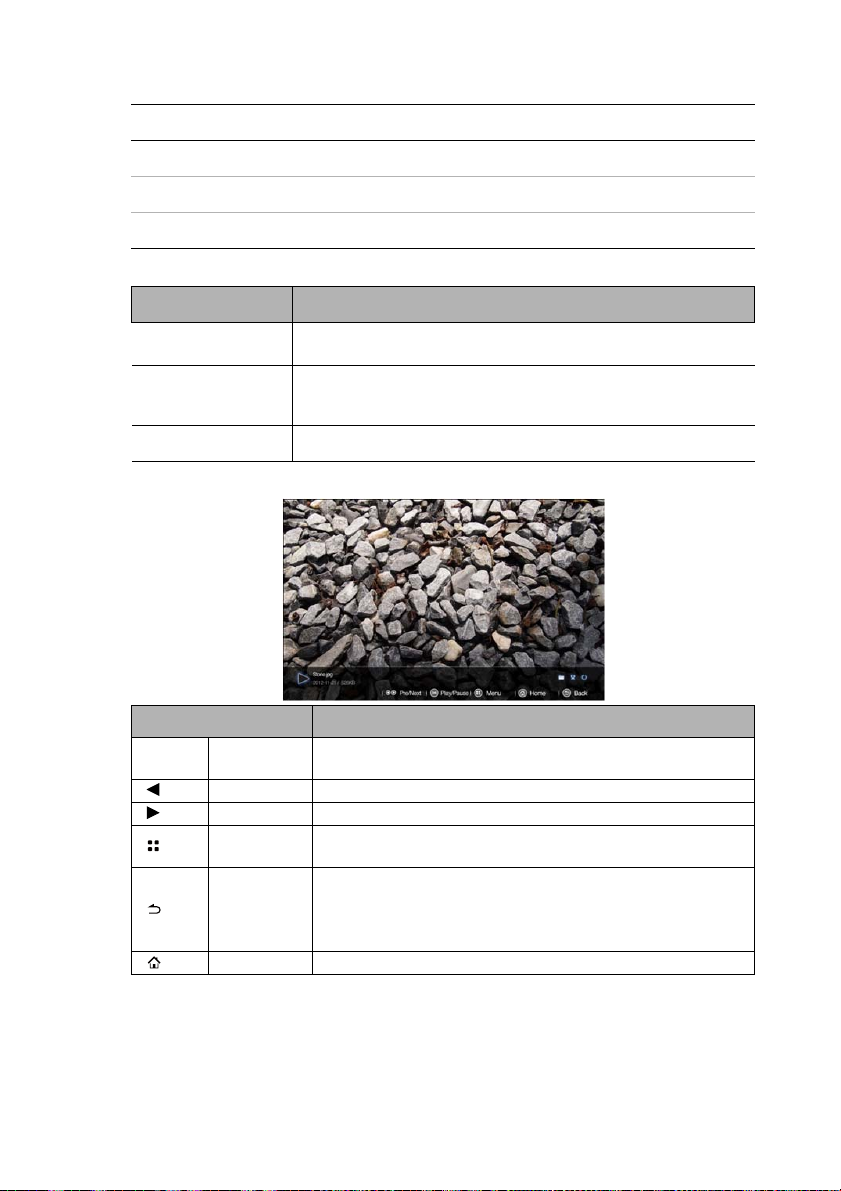

Fotónézegetés
NÉVLEÍRÁS
OK
Lejátszás/
Szünet
Előző
Következő
Menü
Vissza
Kezdőlap
Lejátssza vagy szünetelteti a diabemutatót.
Előző fotó.
Következő fotó.
A fotó előugró beállító menüjének megnyitásához/
bezárásához.
• Visszatér az OSD feljebb található szintjére.
• Bezárja a fotó előugró beállító menüjét.
• Elhagyja az aktuális fotólejátszót és visszatér a fotó
fájlböngészőre.
Kilép a fotó lejátszóból és visszatér a kezdőlapra.

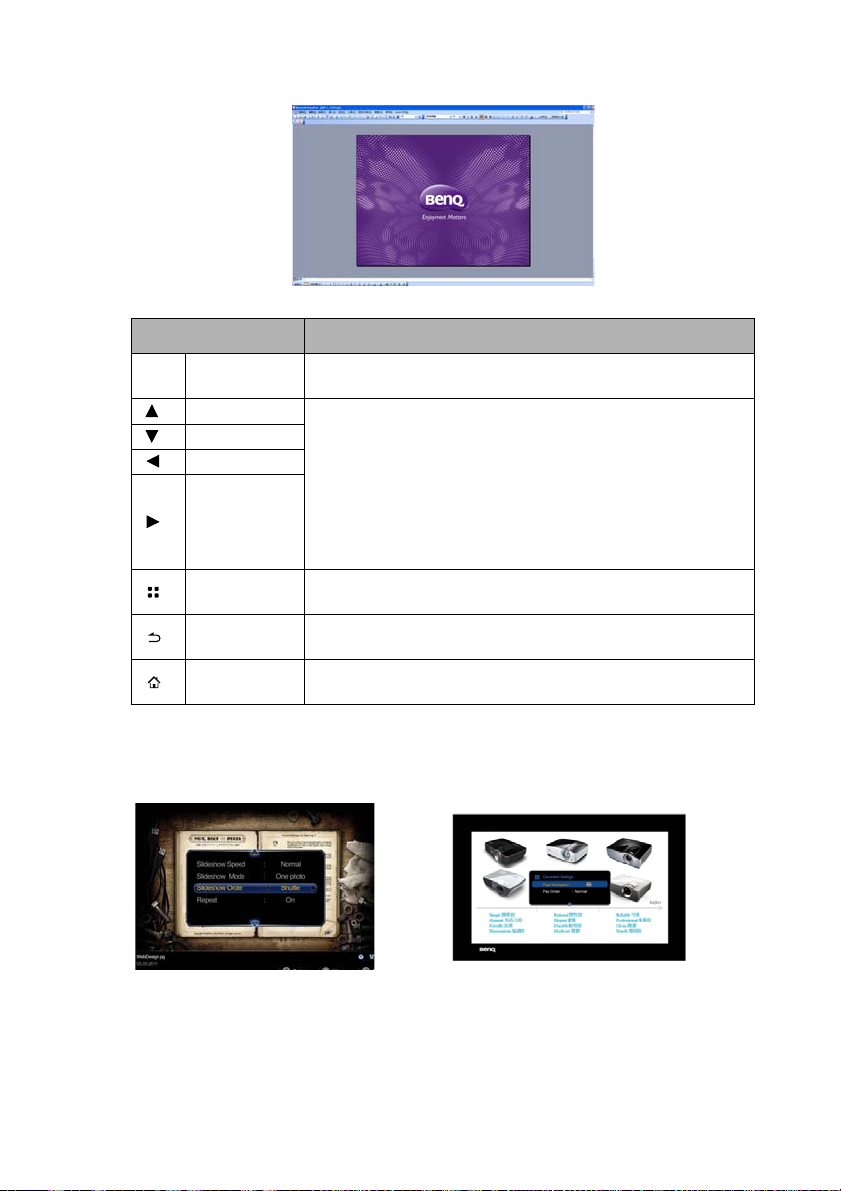

VisszaElhagyja az aktuális dokumentumnézegetőt és visszatér
KezdőlapKilép a dokumentumnézegetőből és visszatér a
600%, 700% és 800% mértékben.
• Fel/Bal: Visszatérés az előző oldalra.
• Le/Jobb: A következő oldalra lépés.
Nagyított oldal esetén.
• Fel: Az oldal felső részére lépés.
• Bal: Az oldal bal oldali részére lépés.
• Le: Az oldal alsó részére lépés.
• Jobb: Az oldal jobb oldali részére lépés.
A fotó előugró beállító menüjének megnyitásához/
bezárásához.
a dokumentum fájlböngészőre.
kezdőlapra.
Előugró menü
Az előugró menü képernyőmenü (OSD), amelyben beállítások végezhetők fotók
vagy dokumentumok nézegetése közben.
FotókDokumentumok
Működés
69
A menü használata
1.Az OSD menü megnyitásához, nyomja meg a gombot a kivetítőn vagy
távvezérlőn, miközben látható a vetített kép.
2.Megnyitott OSD mellett nyomja meg a / gombot a kívánt elem
kiválasztásához, és a / gombok segítségével módosítsa a beállításokat.
3.Az OSD bezárásához nyomja meg újra a gombot kivetítőn vagy a
távvezérlőn.
Fotó menürendszer
MenütételLehetőségek
Diabemutató sebessége
Diabemutató mód
Diabemutató sorrendje
Ismétlés
Az egyes menük leírása
Gyors/ Normál/ Lassú
Mappa összes/Egy videó
Normál/Véletlen sorrend
Be/Ki
FUNKCIÓLEÍRÁS
Diabemutató
Lehetővé teszi a diabemutató sebességének beállítását.
sebessége
Diabemutató
mód
Diabemutató
sorrendje
Ismétlés
Lehetővé teszi annak megadását, hogy csak egy fotót
játsszon le, vagy az összeset egy mappából.
Lehetővé teszi a diabemutató fotók lejátszási sorrendjének
beállítását.
Megadhatja, hogy ismétlődjön-e a diabemutató vagy sem.
Dokumentum menürendszer
MenütételLehetőségek
Oldalnavigáció
Képarány
Az egyes menük leírása
Illeszkedés szélességhez/Illeszkedés
magassághoz
FUNKCIÓLEÍRÁS
Lehetővé teszi, hogy közvetlenül adott oldalra lépjen.
Oldalnavigáció
• Adja meg az oldalszámot a // / gombok
segítségével, ellenőrizze az oldalszámot az előnézet
ablakban, majd nyomja meg az OK gombot, hogy arra
az oldalra ugorjon.
70
Működés
Lehetővé teszi a dokumentum megjelenítési
képméretarányának kiválasztását.
Képarány
• Illeszkedés szélességhez: A dokumentumot a vászon
szélességéhez igazítva jeleníti meg.
• Illeszkedés magassághoz: A dokumentumot a vászon
magasságához igazítva jeleníti meg.
• A nagyméretű fájlok betöltése hosszabb időt vehet igénybe.
•Előfordulhat, hogy a dokumentumnézegető nem működik megfelelően, ha egy fájl nem
felel meg a szabványoknak, vagy sérült.
•Előfordulhat, hogy a dokumentumnézegető nem működik, ha egy fájl túl sok adatot
tartalmaz a megjelenítéshez. (Ha például az Excel-fájl egyik munkalapja túl sok adatot
tartalmaz.)
• A dokumentumnézegető csak egy betűtípust támogat. Ha a fájlban többféle betűtípus
található, a médialejátszó által megjelenített kép eltérhet az eredeti képtől.
• Például:
• 1. Egy mondat sortörései eltérő helyen lehetnek.
• 2. Az MS Word dokumentum oldaltöréseinek helye módosulhat. Ilyen esetben a
dokumentum hiányosan jelenhet meg a Kép, Alakzat vagy Objektum elrendezés
tulajdonságaitól függően MS Word alatt. (További információkért az Elrendezést illetően
forduljon az MS Word kézikönyvéhez.)
• Egyes, a PC-n támogatott funkciókat nem támogat a kivetítő, mint pl. a következő
PowerPoint funkciók: Animáció, 3D, Smart Art, Hyper Link, Átlátszóság és Átmenet.
• Ez a termék nem támogatja a titkosított fájlokat (DRM).
• A feliratfájloknak ugyanabban
a könyvtárban kell lenniük,
FeliratokMKV beágyazott, SRT (.srt).
mint a videofájlok.
• A feliratfájlok nevének meg
kell egyeznie a videofájlok
nevével.
Bitsűrűség-tartomány: ha a videofájl maximális bitsűrűsége több mint 10 MB, a
videolejátszás akadozhat.
Látogassa meg a BenQ.com weblapot a legfrissebb támogatott formátumok részleteit illetően.
72
Működés
USB-adatfolyam használata
A kivetítő támogatja az USB-adatfolyamot USB-megjelenítéshez és USB
fájlátvitelhez.
USB megjelenítés
A kivetítő képes vetíteni a számítógép képét VGA-kábel helyett USB-kábelen
keresztül.

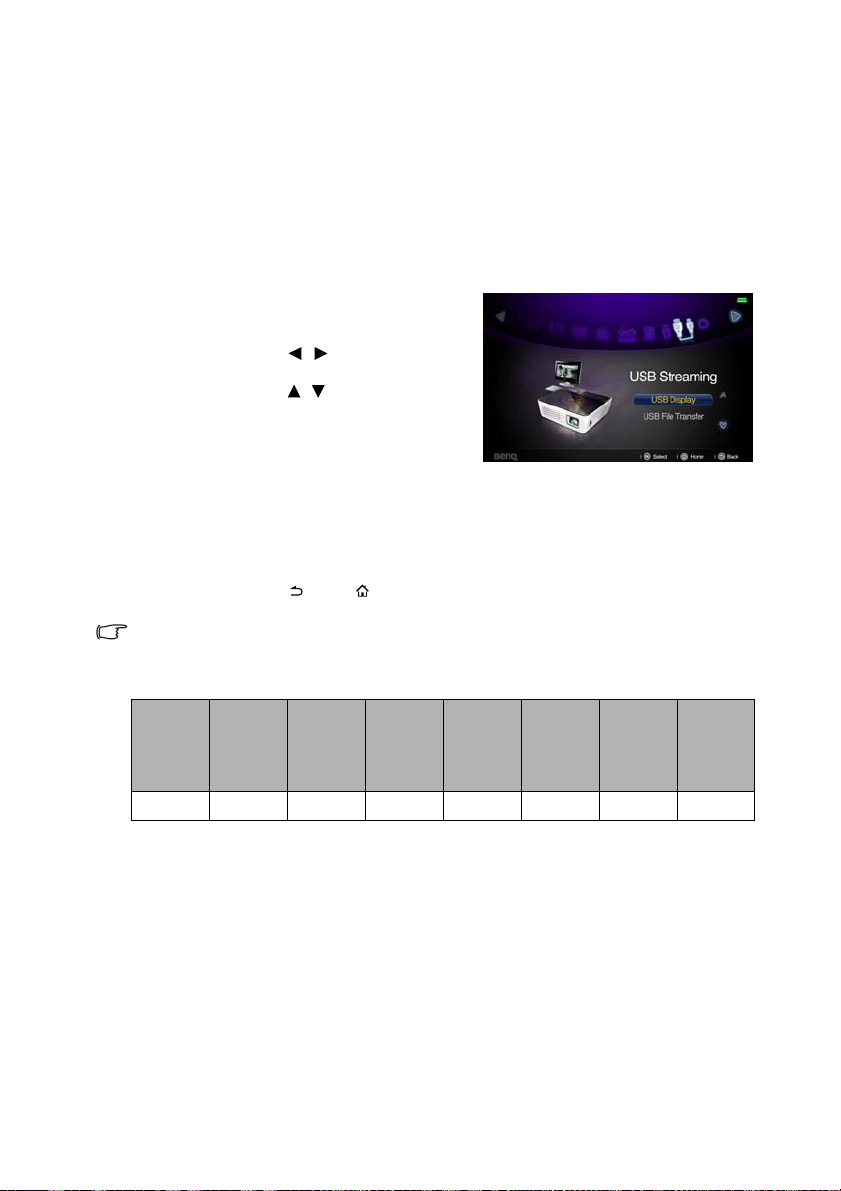

Az USB-megjelenítés használatához:
1.Csatlakoztassa a kivetítőt a számítógéphez egy USB-kábellel.
2.Kapcsolja be a kivetítőt és a
forráseszközt. A kivetítő megjeleníti a
kezdőlapot.
3.Nyomja meg a / gombot az USB-adatfolyam tétel kiválasztásához.
4.Nyomja meg a / gombot a USB
megjelenítés elem kiválasztásához,
majd nyomja meg az OK gombot a
belépéshez.
5.Ha számítógépe képes automatikusan
telepíteni az USB-illesztőprogramot,
látni fogja a számítógép képét.
6.Ha a számítógép képe ennek ellenére sem vetíthető, lépjen a „Sajátgép”
menübe, keresse meg az „BenQUSB EZ Display” elemet (úgyanúgy mint
flash lemezes meghajtó használata esetén), majd futtassa az „Autorun.exe”
fájlt.
7.Nyomja meg a vagy gombot a számítógép vetített képernyőjének
elhagyásához és a kivetítő kezdőlapjára történő visszalépéshez.
• Ha a PC-re telepített Microsoft Windows 7-es vagy újabb verziójú, az illesztőprogramot
manuálisan kell telepítenie. Egyszerűen kövesse a képernyőn megjelenő utasításokat.
• Ez a funkció nem támogatott MAC OS eszközök esetében.
Win
Win
2000
xvxvvvvx
XP
SP2
32Bit
Win
XP
64Bit
Win
Vista
32 bit
Win
Vista
64 bit
Win7
32 bit
Win7
64bit
Működés
MAC
73
USB fájlátvitel
You can connect the projector to transfer files from your computer to the projetor. A
fájlok mentése a belső memóriába történik, a képeket pedig a kivetítőről vetítheti ki.
Az USB-fájlátvitel használatához:
1.Csatlakoztassa a kivetítőt a számítógéphez egy USB-kábellel.
2.Kapcsolja be a kivetítőt és a
forráseszközt. A kivetítő megjeleníti a
kezdőlapot.
3.Válassza ki az USB-adatfolyam
elemet.
4.Válassza ki az USB fájlátvitel elemet,
majd nyomja meg az OK gombot a
belépéshez.
5.Sikeres csatlakoztatás esetén a képen
megjelenik az „USB-fájlátvitel módban
van.” üzenet.
6.Keresse az új „cserélhető lemez” ikonját. Ez a „cserélhető lemez” valójában a
kivetítő belső memóriája.
7.Másolja, illessze be vagy húzza át a fájlokat a számítógépről a cserélhető
lemezre.
8.Ha meg akarja jeleníteni a fájlokat, nyomja meg a / gombot a belső
memória kiválasztásához. Bővebben lásd: „Fájlok megjelenítése a belső
memóriából, USB-meghajtóról vagy SD-kártyáról” a(z) 63. oldalon.
9.Nyomja meg a vagy gombot az USB fájlátvitel mód elhagyásához és a
kivetítő kezdőlapjára történő visszalépéshez.
A kivetítő PC-ről történő leválasztásához:
Ne feledje megfelelően elvégezni a kapcsolat leválasztását, hogy megóvja a
kivetítőt és az adatokat a sérüléstől.
1.Kattintson a Windows feladatsorra.
2.Kattintson a felbukkanó üzenetre.
3.Csak akkor válassza le az USB-kábelt, ha az üzenet szerint biztonságos a
hardver eltávolítása.
• Ne válassza le az USB-kábelt fájlok másolása közben, mivel ez adatvesztést vagy a kivetítő
meghibásodását okozhatja.
• A kapcsolat nem szűnik meg, ha a PC-n nyitva van a kivetítőn lévő valamelyik fájl. Zárja be
az összes fájlt a kivetítőn és próbálja újra.
• A Windows más verziói hasonlóképpen működnek. Kövesse az eszköz biztonságos
leválasztására vonatkozó eljárást az Ön Windows verziójának megfelelően.
• Ez a funkció nem támogatott MAC OS eszközök esetében.
74
Működés
Vezeték nélküli médiafolyam használata
A termékhez mellékelt vezeték nélküli kulcs segítségével kétféleképpen vetíthet
képeket vezeték nélkül. Az egyik a PC megjelenítés, a másik pedig a Stream to me.
PC megjelenítés
Amennyiben először használja a PC megjelenítést, le kell töltenie a „BenQ GP3
EZ QPresenter” alkalmazást a GP3-ról és telepíteni kell a számítógépére.
Kövesse az alábbi lépéseket, hogy néhány perc alatt elvégezze a telepítést.
1.Csatlakoztassa a vezeték nélküli
kulcsot a kivetítő USB-csatlakozójához.
2.Kapcsolja be a kivetítőt.
3.Lépjen a Beállítások > Hálózat > Wi-Fi mód menübe a hálózati beállítások
ellenőrzéséhez.
i. A Wi-Fi mód beállítása
alaphelyzetben AP mód. Nyissa
meg a számítógép vezeték nélküli
kapcsolódási segédprogramját és
keresse meg a kivetítő SSID-jét „BenQ GP3” a vezeték nélküli
hozzáférési pont menüben, és kapcsolódjon hozzá.
ii. Ha a Wi-Fi módot Client mód-ra módosítják, a számítógépet és a kivetítőt
ugyanahhoz az AP routerhez kell csatlakoztatnia.
4.Válassza ki a Vezeték nélküli médiafolyam elemet a kezdőlapon.
5.Válassza ki a PC megjelenítés elemet, majd nyomja meg az OK gombot,
hogy az alábbiak szerint belépjen a „PC Display Welcome Page” oldalra.
AP módClient mód
6.Kövesse a „A BenQ EZ QPresenter telepítéséhez” lépéseit a PC Display
Welcome Page oldalon.
i. Az AP mód menüben indítson el
egy böngészőprogramot, gépelje a
192.168.100.10 IP-címet a
címsorba, majd nyomja meg az
Enter gombot. A Client mód
menüben indítson el egy böngészőprogramot és gépelje a PC Display
Welcome Page oldalon látható IP-címet. A „BenQ GP3 EZ QPresenter download page” oldalra fogják irányítani.
Működés
75
ii. Válassza ki az operációs rendszer verzióját és kezdje el a BenQ GP3 EZ
QPresenter letöltését és telepítését a PC-n megjelenő utasítások
követésével. A telepítés végén megjelenik a BenQ GP3 EZ QPresenter
ikonja az asztalon.
7.A BenQ GP3 EZ QPresenter használata kissé eltér a GP3 AP és Kliens
módjában.
i. AP módban a BenQ GP3 EZ QPresenter végrehajtására először előugrik
az AP lista. A vetítés indításához egyszerűen válassza ki a „BenQ GP3”
elemet, majd nyomja meg a „Csatlakozás” gombot.
ii. Client módban győződjön meg arról, hogy a GP3 előbb csatlakozott a Wi-
Fi hálózathoz. Ezt követően hajtsa végre a BenQ GP3 EZ QPresenter
alkalmazást, amire előugrik az AP lista. A vetítés indításához válassza ki
a Wi-Fi hálózatot, amelyhez a GP3 csatlakozik, majd nyomja meg a
„Csatlakozás” gombot.
76
iii. Szükség esetén kimerevítheti a vetített
képet a képen megjelenő vezérlőpult
szünet gombjának megnyomásával.
Működés
iv. Az olyan hasznos beállítások, mint a vetítés minőségének beállítása vagy
a képernyőmentés a beállítások menüben állnak rendelkezésre.
Működés
77
Gyakran ismétlődő kérdések
• K: Miért terhelődik le a CPU-m a BenQ EZ QPrensenter indítása után?
• V: A BenQ GP3 EZ QPresenter a PC CPU-ját használja a képek kódolásához,
hogy csökkentse a vevőre továbbítandó adatmennyiséget. Ezért a PC-n
terhelés jelentkezhet. Általában a 4+ minősítésű PC-ken akár 30% CPU
terhelés mellett lehet végrehajtani a vezeték nélküli megjelenítést.
• K: Miért nem vetíthetek a vásznomra?
• V: A BenQ GP3 EZ QPresenter alkalmazásnak valamikor igénybe kell vennie a
hálózati kapcsolatot. Ennek eredményeképpen, amikor az Anti-virus vagy
hálózati biztonsági szoftvere engedélyt kér Öntől, hogy a küldő szoftver
elérhesse a hálózatot, engedélyezze a továbblépéshez, vagy válassza a
„szabály hozzáadása” elemet a tűzfal beállításokban.
• K: Miért csökken a megjelenítési képsebesség?
• V: A BenQ GP3 EZ QPresenter alkalmazásnak kódolnia kell a tartalmat, amikor
nagy mennyiségű, valós idejű adatokat továbbít a kivetítőre.
i. PC: Kétmagos PC (kivéve Atom processzorok) vagy Mac szükséges a
vetítendő képek 30FPS (Frame Per Second - képkocka per másodperc)
sebesség melletti kódolásához. Ha azonban növelni szeretné az FPS
sebességet, a következőket teheti:
a. Jobb médialejátszót használjon, pl. GOM Player
b. Zárja be a használaton kívüli alkalmazásokat
c. Gyorsabb PC-t használjon, amelynek Windows Felhasználói
Élményindexe több mint 4 (4+ ajánlott)
ii. Hálózat:
802.11n WiFi használata
a. Helyezze a laptopot közelebb a kivetítőhöz
b. Tiltsa le a „Minimális energiafelhasználás” lehetőséget a Wi-Fi hálózati
adapter Tulajdonságok elemének „Haladó fülén”
c. Csökkentse a PC megjelenítési felbontását
78
Rendszerkövetelmények vezeték nélküli megjelenítéshez
Mac PC követelmények
CPU minősítésIntel Dual Core 1,4 GHz vagy gyorsabb (PowerPC
nem támogatott)
GrafikanVIDIA vagy ATI grafikus kártya legalább 64 MB
VRAM-mal
Operációs rendszerMac OS X 10.5+
Ajánlott típusok2009-01-21 után gyártott MacBook
A MacBook Pro minden sorozata
2010-06-08 után gyártott MacBook Air
Windows PC követelmények
CPU minősítés
Működés
Dual Core 1,8 GHz vagy gyorsabb (Atom processzor
kivételével)
Grafikus adapter
Operációs rendszerWindows XP SP2/SP3 (32 és 64 bites) / Vista (32 és
Wi-Fi802.11n
nVIDIA vagy ATI grafikus kártya legalább 64 MB
VRAM-mal
64 bites) / Windows 7 (32 és 64 bites)
Wi-Fi kulcs műszaki adatai
TípusnévWDRT8192
Vezeték nélküli szabványIEEE 802.11 b/g/n
CsatolófelületUSB 2.0
Adatátviteli sebességLegfeljebb 300 Mbps
Frekvenciasáv2,4GHz ISM sáv
Biztonság64 bit/128 bit WEP, TKIP, AES, WPA, WPA2
Támogatott operációs
rendszer
Minimum PC
rendszerkövetelmények
Windows 2000/XP/Vista/7
CPU: 200 MHz vagy gyorsabb
RAM: legalább 64 MB RAM; 128 MB javasolt

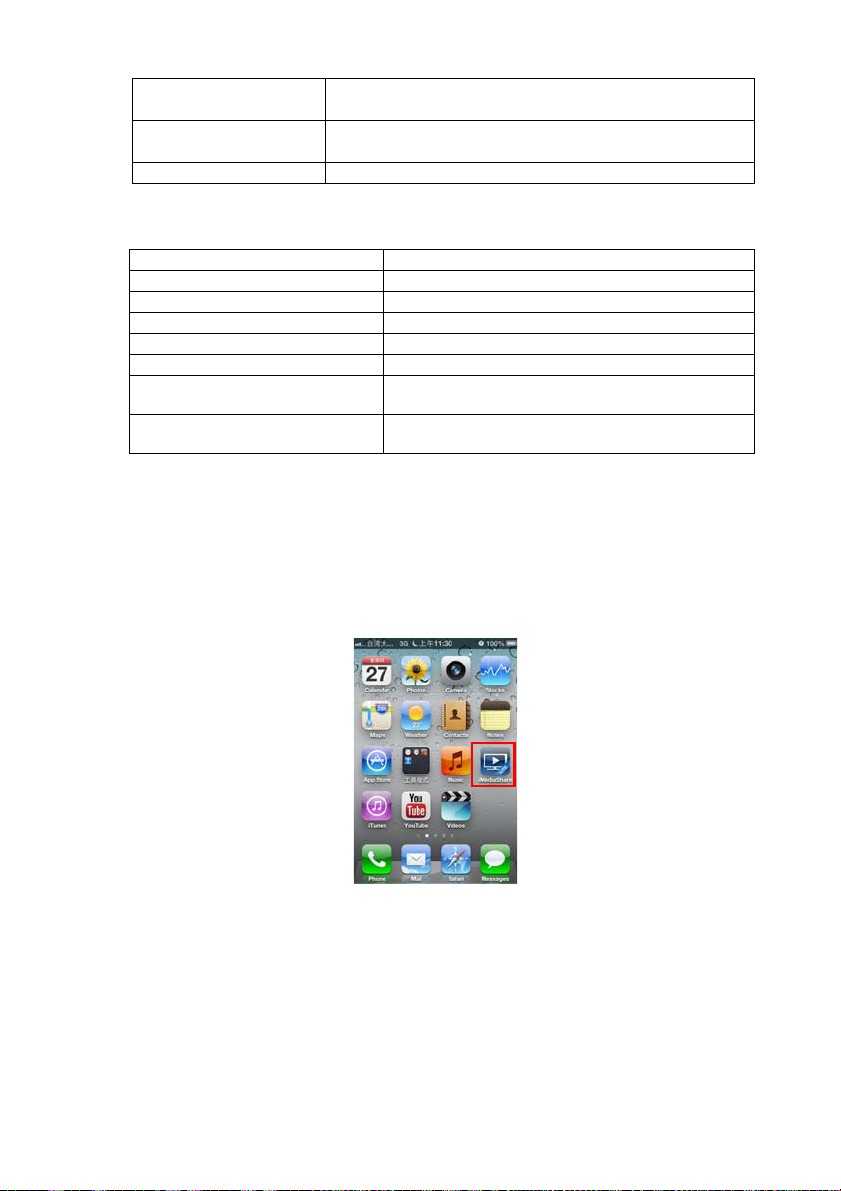

Stream to me
A „Stream to Me” egyszerű módot kínál videók, képek és zene vezeték nélküli
letöltéséhez DLNA hitelesítéssel rendelkező vagy azzal kompatibilis eszközökről
(pl. PC, NAS, okostelefon, tablet) HD-ready minőségű, nagyméretű képernyőn a
családdal és a barátokkal. Például töltsön le és telepítsen DLNA alkalmazásokat
(pl. iMediaShare) az App store üzletből, hogy iPhone vagy Android telefonját
DLNA-képessé tegye és kedvenc médiáját a GP3-ra tölthesse a megosztáshoz.
iPhone vagy Android telefon helyi médiafolyamának áttöltése
GP3-ra
1.Állítsa a GP3 Wi-Fi moódját AP mód-ra.
2.Válassza ki a „Vezeték nélküli médiafolyam” elemet a kezdőlapon.
3.Válassza ki a „Stream to me” elemet, majd nyomja meg az OK gombot, hogy
az alábbiak szerint belépjen a „Stream to Me Welcome Page” (AP mód)
oldalra. Kövesse az üdvözlő oldalon megjelenő utasításokat.
Működés
79

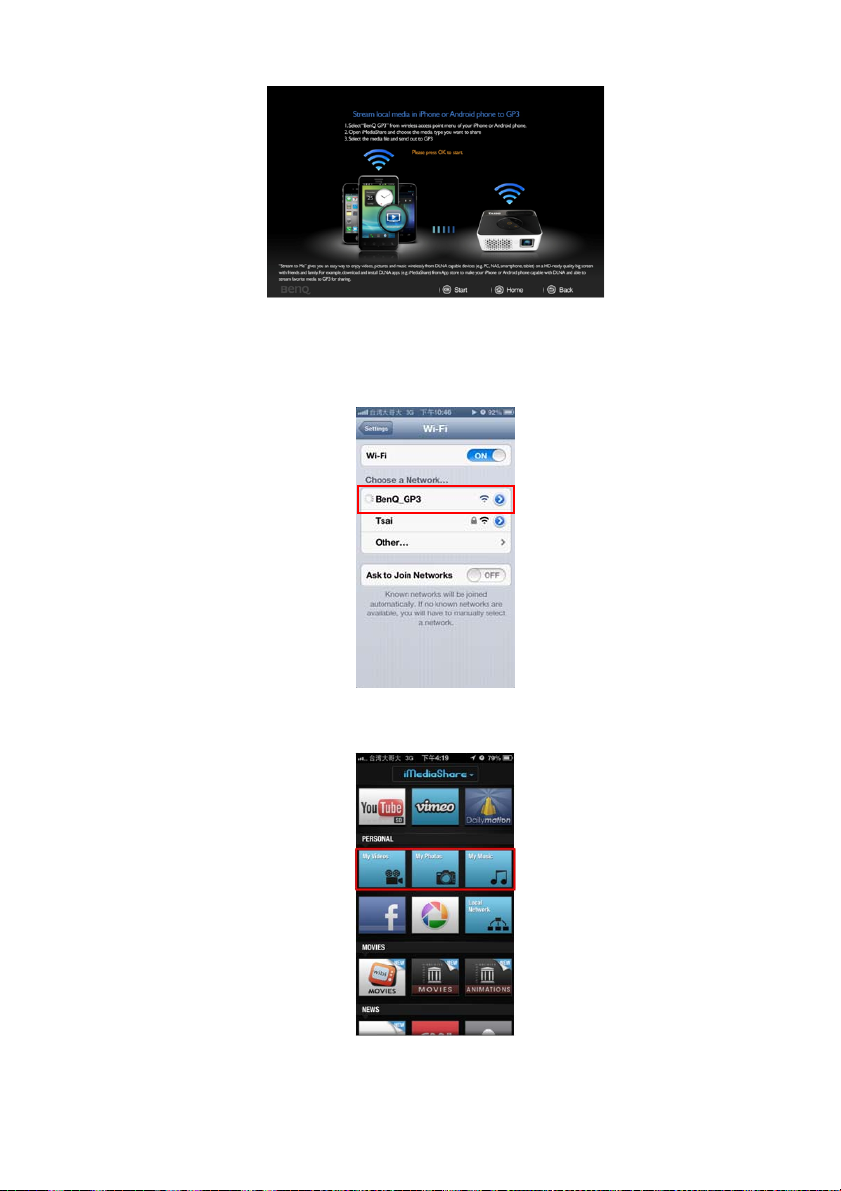

i. Engedélyezze az iPhone vagy Android telefon vezeték nélküli funkcióját
és válassza ki a „BenQ GP3” elemet a vezeték nélküli hozzáférési pont
menüben, hogy kapcsolatot létesítsen a GP3 és az iPhone/ Android
telefon között.
ii. Nyissa meg az iMediaShare elemet és válassza ki a megosztani kívánt
média típusát.
80
Működés

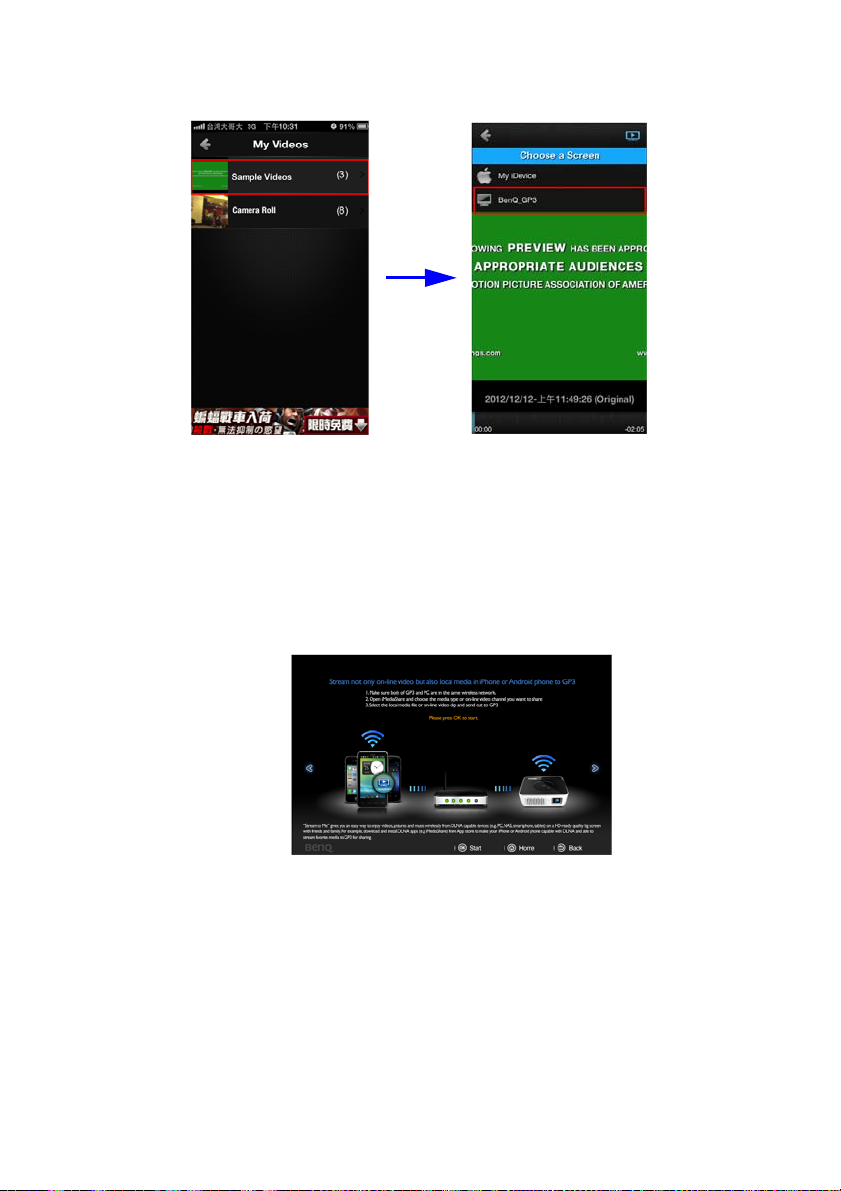

iii. Válassza ki az IPhone vagy Android telefonkészüléken tárolt médiafájlt,
mint pl. videó, zene vagy fotó, és továbbítsa a GP3-ra.
Nemcsak helyi médiafájlok, hanem online videók
médiafolyamának áttöltése is lehetséges az iPhone vagy Android
telefonról a GP3-ra
1.Állítsa a GP3 Wi-Fi moódját Client mód-ra.
2.Az iPhone/Android telefont és a GP3-at ugyanahhoz a Wi-Fi hálózathoz
csatlakoztassa. (ugyanahhoz az AP routerhez csatlakozzon)
3.Válassza ki a „Vezeték nélküli médiafolyam” elemet a kezdőlapon.
4.Válassza ki a „Stream to me” elemet, majd nyomja meg az OK gombot, hogy
az alábbiak szerint belépjen a „Stream to Me Welcome Page” (Client mód)
oldalra. Kövesse az üdvözlő oldalon megjelenő utasításokat.
Működés
81

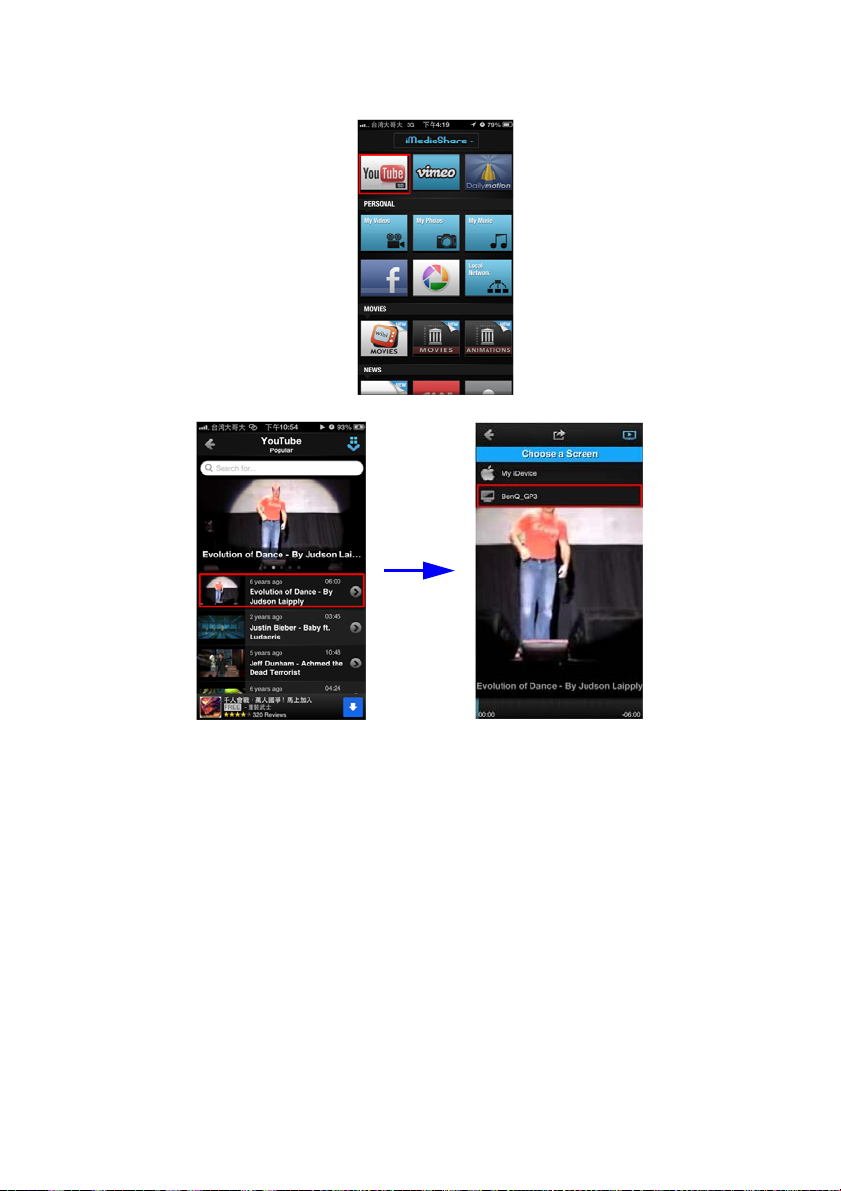

5.Nyissa meg az iMediaShare elemet és válassza ki a megosztani kívánt online
videocsatornát.
6.Válassza ki a GP3-ra küldendő online videoklipet.
82

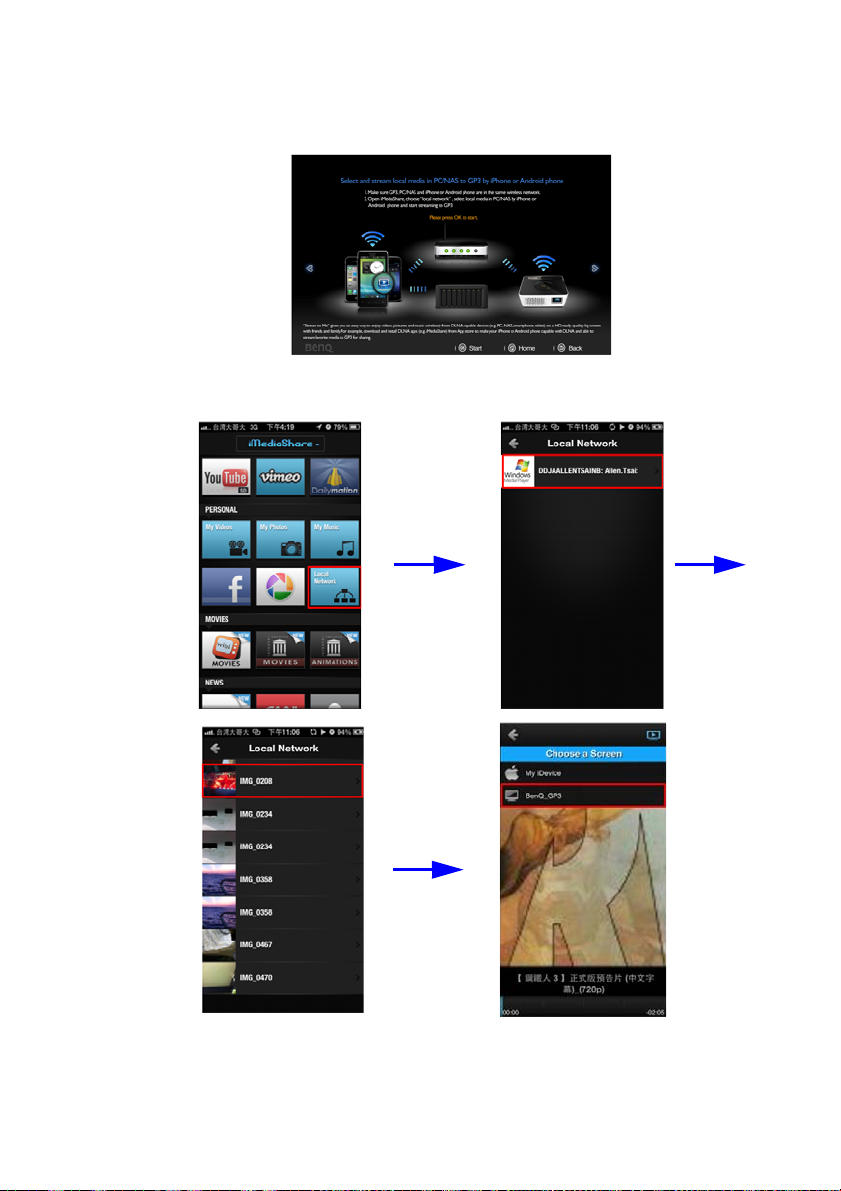

Használja az iPhone vagy Android telefont a PC/NAS-on lévő, a
GP3-ra töltendő helyi média kiválasztásához
1.Állítsa a GP3 Wi-Fi moódját Client mód-ra.
2.Győződjön meg arról, hogy a GP3, a PC/NAS és az iPhone vagy Android
telefon ugyanahhoz a vezeték nélküli hálózathoz csatlakoznak. (ugyanahhoz
az AP routerhez csatlakozzon)
3.Válassza ki a „Vezeték nélküli médiafolyam” elemet a kezdőlapon.
Működés
4.Válassza ki a „Stream to me” elemet, majd nyomja meg az OK gombot, hogy
a „Stream to Me Welcome Page” (Client mód) oldalra lépjen. Nyomja meg
a jobb vagy bal nyílgombot, hogy az alábbiak szerint másik Üdvözlő oldalra
lépjen. Kövesse az üdvözlő oldalon megjelenő utasításokat.
5.Nyissa meg az iMediaShare elemet, válassza ki a „helyi hálózat” elemet,
válassza ki a helyi médiát a PC/NAS készüléken az iPhone vagy Android
telefon segítségével, majd indítsa a médiafolyamot a G3-ra.
Működés
83
Beállítások menü
Ebben a menüben állíthatja be a kivetítő működési környezetét.
A menü használata
1.Az OSD menü megnyitásához nyomja meg a / gombot a Beállítások
elem kiválasztásához, majd nyomja meg az OK gombot a belépéshez.
2.Amikor látható az OSD menü, használja a / gombokat a főmenü
bármelyik elemének kiválasztásához.
3.A főmenü kívánt elemének kiválasztása után nyomja meg az OK vagy
gombot, hogy belépjen az almenübe, ahol funkciókat állíthat be.
4.Nyomja meg a / gombot a kívánt elem kiválasztásához, majd nyomja
meg az OK gombot az előugró menü megnyitásához.
5.Válassza ki a beállításokat a / // gombok segítségével, majd
megerősítésképpen nyomja meg az OK gombot. A kívánt beállítás
kiválasztását követően az OSD menü visszatér a kijelölt elemre.
6.Nyomja meg a vagy gombot a főmenübe történő visszatéréshez.
Nyomja meg a gombot, hogy közvetlenül visszatérjen a kezdőlapra.
7.Nyomja meg a újra a gombot, hogy visszatérjen a kezdőlapra.
mutatása
Wi-Fi módClient mód
Wi-Fi kapcsolat
KonfigurálásManuális IP
IP-cím
Hálózati maszk
Átjáró
DNS
Alkalmaz
Forrás
Kép mód
Színrendszer
Felbontás
LED lámpa
élettartama
Belső memória
SD-kártya
USB-meghajtó
Firmware verziója
Nem/Igen
86
Működés
Az egyes menük leírása
FUNKCIÓLEÍRÁS
Nyelv
LED mód
1. Alap menü
Fal színe
Automatikus
A képernyőmenü (OSD) megjelenítésének nyelvét állítja be.
Válassza ki az Takarékos elemet a kivetítő LED-jének
halványításához, ami csökkenti az energiafogyasztást,
meghosszabbítja a LED élettartamát és csökkenti a
működési zajt. Válassza ki a Normál elemet, hogy
visszatérjen normál üzemmódba.
A vetített kép színeit korrigálja, ha a vetítési felület színe nem
fehér.
Automatikusan korrigálja a trapéztorzítást a képen.
trapézkorrekció
Auto.
kikapcsolás
Indítóképernyő
Ellenőrző minta
Engedélyezi a kivetítő automatikus lekapcsolódását, ha egy
adott időtartamon belül nem érzékel bemeneti jelet.
A kivetítő indulásakor a képernyőn látható kezdőkép
beállítását teszi lehetővé. Három választási lehetőség van:
BenQ embléma, Fekete képernyő vagy Kék képernyő.
Az OK gomb kiválasztása engedélyezi a funkciót és a kivetítő
megjeleníti a rácsos tesztmintát. Segíti a képméret és a
fókusz beállítását, hogy a vetített kép torzulásmentes legyen.
Működés
87
FUNKCIÓLEÍRÁS
A tengerszint feletti nagy magasságú helyek üzemmódja.
Hegyvidéki mód
Bővebben lásd: „Működés magas tengerszint feletti
környezetben” a(z) 44. oldalon.
Lehetővé teszi az Audio Setting (Audió beállítás) menü
megnyitását. Bővebben lásd: „A hang beállítása” a(z) 45.
oldalon.
SRS HD
2. Speciális menü
Be-/kikapcsolja az SRS HD térhangzás effektusokat.
Némítás
Beállítja a némítás funkciót.
Hangbeállítások
Billentyűzethang
A billentyűhangok beállításához való.
Audió készenléti módban
A kivetítő hangot tud kibocsátani, ha készenléti módban
van és a megfelelő csatlakozók helyesen csatlakoznak az
eszközökhöz. Nyomja meg a / gombot a használni
kívánt jelforrás kiválasztásához. Lásd: „Csatlakoztatás”
a(z) 20. oldalon a csatlakozással kapcsolatban.
A funkció engedélyezése kissé megnöveli a készenléti
üzemmód fogyasztását.
Menü
megjelenítési
Beállítja, hogy az OSD menü az utolsó gombnyomás után
mennyi ideig maradjon még aktív. Az időtartam 5 és 30
másodperc között 5 másodperces lépésekben állítható.
ideje
Biztonsági
Bővebben lásd: „A kivetítő rögzítése” a(z) 39. oldalon.
beállítások
Kivetítő pozíciója
A kivetítő szerelhető mennyezetre vagy vetítőernyő mögé,
egy vagy több tükörrel.
88
Működés
FUNKCIÓLEÍRÁS
Feliratozás bekapcsolása
Aktiválja a funkciót a Be opcióval, ha a kiválasztott bemeneti jel
2. Speciális menü
Zárt felirat
közeli feliratot tartalmaz.
• Feliratok: a képen megjelenő párbeszédek, narrátor
szövegek vagy TV programok és videók feliratai
(rendszerint a „feliratos” jelzéssel jelzik a tv újságok).
Állítsa a kép méretarányát 4:3 értékre. A funkció nem
használható, ha a kép méretaránya „16:9”, „16:10” vagy „Valós”.
Felirat típusa
Kiválasztja a kívánt feliratozási módot. A felirat
megtekintéséhez válassza a CC1, CC2, CC3 vagy CC4 felirat
nyelveket (ahol CC1 az Ön országában használt
alapértelmezett nyelvet jelenti).
Firmware-
A firmware-frissítés csak SD-kártyán keresztül lehetséges.
frissítés
Minden
A gyári alapértékekre állít vissza minden értéket.
beállítás
visszaállítása
Működés
89
FUNKCIÓLEÍRÁS
Megjeleníti az AP mód hálózati beállításait.
Wi-Fi mód
Eszköznév
Biztonság
3. Hálózat menü
Titkosítási
kulcs
Titkosítási
kulcs
mutatása
Wi-Fi mód
Wi-Fi
kapcsolat
Konfigurálás
Bővebben lásd: „Vezeték nélküli médiafolyam használata”
a(z) 75. oldalon.
Lehetővé teszi, hogy be összesen 30 karakter (csak a-z , A-Z ,
_ , - használható) az eszköz neve / SSID. Válassza ki a
Eszköznév elemet, majd nyomja meg az OK gombot a virtuális
billentyűzet teljes képméretben történő megnyitásához. Amint
beállította az Eszköznév elemet, válassza ki az Enter gombot a
virtuális billentyűzeten, majd nyomja meg az OK gombot, hogy
visszatérhessen a Hálózati beállításokhoz.
Lehetővé teszi a WPA vagy WPA2 biztonsági üzemmódok
beállítását. Válassza ki a két titkosítási mód egyikét, majd
állítsa be hozzá a titkosítási kulcsot.
8-20 ASCII karakter megadását teszi lehetővé a WPA-PSK
vagy WPA2-PSK titkosítási módhoz. Válassza ki az Titkosítási
kulcs elemet, majd nyomja meg az OK gombot a virtuális
billentyűzet teljes képméretben történő megnyitásához. A
titkosítási kulcsot a virtuális billentyűzet segítségével adhatja
meg. Amint beállította a Titkosítási kulcs elemet, válassza ki az
Enter gombot a virtuális billentyűzeten, majd nyomja meg az
OK gombot, hogy visszatérhessen a Hálózati beállításokhoz.
Ha látni kívánja a titkosítási kulcsot annak megadása után,
válassza ki a „Igen” lehetőséget a Titkosítás kulcs mutatása
elemben. A titkosítási kulcs alapértelmezésképpen nem
látható.
Megjeleníti a Client mód hálózati beállításait.
Bővebben lásd: „Vezeték nélküli médiafolyam használata”
a(z) 75. oldalon.
Megjeleníti a Wi-Fi kapcsolat állapotát. Nyomja meg az OK
gombot az AP lista menü megjelenítéséhez.
Megjeleníti az IP konfiguráló előugró menüt.
Alapértelmezésképpen az IP-címet DHCP-n keresztül kéri le.
Ha a „Igen” lehetőséget választja ki a Manuális IP
lehetőségben, az IP-címet, hálózati maszkot, átjárót és DNS-t
manuálisan állíthatja be a vásznon lévő virtuális billentyűzet
segítségével.
Az „IP-cím”, „Hálózati maszk”, „Átjáró” és „DNS” formátumának
meg kell felelnie a következőnek: 0-255.0-2550-255.0-255.
90
Működés
FUNKCIÓLEÍRÁS
Forrás
Kép mód
Színrendszer
4. Információ menü
Felbontás
LED lámpa
Az aktuális jelforrást mutatja.
A kiválasztott üzemmódot mutatja.
A bemenet formátumát mutatja: RGB vagy YUV.
A bemenő jel saját felbontását mutatja.
A lámpa felhasznált üzemidejét jelzi ki.
élettartama
Belső
memória
SD-kártya
USBmeghajtó
Firmware
Mutatja a beépített memória kapacitását: foglalt méret/teljes
méret.
Mutatja az SD-kártya kapacitását: foglalt méret/teljes méret.
Mutatja az USB-meghajtó kapacitását: foglalt méret/teljes
méret.
Mutatja a firmware verziót: xx.xxx (Solomon)/xx.xxx (TI).
verziója
Működés
91
A kivetítő kikapcsolása
I
I
I
I
1.A Power gomb megnyomása után
jóváhagyást kérő üzenetet kap.
Ha nem válaszol néhány másodpercen
belül, az üzenet eltűnik.
2.Nyomja meg még egyszer a Power
gombot.
3.A bekapcsolt állapotot jelző LED
narancssárga színnel lassan villog és a
ventilátorok leállnak.
4.Ha a kivetítőt hosszabb ideig nem fogja használni, húzza ki a hálózati zsinórt
a fali aljzatból.
92
Működés
Karbantartás
A kivetítő ápolása
A vásárolt kivetítő nem sok karbantartást igényel. Az egyetlen dolog, amit
rendszeresen kell végeznie, az a lencsék tisztán tartása.
A kivetítő egyetlen részét se távolítsa el. Ha más alkatrészek cseréje szükséges,
forduljon a forgalmazóhoz.
A lencse tisztítása
Tisztítsa meg a lencsét, amikor port vagy piszkot vesz észre a felületén.
•Sűrített levegős palackkal távolítsa el a port.
• Ha maszat vagy piszok van a lencsén, akkor lencsetisztító papírral vagy egy
puha ruhát lencsetisztítóba mártva finoman törölje át a lencse felületét.
A lencse felületéhez ne érjen súroló hatású anyaggal.
A kivetítő házának tisztítása
A ház tisztítása előtt kapcsolja le a kivetítőt a „A kivetítő kikapcsolása” a(z) 92.
oldalon szakaszban ismertetett eljárásnak megfelelően, és a hálózati kábelt húzza
ki.
• A piszok és por eltávolításához egy puha szöszmentes ruhával törölje át a
házat.
• A makacs szennyeződések és foltok eltávolításához mártson semleges
tisztítószeres vízbe egy puha ruhát. Azután törölje át vele a házat.
Viaszt, alkoholt, benzint, hígítót vagy más vegyszert semmiképp se használjon. Ezek a házat
károsítják.
A kivetítő tárolása
Ha a kivetítőt hosszabb időre tárolnia kell, akkor a következőképpen járjon el:
• Ügyeljen, hogy a tárolóhelyen a hőmérséklet és a páratartalom értéke a
kivetítőhöz ajánlott tartományon belül legyen. Lásd: „Műszaki adatok” a(z) 96.
oldalon, vagy kérdezze a forgalmazót az ajánlott tartományról.
• Húzza vissza az állítólábakat.
• A távirányítóból vegye ki az elemet.
• A kivetítőt az eredeti vagy hasonló csomagolásba helyezze.
A kivetítő szállítása
A kivetítőt az eredeti vagy hasonló csomagolásba helyezve ajánlott szállítani.
Karbantartás
93
LED kijelzők
Állapot /
Problémák
KészenlétNarancssárgaKiKi
Bekapcsolt állapotNarancssárga NarancssárgaFehér
HűtésNarancssárgaKiKi
1.ventilátor hibaKiNarancssárgaFehér
Hőmérséklet hibaKiNarancssárgaKiCsengetés és OK LED villog
Tápfeszültség
OK és
csengetés
Gomb
LED viselkedés
Bekapcsolt állapotot jelző
LED lassú villogása
Folyamatos fény a folyamat
során:
Üzemkapcsoló->Gomb-
>Csengetés és OK
Bekapcsolt állapotot jelző
LED lassú villogása
Először a Csengetés és OK
LED villog, majd a billentyű
LED világít
LED kijelzők
94
Karbantartás
Hibaelhárítás
A kivetítő nem kapcsolódik be.
HibaforrásElhárítás
Nem kap áramot a hálózati kábelen
keresztül.
A kivetítőt a hűlési folyamat közben
próbálta bekapcsolni.
Nincs kép
HibaforrásElhárítás
A jelforrás nincs bekapcsolva vagy
rosszul van csatlakoztatva.
A kivetítő nincs jól csatlakoztatva a
jelet adó eszközhöz.
A bemeneti jel kiválasztása
helytelenül történt.
Elmosódott kép
HibaforrásElhárítás
A vetítőobjektív nincs megfelelően
fókuszálva.
A kivetítő és a vetítővászon nincs jól
egymáshoz igazítva.
A hálózati kábelt csatlakoztassa a kivetítő DC
IN bemenetéhez, dugja a tápkábelt a hálózati
adapter AC bemenetébe, majd dugja a
tápkábel dugóját egy konnektorba. Ha a
hálózati aljzat kapcsolóval rendelkezik, ne
feledje azt felkapcsolni.
Várja meg a lehűlési folyamat végét.
Kapcsolja be a jelforrást és ellenőrizze a
jelkábel helyes csatlakoztatását.
Ellenőrizze a csatlakozást.
Válassza ki a helyes bemeneti jelet a kivetítő
vagy a távvezérlő/ gombja segítségével.
Állítsa be az objektív fókusztávolságát a
fókuszgyűrűvel.
Állítsa be a vetítési szöget és irányt, ha
szükséges a kivetítő magasságát is.
A távirányító nem működik
HibaforrásElhárítás
Az elem lemerült.Cserélje le egy új elemre.
Akadály van a kivetítő és a távirányító
között.
Túl messze van a kivetítőtől.Álljon 7 m-nél közelebb a kivetítőhöz.
Szüntesse meg az akadályt.
Helytelen jelszó
HibaforrásElhárítás
Elfelejtette a jelszót.
Bővebben lásd: „Az elfelejtett jelszó esetére
szóló eljárás megjelenítése” a(z) 40. oldalon.
Hibaelhárítás
95
Műszaki adatok
A projektor műszaki adatai
Minden műszaki adat változtatásának jogát fenntartjuk.
f = 26,95 mm
LámpaLED
Vetítővászon-távolság1,16 (40" 1 méternél)
Elektromos adatok
ÁramforrásAC100–240V, 3,42 A,
50-60 Hz (Automatikus)
Energiafogyasztás40/27W (Normál/Takarékos), < 0,5 W
Trapézkorrekció1D, Függőleges +/- 40 fok
Fizikai
Méretek140,3 mm (Szél) x 52,5 mm (Mag) x 129,8 mm
Tömeg590g (akkumulátor: 482 g)
Bemenetek
Több bemenet
Számítógépes bemenetD-Sub 15 érintkezős (hüvely) x 1
Komponens bemenetAnalóg - D-Sub <-> komponens RCA-aljzat x 3
Videó bemenetRCA aljzat x 1
HDMIHDMI (v1.3) : x1 (mini típusú)
Audió bemenetRCA aljzat x 2
USB-A típusUSB flash meghajtóhoz/Wi-Fi kulcshoz.
Mini USB B típusUSB-megjelenítés/USB-fájlátvitel támogatása
SD-kártyanyílásVideók/fotók/zene/dokumentumok támogatása.
iPhone/iPod bemenet beágyazott iPhone/iPod dokkolóval
Belső memória2 GB (900 MB felhasználható)
Kimenetek
(Készenlétben)
(Mély)
(RGB bemeneten keresztül)
HDMI Digitális Videó x1 (mini típusú)
3,5 mm-es sztereó mini jack x 1
Videók/fotók/zene/dokumentumok/PC
megjelenítés/Stream to me támogatása.
96
Műszaki adatok
Audió kimenet3,5 mm-es sztereó mini jack x 1
Környezetre vonatkozó előírások
Üzemi hőmérséklet0°C-35°C tengerszinten
Üzemi relatív páratartalom10%-90% (nem lecsapódó)
Üzemi magasság• 0-1499 m 0°C-35°C mellett
• 1500-3000 m 0°C-30°C mellett (Hegyvidéki
mód bekapcsolva)
*Kína esetén maximum 2000 m magasságig
érvényes.
Műszaki adatok
97

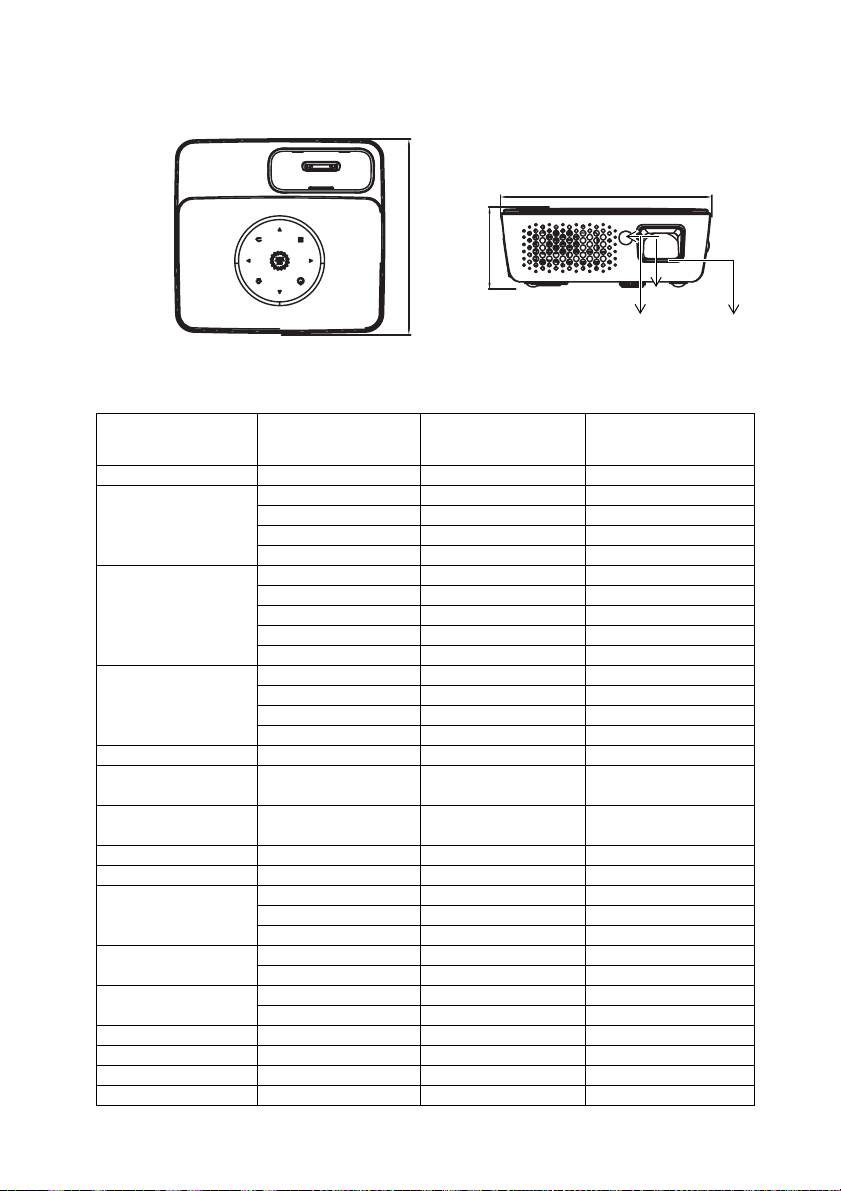

Méretek
140,3 mm (Szél) x 52,5 mm (Mag) x 129,8 mm (Mély)
140,3
129,8
52,5
Időzítés táblázat
Támogatott időzítés a PC bemenethez
FelbontásMód
720 x 400720 x 400_7070,08731,469
VGA_6059,94031,469
640 x 480
800 x 600
1024 x 768
1152 x 8641152 x 864_7575,0067,500
1024 x 576
1024 x 600
1280 x 7201280 x 720_606045,000
1280 x 7681280 x 768_6059,87047,776
1280 x 800
1280 x 1024
1280 x 960
1360 x 7681360 x 768_6060,01547,712
1440 x 900WXGA+_6059,88755,935
SXGA_7575,02579,976
1280 x 960_6060,00060,000
1280 x 960_8585,00285,938
Függőleges
frekvencia (Hz)
60,00035,820
64,99541,467
Vízszintes
frekvencia (kHz)
Műszaki adatok
99
Videó időzítések:
IdőzítésFelbontás
480i*720 (1440) x 48059,9415,73
480p720 x 48059,9431,47
576i720 (1440) x 5765015,63
576p720 x 5765031,25
720/50p1280 x 7205037,5
720/60p1280 x 7206045,00
1080/24P1920 x 10802427
1080/25P1920 x 10802528,13
1080/30P1920 x 10803033,75
1080/50i1920 x 10805028,13
1080/60i1920 x 10806033,75
1080/50P1920 x 10805056,25
1080/60P1920 x 10806067,5
Függőleges
frekvencia (Hz)
Vízszintes
frekvencia (kHz)
Támogatott időzítés Component-YPbPr bemenethez
IdőzítésFelbontás
480i*720 x 48059,9415,73
480p720 x 48059,9431,47
576i720 x 5765015,63
576p720 x 5765031,25
720/50p1280 x 7205037,5
720/60p1280 x 7206045,00
1080/50i1920 x 10805028,13
1080/60i1920 x 10806033,75
1080/24P1920 x 10802427
1080/25P1920 x 10802528,13
1080/30P1920 x 10803033,75
1080/50P1920 x 10805056,25
1080/60P1920 x 10806067,5
Függőleges
frekvencia (Hz)
Vízszintes
frekvencia (kHz)
Támogatott időzítés videó bemenethez
Függőleges
frekvencia (Hz)
100
Műszaki adatok
Videó mód
NTSC*6015,73
PAL5015,63
SECAM5015,63
PAL-M6015,73
PAL-N5015,63
PAL-606015,73
NTSC4.436015,73
Vízszintes frekvencia
(kHz)
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
