GP20 Projector LED Ultra Lite

Manual do utilizador

Conteúdo

Instruções importantes

de segurança................. 3

Introdução .................... 6

Funcionalidades do projector.................6

Conteúdo da embalagem ........................7

Vista exterior do projector....................8

Controlos e funções.................................9

Posicionar o

projector ..................... 14

Obter o tamanho ideal de projecção

da imagem.................................................14

Ligações ...................... 16

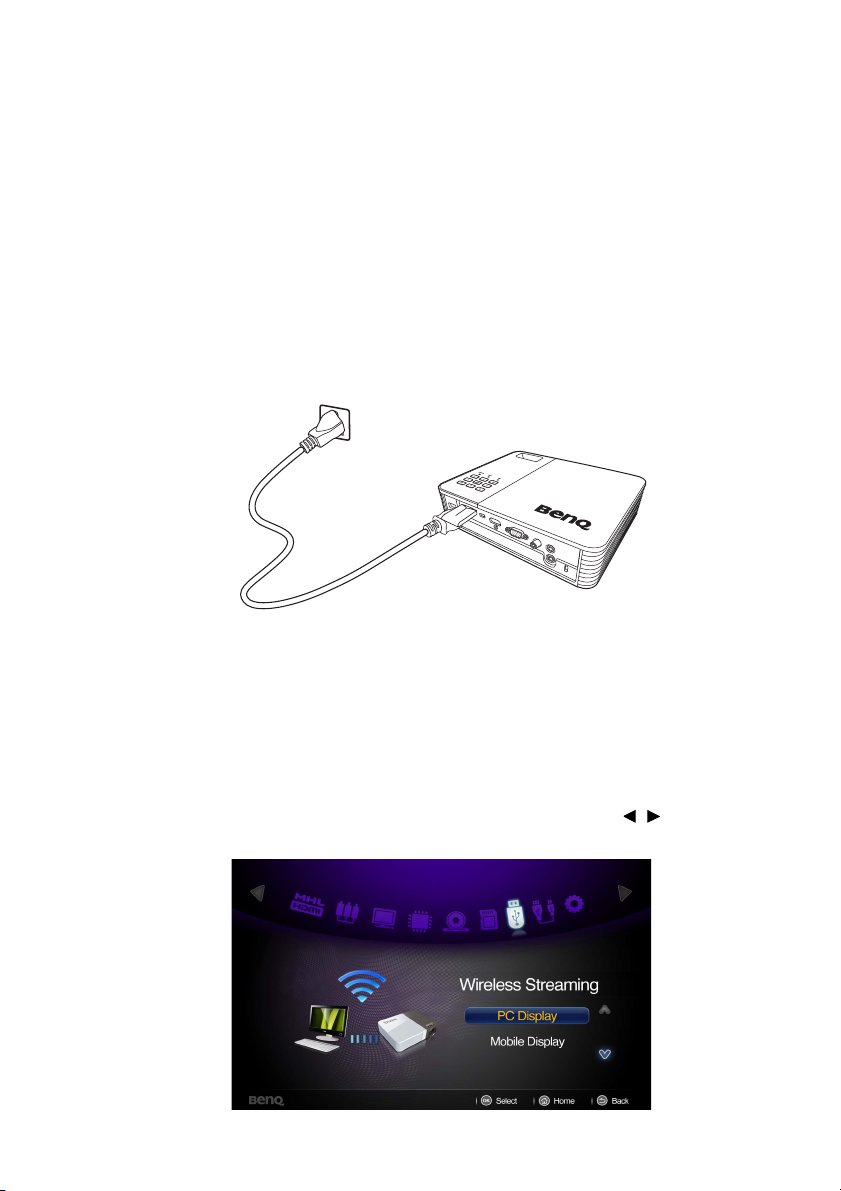

Ligar à energia..........................................16

Ligar a um computador .........................17

Ligação a fontes de vídeo ......................19

Ligação um dispositivo fonte HDMI ...20

Ligação um dispositivo fonte MHL......21

Ligação a um dispositivo com fonte

Vídeo Componente ................................22

Ligação a uma fonte de vídeo

composto..................................................23

Ligar umas colunas de som externas..24 Ligação a um dispositivo de memória

externo......................................................25

Reproduzir som através do

projector...................................................26

Actualizar Firmware............................... 33

Seleccionar o formato de imagem......33

Optimizar a imagem............................... 34

Funcionamento em áreas de grande

altitude ...................................................... 36

Ajustar o som..........................................36

Exibir imagens com um PC e

dispositivos vídeo ................................... 38

Utilizar menus pop-up do PC/Vídeo.. 39 Apresentar ficheiros através de

memória interna, unidade USB e

cartão SD.................................................. 42

Utilizar transmissão por USB...............54

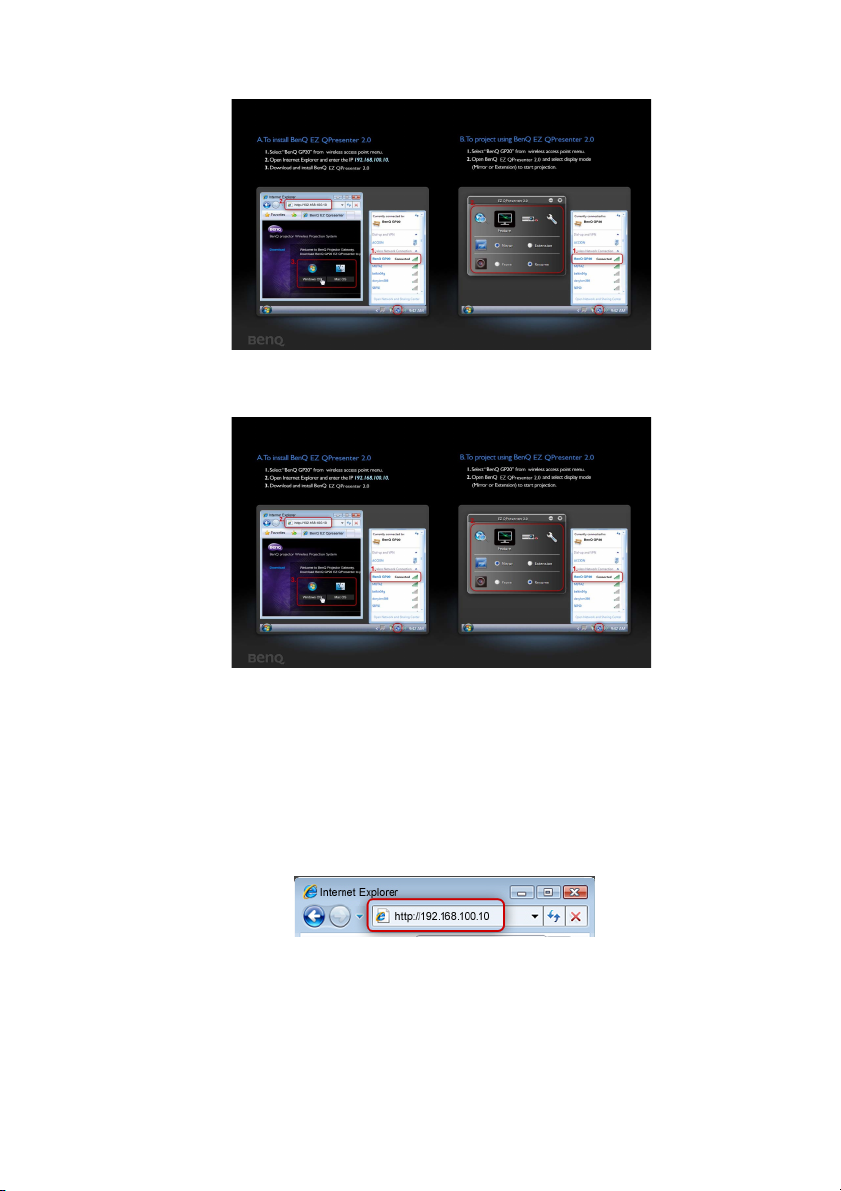

Utilizar transmissão sem fios...............56

Definir rede sem fios ............................. 69

Utilizar o menu definições.................... 72

Desligar o projector .............................. 78

Manutenção ................ 79

Cuidados com o projector................... 79

Resolução de avarias.. 81

Especificações............. 82

Especificações do projector .................82

Dimensões ...............................................83

Tabela de tempos ................................... 84

Informações sobre a garantia e direitos de

Funcionamento .......... 27

Ligar o projector.....................................27

Alteração do sinal de entrada..............28

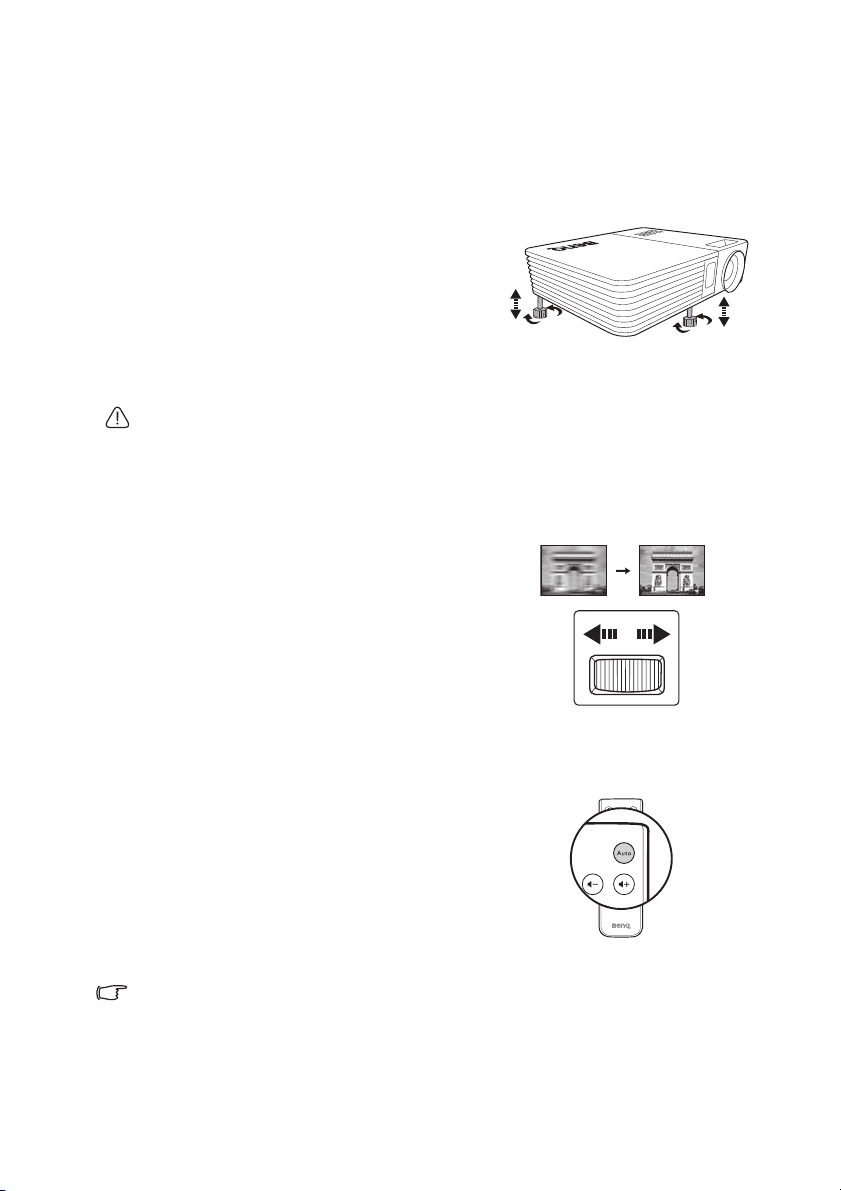

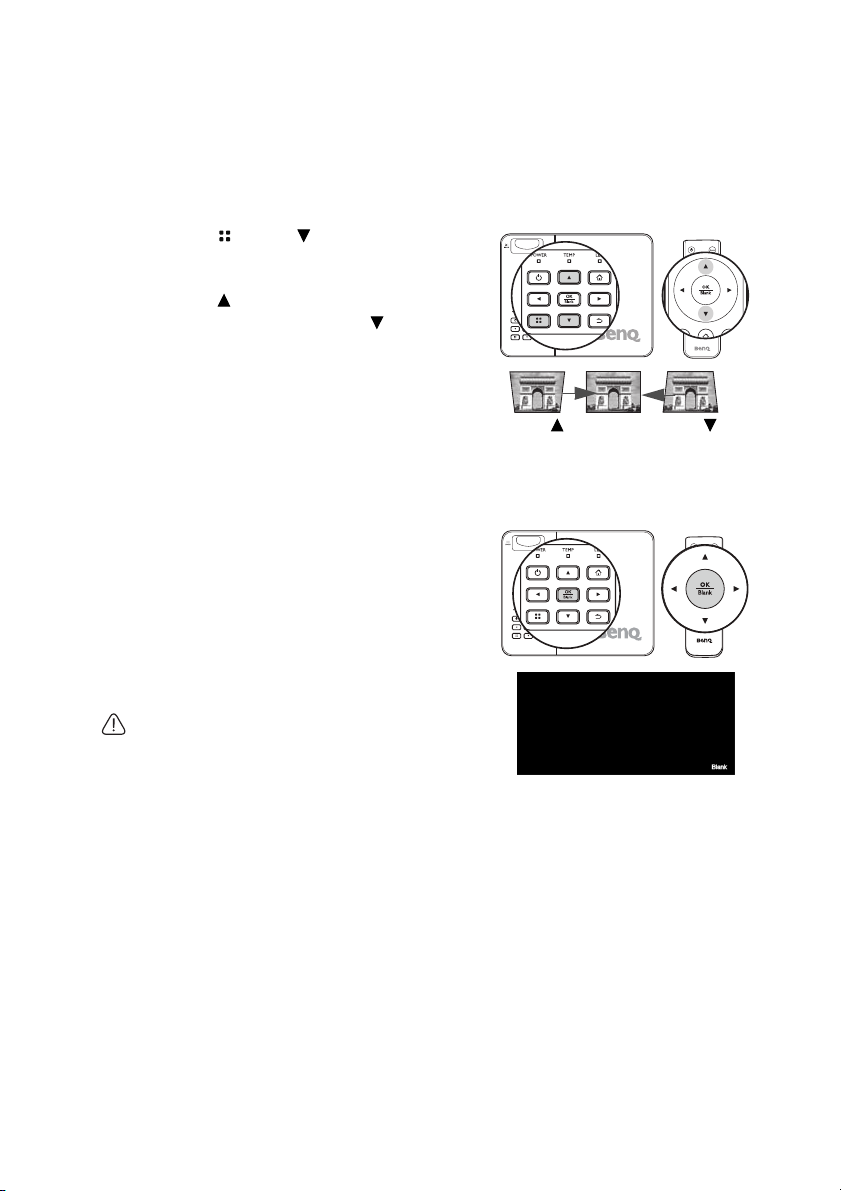

Ajustar a imagem projectada................29

Ocultar a imagem....................................30

Segurança do projector .........................31

Conteúdo2

autor............................ 88

Instruções importantes de segurança

O seu projector foi concebido e testado de forma a satisfazer as mais recentes normas relativas à segurança de equipamento informático e tecnológico. Contudo, para garantir uma utilização segura deste produto, é importante que siga as instruções mencionadas neste manual e indicadas no produto.

Instruções de segurança

1. Leia este manual antes de utilizar o projector. Guarde-o para

consultas posteriores.

2. Não olhe directamente para a

lente do projector durante o funcionamento. O intenso feixe de

luz pode ferir-lhe os olhos.

4. Em alguns países, a tensão da corrente NÃO é estável. Este projector foi concebido para funcionar com segurança com uma tensão de rede de 19 volts DC, mas pode falhar caso se registem quebras ou picos de corrente de ±10 volts.

Em áreas onde a tensão de rede possa sofrer flutuações ou cortes, recomenda-se que ligue o projector a um estabilizador de corrente, um protector contra picos de tensão ou uma fonte de alimentação ininterrupta (UPS).

3. A manutenção só deve ser efectuada por técnicos qualificados.

5. Não bloqueie a lente de projecção com quaisquer objectos quando o projector estiver a funcionar, uma vez que isto poderia aquecer ou deformar os objectos, ou mesmo provocar um incêndio.

Instruções importantes de segurança 3

Instruções de segurança (continuação)

6. Apenas substitua quaisquer componentes electrónicos depois de desligar o projector.

7. Não coloque este produto num carro, bancada ou mesa que sejam instáveis. O produto pode cair e sofrer danos graves.

8. Não tente desmontar o projector. Existem altas voltagens perigosas no interior que podem provocar a morte, caso entre em contacto com peças sob tensão. A manutenção só deve ser efectuada por técnicos devidamente qualificados.

9. Quando o projector estiver a funcionar, poderá sentir algum ar aquecido e odor da grelha de ventilação. Trata-se de um fenómeno natural e não de um defeito do produto.

10. Não coloque o projector em nenhum dos seguintes ambientes.

- Espaços fechados ou com fraca ventilação. Deixe uma distância mínima de 50 cm até às paredes, de forma a deixar o ar circular livremente em redor do projector.

- Locais em que as temperaturas possam atingir níveis excessivamente elevados, tais como o interior de uma viatura com as janelas completamente fechadas.

- Locais em que humidade excessiva, poeiras ou fumo de cigarro possam contaminar os componentes ópticos, reduzindo a vida útil do projector e escurecendo a imagem.

Instruções importantes de segurança4

Instruções de segurança (continuação)

- Locais junto de alarmes de incêndios

- Locais com uma temperatura ambiente superior a 40°C / 104°F

- Locais em que a altitude é superior a 3000 m (10000 pés).

3.000 m

(10000 pés)

0 m

(0 pés)

11. Não bloqueie os orifícios de ventilação.

- Não coloque este projector sobre um cobertor, roupa de cama ou qualquer outra superfície macia.

- Não tape o projector com um pano ou qualquer outro material.

- Não coloque substâncias inflamáveis junto do projector.

13. Não coloque o projector na vertical. Caso contrário, poderá provocar a queda do projector, causando ferimentos ou danos no projector.

14. Não utilize o projector como degrau, nem coloque objectos pesados sobre o mesmo. Além dos prováveis danos físicos no projector, este comportamento poderá provocar acidentes e eventuais lesões.

Se os orifícios de ventilação forem seriamente obstruídos, o sobreaquecimento no interior do projector pode provocar um incêndio.

12. Coloque sempre o projector numa superfície nivelada e horizontal durante o funcionamento.

15. Não coloque líquidos junto ou sobre o projector. O derramamento de líquidos para o interior do projector pode provocar avarias. Se o projector ficar molhado, desligue-o da tomada de alimentação e contacte a BenQ para pedir assistência técnica.

Instruções importantes de segurança 5

Introdução

Funcionalidades do projector

O projector inclui projecção por motor óptico de alta performance e um design amigável para maior fiabilidade e facilidade de utilização.

O projector oferece as seguintes funcionalidades.

• Fonte de luz LED avançada

LEDs de longa duração fornecem maior durabilidade do que lâmpadas tradicionais.

• Motor óptico com tecnologia DLP

Resolução WXGA e imagem brilhante.

• Visualização sem fios

Suporta projecção sem fios para PC (Windows e MAC) e dispositivos móveis (iOS, Android).

• Tecnologia SRS WOW HD

Melhora significativamente a qualidade da reprodução de áudio com tons graves mais profundos e claridade de alta frequência para nitidez de detalhes.

• Várias funcionalidades úteis

Compatível com leitores iPhone/iPad, leitores multimédia, visualizadores de documentos, memória interna, cartões SD, unidades USB flash e ecrãs USB.

• Fácil de transportar

O projector é pequeno e leve, o que faz dele muito prático para viagens de negócios e actividades de lazer. Poderá visualizar documentos, vídeos e fotos em qualquer lugar.

• Possui várias portas de entrada

As várias portas de entrada, incluindo PC, AV, HDMI/MHL, USB e cartão SD, fornecem conectividade flexível com dispositivos periféricos.

• Entrada e saída áudio

Equipado com 2 altifalantes de 3W, com portas de entrada RCA e tomada mini e porta de saída para tomada do telefone.

• Itens de menu práticos

O menu amigável é utilizado para todo o tipo de introduções, tornando o projector muito fácil de usar.

• A luminosidade aparente da imagem projectada varia consoante as condições de luz ambiente, as definições de contraste/luminosidade da fonte de entrada seleccionada, e é proporcional à distância de projecção.

• A luminosidade da lâmpada diminui ao longo do tempo e poderá variar consoante as especificações dos fabricantes da lâmpada. Este comportamento é normal e esperado.

™

Introdução6

Conteúdo da embalagem

Abra cuidadosamente a embalagem e verifique se tem todos os itens mostrados abaixo. Se faltar algum dos itens, entre em contacto com o local onde adquiriu o equipamento.

Acessórios padrão

Os acessórios fornecidos serão adequados para a sua região e poderão ser diferentes dos ilustrados.

*O cartão de garantia é fornecido apenas para algumas regiões específicas. Consulte seu revendedor para obter informações detalhadas.

Projector Cabo de alimentação Cabo VGA

Mini Projector

uick Start Guid

Guia de iniciação rápida Cartão de garantia* Cabo MHL

Retire a lingueta antes de utilizar o telecomando.

Telecomando com pilha Dongle Wi-Fi

O manual do utilizador e manual do dongle sem fios encontram-se na memória interna do projector. Poderá visualizar o Manual do utilizador directamente em "Ecrã principal/Memória interna/Documentos" no projector ou utilizar o cabo USB para ligar o PC/portátil ao projector e seleccionar "Ecrã principal/Transmissão por USB/Transferência de ficheiros por USB". Entretanto, o projector será utilizado como armazenamento externo e poderá aceder ao manual do utilizador e ao manual do dongle sem fios através do PC/portátil.

Introdução 7

Vista exterior do projector

Parte frontal/superior

1 2

4 5

8 2

1. Grelha (entrada de ar fresco)

2. Altifalantes internos

3. Ventilação (saída de ar quente)

4. Sensor frontal IR do telecomando

5. Lente de projecção

6. Tampa da lente

7. Painel de controlo externo

(Consulte "Projector" na página 9 para mais informações.)

8. Anel de focagem

9. Tomada de alimentação CA

10. Tomada USB tipo A

11. Ranhura para cartão SD

12. Tomada USB Mini-B

13. Tomada de entrada HDMI

14. Tomada de entrada de sinal RGB

Parte traseira/inferior

13 14 15 16 17

(PC)/Vídeo Componente (YPbPr/YCbCr)

15. Tomada de entrada de vídeo

16. Tomada de entrada áudio

17. Tomada de saída de áudio

18. Ranhura para bloqueio anti-roubo

Kensington

19. Ajustar pés

Não bloqueie os orifícios de ventilação. Bloquear os orifícios de ventilação causam o sobreaquecimento do projector e consequente avaria.

20. Tomada para o tripé

/MHL

Introdução8

Controlos e funções

Projector

3 4 5 6

1. POWER (Luz indicadora de corrente)

Acende-se ou fica intermitente quando o projector está em funcionamento.

2. Energia

Alterna o projector entre ligado e o modo de espera. Consulte "Ligar o projector" na página 27 e "Desligar o projector" na página 78 para detalhes.

3. Tecla seta para cima/Aumentar volume

Quando o menu no ecrã está ligado:

- Navegar para cima para seleccionar itens

do menu.

- Realizar ajustes. (p. ex.: distorção

manual…)

Quando o menu no ecrã está desligado.

- Aumenta o nível do volume.

4. Tecla esquerda

Quando o menu no ecrã está ligado:

- Navegar para a esquerda para

seleccionar itens do menu.

- Realizar ajustes. (p. ex.: brilho, contraste…)

Quando o menu no ecrã está desligado: (Aplica-se apenas a cartão SD, memória

interna e unidade USB)

- Reproduz o ficheiro de vídeo e áudio anterior.

- Premir longamente para recuar no ficheiro de vídeo e áudio.

5. OK/Blank

Premir rapidamente:

- Confirma uma função seleccionada quando um menu é exibido.

- Reproduz ou pausa um vídeo, música, apresentação de fotos. (Aplica-se apenas a cartão SD, memória interna e unidade USB)

Premir longamente (3 segundos): Alterna entre vazios.

6. Menu

Activa o menu pop-up de definições.

7. Tecla seta para baixo/Baixar volume

Quando o menu no ecrã está ligado:

- Navegar para baixo para seleccionar itens do menu.

- Realizar ajustes. (p. ex.: distorção manual…)

Quando o menu no ecrã está desligado.

- Reduz o nível do volume.

Introdução 9

8. TEMP (Luz indicadora de corrente)

Acende-se a vermelho se a temperatura do projector estiver demasiado alta.

9. LED (Luz indicadora de corrente)

Indica o estado da fonte de luz. Acende-se ou fica intermitente quando a fonte de luz tiver algum problema.

10. Principal

Regressa ao ecrã principal de um nível inferior do menu no ecrã. Sai da aplicação/mensagem pop-up e regressa directamente ao ecrã principal.

11. Tecla direita

Quando o menu no ecrã está ligado:

- Navegar para a direita para seleccionar itens do menu.

- Realizar ajustes. (p. ex.: brilho, contraste…)

Quando o menu no ecrã está desligado: (Aplica-se apenas a cartão SD, memória interna e unidade USB)

- Reproduz o ficheiro de vídeo e áudio seguinte.

- Premir longamente para avançar no ficheiro de vídeo e áudio.

12. Anterior

Regressa ao menu no ecrã anterior, sai e guarda as definições de menu.

As funções do teclado não estão disponíveis quando está seleccionado um sinal MHL. Ao utilizar um MHL como fonte de entrada, utilize o telecomando ou o seu dispositivo MHL para a operação.

Introdução10

Telecomando

6 7 8 9

1. ENERGIA

Alterna o projector entre ligado e o modo de espera. Consulte "Ligar o

projector" na página 27 e "Desligar o

projector" na página 78 para mais

informações.

2. Sem som

Liga ou desliga o som do projector.

3. Tecla para cima

Quando o menu no ecrã está ligado:

- Navegar para cima para seleccionar itens do menu.

- Realizar ajustes. (p. ex.: distorção manual, etc.)

Quando o menu no ecrã está desligado:

- Aumenta o nível do volume do projector.

4. Tecla esquerda

Quando o menu no ecrã está ligado:

- Navegar para a esquerda para seleccionar itens do menu.

- Realizar ajustes. (p. ex.: brilho, contraste, etc.)

Quando o menu no ecrã está desligado: (Aplica-se apenas a cartão SD, memória interna e unidade USB)

- Reproduz o vídeo, música, apresentação de fotos ou documento anteriores.

- Premir longamente para recuar no ficheiro de vídeo e áudio.

5. Tecla para baixo

Quando o menu no ecrã está ligado:

- Navegar para baixo para seleccionar itens do menu.

- Realizar ajustes. (p. ex.: distorção manual, etc.)

Quando o menu no ecrã está desligado:

- Reduz o nível do volume do projector.

6. Menu

Activa ou desactiva o menu pop-up de definições.

7. Principal

Regressa ao ecrã principal de um nível inferior do menu no ecrã. Sai da aplicação/mensagem pop-up e regressa directamente ao ecrã principal.

8. Anter.

Reproduz o vídeo, áudio, apresentação de fotos ou documento anteriores. (Aplica-se apenas a cartão SD, memória interna, unidade USB e MHL)

9. Reproduzir

Reproduz ou pausa um vídeo, música ou apresentação de fotos. (Aplica-se apenas a cartão SD, memória interna, unidade USB e MHL)

Introdução 11

10. Retroceder

Recua o ficheiro de vídeo e áudio. (Aplica-se apenas a cartão SD, memória interna, unidade USB e MHL)

11. Auto

Determina automaticamente as melhores temporizações para a imagem do computador apresentada. Consulte

"Ajustar automaticamente a imagem" na página 29 para mais informações.

12. Tecla aumentar volume

Aumenta o nível do volume.

13. Tecla baixar volume

Reduz o nível do volume.

14. Tecla direita

Quando o menu no ecrã está ligado:

- Navegar para a direita para seleccionar

itens do menu.

- Realizar ajustes. (p. ex.: brilho, contraste,

etc.) Quando o menu no ecrã está desligado:

(Aplica-se apenas a cartão SD, memória interna e unidade USB)

- Reproduz o vídeo, música, apresentação

de fotos ou documento seguintes.

- Premir longamente para avançar no

ficheiro de vídeo e áudio.

15. OK/Blank

Premir rapidamente:

- Confirma uma função seleccionada

quando um menu é exibido.

- Reproduz ou pausa vídeo, música,

apresentação de fotos. (Aplica-se apenas a cartão SD, memória interna e unidade USB)

Premir longamente (3 segundos):

- Liga ou desliga vazios. Consulte "Ocultar

a imagem" na página 30 para mais

informações.

16. Voltar

Regressa a um nível superior do menu no ecrã.

Fecha o menu pop-up de definições do menu no ecrã. Regressa à página principal.

Sai da aplicação actual do menu no ecrã.

17. Segu.

Reproduz o vídeo, áudio, apresentação de fotos ou documento seguintes. (Aplica-se apenas a cartão SD, memória interna, unidade USB e MHL)

18. Avançar

Avança rapidamente o ficheiro de vídeo e áudio seguinte. (Aplica-se apenas a cartão SD, memória interna, unidade USB e MHL)

19. Pausa

Pausa o ficheiro de vídeo e áudio seguintes. (Aplica-se apenas a cartão SD, memória interna, unidade USB e MHL)

Determinadas funções de controlo poderão não funcionar durante a operação MHL uma vez que o dispositivo MHL utilizado poderá não suportar estas funções. Verifique as funções disponíveis do seu dispositivo MHL.

Introdução12

Alcance do telecomando

O sensor de infravermelhos (IR) do telecomando está localizado no painel frontal do projector. Para funcionar correctamente, o telecomando deve ser utilizado a um ângulo máximo de 15 graus, perpendicular ao sensor IR do projector. A distância entre o telecomando e o sensor não deve ser superior a 7 metros (~ 23 pés).

Certifique-se que não existem obstáculos entre o telecomando e o sensor IR do projector, que possam obstruir o feixe de infravermelhos.

Substituição da pilha do telecomando

1. Puxe o compartimento da pilha.

Siga as instruções ilustradas. Mantenha premido o braço de fixação, enquanto puxa o compartimento da pilha.

2. Insira a pilha nova no compartimento. A polaridade positiva deve estar virada para fora.

3. Empurre o compartimento para dentro do telecomando.

• Evite calor e humidade em excesso.

• A pilha poderá ser danificada caso não seja

correctamente substituída.

• Substitua-a apenas pelo mesmo tipo, ou equivalente, recomendado pelo fabricante.

• Deite fora a pilha utilizada, seguindo as instruções do fabricante.

• Nunca atire a pilha para o fogo. Pode haver o risco de explosão.

• Se a pilha já não tiver carga ou se não usar o telecomando durante um período prolongado,

retire a pilha para evitar que o ácido escape para o respectivo compartimento.

Introdução 13

Posicionar o projector

Obter o tamanho ideal de projecção da imagem

A distância entre a lente do projector e o ecrã, a definição do zoom (caso disponível) e o formato do vídeo influenciam o tamanho da imagem projectada.

16:10 é o formato de imagem nativo deste projector.

Imagem 16:10 numa área com uma

proporção 4:3

O projector deve ser sempre colocado na horizontal (numa superfície nivelada, como uma mesa) e posicionado directamente na perpendicular (a um ângulo de 90°) em relação ao centro horizontal do ecrã. Isto impede imagens distorcidas resultantes dos ângulos de projecção (ou projecções em superfícies com ângulos).

O projector digital moderno não projecta directamente para a frente (como os antigos projectores de bobines). Antes pelo contrário, os projectores digitais estão concebidos para projectar a um ângulo ligeiramente elevado acima da linha horizontal do projector. Isto é para que possam ser prontamente colocados sobre uma mesa e irão projectar para a frente e para cima, num ecrã posicionado de modo a que a margem inferior do ecrã esteja acima do nível da mesa (e para que todos na sala possam ver o ecrã).

Se o projector for colocado a uma maior distância do ecrã, o tamanho da imagem projectada aumenta e o desvio vertical também aumenta proporcionalmente.

Ao determinar a posição do ecrã e do projector, é necessário ter em conta o tamanho da imagem projectada e a dimensão do desvio vertical, ambos proporcionais à distância de projecção.

A BenQ fornece uma tabela de tamanhos de ecrã para o ajudar a determinar o local ideal para o seu projector. Consulte "Dimensões da projecção" na página 15 do seu projector. Deverá considerar duas dimensões, a distância perpendicularmente ao centro horizontal do ecrã (distância de projecção) e o desvio vertical do projector do limite horizontal do ecrã (desvio).

Posicionar o projector14

Dimensões da projecção

Consulte "Dimensões" na página 83 para informações sobre o centro das dimensões da lente deste projector antes de calcular a posição adequada.

1280:800 diagonal do ecrã

Ecrã

Centro da lente

Distância de projecção

Dimensão do ecrã

Diagonal

Polegadas mm

30 762 646 404 750 40 1016 862 538 1000 50 1270 1077 673 1250 60 1524 1292 808 1500

80 2032 1723 1077 2000 100 2540 2154 1346 2500 120 3048 2585 1615 3000 150 3810 3231 2019 3750 200 5080 4308 2692 5000 220 5588 4739 2962 5500 250 6350 5385 3365 6250 300 7620 6462 4039 7500

Todas as medidas são aproximadas e podem variar consoante os tamanhos reais. A BenQ recomenda que, caso pretenda instalar permanentemente o projector, teste previamente o tamanho e distância de projecção utilizando o projector no local onde vai ser instalado, para permitir ter em conta as características ópticas do projector. Isto ajudará a determinar a posição exacta de montagem, para que seja a mais adequada para o local de instalação.

L (mm) A (mm)

Distância de projecção em

Posicionar o projector 15

Ligações

Nas ligações apresentadas abaixo, alguns cabos podem não estar incluídos com o projector (consulte "Conteúdo da embalagem" na página 7). Os cabos encontram-se disponíveis em lojas de electrónica.

Ligar à energia

1. Ligue um dos cabos de energia fornecidos ao terminal CA IN.

2. Ligue o cabo de alimentação a uma tomada de parede. Verifique se o indicador LED de energia no projector acende a cor de laranja depois de ligar ao adaptador CA.

Ligações16

Ligar a um computador

O projector disponibiliza uma tomada de entrada VGA para ligar a computadores compatíveis IBM

pode ser necessário um adaptador para Mac.

Para ligar o projector a um computador portátil ou de secretária:

• Utilizar um cabo VGA

1. Utilize o cabo VGA fornecido e ligue uma extremidade à tomada de saída D-Sub do computador.

2. Ligue a outra extremidade do cabo VGA ligado à tomada do COMPUTER ao projector.

3. Se pretender usar o altifalante do projector nas suas apresentações, com um cabo adequado de áudio ligue uma extremidade à saída de áudio do computador e a outra extremidade à entrada de áudio do projector.

e Macintosh®. Se estiver ligado a um computador Macintosh antigo,

Computador portátil ou de secretária

Cabo de áudio

Cabo VGA

Muitos portáteis não activam as portas de vídeo externas quando são ligados a um projector. Normalmente, para activar e desactivar o monitor externo, pode-se usar uma combinação de teclas, como FN + F3, ou a tecla CRT/LCD. Localize, no portátil, uma tecla de função designada CRT/LCD ou uma tecla de função com o símbolo de um monitor. Prima FN e a tecla de função em simultâneo. Consulte a documentação do seu portátil para saber qual é a combinação de teclas.

Ligações 17

• Utilizar um cabo HDMI

1. Ligue uma extremidade do cabo HDMI à tomada de saída HDMI do computador.

2. Ligue a outra extremidade do cabo HDMI à tomada HDMI do projector.

• Utilizar um cabo USB

1. Ligue a extremidade do tipo A do cabo USB à saída USB do computador.

2. Ligue a outra extremidade do tipo mini-B do cabo USB à tomada USB mini-B no projector. Ao ligar o projector a um computador, poderá apresentar a imagem do computador ou transferir ficheiros do seu computador para a memória interna do projector.

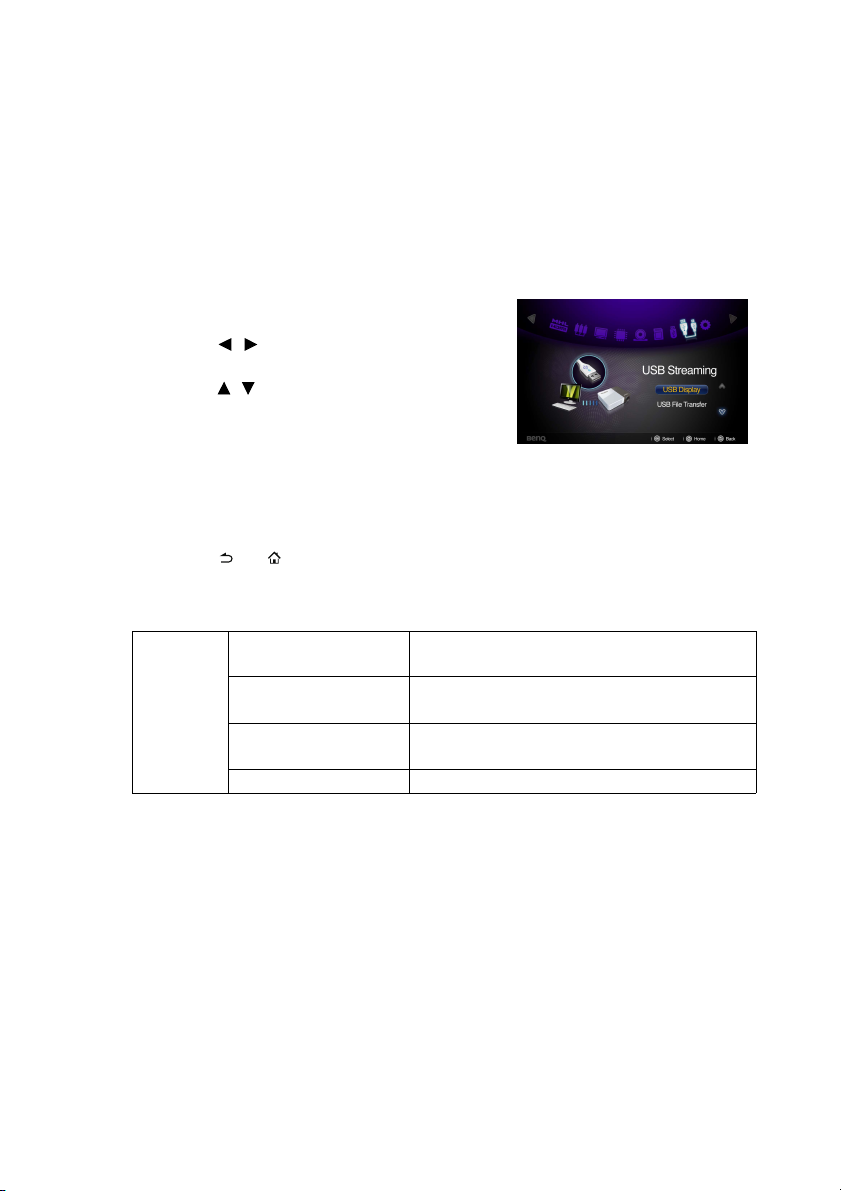

3. Se seleccionar "Exibição por USB", siga as mensagens no ecrã para instalar o controlador USB no seu computador.

4. Se seleccionar "Transferência de ficheiros por USB", aceda a "Meu Computador" ou ao "Explorador do Windows" para aceder aos ficheiros do projector. O projector é exibido como um disco amovível. Transfira os ficheiros do seu computador para o projector arrastando e libertando-os ou copiando e colando-os.

Para desligar o projector do computador:

i. Clique na barra de tarefas do Windows.

ii. Clique na mensagem pop-up.

iii. Desligue o cabo USB apenas quando a mensagem indicar que é seguro remover

o dispositivo de hardware.

Ligações18

• Não desligue o cabo USB enquanto os ficheiros estiverem a ser copiados, uma vez que

poderá perder os dados ou danificar o projector.

• Não poderá concluir a ligação se tiver ficheiros do projector abertos no computador. Feche

todos os ficheiros do projector e tente novamente.

• Outras versões do Windows funcionam de forma idêntica. Siga os procedimentos correctos

para remover um dispositivo USB do seu computador em segurança, consoante a sua versão do Windows.

Ligação a fontes de vídeo

Basta ligar o projector a uma fonte de vídeo que utilize um dos métodos de ligação referidos acima. No entanto, cada método proporciona um nível diferente de qualidade de vídeo. O método que escolher irá provavelmente depender da disponibilidade de terminais correspondentes, tanto no projector como na fonte de vídeo, conforme descrito abaixo:

Nome do terminal Aparência do terminal Qualidade da imagem

HDMI/MHL HDMI/MHL Óptima

Vídeo Componente VGA Melhor

Vídeo Vídeo Boa

Se a imagem de vídeo seleccionada não for apresentada depois de o projector ser ligado e de a fonte de vídeo correcta ter sido seleccionada, verifique se a fonte de vídeo está ligada e a funcionar correctamente. Verifique, também, se os cabos de sinal estão correctamente ligados.

Ligações 19

Ligação um dispositivo fonte HDMI

O projector inclui uma entrada HDMI que permite ligar um dispositivo fonte HDMI como um leitor Blu-Ray, um sintonizador DTV ou um ecrã.

HDMI (High-Definition Multimedia Interface) suporta a transmissão de dados de vídeo sem compressão entre dispositivos compatíveis como sintonizadores DTV, leitores Blu-Ray e ecrãs através de um único cabo. Disponibiliza uma experiência de visualização e audição digital pura.

Examine a sua fonte de vídeo para verificar se dispõe de um conjunto de tomadas de saída HDMI não utilizadas:

• Em caso afirmativo, continue com este procedimento.

• Caso contrário, é necessário definir novamente o método mais adequado para ligar o

dispositivo.

Para ligar o projector a um dispositivo fonte HDMI:

1. Ligue uma extremidade do cabo HDMI à tomada de saída HDMI do dispositivo fonte.

2. Ligue a outra extremidade do cabo HDMI à tomada HDMI do projector.

• O cabo HDMI (apresentado neste exemplo) para ligar ao seu dispositivo de saída vídeo não

é fornecido como um acessório de série.

• O adaptador Apple Digital AV pode ser adquirido em www.apple.com

Ligações20

Ligação um dispositivo fonte MHL

Este projector suporta dispositivos MHL (MHL activado) através da utilização de uma tomada de entrada HDMI. Poderá ligar o seu dispositivo móvel com MHL activado ao projector com um cabo MHL para reproduzir vídeo de alta definição com fluidez.

MHL (Mobile High-definition Link) suporta vídeo HD sem compressão (1080/30 p) e transmissão áudio (7.1 som surround) entre dispositivos compatíveis como telemóveis, tablets e outros dispositivos electrónicos portáteis de consumo e transmite sinal através de um único cabo. Disponibiliza uma experiência de visualização e audição digital pura.

Examine o seu dispositivo móvel para determinar se tem MHL activado:

• Em caso afirmativo, continue com este procedimento.

• Caso contrário, é necessário definir novamente o método mais adequado para ligar o

dispositivo.

Para ligar o projector a um dispositivo fonte MHL:

1. Adquira um cabo MHL e ligue a extremidade do cabo MHL à tomada de saída MHL do dispositivo fonte MHL.

2. Ligue a extremidade HDMI do cabo MHL à tomada HDMI/MHL do projector.

• Nem todos os dispositivos móveis suportam MHL, consulte o revendedor do seu dispositivo

móvel para se informar das capacidades MHL.

Ligações 21

Ligação a um dispositivo com fonte Vídeo Componente

Examine a sua fonte de vídeo para verificar se dispõe de um conjunto de tomadas de saída Vídeo Componente não utilizadas:

• Em caso afirmativo, continue com este procedimento.

• Caso contrário, é necessário definir novamente o método mais adequado para ligar o

dispositivo.

Para ligar o projector a uma fonte de sinal Vídeo Componente:

1. Com o cabo adaptador de ligação Vídeo Componente para VGA (D-Sub) ligue a extremidade com 3 conectores do tipo RCA às tomadas de saída Vídeo Componente da fonte de vídeo. Ligue as fichas às tomadas com a cor correspondente: verde com verde, azul com azul e vermelho com vermelho.

2. Ligue a outra extremidade do cabo ligado ao COMPUTER ao projector.

3. Se pretender usar o altifalante do projector, com um cabo de áudio adequado ligue uma extremidade à saída de áudio do dispositivo fonte vídeo e a outra extremidade à entrada de áudio do projector.

Dispositivo AV

Cabo de áudio

Cabo adaptador para ligação Vídeo Componente a VGA (D-Sub)

• Quando ligar uns auscultadores ou umas colunas de som externas à saída áudio, o som não

será emitido pelo altifalante do projector.

• Se não existirem sinais vídeo, nenhum som será emitido pelo altifalante ou saída áudio.

Além disso, o som também não pode ser ajustado.

Ligações22

Ligação a uma fonte de vídeo composto

Examine a sua fonte de vídeo para verificar se dispõe de um conjunto de tomadas de saída de vídeo composto não utilizadas:

• Em caso afirmativo, continue com este procedimento.

• Caso contrário, é necessário definir novamente o método mais adequado para ligar o

dispositivo.

Para ligar o projector a uma fonte de sinal vídeo composto:

1. Utilize um cabo de vídeo e ligue uma extremidade à saída de vídeo composto da fonte de vídeo.

2. Ligue a outra extremidade do cabo vídeo à tomada vídeo do projector.

Dispositivo AV

Cabo de áudio

Cabo de vídeo

Só precisa utilizar a uma ligação Vídeo composto neste dispositivo se a entrada Vídeo Componente não estiver disponível. Consulte "Ligação a fontes de vídeo" na página 19 para mais informações.

Ligações 23

Ligar umas colunas de som externas

Poderá ouvir o som através de colunas de som externas em vez de através dos altifalantes do projector.

Para ligar o projector a umas colunas de som externas:

1. Ligue um cabo estéreo apropriado à coluna de som e à tomada de saída de áudio ao projector.

Quando o cabo de áudio é ligado à tomada de saída de áudio, o altifalante interno fica sem som.

Ligações24

Ligação a um dispositivo de memória externo

Colocar um cartão SD

Para colocar um cartão SD no projector:

1. Coloque um cartão SD na ranhura para cartões SD no projector.

• A capacidade de memória máxima de um cartão SD(HC) compatível é 32 GB. (A

capacidade de memória externa máxima compatível baseia-se em testes de fábrica. A experiência poderá ser diferente consoante o fabricante do dispositivo de memória.)

• O projector poderá não ser compatível com alguns cartões SD.

Ligar a um dispositivo de armazenamento USB

Para ligar o projector a um dispositivo de armazenamento USB:

Ligue o dispositivo de armazenamento USB à tomada USB do tipo A.

(Unidade flash USB)

• Este produto é compatível com dispositivos de memória USB e discos rígidos. Apenas a

partição mais recentemente utiliza será montada. (A capacidade de memória externa máxima compatível baseia-se em testes de fábrica. A experiência poderá ser diferente consoante o fabricante do dispositivo de memória.)

• A porta USB do tipo A fornece até 500 mA de energia para discos rígidos quando ligados a

este projector. Na eventualidade deste projector não conseguir ler discos rígidos de grande capacidade, tal poderá dever-se a energia insuficiente. Neste caso, ligue o disco rígido a uma fonte de energia externa com um cabo USB do tipo Y para fornecer energia extra ao disco rígido.

• O produto não é compatível com leitores multi-cartões.

Ligações 25

• Este produto não funcionará se o dispositivo de armazenamento USB estiver ligado através

de um HUB USB.

• Produtos que não estejam em conformidade com as normas USB poderão não funcionar

normalmente.

• Um dispositivo de armazenamento USB com uma aplicação de reconhecimento

automático ou com um controlador próprio, poderá não funcionar correctamente.

• Um dispositivo de armazenamento USB que utilize apenas um tipo de controlador

específico poderá não ser reconhecido.

• A velocidade de reconhecimento do dispositivo de armazenamento USB varia consoante o

dispositivo.

• Não desligue o produto ou um dispositivo de armazenamento USB enquanto este último

estiver em funcionamento. caso contrário poderá danificar o dispositivo de armazenamento USB ou os ficheiros armazenados.

• Utilize um dispositivo de armazenamento USB que possua ficheiros comuns. Ficheiros

pouco comuns podem causar avarias ou podem não ser reproduzidos.

• Dispositivos de armazenamento USB devem ser formatados em FAT16/FAT32/NTFS.

Recomenda-se FAT32 e NTFS para discos rígidos.

• Faça cópias de segurança dos dados no dispositivo de armazenamento USB para evitar

perder dados. O utilizador é responsável pela gestão dos dados. A BenQ não é responsável por perdas de dados.

• A estrutura de ficheiros no dispositivo de armazenamento USB deverá ser o mais simples

possível. Demasiadas pastas dentro de pastas pode resultar em lentidão.

• Caso um dispositivo de memória externo não funcione após ligar ao projector, tente ligá-lo

a um PC. Se ainda assim não funcionar, contacte o fabricante ou um técnico.

Reproduzir som através do projector

Pode utilizar o altifalante do projector nas suas apresentações, e também ligar colunas amplificadas em separado à entrada do projector.

A tabela em baixo descreve os métodos de ligação para diferentes dispositivos, e de onde vem o som.

Dispositivo PC/Vídeo Componente Vídeo

Tomada de entrada áudio

O projector pode reproduzir som de...

Entrada de áudio (L/R)

AUDIO-IN Entrada de áudio (L/R)

AUDIO-IN

Entrada de áudio (L/R)

Tomada de saída de áudio

• O sinal de entrada seleccionado determina que som será reproduzido pelo altifalante do

projector, e que som será emitido do projector quando uma saída de áudio estiver ligada.

• Não é necessário ligar um saída de áudio porque o projector pode reproduzir o som de um

dispositivo HDMI/MHL, memória externa e iPhone/iPad. No entanto, poderá ligar um dispositivo externo para reproduzir o som.

• A apresentação USB não suporta a funcionalidade áudio.

Ligações26

Funcionamento

Ligar o projector

1. Ligue à electricidade e reinicie o projector. O indicador de energia fica cor de laranja.

2. Prima Energia no projector ou no telecomando para ligar o projector. O indicador de energia permanece verde quando o projector estiver ligado.

O procedimento de inicialização demora vários segundos. Na última etapa do arranque, é apresentado um logótipo de arranque.

(Se necessário) Rode o anel de focagem para ajustar a clareza da imagem.

3. Se o projector for activado pela primeira vez, seleccione o seu idioma no menu no ecrã e siga as instruções no ecrã.

4. Se for pedida uma palavra-passe, prima os botões de seta para introduzir uma palavrapasse de seis dígitos. Consulte "Utilizar a

função de palavra-passe" na página 31 para

mais informações.

5. Ligue todos os equipamentos ligados.

6. O projector apresenta um número codificado no ecrã principal.

Se a frequência / resolução do sinal de entrada exceder a gama de funcionamento do projector, aparecerá a mensagem 'Fora do alcance' num ecrã sem imagem. Mude para um sinal de entrada que seja compatível com a resolução do projector ou defina o sinal de entrada para uma definição inferior. Consulte "Tabela de tempos" na página 84 para mais informações.

Funcionamento

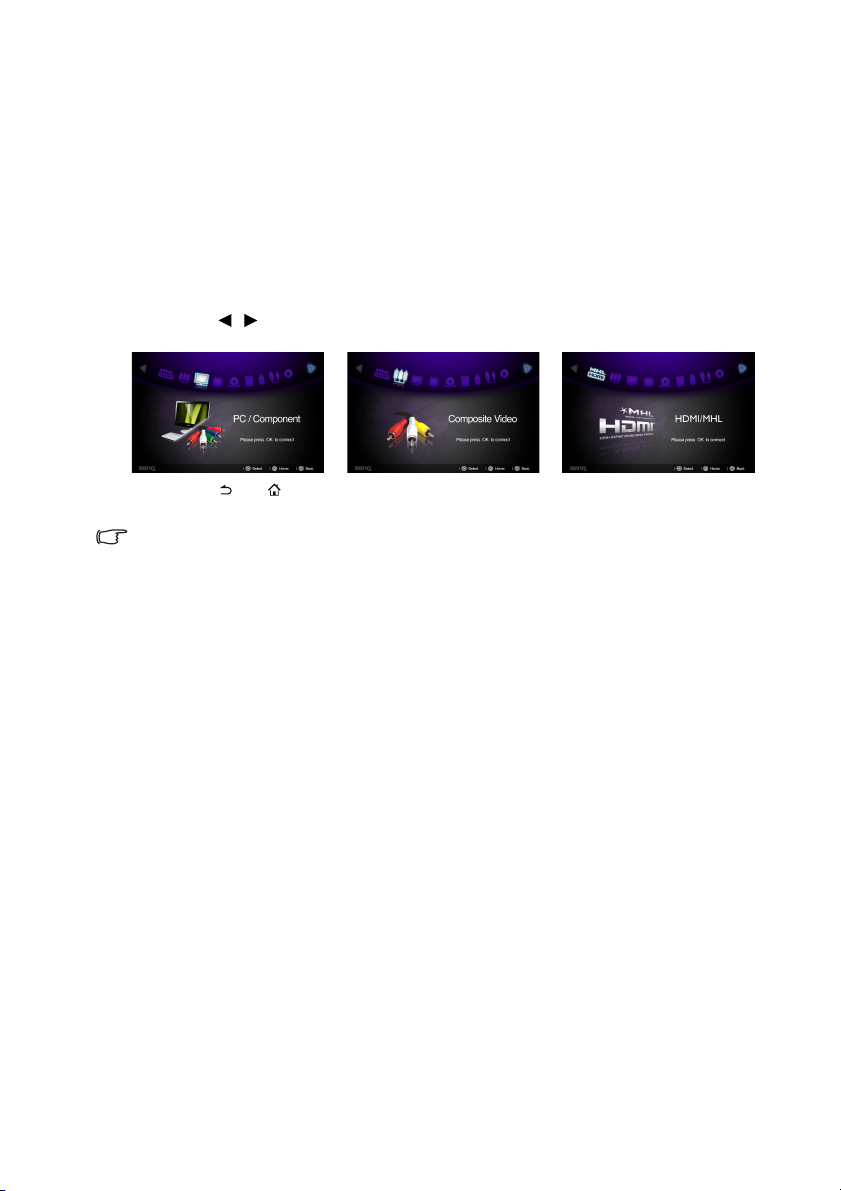

Alteração do sinal de entrada

O projector pode estar ligado a diversos dispositivos ao mesmo tempo. No entanto, só pode mostrar um ecrã total de cada vez. Pode também

premir / no projector ou no telecomando, para seleccionar o sinal de entrada pretendido.

• O tipo de sinal de entrada afecta as opções

disponíveis para o modo de Imagem. Consulte

"Seleccionar um modo de imagem" na página 34

para mais informações.

• A resolução de exibição nativa deste projector é formato de imagem de 16:10. Para obter os

melhores resultados de exibição de imagens, deve seleccionar e utilizar um sinal de entrada que tenha saída com essa resolução. Qualquer outra resolução será redimensionada pelo projector dependendo da definição de "proporção", o que pode causar distorção de imagens ou perda da claridade da imagem. Consulte "Seleccionar o formato de imagem" na página

33 para mais informações.

Configurar busca automática rápida

Configurar o projector para pesquisar por sinais de entrada:

1. Vá ao menu Definições > Básico > Busca Automática Rápida, prima OK, e surgirá um menu pop-up.

2. Seleccione Ligar e prima OK.

3. Para sair do menu OSD, prima ou .

Alterar o espaço de cor

Na eventualidade improvável de ligar o projector a um leitor DVD através da entrada HDMI e a imagem projectada apresentar cores erradas, altere o espaço de cor para YUV.

1. Prima e prima para destacar Transf. de espaço de cor e prima OK, após o que surgirá um menu pop-up.

2. Seleccione um espaço de cor apropriado e prima OK.

• Esta função apenas está disponível quando a porta de entrada HDMI está em utilização.

Funcionamento

Ajustar a imagem projectada

Ajustar a altura da imagem

O projector está equipado com 2 pés reguláveis. Estes pés permitem ajustar a altura da imagem. Para ajustar o projector:

• Aperte os pés reguláveis para afinar a altura da

imagem.

• Para recolher o suporte, aparafuse os pés

reguláveis na direcção oposta

Se o projector não for colocado numa superfície plana ou o ecrã e o projector não estiverem perpendiculares em relação um ao outro, a imagem projectada aparece como um trapézio. Para corrigir esta situação, consulte "Correcção

da distorção" na página 30 para mais informações.

• Não olhe para a lente enquanto a lâmpada estiver acesa. A luz forte proveniente da lâmpada

pode causar danos aos seus olhos.

• Tenha cuidado quando aperta o pé de regulação, dado que está próximo da saída de ar

quente.

Ajustar a clareza da imagem

Ajuste a imagem rodando o anel de focagem.

Ajustar automaticamente a imagem

Em alguns casos, pode ser necessário optimizar a qualidade da imagem.

• Utilizar o telecomando

Prima AUTO. No espaço de 3 segundos, a função Ajustamento

automático inteligente integrada reajustará os valores de frequência e do relógio, para proporcionar a melhor qualidade de imagem.

As informações da fonte actual serão apresentadas durante 3 segundos no canto superior esquerdo.

Esta função só está disponível quando está seleccionado o sinal PC (analog RGB).

Funcionamento

Correcção da distorção

Diz-se que há distorção quando a imagem projectada aparece visivelmente mais larga na parte superior ou inferior. Ocorre quando o projector não está perpendicular ao ecrã. Corrija a distorção quando uma imagem é apresentada no ecrã.

Para corrigir esta situação, para além de ajustar a altura do projector, será preciso proceder à correcção manual, utilizando os seguintes passos.

1. Prima e prima para seleccionar Distorção. É exibido o menu Distorção pop-up.

2. Prima para corrigir a distorção da parte inferior da imagem ou prima para corrigir a distorção da parte superior da imagem.

Ocultar a imagem

Para captar toda a atenção do público para o orador, pode:

• Com o telecomando

Prima o botão Blank no telecomando para congelar a imagem. Prima novamente Blank ou quaisquer botões no telecomando para restaurar a imagem.

• Utilizar o projector

Prima longamente Blank no projector durante 3 segundos para ocultar a imagem do ecrã. Prima novamente Blank ou quaisquer botões no projector para restaurar a imagem.

Não tape a lente com nenhum objecto, uma vez que isto poderia aquecer e deformar esse objecto, ou mesmo provocar um incêndio.

Prima .Prima .

Funcionamento

Segurança do projector

Utilizar a função de palavra-passe

Por razões de segurança e para evitar a utilização não autorizada, o projector inclui uma opção para configurar uma palavra-passe de segurança. A palavra-passe pode ser definida através do menu de definições.

Se activar a funcionalidade de bloqueio ao ligar e mais tarde se esquecer da palavra-passe, isso poderá trazer-lhe alguns problemas. Imprima este manual (se necessário), escreva a palavrapasse neste manual e guarde-o num local seguro, para poder consultá-lo futuramente.

Bloquear o projector

• Depois de ser definida uma palavra-passe, o projector não pode ser usado, a menos que a

palavra-passe correcta seja introduzida sempre que se ligar o projector.

• Ao definir uma palavra-passe para o projector, se a função for utilizada pela primeira vez,

introduza a palavra-passe predefinida (1, 1, 1, 1, 1, 1) do projector, premindo a tecla de seta

seis vezes caso lhe seja pedido para introduzir uma palavra-passe.

1. Prima / até o menu Definições ser seleccionado e prima OK para aceder.

2. Aceda ao menu Avançado > Defin. Segurança > Alterar definições de segurança.

3. Prima OK. É apresentada a mensagem "Introd. senha actual".

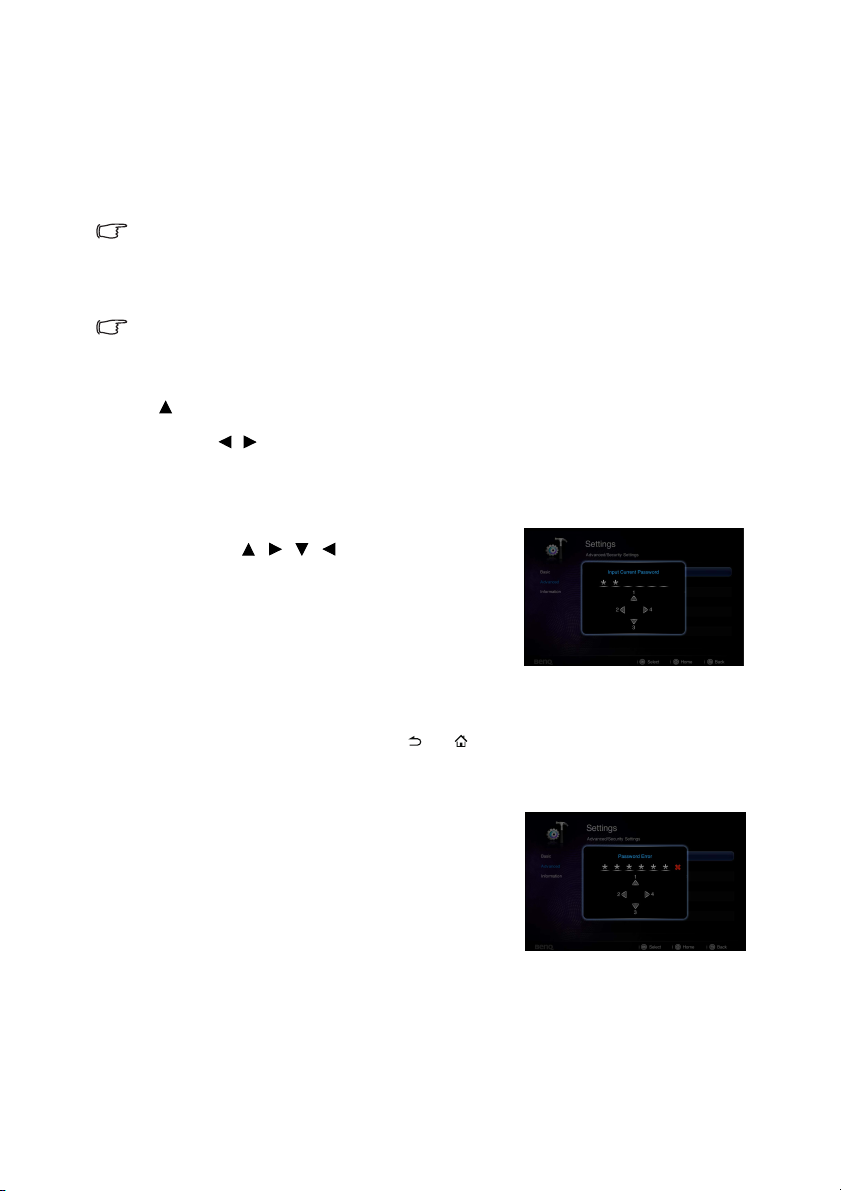

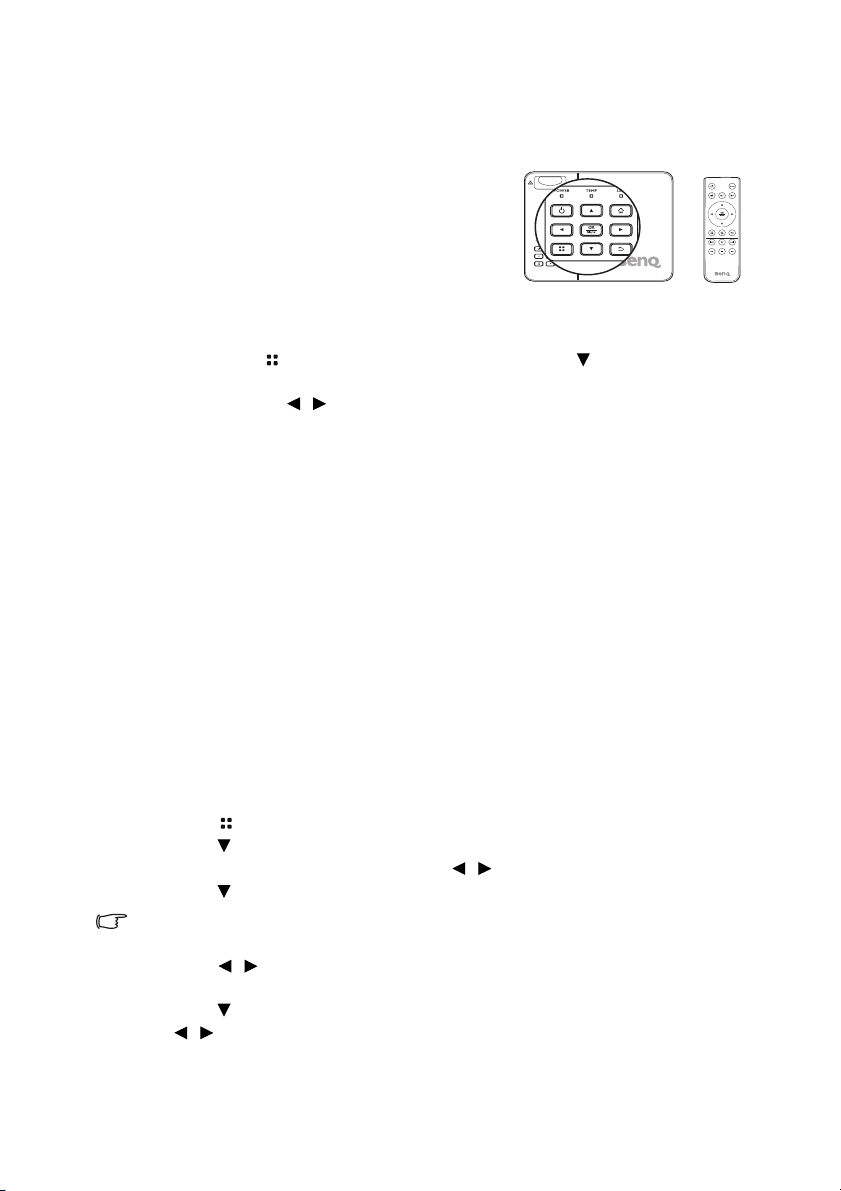

4. Tal como ilustrado à direita, as quatro setas de direcção ( , , , ) representam

respectivamente 4 dígitos (1, 2, 3, 4). Prima os botões de seta para introduzir seis dígitos para a palavra-passe.

5. Quando a palavra-passe estiver definida, o menu no ecrã regressa ao menu Alterar definições de segurança.

6. Seleccione Bloqueio de ligação e prima OK. É exibido o menu pop-up. Seleccione Ligar, seguido de OK para completar a programação do bloqueio da ligação.

7. Para sair do menu no ecrã, prima ou .

Se se esquecer da palavra-passe

Se a função de palavra-passe for activada, será pedido que introduza a palavra-passe de seis dígitos de cada vez que ligar o projector. Se introduzir a palavra-passe incorrecta, é apresentada durante três segundos uma mensagem de erro, seguida da mensagem "Introduzir Palavra-passe". Se introduzir uma palavra-passe incorrecta 5 vezes seguidas, o projector será automaticamente encerrado após pouco tempo.

Funcionamento

Procedimento para recuperar a palavra-passe

1. Mantenha premido no telecomando durante 3 segundos. O projector apresenta um número codificado no ecrã.

2. Anote o número e desligue o projector.

3. Consulte o centro de assistência técnica BenQ da sua área para descodificar o número. Poderá ser necessário fornecer documentação comprovativa de compra, para confirmar que é um utilizador autorizado do projector.

Alterar a palavra-passe

1. Aceda ao menu Definições > Avançado > Defin. Segurança > Alterar senha.

2. Prima OK. É apresentada a mensagem "Introd. senha actual".

3. Introduza a palavra-passe antiga.

• Se a palavra-passe for correcta, é apresentada outra mensagem "Introd. nova

senha".

• Se a palavra-passe for incorrecta, é apresentada uma mensagem de erro, seguida

da mensagem “Introd. senha actual” para que volte a tentar. Pode premir para cancelar a alteração ou tentar outra palavra-passe.

4. Introduza uma nova palavra-passe.

Os dígitos introduzidos serão apresentados no ecrã como asteriscos. Anote a palavra-passe seleccionada neste manual, para que possa consultá-la caso se esqueça dela.

Palavra-passe: __ __ __ __ __ __ Mantenha este manual num local seguro.

5. Confirme a nova palavra-passe voltando a introduzir a nova palavra-passe.

6. Atribuiu com sucesso uma nova palavra-passe ao projector. Lembre-se de introduzir a nova palavra-passe da próxima vez que ligar o projector.

7. Para sair do menu no ecrã, prima ou .

Desactivar a função de palavra-passe

Para desactivar a protecção por palavra-passe, aceda ao menu Definições > Avançado > Defin. Segurança > Bloqueio de ligação. Seleccione Desligar e prima OK. É

apresentada a mensagem “Introduzir Palavra-passe”. Introduza a palavra-passe actual.

• Se a palavra-passe estiver correcta, o menu no ecrã regressa à página Defin.

Segurança apresentando "Desligar" na linha da função Bloqueio de ligação Não terá de introduzir a palavra-passe da próxima vez que ligar o projector.

• Se a palavra-passe for incorrecta, é apresentada uma mensagem de erro, seguida

da mensagem “Introduzir Palavra-passe” para que volte a tentar. Pode premir para cancelar a alteração ou tentar outra palavra-passe.

Embora a função de palavra-passe esteja desactivada, deverá manter a palavra-passe antiga à mão, caso tenha de reactivar a função de palavra-passe introduzindo a palavra-passe antiga.

Funcionamento

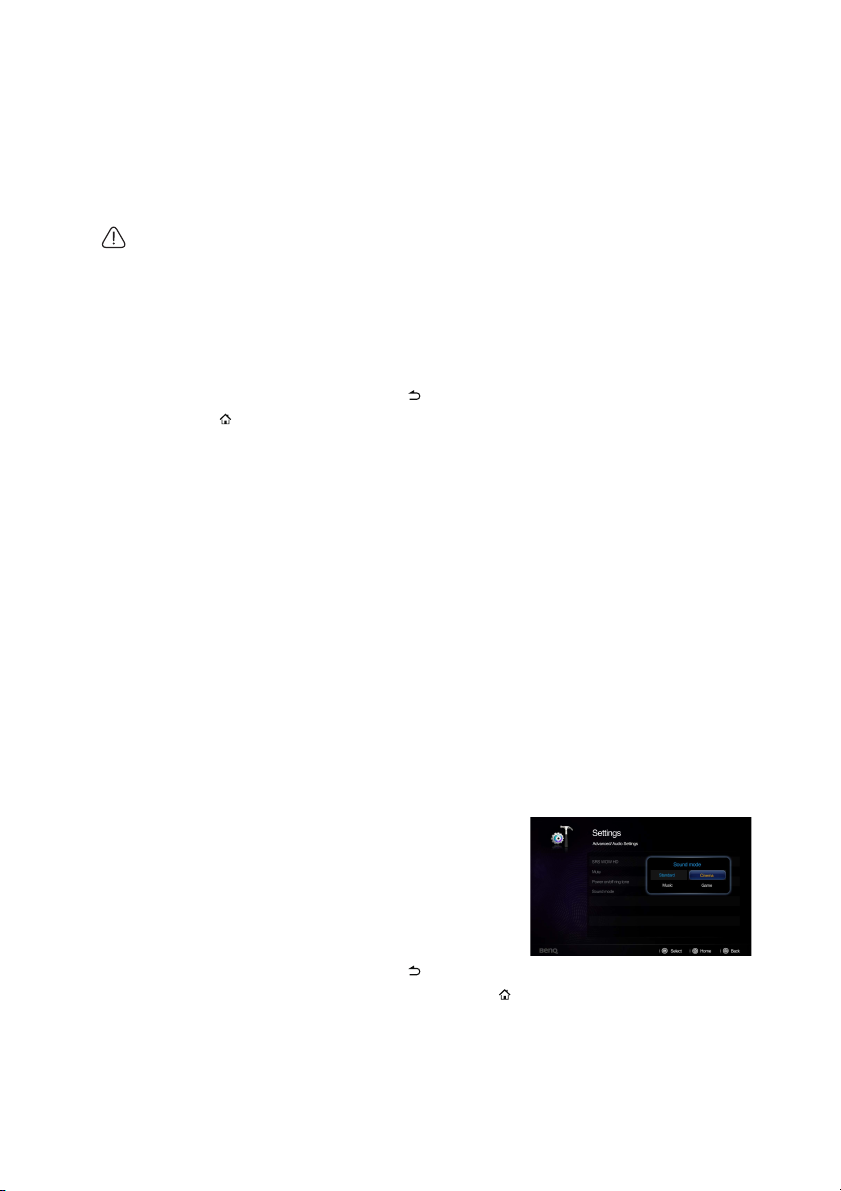

Actualizar Firmware

Siga os procedimentos abaixo para actualizar a versão de firmware.

• Só é possível actualizar o firmware através de cartão SD.

• Não retire o cartão SD durante a actualização.

• Não mexa nos botões durante a actualização.

• Não desligue o projector durante a actualização.

• Para confirmar se o firmware foi correctamente actualizado, aceda a

Informação > Ver são d e Fi rmw are .

Actualizar o Firmware

1. Coloque um cartão SD com o firmware mais recente no projector.

2. Seleccione Definições > Avançado > Actualização do Firmware na página do menu principal.

3. Seleccione OK para começar.

4. Quando o firmware estiver actualizado, desligue o projector.

5. Ligue o projector e verifique a versão do firmware.

Definições >

Seleccionar o formato de imagem

O proporção é a relação entre a largura e a altura da imagem projectada. A maior parte dos computadores e televisores analógicos estão no formato 4:3, que é a predefinição para este projector, e a televisão digital e os DVDs estão normalmente no formato 16:9.

Com o surgimento do processamento digital de sinal, os dispositivos de projecção digital podem esticar e dimensionar dinamicamente a imagem para um formato diferente do enviado pela fonte de entrada da imagem.

Para alterar o formato da imagem apresentada (independentemente do formato da fonte):

1. Prima para abrir o menu pop-up num dos modos computador, vídeo composto, component e HDMI/MHL.

2. Prima para seleccionar "Proporção".

3. Prima / para seleccionar um formato de imagem que se adeqúe ao sinal de vídeo e aos seus requisitos.

Funcionamento

Optimizar a imagem

Seleccionar um modo de imagem

O projector está configurado para vários modos de aplicação predefinidos, para que possa escolher um que se adapte ao seu ambiente de funcionamento e tipo de imagem do sinal de entrada.

Para seleccionar um modo de funcionamento apropriado às suas necessidades, siga um dos seguintes passos.

• Certifique-se de que a fonte de entrada está num dos modos computador, vídeo

composto, component ou HDMI/MHL e o ecrã do projector é exibido.

• Poderá premir para abrir o menu pop-up no ecrã. Prima para seleccionar

Definições do Modo de Imagem e OK para aceder. Seleccione Modo de Imagem e prima / para seleccionar um modo desejado.

Os modos de imagem estão listados abaixo.

1. Modo Brilhante: maximiza a luminosidade da imagem projectada. Este modo é adequado para ambientes em que é necessária uma luminosidade muito elevada, como quando se utiliza o projector em espaços bem iluminados.

2. Modo Padrão (predefinição): destinado a apresentações. O brilho é enfatizado neste modo.

3. Modo Cinema: é apropriado para filmes cheios de cor, excertos de vídeo de máquinas fotográficas digitais ou DVs, através da entrada de PC, para uma melhor visualização em espaços pouco iluminados.

4. Modo Jogos: apropriado para vídeo jogos.

5. Modo Utilizador: recupera as definições personalizadas com base nos modos de imagem actuais disponíveis. Consulte "Configuração do modo Utilizador" na página

34 para mais informações.

Funcionamento

Configuração do modo Utilizador

Existe um modo definido pelo utilizador, caso os modos de imagem actualmente disponíveis não sejam adequados às suas necessidades. Pode utilizar um dos modos de imagem (excepto Utilizador) como ponto de partida e personalizar as definições.

1. Prima para abrir o menu pop-up.

2. Prima para seleccionar Definições do Modo de Imagem e OK para aceder.

3. Seleccione Modo de Imagem e prima / para seleccionar Utilizador.

4. Prima para realçar Modo de Referência.

Esta função só está disponível quando o modo está seleccionado no item de submenu Modo de Imagem.

5. Prima / para seleccionar um modo de imagem que mais se aproxime das suas necessidades.

6. Prima para seleccionar um item no submenu a alterar e ajuste o valor com

/. Consulte "Ajustar a clareza da imagem" abaixo para mais informações.

7. Quando todas as definições estiverem concluídas, seleccione Guardar definições e prima OK para guardar as definições.

8. É apresentada a mensagem de confirmação "Definição guardada".

Utilizar a cor da parede

No caso de estar a projectar sobre uma superfície colorida, como uma parede pintada, que pode não ser branca, a funcionalidade "Cor da Parede" pode ajudar a corrigir as cores da imagem projectada para evitar possíveis diferenças de cor entre a fonte e as imagens projectadas.

Para utilizar esta função, prima para abrir o menu pop-up num dos modos: computador, iPhone/iPad, vídeo composto, component e HDMI/MHL. Seleccione Cor da

parede e prima / para seleccionar a cor mais próxima da cor da superfície de projecção. Existem várias cores previamente calibradas para seleccionar: Amarela claro, Rosa, Verde claro, Azul e Quadro negro.

Afinar a qualidade de imagem no modo Utilizador

Consoante o tipo de sinal detectado, existem algumas funções definidas pelo utilizador quando o modo está seleccionado. Com base nas suas necessidades, pode realizar ajustes a

estas funções seleccionando-as e premindo / no projector ou telecomando.

Ajustar Brilho

Quanto mais alto for o valor, mais brilhante será a imagem. Quanto mais baixa for a definição, mais escura será a imagem. Ajuste este controlo de forma a que as áreas pretas da imagem apareçam apenas a preto e de

+30

+50

forma a que os detalhes nas áreas escuras sejam visíveis.

Ajustar Contraste

Quanto mais alto for o valor, maior será o contraste. Utilize esta função para definir os níveis de branco depois de ter ajustado previamente a definição Brilho de acordo com a entrada e o ambiente de visualização

+30

que seleccionou.

Ajustar Cor

As definições mais baixas produzem cores menos saturadas. Se a definição for demasiado elevada, as cores na imagem serão muito realçadas, o que torna a imagem pouco realista. Cor é ajustável apenas em fontes de vídeo analógico como fontes de vídeo composto e vídeo componente.

Ajustar Tonalidade

Quanto mais alto for o valor, mais avermelhada será a imagem. Quanto mais baixo for o valor, mais esverdeada será a imagem. Tonalidade é ajustável apenas nas fontes de vídeo e S-vídeo com sinal de vídeo nos formatos NTSC ou SECAM.

Ajustar Nitidez

Quanto mais alto for o valor, mais nítida será a imagem. Quanto mais baixo for o valor, mais desfocada será a imagem. Nitidez é ajustável apenas em fontes de vídeo analógico como fontes de vídeo composto e vídeo componente.

Seleccionar uma Temperatura da cor

Existem quatro opções disponíveis para as definições de temperatura* de acordo com o tipo de sinal seleccionado.

*Sobre as temperaturas de cor:

Por diversas razões, existem muitos tons diferentes que são considerados "branco". Um dos métodos mais comuns de representar a cor branca é conhecido como "temperatura

+70

-30

Funcionamento

de cor". Uma cor branca com uma temperatura de cor reduzida aparece como um branco avermelhado. Uma cor branca com uma temperatura de cor elevada parece conter mais azul.

Funcionamento em áreas de grande altitude

Recomendamos que utilize o Modo de Altitude Elevada quando estiver entre 1500 m e 3000 m acima do nível do mar, e a temperatura ambiente estiver entre 0°C e 30°C.

Não utilize o Modo de Altitude Elevada se estiver entre 0 m e 1499 m de altura e a temperatura ambiente estiver entre 0°C e 35°C. O projector ficará excessivamente frio se ligar o modo nessas condições.

Para activar o Modo de Altitude Elevada:

1. Seleccione Definições e prima OK para aceder.

2. Aceda a Avançado > Modo de Altitude Elevada e prima OK.

3. Seleccione Ligar e prima OK para confirmar.

4. Para sair do ecrã de menu, prima até o projector regressar ao ecrã principal ou prima para regressar directamente ao ecrã principal.

O funcionamento no "Modo de Altitude Elevada" pode provocar um nível de ruído superior, devido ao facto de ser necessária uma maior velocidade da ventoinha para se melhorar o sistema de arrefecimento e o desempenho.

Se utilizar o projector em condições ambientais extremas que não as acima mencionadas, este poderá apresentar sintomas de desactivação automática, destinados a proteger o projector contra aquecimento excessivo. Nestas circunstâncias, deve mudar para Modo Alta Altitude para resolver esses sintomas. Contudo, tal não significa que este projector pode funcionar em todas as condições ambientais extremas.

Ajustar o som

Os ajustes de som realizados conforme o exemplo terão um efeito no(s) altifalante(s) do projetor. Certifique-se de que a ligação da entrada de áudio do projector está correcta. Ver "Ligar a um computador" na página 17 para mais informação sobre a ligação da entrada áudio quando é utilizado um cabo de entrada áudio separado para ligar o projector.

Ajustar o modo de som

Este projector foi predefinido com quatro modos de som, para enriquecer a sua experiência áudio. Poderá escolher entre os quatro modos de som predefinidos: Padrão, Cinema, Música e Jogos, com base nas suas necessidades.

1. Seleccione Definições e prima OK para aceder.

2. Aceda a Avançado > Definições de áudio e prima OK para aceder.

3. Seleccione Modo de som e prima OK para abrir o menu pop-up.

4. Seleccione o modo desejado e prima OK para confirmar.

5. Para sair do ecrã de menu, prima até o projector regressar ao ecrã principal ou prima

para regressar directamente ao ecrã principal.

Funcionamento

SRS WOW HD™

Activar esta função activa a tecnologia SRS WOW HD™. O projector fornece um som sorround e restaura o som natural.

1. Seleccione Definições e prima OK para aceder.

2. Aceda a Avançado > Definições de áudio e prima OK para aceder.

3. Poderá premir SRS WOW HD™ e premir OK para abrir o menu pop-up.

4. Seleccione Ligar e prima OK para confirmar.

5. Para sair do ecrã de menu, prima até o projector regressar ao ecrã principal ou prima para regressar directamente ao

ecrã principal.

Retirar o som

Para desligar temporariamente o som, prima no telecomando ou:

1. Seleccione Definições e prima OK para aceder.

2. Aceda a Avançado > Definições de áudio e prima OK para aceder.

3. Seleccione Sem som e prima OK para abrir o menu pop-up.

4. Seleccione Ligar e prima OK para confirmar.

5. Para sair do ecrã de menu, prima até o projector regressar ao ecrã principal ou prima para regressar directamente ao

ecrã principal.

Desligar o sinal de aviso

Para desligar o sinal de aviso:

1. Repita os passos 1-2 anteriores.

2. Seleccione Ligar/desligar som e prima OK para abrir o menu pop-up.

3. Seleccione Desligar e prima OK para confirmar.

A única forma de ligar/desligar som é definindo-o aqui. Colocar o projector no modo de silêncio ou alterar o nível de som não afectará o modo definido em ligar/desligar som.

Funcionamento

Exibir imagens com um PC e dispositivos vídeo

Poderá ligar o projector a um PC e a diversas fontes de vídeo. (p.ex.: HDMI, MHL, video compost, component video). No entanto, apenas terá de ligar o projecto a um dispositivo de entrada.

Para apresentar imagens:

1. Ligue o projector a uma das fontes de sinal.

2. Ligue a energia do projector e do dispositivo fonte. O projector apresenta o ecrã principal.

3. Prima / no projector ou no telecomando, para seleccionar o sinal de entrada e prima OK para aceder.

4. Prima ou para recuar à página principal (Não aplicável ao utilizar MHL como fonte de entrada).

Funcionamento

Utilizar menus pop-up do PC/Vídeo

O projector possui um menu no ecrã multilingue que lhe permite realizar ajustes e alterar várias definições. Este menu permite configurar as definições a utilizar nos modos computador, vídeo composto, component e HDMI.

Utilizar o menu

1. Para abrir o menu do ecrã, prima no projector ou no telecomando quando o ecrã é exibido.

2. Quando o menu no ecrã é exibido, prima / para seleccionar o item desejado e ajuste as definições com / .

3. Para sair do menu do ecrã, prima novamente.

Sistema de menus

Item do menu Submenu Opção

Cor da parede

Proporção Fase Tam a nh o H. Tran s f . de

espaço de cor Keystone

Automático Distorção

Desligar/Amarela claro/Rosa/Verde claro/ Azul/Quadro negro

Auto/Real/4:3/16:9/16:10

0-31

-6~6

Automático/RGB/YUV

Ligar/Desligar

Funcionamento

Modo de Imagem Brilhante/Padrão/Cinema/Jogos/Utilizador Modo de Referência Brilhante/Padrão/Cinema/Jogos/Utilizador Brilho

Definições do Modo de Imagem

Contraste Cor To n a l i d a d e Nitidez Temperatura da cor Normal/Fresco/Quente Inverter Sinc. 3D Desactivar/Inverter Guardar definições

Informação

Descrição de cada menu

FUNÇÃO DESCRIÇÃO

Corrige a cor da imagem projectada quando a superfície de

Cor da parede

Proporção

Fase Tamanho H. Tran s f . de

espaço de cor Keystone

projecção não é branca. Consulte "Utilizar a cor da parede" na

página 35 para mais informações.

Existem quatro opções para definir o formato da imagem consoante a fonte de sinal. Consulte "Seleccionar o formato de

imagem" na página 33 para mais informações.

Ajusta a fase do relógio para reduzir a distorção da imagem.

Ajusta a largura horizontal da imagem.

Corrige o espaço de cor no modo HDMI. Consulte "Alterar o

espaço de cor" na página 28 para mais informações.

Corrige automaticamente eventuais distorções da imagem.

Automático Distorção

Corrige eventuais distorções da imagem. Consulte "Correcção

da distorção" na página 30 para mais informações.

Fonte Resolução Sistema de cor

Funcionamento

Definições do Modo de Imagem

Informação

Modo de Imagem

Consulte "Seleccionar um modo de imagem" na página 34 para mais informações.

Modo de Referência

Consulte "Configuração do modo Utilizador" na página 34 para mais informações.

Esta função apenas está disponível quando o modo Utilizador está seleccionado.

Brilho

Consulte "Ajustar Brilho" na página 35 para mais informações.

Contraste

Consulte "Ajustar Contraste" na página 35 para mais informações.

Cor

Consulte "Ajustar Cor" na página 35 para mais informações.

Tonalidade

Consulte "Ajustar Tonalidade" na página 35 para mais informações.

Esta função só está disponível quando está seleccionado o formato NTSC.

Nitidez

Consulte "Ajustar Nitidez" na página 35 para mais informações.

Temperatura da cor

Consulte "Seleccionar uma Temperatura da cor" na página 35 para mais informações.

Inverter Sinc. 3D

Quando se verificar uma inversão da profundidade da imagem, active esta função para corrigir o problema.

Guardar definições

Guarda as definições efectuadas no modo Utilizador.

Fonte

Mostra a fonte de sinal actual.

Resolução

Mostra a resolução nativa do sinal de entrada.

Sistema de cor

Mostra o formato do sistema de entrada de vídeo: NTSC, PAL, SECAM ou RGB.

Funcionamento

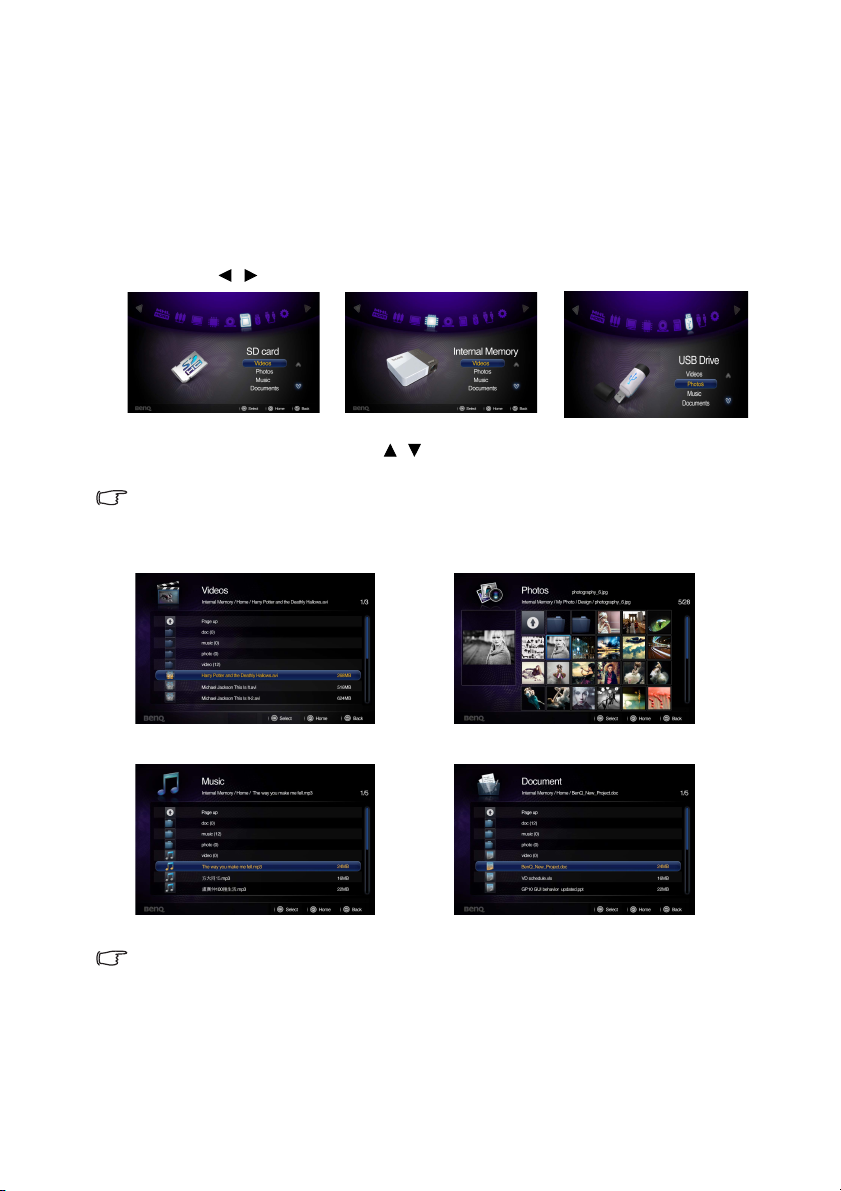

Apresentar ficheiros através de memória interna, unidade USB e cartão SD

O projector pode apresentar ficheiros guardados na memória interna ou em dispositivos externos como um cartão SD ou uma unidade USB, quando ligados ao projector.

Para apresentar imagens:

1. Ligue o projector e aguarde que este exiba o ecrã principal.

2. Ligue o projector a um dos dispositivos de memória externos acima indicados.

3. Prima / para seleccionar cartão SD, unidade USB ou memória interna.

4. Os dados guardados são classificados em Vídeos, Fotos, Música, Documentos no menu no ecrã principal. Prima / para seleccionar o item desejado, seguido de

OK para aceder à navegação de ficheiros.

Consulte "Utilizar transmissão sem fios" na página 56 para informações sobre a visualização sem fios.

Janela de navegação de ficheiros

Funcionamento

Vídeos Fotos

Música Documentos

Verá apenas os ficheiros compatíveis em cada navegador de ficheiros.

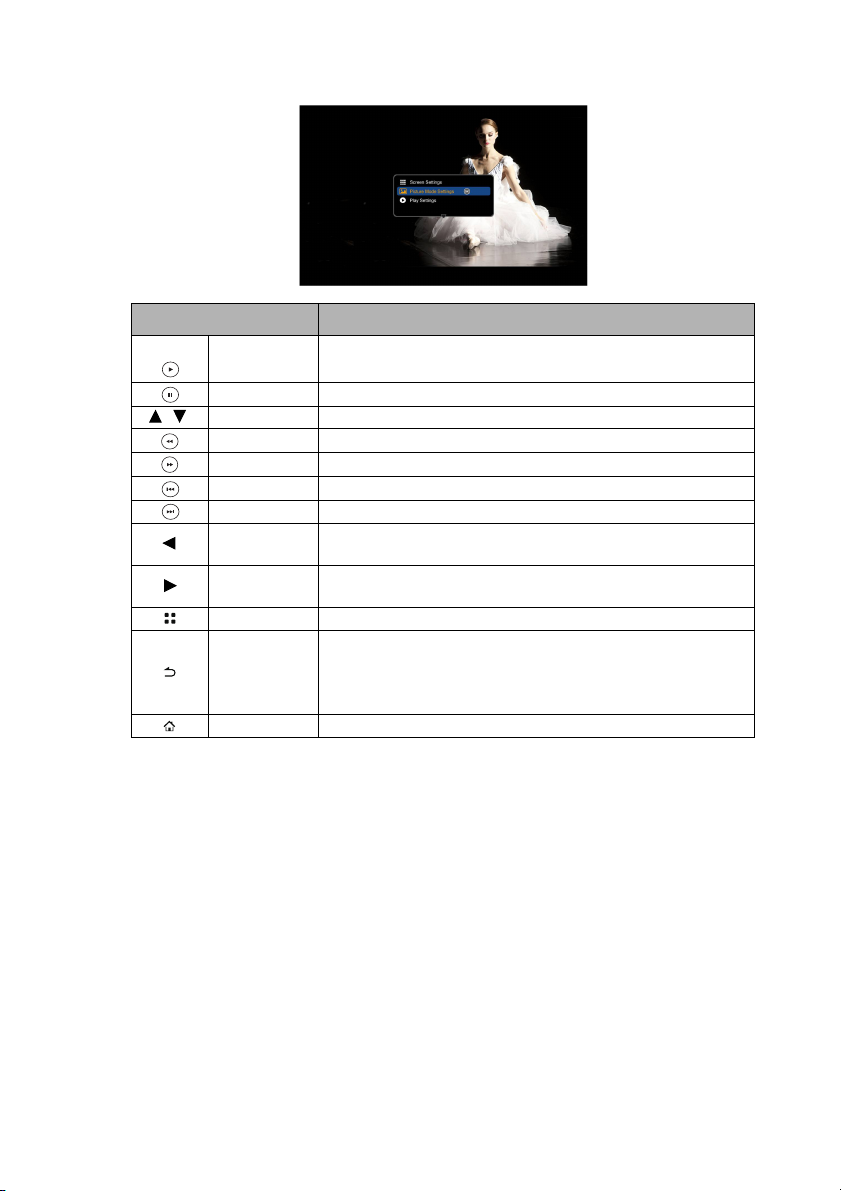

Ao reproduzir vídeos

NOME DESCRIÇÃO

OK/

Reproduzir/ Pausa

Pausa Pausa a reprodução de vídeo. Volume +/- Aumentar/baixar volume.

Retroceder Prima para retroceder no vídeo. Avançar Prima para avançar no vídeo. Anter. Reproduz o vídeo anterior. Segu. Reproduz o vídeo seguinte.

Anter.

Segu.

Menu Abrir/fechar o menu pop-up de definições vídeo.

Volt ar

Principal Sair da reprodução de vídeo e recuar à página principal.

Reproduz ou pausa vídeo.

• Reproduz o vídeo anterior.

• Prima longamente para recuar no vídeo.

• Reproduz o vídeo seguinte.

• Prima longamente para avançar no vídeo.

• Regressar a um nível superior do menu no ecrã.

• Fechar o menu pop-up do vídeo.

• Sair da reprodução de vídeo actual e regressar ao navegador de ficheiros de vídeo.

Funcionamento

Menu pop-up de definições do leitor de vídeo

O menu pop-up do leitor de vídeo fornece um menu no ecrã para realizar ajustes durante a reprodução de vídeo.

Utilizar o menu

1. Para abrir o menu no ecrã, prima no projector ou no telecomando quando o ecrã é exibido.

2. Quando o menu no ecrã é exibido, prima / para seleccionar o item desejado e ajuste as definições com / .

3. Para sair do menu no ecrã, prima no projector ou no telecomando.

• Consulte na tabela o tipo de ficheiros de legendas compatível. Consulte "Formatos de

ficheiro compatíveis" na página 53.

Sistema de menus

Item do menu Submenu Opção

Definições Ecrã

Definições do Modo de Imagem

Definições de reprodução

Cor da parede

Keystone Automático Ligar/Desligar Distorção

Modo de Imagem

Modo de Referência Brilhante/Padrão/Cinema/Jogos Brilho Contraste Temperatura da cor Quente/Normal/Fresco Guardar definições

Modo de reprodução

Ordem de reprodução Normal/Aleatório Repetir Ligar/Desligar

Desligar/Amarela claro/Rosa/ Verde claro/Azul/Quadro negro

Brilhante/Padrão/Cinema/Jogos/ Utilizador

Todo o conteúdo da pasta/Um vídeo

Funcionamento

Descrição de cada menu

FUNÇÃO DESCRIÇÃO

Cor da parede

Corrige a cor da imagem projectada quando a superfície de projecção não é branca. Consulte "Utilizar a cor da parede" na

página 35 para mais informações.

Definições Ecrã

Definições do Modo de Imagem

Definições de reprodução

Keystone Automático

Corrige automaticamente eventuais distorções da imagem.

Distorção

Corrige eventuais distorções da imagem. Consulte "Correcção

da distorção" na página 30 para mais informações.

Modo de Imagem

São disponibilizados modos de imagem predefinidos, para que possa optimizar a definição da imagem do seu projector de forma a adequar-se ao tipo de programa.

Modo de Referência

Selecciona o modo de imagem que melhor se adapta à qualidade da imagem e ajusta ainda mais a imagem com base nas selecções apresentadas na mesma página, em baixo.

Esta função apenas está disponível quando o modo Utilizador está seleccionado.

Brilho

Ajusta a luminosidade da imagem.

Contraste

Ajusta o nível de diferença entre o escuro e a luz da imagem.

Temperatura da cor

Ajusta a temperatura de cor. Fresco confere um tom branco ao branco das imagens. Normal mantém a coloração normal de branco. Quente confere um tom avermelhado ao branco das imagens.

Guardar definições

Guarda as definições efectuadas no modo Utilizador.

Modo de reprodução

Permite-lhe reproduzir um ou todos os vídeos na pasta.

Ordem de reprodução

Permite-lhe seleccionar a ordem de reprodução dos ficheiros de vídeo.

Repetir

Permite-lhe seleccionar repetir a reprodução dos vídeos.

Funcionamento

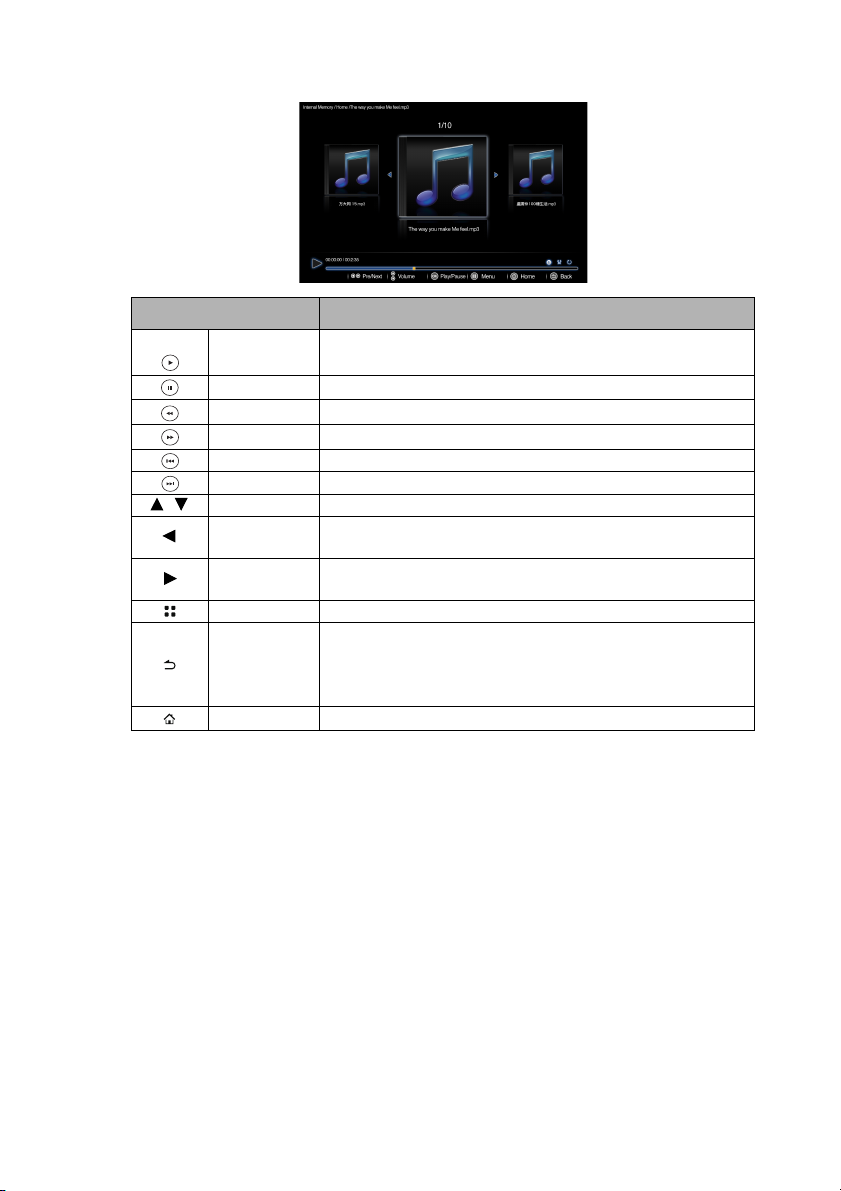

Ao reproduzir música

NOME DESCRIÇÃO

OK/

Reproduzir/ Pausa

Pausa Pausa a reprodução de música. Retroceder Retrocede na música. Avançar Avança na música. Anter. Reproduz a música anterior.

Segu. Reproduz a música seguinte. Volume+/- Aumentar/baixar volume.

Anter.

Segu.

Menu Abrir/fechar o menu pop-up de definições música.

Volt ar

Principal Sair da reprodução de música e recuar à página principal.

Reproduz ou pausa música.

• Reproduz a música anterior.

• Prima longamente para recuar na música.

• Reproduz a música seguinte.

• Prima longamente para avançar na música.

• Regressar a um nível superior do menu no ecrã.

• Fechar o menu pop-up do vídeo.

• Sair da reprodução de música actual e regressar ao navegador de ficheiros de música.

Funcionamento

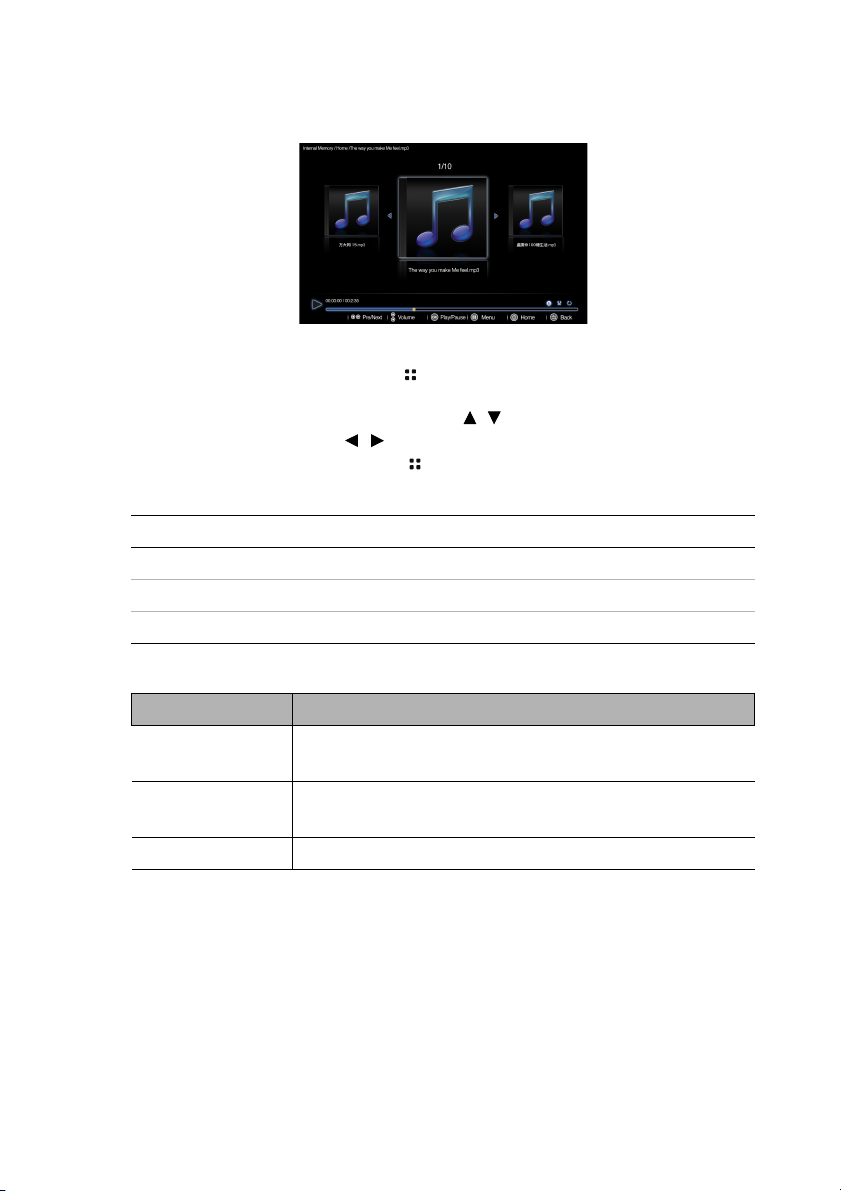

Menu pop-up de definições do leitor de música

O menu pop-up do leitor de música fornece um menu no ecrã para realizar ajustes durante a reprodução de música.

Utilizar o menu

1. Para abrir o menu do ecrã, prima no projector ou no telecomando quando o ecrã é exibido.

2. Quando o menu no ecrã é exibido, prima / para seleccionar o item desejado e ajuste as definições com / .

3. Para sair do menu no ecrã, prima no projector ou no telecomando.

Sistema de menus

Item do menu Opção Modo de reprodução Ordem de reprodução Repetir

Todo o conteúdo da pasta/Uma música

Normal/Aleatório

Ligar/Desligar

Descrição de cada menu

FUNÇÃO DESCRIÇÃO Modo de

Permite-lhe reproduzir uma ou todas as músicas numa pasta.

reprodução Ordem de

reprodução Repetir

Permite-lhe seleccionar a ordem de reprodução dos ficheiros de música.

Permite-lhe seleccionar repetir a reprodução das músicas.

Funcionamento

Ao visualizar fotos

NOME DESCRIÇÃO

OK/Blank

Reproduzir/ Pausa

Anter. Reproduz a foto anterior. Segu. Reproduz a foto seguinte. Menu Abrir/fechar o menu pop-up de definições foto.

Volt ar

Principal Sair da reprodução de fotos e recuar à página principal.

Reproduz ou pausa uma apresentação de diapositivos.

• Regressar a um nível superior do menu no ecrã.

• Fechar o menu pop-up de definições foto.

• Sair da reprodução de fotos actual e regressar ao navegador de fotos.

Funcionamento

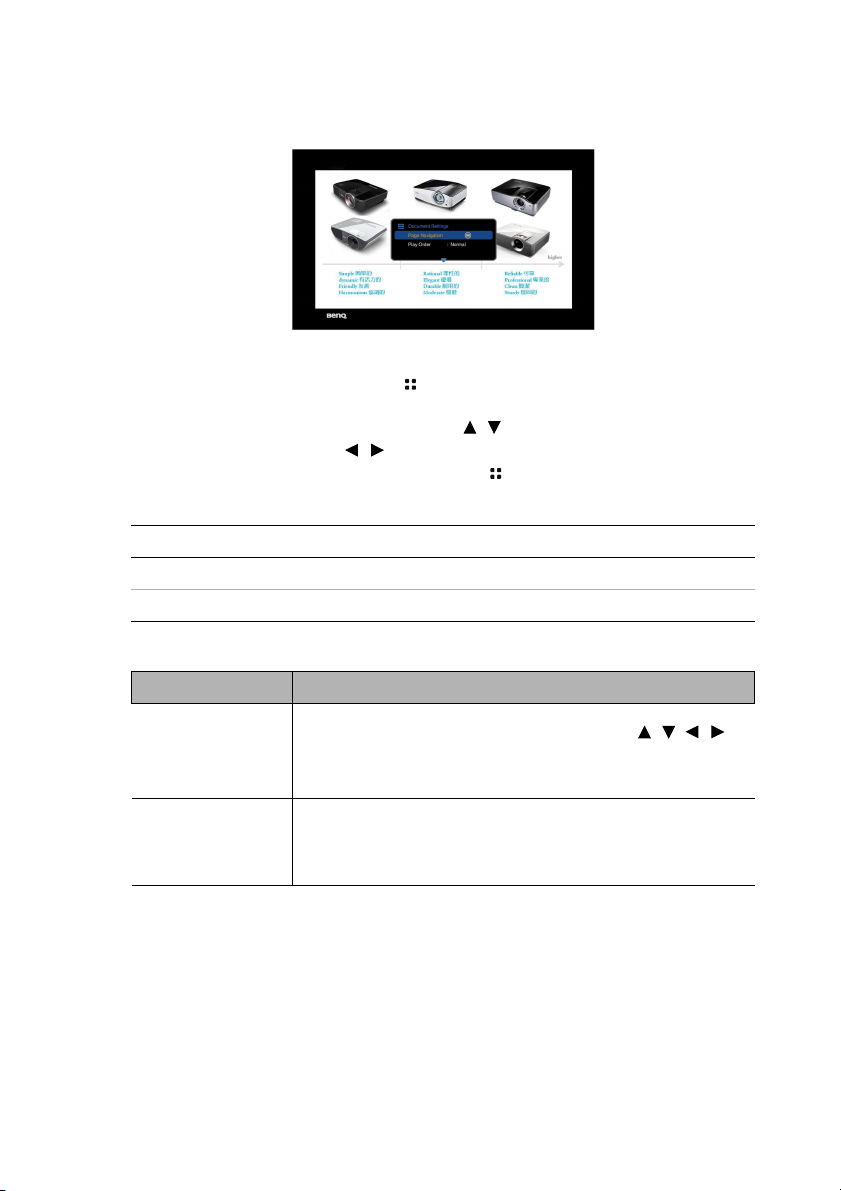

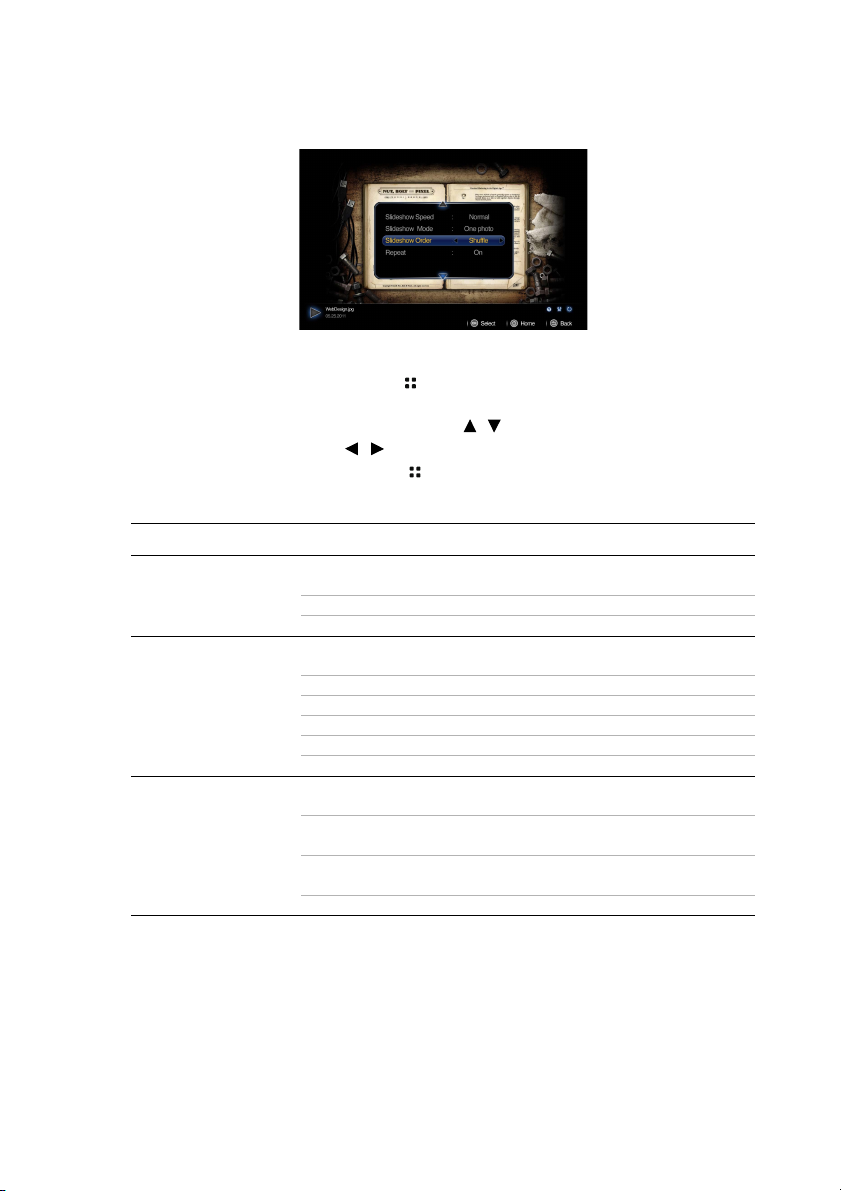

Menu pop-up de definições do visualizador de fotos

O menu pop-up do visualizador de fotos fornece um menu no ecrã para realizar ajustes durante a reprodução de fotos.

Utilizar o menu

1. Para abrir o menu do ecrã, prima no projector ou no telecomando quando o ecrã é exibido.

2. Quando o menu no ecrã é exibido, prima / para seleccionar o item desejado e ajuste as definições com / .

3. Para sair do menu no ecrã, prima no projector ou no telecomando.

Sistema de menus

Item do menu Submenu Opção

Desligar/Amarela claro/Rosa/ Verde claro/Azul/Quadro negro

Brilhante/Padrão/Cinema/Jogos/ Utilizador

Rápida/Normal/Lenta

Todo o conteúdo da pasta/Uma foto

Normal/Aleatório

Definições Ecrã

Definições do Modo de Imagem

Definições de reprodução

Cor da parede

Keystone Automático Ligar/Desligar Distorção

Modo de Imagem

Modo de Referência Brilhante/Padrão/Cinema/Jogos Brilho Contraste Temperatura da cor Quente/Normal/Fresco Guardar definições Velocidade da apresentação de diapositivos Modo de apresentaçao de diapositivos Ordem da apresentação de diapositivos Repetir Ligar/Desligar

Funcionamento

Descrição de cada menu

FUNÇÃO DESCRIÇÃO

Cor da parede

Corrige a cor da imagem projectada quando a superfície de projecção não é branca. Consulte "Utilizar a cor da parede" na

página 35 para mais informações.

Definições Ecrã

Keystone Automático

Corrige automaticamente eventuais distorções da imagem.

Distorção

Corrige eventuais distorções da imagem. Consulte "Correcção

da distorção" na página 30 para mais informações.

Modo de Imagem

São disponibilizados modos de imagem predefinidos, para que possa optimizar a definição da imagem do seu projector de forma a adequar-se ao tipo de programa.

Modo de Referência

Selecciona o modo de imagem que melhor se adapta à qualidade da imagem e ajusta ainda mais a imagem com base nas selecções apresentadas na mesma página, em baixo.

Esta função apenas está disponível quando o modo

Definições do Modo de Imagem

Utilizador está seleccionado.

Brilho

Ajusta a luminosidade da imagem.

Contraste

Ajusta o nível de diferença entre o escuro e a luz da imagem.

Temperatura da cor

Ajusta a temperatura de cor. Fresco confere um tom branco ao branco das imagens. Normal mantém a coloração normal de branco. Quente confere um tom avermelhado ao branco das imagens.

Guardar definições

Guarda as definições efectuadas no modo Utilizador.

Velocidade da apresentação

Permite-lhe seleccionar a velocidade da apresentação de diapositivos.

de diapositivos Modo de

Permite-lhe visualizar uma ou todas as todos na pasta.

apresentaçao de diapositivos

Ordem da

Permite-lhe seleccionar a ordem de visualização das fotos.

apresentação de diapositivos

Repetir

Permite-lhe seleccionar repetir a apresentação de diapositivos.

Funcionamento

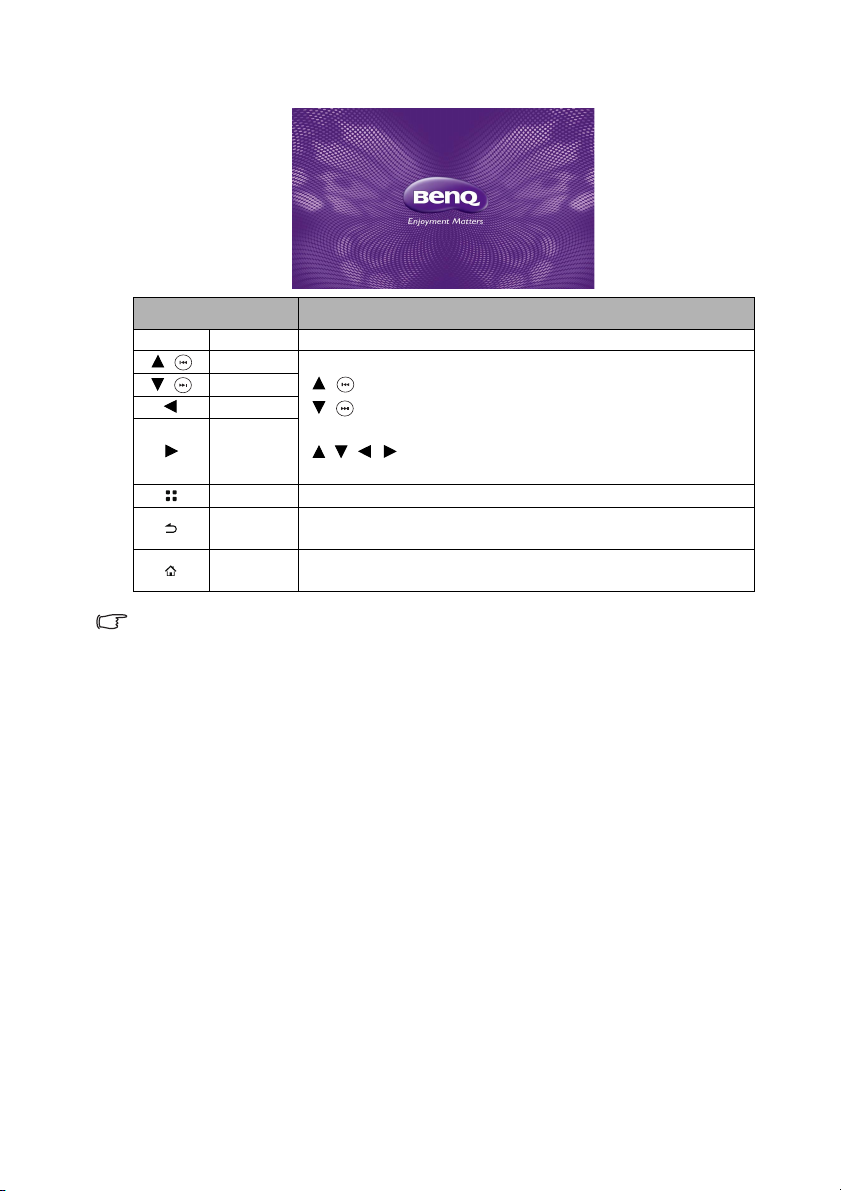

Ao visualizar documentos

NOME DESCRIÇÃO

OK Enter Ampliar a página actual. Prima novamente para ampliar mais.

Cima

Baixo

Esquerda

Direita

Menu Abrir o menu pop-up.

Vo lt ar

Principal

• O tempo de carregamento poderá ser superior para ficheiros maiores.

• O visualizar de documentos poderá não funcionar correctamente se o ficheiro não for

padronizado ou estiver danificado.

• O visualizador de documentos poderá não funcionar quando um ficheiro possui demasiados

dados a apresentar no ecrã. (Por exemplo, demasiados dados numa folha de Excel.)

• O visualizador de documentos é compatível apenas com um tipo de fonte. Caso um ecrã

utilize outro tipo de fonte, a imagem reproduzida pelo leitor poderá ser diferente do ecrã original.

• Por exemplo:

• 1. As posições das quebras de frase podem ser diferentes.

• 2. As posições das quebras de páginas num documento MS Word podem ser diferentes.

Neste caso, o documento pode ser apresentado incompleto de acordo com as propriedades do esquema da Word para mais informações sobre as propriedades do esquema.)

• Algumas funções compatíveis no seu PC não são compatíveis pelo projector, como as

seguintes funções do PowerPoint: Animação, 3D, SmartArt, Hyperligação, Transparência e Gradação.

• O produto não é compatível com ficheiros encriptados (DRM).

1. Quando a página não está ampliada: / : Aceder à página anterior.

/ : Aceder à página seguinte.

2. Quando a página está ampliada: / / / : Mover para a parte superior/inferior/esquerda/

direita da página.

Sair da visualização do documento actual e regressar ao navegador de documentos. Sair da visualização do documento actual e recuar à página principal.

Imagem ou Formas ou Objectos no MS word. (Consulte o manual do MS

Funcionamento

Menu pop-up de definições do visualizador de documentos

O menu pop-up do visualizador de documentos fornece um menu no ecrã para realizar ajustes ao visualizar documentos.

Utilizar o menu

1. Para abrir o menu do ecrã, prima no projector ou no telecomando quando o ecrã é exibido.

2. Quando o menu no ecrã é exibido, prima / para seleccionar o item desejado e ajuste as definições com / .

3. Para sair do menu no ecrã, prima novamente no projector ou no telecomando.

Sistema de menus

Item do menu Opção Navegação de página Proporção

Ajustar a largura/Ajustar a altura

Descrição de cada menu

FUNÇÃO DESCRIÇÃO

Permite aceder directamente a uma página específica.

Navegação de página

Proporção

Introduza um número de página com os botões / / / , verifique o número da página na janela de pré-visualização no canto superior direito do ecrã e seleccione <Ir> para aceder a essa página.

Ajustar a largura apresenta um documento de forma a preencher a largura do ecrã.

Ajustar a altura apresenta um documento de forma a preencher a altura do ecrã.

Funcionamento

Formatos de ficheiro compatíveis

• Documento, Fotos, Músicas

ITEM EXTENSÃO DE FICHEIRO

Adobe PDF 1.0~1.4 (PDF)

Documentos

Fotos JPG (.jpg, .jpeg), BMP (.bmp) Música MP3, MP2, MP1, OGG, AAC, WAV

• Vídeo, Legendas

MS PowerPoint 97~2010 (ppt, pptx) MS Excel 95~2010, Office XP (xls, xlsx) MS Word 95~2010, Office XP (doc, docx)

ITEM EXTENSÃO DE FICHEIRO DESCRIÇÃO

AVI (Xvid, MJPEG),

Vídeo

Legendas SRT (.srt)

Intervalo de velocidades de transmissão: se a velocidade de transmissão pico de um vídeo for superior a 10 MB, isto poderá causar atrasos na reprodução.

Visite BenQ.com para mais informações sobre formatos mais recentes compatíveis.

DVIX (MJPEG, XVID), DAT (MPEG1), MPG(MPEG1), MPEG(MPEG1)

• Os ficheiros das legendas devem estar no mesmo directório dos vídeos.

• O nome dos ficheiros das legendas deve ser idêntico ao nome dos vídeos.

• SRT é compatível apenas com UTF (unicode 8).

Funcionamento

Utilizar transmissão por USB

O projector é compatível com transmissão USB para visualização USB e transferência de ficheiros USB

BenQ USB EZ Display

O projector pode projectar o ecrã de computador através de um cabo USB em vez de cabo VGA.

Utilizar a Exibição por USB:

1. Ligue o projector a um computador com um cabo USB.

2. Ligue a energia do projector e do dispositivo fonte. O projector apresenta o ecrã principal.

3. Prima / para seleccionar Transmissão por USB.

4. Prima / para seleccionar Exibição por USB e OK para aceder.

5. Se o seu computador instalar automaticamente o controlador USB, o projector projectará o ecrã do computador.

6. Se o ecrã do computador não for exibido, aceda a “O meu computador”, procure “BenQ USB EZ Display” (como se usasse uma unidade de disco) e execute o ficheiro “Autorun.exe”.

7. Prima ou para sair do ecrã do computador e regressar ao ecrã principal do projector.

Requisitos do sistema

Intel/AMD Dual Core 2 GHz ou superior (não é compatível com ATOM)

Placa gráfica Intel, nVIDIA ou AMD com 64 MB VRAM ou superior

Windows XP Professional SP3, Vista SP3, Windows 7 SP2

Windows

CPU

Placa gráfica

DRAM 1 GB DDR

Funcionamento

Transferência de ficheiros USB

Poderá ligar o projector para transferir ficheiros do seu computador para o projector. Os ficheiros serão guardados na memória interna para que possa projectá-los no projector.

Utilizar a transferência de ficheiros USB:

1. Ligue o projector a um computador com um cabo USB.

2. Ligue a energia do projector e do dispositivo fonte. O projector apresenta o ecrã principal.

3. Prima / para seleccionar a transmissão por fluxo USB.

4. Prima / para seleccionar "Transferência de Ficheiros USB" e prima OK para aceder.

5. Se a ligação for bem-sucedida, poderá ver no ecrã a imagem "Modo transferência de ficheiros USB seleccionado".

6. Procure um ícone de disco removível novo. Este ícone de disco removível é a memória interna do seu projector.

7. Copie e cole ou arraste e liberte ficheiros do seu computador para o disco removível.

8. Caso pretenda exibir estes ficheiros, utilize / para seleccionar "Memória Interna". Consulte"Apresentar ficheiros através de memória interna, unidade USB e

cartão SD" na página 42 para mais informações.

9. Prima ou para sair do modo "Transferência de Ficheiros USB" e regressar ao ecrã principal do projector.

Para desligar o projector de um PC:

Certifique-se de que a ligação é cortada correctamente para não danificar o projector ou os seus dados.

1. Clique na barra de tarefas do Windows.

2. Clique na mensagem pop-up.

3. Desligue o cabo USB apenas quando a mensagem indicar que é seguro remover o dispositivo de hardware.

• Não desligue o cabo USB enquanto os ficheiros estiverem a ser copiados, uma vez que

poderá perder os dados ou danificar o projector.

• Não poderá concluir a ligação se tiver ficheiros do projector abertos no PC. Feche todos os

ficheiros do projector e tente novamente.

• Outras versões do Windows funcionam de forma idêntica. Siga os procedimentos correctos

para remover um dispositivo USB do seu PC em segurança, consoante a sua versão do Windows.

Funcionamento

Utilizar transmissão sem fios

O dongle sem fios incluído neste pacote fornece-lhe dois modos de projecção de imagens sem fios. Um dos modos é utilizar “Exibição por ecrã” enquanto o outro utiliza

“Exibição móvel”.

Exibir o ecrã do PC no projector sem fios (Exibição por ecrã)

BenQ EZ QPresenter 2.0 para PC é um potente programa que lhe permite projectar o ecrã do seu computador com este projector mediante uma Ligação Wi-Fi. Também lhe fornece funcionalidade de exibição ampliada para que possa exibir conteúdo diferente num ecrã secundário.

Se está a utilizar a função Exibição por ecrã pela primeira vez, deverá transferir a aplicação “BenQ EZ QPresenter 2.0” do GP20 e instalá-la no seu computador antes de utilizar esta função. Siga os passos abaixo para configurar o seu projector em apenas alguns minutos.

1. Ligue o dongle sem fios à ficha USB do projector.

2. Vá a Definições > Rede > Modo Wi-Fi para verificar as suas definições de rede.

i. O modo sem fios GP20 está configurado para o Modo AP como modo

predefinido. Abra a rede sem fios do seu computador e procure por “BenQ GP20” (SSID do nome do dispositivo) no menu do ponto de acesso sem fios e ligue o projector à rede.

ii. Caso o modo GP20 sem fios esteja definido para o Modo Cliente, deverá ligar

tanto o seu computador como o GP20 à mesma rede sem fios. (Consulte "Definir rede sem fios" na página 69 para informação adicional sobre a Ligação Wi-Fi)

3. Seleccione “Unidade USB/Transmissão sem fios” premindo / e prima “OK” no projector ou telecomando. Seleccione “Exibição por ecrã”.

Funcionamento

4. Ser-lhe-á apresentada a “página de boas-vindas Exibição por ecrã”.

(Modo AP)

(Modo Cliente)

5. Siga os passos “Para instalar o BenQ EZ QPresenter 2.0” na página de boasvindas Exibição por ecrã.

i. Quando o GP20 se encontrar no Modo AP, inicie um browser, introduza o

endereço de IP 192.168.100.10 na barra de endereços e prima “Enter”. Quando o GP20 se encontrar no Modo Cliente, inicie um browser, introduza o endereço de IP apresentado na página de boas-vindas Exibição por ecrã. Ser-lhe-á apresentada a “página de transferência do BenQ EZ QPresenter

2.0”.

Funcionamento

ii. Seleccione a versão do SO, inicie a transferência e instale o BenQ EZ

QPresenter 2.0 seguindo as instruções no ecrã do seu computador. Após concluída a instalação, será apresentado o ícone BenQ EZ QPresenter 2.0 no ambiente de trabalho do seu computador.

6. Clique duas vezes no ícone QPresenter no ambiente de trabalho do seu computador para abrir a aplicação.

i. Quando o GP20 estiver no Modo AP, clique no ícone “Search” do EZ

QPresenter 2.0 e seleccione “BenQ GP20” da lista de redes; prima “Connect” para dar início à projecção.

ii. Quando o GP20 estiver no Modo Cliente, ligue o GP20 à sua lista de redes

sem fios local. Posteriormente, clique no ícone “Search” do EZ QPresenter 2.0. No meu da lista de redes, seleccione a rede local à qual o GP20 se encontra ligado e prima “Connect” para dar início à projecção. Poderá também introduzir o endereço de IP directamente e premir “Connect” para dar início à projecção.

Funcionamento

Poderá desactivar ou activar transmissão de áudio com base nas suas preferências.

7. A página Feature permite-lhe gerir a imagem apresentada no seu projector.

i. Poderá seleccionar Mirror ou Extension para apresentar o ecrã do PC de

diferentes formas.

ii. Poderá seleccionar Pause/Resume para parar ou reiniciar a projecção do ecrã do

PC.

8. A páginas Settings permite-lhe configurar o QPresenter.

i. Poderá seleccionar o modo de ecrã Video ou Graphic. Modo Graphic: pior

qualidade de imagem mas maior velocidade de transmissão. Modo Video: melhor qualidade de imagem mas menor velocidade de transmissão. Porém, o desempenho de transmissão real dependerá do estado da rede durante a utilização.

ii. Algumas aplicações utilizam os gráficos do Windows pelo que o seu OSD poderá

não ser exibido correctamente. Poderá activar Compatible Mode para resolver este problema.

iii. Poderá seleccionar se pretende abrir automaticamente a aplicação EZ

QPresenter 2.0 quando o computador for ligado.

Funcionamento

iv. Ao instalar o EZ QPresenter 2.0, o programa identificará automaticamente o

idioma do sistema operativo do seu computador e instalará o mesmo idioma do seu sistema operativo. Caso o seu idioma não esteja incluído, o sistema utilizará o inglês como predefinição.

Não é permitido alterar a resolução durante a apresentação sem fios.

Funcionamento

Perguntas mais frequentes (FAQ)

• P: Porque é que a minha CPU fica mais atarefada após lançar o BenQ EZ

QPresenter 2.0?

• R: O BenQ EZ QPresenter 2.0 conta com a CPU do seu computador para codificar

imagens do ecrã de forma a reduzir os dados a ser transferidos para o receptor. Assim, haverá alguma tolerância do seu computador. Geralmente, em computadores com uma classificação superior a 4, necessitará de 30% de tolerância da CPU para a visualização sem fios.

• P: Porque é que não consigo projectar o meu ecrã?

• R: O BenQ EZ QPresenter 2.0 deverá aceder a uma ligação rede em algum momento.

Como resultado, quando o seu anti-vírus ou software de segurança de rede pedir permissão para permitir ao software emissor aceder à rede, conceda autorização para prosseguir, ou seleccione “adicionar regra” às definições da firewall.

• P: Porque é que a velocidade de fotogramas da minha apresentação

diminui?

• R: O BenQ EZ QPresenter 2.0 necess

enquanto

envia dados em tempo real ao projector.

i. Computador: É necessário um computador (excepto processadores Atom) ou

Mac dual core para codificar imagens no ecrã a uma velocidade de 30 FPS (fotogramas por segundo). Porém, se pretende aumentar a velocidade de FPS, poderá:

a. Usar melhores leitores como, por exemplo, o GOM player b. Fechar todas as aplicações que não estejam em utilização c. Usar um computador mais rápido com um Windows Experience Score superior a 4 (4+ recomendado)

ii. Rede: A utilizar Wi-Fi 802.11n

a. Transporte o seu portátil para mais perto do projector b. Desactive a opção “Consumo mínimo de energia” no separador “Avançados”

nas definições do seu adaptador de rede Wi-Fi c. Diminua a resolução do ecrã do computador

ita de codificar o conteúdo da apresentação

Requisitos do sistema para visualização PC sem fios

Windows

CPU Dual core Intel Core 1,6 GHz ou superior (Não é

Placa gráfica Intel, NVIDIA ou placa gráfica AMD com 64 MB VRAM ou

SO Windows XP SP3, Vista SP2, Windows 7 SP1 e Win8 (Não

Discos rígidos 40 MB de espaço livre Modo de exbição Apresentação em Mirror

Wi-Fi 802.11n

compatível com ATOM)

superior

compatível com a versão Starter)

Apresentação em Extension (Não compatível com Win8) Áudio ligado/desligado (transmissão de áudio não suportada pelo WinXP)

Funcionamento

Mac

CPU Intel Dual Core 1,4 GHz ou superior (não é compatível com

Placa gráfica Intel, NVIDIA ou placa gráfica AMD com 64 MB VRAM ou

SO Mac OS X 10.7 e superior Modo de exbição Apresentação em Mirror

Modelos recomendados

Wi-Fi 802.11n

PowerPC)

superior

Apresentação em Extension Série MacBook e iMac lançada após o final de 2011

Funcionamento

Exibir conteúdo do ecrã do dispositivo móvel no projector sem fios (Exibição móvel)

O “BenQ EZ QPresenter 2.0” para plataformas móveis é uma aplicação fácil de utilizar que permite aos seus dispositivos móveis projectar o ecrã para o projector BenQ GP20 Ultra Lite LED. Poderá exibir as suas fotos e documentos, incluindo ficheiros nos formatos PDF, MS-Office e iWorks. Além disso, poderá projectar o conteúdo do seu browser web do seu dispositivo móvel utilizando este projector.

Se está a utilizar a função de Exibição móvel pela primeira vez, deverá transferir a aplicação “BenQ EZ QPresenter 2.0” da App Store ou do Google Play e instalá-la no seu computador antes de utilizar esta função. Siga os passos abaixo para configurar o seu projector em apenas alguns minutos.

1. Ligue o dongle sem fios à ficha USB do projector.

2. Seleccione “Unidade USB/Transmissão sem fios” premindo / e prima “OK” no projector. Seleccione “Exibição móvel”.

Funcionamento

3. Ser-lhe-á apresentada a “página de boas-vindas Exibição móvel”.

(Modo AP)

(Modo Cliente)

4. Siga os passos “Para projectar usando o BenQ EZ QPresenter 2.0” na página de boas-vindas Exibição móvel.

i. Transfira “BenQ EZ QPresenter 2.0” da App Store ou do Google Play e instale-o

no seu dispositivo móvel.

ii. Quando o GP20 estiver definido para o Modo AP, seleccione “BenQ GP20” do

menu de pontos de acesso sem fios do seu dispositivo móvel e abra “BenQ EZ QPresenter 2.0” para dar início à projecção.

iii. Quando o GP20 estiver definido para o Modo Cliente, ligue o GP20 e o seu

dispositivo móvel à mesma rede sem fios. Abra o “BenQ EZ QPresenter 2.0” para dar início à projecção. (Consulte "Definir rede sem fios" na página 69 para informação adicional sobre a Ligação Wi-Fi)

Funcionamento

Funcionalidades do EZ QPresenter 2.0:

1. Visualizar ficheiros MS-Office (Word, Excel, PowerPoint), Adobe PDF, Apple iWorks (Pages, Numbers, Keynote) e foto galleria local. Suporta também a função Sketch e guardar para foto.

• A página “Files” permite-lhe projectar Documentos, Fotos e suporta Dropbox

no seu dispositivo móvel.

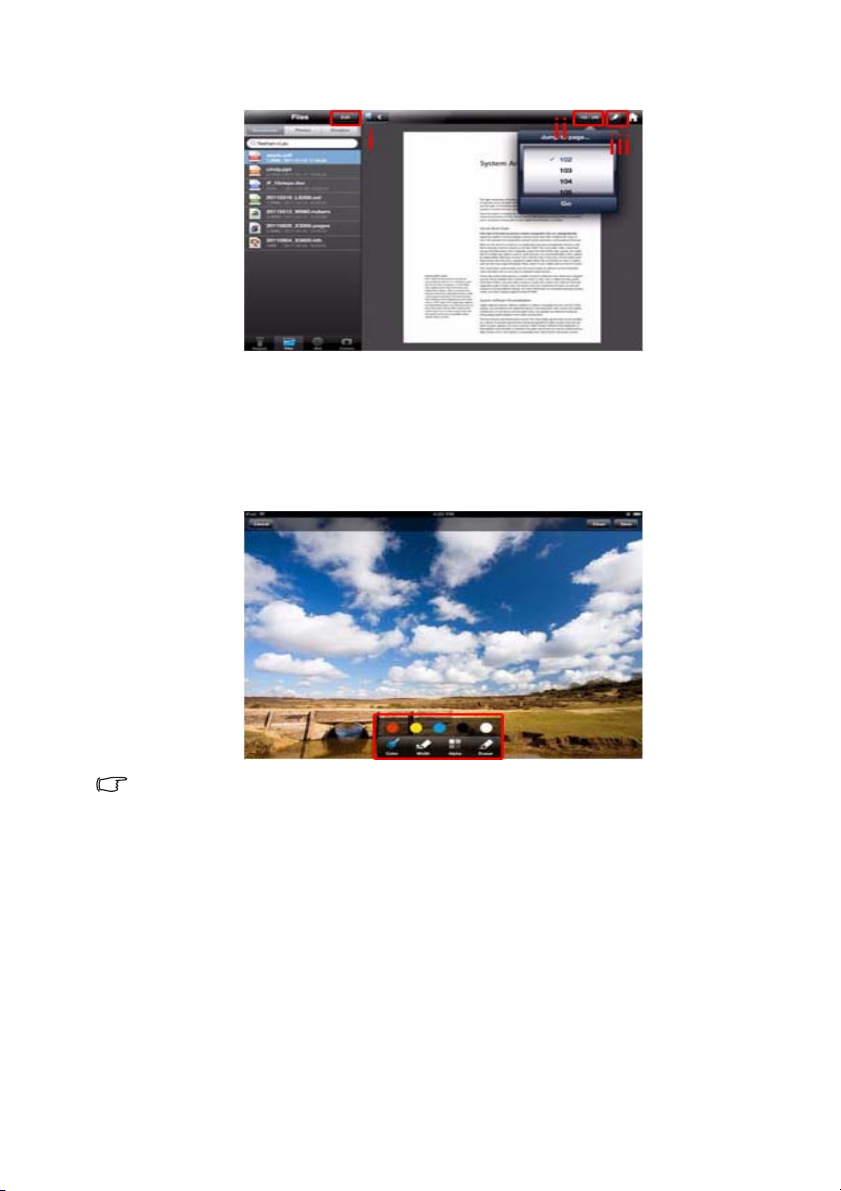

• Documentos possui as funções “Edit”, “Jump”, e “Sketch”.

i. A função “Edit” permite-lhe eliminar documentos no seu dispositivo móvel.

ii. “Jump to page” permite-lhe seleccionar e ir directamente para a página

pretendida.

iii. A função “Sketch” permite-lhe exibir documentos em ecrã inteiro. A barra

de ferramentas Sketch na parte inferior do ecrã permite-lhe editar o ecrã de projecção enquanto a imagem for projectada.

A função Sketch é também suportada nos modos Web e Cam.

Funcionamento

• A página “Fotos” permite-lhe projectar fotos guardadas na câmara no seu

dispositivo móvel. Poderá adicionar uma foto ou criar uma pasta de álbum nesta função.

2. Controle o projector remotamente através do seu dispositivo móvel através da rede sem fios.

• A página “Keypad” apresenta o teclado GP20 RC e permite-lhe controlar o

projector através do seu dispositivo móvel através da rede sem fios.

Funcionamento

Esta função é aplicável quando o GP20 e o dispositivo móvel se encontrarem ambos na mesma rede no modo cliente sem fios.

3. Apresentar páginas web

• A função “Web” permite-lhe apresentar qualquer página exibida no seu

dispositivo móvel.

• A função “Sketch” é compatível com a função “Web”.

Esta função é aplicável quando o GP20 e o dispositivo móvel se encontrarem ambos na mesma rede no modo cliente sem fios.

4. Reproduzir dados de imagem a partir da câmara. A função “Cam” permite-lhe tirar fotos e guardá-las na câmara.

Funcionamento

5. Exibição de ficheiros do Dropbox O Dropbox permite-lhe trazer os seus ficheiros para qualquer lugar e partilhá-los facilmente. Aceda a qualquer ficheiro guardado no seu Dropbox a partir do seu computador, iPhone, iPod ou do website do Dropbox.

Funcionamento

Esta função é aplicável quando o GP20 e o dispositivo móvel se encontrarem ambos na mesma rede no modo cliente sem fios.

Dispositivos compatíveis:

i. iPhone 4 e iPhone 4S, iPhone 5

ii. iPad 2, e o novo iPad (gen 3 iPad)

Definir rede sem fios

A função Rede deste projector permite a Ligação Wi-Fi entre este projector e o seu dispositivo fonte mediante um dongle sem fios, permitindo-lhe projectar ficheiros do seu dispositivo fonte sem necessidade de fios. Configure a rede do seu projector em apenas alguns passos simples para activar a função de Ligação Wi-Fi.

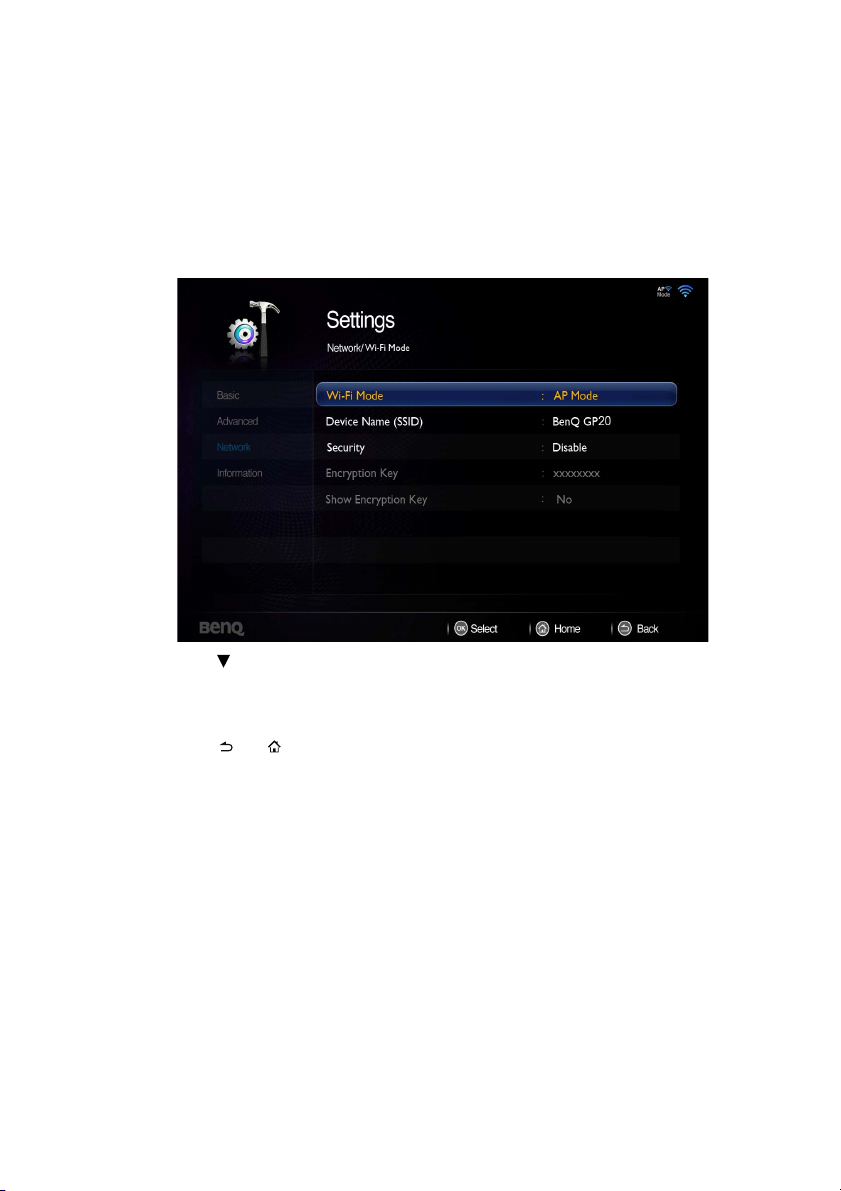

Ligar a uma rede utilizando o Modo AP

1. Vá ao menu Definições > Rede > Modo Wi-Fi, prima OK, e surgirá um menu pop-up. Seleccione Modo AP e prima OK.

2. Prima para seleccionar Nome do dispositivo (SSID) e prima OK. Utilizando o teclado pop-up, introduza o nome desejado, seleccione Ligar e prima OK.

3. Siga as instruções OSD e defina o modo de encriptação. (Apenas se Segurança estiver activada)

4. Prima ou para sair da Rede e regressar ao ecrã principal do projector.

Funcionamento

Ligar a uma rede utilizando o Modo Cliente

1. Vá ao menu Definições > Rede > Modo Wi-Fi, prima OK, e surgirá um menu pop-up. Seleccione Modo Cliente e prima OK.

2. Seleccione para seleccionar Ligação Wi-Fi e prima OK. O ecrã apresentará o nome da AP a que está ligado. Caso não seja encontrada uma ligação, surgirá um menu pop-up.

3. Utilizando o menu pop-up, introduza o nome AP desejado e prima OK.

Funcionamento

4. Siga as instruções OSD e defina o modo de encriptação. (Apenas se Segurança estiver activada)

5. Prima ou para sair da Rede e regressar ao ecrã principal do projector.

Especificações Dongle Wi-Fi

Nome do modelo WDRT8192 Norma sem fios IEEE 802.11 b/g/n Interface USB 2.0 Taxa de transferência de dados até 300 Mbps Banda de frequências Banda 2,4GHz ISM Segurança 64 bits/128 bits WEP, TKIP, AES, WPA, WPA2 SO Suportado Windows 2000/XP/Vista/7 Requisitos mínimos do sistema do

computador

CPU: 200 MHz ou superior RAM: 64 MB RAM ou superior, 128 MB recomendados

Funcionamento

Utilizar o menu definições

Este menu permite definir o ambiente operativo do projector.

Utilizar o menu

1. Para abrir o menu no ecrã, prima / para seleccionar o ícone Definições no ecrã principal.

2. Quando o menu no ecrã é exibido, prima / para seleccionar um item qualquer no menu principal.

3. Após seleccionar o item desejado, prima OK para aceder à respectiva definição.

4. Prima / para seleccionar o item desejado e prima OK para abrir o menu pop-up.

5. Seleccione a definição em / / / e prima OK confirmar. Quando a definição estiver seleccionada, o menu no ecrã regressa ao item seleccionado.

6. Prima para regressar ao menu principal. Prima para recuar directamente à página principal.

7. Prima novamente para recuar à ecrã principal.

Funcionamento

Sistema de menus

Menu principal

Submenu Opção

Idioma

1. Básico

2. Avançado

Modo LED Normal/Económico

Cor da parede

Keystone Automático Ligar/Desligar Proteção ocular Ligar/Desligar Desligar automaticamente Busca Automática Rápida Ecrã inicial BenQ/Preto/Azul Padrão de teste Ligar/Desligar Modo de Altitude Elevada

Definições de áudio

Tempo Visualiz. Menu 5 seg/10 seg/15 seg/20 seg/25 seg/

Defin. Segurança

Posição do projector Proj front/Proj tecto/Retroprojecção/Retroproj. tecto

Legendas

Actualização do Firmware Sim/Não Repor todas as definições

SRS WOW HD™ Modo de som Padrão/Cinema/Música/Jogos Sem som Ligar/Desligar Vo lu me Ligar/desligar som

Alterar senha Recuperar senha Alterar definições de segurança Bloqueio de ligação

Activar Legendas Ligar/Desligar Versão Legendas CC1/CC2/CC3/CC4

Desligar/Amarela claro/Rosa/ Verde claro/Azul/Quadro negro

Desactivar/5 min/10 min/15 min/ 20 min/25 min/30 min

Ligar/Desligar

30 seg

Ligar/Desligar

Repor/Cancelar

Funcionamento

3. Rede

4. Informações

Modo Wi-Fi Modo AP Nome do dispositivo (SSID) Segurança Desactivar/WPA/WPA2 Chave de encriptação A cinzento/xxxxxxxxx Mostrar chave de encriptação Modo Wi-Fi Modo Cliente

Ligação Wi-Fi

Fonte Modo de Imagem Sistema de cor Resolução DLP 3D Duração da lâmpada LED Memória/Memória interna Versão do Firmware

A cinzento/Não/Sim

XXX_AP/ Sem ligação

Funcionamento

Descrição de cada menu

FUNÇÃO DESCRIÇÃO

Idioma

Modo LED

Cor da parede Keystone

Define o idioma dos menus no ecrã.

Seleccione Eco para reduzir a luminosidade do LED do projector, o que reduzirá o consumo de energia, aumentará a vida útil do LED e reduzirá o ruído. Seleccione Normal para regressar ao modo normal.

Corrige a cor da imagem projectada quando a superfície de projecção não é branca.

Corrige automaticamente eventuais distorções da imagem.

Automático

Ao detectar um objecto à frente da lente de projecção, o

1. Menu Básico Proteção ocular

Desligar automaticamente

Busca Automática Rápida

Ecrã inicial

Padrão de teste

projector oculta automaticamente a imagem. O intervalo efectivo é 20 cm- 30 cm (varia consoante a luz ambiente e as cores dos objectos reflectidos). Consulte "Ocultar a

imagem" na página 30 para informações sobre como

restaurar a imagem. Permite a desactivação automática do projector se não for

detectado qualquer sinal de entrada após um período de tempo especificado.

Define o projector para pesquisar automaticamente fontes de entrada. Se a pesquisa de fonte estiver ligada, o projector pesquisará fontes de entrada até captar um sinal. Caso seja detectada uma nova fonte de sinal no ecrã principal, o projector será automaticamente ligado à fonte e à imagem do projector. Caso a nova fonte de sinal seja de um cartão SD ou unidade USB, um sub-menu será automaticamente aberto.

Permite seleccionar o ecrã de logótipo que é visualizado durante a inicialização do projector. Estão disponíveis três opções: Logótipo BenQ, Ecrã preto ou Ecrã azul.

Seleccionar OK activa a função e o projector apresenta o padrão de teste. Ajuda-o a ajustar o tamanho da imagem e o foco e garante que a imagem projectada está sem distorções.

Funcionamento

FUNÇÃO DESCRIÇÃO

Modo de Altitude

Um modo de operação em áreas de grande altitude. Consulte

"Funcionamento em áreas de grande altitude" na página 36 para

mais informações.

Elevada Definições de

Consulte "Ajustar o som" na página 36 para mais informações.

áudio

Te m p o Visualiz. Menu

Defin.

2. Menu Avançado

Segurança Posição do

projector

Legendas

Actualização do Firmware

Repor todas as

Define o período de tempo durante o qual o menu de ecrã permanece activo após a última vez em que se premiu um botão. O intervalo é de 5 a 30 segundos em incrementos de 5 segundos.

Consulte "Segurança do projector" na página 31 para mais informações.

Determine a posição do projector relativamente ao ecrã para projectar a imagem correctamente.

Activar Legendas

Activa a função seleccionando Ligar quando o sinal de entrada seleccionado acarreta legendas.

• Legendas: apresentação no ecrã do diálogo, narração e efeitos de som dos programas televisivos e vídeos que contenham legendas para deficientes auditivos (geralmente marcados com "CC" nas listas de programação).

Versão Legendas

Selecciona um modo de legendagem preferido. Para ver a legendagem, seleccione CC1, CC2, CC3 ou CC4 (CC1 apresenta legendas no idioma primário da sua zona).

A actualização do firmware só pode ser realizada através de cartão SD.

Repõe os valores predefinidos de fábrica em todas as definições.

definições

Funcionamento

FUNÇÃO DESCRIÇÃO

Fonte Modo de

3. Menu de informações Imagem

Sistema de cor Resolução DLP 3D Duração da

Mostra a fonte de sinal actual.

Mostra o modo seleccionado.

Mostra o formato de sistema de entrada: RGB ou YUV.

Mostra a resolução nativa do sinal de entrada.

Mostra o estado DLP 3D.

Mostra o número de horas de funcionamento da lâmpada.

lâmpada LED Memória/

Mostra o estado da capacidade da memória: Memória interna.

Memória interna Versão do

Mostra a versão do firmware.

Firmware

Funcionamento

Desligar o projector

1. Prima Energia e uma mensagem de

confirmação será exibida a pedir a sua intervenção. Se não responder após alguns segundos, a mensagem desaparecerá.

2. Prima Energia novamente.

3. O indicador de energia LED pisca lentamente

a cor de laranja e as ventoinhas param.

4. Desligue o cabo de alimentação da tomada de parede se não pretender usar o

projector por um longo período de tempo.

Funcionamento

Manutenção

Cuidados com o projector

O seu projector precisa de pouca manutenção. A única operação que necessita de fazer regularmente é manter a lente limpa.

Nunca remova qualquer parte do projector. Contacte o seu revendedor se for necessário substituir outras peças.

Limpar a lente

Limpe a lente sempre que a superfície da mesma tenha sujidade ou pó.

• Utilize uma lata de ar comprimido para remover o pó.

• Se houver sujidade ou manchas, utilize papel de limpeza para lentes, ou humedeça um

pano macio com um produto de limpeza apropriado, para limpar suavemente a superfície da lente.

Nunca esfregue a lente com materiais abrasivos.

Limpar a caixa do projector

Antes de limpar a caixa, desligue o projector segundo o procedimento adequado de desactivação, conforme descrito em "Desligar o projector" na página 78 e retire a ficha do cabo de alimentação da tomada.

• Para remover sujidade ou pó, limpe a caixa com um pano macio e que não deixe pêlos.

• Para remover sujidade ou manchas mais difíceis, humedeça um pano macio com água e

um detergente neutro. Em seguida, limpe a caixa.

Nunca utilize cera, álcool, benzeno, diluente, ou outros detergentes químicos. Estes podem danificar a caixa.

Guardar o projector

Se precisar de guardar o projector durante um período de tempo prolongado, siga as instruções que se seguem:

• Certifique-se de que a temperatura e a humidade do local onde vai guardar o projector

se encontram dentro dos limites aconselhados para o mesmo. Consulte

"Especificações" na página 82 ou informe-se junto do seu revendedor sobre a gama.

• Recolha os reguladores de altura.

• Retire a pilha do telecomando.

• Embale o projector na respectiva embalagem original, ou numa equivalente.

Transportar o projector

Recomenda-se o transporte do projector na respectiva embalagem original, ou numa equivalente.

Manutenção

Indicadores LED

Estado/Problema

Em espera

A aquecer

Ligado

Frio

intermitente

Erro ventoinha 1 Desligar

Erro de temperatura 1

Indicadores LED

Power Te m p LED

Cor de

laranja

sólido

Desvio de

verdes

Ve rd e sólido

Cor de

laranja

Cor de

laranja

sólido

Desligar Desligar

Verm el ho

sólido

Verm el ho

sólido

Desligar

Ve rm el ho

sólido

Comportamento do

LED

LED de energia pisca

lentamente

Luz ligada fixa em sequência:

Te c l a

->Energia->Anel e OK

LED de energia pisca

lentamente

Manutenção

Resolução de avarias

O projector não liga.

Causa Solução

Não há corrente no cabo de alimentação.

Tentativa de voltar a ligar o projector durante o processo de arrefecimento.

Sem imagem

Causa Solução

A fonte não está ligada, ou não está ligada à corrente correctamente.

O projector não está correctamente ligado ao dispositivo do sinal de entrada.

O sinal de entrada não foi seleccionado correctamente.

Imagem desfocada

Causa Solução

A lente de projecção não está focada correctamente.

O projector e o ecrã não estão bem alinhados.

Ligue o adaptador CA à tomada DC IN do projector, ligue o cabo à tomada CA do adaptador CA e, ligue o cabo à tomada de energia. Se a tomada eléctrica tiver um interruptor, certifiquese de que este está na posição de ligado.

Aguarde até que o processo de arrefecimento tenha terminado.

Ligue a fonte e verifique se o cabo de sinal está ligado correctamente.

Verifique a ligação.

Seleccione o sinal de entrada correcto com a tecla

/ no projector, ou no telecomando.

Ajuste a focagem da lente com o anel de focagem.

Ajuste o ângulo de projecção e a direcção, bem como a altura da unidade, se for necessário.

O telecomando não funciona

Causa Solução

A pilha está esgotada. Substitua a pilha por outra nova. Há um obstáculo entre o telecomando e

o projector. Está demasiadamente longe do projector. Coloque-se a 7 metros (23 pés) do projector.

Remova o obstáculo.

A palavra-passe está incorrecta

Causa Solução

Não se recorda da palavra-passe.

Consulte "Procedimento para recuperar a palavra-

passe" na página 32 para obter mais informações.

Resolução de avarias

Especificações

Especificações do projector

Todas as especificações estão sujeitas a alteração sem aviso prévio.

Informações gerais

Nome do produto Projector LED Ultra Lite Nome do modelo GP20

Ópticas

Resolução 1280 x 800 WXGA Sistema de visualização 1-CHIP DMD Número F da lente F = 1,65 Lâmpada 3LED Proporção de projecção 1,2:1 (60" +/- 3% @1,5 m)

Eléctricas

Alimentação eléctrica 100–240 V CA, 50–60 Hz (Automático) Consumo de energia 190 W (Máx.); < 0,5 W (Em espera) Teclas de distorção 1D, Vertical +/- 30 graus

Informações mecânicas

Dimensões 220 mm (L) x 61,8 mm (A) x 178,3 mm (P) Peso 1,75 kg

Te r mi n al d e e n t r ad a

Entrada multi Entrada de computador D-Sub 15 pinos (fêmea) x 1 Entrada de vídeo VIDEO

HDMI/MHL Entrada áudio Tomada mini estéreo 3,5 mm x 1 Tipo USB-A Para unidade flash USB (2.0). Compatível com vídeos/fotos/

Tipo USB mini-B Compatível com apresentação USB e transferência de

Ranhura para cartão SD Compatível com vídeos/fotos/música/documentos Memória interna 2 GB

Te r mi n al d e s a í d a

Saída áudio Tomada mini estéreo 3,5 mm x 1 Altifalante 3 watts x 2

Tomada RCA x 1 Entrada de sinal SD/HDTV Tomada Analógico - Component RCA x 3 (através de entrada RGB)

HDMI/MHL x1

música/documentos.

ficheiros USB

Especificações

Requisitos ambientais

Te m p e rat u r a de funcionamento

Humidade relativa de funcionamento

Altitude de funcionamento 0–1499 m a 0°C–35°C

0°C–40°C ao nível do mar

10%–90% (sem condensação)

1500–3000 m a 0°C–30°C (com modo Alta Altitude ligado)

Dimensões

220 mm (L) x 61,8 mm (A) x 178,3 mm (P)

220

61,8

178,3

Unidade: mm

Especificações

Tabela de tempos

Temporização suportada para entrada de PC

Resolução Modo

VGA_60 59,940 31,469

640 x 480

720 x 400 720 x 400_70 70,087 31,469

800 x 600

1024 x 768

1152 x 864 1152 x 864_75 75,00 67,500 1024 x 576

1024 x 600

1280 x 720 1280 x 768 1280 x 768_60 59,870 47,776

1280 x 800

1280 x 1024

1280 x 960 1360 x 768 1360 x 768_60 60,015 47,712

1440 x 900 WXGA+_60 59,887 55,935 1400 x 1050 SXGA+_60 59,978 65,317 1680 x 1050 1680 x 1050_60 59,954 65,290

640 x 480@67 Hz MAC13 66,667 35,000

832 x 624@75 Hz MAC16 74,546 49,722 1024 x 768@75 Hz MAC19 75,020 60,241 1152 x 870@75 Hz MAC21 75,06 68,68

*Temporização suportada para sinal 3D com formato fotograma sequ.

VGA_72 72,809 37,861 VGA_75 75,000 37,500 VGA_85 85,008 43,269

SVGA_60 60,317 37,879 SVGA_72 72,188 48,077 SVGA_75 75,000 46,875 SVGA_85 85,061 53,674

SVGA_120* 119,854 77,425

XGA_60 60,004 48,363 XGA_70 70,069 56,476 XGA_75 75,029 60,023 XGA_85 84,997 68,667

XGA_120*

(Reduce Blanking)

BenQ Notebook

Timing

BenQ Notebook

Timing

1280 x 720_60 60 45,000

WXGA_60 59,810 49,702 WXGA_75 74,934 62,795 WXGA_85 84,880 71,554

WXGA_120*

(Reduce Blanking)

SXGA_60 60,020 63,981

SXGA_75 75,025 79,976 1280 x 960_60 60,000 60,000 1280 x 960_85 85,002 85,938

Frequência Verti c al (Hz )

119,989 97,551

60,0 35,820

64,995 41,467

119,909 101,563

Frequência Horizontal (kHz)

Especificações

Temporização suportada para entrada de HDMI

Te m po r i z a ç ã o PC :

Resolução Modo

VGA_60 59,940 31,469

640 x 480

720 x 400 720 x 400_70 70,087 31,469

800 x 600

1024 x 768

1152 x 864 1152 x 864_75 75,00 67,500

1024 x 576

1024 x 600

1280 x 720 1280 x 720_60 60 45,000 1280 x 768 1280 x 768_60 59,870 47,776

1280 x 800

1280 x 1024

1280 x 960 1360 x 768 1360 x 768_60 60,015 47,712

1440 x 900 WXGA+_60 59,887 55,935 1400 x 1050 SXGA+_60 59,978 65,317 1680 x 1050 1680 x 1050_60 59,954 65,290

640 x 480@67 Hz MAC13 66,667 35,000

832 x 624@75 Hz MAC16 74,546 49,772 1024 x 768@75 Hz MAC19 75,020 60,241 1152 x 870@75 Hz MAC21 75,06 68,68

*Temporização suportada para sinal 3D com formato.

VGA_72 72,809 37,861 VGA_75 75,000 37,500 VGA_85 85,008 43,269

SVGA_60 60,317 37,879 SVGA_72 72,188 48,077 SVGA_75 75,000 46,875 SVGA_85 85,061 53,674

SVGA_120* 119,854 77,425

XGA_60 60,004 48,363 XGA_70 70,069 56,476 XGA_75 75,029 60,023 XGA_85 84,997 68,667

XGA_120*

(Reduce Blanking)

BenQ Notebook

Timing

BenQ Notebook

Timing

WXGA_60 59,810 49,702 WXGA_75 74,934 62,795 WXGA_85 84,880 71,554

WXGA_120*

(Reduce Blanking)

SXGA_60 60,020 63,981

SXGA_75 75,025 79,976 1280 x 960_60 60,000 60,000 1280 x 960_85 85,002 85,938

Frequência Verti c al (Hz )

119,989 97,551

60,000 35,820

64,995 41,467

119,909 101,563

Frequência Horizontal (kHz)

Especificações

Temporização vídeo:

Temporização Resolução

480i 720 (1440) x 480 59,94 15,73

480p 720 x 480 59,94 31,47

576i 720 (1440) x 576 50 15,63

576p 720 x 576 50 31,25 720/50p 1280 x 720 50 37,5 720/60p 1280 x 720 60 45,00

1080/24P 1920 x 1080 24 27 1080/25P 1920 x 1080 25 28,13 1080/30P 1920 x 1080 30 33,75

1080/50i 1920 x 1080 50 28,13 1080/60i 1920 x 1080 60 33,75

1080/50P 1920 x 1080 50 56,25 1080/60P 1920 x 1080 60 67,5

Frequência Vertic al (Hz )

Frequência Horizontal (kHz)

Temporização suportada para entrada de MHL

Temporização Resolução

480i 720 (1440) x 480 59,94 15,73 480p 720 x 480 59,94 31,47 576i 720 (1440) x 576 50 15,63

576p 720 x 576 50 31,25 720/50p 1280 x 720 50 37,5 720/60p 1280 x 720 60 45,00

1080/24P 1920 x 1080 24 27 1080/25P 1920 x 1080 25 28,13 1080/30P 1920 x 1080 30 33,75

1080/50i 1920 x 1080 50 28,13 1080/60i 1920 x 1080 60 33,75

Frequência Vertica l ( Hz)

Frequência Horizontal (kHz)

Temporização suportada para entrada ComponentYPbPr

Frequência Vertica l ( Hz)

Temporização Resolução

480i 720 x 480 59,94 15,73

480p 720 x 480 59,94 31,47

576i 720 x 576 50 15,63

576p 720 x 576 50 31,25 720/50p 1280 x 720 50 37,5 720/60p 1280 x 720 60 45,00

1080/50i 1920 x 1080 50 28,13

1080/60i 1920 x 1080 60 33,75 1080/24P 1920 x 1080 24 27 1080/25P 1920 x 1080 25 28,13 1080/30P 1920 x 1080 30 33,75 1080/50P 1920 x 1080 50 56,25 1080/60P 1920 x 1080 60 67,5

Especificações

Frequência Horizontal (kHz)

Temporização suportada para entrada de Vídeo

Modo de vídeo

NTSC 60 15,73

PAL 50 15,63

SECAM 50 15,63

PAL-M 60 15,73 PAL-N 50 15,63

PAL-60 60 15,73

NTSC4,43 60 15,73

Frequência Vertical (Hz)

Frequência Horizontal (kHz)

Especificações

Informações sobre a garantia e direitos de autor

Patentes

Este projector BenQ está abrangido pelas seguintes patentes:

Patentes EUA 6,837,608; 7,275,834; 7,181,318; Patentes TW 202690; 205470; I228635; I259932; Patentes China ( 中国发明专利 ) ZL01143168.7; ZL03119907.0;

ZL200510051609.2

Garantia limitada

A BenQ garante este produto contra quaisquer defeitos de material ou de mão-de-obra, sob condições normais de utilização e armazenamento.

Qualquer reclamação dentro do prazo da garantia deve ser acompanhada da prova de compra. Na eventualidade de este produto apresentar qualquer defeito durante o prazo da garantia, a exclusiva obrigação da BenQ e o exclusivo recurso do cliente será a substituição de todas as peças defeituosas (mão-de-obra incluída). Para obter assistência dentro do prazo da garantia, deve comunicar imediatamente os defeitos detectados ao revendedor onde adquiriu o produto.

Importante: A garantia acima indicada será anulada se o cliente não utilizar o produto de acordo com as instruções escritas da BenQ, em especial, a humidade ambiente deverá estar entre 10% e 90%, a temperatura entre 0°C e 35°C, a altitude deve ser inferior a 4920 pés e não deve ser utilizado num ambiente poeirento. Esta garantia concede ao cliente direitos legais específicos, podendo existir outros direitos que podem variar conforme a região.

Para obter mais informações, visite o website www.BenQ.com.

© 2013 As especificações da BenQ Corp. podem divergir consoante o pais, peça mais informações numa loja local. As funcionalidades e especificações actuais do produto estão sujeitas a alteração sem aviso prévio. Este material pode incluir nomes corporativos e marcas comerciais de terceiros propriedade dos seus respectivos detentores. Apple, o logótipo Apple, iPad, iPhone, iPod, iPod classic, iPod nano, iPod shuffle, e iPod touch são marcas comerciais da Apple Inc., registado nos EUA e noutros paises.

Limitação de responsabilidade

A BenQ Corporation não faz quaisquer alegações nem garantias, sejam elas explícitas ou implícitas, relativamente ao teor do presente, renunciando particularmente a quaisquer garantias relativas à capacidade de comercialização ou adequação a fins específicos. Além disso, a BenQ Corporation reserva-se o direito de rever esta publicação e de efectuar periodicamente modificações no teor da mesma, sem obrigação de notificar qualquer pessoa de tais revisões ou modificações.

*DLP, Digital Micromirror Device e DMD são marcas comerciais da Texas Instruments. As outras são marcas registadas das respectivas empresas ou organizações.

Informações sobre a garantia e direitos de autor88

Benq GP20 User Manual [pt]

Specifications and Main Features

Frequently Asked Questions

User Manual

Conteúdo

Instruções importantes de segurança

Introdução

Funcionalidades do projector

Conteúdo da embalagem

Acessórios padrão

Vista exterior do projector

Controlos e funções

Projector

Telecomando

Posicionar o projector

Obter o tamanho ideal de projecção da imagem

Dimensões da projecção

Ligações

Ligar à energia

Ligar a um computador

Ligação a fontes de vídeo

Ligação um dispositivo fonte HDMI

Ligação um dispositivo fonte MHL

Ligação a um dispositivo com fonte Vídeo Componente

Ligação a uma fonte de vídeo composto

Ligar umas colunas de som externas

Ligação a um dispositivo de memória externo

Colocar um cartão SD

Ligar a um dispositivo de armazenamento USB

Reproduzir som através do projector

Funcionamento

Ligar o projector

Alteração do sinal de entrada

Ajustar a imagem projectada

Ajustar a altura da imagem

Ajustar a clareza da imagem

Ajustar automaticamente a imagem

Correcção da distorção

Ocultar a imagem

Segurança do projector

Utilizar a função de palavra-passe

Bloquear o projector

Se se esquecer da palavra-passe

Procedimento para recuperar a palavra-passe

Alterar a palavra-passe

Desactivar a função de palavra-passe

Actualizar Firmware

Actualizar o Firmware

Seleccionar o formato de imagem

Optimizar a imagem

Seleccionar um modo de imagem

Utilizar a cor da parede

Afinar a qualidade de imagem no modo Utilizador

Funcionamento em áreas de grande altitude

Ajustar o som

Exibir imagens com um PC e dispositivos vídeo

Utilizar menus pop-up do PC/Vídeo

Apresentar ficheiros através de memória interna, unidade USB e cartão SD

Utilizar transmissão por USB

Utilizar transmissão sem fios

Definir rede sem fios

Utilizar o menu definições

Desligar o projector

Manutenção

Cuidados com o projector

Limpar a lente

Limpar a caixa do projector

Guardar o projector

Transportar o projector

Indicadores LED

Resolução de avarias

Especificações

Especificações do projector

Dimensões

Tabela de tempos

Informações sobre a garantia e direitos de autor
