Joybee GP2

Miniprojektor

ivatelská příručk

Obsah

Dùležité bezpeènostní

pokyny ........................... 3

Úvod .............................. 7

Pøednosti projektoru...............................7

Obsah balení pøi dodávce....................... 8

Vnìjší vzhled projektoru ........................10

Ovládací prvky a funkce.........................11

Umístìní projektoru... 16

Získání požadované velikosti

promítaného obrazu...............................16

Pøipojení ..................... 18

Pøipojení napájení ...................................18

Pøipojení poèítaèe ..................................23

Pøipojení zaøízení s video signálem ....25

Pøipojení zdrojového zaøízení HDMI 26 Pøipojení zaøízení s komponentním

video signálem..........................................27

Pøipojení zaøízení s kompozitním video

signálem .....................................................28

Pøipojení zaøízení iPhone/iPod............29

Pøipojení externího reproduktoru .....30

Pøipojení k externímu pamìt’ovému

zaøízení......................................................31

Pøehrávání zvuku prostøednictvím

projektoru.................................................33

Výbìr pomìru stran ................................. 39

Optimalizace obrazu .............................. 40

Provoz ve velkých nadmoøských výškách

.................................................................... 42

Nastavení zvuku...................................... 42

Pøehrávání souborù s pøístrojem

iPhone/iPod .............................................. 44

Zobrazování obrazu z poèítaèe a

zdrojových videozaøízení...................... 49

Používání místních nabídek PC/Videa 50 Zobrazování souborù ve vnitøní pamìti,

na Jednotka USB a na kartì SD...........52

Používání USB vysílání ........................... 62

Používání nabídky nastavení .................64

Vypnutí projektoru................................. 68

Údržba ........................ 69

Péèe o projektor ....................................69

Odstraòování problémù

..................................... 71

Technické údaje ......... 72

Specifikace projektoru........................... 72

Rozmìry..................................................... 74

Tabulka èasování.....................................74

Podporovaná èasování pro vstup HDMI

.................................................................... 75

Ovládání ...................... 34

Zapnutí projektoru .................................34

Pøepínání vstupního signálu..................34

Pøizpùsobení promítaného obrazu.....35

Skrytí obrazu............................................36

Zabezpeèení projektoru........................37

Aktualizace firmwaru..............................39

Obsah2

Záruka a autorská práva

..................................... 77

Důležité bezpečnostní pokyny

Tento projektor je zkonstruován a otestován podle nejnovějších norem pro bezpečnost zařízení v oblasti informačních technologií. Pro bezpečné používání výrobku je však důležité, abyste dodržovali pokyny, uvedené v této příručce a vyznačené na výrobku.

Bezpečnostní pokyny

1. Přečtěte si prosím tuto příručku předtím, než začnete váš projektor používat. Uschovejte ji

pro pozdější použití.

2. Během provozu projektoru se

nedívejte přímo do jeho objektivu. Intenzivní světelný

paprsek by mohl poškodit váš zrak.

4. V některých zemích NENÍ napětí v elektrické síti stabilní. Váš projektor je zkonstruován tak, aby fungoval bezpečně při sít’ovém napětí 19 voltů DC (stejnosměrné); pokud však dojde k výpadkům nebo rázům napětí ±10 V, nemusí projektor fungovat správně. V oblastech, kde může

docházet ke kolísání nebo výpadkům sí doporučujeme připojit projektor prostřednictvím stabilizátoru napájecího napětí, zařízení pro ochranu před napě špičkami nebo zdroje stálého napájení (UPS).

t’

ového napětí,

t’

ovými

3. Přenechejte opravy kvalifikovaným servisním technikům.

5. Během provozu neblokujte objektiv projektoru žádnými předměty, protože by mohlo dojít k zahřátí a deformaci těchto předmětů, nebo dokonce ke vzniku požáru.

Důležité bezpečnostní pokyny 3

Bezpečnostní pokyny (pokračování)

6. Nikdy nevyměňujte žádné elektronické součásti, aniž byste předtím odpojili projektor od sítě.

7. Nestavte tento výrobek na nestabilní vozík, podstavec nebo stolek. Mohlo by dojít k pádu projektoru, což by mohlo způsobit jeho vážné poškození.

8. Nepokoušejte se tento projektor rozebírat. Uvnitř přístroje se používá nebezpečně vysoké napětí, které může v případě, že se dotknete součásti pod napětím, způsobit smrtelné zranění. Přenechejte opravy výhradně profesionálním servisním technikům s příslušnou kvalifikací.

9. Během provozu projektoru si můžete všimnout, že z ventilační mřížky projektoru vystupuje proud teplého vzduchu a mírný zápach. Tento jev je naprosto normální a neznamená poruchu přístroje.

10. Neinstalujte tento projektor do žádného z následujících prostředí:

- Prostory s nedostatečnou ventilací nebo prostorově omezená místa. Zajistěte, aby byl projektor ve vzdálenosti alespoň 50 cm od stěn a aby vzduch volně proudil kolem projektoru.

- Místa, kde může teplota dosahovat příliš vysokých hodnot (např. v automobilu se všemi zataženými okny).

- Místa, kde může nadměrná vlhkost, prach nebo cigaretový kouř znečistit optické komponenty, a zkrátit tak životnost projektoru a způsobit ztmavnutí obrazu.

Důležité bezpečnostní pokyny4

Bezpečnostní pokyny (pokračování)

- Místa v blízkosti požárních hlásičů.

- Místa, kde okolní teplota přesahuje 40 °C/104°F.

- Místa s nadmořskou výškou přesahující 3000 m.

3 000 m (10

000 stop)

0 m

(0 stop)

11. Neblokujte ventilační otvory.

- Nepokládejte projektor na přikrývky, lůžkoviny nebo jiné měkké povrchy.

- Nezakrývejte tento projektor tkaninou ani žádnými jinými předměty.

- Do blízkosti projektoru neumís″ujte žádné hořlavé předměty.

13. Nestavte projektor nastojato ve svislém směru. Jinak by mohlo dojít k převrhnutí projektoru, což by mohlo mít za následek zranění osob nebo poškození přístroje.

14. Nestoupejte na projektor ani na něj nestavte žádné předměty. Kromě pravděpodobného poškození projektoru by mohlo dojít i k jiným nehodám a možnému zranění.

Jestliže dojde k vážnému poškození ventilačních otvorů, může vlivem nárůstu teploty uvnitř přístroje dojít k požáru.

12. Během provozu musí projektor stát na vodorovné ploše bez nerovností.

Důležité bezpečnostní pokyny 5

Bezpečnostní pokyny (pokračování)

15. Do blízkosti projektoru ani na projektor neumíst’ujte žádné tekutiny. Tekutiny vylité do projektoru mohou způsobit jeho poruchu. Pokud se do projektoru dostane vlhkost, odpojte jej ze sít’ové zásuvky a požádejte společnost BenQ o opravu projektoru.

16. Zásady manipulace s baterií.

- Nepoužívejte neschválenou baterii. Hrozí nebezpečí výbuchu. S tímto produktem lze používat pouze baterii schválenou společností BenQ.

- Nevyvíjejte na baterii velkou sílu ani se nepokoušejte udělat do baterie otvor.

- Baterii nezahřívejte ani neuchovávejte na místě s vysokou teplotou, například v létě uvnitř automobilu.

- Nenechávejte baterii přímo na slunečním světle.

- Zabraňte namočení baterie.

- Zabraňte dítěti nebo domácímu zvířeti lízat baterii nebo ji držet v puse.

- Zabraňte kontaktu nabíjecího konektoru baterie s jakýmkoli kovovým předmětem.

Důležité bezpečnostní pokyny6

Úvod

Přednosti projektoru

Váš projektor je vysoce výkonné optické projekční zařízení s uživatelsky přívětivým designem, které se vyznačuje vysokou spolehlivostí a snadnou obsluhou.

Projektor má následující funkce:

•Pokročilý zdroj světla LED

Diody LED s dlouhou životností poskytují delší životnost, než běžné lampy.

• Optické mikrojádro s technologiemi DLP

Rozlišení WXGA a jasný obraz.

•Různé užitečné funkce

Podporuje přehrávač iPhone/iPod, přehrávač multimédií, prohlížeč dokumentů, vnitřní pamět’, kartu SD, jednotku USB flash, displej USB a volitelnou vyjímatelnou a nabíjecí baterii.

•Snadné přenášení

Tento projektor je malý a lehký, takže je vhodný na pracovní cesty a na dovolenou. Můžete si prohlížet dokumenty, videa a fotografie kdekoli.

• Více vstupních portů

Více vstupních portů, včetně PC, AV, HDMI, USB a karty SD poskytuje flexibilní konektivitu s periferními zařízeními.

• Vstup a výstup zvuku

Vybaveno 2 reproduktory 2 W se vstupními porty RCA a mini-jack a výstupní port konektoru telefonu.

• Pohodlné položky nabídky

Přívětivá nabídka je k dispozici pro všechny typy vstupů, což usnadňuje používání projektoru.

• Zdánlivý jas promítaného obrazu se bude měnit v závislosti na okolních světelných podmínkách a nastavení kontrastu/jasu vybraného vstupního signálu. Je úměrný projekční vzdálenosti.

• Jas lampy se bude časem snižovat a může se měnit v rozsahu technických parametrů výrobce lampy. To je normální a očekávané chování.

Úvod

Obsah balení při dodávce

Jednotlivé součásti vybalte a zkontrolujte, zda máte všechny vyobrazené položky Pokud nějaká položka chybí, obrat’te se na prodejce, u něhož jste projektor zakoupili.

Standardní příslušenství

Dodávané příslušenství je přizpůsobeno vašemu regionu a může se lišit od zobrazeného příslušenství.

*Záruční list se dodává jen v některých regionech. Požádejte prosím o podrobné informace svého prodejce.

Projektor Sít’ový kabel Kabel s více vstupy AC adaptér

Joybee GP2 Mini Projector

ser Maua

Bezpečnostní

příručka

Průvodce

rychlým

CD s návodem k

obsluze

Záruční list*

používáním

Před použitím dálkového ovladače nejdříve vytáhněte štítek.

Brašna pro

přenášení

Dálkový ovladač

s baterií

projektoru

mini HDMI

adaptér

Úvod

Volitelné příslušenství

Baterie

Úvod

Vnější vzhled projektoru

Přední/Horní strana

4 3

Zadní/Dolní strana

9 118 10

1. Dokovací stanice iPhone/iPod

2. Vnější ovládací panel (Podrobné informace - viz

"Projektor" na straně 11.)

3. Ventilační otvory (odvod teplého vzduchu)

4. Přední senzor infračerveného dálkového ovládání

5. Vnitřní reproduktory

6. Zaostřovací kroužek

7. Projekční objektiv

8. Slot na kartu SD

9. Konektor USB typ A

10. Konektor USB typ mini-B

11. Zásuvka s více vstupy RGB (PC)/komponentní video (YPbPr/ YCbCr) /kompozitní video/ vstup zvuku (L/R)

12. Vstupní konektor HDMI

13. Konektor pro připojení stativu

14. Nastavitelná nožka

15. Vstupní zvukový konektor

16. Výstupní zvukový konektor (pro dok iPod /vnitřní pamět’ / kartu SD / Jednotka USB / vstup zvuku kabelu s více vstupy RCA)

17. Vstup pro AC adaptér

18. Západka baterie

131314

Neblokujte ventilační otvory. Blokování ventilačních otvorů může způsobit přehřívání a selhání projektoru.

Úvod

151516

Ovládací prvky a funkce

Projektor

3. OK/Blank

3 4 5

1. Napájení

Zapnutí projektoru nebo vypnutí do pohotovostního režimu. Podrobnosti viz "Zapnutí projektoru" na

straně 34 a "Vypnutí projektoru" na straně 68.

2. Levé tlačítko

Když je zapnuta nabídka na projekční ploše (OSD):

- Slouží k procházení vlevo pro výběr požadovaných položek nabídky.

- Slouží k provádění nastavení. (například jas, kontrast...)

Když je vypnuta nabídka na projekční ploše (OSD): (Platí pouze pro kartu SD, vnitřní pamět’ a Jednotka USB)

- Přehraje předchozí soubor videa a zvuku.

- Stisknutím a podržením posunete soubor videa a zvuku zpět.

4. Nabídka

5. Tlačítko Dolů/Snížit hlasitost

6. Tlačítko Nahoru/Zvýšit hlasitost

Krátké stisknutí:

- Potvrzuje vybranou funkci, když je zobrazena nabídka.

- Přehraje nebo pozastaví video, hudbu, prezentaci fotografií. (Platí pouze pro kartu SD, vnitřní pamět’ a Jednotka USB)

Dlouhé stisknutí (3 sekundy): Přepne prázdnou obrazovku.

Zapne místní nabídku nastavení.

Když je zapnuta nabídka na projekční ploše (OSD):

- Slouží k procházení dolů pro výběr požadovaných položek nabídky.

- Slouží k provádění nastavení. (například ruční úprava lichoběžníkového zkreslení...)

Když je vypnuta nabídka na projekční ploše (OSD): (Platí pouze pro kartu SD, vnitřní pamět’ a Jednotka USB)

- Slouží ke snížení hlasitosti.

Když je nabídka na projekční ploše (OSD)

zapnutá:

- Slouží k procházení nahoru pro výběr požadovaných položek nabídky.

- Slouží k provádění nastavení. (například ruční úprava lichoběžníkového zkreslení...)

Když je vypnuta nabídka na projekční ploše (OSD): (Platí pouze pro kartu SD, vnitřní pamět’ a Jednotka USB)

- Slouží ke zvýšení hlasitosti.

Úvod

7. Hlavní

Vrátí se přímo na hlavní obrazovku z nižší úrovně nabídky OSD.

Ukončí aplikaci/místní zprávu a vrátí se přímo na hlavní stránku.

8. Pravé tlačítko

Když je zapnuta nabídka na projekční ploše (OSD):

- Slouží k procházení vpravo pro výběr požadovaných položek nabídky.

- Slouží k provádění nastavení. (například jas, kontrast...)

Když je vypnuta nabídka na projekční ploše (OSD): (Platí pouze pro kartu SD, vnitřní pamět’ a Jednotka USB)

- Přehraje další soubor videa a zvuku.

- Stisknutím a podržením posunete soubor videa a zvuku rychle dopředu.

9. Zpět

Návrat do předchozí OSD nabídky, ukončení a uložení nastavení nabídky.

Úvod

Dálkový ovladač

3 4 5

1. NAPÁJENÍ

Zapnutí projektoru nebo vypnutí do pohotovostního režimu. Podrobné informace - viz "Zapnutí projektoru" na

straně 34 a "Vypnutí projektoru" na straně 68.

2. Keystone

Pro ruční korekci zkreslení obrazu, které vzniká vlivem projekce pod úhlem. Podrobné informace viz

"Korekce lichoběžníkového zkreslení" na straně 36.

3. Blank

Slouží k zapnutí a vypnutí prázdné obrazovky. Podrobné informace viz

"Skrytí obrazu" na straně 36.

4. Levé tlačítko

Když je zapnuta nabídka na projekční ploše (OSD):

- Slouží k procházení vlevo pro výběr požadovaných položek nabídky.

- Slouží k provádění nastavení. (například jas, kontrast...)

Když je vypnuta nabídka na projekční ploše (OSD): (Platí pouze pro kartu SD, vnitřní pamět’ a Jednotka USB)

- Přehraje předchozí soubor videa a zvuku.

- Stisknutím a podržením posunete soubor videa a zvuku zpět.

5. Auto

8 9

Automaticky určuje nejlepší časování obrazu pro zobrazený počítačový obraz. Podrobné informace viz

"Automatické přizpůsobení obrazu" na straně 35.

6. Nabídka

Zapne místní nabídku nastavení.

7. Němý/obnovit zvuk

Slouží k zapnutí/vypnutí hlasitosti

během přehrávání videa nebo hudby. (Platí pouze pro kartu SD, Jednotka USB, vnitřní pamět’, iPhone a iPod)

8. Mode

Pro výběr dostupného režimu nastavení obrazu. Podrobné informace viz "Výběr režimu

zobrazení" na straně 40.

9. Tlačítko Nahoru/Zvýšit hlasitost

Když je zapnuta nabídka na projekční ploše (OSD):

- Slouží k procházení nahoru pro výběr požadovaných položek nabídky.

- Slouží k provádění nastavení. (například ruční úprava lichoběžníkového zkreslení...) Když je vypnuta nabídka na projekční ploše (OSD): (Platí pouze pro kartu SD, vnitřní pamět’ a Jednotka USB)

- Slouží ke zvýšení hlasitosti.

10. Hlavní

Vrátí se přímo na hlavní obrazovku z nižší úrovně nabídky OSD. Ukončí aplikaci/místní zprávu a vrátí se přímo na hlavní stránku.

Úvod

11. Pravé tlačítko

Když je zapnuta nabídka na projekční ploše (OSD):

- Slouží k procházení vpravo pro výběr

požadovaných položek nabídky.

- Slouží k provádění nastavení.

(například jas, kontrast...) Když je vypnuta nabídka na projekční

ploše (OSD): (Platí pouze pro kartu SD, vnitřní pamět’ a Jednotka USB)

- Přehraje další soubor videa a zvuku.

- Stisknutím a podržením posunete

soubor videa a zvuku rychle dopředu.

12. OK

Potvrzuje vybranou funkci, když je zobrazena nabídka.

Přehraje nebo pozastaví video, hudbu, prezentaci fotografií. (Platí pouze pro kartu SD, vnitřní pamět’ a Jednotka USB)

13. Back

Vrátí se na horní úroveň nabídky OSD. Zavře místní nabídku nastavení OSD. Ukončí aktuální aplikaci OSD.

14. Tlačítko Dolů/Snížit hlasitost

Když je zapnuta nabídka na projekční ploše (OSD):

- Slouží k procházení dolů pro výběr

požadovaných položek nabídky.

- Slouží k provádění nastavení.

(například ruční úprava lichoběžníkového zkreslení...)

Když je vypnuta nabídka na projekční ploše (OSD): (Platí pouze pro kartu SD, vnitřní pamět’ a Jednotka USB)

- Slouží ke snížení hlasitosti.

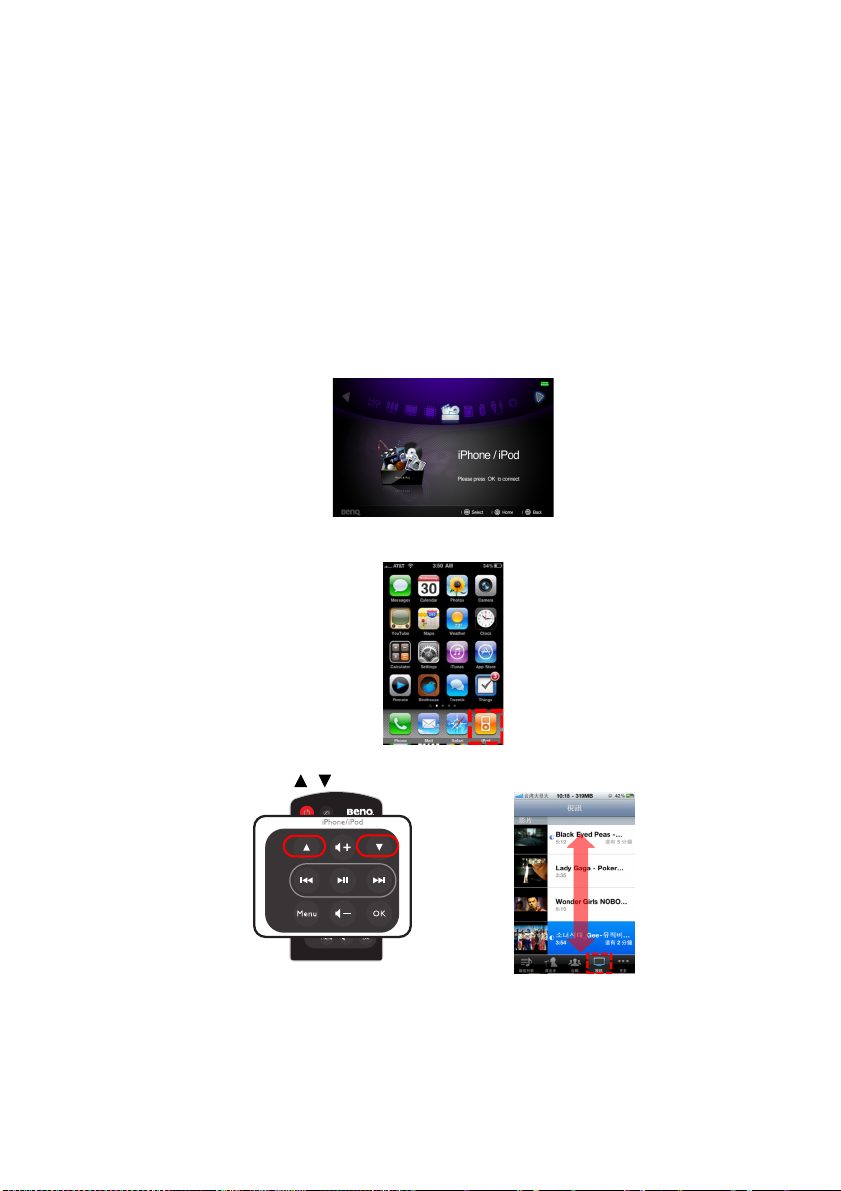

iPhone/iPod

Dálkové ovládání přístroje iPhone nebo iPod nefunguje pouze v režimu zapnutého napájení, ale také v pohotovostním režimu, kdy GP2 funguje jako dokovací reproduktor.

1. Tlačítka pří zvýšení/snížení hlasitosti

Slouží k nastavení hlasitosti přístroje iPhone nebo iPod.

2. Tlačítko Nahoru

Slouží k posunutí nahoru na vybrané video nebo hudbu v seznamu souborů nabídky 'iPod'.

3. Tlačítka Předchozí/Další

Slouží k přeskočení na konec aktuálního/dalšího videa nebo hudby. Stisknutím a podržením rychle posunete aktuální video nebo hudbu zpět/dopředu.

4. Tlačítko Menu/Zpět

Zobrazení nabídky iPod Slouží k přepínání podnabídky v

nabídce 'iPod'.

Slouží k přechodu na předchozí nabídku v nabídce 'iPod'.

5. Tlačítko Dolů

Slouží k posunutí dolů na vybrané video nebo hudbu v seznamu souborů nabídky iPod.

6. Tlačítko Přehrát/Pozastavit

Slouží k přehrání/pozastavení hudby nebo videa v seznamu souborů nabídky 'iPod' v přístroji iPhone nebo iPod.

Pokud je iPhone nebo iPod v hlavní nabídce, stisknutím tlačítka Přehrát/ Pozastavit začne přístroj iPhone nebo iPod přehrávat všechnu svojí hudbu.

7. Tlačítko OK

Slouží k výběru nabídky nebo funkce v nabídce iPod.

Slouží kpotvrzení přehrání hudby nebo videa v seznamu souborů nabídky 'iPod' v přístroji iPhone nebo iPod.

Úvod

Dosah dálkového ovladače

Senzory infračerveného dálkového ovládání (IR) jsou umístěny v přední části projektoru. Aby dálkový ovladač pracoval správně, je třeba jej držet pod úhlem max. 15 stupňů vůči senzoru infračerveného dálkového ovládání na projektoru. Vzdálenost mezi dálkovým ovladačem a senzorem by neměla překročit 7

metrů. Mezi dálkovým ovladačem a snímačem

infračerveného signálu na projektoru nesmí být žádné překážky, které by mohly překážet infračervenému paprsku.

Výměna baterie v dálkovém ovladači

1. Vytáhněte držák baterie.

Postupujte podle pokynů na obrázku. Zatlačte a podržte západku a současně vytáhněte držák baterie.

2. Vložte do držáku baterie novou baterii. Kladný pól musí být obrácen směrem ven.

3. Zatlačte držák do dálkového ovladače.

• Neponechávejte dálkový ovladač a baterii na místech

s vysokou teplotou nebo vlhkostí.

•V případě nesprávné výměny baterie může dojít k

jejímu poškození.

• Baterii nahraďte pouze stejným nebo ekvivalentním typem, který doporučuje výrobce

baterie.

• Použitou baterii zlikvidujte v souladu s pokyny výrobce.

• Nikdy neházejte baterii do ohně. V opačném případě hrozí nebezpečí výbuchu.

• Jestliže je baterie vybitá nebo pokud nebudete dálkový ovladač delší dobu používat,

vyjměte z něj baterii, aby nedošlo k poškození dálkového ovladače únikem elektrolytu z baterie.

Úvod

Umístění projektoru

Získání požadované velikosti promítaného obrazu

Vzdálenost od objektivu projektoru k projekčnímu plátnu, nastavení zoomu (je-li jím projektor vybaven) a formát videosignálu jsou faktory, které ovlivňují velikost promítaného obrazu.

Nativní poměr stran obrazu tohoto projektoru je 16:10.

Obraz s pomě

zobrazení na projekční ploše 16:10

Projektor by měl být vždy umístěn tak, aby ležel ve vodorovném směru rovně (např. na stole) a aby byl kolmo (90°) k vodorovnému středu projekčního plátna. To zabraňuje zkreslení obrazu způsobenému projekcí pod úhlem (nebo projekcí na nakloněné povrchy).

Moderní digitální projektory nepromítají přímo vpřed (jako tomu bylo např. u starších kotoučových filmových projektorů). Namísto toho jsou digitální projektory zkonstruovány tak, aby promítaly pod nepatrným úhlem nad vodorovnou rovinou projektoru. Je tomu tak proto, aby mohl být projektor pohotově postaven na stůl a promítat přímo nahoru na projekční plátno umístěné tak, že dolní okraj projekčního plátna je nad úrovní stolu (a díky tomu každý v místnosti na projekční plátno uvidí).

Společnost BenQ sestavila tabulku pro různé velikosti projekčních pláten, která vám pomůže určit ideální umístění projektoru. Bližší informace najdete podle typu projektoru v části "Rozměry projekce" na straně 17. Je nutno uvážit dva rozměry kolmou vodorovnou vzdálenost od středu projekčního plátna (projekční vzdálenost) a výšku svislého posunutí projektoru od vodorovného okraje projekčního plátna (offset).

rem stran 4:3 při

Obraz s poměrem stran 16:10 se

změněným měřítkem pro zobrazení s

poměrem stran 4:3

Umístění projektoru

Rozměry projekce

Před výpočtem vhodné polohy si přečtěte část "Rozměry" na straně 74, kde najdete informace o vzdálenostech od středu objektivu projektoru.

Úhlopříčka projekčního plátna s poměrem stran 1280:800

Projekční plátno

Střed objektivu

Projekční vzdálenost

Úhlopříčka projekčního

plátna s poměrem stran

1280:800

Stop Palců mm Průměr

2,00 24 610 621 3,33 40 1016 1034 4,67 56 1422 1448 6,00 72 1829 1862 6,66 80 2032 2069

Doporučená projekční vzdálenost od plátna v

Umístění projektoru

Připojení

V níže uvedených příkladech připojení nemusí být některé propojovací kabely součástí příslušenství projektoru (viz "Obsah balení při dodávce" na straně 8). Kabely jsou k dostání v běžných prodejnách s elektrotechnickým zbožím.

Připojení napájení

Použijte dodaný AC adaptér nebo volitelnou lithium-ionovou nabíjecí baterii.

Tento projektor musí být používán s dodaným AC adaptérem. Na škody způsobené používáním nesprávného adaptéru se nevztahuje záruka.

Používání AC adaptéru

1. Připojte zástrčku AC adaptéru ke konektoru DC IN.

2. Připojte správný konec napájecího kabelu k AC adaptéru.

3. Připojte zástrčku na napájecím kabelu k elektrické zásuvce. V případě používání AC adaptéru zkontrolujte, zda indikátor LED napájení na projektoru svítí modře.

Používání volitelné baterie

Tento projektor musí být používán se specifikovanou lithium-ionovou nabíjecí baterií. Před prvním používáním projektoru nabijte baterii. Nabíjení baterie projektorem. Při nabíjení baterie můžete rovněž používat projektor. Před

připojením baterie vypněte projektor.

Nabíjení baterie

Při používání baterie dodržujte bezpečnostní zásady.

1. Posuňte západku baterie na otevřenou stranu.

Připojení

2. Umístěte projektor na baterii. Když se kapacita baterie pohybuje mezi 10 % a 100 %, indikátor LED baterie zhasne. Když je kapacita baterie nižší, než 10 %, indikátor LED baterie bliká červeně a systém se vypne.

3. Pečlivě zorientujte baterii tak, aby dosedla na místo.

4. Připojte zástrčku AC adaptéru ke konektoru DC IN.

5. Připojte správný konec napájecího kabelu k AC adaptéru.

6. Připojte zástrčku na napájecím kabelu k elektrické zásuvce. Po zahájení nabíjení indikátor LED baterie bliká modře a po dokončení nabíjení svítí modře.

Vyjmutí baterie

Posuňte spínače zámku baterie na obou stranách a vyjměte baterii z projektoru.

Připojení

Chování indikátoru LED baterie

• Baterie + adaptér

Stav Stav

Nabíjení Zapnuto / Pohotovostní

Barva

indikátoru LED

Bliká modře

režim

Nabíjení dokončeno Zapnuto / Pohotovostní

Svítí modře

režim

• Doporučujeme ponechat baterii připojenou k projektoru, i když je projektor připojen k

elektrické zásuvce.

• Zcela vybitou baterii je třeba nabíjet přibližně 3,5 hodiny.

•Při připojování k baterii bude položka

Režim LED v části Nastavení nastavena na

Úsporný, je možné přehrávat video z libovolného zdroje po dobu přibližně tří hodin při

100AL, když je baterie zcela nabitá. (Pokud nastavíte položku

Režim LED v části

Nastavení na Normální, životnost baterie bude zkrácena na přibližně jednu hodinu při

200AL.)

• Režim Úsporný je určen pro delší dobu promítání, když je přístroj napájen pouze baterií.

• Doba nabíjení a kapacita baterie se liší v závislosti na stavu baterie, podmínkám používání

a délkou používání. Baterie spotřebovává energii, i když zařízení není používáno. Časem se maximální provozní doba postupně zkracuje.

• Baterii lze nabít přibližně 300krát. Životnost baterie se liší v závislosti na individuálním

způsobu používání.

Pokyny a požadavky pro manipulaci s baterií

• Doporučené používání

Před používáním baterie si přečtěte pokyny k baterii a štítek na baterii. Používejte baterii ve vnitřních prostorech za normálních podmínek a teploty: (25 ± 3)°C,

absolutní vlhkost: 65±20% Během používání musí být baterie umístěna v bezpečné vzdálenosti od zdrojů tepla, vysokého

napětí a tak, aby se jí nemohly dotýkat děti. Zabraňte pádu baterie. Používejte kompatibilní nabíječku. Nenechávejte baterii v nabíječce déle než 24 hodin. Nezkratujte baterii. Baterii vlastními silami nelikvidujte ani nerozebírejte. Neumís″ujte baterii na

vlhké místo, aby se zabránilo nebezpečí. Baterii neomotávejte vodivým materiálem, aby se zabránilo nebezpečí způsobenému přímým

kontaktem mezi kovem a baterií. Baterii uchovávejte na suchém místě. Použitou baterii řádně zlikvidujte. Nevhazujte do ohně nebo do vody.

• Nebezpečí - varování

• Zákaz demontáže baterií

Baterie je vybavena ochrannou součástí a vnitřním okruhem, aby se zabránilo nebezpečí. V případě nesprávné manipulace, například nesprávné demontáže, dojde ke zničení její ochranné funkce a baterie se začne zahřívat, kouřit, deformovat nebo hořet.

• Zákaz zkratování baterií

Nedotýkejte se kladného a záporného pólu kovovými předměty. Při skladování nebo převážení

″ujte baterii společně s kovovými předměty. V případě zkratu baterie přenáší zesílený

neumís proud, který může způsobit poškození a baterie se začne zahřívat, kouřit, deformovat nebo hořet.

Připojení

Zákaz zahřívání a pálení baterie V případě zahřívání nebo pálení baterie dojde k roztavení izolovaného prvku v baterii, přerušení

ochranné funkce nebo pálení elektrod, přehřívání, které způsobí zahřívání, kouření, deformaci nebo hoření baterie.

• Nepoužívejte baterii v blízkosti tepla

Nepoužívejte baterii v blízkosti ohně a sporáku nebo při teplotě nad 60°C, protože přehříváním dojde k vnitřnímu zkratu baterie a baterie se začne zahřívat, kouřit, deformovat nebo hořet.

• Zákaz ponořování baterie

Baterii nevlhčete ani neponořujte do vody; v opačném případě dojde k selhání vnitřního ochranného okruhu a jeho funkce nebo k abnormálním chemickým reakcím, což povede k zahřívání, kouření, deformaci nebo hoření.

• Nenabíjejte v blízkosti ohně nebo na přímém slunci

V opačném případě dojde k selhání vnitřního ochranného okruhu a jeho funkce nebo k abnormálním chemickým reakcím, což povede k zahřívání, kouření, deformaci nebo hoření.

• Nebezpečí při používání neoznačených nabíje

Při nabíjení vabnormálních podmínkách dojde k selhání vnitřního ochranného okruhu baterie a jeho funkce nebo k abnormálním chemickým reakcím, což povede k zahřívání, kouření, deformaci nebo hoření.

• Zákaz poškozování baterie

Zabraňte poškození baterie škrábáním, tavením nebo údery kovovými předměty atd.; v opačném případě dojde k jejímu přehřívání, deformaci, kouření nebo hoření nebo k dalšímu nebezpečí.

• Zákaz přímého svařování na baterii

Přehřívání způsobí roztavení izolovaného prvku v baterii, ke ztrátě ochranné funkce, ke zkrácení životnosti a může dokonce způsobit přehřívání, deformaci, kouření nebo hoření.

•Přímé nabíjení z elektrické zásuvky nebo ze zapalovače cigaret v autě je zakázáno.

Vysoké napětí a zesílený proud poškodí baterii, zkrátí její životnost, případně způsobí přehřívání, deformaci, kouření nebo hoření.

• Tuto baterii nepoužívejte s jiným vybavením

Nevhodné používání poškodí baterii, zkrátí její životnost, případně způ deformaci, kouření nebo hoření.

• Nedotýkejte se vytékající baterie

Unikající elektrolyt způsobí podráždění kůže. Pokud se dostane do očí, neprotírejte si oči, ale ihned propláchněte a vyhledejte lékařskou pomoc.

• Varování

• Nekombinujte s jinou baterií

Tuto baterii nelze kombinovat se staršími nebo dvojnásobně recyklovanými bateriemi. V opačném případě dojde z důvodu jejího abnormálního nabíjení a vybíjení k přehřívání, deformaci, kouření nebo hoření.

Udržujte baterii mimo dětské prostory a zabraňte jim v kousání nebo spolknutí baterie. Nevkládejte baterii do nabíječky na dlouhou dobu. Pokud nabíjíte delší dobu, než normálně a

baterie se stale nachází v nabíječce, ukončete nabíjení. Abnormálně dlouhé nabíjení způsobí přehřívání, deformaci, kouření nebo hoření baterie.

Nevkládejte baterii do mikrovlnné trouby nebo jakéhokoli jiného tlakového přístroje. Pokud se baterie rychle zahřívá, uniká nebo zapáchá, umístěte baterii mimo mobilní telefon nebo nabíječku a zlikvidujte. Špatná baterie způsobí přehřívání, kouření nebo hoření.

ček

sobí přehřívání,

• Upozorn

ění

Připojení

• Upozornění

Baterie nesmí být vystavena záření, které by mohlo způsobit její přehřívání, deformaci, kouření a které by mohlo snížit její výkon a zkrátit její životnost.

• Elektrostatická elektřina

Uvnitř baterie je ochranný okruh, který zabraňuje kontingenci. Nepoužívejte baterii v elektrostatických podmínkách (nad 1000 V), protože má snadno poškoditelnou desku s obvody; v případě poškození baterie nefunguje a způsobuje přehřívání, deformace, kouření nebo hoření.

• Teplotní rozsah vybíjení

Doporučený teplotní rozsah vybíjení je 0 – 60 °C; mimo tento rozsah dochází ke snížení výkonnosti baterie a ke zkrácení její životnosti.

•Před používáním nebo v případě potřeby si pečlivě přečtěte příručku.

• Metoda nabíjení

K nabíjení baterie používejte speciální nabíječky v doporučené metodě nabíjení.

• První použití

Pokud se při prvním použití baterie setkáte s neobvyklými podmínkami, například nečistota nebo zápach, nevkládejte baterii do zařízení. Baterii je nezbytné vrátit dodavateli.

• Používání dětmi

Děti mohou používat baterii podle pokynů a pod dohledem svých rodičů.

•Zabraňte kontaktu d

Baterie je nezbytné uchovávat mimo dosah dětí. Zabraňte dětem, aby nemohly vyjmout baterii z nabíječky nebo aby si nemohly hrát se zařízením.

Zabraňte potřísnění pokožky nebo oděvu tekutinou unikající z baterie. V případě kontaktu omyjte postižené místo čistou vodou, aby se zabránilo podráždění pokožky

• Konzultace

Při nákupu baterie se seznamte se způsobem kontaktování dodavatele, abyste se v případě potřeby mohli obrátit na výrobce o radu.

• Záruka bezpečného používání

Pokud je baterie používána v dalších nástrojích, kontaktujte vašeho výrobce a požádejte jej o radu jak dosáhnout nejlepšího výkonu; přinejmenším požádejte o informaci o maximálním proudu, rychlém nabíjení a speciálním použití.

ětí s baterií

Připojení

Připojení počítače

Tento projektor je vybaven konektorem VGA, který umožňuje připojení projektoru k počítačům kompatibilním s IBM

počítač Macintosh, budete potřebovat adaptér pro počítače Mac.

Připojení projektoru k notebooku nebo stolnímu počítači:

• Používání kabelu VGA

1. Použijte dodaný kabel svíce vstupy a připojte jeden jeho konec k výstupní zásuvce D-Sub na počítači.

2. Připojte druhý konec kabelu svíce vstupy k zásuvce PC/AV na projektoru.

3. Pokud chcete využít reproduktor projektoru, použijte vhodný zvukový kabel a připojte jeden konec kabelu ke zvukovému výstupnímu konektoru počítače, a druhý konec ke konektoru vstupu zvuku kabelu svíce vstupy.

Notebook nebo stolní počítač

a počítačům Macintosh®. V případě, že připojujete

Kabel s více vstupy

Audiokabel

nebo

Mnoho notebooků nezapne po připojení k projektoru své externí video porty. Pro zapnutí/ vypnutí externího zobrazovacího zařízení se obvykle používá kombinace kláves, jako např. Fn + F3 nebo CRT/LCD. Najděte na přenosném počítači funkční klávesu s označením CRT/LCD nebo funkční klávesu se symbolem monitoru. Stiskněte současně Fn a označenou funkční klávesu. Informace o kombinacích kláves notebooku najdete v jeho dokumentaci.

Připojení

• Používání kabelu HDMI

1. Připojte jeden konec kabelu HDMI kvýstupnímu konektoru HDMI na počítači.

2. Druhý konec kabelu HDMI připojte ke konektoru HDMI na projektoru.

HDMI

• Používání kabelu USB

1. Připojte konec typu A kabelu USB k výstupnímu konektoru USB počítače.

2. Připojte konec typu mini-B kabelu USB ke konektoru USB-DISPLAY projektoru. Když připojíte projektor k počítači, můžete zobrazit obraz z počítače nebo přenášet soubory z počítače do vnitřní paměti projektoru.

USB

3. Pokud vyberete možnost USB displej, nejdříve nainstalujte do počítače ovladač USB podle pokynů na obrazovce.

4. Pokud vyberete možnost USB přenášení souborů, můžete přistupovat k souborům projektoru v části Tento počítač nebo Průzkumník Windows. Projektor se zobrazí jako Vyměnitelný disk. Soubory můžete přenášet z počítače do projektoru přetahováním nebo kopírováním a vkládáním.

Připojení

Pokyny pro odpojení projektoru od počítače:

i. Klepněte na na panelu úloh systému Windows.

ii. Klepněte na zprávu v místním okně.

iii. Jakmile se zobrazí zpráva, že je možné bezpečně odebrat hardware,

odpojte kabel USB.

• Neodpojujte kabel USB během kopírování souborů, protože by to mohlo způsobit ztrátu

dat nebo poškození projektoru.

•Připojení nebude ukončeno, pokud máte soubory projektoru otevřené v počítači. Zavřete

všechny soubory projektoru a opakujte akci.

• Ostatní verze operačního systému Windows fungují podobně. Postupujte podle správných

pokynů pro bezpečné odebrání zařízení USB z počítače pro vaši verzi operačního systému Windows.

Připojení zařízení s video signálem

Projektor stačí připojit k zařízení s video signálem pouze jedním z výše uvedených způsobů připojení; každé připojení však poskytuje rozdílnou kvalitu obrazu. Způsob, který zvolíte, bude pravděpodobně záviset na dostupnosti vhodných konektorů jak na projektoru, tak i na zařízení, které je zdrojem video signálu - viz následující popis:

Název zdířky Vzhled terminálu Kvalita obrazu

HDMI HDMI Nejlepší

Komponentní video VGA Lepší

Video Video Dobrá

Pokud se po zapnutí projektoru a výběru správného zdroje video signálu nezobrazí požadované video, zkontrolujte prosím, zda je zdroj video signálu zapnutý a zda správně funguje. Zkontrolujte také, zda byly správně zapojeny signálové kabely.

Připojení

Připojení zdrojového zařízení HDMI

Projektor poskytuje vstupní konektor HDMI, který vám dovoluje připojit jej k zařízením se zdrojem signálu HDMI, např. kpřehrávači Blue-Ray, tuneru digitálního televizního vysílání nebo k displeji.

Norma HDMI (High-Definition Multimedia Interface, multimediální rozhraní pro vysoká rozlišení) podporuje přenos nestlačených videodat mezi kompatibilními zařízeními, např. tunery digitálního televizního vysílání, přehrávačem Blue-Ray a displeji přes jediný kabel. Poskytuje čistě digitální obrazový a zvukový zážitek.

Zjistěte, zda je na zařízení, které je zdrojem video signálu, k dispozici volná sada konektorů výstupu HDMI:

• Pokud ano, pokračujte v tomto postupu.

•V opačném případě budete muset znovu vyhodnotit, který způsob lze pro

připojení zařízení použít.

Postup připojení projektoru k zařízení, které je zdrojem signálu HDMI:

1. Použijte kabel HDMI a připojte jeden konec k výstupnímu konektoru HDMI na zařízení, které je zdrojem signálu HDMI.

2. Druhý konec kabelu HDMI připojte ke konektoru HDMI na projektoru.

• Kabel HDMI (zobrazený v tomto příkladu) pro připojení výstupního videozařízení není

standardně dodáván.

• Digitální AV adaptér Apple lze zakoupit na webu www.apple.com

Připojení

Připojení zařízení s komponentním video signálem

Zjistěte, zda na zařízení, které je zdrojem video signálu, je k dispozici sada volných výstupních konektorů komponentního video signálu:

• Pokud ano, pokračujte v tomto postupu.

•V opačném případě budete muset znovu vyhodnotit, který způsob lze pro

připojení zařízení použít.

Postup připojení projektoru k zařízení, které je zdrojem signálu komponentní video:

1. Použijte adaptérový kabel Komponentní video - VGA (D-Sub) a zapojte konec se 3 konektory typu RCA do výstupních konektorů komponentního videa na zařízení, které je zdrojem video signálu. Barva zástrček musí odpovídat barvě konektorů: zelená-zelený, modrá-modrý, červená-červený.

2. Druhý konec adaptérového kabelu Komponentní video - VGA (D-Sub) (s konektorem typu D-Sub) zapojte ke konektoru D-Sub kabelu svíce vstupy.

3. Připojte druhý konec kabelu svíce vstupy k zásuvce PC/AV na projektoru.

4. Pokud chcete využít reproduktor projektoru, použijte vhodný zvukový kabel a připojte jeden konec kabelu ke zvukovým výstupním konektorům zdrojového videozařízení, a druhý konec ke konektorům vstupu zvuku kabelu svíce vstupy.

AV z ařízení

Audiokabel

nebo

Adaptérový kabel Komponentní video - VGA (D-sub)

• Když je konektor výstupu zvuku připojen ke sluchátkům nebo k externímu reproduktoru,

nevychází zvuk z reproduktoru projektoru.

• Z reproduktoru nebo z konektoru výstupu zvuku nevychází žádný zvuk, pokud nejsou na

vstupu žádné videosignály. Kromě toho nelze upravit zvuk.

Připojení

Připojení zařízení s kompozitním video signálem

Zjistěte, zda je na zařízení, které je zdrojem video signálu, k dispozici volná sada konektorů kompozitního video výstupu:

• Pokud ano, pokračujte v tomto postupu.

•V opačném případě budete muset znovu vyhodnotit, který způsob lze pro

připojení zařízení použít.

Připojení projektoru k zařízení, které je zdrojem komponentního video signálu:

1. Použijte video kabel a zapojte jeden jeho konec do výstupního konektoru kompozitního videa na zařízení, které je zdrojem video signálu.

2. Připojte druhý konec videokabelu k zásuvce Video kabelu s více vstupy.

3. Připojte druhý konec kabelu svíce vstupy k zásuvce PC/AV na projektoru.

4. Připojte kabel svíce vstupy k zásuvce PC/AV na projektoru.

5. Pokud chcete využít reproduktor projektoru, použijte vhodný zvukový kabel a připojte jeden konec kabelu ke zvukovým výstupním konektorům zdrojového videozařízení, a druhý konec ke konektorům vstupu zvuku kabelu svíce vstupy.

AV z ařízení

Kabel s více vstupy

Audiokabel

Video kabel

Připojení prostřednictvím kompozitních video konektorů je nutné pouze v případě, že nelze použít vstup komponentního videa. Podrobné informace viz "Připojení zařízení s video

signálem" na straně 25.

Připojení

Připojení zařízení iPhone/iPod

Postup připojení projektoru kzařízení iPhone/iPod:

1. Umístěte zařízení iPhone/iPod do doku tak, aby bylo připojeno k dokovacímu konektoru.

Univerzální dokovací adaptér není pro provoz nezbytný, ale poskytuje nejlepší připojení pro konkrétní produkt Apple. Můžete jej zakoupit na webu www.apple.com.

• Podrobné informace - viz "Přehrávání souborů s přístrojem iPhone/iPod" na straně 44.

• Upozorňujeme vás, že pokud se váš iPhone

nachází v ochranném pouzdru, pravděpodobně to může způsobit špatné spojení mezi iPhonem a projektorem. Když se po připojení iPhonu k projektoru zobrazí na displeji iPhonu chybová zpráva, sejměte ochranné pouzdro a znovu připojte. (Vzhledem ke špatnému spojení a selhání rozpoznání kódu PIN nelze příkaz úspěšně

komunikovat.)

Připojení

Připojení externího reproduktoru

Můžete poslouchat zvuk prostřednictvím externího reproduktoru místo vnitřních reproduktorů zabudovaných v projektoru.

Postup připojení projektoru kexternímu reproduktoru:

1. Připojte příslušný stereofonní kabel k externímu reproduktoru a ke zvukovému výstupnímu konektoru na projektoru.

Když je zvukový kabel připojen ke zvukovému výstupnímu konektoru, výstup reproduktoru je ztlumený.

Připojení

Připojení k externímu pamět’ovému zařízení

Připojení karty SD

Pokyny pro připojení projektoru ke kartě SD:

1. Připojte kartu SD do slotu pro kartu SD na projektoru.

SD CARD

• Maximální podporovaná kapacita paměti pro kartu SD(HC) je 16 GB. (Maximální

podporovaná kapacita pro externí pamět’ vychází z našeho továrního testu. Můžete mít jiné zkušenosti v závislosti na výrobci pamět’ového zařízení.)

• Projektor nemusí být kompatibilní s některými kartami SD.

Připojení pamět’ového zařízení USB

Pokyny pro připojení projektoru k pamět’ovému zařízení USB:

1. Připojte pamě″ové zařízení USB ke konektoru USB typu A.

Jednotka USB flash

• Tento produkt podporuje pamět’ové zařízení USB a HDD (pevný disk) . Bude připojen

pouze jeden a pouze poslední oddíl. (Maximální podporovaná kapacita pro externí pamět’ vychází z našeho továrního testu. Můžete mít jiné zkušenosti v závislosti na výrobci pamět’ového zařízení.)

• Tento produkt nepodporuje čtečky více karet.

• Tento produkt nefunguje, pokud je pamě″ové zařízení USB připojeno prostřednictvím

rozbočovače USB.

•Některé produkty, které nesplňují specifikace standardu USB, nemusí fungovat normálně.

•Pamět’ové zařízení USB s aplikací automatického rozpoznávání nebo s vlastním

ovladačem nemusí fungovat normálně.

•Pamět’ové zařízení USB, které používá pouze určený ovladač, nemusí být rozpoznáno.

• Rychlost rozpoznávání pamět’ového zařízení USB se může lišit podle zařízení.

Připojení

• Když je pamět’ové zařízení USB používáno, nevypínejte produkt ani neodpojujte připojené

pamět’ové zařízení USB. V opačném případě by mohlo dojít k poškození pamět’ového zařízení USB nebo uloženého souboru.

• Používejte pamět’ové zařízení USB, které obsahuje normální soubory. Nenormální

soubory mohou způsobit chybu nebo tyto soubory nebude možné přehrávat.

•Úložiště USB musí být naformátována ve formátu FAT16/FAT32/NTFS. Formáty FAT32 a

NTFS jsou doporučeny pro HDD (pevný disk).

• Vzhledem k tomu, že může dojít k poškození dat na pamět’ovém zařízení USB, zálohujte

důležitá data, aby se zabránilo ztrátě. Za správu dat nese odpovědnost uživatel. Společnost BenQ nenese odpovědnost za jakoukoli ztrátu dat.

• Strom souborů v úložišti USB musí být co nejjednodušší. Příliš mnoho adresářů nebo

vrstev adresářů bude mít za následek zpoždění doby přístupu.

•Pokud některé externí pamět’ové zařízení po připojení k projektoru nefunguje, zkuste jej

připojit k počítači. Pokud přesto nefunguje normálně, kontaktujte servisní středisko výrobce pamět’ového zařízení nebo příslušné zákaznické st

ředisko.

Připojení

Přehrávání zvuku prostřednictvím projektoru

Můžete využít reproduktor projektoru při vašich prezentacích a také můžete připojit samostatné zesilované reproduktory ke zvukovému výstupnímu konektoru projektoru.

V následující tabulce jsou popsány způsoby připojení různých zařízení a původ zvuku.

Zařízení Počítač/komponentní video Video

Vstupní zvukový konektor

Projektor může přehrávat zvuk z...

Výstupní zvukový konektor

• Vybraný výstupní signál určuje který zvuk bude přehráván reproduktorem projektoru a

který zvuk bude na výstupu z projektoru, když je připojen konektor výstupu zvuku.

•Není třeba připojovat konektor vstupu zvuku, protože projektor může přehrávat zvuk z

HDMI, externí paměti a zdrojového zařízení iPhone/iPod. Nicméně můžete jej připojit k externímu zařízení pro přehrávání zvuku.

• USB displej nepodporuje funkci zvuku.

Vstup zvuku (L/P) AUDIO-IN

Vstup zvuku (L/P)

Připojení

Ovládání

Zapnutí projektoru

1. Připojte napájení pomocí AC adaptéru nebo volitelné baterie. Indikátor LED Napájení začne svítit modře a pomalu bliká.

2. Stisknutím tlačítka Napájení na projektoru nebo na dálkovém ovladači zapněte projektor. Když je projektor zapnutý, indikátory LED Napájení, OK a Tón svítí modře.

Procedura spouštění trvá několik sekund. V pozdější fázi spouštění se zobrazí úvodní logo.

(Podle potřeby) Upravte otáčením prstence ostření ostrost obrazu.

3. Pokud je projektor zapnut poprvé, zvolte jazyk OSD nabídky podle pokynů na obrazovce.

4. Pokud jste vyzváni k vložení hesla, zadejte šestimístné heslo pomocí tlačítek se šipkami. Podrobné informace viz "Využití

funkce hesla" na straně 37.

5. Zapněte všechna připojená zařízení.

6. Projektor zobrazí hlavní obrazovku.

Pokud frekvence nebo rozlišení vstupního signálu přesahuje provozní rozsah projektoru, zobrazí se na černé projekční ploše hlášení „Mimo rozsah“. Přepněte prosím na vstupní signál, který vyhovuje rozlišení projektoru, nebo nastavte u vstupního signálu nižší hodnoty. Podrobné informace viz "Tabulka časování" na straně 74.

Přepínání vstupního signálu

Projektor lze připojit k několika zařízením současně. V jednom okamžiku lze však na celé projekční ploše zobrazit pouze signál z jednoho zařízení. Požadovaný vstupní signál můžete

vybrat stiskem tlačítka / na projektoru nebo na dálkovém ovladači.

• Typ vstupního signálu ovlivňuje možnosti

dostupné pro Režim zobrazení. Podrobné informace viz "Výběr poměru stran" na straně 39.

•Přirozené rozlišení zobrazení tohoto projektoru má poměr stran 16:10. Aby byl zobrazený

obraz co nejlepší, měli byste vybrat a používat zdroj vstupního signálu, který má signál s tímto rozlišením. Jakákoliv jiná rozlišení budou projektorem upravena v závislosti na nastavení „poměr stran“, co může způsobit určité zkreslení obrazu nebo ztrátu jeho světlosti. Podrobné informace viz "Výběr poměru stran" na straně 39.

Ovládání

Přizpůsobení promítaného obrazu

Nastavení výšky obrazu

Tento projektor je vybaven 1 nastavitelnou nožkou. Tato nastavitelná nožka mění výšku obrazu. Nastavení projektoru:

1. Šroubováním nastavitelné nožky upravte výšku obrazu.

Chcete-li nožku zasunout, šroubujte nastavitelnou nožku v opačném směru.

Pokud není projektor umístěn na rovný povrch nebo pokud není projekční plocha kolmo vůči projektoru, bude mít promítaný obraz lichoběžníkový tvar. Podrobné informace o korekci lichoběžníkového zkreslení obrazu - viz "Korekce

lichoběžníkového zkreslení" na straně 36.

• Pokud je lampa zapnutá, nedívejte se do objektivu. Silné světlo lampy vám může poškodit

zrak.

•Při šroubování nastavitelné nožky buďte opatrní, protože se tato nožka nachází v blízkosti

otvorů, ze kterých vystupuje horký vzduch.

Jemné doladění světlosti obrazu

1. Otáčením ostřícího kroužku zostřete obraz.

Automatické přizpůsobení obrazu

V některých případech je třeba optimalizovat kvalitu obrazu.

• Jak používat dálkové ovládání

Stiskněte tlačítko Auto. Během 3 sekund provede vestavěná

inteligentní funkce pro automatické přizpůsobení optimalizaci hodnot frekvence a časování tak, aby byla zajištěna nejvyšší kvalita obrazu.

Informace o zvoleném zdroji se zobrazí na 3 sekundy v levém horním rohu projekční plochy.

Funkce je k dispozici pouze v případě, že je vybrán signál z PC (analogový RGB).

Ovládání

Korekce lichoběžníkového zkreslení

Lichoběžníkové zkreslení se vyznačuje tím, že promítaný obraz je v horní nebo dolní části znatelně širší. Tato situace nastane, pokud není projektor kolmo vůči projekční ploše. Upravování lichoběžníkového zkreslení, když je na obrazovce zobrazen obraz.

Pro korekci tohoto jevu je třeba kromě nastavení výšky projektoru ručně provést jeden z následujících kroků.

• Pomocí dálkového ovladače

Stisknutím tlačítka Lichoběž. zkreslen na dálkovém ovladači zobrazíte okno pro úpravu lichoběžníkového zkreslení (Lichoběž. zkreslení). Stisknutím tlačítka / na projektoru nebo na dálkovém ovladači upravte lichoběžníkové zkreslení.

• Pomocí OSD nabídky

1. Stiskněte tlačítko a potom stisknutím tlačítka označte položku Lichoběž. zkreslen. Zobrazí se místní okno s nabídkou Lichoběž. zkreslen.

2. Stisknutím tlačítka upravte lichoběžníkové zkreslení v dolní části obrazu nebo stisknutím tlačítka upravte lichoběžníkové zkreslení v horní části obrazu.

Stiskněte tlačítko

Skrytí obrazu

Aby bylo možné obrátit pozornost diváků sledujících prezentaci na přednášejícího, můžete:

• Pomocí dálkového ovladače

Pomocí tlačítka Blank na dálkovém ovladači skrýt obraz na ploše. Dalším stisknutím tlačítka Blank nebo libovolného tlačítka na dálkovém ovladači obnovit obraz.

• Pomocí OSD nabídky

Stisknutím a podržením tlačítka Blank po dobu 3 sekund na projektoru skrýt obraz na ploše. Dalším stisknutím tlačítka Blank nebo libovolného tlačítka na projektoru obnovit obraz.

Nezakrývejte projekční objektiv, aby nepromítal obraz zakrývající předmět by se mohl zahřát a zdeformovat nebo dokonce způsobit požár.

Ovládání

Zabezpečení projektoru

Využití funkce hesla

Z bezpečnostních důvodů a pro zamezení neoprávněnému použití projektoru obsahuje projektor možnost nastavit zabezpečení heslem. Heslo lze nastavit prostřednictvím nabídky Nastavení.

Jestliže aktivujete funkci „Zámek napájení“ a následně zapomenete heslo, budete v nepříjemné situaci. Vytiskněte si tuto příručku (v případě potřeby), zapište si do ní nastavené heslo a uschovejte ji na bezpečném místě pro pozdější použití.

Nastavení zámku napájení

• Jakmile jednou nastavíte heslo, nebudete moci projektor po zapnutí použít bez zadání

správného hesla.

•Při nastavování hesla projektoru, u něhož se funkce hesla používá poprvé, zadejte výchozí

heslo (1, 1, 1, 1, 1, 1) projektoru stisknutím tlačítka se šipkou pětkrát po výzvě k zadání hesla.

1. Opakovaným stisknutím tlačítka / označte nabídku Nastavení a potom vstupte do nabídky stisknutím tlačítka OK.

2. Přejděte do nabídky OBECNÉ > Bezpečnostní nastav. > Změnit nastavení zabezpečení.

3. Stiskněte tlačítko OK. Zobrazí se zpráva „ZADEJTE SPRÁVNÉ HESLO“.

4. Jak je vidět na obrázku vpravo, představují

čtyři tlačítka se šipkami ( , , , ) čtyři číslice (1, 2, 3, 4). Stisknutím tlačítek se

šipkami zadejte šest číslic hesla.

5. Po nastavení správného hesla se nabídka OSD vrátí do nabídky Změnit nastavení zabezpečení.

6. Označte položku Zámek napájení a stiskněte tlačítko OK. Zobrazí se místní okno s nabídkou. Vyberte položku Zapnuto a stisknutím tlačítka OK dokončete nastavení zámku napájení.

7. Chcete-li nabídku OSD zavřít, stiskněte tlačítko nebo .

Jestliže heslo zapomenete

Pokud je aktivována bezpečnostní funkce, budete po každém zapnutí projektoru vyzváni k zadání šestimístného hesla. Pokud zadáte chybné heslo, zobrazí se na tři sekundy zpráva o chybném zadání hesla a pak se zobrazí zpráva „Zadejte heslo“. Pokud zadáte 5krát za sebou nesprávné heslo, projektor se automaticky vypne.

Použití postupu pro obnovu hesla

Ovládání

1. Stiskněte a podržte tlačítko na dálkovém ovladači 3 sekundy. Projektor zobrazí na obrazovce kódované číslo.

2. Zapište si toto číslo a vypněte projektor.

3. Místní servisní středisko společnosti BenQ vám pomůže toto číslo dekódovat. V této souvislosti můžete být požádáni o předložení dokladu o zakoupení projektoru, abyste prokázali, že jste jeho oprávněným uživatelem.

Změna hesla

1. Přejděte do nabídky Nastavení > OBECNÉ > Bezpečnostní nastav. > Změnit heslo.

2. Stiskněte tlačítko OK. Zobrazí se zpráva „ZADEJTE SPRÁVNÉ HESLO“.

3. Zadejte staré heslo.

• Pokud je heslo správné, zobrazí se další zpráva „Zadejte nové heslo“.

• Pokud je heslo chybné, zobrazí se na tři sekundy zpráva o chybném

zadání hesla a pak se zobrazí zpráva „ZADEJTE SPRÁVNÉ HESLO“ pro nový pokus. Můžete buď stisknout tlačítko a zrušit nastavování, nebo

zkusit zadat jiné heslo.

4. Zadejte nové heslo.

Vkládané číslice se budou zobrazovat na projekční ploše jako hvězdičky. Napište si zvolené heslo na vyhrazené místo v této příručce před zadáním hesla nebo bezprostředně poté, abyste je měli v případě, e je zapomenete, vždy k dispozici.

Heslo: __ __ __ __ __ __ Uschovejte tuto příručku na bezpečném místě.

5. Pro potvrzení nového hesla je zadejte znovu.

6. Úspěšně jste nastavili nové heslo. Nezapomeňte při dalším spuštění projektoru zadat nové heslo.

7. Chcete-li nabídku OSD zavřít, stiskněte tlačítko nebo .

Zrušení funkce ochrany heslem

Chcete-li deaktivovat ochranu heslem, otevřete nabídku OSD a přejděte do nabídky Nastavení > OBECNÉ > Bezpečnostní nastav. > Zámek napájení. Vyberte položku Vypnuto a stiskněte tlačítko OK. Zobrazí se zpráva „Zadejte heslo“. Zadejte aktuální heslo.

• Pokud je heslo správné, zobrazí se opět obrazovka OSD nabídky

Bezpečnostní nastav. s hodnotou „Vypnuto“ na řádku Zámek napájení. Při dalším zapnutí projektoru nebudete muset zadávat heslo.

• Pokud je heslo chybné, zobrazí se na tři sekundy zpráva o chybném

zadání hesla a pak se zobrazí zpráva „Zadejte heslo” pro nový pokus. Můžete buď stisknout tlačítko a zrušit nastavování, nebo zkusit zadat

jiné heslo.

Přesto e je funkce ochrany heslem vypnutá, měli byste si staré heslo zapamatovat, proto e je budete potřebovat v případě opětovné aktivace ochrany heslem, kdy musíte zadat staré heslo.

Ovládání

Aktualizace firmwaru

V následující části jsou uvedeny pokyny pro aktualizaci verze firmwaru.

• Pro aktualizaci firmwaru je podporována pouze karta SD.

•Během aktualizace nevyjímejte kartu SD.

•Během aktualizace nepoužívejte žádná tlačítka.

•Během aktualizace nevypínejte projektor.

• Chcete-li ověřit, zda byl firmware úspěšně zaktualizován, přejděte na

Informace > Verze firmware.

Aktualizace firmwaru

1. Připojte obsahující nejnovější firmware k projektoru.

2. Vyberte položku Nastavení > OBECNÉ > Aktualizace firmwaru na hlavní stránce nabídky.

3. Výběrem OK zahajte aktualizaci.

4. Po zaktualizování firmwaru vypněte projektor.

5. Zapněte napájení projektoru a zkontrolujte verzi firmwaru.

Nastavení >

Výběr poměru stran

„Poměr stran“ je poměr šířky obrazu k jeho výšce. Většina analogových televizorů a počítačů má poměr stran 4:3, což je výchozí nastavení tohoto projektoru, digitální televizory a DVD zařízení mají obvykle poměr stran 16:9.

Díky možnostem digitálního zpracování signálu umožňují digitální zobrazovací zařízení, jako je např. tento projektor, dynamicky roztáhnout a zobrazit obrazový výstup v jiném poměru stran, než má původní signál.

Změna poměru stran promítaného obrazu (bez ohledu na to, jaký poměr používá zdroj signálu):

1. Stisknutím tlačítka otevřete místní nabídku v jednom z režimů počítače, přístroje iPhone/iPod, Kompozitní video, komponentního signálu a HDMI.

2. Stisknutím tlačítka označte položku Poměr stran.

3. Opakovaným stisknutím tlačítek / vyberte poměr stran, který odpovídá formátu video signálu a vašim požadavkům na zobrazení.

Ovládání

Optimalizace obrazu

Výběr režimu zobrazení

V projektoru je přednastaveno několik režimů zobrazení, ze kterých si můžete vybrat ten, který nejlépe vyhovuje provozním podmínkám a typu obrazu ze vstupního signálu.

Pro volbu provozního režimu, který vyhovuje vašim potřebám, můžete provést některý z níže uvedených kroků.

• Zkontrolujte, zda je vstupní zdroj v režimu počítače, přístroje iPhone/iPod,

Kompozitní video, komponentního signálu a režimu HDMI a že je zobrazena

projekční obrazovka.

• Opakovaným stisknutím tlačítka Mode na dálkovém ovladači nebo na projektoru

vyberte požadovaný režim.

• Stisknutím tlačítka můžete otevřít místní nabídku. Stisknutím tlačítka vyberte

položku Nastavení režimu obrázku a stisknutím tlačítka OK vstupte. Vyberte položku Picture mode [Režim obrazu] a stisknutím tlačítka / vyberte

požadovaný režim.

Obrazové režimy jsou uvedeny níže.

1. Režim jasnosti: Maximalizuje jas promítaného obrazu. Tento režim je vhodný v prostředí, kde je vyžadován velmi vysoký jas - např. při použití projektoru v dobře osvětlených místnostech.

2. Standardní režim (výchozí): Je určený pro prezentace. V tomto režimu je zvýrazněn jas.

3. Režim Kino: Tento režim je vhodný ke sledování barevných filmů, videoklipů z digitálních fotoaparátů nebo zařízení DV prostřednictvím vstupu PC. Zajišt’uje nejlepší obraz v temnějším (méně osvětleném) prostředí.

4. Režim Hra: Tento režim je vhodný pro hraní her.

5. Režim Uživatel: Vyvolá uživatelské nastavení podle aktuálně dostupných režimů zobrazení. Podrobné informace viz "Nastavení režimu Uživatel" na

straně 40.

Nastavení režimu Uživatel

Pokud vám dostupné režimy zobrazení nevyhovují, máte k dispozici jeden uživatelsky nastavitelný režim. Jako výchozí režim pro přizpůsobení nastavení můžete použít jakýkoliv z režimů zobrazení (Uživatel).

1. Stisknutím tlačítka otevřete místní nabídku.

2. Stisknutím tlačítka vyberte položku Nastavení režimu obrázku a stisknutím tlačítka OK vstupte.

3. Vyberte položku Picture mode [Režim obrazu] a stisknutím tlačítka / vyberte položku Uživatel.

4. Stisknutím tlačítka označte nabídku Referenční režim.

Tato funkce je dostupná pouze, když je vybrán režim Uživatel v podnabídce Picture mode [Režim obrazu].

5. Stiskem tlačítka / vyberte režim zobrazení, který vám nejvíce vyhovuje.

6. Stiskem tlačítka vyberte položku vedlejší nabídky, kterou chcete změnit, a pomocí tlačítek / nastavte hodnotu. Podrobné informace najdete v

následující části "Jemné doladění světlosti obrazu" .

Ovládání

7. Po provedení všech nastavení označte položku Uložit nastavení a stiskněte tlačítko OK pro uložení a ukončení nastavení.

8. Zobrazí se potvrzovací zpráva „Nastavení uloženo”.

Používání funkce Barva stěny (zdi)

V situaci, kdy promítáte na barevný povrch (např. namalovanou stěnu), který nemusí být bílý, vám funkce Barva stěny (zdi) pomůže upravit barvy promítaného obrazu tak, aby se zabránilo případným barevným odlišnostem mezi zdrojem signálu a promítaným obrazem.

Chcete-li tuto funkci použít, stisknutím tlačítka otevřete místní nabídku v jednom z režimů počítače, přístroje iPhone/iPod, Kompozitní video, komponentního signálu

a HDMI. Vyberte položku Barva stěny (zdi) a stisknutím tlačítka / vyberte barvu, která nejvíce odpovídá barvě promítací plochy. Pro výběr je k dispozici několik předem zkalibrovaných barev: Světle žlutá, Růžová, Světle zelená, Modrá a Tabule.

Jemné doladění kvality obrazu v uživatelském režimu

Podle zjištěného typu signálu jsou v režimu Uživatel dostupné některé uživatelské funkce. Podle vašich potřeb můžete provést úpravy těchto funkcí tak, že je

zvýrazníte a stisknete tlačítka / na projektoru nebo na dálkovém ovládání.

Nastavení funkce Jas

Čím je tato hodnota vyšší, tím je obraz jasnější. A čím nižší je nastavení, tím je obraz tmavší. Tento

parametr nastavte tak, aby se černé oblasti obrazu jevily jako černé a aby v tmavých místech

+30

zůstaly viditelné detaily.

Nastavení funkce Kontrast

Čím vyšší je tato hodnota, tím vyšší je kontrast. Použijte tuto položku pro nastavení maximální úrovně bílé po předchozím nastavení položky Jas tak, aby se obraz přizpůsobil vybranému vstupu a

+30

prostředí pro sledování.

Nastavení funkce Barva

Nižší nastavená hodnota znamená méně syté barvy. Pokud je nastavena příliš vysoká hodnota, budou barvy obrazu přesycené a obraz nebude realistický.

Nastavení funkce Odstín

Čím je tato hodnota vyšší, tím více je obraz zbarven do červena. Čím je tato hodnota nižší, tím více je obraz zbarven do zelena.

Nastavení funkce Ostrost

Čím vyšší je tato hodnota, tím je obraz ostřejší. Čím nižší je tato hodnota, tím je obraz méně ostrý.

Výběr funkce Teplota barev

Kdispozici jsou čtyři možnosti nastavení teploty barev*, které se liší podle vybraného typu signálu.

*O teplotách barev:

Existuje mnoho různých odstínů, které jsou pro různé účely považovány za „bílou”. Jeden z běžných způsobů reprezentace bílé barvy je znám jako „teplota barev”. Bílá barva s nízkou teplotou barev vypadá jako načervenalá bílá. Bílá barva s vysokou teplotou barev vypadá, jako by obsahovala více modré.

+50

+70

-30

Ovládání

Provoz ve velkých nadmořských výškách

Doporučujeme, abyste používali Režim velké nadm. výš., když je vaše prostředí v nadmořské výšce 1500 m - 3000 m, a okolní teplota je 0°C-30°C.

Nepoužívejte Režim velké nadm. výš., když je vaše nadmořská výška 0 m až 1499 m a okolní teplota je od 0 °C do 35 °C. Zapnete-li projektor za takového stavu, bude příliš chlazený.

Aktivace funkce Režim velké nadm. výš.:

1. Označte možnost Nastavení a stisknutím tlačítka OK vstupte.

2. Přejděte na OBECNÉ > Režim velké nadm. výš. a stiskněte tlačítko OK.

3. Označte možnost Zapnuto a potvrďte stisknutím tlačítka OK.

4. Chcete-li ukončit nabídku OSD, opakovaně stiskněte tlačítko , dokud se projektor nevrátí na hlavní obrazovku, nebo se stisknutím tlačítka vra″te na

hlavní obrazovku přímo.

Provoz v režimu „Režim velké nadm. výš.” g může způsobovat větší hluk z důvodu zvýšené rychlostí ventilátorů, nutné pro zlepšení celkového chlazení a výkonu systému.

Jestliže používáte tento projektor v jiném extrémním prostředí (s výjimkou výše uvedených podmínek), může jevit známky automatického vypínání, které slouží k ochraně projektoru před přehřátím. V podobných případech byste měli tyto problémy vyřešit zapnutím režimu velké nadmořské výšky. Neznamená to však, že projektor může pracovat za jakýchkoliv drsných nebo extrémních podmínek.

Nastavení zvuku

Níže popsané nastavení zvuku ovlivní reproduktory projektoru. Určitě zajistěte správné připojení ke zvukovému vstupu projektoru. Popis připojení zvukového vstupu viz "Připojení" na straně 18.

Ztlumení zvuku

Chcete-li dočasně vypnout zvuk, stiskněte tlačítko na dálkovém ovladači nebo:

1. Označte možnost Nastavení a stisknutím tlačítka OK vstupte.

2. Přejděte na OBECNÉ > Nastavení zvuku a stisknutím tlačítka OK vstupte.

3. Označte možnost Ztlumit a stisknutím tlačítka OK otevřete místní nabídku.

4. Označte možnost Zapnuto a potvrďte stisknutím tlačítka OK.

5. Chcete-li ukončit nabídku OSD, opakovaně stiskněte tlačítko , dokud se projektor nevrátí na hlavní obrazovku, nebo se stisknutím tlačítka vrat’te

na hlavní obrazovku přímo.

Ovládání

Nastavení hlasitosti

Chcete-li upravit hlasitost, stiskněte tlačítko + nebo – na dálkovém ovladači nebo:

1. Opakujte kroky 1 - 2 výše.

2. Označte možnost Hlasitost a stisknutím tlačítka OK otevřete místní nabídku.

3. Stisknutím tlačítka / vyberte požadovanou hlasitost.

4. Chcete-li ukončit nabídku OSD, postupujte podle kroku 5 výše.

Nastavení tónu klávesnice

Pokyny pro nastavení tónu klávesnice:

1. Proveďte kroky 1 - 2 v odstavci Ztlumení zvuku.

2. Označte položku Tón klávesnice a stisknutím tlačítka OK otevřete místní nabídku.

3. Označte možnost Zapnuto a potvrďte stisknutím tlačítka OK.

4. Chcete-li ukončit nabídku OSD, postupujte podle kroku 5 v části Ztlumení zvuku.

Nastavení zvuku v pohotovostním režimu

Pokyny pro nastavení zvuku v pohotovostním režimu:

1. Proveďte kroky 1 - 2 v odstavci Ztlumení zvuku.

2. Označte možnost Zvuk v pohotovostním režimu a stisknutím tlačítka OK otevřete místní nabídku.

3. Označte položku iPhone& iPod a potvrďte stisknutím tlačítka OK. Po nastavení Zvuk v pohotovostním režimu může projektor fungovat jako dokovací reproduktor při přehrávání hudby v pohotovostním režimu.

4. Chcete-li ukončit nabídku OSD, postupujte podle kroku 5 v části Ztlumení zvuku.

Pokud je položka Nastavení > OBECNÉ > Nastavení zvuku > Zvuk v pohotovostním režimu může projektor fungovat jako dokovací reproduktor při přehrávání hudby v pohotovostním režimu.

Ovládání

Přehrávání souborů s přístrojem iPhone/ iPod

Tento projektor je vybaven univerzálním dokem iPhone/iPod, který podporuje promítání videa a přehrávání hudby prostřednictvím specifických aplikací nikoli pouze v zapnutém režimu, ale rovněž v pohotovostním režimu.

<V zapnutém režimu> Promítání videí prostřednictvím nativní aplikace iPhone nebo

iPod

1. Vložte přístroj iPhone nebo iPod do doku tak, aby odpovídal konektoru na projektoru.

2. Pomocí dálkového ovladače zapněte napájení projektoru a na hlavní obrazovce vyberte zdroj iPhone/ iPod. Stisknutím tlačítka OK vstupte.

3. Vyberte ručně ikonu „iPod“ v hlavní nabídce přístroje iPhone nebo iPod. (Toto je příklad přístroje iPhone 4)

4. Stisknutím tlačítka Menu na dálkovém ovladači přepněte do nabídky Videa.

5. Pomocí tlačítek / vyberte video v seznamu souborů.

Ovládání

6. Stisknutím tlačítka OK spust’te přehrávání videa.

7. Video bude promítáno na velkou plochu.

8. Přehrávání videa můžete pozastavit/obnovit stisknutím tlačítka . Stisknutím tlačítek / přehrajete znovu nebo přeskočíte na další video. Stisknutím a podržením tlačítek / se přehrávaní souboru rychle posune zpět nebo dopředu. Stisknutím tlačítek / ovládejte hlasitost.

Promítání prezentace fotografií prostřednictvím nativní aplikace iPhone nebo iPod

1. Vyberte ručně ikonu „Fotografie” v hlavní nabídce přístroje iPhone nebo iPod. Fotografie lze promítat pouze jako prezentaci. (Toto je příklad přístroje iPhone 4)

2. Vyberte fotografii, kterou chcete zobrazit, ve fotoalbu. Stisknutím tlačítka Play v nabídce alba přístroje iPhone nebo iPod spust’te prezentaci; prezentace bude ihned promítnuta na promítací plochu.

Ovládání

Promítání aplikace jiných výrobců

•Stáhněte a nainstalujte aplikaci, která podporuje funkci výstupu Apps TV.

(například Youtube, Netflix, TVOut genie). Seznam aplikací, které podporují funkci výstupu TV společnosti Apple, viz soubor TV-Out Enabled Apps for iOS Devices.pdf ve vnitřní paměti.

• Po spuštění aplikace ve vašem zařízení bude tato aplikace automaticky

promítána na promítací plochu. (Toto je příklad aplikace Youtube)

•V případě některých aplikací, například her, je třeba provést dodatečné kroky.

Postupujte podle zobrazených pokynů těchto aplikací.

Promítání prezentace

1. Aby bylo možné tuto funkci používat, musíte mít ve vašem zařízení nainstalovanou prezentační aplikaci, která podporuje výstup TV. (například Prohlížeč prezentací)

2. Po spuštění prezentační aplikace bude tato aplikace automaticky promítána na promítací plochu.

3. V případě některých prezentačních aplikací lze dokumenty prohlížet pouze v režimu prezentace.

4. Po spuštění bude prezentace ihned promítnuta na promítací plochu.

Když se tento projektor nachází v pohotovostním režimu, můžete jej proměnit v dokovací reproduktor pro váš přístroj iPhone nebo iPod. Postupujte podle následujících kroků.

1. Vstupte do nabídky „Nastavení“ na hlavní obrazovce projektoru.

Ovládání

2. Nastavte položku Obecné/Nastavení zvuku/Zvuk v pohotovostním režimu na iPhone/iPod.

3. Po vypnutí se projektor změní na dokovací reproduktor.

4. Vložte přístroj iPhone nebo iPod do projektoru.

5. Vyberte ikonu iPod v hlavní nabídce přístroje iPhone nebo iPod.

6. Stisknutím tlačítka Menu na dálkovém ovladači přepněte na nabídku související s hudbou, pomocí tlačítek / vyberte hudbu v seznamu souborů a potom stisknutím tlačítka OK spust’te přehrávání hudby.

Pokud je iPhone nebo iPod v hlavní nabídce, stisknutím tlačítka Přehrát/Pozastavit začne přístroj iPhone nebo iPod přehrávat všechnu svojí hudbu.

7. Přehrávání písně můžete pozastavit/obnovit stisknutím tlačítka . Stisknutím tlačítek / přehrajete znovu nebo přeskočíte na další píseň. Stisknutím a

Ovládání

podržením tlačítek / se přehrávaní souboru rychle posune zpět nebo dopředu. Stisknutím tlačítek / ovládejte hlasitost.

Používání přístroje iPhone nebo iPod během přehrávání videa nebo hudby

Můžete používat dálkový ovladač k ovládání přístroje iPhone nebo iPod, když se projektor nachází v režimu zapnutí a v pohotovostním režimu.

Další podrobnosti o tlačítkách iPhone/iPod viz "iPhone/iPod" na straně 14.

Ovládání

Zobrazování obrazu z počítače a zdrojových videozařízení

Tento projektor můžete připojit k počítači a různým zdrojovým videozařízením. (například HDMI, kompozitní video, komponentní video). Nicméně je třeba připojit projektor ke vstupnímu zdrojovému zařízení.

Pokyny pro zobrazování obrazu:

1. Připojte projektor k jednomu z výše uvedených zdrojů signálu.

2. Zapněte napájení projektoru a zdrojového zařízení. Projektor zobrazí hlavní obrazovku.

3. Stisknutím tlačítek / na projektoru nebo na dálkovém ovladači vyberte vstupní signál a potom stisknutím tlačítka OK potvrďte.

4. Stisknutím tlačítka nebo se vrat’te na hlavní obrazovku.

Ovládání

Používání místních nabídek PC/Videa

Tento projektor je vybaven vícejazyčnou nabídkou OSD, která umožňuje provádět úpravy obrazu a celou řadu nastavení. Tyto nabídka je pro nastavení, která mají být použita v režimu počítače, přístroje iPhone/iPod,

Používání nabídky

1. Nabídku OSD otevřete stisknutím tlačítka na projektoru nebo na dálkovém ovladači, když je zobrazena promítací obrazovka.

2. Po zobrazení nabídky OSD stisknutím tlačítek / vyberte požadovanou položku a upravte nastavení pomocí tlačítek / .

3. Nabídku OSD ukončíte dalším stisknutím tlačítka .

Systém nabídek

Položka nabídky Vedlejší nabídka Možnosti

Barva stěny (zdi)

Poměr stran

Fáze

Kompozitní video

, komponentního signálu a HDMI.

Vypnuto/Světle žlutá/Růžová/ Světle zelená/Modrá/Tabule

Celá obrazovka/4:3/16:9/16:10/ Automaticky/Skutečné

Horizont. velikost Aut.kor.lich.zkresl. Lichoběž. zkreslen

Nastavení režimu obrázku

Informace

Ovládání

Zapnuto/Vypnuto

Picture mode [Režim obrazu]

Referenční režim Jasný/Standartní/Kino/Hra Jas Kontrast Barva Odstín Ostrost Teplota barev T1/T2/T3/T4 Uložit nastavení

Jasný/Standartní/Kino/Hra/ Uživatel

Zdroj Rozlišení Systém barev

Popis jednotlivých nabídek

FUNKCE POPIS

Barva stěny (zdi)

Poměr stran

Lze upravit barvu promítaného obrazu, jestliže není projekční povrch bílý. Podrobné informace viz "Používání funkce Barva

stěny (zdi)" na straně 41.

Podle zdroje vstupního signálu lze nastavit jeden ze čtyř režimů poměru stran obrazu. Podrobné informace viz "Výběr poměru

stran" na straně 39.

Nastavení fáze časování pro omezení zkreslení obrazu.

Fáze

Tato funkce je dostupná jen když je zvolen PC signál (analogový RGB).

Horizont. velikost

Aut.kor.lich.

Nastavení vodorovné šířky obrazu.

Tato funkce je dostupná jen když je zvolen PC signál (analogový RGB).

Automatická korekce lichoběžníkového zkreslení obrazu.

zkresl. Lichoběž.

zkreslen

Korekce lichoběžníkového zkreslení obrazu. Podrobné informace viz "Korekce lichoběžníkového zkreslení" na straně 36.

Picture mode [Režim obrazu]

Podrobné informace viz "Výběr režimu zobrazení" na straně 40.

Referenční režim

Podrobné informace viz "Nastavení režimu Uživatel" na straně 40.

Tato funkce je dostupná pouze, když je vybrán režim Uživatel.

Nastavení režimu obrázku

Informace

Jas

Podrobné informace viz "Nastavení funkce Jas" na straně 41.

Kontrast

Podrobné informace viz "Nastavení funkce Kontrast" na straně 41.

Barva

Podrobné informace viz "Nastavení funkce Barva" na straně 41.

Odstín

Podrobné informace viz "Nastavení funkce Odstín" na straně 41.

Tato funkce je k dispozici pouze, když je formát systému NTSC.

Ostrost

Podrobné informace viz "Nastavení funkce Ostrost" na straně 41.

Teplota barev

Podrobné informace viz "Výběr funkce Teplota barev" na straně 41.

Uložit nastavení

Uloží nastavení provedená pro režim Uživatel.

Zdroj

Zobrazení aktuálního zdroje signálu.

Rozlišení

Zobrazení přirozeného (nativního) rozlišení vstupního signálu.

Systém barev

Zobrazení formátu vstupního signálu (NTSC, PAL, SECAM nebo RGB).

Ovládání

Zobrazování souborů ve vnitřní paměti, na Jednotka USB a na kartě SD

Tento projektor umožňuje zobrazovat soubory uložené ve vnitřní paměti nebo na externím úložišti, například na kartě SD nebo na Jednotka USB po připojení k projektoru.

Pokyny pro zobrazování souborů:

1. Zapněte napájení projektoru; projektor zobrazí hlavní obrazovku.

2. Připojte projektor k jednomu z výše uvedených externích pamět’ových zařízení.

3. Stisknutím tlačítek / vyberte kartu SD, Jednotka USB nebo vnitřní pamět’.

4. Úložiště jsou rozdělena do nabídky Videa, Fotografie, Hudba, Dokumenty na hlavní obrazovce. Stisknutím tlačítek / vyberte požadovanou položku a potom stisknutím tlačítka OK vstupte do jiného prohlížeče souborů.

Okno prohlížeče souborů

Videa Fotografie

Hudba Dokumenty

• V každém prohlížeči souborů se obrazí pouze odpovídající a podporované soubory.

• Chcete-li odpojit externí úložiště, vyberte ikonu Bezpečné odebrání. Podrobné informace

viz "Podporované formáty souborů" na straně 61.

Ovládání

Při přehrávání videí

NÁZEV POPIS

Přehrát/ pozastavit

Hlasitost

Předchozí

Další

Nabídka

Zpět

Hlavní

Přehraje nebo pozastaví přehrávání videa.

Zvýšení/snížení hlasitosti.

•Přehraje předchozí video.

• Stisknutím a podržením rychle posunete video

•Přehraje další video.

• Stisknutím a podržením rychle posunete video

Otevře/zavře místní nabídku nastavení videa.

• Vrátí se na horní úroveň nabídky OSD.

•Zavře místní nabídku nastavení videa.

•Ukončí aktuální přehrávač videa a vrátí se do

Ukončí přehrávač videa a vrátí se na hlavní obrazovku.

dozadu.

- Rychlost posunu zpět se zvyšuje na x2, x4, x8 a x16 v 2sekundových intervalech.

dopředu.

- Rychlost posunu dopředu se zvyšuje na x2, x4, x8 a x16 v 2sekundových intervalech.

prohlížeče videosouborů.

Místní nabídka nastavení přehrávače videa

Místní nabídka přehrávače videa nabízí nabídku OSD pro nastavení přehrávání videí.

Používání nabídky

1. Nabídku OSD otevřete stisknutím tlačítka na projektoru nebo na dálkovém ovladači, když je zobrazena promítací obrazovka.

2. Po zobrazení nabídky OSD stisknutím tlačítek / vyberte požadovanou položku a upravte nastavení pomocí tlačítek / .

Ovládání

3. Chcete-li ukončit nabídku OSD, znovu stiskněte tlačítko na projektoru nebo na dálkovém ovladači.

• Podporované typy souborů s titulky viz tabulka. Viz "Podporované formáty souborů" na

straně 61.

Systém nabídek

Položka nabídky

Barva stěny (zdi)

Poměr stran

Aut.kor.lich.zkr esl.

Lichoběž. zkreslen

Nastavení režimu obrázku

Nastavení přehrávání

Vedlejší nabídka Možnosti

Vypnuto/Světle žlutá/Růžová/ Světle zelená/Modrá/Tabule

Celá obrazovka/4:3/16:9/16:10/ Automaticky/Skutečné

Zapnuto/Vypnuto

Picture mode [Režim obrazu]

Referenční režim Jasný/Standartní/Kino/Hra/ Jas Kontrast Barva Odstín Ostrost Teplota barev T1/T2/T3/T4 Uložit nastavení Režim přehrávání Vše ve složce/Jedno video Pořadí přehrávání Normální/Náhodně Opakovat Zapnuto/Vypnuto

Jasný/Standartní/Kino/Hra/ Uživatel

Ovládání

Popis jednotlivých nabídek

FUNKCE POPIS

Barva stěny (zdi)

Poměr stran

Aut.kor.lich.zkr

Lze upravit barvu promítaného obrazu, jestliže není projekční povrch bílý. Podrobné informace viz "Používání funkce Barva

stěny (zdi)" na straně 41.

Podle zdroje vstupního signálu lze nastavit jeden ze čtyř režimů poměru stran obrazu. Podrobné informace viz "Výběr poměru

stran" na straně 39.

Automatická korekce lichoběžníkového zkreslení obrazu.

esl. Lichoběž.

zkreslen

Nastavení režimu obrázku

Korekce lichoběžníkového zkreslení obrazu. Podrobné informace viz "Korekce lichoběžníkového zkreslení" na straně

36.

Picture mode [Režim obrazu]

Přednastavené režimy zobrazení jsou určeny k optimalizaci nastavení obrazu projektoru, aby odpovídal vašemu typu programu.

Referenční režim

Zvolí režim obrazu, který nejlépe vyhovuje vašim nárokům na kvalitu obrazu a dále ladí obraz dle voleb, uvedených na stejné stránce níže.

Tato funkce je dostupná pouze, když je vybrán režim Uživatel.

Jas

Nastavení jasu obrazu.

Kontrast

Nastavení stupně rozdílu mezi tmavými a světlými částmi obrazu.

Barva

Nastavení úrovně sytosti barev - množství jednotlivých barev v obrazu.

Odstín

Nastavení červených a zelených odstínů obrazu.

Tato funkce je k dispozici pouze, když je formát systému NTSC.

Nastavení přehrávání

Ostrost

Přizpůsobení obrazu, aby vypadal ostřejší nebo měkčí.

Teplota barev

Upravuje teplotu barev. Při vyšších teplotách barev vypadá obraz chladněji, při nižších teplotách barev vypadá teplejší.

Uložit nastavení

Uloží nastavení provedená pro režim Uživatel.

Režim přehrávání

Umožňuje vybrat přehrání jednoho videa nebo všech videí ve složce.

Pořadí přehrávání

Umožňuje vybrat pořadí přehrávání videosouborů.

Opakovat

Umožňuje vybrat opakování přehrávání videa.

Ovládání

Při přehrávání hudby

NÁZEV POPIS

Přehrát/ pozastavit

Hlasitost

Předchozí

Další

Nabídka

Zpět

Hlavní

Přehraje nebo pozastaví přehrávání hudby.

Zvýšení/snížení hlasitosti.

•Přehraje předchozí hudbu.

• Stisknutím a podržením rychle posunete hudbu

•Přehraje další hudbu.

• Stisknutím a podržením rychle posunete hudbu

Otevře/zavře místní nabídku nastavení hudby.

• Vrátí se na horní úroveň nabídky OSD.

•Zavře místní nabídku nastavení videa.

•Ukončí aktuální přehrávač hudby a vrátí se do

Ukončí přehrávač hudby a vrátí se na hlavní obrazovku.

dozadu.

dopředu.

prohlížeče souborů hudby.

Místní nabídka nastavení přehrávače hudby

Místní nabídka přehrávače hudby nabízí nabídku OSD pro nastavení přehrávání hudby.

Používání nabídky

1. Nabídku OSD otevřete stisknutím tlačítka na projektoru nebo na dálkovém ovladači, když je zobrazena promítací obrazovka.

2. Po zobrazení nabídky OSD stisknutím tlačítek / vyberte požadovanou položku a upravte nastavení pomocí tlačítek / .

3. Chcete-li ukončit nabídku OSD, znovu stiskněte tlačítko na projektoru nebo na dálkovém ovladači.

Ovládání

Systém nabídek

Položka nabídky Možnosti Režim přehrávání Pořadí přehrávání

Opakovat

Popis jednotlivých nabídek

FUNKCE POPIS Režim

přehrávání Pořadí

přehrávání Opakovat

Umožňuje vybrat přehrání jednoho hudebního souboru nebo všech hudebních souborů ve složce.

Umožňuje vybrat pořadí přehrávání hudebních souborů.

Umožňuje vybrat opakování přehrávání hudby.

Vše ve složce/Jedna hudba

Normální / Náhodně

Zapnuto/Vypnuto

Ovládání

Při prohlížení fotografií

NÁZEV POPIS

Přehrát/ pozastavit

Předchozí Předchozí fotografie. Další Další fotografie. Nabídka Otevře/zavře místní nabídku nastavení fotografie.

Zpět

Hlavní

Přehraje nebo pozastaví přehrávání prezentace.

• Vrátí se na horní úroveň nabídky OSD.

•Zavře místní nabídku nastavení fotografie.

•Ukončí aktuální přehrávač fotografií a vrátí se do prohlížeče souborů s fotografiemi.

Ukončí přehrávač fotografií a vrátí se na hlavní obrazovku.

Místní nabídka nastavení prohlížeče fotografií

Místní nabídka prohlížení fotografií nabízí nabídku OSD pro nastavení prohlížení fotografií.

Používání nabídky

1. Nabídku OSD otevřete stisknutím tlačítka na projektoru nebo na dálkovém ovladači, když je zobrazena promítací obrazovka.

2. Po zobrazení nabídky OSD stisknutím tlačítek / vyberte požadovanou položku a upravte nastavení pomocí tlačítek / .

3. Chcete-li ukončit nabídku OSD, znovu stiskněte tlačítko na projektoru nebo na dálkovém ovladači.

Ovládání

Systém nabídek

Položka nabídky Možnosti Rychlost prezentace Režim Prezentace

Pořadí prezentace Opakovat

Popis jednotlivých nabídek

FUNKCE POPIS Rychlost

Umožňuje vybrat rychlost prezentace.

prezentace Režim

Prezentace Pořadí

prezentace Opakovat

Umožňuje vybrat přehrání prezentace jedné fotografie nebo všech fotografií ve složce.

Umožňuje vybrat pořadí přehrávání souborů sfotografiemi při prezentaci.

Umožňuje vybrat opakování prezentace.

Rychle/ Normální/ Pomalu

Vše ve složce / Jedna fotografie

Normální / Náhodně

Zapnuto/Vypnuto

Ovládání

Při prohlížení dokumentů

NÁZEV POPIS

Přehrát/

pozastavit

Předchozí

Další

Přesunout vlevo Přesunout vpravo

Zpět

Hlavní

Zvětší aktuální stránku.

Přejde na předchozí stránku, která není zvětšená. Přejde na zobrazení horní části zvětšené stránky.

Přejde na další stránku, která není zvětšená. Přejde na zobrazení dolní části zvětšené stránky.

Přejde na zobrazení levé strany zvětšené stránky.

Přejde na zobrazení pravé strany zvětšené stránky.

Ukončí aktuální prohlížeč dokumentů a vrátí se do prohlížeče souborů s dokumenty.

Ukončí prohlížeč dokumentů a vrátí se na hlavní obrazovku.

• Velké soubory se mohou načítat déle.

• Prohlížeč dokumentů nemusí fungovat správně, když soubor nevyhovuje standardům

nebo je poškozen.

• Prohlížeč dokumentů nemusí fungovat, když soubor obsahuje příliš mnoho dat pro

zobrazení na obrazovce. (Například příliš mnoho dat na jednom listu v souboru aplikace Excel.)

• Prohlížeč dokumentů podporuje pouze jedno písmo. Pokud obrazovka používá jiná písma,

zobrazení v Media Play se může lišit od původního zobrazení.

•Například:

• 1. Umístění konců řádků ve větě nemusí být shodné.

• 2. Umístění konců stránek v dokumentu aplikace MS Word může být změněno. V tomto

případě může být dokument zobrazen neúplný podle vlastností Rozvržení pro nastavení

Obrázek nebo Tvary nebo Objekt v aplikaci MS Word. (Další informace o vlastnostech

Rozvržení viz příručka k aplikaci MS Word.)

•Některé funkce, které jsou podporovány ve vašem počítači, nejsou podporovány tímto

projektorem, například následující funkce aplikace PowerPoint: Animace, 3D, Smart Art, Hypertextový odkaz a Průhlednost a Přechod.

• Tento produkt nepodporuje šifrované soubory (DRM).

Ovládání

Podporované formáty souborů

• Dokument, fotografie, hudba

POLOŽKA PŘÍPONA SOUBORU

Adobe PDF 1.0 ~ 1.4 (PDF)

Dokument

Fotografie JPG, BMP, PNG Hudba MP3, MP2, APE, FLAC, OGG, WAV, M4A

MS powePoint 97 ~ 2010 (ppt, pptx) MS Excel 95 ~ 2010 (xls, xlsx) MS Word 95 ~ 2010 (doc, docx)

• Video, titulky

POLOŽ KA

Video

Titulky Integrované MKV, SRT (.srt)

Rozsah bitové rychlosti: Pokud je maximální bitová rychlost videosouboru větší, než 10 MB, může docházet ke zpožďování přehrávání videa.

Další podrobnosti o nejnovějších podporovaných formátech jsou k dispozici na webu BenQ.com.

PŘÍPONA SOUBORU POPIS

AVI (H.263, Xvid, MJPEG), MOV (H.263, Xvid, MJPEG), MP4 (H.263, Xvid), 3gp/3g2 (H.263, Xvid), FLV (Sorenson Spark)

Max. 1920 x 1080 30 snímků/s.

• Soubory s titulky se musí nacházet ve stejném adresáři, jako videosoubory.

• Název souborů s titulky musí být stejný, jako název videosouborů.

Ovládání

Používání USB vysílání

Tento projektor podporuje USB vysílání pro USB displej a USB přenášení souborů.

USB displej

Tento projektor může promítat obrazovku počítače prostřednictvím kabelu USB místo kabelu VGA.

Pokyny pro používání USB displeje:

1. Připojte projektor k počítači kabelem USB.

2. Zapněte napájení projektoru a zdrojového zařízení. Projektor zobrazí hlavní obrazovku.

3. Stisknutím tlačítek / Vyberte USB vysílání.

4. Stisknutím tlačítka / vyberte USB displej a potom stisknutím tlačítka OK vstupte.

5. Pokud váš počítač může automaticky nainstalovat ovladač USB, uvidíte obrazovku počítače.

6. Pokud obrazovku počítače nelze promítat, přejděte do části „Tento počítač“, vyhledejte položku „BenQUSB EZ Display“ (stejné jako při používání jednotky flash) a potom spust’te soubor „Autorun.exe“.

7. Stisknutím tlačítka nebo ukončíte promítání obrazovky počítače a vrátíte se zpět na hlavní obrazovku projektoru.

• Pokud je ve vašem počítači nainstalován operační systém Microsoft Windows 7 nebo

novější, je třeba nainstalovat ovladač ručně. Postupujte podle zobrazených pokynů.

• Tato funkce nepodporuje zařízení s operačním systémem Mac.

Win

2000

xvxvvvvx

SP2

32 bitů

Win

XP 64

bitů

Win

Vista

32 bitů

Win

Vista

64 bitů

Win7

32 bitů

Win7

64 bitů

USB přenášení souborů

Můžete připojit projektor pro přenášení souborů z počítače do projektoru. Soubory budou uloženy ve vnitřní paměti a můžete promítat obrázky z projektoru.

Pokyny pro používání USB přenášení souborů:

1. Připojte projektor k počítači kabelem USB.

2. Zapněte napájení projektoru a zdrojového zařízení. Projektor zobrazí hlavní obrazovku.

3. Stisknutím tlačítek / Vyberte USB vysílání.

Ovládání

MAC

4. Stisknutím tlačítka / vyberte USB přenášení souborů a potom stisknutím tlačítka OK vstupte.

5. Pokud je připojení úspěšné, na obrazovce se zobrazí zpráva „Toto je režim USB přenášení souborů.“.

6. Vyhledejte ikonu nového „vyměnitelného disku“. Tento „vyměnitelný disk“ je ve skutečnosti vnitřní pamě″ projektoru.

7. Přeneste soubory z počítače na vyměnitelný disk pomocí kopírování a vkládání nebo přetažením.

8. Chcete-li tyto soubory zobrazit, pomocí tlačítek / vyberte položku Vnitřní pamět’. Podrobné informace viz "Zobrazování souborů ve vnitřní paměti, na

Jednotka USB a na kartě SD" na straně 52.

9. Stisknutím tlačítka nebo ukončíte režim USB přenášení souborů a vrátíte se zpět na hlavní obrazovku projektoru.

Pokyny pro odpojení projektoru od počítače:

Řádně ukončete spojení, aby se zabránilo poškození projektoru nebo dat.

1. Klepněte na panel úloh systému Windows.

2. Klepněte na zprávu v místním okně.

3. Jakmile se zobrazí zpráva, že je možné bezpečně odebrat hardware, odpojte kabel USB.

• Neodpojujte kabel USB během kopírování souborů, protože by to mohlo způsobit ztrátu

dat nebo poškození projektoru.

•Připojení nebude ukončeno, pokud máte soubory projektoru otevřené v počítači. Zavřete

všechny soubory projektoru a opakujte akci.

• Ostatní verze operačního systému Windows fungují podobně. Postupujte podle správných

pokynů pro bezpečné odebrání zařízení USB z počítače pro vaši verzi operačního systému Windows.

• Tato funkce nepodporuje zařízení s operačním systémem Mac.

Ovládání

Používání nabídky nastavení

Tato nabídka slouží k nastavení provozního prostředí projektoru. Používání nabídky

1. Chcete-li otevřít nabídku OSD, stisknutím tlačítek / vyberte ikonu Nastavení na hlavní obrazovce.

2. Po zobrazení nabídky OSD stisknutím tlačítka / vyberte některou položku v hlavní nabídce.

3. Po výběru požadované položky v hlavní nabídce stisknutím tlačítka OK vstupte do podnabídky pro nastavení funkce.

4. Stisknutím tlačítka / vyberte požadovanou položku a stisknutí tlačítka OK otevřete místní nabídku.

5. Vyberte nastavení pomocí tlačítek / / / a stisknutím tlačítka OK potvrďte. Po výběru nastavení se nabídka OSD vrátí na vybranou položku.

6. Stisknutím tlačítka se vrátíte na hlavní nabídku. Stisknutím tlačítka se můžete vrátit na hlavní obrazovku přímo.

7. Dalším stisknutím tlačítka se vrátíte na hlavní obrazovku.

Ovládání

Systém nabídek

Hlavní nabídka Vedlejší nabídka Možnosti

Jazyk

Režim LED Normální/Úsporný

Vypnuto/Světle žlutá/Růžová/ Světle zelená/Modrá/Tabule

Deaktivovat/5 min/10 min/15 min/20 min/25 min/30 min

Zapnuto/Vypnuto

Vypnuto/iPhone& iPod

5 s/10 s/15 s/20 s/25 s/30 s

1. OBECNÉ

2. INFORMACE

Barva stěny (zdi)

Aut.kor.lich.zkresl. Zapnuto/Vypnuto

Automatické vypnutí

Úvodní obrazovka BenQ/Černá/Modrá Režim velké nadm.

výš.

Ztlumit Zapnuto/Vypnuto Hlasitost

Nastavení zvuku

Čas zobrazení nabíd.

Bezpečnostní nastav.

Testovací vzorek Obnov. všechna

nast. Aktualizace firmwaru Zdroj Picture mode [Režim

obrazu] Systém barev Rozlišení Vnitřní pamět’ Karta SD Jednotka USB Verze firmware

Tón klávesnice Zapnuto/Vypnuto Zvuk v

pohotovostním režimu

Změnit heslo Vyvolat heslo Změnit nastavení

zabezpečení Zámek napájení Zapnuto/Vypnuto

Ovládání

Popis jednotlivých nabídek

FUNKCE POPIS

Jazyk

Režim LED

Barva stěny (zdi)

Aut.kor.lich.z

Nastavení jazyka pro OSD nabídky.

Výběrem Úsporný dojde ke ztlumení LED projektoru, snížení spotřeby energie, prodloužení životnosti LED a snížení hluku. Výběrem Normální se vrátíte do normálního režimu.

Lze upravit barvu promítaného obrazu, jestliže není projekční povrch bílý.

Automatická korekce lichoběžníkového zkreslení obrazu.

kresl. Automatické

vypnutí

Úvodní

1. Nabídka OBECNÉ obrazovka

Režim velké nadm. výš.

Nastavení

Umožňuje automaticky vypnout projektor v případě, že během nastavené doby není detekován žádný vstupní signál.

Umožňuje vybrat, které logo se bude zobrazovat během spouštění projektoru. K dispozici jsou 3 možnosti: Logo BenQ, Černá nebo Modrá obrazovka.

Režim pro provoz ve velkých nadmořských výškách. Podrobné informace viz "Provoz ve velkých nadmořských výškách" na

straně 42.

Podrobné informace viz "Nastavení zvuku" na straně 42.

zvuku Čas

zobrazení

Nastavení doby, po kterou zůstane OSD nabídka aktivní po posledním stisknutí tlačítka. Čas lze nastavit v rozmezí 5 až 30 sekund v krocích 5 sekund.

nabíd. Bezpečnostní

nastav.

Testovací vzorek

Obnov.

Podrobné informace viz "Zabezpečení projektoru" na straně

37.

Volbou Zapnuto se funkce aktivuje a projektor zobrazí zkušební mřížku. Tento vzorek slouží jako pomůcka pro nastavení velikosti a zaostření obrazu a pro kontrolu, zda není promítaný obraz zkreslený.

Návrat všech nastavení na přednastavené tovární hodnoty.

všechna nast. Aktualizace

firmwaru

Aktualizaci na nejnovější verzi firmwaru lze provést pouze prostřednictvím karty SD.

Ovládání

FUNKCE POPIS

Zdroj

Picture mode [Režim

2. Nabídka INFORMACE obrazu]

Systém barev

Rozlišení

Vnitřní

Zobrazení aktuálního zdroje signálu.

Zobrazuje vybraný režim.

Zobrazuje formát vstupního systému: RGB nebo YUV.

Zobrazení přirozeného (nativního) rozlišení vstupního signálu.

Zobrazuje stav kapacity paměti: vnitřní pamět’.

pamět’

Karta SD

Jednotka

Zobrazuje stav kapacity paměti: karta SD.

Zobrazuje stav kapacity paměti: Jednotka USB.

USB

Verze

Zobrazí verzi firmware.

firmware

Ovládání

Vypnutí projektoru

1. Stiskněte tlačítko Napájení, zobrazí se

upozorňovací zpráva. Pokud nestisknete žádné tlačítko během několika sekund, zpráva zmizí.

2. Stiskněte znovu tlačítko Napájení.

3. Indikátor LED napájení pomalu bliká modře a ventilátor se vypíná.

4. Jestliže nebudete projektor delší dobu používat, vypojte napájecí kabel ze zásuvky.

Ovládání

Údržba

Péče o projektor

Váš projektor potřebuje pouze minimální údržbu. Jediná věc, kterou je nutno provádět pravidelně, je čištění objektivu.

Nikdy nedemontujte žádné části projektoru. Pokud je třeba vyměnit jiné součásti projektoru, obrat’te se na svého prodejce.

Čištění objektivu

Jestliže si všimnete, že je povrch objektivu znečištěný nebo zaprášený, očistěte jej.

•Pro odstranění prachu používejte nádobku se stlačeným vzduchem.

• Jestliže se na objektivu objeví nečistoty nebo šmouhy, použijte papír na čištění

objektivů nebo jemný hadřík navlhčený v prostředku na čištění objektivů a jemně otřete povrch objektivu.

Nikdy povrch objektivu nečistěte materiály s brusným účinkem.

Čištění skřínky projektoru

Před čištěním skříňky projektoru vypněte projektor správným postupem pro vypnutí popsaným v části "Vypnutí projektoru" na straně 68 a odpojte sít’ový kabel od sítě.

•Pro odstranění nečistot nebo prachu otřete skříňku jemným hadříkem bez

chuchvalců.

•Pro odstranění odolných nečistot nebo skvrn navlhčete jemný hadřík vodou a

čisticím prostředkem s neutrálním pH. Pak skříňku otřete.

Při čištění nikdy nepoužívejte vosk, líh, benzen, ředidlo nebo jiná chemická rozpouštědla. Mohlo by dojít k poškození skříňky přístroje.

Skladování projektoru

Jestliže potřebujete projektor na delší dobu uložit, postupujte prosím podle následujících pokynů:

•Ujistěte se, že teplota a vlhkost místa, kam hodláte projektor uložit, jsou v

doporučeném rozsahu pro projektor. Viz "Technické údaje" na straně 72 nebo se s dotazem na přípustný rozsah obrat’te na prodejce.

•Zasuňte nastavitelnou nožku.

•Vyjměte z dálkového ovladače baterii.

• Zabalte projektor do původního obalového materiálu nebo do odpovídajícího

obalu.

Přeprava projektoru

Doporučujeme projektor převážet v původním obalovém materiálu nebo v ekvivalentním obalu.

Údržba

Indikátory LED

Stav / problémy

Napájení

Pohotovostní režim Modrá Vypnuto Vypnuto

Zapnutí Modrá Modrá Bílá

Chlazení Modrá Vypnuto Vypnuto

Chyba ventilátoru1 Vypnuto Modrá Bílá

Chyba teploty Vypnuto Modrá Bílá

OK a

Tón

Tlačítko

Chování indikátorů LED

Indikátor LED napájení

pomalu bliká

Svítí v pořadí:

Napájení

Indikátor LED Tón a OK LED nejdříve blikají a potom bliká

Tlačítko blikají současně (v

intervalu 1,5 sekundy pro

->Tlačítko->Tón a

Indikátor LED napájení

pomalu bliká

indikátor LED Tlačítko (v

intervalu 1,5 sekundy)

Indikátor LED Tón, OK a

LED)

Údržba

Odstraňování problémů

Projektor se nezapne.

Příčina Náprava

Připojte AC adaptér ke konektoru DC IN na projektoru, připojte napájecí kabel ke vstupu

Sít’ový kabel nepřivádí žádné napětí.

Pokoušíte se o opětovné zapnutí projektoru ve chvíli, kdy probíhá jeho ochlazování.

Nezobrazuje se žádný obraz.

Příčina Náprava

Zdroj signálu není zapnutý nebo správně připojený.

Projektor není správně připojen ke zdroji vstupního signálu.

Vstupní signál nebyl správně zvolen.

Rozmazaný obraz.

Příčina Náprava

Objektiv projektoru není správně zaostřen.

Projektor a projekční plátno nejsou ve správné rovině.

AC na AC adaptéru a připojte napájecí kabel k elektrické zásuvce. Jestliže je zásuvka vybavena vypínačem, zkontrolujte, zda je zapnutý.

Počkejte, než proces ochlazování projektoru skončí.

Zapněte zdroj signálu a zkontrolujte, zda je správně připojen signálový kabel.

Zkontrolujte připojení.

Zvolte správný vstupní signál tlačítkem na projektoru nebo na dálkovém ovladači.

Pomocí zaostřovacího kroužku objektiv správně zaostřete.

Proveďte přizpůsobení úhlu a směru projekce a v případě potřeby také výšky přístroje.

Dálkový ovladač nefunguje.

Příčina Náprava

Baterie je vybitá. Vyměňte baterii za novou. Mezi dálkovým ovladačem a

projektorem existují překážky.

Jste příliš vzdáleni od projektoru.

Odstraňte překážku.

Postavte se do vzdálenosti max. 7 metrů od projektoru.

Nesprávné heslo.

Příčina Náprava

Nezapamatovali jste si své heslo.

Podrobné informace - viz "Použití postupu pro

obnovu hesla" na straně 37.

Odstraňování problémů

Technické údaje

Specifikace projektoru

Veškeré technické údaje se mohou změnit bez předchozího upozornění.

Všeobecné údaje

Název výrobku Miniprojektor Název modelu GP2

Optické parametry

Rozlišení 1280 x 800 WXGA Systém zobrazování Jednočipový DMD Clonové číslo objektivu F = 1,928

f = 26,95 mm Lampa LED Poměr promítací

vzdálenosti

Elektrické parametry

Napájení 100–240 V~, 3,20 A,

Příkon 48 W (max); < 1 W (pohotovostní stav) Úprava

lichoběžníkového zkreslení

Mechanické parametry

Rozměry 140,3 mm (š) x 52,5 mm (v) x 129,8 mm (h) Hmotnost 565 g (baterie: 482 g)

Vstupní konektory

Více vstupů

Vstup signálu z počítače

Komponentní vstup Analogový - D-Sub <-> komponentní RCA konektor x 3

Vstup videa RCA konektor x 1 HDMI HDMI (v1.3) : x1 (typ mini) Zvukový vstup RCA konektor x 2

Typ USB-A Pro jednotku USB flash. Podporuje videa/fotografie/

USB typ mini-B Podporuje USB displej a USB přenášení souborů Slot na kartu SD Podporuje videa/fotografie/hudbu/dokumenty Vstup iPhone/iPod s integrovaným dokem iPhone/iPod Vnitřní pamět’ 2 GB (1,3 GB k dispozici pro uživatele)

Výstupní konektor

Zvukový výstup 3,5 mm stereofonní mini zásuvka x 1

1,13 (44" při 1 m)

50-60 Hz (automaticky)

1D, vertikální +/- 40 stupňů

D-Sub 15 hrotů (samice) x 1

(prostřednictvím vstupu RGB)

HDMI digitální video x1 (typ mini)

3,5 mm stereofonní mini zásuvka x 1

hudbu/dokumenty.

Technické údaje

Požadavky z hlediska životního prostředí

Provozní teplota 0 °C až 40 °C na úrovni hladiny moře Provozní relativní

vlhkost Provozní nadmořská

výška

10%-90% (bez kondenzace)

• 0 – 1 499 m při 0°C – 35°C

• 1 500 – 3 000 m při 0°C – 30°C (s aktivním režimem velké nadmořské výšky)

Technické údaje

Rozměry

140,3 mm (š) x 52,5 mm (v) x 129,8 mm (h)

Tabulka časování

Podporované časování pro vstup signálu z PC

Rozlišení Režim

720 x 400 720 x 400_70 70,087 31,469

640 x 480

800 x 600

1024 x 768

1152 x 864 1152 x 864_75 75,00 67,500

1024 x 576

1024 x 600

1280 x 720 1280 x 720_60 60 45,000 1280 x 768 1280 x 768_60 59,870 47,776

1280 x 800

1280 x 1024

1280 x 960 1280 x 960_60 60,000 60,000 1360 x 768 1360 x 768_60 60,015 47,712

1440 x 900 WXGA+_60 59,887 55,935 1400 x 1050 SXGA+_60 59,978 65,317 1680 x 1050 1680 x 1050_60 59,954 65,290

640 x 480 při

67Hz

832 x 624 při

75Hz

VGA_60 59,940 31,469 VGA_75 75,000 37,500

VGA_85 85,008 43,269 SVGA_60 60,317 37,879 SVGA_75 75,000 46,875 SVGA_85 85,061 53,674

XGA_60 60,004 48,363

XGA_70 70,069 56,476

XGA_75 75,029 60,023

XGA_85 84,997 68,667

Časování pro

notebook BenQ

Časování pro

notebook BenQ

WXGA_60 59,810 49,702 WXGA_75 74,934 62,795 WXGA_85 84,880 71,554 SXGA_60 60,020 63,981 SXGA_75 75,025 79,976

MAC13 66,667 35,000

MAC16 74,546 49,722

Vertikální frekvence (Hz)

60,0 35,820

64,995 41,467

Horizontální frekvence (kHz)

22,8

Technické údaje

1024 x 768 při

75Hz

1152 x 870 při

75Hz

MAC19 74,93 60,241

MAC21 75,06 68,68

Podporovaná časování pro vstup HDMI

Časování PC:

Rozlišení Režim

VGA_60 59,940 31,469

640 x 480

720 x 400 720 x 400_70 70,087 31,469

800 x 600

1024 x 768

1152 x 864 1152 x 864_75 75,00 67,500

1024 x 576

1024 x 600

1280 x 720

1280 x 768 1280 x 768_60 59,870 47,776

1280 x 800

1280 x 1024

1280 x 960 1360 x 768 1360 x 768_60 60,015 47,712

1440 x 900 WXGA+_60 59,887 55,935 1400 x 1050 SXGA+_60 59,978 65,317 1600 x 1200 UXGA 60,000 75,000

1680 x 1050

640 x 480 při 67Hz MAC13 66,667 35,000

832 x 624 při 75Hz MAC16 74,546 49,772 1024 x 768 při 75Hz MAC19 75,020 60,241 1152 x 870 při 75Hz MAC21 75,06 68,68

VGA_72 72,809 37,861 VGA_75 75,000 37,500 VGA_85 85,008 43,269

SVGA_60 60,317 37,879 SVGA_72 72,188 48,077 SVGA_75 75,000 46,875 SVGA_85 85,061 53,674

XGA_60 60,004 48,363 XGA_70 70,069 56,476 XGA_75 75,029 60,023 XGA_85 84,997 68,667

Časování pro

notebook BenQ

Časování pro

notebook BenQ

1280 x 720_60 60 45,000

1280 x

720_120

WXGA_60 59,810 49,702 WXGA_75 74,934 62,795 WXGA_85 84,880 71,554

SXGA_60 60,020 63,981

SXGA_75 75,025 79,976 1280 x 960_60 60,000 60,000 1280 x 960_85 85,002 85,938

1680 x

1050_60

Vertikální frekvence (Hz)

60,000 35,820

64,995 41,467

120 90,000

59,954 65,290

Horizontální frekvence (kHz)

Technické údaje

Časování videa:

Časování Rozlišení

480i* 720 (1440) x 480 59,94 15,73 480p 720 x 480 59,94 31,47

576i 720 (1440) x 576 50 15,63

576p 720 x 576 50 31,25 720/50p 1280 x 720 50 37,5 720/60p 1280 x 720 60 45,00

1080/24P 1920 x 1080 24 27 1080/25P 1920 x 1080 25 28,13 1080/30P 1920 x 1080 30 33,75

1080/50i 1920 x 1080 50 28,13 1080/60i 1920 x 1080 60 33,75

1080/50P 1920 x 1080 50 56,25

1080/60p 1920 x 1080 60 67,5

Vertikální frekvence (Hz)

Horizontální frekvence (kHz)

Podporované časování pro komponentní-YPbPr vstup

Časování Rozlišení

480i* 720 x 480 59,94 15,73

480p 720 x 480 59,94 31,47

576i 720 x 576 50 15,63

576p 720 x 576 50 31,25 720/50p 1280 x 720 50 37,5 720/60p 1280 x 720 60 45,00 1080/50i 1920 x 1080 50 28,13 1080/60i 1920 x 1080 60 33,75

1080/24P 1920 x 1080 24 27 1080/25P 1920 x 1080 25 28,13 1080/30P 1920 x 1080 30 33,75 1080/50P 1920 x 1080 50 56,25

1080/60p 1920 x 1080 60 67,5

Vertikální frekvence (Hz)

Horizontální frekvence (kHz)

Podporované časování pro vstup videa

Vertikální frekvence (Hz)

Režim Video

NTSC* 60 15,73

PAL 50 15,63

SECAM 50 15,63

PAL-M 60 15,73

PAL-N 50 15,63

PAL-60 60 15,73

NTSC4.43 60 15,73

Technické údaje

Horizontální frekvence (kHz)

Záruka a autorská práva

Patenty

Tohoto projektoru BenQ se týkají následujícími patenty: Americké patenty 7,181,318; taiwanské patenty 202690; 205470; I228635;

I259932; čínské patenty ( 中国发明专利 ) ZL01143168.7; ZL03119907.0; ZL200510051609.2

Omezená záruka

Společnost BenQ poskytuje záruku na jakoukoli závadu v materiálu a dílenském zpracování při normálních podmínkách používání a skladování.

Při jakémkoliv požadavku v rámci záruky bude vyžadován doklad, který prokazuje datum zakoupení výrobku. V případě, že se na výrobku v průběhu záruční doby vyskytne závada, je jediným závazkem společnosti BenQ a vaší náhradou výměna jakýchkoli vadných součástek (včetně práce). Pokud požadujete servisní zásah v rámci záruky, obrat’te se ihned na prodejce, od kterého jste přístroj vykazující vady zakoupili.

Důležité: Výše uvedená záruka pozbývá platnosti, pokud zákazník při obsluze přístroje nepostupuje v souladu s písemnými pokyny společnosti BenQ, zvláště pokud se jedná o okolní vlhkost, která musí být v rozmezí 10 % až 90 %, teploty, která se musí pohybovat mezi 0 °C a 35 °C, nadmořské výšky, která nesmí v běžném režimu přesáhnout 1500 m, a provozování projektoru v prašném prostředí. Kromě konkrétních zákonných práv, které vám poskytuje tato záruka, můžete mít v závislosti na zákonech země, ve které žijete, ještě další práva.

Další informace najdete na webové stránce www.BenQ.com.

Autorská práva

© 2011 BenQ Corp. Technické údaje se mohou v jednotlivých regionech lišit, podrobnosti získáte v místních prodejnách. Změna aktuálních funkcí a technických údajů o produktu bez předchozího upozornění vyhrazena. Tento materiál může obsahovat názvy výrobců a ochranné známky třetích stran, které jsou majetkem příslušných třetích stran. Apple, logo Apple, iPad, iPhone, iPod, iPod classic, iPod nano, iPod shuffle a iPod touch jsou ochranné známky společnosti Apple Inc.

registrované v USA a dalších zemích.

Prohlášení

Společnost BenQ Corporation neposkytuje žádné záruky, at’ už vyjádřené, nebo předpokládané, s ohledem na obsah zde uvedených informací a zejména se zříká jakýchkoli záruk, obchodovatelnosti nebo vhodnosti pro určitý konkrétní účel. Kromě toho si společnost BenQ Corporation vyhrazuje právo provádět úpravy této publikace a čas od času provádět změny v jejím obsahu, a to bez povinnosti ze strany této společnosti upozorňovat jakoukoli osobu na takovéto úpravy nebo změny.

*DLP, Digital Micromirror Device a DMD jsou obchodní značky Texas Instruments. Ostatní značky jsou chráněny autorskými právy příslušných společností nebo organizací.

Záruka a autorská práva

Benq GP2 User Manual [cs]

Specifications and Main Features

Frequently Asked Questions

User Manual

Obsah

Důležité bezpečnostní pokyny

Úvod

Přednosti projektoru

Obsah balení při dodávce

Standardní příslušenství

Volitelné příslušenství

Vnější vzhled projektoru

Ovládací prvky a funkce

Projektor

Dálkový ovladač

Umístění projektoru

Získání požadované velikosti promítaného obrazu

Rozměry projekce

Připojení

Připojení napájení

Používání AC adaptéru

Používání volitelné baterie

Připojení počítače

Připojení zařízení s video signálem

Připojení zdrojového zařízení HDMI

Připojení zařízení s komponentním video signálem

Připojení zařízení s kompozitním video signálem

Připojení zařízení iPhone/iPod

Připojení externího reproduktoru

Připojení k externímu pamět’ovému zařízení

Připojení karty SD

Připojení pamět’ového zařízení USB

Přehrávání zvuku prostřednictvím projektoru

Ovládání

Zapnutí projektoru

Přizpůsobení promítaného obrazu

Nastavení výšky obrazu

Jemné doladění světlosti obrazu

Korekce lichoběžníkového zkreslení

Skrytí obrazu

Zabezpečení projektoru

Využití funkce hesla

Nastavení zámku napájení

Změna hesla

Aktualizace firmwaru

Aktualizace firmwaru

Optimalizace obrazu

Výběr režimu zobrazení

Používání funkce Barva stěny (zdi)

Jemné doladění kvality obrazu v uživatelském režimu

Provoz ve velkých nadmořských výškách

Nastavení zvuku

Přehrávání souborů s přístrojem iPhone/ iPod

Zobrazování obrazu z počítače a zdrojových videozařízení

Používání místních nabídek PC/Videa

Zobrazování souborů ve vnitřní paměti, na Jednotka USB a na kartě SD

Používání USB vysílání

Používání nabídky nastavení

Vypnutí projektoru

Údržba

Péče o projektor

Čištění objektivu

Čištění skřínky projektoru

Skladování projektoru

Přeprava projektoru

Indikátory LED

Odstraňování problémů

Technické údaje

Specifikace projektoru

Rozměry

Tabulka časování

Podporovaná časování pro vstup HDMI

Záruka a autorská práva
