Joybee GP2

Mini projektor

Felhasználói kéziköny

Tartalom

Fontos biztonsági

tudnivalók..................... 3

Bevezetés..................... 7

A projektor jellemzői....................... 7

Csomag tartalma............................8

A kivetítő külső nézete ................. 10

Kezelőszervek és működésük ..... 11

A kivetítő elhelyezése

.....................................16

A vetített kép beállítása kívánság

szerinti méretre ............................ 16

Csatlakoztatás ...........18

A tápfeszültség csatlakoztatása... 18

Számítógép csatlakoztatása ........ 23

Videó forráseszközök

csatlakoztatása ............................ 25

HDMI-jelforrás csatlakoztatása .... 26

Komponens videojelet adó eszköz

csatlakoztatása ............................ 27

Kompozit videójelet adó eszköz

csatlakoztatása ............................ 28

iPhone/iPod eszköz csatlakoztatása

..................................................... 29

Külső hangszóró csatlakoztatása

..................................................... 30

Külső memóriaeszköz

csatlakoztatása ............................ 31

Hanglejátszás a kivetítőn keresztül

..................................................... 33

A vetített kép beállítása ............... 35

A kép elrejtése............................. 36

A kivetítő rögzítése ...................... 37

Firmware-frissítés ........................ 39

A képoldalarány kiválasztása ...... 39

Az optimális kép elérése.............. 40

Működés magas tengerszint feletti

környezetben ............................... 42

A hang beállítása......................... 42

Fájlok lejátszása iPhone/iPod

készülékről................................... 44

Képek megjelenítés PC-ről és videó

forráseszközökről......................... 49

A PC/Videó előugró menük

használata ................................... 50

Fájlok megjelenítése a belső memóriából, USB-meghajtó vagy

SD-kártyáról................................. 52

USB-adatfolyam használata ........ 62

A beállítások menü használata.... 64

A kivetítő kikapcsolása ................ 68

Karbantartás...............69

A kivetítő ápolása ........................ 69

Hibaelhárítás ..............71

Műszaki adatok ..........72

A projektor műszaki adatai .......... 72

Méretek........................................ 74

Időzítés táblázat........................... 74

Támogatott időzítés HDMI

bemenethez ................................. 75

Működés..................... 34

A kivetítő indítása.........................34

Bemeneti jel váltása..................... 34

Tartalom2

Garancia és szerzői jogi

információk ................77

Fontos biztonsági tudnivalók

A kivetítő tervezése és tesztelése a számítástechnikai eszközökre vonatkozó legújabb biztonsági szabványok alapján történt. A termék biztonságos használata azonban csak úgy biztosítható, ha betartja a kézikönyvben szereplő és a terméken feltüntetett utasításokat.

Biztonsági előírások

1. A kivetítő használata előtt kérjük, olvassa el a kézikönyvet.

Őrizze meg későbbi használatra.

2. A kivetítő működése közben ne nézzen közvetlenül a lencsébe. Az erős fénysugár károsíthatja a szemét.

4. Egyes országokban a hálózati feszültség NEM stabil. A kivetítőt úgy terveztük, hogy az biztonságosan működjön 19 V-os tápfeszültség mellett, de az nem tolerálja az áramkimaradást vagy a ±10 V-nál nagyobb feszültségingadozást. Ahol ingadozó az

áramellátás vagy valószínű az áramkimaradás, javasolt a kivetítőt stabilizátor, túláramvédelem vagy szünetmentes tápegység (UPS) közbeiktatásával csatlakoztatni a hálózatra.

3. Bízza a javítást képzett szakemberre.

5. A kivetítő működése közben semmivel sem szabad a vetítőobjektívet eltakarni, mert a tárgyak ott felmelegedve deformálódhatnak, vagy akár tüzet is foghatnak.

Fontos biztonsági tudnivalók 3

Biztonsági utasítások (folytatás)

6. Soha ne cseréljen elektronikus alkatrészt, ha a kivetítő csatlakozik az elektromos hálózathoz.

7. Ne helyezze ezt a terméket labilis kocsira, állványra vagy asztalra. A termék leeshet és súlyosan megsérülhet.

8. Ne kísérelje meg szétszerelni a kivetítőt. A belül található veszélyes nagyfeszültség halálos sérülést okozhat, ha áram alatt levő részhez ér. A szervizelést csak megfelelő képesítéssel rendelkező szakemberrel végeztesse.

9. A kivetítő működése közben a hűtőrács irányából meleg levegő és erre jellemző szag áramolhat. Ez normális jelenség, nem hiba.

10. Ne helyezze a kivetítőt az alábbi környezetbe.

- Rosszan szellőző vagy szűk helyen. A kivetítőt legalább 50 cm távolságra helyezze el a faltól és legyen biztosított körülötte a levegő szabad áramlása.

- Ahol a hőmérséklet túlzottan meleggé válhat, például zárt ablakú autó belsejében.

- Ahol a nedvesség, por vagy cigarettafüst az optikai alkatrészek szennyeződését okozhatja, rövidítve ezzel a kivetítő élettartamát és homályosabbá téve a képet.

Fontos biztonsági tudnivalók4

Biztonsági utasítások (folytatás)

- Tűzriasztók közelébe.

- Olyan helyek, ahol a környezet hőmérséklete 40°C fölötti.

- A 3 000 m tengerszint feletti magasságot meghaladó helyekre.

3 000 m

13. Ne állítsa függőleges helyzetbe a kivetítőt. Ilyenkor a kivetítő felborulhat, ami sérüléssel járhat, vagy kárt okozhat a kivetítőben.

0 m

11. Ne zárja el a szellőzőnyílásokat.

- A kivetítőt ne helyezze takaróra, ágyneműre vagy más puha felületre.

- A kivetítőt nem szabad ruhával vagy más tárggyal letakarni.

- Ne helyezzen gyúlékony anyagot a kivetítő közelébe.

Ha a szellőzőnyílásokat akadályozza, akkor a kivetítő túlmelegedhet, amit tüzet okozhat.

12. A kivetítőt mindig egyenletes, vízszintes felületre helyezve használja.

14. Ne lépjen a kivetítőre, és ne tegyen rá súlyos tárgyakat. A kivetítő valószínű fizikai károsodásán felül ez baleset és esetleges sérülés forrása is lehet.

Fontos biztonsági tudnivalók 5

Biztonsági utasítások (folytatás)

15. Ne helyezzen folyadékot a kivetítőre vagy annak közelébe. A kivetítőbe fröccsenő folyadékok miatt az meghibásodhat. Ha a kivetítőbe mégis folyadék kerül, húzza ki a csatlakozódugót a hálózati aljzatból és hívja a BenQ-t a kivetítő javítása érdekében.

16. Figyelmeztetések az akkumulátor kezelésével kapcsolatban.

- Ne használjon jóvá nem hagyott akkumulátort. Felrobbanhat. A temékkel kizárólag a BenQ által jóváhagyott akkumulátor használható.

- Soha ne gyakoroljon erős nyomást az akkumulátorra vagy fúrjon lyukat rajta.

- Ne hevítse az akkumulátort vagy tárolja rendkívül magas hőmérsékletű helyen, például nyáron a szabadban parkoló gépkocsiban.

- Ne hagyja az akkumulátort a közvetlen napsütésben.

- Ügyeljen arra, hogy az akkumulátor ne legyen nedves.

- Ne engedje, hogy gyermekek vagy háziállatok nyalogassák vagy a szájukba vegyék az akkumulátort.

- Ne hagyja, hogy az akkumulátor töltőérintkezője fémtárggyal érintkezzen.

Fontos biztonsági tudnivalók6

Bevezetés

A projektor jellemzői

A projektor megbízhatósága és könnyű használhatósága a nagy teljesítményű kivetítő optika és a felhasználóközpontú kialakítás ötvözésének eredménye.

A projektor jellemzői a következők:

• Fejlett LED fényforrás

A hosszú élettartamú LED-ek a hagyományos lámpáknál tartósabbak.

• DLP-technológiájú optikai motor

WXGA felbontás és nagy fényerejű kép.

• Számos hasznos szolgáltatás

Támogatja a következőket: iPhone/iPod lejátszó, médialejátszó, dokumentumnézegető, belső memória, SD-kártya, USB-flash meghajtó, USBmegjelenítés, valamint opcionális eltávolítható és újratölthető akkumulátor.

• Könnyen hordozható

A kivetítő kisméretű és könnyű, ami hasznossá teszi üzleti utazásokhoz és szabadidős tevékenységekhez. Bárhol megtekintheti dokumentumait, videóit és fotóit.

• Többféle bemeneti csatlakozó

Többféle bemeneti csatlakozó, pl. PC, AV, HDMI, USB és SD-kártyanyílás, rugalmas csatlakoztatási lehetőséget kínál perifériás eszközök csatlakoztatásához.

• Audió bemenet és kimenet

Két darab 2 W-os hangszóróval, RCA és mini-jack bemeneti aljzatokkal and fejhallgató kimenettel rendelkezik.

• Praktikus menüelemek

Felhasználóbarát menü használható mindenféle bemenet esetében, ami egyszerűvé teszi a kivetítő használatát.

• A kiválasztott bemeneti jel kontraszt/fényesség beállításaitól és a környezet fényviszonyaitól függően fog változni a vetített kép látszó fényessége, a vetítési távolsággal pedig arányosan.

• A lámpa fényereje idővel a lámpa gyártója által megadott határok között csökkenhet. Ez teljesen normális.

Bevezetés

Csomag tartalma

Óvatosan bontsa ki a csomagot és ellenőrizze, hogy tartalmaz-e mindent az alább megadottak közül. Ha valami hiányzik, azt a vásárlás helyén kell jeleznie.

Mellékelt tartozékok

A csomag az adott országnak megfelelő tartozékokat tartalmazza, amely eltérő lehet az ábrán szereplőktől.

*A garanciajegy csak egyes területeken képezi a csomag részét. Bővebb felvilágosítást a forgalmazótól kaphat.

Kivetítő Hálózati tápkábel Több bemenetes

kábel

Joybee GP2 Mini Projector

ser Maua

Biztonsági

kézikönyv

Gyors üzembe

helyezési

Használati utasítás

útmutató

A távirányító használata előtt húzza ki a fület.

Kivetítő

hordtáska

Távirányító

elemmel

mini HDMI

adapter

Hálózati adapter

Garanciajegy*

Bevezetés

Külön rendelhető kiegészítők

Akkumulátor

Bevezetés

A kivetítő külső nézete

Első/felső oldal

4 3

Hátlap/alsó oldal

9 118 10

1. iPhone/iPod dokkoló állomás

2. Külső kezelőpult (Bővebben lásd: "Kivetítő" a(z)

11. oldalon.)

3. Szellőzőnyílás (meleg levegő kiáramlás)

4. Első távvezérlő infravörös (IR) érzékelő

5. Beépített hangszórók

6. Élességállító gyűrű

7. Vetítőlencse

8. SD-kártyanyílás

9. A típusú USB-csatlakozó

10. Mini-B USB-csatlakozó

11. Több bemenetet fogadó aljzat RGB (PC)/Komponens videó (YPbPr/ YCbCr) /Kompozit videó/ Audió bemenet (B/J)

12. HDMI bemeneti csatlakozó

13. Állványfoglalat

14. Magasságállító láb

15. Audió bemeneti csatlakozó

16. Audió kimeneti aljzat (iPod dokkolóhoz /belső memóriához/ SD-kártyaolvasóhoz / USBmeghajtó / több bemenetes kábel RCA audió bemenethez)

17. Hálózati adapter aljzata

18. Akkumulátorretesz

131314

Ne zárja el a szellőzőnyílásokat. A szellőzőnyílások eltakarása a kivetítő túlhevülését és ezáltal a meghibásodását okozhatja.

Bevezetés

151516

Kezelőszervek és működésük

Kivetítő

3. OK/Blank

Rövid megnyomás:

- Megerősíti a kiválasztást, ha menü látható.

- Lejátssza vagy szünetelteti a videót, zenét vagy diabemutatót. (csak SDkártyára, belső memóriára és USBmeghajtó)

Hosszú megnyomás (3 másodperc): Az üres képet váltja.

4. Menü

Bekapcsolja az előugró beállító menüt.

5. Le/Hangerő le gomb

Amikor az OSD (képernyőn megjelenő) menü látható:

- Lefelé navigál a kívánt menüelemek kiválasztásához.

- Beállítások végzéséhez. (pl. manuális trapézkorrekció...)

Amikor a képernyőmenü (OSD) nem látható: (csak SD-kártyára, belső memóriára és USB-meghajtó)

- Csökkenti a hangerőt.

6. Fel/Hangerő fel gomb

Amikor a képernyőmenü (OSD) be van kapcsolva:

- Felfelé navigál a kívánt menüelemek kiválasztásához.

- Beállítások végzéséhez. (pl. manuális trapézkorrekció...)

Amikor a képernyőmenü (OSD) nem látható: (csak SD-kártyára, belső memóriára és USB-meghajtó)

- Növeli a hangerőt.

3 4 5

1. Tápfeszültség

Vált a kivetítő készenléti és bekapcsolt állapota között. Bővebben lásd: "A kivetítő indítása"

a(z) 34. oldalon és "A kivetítő kikapcsolása" a(z) 68. oldalon.

2. Bal gomb

Amikor az OSD (képernyőn megjelenő) menü látható:

- Balra navigál a kívánt menüelemek kiválasztásához.

- Beállítások végzéséhez. (pl. fényerő, kontraszt...)

Amikor a képernyőmenü (OSD) nem látható: (csak SD-kártyára, belső memóriára és USB-meghajtó)

- Az előző

videó és audió fájl

lejátszásához.

- Nyomja meg és tartsa lenyomva a videó és audió fájl visszatekeréséhez.

Bevezetés

7. Kezdőlap

Közvetlenül visszatér a kezdőlapra az OSD alacsonyabb szintjéről.

Kilép az alkalmazásból/előugró üzenetből és közvetlenül visszalép a kezdőlapra.

8. Jobb billentyű

Amikor a képernyőmenü (OSD) be van kapcsolva:

- Jobbra navigál a kívánt menüelemek kiválasztásához.

- Beállítások végzéséhez. (pl. fényerő, kontraszt...)

Amikor a képernyőmenü (OSD) nem látható: (csak SD-kártyára, belső memóriára és USB-meghajtó)

- A következő videó és audió fájl lejátszásához.

- Nyomja meg és tartsa lenyomva a videó és audió fájl előretekeréséhez.

9. Vissza

Visszaugrik az előző OSD menüre, kilép és menti a menübeállításokat.

Bevezetés

Távirányító

3 4 5

1. TÁPFESZÜLTSÉG

Vált a kivetítő készenléti és bekapcsolt állapota között. Bővebben lásd "A kivetítő indítása" a(z) 34.

oldalon és "A kivetítő kikapcsolása" a(z) 68. oldalon.

2. Keyston

A ferde szögű vetítésből adódóan torzult kép kézi korrigálása. Bővebben lásd:

"Trapéztorzítás korrekciója" a(z)

36. oldalon.

3. Blank

Az üres és megjelenített kép között vált. Bővebben lásd: "A kép elrejtése"

a(z) 36. oldalon.

4. Bal billentyű

Amikor az OSD (képernyőn megjelenő) menü látható:

- Balra navigál a kívánt menüelemek kiválasztásához.

- Beállítások végzéséhez. (pl. fényerő, kontraszt...)

Amikor a képernyőmenü (OSD) nem látható: (csak SD-kártyára, belső memóriára és USB-meghajtó)

- Az előző videó és audió fájl lejátszásához.

- Nyomja meg és tartsa lenyomva a videó és audió fájl visszatekeréséhez.

5. Auto.

8 9

Automatikusan megállapítja a számítógép megjelenített képéhez a legjobb képidőzítést. Bővebben lásd:

"A kép automatikus korrekciója" a(z)

35. oldalon.

6. Menü

Bekapcsolja az előugró beállító menüt.

7. Némítás/Némítás visszavonása

Be-/kikapcsolja a hangot videó vagy zene lejátszásakor. (csak SDkártyára, USB-meghajtó, belső memóriára, valamint iPhone és iPod készülékre vonatkozik)

8. Mode

Kiválaszt egy elérhető kép beállítási módot. Bővebben lásd: "A képmód

kiválasztása" a(z) 40. oldalon.

9. Fel/Hangerő fel gomb

Amikor az OSD (képernyőn megjelenő) menü látható:

- Felfelé navigál a kívánt menüelemek kiválasztásához.

- Beállítások végzéséhez. (pl. manuális trapézkorrekció...)

Amikor a képernyőmenü (OSD) nem látható: (csak SD-kártyára, belső memóriára és USB-meghajtó)

- Növeli a hangerőt.

10. Kezdőlap

Közvetlenül visszatér a kezdőlapra az OSD alacsonyabb szintjéről. Kilép az alkalmazásból/előugró üzenetből és közvetlenül visszalép a kezd

őlapra.

Bevezetés

11. Jobb billentyű

Amikor az OSD (képernyőn megjelenő) menü látható:

- Jobbra navigál a kívánt menüelemek kiválasztásához.

- Beállítások végzéséhez. (pl. fényerő, kontraszt...)

Amikor a képernyőmenü (OSD) nem

látható: (csak SD-kártyára, belső memóriára és USB-meghajtó)

- A következő videó és audió fájl lejátszásához.

- Nyomja meg és tartsa lenyomva a videó és audió fájl előretekeréséhez.

12. OK

Megerősíti a kiválasztást, ha menü látható.

Lejátssza vagy szünetelteti a videót, zenét vagy diabemutatót. (csak SDkártyára, belső memóriára és USBmeghajtó)

13. Vissza

Visszatér az OSD feljebb található szintjére. Bezárja az OSD előugró beállító menüjét.

Kilép az OSD aktuális alkalmazásából.

14. Le/Hangerő le gomb

Amikor az OSD (képernyőn megjelenő) menü látható:

- Lefelé navigál a kívánt menüelemek kiválasztásához.

- Beállítások végzéséhez. (pl. manuális trapézkorrekció...)

Amikor a képernyőmenü (OSD) nem látható: (csak SD-kártyára, belső memóriára és USB-meghajtó)

- Csökkenti a hangerőt.

iPhone/iPod

Az iPhone vagy iPod segítségével végzett távvezérlés nemcsak bekapcsolt módban működik, hanem készneléti módban is, amikor a GP2 dokkoló hangszóróként viselkedik.

1. Hangerő fel/le billentyűk

Az iPhone vagy iPod készülék hangerejét állítja be.

2. Fel billentyű

Felfelé görget az 'iPod' menüben lévő fájllistán, ahonnan videót vagy zenét választhat.

3. Előző/következő billentyűk

Az aktuális/következő videó vagy zenefájl elejére ugrik. Nyomja meg és tartsa lenyomva a jelenleg lejátszott videó vagy zene vissza-/előretekeréséhez.

4. Menu/Vissza billentyű

Előhívja az iPod menüt Az 'iPod' menü almenüi között vált.

Az 'iPod' menü előző almenüjébe lép vissza.

5. Le billentyű

Lefelé görget az 'iPod' menüben lévő fájllistán, ahonnan videót vagy zenét választhat.

6. Lejátszás/szünet billentyű

Az iPhone vagy iPod 'iPod' menüben lévő fájllistán szereplő zenefájl vagy videó lejátszásához, illetve szüneteltetéséhez.

Ha az iPhone vagy iPod a Főmenün áll, a Lejátszás/Szünet megnyomására az iPhone vagy iPod elkezdi lejátszani az összes rajta lévő zenét.

7. OK billentyű

Menü vagy szolgáltatás kiválasztásához az iPod menüben.

Az iPhone vagy iPod 'iPod' menüben lévő fájllistán szereplő zenefájl vagy videó lejátszásának megerősítéséhez.

Bevezetés

Távirányító hatósugara

Az infravörös távérzékelő a projektor elején található. A távvezérlőt a helyes működéséhez a kivetítő infravörös távérzékelőjéhez képest a merőlegestől 15 fokon belüli szögben kell tartani. A távvezérlőnek az érzékelőtől mért távolsága nem lehet több mint 7 méter.

ül

5°

Ügyelni kell, hogy a távirányító és az infravörös érzékelő között ne legyen olyan akadály, amely elzárná az infravörös sugár útját.

A távirányító elemének cseréje

1. Húzza ki az elemtartót.

Kövesse a képes utasításokat. Nyomja és tartsa a zárókart, miközben kihúzza az elemtartót.

2. Helyezze az új elemet a tartóba. Figyeljen arra, hogy a pozitív oldal felfele nézzen.

3. Nyomja az elemtartót vissza a távirányítóba.

• Kerülje a túl meleg vagy párás környezetet.

• Az elem tönkremehet, ha azt nem megfelelően cseréli

ki.

• Cseréhez csak ugyanazt a típust vagy a gyártó által javasolt egyenértékű típust használja.

• A lemerült elemet az elem gyártójának utasításai alapján selejtezze le.

• Az elemeket tilos tűzbe dobni. Ez robbanásveszélyes.

• Ha az elemek lemerültek, vagy a távirányítót hosszabb ideig nem használja, akkor vegye ki

az elemeket, hogy megvédje a távirányítót az elemek szivárgása által okozott esetleges kártól.

Bevezetés

A kivetítő elhelyezése

A vetített kép beállítása kívánság szerinti méretre

A vetített kép méretét befolyásolja a kivetítő objektívének távolsága a vetítővászontól, a zoom beállítás (amennyiben elérhető) és a videó formátum.

A kivetítő saját képoldalaránya 16:10.

4:3 arányú kép 16:10 arányú

megjelenítési területen

A kivetítőt vízsintesen (például egy asztalra fektetve) kell elhelyezni és az legyen merőleges (90°-os) a vetítővászon horizontális középpontjára. Ezzel megakadályozható a ferde szögű vetítés (vagy a ferde szögű felületre történő vetítés) által okozott torzulás.

A modern digitális projektorok nem közvetlenül előre irányban vetítenek (mint a régi orsóról orsóra tekerő filmvetítők). Ehelyett a digitális projektorokat úgy tervezik, hogy a projektor horizontális síkjától kissé felfelé irányuló szögben vetítsenek. Ennek célja, hogy probléma nélkül asztalra lehessen helyezni őket, és tudjanak előre és felfelé vetíteni a vetítővászonra, amelynek alsó széle az asztal szintje felett van (és így a szobában mindenki láthatja a képet).

A BenQ által készített vetítővászon-méret táblázatot segítségül lehet hívni a kivetítő ideális helyének meghatározásakor. Lásd: "Vetítési méretek" a(z) 17.

oldalon az adott kivetítő függvényében. Két méretet kell figyelembe venni: a

vetítővászon középpontjától merőlegesen mért vízszintes távolságot (vetítési távolság), és a kivetítő függőleges irányú eltolásának mértékét a vetítővászon vízszintes széléhez képest (eltolás).

16:10 oldalarányú kép átméretezve 4:3

oldalarányú vetítési területre

A kivetítő elhelyezése

Vetítési méretek

A megfelelő pozíció kiszámítása előtt a kivetítő objektívközéptől mért méreteit lásd:

"Méretek" a(z) 74. oldalon.

1280:800 ernyőátmérő

Vászon

Objektív középpont

Vetítési távolság

1280:800 ernyőátmérő

Láb Hüvelyk mm Átlagolt

2,00 24 610 621 3,33 40 1016 1034 4,67 56 1422 1448 6,00 72 1829 1862 6,66 80 2032 2069

Javasolt vetítési távolság a vetítővászontól

mm-ben

A kivetítő elhelyezése

Csatlakoztatás

Az alábbi ábrákon szereplő kábelek közül nem feltétlenül szerepel mindegyik a kivetítő csomagjában (lásd: "Csomag tartalma" a(z) 8. oldalon). Ezek kereskedelmi forgalomban kaphatók, elektronikai üzletben beszerezhetők.

A tápfeszültség csatlakoztatása

A mellékelt hálózati tápegység vagy opcionális lítium-ion akkumulátor használatával.

A kivetítőt csak a mellékelt hálózati tápegységről szabad működtetni. A nem megfelelő adapter használatából származó kárra nem vonatkozik a garancia.

A hálózati adapter használata

1. Csatlakoztassa a hálózati adapter dugóját a DC IN aljzathoz.

2. Dugja a tápkábel megfelelő végét a hálózati adapterbe.

3. Dugja be a tápkábel csatlakozódugóját a hálózati csatlakozóaljzatba. Győződjön meg arról, hogy a bekapcsolt állapotot jelző LED kék színben világít a hálózati adapter használata során.

Az opcionális akkumulátor használata

A kivetítőt csak a meghatározott típusú lítium-ion akkumulátorral szabad használni. A kivetítő használatba vétele előtt töltse fel az akkumulátort. A kivetítő használata az akkumulátor töltéséhez. A kivetítőt használhatja az akkumulátor töltése közben.

Az akkumulátor csatlakoztatása előtt kapcsolja ki a kivetítőt.

Az akkumulátor töltése

Az akkumulátor használata során tartsa be a biztonsági óvintézkedéseket.

1. Az akkumulátorreteszt mozgassa a nyitott jelzés felé.

Csatlakoztatás

2. Helyezze a kivetítőt az akkumulátorra. Amikor az akkumulátor töltésszintje 10% és 100% közötti, az akkumulátor LED kialszik. Amikor az akkumulátor töltésszintje 10%-nál alacsonyabb, az akkumulátor LED vörös színnel villog és a rendszer kikapcsolódik.

3. Illessze óvatosan az akkumulátort a helyére.

4. Csatlakoztassa a hálózati adapter dugóját a DC IN aljzathoz.

5. Dugja a tápkábel megfelelő végét a hálózati adapterbe.

6. Dugja be a tápkábel csatlakozódugóját a hálózati csatlakozóaljzatba. Az akkumulátor LED kék színnel villog a töltés kezdetén, majd folyamatos kék színre vált a töltés végén.

Az akkumulátor eltávolítása

Csúsztassa el az akkumulátort rögzítő reteszeket kétoldalt az akkumulátor eltávolításához a kivetítőről.

Csatlakoztatás

Akkumulátor LED viselkedése

• Akkumulátor + Adapter

Állapot Állapot LED színe

Töltés folyamatban Bekapcsolt állapot /

Készenléti mód

Töltés kész Bekapcsolt állapot /

Készenléti mód

• Ajánljuk az akkumulátor kivetítőhöz csatlakoztatását akkor is, ha a kivetítő fali

konnektorhoz csatlakozik.

• Az akkumulátort kb. 3,5 órán át tölteni kell, ha teljesen lemerült.

• Ha az akkumulátorhoz csatlakozik, a

helyzetbe lesz állítva, így bármilyen forrásról játszhat le videót kb. három óráig 100AL mellett, teljesen feltöltött akkumulátor esetén. (Ha a menüben rövidül 200AL mellett.)

• Az Takarékos módot javasoljuk a hosszabb idejű vetítéshez, ha a készülék csak

akkumulátorról működik.

• Az akkumulátor töltésideje és kapacitása az akkumulátor állapotának, üzemi állapotának

és használati idejének függvényében eltérhet. Az akkumulátor akkor is energiát fogyaszt, ha az eszköz nincs használatban. Idővel a maximális üzemidő fokozatosan lerövidül.

• Az akkumulátort kb. 300-szor lehet feltölteni. Az akkumulátor élettartama eltérhet a

személyes használat módjától függően.

Normál helyzetbe állítják, az akkumulátor működési ideje körülbelül egy órára

LED mód a Beállítások menüben Takarékos

LED mód elemet a Beállítások

Villogó kék

Folyamatos kék

Az akkumulátor kezelésére vonatkozó utasítások

• Javasolt használat

Az akkumulátor használatba vétele előtt olvassa el a használati utasításokat és a rajta lévő címkét.

Az akkumulátort normál körülmények között, beltérben használja; hőmérséklet: (25±3)°C, abszolút páratartalom: 65±20%

Használat közben az akkumulátort óvni kell a magas hőmérséklettől, magas feszültségtől és gyermekektől távol kell tartani. Ne ejtse el az akkumulátort.

Kompatibilis töltőt használjon. Ne tegye az akkumulátort a töltőre több mint 24 óráig. Ne zárja rövidre az érintkezőket. Ne bontsa fel vagy szerelje szét az akkumulátort. Ne tegye az

akkumulátort nedves helyre, mert az veszélyt okozhat. Ne burkolja be vezetőképes anyaggal, mert a fémmel való közvetlen érintkezés megrongálhatja.

Az akkumulátort száraz helyen tartsa. Az akkumulátort megfelelően selejtezze le. Ne tegye az akkumulátort tűzbe vagy vízbe.

• Veszélyre vonatkozó figyelmeztetés

• Soha ne szerelje szét az akkumulátorokat.

Az akkumulátor beépített védelemmel és védőáramkörrel rendelkezik a veszély elkerülése érdekében. A helytelen használat, mint például a szétszerelés, megszünteti a védelmi funkciót, amitől felhevülhet, füstölhet, deformálódhat vagy kigyulladhat.

• Kerülje az akkumulátorok rövidre zárását

Ne érintse fémtárggyal a plusz és mínusz pólusokat. Tároláskor vagy szállításkor ne helyezzen fémtárgyakat az akkumulátor mellé. Ha az akkumulátor rövidre záródik, nagymértékű áram folyik át rajta, amitől felhevülhet, füstölhet, deformálódhat vagy kigyulladhat.

• Ne égesse el és ne tegye ki hőhatásnak az akkumulátort.

Csatlakoztatás

Ha az akkumulátort felhevítik vagy elégetik, a benne lévő szigetelés tönkremegy, a védelmi funkció megszűnik, és az elektrolit kigyulladhat és túlhevülhet, amitől az akkumulátor felhevülhet, füstölhet, deformálódhat vagy kigyulladhat.

• Kerülje az akkumulátor használatát hőforrások közelében

Ne használja az akkumulátort tűz vagy tűzhely közelében, illetve 60°C feleti hőmérsékleten, mivel a túlhevülés belső rövidzárlatot okozhat, amitől felhevülhet, füstölhet, deformálódhat vagy kigyulladhat.

• Kerülje az akkumulátorok folyadékba merítését

Ne hagyja, hogy nedves legyen az akkumulátor és ne merítse vízbe, mivel a belső védelmi áramkör működése megszűnhet, rendellenes vegyi reakciók indulhatnak be, amitől felhevülhet, füstölhet, deformálódhat vagy kigyulladhat.

• Kerülje a feltöltést tűz közelében vagy a közvetlen napsütésben.

Ellenkező esetben a belső védelmi áramkör működése megszűnhet vagy rendellenes vegyi reakciók indulhatnak be, amitől az az akkumulátor felhevülhet, füstölhet, deformálódhat vagy kigyulladhat.

• Ne használja nem kompatibilis töltőben

Ha rendellenes módon tölti fel, a belső védelmi áramkör működése megszűnhet vagy rendellenes vegyi reakciók indulhatnak be, amitől az az akkumulátor felhevülhet, füstölhet, deformálódhat vagy kigyulladhat.

• Az akkumulátor sérülésének megakadályozása

Ne használja az akkumulátort, ha az megsérült, pl. ha a fémalkatrészek nem épek vagy elejtették az akkumulátort. Ellenkező esetben a túlhevülés belső rövidzárlatot okozhat, amitől az

akkumulátor felhevülhet, füstölhet, deformálódhat vagy kigyulladhat.

• Ne forrasszon közvetlenül az akkumulátoron

A túlhevüléstől az akkumulátorban lévő szigetelés tönkremegy és a védelmi funkció megszűnik, amitől az akkumulátor felhevülhet, füstölhet, deformálódhat vagy kigyulladhat.

• Tilos közvetlenül konnektorról vagy szivargyújtó aljzatról tölteni.

A nagyfeszültség és a nagy áramerősség megrongálja az akkumulátort és lerövidíti az élettartamát, illetve az akkumulátor felhevülhet, füstölhet, deformálódhat vagy kigyulladhat.

• Ne használja ezt az akkumulátort másfajta készülékben

A nem megfelel akkumulátor felhevülhet, füstölhet, deformálódhat vagy kigyulladhat.

• Ne érintse meg az akkumulátorból esetleg szivárgó elektrolitot

A szivárgó elektrolit bőrirritációt okoz. Ha szembe kerül, ne dörzsölje, hanem azonnal mossa ki és forduljon orvoshoz.

• Figyelem

ő használat megrongálja az akkumulátort és lerövidíti az élettartamát, illetve az

Csatlakoztatás

• Ne keverje más akkumulátorokkal

Ezt az akkumulátort nem szabad más akkumulátorokkal együtt selejtezni. Ellenkező esetben a rendellenes töltés és kisülés miatt felhevülhet, füstölhet, deformálódhat vagy kigyulladhat.

Az akkumulátort tartsa távol gyerekektől és ne hagyja, hogy megharapják vagy a szájukba vegyék azt.

He hagyja az akkumulátort a töltőn hosszú ideig, túl annak normáléis töltésidején. Ha az akkumulátor a töltőn van, fejezze be a töltését. A rendellenes töltés miatt felhevülhet, füstölhet, deformálódhat vagy kigyulladhat.

Ne tegye az akkumulátort mikrohullámú sütőbe vagy kuktába. Tartsa távol az akkumulátort mobiltelefonoktól, ha gyorsan felhevült vagy szivárog (vagy sagot áraszt) és selejtezze le. A sérült akkumulátor felhevülhet, füstölhet vagy kigyulladhat.

• Figyelem!

• Megjegyzés

Tilos az akkumulátort sugárzásnak kitenni, mert ettől felhevülhet, deformálódhat, füstölhet vagy kigyulladhat, illetve teljesítménye és élettartama csökkenhet.

• Elektrosztatikus kisüléstől védendő

Az ilyen probléma megelőzésére az akkumulátor védőáramkört tartalmaz. Ne használja az akkumulátort elektrosztatikus kisülésnek kitett helyen (1000 V fölött), mivel az könnyen tönkreteheti az áramköri lapot, amitől az akkumulátor meghibásodik és felhevülhet, füstölhet, deformálódhat vagy kigyulladhat.

• Kisütési hőmérséklet-tartomány

A javasolt kisütési hőmérséklet-tartomány 0-60°C, amelyen kívül az akkumulátor teljesítménye leromlik és élettartama lerövidül.

• Használat előtt és szükség esetén olvassa el fogyelmesen a kézikönyvet.

• Töltési módszer

Az akkumulátor feltöltéséhez speciális töltőt és a javasolt töltési módot alkalmazza.

•Első használat

Az akkumulátor használatba vétele során ne tegye azt a készülékbe, ha rendellenes állapotot, pl. szennyeződést vagy szagot tapasztal. Az akkumulátort ilyenkor vissza kell vinni a forgalmazóhoz.

• Gyermekek általi használat

Ha az akkumulátort gyermekek használják, ezt mindig felnőtt felügyelete alatt és utasításainak megfelelően tegyék.

• Ne kerüljön gyermekek keze ügyébe

Az akkumulátort tartsa gyermekektől távol. Ne hagyja, hogy gyermekek kivegyék az akkumulátort a töltőből vagy készülékből és játsszanak vele.

Ne hagyja, hogy a szivárgó folyadék bőrre vagy ruházatra kerüljön. Ha bőrrel érintkezik, bő vízzel öblítse le, nehogy b

• Konzultáció

Ha akkumulátort vásárol, jegyezze fel a forgalmazók elérhetőségét, így konzultáció céljából bármikor felveheti velük a kapcsolatot.

• Garancia a biztonságos használatra

Ha az akkumulátort más készüléken használják, vegye fel a kapcsolatot a gyártóval a legjobb teljesítmény elérése érdekében, vagy legalább érdeklődjön a maximális áramot, gyorstöltést és különleges alkalmazást illetően.

őrirritáció lépjen fel.

Csatlakoztatás

Számítógép csatlakoztatása

A kivetítő VGA-bemenettel rendelkezik, amely lehetővé teszi a csatlakoztatását mind az IBM

van szükség, ha legacy verziójú Macintosh számítógéphez csatlakozik.

A kivetítő csatlakoztatása asztali vagy hordozható számítógéphez.

• VGA-kábel használata

1. Fogja a csomag részét képező több bemenetes kábelt és az egyik végét

2. Csatlakoztassa a több bemenetes kábel másik végét a kivetítőn a PC/AV

3. Ha a kivetítő hangszóróját kívánja használni, egy megfelelő audió kábel egyik

Asztali vagy hordozható számítógép

kompatibilis, mind a Macintosh® számítógépekhez. Mac adapterre

dugja a számítógép D-Sub kimeneti aljzatába.

aljzatba.

végét csatlakoztassa a számítógép audió kimeneti csatlakozójához, a másik végét pedig a több bemenetes kábel audió bemeneti aljzataihoz.

Több bemenetes kábel

Audió kábel

vagy

Sok notebook esetében a külső videó csatlakozó nem kapcsolódik be, amikor a kivetítőhöz csatlakoztatja. Általában az FN + F3 vagy a CRT/LCD billentyűkombináció kapcsolja fel/le a külső megjelenítőt. CRT/LCD feliratú vagy monitor szimbólummal ellátott funkcióbillentyűt keressen a notebookon. Nyomja meg az FN és a felirattal ellátott funkcióbillentyűt egyidejűleg. Segítségül hívhatja a notebook dokumentációját a kérdéses billentyűkombináció megtalálásában.

Csatlakoztatás

• HDMI-kábel használata

1. Csatlakoztassa egy HDMI-kábel egyik végét a számítógép HDMI kimeneti csatlakozójához.

2. A HDMI-kábel másik végét a kivetítőn lévő HDMI csatlakozóhoz csatlakoztassa.

HDMI

• USB-kábel használata

1. Csatlakoztassa az USB-kábel "A" típusú végét a számítógép USB-kimeneti csatlakozójához.

2. Az USB-kábel mini-B végét a kivetítőn lévő USB-DISPLAY csatlakozóhoz csatlakoztassa. Amikor a kivetítőt számítógéphez csatlakoztatja, megjelenítheti a számítógép képét, vagy fájlokat tölthet át a számítógépről a kivetítő belső memóriájába.

Csatlakoztatás

USB

3. Ha az USB-megjelenítést választja, előbb kövesse a képen megjelenő utasításokat az USB-illesztőprogram számítógépre történő telepítéséhez.

4. Ha USB-fájlátvitelt választott, lépjen a Sajátgépre vagy a Windows Intéző segítségével érje el a kivetítőn lévő fájlokat. A kivetítő cserélhető lemezként jelenik meg. Másolja és illessze be, vagy húzza át a fájlokat a számítógépről a kivetítőre.

A kivetítő leválasztása a számítógépről:

i. Kattintson a Windows feladatsoron lévő ikonra.

ii. Kattintson a felbukkanó üzenetre.

iii. Csak akkor válassza le az USB-kábelt, ha az üzenet szerint biztonságos a

hardver eltávolítása.

• Ne válassza le az USB-kábelt fájlok másolása közben, mivel ez adatvesztést vagy a kivetítő

meghibásodását okozhatja.

• A kapcsolat nem szűnik meg, ha a számítógépen nyitva van a kivetítőn lévő valamelyik

fájl. Zárja be az összes fájlt a kivetítőn és próbálja újra.

• A Windows más verziói hasonlóképpen működnek. Kövesse az eszköz biztonságos

leválasztására vonatkozó eljárást az Ön Windows verziójának megfelelően.

Videó forráseszközök csatlakoztatása

A kivetítő és a videoforrás összekötésére a fenti csatlakozási módok közül csak egyet kell használni, azonban az egyes módszerek különböző szintű videominőséget szolgáltatnak. A választott módszer leginkább attól függ, hogy mely végződések állnak rendelkezésre mind a kivetítőn, mind a videoforráson, a következők szerint:

Terminál név Csatlakozó

megjelenése

HDMI HDMI Legjobb

Komponens videó VGA Jobb

Képminőség

Videó Videó Jó

Ha a választott videokép a kivetítő bekapcsolása és a megfelelő videó jelforrás kiválasztása után nem jelenik meg, akkor ellenőrizze, hogy a jelforrás fel van-e kapcsolva, és helyesen működik-e. Ellenőrizze a jelkábelek helyes csatlakoztatását is.

Csatlakoztatás

HDMI-jelforrás csatlakoztatása

A kivetítő HDMI bemeneti csatlakozóval rendelkezik, ami lehetővé teszi annak csatlakoztatását egy HDMI-jelforráshoz, mint például Blu-Ray lejátszó, DTV tuner vagy megjelenítő.

A HDMI (High Definition Multimedia Interface – Nagyfelbontású multimédia csatoló) a videoadatok tömörítésmentes átvitelét támogatja kompatibilis eszközök, pl. DTV tunerek, Blu-Ray lejátszók vagy megjelenítők között, egyetlen kábel használatával. Teljesen digitális elvű kép és hangélményt kínál.

Vizsgálja meg videó jelforrását, rendelkezik-e használaton kívüli HDMI kimeneti csatlakozókkal:

• Ha igen, használhatja a következő módszert.

• Ha nem, akkor más módszert kell találnia az eszköz csatlakoztatására.

A kivetítő csatlakoztatása HDMI jelforráshoz:

1. Csatlakoztassa egy HDMI-kábel egyik végét a HDMI forráseszköz HDMI kimeneti csatlakozójához.

2. A HDMI-kábel másik végét a kivetítőn lévő HDMI csatlakozóhoz csatlakoztassa.

Csatlakoztatás

• A videó kimeneti eszköz csatlakoztatására szolgáló HDMI-kábel (ebben a példában) nem

szbványos tartozék.

• Az Apple Digital AV Adapter megvásárolható a www.apple.com

oldalon.

Komponens videojelet adó eszköz csatlakoztatása

A jelet szolgáltató készüléken ellenőrizze, hogy vannak-e nem használt komponens videó kimenetei:

• Ha igen, használhatja a következő módszert.

• Ha nem, akkor más módszert kell találnia az eszköz csatlakoztatására.

A kivetítő csatlakoztatása komponens videojelet adó eszközhöz:

1. Vegyen egy komponens videó VGA (D-Sub) átalakítókábelt, és a 3 RCA típusú csatlakozóval végződő végét csatlakoztassa a videójelet adó készüléken a komponens kimenetekre. A színek szerint párosítsa a csatlakozódugókat az aljzatokkal, zöldet a zöldbe, kéket a kékbe és pirosat a pirosba.

2. Csatlakoztassa a Komponens Videó-VGA (D-Sub) adapterkábel másik (DSub dugóval rendelkező) végét a több bemenetes kábel D-Sub csatlakozójához.

3. Csatlakoztassa a több bemenetes kábel másik végét a kivetítőn a PC/AV aljzatba.

4. Ha a kivetítő hangszóróját kívánja használni, egy megfelelő audió kábel egyik végét csatlakoztassa a videó forráseszköz audió kimeneti csatlakozójához, a másik végét pedig a több bemenetes kábel audió bemeneti aljzataihoz.

AV készülék

Audió kábel

vagy

Komponens videó - VGA (D-Sub) átalakító kábel

• Ha az audió kimeneti aljzatba fülhallgatót vagy külső hangszórót csatlakoztatnak, a

kivetítő hangszórója nem ad ki hangot.

• Amennyiben nincs jelbemenet, nem bocsát ki hangot a hangszóró vagy az audió kimeneti

aljzat. A hangerő sem állítható.

Csatlakoztatás

Kompozit videójelet adó eszköz csatlakoztatása

A jelet szolgáltató készüléken ellenőrizze, hogy vannak-e nem használt kompozit videó kimenetei:

• Ha igen, használhatja a következő módszert.

• Ha nem, akkor más módszert kell találnia az eszköz csatlakoztatására.

A projektor csatlakoztatása kompozit videójelet adó eszközhöz:

1. Fogjon egy videókábelt és az egyik végét dugja a videójelet adó készüléken a videó kimeneti aljzatba.

2. Csatlakoztassa a videó kábel másik végét a több bemenetes kábel videó csatlakozójához.

3. Csatlakoztassa a több bemenetes kábel másik végét a kivetítőn a PC/AV aljzatba.

4. Csatlakoztassa a több bemenetes kábelt a kivetítőn a PC/AV aljzatba.

5. Ha a kivetítő hangszóróját kívánja használni, egy megfelelő audió kábel egyik végét csatlakoztassa a videó forráseszköz audió kimeneti csatlakozójához, a másik végét pedig a több bemenetes kábel audió bemeneti aljzataihoz.

AV készülék

Több bemenetes kábel

Csatlakoztatás

Audió kábel

Videó jelkábel

Az eszközt csak akkor csatlakoztassa a kompozit videó kapcsolattal, ha a komponens videó bemenet nem elérhető. Bővebben lásd: "Videó forráseszközök csatlakoztatása" a(z) 25.

oldalon.

iPhone/iPod eszköz csatlakoztatása

A kivetítő csatlakoztatása iPhone/iPod eszközhöz:

1. Dokkolja iPhone/iPod eszközét a dokkoló csatlakozóba.

Univerzális dokkoló adapter nem szükséges a működéshez, de a lehető legjobb illeszkedést biztosítja adott Apple terméke számára. Megvásárolhatja a www.apple.com oldalon.

•Bővebben lásd "Fájlok lejátszása iPhone/iPod készülékről" a(z) 44. oldalon.

• Kérjük, vegye figyelembe, hogy amennyiben

iPhone készüléke védőtokban van, az hibás csatlakozást eredményezhet az iPhone és a kivetítő között. Ha az iPhone készüléket a kivetítőhöz csatlakoztatja és hibaüzenetet lát az iPhone kijelzőjén, vegye le a védőtokot és csatlakoztassa újra. (A hibás illeszkedés és az érintkezőtű észlelési funkció hibás működése miatt a parancsok nem jutnak át sikeresen.)

Csatlakoztatás

Külső hangszóró csatlakoztatása

A hangot a külső hangszórón keresztül fogja hallani a kivetítő beépített hangszórói helyett.

A kivetítő csatlakoztatása külső hangszóróhoz:

1. Egy megfelelő sztereó kábel segítségével kösse össze a külső hangszórót és a kivetítő audió kimeneti aljzatát.

Ha audió kábelt csatlakoztatnak az audió kimeneti aljzathoz, a hangszórókimenet némításra kerül.

Csatlakoztatás

Külső memóriaeszköz csatlakoztatása

SD-kártya csatlakoztatása

A kivetítő csatlakoztatása SD-kártyához:

1. Illesszen egy SD-kártyát a kivetítő SD-kártyanyílásába.

SD CARD

• Az SD(HC) kártya maximális memóriakapacitása 16 GB. (A külső memóriakártya által

támogatott maximális memóriakapacitást gyári tesztjeink alapján állapítottuk meg. A memóriaeszköz gyártójától függően Ön mást tapasztalhat.)

•Előfordulhat, hogy a kivetítő nem kompatibilis egyes SD-kártyákkal.

USB-háttértár eszköz csatlakoztatása

A kivetítő csatlakoztatása USB-háttértár eszközhöz:

1. Csatlakoztasson egy USB-háttértár eszközt az "A" típusú USBcsatlakozóhoz.

USB-flash meghajtó

• Ez a termék támogatja az USB-háttértár eszközöket és HDD-ket (merevlemez-

meghajtókat). Csak egy és csak az utolsó partíció csatlakoztatása történik meg. (A külső memóriakártya által támogatott maximális memóriakapacitást gyári tesztjeink alapján állapítottuk meg. A memóriaeszköz gyártójától függően Ön mást tapasztalhat.)

• A termék nem támogatja a multi kártyaolvasók használatát.

• A termék nem működik, ha az USB-háttértár eszközt USB-elosztón keresztül

csatlakoztatják.

•Előfordulhat, hogy egyes, az USB-specifikációnak nem megfelelő termékek nem

működnek megfelelően.

•Előfordulhat, hogy az automatikus felismerő alkalmazással vagy saját illesztőprogrammal

működő USB-háttértár eszközök nem működnek megfelelően.

Csatlakoztatás

•Előfordulhat, hogy a csak a megfelelő illesztőprogrammal működő USB-háttértár

felismerése nem történik meg.

• Az USB-háttértár eszköz felismerési sebessége eszköztől függően eltérhet.

• Ne kapcsolja ki a terméket vagy húzza ki az USB-háttértár eszközt, ha az USB-háttértár

eszköz használatban van. Ellenkező esetben az USB-háttértár megrongálódhat vagy megsérülhetnek a rajta lévő fájlok.

• Normál fájlokat tartalmazó USB-háttértár eszközt használjon. A rendellenes fájlok hibás

működést okozhatnak, vagy a fájlok lejátszása nem lehetséges.

• Az USB-háttértár eszköz FAT16/FAT32/NTFS formátum szerint legyen formázva. HDD-hez

(merevlemez-meghajtóhoz) FAT32 és NTFS formátum javasolt.

• Mivel az USB-háttértár eszközön lévő adatok megsérülhetnek, készítsen biztonsági

mentést a fontos adatokról. A felhasználó felelős az adatok megfelelő kezeléséért. A BenQ nem vonható felelősségre az adatvesztésért.

• Az USB-háttértár eszközön lévő könyvtárrendszer a lehető legegyszerűbb legyen. A túl

nagy számú mappa vagy mappaszint az elérési időt hosszabbítja meg.

• Ha a külső memóriaeszköz nem működik megfelelően a kivetítőhöz való csatlakoztatását

követően, próbálja egy PC-hez csatlakoztatni. Ha ennek ellenére sem működik normálisan, vegye fel a kapcsolatot a memóriaeszköz gyártójának szervizével vagy ügyfélszolgálatával.

Csatlakoztatás

Hanglejátszás a kivetítőn keresztül

A kivetítő hangszóróját felhasználhatja prezentáció során, illetve külön aktív hangszórókat is csatlakoztathat a kivetítő audió kimeneti aljzatához.

Az alábbi táblázat a különféle eszközök csatlakoztatási módját és a hang forrását szemlélteti.

Eszköz PC/Komponens videó Videó

Audió bemeneti csatlakozó

A kivetítőn a hanglejátszás innen történik...

Audió kimeneti csatlakozó

• A kiválasztott bemeneti jeltől függ, hogy mely hang lejátszása történik a kivetítő

hangszóróján, illetve mely hang hallatszik a kivetítőn, ha az audió kimeneti aljzatot csatlakoztatják.

• Nincs szükség az audió bemeneti aljzat csatlakoztatására, mert a kivetítő képes hangot

lejátszani HDMI-ről, külső memóriáról és iPhone/iPod eszközről is. Külső eszközt azonban csatlakoztathat hang lejátszásához.

• Az USB-megjelentés nem támogatja az audió funkciót.

Audió bemenet (B/J) AUDIO-IN

Audió bemenet (B/J)

Csatlakoztatás

Működés

A kivetítő indítása

1. Helyezze áram alá a készüléket a hálózati adapter vagy opcionális akkumulátor csatlakoztatásával. A bekapcsolt állapotot jelző LED kék színre vált és lassan villog.

2. A projektort bekapcsolni a projektoron vagy a távirányítón található

Tápfeszültség gomb megnyomásával

lehet. A bekapcsolt állapotot jelző, OK és Csengetés LED-ek kék színben világítanak a kivetítő bekapcsolt állapotában.

Az indulási folyamat több másodpercig tart. A folyamat későbbi fázisában kivetíti az indulási logót.

(Ha szükséges) Állítsa a kép élességét a fókuszáló gyűrűvel.

3. Ha a kivetítőt első alkalommal aktiválják, válassza ki az OSD menü nyelvét a képen megjelenő utasítások követésével.

4. Ha jelszót kell megadni, a nyíl billentyűk megnyomásával adjon meg egy hatjegyű jelszót. Bővebben lásd: "A jelszavas

védelem használata" a(z) 37. oldalon.

5. Kapcsolja be az összes csatlakoztatott készüléket.

6. A kivetítő megjeleníti a kezdőlapot.

Ha a bejövő jel frekvenciája/felbontása túllépi a kivetítő működési tartományát, akkor az „Tartományon kívül” üzenet látszik az üres képen. Válasszon a projektor felbontásával kompatibilis bejövő jelet, vagy állítsa a bejövő jelet alacsonyabb értékre. Bővebben lásd:

"Időzítés táblázat" a(z) 74. oldalon.

Bemeneti jel váltása

A kivetítő egyidejűleg több készülékhez kapcsolódhat. Egyszerre azonban csak egy képet tud megjeleníteni. A kívánt bemeneti jelet

kiválaszthatja a / megnyomásával a kivetítőn vagy a távvezérlőn.

• A képbeállításhoz rendelkezésre álló opciók

függnek a bemeneti jel típusától. Bővebben lásd:

"A képoldalarány kiválasztása" a(z) 39. oldalon.

• A kivetítő saját felbontása 16:10 oldalarány esetén

érvényes. A legjobb képet akkor kapja, ha ilyen felbontásban érkező jelet választ ki. Más felbontású jelek esetén a kivetítő átméretezést hajt végre az "képoldalarány" beállítástól függően, aminek eredményeképpen előállhat némi képtorzulás vagy romolhat a kép élessége. Bővebben lásd: "A képoldalarány kiválasztása" a(z) 39. oldalon.

Működés

A vetített kép beállítása

A vetített kép magasságának beállítása

A kivetítő 1 db állítható lábbal rendelkezik. A lábbal állítható a vetített kép magassága. A kivetítő beállításához:

1. Forgassa az állítható lábat a vetített kép magasságának beállításához.

A láb visszahúzásához csavarja az állító lábat a kicsavarással ellentétes irányba.

Ha a kivetítő nem egyenes alapra van állítva, vagy a vetítővászon és a kivetítő nem merőleges egymásra, akkor a vetített képnek trapéz alakja lesz. Ennek korrekcióját lásd:

"Trapéztorzítás korrekciója" a(z) 36. oldalon.

• Ne nézzen az objektívbe, ha a lámpa világít. A

lámpa erős fénye károsíthatja a szemét.

• Legyen óvatos a láb csavarása során, mert az közel van a szellőző nyíláshoz, ahonnan

forró levegő áramlik ki.

A képtisztaság finomhangolása

1. Forgassa a fókuszállító gyűrűt a kép élesítéséhez.

A kép automatikus korrekciója

Egyes esetekben szükség lehet a kép minőségének optimalizálására.

• A távvezérlő használata

Nyomja meg a Auto. gombot. A beépített intelligens automatikus korrigálás

funkció 3 másodpercen belül a frekvencia és az órajel értékét úgy módosítja, hogy a legjobb képminőséget érje el.

A jelenlegi jelforrás adatai három másodpercre megjelennek a képernyő bal felső sarkában.

Ez a funkció csak a PC jel (analóg RGB) kiválasztásakor érhető el.

Működés

Trapéztorzítás korrekciója

A trapéztorzítás arra a jelenségre utal, amikor a vetített kép alul vagy felül észrevehetően szélesebb. Akkor jelentkezik, ha a kivetítő nem merőleges a vetítővászonra. Trapéztorzítás korrigálása, amikor kép látható a vásznon.

Ennek korrekciója a kivetítő magasságának állításán kívül igényli a manuális javítást is a következő lépések valamelyikének segítségével.

• A távvezérlő használata

A trapéztorzítás korrigálása oldal megjelenítése a kivetítőn található Keyston gomb megnyomásával történik. A trapéztorzítást a kivetítőn vagy a távvezérlőn található / gomb megnyomásával lehet korrigálni.

• Az OSD menü használata

1. A gomb, majd a gomb megnyomásával emelje ki a

Trapézkorrekció elemet. Megjelenik a Trapézkorrekció előugró menü.

2. A kép alsó részének javítása a megnyomásával, a felső felének javítása a megnyomásával történhet.

Nyomja meg a

/ gombot.

A kép elrejtése

Ha az előadó a hallgatóság teljes figyelmét magára akarja vonni a bemutató alatt, akkor a következőket teheti:

• A távvezérlő használata

Nyomja meg a távvezérlőn a Blank gombot a kép elrejtéséhez. Nyomja meg újra a Blank gombot vagy bármely gombot a távvezérlőn a kép visszaállításához.

• Az OSD menü használata

Nyomja meg és tartsa lenyomva a Blank gombot 3 másodpercig a kivetítőn a kép elrejtéséhez. Nyomja meg újra a Blank gombot vagy bármely gombot a kivetítőn a kép visszaállításához.

A projektor működése közben ne takarja el az objektívet, mert az objektív elé helyezett tárgy felmelegedve deformálódhat, vagy akár tüzet is okozhatnak.

Nyomja meg a

/ gombot.

Működés

A kivetítő rögzítése

A jelszavas védelem használata

Biztonsági okból és az illetéktelen használat megakadályozására a kivetítő jelszavas védelmi lehetőséggel rendelkezik. A jelszót a Beállítások menüben lehet módosítani.

Kellemetlen helyzetbe kerül, ha a jelszavas védelem bekapcsolását követően elfelejti a jelszót. Nyomtassa ki ezt a kézikönyvet (ha szükséges), a használt jelszót pedig írja bele a kézikönyvbe, majd tartsa a kézikönyvet biztonságos helyen a későbbi használathoz.

A bekapcsolási zár beállítása

• Miután a jelszót beállította, a kivetítőt nem lehet használni, kivéve ha a kivetítő minden

egyes indításakor megadja a helyes jelszót.

• Ha először állít be jelszót a kivetítőn, adja meg az alapértelmezett jelszót (1, 1, 1, 1, 1, 1) a

kivetítőn a nyílgomb ötszöri megnyomásával, ha jelszó megadását kéri.

1. Nyomja meg a / gombot a Beállítások menü kiemeléséhez, majd nyomja meg az OK gombot a belépéshez.

2. Lépjen a ÁLTALÁNOS > Biztonsági beállítások > Biztonsági beállítások megváltoztatása menübe.

3. Nyomja meg a OK gombot. Megjelenik az "Adja meg a jelenlegi jelszót" üzenet.

4. Ahogy jobbra látható, a négy nyílgomb ( ,

, , ) rendre négy számjegyet képvisel (1, 2, 3, 4). A nyílgombok megnyomásával adja meg a hat karakterből álló jelszót.

5. A helyes jelszó beállítása után az OSD

menü a Biztonsági beállítások megváltoztatása oldalra tér vissza.

6. A Bekapcsolási zár kiemelése után nyomja meg a OK gombot. Megjelenik az előugró menü. Emelje ki az Be elemet, majd nyomja meg az OK gombot a bekapcsolási zár beállításának befejezéséhez.

7. A vagy megnyomásával léphet ki az OSD menüből.

Ha elfelejti a jelszót

Ha a jelszavas védelmet aktiválta, akkor a kivetítő minden bekapcsoláskor kérni fogja a hatjegyű jelszót. Ha rossz jelszót ad meg, akkor jelszó hibaüzenet jelenik meg három másodpercre, majd ezt az "Adja meg a jelszót" üzenet követi. Ha egymást követően ötször nem sikerül a helyes jelszót megadnia, a kivetítő rövid időn belül automatikusan kikapcsolódik.

Az elfelejtett jelszó esetére szóló eljárás megjelenítése

1. Nyomja meg és tartsa lenyomva az gombot a távvezérlőn 3 másodpercig. A kivetítő kódolt számot jelenít meg a képen.

2. Írja le ezt a számot, és kapcsolja ki a kivetítőt.

3. A BenQ ügyfélszolgálattól kérjen segítséget a szám visszafejtéséhez. Szükség lehet

Működés

arra, hogy a vásárlást igazoló dokumentumokkal bizonyítsa, hogy Ön a kivetítő jogos használója.

A jelszó megváltoztatása

1. Lépjen a Beállítások > ÁLTALÁNOS > Biztonsági beállítások > Jelszómódosítás menübe.

2. Nyomja meg a OK gombot. Megjelenik az "Adja meg a jelenlegi jelszót" üzenet.

3. Írja be a régi jelszót.

• Ha a jelszó helyes, akkor megjelenik egy másik üzenet: "ÚJ JELSZÓ

MEGADÁSA".

• Ha rossz jelszót adott meg, akkor a hibás jelszó üzenet jelenik meg három

másodpercre, majd az "Adja meg a jelenlegi jelszót" üzenet megjelenésekor újra próbálkozhat. Lehetősége van a megnyomásával

kilépni a változtatásból, vagy próbálkozhat másik jelszó megadásával.

4. Írja be az új jelszót.

A beírt számjegyek a képernyőn csillagokként jelennek meg. A választott jelszót jegyezze fel ide a kézikönyvbe vagy előre, vagy közvetlenül a megadása után arra az esetre, ha később elfelejtené.

Jelszó: __ __ __ __ __ __ A kézikönyvet tartsa biztonságos helyen.

5. A jelszó ismételt beírásával erősítse meg az új jelszót.

6. A kivetítő új jelszavának megadása sikeresen megtörtént. A projektor következő indításakor már az új jelszót kell megadnia.

7. A vagy megnyomásával léphet ki az OSD menüből.

A jelszavas védelem kikapcsolása

A jelszavas védelem letiltásához lépjen vissza a Beállítások > ÁLTALÁNOS > Biztonsági beállítások > Bekapcsolási zár menübe. Válassza ki az Ki elemet,

majd nyomja meg az OK gombot. Megjelenik az "Adja meg a jelszót" üzenet. Írja be a jelenlegi jelszót.

• Ha a jelszó helyes, akkor az OSD menü visszatér a Biztonsági

beállítások oldalra az "Ki" opcióval a Bekapcsolási zár sorban. A kivetítő a következő indításkor nem fogja kérni a jelszót.

• Ha rossz jelszót adott meg, akkor a Hibás jelszó üzenet jelenik meg három

másodpercre, majd az "Adja meg a jelszót" üzenet megjelenésekor újra próbálkozhat. Lehetősége van a megnyomásával kilépni a

változtatásból, vagy próbálkozhat másik jelszó megadásával.

Habár a jelszavas védelmet kikapcsolta, a régi jelszót meg kell őrizni arra az esetre, ha később szükség lenne a megadására, amikor ismét aktiválni szeretné a jelszavas védelmet.

Működés

Firmware-frissítés

A firmware frissítéséhez kövesse az alábbi eljárást.

• A firmware-frissítéshez csak SD-kártya használata támogatott.

• Frissítés közben ne távolítsa el az SD-kártyát.

• Frissítés közben ne nyomjon meg egy gombot sem.

• Ne kapcsolja ki a kivetítőt frissítés közben.

• A firmware-frissítés sikeres végrehajtásáról a

verziója

menüelemek követésével győződhet meg.

Beállítások > Információ > Firmware

A firmware frissítése

1. Csatlakoztassa a legújabb firmware-t tartalmazó SD-kártyát a kivetítőhöz.

2. Válassza ki a Beállítások > ÁLTALÁNOS > Firmware-frissítése elemet a főmenüben.

3. A kezdéshez jelölje ki az OK gombot.

4. A firmware-frissítés végén kapcsolja ki a kivetítőt.

5. Kapcsolja be a kivetítőt és ellenőrizze a firmware verzióját.

A képoldalarány kiválasztása

A képméretarány a képszélesség és a képmagasság hányadosa. Az analóg TV-nél és számítógépeknél ez leggyakrabban 4:3 - ami a projektor alapértelmezése is -, a digitális televíziók és DVD-k pedig leginkább a 16:9 arányt használják.

A digitális jelfeldolgozás beköszöntével a digitális megjelenítő eszközök, mint ez a kivetítő is, képesek dinamikusan megnyújtani és átméretezni a kimenő képet egy másik képoldalarányra, mint amilyen a bemenő képjel volt.

A vetített kép oldalarányának módosítása (a bemeneti oldalaránytól függetlenül):

1. Nyomja meg a gombot az előugró menü megnyitásához a számítógép, iPhone/iPod, Kompozit videó, komponens vagy HDMI módban.

2. Nyomja meg a gombot a Képarány kiemeléséhez.

3. A / gomb megnyomásával válasszon a videojelnek és a megjelenítési igényeknek megfelelő képoldalarányt.

Működés

Az optimális kép elérése

A képmód kiválasztása

A kivetítő számos előre megadott képmóddal rendelkezik, amelyek közül a vetítés környezetének és a bemenő jel képtípusának megfelelően választhat.

Az igényeinek megfelelő működési mód kiválasztása a következő lépések szerint történik.

•Győződjön meg arról, hogy a bemeneti

jelforrás számítógép, iPhone/iPod, Kompozit videó, komponens vagy HDMI mód, és vetítés képernyő képe kátható.

• Nyomja meg ismételten a kivetítőn vagy a távvezérlőn a Mode gombot, amíg a

használni kívánt módhoz ér.

•Az előugró menüt a gombbal is megnyithatja. Nyomja meg a gombot a

Képmód-beállítások elem kiválasztásához, és nyomja meg az OK gombot a belépéshez. Jelölje ki a Kép mód elemet, majd nyomja meg a / gombot a

kívánt üzemmód kiválasztásához.

A képmódok felsorolását az alábbiakban találja.

1. Fényes mód: Maximális fényerejű vetített kép. A mód használata olyan környezetben célszerű, ahol nagyon erős fényerőre van szükség, például amikor a kivetítőt jól megvilágított szobában használja.

2. Normál mód (alapértelmezett): Prezentációkhoz ajánlott. A fényerő erőteljesebb ebben az üzemmódban.

3. Mozi mód: Színes filmek, digitális fényképezőgépekről vagy DV-ről videoklipek lejátszására a PC bemeneten keresztül sötétített (gyenge megvilágítású) környezetben.

4. Játék mód: játékhoz megfelelő üzemmód.

5. Felhasználói mód: Előhívja a jelenleg elérhető képmódok alapján kialakított beállításokat. Bővebben lásd: "A felhasználói mód beállítása" a(z) 40. oldalon.

A felhasználói mód beállítása

Egy darab felhasználó által megadható mód létezik, ha a rendelkezésre álló képmódok nem felelnek meg valamely célra. A beállítások testreszabásához felhasználhatja kiindulópontnak a képmódokat (a Felhasználói kivételével).

1. Nyomja meg a gombot az előugró menü megnyitásához.

2. Nyomja meg a gombot a Képmód-beállítások elem kiválasztásához, és nyomja meg az OK gombot a belépéshez.

3. Jelölje ki a Kép mód elemet, majd nyomja meg a / gombot a Felhasználói elem kiválasztásához.

4. A megnyomásával emelje ki a Referencia mód-t.

Ez a funkció csak akkor érhető el, ha a Felhasználói mód van kiválasztva a Kép mód almenüben.

5. A / megnyomásával válassza ki az igényeihez legközelebb álló képmódot.

6. Nyomja meg a gombot a módosítani kívánt almenü-elem kiemeléséhez, majd a / gomb segítségével állítsa be az értéket. Bővebben lásd "A

képtisztaság finomhangolása" .

7. Ha az összes beállítással elkészült, akkor emelje ki a Beállítások mentése elemet és nyomja meg a OK gombot a beállítások elmentéséhez.

8. Megjelenik a "Beállítás mentve" nyugtázó üzenet.

Működés

Falszín használata

Abban az esetben, ha színes felületre, például nem fehérre festett falra vetít, a Falszín funkcióval korrigálni lehet a vetített kép színeit, hogy az eredeti és a vetített kép színei között lehetőség szerint ne legyen eltérés.

A funkció használatához nyomja meg a gombot az előugró menü megnyitásához a számítógép, iPhone/iPod, Kompozit videó, komponens vagy

HDMI módban. Jelölje ki a Fal színe elemet, majd nyomja meg a / gombot azon szín kiválasztásához, amely a vetítési felület színéhez legközelebbi áll. Számos előre beállított szín közül lehet választani: Világos sárga, Rózsaszínű, Világos zöld, Kék és Fekete.

A képminőség finombeállítása felhasználó által megadott módban

Az érzékelt jeltípustól függően rendelkezésre áll néhány felhasználó által definiált funkció a Felhasználói mód kiválasztásakor. Igényei szerint állíthatja e funkciókat,

ha kiemeli őket, majd megnyomja a / gombot a kivetítőn vagy a távirányítón.

Beállítás Fényerő

Minél magasabb az érték, annál nagyobb a kép fényereje. Továbbá minél kisebb az érték, annál sötétebb a kép. Ezt úgy állítsa be, hogy a fekete területek éppen feketék legyenek, és a sötét

+30

területeken a részletek még láthatók legyenek.

Beállítás Kontraszt

Minél magasabb az érték, annál nagyobb a kép kontrasztja. Ezt a kiválasztott bemenethez és a környezethez megfelelő Fényerő beállítása után használja, a fehér csúcsértékének beállításához.

+30

Beállítás Szín

Minél alacsonyabb az érték, annál kevésbé telítettek a színek. Ezt a kiválasztott bemenethez és a környezethez megfelelő beállítása után használja, a fehér csúcsértékének beállításához.

Beállítás Árnyalat

Minél magasabb az érték, annál vörösebb árnyalatúvá válik a kép. Minél kisebb az érték, annál zöldebb árnyalatúvá válik a kép.

Beállítás Élesség

Minél nagyobb az érték, annál élesebbé válik a kép. Minél kisebb az érték, annál kevésbé éles a kép.

Kiválasztás: Színhőmérséklet

Négyféle színhőmérséklet* opció érhető el a kiválasztott jeltípustól függően.

*A színhőmérsékletről:

Sok különböző árnyalat létezik, amelyek bizonyos célokra "fehérnek" számítanak. A „színhőmérséklet" az egyik leggyakoribb módja a fehér szín ábrázolásának. Az alacsony szín hőmérsékletű fehér szín vöröses fehérnek tűnik. A magas hőmérsékletű fehér szín több kéket tartalmazónak tűnik.

+50

+70

-30

Működés

Működés magas tengerszint feletti környezetben

Javasoljuk a Hegyvidéki mód használatát, ha a környezete 1500–3000 méterrel a tengerszint felett található, és a környezeti hőmérséklet 0°C-30°C közötti.

A Hegyvidéki mód használata 0 m és 1499 m közötti tengerszint feletti magasságokon és 0°C és 35°C közötti környezeti hőmérsékletek esetén nem ajánlott. A kivetítő túlhű tése következhet be, ha ilyen körülmények között kapcsolja be ezt a módot.

A Hegyvidéki mód aktiválása:

1. Emelje ki a Beállítások elemet, majd nyomja meg az OK gombot a belépéshez.

2. Lépjen a ÁLTALÁNOS > Hegyvidéki mód menübe, majd nyomja meg az OK gombot.

3. Az Be kiemelése után nyomja meg a OK gombot.

4. Az OSD bezárásához nyomja meg a gombot, amíg a kivetítő vissza nem tér a kezdőlapra, vagy nyomja meg a gombot, hogy közvetlenül

visszatérhessen a kezdőlapra.

A "Hegyvidéki mód" nagyobb decibelű működési zajszinttel jár a rendszer átfogó hűtésének és teljesítményének javításához szükséges ventilátorsebesség miatt.

Ha a kivetítőt a fentiek kivételével más szélsőséges körülmények között használja, akkor az eszköz automatikusan lekapcsolhat, amelynek célja a kivetítő túlhevülésének megakadályozása. Ilyen esetben a tünetek orvoslásának módja az, hogy magas hely üzemmódba kapcsol át. Mindazonáltal ez nem jelenti azt, hogy a kivetítő mindenféle barátságtalan vagy szélsőséges viszonyok között képes működni.

A hang beállítása

Az alábbi hangbeállítások befolyásolják a kivetítő (egy vagy több) hangszóróját. Ügyeljen a kivetítő audió bemenetének megfelelő csatlakoztatására. Lásd:

"Csatlakoztatás" a(z) 18. oldalon az audió bemenet csatlakozásának módját

illetően.

Hang elnémítása

A hangot ideiglenesen ki lehet kapcsolni a távvezérlőn a megnyomásával, vagy:

1. Emelje ki a Beállítások elemet, majd nyomja meg az OK gombot a belépéshez.

2. Lépjen a ÁLTALÁNOS > Hangbeállítások menübe, majd nyomja meg az OK gombot a belépéshez.

3. Emelje ki a Némítás elemet, majd nyomja meg az OK gombot az előugró menü megnyitásához.

4. Az Be kiemelése után nyomja meg a OK gombot.

5. Az OSD bezárásához nyomja meg a gombot, amíg a kivetítő vissza nem tér a kezdőlapra, vagy nyomja meg a gombot, hogy közvetlenül

visszatérhessen a kezdőlapra.

Működés

A hangerő beállítása

A hangerőszint beállításához nyomja meg a + vagy gombot a távvezérlőn, vagy:

1. Ismételje meg a fenti 1–2. lépést.

2. Emelje ki a Hangerő elemet, majd nyomja meg az OK gombot az előugró menü megnyitásához.

3. Nyomja meg a / gombot a kívánt hangerőszint kiválasztásához.

4. Az OSD bezárásához kövesse a fenti 5. lépést.

A billentyűzethang beállítása

A billentyűzethang beállításához:

1. Ismételje meg a Hangerő némítása című szakasz 1–2. lépését.

2. Emelje ki a Billentyűzethang elemet, majd nyomja meg az OK gombot az előugró menü megnyitásához.

3. Az Be kiemelése után nyomja meg a OK gombot.

4. Az OSD bezárásához kövesse a Hang némítása című rész 5. lépését.

Hang beállítása készenléti módban

Hang beállításához készenléti módban:

1. Ismételje meg a Hangerő némítása című szakasz 1–2. lépését.

2. Emelje ki az Audió készenléti módban elemet, majd nyomja meg az OK gombot az előugró menü megnyitásához.

3. Emelje ki az iPhone& iPod elemet, majd nyomja meg az OK gombot megerősítésképpen. Ha beállították az Audió készenléti módban menüben, a kivetítő dokkoló hangszóróként működhet készenlét melletti zenelejátszás esetén.

4. Az OSD bezárásához kövesse a Hang némítása című rész 5. lépését.

Ha a Beállítások > ÁLTALÁNOS > Hangbeállítások > Audió készenléti módban beállítása iPhone/iPod, a kivetítő dokkoló hangszóróként működhet készenlét melletti zenelejátszás esetén.

Működés

Fájlok lejátszása iPhone/iPod készülékről

A kivetítőhöz minden az 1-ben iPhone/iPod dokkoló jár, amely támogatja a videó kivetítést és a zenelejátszást adott alkalmazásokon keresztül nemcsak bekapcsolt állapotban, hanem készenléti módban is.

<Bekapcsolt állapotban> Videók kivetítése az iPhone vagy iPod készülék saját

alkalmazásával

1. Dokkolja iPhone vagy iPod eszközét a kivetítő dokkoló csatlakozójába.

2. A távvezérlő segítségével kapcsolja be a kivetítőt és válassza az iPhone/ iPod forrást a kezdőlapon. Nyomja meg az OK gombot a belépéshez.

3. Jelölje ki az “iPod” ikont manuálisan az iPhone vagy iPod főmenüjében. (Íme, egy példa az iPhone 4 esetében)

4. Nyomja meg a Menu gombot a távvezérlőn a Videók menü megjelenítéséhez.

5. A / gomb segítségével válasszon videót a fájllistáról.

Működés

6. Nyomja meg az OK gombot a videó lejátszásának elindításához.

7. A videó megjelenik a vásznon.

8. Videó lejátszásakor nyomja meg a gombot a szüneteltetéséhez/ lejátszásához. Nyomja meg a / gombot a videó újrajátszásához vagy a következő videóra ugráshoz. A / gomb hosszú megnyomására a lejátszott fájl visszatekerése vagy előretekerése lehetséges. Nyomja meg a

/ gombot a hangerő szabályozásához.

Fotó diabemutató vetítése az iPhone vagy iPod készülék saját alkalmazásával

1. Jelölje ki a “Fotók” ikont manuálisan az iPhone vagy iPod főmenüjében. A fotók kizárólag diabemutatóként vetíthetők. (Íme, egy példa az iPhone 4 esetében)

2. Válassza ki a megtekintendő fotót a fotóalbumban. Nyomja meg a Lejátszás gombot az iPhone vagy iPod album menüben a diabemutató indításához, amire a diabemutató azonnal megjelenik a vásznon.

Működés

Harmadik fél alkalmazásának vetítése

• Töltsön le és telepítsen egy alkalmazást, amely támogatja az Apps TV-out

funkciót. (pl., YouTube, Netflix, TVOut genie) Az Apple TV-out funkcióját támogató alkalmazások listáját tekintse meg a TV-Out Enabled Apps for iOS Devices.pdf című fájlt a belső memóriában.

• Indítsa el az alkalmazást az eszközön, amire az alkalmazás automatikusan

megjelenik a vásznon. (Íme, egy példa a YouTube esetében)

• Bizonyos alkalmazások, például a játékok esetéen további lépésekre lehet

szükség. Kövesse az alkalmazások képernyőn megjelenő utasításait.

Prezentáció vetítése

1. A funkció használatához olyan prezentációs alkalmazásnak kell telepítve lennie, amely támogatja a TV-out funkciót. (pl., Presentation Viewer)

2. Indítsa el a prezentációs alkalmazást, amire az alkalmazás automatikusan megjelenik a vásznon.

3. Egyes prezentációs alkalmazások esetében a dokumentumok kizárólag diabemutató módban tekinthetők meg.

4. Indítsa el a diabemutatót, amire a prezentáció automatikusan megjelenik a vásznon.

<Készenléti módban>

A kivetítőt dokkoló hangszóróként használhatja iPhone vagy iPod készülékéhez, ha készenléti állapotban van. Kövesse az alábbi lépéseket.

1. Lépjen a "Beállítások" menübe a kivetítő kezdőlapján.

2. Állítsa a Általános/Hangbeállítások/Audió készenléti módban elemet

iPhone/iPod helyzetbe.

3. Kapcsolja ki a kivetítőt, amire az dokkoló hangszóróvá válik.

Működés

4. Dokkolja iPhone vagy iPod eszközét a kivetítőbe.

5. Jelölje ki az iPod ikont az iPhone vagy iPod főmenüjében.

6. Nyomja meg a Menu gombot a távvezérlőn, hogy a zenei menüre váltson, használja a / gombot a kívánt zene kiválasztásához a fájllistáról, majd nyomja meg az OK gombot a zenelejátszás indításához.

Ha az iPhone vagy iPod a Főmenün áll, a Lejátszás/Szünet megnyomására az iPhone vagy iPod elkezdi lejátszani az összes rajta lévő zenét.

7. Dal lejátszásakor nyomja meg a gombot a szüneteltetéséhez/ lejátszásához. Nyomja meg a / gombot a dal újrajátszásához vagy a következő dalra ugráshoz. A / gomb hosszú megnyomására a lejátszott fájl visszatekerése vagy előretekerése lehetséges. Nyomja meg a / gombot a hangerő szabályozásához.

Működés

iPhone vagy iPod készülék vezérlése videó vagy zene lejátszásakor

A távvezérlőt iPhone vagy iPod készülékének vezérlésére használhatja, ha a kivetítő bekapcsolt vagy készenléti állapotban van.

Az iPhone/iPod gombok használatának részleteit illetően lásd: "iPhone/iPod" a(z) 14. oldalon.

Működés

Képek megjelenítés PC-ről és videó forráseszközökről

A kivetítőt PC-hez és különféle videó forráseszközökhöz csatlakoztathatja. (pl. HDMI, kompozit videó, komponens videó). A kivetítőt azonban csak bemeneti forráseszközhöz kell csatlakoztatnia.

Képek megjelenítéséhez:

1. Csatlakoztassa a kivetítőt a fenti jelforrások egyikéhez.

2. Kapcsolja be a kivetítőt és a forráseszközt. A kivetítő megjeleníti a kezdőlapot.

3. A kívánt bemeneti jelet kiválaszthatja a / megnyomásával a kivetítőn vagy a távvezérlőn, majd nyomja meg az OK gombot a belépéshez.

4. Nyomja meg a vagy gombot, hogy visszatérjen a kezdőlapra.

Működés

A PC/Videó előugró menük használata

A kivetítő többnyelvű OSD-vel rendelkezik, amely képbeállítások végzését, illetve több beállítás módosítását teszi lehetővé. A menü a számítógép, iPhone/iPod, Kompozit videó, komponens vagy HDMI módban használatos beállítások végzésére való.

A menü használata

1. Az OSD menü megnyitásához, nyomja meg a gombot a kivetítőn vagy távvezérlőn, miközben látható a vetített kép.

2. Megnyitott OSD mellett nyomja meg a / gombot a kívánt elem kiválasztásához, és a / gombok segítségével módosítsa a beállításokat.

3. A újbóli megnyomásával léphet ki az OSD menüből.

Menürendszer

Menütétel Almenü Lehetőségek Fal színe

Képarány Fázis

V. mé ret Automatikus

trapézkorrekció Trapézkorrekció

Képmódbeállítások

Információ

Kép mód

Referencia mód Fényes/Normál/Mozi/Játék Fényerő Kontraszt Szín Árnyalat Élesség Színhőmérséklet T1/T2/T3/T4 Beállítások mentése

Ki/Világossárga/Rózsaszín/ Világoszöld/Kék/Falitábla

Teljes képernyő/4:3/16:9/16:10/ Auto./Valós

Be/Ki

Fényes/Normál/Mozi/Játék/ Felhasználó

Forrás Felbontás Színrendszer

Működés

Az egyes menük leírása

FUNKCIÓ LEÍRÁS

Fal színe

Képarány

A vetített kép színeit korrigálja, ha a vetítési felület színe nem fehér. Bővebben lásd: "Falszín használata" a(z) 41. oldalon.

Négy lehetőség áll rendelkezésre a kép oldalarányának megadására a bemeneti jeltől függően. Bővebben lásd: "A

képoldalarány kiválasztása" a(z) 39. oldalon.

Az órafrekvencia fázisát állítja a képtorzítás csökkentéséhez.

Fázis

A kép horizontális irányú szélességét állítja.

V. méret

Automatikus trapézkorrekció

Trapézkorrekció

Képmódbeállítások

Automatikusan korrigálja a trapéztorzítást a képen.

A képen a trapéztorzítást korrigálja. Bővebben lásd:

"Trapéztorzítás korrekciója" a(z) 36. oldalon.

Kép mód

Bővebben lásd: "A képmód kiválasztása" a(z) 40. oldalon.

Referencia mód

Bővebben lásd: "A felhasználói mód beállítása" a(z) 40. oldalon.

Fényerő

Bővebben lásd: "Beállítás Fényerő" a(z) 41. oldalon.

Kontraszt

Bővebben lásd: "Beállítás Kontraszt" a(z) 41. oldalon.

Szín

Lásd: "Beállítás Szín" a(z) 41. oldalon a részletekért.

Árnyalat

Bővebben lásd: "Beállítás Árnyalat" a(z) 41. oldalon.

Ez a funkció csak PC jel (analóg RGB) jel kiválasztása esetén elérhető.

Ez a funkció csak a Felhasználói elem választása esetében áll rendelkezésre.

Ez a funkció csak NTSC rendszer esetében áll rendelkezésre.

Információ

Élesség

Bővebben lásd: "Beállítás Élesség" a(z) 41. oldalon.

Színhőmérséklet

Bővebben lásd: "Kiválasztás: Színhőmérséklet" a(z) 41.

oldalon.

Beállítások mentése

Menti a Felhasználói módban végzett beállításokat.

Forrás

Az aktuális jelforrást mutatja.

Felbontás

A bemenő jel saját felbontását mutatja.

Színrendszer

A bemeneti rendszerformátumokat mutatja, NTSC, PAL, SECAM vagy RGB.

Működés

Fájlok megjelenítése a belső memóriából, USB-meghajtó vagy SD-kártyáról

A kivetítő képes megjeleníteni a belső memóriában vagy a kivetítőhöz csatlakoztatott külső adathordozón, pl. SD-kártyán vagy USB-meghajtó lévő fájlokat.

Fájlok megjelenítéséhez:

1. Kapcsolja be a kivetítő tápellátását, amire megjelenik a kivetítő kezdőlapja.

2. Csatlakoztassa a kivetítőt a fenti külső memóriaeszközök egyikéhez.

3. Nyomja meg a / gombot az SD-kártya, USB-meghajtó vagy belső memória kiválasztásához.

4. Az adattároló eszközök osztályozása a következő: Videók, Fotók, Zene, Dokumentumok menü a kezdőlapon. Nyomja meg a / gombot a kívánt elem kiválasztásához, majd nyomja meg az OK gombot a megfelelő fájlböngésző megnyitásához.

Fájlböngésző ablak

Videók Fotók

Zene Dokumentumok

• Az egyes fájlböngészőkben csak az adott támogatott fájlokat fogja látni.

• Ha le akar választani egy külső adattároló eszközt, jelölje ki a Biztonságos eltávolítás

ikont. Bővebben lásd: "Támogatott fájlformátumok" a(z) 61. oldalon.

Működés

Videók lejátszása esetén

NÉV LEÍRÁS

Lejátszás/ Szünet

Hangerő

Előző

Következő

Menü

Vissza

Kezdőlap

Lejátssza vagy szünetelteti a videót.

Hangerő fel/le.

• Lejátssza az előző videót.

• Nyomja meg és tartsa lenyomva a videó visszatekeréséhez.

- A visszatekerés sebessége x2, x4, x8 és x16

• Lejátssza a következő videót.

• Nyomja meg és tartsa lenyomva a videó előretekeréséhez.

- Az előretekerés sebessége x2, x4, x8 és x16

A videók előugró beállító menüjének megnyitásához/ bezárásához.

• Visszatér az OSD feljebb található szintjére.

• Bezárja a videók előugró beállító menüjét.

• Elhagyja az aktuális videolejátszót és visszatér a videó fájlböngészőre.

Kilép a videolejátszóból és visszatér a kezdőlapra.

fokozatra nő 2 másodpercenként.

A videolejátszó előugró beállító menüje

A videolejátszó előugró menüje képernyőmenü (OSD), amelyben beállítások végezhetők videók lejátszása közben.

Működés

A menü használata

1. Az OSD menü megnyitásához, nyomja meg a gombot a kivetítőn vagy távvezérlőn, miközben látható a vetített kép.

2. Megnyitott OSD mellett nyomja meg a / gombot a kívánt elem kiválasztásához, és a / gombok segítségével módosítsa a beállításokat.

3. Az OSD bezárásához nyomja meg újra a gombot kivetítőn vagy a távvezérlőn.

• Lásd a táblázátot a támogatott feliratfájl-típusokat illetően. Lásd: "Támogatott

fájlformátumok" a(z) 61. oldalon.

Menürendszer

Menütétel Almenü Lehetőségek

Fal színe

Képarány

Automatikus trapézkorrekció

Ki/Világossárga/Rózsaszín/ Világoszöld/Kék/Falitábla

Teljes képernyő/4:3/16:9/16:10/ Auto./Valós

Be/Ki

Trapézkorrekci ó

Fényes/Normál/Mozi/Játék/ Felhasználó

Képmódbeállítások

Lejátszási beállítások

Kép mód

Referencia mód Fényes/Normál/Mozi/Játék Fényerő Kontraszt Szín Árnyalat Élesség Színhőmérséklet T1/T2/T3/T4 Beállítások mentése Lejátszás módja Mappa teljes tartalma/Egy video Lejátszás sorrendje Normál/Véletlen sorrend Ismétlés Be/Ki

Működés

Az egyes menük leírása

FUNKCIÓ LEÍRÁS

A vetített kép színeit korrigálja, ha a vetítési felület színe

Fal színe

Képarány

Automatikus

nem fehér. Bővebben lásd: "Falszín használata" a(z) 41.

oldalon.

Négy lehetőség áll rendelkezésre a kép oldalarányának megadására a bemeneti jeltől függően. Bővebben lásd: "A

képoldalarány kiválasztása" a(z) 39. oldalon.

Automatikusan korrigálja a trapéztorzítást a képen.

trapézkorrekció Trapézkorrekci

Képmódbeállítások

Lejátszási beállítások

A képen a trapéztorzítást korrigálja. Bővebben lásd:

"Trapéztorzítás korrekciója" a(z) 36. oldalon.

Kép mód

Előre definiált képmódok állnak rendelkezésre, hogy a kivetítő képbeállítását programjának típusához igazíthassa.

Referencia mód

Olyan képmódot választ, ami a leginkább megfelel az igényeinek, és finomhangolja a képet az oldalon alább található elemek alapján.

Fényerő

A kép fényerejének állításához.

Kontraszt

A képen a sötét és a világos közötti eltérés fokát állítja.

Szín

A szín telítettségi szintjét állítja - az egyes színek mennyiségét a videó képben.

Árnyalat

A kép vörös és zöld színtónusát állítja.

Élesség

A képet állítja élesebbre vagy lágyabbnak látszóra.

Színhőmérséklet

Beállítja a színhőmérsékletet. Nagyobb színhőmérsékleten a kép hidegebbnek, míg kisebb színhőmérséklet mellett melegebbnek tűnik.

Beállítások mentése

Menti a Felhasználói módban végzett beállításokat.

Lejátszás mód

Lehetővé teszi annak megadását, hogy csak egy videót játsszon egy mappából, vagy az összeset.

Lejátszás sorrendje

Lehetővé teszi a videofájlok lejátszási sorrendjének beállítását.

Ismétlés

Megadhatja, hogy ismétlődjön-e a videolejátszás vagy sem.

Ez a funkció csak a Felhasználói elem választása esetében áll rendelkezésre.

Ez a funkció csak NTSC rendszer esetében áll rendelkezésre.

Működés

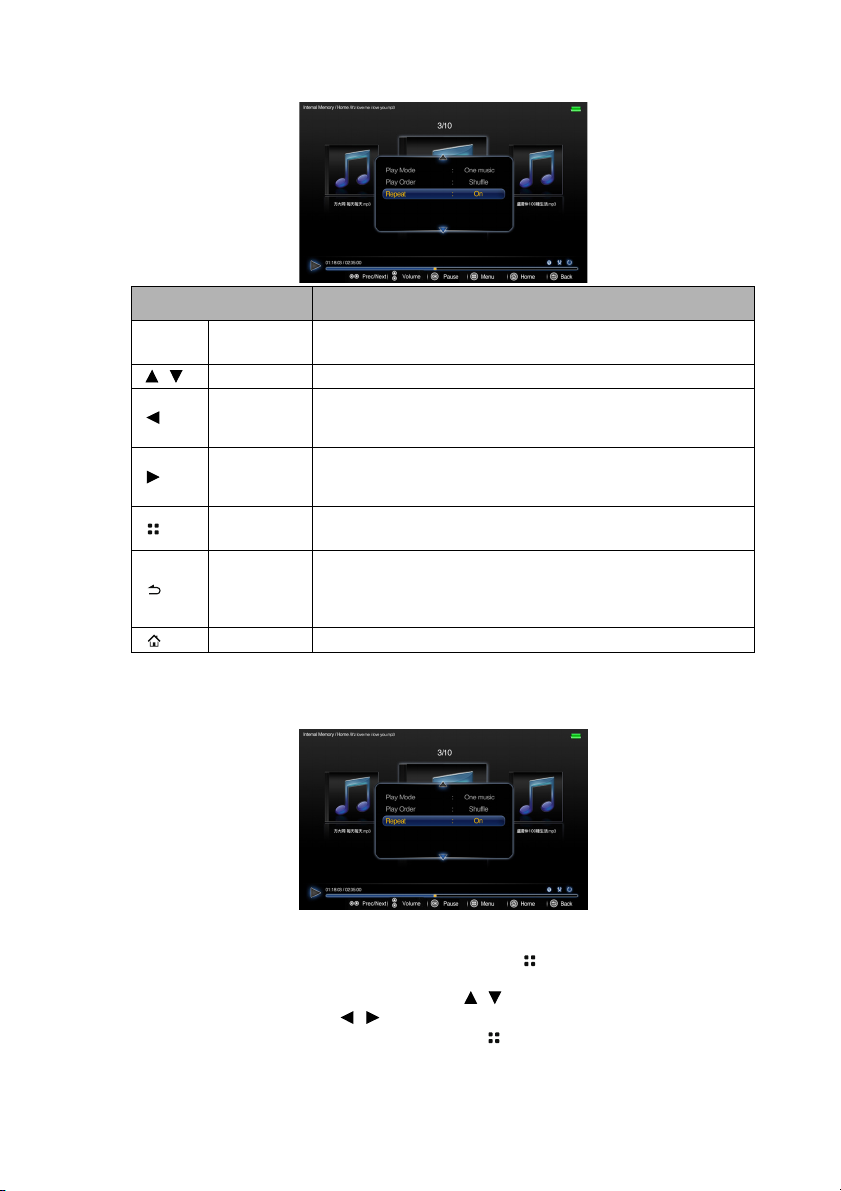

Zene lejátszása esetén

NÉV LEÍRÁS

Lejátszás/ Szünet

Hangerő

Előző

Következő

Menü

Vissza

Kezdőlap

Lejátssza vagy szünetelteti a zenét.

Hangerő fel/le.

•Az előző számot játssza le.

• Nyomja meg és tartsa lenyomva a zeneszám visszatekeréséhez.

• Lejátssza a következő zeneszámot.

• Nyomja meg és tartsa lenyomva a zeneszám előretekeréséhez.

A zenelejátszás előugró beállító menüjének megnyitásához/bezárásához.

• Visszatér az OSD feljebb található szintjére.

• Bezárja a videók előugró beállító menüjét.

• Elhagyja az aktuális zenelejátszót és visszatér a zenei fájlböngészőre.

Kilép a zenelejátszóból és visszatér a kezdőlapra.

A zenelejátszó előugró beállító menüje

A zenelejátszó előugró menüje képernyőmenü (OSD), amelyben beállítások végezhetők zeneszámok lejátszása közben.

A menü használata

1. Az OSD menü megnyitásához, nyomja meg a gombot a kivetítőn vagy távvezérlőn, miközben látható a vetített kép.

2. Megnyitott OSD mellett nyomja meg a / gombot a kívánt elem kiválasztásához, és a / gombok segítségével módosítsa a beállításokat.

3. Az OSD bezárásához nyomja meg újra a gombot kivetítőn vagy a távvezérlőn.

Működés

Menürendszer

Menütétel Lehetőségek

Lejátszás mód

Lejátszás sorrendje

Ismétlés

Az egyes menük leírása

FUNKCIÓ LEÍRÁS

Lejátszás mód

Lejátszás sorrendje

Ismétlés

Lehetővé teszi annak megadását, hogy csak egy zeneszámot játsszon egy mappából, vagy az összeset.

Lehetővé teszi a zenei fájlok lejátszási sorrendjének beállítását.

Megadhatja, hogy ismétlődjön-e a zenelejátszás vagy sem.

Mappa teljes tartalma/Egy zene

Normál / Véletlen sorrend

Be/Ki

Működés

Fotók megtekintése esetén

NÉV LEÍRÁS

Lejátszás/ Szünet

Előző Előző fotó. Következő Következő fotó.

Menü

Vissza

Kezdőlap Kilép a fotó lejátszóból és visszatér a kezdőlapra.

Lejátssza vagy szünetelteti a diabemutatót.

A fotó előugró beállító menüjének megnyitásához/ bezárásához.

• Visszatér az OSD feljebb található szintjére.

• Bezárja a fotó előugró beállító menüjét.

• Elhagyja az aktuális fotólejátszót és visszatér a fotó fájlböngészőre.

Fotónézegető előugró beállító menü

A fotónézegető előugró menüje képernyőmenü (OSD), amelyben beállítások végezhetők fotók megtekintése közben.

A menü használata

1. Az OSD menü megnyitásához, nyomja meg a gombot a kivetítőn vagy távvezérlőn, miközben látható a vetített kép.

2. Megnyitott OSD mellett nyomja meg a / gombot a kívánt elem kiválasztásához, és a / gombok segítségével módosítsa a beállításokat.

3. Az OSD bezárásához nyomja meg újra a gombot kivetítőn vagy a távvezérlőn.

Működés

Menürendszer

Menütétel Lehetőségek

Diavetítés sebessége

Diabemutató mód

Diabemutató sorrendje

Ismétlés

Az egyes menük leírása

FUNKCIÓ LEÍRÁS

Diabemutató

Lehetővé teszi a diabemutató sebességének beállítását.

sebessége

Diabemutató mód

Diabemutató sorrendje

Ismétlés

Lehetővé teszi annak megadását, hogy csak egy fotót játsszon le, vagy az összeset egy mappából.

Lehetővé teszi a diabemutató fotók lejátszási sorrendjének beállítását.

Megadhatja, hogy ismétlődjön-e a diabemutató vagy sem.

Gyors/ Normál/ Lassú

Mappa teljes tartalma / Egy fotó

Normál / Véletlen sorrend

Be/Ki

Működés

Dokumentumok megtekintése esetén

NÉV LEÍRÁS

Lejátszás/

Szünet

Előző

Következő

Balra mozgatás Jobbra mozgatás

Vissza

Kezdőlap

Nagyítja az aktuális oldalt.

Ugrás az előző oldalra nem nagyított nézetben. A kép felső részének mutatása nagyított nézetben.

Ugrás a következő oldalra nem nagyított nézetben. A kép alsó részének mutatása nagyított nézetben.

A kép bal oldali részének mutatása nagyított nézetben.

A kép jobb oldali részének mutatása nagyított nézetben.

Elhagyja az aktuális dokumentumnézegetőt és visszatér a dokumentum fájlböngészőre.

Kilép a dokumentumnézegetőből és visszatér a kezdőlapra.

• A nagyméretű fájlok betöltése hosszabb időt vehet igénybe.

•Előfordulhat, hogy a dokumentumnézegető nem működik megfelelően, ha egy fájl nem

felel meg a szabványoknak, vagy sérült.

•Előfordulhat, hogy a dokumentumnézegető nem működik, ha egy fájl túl sok adatot

tartalmaz a megjelenítéshez. (Ha például az Excel-fájl egyik munkalapja túl sok adatot tartalmaz.)

• A dokumentumnézegető csak egy betűtípust támogat. Ha a fájlban többféle betűtípus

található, a médialejátszó által megjelenített kép eltérhet az eredeti képtől.

• Például:

• 1. Egy mondat sortörései eltérő helyen lehetnek.

• 2. Az MS Word dokumentum oldaltöréseinek helye módosulhat. Ilyen esetben a

dokumentum hiányosan jelenhet meg a Kép, Alakzat vagy Objektum elrendezés tulajdonságaitól függően MS Word alatt. (További információkért az Elrendezést illetően forduljon az MS Word kézikönyvéhez.)

• Egyes, a PC-n támogatott funkciókat nem támogat a kivetítő, mint pl. a következő

PowerPoint funkciók: Animáció, 3D, Smart Art, Hyper Link, Átlátszóság és Átmenet.

• Ez a termék nem támogatja a titkosított fájlokat (DRM).

Működés

Támogatott fájlformátumok

• Dokumentum, Fotó, Zene

TÉTEL FÁJLKITERJESZTÉS

Adobe PDF 1.0~1.4 (PDF)

Dokumentum

Fénykép JPG, BMP, PNG Zene MP3, MP2, APE, FLAC, OGG, WAV, M4A

• Videó, Feliratozás

MS powePoint 97~2010 (ppt, pptx) MS Excel 95~2010 (xls, xlsx) MS Word 95~2010 (doc, docx)

TÉTEL FÁJLKITERJESZTÉS LEÍRÁS

AVI (H.263, Xvid, MJPEG), MOV (H.263, Xvid, MJPEG),

Videó

Feliratok MKV beágyazott, SRT (.srt)

Bitsűrűség-tartomány: ha a videofájl maximális bitsűrűsége több mint 10 MB, a videolejátszás akadozhat.

MP4 (H.263, Xvid), 3gp/3g2 (H.263, Xvid), FLV (Sorenson Spark)

Max. 1920x1080 30fps

• A feliratfájloknak ugyanabban a könyvtárban kell lenniük, mint a videofájlok.

• A feliratfájlok nevének meg kell egyeznie a videofájlok nevével.

Látogassa meg a BenQ.com weblapot a legfrissebb támogatott formátumok részleteit illetően.

Működés

USB-adatfolyam használata

A kivetítő támogatja az USB-adatfolyamot USB-megjelenítéshez és USBfájlátvitelhez.

USB megjelenítés

A kivetítő képes vetíteni a számítógép képét VGA-kábel helyett USB-kábelen keresztül.

Az USB-megjelenítés használatához:

1. Csatlakoztassa a kivetítőt a számítógéphez egy USB-kábellel.

2. Kapcsolja be a kivetítőt és a forráseszközt. A kivetítő megjeleníti a kezdőlapot.

3. Nyomja meg a / gombot az USBadatfolyam elem kiválasztásához.

4. Nyomja meg a / gombot az USBmegjelenítés elem kiválasztásához, majd nyomja meg az OK gombot a belépéshez.

5. Ha számítógépe képes automatikusan telepíteni az USB-illesztőprogramot, látni fogja a számítógép képét.

6. Ha a számítógép képe ennek ellenére sem vetíthető, lépjen a "My Computer" (Sajátgép) menübe, keresse meg az “BenQUSB EZ Display” elemet (úgyanúgy mint flash lemezes meghajtó használata esetén), majd futtassa az “Autorun.exe” fájlt.

7. Nyomja meg a vagy gombot a számítógép vetített képernyőjének elhagyásához és a kivetítő kezdőlapjára történő visszalépéshez.

• Ha a PC-re telepített Microsoft Windows 7-es vagy újabb verziójú, az illesztőprogramot

manuálisan kell telepítenie. Egyszerűen kövesse a képernyőn megjelenő utasításokat.

• Ez a funkció nem támogatott MAC OS eszközök esetében.

Win

2000

xvxvvvvx

SP2

32Bit

Win

64Bit

Win

Vista

32 bit

Win

Vista

64 bit

Win7

32 bit

Win7

64bit

MAC

USB Fájlátvitel

A kivetítőt csatlakoztathatja, hogy átmásolhassa a fájlokat a számítógépről a kivetítőre. A fájlok mentése a belső memóriába történik, a képeket pedig a kivetítőről vetítheti ki.

Az USB-fájlátvitel használatához:

1. Csatlakoztassa a kivetítőt a számítógéphez egy USB-kábellel.

2. Kapcsolja be a kivetítőt és a forráseszközt. A kivetítő megjeleníti a kezdőlapot.

3. Nyomja meg a / gombot az USBadatfolyam elem kiválasztásához.

4. Nyomja meg a / gombot az USBfájlátvitel elem kiválasztásához, majd nyomja meg az OK gombot a belépéshez.

5. Sikeres csatlakoztatás esetén a képen megjelenik az “USB-fájlátvitel módban van.” üzenet.

Működés

6. Keresse az új „cserélhető lemez” ikonját. Ez a „cserélhető lemez” valójában a kivetítő belső memóriája.

7. Másolja, illessze be vagy húzza át a fájlokat a számítógépről a cserélhető lemezre.

8. Ha meg akarja jeleníteni a fájlokat, nyomja meg a / gombot a belső memória kiválasztásához. Bővebben lásd: "Fájlok megjelenítése a belső

memóriából, USB-meghajtó vagy SD-kártyáról" a(z) 52. oldalon.

9. Nyomja meg a vagy gombot az USB-fájlátvitel mód elhagyásához és a kivetítő kezdőlapjára történő visszalépéshez.

A kivetítő PC-ről történő leválasztásához:

Ne feledje megfelelően elvégezni a kapcsolat leválasztását, hogy megóvja a kivetítőt és az adatokat a sérüléstől.

1. Kattintson a Windows feladatsorra.

2. Kattintson a felbukkanó üzenetre.

3. Csak akkor válassza le az USB-kábelt, ha az üzenet szerint biztonságos a hardver eltávolítása.

• Ne válassza le az USB-kábelt fájlok másolása közben, mivel ez adatvesztést vagy a kivetítő

meghibásodását okozhatja.

• A kapcsolat nem szűnik meg, ha a PC-n nyitva van a kivetítőn lévő valamelyik fájl. Zárja be

az összes fájlt a kivetítőn és próbálja újra.

• A Windows más verziói hasonlóképpen működnek. Kövesse az eszköz biztonságos

leválasztására vonatkozó eljárást az Ön Windows verziójának megfelelően.

• Ez a funkció nem támogatott MAC OS eszközök esetében.

Működés

A beállítások menü használata

Ebben a menüben állíthatja be a kivetítő működési környezetét. A menü használata

1. Az OSD menü megnyitásához, nyomja meg a / gombot a Beállítások ikon kijelöléséhez a kezdőlapon.

2. Amikor látható az OSD menü, használja a / gombokat a főmenü bármelyik elemének kiválasztásához.

3. A főmenü kívánt elemének kiválasztása után nyomja meg a OK gombot, hogy belépjen az almenübe, ahol funkciókat állíthat be.

4. Nyomja meg a / gombot a kívánt elem kiválasztásához, majd nyomja meg az OK gombot az előugró menü megnyitásához.

5. Válassza ki a beállításokat a / / / gombok segítségével, majd nyomja meg az OK gombot megerősítésképpen. A kívánt beállítás kiválasztását követően az OSD menü visszatér a kijelölt elemre.

6. Nyomja meg a gombot a főmenübe történő visszatéréshez. Nyomja meg a gombot, hogy közvetlenül visszatérjen a kezdőlapra.

7. Nyomja meg a újra a gombot, hogy visszatérjen a kezdőlapra.

Működés

Menürendszer

Főmenü Almenü Lehetőségek

Nyelv

LED mód Normál/Takarékos

Ki/Világossárga/Rózsaszín/ Világoszöld/Kék/Falitábla

Be/Ki

Letiltás/5 perc/10 perc/15 perc/ 20 perc/25 perc/30 perc

Ki/iPhone és iPod

5 másodperc/10 másodperc/15 másodperc/20 másodperc/25 másodperc/30 másodperc

1. ÁLTALÁNOS

2. INFORMÁCIÓ

Fal színe

Automatikus trapézkorrekció

Auto. kikapcsolás

Indítóképernyő BenQ/Fekete/Kék Hegyvidéki mód Be/Ki

Némítás Be/Ki Hangerő

Hangbeállítások

Menü megjelenítési ideje

Biztonsági beállítások

Ellenőrző minta Minden beállítás

visszaállítása Firmware-frissítés Forrás Kép mód Színrendszer Felbontás Belső memória SD-kártya USB-meghajtó Firmware verziója

Billentyűzethang Be/Ki Audió készenléti

módban

Jelszóváltoztatás Jelszó előhívása Biztonsági

beállítások megváltoztatása

Bekapcsolási zár Be/Ki

Működés

Az egyes menük leírása

FUNKCIÓ LEÍRÁS

Nyelv

LED mód

Fal színe

Automatikus

A képernyőmenü (OSD) megjelenítésének nyelvét állítja be.

Ha a kivetítő LED halványítani szeretné (ami csökkenti az energiafogyasztást, meghosszabbítja a LED élettartamát és csökkenti a zajt), válassza a Takarékos értéket. A normál üzemmód visszaállításához válassza a Normál opciót.

A vetített kép színeit korrigálja, ha a vetítési felület színe nem fehér.

Automatikusan korrigálja a trapéztorzítást a képen.

trapézkorrekció

Auto. kikapcsolás

1. ÁLTALÁNOS menü

Indítóképernyő

Hegyvidéki mód

Hangbeállítások

Menü megjelenítési

Engedélyezi a kivetítő automatikus lekapcsolódását, ha egy adott időtartamon belül nem érzékel bemeneti jelet.

A kivetítő indulásakor a képernyőn látható kezdőkép beállítását teszi lehetővé. Három választási lehetőség van: BenQ embléma, Fekete képernyő vagy Kék képernyő.

A tengerszint feletti nagy magasságú helyek üzemmódja. Bővebben lásd: "Működés magas tengerszint feletti

környezetben" a(z) 42. oldalon.

Bővebben lásd: "A hang beállítása" a(z) 42. oldalon.

Beállítja, hogy az OSD menü az utolsó gombnyomás után mennyi ideig maradjon még aktív. Az időtartam 5 és 30 másodperc között 5 másodperces lépésekben állítható.

ideje

Biztonsági

Bővebben lásd: "A kivetítő rögzítése" a(z) 37. oldalon.

beállítások

A Be opció engedélyezi a funkciót és a kivetítő megjeleníti a

Ellenőrző minta

Minden beállítás

rácsos tesztmintát. Segíti a képméret és a fókusz beállítását, hogy a vetített kép torzulásmentes legyen.

A gyári alapértékekre állít vissza minden értéket.

visszaállítása

Firmware-

A firmware-frissítés csak SD-kártyán keresztül lehetséges.

frissítés

Működés

FUNKCIÓ LEÍRÁS

Forrás

Kép mód

2. INFORMÁCIÓ menü Színrendszer

Felbontás

Belső

Az aktuális jelforrást mutatja.

A kiválasztott üzemmódot mutatja.

A bemenet formátumát mutatja: RGB vagy YUV.

A bemenő jel saját felbontását mutatja.

Mutatja a memóriakapacitást: belső memória.

memória

SD-kártya

USB-

Mutatja a memóriakapacitást: SD-kártya.

Mutatja a memóriakapacitást: USB-meghajtó.

meghajtó

Firmware

A firmware verziót mutatja.

verziója

Működés

A kivetítő kikapcsolása

1. A Tápfeszültség gomb megnyomása

2. Nyomja meg még egyszer a

3. A bekapcsolt állapotot jelző LED kék

4. Ha a kivetítőt hosszabb ideig nem fogja használni, húzza ki a hálózati zsinórt

után jóváhagyást kérő üzenetet kap. Ha nem válaszol néhány másodpercen belül, az üzenet eltűnik.

Tápfeszültség gombot.

színnel lassan villog és a ventilátorok leállnak.

a fali aljzatból.

Működés

Karbantartás

A kivetítő ápolása

A vásárolt kivetítő nem sok karbantartást igényel. Az egyetlen dolog, amit rendszeresen kell végeznie, az a lencsék tisztán tartása.

A kivetítő egyetlen részét se távolítsa el. Ha más alkatrészek cseréje szükséges, forduljon a forgalmazóhoz.

A lencse tisztítása

Tisztítsa meg a lencsét, amikor port vagy piszkot vesz észre a felületén.

•Sűrített levegős palackkal távolítsa el a port.

• Ha maszat vagy piszok van a lencsén, akkor lencsetisztító papírral vagy egy puha ruhát lencsetisztítóba mártva finoman törölje át a lencse felületét.

A lencse felületéhez ne érjen súroló hatású anyaggal.

A kivetítő házának tisztítása

A ház tisztítása előtt kapcsolja le a kivetítőt a "A kivetítő kikapcsolása" a(z) 68.

oldalon szakaszban ismertetett eljárásnak megfelelően, és a hálózati kábelt húzza

ki.

• A piszok és por eltávolításához egy puha szöszmentes ruhával törölje át a házat.

• A makacs szennyeződések és foltok eltávolításához mártson semleges tisztítószeres vízbe egy puha ruhát. Azután törölje át vele a házat.

Viaszt, alkoholt, benzint, hígítót vagy más vegyszert semmiképp se használjon. Ezek a házat károsítják.

A kivetítő tárolása

Ha a kivetítőt hosszabb időre tárolnia kell, akkor a következőképpen járjon el:

• Ügyeljen, hogy a tárolóhelyen a hőmérséklet és a páratartalom értéke a kivetítőhöz ajánlott tartományon belül legyen. Lásd: "Műszaki adatok" a(z) 72.

oldalon, vagy kérdezze a forgalmazót az ajánlott tartományról.

• Húzza vissza az állítólábakat.

• A távirányítóból vegye ki az elemet.

• A kivetítőt az eredeti vagy hasonló csomagolásba helyezze.

A kivetítő szállítása

A kivetítőt az eredeti vagy hasonló csomagolásba helyezve ajánlott szállítani.

Karbantartás

LED kijelzők

Állapot /

Problémák

Tápfeszü

ltség

LED kijelzők

OK és

csengetésGomb

LED viselkedés

Készenlét Kék Ki Ki

Bekapcsolt állapot Kék Kék Fehér

Hűtés Kék Ki Ki

1.ventilátor hiba Ki Kék Fehér

Hőmérséklet hiba Ki Kék Fehér

Bekapcsolt állapotot jelző

LED lassú villogása

Folyamatos fény a folyamat

Üzemkapcsoló

Bekapcsolt állapotot jelző

Először a Csengetés és OK LED villog, majd a billentyű

A Csengetés és OK LED és a billentyű LED egyszerre villog

során:

->Gomb-

Csengetés és OK

LED lassú villogása

LED villog (1,5

másodpercenként)

(1,5 másodpercenként

felvillan a LED)

Karbantartás

Hibaelhárítás

A kivetítő nem kapcsolódik be.

Hibaforrás Elhárítás

Nem kap áramot a hálózati kábelen keresztül.

A kivetítőt a hűlési folyamat közben próbálta bekapcsolni.

Nincs kép

Hibaforrás Elhárítás

A jelforrás nincs bekapcsolva vagy rosszul van csatlakoztatva.

A kivetítő nincs jól csatlakoztatva a jelet adó eszközhöz.

A bemeneti jel kiválasztása helytelenül történt.

Elmosódott kép

Hibaforrás Elhárítás

A vetítőobjektív nincs megfelelően fókuszálva.

A kivetítő és a vetítővászon nincs jól egymáshoz igazítva.

A hálózati kábelt csatlakoztassa a kivetítő DC IN bemenetéhez, dugja a tápkábelt a hálózati adapter AC bemenetébe, majd dugja a tápkábel dugóját egy konnektorba. Ha a hálózati aljzat kapcsolóval rendelkezik, ne feledje azt felkapcsolni.

Várja meg a lehűlési folyamat végét.

Kapcsolja be a jelforrást és ellenőrizze a jelkábel helyes csatlakoztatását.

Ellenőrizze a csatlakozást.

Válassza ki a helyes bemeneti jelet a kivetítő vagy a távvezérlő

segítségével.

Állítsa be az objektív fókusztávolságát a fókuszgyűrűvel.

Állítsa be a vetítési szöget és irányt, ha szükséges a kivetítő magasságát is.

/ gombja

A távirányító nem működik

Hibaforrás Elhárítás

Az elem lemerült. Cserélje le egy új elemre. Akadály van a kivetítő és a távirányító

között. Túl messze van a kivetítőtől. Álljon 7 m-nél közelebb a kivetítőhöz.

Szüntesse meg az akadályt.

Helytelen jelszó

Hibaforrás Elhárítás

Elfelejtette a jelszót.

Bővebben lásd: "Az elfelejtett jelszó esetére

szóló eljárás megjelenítése" a(z) 37. oldalon.

Hibaelhárítás

Műszaki adatok

A projektor műszaki adatai

Minden műszaki adat változtatásának jogát fenntartjuk.

Általános

Termék neve Mini kivetítő Modell neve GP2

Optikai

Felbontás 1280 x 800 WXGA Megjelenítő rendszer 1 LAPKÁS DMD Objektív F/szám F = 1,928,

f = 26,95 mm Lámpa LED Vetítővászon-távolság 1,13 (44" 1 méternél)

Elektromos adatok

Áramforrás AC100–240V, 3,20 A,

50-60 Hz (Automatikus) Energiafogyasztás 48 W (Max); < 1 W (Készenlétben) Trapézkorrekció 1D, Függőleges +/- 40 fok

Fizikai

Méretek 140,3 mm (Szél) x 52,5 mm (Mag) x 129,8 mm (Mély) Tömeg 565 g (akkumulátor: 482 g)

Bemenetek

Több bemenet

Számítógépes bemenet

Komponens bemenet Analóg - D-Sub <-> komponens RCA-aljzat x 3 (RGB

Videó bemenet RCA aljzat x 1 HDMI HDMI (v1.3) : x1 (mini típusú) Audió bemenet RCA aljzat x 2

USB-A típus USB flash meghajtókhoz: Videók/fotók/zene/

Mini USB B típus USB-megjelenítés és USB-fájlátvitel támogatása SD-kártyanyílás Videók/fotók/zene/dokumentumok támogatása. iPhone/iPod bemenet beágyazott iPhone/iPod dokkolóval Belső memória 2 GB (1,3 GB felhasználható)

Kimenetek

Audió kimenet 3,5 mm-es sztereó mini jack x 1

Környezetre vonatkozó előírások

Üzemi hőmérséklet 0°C-40°C tengerszinten

D-Sub 15 érintkezős (hüvely) x 1

bemeneten keresztül)

HDMI Digitális Videó x1 (mini típusú)

3,5 mm-es sztereó mini jack x 1

dokumentumok támogatása.

Műszaki adatok

Üzemi relatív páratartalom

Üzemi magasság • 0-1499 m 0°C-35°C mellett

10%-90% (nem lecsapódó)

• 1500-3000 m 0°C-30°C mellett (Nagy magasság mód bekapcsolva)

Műszaki adatok

Méretek

140,3 mm (Szél) x 52,5 mm (Mag) x 129,8 mm (Mély)

140,3

129,8

52,5

Időzítés táblázat

Támogatott időzítés a PC bemenethez

Felbontás Mód

720 x 400 720 x 400_70 70,087 31,469

640 x 480

800 x 600

1024 x 768

1152 x 864 1152 x 864_75 75,00 67,500 1024 x 576

1024 x 600 1280 x 720 1280 x 720_60 60 45,000

1280 x 768 1280 x 768_60 59,870 47,776

1280 x 800

1280 x 1024

1280 x 960 1280 x 960_60 60,000 60,000 1360 x 768 1360 x 768_60 60,015 47,712

1440 x 900 WXGA+_60 59,887 55,935 1400 x 1050 SXGA+_60 59,978 65,317 1680 x 1050 1680 x 1050_60 59,954 65,290

640 x

480@67Hz

832 x

624@75Hz

VGA_60 59,940 31,469 VGA_75 75,000 37,500

VGA_85 85,008 43,269 SVGA_60 60,317 37,879 SVGA_75 75,000 46,875 SVGA_85 85,061 53,674

XGA_60 60,004 48,363

XGA_70 70,069 56,476

XGA_75 75,029 60,023

XGA_85 84,997 68,667

BenQ notebook

időzítés

BenQ notebook

időzítés

WXGA_60 59,810 49,702 WXGA_75 74,934 62,795 WXGA_85 84,880 71,554

SXGA_60 60,020 63,981 SXGA_75 75,025 79,976

MAC13 66,667 35,000

MAC16 74,546 49,722

Függőleges frekvencia (Hz)

60,0 35,820

64,995 41,467

22,8

Vízszintes frekvencia (kHz)

Műszaki adatok

1024 x

768@75Hz

1152 x

870@75Hz

MAC19 74,93 60,241

MAC21 75,06 68,68

Támogatott időzítés HDMI bemenethez

PC-időzítések:

Felbontás Mód

VGA_60 59,940 31,469

640 x 480

720 x 400 720 x 400_70 70,087 31,469

800 x 600

1024 x 768

1152 x 864 1152 x 864_75 75,00 67,500 1024 x 576

1024 x 600

1280 x 720 1280 x 768 1280 x 768_60 59,870 47,776

1280 x 800

1280 x 1024

1280 x 960 1360 x 768 1360 x 768_60 60,015 47,712

1440 x 900 WXGA+_60 59,887 55,935 1400 x 1050 SXGA+_60 59,978 65,317 1600 x 1200 UXGA 60,000 75,000 1680 x 1050 1680 x 1050_60 59,954 65,290

640 x

480@67Hz

832 x

624@75Hz

1024 x

768@75Hz

1152 x

870@75Hz

VGA_72 72,809 37,861 VGA_75 75,000 37,500 VGA_85 85,008 43,269

SVGA_60 60,317 37,879 SVGA_72 72,188 48,077 SVGA_75 75,000 46,875 SVGA_85 85,061 53,674

XGA_60 60,004 48,363 XGA_70 70,069 56,476 XGA_75 75,029 60,023 XGA_85 84,997 68,667

BenQ notebook

időzítés

BenQ notebook

időzítés

1280 x 720_60 60 45,000

1280 x 720_120 120 90,000

WXGA_60 59,810 49,702 WXGA_75 74,934 62,795 WXGA_85 84,880 71,554

SXGA_60 60,020 63,981

SXGA_75 75,025 79,976 1280 x 960_60 60,000 60,000 1280 x 960_85 85,002 85,938

MAC13 66,667 35,000

MAC16 74,546 49,772

MAC19 75,020 60,241

MAC21 75,06 68,68

Függőleges frekvencia (Hz)

60,000 35,820

64,995 41,467

Vízszintes frekvencia (kHz)

Műszaki adatok

Videó időzítések:

Időzítés Felbontás

480i* 720 (1440) x 480 59,94 15,73 480p 720 x 480 59,94 31,47

576i 720 (1440) x 576 50 15,63

576p 720 x 576 50 31,25 720/50p 1280 x 720 50 37,5 720/60p 1280 x 720 60 45,00

1080/24P 1920 x 1080 24 27 1080/25P 1920 x 1080 25 28,13 1080/30P 1920 x 1080 30 33,75

1080/50i 1920 x 1080 50 28,13 1080/60i 1920 x 1080 60 33,75

1080/50P 1920 x 1080 50 56,25 1080/60P 1920 x 1080 60 67,5

Függőleges frekvencia (Hz)

Vízszintes frekvencia (kHz)

Támogatott időzítés Component-YPbPr bemenethez

Időzítés Felbontás

480i* 720 x 480 59,94 15,73

480p 720 x 480 59,94 31,47

576i 720 x 576 50 15,63

576p 720 x 576 50 31,25 720/50p 1280 x 720 50 37,5 720/60p 1280 x 720 60 45,00 1080/50i 1920 x 1080 50 28,13 1080/60i 1920 x 1080 60 33,75

1080/24P 1920 x 1080 24 27 1080/25P 1920 x 1080 25 28,13 1080/30P 1920 x 1080 30 33,75 1080/50P 1920 x 1080 50 56,25 1080/60P 1920 x 1080 60 67,5

Függőleges frekvencia (Hz)

Vízszintes frekvencia (kHz)

Támogatott időzítés videó bemenethez

Függőleges frekvencia (Hz)

Műszaki adatok

Videó mód

NTSC* 60 15,73

PAL 50 15,63

SECAM 50 15,63

PAL-M 60 15,73

PAL-N 50 15,63

PAL-60 60 15,73

NTSC4.43 60 15,73

Vízszintes frekvencia (kHz)

Garancia és szerzői jogi információk

Szabadalmak

Erre a BenQ kivetítőre a következő védjegyek vonatkoznak:

USA védjegyek 7,181,318; TW védjegyek 202690; 205470; I228635; I259932; Kínai védjegyek ( 中国发明专利 ) ZL01143168.7; ZL03119907.0;

ZL200510051609.2

Korlátozott garancia

A BenQ normál használat és tárolás esetén a termékre anyag- és kivitelezési hibákra kiterjedő garanciát nyújt.

A vásárlási bizonylatra minden garancia igény esetén szükség van. Abban az esetben, ha ez a termék a garanciális időtartamon belül hibásnak bizonyulna, a BenQ kizárólagos kötelezettségét a hibás alkatrészek cseréje (munkavégzéssel együtt) jelenti, ezen kívül más igény nem támasztható. A garanciális javítás érdekében a hibát azonnal jelezze a termék vásárlásának helyén.

Fontos: a fenti garancia érvényét veszíti, ha a vevő a terméket nem a BenQ írásos utasításainak megfelelően üzemelteti, különösen tekintettel a következőkre: a környezet páratartalma 10% és 90% közötti kell, hogy legyen, a hőmérséklet pedig 0°C és 35°C között, a tengerszint feletti magasság ne haladja meg a 1500 métert, és el kell kerülni a poros környezetben történő használatot. Ez a jótállás meghatározott jogokkal ruházza fel Önt, de országonként eltérően egyéb jogok is megillethetik.

Bővebb információ: www.BenQ.com.

Szerzői jog

© 2011 BenQ Corp. A műszaki adatok térségenként eltérhetnek. A részletek iránt érdeklődjön a helyi üzletekben. A tényleges termék funkciói és a műszaki adatai minden külön figyelmeztetés nélkül módosulhatnak. Az anyag harmadik felek tulajdonát képező cégneveket és védjegyeket tartalmazhat. Az Apple, az Apple embléma, az iPad, iPhone, iPod, iPod classic, iPod nano, iPod shuffle és iPod touch az Apple, Inc. kereskedelmi védjegyei, az USA-ban és más országokban bejegyezve.

Felelősséget kizáró nyilatkozat

A BenQ Corporation nem nyilatkozik sem nyíltan, sem burkoltan a kiadvány tartalmáról, és nem is ad rá garanciát, továbbá kifejezetten visszautasítja, hogy meghatározott célra való alkalmasságra vagy eladhatóságra vonatkozó garanciát nyújtana. A BenQ fenntartja a kiadvány változtatásának jogát anélkül, hogy a módosításokról vagy változtatásokról bárkit értesítenie kellene.

*DLP, Digital Micromirror Device és a DMD a Texas Instruments védjegye. Az egyéb copyright az illető vállalatok és szervezetek tulajdona.

Garancia és szerzői jogi információk

Benq GP2 User Manual [hu]

Specifications and Main Features

Frequently Asked Questions

User Manual

Tartalom

Fontos biztonsági tudnivalók

Bevezetés

Csomag tartalma

Mellékelt tartozékok

Távirányító

A vetített kép beállítása kívánság szerinti méretre

Vetítési méretek

Csatlakoztatás

A tápfeszültség csatlakoztatása

A hálózati adapter használata

Az opcionális akkumulátor használata

Számítógép csatlakoztatása

Videó forráseszközök csatlakoztatása

HDMI-jelforrás csatlakoztatása

Komponens videojelet adó eszköz csatlakoztatása

Kompozit videójelet adó eszköz csatlakoztatása

iPhone/iPod eszköz csatlakoztatása

SD-kártya csatlakoztatása

USB-háttértár eszköz csatlakoztatása

Bemeneti jel váltása

A vetített kép beállítása

A vetített kép magasságának beállítása

A képtisztaság finomhangolása

A kép automatikus korrekciója

Trapéztorzítás korrekciója

A kép elrejtése

A jelszavas védelem használata

A bekapcsolási zár beállítása

Ha elfelejti a jelszót

Az elfelejtett jelszó esetére szóló eljárás megjelenítése

A jelszó megváltoztatása

A jelszavas védelem kikapcsolása

Firmware-frissítés

A firmware frissítése

A képoldalarány kiválasztása

Az optimális kép elérése

A képmód kiválasztása

Falszín használata

A hang beállítása

USB-adatfolyam használata

A beállítások menü használata

Karbantartás

A lencse tisztítása

Hibaelhárítás

Méretek
