G-serien
LCD-skærm
Brugervejledning
Copyright
Copyright © 2016 af BenQ Corporation. Alle rettigheder forbeholdes. Ingen del af denne
publikation må reproduceres, transmitteres, transskriberes, gemmes i et gendannelsessystem
eller oversættes til et andet sprog eller computersprog, i noget som helst format, hverken
elektronisk, mekanisk, magnetisk, optisk, kemisk, manuelt eller på anden måde, uden
forudgående tilladelse fra BenQ Corporation.
Anssvarsfraskrivelse
BenQ Corporation giver ingen repræsentation eller garantier, hverken udtrykkelige eller
underforståede, hvad angår indholdet heri, og fraskriver sig specifikt alle garantier, salgbarhed
eller brugsegnethed til et bestemt formål. Endvidere forbeholder BenQ Corporation sig retten
til at revidere denne publikation og til at foretage ændringer fra tid til anden i publikationens
indhold, uden BenQ Corporation har efterfølgende forpligtelser til at meddele andre personer
om sådanne revideringer eller ændringer.
Præstation uden flimren kan være relateret til eksterne faktorer som f.eks. dårlig kabelkvalitet,
ustabil strømforsyning, signalforstyrrelse eller dårlig jordforbindelse, og er ikke begrænset til
ovennævnte eksterne faktorer. (Gælder kun for modeller uden flimren.)
Følg disse sikkerhedsvejledninger for at opnå den bedste ydelse og den længste
levetid for din monitor.
Sikkerhed omkring strøm
• AC-stikket isolerer udstyret mod AC-strømforsyningen.
• Elledningen kan bruges til at slukke enheden, når den er sat i en stikkontakt. Stikkontakten bør
installeres nær udstyret, og den skal være nem at nå.
• Produktet må kun bruges med den type strøm, der er angivet på mærkningsetiketten. Hvis du
ikke er sikker på, hvilken type strøm der er tilgængelig, skal du rådføre dig med din forhandler
eller det lokale strømselskab.
• Et godkendt strømkabel større end eller lig med H03VV-F eller H05VV-F, 2G eller 3G,
0,75mm2 skal bruges.
Pleje og rengøring
• Rengøring. Træk altid monitorens ledning ud af stikkontakten inden rengøring. Rengør
LCD-monitorens overflade med en fnugfri, ikke-ridsende klud. Undgå at bruge væsker,
spraydåser og rengøringsmidler til glas.
• Sprækker og åbninger bag på eller ovenpå kabinettet er til ventilation. De må ikke blokeres
eller tildækkes. Din monitor må aldrig placeres nær eller ovenpå en radiator eller anden
varmekilde, og heller ikke i en indbygget installation, medmindre der er passende ventilation.
• Skub aldrig genstande, og spild aldrig væske, af nogen slags, ind i produktet.
2
Servicering
Forsøg ikke selv at servicere produktet, da åbning eller aftagning af kabinettet kan udsætte dig
for farlig spænding eller andre risici. Hvis nogen af de ovenfornævnte misbrug eller ulykker, som
f. eks. tab eller forkert håndtering, skulle forekomme, skal du kontakte en fagmand for service.
BenQ ecoFACTS
BenQ has been dedicated to the design and development of greener product as part of its
aspiration to realize the ideal of the "Bringing Enjoyment 'N Quality to Life" corporate vision
with the ultimate goal to achieve a low-carbon society. Besides meeting international regulatory
requirement and standards pertaining to environmental management, BenQ has spared no
efforts in pushing our initiatives further to incorporate life cycle design in the aspects of
material selection, manufacturing, packaging, transportation, using and disposal of the products.
BenQ ecoFACTS label lists key eco-friendly design highlights of each product, hoping to ensure
that consumers make informed green choices at purchase. Check out BenQ's CSR Website at
http://csr.BenQ.com/ for more details on BenQ's environmental commitments and
achievements.
For
GL950A / GL950AM / GL950 / GL950M
GL955A / GL951A / GL951AM / GL2055A /
GL2055 / GL2055M / GL2250 / GL2250E /
GL2250M / GL2250HM / GL2250TM /
GL2251M / GL2251TM / GL2450 / GL2450M /
GL2450H / GL2450HM / GL2450HT /
GL2750HM
For
G950A / G950AM / G951A / G955A /
G2250 / G2250HM / G2255A / G2255 /
G2251M / G2251TM / G2450 / G2450HM /
G2750 / G2750HM
3
Indhold
Copyright ......................................................................................................................................2
Introduktion ..................................................................................................................................5
Få mere at vide om din monitor ..............................................................................................7
Set forfra .......................................................................................................................................................7
Set bagfra ......................................................................................................................................................7
Sådan monteres din monitors hardware ...............................................................................9
Afmontering af foden .............................................................................................................................. 13
Sådan bruges monitorens vægmonteringssæt ................................................................................... 15
Få mest ud af din BenQ monitor .......................................................................................... 16
Sådan installeres monitoren på en ny computer .............................................................................. 17
Sådan opgraderes monitoren på en eksisterende computer ......................................................... 19
Sådan installeres på systemer med Windows 10 (kun udvalgte modeller) ................................ 20
Sådan installeres på systemer med Windows 8 (8.1) (kun udvalgte modeller) ......................... 21
Sådan installeres på systemer med Windows 7 ................................................................................ 22
Sådan installeres på systemer med Windows Vista ......................................................................... 23
Billedoptimering ........................................................................................................................ 24
Sådan justeres din monitor .................................................................................................... 25
Kontrolpanelet ......................................................................................................................................... 25
Genvejstast tilstand ................................................................................................................................. 26
Hovedmenu tilstand ................................................................................................................................ 28
Appendiks: Samling af skærmen med ee højdejusteringsholder (HAS) ....................... 42
Montering af skærmfoden ...................................................................................................................... 42
Afmontering af foden .............................................................................................................................. 44

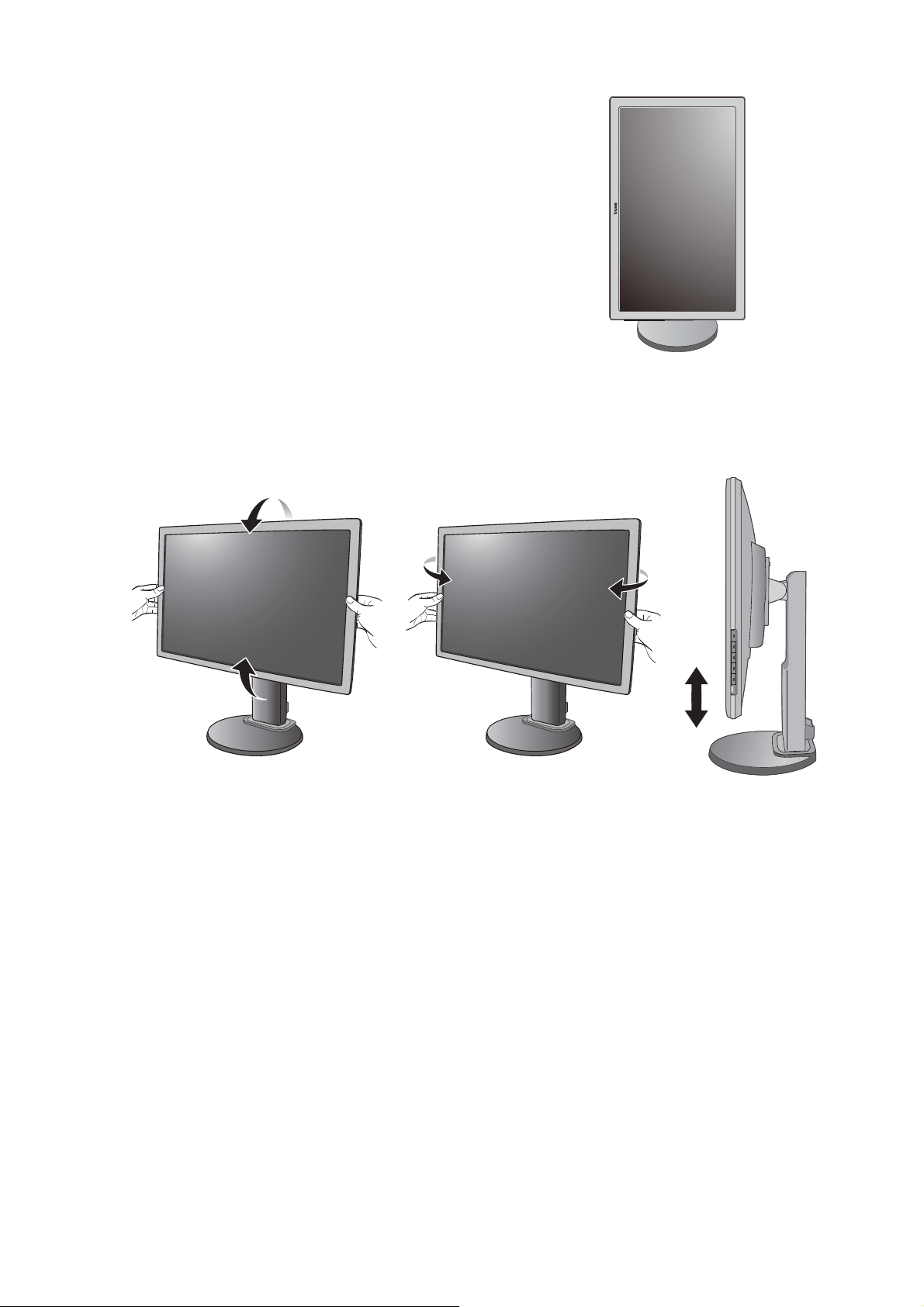

Justering af monitorens højde ............................................................................................................... 45
Drejning af monitoren ............................................................................................................................ 46
Justering af visningsvinkel ....................................................................................................................... 47
Sådan bruges monitorens vægmonteringssæt ................................................................................... 48
Fejlfinding .................................................................................................................................... 49
FAQ (Hyppigt stillede spørgsmål) ........................................................................................................ 49
Har du brug for mere hjælp? ................................................................................................................. 51
4
Introduktion
Under udpakning bedes du kontrollere, at du har følgende emner. Hvis der er manglende eller
beskadigede emner, skal du kontakte indkøbsstedet.
BenQ LCD-monitor
Skærmfod
(for modeller uden højdejusteringsholder)
Monitorfod
(for modeller uden højdejusteringsholder)
Monitorfod
(for modeller med højdejusteringsholder)
Hurtig start guide
Cd-rom
Elledning
(Billedet viser muligvis et anderledes
produkt, end det, der sælges i dit område)
5 Introduktion
Videokabel: D-Sub
Videokabel: DVI-D
(Ekstraudstyr til modeller med DVI input,
der sælges særskilt)
Videokabel: HDMI
(Ekstraudstyr til modeller med HDMI input,
der sælges særskilt)
Lydkabel
(Ekstraudstyr til modeller med højttalere,
der sælges særskilt)
• Det tilgængelige tilbehør, såvel som billederne, der vises her, kan være forskellige fra det faktiske indhold og
produkt, der sælges i din region. Du kan købe de kabler separat, der ikke leveres med produktet.
• Det kan være en god ide at beholde boksen og emballagen, i tilfælde af, at du har brug for at transportere
monitoren på et senere tidspunkt. Den tilpassede skumpakning er ideel til beskyttelse af monitoren under
transport.
Produktet og tilbehøret skal altid holdes væk fra små børn.
6 Introduktion
Få mere at vide om din monitor
1
2
33
5
4
Set forfra
Set bagfra
1. Kontrolknapper
2. Tænd/sluk-knap
• Ovenstående diagram kan variere afhængigt af modellen.
• Billedet viser muligvis et anderledes produkt end det, der sælges i dit område.
3. Højttalere (for modeller med
højttalere)
4. Input- og outputporte (varierer efter
model, se Input- og outputporte på
side 8)
5. Åbning til en Kensington-lås
7 Få mere at vide om din monitor
Input- og outputporte
123456
123 5 6
123 6
156
16
1346
Tilgængelige input- og outputporte kan være anderledes, afhængigt af den købte model.
Se dokumentet Specifikation på den medfølgende cd for detaljerede oplysninger.
Modeller med HDMI-input 1. AC-strøm indgangsstik
2. Audio Line In
3. Hovedtelefonstik
Modeller med dobbelte input og højttalere
Modeller kun med analoge input og højttalere
Modeller med dobbelte input
4. HDMI-stik
5. DVI-D-stik
6. D-Sub-stik
Modeller kun med analoge input
GL2450H
8 Få mere at vide om din monitor
Sådan monteres din monitors hardware
• Hvis din model leveres med et højrejusteringsholder (HAS), henvises der til Appendiks: Samling af skærmen
med ee højdejusteringsholder (HAS) på side 42 for at få oplysninger om hardwareinstallation.
• Hvis computeren er tændt, skal du slukke for den inden du fortsætter.
Sæt ikke monitorens stik i, og tænd ikke for den, indtil du bliver instrueret om det.
• Følgende tegning er kun ment som reference. Tilgængelige input- og outputstik kan være anderledes, afhængigt
af den købte model.
1. Fastgør monitorfod.
Vær forsigtig og undgå at beskadige monitoren. Hvis
skærmens overflade anbringes på en genstand som f. eks. en
hæftemaskine eller en mus, kan det lave revner i glasset eller
beskadige LCD substraten og annullere garantien. Undgå at
skubbe eller lade monitoren glide hen over dit skrivebord, da
det vil ridse monitorens kabinet og kontrolknapper.
Beskyt monitor og skærm ved at rydde et fladt, åbent
område på skrivebordet, og anbringe et blødt underlag
som f. eks. emballage til monitoren.
Læg forsigtigt monitoren ned, med skærmen vendt
nedad, på en flad, ren overflade med blødt underlag.
Tilslut skærmholderen til skærmens fod som vist, indtil
den låser sig på plads.
Forsøg forsigtigt at trække dem fra hinanden igen, for at
kontrollere, at de har tilkoblet korrekt.
Ret holderensarmenfod ind med skærmen, og skub dem
sammen, indtil de klikker og låser på plads.
9 Sådan monteres din monitors hardware
Hvis skærmstørrelsen er 27 tommer, skal du følge tegningerne
2
1
til højre for at tilslutte skærmholderen og foden. Spænd
skruerne, der fastgør holderen til monitoren. Det anbefales at
bruge en almindelig skrutrækker.
Forsøg forsigtigt at trække dem fra hinanden igen, for at
kontrollere, at de har tilkoblet korrekt.
2
2
1
1
Placer monitoren hvor den skal stå, og drej skærmen i en
passende vinkel, således at du får færrest uønskede
refleksioner fra andre lyskilder.
10 Sådan monteres din monitors hardware
2. Tilslut videokablet.
Enten
Eller
Eller
Brug ikke både DVI-D kablet og D-Sub kablet på den samme
pc. Det eneste tilfælde, hvor begge kabler kan bruges, er ved
tilslutning til to forskellige computere med passende
videsystemer. (er ikke tilgængeligt til modeller, der kun er
analoge).
Sådan tilsluttes D-Sub-kablet
Tilslut stikket fra D-Sub kablet (enden uden ferritfiltret)
til monitorens videostik. Tilslut den anden ende af
kabelet (enden med ferritfiltret) til computerens
videostik.
Spænd alle fingerskruerne for at forhindre, at stikkene
tilfældigt falder ud under brug.
Sådan tilsluttes DVI-D-kablet
Tilslut stikket fra DVI-D-kablet (enden uden ferritfiltret)
til monitorens videostik. Tilslut den anden ende af
kabelet (enden med ferritfiltret) til computerens
videostik.
Spænd alle fingerskruerne for at forhindre, at stikkene
tilfældigt falder ud under brug.
Sådan tilsluttes HDMI-kablet
Sæt stikket på HDMI-kablet i en af de to HDMI-porte på
monitoren. Sæt den anden ende af kablet i HDMI-porten
i en digital output-enhed.
Hvis du har mere end én videooverførselsmetode, skal du
måske tage billedkvaliteten for hvert videokabel i betragtning,
før du opretter forbindelsen.
- Bedre kvalitet: HDMI / DVI-D
- God kvalitet: D-Sub
De videokabler, der følger med pakken, og stikillustrationerne
til højre kan være forskellige, afhængigt af det produkt, der
leveres i dit område.
3. Tilslut lydkablet (for modeller med
højttalere).
Slut lydkablet til stikket på monitorens bagside (Line In),
og din computers lydudgang.
11 Sådan monteres din monitors hardware
Du kan tilslutte hovedtelefoner til hovedtelefonstikket,
som findes ved siden af Line In-stikket på monitoren.
Placering af indgangs- og hovedtelefonstik kan være forskellige
efter model. Se Input- og outputporte på side 8 for at få flere
oplysninger.
4. Tilslut elledningen til monitoren.
Sæt den ene ende af elledningen ind i stikket, kaldet
bag på monitoren. Tilslut ikke den anden ende af
elledningen endnu.
5. Tilslut elledningen og tænd for strømmen.
Sæt den anden ende af elledningen ind i stikkontakten og
tænd for den.
Billedet viser muligvis et anderledes produkt end det, der
sælges i dit område.
Tænd for monitoren ved at trykke på tænd/sluk-knappen
i højre side af monitoren.
Tænd også for computeren, og følg instruktionerne i
Få mest ud af din BenQ monitor på side 16 når du
installerer monitorens software.
Forlæng servicelevetiden for produktet ved at bruge
computerens strømstyringsfunktion.
12 Sådan monteres din monitors hardware
Afmontering af foden
1
2
1
2
1. Forbered monitoren og området.
Sluk for monitoren og for strømmen inden du trækker
elledningen ud af stikket. Sluk for computeren inden du
tager monitorens signalkabel ud af stikket.
Beskyt monitor og skærm ved at rydde et fladt, åbent
område på skrivebordet, og anbringe et blødt underlag
som f. eks. et håndklæde på skrivebordet, inden du
lægger monitoren (med skærmen vendt nedad) på den
flade, rene flade med det bløde underlag.
Vær forsigtig og undgå at beskadige monitoren. Hvis
skærmens overflade anbringes på en genstand som f. eks. en
hæftemaskine eller en mus, kan det lave revner i glasset eller
beskadige LCD substraten og annullere garantien. Undgå at
skubbe eller lade monitoren glide hen over dit skrivebord, da
det vil ridse monitorens kabinet og kontrolknapper.
2. Skub låseklemmerne opad for at aftage
monitorens fod fra monitorens holderarm.
Når du skubber låseklemmerne opad, skal du trække
basestativet fra skærmholdernes arm.
3. Fjern monitorens holder.
Indsæt et spids objekt, f. eks. en skrutrækker i hullet over
skærmholderens arm, og skub så skruetrækkeren mod
frigørelsesknappen inde i hullet. Træk derefter
monitorens holder bagud, væk fra monitoren.
13 Sådan monteres din monitors hardware
Hvis skærmstørrelsen er 27 tommer, skal du følge tegningen
1
2
1
2
3
1
2
til højre for at afmontere skærmfoden. Fjern skruen, der
fastgør holderen på monitoren. Det anbefales at bruge en
almindelig skrutrækker. Træk derefter monitorens holder
bagud, væk fra monitoren.
14 Sådan monteres din monitors hardware
Sådan bruges monitorens vægmonteringssæt
1
2
1
2
LCD-monitorens bagside har en VESA standardramme med et mønster på 100 mm, der giver
mulighed for at installere et vægmonteringsbeslag. Læs sikkerhedsforanstaltningerne, inden du
begynder installationen af vægmonteringssættet.
Sikkerhedsforanstaltninger:
• Installer monitoren og monitorens monteringssæt på en væg med en jævn overflade.
• Sikre, at væggen og standard vægmonteringsbeslaget (købes særskilt) er stærke nok til at
kunne understøtte monitorens vægt. Se produktets specifikationer for oplysninger om vægt.
• Sluk for monitoren og afbryd for strømmen, inden du fjerner kablerne fra LCD-monitoren.
1. Fjern monitorens fod.
Læg monitoren med forsiden nedad på en ren og polstret
overflade.
Fjern monitorens fod, som beskrevet i Afmontering af
foden på side 13.
Hvis skærmstørrelsen er 27 tommer, skal du følge tegningen
til højre for at afmontere skærmholderen.
Hvis du regner med, at du vil bruge monitoren på holderen i
fremtiden, skal du gemme monitorens holder og skruerne et
sikkert sted til fremtidig brug.
2. Følg vejledningen til det
vægmonteringsbeslag, du købte, for at
fuldføre installationen.
Brug fire M4 x 10 mm skruer til at fastgøre VESA standard
vægmonteringsbeslaget til monitoren. Sørg for, at alle skruer
er spændt fast og sikret korrekt. Få hjælp hos en professionel
tekniker eller fra BenQ service vedrørende
vægmonteringsinstallationer og sikkerhedsforanstaltninger.
15 Sådan monteres din monitors hardware
Få mest ud af din BenQ monitor
For at få mest ud af din nye BenQ LCD-monitor skal du installere driversoftwaren til BenQ
LCD-monitoren, der findes på BenQ LCD Monitor CD-ROM (Cd til BenQ LCD-monitor).
Forholdene, hvorunder du tilslutter og installerer din BenQ LCD-monitor, bestemmer hvilken
proces du skal følge for at installere driversoftwaren til BenQ LCD-monitoren succesfuldt.
Forholdene relaterer til, hvilken version af Micrsoft Windows du bruger, og om du tilslutter din
monitor og installerer softwaren på en ny computer (uden eksisterende driversoftware til en
monitor) eller om du opgraderer en eksisterende installation (der allerede har en
driversoftware til en monitor) med en nyere monitor.
I begge tilfælde vil Windows, den næste gang du tænder for computeren (efter du har tilsluttet
monitoren til computeren) automatisk genkende den nye (eller forskellige) hardware, og starte
guiden Ny hardware fundet.
Følg guidens instruktioner, indtil den beder dig om at vælge en monitor model. På det tidspunkt
skal du klikke på knappen Har diskette/cd, lægge cd'en BenQ LCD Monitor CD-ROM (Cd til
BenQ LCD-monitor) i dit cd-romdrev, og vælge den korrekte monitor model. Der følger
yderligere oplysninger og trin-for-trin instruktioner om enten en automatisk (ny) installation
eller en opgradering (af eksisterende installation):
• Sådan installeres monitoren på en ny computer på side 17.
• Sådan opgraderes monitoren på en eksisterende computer på side 19.
• Hvis du skal bruge et brugernavn og en adgangskode for at logge på Windows, skal du være logget på som
administrator eller som medlem af administratorgruppen, for at kunne installere monitorens driversoftware.
Hvis din computer er forbundet til et netværk der har sikkerhedskrav omkring adgang, kan netværkets
sikkerhedsindstillinger også forhindre dig i at installere softwaren på din computer.
• Du kan tjekke navnet på den købte model ved at referere til mærkaten med specifikationerne, der sidder bag
på skærmen.
16 Få mest ud af din BenQ monitor
Sådan installeres monitoren på en ny computer
Disse instruktioner forklarer i detalje, hvordan man vælger og installerer driversoftwaren til
BenQ LCD-monitoren på en ny computer, der aldrig har haft en monitordriver installeret
tidligere. Disse instruktioner er kun egnede til en computer, der aldrig har været i brug
tidligere, og hvor BenQ LCD-monitoren er den første monitor, der sluttes til den.
Hvis du slutter BenQ LCD-monitoren til en eksisterende computer, der allerede har en eksisterende monitor
tilsluttet (og driversoftware installeret for den monitor), må du ikke følge disse instruktioner. Du skal i stedet
følge instruktionerne i Sådan opgraderes monitoren på en eksisterende computer.
1. Følg instruktionerne i Sådan monteres din monitors hardware på side 9.
Når Windows starter, vil det automatisk detektere den nye monitor, og starte guiden
Ny hardware fundet. Følg promptene, indtil de viser indstillingen Installer
hardwareenhedens driver.
2. Læg cd'en med BenQ LCD-monitorens software i computerens cd-romdrev.
3. Marker afkrydsningsfeltet Søg efter en egnet driver for min enhed, og klik på Næste.
4. Marker afkrydsningsfeltet Cd-rom drivere (fjern markeringen i alle andre felter), og klik på
Næste.
5. Kontroller, at guiden har valgt monitorens korrekte navn, og klik på Næste.
6. Klik på Udfør.
7. Genstart computeren.
Du kan finde egnede drivere til den købte model ved at referere til følgende tabel.
Drivere Egnede modeller
GL950A GL950A / GL950AM
GL950 GL950 / GL950M
GL955 GL955A
G950A G950A / G950AM
GL951A GL951A / GL951AM
G951A G951A
G955A G955A
GL2055 GL2055 / GL2055M / GL2055A
GL2250 GL2250 / GL2250E / GL2250M / GL2250TM
GL2250H GL2250HM
G2250 G2250
G2250H G2250HM
GL2251 GL2251M / GL2251TM
G2251 G2251M / G2251TM
G2255A G2255A
G2255 G2255
17 Få mest ud af din BenQ monitor
Drivere Egnede modeller
GL2450 GL2450 / GL2450M
GL2450H GL2450H / GL2450HM / GL2450HT
G2450 G2450
G2450H G2450HM
GL2750H GL2750HM
G2750 G2750
G2750H G2750HM
18 Få mest ud af din BenQ monitor
Sådan opgraderes monitoren på en eksisterende computer
Disse instruktioner forklarer i detalje, hvordan man manuelt opdaterer den eksisterende
monitors driversoftware på din Microsoft Windows computer. Softwaren er testet og fundet
kompatibel med Windows 10, Windows 8 (8.1), Windows 7 og Windows Vista
operativsystemer (OS).
Driveren til din BenQ LCD-monitors model fungerer muligvis udmærket med andre versioner af Windows, men
på tidspunktet hvor dette skrives, har BenQ ikke testet denne driver på andre versioner af Windows, og kan ikke
garantere, at den fungerer på disse systemer.
Installation af driversoftware til en monitor involverer valg af den korrekte informationsfil (.inf)
på cd'en til BenQ LCD-monitoren, der er til den bestemte model du har tilsluttet, og lade
Windows installere den tilsvarende driverfil fra cd'en. Du skal blot gå i den rigtige retning.
Windows har en guide til opgradering af enhedsdrivere, der gør opgaven automatisk, og guider
dig gennem valget af filen samt installationsprocessen.
Se:
• Sådan installeres på systemer med Windows 10 (kun udvalgte modeller) på side 20.
• Sådan installeres på systemer med Windows 8 (8.1) (kun udvalgte modeller) på side 21.
• Sådan installeres på systemer med Windows 7 på side 22.
• Sådan installeres på systemer med Windows Vista på side 23.
19 Få mest ud af din BenQ monitor
Sådan installeres på systemer med Windows 10 (kun udvalgte modeller)
1. Åben Egenskaber for skærm.
Gå til Start, Indstillinger, Enheder, Enheder og printere og højreklik på din monitors navn fra
menuen.
2. Vælg Egenskaber fra menuen.
3. Klik på fanen Hardware.
4. Klik på Standard PnP-skærm og derefter på knappen Egenskaber.
5. Klik på fanen Driver og derefter på knappen Opdater driver.
6. Læg cd'en med BenQ LCD-monitorens software i computerens cd-romdrev.
7. I vinduet Opdater driversoftware skal du vælge indstillingen Gennemse computeren
efter driversoftware
.
8. Klik på
Gennemse og naviger til den følgende mappe: d:\BenQ_LCD\Driver\ (hvor d er
bogstavet for drevet, designeret til cd-romdrevet).
Bogstavet for cd-romdrevet på dit system kan være forskelligt fra eksemplet ovenfor - det er muligvis "D:" eller
"E:" eller "F:" osv.
9. Vælg det korrekte navn på din monitor fra den viste liste over drivere, og klik på Næste.
Dermed kopieres og installeres de korrekte driverfiler for din monitor til din computer.
10. Tryk på Luk.
Du bliver muligvis bedt om at genstarte computeren efter opdatering af driveren.
20 Få mest ud af din BenQ monitor
Sådan installeres på systemer med Windows 8 (8.1) (kun udvalgte modeller)
1. Åben Egenskaber for skærm.
Flyt markøren til nederste, højre hjørne af skærmen eller tryk på tasterne Windows + C på
tastaturet for at åbne linjen Charm (Symbol). Gå til Indstillinger, Kontrolpanel, Enheder og
printere og højreklik på din monitors navn fra menuen.
Alternativt kan du højreklikke på skrivebordet og vælge Tilpas, Skærm, Enheder og printere
og højreklikke på monitorens navn fra menuen.
2. Vælg Egenskaber fra menuen.
3. Klik på fanen Hardware.
4. Klik på
5. Klik på fanen
Standard PnP-skærm og derefter på knappen Egenskaber.
Driver og derefter på knappen Opdater driver.
6. Læg cd'en med BenQ LCD-monitorens software i computerens cd-romdrev.
7. I vinduet
driversoftware
Opdatering af driver skal du vælge indstillingen Gennemse min computer for
.
8. Klik på Gennemse og naviger til den følgende mappe: d:\BenQ_LCD\Driver\ (hvor d er
bogstavet for drevet, designeret til cd-romdrevet).
Bogstavet for cd-romdrevet på dit system kan være forskelligt fra eksemplet ovenfor - det er muligvis "D:" eller
"E:" eler "F:" osv.
9. Vælg det korrekte navn på din monitor fra den viste liste over drivere, og klik på Næste.
Dermed kopieres og installeres de korrekte driverfiler for din monitor til din computer.
10. Tryk på Luk.
Du bliver muligvis bedt om at genstarte computeren efter opdatering af driveren.
21 Få mest ud af din BenQ monitor
Sådan installeres på systemer med Windows 7
1. Åben Egenskaber for skærm.
Gå til Start, Kontrolpanel, Hardware og lyd, Enheder og printere og højreklik på din
monitors navn fra menuen.
Alternativt kan du højreklikke på skrivebordet og vælge Tilpas, Skærm, Enheder og printere og
højreklikke på monitorens navn fra menuen.
2. Vælg Egenskaber fra menuen.
3. Klik på fanen Hardware.
4. Klik på Standard PnP-skærm og derefter på knappen Egenskaber.
5. Klik på fanen Driver og derefter på knappen Opdater driver.
6. Læg cd'en med BenQ LCD-monitorens software i computerens cd-romdrev.
7. I vinduet Opdatering af driver skal du vælge indstillingen Gennemse min computer for
driversoftware
.
8. Klik på
Gennemse og naviger til den følgende mappe: d:\BenQ_LCD\Driver\ (hvor d er
bogstavet for drevet, designeret til cd-romdrevet).
Bogstavet for cd-romdrevet på dit system kan være forskelligt fra eksemplet ovenfor - det er muligvis "D:" eller
"E:" eler "F:" osv.
9. Vælg det korrekte navn på din monitor fra den viste liste over drivere, og klik på Næste.
Dermed kopieres og installeres de korrekte driverfiler for din monitor til din computer.
10. Tryk på Luk.
Du bliver muligvis bedt om at genstarte computeren efter opdatering af driveren.
22 Få mest ud af din BenQ monitor
Sådan installeres på systemer med Windows Vista
1. Åben Egenskaber for skærm.
Højreklik på skrivebordet og vælg Tilpas fra genvejsmenuen.
Vælg Egenskaber for skærm fra vinduet Tilpas udseende og lyd.
Vinduet Egenskaber for skærm vises.
2. Klik på knappen Avancerede indstillinger.
Vinduet Egenskaber for generisk PnP monitor vises.
3. Klik på fanen Monitor og derefter på knappen Egenskaber.
4. Klik på Fortsæt i vinduet Kontrolfelt for brugerkonto.
5. Klik på fanen Driver og derefter på knappen Opdater driver.
6. Læg cd'en med BenQ LCD-monitorens software i computerens cd-romdrev.
7. I vinduet Opdatering af driver skal du vælge indstillingen Gennemse min computer for
driversoftware
.
8. Klik på
Gennemse og naviger til den følgende mappe: d:\BenQ_LCD\Driver\ (hvor d er
bogstavet for drevet, designeret til cd-romdrevet).
Bogstavet for cd-romdrevet på dit system kan være forskelligt fra eksemplet ovenfor - det er muligvis "D:" eller
"E:" eler "F:" osv.
9. Vælg det korrekte navn på din monitor fra den viste liste over drivere, og klik på
Dermed kopieres og installeres de korrekte driverfiler for din monitor til din computer.
Næste.
10. Tryk på Luk.
Du bliver muligvis bedt om at genstarte computeren efter opdatering af driveren.
23 Få mest ud af din BenQ monitor
Billedoptimering
Den nemmeste måde at opnå en optimal visning fra et analogt (D-Sub) input er ved at bruge
tastfunktionen AUTO. Tryk på tasten AUTO for at optimere det viste billede på skærmen.
Når du tilslutter et indgangssignal med et digitalt (DVI eller HDMI)-kabel til din monitor, deaktiveres tasten
AUTO og funktionen Automatisk justering, da monitoren automatisk viser det bedste billede.
Kontroller, at det tilsluttede grafikkort på din computer er indstillet til monitorens native opløsning når du bruger
tastfunktionen
Hvis du ønsker det, kan du altid justere skærmens geometriske indstillinger manuelt vha. de
geometriske menuemner. Som en hjælp har BenQ lavet en skærmtest, du kan bruge til at
kontrollere visningen af skærmens farve, gråtoneskala og og linjernes.
1. Kør testprogrammet auto.exe fra cd'en. Du kan også bruge et andet billede, som f. eks. dit
operativsystems skrivebord. Vi anbefaler dog, at du bruger auto.exe. Når du kører auto.exe,
vises der et testmønster.
2. Tryk på monitorens tast AUTO.
3. Tryk på tasten MENU for at få adgang til monitorens OSD (On-Screen Display)-menu.
4. Brug tasten eller til at vælge SKÆRM, og tryk på tasten ENTER for at åbne
menuen.
AUTO.
5. Hvis du ser vertikal støj (ligesom en gardineffekt - flimrende, vertikale linjer), skal du
trykke på tasten eller for at vælge Pixel-ur og derefter trykke på tasten ENTER.
Tryk derefter på tasten eller for at justere monitoren, indtil støjen forsvinder.
6. Hvis du ser horisontal støj, skal du trykke på tasten eller for at vælge Fase, og
derefter trykke på tasten ENTER. Tryk derefter på tasten eller for at justere
monitoren, indtil støjen forsvinder.
24 Billedoptimering
Sådan justeres din monitor
1
3
2
4
5
6
1
3
2
4
5
6
For modeller uden højttalere
For modeller med højttalere
Kontrolpanelet
1. AUTO: Justerer automatisk den vertikale position, fase, horisontale position og pixel ur.
2. MENU tast: Aktiverer OSD'ens hovedmenu, går tilbage til den forrige menu, eller afslutter
OSD.
3. /Displaytilstand-tast (For modeller uden højttalere): Til justering Op/Forøgelse. Tasten
er en genvejstast til Displaytilstand.
/Lydstyrke tast (For modeller med højttalere): Til justering Op/Forøgelse. Tasten er en
genvejstast til Lydstyrke.
4. /Tilstand tast (For modeller uden Low Blue Light): Til justering af Ned/Sænkning.
Tasten er en genvejstast til Tilstand.
Tilstand tast (For modeller med Low Blue Light): Til justering af Ned/Sænkning. Tasten
/
er en genvejstast til Low Blue Light.
5.
ENTER tast: Åbner undermenuer og vælger emner. For modeller med DVI input er denne
tast også en genvejstast til Input.
6. Tænd/Sluk: Tænder eller slukker for strømmen.
OSD = On Screen Display.
Genvejstasterne viser en graderet skala til justering af værdien for den indstilling, og er kun aktiv når
OSD-menuen ikke vises. Genvejstasternes display forsvinder efter nogle få sekunder uden aktivitet.
Se Genvejstast tilstand på side 26.
25 Sådan justeres din monitor
Genvejstast tilstand
Monitorens taster fungerer som genvejstaster for at kunne give direkte adgang til bestemte
funktioner, når menuen ikke vises på skærmen.
Displaytilstand-genvejstast (for modeller uden højttalere)
Tryk på -tasten kontinuerligt for at
skifte mellem Fuld og Aspekt. Indstillingen
træder straks i kraft.
Se også Dynamisk kontrast på side 35.
Lydstyrke-genvejstaster (for modeller med højttalere)
Tryk på tasten for at vise
Lydstyrkeangivelserne. Yderligere tryk
på tasten vil forøge lydstyrken, mens
tasten vil sænke lydstyrken.
For at slå lyden fra skal du trykke på
lydstyrketasten i 3 sekunder. For at slå
lyden til igen skal du trykke på
lydstyrketasten i yderligere 3 sekunder.
Tilstand genvejstast (for modeller uden Low Blue Light)
Tryk på tasten gentagne gange for at
skifte mellem de 6 tilstande for
hovedvinduet, herunder Standard, Film,
Spil, Foto, sRGB og Eco. Indstillingen
træder straks i kraft.
Se også Billedtilstand på side 34.
Low Blue Light-genvejstast (for modeller med Low Blue Light)
26 Sådan justeres din monitor
Tryk på tasten gentagne gange for at
skifte mellem de 4 tilstande for
hovedvinduet, herunder Multimedie,
Surfing på internettet, Kontor og
Læsning. Indstillingen træder straks i
kraft.
Se også Low Blue Light på side 34.
Input-genvejstaste (er ikke tilgængeligt til modeller, der kun er analoge)
Du kan skifte mellem de forskellige pc
videosignalinput, der måtte være sluttet til
din monitor, ved at trykke på tasten
ENTER.
Indstillingen træder straks i kraft.
Se også Input på side 38.
27 Sådan justeres din monitor
Hovedmenu tilstand
12345
Du kan bruge OSD (On Screen Display) -menuen til at justere alle indstillingerne på din
monitor.
Tilgængelige menuvalgmuligheder kan variere, afhængigt af inputkilderne, funktionerne og
indstillingerne. Menuvalg, som ikke findes, bliver gråmarkeret. I modeller uden visse funktioner
vises deres indstillinger og relaterede emner ikke i menuen.
Tryk på tasten MENU for at vise den følgende OSD-hovedmenu.
Afhængigt af den købte model kan der være
forskellige OSD-menuer.
1. Skærm
2. Billede
MODE:
DISPLAY
Auto Adjustment
H. Position
V. Position
Pixel Clock
Phase
10
12
1
12
ENTER MENU
SelectMove
Standard
Exit
3. Avanceret Billede
4. Lyd (for modeller med højttalere)
5. System
Brug tasten (op) eller (ned) til at
fremhæve et menuemne, og tryk derefter
på tasten ENTER for at åbne indstillingerne
for det menuemne.
OSD-menuens sprog kan være forskelligt fra produktets, der leveres til dit område, og der henvises til "Sprog på
side 39" under "Indstillinger for OSD" for yderligere oplysninger.
Se de følgende sider for yderligere oplysninger om hver menu:
• Skærm menu på side 29
• Billede menu på side 31
• Avanceret Billede menu på side 33
• Lyd menu på side 37
• System menu på side 38
28 Sådan justeres din monitor
Skærm menu
DISPLAY
MODE:
Standard
Auto Adjustment
H. Position
V. Position
Pixel Clock
Phase
10
12
1
12
ENTER MENU
Exit
SelectMove
Tilgængelige menuvalgmuligheder kan variere, afhængigt af inputkilderne, funktionerne og
indstillingerne. Menuvalg, som ikke findes, bliver gråmarkeret. I modeller uden visse funktioner
vises deres indstillinger og relaterede emner ikke i menuen.
1. Tryk på tasten MENU for at vise hovedmenuen.
2. Tryk på tasten eller til at vælge
SKÆRM, og tryk på tasten ENTER for
at åbne menuen.
3. Tryk på tasten eller for at flytte
fremhævningen til et menuemne, og
tryk derefter på tasten ENTER for at
vælge det emne.
4. Tryk på tasten eller for at
udføre justeringer eller foretage valg.
5. Du kan gå tilbage til den forrige menu
ved at trykke på knappen MENU.
Emne Funktion Handling Område
Automatisk
justering
Optimerer og justerer
automatisk skærmens
indstillinger for dig. Tasten
AUTO er en "genvejstast"
Tryk på tasten ENTER for at
vælge denne indstilling og
udføre justeringen.
til denne funktion.
Når du tilslutter et
digitalt video-output ved
hjælp af et digitalt (DVI eller
HDMI) kabel til din skærm,
deaktiveres AUTO-tasten
og funktionen
justering
Automatisk
.
29 Sådan justeres din monitor
Emne Funktion Handling Område
H. position Justerer skærmbilledets
horisontale position.
V. position Justerer skærmbilledets
vertikale position.
Pixel ur Justerer frekvens-timing for
pixel ur for at synkronisere
med det analoge
videoinputsignal.
Gælder ikke for et digitalt
Inputsignal.
Se også: Billedoptimering
på side 24.
Fase Justerer fase-timing for
pixel ur for at synkronisere
med det analoge
videoinputsignal.
Gælder ikke for et digitalt
Inputsignal.
Tryk på tasten eller
for at justere værdien.
0 til 100
0 til 100
0 til 100
0 til 63
Se også: Billedoptimering
på side 24.
30 Sådan justeres din monitor
Billede menu
MODE:
Standard
Brightness
Contrast
Sharpness
Gamma
Color
AMA
12
10
1
ENTER MENU
SelectMove Back
ON
3
Tilgængelige menuvalgmuligheder kan variere, afhængigt af inputkilderne, funktionerne og
indstillingerne. Menuvalg, som ikke findes, bliver gråmarkeret. I modeller uden visse funktioner
vises deres indstillinger og relaterede emner ikke i menuen.
1. Tryk på tasten MENU for at vise hovedmenuen.
2. Tryk på tasten eller til at vælge
BILLEDE, og tryk på tasten ENTER for
at åbne menuen.
3. Tryk på tasten eller for at flytte
fremhævningen til et menuemne, og
tryk derefter på tasten ENTER for at
vælge det emne.
4. Tryk på tasten eller for at
udføre justeringer eller foretage valg.
5. Du kan gå tilbage til den forrige menu
ved at trykke på knappen MENU.
Emne Funktion Handling Område
Lysstyrke Justerer balancen mellem lyse
og mørke nuancer.
Tryk på tasten for at
øge lysstyrken, og på
tasten for at sænke
lysstyrken.
Kontrast Justerer graden af forskel
mellem mørke og lys.
Tryk på tasten for at
øge kontrasten, og på
tasten for at sænke
kontrasten.
Skarphed Justerer klarheden og
synligheden af emnernes kanter
i billedet.
Tryk på tasten for at
forbedre displayets
skarphed, og tryk på
tasten for at have en
blød effekt på displayet.
Gamma Justerer tonen med luminans.
Standardværdien er 3
(standardværdien for
Windows).
Tryk på tasten for at
øge gammaværdien (tonen
bliver mørkere) og tryk på
tasten for at sænke
gammaværdien (tonen
bliver lysere).
0 til 100
0 til 100
1 til 5
1 til 5
31 Sådan justeres din monitor
Emne Funktion Handling Område
Farve - Tryk på ENTER for at åbne menuen Farve.
Farvetemperatur Normal: Gør det muligt at vise
video og stillfotografier i
naturlige farver. Dette er den
fabriksindstillede standardfarve.
Blålig: Giver billedet en kølig
nuance, og er fabriksindstillet
til pc-industriens standard
hvide farve.
Rødlig: Giver billedet en varm
nuance, og er fabriksindstillet
til avispapirs standard hvide
farve.
Brugertilstand: Blanding af de
primære farver, rød, grøn og
blå, kan ændres, således at
billedets farvenuance ændres.
Gå til de efterfølgende menuer
Rød, Grøn og Blå for at ændre
indstillingerne.
Tryk på tasten eller
for at vælge denne
indstilling.
Tryk på tasten eller
samt tasten ENTER for at
vælge Rød, Grøn eller
Blå. Tryk på tasten
eller for at udføre
justeringerne af farven.
Rød Tilpasser billedets farvenuance.
Hvis en eller flere af farverne
Grøn
Blå
mindskes, reduceres dens
respektive påvirkning på
billedets farvenuance. (F. eks.
hvis du reducerer det blå
niveau, får billedet gradvist en
gul nuance. Hvis du reducerer
grøn, får billedet en magenta
nuance.)
Nuance Justerer graden af farven.
Mætning Justerer graden af, hvor 'ren' en
farve er.
Nulstil farve Nulstiller de brugerdefinerede
farveindstillinger til
fabriksindstillingerne.
Tryk på MENU for at afslutte menuen Farve.
Tryk på tasten eller
for at justere værdien.
Tryk på tasten eller
for at justere værdien.
Tryk på tasten eller
for at justere værdien.
Tryk på tasten eller
for at ændre
indstillingerne.
0 til 100
0 til 100
0 til 100
•JA
•NEJ
AMA (for
modeller med
HDMI-input)
32 Sådan justeres din monitor
Forbedrer svartiden for grå
niveauer på et LCD-panel.
Tryk på tasten eller
for at ændre
indstillingerne.
•TIL
•FRA
Avanceret Billede menu
PICTURE ADVANCED
MODE:
Standard
Picture Mode
Low Blue Light
Senseye Demo
Dynamic Contrast
Display Mode
Color Format
5
Standard
Multimedia
OFF
YUV
ENTER MENU
Exit
Select
Move
Tilgængelige menuvalgmuligheder kan variere, afhængigt af inputkilderne, funktionerne og
indstillingerne. Menuvalg, som ikke findes, bliver gråmarkeret. I modeller uden visse funktioner
vises deres indstillinger og relaterede emner ikke i menuen.
1. Tryk på tasten MENU for at vise hovedmenuen.
2. Tryk på tasten eller til at vælge
AVANCERET BILLEDE, og tryk på
tasten ENTER for at åbne menuen.
3. Tryk på tasten eller for at flytte
fremhævningen til et menuemne, og
tryk derefter på tasten ENTER for at
vælge det emne.
4. Tryk på tasten eller for at
udføre justeringer eller foretage valg.
5. Du kan gå tilbage til den forrige menu
ved at trykke på knappen MENU.
33 Sådan justeres din monitor
Emne Funktion Handling Område
Billedtilstand Til valg af en billedtilstand,
der er bedst egnet til den
type billeder, der vises på
skærmen.
• Standard - til basale
pc-programmer.
• Low Blue Light - Reducerer,
hvor meget blåt lys der
udsendes fra skærmen, for
at mindske risikoen for, at
dine øjne udsættes for blåt
lys.
• Film - til visning af videoer.
• Spil - til at spille videospil.
• Foto - til visning af
stillbilleder.
• sRGB - til bedre tilpasning af
farverepræsentation for
periferiske enheder som
f. eks. printere, DSC'er osv.
Tryk på tasten
eller for at
ændre indstillingerne.
•Standard
• Low Blue Light
• Film
• Spil
•Foto
•sRGB
•Eco
• Eco - til at spare på
elektricitetsforbruget ved at
bruge den minimale
lysstyrke for alle de kørende
programmer.
Low Blue Light Reducerer, hvor meget blåt
lys der udsendes fra
skærmen, for at mindske
risikoen for, at dine øjne
udsættes for blåt lys.
• Multimedie - Til visning af
multimediefiler.
• Surfing på internettet - Til
surfing på internettet.
• Kontor - Til kontorarbejde
eller kontormiljøer.
• Læsning - Til læsning af
e-bøger og dokumenter.
Tryk på tasten
eller for at ændre
indstillingerne.
Værdien for hver Low
Blue Light
angiver, hvor meget
det blå lys sænkes
sammenlignet med
Standard-tilstand.
-tilstand
•Multimedie
(-30%)
• Surfing på
internettet
(-50%)
• Kontor (-60%)
• Læsning (-70%)
34 Sådan justeres din monitor
Emne Funktion Handling Område
Prøvevisning Viser en forhåndsvisning af
skærmbillederne under den
valgte tilstand fra
Billedtilstand. Skærmen deles
op i to vinduer. Det venstre
vindue viser billeder i
standardtilstand mens det
højre vindue viser billeder i
den specificerede tilstand.
Dynamisk
kontrast
Funktionen registrerer
automatisk fordelingen af
visuelle input-signaler og
skaber derefter den optimale
kontrast.
Displaytilstand Denne funktion giver
mulighed for at vise andre
skærmforhold end 16:9 eller
16:10 (afhængigt af den købte
model), uden geometrisk
forvrængning.
Tryk på tasten
eller for at
ændre indstillingerne.
Tryk på tasten ENTER
for at vælge denne
indstilling. Tryk på
tasten eller for
at ændre
indstillingerne.
Tryk på tasten
eller for at
ændre indstillingerne.
•TIL
•FRA
0 til 5
•Overscan
• Fuld
• Aspekt
• Overscan - Forstørrer
inputbilledet en smule. Brug
denne funktion til at skjule
irriterende støj, hvis det
findes rundt om billedet.
• Fuld - Skalerer inputbilledet,
så det fylder skærmen.
Ideelt til billeder i forholdet
16:9 eller 16:10 (afhængigt af
den købte model).
• Aspekt - Inputbilledet vises
uden geometrisk
forvrængning, således at det
fylder så meget af skærmen
som muligt. Afhængigt af
den købte model, vil 16:9
eller 16:10 billeder fylde
skærmen horisontalt, mens
4:3 eller 5:4 billeder fylder
skærmen vertikalt.
Indstillingerne under
Displaytilstand
ændres, afhængigt af
inputsignalets kilder.
Du kan finde afspektforholdet
for den købte skærm ved at
tjekke
specifikationsdokumentet på
den medfølgende cd.
35 Sådan justeres din monitor
Emne Funktion Handling Område
Farveformat Bestemmer farveområdet
(RGB eller YUV), baseret på
det følgende, detekterede
videosignal:
• D-Sub (VGA) fra pc:
Standard farveformatet er
RGB.
• D-Sub (Component) fra en
videoenhed: Standard
farveformatet er YUV.
Det kan være nødvendigt at
indstille farveformatet manuelt
hvis farverne, der vises på
monitoren, ikke gengives
korrekt.
• DVI (for modeller med
DVI-input): Farveformatet
indstilles automatisk til
RGB.
Tryk på tasten ENTER
for at vælge denne
indstilling. Tryk på
tasten eller for
at ændre
indstillingerne.
•RGB
•YUV
Område for
HDMI RGB pc
(for modeller
med
HDMI-input)
• HDMI (for modeller med
HDMI-input): Der kan ikke
vælges farveformat. Dvs. at
farveformatet vælges
automatisk, afhængigt af
inputtets videokilde.
Bestemmer farveskalaernes
område. Vælg en indstilling,
der stemmer overens med
RGB-områdeindstillingen på
den tilsluttede HDMI-enhed.
Tryk på tasten ENTER
for at vælge denne
indstilling. Tryk på
tasten eller for
at ændre
indstillingerne.
• RGB (0 til 255)
• RGB (16 til 235)
36 Sådan justeres din monitor
Lyd menu
Tilgængelige menuvalgmuligheder kan variere, afhængigt af inputkilderne, funktionerne og
indstillingerne. Menuvalg, som ikke findes, bliver gråmarkeret. I modeller uden visse funktioner
vises deres indstillinger og relaterede emner ikke i menuen.
1. Tryk på tasten MENU for at vise hovedmenuen.
2. Tryk på tasten eller til at vælge
MODE:
AUDIO
Volume
Mute
Audio Select
10
Standard
OFF
Auto Detect
LYD VALG , og tryk på tasten ENTER
for at åbne menuen.
3. Tryk på tasten eller for at flytte
fremhævningen til et menuemne, og
tryk derefter på tasten ENTER for at
vælge det emne.
ENTER MENU
SelectMove
Exit
4. Tryk på tasten eller for at
udføre justeringer eller foretage valg.
5. Du kan gå tilbage til den forrige menu
ved at trykke på knappen MENU.
Emne Funktion Handling Område
Lydstyrke Justerer lydstyrken.
Tr yk på t ast e n for
at øge lydstyrken, og
på tasten for at
sænke lydstyrken.
Slå lyd fra Slår lyden fra for lydinputtet. Tryk på tasten
eller for at
ændre indstillingerne.
Lydvalg (for
modeller med
HDMI-input)
Sætter brugere i stand til at
vælge lydkilden eller lade
skærmen finde den
Tryk på tasten
eller for at
ændre indstillingerne.
automatisk.
0 til 100
•TIL
•FRA
•Automatisk
registrering
•PC-lyd
• HDMI lyd
37 Sådan justeres din monitor
System menu
Tilgængelige menuvalgmuligheder kan variere, afhængigt af inputkilderne, funktionerne og
indstillingerne. Menuvalg, som ikke findes, bliver gråmarkeret. I modeller uden visse funktioner
vises deres indstillinger og relaterede emner ikke i menuen.
1. Tryk på tasten MENU for at vise hovedmenuen.
2. Tryk på tasten eller til at vælge
MODE:
SYSTEM
Input
OSD Settings
DDC/CI
HDMI Auto Switch
Auto Power off
Information
Reset All
ENTER MENU
SelectMove
Standard
D-sub
OFF
OFF
Exit
SYSTEM, og tryk på tasten ENTER for
at åbne menuen.
3. Tryk på tasten eller for at flytte
fremhævningen til et menuemne, og
tryk derefter på tasten ENTER for at
vælge det emne.
4. Tryk på tasten eller for at
udføre justeringer eller foretage valg.
5. Du kan gå tilbage til den forrige menu
ved at trykke på knappen MENU.
Emne Funktion Handling Område
Input Bruges til at ændre
inputtet, så det passer til
Tryk på tasten eller
for at ændre indstillingerne.
•DVI
• D-Sub (VGA)
dit videokabels
tilslutningstype.
Modeller, der kun er
analoge, har ikke
funktionen Input.
• HDMI (for
modeller med
HDMI-input)
38 Sådan justeres din monitor
Emne Funktion Handling Område
Indstillinger for OSD - Tryk på ENTER for at åbne menuen Indstillinger for OSD.
Sprog Indstiller OSD-menuens
sprog.
Tryk på tasten eller
for at ændre indstillingerne.
Sprogindstillingerne, der
vises på dit OSD, kan være
forskellige fra dem, vist til
højre, afhængigt af hvilket
produkt der forhandles i dit
område.
• English
• Français
•Deutsch
•Italiano
• Español
•Polski
• 日本語
• Česky
• 繁體中文
•Magyar
• 简体中文
• SICG/BiH/CRO
• Română
• Nederlands
• Русский
H. position Justerer OSD-menuens
horisontale position.
V. position Justerer OSD-menuens
vertikale position.
Visningstid Justerer, hvor lang tid
OSD-menuen vises.
Tryk på tasten eller
for at ændre indstillingerne.
•Svenska
• Português
0 til 100
0 til 100
• 5 sek.
• 10 sek.
• 15 sek.
• 20 sek.
• 25 sek.
• 30 sek.
39 Sådan justeres din monitor
Emne Funktion Handling Område
OSD-lås Forhindrer, at alle
monitorens indstillinger
ændres tilfældigt. Når
Tryk på tasten eller
for at ændre indstillingerne.
denne funktion er
aktiveret, er alle
kontrolfunktioner og
genvejstaster til OSD
deaktiverede.
Kontrolfunktionerne i OSD
kan låses op når de er
forudindstillede til at være
låst ved at trykke og holde
ned på tasten
15 sekunder for at få adgang
til indstillingen
hvorefter du kan foretage
dine ændringer. Som et
alternativ kan du også bruge
tasten eller til at vælge
NEJ i undermenuen OSD
lås
fra menuen Indstillinger
for OSD
kontrolfunktionerne i OSD
vil være tilgængelige.
, hvorefter alle
Tryk på MENU for at afslutte menuen Indstillinger for OSD.
DDC/CI* Giver mulighed for at
konfigurere monitorens
indstillinger gennem
softwaren på
Tr y k på t a s t en ENTER for at
vælge denne indstilling. Tryk
på tasten eller for at
ændre indstillingerne.
computeren.
•JA
•NEJ
MENU i
OSD lås,
•TIL
•FRA
Automatisk
omskifter til
HDMI
(for modeller
med
HDMI-input)
Når denne funktion er
aktiveret, vil
HDMI-porten blive den
automatiske
input-valgløkke. Ellers kan
HDMI kun vælges ved
input-valg eller med
genvejstaste.
Automatisk
slukning
Indstiller, hvornår
monitoren slukkes
automatisk i
strømbesparelsestilstand.
Oplysninger Viser den aktuelle
monitors
egenskabsindstillinger.
Tr y k på t a s t en ENTER for at
vælge denne indstilling. Tryk
på tasten eller for at
ændre indstillingerne.
Tr y k på t a s t en ENTER for at
vælge denne indstilling. Tryk
på tasten eller for at
ændre indstillingerne.
•TIL
•FRA
•FRA
•10 min.
•20 min.
•30 min.
• Input
•Aktuel
opløsning
• Optimal
opløsning (bedst
for monitoren)
40 Sådan justeres din monitor
• Navn på model
Emne Funktion Handling Område
Nulstil alle Nulstilller alle indstillinger
for tilstande, farver og
geometri til fabrikkens
Tryk på tasten eller
for at ændre indstillingerne.
•JA
•NEJ
standardindstillinger.
*DDC/CI, der er en forkortet form af Display Data Channel/Command Interface, blev udviklet af Video
Electronics Standards Association (VESA). DDC/CI-kapacitet giver mulighed for, at monitorens kontrolfunktioner
kan sendes via softwaren til fjerndiagnostik.
41 Sådan justeres din monitor
Appendiks: Samling af skærmen med ee højdejusteringsholder (HAS)
Montering af skærmfoden
• Hvis computeren er tændt, skal du slukke for den inden du fortsætter.
Sæt ikke monitorens stik i, og tænd ikke for den, indtil du bliver instrueret om det.
• Følgende tegning er kun ment som reference. Tilgængelige input- og outputstik kan være anderledes, afhængigt
af den købte model.
Vær forsigtig og undgå at beskadige monitoren. Hvis
skærmens overflade anbringes på en genstand som f. eks. en
hæftemaskine eller en mus, kan det lave revner i glasset eller
beskadige LCD substraten og annullere garantien. Undgå at
skubbe eller lade monitoren glide hen over dit skrivebord, da
det vil ridse monitorens kabinet og kontrolknapper.
Beskyt monitor og skærm ved at rydde et fladt, åbent
område på skrivebordet, og anbringe et blødt underlag
som f. eks. emballage til monitoren.
Læg forsigtigt monitoren ned, med skærmen vendt
nedad, på en flad, ren overflade med blødt underlag.
Mens du holder monitoren mod skrivebordet med et fast
tag, trækker du skærmens holderarm opad, og af
monitoren.
Ret muffen på holderens fod ind med holderarmen, og
skub dem sammen. Spænd fingerskruen nederst på
monitorens fod, som illustreret.
Forsøg forsigtigt at trække dem fra hinanden igen, for at
kontrollere, at de har tilkoblet korrekt.
Løft forsigtigt monitoren, drej den rundt, og anbring den
på en flad overflade på dens fod.
2
3
1
42 Appendiks: Samling af skærmen med ee højdejusteringsholder (HAS)
Udvid skærmen til den maksimalt udvidede position.
Drej monitoren 90 grader mod uret, som vist.
Måske vil du justere højden på skærmens stativ. Se i
Justering af monitorens højde på side 45 for at få flere
oplysninger.
-90
Placer monitoren hvor den skal stå, og drej skærmen i en
passende vinkel, således at du får færrest uønskede
refleksioner fra andre lyskilder.
43 Appendiks: Samling af skærmen med ee højdejusteringsholder (HAS)
Afmontering af foden
For at flytte skærmen korrekt skal du trække skærmen ud til den maksimale højde
og så placere én hånd på den øverste del af skærmstativet og den anden hånd på
den nederste del af holderen som vist.
1. Forbered monitoren og området.
Sluk for monitoren og for strømmen inden du trækker
elledningen ud af stikket. Sluk for computeren inden du
tager monitorens signalkabel ud af stikket.
Løft forsigtigt skærmen op, og forlæng holderen til den
maksimale position.
Beskyt monitor og skærm ved at rydde et fladt, åbent
område på skrivebordet, og anbringe et blødt underlag
som f. eks. et håndklæde på skrivebordet, inden du
lægger monitoren (med skærmen vendt nedad) på den
flade, rene flade med det bløde underlag.
Vær forsigtig og undgå at beskadige monitoren. Hvis
skærmens overflade anbringes på en genstand som f. eks. en
hæftemaskine eller en mus, kan det lave revner i glasset eller
beskadige LCD substraten og annullere garantien. Undgå at
skubbe eller lade monitoren glide hen over dit skrivebord, da
det vil ridse monitorens kabinet og kontrolknapper.
2. Fjern fingerskruen nederst på monitorens
fod, og aftag monitorens fod, som illustreret.
1
2
3
44 Appendiks: Samling af skærmen med ee højdejusteringsholder (HAS)
Justering af monitorens højde
For at justere monitorhøjden skal du holde i både
venstre og højre side af monitoren for at sænke
monitoren eller løfte den op til den ønskede højde.
• Undgår at placere hænder på den øverste og nederste del af højdejusteringsfoden eller
nederst på monitoren, da stigende eller faldende monitor kan medføre personskader.
Hold børn væk fra skærmen, når du udfører denne operation.
• Hvis skærmen er drejet til liggende tilstand, og der ønskes højdejustering, skal de
bemærkes, at bredskærmsformatet vil forhindre skærmen i at blive sænket til
minimumshøjden.
45 Appendiks: Samling af skærmen med ee højdejusteringsholder (HAS)
Drejning af monitoren
1. Drej visningen.
Inden du drejer skærmen rundt til liggende visning, skal visningen drejes 90 grader.
Højreklik på skrivebordet og vælg Screen resolution (Skærmopløsning) fra genvejsmenuen. Vælg
Portrait (Stående) under Orientation (Retning), og anvend indstillingen.
Afhængigt af operativsystemet på din computer skal du følge forskellige procedurer for at justere skærmretningen.
Der henvises til hjælpedokumentet for operativsystemet, hvor der er flere oplysninger.
2. Træk monitoren helt op og vip den.
Løft forsigtigt skærmen op, og udvid den til maksimalt
udvidet position. Vip monitoren.
Monitoren skal være lodret udvidet, således at den kan dreje
fra landskab til portræt tilstand.
3. Drej monitoren 90 grader med uret, som
vist i illustrationen.
For at undgå, at LCD-skærmens kant støder mod monitorens
fod under drejningen, skal monitoren vippes og trækkes op til
den højeste position, inden du begynder at dreje skærmen.
Du skal også sikre, at der ikke er forhindringer rundt om
skærmen, og at der er nok plads til kabler. Du skal måske føre
kablerne igen via kabelholderen efter rotation.
46 Appendiks: Samling af skærmen med ee højdejusteringsholder (HAS)
90
4. Juster monitoren til den ønskede
visningsvinkel.
Justering af visningsvinkel
Du kan positionere skæren til den ønskede vinkel med monitorens funktioner til vipning,
drejning og højdejustering. Se produktets specifikationer for detaljer.
47 Appendiks: Samling af skærmen med ee højdejusteringsholder (HAS)
Sådan bruges monitorens vægmonteringssæt
LCD-monitorens bagside har en VESA standardramme med et mønster på 100 mm, der giver
mulighed for at installere et vægmonteringsbeslag. Læs sikkerhedsforanstaltningerne, inden du
begynder installationen af vægmonteringssættet.
Sikkerhedsforanstaltninger:
• Installer monitoren og monitorens monteringssæt på en væg med en jævn overflade.
• Sikre, at væggen og standard vægmonteringsbeslaget (købes særskilt) er stærke nok til at
kunne understøtte monitorens vægt. Se produktets specifikationer for oplysninger om vægt.
• Sluk for monitoren og afbryd for strømmen, inden du fjerner kablerne fra LCD-monitoren.
1. Fjern monitorens fod.
Læg monitoren med forsiden nedad på en ren og polstret
overflade. Fjern monitorens fod, som beskrevet i
Afmontering af foden på side 44.
2. Fjern monitorens holder.
Løsn skruerne, der fastgør monitorens holder på
monitoren, med en stjerneskruetrækker. Det anbefales
at bruge en skruetrækker med magnetisk hoved, så du
ikke mister skruerne.
Træk derefter monitorens holder bagud, væk fra
monitoren.
Hvis du regner med, at du vil bruge monitoren på holderen i
fremtiden, skal du gemme monitorens holder og skruerne et
sikkert sted til fremtidig brug.
3. Følg vejledningen til det
vægmonteringsbeslag, du købte, for at
fuldføre installationen.
Brug fire M4 x 10 mm skruer til at fastgøre VESA standard
vægmonteringsbeslaget til monitoren. Sørg for, at alle skruer
er spændt fast og sikret korrekt. Få hjælp hos en professionel
tekniker eller fra BenQ service vedrørende
vægmonteringsinstallationer og sikkerhedsforanstaltninger.
48 Appendiks: Samling af skærmen med ee højdejusteringsholder (HAS)
Fejlfinding
FAQ (Hyppigt stillede spørgsmål)
Billedet er uskarpt:
Læs vejledningerne på hyperlinket "Justering af skærmens opløsning" på cd'en, og vælg
derefter den korrekte opløsning, opdateringshastighed, og foretag dine justeringer baseret på
disse vejledninger.
Hvordan bruger du et VGA-folængerkabel?
Fjern forlængerkablet, så det kan testes. Er billedet klart nu? Hvis ikke, skal billedet optimeres
ved at gennemgå vejledningerne i afsnittet "Justering af opdateringshastighed" på hyperlinket
"Justering af skærmens opløsning". Det er normalt, at der opstår uskarphed pga. tab under
ledning af strøm i forlængerkabler. Du kan mindske disse tab ved at bruge en
forlængerledning med bedre ledeevne eller med en indbygget booster.
Forekommer der kun uskarphed ved opløsninger lavere end den native (maksimale)
opløsning?
Læs vejledningerne på hyperlinket "Justering af skærmens opløsning" på cd'en. Vælg den
native opløsning.
Man kan se pixelfejl:
En blandt flere pixels er permant sort, en blandt flere pixels er permanet hvid, en eller flere
pixels er permanent rød, grøn, blå eller en anden farve.
• Rengør LCD-skærmen.
• Sluk for monitoren, og tænd den igen.
• De pixels, der permanent er til eller fra, er en naturlig defekt, der opstår i LCD-teknologi.
Billedet har en forkert farve:
Det ser gult, blåt eller lyserødt ud.
MENU > BILLEDE > Farve > Nulstil farve, og vælg derefter "JA" i meddelelsesboksen
Vælg
"
Forsigtig", for at nulstille farveindstillingerne til fabriksindstillingerne.
Hvis billedet stadig ikke er korrekt, og OSD også har en forkert farve, betyder det, at en af
de tre primære farver mangler i signalinputtet. Kontroller signalkablets tilslutninger. Hvis et
ben er bøjet eller knækket, skal du kontakte din forhandler for at få den nødvendige support.
Man kan ikke se noget billede:
Er promptet på displayet grønt?
Hvis LED lyser grønt, og meddelelsen "Uden for område" vises på skærmen, betyder det, at
du bruger en displaytilstand, som monitoren ikke understøtter, og du skal ændre indstillingen
til en understøttet tilstand. Gennemlæs afsnittet "Forudindstillede displaytilstande" på
hyperlinket "Justering af skærmens opløsning".
Der kan ses svage skygger på det statiske billede, der vises på skærmen:
• Aktiver strømstyringsfunktionen, og indstil din computer og monitor til at gå i dvaletilstand
"mindre strømforbrug", når de ikke er aktivt i brug.
• Brug en pauseskærm til at forhindre, at det samme billede vises på skærmen i lang tid på.
49 Fejlfinding
Er promptet på displayet orange?
Hvis LED lyser orange, er strømstyringsfunktionen aktiv. Tryk på en vilkårlig knap på
computerens tastatur eller flyt musen. Hvis det ikke hjælper, skal du kontrollere signalkablets
tilslutninger. Hvis et ben er bøjet eller knækket, skal du kontakte din forhandler for at få den
nødvendige support.
Er promptet på displayet ikke oplyst?
Kontroller stikkontakten, strømforsyningen og netafbryderen.
Billedet er forvrænget, blinker eller flimrer:
Læs vejledningerne på hyperlinket "Justering af skærmens opløsning" på cd'en, og vælg
derefter den korrekte opløsning, opdateringshastighed, og foretag dine justeringer baseret på
disse vejledninger.
Monitoren kører med dens indbyggede opløsning, men billedet er stadig forvrænget.
Billeder, fra forskellige inputkilder kan vises forvrængede eller udstrakte på monitoren, når
den kører med dens indbyggede opløsning. Du kan opnå den optimale displayydelse for hver
type inputkilde ved at bruge funktionen "Displaytilstand" til at indstillle et korrekt
skærmforhold for inputkilderne. Se Displaytilstand på side 35
for yderligere oplysninger.
Billedet vises i en retning:
Læs vejledningerne på linket "Justering af skærmens opløsning" på cd'en, og vælg derefter den
korrekte opløsning, opdateringshastighed, og foretag dine justeringer baseret på disse
vejledninger.
Der er ikke adgang til OSD-kontrolfunktionerne:
• Kontrolfunktionerne til OSD kan låses op når de er forudindstillede til at være låst ved at
trykke og holde nede på tasten "MENU" i 15 sekunder for at få adgang til indstillingen
"OSD lås", hvorefter du kan foretage dine ændringer.
• Som et alternativ kan du også bruge tasten eller til at vælge "NEJ" i undermenuen
"OSD Lås" fra menuen "Indstillinger for OSD" (under SYSTEM), hvorefter alle
kontrolfunktionerne i OSD vil være tilgængelige.
Der kommer ingen lyd fra de indbyggede højtalere (for modeller med højttalere):
• Kontroller, om Line In er tilsluttet korrekt.
• Hæv lydstyrken (lydstyrken er muligvis slået fra eller skruet helt ned).
• Fjern hovedtelefonen og/eller de eksterne højtalere (hvis de er sluttet til monitoren slås de
indbyggede højtalere automatisk fra).
Der kommer ingen lyd fra de tilsluttede, eksterne højtalere (for modeller med højttalere):
• Fjern hovedtelefonen (hvis hovedtelefonen er sluttet til monitoren).
• Kontroller, om Line Out er tilsluttet korrekt.
• Hvis de eksterne højtalere er USB-drevne, skal du kontrollere, om USB-forbindelsen er
korrekt.
• Hæv lydstyrken (lydstyrken er muligvis slået fra eller skruet helt ned) for de eksterne
højtalere.
50 Fejlfinding
Har du brug for mere hjælp?
Hvis dit problem ikke kan løses ved hjælp af denne vejledning, skal du kontakte købsstedet eller
gå til det lokale websted fra www.BenQ.com for yderligere support og lokal kundeservice.
51 Fejlfinding
Loading...
