FP783
Цветной жидкокристаллический монитор
Размер панели ЖК-дисплея: 17,0" (43,2 см)
Руководство пользователя
Добро пожаловать!
i
Авторское право
Copyright © 2004 by BENQ Corporation. All rights reserved. Никакая часть этой
публикации не может быть воспроизведена, передана, переписана, сохранена в
системе поиска или переведена на любой язык или компьютерный язык в любой
форме и любым способом, электронным, механическим, магнитным, оптическим,
химическим, ручным или иным без предварительного письменного разрешения
корпорации BENQ.
ii
Ограниченная гарантия
Корпорация BENQ не дает никаких обещаний или гарантий, как явных, так и
подразумеваемых, относительно содержания данного документа, включая любые
гарантии коммерческой пригодности или соответствия любой определенной цели.
Кроме того, корпорация BENQ оставляет за собой право на периодическое
обновление и изменение данного документа без уведомления.
Для обеспечения долгого срока службы и оптимальной работы соблюдайте данные инструкции по технике безопасности
iii
Безопасность электропитания
• Для отключения электропитания данного устройства необходимо вытащить вилку щнура
питания из сетевой розетки.
• Отключение данного оборудования от сети осуществляется путем отсоединения шнура
питания. Поэтому электрическая розетка должна быть расположена рядом с оборудованием, а
доступ к ней должен быть свободен.
• Для питания изделия необходимо использовать источник, характеристики которо го
соответствуют указанным на этикетке. Если вы не знаете, какое напряжение используется в
местной электросети, обратитесь за справкой к своему дилеру или в местную организацию по
электроснабжению.
iv
Уход и очистка
• Очистка Перед выполнением очистки монитора всегда отключайте его от сети, вынимая вилку
из сетевой розетки. Очистку поверхности экрана жидкокристаллического монитора следует
производить неабразивной тканью без ворса. При очистке монитора не пользуйтесь никакими
жидкостями, аэрозолями или средствами для очистки стекол.
• Прорези и отверстия на задней и верхней панелях корпуса предназначены для вентиляции. Не
закрывайте и не загораживайте эти прорези и отверстия. Никогда не устанавливайте монитор
рядом с электронагревательными приборами и другими источниками тепла, а также во
встроенные элементы мебели, если не обеспечивается нужная степень вентиляции.
• Никогда не проталкивайте никакие предметы внутрь изделия и не проливайте туда жидкость.
v
Обслуживание
• Во избежание поражения электрическим током или иных травм и повреждений не делайте
попыток вскрывать изделие, снимать панели корпуса, а также самостоятельно выполнять
техническое обслуживание изделия. Если имело место любое из вышеописанных
2 Авторское право
неправильных действий или какая-либо случайность, например, падение или неправильное
обращение, обратитесь за помощью к квалифицированному персоналу.
4 Обслуживание
Содержание
Начало работы ................................................................................................ 5
Начальные сведения о мониторе ............................................................... 7
Вид спереди ............................................................................................. 7
Вид сбоку (1) ............................................................................................. 7
Вид сбоку (2) ............................................................................................. 8
Вид сзади (1) ............................................................................................ 8
Вид сзади (2): Расположение штекеров и разъемов ............................ 9
Установка аппаратного обеспечения монитора ..................................... 10
Отрегулируйте угол просмотра ............................................................ 12
Установка программного обеспечения монитора .................................. 13
Выбор наилучшего разрешения ................................................................ 41
Как правильно выбрать частоту обновления изображения ................ 43
Как добиться оптимального качества изображения ............................. 46
Как настроить монитор ............................................................................... 47
Обзор панели управления .................................................................... 47
Режим быстрой настройки .................................................................... 47
Режим главного меню ............................................................................ 48
Устранение неполадок ................................................................................ 56
Часто задаваемые вопросы .................................................................. 56
Нужна дополнительная помощь? ......................................................... 57
Поддерживаемые режимы работы ........................................................... 58
Технические характеристики ..................................................................... 60
Содержание 3
Содержание4
1
7
7
Начало работы
Распаковывая устройство, убедитесь в наличии перечисленных ниже компонентов.
Если какие-либо компоненты отсутствуют или повреждены, немедленно
обратитесь к продавцу изделия.
ЖК-монитор BenQ
Краткое руководство
Компакт-диск
Кабель питания
Блок питания
Кабель USB
5 Начало работы
Сигнальный кабель: D-Sub
Сигнальный кабель: DVI-D
(поставляется дополнительно)
6 Начало работы
2
Начальные сведения о мониторе
Вид спереди
Вид сбоку (1)
7 Начальные сведения о мониторе
Вид сбоку (2)
Вид сзади (1)
8 Начальные сведения о мониторе
Вид сзади (2): Расположение штекеров и разъемов
a
Подключение WebC
Разъем DV12V
Гнездо для
подсоединения
кабеля питания
Разъем DVI-D
Разъем D-Sub
Порты USB
Разъемы USB
9 Начальные сведения о мониторе
3
Установка аппаратного обеспечения
монитора
Убедитесь в том, что компьютер и монитор выключены. Для установки монитора
выполните пять следующих шагов.
1. Потяните монитор вперед, чтобы он был
расположен вертикально. При этом должен
быть слышен щелчок.
2. Нажмите на выступающий угол для
отделения задней крышки.
3. Подсоедините кабель D-Sub (конец кабеля
без цилиндрического разъема) к монитору.
10 Установка аппаратного обеспечения монитора
4. Подсоедините другой конец кабеля D-Sub к
компьютеру
5. Соедините монитор и компьютер с
помощью кабеля USB.
6. Подсоедините один конец кабеля DVI-D к
монитору, а другой конец к сигнальному
разъему компьютера. (Дополнительно)
7. Подсоедините гнездо кабеля питания к
адаптеру питания, а штекер к монитору.
11 Установка аппаратного обеспечения монитора
8. Соберите кабели вместе и закройте заднюю
крышку.
После подсоединения кабеля питания к разъему питания переменного тока включите
компьютер и нажмите кнопку Power (Питание) на боковой панели монитора. Индикатор
питания загорится, чтобы обозначить состояние питания.
Примечание: порт USB на верхней панели монитора специально предназначен для
подключения WebCam. Другие устройства USB рекомендуется подключать к портам
USB, находящиеся на боковой панели монитора.
Отрегулируйте угол просмотра
ЖК-монитор позволяет регулировать оптимальный угол просмотра.
12 Установка аппаратного обеспечения монитора
4
Установка программного обеспечения
монитора
Для работы с конкретной операционной системой необходимо установить
соответствующий драйвер монитора.
Чтобы установить драйвер в среде операционной системы Windows 95, выполните
инструкции, начинающиеся на этой странице.
Windows 98, перейдите на стр. 17.
Windows 2000, перейдите на стр. 22.
Windows ME перейдите на стр. 28.
Windows XP перейдите на стр. 35.
Windows 95. При первой загрузке операционной системы Windows с новым монитором
система определит тип монитора и автоматически установит драйвер монитора “plug and
play”. Чтобы установить нужный драйвер с компакт-диска, выполните перечисленные
ниже операции:
1. Вставьте в дисковод для компакт-дисков диск “BenQ LCD Monitor”.
2. Щелкните “Start”( “Пуск”), а затем “Settings” (“Настройка”). “Start“ ( “Пуск”), а затем
“Settings” (“Настройка”).
13 Установка программного обеспечения монитора
3. В окне панели управления дважды щелкните значок “Display” (“Экран”).
4. Выберите вкладку “Settings” (“Настройка”) в окне “Display properties” (“Свойства:
экран”) Выберите вкладку “Settings” (“Настройка”). Нажмите кнопку “Advanced...”
("Дополнительно") в правом нижнем углу окна.
14 Установка программного обеспечения монитора
5. Выберите вкладку “Monitor” (“Монитор”). Нажмите кнопку “Change” (“Изменить”)
(вправом нижнем углу окна).
15 Установка программного обеспечения монитора
6. Теперь нажмите кнопку “Have Disk” (“Установить с диска”) в правом нижнем углу
окна. Появится другое окно. Нажмите кнопку “Browse” (“Обзор”).
7. Полученный с монитором компакт-диск вставьте в компьютер. В раскрывающемся
вниз меню выберите дисковод для компакт-дисков.
16 Установка программного обеспечения монитора
8. В поле, расположенном над полем выбора диска, выберите папку “Drivers”
(Драйверы). Вэтой папке находятся файлы текущих драйверов. Нажмите “OK”, и
окно закроется.
9. После еще одного нажатия кнопки “OK” в следующем окне на экране появится
список совместимых устройств. Выберите из списка “FP783” и снова нажмите “OK”.
17 Установка программного обеспечения монитора

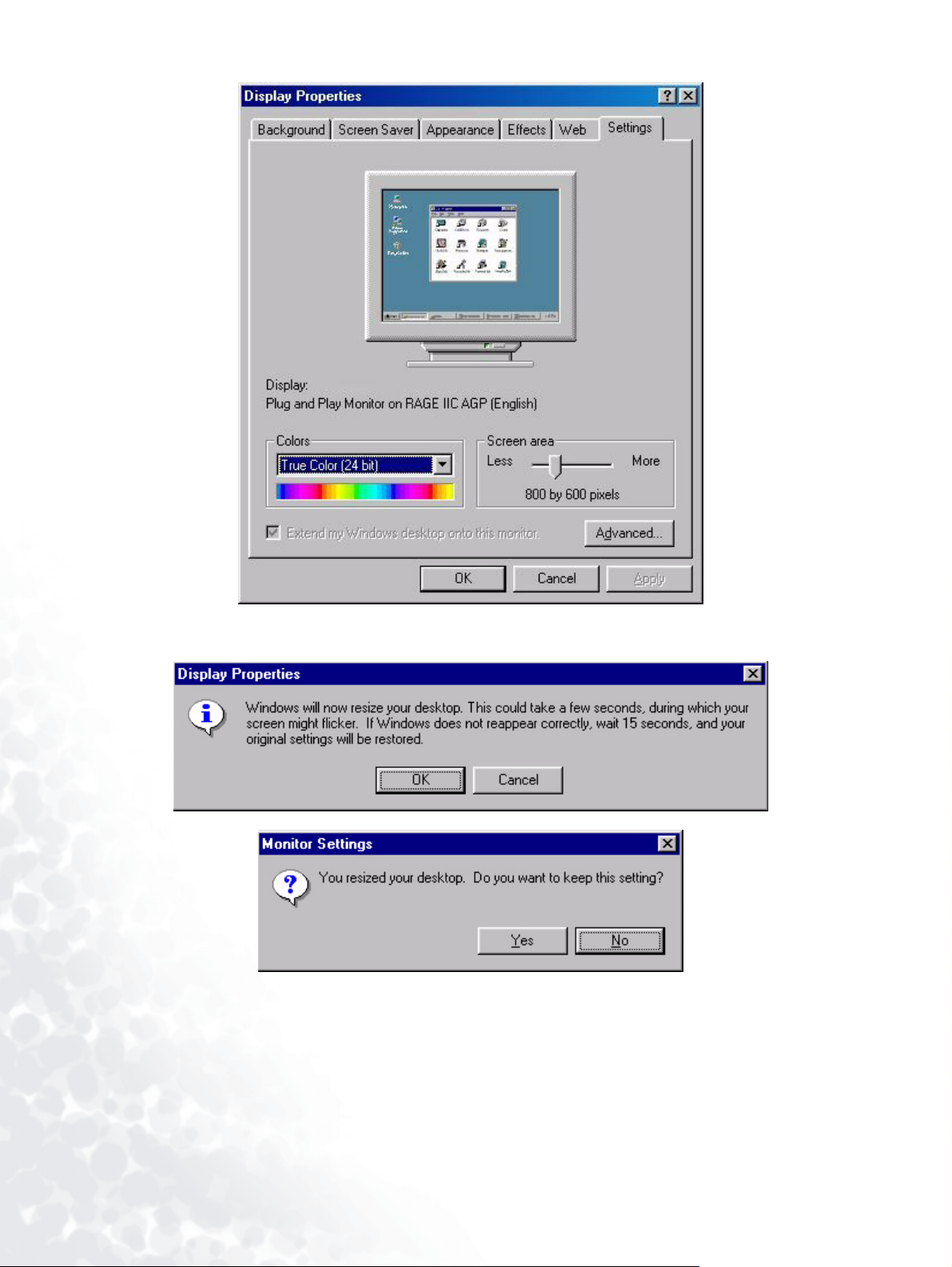

10. Вы вернетесь в окно “Advanced Display Properties” (“Дополнительные свойства
экрана”). Щелкните “OK”, чтобы закрыть окно, а затем нажмите “Yes” (“Да”) для
подтверждения появившегося сообщения. Щелкните “OK” и “Yes ” (“Да”) еще раз На
этом установка драйвера завершена. Теперь можно закрыть окно “Display
Properties” (“Свойства: экран”).
18 Установка программного обеспечения монитора
Windows 98. Выполните перечисленные ниже операции для установки или обновления
драйвера в ручном режиме.
1. Откройте панель управления и дважды щелкните значок “Display” (“Экран”).
2. В окне “Display properties”. “Display properties” (“Свойства: экран”) выберите
вкладку “Settings” (“Настройка”). Нажмите кнопку “Advanced...” (“Дополнительно”)
в правом нижнем углу окна.
19 Установка программного обеспечения монитора
3. Выберите вкладку “Monitor” (“Монитор”). Нажмите кнопку “Change” (“Изменить”) в
правом верхнем углу окна.
4. Откроется окно мастера “Update Device Driver Wizard” (“Обновление драйверов”).
Для продолжения щелкните “Next” ( “Далее”).
20 Установка программного обеспечения монитора
5. Выберите “Display a list of all drivers in a specific location, so you can select the
driver you want.” (“Отобразить список всех драйверов, чтобы вы могли выбрать
наиболее подходящий из них”) и нажмите “Next” (“Далее”).
6. Теперь нажмите кнопку “Have Disk” (“Установить с диска”) в правом нижнем углу
окна. Появится другое окно. Нажмите кнопку “Browse” (“Обзор”).
21 Установка программного обеспечения монитора
7. Вставьте в компьютер входящий в комплект компакт-диск. В раскрывающемся вниз
меню выберите дисковод для компакт-дисков.
8. После еще одного нажатия кнопки “OK” в следующем окне на экране появится
список совместимых устройств. Выберите “FP783” из списка и снова нажмите
кнопку “Next” (“Далее”).
22 Установка программного обеспечения монитора
9. Откроется диалоговое окно “Insert Disk” ( “Установите диск”). Щелкните “OK”, затем
“Skip File” (“Пропустить файл”).
10. Для завершения установки закройте окно мастера “Update Device Driver Wizard”
(“Обновление драйверов”), щелкнув “Finish” (“Готово”).
23 Установка программного обеспечения монитора
Windows 2000. При первой загрузке операционной системы Windows с новым монитором
система определит тип монитора и автоматически запустит мастера “Add New Hardware
Wizard” (“Мастер добавления нового устройства”). Выполните инструкции, начиная с
шага 4.
1. Вставьте в дисковод для компакт-дисков диск “BenQ LCD Monitor”.
2. Щелкните “Start” ( “Пуск”), а затем “Settings” (“Настройка”).
3. Откройте панель управления и дважды щелкните значок “Display” (“Экран”).
24 Установка программного обеспечения монитора
4. В окне “Display properties” (“Свойства: экран”) выберите вкладку “Settings”
(“Настройка”). Нажмите кнопку “Advanced Properties” (Дополнительные свойства”),
расположенную в правом нижнем углу окна.
25 Установка программного обеспечения монитора
5. Выберите “Monitor” (“Монитор”) и щелкните “Properties” (“Свойства”).
26 Установка программного обеспечения монитора
6. Выберите вкладку “Driver” (“Драйвер”) и щелкните “Update Driver” (“Обновить
драйвер”).
7. Откроется окно мастера “Upgrade Device Driver Wizard” (“Обновление
драйверов”). Щелкните “Next” (“Далее”).
27 Установка программного обеспечения монитора
8. Выберите “Display a list of the known drivers for this device so that I can choose a
specific driver” (“Отобразить список известных драйверов для этого устройства”) и
щелкните “Next” (“Далее”).
9. В следующем окне щелкните “Have Disk” (“Установить с диска”), после этого
всплывет окно “Install From Disk” (“Установка с диска”). Щелкните “Browse”
(“Обзор”); откроется окно “Located File” (“Открытие файла”).
28 Установка программного обеспечения монитора
10. Прокручивая список, выберите дисковод для компакт-дисков, затем щелкните
“Next” (“Далее”).
29 Установка программного обеспечения монитора
11. В списке папок, находящихся на компакт-диске, выберите папку “Drivers”
(“Драйверы”), затем дважды щелкните “Open” (“Открыть”), а затем щелкните “OK”.
В открывшемся окне выберите из списка модель своего монитора (FP783) и
дважды щелкните “Next” (“Далее”).
12. Теперь новые драйверы установлены на компьютере.
Windows ME. Выполните перечисленные ниже операции для установки или
обновления драйвера в ручном режиме.
1. Щелкните “Start” (“Пуск”), “Settings” (“Настройка”), “Control Panel” (“Панель
управления”), а затем дважды щелкните “Display” (“Экран”).
2. В окне Display Properties (Свойства: экран) щелкните вкладку “Settings”
(“Настройка”) и щелкните “Advanced...” (Дополнительно).
30 Установка программного обеспечения монитора
3. Щелкните вкладку “Monitor” (“Монитор”), а затем щелкните “Change” (“Изменить”).
4. Откроется диалоговое окно мастера “Update Device Driver Wizard” (“Мастер
обновления драйверов устройств”). Выберите “Specify the location of the driver
(Advanced)” (“Указать местоположение драйвера (Дополнительно)”), а затем
щелкните “Next” (“Далее”).
31 Установка программного обеспечения монитора
5. Выберите “Display a list of all the drivers in a specific location, so you can select
the driver you want” (“Отобразить список всех драйверов, чтобы вы могли выбрать
наиболее подходящий из них”) и щелкните “Next” (“Далее”).
6. Выберите “Monitor” (“Монитор”) из списка и щелкните “Next” (“Далее”).
32 Установка программного обеспечения монитора
7. Выберите “Display a list of all the drivers in a specific location, so you can select
the driver you want.” (“Отобразить список всех драйверов, чтобы вы могли выбрать
наиболее подходящий из них”).
8. Щелкните “Have disk” (“Установить с диска”), затем щелкните “Browse...” (“Обзор”).
33 Установка программного обеспечения монитора
9. Вставьте в дисковод для компакт-дисков диск “BenQ LCD Monitor’s CD” и наберите
d:\ (если дисковод компакт-дисков не является устройством D, введите
соответствующую букву). Откройте папку “Drivers” (Драйверы) и выберите модель
монитора из списка слева. Щелкните “OK”.
34 Установка программного обеспечения монитора
10. Щелкните “OK” в окне “Install From Disk” (“Установка с диска”). Откроется
диалоговое окно мастера “Update Device Driver Wizard” (“Мастер обновления
драйверов устройств”). Выберите модель монитора из списка и щелкните “Next”
(“Далее”).
11. Щелкните “Next” (“Далее”).
35 Установка программного обеспечения монитора
12. Чтобы завершить установку, щелкните “Finish” (“Готово”).
36 Установка программного обеспечения монитора
Windows XP.
1. Щелкните правой кнопкой мыши на рабочем столе и выберите “Properties”
(“Свойства”). Выберите вкладку “Settings” (“Настройка”) и нажмите кнопку
“Advanced” (“Дополнительно”). Всплывет небольшое окно. В этом окне выберите
вкладку “Monitor” (“Монитор”) и щелкните “Properties” (“Свойства”).
2. Выберите вкладку “Driver” (“Драйвер”), затем щелкните “Update Driver…”
(“Обновить драйвер...”).
37 Установка программного обеспечения монитора
3. Откроется окно мастера “Hardware Update Wizard” (“Мастер обновления
оборудования”). Щелкните “Next” (“Далее”).
4. Выберите “Don’t search. I will choose the driver to install” (“Не выполнять поиск.
Драйвер для установки будет выбран”), а затем щелкните “Next” (“Далее”).
38 Установка программного обеспечения монитора
5. В следующем окне щелкните – откроется окно “Have Disk…” (“Установить с диска”);
откроется окно “Install From Disk” (“Установк а с диска”). Щелкните “Browse”
(“Обзор”). Откроется окно “Locate File” (“Открытие файла”).
39 Установка программного обеспечения монитора
6. Выберите драйвер и щелкните “Next” (“Далее”).
7. Теперь новые драйверы установлены на компьютере. Чтобы выйти из программы
установки, щелкните “Finish” (“Готово”).
40 Установка программного обеспечения монитора
5
Выбор наилучшего разрешения
Из-за особенностей технологии жидкокристаллических мониторов их разрешение
является постоянной величиной. На мониторе FP783 наилучшее качество
изображения достигается при разрешении 1280x1024. Это разрешение называется
“Native Resolution” (“Физическое разрешение”) или максимальным разрешением т.е., разрешением, обеспечивающим наиболее четкое изображение. Изображения
с меньшим разрешением отображаются на весь экран при помощи схемы
интерполяции. Однако при использовании интерполированного разрешения
возникают дефекты изображения. Преимущества мониторов на жидких кристаллах
в полной мере проявляются только при использовании физического разрешения. В
среде операционной системы Windows 95/98/2000/ME или XP величину
разрешения изображения можно изменить следующим образом:
1. Дважды щелкните значок “Display” (“Экран”) в окне панели управления.
2. Выберите вкладку “Settings” (“Настройка”) в окне “Display properties” (“Свойства:
экран”). Изменить разрешение можно с помощью ползунка, находящегося справа.
41 Выбор наилучшего разрешения
3. Установите разрешение 1280x1024. Затем щелкните “Apply” (“Применить”).
4. В последующих окнах щелкайте “OK” и “Yes” (“Да”).
5. Теперь можно закрыть окно “Display Properties” (“Свойства: экран”).
42 Выбор наилучшего разрешения
6
Как правильно выбрать частоту обновления
изображения
Не следует выбирать самую высокую частоту обновления изображения для
ЖК-монитора, поскольку для таких мониторов технически невозможно
возникновение мерцания экрана. Наилучшие результаты достигаются при
использовании режимов, установленных в компьютере изготовителем. В данном
руководстве пользователя приведена таблица с режимами, установленными
изготовителем. Для физического разрешения 1280x1024 можно выбирать частоту
обновления, равную 60, 70 и 75 герцам, (но не 72 Гц). Изменить значение частоты
обновления в среде операционной системы Windows 95/98/2000/ME/XP можно
следующим образом:
1. В окне панели управления дважды щелкните значок “Display” (“Экран”).
43 Как правильно выбрать частоту обновления
2. Выберите вкладку “Settings” (“Настройка”) в окне “Display properties” (“Свойства:
экран”). Нажмите кнопку “Advanced...” (“Дополнительно”) в правом нижнем углу
окна.
44 Как правильно выбрать частоту обновления изображения
3. Выберите вкладку “Adapter” (“Адаптер”). Поле выбора частоты обновления
находится в центре нижней части окна.
4. Выберите в этом поле значение частоты обновления, которое соответствует
одному из поддерживаемых режимов, находящихся в таблице, приведенной в
данном руководстве.
5. В последующих окнах нажимайте кнопки “Change” (“Изменить”), “OK” и “Yes” (“Да”).
6. Теперь можно закрыть окно “Display Properties” (“Свойства: экран”).
45 Как правильно выбрать частоту обновления
7
Как добиться оптимального качества
изображения
Для получения оптимального изображения проще всего использовать функцию
ikey. Нажмите кнопку “ikey” на панели управления монитора, чтобы выполнить
автоматическую настройку.
Если изображение нуждается в дополнительной настройке, ее можно выполнить в
ручном режиме.
1. Запустите диагностическую программу auto.exe с компакт-диска. Эта программа
позволяет наблюдать изменения изображения в процессе настройки монитора.
Для этой цели можно использовать любое другое изображение, например, рабочий
стол операционной системы. Однако рекомендуется пользоваться программой
auto.exe. После запуска программы на экране появляется тестовая таблица.
2. Для вызова экранного меню нажмите кнопку “Enter” на панели управления
монитора.
3. Если наблюдаются вертикальные помехи, нажмите клавишу t или u, чтобы
выбрать “Geometry” (“Геометрия”), и нажмите клавишу “Enter”. Затем нажмайте
клавишу t или u для выбора “Pixel Clock” (“Частоты пикселов”), и нажмите
клавишу “Enter” еще раз. Теперь, чтобы настроить монитор, нажимайте клавишу
t или u до тех пор, пока не исчезнут помехи.
4. Если наблюдаются горизонтальные помехи, нажмите клавишу t или u, чтобы
выбрать “Geometry” (“Геометрию”), и нажмите клавишу “Enter”. Затем нажимайте
клавишу t или u для выбора “Phase” (“Фазы”), и нажмите клавишу “Enter” еще
раз. Теперь, чтобы настроить монитор, нажимайте клавишу t или u до тех пор,
пока не исчезнут помехи.
Для правильной работы функции “iKey” необходимо, чтобы монитор работал в
одном из поддерживаемых режимов. Если функция “iKey” не обеспечивает
правильной настройки, а на экране отображается сообщение “NON PRESET
MODE” (“НЕСТАНДАРТНЫЙ РЕЖИМ”), это означает, что монитор работает в
неподдерживаемом режиме. Установите в операционной системе компьютера один
из поддерживаемых режимов монитора. Список этих режимов приведен в
настоящем руководстве.
46 Как добиться оптимального качества изображения
8
Как настроить монитор
Обзор панели управления
“Power” - (“Питание”)
Кнопка “Enter” (“Ввод”)
Кнопка t (Up) (Вверх)
Кнопка u (Down) (Вниз)
Кнопка “Exit” (“Выход”)
iKey
Для управления монитором предусмотрено 6 кнопок: “Enter” (Ввод), “Up” (Вверх),
“Down” (Вниз), “Exit” (Выход), “iKey” и выключатель питания. Ниже приведено
описание этих органов управления.
1. “Power” - (“Питание”) - включение и выключение питания монитора.
2. Кнопка “Enter” (“Ввод”) - вызов экранного меню, вход в подменю, выбор пунктов
меню, подтверждение выбора. Также используется в качестве кнопки быстрой
блокировки экранных меню.
3. Кнопка t (Up) (Вверх): увеличение значения параметра/перемещение вверх. Эта
кнопка служит также в качестве кнопки быстрой настройки яркости.
4. Кнопка u (Down) (Вниз): уменьшение значения параметра/перемещение вниз.
Также служит в качестве кнопки быстрой настройки контрастности.
5. Кнопка “Exit” (“Выход”) - переход к меню более высокого уровня или выход из
экранного меню.
6. “iKey” - автоматическая установка положения по вертикали, положения по
горизонтали и частоты тактового сигнала пикселей.
Режим быстрой настройки
Кнопка быстрой настройки яркости и контрастности
Нажмите t, чтобы войти в меню
Brightness (Яркость), нажмите клавишу
t или u, чтобы настроить яркость, и
нажмите “Exit” (“Выход”), чтобы выйти из
режима OSD.
47 Как настроить монитор
Нажмите u, чтобы войти в меню Contrast
(Контрастность), нажмите клавишу t или
u, чтобы настроить степень
контрастности, и нажмите “Exit” (“Выход”),
чтобы выйти из режима OSD.
Горячая клавиша выбора входного сигнала
Нажмите "Exit" (Выход) для входа в
меню Input Select (Выбор входного
сигнала). Выберите входной сигнал
D-sub или DVI с помощью клавиш t
u, сохраните свой выбор с
или
помощью клавиши "Enter".
Режим главного меню
Функции управления, доступные из главного меню
Главное меню
Подменю “Luminance” (Яркость)
48 Как настроить монитор
Чтобы настроить Brightness (Яркость),
нажмите клавишу t или u, а чтобы
вернуться в предыдущее меню, нажмите
“Exit” (“Выход”).
Чтобы настроить Contrast (Контрастность),
нажимайте клавишу t или u, а чтобы
вернуться в предыдущее меню, нажмите
“Exit” (“Выход”).
49 Как настроить монитор
Подменю Geometry (Геометрия)
Чтобы настроить Horizontal Position
(Горизонтальное положение), нажимайте
клавишу t или u, а чтобы вернуться в
предыдущее меню, нажмите “Exit”
(“Выход”).
Чтобы настроить Vertical Position
(Вертикальное положение), нажимайте
клавишу t или u, а чтобы вернуться в
предыдущее меню, нажмите “Exit”
(“Выход”).
Чтобы настроить Pixel Clock (Частоту
пикселов), нажимайте клавишу
t или
u, ачтобы вернуться в предыдущее меню,
нажмите “Exit” (“Выход”).
Чтобы настроить Phase (Фазу), нажимайте
клавишу
предыдущее меню, нажмите “Exit”
(“Выход”).
t или u, а чтобы вернуться в
50 Как настроить монитор
Подменю Color (Цвет)
User Preset (Настройка пользователя):
Пользователь может отрегулировать баланс
красного, зеленого и синего.
51 Как настроить монитор
Подменю “OSD” (Экранные меню)
Чтобы настроить Horizontal Position
(Горизонтальное положение) экранного
меню, нажимайте клавишу t или u,
а чтобы вернуться в предыдущее меню,
нажмите “Exit” (“Выход”).
Чтобы настроить Vertical Position
(Вертикальное положение) экранного меню,
нажимайте клавишу t или u, а чтобы
вернуться в предыдущее меню, нажмите
“Exit” (“Выход”).
Чтобы настроить время отображения
экранного меню, нажимайте клавишу
t или u, а чтобы вернуться в
предыдущее меню, нажмите “Exit”
(“Выход”).
52 Как настроить монитор
Подменю Languages (Языки)
53 Как настроить монитор
Подменю Recall (Сброс настроек)
С помощью кнопки t или u
подтвердите выбор пункта Color Recall
(Сброс настроек цвета), верните исходные
настройки цвета нажатием кнопки “Enter”
(“Ввод”), или нажмите кнопку “Exit”
(“Выход”), чтобы вернуться в предыдущее
меню.
С помощью кнопки t или u
подтвердите выбор пункта “Recall All”
(Сброс всех настроек), установите
настройки цвета и положения в исходное
состояние нажатием кнопки “Enter”
(“Ввод”), или нажмите кнопку “Exit”
(“Выход”), чтобы вернуться в предыдущее
меню.
54 Как настроить монитор
Подменю Miscellaneous (Прочее)
Input Select (Выбор входного сигнала):
Для выбора источинка входного сигнала
используйте клавиши t и u.
Sharpness (Четкость):
Чтобы настроить Sharpness (Четкость),
нажимайте кнопку t или u.
Display Information (Сведения о мониторе).
55 Как настроить монитор
9
Устранение неполадок
Часто задаваемые вопросы
Изображение размыто.
Прочитайте раздел “Установка/настройка”, затем выберите правильное
разрешение, частоту обновления и настройте монитор в соответствии с
приведенными инструкциями.
Вы используете удлинительный кабель VGA?
Проверьте работу монитора без удлинительного кабеля. Теперь изображение
сфокусировано? Если нет, добейтесь оптимального изображения, руководствуясь
инструкциями, приведенными в разделе “Установка/настройка”. Обычной причиной
возникновения размытости являются потери в удлинительных кабелях. Для
минимизации потери сигнала используйте высококачественный удлинительный
кабель или кабель со встроенным усилителем.
Размытое изображение наблюдается только при разрешении, значение
которого меньше физического (максимального) разрешения?
Прочитайте раздел “Установка/настройка”. Установите значение разрешения,
равное физическому разрешению монитора.
Наблюдаются дефекты элементов изображения.
Одна или несколько точек на экране постоянно отображаются черными или
белыми, либо постоянно имеют красный, зеленый, синий или другой цвет.
Прочтите раздел “Дефектные пиксели”.
Искаженные цвета изображения.
Изображение имеет желтый, голубой или розовый оттенок.
На панели управления монитора нажмите кнопку “Enter” (“Ввод”) и переместите
курсор к значку “Recall” (Сброс настроек) с помощью кнопки t или u. Затем
нажмите кнопку “Enter” (“Ввод”), чтобы войти в подменю “Recall” (Сброс настроек).
Нажимая кнопку
выберите “Yes” (Да) в подменю “Color Recall” (Сброс настроек цвета), затем
нажмите кнопку “Enter” (“Ввод”), чтобы восстановить заводские настройки цвета.
Если цвета изображения, а также цвет экранного меню искажены, вероятно, один
из трех основных цветов отсутствует во входном сигнале. Проверьте разъемы
сигнального кабеля. Если какой-либо из выводов разъемов погнут или поврежден,
обратитесь за помощью к продавцу монитора.
t или u, выберите “Color Recall” (Сброс настроек цвета),
На экране отсутствует изображение.
Индикатор монитора горит зеленым цветом?
Если светодиодный индикатор горит зеленым цветом и на экране отображается
сообщение “Out of Range” (Режим не поддерживается), это означает, что был
установлен режим экрана, который не поддерживается данным монитором.
56 Устранение неполадок
Установите поддерживаемый режим экрана. Прочтите раздел “Поддерживаемые
режимы работы”.
Индикатор монитора горит оранжевым цветом?
Если индикатор горит оранжевым цветом, включен режим управления питанием.
Нажмите клавишу на клавиатуре компьютера или подвиньте мышь. Если это не
даст результата, проверьте разъемы сигнального кабеля. Если какой-либо из
выводов разъемов погнут или поврежден, обратитесь за помощью к продавцу
монитора.
Индикатор монитора не светится?
Проверьте наличие напряжения питания в сетевой розетке, ее исправность, а
также состояние выключателя питания.
Изображение искажено, мигает или мерцает.
Прочтите раздел “Устано вка/настройка”, затем выберите правильное
разрешение, частоту обновления и настройте монитор в соответствии с
приведенными инструкциями.
Изображение смещено в одном направлении.
Прочтите раздел “Устано вка/настройка”, затем выберите правильное
разрешение, частоту обновления и настройте монитор в соответствии с
приведенными инструкциями.
Нужна дополнительная помощь?
Если приведенные инструкции не позволили устранить неполадку, обратитесь к
поставщику оборудования либо в сервисную службу изготовителя (по адресу
электронной почты Support@BenQ.com).
57 Устранение неполадок
10
Поддерживаемые режимы работы
Режим отображения (параметры входного сигнала) Работа с
непрерывным
диапазоном
частот
развертки
Разрешение По
горизонтали
Частота
(кГц)
640x350 31,47(П) 70,08(О) 25,17 DOS 1280 x 943
720x400 31,47(О) 70,08(П) 28,32 DOS
640x480 31,47(О) 60,00(О) 25,18 DOS
640x480 37,86(О) 72,80(О) 31,50 VESA
640x480 37,86(О) 75,00(О) 31,50 VESA
800x600 35,16(П) 56,25(П) 36,00 VESA
800x600 37,88(П) 60,32(П) 40,00 VESA
800x600 48,08(П) 72,19(П) 50,00 VESA
800x600 46,87(П) 75,00(П) 49,50 VESA
1024x768 48,36(О) 60,00(О) 65,00 VESA
1024x768 56,48(О) 70,10(О) 75,00 VESA
1024x768 60,02(П) 75,00(П) 78,75 VESA
1152x864 67,50(P) 75,00(П)108,00 VESA
1152x870 68,68(О) 75,06(О) 100,00 Macintosh
1152x900 61,80(О) 66,00(О) 94,50 SUN 66
По
вертикали
Частота
(Гц)
Частота
тактового
сигнала пикселов
Частота (МГц)
Замечания Фактическое
значение
разрешения
на весь экран
1280x1024
1152x900 71,81(О) 76,14(О)108,00 SUN
1280x1024 64,00(П) 60,00(П)108,00 VESA
1280x1024 75,83(О) 71,53(О)128,00 IBMI
1280x1024 80,00(П) 75,00(П)135,00 VESA
1280x1024 81,18(О) 76,16(О)135,09 SPARC2
• Монитор может не поддерживать режимы, отсутствующие в данной таблице. Для
получения качественного изображения рекомендуется выбрать один из режимов,
приведенных в таблице.
• Существуют 22 режима, совместимых с операционной системой Windows.
• Несоответствие частоты входного сигнала от платы VGA и стандартной частоты может
вызвать разрыв изображения. Это не является признаком неисправности. Для
восстановления нормального изображения воспользуйтесь функцией автоматической
настройки, либо вручную установите значение фазы и частоты пикселей в меню
“Geometry” (Геометрия).
• При выключении монитора на экране могут появиться помехи. Это также не является
признаком неисправности.
58 Поддерживаемые режимы работы
• Для увеличения срока службы монитора рекомендуется использовать функцию управления
питанием компьютера.
59 Поддерживаемые режимы работы
11
Технические характеристики
Модель FP783
Тип дисплея
Размер видимой области по
диагонали
Физическое (максимальное)
разрешение
Количество цветов
Контрастность/яркость
Время отклика
Угол обзора
(влево/вправо, вверх/вниз)
Частота строк
Частота обновления (кадров)
Управление изображением
17.0", активная матрица на тонкопленочных
транзисторах (TFT)
43.2 см
1280x1024
16.2 миллиона
500:1 / 300 кд/м
12 м/сек
70/70, 70/70 (CR=10)
80/80, 80/80 (CR=5)
31,47 - 81,18 кГц (монитор с изменяемой
частотой строчной развертки)
60 - 76 Гц (режимы в установленном
диапазоне параметров)
Цифровое, технология экранного меню, iKey
(автоматическая настройка изображения)
2
Органы управления
Функции iScreen
Управление электропитанием
Максимальное
энергопотребление
Режим энергосбережения
Входной сигнал
Синхронизация
Рабочая температура
Рабочая влажность воздуха
5 кнопок и кнопка iKey.
Контрастность, яркость, положение по верт. и
гор., фаза, частота тактового сигнала
пикселей, цветовой баланс, цветовая палитра,
выбор языка (экранное меню на 8 языках),
положение экранного меню, индикатор
состояния.
VESA DPMS, EPA
60 Вт
< 3 Вт
аналоговый RGB; 0,7 В пик./75 Ом;
положительная полярность
Цифровой: DVI-D
Отдельный сигнал с уровнями ТТЛ,
15-контактный кабель “mini D-sub”
5°C - 40°C
20% - 80%
Уведомление о соответствии
стандартам
60 Технические характеристики
TCO 99, TUV/Ergonomics, TUV/ GS, FCC Class
B, ISO 13406-2, VCCI, UL, CB Report, CE,
C-Tick, BSMI, Fimko, GOST
Рабочее напряжение
100-240 В,
50-60 Гц
Габариты (Ш x В x Д)
Вес
387 x 398 x 250 мм
5.2 кг
61 Технические характеристики
Loading...
