Benq FP781
LCD Farbmonitor
17.0" (43.18 cm) LCD Panelgröße
Benutzerhandbuch
Benutzerhandbuch zum Benq LCD-Farbmonitor
Copyright
Ausschluss-
erklärung
Sicherheit
Anleitung
2002. Benq Corporation (ehemals Acer Communications & Multimedia Inc.). Alle Rechte
vorbehalten. Kein Teil dieser Veröffentlichung darf ohne die vorherige schriftliche Genehmigung
von Benq Corporation, in irgendeiner Form oder durch irgendwelche elektronischen,
mechanischen, magnetischen, optischen, chemischen, manuellen oder anderen Mittel reproduziert,
übertragen, umgeschrieben, in einem Wiedergewinnungssystem gespeichert oder in irgendeine
Sprache oder Computersprache übersetzt werden.
Benq Corporation macht keine Zusicherungen und übernimmt keinerlei Garantie, weder
ausdrücklich noch impliziert, in Bezug auf den Inhalt dieser Veröffentlichung und erklärt
insbesondere, dass die Firma für keinerlei Garantien, Markttauglichkeit oder Eignung für einen
bestimmten Zweck haftbar ist. Ferner behält sich Benq Corporation das Recht vor, diese
Veröffentlichung zu überarbeiten und von Zeit zu Zeit ihren Inhalt zu ändern, ohne verpflichtet zu
sein, irgendwelche Personen von solchen Überarbeitungen oder Änderungen in Kenntnis zu setzen.
1. Der AC-Adapter isoliert dieses Gerät von der Wechselstromversorgung.
2. Ziehen Sie vor der Reinigung den Netzstecker des Geräts aus der Steckdose. Verwenden Sie
keine flüssigen Reinigungsmittel und keine Reinigungssprays. Wischen Sie das Gehäuse des
Monitors mit einem weichen Tuch ab, und entfernen Sie Staub und Fingerabdrücke mit
Klebeband von der Bildschirmkonsole.
3. Die Schlitze und Öffnungen hinten und oben am Gehäuse dienen zur Lüftung. Sie dürfen nicht
blockiert oder bedeckt werden. Dieses Gerät darf weder in der Nähe eines Heizkörpers oder
einer Lüftungsklappe noch in einer Einbauinstallation aufgestellt werden, sofern nicht für
angemessene Lüftung gesorgt ist.
4. Dieses Gerät muss mit der Stromart betrieben werden, die auf dem Markierungsetikett
angegeben ist. Wenn Sie nicht sicher sind, welche Art von Strom verfügbar ist, wenden Sie sich
an Ihren Händler oder Ihr örtliches Stromversorgungsunternehmen.
5. In dieses Gerät dürfen keinerlei Gegenstände gestoßen und keine Flüssigkeiten gegossen
werden.
6. Versuchen Sie nicht, das Gerät selbst zu warten, da Sie sich durch das Öffnen oder Entfernen
des Schutzgehäuses gefährlichen Stromspannungen und anderen Risiken aussetzen könnten.
Wenn ein oben aufgeführter Missbrauch oder ein anderer Unfall (Fallenlassen, falsche
Bedienung) stattgefunden hat, müssen Sie sich zur Wartung an qualifiziertes Wartungspersonal
wenden.
7. Das Netzstromkabel dient bei Geräten mit Netzsteckern zur Trennung von der
Netzstromversorgung. Die Netzsteckdose muss sich in der Nähe des Geräts befinden und
leicht zugänglich sein.
Deutsch 1
=
Inhalts-
verzeichnis
==
Benutzerhandbuch zum Benq LCD-Farbmonitor
Auspacken ............................................................................................................ 3
Monitoransicht .................................................................................................... 4
Frontansicht (1) ............................................................................................................................... 4
Frontansicht (2): Bedienungskonsole ......................................................................................... 4
Rückansicht (1) ................................................................................................................................. 5
Rückansicht (2): Positionen der Stecker & Buchsen .............................................................. 5
Installation ........................................................................................................... 6
Bildschirminstallation ...................................................................................................................... 6
Softwareinstallation ......................................................................................................................... 7
Einstellung des Monitors .................................................................................. 37
Hotkey-Modus ...............................................................................................................................37
Hautpmenümodus .........................................................................................................................38
Fehlerbehandlung .............................................................................................. 45
Häufig gestellte Fragen (FAQ) ....................................................................................................45
Brauchen Sie weitere Hilfe? ........................................................................................................46
Unterstützte Betriebsmodi ............................................................................. 47
Technische Daten .............................................................................................. 48
Anhang: Einführung in die LCD-Technologie ................................................ 49
Grundlagen der LCD-Technologie ............................................................................................49
Der TFT-Bildschirm ......................................................................................................................49
Wichtige LCD-Parameter ...........................................................................................................50
Bildschirmfehler .............................................................................................................................51
Vergleich von CRT- und LCD-Bildschirmen ...........................................................................52
Zusammenfassung .........................................................................................................................52
Deutsch 2
Benutzerhandbuch zum Benq LCD-Farbmonitor
Auspacken
Prüfen Sie bitte nach, ob die folgenden Gegenstände vorhanden sind. Wenn sie fehlen oder
beschädigt sind, wenden Sie sich bitte umgehend an den Händler, bei dem Sie die Ware gekauft
haben.
LCD-Monitor mit Signalkabel
Schnellstartanleitung
CD-ROM
Netzkabel
Stromadapter
Deutsch 3
Monitoransicht
Frontansicht
Benutzerhandbuch zum Benq LCD-Farbmonitor
Frontansicht (2): Bedienungskonsole
Steuerungstasten
Kopfhörerbuchse
Lautsprecher
Mikrofon
1. Steuerungstasten 2. Kopfhörerbuchse
3. Lautsprecher 4. Mikrofon
Deutsch 4
Rückansicht (1)
Benutzerhandbuch zum Benq LCD-Farbmonitor
Rückansicht (2): Positionen der Stecker & Buchsen
1. D-sub-Anschluss 2. DVI-Anschluss
3. Mikrofoneingangsbuchse (MIC) 4. Audioeingangsbuchse (LINE IN)
5. DC 5V-Ausgangsbuchse (DC5V) 6. DC 12V-Eingangsbuchse (DC12V)
7. Kopfhörerbuchse
Deutsch 5
Benutzerhandbuch zum Benq LCD-Farbmonitor
Installation
Bildschirminstallation
A. Vergewissern Sie sich, dass Computer und Monitor ausgeschaltet sind. Befolgen Sie die
einzelnen Schritte zur Installation des LCD-Monitors.
1 . Verbinden Sie das Signalkabel und den Stromadapter mit dem Benq LCD-Monitor.
2 . Verbinden Sie das Audiokabel mit dem Audioeingangsanschluss des Benq
LCD-Monitors.
3 . Verbinden Sie das Netzkabel zuerst mit dem Stromadapter, und verbinden Sie dann
den Stromadapter mit dem LCD-Monitor.
B. Verbinden Sie das Signalkabel mit dem VGA-Ausgang der Grafikkarte im Computer.
C. Verbinden Sie das Audiokabel mit Ihrem Computer.
D. Stecken Sie das Netzkabel des Monitors in eine Netzsteckdose. Stellen Sie sicher, dass
die Steckdose nicht versperrt oder abgedeckt ist, damit Sie das Gerät, wenn nötig, von
der Netzstromversorgung trennen können. Ihr Monitor ist mit einer automatischen
Erkennungseinrichtung für die Stromversorgung von 100 bis 240 Volt mit einer
Frequenz von 50 bis 60 Hz ausgestattet. Stellen Sie sicher, dass Ihre lokale
Stromversorgung innerhalb dieses unterstützten Bereichs liegt. Wenden Sie sich bitte an
Ihr Elektrizitätswerk, wenn Sie nicht sicher sind.
Videokabel
Netzteil
Audiokabel
Audiokabel (für Mikrofon)
Deutsch 6
Benutzerhandbuch zum Benq LCD-Farbmonitor
Einstellung des Monitors
Ein Blick auf die Bedienkonsole
Dem Benutzer stehen sieben Tasten zur Steuerung zur Verfügung: die Tasten „iKey“, „Input“, „Exit“,
„Enter“,
beschrieben.
1. „Power“: Schaltet die Stromversorgung ein oder aus.
2. „iKey“: Stellt die vertikale Position, Phase, horizontale Position und den Pixeltakt automatisch
3. „Input“: Wählt zwischen digitalen und analogen Signalquellen aus.
4. „Exit“: Führt zu Hauptmenüs zurück, speichert Menüs oder schließt das OSD-Menü.
5.
6. „<“: Geht zum linken Objekt oder verringert den Einstellwert. Diese Taste dient ebenfalls als
7. „>“: Geht zum rechten Objekt oder erhoht den Einstellwert. Diese Taste dient ebenfalls als
„<“ und „>“ sowie ein Netzschalter. Im Folgenden werden diese Tasten und der Schalter
ein.
„Enter“: Ruft Untermenüs auf, wählt Optionen oder speichert die Einstellungsänderungen.
Hotkey zur Kontrasteinstellung.
Hotkey zur Helligkeitseinstellung.
Hotkey-Modus
Kontrast-Hotkey
1. Drücken Sie zum Aufrufen des Kontrast-Hotkey-Modus auf die Taste „<“.
2. Drücken Sie auf die Taste „<“ oder
„>“, um die Einstellung vorzunehmen.
Der Einstellwert kann vom Maximum
(100) zum Minimum (0) festgelegt
werden.
3. Drücken Sie zum Beenden des OSDMenus auf die „Exit“-Taste. Die
Einstellung wird automatisch
gespeichert.
Helligkeit-Hotkey
1. Drücken Sie zum Aufrufen des Helligkeits-Hotkey-Modus auf die Taste
„>“.
2. Drücken Sie auf die „<“ oder „>“-
Taste, um die Einstellung vorzunehmen. Der Einstellwert kann vom
Maximum (100) zum Minimum (0) festgelegt werden.
3. Drücken Sie zum Beenden des OSDMenus auf die „Exit“-Taste. Die Einstellung wird automatisch gespeichert.
Deutsch 37

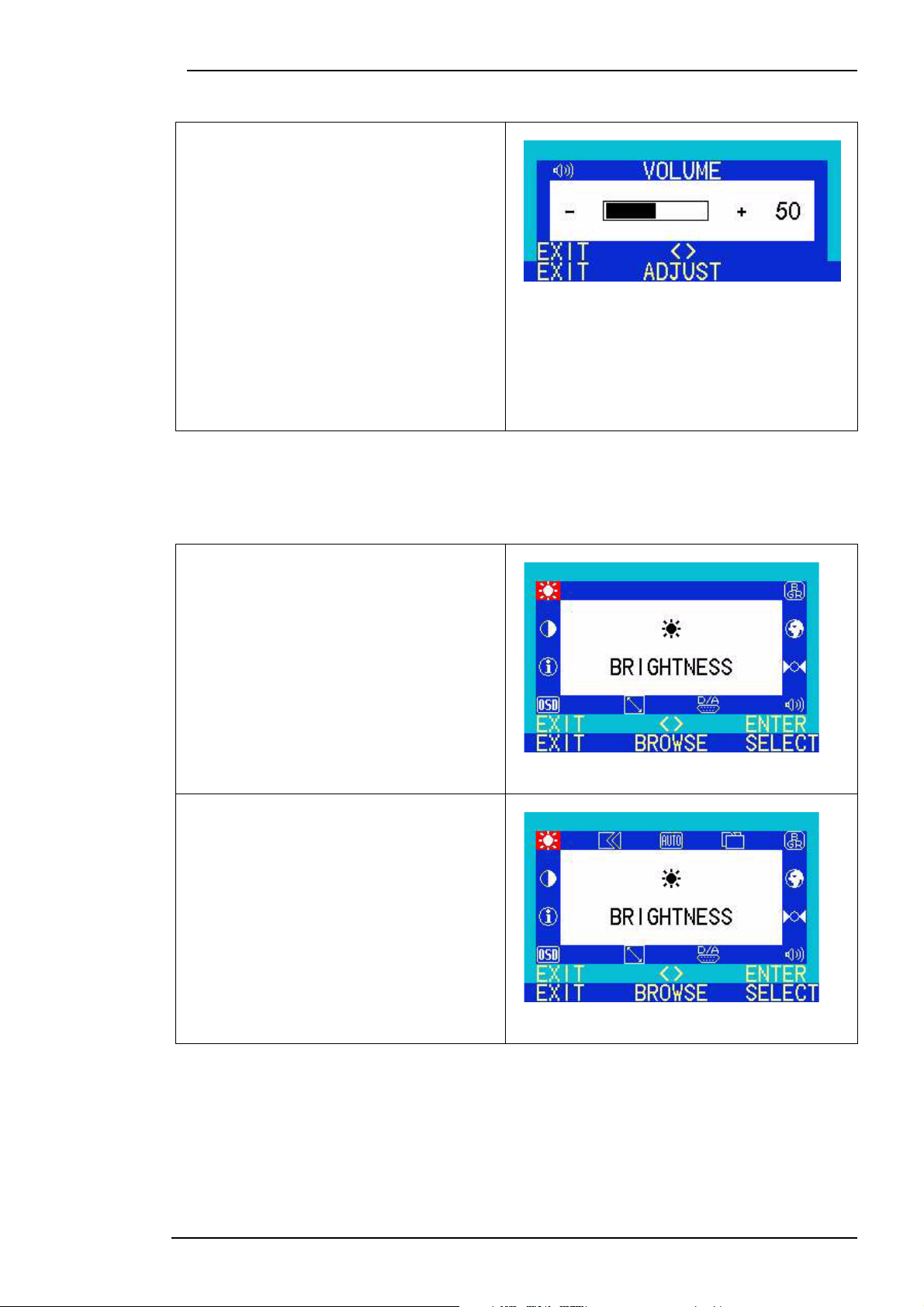

Lautstärke-Hotkey
1. Drücken Sie zum Aufrufen des
Lautstärke-Hotkey-Modus auf die
„Exit“-Taste.
2. Drücken Sie auf die „<“ oder „>“-
Taste, um die Einstellung vorzunehmen. Der Einstellwert kann vom
Maximum (100) zum Minimum (0) festgelegt werden.
3. Drücken Sie zum Beenden des
OSD-Menus auf die „Exit“-Taste. Die
Einstellung wird automatisch
gespeichert.
Hautpmenümodus
Benutzerhandbuch zum Benq LCD-Farbmonitor
Im Hauptmenü verfügbare Steuerungsfunktionen
OSD-Hauptmenü für Digitalmodus.
OSD-Hauptmenü für Analogmodus.
Deutsch 38
Drücken Sie zur Wahl dieser Funktion
auf die Taste „<“ oder „>“ und drücken
Sie auf „Enter“, um das Untermenü zu
öffnen.
Drücken Sie die Taste „<“oder „>“, um
die Helligkeit einzustellen, und drücken
Sie auf „Exit“, um zum Hauptmenü
zurückzukehren.
Benutzerhandbuch zum Benq LCD-Farbmonitor
Helligkeit
Feineinstellung
Drücken Sie zur Wahl dieser Funktion
auf die Taste „<“ oder „>“ und drücken
Sie auf „Enter“, um das Untermenü zu
öffnen.
Dieses Untermenü enthält zwei
Optionen.
Phase: Stellt die Phase des Pix-
eltakts ein.
Pixeltakt: Stellt die Pixelfrequenz
ein.
Deutsch 39
Automatische Einstellung
Gleiche Funktion wie iKey.
Drücken Sie zur Wahl dieser Funktion
auf die Taste „<“ oder „>“ und drücken
Sie auf „Enter“, um das Untermenü zu
öffnen.
Benutzerhandbuch zum Benq LCD-Farbmonitor
Position
Dieses Untermenü enthält zwei
Optionen.
H. (Horizontale) Position: Stellt
die horizontale Position der Anzeige ein.
V. (Vertikale) Position: Stellt die
vertikale Position der Anzeige ein.
Drücken Sie zur Wahl dieser Funktion
auf die Taste „<“ oder „>“ und drücken
Sie auf „Enter“, um das Untermenü zu
öffnen.

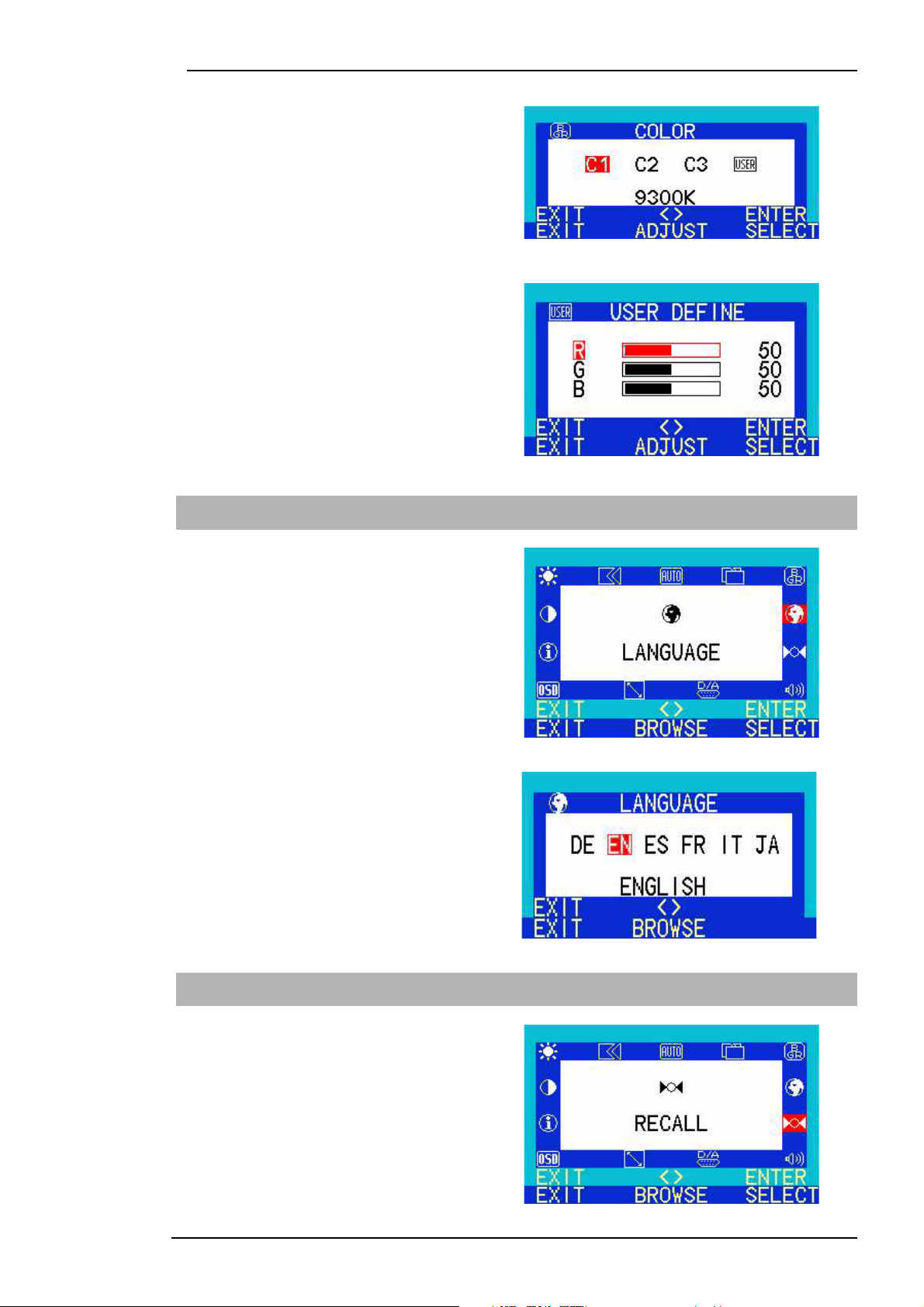

Farbe
Deutsch 40
Es gibt drei voreingestellte Modi:
C1:9300K
C2:6500K
C3:5800K
Und einen Benutzermodus.
Im Benutzermodus können Sie die
Farbwerte für Rot, Grün und Blau einstellen.
Benutzerhandbuch zum Benq LCD-Farbmonitor
Drücken Sie zur Wahl dieser Funktion
auf die Taste „<“ oder „>“ und drücken
Sie auf „Enter“, um das Untermenü zu
öffnen.
So können Sie aus den sechs
OSD-Sprachen auswählen
DE: Deutsch
EN: English
ES: Español
FR: Français
IT: Italiano
JA: Japanese
Sprachen
Wiederherstellen
Drücken Sie zur Wahl dieser Funktion
auf die Taste „<“ oder „>“ und drücken
Sie auf „Enter“, um das Untermenü zu
öffnen.
Deutsch 41

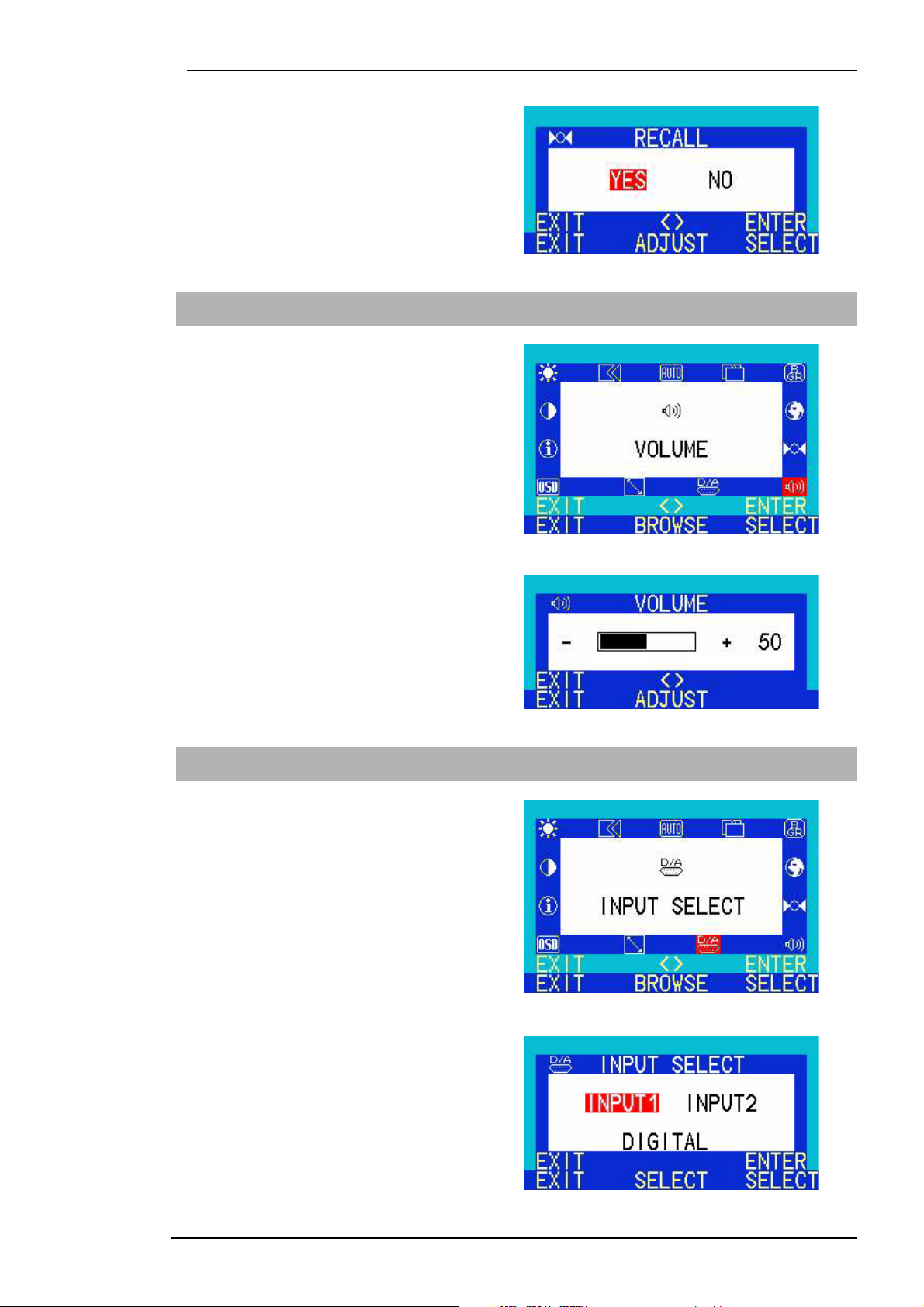

Treffen Sie mit der Taste „<“ oder „>“
Ihre Auswahl. Wählen Sie „Ja“ und
drücken Sie auf „Enter“, um die Werkseinstellungen wiederherzustellen.
Wählen Sie „Nein“ und drücken Sie auf
„Enter“, oder drücken Sie nur auf „Exit“,
um zum Hauptmenü zurückzukehren.
Drücken Sie zur Wahl dieser Funktion
auf die Taste „<“ oder „>“ und drücken
Sie auf „Enter“, um das Untermenü zu
öffnen.
Benutzerhandbuch zum Benq LCD-Farbmonitor
Lautstärke
Drücken Sie die Taste „<“ oder „>“, um
die Lautstärke einzustellen, und drücken
Sie anschließend auf „Exit“, um zum
Hauptmenü zurückzukehren.
Eingangsauswahl
Drücken Sie zur Wahl dieser Funktion
auf die Taste „<“ oder „>“ und drücken
Sie auf „Enter“, um das Untermenü zu
öffnen.
Drücken Sie die Taste „<“ oder „>“, um
zwischen digitaler und analoger Signalquelle zu wählen.
Deutsch 42
Drücken Sie zur Wahl dieser Funktion
auf die Taste „<“ oder „>“ und drücken
Sie auf „Enter“, um das Untermenü zu
öffnen.
Drücken Sie die Taste „<“ oder „>“, um
zwischen „FULL“ (Vollbild) und „1:1“
(reale Größe) zu wählen.
Benutzerhandbuch zum Benq LCD-Farbmonitor
Bildgröße
OSD-Einstellung
Drücken Sie zur Wahl dieser Funktion
auf die Taste „<“ oder „>“ und drücken
Sie auf „Enter“, um das Untermenü zu
öffnen.
Dieses Untermenü enthält drei
Optionen.
H. (Horizontale) Position: Stellt
die horizontale OSD-Position der
Anzeige ein.
V. (Vertikale) Position: Stellt die
vertikale OSD-Position der Anzeige ein.
OSD-Zeit: Zum Einstellen der
Standby-Zeit des OSD-Menüs.
Deutsch 43
Drücken Sie zur Wahl dieser Funktion
auf die Taste „<“ oder „>“ und drücken
Sie auf „Enter“, um das Untermenü zu
öffnen.
Drücken Sie die Taste „Enter“, um die
Bildschirminformationen (Auflösung,
Horizontalfrequenz und Vertikalfrequenz) anzuzeigen. Drücken Sie die
Taste „Exit“, um zum Hauptmenü
zurückzukehren.
Benutzerhandbuch zum Benq LCD-Farbmonitor
Info
Kontrast
Drücken Sie zur Wahl dieser Funktion
auf die Taste „<“ oder „>“ und drücken
Sie auf „Enter“, um das Untermenü zu
öffnen.
Drücken Sie die Taste „<“ oder „>“, um
das Kontrastverhältnis einzustellen, und
drücken Sie anschließend auf „Exit“, um
zum Hauptmenü zurückzukehren.
Deutsch 44
Benutzerhandbuch zum Benq LCD-Farbmonitor
Fehlerbehandlung
Häufig gestellte Fragen (FAQ)
✓ Das Bild ist verschwommen:
☞ Lesen Sie das Kapitel „Installation und Einstellung“, wählen Sie dann die richtige Auflösung
und Wiederholfrequenz, und korrigieren Sie die Einstellungen gemäß diesen Anweisungen.
☞ Verwenden Sie ein VGA-Verlängerungskabel?
Ziehen Sie zu Testzwecken das Verlängerungskabel ab. Ist das Bild jetzt scharf? Wenn nicht,
optimieren Sie das Bild gemäß der Beschreibung im Kapitel „Installation und
Einstellung“. Es ist normal, dass das Bild unscharf wird, wenn durch Verlängerungskabel
Leitungsverluste auftreten. Sie können diese Verluste minimieren, indem Sie ein
Verlängerungskabel mit besseren Leitereigenschaften oder mit einem integrierten
Verstärker verwenden.
Tritt diese Unschärfe nur bei niedrigeren Auflösungen als der nativen (maximalen)
☞
Auflösung auf?
Lesen Sie das Kapitel „Installation und Einstellung“. Wählen Sie die native Auflösung.
✓ Es sind Pixelfehler zu sehen:
☞ Eines von mehreren Pixeln ist immer schwarz, eines oder mehrere Pixel sind immer weiß,
eines oder mehrere Pixel sind immer rot, grün, blau oder haben eine andere Farbe.
Lesen Sie das Kapitel „Pixelfehlerraten“.
✓ Das Bild hat eine falsche Farbtönung:
☞ Es ist gelb-, blau- oder rosastichig.
Klicken Sie die Taste „Enter“ am Monitor, wählen Sie mit der Taste „<“ oder „>“ die
Option „RECALL“ (Zurücksetzen) aus, und drücken Sie die Taste „Enter“. Drücken Sie
die Taste „<“ oder „>“, um „Ja“ zu wählen, und drücken Sie auf „Enter“, um die
Werkseinstellungen wiederherzustellen. Wenn das Bild auch weiterhin nicht korrekt ist
und auch das OSD-Menü eine fehlerhafte Farbtönung zeigt, fehlt eine der drei
Primärfarben im Signaleingang. Überprüfen Sie die Kontakte des VGA-Kabels. Wenn
Pins verbogen oder abgebrochen sind, wenden Sie sich an Ihren Händler, oder lesen Sie
das Kapitel „Weitere Hilfe, Reparaturen & Wartung“.
✓ Es ist kein Bild zu sehen:
☞ Leuchtet die Anzeige am Bildschirm grün?
Wenn die LED-Anzeige grün leuchtet, drücken Sie die Taste „Enter“ am Monitor, um auf
das OSD-Menü zuzugreifen. Wenn dort die Meldung „Kein unterstützter Modus“
angezeigt wird, lesen Sie das Kapitel „Installation und Einstellung“.
Deutsch 45
Benutzerhandbuch zum Benq LCD-Farbmonitor
☞ Leuchtet die Anzeige am Bildschirm orange?
Wenn die LED orange leuchtet, ist der Energiesparmodus aktiv. Drücken Sie eine Taste auf
der Computertastatur, oder bewegen Sie die Maus. Wenn dies nicht hilft, überprüfen
Sie die Kontakte des VGA-Kabels. Wenn Pins verbogen oder abgebrochen sind, wenden
Sie sich an Ihren Händler, oder lesen Sie das Kapitel „Weitere Hilfe, Reparaturen &
Wartung“.
☞ Leuchtet die Anzeige am Bildschirm überhaupt nicht?
Überprüfen Sie die Steckdose, die externe Stromversorgung und den Netzschalter.
✓ Das Bild ist verzerrt, blinkt oder flimmert:
Lesen Sie das Kapitel „Installation und Einstellung“, wählen Sie dann die richtige Auflösung
☞
und Wiederholfrequenz, und korrigieren Sie die Einstellungen gemäß diesen Anweisungen.
✓ Das Bild ist in eine Richtung verschoben:
☞ Lesen Sie das Kapitel „Installation und Einstellung“, wählen Sie dann die richtige Auflösung
und Wiederholfrequenz, und korrigieren Sie die Einstellungen gemäß diesen Anweisungen.
Brauchen Sie weitere Hilfe?
Wenn Sie auch nach dem Lesen dieses Handbuchs noch Probleme mit dem Monitor haben, wenden
Sie sich bitte an den Händler, bei dem Sie das Produkt gekauft haben, oder senden Sie uns eine
E-Mail an folgende Adresse: DPLservice@Benq.com
Deutsch 46
Unterstützte Betriebsmodi
Eingehender Anzeigemodus (Eingangstiming) Multiscan-
Benutzerhandbuch zum Benq LCD-Farbmonitor
Betrieb
Auflösung Horizontale
Frequenz
(kHz)
640 x 350 31,47 (P) 70,08 (N) 25,17 DOS 1280 X 943
720 x 400 31,47 (N) 70,08 (P) 28,32 DOS
640 x 480 31,47 (N) 60,00 (N) 25,18 DOS
640 x 480 35,00(N) 67,00(N) 30,24 Macintosh
640 x 480 37,86 (N) 72,80 (N) 31.5 VESA
640 x 480 37,50 (N) 75,00 (N) 31.5 VESA
800 x 600 37,88 (P) 60,32 (P) 40,00 VESA
800 x 600 48,08 (P) 72,19 (P) 50,00 VESA
800 x 600 46,86(P) 75,00 (P) 49,50 VESA
832 X 624 49,72(N) 74,55(N) 57,29 Macintosh
1024 x 768 48,36 (N) 60,00 (N) 65,00 VESA
1024 x 768 56,48 (N) 70,10 (N) 75,00 VESA
1024 x 768 60,02 (P) 75,00 (P) 78,75 VESA
1024 X 768 60,24(N) 74,93(N) 80,00 Macintosh
1152 x 864 67,50(P) 75,00 (P) 108,00 VESA
Ver tik ale
Frequenz
(Hz)
Pixeltakt-
Frequenz
(MHz)
Anmerkung Tatsächliche
Bildschirm-
auflösung
1280 X 1024
Vollbild
1152 x 870 68,68(N) 75,06(N) 100,00 Macintosh
1152 x 900 61,80(N) 66,00(N) 92,94 SUN 66
1152 x 900 71,81(N) 76,14(N) 108,00 SUN
1280 x 1024 64,00(P) 60,00(P) 108,00 VESA
*1280 x 1024 75,83(N) 71,53(N) 128,00 IBM1
*1280 x 1024 80,00(P) 75,00 (P) 135,00 VESA
*1280 x 1024 81,18(N) 76,16(N) 135,09 SPARC2
hModi, die nicht in der obigen Tabelle aufgeführt sind, werden möglicherweise nicht
unterstützt. Zur Einstellung eines optimalen Bildes wird empfohlen, einen der Modi aus der
Tabelle auszuwählen.
hEs stehen 22 mit Windows kompatible Modi zur Verfügung.
hEs kann zu Bildstörungen kommen, wenn die Signalfrequenz der VGA-Karte nicht mit den
üblichen Normen übereinstimmt Dies ist jedoch kein Fehler. Sie haben die Möglichkeit, diese
Situation zu verbessern, indem Sie eine automatische Einstellung ändern oder die
Phaseneinstellung und die Pixelfrequenz über das Menü zur Feineinstellung manuell ändern.
hWenn Sie den Bildschirm ausschalten, können auf Ihrem Bildschirm Interferenzlinien
erscheinen. Dies ist kein Grund zur Sorge, sondern normal.
hUm die Lebensdauer des Bildschirms zu verlängern, empfehlen wir, die Energieverwaltung
Ihres Computers zu aktivieren.
Hinweis: Die Zeitgebung „*“ wird bei der digitalen Eingabe (DVI-D) nicht unterstützt.
Deutsch 47
Technische Daten
Modell FP781
Benutzerhandbuch zum Benq LCD-Farbmonitor
Bildschirmtyp
Sichtbare Diagonale
Native (maximale) Auflösung
Farben
Kontrast / Helligkeit
Reaktionszeit
Betrachtungswinkel
(links/rechts,oben/unten)
Zeilenfrequenz
Bildfrequenz
Bildkontrollen
Bedienelemente
iScreen-Funktionen
17,0", aktiv, TFT
43,18 cm
1.280 X 1.024
16,7 Millionen
350:1 / 200 cd/m²
35 ms
80/80, 80/80
31,47 - 81,18 kHz-Multifrequenz-Monitor
56,25 - 75,0 Hz-Modi innerhalb dieser Parameter
Digital, Bildschirm-OSD-Technologie, iKey
(automatische Bildeinstellung)
iKey, Input, Exit, „<“, „>“, Enter
Kontrast, Helligkeit, vertikale & horizontale Bildposition, Phase, Pixeltakt, Farbausgleich, Farbpalette,
Sprachauswahl, Statusanzeige, Eingangsauswahl,
Bildgröße, OSD-Einstellung
Energieverwaltung
max. Leistungsaufnahme
Energiesparmodus
Eingangssignal
Synchronisation
Signalverbindung
Temperatur (Betrieb)
Luftfeuchtigkeit (Betrieb)
Zertifizierungen TCO 99 (Optional), TÜV/Ergonomie, TÜV/GS, FCC
Betriebsspannung
Abmessungen (B x H x T)
VESA DPMS, EPA
50 Watt max.
< 3 Watt
Analog: RGB analog 0,7 Vpp/75 Ohm positiv
Digital: DVI-konform (Digital Visual Interface Standard
Rev. 1.0)
TTL separat, Composite TTL 15-Pin Mini-D-Sub-Kabel
Analog: 15-Pin-Mini-D-sub-Kabel
Digital: 24-Pin-DVI-Kabel
5 °C - 40 °C
20 % - 85 %
Class B, ISO 13406-2, VCCI, UL, CE, C-Tick, BSMI
Stromversorgung mit automatischer Modusumschaltung, 90 - 264 V,
47-63 Hz
404,6 x 449,6 x 202,1 mm
Gewicht
4,7 kg
Deutsch 48
Benutzerhandbuch zum Benq LCD-Farbmonitor
Anhang: Einführung in die LCD-Technologie
Grundlagen der LCD-Technologie
Die Funktionsweise von LCD-Bildschirmen (Liquid Crystal Display = Flüssigkristallanzeige) beruht
auf den besonderen physikalischen Eigenschaften der Flüssigkristalle. Ihre stabförmigen Moleküle
ordnen sich ähnlich wie Kristallmoleküle an, d. h. immer gleichmäßig und in einer bestimmten
Richtung. Die Flüssigkristalle sind jedoch nicht auf diese Ausrichtung festgelegt, sie verhalten sich
vielmehr wie eine Flüssigkeit und lassen sich mithilfe elektrischer Spannung manipulieren. Die
Schichten der Flüssigkristallmoleküle können daher längs oder quer zur Polarisationsrichtung des
Lichts ausgerichtet sein und wirken sich dadurch unterschiedlich auf den Verlauf der Lichtwellen
aus.
FLÜSSIGKRISTALLE POLARISIEREN EINFALLENDES LICHT
Eine Flüssigkristallanzeige besteht aus zwei Polarisationsfiltern, einer Steuerschicht, den jeweiligen
Farbfiltern und der Flüssigkristallschicht.
Das Licht einer Hintergrundbeleuchtung trifft auf eine erste Polarisationsmembrane, sodass nur
eine bestimmte Polarisationsebene des Lichts die Flüssigkristallschicht erreicht. Die
Flüssigkristallmoleküle ordnen sich ohne irgendwelche elektrischen Einflüsse von außen in einer
spiralenähnlichen Form zwischen den beiden vertikal ausgerichteten Polarisationsfiltern und der
dadurch vorgegebenen Richtungsstruktur an. Das Licht folgt dieser Ausrichtung und wird um
90 Grad gedreht. Der zweite Polarisationsfilter lässt nur Licht mit dieser gedrehten Polarisation
durch. Das Lichtventil ist offen – das gesteuerte Pixel leuchtet auf.
Wenn elektrische Spannung angelegt wird, richten sich die Flüssigkristallmoleküle entlang der
Feldlinien aus. Die 90-Grad-Spirale wird aufgehoben, die Flüssigkristallmoleküle werden parallel
zum einfallenden Licht ausgerichtet und lassen es durch, ohne die Polarisationsrichtung zu ändern.
Das nicht gedrehte Licht trifft auf den zweiten gedrehten Polarisationsfilter und wird blockiert.
Daher bleibt das entsprechende Pixel dunkel. Die Intensität des abgegebenen sichtbaren Lichts
kann mithilfe der an die Kristallschicht angelegten Spannung gesteuert werden, und dadurch kann
das polarisierte Licht stärker oder schwächer gedreht werden.
Der TFT-Bildschirm
A. Der Standard-TFT-Bildschirm
Bei TFT-Bildschirmen, auch „Bildschirme mit aktiver Matrix“ genannt, wird die
Lichtübertragungseigenschaft jedes einzelnen Pixels in jedem einzelnen Fall durch einen
Transistor gesteuert. Die Pixel können daher einzeln gesteuert und sehr schnell angesprochen
werden, was eine perfekte Anzeige selbst bewegter Bilder garantiert. Bei hochauflösenden
LCD-Bildschirmen müssen über zwei Millionen Pixel (drei Farbpunkte für die Primärfarben
Rot, Grün und Blau pro Pixel) gesteuert werden. Die Spannung liegt ständig an, damit das Bild
nicht immer wieder neu aufgebaut werden muss. Der große Vorteil dabei ist, dass
Flüssigkristallanzeigen selbst bei niedrigen Wiederholfrequenzen (z. B. bei 60 Hz) nicht
flimmern. Da bei der Herstellung fehlerhafte Transistoren auftreten können, sind daraus
resultierende Pixelfehler unvermeidbar.
B. Der Super-TFT-Bildschirm
Der Super-TFT-Bildschirm funktioniert nach demselben physikalischen Prinzip. Durch präzisere
Herstellung und etwas hellere Pixel lässt sich ein deutlich erweiterter Betrachtungswinkel
erzielen. Dies geht jedoch zum Teil zu Lasten der Graustufenauflösung.
Deutsch 49
Benutzerhandbuch zum Benq LCD-Farbmonitor
C. Vergleich von Standard- und Super-TFT-Bildschirmen
Standard Super
hgute Graustufenauflösung
hzufrieden stellender Betrachtungswinkel
Anwendungsbereich:
hBildbearbeitung
hMedizin
hStandard-Workstation
hBanken (vertraulicher Bereich)
hsehr guter Betrachtungswinkel
hzufrieden stellende Graustufenauflösung
Anwendungsbereich:
hwenn mehrere Personen mit einem Bild-
schirm arbeiten
hStandard-Workstation
hPräsentationen
hBanken (öffentlicher Bereich)
Wichtige LCD-Parameter
A. Betrachtungswinkel
Der Betrachtungswinkel ist der sichtbare Bereich des Bildschirms. Stellen Sie sich eine vertikale
Linie in der Mitte des Bildes vor und dass Sie von diesem Punkt aus nach oben, unten, rechts und
links schwenken – das ist der Betrachtungswinkel. Ergonomisches Arbeiten erfordert einen
Betrachtungswinkel von mindestens 60
nur zwei Werte für horizontal und vertikal angegeben sind, sind die Werte für rechts und links
sowie für horizontal und vertikal addiert. In diesem Fall ergäbe sich ein Betrachtungswinkel von
120
° horizontal und 90° vertikal.
°/60° (rechts/links) und 45°/45° vertikal (oben/unten). Wenn
B. Kontrast
Der Kontrast ist das Verhältnis zwischen der Lichtintensität der hellsten und der dunkelsten Punkte
eines Bildes. Hohe Kontrastwerte verbessern die Lesbarkeit und die Ergonomie.
Ein Bildschirm sollte auf jeden Fall Kontrastwerte von 100:1 erzielen. Dies ist ein Aspekt, in dem
LCD-Bildschirme normalen Bildschirmen klar überlegen sind.
C. Reaktionszeit
Die Reaktionszeit ist der Zeitraum, den eine TFT-Zelle benötigt, um aktiviert und deaktiviert zu
werden. Für Standardanwendungen ist eine Reaktionszeit von maximal 70 ms (Millisekunden)
ausreichend. Wenn ein schnellerer Bildaufbau benötigt wird (z. B. im Multimediabereich), sind
Werte von maximal 30 ms erforderlich.
D. Helligkeit
Helligkeit ist die Menge des auf einem bestimmten Bereich abgestrahlten Lichts. Helligkeit ist ein
weiterer Aspekt, in dem LCD-Bildschirme CRT-Geräten überlegen sind. Herkömmliche
Bildschirme erzeugen ca. 80 bis 100 cd/m² (Candela pro Quadratmeter). Bei Flüssigkristallanzeigen
sind Werte unter 150 cd/m² nicht akzeptabel.
Deutsch 50
Benutzerhandbuch zum Benq LCD-Farbmonitor
Bildschirmfehler
A. Pixelfehler
Pixelfehler sind (leider) bei den heutigen Produktionsmethoden unvermeidbar, wenn Bildschirme zu
wirtschaftlich vernünftigen Preisen hergestellt werden sollen.
Ein Bildschirm mit einer Auflösung von 1024 x 768 Punkten hat 786432 Pixel. Jedes Pixel besteht
aus drei Subpixeln für Rot, Grün und Blau. Daraus ergeben sich 2.359.296 einzelne
Steuerungstransistoren. Es kann bei der Herstellung vorkommen, dass einer oder mehrere
Transistoren defekt sind und Pixelfehler auftreten. Ein Subpixel leuchtet dann entweder gar nicht
oder ständig.
Wenn Sie dieselbe Fehlerrate wie bei der Streifenmaske akzeptieren würden, bei der zwei
horizontale Linien vollständig unterbrochen werden, hätten Sie am Ende eine Fehlerrate von 2,6 %.
Die für Flüssigkristallanzeigen akzeptablen Fehlerraten liegen jedoch weit darunter. Wenn Sie z. B.
eine Toleranz von drei Pixelfehlern pro Bildschirm akzeptieren würden, hätten Sie am Ende eine
Fehlerrate von 0,0038 Promille.
B. Verschwommenes Bild
Es kann auch bei Flüssigkristallanzeigen zu verschwommenen Bildern kommen, wenn Sie die native
Auflösung ändern. Jeder Bildschirm ist für eine festgelegte Auflösung gebaut, niedrigere
Auflösungen können nur interpoliert angezeigt werden. Wenn Sie z. B. eine Auflösung von
800 x 600 auf einem Bildschirm mit einer nativen Auflösung von 1024 x 768 anzeigen wollen,
müsste jeder horizontale Punkt 1,28 Punkte der Auflösung anzeigen. Da dies natürlich nicht
funktioniert, werden Zwischenwerte berechnet. Dadurch verzerrt sich das Originalbild.
C. Multifrequenz gegenüber Multiscan
Flüssigkristallanzeigen benötigen eine digitale Steuerung. Da es gegenwärtig noch keinen gültigen
Standard für eine digitale Steuerung gibt, greift man aus Kompatibilitätsgründen meistens auf die
Standard-VGA-Verbindung zurück. Für die Bildschirme ist dies ideal, da sie ein analoges Signal
benötigen.
Das im Computer digital erzeugte Bild wird von der Grafikkarte in ein analoges Signal umgewandelt
und steuert so direkt einen CRT-Bildschirm. Wenn Sie jedoch das analoge Signal der VGAVerbindung für einen digitalen LCD-Bildschirm verwenden, muss die Rückumwandlung in digitale
Signale durch elektronische Wandler am Eingang des Bildschirms erfolgen. Zwei Probleme treten
dabei auf:
1. Umwandlungsverluste:
Das Bild ist nicht so gut wie bei direkter digitaler Steuerung. Es kann andernfalls sein, dass
regelmäßig alle paar Monate Anpassungen notwendig sind. (Dies wird normalerweise
über das OSD oder über eine automatische Funktion durchgeführt).
2. Begrenzung auf bestimmte Betriebsmodi:
Heutzutage ist ein CRT-Bildschirm üblicherweise ein Multiscan-Bildschirm, d. h., er kann
innerhalb der Grenzen seiner horizontalen und vertikalen Frequenz auch in
Nichtstandard-Modi betrieben werden. Ein LCD-Bildschirm dagegen ist ein
Multifrequenz-Bildschirm, d. h., seine Funktion ist nur in bestimmten Modi gewährleistet
(siehe entsprechende Liste im Benutzerhandbuch).
Deutsch 51
Benutzerhandbuch zum Benq LCD-Farbmonitor
Vergleich von CRT- und LCD-Bildschirmen
CRT-Bildschirm Flachbildschirm
Vor teile:
hMultiscan-Bildschirm
hkonstante Qualität bei allen
Auflösungen
hbewährter Steckverbinder-
Standard
hanaloge (unbegrenzte) Farbtiefe
hkeine Pixelfehler
hgroßes Bild
hpreisgünstig
Nachteile:
hGeometriefehler möglich
hKonvergenzfehler möglich
heingeschränkte Helligkeits- und
Kontrastwerte
Vor tei le:
hkeine Geometriefehler
hkeine Konvergenzfehler
hhervorragende Helligkeits- und
Kontrastwerte
hflimmerfrei
hunempfindlich gegenüber magnetischen
und elektrischen Feldern
hniedrigerer Energieverbrauch
hgeringe Wärmeentwicklung
hkleine Stellfläche
hgeringes Gewicht
Nachteile:
hMultifrequenz-Bildschirm
hhöchste Qualität nur bei nativer
Auflösung
hKeine Standards
herst ab 72 Hz flimmerfrei
hempfindlich gegenüber magnetis-
chen und elektrischen Feldern
hrelativ hoher Energieverbrauch
heingeschränkte Farbtiefe
hPixelfehler
hkleineres Bild
hteuer
hhohe Wärmeentwicklung
hgrößere Stellfläche
hhohes Gewicht
Zusammenfassung
Letzten Endes lässt sich nicht sagen, dass LCD-Bildschirme besser sind als CRT-Bildschirme oder
umgekehrt. Sie sollten bei der Auswahl des Geräts die Vor- und Nachteile abwägen, um zu
entscheiden, welche Technologie für Sie die richtige ist.
Im öffentlichen Bereich und für Präsentationszwecke sind LCD-Bildschirme definitiv CRTBildschirmen vorzuziehen. Im Hinblick auf die Anordnung von Workstation und Bildschirm ist die
kleine Stellfläche ebenfalls ein wichtiges Argument und spricht in dieser Hinsicht eher für
Flachbildschirme. Andererseits ist ein CRT-Bildschirm unübertroffen, wenn es Ihnen auf eine
bestimmte Farbtiefe ankommt, oder wenn Sie einen großen Betrachtungswinkel benötigen.
Deutsch 52
Loading...
