Benq FP781
Monitor LCD a Colori
Pannello a LCD da 17.0" (43.18cm)
Manuale per l'Utente
Manuale utente del monitor a colori LCD Benq
Copyright
Declinazione di responsabilità
Informazioni sulla sicurezza
2002. Benq Corporation (ex Acer Communications & Multimedia Inc.). Tutti i diritti riservati. È vietato riprodurre, trasmettere, trascrivere, memorizzare in un sistema di recupero o tradurre in qualsiasi lingua o linguaggio macchina, qualsiasi parte della presente pubblicazione, in qualsiasi forma o con qualsiasi mezzo, elettronico, meccanico, magnetico, ottico, chimico, manuale o in altro modo, senza il previo consenso scritto di Benq Corporation. Benq Corporation non fornisce alcuna dichiarazione o garanzia, esplicita o implicita, in merito alle informazioni contenute in questo documento, e nega specificamente qualsiasi garanzia, condizione di commerciabilità o idoneità ad uno scopo specifico. Benq Corporation si riserva inoltre il diritto di rivedere la presente pubblicazione e di apportare di volta in volta modifiche alle informazioni contenute in questo documento senza l'obbligo di notificare ad alcuno tali operazioni.
1. L’adattatore di corrente alternata isola questo apparecchio dall’alimentazione CA.
2. Staccare il prodotto dalla presa a muro prima di pulirlo. Non utilizzare detergenti liquidi o spray. Usare un panno morbido per pulire l'incastellatura del monitor e del nastro adesivo per rimuovere la polvere e le ditate sul pannello dello schermo.
3. La ventilazione dei componenti interni è assicurata dalle fessure e dalle aperture visibili sul retro o sulla parte superiore del prodotto. Si consiglia di non ostruirle né coprirle. Non collocare mai il prodotto vicino o sopra un radiatore o una fonte di calore, oppure in un luogo incassato (ad esempio, una libreria o uno scaffale), a meno che non vi sia un’adeguata ventilazione.
4. Il tipo di alimentazione utilizzato deve essere quello specificato sull'etichetta del prodotto. Se non si è sicuri del tipo di alimentazione disponibile, rivolgersi al proprio rivenditore o alla società elettrica locale.
5. Non inserire mai oggetti di alcun tipo o versare liquidi all’interno di questo prodotto.
6. Non tentare di eseguire da soli la manutenzione del prodotto, dato che l’apertura o la rimozione delle coperture potrebbe esporre all'alta tensione o ad altri rischi. Se il prodotto dovesse essere utilizzato in uno dei modi impropri sopradescritti oppure se si dovesse verificare un incidente (caduta, operazioni improprie, ecc.), contattare il personale di assistenza qualificato.
7. Il cavo di alimentazione serve da dispositivo di disinserimento dell’alimentazione per gli apparecchi ad innesto. La presa deve essere installata vicino all’apparecchio e deve essere facilmente accessibile.
Italiano 1
=
Indice ==degli argomenti
Manuale utente del monitor a colori LCD Benq
Apertura della confezione .................................................................................. 3
Descrizione del monitor ..................................................................................... 4
Parte anteriore (1) ..........................................................................................................................4
Parte anteriore (2): Pannello di controllo ................................................................................ 4
Parte posteriore (1) ........................................................................................................................ 5
Parte posteriore (2): Posizione di spine e prese ..................................................................... 5
Installazione ......................................................................................................... 6
Installazione dell'hardware ............................................................................................................6
Installazione del software .............................................................................................................. 7
Regolazione del monitor .................................................................................. 37
Modalità Hot Key ..........................................................................................................................37
Modalità menu principale .............................................................................................................38
Risoluzione dei problemi .................................................................................. 45
Domande frequenti (FAQ) ..........................................................................................................45
Ulteriore assistenza tecnica ........................................................................................................46
Modalità operative supportate ........................................................................ 47
Specifiche tecniche ............................................................................................ 48
Appendice: Introduzione alla tecnologia LCD ............................................... 49
Principi della tecnologia LCD .....................................................................................................49
Il pannello TFT ...............................................................................................................................49
Parametri importanti degli schermi LCD .................................................................................50
Errori di visualizzazione ...............................................................................................................51
Confronto tra monitor CRT e LCD .........................................................................................52
Riepilogo ..........................................................................................................................................52
Italiano 2
Manuale utente del monitor a colori LCD Benq
Apertura della confezione
Controllare che siano presenti i seguenti componenti. Se si riscontrano componenti mancanti o danneggiati, contattare immediatamente il rivenditore presso il quale è stato acquistato il prodotto.
Monitor LCD con cavo segnale
Guida di consultazione rapida
CD-ROM
Cavo di alimentazione
Adattatore di corrente
Italiano 3
Descrizione del monitor
Parte anteriore (1)
Manuale utente del monitor a colori LCD Benq
Parte anteriore (2): Pannello di controllo
Tasti di controllo
Jack della cuffia
Altoparlante
Microfono
1. Tasto di controllo 2. Jack della cuffia
3. Altoparlante 4. Microfono
Italiano 4
Parte posteriore (1)
Manuale utente del monitor a colori LCD Benq
Parte posteriore (2): Posizione di spine e prese
1. Connettore D-sub 2. Connettore DVI
3. Presa di input del microfono (MIC) 4. Presa di input audio (LINE IN)
5. Presa di output CC a 5 V (DC5V) 6. Presa di input CC a 12 V (DC12V)
7. Jack della cuffia
Italiano 5
Manuale utente del monitor a colori LCD Benq
Installazione
Installazione dell'hardware
A. Assicurarsi che il computer e il monitor siano spenti. Per installare il monitor LCD, attenersi alla procedura riportata di seguito.
1 . Collegare il cavo segnale e l'adattatore di corrente al monitor LCD Benq. 2 . Collegare il cavo audio all'input audio del monitor LCD Benq. 3 . Collegare prima il cavo di alimentazione all'adattatore di corrente e poi collegare l'adattatore di corrente al monitor LCD.
B. Collegare il cavo segnale all'output VGA della scheda grafica del computer. C. Collegare il cavo audio al computer.
D. Collegare il cavo di alimentazione sul retro del monitor ad una presa di corrente CA.
Assicurarsi che la presa non sia bloccata o coperta in modo da poter scollegare l'unità dall'alimentazione CA, se necessario. Il monitor è fornito di un alimentatore automatico per una gamma di tensione compresa tra i 100 e i 240 Volt ad una frequenza di 50 - 60 Hz. Assicurarsi che l'erogazione della corrente locale rientri in questi limiti. In caso di dubbi, contattare la società elettrica locale.
Cavo video
Adattatore di corrente
Cavo audio
Cavo audio (per il microfono)
Italiano 6
Manuale utente del monitor a colori LCD Benq
Regolazione del monitor
Uno sguardo al Pannello di controllo
Esistono 7 tasti di controllo: “iKey”, “Input”, “Exit” (“Esci”), “Enter”, “<” e “>” ed un “Power switch” (“Interruttore di corrente”). Di seguito viene fornita una breve descrizione di questi tasti e di questo interruttore.
1. “Power” (Alimentazione): per l'accensione e lo spegnimento.
2. iKey”: Regola automaticamente la posizione verticale, la fase, la posizione orizzontale ed il registro dei pixel.
3. Tasto “Input”: Seleziona tra le sorgenti di segnale digitali e analogiche.
4. Tasto “Exit” (Esci): per tornare ai menu principali, salvare il menu oppure uscire dal menu OSD.
5. Tasto
6. “<”: per le regolazioni verso sinistra. Il tasto Sinistra è il tasto di scelta rapida per le regolazioni
7. “>”: per le regolazioni verso destra. Il tasto Destra è il tasto di scelta rapida per le regolazioni
“Enter”: per accedere ai sottomenu, selezionare o salvare le modifiche.
del Contrasto.
della Luminosità.
Modalità Hot Key
Tasto di scelta rapida Contrasto
1. Premere il tasto “<” per accedere alla modalità tasto di scelta rapida Contrasto.
2. Premere il tasto “<” o “>” per eseguire la regolazione. Il parametro può essere regolato da un massimo (100) ad un minimo (0).
3. Premere il tasto “Exit” (“Esci”) per abbandonare le operazioni OSD. Le regolazioni possono essere salvate automaticamente.
Tasto di scelta rapida Luminosità
1. Premere il tasto “>” per accedere alla modalità tasto di scelta rapida Luminosità.
2. Premere il tasto “<” o “>” per
eseguire la regolazione. Il parametro può essere regolato da un massimo (100) ad un minimo (0).
3. Premere il tasto “Exit” (“Esci”) per abbandonare le operazioni OSD. Le regolazioni possono essere salvate automaticamente.
Italiano 37
Manuale utente del monitor a colori LCD Benq
Tasto di scelta rapida Volume
1. Premere il tasto “Exit” per accedere
alla modalità tasto di scelta rapida Vol um e.
2. Premere il tasto “<” o “>” per
eseguire la regolazione. Il parametro può essere regolato da un massimo (100) ad un minimo (0).
3. Premere il tasto “Exit” (“Esci”) per abbandonare le operazioni OSD. Le regolazioni possono essere salvate automaticamente.
Modalità menu principale
Funzioni di controllo disponibili nel menu principale
Menu principale OSD in modalità digitale.
Menu principale OSD in modalità analogica.
Italiano 38
Premere i tasti “<” o “>” per selezionare questa voce ed "Enter" per accedere al sottomenu.
Premere il tasto “<” o “>” per regolare la luminosità e quindi premere “Exit” per ritornare al menu principale.
Manuale utente del monitor a colori LCD Benq
Luminosità
Premere i tasti “<” o “>” per selezionare questa voce ed “Enter” per accedere al sottomenu.
In questo sottomenu esistono due voci.
Phase: per regolare la fase della
frequenza dei pixel.
Pixel Clock (Frequenza pixel): per
regolare la frequenza dei pixel.
Fine Tune
Italiano 39
Auto Adjust (Regolazione automatica)
La stessa funzione di iKey.
Position (Posizione)
Premere i tasti “<” o “>” per selezionare questa voce ed “Enter” per accedere al sottomenu.
Manuale utente del monitor a colori LCD Benq
In questo sottomenu esistono due voci.
H. Position (Posizione orizzontale): per regolare in orizzontale la posizione dello schermo.
V. Position (Posizione verticale): per regolare in verticale la posizione dello schermo.
Color (Colore)
Premere i tasti “<” o “>” per selezionare questa voce ed “Enter” per accedere al sottomenu.
Italiano 40
Esistono tre modalità preimpostate: C1: 9300K C2: 6500K C3: 5800K E una modalità utente.
In modalità utente, l’utente può regolare il colore Red (Rosso), Green (Verde) e Blue (Blu).
Manuale utente del monitor a colori LCD Benq
Languages (Lingue)
Premere i tasti “<” o “>” per selezionare questa voce ed “Enter” per accedere al sottomenu.
Per selezionare la lingua OSD tra 6 lingue DE: Deutsch (Tedesco) EN: English (Inglese) ES: Español (Spagnolo) FR: Français (Francese) IT: Italiano JA: Japanese (Giapponese)

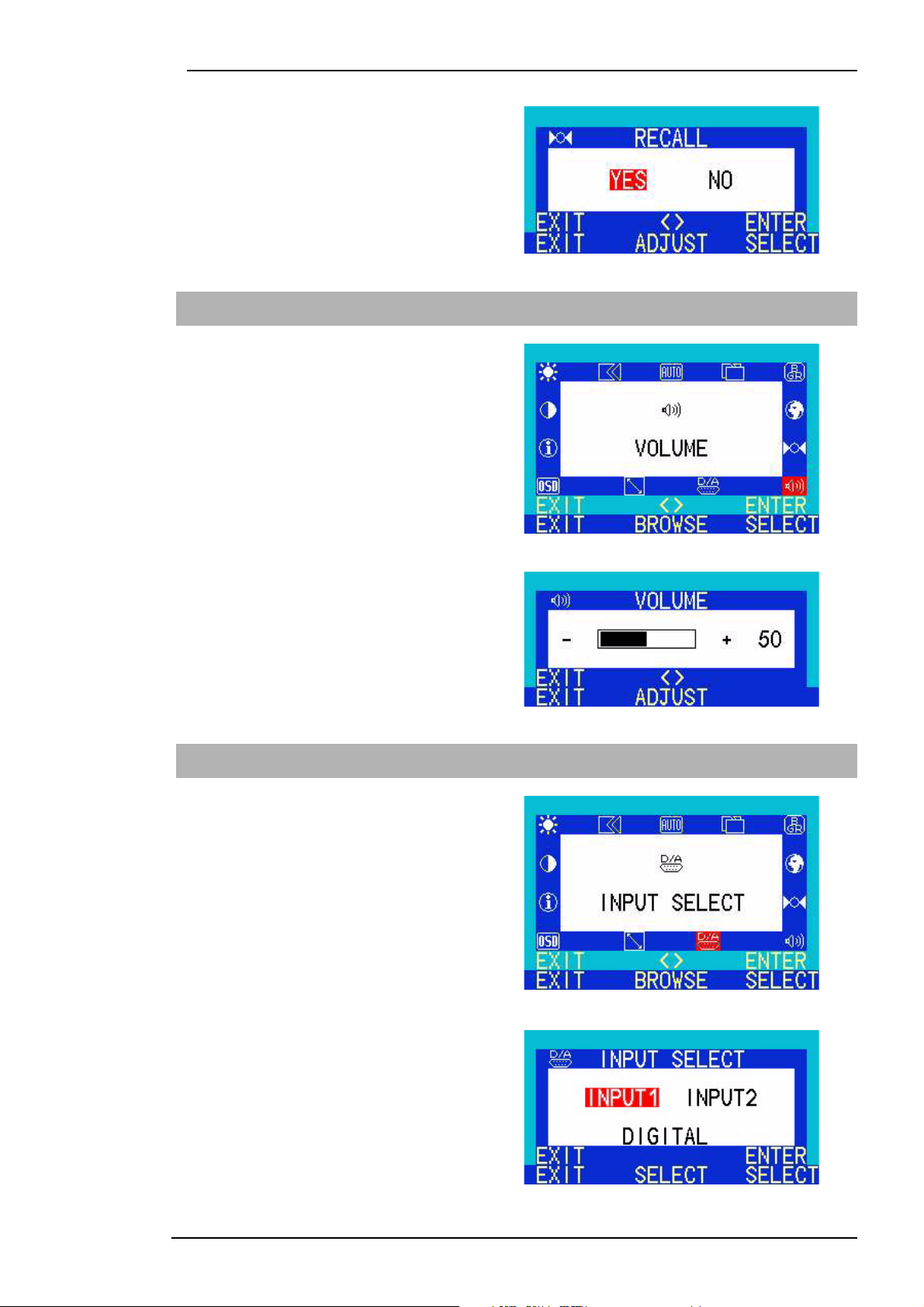

Recall (Richiamo)
Premere i tasti “<” o “>” per selezionare questa voce ed “Enter” per accedere al sottomenu.
Italiano 41
Premere il tasto “<” o “>” per prendere una decisione. Selezionare “Yes” e premere “Enter” per ripristinare le impostazioni di fabbrica. Selezionare “No” e premere “Enter” o premere semplicemente “Exit” per ritornare al menu principale.
Premere i tasti “<” o “>” per selezionare questa voce ed "Enter" per accedere al sottomenu.
Manuale utente del monitor a colori LCD Benq
Vol um e
Premere il tasto “<” o “>” per regolare il volume dell’altoparlante e quindi premere “Exit” per ritornare al menu principale.
Input Select (Selezione dell’input)
Premere i tasti “<” o “>” per selezionare questa voce ed “Enter” per accedere al sottomenu.
Premere il tasto “<” o “>” per selezionare la sorgente di segnale digitale o quella analogica.
Italiano 42
Image Size (Dimensione dell’immagine)
Premere i tasti “<” o “>” per selezionare questa voce ed “Enter” per accedere al sottomenu.
Premere il tasto “<” o “>” per selezionare tra “FULL” (schermo pieno) e “1:1” (dimensione reale).
Manuale utente del monitor a colori LCD Benq
OSD Setting (Impostazione OSD)
Premere i tasti “<” o “>” per selezionare questa voce ed “Enter” per accedere al sottomenu.
In questo sottomenu esistono 3 voci.
H. Position (Posizione orizzontale): per regolare in orizzontale la posizione del menu OSD sullo schermo.
V. Position (Posizione verticale): per regolare in verticale la posizione del menu OSD sullo schermo.
OSD Time (Tempo attesa OSD): per impostare il tempo di attesa dell'OSD.
Italiano 43
Premere i tasti “<” o “>” per selezionare questa voce ed “Enter” per accedere al sottomenu.

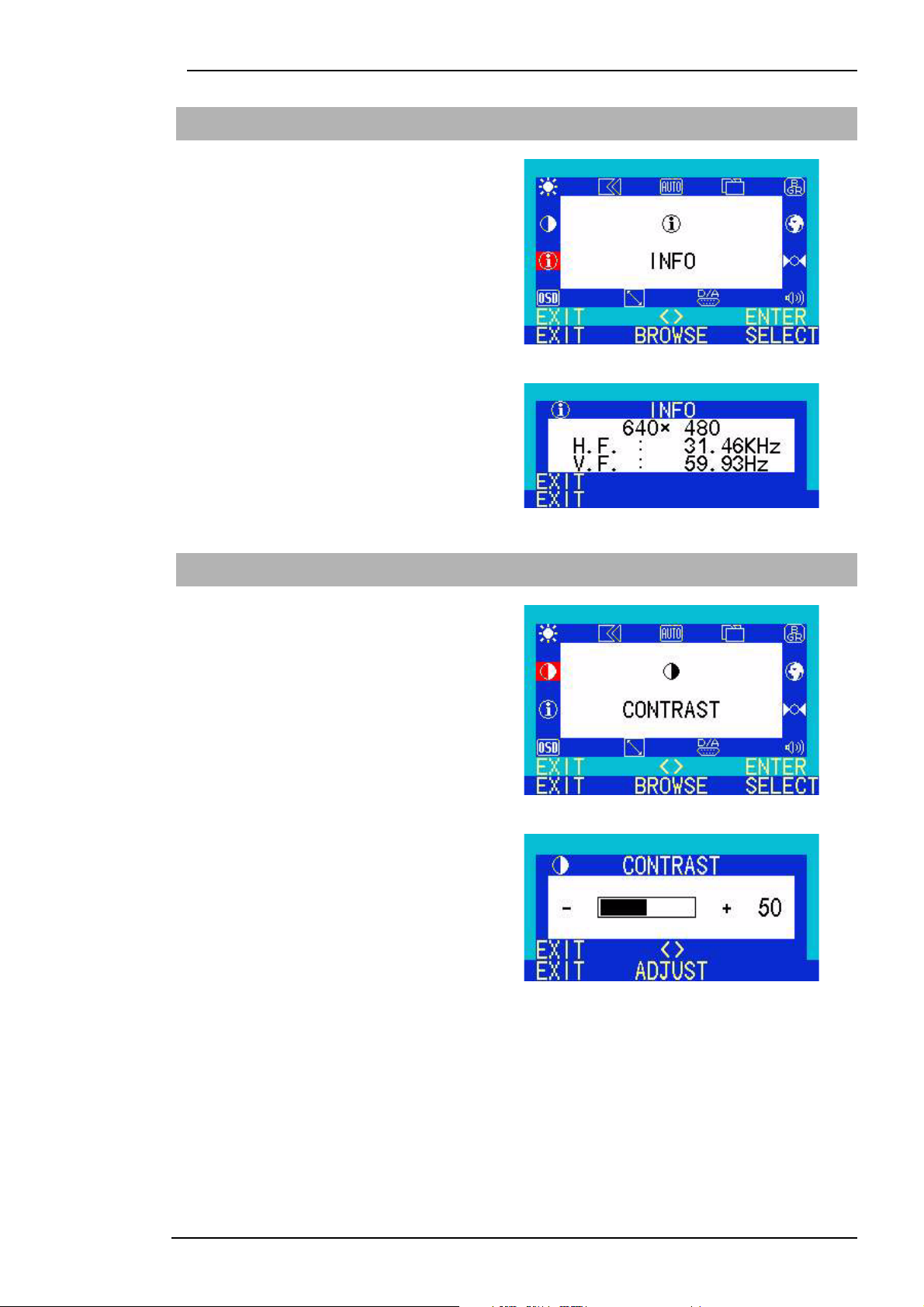

Premere “Enter” per mostrare informazioni relative allo schermo (risoluzione, frequenza orizzontale e frequenza verticale). Premere “Exit” per ritornare al menu principale.
Manuale utente del monitor a colori LCD Benq
Info
Contrast (Contrasto)
Premere i tasti “<” o “>” per selezionare questa voce ed "Enter" per accedere al sottomenu.
Premere il tasto “<” o “>” per regolare il rapporto di contrasto e quindi premere “Exit” per ritornare al menu principale.
Italiano 44
Manuale utente del monitor a colori LCD Benq
Risoluzione dei problemi
Domande frequenti (FAQ)
L'immagine è sfocata:
Leggere il capitolo Installazione/Regolazione e selezionare la risoluzione e la frequenza di
aggiornamento corrette; effettuare inoltre le regolazioni in base alle istruzioni riportate.
Si utilizza una prolunga VGA?
Rimuovere la prolunga per eseguire la prova. L'immagine è ora a fuoco? In caso contrario,
ottimizzare l'immagine in base alle istruzioni riportate nel capitolo Installazione/ Regolazione. È normale che l'immagine possa risultare sfocata, a causa delle perdite di conduzione che si verificano nelle prolunghe. È possibile ridurre tali perdite al minimo utilizzando una prolunga con una migliore qualità di conduzione oppure con un booster incorporato.
L'immagine risulta sfocata solo con risoluzioni minori rispetto alla risoluzione nativa
(massima)?
Leggere il capitolo Installazione/Regolazione. Selezionare la risoluzione nativa.
Si riscontrano errori di pixel:
Uno o più pixel sono sempre neri, sempre bianchi, sempre rossi, verdi, blu o di un altro
colore.
Leggere il capitolo relativo alle frequenze degli errori di pixel.
L'immagine presenta colori imperfetti:
L'immagine è di colore giallastro, bluastro o roseo.
Premere il tasto “Enter” sul monitor e utilizzare il tasto “<” o “>” per selezionare la voce
“RECALL” e premere il tasto “Enter”. Premere il tasto “<” o “>” per selezionare “YES” ed “Enter” per richiamare le impostazioni di fabbrica. Se l'immagine continua a non essere visualizzata correttamente e anche la pagina OSD presenta colori imperfetti, è probabile che manchi uno dei tre colori primari nell'input del segnale. Controllare i contatti del cavo VGA. Se alcuni piedini risultano piegati o rotti, contattare il rivenditore oppure leggere il capitolo relativo ai servizi di riparazione e assistenza.
Non viene visualizzata alcuna immagine:
Il prompt del video è illuminato in verde?
Se il LED è verde, premere il pulsante “Enter” sul monitor per accedere a On Screen
Display (Visualizzazione su schermo). Se viene visualizzato il messaggio “Not supported Mode” (Modalità non supportata), vedere il capitolo Installazione/Regolazione.
Italiano 45
Manuale utente del monitor a colori LCD Benq
Il prompt del video è illuminato in arancione?
Se il LED è illuminato in arancione, è attivata la modalità di risparmio energetico. Premere
un pulsante sulla tastiera del computer oppure muovere il mouse. Se il problema persiste, controllare i contatti del cavo VGA. Se alcuni piedini risultano piegati o rotti, contattare il rivenditore oppure leggere il capitolo relativo ai servizi di riparazione e assistenza.
Il prompt del video non è illuminato?
Controllare la presa di alimentazione, la presa di corrente esterna e il commutatore
dell'alimentazione.
L'immagine è distorta oppure lampeggia o presenta sfarfallii:
Leggere il capitolo Installazione/Regolazione e selezionare la risoluzione e la frequenza di
aggiornamento corrette; effettuare inoltre le regolazioni in base alle istruzioni riportate.
L'immagine è spostata da un lato:
Leggere il capitolo Installazione/Regolazione e selezionare la risoluzione e la frequenza di aggiornamento corrette; effettuare inoltre le regolazioni in base alle istruzioni riportate.
Ulteriore assistenza tecnica
Se i problemi persistono dopo avere consultato la presente Guida per l'utente, rivolgersi al rivenditore di fiducia o inviare un messaggio di posta elettronica al seguente indirizzo: DPLservice@benq.com
Italiano 46
Modalità operative supportate
Dati di ingresso Funzionamento
Manuale utente del monitor a colori LCD Benq
multiscan
Risoluzione Frequenza
orizzontale
(kHz) 640x350 31,47(P) 70,08(N) 25.17 DOS 1280X943 720x400 31,47(N) 70,08(P) 28.32 DOS 640x480 31,47(N) 60,00(N) 25.18 DOS 640x480 35,00(N) 67,00(N) 30.24 Macintosh 640x480 37,86(N) 72,80(N) 31.5 VESA 640x480 37,50(N) 75,00(N) 31.5 VESA
800 x 600 37,88(P) 60,32(P) 40.00 VESA 800 x 600 48,08(P) 72,19(P) 50.00 VESA
800x600 46,86(P) 75,00(P) 49.50 VESA
832X624 49,72(N) 74,55(N) 57.29 Macintosh 1024x768 48,36(N) 60,00(N) 65.00 VESA
1024 x 768 56,48(N) 70,10(N) 75.00 VESA
1024x768 60,02(P) 75,00(P) 78.75 VESA
Frequenza
verticale
(Hz)
Frequenza dot
punti
(MHz)
Note Risoluzione
effettiva del
display
1280X1024
schermo pieno
1024X768 60,24(N) 74,93(N) 80.00 Macintosh
1152x864 67,50(P) 75,00(P) 108.00 VESA
1152x870 68,68(N) 75,06(N) 100.00 Macintosh 1152x900 61,80(N) 66,00(N) 92.94 SUN 66
1152x900 71,81(N) 76,14(N) 108.00 SUN *1280x1024 64,00(P) 60,00(P) 108.00 VESA *1280x1024 75,83(N) 71,53(N) 128.00 IBM1 *1280x1024 80,00(P) 75,00(P) 135.00 VESA *1280x1024 81,18(N) 76,16(N) 135.09 SPARC2
hLe modalità non elencate nella tabella precedente potrebbero non essere supportate. Per
immagini ottimali, si raccomanda di scegliere una delle modalità elencate nella tabella.
hSono disponibili 22 modalità compatibili con Windows.
hPotrebbero verificarsi problemi nella visualizzazione delle immagini, a causa della frequenza
del segnale proveniente dalla scheda VGA, che non corrisponde allo standard abituale. Non si tratta di un errore, ed è possibile ridurre al minimo questo fenomeno modificando la configurazione automatica oppure selezionando manualmente un'altra impostazione di fase e frequenza di pixel tramite il menu “Fine Tune”.
hSe si spegne il monitor, è possibile che sul video vengano visualizzate delle righe. Si tratta di
un fenomeno normale.
hPer estendere la durata del prodotto, si consiglia di utilizzare la funzione di risparmio
energetico del computer.
Nota: il tempo “*” non è supportato nell'input digitale (DVI-D).
Italiano 47
Specifiche tecniche
Modello FP781
Manuale utente del monitor a colori LCD Benq
Tipo schermo Diagonale visibile Risoluzione nativa (massima) Colori Contrasto/Luminosità Tempo di risposta Angolo di osservazione
(sinistra/destra, alto/basso) Frequenza riga Frequenza immagine Controlli immagine
Controlli Funzioni iScreen
17,0", attivo 43,18 cm
1.280X1.024 16,7 milioni 350:1/200 cd/m² 35 ms 80/80, 80/80
31,47 - 81,18 kHz Monitor multifrequenza Modalità 56,25 - 75,0 Hz all'interno di tali parametri Tecnologia video OSD digitale, iKey (impostazione
automatica dell'immagine) iKey, Input, Exit, “<”, “>”, Enter Contrasto, luminosità, posizione immagine verticale e
orizzontale, fase, frequenza di pixel, bilanciamento dei colori, tavolozza dei colori, lingue selezionabili, indicatore di stato, selezione dell’input, dimensione
dell’immagine, impostazione OSD Risparmio energetico consumo di corrente massimo Modalità di risparmio energetico Segnale di input
VESA DPMS, EPA
max. 50 Watt
< 3 Watt
Analogico: RGB analogico 0,7 Vpp/75 Ohm
positivo
Digitale: Conformità DVI (Digital Visual Interface
Standard Rev. 1.0) Sincronizzazione
Connessione del segnale
Temperatura (operativa) Umidità aria (operativa) Certificazioni TCO 99 (opzionale), TÜV/Ergonomics, TÜV/GS, FCC
Tensione operativa
Cavo mini D-sub a 15 pin con connessione del segnale
separata TTL
Analogico: cavo mini D-sub a 15 pin
Digitale: cavo DVI a 24 pin
5 °C - 40 °C
20% - 80%
Classe B, ISO 13406-2, VCCI, UL, CE, C-Tick, BSMI
Alimentatore a commutazione automatica, 90-264 V,
47-63 Hz Dimensioni (L x A x P) Peso
404,6x449,6x202,1 mm
4,7 kg
Italiano 48
Manuale utente del monitor a colori LCD Benq
Appendice: Introduzione alla tecnologia LCD
Principi della tecnologia LCD
La funzionalità degli schermi a cristalli liquidi (LCD) è basata sulle particolari proprietà fisiche di questi tipi di cristalli. Le loro molecole cilindriche si dispongono in modo simile alle molecole dei cristalli solidi, sempre in modo uniforme e in una direzione particolare. Anche se i cristalli liquidi non sono disposti con tale orientamento, si comportano però come un liquido: possono essere manipolati applicandovi una tensione elettrica. Gli strati di molecole dei cristalli liquidi possono quindi essere longitudinali o diagonali rispetto alla direzione di polarizzazione della luce; di conseguenza hanno un effetto variabile sulla direzione delle onde luminose.
I CRISTALLI LIQUIDI POLARIZZANO LA LUCE INCIDENTE
Gli schermi a cristalli liquidi sono composti da due filtri polarizzanti, uno strato di controllo, i filtri dei rispettivi colori e lo strato dei cristalli liquidi. La luce proveniente da una lampada di fondo colpisce una membrana di polarizzazione iniziale, in modo che solo uno specifico piano di polarizzazione della luce raggiunga lo strato dei cristalli liquidi. In assenza di influenze elettriche esterne, le molecole dei cristalli liquidi si dispongono in forma di vite tra i due filtri di polarizzazione allineati verticalmente e la struttura direzionale imposta di conseguenza. La luce segue tale orientamento e viene ruotata di 90 gradi. Il secondo filtro di polarizzazione consente il passaggio solo alla luce diretta, grazie alla polarizzazione ruotata. La valvola della luce è aperta, quindi i pixel controllati si illuminano. Se viene applicata una carica elettrica, le molecole dei cristalli liquidi si orientano lungo le linee del campo. La vite viene sollevata di 90 gradi, le molecole dei cristalli liquidi sono parallele alla luce incidente e le consentono di passare senza che la direzione di polarizzazione venga alterata. La luce non ruotata colpisce il secondo filtro di polarizzazione ruotato e viene bloccata. Di conseguenza, il pixel corrispondente rimane scuro. L'intensità della luce visibile in partenza può essere controllata mediante la carica elettrica applicata allo strato dei cristalli e la conseguente rotazione maggiore o minore della luce polarizzata.
Il pannello TFT
A. Il pannello TFT standard
Negli schermi TFT, detti anche a matrice attiva, la capacità di trasmettere la luce di ciascun pixel è sempre controllata da un transistor. È quindi possibile agire sui pixel singolarmente e molto velocemente, il che garantisce una perfetta visualizzazione anche delle immagini in movimento. Negli schermi LCD ad alta risoluzione, è necessario controllare ben più di due milioni di pixel (tre punti di colore per i pixel dei colori primari, rosso, verde e blu). La tensione è sempre attiva, in modo che l'immagine non debba essere continuamente ricostruita. Il grande vantaggio che ne deriva è che gli schermi a cristalli liquidi non presentano sfarfallio, nemmeno quando vengono controllati a frequenze di aggiornamento minori (per esempio, a 60 Hz). Poiché è possibile che vengano prodotti transistor difettosi, gli errori dei pixel che ne conseguono sono inevitabili.
B. Il pannello Super TFT
Il pannello Super TFT segue lo stesso principio fisico. È possibile creare un angolo di osservazione molto maggiore, mediante una produzione più precisa e pixel lievemente più luminosi. Tale risultato viene tuttavia raggiunto a spese della risoluzione dei livelli di grigio.
Italiano 49
C. Confronto tra schermi TFT standard e super
Standard Super
Manuale utente del monitor a colori LCD Benq
hbuona risoluzione dei livelli di grigio
hangolo di visualizzazione soddisfacente
Campi di applicazione:
hElaborazione immagini
hCampo medico
hStazione di lavoro standard
hBanche (area riservata)
hangolo di osservazione ottimo
hrisoluzione dei livelli di grigio
soddisfacente
Campi di applicazione:
hVarie persone che operano su un unico
schermo
hStazione di lavoro standard
hFunzioni di rappresentanza
hBanche (area pubblica)
Parametri importanti degli schermi LCD
A. Angolo di osservazione
L'angolo di osservazione è il campo visibile dello schermo. Se si immagina di tracciare una linea verticale al centro dell'immagine e di farla ruotare verso l'alto e il basso e verso destra e sinistra, questo rappresenta l'angolo di osservazione. Lavorare in modo ergonomico richiede un angolo di visualizzazione di almeno 60°/60° (destra/sinistra) orizzontalmente e di 45°/45° verticalmente (alto/basso). Se vengono specificati solo due valori per orizzontale e verticale, i valori per sinistra e destra e per orizzontale e verticale risultano sommati. Nel caso precedente si avrebbe un angolo di osservazione di 120° in orizzontale e di 90° in verticale.
B. Contrasto
Il contrasto è il rapporto tra l'intensità della luce del punto più luminoso e di quello meno luminoso di un'immagine. Alti valori di contrasto migliorano la leggibilità e l'ergonomia. Uno schermo dovrebbe sempre raggiungere valori di contrasto pari a 100:1. Da questo punto di vista, i monitor LCD sono decisamente superiori agli altri monitor.
C. Tempo di risposta
Il tempo di risposta è il tempo richiesto da una cellula TFT per essere attivata e disattivata. Per le applicazioni standard, è sufficiente un tempo di risposta di un massimo di 70 ms (millisecondi). Se è necessario creare più rapidamente le immagini (ad esempio per applicazioni multimediali), sono richiesti valori massimi di 30 ms.
D. Luminosità
La luminosità è l'energia luminosa emessa su una determinata zona. La luminosità rappresenta un altro aspetto per cui i monitor LCD si rivelano superiori ai dispositivi CRT. I monitor tradizionali creano circa 80 - 100 cd/m² (candele per metro quadrato). Nel caso di schermi a cristalli liquidi, non sono accettabili valori inferiori a 150 cd/m².
Italiano 50
Manuale utente del monitor a colori LCD Benq
Errori di visualizzazione
A. Errori di pixel
Gli errori di pixel sono inevitabili, sfortunatamente, con i metodi attuali di produzione, cioè se si desidera produrre monitor ad un prezzo ragionevole. Un monitor con una risoluzione di 1024x768 punti ha quindi 786.432 pixel. Ciascun pixel è composto da tre sub-pixel, per il rosso, il verde e il blu. Ciò comporta 2.359.296 singoli transistor di controllo. Può accadere che durante la produzione uno o più transistor risultino difettosi; in tal caso, potrebbero verificarsi errori di pixel, ossia i sub-pixel non sempre si illuminano o non si illuminano per nulla. Se si dovesse accettare lo stesso tasso di errore della strip mask, per cui due linee orizzontali risultano completamente interrotte, si otterrebbe un tasso percentuale di errore del 2,6. I tassi di errore accettati per i monitor a cristalli liquidi sono invece molto minori. Se, ad esempio, si volesse accettare una tolleranza di tre errori di pixel per schermo, ne risulterebbe un tasso di errore pari allo 0,0038 per mille.
. Immagine sfocata
B
È inoltre possibile che con i monitor a cristalli liquidi le immagini risultino sfocate, ogni volta che ci si allontana dalla risoluzione nativa. Il monitor viene costruito per una determinata risoluzione; le risoluzioni minori vengono visualizzate solo per interpolazione. Se, ad esempio, si desidera visualizzare una risoluzione di 800x600 su un monitor con una risoluzione nativa pari a 1024x768, ciascun punto orizzontale dovrebbe visualizzare 1,28 punti della risoluzione. Ovviamente ciò non è possibile, quindi vengono calcolati dei valori intermedi e, per questo motivo, si verificano problemi di distorsione dell'immagine originale.
C. Differenza tra multifrequenza e multiscan
I monitor a cristalli liquidi necessitano di controllo digitale e poiché attualmente non esiste ancora uno standard valido per il controllo digitale, per ragioni di compatibilità si tende a ricorrere alla connessione VGA standard. Questa connessione risulta ideale anche per i monitor ordinari, che necessitano di un segnale analogico. L'immagine creata digitalmente nel computer viene convertita nella scheda grafica in un segnale analogico, che quindi controlla direttamente un monitor CRT. Tuttavia, se si utilizza il segnale analogico della connessione VGA per un monitor a cristalli liquidi, l'elettronica dei trasduttori all'ingresso del monitor deve convertirlo nuovamente in segnale digitale. Questa operazione dà luogo a due problemi:
1. Perdite dovute alla conversione:
L'immagine non risulta ottimale rispetto al controllo digitale diretto. È dunque possibile che
siano necessarie regolazioni successive, da effettuarsi regolarmente ogni due mesi. Queste regolazioni vengono normalmente eseguite tramite la pagina OSD o mediante una funzione automatica.
2. Limitazione di specifiche modalità operative
Attualmente un monitor CRT è di solito un monitor multiscan, ossia opera entro i limiti
delle proprie frequenze orizzontali e verticali, anche in modalità diverse dalla modalità standard. Un monitor LCD, invece, è un monitor multifrequenza, ossia opera solo con modalità specifiche (consultare l'elenco contenuto nella guida per l'utente).
Italiano 51
Manuale utente del monitor a colori LCD Benq
Confronto tra monitor CRT e LCD
Monitor CRT Schermo piatto
Vantaggi:
hMonitor multiscan
hStessa qualità con tutte le
risoluzioni
hStandard collaudato del
connettore
hIntensità colori analogica (infinita)
hNessun errore di pixel
hAnche di grandi dimensioni
hEconomico
Svantaggi:
hPossibili errori di geometria
hPossibili errori di convergenza
hValori limitati di luminosità e
contrasto
hSfarfallio eliminato solo da 72 Hz
in su
hSensibile ai campi elettrici e
magnetici
hConsumo di corrente
relativamente alto
Vantaggi:
hNessun errore di geometria
hNessun errore di convergenza
hValori eccellenti di luminosità e contrasto
hNessuno sfarfallio
hInsensibile ai campi elettrici e magnetici
hBasso consumo di corrente
hBasso sviluppo di calore
hPiccolo ingombro
hPeso ridotto
Svantaggi:
hMonitor multifrequenza
hOttima qualità solo con la risoluzione
nativa
hAssenza di standard
hIntensità colori limitata
hErrori di pixel
hNon di grandi proporzioni
hCostoso
hAlto sviluppo di calore
hMaggiore ingombro
hPeso consistente
Riepilogo
In definitiva, non si può dire che i monitor LCD siano superiori ai monitor CRT o viceversa. Quando si sceglie il dispositivo da utilizzare, è piuttosto necessario soppesare vantaggi e svantaggi per decidere a quale tecnologia rivolgersi. Nel campo pubblico e di rappresentanza, gli schermi a cristalli liquidi sono decisamente da preferire ai monitor CRT. Per quanto riguarda la stazione di lavoro, il minore ingombro è molto importante e, per questo motivo, molti utenti preferiscono gli schermi piatti. D'altro canto, quando si lavora con intensità di colori particolari oppure si richiede un'ampia diagonale visibile, la scelta di un monitor CRT ancora non teme rivali.
Italiano 52
Loading...
