BenQ FP747
Monitor LCD a Colori
Pannello a LCD da 43.2 cm
Manuale per l'Utente
Guida per l'utente del monitor LCD a colori BenQ
Copyright
Negazione di
responsabilità
Informazioni=
sulla sicurezza
Copyright © 2002 BENQ Corporation. Tutti i diritti riservati. È vietato riprodurre, trasmettere,
trascrivere, memorizzare su un sistema di recupero o tradurre in qualsiasi lingua o linguaggio
qualsiasi parte della presente pubblicazione, in qualsiasi forma o maniera, elettronica, meccanica,
magnetica, ottica, chimica, manuale o altra, senza previo permesso iscritto di BENQ Corporation.
BENQ Corporation declina qualsiasi responsabilità e non offre alcuna garanzia, implicita o esplicita,
sull'attendibilità della presente Guida o di garanzia, commerciabilità o idoneità a uno scopo
specifico di questo prodotto. BENQ Corporation si riserva il diritto di aggiornare la presente
pubblicazione e di apportarvi regolarmente modifiche, senza alcun obbligo di notifica di eventuali
revisioni o modifiche.
1. La presa CA isola il dispositivo dall’alimentazione CA.
2. Togliere la spina del prodotto dalla presa a muro e procedere alla pulizia della superficie dello
schermo LCD con un panno che non produca lanugine e che non graffi. Non utilizzare
soluzioni detergenti o detersivi per vetro.
3. La ventilazione dei componenti interni è assicurata dalle fessure e aperture visibili sul retro o
sulla parte superiore del prodotto. Si consiglia di non ostruirle né coprirle. Non collocare mai
il prodotto in prossimità o sopra un calorifero (o altra fonte di calore) né in una struttura
chiusa che impedisca un'adeguata ventilazione.
4. Per l'alimentazione del prodotto, è necessario rispettare le indicazioni riportate sull'apposita
etichetta. In caso di dubbi sul tipo di alimentazione utilizzato, rivolgersi al rivenditore di fiducia
o all'azienda elettrica di zona.
5. Non inserire oggetti né versare liquidi all’interno del dispositivo.
6. Non effettuare personalmente riparazioni, poiché l’apertura o la rimozione di pannelli esterni
può esporre al rischio di sovratensioni o altro. In caso di mancata osservanza delle precauzioni
riportate (oppure di caduta o manomissione involontaria del prodotto), rivolgersi a personale
qualificato per assistenza.
7. Nei dispositivi alimentati dall'esterno, il cavo di alimentazione funge da dispositivo di
interruzione della corrente. La presa deve essere installata in prossimità del dispositivo, in
modo che sia possibile accedervi facilmente.
Italiano 1
====
======Indice
==========degli
===argomenti
Guida per l'utente del monitor LCD a colori BenQ
Disimballaggio ................................................................................................................................... 3
Monitor .............................................................................................................................................. 4
Vista anteriore .................................................................................................................................. 4
Vista posteriore (1) ......................................................................................................................... 4
Vista posteriore (2): posizione di spine e prese ....................................................................... 5
Installazione ....................................................................................................................................... 6
Installazione dell'hardware ............................................................................................................ 6
Installazione del software .............................................................................................................. 8
Regolazione del monitor ..............................................................................................................37
Introduzione al Pannello di Controllo ......................................................................................37
Modalità di scelta rapida ..............................................................................................................37
Modalità del menu principale ......................................................................................................38
Risoluzione dei problemi .............................................................................................................44
Domande ricorrenti (FAQ) ........................................................................................................44
Ulteriori suggerimenti ..................................................................................................................45
Modalità operative supportate ................................................................................................... 46
Specifiche tecniche ........................................................................................................................47
Italiano 2
Guida per l'utente del monitor LCD a colori BenQ
Disimballaggio
Controllare che siano presenti i seguenti componenti. In caso di componenti mancanti o danneggiati, contattare al più presto il rivenditore presso cui è stato acquistato il prodotto.
Monitor LCD con cavo di segnale
incorporato
Guida di avvio rapido
CD-ROM
Cavo di alimentazione
Base di estensione
Cavo segnale
Italiano 3
Monitor
Vista anteriore
Guida per l'utente del monitor LCD a colori BenQ
Vista posteriore (1)
Italiano 4
Guida per l'utente del monitor LCD a colori BenQ
Vista posteriore (2): posizione di spine e prese
2
1
1. Connettore D-sub 2. Jack di ingresso alimentazione CA
Italiano 5
Guida per l'utente del monitor LCD a colori BenQ
Installazione
Installazione dell'hardware
Verificare che computer e monitor siano spenti. Per installare il monitor LCD, attenersi alla
procedura riportata di seguito.
1. Posizionare il lato anteriore del monitor
nella stessa direzione indicata dalla freccia
sulla base. La freccia indica la parte anteriore
della base. Collocare il monitor sulla base
bloccandolo nella posizione corretta. Si deve
udire uno scatto.
2. Appoggiare il monitor in posizione
capovolta su una superficie morbida. Con
una mano tenere ferma la parte posteriore
del monitor. Con l'altra mano, premere il
pulsante di rilascio sulla base e spingere
verso l'esterno nella direzione della freccia
per staccare la base di estensione.
3. Collegare il cavo segnale al monitor LCD.
Italiano 6
4. Collegare il cordone di alimentazione al
monitor LCD BenQ. Collegare poi il cavo
audio all'ingresso audio del monitor.
5. Collegare l’altra estremità del cavo segnale
alla presa segnale del vostro computer.
Guida per l'utente del monitor LCD a colori BenQ
6. Collegare il cavo audio al vostro computer. Collegare il cavo d’alimentazione ad una presa di
corrente AC.
Signal Cable
Cavo segnale
Power Cord
Cavo di alimentazione
Italiano 7
Guida per l'utente del monitor LCD a colori BenQ
Installazione del software
A. Microsoft® Windows® 95 / 98 / 2000 / XP
Se si utilizza il sistema operativo Windows 95, Windows 98, Windows 2000 o XP è
necessario impostare il driver del monitor corretto.
Windows 95. La prima volta che si avvia Windows con un nuovo monitor, il sistema lo
identifica e installa automaticamente il driver per schermi Plug and Play. Per installare il
driver corrente dal CD, attenersi alla seguente procedura:
1. Inserire il CD-ROM “BenQ LCD Monitor” nell'unità CD-ROM.
2. Fare clic su "Avvio" (Start), quindi su “Impostazioni” (Settings).

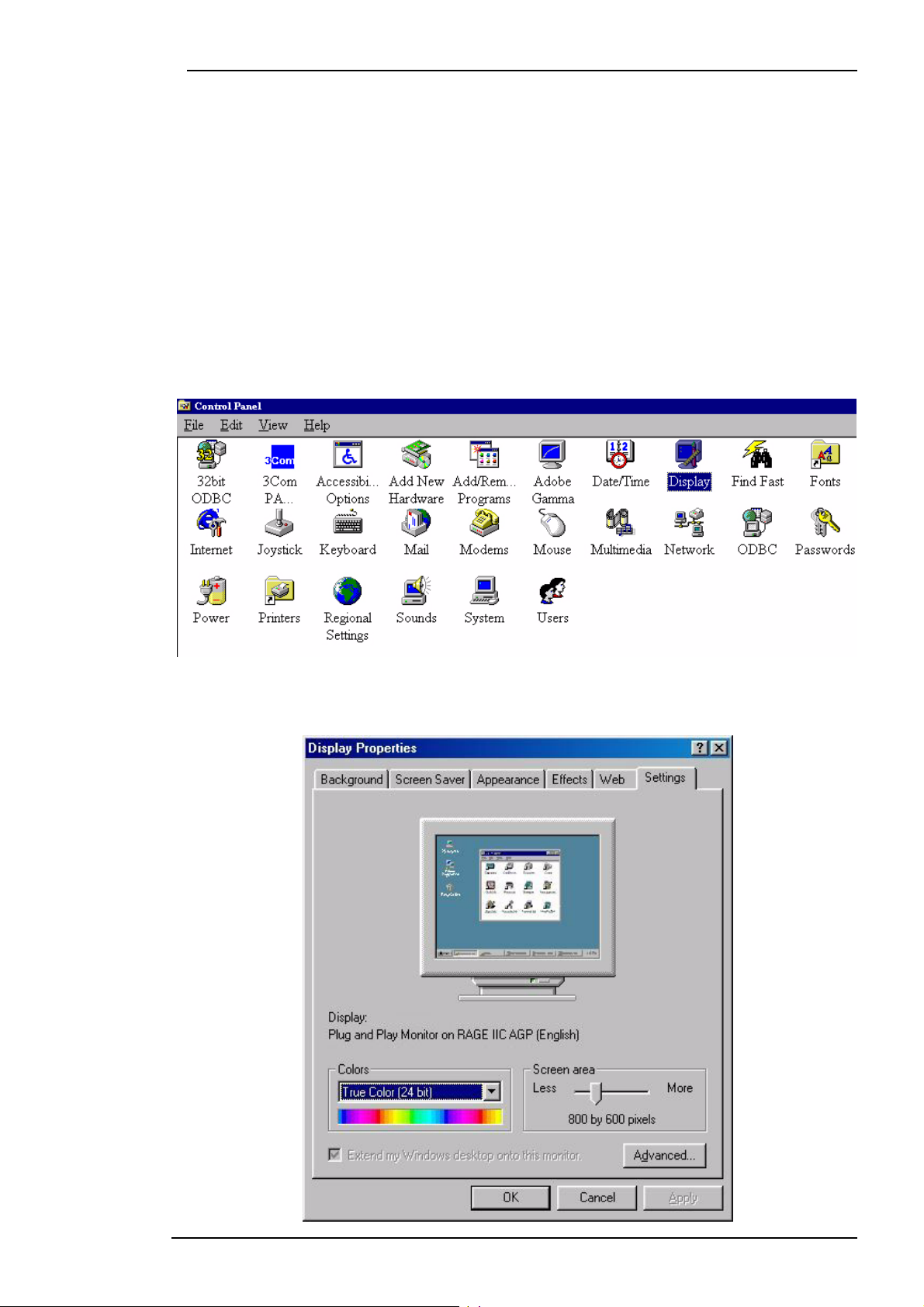

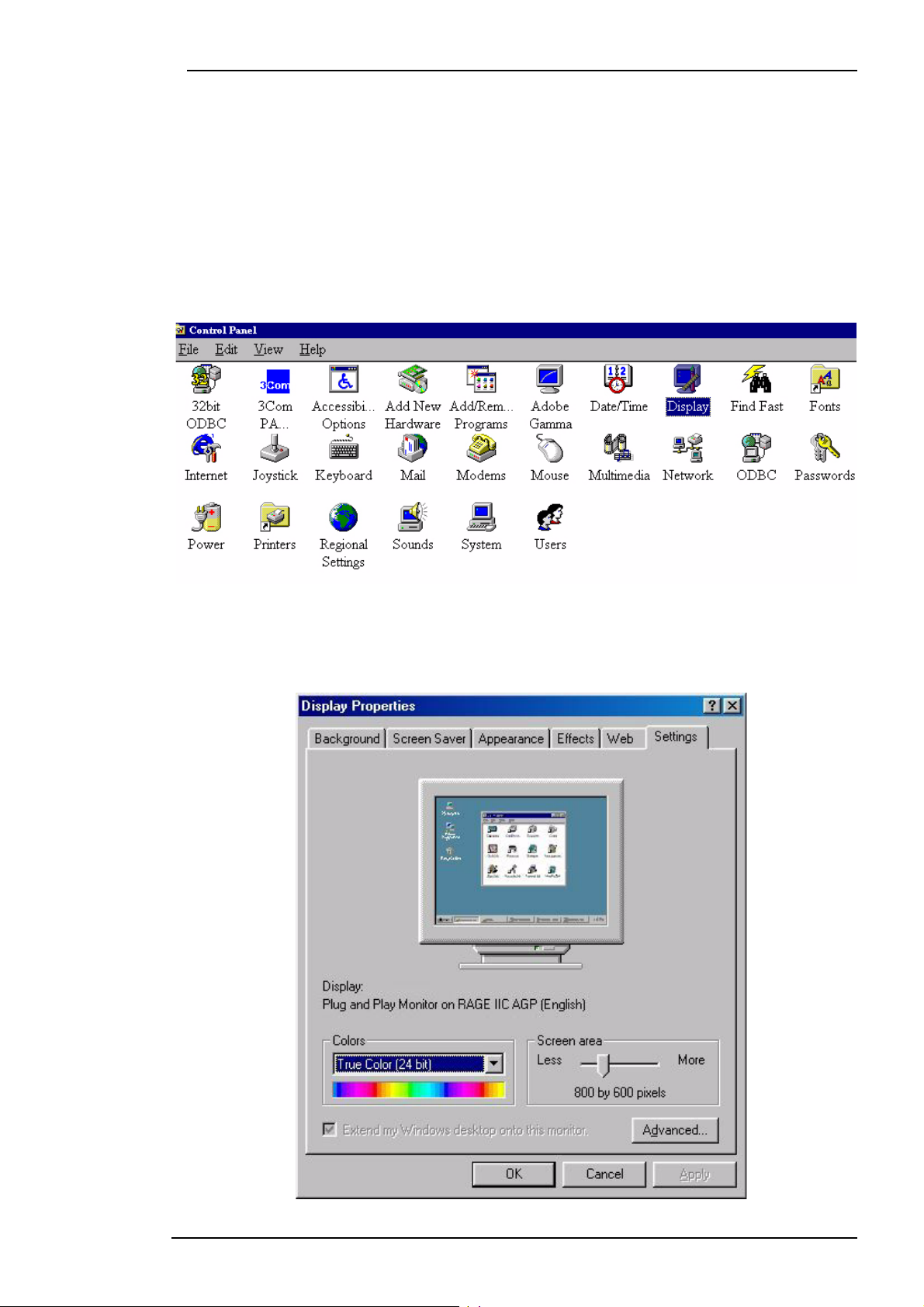

3. Fare doppio clic sull'icona “Schermo” (Display) nel Pannello di controllo.
Italiano 8
Guida per l'utente del monitor LCD a colori BenQ

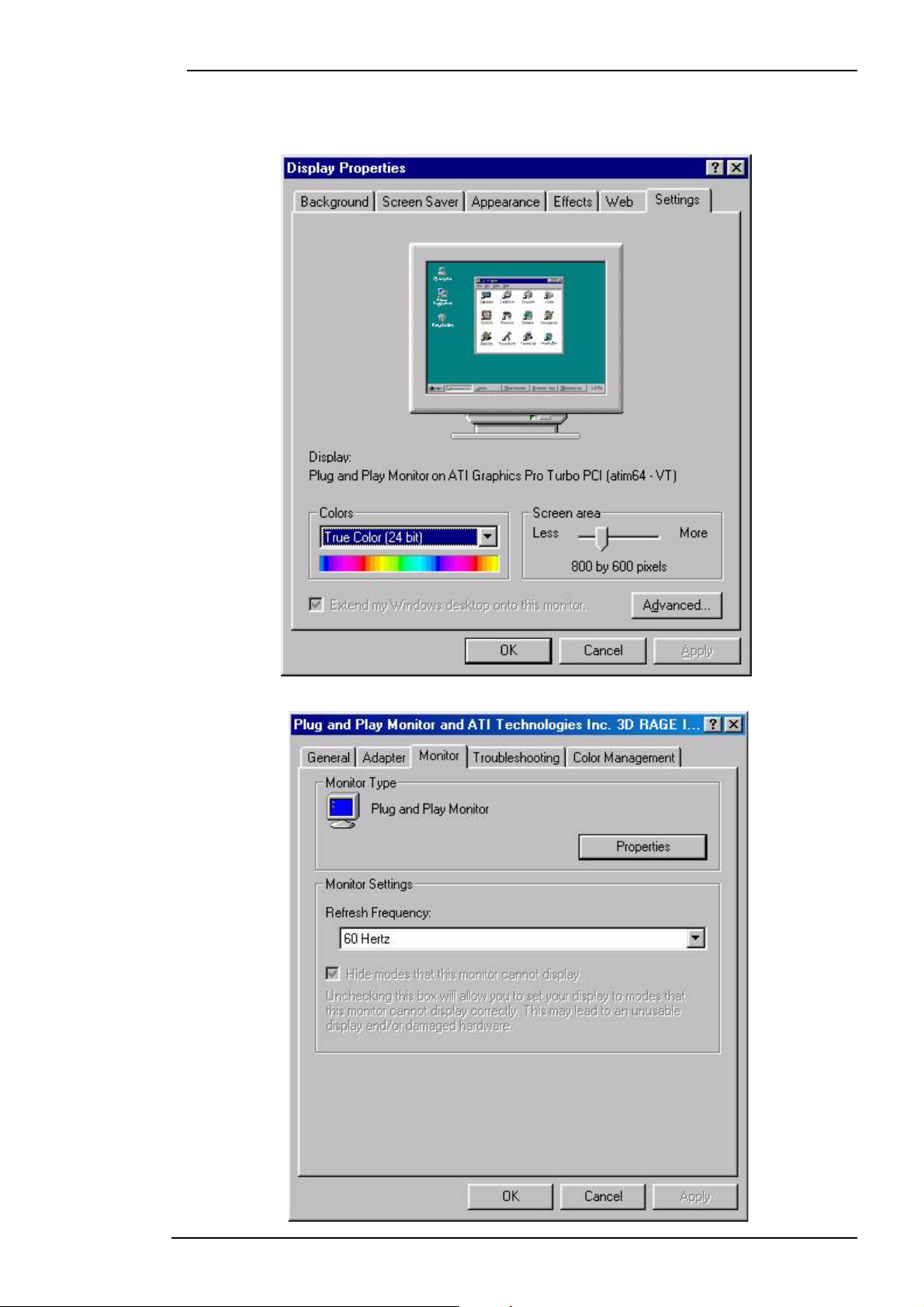

4. Nella finestra “Proprietà - Schermo” (Display Properties), selezionare la scheda
“Impostazioni” (Settings). Fare clic sul pulsante “Avanzate…” (Advanced Properties)
nell'angolo inferiore destro.
5. Selezionare la scheda “Schermo” (Monitor). Fare clic sul pulsante “Cambia…” (Change)
nell'angolo superiore destro.
Italiano 9
Guida per l'utente del monitor LCD a colori BenQ

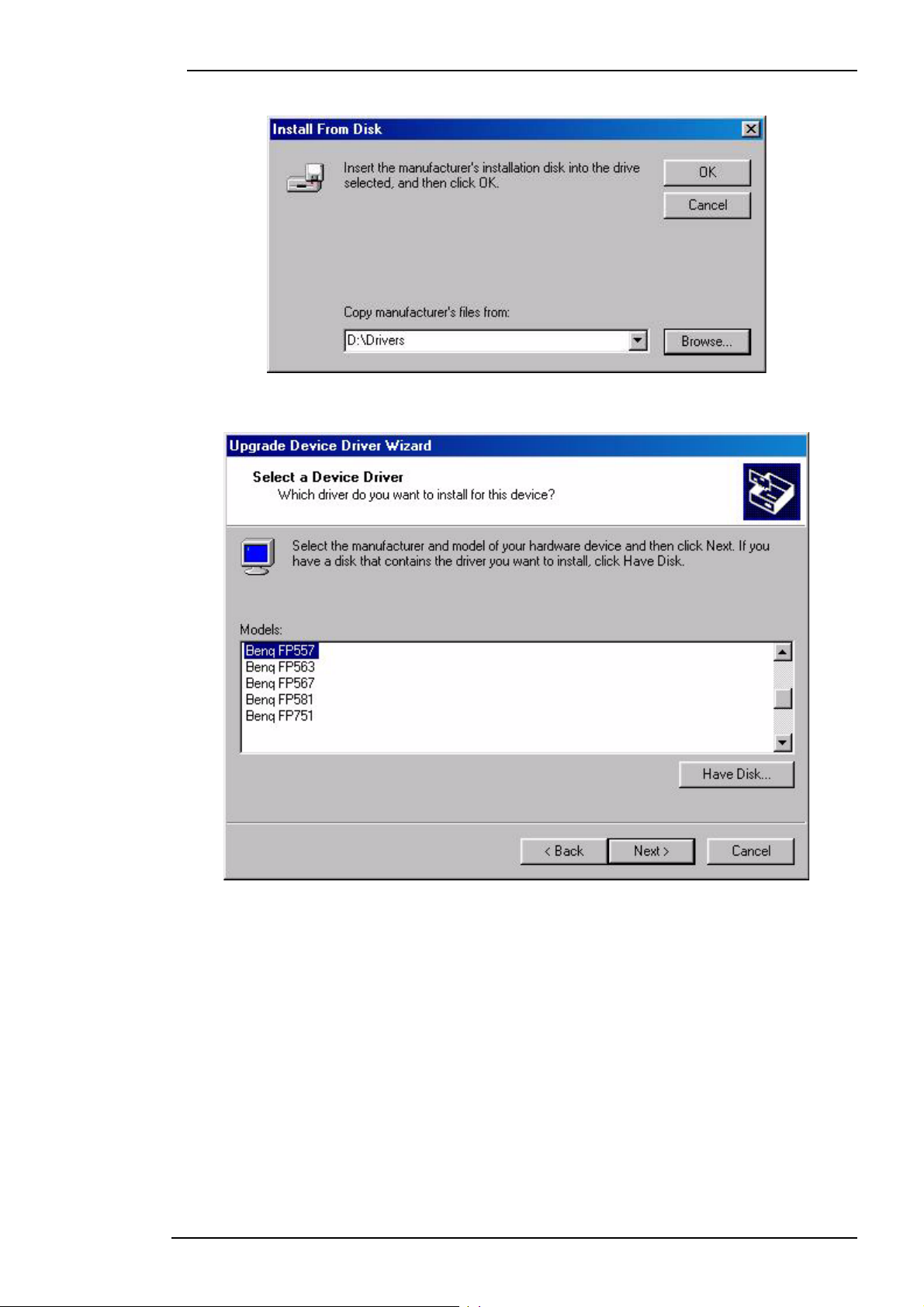

6. A questo punto scegliere “Disco driver”(Have Disk) nell'angolo in basso a destra. Alla
comparsa della nuova finestra, selezionare “Sfoglia” (Browse).
7. La selezione dell'unità va effettuata nella parte inferiore della finestra, al centro. Inserire nel
computer il CD fornito con il monitor e selezionare l'unità CD-ROM.
8. Nel campo visualizzato sopra la selezione dell'unità, scegliere la cartella “Drivers”. I file del
driver corrente si trovano in questa posizione. Premere “OK” per chiudere la finestra.
Italiano 10
Guida per l'utente del monitor LCD a colori BenQ
9. Selezionando nuovamente “OK” nella finestra successiva, verrà visualizzato un elenco delle
periferiche compatibili. Selezionare “FP747” nell'elenco e premere nuovamente “OK”.
10. Vengono visualizzate nuovamente le proprietà avanzate dello schermo (Advanced Display

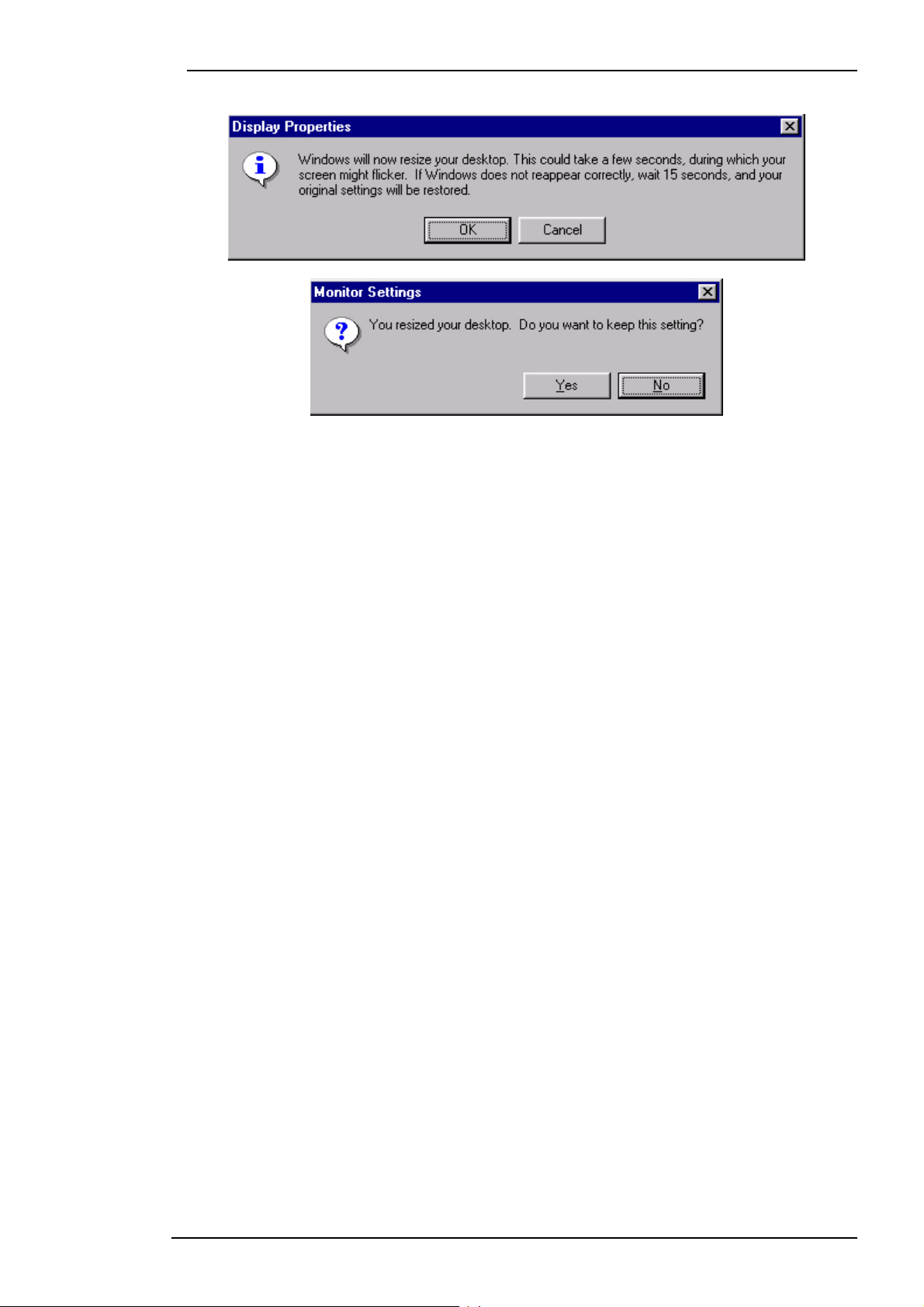

Properties). Chiudere la finestra facendo clic su “OK” e confermare i seguenti messaggi
selezionando “Sì”. Fare ancora una volta clic su “OK” e “Sì” (Yes). Ora l'installazione è
completata. A questo punto, è possibile chiudere la finestra “Proprietà - Schermo” (Display
Properties).
Italiano 11
Guida per l'utente del monitor LCD a colori BenQ
Windows 98. Per installare o aggiornare manualmente il driver, attenersi alla seguente
procedura:
1. Aprire il Pannello di controllo e fare doppio clic sull'icona “Schermo” (Display).
2. Nella finestra “Proprietà - Schermo” (Display Properties), selezionare la scheda
“Impostazioni” (Settings). Fare clic sul pulsante “Avanzate…” (Advanced Properties)
nell'angolo inferiore destro.
Italiano 12
Guida per l'utente del monitor LCD a colori BenQ
3. Selezionare la scheda “Schermo” (Monitor). Fare clic sul pulsante “Cambia…” (Change)
nell'angolo superiore destro.
4. Viene visualizzata la finestra “Aggiornamento guidato driver di periferica” (Update
Device Driver Wizard). Per confermare, fare clic su “Avanti” (Next).
Italiano 13
Guida per l'utente del monitor LCD a colori BenQ

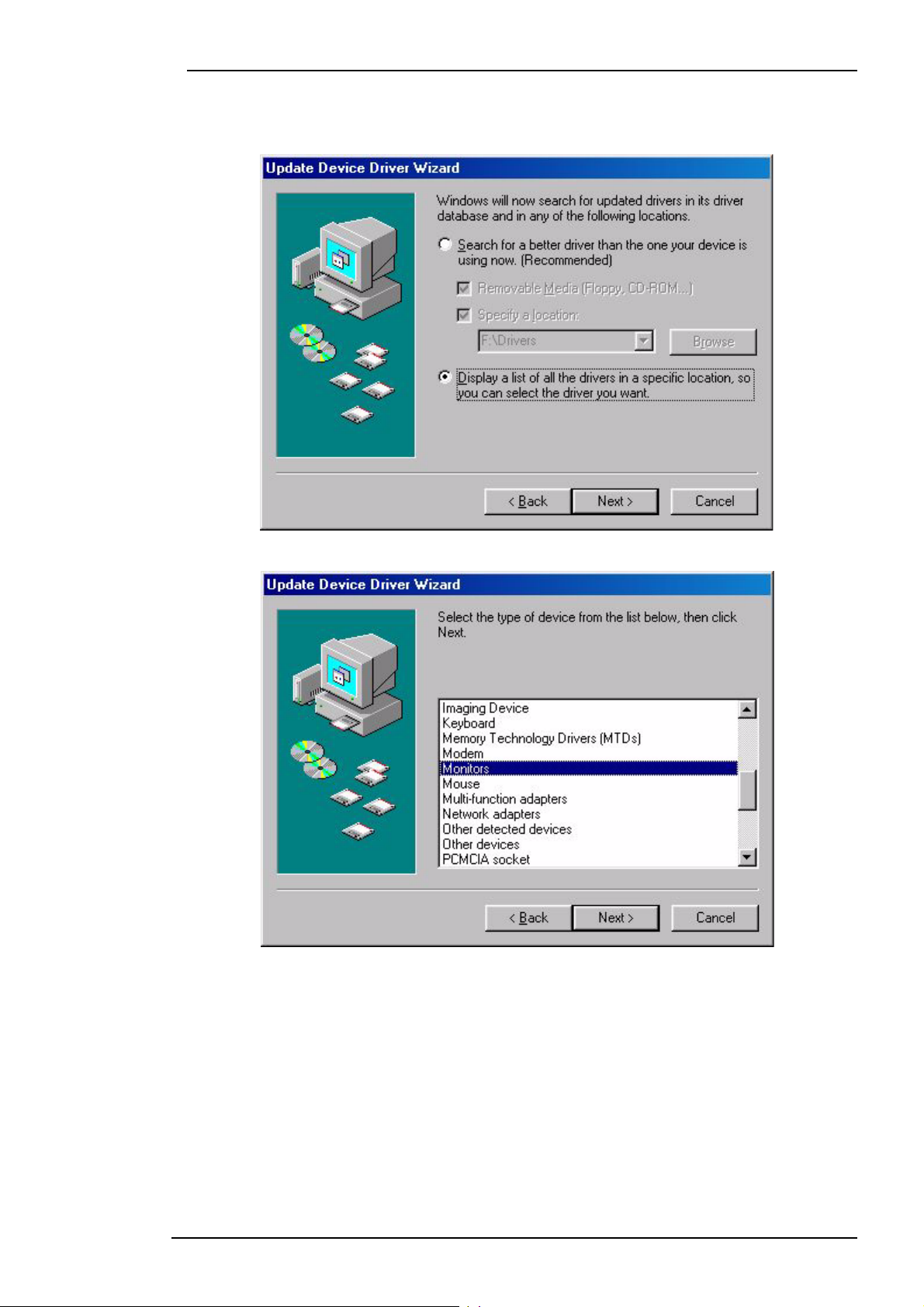

5. Selezionare “Visualizzare un elenco dei driver disponibili, permettendo di
selezionare il driver desiderato” (Display a list of all drivers in a specific location, so you
can select the driver you want), quindi premere il pulsante “Avanti” (Next).
6. A questo punto scegliere “Disco driver” (Have Disk) nell'angolo in basso a destra. Alla
comparsa della nuova finestra, selezionare “Sfoglia” (Browse).
Italiano 14
Guida per l'utente del monitor LCD a colori BenQ
7. La selezione dell'unità va effettuata nella parte inferiore della finestra, al centro. Inserire nel
computer il CD fornito con il monitor e selezionare l'unità CD-ROM.
8. Selezionando nuovamente “OK” nella finestra successiva, verrà visualizzato un elenco delle
periferiche compatibili. Selezionare “FP747” nell'elenco e premere nuovamente “Avanti”.
9. Apparirà la finestra di dialogo “Inserisci disco” (Insert Disk). Fare clic su “OK”, e poi su
“Ignora file” (Skip File).
Italiano 15
Guida per l'utente del monitor LCD a colori BenQ
10. Chiudere l'“Aggiornamento guidato driver di periferica” (Update Device Driver
Wizard) con un clic su “Fine” (Finish) per completare l'installazione.
Italiano 16
Guida per l'utente del monitor LCD a colori BenQ
Windows 2000. La prima volta che si avvia Windows con un nuovo monitor, il sistema lo
identifica e avvia automaticamente l'utilità “Installazione guidata nuovo hardware”
(Add New Hardware Wizard). Seguire le istruzioni a partire dal punto 4.
1. Inserire il CD-ROM “BenQ LCD Monitor” nell'unità CD-ROM.
2. Fare clic su “Start”, quindi su “Impostazioni” (Settings).
3. Aprire il Pannello di controllo e fare doppio clic sull'icona “Schermo” (Display).
Italiano 17
Guida per l'utente del monitor LCD a colori BenQ
4. Nella finestra “Proprietà - Schermo” (Display Properties), selezionare la scheda
“Impostazioni” (Settings). Fare clic sul pulsante “Avanzate…” (Advanced Properties)
nell'angolo inferiore destro.
5. Selezionare “Schermo” (Monitor), quindi fare clic su “Proprietà” (Properties).
Italiano 18
Guida per l'utente del monitor LCD a colori BenQ
6. Selezionare la scheda “Driver”, quindi fare clic su “Aggiorna driver” (Update Driver).
7. Viene visualizzata la finestra “Aggiornamento guidato driver di periferica” (Upgrade
Device Driver Wizard). Fare clic su “Avanti” (Next).
Italiano 19
Guida per l'utente del monitor LCD a colori BenQ

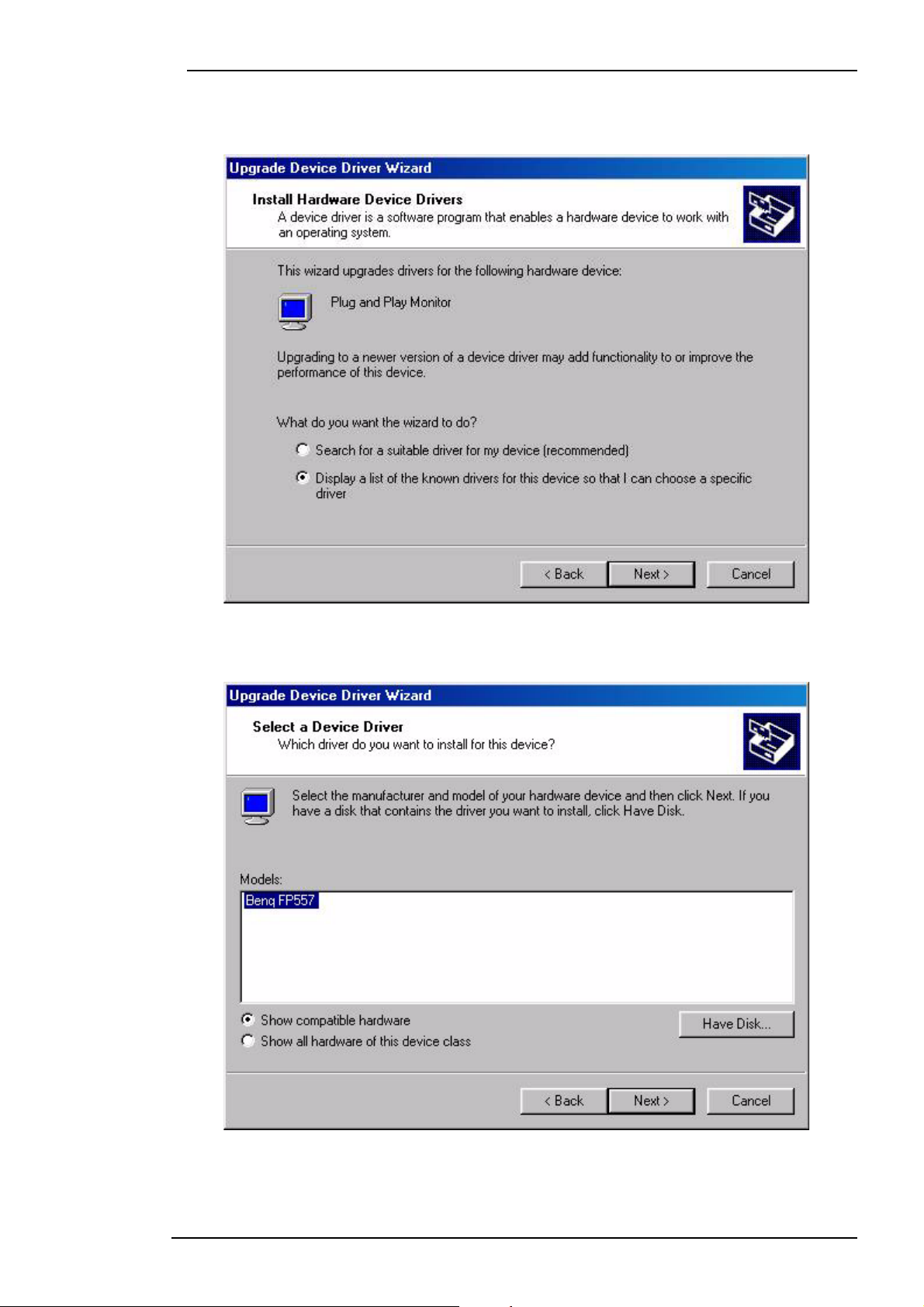

8. Selezionare “Visualizza un elenco dei driver noti per questa periferica, per
consentire di scegliere un driver specifico” (Display a list of the known drivers for this
device so that I can choose a specific driver), quindi fare clic su “Avanti” (Next).
9. Nella finestra successiva, fare clic su “Disco driver” (Have Disk) per visualizzare la finestra
“Installazione da disco floppy” (Install from Disk). Fare clic su “Sfoglia” (Browse) per
visualizzare la finestra “Individua file” (Locate File).
Italiano 20
Guida per l'utente del monitor LCD a colori BenQ
10. In questa finestra, fare clic sulla freccia (6) della casella “Cerca in” (Look In), quindi
selezionare l'unità CD-ROM.
Italiano 21
Guida per l'utente del monitor LCD a colori BenQ
11. Dall'elenco del contenuto del CD-ROM, selezionare la cartella “Drivers”, quindi fare doppio
clic su “Apri” (Open) e scegliere “OK”. Dall'elenco visualizzato nella finestra successiva,
selezionare la Modalità LCD (FP747) desiderata e fare doppio clic su “Avanti” (Next).
12. I nuovi driver sono ora installati sul computer.
Italiano 22
Guida per l'utente del monitor LCD a colori BenQ
Windows ME. Per installare o aggiornare manualmente il driver, attenersi alla seguente
procedura:
1. Fare clic su “Start”, “Impostazioni” (Settings), “Pannello di controllo” (Control Panel) e
poi fare doppio clic su “Schermo” (Display).
2. Nella finestra Proprietà – Schermo (Display Properties), selezionare la scheda
“Impostazione” (Settings) e fare clic su “Avanzate...” (Advanced...).
3. Selezionare la scheda “Monitor” e fare clic su “Modifica” (Change).
4. Viene visualizzata la finestra di dialogo “Aggiornamento guidato driver di periferica”
(Update Device Driver Wizard). Selezionare “Specificare la posizione del driver
(avanzata)” (Specify the location of the driver (advanced))e fare clic su “Avanti” (Next).
Italiano 23
Guida per l'utente del monitor LCD a colori BenQ
5. Scegliere “Visualizzare un elenco dei driver disponibili, permettendo di selezionare
il driver desiderato” (Display a list of all the drivers in a specific location, so you can select
the driver you want), quindi fare clic sul pulsante “Avanti” (Next).
6. Selezionare “Monitor” dall'elenco e fare clic su “Avanti” (Next).
Italiano 24
Guida per l'utente del monitor LCD a colori BenQ
7. Selezionare “Visualizzare un elenco dei driver disponibili, permettendo di
selezionare il driver desiderato” (Display a list of all the drivers in a specific location, so
you can select the driver you want).
8. Selezionare “Disco driver” (Have Disk) e fare clic su “Sfoglia...” (Browse).
9. Inserire il CD-ROM “BenQ LCD Monitor” nell'unità CD-ROM e digitare d:\ (o qualsiasi altra
lettera assegnata all'unità CD-ROM). Specificare la cartella “Drivers” per selezionare il
modello desiderato dall'elenco a sinistra. Fare clic su “OK”.
Italiano 25
Guida per l'utente del monitor LCD a colori BenQ

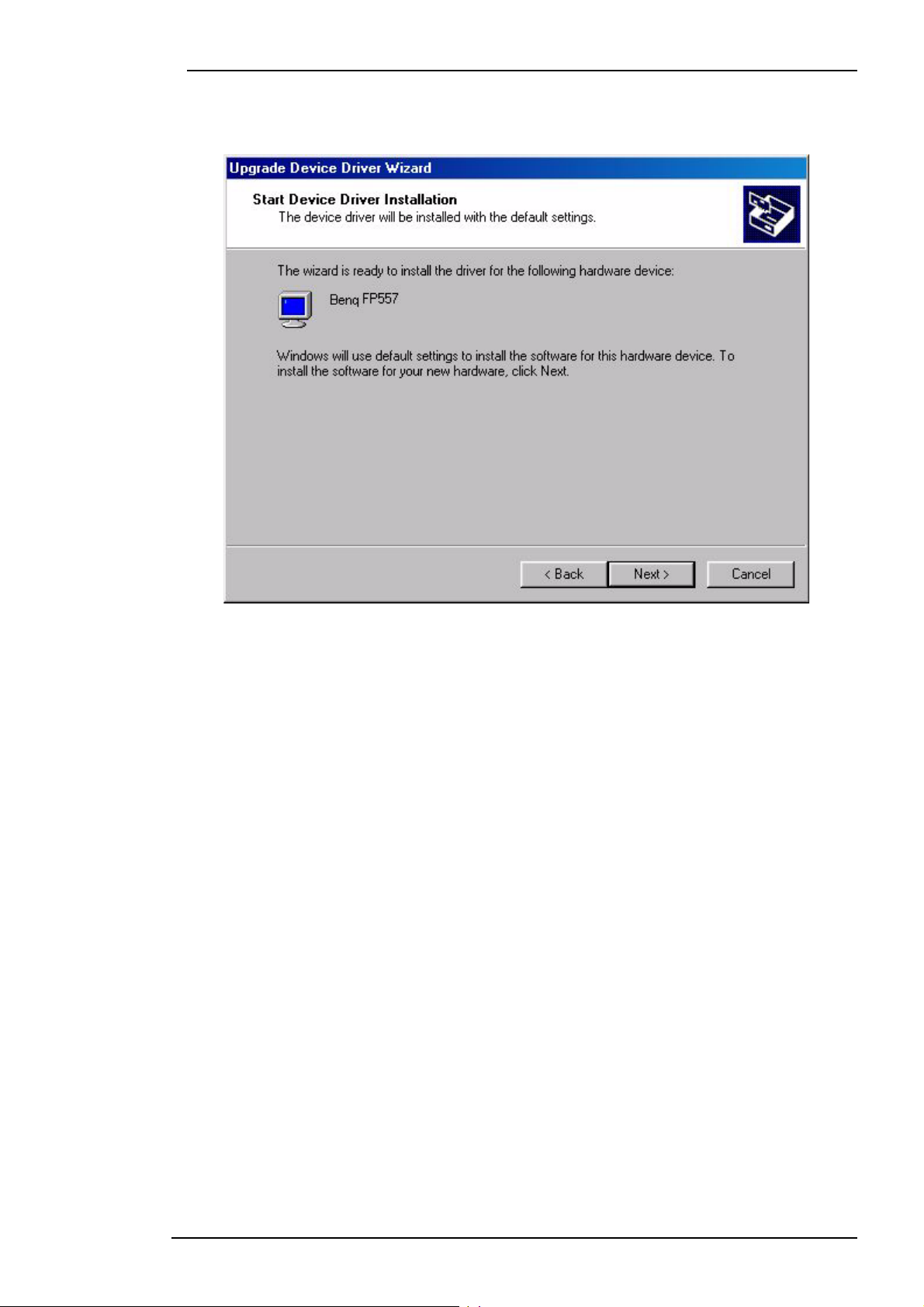

10. Tornare alla finestra “Installazione da disco floppy” (Install from Disk) e fare clic su “OK”.
Viene visualizzata la finestra di dialogo “Aggiornamento guidato driver di periferica”
(Update Device Driver Wizard). Scegliere il modello desiderato dall'elenco e fare clic su
“Avanti” (Next).
Italiano 26
11. Fare clic su “Avanti” (Next).
Guida per l'utente del monitor LCD a colori BenQ
12. Fare clic su “Fine” (Finish) per completare l'installazione.
Italiano 27
Guida per l'utente del monitor LCD a colori BenQ
Windows XP
1. Fare clic con il pulsante destro del mouse sul desktop e selezionare “Proprietà”. Selezionare
la scheda “Impostazione” e fare clic sul pulsante “Avanzate”. Viene visualizzata una piccola
finestra. In questa finestra, selezionare la scheda “Monitor” e fare clic su “Proprietà”.
2. Selezionare la scheda “Driver”, quindi fare clic su “Aggiorna driver”.
Italiano 28
Guida per l'utente del monitor LCD a colori BenQ
3. Viene visualizzata la finestra “Aggiornamento guidato hardware”. Fare clic su “Avanti”.
4. Selezionare “Non effettuare la ricerca. La scelta del driver da installare verrà
effettuata manualmente.” e fare clic su “Avanti”.
Italiano 29
Guida per l'utente del monitor LCD a colori BenQ
5. Nella finestra successiva, fare clic su “Disco driver…”. Viene visualizzata la finestra “Instal-
lazione da disco floppy”. Facendo clic su “Sfoglia” viene visualizzata la finestra “Individua
file”.
Italiano 30
Guida per l'utente del monitor LCD a colori BenQ

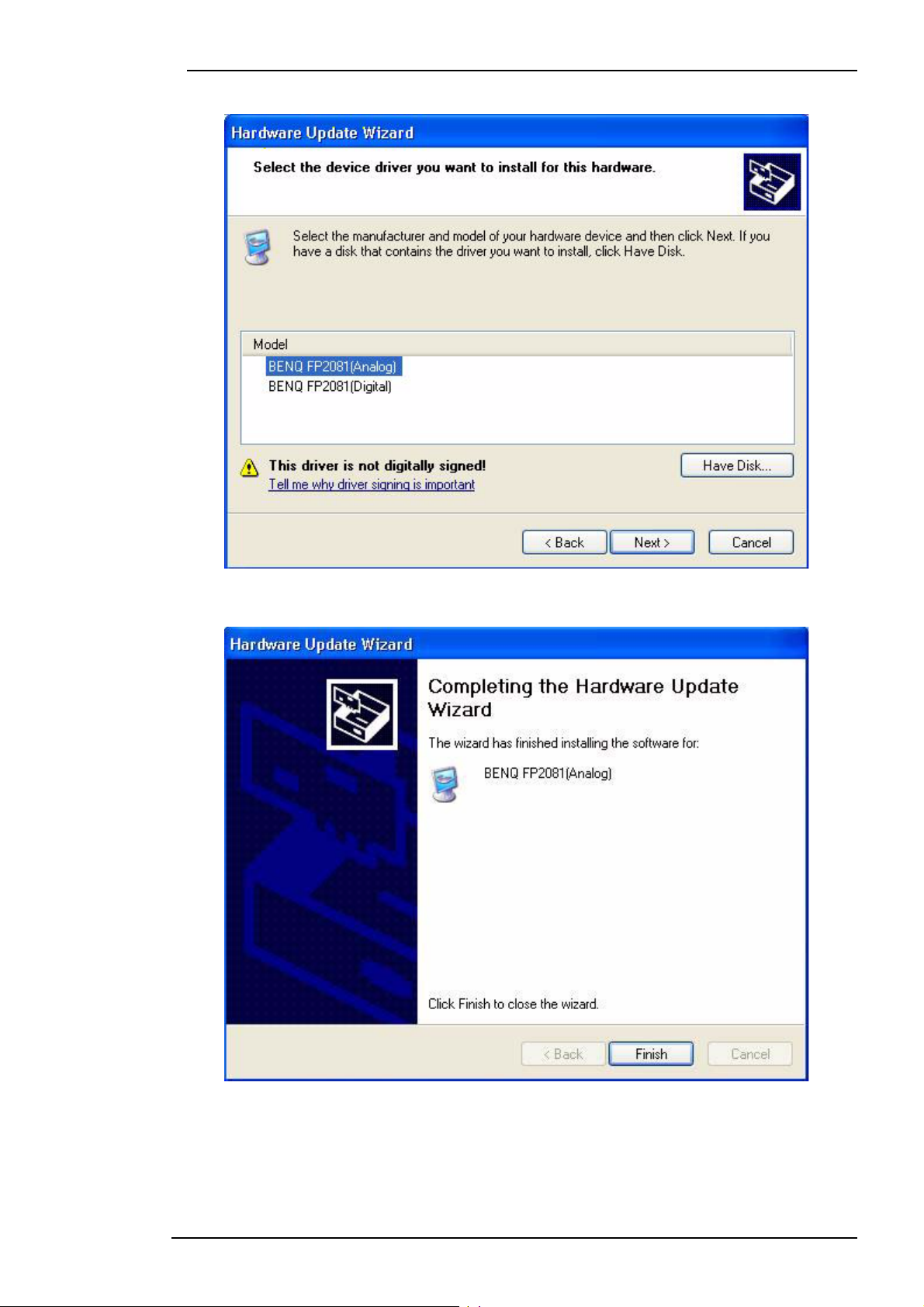

6. Selezionare il driver desiderato e fare clic su “Avanti”.
7. Il nuovo driver è ora installato sul computer. Fare clic su “Fine” per uscire dall'installazione.
Italiano 31
Guida per l'utente del monitor LCD a colori BenQ
B. Scelta della risoluzione migliore
Per motivi legati alla tecnologia degli schermi a cristalli liquidi, viene sempre fornita una
risoluzione prestabilita. Per il modello FP747 la risoluzione è 1280x1024, che corrisponde
anche alla risoluzione massima. Vengono visualizzate risoluzioni minori a tutto schermo,
mediante un circuito di interpolazione. Con la risoluzione interpolata, tuttavia, si verifica
un maggior numero di problemi rispetto alla risoluzione nativa. Per sfruttare tutti i vantaggi
della tecnologia LCD, è consigliabile utilizzare la risoluzione nativa. Con Windows 95/ 98/
2000/ XP è possibile modificare la risoluzione effettuando quanto riportato di seguito:
1. Fare doppio clic sull'icona “Schermo” (Display) nel Pannello di controllo.
2. Nella finestra “Proprietà - Schermo” (Display Properties), selezionare la scheda
“Impostazioni” (Settings). Al centro della parte destra della finestra viene visualizzato un
cursore che consente di modificare la risoluzione.
3. Impostare una risoluzione pari a 1280x1024.
Italiano 32
Guida per l'utente del monitor LCD a colori BenQ
4. Nella finestra successiva, premere: “Applica” (Apply), “OK” e “Sì” (Yes).
5. È ora possibile chiudere la finestra “Proprietà - Schermo” (Display Properties).
Italiano 33
Guida per l'utente del monitor LCD a colori BenQ
C. Selezione della frequenza di aggiornamento
Non è necessario scegliere la frequenza di aggiornamento più alta possibile per uno
schermo a cristalli liquidi. Infatti, non è tecnicamente possibile che su uno schermo di
questo tipo possano verificarsi sfarfallii. Persino ad una frequenza di 60 Hz si ottengono
immagini completamente prive di sfarfallio. È più importante assicurarsi di utilizzare una
delle modalità predefinite in fabbrica. Al contrario dei moderni monitor CRT, che sono
monitor multiscan, questo schermo è un monitor multifrequenza. Ciò significa che i
risultati migliori possono essere ottenuti solo utilizzando le modalità predefinite in
fabbrica. Nella presente guida per l'utente viene riportata una tabella con le modalità
predefinite in fabbrica. Per la risoluzione nativa di 1280x1024, ad esempio, sono 60, 70 e 75
Hertz, ma non 72 Hz. Con Windows 95/98/2000/XP è possibile modificare la frequenza di
aggiornamento effettuando quanto riportato di seguito:
1. Fare doppio clic sull'icona “Schermo” (Display) nel Pannello di controllo.
2. Nella finestra “Proprietà - Schermo” (Display Properties), selezionare la scheda
“Impostazioni” (Settings). Fare clic sul pulsante “Avanzate…” (Advanced Properties)
nell'angolo inferiore destro.
Italiano 34
Guida per l'utente del monitor LCD a colori BenQ

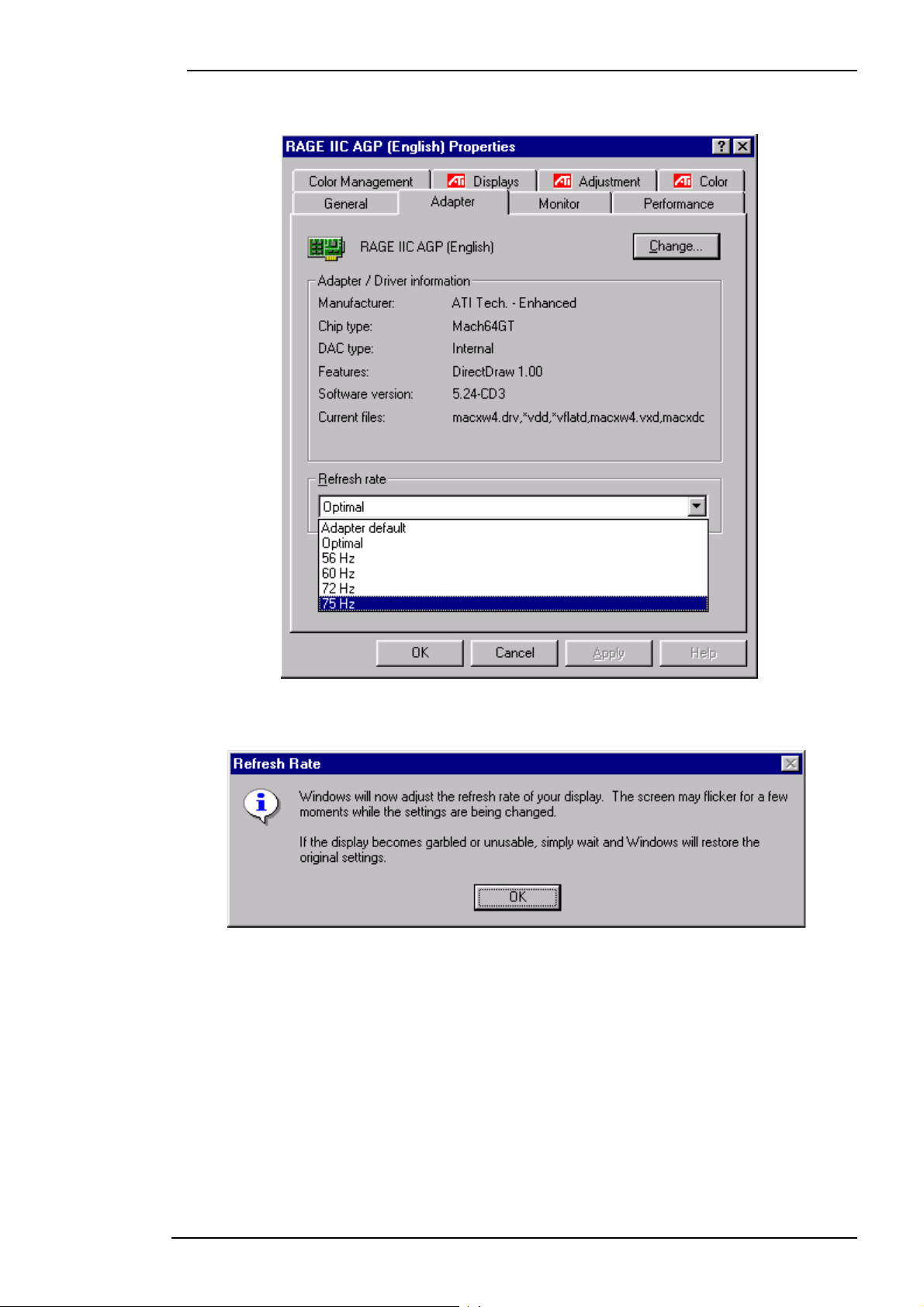

3. Selezionare “Scheda” (Adapter). Il campo per la selezione della frequenza di aggiornamento si
trova nella parte inferiore della finestra, al centro.
4. Scegliere una frequenza di aggiornamento nella tabella contenente le modalità predefinite in
fabbrica, riportata nella guida per l'utente, e selezionarla nel campo relativo alle impostazioni.
5. Nella finestra successiva, selezionare “Modifica” (Change), “OK” e “Sì”.
6. È ora possibile chiudere la finestra “Proprietà - Schermo” (Display Properties).
Italiano 35
Guida per l'utente del monitor LCD a colori BenQ
D. Ottimizzazione delle immagini
Il modo più semplice per ottenere una visualizzazione ottimale è quello di utilizzare la
funzione iKey. Premere “iKey” sul Pannello di controllo; il monitor si regola
automaticamente.
Se non si è ancora soddisfatti del risultato, è possibile regolare l’immagine manualmente.
1. Eseguire il programma di test auto.exe dal CD-ROM; questo è il modo migliore di osservare
possibili modifiche. È possibile utilizzare una qualsiasi altra immagine, come ad esempio il
desktop del sistema operativo; ma si consiglia di utilizzare auto.exe. Quando si esegue
auto.exe, emerge uno schema di test.
2. Premere “Enter” (Accedi) sul Pannello di controllo per accedere ad OSD.
3. Se si osservano disturbi verticali, premere il tasto “<” o “>” per selezionare “FINE TUNE”
(Regolazione fine) e premere il tasto “Enter”. Quindi premere il tasto “<” o “>” per
selezionare “CLOCK” (Frequenza) e premere poi nuovamente il tasto “Enter”. Premere ora
“<” o “>” per regolare il monitor fino alla scomparsa dei disturbi.
4. Se si osservano disturbi orizzontali, premere il tasto “<” o “>” per selezionare “FINE
TUNE” e premere il tasto “Enter”. Quindi premere il tasto “<” o “>” per selezionare
“PHASE” (Fase) e premere poi nuovamente il tasto “Enter”. Premere ora “<” o “>” per
regolare il monitor fino alla scomparsa dei disturbi.
Per accertarsi del corretto funzionamento della funzione “iKey”, è necessario utilizzare
una delle modalità supportate. Se iKey non funziona correttamente e sull’OSD appare il
messaggio “NON PRESET MODE” (Non modalità preimpostata), ciò significa che non
si utilizza una delle modalità supportate. Impostare il computer in modo da utilizzare una
delle modalità supportate. È possibile trovare l’elenco delle modalità supportate in questo
manuale.
Italiano 36
Guida per l'utente del monitor LCD a colori BenQ
Regolazione del monitor
Introduzione al Pannello di Controllo

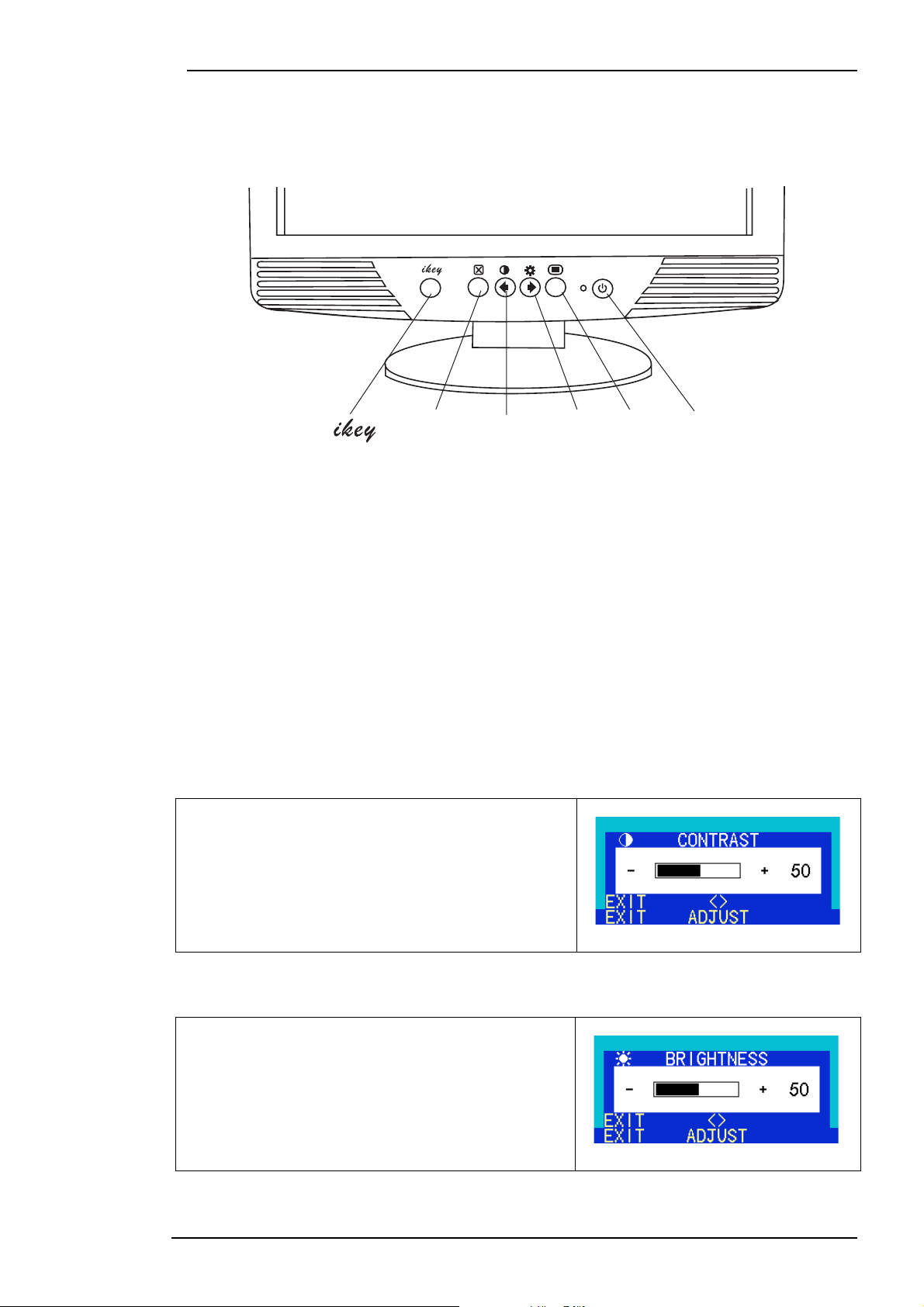

Exit Left Right Enter Power
Sono disponibili sei tasti di controllo: "iKey", "Exit" (Esci), "Enter" (Accedi), "<" / ">" e il tasto di
accensione. Di seguito viene fornita una breve descrizione di questi controlli.
1. "Power" (Alimentazione): per l'accensione e lo spegnimento.
2. "iKey": per la regolazione automatica del posizionamento verticale/orizzontale, di fase e della
frequenza dei pixel.
3. Tasto "Exit" (Esci): per tornare ai menu principali, salvare il menu oppure uscire dal menu OSD
senza salvare le modifiche.
4. Tasto "
5. Tasto "<": per le regolazioni verso sinistra. Si tratta del tasto di scelta rapida per la regolazione
del contrasto.
6. Tasto ">": per le regolazioni verso destra. Si tratta del tasto di scelta rapida per la regolazione
della luminosità.
Enter" (Accedi): per accedere ai sottomenu, selezionare o salvare le modifiche.
Modalità di scelta rapida
Tasto di scelta rapida del contrasto
1. Premere il tasto freccia sinistra per attivare il tasto
di scelta rapida del contrasto.
2. Premere i tasti freccia sinistra/destra per ridurre/
aumentare il valore del contrasto.
3. Premere il tasto Exit (Esci) per uscire dalla
modalità di scelta rapida.
4. La scala di regolazione va da 0 a 100.
Tasto di scelta rapida della luminosità
1. Premere il tasto freccia destra per attivare il tasto
di scelta rapida della luminosità.
2. Premere i tasti freccia sinistra/destra per ridurre/
aumentare il valore della luminosità.
3. Premere il tasto Exit (Esci) per uscire dalla
modalità di scelta rapida.
4. La scala di regolazione va da 0 a 100.
Italiano 37
Guida per l'utente del monitor LCD a colori BenQ
Modalità del menu principale
Funzioni di controllo disponibili nel menu principale
Brightness (Luminosità)
1. Premere il tasto Enter (Accedi) per accedere al menu secondario per la regolazione della
luminosità.
2. Premere i tasti freccia sinistra/destra per ridurre/aumentare il valore della luminosità.
3. Premere il tasto Exit (Esci) per uscire dal menu secondario.
4. La scala di regolazione va da 0 a 100.
Contrast (Contrasto)
1. Premere il tasto Enter (Accedi) per accedere al menu secondario per la regolazione del
contrasto.
2. Premere i tasti freccia sinistra/destra per ridurre/aumentare il valore del contrasto.
3. Premere il tasto Exit (Esci) per uscire dal menu secondario.
4. La scala di regolazione va da 0 a 100.

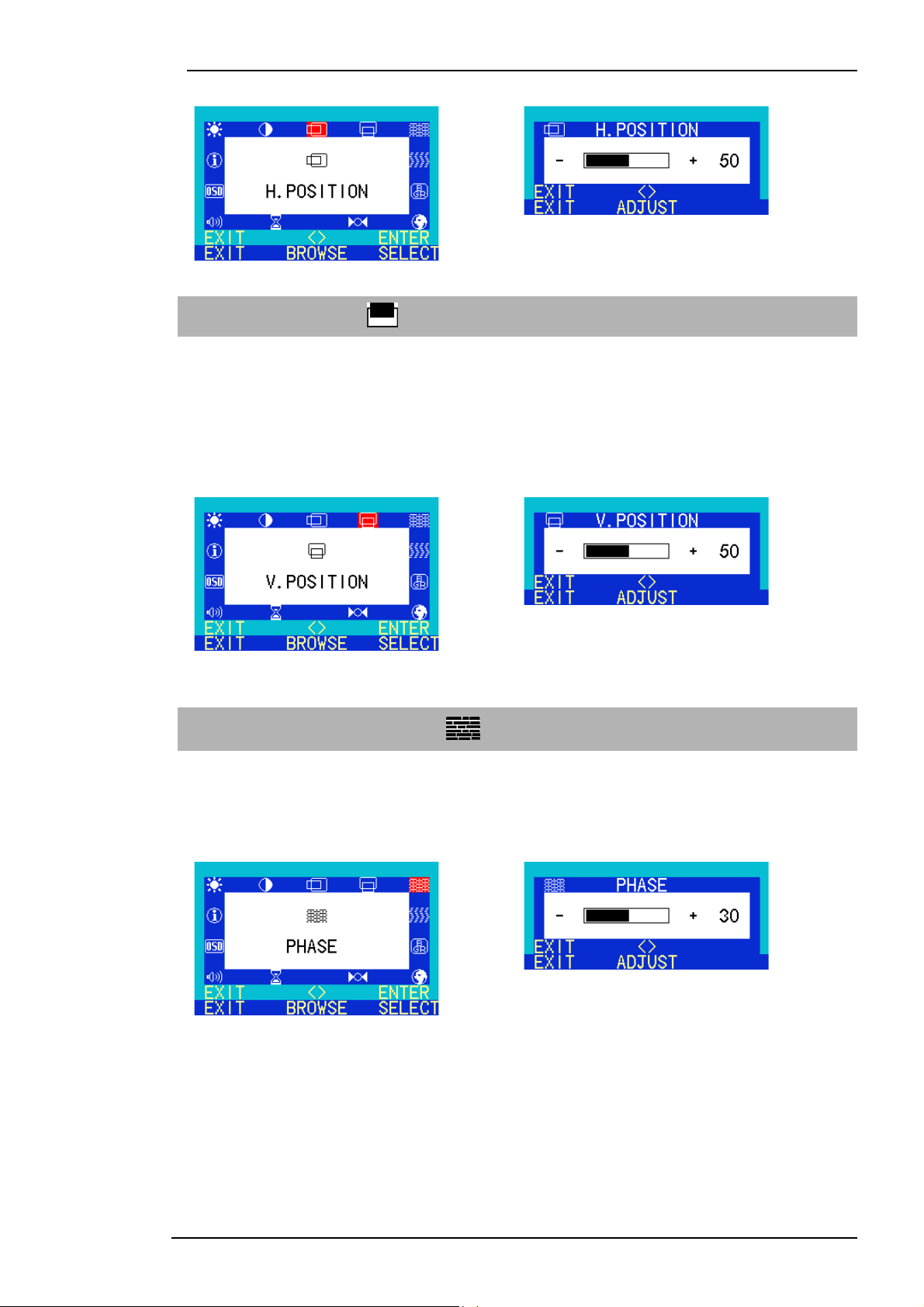

H. Position (Posizione orizzontale):
Questa funzione consente di regolare la visualizzazione sullo schermo in orizzontale.
1. Premere il tasto Enter (Accedi) per accedere al menu secondario per la regolazione della
posizione orizzontale.
2. Premere i tasti freccia sinistra/destra per ridurre/aumentare il valore della posizione
orizzontale.
3. Premere il tasto Exit (Esci) per uscire dal menu secondario.
4. La scala di regolazione va da 0 a 100.
Italiano 38
Guida per l'utente del monitor LCD a colori BenQ
V. Position (Posizione verticale)
Questa funzione consente di regolare la visualizzazione sullo schermo in verticale.
1. Premere il tasto Enter (Accedi) per accedere al menu secondario per la regolazione della
posizione verticale.
2. Premere i tasti freccia sinistra/destra per ridurre/aumentare il valore della posizione verticale.
3. Premere il tasto Exit (Esci) per uscire dal menu secondario.
4. La scala di regolazione va da 0 a 100.
Phase (Fase)
1. Premere il tasto Enter (Accedi) per accedere al menu secondario per la regolazione della fase.
2. Premere i tasti freccia sinistra/destra per ridurre/aumentare il valore della fase.
3. Premere il tasto Exit (Esci) per uscire dal menu secondario.
4. La scala di regolazione va da 0 a 64.
Italiano 39
Guida per l'utente del monitor LCD a colori BenQ
Clock (Frequenza)
1. Premere il tasto Enter (Accedi) per accedere al menu secondario per la regolazione della
frequenza.
2. Premere i tasti freccia sinistra/destra per ridurre/aumentare il valore della frequenza.
3. Premere il tasto Exit (Esci) per uscire dal menu secondario.
4. La scala di regolazione va da 0 a 100.
Color (Colore)
Questa funzione consente di scegliere il valore della temperatura del colore (da C1 a C3)
oppure configurare la modalità personalizzata, C1: 9300 K, C2: 6500 K, C3: 5800 K
1. Premere il tasto Enter (Accedi) per accedere al menu secondario per la selezione del colore.
2. Premere i tasti freccia sinistra/destra per selezionare il valore della temperatura del colore (da
C1 a C3) oppure configurare la modalità personalizzata.
3. Selezionare la modalità personalizzata e premere il tasto Enter (Accedi) per accedere al menu
secondario delle impostazioni personalizzate.
4. Selezionare il valore desiderato (da C1 e C3) e premere Exit (Esci) per impostare la
temperatura del colore
.
Questa funzione consente di regolare l'impostazione per ciascun colore.
1. Premere il tasto Enter (Accedi) per accedere al menu secondario delle impostazioni
personalizzate.
2. Premere sinistra/destra e il tasto Enter (Accedi) per selezionare il colore da regolare.
3. Premere i tasti freccia sinistra/destra per ridurre/aumentare il valore di ciascun colore.
4. Premere il tasto Exit (Esci) per uscire dal menu secondario.
5. La scala di regolazione va da 0 a 100.
Italiano 40
Guida per l'utente del monitor LCD a colori BenQ
Languages (Lingue)
Questa funzione consente di selezionare la lingua dell'OSD.
De: tedesco En: inglese Es: spagnolo Fr: francese It: italiano Ja: giapponese
: cinese semplificato : cinese tradizionale
Recall (Ripristino)
Questa funzione consente di ripristinare le impostazioni originali di fabbrica.
1. Premere il tasto Enter (Accedi) per accedere al menu secondario di ripristino.
2. Premere il tasto freccia sinistra/destra per selezionare Yes/No (Sì/No).
3. Premere Enter (Accedi) per confermare la selezione.
4. Premere Exit (Esci) per annullare la selezione e uscire dal menu secondario.
Italiano 41
Guida per l'utente del monitor LCD a colori BenQ
OSD Time (Tempo di attesa OSD)
Questa funzione consente di impostare il tempo di attesa del menu OSD.
1. Premere il tasto Enter (Accedi) per accedere al menu secondario per la regolazione del tempo
di attesa.
2. Premere i tasti freccia sinistra/destra per ridurre/aumentare il valore del tempo di attesa.
3. Premere il tasto Exit (Esci) per uscire dal menu secondario.
4. La scala di regolazione va da 5 a 60.
OSD Position (Posizione OSD)
Questa funzione consente di regolare la posizione dell'OSD in orizzontale e in verticale.
1. Premere il tasto Enter (Accedi) per accedere al menu secondario per la regolazione della
posizione dell'OSD.
2. Premere i tasti freccia sinistra/destra e il tasto Enter (Accedi) per selezionare H.P. (Posizione
orizzontale) o V.P. (Posizione verticale).
3. Premere i tasti freccia sinistra/destra per regolare la posizione.
4. Premere il tasto Exit (Esci) per uscire dal menu secondario.
5. La scala di regolazione va da 0 a 100.
Italiano 42
Guida per l'utente del monitor LCD a colori BenQ
Information (Informazioni)
Questa funzione consente di visualizzare le informazioni sul display.
1. Premere il tasto Enter (Accedi) per accedere alla visualizzazione delle informazioni.
Premere il tasto Exit (Esci) per uscire dal menu secondario.
Italiano 43
Guida per l'utente del monitor LCD a colori BenQ
Risoluzione dei problemi
Domande ricorrenti (FAQ)
✓ L'immagine è sfocata
☞ Vedere il capitolo Installazione/Regolazione e selezionare la risoluzione e la frequenza di
aggiornamento corrette; effettuare quindi le regolazioni in base alle indicazioni fornite.
☞ Si utilizza una prolunga VGA?
Togliere la prolunga per eseguire la prova. L'immagine è a fuoco? Se l'immagine è
ancora sfocata, ottimizzarne la visualizzazione seguendo le indicazioni fornite nel
capitolo Installazione/Regolazione. È possibile che lo sfocamento sia dovuto all'uso di
prolunghe che comportano una dispersione elettrica. Per ridurre tale dispersione al
minimo, utilizzare una prolunga con una migliore qualità di conduzione oppure con
booster incorporato.
L'immagine risulta sfocata solo con risoluzioni inferiori rispetto a quella nativa (massima)?
☞
Vedere il capitolo Installazione/Regolazione. Selezionare la risoluzione nativa.
✓ Si riscontrano difetti di visualizzazione dei pixel
☞
Quando il colore di alcuni pixel è fisso.
Vedere il capitolo Frequenze errori pixel.
✓ L'immagine ha colori falsati
☞ Vira al giallo, al blu, al rosa.
Premere il pulsante "Enter" (Accedi) sul monitor e visualizzare il menu "Information"
(Informazioni) spostandosi mediante il tasto "<" oppure ">". Per richiamare la modalità
preimpostata, premere "Enter" (Accedi). Se l'immagine continua a non essere
visualizzata correttamente e anche la visualizzazione dell'OSD non è soddisfacente,
uno dei tre colori primari è assente dall'ingresso del segnale. Verificare i contatti del
cavo VGA. Se i pin sono piegati o rotti, contattare il rivenditore o vedere il capitolo
Ulteriore aiuto, riparazioni e assistenza.
✓ Non viene visualizzata alcuna immagine
☞ Il LED del monitor è verde?
Se il LED è verde, premere il pulsante "Exit" (Esci) sul monitor per accedere a On
Screen Display (Visualizzazione su schermo). Se viene visualizzato il messaggio "Not
supported Mode" (Modalità non supportata), vedere il capitolo Installazione/
Regolazione.
☞ Il LED del monitor è arancione?
Se il LED è arancione, è attiva la modalità di risparmio energetico. Premere un qualsiasi
tasto del computer oppure muovere il mouse. Se lo schermo non si accende, verificare
i contatti del cavo VGA. Se i pin sono piegati o rotti, contattare il rivenditore oppure
vedere il capitolo Ulteriore aiuto, riparazioni e assistenza.
Italiano 44
Guida per l'utente del monitor LCD a colori BenQ
☞ Il LED del video è spento?
Controllare la presa di alimentazione del monitor, la presa di alimentazione esterna e
l'interruttore di alimentazione.
✓ L'immagine è deformata, instabile o intermittente
☞ Vedere il capitolo Installazione/Regolazione, selezionare la risoluzione e la frequenza di
aggiornamento corrette ed effettuare le necessarie regolazioni in base alle istruzioni
fornite.
✓ L'immagine non è centrata
Vedere il capitolo Installazione/Regolazione, selezionare la risoluzione e la frequenza di
☞
aggiornamento corrette ed effettuare le necessarie regolazioni in base alle istruzioni
fornite.
Ulteriori suggerimenti
Se i problemi persistono dopo avere consultato la presente Guida per l'utente, rivolgersi al
rivenditore di fiducia o inviare un messaggio di posta elettronica al seguente indirizzo:
Support@BenQ.com
Italiano 45
Modalità operative supportate
Dati di ingresso Modalità
Guida per l'utente del monitor LCD a colori BenQ
Multiscan
Risoluzione Frequenza
orizzontale
(kHz)
640x350 31.47(P) 70.08(N) 25.17 DOS 1280X943
*720x400 31.47(N) 70.08(P) 28.32 DOS
640x480 31.47(N) 60.00(N) 25.18 DOS
640x480 35.00(N) 67.00(N) 30.24 Macintosh
640x480 37.86(N) 72.80(N) 31.5 VESA
640x480 37.50(N) 75.00(N) 31.5 VESA
800x600 37.88(P) 60.32(P) 40.00 VESA
800x600 48.08(P) 72.19(P) 50.00 VESA
*800x600 46.86(P) 75.00(P) 49.50 VESA
832X624 49.72(N) 74.55(N) 57.29 Macintosh
*1024x768 48.36(N) 60.00(N) 65.00 VESA
1024x768 56.48(N) 70.10(N) 75.00 VESA
*1024x768 60.02(P) 75.00(P) 78.75 VESA
1024X768 60.24(N) 74.93(N) 80.00 Macintosh
1152x864 67.50(P) 75.00(P) 108.00 VESA
Frequenza
Verticale
(Hz)
Frequenza-
pixel (MHz)
Commento risoluzione reale
del video
Immagine intera
1280x1024
*1152x870 68.68(N) 75.06(N) 100.00 Macintoch
1152x900 61.80(N) 66.00(N) 92.94 SUN 66
*1152x900 71.81(N) 76.14(N) 108.00 SUN
1280x1024 64.00(P) 60.00(P) 108.00 VESA
1280x1024 75.83(N) 71.53(N) 128.00 IBM1
*1280x1024 80.00(P) 75.00(P) 135.00 VESA
*1280x1024 81.18(N) 76.16(N) 135.09 SPARC2
hLe modalità non elencate nella tabella precedente potrebbero non essere supportate. Per
immagini ottimali si raccomanda di scegliere una delle modalità elencate nella tabella.
hSono disponibili 22 modalità compatibili con Windows.
hPuò accadere che l'immagine appaia interrotta. Ciò può essere dovuto alla frequenza del
segnale proveniente dalla scheda VGA, che non corrisponde allo standard abituale. Tuttavia
questo non costituisce un errore. È possibile migliorare la situazione modificando
un'impostazione automatica oppure cambiando manualmente l'impostazione della fase e la
frequenza pixel nel menu "Geometria".
hSe si spegne il monitor, è possibile che compaiano sul video delle linee di interferenza. Non è
necessario preoccuparsene, in quanto è una situazione normale.
hPer aumentare la durata del prodotto, si consiglia di utilizzare la funzione di risparmio
energetico del computer.
Italiano 46
Specifiche tecniche
Modello FP747
Guida per l'utente del monitor LCD a colori BenQ
Tipo di monitor 747
Diagonale visibile
Risoluzione nativa (massima)
Colori
Contrasto/Luminosità
Tempo di risposta
Angolo di osservazione
(sinistra/destra, alto/basso)
Frequenza righe
Frequenza immagini
Controlli immagine
Controlli
Funzioni iScreen
17", attivo, TFT
43,2 cm
1.280 x 1.024
16,7 milioni
400:1 / 250 cd/m²
25 ms
70/70, 60/60 (CR=10)
Monitor in multifrequenza (31,47- 83 kHz)
Modalità 56,25 – 75,0 Hz (nei parametri)
Digital, Screen OSD Technology, iKey (impostazione
automatica dell'immagine)
5 pulsanti, iKey
Contrasto, luminosità, posizione immagine verticale e
orizzontale, fase, frequenza di pixel, bilanciamento dei
colori, palette colori, 8 lingue selezionabili (OSD in 8
lingue), posizione OSD, indicatore di stato
Risparmio energetico
Massimo consumo energetico
Modalità di risparmio energetico
Segnale di ingresso
Sincronizzazione
Temperatura (in esercizio)
Umidità aria (in esercizio)
Certificazioni TCO 99 (opzionale), TÜV/Ergonomics, TÜV/ GS, FCC
Tensione in esercizio
Dimensioni (L x A x P)
Peso
VESA DPMS, EPA
Massimo 50 Wat
<3 Watt
RGB analogico 0,7 Vpp/75 Ohm positivo
Cavo mini D-sub a 15 pin per collegamento segnale
TTL separato
Da 5 a 40 °C
Tra 20 e 80%
Classe B, ISO 13406-2, VCCI, UL, Report CB, CE, CTick, BSMI, Fimko, GOST.
Alimentazione a commutazione automatica
(90-264 V, 47-63 Hz)
382,7 x 404,3 x 200 mm
4,4 kg
Italiano 47
Loading...
