FP737s-D
Moniteur couleur LCD
Panneau LCD 43,2 cm (17,0")
Manuel de l’utilisateur
Bienvenue
i
Copyright
Copyright © 2004 BENQ Corporation. Tous droits réservés. Aucune partie de cette publication ne
peut être reproduite, transmise, transcrite, stockée sur un système d'archivage ou traduite dans
une langue ou un langage informatique, sous aucune forme ou par aucun moyen électronique,
mécanique, magnétique, optique, chimique, manuel ou autre, sans l'autorisation écrite préalable
de BENQ Corporation.
ii
Limitation de responsabilité
BENQ Corporation n'assure aucune représentation ou garantie, expresse ou implicite, quant au
contenu de cette publication et refuse en particulier toute garantie, aptitude à la
commercialisation ou adéquation à un usage particulier. Par ailleurs, BENQ Corporation se
réserve le droit de réviser cette publication et d’apporter de temps à autre des modifications au
contenu de la présente publication sans obligation de préavis envers quiconque.
Observez ces instructions de sécurité pour obtenir les
meilleures performances et la plus grande longévité de votre
moniteur
iii
Sécurité de l'alimentation électrique
• L'adaptateur CA isole l'équipement de l'alimentation CA.
• Le câble d'alimentation permet de mettre hors tension le matériel qui peut être branché.
Placez votre équipement près d'une prise électrique facilement accessible.
• Vous devez respecter le type d'alimentation indiqué sur l'étiquette de repérage. Si vous ne
connaissez pas le type d'alimentation auquel vous êtes raccordé, contactez votre revendeur ou
votre compagnie d'électricité.
iv
Entretien et nettoyage
• Nettoyage Débranchez toujours la prise du moniteur avant de le nettoyer. Nettoyez la surface
du moniteur LCD avec un tissu non pelucheux et non abrasif. Ne pas utiliser de liquide,
d'aérosol ou de nettoyant pour vitres.
• Les orifices et les ouvertures situés au-dessus et à l'arrière du boîtier sont prévus pour la
ventilation. Ils ne doivent jamais être bloqués ou obstrués. Ce produit ne doit jamais être
placé près ou au-dessus d'un radiateur ou de toute autre source de chaleur, et il ne doit pas
être placé dans un espace clos sauf si un système de ventilation adéquat est en place.
• N'introduisez aucun objet, ne renversez aucun liquide dans l'appareil.
v
Entretien
• N'essayez pas de réparer par vous-même ce moniteur ; en l'ouvrant ou en enlevant le
couvercle, vous vous exposez notamment à des risques d'électrocution. En cas de mauvaise
utilisation comme décrit ci-dessus ou d'accident tel qu'une chute ou un choc, contactez un
technicien de service qualifié.
2 Copyright
i
Sommaire
Pour commencer .................................................................................................................. 5
Présentation du moniteur .................................................................................................... 7
Vue avant ......................................................................................................................7
Vue arrière (1) ..............................................................................................................7
Vue arrière (2) : emplacement des fiches et prises......................................................8
Installation matérielle du moniteur .....................................................................................9
Installation logicielle du moniteur .................................................................................... 12
Sélection de la résolution d'affichage optimale .................................................................39
Choix du taux de rafraîchissement correct ....................................................................... 41
Optimisation de l'image ..................................................................................................... 44
Réglage du moniteur .......................................................................................................... 45
Un coup d'œil au panneau de commande................................................................45
Mode Raccourci..........................................................................................................45
Mode Menu Principal ................................................................................................46
Dépannage .......................................................................................................................... 54
Foire aux questions (FAQ).........................................................................................54
Pour plus d'aide..........................................................................................................55
Modes de fonctionnement admis ......................................................................................56
Spécifications ...................................................................................................................... 57
Sommaire 3
Sommaire4
1
Pour commencer
Lorsque vous déballez le produit, vérifiez que vous disposez des éléments suivants. Si certains
éléments manquent ou sont endommagés, contactez immédiatement le revendeur auprès duquel
vous avez acheté votre moniteur.
Moniteur à cristaux liquides BenQ
Guide de démarrage rapide
CD-ROM
Cordon d'alimentation
Câble de signal : D-Sub
FP737s-D
17" LCD Monitor
Quick Start Guide
5 Pour commencer
Câble de signal : DVI-D (optionnel)
6 Pour commencer
2
Présentation du moniteur
Vue avant
Vue arrière (1)
7 Présentation du moniteur
Vue arrière (2) : emplacement des fiches et prises
Entrée du signal vidéo
Prise jack d'alim entation en coura nt
alternatif
Connecteur DVI-D
8 Présentation du moniteur
3
Installation matérielle du moniteur
Vérifiez que l'alimentation de l'ordinateur et du moniteur est éteinte. Effectuez ensuite les cinq
étapes suivantes pour installer votre moniteur LCD.
1. Tirez la base vers l'arrière. Lors de l'installation de
l'écran, n'introduisez pas les doigts dans la fente
située entre la base et le moniteur.
2. Placez l'écran dans le plateau de la base jusqu'à ce
qu'il s'enclenche. Un clic doit retentir.
3. Branchez le cordon d'alimentation à votre écran.
9 Installation matérielle du moniteur
4. Branchez le câble de signal sur votre moniteur.
5. Ouvrez le couvercle souple à l'arrière du moniteur
et branchez le câble DVI-D (optionnel) sur votre
moniteur.
6. Connectez l'autre extrémité du câble d'interface au
connecteur d'interface de l'ordinateur.
7. Branchez l'autre extrémité du câble DVI-D
(optionnel) sur le connecteur de signal de
l'ordinateur.
10 Installation matérielle du moniteur
8. Branchez le cordon d'alimentation sur une prise
CA.
Détachez la base
9. Tirez sur le clip et retirez le plateau de la base.
11 Installation matérielle du moniteur
4
Installation logicielle du moniteur
Vous devez installer le pilote de moniteur correspondant à votre système d'exploitation.
Pour installer le pilote pour Windows 95, commencez la procédure à cette page.
Pour Windows 98, allez à la page 17.
Pour Windows 2000, allez à la page 22.
Pour Windows ME, allez à la page 29.
Pour Windows XP, allez à page 35.
Windows 95. La première fois que vous démarrez Windows avec un nouveau moniteur, le système
le détecte et installe automatiquement le pilote d'écran Plug & Play. Pour installer le pilote actuel
depuis le CD, procédez comme suit :
1. Insérez le CD-ROM « BenQ LCD Monitor » dans votre lecteur de CD-ROM.
2. Cliquez sur « Start » (Démarrer), puis sur « Settings » (Paramètres).
12 Installation logicielle du moniteur
3. Double-cliquez sur l’icône « Display » (Affichage) du « Control Panel » (Panneau de
configuration).
4. Dans la fenêtre « Display properties » (Propriétés d’affichage), cliquez sur l’onglet « Settings »
(Paramètres). Cliquez sur le bouton « Advanced... » (Avancé) dans le coin inférieur droit de la
fenêtre.
13 Installation logicielle du moniteur
5. Sélectionnez l'onglet « Monitor » (Moniteur). Cliquez sur le bouton « Change » (Modifier) dans le
coin supérieur droit de la fenêtre.
14 Installation logicielle du moniteur
6. Cliquez ensuite sur le bouton « Have disk » (Disquette fournie) dans le coin inférieur droit. Une
nouvelle fenêtre s'affiche. Choisissez le bouton « Browse » (Parcourir).
7. Insérez le CD fourni dans le lecteur de CD-ROM. Sélectionnez le lecteur de CD-ROM dans le
menu déroulant.
8. Dans la zone située au-dessus du lecteur, sélectionnez le dossier « Drivers » (Pilotes). Ce dossier
contient les pilotes actuels. Cliquez sur « OK » pour fermer la fenêtre.
15 Installation logicielle du moniteur
9. En cliquant à nouveau sur « OK » dans la fenêtre suivante, vous accédez à la liste des périphériques
compatibles. Sélectionnez «FP737s-D» dans la liste, puis cliquez à nouveau sur «OK».
10. Vous revenez à la fenêtre « Advanced Display Properties » (Propriétés d’affichage avancé). Fermez
la fenêtre en cliquant sur « OK » et confirmez les messages qui s'affichent en choisissant « Ye s »
(Oui). Cliquez à nouveau sur « OK » et sur « Ye s » (Oui). L’installation est terminée. Vous pouvez
à présent fermer la fenêtre « Display Properties » (Propriétés d’affichage).
16 Installation logicielle du moniteur
Windows 98. Pour installer ou mettre à jour manuellement le pilote, procédez comme suit :
1. Ouvrez le panneau de configuration et double-cliquez sur l’icône « Display » (Affichage).
2. Dans la fenêtre « Display Properties » (Propriétés d'affichage), cliquez sur l’onglet « Settings »
(Paramètres). Cliquez sur le bouton « Advanced... » (Avancé) dans le coin inférieur droit de la
fenêtre.
17 Installation logicielle du moniteur
3. Sélectionnez l'onglet « Monitor » (Moniteur). Cliquez sur le bouton « Change » (Modifier) dans le
coin supérieur droit de la fenêtre.
4. La boîte de dialogue « Update Device Driver Wizard » (Assistant mise à jour de pilote de
périphérique) s'ouvre. Cliquez sur « Next » (Suivant) pour continuer.
18 Installation logicielle du moniteur
5. Cliquez sur « Display a list of all drivers in a specific location, so you can select the driver you
want. » (Afficher une liste de tous les pilotes situés dans un emplacement précis, afin de pouvoir
installer le pilote de votre choix), puis cliquez sur « Next » (Suivant).
6. Cliquez ensuite sur le bouton « Have disk » (Disquette fournie) dans le coin inférieur droit. Une
nouvelle fenêtre s'affiche. Choisissez le bouton « Browse » (Parcourir).
19 Installation logicielle du moniteur
7. Insérez le CD fourni dans le lecteur de CD-ROM. Sélectionnez le lecteur de CD-ROM dans le
menu déroulant.
8. En cliquant à nouveau sur « OK » dans la fenêtre suivante, vous accédez à la liste des périphériques
compatibles. Sélectionnez «FP737s-D» dans la liste, puis cliquez à nouveau sur «Next» (Suivant).
20 Installation logicielle du moniteur

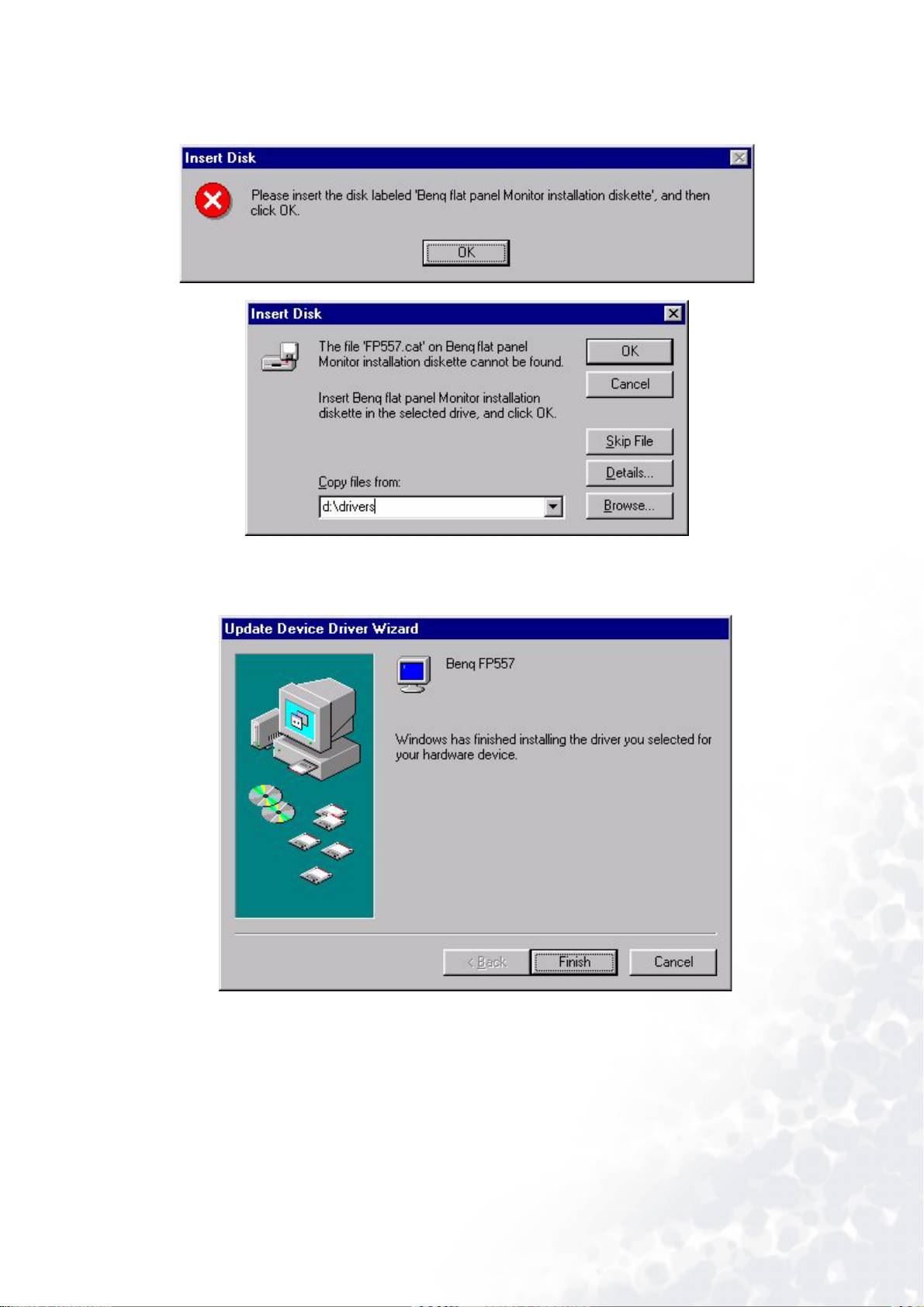

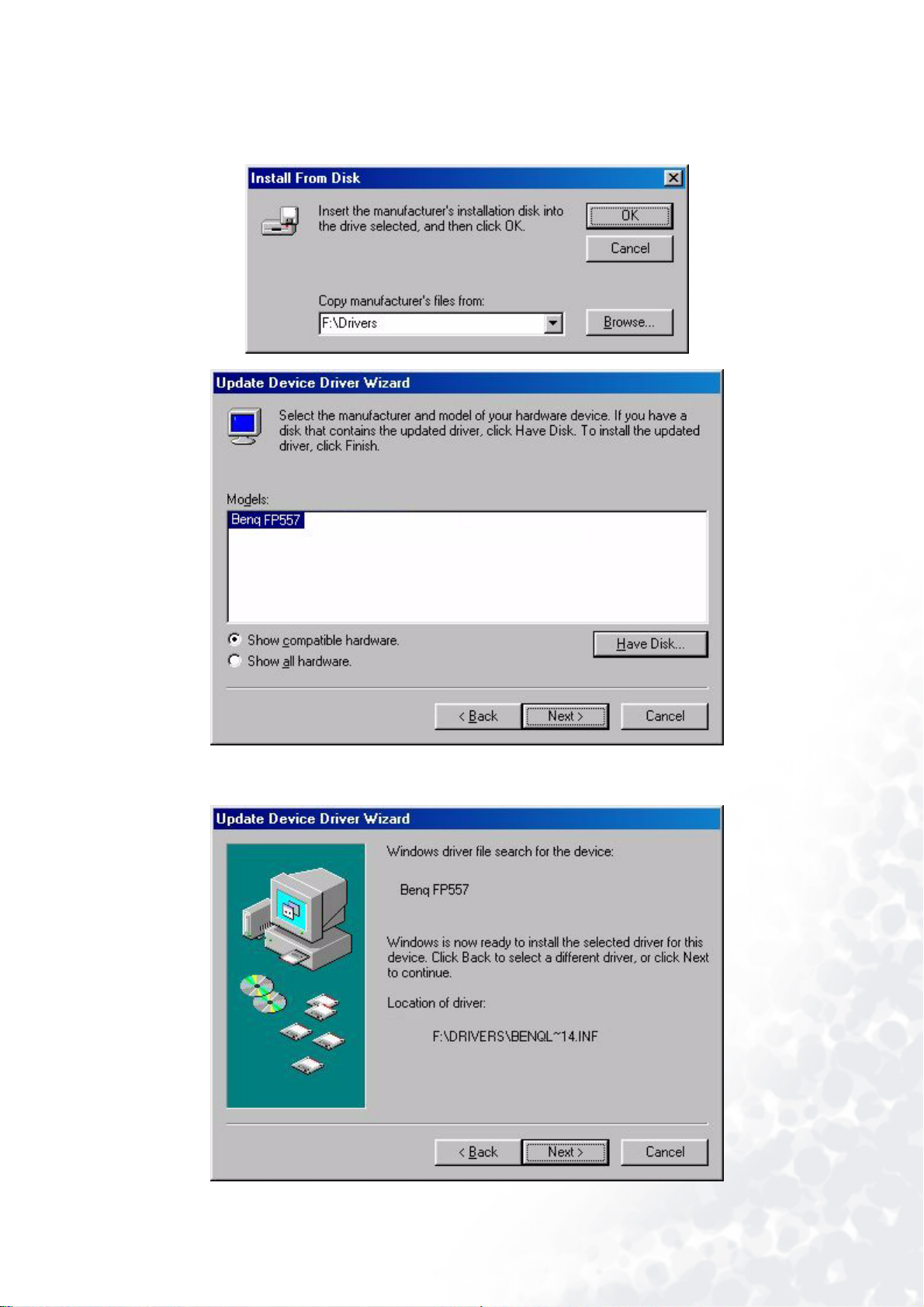

9. La boîte de dialogue « Insert Disk » (Insérer la disquette) s'affiche. Cliquez sur « OK », puis sur
« Skip File » (Ignorer le fichier).

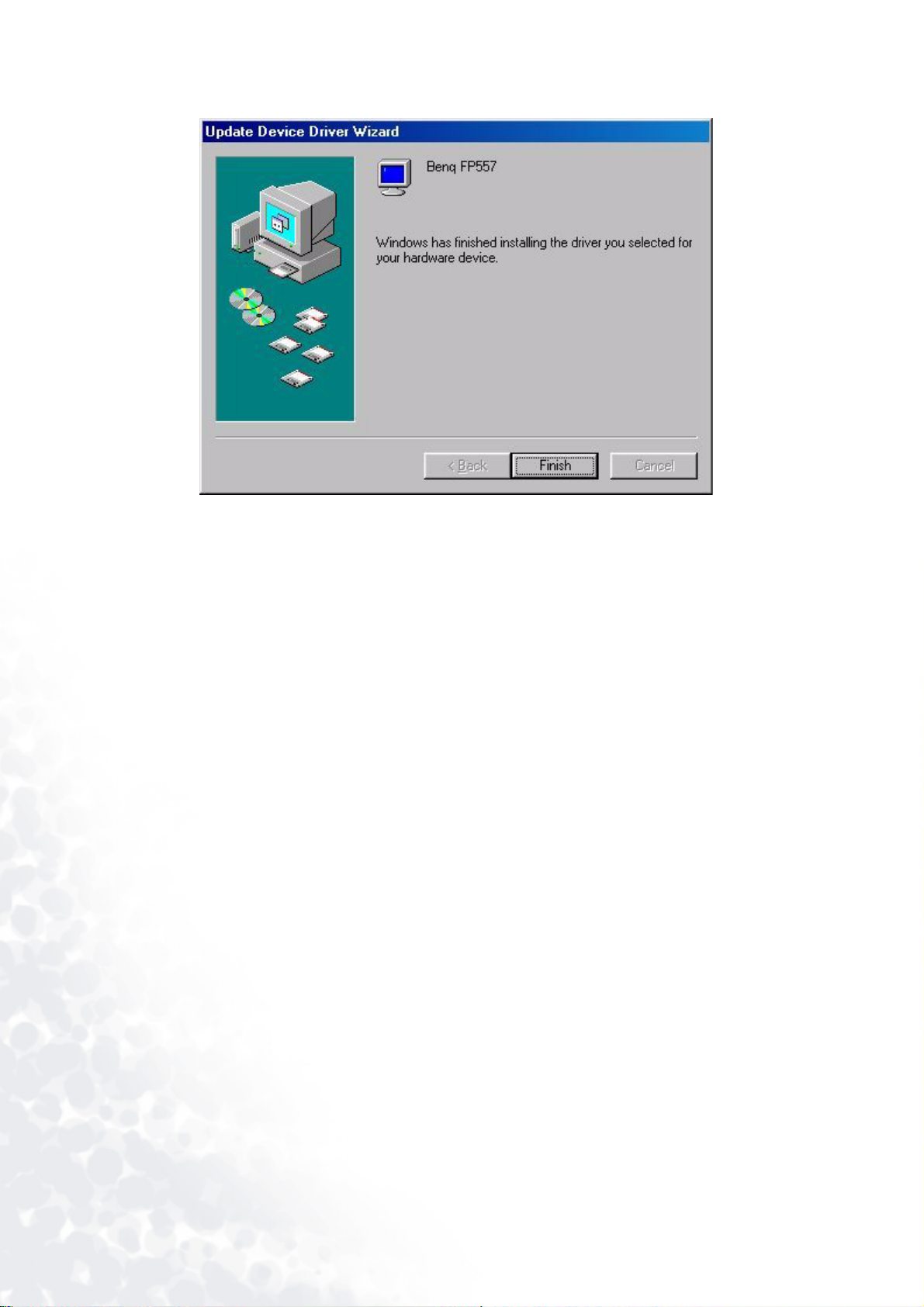

10. Fermez la fenêtre « Update Device Driver Wizard » (Assistant de mise à jour du pilote) en cliquant
sur « Finish » (Terminer) pour terminer l'installation.
21 Installation logicielle du moniteur
Windows 2000. La première fois que vous démarrez Windows avec un nouveau moniteur, le
système le détecte et ouvre automatiquement la boîte de dialogue « Add New Hardware Wizard »
(Assistant ajout de nouveau matériel). Suivez la procédure à partir de l’étape 4.
1. Insérez le CD-ROM « BenQ LCD Monitor » dans votre lecteur de CD-ROM.

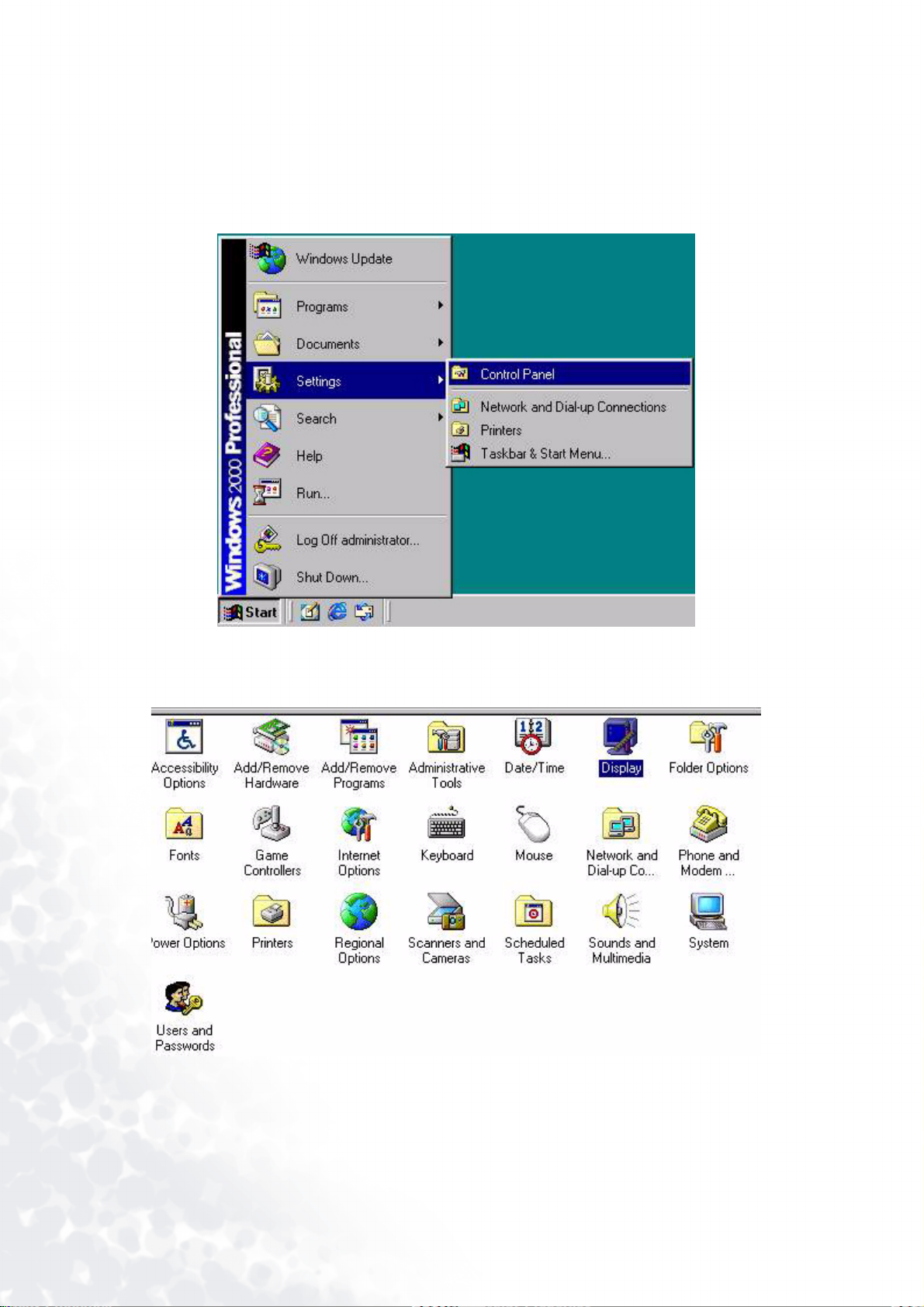

2. Cliquez sur « Start » (Démarrer), puis sur « Settings » (Paramètres).
3. Ouvrez le « Control Panel » (Panneau de configuration) et double-cliquez sur l’icône « Display »
(Affichage).
22 Installation logicielle du moniteur
4. Dans la fenêtre « Display Properties » (Propriétés d'affichage), cliquez sur l’onglet « Settings »
(Paramètres). Cliquez sur le bouton « Advanced Properties » (Avancé) dans l'angle inférieur droit
de la fenêtre.
23 Installation logicielle du moniteur

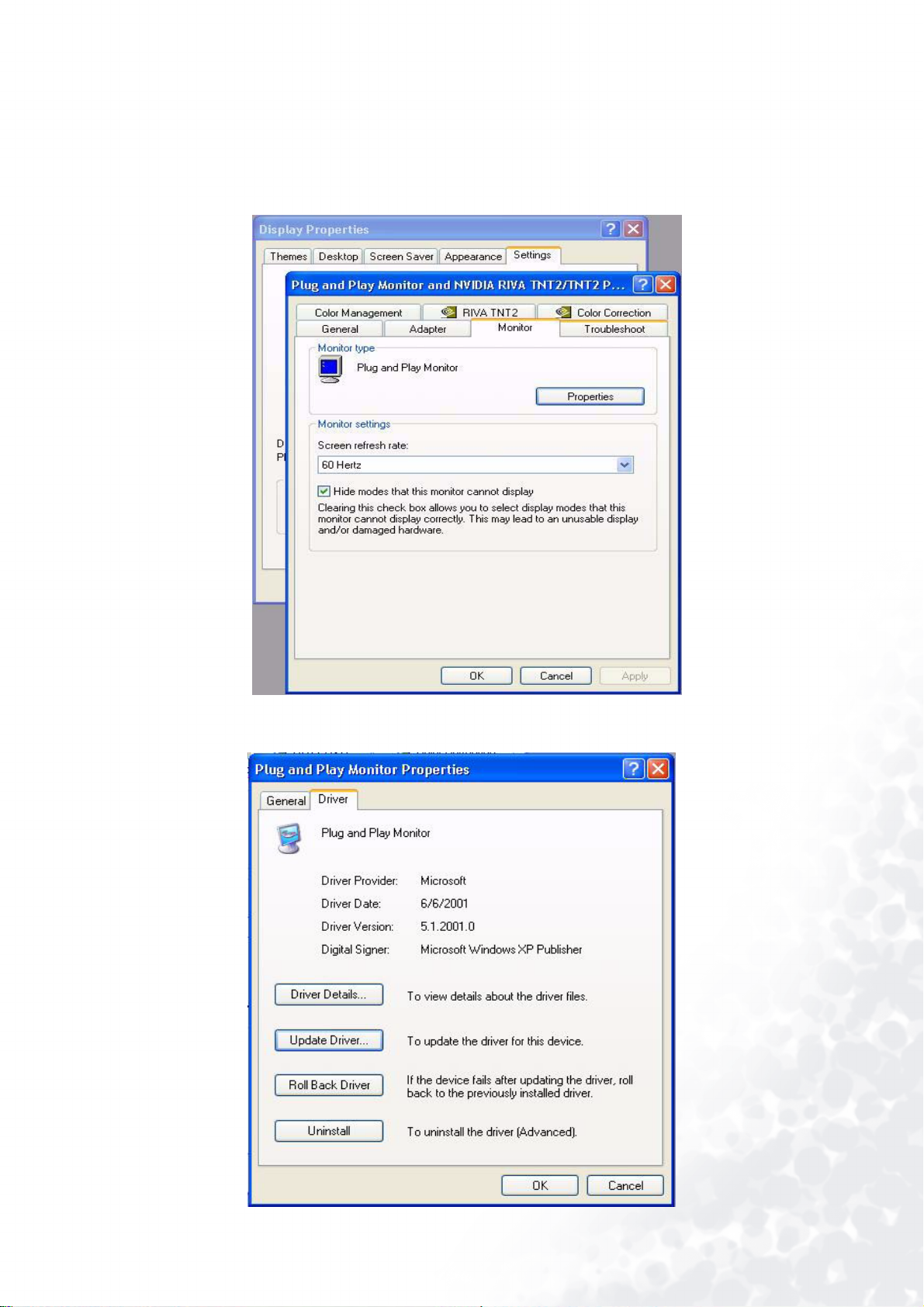

5. Cliquez sur l’onglet « Monitor » (Moniteur) puis sur « Properties » (Propriétés).
24 Installation logicielle du moniteur
6. Cliquez sur l’onglet « Driver » (Pilote), puis sur « Update Driver » (Mettre à jour le pilote).
7. La boîte de dialogue « Upgrade Device Driver Wizard » (Assistant de mise à jour de pilote de
périphérique) s'ouvre. Cliquez sur « Next » (Suivant).
25 Installation logicielle du moniteur
8. Cliquez sur « Display a list of the known drivers for this device so that I can choose a specific
driver » (Afficher la liste des pilotes connus pour ce périphérique, afin de pouvoir choisir un pilote
spécifique) puis sur « Next » (Suivant).

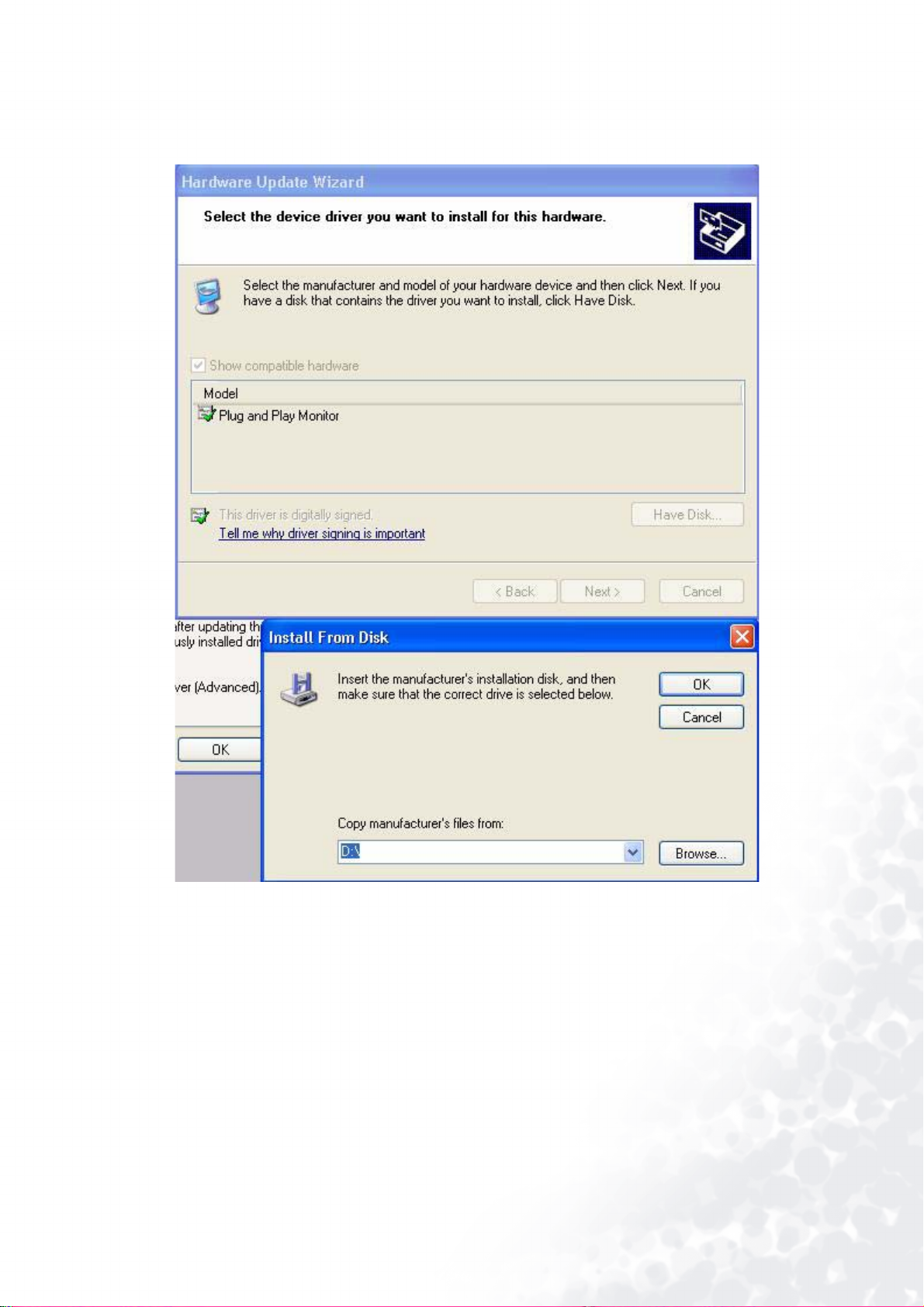

9. Dans la fenêtre suivante, cliquez sur « Have Disk » (Disquette fournie). La fenêtre « Install From
Disk » (Installer à partir d'une disquette) s'affiche. Cliquez sur « Browse » (Parcourir) pour
accéder à la fenêtre , the « Located File » (Localiser le fichier).
26 Installation logicielle du moniteur
10. Faites défiler la liste, sélectionnez votre lecteur de CD-ROM et cliquez sur « Next » (Suivant).
27 Installation logicielle du moniteur
11. Dans la liste de dossiers du CD-ROM, sélectionnez le dossier « Drivers » (Pilotes). Cliquez alors
deux fois sur « Open » (Ouvrir), puis sur « OK ». Une nouvelle fenêtre s'affiche. Sélectionnez-y
votre Mode LCD (FP737s-D) dans la liste, puis cliquez deux fois sur «Next» (Suivant).
12. Les nouveaux pilotes sont à présent installés sur l’ordinateur.
28 Installation logicielle du moniteur
Windows ME. Pour installer ou mettre à jour manuellement le pilote, procédez comme suit :
1. Cliquez sur « Start » (Démarrer), « Settings » (Paramètres) et « Control Panel » (Panneau de configuration), puis double-cliquez sur « Display » (Affichage).
2. Dans la fenêtre des propriétés de l'affichage, cliquez sur l'onglet « Settings » (Paramètres), puis sur
« Advanced... » (Avancé...).
3. Cliquez sur l'onglet « Monitor » (Moniteur), puis sur « Change » (Modifier).
29 Installation logicielle du moniteur
4. La boîte de dialogue « Update Device Driver Wizard » (Assistant de mise à jour du pilote de
périphérique) s'affiche. Sélectionnez « Specify the location of the driver (Advanced) » (Spécifier
l'emplacement du pilote (avancé)), puis cliquez sur « Next » (Suivant).
5. Choisissez « Display a list of all the drivers in a specific location, so you can select the driver you
want » (Afficher une liste de tous les pilotes situés dans un emplacement précis, afin de pouvoir
installer le pilote de votre choix) et cliquez sur « Next » (Suivant).
30 Installation logicielle du moniteur
6. Choisissez « Monitor » (Moniteur) dans la liste puis cliquez sur « Next » (Suivant).
7. Choisissez « Display a list of all the drivers in a specific location, so you can select the driver you
want » (Afficher une liste de tous les pilotes situés dans un emplacement précis, afin de pouvoir
installer le pilote de votre choix).
31 Installation logicielle du moniteur
8. Cliquez sur « Have Disk » (Disquette fournie) puis sur « Browse... » (Parcourir...).
9. Insérez le CD BenQ LCD Monitor dans votre lecteur de CD-ROM et tapez d:\ (modifiez la lettre
du lecteur si votre lecteur de CD-ROM n'est pas le lecteur D). Entrez le chemin d'accès au dossier
« Drivers » (Pilotes). Cliquez sur « OK ».
32 Installation logicielle du moniteur

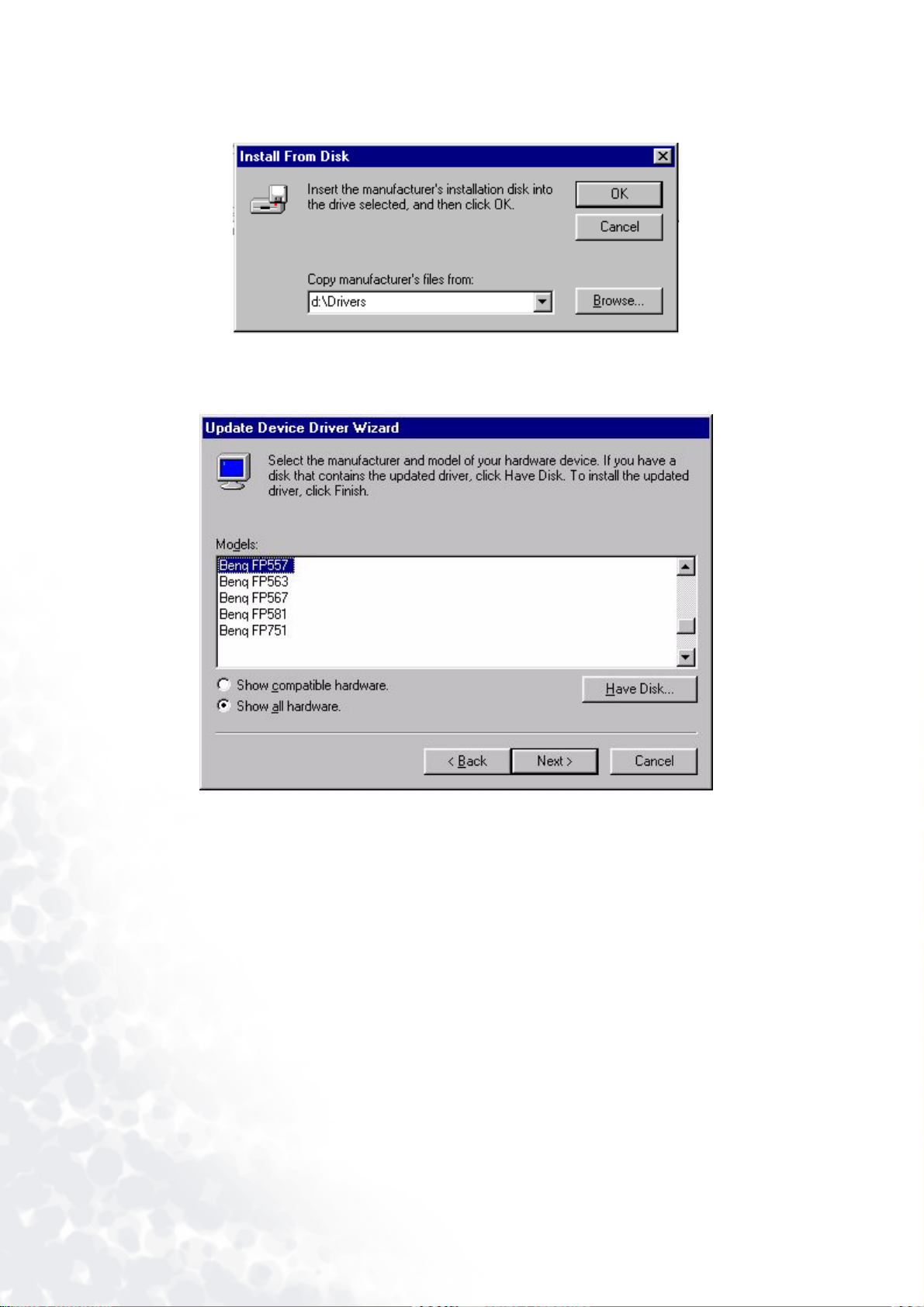

10. Cliquez sur « OK » dans la fenêtre « Install From Disk » (Installer à partir d'une disquette). La

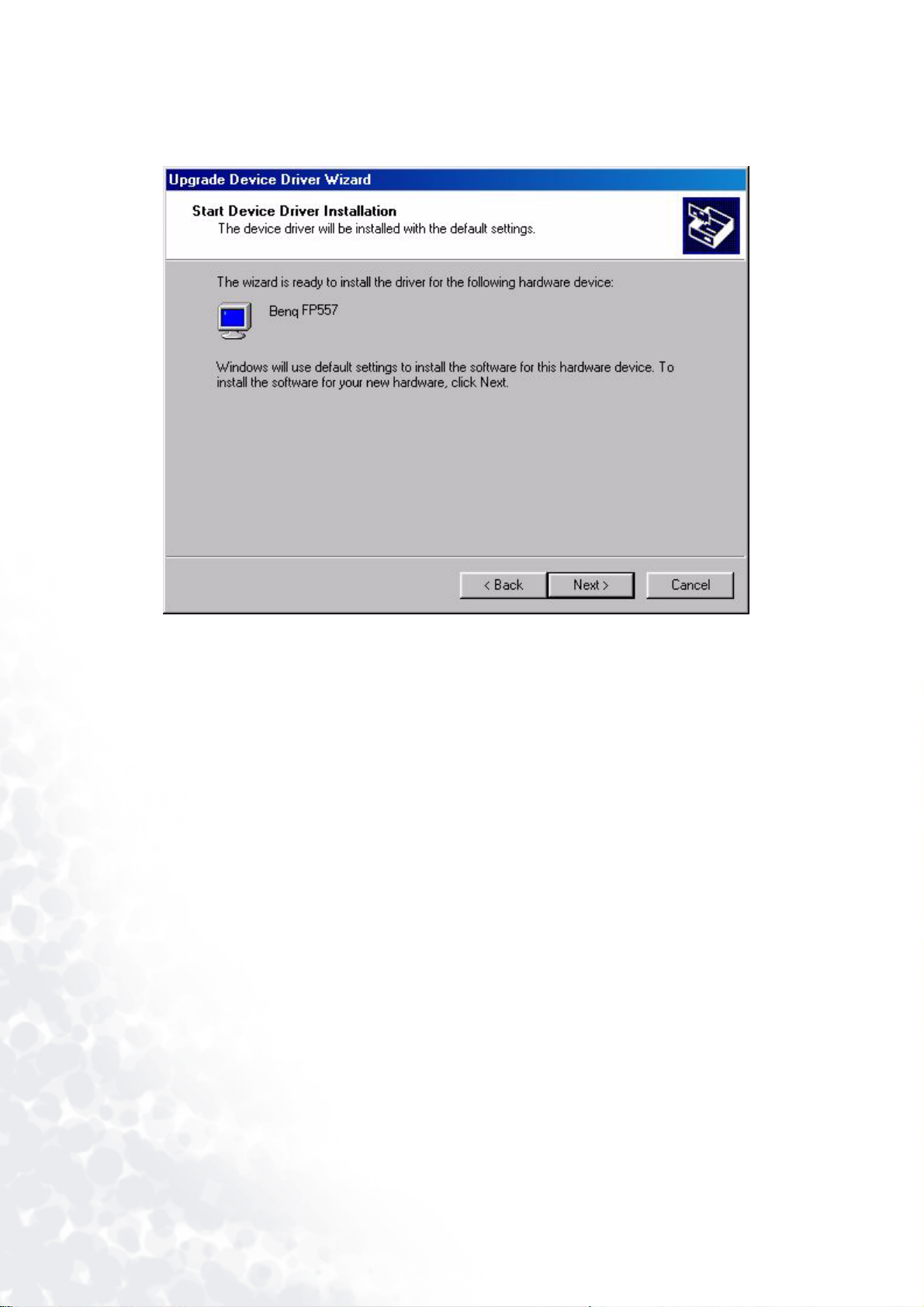

boîte de dialogue « Update Device Driver Wizard » (Assistant mise à jour de pilote de
périphérique) s'affiche. Choisissez le modèle dans la liste, puis cliquez sur « Next » (Suivant).
11. Cliquez sur « Next » (Suivant).
33 Installation logicielle du moniteur
12. Cliquez sur « Finish » (Terminer) pour terminer l'installation.
34 Installation logicielle du moniteur
Windows XP®.
1. Cliquez avec le bouton droit de la souris sur le bureau, puis sur « Properties » (Propriétés). Cliquez
ensuite sur l'onglet « Settings » (Paramètres), puis sur le bouton « Advanced » (Avancé). Une
petite fenêtre s'affiche. Cliquez sur l'onglet « Monitor » (Moniteur), puis sur « Properties » (Propriétés).
2. Cliquez sur l’onglet « Driver » (Pilote), puis sur « Update Driver… » (Mettre à jour le pilote).
35 Installation logicielle du moniteur
3. La fenêtre « Hardware Update Wizard » (Assistant de mise à jour du matériel) s'affiche. Cliquez
sur « Next » (Suivant).
4. Cliquez sur « Don’t search. I will choose the driver to install » (Ne pas rechercher. Choisir le pilote
à installer manuellement). Ensuite, cliquez sur « Next » (Suivant).
36 Installation logicielle du moniteur
5. Dans la fenêtre suivante, cliquez sur « Have Disk… » (Disquette fournie). La fenêtre « Install From
Disk » (Installer à partir d'une disquette) s'affiche. Cliquez sur « Browse » (Parcourir). La fenêtre
« Locate File » (Localiser fichier) s'affiche.
37 Installation logicielle du moniteur
6. Sélectionnez le pilote, puis cliquez sur « Next » (Suivant).
7. Les nouveaux pilotes sont à présent installés sur l’ordinateur. Cliquez sur « Finish » (Terminer)
pour quitter le programme d'installation.
38 Installation logicielle du moniteur
5
Sélection de la résolution d'affichage optimale
Pour des raisons spécifiques à la technologie de l'affichage à cristaux liquides (LC), la résolution de
l'image est toujours fixe. Vous obtenez la meilleure image sur votre FP737s-D à une résolution de
1 280 x 1 024. Ce réglage est appelé « Résolution native » ou résolution maximale, et correspond à
l'image la plus nette. Les résolutions moins élevées sont affichées en plein écran par le biais d’un
circuit d’interpolation. Toutefois, les résolutions interpolées peuvent présenter des imperfections.
Pour bénéficier de tous les avantages de la technologie LCD, vous devez utiliser la résolution
native. Sous Windows 95/98/2000/ME ou XP, vous pouvez modifier la résolution d'image en
procédant comme suit :
1. Double-cliquez sur l’icône « Display » (Affichage) du « Control Panel » (Panneau de configuration).
2. Dans la fenêtre « Display Properties » (Propriétés d'affichage), cliquez sur l’onglet « Settings »
(Paramètres). Vous pouvez modifier la résolution en déplaçant la glissière dans la partie droite de
la fenêtre.
39 Sélection de la résolution d'affichage optimale
3. Sélectionnez une résolution de 1 280 x 1 024. Ensuite, cliquez sur « Apply » (Appliquer).
4. Dans les fenêtres qui s’affichent ensuite, cliquez successivement sur « OK » et « Ye s » (Oui).
5. Vous pouvez à présent fermer la fenêtre « Display Properties » (Propriétés d'affichage).
40 Sélection de la résolution
6
Choix du taux de rafraîchissement correct
En utilisant un moniteur à cristaux liquides, vous n'avez pas à sélectionner le taux de rafraîchissement le plus élevé possible, car l'affichage à cristaux liquide ne présente jamais de scintillement.
Vous obtiendrez les meilleurs résultats en utilisant les réglages d'usine préconfigurés sur votre
ordinateur. Vous trouverez plus loin dans ce guide de l'utilisateur un tableau reprenant les configurations d'usine. Pour la résolution native de 1 280 x 1 024, vous avez le choix entre des fréquences
de rafraîchissement de 60, 70 et 75 Hertz (mais pas 72 Hz) . Sous Windows 95/98/2000/ME/XP,
vous pouvez modifier la fréquence de rafraîchissement en procédant comme suit :
1. Double-cliquez sur l’icône « Display » (Affichage) du « Control Panel » (Panneau de configuration).
41 Choix du taux de rafraîchissement correct
2. Dans la fenêtre « Display Properties » (Propriétés d'affichage), cliquez sur l’onglet « Settings »
(Paramètres). Cliquez sur le bouton « Advanced... » (Avancé) dans le coin inférieur droit de la
fenêtre.
42 Choix du taux de rafraîchissement
3. Sélectionnez l'onglet « Adapter » (Carte). La fréquence de rafraîchissement est indiquée en bas de
la fenêtre, au centre.
4. Choisissez une fréquence figurant au tableau des modes d’usine donné dans ce manuel de
l’utilisateur, et sélectionnez la fréquence correspondante dans la zone de sélection de la fréquence.
5. Dans les fenêtres qui s’affichent ensuite, cliquez successivement sur « Change » (Appliquer),
« OK » et « Ye s » (Oui).
6. Vous pouvez à présent fermer la fenêtre « Display Properties » (Propriétés d'affichage).
43 Choix du taux de rafraîchissement correct
7
Optimisation de l'image
La manière la plus simple d’obtenir un affichage optimal consiste à utiliser la fonction
Appuyez sur la touche «
moniteur.
Si le résultat ne vous convient pas, vous pouvez régler l’image manuellement.
1. Exécutez le programme de test auto.exe à partir du CD-ROM. C'est la meilleure manière
d'observer les modifications possibles. Vous pouvez également utiliser n'importe quelle image, par
exemple le bureau de votre système d'exploitation. Toutefois, nous vous recommandons d'utiliser
le programme auto.exe. Lorsque vous exécutez le programme auto.exe, un motif de test s'affiche.
2. Appuyez sur la touche « Enter » (Entrée) du panneau de commande pour accéder au menu OSD.
3.Si vous observez un brouillage vertical, appuyez sur la touche
«Géométrie», puis appuyez sur la touche «Enter» (Entrée). Ensuite, appuyez sur la touche ! ou
iKey
» du panneau de commande pour régler automatiquement le
! ou " pour sélectionner le menu
iKey
.
" pour sélectionner «Fréq.horloge». Appuyez à nouveau sur la touche «Enter» (Entrée).
Appuyez à présent sur la touche
disparaisse.
4.Si vous observez un brouillage horizontal, appuyez sur la touche ! ou " pour sélectionner le
menu « Géométrie », puis appuyez sur la touche « Enter » (Entrée). Ensuite, appuyez sur la touche
! ou " pour régler le moniteur jusqu'à ce que le brouillage
! ou " pour sélectionner «Phase».Appuyez à nouveau sur la touche «Enter» (Entrée).
Appuyez à présent sur la touche ! ou " pour régler le moniteur jusqu'à ce que le brouillage
disparaisse.
Pour que la fonction «
Si la fonction «
(AUCUN MODE PRÉDÉFINI) s'affiche sur l'OSD, cela signifie que vous n'utilisez pas l'un des
modes admis. Réglez votre ordinateur de façon à utiliser l'un des modes admis. Vous trouverez
une liste des modes admis dans ce manuel.
iKey»
iKey
» fonctionne correctement, vous devez utiliser l'un des modes admis.
ne fonctionne pas correctement et que le message « NON PRESET MODE »
44 Optimisation de l'image
8
Réglage du moniteur
Un coup d'œil au panneau de commande
Le panneau compre nd 6 touc hes: «
mise sous tension. Ces touches sont décrites ci-dessous.
1. « Power » (Tension) : cette touche permet de mettre en marche ou d'arrêter le moniteur.
2. «
iKey
» : permet le réglage automatique de la position verticale, de la phase, de la position
horizontale et de la fréquence d’horloge des pixels.
3. « Exit » (Quitter) : pour revenir au menu précédent ou quitter l'OSD.
4. « Enter » (entrée) : pour activer l'OSD, accéder à un sous-menu, sélectionner des éléments ou
confirmer votre sélection.Cette touche est également un raccourci pour activer le verrouillage de
l'OSD.
5.W Touche gauche : réglage vers la gauche et diminution de la valeur d'un paramètre. La touche
gauche est une touche de raccourci pour le réglage du contraste.
6. X Touche droite : réglage vers la droite et augmentation de la valeur d'un paramètre. La touche
droite est une touche de raccourci pour le réglage de la luminosité.
iKey
», «Exit», «Enter», «<» et «>», ainsi qu'une touche de
Mode Rac courci
Raccourcis pour le réglage de la luminosité et du contraste
Appuyez sur X pour accéder au menu
Luminosité, appuyez sur la touche
pour régler la luminosité, puis appuyez sur
« Exit » (Quitter) pour quitter l'OSD.
Appuyez sur W pour accéder au menu
Contraste, appuyez sur la touche
pour régler le contraste, puis appuyez sur
« Exit » (Quitter) pour quitter l'OSD.
W ou X
W ou X
45 Réglage du moniteur
Raccourci pour la sélection de l'entrée
Appuyez sur « Exit » pour accéder au menu de
sélection de l'entrée. Choisissez D-Sub ou DVI à
l'aide de la touche ! ou ", puis confirmez la
sélection en appuyant sur la touche « Enter ».
Mode Menu Principal
Fonctions de contrôle disponibles dans le Menu principal
Menu principal
Sous-menu Luminescence
Appuyez sur la touche ! ou " pour régler la
Luminosité, puis sur « Exit » (Quitter) pour
revenir au menu précédent.
46 Réglage du moniteur
Appuyez sur la touche ! ou " pour régler le
Contraste, puis sur « Exit » (Quitter) pour
revenir au menu précédent.
47 Réglage du moniteur
Sous-menu Géométrie
Appuyez sur la touche ! ou " pour régler la
Position horizontale, puis sur « Exit »
(Quitter) pour revenir au menu précédent.
Appuyez sur la touche ! ou " pour régler la
Position verticale, puis sur « Exit » (Quitter)
pour revenir au menu précédent.
Appuyez sur la touche ! ou " pour régler la
Fréquence d'horloge, puis sur « Exit »
(Quitter) pour revenir au menu précédent.
Appuyez sur la touche ! ou " pour régler la
Phase, puis sur « Exit » (Quitter) pour revenir
au menu précédent.
48 Réglage du moniteur
Sous-menu Couleur
Réglage prédéfini par l'utilisateur :
L'utilisateur peut régler l'équilibre des couleurs
sur le dosage de Rouge, Vert et Bleu de son choix.
49 Réglage du moniteur
Sous-menu OSD
Appuyez sur la touche ! ou " pour régler la
Position horizontale de l'OSD, puis sur « Exit »
(Quitter) pour revenir au menu précédent.
Appuyez sur la touche ! ou " pour régler la
Position verticale de l'OSD, puis sur « Exit »
(Quitter) pour revenir au menu précédent.
Appuyez sur la touche
! ou " pour régler la
durée d'affichage de l'OSD, puis sur « Exit »
(Quitter) pour revenir au menu précédent.
50 Réglage du moniteur
Sous-menu Langues
51 Réglage du moniteur

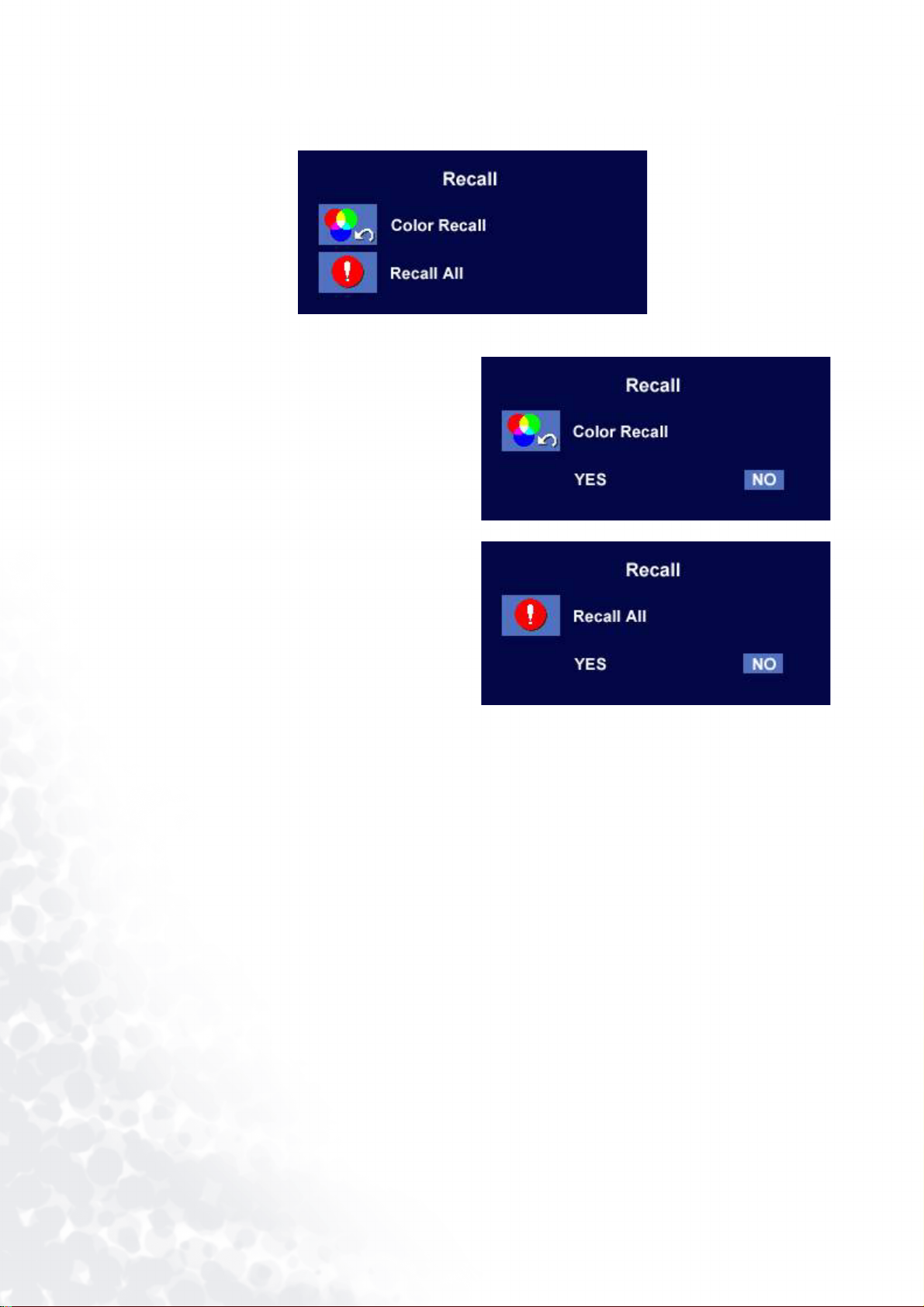

Sous-menu Rappel
Appuyez sur la touche ! ou " pour
sélectionner Paramètres de couleur, puis
rappelez les réglages d'usine en appuyant sur
« Enter » (Entrée) ou appuyez sur « Exit »
(Quitter) pour revenir au menu précédent.
Appuyez sur la touche ! ou " pour
sélectionner Tous les paramètres, puis
rappelez les réglages d'usine en appuyant sur
« Enter » (Entrée) ou appuyez sur « Exit »
(Quitter) pour revenir au menu précédent.
52 Réglage du moniteur
Sous-menu Divers
Sélection de l'entrée :
Appuyez sur la touche ! ou " pour choisir
une source d'entrée.
Netteté :
Appuyez sur la touche ! ou " pour régler la
Netteté.
Informations concernant l'image.
53 Réglage du moniteur
9
Dépannage
Foire aux questions (FAQ)
L’image est floue :
Reportez-vous aux instructions de la section Installation/Application pour
sélectionner la résolution et la fréquence de rafraîchissement appropriées.
Utilisez-vous un câble d’extension VGA ?
Effectuez un test après avoir retiré le câble d’extension. L’image est-elle à présent correctement
mise au point ? Si ce n'est pas le cas, optimisez l'image en suivant les instructions de la section
Installation/Réglage. Lorsqu'on utilise un câble d'extension, il est normal que l'image puisse
présenter un certain flou dû à des pertes lors du trajet du signal dans le câble. Vous pouvez réduire
ces pertes en employant un câble d’extension doté d’une meilleure conductivité ou un
amplificateur intégré.
L’image n’est-elle floue qu’à une résolution inférieure à la résolution native
(maximale) ?
Reportez-vous à la section Installation/Réglage. Sélectionnez la résolution native.
Des erreurs de pixels sont visibles :
Certains pixels sont toujours noirs, un ou plusieurs pixels sont toujours blancs,
un ou plusieurs pixels sont toujours rouges, verts, bleus ou d’une autre couleur.
Reportez-vous à la section Fréquence des erreurs de pixels.
Les couleurs de l’image ne sont pas correctes.
L’image présente une teinte jaunâtre, bleutée ou rosée.
Sur le moniteur, appuyez sur la touche «Enter» (Entrée), puis sur la touche
l'icône « Rappel ». Ensuite, appuyez sur la touche « Enter » (Entrée) pour accéder au sous-menu
«Rappel». Appuyez sur la touche ! ou " pour sélectionner «Paramètres de couleur». Dans le
sous-menu «Paramètres de couleurs», sélectionnez «Oui», puis appuyez sur la touche «Enter»
(Entrée) pour rappeler les paramètres d'usine. Si l’image n’est toujours pas correcte et que la
couleur de l’OSD est elle aussi anormale, l’une des trois couleurs primaires est absente du signal
d'entrée. Vérifiez alors les connecteurs du câble de signal. Si vous constatez qu'une broche est pliée
ou cassée, contactez votre revendeur.
Aucune image n’est visible :
Le témoin de l’écran est-il de couleur verte ?
! ou " pour aller à
Si le témoin LED est allumé en vert et que le message « Hors de portée » s'affiche à l'écran, cela
signifie que vous utilisez un mode d'affichage non pris en charge par le moniteur. Changez alors le
paramétrage en sélectionnant un mode d'affichage admis. Reportez-vous à la section « Modes de
fonctionnement admis ».
Le témoin de l’écran est-il de couleur orange ?
Si le témoin LED est allumé en orange, le mode d’économie d’énergie est actif. Appuyez sur
n'importe quelle touche du clavier ou déplacez la souris. Si cette action ne résout pas le problème,
54 Dépannage
vérifiez les connecteurs du câble de signal. Si vous constatez qu'une broche est pliée ou cassée,
contactez votre revendeur.
Le témoin de l’écran est-il éteint ?
Contrôlez la prise secteur, l’alimentation électrique externe et l’interrupteur de mise sous tension.
L’image est déformée, clignote ou scintille :
Reportez-vous aux instructions de la section Installation pour sélectionner la
résolution et la fréquence de rafraîchissement appropriées.
L’image est déplacée dans une direction déterminée :
Reportez-vous aux instructions de la section Installation pour sélectionner la
résolution et la fréquence de rafraîchissement appropriées.
Pour plus d'aide
Si vous ne parvenez pas à résoudre vos problèmes en suivant les instructions de ce manuel,
contactez votre revendeur ou envoyez-nous un courrier électronique à l'adresse suivante :
Support@BenQ.com
55 Dépannage
10
Modes de fonctionnement admis
Données en entrée
Résolution Fréquence
horizontale (KHz)
640 x 350 31,47 (P) 70,08 (N) 25,17 DOS
720 x 400 31,47 (N) 70,08 (P) 28,32 DOS
640 x 480 31,47 (N) 60,00 (N) 25,18 DOS
640 x 480 37,86 (N) 72,80 (N) 31,50 VESA
640 x 480 37,50 (N) 75,00 (N) 31,50 VESA
800 x 600 35,16 (P) 56,25 (P) 36,00 VESA
800 x 600 37,88 (P) 60,32 (P) 40,00 VESA
800 x 600 48,08 (P) 72,19 (P) 50,00 VESA
800 x 600 46,87 (P) 75,00 (P) 49,50 VESA
1 024 x 768 48,36 (N) 60,00 (N) 65,00 VESA
1 024 x 768 56,48 (N) 70,10 (N) 75,00 VESA
1 024 x 768 60,02 (P) 75,00 (P) 78,75 VESA
1 152 x 864 67,50 (P) 75,00 (P) 108,00 VESA
1 152 x 870 68,68 (N) 75,06 (N) 100,00 Macintosh
1 152 x 900 61,80 (N) 66,00 (N) 94,50 SUN 66
Fréquence
verticale (Hz)
Fréquence
d'horloge des
pixels (MHz)
Commentaire
1 152 x 900 71,81 (N) 76,14 (N) 108,00 SUN
1 280 X 1024 64,00 (P) 60,00 (P) 108,00 VESA
1 280 X 1024 75,83 (N) 71,53 (N) 128,00 IBMI
1 280 X 1024 80,00 (P) 75,00 (P) 135,00 VESA
1 280 X 1024 81,18 (N) 76,16 (N) 135,09 SPARC2
• Les modes qui ne figurent pas au tableau ci-dessus ne sont peut-être pas admis. Pour obtenir une
image optimale, il est conseillé de sélectionner un mode figurant au tableau.
• Vous disposez de 22 modes compatibles avec Windows.
• L'image peut disparaître ou se brouiller à la suite de différences de fréquence de signal lorsque
vous utilisez une carte VGA non conforme aux normes habituelles. Il ne s’agit toutefois pas d’une
erreur. Vous pouvez résoudre ce problème en modifiant un réglage automatique ou en modifiant
manuellement le réglage de phase et de fréquence des pixels dans le menu « Géométrie ».
• Si vous éteignez le moniteur, des lignes d’interférence peuvent apparaître sur l’écran. Ceci est tout
à fait normal.
• Pour prolonger la longévité de l’appareil, il est conseillé d’employer la fonction d’économie
d’énergie de l’ordinateur.
56 Modes de fonctionnement admis
11
Spécifications
Modèle FP737s-D
Type d'écran
Diagonale visible
Résolution native (maximale)
Couleurs
Contraste / luminosit é
Délai de réponse
Angle de vision
(gauche, droite / haut, bas)
Fréquence de ligne
Fréquence d’image
Contrôles de l’image
Contrôles
17 pouces, actif, TFT
43,2 cm
1280 X 1024
16,2 millions
450:1 / 260 cd/m
16 ms
140/120 (Rapport de contraste =10)
160/140 (Rapport de contraste =5)
Moniteur multifréquences de 31,47 - 80 kHz
56,25 - 75,0 Hz modes dans cette plage de
valeurs
Numérique, technologie OSD Ecran, fonction
iKey
(fonction de réglage automatique de l’image)
bouton de mise sous tension, 5 boutons, touche
iKey
2
Fonctions de iScreen
Gestion de l’énergie
max. consommation d'énergie
Mode d’économie d’énergie
Signal d'entrée
Synchronisation
Température (fonctionnement)
Humidité ambiante
(fonctionnement)
Certifications TCO 99, TÜV/Ergonomics, TÜV/ GS, FCC Class
Contraste, luminosité, position horizontale et
verticale position de l’image, phase, fréquence
d’horloge des pixels, équilibre des couleurs,
palette de couleurs, choix de la langue de l’OSD
(8 langues), position de l’OSD, indicateur d’état
VESA DPMS, EPA
45 Watts
< 3 Watts
RVB analogique 0,7 Vpp/75 Ohm positif
Numérique : DVI-D
TTL séparé, TTL composite Câble mini D-sub 15
broches
5° C - 40° C
20 % - 80 %
B, ISO 13406-2, VCCI, UL, CB Report, CE,
C-Tick, BSMI, Fimko, GOST
57 Spécifications
Te nsion en fonctionnement
Alimentation électrique à commutation
automatique, 90 - 264 V, 47 - 63 Hz
Dimensions (L x H x P)
Poids
375 x 370 x 155 mm
4,38 kg
58 Spécifications
Loading...
