FP72E S/FP92E S
Barevný monitor LCD
Návod k obsluze
Copyright
Copyright © 2007 BenQ Corporation. Všechna práva vyhrazena. Žádná část této publikace nesmí
být reprodukována, přenášena, přepisována, ukládána do systému pro opětovné zpřístupnění,
nebo překládána do jakéhokoli jazyka nebo počítačového jazyka, v jakékoli formě nebo
jakýmkoli způsobem, elektronickým, mechanickým, magnetickým, optickým, chemickým,
ručním nebo jakkoli jinak, bez předchozího písemného souhlasu společnosti BenQ Corporation.
Prohlášení
Společnost BenQ Corporation neposkytuje žádné záruky, ať už vyjádřené nebo implikované,
s ohledem na obsah zde uvedených informací, a specificky se zříká jakýchkoli záruk,
obchodovatelnosti nebo vhodnosti pro určitý konkrétní účel. Kromě toho si společnost BenQ
Corporation vyhrazuje právo provádět úpravy této publikace, a čas od času provádět změny
v jejím obsahu, a to bez povinnosti ze strany společnosti BenQ Corporation upozorňovat
jakoukoli osobu na takovéto úpravy nebo změny.
Pro dosažení nejlepšího výkonu a dlouhé provozní životnosti vašeho monitoru dodržujte prosím tato bezpečnostní upozornění
Bezpečnost s ohledem na síťové napájení
• Síťová zástrčka odizolovává toto zařízení od síťového napětí.
• Síťová napájecí šňůra má rovněž funkci jako prostředek pro odpojení zařízení od síťového napětí.
Síťová zásuvka by měla být nainstalována v blízkosti zařízení a měla by být snadno přístupná.
• Tento přístroj musí být napájen napětím, které je uvedeno na výrobním štítku přístroje. Pokud si
nejste jisti, jaké napětí máte ve své elektrické síti, obraťte se prosím na svého prodejce nebo na
místní elektrorozvodné závody.
Péče a údržba přístroje
• Čištění. Před zahájením čištění vždy monitor odpojte od síťové zásuvky. Povrch skříňky LCD
monitoru čistěte měkkým hadříkem, který nepouští vlas. Vyvarujte se použití jakýchkoli kapalin
a aerosolových čističů nebo čisticích prostředků na skla.
• Výřezy a otvory na zadní a horní straně skříňky jsou určeny pro odvětrávání. Tyto výřezy a otvory
nesmí být ničím zablokovány ani zakryty. Tento monitor nesmí být nikdy umístěn v blízkosti
nebo nad radiátorem nebo topným tělesem, ani nesmí být vestavěn do skříní, polic a podobně,
pokud není zajištěno jeho správné odvětrávání.
• Do skříňky přístroje nikdy nezasunujte žádné předměty, a zabraňte jejímu polití jakýmikoli kapalinami.
Servis přístroje
• Nepokoušejte se o servis tohoto přístroje svépomocí, protože otevření nebo demontáž krytů může
vést k obnažení míst s vysokým napětím uvnitř přístroje nebo ke vzniku jiných nebezpečí. Pokud
se vyskytne některá z uvedených okolností nebo jiná nehoda, jako je například pád přístroje nebo
jeho chybný provoz, obraťte se na kvalifikovaného servisního technika s žádostí o servis.
2
Obsah
Začínáme .........................................................................................................................4
Poznejte svůj monitor .....................................................................................................6
Jak nainstalovat tento monitor ......................................................................................7
Optimální používání monitoru BenQ .........................................................................13
Přizpůsobení rozlišení obrazovky ...............................................................................21
Přizpůsobení obnovovací frekvence obrazovky .........................................................22
Optimalizace obrazu .....................................................................................................23
Čelní pohled ............................................................................................................6
Zadní pohled ...........................................................................................................6
Oddělení podstavce ...............................................................................................10
Používání sady pro pripevnení monitoru ..............................................................11
Instalace ovladače monitoru do nového počítače ..................................................14
Změna ovladače monitoru v počítači ....................................................................15
Instalace v operačním systému Windows XP .......................................................16
Instalace v operačním systému Windows 2000 ....................................................18
Dokončení průvodce aktualizací ovladače zařízení ve Windows .........................19
Nastavení monitoru ......................................................................................................24
Ovládací panel .......................................................................................................24

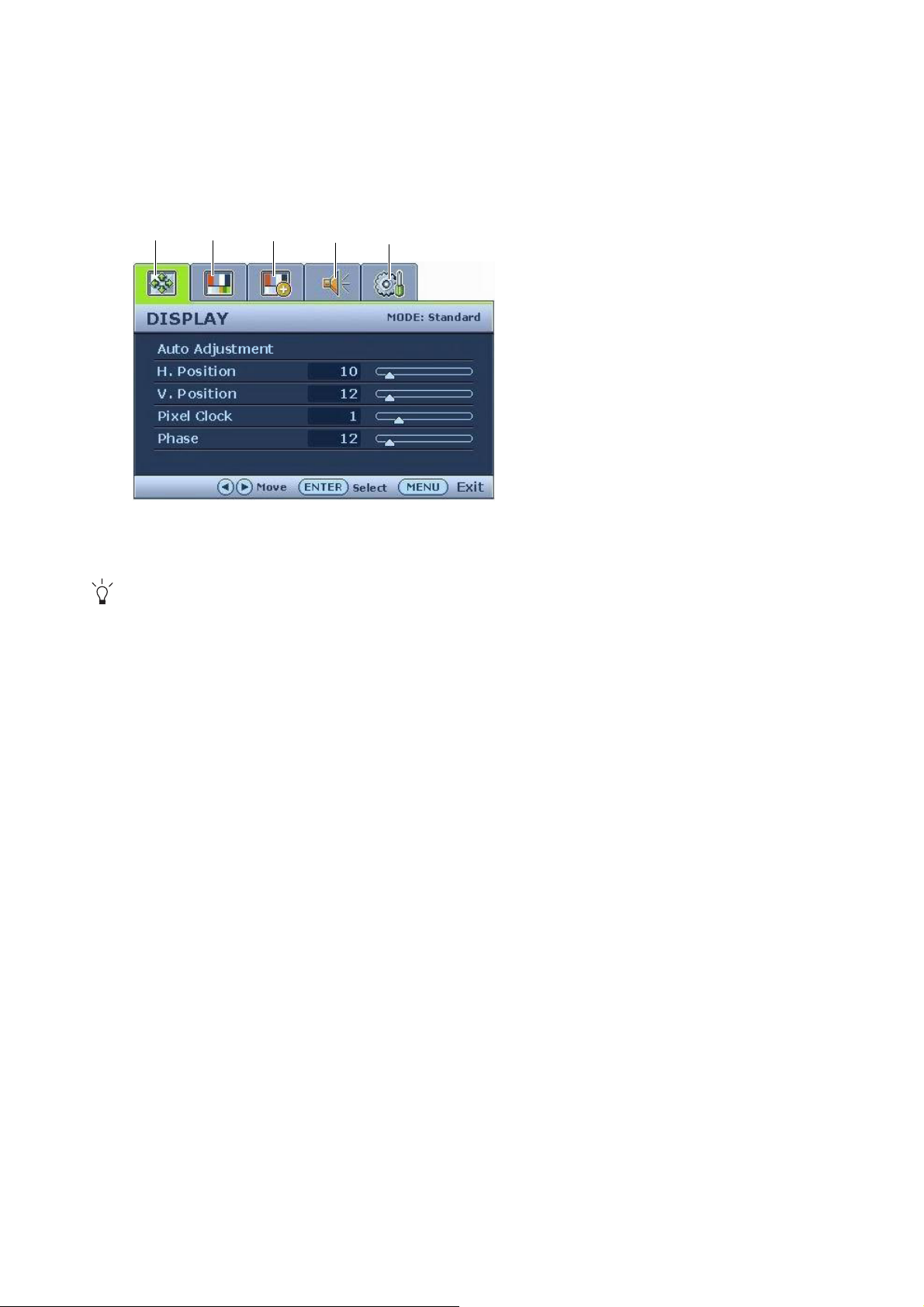

Struktura nabídky OSD .........................................................................................25

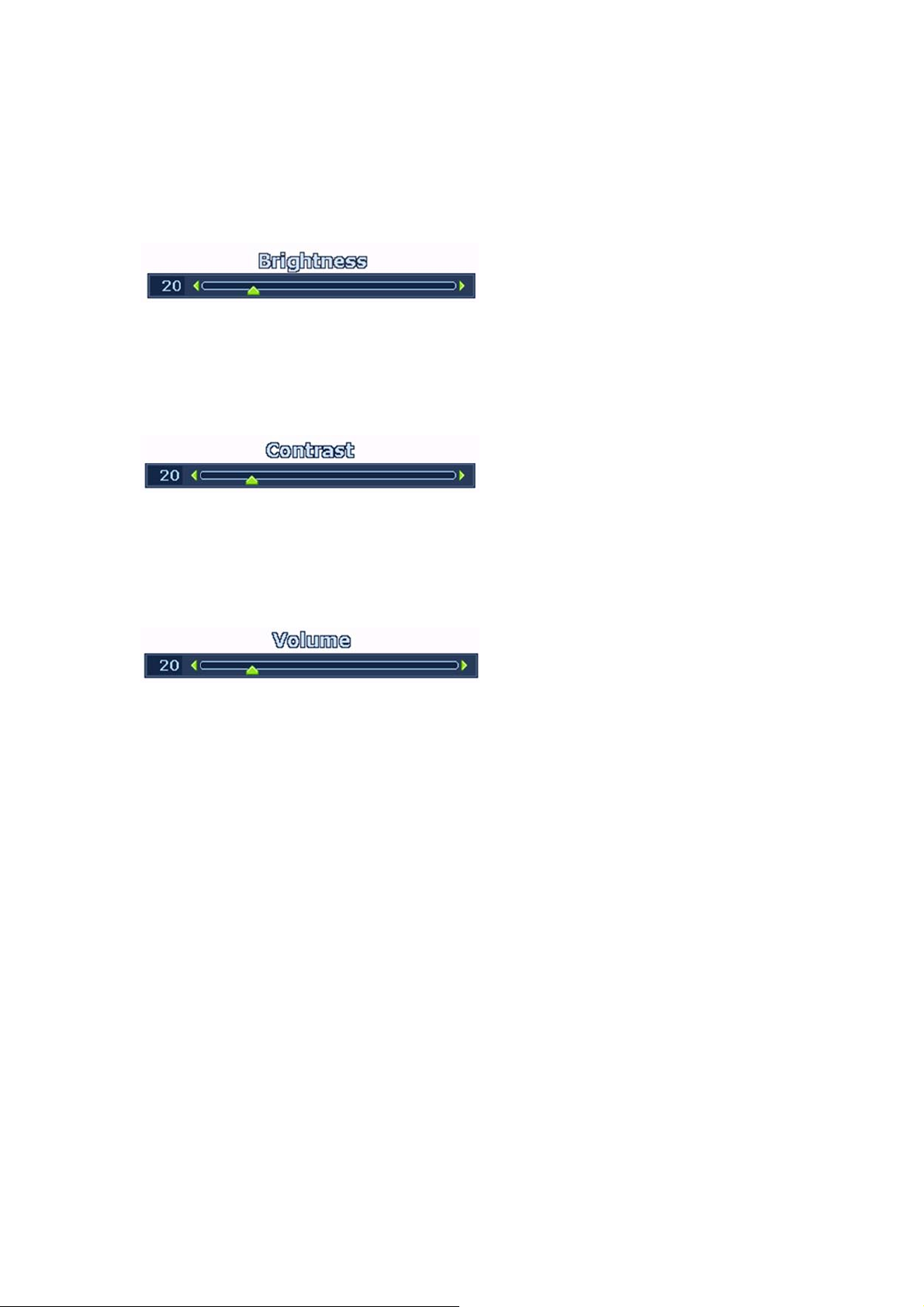

Režim klávesových zkratek ...................................................................................26

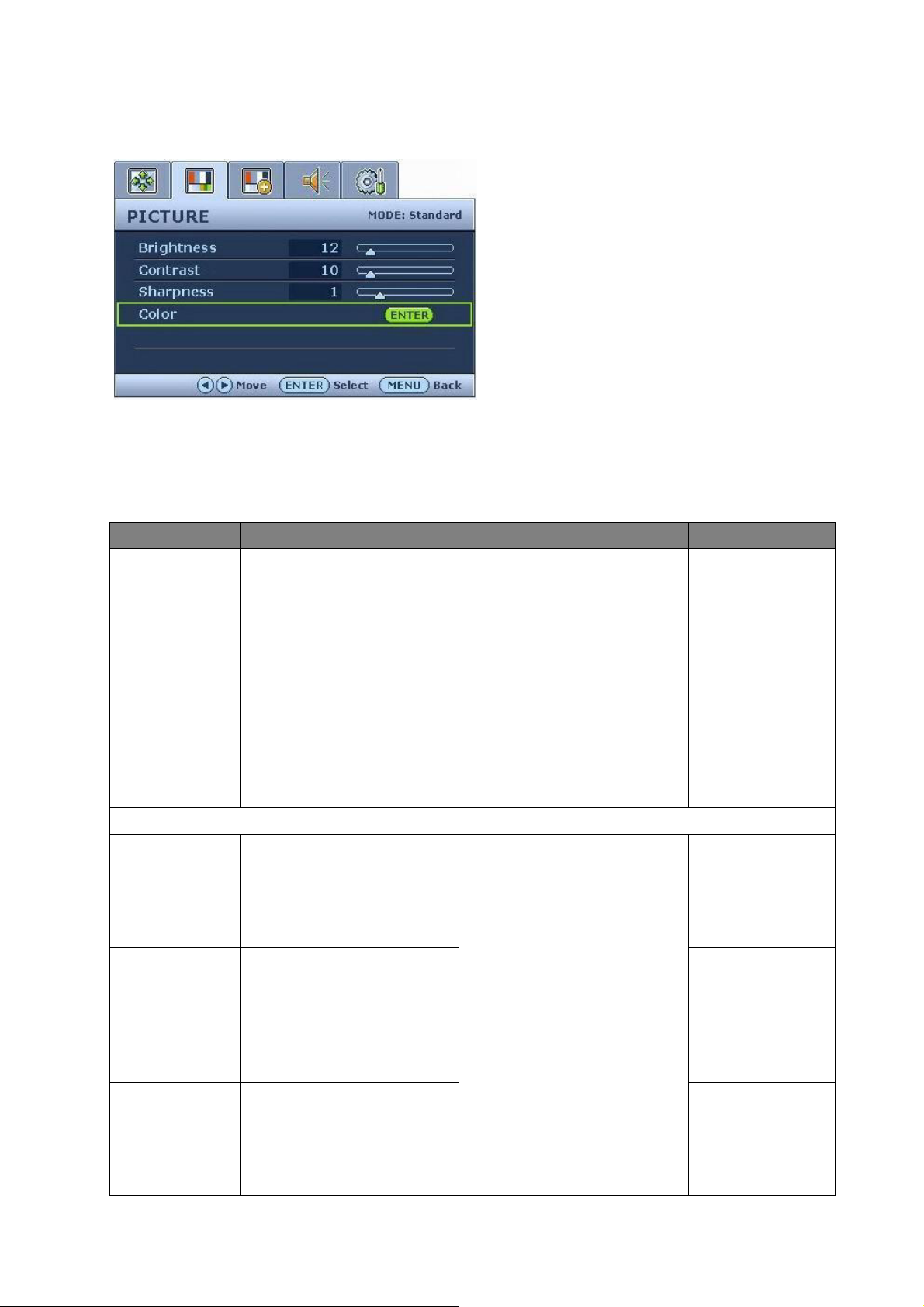

Režim hlavní nabídky ...........................................................................................27
Odstraňování závad ......................................................................................................38
Často pokládané otázky (FAQ) .............................................................................38
Potřebujete další pomoc? ......................................................................................39
Podporovaná časování počítače ...................................................................................40
Technické údaje ............................................................................................................41
3
1. Začínáme
Při rozbalení si prosím zkontrolujte, zda máte všechny následující položky. Pokud některá z nich
chybí nebo je poškozena, obraťte se neprodleně na prodejce, u něhož jste monitor zakoupili.
LCD monitor BenQ
Průvodce pro rychlé uvedení do
provozu
Disk CD-ROM
Síťová napájecí šňůra
(Obrázek se může lišit od vzhledu
přístroje, dodávaného do vašeho
regionu)
Signální kabel: D-Sub
Signální kabel: DVI-D (volitelná)
4 Začínáme
Audio kabel
Zvažte uskladnění krabice a obalového materiálu k budoucímu použití při případné přepravě monitoru. Na
míru tvarovaný pěnový obalový materiál je ideální k ochraně monitoru při přepravě.
5 Začínáme
2. Poznejte svůj monitor
Čelní pohled
Konektor pro sluchátka
Zadní pohled
1. Konektor pro audio kabel
6 Poznejte svůj monitor
2. Zástrčka pro síťovou napájecí šňůru
3. Vstupní konektor DVI-D
4. Vstupní konektor D-Sub
3. Jak nainstalovat tento monitor
Je-li počítač zapnutý, je nutné jej před pokračováním vypnout. Nepřipojujte monitor ani nezapínejte jeho
napájení, dokud k tomu nebudete vyzváni.
1. Připevněte podstavec monitoru.
Postupujte opatrně, aby nedošlo k poškození monitoru.
Při položení povrchu obrazovky například na sešívačku
nebo myš může dojít k prasknutí skla nebo poškození
substrátu LCD a zániku platnosti záruky. Při posouvání
monitoru po stole může dojít k poškrábání nebo
poškození rámu a ovládacích prvků monitoru.
Chraňte monitor a obrazovku vytvořením prázdné rovné
plochy na stole a položením měkkého materiálu, například
obalu monitoru, na tuto plochu.
Položte monitor obrazovkou dolů na podložku na prázdném rovném povrchu.
Přidržte monitor pevně na stole a vyklopte nohu podstavce nahoru do dostatečné vzdálenosti od monitoru.
Vyrovnejte patici podstavce s koncem nohy podstavce ve
správné orientaci a zatlačte je do sebe, dokud nezaklapnou.
Pokuste se jemným tahem podstavec od nohy znovu oddělit a ověřte tak, že jsou pevně spojeny.
Opatrně monitor zvedněte, otočte a položte svisle na podstavec na rovný plochý povrch.
Upravte polohu monitoru a náklon obrazovky tak, abyste
minimalizovali nežádoucí odrazy z ostatních zdrojů
světla.
7 Jak nainstalovat tento monitor
2. Připojte videokabel počítače.
Nepoužívejte současně kabely DVI-D i D-Sub k připojení
stejného počítače. Oba kabely lze použít jen v případě, že
jsou připojeny ke dvěma různým počítačům s příslušnými
videosystémy.
Připojte jeden konec DVI-D kabelu ke konektoru DVI-D
na monitoru a druhý konec k portu DVI-D na počítači.
(volitelná)
Formát DVI-D se používá pro přímé digitální spojení mezi
zdrojem videosignálu a digitálními LCD monitory nebo
projektory. Při použití digitálního videosignálu je obraz
kvalitnější, než při použití analogového videosignálu.
Připojte zástrčku kabelu D-Sub (konec bez feritového filtru) ke konektoru D-Sub na monitoru. Připojte druhou
zástrčku kabelu D-Sub (konec s feritovým filtrem) ke
konektoru D-Sub na grafické kartě v počítači.
Utáhněte prsty všechny šrouby, abyste zabránili náhodnému uvolnění zástrček během používání.
Buď
Nebo
3. Připojte audio kabel.
Připojte audio kabel k příslušnému konektoru v zadní
části monitoru a audio výstupu ve vašem počítači.
Pokud chcete, můžete připojit sluchátka do konektoru pro
sluchátka, který se nachází na bočním panelu monitoru.
8 Jak nainstalovat tento monitor
4. Připojte napájecí kabel k monitoru.
Zastrčte jeden konec napájecího kabelu do konektoru
označeného POWER IN v zadní části monitoru. Druhý
konec kabelu zatím nepřipojujte do elektrické zásuvky.
5. Uchyt’te kabely do volné svorky.
Uvolněte svorku držáku kabelů stisknutím směrem
dovnitř, jak je znázorněno na obrázku. Přidržte kabely u
sebe, nasuňte na ně svorku a znovu ji vložte na místo tak,
aby byly kabely úhledně zachyceny za podstavcem monitoru.
6. Připojte monitor do elektrické zásuvky a zapněte
napájení.
Připojte druhý konec napájecího kabelu do elektrické
zásuvky a zapněte ji.
Obrázek se může lišit od vzhledu přístroje, dodávaného
do vašeho regionu.
Zapněte monitor stisknutím sít’ového vypínače na přední
části monitoru.
Zapněte také počítač a nainstalujte software monitoru
podle pokynů v části 4:
BenQ" na strani 13
"Optimální používání monitoru
.
9 Jak nainstalovat tento monitor
Oddělení podstavce
1. Připravte monitor a pracovní plochu.
Před odpojením napájecího kabelu vypněte monitor a
napájení. Před odpojením signálového kabelu monitoru
vypněte počítač.
Postupujte opatrně, aby nedošlo k poškození monitoru.
Při položení povrchu obrazovky například na sešívačku
nebo myš může dojít k prasknutí skla nebo poškození
substrátu LCD a zániku platnosti záruky. Při posouvání
monitoru po stole může dojít k poškrábání nebo
poškození rámu a ovládacích prvků monitoru.
Chraňte monitor a obrazovku vytvořením prázdné rovné
plochy na stole a položením měkkého materiálu, například
ručníku, na tuto plochu. Potom položte monitor obrazovkou dolů na tuto podložku na prázdném rovném povrchu.
2. Uvolněte západku na jedné straně podstavce za
současného tažení okraje podstavce směrem od nohy
podstavce.
3. Uvolněním druhé západky oddělte podstavec od
nohy podstavce.
10 Jak nainstalovat tento monitor
Používání sady pro pripevnení monitoru
Na zadní straně monitoru LCD se nachází standardní upevňovací rám VESA s roztečí 100 mm,
který umožňuje montáž nástěnného držáku. Než zacnete s instalací sady pro upevnení monitoru,
prectete si pozorne bezpecnostní pokyny.
Bezpecnostní pokyny
• Monitor a sadu pro jeho pripevnení nainstalujte na rovný povrch.
• Zkontrolujte, zda je materiál steny dostatecne pevný a unese váhu monitoru.
• Před odpojením kabelů od monitoru LCD vypněte monitor a napájení.
1. Sejměte podstavec monitoru.
Položte monitor obrazovkou dolů na čistý a měkký povrch. Sejměte podstavec monitoru podle pokynů v části
"Oddělení podstavce" na strani 10.
2. Sejměte stojan monitoru.
Pomocí křížového šroubováku uvolněte šrouby, kterými je
stojan připevněn k monitoru.
Aby nedošlo ke ztrátě šroubů, je doporučeno použít
magnetický šroubovák.
Potom vytáhněte stojan směrem od monitoru.
Chcete-li v budoucnu používat monitor na stojanu,
uschovejte podstavec, stojan a šrouby na bezpečném
místě.
11 Jak nainstalovat tento monitor
3. Sejměte zadní kryt.
Odstraňte zadní kryt posunutím dozadu směrem k sobě.
Zpřístupní se deska se závity v zadní části monitoru.
4. Dokončete montáž podle návodu k zakoupenému
nástěnnému držáku.
12 Jak nainstalovat tento monitor
4. Optimální používání monitoru BenQ
Abyste mohli co nejlépe využít všech výhod vašeho barevného LCD monitoru BenQ s plochou
obrazovkou, je nezbytné, abyste si nainstalovali ovladač LCD monitoru BenQ, který najdete na
CD-ROM, jenž je součástí dodávky LCD monitoru BenQ.
Okolnosti, za kterých svůj LCD monitor BenQ připojujete a používáte, jsou rozhodující pro
určení postupu, který je nutno provést pro úspěšnou instalaci software ovladače LCD monitoru
BenQ. Tyto okolnosti se týkají verze používaného operačního systému Microsoft Windows a také
toho, zda připojujete monitor a instalujete software do nového počítače (bez nainstalovaného
ovladače monitoru) nebo zda provádíte změnu stávající instalace (ovladač monitoru je již
nainstalován) z důvodu použití novějšího monitoru.
V obou případech však po dalším zapnutí počítače (po připojení monitoru k počítači) Windows
automaticky detekují nový (nebo odlišný) hardware a spustí průvodce Nalezen nový hardware
(Found New Hardware).
Postupujte podle pokynů průvodce až do okamžiku, kdy jste požádáni o výběr modelu monitoru.
V tomto okamžiku klikněte na tlačítko Z disku (Have Disk), vložte do mechaniky CD-ROM
dodávané k LCD monitoru BenQ a zvolte příslušný model monitoru. V následující části tohoto
návodu jsou uvedeny další podrobné informace a pokyny popisující krok za krokem
automatickou (novou) instalaci nebo změnu (stávající) instalace. Viz kapitoly:
• "Instalace ovladače monitoru do nového počítače" na strani 14.
• "Změna ovladače monitoru v počítači" na strani 15
Pokud je pro přihlášení do počítače s operačním systémem Windows vyžadováno uživatelské jméno a
heslo, musíte se za účelem instalace ovladače monitoru přihlásit jako správce počítače (Administrator)
nebo jako člen skupiny správci počítače (Administrators). Kromě toho se může stát, že v případě připojení
počítače k síti se zabezpečeným přístupem se vám nemusí instalace ovladače do počítače z důvodu
nastavení síťového zabezpečení zdařit.
13 Optimální používání monitoru BenQ
Instalace ovladače monitoru do nového počítače
Tyto pokyny popisují postup výběru a instalace software ovladače LCD monitoru BenQ do
nového počítače, do kterého ještě nebyl nainstalován žádný ovladač monitoru. Tyto pokyny jsou
platné pouze pro počítač, který jste ještě nikdy nepoužili a pro který je LCD monitor BenQ vůbec
prvním monitorem, který je k tomuto počítači připojen.
Pokud připojujete LCD monitor BenQ k počítači, ke kterému již byl připojen jiný monitor (a ve kterém je
nainstalován ovladač monitoru), nejsou tyto pokyny platné. V takovém případě je nutno postupovat podle
pokynů v kapitole Změna ovladače monitoru v počítači.
1. Postupujte podle pokynů v kapitole "Jak nainstalovat tento monitor" na strani 7.
Po spuštění systému Windows (2000 nebo novější verze) systém automaticky detekuje nový monitor
a spustí Průvodce nalezením nového hardware (Found New Hardware Wizard). Postupujte podle
pokynů průvodce až do okamžiku, kdy se zobrazí volba Instalovat ovladače hardwarového zařízení
(Install Hardware Device drivers).
2. Vložte do CD mechaniky na počítači disk CD-ROM dodávaný k LCD monitoru BenQ.
3. Zaškrtněte volbu Vyhledat vhodný ovladač pro zařízení (Search for a suitable driver for
my device) a klikněte na Další (Next).
4. Zaškrtněte volbu Jednotky CD-ROM (CD-ROM drives) (zrušte zaškrtnutí všech ostatních
voleb) a klikněte na tlačítko Další (Next).
5. Pohledem zkontrolujte, zda průvodce vybral správný název vašeho monitoru - "BenQ
FP72ES/FP92ES" a klikněte na Další (Next).
6. Klikněte na Dokončit (Finish).
7. Restartujte počítač.
14 Optimální používání monitoru BenQ
Změna ovladače monitoru v počítači
Tyto pokyny popisují postup manuální změny existujícího ovladače monitoru na počítačích
s operačním systémem Microsoft Windows. V současné době bylo dokončeno testování
kompatibility s operačními systémy (OS) Windows 2000 a Windows XP; doporučujeme používat
ovladač pouze v těchto OS.
Ovladač LCD monitoru BenQ pro váš model monitoru může bezchybně fungovat i v jiných verzích
operačního systému Windows; v době vzniku tohoto návodu však nebyly k dispozici žádné výsledky testů
tohoto ovladače pro jiné verze operačního systému Windows a z tohoto důvodu nemůže společnost BenQ
u jiných operačních systémů zaručit správné fungování ovladače.
Instalace software ovladače monitoru zahrnuje volbu příslušného informačního souboru (.inf) na
disku CD-ROM dodávaném k LCD monitoru BenQ pro konkrétní model monitoru, který jste
připojili k počítači a instalaci příslušných souborů ovladače z disku CD systémem Windows. Je
nutno pouze odpovídajícím způsobem systém instruovat. Operační systém Windows disponuje
průvodcem pro aktualizaci ovladače zařízení (Upgrade Device Driver Wizard), který tuto úlohu
automatizuje a provádí vás volbou souboru a procesem instalace.
Viz kapitoly:
• "Instalace v operačním systému Windows XP" na strani 16.
• "Instalace v operačním systému Windows 2000" na strani 18.
15 Optimální používání monitoru BenQ
Instalace v operačním systému Windows XP
1. Otevřete okno Zobrazení - vlastnosti (Display Properties).
Nejrychleji lze okno Zobrazení - vlastnosti (Display Properties) zobrazit prostřednictvím pracovní
plochy Windows.
Klikněte pravým tlačítkem myši na pracovní plochu a z kontextového menu vyberte položku Vlast-
nosti (Properties).
Nebo můžete okno Zobrazení - vlastnosti (Display Properties) zobrazit pomocí okna Ovládací
panely (Control Panel).
V systému Windows XP je položka Ovládací panely (Control Panel) umístěna přímo pod hlavním
menu Start.
Zobrazené volby menu jsou závislé na tom, jaký typ zobrazení je u vašeho systému nastaven.
Pokud máte nastaveno Klasické zobrazení, klikněte na Start | Ovládací panely (Control
Panel) | Zobrazení (Display).
Pokud máte nastaveno Zobrazení kategorií, klikněte na Start | Ovládací panely (Control Panel) |
Vzhled a témata (Appearance and Themes) | Změna rozlišení obrazovky (Change the screen resolution).
Zobrazí se okno Zobrazení - vlastnosti (Display Properties).
2. Klikněte na záložku Nastavení (Settings) a na tlačítko Upřesnit (Advanced).
Zobrazí se okno Zobrazení - rozšířené vlastnosti (Advanced Display Properties).
3. Klikněte na záložku Monitor a vyberte v seznamu ‘Plug and Play Monitor’.
Pokud je v seznamu pouze jeden monitor, bude již zvolen.
4. Klikněte na tlačítko Vlastnosti (Properties).
Zobrazí se okno Vlastnosti monitoru (Monitor Properties).
Pokud je jako výrobce ovladače uveden BenQ a název modelu odpovídá vašemu novému monitoru,
znamená to, že jsou nainstalovány správné ovladače a proto již nemusíte provádět žádnou operaci.
Zrušte zobrazení oken vlastností.
Pokud však není jako výrobce uveden BenQ nebo pokud není zobrazen správný model, budete muset
postupovat následujícím způsobem.
5. Klikněte na záložku Ovladač (Driver) a na tlačítko Aktualizovat ovladač (Update Driver).
Zobrazí se okno Průvodce aktualizací hardware (Hardware Update Wizard). Postupujte podle
pokynů průvodce a nezapomeňte provést následující operace:
6. Vložte disk CD-ROM dodávaný k LCD monitoru BenQ do mechaniky CD v počítači,
ke kterému je monitor připojen.
7. Zaškrtněte volbu Instalovat ze seznamu či daného umístění (Install from a list or specific
location) a klikněte na Další (Next).
8. Zaškrtněte volbu Vyhledat nejlepší ovladač v těchto umístěních (Search for the best
driver in these locations) a také volbu Prohledat vyměnitelná média (Search removable
media) a pak klikněte na Další (Next).
Počkejte prosím, než průvodce dokončí prohledávání jednotek a disku CD dodávaného k LCD monitoru BenQ, který byl vložen v kroku 6. Po dokončení by měl průvodce nalézt a zvolit na disku CD
ovladač BenQ, který odpovídá modelu vašeho monitoru - ve vašem případě ‘BenQ FP72ES/FP92ES’
v umístění ‘d:\driver\BenQFP72ES.inf/BenQFP92ES.inf’ nebo podobném umístění.
16 Optimální používání monitoru BenQ
Písmeno jednotky pro mechaniku CD může být v závislosti na nastavení systému odlišné od písmene
uvedeného v předchozím příkladě – může to být např. ‘D:’ nebo ‘E:’ nebo ‘F:’ atd.
9. Vyberte (jednou klikněte) na soubor na disku CD s názvem ‘BenQ FP72ES/FP92ES’
a klikněte na tlačítko Další (Next).
Příslušné soubory ovladače monitoru se zkopírují a nainstalují do počítače.
10. Klikněte na Dokončit (Finish).
Průvodce se uzavře a obnoví se zobrazení okna Monitor - vlastnosti (Monitor Properties), nyní pojmenované jako
BenQ FP72ES/FP92ES - vlastnosti.
11. Klikněte na Uzavřít (Close), OK a OK.
Tím se okno Zobrazení - vlastnosti (Display Properties) uzavře. Windows XP není nutno restartovat
- ovladače LCD monitoru BenQ začnou ihned fungovat a není nutno provádět žádnou další operaci.
17 Optimální používání monitoru BenQ
Instalace v operačním systému Windows 2000
Pokud provádíte instalaci na počítač s operačním systémem Windows XP (nebo novější verzí), nejsou tyto
pokyny platné. V takovém případě postupujte podle pokynů v kapitole "Instalace v operačním systému
Windows XP" na strani 16.
1. Otevřete okno Zobrazení - vlastnosti (Display Properties).
Nejrychleji lze okno Zobrazení - vlastnosti (Display Properties) zobrazit prostřednictvím pracovní
plochy Windows.
Klikněte pravým tlačítkem myši na pracovní plochu a z kontextového menu vyberte položku Vlast-
nosti (Properties).
Nebo můžete okno Zobrazení - vlastnosti (Display Properties) zobrazit pomocí okna Ovládací
panely (Control Panel).
V operačních systémech Windows 2000 je položka Ovládací panely (Control Panel) umístěna pod
položkou menu Nastavení (Settings).
Klikněte na Start | Nastavení (Settings) | Ovládací panely (Control Panel) | Zobrazení (Display).
Zobrazí se okno Zobrazení - vlastnosti (Display Properties).
2. Klikněte na záložku Nastavení (Settings) a na tlačítko Upřesnit (Advanced).
Zobrazí se okno Zobrazení - rozšířené vlastnosti (Advanced Display Properties).
3. Ve Windows 2000 klikněte na záložku Monitor a na tlačítko Vlastnosti (Properties).
Zobrazí se okno Vlastnosti monitoru (Monitor Properties).
4. Ve Windows 2000 klikněte na záložku Ovladač (Driver) a na tlačítko Aktualizovat ovladač
(Update Driver).
Zobrazí se Průvodce aktualizací ovladače zařízení (Upgrade Device Driver Wizard).
Viz kapitola "Dokončení průvodce aktualizací ovladače zařízení ve Windows" na strani 19.
18 Optimální používání monitoru BenQ
Dokončení průvodce aktualizací ovladače zařízení ve Windows
1. Vložte do mechaniky disk CD-ROM dodávaný s LCD monitorem BenQ.
Vložte dodávaný disk CD-ROM do mechaniky CD v počítači, ke kterému je monitor připojen.
V internetovém prohlížeči se automaticky zobrazí stránka pro volbu jazyka pro návod k obsluze.
Zde můžete zvolit jazyk a v následujícím okně můžete prohlížet online verzi tohoto návodu.
Pokud dáváte přednost práci off-line, můžete si návod následně vytisknout. Poté, co jste připraveni,
zrušte (Cancel) zobrazení prohlížeče, neboť prohlížeč není pro Průvodce aktualizací ovladače
zařízení ve Windows (Upgrade Device Driver Wizard) zapotřebí.
2. Spusťte Průvodce aktualizací ovladače zařízení (Upgrade Device Driver Wizard)
ve Windows a klikněte na Další (Next).
Pokyny najdete v kapitole "Instalace v operačním systému Windows 2000" na strani 18.
3. Zaškrtněte volbu Zobrazit seznam známých ovladačů ... (Display a list of known
drivers...) a klikněte na Další (Next).
4. Klikněte na tlačítko Z disku (Have Disk).
Zobrazí se okno Instalovat z disku (Install From Disk).
5. Klikněte na tlačítko Procházet (Browse) a přepněte se na disk CD-ROM dodávaný k LCD
monitoru BenQ.
Jde o disk CD, který jste vložili do mechaniky ve výše uvedeném kroku 1. Mechanika CD bude
označena písmenem jednotky, které jí přidělil systém Windows (např. D: nebo E: nebo F:). Vyberte
písmeno jednotky, které odpovídá mechanice, do které jste vložili CD.
6. Klikněte dvojklikem na složku označenou jako 'Driver'.
Zobrazí se obsah složky ‘Driver’.
7. Klikněte na tlačítko Otevřít (Open).
Tato volba provede přepnutí zpět do okna Instalovat z disku (Install From Disk) a zápis adresy
složky ‘Driver’ na disku CD dodávaném k LCD monitoru BenQ do pole s názvem Kopírovat
soubory výrobce z: (Copy manufacturer’s files from:).
Toto pole bude obsahovat např. údaj "D:\Driver" nebo "E:\Driver" nebo "F:\Driver".
8. Klikněte na tlačítko OK.
Tato volba provede přepnutí zpět do Průvodce aktualizací ovladače zařízení (Upgrade Device
Driver Wizard).
9. Vyberte (jednou klikněte) na soubor s názvem BenQ FP72ES/FP92ES a klikněte na tlačítko
Další (Next).
10. Klikněte na tlačítko Další (Next).
Příslušné soubory ovladače monitoru se zkopírují do počítače.
11. Klikněte na Dokončit (Finish).
Ve Windows 2000 se průvodce uzavře a zobrazí se okno Monitor - vlastnosti (Monitor Properties),
nyní pojmenované jako ‘BenQ
FP72ES/FP92ES - vlastnosti’.
12. Ve Windows 2000 klikněte na Uzavřít (Close).
Okno BenQ FP72ES/FP92ES - vlastnosti se uzavře a zobrazení se přepne do okna Zobrazení -
rozšířené vlastnosti (Advanced Display Properties).
19 Optimální používání monitoru BenQ
Pokud chcete, můžete zde změnit obnovovací frekvenci obrazovky a další vlastnosti monitoru tak,
aby vyhovovaly vašim potřebám. Podrobné informace najdete v kapitole
obnovovací frekvence obrazovky" na strani 22
.
"Přizpůsobení
13. Ve Windows 2000 klikněte na OK.
Okno Zobrazení - rozšířené vlastnosti (Advanced Display Properties) se uzavře a obnoví se
zobrazení okna Zobrazení - vlastnosti (Display Properties).
Pokud chcete, můžete zde změnit rozlišení obrazovky (plochu a barvy).
Podrobné informace najdete v kapitole
"Přizpůsobení rozlišení obrazovky" na strani 21.
14. Klikněte na OK.
Okno Zobrazení - vlastnosti (Display Properties) se uzavře a pokud jste provedli nějaké změny
rozlišení obrazovky, systém Windows 2000 vás vyzve k potvrzení realizace změn a dalšímu
potvrzení přijetí změn. Klikněte na OK a pak na Ano (Yes).
20 Optimální používání monitoru BenQ
5. Přizpůsobení rozlišení obrazovky
V důsledku principu technologie displejů z tekutých krystalů (LCD) je rozlišení obrazu vždy
pevné. Nejlepší možný obraz pro váš displej BenQ FP72E S/FP92E S se dosahuje při rozlišení
1280 x 1024. Toto rozlišení je nazýváno "přirozené rozlišení" nebo maximální rozlišení - při něm
je nejjasnější obraz. Obraz se při nižším rozlišení zobrazuje na celé obrazovce prostřednictvím
interpolačního obvodu. Při použití interpolovaného rozlišení může v závislosti na typu obrazu a
jeho původním rozlišení docházet k rozostření obrazu na hranicích pixelů.
Abyste mohli využívat všech výhod technologie LCD, doporučujeme zvolit přirozené rozlišení 1280 x 1024.
1. Otevřete okno Zobrazení - vlastnosti (Display Properties) a vyberte záložku Nastavení
(Settings).
Okno Zobrazení - vlastnosti (Display Properties) můžete zobrazit kliknutím pravým tlačítkem
myši na pracovní plochu Windows a výběrem položky Vlastnosti (Properties) z kontextového
menu.
2. Pomocí posuvného ovládacího prvku v poli Rozlišení obrazovky (Screen area) nastavte
požadované rozlišení.
Zvolte doporučené rozlišení 1280 x 1024 a pak klikněte na tlačítko Použít (Apply).
Pokud uvažujete o volbě jiného rozlišení, uvědomte si prosím, že toto rozlišení bude pouze interpolované a
z tohoto důvodu nemusí být obraz tak přesný, jako při použití přirozeného rozlišení.
3. Klikněte na OK a pak na Ano (Yes).
4. Uzavřete okno Zobrazení - vlastnosti (Display Properties).
21 Přizpůsobení rozlišení obrazovky
6. Přizpůsobení obnovovací frekvence obrazovky
Není nutné, abyste na LCD displeji zvolili nejvyšší možnou obnovovací frekvenci, protože
z technického hlediska nemůže LCD displej blikat. Nejlepších výsledků dosáhnete při použití
továrních režimů, které jsou již nastaveny ve vašem počítači. V kapitole s technickými údaji
v tomto návodu k obsluze je k dispozici tabulka továrních režimů: "Podporovaná časování
počítače" na strani 40
Pro přirozené rozlišení 1280 x 1024 můžete zvolit frekvenci 60, 70 nebo 75 Hz (avšak nikoliv 72 Hz).
1. Klikněte dvakrát na ikonu Zobrazení (Display) v Ovládacích panelech (Control Panel).
2. V okně Zobrazení - vlastnosti (Display Properties) vyberte záložku Nastavení (Settings) a
klikněte na tlačítko Upřesnit (Advanced).
3. Vyberte záložku Adaptér (Adapter) a zvolte vhodnou obnovovací frekvenci, která odpovídá
některému z použitelných továrních režimů, uvedených v tabulce specifikací.
4. Klikněte na tlačítko Změnit (Change), OK a pak na tlačítko Ano (Yes).
5. Uzavřete okno Zobrazení - vlastnosti (Display Properties).
22 Přizpůsobení obnovovací frekvence obrazovky
7. Optimalizace obrazu
Nejsnadnějším způsobem dosažení optimálního obrazu z analogového vstupu (D-Sub) je použít
tlačítko "i key". Stisknutím tlačítka "i key" provedete optimalizaci právě zobrazeného obrazu na
obrazovce.
Jestliže k monitoru připojíte digitální obrazový výstup pomocí digitálního kabelu (DVI), tlačítko
"i key" a funkce Auto Adjustment (Automatické nastavení) budou deaktivovány, protože monitor
automaticky zobrazí nejlepší obraz.
Při použití tlačítka "i key" se ujistěte, že na připojené grafické kartě v počítači je nastaveno nativní rozlišení
monitoru (1280 x 1024).
Nastavení geometrie obrazovky můžete v případě potřeby kdykoli přizpůsobit ručně pomocí
tlačítek na panelu monitoru. Pro usnadnění této operace disponuje BenQ programem pro
zobrazení testovacího obrazu na obrazovce, který lze použít pro kontrolu zobrazení barev,
stupnice šedé a gradientu čar.
1. Spusťte z disku CD-ROM testovací program auto.exe. Můžete rovněž použít jakýkoliv jiný
obraz (např. pracovní plochu vašeho operačního systému). Doporučujeme však používat
program auto.exe. Po spuštění programu auto.exe se zobrazí testovací obrazec.
2. Stiskněte tlačítko "i key" na monitoru.
3. Stiskem tlačítka MENU zobrazte obrazovkové (OSD) menu monitoru.
4. Pomocí tlaítka nebo vyberte položku DISPLAY (DISPLEJ) a stisknutím tlaítka
ENTER pejdte do nabídky.
5. Pokud se objeví vertikální šum (podobně jako efekt záclony – chvění svislých linií), vyberte
pomocí tlačítka nebo položku Pixel Clock (Frekvence pixelů) a stiskněte tlačítko
ENTER. Potom stiskem tlačítka nebo přizpůsobte monitor tak, aby šum zmizel.
6. Pokud se objeví horizontální šum, vyberte pomocí tlačítka nebo položku Phase (Fáze)
a stiskněte tlačítko ENTER. Potom stiskem tlačítka nebo přizpůsobte monitor tak, aby
šum zmizel.
23 Optimalizace obrazu
8. Nastavení monitoru
Ovládací panel
1. “i key”: Automatické nastavení vertikální polohy obrazu, fáze, horizontální polohy obrazu a
hodin obrazové synchronizace.
2. Tlaítko MENU: Aktivace hlavní nabídky OSD a návrat do pedchozí nabídky nebo ukonení
nabídky OSD.
3. Levé tlačítko (Left): Pro nastavení vlevo/snížení hodnoty. Levé tlačítko představuje
horkou klávesu pro kontrast (Contrast).
4. Pravé tlačítko (Right): Pro nastavení vpravo/zvýšení hodnoty. Pravé tlačítko představuje
horkou klávesu pro jas (Brightness).
5. Tlaítko ENTER: Vstup do podnabídek a výbr položek. Toto tlačítko je také klávesovou
zkratkou pro nastavení hlasitost.
6. “Power - zapnutí”: Pro zapnutí a vypnutí monitoru.
OSD = On Screen Display (nabídka na obrazovce).
Klávesové zkratky zobrazí dlenou stupnici umožující upravit hodnotu daného nastavení a bude je možné
použít, jen pokud nebude zobrazena nabídka OSD. Zobrazení klávesových zkratek zmizí po nkolika
sekundách, kdy nebylo stisknuto žádné tlaítko. Viz "Režim klávesových zkratek" na strani 26.
24 Nastavení monitoru
Struktura nabídky OSD
DISPLAY
(DISPLEJ)
(OBRAZ)
ADVANCED
(OBRAZ –
UPŘESNIT)
Auto Adjustment
(Autom. nastavení)
H. Position
(Pozice vodor.)
V. Posi t io n
(Pozice svisl.)
Pixel Clock
(Kmitočet bodů)
Phase (Fáze)
Brightness (Jas)
Contrast (Kontrast)
Sharpness (Ostrost)
Color (Barva)
Picture Mode
(Režim obrazu)
Senseye Demo
(Demo Senseye)
Red (Červená)
Normal (Normální) Green (Zelená)
Bluish (Namodr.) Blue (Modrá)
Reddish (Načerven.)
User Mode
(Už. nast.)
Reset Color
(Obnovit barvu)
Standard
(Standardní)
Movie (Film)
Dynamics
(Dynamika)
Photo (Foto)
sRGB
YES (ANO)
NO (NE)
AUDIO (ZVUK) Volume (Hlasitost)
Mute (Ztlumit) ON (ZAP.) English
SYSTEM
(SYSTÉM)
Input (Vstup) D-sub (D-sub)
OSD Settings
(Nastavení OSD)
Information
(Informace)
Reset All (Obnovit vše)
ON (ZAP.)
OFF (VYP.)
OFF (VYP.) Français
Deutsch
Italiano
DVI-D (DVI-D) Español
Polski/ 日本語
Česky/ 繁體中文
Language (Jazyk)
H. Position
(Pozice vodor.)
V. Position
(Pozice svisl.)
Display Time
(Doba zobrazení)
OSD Lock
(Zámek OSD)
YES (ANO) Português
NO (NE)
Magyar/ 简体中文
SICG/BiH/CRO
Română
Netherlands
Русский
Svenska
ON (ZAP.)
OFF (VYP.)
25 Nastavení monitoru
Režim klávesových zkratek
Tlaítka monitoru slouží jako zkratky pro pímý pístup k uritým funkcím, kdykoli na obrazovce
není zobrazena nabídka.
Klávesová zkratka Brightness (Jas)
Stisknutím tlaítka zobrazte indikátor
Brightness (Jas). Potom stisknutím tlaítka
nebo nastavte vyšší nebo nižší jas
obrazovky a stisknutím tlaítka MENU
nabídku ukonete.
Klávesová zkratka Contrast (Kontrast)
Klávesová zkratka pro Volume (Hlasitost)
Stisknutím tlaítka
Contrast (Kontrast). Potom stisknutím
tlaítka
kontrast obrazovky a stisknutím tlaítka
MENU nabídku ukonete.
Stisknutím tlaítka ENTER zobrazte
indikátor Vol um e (Hlasitost). Potom
stisknutím tlaítka nebo nastavte vyšší
nebo nižší hlasitost a stisknutím tlaítka
MENU nabídku ukonete.
nebo nastavte vyšší nebo nižší
zobrazte indikátor
26 Nastavení monitoru
Režim hlavní nabídky
Pomocí nabídky OSD mžete upravit veškeré nastavení monitoru.
Stisknutím tlaítka MENU zobrazte následující hlavní nabídku OSD.
1
2
3
4
5
K dispozici je pět hlavních nabídek OSD:
1. DISPLAY (Displej)
2. PICTURE (Obraz)
3. PICTURE ADVANCED
(Obraz – upřesnit)
4. AUDIO (Zvuk)
5. SYSTEM (Systém)
Pomocí tlaítek (doleva) nebo
(doprava) zvýraznte položku nabídky a
stisknutím tlaítka ENTER zobrazte
nastavení této položky nabídky.
Nabídka je k dispozici ve 14 jazycích. Další informace naleznete v kapitole "Language (Jazyk)" na strani
36 v ásti OSD Settings (Nastavení OSD).
Další informace o jednotlivých nabídkách naleznete v následujících ástech:
• "Nabídka DISPLAY (DISPLEJ)" na strani 28
• "Nabídka PICTURE (OBRAZ)" na strani 30
• "Nabídka PICTURE ADVANCED (OBRAZ – UPŘESNIT)" na strani 32
• "Nabídka AUDIO (ZVUK)" na strani 34
• "Nabídka SYSTEM (SYSTÉM)" na strani 35
27 Nastavení monitoru
Nabídka DISPLAY (DISPLEJ)
1. Stisknutím tlaítka MENU zobrazte hlavní
nabídku.
2. Stisknutím tlaítka nebo vyberte
položku DISPLAY (DISPLEJ) a
stisknutím tlaítka ENTER pejdte do
nabídky.
3. Stisknutím tlaítka nebo zvýraznte
položku nabídky a stisknutím tlaítka
ENTER ji vyberte.
4. Stisknutím tlaítka nebo provete
nastavení nebo výbr.
5. Chcete-li se vrátit do pedchozí nabídky,
stisknte tlaítko MENU.
Položka Funkce Operace Rozsah
Auto
Adjustment
(Autom.
nastavení)
Automaticky optimalizuje
a upraví nastavení
obrazovky. Klávesovou
zkratkou této funkce je
Stisknutím tlaítka ENTER
vyberte tuto možnost a
provete nastavení.
tlačítko "i key".
Jestliže k monitoru
připojíte digitální
obrazový výstup pomocí
digitálního kabelu (DVI),
tlačítko "i key" a funkce
Auto Adjustment
(Automatické nastavení)
budou deaktivovány.
28 Nastavení monitoru
H. Position
(Pozice
Upraví vodorovnou
polohu obrazu.
vodor.)
V. Position
(Pozice svisl.)
Pixel Clock
(Kmitoet bod)
Upraví svislou polohu
obrazu.
Upraví časování frekvence
kmitočtu bodů k zajištění
synchronizace s
analogovým vstupním
obrazovým signálem.
Nelze použít u digitálního
vstupního signálu.
Viz též: "Optimalizace
obrazu" na strani 23
Phase (Fáze) Upraví časování fáze
kmitočtu bodů k zajištění
synchronizace s
analogovým vstupním
obrazovým signálem.
Nelze použít u digitálního
vstupního signálu.
0 až 100
0 až 100
0 až 100
Stisknutím tlaítka nebo
upravte hodnotu.
0 až 63
Viz též: "Optimalizace
obrazu" na strani 23
29 Nastavení monitoru
Nabídka PICTURE (OBRAZ)
1. Stisknutím tlaítka MENU zobrazte hlavní
nabídku.
2. Stisknutím tlaítka nebo vyberte
položku PICTURE (OBRAZ) a stisknutím
tlaítka ENTER pejdte do nabídky.
3. Stisknutím tlaítka nebo zvýraznte
položku nabídky a stisknutím tlaítka
ENTER ji vyberte.
4. Stisknutím tlaítka nebo provete
nastavení nebo výbr.
5. Chcete-li se vrátit do pedchozí nabídky,
stisknte tlaítko MENU.
Položka Funkce Operace Rozsah
Brightness
(Jas)
Contrast
(Kontrast)
Sharpness
(Ostrost)
Color (Barva) – stisknutím tlaítka ENTER pejdte do podnabídky Color (Barva).
Normal
(Normální)
Bluish
(Namodr.)
Reddish
(Naerven.)
Upraví rovnováhu mezi
svtlými a tmavými
odstíny.
Upraví rozdíl mezi
tmavými a svtlými body.
Upraví zetelnost a
viditelnost okraj pedmt v
obrazu.
Umožuje zobrazovat video
a statické snímky v
pirozených barvách. Toto
je výchozí nastavení barev
z výroby.
Dodává obrazu studený
barevný odstín a je od
výrobce pednastaveno na
standardní bílou barvu
používanou v poítaovém
prmyslu.
Dodává obrazu teplý
barevný odstín a je od
výrobce pednastaveno na
standardní bílou barvu
zpráv v tisku.
Stisknutím tlaítka nebo
nastavte vyšší nebo nižší
jas.
Stisknutím tlaítka nebo
nastavte vyšší nebo nižší
kontrast.
Stisknutím tlaítka
nastavte ostejší zobrazení,
stisknutím tlaítka
nastavte mkí zobrazení.
Stisknutím tlaítka
nebo
vyberte tuto možnost.
0 až 100
0 až 100
1 až 5
30 Nastavení monitoru
User Mode
(Už. nast.)
Stisknutím tlaítka MENU opuste podnabídku Color (Barva).
Vlastní nastavení
barevného odstínu obrazu.
Kombinaci ervené, zelené
a modré primární barvy
lze zmnit tak, aby se zmnil
barevný odstín obrazu.
Výchozí poátení nastavení
je 50. Snížením úrovn
jedné nebo více barev se
píslušným zpsobem sníží
vliv tchto barev na
barevný odstín obrazu;
pokud budete napíklad
snižovat úrove modré
barvy, bude obraz postupn
nabývat nažloutlého
odstínu. Pokud snížíte
úrove zelené barvy, bude
mít obraz purpurový
odstín.
Stisknutím tlaítka nebo
a tlaítka ENTER
vyberte možnost Red
(Červená), Green (Zelená)
nebo Blue (Modrá). Potom
pomocí tlaítka nebo
zmte nastavení barev.
• Red (Červená)
(0 až 100)
• Green (Zelená)
(0 až 100)
• Blue (Modrá)
(0 až 100)
Reset Color
(Obnovit
barvu)
Obnoví ve vlastním
nastavení barev User
Mode (Už. nast.) výchozí
nastavení z výroby.
Stisknutím tlaítka nebo
upravte hodnotu.
• Yes (ANO)
• No (NE)
31 Nastavení monitoru
Nabídka PICTURE ADVANCED (OBRAZ – UPŘESNIT)
1. Stisknutím tlačítka MENU zobrazte hlavní
nabídku.
2. Stisknutím tlačítka nebo vyberte
položku PICTURE ADVANCED
(OBRAZ – UPŘESNIT) a stisknutím
tlačítka ENTER přejděte do nabídky.
3. Stisknutím tlačítka nebo zvýrazněte
položku nabídky a stisknutím tlačítka
ENTER ji vyberte.
4. Stisknutím tlačítka nebo proveďte
nastavení nebo výběr.
5. Chcete-li se vrátit do předchozí nabídky,
stiskněte tlačítko MENU.
Položka Funkce Operace Rozsah
Picture Mode
(Režim
obrazu)
Umožňuje vybrat režim
obrazu, který je
nejvhodnější pro typ
zobrazených obrazů.
• Standardní – pro
základní počítačové
Stisknutím tlačítka nebo
upravte hodnotu.
• Standardní
• Film
• Dynamika
• Foto
• sRGB
aplikace.
• Film – k přehrávání
filmů.
• Dynamika – k přehrávání
záběrů krajiny a hraní
her.
• Foto – k zobrazení
statických obrázků.
• sRGB - používá se pro
věrnější podání barev
pro periferní zařízení
jako jsou tiskárny,
architektura DSC apod.
32 Nastavení monitoru
Demo Senseye Zobrazuje náhled obrazů v
režimu vybraném v
nabídce Režim obrazu.
Obrazovka bude rozdělena
na dvě okna; v levém okně
jsou obrazy zobrazeny ve
standardním režimu,
zatímco v pravém okně
jsou obrazy zobrazeny ve
vybraném režimu.
Stisknutím tlačítka nebo
změňte nastavení.
• ZAP.
• VYP.
33 Nastavení monitoru
Nabídka AUDIO (ZVUK)
1. Stisknutím tlaítka MENU zobrazte hlavní
nabídku.
2. Stisknutím tlaítka nebo vyberte
položku AUDIO (ZVUK) a stisknutím
tlaítka ENTER pejdte do nabídky.
3. Stisknutím tlaítka nebo zvýraznte
položku nabídky a stisknutím tlaítka
ENTER ji vyberte.
4. Stisknutím tlaítka nebo provete
nastavení nebo výbr.
5. Chcete-li se vrátit do pedchozí nabídky,
stisknte tlaítko MENU.
Položka Funkce Operace Rozsah
Vo l u m e
(Hlasitost)
Mute (Ztlumit) Ztlumí zvukový vstup.
Nastaví úrove hlasitosti.
Stisknutím tlaítka nebo
nastavte vyšší nebo nižší
hlasitost.
Stisknutím tlaítka nebo
upravte hodnotu.
0 až 100
• ON (ZAP.)
• OFF (VYP.)
34 Nastavení monitoru
Nabídka SYSTEM (SYSTÉM)
1. Stisknutím tlaítka MENU zobrazte hlavní
nabídku.
2. Stisknutím tlaítka nebo vyberte
položku SYSTEM (SYSTÉM) a
stisknutím tlaítka ENTER pejdte do
nabídky.
3. Stisknutím tlaítka nebo zvýraznte
položku nabídky a stisknutím tlaítka
ENTER ji vyberte.
4. Stisknutím tlaítka nebo provete
nastavení nebo výbr.
5. Chcete-li se vrátit do pedchozí nabídky,
stisknte tlaítko MENU.
Položka Funkce Operace Rozsah
Input (Vstup) Vybere vstup D-sub
(analogový) nebo DVI
Stisknutím tlaítka nebo
upravte hodnotu.
• DVI
• D-sub
(digitální). Pomocí této
možnosti mžete zmnit
vstup podle typu
pipojeného videokabelu.
OSD Settings (Nastavení OSD) – stisknutím tlaítka ENTER pejdte do podnabídky OSD
Settings (Nastavení OSD).
35 Nastavení monitoru
Language
(Jazyk)
Nastaví jazyk nabídky
OSD.
Stisknutím tlaítka
W nebo
X upravte hodnotu.
Možnosti jazyka
zobrazené v nabídce
OSD se mohou lišit od
možností uvedených
napravo podle produktu
dodávaného ve vaší
oblasti.
• English
• Français
• Deutsch
• Italiano
• Español
･ Polski/
日本語
･ Česky/
繁體中文
･ Magyar/
简体中文
• SICG/BiH/
CRO
• Română
• Netherlands
• Русский
• Svenska
H. Position
(Pozice
vodor.)
V. Position
(Pozice svisl.)
Display Time
(Doba
zobrazení)
Upraví vodorovnou
polohu nabídky OSD.
Upraví svislou polohu
nabídky OSD.
Upraví dobu zobrazení
nabídky OSD.
Stisknutím tlaítka
W nebo
X upravte hodnotu.
• Português
0 až 100
0 až 100
• 5 s
• 10 s
• 15 s
• 20 s
• 25 s
• 30 s
36 Nastavení monitoru
OSD Lock
(Zámek OSD)
Zabrauje neúmyslné zmn
nastavení monitoru. Pokud
Stisknutím tlaítka nebo
upravte hodnotu.
je tato funkce aktivována,
budou ovládací prvky
nabídky OSD a klávesové
zkratky vypnuty.
Chcete-li odemknout
nastavení OSD, pokud je
nabídka OSD zamena,
pidržením tlaítka MENU
na 15 sekund zobrazte
položku OSD Lock
(Zámek OSD) a zmte
nastavení. Případně lze
zpřístupnit všechny
ovládací prvky OSD
pomocí tlačítek nebo
a výběrem položky “VYP.”
v podnabídce “Zámek
OSD” nabídky “Nastavení
OSD”.
Stisknutím tlaítka MENU opuste podnabídku OSD Settings (Nastavení OSD).
Information
(Informace)
Zobrazí aktuální nastavení
vlastností monitoru.
Stisknutím tlaítka ENTER
vyberte tuto možnost.
• ON (ZAP.)
• OFF (VYP.)
Reset All
(Obnovit vše)
Obnoví výchozí nastavení
režimu, barev a geometrie
z výroby.
Stisknutím tlaítka nebo
upravte hodnotu.
• Yes (ANO)
• No (NE)
37 Nastavení monitoru
9. Odstraňování závad
Často pokládané otázky (FAQ)
Obraz je rozmazaný:
Přečtěte si část
obnovovací cyklus a proveďte nastavení na základě těchto pokynů.
Jak používáte prodlužovací kabel VGA?
"Přizpůsobení rozlišení obrazovky" na strani 21 a pak zvolte správné rozlišení,
Na zkoušku prodlužovací kabel odpojte. Je nyní obraz ostrý? Pokud ne, proveďte nastavení
obrazu podle pokynů v části "Přizpůsobení obnovovací frekvence obrazovky" na strani 22. Určité
rozmazání obrazu vlivem ztrát v prodlužovacím kabelu je normální. Tyto ztráty můžete
minimalizovat použitím kabelu s nižším odporem nebo pomocí vestavěného zesilovače.
Vyskytuje se rozmazaný obraz pouze při nižších rozlišeních, než je nativní (maximální) rozlišení?
Přečtěte si část "Přizpůsobení rozlišení obrazovky" na strani 21. Zvolte nativní rozlišení.
Je možno pozorovat chyby obrazových bodů (pixelů):
Jeden nebo několik obrazových bodů (pixelů) je stále černých, jeden nebo několik obrazových
bodů (pixelů) je stále bílých, jeden nebo několik obrazových bodů (pixelů) je stále červených,
zelených, modrých nebo jiné barvy.
• Vy čistěte obrazovku monitoru.
• Vypněte a znovu zapněte napájení.
• Toto jsou pixely ve stále zapnutém nebo vypnutém stavu; jde o přirozenou vadu, která se
vyskytuje v technologii LCD.
Obraz má nesprávnou barevnost:
Má nádech do žluta, modra nebo do růžova.
Vyberte položky MENU > PICTURE (OBRAZ) > Color (Barva) > Reset Color (Obnovit
barvu) a potom výbrem položky YES (ANO) v okn se zprávou Caution (Upozornní) obnovte
výchozí nastavení barev z výroby.
Pokud obraz stále není v pořádku, a nabídka na obrazovce (OSD) rovněž nemá správné barvy,
znamená to, že ve vstupním signálu chybí jedna ze tří základních barev. Nyní prověřte konektory
na datovém (signálovém) kabelu. Pokud je nějaký kolík (pin) ohnutý nebo vylomený, obraťte se
prosím na svého prodejce, u něhož získáte potřebnou podporu .
Není vidět žádný obraz:
Je indikace na displeji zobrazena zelenou barvou?
Pokud dioda LED svítí zeleně, a na obrazovce je zobrazena zpráva “Out of Range”, znamená to,
že používáte zobrazovací režim, který tento monitor nepodporuje, proto jej přepněte do některého
z podporovaných režimů. Přečtěte si prosím část “"Podporovaná časování počítače" na strani 40”.
Na obrazovce je patrný mírný stín ze zobrazeného statického obrazu:
• Aktivujte funkci řízení spotřeby, aby počítač a monitor, pokud nejsou aktivně používány,
přešly do režimu spánku s nízkou spotřebou.
• Použijte spořič obrazovky k zabránění vzniku otisku obrazu.
38 Odstraňování závad
Je indikace na displeji zobrazena oranžovou barvou?
Pokud dioda LED svítí oranžově, je aktivní režim úspory energie. Stiskněte jakoukoli klávesu na
klávesnici počítače nebo posuňte myší. Pokud to nepomůže, zkontrolujte konektory datového
(signálového) kabelu. Pokud je nějaký kolík (pin) ohnutý nebo vylomený, obraťte se prosím na
svého prodejce, u něhož získáte potřebnou podporu .
Na dispIeji není zobrazena žádná indikace?
Zkontrolujte zásuvku síťového napájení, externí napájecí zdroj a síťový vypínač monitoru.
Obraz je zkreslený, bliká nebo poblikává:
Přečtěte si část
obnovovací cyklus a proveďte nastavení na základě těchto pokynů.
Obraz je posunut jedním směrem:
Přečtěte si část
obnovovací cyklus a proveďte nastavení na základě těchto pokynů.
Ovládací prvky OSD jsou nepřístupné:
"Přizpůsobení rozlišení obrazovky" na strani 21 a pak zvolte správné rozlišení,
"Přizpůsobení rozlišení obrazovky" na strani 21 pak zvolte správné rozlišení,
• Chcete-li odemknout nastavení OSD, pokud je nabídka OSD zamčena, přidržením tlačítka
'MENU' na 15 sekund zobrazte položku 'Zámek OSD' a změňte nastavení.
• Případně lze zpřístupnit všechny ovládací prvky OSD pomocí tlačítek nebo a výběrem
položky “VYP.” v podnabídce “Zámek OSD” nabídky “Nastavení OSD” (Nabídka
SYSTÉM).
Potřebujete další pomoc?
Pokud problém přetrvává i po kontrole na základě uvedených pokynů, obraťte se prosím na
prodejnu, kde jste přístroj zakoupili, nebo napište e-mailovou zprávu na adresu:
Support@BenQ.com
39 Odstraňování závad
10. Podporovaná časování počítače
Vstupní zobrazovací režim (vstupní časování)
Rozlišení Horizontální
frekvence (kHz)
640x350 31.47(P) 70.08(N) 25.17 DOS
720x400 31.47(N) 70.08(P) 28.32 DOS
640x480 31.47(N) 60.00(N) 25.18 DOS
640x480 35.00(N) 67.00(N) 30.24 Macintosh
640x480 37.86(N) 72.80(N) 31.50 VESA
640x480 37.50(N) 75.00(N) 31.50 VESA
800x600 35.16(P) 56.25(P) 36.00 VESA
800x600 37.88(P) 60.32(P) 40.00 VESA
800x600 48.08(P) 72.19(P) 50.00 VESA
800x600 46.87(P) 75.00(P) 49.50 VESA
832x624 49.72(N) 74.55(N) 57.29 Macintosh
1024x768 48.36(N) 60.00(N) 65.00 VESA
1024x768 56.48(N) 70.10(N) 75.00 VESA
1024x768 60.02(P) 75.00(P) 78.75 VESA
1152x864 67.50(P) 75.00(P) 108.00 VESA
1152x870 68.68(N) 75.06(N) 100.00 Macintosh
Vertikální
frekvence (Hz)
Frekvence
obrazových bodů
(pixelů) (MHz)
Komentář
1152x900 61.80(N) 66.00(N) 94.50 SUN 66
1152x900 71.81(N) 76.14(N) 108.00 SUN
1280x1024 64.00(P) 60.00(P) 108.00 VESA
1280x1024 75.83(N) 71.53(N) 128.00 IBMI
1280x1024 80.00(P) 75.00(P) 135.00 VESA
1280x1024 81.18(N) 76.16(N) 135.09 SPARC2
• Režimy, neuvedené v této tabulce, nemusejí být podporovány. Pro docílení optimálního
obrazu vám doporučujeme zvolit některý režim z výše uvedené tabulky.
• K dispozici je 22 dostupných režimů, které jsou kompatibilní s operačním systémem
Windows.
• K roztrhání obrazu může docházet v důsledku rozdílů ve frekvencích signálů u grafických
karet VGA, které neodpovídají obvyklým normám. To však nepředstavuje žádnou chybu.
Tuto situaci můžete zlepšit změnou automatického nastavení, nebo manuální změnou
nastavení fáze
a frekvence obrazových hodin prostřednictvím nabídky “DISPLAY (DISPLEJ)”.
• Při vypínání monitoru se na obrazovce mohou objevit rušivé čáry. Tímto úkazem se však
nemusíte zabývat, protože je zcela normální.
• Pro prodloužení provozní životnosti přístroje vám doporučujeme, abyste používali funkci pro
řízení spotřeby svého počítače.
40 Podporovaná časování počítače
11. Technické údaje
BenQ FP72E S
Model FP72E S
Ttyp displeje
17.0" , aktivní, TFT
Sledovatelná úhlopříčka
Nativní (maximální) rozlišení
Barvy
Kontrast / Jas
Doba odezvy
Úhel sledování (zleva/zprava,
shora/dolů)
Řádková frekvence
Obrazová frekvence
Diagnostika obrazu
Ovládací prvky
Funkce
Řízení spotřeby
432 mm
1,280 x 1,024
16,7 miliónu
800:1 / 300 cd/m
5 ms
160, 160 (CR>10)
170, 170 (CR>5)
31 - 83 kHz Multi-frekvenční monitor
režimy 50 - 76 Hz v rozmezí těchto parametrů
Digitální, OSD technologie, i key
(automatické seřizování obrazu)
5 tlačítek a tlačítko i key.
Kontrast, jas, vertikální a horizontální poloha
obrazu, fáze, hodiny obrazových bodů (pixelů),
vyvážení barev, barevná paleta, poloha nabídky
na obrazovce (OSD), poloha nabídky na
obrazovce (OSD), volba vstupu, režim obrazu,
demo Senseye
VESA DPMS, EPA
2
Maximální odběr (příkon)
Spotřeba energie v
pohotovostním režimu
Vstupní signál
PC
Reproduktoru
Synchronizace
Teplota (provozní)
Vlhkost vzduchu (provozní)
45 W
< 1 W
RGB analogová 0,7 Vš-š / 75 Ohmů kladných
Digitální: DVI-D (volitelná)
1 W x 2
Oddělené zapojení TTL signálu, 15-kolíkový
kabel mini D-sub
0°C - 40°C
10% - 90%
41 Technické údaje
Certifikace TCO 03, TÜV/Ergonomics, TÜV/ GS, FCC třída
B, ISO 13406-2, VCCI, CB Report, CE, C-Tick,
BSMI, Fimko, GOST, CSA, CCC, eK
Provozní napětí
Rozměry (Š x V x H)
Hmotnost
Napájecí zdroj s automatickým přepínáním,
100-240 V, 50-60 Hz
369 x 371,6 x 151,3 mm
3,9 kg
42 Technické údaje
BenQ FP92E S
Ttyp displeje
Model FP92E S
19.0" , aktivní, TFT
Sledovatelná úhlopříčka
Nativní (maximální) rozlišení
Barvy
Kontrast / Jas
Doba odezvy
Úhel sledování (zleva/zprava,
shora/dolů)
Řádková frekvence
Obrazová frekvence
Diagnostika obrazu
Ovládací prvky
Funkce
480 mm
1,280 x 1,024
16,7 miliónu
800:1 / 300 cd/m
2
5 ms
160, 160 (CR>10)
31 - 83 kHz Multi-frekvenční monitor
režimy 50 - 76 Hz v rozmezí těchto parametrů
Digitální, OSD technologie, i key
(automatické seřizování obrazu)
5 tlačítek a tlačítko i key
Kontrast, jas, vertikální a horizontální poloha
obrazu, fáze, hodiny obrazových bodů (pixelů),
vyvážení barev, barevná paleta, poloha nabídky
na obrazovce (OSD), poloha nabídky na
obrazovce (OSD), volba vstupu, režim obrazu,
demo Senseye
Řízení spotřeby
Maximální odběr (příkon)
Spotřeba energie v
VESA DPMS, EPA
50 W
< 1 W
pohotovostním režimu
Vstupní signál
PC
RGB analogová 0,7 Vš-š / 75 Ohmů kladných
Digitální: DVI-D (volitelná)
Reproduktoru
Synchronizace
1 W x 2
Oddělené zapojení TTL signálu, 15-kolíkový
kabel mini D-sub
Teplota (provozní)
Vlhkost vzduchu (provozní)
0°C - 40°C
10% - 90%
Certifikace TCO 03, TÜV/Ergonomics, TÜV/ GS, FCC třída
B, ISO 13406-2, VCCI, CB Report, CE, C-Tick,
BSMI, Fimko, GOST, CSA, CCC, eK
43 Technické údaje
Provozní napětí
Napájecí zdroj s automatickým přepínáním,
100-240 V, 50-60 Hz
Rozměry (Š x V x H)
Hmotnost
409,2 x 408,8 x 167 mm
4,8 kg
44 Technické údaje
Loading...
