FP71G/FP71G+/FP71G
Monitor LCD a Cores
Tamanho do Painel de LCD
de 17.0 polegadas
Manual do Utilizador
+u
Bem-vindo
Copyright
i
Copyright © 2006 pela BenQ Corporation. Todos os direitos reservados. Nenhuma parte desta
publicação pode ser reproduzida, transmitida, guardada num sistema de recuperação ou
traduzido para qualquer outra língua ou linguagem de computador, em qualquer forma ou por
qualquer meio electrónico, mecânico, magnético, óptico, químico, manual ou de outra maneira,
sem autorização escrita prévia da BenQ Corporation.
Renúncia
ii
A BenQ Corporation não faz representações ou garantias, quer expressas ou implícitas, no que
respeita a este conteúdo e renuncia especificamente quaisquer garantias, negociações ou
adequação para qualquer objectivo em particular. além disso, a BenQ Corporation reserva-se o
direito de rever esta publicação e de fazer alterações, de tempos a tempos, nos conteúdos em
análise sem obrigação da BenQ Corporation de notificar qualquer pessoa sobre tal revisão ou
alterações.
Por favor, siga estas instruções de segurança para um
melhor desempenho e longa duração do seu monitor
iii
Segurança da corrente
• A tomada AC isola este equipamento do abastecimento AC.
• O cabo de alimentação de corrente serve como um aparelho para desligar a corrente do
equipamento ligável. A tomada externa deve estar instalada perto de equipamento e ser facilmente
acedida.
• Este produto deve funcionar com o tipo de corrente indicado na etiqueta assinalada. Se não tiver a
certeza do tipo de corrente disponível, consulte o seu vendedor ou a sua companhia de
electricidade local.
iv
Cuidado e Limpeza
• Limpeza. Desligue sempre o seu monitor da tomada da parede antes de o limpar. Limpe a
superfície do monitor de LCD com um pano sem pelos e não abrasivo. Evite utilizar detergentes de
limpeza líquidos, aerossóis ou de vidro.
• Ranhuras ou aberturas na retaguarda ou topo da caixa são para ventilaçao. Estas não devem ser
obstruídas ou tapadas. O seu monitor nunca deve ser colocado junto ou sobre um radiador ou
fonte de calor ou numa instalação integrada excepto se houver ventilação adequada.
• Nunca puxe objectos ou entorne líquidos de qualquer espécie para este produto.
Manutenção
v
• Não procure fazer você próprio a manutenção deste produto, pois ou abrir ou remover as tampas
pode expô-lo a voltagens perigosas ou outros riscos. Se ocorrer alguma das más utilizações
mencionadas ou outro acidente tal como gotejamento ou maus tratos, contacte pessoal de
manutenção qualificado para fazer a manutenção.
2
i
Conteúdo
Começar ................................................................................................................................................5
Começar a conhecer o seu Monitor ....................................................................................................6
Imagem de frente...........................................................................................................................6
Imagem de trás...............................................................................................................................6
Como instalar o hardware do seu monitor .........................................................................................7
Como retirar a base do suporte ...................................................................................................10
Aproveitar o melhor do seu monitor BenQ ......................................................................................11
Como instalar o monitor num computador novo.....................................................................12
Como actualizar o monitor num computador existente...........................................................13
Como instalar nos sistemas Windows XP..................................................................................14
Como instalar nos sistemas Windows 2000, ME, e & 98...........................................................16
Como completar o Assistente de Actualizaçao do dispositivo da Driver do Windows...........17
Como ajustar a resolução do ecrã ......................................................................................................19
Como ajustar a velocidade de refrescamento ...................................................................................20
Como estabelecer a Optimização de Imagem ...................................................................................21
Como ajustar o seu Monitor .............................................................................................................. 22
Um olhar sobre o Painel de Controlo.........................................................................................22
Modo de Tecla de Mudança Rápida ...........................................................................................23
Modo do Menu Principal............................................................................................................23
Reparação de Avarias .........................................................................................................................31
Perguntas mais frequentes (FAQ)...............................................................................................31
Necessita de mais ajuda?..............................................................................................................32
Modos Operativos suportados ..........................................................................................................33
Specificações .......................................................................................................................................34
3Conteúdo
4 Conteúdo
1
Começar
Quando estiver a desempacotar, confirme por favor se tem os seguintes artigos. Se estes faltarem
ou estiverem danificados, por favor contacte imediatamente o vendedor ao qual comprou a
mercadoria.
Monitor em LCD da BenQ
Guia de Início Rápido
Disco de CD-ROM
Cabo de Alimentação
Cabo de Sinal: D-Sub
2
0
0
.
3
0
0
9
L
.
P
3
5
/
:
N
5 Começar
2
Começar a conhecer o seu Monitor
Imagem de frente
Imagem de trás
1. Tomada de entrada de corrente AC
2. Conector D-Sub
6 Começar a conhecer o seu Monitor
3
Como instalar o hardware do seu monitor
Se o computador estiver ligado, será nece ssário desligá-lo antes de prosseguir. Não conecte nem
ligue a energia do monitor até receber instruções para fazê-lo.
1. Fixação da base do monitor.
Tenha cuidado para não danificar o monitor. Colocar
a superfície da tela sobre um objecto como um
agrafador ou rato quebrará o vidro ou danificará o
substrato do visor LCD anulando a garantia. Deslizar
ou raspar o monitor sobre a mesa riscará ou
danificará os controles e as bordas do monitor.
Proteja o monitor e a tela liberando uma área plana e
aberta em sua mesa e colocando algo macio, como o saco
da embalagem, sobre a mesa para servir de acolchoado.
Coloque a tela com a face voltada para baixo sobre um
superfície limpa e acolchoada.
Segure o monitor firmemente contra a mesa e puxe o
braço do suporte para cima afastando-o do monitor.
Oriente e alinhe o soquete da base do suporte com a
extremidade do braço do suporte e empurre-os conjuntamente até que se encaixem e travem.
Tente puxar para separá-los suavemente para certificar-se
de que se encaixaram correctamente.
Levante o monitor com cuidado, vire-o e coloque-o na
vertical sobre o suporte em uma superfície nivelada e
plana.
Deve-se posicionar o monitor e inclinar a tela de
modo a minimizar reflexos indesejados de outras
fontes de luz.
-5 ~
+20
7 Como instalar o hardware do seu monitor
2. Conexão do cabo de vídeo.
Conecte o pino do cabo D-Sub (na extremidade sem o
filtro de ferrite) ao soquete D-Sub do monitor. Conecte o
outro pino do cabo D-Sub (na extremidade com o filtro de
ferrite) ao soquete D-Sub de vídeo do computador.
Aperte todos os parafusos para evitar que os plugues
caiam acidentalmente durante o uso.
3. Conexão do cabo de força ao monitor.
Conecte uma extremidade do cabo de força no soquete
rotulado "POWER IN" na parte traseira do monitor. Não
conecte a outra extremidade a um ponto de energia ainda.
4. Passagem dos cabos pelo suporte móvel.
Solte a presilha de fixação dos cabos pressionado-a para
dentro como ilustrado. Coloque os cabos juntos e reinsira
a presilha sobre eles para fixá-los de modo organizado
atrás do suporte do monitor.
8 Como instalar o hardware do seu monitor
5. Conexão e ligação à energia.
Conecte a outra extremidade do cabo de força em um
ponto de energia e ligue.
Ligue o monitor pressionando o botão de energia na frente
do monitor.
Ligue o computador também e siga as instruções da
Secção 4: Aproveitar o melhor do seu monitor BenQ para
instalar o software do monitor.
9 Como instalar o hardware do seu monitor
Como retirar a base do suporte
1. Prepare o monitor e a área.
Desligue o monitor e a energia antes de desconectar o cabo
de força. Desligue o computador antes de desconectar o
cabo de sinal do monitor.
Tenha cuidado para não danificar o monitor. Colocar
a superfície da tela sobre um objecto como um
agrafador ou rato quebrará o vidro ou danificará o
substrato do visor LCD anulando a garantia. Deslizar
ou raspar o monitor sobre a mesa riscará ou
danificará os controles e as bordas do monitor.
Proteja o monitor e a tela liberando uma área plana e
aberta em sua mesa e colocando algo macio, como uma
toalha, sobre a mesa para servir de acolchoado antes de
colocar a tela voltada para baixo sobre uma superfície
plana e acolchoada.
2. Solte a presilha de trava de um lado da base do
suporte e, ao mesmo tempo, puxe a borda da base
afastando-a do braço do suporte.
3. Solte a outra presilha de trava para retirar a base do
suporte do braço do suporte do monitor.
10 Como instalar o hardware do seu monitor
4
Aproveitar o melhor do seu monitor BenQ
Como é que eu tiro o maior benefício do meu novo monitor?
Para tirar o maior benefício do seu novo ecrã LCD a cores, deve instalar o software da drive do
Monitor LCD BenQ conforme fornecido no CD-ROM do Monitor LCD da BenQ.
As circunstâncias sob as quais você liga e instala o seu Monitor LCD BenQ, irá determinar que
processo necessita de seguir para instalar correctamente o software da driver do Monitor LCD
BenQ. Estas circunstâncias estão relacionadas com que versão do Microsoft Windows está a usar e
se está a ligar o monitor e a instalar o software num novo computador (sem existir software da
driver do monitor), ou se está a actualizar uma instalação existente (que já exista no software da
driver do monitor) com um novo monitor.
Em todos os casos contudo, a próxima vez que você ligar o seu computador (após ligar o monitor
ao seu computador), o Windows irá automaticamente reconhecer o novo (ou diferente) hardware
e irá lançar o assistente Encontrado novo Hardware.
Siga as instruções do assistente até que lhe seja pedido para seleccionar o modelo do monitor.
Nessa altura, clique o botão Obter Disco, insira o CD-ROM do Monitor em LCD da BenQ
e seleccione o modelo de monitor apropriado. Mais detalhes e instruções passo a passo para uma
instalação (nova) ou actualização (existente) a seguir. Ver:
• Como instalar o monitor num computador novo.
• Como actualizar o monitor num computador existente
Se desejar um Nome de Utilizador e Password para fazer o login no seu computador
Windows, você deve fazer log on como administrador ou como membro do grupo de
administradorespara instalar o software da driver do monitor. Além disso, se o seu
computador estiver ligado a uma rede que tenha exigências de acesso de segurança, as
definições da política da rede podem impedi-lo de instalar software no seu computador.
11 Aproveitar o melhor do seu monitor BenQ
Como instalar o monitor num computador novo
Esta instrução detalha o procedimento para seleccionar e instalar o software da driver do Monitor
LCD num novo computador que nunca tenha tido instalada a driver dum monitor. Esta instrução
apenas se aplica a um computador que nunca tenha sido utilizado e ao qual o Monitor LCD
BenQ é o primeiro monitor a ser ligado.
Se estiver a adicionar o Monitor LCD BenQ a um computador existente que já possua um
outro monitor ligado e tenha instalado o software da driver do monitor), não deve seguir as
instruções que se seguem. Deverá sim, seguir as instruções para Como actualizar o Monitor
num computador existente.
1. Siga as instruções em Como instalar o hardware do seu monitor.
Quando o Windows (2000 ou mais recente) iniciar, ele irá detectar automaticamente o novo monitor
elançar o Assistente de Novo Hardware encontrado. Siga os prompts até visualizar a opção de Instalar
drivers de novo Hardware.
2. Insira o CD-ROM do Monitor LCD da BenQ LCD Monitor na drive de CD do computador.
3. Verifique Procurar uma driver adequada para o meu aparelho opção, e clique Próximo.
4. Marquea opção para drives de CD-ROM (desmarcar as restantes) e clique Próximo.
5. Olhe para confirmar se o assistente escolheu o nome correcto para o seu monitor as
"BenQ FP71G/FP71G
+
/FP71G+u " e clique Próximo.
6. Clique Terminar.
7. Reiniciar o computador.
12 Aproveitar o melhor do seu monitor BenQ
Como actualizar o monitor num computador existente
Esta instrução detalha o procedimento para a actualização manual do software da drive do seu
monitor no seu computador Microsoft Windows. Actualmente é testado como compatível
(e apenas recomendado) para os Sistemas Operativos (OP) Windows 98, Windows ME, Windows
2000, e Windows XP.
A driver do Monitor LCD BenQ para o seu modelo podem funcionarmuito bem funcionar com
outras versões do Windows, no entanto, na altura da edição a BenQ não fez qualquer teste
desta driver nas outras versões do Windows e não pode garantir o seu funcionamento
nesses sistemas.
A instalação do software da drive do monitor envolve a selecção dum ficheiro de informação
apropriado (.inf) no CD-ROM do Monitor LCD BenQ para o seu modelo especial que você
ligou, e deixar o Windows instalar os correspondentes ficheiros da driver do CD. Apenas necessita
de colocá-los na direcção correcta. O Windows tem um Assistente de Actualização do dispositivo
da Driver para automatizar a tarefa e guiá-lo através da selecçãode ficheiros e processo de
instalação.
Ve r :
• Como instalar nos sistemas Windows XP.
• Como instalar nos sistemas Windows 2000, ME, e & 98.
13 Aproveitar o melhor do seu monitor BenQ
Como instalar nos sistemas Windows XP
1. Abrir Visualizar Propriedades.
O atalho mais curto para Visualizar as Propriedades é através do ambiente de trabalho do Windows.
Clique no lado direito do rato no ambiente de trabalho e seleccione Propriedades do menu que surge.
Alternativamente, o menu Windows para Visualizar Propriedadesestá situado no Painel de Controlo.
Na versão Windows XP, Painel de Controlo está situado directo sob o item do menu principal Iniciar.
As opções do menu visualizadas irão depender de que tipo de visualização é seleccionado para o seu
sistema.
• Sob a vista Clássica, clique Iniciar | Controlo Painel | Visualizar.
• Sob a vista Categoria, clique Iniciar | Controlo Painel | Aparência eTemas | Modificar a resolução
do ecrã.
A janela Visualizar Propriedades irá surgir.
2. Seleccione a tabulação Definiçoes e clique no botão Avanç ado.
A janela Visualizar Propriedades irá surgir.
3. Clique na tab Monitor e da lista seleccione ‘Plug and Play Monitor’.
Se apenas houver um monitor na lista, este irá logo ser escolhido.
4. Clique o botão Propriedades.
A janela Visualizar Propriedades irá surgir.
Se o fornecedor da driver estiver listado como BenQ, e o modelo coincidir com o do seu monitor,as
drivers apropriadas já se encontram instaladas e você não necessita fazer mais nada. Faça cancelar
para sair desta propriedade do windows.
No entanto, se a BenQ não estiver identificada como fabricantes, ou se o modelo correcto não for
actualmente visualizado, você necessitará de continuar com estas instruções.
5. Clique na tab Driver e no botão Actualizar Driver.
Surgirá o Assistente de Actualizaçao de Hardware. Siga as instruções do assistente, lembrando os
passos abaixo:
6. Insira o CD-ROM do Monitor LCD BenQ numa drive de CD no computador que ligou ao
monitor.
7. Verifique a opção ‘Instalar da lista ou localização específica’ e clique Próximo.
8. Verifique a opção ‘Procure a melhor driver nestas localizações’ e também verifique ‘Procurar
meios removíveis’, depois clique Próximo.
Por favor aguarde enquanto o assistente procura pelas drives e o CD Monitor LCD da BenQ inserido
no passo 6. Quando tiver completado, o assistente deve ter encontrado e seleccionado a driver BenQ
+
no CD apropriado para o seu modelo de monitor, neste caso ‘BenQ FP71G/FP71G
+
localização ‘d:\driver\FP71G.inf/FP71G
.inf/FP71G+u.inf’ ou similar.
/FP71G+u’ na
A letra da drive para a drive do seu CD pode diferenciar do exemplo acima, dependendo do
seu sistema – poderá ser ‘D:’ ou E:ou F:etc.
9. Seleccione (único clique) o ficheiro chamado ‘BenQ FP71G/FP71G+’/FP71G+u no CD e
clique o botão Próximo.
Isto irá copiar e instalar os ficheiros apropriados da driver do monitor no seu computador.
14 Aproveitar o melhor do seu monitor BenQ
10. Clique Terminar.
Isto irá fechar o assistente e fazê-lo retornar à janela Propriedades do Monitor, agora renomeada
+
BenQ FP71G/FP71G
/FP71G+u Propriedades.
11. Clique Fechar, OK, e OK.
Isto irá fechar as janelase Mostrar Propriedades. Não necessita de reiniciar o Windows XP, pois as
drives do monitor LCD da BenQ irão funcionar imediatamente, sem necessitar de qualquer outra
acção da sua parte.
15 Aproveitar o melhor do seu monitor BenQ
Como instalar nos sistemas Windows 2000, ME, e & 98
Não necessita de seguir esta instrução se estiver a fazer a instalação num computador que
tenha um sistema com versão do Windows XP (ou mais recente). Nesse caso, veja as
instruções em Como instalar nos sistema s Windows XP.
1. Abrir Visualizar Propriedades.
O atalho mais curto para Visualizar as Propriedades é através do ambiente de trabalho do Windows.
Clique no lado direito do rato no ambiente de trabalho e seleccione Propriedades do menu que surge.
Alternativamente, o menu Windows para Visualizar Propriedadesestá situado no Painel de Controlo.
Nas versões Windows 2000, ME, & 98, Painel de Controlo está localizado sob o item do menu
Definições.
Clique Iniciar | Definições | Controlo Painel | Visualizar.
A janela Visualizar Propriedades irá surgir.
2. Seleccione a tabulação Definiçoes e clique no botão Avanç ado.
A janela Visualizar Propriedades irá surgir.
3. No Windows 2000, clique a tab Monitor e o botão Propriedades.
A janela Visualizar Propriedades irá surgir.
Alternativamente, no Windows ME ou 98, clique na tab Monitor e no botão Modificar.
Isto irá colocá-lo directamente no Assistente de actualização do dispositivo da Driver, saltando
o próximo passo.
4. No Windows 2000, clique a tab Monitor e o botão Propriedades.
Surgirá o Assistente de Actualizaçao do Dispositivo.
Ve r Como completar o Assistente de Actualizaçao do dispositivo da Driver do Windows.
16 Aproveitar o melhor do seu monitor BenQ
Como completar o Assistente de Actualizaçao do dispositivo da Driver do Windows
1. Coloque o CD-ROM do Monitor LCD BenQque veio junto com o seu monitor.
Insira o CD-ROM do Monitor LCD BenQ numa drive de CD no computador que ligou ao monitor.
A página de autorun de selecção do Idioma do Guia do Utilizador irá ser visualizada no seu navegador
web.
Pode seleccionar o idioma e ver a versão online deste manual na próxima janela.
Aí, poderá imprimi-lo para sua referência se desejar trabalhar off-line. Quando estiver pronto,
Cancelar o navegador pois este não é necessário para o Windows Assistente de Actualização do
Dispositivo da Driver.
2. Inicie o Windows Assistente de Actualização do Dispositivo da Driver e clique Próximo.
Para instruções ver Como instalar nos sistemas Windows 2000, ME, e & 98.
3. Marque a opção ‘Visualizar uma lista de drivers existentes ...’ e clique Próximo.
4. Clique o botão Obter Disco.
A janela Instalar do disco irá ser visualizada.
5. Clique o botão Pesquisar e navegue para o CD-ROM do Monitor LCD da BenQ.
Este é o CD que carregou no passo 1 acima. A Drive do CD irá ter uma letra designada para a drive do
Windows (como D: ou E: ou F: Seleccione a letra da drive correspondente à drive na qual colocou o
CD.
6. Faça duplo-clique na pasta denominada ‘Driver’.
Os conteúdos da pasta ‘Driver’ irão ser visualizados.
7. Clique o botão Propriedades.
Isto irá retorná-lo à janela Instalar do disco, e terá entrado no endereço da pasta 'Driver' do CD do
Monitor LCD da BenQ no campo intitulado ‘Copiar ficheiros do fabricante de:’.
O campo irá conter algo como "D:\Driver", ou "E:\Driver", ou "F:\Driver".
8. Clique o botão Propriedades.
Isto irá retorná-lo ao Assistente do Dispositivo de Actualização da Driver.
9. Seleccione (único clique) o ficheiro chamado BenQ FP71G/FP71G+/FP71G+u’ no CD e
clique o botão Próximo.
10. Clique Seguinte.
Isto irá copiar e instalar os ficheiros apropriados da driver do monitor no seu computador.
11. Clique Terminar.
2000 Isto irá fechar o assistente e fazê-lo retornar à janela Propriedades do Monitor, agora renomeada
+
BenQ FP71G/FP71G
Alternativamente, no Windows ME e 98, este retorná-lo-á à janela Visualização avançada de
Propriedades, saltando o próximo passo.
/FP71G+u Propriedades.
Se desejar, aqui é onde pode modificar a velocidade de refrescamento do ecrã e outras propriedades
do monitor para adequar às suas necessidades. Ver Como ajustar a velocidade de refrescamento para
detalhes.
17 Aproveitar o melhor do seu monitor BenQ
12. No Windows 2000, clique Fechar.
Isto irá fechar o assistente e fazê-lo retornar à janela Propriedades do Monitor, agora renomeada
+
BenQ FP71G/FP71G
/FP71G+u Propriedades.
Se desejar, aqui é onde pode modificar a velocidade de refrescamento do ecrã e outras propriedades
do monitor para adequar às suas necessidades. Ver Como ajustar a velocidade de refrescamento para
detalhes.
13. No Windows 2000, clique OK, ou no Windows 98 ou ME, clique Fechar.
Isto irá fechar o assistente e fazê-lo retornar à janela Propriedades do Monitor, agora renomeada
+
BenQ FP71G/FP71G
/FP71G+u Propriedades.
Se desejar, aqui é onde pode modificar a resolução do ecrã (área e cor).
Ve r Como ajustar a resolução do ecrã para detalhes.
14. Clique OK.
Isto irá fechar a janela Visualizar Propriedades,e se tiver feito alterações à resolução do ecrã,
o Windows 2000 irá automaticamente pedir para confirmar as alterações e mais confirmação para
aceitar a as alterações. Clique OK e Sim novamente.
Alternativamente, o Windows ME ou 98 irão perguntar se deseja fazer as alterações e reiniciar ou não
reiniciar. Deverá seleccionar a opção reiniciar, pois isto faz com que o Windows carregue as novas
drivers quando for reiniciado da próxima vez.
18 Aproveitar o melhor do seu monitor BenQ
1
1
5
Como ajustar a resolução do ecrã
Devido à natureza da tecnologia de visualização LCD, a resolução de imagem é sempre fixa.
A melhor imagem possível para o seu FP71G/FP71G+/FP71G+u é obtida com a resolução de
1280x1024. Isto é chamado de “Resolução Nativa” ou resolução máxima - ou seja, a imagem mais
nítida. Resoluções mais baixas são visualizadas num ecrã inteiro através dum circuito de
interpolação. No entanto, ocorrem falhas com a resolução interpolada.
Para tirar total vantagem da tecnologia LCD, você deve seleccionar a definição de
resolução nativa de 1280x1024.
1. Abrir Visualizar Propriedades e seleccionar a tab Definições.
Pode abrir visualizar Propriedades clivando no lado direito do rato no ambiente de trabalho do
windows e seleccionando Propriedades do menu que surgir.
2. Use o slider na secção ‘área do ecrã’ para ajustar a resolução do ecrã.
Seleccione a resolução de 1280x1024. A seguir clique em Aplicar.
Se seleccionar outra resolução, tenha consciência de que esta outra resolução
é interpolada e pode não mostrar de forma exacta a imagem do ecrã tão bem quanto
poderia fazer numa definição de resolução nativa.
3. Clique OK e depois Sim.
4. Feche a janela Visualizar Propriedades.
19 Como ajustar a resolução do ecrã
1
1
6
Como ajustar a velocidade de refrescamento
Não necessita escolher a possibilidade mais alta de velocidade de refrescamento num visor LCD
porque não é tecnicamente possível para um visor LCD cintilar. Existe uma tabela com os modos
de fábrica na secção de especificações deste Manual do Utilizador.
Você pode escolher 60, 70 e 75 Hertz, (mas não 72Hz) para um a resolução nativa de
1280x1024.
1. Duplo clique no ícone Displayno Painel de Controlo.
2. Da janela Visualizar Propriedades, seleccione a tab Definições e clique no botão Avançado.
3. Seleccione a tab Adaptador e seleccione uma velocidade de refrescamento apropriada para
encaixar um dos modos de fábrica aplicável conforme enumerado na tabela de
especificações.
4. Clique Modificar, OK,depois Sim.
5. Feche a janela Visualizar Propriedades.
20 Como ajustar a velocidade de refrescamento
1
1
7
Como estabelecer a Optimização de Imagem
A forma mais fácil de obter uma visualização óptima é usar a função i key. Prima a tecla i para
optimizar e ajustar as definições do ecrã automaticamente para si. Reporte-se a Reparação de
Avarias para localização de botões e funcionalidade.
Se desejar, poderá sempre ajustar as definições do ecrã manualmente, usando os botões no painel
do monitor. Para o ajudar nesta tarefa, a BenQ fornecer uma utilidade de imagem de teste do
ecrã, a qual você pode usar para verificar a cor do ecrã, escala de cinzentos e visualização
gradativa da linha.
1. Corra o programa de teste auto.exe do CD-ROM; Também poderá usar qualquer outra
imagem, tal como a desktop do seu sistema operativo. No entanto, nós recomendamos que
utilize o auto.exe. Ao correr o auto.exe, emerge um modelo de teste.
2. Prima a tecla Enter para aceder ao menu On-Screen Display (OSD) do monitor.
3. Se reparar num ruído vertical, prima as teclas W ou X para seleccionar Geometria e prima a
tecla Enter. A seguir prima o comando W ou X para seleccionar Pixel Clock e prima
também a tecla Enter novamente. Agora, prima o comando W ou X para ajustar
o monitor até que o ruído desapareça.
4. Se reparar num ruído vertical, prima as teclas W ou X para seleccionar Geometria e prima a
tecla Enter. A seguir prima o comando W ou X para seleccionar Fase e pressione também a
tecla Enter novamente. Agora, prima o comando W ou X para ajustar o monitor até que o
ruído desapareça.
Para ter a certeza de que a função i key está a funcionar bem, tem de usar um dos modos
suportados. Se o i key não funcionar correctamente e se surgir a mensagem NON PRESET
MODE no OSD, significa que não está a utilizar um dos modos suportados. Por favor instale
o seu monitor para usar um dos modos suportados conforme enunciado no fim deste manual.
21 Como estabelecer a Optimização de Imagem
8
Como ajustar o seu Monitor
Um olhar sobre o Painel de Controlo
Existem 6 botões para o controlo do utilizador, incluindo o botão “i key”, “Exit”, “Enter”, “<” e “>”
e o interruptor de corrente. As descrições seguintes são a introdução destes comandos e
parâmetros de comutação.
1. “
i
key”” : Ajusta a posição vertical, aspecto, posição horizontal e o relógio de píxel clock automati-
camente.
2. Tecla “Exit”: Retrocede ao menu anterior ou sai do OSD.
3. Tecla
4. Tecla
5. Tecla “Enter”: Active o OSD, entre no submenu, seleccione items, confirme a selecção.
6. “Power”: Liga e desliga a corrente.
W (Esquerda): Para a Esquerda/Diminuir o ajustamento. A tecla esquerda é para a mudança
rápida para o Contraste.
X (Direita): Para a Direita/Aumentar o ajustamento. A tecla direita é a tecla para mudança
rápida para o Brilho.
22 Como ajustar o seu Monitor
Modo de Tecla de Mudança Rápida
Tecla de mudança rápida de Brilho e Contraste
Prima X para entrar no menu de Brilho, prima
a tecla W ou X para ajustar o grau de brilho e
prima “Exit” para sair do OSD.
Prima W para entrar no menu Contraste,
prima a tecla W ou X para ajustar o grau de
Contraste e prima “Exit” para sair do OSD.
Modo do Menu Principal
Funções de controlo disponíveis no Menu Principal
Menu Principal
23 Como ajustar o seu Monitor
Sub-menu de luminância
Prima a tecla W ou X para ajustar o grau de
Brilho, prima “Exit” para retornar ao menu
anterior.
Prima a tecla W ou Xpara ajustar o grau de
Contraste, prima “Exit” para retornar ao menu
anterior.
24 Como ajustar o seu Monitor
Sub-menu Geometria
Prima a tecla
W ou X para ajustar a Posição
Horizontal, prima “Exit” para retroceder ao
menu anterior.
Prima a tecla
W ou X para ajustar a Posição
Vertical, prima a tecla “Exit” para retroceder ao
menu anterior.
Prima a tecla W ou X para ajustar o valor do
relógio do Píxel, prima “Exit” para retroceder
ao menu anterior.
Prima a tecla W ou X para ajustar o grau de
aspecto, prima “Exit” para retroceder ao menu
anterior.
25 Como ajustar o seu Monitor
Sub-menu de Cor
Avermelhado - aplica um tom caloroso à imagem e tem como padrão de fábrica a cor branca
standard utilizada no papel de imprensa.
Azulado - aplica um tom refrescante à imagem e tem como padrão de fábrica a cor branca
standard utilizada na indústria dos PCs.
Normal - permite a visualização de vídeos e diapositivos com a sua cor natural. Esta é a cor padrão
de fábrica.
Padrão do utilizador:
O padrão do utilizador é fornecido de modo
a permitir alterar a cor da imagem de acordo
com a sua preferência. A mistura das cores
primárias de Vermelho, Verde e Azul pode ser
alterada de modo a alterar o tom da cor da
imagem. A configuração inicial padrão é 50.
Se reduzir uma ou mais das cores, reduzirá a sua
respectiva influência sobre a cor da imagem.
Por exemplo, se reduzir o nível do Azul,
a imagem começara a ficar amarelada. Se reduzir
o Verde, a imagem ficará magenta.
Para voltar às configurações padrão iniciais, veja Sub-menu de rechamda para mais
detalhes.
26 Como ajustar o seu Monitor
Sub-menu OSD
Prima a tecla W ou X para ajustar a Posição
Horizontal do OSD, prima “Exit” para
retroceder para o menu anterior.
Prima a tecla W ou X para ajustar a Posição
Vertical do OSD, prima “Exit” para retroceder
ao menu anterior.
Prima a tecla
W ou X para ajustar o tempo de
visualização do OSD, prima “Exit” para
retroceder ao menu anterior.
27 Como ajustar o seu Monitor
Sub-menu de Idiomas
Carregue na tecla W ou X para seleccionar um idioma para os menus dos ecrãs OSD.
Prima a tecla Sair para retornar ao menu anterior.
28 Como ajustar o seu Monitor

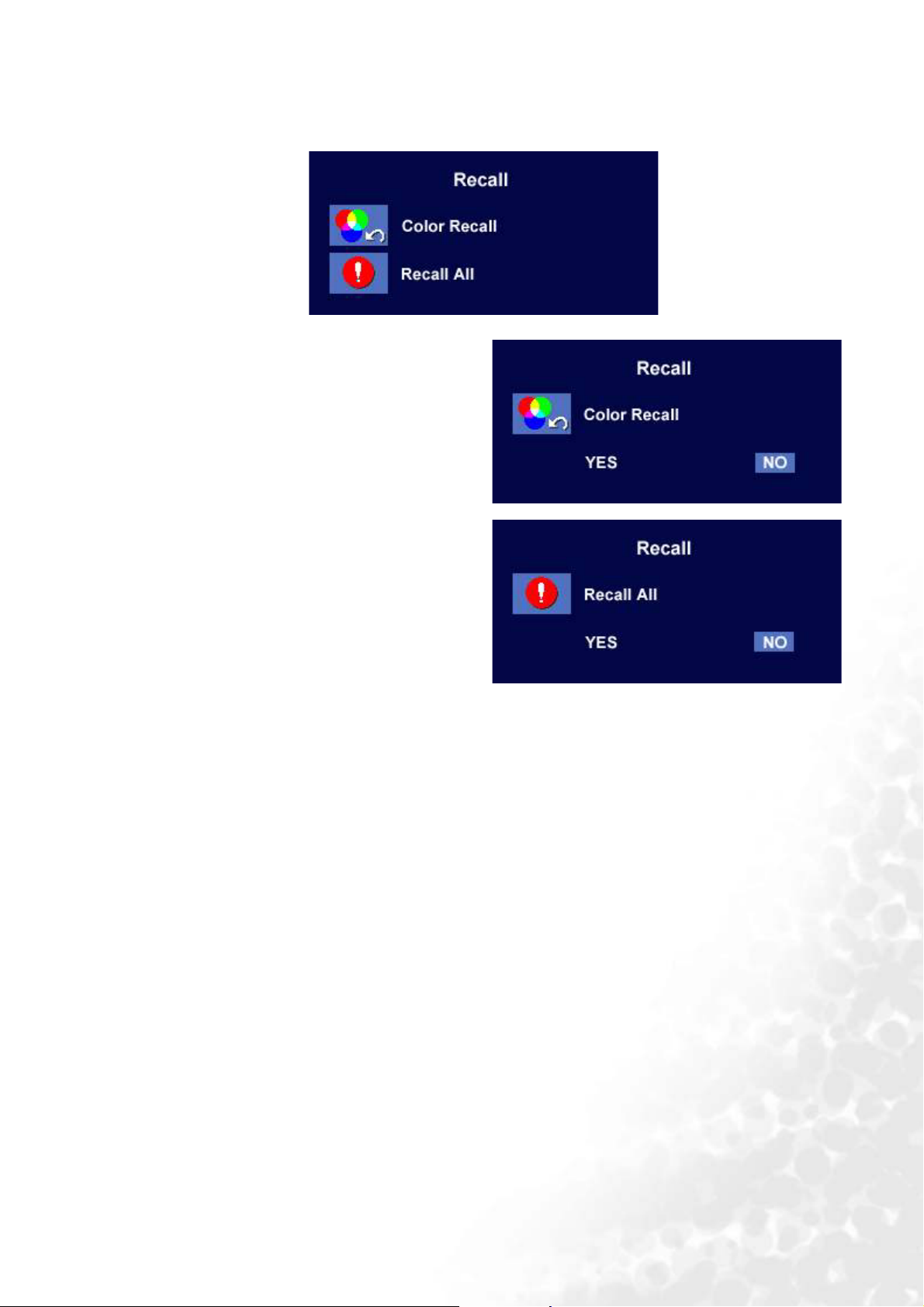

Sub-menu de rechamda
Prima a tecla W ou X para confirmar a Color
Recall, prima “Enter” para rechamar as
definições de cor, ou prima “Exit” para
retroceder ao menu anterior.
Prima a tecla W ou X para confirmar
Rechamar todos, prima a tecla “Enter” para a
posição rechamada e definições de cor ou prima
a tecla “Exit”para retroceder ao menu anterior.
29 Como ajustar o seu Monitor

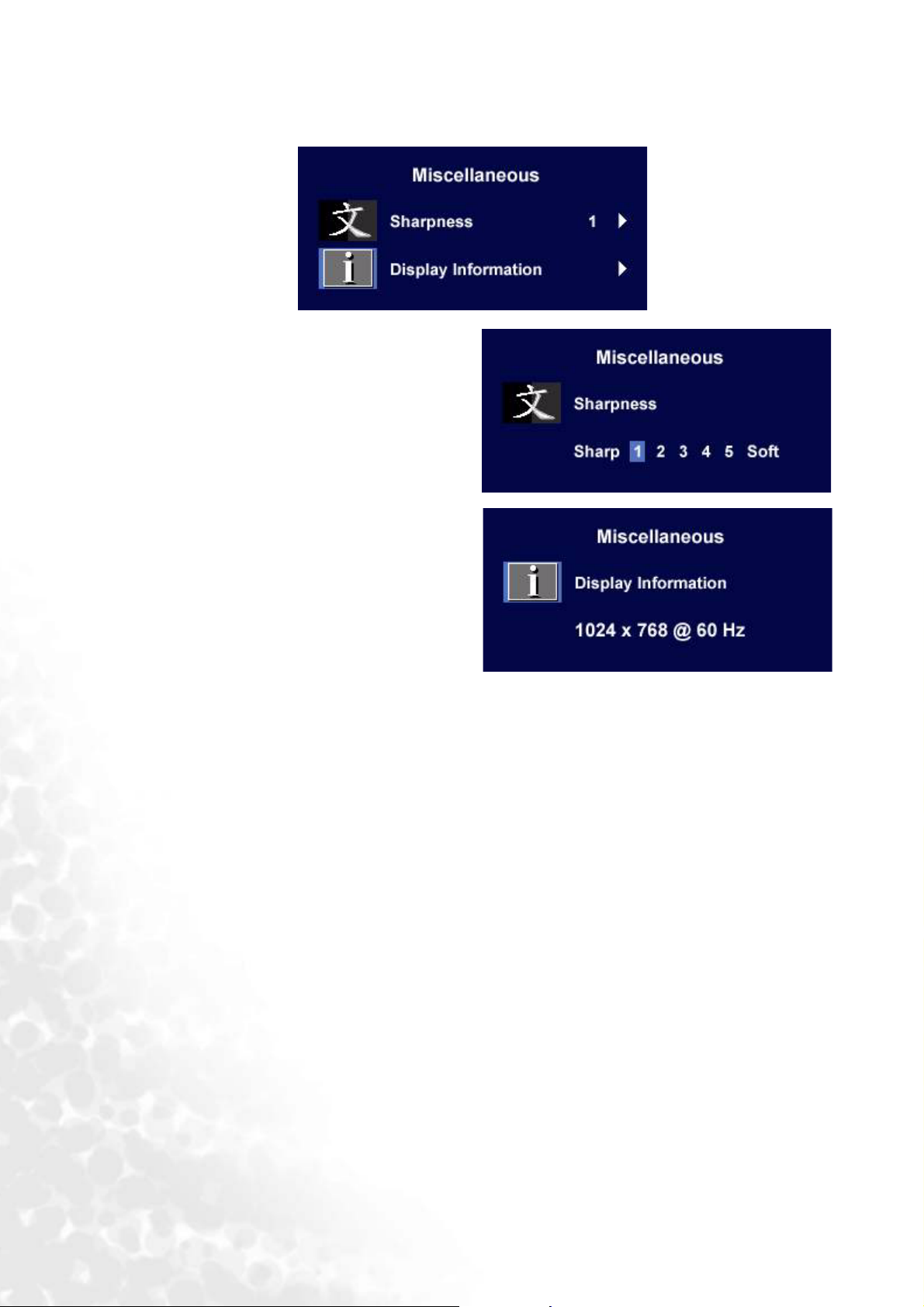

Sub-menu miscelânia
Nitidez:
Prima a tecla W ou X para ajustar o grau de
Nitidez.
Informação visualizada.
30 Como ajustar o seu Monitor
9
Reparação de Avarias
Perguntas mais frequentes (FAQ)
A imagem está obscura:
Leia a secção Como ajustar a resolução do ecrã e a seguir seleccione a resolução correct a,
velocidade de refrescamento e faça ajustamentos baseados nestas instruções.
Como é que usa um cabo extensão para VGA?
Retire o cabo de extensão para o teste.. Agora a imagem está focada? Se não, optimize a imagem
trabalhando através das instruções na secção de Como ajustar a velocidade de refrescamento- É
normal a obscuridade ocorrer devido a perdas de condução nos cabos de extensão.. Pode
minimizar estas perdas utilizando um cabo de extensão com melhor qualidade de condução ou
com um propulsor pré definido.
A obscuridade apenas ocorre em resoluções mais baixas do que a resolução nativa (máximo)?
Leia a secção de Como ajustar a resolução do ecrã. Seleccione a resolução nativa.
Podem ser vistos erros de Píxel:
Um de vários píxeis está permanentemente preto, um ou mais píxeis está permanentemente
branco, um ou mais píxeis está permanentemente vermelho, verde, azul ou de outra cor.
． Limpe o LCD
． Desligue e volte a ligar o monitor.
． Estes pixels ficam permanentemente ligados ou desligados e constituem um defeito natural
que ocorre na tecnologia LCD.
A imagem tem uma coloração defeituosa:
Tem uma aparência amarela, azul ou rosa.
No monitor, prima a tecla “Enter” e prima a tecla W ou X para mover-se para o ícone “Recall” e
prima a tecla “Enter” para entrar no sub-menu “Recall”. Prima a tecla W ou X para seleccionar
“Color Recall” e seleccione “Yes” no sub-menu “Color Recall”, a seguir prima a tecla “Enter” para
rechamar as definições de fábrica. Se a imagem ainda não for a correcta e o OSD também tiver
uma coloração defeituosa, isto significa que uma das três cores primárias está em falta no sinal de
entrada. Agora verifique os conectores dos cabos de sinal. Se algum pino estiver torto ou partido,
por favor contacte o seu vendedor para obter o apoio necessário.
Não se consegue ver nenhuma imagem:
O sinal no visor está iluminado a verde?
Se o LED está iluminado a verde e houver uma mensagem “Out of Range” no ecrã, isto significa
que vocês está a usar um modo de visualização que este monitor não suporta. Por favor mude a
definição para um dos modos suportados. Por favor leia a secção “Modos Operativos suportados”.
O sinal no visor está iluminado a laranja?
Se o LED está iluminado a laranja, o modo de gestão da corrente está activo. Prima qualquer botão
no teclado do computador ou mova o rato. Se isto não ajudar, verifique os conectores do cabo de
sinal. Se algum pino estiver torto ou partido, por favor contacte o seu vendedor para obter o apoio
necessário.
31 Reparação de Avarias
O sinal no visor não está iluminado de forma nenhuma?
Verifique a tomada do cabo de alimentação de tensão, o cabo de alimentação externo e o
interruptor de corrente.
A imagem está distorcida, cintila ou tremeluz:
Leia a secção da Como ajustar a resolução do ecrã e a seguir seleccione a resolução correcta,
velocidade de refrescamento e faça os ajustamentos com base nestas instruções.
A imagem está deslocada para uma direcção:
Leia a secção de Como ajustar a resolução do ecrã e a seguir seleccione a resolução correcta,
velocidade de refrescamento e faça ajustamentos com base nestas instruções.
Necessita de mais ajuda?
Se os seus problemas persistirem após verificar este manual, por favor contacte o seu local de
compra ou envie-nos um e-mail para: Support@BenQ.com
32 Reparação de Avarias
1
1
10
Modos Operativos suportados
Modo de visualização de entrada (tempo de entrada)
Resolução Frequencia
Horizontal
(KHz)
640x350 31.47(P) 70.08(N) 25.17 DOS
720x400 31.47(N) 70.08(P) 28.32 DOS
640x480 31.47(N) 60.00(N) 25.18 DOS
640x480 35.00(N) 67.00(N) 30.24 Macintosh
640x480 37.86(N) 72.80(N) 31.50 VESA
640x480 37.50(N) 75.00(N) 31.50 VESA
800x600 35.16(P) 56.25(P) 36.00 VESA
800x600 37.88(P) 60.32(P) 40.00 VESA
800x600 48.08(P) 72.19(P) 50.00 VESA
800x600 46.87(P) 75.00(P) 49.50 VESA
832x624 49.72(N) 74.55(N) 57.29 Macintosh
1024x768 48.36(N) 60.00(N) 65.00 VESA
1024x768 56.48(N) 70.10(N) 75.00 VESA
1024x768 60.02(P) 75.00(P) 78.75 VESA
1152x864 67.50(P) 75.00(P) 108.00 VESA
Frequencia
Vertical
(Hz)
Frequencia de
Píxel
(MHz)
Comentári
o
1152x870 68.68(N) 75.06(N) 100.00 Macintosh
1152x900 61.80(N) 66.00(N) 94.50 SUN 66
1152x900 71.81(N) 76.14(N) 108.00 SUN
1280x1024 64.00(P) 60.00(P) 108.00 VESA
1280x1024 75.83(N) 71.53(N) 128.00 IBMI
1280x1024 80.00(P) 75.00(P) 135.00 VESA
1280x1024 81.18(N) 76.16(N) 135.09 SPARC2
• Os modos não listados não tabela podem não ser suportados. Para uma imagem óptimal, nós
recomendamos que escolha um modo listado na tabela acima.
• Existem 22 modos disponíveis que são compatíveis com o Windows.
• O rompimento da imagem pode ocorrer como resultado de diferenças de frequência de sinal dos
cartões VGA, que não corresponda ao padrão habitual. No entanto, isto não é um erro. VocÊ pode
melhorar esta situação, alterando uma definição automática ou mudando manualmente a
definição de aspecto e a frequência de píxel do menu “Geometry”.
• Se desligar o monitor, as linhas de interferência podem surgir no seu ecrã.. Mas não se preocupe
com isto, pois é normall.
• Para estender a vida de serviço do produto, recomendamos que use a função de gestão de corrente
do seu computador.
33 Modos Operativos suportados
1
1
11
Specificações
BenQ FP71G
Modelo FP71G
Tipo Visor
Visível na diagonal
Resolução Nativa (máxima)
Cores
Contraste / Brilho
Resposta time
Ângulo de visão (esquerda/dire-
ita, para cima/para baixo)
Frequência de linha
Frequência de imagem
Verificações de imagem
Controlos
Funções do Ecrã
Gestão de corrente
17.0" , activo, TFT
43.2 mm
1,280X1,024
16.2 millhões
500:1 / 260 cd/m
12 ms
140, 130 (CR=10)
160, 160 (CR=5)
30 - 83 kHz Monitor Multifrequência
56 - 76 Modos Hz dentro destes parâmetros
Digital, Tecnologia Ecrã OSD, i key
(definição automática de imagem)
5 botões e i key.
Contraste, brilho, posição de imagem vert. & hor.,
aspecto, relógio pixel, equilíbrio de cor, palete de
cor, escolha do idioma (8 idiomas OSD), posição
OSD, indicador de estado
VESA DPMS, EPA
2
Consumo máximo de energia
Modo de poupança de energia
Sinal de Entrada
Sincronização
Temperatura (em funcionamento)
Humidade do Ar (emfuncionamento)
Certificações TCO 03, TÜV/Ergonomics, TÜV/ GS, FCC Class
Voltagem para Operar
Dimensões (H x W x D)
Peso
40 Watt
< 1 Watt
RGB analógico 0.7 Vpp/75 Ohm positivo
Ligação de sinal TTL separado, 15-pins mini
D-sub cabo
0 °C - 40 °C
10% - 90%
B, ISO 13406-2, VCCI, CB Report, CE, C-Tick,
BSMI, Fimko, GOST, CSAUS, CCC
Modo de troca automática de alimentação de
tensão, 90-264 V, 47-63 Hz
362 x 378 x 135 mm
3.8 kg
34 Specificações
BenQ FP71G
+
Modelo
Tipo Visor
Visível na diagonal
Resolução Nativa (máxima)
Cores
Contraste / Brilho
Resposta time
Ângulo de visão (esquerda/dire-
ita, para cima/para baixo)
Frequência de linha
Frequência de imagem
V erificações de imagem
Controlos
Funções do Ecrã
FP71G
+
17.0" , activo, TFT
43.2 mm
1,280X1,024
16.2 millhões
500:1 / 300 cd/m
2
8 ms
140, 130 (CR=10)
30 - 83 kHz Monitor Multifrequência
56 - 76 Modos Hz dentro destes parâmetros
Digital, Tecnologia Ecrã OSD, i key
(definição automática de imagem)
5 botões e i key.
Contraste, brilho, posição de imagem vert. & hor.,
aspecto, relógio pixel, equilíbrio de cor, palete de
cor , escolha do idioma (8 idiomas OSD), posição
OSD, indicador de estado
Gestão de corrente
Consumo máximo de energia
Modo de poupança de energia
Sinal de Entrada
Sincronização
VESA DPMS, EPA
40 Watt
< 1 Watt
RGB analógico 0.7 Vpp/75 Ohm positivo
Ligação de sinal TTL separado, 15-pins mini
D-sub cabo
Temperatura (em funcionamento)
Humidade do Ar (emfuncionamento)
0 °C - 40 °C
10% - 90%
Certificações TCO 03, TÜV/Ergonomics, TÜV/ GS, FCC Class
B, ISO 13406-2, VCCI, CB Report, CE, C-Tick,
BSMI, Fimko, GOST, CSAUS, CCC
Voltagem para Operar
Modo de troca automática de alimentação de
tensão, 90-264 V, 47-63 Hz
Dimensões (H x W x D)
362 x 378 x 135 mm
Peso
3.8 kg
35 Specificações
BenQ FP71G
+u
Modelo
Tipo Visor
Visível na diagonal
Resolução Nativa (máxima)
Cores
Contraste / Brilho
Resposta time
Ângulo de visão (esquerda/dire-
ita, para cima/para baixo)
Frequência de linha
Frequência de imagem
Verificações de imagem
Controlos
Funções do Ecrã
FP71G
+u
17.0" , activo, TFT
43.2 mm
1,280X1,024
16.2 millhões
800:1 / 300 cd/m
2
5 ms
160, 160 (CR=10)
30 - 83 kHz Monitor Multifrequência
56 - 76 Modos Hz dentro destes parâmetros
Digital, Tecnologia Ecrã OSD, i key
(definição automática de imagem)
5 botões e i key.
Contraste, brilho, posição de imagem vert. & hor.,
aspecto, relógio pixel, equilíbrio de cor, palete de
cor, escolha do idioma (8 idiomas OSD), posição
OSD, indicador de estado
Gestão de corrente
Consumo máximo de energia
Modo de poupança de energia
Sinal de Entrada
Sincronização
VESA DPMS, EPA
40 Watt
< 1 Watt
RGB analógico 0.7 Vpp/75 Ohm positivo
Ligação de sinal TTL separado, 15-pins mini
D-sub cabo
Temperatura (em funcionamento)
Humidade do Ar (emfuncionamento)
0 °C - 40 °C
10% - 90%
Certificações TCO 03, TÜV/Ergonomics, TÜV/ GS, FCC Class
B, ISO 13406-2, VCCI, CB Report, CE, C-Tick,
Voltagem para Operar
BSMI, Fimko, GOST, CSA
Modo de troca automática de alimentação de
US, CCC
tensão, 90-264 V, 47-63 Hz
Dimensões (H x W x D)
362 x 378 x 135 mm
Peso
36 Specificações
3.8 kg
Loading...
