FP71E/FP71E
Цветной жидкокристаллический
монитор
Размер панели ЖК-дисплея: 17,0"
Руководство пользователя
+
Добро пожаловать!
Авторское право
i
Copyright © 2004 by BenQ Corporation. All rights reserved. Никакая часть этой публикации не
может быть воспроизведена, передана, переписана, сохранена в системе поиска или переведена
на любой язык или компьютерный язык в любой форме и любым способом, электронным,
механическим, магнитным, оптическим, химическим, ручным или иным без предварительного
письменного разрешения корпорации BenQ.
Ограниченная гарантия
ii
Корпорация BenQ не дает никаких обещаний или гарантий, как явных, так и
подразумеваемых, относительно содержания данного документа, включая любые гарантии
коммерческой пригодности или соответствия любой определенной цели. Кроме того,
корпорация BenQ оставляет за собой право на периодическое обновление и изменение
данного документа без уведомления.
Для обеспечения долгого срока службы и
iii
оптимальной работы соблюдайте данные
инструкции по технике безопасности
Безопасность электропитания
• Для отключения электропитания данного устройства необходимо вытащить вилку щнура
питания из сетевой розетки.
• Отключение данного оборудования от сети осуществляется путем отсоединения шнура
питания. Поэтому электрическая розетка должна быть расположена рядом с оборудованием, а
доступ к ней должен быть свободен.
• Для питания изделия необходимо использовать источник, характеристики которого
соответствуют указанным
местной электросети, обратитесь за справкой к своему дилеру или в местную организацию по
электроснабжению.
на этикетке. Если вы не знаете, какое напряжение используется в
Уход и очистка
• Очистка Перед выполнением очистки монитора всегда отключайте его от сети, вынимая вилку
из сетевой розетки. Очистку поверхности экрана жидкокристаллического монитора следует
производить неабразивной тканью без ворса. При очистке монитора не пользуйтесь никакими
жидкостями, аэрозолями или средствами для очистки стекол.
• Прорези и отверстия на задней и верхней панелях корпуса предназначены для
закрывайте и не загораживайте эти прорези и отверстия. Никогда не устанавливайте монитор
рядом с электронагревательными приборами и другими источниками тепла, а также во
встроенные элементы мебели, если не обеспечивается нужная степень вентиляции.
• Никогда не проталкивайте никакие предметы внутрь изделия и не проливайте туда жидкость.
вентиляции. Не
Обслуживание
• Во избежание поражения электрическим током или иных травм и повреждений не делайте
попыток вскрывать изделие, снимать панели корпуса, а также самостоятельно выполнять
техническое обслуживание изделия. Если имело место любое из вышеописанных
неправильных действий или какая-либо случайность, например, падение или неправильное
обращение, обратитесь за помощью к квалифицированному персоналу.
2
i
Содержание
Начало работы ..............................................................................................................5
Начальные сведения о мониторе ...............................................................................7
Вид спереди ...........................................................................................................7
Вид сзади (1) ..........................................................................................................7
Вид сзади (2): Расположение штекеров и разъемов ..........................................8
Установка аппаратного обеспечения монитора .....................................................9
Отсоедините основание .......................................... 11
Отрегулируйте угол просмотра .........................................................................11
Установка программного обеспечения монитора ................................................12
Выбор наилучшего разрешения ..............................................................................16
Как правильно выбрать частоту обновления изображения ............................18
Как добиться оптимального качества изображения ...........................................20
Как настроить монитор .............................................................................................21
Обзор панели управления монитора .................................................................21
Режим быстрой настройки .................................................................................21
Режим главного меню .........................................................................................22
Устранение неполадок ...............................................................................................31
Часто задаваемые вопросы .................................................................................31
Нужна дополнительная помощь? ......................................................................32
Поддерживаемые режимы работы ..........................................................................33
Технические характеристики ...................................................................................34
Содержание 3
Содержание4
Начало работы
1
Распаковывая устройство, убедитесь в наличии перечисленных ниже компонентов. Если
какие-либо компоненты отсутствуют или повреждены, немедленно обратитесь к продавцу
изделия.
ЖК-монитор BenQ
Краткое руководство
Компакт-диск
Кабель питания
Сигнальный кабель: D-Sub
2
0
0
.
3
0
0
9
L
.
P
3
/
5
:
N
5 Начало работы
Сигнальный кабель: DVI-D
Аудио кабель
(Поставляется отдельно)
6 Начало работы
Начальные сведения о мониторе
2
Вид спереди
Вид сзади (1)
7 Начальные сведения о мониторе
Вид сзади (2): Расположение штекеров и разъемов
1 2 3 4
1. Разъем аудио
2. Входной разъем питания переменного тока
3. Разъем DVI-D
4. Разъем D-Sub
8 Начальные сведения о мониторе
Уст а н овка аппаратного обеспечения монитора
3
Убедитесь в том, что компьютер и монитор выключены. Уст ан ов ит е ЖК-монитор,
выполнив приведенные ниже операции.
1. Совместите подставку с основанием монитора и прижимайте ее кверху, пока не услышите
щелчок.
2. i.> Подключите к монитору шнур питания.
ii.> Подсоедините аудиокабель к монитору.
iii.> Подсоедините сигнальный кабель к монитору. (D-Sub и/или DVI-D)
9 Установка аппаратного обеспечения монитора
3. i.> Подключите вилку шнура питания к сетевой розетке и включите питание.
ii.> Подсоедините другой конец аудиокабеля к аудиоразъему компьютер.
iii.> Подсоедините другой конец сигнального кабеля к сигнальному разъему компьютера.
4. Вставьте штекер шнура наушников в гнездо
наушников в нижней части панели управления,
как показано.
5. Нажмите кнопку питания на передней панели
монитора. Загорится индикатор включения
питания.
10 Установка аппаратного обеспечения монитора
Отсоедините основание
Чтобы отсоединить подставку от монитора,
нажмите блокировочную кнопку и потяните
подставку вниз.
Примечание: отсоединяя подставку, следите за
тем, чтобы пальцы не попали в щель между
основанием монитора и подставкой.
Отрегулируйте угол просмотра
ЖК-монитор позволяет регулировать оптимальный угол просмотра.
11 Установка аппаратного обеспечения монитора
4
Уст а новка программного обеспечения монитора
Для работы с конкретной операционной системой необходимо установить
соответствующий драйвер монитора.
Windows 98, перейдите на стр. 12.
Windows 2000, перейдите на стр. 13.
Windows ME перейдите на стр. 14.
Windows XP перейдите на стр. 15.
Windows 98. Выполните перечисленные ниже операции для установки или обновления
драйвера в ручном режиме.

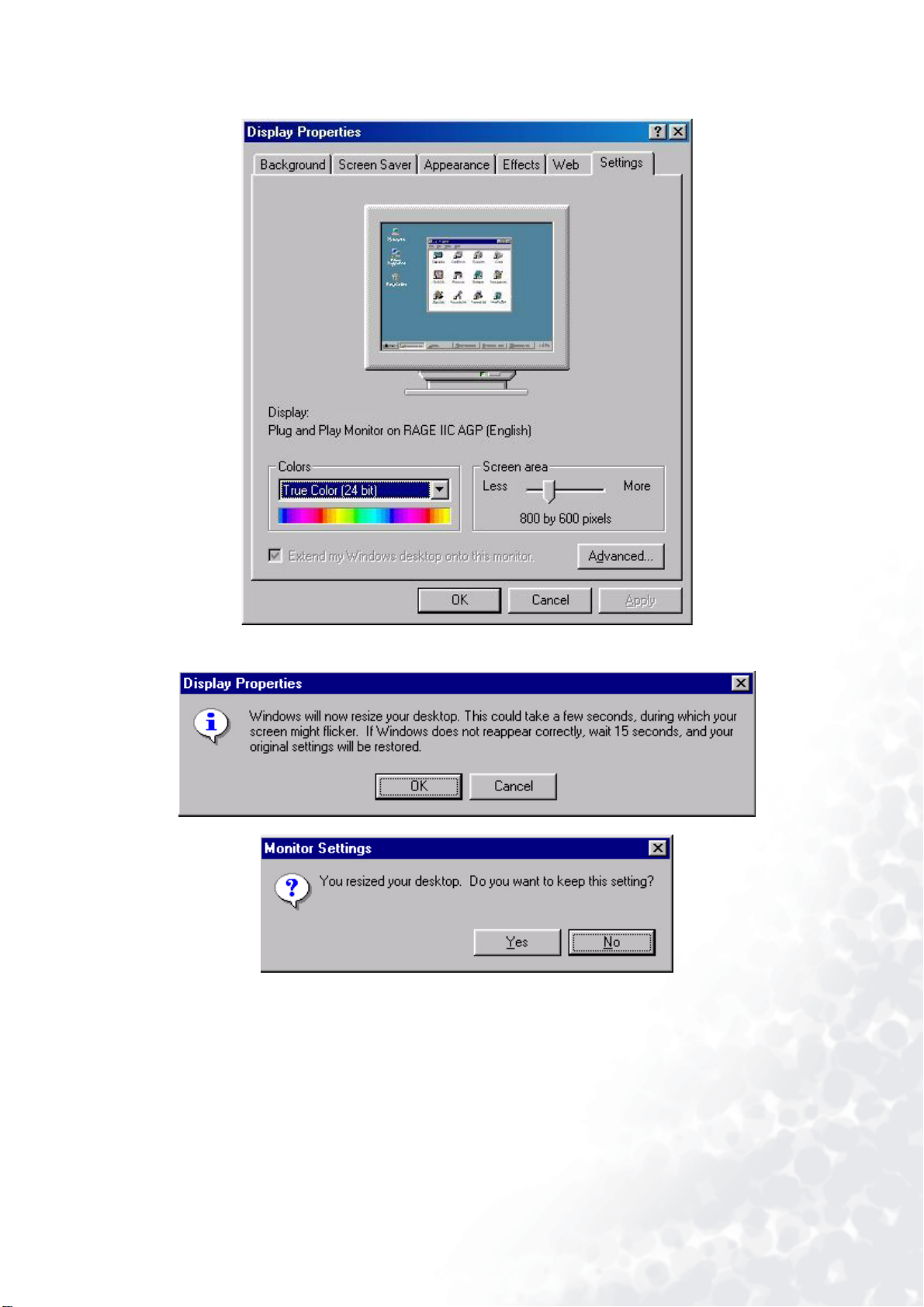

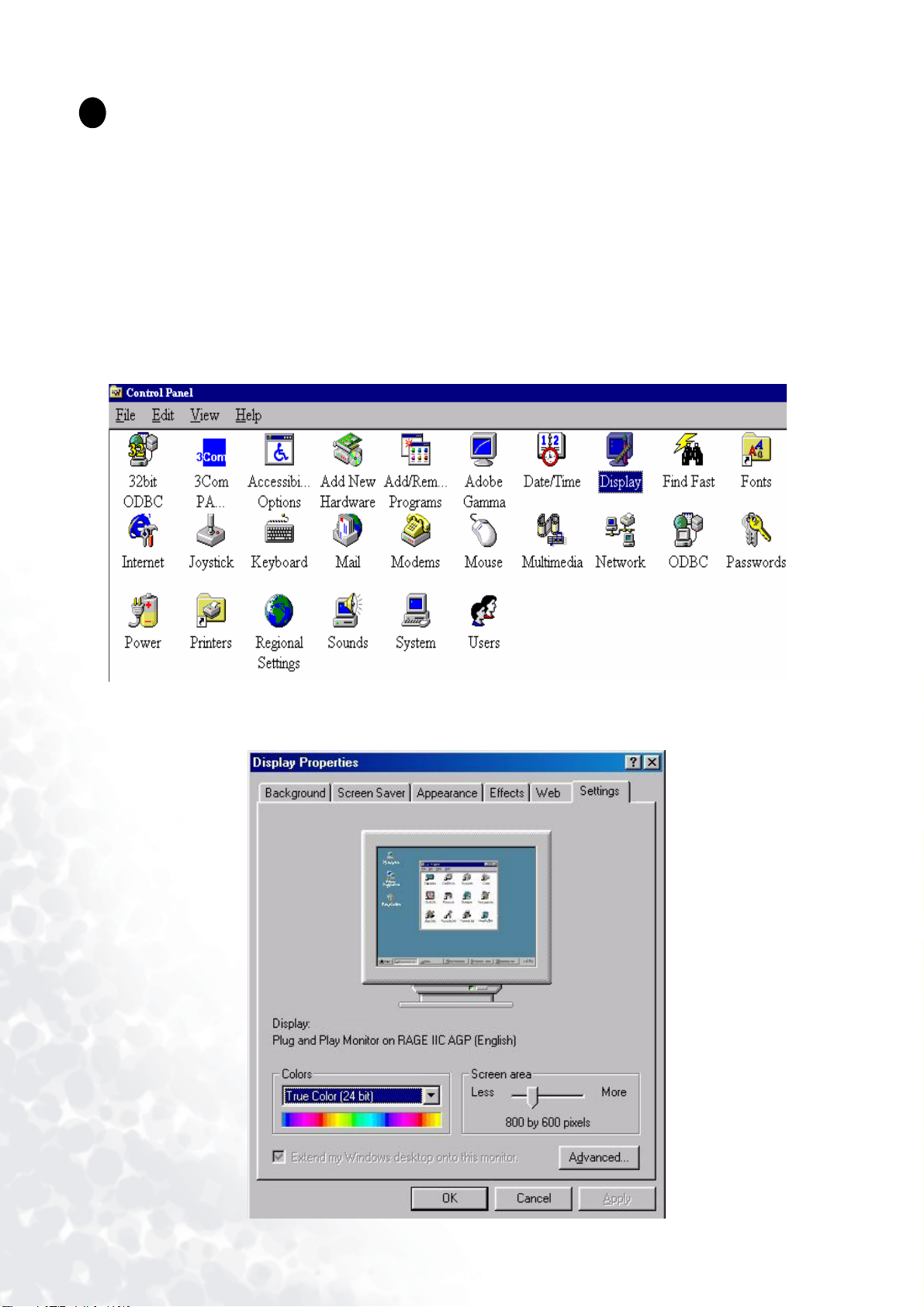

1. Откройте панель управления и дважды щелкните значок “Display” (“Экран”).
2. В окне “Display properties”. “Display properties” (“Свойства: экран”) выберите вкладку
“Settings” (“Настройка”). Нажмите кнопку “Advanced...” (“Дополнительно”) в правом
нижнем углу окна.
3. Выберите вкладку “Monitor” (“Монитор”). Нажмите кнопку “Change” (“Изменить”) в
правом верхнем углу окна.
4. Откроется окно мастера “Update Device Driver Wizard” (“Обновление драйверов”).
Для продолжения щелкните “Next” ( “Далее”).
5. Выберите “Display a list of all drivers in a specific location, so you can select the driver you
want.” (“Отобразить список всех драйверов, чтобы вы могли выбрать наиболее
подходящий из них”) и нажмите “Next” (“Далее”).
6. Теперь нажмите кнопку “Have Disk” (“Уст ан ов ит ь с диска”) в правом нижнем углу окна.
Появится другое окно. Нажмите кнопку “Browse” (“Обзор”).
7. Вставьте в компьютер входящий в комплект компакт-диск. В раскрывающемся вниз меню
выберите дисковод для компакт-дисков.
8. После еще одного нажатия кнопки “OK” в следующем окне на экране появится список
совместимых устройств. Выберите “FP71E” из списка и снова нажмите кнопку “Next”
(“Далее”).
9. Откроется диалоговое окно “Insert Disk” ( “Ус та но ви те диск”). Щелкните “OK”, затем
“Skip File” (“Пропустить файл”).
10. Для завершения установки закройте окно мастера “Update Device Driver Wizard”
(“Обновление драйверов”), щелкнув “Finish” (“Готово”).
12 Установка программного обеспечения монитора
Windows 2000. При первой загрузке операционной системы Windows с новым монитором
система определит тип монитора и автоматически запустит мастера “Add New Hardware
Wizard” (“Мастер добавления нового устройства”). Выполните инструкции, начиная с
шага 4.
1. Вставьте в дисковод для компакт-дисков диск “BenQ LCD Monitor”.
2. Щелкните “Start” (“Пуск”), а затем “Settings” (“Настройка”).
3. Откройте панель управления и дважды щелкните значок “Display” (“Экран”).
4. В окне “Display properties” (“Свойства: экран”) выберите вкладку “Settings” (“Настройка”).
Нажмите кнопку “Advanced Properties” (Дополнительные свойства”), расположенную в
правом нижнем углу окна.
5. Выберите “Monitor” (“Монитор”) и щелкните “Properties” (“Свойства”).
6. Выберите вкладку “Driver” (“Драйвер”) и щелкните “Update Driver” (“Обновить драйвер”).
7. Откроется окно мастера “Upgrade Device Driver Wizard” (“Обновление драйверов”).
Щелкните “Next” (“Далее”).
8. Выберите “Display a list of the known drivers for this device so that I can choose a specific
driver” (“Отобразить список известных драйверов для этого устройства”) и щелкните
“Next” (“Далее”).
9. В следующем окне щелкните “Have Disk” (“Уст ан ов ит ь с диска”), после этого всплывет
окно “Install From Disk” (“Ус та но вка с диска”). Щелкните “Browse” (“Обзор”); откроется
окно “Located File” (“Открытие файла”).
10. Прокручивая список, выберите дисковод для компакт-дисков, затем щелкните “Next”
(“Далее”).
11. В списке папок, находящихся на компакт-диске, выберите папку “Drivers” (“Драйверы”),
затем дважды щелкните “Open” (“Открыть”), а затем щелкните “OK”. В открывшемся
окне выберите из списка модель своего монитора (FP71E) и дважды щелкните “Next”
(“Далее”).
12. Теперь новые драйверы установлены на компьютере.
13 Установка программного обеспечения монитора
Windows ME. Выполните перечисленные ниже операции для установки или обновления
драйвера в ручном режиме.
1. Щелкните “Start” (“Пуск”), “Settings” (“Настройка”), “Control Panel” (“Панель управления”),
а затем дважды щелкните “Display” (“Экран”).
2. В окне Display Properties (Свойства: экран) щелкните вкладку “Settings” (“Настройка”) и
щелкните “Advanced...” (Дополнительно).
3. Щелкните вкладку “Monitor” (“Монитор”), а затем щелкните “Change” (“Изменить”).
4. Откроется диалоговое окно мастера “Update Device Driver Wizard” (“Мастер обновления
драйверов устройств”). Выберите “Specify the location of the driver (Advanced)” (“Указать
местоположение драйвера (Дополнительно)”), а затем щелкните “Next” (“Далее”).
5. Выберите “Display a list of all the drivers in a specific location, so you can select the driver
you want” (“Отобразить список всех драйверов, чтобы вы могли выбрать наиболее
подходящий из них”) и щелкните “Next” (“Далее”).
6. Выберите “Monitor” (“Монитор”) из списка и щелкните “Next” (“Далее”).
7. Выберите “Display a list of all the drivers in a specific location, so you can select the driver
you want.” (“Отобразить список всех драйверов, чтобы вы могли выбрать наиболее
подходящий из них”).
8. Щелкните “Have disk” (“Уст а но ви ть с диска”), затем щелкните “Browse...” (“Обзор”).
9. Вставьте в дисковод для компакт-дисков диск “BenQ LCD Monitor’s CD” и наберите d:\
(если дисковод компакт-дисков не является устройством D, введите соответствующую
букву). Откройте папку “Drivers” (Драйверы) и выберите модель монитора из списка слева.
Щелкните “OK”.
10. Щелкните “OK” в окне “Install From Disk” (“Уст ановка с диска”). Откроется диалоговое
окно мастера “Update Device Driver Wizard” (“Мастер обновления драйверов устройств”).
Выберите модель монитора из списка и щелкните “Next” (“Далее”).
11. Щелкните “Next” (“Далее”).
12. Чтобы завершить установку, щелкните “Finish” (“Готово”).
14 Установка программного обеспечения монитора
Windows XP.
1. Щелкните правой кнопкой мыши на рабочем столе и выберите “Properties” (“Свойства”).
Выберите вкладку “Settings” (“Настройка”) и нажмите кнопку “Advanced”
(“Дополнительно”). Всплывет небольшое окно. В этом окне выберите вкладку “Monitor”
(“Монитор”) и щелкните “Properties” (“Свойства”).
2. Выберите вкладку “Driver” (“Драйвер”), затем щелкните “Update Driver…” (“Обновить
драйвер...”).
3. Откроется окно мастера “Hardware Update Wizard” (“Мастер обновления
оборудования”). Щелкните “Next” (“Далее”).
4. Выберите “Don’t search. I will choose the driver to install” (“Не выполнять поиск. Драйвер
для установки будет выбран”), а затем щелкните “Next” (“Далее”).
5. В следующем окне щелкните – откроется окно “Have Disk…” (“Уста но ви ть с диска”);
откроется окно “Install From Disk” (“Уст ан ов ка с диска”). Щелкните “Browse” (“Обзор”).
Откроется окно “Locate File” (“Открытие файла”).
6. Выберите драйвер и щелкните “Next” (“Далее”).
7. Теперь новые драйверы установлены на компьютере. Чтобы выйти из программы
установки, щелкните “Finish” (“Готово ”).
15 Установка программного обеспечения монитора
5
Выбор наилучшего разрешения
Из-за особенностей технологии жидкокристаллических мониторов их разрешение является
постоянной величиной. На мониторе FP71E/FP71E+ наилучшее качество изображения
достигается при разрешении c. Это разрешение называется “Native Resolution”
(“Физическое разрешение”) или максимальным разрешением - т.е., разрешением,
обеспечивающим наиболее четкое изображение. Изображения с меньшим разрешением
отображаются на весь экран при помощи схемы интерполяции. Однако при использовании
интерполированного разрешения возникают дефекты изображения. Преимущества
мониторов на жидких кристаллах в полной мере проявляются только при использовании
физического разрешения. В среде операционной системы Windows 98/2000/ME или XP
величину разрешения изображения можно изменить следующим образом:
1. Дважды щелкните значок “Display” (“Экран”) в окне панели управления.
2. Выберите вкладку “Settings” (“Настройка”) в окне “Display properties” (“Свойства:
экран”). Изменить разрешение можно с помощью ползунка, находящегося справа.
16 Выбор наилучшего разрешения
3. Уст ановит е разрешение 1280x1024. Затем щелкните “Apply” (“Применить”).
4. В последующих окнах щелкайте “OK” и “Ye s ” (“Да”).
5. Теперь можно закрыть окно “Display Properties” (“Свойства: экран”).
17 Выбор наилучшего разрешения
6
Как правильно выбрать частоту обновления
изображения
Не следует выбирать самую высокую частоту обновления изображения для ЖК-монитора,
поскольку для таких мониторов технически невозможно возникновение мерцания экрана.
Наилучшие результаты достигаются при использовании режимов, установленных в
компьютере изготовителем. В данном руководстве пользователя приведена таблица с
режимами, установленными изготовителем. Для физического разрешения 1280x1024
можно выбирать частоту обновления, равную 60 герцам, (но не 72 Гц). Изменить значение
частоты обновления в среде операционной системы Windows 98/2000/ME/XP можно
следующим образом:
1. В окне панели управления дважды щелкните значок “Display” (“Экран”).
2. Выберите вкладку “Settings” (“Настройка”) в окне “Display properties” (“Свойства:
экран”). Нажмите кнопку “Advanced...” (“Дополнительно”) в правом нижнем углу окна.
18 Как правильно выбрать частоту обновления изображения
3. Выберите вкладку “Adapter” (“Адаптер”). Поле выбора частоты обновления находится в
центре нижней части окна.
4. Выберите в этом поле значение частоты обновления, которое соответствует одному из
поддерживаемых режимов, находящихся в таблице, приведенной в данном руководстве.
5. В последующих окнах нажимайте кнопки “Change” (“Изменить”), “OK” и “Ye s ” (“Да”).
6. Теперь можно закрыть окно “Display Properties” (“Свойства: экран”).
19 Как правильно выбрать частоту обновления
7
Как добиться оптимального качества изображения
Для получения оптимального изображения проще всего использовать функцию ikey.
Нажмите кнопку “ikey” на панели управления монитора, чтобы выполнить автоматическую
настройку.
Если изображение нуждается в дополнительной настройке, ее можно выполнить в ручном
режиме.
1. Запустите диагностическую программу auto.exe с компакт-диска. Эта программа позволяет
наблюдать изменения изображения в процессе настройки монитора. Для этой
использовать любое другое изображение, например, рабочий стол операционной системы.
Однако рекомендуется пользоваться программой auto.exe. После запуска программы на
экране появляется тестовая таблица.
2. Для вызова экранного меню нажмите кнопку “Enter” на панели управления монитора.
3. Если наблюдаются вертикальные помехи, нажмите клавишу W или X, чтобы выбрать
“Geometry” (“Геометрия”), и нажмите клавишу “Enter”. Затем нажмайте клавишу
цели можно
W или
X для выбора “Pixel Clock” (“Частоты пикселов”), и нажмите клавишу “Enter” еще раз.
Теперь, чтобы настроить монитор, нажимайте клавишу W или X до тех пор, пока не
исчезнут помехи.
4. Если наблюдаются горизонтальные помехи, нажмите клавишу W или X, чтобы выбрать
“Geometry” (“Геометрию”), и нажмите клавишу “Enter”. Затем нажимайте клавишу W или
X для выбора “Phase” (“Фазы”), и нажмите клавишу “Enter” еще раз. Теперь, чтобы
настроить монитор, нажимайте клавишу W или X до тех пор, пока не исчезнут помехи.
Для правильной работы функции “iKey” необходимо, чтобы монитор работал в одном из
поддерживаемых режимов. Если функция “iKey” не обеспечивает правильной настройки, а
на экране отображается сообщение “NON PRESET MODE” (“НЕСТАНДАРТНЫЙ
РЕЖИМ”), это означает, что монитор работает в неподдерживаемом режиме. Уст ано ви те в
операционной системе компьютера
этих режимов приведен в настоящем руководстве.
один из поддерживаемых режимов монитора. Список
20 Как добиться оптимального качества изображения
8
Как настроить монитор
Обзор панели управления монитора
1 2 3 4 5 6 7
Для управления монитором предусмотрено 7 кнопок “Enter” (Ввод), “W”, “X”, “Exit”
(Выход), “Режим” и “iKey”, а также выключатель питания. Ниже приведено описание этих
органов управления.
1. "iKey” - автоматическая установка положения по вертикали, положения по горизонтали и
частоты тактового сигнала пикселей.
2. Кнопка “Mode”(Режим) : переключает между различными режимами, включая "Standard"
(Стандартный), "Movie 1" (Видеофильм 1), "Movie 2" (Видеофильм 2) и Photo" (Фото).
3. Кнопка “Exit” (“Выход”) - переход к меню более высокого уровня или выход из экранного
меню. Эта клавиша также используется как функциональная клавиша регулировки
громкости.
4.W(Влево) - уменьшение значения параметра/перемещение курсора влево. Также служит в
качестве кнопки быстрой настройки контрастности.
X(Вправо) - увеличение значения параметра/перемещение курсора вправо. Эта кнопка
5.
служит также в качестве кнопки быстрой настройки яркости.
6.Кнопка “Enter” (“Ввод”) - вызов экранного меню, вход в подменю, выбор пунктов меню,
подтверждение выбора.
7. “Power” (Питание) - включение и выключение питания монитора.
Режим быстрой настройки
Кнопка быстрой настройки яркости и контрастности
Нажмите X, чтобы войти в меню Brightness
(Яркость), нажмите клавишу
чтобы настроить яркость, и нажмите “Exit”
(“Выход”), чтобы выйти из режима OSD.
W или X,
21 Как настроить монитор
Нажмите W, чтобы войти в меню Contrast
(Контрастность), нажмите клавишу W или
X, чтобы настроить степень контрастности,
и нажмите “Exit” (“Выход”), чтобы выйти из
режима OSD.
Кнопка быстрого выбора уровня громкости
Для входа в меню “Volume” (Громкость)
нажмите кнопку “Volume” (Громкость),
затем нажмите кнопку W или X для
настройки громкости динамиков и нажмите
“Exit” (Выход) для выхода из экранного
меню.
Кнопка быстрой настройки режима
Выберите нужный режим из четырех
возможных: "Standard" (Стандартный),
"Movie 1" (Видеофильм 1), "Movie 2"
(Видеофильм 2) и Photo" (Фото).
Выбранный режим обеспечит оптимальные
настройки для отображения изображений.
Стандартный режим предназначен для
типовых программных приложений; режим
"Видеофильм 1" с улучшенными
параметрами насыщенности и
контрастности изображения предназначен
для просмотра видеофильмов; режим
"Видеофильм 2" специально разработан для
просмотра видовых видеофильмов; режим
Фото" оптимально подходит для просмотра
"
неподвижных изображений.
По завершении, для выхода в OSD нажмите
“Exit”(Выход).

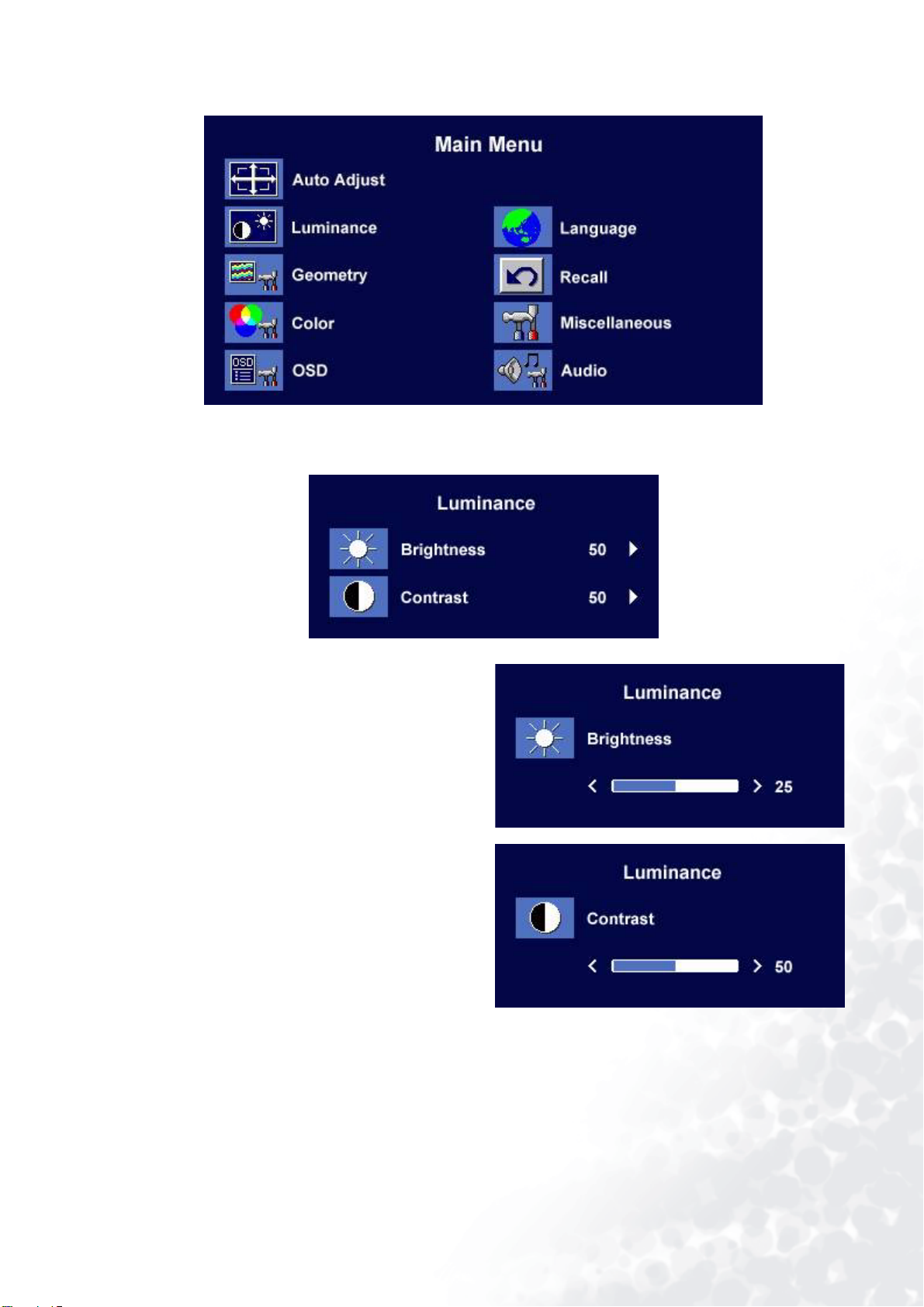

Режим главного меню
Функции управления, доступные из главного меню
Главное меню
22 Как настроить монитор
Текст в верхнем правом углу Главного Меню поясняет в каком вы режиме.
Подменю “Luminance” (Яркость)
Чтобы настроить Brightness (Яркость),
нажмите клавишу W или X, а чтобы
вернуться в предыдущее меню, нажмите
“Exit” (“Выход”).
Чтобы настроить Contrast (Контрастность),
нажимайте клавишу W или X, а чтобы
вернуться в предыдущее меню, нажмите
“Exit” (“Выход”).
23 Как настроить монитор
Подменю Geometry (Геоме т ри я )
Чтобы настроить Horizontal Position
(Горизонтальное положение), нажимайте
клавишу W или X, а чтобы вернуться в
предыдущее меню, нажмите “Exit”
(“Выход”).
Чтобы настроить Vertical Position
(Вертикальное положение), нажимайте
клавишу W или X, а чтобы вернуться в
предыдущее меню, нажмите “Exit”
(“Выход”).
Чтобы настроить Pixel Clock (Частоту
пикселов), нажимайте клавишу
W или X,
ачтобы вернуться в предыдущее меню,
нажмите “Exit” (“Выход”).
Чтобы настроить Phase (Фазу), нажимайте
клавишу
W или X, а чтобы вернуться в
предыдущее меню, нажмите “Exit”
(“Выход”).
24 Как настроить монитор

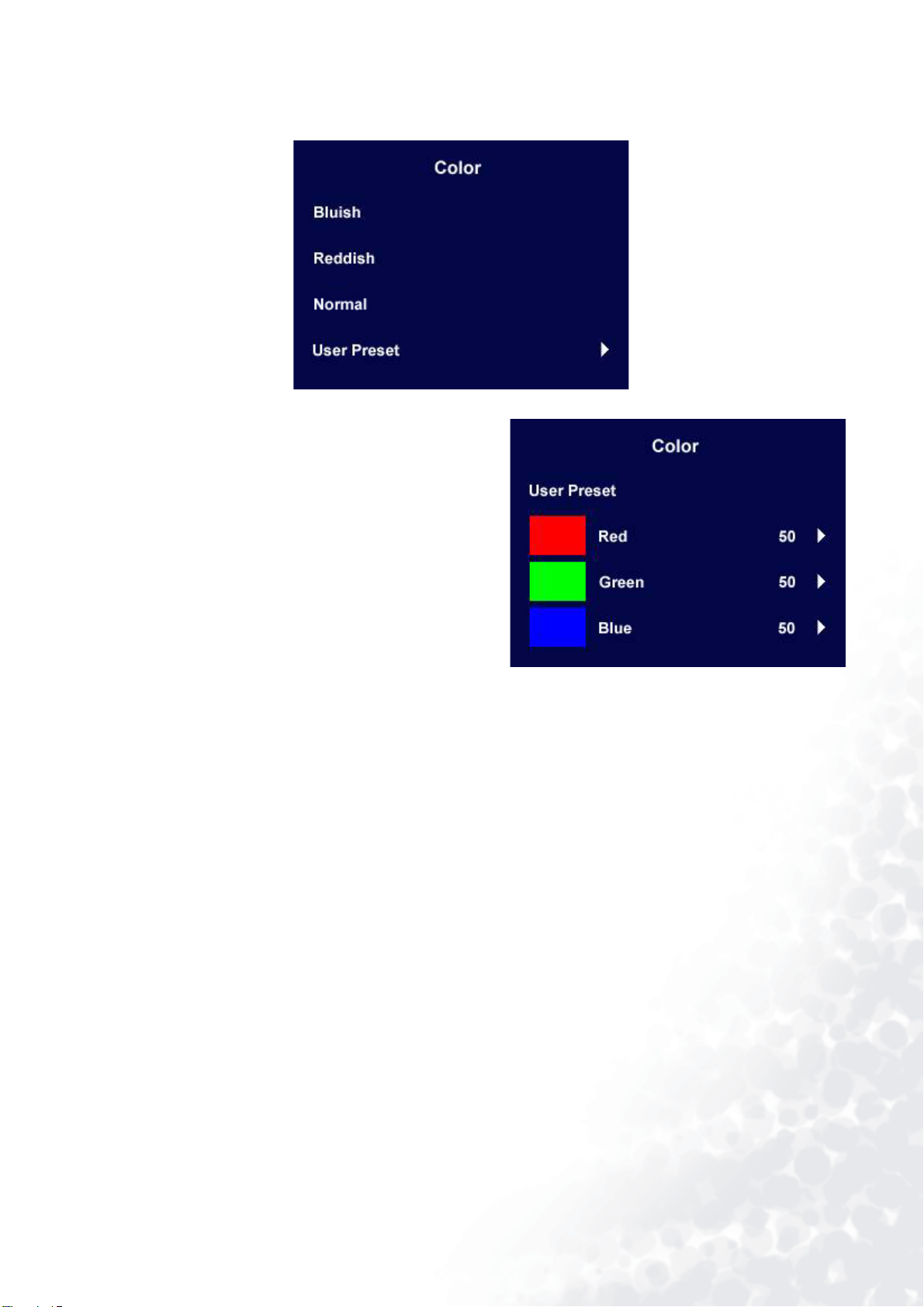

Подменю Color (Цвет)
User Preset (Настройка пользователя):
Пользователь может отрегулировать баланс
красного, зеленого и синего.
25 Как настроить монитор
Подменю “OSD” (Экранные меню)
Чтобы настроить Horizontal Position
(Горизонтальное положение) экранного
меню, нажимайте клавишу
W или X, а
чтобы вернуться в предыдущее меню,
нажмите “Exit” (“Выход”).
Чтобы настроить Vertical Position
(Вертикальное положение) экранного меню,
нажимайте клавишу
W или X, а чтобы
вернуться в предыдущее меню, нажмите
“Exit” (“Выход”).
Чтобы настроить время отображения
экранного меню, нажимайте клавишу
W или X, а чтобы вернуться в предыдущее
меню, нажмите “Exit” (“Выход”).
26 Как настроить монитор
Подменю Languages (Языки)
Подменю Recall (Сброс настроек)
Для подтверждения сброса выбора режима
нажмите кнопки W или X. При выборе
"Yes" (Да), текущий режим будет заменен
настройками по умолчанию.
Нажатие кнопки “Exit”(Выход) вернет
предыдущее меню.
С помощью кнопки
W или X подтвердите
выбор пункта "Color Recall" (Сброс
настроек цвета) При выборе "Да" ("Yes"),
текущие настройки цвета будут заменены
настройками по умолчанию.
Нажатие кнопки “Exit”(Выход) вернет
предыдущее меню.
27 Как настроить монитор
С помощью кнопки W или X подтвердите
выбор пункта "Recall All"(Сброс всех
настроек). При выборе "Да" ("Yes"),
текущие настройки будут заменены
настройками по умолчанию.
Нажатие кнопки “Exit”(Выход) вернет
предыдущее меню.
Подменю Miscellaneous (Прочее)
Режим
Выберите нужный режим из четырех
возможных: "Standard" (Стандартный),
"Movie 1" (Видеофильм 1), "Movie 2"
(Видеофильм 2) и Photo" (Фото).
Выбранный режим обеспечит оптимальные
настройки для отображения изображений.
Стандартный режим предназначен для
типовых программных приложений; режим
"Видеофильм 1" с улучшенными
параметрами насыщенности и
контрастности изображения предназначен
для просмотра видеофильмов; режим
"Видеофильм 2" специально разработан для
просмотра видовых видеофильмов; режим
"Фото" оптимально подходит для просмотра
неподвижных изображений.
Нажмите "Exit" (Выход).
28 Как настроить монитор
Режим "Demo" (Демо-режим):
Режим "Demo" (Демо-режим) позволяет
просматривать настройки выбранного
режима из Меню режима.
При выборе "On" (Вкл.) нажмите "Enter"
(Ввод) для активизации режима "Demo"
(Демо-режим), при этом экран разделится на
два окна: в левом окне будут изображения
Стандартного режима, а в правом
изображения с настройками выбранного
режима.
Нажмите "Exit" (Выход).
"Input Select" (Выбор входного сигнала):
Выберите "D-sub" (аналоговый) или "DVI"
(цифровой) видеовход для активизации
новых установок.
"Sharpness" (Четкость):
Чтобы настроить "Sharpness" (Четкость) и
активизировать новые настройки,
нажимайте кнопки W или X.
"Display Information" (Сведения о
мониторе).
Подменю Audi
29 Как настроить монитор
“Volume” (Громкость):
Чтобы настроить Sharpness (Резкость),
нажмите кнопку W или X.
“Mute” (Без звука):
Нажмите кнопку W или X для выбора
“ON”(Вкл.) или “OFF”(Выкл.) для режима
Mute (Без звука).
30 Как настроить монитор
9
Устранение неполадок
Часто задаваемые вопросы
Изображение размыто.
Прочитайте раздел “Выбор наилучшего разрешения”, затем выберите правильное
разрешение, частоту обновления и настройте монитор в соответствии с приведенными
инструкциями.
Вы используете удлинительный кабель VGA?
Проверьте работу монитора без удлинительного кабеля. Теперь изображение
сфокусировано? Если нет, добейтесь оптимального изображения, руководствуясь
инструкциями, приведенными в разделе “Как правильно выбрать частоту обновления
изображения
удлинительных кабелях. Для минимизации потери сигнала используйте
высококачественный удлинительный кабель или кабель со встроенным усилителем.
Размытое изображение наблюдается только при разрешении, значение которого меньше
физического (максимального) разрешения?
Прочитайте раздел “Выбор наилучшего разрешения”. Уст а н о в и те значение разрешения,
равное физическому разрешению монитора.
”. Обычной причиной возникновения размытости являются потери в
Наблюдаются дефекты элементов изображения.
Одна или несколько точек на экране постоянно отображаются черными или белыми, либо
постоянно имеют красный, зеленый, синий или другой цвет.
• Очистите ЖК-экран
• Включите и выключите питание.
• Эти пикселы, которые либо постоянно светятся, либо не поджигаются, этот дефект
типичен для ЖК-технологии.
Искаженные цвета изображения.
Изображение имеет желтый, голубой или розовый оттенок.
На панели управления монитора нажмите кнопку “Enter” (“Ввод”) и переместите курсор к
значку “Recall” (Сброс настроек) с помощью кнопки
W или X. Затем нажмите кнопку
“Enter” (“Ввод”), чтобы войти в подменю “Recall” (Сброс настроек). Нажимая кнопку W
или X, выберите “Color Recall” (Сброс настроек цвета), выберите “Yes” (Да) в подменю
“Color Recall” (Сброс настроек цвета), затем нажмите кнопку “Enter” (“Ввод”), чтобы
восстановить заводские настройки цвета. Если цвета изображения, а также цвет экранного
меню искажены, вероятно, один из трех основных цветов отсутствует во входном сигнале.
Проверьте разъемы сигнального кабеля. Если какой-либо из выводов разъемов погнут или
поврежден, обратитесь за помощью к продавцу монитора.
На экране отсутствует изображение.
Индикатор монитора горит зеленым цветом?
Если светодиодный индикатор горит зеленым цветом и на экране отображается сообщение
“Out of Range” (Режим не поддерживается), это означает, что был установлен режим
31 Устранение неполадок
экрана, который не поддерживается данным монитором. Уст а н о в и т е поддерживаемый
режим экрана. Прочтите раздел “Поддерживаемые режимы работы”.
Индикатор монитора горит оранжевым цветом?
Если индикатор горит оранжевым цветом, включен режим управления питанием. Нажмите
клавишу на клавиатуре компьютера или подвиньте мышь. Если это не даст результата,
проверьте разъемы сигнального кабеля. Если какой-либо из выводов разъемов погнут или
поврежден, обратитесь за помощью к продавцу монитора.
Индикатор монитора не светится?
Проверьте наличие напряжения питания в сетевой розетке, ее исправность, а также
состояние выключателя питания.
Изображение искажено, мигает или мерцает.
Прочтите раздел “Выбор наилучшего разрешения”, затем выберите правильное
разрешение, частоту обновления и настройте монитор в соответствии с приведенными
инструкциями.
Изображение смещено в одном направлении.
Прочтите раздел “Выбор наилучшего разрешения”, затем выберите правильное
разрешение, частоту обновления и настройте монитор в соответствии с приведенными
инструкциями.
Нужна дополнительная помощь?
Если приведенные инструкции не позволили устранить неполадку, обратитесь к
поставщику оборудования либо в сервисную службу изготовителя (по адресу электронной
почты Support@BenQ.com).
32 Устранение неполадок
10
Поддерживаемые режимы работы
Режим отображения (параметры входного сигнала)
Разрешение По горизонтали
Частота (кГц)
640x350 31.47(P) 70.08(N) 25.17 DOS
720x400 31.47(N) 70.08(P) 28.32 DOS
640x480 31.47(N) 60.00(N) 25.18 DOS
640x480 35.00(N) 67.00(N) 30.24 Macintosh
640x480 37.86(N) 72.80(N) 31.50 VESA
640x480 37.50(N) 75.00(N) 31.50 VESA
800x600 35.16(P) 56.25(P) 36.00 VESA
800x600 37.88(P) 60.32(P) 40.00 VESA
800x600 48.08(P) 72.19(P) 50.00 VESA
800x600 46.87(P) 75.00(P) 49.50 VESA
832x624 49.72(N) 74.55(N) 57.29 Macintosh
1024x768 48.36(N) 60.00(N) 65.00 VESA
1024x768 56.48(N) 70.10(N) 75.00 VESA
По вертикали
Частота (Гц)
пиксела
Частота (МГц)
Замечания
1024x768 60.02(P) 75.00(P) 78.75 VESA
1152x864 67.50(P) 75.00(P) 108.00 VESA
1152x870 68.68(N) 75.06(N) 100.00 Macintosh
1152x900 61.80(N) 66.00(N) 94.50 SUN 66
1152x900 71.81(N) 76.14(N) 108.00 SUN
1280x1024 64.00(P) 60.00(P) 108.00 VESA
1280x1024 75.83(N) 71.53(N) 128.00 IBMI
1280x1024 80.00(P) 75.00(P) 135.00 VESA
1280x1024 81.18(N) 76.16(N) 135.09 SPARC2
• Монитор может не поддерживать режимы, отсутствующие в данной таблице. Для
получения качественного изображения рекомендуется выбрать один из режимов,
приведенных в таблице.
• Существуют 22 режима, совместимых с операционной системой Windows.
• Несоответствие частоты входного сигнала от платы VGA и стандартной частоты может
вызвать разрыв изображения. Это не является признаком неисправности. Для
восстановления нормального изображения воспользуйтесь функцией автоматической
настройки, либо вручную установите значение фазы и частоты пикселей в меню
“Geometry” (Геометрия).
• При выключении монитора на экране могут появиться помехи. Это также не является
признаком неисправности.
• Для увеличения срока службы монитора рекомендуется использовать функцию управления
питанием компьютера.
33 Поддерживаемые режимы работы
11
Технические характеристики
BenQ FP71E
Модель FP71E
Тип дисплея
Размер видимой области по
диагонали
Физическое (максимальное)
разрешение
Количество цветов
Контрастность/яркость
Время отклика
Угол обзора (влево/вправо,
вверх/вниз)
Частота строк
Частота обновления (кадров)
Управление изображением
Органы управления
17,0-дюймовая активная матрица на
тонкопленочных транзисторах (TFT)
43,2 см
1280 x 1024
16,2 млн.
500:1 / 300 кд/м
12 м/сек
140/130 (CR=10)
31 - 81 кГц (монитор с изменяемой частотой
строчной развертки)
56 - 76 Гц (режимы в установленном
диапазоне параметров)
Цифровое, технология экранного меню, iKey
(автоматическая настройка изображения)
6 кнопок и кнопка iKey.
2
Функции iScreen
Управление электропитанием
Максимальное
энергопотребление
Режим энергосбережения
Контрастность, яркость, положение по верт. и
гор., фаза, частота тактового сигнала
пикселей, цветовой баланс, цветовая
палитра, выбор языка (экранное меню на
8 языках), положение экранного меню,
индикатор состояния, возможность режима
отображения.
VESA DPMS, EPA
40 Вт мах (без микрофона)
50 Вт мах (с микрофоном)
1 Вт, 115 V
<
34 Технические характеристики
Входной сигнал
PC
Mикрофона
Синхронизация
Рабочая температура
Рабочая влажность воздуха
Уведомление о соответствии
стандартам
Рабочее напряжение
Габариты (Ш x В x Д)
Вес
BenQ FP71E
+
аналоговый RGB; 0,7 В пик./75 Ом;
положительная полярность
Цифровой: DVI-D
1 Вт x 2
Отдельный сигнал с уровнями ТТЛ,
15-контактный кабель “mini D-sub”
0°C - 40°C
10% - 90%
TCO 99/03, TUV/Ergonomics, TUV/ GS, FCC
Class B, ISO 13406-2, VCCI, CSA, CB Report,
CE, C-Tick, BSMI, Fimko, GOST
Автоматический импульсный блок питания,
входное напряжение 90-264 В/ , 47-63Гц
375,3 x 385,8x 201,1 мм
4,7 кг
Модель
Тип дисплея
Размер видимой области по
диагонали
Физическое (максимальное)
разрешение
Количество цветов
Контрастность/яркость
Время отклика
Угол обзора (влево/вправо,
вверх/вниз)
Частота строк
Частота обновления (кадров)
Управление изображением
FP71E
+
17,0-дюймовая активная матрица на
тонкопленочных транзисторах (TFT)
43,2 см
1280 x 1024
16,2 млн.
500:1 / 300 кд/м
2
8 м/сек
140/130 (CR=10)
31 - 81 кГц (монитор с изменяемой частотой
строчной развертки)
56 - 76 Гц (режимы в установленном
диапазоне параметров)
Цифровое, технология экранного меню, iKey
(автоматическая настройка изображения)
Органы управления
Функции iScreen
6 кнопок и кнопка iKey.
Контрастность, яркость, положение по верт. и
гор., фаза, частота тактового сигнала
пикселей, цветовой баланс, цветовая
палитра, выбор языка (экранное меню на
8 языках), положение экранного меню,
индикатор состояния, возможность режима
отображения.
35 Технические характеристики
Управление электропитанием
Максимальное
энергопотребление
VESA DPMS, EPA
40 Вт мах (без микрофона)
50 Вт мах (с микрофоном)
Режим энергосбережения
Входной сигнал
PC
Mикрофона
Синхронизация
Рабочая температура
Рабочая влажность воздуха
Уведомление о соответствии
стандартам
Рабочее напряжение
< 1 Вт, 115 V
аналоговый RGB; 0,7 В пик./75 Ом;
положительная полярность
Цифровой: DVI-D
1 Вт x 2
Отдельный сигнал с уровнями ТТЛ,
15-контактный кабель “mini D-sub”
0°C - 40°C
10% - 90%
TCO 99/03, TUV/Ergonomics, TUV/ GS, FCC
Class B, ISO 13406-2, VCCI, CSA, CB Report,
CE, C-Tick, BSMI, Fimko, GOST
Автоматический импульсный блок питания,
входное напряжение 90-264 В/ , 47-63Гц
Габариты (Ш x В x Д)
Вес
375,3 x 385,8x 201,1 мм
4,7 кг
36 Технические характеристики
Loading...
