FP71E/FP71E
Monitor LCD a colori
Pannello LCD da 17,0’’
Manuale per l'utente
+
Benvenuti
Copyright
i
Copyright © 2004 di BenQ Corporation. Tutti i diritti riservati. È severamente vietato riprodurre,
trasmettere, trascrivere, memorizzare in un sistema di recupero o tradurre in qualsiasi lingua o
linguaggio parti di questa pubblicazione, in qualsiasi forma o con qualsiasi mezzo, elettronico,
meccanico, magnetico, ottico, chimico, manuale o altro, senza previa autorizzazione scritta di
BenQ Corporation.
ii
Declinazione di responsabilità
BenQ Corporation declina qualsiasi responsabilità e non offre alcuna garanzia, implicita o
esplicita, sull'attendibilità della presente Guida o di garanzia, commerciabilità o idoneità a uno
scopo specifico di questo prodotto. BenQ Corporation si riserva il diritto di aggiornare la
presente pubblicazione e di apportarvi regolarmente modifiche, senza alcun obbligo di notifica di
eventuali revisioni o modifiche.
iii
Seguire le istruzioni per la sicurezza per garantire prestazioni e durata ottimali del monitor
Alimentazione
• La presa CA isola il dispositivo dall’alimentazione CA.
• Il cavo di alimentazione serve da dispositivo di disinserimento dell’alimentazione per gli apparecchi
ad innesto. La presa deve essere installata vicino all’apparecchio e deve essere facilmente accessibile.
• Il tipo di alimentazione utilizzato deve essere quello specificato sull'etichetta del prodotto.
Se non si è sicuri del tipo di alimentazione disponibile, rivolgersi al proprio rivenditore o alla
società elettrica locale.
Conservazione e pulizia
• Pulizia Scollegare il monitor dalla presa a muro prima di eseguirne la pulizia. Pulire la superficie
del monitor LCD utilizzando un panno morbido senza pelucchi. Non utilizzare detergenti liquidi,
spray o per vetri.
• Le fessure e le aperture situate sulla parte posteriore o superiore del contenitore sono a scopo di
ventilazione. Si consiglia di non ostruirle né coprirle. Non collocare mai il prodotto vicino o sopra
un radiatore o una fonte di calore oppure in un luogo incassato, a meno che non sia assicurata
un’adeguata ventilazione.
• Non inserire mai oggetti di alcun tipo o versare liquidi all’interno del prodotto.
Manutenzione
• Non tentare di eseguire da soli la manutenzione del prodotto, dato che l’apertura o la rimozione
dei coperchi potrebbe esporre all'alta tensione o ad altri rischi. Nell'eventualità che il prodotto
venga utilizzato in uno dei modi impropri sopraindicati o in caso di incidenti, ad esempio cadute
o utilizzo errato, rivolgersi al personale di assistenza qualificato.
2
i
Indice
Introduzione ......................................................................................................................... 5
Descrizione del monitor .......................................................................................................7
Parte anteriore .............................................................................................................7
Parte posteriore (1) ......................................................................................................7
Parte posteriore (2) - Posizione delle spine e delle prese ..........................................8
Installazione dell'hardware del monitor .............................................................................. 9
Rimozione della base ............................................. 11
Regolazione dell'angolo di visualizzazione ..............................................................11
Installazione del software del monitor .............................................................................. 12
Scelta della risoluzione migliore ........................................................................................16
Scelta della frequenza di aggiornamento ideale ................................................................ 18
Impostazione dell'ottimizzazione delle immagini ............................................................ 20
Regolazione del monitor .................................................................................................... 21
Uno sguardo al pannello di controllo ......................................................................21
Modalità di scelta rapida ...........................................................................................21
Modalità del menu principale ...................................................................................22
Risoluzione dei problemi ...................................................................................................31
Domande frequenti (FAQ) .......................................................................................31
Ulteriore assistenza tecnica .......................................................................................32
Modalità operative supportate ...........................................................................................33
Specifiche tecniche .............................................................................................................. 34
Indice 3
Indice4
Introduzione
1
All'apertura della confezione, controllare che siano presenti i seguenti componenti. Se si
riscontrano componenti mancanti o danneggiati, contattare immediatamente il rivenditore presso
il quale è stato acquistato il prodotto.
Monitor LCD BenQ
Guida di consultazione rapida
CD-ROM
2
0
0
.
3
0
0
9
L
.
P
3
/
5
:
N
Cavo di alimentazione
Cavo segnale: D-sub
5 Introduzione
Cavo di segnale: DVI-D
Cavo audio
6 Introduzione
2
Descrizione del monitor
Parte anteriore
Parte posteriore (1)
7 Descrizione del monitor
Parte posteriore (2) - Posizione delle spine e delle prese
1 2 3 4
1. Connettore audio
2. Jack di ingresso alimentazione CA
3. Connettore DVI-D
4. Connettore D-sub
8 Descrizione del monitor
3
Installazione dell'hardware del monitor
Assicurarsi che il computer e il monitor siano spenti. Attenersi alla seguente procedura per
installare il monitor LCD.
1. Allineare la piastra di base con il supporto del monitor e spingerla in su fino a quando si sente un
suono clic.
2. i.> Collegare il cavo di alimentazione al monitor.
ii.> Collegare il cavo audio al monitor.
iii.> Collegare il cavo segnale (DVI-D e/o D-Sub) al monitor.
9 Installazione dell'hardware del monitor
3. i.> Collegare la spina della corrente a una presa di corrente AC e accendere.
ii.> Collegare l'altra estremità del cavo audio al connettore audio del computer.
iii.> Collegare l'altra estremità del cavo segnale al connettore segnale del computer.
4. Collegare una cuffia nella presa delle cuffie situata
nella parte sottostante al pannello di controllo come
mostrato.
5. Premere il pulsante Power sul pannello frontale del
monitor. Si accende l’indicatore della corrente.
10 Installazione dell'hardware del monitor
Rimozione della base
Premere il pulsante Lock e tirare in giù per rimuovere
la base del monitor dal monitor.
Nota: Mentre si stacca la base, non inserire le dita
nella giuntura fra la base e il supporto del monitor.
Regolazione dell'angolo di visualizzazione
Il monitor LCD è stato realizzato in modo da poter scegliere l'angolo di visualizzazione ottimale.
11 Installazione dell'hardware del monitor
4
Installazione del software del monitor
È necessario installare il driver del monitor compatibile con il sistema operativo in uso.
Per l'installazione in Windows 98, andare a pagina 12.
Per l’installazione in Windows 2000, andare a pagina 13
Per l'installazione in Windows ME, andare a pagina 14.
Per l'installazione in Windows XP, andare a pagina 15.
Windows 98. Per installare o aggiornare manualmente il driver, attenersi alla seguente procedura:

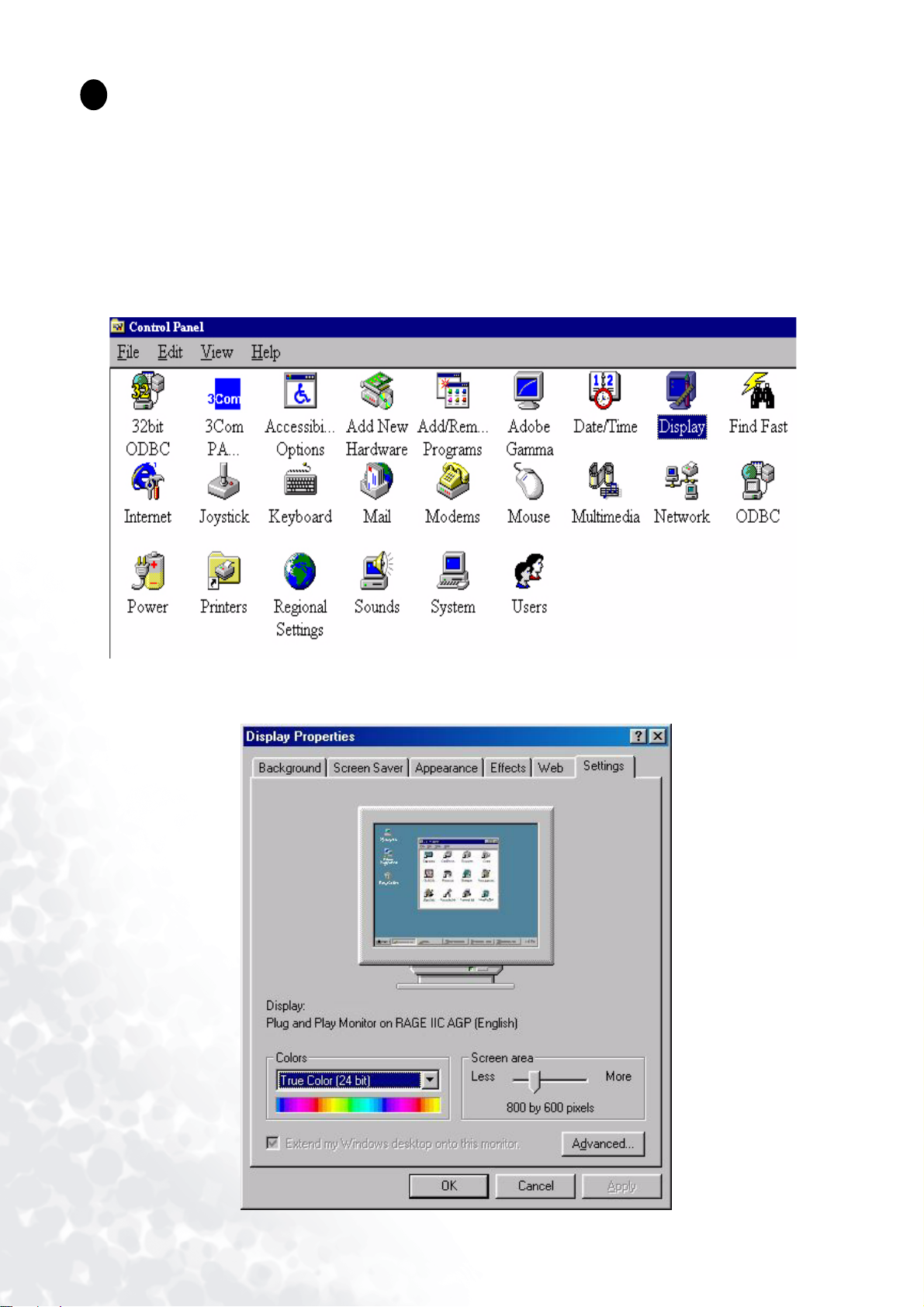

1. Aprire il Pannello di controllo e fare doppio clic sull'icona “Display” (Schermo).
2. Nella finestra “Display Properties” (Proprietà - Schermo), selezionare la scheda “Settings”
(Impostazioni). Fare clic sul pulsante “Advanced...” (Avanzate) nell'angolo inferiore destro.
3. Selezionare la scheda “Monitor” (Schermo). Fare clic sul pulsante “Change” (Cambia) nell'angolo
superiore destro.
4. Viene visualizzata la finestra “Update Device Driver Wizard” (Aggiornamento guidato driver di
periferica). Per confermare, fare clic su “Next” (Avanti).
5. Selezionare “Display a list of all drivers in a specific location, so you can select the driver you
want” (Visualizzare un elenco dei driver disponibili, permettendo di selezionare il driver
desiderato), quindi premere il pulsante “Next” (Avanti).
6. A questo punto, scegliere “Have Disk” (Disco driver) nell'angolo in basso a destra. Viene
visualizzata una nuova finestra. Selezionare il pulsante “Browse” (Sfoglia).
7. Inserire nel computer il CD fornito con il prodotto. Selezionare l'unità CD-ROM dal menu a
discesa.
8. Selezionando nuovamente “OK” nella finestra successiva, verrà visualizzato un elenco delle
periferiche compatibili. Selezionare “FP71E” dall'elenco e premere nuovamente “Next” (Avanti).
9. Viene visualizzata la finestra di dialogo “Insert Disk” (Inserisci disco). Fare clic su “OK”, quindi su
“Skip File” (Ignora file).
10. Chiudere “Update Device Driver Wizard” (Aggiornamento guidato driver di periferica) facendo
clic su “Finish” (Fine) per completare l'installazione.
12 Installazione del software del monitor
Windows 2000. La prima volta che si avvia Windows con un nuovo monitor, il sistema lo
identifica e avvia automaticamente l'utilità “Add New Hardware Wizard” (Installazione guidata
nuovo hardware). Seguire le istruzioni a partire dal passaggio 4.
1. Inserire il CD-ROM “BenQ LCD Monitor” nell'unità CD-ROM.
2. Fare clic su “Start”, quindi su “Settings” (Impostazioni).
3. Aprire il Pannello di controllo e fare doppio clic sull'icona “Display” (Schermo).
4. Nella finestra “Display Properties” (Proprietà - Schermo), selezionare la scheda “Settings”
(Impostazioni). Fare clic sul pulsante “Advanced Properties” (Avanzate) nell'angolo inferiore
destro.
5. Selezionare “Monitor” (Schermo), quindi fare clic su “Properties”(Proprietà).
6. Selezionare la scheda “Driver”, quindi fare clic su “Update Driver” (Aggiorna driver).
7. Viene visualizzata la finestra “Upgrade Device Driver Wizard” (Aggiornamento guidato driver di
periferica). Fare clic su “Next” (Avanti).
8. Selezionare “Display a list of the known drivers for this device so that I can choose a specific
driver” (Visualizza un elenco dei driver noti per questa periferica, per consentire di scegliere un
driver specifico), quindi fare clic su “Next” (Avanti).
9. Nella finestra successiva, fare clic su “Have Disk” (Disco driver). Viene visualizzata la finestra
“Install From Disk” (Installazione da disco floppy). Fare clic su “Browse” (Sfoglia). Viene
visualizzata la finestra “Located File” (Individua file).
10. Selezionare l'unità CD-ROM dall'elenco, quindi fare clic su “Next” (Avanti).
11. Dall'elenco di cartelle all'interno del CD-ROM, selezionare la cartella “Drivers”, quindi fare
doppio clic su “Open” (Apri) e infine fare clic su “OK”. Dall'elenco visualizzato nella finestra
successiva, selezionare la modalità LCD desiderata (FP71E), quindi fare doppio clic su “Next”
(Avanti).
12. I nuovi driver sono ora installati sul computer.
13 Installazione del software del monitor
Windows ME. Per installare o aggiornare manualmente il driver, attenersi alla seguente procedura:
1. Fare clic su “Start”, “Settings” (Impostazioni), “Control Panel” (Pannello di controllo), quindi fare
doppio clic su “Display” (Schermo).
2. Nella finestra Display Properties (Proprietà - Schermo) fare clic sulla scheda “Settings”
(Impostazioni), quindi su “Advanced...” (Avanzate).
3. Selezionare la scheda “Monitor” (Schermo) e fare clic su “Change” (Cambia).
4. Viene visualizzata la finestra di dialogo “Update Device Driver Wizard” (Aggiornamento guidato
driver di periferica). Selezionare “Specify the location of the driver (Advanced)” (Specificare la
posizione del driver (avanzata)) e fare clic su “Next” (Avanti).
5. Scegliere “Display a list of all the drivers in a specific location, so you can select the driver you want”
(Visualizzare un elenco dei driver disponibili, permettendo di selezionare il driver desiderato), quindi
fare clic sul pulsante “Next” (Avanti).
6. Selezionare “Monitor” (Schermo) dall'elenco e fare clic su “Next” (Avanti).
7. Selezionare “Display a list of all the drivers in a specific location, so you can select the driver you
want” (Visualizzare un elenco dei driver disponibili, permettendo di selezionare il driver desiderato).
8. Selezionare “Have Disk” (Disco driver) e fare clic su “Browse...” (Sfoglia).
9. Inserire il CD-ROM “BenQ LCD Monitor” nell'unità CD-ROM e digitare d:\ (o qualsiasi altra lettera
assegnata all'unità CD-ROM). Specificare la cartella “Drivers” per selezionare il modello desiderato
dall'elenco a sinistra. Fare clic su “OK”.
10. Nella finestra “Install From Disk” (Installazione da disco floppy) fare clic su “OK”. Viene
visualizzata la finestra di dialogo “Update Device Driver Wizard” (Aggiornamento guidato driver
di periferica). Scegliere il modello desiderato dall'elenco e fare clic su “Next” (Avanti).
11. Fare clic su “Next” (Avanti).
12. Fare clic su “Finish” (Fine) per completare l'installazione.
14 Installazione del software del monitor
Windows XP.
1. Fare clic con il pulsante destro del mouse sul desktop e selezionare “Properties” (Proprietà).
Selezionare la scheda “Settings” (Impostazioni) e fare clic sul pulsante “Advanced” (Avanzate).
Viene visualizzata una piccola finestra. In questa finestra, selezionare la scheda “Monitor” e fare
clic su “Properties” (Proprietà).
2. Selezionare la scheda “Driver”, quindi fare clic su “Update Driver…” (Aggiorna driver).
3. Viene visualizzata la finestra “Hardware Update Wizard” (Aggiornamento guidato hardware).
Fare clic su “Next” (Avanti).
4. Selezionare “Don’t search. I will choose the driver to install” (Non effettuare la ricerca. La scelta
del driver da installare verrà effettuata manualmente) e fare clic su “Next” (Avanti).
5. Nella finestra successiva, fare clic su “Have Disk...” (Disco driver). Viene visualizzata la finestra
“Install From Disk” (Installazione da disco floppy). Facendo clic su “Browse” (Sfoglia) viene
visualizzata la finestra “Locate File” (Individua file).
6. Selezionare il driver desiderato e fare clic su “Next” (Avanti).
7. I nuovi driver sono ora installati sul computer. Fare clic su “Finish” (Fine) per uscire dall'installazione.
15 Installazione del software del monitor
5
Scelta della risoluzione migliore
Per motivi legati alla tecnologia degli schermi a cristalli liquidi, viene sempre fornita una
risoluzione delle immagini predefinita. Per ottenere una visualizzazione ottimale delle immagini
sul monitor FP71E/FP71E+, utilizzare una risoluzione di 1280 x 1024. Questo valore viene definito
“risoluzione nativa” o risoluzione massima e corrisponde al grado più elevato di nitidezza delle
immagini disponibile. Vengono visualizzate risoluzioni minori a tutto schermo, mediante un
circuito di interpolazione. Con la risoluzione interpolata, tuttavia, si verifica un maggior numero
di problemi. Per sfruttare tutti i vantaggi della tecnologia LCD, è consigliabile pertanto utilizzare la
risoluzione nativa. Se si utilizza Windows 98/2000/ME o XP, è possibile cambiare la risoluzione nel
modo seguente:
1. Fare doppio clic sull'icona “Display” (Schermo) nel Pannello di controllo.
2. Nella finestra “Display Properties” (Proprietà - Schermo), selezionare la scheda “Settings”
(Impostazioni). È possibile modificare la risoluzione utilizzando il dispositivo di scorrimento situato
nella parte destra.
16 Scelta della risoluzione migliore
3. Scegliere una risoluzione di 1280 x 1024, quindi fare clic su “Apply” (Applica).
4. Nella finestra successiva, selezionare “OK”, quindi “Ye s ” (Sì).
5. È ora possibile chiudere la finestra “Display Properties” (Proprietà - Schermo).
17 Scelta della risoluzione migliore
6
Scelta della frequenza di aggiornamento ideale
Con gli schermi LCD non è necessario scegliere la frequenza di aggiornamento più alta possibile, in
quanto, grazie alla tecnologia di cui dispongono, tali schermi non presentano sfarfallio. Per risultati
ottimali, utilizzare le modalità predefinite già impostate sul computer. Questo manuale contiene una
tabella in cui sono indicate le modalità predefinite. Per la risoluzione nativa di 1280 x 1024 è possibile
scegliere una frequenza di 60 Hz (ma non di 72 Hz). In Windows 98/2000/ME/XP, è possibile
modificare la frequenza di aggiornamento effettuando quanto riportato di seguito:
1. Fare doppio clic sull'icona “Display” (Schermo) nel Pannello di controllo.
2. Nella finestra “Display Properties” (Proprietà - Schermo), selezionare la scheda “Settings”
(Impostazioni). Fare clic sul pulsante “Advanced...” (Avanzate) nell'angolo inferiore destro.
18 Scelta della frequenza di aggiornamento ideale

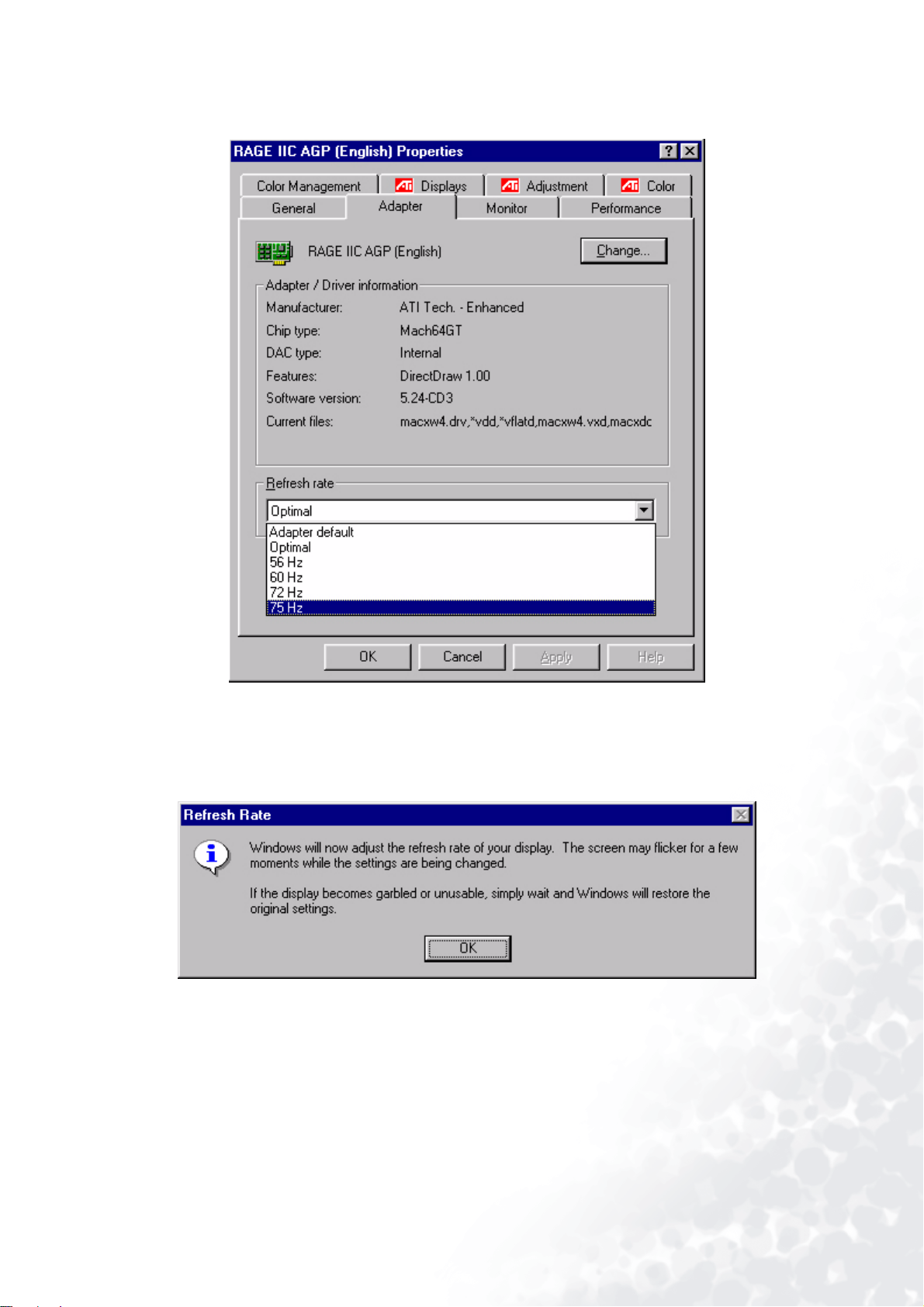

3. Selezionare la scheda “Adapter” (Scheda). Il campo per la selezione della frequenza di aggiornamento
si trova nella parte inferiore della finestra, al centro.
4. Scegliere una frequenza di aggiornamento nella tabella contenente le modalità predefinite in
fabbrica, riportata nel manuale per l'utente, e selezionarla nel campo relativo alle impostazioni.
5. Nella finestra successiva, selezionare “Change” (Cambia), “OK” e “Ye s ” (Sì).
6. È ora possibile chiudere la finestra “Display Properties” (Proprietà - Schermo).
19 Scelta della frequenza di aggiornamento ideale
7
Impostazione dell'ottimizzazione delle immagini
Il modo più semplice per ottenere una visualizzazione ottimale è quello di utilizzare la funzione
iKey
. Premere “
Se non si è ancora soddisfatti del risultato, è possibile regolare l’immagine manualmente.
1. Eseguire il programma di test auto.exe dal CD-ROM; questo è il modo migliore di osservare possibili modifiche. È possibile utilizzare una qualsiasi altra immagine, come ad esempio il desktop del
sistema operativo. È tuttavia consigliabile utilizzare il programma auto.exe. All'esecuzione di
auto.exe, viene visualizzato un modello di prova.
2. Premere “Enter” (Accedi) sul Pannello di controllo per accedere a OSD.
3. Se si osservano disturbi verticali, premere il tasto W o X per selezionare “Geometry”
(Geometria), quindi premere “Enter” (Accedi). Successivamente, premere il tasto W o X per
selezionare “Pixel Clock” (Frequenza pixel), quindi premere nuovamente “Enter” (Accedi). A
questo punto, premere il tasto W o X per regolare il monitor fino a quando il disturbo non
scompare.
iKey
” sul Pannello di controllo; il monitor si regola automaticamente.
4. Se si osservano disturbi orizzontali, premere il tasto W o X per selezionare “Geometry”
(Geometria), quindi premere “Enter” (Accedi). Successivamente, premere il tasto W o X per
selezionare “Phase” (Fase), quindi premere nuovamente “Enter” (Accedi). A questo punto,
premere il tasto W o X per regolare il monitor fino a quando il disturbo non scompare.
Per accertarsi del corretto funzionamento della funzione “
modalità supportate. Se “
PRESET MODE” (Non modalità preimpostata), ciò significa che non si utilizza una delle modalità
supportate. Impostare il computer in modo da utilizzare una delle modalità supportate. Questo
manuale contiene l’elenco delle modalità supportate.
iKey” non funziona correttamente e sull’OSD appare il messaggio
iKey
”, è necessario utilizzare una delle
“NON
20 Impostazione dell'ottimizzazione delle immagini
8
Regolazione del monitor

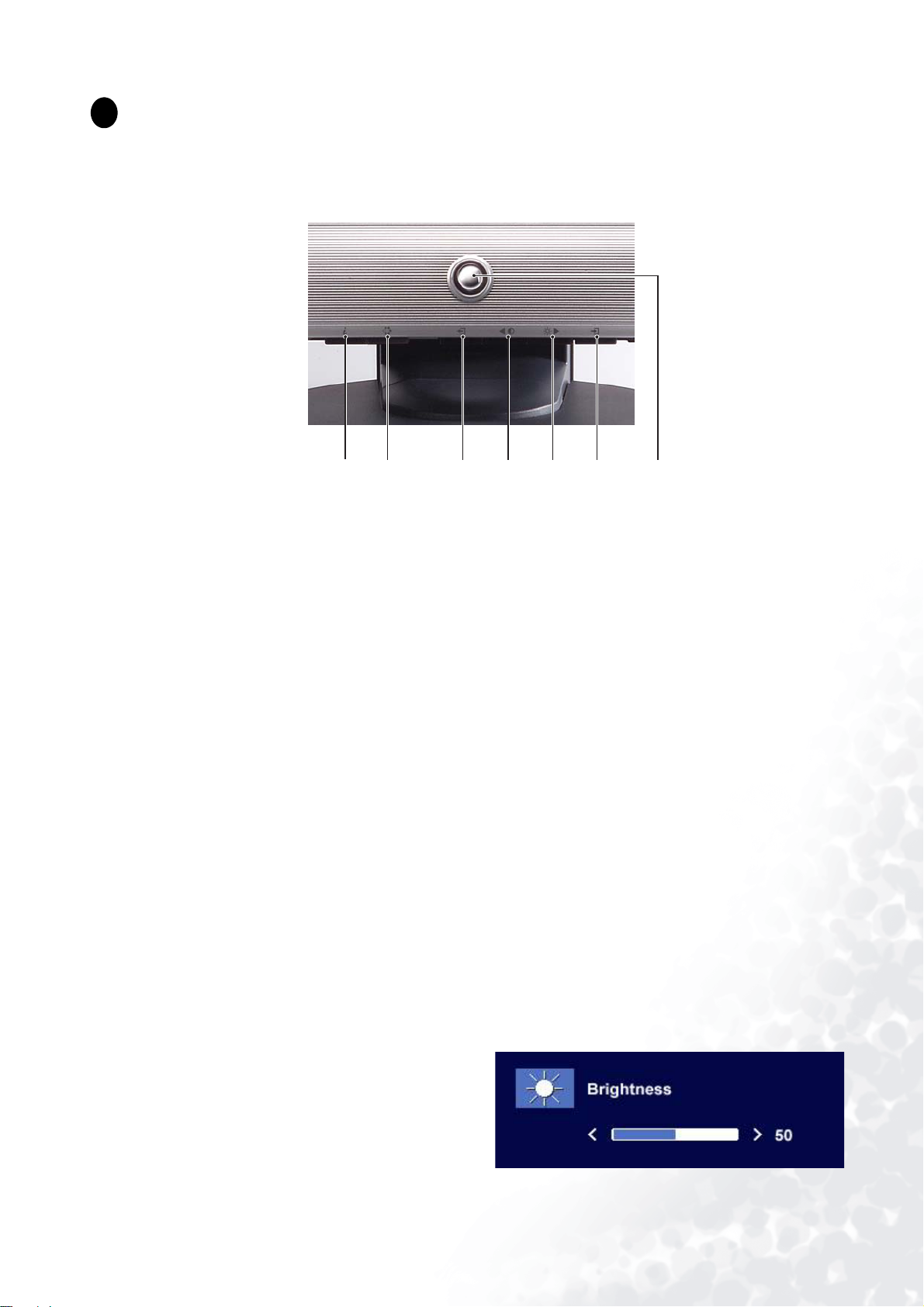

Uno sguardo al pannello di controllo
1 2 3 4 5 6 7
Sono disponibili 7 tasti di controllo: “Enter”, “W”, “X”, “Exit”, “Modalità” , “
interruttore di accensione. Di seguito viene fornita una breve descrizione dei tasti e
dell'interruttore.
1. “
iKey
”: per la regolazione automatica del posizionamento verticale/orizzontale, di fase e della fre-
quenza dei pixel.
2. Tasto “Modalità”: consente di passare da una modalità all'altra, tra cui Standard, Film 1, Film 2, e Foto.
3. Tasto “Exit” (Esci): consente di tornare al menu precedente o uscire dall'OSD. Questo tasto è
anche il tasto veloce per il volume.
4. W Tasto (sinistra): consente la regolazione Sinistra/Riduzione. Funge inoltre da tasto di scelta
rapida per il contrasto.
X Tasto (destra): consente la regolazione Destra/Aumento. Funge inoltre da tasto di scelta rapida
5.
per la luminosità.
6. Tasto “Enter” (Accedi): consente di attivare l'OSD, accedere ai sottomenu, selezionare le opzioni e
confermare le selezioni.
7. “Power” (Alimentazione): consente di accendere e spegnere il monitor.
iKey”
e un
Modalità di scelta rapida
Tasti di scelta rapida per luminosità e contrasto
Premere X per accedere al menu Brightness
(Luminosità). Premere il tasto W o X per
regolare il livello di luminosità, quindi premere
“Exit” (Esci) per uscire dall'OSD.
21 Regolazione del monitor
Premere
(Contrasto). Premere il tasto W o X per
regolare il livello di contrasto, quindi premere
“Exit” (Esci) per uscire dall'OSD.
Tasto di scelta rapida Volume
Premere il tasto "Volume" per accedere al menu
"Volume", W o X per regolare il volume
dell'altoparlante, quindi premere "Exit" (Esci)
per uscire dall'OSD.
Tasto di scelta rapida Modalità
Selezionare la modalità desiderata tra queste
quattro opzioni: Standard, Film 1, Film 2, e
Foto. La modalità specificata offrirà in modo
accurato i migliori effetti di visualizzazione per
le rispettive immagini. La modalità Standard è
suggerita per le applicazioni PC di base; Film 1,
che migliora saturazione e contrasto, è indicata
per i video, mentre Film 2 è indicata in modo
particolare per video specifici di paesaggi; Foto
è intesa per guadare immagini fisse.
W per accedere al menu Contrast
Al termine, premere “Esci” per uscire dall'OSD.

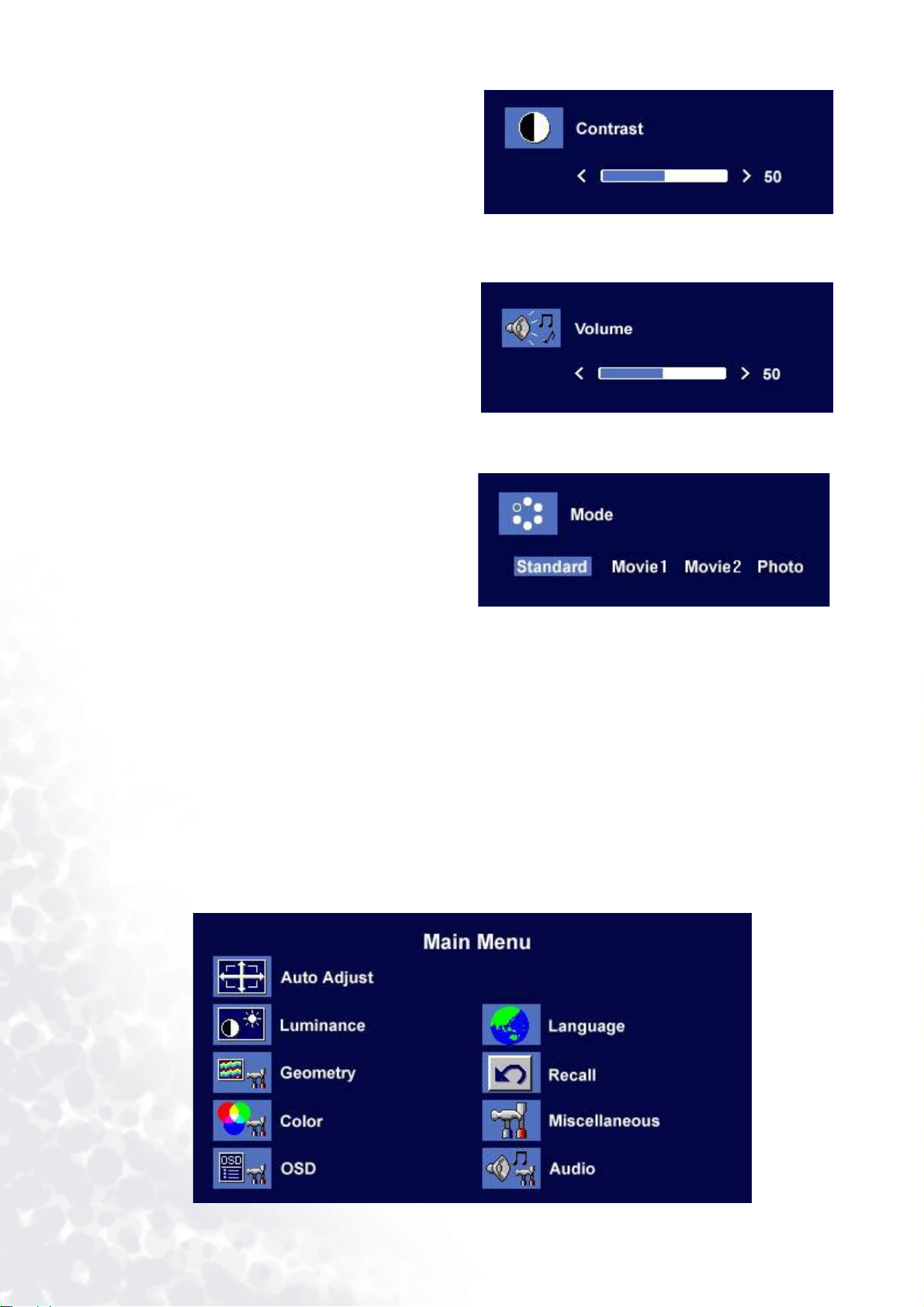

Modalità del menu principale
Funzioni di controllo disponibili nel menu principale
Menu principale
Il testo nell'angolo superiore destro del menu principale descrive la modalità attiva.
22 Regolazione del monitor

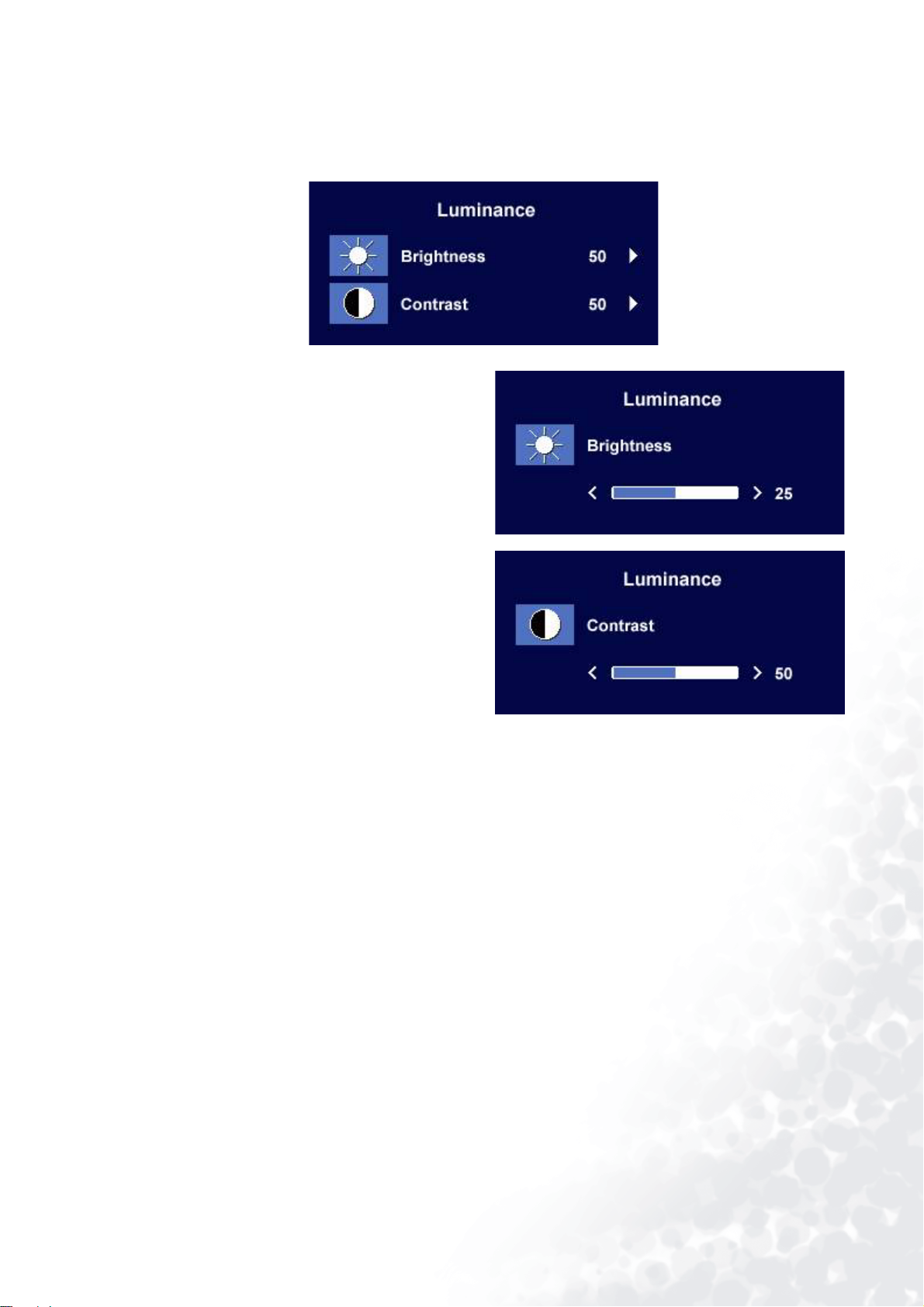

Sottomenu Luminance (Luminescenza)
Premere il tasto W o X per regolare il livello di
luminosità, quindi premere “Exit” (Esci) per
tornare al menu precedente.
Premere il tasto
W o X per regolare il livello di
contrasto, quindi premere “Exit” (Esci) per
tornare al menu precedente.
23 Regolazione del monitor

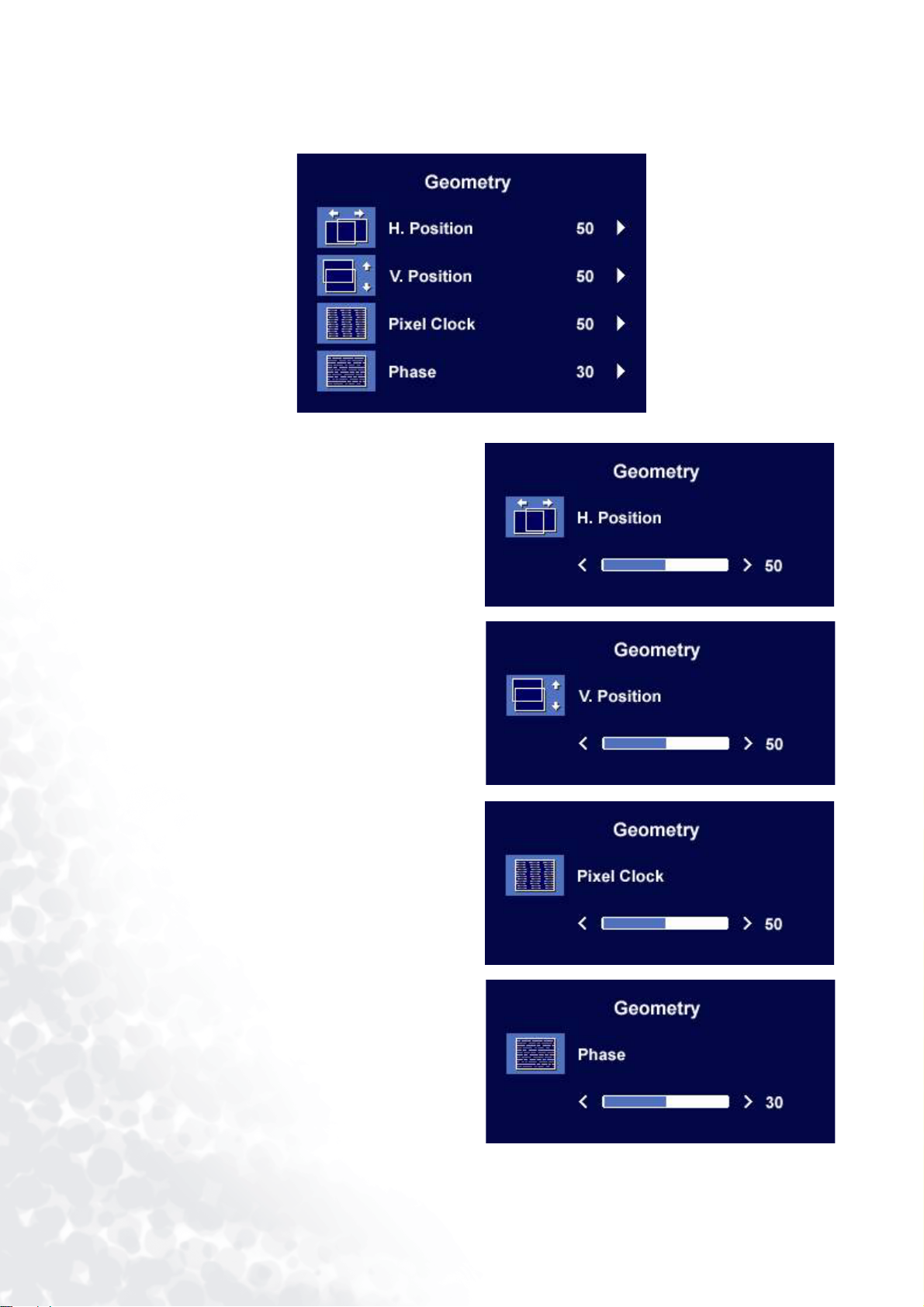

Sottomenu Geometry (Geometria)
Premere il tasto W o X per regolare la posizione
orizzontale, quindi premere “Exit” (Esci) per
tornare al menu precedente.
Premere il tasto W o X per regolare la
posizione verticale, quindi premere “Exit” (Esci)
per tornare al menu precedente.
Premere W o X per regolare il valore della
frequenza di pixel, quindi premere “Exit” (Esci)
per tornare al menu precedente.
Premere il tasto W o X per regolare il livello di
fase, quindi premere “Exit” (Esci) per tornare al
menu precedente.
24 Regolazione del monitor

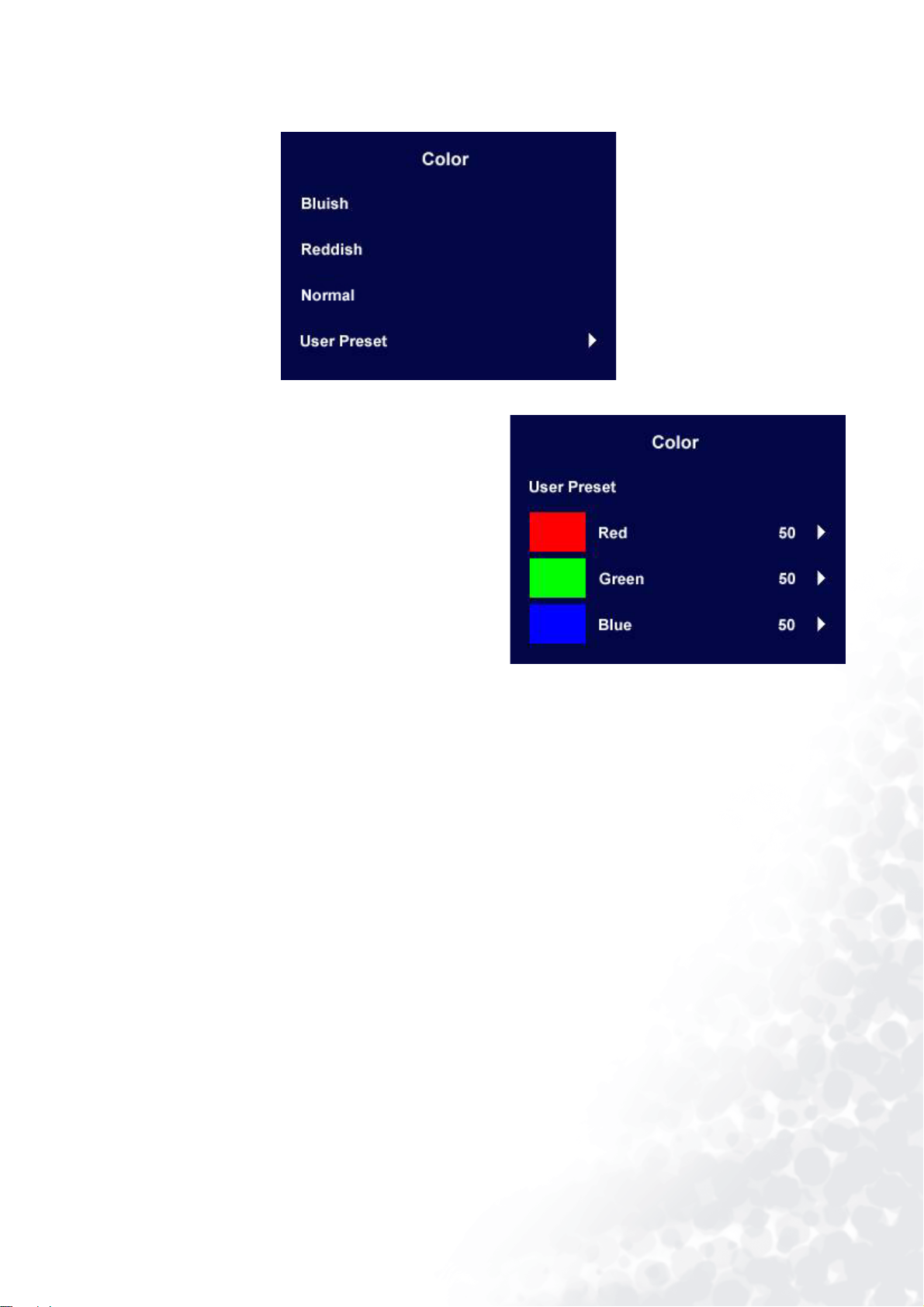

Sottomenu Color (Colore)
Impostazioni predefinite:
L'utente può impostare il bilanciamento dei
colori rosso, verde e blu.
25 Regolazione del monitor
Sottomenu OSD
Premere il tasto W o X per regolare la
posizione orizzontale dell'OSD, quindi premere
“Exit” (Esci) per tornare al menu precedente.
Premere il tasto W o X per regolare la
posizione verticale dell'OSD, quindi premere
“Exit” (Esci) per tornare al menu precedente.
Premere il tasto
W o X per regolare il tempo di
visualizzazione dell'OSD, quindi premere “Exit”
(Esci) per tornare al menu precedente.
26 Regolazione del monitor
Sottomenu Languages (Lingue)
Sottomenu Recall (Richiamo)
Premere il tasto W o X per confermare
l'opzione Modalità Recall. Se si sceglie "Sì",
vengono ripristinate le impostazioni predefinite
per la modalità corrente.
Premere “Esci” per tornare al menu precedente.
Premere il tasto
l'opzione Ripristina colore. Se si sceglie "Sì",
vengono ripristinate le impostazioni del colore
predefinite.
Premere “Esci” per tornare al menu precedente.
Premere il tasto
l'opzione Tutte Le Regolazioni. Se si sceglie "Sì",
vengono ripristinate le impostazioni
predefinite.
W o X per confermare
W o X per confermare
Premere “Esci” per tornare al menu precedente.
27 Regolazione del monitor

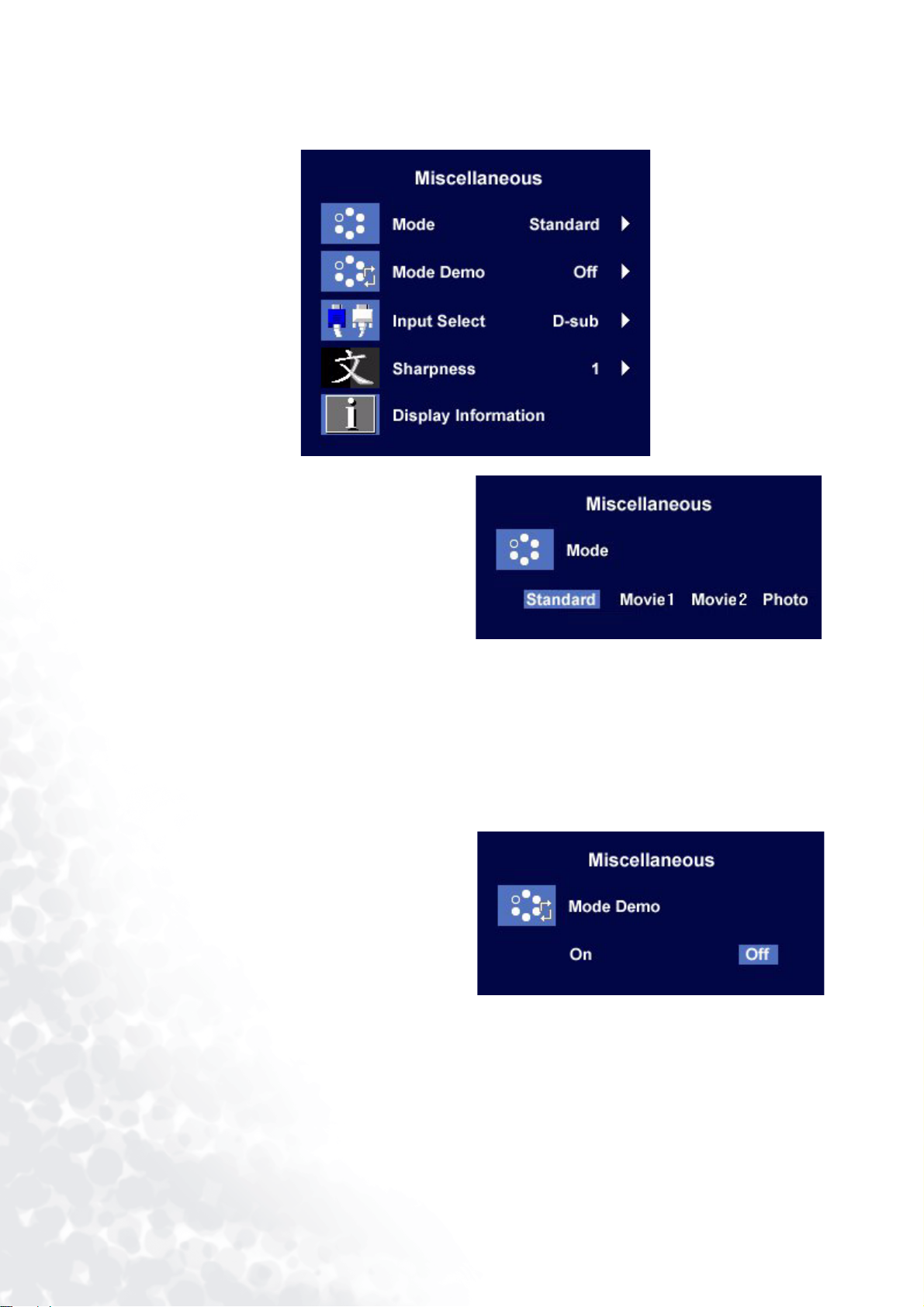

Sottomenu Miscellaneous (Miscellanea)
Modalità:
Selezionare la modalità desiderata tra queste
quattro opzioni: Standard, Film 1, Film 2, e
Foto. La modalità specificata offrirà in modo
accurato i migliori effetti di visualizzazione per
le rispettive immagini. La modalità Standard è
suggerita per le applicazioni PC di base; Film 1,
che migliora saturazione e contrasto, è indicata
per i video, mentre Film 2 è indicata in modo
particolare per video specifici di paesaggi; Foto
è intesa per guadare immagini fisse.
Per tornare al menu precedente, premere
"Esci".
Modalità Demo:
La Modalità Demo consente di visualizzare in
anteprima gli effetti della modalità selezionata
dal menu Modalità.
Quando si sceglie "Attivato" e si preme "Accedi"
per attivare la Modalità Demo, lo schermo
viene suddiviso in due finestre; la finestra a
sinistra contiene le immagini in modalità
Standard mentre quella a destra le immagini
nella modalità specificata.
Per tornare al menu precedente, premere "Esci".
28 Regolazione del monitor
Seleziona input
Selezionare l'input D-Sub (analogico) o DVI
(digitale) per attivare le nuove impostazioni.
Nitidezza:
Premere il tasto W o X per regolare il livello di
nitidezza e attivare le nuove impostazioni.
Informazioni visualizzazione.
Sottomenu Audio
Vo l u me :
Premere i tasti W o X per regolare il livello del
volume.
29 Regolazione del monitor
Mute (Disattiva):
Premere i tasti W o X per attivare ("ON") o
disattivare ("OFF") Mute (Disattiva).
30 Regolazione del monitor
9
Risoluzione dei problemi
Domande frequenti (FAQ)
L'immagine è sfocata:
Leggere la sezione Scelta della risoluzione migliore e selezionare la risoluzione e la frequenza di
aggiornamento corrette; effettuare inoltre le regolazioni in base alle istruzioni riportate.
Si utilizza una prolunga VGA?
Rimuovere la prolunga per eseguire la prova. L'immagine è ora a fuoco? In caso contrario,
ottimizzare l'immagine in base alle istruzioni fornite nella sezione Scelta della frequenza di
aggiornamento ideale
conduzione che si verificano nelle prolunghe. È possibile ridurre tali perdite al minimo
utilizzando una prolunga con una migliore qualità di conduzione oppure con un booster
incorporato.
L'immagine risulta sfocata solo con risoluzioni minori rispetto alla risoluzione nativa (massima)?
Leggere la sezione Scelta della risoluzione migliore. Selezionare la risoluzione nativa.
Si riscontrano errori di pixel:
Uno o più pixel sono sempre neri, sempre bianchi, sempre rossi, verdi, blu o di un altro colore.
. È normale che l'immagine possa risultare sfocata, a causa delle perdite di
． Pulire lo schermo LCD.
． Accendere e spegnere, ciclicamente.
． Questi sono pixel che sono permanentemente accesi o spenti ed e un difetto naturale che
avviene nella tecnologia LCD.
L'immagine presenta colori imperfetti:
L'immagine è di colore giallastro, bluastro o roseo.
Sul monitor, premere il tasto “Enter” (Accedi), quindi premere il tasto W o X per spostarsi
all'icona “Recall” (Richiamo). Infine, premere “Enter” (Accedi) per accedere al sottomenu
“Recall” (Richiamo). Premere il tasto
W o X per selezionare “Color Recall” (Richiama colore).
Nel sottomenu “Color Recall” (Richiama colore) premere “Yes” (Sì), quindi premere “Enter”
(Accedi) per ripristinare le impostazioni predefinite. Se l'immagine continua a non essere
visualizzata correttamente e anche la pagina OSD presenta colori imperfetti, è probabile che
manchi uno dei tre colori primari nell'ingresso del segnale. A questo punto, controllare i
connettori del cavo segnale. Se uno dei pin risulta piegato o spezzato, rivolgersi al rivenditore per
ottenere l'assistenza necessaria.
Non viene visualizzata alcuna immagine:
Il prompt del video è illuminato in verde?
Se il LED è illuminato in verde e sullo schermo viene visualizzato il messaggio “Out of Range”
(Fuori intervallo), significa che si sta utilizzando una modalità di visualizzazione non supportata
dal monitor. Impostare una delle modalità supportate. Leggere la sezione “
supportate
Il prompt del video è illuminato in arancione?
”.
Modalità operative
Se il LED è illuminato in arancione, è attivata la modalità di risparmio energetico. Premere un
pulsante sulla tastiera del computer oppure muovere il mouse. Se il problema persiste, controllare
31 Risoluzione dei problemi
i connettori del cavo segnale. Se uno dei pin risulta piegato o spezzato, rivolgersi al rivenditore per
ottenere l'assistenza necessaria.
Il prompt del video non è illuminato?
Controllare la presa di alimentazione, la presa di corrente esterna e il commutatore
dell'alimentazione.
L'immagine è distorta oppure lampeggia o presenta sfarfallii:
Leggere la sezione Scelta della risoluzione migliore e selezionare la risoluzione e la frequenza di
aggiornamento corrette; effettuare inoltre le regolazioni in base alle istruzioni riportate.
L'immagine è spostata da un lato:
Leggere la sezione Scelta della risoluzione migliore e selezionare la risoluzione e la frequenza di
aggiornamento corrette; effettuare inoltre le regolazioni in base alle istruzioni riportate.
Ulteriore assistenza tecnica
Se i problemi persistono dopo avere consultato il presente manuale, rivolgersi al proprio
rivenditore o inviare un messaggio e-mail al seguente indirizzo: Support@BenQ.com
32 Risoluzione dei problemi
10
Modalità operative supportate
Dati di ingresso
Risoluzione Frequenza
orizzontale (kHz)
640x350 31.47(P) 70.08(N) 25.17 DOS
720x400 31.47(N) 70.08(P) 28.32 DOS
640x480 31.47(N) 60.00(N) 25.18 DOS
640x480 35.00(N) 67.00(N) 30.24 Macintosh
640x480 37.86(N) 72.80(N) 31.50 VESA
640x480 37.50(N) 75.00(N) 31.50 VESA
800x600 35.16(P) 56.25(P) 36.00 VESA
800x600 37.88(P) 60.32(P) 40.00 VESA
800x600 48.08(P) 72.19(P) 50.00 VESA
800x600 46.87(P) 75.00(P) 49.50 VESA
832x624 49.72(N) 74.55(N) 57.29 Macintosh
1024x768 48.36(N) 60.00(N) 65.00 VESA
1024x768 56.48(N) 70.10(N) 75.00 VESA
1024x768 60.02(P) 75.00(P) 78.75 VESA
1152x864 67.50(P) 75.00(P) 108.00 VESA
1152x870 68.68(N) 75.06(N) 100.00 Macintosh
1152x900 61.80(N) 66.00(N) 94.50 SUN 66
Frequenza
verticale (Hz)
Frequenza
di pixel (MHz)
Commento
1152x900 71.81(N) 76.14(N) 108.00 SUN
1280x1024 64.00(P) 60.00(P) 108.00 VESA
1280x1024 75.83(N) 71.53(N) 128.00 IBMI
1280x1024 80.00(P) 75.00(P) 135.00 VESA
1280x1024 81.18(N) 76.16(N) 135.09 SPARC2
• Le modalità non elencate nella tabella potrebbero non essere supportate. Per immagini ottimali, si
raccomanda di scegliere una delle modalità elencate nella tabella.
• Sono disponibili 22 diverse modalità compatibili con Windows.
• Potrebbero verificarsi problemi nella visualizzazione delle immagini a causa della frequenza del
segnale proveniente dalla scheda VGA che non corrisponde allo standard abituale. Non si tratta di
un errore ed è possibile ridurre al minimo questo fenomeno modificando la configurazione
automatica oppure selezionando manualmente un'altra impostazione di fase e frequenza di pixel
tramite il menu “Geometry” (Geometria).
• Se si spegne il monitor, è possibile che sul video vengano visualizzate delle righe. Si tratta di un
fenomeno normale.
• Per estendere la durata del prodotto, si consiglia di utilizzare la funzione di risparmio energetico
del computer.
33 Modalità operative supportate
11
Specifiche tecniche
Modello FP71E
Tipo schermo Diagonale visibile
17,0", attivo, TFT
Risoluzione nativa (massima)
Colori
Contrasto/Luminosità
Tempo di risposta
Angolo di osservazione
(sinistra/destra, alto/basso)
Frequenza riga
Frequenza immagine
Controlli immagine
Controlli
Funzioni iScreen
Risparmio energetico
43,2 cm
1280 x 1024
16,2 milioni
500:1 / 300 cd/m
12 ms
140/130 (CR=10)
Monitor multifrequenza 31 - 81kHz
Modalità 56 - 76 Hz all'interno di tali parametri
Tecnologia
(impostazione automatica dell'immagine)
6 pulsanti e
Contrasto, luminosità, posizione immagine verticale e
orizzontale, fase, frequenza di pixel, bilanciamento dei
colori, palette colori, 8 lingue selezionabili (OSD in 8
lingue), posizione OSD, indicatore di stato,
disponibilità modalità display
VESA DPMS, EPA
2
video
OSD digitale,
iKey
iKey
Massimo consumo energetico
Modalità di risparmio energetico
Segnale di ingresso
PC
Altoparlante
Sincronizzazione
Temperatura (operativa)
Umidità aria (operativa)
Certificazioni TCO 99/03, TÜV/Ergonomics, TÜV/GS, FCC Classe B,
40 Watt max (senza altoparlante)
50 Watt max (con altoparlante)
< 1W, 115V
RGB analogico 0,7 Vpp/75 Ohm positivo
Digitale: DVI-D
1W x 2
TTL separato, TTL composito cavo mini D-sub a 15 pin
0 °C - 40 °C
10 % - 90 %
DSNF, ISO 13406-2, VCCI, CSA, Report CB, CE,
C-Tick, BSMI, Fimko, GOST
34 Specifiche tecniche
Tensione operativa
Alimentatore a commutazione automatica,
90-264 V, 47-63 Hz
Dimensioni (L x A x P)
Peso
BenQ FP71E
+
Modello
Tipo schermo Diagonale visibile
Risoluzione nativa (massima)
Colori
Contrasto/Luminosità
Tempo di risposta
Angolo di osservazione
(sinistra/destra, alto/basso)
Frequenza riga
Frequenza immagine
Controlli immagine
375,3 x 385,8 x 201,1 mm
4,7 kg
FP71E
+
17,0", attivo, TFT
43,2 cm
1280 x 1024
16,2 milioni
500:1 / 300 cd/m
2
8 ms
140/130 (CR=10)
Monitor multifrequenza 31 - 81kHz
Modalità 56 - 76 Hz all'interno di tali parametri
Tecnologia
video
OSD digitale,
iKey
(impostazione automatica dell'immagine)
Controlli
Funzioni iScreen
Risparmio energetico
Massimo consumo energetico
Modalità di risparmio energetico
Segnale di ingresso
PC
6 pulsanti e
iKey
Contrasto, luminosità, posizione immagine verticale e
orizzontale, fase, frequenza di pixel, bilanciamento dei
colori, palette colori, 8 lingue selezionabili (OSD in 8
lingue), posizione OSD, indicatore di stato,
disponibilità modalità display
VESA DPMS, EPA
40 Watt max (senza altoparlante)
50 Watt max (con altoparlante)
1W, 115V
<
RGB analogico 0,7 Vpp/75 Ohm positivo
Digitale: DVI-D
Altoparlante
Sincronizzazione
Temperatura (operativa)
Umidità aria (operativa)
1W x 2
TTL separato, TTL composito cavo mini D-sub a 15 pin
0 °C - 40 °C
10 % - 90 %
35 Specifiche tecniche
Certificazioni TCO 99/03, TÜV/Ergonomics, TÜV/GS, FCC Classe B,
DSNF, ISO 13406-2, VCCI, CSA, Report CB, CE,
C-Tick, BSMI, Fimko, GOST
Tensione operativa
Alimentatore a commutazione automatica,
90-264 V, 47-63 Hz
Dimensioni (L x A x P)
Peso
375,3 x 385,8 x 201,1 mm
4,7 kg
36 Specifiche tecniche
Loading...
