FP71E/FP71E
LCD Színes Monitor
17.0" LCD panelméret
Felhasználói Kézikönyv
+
Üdvözöljük
Szerzői jog
i
Copyright © 2004 by BenQ Corporation. Minden jog fenntartva. A BenQ Corporation előzetes
írásos engedélye nélkül jelen kiadvány egyetlen része sem sokszorosítható, az nem adható tovább,
nem átírható, nem tartható visszakeresési rendszerben és nem fordíható más nyelvekre semmilyen
formában és módon, sem elektronikus, mechanikus, magnetikus, optikai, kémiai, kézi úton.
Felelősséget kizáró nyilatkozat
ii
A kiadványban foglaltakért a BenQ Corporation nem vállal felelősséget vagy garanciát, legyen
az kifejezett vagy törvényi garancia és kifejezetten tagad bármely jótállást, kereskedelmi vagy
egyéb speciális célnak való megfelelőséget. Továbbá, a BenQ Corporation fenntartja magának
a jogot, hogy jelen kiadványt felülvizsgálja és annak tartalmát időnként módosítsa, arra való
kötelezettség nélkül, hogy ezen felülvizsgálatokról vagy módosításokról bármely személyt
figyelmeztessen.
A legjobb teljesítmény elérése és a monitor
iii
élettartamának növelése érdekében kérjük tartsa be az
alábbi biztonsági előírásokat.
Elektromos árammal kapcsolatos biztonsági elõírások
• A váltakozó áramú (AC) dugós csatlakozó elszigeteli a berendezést az AC áramforrástól.
• A tápkábel az áramra csatlakoztatható berendezések számára árammegszakítóként szolgál. A
csatlakozóaljzatot a készülékhez közel kell beszerelni úgy, hogy az könnyen hozzáférhető legyen.
• Ezt a terméket a jelölt címkén feltüntetett áramtípussal kell működtetni. Ha nem biztos abban,
hogy milyen típusú áram áll rendelkezésére kérjen tanácsot a helyi energiaellátást biztosító cégtől
vagy képviselettől.
Karbantartás és tisztítás
• Tisztítás. Tisztítás előtt mindig húzza ki a monitort a fali csatlakozóból. Az LCD-t
(folyadékkristály-kijelzőt) szöszmentes, puha ruhával tisztítsa, hogy ne okozzon karcolást. Ne
használjon folyékony, emulzifikáló vagy üvegtisztító szereket.
• A borító hátoldalán vagy tetején található nyílások és rések szellőzésre szolgálnak. Ezeket tilos
betakarni vagy eldugaszolni. Monitorját soha ne helyezze fűtőtestre vagy más hősugárzóra, illetve
beépített berendezésbe is csak akkor, ha megfelelő szellőzést tud biztosítani.
• Soha ne szúrjon tárgyakat és ne öntsön folyadékot a készülékbe.
Javítás, szervíz
• Ne próbálja meg önmaga megjavítani a készüléket: a fedőlapok megnyitásával vagy
eltávolításával veszélyes elektromos-feszültségnek és egyéb kockázatoknak teheti ki magát.
Ha a fent jelzett hibás használat vagy más baleset - például leejtés vagy a monitor rossz használata
- következik be, annak kijavítása érdekében vegye fel a kapcsolatot képzett személyzettel.
2
i
Tartalomjegyzék
Kezdeti lépések ......................................................................................................................5
A monitor megismerése .......................................................................................................7
Elölnézet .......................................................................................................................7
Hátulnézet (1) ..............................................................................................................7
Hátulnézet (2): Csatlakozók és csatlakozóaljzatok helye ...........................................8
A monitor hardverének telepítése ........................................................................................9
Az alapzat leszerelése ............................................. 11
A nézõszög beállítása .................................................................................................11
A monitor szoftverének telepítése. ....................................................................................12
A megfelelõ képfelbontás kiválasztása ...............................................................................16
A megfelelõ frissítési idõköz kiválasztása ..........................................................................18
A kép-optimalizálás beállítása ............................................................................................21
A monitor beállítása ...........................................................................................................22
A vezérlõpult ..............................................................................................................22
Gyorsgombok ............................................................................................................22
Fõmenü ......................................................................................................................23
Hibaelhárítás .......................................................................................................................32
Gyakori kérdések (FAQ) ...........................................................................................32
További segítségnyújtás .............................................................................................33
Támogatott mûködési üzemmódok ..................................................................................34
Mûszaki leírás .....................................................................................................................35
Tartalomjegyzék 3
Tartalomjegyzék4
1
Kezdeti lépések
Kicsomagolásnál ellenőrizze, hogy meg vannak-e az alábbi alkatrészek. Amennyiben ezek
valamelyike hiányzik vagy hibás, azonnal vegye fel a kapcsolatot viszonteladójával, ahonnan az
árucikket vásárolta.
BenQ LCD Monitor
Gyors iránymutató
CD-ROM Lemez
2
0
0
.
3
0
0
9
L
.
P
3
/
5
:
N
Tápkábel
Jelkábel: D-Sub
5 Kezdeti lépések
Jelkábel: DVI-D
Audiokábel (Opcionális)
6 Kezdeti lépések
2
A monitor megismerése
Elölnézet
Hátulnézet (1)
7 A monitor megismerése
Hátulnézet (2): Csatlakozók és csatlakozóaljzatok helye
1 2 3 4
1. Audió csatlakozó
2. Váltakozó áramú (AC) jack bemenet
3. DVI-D csatlakozó
4. D-Sub csatlakozó
8 A monitor megismerése
A monitor hardverének telepítése
3
Győződjön meg arról, hogy sem a számítógép, sem a monitor nincs áramra csatlakoztatva. Az
LCD monitor telepítéséhez hajtsa végre a következő lépéseket:
1. Illessze az alaplemezt a monitortalpra, és nyomja felfelé addig, amíg kattanó hang nem hallható.
2. i.> Csatlakoztassa a tápkábelt a monitorhoz.
ii.> Csatlakoztassa az audió kábelt a monitorhoz.
iii.> Csatlakoztassa a jelző kábelt a monitorhoz. (D-Sub és/vagy DVI-D)
9 A monitor hardverének telepítése
3. i.> Csatlakoztassa a tápdugaszt egy váltóáramú dugaszolóaljzatba, és kapcsolja be a készüléket.
ii.> Az audió kábel másik végét dugja be a számítógép audió csatlakozójába.
iii.> A jelkábel másik végét dugja be a számítógép jelző jelcsatlakozójába.
4. Csatlakoztasson egy fülhallgatót a kezelőpanel alján
található fülhallgató aljzatba, ahogy az ábra mutatja.
5. Nyomja meg a monitor előlapján található Power
(Áramellátás) gombot. Az áramellátási jelzőlámpa
világítani kezd.
10 A monitor hardverének telepítése
Az alapzat leszerelése
Nyomja meg a Lock (Rögzítés) gombot, és lefelé
húzva vegye le az alaplemezt a monitorról.
Megjegyzés: Vigyázzon, hogy az alaplemez
levételekor ne tegye az ujját a monitortalp és az
alaplemez közötti hasadékba.
A nézőszög beállítása
Az LCD monitor dönthető, ezáltal lehetővé válik az optimális nézési szög elérése.
11 A monitor hardverének telepítése
4
A monitor szoftverének telepítése.
Számítógépe operációs rendszerének megfelelő monitor illesztőprogramot (meghajtót) kell
telepítenie.
Windows 98 operációs rendszer esetében nézze meg a 13. oldalt.
Windows 2000, operációs rendszer esetében nézze meg a 19.oldalt.
Windows ME operációs rendszer esetében nézze meg a 26. oldalt.
Windows XP operációs rendszer esetében lapozzon a 32. oldalra.
Windows 98. A meghajtó kézi telepítéséhez vagy frissítéséhez végezze el az alábbi lépéseket:
1. Nyissa meg a vezérlőpultot és kattintson duplán a “Display” (Megjelenítés) ikonra.
2. A “Display Properties” (Megjelenítés Tulajdonságai) ablakból válassza a “Settings”
(Beállítások) fület. Kattintson az “Advanced...” (Speciális) gombra a jobb alsó sarokban.
3. Válassza ki a “Monitor” fület. Kattintson a “Change” (Változtatás) gombra a jobb felső
sarokban.
4. Az “Update Device Driver Wizard” (Eszköz-illesztőprogram frissítő varázsló) kinyílik.
A “Next” (Tovább) gombra kattintva erősítse meg.
5. Válassza a “Display a list of all drivers in a specific location, so you can select the driver you
want.” (Lista megjelenítése egy adott helyen található összes illesztőprogramról, így
kiválasztható a kívánt illesztőprogram) és nyomja meg a “Next” (Tovább) gombot.
6. Most kattintson a “Have Disk” (Saját lemez) gombra a a jobb alsó sarokban. Egy új ablak fog
megjelenni. Válassza a “Browse“ (Tallóz) gombot.
7. Helyezze be a mellékelt CD-t a CD-ROM meghajtóba. Válassza a CD meghajtót a legördülő
listából.
8. Ha mégegyszer az “OK” gombra kattint, a következő ablakban egy lista fog megjelenni a
kompatibilis berendezésekrő
“Next” (Tovább) gombot.
9. Megjelenik az “Insert Disk“ (Helyezze be a lemezt) párbeszédpanel. Kattintson az “OK”-ra ,
majd válassza a “Skip File“ (Fájl kiugrása) opciót.
10. A telepítés befejezéséhez zárja be az “Update Device Driver Wizard“ (Eszköz-illesztőprogram
frissítő varázsló) ablakot a “Finish” (Befejezés) gombra kattintva.
l. A listából válassza ki az “FP71E” elemet, és nyomja meg újból a
12 A monitor szoftverének telepítése.
Windows 2000. Amikor először indítja a Windows-t egy új monitorral a rendszer észleli azt és
automatikusan elindítja az “Add New Hardware Wizard” (Új hardver hozzáadása varázsló)
ablakot. Hajtsa végre az utasításokat a 4. lépéssel kezdődően.
1. Helyezze a “BenQ LCD Monitor” CD-ROM-ot számítógépe CD-ROM meghajtójába.
2. Kattintson a “Start” majd a “Settings” (Beállítások) gombra.
3. Nyissa meg a Vezérlőpultot éa kattintson duplán a “Display” (Megjelenítés) ikonra.
4. A “Display Properties” (Megjelenítés Tulajdonságai) ablakból válassza a “Settings”
(Beállítások) fület. Kattintson az “Advanced Properties” (Speciális tulajdonságok) gombra a
jobb alsó sarokban.
5. Válassza a “Monitor” fület majd kattintsona a “Properties” (Beállítások) gombra.
6. Válassza a “Driver” (Meghajtó) fület majd kattintson az “Update Driver” (Meghajtó frissítése)
gombra.
7. Az “Upgrade Device Driver Wizard” (Eszköz-illesztőprogram frissítő Varázsló) fog kinyílni.
Ezután kattintson a “Next” (Tovább) gombra.
8. Válassza a “Display a list of the known drivers for this device so that I can choose a specific
driver” (Az ismert illesztőprogramok listájának megjelenítése, így kiválasztható a kívánt
illesztőprogram) lehetőséget, majd kattintson a “Next” (Tovább) gombra.
9. A következő ablakban kattintson a “Have Disk” (Saját Lemez) gombra majd az “Install From
Disk” (Telepítés lemezről) ablak fog kinyílni. Kattintson a “Browse” (Ta ll óz ) gombra. Megnyílik
a “Located File” (Lokalizált fájl) lehetőség.
10. Legörgetés után válassza ki CD ROM meghajtóját és kattintson a “Next” (Tovább) gombra.
11. A CD ROM mappalistájából válassza a “Drivers” (Meghajtók) mappát, kattintson duplán az
“Open” (Megnyit) gombra , majd nyomjon “OK”-t. Válassza ki au LCD üzemmódot (FP71E) a
listából , és kattintson kétszer a “Next” (Tovább) gombra.
12. Az új meghajtók ezennel telepítve vannak számítógépére.
13 A monitor szoftverének telepítése.
Windows ME. A meghajtó kézi telepítéséhez vagy frissítéséhez végezze el az alábbi lépéseket:
1. Kattintson a “Start”, “Settings” (Beállítások), “Control Panel” (Vezérlőpult) gombokra majd
duplán Kattintson a “Display” (Megjelenítés) gombra.
2. A “Display Properties (Megjelenítés Tulajdonságai) ablakból válassza a “Settings" (Beállítások)
fület majd kattintson az “Advanced...” (Speciális...) gombra.
3. Kattintson a “Monitor” fülre majd kattintson a “Change” (Változtat) gombra.
4. “Az “Update Device Driver Wizard“ (Eszköz-illesztőprogram frissítő varázsló) párbeszédpanel
fog megjelenni. Válassza a “Specify the location of the driver (Advanced)” (Határozza meg a
meghajtó helyét - Speciális) lehetőséget, majd kattintson a “Next” (Tovább) gombra.
5. Válassza a “Display a list of all the drivers in a specific location, so you can select the driver
you want” (A kívánt illesztőprogram kiválasztásához jelenítse meg az illesztőprogramok egy
listáját egy meghatározott helyről)” fület majd nyomja meg a “Next” (Tovább) gombot.
6. Válassza a “Monitor”-t a listáról majd kattintson a “Next” (Tovább) gombra.
7. Válassza a “Display a list of all the drivers in a specific location, so you can select the driver
you want.” (A kívánt illesztőprogram kiválasztásához jelenítse meg az illesztőprogramok egy
listáját egy meghatározott helyről)” fület.
8. Kattintson a “Have disk” (Saját lemez) gombra majd nyomja meg a “Browse...” (Tallóz...)
gombot.
9. Helyezze a “BenQ LCD Monitor’s CD”-t a CD ROM meghajtóba, majd irja be a következőt: d:\
(amennyiben a CD ROM meghajtóbetűjele nem a D válassza ki a megfelelőt) A modell
kiválasztásához lépjen be a “Drivers” (Meghajtók) mappába. Nyomjon “OK”-t.
10. Kattintson az “OK” gombra az “Install From Disk” (Telepítés Lemezről) ablakban. Az “Update
Device Driver Wizard” (Eszköz-illesztőprogram frissítő Varázsló) párbeszédpanel fog
megjelenni. Válassza ki a kívánt modellt a listáról majd kattintson a “Next” (Tovább) gombra.
11. Kattintson a “Next” (Tovább) gombra.
12. A telepítés befejezéséhez kattintson a “Finish” (Befejezés) gombra.
14 A monitor szoftverének telepítése.
Windows XP.
1. Az asztalon kattintson kétszer az egér jobb gombjával, majd válassza a “Properties” (Tulajdonságok) elemet. Válassza a “Settings” (Beállítások) fület és kattintson az “Advanced” (Speciális) gombra. Egy kisebb ablak fog kinyílni. Válassza a “Monitor” fület az új ablakban majd
kattintson a “Properties” (Tulajdonságok) gombra.
2. Válassza a “Driver” (Meghajtó) fület majd kattintson az “Update Driver…” (Meghajtó
frissítése...) gombra.
3. A “Hardware Update Wizard” (Eszköz-illesztőprogram frissítő varázsló) fog megjelenni.
Ezután kattintson a “Next” (Tovább) gombra.
4. Válassza a “Don’t search. I will choose the driver to install” (Ne keresse. Én kiválasztom az
illesztőprogramot) lehetőséget, majd kattintson a “Next” (Tovább) gombra.
5. A következő ablakban kattintson a “Have Disk…” (Saját lemez...) gombra , egy “Install From
Disk” (Telepítés lemezről) ablak fog megjelenni. Kattintson a “Browse” (Ta ll óz) gombra. A
“Locate File” (Fájl lokalizálása) ablak fog megjelenni.
6. Válassza ki meghajtóját majd kattintson a “Next” (Tovább) gombra.
7. Az új meghajtók ezennel telepítve vannak számítógépére. A telepítésből való kilépéshez
kattintson a “Finish” (Befejezés) gombra.
15 A monitor szoftverének telepítése.
5
A megfelelő képfelbontás kiválasztása
Az LCD megjelenítés technológiájának jellegéből kifolyólag a képfelbontás mindig rögzített. Az
FP71E/FP71E+ számára a legjobb kép az 1280x1024 felbontáson érhető el. Ez a "Natív felbontás"
vagy a maximális felbontás, vagyis a legtisztább kép. Az alacsonyabb felbontások a teljes
képernyőn egy interpolációs körforgás segítségével jelenítődnek meg. Az interpolált felbontásban
azonban folytonossági hiányok jönnek létre. Ahhoz, hogy az LCD technológia minden előnyét
élvezhesse, a természetes felbontást kell alkalmaznia. Windows 98/2000/ME vagy XP operációs
rendszer a képfelbontás a következő képpen változtatható meg:
1. Kattintson duplán a “Display” (Megjelenítés) ikonra a Control Panel-ben (Vezérlőpult).
2. A “Display Properties” (Megjelenítés Tulajdonságai) ablakból válassza a “Settings”
(Beállítások) fület. A jobb oldalon található csúszórészt elmozgatva módosíthatja a felbontást.
16 A megfelelő képfelbontás kiválasztása
3. Válassza ki az 1280x1024-as felbontást. Ezután kattintson az “Apply” (Alkalmaz) gombra.
4. A szubszekvens ablakban kattintson “OK”-t majd “Ye s”-t (Igen).
5. Ezután bezárhatja a “Display Properties” (Megjelenítés tulajdonságai) ablakot.
17 A megfelelő képfelbontás kiválasztása
6
A megfelelő frissítési időköz kiválasztása
LCD kijelző esetén nem kell kiválasztania a lehető legmagasabb frissítési gyakoriságot, mert az
LCD technológia esetén nem lehetséges a villogás. A legjobb eredményt akkor lehet elérni, ha az
eredeti gyári üzemmódokat használja. A felhasználói kézikönyvben talál egy táblázatot ezekről az
üzemmódokról. Az 12801x1024-as eredeti felbontás esetén kiválaszthatja a 60 hertzes felbontást
választhat ki, (de 72Hz-et nem). Windows 98/2000/ME/XP operációs rendszeren a frissítési
gyakoriságot a következők szerint változtathatja meg:
1. Kattintson duplán a “Display” (Megjelenítés) ikonra a Control Panel-ben (Vezérlőpult).
18 A megfelelő frissítési időköz kiválasztása
2. A “Display Properties” (Megjelenítés Tulajdonságai) ablakból válassza a “Settings”
(Beállítások) fület. Kattintson az “Advanced...” (Speciális) gombra a jobb alsó sarokban.
19 A megfelelő frissítési időköz kiválasztása
3. Válassza az “Adapter” fület. A frissítési időköz kiválasztási mezője az ablak alsó részén,
középen található.
4. A felhasználói kézikönyvben található gyári üzemmódok táblázatából válasszon ki egy frissítési
időközt, majd jelölje ki azt a beállítások mezőben.
5. A szubszekvens ablakban nyomja meg a “Change” (Változtat), “OK” és “Ye s” (Igen) gombokat.
6. Ezután bezárhatja a “Display Properties” (Megjelenítés tulajdonságai) ablakot.
20 A megfelelő frissítési időköz kiválasztása
7
A kép-optimalizálás beállítása
Az optimális képmegjelenítés elérésének legegyszerűbb módja az ikey funkció alkalmazása.
Nyomja meg a vezérlőpulton az “ikey” gombot és a monitor automatikusan beállítódik.
Amennyiben nincs megelégedve a képpel beállíthatja azt kézzel is.
1. Futassa a CD ROM-ról az auto.exe tesztprogramot; ez a legjobb módja annak, hogy a lehetséges
változásokat észrevegye. Használhat ugyanakkor bármilyen más képet, például operációs rendszere asztallapját. Ennek ellenére ajánljuk, hogy az auto.exe programot használja. Az auto.exe futtatása után egy tesztkép jelenik meg.
2. OSD-be való belépéshez nyomja meg az "Enter" gombot a vezérlőpulton.
3. Függőleges zajszint esetén nyomja meg az W vagy X gombot a “Geometry” (Geometria)
kiválasztásához és nyomja meg az “Enter” billentyűt. Ezután nyomja meg az W vagy X gombot
a “Pixel Clock” (Pixel órajel) kiválasztásához, majd nyomja meg újra az “Enter” billentyűt.
Nyomja meg az W vagy X gombot a monitoron, amíg a zaj el nem tűnik.
4. Vízszintes zajszint esetén nyomja meg az W vagy X gombot a “Geometry” (Geometria)
kiválasztásához és nyomja meg az “Enter” billentyűt. Ezután nyomja meg az W vagy X gombot
a “Phase” (Fázis) kiválasztásához, majd nyomja meg újra az “Enter” billentyűt. Ezután nyomja
meg az W vagy X gombot a monitoron, amíg a zaj el nem tűnik.
Hogy biztos legyen abban, hogy az “iKey” funkció jól működik, a támogatott módok
valamelyikét kell használnia. Amennyiben az “iKey” nem működik megfelelően és a “NON
PRESET MODE” üzenet jelenik meg az OSD-n, ez azt jelenti, hogy nem a támogatott módok
valamelyikét használja. Állítsa be számítógépét úgy, hogy az a támogatott módok valamelyikét
használja. Ebben a kézikönyvben találni egy listát a a támogatott módokról.
21 A kép-optimalizálás beállítása
8
A monitor beállítása
A vezérlőpult
1 2 3 4 5 6 7
A felhasználó 7 gomb segítségével vezérelhet. Ezek a következők: “Enter”, “W” , “X”, “Exit” ,
“Mode” , “iKey” és a bekapcsoló gomb. Az alábbi leírás ezen gombok és kapcsolók ismertetője
&.
1. “iKey” : A függőleges helyzet, fázis, vízszintes helyzet illetve pixel-óra automatikus beállítása.
2. “Mode” billentyű: Váltson át az üzemmódok között, beleértve Standard(szabványos), Movie
1(film1), Movie 2(film2) és Photo(fénykép).
3. “Exit” key: Vissza az előbbi menüponthoz, vagy kilépés az OSD-ből. A gomb egyben a hangerő
gyorsgombja is.
4. W (Bal) gomb: Bal/Kicsinyítés beállítása. A bal gomb egyben a kontraszt gyorsgombja.
X (Jobb) gomb: Jobb/Nagyítás. A jobb gomb egyben a fényerő gyorsgombja.
5.
6. “Enter” key: Aktiválja az OSD-t, lépjen be az almenübe, válassza ki az elemeket és hagyja jóvá a
kiválasztást.
7. “Power”: Elektromos áram be- és kikapcsoló.
Gyorsgombok
A fényerő és kontraszt gyorsgombjai
Nyomja meg a X gombot a belépéshez a
Fényerő menübe, nyomja meg a W vagy X
gombot a fényerőszint beállításához és nyomja
meg az “Exit” gombot az OSD-ből történő
kilépéshez.
22 A monitor beállítása
Nyomja meg a W gombot a belépéshez a
kontraszt menübe, nyomja meg a W vagy X
billentyűt a kontraszt szintjének a beállításához,
és nyomja meg az “Exit” gombot az OSD
menüből történő kilépéshez.
“Volume” [Hangerő] gyorsválasztó gomb
A “Volume” [Hangerő] menübe való
belépéshez nyomja meg a “Volume” [Hangerő]
gombot és nyomja le a W vagy X gombokat a
hangszórók hangerejének állításához és az
OSD-ből való kilépéshez nyomja meg az
“Exit” [Kilépés] gombot!
Mode gyorsbillentyű
Válassza ki a kívánt üzemmódot a következő négy
lehetőség közül: Standard,
. A megadott üzemmód segítségével a
Movie 1, Movie 2 és
legjobb képhatások érhetők el az adott típusú
felvételnél. A Standard üzemmódot alapvető PC-s
alkalmazásokhoz ajánljuk. A színtelítettséget és
kontrasztot fokozó Movie 1 ideális
videofelvételek megtekintéséhez, míg a Movie 2
kifejezetten tájképfelvételekhez ajánlott. A Photo
módot állóképek megtekintéséhez tervezték.
A befejezéskor nyomja meg az “Exit” gombot
az OSD menüből történő kilépéshez.
Főmenü
A főmenüben elérhető vezérlőfunkciók
Main Menu
23 A monitor beállítása

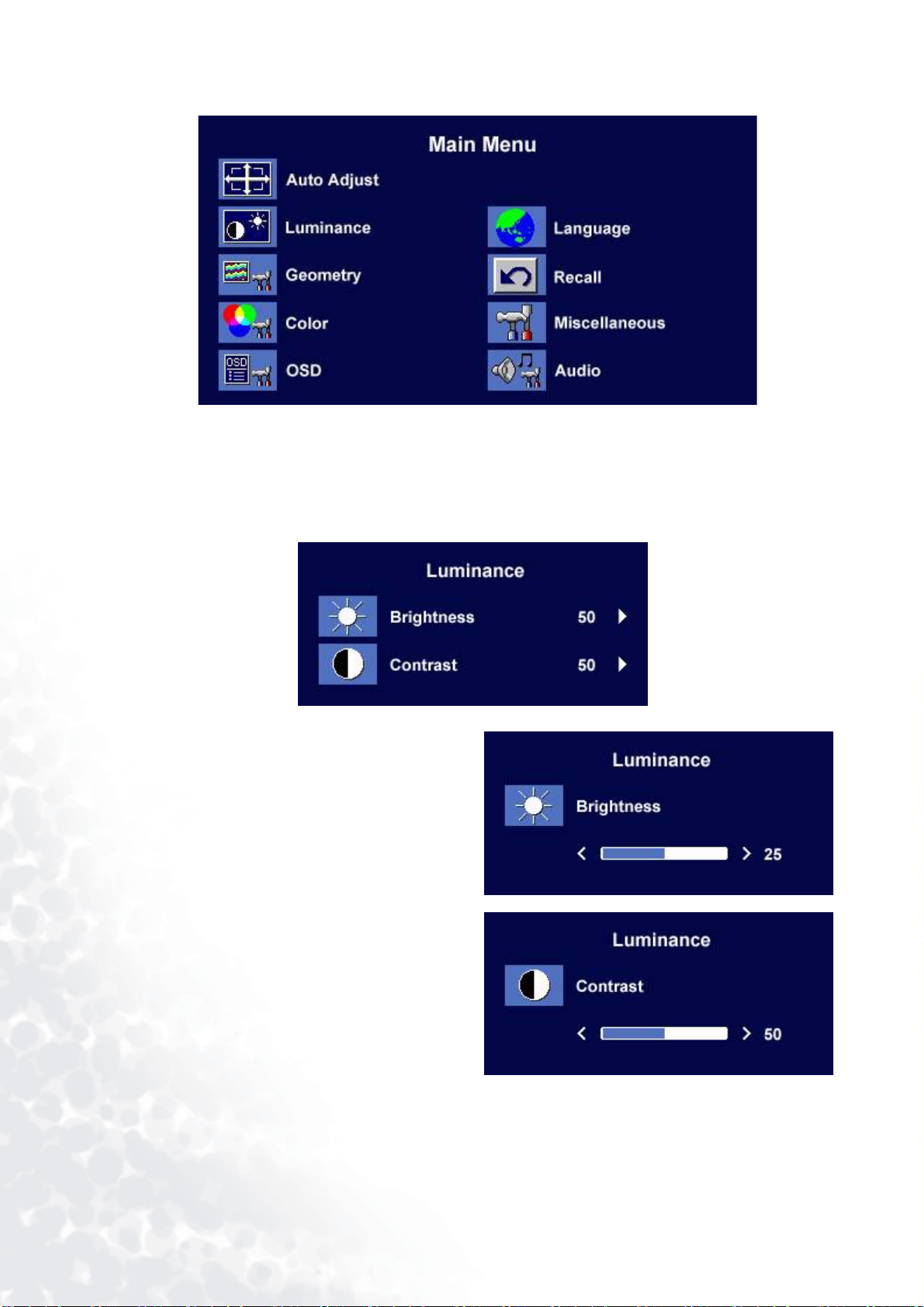

A Main Menu (Főmenü) jobb felső részén látható szöveg az aktuálisan használt üzemmódot jeleníti meg.
Luminance (luminancia) almenü
Nyomja meg a W vagy X gombot a
fényerőszint beállításához, majd nyomja meg
az “Exit” gombot a visszatéréshez az előző
menüre.
Nyomja meg a
W vagy X gombot a
kontrasztszint beállításához, majd nyomja meg
az “Exit” gombot a visszatéréshez az előző
menüre.
24 A monitor beállítása
A Geometry almenü
Nyomja meg a W vagy X gombot a vízszintes
pozíció beállításához, majd nyomja meg az
“Exit” gombot a visszatéréshez az előző
menüre.
Nyomja meg a W vagy X gombot a
függőleges pozíció beállításához, majd az
"Exit” gombot a visszatéréshez az előző
menübe.
Nyomja meg a
W vagy X gombot, hogy
beállíthassa a pixelóra értékét, majd nyomja
meg az “Exit” gombot a visszatéréshez az előző
menüpontba.
Nyomja meg a
W vagy Xgombot, hogy
beállíthassa fázis mértékét, majd nyomja meg
az “Exit” gombot, a visszatéréshez az előző
menüpontba.
25 A monitor beállítása

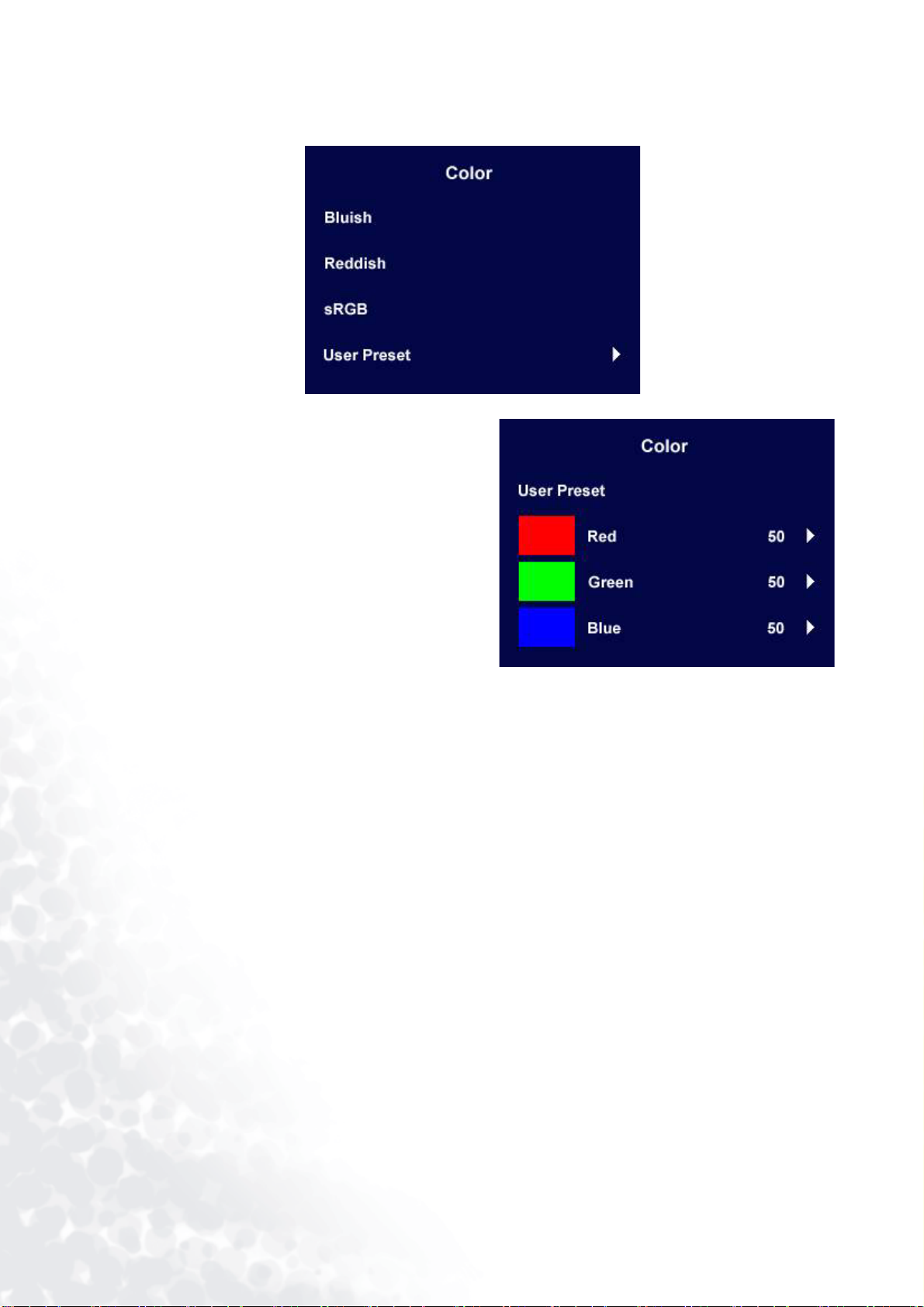

Color (színek) almenü
Felhasználó beállításai:
A felhasználó beállíthatja a Piros, Zöld és Kék
színkiegyenlítését.
26 A monitor beállítása
OSD almenü
Nyomja meg a W vagy X gombot, hogy
beállíthassa az OSD vizszintes pozícióját, majd
nyomja meg az “Exit” gombot a visszatéréshez
az előző menüpontba.
Nyomja meg a W vagy X gombot, hogy
beállíthassa az OSD függőleges pozícióját,
majd nyomja meg az “Exit” gombot a
visszatéréshez az előző menüpontba.
Nyomja meg a W vagy X gombot, hogy
beállíthassa az OSD kijelzés-idejét, majd
nyomja meg az “Exit” a visszatéréshez az előző
menüpontba.
27 A monitor beállítása

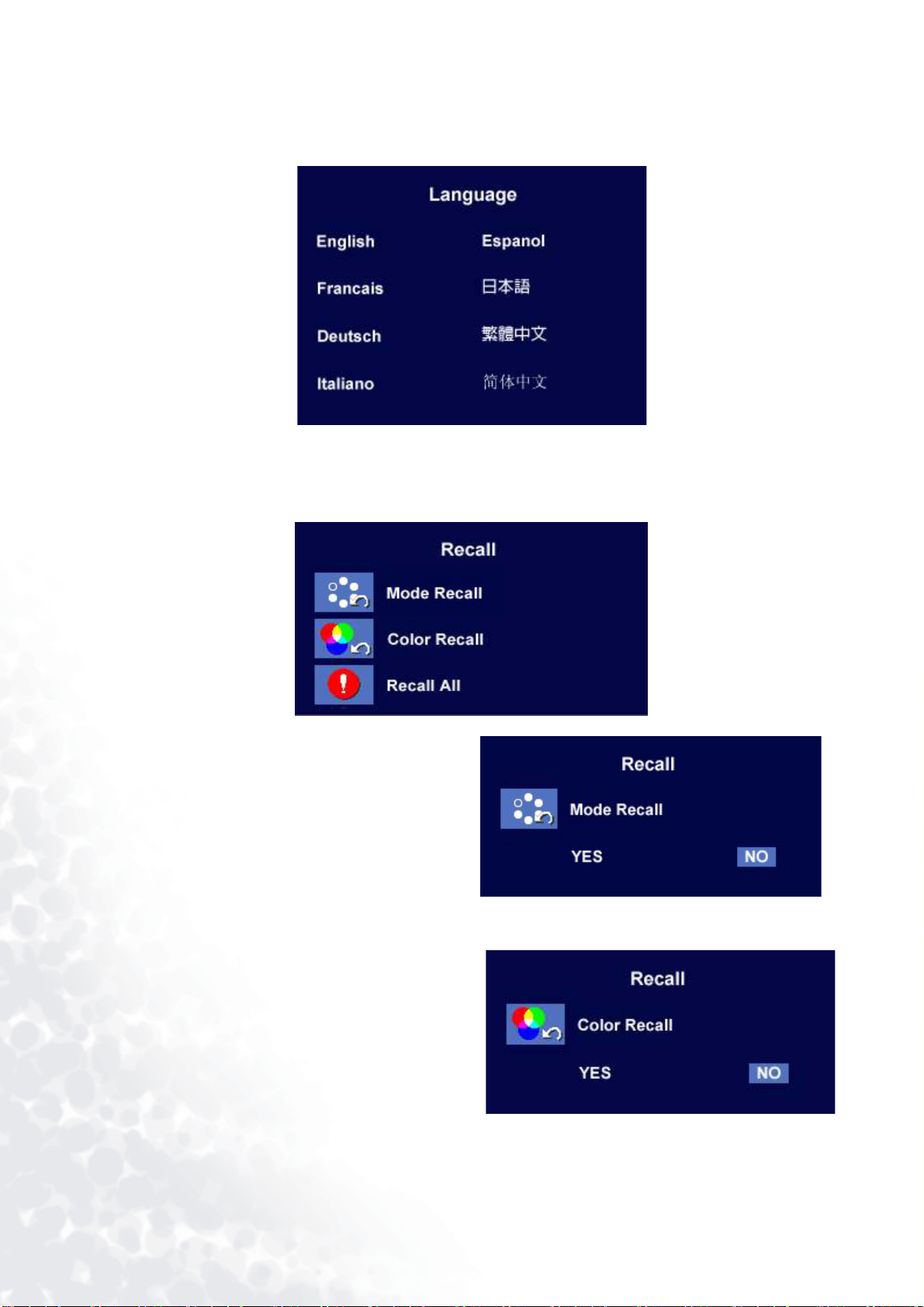

Languages (nyelvek) almenü
Recall (visszahívás) almenü
Nyomja meg a W vagy X gombot a Mode
Recall (üzemmód visszahívás)
megerősítéséhez. Ha a "Yes" (Igen) lehetőséget
válassza, a rendszer az aktuális üzemmódot az
alapbeállításokra állítja vissza.
Nyomja meg az “Exit” gombot a
visszalépéshez az előző menübe.
Nyomja meg a W vagy X gombot a Color
Recall (színvisszahívás) megerősítéséhez. Ha a
"Yes" (Igen) lehetőséget válassza, a rendszer az
aktuális színbeállítást az alapbeállításokra
állítja vissza.
Nyomja meg az “Exit” gombot a
visszalépéshez az előző menübe.
28 A monitor beállítása

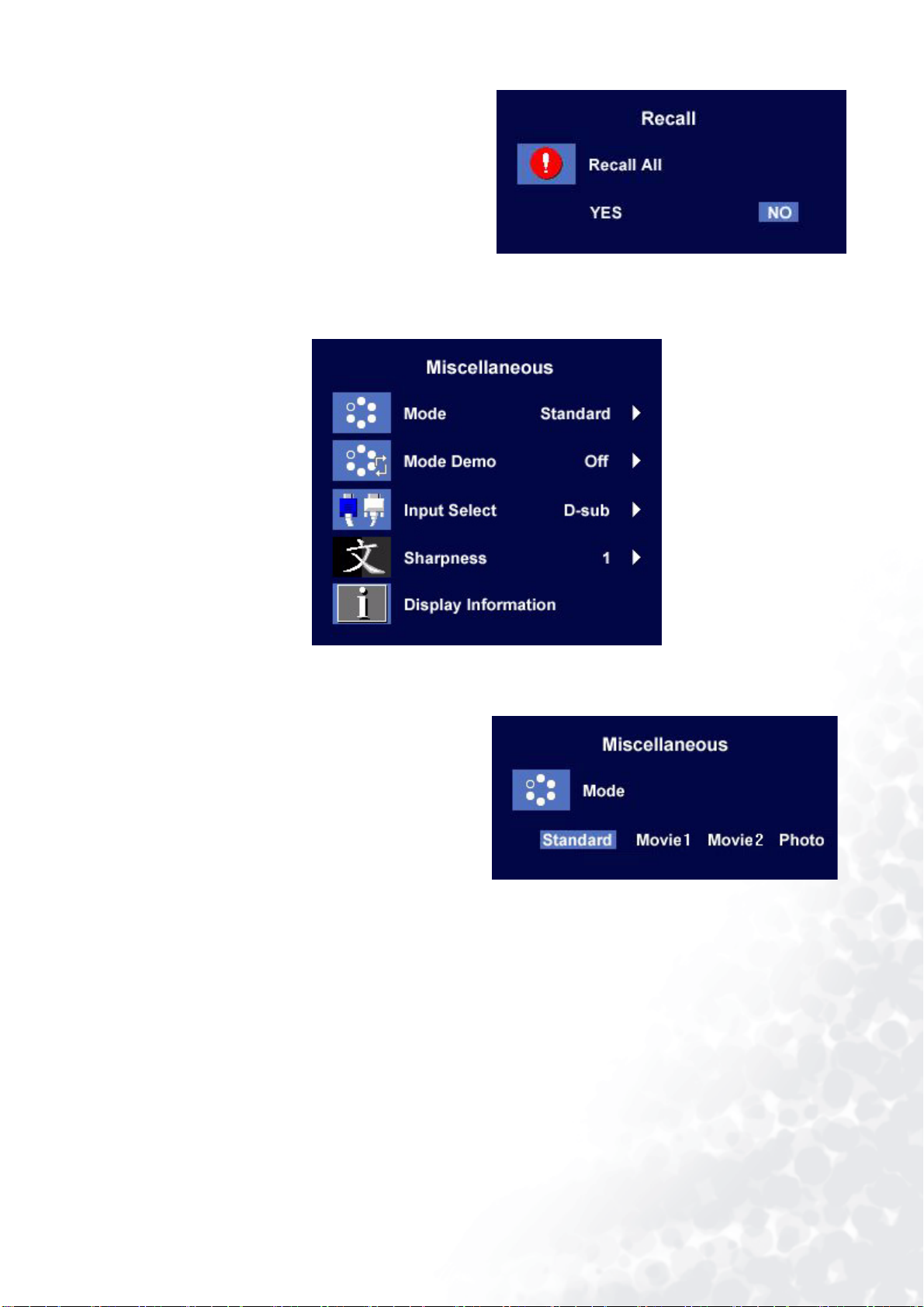

Nyomja meg a W vagy X gombot a Recall All
(minden visszahívása) megerősítéséhez. Ha a
"Yes" (Igen) lehetőséget válassza, a rendszer
minden aktuáli beállítást az alapbeállításokra
állít vissza.
Nyomja meg az “Exit” gombot a
visszalépéshez az előző menübe.
Különféle almenük
Mode (üzemmód):
Válassza ki a kívánt üzemmódot a következő négy
lehetőség közül: Standard,
. A megadott üzemmód segítségével a
Movie 1, Movie 2 és
legjobb képhatások érhetők el az adott típusú
felvételnél. A Standard üzemmódot alapvető PC-s
alkalmazásokhoz ajánljuk. A színtelítettséget és
kontrasztot fokozó Movie 1 ideális
videofelvételek megtekintéséhez, míg a Movie 2
kifejezetten tájképfelvételekhez ajánlott. A Photo
módot állóképek megtekintéséhez tervezték.
Befejezéskor nyomja meg az "Enter" gombot a
beállítások aktiválásához. Nyomja meg az "Exit."
gombot a visszatéréshez az előző menühöz
29 A monitor beállítása
Mode Demo (üzemmód bemutató):
Az üzemmód bemutató lehetővé teszi, hogy
előzetesen megtekintse az üzemmód menüben
kiválasztott üzemmódot
Ha az "On" lehetőséget választja és megnyomja
az "Enter" gombot az üzemmód bemutató
kiválasztásához, a képernyő két ablakra oszik
fel. a bal odali ablak a képeket a szabványos
üzemmódban mutatja, míg a jobb oldali ablak a
képeket a megadott üzemmódban mutatja.
Nyomja meg az "Exit." gombot a
visszatéréshez az előző menühöz

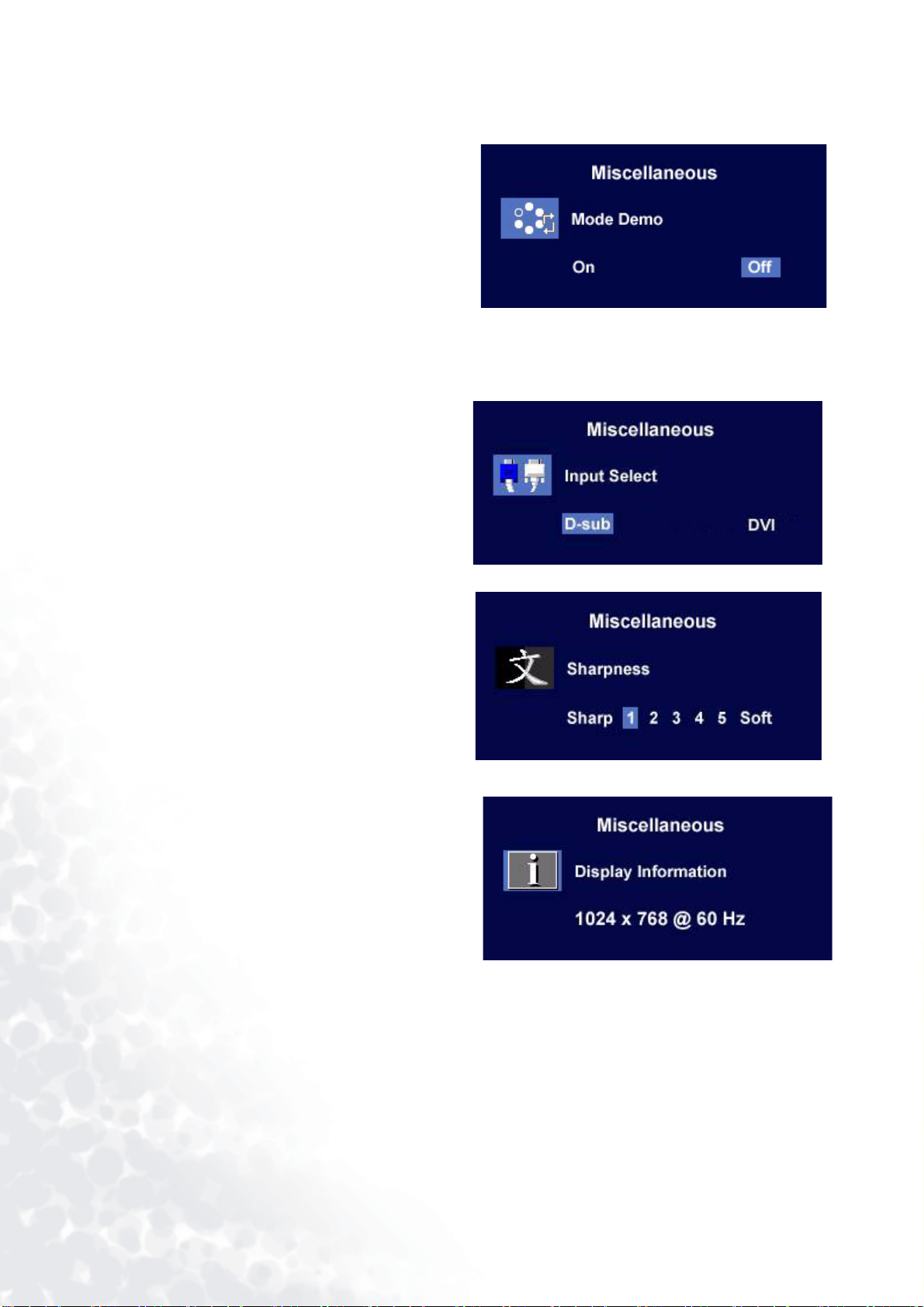

Input Select (bemenet kiválasztása):
Az új beállítások aktiválásáhoznyomjameg a
D-sub (analóg) vagy a DVI (digitális)
bemenetet.
Képélesség:
Nyomja meg a W vagy X gombot az
képélesség-szint beállításához és az új
beállítások alkalmazsához.
Kijelző Információ.
30 A monitor beállítása

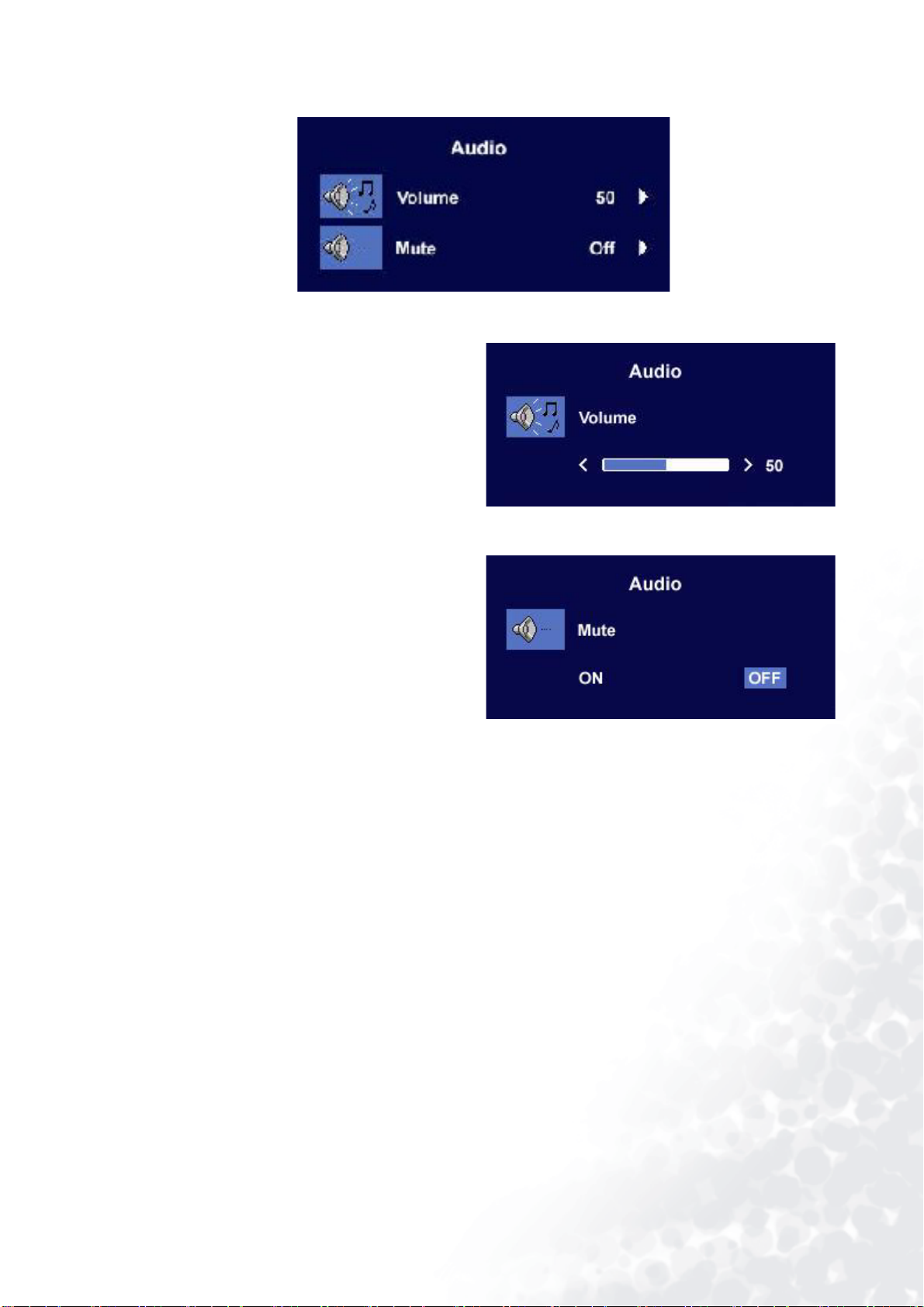

Audio almenü
Hangerő:
Nyomja meg a W vagy X gombot, hogy
beállíthassa a hangerő mértékét.
Néma:
Aktiváláshoz (ON) vagy dezaktiváláshoz
(OFF) nyomja meg a W vagy X gombot.
31 A monitor beállítása
9
Hibaelhárítás
Gyakori kérdések (FAQ)
A kép elmosódott:
Olvassa el a Telepítés/Alkalmazás részt majd válassza ki a megfelelő felbontást, frissítési
időközt és az utasításoknak megfelelően végezze el a beállításokat.
Hogyan kell a VGA hosszabítókábelt használni?
A próba idejére távolítsa el a hosszabítókábelt. Nézze meg fókuszban van-e most a kép? Ha nincs,
optimalizálja a képet a Telepítés/beállítás rész segítségével. Szokásosnak tekinthető a
hosszabbítókábelekben keletkezett veszteség miatt előforduló képelmosódás. Ezeket a
veszteségeket minimálisra csökkentheti, ha olyan kábelt használ, amelynek jobb a vezetési
minősége, vagy amelyben beépített búszter van.
Az elmosódott kép csak a természetes felbontásnál alacsonyabb felbontású beállításnál
jelentkezik?
Olvassa el a Telepítés/Alkalmazás részt. Válassza a természetes felbontást.
Pixelhibák észlelhetők:
A számos pixel egyike mindig fekete, egy vagy több pixel mindig fehér, egy vagy több pixel
mindig piros, zöld, kék vagy bármely más színű.
Olvassa el a Pixel-hibaszintek részt.
A kép hibás színezésű:
Sárga, kék vagy rózsaszín.
A monitoron nyomja meg az “Enter” gombot majd nyomja meg a W vagy X gombot, hogy a
“Recall” ikonra lépjen, majd nyomja meg az “Enter” gombot, hogy belépjen a “Recall”
almenübe. Nyomja meg a
majd válassza a “Yes” lehetőséget a “Color Recall” almenüben, és végül nyomja meg az “Enter”
gombot a gyári beállítások visszahívására. Ha a kép még mindig nem kifogástalan és az OSD
színezete szintén hibás, ez azt jelenti, hogy a három alapszín valamelyike hiányzik a
jelbemeneten. Ellenőrizze a jelkábel csatlakozásait. Ha a csatlakozótűk valamelyike hajlott vagy
törött, a szükséges segítségért vegye fel a kapcsolatot viszonteladójával.
Nincs kép a kijelzőn:
A LED zöld színű.
Ha a LED fénye zöld színű és a képernyőn az “Out of Range” felirat olvasható, ez azt jelenti,
hogy nem támogatott megjelenítési módot használ. Módosítsa a beállításokat a támogatott módok
valamelyikére. Olvassa el a "Támogatott operációs módok" részt.
W vagy X gombot, hogy kiválaszthassa a “Color Recall” menüpontot,
A LED narancssárga színű.
Ha a LED fénye narancssárga, az energia megtakarítás rendszere beindult. Nyomjon egy
billentyűt a számítógép billentyűzetén, vagy mozgassa meg az egeret. Ha ez nem segít ellenőrizze
a jelző kábelt és annak csatlakozásait. Ha a csatlakozótűk valamelyike hajlott vagy törött, a
szükséges segítségért vegye fel a kapcsolatot viszonteladójával.
32 Hibaelhárítás
A LED egyáltalán nem világít.
Ellenőrizze a fő áram-csatlakozókat a külső, fő csatlakozóaljzatot illetve főkapcsolót.
A kép torzított, villog vagy vibrál:
Olvassa el a Telepítés/Alkalmazás részt majd az ott leírtak alapján állítsa be a felbontást,
a frissítési időközt, és más szabályozásokat.
A kép el van tolódva:
Olvassa el a Telepítés/Alkalmazás részt majd az ott leírtak alapján állítsa be a felbontást,
a frissítési időközt, és más szabályozásokat.
További segítségnyújtás
Amennyiben a problémák azután is fennállnak, hogy ezt a kézikönyvet elolvasta és az
utasításokat követte, kérjük vegye fel a kapcsolatot viszonteladójával, vagy keressen minket a:
Support@BenQ.com
33 Hibaelhárítás
10
Támogatott működési üzemmódok
Incoming display mode (Input timing) (Beérkező megjelenítési mód)
Felbontás Horizontális
Frekvencia (KHz)
640x350 31.47(P) 70.08(N) 25.17 DOS
720x400 31.47(N) 70.08(P) 28.32 DOS
640x480 31.47(N) 60.00(N) 25.18 DOS
640x480 37.86(N) 72.80(N) 31.50 VESA
640x480 37.50(N) 75.00(N) 31.50 VESA
800x600 35.16(P) 56.25(P) 36.00 VESA
800x600 37.88(P) 60.32(P) 40.00 VESA
800x600 48.08(P) 72.19(P) 50.00 VESA
800x600 46.87(P) 75.00(P) 49.50 VESA
1024x768 48.36(N) 60.00(N) 65.00 VESA
1024x768 56.48(N) 70.10(N) 75.00 VESA
1024x768 60.02(P) 75.00(P) 78.75 VESA
1152x864 67.50(P) 75.00(P) 108.00 VESA
1152x870 68.68(N) 75.06(N) 100.00 Macintosh
1152x900 61.80(N) 66.00(N) 94.50 SUN 66
1152x900 71.81(N) 76.14(N) 108.00 SUN
1280x1024 64.00(P) 60.00(P) 108.00 VESA
Vertikális
Frekvencia (Hz)
Pixel
Frekvencia (MHz)
Megjegyzés
1280x1024 75.83(N) 71.53(N) 128.00 IBMI
1280x1024 80.00(P) 75.00(P) 135.00 VESA
1280x1024 81.18(N) 76.16(N) 135.09 SPARC2
• Előfordulhat, hogy a táblázatban feltüntetett üzemmódok nem támogatottak. Az optimális
képminőség elérése érdekében azt ajánljuk, hogy válassza a táblázatban feltüntetett üzemmódok
egyikét.
• 22 olyan üzemmód van, amely a Windows rendszerrel kompatibilis.
• Kép-diszkontinuitás jöhet létre a VGA kártyák frekvenciáinak eltérései miatt, azon kártyák
esetében, amelyek nem felelnek meg a standardnak. Ez ennek ellenére ez nem jelent hibát.
Javíthat ezen, ha módosít valamelyik beállításon az automatikus módosításoknál, vagy ha a
“Geometry” menüpontban megváltoztatja a képfázist vagy a pixel frekvenciát.
• A monitor kikapcsolása után interferenciális vonalak jelenhetnek meg a képernyőn. Ezzel nem
kell törődnie, mert ez normális.
• A monitor élettartamának meghosszabítása érdekében javasoljuk, hogy használja az
energiatakarékos üzemmódot.
34 Támogatott működési üzemmódok
11
Műszaki leírás
BenQ FP71E
Model FP71E
Képernyő típus
Látható rész
Természetes(maximális) felbontás
Színek
Kontraszt / Fényesség
Válaszidő
Nézési szög (bal/jobb, fel/le
Vonal frekvencia
Kép frekvencia
Képellenőrzés
Kontrollok
iScreen funkciók
Energia Takarékosság
17.0" , aktív, TFT
43.2 cm
1280x1024
16.2 millió
500:1 / 300 cd/m
12 ms
140/130 (CR=10)
31 - 81 kHz Többfrekvenciás monitor
56 - 76 Hz módok a jelzett paramétereken belül
Digitális, Screen OSD technológia, iKey
(Automatikus képbeállítás)
6 nyomógomb és iKey.
Contrast (Kontraszt), Brightness (Fényerő), vert.
(függőleges) & hor.(vízszintes) képhelyzet, phase
(fázis), pixel clock (pixel órajel), color balance
(színegyensúly), color palette (színválaszték),
nyelvválasztás (8 nyelv OSD), OSD helyzet
állapot mutató, megjelenítési üzemmód
elérhetőség
VESA DPMS, EPA
2
Maximális energiafogyasztás
Energia tartalékolás
Bejövő jel
PC
Hangszóróval
Szinkronizáció
Hőmérséklet (működéskor)
Levegő nedvesség (működéskor)
Igazolások TCO 99/03, TÜV/Ergonomics, TÜV/ GS, FCC
Max. 40 Watt (hangszóró nélkül)
Max. 50 Watt (hangszóróval)
1W, 115V
<
RGB analog 0.7 Vpp/75 Ohm pozitív
digitális: DVI-D
1W x 2
TTL külön jelcsatlakozás,15-tűs mini D-sub kábel
0 °C - 40 °C
10% - 90%
Class B, ISO 13406-2, VCCI, CSA, CB Report,
CE, C-Tick, BSMI, Fimko, GOST
35 Műszaki leírás
A feszültség ki- és bekapcsolása
Automatikusan átkapcsoló tápegység,
90-264 V, 47-63 Hz
Méretek (W x H x D)
Tömeg
BenQ FP71E
+
Model
Képernyő típus
Látható rész
Természetes(maximális) felbontás
Színek
Kontraszt / Fényesség
Válaszidő
Nézési szög (bal/jobb, fel/le
Vonal frekvencia
Kép frekvencia
Képellenőrzés
375,3 x 385,8x 201,1 mm
4,7 kg
FP71E
+
17.0" , aktív, TFT
43.2 cm
1280x1024
16.2 millió
500:1 / 300 cd/m
2
8 ms
140/130 (CR=10)
31 - 81 kHz Többfrekvenciás monitor
56 - 76 Hz módok a jelzett paramétereken belül
Digitális, Screen OSD technológia, iKey
(Automatikus képbeállítás)
Kontrollok
iScreen funkciók
Energia Takarékosság
Maximális energiafogyasztás
Energia tartalékolás
Bejövő jel
PC
6 nyomógomb és iKey.
Contrast (Kontraszt), Brightness (Fényerő), vert.
(függőleges) & hor.(vízszintes) képhelyzet, phase
(fázis), pixel clock (pixel órajel), color balance
(színegyensúly), color palette (színválaszték),
nyelvválasztás (8 nyelv OSD), OSD helyzet
állapot mutató, megjelenítési üzemmód
elérhetőség
VESA DPMS, EPA
Max. 40 Watt (hangszóró nélkül)
Max. 50 Watt (hangszóróval)
< 1W, 115V
RGB analog 0.7 Vpp/75 Ohm pozitív
digitális: DVI-D
Hangszóróval
Szinkronizáció
36 Műszaki leírás
1W x 2
TTL külön jelcsatlakozás,15-tűs mini D-sub kábel
Hőmérséklet (működéskor)
0 °C - 40 °C
Levegő nedvesség (működéskor)
10% - 90%
Igazolások TCO 99/03, TÜV/Ergonomics, TÜV/ GS, FCC
Class B, ISO 13406-2, VCCI, CSA, CB Report,
CE, C-Tick, BSMI, Fimko, GOST
A feszültség ki- és bekapcsolása
Automatikusan átkapcsoló tápegység,
90-264 V, 47-63 Hz
Méretek (W x H x D)
Tömeg
375,3 x 385,8x 201,1 mm
4,7 kg
37 Műszaki leírás
Loading...
